DVD DIGITAL THEATRE SYSTEM
2002 November
Digital Media Division
Page 2
ENGLISH
SAFETY PRECAUTIONS
WARNING: The following precautions must be observed.
ALL PRODUCTS
Before any service is performed on the chassis an
isolation transformer should be inserted between the
power line and the product.
1. When replacing the chassis in the cabinet, ensure
all the protective devices are put back in place.
2. When service is required, observe the original
lead dressing. Extra precaution should be taken to
ensure correct lead dressing in any high voltage
circuitry area.
3. Many electrical and mechanical parts in
HITACHI products have special safety related
characteristics. These characteristics are often not
evident from visual inspection, nor can the
protection afforded by them necessarily be
obtained by using replacement components rated
for higher voltage, wattage, etc. Replacement
parts which have these special safety
characteristics are identified by marking with a
! on the schematics and the replacement parts
list.
The use of a substitute replacement component
that does not have the same safety characteristics
as the HITACHI recommended replacement one,
shown in the parts list, may create electrical
shock, fire, X-radiation, or other hazards.
4. Always replace original spacers and maintain lead
lengths. Furthermore, where a short circuit has
occurred, replace those components that indicate
evidence of overheating.
5. Insulation resistance should not be less than 2M
ohms at 500V DC between the main poles and
any accessible metal parts.
6. No flashover or breakdown should occur during
the dielectric strength test, applying 3kV AC or
4.25kV DC for two seconds between the main
poles and accessible metal parts.
7. Before returning a serviced product to the
customer, the service technician must thoroughly
test the unit to be certain that it is completely safe
to operate without danger of electrical shock. The
service technician must make sure that no
protective device built into the instrument by the
manufacturer has become defective, or
inadvertently damaged during servicing.
CE MARK
1. HITACHI products may contain the CE mark on
the rating plate indicating that the product
contains parts that have been specifically
approved to provide electromagnetic
compatibility to designated levels.
2. When replacing any part in this product, please
use only the correct part itemised in the parts list
to ensure this standard is maintained, and take
care to replace lead dressing to its original state,
as this can have a bearing on the electromagnetic
radiation/immunity.
PICTURE TUBE
1. The line output stage can develop voltages in
excess of 25kV; if the E.H.T. cap is required to be
removed, discharge the anode to chassis via a
high value resistor, prior to its removal from the
picture tube.
2. High voltage should always be kept at the rated
value of the chassis and no higher. Operating at
higher voltages may cause a failure of the picture
tube or high voltage supply, and also, under
certain circumstances could produce X-radiation
levels moderately in excess of design levels. The
high voltage must not, under any circumstances,
exceed 29kV on the chassis (except for projection
Televisions).
3. The primary source of X-radiation in the product
is the picture tube. The picture tube utilised for
the above mentioned function in this chassis is
specially constructed to limit X-radiation. For
continued X-radiation protection, replace tube
with the same type as the original HITACHI
approved type
4. Keep the picture tube away from the body while
handling. Do not install, remove, or handle the
picture tube in any manner unless shatterproof
goggles are worn. People not so equipped should
be kept away while picture tubes are handled
LASERS
If the product contains a laser avoid direct exposure to
the beam when the cover is open or when interlocks are
defeated or have failed.
Page 3
CONTENTS
1 GENERAL INFORMATION ............................................... E1-1
1-1 SPECIFICATIONS ....................................................... E1-1
1-2 CONTROLLING VERSION OF FIRMWARE ............... E1-2
1-3 REPAIR INSTRUCTIONS ............................................ E1-3
2 EXPLODED VIEW ................................................................ 2-1
2-1 MAIN UNIT ..................................................................... 2-1
2-2 SUBWOOFER ................................................................ 2-2
3 REPLACEMENT PARTS LIST .............................................3-1
3-1 MAIN UNIT SECTION .................................................... 3-1
3-1-1 MECHANICAL PARTS LIST ..................................... 3-1
3-1-2 ELECTRICAL PARTS LIST ...................................... 3-2
TUNER ........................................................................... 3-2
SCART ........................................................................... 3-3
KEY PANEL .................................................................... 3-4
POWER .......................................................................... 3-5
SCHEMATIC, CIRCUIT BOARD AND BLOCK DIAGRAMS ..... 1
1 MAIN UNIT SECTION ............................................................. 1
1-1 WIRING DIAGRAM ........................................................... 1
1-2 BLOCK DIAGRAM ............................................................ 2
1-3 SCHEMATIC DIAGRAMS ................................................. 3
TUNER ................................................................................. 3
SCART ................................................................................. 4
KEY PANEL .......................................................................... 5
POWER ............................................................................... 6
MAIN .................................................................................... 7
1-4 IC BLOCK DIAGRAMS ....................................................11
1-5 CIRCUIT BOARD DIAGRAMS ........................................ 16
TUNER ............................................................................... 16
SCART ............................................................................... 18
KEY PANEL ........................................................................ 19
POWER .............................................................................. 20
MAIN .................................................................................. 21
MAIN ............................................................................... 3-6
3-2 SUBWOOFER SECTION ............................................... 3-9
3-2-1 MECHANICAL PARTS LIST ..................................... 3-9
3-2-2 ELECTRICAL PARTS LIST ................................... 3-10
AMP & JACK ................................................................ 3-10
POWER ........................................................................ 3-10
2 SUBWOOFER SECTION .......................................................23
2-1 WIRING DIAGRAM ......................................................... 23
2-2 BLOCK DIAGRAM .......................................................... 24
2-3 SCHEMATIC DIAGRAMS ............................................... 25
AMP & JACK ...................................................................... 25
POWER .............................................................................. 26
2-4 CIRCUIT BOARD DIAGRAMS ........................................ 27
AMP & JACK ...................................................................... 27
POWER .............................................................................. 28
Page 4
1
GENERAL INFORMATION
1-1 SPECIFICATIONS
MAIN UNIT
DVD Player
Pickup Semiconductor laser, Wavelength 650 mm
Signal system NTSC / PAL
Video signal horizontal resolution 480 lines (DVD)
Video signal-to-noise ratio 50 dB (DVD)
Audio signal-to-noise ratio 60 dB
Total harmonic distortion 0.05%
Dynamic range DVD : 80 dB ; CD: 80 dB
FM Tuner
System PLL quartz-locked digital synthesizer system
Tuning range 87.50 ~ 108.00 MHz (50 kHz step)
Antenna FM pigtail antenna
Antenna terminals 75 ohms, unbalanced
Intermediate frequency 10.7 MHz
AM Tuner
System PLL quartz-locked digital synthesizer system
Tuning range 522~1620 kHz (9 kHz interval)
Antenna AM Loop antenna
Video outputs
CVBS Video 1 Vp-p 75 ohms
S-video Y: 1 Vp-p 75 ohms
C: PAL 0.3 Vp-p 75 ohms / NTSC 0.286 Vp-p 75 ohms
Scart out 1 Vp-p 75 ohms
Optical & Coaxial out 1 Vp-p 75 ohms
Audio line outputs
Audio L/R 1 Vrms, 1k ohms
Subwoofer 1.2Vrms maximum (adjustable), 1k ohms
Audio power outputs
Stereo mode 50 W + 50 W (8 ohms at 1 kHz, THD 10%)
Surround mode Front: 50 W + 50 W (8 ohms at 1 kHz, THD 10%)
Center: 50 W (8 ohms at 1 kHz, THD 10%)
Rear: 50 W + 50 W (8 ohms at 1 kHz, THD 10%)
Phones Headphones jack(stereo 3.54mm)
General (main unit)
Power requirements AC 220 - 240 V, 50 Hz
Power consumption 250 W
Dimensions W 435 x H 59 x D 345 mm
Weight 4.8 kg
SPEAKERS
Active Subwoofer
Output power : 100 W (4 ohms at 55Hz, THD 10%)
Speaker system : Bass reflex
Power requirements : AC 220 - 240 V, 50 Hz
Power consumption : 165 W
Speaker unit : 8 inches
Rated impedance : 4 ohms
Dimensions : W 200 x H 360 x D 345 mm
Weight : 9.8 kg
Front / Center / Rear speakers
Power: 50 W maximum
Speaker system: Bass reflex
Speaker unit: 3 inches,cone type: paper
Rated impedance: 8 ohms
Dimensions: W 90 x H 150 x D 110 mm
Weight: 0.64 kg (rear speaker)
0.82 kg (front , center speaker)
E1 - 1
Page 5
1-2 CONTROLLING VERSION OF FIRMWARE
The firmware is regularly modified as required to improve the
performance.
Check to see whether the customer problem can be solved by
upgrading the firmware : If it can, do so.
<Procedure for checking the version of firmware>
1) Open the tray with power on.
2) While holding down the "ADJ/VOL (+)" key on remote con
trol, press the "Zoom" key.
3) The version of firmware will appear at the top left of screen.
(The display will disappear in approx. 5 seconds.)
VER XXXX 1 ATUO EUR 2 0
Version No. Region Code
DISC LOADING
BANK30.ROM
READ START
015
* 1) 015 will be counted down to 000.
Tuner Area
<Procedure for rewriting firmware>
1) Turn power on.
2) Place the upgrade CD-R on tray, and press the"OPEN/
CLOSE" or "PLAY" key.
3) Messages will appear at the top left of screen in the order
shown below ("MP3 STOP" will appear in the display).
4) When rewrite of the firmware is complete, the system will
automatically turn off.
5) Unplug the power cord and then plug it in again.
6) Turn power on, and press the "OPEN/CLOSE" key while
"LOADING" is shown in the display to remove the upgrade
CD-R (if the CD-R is left in the tray, rewrite of the firmware
will restart).
7) Check the version of firmware.
Caution: Be sure not to unplug the power cord during the
rewrite operation.
WRITING
READ START
000
READ OVER
DONE
READ START
000
READ OVER
Power will automatically turn off.
* 2) WRITING will flash.
Note:
If the firmware has been changed, etc., we will use Service
News, etc. to report on how to obtain new firmware data and
create an upgraded disc.
E1 - 2
Page 6
1-3 REPAIR INSTRUCTIONS
F
CConfirm Correct
E1 - 3
Page 7
E1 - 4
Page 8
3 2 1 4 6 5 78
2
EXPLODED VIEW
2-1 MAIN UNIT
E
SCART PCB
POWER PCB
D
POWER SW PCB
TUNER PCB
C
MAIN PCB
B
KEY PANEL PCB
PHONE JACK PCB
A
3 2 1 4 6 5 78
2 - 1
Page 9
2-2 SUBWOOFER
2 - 2
Page 10
3
REPLACEMENT PARTS LIST
3-1 MAIN UNIT SECTION
3-1-1 MECHANICAL PARTS LIST
MECHANISM SECTION
No Part No Description
1 BPN100086-0001 DISPLAY WINDOW
2 BPF104014-0001 FRONT PANEL
3 GAL000092-0001 FOOT RING
4 DUF000024-0001 FRONT FOOT
5 BPK106028-0001 POWER KNOB
6 KVL0015-001 VFK
7 BPK108056-0001 OP/CL KNOB
8 GTP100008-0001 VFD BKT
9 IVE100176-0001 SPONGE
10 BPK108056-0001 FUNCTON KEY
11 APE0216C001 PHONE JACK
12 APE0223C001 CONTROL PCB
13 APE0202C003 POWER-SW PCB
14 GSE100164-0001 BOTTON CAB
15 BPD101040-0001 DOOR
16 BPH100059-0001 SV-PCB-HOLDER
17 WVD100004-0001 DVD LOADER
18 WPC0310-001 SV-PCB ASS`Y
19 BRB00049-0004 BTM-FOOT
20 GSE100163-0001 TOP COVER
21 APE0203C001 MAIN PCB
22 GTP100006-0001 TUNER-SHIELD COVER
23 GTP100007-0001 TUNER-SHIELD BASE
24 GAL000104-0002 IC KEATSINK
25 GAL100103-0001 POWER-IC HTSK
26 GSE100165-0001 POWER CAB
27 DBU001004-0010 AC-CORD HOLDER
28 APE0202C001 POWER PCB
29 GAL100187-0001 HEATSINK-1
30 GAL100188-0001 HEATSINK-2
31 GSE100155-0001 HESTSINK BKT
33 GSE100162-0001 REAR PANEL
34 DBU001005-0020 AC-CORD HOLDER
35 GSE100152-0001 SCART-PCB HOLDER-L
36 GSE100153-0001 SCART-PCB HOLDER-R
37 APE0193C001 SCART PCB
38 APE0187C001 TUNER PCB
39 BRB100038-0001 CABLE CLIP RUBBER
40 BRB100039-0001 CABLE CLIP RUBBER
41 BRB100049-0001 RUBBER
42 DSS100018-0001 SPACER
43 DSS100005-0001 SPACER
S3 HSP140054-1080 SCREW
S2 HSW140054-1081 SCREW
S1 HST143048-1060 SCREW
ACCESSORIES
No Part No Description
1 VTA400003-0010 1000mm 1007#24 TC W/TERMINAL
2 VTA100001-0020 LOOP ANT SHINTA PS-100
3 AIR151009-0033 51 KEY Dr351 HITACHI
4 ESB015003-3021 SKT SPK ASS`Y
5 FBY064015-0003 BATTERY UM-4 1.5V
6 ESB015003-3021 SAT SPK AY 50W 8 OHM (5 P CS)
7 FBY064015-0003 BATTERY Di0x44mm UM-4 1.5V
8 VSC000002-0010 SCART CABL SC/G-SC/G,1000mm
9 VIC101002-0030 RCA CABLE 5000mm BLACK D2.44mm
10 YOM100150-0001 OWN MANUAL 8 LANGUAGE
11 VRC202001-0040 RCA CABLE 1200mm BLK 0D2.6x5.2
12 VRC101008-0010 RCA CABLE 1200mm BLK 0D2.6mm
3 - 1
Page 11
3-1-2 ELECTRICAL PARTS LIST
TUNER PCB SECTION
Misellaneous
CF101 JFT005002-0030 10.7 MHZ
CF102 JFT005002-0040 10.7 MHZ
CF103 JFT005001-0030 450 KHZ
CN001 CCN250000-0502 S2B-XH-A 2 PIN
EF001 WTP000011-0001 TUNER PACK
J101 XJP220000-0001 22 GA TINNED
J102 XJP220000-0001 22 GA TINNED
J103 XJP220000-0001 22 GA TINNED
J104 XJP220000-0001 22 GA TINNED
J105 XJP220000-0001 22 GA TINNED
J106 XJP220000-0001 22 GA TINNED
J107 XJP220000-0001 22 GA TINNED
J108 XJP220000-0001 22 GA TINNED
J109 XJP220000-0001 22 GA TINNED
J110 XJP220000-0001 22 GA TINNED
J111 XJP220000-0001 22 GA TINNED
J112 XJP220000-0001 22 GA TINNED
J113 XJP220000-0001 22 GA TINNED
J114 XJP220000-0001 22 GA TINNED
J115 XJP220000-0001 22 GA TINNED
J116 XJP220000-0001 22 GA TINNED
J117 XJP220000-0001 22 GA TINNED
J118 XJP220000-0001 22 GA TINNED
J119 XJP220000-0001 22 GA TINNED
J120 XJP220000-0001 22 GA TINNED
J121 XJP220000-0001 22 GA TINNED
J122 XJP220000-0001 22 GA TINNED
J123 XJP220000-0001 22 GA TINNED
JK001 CJA003002-2010 FEMALE TYPE ID1.44mm
L102 SAN001600-1000 10 uH 10%
L103 SIL106003-3930 39 mH 10% D6xH11xP5mm
L104 SAN001600-1000 10 uH 10%
L151 SAN001600-1000 10 uH 10%
L152 SAN001600-1000 10 uH 10%
L153 SAN001600-1000 10 uH 10%
L154 SAN001600-1000 10 uH 10%
RB101 CCP200010-0715 15 PIN P=2.0mm 90'
RB102A VSW243BB2-0160
RB103 CCP200010-0703 3 PIN P=2.0mm 90'
VD001 RHV100149-0001 TOSHIBA 1SV149B
VD002 RHV100149-0001 TOSHIBA 1SV149B
VR102 QCF015020-3920 3.9K OHM 1/10W 5%
XL151 JQC013101-4351 4.332 MHZ HC-49/U
XL152 JQC013101-4550 4.5000 MHZ HC-49/U
LVT100187-0001 TUNER PCB
160mm BLACK TO RB102B
Capacitor
C001 PYL410370-3300 33 pF 50V 5%
C003 PYL439570-2230 0.022 uF 50V 20%
C005 PRD113870-5090 5 pF 50V +-0.25pF
C006 PYL456470-1040 0.1 uF 50V 10%
C007 PRD339670-1040 0.1 uF 50V +80-20%
C008 PYL456470-2220 0.0022uF 50V 10%
C009 PYL439570-2230 0.022 uF 50V 20%
C010 PYL439570-2230 0.022 uF 50V 20%
C011 PYL439570-2230 0.022 uF 50V 20%
C011 PRD249670-2230 0.022 uF 50V +80-20%
C012 PRE939540-4700 47 uF 16V 20%
C013 PYL410370-8090 8 pF 50V 5%
C014 PVP026370-5610 560pF 50V 5%
C015 PRD249670-2230 0.022 uF 50V +80-20%
C016 PYL456470-1040 0.1 uF 50V 10%
C101 PRD249670-2230 0.022 uF 50V +80-20%
C104 PRE939530-3300 33 uF 10V 20%
C105 PYL439570-2230 0.022 uF 50V 20%
C106 PRE939530-3300 33 uF 10V 20%
C107 PVE939540-2200 22 uF 16V 20%
C108 PYL456470-1040 0.1 uF 50V 10%
C109 PRE939540-1000 10 uF 16V 20%
C110 PYL410370-2010 200 pF 50V 5%
C111 PYL410370-3000 30 pF 50V 5%
C112 PYL439570-4730 0.047 uF 50V 20%
C113 PVE939540-4700 47 uF 16V 20%
C114 PYL439570-4730 0.047 uF 50V 20%
C115 PYL439570-4730 0.047 uF 50V 20%
C116 PYL439570-2230 0.022 uF 50V 20%
C117 PVE939540-4700 47 uF 16V 20%
C118 PRE939570-1090 1 uF 50V 20%
C119 PRD235470-1520 1500 pF 50V 10%
C120 PYL410370-2200 22 pF 50V 5%
C122 PYL439570-2230 0.022 uF 50V 20%
C123 PRE939570-1090 1 uF 50V 20%
C124 PRE939570-4780 0.47 uF 50V 20%
C125 PRE939540-1000 10 uF 16V 20%
C126 PRE939540-1000 10 uF 16V 20%
C127 PRE939570-1090 1 uF 50V 20%
C129 PYL456470-2220 0.0022uF 50V 10%
C130 PYL456470-2220 0.0022uF 50V 10%
C131 PYL456470-4720 0.0047 uF 50V 10%
C132 PYL456470-4720 0.0047 uF 50V 10%
C133 PYL439570-2230 0.022 uF 50V 20%
C134 PYL439570-2230 0.022 uF 50V 20%
C135 PYL456470-1520 1500 pF 50V 10%
C136 PYL456470-1520 1500 pF 50V 10%
C137 PYL456470-1530 0.015 uF 50V 10%
C138 PYL456470-1530 0.015 uF 50V 10%
C139 PRE939540-4790 4.7 uF 16V 20%
C140 PRE939540-4790 4.7 uF 16V 20%
C141 PYL456470-2220 0.0022uF 50V 10%
C142 PYL456470-2220 0.0022uF 50V 10%
C143 PRE939540-4700 47 uF 16V 20%
C144 PYL439570-2230 0.022 uF 50V 20%
C145 PYL439570-2230 0.022 uF 50V 20%
C151 PRE939540-2290 2.2 uF 16V 20%
C152 PYL410370-5610 560 pF 50V 5%
C153 PYL410370-3310 330 pF 50V 5%
C154 PRD113370-3300 33 pF 50V 5%
C155 PRD113370-3300 33 pF 50V 5%
C156 PRE939540-4700 47 uF 16V 20%
C157 PRE939540-4700 47 uF 16V 20%
C161 PYL456470-1040 0.1 uF 50V 10%
C163 PRE939540-4700 47 uF 16V 20%
C164 PRD249670-2230 0.022 uF 50V +80-20%
C165 PYL410370-1020 1000 pF 50V 5%
C166 PVE939540-3390 3.3 uF 16V 20%
C167 RD249670-2230 0.022 uF 50V +80-20%
C169 PYL439570-2230 0.022 uF 50V 20%
C170 PYL439570-2230 0.022 uF 50V 20%
C171 PVE939540-4700 47 uF 16V 20%
C173 PRD113370-2700 27 pF 50V 5%
C174 PRD113370-2700 27 pF 50V 5%
Diode
D001 RAD114148-0010 DIODE SW
D002 RAD114148-0010 DIODE SW
D003 RAD114148-0010 DIODE SW
D004 RAD114148-0010 DIODE SW
D101 RAD114148-0010 DIODE SW
Intergrated Circuit
IC101 RCI001837-0001 IC 30 PIN LA1837 SANYO151
IC151 RCI001923-0001 IC 16 PIN BUI1923F
IC152 RCI072131-0001 IC 20 PIN LC72131M SANYO
Transistor
Q001 RAM200192-1001 2SK192A-Y/GR
Q101 RAN201675-0001 2SC1675L NEC
Q102 RAN201675-0001 2SC1675L NEC
Q103 RAP200733-0001 2SA733Q,P NEC
Q104 RAN200945-0001 2SC945P
Q105 RAN200945-0001 2SC945P
Resistor
R001 QCF015020-6820 6.8K OHM 1/10W 5%
R002 QCF015020-1040 100K OHM 1/10W 5%
R003 QCF015020-1040 100K OHM 1/10W 5%
R004 QCF015020-1020 1K OHM 1/10W 5%
R005 QAF065000-3310 330 OHM 1/6W 5% CF
R006 QCF015020-1010 100 OHM 1/10W 5%
R007 QAF065000-1040 100K OHM 1/6W 5% CF
R008 QAF065000-1010 100 OHM 1/6W 5% CF
R009 QCF015020-1020 1K OHM 1/10W 5%
R101 QCF015020-2740 270K OHM 1/10W 5%
R102 QCF015020-4700 47 OHM 1/10W 5%
R103 QCF015020-3310 330 OHM 1/10W 5%
R104 QAF065000-3310 330 OHM 1/6W 5% CF
R105 QAF065000-1010 100 OHM 1/6W 5% CF
R106 QCF015020-2740 270K OHM 1/10W 5%
R107 QCF015020-1000 10 OHM 1/10W 5%
R108 QAF065000-1030 10K OHM 1/6W 5% CF
R109 QCF015020-1040 100K OHM 1/10W 5%
R110 QAF065000-4700 47 OHM 1/6W 5% CF
R112 QCF015020-3320 3.3K OHM 1/10W 5%
R113 QCF015020-5620 5.6K OHM 1/10W 5%
R114 QCF015020-3310 330 OHM 1/10W 5%
R115 QCF015020-3320 3.3K OHM 1/10W 5%
R116 QCF015020-1020 1K OHM 1/10W 5%
R117 QCF015020-1840 180K OHM 1/10W 5%
R118 QCF015020-4700 47 OHM 1/10W 5%
R119 QCF015020-5100 51 OHM 1/10W 5%
R122 QCF015020-3920 3.9K OHM 1/10W 5%
R123 QAF065000-4720 4.7K OHM 1/6W 5% CF
R124 QCF015020-3020 3K OHM 1/10W 5%
R125 QCF015020-1020 1K OHM 1/10W 5%
R126 QCF015020-4730 47K OHM 1/10W 5%
R129 QCF015020-4720 4.7K OHM 1/10W 5%
R130 QCF015020-4720 4.7K OHM 1/10W 5%
R131 QCF015020-6820 6.8K OHM 1/10W 5%
R132 QCF015020-6820 6.8K OHM 1/10W 5%
R133 QCF015020-2220 2.2K OHM 1/10W 5%
R134 QCF015020-2220 2.2K OHM 1/10W 5%
R135 QCF015020-4730 47K OHM 1/10W 5%
R136 QCF015020-4730 47K OHM 1/10W 5%
R137 QCF015020-2720 2.7K OHM 1/10W 5%
R138 QCF015020-1030 10K OHM 1/10W 5%
R139 QCF015020-5610 560 OHM 1/10W 5%
R151 QCF015020-1040 100K OHM 1/10W 5%
R151 QCF015020-1050 1M OHM 1/10W 5%
R154 QCF015020-1040 100K OHM 1/10W 5%
R154 QCF015020-1050 1M OHM 1/10W 5%
R155 QAF065000-1020 1K OHM 1/6W 5% CF
R156 QCF015020-3320 3.3K OHM 1/10W 5%
R157 QCF015020-1020 1K OHM 1/10W 5%
R158 QCF015020-3320 3.3K OHM 1/10W 5%
R159 QCF015020-4720 4.7K OHM 1/10W 5%
R160 QCF015020-4720 4.7K OHM 1/10W 5%
R161 QCF015020-4720 4.7K OHM 1/10W 5%
R162 QCF015020-4720 4.7K OHM 1/10W 5%
R163 QCF015020-4720 4.7K OHM 1/10W 5%
R165 QCF015020-4720 4.7K OHM 1/10W 5%
R167 QCF015020-2230 22K OHM 1/10W 5%
R168 QCF015020-2230 22K OHM 1/10W 5%
Coils
T001 SIL013012-0010 SUMIDA S-8N
T002 SIL013009-0011 4-6:10T 1-3:86T
T003 SIL013010-0012 108uH (796 KHz) COIL
T101 SIL016001-0010 78 KHz
T102 SIF010001-0040 455KHz Q=130
T103 SIL016001-0020 16 KHz
T104 SIL016001-0020 16 KHz
T105 SIF020001-0050 10.7MHz Q=60 MIN
TC001 MVC001001-0010 3 - 10 PF NP0
TC002 MVC001002-0010 4.2 - 20 PF N450
3 - 2
Page 12
SCART PCB SECTIOM
Misellaneous
LVA100250-0001 SCART PCB
FB137 SFB001001-0030 DIA3.5x6mm
FB138 SFB001001-0030 DIA3.5x6mm
FB139 SFB001001-0030 DIA3.5x6mm
FB140 SFB001001-0030 DIA3.5x6mm
FB141 SFB001001-0030 DIA3.5x6mm
FB142 SFB001001-0030 DIA3.5x6mm
FB144 SFB001001-0030 DIA3.5x6mm
FB145 SFB001001-0030 DIA3.5x6mm
FB146 SFB001001-0030 DIA3.5x6mm
FB147 SFB001001-0030 DIA3.5x6mm
JK101 CSS021001-1020 21PIN PITCH=3.81mm
JK103 CJR001301-0030 1P YELLOW W/GND
JK401 CJD004201-1020 4 PIN
JMP1 XJP220000-0001 22 GA TINNED
RB2001 VFL511245-0800 5P 80mm 2468#26 BLK
RB2002 VSW545455-0250 BLACK UL2854#30 5PIN
RB402 VSW324122-0220 3P 220mm UL2547#28 GRY TO CN402
Capacitor
C1001 PME039570-1000 10 uF 50V 20%
C1002 PME039570-1000 10 uF 50V 20%
C1003 PRD113370-1500 15 pF 50V 5%
C1004 PRD113370-1500 15 pF 50V 5%
C1005 PRD113370-1500 15 pF 50V 5%
C1006 PRD113370-1500 15 pF 50V 5%
C1007 PRD113370-1500 15 pF 50V 5%
C1008 PRD113370-1500 15 pF 50V 5%
C1009 PRD113370-1500 15 pF 50V 5%
C1010 PRD113370-1500 15 pF 50V 5%
C1011 PRD113370-1500 15 pF 50V 5%
Diode
ZD1101 RAZ005004-0020 3.8-4.0V 0.5W
ZD1102 RAZ005004-0020 3.8-4.0V 0.5W
ZD1103 RAZ005004-0020 3.8-4.0V 0.5W
ZD1104 RAZ005004-0020 3.8-4.0V 0.5W
ZD1105 RAZ005004-0020 3.8-4.0V 0.5W
ZD1106 RAZ005004-0020 3.8-4.0V 0.5W
Resistor
R1001 QAF065000-1020 1K OHM 1/6W 5% CF
R1002 QAF065000-1020 1K OHM 1/6W 5% CF
R1003 QAF065000-6830 68K OHM 1/6W 5% CF
3 - 3
Page 13
KEY PANEL PCB SECTION
Misellaneous
LVU100223-0001 PCB 94V0
LVU100223-0011 KEY PCB
LVU100223-0021 LED PCB
LVU100223-0031 PHONE PCB 94V0
IVE100m176-0001 L10xW10xT9mm BLK For SN251
TA201 MAW060001-0010 SKHVBE3520
TA202 MAW060001-0010 SKHVBE3520
TA203 MAW060001-0010 SKHVBE3520
TA204 MAW060001-0010 SKHVBE3520
TA205 MAW060001-0010 SKHVBE3520
TA206 MAW060001-0010 SKHVBE3520
TA207 MAW060001-0010 SKHVBE3520
TA208 MAW060001-0010 SKHVBE3520
TA209 MAW060001-0010 SKHVBE3520
TA210 MAW060001-0010 SKHVBE3520
JK302 CJM035002-3030 PHONE JACK
JMP1 XJP220000-0001 22 GA TINNED
JMP2 XJP220000-0001 22 GA TINNED
JMP3 XJP220000-0001 22 GA TINNED
JMP4 XJP220000-0001 22 GA TINNED
JMP5 XJP220000-0001 22 GA TINNED
JMP6 XJP220000-0001 22 GA TINNED
JMP7 XJP220000-0001 22 GA TINNED
JMP8 XJP220000-0001 22 GA TINNED
JMP9 XJP220000-0001 22 GA TINNED
JMP10 XJP220000-0001 22 GA TINNED
JMP11 XJP220000-0001 22 GA TINNED
JMP12 XJP220000-0001 22 GA TINNED
JMP13 XJP220000-0001 22 GA TINNED
JMP14 XJP220000-0001 22 GA TINNED
JMP15 XJP220000-0001 22 GA TINNED
JMP16 XJP220000-0001 22 GA TINNED
JMP17 XJP220000-0001 22 GA TINNED
JMP18 XJP220000-0001 22 GA TINNED
JMP19 XJP220000-0001 22 GA TINNED
JMP20 XJP220000-0001 22 GA TINNED
JMP21 XJP220000-0001 22 GA TINNED
JMP22 XJP220000-0001 22 GA TINNED
JMP23 XJP220000-0001 22 GA TINNED
JMP25 XJP220000-0001 22 GA TINNED
JMP26 XJP220000-0001 22 GA TINNED
JMP27 XJP220000-0001 22 GA TINNED
JMP28 XJP220000-0001 22 GA TINNED
JMP29 XJP220000-0001 22 GA TINNED
JMP30 XJP220000-0001 22 GA TINNED
JMP31 XJP220000-0001 22 GA TINNED
JMP32 XJP220000-0001 22 GA TINNED
JMP34 XJP220000-0001 22 GA TINNED
JMP35 XJP220000-0001 22 GA TINNED
JMP38 XJP220000-0001 22 GA TINNED
LD251 KED600005-0020 LED 5 DIA HI BLUE
RB105A VFLF1124B-1600 15P 160mm UL2468#26 BLK
RB105B VFLF1124B-1600 15P 160mm UL2468#26 BLK
RB201 VFL41155-2000 4P 200mm UL2468#26BLK To CN201
RB202 VFL31124B-1200 3P 120mm BLK
RB401 VFL51124B-0800 5P 80mm BLK
SN251 RHO200038-0001 IRT SENSOR
XL251 JQC023100-4050 4 MHZ HC-49US 30ppm
Capacitor
C251 PRD249670-2230 0.022 uF 50V +80-20%
C252 PVE839530-1010 100 uF 10V 20%
C253 PVD113580-1500 15pF 50V 5% NPO
C254 PVD113580-1500 15pF 50V 5% NPO
C255 PVD113580-1500 15pF 50V 5% NPO
C256 PVD113370-4700 47 pF 50V 5%
C257 PVD113580-1500 15pF 50V 5% NPO
C258 PVD113580-1500 15pF 50V 5% NPO
C259 PVE839540-1000 10 uF 16V 20%
C260 PRD249670-2230 0.022 uF 50V +80-20%
C261 PVE839530-1010 100 uF 10V 20%
C262 PRD339670-1040 0.1 uF 50V +80-20%
C263 PVE839530-1010 100 uF 10V 20%
C264 PME039560-1010 100 uF 35V 20%
C265 PVE839530-1010 100 uF 10V 20%
C266 PRD249670-2230 0.022 uF 50V +80-20%
Diode
D251 RAD114148-0010 DIODE SW
D252 RAD114148-0010 DIODE SW
D253 RAD114148-0010 DIODE SW
D254 RAD114148-0010 DIODE SW
DP251 KLV000015-0010 74x13mm
ZD251 RAZ005005-0030 5.0-5.2V 0.5W
ZD252 RAZ005005-0030 5.0-5.2V 0.5W
ZD253 RAZ005005-0030 5.0-5.2V 0.5W
Intergranted Circuit
IC251 RCI006311-0001 IC 52 PIN PT6311(PTC0)
IC252 RHI000745-0006 IC 18 PIN CF745 SOFTWARE-F
Transistor
Q251 RAP200733-0001 2SA733Q,P NEC
Q252 RAP200733-0001 2SA733Q,P NEC
Q253 RAP200733-0001 2SA733Q,P NEC
Q254 RAN200945-0001 2SC945P
Q255 RAN200945-0001 2SC945P
Resistor
R213 QAF065000-4720 4.7K OHM 1/6W 5% CF
R251 QAF065000-1030 10K OHM 1/6W 5% CF
R252 QAF065000-1030 10K OHM 1/6W 5% CF
R253 QAF065000-1030 10K OHM 1/6W 5% CF
R254 QAF065000-1030 10K OHM 1/6W 5% CF
R255 QAF065000-1010 100 OHM 1/6W 5% CF
R256 QAF065000-1010 100 OHM 1/6W 5% CF
R257 QAF065000-1010 100 OHM 1/6W 5% CF
R259 QAF065000-1030 10K OHM 1/6W 5% CF
R260 QAF065000-1030 10K OHM 1/6W 5% CF
R261 QAF065000-1030 10K OHM 1/6W 5% CF
R262 QAF065000-1030 10K OHM 1/6W 5% CF
R263 QAF065000-2220 2.2K OHM 1/6W 5% CF
R264 QAF065000-2220 2.2K OHM 1/6W 5% CF
R265 QAF065000-2220 2.2K OHM 1/6W 5% CF
R266 QAF065000-1040 100K OHM 1/6W 5% CF
R267 QAF065000-2230 22K 1/6W 5% CF
R268 QAF065000-1040 100K OHM 1/6W 5% CF
R269 QAF065000-2230 22K 1/6W 5% CF
R270 QAF065000-1040 100K OHM 1/6W 5% CF
R271 QAF065000-2230 22K 1/6W 5% CF
R272 QAF065000-1010 100 OHM 1/6W 5% CF
R273 QAF065000-1220 1.2K OHM 1/6W 5% CF
R274 QAF065000-2210 220 OHM 1/6W 5% CF
R275 QAF065000-1030 10K OHM 1/6W 5% CF
R276 QAF065000-1030 10K OHM 1/6W 5% CF
R277 QAF065000-5630 56K OHM 1/6W 5% CF
R278 QAF065000-1030 10K OHM 1/6W 5% CF
R279 QAF065000-1030 10K OHM 1/6W 5% CF
R281 QAF065000-1030 10K OHM 1/6W 5% CF
R282 QAF065000-1030 10K OHM 1/6W 5% CF
R283 QAF065000-1030 10K OHM 1/6W 5% CF
R284 QAF065000-1030 10K OHM 1/6W 5% CF
R285 QAF065000-1030 10K OHM 1/6W 5% CF
R286 QAF065000-1030 10K OHM 1/6W 5% CF
R288 QAF065000-1520 1.5K OHM 1/6W 5% CF
R289 QAF065000-2220 2.2K OHM 1/6W 5% CF
R290 QAF065000-1030 10K OHM 1/6W 5% CF
R291 QAF065000-2210 220 OHM 1/6W 5% CF
R292 QAF065000-4730 47K OHM 1/6W 5% CF
R293 QAF065000-1010 100 OHM 1/6W 5% CF
3 - 4
Page 14
POWER PCB SECTION
Misellaneous
LCP100202-0001 POWER PCB
RAD114148-0010 DIODE SW
FBY064015-0003 D10x44mm UM-4 1.5V
VSC000002-0010 SCART CABL
VRC101002-0030 5000mm BLACK D2.44mm
CFC011000-1001 FUSE CLIP For F901x2
BR901 RHD208080-0010 BRIDGE
CN902 CCN396021-0104 CONNECTOR
F901 KSA020315-0030 3.15A 250V SLOW
L901 SIL106001-6090 6uH 10.5Ts 6A
L902 SIL106002-6090 6uH 13.5Ts 2UEW
L903 SIL106002-6090 6uH 13.5Ts 2UEW
P901 VWR0333BB-0060
P903 VWR0333BB-0060 22 GA 60 mm RED 4-4TO P904
RB904 VFL81131B-1400 8P 140mm BLK
RB906 VFL31124B-2200 3P 220mm BLK
RL901 MRL012004-0011 RELAY
RT901 RNT005130-5090 5 OHM 5A DIA=13 mm
SN901 RHI000615-0001 SFH615A-3
T901 JFT006008-0020 AC FILTER
T902 TTB123011-0020 230V EI-35
T903 TSC100001-0010 EE-42 50W
VWA310007-0007 4P 600mm 1015#18 For RB905
22 GA 60 mm RED 4-4 TO P902
Capacitor
C901 PVX2705F0-2240 0.22uF 250V 20%CAMEL
C902 PVX2705F0-2240 0.22uF 250V 20%CAMEL
C903 PJE0995E0-2210 220 uF 200V 20% 105C
C904 PJE0995E0-2210 220 uF 200V 20% 105C
C905 PVY1705K0-2222 0.0022uF 400V 20%
C906 PVY1705K0-2222 0.0022uF 400V 20%
C907 PVD2355Q0-1030 0.01 uF 1KV 20%
C908 PRD5564Q0-4710 470 pF 1KV 10% 125 C
C909 PVY1705K0-2222 0.0022uF 400V 20%
C910 PVD2355Q0-1020 0.001 uF 1KV 20%
C911 PRL048570-1050 1 uF 50V 20%
C912 PRD249670-1040 0.1 uF 50V +80-20%
C913 PME039550-4700 47 uF 25V 20%
C914 PME039550-2210 220 uF 25V 20%
C919 PRD235470-4720 4700 pF 50V 10%
C920 PRD249670-1040 0.1 uF 50V +80-20%
C925 PVD2355Q0-1020 0.001 uF 1KV 20%
C926 PME039570-1090 1 uF 50V 20%
C929 PVE039550-1020 1000 uF 25V 20% 85 C
C930 PRD235470-1020 1000 pF 50V 10%
C931 PVE039540-1020 1000 uF 16V 20% 85 C
C932 PVE039540-1020 1000 uF 16V 20% 85 C
C933 PRD235470-1020 1000 pF 50V 10%
C938 PRD235470-1020 1000 pF 50V 10%
C939 PVE039540-1020 1000 uF 16V 20% 85 C
C940 PVE039540-1020 1000 uF 16V 20% 85 C
C941 PRD235470-1020 1000 pF 50V 10%
C945 PVD2354Q0-4710 470 pF 1KV 10%
C947 PVE039570-1020 1000 uF 50V 20%
C948 PVE039570-1020 1000 uF 50V 20%
C949 PRD235470-1020 1000 pF 50V 10%
C950 PRD235470-1030 0.01 uF 50V 10%
C951 PRD249670-1040 0.1 uF 50V +80-20%
C952 PVE039570-1020 1000 uF 50V 20%
C962 PRD249670-1040 0.1 uF 50V +80-20%
C963 PVY1705K0-2222 0.0022uF 400V 20%
C964 PVY1705K0-2222 0.0022uF 400V 20%
C965 PVD2355Q0-1020 0.001 uF 1KV 20%
C966 PVD2355Q0-1020 0.001 uF 1KV 20%
C967 PVD2355Q0-1020 0.001 uF 1KV 20%
C968 PVY1705K0-2222 0.0022uF 400V 20%
C969 PRD235470-1030 0.01 uF 50V 10%
C970 PRD249670-1040 0.1 uF 50V +80-20%
C972 PME039570-1000 10 uF 50V 20%
Diode
D901 RAD100026-0010 DIODE BYV26D PHILIPS
D902 RAD114148-0010 DIODE SW
D903 RAD114001-0010 DIODE
D904 RAD114148-0010 DIODE SW
D905 RHD208020-0010 BRIDGE
D906 RHD115822-0010 1N5822 3A 45V
D906x2 DSL001001-0100 SLEEVING
D907 RAD100204-0010 HER204 2A 300V 50nS
D908 RAD100104-0010 HER104 1A 300V 50nS
D909 RAD114148-0010 DIODE SW
D910 RAD114148-0010 DIODE SW
ZD901 RAD160200-0010 P6KE200A
ZD902 RAZ005006-0020 5.6-5.9V 0.5W
ZD903 RAZ005007-0020 6.9-7.2V 0.5WI
Intergranted Circuit
IC903 RHI000249-0001 IC 6 PIN TOP 249 250W
IC904 RHI004310-0001 IC 3 PIN Tl431
Transistor
Q903 RAN202222-0001 2N2222A
Q904 RHN000120-0001 TIP120
Q910 RAM207000-1001 2N7000 60V 200mA
Q912 RAM207000-1001 2N7000 60V 200mA
Q913 RAN202001-0001 2SC2001L NEC
Resistor
R901 QAF025000-5640 560K OHM 1/2W 5% CF
R901 QAF025000-5640 560K OHM 1/2W 5% CF
R902 QAF025000-5640 560K OHM 1/2W 5% CF
R902 QAF025000-5640 560K OHM 1/2W 5% CF
R903 QAF025000-1050 1M OHM 1/2W 5% CF
R904 QAF025000-1050 1M OHM 1/2W 5% CF
R905 QGN205000-6830 68K OHM 2W 5% W/KINK
R906 QGN205000-6830 68K OHM 2W 5% W/KINK
R907 QAF065000-4790 4.7 OHM 1/6W 5% CF
R908 QAF065000-6890 6.8 OHM 1/6W 5%
R919 QAF065000-1030 10K OHM 1/6W 5% CF
R919 QAF065000-1030 10K OHM 1/6W 5% CF
R920 QAF065000-1020 1K OHM 1/6W 5% CF
R921 QAF065000-1020 1K OHM 1/6W 5% CF
R922 QAF065000-5630 56K OHM 1/6W 5% CF
R923 QAM061000-3002 30K OHM 1/6W 1%
R924 QAF065000-2020 2K OHM 1/6W 5% CF
R925 QAF061000-2701 2.7K OHM 1/6W 1%
R928 QAS025101-1210 120 OHM 1/2W
R931 QAF065000-7500 75 OHM 1/6W 5% CF
R932 QAF065000-2020 2K OHM 1/6W 5% CF
R941 QAF065000-4730 47K OHM 1/6W 5% CF
R942 QAF065000-2230 22K 1/6W 5% CF
R943 QAF065000-1030 10K OHM 1/6W 5% CF
R945 QAF065000-1030 10K OHM 1/6W 5% CF
R946 QAF065000-1030 10K OHM 1/6W 5% CF
R947 QAF065000-4730 47K OHM 1/6W 5% CF
R948 QAF065000-2230 22K 1/6W 5% CF
R951 QAF045000-1010 100 OHM 1/4W 5% CF
R952 QAS025100-1090 1 OHM 1/2W 5%
Jumper
JW903 XJP220000-0001 22 GA TINNED
JW904 XJP220000-0001 22 GA TINNED
JW905 XJP220000-0001 22 GA TINNED
JW906 XJP220000-0001 22 GA TINNED
JW907 XJP220000-0001 22 GA TINNED
JW908 XJP220000-0001 22 GA TINNED
JW909 XJP220000-0001 22 GA TINNED
JW910 XJP220000-0001 22 GA TINNED
JW911 XJP220000-0001 22 GA TINNED
3 - 5
Page 15
MAIN PCB SECTION
Misellaneous
LFM100203-0001 MAIN PCB
LFM100203-0011 MAIN PCB
VSW5154B5-0280 5P 280mm 2854#30 BRN
CN1 CCN200000-0103 3 PIN PITCH=2.0mm
CN2 CCN200000-0103 3 PIN PITCH=2.0mm
CN102 CCH100060-0216 16 PIN TO2-3100-1160
CN103 CCH100010-0226 13x2P FFC P1xL3mm
CN105 CCN200000-0115 15 PIN PITCH=2.0mm
CN401 CCN200000-0105 5 PIN PITCH=2.0mm
CN903 CCN250000-0108 B8B-XH-A 8 PIN
CN904 CCN396020-0104 4 PIN CL3962WVO
CN905 VFL611245-1300 6P 130mm BLK
FB1 SFB001001-0030 DIA3.5x6mm
FB100 SCB008050-1010 100 OHM AT 100MHz
FB101 SCB008050-1010 100 OHM AT 100MHz
FB103 SFB001001-0030 DIA3.5x6mm
FB104 SFB001001-0030 DIA3.5x6mm
FB500 SFB001001-0030 DIA3.5x6mm
FB502 SCB008050-1010 100 OHM AT 100MHz
FB503 SCB008050-1010 100 OHM AT 100MHz
FB900 SFB001001-0030 DIA3.5x6mm
JK401 CJT100001-0001 JACK
JK402 CJR001301-0010 1P BLACK W/GEND PIN
JK403 CJR001301-0010 1P BLACK W/GEND PIN
JK405 CJR004101-0010 4P WHT-WHT/RED-RED
JK500 CJS010101-0020 10P W/SPRING
JMP1 XJP220000-0001 22 GA TINNED
JMP2 XJP220000-0001 22 GA TINNED
JMP3 XJP220000-0001 22 GA TINNED
JMP4 XJP220000-0001 22 GA TINNED
JMP5 XJP220000-0001 22 GA TINNED
JMP6 XJP220000-0001 22 GA TINNED
JMP7 XJP220000-0001 22 GA TINNED
JMP8 XJP220000-0001 22 GA TINNED
JMP9 XJP220000-0001 22 GA TINNED
JMP10 XJP220000-0001 22 GA TINNED
JMP11 XJP220000-0001 22 GA TINNED
L1 SAN001600-1000 10 uH 10%
L2 SAN001600-1000 10 uH 10%
L3 SAN001600-1000 10 uH 10%
L100 SCN023500-2490 2.4 uH 5% SMD 0805
L101 SCN023500-2490 2.4 uH 5% SMD 0805
L102 SCN023500-2490 2.4 uH 5% SMD 0805
L103 SCN023500-2490 2.4 uH 5% SMD 0805
L400 SAN001600-1000 10 uH 10%
L401 SAN001600-1000 10 uH 10%
L500 SIN002002-3000 30uH 15% 1KHZ 0.25V 2A
L501 SIN002002-3000 30uH 15% 1KHZ 0.25V 2A
L502 SIN002002-3000 30uH 15% 1KHZ 0.25V 2A
L503 SIN002002-3000 30uH 15% 1KHZ 0.25V 2A
L504 SIL106002-2000 20 uH 2A
L507 SIL102001-2000 20uH D0.5mm 4PIN
L508 SIL102001-2000 20uH D0.5mm 4PIN
L509 SIL102001-2000 20uH D0.5mm 4PIN
L513 SAN001600-1510 150 uH 10%
L514 SAN001600-1510 150 uH 10%
L515 SIL102001-2000 20uH D0.5mm 4PIN
L2005 SCN023600-1000 10 uH 10% SMD 0805
L2008 XJP220000-0001 22 GA TINNED
L2009 SCB008050-1010 100 OHM AT 100MHz
L2010 SCB008050-1010 100 OHM AT 100MHz
L2032 SIL106002-2000 20 uH 2A
L2034 SIL106002-2000 20 uH 2A
L2036 SIL106002-2000 20 uH 2A
L2037 SIL106002-2000 20 uH 2A
L2038 SIL106002-2000 20 uH 2A
L2045 SIL102001-2000 20uH D0.5mm 4PIN
RB402 CCN250000-0103 B3B-XH-A 3 PIN
RB2001 CCN200000-0105 5 PIN PITCH=2.0mm
RB2002 CCN200000-0105 5 PIN PITCH=2.0mm
Rp100 QCP015081-3300 33 OHMx4 1/10W 5%
RP101 QCP015081-4700 47 OHMx4 1/10W 5%
RP102 QCP015081-4700 47 OHMx4 1/10W 5%
RP103 QCP015081-3300 33 OHMx4 1/10W 5%
RP104 QCP015081-3300 33 OHMx4 1/10W 5%
RP105 QCP015081-3300 33 OHMx4 1/10W 5%
RP106 QCP015081-3300 33 OHMx4 1/10W 5%
RP107 QCP015081-1000 10 OHMx4 1/10W 5%
RP108 QCP015081-3300 33 OHMx4 1/10W 5%
RP109 QCP015081-1000 10 OHMx4 1/10W 5%
RP110 QCP015081-1000 10 OHMx4 1/10W 5%
XL100 JQC023100-2760 27 MHZ HC-49US 30ppm
XL500 JQC013100-6151 6.144 MHZ HC-49/U
Capacitor
C1 PME039570-1000 10 uF 50V 20%
C2 PYL410370-1010 100 pF 50V 5%
C3 PYL410370-1010 100 pF 50V 5%
C4 PYL410370-1010 100 pF 50V 5%
C5 PYL410370-1010 100 pF 50V 5%
C6 PYL456370-1040 0.1 uF 50V 5%
C7 PYL456370-1040 0.1 uF 50V 5%
C8 PYL410370-1020 1000 pF 50V 5%
C9 PYL456370-1040 0.1 uF 50V 5%
C10 PYL456370-1040 0.1 uF 50V 5%
C11 PYL410370-1020 1000 pF 50V 5%
C12 PYL456370-1040 0.1 uF 50V 5%
C13 PYL410370-1020 1000 pF 50V 5%
C14 PYL456370-1040 0.1 uF 50V 5%
C15 PYL456370-1040 0.1 uF 50V 5%
C16 PYL410370-1010 100 pF 50V 5%
C17 PYL410370-1010 100 pF 50V 5%
C18 PYL410370-1010 100 pF 50V 5%
C19 PYL456370-1040 0.1 uF 50V 5%
C20 PYL456370-1040 0.1 uF 50V 5%
C21 PYL456370-1040 0.1 uF 50V 5%
C22 PYL456370-1040 0.1 uF 50V 5%
C38 PYL456370-1040 0.1 uF 50V 5%
C39 PYL410370-1010 100 pF 50V 5%
C41 PYL410370-1010 100 pF 50V 5%
C42 PYL410370-1010 100 pF 50V 5%
C43 PYL410370-1010 100 pF 50V 5%
C102 PYL456370-1040 0.1 uF 50V 5%
C103 PYL456370-1040 0.1 uF 50V 5%
C104 PME039550-4780 0.47 uF 25V 20%
C124 PYL410370-3300 33 pF 50V 5%
C127 PYL456370-1040 0.1 uF 50V 5%
C128 PYL410370-4710 470 pF 50V 5%
C129 PYL410370-4710 470 pF 50V 5%
C130 PYL410370-4710 470 pF 50V 5%
C131 PYL410370-4710 470 pF 50V 5%
C132 PYL410370-4710 470 pF 50V 5%
C133 PYL410370-4710 470 pF 50V 5%
C134 PYL410370-4710 470 pF 50V 5%
C135 PYL410370-4710 470 pF 50V 5%
C136 PYL410370-1010 100 pF 50V 5%
C137 PYL410370-1010 100 pF 50V 5%
C138 PYL456370-1040 0.1 uF 50V 5%
C141 PYL410370-2200 22 pF 50V 5%
C142 PYL410370-2200 22 pF 50V 5%
C143 PYL456370-1040 0.1 uF 50V 5%
C144 PYL410370-1020 1000 pF 50V 5%
C151 PYL410370-1500 15 pF 50V 5%
C296 PME039540-1010 100 uF 16V 20%
C400 PYL456370-1040 0.1 uF 50V 5%
C401 PME039550-1010 100 uF 25V 20%
C402 PYL410370-1010 100 pF 50V 5%
C403 PYL410370-1010 100 pF 50V 5%
C404 PYL439570-1030 0.01 uF 50V 20%
C405 PYL439570-4730 0.047 uF 50V 20%
C406 PYL439570-2230 0.022 uF 50V 20%
C407 XJP220000-0001 22 GA TINNED
C408 PME039570-4790 4.7 uF 50V 20%
C409 PME039570-4790 4.7 uF 50V 20%
C410 PME039570-1090 1 uF 50V 20%
C411 PYL410370-1010 100 pF 50V 5%
C412 PYL456370-1040 0.1 uF 50V 5%
C413 PYL456370-1040 0.1 uF 50V 5%
C414 PME039570-4790 4.7 uF 50V 20%
C415 PME039570-4790 4.7 uF 50V 20%
C416 PME039570-1000 10 uF 50V 20%
C417 PME039570-1000 10 uF 50V 20%
C418 PYL456370-1040 0.1 uF 50V 5%
C419 PYL439570-1030 0.01 uF 50V 20%
C420 PME039570-4790 4.7 uF 50V 20%
C421 PME039570-4790 4.7 uF 50V 20%
C422 PYL456370-1040 0.1 uF 50V 5%
C423 PME039540-4710 470 uF 16V 20%
C424 PYL410370-1020 1000 pF 50V 5%
C425 PYL456370-1040 0.1 uF 50V 5%
C426 PME039570-4790 4.7 uF 50V 20%
C427 PYL456370-1040 0.1 uF 50V 5%
C428 PYL410370-1020 1000 pF 50V 5%
C429 PME039540-1010 100 uF 16V 20%
C430 PYL456470-1020 0.001 uF 50V 10%
C432 PYL456370-1040 0.1 uF 50V 5%
C433 PME039570-4790 4.7 uF 50V 20%
C434 PYL410370-1010 100 pF 50V 5%
C435 PYL439570-1040 0.1 uF 50V 20%
C436 PYL410370-5600 56 pF 50V 5%
C437 PYL410370-5610 560 pF 50V 5%
C441 PYL410370-1010 100 pF 50V 5%
C442 PYL410370-1010 100 pF 50V 5%
C443 PYL410370-1010 100 pF 50V 5%
C444 PYL410370-1010 100 pF 50V 5%
C445 PYL410370-1010 100 pF 50V 5%
C446 PYL410370-1010 100 pF 50V 5%
C447 PYL410370-1010 100 pF 50V 5%
C447 PYL410370-1010 100 pF 50V 5%
C500 PYL410370-1010 100 pF 50V 5%
C501 PYL456370-1040 0.1 uF 50V 5%
C502 PYL456370-1040 0.1 uF 50V 5%
C504 PYL456370-1040 0.1 uF 50V 5%
C506 PYL456370-1040 0.1 uF 50V 5%
C510 PYL410370-1020 1000 pF 50V 5%
C511 PYL456450-1050 1uF 25V 10%
C512 PYL456370-1040 0.1 uF 50V 5%
C513 PYL456370-1040 0.1 uF 50V 5%
C514 PYL410370-1020 1000 pF 50V 5%
C515 PYL456370-1040 0.1 uF 50V 5%
C516 PYL456370-1040 0.1 uF 50V 5%
C517 PME039570-1000 10 uF 50V 20%
C518 PME039570-1000 10 uF 50V 20%
C519 PME039570-1000 10 uF 50V 20%
C520 PME039570-1000 10 uF 50V 20%
C523 PRM0373A0-1040 0.1 uF 100V 5%
C525 PYL456370-1040 0.1 uF 50V 5%
C526 PVE039570-1020 1000 uF 50V 20%
C527 PVE039570-1020 1000 uF 50V 20%
C528 PYL410370-1020 1000 pF 50V 5%
C529 PYL410370-3310 330 pF 50V 5%
C530 PYL410370-3310 330 pF 50V 5%
C531 PYL410370-3310 330 pF 50V 5%
C532 PRL048570-4740 0.47 uF 50V 20%
C533 PRL048570-4740 0.47 uF 50V 20%
C534 PRL048570-4740 0.47 uF 50V 20%
C535 PRL048570-4740 0.47 uF 50V 20%
C536 PRL048570-1050 1 uF 50V 20%
C537 PRL048570-1050 1 uF 50V 20%
C538 PRL048570-1050 1 uF 50V 20%
C539 PRL048570-1050 1 uF 50V 20%
C540 PRL048570-1050 1 uF 50V 20%
C541 PRL048570-1050 1 uF 50V 20%
C542 PRL048570-1050 1 uF 50V 20%
C543 PRL048570-1050 1 uF 50V 20%
C544 PRL048570-1050 1 uF 50V 20%
C545 PRL048570-4740 0.47 uF 50V 20%
C546 PRL048570-4740 0.47 uF 50V 20%
C547 PRL048570-4740 0.47 uF 50V 20%
C548 PRD235470-1040 0.1 uF 50V 10%
C549 PRD235470-1040 0.1 uF 50V 10%
C550 PRD235470-1040 0.1 uF 50V 10%
C554 PRD235470-1040 0.1 uF 50V 10%
C555 PRD235470-1040 0.1 uF 50V 10%
C556 PRD235470-1040 0.1 uF 50V 10%
C557 PYL410370-1010 100 pF 50V 5%
C558 PYL410370-1010 100 pF 50V 5%
C559 PYL456370-1040 0.1 uF 50V 5%
C561 PYL456370-1040 0.1 uF 50V 5%
C562 PYL456370-1040 0.1 uF 50V 5%
C563 PME039570-4790 4.7 uF 50V 20%
C566 PYL456450-1050 1uF 25V 10%
C567 PYL456450-1050 1uF 25V 10%
C568 PYL456370-1040 0.1 uF 50V 5%
C569 PYL410370-1020 1000 pF 50V 5%
C570 PYL456370-1040 0.1 uF 50V 5%
C571 PYL410370-1020 1000 pF 50V 5%
C572 PYL456370-1040 0.1 uF 50V 5%
C573 PYL456370-1040 0.1 uF 50V 5%
C574 PYL456370-1040 0.1 uF 50V 5%
C575 PYL456370-1040 0.1 uF 50V 5%
3 - 6
Page 16
C576 PME039570-1000 10 uF 50V 20%
C577 PME039570-1000 10 uF 50V 20%
C579 PYL456370-1040 0.1 uF 50V 5%
C581 PYL456370-1040 0.1 uF 50V 5%
C582 PYL410370-1020 1000 pF 50V 5%
C583 PVE039570-1020 1000 uF 50V 20%
C584 PYL410370-1020 1000 pF 50V 5%
C585 PYL410370-3310 330 pF 50V 5%
C586 PYL410370-3310 330 pF 50V 5%
C587 PYL410370-1020 1000 pF 50V 5%
C588 PRL048570-1050 1 uF 50V 20%
C589 PRL048570-1050 1 uF 50V 20%
C590 PRL048570-1050 1 uF 50V 20%
C591 PRL048570-1050 1 uF 50V 20%
C592 PRL048570-1050 1 uF 50V 20%
C593 PRL048570-1050 1 uF 50V 20%
C594 PRL048570-1050 1 uF 50V 20%
C595 PRL048570-1050 1 uF 50V 20%
C596 PRL048570-1050 1 uF 50V 20%
C598 PRL048570-1050 1 uF 50V 20%
C599 PRL048570-4740 0.47 uF 50V 20%
C900 PME039540-2210 220 uF 16V 20%
C901 PYL456370-1040 0.1 uF 50V 5%
C902 PYL456370-1040 0.1 uF 50V 5%
C903 PME039540-2210 220 uF 16V 20%
C904 PYL456370-1040 0.1 uF 50V 5%
C905 PYL456370-1040 0.1 uF 50V 5%
C906 PME039540-2210 220 uF 16V 20%
C907 PME039540-4710 470 uF 16V 20%
C908 PYL410370-1020 1000 pF 50V 5%
C909 PME039540-4710 470 uF 16V 20%
C910 PME039540-2210 220 uF 16V 20%
C911 PME039540-2210 220 uF 16V 20%
C912 PYL410370-1020 1000 pF 50V 5%
C928 PYL456370-1040 0.1 uF 50V 5%
C929 PYL456370-1040 0.1 uF 50V 5%
C930 PYL456370-1040 0.1 uF 50V 5%
C931 PYL456370-1040 0.1 uF 50V 5%
C934 PYL439570-1040 0.1 uF 50V 20%
C935 PYL410370-2200 22 pF 50V 5%
C936 PYL439570-1040 0.1 uF 50V 20%
C937 PYL439570-1040 0.1 uF 50V 20%
C938 PVE039540-1020 1000 uF 16V 20% 85 C
C2015 PYL456370-1040 0.1 uF 50V 5%
C2016 PYL410370-1020 1000 pF 50V 5%
C2017 PYL456370-1040 0.1 uF 50V 5%
C2018 PYL410370-1020 1000 pF 50V 5%
C2019 PME039540-1010 100 uF 16V 20%
C2020 PYL410370-1020 1000 pF 50V 5%
C2021 PYL456370-1040 0.1 uF 50V 5%
C2022 PYL410370-1020 1000 pF 50V 5%
C2023 PYL410370-1020 1000 pF 50V 5%
C2024 PYL456370-1040 0.1 uF 50V 5%
C2025 PYL410370-1020 1000 pF 50V 5%
C2026 PYL410370-1020 1000 pF 50V 5%
C2027 PYL456370-1040 0.1 uF 50V 5%
C2028 PYL456370-1040 0.1 uF 50V 5%
C2029 PYL456370-1040 0.1 uF 50V 5%
C2030 PYL410370-1020 1000 pF 50V 5%
C2031 PYL456370-1040 0.1 uF 50V 5%
C2032 PYL456370-1040 0.1 uF 50V 5%
C2033 PYL410370-1020 1000 pF 50V 5%
C2036 PYL456370-1040 0.1 uF 50V 5%
C2052 PME039550-1010 100 uF 25V 20%
C2053 PYL456370-1040 0.1 uF 50V 5%
C2056 PYL410370-1020 1000 pF 50V 5%
C2062 PYL456370-1040 0.1 uF 50V 5%
C2063 PYL410370-1020 1000 pF 50V 5%
C2064 PYL456370-1040 0.1 uF 50V 5%
C2065 PYL410370-1020 1000 pF 50V 5%
C2066 PYL456370-1040 0.1 uF 50V 5%
C2073 PVE039570-4720 4700 uF 50V 20%
C2074 PRM0373A0-1040 0.1 uF 100V 5%
C2076 PYL456370-1040 0.1 uF 50V 5%
C2079 PME039550-1010 100 uF 25V 20%
C2092 PYL410370-3300 33 pF 50V 5%
C2094 PYL410370-3300 33 pF 50V 5%
C2095 PYL410370-1020 1000 pF 50V 5%
C2096 PYL456370-1040 0.1 uF 50V 5%
C2164 PYL410370-1020 1000 pF 50V 5%
C2165 PYL410370-1020 1000 pF 50V 5%
C2175 PYL456370-1040 0.1 uF 50V 5%
C2175 PYL456370-1040 0.1 uF 50V 5%
C2176 PYL410370-1020 1000 pF 50V 5%
C2204 PYL456370-1040 0.1 uF 50V 5%
C2208 PRL048570-1050 1 uF 50V 20%
C2216 PRD235470-1040 0.1 uF 50V 10%
C2247 PYL456370-1040 0.1 uF 50V 5%
C2248 PYL410370-1020 1000 pF 50V 5%
C2249 PYL410370-1020 1000 pF 50V 5%
C2250 PYL456370-1040 0.1 uF 50V 5%
C2252 PYL410370-1020 1000 pF 50V 5%
C2253 PYL456370-1040 0.1 uF 50V 5%
C2254 PYL410370-1020 1000 pF 50V 5%
C2255 PYL456370-1040 0.1 uF 50V 5%
C2256 PYL456370-1040 0.1 uF 50V 5%
C2257 PYL410370-1020 1000 pF 50V 5%
C2258 PYL456370-1040 0.1 uF 50V 5%
C2259 PYL410370-1020 1000 pF 50V 5%
C2260 PYL456370-1040 0.1 uF 50V 5%
C2261 PYL410370-1020 1000 pF 50V 5%
C2262 PYL410370-1020 1000 pF 50V 5%
C2263 PYL456370-1040 0.1 uF 50V 5%
C2264 PYL456370-1040 0.1 uF 50V 5%
C2265 PYL456370-1040 0.1 uF 50V 5%
C2268 PYL410370-1020 1000 pF 50V 5%
C2269 PYL410370-1020 1000 pF 50V 5%
C2270 PYL410370-1020 1000 pF 50V 5%
C2271 PYL456370-1040 0.1 uF 50V 5%
C2272 PYL410370-1020 1000 pF 50V 5%
C2273 PYL456370-1040 0.1 uF 50V 5%
C2274 PYL456370-1040 0.1 uF 50V 5%
C2275 PYL410370-1020 1000 pF 50V 5%
C2276 PYL456370-1040 0.1 uF 50V 5%
C2277 PYL456370-1040 0.1 uF 50V 5%
C2278 PYL410370-1020 1000 pF 50V 5%
C2279 PYL456370-1040 0.1 uF 50V 5%
C2280 PYL410370-1020 1000 pF 50V 5%
C2281 PYL456370-1040 0.1 uF 50V 5%
C2282 PYL456370-1040 0.1 uF 50V 5%
C2283 PYL456370-1040 0.1 uF 50V 5%
C2284 PYL456370-1040 0.1 uF 50V 5%
C2285 PYL410370-1020 1000 pF 50V 5%
C2286 PYL410370-1020 1000 pF 50V 5%
C2287 PYL410370-1020 1000 pF 50V 5%
C2288 PYL456370-1040 0.1 uF 50V 5%
C2289 PYL410370-1020 1000 pF 50V 5%
C2290 PYL456370-1040 0.1 uF 50V 5%
C2291 PYL410370-1020 1000 pF 50V 5%
C2292 PYL456370-1040 0.1 uF 50V 5%
C2293 PYL410370-1020 1000 pF 50V 5%
C2294 PYL456370-1040 0.1 uF 50V 5%
C2295 PYL456370-1040 0.1 uF 50V 5%
C2296 PYL410370-1020 1000 pF 50V 5%
C2297 PYL410370-1020 1000 pF 50V 5%
C2297 PYL456370-1040 0.1 uF 50V 5%
C2298 PYL456370-1040 0.1 uF 50V 5%
C2299 PYL456370-1040 0.1 uF 50V 5%
C2300 PYL456370-1040 0.1 uF 50V 5%
C2301 PYL410370-1020 1000 pF 50V 5%
C2302 PYL456370-1040 0.1 uF 50V 5%
C2303 PYL410370-1020 1000 pF 50V 5%
C2304 PYL410370-1020 1000 pF 50V 5%
C2305 PYL410370-1020 1000 pF 50V 5%
C2306 PYL456370-1040 0.1 uF 50V 5%
C2307 PYL410370-1020 1000 pF 50V 5%
C5011 PRL048570-4740 0.47 uF 50V 20%
C5012 PRL048570-4740 0.47 uF 50V 20%
C5015 PRD235470-1040 0.1 uF 50V 10%
C5016 PRD235470-1040 0.1 uF 50V 10%
C5019 PYL456450-1050 1uF 25V 10%
C5020 PYL456450-1050 1uF 25V 10%
C5021 PYL456450-1050 1uF 25V 10%
C5022 PYL456450-1050 1uF 25V 10%
C5023 PRD235470-1040 0.1 uF 50V 10%
C5024 PRD235470-1020 1000 pF 50V 10%
C5031 PZL456550-1050 1uF 25V 20% 1206
C5032 PZL456550-1050 1uF 25V 20% 1206
C5033 PZL456550-1050 1uF 25V 20% 1206
C5034 PZL456550-1050 1uF 25V 20% 1206
C5035 PZL456550-1050 1uF 25V 20% 1206
C5036 PZL456550-1050 1uF 25V 20% 1206
C5037 PZL456550-1050 1uF 25V 20% 1206
C5038 PZL456550-1050 1uF 25V 20% 1206
C5039 PZL456550-1050 1uF 25V 20% 1206
C5040 PZL456550-1050 1uF 25V 20% 1206
C5041 PZL456550-1050 1uF 25V 20% 1206
C5042 PZL456550-1050 1uF 25V 20% 1206
Diode
D1 RAZ005004-0020 3.8-4.0V 0.5W
D100 RAD114148-0010 DIODE SW
D101 RAZ005007-0010 6.4-6.7V 0.5W
D102 RAZ005007-0010 6.4-6.7V 0.5W
D103 RAZ005007-0010 6.4-6.7V 0.5W
D104 RAZ005007-0010 6.4-6.7V 0.5W
D105 RAZ005007-0010 6.4-6.7V 0.5W
D106 RAZ005007-0010 6.4-6.7V 0.5W
D107 RAZ005007-0010 6.4-6.7V 0.5W
D108 RAZ005007-0010 6.4-6.7V 0.5W
D400 RAD114148-0010 DIODE SW
D404 RAD114148-0010 DIODE SW
D405 RAD114148-0010 DIODE SW
D406 RAD114148-0010 DIODE SW
D407 RAD114148-0010 DIODE SW
D408 RAD114148-0010 DIODE SW
D409 RAD114148-0010 DIODE SW
D410 RAD114148-0010 DIODE SW
D411 RAD114001-0010 DIODE
D412 QAF025000-2790 2.7OHM 0.5W
D910 RAD115392-0010 1N5392 1.5A 100V
Z2001 RAZ005005-0030 5.0-5.2V 0.5W
ZD100 RAZ005005-0030 5.0-5.2V 0.5W
ZD401 RAZ005003-0020 2.9-3.1V 0.5W
ZD402 RAZ005024-0020 23.6-24.7V 0.5W
Intergranted Circuit
IC100 RCI290080-0001 IC 40 PIN AM29F080B-90CE
IC101 RCI740004-0001 IC 14 PIN TC74HC04AFN TOSHIBA
IC102 RCI740374-0002 IC20 PIN 74HC374
IC103 RCI006018-0001 IC 208 PINES6018
IC104 RCI740374-0002 IC 20 PIN 74HC374
IC105 RCI024002-0001 IC 8 PIN AT24C02
IC106 RCI400160-0001 IC 54 PIN 4MX16 Y3V TW StarRam
IC400 RHI004052-0001 IC 16 PIN TC4052BP
IC401 RCI004558-0001 IC 8 PIN JRC4558D JRC
IC402 RCI280320-0001 IC28 PIN TLV320A IC23PW
IC500 RCI740126-0002 IC 14 PIN 74LVT126 3.3V
IC501 RCI741250-0002 IC 14 PIN 74LVT125 3.3V
IC502 RCI000304-0001 IC 44 PIN STA304A
IC503 RCI000505-0001 IC 36 PIN STA505 50Wx2
IC504 RCI000505-0001 IC 36 PIN STA505 50Wx2
IC505 RCI000304-0001 IC 44 PINSTA304A
IC506 RCI000505-0001 IC 36 PIN STA505 50Wx2
IC900 RHI007805-0005 IC3 PIN BA05T ROHM
IC901 RHI007805-0005 IC 3 PIN BA05T ROHM
IC914 RHI000330-0001 IC 3 PIN BA033T 3.3V 1A ROHM
Transistor
Q101 RAN202001-0001 2SC2001L NEC
Q102 RAN200945-0001 2SC945P
Q400 RAN200945-0001 2SC945P
Q401 RAN202878-0001 2SC2878-A (TEI.M)
Q402 RAN202878-0001 2SC2878-A (TEI.M)
Q403 RAN202878-0001 2SC2878-A (TEI.M)
Q404 RAP200733-0001 2SA733Q,P NEC
Q900 RAN200945-0001 2SC945P
Q903 RAP200733-0001 2SA733Q,P NEC
Q904 RAN200945-0001 2SC945P
Q905 RAP200733-0001 2SA733Q,P NEC
Q906 RAN200945-0001 2SC945P
Q907 RHP200772-0001 2SB772P/Q NEC
Q908 RAN200945-0001 2SC945P
Q909 RHP200772-0001 2SB772P/Q NEC
Q2007 RAN200945-0001 2SC945P
Resistor
R1 QCF015020-4730 47K OHM 1/10W 5%
R2 QAF065000-2220 2.2K OHM 1/6W 5% CF
R3 QAF065000-2220 2.2K OHM 1/6W 5% CF
R41 QCF015020-1010 100 OHM 1/10W 5%
R42 QCF015020-1010 100 OHM 1/10W 5%
R103 QCF015020-1220 1.2K OHM 1/10W 5%
3 - 7
Page 17
R105 QCF015020-0000 0 OHM JUMP WIRE
R107 QCF015020-0000 0 OHM JUMP WIRE
R108 QCF015020-3010 300 OHM 1/10W 5%
R109 QCF015020-4720 4.7K OHM 1/10W 5%
R111 QCF015020-3300 33 OHM 1/10W 5%
R112 QCF015020-3300 33 OHM 1/10W 5%
R113 QCF015020-3300 33 OHM 1/10W 5%
R114 QCF015020-4720 4.7K OHM 1/10W 5%
R116 QCF015020-4720 4.7K OHM 1/10W 5%
R118 QCF015020-4720 4.7K OHM 1/10W 5%
R120 QCF015020-4720 4.7K OHM 1/10W 5%
R121 QCF015020-1020 1K OHM 1/10W 5%
R122 QCF015020-3300 33 OHM 1/10W 5%
R123 QCF015020-3300 33 OHM 1/10W 5%
R124 QCF015020-3300 33 OHM 1/10W 5%
R125 QCF015020-3300 33 OHM 1/10W 5%
R126 QCF015020-3300 33 OHM 1/10W 5%
R129 QCF015020-2710 270 OHM 1/10W 5%
R130 QCF015020-1020 1K OHM 1/10W 5%
R131 QCF015020-7500 75 OHM 1/10W 5%
R132 QCF015020-7500 75 OHM 1/10W 5%
R133 QCF015020-7500 75 OHM 1/10W 5%
R134 QCF015020-7500 75 OHM 1/10W 5%
R135 QCF015020-0000 0 OHM JUMP WIRE
R137 QCF015020-3300 33 OHM 1/10W 5%
R139 QCF015020-3300 33 OHM 1/10W 5%
R143 QCF015020-0000 0 OHM JUMP WIRE
R144 QCF015020-4720 4.7K OHM 1/10W 5%
R145 QCF015020-4720 4.7K OHM 1/10W 5%
R146 QCF015020-0000 0 OHM JUMP WIRE
R147 QCF015020-3300 33 OHM 1/10W 5%
R148 QCF015020-3300 33 OHM 1/10W 5%
R149 QCF015020-3300 33 OHM 1/10W 5%
R150 QCF015020-3300 33 OHM 1/10W 5%
R151 QCF015020-3300 33 OHM 1/10W 5%
R152 QCF015020-3300 33 OHM 1/10W 5%
R154 QCF015020-3300 33 OHM 1/10W 5%
R155 QCF015020-3300 33 OHM 1/10W 5%
R156 QCF015020-3300 33 OHM 1/10W 5%
R157 QCF015020-3300 33 OHM 1/10W 5%
R158 QCF015020-3300 33 OHM 1/10W 5%
R159 QCF015020-3310 330 OHM 1/10W 5%
R160 QCF015020-3300 33 OHM 1/10W 5%
R161 QCF015020-3300 33 OHM 1/10W 5%
R162 QCF015020-3300 33 OHM 1/10W 5%
R163 QCF015020-4700 47 OHM 1/10W 5%
R164 QCF015020-3300 33 OHM 1/10W 5%
R171 QCF015020-2230 22K OHM 1/10W 5%
R172 QCF015020-4730 47K OHM 1/10W 5%
R177 QCF015020-1000 10 OHM 1/10W 5%
R178 QCF015020-3300 33 OHM 1/10W 5%
R179 QCF015020-3300 33 OHM 1/10W 5%
R180 QCF015020-1020 1K OHM 1/10W 5%
R181 QCF015020-3320 3.3K OHM 1/10W 5%
R182 QCF015020-1020 1K OHM 1/10W 5%
R183 QCF015020-4720 4.7K OHM 1/10W 5%
R184 QCF015020-4720 4.7K OHM 1/10W 5%
R185 QCF015020-4720 4.7K OHM 1/10W 5%
R186 QCF015020-4720 4.7K OHM 1/10W 5%
R187 QCF015020-1000 10 OHM 1/10W 5%
R189 QCF015020-3300 33 OHM 1/10W 5%
R191 QCF015020-0000 0 OHM JUMP WIRE
R193 QCF015020-0000 0 OHM JUMP WIRE
R248 QCF015020-2230 22K OHM 1/10W 5%
R400 QCF015020-2010 200 OHM 1/10W 5%
R401 QCF015020-1010 100 OHM 1/10W 5%
R402 QCF015020-4720 4.7K OHM 1/10W 5%
R403 QCF015020-1010 100 OHM 1/10W 5%
R404 QCF015020-1010 100 OHM 1/10W 5%
R405 QCF015020-1530 15K OHM 1/10W 5%
R406 QCF015020-1530 15K OHM 1/10W 5%
R407 QCF015020-1530 15K OHM 1/10W 5%
R408 QCF015020-1530 15K OHM 1/10W 5%
R409 QCF015020-1030 10K OHM 1/10W 5%
R410 QCF015020-1010 100 OHM 1/10W 5%
R411 QCF015020-1520 1.5K OHM 1/10W 5%
R412 QCF015020-1020 1K OHM 1/10W 5%
R413 QCF015020-1020 1K OHM 1/10W 5%
R414 QCF015020-1010 100 OHM 1/10W 5%
R415 QCF015020-1010 100 OHM 1/10W 5%
R417 QCF015020-1530 15K OHM 1/10W 5%
R418 QCF015020-1530 15K OHM 1/10W 5%
R419 QCF015020-1030 10K OHM 1/10W 5%
R420 QCF015020-4720 4.7K OHM 1/10W 5%
R421 QCF015020-1030 10K OHM 1/10W 5%
R424 QCF015020-0000 0 OHM JUMP WIRE
R425 QCF015020-5630 56K OHM 1/10W 5%
R427 QCF015020-1530 15K OHM 1/10W 5%
R428 QCF015020-1530 15K OHM 1/10W 5%
R429 QCF015020-1030 10K OHM 1/10W 5%
R430 QCF015020-4720 4.7K OHM 1/10W 5%
R431 QCF015020-1020 1K OHM 1/10W 5%
R432 QCF015020-4720 4.7K OHM 1/10W 5%
R433 QCF015020-4720 4.7K OHM 1/10W 5%
R434 QCF015020-4720 4.7K OHM 1/10W 5%
R435 QCF015020-4720 4.7K OHM 1/10W 5%
R436 QCF015020-1020 1K OHM 1/10W 5%
R439 QCF015020-4720 4.7K OHM 1/10W 5%
R440 QCF015020-4710 470 OHM 1/10W 5%
R441 QCF015020-4710 470 OHM 1/10W 5%
R442 QCF015020-4730 47K OHM 1/10W 5%
R443 QCF015020-4720 4.7K OHM 1/10W 5%
R444 QCF015020-1030 10K OHM 1/10W 5%
R446 QCF015020-4720 4.7K OHM 1/10W 5%
R448 QCF015020-4720 4.7K OHM 1/10W 5%
R449 QCF015020-4720 4.7K OHM 1/10W 5%
R500 QCF015020-4720 4.7K OHM 1/10W 5%
R501 QCF015020-1050 1M OHM 1/10W 5%
R502 QCF015020-1030 10K OHM 1/10W 5%
R503 QCF015020-1030 10K OHM 1/10W 5%
R504 QCF015020-1030 10K OHM 1/10W 5%
R505 QCF045010-2200 22 OHM 1/4W 5%
R506 QCF045010-2200 22 OHM 1/4W 5%
R507 QCF045010-2200 22 OHM 1/4W 5%
R508 QCF045010-6290 6.2 OHM 1/4W 5%
R509 QCF045010-6290 6.2 OHM 1/4W 5%
R510 QCF045010-6290 6.2 OHM 1/4W 5%
R511 QCF045010-6290 6.2 OHM 1/4W 5%
R512 QCF045010-6290 6.2 OHM 1/4W 5%
R513 QCF045010-6290 6.2 OHM 1/4W 5%
R514 QCF045010-6290 6.2 OHM 1/4W 5%
R515 QCF015020-4720 4.7K OHM 1/10W 5%
R516 QCF015020-4730 47K OHM 1/10W 5%
R517 QCF015020-4730 47K OHM 1/10W 5%
R518 QCF015020-1030 10K OHM 1/10W 5%
R519 QCF045010-2200 22 OHM 1/4W 5%
R520 QCF045010-2200 22 OHM 1/4W 5%
R521 QCF045010-2200 22 OHM 1/4W 5%
R522 QCF045010-6290 6.2 OHM 1/4W 5%
R524 QCF045010-6290 6.2 OHM 1/4W 5%
R525 QCF045010-6290 6.2 OHM 1/4W 5%
R526 QCF045010-6290 6.2 OHM 1/4W 5%
R527 QCF015020-1030 10K OHM 1/10W 5%
R528 QCF015020-1030 10K OHM 1/10W 5%
R529 QCF015020-2020 2K OHM 1/10W 5%
R530 QCF015020-2020 2K OHM 1/10W 5%
R531 QCF015020-1030 10K OHM 1/10W 5%
R532 QCF015020-1030 10K OHM 1/10W 5%
R533 QCF015020-1020 1K OHM 1/10W 5%
R534 QCF015020-1010 100 OHM 1/10W 5%
R900 QCF015020-1030 10K OHM 1/10W 5%
R901 QCF015020-1030 10K OHM 1/10W 5%
R902 QCF015020-2230 22K OHM 1/10W 5%
R903 QCF015020-1020 1K OHM 1/10W 5%
R905 QCF015020-1030 10K OHM 1/10W 5%
R906 QCF015020-1030 10K OHM 1/10W 5%
R907 QCF015020-2230 22K OHM 1/10W 5%
R908 QCF015020-1020 1K OHM 1/10W 5%
R919 QCF015020-1030 10K OHM 1/10W 5%
R920 QCF015020-1030 10K OHM 1/10W 5%
R921 QCF015020-2230 22K OHM 1/10W 5%
R922 QCF015020-5610 560 OHM 1/10W 5%
R924 QCF015020-1030 10K OHM 1/10W 5%
R925 QCF015020-2230 22K OHM 1/10W 5%
R926 QCF015020-1020 1K OHM 1/10W 5%
R996 QCF015020-1030 10K OHM 1/10W 5%
R2018 QCF015020-1030 10K OHM 1/10W 5%
R2061 QCF015020-1520 1.5K OHM 1/10W 5%
R2108 QCF015020-3300 33 OHM 1/10W 5%
3 - 8
Page 18
3-2 SUBWOOFER SECTION
3-2-1 MECHANICAL PARTS LIST
MECHANISM SECTION
No Part No Description
01 IVE100221-0001 SPONGE
02 HSP140054-3080 SCREW
03 BPN10082-0001 LED LENS
04 BPH100069-0001 LENS COVER
06 APE100426-0001 LED PCB
07 BPN100060-0001 IEWFINDER
08 BPH100060-0001 LENS HOLDE
09 HSD143103-3250 SCREW
10 HNT140700-1300 NUT
11 HWT168540-1100 WASHER
12 GSE000110-0001 X`FORMER BRACKET
13 TTI123001-0110 PWR TRANS
14 ICH080007-0007 RUBBER
15 APE100199-0011 MAIN PCB ASS`Y
16 GSE100117-0001 PCB BRACKET
17 GSE000206-0001 IC BRACKET
18 HSP140054-3100 SCREW
19 DHU201001-0001 WASHER
20 HSP143084-3100 SCREW
21 HSP143084-3060 SCREW
22 GSE000093-0002 PCB BKT
23 BPC000021-0001 REAR COVER
24 IVE000096-0002 COVER SPONGE
25 IVE000095-0001 COVER SPONGE
26 APE100199-0021 JACK ASS`Y
27 IVE100172-0001 SPONGE
28 GAL100090-0001 REAR PLATE
29 IVE100173-0001 SPONGE
30 HST140071-3140 SCREW
31 HSP140054-3100 SCREW
32 HSP143053-3060 SCREW
33 DBU001002-3060 BUSHING
34 VPE003252-0010 LINE CORD
35 HWF118040-6100 WASHING FIB
36 HSP143083-3160 SCREW
37 GAL100113-0001 HEAT SINK
38 HIM000001-0007 MICA SHEET
39 VFL211214-5500 CON/WIRE
40 IVN00042-0001 CLOTH
41 BPG101031-0001 SPK GRILLE
42 HST140091-3200 SCREW
43 FSB02A080-31110 SPK DRIVER
44 IVE000037-0001 DRV SPONGE
45 APE100200-0003 POWER PCB
46 HST140051-3220 SCREW
47 DSS100004-0003 SPACER
48 BPE100014-0001 PLAS.FOOT
49 BRF100021-0001 RUBBER FOOT
50 EVM100054-0001 WOOD BOX
51 BPR100027-0001 PORT TUBE
52 DPP017065-1250 PAPER PORT
53 IVE10074-0001 SPONGE
54 BPF102007-0001 FRONT CAB
3 - 9
Page 19
3-2-2 ELECTRICAL PARTS LIST
AMP & JACK SECTION
Misellaneous
LVM100199-0001 MAIN PCB
LVM100199-0011 MAIN PCB
LVM100199-0021 JACK PCB
VWT130121-0420 2P
DHU201001-0001 OD6xID3xH2.5mm ForIC501
CN301 CCN200000-0104 4 PIN PITCH=2.0mm
CN401 CCN250000-0102 B2B-XH-A 2 PIN
CN402 CCN250000-0102 B2B-XH-A 2 PIN
CN905 VFL411245-2000 4P 200mm2468#26 BLK
F902 CFC011000-1001 DIA5xL20mm FUSE
F902 KSA020400-0030 4A 250V SLOW
F903 KSA020400-0030 4A 250V SLOW
F903 CFC011000-1001 DIA5xL20mm FUSE
RB301 VWA200036-0003 4P 110mm 2854#28&30 BRN
RB401 CCN200000-0502 2 PIN PITCH=2.0mm
RB402 CCN200000-0502 2 PIN PITCH=2.0 mm
RB904 CCN3960-0103 3 PIN PITCH=3.96mm
SW301 MSW004020-0010 2P2T K22F24
420mmRD/BK B:STP4ForCN501
Capacitor
C301 PRD113370-1010 100 pF 50V 5%
C302 PME039570-1090 1uF 50V 20%
C303 PME039570-1090 1uF 50V 20%
C304 PME039570-1090 1uF 50V 20%
C305 PRM0373A0-2240 0.22 uF 100V 5%
C306 PRM0373A0-2240 0.22 uF 100V 5%
C351 PME039570-2240 2.2 uF 50V 20%
C352 PRD339670-1040 0.1uF 50V +80-20%
C353 PRD113370-4700 47 pF 50V 5%
C354 PME039570-4790 4.7 uF 50V 20%
C355 PRD113370-4700 47 pF 50V 5%
C356 PME039540-1010 100 uF16V 20%
C357 PME039540-2210 220 uF 16V 20%
C358 PME039560-2200 22 uF 35V 20%
C359 PRC339670-1040 0.1 uF 50V +80-20%
C360 PME039540-2210 220 uF 16V 20%
C361 PVE039550-1020 1000 uF 25V 20% 85`C
C362 PRD49670-2230 0.022 uF 50V +80-20%
C363 PME039570-4790 4.7 uF 50V 20%
C364 PRD339670-1040 0.1 uF 50V +80-20%
C365 PME039540-1010 100 uF 16V 20%
C401 PRD113370-1010 100 pF 50V 5%
C402 PRM0373A0-1230 0.012uF 100V 5%
C403 PRM0373A0-6830 0.068 uF 100V 5%
C404 PRM0373A0-6830 0.068 uF 100V 5%
C405 PRM0373A0-3330 0.033 uF 100V 5%
C406 PRM0373A0-6820 0.0068 uF 100V 5%
C407 PME039570-1090 1 uF 50V 20%
C410 PME039540-1010 100 uF 16V 20%
C411 PME039540-1010 100 uF 16V 20%
C412 PRD249670-2230 0.022 uF 50V +80-20%
C413 PRD249670-2230 0.022 uF 50V +80-20%
C414 PRD249670-2240 0.22uF 50V +80-20%
C415 PRD249670-2240 0.22 uF 50V +80-20%
C418 PRD235470-2010 200 pF 50V 10%
C419 PRD235470-2010 200 pF 50V 10%
C502 PME039570-2290 2.2 uF 50V 20%
C503 PME039570-2290 2.2 uF 50V 20%
C504 PME039570-1000 10 uF 50V 20%
C505 PME039570-1000 10 uF 50V 20%
C506 PRM0373A0-1040 0.1 uF 100V 5%
C507 PRM0373A0-1020 0.001 uF 100V 5%
C508 PRD113370-3000 30 pF 50V 5%
C509 PRD113370-1010 100 pF 50V 5%
C510 PRM0373A0-1040 0.1 uF 100V 5%
C511 PME039560-2200 22 uF 35V 20%
C512 PME039550-2200 22 uF 25V 20%
C513 PME039550-2200 22 uF 25V 20%
C514 PME039570-1000 10 uF 50V 20%
C515 PME039570-1000 10 uF 50V 20%
C517 PRM0373A0-2240 0.22 uF 100V 5%
C518 PME039550-2200 22 uF 25V 20%
C905 PVE039580-4720 4700 uF 63V 20%
C906 PVE039580-4720 4700 uF 63V 20%
C907 PRD339670-1040 0.1 uF 50V +80-20%
C908 PRD339670-1040 0.1 uF 50V +80-20%
C909 PRD339670-1040 0.1 uF 50V +80-20%
C910 PRD339670-1040 0.1 uF 50V +80-20%
C913 PRD2485M0-1030 0.01 uF 500V 20%
C914 PRD2485M0-1030 0.01 uF 500V 20%
C915 PRD339670-1040 0.1 uF 50V +80-20%
C917 PME039550-1010 100 uF 25V 20%
C919 PME039550-1010 100 uF 25V 20%
Diode
D301 RAD114148-0010 DIODE SW
D302 RAD114148-0010 DIODE SW
D303 RAD114148-0010 DIODE
D304 RAD114148-0010 DIODE
D305 RAD114148-0010 DIODE SW
D306 RAD114148-0010 DIODE SW
D501 RAD114148-0010 DIODE SW
DB901 RHD204010-0011 4A 100V UL
ZD301 RAZ005009-0020 9.1-9.5V 0.5W
ZD901 RAZ005015-0020 14.5-15.1V 0.5W
ZD902 RAZ005015-0020 14.5-15.1V 0.5W
Integrated circuits
IC301 RHI004558-0001 JRC4558D JRC
IC401 RH1003240-0001 LM324N
IC501 RHI007293-0001 TDA7293
IC502 RHI004558-0001 JRC4558D JRC
Jumper
JK301 CJR001101-0010 1P BLACK
JW101 XJP220000-0001 22 GA TINNED
JW102 XJP220000-0001 22 GA TINNED
JW103 XJP220000-0001 22 GA TINNED
JW104 XJP220000-0001 22 GA TINNED
JW105 XJP220000-0001 22 GA TINNED
JW106 XJP220000-0001 22 GA TINNED
JW107 XJP220000-0001 22 GA TINNED
JW109 XJP220000-0001 22 GA TINNED
JW110 XJP220000-0001 22 GA TINNED
JW111 XJP220000-0001 22 GA TINNED
JW112 QAF065000-7520 7.5K OHM 1/6W 5% CF
JW113 XJP220000-0001 22 GA TINNED
Transistor
Q301 RAN200945-0001 2SC945P
Q302 RAN200945-0001 2SC945P
Q303 RAN200945-0001 2SC945P
Q304 RAN200945-0001 2SC945P
Q305 RAN200945-0001 2SC945P
Q306 RAN200945-0001 2SC945P
Q501 RAN200945-0001 2SC945P
Q502 RAN200945-0001 2SC945P
Resistor
R301 QAF065000-1230 12K OHM 1/6W 5% CF
R302 QAF065000-6820 6.8K OHM 1/6W 5% CF
R303 QAF065000-1030 10K OHM 1/6W 5% CF
R304 QAF065000-6820 6.8K OHM 1/6W 5% CF
R305 QAF065000-4730 47K OHM 1/6W 5% CF
R351 QAF065000-1040 100K OHM 1/6W 5% CF
R352 QAF065000-1040 100K OHM 1/6W 5% CF
R353 QAF065000-4720 4.7K OHM 1/6W 5% CF
R354 QAF065000-2020 2K OHM 1/6W 5% CF
R355 QAF065000-2250 2.2K OHM 1/6W 5% CF
R356 QAF065000-1030 10K OHM 1/6W 5% CF
R357 QAF065000-5600 56 OHM 1/6W 5% CF
R358 QAF065000-2740 270K OHM 1/6W 5% CF
R359 QAF065000-2740 270K OHM 1/6W 5% CF
R360 QAF065000-1030 10K OHM 1/6W 5% CF
R361 QAF065000-1030 10K OHM 1/6W 5% CF
R362 QAF065000-1020 1K OHM 1/6W 5% CF
R363 QAF065000-5640 560K OHM 1/6W 5% CF
R364 QAF065000-2240 220K OHM 1/6W 5% CF
R365 QAF065000-1050 1.0M OHM 1/6W 5% C F
R366 QAF065000-6840 680K OHM 1/6W 5% CF
R367 QAF065000-8230 82K OHM 1/6W 5% CF
R368 QAF065000-6840 680K OHM 1/6W 5% CF
R369 QAF065000-1030 10K OHM 1/6W 5% CF
R370 QAF065000-7520 7.5K OHM 1/6W 5% CF
R371 QAF065000-1030 10K OHM 1/6W 5% CF
R372 QAF065000-1010 100 OHM 1/6W 5% CF
R373 QAF065000-1030 10K OHM 1/6W 5% CF
R374 QAF065000-1020 1K OHM 1/6W 5% CF
R376 QAF065000-1030 10K OHM 1/6W 5% CF
R377 QAF065000-5130 51K OHM 1/6W 5% CF
R378 QAF065000-3330 33K OHM 1/6W 5% CF
R379 QAF045000-1010 100 OHM 1/4W 5% CF
R380 QAF065000-1030 10K OHM 1/6W 5% CF
R381 QAF065000-8230 82K OHM 1/6W 5% CF
R382 QAF065000-4720 4.7K OHM 1/6W 5% CF
R383 QAF065000-1010 100 OHM 1/6W 5% CF
R384 QAF065000-1020 1K OHM 1/6W 5% CF
R401 QAF065000-1540 150K OHM 1/6W 5% CF
R401 QAF065000-1050 1.0M OHM 1/6W 5% CF
R402 QAF065000-1030 10K OHM 1/6W 5% CF
R403 QAF065000-1830 18K OHM 1/6W 5% CF
R404 QAF065000-1050 1.0M OHM 1/6W 5% CF
R404 QAF065000-1540 150K OHM 1/6W 5% CF
R405 QAF065000-3820 3.8K OHM 1/6W 5% CF
R406 QAF065000-1830 18K OHM 1/6W 5% CF
R407 QAF065000-1830 18K OHM1/6W 5% CF
R410 QAF065000-1010 100 OHM 1/6W 5% CF
R411 QAF065000-1010 100 OHM 1/6W 5% CF
R502 QAF065000-1020 1K OHM 1/6W 5% CF
R505 QAF065000-4720 4.7K OHM 1/6W 5% CF
R506 QAF065000-3930 39K OHM 1/6W 5% CF
R507 QAF065000-2040 200K OHM 1/6W 5% CF
R508 QAF065000-1050 1.0M OHM 1/6W 5% CF
R509 QAF065000-1030 10K OHM 1/6W 5% CF
R510 QAF065000-4730 47K OHM 1/6W 5% CF
R511 QAF065000-1050 1.0M OHM 1/6W 5% CF
R512 QAF065000-1830 18K OHM 1/6W 5% CF
R513 QAF065000-1020 1K OHM 1/6W 5% CF
R514 QAF065000-1240 120K OHM 1/6W 5% CF
R515 QAF065000-1030 10K OHM 1/6W 5% CF
R516 QAF065000-1030 10K OHM 1/6W 5% CF
R517 QAF065000-2230 22K 1/6W 5% CF
R518 QAF065000-7510 750K OHM 1/6W 5% CF
R519 QAF065000-1030 10K OHM 1/6W 5% CF
R520 QAF065000-4730 47K OHM 1/6W 5% CF
R521 QAF065000-2230 22K 1/6W 5% CF
R522 QAF065000-3330 33K OHM 1/6W 5% CF
R523 QAF065000-1030 10K OHM 1/6W 5% CF
R524 QAF065000-4790 4.7K OHM 1/6W 5% CF
R525 QAF065000-2230 22K 1/6W 5% CF
R526 QAF065000-1030 10K OHM 1/6W 5% CF
R902 QDO305000-1020 1K OHM 3W 5% MO MIN
R903 QDO305000-6210 620 OHM 3W 5% MO MIN
R904 QAF065000-4720 4.7K OHM 1/6W 5% CF
R905 QAF065000-4720 4.7K OHM 1/6W 5% CF
POWER SECTION
Misellaneous
LVP100200-0001 POWER PCB
VFL201314-5500 CON/WIRE For Cn401
DCR030001-0001
CN901CCN396021-0104 4 PIN P=3.69mm
F901 KSA020200-0110 2A 250V SLOW
RB902 CCN396021-0104 4 PIN P=3.69mm
RB905 CCN200000-0104 4 PIN PITCH=2.0mm
RL901 MRL012004-0011 GJ-SH-112DM
T902 TTA123011-0010 230V 50Hz EI28 AXIAL
ID19.6xW11xH5.5mmUL For F901
Capacitor
C901 PVY2705F0-1031 0.01uF 250V 20%
Diode
D901 RAD114001-0010 DIODE
D902 RAD114001-0010 DIODE
D903 RAD114001-0010 DIODE
3 - 10
Page 20
SCHEMATIC, CIRCUIT BOARD AND BLOCK DIAGRAMS
1 MAIN UNIT SECTION
1-1 WIRING DIAGRAM
3 2 1 4 6 5 78
E
D
C
B
A
3 2 1 4 6 5 78
1
Page 21
1-2 BLOCK DIAGRAM
E
D
3 2 1 4 6 5 78
C
B
A
2
3 2 1 4 6 5 78
Page 22
1-3 SCHEMATIC DIAGRAMS
TUNER SCHEMATIC DIAGRAM
A
1
2
3
4
B
C
180K
D
B3
B3
A2
A2
A1
B1
B1
B1
R122 D4
R123 D4
R124 D3
R125 D3
D4
R126
R129 D2
R130 D2
R131 D2
R133 D3
R134 D3
R135 D4
R136 D4
R137 D3
R138 C4
R151 A3
R154 B3
R155 B2
R156 B3
R157 B3
R158 B3
R159 B3
R160 B3
R161 C3
R162 C3
R163 C3
R165 C3
R167 B4
R168 C4
RB101 B4
T101 D1
T102 C3
D1
T103
T104 D1
T105 D3
TC001 A2
TC002 C1
T001 A1
T002 A2
T003 C1
VD002 A5
VR102 D3
XL151 A3
XL152 B3
1
2
3
4
C001 A1
C003 B1
C005 A2
C006 A2
C007 B2
C008 B2
C009 B2
C010 B2
C011 B2
C012 B2
C013 C1
C014 C1
C015 B1
C016 A1
C101 B1
C104 C1
C105 C1
C106 C1
C107 C1
C108 D1
C109 D1
C110 D1
C111 D 1
C112 C3
C113 C3
C114 D3
C115 D2
C116 D3
C117 D3
C118 D3
C119 C3
C120 C4
C122 D4
C123 D3
C124 D3
C125 D1
C126 D1
C127 D3
C129 D1
C130 D1
C131 D1
C132 D1
C133 D1
C134 D1
C135 D2
C136 D2
C137 D2
D2
C138
C139 D3
C140 D3
C141 D4
C142 D4
C143 C3
C144 C3
C145 C4
C151 A3
C152 A4
C153 A4
C154 A3
C155 A3
C156 A3
C157 A3
C161 B3
C163 B3
C164 B3
C165 B3
C166
C167 C3
C169 C3
C170
C171 B3
C173 B3
C174 B3
CF101 B1
CF102 C1
CF103 B3
CN001 A2
D101 D4
D001 A1
D002 A1
D003
D004
EF001 B1
IC101 D2
IC151 A4
IC152 B3
JK001
L102
L103 C1
L104 C3
L151 A3
L152 A4
L153 B3
L154 B4
Q101 B1
Q102 B1
Q103 B2
Q104 C2
Q105 D4
Q001 A2
R001 A1
R002 A1
R003 A2
R004 B2
R005 B2
R006 B2
R007 C1
R008 B1
R101 B1
R102 B1
R103 B1
R104 B1
R105
R107 B1
R106
R108 C2
R109 C2
R110 C2
R113 C1
R114 C1
R115 C1
R116 D2
R117 C3
R118 D3
R119 D3
To MAIN CN001
A
B
C
D
3
Page 23
SCART SCHEMATIC DIAGRAM
C1001 C1
C1002 C1
C1003 B1
C1004 B2
C1005 B2
1
C1006 B2
C1007 B3
C1008 B3
C1009 B4
C1010 F3
A
C1011 F3
FB137 C1
FB138 C1
FB139 B1
FB140 B2
FB141 B2
FB142 B2
FB144
FB145 B2
FB146 B3
B2
B
FB147 B4
JK103 A4
JK401 A3
R1001 B1
R1002 B1
R1003 E1
RB402
RB2001 F3
RB2002 F2
ZD1101 D2
F1
C
ZD1102 C3
ZD1103 D3
ZD1104 C4
ZD1105
ZD1106 C4
C4
D
E
F
1
To
MAIN
RB402
To
2
3
MAIN
RB2002
2
3
To
MAIN
RB2001
4
A
B
C
D
E
F
4
4
Page 24
KEY PANEL SCHEMATIC DIAGRAM
A
B
1
2
3
C
D
E
To
MAIN
CN2
To
MAIN
CN105
To
MAIN
CN401
F
PHONE JACK PCB
1
2
3
C251 D3
C252 D3
C253 A2
C254 B2
C255 B2
C256 A4
C257 B4
C258 B4
C259 C4
C260 D4
C261 D4
C262 D3
C263 D3
C264 C2
C265 A1
C266 B1
R213 A4
R251 A1
R252 A1
R253 A1
R254 A1
R255 A2
R256 A2
R257 A2
R259 B2
R260 B2
R261 B2
R262 B2
R263 A4
R264 A4
R265 A4
R266 B3
R267 B3
R268 B3
R269 B3
R270 C3
R271 C3
R272 C3
R273 D2
R274 D3
R275 D3
R276 E3
R277 B1
R278 C4
R279 C4
R281 C4
R282 C4
R283 C4
R284 D4
R285 D4
R286 D3
R288 E4
R289 D4
R290 D4
R291 f4
R292 D3
R293 B4
RB105A E2
RB105B E3
RB201 E4
RB202 E3
RB401 E1
D251 C2
D252 C2
D253 D2
CN201 E4
DP251 C1
IC251 B1
IC252 C4
JK302 F1
LD251 E4
Q251 B3
Q252 B3
Q253 C3
Q254 E4
Q255 D2
TA201 C2
TA202 B3
TA203 C2
TA204 C3
TA205 B2
TA206 B2
TA207 C2
TA208 C3
TA209 B3
TA210 E3
SN251 D3
XL251 B4
ZD251 D4
ZD252 D3
ZD253 D3
POWER SW PCB
4
A
B
C
D
E
F
4
5
Page 25
POWER SCHEMATIC DIAGRAM
A
B
C
1
2
3
4
D
E
F
To
MAIN
CN904
To
MAIN
CN903
To
MAIN
CN1
1
2
3
4
BR901 B1
C901 A1
C902 B1
C903 B1
C904 B2
C905 C1
C906 C1
C907 C1
C908 B1
C909 B1
C910 C1
C911 C2
C912 C2
C913 C2
C914 B3
C919 D2
C920 E2
C925 E2
C926 E2
C929 E1
C930 E1
C931 E2
C932 F1
C933 F1
C938 E2
C939 E2
C940 F2
C941 F2
C945 E1
C947 E1
C948 E1
C949 E1
C950 E1
C951 F1
C952 F1
C962 B3
C963 D1
C964 C1
C965 D1
C966 D1
C967 D1
C968 B1
C969 D2
C970 F1
C971 E2
CN902 A2
D901 C2
D902 C2
D903 B3
D904 C3
D905 D1
D906 D2
D907 D1
D908 E2
D909 D1
D910 D2
F901 A1
IC903 C2
IC904 D3
L901
L903 F1
Q903 D2
Q904 E1
Q910 B4
Q912 B4
Q913 C3
R901 B1
R902 B2
R903 C1
R904 C2
R905 C1
R906 C1
R907 C2
R908 C2
R919 D2
R920 D2
R921 D2
R922 D2
R923 E2
R924 D3
R925 E3
R928 E2
R931 D1
R941 B4
R942 B4
R943 C4
R945 C4
R946 C4
R947
R948 B4
F1
B4
R951 C3
R952 E1
RB904 F2
F1
RB905
RB906 F3
RT901 B2
RL901 B3
SN901 D2
T901 A1
T902 A3
T903 D1
ZD901 C1
ZD902 D3
ZD903 E1
A
B
C
D
E
F
6
Page 26
MAIN SCHEMATIC DIAGRAM (TOP LEFT VIEW)
To
TUNER
RB101
D
3 4 5
C
To
KEY PANEL
RB202
To
POWER
RB906
To
POWER
RB904
7
Page 27
MAIN SCHEMATIC DIAGRAM (TOP RIGHT VIEW)
2
1
To
KEY PANEL
PB105A, PB105B
To
SCART
RB2001
To
SCART
RB2002
D
C
CN1 C5
CN2 D5
CN102 C4
CN103 C4
CN105 C1
CN401 A5
CN903 D4
CN904 B4
CN905 D3
D1 C1
D101 D1
D102 D1
D103 C1
D104 C1
D105 D1
D106 D1
D107 C1
D108 C1
D400 C5
D402 A3
D404 D5
D405 D5
D407 A4
D408 A4
D409 D5
D410 C4
D411 D4
D412 D4
FB1 D4
FB100 D2
FB101 D2
FB103 D1
FB104 D1
FB500 B4
FB502 A2
FB503 A2
FB900 D1
IC100 D3
IC101-A D5
IC101-B D5
IC101-C C2
IC101-D C2
IC101-E D5
IC101-F D5
IC102 C3
IC103 C2
IC104 C3
IC105 C1
IC106 C1
IC400 B4
IC401-A B4
IC401-B B3
IC402 B3
IC500 B3
IC501 B3
IC502 B2
IC503 A1
IC504 A1
IC505 A2
IC506 B1
IC900 D4
IC901 D3
IC914 B4
JK401 C5
JK402 C5
JK403 B4
JK405-A B5
JK405-B B5
JK500 B1
L1 D4
L2 D4
L3 D4
L100 D1
L101 D1
L102 D1
L103 D1
L400 A5
L401 A5
L500 B1
L501 B1
L502 B1
L503 B1
L504 A1
L507 A1
L508 B1
L509 B1
L513 A1
L514 A1
L515 B1
L2005 C2
L2008 B4
L2009 B2
L2010 B2
L2032 B1
L2034 A1
L2036 B1
L2037 B1
L2038 A1
L2045 A1
Q101 D2
Q102 D1
Q400 C5
Q401 B4
Q402 A5
Q403 A4
Q404 A4
Q900 D4
Q903 D4
Q904 D4
Q905 D4
Q906 D4
Q907 D4
Q908 D3
Q909 D3
Q2007 D5
R1 B2
R2 C1
R3 C1
R4 C2
R41 B3
R42 B3
R103 D5
R105 D3
R107 D3
R108 C2
R109 D3
R111 D3
R112 D3
R113 D3
R114 D2
R115 D2
R116 D2
R118 D2
R120 D2
R121 D1
R122 D2
R123 D2
R124 D2
R125 D2
R126 D2
R129 D1
R130 D1
R131 D1
R132 D1
R133 D1
R134 D1
R135 D1
R137 D1
R139 C3
R143 C4
R144 C4
R145 C4
R146 C3
R147 C3
R148 C3
R149 C3
R150 C3
R151 C3
R152 C3
R153 C3
R154 C3
R155 C3
R156 C3
R157 C3
R158 C3
R159 C3
R160 C3
R161 C3
R162 C3
R163 C3
R164 C3
R171 D5
R172 D5
R177 C2
R178 C2
R179 C2
R180 C2
R181 C2
R182 C2
R183 C1
R184 C1
R185 C1
R186 C1
R187 C2
R189 C1
R191 C1
R193 C1
R248 C5
R400 C5
R401 C5
R402 C5
R403 C5
R404 C5
R405 B5
R406 B5
R407 B5
R408 B3
R409 C5
R410 C5
R411 B4
R412 B4
R413 B4
R414 B4
R415 B4
R417 B4
R418 B3
R419 B3
R420 B4
R421 B3
R424 B3
R425 A5
R427 B5
R428 B5
R429 A5
R430 B5
R431 A4
R432 B5
R433 A5
R434 A4
R435 A4
R436 A4
R439 A4
R440 A4
R441 A4
R442 A4
R443 A4
R444 A4
R446 B4
R448 B4
R449 B4
R451 D3
R500 B2
R501 B2
R502 A2
R503 B2
R504 A2
R505 B1
R506 B1
R507 A1
R508 B1
R509 A1
R510 B1
R511 B1
R512 B1
R513 B1
R514 B1
R515 A3
R516 A2
R517 A2
R518 A2
R519 A1
R520 B1
R521 A1
R522 A1
R523 A1
R524 A1
R525 A1
R526 A1
R527 A1
R528 A1
R529 A1
R530 A1
R531 A1
R532 A1
R533 B2
R534 B2
R900 D4
R901 D4
R902 D4
R903 D4
R906 D4
R907 D4
R908 D4
R919 D4
R920 D4
R921 D4
R922 D4
R924 D3
R925 D3
R926 D3
R996 C5
R2018 D5
R2061 C4
R2108 C2
RB2001D1
RB402 B5
RB2002D1
RP100 C3
RP101 C3
RP102 C3
RP103 C3
RP104 C3
RP105 C3
RP106 C3
RP107 C2
RP108 C1
RP109 C1
RP110 C2
XL100 C2
XL500 B2
Z2001 C4
ZD100 D1
ZD401 C3
ZD402 C1
8
Page 28
MAIN SCHEMATIC DIAGRAM (BOTTOM LEFT VIEW)
To
POWER
RB905
B
To
SCART
RB402
A
To
PHONE
JACK
RB401
3 4 5
9
Page 29
MAIN SCHEMATIC DIAGRAM (BOTTOM RIGHT VIEW)
10
C436 A4
C441 D5
C442 D5
C443 D5
C444 D5
C445 D5
C446 D5
C447 D5
C437 A3
C450 A4
C500 B3
C501 B3
C502 B2
C504 B2
C506 A2
C510 A2
C511 B2
C512 A2
C513 B2
C514 B2
C515 B2
C516 B2
C517 B1
C518 B1
C519 B2
C520 B1
C523 B4
C525 B1
C526 B1
C527 B1
C528 B1
C529 B1
C530 B1
C531 A1
C532 B1
C533 B1
C534 B1
C535 B1
C536 B1
C537 B1
C538 A1
C539 B1
C540 B1
C541 B1
C542 B1
C543 B1
C544 B1
C545 B1
C546 B1
C547 B1
C548 A1
C549 B1
C550 B1
C554 A1
C555 D4
C556 A2
C557 A3
C558 A3
C559 A3
C561 A3
C562 A3
C563 A2
C566 A2
C567 A2
C568 A2
C569 A2
C570 A2
C571 A2
C572 A2
C573 A2
C574 A2
C575 A2
C576 A1
C577 A1
C579 A1
C581 A1
C582 A1
C583 A1
C584 A1
C585 A1
C586 B1
C587 A1
C588 A1
C589 A1
B
A
C1 D4
C2 C3
C3 C3
C4 C3
C5 C3
C6 D4
C7 D4
C8 D4
C9 D4
C10 D4
C11 D4
C12 D4
C13 D4
C14 D4
C15 D4
C16 C3
C17 C3
C18 C3
C19 B4
C20 B4
C21 D4
C22 D4
C38 D3
C39 C1
C41 A4
C42 A4
C43 C3
C102 C3
C103 D4
C104 D5
C124 D1
C127 D1
C128 D1
C129 D1
C130 D1
C131 D1
C132 D1
C133 D1
C134 D1
C135 D1
C136 D1
C137 D1
C138 C3
C141 C2
C142 C2
C143 C2
C144 C1
C151 C4
C296 C5
C400 C5
C401 C5
C402 B5
C403 B5
C404 B4
C405 B4
C406 B4
C407 B4
C4080 B4
C409 B4
C410 A5
C411 A5
C412 A4
C413 A4
C414 B4
C415 B4
C416 B4
C417 A4
C418 B4
C419 B4
C420 A4
C421 A4
C422 A4
C423 A4
C424 A4
C425 A4
C426 A3
C427 A3
C428 A3
C429 A3
C430 A3
C432 A3
C433 A3
C434 A5
C435 A4
21
C590 A1
C591 A1
C592 A1
C593 A1
C594 A1
C595 A1
C596 A1
C598 A1
C599 A1
C900 D1
C901 D4
C902 D4
C903 D1
C904 D4
C905 D1
C906 D4
C907 D4
C908 D4
C909 D4
C910 D3
C911 D3
C912 D3
C928 B4
C929 B4
C930 B4
C931 B4
C934 D2
C935 C3
C937 D4
C938 D4
C2015 D2
C2016 D3
C2017 D2
C2018 D2
C2019 D2
C2020 C1
C2021 D2
C2022 D2
C2023 D2
C2024 D2
C2025 D2
C2026 D2
C2027 D2
C2028 D2
C2029 D2
C2030 D2
C2031 D2
C2032 D2
C2033 D2
C2034 D2
C2036 D1
C2052 C4
C2053 C4
C2056 C2
C2062 D2
C2063 D2
C2064 D2
C2065 D2
C2066 D2
C2073 B4
C2074 B4
C2076 D4
C2079 B2
C2092 B2
C2094 B2
C2095 B2
C2096 B2
C2164 A3
C2165 A3
C2175 A2
C2176 A2
C2204 B2
C2208 A1
C2216 B1
C2247 B2
C2248 B2
C2249 B2
C2250 B2
C2251 B2
C2252 B2
C2253 B2
C2254 B2
C2255 B2
C2256 A3
C2257 A3
C2258 A3
C2259 A3
C2260 A2
C2261 A3
C2262 A3
C2263 A3
C2264 A3
C2265 A2
C2268 D2
C2269 D2
C2270 D2
C2271 C1
C2272 D2
C2273 D2
C2274 D2
C2275 D2
C2276 D2
C2277 D2
C2278 D2
C2279 C1
C2280 D2
C2281 D2
C2282 C1
C2283 D2
C2284 D2
C2285 D2
C2286 D2
C2287 D2
C2288 D2
C2289 C1
C2290 C1
C2291 D2
C2292 D2
C2293 D2
C2294 D2
C2295 D2
C2296 C1
C2297 C1
C2298 D2
C2299 C1
C2300 D2
C2301 D2
C2302 C1
C2303 C1
C2304 C1
C2305 D2
C2306 D2
C2307 C1
C5011 A1
C5012 A1
C5015 A1
C5016 A1
C5019 A1
C5020 A1
C5021 A1
C5022 A1
C5023 B1
C5024 C1
C5031 B2
C5032 B2
C5033 B2
C5034 B2
C5035 B2
C5036 B2
C5037 B2
C5038 B2
C5039 A1
C5040 A1
C5041 A1
C5042 A1
Page 30
3 2 1 4 6 5 78
1-4 IC BLOCK DIAGRAMS
LA1837 LC7213M
E
D
C
B
A
3 2 1 4 6 5 78
11
Page 31
CF745
3 2 1 4 6 5 78
9-11
EPROM/ROM
512 X 12 To
2048 X 12
E
9-11
STACK 1
STACK 2
PC
12
INSTRUCTION
REGISTER
9
12
WDT TIME
OUT
8
D
INSTRUCTION
DECODER
DIRECT ADDRESS
DIRECT RAM
ADDRESS
T0CKI
CONFIGURATION WORD
PIN
WATCHDOG
TIMER
WDT/TMR0
PRESCALER
OPTION REG.
DISABLE
PROTECT
CLKOUT
6
FROM W
CODE
5
OSC
SELECT
2
OPTION
OSC1 OSC2 MCLR
OSCILLATOR/
TIMING &
CONTROL
SLEEP
GENERAL
PURPOSE
REGISTER
FILE
8
C
STATUS
5-7
(SRAM)
24, 25, 72 or
73 Bytes
B
A
12
W
ALU
TRIS 5
FROM W
TRISA PORTA
TMR0
DATA BUS
8
FROM W
4
4
8
TRIS 6
TRISB
PORTB
4
RA<3:0> RB<7:0>
3 2 1 4 6 5 78
FSR
8
FROM W
8
8
8
TRIS 7
TRISC
8
PORTC
8
RC<7:0>
(28-Pin
Devices Only)
Page 32
3 2 1 4 6 5 78
TL431 TOP249
CATHODE
REF
ANODE
2.4 k
3.28 k
7.2 k
800
20 pF
800
4 k
1 k
800
20 pF
150
10 k
CONTROL(C)
EXTERMINAL
CURRENT LIMIT(X)
LINE-SENSE(L)
Vc
Zc
SHUNT REGULATOR/
ERROR AMPLIFIER
FB
V1(LIMIT)
CURRENT
LIMIT
ADJUST
START
ON/OFF
VBG + VT
1V
VBG
LINE
SENSE
5.8V
SOFT
OV/UV
DC
MAX
5.8V
4.8V
INTERNAL UV
COMPARATOR
STOP
LOGIC
STOP SOFT
DC
MAX
CLOCK
START
DMAX
SOFT START
0
1
+8
SHUTDOWN/
AUTO-RESTART
HYSTERETIC
THERMAL
SHUTDOWN
INTERNAL
SUPPLY
CURRENT LIMIT
COMPARATOR
CONTROLLED
TURN-ON
GATE DRIVER
DRAIN(D)
E
D
C
S
Q
R
LEADING
EDGE
BALANKING
FREQUENCY(F)
HALF
FREQ.
SAW
OSCILLATOR
WITH JITTER
PWM
COMPARATOR
B
LIGHT LOAD
FREQUENCY
RE
REDUCTION
SOURCE(S)
A
3 2 1 4 6 5 78
13
Page 33
3 2 1 4 6 5 78
STA505 ESS6018
E
D
C
B
100nF
C58
TH_WAR
+3.3V
10K
R57
100nF
C60
100nF
C58
100nF
C53
10K
R59
GNDSUB
IN2B
GND-Clean
GND-Reg
IN2A
IN1B
TRI-STATE
IN1A
IN2B 32
IN2A
CC
V
SIGN
CC
V
SIGN
SS
V
SS
V
DD
V
DD
V
IN1B
TH_WAR
FAULT
PWRDN PWRDN
CONFIG
IBIAS
IN1A
1
19
20
31
36
35
34
33
22
21
30
28
26
27
PROTECTIONS
25
24
23
29
LOGIC
&
M14
M16
M15
M17
M4
M5
M2
M3
DSCK-EN
DSCK
DQM
DCS#[1:0]
DMA[11:0]
DWE#
DOE#
DHAS#[2:0]
DB[5:0]
DCASW
YUV[7:0]
PCLKXSCN
PCLKQSCN
HSYNC#
HIORDY#
5
2
3
4
6
9
8
7
GND2B
OUT2B
OUT2B
CC
V
2B
GND2A
OUT2A
OUT2A
CC
V
2A
1F
C32
1F
C33
L112 22H
100nF
C111
20
R102
R104
330pF
R103
C109
100nF
C110
L113 22H
LA[21:0]
LCS#[3:0]
SRAM
INTERFACE
DRAM
INTERFACE
LD[15:0]
LWRHL#
LWRLL#
6
6
100nF
C106
470nF
C108
100nF
C107
LOE#
HA[2:0]
LD[15:0]
HWRQ#
HRDQ#
HIRO#
HRSTW
HIORDY#
HIORDY#
HWR#
HIOCS16#
HCS[1,3]FX#
RDS
ESS RISC
PROCESSOR
DMA
CONTROLLER
HOST/ATAP/UDF
LOADER INTERFACE
MPEG
DECODER
SYSTEM
DEMULTIPLEXER
2Kx32 ROM
512x32 SRAM
VIDEO
PROCESSOR
VIDEO
OUTPUT
RWS
GND1B
13
OUT1B
10
OUT1B
CC
CC
1F
C31
1B
1F
C30
1A
11
V
12
14
GND1A
OUT1A
16
OUT1A
17
15
V
L19 22H
20
R63
330pF
C52
L18 22H
100nF
C21
6
R100
6
R98
100nF
C20
100nF
C101
470nF
C23
100nF
C99
1000F
C55
CC
+V
RBCK
TBCK
MCLK
TSD[3:0]
TWS
DCI-ALK#
DCI-CLK
MCLK
TBCK
MCLK
TBCK
MCLK
TDMCLK
TDMDR
TDMDX
TDMFS
TDMTSC#
SPD
SERIAL AUDIO
INTERFACE
DCI LOADER
INTERFACE
TDM
INTERFACE
DVD
DESCTAMBLE
REGISTERS
ON SCREEN
DECODER
SUB-PICTURE
DECODER
VIDEO
ENCODER
CLOCK
CDAC
YDAC
UDAC
VDAC
VREF
COMP
RSET
AUX[7:0]
RESET#
XIN
XOUT
A
14
3 2 1 4 6 5 78
Page 34
TLV320A
3 2 1 4 6 5 78
E
D
C
B
A
3 2 1 4 6 5 78
15
Page 35
1-5 CIRCUIT BOARD DIAGRAMS
TUNER CIRCUIT BOARD DIAGRAM (TOP VIEW)
C005 A5
C007 A3
C011 A1
C012 A1
C014 A3
C015 A2
C101 A5
C104 A4
C106 A4
C107 B4
A
C109 A4
C113 B4
C117 B4
C118 B4
C119 B1
C123 B3
C124 B3
C125 A3
C126 B3
C127 B3
C139 B3
C140 B3
C143 B4
C151 B2
C154 A2
C155 A2
C156 A2
C157 B2
C163 A1
C164 A1
1
C166 A1
C167 A3
C171 B1
C173 A1
C174 A1
CF101 A5
CF102 B5
CF103 B4
CN001 A6
J101 A4
J102 A4
J103 B4
J104 B4
J116 A1
J105 A3
J106 A3
J107 B3
J108 A3
J109 A2
J110 B2
J111 B 2
J112 B2
J113 B2
J114 B2
J115 A2
J116 B5
J117 A1
J118 B1
J119 B1
J120 B1
2
J121 B1
J122 B1
J123 B1
IC101 B4
JK001 A6
L102 A2
L103 A4
L104 B4
L151 A2
L152 B2
L153 B1
L154 B2
IC151 A2
IC152 A1
T001 A1
T002 A5
T003 A4
T101 A3
T102 B5
T103 A3
T104 A3
T105 B4
TC001 A4
TC002 A3
Q001 A5
Q101 A5
Q102 B5
Q103 A2
Q104 A1
Q105 B3
VD001 A5
VD002 A3
XL151 A2
XL152 A1
D001 B6
D002 B6
D003 A6
D004 A6
D101 A3
R005 A4
R007 A3
R008 A5
R104 A5
R108 A2
R110 B3
R123 B3
R155 A2
RB101 B2
RB102A A5
RB102B A1
RB103 B6
34
5
6
A
B
1
2
34
5
6
B
16
Page 36
TUNER CIRCUIT BOARD DIAGRAM (BOTTOM VIEW)
A
C001 B2
C003 A2
C006 B2
C008 A2
C009 A2
C010 B3
C013 A4
C016 A2
C105 A3
C108 A3
C110 A3
C111 A4
C112 B3
C114 B3
C115 B3
C116 B3
C120 B6
C122 B6
1
C129 A4
C130 A4
C131 A4
C132 A4
C133 A4
C134 A4
C135 B4
C136 B4
C137 B4
C138 B4
C141 B4
C142 B4
C144 B3
C145 B2
C152 B5
C153 B5
C161 A6
C165 A6
C169 A6
C170 B6
IC101 B3
IC151 B5
IC152 A6
R001 B2
R002 B1
R003 A2
R004 A5
2
R006 A4
R009 A2
R101 B2
R102 B2
R103 B2
R106 B2
R107 B2
R109 A6
R112 A2
R113 A3
R114 A3
R115 A3
R116 A3
R117 B2
R118 B3
R119 B3
R122 B6
R124 B4
R125 B4
R126 B4
R129 B4
R130 B4
R131 B4
R132 B4
R133 B4
R134 B5
R135 B5
3
R136 B5
R137 B3
R138 B6
R139 A1
R145 B2
R151 A5
R154 A6
R156 A6
R135 B5
R158 A6
R159 B6
R160 B6
R161 B6
R162 B6
R163 A6
R165 A6
R167 A6
R168 B6
VR102 B3
4
5
6
A
B
1
2
3
4
5
6
B
17
Page 37
SCART CIRCUIT BOARD DIAGRAM
C1001 B2
C1002 B2
C1003 B3
C1004 B3
C1005 B3
C1006 B3
C1007 B1
C1008 B2
A
C1009 A1
C1010 A2
C1011 A4
JK101 A4
JK103 A1
JK401 A2
JMP1 A4
RB402 A4
1
R1001 B2
R1002 B2
R1003 A4
RB2001 B4
RB2002 B4
FB137 B2
FB138 B2
FB139 B3
FB140 B3
FB141 B3
FB142 B4
FB144 B4
FB145 B1
FB146 B1
FB147 B1
ZD1101 B4
ZD1102 B4
ZD1103 B4
ZD1104 A1
ZD1105 B2
ZD1106 B1
23
4
A
B
18
12 3
B
4
Page 38
KEY PANEL CIRCUIT BOARD DIAGRAM
TA207 B4
TA208 B5
TA209 A2
TA210 A1
SN251 B2
Xl251 A3
ZD252 B2
ZD253 B2
6
A
A
C251 A6
C252 A5
C253 A3
C254 A3
C255 A3
C256 B2
C257 A3
C258 A3
C259 A4
C260 A4
C261 A4
C262 B2
C263 B2
C264 A2
C265 B2
C266 B3
C293 A3
CN201 B2
1
D251 B5
D252 B5
D253 B4
D254 A4
DP251 B2
ZD251 A4
R213 B3
R288 A4
R251 A3
R252 A3
R253 A3
R254 B4
R255 A5
R256 B3
R257 B3
R259 A5
R260 A5
R261 B5
2
R262 A6
R263 A3
R264 B2
R265 A3
R266 B5
R267 B5
R268 B5
R269 A5
R270 B5
R271 A5
R272 B2
R273 A5
R274 B4
R275 A6
R276 A6
R277 B3
R278 A4
R281 B4
R282 B4
R283 B4
R284 B4
R285 A4
R286 A6
R289 A2
R291 B2
R292 A5
R290 A2
3
R294 B1
RB105A A6
RB105B A6
RB201 B2
RB202 A4
RB401 B1
IC252 A4
JK302 B1
JMP1 A3
JMP2 B4
JMP3 B5
JMP4 B3
JMP5 B2
JMP6 A2
JMP7 A5
JMP8 B2
JMP9 A6
JMP10 B4
JMP11 A6
JMP12 A4
JMP13 B4
JMP14 A4
JMP15 A4
JMP16 A3
JMP17 B1
JMP18 A6
JMP19 A3
4
JMP20 A5
JMP21 A6
JMP22 A3
JMP23 B5
JMP25 A2
JMP26 A5
JMP27 B5
JMP28 B4
JMP29 A3
JMP30 B2
JMP31 B2
JMP32 A2
JMP34 A2
JMP35 A2
JMP38 A3
JW30 B2
Q251 B6
Q252 B5
Q253 B5
Q254 A2
Q255 A5
TA201 B6
TA202 B5
TA203 B5
TA204 B5
TA205 B5
TA206 B6
5
B
B
1
2
3
4
5
6
19
Page 39
POWER CIRCUIT BOARD DIAGRAM
A
C901 A1
C902 B1
C903 A2
C904 B2
C905 B2
C906 B2
C907 A2
C908 A2
C909 A3
C910 B3
C911 C3
C913 C3
C912 B2
C914 C2
C919 B3
C920 C3
C925 B3
C929 C4
C930 C3
C931 C4
C932 C4
C933 B4
C938 B4
C939 B4
1
C940 B4
C941 B4
C945 A4
C947 A4
C948 A4
C949 A4
C950 A4
C951 B4
C952 B4
C962 C2
C963 A3
C964 B3
C965 A3
C966 A3
C967 A4
C968 B3
C969 B3
C970 A3
C971 B3
C972 B3
R901 B2
R902 B2
R903 B2
R904 B2
R905 A2
R906 A2
R907 B3
R908 B2
R919 C3
R920 C3
R921 B3
R922 B3
R923 C3
R924 C3
R925 C3
R928 C3
R931 A4
R932 C4
R941 C3
R942 C3
2
R943 C3
R945 C3
R946 C3
R947 C2
R948 C3
R951 C3
R952 C4
RB904 B4
RB905 B4
RB906 C4
RL901 B1
RT901 B1
D901 A2
D902 B2
D903 C2
D904 C2
D905 A4
D906 B4
D907 B3
D908 B3
D909 B3
D910 B3
ZD901 A2
ZD902 C3
ZD903 C4
Q903 B3
Q904 C4
Q910 C3
Q912 C2
Q913 C4
JW903 C3
JW904 C3
3
JW905 C3
JW906 C3
JW907 C1
JW908 C4
JW909 C4
JW910 B3
JW911 C3
L901 A4
L902 B4
L903 B4
BR901 B1
CN902 A1
BR901 B1
CN902 A1
F901 A1
IC903 B2
IC904 C3
P901 B1
P902 B1
P903 B1
P904 C2
SN901 B3
T901 B1
T902 C1
T903 A3
4
A
B
C
1
2
3
B
C
4
20
Page 40
MAIN CIRCUIT BOARD DIAGRAM (TOP VIEW)
A
B
C
D
1
A
B
C
D
2
3
4
R1 B3
R2 D2
R3 D2
R41 C2
R42 C2
R103 C3
R105 D3
R107 D3
R108 C4
R109 D3
R111 D3
R112 D3
R113 D3
1
R114 D3
R116 D3
R118 D3
R120 D3
R121 C4
R122 D3
R123 D4
R124 C4
R125 C4
R126 D3
R129 D4
R130 C4
R131 C4
R132 C4
R133 C4
R134 C4
R135 C4
R137 B4
R139 D4
2
R143 D4
R144 D4
R145 D4
R146 C4
R147 D2
R148 D2
R149 D2
R150 D2
R151 D2
R152 D2
R154 D2
R155 C2
R156 C2
R157 C2
R158 C2
R159 C2
R160 C2
R161 C2
R162 C2
3
R163 D4
R164 D4
R171 C3
R172 C3
R177 D3
R178 C4
R179 C3
R180 D4
R181 C3
R182 D4
R183 D4
R184 D4
R185 D4
R186 D4
R187 C4
R189 D4
R191 C3
R193 C3
R248 D3
R400 A2
4
R401 A2
R402 A2
R403 A1
R404 A1
R405 B2
R406 B2
R407 B2
R408 B2
R409 A1
R410 A1
R411 A3
R412 A2
R413 A2
R414 B2
R415 B2
R417 A2
R418 A2
R419 A2
R420 B2
R421 A2
R424 C3
R425 D1
R427 B2
R428 B2
R429 D1
R430 B2
R431 A2
R432 B2
R433 B2
R434 B2
R435 D1
R436 A2
R439 D1
R440 A2
R441 A2
R442 B2
R443 B2
R444 B2
R446 B2
R448 B2
R449 B2
R500 B4
R501 B3
R502 B3
R503 B3
R504 B2
R505 A3
R506 A3
R507 A3
R508 A3
R509 A3
R510 A3
R511 A3
R512 A3
R513 A4
R514 A4
R515 B3
R516 B4
R517 B4
R518 B4
R519 A4
R520 A4
R521 A2
R522 A4
R524 A2
R187 C4
R525 A2
R526 A2
R527 A2
R528 A2
R529 A2
R530 A2
R531 A2
R533 B3
R552 A2
R900 C1
R901 C1
R902 C1
R903 C1
R905 C1
R906 C1
R907 C1
R908 C1
R919 B4
R920 B4
R921 B4
R922 B4
R924 C4
R925 C4
R926 C4
R996 D3
R2018 C3
R2061 C2
R2108 C3
RB402 A2
RB2001 A4
RB2002 C4
RB402 A2
RP100 D4
RP101 D4
RP102 D4
RP103 D4
RP104 D4
RP105 D4
RP106 D4
RP107 C3
RP108 C3
RP109 C3
RP110 C3
C1 C3
C2 D2
C3 D2
C4 D2
C5 D2
C6 C1
C7 C1
C8 C1
C9 C1
C10 C1
C11 C1
C12 C1
C13 C1
C14 C1
C15 C1
C16 C2
C17 C2
C18 C2
C19 C3
C20 C3
C21 B4
C22 B4
C39 D4
C41 B2
C42 B2
C43 D2
C102 D2
C103 C3
C104 C3
C124 D3
C127 D4
C128 C4
C129 C4
C130 C4
C131 C4
C132 C4
C133 C4
C134 C4
C135 C4
C136 B4
C137 B4
C138 C2
C141 C3
C142 C3
C143 D4
C144 D4
C151 D4
C296 D3
C400 A2
C401 A2
C402 B2
C403 B2
C404 A3
C405 A2
C406 A2
C407 A2
C408 B2
C409 B2
C410 D4
C411 B2
C412 D1
C413 D1
C414 B2
C415 B2
C416 C2
C417 C2
C418 B2
C419 B2
C420 B2
C421 B2
C422 B2
C423 C2
C424 C2
C425 C2
C426 B2
C427 B2
C428 B2
C429 B2
C430 C2
C432 B2
C433 C2
C434 B2
C435 C2
C436 C2
C437 C2
C441 B1
C442 B1
C443 C1
C444 C1
C445 C1
C446 C1
C447 C1
C448 C1
C500 B3
C501 B3
C502 B3
C504 B3
C506 B3
C510 B3
C511 B3
C512 B3
C513 B3
C514 B3
C515 B3
C516 B3
C517 A3
C518 A3
C519 A2
C520 A2
C523 B4
C525 B3
C526 A3
C527 A2
C528 B3
C529 A3
C530 A3
C531 A2
C532 A3
C533 A3
C534 A3
C535 A3
C537 A4
C536 A4
C538 A3
C539 A3
C540 A3
C541 A3
C542 A3
C543 A4
C544 A4
C545 A3
C546 A3
C547 A4
C548 A3
C549 A3
C550 A3
C554 A3
C555 A3
C556 A3
C557 B3
C558 B3
C559 B2
C561 B2
C562 B2
C563 B3
C566 B2
C567 B4
C568 B2
C569 B4
C570 B4
C571 B2
C572 B2
C573 B4
C574 B4
C575 B3
C576 A4
C577 A4
C579 B2
C581 B4
C582 B2
C583 A4
C584 B4
C585 A4
C586 A4
C587 A2
C588 A4
C589 A4
C590 A2
C591 A2
C592 A2
C593 A2
C594 A4
C595 A4
C596 A2
C598 A3
C599 A4
C900 C4
C901 C4
C902 C4
C903 C4
C904 B4
C905 C4
C906 C1
C907 C1
C908 C4
C909 B4
C910 C4
C911 C4
C912 C4
C928 C3
C929 C3
C930 B3
C931 C3
C935 D2
C936 C4
C937 C3
C938 C1
C2019 D4
C2052 B2
C2053 B2
C2056 C3
C2073 B4
C2074 B4
C2076 C4
C2079 C4
C2079 C4
C2164 B2
C2165 B2
C2208 A2
C2216 A4
C5011 A3
C5012 A2
C5015 A4
C5016 A4
C5019 A2
C5020 A2
C5021 A2
C5022 A2
C5023 A4
C5024 A3
CN1 D4
CN2 D2
CN102 D4
CN103 C4
CN105 D2
CN401 D1
CN903 B4
CN904 B4
CN905 C4
D1 D2
D101 C4
D102 C4
D103 C4
D104 C4
D105 C4
D106 C4
D107 C4
D108 C4
D400 A1
D404 C3
D405 C3
D406 C2
D407 D2
D408 D2
D409 C3
D410 D2
D411 C4
D412 C3
D910 B3
FB1 C4
FB100 C4
FB101 C3
FB103 B4
FB104 B4
FB500 C3
FB502 B2
FB503 B2
FB900 C4
IC100 D2
IC101 C3
IC102 D2
IC103 D3
IC104 C2
IC105 D4
IC106 C3
IC106 C3
IC400 B2
IC401 A2
IC402 C2
IC500 B3
IC501 B3
IC502 B4
IC503 B3
IC504 B4
IC505 B3
IC506 B3
IC900 C4
IC901 C4
IC914 C3
JK401 A1
JK402 A2
JK405 A2
JK500 A3
JMP1 C3
JMP2 C3
JMP3 C3
JMP4 C3
JMP5 C3
JMP6 C3
JMP7 C3
JMP8 C3
JMP9 B4
JMP10 C4
JMP11 C4
L1 C2
L2 C2
L3 C2
L100 C4
L101 C4
L102 C4
L103 C4
L400 D1
L401 D1
L500 A3
L501 A3
L502 A3
L503 A3
L504 A3
L507 A3
L508 A3
L509 A3
L513 B2
L514 A2
L515 A4
L2005 C3
L2008 B2
L2009 B3
L2010 B3
L2032 A4
L2034 A4
L2036 A4
L2037 A3
L2038 A4
L2045 A4
Q101 D4
Q102 C4
Q400 A2
Q401 A2
Q402 A2
Q403 A2
Q404 B2
Q900 C1
Q903 C1
Q904 C1
Q905 C1
Q906 B4
Q907 C4
Q908 C4
Q909 C4
Q2007 C3
XL100 C3
XL500 B3
Z2001 B2
ZD100 C4
ZD401 C2
ZD402 D2
A
B
C
D
21
Page 41
MAIN CIRCUIT BOARD DIAGRAM (BOTTOM VIEW)
12
3
A
B
4
C38 B1
C934 B2
C2015 C1
C2016 C1
C2017 C2
C2018 B2
C2020 C1
A
C2021 C1
C2022 B1
C2023 B1
C2024 B1
C2025 C1
C2026 C1
C2027 C1
C2028 C2
C2029 C1
C2030 C1
C2031 C1
C2032 C1
C2033 B1
C2062 C2
C2063 B2
C2064 C2
C2065 C2
C2066 C2
C2092 C3
C2094 C3
C2095 C3
C2096 C3
C2216 C1
B
C2247 C3
C2249 C3
C2250 C3
C2251 C3
C2252 C3
C2253 C3
C2254 C3
C2255 C3
C2256 B3
C2257 B3
C2258 B3
C2259 B3
C2260 B3
C2261 B3
C2262 B3
C2263 B3
C2264 B3
C2265 B3
C2268 C1
C2269 C1
C2270 C1
C2271 C1
C2272 C1
C2273 C1
C2274 C1
C2275 C1
C2276 C1
C2277 C1
C2278 C1
C2279 C1
C2280 C1
C2281 C1
C2282 C1
C2283 C1
C2284 C1
C2285 B1
C2286 B1
C2287 C2
C2288 C2
C2289 C2
C2290 C2
C2291 C2
C2292 C2
C2293 C2
C2294 C2
C2295 C2
C2296 C2
C2297 C2
C2298 C2
C2299 C2
C2300 C2
C2301 C2
C2302 C2
C2303 C2
C2304 C2
C2305 C2
C2306 C2
C2307 C2
C5031 B3
C5032 B3
C5033 B3
C5034 B3
C5035 B3
C5036 B3
C5037 C3
C5038 C3
C5039 C3
C5040 C3
C5041 C3
C5042 C3
R534 C3
C
22
12 4
3
C
Page 42
2 SUBWOOFER SECTION
2-1 WIRING DIAGRAM
3 2 1 4 6 5 78
E
D
C
B
A
3 2 1 4 6 5 78
23
Page 43
2-2 BLOCK DIAGRAM
E
D
3 2 1 4 6 5 78
C
B
A
24
3 2 1 4 6 5 78
Page 44
2-3 SCHEMATIC DIAGRAMS
AMP & JACK SCHEMATIC DIAGRAM
C301 D1
C302 C1
C303 A1
C304 A1
C352 B1
C354 B2
C351 B1
C353 B1
C355 B2
C356 B2
C358 D3
C357 B3
C359 C3
C360 C4
C361 D3
C362 D3
C363 C3
C364 C4
C365 B1
C401 A1
C402 A1
C403 A2
C404 A2
C405 A2
C406 A3
C407 A3
C410 B4
C411 B4
C412 B4
C413 B4
123 4 5 6
C414 B4
C415 B4
C418 A2
C419 A2
C502 A4
C503 A5
C504 B4
C505 B4
C506 B5
C507 A5
C508 A5
C509 A5
C510 A6
C510A A6
C511 B6
C512 A5
C513 A5
C514 A5
C515 A6
C517 A3
C518 A6
C905 B6
C906 B6
C907 B5
C908 B5
C909 B5
C910 B5
C913 B6
C914
B6
C915
B6
C917 B5
C919 B5
CN301 A1
CN302 B3
CN401 C2
CN402 B4
CN501 A6
CN905 D4
B2
D301
D302 B2
D303 C3
D305 B4
D306 B4
D501 A6
DB901 B6
F902 C6
F903 B6
IC301-BB2
IC401-AA2
IC401-B A1
IC401-C A3
IC401-D A2
IC501 A5
IC502-A B5
IC502-B A4
JK301 C1
JW112 A3
Q301
Q302
Q303
B1
B1
D3
D2
Q304
Q305 C3
Q306 D4
Q501 B4
Q502 A4
R301 C1
R302 D1
R303 C1
R304 A1
R305 B1
R351 B1
R352 B1
R353 B1
R354 B1
R355 B1
R356 B1
R358 B2
R359 B2
R360 B2
R361 B2
R362 B2
R363 B2
R364 B3
R365 B3
R366 B3
R367 B3
R368 B3
R369 B3
R370 D3
R371 D2
R372 C3
R373 C2
R374 C2
R376 D3
R377 D3
R378 C3
R379 D3
R380 D3
R381 D3
R382 C3
R383 C3
R384 A1
R401 A1
R402 A1
R403 A2
R404 A2
R405 A2
R406 A2
R410 B5
R411 C4
R407 A3
R502 A4
R505 A5
R506 A5
R507 A5
R508 A5
R509 B5
R510 B5
R511 B5
R512 A4
R513 A4
R514 B4
R515 B4
R516 B4
R517 B5
R518 A5
R519 A5
R520 A5
R521 A6
R522 A6
R523 A6
R524 A6
R525 A5
R526 B4
R902 C5
R903 B5
R904 B5
R905 B5
RB301 D1
RB401 C1
RB904 C6
SW301C1
ZD301 C3
ZD901 B5
ZD902 B5
A
B
C
A
B
C
D
D
123 4 5 6
25
Page 45

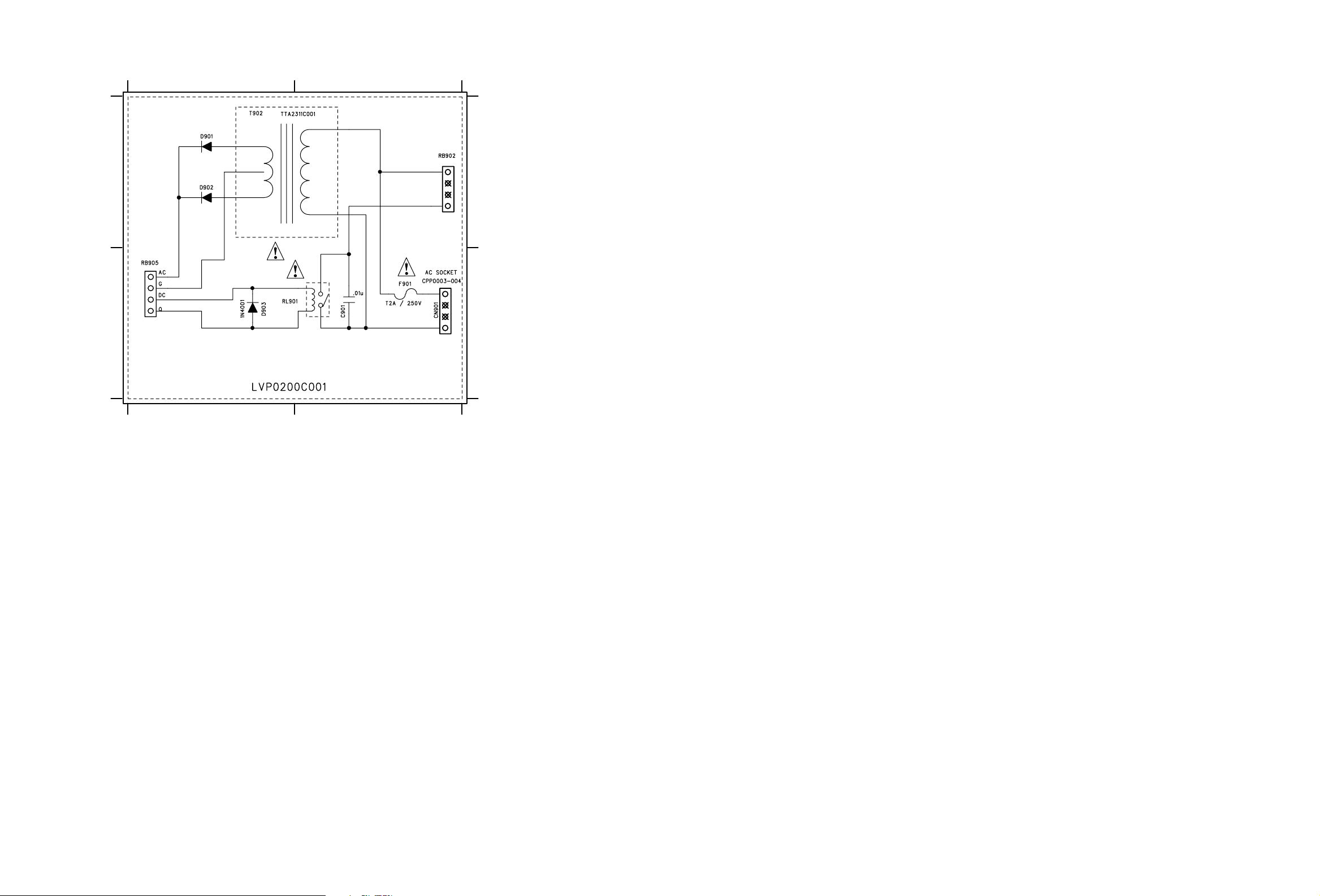

POWER SCHEMATIC DIAGRAM
12
A
A
C901 B2
CN901 B2
D901 A1
D902 A1
D903 B1
F901 B2
RB902 A2
RB905 B1
RL901 B1
T902 A1
B
12
B
26
Page 46
2-4 CIRCUIT BOARD DIAGRAMS
AMP & JACK CIRCUIT BOARD DIAGRAMS
123 4
A
B
C
LVM0199C021
A
B
C
C301 C4
C302 B4
C303 A1
C304 A1
C305 B1
C306 B1
C351 B1
C352 B1
C353 B1
C354 B1
C355 C1
C356 B1
C357 C1
C358 C2
C359 C1
C360 C1
C361 D1
C362 D1
C363 C1
C364 C1
C365 B1
C401 A1
C402 A1
C403 A1
C404 A2
C405 A2
C406 A2
C407 B1
C410 B1
C411 A2
C413 A2
C414 A1
C415 A2
C418 A2
C419 A1
C502 A2
C503 A2
C504 B3
C505 B2
C506 A3
C507 A3
C508 A2
C509 A2
C510 A4
C511 B3
C512 A4
C513 A4
C514 B3
C515 A4
C517 B2
C518 A4
C905 C3
C906 C4
C907 C3
C908 D3
C909 C3
C910 B3
C913 D2
C914 C2
C915 D1
C917 B3
C919 C3
CN301 A1
CN302 B2
CN401 B2
CN501 B4
CN905 D2
D301 B1
D302 B1
D303 C2
C304 D1
D305 B3
D306 B3
D501 A3
DB901 C3
F902 D3
F903 D3
IC301 C1
IC401 A1
IC501 A3
IC502 B2
JK301 C4
JW101 C3
JW102 C3
JW103 C4
JW104 B3
JW105 B3
JW106 B3
JW107 B3
JW109 A3
JW110 A3
JW111 B2
JW113 A4
Q301 B1
Q302 B1
Q303 C2
C304 C2
Q305 C1
Q306 D2
Q501 B2
Q502 B2
R301 B4
R302 B4
R303 B4
R305 B1
R351 B1
R352 B1
R353 B1
R354 B1
R355 B1
R356 B1
R357 B1
R358 C1
R359 B1
R360 C1
R361 B1
R362 C1
R363 C1
R364 C1
R365 C1
R366 C1
R367 C1
R368 C1
R369 C2
R370 C2
R371 C2
R372 C1
R373 C2
R374 C2
R376 C2
R377 C2
R378 C2
R379 D1
R380 C2
R381 C2
R382 C1
R383 C1
R384 B1
R401 A1
R402 A1
R403 A1
R404 A2
R405 A2
R406 A2
R407 B1
R410 B1
R411 A2
R502 B2
R505 A2
R506 A3
R507 A2
R508 B3
R509 A2
R510 A3
R511 A2
R512 B2
R513 B2
R514 B2
R515 B2
R516 B2
R517 A3
R518 A3
R519 A3
R520 A2
R521 A3
R522 A3
R523 A3
R524 B4
R525 A3
R526 B3
R902 B3
R903 C3
R904 B3
R905 B3
RB301 B4
RB401A D1
RB904 D2
SW301 B4
ZD301 C1
ZD901 B3
ZD902 C3
D
D
123 4
27
Page 47
POWER CIRCUIT BOARD DIAGRAM
12
A
C901 A2
CN901 A1
D901 B2
D902 B1
D903 B2
A
F901 A2
RB902 B1
RB905 B1
RL901 B2
T902 B2
B
12
B
28
Page 48
Hitachi, Ltd. Tokyo, Japan
International Sales Division
THE HITACHI ATAGO BUILDING,
No. 15 –12 Nishi Shinbashi, 2 – Chome,
Minato – Ku, Tokyo 105-8430, Japan.
Tel: 03 35022111
HITACHI EUROPE LTD. HITACHI EUROPE S.A.
Dukes Meadow 364, Kifissias Ave. & 1, Delfon Str.
Millboard Road 152 33 Chalandri
Bourne End Athens
Buckinghamshire GREECE
SL8 5XF Tel: 1-6837200
UNITED KINGDOM Fax: 1-6835694
Tel: 01628 643000 Email: service.hellas@hitachi-eu.com
Fax: 01628 643400
Email: consumer-service@hitachi-eu.com
HITACHI EUROPE GmbH HITACHI EUROPE S.A.
Munich Office Gran Via Carlos III, 101 - 1
Dornacher Strasse 3 08028 Barcelona
D-85622 Feldkirchen bei München SPAIN
GERMANY Tel: 93 409 2550
Tel: +49 -89-991 80-0 Fax: 93 491 3513
Fax: +49 - 89 - 991 80 -224 Email: rplan@hitachi-eu.com
Hotline: +49 - 180 - 551 25 51 (12ct/min.)
Email: HSE-DUS.Service@Hitachi-eu.com
HITACHI EUROPE AB
HITACHI EUROPE SRL Box 77
Via T. Gulli n.39 S-164 94 KISTA
20147 MILAN SWEDEN
ITALY
Tel: 02 487861 Fax: 08 562 711 11
Fax: 02 48786381
Servizio Clienti
Tel. 02 38073415
Email: customerservice.italy@hitachi-eu.com
HITACHI EUROPE LTD.
HITACHI EUROPE S.A.S Norwegian Branch Office
Lyon Office Strandveien 18
B.P. 45, 69671 Bron Cedex 1366 Dysaker
FRANCE NORWAY
Tel: 04 72 14 29 70 Tel: 02205 9060
Fax: 04 72 14 29 99 Fax: 02205 9061
Email: france.consommateur@hitachi-eu.com Email csgnor@hitachi-eu.com
ITEM N.V./S.A. (INTERNATIONAL TRADE FOR
ELECTRONIC MATERIAL & MEDIA N.V./S.A)
UCO Tower – Bellevue, 17
B – 9050 GENT
BELGIUM (for BENELUX)
Tel: 09 230 48 01
Fax: 09 230 96 80
Email:
www.hitachi-consumer-eu.com
hitachi.item@skynet.be
Tel: 08 562 711 00
Email: csgswe@hitachi-eu.com
SM9209
Nov 2002
