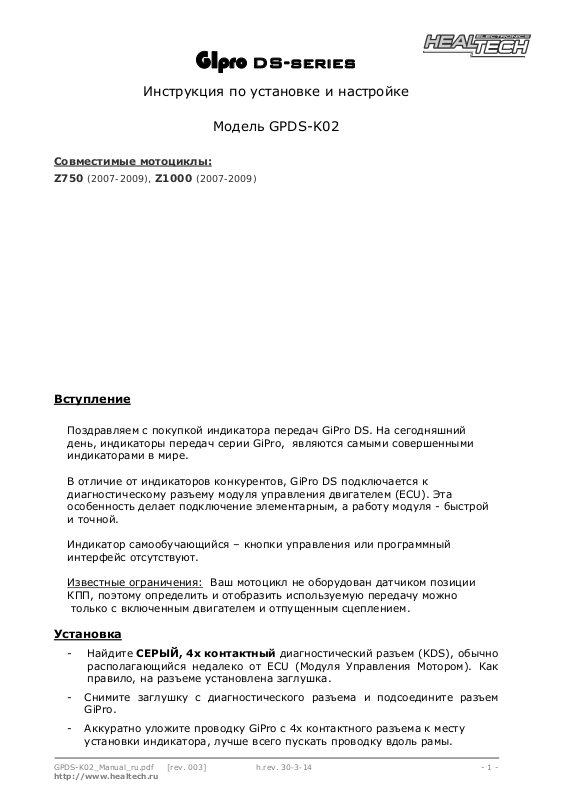

HEALTECH GPDS-K02 User Manual [ru]

GIpro DS-series

Инструкция по установке и настройке

Модель GPDS-K02

Совместимые мотоциклы:

Z750 (2007-2009), Z1000 (2007-2009)

Вступление

Поздравляем с покупкой индикатора передач GiPro DS. На сегодняшний
день, индикаторы передач серии GiPro, являются самыми совершенными
индикаторами в мире.

В отличие от индикаторов конкурентов, GiPro DS подключается к
диагностическому разъему модуля управления двигателем (ECU). Эта
особенность делает подключение элементарным, а работу модуля - быстрой
и точной.

Индикатор самообучающийся – кнопки управления или программный
интерфейс отсутствуют.

Известные ограничения:
КПП, поэтому определить и отобразить используемую передачу можно

только с включенным двигателем и отпущенным сцеплением.

Ваш мотоцикл не оборудован датчиком позиции

Установка

- Найдите СЕРЫЙ, 4х контактный диагностический разъем (KDS), обычно

располагающийся недалеко от ECU (Модуля Управления Мотором). Как
правило, на разъеме установлена заглушка.

- Снимите заглушку с диагностического разъема и подсоедините разъем
GiPro.

- Аккуратно уложите проводку GiPro с 4х контактного разъема к месту
установки индикатора, лучше всего пускать проводку вдоль рамы.

GPDS-K02_Manual_ru.pdf [rev. 003] - 1 -

http://www.healtech.ru

h.rev. 30-3-14

- Снимите зеленую пластиковую ленту сзади модуля, выберите место
установки и закрепите дисплей.

- Чтобы избежать нагрузок на проводку используйте идущие в комплекте
хомуты для крепежа проводки GiPro к проводке мотоцикла

Настройка

Эта модель индикатора уже запрограммирована для мотоциклов Kawasaki.
Она полностью работоспособна сразу же после установки. При включении
зажигания, дисплей делает прямой отсчет ( от “1 до 6” ). Дисплей будет
показывать передачу на работающем моторе и отпущенном сцеплении.

Тем ни менее, если вы используете SpeedoHealer или другой калибратор
спидометра, некоторые из передач могут
случая модели GPDS-K01 имеют 2 режима работы:

- Заводской режим (выставлен по умолчанию, настройка не требуется)

- Пользовательский режим (подразумевает дальнейшее прохождение

процедуры настройки)

Используйте Пользовательский Режим только если в Заводском режиме
какие-то из передач не отображаются корректно.

Пользовательский режим:

отображаться неверно. Для этого

- Сбросьте настройки индикатора, как это показано в следующей
главе.

- Переключитесь на Нейтраль, затем включите зажигание, дисплей
GiPro должен отобразить цифры от 6 до 1, что свидетельствует о том,
что модуль работает в Пользовательском Режиме и готов к обучению.

- Установите заднее колесо мотоцикла на подкат

подката вы можете настроить индикатор во время движения.
длинную прямую, предпочтительно, свободную от автомобилей.)

(В случае отсутствия

Найдите

- Когда на дисплее загорится “1”, переключитесь на первую передачу,

отпустите сцепление, удерживая обороты выше оборотов холостого
хода. Дисплей мигает быстрее в момент, когда устройство
запоминает передачу.

- Когда на дисплее загорится “2”, переключитесь на вторую передачу,
отпустите сцепление, удерживая обороты выше оборотов холостого
хода.

- Повторяйте процедуру, пока не будут

пройдены все передачи (5 или

6)

На последней передаче дождитесь индикации “o” (конец - over), в
этот момент дисплей перестанет мигать.

Поздравляем. Индикатор настроен и будет показывать передачи правильно.
С этого момента, при включении зажигания, дисплей делает прямой отсчет (

от “1 до 6” или от “1 до 5” в зависимости от

числа передач), что
свидетельствует о том, что устройство запрограммировано и работает
корректно.
