HKTS 11 Kotiteatterikaiutinjärjestelmä
OMISTAJAN KÄSIKIRJA
Power for the Digital Revolution
®
2 SISÄLTÖ
3 Johdanto
4 SUB-TS11-subwooferin säätimet ja liitännät

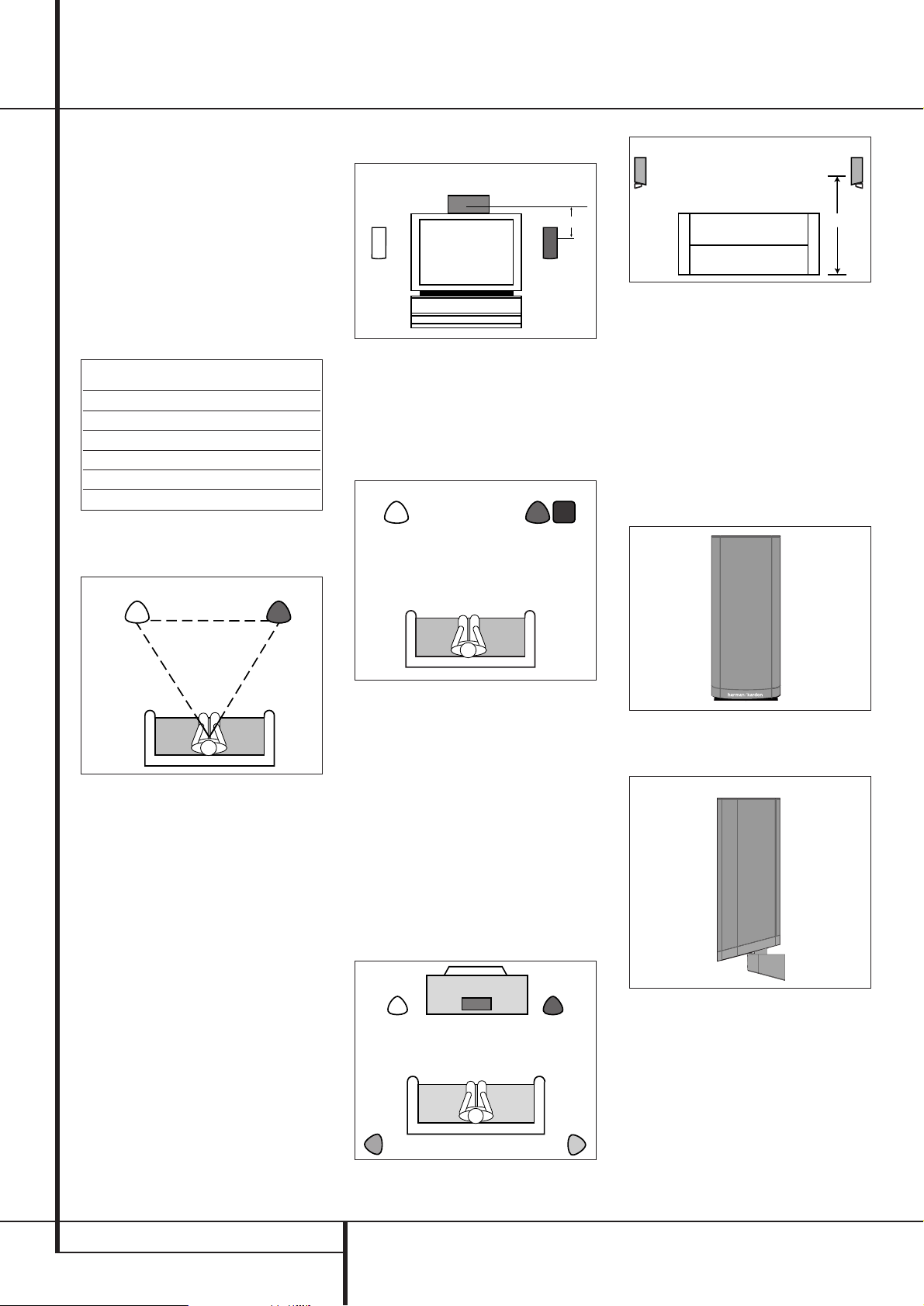

6 Kaiuttimien sijoittaminen
7 Asennusvaihtoehdot
8 Kaiuttimien kytkeminen

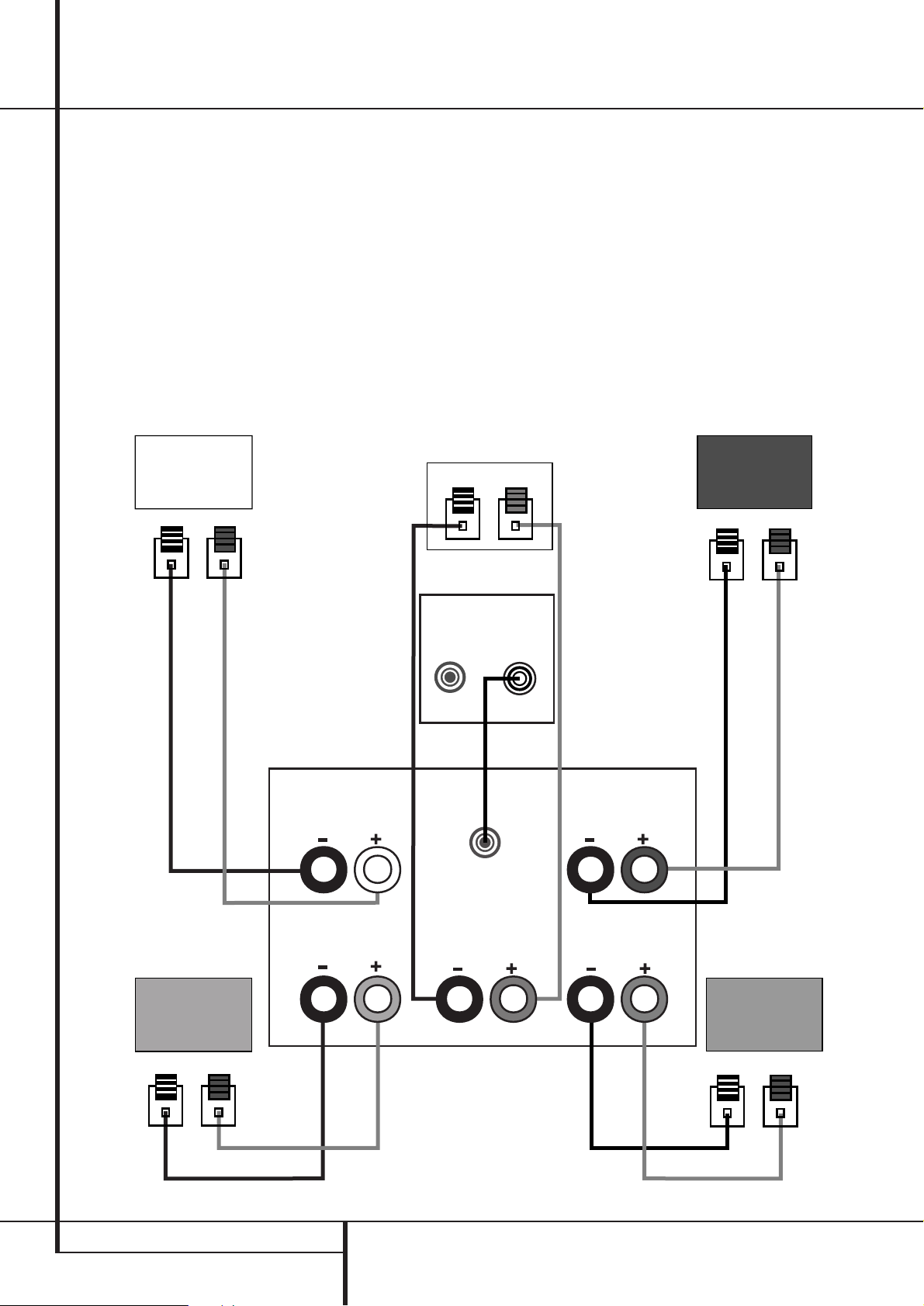

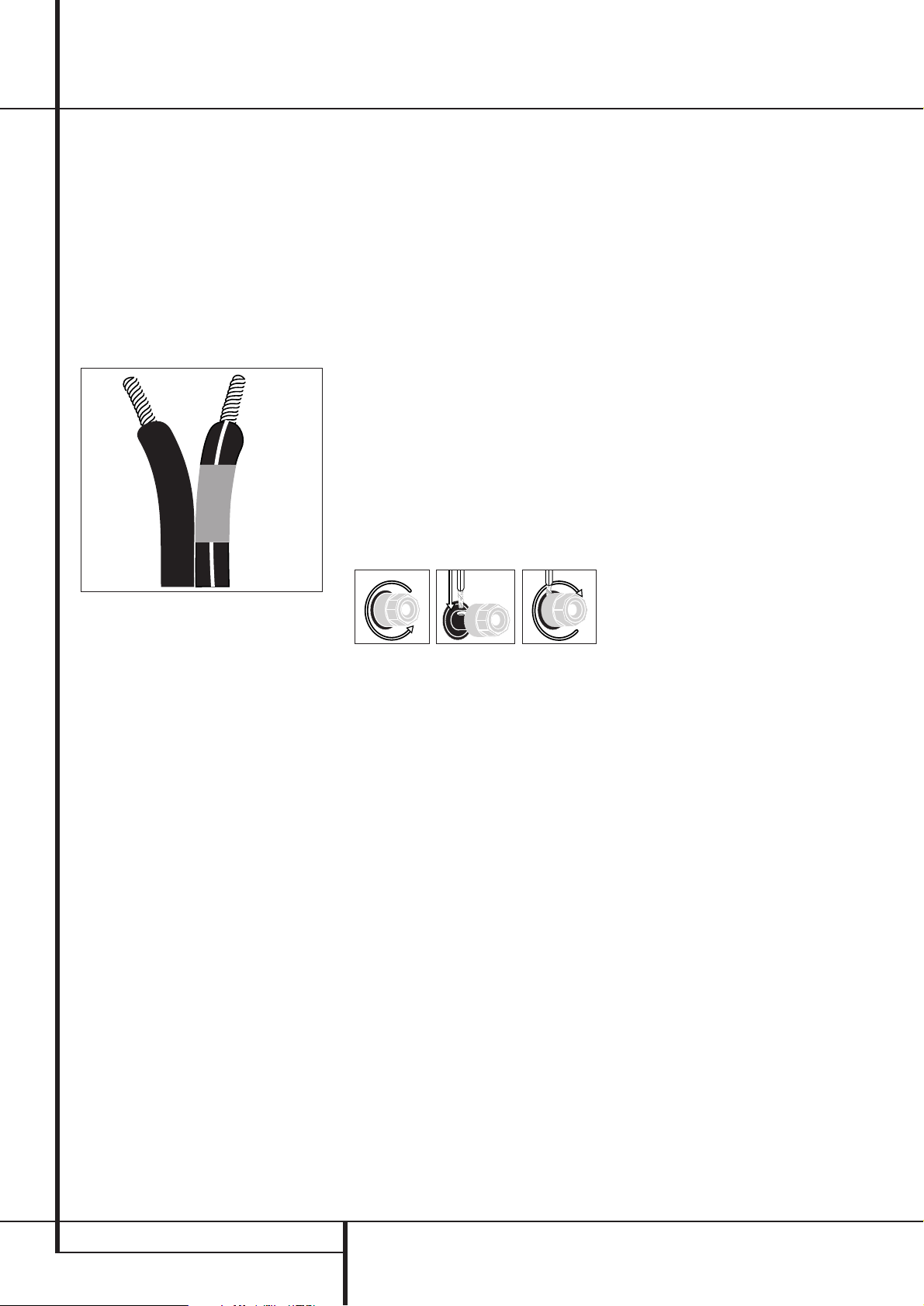

8 Kaiutinliitäntä
9 Kaiuttimien kytkeminen digitaaliseen
surround-järjestelmään kuten Dolby
Digital tai DTS
®
10 Dolby Pro Logic (analoginen) –
linjaliitännät
11 Dolby Pro Logic (analoginen) –
kaiutinliitännät
12 Käyttö

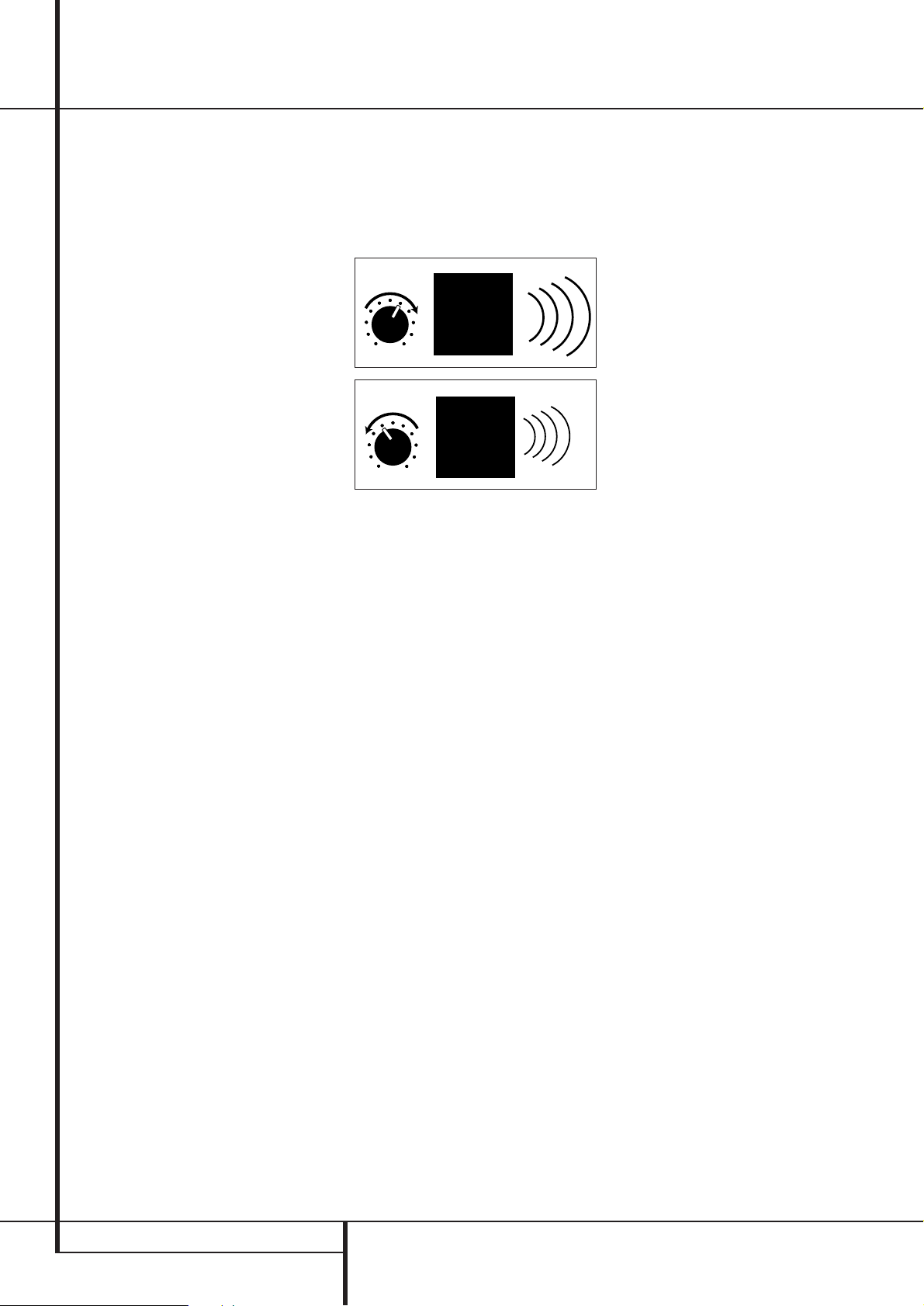

12 Äänenvoimakkuus
12 Muut bassotoiston säädöt
13 Vianetsintäkaavio
14 Tekniset tiedot
Sisältö
Merkintätavat
Seuraavat merkintätavat helpottavat tämän käsikirjan käyttöä.
ESIMERKKI - (Lihavoitu teksti) viittaa SUB-TS11-subwooferin ohjaimeen tai liitäntään.
ESIMERKKI
- (OCR-kirjasintyyppi) viittaa SUB-TS11-subwooferin ohjaimen asentoon.
– (Ympyrän sisällä oleva numero) viittaa SUB-TS11-subwooferin takalevyssä olevaan ohjaimeen
tai liitäntään.
Vakuutus standardien täyttämisestä
Harman Consumer International
2, Route de Tours
72500 Château-du-Loir,
FRANCE
Vakuutamme omalla vastuullamme, että tässä omistajan
käsikirjassa kuvattu tuote on allalueteltujen teknisten
standardien mukainen:
EN 61000-6-3:2001
EN 61000-6-1:2001
EN 55013:2001
EN 55020:2002
EN 61000-3-2:2000
EN 61000-3-3:1995+A1:2001
EN 60065:2002
Carsten Olesen
Harman Kardon Europe
01/04
JOHDANTO 3
Johdanto
Johdanto
Kiitos siitä, että hankit kotiteatteriisi Harman
Kardon HKTS 11 -kaiutinsarjan. Se takaa sinulle
kuuntelunautinnon vuosiksi eteenpäin. HKTS 11
luo olohuoneeseesi elokuvateatterimaisen
jännittävän ja voimakkaan äänentoiston.
HKTS 11 on helppo asentaa ja sen käyttö on
vaivatonta.Värikoodatut kytkentäkaapelit ja
liittimet sekä selväpiirteiset säätimet varmistavat
kätevyyden.
Tutustu ensimmäiseksi tähän omistajan käsikirjaan, jotta pääset nauttimaan kotitatterikaiuttimiesi suorituskyvystä. Samalla varmistat,
että kytket järjestelmän asianmukaisesti viritinvahvistimeen, esivahvistimeen/prosessoriin,
vahvistimeen tai muuhun laitteeseen. Kun käytät
hetken toimintoihin ja säätimiin tutustumiseen,
pääset nauttimaan täysipainoisesti HKTS 11
-kaiutinjärjestelmän tehosta ja hienoista
yksityiskohdista. Jos sinulle herää tuotteeseen,
asennukseen tai käyttöön liittyviä kysymyksiä,
ota yhteyttä laitteen myyjään. Hän osaa
parhaiten opastaa sinua asiassa eteenpäin.
Tuotekuvaus ja ominaisuudet
HKTS 11 on kotiteatterijärjestelmään tarkoitettu
kuusiosainen kaiutinsarja. Subwooferissa on
bassorefleksikotelo, 10-tuumainen bassoelementti ja sen teho on 200 W. Neljä identtistä
kahdella elementillä varustettua satelliittikaiutinta ovat kaksitierakenteisia ja ne on tarkoitus
asentaa vasempaan ja oikeaan etukanavaan
sekä vasempaan ja oikeaan surround-kanavaan.
Kahdella elementillä varustetun keskikaiuttimen
toisto on sovitettu saumattomasti muuhun
kaiutinjärjestelmään. Pakettiin kuuluu lisäksi
hyllyjalustat ja seinäkannakkeet neljälle satelliittikaiuttimelle sekä tarvittavat kytkentäkaapelit.
Kaapeleissa ja kaiuttimissa oleva CEA-normin
mukainen värikoodaus helpottaa HKTS 11
-kaiutinjärjestelmän kytkemistä etenkin
Harman Kardon -viritinvahvistimiin.
HKTS 11 -subwooferin monipuolisten liitäntöjen
ansiosta se on helppo kytkeä äänentoistojärjes-
telmääsi. Erityinen subwoofer-tulo on tarkoitus
kytkeä vahvistimen subwoofer-lähtöön, joka
syöttää vain matalien taajuuksien signaalia.
Lisäksi laitteessa on stereofoninen kaiutintulo ja
-lähtö siltä varalta, että vahvistimessasi tai
prosessorissasi ei ole erityistä linjatasoista subwoofer-lähtöä. Muista ominaisuuksista mainittakoon tasonsäädin, diskanttileikkuri (eli alipäästösuodin) sekä vaiheenkääntökytkin, joiden avulla
hienosäädät bassotoiston tarkasti mieltymystesi
ja kuunteluhuoneen vaatimusten mukaiseksi.
Automaattinen virrankytkentäpiiri aktivoi subwooferin valmiustilastaan heti, kun sille
syötetään audiosignaalia.
Pakkauksen vakiovarustukseen kuuluu hyllyjalustat ja seinäkannakkeet satelliittikaiuttimia
varten, mutta tarvittaessa voit hankkia järjestelmään sopivat HTFS 2 -lattiajalustat Harman
Kardon -kauppiaaltasi.
Harman Kardon kehitti high-fidelity-luokan viritinvahvistimen noin viisikymmentä vuotta sitten.
Huippuominaisuuksiensa ja arvostettujen rakenneratkaisujensa ansiosta HKTS 11 -kaiutinsarja
sopii täydellisesti Harman Kardon -viritinvahvistimen kumppaniksi ja se täydentää upeasti minkä
tahansa kotiteatterijärjestelmän.
■ Täydellinen kaiutinjärjestelmä
kotiteatteriin.
■ Magneettisuojauksen ansiosta
kaiuttimet voi asentaa aivan television
viereen.
■ Värikoodatut kytkentäkaapelit ja
liittimet helpottavat asennusta.
■ Linja- ja kaiutintulojen ansiosta
järjestelmä sopii useimpiin äänentoistojärjestelmiin.
■ Erityinen subwoofer-tulo varmistaa
ensiluokkaisen bassotoiston, kun
kaiutinjärjestelmä kytketään digitaaliseen audiojärjestelmään, jossa on
bassonhallintapiiri tai säädettävä
jakosuodin.
Pakkauksen sisältö
Yksi keskikaiutin
Yksi aktiivinen
subwoofer
Neljä värikoodattua
satelliittikaiutinta
vasempaan ja oikeaan
etukanavaan sekä surround-kanaviin (oheisen
kuvan kaiuttimiin on
kiinnitetty pakkaukseen
kuuluvat hyllyjalustat).
Neljä
seinäkannaketta
Yksi RCA-kaapeli subwooferin kytkemistä varten
(violetti)
Kolme 6 m pituista kaiutinkaapelia etukaiuttimien (punainen ja valkoinen) ja keskikaiuttimen (vihreä) kytkentää varten
Kaksi 12 m pituista kaiutinkaapelia viritinvahvistimen kytkemiseksi surround-kaiuttimiin (harmaa
ja sininen)
VAROITUS
SÄHKÖISKUN VAARA
ÄLÄ AVAA KOTELOA
VAROITUS: VÄLTTYÄKSESI SÄHKÖISKULTA ÄLÄ AVAA KOTELOA, SILLÄ SEN SISÄLLÄ EI OLE KÄYTTÄJÄN
HUOLLETTAVIA OSIA. ANNA VALTUUTETUN HUOLTOPALVELUN SUORITTAA KAIKKI HUOLTOTYÖT.
Tasasivuisen kolmion sisällä oleva salamanuolitunnus on tarkoitettu varoittamaan käyttäjää tuotteen kotelon sisäisistä
eristämättömistä jännitteistä. Jännitteet
saattavat olla niin voimakkaita, että ne
aiheuttavat vakavan sähköiskun vaaran.
VAROITUS: LAITETTA EI SAA JÄTTÄÄ ALTTIIKSI SATEELLE TAI MUULLE KOSTEUDELLE, JOTTA
SÄHKÖISKUN VAARA VÄLTETÄÄN.
Kolmion sisällä oleva huutomerkki
ilmoittaa, että käyttöohjeissa on erityisen
tärkeitä käyttö- tai huolto-ohjeita
kohteeseen liittyen.
4 TAKALEVYN LIITÄNNÄT
Takalevyn liitännät
OFF
ON
AUTO
ON
FILTER
NORMAL
REVERSE
PHASE
INOUT
AC 230V~50Hz
POWER
"WARNING: FOR CONTINUED PROTECTION AGAINST RISK OF FIRE,
REPLACE ONLY WITH SAME TYPE T 2.5A L/250 VOLT FUSE"
"AVERTISSEMENT: UTILISEZ UN FUSIBLE DE RECHANGE DE MEME
TYPE T 2.5A L/250V"
R
L
LINE
LEVEL
IN
MAX
MIN
IMPORTANT: CONNECT STRIPED WIRE
TO RED ( ) SPEAKER TERMINAL.
L
R
SUBWOOFER
LEVEL
SUB-TS11
For use with
HKTS 11 System
RISK OF ELECTR IC SHOCK
DO N OT OPE N
CAUTION
RISK OF ELECTR IC SHOCK
DO N OT OPE N
CAUTION
RISK OF ELECTR IC SHOCK
DO N OT OPE N
H
I
G
H
L
E
V
E
L
SUB
¡
™
£
¢
∞
§
¶
•
ª
‚
Subwooferin tasonsäädin: Säädä
tasonsäätimellä SUB-TS11-subwooferin
äänenvoimakkuus sopivaksi. Nosta tasoa
kääntämällä säädintä myötäpäivään ja laske
tasoa kääntämällä säädintä vastapäivään.
Diskanttileikkurin (eli alipäästösuotimen) kytkin: Kun kytkin on
ON
-asennossa,
audiosignaalista leikkautuvat pois yli 120 Hz
taajuiset äänet. Toiminnon ansiosta SUB-TS11
pystyy keskittämään tehonsa matalien
taajuuksien toistoon, mikä lisää suorituskykyä ja
vähentää säröä. Kytke suodin päälle, jos käytät
kaiutintuloa
tai linjatasoista kokoalue-
tuloa
. Älä kuitenkaan kytke suodinta päälle
silloin, jos viritinvahvistimesi tai prosessorisi
vastaavat linjalähdöt on prosessoitu jo valmiiksi
alipäästösuotimella. Tällä kytkimellä ei ole
vaikutusta, jos kytket subwooferin äänentoisojärjestelmääsi linjatasoista subwoofertuloa
käyttäen.
Automaattisen virrankytkennän
valitsin: Kun valitsin on
AUTO
-asennossa ja
päävirta on kytketty päälle päävirtakytkimellä
, SUB-TS11 aktivoituu automaattisesti, kun
sille syötetään audiosignaalia. Vastaavasti laite
kytkeytyy automaattisesti valmiustilaan, kun
signaalin syöttö lakkaa. Jos asetat valitsimen
ON
-asentoon, SUB-TS11 pysyy aktivoituneena
koko ajan.
Kun automaattinen virrankytkennän valitsin
on
AUTO
-asennossa, SUB-TS11 -subwooferin
kansilevyssä oleva ilmaisin osoittaa laitteen
olevan joko valmius- tai käyttötilassa. Sininen
ilmaisin osoittaa, että SUB-TS11 -subwooferille
syöteään audiosignaalia ja laite on siten
aktivoituneena. Keltainen ilmaisin puolestaan
osoittaa, ettei signaalia syötetä ja laite on
asettunut valmiustilaan.
Kun automaattinen virrankytkennän valitsin
on ON-asennossa, ilmaisin palaa sinisenä
riippumatta siitä syötetäänkö subwooferille
audiosignaalia vai ei.
Jos katkaiset virran päävirtakytkimellä
,
ilmaisin sammuu kokonaan riippumatta
automaattinen virrankytkennän valitsimen
asennosta.
Vaiheenkääntökytkin:Tämän kytkimen
asennosta riippuu, tapahtuuko SUB-TS11 -subwooferin kaiutinelementin mäntämäinen liike
samaan suuntaan satelliittikaiuttimien elementtien kanssa vai liikkuvatko elementit eri suuntiin.
Jälkimmäisessä tapauksessa kaiuttimet toimivat
niin sanotusti eri vaiheissa, mikä johtaa ääniaaltojen vaimentumiseen ja siten bassotoiston
heikkenemiseen. Ääniaaltojen summautumiseen
vaikuttaa oleellisesti kaiuttimien sijainti
kuunteluhuoneessa. Useissa tapauksissa
vaiheenkääntökytkin
kannattaa pitää
Subwooferin tasonsäädin
Diskanttileikkurin (eli alipäästösuotimen)
kytkin
Automaattisen virrankytkennän valitsin
Vaiheenkääntökytkin
Linjatasoinen subwoofer-tulo (SUB)
Linjatasoinen kokoaluetulo
Kaiutinlähdöt
Kaiutintulot
Päävirtakytkin
Virtajohto (AC)
TAKALEVYN LIITÄNNÄT 5
Takalevyn liitännät
NORMAL
-asennossa, mutta voit vapaasti
kokeilla eri asentojen vaikutusta toistoon. Jätä
kytkin siihen asentoon, joka tuottaa
voimakkaimman bassotoiston.
Linjatasoinen subwoofer-tulo (SUB):
Kytke tähän tuloon Dolby* Digital-,DTS- tai
muulla digitaalisella surround-dekooderilla
varustetun viritinvahvistimen subwoofer-lähtö.
Tähän tuloon syötetty signaali ohittaa
SUB-TS11:n oman jakosuodinpiirin, joten tuloon
saa syöttää vain valmiiksi suodatettua signaalia.
Jos viritinvahvistimessasi ei ole digitaalista
dekooderia, käytä kytkentään linjatasoista
kokoaluetuloa
.
Linjatasoinen kokoaluetulo: Kytke tähän
tuloon viritinvahvistimen/prosessorin linjatasoinen subwoofer-lähtö tai esivahvistinlähdöt.
Jos viritinvahvistimessa ei ole erityistä subwoofer-lähtöä, yhdistä esivahvistinlähtö vastaavaan päätevahvistintuloon Y-sovitinkaapelia
käyttäen (lisävaruste) ja kytke sovitinkaapelin
kolmas liitin SUB-TS11-subwooferin vastaavaan
linjatuloon. Jos viritinvahvistimessa on vain yksi
subwoofer-lähtö, voit kytkeä sen joko vasempaan tai oikeaan linjatuloon.Y-sovitinkaapelia ei
tässä tapauksessa tarvita.
Kaiutinlähdöt: Jos käytät SUB-TS11-sub-
wooferin kaiutintuloja
, kytke vasen ja
oikea etukaiutin subwooferin vastaaviin
kaiutinlähtöihin. Huomio napaisuus eli kytke
SUB-TS11:n (+)-liitin kaiuttimen (+)-liittimeen ja
(–)-liitin vastaavasti kaiuttimen (–)-liittimeen. Jos
et käytä kaiutintuloja
, kytke vasen ja oikea
etukaiutin suoraan viritinvahvistimen tai
vahvistimen kaiutinlähtöihin. Lue lisätietoja
kaiutinkytkennöistä sivuilta 9-12.
Kauitintulot: Jos viritinvahvistimessa/
vahvistimessa ei ole erityistä linjatasoista subwoofer-lähtöä, kytke vasemman ja oikean
etukanavan kaiutinlähdöt näihin liittimiin.
Huomio napaisuus eli kytke viritinvahvistimen/
vahvistimen (+)-liitin SUB-TS11-subwooferin
(+)-liittimeen ja (–)-liitin vastaavasti
(–)-liittimeen.
Päävirtakytkin: Kytke SUB-TS11-sub-
wooferin virta päälle painamalla päävirtakytkin
”•”-asentoon. Kun päävirta on kytkettynä,
subwoofer on joko valmius- tai käyttötilassa
riippuen automaattisen virrankytkennän
valitsimen
asennosta.
Virtajohto (AC): Kytke virtajohto asian-
mukaiseen pistorasiaan, joka on kiinteässä
yhteydessä sähköverkkoon. Älä kytke
SUB-TS11-subwooferin virtajohtoa minkään
audiolaitteen virtalähtöön.
6 KAIUTTIMIEN SIJOITTAMINEN
Kaiuttimien sijoittaminen
Värikoodausjärjestelmä
HKTS 11 -kaiuttimien liitännöissä on Consumer
Electronic Association -järjestön (CEA) kehittämä
värikoodaus, minkä ansiosta kotiteatterikytkentöjen tekeminen on mahdollisimman helppoa.
Kiinnitä pakkaukseen kuuluvat väritarrat
satelliittikaiuttimien liittimien viereen alla olevan
taulukon ohjeita noudattaen. Satelliittikaiuttimet
ovat samanlaisia, joten voit vapaasti valita mitä
käytät etu- ja mitä surround-kaiuttimina.
(Keskikaiutin ja aktiivinen subwoofer on jo
valmiiksi värikoodattu.)
Etukaiuttimet
Sijoita etukaiuttimet yhtä kauaksi toisistaan kuin
ne ovat kuuntelupaikasta.Asenna ne, jos
mahdollista, samalle korkeudelle, jolla korvasi
ovat kuuntelupaikassasi istuessasi tai suuntaa
ne kuuntelupaikkaa kohti.
Keskikaiutin
Sijoita keskikanavan kaiutin hieman etukaiuttimien takapuolelle ja samalle korkeudelle kuin
etukaiuttimien diskanttielementit. Keskikaiutin
kannattaa useimmiten sijoittaa television päälle
kuvan mukaisesti.
Subwoofer
Surround-kaiuttimet tulisi sijoittaa hieman
kuuntelupaikan takapuolelle toisiaan kohti
suunnattuna ja hieman kuuntelijan korvan
yläpuolelle. Ellei tämä ole mahdollista,surroundkaiuttimet voidaan asentaa seinälle kuuntelupaikan taakse niin, että ne on suunnattu
eteenpäin.
Surround-kaiuttimien toiston ei tulisi erottua
muusta äänen toistojärjestelmästä. Kokeile
sijoituspaikoilla, kunnes surround-kaiuttimet
toimivat vain etukaiuttimista kuuluvan ohjelmamateriaalin tukena ja luovat täydellisen
surround-tehosteen.
Surround-kaiuttimet
Subwoofer tuottaa niin matalia taajuuksia, ettei
niiden suuntaa yleensä pystytä havaitsemaan.
Niinpä subwoofer voidaan sijoittaa melko
vapaasti kuunteluhuoneeseen. Paras bassotoisto
saadaan sijoittamalla subwoofer nurkkaan
samalla seinälle kuin etukaiuttimet. Helpoimmin
etsit subwooferin sijoituspaikan sijoittamalla sen
kuuntelupaikkaan ja etsimällä huoneesta se
kohta, jossa sen toisto kuulostaa parhaalta.
Se on subwoofer paras sijoituspaikka.
Satelliittikaiuttimet ja
surround-kaiuttimet
Voit sijoitta satelliittikaiuttimet esimerkiksi
hyllylle.
Voit asentaa satelliittikaiuttimet myös seinälle
pakkaukseen kuuluvia kannakkeita käyttäen.
Kaiutin Tarran (liitännän) ja
kaapelin väri
Vasen etu Valkoinen
Oikea etu Punainen
Keski Vihreä
Vasen surround Sininen
Oikea surround Harmaa
Subwoofer (LFE) Violetti
Vihreä
0-0,55 m
Valkoinen
Punainen
Valkoinen Punainen
Violetti
1,5-1,85 m
Valkoinen Punainen
Valkoinen Punainen
Vihreä
Sininen Harmaa
ASENNUSVAIHTOEHDOT 7
Seinäasennus
Irrota ruuvi, jolla musta hyllyjalusta on kiinnitetty
satelliittikaiuttimeen. Varastoi jalusta ja
kiinnitysruuvi huolella mahdollista tulevaa
tarvetta varten.
Kiinnitä seinäkannakkeen asennuslevy sopivaan
kohtaan.
Kaiutin kannattaa sijoittaa kohtaan, jossa asennusruuvit kiinnittyvät vankasti seinän tukirakenteeseen (ruuvit ovat lisävarusteita; koko #8). Jos
se ei ole mahdollista, käytä tilanteeseen sopivia
levyankkureita, jotka kestävät vähintään 11 kg
painon. Asiakas vastaa itse hankkimiensa
asennustarvikkeiden sopivuudesta ja
käytöstä. Kaiuttimet pitää asentaa
tukevasti, jotta ne eivät irtoa seinästä
missään tilanteessa. Tarvikkeita myydään
esimerkiksi rautakaupoissa.
Noudata sivuilla 8–11 olevia kytkentäohjeita ja
pujota asianmukainen kaiutinkaapeli ensin asennuslevyn alaosan aukosta ja sitten kannakkeen
läpi kuvan osoittamalla tavalla.
Seinäkannakkeen yläosassa on kaksi aukkoa:
pyöreä ruuvinreikä ja sen edessä oleva kaareva
aukko. Pujota kaiutinjohto kaarevasta aukosta,
älä ruuvinreiästä.
Kiinnitä kannake seinässä olevaan asennuslevyyn kohdistamalla ensin levyssä oleva kieleke
kannakkeen uraan ja painamalla sitten kannake
naksahtaen kiinni levyyn.
Pujota kaiutinjohto liitinsuojan pyöreän reiän
läpi ja kiinnitä johtimet kaiuttimen alaosassa
oleviin kaiutinliittimiin. Huomioi napaisuus eli
kytke johdot varmasti oikein päin (lue sivu 8).
Laita liitinsuoja paikoilleen kaiuttimen alaosaan
siten, että se asettuu tiiviisti kaiuttimen pinnan
tasoon peittäen liittimet. Suojan pyöreästä
aukosta tulee näkyä kierteellä varustettu reikä.
Kohdista seinäkannake liitinsuojan pyöreään
aukkoon.
Työnnä pakkaukseen kuuluva asennusruuvi
seinakannakkeen ja liitinsuojan läpi ja ruuvaa se
kiinni kaiuttimen pohjassa olevaan reikään.
Kiristä ruuvi tiukasti, mutta silti siten, ettei se
estä kaiuttimen suuntaamista.
Voit kääntää seinälle asennettua kaiutinta
sivusuunnassa, mutta kannake ei mahdollista
pystysuuntaista kääntämistä. Älä yritä väkisin
kääntää kaiutinta, jotta kannatin tai seinä ei
rikkoonnu.Takuu ei kata käyttövirheestä
aiheutuvia vahinkoja.
Asennusvaihtoehdot
Irrota jalusta
15 mm
M6–1,25 P
Asennuslevy
Kaiuttimen liittimiin
Liitinsuoja
Asennus-
Näkymä
ylhäältä
levyltä
tuleva
kaiutinjohto
Seinäkannake
Asennus
23mm
(M6–1,25 P)
8 KAIUTTIMIEN KYTKEMINEN
Kaiuttimien kytkeminen
Kaiutinliitäntä
TÄRKEÄ HUOMAUTUS: Ennen kaiutinkytken-
töjen tekemistä viritinvahvistimen/vahvistimen
virta pitää katkaista. Suosittelemme jopa, että
irrotat virtajohdon sähköverkosta. Älä myöskään
kytke SUB-TS 11 -subwooferia sähköverkkoon
ennenkuin kaiutinkytkennät on tehty.
Kaiuttimien ja vahvistimen kaiutinliitännöissä on
sekä (+)- että (–)-napa. Harman Kardon on
perinteisesti noudattanut yleistä merkintätapaa,
jossa punainen väri viittaa (+)-napaan ja musta
väri (–)-napaan.
Uudemmissa Harman Kardon -viritinvahvistimissa värikoodaus noudattaa CEA-normia, joten
kaikkien kaiuttimien (+)-napaa ei merkitä enää
punaisella. Näin on laita esimerkiksi vasemmassa surround-kaiuttimessa. HKTS 11-kaiuttimien
liittimien punaisesta ja mustasta väristä erotat
positiivisen ja negatiivisen navan, mutta eri
kanavat erottava värikoodaus on merkitty
kaiutinkaapeleiden positiivisen johtimen
vaipassa olevalla värirenkaalla. Samaa
värikoodausta noudattavat tarrat tulee kiinnittää
neljään satelliittikaiuttimeen, jotta johdot tulee
kytkettyä oikeisiin liittimiin.Noudata tarroja
kiinnittaessäsi sivulla 6 olevan taulukon ohjeita.
Esimerkiksi keskikanavan (+)-napaa merkitään
vihreällä värillä ja subwooferin SUB-tuloa
violetilla. Värikoodauksen tarkoitus on varmistaa, että kaiuttimet tulee kytkettyä viritinvahvistimen/vahvistimen oikeisiin kanaviin.
Kaiutinkaapelin (+)-johto on merkitty raidalla
sekä kaiutinkanavan osoittavalla värirenkaalla.
Kaikki kaiuttimet pitää ehdottomasti kytkeä
samalla periaatteella: kaiuttimen (+)-napa
vahvistimen (+)-napaan ja (–)-napa (–)-napaan.
Muussa tapauksessa kaiuttimet toimivat niin
sanotusti ”eri vaiheissa”, mikä aiheuttaa vaisun
soinnin, ponnettoman bassotoiston ja huonon
stereovaikutelman.
Monikanavaisissa surround-järjestelmissä
kaiuttimien oikea kytkeminen on vieläkin
tärkeämpää, jotta ääni kuuluisi oikeasta
kaiuttimesta oikeaan aikaan ja oikealla teholla.
Kytke pakkaukseen kuuluvat kaiutinkaapelit
satelliittikaiuttimien pohjassa oleviin liittimiin.
Avaa liitin painamalla sen punaista tai mustaa
lukituskielekettä, työnnä paljaaksi kuorittu
johtimen pää liittimen reikään ja vapauta
kieleke.Nykäise varovasti kaapelia todetaksesi,
että johtimet ovat kiinnittyneet kunnolla
liittimiin.
Parhaan suorituskyvyn varmistamiseksi
Harman Kardon suosittelee, että subwooferin
kytkemiseen käytetään linjatasoista sub-
woofer-tuloa (SUB)
tai linjatasoista
kokoaluetuloa
. Voit tarvittaessa käyttää
myös subwooferissa olevia kaiutinliittimiä, jos
järjestelmä sitä edellyttää. Kierrä liittimen
vaippaa, kunnes liittimen keskitapissa oleva
reikä näkyy kokonaan.Työnnä paljaaksi kuorittu
johtimen pää reikään ja kierrä liitin tiukaksi.
Liittimen päädyssä oleva reikä on tarkoitettu niin
sanotulle banaaniliittimelle.
KAIUTTIMIEN KYTKEMINEN 9
Kaiuttimien kytkeminen digitaaliseen surround-järjestelmään
kuten Dolby Digital tai DTS
®
Kytke viritinvahvistimen/vahvistimen LFE-lähtö
(Low Frequency Effects) tai subwoofer-lähtö
subwooferin SUB-merkinnällä varustettuun
linjatuloon.
Kytke viritinvahvistimen/vahvistimen
kaiutinlähdöt vastaaviin satelliittikaiuttimiin.
Tee viritinvahvistimen (tai muun surroundprosessorin) asetuksia muokkaamalla seuraavat
valinnat: subwoofer on käytössä (”Subwoofer
On” -asetus); vasen ja oikea etukaiutin,
keskikaiutin sekä vasen ja oikea surround-
kaiutin toistavat vain rajoitetun taajuuskaistan
(”Small”-asetus).
Kaiuttimien kytkeminen
Vasen
Etukaiutin
– +
Keskikaiutin
– +
SUB-TS11 Subwoofer
LINE LEVEL IN
SUB
R
L
Oikea
Etukaiutin
– +
Vasen
Surround-
kaiutin
– +
Vasen
Etukaiutin
Vasen Surround-
kaiutin
SUB/LFE
Out
Keskikaiutin
Viritinvahvistin
Oikea
Etukaiutin
Oikea Surround-
kaiutin
Oikea
Surround-
kaiutin
– +
10 KAIUTTIMIEN KYTKEMINEN
Kaiuttimien kytkeminen
Dolby Pro Logic (analoginen) –
linjaliitännät
Käytä tätä asennustapaa, kun äänentoistojärjestelmä on Dolby Pro Logic -järjestelmä (ei
Dolby Digital, DTS
®
tai muu digitaalinen
äänentoistojär jestelmä), ja viritinvahvistimessa/vahvistimessa on subwoofer-lähtö tai
tasonsäädöllä varustettu linjatasoinen esivahvistinlähtö. Kytke viritinvahvistimen/vahvistimen linjatasoinen subwoofer-lähtö subwooferin
vasempaan tai oikeaan linjatuloon. Käytä
kytkentään RCA-liittimin varustettua kaapelia.
Jos viritinvahvistimessa tai prosessorissa on sekä
vasen että oikea linjatasoinen subwoofer-lähtö,
kytke ne molemmat subwooferin vastaaviin
tuloihin. Tällöin tarvitset luonnollisesti kaksi
kytkentäkaapelia.
Jos viritinvahvistimessasi on linjalähtö, mutta ei
erillistä subwoofer-lähtöä, yhdistä esivahvistinlähtö vastaavaan päätevahvistintuloon
Y-sovitinkaapelia käyttäen (lisävaruste) ja kytke
sovitinkaapelin kolmas liitin SUB-TS11-subwooferin vastaavaan linjatuloon.
TÄRKEÄÄ: Älä kytke Dolby Pro Logic
-prosessoria linjatasoiseen subwoofer-tuloon
(SUB)
.
Jos viritinvahvistimen/prosessorin subwooferlähtö on varustettu alipäästösuotimella, voit
käyttää linjatasoista subwoofer-tuloa
(SUB)
ohittaaksesi subwooferin oman
jakosuodinpiirin.
Kytke satelliittikaiuttimet viritinvahvistimen/
vahvistimen kaiutinlähtöihin.Tee surroundprosessorin asetuksia muokkaamalla seuraavat
valinnat: subwoofer on käytössä (”Subwoofer
On” -asetus); vasen ja oikea etukaiutin,
keskikaiutin sekä vasen ja oikea surroundkaiutin toistavat vain rajoitetun taajuuskaistan
(”Small”-asetus).
Kun olet tehnyt kaikki muut kytkennät,kytke
lopuksi subwooferin virtajohto pistorasiaan.
Vasen
Etukaiutin
– +
Keskikaiutin
– +
SUB-TS11
Subwoofer
Oikea
Etukaiutin
– +
Vasen
Surround-
kaiutin
– +
Vasen
Etukaiutin
Vasen Surround-
kaiutin
Line-Level
R
L
SUB/LFE
Out
Keskikaiutin
Viritinvahvistin
Oikea
Etukaiutin
Oikea Surround-
kaiutin
Oikea
Surround-
kaiutin
– +
KAIUTTIMIEN KYTKEMINEN 11
Kaiuttimien kytkeminen
Dolby Pro Logic (analoginen) –
kaiutinliitännät
Käytä tätä asennustapaa, kun äänentoistojärjestelmä on Dolby Pro Logic -järjestelmä (ei
Dolby Digital, DTS
®
tai muu digitaalinen
äänentoisto), eikä viritinvahvistimessa/prosessorissa ole subwoofer-lähtöä tai tasonsäädöllä
varustettua esivahvistimen linjalähtöä.
Kytke viritinvahvistimen/vahvistimen vasen ja
oikea kaiutinliitäntä subwooferin High Level In
-liitäntöihin. Kytke subwooferin High Level Out
-liitännät vasempaan ja oikeaan etukaiuttimeen.
Kytke viritinvahvistimen/vahvistimen keski- ja
surround-kaiuttimien lähdöt vastaaviin
kaiuttimiin.
Vasen
Etukaiutin
– + – +
Keskikaiutin
– +
SUB-TS11
Subwoofer
Oikea
Etukaiutin
Vasen
Etukaiutin
Vasen Surround-
kaiutin
L
H
I
G
H
L
E
V
E
L
R
Viritinvahvistin
Keskikaiutin
Oikea
Etukaiutin
Oikea Surround-
kaiutin
Vasen
Surround-
kaiutin
Oikea
Surround-
kaiutin
– + – +
12 KÄYTTÖ
Käyttö
Kytke subwooferiin virta painamalla päävirtakytkin
asentoon ”•”. Jos automaattisen
virrankytkennän valitsin
on asetettu
AUTO
asentoon, SUB-TS11 asettuu joko käyttö- tai
valmiustilaan riippuen siitä, syötetäänkö sille
signaalia vai ei. Kun viritinvahvistin/vahvistin on
pois päältä tai se ei syötä subwooferiin
signaalia, subwoofer on valmiustilassa ja sen
kansilevyssä oleva ilmaisin palaa keltaisena. Kun
subwooferille aletaan syöttää audiosignaalia se
kytkeytyy automaattisesti käyttötilaan ja ilmaisin
muuttuu siniseksi.
Jos subwoofer kytketään päälle mutta se ei
havaitse signaalia, se kytkeytyy automaattisesti
valmiustilaan 20 minuutin kuluttua.
Jos asetat automaattisen virrankytkennän
valitsimen
ON-asentoon, subwoofer pysyy
käyttötilassa riippumatta siitä, syötetäänkö sille
signaalia vai ei.Vastaavasti ilmaisin palaa koko
ajan sinisenä.
Jos olet pitkään pois kotoa tai et muusta syystä
käytä subwooferia pitkään aikaan, katkaise
subwooferin virta päävirtakytkimellä
.
Äänenvoimakkuus
Säädä subwooferin äänenvoimakkuus sopivaksi
subwooferin tasonsäätimellä
. Noista
äänenvoimakkuutta kääntämällä tasonsäädintä
myötäpäivään ja laske sitä kääntämällä säädintä
vastapäivään.
Muut bassotoiston säädöt
Äänenvoimakkuussäätimen lisäksi SUB-TS11
-subwooferissa on vaiheenkääntökytkin
ja alipäästösuotimen kytkin, joiden
avulla säädät bassotoiston kuuntelutilan ja
mieltymystesi edellyttämällä tavalla.
Useimmiten vaiheenkääntökytkimelle
kannattaa valita
NORMAL
-asento. Jos
havaitset subwooferin toimivan muihin
kaiuttimiin nähden vastakkaisessa vaiheessa,
käännä vaiheistus asettamalla kytkin
REVERSE
-asentoon. Jos kaiuttimet toimivat
eri vaiheissa, bassotoisto on tavallista
vaimeampi.Voit huoletta kokeilla kytkimelle eri
asentoja ja palauttaa sen koska tahansa
NORMAL
-asentoon. Jos myöhemmin siirtelet
huonekaluja tai kaiuttimia, sinun kannattaa
selvittää muutosten vaikutus vaiheistukseen
kokeilemalla vaiheenkääntökytkimelle eri
asentoja.
Diskanttileikkurin (eli alipäästösuotimen)
kytkimellä
aktivoit jakosuotimen, joka
päästää subwooferille vain audiosignaalin
matalat taajuudet. Korkeiden äänien poissuodatuksen ansiosta subwoofer toimii tehokkaasti,
sillä tällöin se pystyy käyttämään koko
suorituskykynsä bassoäänien toistamiseen.
Toiminto tuottaa ensiluokkaisen bassotoiston ja
mahdollisimman pienen säröytymisen, koska
subwooferin ei tarvitse yrittää suoriutua
korkeiden äänien toistamisesta lainkaan.Valitse
kytkimelle
ON
-asento lukuun ottamatta
seuraavia tilanteita:
1. Jos käytät kytkentään linjatasoista sub-
woofer-tuloa (SUB)
, suotimella ei ole
vaikutusta toistoon.
2. Jos käytät kytkentään kaiutintuloa
tai
linjatasoista kokoaluetuloa
,ja
jakosuodatus tapahtuu viritinvahvistimen/
prosessorin toiminnoilla.
Näissä kahdessa tapauksessa kytkimelle pitää
valita
OFF
-asento.
Subwoofer
Level
MIN MAX
Subwoofer
Level
MIN MAX
VIANETSINTÄKAAVIO 13
Vianetsintäkaavio
Yhdestäkään kaiuttimesta ei • Varmista, että viritinvahvistin/vahvistin on päällä ja ohjelmalähde toistaa materiaalia.
kuulu ääntä: • Tarkista, että aktiivinen subwoofer on kytketty oikein, ja että sen päävirtakytkin
on
ON-asennossa.
• Tarkasta kaikki liitännät viritinvahvistimen/vahvistimen ja kaiuttimien välillä.Varmista, että kaikki
johtimet on kytketty oikein.Varmista, että kaiutinjohdot eivät ole hankautuneet, katkenneet tai
vahingoittuneet.
• Tarkasta viritinvahvistimen/vahvistimen oikea käyttö käyttöohjeista.
Yhdestä kaiuttimesta ei kuulu ääntä: • Tarkasta viritinvahvistimen/vahvistimen kanavatasapainosäätimen (Balance) asento.
• Tarkasta kaikki liitännät viritinvahvistimen/vahvistimen ja kaiuttimien välillä.Varmista, että kaikki
johtimet on kytketty oikein.Varmista, että kaiutinjohdot eivät ole hankautuneet, katkenneet tai
vahingoittuneet.
• Dolby Digital tai DTS
®
-tila: tarkasta viritinvahvistimen/vahvistimen asetuksista,että kyseinen kaiutin
on käytössä.
Keskikaiuttimesta ei kuulu ääntä: • Tarkasta kaikki liitännät viritinvahvistimen/vahvistimen ja kaiuttimen välillä.Varmista, että kaikki
johtimet on kytketty oikein.Varmista, että kaiutinjohdot eivät ole hankautuneet, katkenneet tai
vahingoittuneet.
• Dolby Pro Logic -tila: varmista, että keskikaiutin ei ole Phantom-tilassa.
• Dolby Digital tai DTS
®
-tila: tarkasta viritinvahvistimen/vahvistimen asetuksista,että keskikaiutin on
käytössä.
Järjestelmä toimii hyvin pienellä • Tarkasta kaikki liitännät viritinvahvistimen/vahvistimen ja kaiuttimien välillä.Varmista, että kaikki
äänenvoimakkuudella, mutta kytkeytyy johtimet on kytketty oikein.Varmista, että kaiutinjohdot eivät ole hankautuneet, katkenneet tai
pois päältä, kun äänenvoimakkuutta vahingoittuneet.
lisätään: • Jos järjestelmään on kytketty useampi kuin yksi kaiutinpari, tarkasta viritinvahvistimen/vahvistimen
vähimmäisimpedanssivaatimukset.
Bassotoisto on heikko: • Varmista, että vasemman ja oikean kanavan kaiutinliitännät on tehty oikein päin (+ ja -).
• Varmista, että aktiivinen subwoofer on kytketty ja sen virta on päällä.
• Varmista, että subwoofer on kytketty sähköverkkoon ja päävirtakytkin on päällä.
• Dolby Digital tai DTS
®
-tila: tarkasta viritinvahvistimen/prosessorin asetuksista, että subwoofer- ja
LFE-lähdöt ovat käytössä.
Surround-kaiuttimista ei kuulu ääntä: • Tarkasta kaikki liitännät viritinvahvistimen/vahvistimen ja kaiuttimien välillä.Varmista, että kaikki
johtimet on kytketty oikein.Varmista, että kaiutinjohdot eivät ole hankautuneet, katkenneet tai
vahingoittuneet.
• Tarkasta viritinvahvistimen/vahvistimen oikea käyttö käyttöohjeista.
• Varmista, että katsomasi elokuva tai televisio-ohjelma sisältää Dolby Surround -informaatiota. Jos ei,
tarkasta vviritinvahvistimesta/vahvistimesta, voitko käyttää muita surround-tiloja.
• Dolby Digital tai DTS
®
-tila: tarkasta viritinvahvistimen/vahvistimen asetuksista,että surround-kaiuttimet
ovat käytössä.
• Kertaa DVD-soittimen oikea käyttö.Tarkasta DVD-levyn etiketistä, että levylle on äänitetty haluamasi
Dolby Digital tai DTS
®
-ääni. Varmista, että olet valinnut oikean toistotilan DVD-soittimen ja
DVD-levyn valikoissa.
14 TEKNISET TIEDOT
Tekniset tiedot
HKTS 11
Järjestelmä
Taajuusvaste
35 Hz – 20 kHz (-6 dB)
SAT-TS14
Satelliittikaiuttimet
Vahvistimen tehosuositus
10–120 W
Sovitus
8 Ω nimellisimpedanssi
Herkkyys
86 dB @ 1 W, 1 m
Diskanttielementti
Yksi 1/2" kalotti, magneettisuojattu
Keskiäänielementit
Kaksi 3" elementtiä, magneettisuojattu
Mitat (K x L x S)
243 mm x 100 mm x 92 mm
Paino
1 kg
CEN-TS14
Keskikaiutin
Vahvistimen tehosuositus
10–120 W
Sovitus
8 Ω nimellisimpedanssi
Herkkyys
86 dB @ 1 W, 1 m
Diskanttielementti
Yksi 3/4" kalotti, magneettisuojattu
Keskiäänielementit
Kaksi 3" elementtiä, magneettisuojattu
Mitat (K x L x S)
102 mm x 241 mm x 92 mm
Paino
1 kg
SUB-TS11
Subwoofer
Vahvistin
200 W, RMS
Bassoelementti
10" bassoelementti, bassorefleksikotelo
Mitat (K x L x S)
479 mm x 340 mm x 340 mm
Paino
15 kg
Pidätämme oikeuden teknisten tietojen muutoksiin ilman eri ilmoitusta.
Harman Kardon ja Power for the Digital Revolution ovat rekisteröityjä tuotemerkkejä, jotka omistaa Harman Kardon, Incorporated.
*Dolby Laboratories -yrityksen omistama tuotemerkki.
DTS on Digital Theater Systems, Inc. -yrityksen omistama rekisteröity tuotemerkki.
250 Crossways Park Drive,Woodbury, New York 11797
www.harmankardon.com
Harman Consumer International:
2, Route de Tours, 72500 Château-du-Loir, France
© 2004 Harman Kardon, Incorporated
Part 406-000-01010
Loading...
