Harman Kardon Digital Lounge 632, 640, 646

ISTRUZIONI D’USO

ITALIANO

Sommario

Pagina

Introduzione

3 4 Informazioni di Sicurezza 5 Rimozione dall'imballo 6 Terminologia 7 Caratteristiche 8 Controlli del Pannello Frontale

9 Display del Pannello Frontale 10 Connessioni del pannello posteriore 12 Connessioni TV del Pannello Posteriore 14 Telecomando 17 Secondo telecomando 18 Informazioni di Base 18 A Proposito di Questo Manuale 18 Codici regionali

Collegamento del sistema

Installazione e collegamenti

19 19 Collegamenti dell’apparecchiatura 19 Collegamento di un decoder o di un ricevitore

opzionale

20 Collegamento al PC 20 Collegamento ad un Set Top Box digitale o ad

un ricevitore satellitare

20 Collegamenti Apparecchiature Audio Opzionali 20 Collocazione degli altoparlanti 21 Collocazione dello schermo 21 Collegamento dell’alimentazione CA 21 Prima accensione

Pagine Riproduzione di Base

Ricerca automatica dei canali

21 22 Sintonizzatore digitale 23 Riproduzione di base 24 Funzioni di riproduzione disco 34 Saltare tracce o titoli/capitoli 24 Riproduzione Veloce/Ricerca Veloce 24 Blocco Immagine ed Avanzamento per

Fotogramma (solo DVD)

24 Riproduzione Rallentata (solo DVD) 24 Informazioni sui file movie DivX 25 Modi Surround

Pagine Messa a Punto Sistema

Impostazioni di Fabbrica Sistema

25 25 Funzionamento generale dell’interfaccia utente 25 Menu Impostazione dello schermo 26 Impostazione TV 27 Ricerca TV analogica 28 Impostazioni del DVD 28 Calibrazione dell’immagine 28 Impostazione HDMI 29 Impostazione DVI 29 Impostazione video Component, S-Video,

Composito, Scart 1 e Scart 2

29 Impostazione generale 30 Impostazioni Audio 30 Menu Impostazione del ricevitore DVD 30 Regolazioni Sistema 30 Linguaggio Display 30 Linguaggio Preferito Sottotitoli 30 Time-Out Pannello 30 Time-Out Barra di Stato 30 Controllo Genitori 30 Riconoscimento di dischi 30 Supporto PBC 30 Salva-Schermo 30 Icona Angolatura 30 Impostazioni Audio 30 Linguaggio Preferito Audio 31 Gamma Dinamica 31 Unità di Ritardo 31 Controlli di Tono 31 Livello Bassi 31 Livello Acuti 31 Modi Sonori DVD 31 Regolazioni Audio 31

Impostazione automatica dei diffusori con

(EzSet/EQ)

34 Impostazione manuale dei diffusori 34 Ritardo 34 Regolazioni Video

34 Modalità video 34 Risoluzione video 35 DivX Video On Demand

Pagina Schermo-Test

Calibrazione dell’immagine

con Test Disc

Pagina Menù Lettore

Usare il Menù a Barra di

Stato

37 Menu Display su schermo 37 Menu Lettore 38 Display Informativi 38 Riproduzione Programmata

Pagine Menù Radio

Menu della Radio

38 39 Ricomporre la lista stazioni 39 Impostare le Preselezioni 39 Rimuovere le Preselezioni

39 ID Stazioni RDS 39 Modi Surround per

Sintonizzatore

Pagine Menù TV, Menù AUX, Menù Digital In

Menù TV

40 40 Menù AUX 40 Menu ingresso digitale

Menu USB, The Bridge

Menu USB

41 41 The Bridge 42 Tabella Modi Surround

Funzioni TV

43 43 Cambio di canale 43 Funzione Picture-In-Picture

(PIP)

43 Formato 44 Teletext (Televideo)

Telecomando

Codici di apprendimento

44 45 Cancellazione dei codici di

apprendimento

Pagina Codici Linguaggi DVD

Codici Linguaggi

46 Pagina Risoluzione Problemi

Risoluzione Problemi

47 Pagina Glossario

Glossario

49 Pagina Specifiche

Specifiche

DICHIARAZIONE DI CONFORMITÀ

Noi, Harman Consumer Group, Inc.

2, route de Tours 72500 Château-du-Loir FRANCIA

dichiariamo, sotto la nostra responsabilità, che il prodotto descritto nel presente manuale è compa tibile con le seguenti specifiche tecniche:

EN 55013:2001 + A1:2003 EN 55020:2002 + A1:2003 EN 61000-3-2:2000 EN 61000-3-3:1995 + A1:2001 EN 60065:2002

Jurjen Amsterdam

Harman Consumer Group, Inc.

03/08

Convenzioni tipografiche

Per semplificare l’uso del presente manuale con gli schemi delle connessioni del telecomando, dei comandi del pannello frontale e del pannello posteriore si sono adottate determinate convenzioni.

ESEMPIO - (grassetto) indica un particolare pulsante del telecomando o del pannello frontale o un jack di connessione del pannello posteriore.

ESEMPIO - (caratteri OCR) indica un messaggio visualizzato sul display del pannello frontale.



- (numero in un quadrato) indica un particolare comando del pannello frontale.

- (numero in un cerchio) indica una connessione sul pannello posteriore.

- (numero in un ovale) indica un pulsante o un indicatore sul telecomando principale.

A - (lettera in un quadrato) segnala un indicatore sul display del pannello frontale

– (lettera in un cerchio) indica una connessione sul pannello posteriore del televisore

– (lettera in un ovale) indica un tasto sul telecomando piccolo

L’aspetto del testo o del cursore per i menù su schermo del vostro sintoamplificatore, potrebbero rivelarsi leggermente differenti rispetto alle illustrazioni contenute in questo manuale. Comunque il testo appaia, in caratteri interamente maiuscoli o in maiuscolo e minuscolo, prestazioni e operatività rimangono le medesime.

2 SOMMARIO

Introduzione

Congratulazioni per aver scelto un prodotto Harman Kardon!

Grazie per aver scelto Harman Kardon Digital Lounge system! State per dare inizio a un lungo periodo di piacevole ascolto.

Progettato per offrirvi tutto il dettaglio e l’emozione di una colonna sonora cinemato grafica e, tutte le sfumature di selezioni musicali e riproduzioni video cristalline, il Digital Lounge system è veramente un sistema audio/video completo per il nuovo millennio.

Il sistema Digital Lounge system è stato concepito per poter sfruttare con estrema facilità l’intera potenza della tecnologia digitale che lo compone. Onde poter ottenere il massimo piacere d’ascolto dal nuovo sistema, è opportuno che leggiate il presente manuale. Pochi minuti dedicati all’apprendimento delle funzioni dei diversi comandi vi consentiranno di sfruttare tutta potenza che il sistema Digital Lounge system è in grado di offrire.

Per qualsiasi domanda relativa al prodotto, contattate il vostro rivenditore o installatore, le vostre fonti locali di informazioni di fiducia.

Descrizione e caratteristiche

Il Digital Lounge system è uno dei sistemi home cinema più versatili e completi. Include una vasta gamma di sofisticati componenti integrati, attentamente progettati, che comprende un controller audio\video, un lettore DVD audio, un TV a schermo piatto, con sistema di diffusori a

5.1 canali e supporti da pavimento. Il Digital Lounge system offre le rinomate

prestazioni audio e video e la comprovata facilità d’uso dei prodotti Harman Kardon e il controllo completo tramite un telecomando dedicato.

In aggiunta alle decodifiche Dolby Digital e DTS per le sorgenti digitali, è disponibile il modo Dolby Pro Logic II per le registrazioni stereo o a codifica matriciale surround da utilizzarsi con sorgenti quali il CD, il videoregistratore, le stazioni televisive e il sintonizzatore FM incorporato, come l'ultima versione a 5.1 canali della tecnologia Logic 7

propria di Harman.

Per consetirvi di ottenere le massime potenzialità rese disponibili dalla tecnologia Digital Versatile Disc il Digital Lounge system e' equipaggiato con componenti ad alta tecnologia, tra cui un'interfaccia multimediale ad alta definizione per video digitali di eccezionale qualità trasmessi su un solo cavo dal ricevitore/lettore DVD audio al display del Digital Lounge. Grazie alla connessione HDMI unidirezionale potrete guardare i vostri film preferiti in alta risoluzione fino a 720p o 1080i. È disponibile anche un ingresso DVI per connettere un PC, così come ingressi HDMI multipli.

I monitor da 40” e da 46” sono entrambi Full HD, completamente compatibili con segnali HD futuri, pronti per portare a casa tua le ultime tecnologie per immagini più nitide e più chiare. La versione a 32” è HD Ready

Con un semplice collegamento tra l'apparecchio Digital Lounge ed il dispositivo , di Harman Kardon, è possibile ascoltare i file audio memorizzati nella propria Apple patibile. Con The Bridge™ è anche possibile caricare l’iPod.

Un’importante aggiunta nello straordinario elenco di funzioni dell’Digital Lounge è EzSet/EQ che rende automatica la procedura di configurazione, la quale risulta più rapida, più facile e più precisa. Con lo speciale microfono fornito in dotazione insieme all’unità, EzSet/EQ elimina ogni incertezza nell’immissione delle “dimensioni” e le informazioni di crossover per i diffusori, i tempi di ritardo per tutti i canali e per tutti i livelli di uscita. Oltre alle impostazioni di configurazione, EzSet/EQ comprende l’equalizzazione ambientale con cui i segnali inviati a ciascun diffusore vengono adattati in modo da fornire una qualità sonora precisa attraverso una particolare combinazione di diffusori, dimensioni della stanza di ascolto e altri fattori che influiscono sull’acustica ambientale. Con EzSet/EQ è possibile configurare il sistema in pochi minuti con una precisione che in passato richiedeva l’impiego di apparecchiature di test costose e complicate.

Oltre ai dischi convenzionali DVD e CD, l'unità è in grado di leggere anche file MP3, dischi CD-R e CD-RW così come dischi DivX

iPod®** com-

e VCD.

™

Considerata la crescente diffusione dei dispositivi USB portatili, il sistema Harman Kardon Digital Lounge system è uno tra i primi sistemi home theater integrati che consente una interconnettività mobile mediante la riproduzione di file musicali o di immagini compatibili da dispositivi portatili attraverso due ingressi USB On-The-Go.

Un grande numero di funzioni di programmazione rende semplice programmare una serata d'intrattenimento. Quando un DVD è in riproduzione, facilissimi menu su schermo ed icone consentono di modificare facilmente le lingue, le colonne sonore, i sottotitoli o il rapporto d’immagine, mentre la funzione di blocco parentale consente di controllare quali dischi possono essere visti anche dai bambini.

Per vostra praticità, il Digital Lounge offre un telecomando di sistema per lo schermo per il lettore DVD e per il ricevitore. Oltre al telecomando multifunzione utilizzato per la configurazione iniziale e la calibrazione del sistema, Harman Kardon offre un secondo telecomando, più piccolo per l'uso corrente, il controllo del sistema diventa facile e piacevole.

n Riproduce un ampia gamma di Formati

Video e Audio Compresi dischi DVD-Video, VCD, CD Audio Standard, CD-R/RW, DVD-R/RW, DVD-+R/RW e Dischi MP3.

n Riproduzione DVD-Audio per un più

Ricco Dettaglio, una più Ampia Gamma Dinamica e Maggiore Realismo Sonoro.

n Connessione Video Digitale HDMI su un

solo cavo tra schermo e controller.

n Opzioni avanzate di Configurazione dei

Diffusori, con Regolazione del livello di uscita e Impostazioni del ritardo.

n DAC Video 10-Bit ad Altissima Qualità,

Scansione Progressiva.

n Calibrazioni indipendenti delle

Immagini per ogni singolo ingresso.

n Tecnologia AASC (Advanced Analog

Signal Conversion).

n Ricerca automatica dei Canali TV.

ITALIANO

Nota: il presente lettore è concepito e realizzato per essere compatibile con i codici regionali codificati

sulla maggior parte dei dischi DVD. Il lettore è concepito per la riproduzione di dischi con il codice regionale 2 oppure di dischi che non contengono codici regionali. Se sul disco dovessero essere presenti codici regionali diversi, esso non verrà riprodotto da DVD.

INTRODUZIONE 3

Introduzione/Precauzioni Importanti

n Full HD (HD Ready sul DL 632) con 4

ingressi HDMI e DVI

n HDCP (High-bandwidth Digital Content

Protection).

n Sintonizzatore DVB-T incorporato e sin-

tonizzatore TV multi standard integrato con funzione Picture in Picture (PIP) e Teletext

n Sistema di Navigazione su Schermo di

Facile e Intuitivo Impiego.

n Riproduzione di Dischi Audio MP3 e

Windows

WMA nonché di files

d’immagini JPEG.

n Riproduzione simultanea di files MP3 e

JPEG,

Esclusivo sistema di processamento Harman Kardon Logic 7

L’avanzato sistema Harman Kardon

EzSet/EQ, configura automaticamente le regolazioni dei diffusori e imposta l’equalizzazione ambientale, per una rapida, facile ed accurata messa a punto del sistema.

Connessioni al dispositivo The Bridge Harman Kardon (opzionale) per caricare, riprodurre e controllare un Apple iPod®compatibile.

n Collegamenti USB On-The-Go del pan-

nello laterale e del pannello posteriore per la riproduzione di file musicali o di immagini compatibili da dispositivi portatili.

n Ampie Possibilità di Programmazione

per Dischi Audio e Video.

n Il Controllo Genitori, con Possibilità del

Blocco della Visione, Previene la Fruizione di Film Vietati ai Minori.

n Riproduzione di file video compressi in

DivX.

n Opzioni Multiple per la Lingua della

Colonna Sonora e la Selezione dei Sottotitoli.

n Capacità di Riproduzione di Differenti

Angolazioni di Ripresa con i Dischi Appositamente Codificati.

n Telecomando Ergonomico. n Ingressi e Uscite Digitali con connessioni

multiple.

n Ingressi e uscite analogiche multiple. n Menu su schermo e sistema di visualiz-

zazione ad alta definizione.

n Interruttore di subwoofer per controllo

di attivazione/disattivazione subwoofer.

NOTE IMPORTANTI:

Il presente manuale descrive il funzionamento del Digital Lounge system e sostituisce i singoli manuali di accompagnamento di alcuni componenti del sistema stesso.

Impiegate il controller Digital Lounge system con il sistema di diffusori fornito. La non osservanza di questa condizione può causare danneggiamenti al controller o ai diffusori e può costituire motivo d’invalidamento della garanzia.

Potreste comunque desiderare di cambiare alcune delle regolazioni opzionali. Una descrizione di tali regolazioni e le istruzioni per variarle è prevista nella seconda parte del manuale.

Questo sistema è stato progettato perché possa accompagnarvi per molti anni, con la massima affidabilità, a fronte di un minimo di cura e manutenzione. Ogni singola componente del vostro sistema è partita dalla fabbrica in perfette condizioni operative. Ma se, comunque, doveste notare qualsivoglia problema nella messa a punto o nell’operatività di questo sistema, fate riferimento alla tabella Problemi & Rimedi, alla fine di questo manuale, prima di contattare il vostro rivenditore autorizzato Harman Kardon.

Importanti indicazioni di sicurezza

Prima dell’uso verificare la tensione di rete

Digital Lounge system è stato progettato per funzionare ad una tensione di 220-240 V CA. Il collegamento a una tensione di linea diversa da quella per cui è inteso può creare un pericolo d’incendio e per la sicurezza e può danneggiare il sistema.

Per eventuali domande sui requisiti di tensione del modello specifico o sulla tensione di rete della zona, si raccomanda di contattare il rivenditore prima di inserire la spina dell’unità in una presa a muro.

Non usare prolunghe

Onde evitare pericoli per la sicurezza, utilizzare solo i cavi di alimentazione collegati ai componenti del sistema.. Raccomandiamo di non usare prolunghe con questo prodotto. Come per tutti gli apparecchi elettrici, non sistemare i cavi di alimentazione sotto tappeti o simili, e non collocarvi sopra oggetti pesanti. I cavi danneggiati devono essere immediatamente sostituiti con altri che soddisfino le specifiche di fabbrica.

Maneggiare con cura i cavi di alimentazione CA

Quando si stacca il cavo di alimentazione da una presa CA, tirare sempre la spina e non il cavo. Se si prevede di non utilizzare il sistema per un periodo di tempo prolungato, staccare la spina dalla presa di corrente.

Non aprire gli apparecchi

I componenti del sistema non contengono parti aggiustabili. L’apertura dei mobili o dei pannelli posteriori può presentare un pericolo di scossa e qualsiasi modifica apportata ai componenti del sistema invaliderà la garanzia. Qualora dell’acqua o un qualsiasi oggetto metallico, come ad esempio una graffetta, un filo o un punto metallico, cada all’interno dei componenti del sistema, scollegare immediatamente tali componenti dalla sorgente di alimentazione CA e rivolgersi a un centro di assistenza autorizzato.

4 INTRODUZIONE/PRECAUZIONI IMPORTANTI

ATTENZIONE

PERICOLO DI SCOSSA

ELETTRICA NON APRIRE

ATTENZIONE: PER EVITARE RISCHI DI SCOSSA ELETTRICA, NON TOGLIETE IL COPERCHIO (O IL PANNELLO POSTERIORE). ALL'INTERNO DELL'APPARECCHIO NON CI SONO PARTI SULLE QUALI L'UTENTE POSSA INTERVENIRE. PER L'ASSISTENZA, RIVOLGETEVI A PERSONALE QUALIFICATO.

AVVERTENZA: PER EVITARE RISCHI DI INCENDIO O DI SCOSSA ELETTRICA, NON ESPONETE L'APPARECCHIO ALLA PIOGGIA O ALL'UMIDITA'.

Il simbolo del lampo a freccia all’interno di un triangolo equilatero segnala all’utente la presenza, all’interno dell’apparecchio, di alta tensione pericolosa non isolata quanto basta per costituire un rischio di scossa elettrica per le persone.

Il punto esclamativo all’interno di un triangolo equilatero segnala all’utente la presenza di importanti instruzioni di funzionamento e di manutenzione (assistenza) nella documentazione allegata all’apparecchio.

Precauzioni Importanti

Luogo d’installazione

n Per garantire il corretto funzionamento del sis-

tema ed evitare potenziali pericoli per la sicurezza, collocare i componenti del sistema su una superficie piana e stabile. Se un componente del sistema viene collocato su una mensola, accertarsi che la mensola e i dispositivi di supporto della stessa siano in grado di sostenere il peso del prodotto.

n Accertarsi di lasciare spazio sufficiente sopra e

sotto i componenti del sistema per consentirne la corretta ventilazione. Se il prodotto viene installato in un armadio o in uno spazio chiuso, accertarsi che all’interno vi sia una sufficiente aerazione. In alcune circostanze può essere necessario un ventilatore.

n Non collocare i componenti del sistema

direttamente su una superficie moquettata.

n Evitare le installazioni in ambienti molto caldi

o molto freddi, in aree esposte alla luce diretta del sole oppure in prossimità di apparecchiature che emettono calore.

n Evitare i luoghi umidi. n Non ostruire i fori di ventilazione presenti sulla

parte superiore dei componenti del sistema né collocare oggetti direttamente sopra di essi.

n La superficie del display dello schermo è

sensibile alla pressione e ai graffi. Trattare la superficie del display con estrema attenzione onde evitare danni permanenti.

n Se lo schermo viene trasportato nella stanza di

utilizzo da un ambiente freddo, può prodursi della condensa. Attendere che il dispositivo raggiunga la temperatura ambiente e sia completamente asciutto prima di metterlo in funzione.

n Lo schermo si autoregolerà immediatamente

su una tensione di rete compresa tra 100 V e 240 V. Assicurarsi che la tensione di rete locale non sia maggiore o inferiore a questi valori.

n Lo schermo può essere collegato solo a una

presa di rete che comprende la connessione di massa.

n L’interruttore di accensione non scollega

l'impianto dalla tensione di rete. Per scollegare completamente l’impianto dalla tensione di rete, staccare la spina.

Pulizia

Quando i componenti del sistema si sporcano, per pulirli utilizzare un panno morbido e asciutto assieme al liquido speciale ScreenClean fornito con il prodotto Harman Kardon Digital Lounge. NON USARE MAI benzolo, detersivi ad aerosol, solventi, alcool o qualsiasi altro detergente volatile. Non usare detergenti abrasivi perché possono danneggiare la finiture delle parti metalliche. Evitare di spruzzare insetticida in prossimità dei componenti del sistema.

Spostamento dell’unità

Prima di spostare i componenti del sistema, accertarsi di aver scollegato tutti i cavi di interconnessione con gli altri componenti e di aver scollegato questi ultimi dalla presa CA.

Rimozione dell'imballaggio

Prima di disimballare lo schermo, indossare i guanti bianchi di protezione che si trovano nella scatola degli accessori. Questi guanti vi permettono di disimballare lo schermo senza danneggiarlo e senza rovinarne la finitura lucida.

La scatola e i materiali di imballaggio utilizzati per proteggere ricevitore/lettore DVD, TV e diffusori durante la spedizione sono appositamente progettati per proteggere dagli urti e dalle vibrazioni. Suggeriamo di conservare la scatola e i suddetti materiali per poterli riutilizzare in caso di trasporto in altro luogo o di invio per la riparazione.

Per minimizzare le dimensioni del cartone in magazzino, è possibile appiattirlo. Ciò può essere facilmente ottenuto tagliando attentamente il nastro adesivo lungo le linee di giunzione sul fondo e ripiegando completamente il cartone. Altri inserti di cartone possono essere immagazzinati nello stesso modo. I materiali d’imballaggio che non possono essere appiattiti devono essere conservati con il cartone in un sacco di plastica.

Se non si desidera conservare i materiali dell’imballaggio, tenere presente che il cartone e le altre parti di protezione dell’imballaggio sono riciclabili. Suggeriamo di rispettare l’ambiente provvedendo allo smaltimento questi materiali in un locale centro di riciclaggio.

I materiali audio-visivi possono contenere lavori coperti da copyright che non possono essere registrati senza la previa autorizzazione del detentore del copyright. Fate riferimento alle leggi vigenti sul Diritto d’Autore.

Protezione dalle copie

Questo DVD Player è dotato di protezione dalle copie Macrovision. Con dischi he contengano un codice di protezione-copia, il riversamento su VCR produrrà materiale non correttamente riproducibile.

Per le Massime Prestazioni

Il Controller è un dispositivo di alta precisione costruito mediante l’impiego di tecnologia estremamente accurata. Impedimenti o frizioni che affliggano il pick-up ottico o la meccanica di trasporto possono causare immagini disturbate o, nel peggiore dei casi, impedire la riproduzione dell’audio e del video. Per ottenere la massima qualità d’immagine il lettore dovrebbe essere controllato (pulizia ed eventuale sostituzione di alcune parti) ogni 1000 ore. Notare che questo lasso di tempo può variare a seconda delle circostanze ambientali (temperatura, umidità, polvere).

Mai tentare di pulire la lente del pick-up da soli.

ITALIANO

PRECAUZIONI IMPORTANTI 5

Terminologia

Poiché molti termini e concetti funzionali, utilizzati nei lettori DVD, condividono numerose caratteristiche e la tecnologia dei lettori CD, essi sono utilizzati in modo analogo a quelli relativi ai lettori CD. Tuttavia, se questo è il vostro primo lettore DVD, alcuni dei termini utilizzati per descrivere le funzioni di un lettore DVD potrebbero essere meno noti. Le seguenti spiegazioni dovrebbero chiarire alcuni dei misteri del DVD e consentirvi di godere pienamente della potenza e della flessibilità del formato DVD e di DVD.

Con l’arrivo del DVD, la capacità di immagazzinamento dati dei dischi è drasticamente aumentata. In un disco DVD Video, la gran parte di questa capacità viene occupata dal Video MPEG 2 e dalla colonna sonora multicanale in Dolby Digital e/o DTS. Tale informazione viene compressa.

Con il DVD Audio, invece, la massima parte di questa capacità si rende disponibile unicamente per la musica, senza necessità di alcuna compressione.

Full HD e HD Ready

L’HD, ossia l’alta definizione, è lo standard di trasmissione futuro che offre una risoluzione video decisamente superiore. Il logo "HD ready" è stato introdotto dalla European Industry Association for Information Systems (EICTA). È un segno di qualità che distingue la apparecchiature in grado di elaborare e visualizzare i nuovi segnali HD e che viene attribuito sulla base di requisiti di funzionalità minimi.

HMDI (High Definition Multimedia Interface): HDMI si identifica come lo standard

digitale per il collegamento di dispositivi, display e componenti High Definition e consente la trasmissione di video digitali ad alta definizione. HDMI è la prima e unica interfaccia digitale per l’elettronica di consumo capace di supportare video ad alta definizione non compressi e dati comuni.

Ingresso Digital Visual Interface

L’ingresso DVI fornisce una connessione digitale ad alta velocità per dati video. L’interfaccia ha lo scopo principale di fornire una connessione tra il computer e il display.

High-bandwidth Digital Content Protection (HDCP)

L’HDCP è una specifica sviluppata per proteggere contenuto di intrattenimento digitale attraverso l’interfaccia DVI/HDMI. La specifica HDCP fornisce un metodo efficace e trasparente per trasmettere e ricevere contenuto di intrattenimento digitale dal lettore DVD Audio/Video del Cinema Lounge agli ingressi DVI/HDMI del display del Digital Lounge di Harman Kardon.

™

(DVI)

USB On-The-Go: in seguito alla sua ampia

diffusione, il sistema USB è diventato a tutti gli effetti lo standard di settore per il collegamento di periferiche a PC e laptop. Molte nuove periferiche che utilizzano l’USB sono anche dispositivi portatili.

Grazie alla crescente espansione di questi dispositivi portatili, aumenta la necessità di realizzare la comunicazione diretta tra questi ultimi quando non è disponibile un PC, come nel caso dei prodotti elettronici per il mercato di consumo. La tecnologia USB On-The-Go risponde a questa esigenza di interconnettività mobile.

Titolo: per il DVD un titolo può essere l’intero film oppure il programma e può contenere tutti i capitoli che il produttore decide di includere. La maggior parte dei dischi includono soltanto un titolo, tuttavia alcuni possono avere più di un titolo e presentare ad esempio una “Doppia funzione”.

Capitolo: I programmi del DVD sono divisi in capitoli e titoli. I capitoli sono le sottosezioni di un titolo. I capitoli possono essere equiparati alle singole tracce di un CD audio.

Progressive Scan: grazie all’elevata capacità di archiviazione del DVD, le immagini oggi vengono memorizzate in modo progressivo (ossia integre anziché interlacciate). Ciò consente di mostrare contemporaneamente tutte le linee (pari e dispari) di ciascun fotogramma. Il Digital Lounge è dotato di uscita video a scansione progressiva effettiva che produce un’uscita del 40% più luminosa rispetto a un televisore convenzionale e un’immagine ad alta definizione incredibilmente dettagliata con assenza di linee di scansione e di artefatti di movimento visibili.

Tecnologia Advanced Analog Signal Conversion (AASC)

I sintonizzatori TV analogici a definizione standard trasmettono un’immagine di 576 righe; gli schermi LCD hanno una risoluzione con un numero di linee di scansione disponibili decisamente superiore. Se il segnale di un sintonizzatore analogico non viene gestito correttamente, la qualità immagine dei segnali del sintonizzatore analogico su schermi a definizione più alta rischia di apparire distorta, con pixel chiaramente visibili, contorni netti e perdita di definizione. I nostri sistemi utilizzano la tecnologia Advanced Analog Signal Conversion per ottimizzare l’immagine in uscita da sintonizzatori analogici. Il risultato è un’immagine molto definita e uniforme, paragonabile alle immagini digitali provenienti da sintonizzatori digitali a più alta risoluzione.

DVB-T

DVB-T sta per Digital Video Broadcasting Terrestrial ed è lo standard del consorzio europeo per la trasmissione di canali della televisione digitale terrestre.

Angolazioni multiple: il DVD è in grado di presentare fino a quattro inquadrature diverse della stessa scena in un programma. Quando il disco è codificato ad angolazioni multiple, premendo il pulsante Angle (Angolazione) è possibile far scorrere le diverse inquadrature. Notare che attualmente pochi dischi possono sfruttare questa funzione e quando ciò è possibile, la tecnologia per le angolazioni multiple è presente soltanto per brevi intervalli nel disco. I produttori inseriranno dei segnali tipo icone o altri simboli grafici nella scena in modo da segnalare la dis ponibilita' della visione ad angolazioni multiple.

Reading: Questo e' un messaggio che vedrete dopo che avrete caricato il disco e chiuso il cassettino. Si riferisce al fatto che il lettore deve innanzi tutto esaminare il disco per vedere se è un CD oppure un DVD e quindi estrarre le informazioni sul tipo di materiale del disco, ad es. lingue, rapporto d’immagine, sottotitoli, numero dei titoli ecc. Il leggero ritardo durante la lettura dell’indice è normale.

Ripresa (Resume): l’azionamento del pulsante di arresto (Stop) sul DVD funziona diversamente da quello utilizzato di solito sul CD. Sul lettore CD tradizionale quando si preme il pulsante di arresto (Stop) l’unità arresta la riproduzione. Premendo di nuovo il pulsante d’avvio sul lettore CD il disco riparte dall’inizio. Il lettore DVD, tuttavia, dispone di due opzioni quando si riproducono i dischi DVD. Premendo il pulsante di arresto (Stop) una volta si arresta la riproduzione e nel contempo l’unità passa nella modalità di ripresa (Resume). Ciò significa che è possibile disattivare l’unità e quando si premerà di nuovo il pulsante di riproduzione (Play), il disco riprenderà dal punto in cui era rimasto quando era stato premuto il pulsante d’arresto. Questa funzione è molto utile quando si sta guardando un film ed occorre interromperne la visione e tuttavia si desidera rivederlo dal punto in cui si era rimasti. Premendo il pulsante di arresto (Stop) per due volte l’unità si arresta in modo tradizionale e quando viene riprodotto un nuovo disco, esso ricomincerà dall’inizio.

DivX

DivX è il nome di un nuovo codec video basato sullo standard di compressione video MPEG-4. Questo lettore DVD è in grado di riprodurre dischi creati con software DivX. Le funzionalità di riproduzione di dischi video DivX del lettore DVD variano a seconda della versione del software DivX utilizzata per creare i film. Per ulteriori informazioni sulle diverse versioni del software DivX, visitare il sito www.divx.com

6 TERMINOLOGIA

Caratteristiche

Video Alta Qualita'

• Interfaccia HMDI (High Definition Multimedia Interface) per il collegamento digitale a cavo singolo dello schermo.

• La Digital Visual Interface (DVI) fornisce una connessione digitale ad alta velocità tra un computer e lo schermo.

• Decodificatore avanzato 10-bit MPEG video.

• Uscita video Progressive-Scan a componenti (NTSC e PAL)

• DVB-T per la trasmissione della televisione digitale terrestre.

• Advanced Analog Signal Conversion (AASC) Technology per immagini ottimizzate in uscita da sintonizzatori analogici.

• Schermi video di test disponibili per il controllo delle prestazioni video e della configurazione.

• Puro segnale PAL attraverso dischi codificati NTSC grazie ad una vera conversione NTSC/PAL.

• Compatibilita' doppio strato per DVD extended play.

• Riproduzione di files di immagini JPEG

Audio digitale Alta Qualita'

• Audio surround digitale 5.1 di alta qualità da dischi DVD-Audio, DTS o Dolby Digital.

• Con audio lineare PCM a 16-24 bits e 44-96 kHz la qualita' audio e' superiore a quella del CD.

• Uscite audio digitali coassiali.

Molte funzioni utili

• Menu a icone su schermo per le informazioni sul disco o sul lettore e l'accesso alle principali funzioni di questa unita'.

• Calibrazione automatica EzSet/EQ.

• Immagini in miniatura per una ricerca facile dei file di immagini.

• I sottotitoli possono essere visualizzati in numerose lingue*.

• La funzione Multi-Angolazione permette di scegliere l'angolo di vista delle scene che sono state riprese da piu' angoli (limitato ai DVD che sono stati registrati con questa possibilita').

• Opzioni multiple per la selezione della lingua dei dialoghi e della colonna sonora (limitato ai DVD che sono stati registrati con dialoghi e colonne sonore multiple).

• Sistema operativo a menu intuitivi.

4 passi durante la riproduzione e la

• Zoom pausa.

• Telecomando principale ergonomico con retroilluminazione, è fornito anche un secondo telecomando di piccole dimensioni, per l'utilizzo corrente.

• Aggiornamenti software possibili via Internet. (Vedi informazioni di seguito)

*il numero di lingue disponibili dipende dal disco.

Compatibile sia con DVD che con CD

• Il Digital Lounge system riprodurra' tutti i CD audio convenzionali, i registrabili (CD-R) e i riscrivibili (CD-RW) con i loghi riportati in questa pagina, così come qualsiasi DivX o VCD o DVD-Audio e DVD-Video con codice regione 0 o 2.

Formati di dischi supportati da questo lettore

Questa unità può riprodurre i seguenti formati disco (8 cm e 12 cm):

• DVD

• DVD-AUDIO

• DVD-R

• DVD-RW

• DVD+R

• DVD+RW

• CD

• CD-R

• CD-RW

• VCD

• S-VCD

• WMA (v9)

• DivX e XviD

NOTA: alcuni dischi, a causa di alcune differenze di formato, possono comprendere un mix di funzioni non compatibili con l’unità DVD. Analogamente, sebbene DVD possa svolgere un’ampia gamma di funzioni, non tutti i dischi comprendono tutte le capacità del sistema DVD. Ad esempio sebbene DVD sia compatibile acon i dischi ad angolazione multipla, questa funzione è possibile soltanto se il disco è stato codificato per la riproduzione ad angolazione multipla. Inoltre DVD può riprodurre le colonne sonore codificate Dolby Digital e DTS, tuttavia il numero e i tipi di tracce disponibili variano da disco a disco. Per accertarsi che sia disponibile la funzione specifica oppure l’opzione di colonna sonora occorre controllare le opzioni riportate sulla custodia del disco.

n La capacita' di riproduzione dei dischi CD-R,

CD-RW, WMA, JPEG, MP3, DivX, VCD/SVCD, DVD-R, DVD+R, DVD-RW o DVD+RW puo' variare a seconda della qualita' del disco e del registratore utilizzato per scriverlo.

n Il Digital Lounge system è compatibile con la

maggior parte dei dischi registrati contenenti file MP3 o Windows Media 9 e dati Stillimage JPEG. Tuttavia, è possibile che diversità a livello di encoder o codec utilizzati e di velocità di bit della codifica influiscano sulla capacità di Digital Lounge system di riprodurre un dato disco. Di conseguenza non possiamo garantire la completa compatibilità con tutti gli encoder e con tutte le versioni del codec. Per ottenere i risultati migliori, vi raccomandiamo di registrare i file MP3 a velocità di bit comprese tra 32 kbps e 320 kbps. I file WMA devono essere registrati a velocità di bit comprese tra 64 kbps e 320 kbps. Anche se è in grado di riprodurre alcuni file WMA 9, Digital Lounge system non supporta tutte le funzioni della versione 9. Si sconsiglia la creazione di file JPEG in modalità SRGB o CMYK.

Aggiornabilità via Internet

Il "firmware" che controlla la funzionalità dell’Harman Kardon Digital Lounge system è interamente aggiornabile nel caso di futuri miglioramenti alla sua operatività e alle sue prestazioni. Sarà possibile "scaricare" gli aggiornamenti di firmware dal sito www.harmankardon.com/International/ Tutto ciò che dovrete fare sarà creare un CD-R con i dati aggiornati ed inserirlo nel DVD che provvederà automaticamente all’aggiornamento.

Contenuto della Confezione

1 lettore DVD/controller Harman Kardon Digital

Lounge system

1 sistema di diffusori per home theater

Harman Kardon HKTS 11 1 HT 32EX, HT 40HD o HT 46HD LCD TV 1 supporti per diffusori Harman Kardon HTFS 2

Kit accessori inclusi

1 telecomando principale 1 telecomando per l’uso corrente 1 manuale dell’utente 1 istruzioni sulla sicurezza 6 batterie 1 HDMI - SP-DIF – Cavo remoto In/Out 1 schema di foratura 1 kit ScreenClean 1 paio di guanti 1 DVD con materiale di prova 1 paio di occhiali per la calibrazione 1 scheda postvendita

ITALIANO

CARATTERISTICHE 7

Digital Louge

Comandi sul pannello frontale



Display Informativo Principale

Interruttore d'accensione (Standby)

Apri/Chiudi

Ingresso USB On-The-Go

Presa per le cuffie

Controllo del volume

Slot Caricatore



Display Informativo Principale: Questo

display mostra messaggi e indicazioni di stato che aiutano ad utilizzare correttamente il Controller Digital Lounge.

Interruttore d'accensione/Standby:

Premere questo pulsante una volta per accendere il Controller Digital Lounge, premerlo nuovamente per attivare la modalità Stand-by. Notare che quando il Controller Digital Lounge è acceso, l’Interruttore di accensione intorno al pulsante diventa azzurro.

Tasto di espulsione: Premere questo tasto

per far uscire un disco dal caricatore.

Ingresso USB On-The-Go: questo ingresso

può essere utilizzato temporaneamente per collegare un dispositivo USB di piccole dimensioni o un disco rigido portatile per la riproduzione diretta di file audio, immagini o video o per un hub USB. Gli ingressi USB sono progettati in modo da alimentare contemporaneamente un dispositivo USB. Se si collegano ulteriori dischi rigidi attraverso un hub, è necessario utilizzare alimentatori esterni aggiuntivi per fornire l’energia elettrica all’hub e ai dischi rigidi.

Presa per le cuffie: Questa presa può

essere utilizzata per ascoltare l’uscita del sistema nelle cuffie. Accertarsi che queste dispongano di una presa standard audio stereo da 3,5 mm. Notare che gli altoparlanti principali si spegneranno automaticamente quando si utilizzano le cuffie. Quando configurate il vostro sistema impiegando l’ EzSet/EQ, il microfono dovrebbe essere col-

legato a questo jack

Controllo del volume: Ruotare questa

manopola in senso orario per aumentare il volume e in senso antiorario per diminuirlo. Se l’audio del sistema è stato disattivato, regolando il volume si annulla automaticamente la disattivazione audio.

Slot Caricatore: Inserire delicatamente un

CD o un DVD nel caricatore con il lato stampato del disco rivolto verso l’alto. Si noti che non c’è alcun vassoio. Premere il Tasto di espulsione

per far uscire il disco.

8 COMANDI SUL PANNELLO FRONTALE

Display d’informazione del pannello frontale

A Indicatori del tipo del disco B Indicatori della modalità di riproduzione C Indicatore Scansione Progressiva D Indicatore del blocco parentale E Indicatori della durata di riproduzione

del programma

F Indicatori del formato video

A Indicatori del tipo di disco: l’indicatore

CD o DVD ’illumina per indicare il tipo di disco attualmente in riproduzione.

B Indicatori della modalità di riprodu zione: questi indicatori s’illuminano per indicare

la modalità di riproduzione corrente:

s’illumina quando il disco in riproduzione è

impostato sulla modalità normale.

Si illumina quando il disco è in Ricerca

Veloce Avanti. Il display su schermo (banner)

-indica la velocità selezionata (2x,8x,16x,100x).

s’illumina quando il disco è in pausa.

Si illumina quando il disco è in Ricerca Veloce Indietro. Il display su schermo (banner) indica la velocità selezionata (2x,8x,16x,100x).

C Indicatore Scansione Progressiva:

Questo indicatore s’illumina quando l’unità sta inviando un segnale a scansione progressiva.

D Indicatore del blocco parentale: questo indicatore si illumina quando è selezionata la modalità di blocco parentale al fine di evitare che qualcuno possa modificare il livello di protezione della visione senza il relativo codice.

G Indicatori sorgente H Indicatori di ripetizione (REPEAT) I Indicatore di VCD Playback Control J Indicatore di riproduzione casuale

(RANDOM)

K Indicatore Ripetizione (Repeat) A-B L Indicatore di programma

E Indicatori della durata di riproduzione

del programma: queste posizioni nell’indicatore indicano la durata di riproduzione del programma di un DVD. Quando il lettore riproduce un CD questi indicatori segnalano la durata di riproduzione della traccia corrente, il tempo residuo oppure la tempo complessivo residuo di riproduzione del disco. Quando è in riproduzione un iPod, il display mostrerà il tempo trascorso e quello rimanente nella linea superiore. Nella linea inferiore verranno visualizzate informazioni sulla canzone, il titolo, l’album e l’artista.

NOTA: gli indicatori NOE della durata di riproduzione del programma visualizzano inoltre i messaggi di testo sullo stato del DVD, ad es.

Reading (lettura) quando l’unità sta

caricando il disco, l’unità viene disattivata e

STANDBY (uscita) quando

DiscError

(errore disco) quando il disco non è compatibile con il DVD inserito nella posizione di riproduzione.

F Indicatori del formato video: questi indicatori rappresentano il formato video correntemente riprodotto.

G Indicatori sorgente: questi indicatori si illuminano per mostrare la sorgente correntemente selezionata.

H Indicatori di ripetizione (REPEAT):

questi indicatori s’illuminano quando si utilizzano le funzioni di riproduzione ripetuta.

M Indicatore di Angolazione (Angle) N Indicatori dei titoli O Indicatori del numero di capitoli/tracce

P Indicatori dell’uscita video

ITALIANO

I Indicatore di VCD Playback Control:

Questo indicatore si illumina quando il Playback Control e' attivo con i VCD.

J Indicatore di riproduzione casuale (RANDOM): questo indicatore s’illumina

quando è selezionata la modalità riproduzione casuale.

K Indicatore Ripetizione A-B: Questo indicatore si illumina quando viene selezionato uno specifico passaggio da ripetere in riproduzione.

L Indicatore di programma: questo indica- tore s’illumina quando si utilizzano le funzioni di programmazione.

M Indicatore di Angolatura: Questo indicatore lampeggia quando sono disponibili inquadrature alternative nel disco DVD al momento in riproduzione.

N Indicatori dei titoli: queste due posizioni del display indicano il numero del titolo corrente quando un DVD è in riproduzione.

O Indicatori del numero di capitoli/ tracce: quando il lettore riproduce un DVD,

queste due posizioni del display indicano il numero del capitolo corrente. Quando il lettore riproduce un CD, le due posizioni del display indicano il numero della traccia corrente.

P Indicatori dell’uscita video: questi indicatori rappresentano l’uscita video attiva.

DISPLAY DEL PANNELLO FRONTALE 9

123F7B

98GA6I H 5

Connessioni del Pannello Posteriore

Uscita HDMI

Uscita comando remoto a infrarossi

Ingresso comando remoto a infrarossi

Ingresso USB On-The-Go

Connessione di rete

Antenna FM

Ingresso Audio

Uscita Subwoofer

Connessioni del Pannello Posteriore del TV

Ingresso Digitale Ottico

Uscite Audio Analogiche

Uscite diffusori Frontali

Uscite diffusore centrale

Uscite diffusori Surround

Uscita digitale coassiale

Uscita per accensione subwoofer

Ingresso digitale coassiale

Ingresso The Bridge DMP

Ingressi audio analogici

Uscita HDMI: collegare questa uscita all’in-

gresso HDMI

dello schermo utilizzando il HDMI - SP-DIF – Cavo In/Out remoto fornito in dotazione.

Uscita IR del telecomando: questa

connessione consente al sensore IR del ricevitore di servire anche altri dispositivi telecomandati. Collegare questo jack a quello “IR IN” dei dispositivi compatibili o Harman Kardon. Si noti che questa connessione è necessaria solo per prodotti opzionali e addizionali collegati al lettore. Non è necessaria per il corretto controllo del Digital Lounge system.

Ingresso IR del telecomando: Connettere

questo ingresso all’uscita a infrarossi

remota

del TV, usando il cavo speciale per HDMI - SP-DIF

- In/Out remoto. Ciò permetterà il controllo di tutti i componenti del sistema solo puntando il telecomando verso il TV.

Ingresso USB On-The-Go: questo ingresso

può essere utilizzato temporaneamente per collegare un dispositivo USB di piccole dimensioni o un hard disk portatile per la riproduzione diretta di file audio, immagini o video, oppure per una fotocamera digitale o un hub USB.

Collegamento alla rete elettrica:

collegare questa spina ad una presa CA. Se la presa è comandata da un interruttore, accertarsi che sia impostato sulla posizione ON.

Antenna FM: Collegare all’antenna FM

fornita in dotazione).

Audio In: Collegare ad una sorgente audio.

Uscita Subwoofer: Collegare all’ingresso

SUB/LFE del subwoofer.

Ingresso TV digitale coassiale: collegare

l’uscita TV digitale coassiale

dello schermo a questa presa utilizzando il HDMI - SP-DIF – Cavo In/Out remoto fornito in dotazione.

Ingresso Digitale Ottico: Collegate l’usci-

ta digitale ottica di un lettore DVD, un ricevitore HDTV, un lettore LD, un lettore MD, un ricevitore satellitare o un lettore CD a questo connettore. Il segnale può essere sia un segnale Dolby Digital, che un segnale DTS o un segnale da sorgente PCM digitale standard.

Uscite Audio Analogiche: Collegare

queste prese alle prese RECORD/INPUT di un registratore audio opzionale per la registrazione.

Uscite Altoparlanti Frontali: Collegate

queste uscite ai corrispondenti terminali + o – dei vostri diffusori sinistro e destro. Conforme mente alle nuove specifiche per il codice-colore CEA, il terminale Bianco è il positivo del canale sinistro (+) corrispondente al terminale Rosso del diffusore, mentre il Rosso sul sintoampli è il positivo (+) del canale destro corrispondente al positivo (+) Rosso del diffusore destro. Collegate i terminali Neri (-) Digital Lounge system ai terminali Neri (-) dei diffusori. Vedere a pagina 19 per maggiori informazioni sulla polarità dei diffusori.

Uscite Canale Centrale: Collegate queste

uscite ai corrispondenti terminali + o – dei vostri diffusori sinistro e destro. Conformemente alle nuove specifiche per il codice-colore CEA, il terminale Verde è il positivo (+) e deve essere collegato al terminale Rosso del diffusore. Collegate il terminale Nero (-) Digital Lounge system al terminale Nero (-) del diffusore. Vedere a pagina 19 per maggiori informazioni sulla polarità dei diffusori.

10 CONNESSIONI DEL PANNELLO POSTERIORE

Connessioni del Pannello Posteriore

Uscite Altoparlanti Surround: Collegate

queste uscite ai corrispondenti terminali + o – dei vostri diffusori surround sinistro e destro. Conformemente alle nuove specifiche per il codice-colore CEA, il terminale Blù è il positivo del canale sinistro (+) corrispondente al terminale Rosso del diffusore, mentre il Grigio sul sintoampli è il positivo (+) del canale destro corrispondente al positivo (+) Rosso del diffusore destro. Collegate i terminali Neri (-) Digital Lounge system ai terminali Neri (-) dei corrispondenti diffusori surround. (Vedere a pagina 19 per maggiori informazioni sulla polarità dei diffusori).

Nota: per maggiori dettagli sulle connessioni audio / video consultare le sezioni dedicate all’installazione e alle connessioni nelle pagine seguenti.

Uscita digitale coassiale: collegare

questa presa al connettore di ingresso digitale corrispondente di un registratore digitale, quale un registratore CD-R o MiniDisc.

Uscita per accensione subwoofer: colle-

gare questa uscita all’ingresso per interruttore del subwoofer Harman Kardon, per consentire l'attivazione e la disattivazione sincronizzate del subwoofer rispetto al resto del sistema.

Ingresso digitale coassiale: Collegare

l’uscita digitale coassiale di un riproduttore DVD, un ricevitore HDTV, un riproduttore LD, un riproduttore MD, un ricevitore satellitare o un riproduttore di CD a questo jack. Il segnale potrebbe essere un segnale Dolby Digital, DTS o una sorgente digitale PCM standard.

Media Player): Con l’Digital Lounge spento, collegare un’estremità del dispositivo opzionale

brevettato e l’altra all’Apple iPod compatibile in uso. Una volta selezionata la sorgente Digital Media Player, si possono visualizzare i messaggi di controllo e navigazione dell’iPod sul proprio display video e nelle Righe di visualizzazione superiore e inferiore E. È possibile navigare nell’iPod e selezionare tracce per la riproduzione utilizzando i

pulsanti9e i Pulsante d’impostazione

Enter

Ingressi audio analogici: Collegare questi

jack all’uscita audio analogica di un TV o di un sistema audio esterna per audio analogico

Connettore DMP (Digital

Harman Kardon a questo connettore

K/L/M/N

ITALIANO

CONNESSIONI DEL PANNELLO POSTERIORE 11

Connessioni del Pannello Posteriore del TV

Uscita audio

Ingresso antenna RF

Uscita antenna RF

Ingresso antenna

Ingressi Video a componenti (e ingresso Video composito)(CVBS/Y)

Ingressi Scart

Accensione/Spegnimento

Uscita TV digitale coassiale

Ingresso audio PC

Ingresso DVD

Ingresso DVI

Porta RS 232

Ingresso S-Video (YC)

Ingresso audio S-Video

Ingresso audio Video a componenti

1 Ingresso digitale coassiale

Presa del cavo di alimentazione CA

1 Ingresso 1 HDMI

ingresso 2 HDMI

Ingresso per telecomando a infrarossi

Uscita per telecomando a infrarossi

Ingresso 1 digitale ottico

Ingresso 2 digitale coassiale

Ingresso 3 digitale coassiale

Ingresso 3 HDMI 3 (Laterale)

ingresso antenna DVB-T

Uscita audio: queste prese non hanno una

funzione diretta nel sistema. Inviano il segnale audio interno dello schermo, sia dal proprio sintonizzatore che da una sorgente esterna collegata a un altro ingresso.

Ingresso antenna RF: Lasciare il cavo di

connessione collegato all’Uscita antenna RF

Uscita antenna RF: Lasciare il cavo di

connessione collegato all’Ingresso antenna

Ingresso antenna: collegare il cavo

antenna a questo ingresso.

Ingressi Video a componenti (e

ingresso Video composito): queste prese non

hanno una funzione diretta nel sistema. Se sono presenti sorgenti video opzionali, come un ricevitore satellitare o un VCR con un'uscita video a componenti (composito), collegare l’uscita video delle sorgenti a questi ingressi. Nel sistema del menu del TV, queste entrate sono indicate come YUV per componenti video (uno spinotto RCA per cuffia) e CVBS per video composito (3 spinotti RCA per cuffia).

Ingressi Scart: questi ingressi non hanno

una funzione diretta nel sistema. Se sono presenti sorgenti video opzionali, come un ricevitore satellitare o un VCR con un'uscita video scart, collegare la sorgente a uno di questi due ingressi. Nel sistema del menu del TV, questi ingressi sono indicati come AV1 e AV2

Accensione/Spegnimento: premere

questo tasto per accendere o spegnere lo schermo.

Uscita TV/ audio digitale coassiale: col-

legare l’uscita TV digitale coassiale ricevitore DVD a questa presa utilizzando il cavo SP-DIF fornito in dotazione.

Ingresso audio PC: collegare a questa

presa l’uscita audio di un computer collegato

all’Ingresso DVI

Ingresso DVD: collegare l’Uscita HDMI

del ricevitore DVD a questo ingresso

utilizzando il cavo HDMI fornito in dotazione.

del

Ingresso DVI: collegare questa presa

all'Uscita DVI di un PC o all’uscita DVI o HDMI (tramite il cavo dell’adattatore HDMI/DVI) di qualsiasi sorgente digitale. Si noti che per poter ottenere un suono a 2 canali analogici da questa sorgente, si dovrebbe collegare anche l’uscita audio della sorgente all’Ingresso audio PC dello schermo. Questo ingresso può inoltre essere collegato con un connettore DVI al proprio decoder per digitale terrestre, al ricevitore satellitare o ad altra sorgente video. Se la sorgente video ha solo un connettore HDMI, usare l’adattatore HDMI - DVI in dotazione. Per altre informazioni vedere a pagina 20.

Porta RS -232: questa presa può essere

utilizzata per controllare lo schermo attraverso un collegamento seriale RS-232 bidirezionale a un computer compatibile o a un sistema con telecomando programmabile. A causa della complessità della programmazione di comandi RS-232, si consiglia di far effettuare i collegamenti a questa porta a scopo di controllo solo a un tecnico esperto e qualificato. Questa presa può essere utilizzata inoltre per collegare un computer compatibile per eseguire l’upgrade del software e del sistema operativo dello schermo, quando gli upgrade sono disponibili.

12 CONNESSIONI DEL PANNELLO POSTERIORE DEL TV

Connessioni del Pannello Posteriore del TV

Ingresso S-Video: questo ingresso non ha

una funzione diretta nel sistema. Se sono presenti sorgenti video opzionali, come un ricevitore satellitare o un VCR con un'uscita S-Video, collegare la sorgente a questo ingresso. Nel sistema del menu del TV, questo ingresso è indicato come YC.

Ingresso audio S-Video: se ci sono

sorgenti video opzionali collegate all’Ingresso

S-Video

dovrebbe essere collegata a questo ingresso.

ci sono sorgenti video opzionali collegate

all’Ingresso Video a componenti

audio di tali sorgenti dovrebbe essere collegata a questo ingresso.

ingresso non ha una funzione diretta nel sistema. Se lo si collega all’uscita digitale coassiale di una qualsiasi sorgente, il segnale verrà ritrasmesso attraverso l’Uscita analogica

digitale

selezionata nello schermo la sorgente appropriata associata a tale ingresso SPDIF. Si noti che solo i segnali PCM (44,1k, 48k, 96k) sono accettati (e, convertiti a 48k, indirizzati all’uscita TV digitale), tutti gli altri segnali verranno eliminati.

legare il cavo di alimentazione CA a questa presa una volta completata l’installazione.

questo ingresso qualsiasi dispositivo video ad alta definizione che disponga di uscita da 1080p.

Se si desidera puntare il telecomando all’unità sorgente/DVD per controllare l’intero sistema, collegare un’estremità del cavo fornito combinato HDMI/digitale coassiale/remoto a questo ingresso e l’altra estremità all’uscita del telecomando a infrarossi dell’unità sorgente/DVD.

, l’uscita audio di tali sorgenti

Ingresso audio Video a componenti: se

, l’uscita

1 ingresso digitale coassiale: questo

e l’Uscita

dello schermo dopo che sarà stata

Presa del cavo di alimentazione CA: col-

Ingresso 1 HDMI: È possibile collegare a

ingresso 2 HDMI: È possibile collegare a

Ingresso per telecomando a infrarossi:

Uscita per telecomando a infrarossi: Se

si desidera puntare il telecomando al TV per controllare l’intero sistema, collegare un’estremità del cavo fornito combinato HDMI/digitale coassiale/remoto a questa uscita e l’altra estremità all’ingresso del telecomando a infrarossi dell’unità sorgente/DVD.

Ingresso 1 audio digitale ottico:

Collegare qualsiasi sorgente con uscita digitale ottica audio a questo ingresso. Il segnale digitale viene trasmesso all’unità sorgente/DVD utilizzando l’uscita TV/ audio digitale coassiale TV.

Ingresso 2 audio digitale coassiale:

Collegare qualsiasi sorgente con uscita digitale ottica audio a questo ingresso. Il segnale digitale viene trasmesso all’unità sorgente/DVD utilizzando l’uscita TV/ audio digitale coassiale TV.

Ingresso 3 audio digitale coassiale:

Collegare qualsiasi sorgente con uscita digitale ottica audio a questo ingresso. Il segnale digitale viene trasmesso all’unità sorgente/DVD utilizzando l’uscita TV/ audio digitale coassiale TV.

Ingresso 3 HDMI 3 (Laterale del TV): È

possibile collegare a questo ingresso qualsiasi dispositivo video ad alta definizione che dispone di uscita da 720p o 1080p.

ingresso antenna DVB-T: Collegare l’an-

tenna del tetto del DVB-T o l’antenna interna a questo ingresso.

della

ITALIANO

CONNESSIONI DEL PANNELLO POSTERIORE DEL TV 13

4 11

2331

336

18 20

19 17

28 34

8 6

Telecomando

Accensione sistema/Selezione sorgente

Spegnimento

Sottotitoli

Titoli

Angolatura

Audio

Enter

Pulsante Eject

Impostazione (Set up)

Frecce

Mute

Menu del disco/ Pulsante teletext

Pausa

Pulsante Stato/Mix/EPG

Skip/Step (Precedente)

Skip/Step (Successivo)

Play

Search/Slow Indietro

Stop

Search/Slow Avanti

Accensione sistema audio/Selezione sorgente

Pulsante - preselezioni

Zoom

Playlist

Random

Pulsante apprendimento

Tasto Controllo volume



Illuminazione



Pulsanti tastiera numerica



Ripetizione



Cancellazione



OSD



Trasmettitore infrarossi



Pulsante aspetto



Tasti Accensione/spegnimento schermo



Tasto Informazioni



Tasti Televideo



Tasto Riquadro immagine (P/P)



Pulsante modalità

14 TELECOMANDO

Telecomando

Pulsanti di accensione sistema/

selezione sorgente: Premendo uno di questi

tasti si attivano tre azioni contemporaneamente per quelle sorgenti che richiedono l’accensione del display. Per prima cosa il sistema, se è spento, viene acceso. Quindi, se è stato premuto "DVD" verrà selezionato come sorgente il lettore DVD, mentre se sono stati premuti gli altri tasti verrà selezionato TV IN sul ricevitore, mentre lo schermo si aggiornerà di volta in volta per mostrare sempre l’ultimo ingresso selezionato. Se il sistema è già acceso, premendo TV si selezionerà il sintonizzatore TV come sorgente dello schermo, premendo DVD si selezionerà l’ingresso HDMI, premendo VIDEO si alternerà tra tutti gli ingressi analogici dello schermo e premendo PC si alternerà tra l’ingresso RGB-DVI e l’ingresso DVI digitale. Infine, premendo uno di questi tasti si attiverà il telecomando in modo tale che controlli il dispositivo selezionato (TV, VIDEO e PC per lo schermo, gli altri il ricevitore).

Pulsante di alimentazione disinserita

(POWER OFF): attiva la modalità di attesa del

sistema.

Pulsante dei sottotitoli (SUBTITLE):

Durante la riproduzione di un DVD premere per selezionare un linguaggio sottotitoli o per eliminare la sottotitolazione.

TITOLO: Con un disco in riproduzione,

premere per far tornare il lettore alla prima sezione del disco.

Pulsante di angolazione (ANGLE):

Premere per accedere alle differenti angolazioni di ripresa su un DVD. (Sempre che il DVD contenga angolature multiple) o per ruotare le immagini JPEG.

Pulsante dell’audio (AUDIO): Premendo

questo pulsante, si accede alle opzioni di lingua audio del DVD (se il DVD è registrato con audio multilingua).

ENTER: Premete questo tasto per confer-

mare una regolazione o un’opzione.

Tasto di espulsione: Premere questo

tasto per far uscire il disco dal caricatore.

Impostazione (Set up): Questo tasto ha

diverse funzioni. In modalità TV (premere il tasto

prima di premere il tasto Impostazione)

TV attiva il menu Impostazione TV per la definizione delle impostazioni di calibrazione immagine dei singoli ingressi. In tutte le altre modalità (premere qualsiasi altro tasto di selezione sorgente

0o K

il menu Impostazione del ricevitore DVD. Premere per accedere al Menù su Schermo (On Screen Display Menu).

basso: ( spostare il cursore nel menù OSD.

(Mute): disattiva l’audio.

prima del tasto Impostazione) attiva

Pulsanti a destra/sinistra/in alto/in

M/N/K/L

Pulsante di disattivazione audio

) Usate questi pulsanti per

Menu del disco/ Pulsante teletext:

Visualizza sullo schermo il menu DVD disc attuale quando il lettore e' in PLAY. Quando riproducete un disco che contiene immagini JPEG, premete questo tasto per accedere alle vignette. In modalità TV, premendo questo tasto si attiva la funzione Teletext, premendolo una seconda volta si aggiunge il programma TV nel formato schermo suddiviso. Quando è visibile solo il Teletext, premendo il

tasto STATO/MIX/EPG temporaneamente il Teletext e il programma TV.

Pulsante di pausa (PAUSE): Blocca una

scena sullo schermo (con DVD e VCD) e il segnale audio (CD) mentre un disco e' in riproduzione. Premere nuovamente per tornare alla riproduzione normale.

PULSANTE STATO/MIX/EPG: Premere con

il disco in riproduzione per osservare il display "banner". Usate i tasti FRECCE per muovervi attraverso le differenti possibilità del menù banner. Quando viene selezionato un dato simbolo, premere ENTER sul telecomando per renderlo attivo. In modalità DVB-T TV premere questo pulsante per richiamare la Guida elettronica ai programmi (EPG), che elenca la programmazione futura per la stessa giornata o per la settimana, (a seconda del paese in cui si vive e della stazione). In modalità TV analogica, premere questo pulsante per visualizzare le informazioni del teletext con le immagini TV

SKIP/STEP (Precedente): Premere per

raggiungere l’inizio della traccia corrente. Premere ancora velocemente per arrivare all’inizio della traccia precedente. Una volta premuto il tasto PAUSE,ciascuna pressione di questo pulsante scorrerà le immagini fotogramma per fotogramma.

SKIP/STEP (Successivo): Premere per

raggiungere l’inizio della traccia successiva. Una volta premuto il tasto PAUSE,ciascuna pressione di questo pulsante scorrerà le immagini fotogramma per fotogramma.

Pulsante di riproduzione (PLAY):

Premendo questo pulsante, si avvia la riproduzione del disco (dopo aver chiuso il comparto di caricamento del disco).

SEARCH/SLOW (SEARCH – REV):

Vi consente di effettuare la ricerca all’indietro, attraverso un disco, mentre questo è in riproduzione. Ogni volta che premete questo tasto la velocità di ricerca cambia come indicato da un dato numero di frecce sulla parte superiore destra del vostro schermo. Una volta premuto il tasto PAU SE, ciascuna pressione di questo pulsante rallenterà la velocità di ricerca all’indietro, come indicato dal numero di frecce sulla parte superiore destra dello schermo.

si vedranno con-

Pulsante di arresto (STOP): Mentre il

disco e'in riproduzione se premete i pulsanti STOP e PLAY il disco ripartira' dallo stesso punto dove era stato bloccato. Premendo due volte il pulsante di arresto (STOP) seguito dal pulsante di riproduzione (PLAY) si avvia la riproduzione dall’inizio.

SEARCH/SLOW (SEARCH – FWD):

Vi consente di effettuare la ricerca in avanti, attraverso un disco, mentre questo è in riproduzione. Ogni volta che premete questo tasto la velocità di ricerca cambia come indicato da un dato numero di frecce sulla parte superiore destra del vostro schermo.

Una volta premuto il tasto PAU SE, ciascuna pressione di questo pulsante rallenterà la velocità di ricerca in avanti, come indicato dal numero di frecce sulla parte superiore destra dello schermo.

Pulsanti di accensione sistema

audio/selezione sorgente: Premendo uno di

questi pulsanti si attivano tre azioni contemporaneamente per quelle sorgenti che NON richiedono necessariamente che lo schermo sia acceso. Per prima cosa il sistema, se è spento, viene acceso senza lo schermo. Quindi, selezionerà la sorgente riportata sul tasto come ingresso del sistema. Infine, attiverà il telecomando in modo che controlli il dispositivo selezionato. Con sorgenti solo audio, lo schermo può essere temporaneamente spento con il tasto di spegnimento dello schermo.

Presets (Preimpostazioni): Premendo

questi tasti in modalità JPEG, vi sposterete all’immagine successiva o precedente. In modalità TV questi tasti consentono di scorrere tutte le stazioni TV pre impostate disponibili. Con i film DivX questi tasti consentono di avanzare o retrocedere nella riproduzione a salti di 10 minuti.

ZOOM: Quando un DVD o un VCD e' in

riproduzione premere questo pulsante per ingrandire l'immagine. Ci sono quattro ingrandimenti progressivi. Passare attraverso tutti gli ingrandimenti per tornare all'immagine normale. La funzione Zoom non è disponibile durante la riproduzione di materiale ad alta definizione.

PLAYLIST: Premete questo tasto per cam-

biare l’ordine di riproduzione dei brani del disco.

Pulsante di riproduzione casuale

(RANDOM): Premendo questo pulsante, si avvia

la riproduzione casuale.

Tasto di Apprendimento: premere questo

tasto per iniziare il processo di’apprendimento” del telecomando DL System dal telecomando di un altra apparecchiatura (vedere a pag.44 per ulteriori infor mazioni sull’uso delle funzioni di apprendi mento).

Controllo volume: Incrementa/

decrementa il livello del volume principale.

ITALIANO

TELECOMANDO 15

Telecomando



Pulsante di illuminazione (LIGHT):

Premendo questo pulsante, si attiva l’illuminazione dei pulsanti sul telecomando.



Pulsanti tastiera numerica: Premendo

questi pulsanti, si esegue la selezione dei numeri.



Pulsante di ripetizione (REPEAT):

Premendo questo pulsante, si passa al menu Ripetizione (Repeat). È possibile ripetere un capitolo, una traccia o un intero disco.



Pulsante di cancellazione (CLEAR):

Premere per rimuovere dallo schermo il menù Banner.



Pulsante OSD: Questo tasto ha diverse

) per

funzioni. In modalità TV (premere il tasto TV prima di premere il tasto Impostazione) attiva il menu OSD del televisore da cui è possibile selezionare l’ingresso video. In tutte le altre modalità (premere qualsiasi altro tasto di selezione sorgente Impostazione) attiva il menu OSD del ricevitore DVD.



Trasmettitore a raggi infrarossi: puntare

questa finestrella verso l’Digital Lounge system tenendo premuti i tasti del telecomando per consentire la corretta ricezione dei comandi a infrarossi.



Pulsante aspetto: Premere questo tasto

per scorrere tutti i formati di schermo disponibili. L’impostazione predefinita è “Fill All” (schermo intero).



Tasti accensione/spegnimento

schermo: questi tasti sono utilizzati per

accendere o spegnere temporaneamente lo schermo LCD quando si utilizzano solo sorgenti audio. Questa funzione può essere utile per visualizzare il contenuto di tracce Mp3 nel disco oppure nelle memorie portatili.



INFO: Premere per ottenere informazioni

dettagliate sul disco in riproduzione (Bit-rate Video/Audio, aspetto immagine del film e altro) e sulle impostazioni effettuate sul lettore. Premere ancora per rimuovere le informazioni dallo schermo.



Pulsanti Teletext: Premere questi tasti con

Teletext attivato (premendo il tasto selezionare le diverse funzioni Teletext. Premendo il tasto 100- si richiama sempre la pagina Teletext principale. Premendo ripetutamente il tasto Sub Page si scorrono le sottopagine disponibili per la pagina.

0o K

prima del tasto



Pulsante Picture in Picture: Premere

questo tasto una volta per attivare la funzione Picture in Picture. Premerlo nuovamente per attivare la funzione Picture out of Picture (schermo suddiviso).

Nota: quando è attiva la funzione Picture in Picture, è possibile selezionare l’immagine principale tramite i tasti numerici sorgente è il sintonizzatore TV) e la seconda immagine tramite i tasti PRESET premendo il tasto PC o VIDEO si alterna tra tutte le sorgente PC e Video disponibili come seconda immagine.



Tasto Mode:

telecomando in una modalità differente, in modo da permettergli di comandare un altro dispositivo senza doverlo selezionare come “sorgente”. Ogni volta che si preme il tasto Mode il telecomando si commuta come segue: TV, DVD, VIDEO, PC, HDMI 1, HDMI 2 e HDMI 3. E poi nuovamente TV. Il tasto luminoso corrispondente si illumina per indicare l’attivazione della modalità.

Questo tasto commuta il



(se la

mentre

Note importanti

Il telecomando di sistema principale contiene diversi tasti multifunzione. Il tasto Impostazione

ne é un esempio. Può attivare il menu Impostazione del televisore e il menu impostazione del ricevitore DVD. La funzione finale del tasto dipende dal tasto premuto in precedenza. Premendo il tasto di Selezione

sorgente Impostazione si attiverà il menu Impostazione TV. Premendo qualsiasi altro tasto di Selezione sorgente del ricevitore DVD.

È possibile accendere il sistema in due modi. Per le sorgenti che richiedono lo schermo acceso (TV, DVD, VIDEO o PC), premendo uno dei tasti di Accensione sistema/Selezione sorgente accenderà l’intero sistema.

Per le sorgenti che non richiedono necessariamente che lo schermo sia acceso (CD, RADIO, AUX, D-IN, USB 1 e USB 2) premendo uno dei tasti di Accensione sistema audio/Selezione sorgente i diffusori, ma lo schermo rimarrà in modalità stand by. In questa modalità lo schermo può essere acceso e spento temporaneamente premendo i relativi tasti di accensione e spegnimento.

Per il corretto funzionamento del telecomando, si consiglia di NON accendere o spegnere il ricevitore DVD tramite l’interruttore di accensione del pannello anteriore, ma di utilizzare solamente i tasti Accensione del telecomando.

TV, VIDEO o PC prima del tasto

si attiva il menu Impostazione

si accenderanno il ricevitore DVD e

e Spegnimento

16 TELECOMANDO

Secondo telecomando

H Q

O P



 

Spegnimento

Accensione sistema/Selezione sorgente

Accensione sistema audio/Selezione sorgente

Frecce

Stato

Salta/Vai a (precedente)

Cerca/Riproduzione all’indietro rallentata

Illuminazione

Accensione/spegnimento schermo

Preimpostazioni

Volume

Menu Disco

Enter

OSD

Riproduci

Salta/Vai a (successivo)

Stop



Cerca/Riproduzione rallentata



Disattivazione audio



Pausa

Pulsante di alimentazione disinserita

(POWER OFF): attiva la modalità di attesa

dell'unità.

Pulsanti di accensione sis-

tema/selezione sorgente: Premendo uno di

questi tasti si attivano tre azioni contemporaneamente per quelle sorgenti che richiedono l’accensione del display. Per prima cosa il sistema, se è spento, viene acceso. Quindi, sul ricevitore, selezionerà come ingresso la sorgente riportata sul tasto, mentre lo schermo si aggiornerà di volta in volta per mostrare sempre l’ultima sorgente selezionata. Infine, attiverà il telecomando in modo che controlli il dispositivo selezionato.

Pulsanti di accensione sistema

audio/selezione sorgente: Premendo uno di

questi tasti si attivano tre azioni contemporaneamente per quelle sorgenti che NON richiedono necessariamente che lo schermo sia acceso. Per prima cosa il sistema, se è spento, viene acceso senza lo schermo. Quindi, selezionerà la sorgente riportata sul tasto come ingresso del sistema. Infine, attiverà il telecomando in modo che controlli il dispositivo selezionato. Con sorgenti solo audio, lo schermo può essere temporaneamente spento con il tasto di

spegnimento dello schermo

Pulsanti cursore a destra/sinistra/in

alto/in basso: (

pulsanti per spostare il cursore nel menù OSD.

STATO: Premere con il disco in riproduzione

per osservare il display "banner". Usate i tasti FRECCE per muovervi attraverso le differenti possibilità del menù banner. Quando viene selezionato un dato simbolo, premere ENTER sul telecomando per renderlo attivo.

SKIP/STEP (Precedente): Premere per rag-

giungere l’inizio della traccia corrente. Premere ancora velocemente per arrivare all’inizio della traccia precedente. Una volta premuto il tasto PAUSE,ciascuna pressione di questo pulsante scorrerà le immagini fotogramma per fotogramma.

SEARCH/SLOW (SEARCH – REV):

Una volta premuto il tasto PAU SE, ciascuna pressione di questo pulsante rallenterà la velocità di ricerca all’indietro, come indicato dal numero di frecce sulla parte superiore destra dello schermo.

Pulsante di illuminazione (LIGHT):

Premendo questo pulsante, si attiva l’illuminazione dei pulsanti sul telecomando.

M/N/K/L

) Usate questi

Pulsanti Screen Power (Accensione/

spegnimento schermo): Utilizzare questi tasti

per accendere o spegnere temporaneamente lo schermo durante l’ascolto di sorgenti solo audio. Questa funzione può essere utile, ad esempio, per scorrere il contenuto di dischi MP3 o di altri dispositivi portatili con hard disk.

Pulsanti PRESETS (Preimpostazioni):

Premendo questi tasti in modalità JPEG, vi sposterete all’immagine successiva o precedente. In modalità TV questi pulsanti consentono di scorrere le stazioni TV preimpostate disponibili. Con i film DivX questi tasti consentono di avanzare o retrocedere nella riproduzione a salti di 10 minuti.

Pulsanti Volume: Incrementa/

decrementa il livello del volume principale.

Pulsante Disc Menu (Menu disco):

Visualizza sullo schermo il menu DVD disc attuale quando il lettore e' in PLAY. Quando riproducete un disco che contiene immagini JPEG, premete questo tasto per accedere alle vignette.

ENTER: Premete questo tasto per attivare

una regolazione o un’opzione.

Pulsante OSD: Premere per accedere al

Menù su Schermo (On Screen Display Menu).

Pulsante di riproduzione (PLAY):

Premendo questo pulsante, si avvia la riproduzione del disco (dopo aver chiuso il comparto di caricamento del disco).

SKIP/STEP (Successivo): Premere per

raggiungere l’inizio della traccia successiva. Una volta premuto il tasto PAUSE,ciascuna pressione di questo pulsante scorrerà le immagini fotogramma per fotogramma.

Pulsante di arresto (STOP): Mentre il



Pulsante Cerca/Riproduzione

rallentata: Vi consente di effettuare la ricerca in

avanti, attraverso un disco, mentre questo è in riproduzione. Ogni volta che premete questo tasto la velocità di ricerca cambia come indicato da un dato numero di frecce sulla parte superiore destra del vostro schermo.

Una volta premuto il tasto PAU SE , ciascuna pressione di questo pulsante rallenterà la velocità di ricerca in avanti, come indicato dal numero di frecce sulla parte superiore destra dello schermo.



Pulsante di disattivazione audio

(Mute): disattiva l’audio.



Pulsante di pausa (PAUSE): Blocca una

scena sullo schermo (con DVD e VCD) e il segnale audio (CD) mentre un disco e' in riproduzione. Premere nuovamente per tornare alla riproduzione normale.

SECONDO TELECOMANDO 17

ITALIANO

Informazioni di Base

A proposito di questo manuale

• Il tipo e la quantità di funzioni e opera zioni che possono essere utilizzate per un particolare disco variano a seconda delle caratteristiche proprie di detto disco. In alcuni casi queste funzioni e operazioni possono differire dalle descrizioni fornite in questo manuale. In tale circostanza, seguite le istruzioni mostrate sullo schermo. Questo manuale può circostanziare solo le operazioni di base su un disco.

• Per talune operazioni l’icona potrebbe apparire sullo schermo. Ciò indica che l’operazione descritta su questo manuale non è disponibile nel disco presente nel riproduttore.

• Le illustrazioni dei display On-Screen e del pannello frontale contenute in questo manuale sono unicamente a scopo di spiegazione. I display reali possono differire da tali illustrazioni.

Attenzioni nel maneggiare i dischi

• Per mantenere pulito il disco, prenderlo dai lati. Non toccarne la superficie.

• Non attaccare carta o nastro adesivo al disco

• Se cade colla (o sostanza similare) sul disco, rimuoverla completamente prima di tentare di riprodurlo.

• No esporre i dischi alla luce diretta del sole o a sorgenti di calore né lasciarlo in macchina quando vi sia esposizione diretta ai raggi solari.

• Dopo la riproduzione porre il disco nella sua custodia.

• Mai scrivere sulla faccia etichettata del disco con penne a sfera o altri utensili da scrittura.

• Fare attenzione a non far cadere e a non rischiare di piegare il disco.

Precauzioni per la Pulizia del Disco

• Prima di ogni riproduzione, pulite il disco con un panno asciutto. Strofinate dal centro verso l’esterno.

• Non impiegare mai solventi quali benzine, lucidanti, pulitori o spry anti-statici per la pulizia di LP vinilici.

Precauzioni di Installazione del Disco

• Non inserire più di un disco nel cassettino.

• Non posizionare il disco capovolto nel cassettino.

• Non tentare di chiudere il cassettino se il disco non è centrato perfettamente.

Codici Regionali

I riproduttori e i dischi DVD sono progettati con restrizioni regionali che regolano la possibilità di riprodurre i dischi nelle varie aree geografiche. Se il numero di regione indicato sul disco che intendete riprodurre non corrisponde a quello del riproduttore, non sarete in grado di leggere quel disco. Sul display del pannello frontale apparirà il messaggio “REGION ERR”. Il codice regionale di questo riproduttore è indicato sul pannello posteriore e sull’imballo.

Nozioni fondamentali per l’uso

Lo schermo LCD soddisfa i più elevati requisiti di qualità ed è stato controllato per verificare la presenza di errori pixel. Benché la produzione di queste unità avvenga con la massima accuratezza, per motivi tecnologici non è possibile escludere con assoluta certezza la possibilità che alcuni pixel presentino dei difetti.

Vi preghiamo di comprendere che tali difetti, se si manifestano entro i limiti specificati dalla norma, non possono essere considerati un difetto dell’apparecchio ai sensi della garanzia.

Se viene utilizzato per un periodo prolungato come schermo del PC, è possibile che si producano delle ombre su di esso, così come avviene con qualsiasi altro schermo TV. Questo fenomeno degli schermi LCD può essere ridotto applicando i punti seguenti:

• non visualizzare immagini fisse per un periodo di tempo prolungato

• utilizzare il formato di visualizzazione a tutto schermo (16:9)

• attivare il salvaschermo

• visualizzare il più possibile immagini in movimento

• spegnere sempre lo schermo quando non è in uso

• diminuire il più possibile contrasto e luminosità.

Condizioni sfavorevoli possono causare un ronzio dello schermo. Tale ronzio generalmente proviene dalla tensione di rete e può essere provocato dal collegamento di conduttori di terra diversi. È possibile porre rimedio a questo inconveniente inserendo un cosiddetto filtro per l’alimentazione con rivestimento tra il cavo dell’antenna e l’ingresso dell’antenna nello schermo. I filtri per l’alimentazione con rivestimento sono reperibili nei negozi specializzati sotto forma di piccoli adattatori.

Se lo schermo è collegato a un’antenna esterna, quest’ultima deve essere dotata di messa a terra come protezione contro eventuali scosse elettriche e scariche elettrostatiche. La messa a terra deve essere conforme alle regolamentazioni vigenti. Se lo schermo viene utilizzato con un PC, vi consigliamo per motivi ergonomici di evitare l’uso di caratteri o simboli di colore rosso e blu

su sfondi scuri. Per evitare di affaticare gli occhi e mantenere la distanza ottimale di visualizzazione, calcolare tale distanza dall’unità come pari a cinque o sei volte la dimensione diagonale dello schermo. La stanza del televisore dovrebbe essere illuminata in modo tale che sia possibile anche leggere. Un’illuminazione insufficiente affatica gli occhi per via dell’alternarsi di chiaro e scuro sullo schermo.

Pulizia dello schermo

Prima di iniziare la pulizia dello schermo spegnere l'unità e scollegare la spina di rete dalla presa.

Pulizia dello schermo

Gli schermi Harman Kardon Digital Lounge sono forniti con uno speciale kit di pulizia che consente di pulire correttamente lo schermo senza danneggiarlo e senza rovinare la finitura lucida. Utilizzare esclusivamente detergente delicato e un panno morbido. Non utilizzare abrasivi!

Pulizia della cornice

Il kit di pulizia può essere utilizzato anche per pulire la cornice dello schermo. Per la pulizia della cornice evitare l’uso di solventi o detergenti chimici poiché potrebbero danneggiare la superficie dell’unità. Se per la cornice si utilizza un panno bagnato, è possibile che gocce d’acqua penetrino nell’unità causandone il malfunzionamento. Utilizzare un aspirapolvere con un accessorio a spazzola morbida per la pulizia delle aperture di ventilazione.

18 INFORMAZIONI DI BASE

Installazione e collegamenti

RISKOFELECTRICSHOCK

DONOT OPEN

CAUTION

RISKOFELECTRICSHOCK

DONOT OPEN

CAUTION

RISKOFELECTRICSHOCK

DONOT OPEN

EXT. TRIGGER INPUT 3-30 V AC

POWER ON

MODE

Nota importante

Aprire il Tool Kit Accessori Harman Kardon Digital Lounge prima di aprire qualsiasi altro componente del sistema. Il Kit contiene due paia di guanti che possono essere utilizzati per disimballare lo schermo LCD senza danneggiarne la cornice e senza lasciarvi impronte.

Dopo aver disimballato i diversi componenti del sistema ed averli collocati su una superficie solida capace di sorreggerne il peso, effettuare le connessioni all’apparecchiatura audio e video.

Collegamenti dell’ apparecchiatura

Vi consigliamo di utilizzare i cavi in dotazione per le connessioni all’apparecchiatura sorgente e cavi di interconnessione di alta qualità per preservare l’integrità dei segnali.

Se si stanno effettuando i collegamenti di una sorgente audio o dei diffusori, si consiglia sempre di staccare l’unità dalla presa CA a muro. Ciò impedisce di inviare segnali audio accidentali o transitori ai diffusori, che potrebbero danneggiarli.

Le connessioni al Digital Lounge system possono essere effettuate in cinque facili passaggi.

1. Collegare le uscite dei diffusori frontali, centrale e Surround

BCD

I cavi che passano all’interno di pareti devono essere contrassegnati con marchi appositi indicati da UL, CSA o altri enti autorizzati di certificazione degli standards. Ulteriori chiarimenti potranno essere richiesti al vostro installatore di fiducia o altro installatore autorizzato che sia a conoscenza delle regole di installazione e codifica nella vostra area.

Quando collegate i cavi agli altoparlanti fate bene attenzione di rispettare la corretta polarità. Ricordate che i diffusori più recenti impiegano un codice-colore differente. Comunque la maggior parte dei diffusori continua ad impiegare un terminale rosso per il positivo (+) ed uno nero per il negativo (-). Collegate positivo del sintoamplificatore con positivo del diffusore e negativo, o "nero" con negativo.

Inoltre raccomandiamo che la lunghezza del cavo utilizzato per collegare coppie di diffusori sia identica. Ad esempio, utilizzare cavi della stessa lunghezza per collegare il diffusore frontale sinistro e quello frontale destro oppure il diffusore Surround sinistro e quello destro, anche se i diffusori sono collocati a distanze diverse da Digital Lounge system.

2. I collegamenti al subwoofer vengono effettuati per mezzo del collegamento audio del livello di linea dall’Uscita Subwoofer linea del subwoofer (viola) SUB. Collegare contemporaneamente l’Uscita per

l'accensione di subwoofer

per interruttore del subwoofer.

ai rispettivi diffusori.

all’ingresso di

all’ingresso

3. Collegare l’antenna FM, fornita in dotazione, alla connessione FM (75 ohm)

L’antenna FM può essere anche un’antenna da tetto esterna o un’antenna alimentata internamente o da un cavo di alimentazione oppure collegata ad un sistema di TV via cavo. Notare che, se l’antenna o la connessione usano un cavo doppio da 300 ohm, occorre utilizzare un adattatore da 300 a 75 ohm per effettuare il collegamento.

4. Il sistema è fornito di un cavo combinato HDMI/SP-DIF/Remote in/out per realizzare una connessione video digitale mediante la connessione HDMI o una connessione audio digitale dal TV al ricevitore DVD. Collegare il connettore HDMI che si trova a un’estremità del cavo all’us-

cita HDMI cavo all’ingresso HDMI

del ricevitore e l’altra estremità del

dello schermo. Collegare il connettore Digitale coassiale che si trova a un’estremità del cavo all’ingresso Digitale

coassiale cavo all’uscita Digitale coassiale

del ricevitore e l’altra estremità del

dello schermo. Collegare un’estremità del connettore remoto (il connettore con pin singolo), all'ingresso remoto del televisore e l'altro all'ingresso remoto del ricevitore DVD. Notare che è possibile avviare il segnale remoto in entrambi i modi. Se si decide che è più facile controllare il televisore ed il ricevitore puntando il telecomando verso lo schermo, inserire il cavo remoto nell’uscita del telecomando dello schermo e nell’ingresso del telecomando del ricevitore. Se si crede che sia più pratico collegare il telecomando al ricevitore per controllare ricevitore e schermo, collegare il cavo remoto nell’uscita del telecomando del ricevitore e nell’ingresso del telecomando dello schermo.

5. Se si usa un’antenna TV analogica standard,

collegarla all’entrata dell’antenna

sul retro

del pannello dello schermo. Nel caso in cui si usi

un’antenna DVB-T, collegarla all'entrata

DVBT nella parte posteriore del pannello dello schermo.

A questo punto tutti i collegamenti necessari sono stati effettuati. Se volete aggiungere altri componenti sorgente, vedere i successive paragrafi. In caso contrario, passare al prossimo capitolo del manuale.

Collegamento opzionale del decoder o ricevitore video

Se per guardare la TV non utilizzate un’antenna esterna ma un decoder o un ricevitore, attenetevi alle seguenti istruzioni per collegare questi prodotti.

SCART

Per collegare il decoder o il ricevitore al sistema tramite un cavo Scart, collegare l’uscita Scart del

posto sul

a pagina 13).

posti sul

del-

dispositivo a uno degli ingressi Scart pannello posteriore dello schermo.

YUV/A componenti

Per collegare il decoder o il ricevitore al sistema tramite un cavo YUV o Video a componenti, collegare le uscite YUV del dispositivo agli

ingressi YUV

posti sul pannello posteriore dello schermo. Collegare contemporaneamente le uscite audio analogiche del dispositivo all'Ingresso audio per prese Video a componenti

posto sul pannello posteriore dello schermo oppure l’uscita digitale del dispositivo all’Ingresso digitale coassiale

S-Video

Per collegare il decoder o il ricevitore al sistema tramite un cavo S-Video, collegare l’uscita S-Video del dispositivo all’ingresso S-Video posto sul pannello posteriore dello schermo. Collegare contemporaneamente le uscite audio analogiche del dispositivo all'Ingresso audio per prese S-Video

poste sul pannello posteriore dello schermo oppure l’uscita digitale del dispositivo all’Ingresso digitale coassiale

Video composito

Per collegare il decoder o il ricevitore al sistema tramite un cavo Video composito, collegare l’uscita Video composito del dispositivo all’ingresso Composito/CVBS

pannello posteriore dello schermo. Collegare contemporaneamente le uscite audio analogiche del dispositivo all'Ingresso audio per prese Video a componenti

posto sul pannello posteriore dello schermo oppure l’uscita digitale del dispositivo all’Ingresso digitale coassiale

Nota importante: l’Ingresso digitale coas-

siale

dello schermo accetterà solo segnali PCM a 2 canali (vedere la voce Per ascoltare il suono multicanale da un'uscita digitale ottica di qualsiasi sorgente esterna, è possibile collegarla all’Ingresso ottico l’unità, vedere la prossima pagina. Se la sorgente dispone di una sola uscita Digitale coassiale, scollegare il cavo SPDIF dallo schermo (uscita

) e dall’unità (ingresso8), collegare lo

schermo all’unità tramite il cavo audio analogico (Uscita audio

audio

sullo schermo a Ingresso TV

sull’unità). Quindi collegare l’uscita

digitale coassiale della sorgente all’Ingresso

digitale coassiale

dell’unità.

ITALIANO

INSTALLAZIONE E COLLEGAMENTI 19

Installazione e collegamenti

Center Front�

Speaker

Optional Rear-Wall Mounting

TV or Projection Screen

Right Front�

Speaker

Left Front�

Speaker

No more than 2m�

when rear-mounted�

speakers are used

White

Red

Collegamento a un PC

Se si desidera collegare un PC allo schermo, il modo migliore è collegare l’uscita DVI del computer all'ingresso DVI

posto sul pannello posteriore dello schermo. Collegare contemporaneamente l’uscita audio del computer all’Ingresso audio PC

posto sul pannello posteriore dello schermo. Se il PC non dispone di un’uscita DVI, ma solo VGA, utilizzare un cavo adattatore VGA->DVI per collegare il PC all’ingresso DVI dello schermo. Se la scheda grafica del PC dispone anche di altre uscite video, collegare una delle uscite disponibili del computer all’ingresso corrispondente dello schermo.

Collegamento ad un Set Top Box digitale o ad un ricevitore satellitare

Se si desidera collegare il set top box digitale o il ricevitore satellitare allo schermo, il modo migliore è quello di connettere l’uscita HDMI del ricevitore satellitare ad una delle entrate HDMI 1

o HDMI 2

sul retro del pannello dello schermo. Entrambe le entrate possono accettare segnali fino a 1080p.

Collegamenti Apparecchiature Audio Opzionali

Ingresso Aux per Sorgente Esterna

Potete collegare una sorgente audio analogica a livello-linea, come un ricevitore Satellitare, un registratore a cassette, un preamplificatore phono etc. agli ingressi AUDIO IN posteriore del controller per utilizzare il sistema anche con altri componenti di sorgente.

• Collegamenti Audio VCR (Cavi non inclusi).

Per ascoltare l’audio del vostro videoregistratore stereo attraverso gli altoparlanti del sistema, collegate le uscite audio Destra e Sinistra del vostro VCR ai rispettivi ingressi Destro e Sinistro AUDIO IN

Uscita Aux per la registrazione

Per registrare il suono del sistema con il vostro videoregistratore o con qualsiasi altro dispositivo di registrazi one audio (cassette, MD, CDR e altri) i connettori Audio Out agli ingressi analogici del dispositivo in questione.

Uscite e ingressi digitali

Collegare l’uscita digitale ottica di qualsiasi sorgente digitale, come ad esempio un lettore CD o DVD changer opzionale, un video game avanzato, un ricevitore satellitare digitale, un sintonizzatore HDTV o un ricevitore decoder digitale o l’uscita di una scheda audio per computer compatibile all’Ingresso digitale ottico 1, 2 o 3

PXW9

L’uscita Digitale coassiale di questi dispositivi può essere collegata all'Ingresso digitale coas-

siale

sullo schermo (solo per PCM) o

all’Ingresso digitale coassiale

(per tutti i formati), vedere pagina 19. Collegare le uscite coassiali digitali

nello posteriore di Digital Lounge system alle relative connessioni d’ingresso digitali su un

sul pan nello

del sistema.

devono essere collegati

sull’unità

sul pan-

registratore CD-R o MiniDisc. Note quando si collega il cavo ottico (opzionale)

n Rimuovere il coperchio parapolvere dall’uscita

audio ottica digitale e collegare il cavo saldamente in modo che le configurazioni di cavo e connettore coincidano.

n Conservare il coperchio parapolvere e

reinstallarlo sempre quando non si usa il connettore.

Collocazione dei diffusori

La collocazione dei diffusori in un sistema Home Theater multicanale può avere un notevole impatto sulla qualità della riproduzione sonora.

Se si utilizza lo schermo con il supporto da tavolo in dotazione, collocare il diffusore centrale nella posizione specifica tra i due piedi del supporto. Installare il diffusore da dietro e spingere delicatamente in avanti fino a che non può più andare oltre. Se non si desidera utilizzare il supporto da tavolo in dotazione, posizionare il diffusore centrale direttamente sopra o sotto il TV. A questo scopo viene fornito un supporto da parete per il diffusore centrale.

Dopo aver installato il diffusore del canale centrale, occorre posizionare i diffusori frontali sinistro e destro in modo che la loro distanza reciproca sia uguale alla distanza del diffusore centrale dalla posizione d’ascolto preferita. Idealmente, i diffusori dei canali frontali dovrebbero essere collocati in modo che i loro tweeter non siano più di 60 cm al di sopra oppure al di sotto del tweeter del diffusore del canale centrale. A seconda delle specifiche dell’acustica della stanza, per migliorare la visione, potrebbe essere utile spostare gli altoparlanti anteriore sinistro e anteriore destro leggermente verso l’altoparlante del canale centrale. Se possibile, regolare tutti i diffusori frontali in modo che siano orientati all’altezza delle orecchie della posizione seduta d’ascolto.

Osservando queste indicazioni, ci si accorge che occorre effettuare delle prove per individuare la collocazione corretta dei diffusori frontali di ogni installazione. Non bisogna avere alcun timore di spostare i componenti finché il sistema non è regolato correttamente. È necessario ottimizzare i diffusori in modo che le transizioni sonore attraverso il fronte del locale siano omogenee.

Il posizionamento migliore per gli altoparlanti surround è lungo pareti laterali della stanza, leggermente arretrati rispetto al punto di ascolto.

Gli altoparlanti surround posteriori possono essere utilizzati in modalità 5.1 canali come posizione di montaggio alternativa quando risulti poco pratico posizionare i surround principali sulle pareti laterali. Gli altoparlanti possono essere posizionati lungo la parete di fondo. Come per i surround laterali, i diffusori dovrebbero guardare direttamente verso il punto di ascolto. Gli altoparlanti dovrebbero stare ad una distanza non superiore ai 2 metri alle spalle dell’area di ascolto.

Bianco Rosso

A) installazione diffusore canale centrale con supporto da tavolo.

Diffusore frontale

sinistro

2 m

distanza massima

Canale centrale

posizone alternativa dei diffusori surround

Diffusore frontale

destro

B) La distanza tra i diffusori sinistro e destro deve essere uguale a quella fra la posizione d’ascolto seduta e lo schermo. È possibile effettuare esperimenti collocando i diffusori sinistro e destro leggermente più avanti del diffusore centrale. Il posizionamento posteriore degli altoparlanti è un alternativa al posizionamento sulle pareti laterali.

La coppia di supporti per diffusori in dotazione può essere utilizzata per collocare i diffusori anteriori o posteriori. Seguire le istruzioni fornite nel manuale dei supporti per l’installazione corretta dei diffusori sui supporti.

I subwoofer producono prevalentemente un suono non direzionabile, quindi possono essere collocati ovunque nel locale. La collocazione effettiva dovrebbe dipendere dalla dimensione, dalla forma del locale. Il metodo migliore per individuare la collocazione ottimale del subwoofer è quello di iniziare a collocarlo nella parte anteriore del locale, a circa 15 cm dalla parete oppure nell’angolo frontale del locale. Un altro metodo è quello di collocare contemporaneamente il subwoofer nel luogo in cui si sta normalmente seduti e poi di camminare intorno finché non si individua il punto in cui si ha l’ascolto migliore, collocandolo quindi in tal punto.

20 INSTALLAZIONE E COLLEGAMENTI

Installazione e collegamenti Riproduzione di Base

Collocazione dello schermo

Nota: utilizzare il paio di guanti fornito nel Tool

Kit per collocare lo schermo onde evitare di danneggiarne o graffiarne la finitura lucida. Lo schermo viene fornito con un supporto integrato, provvisto di una posizione specifica per il diffusore centrale del sistema. Collocare lo schermo e il supporto su una superficie sufficientemente forte da sostenerne il peso.

In alternativa, lo schermo può essere appeso alla parete. Si noti che lo schermo dovrebbe essere montato solo su pareti verticali in grado di sostenere tre volte il peso dello schermo (vedere pagina 50 per il peso dello schermo). Con sigliamo di eseguire l’operazione di montaggio in due persone. Prima di installare lo schermo sulla parete, accertarsi che sia spento e che il cavo dell’alimentazione e i cavi del segnale siano disinseriti. Proteggere la parte anteriore dello schermo servendosi di un telo, quindi capovolgere lo schermo in modo tale che la parte anteriore sia rivolta verso il basso e collocarlo delicatamente su una superficie stabile, completamente piana. Svitare e rimuovere le 8 viti (M4x5) del supporto. Conservare le viti in un luogo sicuro nel caso in cui, in futuro, si desideri reinstallare lo schermo sul supporto. Seguire lo schema di foratura allegato nel gruppo degli accessori per determinare la distanza appropriata tra i due fori nella parete sulla base delle dimensioni effettive del proprio schermo. Controllare la maschera di foratura inclusa nel pacchetto accessori per determinare la distanza appropriata dei fori sulla parete. Inserire nella parete due tasselli con ganci capaci di sostenere tre volte il peso dello schermo e collocare lo schermo in modo tale che i ganci possano essere introdotti nelle aperture provviste a tale scopo sul retro del pannello.

Collegamento alla Rete Elettrica

Note:

• Lo standard di rete richiesto è CA 220/230V, 50 Hz.

• Collegare a impianti con potenze e specifiche differenti può causare danni ai componenti o essere fonte di anormale operazionalità.

• Prima di collegare il cavo di rete di questo sistema ad una presa, collegate gli altoparlanti e gli altri componenti al sistema.

• Collegate il cavo di rete del Subwoofer.

• Collegate il cavo di rete del televisore e di ciascun ulteriore componente ad una presa a muro.

Una volta posizionati e collegati gli altoparlanti nella stanza, le restanti fasi del processo di installazione riguardano la programmazione delle memorie di configurazione del sistema.

Prima Accensione

Ora è possibile accendere il sistema per iniziare le regolazione finali.

del

1. Inserire il Cavo di alimentazione

ricevitore DVD e del TV nella presa CA non commutata. Premere l’Interruttore di

Accensione

dere il TV in modalità Standby. Si noti che

l’Indicatore di alimentazione

l’Indicatore di alimentazione sullo schermo diventano arancioni, a indicare che l’unità del sistema è in modalità Standby. Contemporane amente, inserire il cavo di alimentazione del subwoofer in una presa CA non commutata.

2. Rimuovere la pellicola di protezione dalla lente

principale del pannello anteriore del ricevitore DVD. Se mantenuta in sede, la pellicola protettiva potrebbe ostacolare l’operatività del telecomando.

3. Inserire le quattro batterie AAA fornite in

dotazione nel telecomando principale come illustrato. Accertarsi di rispettare gli indicatore di polarità (+) e (-) sulla parte superiore del vano batterie. Attenersi alle medesime istruzioni per installare le tre batterie AAA in dotazione nel secondo telecomando più piccolo.

in posizione "I" per accen-

Ricerca automatica dei canali

Dopo aver acceso il sistema, per prima cosa occorre impostare la lingua di preferenza e il paese di residenza. Una volta completate queste operazioni, viene avviata automaticamente la ricerca automatica dei canali TV.

Impostazione della lingua

Figura 1a

• Il primo schermo visualizzato è lo schermo di selezione della lingua. Utilizzare i tasti [

] 9per selezionare la lingua in cui

[ visualizzare i menu del televisore. Premere il

tasto Enter

Selezione del paese per la sequenza di ordinamento

per confermare.

Figura 1b

• Il primo schermo visualizzato è lo schermo di selezione Dopo aver selezionato la lingua dei menu, nel successivo schermo visualizzato è possibile selezionare il paese in cui si utilizzerà l’apparecchio. Utilizzare a tal fine il tasto [

] 9per selezionare la nazione.

o [

Selezione del tipo di sintonizzatore

Verrà richiesto di scegliere tra sintonizzatore analogico o digitale.

] o

]

ITALIANO

4. Accendere il sistema premendo il tasto

Selezione sorgente Ingresso TV telecomando. L’Indicatore di alimentazione

e l’Indicatore di alimentazione sullo

schermo diventano blu, a confermare che il sistema è acceso; si illuminerà anche il Display

informativo principale



INSTALLAZIONE E COLLEGAMENTI / RIPRODUZIONE DI BASE 21

sul

Figura 1c

In base alla scelta del tipo di sintonizzatore, selezionare “Analogico” o “Digitale (DVB-T)” usando i pulsanti

Enter per confermare.

Se si seleziona il sintonizzatore analogico, procedere come descritto di seguito. Se si seleziona il sintonizzatore digitale, passare alla sezione successiva SINTONIZZATORE DIGITALE (DVB-T).

9L/K. Premere il pulsante

Riproduzione di Base

Per il sintonizzatore analogico: procedere come segue:

Premere il tasto Enter

per confermare l'esecuzione della ricerca automatica dei canali TV disponibili. Questa ricerca può richiedere alcuni minuti e dipende dal numero di canali disponibili.

Figura 1d

• Per interrompere la ricerca automatica dei

canali, premere il tasto rosso

sul teleco-

mando. Se non viene trovato alcun canale TV, controllare i collegamenti dell'antenna esterna e riprovare a effettuare la ricerca dei canali.

Una volta terminate la ricerca dei canali, viene visualizzato il menu Edit Channel List (Modifica elenco canali) per la modifica dell’elenco dei canali. Questo menu elenca tutti i canali TV rilevati, indicati con un nome composto da cinque caratteri al massimo. Questo menu consente di ordinare i canali TV in base alla preferenze.

Spostare la barra blu premendo il tasto

fino a

evidenziare il canale da spostare. Premere il tasto

Enter

per trasformare la barra da blu a bianca. A questo punto la barra può essere spostata in alto, in basso, a sinistra o a destra con i tasti

K/L/M/N

fino a posizionarla sulla preim-

postazione desiderata. Premere il tasto Enter

per confermare. La barra bianca torna blu a conferma della selezione effettuata. Continuare con tutti gli altri canali fino a definire un canale TV preferito per ciascuna preimpostazione.

Questo menu consente inoltre di eliminare canali TV dall’elenco. Spostare la barra blu sul canale TV

K/L

da eliminare utilizzando i tasti Premere il tasto verde

per rimuovere il

canale TV dall’elenco. Una volta terminate le modifiche all’elenco dei

canali, premere il tasto rosso

per chiudere

l’elenco.

Sintonizzatore digitale

Se si seleziona il sintonizzatore digitale (DVB-T), procedere come descritto di seguito.

Figura 1e

Verrà richiesto di scegliere se usare un antenna amplificata. Selezionare "On" o "Off" usando i

K/L

pulsanti Verrà visualizzata la seguente schermata di ricer-

ca automatica:

Figura 1f

Premere “Enter” per attivare il processo di scansione. La scansione potrebbe durare diversi minuti e verrà visualizzato uno status per tenere aggiornati sulla percentuale della scansione realizzata. È possibile interrompere la scansione in qualsiasi momento premendo il pulsante OSD mine della scansione, verrà richiesto di salvare i nuovi canali e si verrà informati del numero di canali trovati.

(Se non viene trovato nessun canale, controllare la il collegamento dell’antenna). Se si sta usando un’antenna interna, potrebbe invece essere necessario usare un'antenna esterna. Potrebbe essere una buona idea richiedere al fornitore del servizio di rete televisiva se nella propria zona si dispone di copertura DVB-T. In caso negativo, usare un sintonizzatore analogico o la ricezione via cavo o via satellite). Premere “Enter” per confermare la linea “Sì, aggiungere nuovi canali”. Se si desidera sostituire completamente una versione anteriore della lista di canali, premere il pulsante

per selezionare "Sì, sostituire la vecchia lista di canali" e confermare con il pulsante "Enter". Se si desidera salvare qualcun canale nuovo, premere il pulsante nuovi" e confermare con il pulsante "Enter". Dopo la conferma verrà mostrata la seguente schermata:



. Al ter-

per selezionare "No, scaricare canali

Figura 1g

Premere il pulsante Setup 8per chiudere la Ricerca del menu dei canali ed avviare la visione del TV.

Ricordare che trovandosi nel sistema del menu, basta premere il pulsante "OSD"(On Screen Display) per tornare alla schermata precedente ed il pulsante “Menu Setup” per uscire dal sistema del menu completamente.

Se si desidera modificare ulteriori impostazioni nel menu DVB-T, come la classificazione dei canali, informazioni tecniche sulla visione o realizzare impostazioni di sicurezza, premere una volta



il pulsante OSD ello, seguito dal pulsante

per passare indietro di un liv-

K/L

per selezionare il menu desiderato (quando si arriva direttamente dalla funzione di ricerca dei canali). Se si desidera modificare le impostazioni del sintonizzatore DVB-T quando si sta vedendo la TV,

premere il pulsante "Set-Up Menu"

per

entrare nel Menu Setup con l’intestazione della

TV in nero, premendo il pulsante

due volte per spostare la barra dell’indice sotto la linea delle impostazioni del DVB-T e premere il

pulsante "Enter"

. Le modifiche della schermata delle impostazioni del Sistema, con il punto blu sul lato sinistro, indicano quale punto del menu è stato scelto. La linea superiore del menu indica il nome del punto del menu nel seguente ordine, in basso: Impostazioni del sistema, Ricerca per canali, Classificazione dei canali, Informazioni tecniche e Sicurezza. Se si desidera selezionare il menu si può scorrere verso il basso e verso l’alto

K/L

con i pulsanti

. Notare che la linea del

menu inferiore offre ulteriori spiegazioni per il

menu selezionato. Premere "Enter"

per pas-

sare al menu dettagliato all’interno di ogni menu



principale, e premere "OSD"

per tornare al menu anteriore. Una volta dentro un menu dettagliato, è possibile modificare diverse impostazioni.

22 RIPRODUZIONE DI BASE

Riproduzione di Base

Se si seleziona la Classificazione dei canali, verrà visualizzato il menu sottostante:

Figura 1h

Premere il pulsante Enter per passare al menu per la Classificazione dei canali TV e visualizzare una panoramica dei canali in memoria.

Figura 1i

Il menu della Classificazione dei canali TV permette di riordinare i canali, classificarli in ordine numerico o in ordine alfabetico dalla A alla Z o dalla Z alla A, anche secondo la Rete o Fornitore del servizio se si desidera.

È anche possibile selezionare canali come Preferiti e spostarli in una Lista separata di canali Preferiti che si può usare per la visualizzazione quotidiana. Si è anche informati su quali sono i canali codificati che non possono essere visti.

Per cancellare canali, selezionare un canale con il

K/L

pulsante pulsante Rosso

Per filtrare canali, premere il pulsante Giallo Verrà mostrata la schermata del Filtro dei Canali. È possibile selezionare Free to air (libero), Scrambled (codificato) o All channels (tutti i canali) per il filtraggio, così come l’ordine di filtraggio.

È possibile spostare canali dalla lista dei Canali alla lista dei Preferiti, premendo il pulsante

"Enter" che si desiderano spostare con i pulsanti

. Passare tra Canali e Preferiti con il pulsante

. Se si desidera spostare una stazione al

Blu di fuori dalla lista dei Preferiti, basta passare a questa lista con il pulsante Blu, trovare la stazione con i Pulsanti

Rosso Quando si vede la TV, è possibile passare tra la

lista dei canali completa e la lista dei canali preferiti premendo il pulsante Blu. Ogni pressione consente di passare da una lista all’altra e di tornare indietro, per rendere più semplice la scelta ed avere tutti i canali disponibili o solo quelli preferiti.

È anche possibile scegliere di realizzare una ricer-

. Cancellarlo quindi con il

dopo aver selezionato le stazioni

K/L

premere il pulsante

da cancellare.



K/L

ca manuale se si conosce la frequenza di un canale che si vuole visualizzare.

Figura 1j

Nel menu delle Informazioni tecniche si possono vedere dettagli sui canali che si stanno visualizzando attualmente, o il sintonizzatore DVB-T. È possibile aggiornare il software del DVB-T mediante l’antenna premendo Enter per confermare il messaggio dell’aggiornamento del software. Questa operazione potrebbe aver bisogno di diversi minuti, e se non è disponibile nessun nuovo software, si verrà informati.

Figura 1k

Il menu della Sicurezza offre l’opzione di bloccare il sintonizzatore DVB-T per evitare che i bambini possano visualizzare programmi inadeguati alla loro età. Quando si preme il pulsante “Enter”, la schermata richiede un codice PIN di quattro cifre. Il codice predefinito è “0000”. Inserire il codice e premere “Enter”. Se si desidera visualizzare le linee del menu relative a “Controllo navigazione minori” e "Modifica del Pin”. Il Controllo di nav-

igazione dei minori permette di selezionare età da 4 a 18 anni, oppure “Off”. Nel momento in cui si scrive, questo sistema basato sull’età non è in uso, ma si stanno realizzando dei piani per inserire codici di età da trasmettere insieme al contenuto del programma, per escludere programmi che sono indicati per bambini più grandi del limite impostato.

È anche possibile modificare il codice PIN. Sarà richiesto di inserire il codice presente una volta, il nuovo codice una volta, quindi il nuovo codice per confermarlo. Ricordare il nuovo codice.

Figura 1l

Il menu più in alto è quello delle “Impostazioni del sistema", che permette di personalizzare le impostazioni del sintonizzatore DVB-T che non è necessario modificare molto spesso.

Inserendo “Impostazioni del sistema” viene visualizzata la seguente schermata con tre opzioni di impostazione: Linguaggio, Menu e Diversi.

Figura 1m

Impostazioni della lingua permette di selezionare la prima e la seconda lingua dell’audio, le prima e la seconda lingua dei sottotitoli oppure se non si desiderano visualizzare mai i sottotitoli. Notare che queste opzioni sono disponibili solo se il canale di emissione desiderato li trasmette.

Impostazioni del menu permette di decidere la lunghezza dei Banner delle Informazioni visibili sullo schermo. È possibile selezionare da 1 secondo a 15 secondi, così come Permanente e Nessuno. Se vengono selezionati 4 secondi o più, è anche possibile selezionare se impostare il Banner automatico delle informazioni su On o su Off. Questa opzione mostra una barra delle informazioni quando viene avviato un nuovo programma se è selezionato On.

Impostazioni Diverse permette di scegliere la regolazione dell’ora locale automatica o manuale. Se viene scelta l’impostazione manuale, è possibile inserire la zona dell’ora scelta. Se viene scelta l’impostazione automatica, il sintonizzatore riceve le informazioni sull’ora dal sistema DVB-T, includendo le informazioni sull’ora legale estiva. È anche possibile selezionare l’antenna attiva o meno, se si modifica l’antenna con un altro tipo. Non selezionare Attiva se non si è assolutamente sicuri di disporre di un’antenna attiva. È possibile modificare l’apparenza della lista di canali per elencare i canali in ordine alfabetico dalla A alla Z o dalla Z alla A, o secondo il Fornitore del servizio, oppure non mostrare nessuna classificazione.

Funzioni generali di riproduzione

Preparazione

A seconda della sorgente che si desidera ascoltare o guardare, è possibile accendere il sistema in due modi. Per accendere l'intero sistema, compreso lo schermo, per guardare una sorgente, premere qualsiasi tasto di Accensione sis-

tema/Selezione sorgente semplicemente accendere il ricevitore DVD, ad esempio per ascoltare solo un CD, premere qualsiasi tasto di Accensione audio/Selezione

sorgente

. Se si desidera

ITALIANO

RIPRODUZIONE DI BASE 23

Riproduzione di Base

2. Quando si accende l’intero sistema, sullo schermo dovrebbe apparire un’immagine di benvenuto di Harman Kardon Digital Lounge.

3. Se non viene visualizzata alcuna immagine, nemmeno la schermata Harman Kardon, controllare che il cavo HDMI sia stato correttamente inserito. Questo cavo deve sempre essere collegato prima di accendere lo schermo e il ricevitore.

4. Se è stato premuto il tasto Selezione sorgente Ingresso TV tema, il sistema e il telecomando saranno in modalità TV.

5. Premere i tasti Presets Su o Giù scorrere i canali preimpostati disponibili.

6. Premere i tasti Volume Su o Giù alzare o abbassare il livello del volume del sistema.

per accendere l’intero sis-

per

Ricevitore DVD

Se viene premuto qualcuno dei pulsanti del DVD

o del selettore della sorgente audio Kper accendere il sistema (con o senza schermo), il sistema e il telecomando saranno in modalità Ricevitore.

7. Inserire un disco nel Caricatore

disco senza toccarne la superficie, posizionarlo con la parte laterale che si desidera riprodurre verso il basso, allinearlo con le guide e situarlo nella sua posizione corretta.

• Possono essere usati dischi da 3" (8 cm) o da

5" (12 cm).

8. Dopo aver inserito i dischi nel caricatore, la

riproduzione comincerà automaticamente.

. Tenere il

Funzioni di Riproduzione

Salto traccia o titoli/capitoli

Per muoversi in avanti o indietro attraverso le tracce di un CD o i titoli o i capitoli di un DVD Precedente/Successivo

Riproduzione Veloce/Ricerca Veloce

1. Per muoversi in avanti o indietro attraverso un

disco CD o DVD ad alta velocità, premete SEARCH

effettuata questa operazione, la ricerca veloce proseguirà sino a che non si premerà nuovamente il tasto PLAY.

Sono possibili quattro velocità. Ciascuna pressione del tasto SEARCH vi porterà alla velocità successiva in questo ordine: 2x, 4x,16x,100x, indicate da un dato numero di frecce indicatrici sulla porzione in alto a destra dello schermo.

2. Premere PLAY

riportare il lettore in Riproduzione a velocita' normale.

Notare che la riproduzione audio non è attiva durante la riproduzione veloce avanti o indietro dei dischi DVD. Ciò è normale per il DVD dal momento che i processori surround non possono processare il flusso di dati audio digitali durante la riproduzione veloce; l’audio sarà udibile nel corso della riproduzione veloce dei normali CD.

sul telecomando. Una volta

in qualsiasi momento per

Blocco Immagine (Frame) e Avanzamento Immagine (solo con DVD)

1. Premere PAUSE riproduzione per bloccare l'immagine.

2. Ogni volta che premete uno dei Tasti STEP (FWD o REV un'inquadratura nella direzione selezionata.

3. Premere PLAY Riproduzione normale.

Riproduzione Rallentata (solo con DVD)

1. Quando un disco DVD è in modalità pausa o fermo immagine, potete spostarvi lentamente in avanti o indietro attraverso il programma in riproduzione, ad una delle quattro velocità possibili, premendo i Tasti di Ricerca sul telecomando. Ciascuna pressione dei tasti vi condurrà alla velocità successiva, indicata da un dato numero frecce indicatrici sulla porzione in alto a destra dello schermo.

2. Premere PLAY Riproduzione normale.

Notare che la riproduzione audio non è attiva durante la riproduzione in moviola avanti o indietro dei dischi DVD. Ciò è normale per il DVD dal momento che i processori surround non possono processare il flusso di dati audio digitali durante la riproduzione rallentata; la riproduzione rallentata non è disponibile per i CD.

Note: Le funzioni di riproduzione potrebbero non essere disponibili durante i titoli di testa di un film. Questa e' una scelta del singolo editore di DVD e non un malfunzionamento del Digital Lounge system Controller.

La riproduzione di DVD con audio a 96 kHz24-bit richiede l'utilizzo di una circuiteria normalmente usata per altre funzioni. Per questo le funzioni Slow Play Reverse e Step Advance non sono disponibili con questi dischi.

Dipendentemente dalla struttura di un disco VCD, le funzioni Slow Reverse e Step Reverse potrebbero essere proibite o non funzionare e il Fast Playback 4x/8x potrebbe non funzionare.

Informazioni sui file movie DivX

La compatibilità dei dischi DivX di questo lettore DVD è limitata da quanto segue:

• La risoluzione disponibile del file DivX

dovrebbe essere al massimo 720x576 (LxA) pixel.

• Il numero totale di file e cartelle presenti sul

disco deve essere inferiore a 999.

• Il numero di fotogrammi per secondo dello

schermo dovrebbe essere al massimo 29,97.

• La strutture video e audio del file registrato

deve essere interleaved.

Il lettore è in grado di riprodurre file DivX con estensione “.avi”.

Il lettore è in grado di riprodurre file di sottotitolo con estensione “.smi”, “.srt”, “.sub (solo formato Micro DVD)” o "ssa". File di sottotitolo diversi non verranno riprodotti. I file di sottotitolo devono avere lo stesso nome del file movie (ma con una delle precedenti estensioni) e devono trovarsi nella stessa directory.

mentre un DVD e' in

) l'immagine avanza di

per tornare alla

Riproduzione di un disco movie DivX

Prima di riprodurre dischi movie DivX, ricordate quanto segue:

• I DVD multi session contenenti file Windows Media Audio potrebbero non essere supportati.

• I dischi open session non sono supportati.

• Il lettore DVD non supporta dati PC.

• Questo lettore DVD non supporta dischi non finalizzati con una sessione chiusa.

1. Inserire un disco nel Caricatore

disco senza toccarne la superficie, posizionarlo con la parte laterale che si desidera riprodurre verso il basso, allinearlo con le guide e situarlo nella sua posizione corretta.

2. Nel display su schermo, selezionate una

cartella premendo i tasti cursore su/giù, quindi premete ENTER. Viene mostrato l’elenco dei file contenuti nella cartella. Per tornare dall’elenco dei file all’elenco delle cartelle, utilizzate i tasti su/giù del telecomando per evidenziare l’icona di ritorno in cima all’elenco e premete ENTER.

3. Per visualizzare un file particolare, premete i

tasti su/giù per evidenziare il file, quindi premete ENTER (PLAY riproduce sempre il primo file del disco).

Durante la riproduzione di un film DivX è possibile utilizzare diverse funzioni di riproduzione, come avanzamento/indietreggiamento rapido e salto in avanti e avanzamento lento, mentre salto indietro e indietreggiamento lento non sono possibili. Per semplificare lo spostamento in film DivX/XviD è possibile avanzare o retrocedere nella riproduzione a salti di 10 minuti premendo i tasti Presets (Preimpostazioni) comando.

4. Premete STOP per terminare la riproduzione.

Le funzionalità di riproduzione di dischi video DivX del lettore DVD variano a seconda della versione DivX utilizzata per creare i film.

. Tenere il

sul tele-

24 RIPRODUZIONE DI BASE

Installazione del sistemaRiproduzione di Base

(B)

(A)

(E) (D)

Modi Surround

Una delle più importanti caratteristiche del Digital Lounge system è la sua capacità di riprodurre un campo sonoro surround completo, multicanale, da sorgenti digitali, programmi codificati a matrice surround analogica, e programmi stereo standard.

La selezione di un modo surround si basa sui gusti personali, così come sul tipo di materiale di sorgente impiegato. Per esempio, le immagini in movimento, i CD o i programmi TV con il logo di uno dei maggiori processi di surround codificato, come Dolby Surround, possono essere riprodotti in modalità surround Harman proprietary Logic 7 Movie o Dolby Pro Logic II Movie (con filmati) o Logic 7 Music o Dolby Pro Logic II Music (con musica).

Modi Surround e formati audio vengono selezionati mediante il telecomando. Premete il

tasto AUDIO surround/formati audio disponibili sul disco DVD. Quando premete il pulsante il nome del modo surround/formato audio appare sul vostro teleschermo. Quando è presente una sorgente digitale, il DVD receiver seleziona automaticamente il modo corretto (Dolby Digital o DTS), indipendentemente da qualsiasi altro modo sia stato precedentemente selezionato. Per ascoltare un programma DVD in modalità stereo tradizionale a due canali, utilizzando solo i diffusori anteriori sinistro e destro più il subwoofer, seguire le istruzioni riportate nel capitolo sulla modalità DVD Sound, nel menu Impostazioni Audio.

per scorrere attraverso i modi

Impostazioni di default del sistema

La fase finale dell’installazione è rappresentata dalla definizione delle impostazioni di default. Sarebbe opportuno dedicare alcuni minuti all’approfondimento di queste impostazioni, perché potrebbero rendersi necessarie delle modifiche sia prima di usarle per la prima volta, sia per eventuali interventi successivi.

Funzionamento generale dell’interfaccia utente

La configurazione completa e il controllo del Digital Lounge sono regolati tramite il sistema avanzato di menu Interfaccia utente guidata. L’Interfaccia utente guidata integra quattro strutture di menu diverse, a cui è possibile accedere facilmente con il telecomando:

• Menu Impostazione dello schermo

• Menu Impostazione del ricevitore DVD

• Menu Display su schermo dello schermo

• Menu Display su schermo del ricevitore DVD Tutti i menu sono facilmente accessibili dal tele-

comando. Per accedere al menu principale del ricevitore



DVD, premere il Tasto OSD do in modalità ricevitore (vedere pagina 24). Dispone Menu DISCO, Menu RADIO, Menu TV, Menu AUX, Menu DIGITALE, Menu USB, Menu DMP e di un Menu SET-UP. Il menu DISC mostra tutte le informazioni e le opzioni disponibili per il disco che si sta riproducendo. Il Menù RADIO mostrà le opzioni radio e RDS. I menù TV, AUX e DIGITAL Menu's mostrano le opzioni surround per questi specifici ingressi audio. Il menu USB mostra tutte le informazioni e le opzioni disponibili quando sono collegati dispositivi USB di piccole dimensioni o dischi rigidi portatili. Il menu DMP aiuta a sfogliare la libreria della musica quando l’iPod è connesso al Bridge. Il Menù SET-UP vi aiuterà nel configurare le impostazioni audio e video, che normalmente si effettuano una sola volta.

Dato che lo schermo e il ricevitore DVD utilizzano una connessione HDMI, si potranno avere immagini d’interfaccia testuale ad alta risoluzione.

I menu principali contengono sottomenu o righe di testo. I sottomenu vengono visualizzati alla sinistra del menu. Utilizzando i tasti FRECCIA

, è possibile spostare il riquadro bianco di evidenziazione sulle voci del menu. L’opzione selezionata dal riquadro bianco può essere selezionata premendo il tasto ENTER volta premuto ENTER testo diventa di colore celeste e le impostazioni correnti di questo sottomenu vengono elencate alla destra del menu. Tutti i sottomenù, le impostazioni, e le opzioni, possono essere raggiunti con l’ausilio dei tasti FRECCIA

KLNM

(

) ed ENTER 6, dal telecomando.

del telecoman-

. Un

, il cerchio accanto al

Per modificare un’impostazione, spostate semplicemente il cursore sull’impostazione che desiderate cambiare. Questa impostazione viene evidenziata da un quadrato bianco, e sulla Linea Superiore del Menù apparirà una breve spiegazione, assieme alle opzioni disponibili per l’impostazione, che compariranno sulla Linea Inferiore del Menù.

Dopo avere evidenziato l’impostazione, premere INVIO per visualizzare una all’impostazione corrente, le quali indicano che l’impostazione può essere modificata con i tasti FRECCIA sinistra o destra FRECCIA desiderata e confermare questa impostazione premendo INVIO scorrimento delle opzioni disponibili per l’impostazione il cursore esegua lo scorrimento delle opzioni nella riga di menu inferiore mentre il resto della schermata scompare.

fino a visualizzare l’impostazione

e una Naccanto

. Premere i tasti

. Notare come durante lo

Figura 2a

(A) Linea Principale del Menù (B) Sotto-menù

(D) Linea Superiore del Menù con Breve

Spiegazione

(E) Linea Inferiore del Menù con Opzioni

Disponibili (non mostrata in questo menu)

Menu Impostazione dello schermo

Se il menu Impostazione dello schermo non è già

visualizzato, premere il tasto TV

tasto Set-Up

per visualizzarlo.

Figura 2b

Il menu Impostazione dello schermo gestisce la calibrazione dell’immagine e l’impostazione dei singoli ingressi collegati allo schermo. Tutti gli ingressi video possibili sono elencati nella parte superiore del menu e possono essere selezionati spostandosi da una scheda all’altra tramite i tasti

del telecomando. L’ingresso selezionato è evidenziato dalla scheda blu scuro, tutti le altre schede sono azzurre.

seguito dal

ITALIANO

INSTALLAZIONE DEL SISTEMA 25

Installazione del sistema

Impostazione TV

Il menu Impostazione TV contiene 2 sottomenu. È possibile selezionare i singoli sottomenu spostando la barra blu con i tasti evidenziare il sottomenu desiderato, quindi premendo il tasto Enter Il sottomenu selezionato è contrassegnato da un cerchio celeste accanto alla riga.

Figura 2c

Picture Calibration (Calibrazione immagine)

Il primo sottomenu consente di calibrare l’immagine TV. Con il menu Impostazione TV visualizzato sullo schermo, premere il tasto

fino a evidenziare la riga Picture Calibration.

Premere Enter premere il tasto

per selezionare, quindi

per accedere alle varie

impostazioni di calibrazione. Contrast (Contrasto): l'impostazione di

contrasto ottimale dipende dalla preferenza dell'utente e dalla luce ambientale della stanza del televisore. Per modificare questa impostazione, evidenziarla e premere il tasto Enter menu Impostazione TV si sostituisce temporaneamente una piccola barra, in alto a destra nello schermo, che consente di controllare in tempo reale le modifiche apportate all’impostazione del contrasto. Per modificare l’impostazione premere

No M

uno dei tasti

l’impostazione desiderata. Premere il tasto Enter

per tornare al processo di calibrazione

oppure premere il tasto rosso al canale TV.

Figura 2d

Brightness (Luminosità): la riga successiva del processo di calibrazione consente di impostare la luminosità. Per modificare questa impostazione, evidenziarla e premere il tasto Enter menu Impostazione TV si sostituisce temporaneamente una piccola barra, in alto a destra nello schermo, che consente di controllare in tempo reale le modifiche apportate all’impostazione della luminosità. Per modificare l’impostazione premere uno dei tasti

No M

per confermare.

fino a ottenere

per tornare

fino a ottenere

fino a

. Al

l’impostazione desiderata. Premere il tasto Enter

per tornare al processo di calibrazione

oppure premere il tasto rosso

per tornare

al canale TV. Sharpness (Nitidezza): la riga successiva del

processo di calibrazione consente di impostare la nitidezza. Per modificare questa impostazione,

evidenziarla e premere il tasto Enter

. Al menu Impostazione TV si sostituisce temporaneamente una piccola barra, in alto a destra nello schermo, che consente di controllare in tempo reale le modifiche apportate all’impostazione della nitidezza. Per modificare

No M

l’impostazione premere uno dei tasti

fino a ottenere l’impostazione desiderata.

Premere il tasto Enter

per tornare al

processo di calibrazione oppure premere il tasto

rosso

per tornare al canale TV.

Color (Colore): la riga successiva del processo di calibrazione corrisponde all’impostazione del colore e consente di regolare la saturazione dei colori. Per modificare questa impostazione, evi-

denziarla e premere il tasto Enter

No M

tasti desiderata. Premere il tasto Enter

fino a ottenere l’impostazione

per

tornare al processo di calibrazione oppure pre-

mere il tasto rosso

per tornare al canale TV.

Color Balance (Bilanciamento dei colori): la riga successiva del processo di calibrazione corrisponde all’impostazione del bilanciamento dei colori e consente di regolare la temperatura dei colori. Per modificare questa impostazione,

evidenziarla e premere il tasto Enter

No M

l’impostazione premere uno dei tasti

fino a ottenere l’impostazione desiderata.

Premere il tasto Enter

per tornare al

processo di calibrazione oppure premere il tasto

rosso

per tornare al canale TV.

Picture Emission (Emissione immagine): la riga successiva del processo di calibrazione consente di impostare l’emissione dell’immagine. Questa impostazione regola l’intensità della luce del display. In stanze molto illuminate si otterranno prestazioni migliori con Picture Emission impostata su "Light". In stanze poco illuminate, si dovrebbe scegliere l'impostazione "Dark". Per modificare questa impostazione, evidenziarla e

premere il tasto Enter

No M

premere uno dei tasti

fino a ottenere

l’impostazione desiderata. Premere il tasto Enter

per tornare al processo di calibrazione

oppure premere il tasto rosso

per tornare

al canale TV.

Dynamic Noise Compensation (Compensazione rumore dinamica): la riga

successiva del processo di calibrazione consente di impostare la compensazione dinamica del rumore. Con questa impostazione è possibile compensare l'eventuale disturbo che viene rilevato in qualsiasi segnale video analogico. Per modificare questa impostazione, evidenziarla e pre-

mere il tasto Enter

No M

zione premere uno dei tasti

fino a

ottenere l’impostazione desiderata. Premere il

tasto Enter calibrazione oppure premere il tasto rosso

per tornare al processo di

per tornare al canale TV. Aspect Ratio (Formato): la riga successiva del

processo di calibrazione consente di impostare il formato e di specificare in quale formato si desidera guardare un dato segnale video. Per modificare questa impostazione, evidenziarla e

premere il tasto Enter

. Al menu Imposta zione TV si sostituisce temporaneamente una piccola barra, in alto a destra nello schermo, che consente di controllare in tempo reale le modifiche apportate all’impostazione del formato. Per modificare l’impostazione premere uno dei tasti o M9 ta. Premere il tasto Enter

fino a ottenere l’impostazione desidera-

per tornare al

processo di calibrazione oppure premere il tasto

rosso

per tornare al canale TV. È inoltre possibile modificare il formato direttamente (e singolarmente per ciascun ingresso) premendo il



tasto Formato schermo

La seconda linea di questo menu dipende dalla scelta del sintonizzatore TV. Se è stato scelto un sintonizzatore DVB, verrà visualizzata la linea delle impostazioni del DVB-T, che permette di accedere al menu delle impostazioni del sistema DVB-T, come descritto a pagina 22-23.

Se si usa il sintonizzatore TV analogico, verranno visualizzate le linee del menu della Ricerca automatica e della Ricerca digitale.

Figura 2e

26 INSTALLAZIONE DEL SISTEMA

Installazione del sistema

Automatic Search (Ricerca automatica) (Solo per il TV analogico)

Il secondo sottomenu, Automatic Search, del menu Impostazione TV consente di cercare automaticamente i canali TV. Con il menu Imposta zione TV visualizzato sullo schermo, premere il

tasto Search. Premere Enter di premere il tasto

fino a evidenziare la riga Automatic

per selezionare, quin-

per accedere alle varie impostazioni di ricerca automatica. Il sintonizzatore TV può memorizzare fino a 99 stazioni TV.

Figura 2f

Country (Paese): questa impostazione consente di selezionare il paese di residenza per eseguire una sequenza di ordinamento dei canali TV specifici del paese. Per modificare questa imposta zione, evidenziarla e premere il tasto Enter

La barra blu scompare mentre le restanti impostazioni si dissolvono. Selezionare il paese di

No M

residenza premendo i tasti

fino a

visualizzare il paese desiderato. Premere il tasto

Enter

per confermare.

Search Form (Forma di ricerca): consente di scegliere se cercare tutte le stazioni o solo le stazioni nuove. Per modificare questa impostazione, evidenziarla e premere il tasto

Enter

. La barra blu scompare mentre le

restanti impostazioni si dissolvono. Selezionare la

No M

forma di ricerca premendo i tasti

Premere il tasto Enter

per confermare.

Start Search (Avvia ricerca): avvia la ricerca di tutte le stazioni TV o solo di quelle nuove, a seconda dell’impostazione definita nella riga precedente. Per avviare la ricerca, selezionare

questa riga e premere il tasto Enter

. Durante la ricerca al menu Automatic search si sostituisce il menu Auto Search Progress (Avanzamento ricerca automatica). Una volta terminata la ricerca, viene visualizzato il menu Edit Channel List (Modifica elenco canali). Seguire le istruzioni riportate a pagina 19 se si desidera modificare l’ordine delle preimpostazioni oppure per eliminare preimpostazioni dall’elenco.

Manual Search (Ricerca manuale) (Solo per il TV analogico)

Il terzo sottomenu, Manual Search, del menu Impostazione TV consente di ricercare manualmente i canali TV disponibili. Con il menu Impostazione TV visualizzato sullo schermo,

premere il tasto Manual Search. Premere Enter nare, quindi premere il tasto

fino a evidenziare la riga

alle varie impostazioni di ricerca manuale.

Figura 2g

Pre-set Station (Stazione preimpostata):

consente di selezionare un nuovo numero di stazione preimpostata. Per modificare questa posizione, evidenziare la riga e premere il tasto

Enter

restanti impostazioni si dissolvono. Selezionare la

. La barra blu scompare mentre le

posizione desiderata premendo i tasti fino a visualizzarla. Premere il tasto Invio per confermare.

Type (Tipo) consente di selezionare la ricerca di canali o di canali speciali (S-Channels, Cable channels). Per modificare il tipo di canale, evidenziare la riga e premere il tasto Enter barra blu scompare mentre le restanti imposta zioni si dissolvono. Selezionare il tipo desiderato

No M

dall’elenco premendo i tasti

il tasto Enter

per confermare.

I passaggi successive dipendono dalle informa zioni disponibili sulla stazione TV da aggiungere. A seconda che si disponga del numero di canale o della frequenza esatti, attenersi a uno dei due passaggi descritti di seguito.

Channel (Canale): consente di assegnare il numero di canale della stazione TV. Se si conosce il numero di canale esatto della stazione TV da aggiungere, evidenziare la riga e premere il tasto

Enter

. La barra blu scompare mentre le restanti impostazioni si dissolvono. Selezionare dall’elenco il numero di stazione corretto premen-

No M

do i tasti tasti numerici tasto Enter

oppure digitarlo utilizzando i



del telecomando. Premere il

per confermare. Si noti che dopo la conferma viene immediatamente visualizzata la frequenza corrispondente a questo canale.

Frequency (Frequenza): consente di assegnare la frequenza della stazione TV. Se si conosce la frequenza esatta del canale TV da aggiungere, evidenziare la riga e premere il tasto Enter La barra blu scompare mentre le restanti impostazioni si dissolvono. Digitare la frequenza della stazione servendosi dei tasti numerici del telecomando. Premere il tasto Enter6per confermare. Si noti che dopo la conferma viene

per selezio -

per accedere

No M

. La

. Premere



immediatamente visualizzato il numero di canale corrispondente a questa frequenza.

Name (Nome): la riga riporta l’ingresso del nome della stazione TV e può contenere fino a cinque caratteri. Per immettere il nome, evidenziare la riga e premere il tasto Enter barra blu scompare mentre le restanti imposta zioni si dissolvono. Premere i tasti

Ko L

per scorrere i caratteri disponibili per formare il nome della stazione. Dopo aver inserito il carattere esatto nella prima posizione, spostare il cur-

sore a destra premendo il tasto

selezionare il carattere successivo. Ripetere questa procedura per inserire tutti i caratteri o fino a quando il nome corretto non appare nella riga.

Premere il tasto Enter

per confermare.

TV Standard (Standard TV): consente di selezionare lo standard TV. Per modificare lo standard TV, evidenziare la riga e premere il tasto

Enter

. La barra blu scompare mentre le restanti impostazioni si dissolvono. Selezionare lo standard TV desiderato dall’elenco premendo i

No M

tasti

. Premere il tasto Enter6per

confermare. Nota: se non si conosce quale standard TV

scegliere, consigliamo di eseguire la procedure di ricerca automatica dei canali.

Color Standard (Standard a colori): consente di selezionare lo standard a colori. Per modificare lo standard a colori, evidenziare la riga e premere il

tasto Enter

. La barra blu scompare mentre le restanti impostazioni si dissolvono. Selezionare lo standard TV desiderato dall’elenco premendo i

No M

tasti

. Premere il tasto Enter6per

confermare. Nota: se non si conosce quale standard a colori

scegliere, consigliamo di eseguire la procedure di ricerca automatica dei canali.

Decoder: sistemi di TV a pagamento che richiedono un decoder esterno possono essere collegati a uno dei due ingressi Scart. A seconda del tipo di decoder, modificare le impostazioni di Decoder utilizzando la tabella riportata sotto.

Decoder

Canale TV

Audio Immagine Normale Non cod. Non cod. Decoder A SCART1 Non cod. Cod. Decoder B SCART1 Cod. Cod. Decoder A SCART2 Non cod. Cod. Decoder B SCART2 Cod. Cod.

. La

ITALIANO

INSTALLAZIONE DEL SISTEMA 27

Installazione del sistema

Edit Channel List (Modifica elenco canali) (Solo per il TV analogico)

L’ultimo sottomenu, Edit Channel list, del menu Impostazione TV consente di modificare l’ordine dei canali TV. Con il menu Impostazione TV visual-

izzato sullo schermo, premere il tasto

fino

a evidenziare la riga Edit Channel List. Premere

Enter

tasto

per selezionare, quindi premere il

per accedere al menu di modifica dell’elenco dei canali. Per spostare un canale in alto o in basso nell’elenco, selezionarlo spostando il cursore fino a quando non è evidenziato dalla

barra blu. Premere il tasto Enter

per

confermare.

Figura 2h

La barra blu diventa bianca e il canale ora può essere spostato nell’elenco utilizzando i tasti

KLN M

nella nuova posizione, premere il tasto Enter

. Una volta spostato il canale TV

per confermarla. Tutte le stazioni successive alla nuova posizione vengono automaticamente spostate di una posizione in basso nell’elenco. Le stazioni possono anche essere eliminate dall’elenco. Per eliminare una stazione dall’elenco, selezionarla spostando il cursore fino a quando non è evidenziata dalla barra blu. Premere il

tasto verde

per eliminare la stazione

dall’elenco.

Impostazioni del DVD

Per accedere al menu delle impostazioni del DVD,

premere il pulsante TV

Impostazioni

. Spostare il cursore verso destra usando il pulsante da del DVD non viene evidenziata in blu scuro.

Il menu delle Impostazioni del DVD contiene due submenu. Ogni submenu può essere selezionato spostando la barra blu con i pulsanti fino a quando il submenu richiesto non viene evidenziato, quindi premendo il pulsante Enter per confermare il submenu selezionato, sarà segnalato con un cerchio azzurro chiaro intorno alla linea di testo del submenu.

, seguito dal pulsante

fino a quando la sche-

Calibrazione dell’immagine

Harman Kardon Digital Lounge è uno dei pochi sistemi che dispone di impostazioni per la calibrazione dell’immagine individuali per ogni ingresso video. Se i menu per la calibrazione dell’immagine di ogni ingresso video sono gli stessi, fare riferimento alle spiegazioni della Calibrazione dell’immagine a pagina 36. Un’impostazione esclusiva per gli ingressi DVD e HDMI è TINT. Con questa impostazione sarà possibile variare la temperatura del colore tra verde e viola in molti piccoli passi in contrasto con l’impostazione “Bilanciamento del colore”. Questa può essere selezionata e modificata nello stesso modo descritto per tutte le altre impostazioni della Calibrazione dell'immagine a pagina 36.

Figura 2i

Impostazioni

Il menu delle Impostazioni del DVD permette di passare alla modalità Film, Overdcan e modalità Interlacciata.

Modalità Film: Questa modalità consente di attivare o disattivare la Modalità Film. Quando è su On, l’impostazione attiverà il rilevamento della modalità film corretta. La Modalità Film sarà attivata per tutte le entrate usate per visualizzare riproduzioni video. Se non si stanno visualizzando video in un ingresso video specifico, la Modalità Film dovrà essere situata su OFF. Se si desidera modificare la modalità film, premere il pulsante Enter 6 fino a quando la linea viene evidenziata. La barra blu scomparirà ed il resto della schermata verrà dissolto. Attivare e disattivare la modalità film premendo i

No M

pulsanti per confermare.

Overscan: Questa modalità consente di attivare o disattivare la Modalità Overscan.

Modalità Interlacciata: Questa modalità permette di passare all’ordine di campo per i segnali interlacciati tra Modalità A e Modalità B. Se la sorgente video invia un segnale interlacciato allo schermo, è possibile selezionare la modalità con la quale si ottiene la migliore qualità dell’immagine.

9. Premere il pulsante Enter 6

Impostazione HDMI

Per accedere al menu Impostazione HDMI, pre-

mere il tasto TV

. Spostare il cursore a destra utilizzando il

tasto blu scuro.

Il menu Impostazione HDMI contiene 2 sottomenu. È possibile selezionare i singoli sottomenu spostando la barra blu con i tasti

Ko L

desiderato, quindi premendo il tasto Enter per confermare. Il sottomenu selezionato è contrassegnato da un cerchio celeste accanto alla riga.

Per il menu di Calibratura dell’immagine, fare riferimento alla descrizione delle Impostazioni del DVD.

Figura 3a

Set Up (Impostazione)

Il secondo sottomenu del menu HDMI è Set Up. Con il menu Impostazione HDMI visualizzato sullo schermo, premere il tasto evidenziare la riga Set Up. Premere Enter per selezionare, quindi premere il tasto N9 accedere al menu di impostazione.

Per gli ingressi HDMI 2 e HDMI 3 può essere realizzata a stessa regolazione di Impostazioni e Calibratura dell’immagine.

seguito dal tasto Set Up

fino a evidenziare la sezione HDMI in

fino a evidenziare il sottomenu

fino a

per

28 INSTALLAZIONE DEL SISTEMA

Figura 2j

Installazione del sistema

Impostazione DVI

Per accedere al menu Impostazione DVI, premere

il pulsante TV Spostare il cursore verso destra utilizzando il tasto

fino a evidenziare la scheda DVI in blu scuro. Il menu Impostazione DVI contiene 2 sottomenu. È possibile selezionare i singoli sottomenu spostando la barra blu con i tasti

fino a evidenziare il sottomenu desiderato,

quindi premendo il tasto Enter mare. Il sottomenu selezionato è contrassegnato da un cerchio celeste accanto alla riga.

Figura 3b

Set Up (Impostazione)

Il secondo sottomenu del menu DVI è il menu Set Up. Con il menu Impostazione DVI visualizzato sullo schermo, premere il tasto evidenziare la riga Set Up. Premere Enter per selezionare, quindi premere il tasto N9 accedere al menu di impostazione.

Il menu che appare dipende dalla sorgente DVI selezionata tramite il pulsante PC per l’ingresso digitale DVI è selezionato "PC(DVI)", sono disponibili le stesse regolazioni per Modalità Film, Overscan e Modalità interlacciata come descritto anteriormente nella sezione Impostazioni del DVD di questa pagina 28.

Se è selezionato l’ingresso DVI analogico "PC(RGBI)", nel menu Set Up vengono visualizzate le seguenti opzioni:

Impostazione automatica: Quando viene selezionata questa opzione ed è premuto ENTER, la schermata ottimizzerà le sue impostazioni a quelle della scheda grafica del PC automaticamente.

Tutte le altre impostazioni possono essere impostate manualmente, ma in genere i dati determinati in modo automatico sono ottimali; solo variando la fase è possibile, a volte, evitare il leggero sfarfallio/disturbo che appare nelle strutture più fini.

H Total (O totale): varia la larghezza dell’intera immagine sullo schermo.

V Pos (Pos. V): sposta l’immagine verticalmente. V Size (Dim. V): varia l’altezza dell’immagine. H Pos (Pos. O): sposta l’immagine

orizzontalmente. H Size (Dim. O): varia la dimensione orizzontale

dell’immagine. Phase (Fase): varia la fase del segnale video in

riferimento ai pixel sullo schermo.

seguito dal pulante 8.

per confer-

fino a

. Quando

Ko L

per

Impostazioni di Component (YUV), YC (S-Video), CVBS (Composito), AV 1 (SCART) e AV 2 (SCART)

Per accedere ai menu Impostazione Component, S-Video, Composite o Scart, premere il pulsante

seguito dal pulante Set Up8.

Spostare il cursore verso destra utilizzando il tasto

fino a evidenziare la scheda desiderata in

blu scuro. I menu Impostazione degli ingressi indicati sopra

contengono 2 sottomenu. È possibile selezionare i singoli sottomenu spostando la barra blu con i

tasti desiderato, quindi premendo il tasto Enter per confermare. Il sottomenu selezionato è contrassegnato da un cerchio celeste accanto alla riga.

Figura 3c

Note importanti:

• Il modo Film è attivo solo con il modo di scansione interlacciato, ossia non con ingressi a componenti o DVI impostati in modo progressivo. Nel caso del Digital Lounge system collegato all’ingresso HDMi, l’impostazione Film Mode dovrebbe rimanere disattivata (OFF) indipendentemente dalla risoluzione scelta.

• Il modo Film può essere attivato/disattivato direttamente, anche senza visualizzare il display su schermo, premendo il tasto STATUS con il telecomando in modo TV (se il Teletext non è attivato).

Esclusivamente per tutti gli ingressi analogici, è disponibile l’impostazione Picture Noise Compensation (Compensazione rumore immagine). Questa impostazione dovrebbe essere utilizzata solo per immagini fisse come file JPEG. Se attivata, compensa il lieve rumore che può essere contenuto nelle immagini. Si noti che l’impostazione "Dynamic Noise Compensation" (Compensazione rumore dinamica) viene aggiornata contemporaneamente di conseguenza.

Set Up (Impostazione)

Il secondo sottomenu del menu Impostazione Component, S-Video, Composite o Scart è il menu Set Up. Con qualsiasi di questi menu visualizzato sullo schermo, premere il tasto denziare la riga Set Up. Premere Enter selezionare, quindi premere il tasto accedere al menu di impostazione.

Esclusivamente per gli ingressi SCART (AV 1 e AV 2) del televisore sono disponibili le seguenti opzioni di impostazione, importanti per il corretto funzionamento dell’ingresso SCART utilizzato:

fino a evidenziare il sottomenu

fino a evi-

per

Scart Device Detection (Rilevamento dispositivo scart): questa impostazione deve

essere attiva (On) per far sì che avvenga la commutazione automatica all’ingresso SCART corrispondente ogni volta che viene collegato un dispositivo attivo all’ingresso SCART1 o SCART2 appropriato.

Video Input Selection (Selezione ingresso video): con questa impostazione è possibile

forzare il televisore a mostrare rispettivamente solo il segnale video Composito o RGB sull’ingresso SCART 1 e solo il segnale video composito o SVideo sull’ingresso SCART 2. L’impostazione automatica (Automatic) rileverà il segnale di ingresso su SCART 1 e attiverà automaticamente lo schermo in modo RGB quando tale segnale è presente.

Aspect Ratio Detection (Rilevamento formato): questa impostazione consente di

selezionare il segnale per il rilevamento del formato (4:3 o 16:9) negli ingressi SCART e viene attivata solo con Aspect Ratio impostato su "Auto Zoom" (Zoom automatico) (nel menu Picture Calibration). Sono disponibili tre opzioni:

General Set Up (Impostazione generale)

Per accedere al menu General Set Up premere il

pulsante TV

. Spostare il cursore verso sinistra utilizzando

il tasto in blu scuro.

Impostazioni globali: Nel menu delle Imposta zioni (Generale), è possibile selezionare due submenu, Impostazioni globali e Impostazioni audio.

Figura 3d

OSD Language (Lingua display su schermo OSD): imposta la lingua in cui verranno

visualizzati tutti i menu di impostazione correlati allo schermo. Per modificare la lingua OSD, evidenziare la riga e premere il tasto Enter La barra blu scompare mentre le restanti impostazioni si dissolvono. Selezionare la lingua desiderata dall’elenco premendo i tasti

. Premere il tasto Enter6per confermare.

OSD Time Out (Spegnimento OSD): imposta

l’intervallo di tempo che deve trascorrere prima che vengano spenti automaticamente i diversi menu. Per modificare l’intervallo di tempo, evidenziare la riga e premere il tasto Enter La barra blu scompare mentre le restanti impostazioni si dissolvono. Selezionare l’intervallo di tempo desiderato dall’elenco premendo i tasti

No M

confermare.

seguito dal pulante Set Up

fino a evidenziare la scheda Set Up

. Premere il tasto Enter6per

No M

ITALIANO

INSTALLAZIONE DEL SISTEMA 29

Installazione del sistema

Show Logo (Mostra logo): imposta la

visualizzazione o meno dello schermo iniziale Harman Kardon Digital Lounge all’accensione del sistema. Per modificare l’impostazione di visualizzazione del logo, evidenziare la riga e premere il tasto Enter 6. La barra blu scompare mentre le restanti impostazioni si dissolvono. Attivare o disattivare la visualizzazione del logo premendo i tasti

Enter 6 per confermare. Modalità Interlacciata: Passa tra i sintonizzatori

analogico e digitale (DVB-T). Si prega di ricordare di assicurarsi che quando si passa da una modalità all’altra del sintonizzatore, quello selezionato sia collegato all’antenna.

Ripristinare le impostazioni di fabbrica: La procedura di Ripristino cancellerà tutte le stazioni TV memorizzate e riporterà tutte le regolazioni delle immagini ai valori predefiniti.

Dopo che sono stati definiti tutti i menu Impostazione dello schermo, premere il tasto rosso N per uscire dallo schermo del menu Impostazione e proseguire con i menu Impostazione del ricevitore DVD.

No M

9. Premere il tasto

Impostazioni Audio:

Questa funzione è necessaria per combinare uno dei tre Ingressi audio coassiali digitali e l‘ingresso audio ottico digitale situati sul pannello posteriore dello schermo (Ingressi P, V, W ed X) con la sorgente ingresso video desiderata. Ognuno degli ingressi audio digitali può essere allocato per funzionare con uno degli 11 ingressi video esistenti. Naturalmente, si ha solo la possibilità di realizzare questa procedura per gli ingressi che si desiderano usare attualmente.

Dalla schermata delle Impostazioni mostrata qui sotto, scorrere verso il basso con il pulsante 9 per evidenziare prima le Impostazioni Globali, quindi le Impostazioni Audio. Come spiegato per la linea di testo inferiore On Screen, premere Enter 6 per scegliere le opzioni delle impostazioni Audio, successivamente premere il pulsante per evidenziare la linea di menu superiore dell’Ingrasso coassiale 1. Premere nuovamente Enter 6 per accedere all’Ingresso coassiale1. Ora è possibile scorrere le opzioni con i pulsanti

9. L’opzione iniziale per tutti gli ingressi è "Nessuno", seguito da (scorrendo con il pulsante

): gli ingressi AV 1, AV 2, CVBS, YC, YUV, HDMI 1, HDMI 2, DVD, HDMI 3, PC (RGB) e PC (DVI). Notare che è possibile scorrere in entrambe le direzioni e che sono disponibili per la scelta sia gli ingressi analogici che quelli digitali. Dopo aver scelto l'ingresso video adeguato, premere nuovamente Enter. È ora possibile passare agli altri ingressi coassiali o all’ingresso ottico. Una volta realizzata l’azione, premere il pulsante Rosso N per uscire dal Menu.

No M

Menu Impostazione del ricevitore DVD

Il passaggio successivo nella verifica o modifica delle impostazioni predefinite del sistema consiste nel regolare il menu Impostazione del ricevitore DVD. Per prima cosa occorre accertarsi che il ricevitore DVD sia correttamente collegato allo schermo e all’alimentazione di rete. Questa prima operazione non richiede la presenza di un disco nell’unità. Il menu Impostazione del ricevitore può essere attivato in qualsiasi momento, anche durante lo STOP, la PAUSA o la RIPRODUZIONE di un disco. Ora premere il pulsante Selezione sorgente DVD 0 per attivare la modalità ricevitore DVD, quindi premere il pulsante Set Up 8 per accedere al menu Impostazione del ricevitore DVD.

Il menu Impostazione del ricevitore DVD e tutti i menu del paragrafo seguente possono apparire diversi, indipendentemente dalla lingua di visualizzazione delle opzioni, a seconda delle impostazioni definite in precedenza. Con i valori iniziali di fabbrica tutti i linguaggi sono settati su "Inglese", quindi in questo manuale tutti i menu verranno presentati nella versione Inglese.

Nel Menù SET-UP troverete i sottomenù per eseguire o modificare tutte le impostazioni e le regolazioni per le sezioni Audio e Video del vostro Digital Lounge system.

Premere Enter 6 per attivare il menu SYSTEM SETTINGS (Impostazioni del sistema).

Impostazioni del Sistema

Figura 3e

Il sottomenù System Setting contiene le seguenti impostazioni. Seguite le spiegazioni nella Linea Superiore del Menù in basso sul vostro schermo, per modificare le impostazioni.

Linguaggio del Display: Imposta il linguaggio nel quale i menù OSD verranno visualizzati sul vostro schermo.

Linguaggio Preferito per i Sottotitoli:

Definisce il vostro linguaggio preferito per i sottotitoli dei film. Ogni qual volta un disco che contenga tale linguaggio per i sottotitoli verrà riprodotto, questi verranno mostrati automaticamente. Se non individuate il vostro linguaggio preferenziale nella lista delle opzioni, Se non viene individuata la lingua desiderata nell’elenco delle opzioni, è possibile selezionare la lingua scegliendo OTHER e digitando un codice a quattro cifre indicato nell’elenco dei codici a pagina 46. Potete comunque escludere i sottotitoli selezionando su OFF il sottomenù Linguaggio Preferito Sottotitoli.

Time-Out Pannello: Imposta l’intervallo di time-

out per il Display Informativo del Pannello Frontale. Una volta trascorso il tempo desiderato, il display si spegnerà completamente.

Time-Out della Barra di Stato: Imposta l’intervallo di time-out per il la Barra di Stato. Una volta trascorso il tempo desiderato, la Barra di Stato scompare dallo schermo.

Controllo Genitori: Definisce una password da impiegare per controllare la visione di determinati programmi. La password pre-impostata in fabbrica è 8888. Una volta selezionata la password preimpostata, si può scegliere l’inserimento del controllo genitori o l’inserimento di una nuova password. Oltre ai cinque simboli standard di de finizione stabiliti dalla americana M.P.A.A.: ”G” (livello 1), ”PG” (Con guida dei genitori, livello 3), ”PG13” (Con guida dei genitori e dai 13 anni, livello 4) ”R”(Ristretto, livello6) e ”NC17” (Dai 17 anni, livello 7), il DVD riconosce un totale di otto livelli di rating, come definiti dai creatori dello standard DVD. Questi livelli addizionali permettono un controllo più preciso dei programmi per tutti gli spettatori. Livello 8: tutti i DVD vengono riprodotti (Impostazione di fabbrica). Livelli da 7 a 2: DVD per spettatori generici e bambini. Livello 1: I DVD per bambini vengono riprodotti, i DVD per adulti e spettatori generici sono proibiti.

Disc Recognition: Quando impostata su “on”, ai successivi inserimenti di un dato disco, verrà mostrato il messaggio “Disco Riconos ciuto” e vi verrà chiesto se intendete riprendere la riproduzione dall’inizio o dal punto dove avete fermato la riproduzione l’ultima volta che lo avete inserito. La memoria informazioni sugli ultimi 100 dischi riprodotti.

Supporto PBC: Attiva il Supporto PBC (Play Back Control – Controllo di Riproduzione) per i dischi VCD.

Screen Saver: Attiva un salvaschermo per impedire che l’immagine “bruci” lo schermo; consigliamo di attivare sempre il salvaschermo.

Icona Mostra Angolatura: Determina se l’apposita icona debba o meno apparire quando vi sono differenti angolature per la medesima scena disponibili su un disco DVD.

Una volta impostate e personalizzate tutte le impostazioni del sistema, spostare il cursore verso sinistra fino a evidenziare AUDIO SETTINGS (IMPOSTAZIONI AUDIO). Premere Enter 6 per accedere al menu delle impostazioni audio.

Impostazioni Audio

Figura 4

Il sottomenù Impostazioni Audio contiene le seguenti impostazioni. Seguite le spiegazioni nella Linea Superiore del Menù in basso sul vostro schermo, per modificare le impostazioni.

30 INSTALLAZIONE DEL SISTEMA

Installazione del sistema

Linguaggio Audio Preferito: Definisce il vostro

linguaggio preferito per l’audio dei film. Ogni qual volta un disco che contenga tale linguaggio audio verrà riprodotto, questo verrà automaticamente selezionato. Se non viene individuata la lingua desiderata nell’elenco delle opzioni, è possibile selezionare la lingua scegliendo OTHER e digitando un codice a quattro cifre indicato nell’elenco dei codici a pagina 46.

Dynamic Range (Gamma dinamica): Questa impostazione consente di sfruttare la programmazione presente in alcune registrazioni Dolby Digital per ridurre il volume dei passaggi più alti mantenendo la comprensione dei passaggi più bassi. Ciò significa che potete ascoltare i programmi a un volume tale che vi permette di sentire tutti gli effetti di una colonna sonora, ma inferiore rispetto a quello che dovreste altrimenti utilizzare onde evitare di disturbare altre persone. A tale scopo, il Digital Lounge comprime più o meno l’audio, a seconda dell’impostazione prescelta. Sono disponibili tre opzioni:

•

MINIMUM non apporta alcuna modifica alla

riproduzione originale e dovrebbe essere utilizzata quando si può impostare qualsiasi livello di volume nella sala d’ascolto.

•

MEDIUM applica una compressione moderata

per abbassare leggermente il volume dei passaggi più rumorosi.

MAXIMUM applica una compressione mag-

• giore per smorzare ulteriormente i passaggi più rumorosi. Queste impostazioni possono essere testate in qualsiasi momento.

Unità di Ritardo: Questa impostazione definisce l’unità di misura per il tempo di ritardo, in Piedi (Feet) o Metri.

Ove dovesse verificarsi il caso che possediate una sorgente o uno schermo digitale che hanno problemi di sincronizzazioni con dialoghi degli interpreti, potete efficacemente usare la funzione A/V Sync onde poter regolare il ritardo inviato al complesso dei canali (dunque in maniera difforme dalle impostazioni individuali) così che immagini e suono vengano risincronizzati. Le regolazioni possono essere realizzate in intervalli di 5ms, da 0ms a 50ms.

Controllo Toni: Attiva o disattiva le regolazioni di bassi e acuti. Una vota che le regolazioni per Bassi o Acuti (Bass o Treble) siano state modi ficate, il Controllo Toni commuta automaticamente su ON.

Livello Bassi: Definisce le impostazioni per il livello di basse frequenze.

Livello Acuti: Definisce le impostazioni per il livello di alte frequenze.

Modo Suono DVD: Imposta il formato audio del DVD in riproduzione ( per le altre sorgenti vedi Modo Surround in ciascun rispettivo capitolo). Una volta impostato su stereo, qualunque formato su un DVD sarà convertito in segnale puramente sterofonico. Se impostato Logic 7 o Dolby Pro Logic II, tutti i segnali stereo presenti su un DVD verranno “forzati” a 5.1, mantenendo i segnali multicanale nel loro formato originale. Questa è l’impostazione raccomandata.

Regolazioni Audio

Figura 5

Il submenu Regolazioni Audio contiene l’accesso al ritardo manuale del diffusore ed alle impostazi oni per la regolazione del livello dell’uscita dell’Digital Lounge, così come il setup automatizzato dell‘EzSet/EQ. Seguite le spiegazioni sulla Linea Superiore del Menù, sul fondo del vostro schermo video, per effettuare le regolazioni.

Messa a Punto Automatizzata dei Diffusori Mediante EzSet/EQ

L’ Digital Lounge è uno dei pochi sintoamplificatori nella sua classe ad offrire la messa a punto dei diffusori e la calibrazione automatica del sistema. Tale processo semplifica enormemente l’installazione del vostro nuovo sintoamplificatore attraverso l’uso di una serie di segnali test e la potenza di un sistema di processamento digitale all’avanguardia, onde eliminare la necessità di impostazioni manuali per le dimensioni dei diffusori, il ritardo di crossover e le impostazioni del livello d’uscita, aggiungendo nel contempo la potenza di un equalizzatore parametrico multibanda con cui appianare ogni particolarità della risposta in frequenza risultante dalle caratteristiche fisiche dell’ambiente di ascolto. Grazie all’ EzSet/EQ il vostro sintoamplificatore è persino in grado di a vvertirvi di eventuali errori nel collegamento dei diffusori che impedirebbero agli stessi il corretto funzionamento.

Con l’ EzSet/EQ sarete in grado di calibrare il vostro sistema in una frazione del tempo che occorrerebbe per inserire manualmente le impostazioni, e con un risultato equiparabile a quello ottenibile con costosi, in tempo e danaro, strumenti di prova e procedure di misurazione. Il risultato finale è un profilo di calibratura del sistema che consente al vostro nuovo sintoamplificatore di offrire il miglior suono possibile, non importa quali siano i vostri diffusori o le dimensioni del vostro ambiente d’ascolto. Naturalmente vi raccomandiamo di usufruire della precisione dell’EzSet/EQ nel calibrare il vostro sistema, ma ove lo desideraste, potete comunque effettuare qualsiasi configurazione anche in modalità manuale, o rifinire e personalizzare le impostazioni manualmente, seguendo le istruzioni da pagina 34.

Se desiderate configurare manualmente il vostro AVR o, per qualsiasi ragione, il vostro microfono EzSet/EQ dovesse risultare indisponibile, potete farlo seguendo le istruzioni da pagina 34.

Passo 1: L’EzSet/EQ richiede che il vostro ambiente d’ascolto abbia il rumore di fondo più basso possibile onde evitare interferenze con le misure dei toni prodotti dal vostro AVR durante la procedura di messa a punto. Spegnete ventole rumorose o condizionatori d’aria e altre apparecchiature che possono produrre rumore durante tale processo.

Passo 2: Il microfono dell’ EzSet/EQ dovrebbe essere posizionato o nel vostro abituale punto d’ascolto o, nel caso di un area di seduta molto ampia, al centro della stanza, a livello delle orecchie degli ascoltatori. Potrebbe rivelarsi utile l’impiego di un treppiedi per impiego foto o video, così da fornire una base stabile e alla corretta altezza al microfono EzSet. Il microfono dispone, in basso, di un in serto filettato per essere inserito su un treppiede.

Passo 3: Collegare il microfono di EzSet/EQ nel Jack della cuffia 4 dell’Digital Lounge, assicurandosi che il mini-plug sia connesso fermamente. Il cavo microfono è lungo circa 7 metri, il che dovrebbe essere sufficiente per la gran parte degli ambienti domestici. Se necessario potete usare un cavo di prolunga (opzionale) reperibile nella gran parte dei negozi di componentistica elettronica, per l’impiego in ambienti ancora più grandi. Comunque,se possibile, evitate l’uso di prolunghe per il cavo microfonico, perché queste potrebbero influire sul risultato del test.

Figura 6

Passo 4: Quando il microfono è posizionato in modo appropriato ed è ben inserito, selezionare prima di tutto l’entrata AUX premendo il pulsante OSD 8, seguito dallo spostamento dei Pulsanti

M/N

di Navigazione

9 fino a quando l’ingresso

AUX non è illuminato in blu scuro. Premere il Pulsante ENTER 6 per confermare. Successi va mente passare al menu SET-UP e spostare il cursore sulla linea delle Regolazioni Audio. Premere il Pulsante ENTER 6 per confermare. Poi premere i pulsanti di Navigazione

M/N

9 per spostare il

cursore dello schermo all alinea del menu

SETUP di EZSET/EQ. Premere il Pulsante

ENTER 6 per passare alla schermata successiva.

Figura 6a

ITALIANO

INSTALLAZIONE DEL SISTEMA 31

Installazione del sistema

Passo 5: Ora verranno visualizzate le prime due

schermate del sistema EzSet/EQ per ricordare di connettere tutti i diffusori e di collegare il microfono. Se invece questa operazione non è ancora stata realizzata, connettere tutti gli altoparlanti e collegare il microfono nel Jack della cuffia 4 come descritto ai punti 2 e 3. Quando si è pronti a procedere, assicurarsi che il cursore sia puntato su

AVANTI e premere il pulsante ENTER 6. Se

non si desidera continuare il processo EzSet/EQ, premere i risaltare ENTER 6 per tornare al

PALE

‹/›

Pulsanti di navigazione 9 per

INDIETRO, quindi premere il pulsante

MENU PRINCI-

. Notare che se tentate di spostarvi al menù successivo senza aver collegato il microfono, sulla zona inferiore dello schermo inizierà a lampeggiare un messaggio, a ricordarvi che l’operazione va eseguita.

Figura 6b

NOTA IMPORTANTE: Chiunque abbia orecchie particolarmente sensibili ai rumori di forte intensità farebbe bene, a questo punto, ad abbandonare la stanza o a impiegare protezioni per le orecchie sufficienti ad abbattere il livello di rumore. Tappi per orecchie in gomma porosa sono disponibili a poco prezzo presso qualsiasi farmacia e molti supermercati e possono essere convenientemente impiegati per ridurre il livello sonoro a pressioni accettabili. Se siete intolleranti a questo tipo di protezioni o non gradite suoni di forte intensità e non intendete usare alcuna forma di protezione per le orecchie, vi raccomandiamo caldamente di abbandonare la stanza e di chidere a qualcun altro di eseguire il processo EzSet/EQ, o di non impiegare tale processo ed inserire manualmente le regolazioni di configurazione, come descritto alle pagine 34.

Passo 6.A questo punto inizierete a sentire una serie di toni-test circolare tra i diffusori del vostro sistema. Mentre ciò accade, l’Digital Lounge sta leggendo il segnale per determinare quali posizioni diffusori siano attive, quale tipo di diffusore è presente in ciascuna posizione attiva, qualìè la distanza tra il punto d’ascolto e ciascun diffusore e inizierà ad elaborare un profilo dell’impatto dell’acustica dell’ambiente sulla qualità della riproduzione audio. Quando il test sarà stato completato, udrete i toni fermarsi, e il sistema si porrà in pausa per circa un minuto, mentre il processore elabora i suoi calcoli. Non vi allarmate se il messaggio “WARNING” resta sullo schermo una volta esaurito il ciclo dei toni, sino all’apparire di un messaggio con i risultati del test, come descritto nei passi 6 e 7, più sotto.

NOTA: Benché questo test sia in grado di determinare quale diffusore è collegato a quale uscita,non può, ovviamente determinare se il diffusore è nella corretta posizione (Per esempio può indicare se c’è un diffusore è collegato all’uscita Surround Destro, ma non determinare se poi tale diffusore sia stato posizionato sul lato destro o sinistro della stanza). Per questa ragione, raccomandiamo vivamente di provare ad ascoltare come circola il suono intorno a voi, cominciare dalla parte anteriore sinistra, poi anteriore destra, centrale, ed infine il surround sinistro ed il surround destro. Se viene ascoltato un suono da una posizione del diffusore che non corrisponde a quest’ordine, prendere nota della connessione scorretta del diffusore. Al termine del test, viene visualizzato un messaggio che indica che le misurazioni Far Field sono state completate, ma fino a quando esiste un errore di connessione, premere il

pulsante di Navigazione 9 in modo che il cursore dello schermo della Fig. 7 sia puntato verso

INDIETRO e premere il pulsante ENTER 6.

A questo punto, uscite dai menù, spegnete il vostro sintoamplificatore e controllate la correttezza dei collegamenti ai diffusori sul pannello posteriore prima di ripristinare il processo di messa a punto.

Passo 7. Quando i test Far Field (in campo lontano) sono stati completati, apparirà un messaggio su schermo a segnalare se la procedura è stata eseguita con successo o meno. Nella gran parte dei casi non vi saranno problemi di sorta e vedrete il messaggio mostrato in Figura 6d sul vostro schermo. Se la posizione visualizzata del diffusore è quella effettiva, selezionare

NEXT e premere il

tasto ENTER 6 per completare l'impostazione EzSet/EQ per il test Near Field dei diffusori frontale sinistro, centrale, frontale destro e surround destro e sinistro.Una volta eseguito questo set di misure separate, l’Digital Lounge sarà in grado di completare la propria “osservazione” delle caratteristiche sonore della stanza e di applicare l’equalizzazione necessaria per correggere picchi e avvallamenti nella risposta del sistema. Continuate questo procedimento facendo riferimento al Passo 8.

Figura 6d

Passo 7a. Se le misurazioni non avvengono con successo perché un diffusore non si ascolta o funziona male, verrà visualizzato il messaggio mostrato nella Figura 6e. L’ EzSet/EQ è stato programmato per riconoscere coppie di diffusori nelle posizioni front. Sx/Dx, Surround SX/Dx/surround post.Dx/Sx.: Se il test di una di queste tre coppie di canali indica che uno soltanto dei due diffusori è presente, il menù fornirà l’indicazione

NO in pros-

simità della posizione di quella determinata coppia. Dal momento che il sistema non è ingrado di segnalare qual è il singolo diffusore mancante, ove apparisse questo messaggio, prendete nota della posizione diffusori sospetta, uscite dai menù, spegnete il sintoamplificatore. Verificare tutte le connessioni dei diffusori e riavviare EzSet/EQ fino a quando non vengono rilevati tutti gli altoparlanti.

Figura 6c

32 INSTALLAZIONE DEL SISTEMA

Figura 6e

Installazione del sistema

Passo 8. Una volta completate le misurazioni Far

Field, il sistema chiederà di realizzare le misura zioni Near Field, per tutte le posizioni dei cinque diffusori. Tali misurazioni fanno s’ che l’EzSet/EQ possa effettuare le impostazioni più precise possibili per l’equalizzazione ad alta e bassa frequenza. Le misurazioni in Campo Vicino sono simili a quelle in Campo Lontano, a parte il fatto che il sistema “ascolterà” un solo diffusore alla volta, anziché inviare il segnale test a rotazione a tutti i diffusori.

Figura 6f

Passo 9. Durante il test Near Field, (Figura 6f), si potranno vedere delle istruzioni per situare il microfono in una posizione diversa da quella usata per le misurazioni iniziali Far Field. Stavolta posizionate il microfono vicino al diffusore da misurare, ad una distanza di circa un metro. Inoltre, la parte superiore del microfono dovrà essere puntata verso il diffusore, anziché verso l’alto com’è avvenuto per le misurazioni in Campo Lontano. Per la prima misurazione, situare il microfono vicino, e puntarlo nella direzione desiderata, il diffusore anteriore sinistro, quindi premere il pulsante

ENTER 6. Passo 10. Un breve segnale del test per la cali-

brazione verrà inviato alla posizione del diffusore e dopo una leggera pausa del sistema per calcolare i risultati del test, verrà visualizzata la schermata della misurazione Near Field successiva, oppure la schermata di “Errore del test”. Nella maggior parte dei casi viene visualizzato il messaggio “successiva misurazione Near Field”, in questo caso si potrà passare al Passo 11, se invece viene visualizzato un messaggio di “Errore”, passare al Passo

12.

Passo 11. Se i risultati del test sono positivi, verrà visualizzata la successiva schermata di misurazione Near Field per calibrare in modo adeguato il sistema, sarà necessario avviare i test Near Field per i cinque canali dei diffusori. Ripetere i Passi da 8 ad 11 fino alla calibrazione di tutti i diffusori. Dopo di che il processo Near Field viene completato con il cursore evidenziando

AVANTI, pre-

mere quindi il pulsante ENTER 6 per continuare la misurazione Far Field del Subwoofer.

Figura 6g

Passo 12. Se dovesse apparire un messaggio “Near Field Error”, come mostrato in Figura 7h, dovrete assicurarvi che il microfono sia a circa un metro dal diffusore da misurare e che sia puntato verso quel diffusore. Potreste inoltre aver necessità di alzare o abbassare il Volume Master per ottenere letture più accurate. Una volta controllati questi due aspetti, assicuratevi che il cursore sia puntato sulla linea

RETEST e premete il

ENTER 6. n questo modo si tornerà al menu

EQ DI NEAR FIELD (Figura 6h) in cui si

SELEZI ONE

dovranno ripetere i Passi da 8 ad 11, regolando la posizione del microfono ed il volume come necessario fino a quando non vengono realizzate tutte le misurazioni Near Field.

Il prossimo ed ultimo passo è quello relativo alle misurazioni del Subwoofer con l'EzSet/EQ. Assicurarsi che il cursore stia evidenziando

AVANTI, e premere il pulsante ENTER 6 per

avviare la Misurazione Far Field per il Subwoofer. Notare che sarà necessario situare nuovamente il microfono per la misurazione nella posizione di ascolto preferita, come per le precedenti misurazioni Far Field.

Figura 6h

Una volta che entrambe le misurazioni in Campo Lontano e Campo Vicino siano state completate con sucesso, il vostro sistema è pronto per funzionare. Spostare il cursore su

SALVA e premere il

pulsante ENTER 6. In questo modo si salveranno le impostazioni EzSet/EQ e verranno mostrati i risultati delle misurazioni, in modo simile alla schermata mostrata nella Figura 6i.

Figura 6i

Grazie all’ EzSet/EQ, le impostazioni per “dimensioni” diffusori, crossover diffusori, livello uscita canali e tempo individuale di ritardo dei canali sono state inserite automaticamente e non richiedono ulteriori regolazioni. Inoltre, EzSet/EQ ha anche realizzato un’equalizzazione completa della camera per delle prestazioni su misura del sistema, in modo da ottenere il miglior suono possibile con la propria combinazione di diffusori, la loro posizione e l'acustica della camera.

ITALIANO

INSTALLAZIONE DEL SISTEMA 33

Installazione del sistema

Regolazioni Manuali

Nella stragrande maggioranza dei casi risulta più facile e più accurato, lasciare che sia l’ EzSet/EQ a prendersi cura dell’inserimento dei parametri per “dimensioni” diffusori, crossover diffusori, livello e ritardo individuale dei canali. In ogni caso se ritenere che il vostro ambiente d’ascolto o il vostro sistema possano esser meglio messi a punto manualmente, l’Digital Lounge vi consente anche di inserire o personalizzare manualmente ciascuno di questi parametri di sistema tradizionali. Anche se decidete di effettuare manualmente le regolazioni, vi raccomandiamo di eseguire prima la procedura test EzSet/EQ così da avere una base affidabile su cui eseguire eventuali affinamenti o personalizzazioni. Notare che una volta eseguita la routine EzSet/EQ non dovrete necessariamente regolare tutte le impostazioni del sistema, ma solo quelle che intendete modificare.

Per osservare o modificare le impostazioni correnti, premete il Tasto OSD 8 sul telecomando per richiamare il Quindi premete il Tasto di Navigazione

SET-UP MENU (Figura 1).

tante volte quante necessarie affinché il cursore vada a trovarsi sulla linea

DELL AUDIO

per accedere al menù

DELL AUDIO

REGOLAZIONI

. Premete il Tasto ENTER 6

REGOLAZIONI

(Figura 7).

Figura 7

Se il sistema di calibrazione EzSet/EQ è già stato avviato, la seconda linea del menu consente di ascoltare la differenza tra le impostazioni stabilite mediante EzSet/EQ. L’impostazione di default è

ON, che riproduce le sorgenti in ingresso attraver-

so le impostazioni EzSet/EQ. Per ascoltare il sistema bypassando tali impostazioni, con nessun filtro di equalizzazione nel percorso del segnale, premete il Tasto di Navigazione modo da selezionare

OFF. Notare che una volta

‹/›

9 in

modificata, questa impostazione rimarrà tale sino che non provvederete a modificarla nuovamente nel menù. Dunque anche se vorrete usare questa opzione di menù per ascoltare l’effetto dell’EzSet/ EQ, vi raccomandiamo di mantenere attive le impostazioni così da poter beneficiare dell’avanzatissima tecnologia di correzione ambientale EzSet/EQ.

La linea

EZSET TILT sul menù, vi consente di

impostare il Tilt del sistema o il rinforzo alle alte frequenze: per effettuare questa regolazione, per prima cosa assicuratevi che la linea

EZSET EQ

line sia impostata su ON, dal momento che questa caratteristica non si rende disponibile quando l’EzSet EQ non è inserito nel percorso del segnale. Quando il cursore è sulla linea

EZSET TILT,

premere il pulsante ENTER 6, quindi premere il

‹/›

pulsante di Navigazione 9 per passare alle

impostazioni desiderate, seguito dal pulsante

ENTER 6 per confermare le impostazioni. Ritardo

A causa della diversa distanza dalla posizione d’ ascolto dei diffusori frontali rispetto a quelli surround, il tempo impiegato dal suono per giungere all’ascoltatore é differente. Per compensare questa differenza si impiegano le impostazioni di ritardo in base alla disposizione degli altoparlanti e alle condizioni acustiche dell’ambiente d’ascolto. Misurate la distanza tra la posizione di ascolto e ciascun singolo diffusore. Una vola fatto ciò selezionate per ogni diffusore la distanza più prossima a quella misurata.

Regolazione livello di uscita

La regolazione del Livello di Uscita è un punto cardine del processo di configurazione di qualsiasi apparecchiatura surround.

NOTA: Gli ascoltatori sono spesso confusi a proposito delle operazioni effettuate dai canali surround. Mentre qualcuno è convinto che il suono debba sempre e comunque provenire da tutti i diffusori, per la gran parte del tempo dai canali surround sarà possibile ascoltare solo suoni molto deboli o addirittura non si ascolterà alcun suono.

Ciò si spiega con il fatto che tali canali vengono impiegati solamente quando un regista o un tecnico del suono posiziona specificamente delle sonorità in quel dato punto per ricreare l’ambienza, un effetto specuale o per far sì che l’azione venga avvertita come continuata, ad esempio, dal fronte al retro dell’ambiente in cui detta azione si svolge.

Quando i livelli d’uscita sono correttamente regolati, è dunque normale che i diffusori surround operino solo occasionalmente. Un incremento artificioso del volume dei diffusori posteriori può distruggere l’illusione di un campo sonoro avvolgente che cerca di riproporre quel tipo di ascolto a cui siete abituati al cinema o ad un concerto dal vivo.

L’impostazione di fabbrica per il lettore DVD è 0 dB per tutti i canali. Nel caso avvertiate che siano necessarie ulteriori regolazioni per la vostra installazione. Se si desidera modificare l’impostazione del sistema, si consiglia di utilizzare il generatore di tono-test interno.

Dopo avere spostato il cursore su una delle icone di livello diffusori, il diffusore corrispondente emette un suono di test. Se non viene emesso alcun suono, verificare che il diffusore sia collegato alla corretta uscita nel pannello posteriore. Il livello dei diffusori può essere regolato premendo INVIO e selezionando un livello appropriato indicato nella riga di menu inferiore. L’emissione del suono di test si interrompe non appena il cursore viene spostato dall’icona di livello diffusori.

Una volta impostate e personalizzate tutte le regolazioni audio, spostare il cursore verso sinistra fino a evidenziare VIDEO SETTINGS (IMPOSTA ZIONI VIDEO). Premere Enter 6 per accedere al menu delle impostazioni video.

Impostazioni Video

Figura 7a

Il sotto-menù Video Setting contiene le seguenti impostazioni. Seguite le spiegazioni nella Linea Superiore del Menù in basso sul vostro schermo, per modificare le impostazioni.

Video Mode (Modo Video): questa impostazione influisce solo sul segnale video nell’uscita HDMI e sui segnali Progressive nell’uscita Component video e controlla come i segnali video vengono ottimizzati per la visualizzazione Progressive scan. In molti casi, la modalità “automatica” è l’impostazione migliore poiché rileva se il disco che si sta riproducendo è stato originariamente registrato dal video o ripreso dal film. Tuttavia, in alcuni casi è possibile compensare gli errori nell’authoring del disco che possono prodursi se il ritardo di rilevamento del modo film non è correttamente impostato quando i film sono convertiti in video. Sono disponibili tre opzioni per ridurre sensibilmente l’impatto della sorgente digitale.

• Auto: questa è l’impostazione consigliata, in

quando permette al lettore DVD di analizzare i segnali dal DVD e di regolare l’uscita di conseguenza.

• Movie (Film): scegliere questa opzione per la

riproduzione ottimale di materiale che è stato ripreso dal film, anche se lo si sta visualizzando sullo schermo da un DVD.

• Video: scegliere questa opzione per la

riproduzione ottimale di materiale che è stato registrato direttamente su video, come ad esempio concerti e programmi sportivi.

Video Resolution (Risoluzione video): selezionare la risoluzione dell’uscita video HDMI e Component. Data la connessione HDMI digitale con lo schermo a un solo cavo, il Cinema Lounge system offre le prestazioni migliori con l’impostazione 720p.

34 INSTALLAZIONE DEL SISTEMA

Installazione del sistema

DivX Video On Demand

Figura 7b

Questo codice consente di noleggiare e acquistare video tramite il servizio DivX VOD. Per ulteriori informazioni visitate il sito www.divx.com/vod Seguite le istruzioni e scaricate il video su un disco per la riproduzione su questa unità. Notate che tutti i video scaricati da DivX VOD possono essere riprodotti solo su questa unità.

Dopo aver evidenziato l’icona DivX, premete ENTER per accedere al vostro codice DivX VOD personale.

Figura 7c

ITALIANO

INSTALLAZIONE DEL SISTEMA 35

Schermo test

Calibrazione dell’immagine usando il Disco Test in dotazione

Per effettuare la calibrazione, inserire il disco nel

cassetto del lettore menu principale del disco. Selezionare l’immagine di calibrazione desiderata tramite i tasti Quando l’immagine appare sullo schermo, premere il tasto di

PausaCper bloccarla in modo da poter

effettuare comodamente la regolazione. Premere ora il tasto

quando si accende il tasto TV. Ora il telecomando si troverà in modalità TV, ma la sorgente selezionata non cambierà. Premete quindi il tasto

KLN M

i tasti desiderata ed effettuarla.

Al termine della prima calibrazione, premere il tasto

Enter6per tornare al menu di Setup ed usare i

tasti successiva.

Al termine di tutte le calibrazioni di quello specifico ingresso video, premere il tasto per accendere il tasto DVD. Se si desidera effettuare ulteriori calibrazioni con il Disco Test, selezionarle tramite il tasto dura descritta in precedenza.

Al termine di tutte le procedure di calibrazione, premere il tasto DVD si illumina per poter controllare nuovamente il lettore DVD.

; lo schermo visualizzerà il

Ko L

Moderipetutamente fino a

Setup8ad usate

per selezionare la regolazione

per selezionare la calibrazione

Modeuna volta

Disc MenuBe ripetere la proce-

Modefino a quando il tasto

36 SCHERMO TEST

Menu Barra di stato / Menu OSD / Menu Disc Player

Usare il Menù della Barra di Stato

Il menù su schermo a Barra di Stato contiene molte caratteristiche di riproduzione. Per poter osservare il menù a Barra di Stato, premete STATUS telecomando mentre c’è un disco in riproduzione. Usate i tasti FRECCIA muovervi attraverso le differenti opzioni nella Barra di Stato. Quando una di queste caratteristiche è selezionata, premete ENTER per selezionarla e cambiarla mediante l’aiuto della lista di opzioni che appare sullo schermo. Premete ENTER

per attivare le modifiche.

Title: Il numero che appare indica il numero del titolo attualmente in riproduzione.

Capitolo: Il numero che appare indica il numero del capitolo attualmente in riproduzione sul disco.

Tempo: Questa parte del display mostra il tempo nella riproduzione DVD. Per cambiare la modalità di Tempo, per prima cosa muovete il cursore sino a TIME. La modalità corrente verrà selezionata. Premere ENTER e il tasto FRECCIA per attivare le seguente modalità temporali: Titolo (tempo) Trascorso, Titolo Rimanente, Capitolo Trascorso, Capitolo Rimanente. A seconda della scelta effettuata, la barra mostrerà un’illustrazione grafica sul punto attualmente riprodotto dal disco.

sul telecomando per

sul

sul teleco mando

Menu Display su schermo

Quando tutte le impostazioni, sia del menu dello Schermo che del menu del ricevitore DVD sono state realizzate, il sistema Digital Lounge è pronto per funzionare.

Le opzioni dei menu Impostazione vengono definite una sola volta. Il funzionamento quotidiano dello schermo e del ricevitore DVD viene realizzato mediante due Display On Screen (OSD).

Menu Display su schermo dello schermo

L’OSD dello schermo consente di selezionare la sorgente video da guardare. Premere il pulsante

seguito dal pulsante OSDper visual-

izzare il menu OSD dello schermo sul display.

Figura 8

Il menu OSD indica lo stato con il sintonizzatore analogico della TV attivo. Se è stato selezionato seleziona il sintonizzatore digitale DVB-T, non verrà visualizzata nessuna lista delle stazioni prestabilita. L’OSD contiene diverse schede per ogni singolo ingresso video, visibili nella parte superiore dello schermo. L’ingresso video attivo è evidenziato in blu scuro. Per selezionare un ingresso video diverso, spostare il cursore sullo schermo utilizzando i tasti l’ingresso video desiderato. Premere il tasto Enter

No M

fino a evidenziare

per confermare. Una volta premuto questo tasto, il menu OSD scompare e sullo schermo viene visualizzato l’ingresso video selezionato.

Dalla scheda TV è possibile selezionare TV come ingresso video e il canale TV da guardare. Dopo aver evidenziato la scheda TV in blu scuro, premere il tasto per accedere all’elenco dei canali. Se la scheda TV non è già evidenziata, premere i tasti freccia per selezionarla. Utilizzare i tasti per spostarsi sul canale TV da guardare. Premere il tasto Enter premuto questo tasto, il menu OSD scompare e sullo schermo viene visualizzato il canale TV selezionato.

NOTA: Questa selezione per la stazione diretta è disponibile solo se è stato scelto il sintonizzatore analogico della TV. Se si desidera realizzare la selezione della stazione diretta quando è stato scelto il sintonizzatore digitale DVB-T, basta premere il pulsante Enter la TV per richiamare il menu dei canali TV o il menu dei canali preferiti (premendo il pulsante blu), da cui è possibile scegliere i canali direttamente.

Menu Display su schermo del ricevitore DVD

Il Display su schermo del ricevitore DVD consente di selezionare qualsiasi sorgente audio o audio/ video collegata al ricevitore stesso. Premere il pulsante DVD per visualizzare il menu OSD del ricevitore DVD sul display.

L’OSD contiene diverse schede per ogni singolo ingresso audio o audio/video, visibili nella parte superiore dello schermo. L’ingresso attivo è evidenziato in blu scuro. Per selezionare un ingresso audio o audio/video diverso, spostare il cursore sullo schermo utilizzando i tasti evidenziare l’ingresso desiderato. Premere il tasto

Enter

questo tasto, il menu OSD scompare e sullo schermo viene visualizzato l’ingresso selezionato.

seguito dal tasto N9

KLN M

per confermare. Una volta

mentre si sta vedendo

seguito dal pulsante OSD

per confermare. Una volta premuto

DISC PLAYER (LETTORE DISCO)

Figura 9

Dopo aver inserito un disco nel riproduttore, è possibile esplorare il Menu DISC PLAYER premendo il



pulsante OSD bilità di riproduzione e programmazione, così come tutte le informazioni sul disco. Come vedrete, l’aspetto di questo menù è simile a quello del menù SET-UP. La funzionalità è al contempo la medesima.

. Tale menù ospita tutte le possi-



fino a

I sotto-menù vengono mostrati sul lato sinistro dello schermo. Come per le impostazioni del menù SET-UP, quelle del menù LETTORE possono essere

evidenziate mediante i tasti FRECCIA nate mediante il tasto ENTER Le opzioni per le impostazioni sono mostrare nella Linea Inferiore del Menù, nella parte bassa del vostro schermo video.

Disc: indica il tipo di disco. Audio: Mostra la traccia audio attualmente in

riproduzione. Le Opzioni sono mostrare in entrambe le Linee del Menù sulla parte bassa del vostro schermo.

Playlist: Indica l’ordine in cui i brani del disco attualmente in uso verranno riprodotti.

Repeat: Imposta la modalità di Ripetizione. Random: Attiva, ove possibile, la riproduzione

Casuale dei brani. Sottotitoli: Mostra i sottotitoli del disco

attualmente in riproduzione. Con i file JPEG, quando l’icona THUMBNAIL

(MINIATURA) a sinistra del menu viene attivata, è possibile utilizzare la funzione Miniatura per cercare file di immagine rapidamente e facilmente. Tutti i file di immagine JPEG creati sul computer e dotati di immagine in miniatura vengono mostrati nell’angolo superiore destro dello schermo durante lo scorrimento dell’elenco del materiale contenuto.

Nel Menù DISC (PLAYER) il capitolo la traccia o l’immagine correntemente riprodotta, verrà marcata con un simbolo a freccia in prossimità di Capitolo (DVD) Traccia(CD, MP3, WMA) o Immagine (JPEG). Capitoli, tracce o immagini, possono essere selezionati da questa lista in ogni momento, spostando il cursore sul capitolo o sulla traccia richiesti, e premendo Enter

La parte superiore dello schermo può essere disattivata per visualizzare la lista completa delle tracce. A tal fine, spostare il cursore sul sottomenu più in alto SETTINGS (DVD) o INFO (CD) a sinistra nello schermo. Premere Enter evidenziare l’icona in blu scuro; l’elenco completo delle tracce viene visualizzato sullo schermo. Allo stesso modo è possibile visualizzare o nascondere l’elenco Disc o disattivare il sottomenu PROGRAM LIST (ELENCO PROGRAMMI) che riporta il numero di ogni traccia del disco (se non ci sono tracce programmate) o il numero di programmazione di tutte le tracce programmate (vedere la prossima pagina).

Quando il DVD Receiver è in modalità di riproduzione, premendo il tasto PLAY del telecomando, verrà selezionata la traccia che sta suonando in quello specifico momento.

e selezio-

sul telecomando.

per conferma.

fino a

ITALIANO

MENU BARRA DI STATO / MENU OSD / MENU DISC PLAYER 37

Menu Disc Player/Radio

Display Informativi

Figura 10

In modalità DVD ed MP3, attivando il sotto-menù INFO (DVD) o ID3 INFO (MP3) potrete osservare le informazioni sul lettore e sul disco attualmente in riproduzione. Le prime righe indicano il tipo di disco e l’ID del disco. Qui sotto potete esaminare Il Formato Aspetto, il Vido Standard e lo Scan Type disponibili sul disco per l’uscita in uso del vostro lettore o le informazioni ID3 in caso di files MP3.

Nella parte più bassa dello schermo sono mostrati il Formato Audio e la Risoluzione, e in fondo potrete osservare una presentazione grafica del Flusso di Dati Video ed Audio, del disco attualmente in riproduzione.

È inoltre possibile accedere direttamente al display informativo premendo il tasto INFO telecomando.



del

Riproduzione Programmata

In modalità STOP, La Lista Disco può essere usata per creare la vostra lista programmata sia per DVD, CD, MP3, WMA che JPEG. Spostare il cursore su Disc List e selezionare Clear Program per eliminare l’elenco corrente. Se la lista disco non è attiva, spostate il cursore sull’icona PROGRAM LIST (ELENCO PROGRAMMI), sulla sinistra, così da attivarla. Spostate il cursore su Disc List, e selezionate “ clear” per cancellare la lista corrente. Una volta che la lista disco sia stata cancellata, spostate il cursore in su o in giù, sino alla prima traccia che intendete programmare, quindi premete ENTER

Muovete il cursore sulla traccia successiva che intendete programmare, e continuate così sino a che la Playlist sia completa. Al termine premete PLAY sul telecomando per avviare la normale riproduzione oppure spostate il cursore in alto sull’impostazione Playlist e selezionate Programmed order (Ordine programmato) oppure semplicemente premete il tasto PLAYLIST telecomando, quindi il tasto PLAY per avviare la riproduzione del programma.

sul

Menu Radio

Il sintonizzatore FM incorporato nel Digital Lounge system permette di ascoltare la Radio. Prima di ascoltare le stazioni radio potreste desiderare di preselezionare le vostre preferite. La maniera più facile per eseguire tali operazioni, è mediante la schermata OSD sul vostro televisore.

1. Premete il tasto Radio

per accendere il ricevitore DVD e selezionare Radio come sorgente. Accertatevi che lo schermo sia acceso per poter eseguire la configurazione iniziale della radio tramite il menu OSD. Se lo schermo è spento, accendetelo premendo il tasto Accensione dello schermo del ricevitore non è visibile premete nuovamente il tasto Radio

2. Il monitor TV mostrerà il Menù RADIO, come illustrato qui sotto. Potete anche selezionare il Menù RADIO con i tasti FRECCIA comando. Una volta che la targhetta RADIO sia stata selezionata, premete ENTER accedere al Menù RADIO.

sul telecomando



, se l’OSD

sul tele-

per

Figura 11

Se possedete un disco che contiene sia files MP3 che immagini JPEG, potete scegliere di farli riprodurre contempo rane amente, mixando l’Audio MP3 con le vostre immagini. L’intervallo di tempo può essere scelto nelle Impostazioni Immagini.

Inoltre potete far sì che il file immagini segua il segnale audio: alla fine di ciascuna traccia audio, verrà mostrata l’immagine JPEG successiva. Per attivare questa funzione selezionate Follow Audio Track (Segui traccia audio) dal menu Picture Setting.

Con tali dischi, potete anche ascoltare solo l’audio degli MP3 o limitarvi a guardare i files video JPEG video. Per far ciò, nella modalità di arresto, cliccate sulle icone LIST MUSIC FILES (ELENCO FILE MUSICALI) o LIST PICTURES (ELENCO FILE) sulla parte sinistra dello schermo per selezionare o deselezionare il formato desiderato. Una volta fatto ciò la tracklist mostrerà solo i files MP3 o i JPEG.

Figura 12

Il menù RADIO mostra il modo Audio selezionato, il nome della stazione attualmente sintonizzata (se è presente un segnale RDS) e una lista Stazioni che indica le 30 stazioni preselezionate, il loro nome e la loro frequenza.

Nota: Le stazioni possono essere preselezionate manualmente o automaticamente. Di seguito esaamineremo il modo di Pre selezione Manuale. La modalità di preimpostazione automatica viene descritta più avanti nel presente manuale.

3. Per impostazione predefinita le funzioni INFO, RDS e AUTO Tune sono attive (le icone sono evidenziate in celeste) per semplificare il più possibile il processo di sintonizzazione delle stazioni preferite. Spostate il cursore alla fine della prima linea stazioni del menù. La fre quen za verré selezonata e nella Linea Superi ore del Menù apparirà una breve spiegazione.

NOTA: Sia le funzioni INFO e RDS che quella AUTO Tune possono essere disattivate spostando il cursore sull’icona sul lato sinistro del menù e premendo il Tasto Enter sul telecomando, così che l’icona diventi da blu scuro a celeste.

38 MENU DISC PLAYER/RADIO

Menu Radio

4. Premendo i Tasti di Ricerca G/ HHJ inizierà la scansione della banda FM per rintracciare la prima stazione radio disponibile con ricezione accettabile. La scansione verrà interrotta non appena verrà rintracciata una stazione. La scansione si bloccherà non appena verrà sintonizzata una stazione e il nome di questa verrà mostrato (se è presente un segnale RDS) sul display. La stazione sarà memorizzata automaticamente nella preselezione attuale.

Se conoscete la frequenza della stazione desiderata, potete anche sintonizzarla direttamente con l’aiuto dei tasti numerici sul telecomando.Sposta te il cursore alla fine della linea Station e inserite la frequenza della stazione mediante i tasti numerici.

5. Spostate il cursore sulla successiva linea

Station nel menù. Seguite le indicazioni contenute nel passo 3 e nella Linea Superiore del Menù per inserire tutte le stazioni radio desiderate nella memoria del sintonizzatore.

Organizzare la lista stazioni

Una volta memorizzate tutte le stazioni, potete riorganizzare la lista, ponendo le vostre stazioni preferite in cima ad essa.

1. Spostate il cursore sulla colonna più a sinistra

nella lista stazioni, sino alla stazione che intendete riorganizzare.

2. Premete Enter

desiderata. Il cursore si sposterà sulla Linea Inferiore del Menù.

3. Selezionate il numero di preselezione desidera-

to dalla lista, spostando il cursore a destra o a sinistra. Premete Enter modifica. Il cursore si sposterà sino alla successiva linea Stazione.

4. Ripetete il passo 3 sino a che tutte le stazioni

siano state riorganizzate secondo le vostre preferenze.

Selezione emittenti memorizzate

Una volta riorganizzate, le preselezioni possono essere richiamate in qualsiasi momento (eccetto quando il cursore è sulla riga della frequenza), premendo i tasti numerici corrispondenti alle preselezioni che intendete ascoltare. Se è attiva la funzione RDS, il nome della stazione verrà mostrato nel Display Informativo del pannello frontale.

Premendo i tasti Precedente/Successivo

ona la stazione radio precedente o successiva. Le Preselezioni possono anche essere selezionate

nel Menù Radio. Spostate il cursore sulla preselezione che intendete ascoltare e premete Enter

per attivarla. Una freccia frontalmente alla preselezione s’illuminerà a mostrare la stazione radio attivata. Om cursore può essere spostato lungo il menù senza che venga cambiata la stazione in ascolto. Premendo i Tasti Previous/Next

I/ J

menù, verrà selezionata la precedente o stazione successiva, per esempio da preselezione 3 a preselezione 4, anche se il cursore, in quel momento, sta selezionando la preselezione 11. Premendo il tasto Play si riporterà sempre il cursore alla stazione attualmente in riproduzione, non importa dove

per attivare la stazione

per attivare la

I/ J

o i tasti PRESETS Su/Giù Lsi selezi -

per qualsiasi posizione nel

questo si trovasse precedentemente (anche se c’è un altro menù aperto).

Rimuovere le Preselezioni

Se intendete rimuovere talune preselezioni dalla vostra lista, seguite i passi successivi.

1. Spostate il cursore nella colonna più a sinistra nella lista di stazioni, sino alla preselezione che intendete rimuovere.

2. Premete Enter rente, il cursore si sposterà sulla Linea Inferiore del Menù.

3. Selezionate “Remove” dalla lista e premete Enter linea originale delle stazioni.

4. Ripetete il Passo 3 sino a che tutte le stazioni che intendete cancellare siano state rimosse.

per attivare la stazione cor-

. Il cursore si sposterà indietro, sulla

Funzione di Auto Preselezione

Spostando il cursore sull’icona " # " sopra i numeri delle preimpostazioni, è possibile attivare la funzione di preimpostazione automatica, cancellare l’intera lista o ripristinare tutte le frequenze preimpostate in fabbrica.

Quando viene selezionata la funzione Auto Preset, il sintonizzatore scansiona l’intera gamma FM e memorizza tutte le stazioni con ricezione accettabile, una dopo l’altra, nelle preselezioni.

La frequenza scansionata apparirà sul lato sinistro in basso del menù, mentre la frequenza di ciascuna stazione memorizzata, verrà mostrata sul lato destro della lista. Quando sarà stata scansionata l’intera gamma FM, o tutte le preselezioni (30) saranno state occupate, la scansione s’interromperà e verrà selezionata la prima stazione memorizzata.

Potete comunque interrompere in qualsiasi momento la scansione, premendo il tasto STOP

. Le stazioni possono essere riorganizzate seguendo le spiegazioni nel capitolo “Riorganizzare la Lista Stazioni”, a pagina 39.

ID Stazioni RDS

Con l’ausilio dell’ RDS (Radio Data System) potete leggere il nome della stazione che state ascoltando così come quelli delle stazioni che avete inserito nelle altre preselezioni.

La funzione RDS è attiva per impostazione predefinita (l’icona RDS a sinistra del menu è celeste). In questa modalità, tutti i nomi delle stazioni, saranno visibili sia sul menù OSD che sul Display Informativo del pannello frontale.

Se la funzione RDS, sul lato sinistro del menù, è inattiva (blu scuro), potrete osservare solamente la frequenza della stazione attualmente selezionata, sia nel menù che nel display del pannello frontale. Il nome della stazione in cima al menù scomparirà, mentre quello di tutte le altre stazioni in preselezione verrà mantenuto.

Premendo STATUS varierà l’indicazione del display del pannello frontale da frequenza a nome RDS di una stazione o viceversa; contemporaneamente, l’indicazione RDS nell’interfaccia OSD viene attivata o disattivata.

sul telecomando, si

Modi Surround per il Sintonizzatore

Come per tutti gli altri ingressi del Digital Lounge DVD receiver, potete selezionare il vostro modo surround preferito anche per l’ascolto della radio. Il modo surround al momento in uso è indicato nella prima linea del menù sintonizzatore (tuner). Seguite i passi qui di seguito per modificare il formato surround:

1. Spostate il cursore sulla linea AUDIO in cima al menù. Il formato surround al momento in uso

verrà selezionato. Premete Enter vare i possibili formati surround tra cui è possibile scegliere. Questi verranno mostrati nella linea inferiore del menù.

2. Spostate il cursore a destra o a sinistra sino a selezionare il modo surround desiderato.

3. Premete Enter L’impostazione verrà applicata alle stazioni in preselezione del sintonizzatore radio.

Nota: Come in tutti gli altri ingressi del ricevitore DVD, la modalità audio può essere facilmente selezionata premendo il pulsante AUDIO telecomando ripetutamente fino a quando non appare la modalità surround mode nella prima linea del menu OSD.

per attivare la modifica.

per atti-

sul

ITALIANO

MENU RADIO 39

MENU’ TV, MENU’ AUX, MENU’ DIGITAL IN

MENÚ TV

Il menu TV del ricevitore DVD consente di impostare il formato audio e la regolazione del livello del segnale audio dello schermo TV. Questa regolazione viene realizzata solo una volta. Tutte le altre impostazioni dello schermo TV vengono effettuate tramite il menu Impostazione TV descritto a pagina 26.

1. Quando il sistema è acceso, accertarsi che l’OSD sia visualizzato. In caso negativo premere il tasto DVD 0, quindi OSD . Infine spostare il cursore sul menu TV.

2. Sullo schermo TV apparirà il Menù TV, come illustrato qui sotto. Una volta che la targhetta TV sia stata selezionata, premete ENTER 6 per accedere a detto menù.

Figura 13

Il Menù TV Menu contiene le impostazioni elencate qui sotto. Seguite le spiegazioni sulla Linea Superiore del Menù, in basso sul vostro schermo, per modificare le impostazioni.

Nota importante: Quando è connessa allo schermo una sorgente esterna A/V come un ricevitore DVD-S/T/C, si ha la possibilità di alimentare il suono mediante lo schermo all’unità (saranno disponibili solo 2 canali audio) o ascoltare la sorgente multicanale digitale alimentando il segnale audio direttamente ad uno qualsiasi degli ingressi audio digitali del ricevitore Digital Lounge. L’ingresso digitale coassiale dell’unità può essere utilizzato anche quando lo schermo è collegato solo tramite il cavo audio analogico, vedere la "Nota importante" a pagina 19.

Più avanti potete selezionare l’ingresso audio che verrà associato all’ingresso video selezionato sullo schermo premendo il tasto Selezione sorgente 0 appropriato sul telecomando. Per esempio, quando è stato selezionato "Ottico" per l’ingresso Audio Video, l’ingresso ottico dell’unità sarà selezionato quando è premuto il pulsante

VIDEO 0 (non importa quante volte). Audio: Seleziona la modalità Surround scelta

quando si ascolta il TV o qualsiasi sorgente connessa allo schermo e selezionabile mediante il pulsante VIDEO o PC 0 (vedi ingressi Audio qui sotto). Dopo aver impostato "Dolby PLII", tutti i segnali stereo vengono convertiti in segnale surround a 5 canali, mentre tutti i segnali multicanale digitali mantengono il loro formato originale. Questa è l’impostazi one consigliata. L’impostazione "Original" manterrà il formato digitale originale senza elaborazione surround.

TV Audio Input (Ingresso audio TV):

l’impostazione predefinita dell'ingresso audio TV è Coaxial In (Coassiale). Per il funzionamento corretto del sistema, questa impostazione non dovrebbe essere modificata. Solo quando deve essere usato l’ingresso Coassiale 8 dell’unità da sorgenti esterne, dovrà essere selezionato "Linea" e lo schermo sarà connesso in modo adeguato (vedi Nota Importante a pagina 19).

PC Audio Input (Ingresso audio PC): questa impostazione definisce l’ingresso audio che dovrebbe essere selezionato sull’unità quando viene premuto il tasto PC 0 sul telecomando.

Video Audio Input (Ingresso audio Video):

questa impostazione definisce l’ingresso audio che dovrebbe essere selezionato sull’unità quando viene premuto il tasto Video 0 sul telecomando.

Regolazione Livello: Questa impostazione vi consente di incrementare o decrementare il livello dell’ingresso TV, così che il suono abbia il medesimo livello della radio, del lettore DVD o degli altri ingressi audio.

MENU’ AUX

Oltre al lettore DVD-Audio/Video e al CD player, e alla radio incorporata, potete collegare un’ulteriore sorgente analogica al DVD receiver. La sorgente analogica può essere collagata ai connettori dell’ingresso AUDIO IN 6 sul pannello posteriore dell’unità Controller.

1. Premere il tasto AUX K del telecomando per accendere il ricevitore DVD e selezionare l’ingresso Aux. Accertatevi che lo schermo sia acceso per poter eseguire la configurazione iniziale dell’ingresso AUX tramite il menu OSD. Se lo schermo è spento, accendetelo premendo il tasto Accensione dello schermo , se l’OSD del ricevitore non è visibile premete nuovamente il tasto AUX K.

2. Il monitor TV mostrerà il Menù Aux, come illustrato qui sotto. Potete anche selezionare il Menù Aux con i tasti FRECCIA 9 sul telecomando. Una volta che la targhetta Aux sia stata selezionata, premete ENTER 6 per accedere a detto menù.

Figura 14

Il Menù Aux contiene le impostazioni elencate qui sotto. Seguite le spiegazioni sulla Linea Superiore del Menù, in basso sul vostro schermo, per modificare le impostazioni.

Audio: Seleziona il Modo Surround che intendete impiegare per l’ascolto dell’ulteriore sorgente analogica.

Regolazione Livello: Questa impostazione vi consente di incrementare o decrementare il livello dell’ingresso Aux, così che il suono abbia il medesimo livello della radio, del lettore DVD o degli altri ingressi audio.

MENU’ DIGITAL IN

Oltre a tutte le sorgenti audio e video analogiche, il ricevitore DVD del Digital Lounge consente inoltre di collegare una sorgente audio digitale, ad esempio un decoder digitale o un ricevitore satellitare. Collegare la sorgente al connettore dell’ingresso digitale coassiale 8 (vedere la "Nota importante" a pagina 19) o al connettore dell’ingresso digitale ottico 9 del pannello posteriore.

1. Premere il tasto D IN K del telecomando per accendere il ricevitore DVD e selezionare l’ingresso digitale. Accertarsi che lo schermo sia acceso per poter eseguire la configurazione iniziale dell’ingresso DIGITALE tramite il menu OSD. Se lo schermo è spento, accendetelo premendo il tasto Accensione dello schermo , se l’OSD del ricevitore non è visibile premete nuovamente il tasto D.In K.

2. Il monitor TV mostrerà il Menù D. IN, come illustrato qui sotto. Potete anche selezionare il D. IN con i tasti FRECCIA 9 sul telecomando. Una volta che la targhetta D. IN sia stata selezionata, premete ENTER 6 per accedere a questo menù.

Figura 15

Il Menù DIGITAL IN contiene le impostazioni elencate qui sotto. Seguite le spiegazioni sulla Linea Superiore del Menù, in basso sul vostro schermo, per modificare le impostazioni.

Ingresso Digitale (Digital Imput):

L’impostazione predefinita dell’ingresso audio è Optical In.

Audio: Seleziona la Modalità Surround scelga quando si ascoltano sorgenti audio digitali. Dopo aver impostato DPLII, tutti i segnali stereo vengono convertiti in segnale surround a 5.1 canali, mentre tutti i segnali multicanale mantengono il loro formato originale. Questa impostazione è raccomandata. “Originale” riprodurrà il formato digitale originale senza nessun processo surround.

Regolazione Livello: Questa impostazione vi consente di incrementare o decrementare il livello dell’ingresso digitale, così che il suono abbia il medesimo livello della radio, del lettore DVD o degli altri ingressi audio.

40 MENU’ TV, MENU’ AUX, MENU’ DIGITAL IN

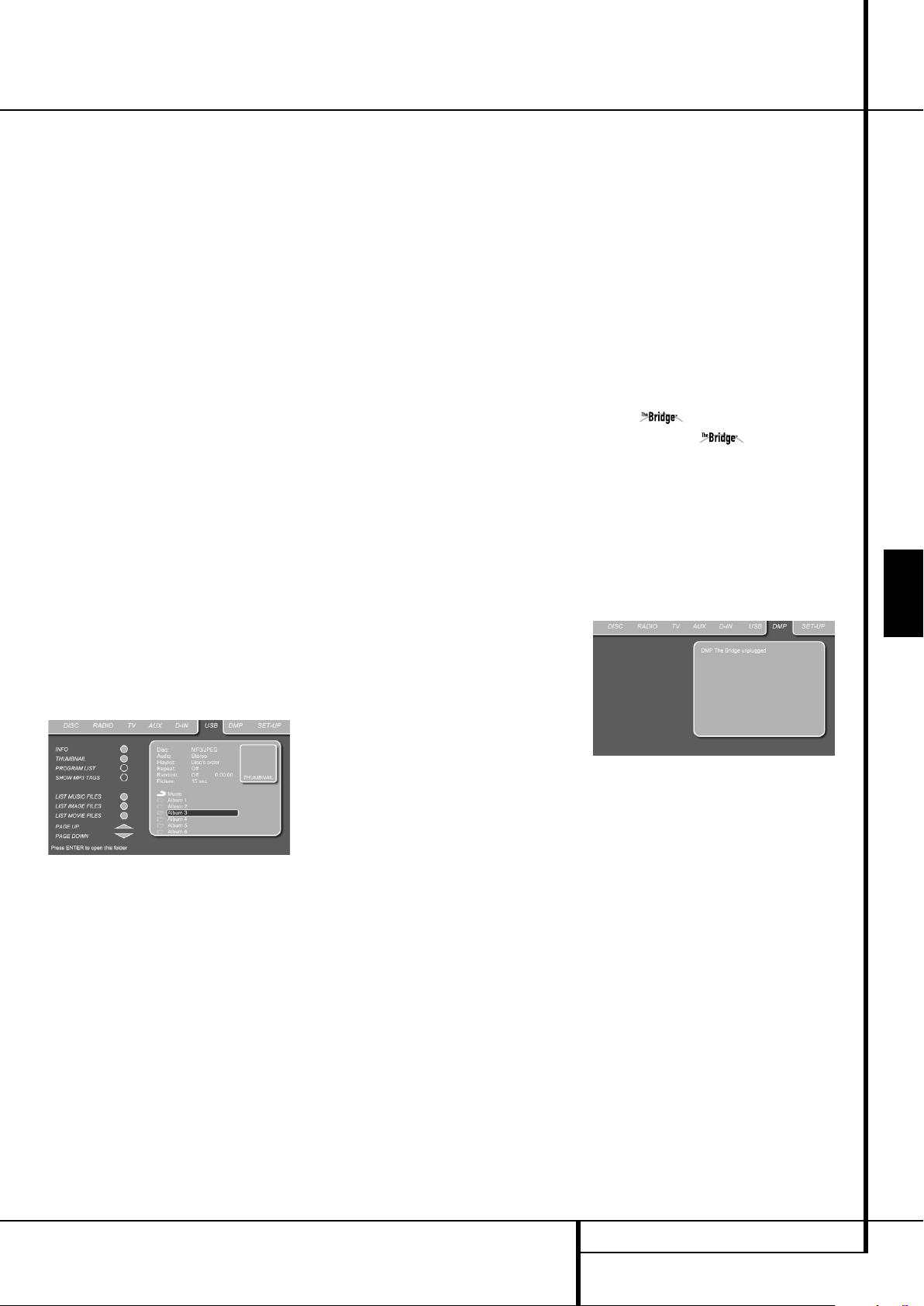

Menu USB / The Bridge

MENU USB

I sistemi Harman Kardon Digital Lounge sono tra i primi a consentire la riproduzione diretta di file compatibili da dispositivi USB portatili. Sono disponibili due ingressi USB On-The-Go: uno sul lato destro del sistema (USB 1) e uno nel pannello posteriore (USB 2).

Collegare il dispositivo USB di piccole dimensioni o il disco rigido portatile a uno degli Ingressi USB 3G del pannello laterale o posteriore. Se si uti- lizzano più di due dispositivi da collegare contemporaneamente, è possibile utilizzare un hub USB standard con un alimentatore esterno a cui collegare fino a 16 dispositivi USB portatili.

1. Premere il tasto USB 1 o USB 2 K del telecomando per accendere il ricevitore DVD. Per sfogliare la propria raccolta di immagini oppure per guardare le immagini archiviate sulle unità (drive), è possibile accendere temporaneamente lo schermo TV. Se lo schermo è spento, accendetelo premendo il tasto Accensione dello schermo , se l’OSD del ricevitore non è visibile premete nuovamente il tasto USB K.

2. Il monitor TV mostra la schermata inferiore, in cui è possibile selezionare quale tipo di file visualizzare e riprodurre tra quelli disponibili nel dispositivo. È inoltre possibile visualizzare tipi di file diversi contemporaneamente, ad esempio, MP3 e JPEG.

3. Spostate il cursore sui pulsanti presenti a sinistra in basso nella schermata e premete INVIO per selezionare o deselezionare i tipi di file desiderati.

Figura 16

Note importanti:

• Tramite USB e possibile elencare e riprodurre solo

i seguenti tipi di file: file musicali MP3 o WMA, file di immagini JPEG, film DivX o XviD. I normali film MPEG2 e i film MPEG1, VCD/ SVCD o MJPEG non vengono riprodotti.

• Solo gli Hard Drive formattati FAT32 possono

essere collegati alla porta USB. Quando il HD viene preformattato con NTFS, deve essere riformattato con FAT32 prima di memorizzarvi qualsiasi file. Si noti che la funzione FORMAT di Windows XP può creare partizioni FAT32 solo da 32 GB al massimo. Per utilizzare un HD di dimensioni più grandi con FAT32, sono necessari tool specifichi (ad esempio Norton Partition Magic o Acronis Partition Expert). Per ulteriori informazioni su questi programmi specifici, rivolgersi al proprio rivenditore.

• Con USB come sorgente, le funzioni di programmazione e di riproduzione casuale non sono disponibili.

Se sono collegati diversi dispositivi USB, questi vengono visualizzati tutti nello stesso menu USB. Per distinguere le unità, queste vengono visualizzate come 1 e 2. Le unità USB possono presentare più partizioni. In tal caso, le varie partizioni vengono indicate da 1a, 1b, 1c ecc.

Il menu USB contiene le impostazioni seguenti. Per modificare le impostazioni, seguire le spiegazioni riportate nella riga di menu superiore nella parte inferiore dello schermo.

Audio: indica la traccia audio correntemente riprodotta. Le opzioni vengono visualizzate su entrambe le righe di menu nella parte inferiore dello schermo.

Playlist: fissa secondo l’ordine del disco (non è possibile alcuna programmazione con USB).

Repeat: imposta la modalità di riproduzione (Repeat All, ripetizione cartella).

Random: opzione disattivata per impostazione predefinita, La riproduzione casuale non è possibile con USB.

Picture: seleziona l’intervallo tra l’immagine corrente sullo schermo e quella successiva.

Nel menu USB, il capitolo, la traccia o l’immagine correntemente riprodotta viene contrassegnata dal simbolo di una freccia davanti alla traccia (MP3, WMA) al film (DivX, XviD) o all’immagine (JPEG). Le tracce e le immagini possono essere selezionate in qualsiasi momento dall’elenco mediante lo spostamento del cursore sulla traccia o sul file desiderato e premendo INVIO 6 per confermare.

La parte superiore dello schermo può essere di sattivata in modo da visualizzare l’intero elenco delle tracce. Per disattivare, spostare il cursore sul sottomenu INFO superiore sul lato sinistro dello schermo. Premere ENTER 6 fino a evidenziare l’icona in blu scuro; l’elenco completo delle tracce viene visualizzato sullo schermo. Analogamente, è possibile rimuovere l’elenco dei dischi dallo schermo disattivando il sottomenu PROGRAM LIST (ELENCO PROGRAMMI).

È possibile utilizzare la funzione THUMBNAIL (MINIATURA) per cercare file di immagini rapidamente e facilmente. Scorrendo l’elenco del contenuto, verranno visualizzati nell’angolo superiore destro dello schermo tutti i file JPEG creati sul computer contenenti un’immagine in miniatura. Questa funzione può essere attivata spostando il cursore sull’icona Thumbnail sulla sinistra e premendo ENTER 6 fino a quando l’icona non diventa celeste.

Se il DVD è in modalità di riproduzione, premere il tasto RIPRODUZIONE del telecomando per evidenziare la traccia in corso di riproduzione.

Se si utilizza un dispositivo USB contenente sia file musicali (MP3, WMA) che immagini JPEG, è possibile eseguire questi file contemporaneamente abbinando l’audio MP3 o WMA alle proprie immagini.

L’intervallo di tempo può essere selezionato nell'impostazione relativa alle immagini.

Con tali dispositivi è inoltre possibile ascoltare audio MP3 o WMA o riprodurre soltanto file JPEG. A tal fine, nella modalità di arresto selezionare le icone LIST MUSIC FILES, LIST PICTURES o LIST MOVIES sul lato sinistro dello schermo per selezionare o deselezionare il formato desiderato.

Uso di

Quando il dispositivo di Harman Kardon è connesso e vi è collegato un Apple patibile, premere il Pulsante KDMP per sce- gliere l’iPod come sorgente entrante, consentendo la riproduzione dei materiali audio presenti nell’iPod mediante il sistema audio/video di alta qualità.

Quando il dispositivo The Bridge è collegato in modo adeguato, così come l’iPod compatibile, nella Linea del Display superiore  si leggerà

. Dopo l’apparizione del messaggio, usare il

telecomando per controllare l’iPod.

Figura 17a

Sia che in The Bridge sia connesso un iPod o meno, la schermata mostrata nella figura sottostante apparirà su un display video connesso all'Digital Lounge, ma non si potrà realizzare nessuna azione con lo schermo se non è connesso nessun iPod al dispositivo The Bridge. Una volta connesso l’iPod a The Bridge e selezionato come sorgente, il Display dello schermo cambierà mostrando il menu dell’iPod.

iPod®com-

DMP

ITALIANO

MENU USB / THE BRIDGE 41

The Bridge / Tabella Modi Surround

Figura 17b

Navigare nelle schermate di The Bridge usando i

Pulsanti

linea, quindi premere il Enter 6per selezionare la linea stessa. Premere il Pulsante Menu B per tornare al livello anteriore del sistema di menu di The Bridge.

Audio: indica la traccia audio correntemente riprodotta. Le opzioni vengono visualizzate su entrambe le righe di menu nella parte inferiore dello schermo.

Repeat: imposta la modalità di riproduzione (ripetizione 1, ripetizione cartella).

Random: attiva la riproduzione casuale se consentita.

Tempo: Mostra il tempo trascorso ed il tempo restante di un brano attualmente in riproduzione.

NOTA: iTunes consente di impostare determinati elementi selezionati in modo da ricordare sempre o non ricordare mai la posizione di riproduzione, o da essere ignorati in modalità di riproduzione casuale. Le impostazioni dell'Digital Lounge non consentono di ignorare queste impostazioni di iTunes.

Mentre è in riproduzione una selezione, il titolo della canzone, il nome dell’artista e quello dell’album, se disponibili nell’iPod, appariranno nella linea inferiore nel Display dei Messaggi  del pannello frontale. La linea superiore visualizzerà il tempo trascorso del brano sulla sinistra, l’icona della modalità di riproduzione, e il tempo restante sulla destra.

Figura 17c

KLAB 9 per evidenziare una

Inoltre, se all’Digital Lounge è connesso un display video, verrà visualizzata una schermata con informazioni sullo status dell’iPod e del brano. La riga superiore riporta l'icona della modalità di riproduzione con il messaggio “Now Playing” sulla destra, che indica che quello visualiz zato è lo stato del brano in riproduzione e non un altro menù. Al di sotto l'DL visualizza sulla destra il numero totale di brani nella lista di riproduzione corrente (tutto il materiale memoriz zato nell'iPod è considerato parte di una lista di riproduzione) con il numero del brano corrente sulla sinistra. Inoltre sono visualizzati il titolo del brano, il nome dell'artista e il titolo dell'album. Nella parte inferiore dello schermo si trova una barra grafica che indica la posizione corrente di riproduzione del brano, con il tempo trascorso e il tempo residuo indicati sotto.

Tabella Modi Surround

Dolby Digital: Disponibile soltanto con le

sorgenti d’ingresso digitali codificate con dati Dolby Digital. Questa modalità comprende fino a 5 canali audio principali separati ed un canale speciale dedicato agli effetti delle basse frequenze.

DTS: Disponibile solo con sorgenti digitali codificate con dati DTS. Disponibile su speciali Alta definizione, DVD e dischi solo audio, il DTS consente di avere sino a 5 canali principali separati ed un canale speciale dedicato per gli effetti a bassa frequenza.

Dolby Pro Logic II: Il Dolby Pro Logic II è l’ultima versione della tecnologia analogica Dolby Surround della Dolby Laboratory in grado di ricreare o decodificare canali discreti a larga banda sinistro, centrale destro, surround sinistro e surround destro sia da materiali di programma surround con codifica matriciale o analogica, che da sorgenti stereo convenzionali. Il Dolby Pro Logic II Movie è ottimizzato per la riproduzione di colonne sonore di film registrate con sistema matriciale, ricreando segnali separati reali per gli altoparlanti surround e il canale mentre il Pro Logic II Music può essere impiegato per registrazioni musicali registrate con surround matriciale o in tradizionale stereofonia, ricreando comunque segnali separati per i canali surround e centrale.

Logic 7: Esclusivamente per i prodotti Harman Kardon, Logic 7 è una modalità avanzata che estrae le massime informazioni di surround per programmi con surround codificato o per materiale stereo convenzionale. Il modo Logic 7 Movie può essere impiegato con qualsiasi registrazione che contenga Dolby Surround o codifiche a matrice similari, consentendo una maggior intellegibilità del canale centrale ed una migliore collocazione dei suoni nello spazio, con effetti realistici come mai prima ottenibili da alcuna altra decodifica, che si muovono credibilmente nell’ambiente senza mai apparire fastidiosi o artificiosi. Il Logic 7 Music dovrebbe essere usato con sorgenti stereo analogiche o PCM di cui esalta l’esperienza d’ascolto presentando una scena acustica decisamente più ampia e ricrea la spazialità posteriore. Entrambi questi modi Logic 7 dirigono le informazioni a bassa frequenza al subwoofer (ove installato e configurato) per fornire il massimo impatto della gamma bassa.

42 THE BRIDGE / TABELLA MODI SURROUND

Funzioni TV

Il Digital Lounge system offre diverse funzioni TV che richiedono una particolare attenzione. Consigliamo di leggere il capitolo seguente per una conoscenza approfondita di tali funzioni.

Per accendere il TV, premere il tasto TV telecomando. Il Digital Lounge system si accende, come mostra l’indicatore di accensione che da giallo diventa blu. Notare che per tutte le funzioni descritte sotto il sistema deve essere in modo TV. Se il segnale del sintonizzatore TV non appare sullo schermo, premere nuovamente il tasto TV.

sul

Cambio di canale

Dopo aver selezionato TV come ingresso, è possibile cambiare canale premendo il numero del canale TV sul telecomando tramite i tasti



numerici

orizzati come preimpostazioni dal 10 in poi, premere la prima cifra e rapidamente in sequenza la seconda cifra.

I canali possono essere cambiati anche premendo i tasti Preset Su e Giù pressione di questi tasti selezionerà il canale TV successivo o precedente. Quando si cambia canale TV, in alto a destra nello schermo appare una piccola barra con il canale selezionato e il relativo nome.

. Per tutti i canali che sono mem-

. Ogni

Funzione Picture in Picture (PIP)

Con questa funzione è possibile guardare due ingressi video contemporaneamente sul display del Digital Lounge. Il secondo ingresso video può essere visualizzato nell’angolo superiore destro dello schermo oppure lo schermo può essere semplicemente diviso in due riquadri di uguali dimensioni, ciascuno con un ingresso video diverso. Tutti gli ingressi video che sono collegati allo schermo possono essere selezionati come seconda sorgente video, con alcune eccezioni. Se gli ingressi HDMI, DVI o component sono stati scelti come ingresso video principale, il secondo ingresso video non può essere HDMI, DVI o component. Notare che è possibile usare solo il sintonizzatore TV analogico con le funzioni PIP. Il sintonizzatore digitale (DVB-T) non è disponibile per l’uso delle funzioni PIP, anche se è stato selezionato durante le Impostazioni.

Per attivare la funzione premere il tasto Picture



in picture (PIP) da sorgente apparirà in un riquadro nell’angolo superiore destro del display. Contemporanea mente apparirà una piccolo barra con l’indicazione dei due ingressi video che si stanno guardando. L’ingresso video in alto è l’ingresso video originale, mentre quello in basso è l'ingresso video secondario. Premendo nuovamente il tasto PIP bi gli ingressi in riquadri di dimensioni uguali. Premendo il tasto PIP disattiva la funzione Picture in Picture. Quando è attiva la funzione Picture in Picture, è

sul telecomando. La secon-



si potranno visualizzare entram-



una terza volta si

possibile selezionare l’immagine principale



tramite i tasti numerici sintonizzatore TV) e l’immagine secondaria tramite i tasti Presets tasti Selezione video PC o VIDEO tra tutte le sorgenti PC e Video disponibili.

(se la sorgente è il

, mentre premendo i

si alterna

Aspect Ratio (Formato)

Il display Digital Lounge permette di visualizzare sorgenti video in diverse proporzioni. L’imposta zione predefinita è Fill All e può essere impostata volendo per ogni singolo ingresso, come descritto a pagina 29. Per modificare temporaneamente il formato di un ingresso video, premere il tasto Formato dello schermo ripetutamente fino a trovare il formato desiderato. Ad ogni pressione del tasto, viene mostrato il formato corrente nella piccolo barra in alto a destra nello schermo. Segue una breve descrizione dei vari formati immagine:

Formati di immagine disponibili per segnali TV

Normal (Normale): Questa impostazione visu-

alizza un’immagine PAL 4:3 con il formato corretto. Lungo i bordi sinistro e destro dell’immagine sono visibili delle strisce scure.

Fill all (Tutto schermo): Con questa impostazione, l’immagine viene adattata orizzontalmente fino a riempire completamente lo schermo in larghezza. Questo formato è necessario per visualizzare i cosiddetti film "widescreen" (noti anche come "16:9" o anamorfici) con formato e dimensioni ottimali che verranno allungate verticalmente in modalità "Normale" (vedere sotto).

16:9: In questa modalità l’immagine viene scalata orizzontalmente per riempire tutta la larghezza dello schermo, tenendo conto che, sopra e sotto, verrà tagliato circa il 25 % dell’immagine totale registrata in formato 4:3.

Formati di immagine disponibili per segnali PC nell’ingresso DVI

Quando si dispone di un computer collegato all’ingresso DVI, possono essere scelti i seguenti formati di immagine:

Normal (Normale): Visualizza l’immagine del PC riempiendo completamente lo schermo in altezza, senza modificarne il formato. Lungo i bordi sinistro e destro dell’immagine sono visibili delle strisce scure, a seconda del formato di ingresso dell’immagine del PC.

Fill All, 16:9: Queste impostazioni sono uguali a quelle descritte qui sotto per la fonte TV.

14:9: Con uno zoom 14:9 l’immagine viene ingrandita verticalmente del 15 %, ossia circa il 15 % del contenuto dell’immagine viene tagliato verticalmente. Orizzontalmente l’immagine viene rimpicciolita, rispetto alla visualizzazione a schermo intero, del 15 %, ossia a sinistra e a destra dell’immagine vengono visualizzate delle barre. Questa modalità è un buon compromesso per ingrandire materiale video "4:3" (come ad



esempio materiale da un sintonizzatore TV) e mantenere il formato corretto senza tagliare una quantità eccessiva dell’immagine sia in alto che in basso. Inoltre può essere utilizzata con immagini anamorfiche che in modalità normale vengono visualizzate con una piccola cornice.

One to one (Uno a uno): Con questa impostazione, il numero di pixel visibili dello schermo è adattato al segnale dell’ingresso, p. es. 1366 x 768 pixel sono sempre riprodotti dalle immagini del PC per una risoluzione di 1366 x 768, mentre, p. es. la risoluzione di 1024 x 768, frequentemente usata da schede grafiche di PC, si adatterà all'altezza dello schermo e visualizzerà una grande barra nera nei lati (come con un video 4:3). Questa modalità PC è consigliata per ottenere immagini PC con prestazioni ottimali.

Formati di immagine disponibili per tutte le altre fonti video

Normale, Fill All, 16:9, 14:9: Le impostazioni

sono uguali a quelle delle fonti TV e PC descritte sopra.

Auto zoom (zoom automatico): Qeesta funzione è disponibile solo con ingressi TV e analogici. Se sono selezionati ingressi SCART, valuta il formato corrente e commuta automaticamente tra la modalità normale e quella a tutto schermo (“Fill All”) in base al formato del segnale (4:3, 16:9) ricevuto e alle impostazioni di Aspect Ratio Detection (Rilevamento formato) definite nel menu Scart Setup (vedere pagina 29). Se sono selezionati altri ingressi analogici, questa funzione rileva le bande nere sopra e sotto l’immagine e, dopo alcuni secondi, ingrandisce l’immagine in tutte le direzioni riempiendo lo schermo in larghezza pur mantenendo il formato originale.

Questa modalità dovrebbe essere utilizzata per la visualizzazione a schermo intero di tutto il materiale video letterbox non anamorfico (incorniciato da un bordo nero).

16:9 Top: Selezionare questo formato con immagini in formato letterbox, come descritto sopra, ma con sottotitoli. Questa impostazione scala l’immagine a video e la sposta verso l’alto.

14:9 Top: Selezionare questo formato con le stesse immagini descritte sopra, ma con i sottotitoli. Questa impostazione scala l’immagine a video e la sposta verso l’alto.

Panorama: Questo impostazione di formato scala automaticamente il segnale di ingresso in senso orizzontale per adattarlo a schermo intero, ma non in modo lineare, ossia il contenuto dell’immagine al centro dello schermo rimane invariato e verso i bordi viene scalato maggiormente. Questa modalità può essere utilizzata per riempire lo schermo orizzontalmente con materiale "4:3" senza influenzare eccessivamente la parte centrale del video.

ITALIANO

FUNZIONI TV 43

Funzioni TV Apprendimento di codici da un telecomando

Teletext

Teletext, conosciuto anche come Videotext, è un sistema di informazioni della rete televisiva emesso da alcuni canali TV. Può essere consultato come un quotidiano interattivo per conoscere le ultime notizie, gli avvenimenti sportivi e gli spettacoli. Il teletext di Harman Kardon Digital Lounge offre accesso anche ai sottotitoli per non udenti. Pulsanti colorati sul telecomando forniscono accesso diretto a varie pagine, a seconda del canale TV.

Per attivare la funzione Teletext, premere il tasto

Teletext

tasto una volta viene visualizzato il Teletext invece del canale TV che si sta guardando. Premendo il tasto una seconda volta per affiancare il Teletext al canale TV corrente. Premendo nuovamente il tasto Teletext va la funzione. È anche possibile che venga mostrata la pagina del teletext con le immagini TV sullo sfondo. Per fare questo, premere il pulsante Mix

La prima pagina del Teletext visualizzata è sempre la pagina 100, una pagina indice usata da tutti i canali. È possibile cercare altre pagine premendo il numero di pagina nella parte superiore dello schermo servendosi dei tasti

numerici

richiamare la pagina indice in qualsiasi momento premendo il tasto PG 100

Una volta visualizzato il Teletext, nella parte inferiore dello schermo si vedranno 4 quadratini colorati, ciascuno con un numero di pagina specifico del Teletext. Questi quadratini colorati corrispondono ai tasti colorati del telecomando. Premendo il tasto colorato corrispondente sul telecomando si seleziona la pagina evidenziata nel quadratino. Si noti che le pagine visualizzate sono dinamiche e cambiano ad ogni pressione dei tasti. Alcune pagine del Teletext contengono sottopagine addizionali. Queste sottopagine possono essere selezionate direttamente premendo il tasto SUB PG telecomando.

Ogni pressione del tasto aumenta il numero di sottopagina per consentire la selezione diretta delle sottopagine.

sul telecomando. Premendo il

quando il Teletexto è attivato.



del telecomando. È possibile

4NO

se ne disatti-



sul

Apprendimento dei codici dal telecomando

Il telecomando dell’Digital Lounge è in grado di “apprendere” i codici di altri telecomandi che possono appartenere alla configurazione del sistema, ad esempio, quelli del televisore. Per consentire l’apprendimento o il trasferimento dei codici da un telecomando a infrarossi a un telecomando DL, procedere come segue:

1. Osizionare la parte anteriore del telecomando originale con il codice da inviare in modo che sia esattamente davanti alla finestra del



trasmettitore IR

testa”. I telecomandi devono distare da 2 a 4 cm.

2. Selezionare il pulsante sul telecomando che si desidera utilizzare come selettore del dispositivo per i codici da immettere. Possono essere usati i pulsanti: VIDEO, PC e HDMI 1-2-3 TV, DVD ed i sei pulsanti Audio On sono essere usati per la programmazione.

3. Premere il pulsante selezionare il dispositivo tenerli premuti fino a quando la luce del pulsante del dispositivo non resta accesa. Rilasciate i pulsanti e passate alla fase successiva entro 25 secondi.

4. Premere il pulsante del telecomando dell’DL che volete programmare. Notare che il pulsante del dispositivo lampeggia una sola volta. Per inserire un comando nei pulsanti HDMI1-2-3, premere questi pulsanti per tre secondi.

Nota importante: i codici non possono essere assegnati a tutti i tasti del telecomando. In questi casi il pulsante lampeggia rapidamente diverse volte per indicare che il pulsante in questione non può essere programmato

di DL, collocato “testa-a-

. I pulsanti

non pos-

Learn ed il pulsante per

indicato nel passo 2 –

VIDEO, PC,

5. Fino a quando il pulsante Device non è acceso stabilmente (per cinque secondi), premere brevemente il pulsante sul telecomando originale che si desidera “apprendere” nel DL del telecomando. Se si preme il pulsante troppo tardi o se non si riceve nessun comando entro cinque secondi, il pulsante Device lampeggia rapidamente diverse volte, quindi semplicemente ripete il passo quattro. Quando il pulsante Device lampeggia per 4 volte, il processo di apprendimento è stato realizzato con successo per il pulsante scelto.

NOTA: Se il pulsante Device resta in rosso senza lampeggiare 4 volte durante il Passo 5, significa che la programmazione non ha avuto successo. Ripetere i passaggi per verificare se il codice ”prende”. Se l’indicatore continua a lampeggiare in rosso durante il passaggio 5, significa che quel codice non può essere l’insegnato”.

6. Ripetere i passaggi da 4 a 5 per ogni pulsante del telecomando originale che volete trasferire sul telecomando dell’ DL.

7. una volta che tutti i codici sono stati trasferiti dal telecomando originale al telecomando



dell’DL, premere il pulsante Learn spegnerà tutti i leds e disattiverà la modalità di apprendimento.È anche possibile attendere 20 secondi, dopo di che il telecomando esce automaticamente dalla modalità di apprendimento.

8. ripetete i passaggi da 1 a 7 per ogni altro telecomando le cui funzioni volete insegnare al telecomando dell’DL.

. Questo

44 FUNZIONI TV / TELECOMANDO

Apprendimento di codici da un telecomando

Cancellazione di codici appresi

Il telecomando dell’DL permette di rimuovere o cancellare i codici appresi in un sigolo pulsante per un singolo apparecchio, di rimuovere o cancellare tutti i codici appresi per un singolo apparecchio, o di cancellare tutti i codici appresi per tutti gli apparecchi.

Per cancellare un singolo codice appreso dalle impostazioni di un singolo apparecchio procedere come segue:

1. Premere il pulsante del Selettore del dispositivo (nel sistema il gruppo

) insieme fino a quando la luce del pulsante

del dispositivo non resta accesa.

2. Rilasciare i pulsanti.

3. Premere e rilasciare nuovamente il Selettore

del dispositivo

all’interno del quale il singolo pulsante era stato programmato.

4. Premere il pulsante 7

5. Premere e rilasciare il singolo pulsante di cui si vuole cancellare il codice. L’indicatore di

programma

volte, poi tornerà color ambra.

6. Per cancellare altri pulsanti all’interno dello stesso apparecchio, premerli come da punto 5.

7. Quando tutti i pulsanti da cancellare sono stati premuti, premere il pulsante Learn completare l’operazione.

NOTA: Quando il codice appreso viene cancellato, il pulsante ritorna al codice originale.

Learn ed il pulsante

relativo all’apparecchio



tre volte.

lampeggerà in verde due

per

Per cancellare tutti i codici in un solo dispositivo, seguire questi passi:

1. Premere il pulsante

del Selettore del dispositivo (nel sistema On il gruppo luce del pulsante del dispositivo non resta accesa.

2. Rilasciare i pulsanti

3. Premere il pulsante del dispositivo e del Sis-

tema On nuovamente

4. Premere il Pulsante 8

Il pulsante del dispositivo lampeggia per tre volte. Le impostazioni sono state realizzate.

NOTA: Quando i codici appreso per un dispositivo vengono cancellati, tutti i codici di quello stesso dispositivo tornano al loro valore originale.

Learn ed il pulsante

) insieme fino a quando la



per tre volte.

Per cancellare tutti i codici in tutti i dispositivi, seguire questi passo:

1. Premere il pulsante del Selettore del dispositivo (nel sistema On il gruppo pulsante del dispositivo non resta accesa.

2. Rilasciare i pulsanti

3. Premere il pulsante del dispositivo e del Sistema On nuovamente.

4. Premere il Pulsante 9 sante del dispositivo lampeggia per tre volte. Le impostazioni sono state realizzate.

NOTA: Quando i codici appresi per tutti i dispositivi vengono cancellati, tutti i dispositivi tornano ai loro codici originali.

Reset completo del telecomando:

È anche possibile realizzare questa operazione molto semplice per inizializzare il telecomando e per ripristinare tutti i codici di fabbrica:

1. Premere il pulsante TV sul gruppo Sistema On ed il pulsante 0 pulsante della TV si accenderà.

2. Premere il Pulsante 3

3. Tutti i pulsante del dispositivo lampeggiano per tre volte. Le impostazioni sono state realizzate.

Learn ed i pulsanti

) insieme fino a quando la luce del



per tre volte. Il pul-



contemporaneamente. Il



tre volte.

ITALIANO

TELECOMANDO 45

Codici delle lingue DVD

La disponibilità di lingue specifiche per la traccia audio principale o per i sottotitoli dipende dalle opzioni scelte dal produttore del disco. Occorre sempre consultare la custodia del disco per esaminare le informazioni relative alle lingue del disco. Per alcune lingue potrebbe essere necessario inserire un codice tratto dal seguente elenco per accedere alla lingua.

Lingua Codice Lingua Codice Lingua Codice

Abkhazian 6566 Afar 6565 Afrikaans 6570 Albanian 8381 Ameharic 6577 Arabic 6582 Armenian 7289 Assamese 6583 Aymara 6588 Azerbaijani 6590 Bashkir 6665 Basque 6985 Bengali; Bangla 6678 Bhutani 6890 Bihari 6672 Bislama 6673 Breton 6682 Bulgarian 6671 Burmese 7789 Byelorussian 6669 Cambodian 7577 Catalan 6765 Chinese 9072 Corsican 6779 Croatian 7282 Czech 6783 Danish 6865 Dutch 7876 English 6978 Esperanto 6979 Estonian 6984 Faroese 7079 Fiji 7074 Finnish 7073 French 7082 Frisian 7089 Galician 7176 Georgian 7565 German 6869 Greek 6976 Greenlandic 7576 Guarani 7178 Gujarati 7185

Hausa 7265 Hebrew 7387 Hindi 7273 Hungarian 7285 Icelandic 7383 Indonesian 7378 Interlingua 7365 Interlingue 7369 Iunpiak 7375 Irish 7165 Italian 7384 Japanese 7465 Javanese 7487 Kannada 7578 Kashmiri 7583 Kazakh 7575 Kinyarwanda 8287 Kirghiz 7589 Kirundi 8278 Korean 7579 Kurdish 7585 Laothian 7679 Latin 7665 Latvian, Lettish 7686 Lingala 7678 Lithuanian 7684 Macedonian 7775 Malagsy 7771 Malay 7783 Malayalam 7776 Maltese 7784 Maori 7773 Marathi 7782 Moldavian 7779 Mongolian 7778 Naru 7865 Nepali 7869 Norwegian 7879 Occitan 7967 Oriya 7982 Oromo (Afan) 7977 Panjabi 8065 Pashto, Pushto 8083 Persian 7065 Polish 8076 Portuguese 8084 Quechua 8185 Rhaero-Romance 8277 Romanian 8279 Russian 8285

Samoan 8377 Sangho 8371 Sanskrit 8365 Scots Gaelic 7168 Serbian 8382 Servo-Groatian 8372 Sesotho 8384 Setswana 8478 Shona 8378 Sindhi 8368 Singhalese 8373 Siswati 8383 Slovak 8375 Slovenian 8376 Somali 8379 Spanish 6983 Sundanese 8385 Swahili 8387 Swedish 8386 Tagalog 8476 Tajik 8471 Tamil 8465 Tatar 8484 Telugu 8469 Thai 8472 Tibetan 6679 Tigrinya 8473 Tonga 8479 Tsonga 8483 Turkish 8482 Turkmen 8475 Twi 8487 Ukrainian 8575 Urdu 8582 Uzbek 8590 Vietnamese 8673 Volapuk 8679 Welsh 6789 Wolof 8779 Xhosa 8872 Yiddish 7473 Yoruba 8979 Zulu 9085

46 CODICI DELLE LINGUE DVD

Problemi & Rimedi

Per il Controller

Se doveste incontrare uno dei seguenti incon venienti utilizzando il sistema, usate questa tabella problemi & Rimedi per tentare di risolverlo. Se il problema dovesse persistere consultate il vostro rivenditore autorizzato Harman Kardon.

L’unità non si accende

• Il cavo di rete è correttamente e saldamente collegato alla presa di rete?

• Potrebbe essere intervenuto uno dei sistemi di protezione dell’apparecchiatura. In tal caso disconnette momentaneamente l’unità dalla presa di rete e poi ricollegatela.

Non c’è immagine video

• Controllate che il sistema sia collegato correttamente e saldamente.

• Il cavo video potrebbe essere danneggiato. Rimpiazzatelo con uno nuovo.

• Assicuratevi che il sistema sia collegato ad uno degli ingressi video del televisore (vedi a pagina

19).

• Assicuratevi che il televisore sia effettivamente acceso.

• Assicuratevi che sia stato selezionato l’ingresso video del televisore collegato al sistema.

Rumore (interferenze) appare nelle immagini.

• Pulite il disco.

• Se il segnale video del sistema per giungere al televisore passa attraverso il vostro video registratore, la visione potrebbe essere disturbata dal sistema di protezione anticopia applicato su taluni DVD. Se il problema persiste dopo aver verificato tutti i collegamenti, provate a colle gare il sistema direttamente all’ingresso S-Video del televisore, ove ve ne sia uno (vedi a pagina 19).

Notare che quando il Teletext è attivo, non è possibile selezionare altre sorgenti sullo schermo. Il formato dello schermo è sbagliato (immagine ingrandita verticalmente) quando per riprodurre un'immagine wide si utilizza il lettore o una sorgente esterna collegata allo schermo, anche se l’opzione “TV DISPLAY” del menu SETUP è impostata su "Auto".

• Se si collega il sistema o la sorgente esterna con il cavo SCART, effettuare la connessione direttamente al televisore. Diversamente la funzione di autocommutazione del formato TV potrebbe non funzionare.

• Se il televisore non è collegato con un cavo SCART all’unità (consigliato) o alla sorgente esterna, oppure se la funzione di autocommutazione non funziona, si dovrebbe modificare l’impostazione del televisore su "Fill All".

Non c’è suono o il volume è molto basso.

• Controllate che gli altoparlanti e il sistema siano collegati correttamente e saldamente.

• Assicuratevi di aver selezionato la giusta sorgente sul sistema.

• Premete MUTE sul telecomando. Se sul Display del Pannello Frontale sta lampeggiando il messaggio MUTE ON.

• Il circuito di protezione è stato attivato a causa di un cortocircuito. Spegnete il sistema, eliminate il cortocircuito e provate ad accen dere nuovamente l’apparecchiatura.

• Il cavo di interconnessione audio è danneggiato, sostituitelo con uno nuovo.

• Il sistema è in modalità pausa o il DVD sta riproducendo in slow motion (immagine rallentata), o in avanti/ indietro veloce. Premete

per ripristinare la modalità di riprodu zione

normale.

• Controllate il settaggio dei diffusori (vedi a pagina 34).

Il canale destro ed il sinistro suonano sbilanciati o invertiti.

• Controllate che gli altoparlanti e il sistema siano collegati correttamente e saldamente.

Forte ronzio o rumore udibile.

• Controllate che gli altoparlanti ed il sistema siano collegati correttamente e saldamente.

• Controllate che i cavi di collegamento siano lontani da trasformatori o da motori e ad almeno 3 m di distanza da lampade a fluorescenza.

• Allontanate il sistema dal televisore.

• I connettori sono sporchi. Puliteli con un panno leggermente inumidito con alcool.

• Pulite il disco.

• Scollegare i cavi dell’antenna dalle sorgenti esterne (PC compreso) collegate allo scherno o al sistema. Se il ronzio scompare, utilizzare un trasformatore di antenna tra l’antenna e la sorgente.

• Se il PC è collegato al sistema, scollegare i cavi Audio e Video. Se il ronzio scompare, utilizzare un trasformatore audio tra l’uscita audio del PC e l’ingresso del sistema. Se il ronzio persiste, scollegare il PC dal sistema e rivolgersi al rivenditore locale per ottenere una soluzione appropriata (interruzione anello di massa).

L’effetto surround è poco percepibile nella riproduzione di una colonna sonora in Dolby Digital.

• Controllate per verificare se la modalità Dolby Digital sia stata correttamente impostata, altrimenti provate a togliere e rimettere il disco nel cassettino.

• Controllate i collegamenti degli altoparlanti.

• A seconda del particolare disco DVD il segnale in uscita potrebbe essere, a tratti, mono o stereo, anche se la colonna sonora è stata registrata in Dolby Digital.

Il suono viene emesso solamente dall’altoparlante Centrale.

• A seconda del particolare disco DVD, il suono potrebbe, in alcuni momenti, essere indirizzato solo al canale centrale. Ciò accade anche con le registrazioni mono (da disco o altra sorgente analogica) quando sia stato selezionato il modo Pro Logic. E’ dunque un fatto normale.

Non c’è suono dal canale centrale.

• Regolate il volume del canale centrale (vedi a pagina 34).

Non c’è suono, o il livello è molto basso, dai canali posteriori.

• Regolate il volume degli altoparlanti posteriori (vedi a pagina 34).

Il volume si abbassa automaticamente e non può essere aumentato.

• La temperatura interna è troppo alta. Attendere circa un minuto per consentire all’amplificatore di raggiungere una temperatura di funzionamento normale.

Le stazioni radio non possono essere sintonizzate.

• Controllate che l’ antenna sia collegata correttamente. Regolate l’antenna e collegate, ove necessaria, un’antenna esterna.

• Il segnale non è sufficientemente forte per essere captato in sintonia automatica. Usate la sintonia manuale.

• Non è stata preselezionata alcuna stazione.

• La modalità sintonizzatore non è stata selezionata. Selezionate la modalità sintonizzatore (Radio).

Il telecomando non funziona.

• Rimuovete qualsiasi oggetto che possa ostruire la linea ideale di comunicazione tra il telecomando e il sistema.

• Operate con il telecomando più vicino all’unità principale

• Puntate il telecomando verso il sensore sul pannello frontale dell’unità principale.

• Se le batterie hanno perso carica rimpiazzatele con altre nuove.

• Controllate che le batterie siano state inserite correttamente.

Il disco non suona.

• Non c’è disco nel cassettino (la scritta "NO DISC" appare sul display e sullo schermo TV. Inserite un disco.

• Inserite il disco correttamente, con la parte incisa (senza etichetta) che guarda verso il basso.

• Pulite il disco.

• Il sistema non è in grado di riprodurre CD-ROM etc. (vedi a pagina 3).

• DVD con codice regionale non corrispondente (vedi a pagina 3).

ITALIANO

PROBLEMI & RIMEDI 47

Problemi & Rimedi (Continua)

La riproduzione si ferma automaticamente.

• Taluni dischi contengono un segnale di autopausa. Quando si inserisce un disco di questo genere il sistema ferma la riproduzione quando avverte il segnale.

Il salto di traccia, o la selezione diretta tramite i tasti numerici, la ricerca, la riproduzione rallentata, la riproduzione ripetuta o programmata non possono essere effettuate.

• A seconda dei DVD o VCD alcune delle opera zioni sopra citate potrebbero essere interdette (Playback control).

Il messaggio non appare nella lingua desiderata.

• Selezionare la lingua dell’interfaccia e dei sottotitoli preferiti nel menu SETUP (vedere a pagina 21). Per tutti i messaggi da DVD, il menù del disco deve contenere il linguaggio da voi prescelto. Altrimenti verrà selezionata automaticamente la lingua di default (inglese).

La lingua audio non può essere cambiata durante la riproduzione di un DVD.

• Il DVD non è registrato in multilingue.

• La modifica della lingua per il suono mediante il tasto Audio del telecomando o la riga Audio del menu Player non è consentita per il DVD. Deve essere selezionata attraverso il menu principale del DVD.

La lingua sottotitoli non può essere cambiata durante la riproduzione di un DVD.

• Il DVD non è registrato con sottotitolazione multilingue.

• La modifica della lingua per i sottotitoli mediante il tasto Sottotitoli del telecomando o la riga Subtitle del menu Player non è consentita per il DVD. Deve essere selezionata attraverso il menu principale del DVD.

I sottotitoli non possono essere eliminati durante la riproduzione di un DVD.

• Con taluni DVD potreste non essere in grado di eliminare la sottotitolazione.

Le angolature non possono essere modificate durante la visione di un DVD.

• Sulla maggior parte dei DVD non è presente la ripresa multi-angolo.

• Cambiate l’angolatura quando l’apposita icona appare sullo schermo.

• Il cambiamento dell’angolatura è inibito su taluni DVD.

Il sistema non opera regolarmente.

• Elettricità statica o altri fattori ambientali possono influire sull’operatività del sistema. Disconnettete il cordone di rete e poi collegatelo nuovamente.

Fate cortesemente riferimento alla Guida alla Risoluzione dei Problemi contenuta nel Manuale Utente dei vostri diffusori.

Per il televisore

Difetto Possibile causa Possibile rimedio

Nessuna immagine anche se la spina è inserita e l’unità e accesa

• L’interruttore di rete è in posizione ”0” (OFF).

• La spina di alimentazione dell’unità non è inserita nella presa.

• Il cavo HDMI non è correttamente inserito.

• Il cavo dell’alimentazione è difettoso.

• Spostare l’interruttore di rete in posizione ”I”.

• Inserire la spina cavo dell’alimentazione nella presa.

• Inserire il cavo HDMI fino in fondo.

• Contattare l’Assistenza telefonica.

Lo schermo è scuro

I colori sono troppo brillanti

L’immagine è troppo grande o troppo piccola

L’immagine visualizzata è troppo scura

L’immagine è visualizzata, ma manca l’audio

Ci sono strisce orizzontali con i segnali TV o video.

• L’impostazione del contrasto è troppo bassa.

• Nessun segnale in ingresso, l’ingresso selezionato è sbagliato.

• Il colore non è impostato correttamente.

• Il cavo di connessione non è collegato correttamente.

• Il formato immagine non è impostato correttamente.

• La qualità immagine non è impostata correttamente.

• L’audio è stato azzerato (mute).

• Il cavo audio digitale coassiale non è correttamente inserito.

• Il volume è impostato al minimo.

• La sorgente del segnale è collocata davanti al display.

• Impostare la luminosità e/o il contrasto correttamente (vedere Picture Calibration).

• Controllare il cavo di connessione; assegnare l’ingresso corretto alla sorgente.

• Impostare il colore correttamente (vedere Picture Calibration).

• Collegare il cavo correttamente.

• Premere ripetutamente il tasto Formato



schermo

schermo intero.

• Correggere la luminosità e il contrasto dell’immagine (vedere Picture Calibration).

• Premere il tasto Mute

• Inserire il cavo audio digitale coassiale fino in fondo.

• Alzare il volume.

• Collocare sempre le sorgenti dei segnali a lato o dietro il display.

fino a visualizzare l’immagine a

sul telecomando.

48 PROBLEMI & RIMEDI

Glossario

Bit Rate

Valore che indica la quantità di informazioni video compresse in un DVD per secondo. L’unità di misura è il Mbps (megabite per secondo). 1 Mbps indica che le informazioni compresse per ogni secondo sono 1.000.000. Più alto è il bit rate più grande la quantità di informazioni. Ciò però non significa necessariamente qualità più alta.

Capitolo

Sezione di immagini o brano musicale contenuto in un DVD di grandezza inferiore ad un Titolo. Molti titoli sono composti da più capitoli ma molti altri no. A ciascun Capitolo viene assegnato un numero specifico per consentirvi di individuare il Capitolo desiderato.

Dolby Digital ("5.1, "AC3")

Questo formato sonoro cinematografico è più avanzato del Dolby Pro Logic Surround. In tale formato i diffusori posteriori ricevono un segnale stereo a larga banda e il subwoofer un canale separato per gli effetti a bassa frequenza. Questo formato viene anche chiamato "5.1" perché il subwoofer viene calcolato come il canale O.1 (dal momento che funziona solo quando è necessario riprodurre un effetto nella gamma bassa profonda). Tutti e sei i canali in questo formato sono registrati separatamente ottenendo così una nettamente superiore separazione tra i canali. Inoltre dal momento che tutti i segnali sono processati digitalmente, ci sono minori possibilità di degrado del segnale. Il nome "AC 3" nasce dal fatto che si tratta del terzo metodo di codifica audio (audio coding 3) ad esser stato sviluppato dalla Dolby Laboratories Licenses Corporation.

Costruiti sotto licenza della Dolby Laboratories, "Dolby", "AC3" "Pro Logic" ed il simbolo con la doppia D sono marchi registrati della Dolby Laboratories.

Dolby Pro Logic II Surround

Questo è un sistema di decodifica per registrazioni stereo o surround che produce cinqua canali da registrazioni a due canali stereo. Confrontato con il precedente sistema Dolby Surround, il Dolby Pro Logic II Surround riproduce i movimenti sonori da sinistra verso destra in maniera più naturale e localizza più precisamente le fonti sonore. Per ottenere i massimi vantaggi di cui il Dolby Pro Logic II Surround è capace, dovete installare due altoparlanti posteriori ed un centrale. I diffusori posteriori emettono suoni stereo.

DTS

Tecnologia di compressione audio digitale sviluppata dalla Digital Theatre Systems, Inc. Questa tecnologia, è conforme al surround 5.1. I canali posteriori sono stereo ed è presente un canale subwoofer discreto. Il DTS è in grado di fornire 5.1 canali discreti di audio digitale di altissima qualità. Una buona separazione tra i canali è possibile grazie al fatto che tutti i canali sono registrati in forma discreta e processati digitalmente.

Costruito sotto licenza della Digital Theatre Systems, Inc. Us. Pat. No.5,451,492 brevetti mondiali attuali o in essere. "DTS" e "DTS Digital Surround" sono marchi proprietari della © 1996 Digital Theatre Systems Inc. Tutti i diritti riservati.

MPEG AUDIO

Standard Internazionale di codifica per comprimere i segnali audio digitali, autorizzata dalle autorità ISO/IEC. L’MPEG 1 conforme sino a 2 canali stereo, e’ usato su alcuni DVD come traccia alternativa (altro linguaggio).

DVD

Un disco che contiene sino ad 8 ore di immagini in movimento benché abbia il medesimo diametro di un normale CD. La capacità di immagazzinamento dati di un DVD a singola faccia e singolo strato, a 4 GB (GigaByte) è sette volte quella di un CD. Inoltre la capacità di un DVD a singola faccia e doppio strato può arrivare a 8.5 GB, quella di DVD a doppia faccia e singolo strato può arrivare a 9.4 GB e quella di un DVD a doppio strato e doppia faccia a 17 GB. Le informazioni immagini impiegano il formato MPEG 2, uno degli standard mondiali di tecnologia digitale a compressione dati. Le informazioni imma gini sono compresse sino a circa 1/40 della loro dimensione originale. Il DVD inoltre impiega la tecnologia di codifica a rate variabile che cambia l’allocazione dei dati in considerazione dello status dell’immagine. I dati audio sono registrati in Dolby Digital, DTS e/o PCM, consentendovi di apprezzare una più naturale presenza audio. Ancora, diverse funzioni avanzate, come la tecnica di riproduzione di riprese multi-angolo, la multilingualità dell’audio e dei sottotitoli, sono caratteristiche spesso presenti sui DVD attualmente in commercio.

Funzione Multi-Angle

Differenti angolature o punti di vista delle macchine da ripresa per una stessa scena sono presenti su taluni DVD.

Funzione Multilingue

Differenti lingue per il suono e/o i sottotitoli sono presenti su taluni DVD.

Parental Control

Una funzione presente in taluni DVD (soprattutto di origine americana) che consente di limitare la possibilità di riproduzione di un disco a seconda dell’età dell’utilizzatore. La limitazione varia da disco a disco. Quando viene attivata la riproduzione è completa mente interdetta, o le scene più "forti" vengono saltate o rimpiazzate da altre scene e così via.

Titolo

La più lunga sezione di immagini o sequenze musicali registrate su DVD; a ciascun Titolo viene assegnato un numero-titolo così che l’utente sia in grado di localizzare e raggiungere direttamente il titolo desiderato.

Traccia

Sezione di una sequenza musicale su un CD. A ciascuna traccia è assegnato un numero traccia così che l’utente sia in grado di localizzare e raggiungere direttamente la traccia desiderata.

PCM

Pulse Code Modulation (Codice a Modulazione d’Impulsi), formato di immagazzinamento dati non compressi.

ITALIANO

NTSC

Lo standard video usato negli Stati Uniti.

PAL

Lo standard video usato nella gran parte dei paesi europei.

GLOSSARIO 49

Harman Kardon Digital Lounge Specifiche

Display

Dimensione/diagonale: 32" (81 cm), 40" (102 cm) o 46" (117 cm), formato 16:9 Risoluzione: 1366 x 768 pixel HD ready per 32", 1920x1080 Full HD per 40" e 46". Display a colori: 16,7 milioni di colori Angolo di visualizzazione: 178° tipico

Standard video

Video: DVB-T, PAL / SECAM / NTSC Sintonizzatore TV: DVB-T, PAL (BG, DK, I) / SECAM (BG, DK, L), 47 - 861 MHz (VHF, UHF, Hyperband) PALplus, Cinescope: rilevamento automatico dello schermo (schermo intero) Formati: 4:3, 16:9 (top), 14:9 (top), panorama, Fill All

Gamma frequenze PC

Frequenza orizzontale: 30 - 80 kHz Frequenza verticale: 50 - 90 Hz Frequenza clock: max. 110 MHz Risoluzioni (VGA analogico): DOS: 640 x 480 @ 60 Hz, 720 x 400 @ 70 Hz,

VGA: 640 x 480, SVGA: 800 x 600;WVGA: 848 x 480 @ 60 Hz XGA: 1024 x 768 @ 60 Hz WXGA: 1366 x 768 @ 60 Hz

SXGA: 1280 x 1024 @ 60 Hz Risoluzione consigliata: 1024 x 768 @ 60 Hz Formati: 1:1, Normal, 16:9, 14:9, Fill All

Ingressi / Connessioni / Sincronizzazione

Porta ingresso PC / Video: rilevamento sync automatico e RGB analogico Sintonizzatore TV connessioni video: IEC, resistenza ingresso 75 ohm SCART1: RGB, ingresso CVBS, uscita CVBS SCART2: YC, ingresso CVBS, uscita CVBS Y/C: MiniDIN (HOSIDEN) YUV (CVBS): 3 x RCA Cinch (HDTV) CVBS: RCA Cinch 4xHDMI: audio/video digitale (HDTV) Connessione PC analogica/digitale: DVI-I: analogica RGB digitale DVI 1.0 - HDCP (HDTV) Ingresso stereo: 2 x 2 RCA Cinch L/R 1Vrm (YUV (CVBS), YC)

1 x PC AUDIO IN

1 x RCA Cinch ingresso audio digitale (DIG IN COAX)

2 x SCART 1 Vrm Uscita audio digitale: 1 x RCA Cinch (DIG OUT COAX) Sincronizzazione: sync su verde, sync composita con rilevamento automatico, sync H e V separati Elementi di controllo dell’operatore: interruttore alimentazione di rete, telecomando IR (menu OSD 10 lingue), controllo

Condizioni operative

Temperatura: +5 °C - +35 °C (in funzione), -20 °C - +60 °C (stoccaggio) Umidità dell’aria: 20 % - 85 % (senza condensa) @ 35 °C Altitudine: max. 2.000 m

Collegamento di rete – dati

Tensione di rete: 230 V ~ Frequenza di rete: 50 / 60 Hz Consumo energetico: 32": 170 W tipico, < 3 W in standby

Dimensioni e altezza

Display con supporto A x L x P: 32": 626 mm x 839 mm x 200 mm +- 3 mm

Display senza supporto A x L x P: 32": 525 mm x 839 mm x 96 mm +- 3 mm

Peso display: 32": 13.5 kg +- 10%

operatore locale

40": 270 W tipico, < 5 W in standby

46": 330 W tipico, < 5 W in standby

40": 727 mm x 1031 mm x 280 mm +- 3 mm

46": 793 mm x 1162 mm x 280 mm +- 3 mm

40": 626 mm x 1031 mm x 113 mm +- 3 mm

46": 702 mm x 1162 mm x 123 mm +- 3 mm

40": 24 kg +- 10%

46": 29.5 kg +- 10%

50 SPECIFICHE

Controller Specifiche

Lettore DVD Pickup: Laser a semiconduttori, lunghezza d’onda 650 mm.

Sistema di Segnale: NTSC/PAL Risoluzione orizzontale segnale video: Più di 480 linee (DVD) Rapporto s/n segnale Video: Superiore a 60 dB (DVD) Risposta in Frequenza: DVD (PCM) 20 Hz~22 kHz ±1 dB

(Stereo) CD (PCM) 20 Hz~20 kHz ±1 dB Rapporto s/n Audio: Superiore a 80 dB (PCM) Distorsione Armonica Totale: Minore di 0.01% (PCM) Gamma Dinamica: DVD (PCM) Maggiore di 85 dB (EIAJ 2 kHz)

CD: Maggiore di 85 dB (EIAJ)

Uscita amplificatore Potenza (per canale): 65 W (6 Ohm)

Rapporto segnale/rumore: > 85 dB Distorsione armonica totale: < 0,2%

Sintonizzatore FM Sistema: PLL a sintesi digitale con controllo al quarzo

Gamma di sintonia: 87.50 ~ 108.00 MHz Terminale di antenna: 75 Ohm, sbilanciato Frequenza intermedia: 10.7 MHz

Uscite Video Uscita HDMI™: Video: 576p, 720p, 1080i

Conforme HDMI Versione 1.0 Conforme HDCP Versione 1.1

Uscita Video Componenti: Y: 1 Vp-p/75 Ohms, sync polarità negativa

Cr: 0.7 Vp-p/75 Ohms

Cb: 0.7 Vp-p/75 Ohms Video composito (CBVS Video): 1Vp-p 75 Ohm S-video: Y: 1 Vp-p 75 Ohm

C: PAL O.3 Vp-p 75 Ohm/NTSC 0.286 Vp-p 75 Ohm

Uscite Audio Linea Audio L/R: 2 Vrms, 1 kOhm

Generali Rete: CA 230V., 50 Hz

Max Assorbimento: 500 W Assorbimento in assenza di segnale: Meno di 2 W Dimensioni (l-h-p) : 440 mm x 68 mm x 380 mm Peso: 8.5 kg * Progetto e specifiche soggetti a variazioni senza preavviso

Le misure della profondità includono le manopole, i pulsanti e le connessioni terminali. L’altezza include i piedini. Tutte le caratteristiche e le specifiche tecniche sono soggette a modifica senza preavviso.

Harman Kardon The Bridge, e Logic 7 sono marchi registrati di Harman International Industries, Incorporated. Dolby, Pro Logic e il simbolo DD (doppia D) sono marchi di Dolby Laboratories, registrati negli Stati Uniti e/o in altri paesi. Tutti i diritti riservati.

è un marchio di Harman International Industries, Incorporated DTS è un marchio di Digital Theater Systems, Inc. Windows Media DivX è un marchio registrato di DivX, Inc. HDMI, il logo HDMI e High-Definition Multimedia Interface sono marchi di fabbrica o marchi registrati di HDMI Licensing LLC.

Audio (WMA) è un formato file proprietario sviluppato da Microsoft.

ITALIANO

CONTROLLER SPECIFICHE 51

Specifiche tecniche

Sistema HKTS 11

Risposta in Frequenza 35 Hz – 20 kHz (–6 dB)

Satelliti SAT-TS14

Potenza Raccomandata 10 – 120 Watt

Impedenza 8 Ohm nominale

Sensibilità 86 dB @ 1 Watt/1 metro

Tweeter Uno da 2 cm a cupola, schermato video

Midrange Doppio driver da 7,5 cm, schermato video

Dimensioni (H x L x P) 243 mm x 100 mm x 92 mm

Peso 1 kg

CEN-TS14 Centrale

Potenza Raccomandata 10 – 120 Watt

Impedenza 8 Ohm nominale

Sensibilità 86dB @ 1 Watt/1 metro

Tweeter Uno da 2 cm, schermato video

Midrange Doppio driver da 7,5 cm, schermato video

Dimensioni (H x L x P) 102 mm x 241 mm x 92 mm

Peso 1 kg

SUB-TS11 Subwoofer

Amplificatore 200 Watt RMS

Gamma Bassa Woofer da 25 cm, mobile bass-reflex

Dimensioni (H x L x P) 479 mm x 340 mm x 340 mm

Peso 15 kg

Tutte le caratteristiche e le specifiche sono soggette a cambiamenti senza previa notizia.

Harman Kardon e Power for the Digital Revolution sono marchi proprietari registrati di Harman International Industries, Incorporated.

* Marchio registrato di Dolby Laboratories.

DTS è un marchio proprietario registrato di Digital Theater Systems, Inc.

52 SPECIFICHE

ITALIANO

250 Crossways Park Drive, Woodbury, New York 11797

Kenwood Electronics Italia S.p.A.

Via Sirtori 7/9, 20129 Milano - Italy Tel. : +39 02 - 20482.1 Fax : +39 02 - 20482395 E-mail : a.nava@kenwood.it www.kenwood.it

Numero parte: 04021804/532

Harman kardon DL 632EX, DL 646HD, DL 640HD User Manual [it]

Specifications and Main Features

Frequently Asked Questions

User Manual
