Bedienungs- und Installationsanleitung

Instructions for Operation and Installation Mode d´emploi et Instructions d´Installation Bedienings- en montagevoorschrift

MISTRAL 800 MOBILE

MISTRAL 800 MOBILE MISTRAL 800 MOBILE

D NL

PRODUKTBESCHREIBUNG

PRODUCT DESCRIPTION

DESCRIPTION DE PRODUIT

PRODUCT BESCHRIJVING

Engineered

GERMANY

Installation

Operation

Tech. Dat.

Tech. Dat. Xxx Xxx

Sehr geehrte Kundin, sehr geehrter Kunde,

mit diesem Gerät haben Sie ein Qualitäts-Produkt erworben, das wir für Sie mit größter Sorgfalt und mit höchstem Anspruch entwickelt und hergestellt haben. Es gilt die gesetzliche Gewährleistungsfrist. Von dieser Gewährleistung ausgeschlossen sind Defekte, die durch unsachgemäße Behandlung, nicht bestimmungsgemäßer Verwendung oder Mißachtung der Bedienungs- und Installationsanleitung eingetreten sind.

Inhalt

Xxx Xxx

Produktbeschreibung

Bestimmungsgemäßer

Gebrauch

Kurzbeschreibung

Inbetriebnahme

Programmierung neuer

Sender

Löschen aller Sender

Bedienung

Energiesparmodus

Technische Daten

Information

Dear Customer

In purchasing this equipment you have acquired a quality product which we have developed and manufactured for you with the greatest care and with the greatest possible precision. Statutory warranty rights apply. Defects caused by inexpert handling, using the equipment for a purpose other than that for which it is intended or disregarding the instructions for operation and installation shall be excluded from this warranty.

Contents

Product description

Intended use

Short description

Initation

Programming new transmitter

Cancelling all the transmitters

Operation

Energy save mode

Technical Data

Information

Chère cliente,

Cher client,

Cet appareil est un produit de très haute qualité que nous avons développé et fabriqué pour vous avec le plus grand soin et conformément aux normes les plus strictes. Le délai de garantie légal est applicable. Sont exclus de cette garantie les défauts qui résultent d'un maniement non-approprié, d'une utilisation non conforme à l'usage prévu ou de la non-observation des instructions du manuel de service et d'installation.

Contenu

Description de produit

Utilisation conforme à l'usage prévu

Description sommaire

Mise en marche

Programmation de nouveaux émetteurs

Effacement de tous les émetteurs

Commande

Mode d'économie d'énergie

Caractéristiques techniques

Information

Geachte klant,

U hebt met dit apparaat een kwaliteitsproduct gekocht dat wij met uiterste zorgvuldigheid en maximale eisen voor u hebben ontwikkeld en gefabriceerd. De wettelijk fabrieksgarantietermijn is geldig. Van deze fabrieksgarantie zijn defecten uitgesloten die door onvakkundige behandeling, niet-regulier gebruik of veronachtzaming van de bedienings- en installatiehandleiding zijn opgetreden.

Inhoud

Product beschrijving

Regulier gebruik

Korte beschrijving

Inbedrijfstelling

Programmering van nieuwe zenders

Wissen van alle Zenders

Bediening

Energiebesparingmodus

Technische gegevens

Informatie

1. T1 Programmierung

2. T2 Funktionstaste

3. LED

4. Batterieabdeckung

5. Gürtelclip

6. Aufnahme für Gürtelclip

7. Schalter Energiemodus

8. Batterieanschluss

Bestimmungsgemäßer Gebrauch

!Das hier beschriebene

Gerät dient ausschliesslich als funkgesteuerte Klingel- oder Signalanlage für den privaten Gebrauch.

!Aufgrund

unterschiedlicher Einflüsse (leere Batterien, Funkstörungen etc.) kann es zur Beeinträchtigung der Funktion kommen. Deshalb Den Empfänger nicht in sicherheitsrelevanten Bereichen verwenden!

!Empfänger weder

Tropf- noch Spritzwasser aussetzen! Keine flüssigkeitsgefüllten Gefäße darauf stellen! Vor direkter Sonnenbestrahlung und offenen Brandquellen fernhalten!

1. T1 Button programming

2. T2 Funktion button

3. LED

4. Battery cover plate

5. Belt clip

6. Connection belt clip

7. Energy save mode

8. Battery connection

Intended use

!The equipment

described here is designed exclusively as wireless bell or signal unit for private use.

!Their function can be

impaired for a number of different reasons (flat batteries, faults in function etc.). Therefore, never use this equipment in areas relevant to safety!

!Do not expose receiver

to dripping or sprayed water! Do not place containers filled with liquids on top of it! Keep away from direct sunlight and naked flames!

1. T1 Touche de programmation

2. T2 Touche de fonction

3. LED

4. Couvercle de compartiment à pile

5. Clip ceinture

6. Attache pour clip

ceinture

7. Bouton mode économie

d'énergie

8. Borne de pile

Utilisation conforme à l'usage prévu

!L'appareil décrit ici est

uniquement prévu comme dispositif de sonnette ou de signalisation à commande radio pour un usage privé.

!Pour différentes raisons

(piles vides, interférences radio, etc.), il peut y avoir des perturbations de fonctionnement. Par conséquent, ne pas utiliser le récepteur dans des zones sensibles au point de vue sécurité !

!Ne pas exposer le

récepteur aux éclaboussures et aux projections d'eau ! Ne pas placer de récipients remplis de liquide dessus ! Tenir à l'écart du rayonnement solaire direct et des sources d'inflammation !

1. T1 Toets programmering

2. T2 Functietoets

3. LED

4. Batterijafdekking

5. Riemclip

6. Opneming voor riemclip

7. Schakelaar energiemodus.

8. Batterijaansluiting

Regulier gebruik

!Het hier beschreven

apparaat dient uitsluitend als op afstand bestuurde bel- of signaalinstallatie voor particulier gebruik.

!Op grond van

verschillende invloeden (lege batterijen, storingen in de draadloze verbinding enz.) kan de functie nadelig worden beïnvloed. De ontvanger daarom niet in voor de veiligheid relevante zones gebruiken!

!De ontvanger niet

blootstellen aan druip- of spatwater! Geen met vloeistof gevulde vaten erop zetten! Uit de buurt van directe zonneschijn en open brandbronnen houden!

Bild 1 Pic. 1 Fig. 1 Afb. 1

Bild 2 Pic. 2 Fig. 2 Afb. 2

D NL

Kurz-Beschreibung

!Bei diesem Gerät

handelt es sich um einen mobilen Funkgong Empfänger.

!Die Spannungs-

versorgung erfolgt mit einer 9V Blockbatterie.

! Nach der Aktivierung

des zugehörigen Senders gibt der Funkgong ein akustisches und ein optisches Signal aus. Zusätzlich erzeugt der Funkgong Empfänger eine Vibration.

!Es können mehrere

Sender und Empfänger kombiniert werden.

!Für verschiedene

Sender können unterschiedliche Ruftöne eingestellt werden.

!Sicherheitshinweis zur

Spannungsversorgung mit Batterien:

Die eingesetzten

Batterien dürfen keiner übermäßigen Wärme (z.B. Sonneneinstrahlung, Feuer oder dergleichen) ausgesetzt werden!

Inbetriebnahme

!Lösen Sie zunächst den

Gürtelclip in Pfeilrichtung um an das Batteriefach zu gelangen. (Bild 1).

!Öffnen Sie das Batterie-

fach.

!Im Batteriefach befindet

sich ein kleiner Schiebeschalter, mit dem der Energiesparmodus einbzw. ausgeschaltet werden kann.

!Bei eingeschaltetem

Energiesparmodus schaltet sich der Funkgong Empfänger nach 10 Stunden Betriebsdauer selbstständig aus.

!Bei ausgeschaltetem

Energiesparmodus schaltet sich der Funkgong Empfänger nicht selbstständig aus. Siehe Bild 2, und Abschnitt Energiemodus).

!Schließen Sie eine 9V-

Blockbatterie an und schließen Sie die Batterieabdeckung wieder.

!Bei Bedarf stecken Sie

den Gürtelclip wieder an.

Short description

!This product is a

wireless chime receiver.

!The powersupply is a

9V Battery

!After the transmitter has

been activated the wireless chime receiver emits an acoustic or optical signal. In addition the receiver emits a vibration.

!Several transmitters

and receivers can be combined.

!A different ring tone can

be set for each transmitter.

! Safety advice for

voltage supply with batteries:

Do not expose batteries to excessive heat ! (e.g. strong insolation, fire...)

Initation

!Release the beltclip in

direction shown by the arrow in order to get to the battery box (pic.1)

!Open the batteriebox !In the batteriebox is a

small switch, which you can use to switch on or switch off the energy saving mode.

!If the energy save

mode is on, after 10 h operation the receiver switch off automatically.

!If the energy save

mode ist off, the receiver don´t switch off automatically. See pic. 2 and chapter energie save mode.

!Connect the 9V Batterie

and close the Batteriebox

!On demand, clip on the

beltclip.

Description sommaire

!Cet appareil est un

récepteur mobile pour sonnette sans fil.

L'alimentation s'effectue

avec une pile de 9 volts.

Après l'activation de

l'émetteur correspondant, la sonnette sans fil émet un signal acoustique et un signal optique. Le récepteur sans fil émet en plus une vibration.

Plusieurs émetteurs et récepteurs peuvent être combinés

Les différents émetteurs peuvent être programmés avec des signaux d'appel différents.

Information de sécurité pour l'alimentation en tension avec des piles :

Les piles insérées ne doivent pas être exposées à une chaleur excessive (par ex. au soleil, au feu ou à une chaleur similaire) !

Mise en marche

!Retirer tout d'abord le

clip ceinture dans le sens de la flèche pour accéder au compartiment à pile. (Fig. 1)

Ouvrir le compartiment

à pile.

Dans le compartiment à

pile se trouve un petit interrupteur coulissant permettant l'activation et la désactivation du mode d'économie d'énergie.

Lorsque le mode d'économie d'énergie est activé, le récepteur de la sonnette s'éteint automatiquement après 10 heures de fonctionnement.

Lorsque le mode d'économie d'énergie est désactivé, le récepteur de la sonnette ne s'éteint pas automatiquement. (Voir fig. 2 et chapitre Mode d'énergie).

Insérer une pile de 9 volts et refermer le couvercle du compartiment à pile.

Raccrocher éventuellement le clip ceinture.

Korte beschrijving

!Bij dit apparaat gaat het

om een mobiele ontvanger voor een draadloze gong.

!De spanningsvoeding

verloopt via een blokbatterij van 9V.

!Na de activering van de

bijbehorende zender zendt de draadloze gong een akoestisch en een optisch signaal uit. Bovendien genereert de draadloze gongontvanger een trilling.

!Er kunnen verschillende

zenders en ontvangers worden gecombineerd.

!Voor verschillende

zenders kunnen andere terugbeltonen worden ingesteld.

!Veiligheidsinstructie

voor spanningsvoeding met batterijen:

De toegepaste batterijen mogen niet aan overmatige hitte (bv. zonneschijn, vuur en dergelijke) worden blootgesteld!

Inbedrijfstelling

! Maak eerst de riemclip

los in de richting van de pijl om bij het batterijvak te komen. (Afbeelding 1).

!Open het batterijvak !In het batterijvak

bevindt zich een kleine schuifschakelaar, waarmee de energiebesparingsmodus kan worden in- c.q. uitgeschakeld.

!Als de energie-

besparingsmodus ingeschakeld is, schakelt de draadloze gongontvanger zich zelfstandig uit na een gebruiksduur van 10 uur.

!Als de energie-

besparingsmodus uitgeschakeld is, schakelt de draadloze gongontvanger zich niet zelfstandig uit. Zie afbeelding 2, en paragraaf Energiemodus).

!Sluit een 9V blokbatterij

aan en sluit de batterijafdekking weer.

!Zo nodig klikt u de

riemclip weer vast.

100%

ca. 80%

ca. 60-70%

ca. 50-70%

ca. 30-50%

ca. 20%

<10%

Kombination / Combination / Combinaison / Combinazione:

50% x 80% = 40%

1 2

Bild 3 Pic. 3 Fig. 3 Afb. 3

D NL

Die Reichweite beim

Mistral Mobile beträgt bei gemäß Anleitung installiertem Sender ca. 500m im Freifeld. Mauern, Türen, Metallteile etc. können die Reichweite merkbar reduzieren! Siehe Skizze unten!

Freifeld / Free Field / Champ libre / Campo libero

Holz, Glas / Wood, glas / Bois, verre / Legno, vetro

Gipskart.-Metallst.-Wand / Gypsum met. wall / Mur en cloison placoplâtre / Parete d. met.+gesso

Stein / Stone / Pierre / Pietra

Betonwand / Concrete wall / Mur en béton / Struttura in calcestruzzo

Betondecke / Concrete ceiling / plafond en béton / Copertura di calcestruzzo

Metallgitter (Drahtgewebe) / Metal fabric / Paroi en métal / Tessuto del metallo

Wand1 / Wall1 / Mur1 / Parete1 = Stein / Stone / Pierre / Pietra

= 50%

Wand2 / Wall2 / Mur2 / Parete2 = Glas / Verre / Vetro

= 80%

Gesamtreichweite / Total Range / Portée totale / Portata totale

= 50% x 80% = 40%

Programmierung neuer

Sender

LEARN-Funktion

!In einem Empfänger

können bis zu 15 Sender einprogrammiert werden.

!Ein Sender kann an

beliebig vielen Empfängern angelernt werden.

!Programmiertaste (T1)

(Bild 3) ca. 3 Sekunden gedrückt halten, bis rote LED leuchtet.

!Taste des neuen

Senders kurz drücken.

!Der Empfänger erzeugt

einen Rufton, die rote LED blinkt und der Empfänger vibriert.

!Die Signalisierung kann

durch betätigen der Funktionstaste (T2) unterbrochen werden.

!Falls kein Sender

erkannt wird, blinkt die LED nach 30 Sekunden und erlischt nach weiteren 10 Sekunden.

!Vorgang dann

wiederholen.

Löschen aller Sender CLEAR-Funktion

!Programmiertaste (T1)

ca. 10 Sekunden gedrückt halten bis LED zunächst aufleuchtet und dann erlischt.

!Nun sind keine Sender

mehr angelernt.

!Nun können neue

Sender angelernt werden

Range approx. 500m if

unobstructed. If the transmitter is installed in accordance with the instructions. Walls, doors, metal components etc. may reduce the range significantly! See illustration below!

Programming new

transmitter

LEARN-Function

Up to 15 transmitters can be programmed to one receiver.

One transmitter can be tuned to any desired number of receivers

!Hold down button T1

(pic.3) for approx. 3 seconds until the red LED turns on

!Press the button of the

new transmitter for a short time.

!The receiver plays a

melody as confirmation of receipt, the red LED flashes and the receiver vibrates.

!The signalisation can

be interrupted by pushing the function button T2.

!If no transmitter is

detected, the LED starts to flash after approx. 30 sec. and switches off after another 10 sec.

!Then repeat process.

Cancelling all the transmitters CLEAR function

!Hold down program

button (T1) for approx. 10 seconds until the red LED turnes on initially and then turnes out.

!Now the transmitters

are no longer connected to the receiver.

!Now you can program

new transmitters

Portée d'environ 500 m quand le champ est libre si l'émetteur est installé conformé-ment aux instructions. Les murs, les portes, les parties métalliques, etc. peuvent réduire notablement la portée. Voir l'illustration cidessous!

Programmation de nouveaux émetteurs Fonction LEARN

!Jusqu'à 15 émetteurs

peuvent être programmés dans un émetteur.

!L'apprentissage d'un

émetteur peut se faire sur autant de récepteurs qu'on veut.

!Appuyer sur la touche

de programmation T1 (fig. 3) pendant env. 3 secondes jusqu'à ce que la LED rouge s'allume.

!Appuyer brièvement sur

la touche du nouvel émetteur.

!Le récepteur émet un

signal d'appel, la LED rouge clignote et le récepteur vibre.

!La signalisation peut

être interrompue en actionnant la touche de fonction T2.

!Si aucun émetteur n'est

détecté, la LED clignote au bout de 30 secondes et s'éteint 10 secondes plus tard.

!Répéter ensuite le

processus.

Effacement de tous lesémetteurs Fonction CLEAR

!Appuyer sur la touche

de programmation (T1) pendant env. 10 secondes jusqu'à ce que la LED s'allume tout d'abord et s'éteigne ensuite.

!Aucun émetteur n'est

alors en cours de programmation.

!Il est maintenant

possible de programmer de nouveaux émetteurs.

Reikwijdte ca. 500 m in het vrije veld bij overeenkomstig de gebruiksaanwijzing gemonteerde zender. Muren, deuren, metalen delen enz. kunnen de reikwijdte aanzienlijk reduceren. Zie hieronder illustratie!

Programmering van

nieuwe zenders

LEARN-functie

!Maximaal 15 zenders

kunnen in één ontvanger worden geprogrammeerd.

!Een zender kan op een

willekeurig aantal ontvangers worden afgestemd.

!Programmeertoets T1

(afbeelding 3) ca. 3 seconden ingedrukt houden, totdat rode LED brandt.

!Toets van de nieuwe

zender kort indrukken.

!De ontvanger genereert

een beltoon; de rode LED knippert en de ontvanger trilt.

!De signalering kan

worden onderbroken door de functietoets T2 te gebruiken.

!Als geen zender wordt

herkend, knippert de LED na 30 seconden en dooft hij na nog eens 10 seconden.

!Proces dan herhalen.

Wissen van alle zenders CLEAR-functie

!Programmeertoets (T1)

ca. 10 seconden ingedrukt houden totdat LED eerst gaat branden en dan dooft.

!Nu zijn geen zenders

meer afgestemd.

!Nu kunnen nieuwe

zenders worden afgestemd.

D NL

Bild 4 Pic. 4 Fig. 4 Afb. 4

BEDIENUNG BEDIENINGCOMMANDEOPERATION

!Die Bedeutung der

Funktionstaste (T2) ändert sich je nach Zustand des Empfängers.

!Im Ruhezustand wird

durch betätigen der Funktionstaste (T2) der Rufton geändert.

!Der Empfänger verfügt

über vier unterschiedliche Ruftöne die durch wiederholtes Betätigen der Funktionstaste (T2) eingestellt werden können.

!Wichtig! Wenn

mehrere Sender angelernt sind, wird der neue Rufton dem Sender zugeordnet, der zuletzt betätigt wurde.

!Während der

Signalisierung dient die Funktionstaste (T2) der Quittierung.

!Durch Betätigen der

Funktionstaste (T2) während der Signalisierung gelangt der Empfänger in den Ruhezustand.

!Eine Signalisierung

ohne Quittierung wird durch dauerhaftes blinken der LED angezeigt.

!Durch betätigen der

Funktionstaste (T2) erlischt die LED.

!Eine Betätigung der

Funktionstaste (T2) im Ruhezustand für mehr als 3 Sekunden bis die LED leuchtet, schaltet den Empfänger ab. Dadurch sinkt der Stromverbrauch deutlich. Eine Signalisierung geschieht in diesem Zustand nicht.

!Eine Betätigung der

Funktionstaste (T2) schaltet den ausgeschalteten Empfänger wieder ein, die LED leuchtet auf. Nun ist der Empfänger wieder empfangsbereit.

!The meaning of the

function button (T2) changesaccording to the condition of the receiver

!In the passive state the

push of the function button (T2) changes the ringtone.

!The receiver has four

different ringtones. Those can be setup with the function button (T2).

IMPORTANT! The

meldoy desired is linked to the transmitter wich was used last if there are more transmitters linked to the receiver.

During a signalisation the function button (T2) can be used to confirm receipt of the call.

If you press the function button (T2) the receiver goes into the passive state

At a signalisation without confirmed receipt the LED flashes steady.

When pushing the function button (T2) the LED turns off.

If you press the button (T2) in the passive state longer than 3 sec. until the LED goes on, the receiver turns off. The power consumption decreases. A signalisation in this state is not possible

If you press the button (T2) the switched off receiver turns on. Now the receiver ist ready to receive again.

!La signification de la

touche de fonction (T2) varie selon l'état du récepteur.

!À l'état de repos,

l'actionnement de la touche de fonction (T2) modifie le signal d'appel.

!Le récepteur dispose de

quatre signaux d'appel différents dont le réglage peut s'effectuer en appuyant à nouveau sur la touche de fonction (T2).

!Important ! S'il y a

plusieurs émetteurs de programmés, le nouveau signal d'appel est attribué à l'émetteur qui a été activé en dernier.

!Pendant la

signalisation, la touche de fonction (T2) sert à la validation.

!Lorsque la touche de

fonction (T2) est activée pendant la signalisation, le récepteur se met à l'état de repos.

!Une signalisation sans

validation est indiquée par le clignotement ininterrompu de la LED.

!Appuyer sur la touche

de fonction (T2) pour éteindre la LED.

!L'actionnement de la

touche de fonction (T2) à l'état de repos pendant plus de 3 secondes jusqu'à ce que la LED s'allume, éteint le récepteur. Cela réduit nettement la consommation d'énergie. Il n'y a pas de signalisation dans cet état.

!Une confirmation de la

touche de fonction (T2) remet le récepteur éteint en marche, la DEL s'allume. Le récepteur est alors à nouveau prêt à la réception.

!De betekenis van de

functietoets (T2) verandert conform de toestand van de ontvanger.

!In de ruststand wordt

de beltoon veranderd door de functietoets (T2) te gebruiken.

!De ontvanger beschikt

over vier verschillende beltonen, die ingesteld kunnen worden door de functietoets (T2) herhaaldelijk te gebruiken.

!Belangrijk! Als

verschillende zenders zijn aangemeld, wordt de nieuwe beltoon toegewezen aan de zender die het laatst gebruikt is.

!Tijdens de signalering

dient de functietoets (T2) ter bevestiging.

!Door de functietoets

(T2) tijdens de signalering te gebruiken komt de ontvanger in de ruststand.

!Een signalering zonder

bevestiging wordt aangegeven doordat de led continu knippert.

!Door het gebruik van de

functietoets (T2) dooft de LED.

!Door de functietoets

(T2) in de ruststand meer dan 3 seconden te gebruiken totdat de LED brandt, wordt de ontvanger uitgeschakeld. Daardoor daalt het stroomverbruik duidelijk. In deze toestand heeft er geen signalering plaats.

!Als de functietoets (T2)

wordt gebruikt, wordt de uitgeschakelde ontvanger weer ingeschakeld; de LED gaat branden. Nu is de ontvanger weer gereed voor ontvangst.

Bild 5 Pic. 5 Fig. 5 Afb. 5

Energiesparmodus Energiebesparing

!Im Batteriefach befindet

sich ein kleiner Schiebeschalter mit dem der Energiesparmodus einund ausgeschaltet werden kann. (Bild 5)

!Bei eingeschaltetem

Energiesparmodus schaltet sich der Empfänger nach ca. 10 Stunden Betriebsdauer ab.

!Eine Signalisierung

erfolgt dann nicht mehr.

!Durch kurzes betätigen

der Funktionstaste T2 schaltet sich der Empfänger wieder ein.

!Diese Funktion ist bei

nur gelegentlicher Benutzung oder regelmäßiger Nutzung für weniger als 10 Stunden hilfreich .

!Bei ausgeschaltetem

Energiesparmodus erfolgt keine automatische Abschaltung.

!In beiden Fällen kann

der Empfänger durch einen langen Tastendruck auf die Funktionstaste T2 ausgeschaltet werden.

!Bei aktiviertem Energie-

sparmodus beträgt die Batterielebensdauer bei täglicher Benutzung von 10 Stunden und täglich 7 Signalisierungen ca. 5 Jahre.

!Bei deaktivierten

Energiesparmodus und täglich 7 Signalisierungen beträgt die Batterielebensdauer ca. 2 Jahre.

Energie saving

mode

!In the batteriebox is a

small switch which can be used to switch on or switch off the energy saving mode. Pic. 5

!If the energy save mode

is on, the receiver switch off after 10 h operation automatically.

!A signalisation ist not

possible at that time.

!If you push the button

(T2) shortly, the receiver turns on again.

!This function is helpfull

if the receiver is used casually or constantly less than 10 h.

!If the energy saving

mode is off, the receiver

will not be switched off automatically.

!In both cases you can

switch off the receiver by pushing the function button (T2) for a longer time.

!If the energy saving

mode ist activated and the operation time is 10 h per day with 7 signalisations the battery life time is approx. 5 years.

!If the energy saving

mode ist deactivated and operation time is 24 h per day with 7 signalisations per day, the battery life time is approx. 2 years.

Mode d'économie d'énergie

!Dans le compartiment à

pile se trouve un petit interrupteur coulissant permettant l'activation et la désactivation du mode d'économie d'énergie. (Fig. 5)

!Lorsque le mode

d'économie d'énergie est activé, le récepteur de la sonnette s'éteint automatiquement après env. 10 heures de fonctionnement.

!Il n'y a plus de

signalisation.

!Appuyer brièvement sur

la touche de fonction (T2) pour remettre le récepteur en marche.

!Cette fonction est

particulièrement utile si l'installation est uniquement utilisée de temps à autre ou irrégulièrement pendant moins de 10 heures.

!Lorsque le mode

d'économie d'énergie est désactivé, l'arrêt n'est pas automatique.

!Dans les deux cas, on

peut éteindre le récepteur en appuyant longtemps sur la touche de fonction (T2).

!Lorsque le mode

d'économie d'énergie est activé, la durée de vie de la pile est d'env. 5 ans, à raison d'une utilisation quotidienne de 10 heures et de 7 signalisations par jour.

!Lorsque le mode

d'économie d'énergie est désactivé, la durée de vie de la pile est d'env. 2 ans, à raison de 7 signalisations par jour.

Modus

!In het batterijvak bevindt

zich een kleine schuifschakelaar, waarmee de energiebesparingsmodus kan worden in- en uitgeschakeld. (Afbeelding 5)

!Als de

energiebesparingsmodus ingeschakeld is, schakelt de ontvanger zich uit na een gebruiksduur van 10 uur.

!Dan heeft er geen

signalering meeer plaats.

!Door de functietoets

(T2) kort te gebruiken wordt de ontvanger weer ingeschakeld.

!Deze functie is

uitsluitend nuttig bij incidenteel gebruik of regelmatig gebruik gedurende minder dan 10 uur.

!Als de

energiebesparingsmodus uitgeschakeld is, heeft er geen automatische uitschakeling plaats.

!In beide gevallen kan de

ontvanger worden uitgeschakeld door lang op de functietoets (T2) te drukken.

!Als de

energiebesparingsmodus geactiveerd is, bedraagt de levensduur van de batterij bij een dagelijks gebruik van 10 uur en 7 signaleringen per dag ca. 5 jaar.

!Als de

energiebesparingsmodus gedeactiveerd is en elke dag 7 signaleringen optreden, bedraagt de levensduur van de batterij ca. 2 jaar.

D NL

TECHNISCHE DATEN

Rufton/Signalisierung:

4 unterschiedliche

Tonfolgen

Mehrfache Rufunter-

scheidung

Signalisierung durch

Vibration

! 96

max. Lautstärke

dB(A) @ 10 cm

Abmessungen:

81 x 62 x 28 x mm

Versorgungsspannung: 9V Blockbatterie 6LR61

Temperaturbereich: 5°C ... +40°C

Sendefrequenz:

868,35 MHz

Reichweite:

500m im Freifeld

Schutzart:

IP20

INFORMATION INFORMATIONINFORMATIONINFORMATION

TECNICAL DATA

Ring tone/signalling

!4 different ring tones !Multiple ring tone

distinction

!Signalisation per

vibration

!Max. volume: dB(A)

@ 10 cm

Dimensions

81 x 62 x 28 mm

Voltage supply 9 V Battery 6LR61

Temperature ranges

5°C ... +40°C

Transmitting frequency

868.35 Mhz

Range:

500m in free field

Protection rating

IP20

CARACTÉRISTIQU ES TECHN.

Signal d'appel/signalisation:

!4 mélodies différentes !Plusieurs distinctions

d'appels

!Signalisation par

vibration

Dimensions :

81 x 62 x 28 mm

Tension d'alimentation :

Pile de 9 volts

Plage de température:

5°C ... +40°C

Fréquence d'émission :

868,35 Mhz

Portée d'environ:

500 m quand le champ est

libre

Type de protection :

Ip20

TECHNISCHE GEGEVENS

Beltoon/signalering:

!4 verschillende tonenreeksen

!Meervoudige

toondifferentiatie

!Signalering door trilling !Max. volume dB(A)

@10 cm

Afmetingen:

81 x 62 x 28 mm

Voedingspanning

9V blokbatterij

Temperatuurbereik: 5°C ... +40°C

Zenderfrequentie:

868.35 MHz

Reikwijdte 500 m in het vrije veld

Beschermingklasse:

IP20

D NL

Notizen

Notes

NotitiesNotes

CE-Erklärung Richtlinie 1999/5/EG - angewandte Normen.

!Hiermit erklären wir das

sich dieses Produkt mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der Richtlinie 1999/5/EG befindet.

Das Gerät ist nach den

relevanten Normen EN 60669 geprüft.

EG-Konformitäts-

erklärung: siehe Kontaktadresse in der beigefügten „Service Information

g.de

der EU.

www.funkgon

“

”

Länder: für alle Länder

CE Declaration Guideline 1999/5/EC Applied standart - Legal

!We hereby declare that

this product complies with the basic requirements and other relevant regulations of guideline 1999/5/EC.

!The equipment is testet

according to the respective relevant standard EN 60669.

C Declaration of Conformity: Refer to the contact address in the "Service Information" enclosed.

Countries: For all EU

countries

Déclaration CE Directive 1999/5/CE normes utilisées mentions légales

Nous déclarons par la

présente que ce produit est en conformité avec les exigences fondamentales et autres prescriptions importantes de la directive 1999/5/CE.

Cet appareil a été

contrôlé selon les normes en vigueur EN 60669

!Déclaration de

conformité CE : voir sur le site www.urmetcaptiv.fr

!CE-verklaring -

Richtlin 1999/5/EG – toegepaste normen juridisch

!Hiermede verklaren wij,

dat dit product aan de wezenlijke eisen en de andere relevante voorschriften van de Richtlijn 1999/5/EG voldoet

!Al naar het type toestel

getest volgens de telkens toepasselijke normen EN 300220, EN 301489-1/-3, EN 60950.

!Egconformiteitsverklarin

g: Zie het contact adres in de bijgevoegde "serviceinformatie" of

www.funkgong.de

“ ”

!Landen: voor alle

landen van de EU

MV 003430

Juli 15

Bitte führen Sie das Gerät am Ende seiner Lebensdauer den zur Verfügung stehenden Rückgabe- und SammelSystemen zu.

Kontakt Contact Contact

Siehe Verpackung oder beigefügte "Service Information!

At the end of the product´s useful life, please dispose of it at appropriate collection points provided in your country.

Contact

See packaging or attached "Service Information"!

Une fois le produit en fin de vie, veuillez le déposer dans un point de recyclage approprié.

Voyez emballage ou la note "Service Information"!

Wij raden u aan het apparaat aan het einde van zijn nuttige levensduur, niet bij het gewone huisafval te deponeren, maar op de daarvoor bestemde adressen.

Zie verpakking of "Service Information"!

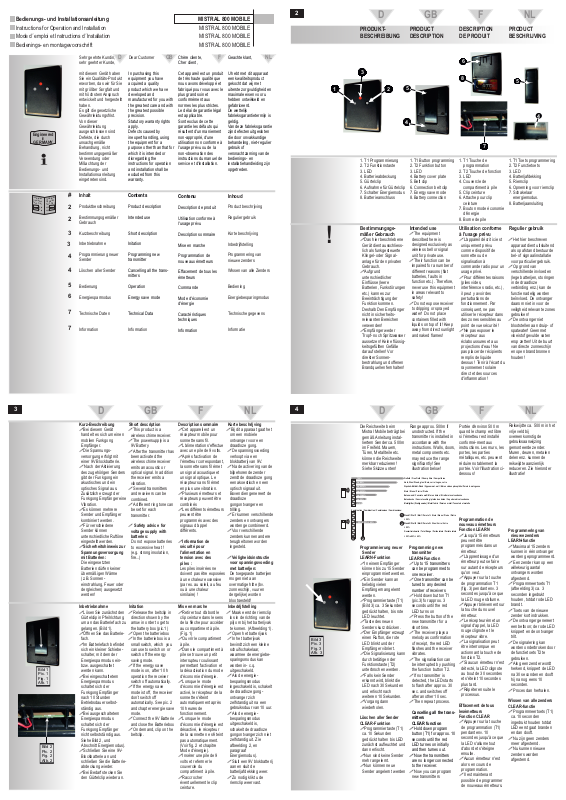

Grothe MISTRAL 800 MOBILE User guide [ml]

Specifications and Main Features

Frequently Asked Questions

User Manual
