INSTRUKCJA OBSŁUGI

Dzwonek Grothe 43177 Croma 231A

Nr produktu 431530

Strona 1 z 10

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska

www.conrad.pl

Szanowny Kliencie,

Kupując niniejszy produkt, nabyłeś urządzenie, które zaprojektowaliśmy i zbudowaliśmy dla Ciebie z troską i najwyższą możliwą precyzją.

Dla urządzenia zastosowanie mają odpowiednie w danym kraju przepisy.

Uszkodzenia spowodowane niewłaściwym użytkowaniem produktu, użyciem go niezgodnie z przeznaczeniem lub nieprzestrzeganie wskazówek odnośnie użytkowania i instalacji, zawartych w niniejszej instrukcji, będzie skutkować utratą gwarancji udzielonej na produkt.

Zawartość instrukcji

1. Użycie urządzenia zgodnie z jego przeznaczeniem

2. Instalacja urządzenia

3. Instalacja/podłączenie urządzenia

4. Obsługa/dźwięki dzwonków

5. Dane techniczne

Użycie urządzenia zgodnie z jego przeznaczeniem

 Niniejszy produkt przeznaczony jest wyłącznie do systemów dzwonkowych lub

sygnalizacyjnych.

 Urządzenie należy chronić przez działaniem kapiącej lub bryzgającej na nie wody! Nie

umieszczaj pojemników z płynami na urządzeniu! Nie przykrywaj dzwonka innymi urządzeniami, zasłonami itp. Chroń urządzenie przed bezpośrednim działaniem promieni słonecznych i nie narażaj go na działanie otwartego ognia.

 Nie rozbieraj urządzenia ze względu na obecność wysokiego napięcia elektrycznego!

Instalacja

Wskazówki ogólne

 Instalacja i montaż urządzenia powinny być przeprowadzane wyłącznie przez

wykwalifikowanego elektryka!

 W trakcie instalacji należy przestrzegać regulacji nt prac elektrycznych obowiązujących w

danym kraju.

Strona 2 z 10

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska

www.conrad.pl

 Jeśli zasilanie dostarczane jest z sieci (230V~), musi ona być wyposażona w wielobiegunowy

wyłącznik główny z odległością między stykami wynoszącą minimum 3mm!

 Przed rozpoczęciem instalacji, upewnij się, że główny obwód zasilania jest odłączony za

pomocą bezpiecznika.

 Falowana część z tyłu urządzenia może być

wykorzystana do przeprowadzenia przewodu.

Instalacja/podłączenie

 Usuń osłonę tak jak zostało to przedstawione na rys. 1  Aby zamocować urządzenie za pomocą śrub, wykorzystaj

przedstawione na rysunku otwory A i B

Strona 3 z 10

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska

www.conrad.pl

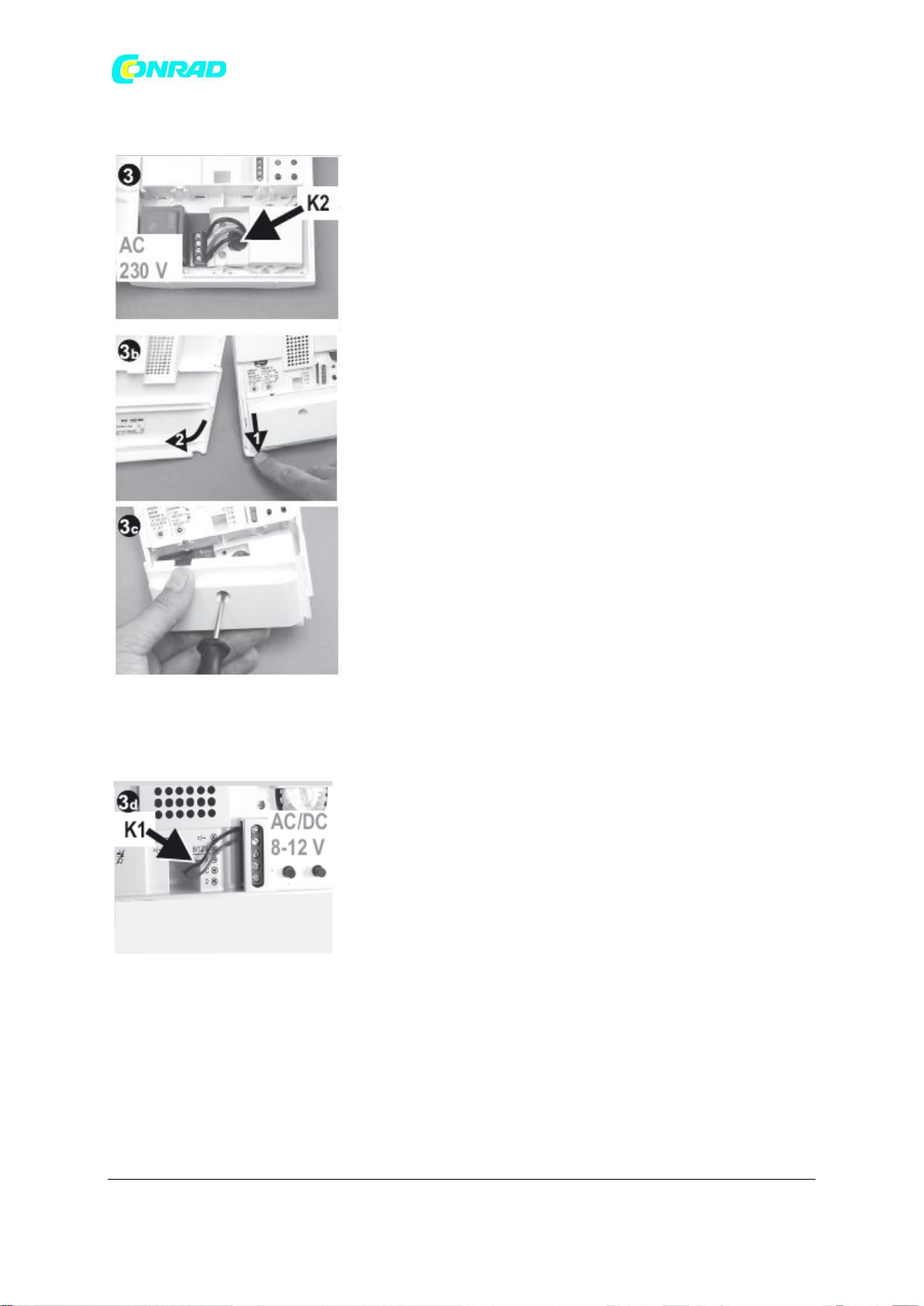

Zasilanie napięciem ~230V (50Hz)

 Poprzez zacisk wskazany na rysunku 3. Przed

rozpoczęciem podłączenia, usuń zaślepkę tak jak zostało to przedstawione na rysunku 3b oraz odkręć/usuń element zabezpieczający tak jak zostało to przedstawione na rysunku 3c.

 Użyj otworu przewodu K2  Po zakończeniu instalacji, przykręć ponownie element

zabezpieczający.

Zasilanie napięciem =/ 8-12V (0,5A)

spełniających normę EN 61558-2-6 /-2-8!

 Poprzez zacisk wskazany na rysunku 3d  Użyj otworu przewodu K1  UWAGA! Używaj jedynie certyfikowanych transformatorów

Strona 4 z 10

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska

www.conrad.pl

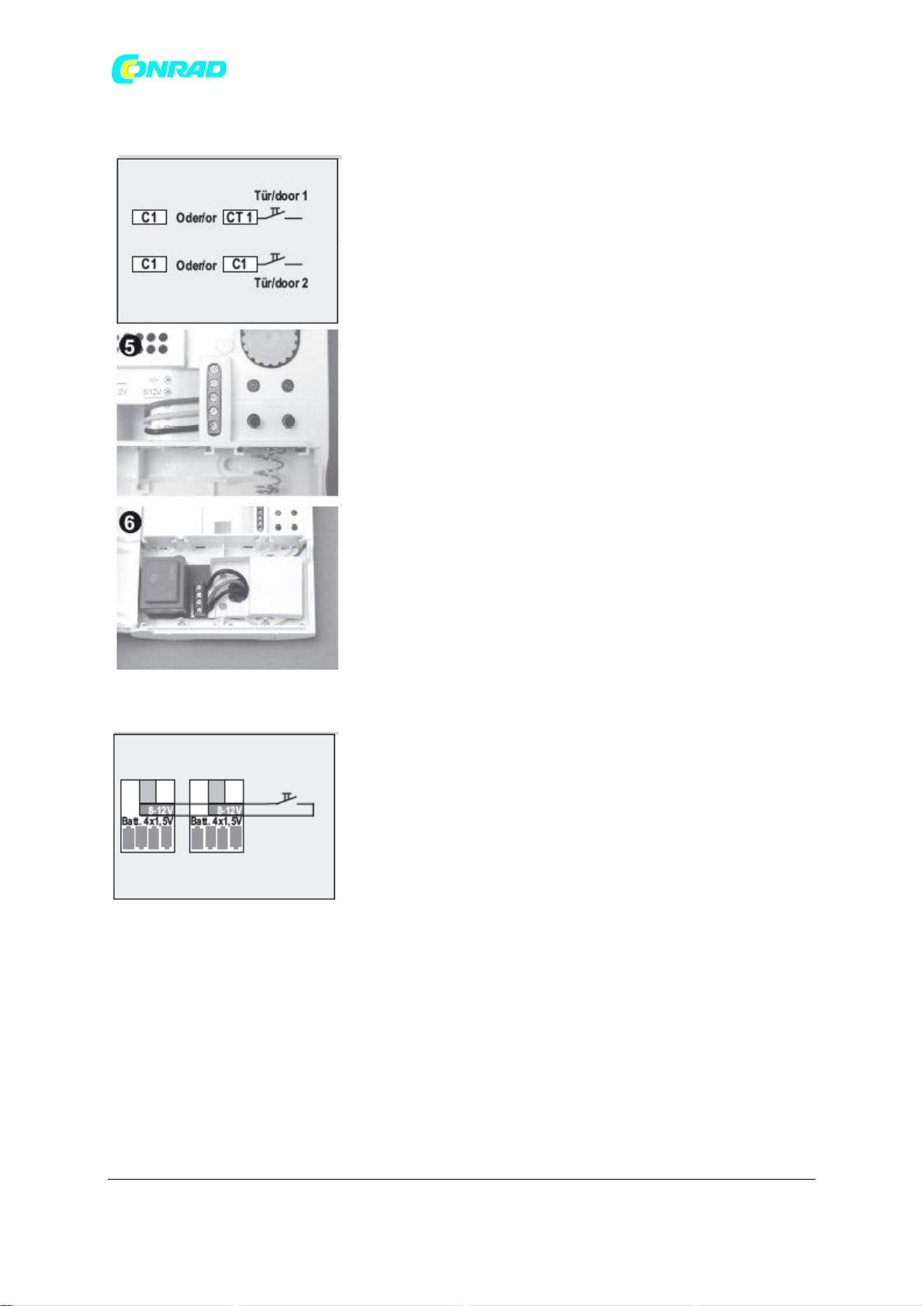

Podłączenie przycisku dzwonka

 Dzwonek może być uruchamiany niezależnie od źródła

zasilania, poprzez różne typy podłączenia:

1. bezpotencjałowo, tak jak zostało to wskazane na

rysunku 5 i schematach podłączenia C i E

2. 8-12V=/~, tak jak zostało to wskazane na

schemacie podłączenia D, F i H. Dla podłączenia prądu stałego (DC), "+" musi zostać podłączony do kanałów C1 lub C2!

3. 230V~, tak jak zostało to wskazane na schemacie

podłączenia G. Uwaga! Używaj wyłącznie przycisków przeznaczonych do pracy z napięciem 230V! Koniecznie upewnij się czy THE BARRIER jest włożona i przykręcona w odpowiednim

miejscu postępując zgodnie z informacjami zawartymi na schematach E i H.

 Niezależnie od typu podłączenia, dostępne są dwa

odrębne kanały (C1/C2 oraz CT1/CT2).

Połączenie równoległe

 Przy podłączeniu równoległym, połącz styki o tym samym

oznaczeniu.

 Połączenie równoległe jest również możliwe, jak to

wskazano na rysunku H, do zainstalowanych już gongów (8-12V~).

Strona 5 z 10

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska

www.conrad.pl

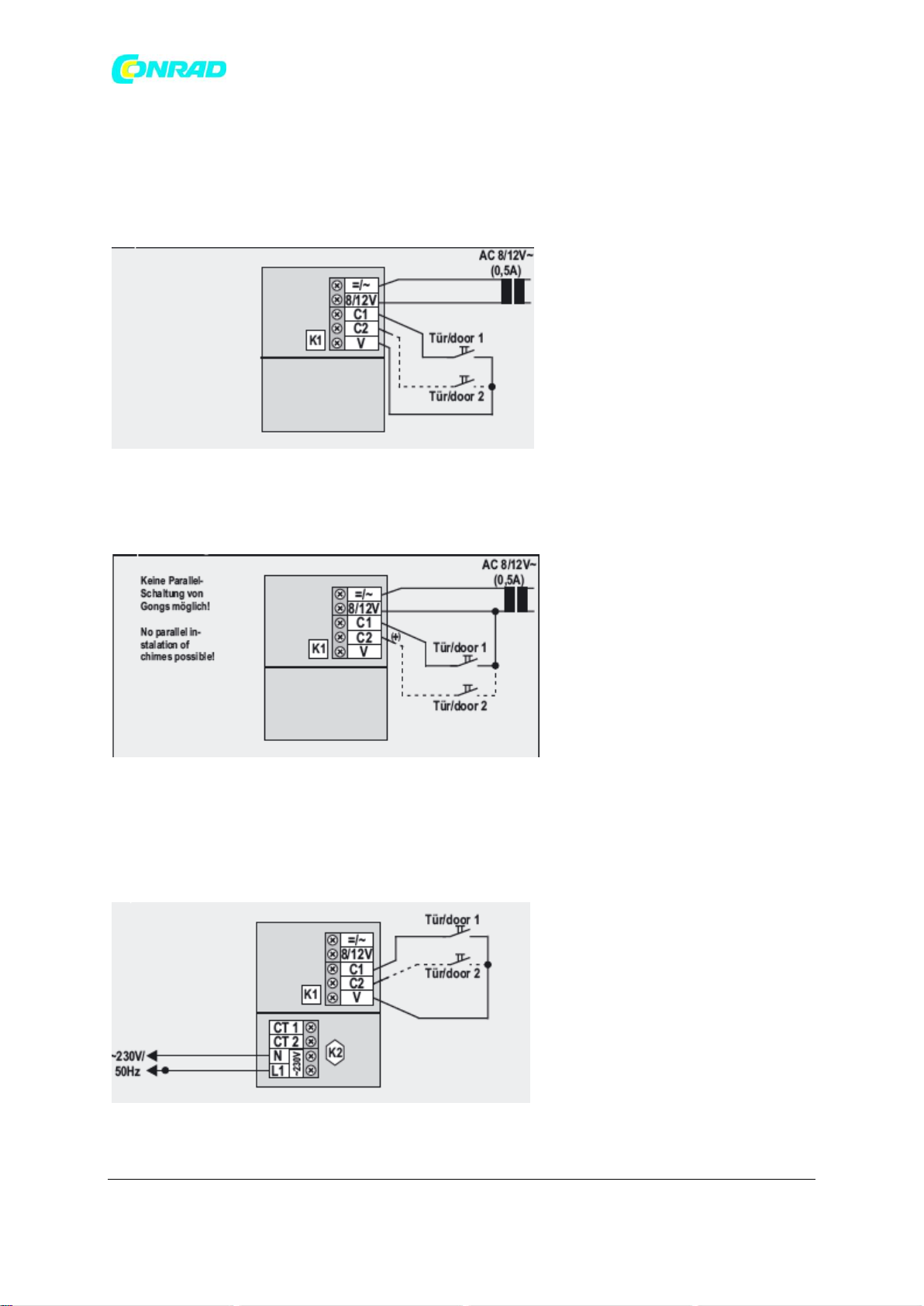

Instalacja/podłączenie urządzenia

C:

Źródło zasilania: =/~ 8-12V Sygnał wzbudzający: bezpotencjałowo

D:

Źródło zasilania: =/~ 8/12V Sygnał wzbudzający: =/~ 8/12V

E:

Źródło zasilania: 230V~ (50Hz) Sygnał wzbudzający: bezpotencjałowo

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska

Strona 6 z 10

www.conrad.pl

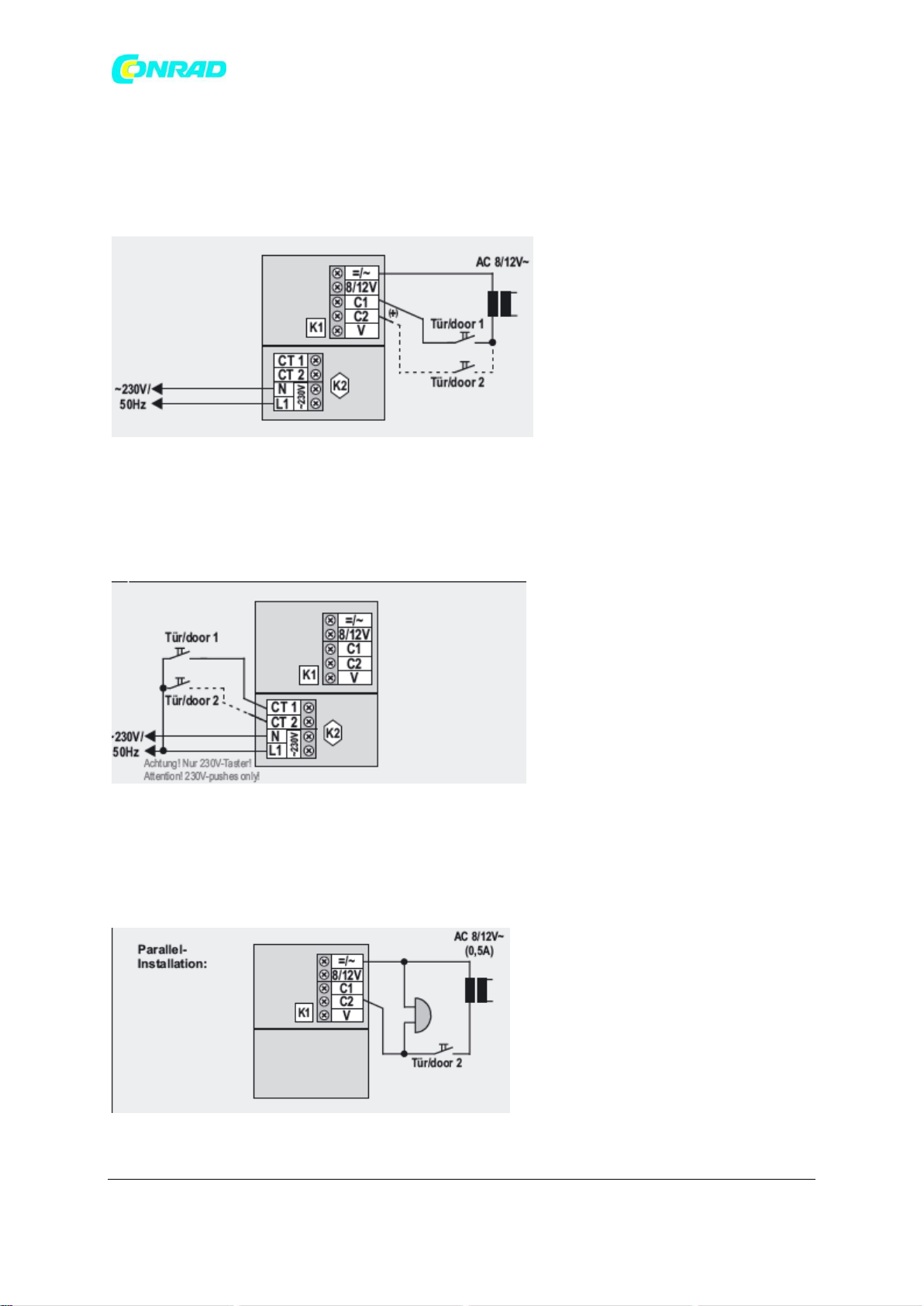

F:

Źródło zasilania: 230V~ (50Hz) Sygnał wzbudzający: =/~8-12V

G:

Źródło zasilania: 230V~ (50Hz) Sygnał wzbudzający: 230V~ (50Hz)

H:

Źródło zasilania: Wszystkie warianty poza =/~8-12V Sygnał wzbudzający: =/~8-12V

Strona 7 z 10

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska

www.conrad.pl

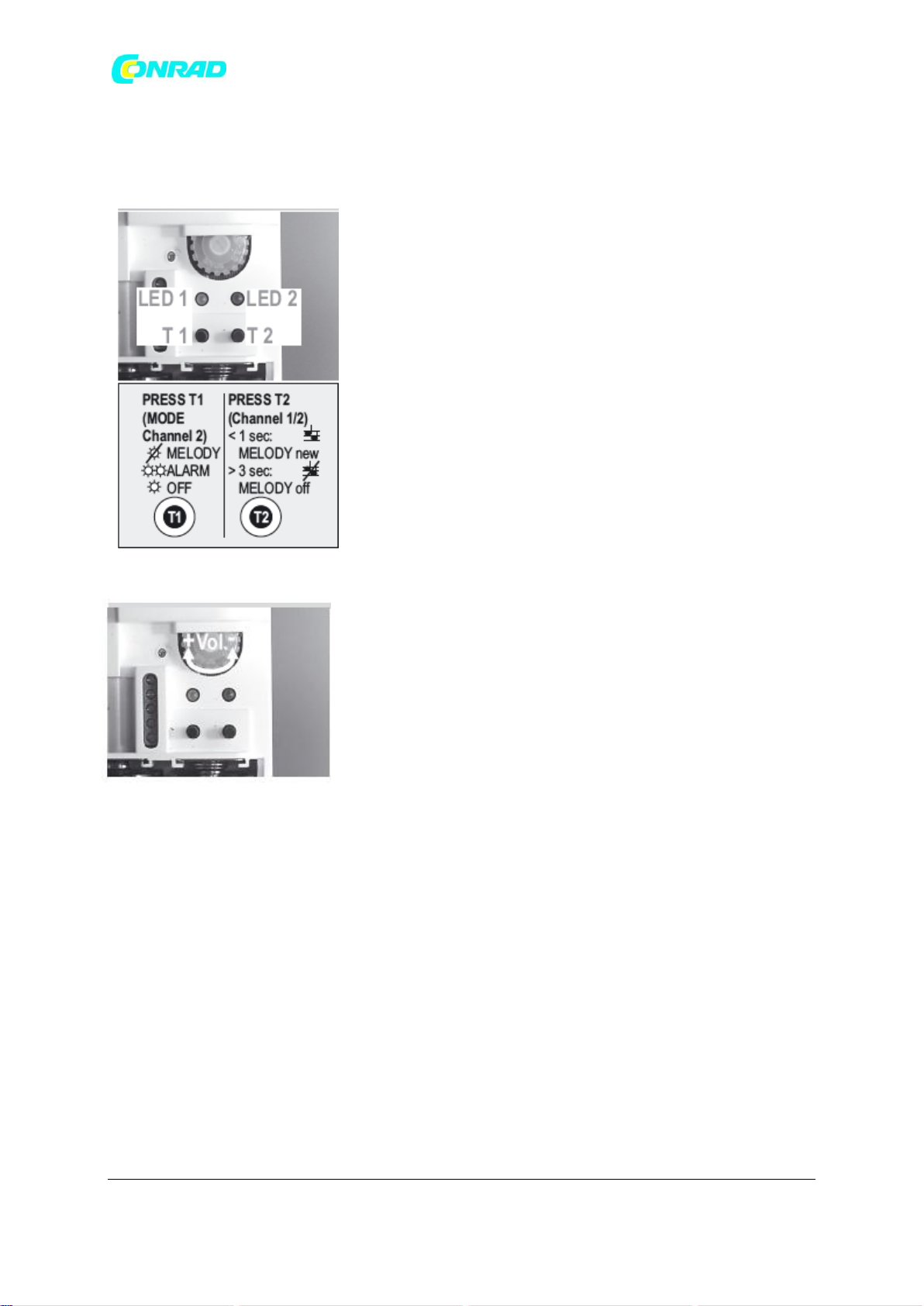

Obsługa/dźwięki dzwonków

Informacje ogólne

 Gong posiada dwa kanały wywołania.  Dla kanału 1 możliwy jest wybór melodii.  Dla kanału 2 możliwy jest wybór melodii. Poza tym,

możesz wybrać również funkcję ALARM (np. dla czujnika ruchu). Funkcja ALARM zawsze uruchamiana jest w maksymalnej głośności urządzenia.

Regulacja głośności

 Aby regulować głośność, użyj pokrętła: od cichego do

głośnego dźwięku.

 UWAGA: Niezależnie od ustawień głośności, funkcja ALARM

(ustawiana za pomocą przycisku T1), zawsze jest uruchamiana z maksymalną głośnością urządzenia.

Strona 8 z 10

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska

www.conrad.pl

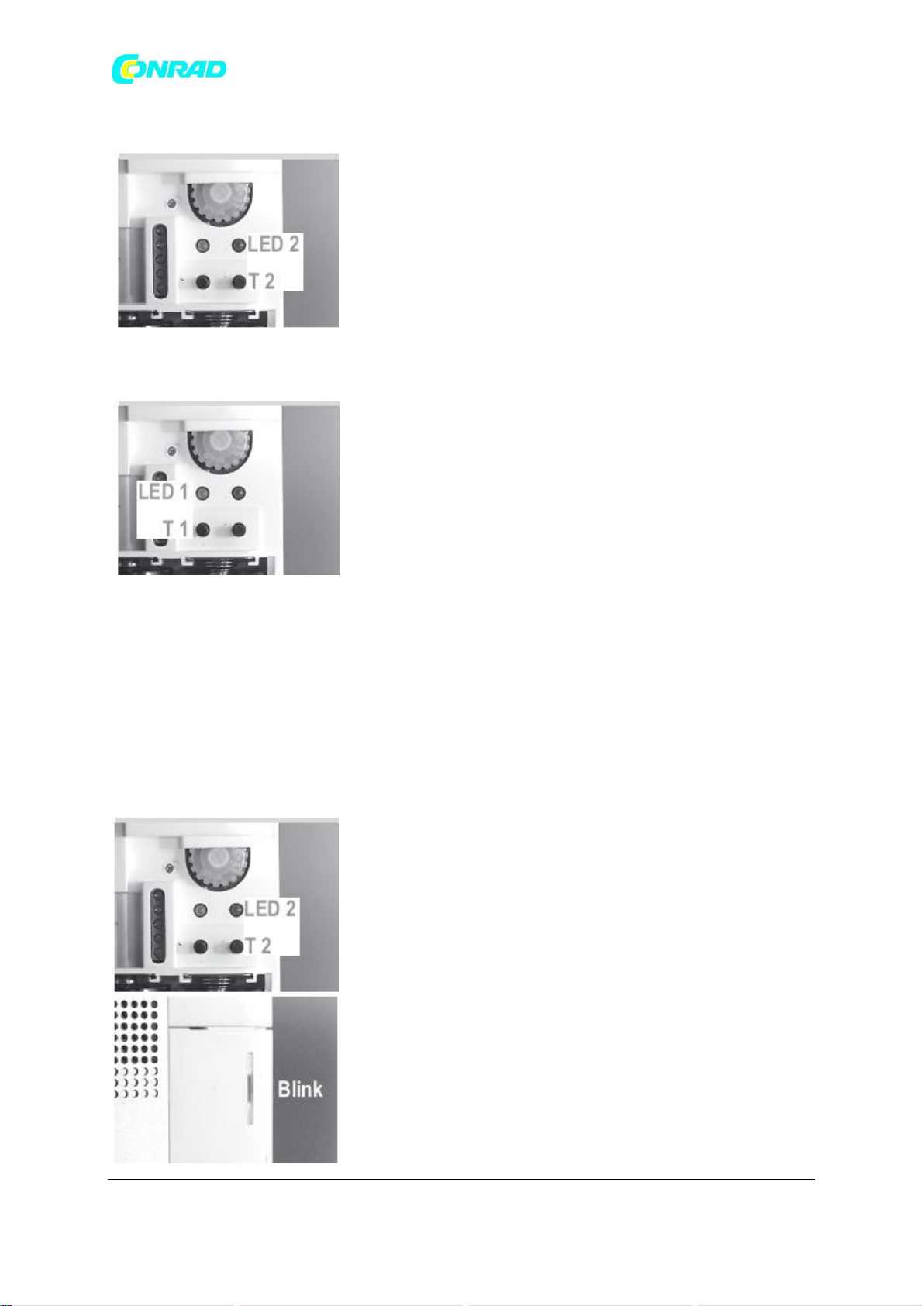

Wybór melodii (funkcja MELODY)

 WAŻNE! Pożądana melodia jest przypisana zawsze do

ostatnio użytego przycisku dzwonka.

 Użyj przycisku dla którego chcesz ustawić melodię.  Otwórz obudowę urządzenia.  Wciskaj przycisk T2 do momentu odegrania pożądanej

melodii. Wśród odgrywanych dźwięków znajdą się również te, które przeznaczone są dla funkcji ALARM (opisanej w dalszej części) dla obu kanałów.

Funkcja MODE kanału 2 (ALARM)

 Funkcja ta może mieć zastosowanie np. przy podłączeniu

detektora ruchu - w trakcie dnia będzie on uruchamiał melodię, natomiast nocą - alarm.

 Funkcja MODE może być aktywowana wyłącznie dla

kanału 2 (dla urządzeń podłączonych do zacisków C2 oraz CT 2).

 Przy ustawieniu domyślnym, kanał 2 odgrywa melodię, tak

jak dla kanału 1. W takim przypadku zielona dioda LED 1

nie pulsuje.

 Wciśnięcie przycisku T1 aktywuje funkcję alarmu – dioda LED 1 będzie pulsować dwukrotnie

w regularnych odstępach.

 Ponowne wciśnięcie przycisku T1 całkowicie wyłączy kanał 2 urządzenia – dioda LED 1

zamruga raz.

 Ponowne wciśnięcie przycisku T1 przywróci urządzenie do ustawienia domyślnego (MELODY).

Dioda LED 1 nie będzie pulsować.

Bezgłośna praca urządzenia (funkcja MELODY wyłączona)

 Wciśnij przycisk T2 na dłużej niż 3 sekundy, do momentu

aż dioda LED 2 zamruga krótko.

 Dioda LED 2 będzie pulsować na czerwono.  Wszystkie melodie dla kanału 1 oraz 2 zostaną wyciszone,

jednak jeśli została wcześniej aktywowana funkcja alarmu (za pomocą przycisku T1 – zob. wyżej), to pozostanie ona aktywna.

 Melodie możesz aktywować ponownie, wciskając przycisk

T2.

Strona 9 z 10

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska

www.conrad.pl

http://www.conrad.pl

Dane techniczne/informacje

Homologacja

 W zależności od urządzenia, zostało ono przetestowane zgodnie z odpowiednimi

normami: EN 50081, 50082, 55022,EN 61000-4-2/3/4/5/6-11, EN 60065.

Sygnały/dzwonki

 18 dźwięków dzwonka.  Możliwość przełączania się między dzwonkami.  Maksymalna głośność 86 dB(A).

Wymiary

 149 x 114 x 44mm lub  191 x 163 x 51mm

Napięcie zasilania

 Zob. część „Instalacja”

Temperatura pracy

 5⁰-40⁰C
