Installations- und Bedienungsanleitung
Mobiler Funkgong CALIMA 600
• individuelle Rufmelodien im MP3-Format
• LED-Lichtring / -Blitzlicht
• Batteriebetrieb und Netzteilbetrieb
*
* Netzteilbetrieb mit Tischadapter TA55 als
optionales Zubehör
Page 2
Inhaltsverzeichnis
Allgemeine Informationen
• Produktinformationen ..................................................................................................................................... 3
• Sicherheits- und rechtliche Hinweise .......................................................................................................... 4
CALIMA 600 – die Highlights kurz erklärt ............................................................................................... 5
Produktübersicht ............................................................................................................................................. 6
Erste Verwendung / Inbetriebnahme ......................................................................................................... 7
Einstellungen des Funkgongs
• Melodiewahl / microSD-Karte ....................................................................................................................... 9
• Farbwahl LED-Lichtring ................................................................................................................................ 12
• LED-Einstellung .............................................................................................................................................. 13
• Rufton Lautstärke . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Stummschaltung / Schlummerfunktion ................................................................................................... 16
Kopplung
• Funkgong und Funkklingeltaster miteinander koppeln ............................................................................ 18
• Kopplung zwischen Funkgong und Funkklingeltaster löschen ............................................................... 20
Alarmfunktion (optional mit MISTRAL SE03) ............................................................................................. 21
Kombinationsmöglichkeiten / Vernetzung ............................................................................................ 22
Funkreichweite .............................................................................................................................................. 23
Technische Daten .......................................................................................................................................... 23
Fehlersuche und Hilfe .................................................................................................................................. 24

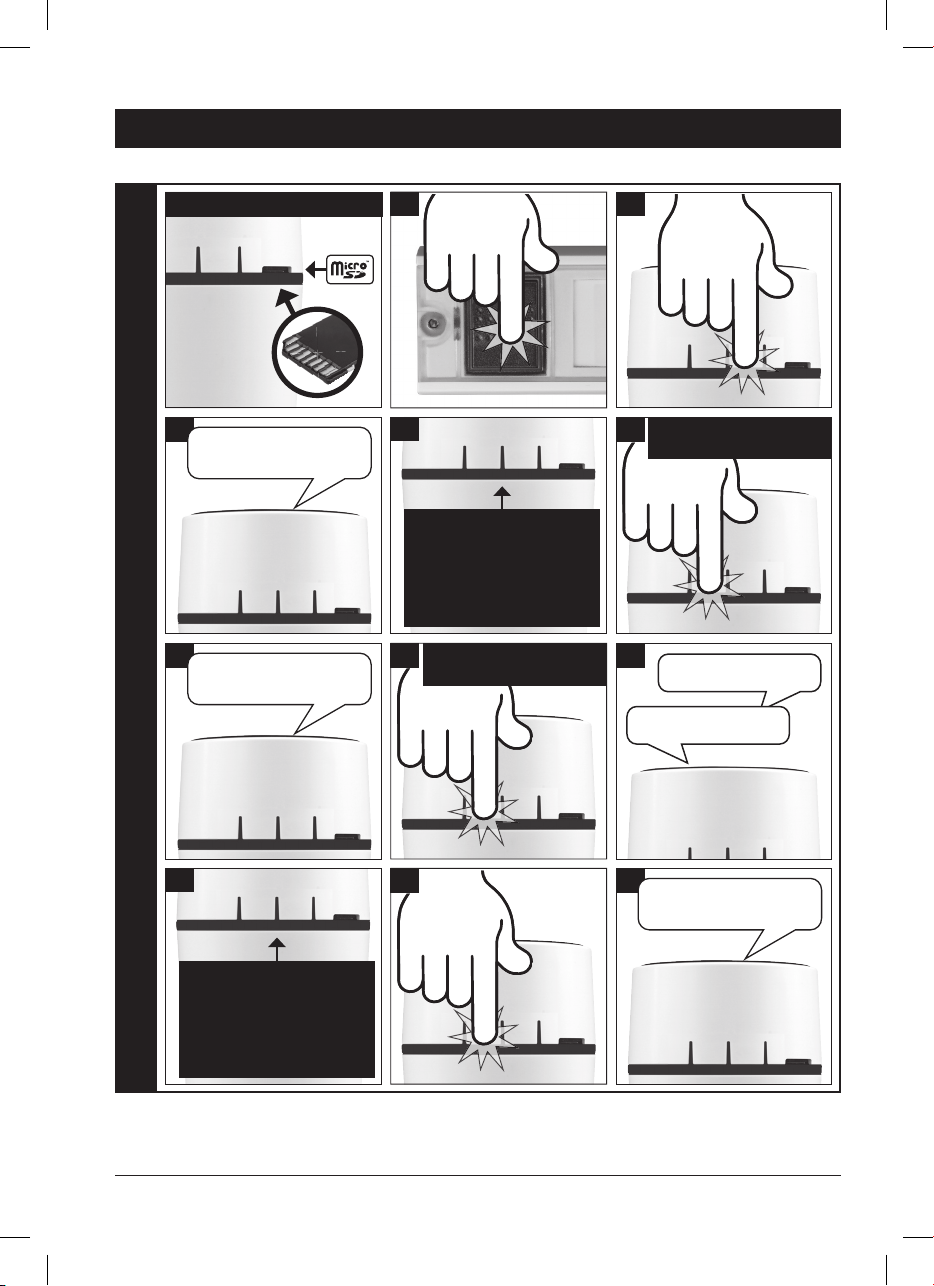

Kurzanleitung
• Melodiewahl / microSD-Karte ..................................................................................................................... 26
• Farbwahl LED-Lichtring ................................................................................................................................ 27
• LED-Einstellung ............................................................................................................................................... 27
• Lautstärke ....................................................................................................................................................... 28
• Stummschaltung ............................................................................................................................................ 28
• Schlummerfunktion ....................................................................................................................................... 29
• Kopplung ......................................................................................................................................................... 30
• Kopplung löschen .......................................................................................................................................... 30
• Alarmfunktion ................................................................................................................................................. 31
2
Page 3
Produktinformationen
Sehr geehrte Kundin, sehr geehrter Kunde,
herzlichen Dank, dass Sie sich für unser Produkt entschieden haben. Mit diesem Gerät haben Sie ein
Qualitätsprodukt erworben, das wir für Sie mit größter Sorgfalt und höchstem Anspruch entwickelt und
hergestellt haben.
Packungsinhalt
Überprüfen Sie bitte den Packungsinhalt anhand der beiliegenden Packliste.
Sie benötigen zusätzlich
• 4 Batterien 1,5 V (LR14/C) für den Funkgong
oder für Netzteilbetrieb: als Zubehör erhältlich Tischadapter TA55 (Artikelnummer 43599)
• eine Münze o. ä. zum Öffnen des Batteriefachs
• Optional zur Nutzung des externen Melodiespeichers eine microSD-Karte, als Zubehör erhältlich,
16 GB μSD16 (Artikelnummer 43509)
Informationen zum Produkt
Lesen Sie bitte die Installations- und Bedienungsanleitung vor der Inbetriebnahme aufmerksam
durch und bewahren Sie sie für späteres Nach schlagen auf. Legen Sie diese Anleitung dem Produkt
bei, falls Sie es weitergeben.
Die jeweils aktuelle Installations- und Bedienungsanleitung steht auch auf unserer Webseite auf der
jeweiligen Artikeldetailseite als PDF zum Down load bereit. Informieren Sie sich auch hier:
https://www.grothe.de/Haeufiggestellte-Fragen/
https://www.grothe.de/service/
erklaervideos/
Reinigung
Verwenden Sie zur Reinigung bitte nur ein nebelfeuchtes Tuch, aber keine Mikrofaser, da diese die
Oberfläche verkratzen könnte.
Bestimmungsgemäßer Gebrauch
Das hier beschriebene Gerät dient ausschließlich als funkgesteuertes Klingel- oder Signalgerät für den
privaten Gebrauch. Durch unterschiedliche Einflüsse (leere Batterien, Funkstörungen etc.) kann die
Funktion beeinträchtigt werden. Verwenden Sie diesen Funkgong auf keinen Fall in sicherheitsrelevanten Bereichen! Falls durch den Ausfall des Gerätes eine Gefährdung von Personen oder entstehen
könnte oder sonstige Folgeschäden möglich sind, MÜSSEN Sie diese durch zusätzliche geeignete Sicherheitsmaßnahmen verhindern!
Sicherheitshinweise
Setzen Sie den Funkgong weder Tropf- noch Spritzwasser aus! Stellen Sie keine mit Flüssigkeit gefüllten Gefäße darauf ab! Decken Sie ihn nicht mit Gegenständen oder Decken, Vorhängen etc. zu und
schützen Sie ihn vor direkter Sonnenbestrahlung und offenen Brandquellen!
3
Page 4
Sicherheits- und rechtliche Hinweise
Konformitätserklärungen
Grothe GmbH erklärt hiermit in alleiniger Verantwortung und rechtsverbindlich, dass dieses Produkt
mit den grundlegenden Gesundheits- und Sicherheitsanforderungen und den anderen relevanten Vorschriften der Richtlinie 2014/53/EU konform ist; je nach Gerätetyp geprüft nach den jeweils relevanten
Normen EN3000220-2, EN 301489-1, EN 62368-1:2016, EN 55022, EN 50581.
RED-Richtlinie 2014/53/EU
EMV-Richtlinie 2014/30/EU
RoHS-Richtlinie 2011/65/EU
WEEE-Richtlinie 2012/19/EU
EU-Konformitätserklärung für alle Länder der EU: siehe www.funkgong.de
Sendefrequenz 868,35 MHz
Entsorgung und Wiederverwertung
Elektroschrott und Batterien (falls verwendet) gehören NICHT in den Hausmüll!
Entsorgen Sie unbrauchbare oder ausrangierte Elektrogeräte und Batte rien ausschließlich über die Rückgabe- und Sammelsysteme oder den Hersteller bzw.
Importeur.
Die getrennte Sammlung von Elektro- und Elektronikgeräten wird durch das Symbol einer durchge strichenen Abfalltonne auf Rädern dargestellt. Die Entsorgung
dieser Elektro- oder Elektronikgeräte im Hausmüll ist nach dem ElektroG-Gesetz
verboten!
Gewährleistung und Haftung
GROTHE GmbH Gongs sind mit moderner Technik gefertigt und unterliegen einer hundertprozentigen
Qualitätskontrolle.
Sollte dennoch ein Mangel an Ihrem Gerät auftreten, leistet die GROTHE GmbH im nachstehenden Umfang Gewähr.
1. Unsere Gewährleistung umfasst die Nachbesserung oder Neulieferung eines Gerätes, wenn dieses
nachweisbar in der Funktion oder Materialbeschaffenheit Fehler aufweist.
2. Die Gewährleistung bezieht sich nicht auf natürliche Abnutzung oder Transportschäden, ferner nicht
auf Schäden infolge der Nichtbeachtung der Einbauhinweise sowie nicht fachgerechter Installation.
Die Gewährleistung verliert automatisch ihren Anspruch, wenn das Gerät nach Fehlerdiagnose ge
öffnet wurde.
3. Die Dauer der Gewährleistung beträgt 24 Monate ab Kauf des Gerätes durch den Endverbraucher.
Die Einhaltung der Anspruchsfrist ist durch Nachweis des Kaufdatums mittels beigefügter Rechnung,
Lieferschein oder ähnlicher Unterlage zu belegen.
Bitte schicken Sie im Falle eines Mangels das Gerät mit beigefügter Mängelbeschreibung an die
Verkäuferadresse mit o. g. Belegen zurück.
4
-
Page 5
CALIMA 600 – die Highlights kurz erklärt
Der flexible Teamplayer – CALIMA 600 …
ist ein mobiler Funkgong mit hoher Reichweite und stabiler Funkverbindung, den Sie überall im
…
Haus und im geschützten Außenbereich (im Freien bei trockener Witterung vor Feuchtigkeit
geschützt) verwenden können.
… wird einfach und schnell über die Zweitastenbedienung eingestellt und bedient.
… meldet den Status der Einstellung über die Sprachausgabe.
… ist mit einem microSD-Karteneinschub ausgestattet. Speichern Sie Ihre Wunsch-Rufmelodien im
MP3-Format auf einer microSD-Karte (optionales Zubehör μSD16, Artikelnummer 43509)
… kann jedem gekoppelten Funkklingeltaster (Funkbewegungsmelder) eine individuelle Rufmelodie
aus dem internen oder externen Melodiespeicher (microSD-Karte) zuordnen.
… kann zeitlich unbegrenzt stummgeschaltet oder für 1 / 3 / 9 Stunden in den Schlummermodus ver-
setzt werden) und signalisiert dann weder optisch noch akustisch. Solange blinkt der LED-Lichtring
zur Erinnerung grün.
… speichert alle Einstellungen dauerhaft – auch ohne Spannungsversorgung.
… hat einen farbigen LED-Lichtring mit LED-Blitzlichtfunktion zur optischen Signalisierung. Farbe
und Art passen Sie an Ihre jeweiligen Bedürfnisse an.
… ist individuell einstellbar. Sie können jedem MISTRAL Funkklingeltaster, Bewegungsmelder u. w.
(allg. Sender) eine andere Rufmelodie, eine besondere optische Signalisierung (weißes Blitzen
farbiges Leuchten oder Blinken / Ausgeschaltet) zuweisen. Eine Ausnahme: die Lautstärke ist
für alle gleich.
… ist schnell einsatzbereit, da er zunächst nur mit dem Funkklingeltaster (allg. Sender) gekoppelt
werden muss *. Später werden Rufmelodie, Lautstärke und optische Rufsignalisierung eingestellt.
… ist im Set bereits ab Werk mit dem Funkklingeltaster MISTRAL SE03 gekoppelt.
… ist Teil eines erweiterbaren Systems, das mit unterschiedlichen Funkklingeltastern, Funkgongs,
Funkbewegungsmeldern u. w. (allg. Sendern) der Serien CALIMA, MISTRAL oder ECHO erweitert
werden kann.
… kann mit bis zu 22 Funkklingeltastern, Funkbewegungsmeldern u. w. (allg. Sendern) gekoppelt wer-
den. Jeder sendet einen individuellen Code, deshalb sind Störungen ausgeschlossen.
… ist auch als schnell einsetzbares, flexibles und vor allem mobiles hausinternes Hilferufsystem nutz-
bar. Für die Alarmfunktion benötigen Sie einen Funkklingeltaster MISTRAL SE03 als Alarmgeber.
… kann auch mit dem passenden Tischadapter mit Netzteil zeitweise oder permanent mit Spannung
versorgt werden (optionales Zubehör TA55, Artikelnummer 43599).
immer
/
* Im Kapitel „Kopplung“ sowie in der Kurzanleitung ist der Kopplungsvorgang beschrieben.
5
Page 6
Produktübersicht
LED-Ring
Lautsprecher
microSD-Kartenschlitz
6
Produktübersicht
Auswahltaste
Batteriefach-
abdeckung
Menütaste
Batteriehalter
Page 7
Erste Verwendung / Inbetriebnahme
1
3
2
4
1
Öffnen Sie das Batteriefach, indem Sie den
Deckel mit einer Münze gegen den Uhrzeiger-
sinn aufdrehen.
3
LR14 | 1,5 V
C
C
LR14 | 1,5 V
LR14 | 1,5 V
2
Nehmen Sie den Batteriehalter aus dem Gong.
4
C
C
LR14 | 1,5 V
Setzen Sie 4 Batterien 1,5 V (Baby LR14/C) in
den Batteriehalter ein. Beachten Sie dabei die
Polung.
Setzen Sie den Batteriehalter mit den Lötfahnen
voran wieder in den Gong ein.
Wichtig: Die Löt fahnen müssen auf die Kontakt-
federn im Batteriefach treffen (Kennzeichnung
„+“ und „–“).
Erste Verwendung / Inbetriebnahme »
7
Page 8
5
5
7
6
2.
1.
6
LEUCHTET ROT
Der LED-Lichtring leuchtet während des
Konfi gurierungsvorgangs rot.
7
1.
1. Setzen Sie die Abdeckung auf. Der kleine
schwarze Pfeil auf der Abdeckung muss auf
den Kontakt zeigen, der im Uhrzeigersinn
gesehen unterhalb bzw. links von dem kleinen
weißen Pfeil zwischen den Kontakten sichtbar
ist.
2. Schließen Sie dann das Batteriefach, indem
Sie den Deckel mit einer Münze im Uhrzeiger-
sinn zudrehen.
2.
Abdeckung im geschlossenem Zustand.
8
Erste Verwendung / Inbetriebnahme
Page 9

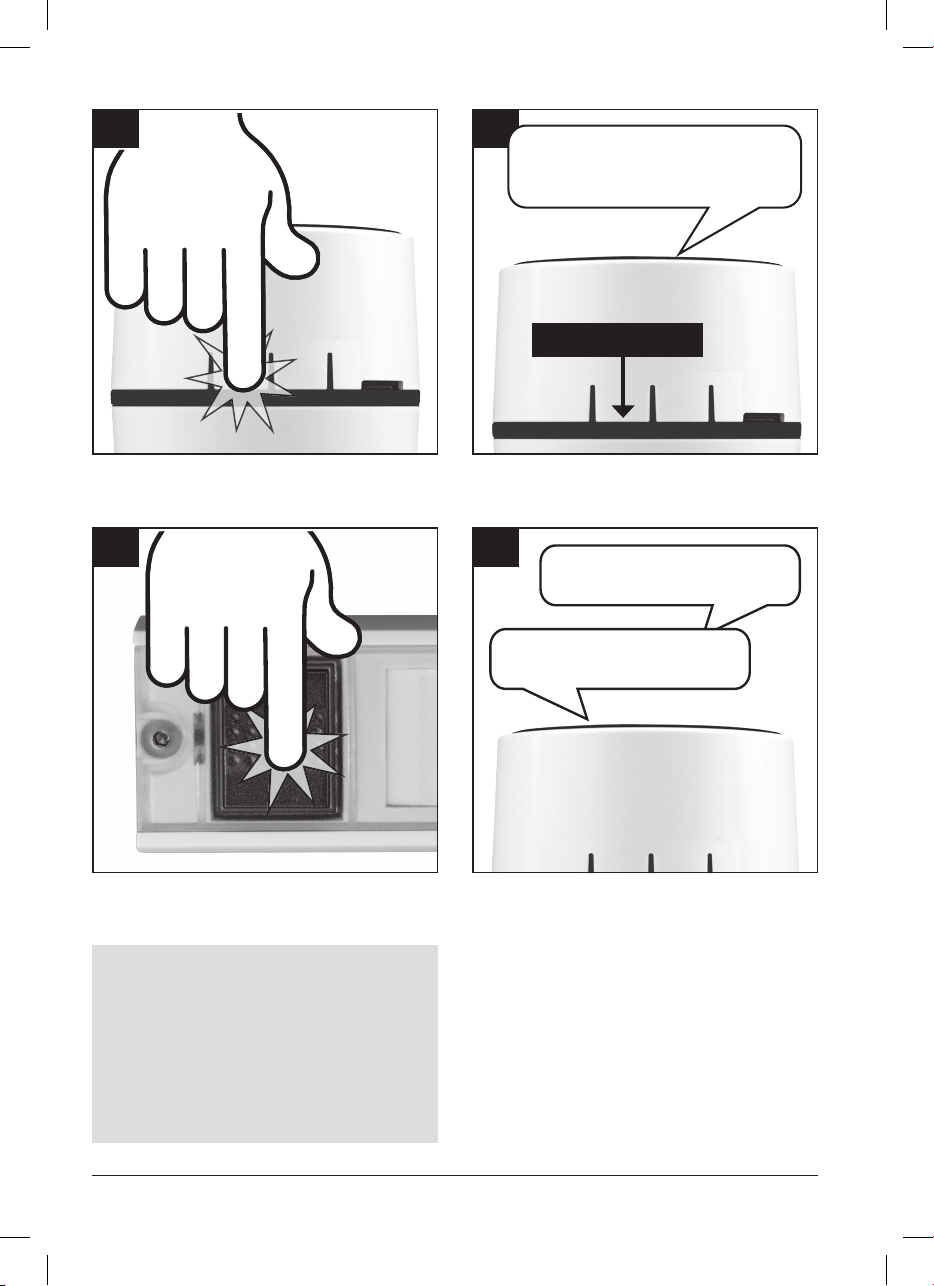

Melodiewahl – Melodiespeicher / microSD-Karte
3
2
4
1
1

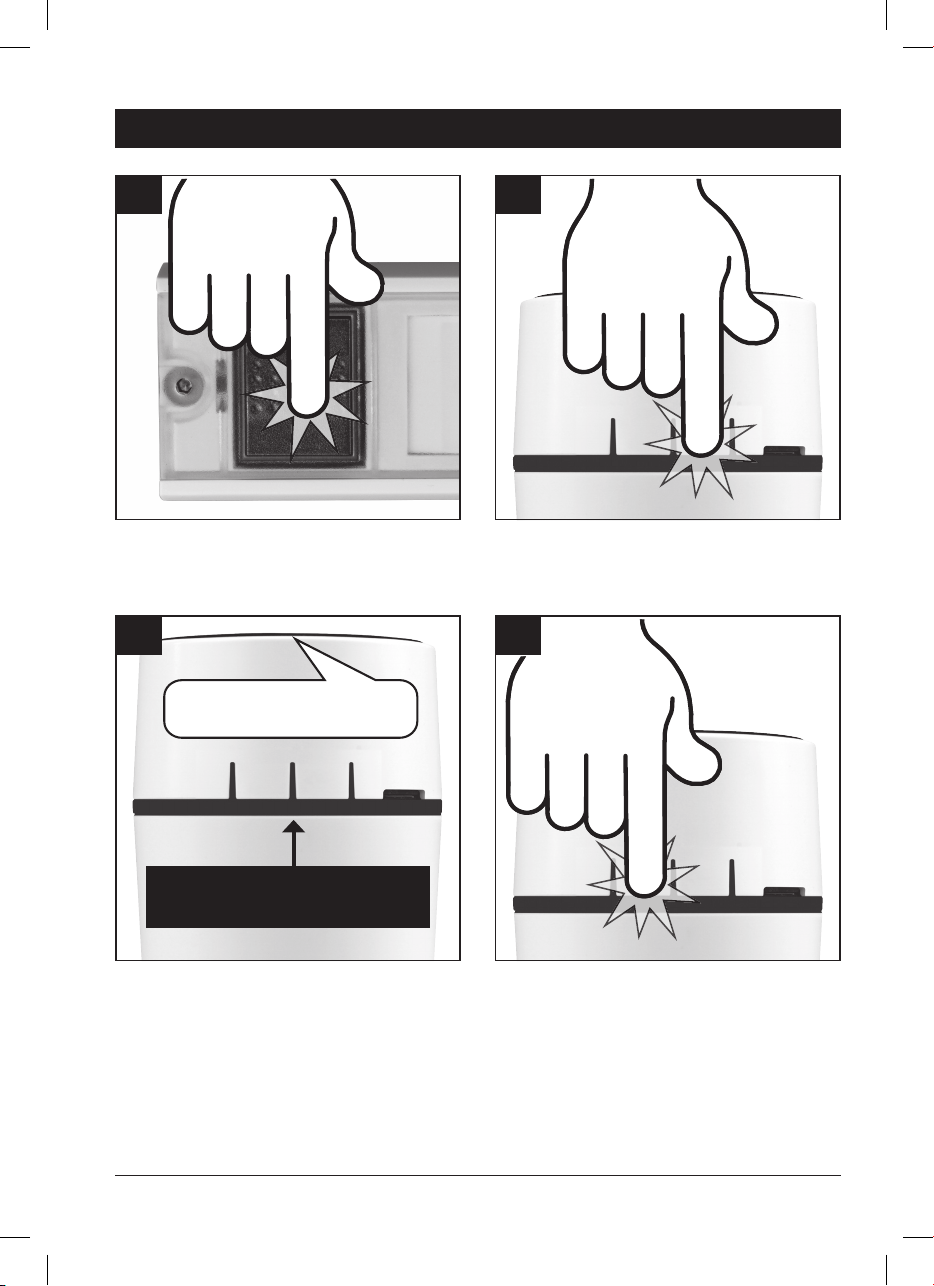

Setzen Sie die microSD-Karte* mit den
Kontakten nach oben in den microSD-Karten-
einschub ein, nachdem Sie die Melodien im
MP3-Format ins Hauptverzeichnis der
microSD-Karte* kopiert haben.
3
2
1 x
Betätigen Sie den Funkklingeltaster, für den Sie
die Melodie einstellen möchten.
4
MELODIEWAHL
1 x
Drücken Sie anschließend die Menütaste am
Funkgong im Grundzustand 1-mal.
*microSD-Karte 16GB bei Grothe erhältlich (µSD16 Artikelnummer 43509)
Sie hören „Melodiewahl“.
Melodiewahl – Melodiespeicher / microSD-Karte »
9
Page 10
6
5
5
7
8
6
LEUCHTET GRÜN
Der LED-Lichtring leuchtet grün, wenn der
interne Melodiespeicher aktiviert ist.
7
x-mal
Für die Auswahl einer Rufmelodie im internen
Melodiespeicher drücken Sie die Auswahltaste
so oft, bis die gewünschte Melodie abgespielt
wird.
8
EXTERNER
MELODIESPEICHER
3 Sekunden
Für die Auswahl einer Rufmelodie im externen
Melodiespeicher (microSD-Karte) drücken Sie
die Auswahltaste ca. 3 Sekunden, um zum
externen Speicher zu wechseln.
10
Melodiewahl – Melodiespeicher / microSD-Karte »
Sie hören „externer Melodiespeicher“.
Page 11
9
9
11
10
10
LEUCHTET GELB
Der LED-Lichtring leuchtet gelb, wenn der
externe Melodiespeicher aktiviert ist.
11
EINSTELLUNG BEENDET
x-mal
Für die Auswahl im externen Melodiespeicher
drücken Sie die Auswahl taste so oft, bis die
gewünschte Melodie abgespielt wird.
Ab sofort hören Sie die zuletzt abgespielte
Melodie, wenn der Funkklingeltaster betätigt
wird.
Als Bestätigung hören Sie „Einstellung
beendet“.
Hinweis: Der Funkgong kehrt automatisch in
den Grundzustand zurück, wenn 7 Sekunden
lang keine Taste gedrückt wurde.
Wiederholen Sie die Vorgänge, um für
weitere gekoppelte Funkklingel taster die
Melodie einzustellen.
Hinweis: Sie können jederzeit zwischen dem
externen und internen Melodiespeicher
wechseln, indem Sie die Auswahltaste
erneut ca. 3 Sekunden lang drücken.
Der LED-Lichtring leuchtet entsprechend der
Auswahl
• grün für aktiven interner Speicher
• gelb für aktive microSD-Karte.
Melodiewahl – Melodiespeicher / microSD-Karte
11
Page 12

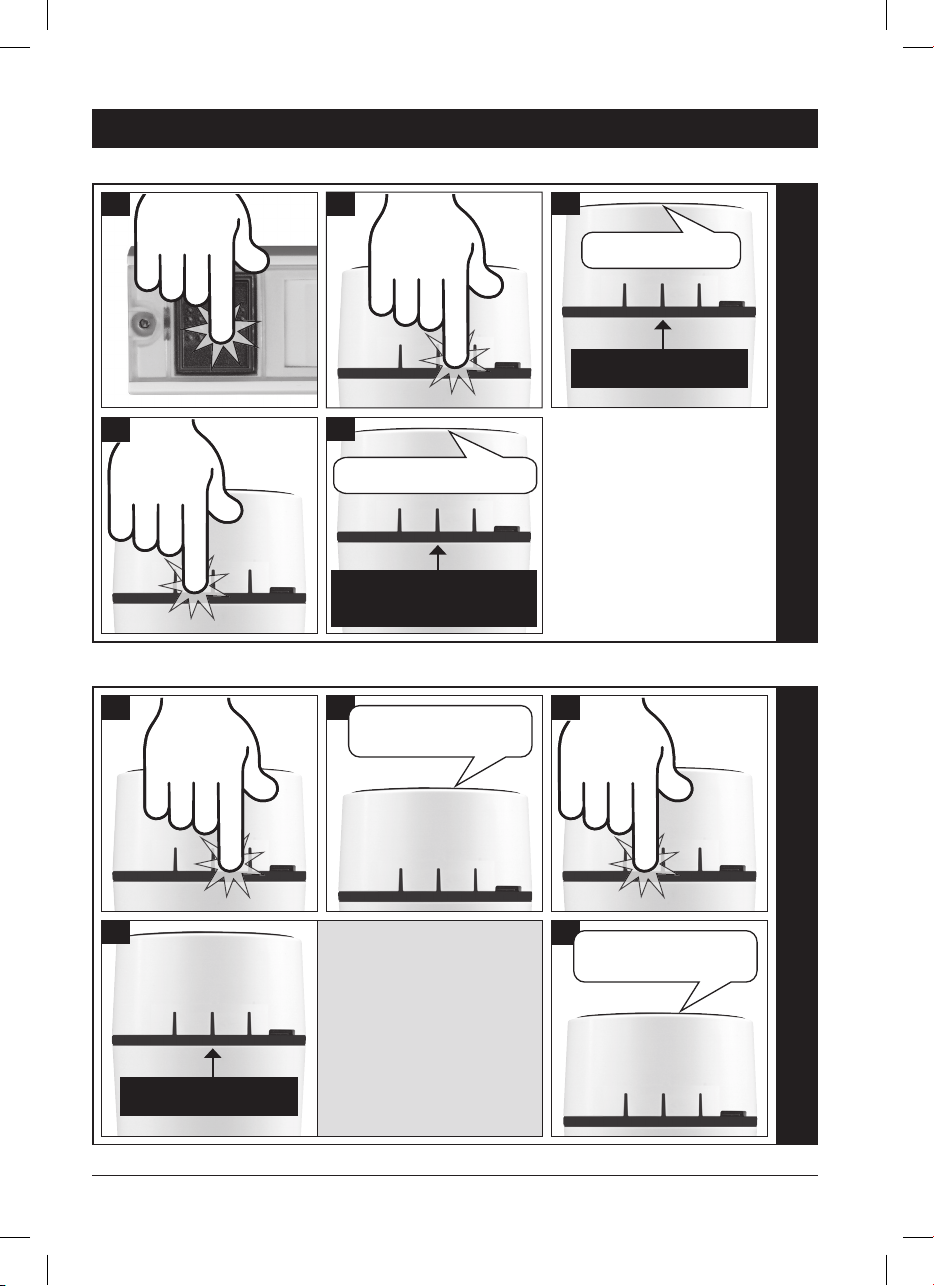

Farbwahl LED-Lichtring
1
2

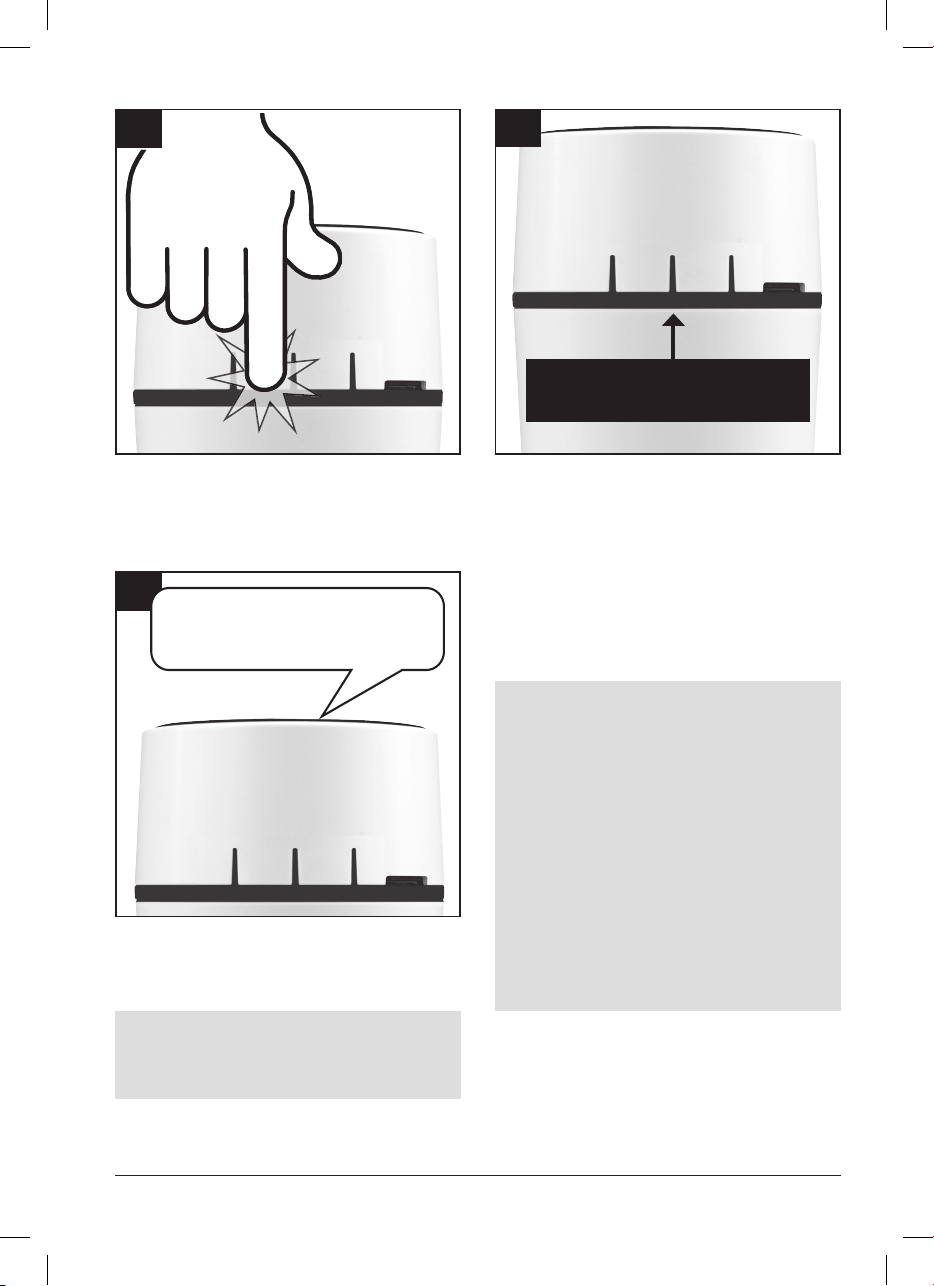

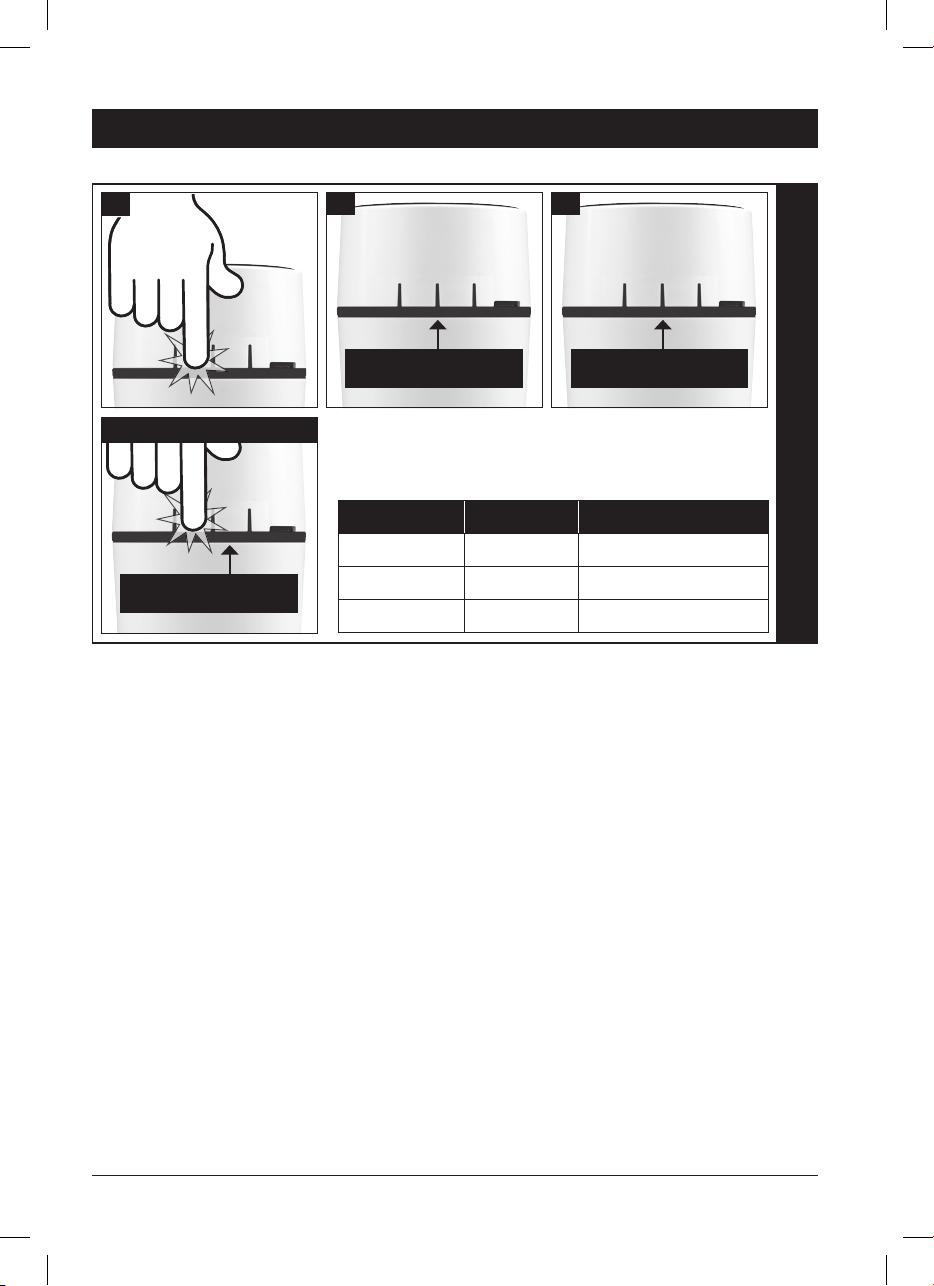

3
3
4
1
1 x
Betätigen Sie den Funkklingeltaster für die
Farbeinstellung des LED-Lichtrings am
Funkgong.
3
3
FARBWAHL
2
2 x
Drücken Sie anschließend die Menütaste im
Grundzustand 2-mal.
4
LEUCHTET IN DER AKTUELL
EINGESTELLTEN FARBE
Sie hören „Farbwahl“. Der LED-Lichtring
leuchtet in der aktuell eingestellten Farbe.
12
Farbwahl LED-Lichtring »
x-mal
Drücken Sie nun die Auswahltaste so oft, bis
der LED-Lichtring in der gewünschten Farbe
leuchtet.
Ihre Auswahl wird automatisch gespeichert,
wenn 7 Sekunden lang keine Taste gedrückt
wird.

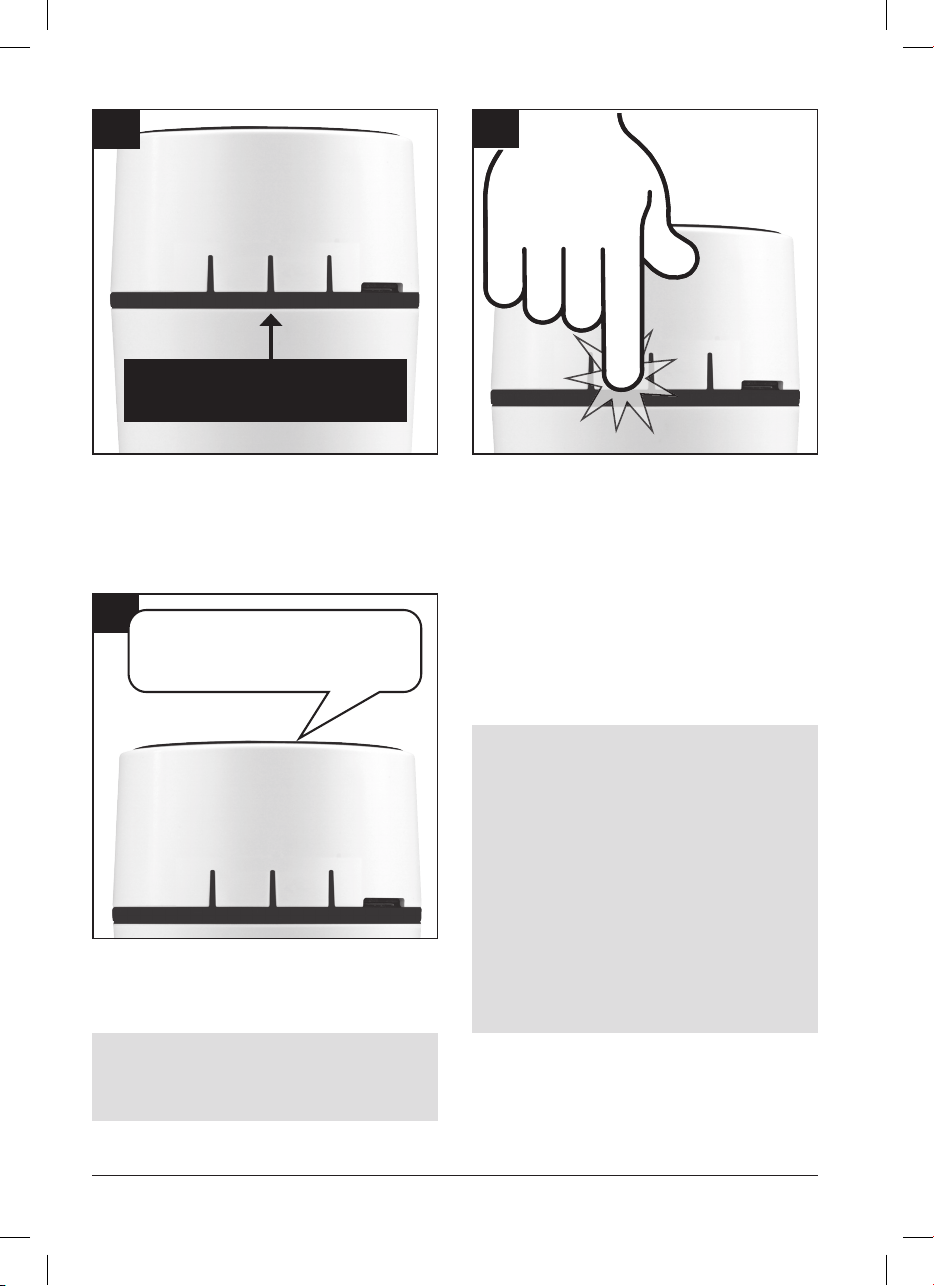

Page 13
5
5
1
2
EINSTELLUNG BEENDET
LEUCHTET (WENN DER FUNK -
KLINGEL TASTER BETÄTIGT WIRD)
IN DER EINGESTELLTEN FARBE

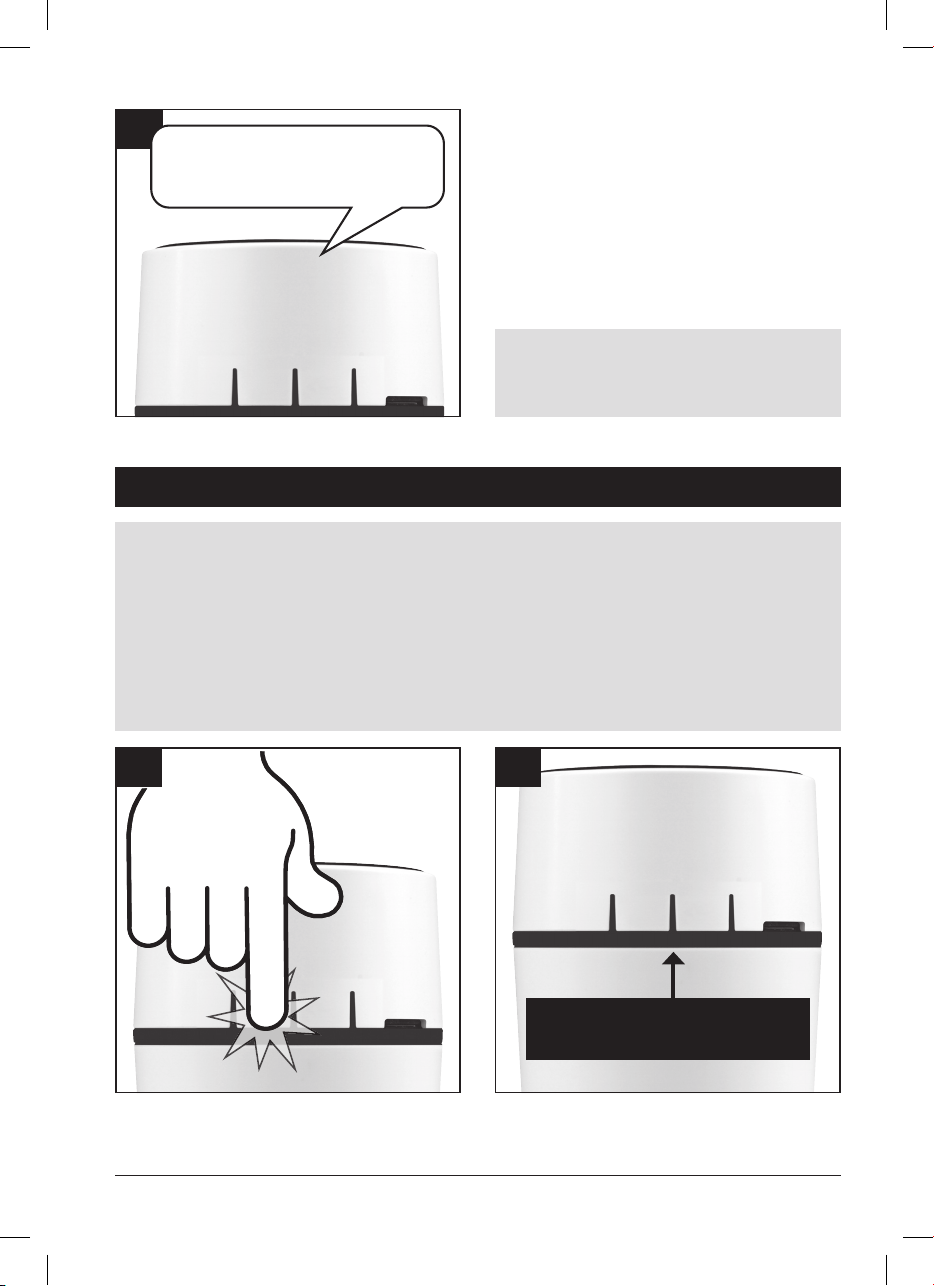

7 Sekunden nach der letzten Tastenbetätigung
hören Sie „Einstellung beendet“.
Der LED-Lichtring leuchtet ab sofort in der
eingestellten Farbe, wenn der Funkklingeltaster
betätigt wird.
Hinweis: Der Funkgong kehrt automatisch in
den Grundzustand zurück, wenn 7 Sekunden
lang keine Taste gedrückt wurde.

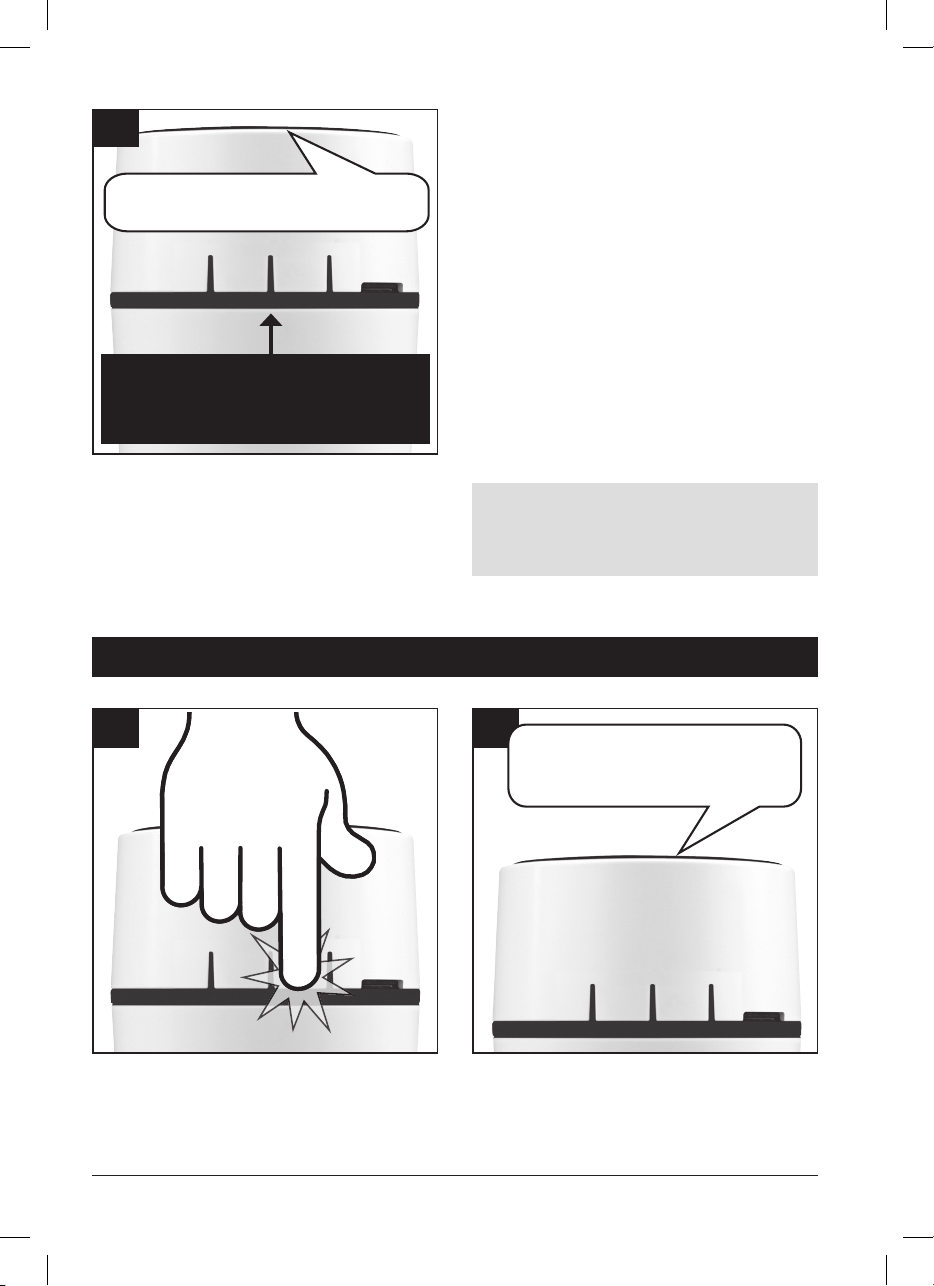

LED-Einstellung
1
3 x
Drücken Sie die Menütaste im Grundzustand
3-mal.
2
Sie hören „LED-Einstellung“.
LED-EINSTELLUNG
13Farbwahl LED-Lichtring • LED-Einstellung »
Page 14
3
3
4
5
4
x-mal
Drücken Sie nun die Auswahltaste so oft, bis
die gewünschte LED-Einstellung angezeigt wird.
5
EINSTELLUNG BEENDET
Als Bestätigung hören Sie „Einstellung
beendet“.
BLITZT / LEUCHTET /
BLINKT / AUS
Auswahlmöglichkeiten immer von der aktuellen
Einstellung in der Reihenfolge:
• weißes Blitzen
• farbiges Leuchten
• farbiges Blinken
• Ausgeschaltet
Gut zu wissen:
Sie haben für den LED-Lichtring / das
LED-Blitzlicht verschiedene Möglichkeiten
zur Auswahl, die Sie für jeden Funkklingeltaster (allg. Sender) individuell festlegen
können.
• Farbe (Rot, Grün, Blau usw.)
• Art (RGB-LED leuchtet oder blinkt,
weißes Licht blitzt)
• Optische Signalisierung aus
Wenn Sie mehrere Funkklingel taster
verwenden, können Sie so unterscheiden,
an welcher Tür geklingelt wurde.
Hinweis: Der Funkgong kehrt automatisch in
den Grundzustand zurück, wenn 7 Sekunden
lang keine Taste gedrückt wurde.
14
LED-Einstellung
Page 15

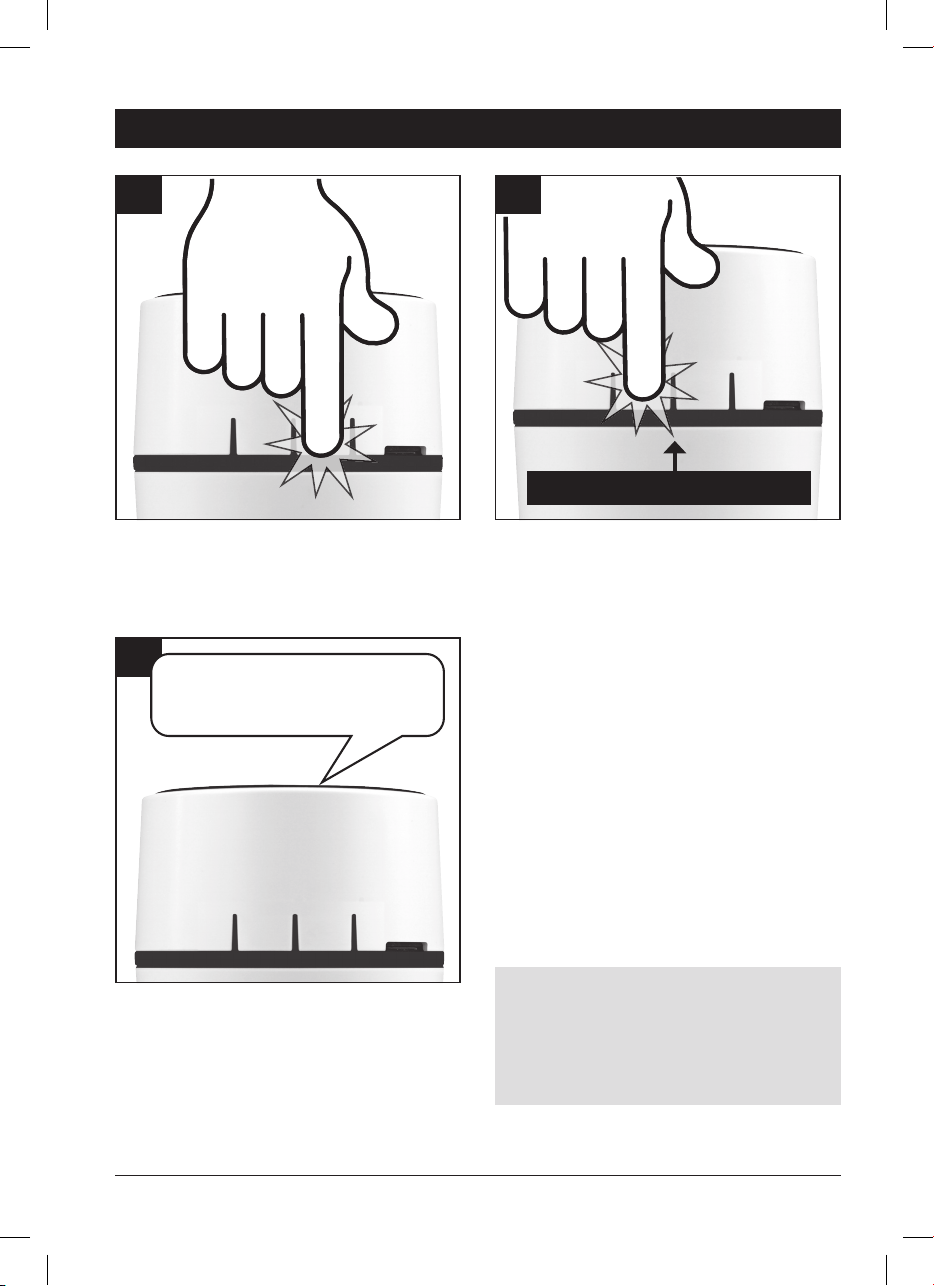

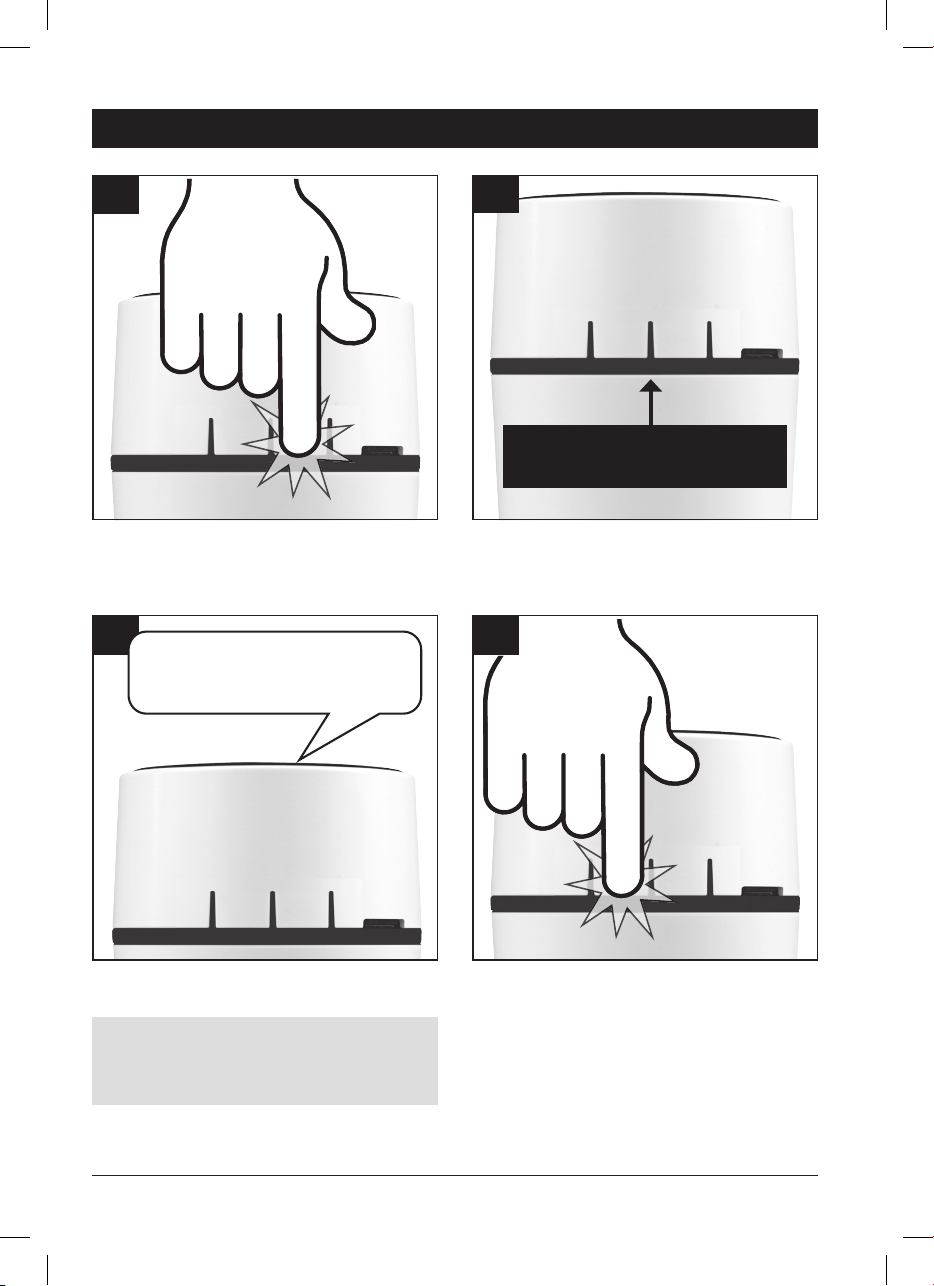

Rufton Lautstärke
1
2
3
4
1
4 x
Drücken Sie die Menütaste im Grundzustand
4-mal.
3
LAUTSTÄRKE
2
BLINKT GRÜN
Als Bestätigung blinkt der LED-Lichtring grün.
4
Sie hören „Lautstärke“.
Hinweis: Die Lautstärke des Funkgongs kann
immer nur für alle verwendeten Funkklingeltaster gleich eingestellt werden.
x-mal
Drücken Sie die Auswahltaste so oft, bis die
Melodie in der gewünschten Lautstärke
abgespielt wird.
Ihre Auswahl wird automatisch gespeichert,
wenn 7 Sekunden lang keine Taste gedrückt
wird.
Rufton Lautstärke »
15
Page 16
5
5
1
2
EINSTELLUNG BEENDET
Stummschaltung / Schlummerfunktion
7 Sekunden nach der letzten Tastenbetätigung
hören Sie „Einstellung beendet“.
Der Funkgong signalisiert ab sofort mit der
zuletzt ausgewählten Lautstärke.
Hinweis: Der Funkgong kehrt automatisch in
den Grundzustand zurück, wenn 7 Sekunden
lang keine Taste gedrückt wurde.
Wenn Sie ungestört sein möchten, können Sie
den Funkgong stummschalten, so dass weder
eine Melo die abgespielt wird noch der LEDLichtring blinkt. Der Funkgong signalisiert weder
optisch noch akustisch. Hierfür stehen Ihnen
zwei Möglichkeiten zur Wahl:
• Die Funktion kann entweder für eine vorher
festgelegte Dauer (Schlummerfunktion)
1
1 x
Betätigen Sie die Auswahltaste im Grundzustand 1-mal.
• oder zeitlich unbegrenzt (Stummschaltung)
aktiviert werden.
Beide Funktionen, also Stummschaltung und
Schlummermodus, werden optisch angezeigt.
Der LED-Lichtring blinkt solange grün, bis
der Funkgong wieder im aktiven Modus ist
und dient so als Erinnerung, die Stummschaltung zu beenden.
2
BLINKT GRÜN
Wenn die Stummschaltung aktiv ist, blinkt der
LED-Lichtring in regelmäßigen Abständen grün.
16 Rufton Lautstärke • Stummschaltung / Schlummerfunktion »
Page 17
3
3
4
5
6
4

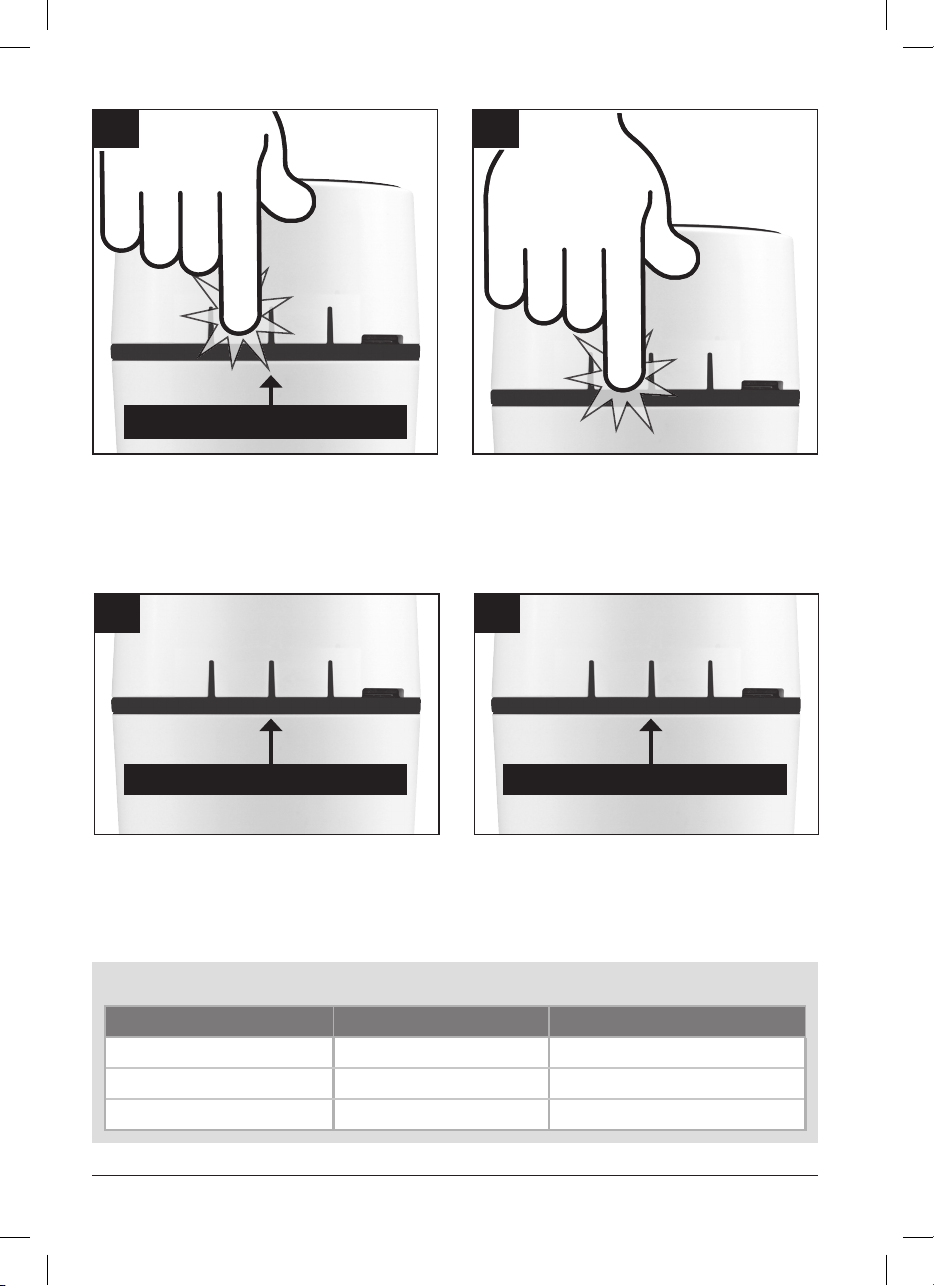

1 x
LEUCHTET GRÜN
Drücken Sie die Auswahltaste, um die
Stummschaltung zu beenden.
Als Bestätigung leuchtet der LED-Lichtring
während des Tastendrucks grün.
5
2 bis 4 x
Drücken Sie die Auswahltaste im Grundzustand
2-, 3- oder 4-mal im Abstand von einer Sekunde,
um die Schlummerfunktion für 1, 3 oder 9
Stunden zu aktivieren.
6
BLINKT 2 – 4 MAL GELB
Der LED-Lichtring blinkt anschließend zur
Bestätigung 2, 3 oder 4-mal gelb, je nachdem,
wie oft Sie die Auswahltaste gedrückt haben.
Während die Schlummerfunktion aktiv ist,
blinkt der LED-Lichtring in regelmäßigen
Abständen gelb.
BLINKT GELB
Die Schlummerfunktion im Überblick
Tastenbetätigungen Stummschaltung Blinken des LED-Rings
2-mal für 1 Stunde 2-mal gelb
3-mal für 3 Stunden 3-mal gelb
4-mal für 9 Stunden 4-mal gelb
17Stummschaltung / Schlummerfunktion »
Page 18
7
7
1
2

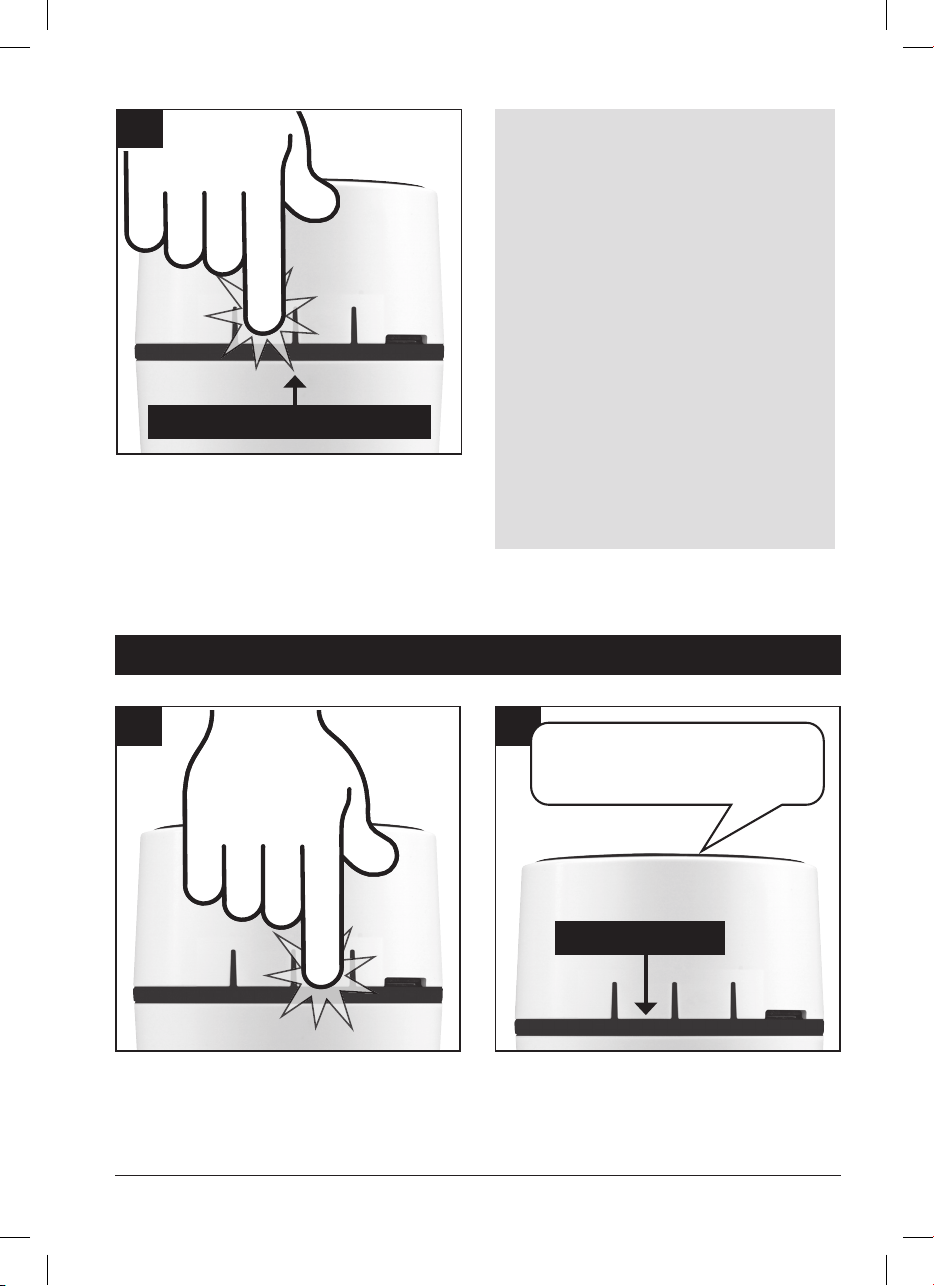

• Mit der Schlummerfunktion können Sie
den Funkgong von vorneherein zeitlich
begrenzt stummschalten, d. h. der
Funkgong wechselt automatisch wieder
in den aktiven Modus.
• Sie können die Schlummerfunktion
jederzeit auch manuell beenden, bevor
die eingestellte Zeit abgelaufen ist.
LEUCHTET GRÜN
Drücken Sie die Auswahltaste, um die
Schlummerfunktion vorzeitig zu beenden.
Als Bestätigung leuchtet der LED-Lichtring
während des Tastendrucks grün.
Funkgong und Funkklingeltaster miteinander koppeln
• Die zeitlich unbegrenzte Stummschaltung
müssen Sie dagegen aktiv beenden.
1
2
KOPPLUNG
BLINKT ROT
5 x
Betätigen Sie die Menütaste im Grundzustand
5-mal.
18
Stummschaltung / Schlummerfunktion • Funkgong und Funkklingeltaster miteinander koppeln »
Als Bestätigung blinkt der LED-Lichtring rot.
Sie hören „Kopplung“.
Page 19
4
5
6
3
3
4
Betätigen Sie innerhalb von 7 Sekunden die
Auswahltaste.
5
KOPPLUNG AKTIV
LEUCHTET ROT
Als Bestätigung leuchtet der LED-Lichtring rot
und Sie hören „Kopplung aktiv“.
6
1. EINGESTELLTE
MELODIE
2. EINSTELLUNG
BEENDET
Betätigen Sie innerhalb von 30Sekunden den
Funkklingeltaster.
Der Funkgong kehrt automatisch in den
Grund zustand zurück:
• wenn Sie die Auswahltaste gedrückt haben
und nicht spätestens innerhalb von 30Sekunden einen Funk klingeltaster betätigen.
• wenn Sie die Auswahltaste nicht spätestens
innerhalb von 7 Sekunden drücken, nachdem
Sie die Menütaste 5-mal gedrückt haben.
Sie hören die eingestellte Melodie und
„Einstellung beendet“. Der Funkklingeltaster ist
jetzt mit dem Gong gekoppelt.
Am Ende des Vorgangs kehrt der Funkgong in
den Grundzustand zurück.
Wiederholen Sie den Vorgang zum Koppeln
weiterer Funkklingeltaster.
Funkgong und Funkklingeltaster miteinander koppeln
19
Page 20

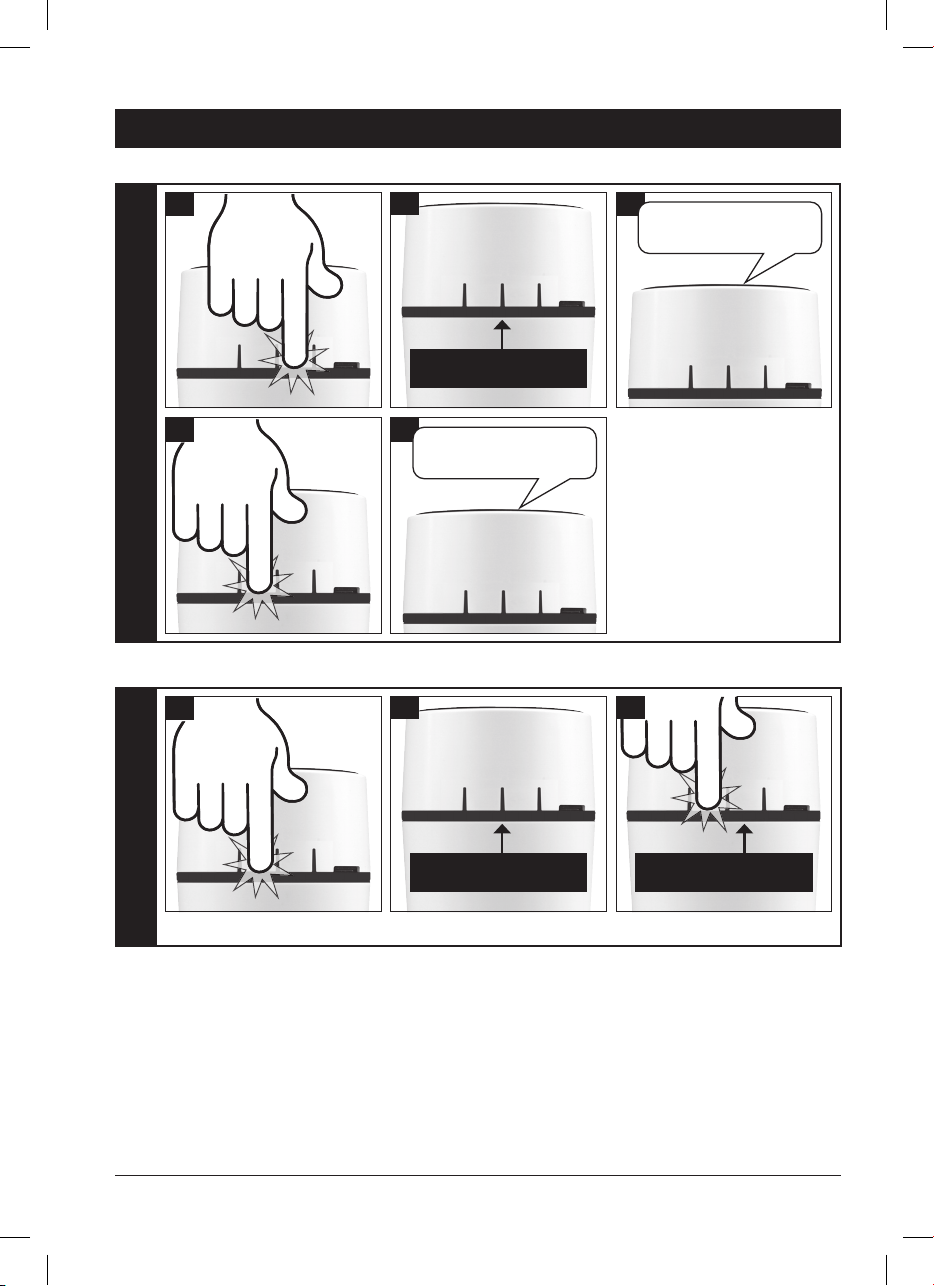

Kopplung zwischen Funkgong und Funkklingeltastern löschen
1
2
3
1
5 x
Betätigen Sie die Menütaste im Grundzustand
5-mal.
3
1. KOPPLUNG GELÖSCHT
2. EINSTELLUNG BEENDET
2
10 Sek.
LED-RING ERLISCHT
Betätigen Sie innerhalb von 7 Sekunden die
Auswahltaste und halten Sie sie 10 Sekunden
lang gedrückt. Als Bestätigung erlischt der
LED-Lichtring.
Sie hören „Kopplung gelöscht“ und danach
„Einstellung beendet“.
Nachdem die Kopplung gelöscht ist, reagiert
der Funkgong nicht mehr, wenn ein Funkklingeltaster betätigt wird.
20
Kopplung zwischen Funkgong und Funkklingeltastern löschen
Wichtiger Hinweis: Sie löschen immer alle
bestehenden Kopplungen. Es ist nicht
möglich, nur eine einzelne Kopplungen
zwischen Funkklingeltaster und Funkgong zu
löschen.
Page 21

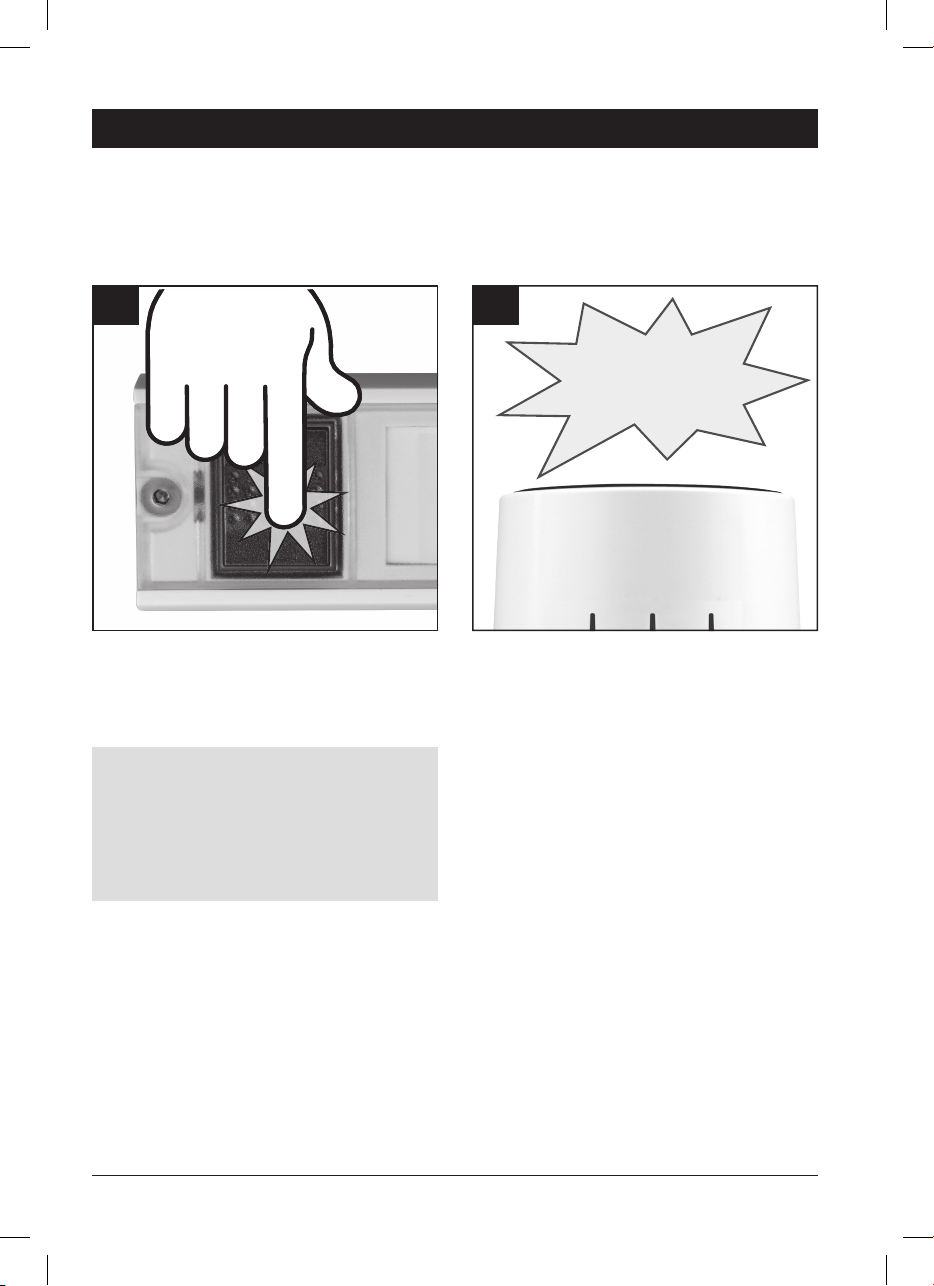

Alarmfunktion
2
1
Die Alarmfunktion kann in Kombination mit einem Funkklingeltaster des Typs MISTRALSE03 als schnell
einsetzbares, fl exibles und vor allem mobiles hausinternes Hilferufsystem genutzt werden. Dabei dient
der Funkgong als Alarmgeber und der Funkklingeltaster (ausschließlich Mistral SE03) als Signalgeber.
So kann z. B. eine hilfebedürftige Person einfach auf sich a ufmerksam machen.
1
3 Sek.
Drücken Sie den Funkklingeltaster, für den Sie
den Alarmton einstellen möchten, ca. 3 Sekun-
den lang.
Wichtig: Um die integrierte Alarmfunktion
nutzen zu können, muss im Funkklingeltaster
eine Drahtbrücke durchtrennt werden.
Schauen Sie dazu bitte in der Installationsund Bedienungsanleitung des Funkklingeltasters MISTRAL SE03 nach.
2
SEHR LAUTER
ALARMTON!
Sie hören nun einen sehr lauten Alarmton aus
dem Funkgong.
Alarmfunktion
21
Page 22

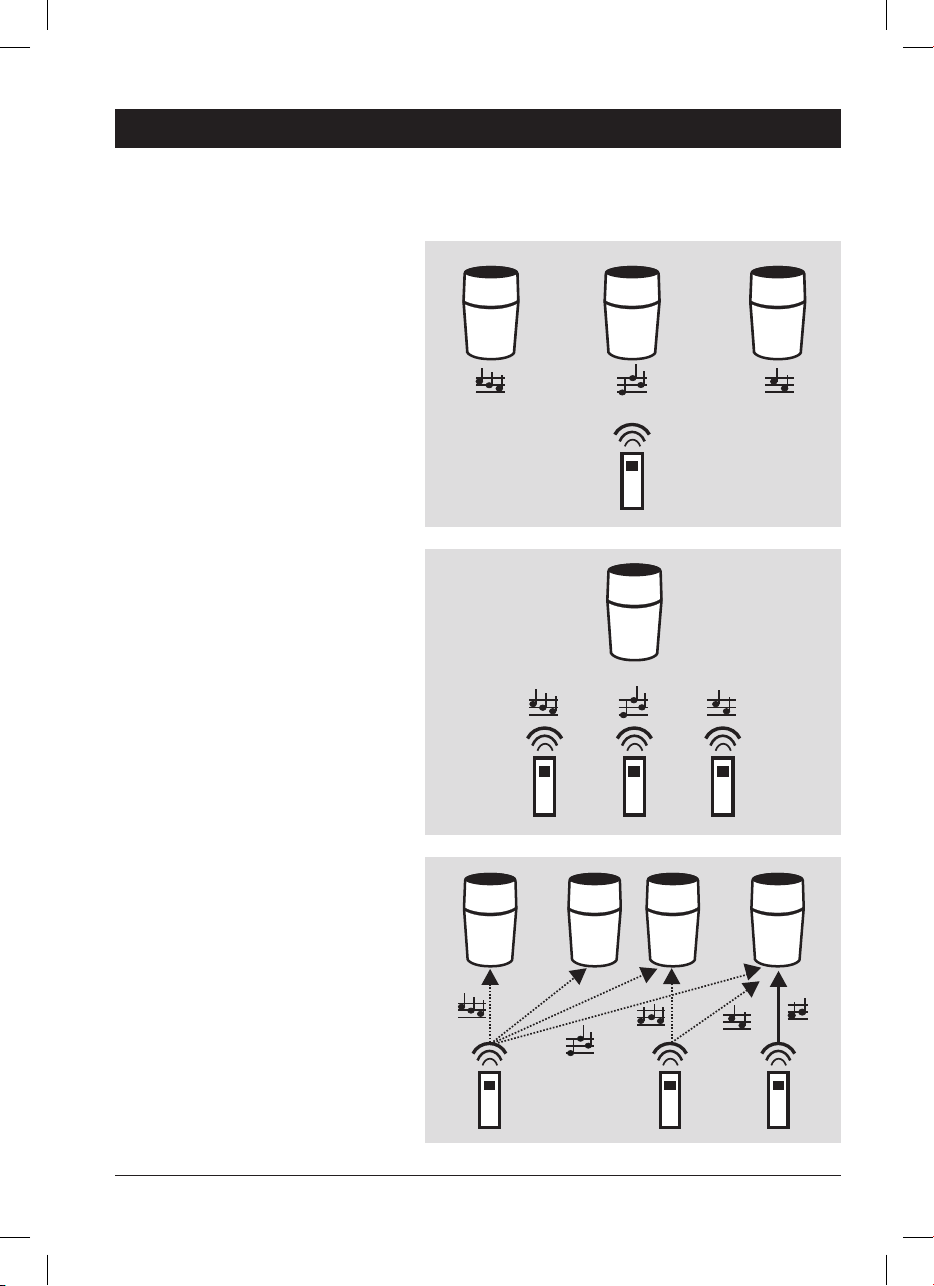

Kombinationsmöglichkeiten / Vernetzung
Die Abbildungen zeigen einige der vielen Kombinationsmöglichkeiten. Unter anderem kann jeder Funkgong individuell oder zentral angesteuert werden.
Zentralruf
Ein Funkklingeltaster kann beliebig viele
Funkgongs ansteuern: Ein Funkklingeltaster ist mit mehreren Funkgongs in verschiedenen Räumen gekoppelt.
Mel. 1 Mel. 2 Mel. 3
Individualruf
Bis zu 22 Funkklingeltaster können einen
CALIMA 600 ansteuern: Mehrere
Funkklingeltaster an verschiedenen
Türen / Toren sind mit einem Funkgong in
einem Raum gekoppelt.
Mel. 1 Mel. 2 Mel. 3
Matrixruf
Mehrere Empfänger können individuell
angesteuert werden: Mehrere Funkklingeltaster an verschiedenen Türen /
Toren sind mit mehreren Funkgongs in
verschiedenen Räumen – auch mehrfach – gekoppelt.
22
Kombinationsmöglichkeiten / Vernetzung
Mel. 1
Mel. 2
Mel. 3
Mel. 4
Mel. 1
Page 23

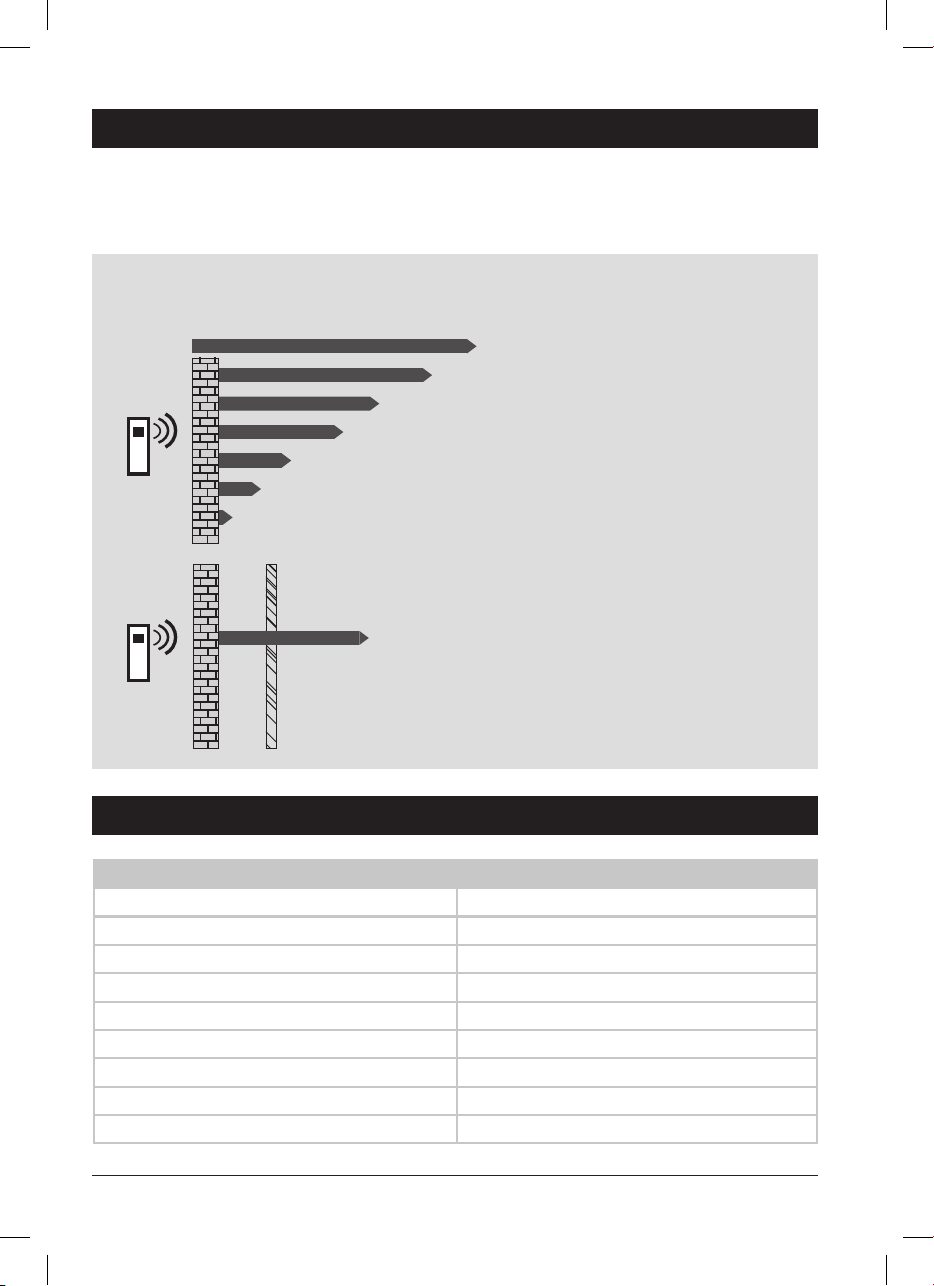

Funkreichweite
Reduzierung der Reichweite durch unterschiedliche Materialien: Der CALIMA 600 hat eine Reichweite
von maximal 500 Metern im Freifeld unter der Voraussetzung, dass der Funkklingeltaster MISTRAL SE03
(alternativ Funkbewegungsmelder) nicht auf Metall montiert ist.
Reduzierung der Reichweite durch unterschiedliche Materialien
Durch Mauern, Türen, Metallteile etc. kann die Reichweite deutlich reduziert werden.)
(
100 %: Freifeld
ca. 80 %: Holz, Glas
ca. 60–70 %: Gipskarton/Metallständerwand
ca. 50–70 %: Stein
ca. 30–50 %: Betonwand
ca. 20 %: Betondecke
> 10 %: Metallwand
Gesamtreichweite durch beide Wände: 40 %
Wand 1:
50 %
Wand 2:
80 %
Technische Daten
FUNKGONG
Farbe Weiß
Wandmontage Nein
Funkfrequenz 868,35 MHz
Rufunterscheidung 22-fach
Lautstärke Max. 86 dB(A) je nach Melodie
Abmessungen Ø 90 mm x 140 mm
Spannungsversorgung 4 Batterien 1,5 V Baby (LR14/C)
Temperaturbereich 5 bis 40 °C
Verwendung nur in trockenen Räumen
Funkreichweite • Technische Daten
23
Page 24
Fehler – Ursachen – Hilfe
1. Die LED des Funkklingeltasters blinkt nach dem Betätigen, aber der Funkgong reagiert nicht.
1.1 Sie haben die Kopplung nicht aktiviert.
Drücken Sie die Auswahltaste innerhalb von 7 Sekunden, nachdem Sie den Menüpunkt
„Kopplung“ausgewählt haben.
1.2 Die Funkreichweite zwischen Funkgong (Empfänger) und Funkklingeltaster oder Funkbewegungsmelder (Sender) ist überschritten.
Verringern Sie den Abstand zwischen Funkklingeltaster (alternativ Funkbewegungsmelder) und
Funkgong oder ändern Sie den Standort des Funkgongs. Mauern o. ä. können die Reichweite
deutlich reduzieren.
1.3 Der Batteriehalter ist falsch herum eingesetzt.
Setzen Sie den Batteriehalter mit den Kontakten zu den Federn „+“ und „–“ im Gehäuse boden
ein.
1.4 Die Batterien im Funkklingeltaster / Funkbewegungsmelder haben nicht die erforderliche
Spannung / sind nicht richtig eingelegt (falsche Polarität).
Beachten Sie dazu bitte die entsprechende Bedienungsanleitung.
2. Der Funkgong reagiert nicht, nachdem Sie den gekoppelten Funkklingeltaster betätigt oder
Bewegungsmelder ausgelöst haben.
2.1 Die Batterien im Funkgong sind falsch herum eingelegt (falsche Polarität).
Setzen Sie die Batterien mit dem Pluszeichen entgegengesetzt zur Feder im Batteriehalter ein.
Die korrekte Lage ist auch im Batteriehalter gekennzeichnet.
2.2 Die Batterien im Funkgong haben nicht die erforderliche Spannung.
Setzen Sie vier neue Batterien Typ Baby 1,5 V | C ein. Verwenden Sie Akkus mit hoher
Kapazität oder Batterien statt Akkus.
2.3 Der Funkgong ist stummgeschaltet oder im Schlummermodus.
Drücken Sie die Auswahltaste, um die Stummschaltung / den Schlummermodus zu beenden.
2.4
Die Batterien im Funkklingeltaster / Funkbewegungsmelder haben nicht die erforderliche
Spannung / sind nicht richtig eingelegt (falsche Polarität)
Beachten Sie dazu bitte die entsprechende Bedienungsanleitung.
.
3. Nach der Melodie hören Sie zwei Pieptöne.
3.1 Die Batterieleistung ist schwach.
Setzen Sie vier neue Batterien Typ Baby 1,5 V | C ein. Verwenden Sie Akkus mit hoher Kapazitat
oder Batterien statt Akkus.
3.2 Nach der Rufmelodie hören Sie vier Pieptöne (bei Verwendung des Funkklingeltasters
MISTRAL SE 03).
Die Batterien im Funkklingeltaster MISTRAL SE03 haben nicht die erforderliche Spannung.
Beachten Sie dazu bitte die entsprechende Bedienungsanleitung.
24
Fehler – Ursachen – Hilfe
Page 25
Fehler – Ursachen – Hilfe
4. Die gespeicherte Melodie aus dem externen Melodiespeicher (microSD-Karte) wird nicht
abgespielt.
4.1 Sie haben Veränderungen an den Melodien auf der microSD-Karte vorgenommen.
Wenn z. B. ein Funkklingeltaster mit der Melodie 20 auf der microSD-Karte eingestellt war
und diese Melodie nicht mehr verfügbar ist, weil z. B. nur noch 15 Melodien vorhanden sind,
wird stattdessen Melodie 1 des internen Melodiespeichers abgespielt.
5. Die Batterien des CALIMA 600 sind zu schnell leer.
5.1. Sie haben sehr lange Rufmelodien auf der microSD-Karte gespeichert.
Speichern sie möglichst keine Rufmelodien mit langer Abspieldauer auf der microSD-Karte,
da sie mehr Batteriekapazität verbrauchen. Wählen Sie möglichst Rufmelodien mit kurzer
Abspieldauer aus, wenn Sie auf lange Batterielebensdauer Wert legen. Verwenden Sie ggfs.
den optional erhältlichen Tischadapter TA55, um die Batterielebensdauer zu verlängern.
6. Die microSD-Karte wird nicht erkannt.
6.1 Die microSD-Karte ist nicht geignet.
Sie können microSD-Karten bis max. 32 GB verwenden (verfügbar als optionales Zubehör).
7. Die Rufmelodien von der microSD-Karte werden nicht abgespielt.
7.1 Die MP3-Dateien sind nicht im Hauptverzeichnis der microSD-Karte gespeichert.
Überprüfen Sie den Speicherort der Rufmelodien und ändern Sie ihn ggfs. wie beschrieben.
Wir empfehlen, möglichst nur MP3-Dateien auf der microSD-Karte zu speichern, die als Rufmelodie vorgesehen sind. Löschen Sie vorzugsweise nicht benötigte Dateien.
8. Nachdem weitere Rufmelodien auf die microSD-Karte aufgespielt wurden, werden diese
nicht abgespielt.
8.1 Der CALIMA 600 befindet sich nicht im Grundzustand.
Warten Sie ca. 30 Sekunden, bis sich der CALIMA 600 im Grundzustand befindet. Rufen Sie
dann den Menüpunkt „Melodiewahl“ auf, da CALIMA 600 den Wechsel der microSD-Karte
nur im Grundzustand erkennt.
Fehler – Ursachen – Hilfe
25
Page 26
Kurzanleitung
2
1
3
4
5
OPTION 1:
NUR FÜR OPTION 2 NOTW ENDIG
7
6
OPTION 2:
8
11
10
9
NUR FÜR OPTION 2 NOTW ENDIG
3
MELODIEWAHL
6
EINSTELLUNG BEENDET
1
4
Interner Melodie speicher
LEUCHTET GRÜN
Externer Melodie speicher
(microSD-Karte)
LEUCHTET GELB
OPTION 2:
7
Wechsel Melodie speicher
1 x
2
OPTION 1:
5
aktueller Melodie speicher
x-mal
8
EXTERNER MELODIE-
SPEICHER
INTERNER MELODIE-
SPEICHER
1 x
3 Sekunden
9
Melodiewahl und Wechsel Melodiespeicher (microSD-Karte)
Interner Melodie speicher
LEUCHTET GRÜN
Externer Melodie speicher
(microSD-Karte)
LEUCHTET GELB
26
Kurzanleitung: Melodiewahl und Wechsel Melodiespeicher (microSD-Karte)
10
x-mal
11
EINSTELLUNG BEENDET
Page 27
Kurzanleitung
1
2
3
3
4
5
1
2
3
4
5
1
2
3
3
FARBWAHL
NACHTLICHTFUNKTION
Farbwahl LED-Lichtring
1 x
2 x
4
x-mal
1
5
EINSTELLUNG BEENDET
LEUCHTET (WENN DER FUNK -
KLINGEL TASTER BETÄTIGT WIRD)
IN DER EINGESTELLTEN FARBE
2
LED-EINSTELLUNG
LEUCHTET IN DER AKTUELL
EINGESTELLTEN FARBE
3
LED-Einstellung
3 x
4
BLITZT / LEUCHTET /
BLINKT / AUS
Auswahlmöglichkeiten immer
von der aktuellen Einstellung in
der Reihenfolge:
• weißes Blitzen
• farbiges Leuchten
• farbiges Blinken
• Ausgeschaltet
Kurzanleitung: Farbwahl LED-Lichtring • LED-Einstellung
5
EINSTELLUNG BEENDET
x-mal
27
Page 28
1
2
3
4
5
1
2
3
Kurzanleitung
1
4
Lautstärke
1
2
4 x
BLINKT GRÜN
3
LAUTSTÄRKE
5
EINSTELLUNG BEENDET
1
x-mal
2
3
1 x
Stummschaltung
1) kurz ca. alle 8 Sek.
28
Kurzanleitung: Lautstärke • Stummschaltung
1) BLINKT GRÜN
1 x
LEUCHTET GRÜN BEIM
TASTENDRUCK
Page 29
2
3
1
Kurzanleitung
FUNKTION VORZEITIG BEENDEN
1
2 bis 4 x
FUNKTION VORZEITIG BEENDEN
1 x
LEUCHTET GRÜN BEIM
TASTENDRUCK
2
BLINKT 2 – 4 MAL GELB
1) kurz ca. alle 8 Sek.
Die Schlummerfunktion im Überblick
Taste betätigen Stumm
2-mal für 1 Stunde 2-mal gelb
3-mal für 3 Stunden 3-mal gelb
4-mal für 9 Stunden 4-mal gelb
3
Schlummerfunktion
1) BLINKT GELB
Blinken des LED-Lichtrings
Kurzanleitung: Schlummerfunktion
29
Page 30
1
2
4
5
6
3
1
2
3
Kurzanleitung
1
4

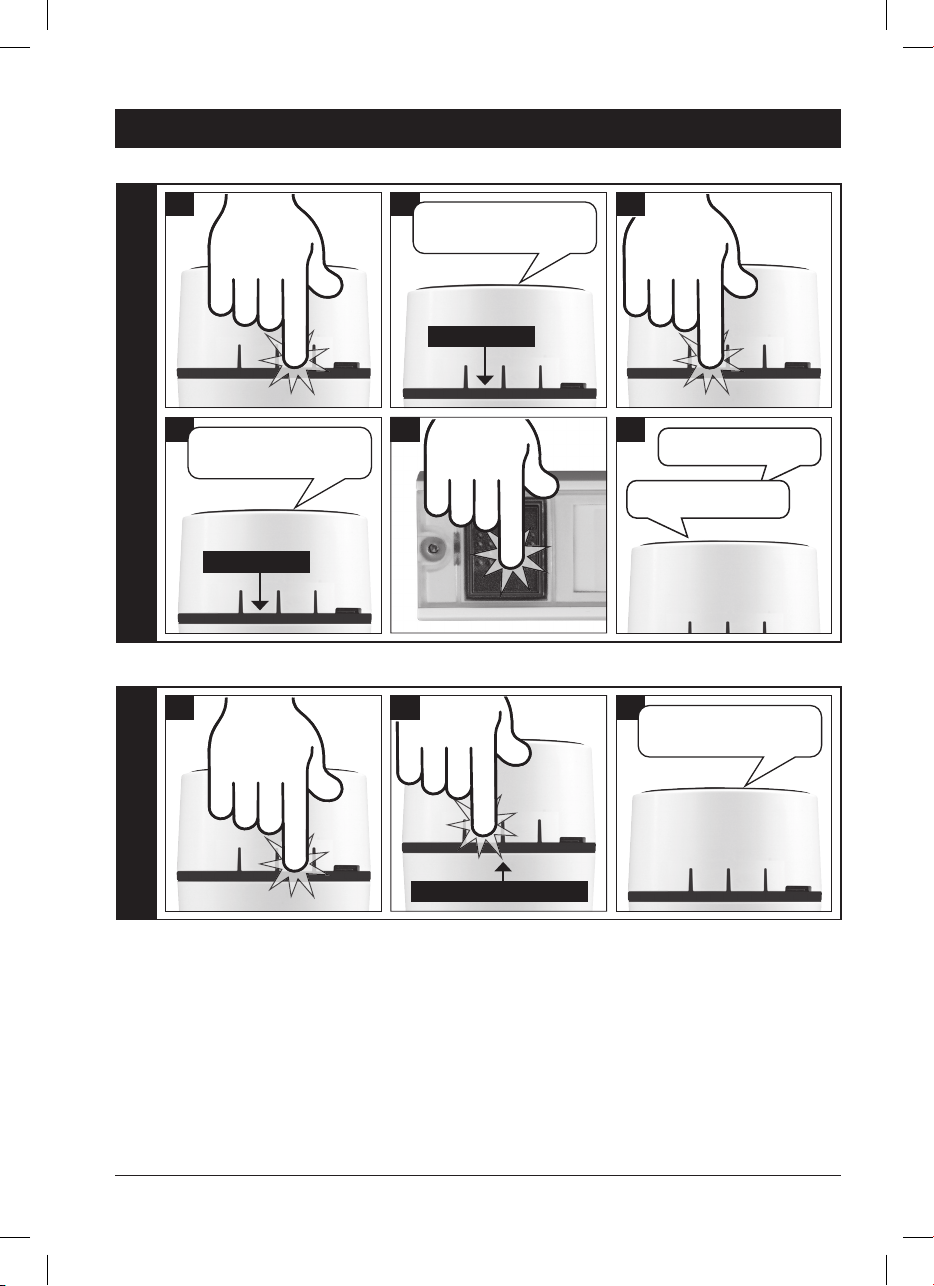

Kopplung
1
5 x
KOPPLUNG AKTIV
LEUCHTET ROT
2
KOPPLUNG
BLINKT ROT
5
innerhalb 30 Sek.
2
3
6
2. EINSTELLUNG
BEENDET
3
1. KOPPLUNG GELÖSCHT
2. EINSTELLUNG BEENDET
1. EINGESTELLTE
MELODIE
5 x
Kopplung löschen
30
Kurzanleitung: Kopplung • Kopplung löschen
10 Sek.
LED-RING ERLISCHT
Page 31
2
1
Kurzanleitung
1
3 Sek.
2
SEHR LAUTER
ALARMTON!
Wichtig: Um die integrierte
Alarmfunktion nutzen zu
können, muss im Funkklingeltaster eine Drahtbrücke
durchtrennt werden.
Schauen Sie dazu bitte in der
Installations- und Bedienungsanleitung des Funkklingeltasters MISTRAL SE03 nach.

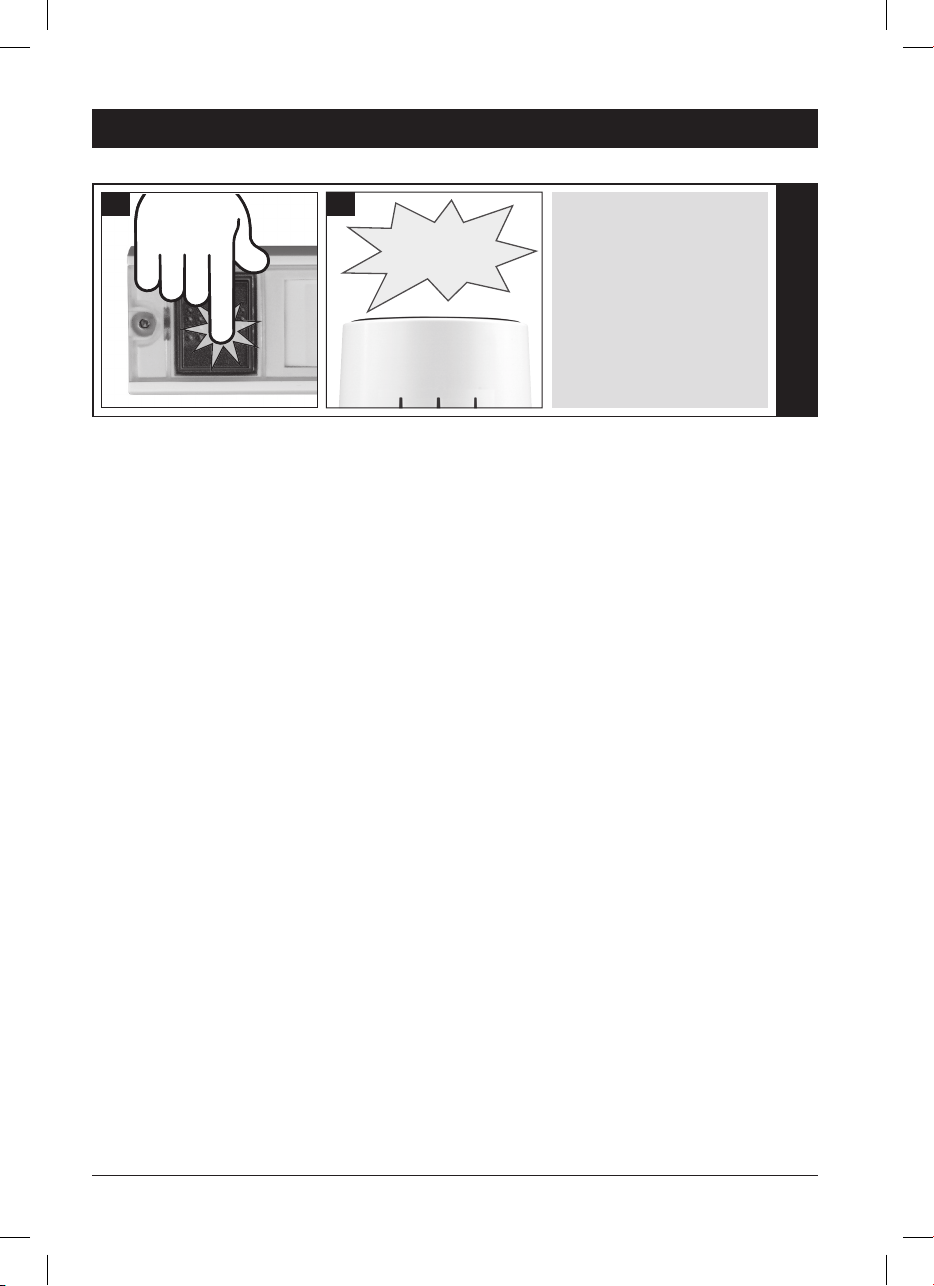

Alarmfunktion
Kurzanleitung: Alarmfunktion
31
Page 32
Es gilt die gesetzliche Gewährleistungsfrist. Von dieser Gewährleistung ausgeschlossen sind Defekte, die durch unsachgemäße Behandlung, nicht bestimmungsgemäße Verwendung
oder Missachtung der Installations- und Bedienungsanleitung
eingetreten sind.
Des Weiteren behält sich der Hersteller das Recht vor, den
Inhalt dieser Anleitung ohne vorhe rige Benachrichtigung zu
ändern. Die in dieser Installations- und Bedienungsanleitung
enthaltenen Ausführungen sind sorgfältig ausgearbeitet und
überprüft worden; trotzdem übernimmt der Hersteller keinerlei
Verantwortung für die Verwendung derselben. Dasselbe gilt
für die Personen oder Firmen, die zur Ausarbeitung und Erstellung dieser Anleitung hinzugezogen wurden.
GROTHE GmbH
Löhestraße 22
D- 53773 Hennef
www.grothe.de
2020-11 REV001 (Änderungen ohne Ankündigung vorbehalten)
Loading...
