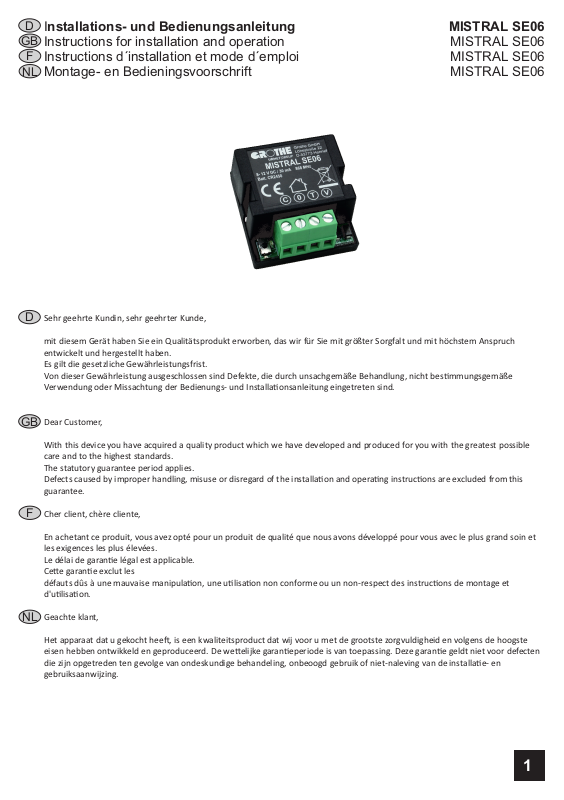

Installations- und Bedienungsanleitung

Instructions for installation and operation

Instructions d´installation et mode d´emploi

Montage- en Bedieningsvoorschrift

Sehr geehrte Kundin, sehr geehrter Kunde,

mit diesem Gerät haben Sie ein Qualitätsprodukt erworben, das wir für Sie mit größter Sorgfalt und mit höchstem Anspruch entwickelt und hergestellt haben. Es gilt die gesetzliche Gewährleistungsfrist. Von dieser Gewährleistung ausgeschlossen sind Defekte, die durch unsachgemäße Behandlung, nicht besmmungsgemäße Verwendung oder Missachtung der Bedienungs- und Installaonsanleitung eingetreten sind.

MISTRAL SE06

MISTRAL SE06 MISTRAL SE06 MISTRAL SE06

Dear Customer,

With this device you have acquired a quality product which we have developed and produced for you with the greatest possible care and to the highest standards. The statutory guarantee period applies. Defects caused by improper handling, misuse or disregard of the installaon and operang instrucons are excluded from this guarantee.

Cher client, chère cliente,

En achetant ce produit, vous avez opté pour un produit de qualité que nous avons développé pour vous avec le plus grand soin et les exigences les plus élevées. Le délai de garane légal est applicable. Cee garane exclut les défauts dûs à une mauvaise manipulaon, une ulisaon non conforme ou un non-respect des instrucons de montage et d'ulisaon.

Geachte klant,

Het apparaat dat u gekocht hee, is een kwaliteitsproduct dat wij voor u met de grootste zorgvuldigheid en volgens de hoogste eisen hebben ontwikkeld en geproduceerd. De weelijke garaneperiode is van toepassing. Deze garane geldt niet voor defecten die zijn opgetreden ten gevolge van ondeskundige behandeling, onbeoogd gebruik of niet-naleving van de installae- en gebruiksaanwijzing.

Page 2

1.0

Sicherheitshinweise

Setzen Sie den MISTRAL SE06 weder Tropf- noch Spritzwasser aus! Stellen Sie keine mit Flüssigkeit gefüllten Gefäße darauf ab!

Decken Sie ihn nicht mit Gegenständen oder Decken, Vorhängen etc. zu und schützen Sie ihn vor direkter Sonnenbestrahlung und oﬀenen Brandquellen! Setzen Sie die Baerien im MISTRAL SE06 keiner übermäßigen Wärme (z. B. Sonneneinstrahlung, Feuer oder dergleichen) aus!

Do not expose the MISTRAL SE06 to dripping or splashing liquid! Do not place any vessels ﬁlled with liquid on it! Do not cover it

with objects or blankets, curtains, etc. and protect it from direct sunlight and naked ﬂames! Do not expose the baeries in the MISTRAL SE06 to excessive heat (e.g. sunlight, ﬁre or similar)!

N’exposez pas le MISTRAL SE06 ﬁl à des goues d'eau et à des éclaboussures ! N’y posez pas de récipients remplis de liquide ! Ne le

couvrez pas à l’aide d’objets, de couvertures, de rideaux etc. et protégez-le du rayonnement direct du soleil et des source de feu ouvertes ! Les piles du MISTRAL SE06 ne doivent pas être exposées à une chaleur excessive (par ex. rayonnement du soleil, feu ou similaire) !

Stel de MISTRAL SE06 niet bloot aan druip- en spatwater! Plaats er geen met vloeistof gevulde reservoirs op! Dek hem niet af met

voorwerpen of dekens, gordijnen enz. en bescherm hem tegen directe zonnestralen en open brandbronnen! Stel de baerijen in de MISTRAL SE06 niet bloot aan te veel warmte (bijv. invallende zonnestralen, vuur en dergelijke)!

Safety instructions

VeiligheidsinstructiesInstructions de sécurité

2.0

Bestimmungsgemäßer Gebrauch

Das hier beschriebene Gerät dient ausschließlich als funkgesteuerte Klingel- oder Signalanlage für den privaten Gebrauch. Durch

unterschiedliche Einﬂüsse (leere Baerien, Funkstörungen etc.) kann die Funkon beeinträchgt werden. Verwenden Sie diesesGerät auf keinen Fall in sicherheitsrelevanten Bereichen! Falls durch den Ausfall des Gerätes eine Gefahr für Personen entstehen könnte oder sonsge Folgeschäden möglich sind, MÜSSEN Sie diese durch zusätzliche geeignete Sicherheitsmaßnahmen verhindern!

The device described here are solely intended as a radio-controlled bell and signalling system for private use. The funcon can be impaired by diﬀerent inﬂuences (ﬂat baeries, radio interference, etc.). Never use this device in safety-related areas! If failure of the device could cause a hazard for people, or other consequenal damage is possible, you MUST prevent this through suitable addional safety measures!

Les appareils décrits ici constuent exclusivement des systèmes de carillon ou de signalisaon sans ﬁl desnés à une ulisaon

privée. Leur fonconnement peut être entravé par diverses inﬂuences (piles déchargées, interférences radio etc.). N’ulisez en aucun cas ce SE06 dans des zones de sécurité ! Si la défaillance de l’appareil cause un danger pour les personnes ou des dommages indirects, vous DEVEZ empêcher ces risques en prenant des mesures de sécurité adaptées !

De hier beschreven apparat zijn uitsluitend bestemd als radiogestuurde bel- of signaalinstallae voor privégebruik. Door verschillende invloeden (lege baerijen, radiostoringen enz.) kan de werking worden beïnvloed. Gebruik deze apparat in geen geval in veiligheidsrelevante zones! Mocht er wegens het defect van het apparaat gevaar voor personen kunnen ontstaan of andere gevolgschade mogelijk zijn, MOET u dit verhinderen door extra geschikte veiligheidsmaatregelen!

Intended use

Beoogd gebruikUtilisation conforme

Page 3

3.0

Kurzbeschreibung

Brève description

Der Sender MISTRAL SE06 ist aufgrund seiner geringen Größe zur Montage in einer UP-Dose oder auch in anderen elektrischen Geräten geeignet.

Nach dem Anschluss des MISTRAL SE06 an einen potenalfreien Kontakt wie Taster, Klingeltaster, Türsprechanlage, Bewegungsmelder o. ä. kann der Sender per Funk alle Grothe-Funkgongs ansteuern.

MISTRAL SE06 wird an der vorgesehenen Stelle installiert und anschließend mit Grothe- Funkgongs gekoppelt. Danach sendet MISTRAL SE06 bei Kontakerung ein Signal an alle gekoppelten Grothe-Funkgongs.

Der Sender wird idealerweise mit externer Spannung versorgt. Alternav kann auch eine Baerie (nur Typ CR 2450, ArkelNummer 43397) verwendet werden.

Due to its small size, the MISTRAL SE06 transmier is suitable for mounng in a ﬂush box or other electrical equipment.

Aer connecng the MISTRAL SE06 to a potenal-free contact such as a push-buon, bell buon, door intercom, moon detector or similar, the transmier can control all Grothe wireless doorbells by radio.

The MISTRAL SE06 is installed in the intended locaon and then coupled with Grothe wireless doorbells. When connected, MISTRAL SE06 sends a signal to all coupled Grothe wireless doorbells.

The transmier is ideally supplied with external power. Alternavely, a baery (only type CR 2450, arcle number 43397) can be used.

En raison de sa pete taille, l'émeeur MISTRAL SE06 est adapté au montage dans une boîte d'encastrement ou dans d'autres appareils électriques.

Après avoir connecté le MISTRAL SE06 à un contact libre de potenel tel qu'un bouton, un bouton de sonnee, un interphone de porte, un détecteur de mouvement ou similaire, l'émeeur peut contrôler tous les carillons sans ﬁl de Grothe par radio.

Short description

Korte beschrijving

Le MISTRAL SE06 est installé à l'endroit prévu et est ensuite connecté aux carillons sans ﬁl de Grothe. MISTRAL SE06 enverra alors un signal à tous les carillons de radio de Grothe couplés lorsqu'il sera contacté.

L'émeeur est idéalement alimenté par une tension externe. Il est également possible d'uliser une pile (uniquement de type CR 2450, numéro d'arcle 43397).

Door zijn kleine formaat is de MISTRAL SE06-zender geschikt voor montage in een inbouwdoos of in andere elektrische apparaten.

Na aansluing van de MISTRAL SE06 op een potenaalvrij contact zoals een knop, belknop, deurintercom, bewegingsmelder of iets dergelijks, kan de zender alle draadlooze gongs van Grothe aansturen.

De MISTRAL SE06 wordt op de beoogde plaats geïnstalleerd en vervolgens aan de draadloze gongs van Grothe gekoppelt. MISTRAL SE06 stuurt dan een signaal naar alle gekoppelde Grothe draadloze gongs wanneer deze worden gecontacteerd.

De zender wordt bij voorkeur geleverd met een externe spanning. Als alternaef kan een baerij (alleen type CR 2450, arkelnummer 43397) worden gebruikt.

Page 4

4.0

5.0

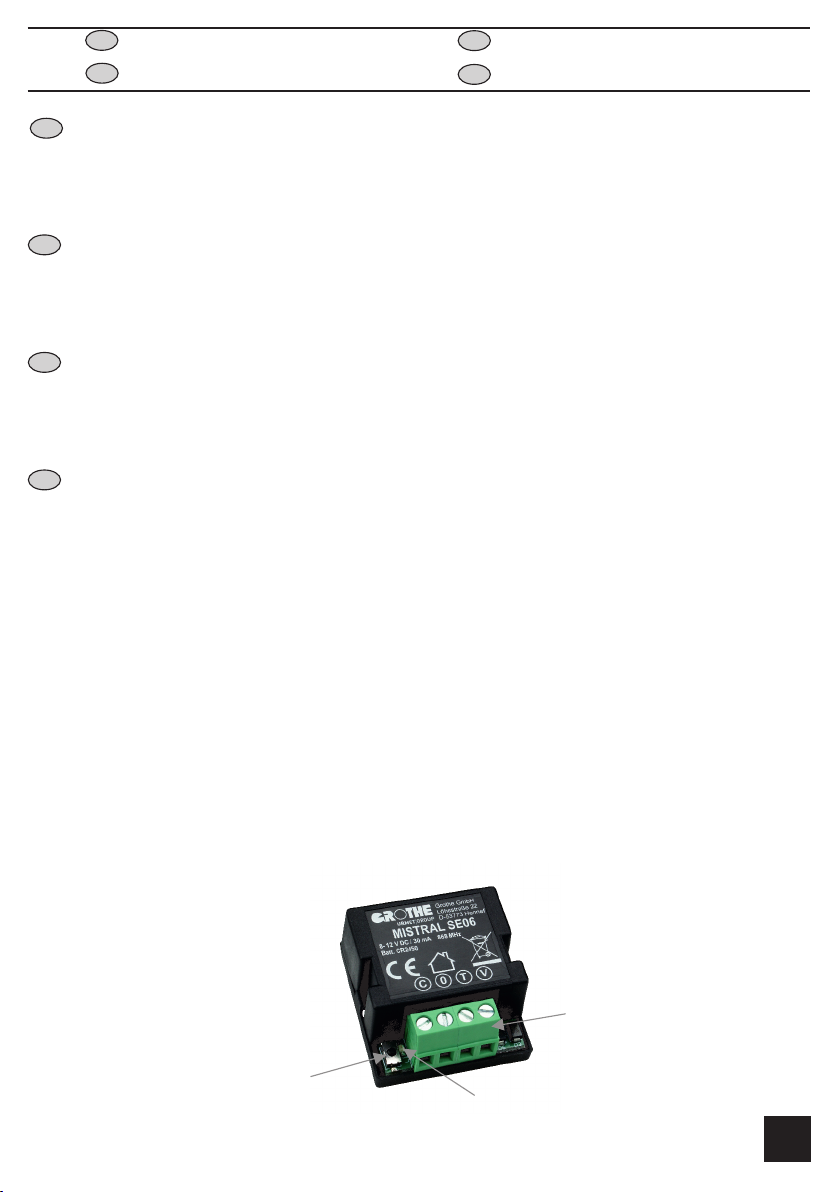

Produktbeschreibung

Description de produit

Taster

Push buon

Bouton poussoir

Drukknop

Spannungsversorgung

Alimentation électrique

Anschlussklemmen

Terminals

Bornes de connexion

Aansluitklem

LED

Product description

Product beschrijving

Power supply

Voedingspanning

Baerie

Baery

Pile

Baerij

C O T V

‒ +

12 V DC / 30 mA

7 mm

Die einzelnen Adern 7 mm abisolieren und an den

Klemmen (V)= + und (O)= ‒ anschließen

Strip the individual wires 7 mm and connect them to

terminals (V) = + and (O) = ‒

Dénudez 7 mm d'isolant sur les diﬀérents ﬁls et

connectez-les aux bornes (V)= + et (O)= ‒.

Strip 7 mm isolae van de afzonderlijke draden en

sluit ze aan op de klemmen (V)= + en (O)= ‒.

Achtung: Netzgerät mit einer maximalen Leistung von 10 W verwenden

Caution: Use a power supply with a maximum power of 10 W.

Attention: Utilisez un bloc d'alimentation d'une puissance maximale de 10 W.

Let op: Gebruik een voedingseenheid met een maximaal vermogen van 10 W.

Page 5

5.1

Verwendung des MISTRAL SE06 mit Baerie

Achtung: Ausschließlich Baerien des Typs CR 2450 verwenden.

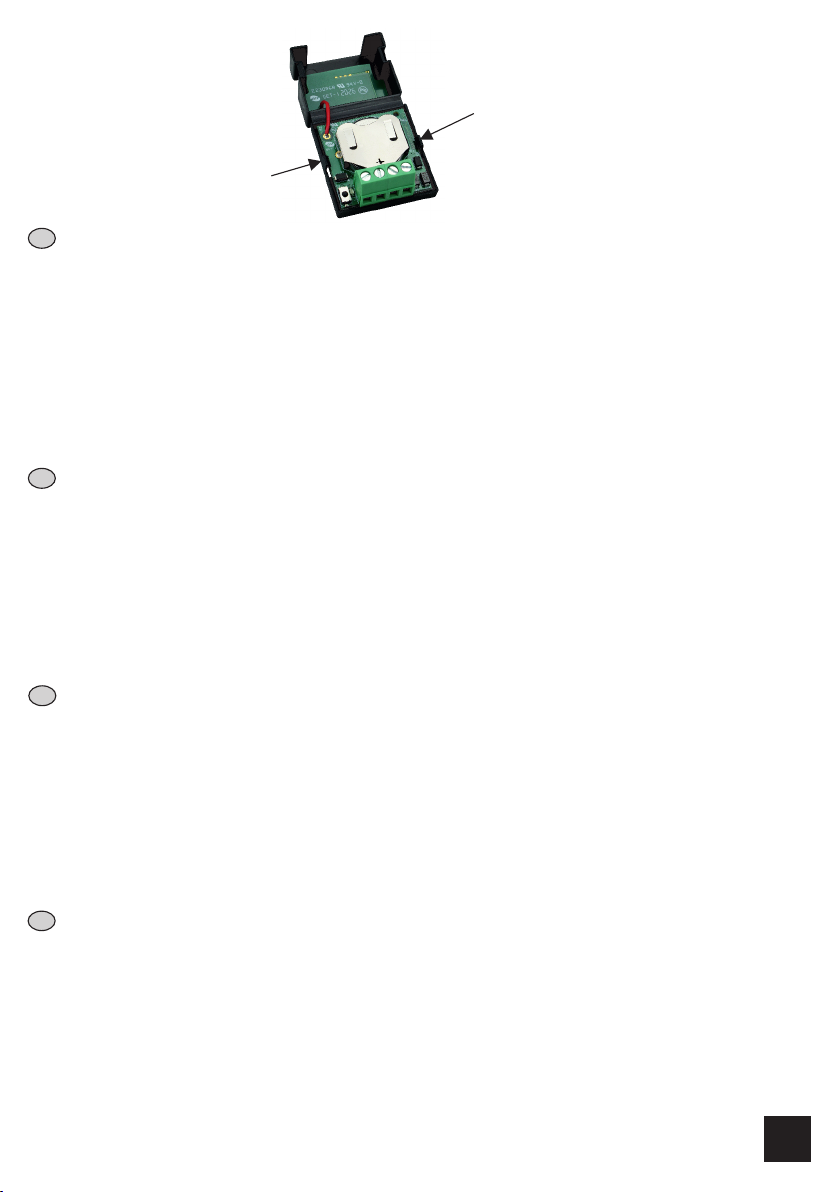

Ÿ Gehäuse öﬀnen: beide Rasthaken (A) an den Seiten des Gehäuses lösen und den Deckel aulappen. Ÿ Baerie CR 2450 im Baeriehalter einsetzen: dabei zwingend auf die richge Polung achten, Plus-pol nach oben, Minus-Pol in

Richtung der Leiterkarte.

Ÿ Deckel wieder schließen

Hinweis:

Ÿ Die Baerie hat bei normalem Gebrauch eine Lebensdauer von ca. 5 Jahren. Ÿ Bei sehr häuﬁgen Sendevorgängen sollte eine externe DC-Versorgung, z.B. NA 9V-GPE (Arkelnummer 43399) verwendet

werden.

Using the MISTRAL SE06 with baery

Aenon: Only use CR 2450 baeries

Ÿ Open the housing: release both snap-in hooks on the sides of the housing and open the cover. Ÿ Insert the CR 2450 baery in the baery holder: make sure the polarity is correct, posive pole up, negave pole towards the

PCB.

Ÿ Close cover again.

Note:

Ÿ The baery has a lifeme of approximately ﬁve years under normal use. Ÿ For very frequent transmissions an external DC supply, e. g. with NA 9V-GPE (arcle no. 43399) should be used.

Ulisaon du MISTRAL SE06 avec baerie

Aenon : N'ulisez que des piles de type CR 2450

Ÿ Ouvrez le boîer : déverrouillez les deux crochets d'encliquetage sur les côtés du boîer et ouvrez le couvercle. Ÿ Insérez la pile CR 2450 dans le support de pile : assurez-vous que la polarité est correcte, pôle posif vers le haut, pôle négaf

vers la carte de circuit imprimé.

Ÿ Refermer le couvercle.

Remarque :

Ÿ La baerie a une durée de vie d'environ cinq ans dans des condions normales d'ulisaon. Ÿ Pour les transmissions très fréquentes, il convient d'uliser une alimentaon externe en courant connu, par exemple avec NA

9V-GPE (arcle n° 43399).

Gebruik van de MISTRAL SE06 met baerij

Let op: Gebruik alleen baerijen van het type CR 2450

Ÿ Open de behuizing: laat de beide klikhaken aan de zijkanten van de behuizing los en open het deksel. Ÿ Plaats de CR 2450-baerij in de baerijhouder: zorg ervoor dat de polariteit correct is, posieve pool omhoog, negaeve pool

naar de printplaat toe.

Ÿ Sluit het deksel weer.

Opmerking:

Ÿ De baerij hee een levensduur van ongeveer ﬁjf jaar bij normaal gebruik. Ÿ Voor zeer frequente transmissies moet een externe gelijkstroomvoorziening worden gebruikt, bijv. met NA 9V-GPE (arkelnr.

43399).

Page 6

6.0

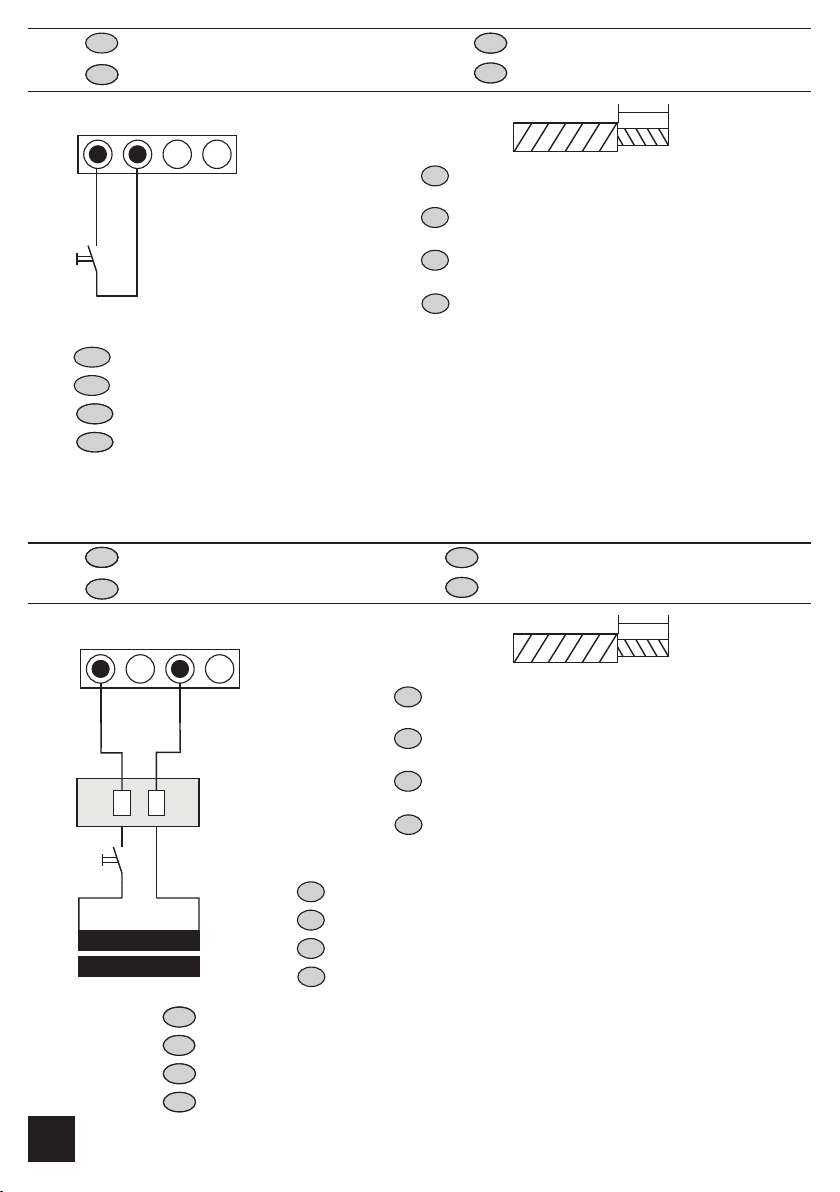

Anschluss mit potentialfreiem Taster

Connexion par bouton poussoir sans potentiel

C O T V

Zu verwendender Taster: Schließer

Push-buon to be used: normally open contact

Bouton-poussoir à utliser : contact normalement ouvert

Drukknop te grbruiken: normaal open contact

Connection with potential-free push-button

Aansluiting met potentiaalvrije drukknop

7 mm

Die einzelnen Adern 7 mm abisolieren

An den Klemmen (C) und (O) anschließen

Strip the individual wires 7 mm

Connect them to terminals (C) and (O)

Dénudez les ﬁls individuels de 7 mm et connectez-les

aux bornes (C) et (O)

Dénudez les ﬁls individuels sur 7 mm

Connectez-les aux bornes (C) et (O)

7.0

4.0

Anschluss an Taster mit Spannung

Connexion par bouton poussoir avec tension

C O T V

‒

8 - 12 V AC / DC

Gong

Bell Carillon Deurtelefon

Bei Triggerung mit Gleichspannung C = ”‒” und T = ”+”

When triggered with direct current C = "‒" and T = „+"

En cas d’acvaon avec tension connue C = ”‒” et T = ”+”.

Bij triggering met gelijkspanning C = ”‒” en T = ”+”

Eine Parallelschaltung mit einer bestehenden Klingelanlage ist möglich.

A parallel connecon with an exisng bell system is possible.

Une connexion parallèle avec un système d' interphone existant est possible

Parallelle aansluing met een bestaand belsysteem is mogelijk

Connection with button with voltage

Aansluiting met drukknop met spanning

Die einzelnen Adern 7 mm abisolieren

An den Klemmen (C) = ‒ und (T) = + anschließen

Strip the individual wires 7 mm

Connect them to terminals (C) = ‒ and (T) = +

Dénudez les ﬁls individuels sur 7 mm

Connectez-les aux bornes (C) = ‒ et (T) = +

Strip de afzonderlijke draden 7 mm

Sluit ze aan op de klemmen (C) = ‒ en (T) = +

7 mm

Page 7

8.0

Ÿ Funkgong, wie in der Bedienungsanleitung des Gongs beschrieben, in den Kopplungsmodus schalten

Ÿ Als Bestägung leuchtet bei allen Grothe Funkgongs die LED / der LED-Lichng rot Ÿ Innerhalb von 30 Sekunden den Taster am MISTRAL SE06 (A) oder den an den Klemmen (B) angeschlossenen Taster drücken.

Ÿ Wenn der MISTRAL SE06 mit dem Funkgong gekoppelt ist, signalisiert der Funkgong und die LED /der LED-Lichtring erlischt.

Ÿ Switch the wireless doorbell to pairing mode as described in the gong's user manual

Ÿ As a conﬁrmaon, the LED / LED-lighng lights up red on all Grothe wireless doorbells Ÿ Within 30 seconds press the buon on the MISTRAL SE06 (A) or the buon connected to the terminals (B). The LED of the

Ÿ When the MISTRAL SE06 is coupled to the wireless doorbell, the wireless doorbell signals and the LED / LED light ring goes out.

Ÿ Passez le carillon sans ﬁl en mode de couplage comme indiqué dans le manuel d' ulisaon du carillon sans ﬁl

Ÿ En conﬁrmaon, la LED / l'éclairage LED s'allume en rouge sur tous les carillons sans ﬁl de Grothe Ÿ Dans les 30 secondes qui suivent, appuyez sur le bouton-poussoir du MISTRAL SE06 (A) ou sur le bouton-poussoir relié aux

Ÿ La LED s'éteint lorsque le MISTRAL SE06 (émeeur) est jumelé F27 avec le carillon sans ﬁl (récepteur).

Ÿ Schakel het draadlose gong in de koppelingsmodus zoals beschreven in de bedieningshandleiding van de gong.

Ÿ Ter bevesging, de LED / de LED-verlichng schijnt op alle draadloze gongs van Grothe rood Ÿ Druk binnen 30 seconden op de drukknop op de MISTRAL SE06 (A) of op de drukknop die is aangesloten op de klemmen (B).

Ÿ Wanneer de MISTRAL SE06 wordt gekoppeld aan het draadloze gong, gee het draadloze gong een signaal af en gaat de LED /

Kopplung mit Funkgongs (Empfängern) Coupling with wireless doorbells (receivers)

Connexion avex carillons sans ﬁl (récepteurs)

Die LED des MISTRAL SE06 (C) blinkt (rot) während des Sendevorgangs

MISTRAL SE06 (C) ﬂashes for 30 seconds (red) during transmission procedure.

bornes (B). La LED du MISTRAL SE06 (C) clignote (rouge) pendant le processus de transmission.

De MISTRAL SE06 LED (C) knippert (rood) jdens het transmissieproces.

LED-lichtring uit.

Koppeling met draadloze gongs (ontvangers)

Page 8

9.0

Informationen

Informations

Informatie Informations

9.1

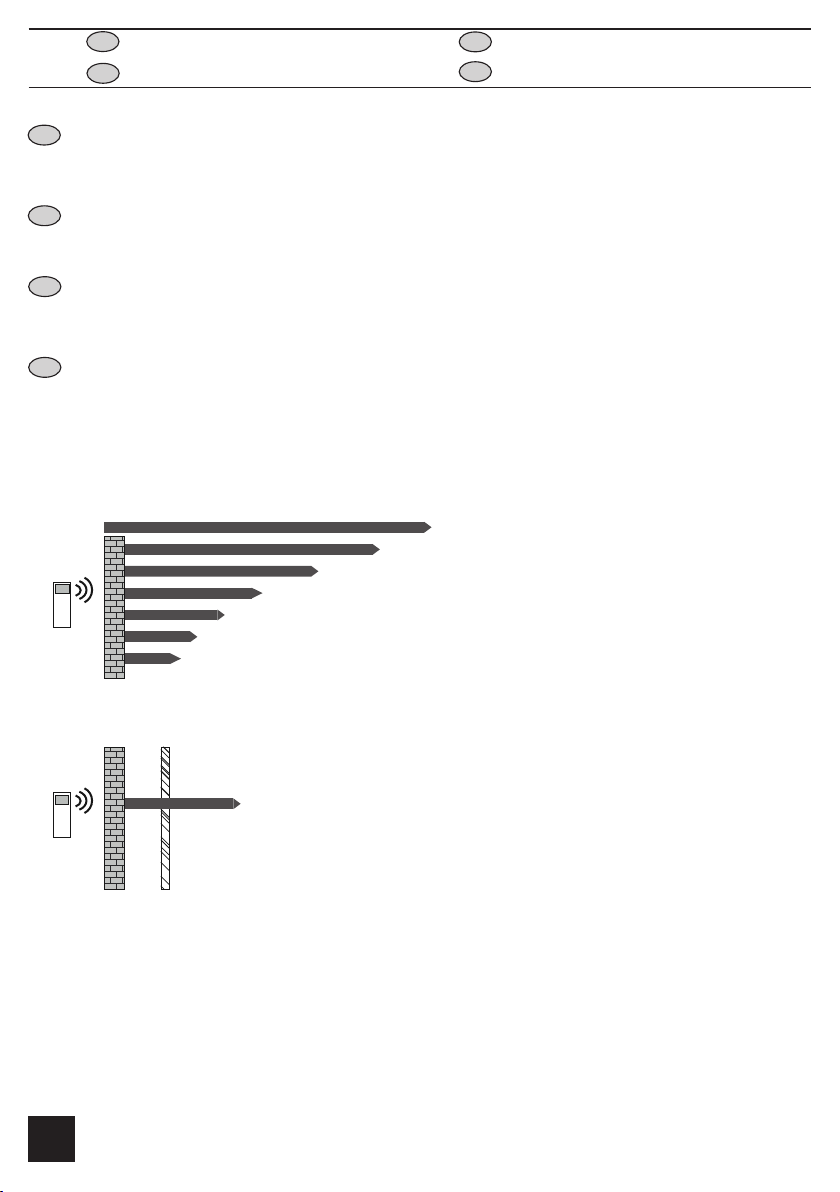

Die Reichweite beim MISTRAL SE06 beträgt bei gemäß Anleitung installiertem Sender ca. 150 m im Freifeld. Mauern, Türen,

Metallteile etc. können die Reichweite merkbar reduzieren! Siehe Skizze unten! Hinweis: die Reichweite kann sich bei der Unterputzmontage deutlich verringern, je nach Beschaffenheit der Wand z. B. Stahlbeton.

The range of the MISTRAL SE06 is approx. 150 m if unobstructed and if the transmitter is installed in accordance with the

instructions. Walls, doors, metal components etc. may reduce the range significantly. See illustration below. Note: the range can be significantly reduced with flush mounting, depending on the nature of the wall e.g. reinforced concrete.

En champ libre, la portée de l'MISTRAL SE06 est d'env. 150 m lorsque l'émetteur a été installé conformément aux instructions. Les

murs, les portes, les pièces métalliques, etc. peuvent sensiblement réduire la portée ! Voir schéma ci-dessous ! Remarque : la portée peut être considérablement réduite avec un montage encastré, en fonction de la nature du mur, par exemple en béton armé

De reikwijdte van de MISTRAL SE06 bedraagt bij volgens de handleiding geïnstalleerde zenders zonder obstructies ca. 150 m.

Muren, deuren, metalen onderdelen enz. kunnen de reikwijdte aanzienlijk beperken! Zie onderstaande illustratie! Opmerking: het bereik kan aanzienlijk worden verkleind met inbouwmontage, afhankelijk van de aard van de wand, bijv. gewapend beton.

100 %

ca. 80 %

ca. 60-70 %

ca. 50-70 %

ca. 30-50 %

ca. 20 %

ca. 10 %

50 % x 80 % = 40 %

Wand 2: 80 %

Wand 1: 50 %

Holz, Glas, Wood, glas, bois, werre, hout, glas

Gipskarton / Metallständerwand, Gypsum board / metal stud wall, plaque de plâtre / mur à ossature métallique gipsplaat / metalen standerwand

Stein, stone, pierre, steen

Betonwand, concrete wall, mur en béton, betonnen muur

Betondecke, Concrete ceiling, plafond en béton, betonnen plafond

Metallwand, Metal wall, mur métallique, metalen wand

Gesamtreichweite durch beide Wände Total range through both walls Portée totale à travers les deux murs Totaal radiobereik door beide muren

Freifeld, Free ﬁeld, champ libre, in het vrije veld

Page 9

9.2

Gewährleistung und Haung

GROTHE GmbH Gongs sind mit moderner Technik gefergt und unterliegen einer hundertprozengen Qualitätskontrolle. Sollte dennoch ein Mängel an Ihrem Gerät aureten, leistet die GROTHE GmbH im nachstehenden Umfang Gewähr.

1.) Unsere Gewährleistung umfasst die Nachbesserung oder Neulieferung eines Gerätes, wenn dieses nachweisbar in der Funkon oder Materialbeschaﬀenheit Fehler aufweist.

2.) Die Gewährleistung bezieht sich nicht auf natürliche Abnutzung oder Transportschäden, ferner nicht auf Schäden infolge der Nichtbeachtung der Einbauhinweise sowie nicht fachgerechter Installaon. Die Gewährleistung verliert automasch ihren Anspruch, wenn das Gerät nach Fehlerdiagnose geöﬀnet wurde.

3.) Die Dauer der Gewährleistung beträgt 24 Monate ab Kauf des Gerätes durch den Endverbraucher. Die Einhaltung der Anspruchsfrist ist durch Nachweis des Kaufdatums miels beigefügter Rechnung, Lieferschein oder ähnlicher Unterlage zu belegen.

Bie schicken Sie im Falle eines Mangels das Gerät mit beigefügter Mängelbeschreibung an die Verkäuferadresse mit o. g. Belegen zurück.

Guarantee and liability

GROTHE GmbH chimes are produced using modern technology and are subjected to one hundred percent quality control. If a defect nonetheless occurs in your device, GROTHE GmbH provides a guarantee with the following scope.

1.) Our guarantee includes subsequent improvement or replacement delivery of a device, if it veriﬁably has funconal or material defects.

2.) The guarantee does not cover natural wear and tear or transport damage. It also does not cover damaged caused by disregard of the installaon instrucons or improper installaon. The guarantee automacally expires if the device was opened aer the fault diagnosis.

3.) The guarantee period is 24 months from purchase of the device by the consumer. Compliance with the claim period must be veriﬁed by proof of date of purchase by means of the enclosed invoice, delivery note or similar document.

In case of a defect, please send the device with enclosed descripon of the defect to the address of the seller with the abovenamed documents.

Garane et responsabilité

Les carillons GROTHE GmbH sont fabriqués à l'aide des technologies les plus modernes et sont soumis à un contrôle de qualité complet. Si un défaut survient toutefois sur votre appareil, GROTHE GmbH assure une garane dont l’étendue est expliquée ci-après :

1.) Notre garane comprend la réparaon ou la nouvelle livraison d’un appareil lorsque celui-ci présente un défaut de fonconnement ou de qualité de matériau pouvant être prouvé.

2.) La garane ne se réfère pas à l’usure naturelle ou aux dommages dûs au transport, ni aux dommages résultant d'un non-respect des instrucons de montage ou d'une installaon incorrecte. La garane perd automaquement sa validité si l’appareil a été ouvert après un diagnosc d'erreur.

3.) La durée de la garane est de 24 mois après l’achat de l’appareil par l’ulisateur ﬁnal. Le respect de ce délai doit être démontré avec une preuve de la date d'achat sous forme de facture, de bon de livraison de tout document similaire.

En cas de défaut, veuillez renvoyer l’appareil en joignant la descripon du défaut à l’adresse du vendeur avec les jusﬁcafs menonnés ci-dessus.

Garane en aansprakelijkheid

De gongs van GROTHE GmbH zijn geproduceerd met moderne techniek en worden onderworpen aan een volledige kwaliteitscontrole. Mocht uw apparaat desondanks gebrekkig zijn, geldt de volgende garane van GROTHE GmbH met de onderstaande omvang.

1.) Onze garane omvat de verbetering achteraf of de levering van een nieuw apparaat, wanneer er aangetoond kan worden dat het apparaat gebrekkig is qua werking of materiaal.

2.) De garane geldt niet voor natuurlijke slijtage of transportschade, schade ten gevolge van de niet-naleving van de montageaanwijzingen en ondeskundige installae. De garane geldt automasch niet meer wanneer het apparaat werd geopend na de foutendiagnose.

3.) De duur van de garane bedraagt 24 maanden vanaf de aankoop van het apparaat door de eindverbruiker. De naleving van de garanetermijn moet worden aangetoond door middel van de aankoopdatum op basis van de ingesloten factuur, de leveringsbon of gelijkaardige stukken.

Stuur het apparaat in geval van gebrek terug naar het adres van de verkoper en voeg er een beschrijving van het gebrek en de bovenstaande stukken aan toe.

Page 10

9.3

Konformitätserklärung

Hiermit erklären wir, dass sich dieses Produkt in Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der Richtlinie 2014/53/EU befindet.

Je nach Gerätetyp geprüft nach den jeweils relevanten Normen EN3000220-2, EN 301489-1, EN 62368-1:2016, EN 55022, EN 50581

Ÿ RED-Richtlinie 2014/53/EU Ÿ EMV-Richtlinie 2014/30/EU Ÿ RoHS-Richtlinie 2011/65/EU Ÿ WEEE-Richtlinie 2012/19/EU

EG-Konformitätserklärung: siehe www.funkgong.de Länder: für alle Länder der EU Sendefrequenz 868,35 MHz

Declaration of Conformity

We hereby declare that this product is in compliance with the essential requirements and the other relevant provisions of Directive 2014/53/EU.

Depending on the device type, tested to the respective relevant standards EN 3000220-2, EN 301489-1, EN 62368-1:2016, EN 55022, EN 50581

Ÿ RED Directive 2014/53/EU Ÿ EMC Directive 2014/30/EU Ÿ RoHS Directive 2011/65/EU Ÿ WEEE Directive 2012/19/EU

EC Declaration of Conformity: visit www.funkgong.de Countries: for all EU countries Transmission frequency: 868.35 MHz

Déclaration de conformité

Par la présente, nous certifions que ce produit est conforme aux exigences de base et aux

prescriptions applicables de la directive 2014/53/UE. Selon le type de produit, certifié en conformité avec les normes applicables EN3000220-2, EN 301489-1, EN 62368-1:2016, EN 55022, EN 50581

Ÿ Directive RED 2014/53/UE Ÿ Directive CEM 2014/30/UE Ÿ Directive RoHS 2011/65/CE Ÿ Directive WEEE 2012/19/UE

Déclaration de conformité CE : voir www.funkgong.de Pays : pour tous les pays de l'UE Fréquence de transmission 868,35 MHz

Conformiteitsverklaringen

Hierbij verklaren wij dat dit product voldoet aan de wezenlijke eisen en andere relevante voorschriften van de richtlijn 2014/53/EU. Afhankelijk van het type apparaat is het gekeurd volgens de desbetreffende normen EN3000220-2 , EN 301489 -1, EN 62368-1:2016, EN 55022, EN 50581.

Dit product voldoet aan de:

Ÿ RED-Richtlijn 2014/53/EU Ÿ EMC-richtlijn 2014/30/EU Ÿ RoHS-richtlijn 2011/65/EU Ÿ WEEE-richtlijn 2012/19/EU

EG-conformiteitsverklaring: zie www.funkgong.de Landen: voor alle landen van de EU Zendfrequentie 868,35 MHz

Page 11

9.4

Elektroschrott gehört NICHT in den Hausmüll!

Elektrogeräte mit dieser Kennzeichnung müssen getrennt gesammelt und umweltgerecht wiederverwertet werden (gemäß Europäischer Richtlinie über Elektro- und Elektronik- Altgeräte

(W.E.E.E.) und ihre Umsetzung in nationales Recht; Elektro- und Elektronikgerätegesetz, Gesetz über das Inverkehrbringen, die Rücknahme und die umweltverträgliche Entsorgung von Elektro- und Elektronikgeräten(ElektroG)).

Bitte entsorgen Sie unbrauchbare oder ausrangierte Elektrogeräte ausschließlich über die Rückgabe- und Sammelsysteme oder über den Hersteller bzw. Importeur.

E-waste does NOT belong in the domestic waste!

Electrical appliances bearing this mark must be collected separately and reused in an environmentally sound manner (in accordance with the European Waste Electrical and Electronic

Equipment Directive (WEEE) and its transposition into national law), German Act for Electrical and Electronic Equipment, Act on the Sale, Return and Environmentally Sound Disposal of Electrical Equipment and electronic devices (ElektroG)).

Please dispose of unusable or discarded electrical appliances only via the return and collection systems or via the manufacturer or importer.

Les déchets électroniques n'appartiennent pas aux ordures ménagères !

Les appareils électriques portant cette marque doivent être collectés séparément et recyclés de manière écologiquement rationnelle (Conformément à la Directive Européenne relative aux

appareils électriques et électroniques usagés (DEEE) et à son application dans le droit national, Loi allemend sur le appareils électriques et électroniques, à la loi sur la mise sur le marché, la reprise et l'élimination écologique des équipements électriques et appareils électroniques (ElektroG)).

Veuillez enlever les appareils électriques inutilisables ou rejetés uniquement par les des systèmes de retour et de collecte ou par le fabricant ou l'importateur.

E-waste behort NIET thuis in het huisafval!

Elektrische apparaten met dit merkteken moeten apart worden ingezameld en op een milieuverantwoorde manier worden gerecycled (in overeenstemming met de Europese richtlijn

betreffende afgedankte elektrische en elektronische apparatuur (AEEA) en de omzetting in nationaal recht, de wet inzake elektrische en elektronische apparatuur, de wet op het in de handel brengen, terugnemen en milieuvriendelijke verwijdering van elektrische apparatuur en elektronische apparaten (ElektroG)).

Gooi onbruikbare of afgedankte elektrische apparaten alleen weg via het retour- en inzamelsysteem of via de fabrikant of importeur.

Page 12

10.0

Technische Daten

Technical Data

Technische gegevensCaractéristiques

Funkfrequenz Reichweite Maximale Sendeleistung Spannungsversorgung Stromaufnahme Schutzart Verwendung Temperaturbereich Abmessungen

Radio frequenzy 868.35 MHz Range Maximum transmission power Power supply Current consuption 30 mA Degree of protection Use Temperature range Dimensions

Frequence radio Portée Puissance de transmission maximale < 25 mW Alimentation électrique 12 V DC pile xxx CR 2450 Consommation de courant 30 mA Type de protection IP20 Utilisation Plage de température -10 bis 50 °C Dimensions 42 x 40 x 21 mm

868,35 MHz 150 m im Freifeld * <25 mW 12 V DC oder Batterie CR 2450 30 mA IP20 Innenbereich

-10 bis 50 °C 42 x 40 x 21 mm

150 m in the free ﬁeld * <25 mW 12 V DC or batterie CR 2450

IP20 Indoor

-10 bis 50 °C 42 x 40 x 21 mm

868,35 MHz 150 m en champ libre *

Intérieur

Radiofrequentie Radiobereik Maximaal zendvermogen Voedingspanning Stroomverbruik Beschermingklasse Gebruik Temperatuurbereik Afmetingen

*Hinweis, Note, Remarque, Notitie: Mauern, Türen, Metallteile etc. können die Reichweite merkbar reduzieren.

Walls, doors, metal components etc. may reduce the range signiﬁcantly!

Des murs, portes, parties métalliques, etc. peuvent réduire notablement la portée!

Door muren, deuren, metalen componenten etc. kan de reikwijdte merkbaar beperkt worden!

GROTHE GmbH Löhestraße 22 D - 53773 Hennef

+49 2242 8890 56

[email protected]

www.grothe.de

868,35 MHz 150 m in het vﬁje veld * < 25 mW 12 V AC/DC of batterij CR 2450 30 mA IP20 Alleen in droge ruimten

-10 bis 50 °C 42 x 40 x 21 mm

MV043443 / 10/2020
