Grothe MISTRAL 350, MISTRAL 650, CROMA 150, CROMA 250 User guide [ml]

Installations- und Bedienungsanleitung

Instructions for installation and operation Instructions d´installation et Mode d‘emploi Montage- en Bedieningsvoorschrift

ELEKTRONIK-GONG MISTRAL 350, 650, CROMA 150, 250

ELECTRONIC CHIME MISTRAL 350, 650, CROMA 150, 250

GONG ÉLECTRONIQUE MISTRAL 350, 650, CROMA 150, 250

ELEKTRONISCHE GONG MISTRAL 350, 650, CROMA 150, 250

Installation Operation T

ech. Dat.

Sehr geehrte Kundin, sehr geehrter Kunde,

mit diesem Gerät haben Sie ein Qualitätsprodukt erworben, das wir für Sie mit größter Sorgfalt und mit höchstem Anspruch entwickelt und hergestellt haben. Es gilt die gesetzliche Gewährleistungsfrist. Von dieser Gewährleistung ausgeschlossen sind Defekte, die durch unsachgemäße Behandlung, nicht bestimmungsgemäßer Verwendung oder Missachtung der Installations- und Bedienungsanleitung eingetreten sind.

Installation Operation Tech. Dat.

Xxx

Inhalt

Bestimmungsgemäßer

Gebrauch

Produktbeschreibung

Installation / Allgemeines

Installation / Befestigung

Spannungsversorgung

Verdrahtung

Bedienung / Signale/Töne

Betrieb als Funkgong

Tasten und LED Funktion

Dear Customer

In purchasing this equipment you have acquired a quality product which we have developed and manufactured for you with the greatest care and with the utmost precision. Statutory warranty rights apply. Defects caused by inexpert handling, using the equipment for a purpose other than it´s intended one or disregarding the instructions for operation and installation shall be excluded from this warranty.

Contents

Intended use

Product description

Installation / General points

Installation / Wallmounting

Power supply

Wiring

Operation / Signals / Sound

Operation as wireless chime

Button and LED function

Chère cliente,

cher client,

En achetant cet appareil, vous avez fait l'acquisition d'un produit de qualité que nous avons développé et fabriqué avec le plus grand soin et dans le respect de critères très exigeants. L'obligation de garantie fait foi. La garantie exclut les défauts résultant d'un traitement non conforme, d'une utilisation non prévue ou de l'inobservation du mode d'emploi et des instructions d'installation.

Sommaire

Utilisation conforme

Description de produit

Installation / Généralités

Installation / Fixation

Alimentation électrique

Câblage

Utilisation / Signaux/Sons

Fonctionnement comme carillon sans fil

Bouttons et LED fonction

Geachte klant,

met dit apparaat heeft u een kwaliteitsproduct aangeschaft, dat wij voor u met de grootst mogelijke zorgvuldigheid en volgens de hoogste eisen hebben ontwikkeld en vervaardigd. De wettelijke garantieplicht is geldig. Van de garantie uitgesloten zijn defecten, die zijn ontstaan door onvakkundige behandeling, niet-reglementair gebruik of door het niet-opvolgen van de bedienings- en montagevoorschrift.

Inhoud

Beoogd gebruik

Productbeschrijving

Installatie / algemeen

Installatie / bevestiging

Stroomtoevoer

Bekabeling

Bediening / Signalen /Tonen

Gebruik als draadloze gong

Knop en LED Funktion

Batterietausch

Technische Daten

Battery replacement

Technical data

Remplacement des piles

Caractéristiques techniques.

Batterijen vervangen

Technische gegevens

D NL

Bestimmungsgemäßer Gebrauch

!Die hier beschriebenen

Geräte dienen ausschließlich als verdrahtete oder funkgesteuerte Klingel- oder Signalanlage für den privaten Gebrauch

!Aufgrund

unterschiedlicher Einflüsse (leere Batterien, Funkstörungen etc.) kann es zur Beeinträchtigung der Funktion kommen. Deshalb nicht in sicherheitsrelevanten Bereichen verwenden!

!Empfänger weder Tropf-

noch Spritzwasser aussetzen! Keine flüssigkeitsgefüllten Gefäße darauf stellen! Nicht mit Gegenständen oder Decken, Vorhängen etc. zudecken! Vor direkter Sonnenbestrahlung und offenen Brandquellen schützen!

!Niemals direkt in den

Blitz schauen!

!Den CROMA 250

Empfänger niemals aufschrauben, da hohe Spannungen vorhanden sein können!

!Bitte die Oberfläche nur

mit einem nebelfeuchten Tuch reinigen. Kein Mikrofasertuch verwenden.

Intended use

!The equipment

described here is designed exclusively as a wireless or wired bell or signal unit for private use.

!Its function can be

impaired for a number of different reasons (empty batteries, radio interference etc.). Therefore, never use this equipment in safetyrelated areas.

!Do not expose the

receiver to dripping or sprayed water. Do not place containers filled with liquids on top of it. Do not cover with objects or covers, curtains etc.. Keep away from direct sunlight and open flames.

!Never look directly into

the flash!

!Never dismantle the

CROMA 250 receiver because high voltages may be present.

!Please only use a

damp cloth to clean the surface. Do not use a microfibre cloth.

Utilisation conforme

!Les appareils décrits ici

servent exclusivement de systèmes de sonnette ou de signalisation câblés ou commandés par radio pour un usage privé

!Diverses circonstances

(piles déchargées, parasites, etc.) peuvent entraîner des dysfonctionnements. Il est donc interdit de les utiliser des zones de sécurité !

!Ne pas exposer le

récepteur aux gouttes ou aux projections d'eau ! Ne pas poser de récipients contenant des liquides dessus ! Ne pas couvrir avec des objets ou des couvertures, des rideaux, etc. ! Protéger des rayons du soleil et des flammes nues !

!Ne jamais regarder

directement dans le flash !

!Ne jamais dévisser le

récepteur CROMA 250, car il est sous haute tension !

!Uniquement nettoyer la

surface avec un chiffon légèrement humide. Ne pas utiliser un chiffon en microfibres

Beoogd gebruik

!De hier beschreven

apparaten zijn uitsluitend voor particulier gebruik als bel- of signaalinrichting met of zonder draad.

!Verschillende factoren

(lege batterijen, storingen van de draadloze verbinding enz.) kunnen de correcte werking beïnvloeden. Gebruik de apparaten daarom niet in veiligheidsrelevante ruimtes!

!De ontvanger mag niet

worden blootgesteld aan druppelend water of spatwater. Plaats er geen met vloeistof gevulde reservoirs op! Dek hem niet af met voorwerpen, dekens, gordijnen enz.! Bescherm hem tegen direct zonlicht en open vuur!

!Kijk nooit direct in de

flitser!

!Schroef de CROMA

250-ontvanger nooit open. Er kunnen hoge spanningen aanwezig zijn!

!Reinig de oppervlakken

uitsluitend met een vochtige doek. Gebruik geen microvezeldoeken.

Kurz-Beschreibung

!In den Modellvarianten

MISTRAL 350 und 650 handelt es sich um einen Funkgong. Das Set besteht aus einem Sender und einem Funkgong-Empfänger. Die Modelle CROMA 150 und 250 können, je nach Modell mit einer externen Spannungsquelle oder mit Batterien versorgt werden. Nach der Aktivierung mittels der Taste oder den Klemmen des Senders gibt der Funkgong-Empfänger ein einstellbares akustisches bzw. optisches Signal aus.

Short description

!The models MISTRAL

350 and 650 are wireless chimes. The set is made up of a transmitter and wireless chime receiver. Models CROMA 150 and 250 can be operated using an external voltage source or batteries. Following activation through the button or terminals of the transmitter, the wireless chime receiver emits an adjustable acoustic or visual signal.

Breve description

!Les modèles MISTRAL

350 sont 650 un carillon sans fil. Le set se compose d'un émetteur et d'un récepteur de carillon sans fil. Les modèles CROMA 150 et 250 peuvent être alimentés par une source de courant externe ou des piles. Après l'activation à l'aide de la touche ou des bornes de connexion, le récepteur du carillon sans fil émet un signal sonore ou visuel réglable.

Korte beschrijving

!Model MISTRAL 350 en

650 zijn draadloze gongs. De set bestaat uit een zender en een draadloze gongontvanger. De modellen CROMA 150 en 250 kunnen met een externe stroombron of met batterijen worden gebruikt. Nadat de zender in werking is gesteld met behulp van de knop of de klem, zendt de draadloze gong-ontvanger een instelbaar akoestisch of optisch signaal uit.

D NL

!Es können mehrere

Sender und Empfänger kombiniert werden. Dabei kann für jeden Sender ein anderer Rufton eingestellt werden

!Sicherheitshinweis zur

Spannungsversorgung mit Batterien:

Die eingesetzten

Batterien dürfen keiner übermäßigen Wärme (z.B. Sonneneinstrahlung Feuer oder dergleichen) ausgesetzt werden!

PRODUKTBESCHREIBUNG

!Several transmitters

and receivers can be combined. A different ring tone can be set for each transmitter.

! Safety advice for

voltage supply with batteries:

Do not expose batteries to excessive heat (e.g. direct sunlight, fire or similar)

PRODUCT DESCRIPTION

! Plusieurs émetteurs et

récepteurs peuvent être combinés. Une tonalité d'appel peut être réglée pour chaque émetteur.

!Consignes de sécurité

pour l'alimentation par piles:

les piles utilisées ne peuvent en aucun cas être soumises à une chaleur trop importante (par ex. rayons du soleil, feu, etc.) !

DESCRIPTION DE PRODUIT

!Men kan verschillende

zenders en ontvanger combineren. Daarbij kan voor elke zender een andere beltoon worden ingesteld.

!Veiligheidsinstructie

voor gebruik met batterijen

De gebruikte batterijen mogen niet worden blootgesteld aan overmatige warmte (bijv. zonlicht, vuur enz.)!

PRODUCT BESCHRIJVING

8 9

Gong

1. LED-Blitz

2. Lautsprecher

3. LED Rot/Grün/Blau

4. Lautstärke +

5. Lautstärke -

6. Melodie +

7. Melodie -

8. Optisches Signal an/aus

9. Akustisches Signal an/aus

10. Wandhalter (nur CROMA 150, CROMA 250, MISTRAL

650)

11. Klemme K1 für AC/DC 812V u. Klingeltaster

12. Kabeleinführung K1

13. Klemme K2 für 230 V und 230 Volt-Taster (Nur CROMA 250)

14. Kabeleinführung K2

15. Aufsteller (nur MISTRAL 350)

Cimes

1. LED flash

2. Loudspeaker

3. LED red/green/blue

4. Volume +

5. Volume -

6. Melody +

7. Melody -

8. Optical signal on/off

9. Acoustic signal on/off

10. Wall holder (Only CROMA 150, CROMA 250, MISTRAL 650)

11. Terminal K1 for AC/DC 8-12V and bell pushbutton

12. Cable entry K1

13. Terminal K2 for 230 V and 230 V pushbutton (Only CROMA 250)

14. Cable entry K2

15. Stand (only MISTRAL

350)

Carillon

1. Flash LED

2. Haut-parleur

3. LED rouge/verte/bleue

4. Volume +

5. Volume -

6. Mélodie +

7. Mélodie -

8. Marche/arrêt du signal visuel

9. Marche arrêt du signal sonore

10. Support mural (seulement CROMA 150, CROMA 250, MISTRAL 650)

11. Borne de connexion K1 pour AC/DC

12. Entrée de câble K1

13. Borne de connexion K2 pour 230 V et bouton 230 volt (seulement MISTRAL

350)

14. Entrée de câble K2

15. Support (seulement MISTRAL

350)

Gong

1. LED flitser

2. Luidspreker

3. LED root/groen/blauw

4. Volume +

5. Volume -

6. Melodie +

7. Melodie -

8. Optisch Signaal aan/uit

9. Akoestisch signaal aan/ uit

10. Wandhoulder (alleen CROMA 150, CROMA 250, MISTRAL

650)

11. Klem K1 voor AC/DC 8-12 V AC/DC en belknop

12. Kabelinvoer K1

13. Klem K2 voor 230 V en 230 volt knop (alleen CROMA 250)

14. Kabelinvoer K2

15. Stander (alleen MISTRAL 350)

D NL

INSTALLATION

Allgemeines

!Bitte beachten Sie,

dass Einbau und Montage elektrischer Geräte nur durch eine

100 %

ca. 80 %

ca. 60-70 %

ca. 50-70 %

ca. 30-50 %

ca. 20 %

<10 %

Kombination / Combination / Combinaison / Combinazione:

50 % x 80 % = 40 %

1 2

Elektrofachkraft erfolgen dürfen!

!Es sind die länder-

spezifischen Vorschriften für Elektroinstallationen zu berücksichtigen!

!Erfolgt die Spannungs-

versorgung mit Netzspannung (230VAC) so muss ein allpoliger Netzschalter mit einer Kontaktöffnung von mindestens 3mm in der elektrischen Gebäudeinstallation vorhanden sein.

!Bei allen Installations-

oder Wartungsarbeiten den Hauptschalter der Anlage ausschalten und gegen Wiedereinschalten sichern.

!Sollte durch den Ausfall

des Gerätes eine Gefährdung von Personen oder sonstige Folgeschäden möglich sein, MUSS diese durch zusätzliche geeignete Sicherheitsmaßnahmen verhindern werden!

!Die Reichweite beim

MISTRAL 350 und MISTRAL 650 betragen, bei gemäß Anleitung installiertem Sender, ca. 500 m im Freifeld. Mauern, Türen,

Metallteile etc. können die Reichweite merkbar reduzieren! Siehe Skizze unten!

INSTALLATIONINSTALLATION

General points

!Please note that installation and assembly of electrical equipment should only be undertaken by a qualified electrician.

!Country-specific

regulations on electrical installation work must be observed.

!If the power supply is

through mains voltage (230 V), there must bean all pole mains switch with a contact opening of at least 3 mm in the electrical building installation.

!During all installation

and maintenance work, the main power switch must be switched off and secured against being switched on again.

!Suitable precautionary

measures MUST be taken if device failure could harm persons or cause other consequential damage.

!The range of the

MISTRAL 350 and MISTRAL 650 is approx. 500 m if unobstructed and if the transmitter is installed in accordance with the instructions.

Walls, doors, metal components etc. may reduce the range significantly. See illustration below.

Freifeld / Free field / Champ libre / Campo libero

Holz, Glas / Wood, glas / Bois, verre / Legno, vetro

Gipskarton-Metallständerwand / Gypsum plaster board / Mur en cloison placoplâtre / Parete d. met.+gesso

Stein / Stone / Pierre / Pietra

Betonwand / Concrete wall / Mur en béton / Struttura in calcestruzzo

Betondecke / Concrete ceiling / plafond en béton / Copertura di calcestruzzo

Metallgitter (Drahtgewebe) / Metal fabric / Paroi en métal / Tessuto del metallo

Wand1 / Wall1 / Mur1 / Parete1 = Stein / Stone / Pierre / Pietra

= 50 %

Wand2 / Wall2 / Mur2 / Parete2 = Glas / Verre / Vetro

= 80 %

Gesamtreichweite / Total Range / Portée totale / Portata totale

= 50 % x 80 % = 40 %

Généralités

!L'installation et le

montage d'appareils électriques peuvent uniquement être effectués par un électricien !

!Respecter les

prescriptions nationales pour les installations électriques !

!Lorsque l'appareil est

alimenté par le secteur (230 VAC), l'installation électrique du bâtiment doit être pourvue d'un commutateur principal tous pôles avec un intervalle de coupure d'au moins 3 mm.

!Lors des travaux

d'installation ou d'entretien, le commutateur principal de l'installation doit être débranché et protégé contre une remise en marche involontaire.

!Si la panne de l'appareil

entraîne un risque pour les personnes ou d'autres dommages, vous DEVEZ ces risques DOIVENT être

empêcher par des

mesures de sécurité empêche supplémentaires adéquates !

!En champ libre, la

portée de l'MISTRAL 350, MISTRAL 650 est d'env. 500 m lorsque l'émetteur a été installé conformément aux instructions. Les murs, les portes, les pièces métalliques, etc. peuvent sensiblement réduire la portée ! Voir schéma cidessous !

INSTALLATIE

Algemeen

!Neem in acht dat de inbouw en montage van elektrische apparaten alleen door een vakkundige elektromonteur mag worden uitgevoerd!

!De landspecifieke

voorschriften voor elektrische installaties moeten worden nageleefd!

!Als de stroomtoevoer

via het net (230 VAC) gebeurt, moet in de elektrische uitrusting van het gebouw een alpolige netschakelaar met een contactopening van ten minste 3 mm beschikbaar zijn.

!Bij installatie- en

onderhoudswerkzaamhe den moet de hoofdschakelaar van de installatie uitgeschakeld en tegen weer inschakelen beveiligd worden.

!Als door uitval van het

apparaat een risico voor personen of andere gevolgschade mogelijk is, DIENT u dit door gepaste extra veiligheidsmaartregelen te voorkomen!

!De reikwijdte van de

MISTRAL 350 en MISTRAL 650 bedraagt bij volgens de handleiding geïnstalleerde zenders zonder obstructies ca. 500 m. Muren, deuren, metalen onderdelen enz. kunnen de reikwijdte aanzienlijk beperken! Zie onderstaande illustratie!

D NL

INSTALLATION Befestigung:

Wandhalter

!Die rückseitige Kontur

des Wandhalters kann als Kabelkanal verwendet werden.

(Nur bei MISTRAL 650, CROMA 100 und CROMA 220)

Befestigung

!Verschrauben Sie den

Wandhalter in den Öffnungen.

!Der Schraubenabstand

beträgt 70 mm.

!Halten Sie bitte einen

Mindestabstand von 25 mm zwischen dem Wandhalters und der Decke ein.

!Gongs, die

ausschließlich mit Batterien betrieben werden und nur mit Funksendern aktiviert werden (MISTRAL 350), benötigen keine Befestigung. In diesem Fall könne Sie auch den aufklappbaren Aufsteller verwenden.

INSTALLATION Fixation:

Wall holder

!You can use the

contour on the back as a cable channel. (Only for

MISTRAL 650, CROMA 100 and CROMA 220)

Wall-mounting

!Use the holes to screw

the wall holder in place.

!The distance of the

holes is 70mm.

!Please observe a

minimum distance of 25 mm to the ceiling.

!Chimes which work

exclusively with batteries and which are only activated by radio transmitters MISTRAL

350) do not need to be fixed in place. In this case you can also use the stand.

INSTALLATION Fixation:

Support mural

!Le contour à l'arrière du

support mural peut servir de caniveau pour le câble. (Seulement pour MISTRAL 650, CROMA 100 et CROMA 220)

Fixation

!Vissez le support mural

dans les ouvertures.

!La distance entre les

vis est de 70 mm.

!Respectez une distance

minimale de 25 mm entre le support mural et le plafond.

!Les carillons qui sont

exclusivement alimentés par des piles et qui sont uniquement activés par des émetteurs radio MISTRAL 350) ne nécessitent aucune fixation. Ils peuvent être utilisés avec le support rabattable.

INSTALLATIE Bevestiging:

Wandhouder

!De contour aan de

achterkant van de wandhouder kan als kabelkanaal worden gebruikt. (Alleen MISTRAL 650, CROMA 100 en CROMA 220)

Bevestiging

!Schroef de wandhouder

vast met behulp van de openingen.

!De afstand tussen de

schroeven bedraagt 70 mm.

!Neem de minimale

afstand tussen de wandhouder en het plafond van 25 mm in acht.

!Gongs die uitsluitend

met batterijen worden gebruikt en alleen met draadloze zenders worden geactiveerd MISTRAL 350), moeten niet worden bevestigd. Ze kunnen dan op de uitklapbare stander worden geplaatst.

Gong vom Wandhalter trennen

!Gong an den mit 1

gekennzeichneten

Punkten festhalten und in Richtung Kennzeichung 2 ziehen.

Separate the gong from the wall rack

!Please hold the chime

at the point marked with 1 and pull in direction of mark 2

Séparer le gong du support mural

!Tenez le gong aux

points marqués avec 1 et tirez en direction de marque 2

Scheid de gong van de wandhouder

!Houd de gong op de

door 1 aangegeven punten en trek de richting van het bord 2 in.

D NL

INSTALLATION Spannungs-

versorgung:

Batterien

!4 x 1,5 V (Typ LR14/C

Alkaline Babyzelle). Bitte unbedingt auf die richtige Polung achten.

!Sicherheitshinweis

zur Spannungsversorgung mit Batterien:

Die eingesetzten Batterien dürfen keiner Wärme (z.B. Sonneneinstrahlung Feuer oder dergleichen) ausgesetzt werden.

8-12 V AC/DC (0,5 A) MISTRAL 650, CROMA 150 und CROMA 250

!Die Versorgung und die

Aktivierung erfolgen über den Klemmenblock „K1" im Wandhalter.

!Achtung! Nur geprüfte

Transformatoren gemäß EN 61558-2-6 / 2-8 verwenden.

INSTALLATION Power supply

Batteries

!4 x 1.5 V (type LR14/C

alkaline Baby cell). Make sure you insert them with the correct polarity.

!Safety advice for

power supply with batteries:

Do not expose batteries to excessive heat (e.g. direct sunlight, fire or similar).

8-12 V AC/DC (0,5 A) MISTRAL 650, CROMA 150 and CROMA 250

!The supply and

activation take place via terminal "K1" in the wall holder.

!Caution! Only use

certified transformers in accordance with EN 61558-2-6 /-2-8.

INSTALLATION Alimentation

électrique:

Piles

!4 x 1,5 V (piles rondes

alcalines type LR14/C). Respectez impérativement la polarité.

!Consignes de sécurité

pour l'alimentation par piles:

Les piles utilisées ne peuvent en aucun cas être soumises à la chaleur (par ex. rayons du soleil, feu, etc.).

8-12 V AC/DC (0,5 A)

MISTRAL 650, CROMA 150 et CROMA 250

!L'alimentation

électrique et l'activation s'effectuent par le biais du bornier « K1 » dans le support mural.

!Attention!

Uniquement utiliser des transformateurs conformes à la norme EN 61558-2-6 / 2-8.

INSTALLATIE Voedingspanning:

Batterijen

!4 x 1,5 V (type LR14/C

alkalinebabycel). Let absoluut op de juiste richting van de polen.

!Veiligheidsinstructie

voor gebruik met batterijen:

De gebruikte batterijen mogen niet worden blootgesteld aan overmatige warmte (bijv. zonlicht, vuur enz.)!

8-12 V AC/DC (0,5 A)

MISTRAL 650, CROMA 150 en CROMA 250

!De stroomtoevoer en

de activering gebeurt via het aansluitblok K1 in de wandhouder.

!Let op! Gebruik alleen

gekeurde transformatoren volgens EN 61558-2-6 / 2-8.

230 V AC (50 Hz) CROMA 250

!Die Versorgung erfolgt

über den Klemmenblock „K2" im Wandhalter.

!Die Schutzabdeckung

muss abgeschraubt werden.

!Bitte die Kabelführung

„K2" benutzen.

!Nach den

Klemmarbeiten Schutzabdeckung wieder festschrauben

230 V AC (50 Hz) CROMA 250

!The supply takes place

via the terminal "K2" in the wall holder

!The protective cover

has to be unscrewed and removed.

!Please use cable guide

"K2".

!Screw the protective

cover back in place after connection

230 V AC (50 Hz) CROMA 250

!L'alimentation

électrique s'effectue par le biais du bornier « K2 » dans le support mural.

!Le cache de protection

doit être dévissé.

!Veuillez utiliser le

passage de câble « K2 ».

!Après la connexion,

revisser le cache de protection.

230 V AC (50 Hz) CROMA 250

!De stroomtoevoer

gebeurt via het aansluitblok K2 in de wandhouder.

!De beschermende

afdekking moet worden verwijderd.verwijderd worden.

!Gebruik de

kabeldoorvoer K2.

!Na de aansluiting moet

de beschermende afdekking weer worden vastgeschroefd.

D NL

C1 CT 1

Oder/or

C2C2

Tür/door 1

Tür/door 2

Anschluss des Klingeltasters (RuftonAuslösung)

Nur CROMA 150 CROMA 250 und MISTRAL 650

!Generell und

unabhängig von der Spannungsversorgung kann der Rufton über verschiedene Anschlussarten ausgelöst werden:

!(1) mit einem

potentialfreien Kontakt gemäß Bild 4a und Schaltbildern A und C

(2) mit 8-12 V =/~ gemäß Schaltbildern B, D. Bei Gleichspannung muss “+” auf C1 oder C2 gelegt werden!

(3) mit 230V~ gemäß Bild 4b und Schaltbild G. Achtung! Nur geeignete 230Volt Taster benutzen! Achten Sie bitte unbedingt darauf, dass nach der Installation gemäß der Bilder E bis H die Schutz-Abdeckung wieder aufgesetzt und verschraubt werden muß!

!Bei allen Anschluss-

arten stehen jeweils 2 Kanäle (“Channel” C1/C2 bzw. “Channel” CT1/CT2) zur Rufunterscheidung zur Verfügung!

Connection of the bell pushbutton (ring tone actuation) Only CROMA 150, CROMA 250 and MISTRAL 650

!The ring tone can

always be actuated,

regardless of the power

supply, by the following

different types of

connection:

(1) with a floating

contact, as in Fig. 4a

and circuit diagrams A

and C

(2) with 8-12 V =/~, as in

circuit diagrams B, D.

For DC voltage "+" must

be connected to C1 or

C2!

(3) with 230V~, as in Fig.

4b and circuit diagram

G. Caution! Use only

suitable 230 volt

pushbuttons! Make

absolutely sure that the

protective cover is

installed and screwed

down again following

installation according to

Figs. E to H.

!For all types of

connection, there are

two channels ("Channel"

C1/C2 and "Channel"

CT1/CT2) available for

ringing differentiation.

Raccordement du bouton de sonnette (déclenchement de la tonalité d'appel) Seulement CROMA 150,t CROMA 250 et MISTRAL 650

!De manière générale et

indépendamment quel

soit le type d'alimentation électrique, le signal d'appel peut être déclenché par différents types de raccordements :

(1) à l'aide d'un contact sans potentiel selon le schéma 4a et les schémas des connexions A et C

(2) avec 8-12 V =/~ selon les schémas des connexions B, D. En cas de courant continu, le « + » doit être placé en C1 ou C2 !

(3) avec 230 V~ selon le schéma 4b et le schéma des connexions G. Attention ! Uniquement utiliser des boutons de 230 volt adaptés ! Veillez impérativement à replacer et revisser le cache de protection après l'installation selon les schémas E à H !

!Pour tous types de

raccordements, 2 canaux (« Channel » C1/C2 ou « Channel » CT1/CT2) pour différencier les appels !

Aansluiting belknop (activering van de beltoon) Alleen CROMA 150, CROMA 250 en MISTRAL 650

!In het algemeen en

ongeacht de stroomtoevoer kan de beltoon via verschillende types aansluiting worden geactiveerd:

(1) met een potentiaalvrij contact volgens afbeelding 4a en schakelschema’s A en C

(2) met 8-12 V =/~ volgens schakelschema’s B en D; bij gelijkspanning moet ‘+’ op C1 of C2 worden aangesloten

(3) met 230 V~ volgens afbeelding 4b en schakelschema G; let op: gebruik alleen geschikte 230volt-knoppen Let er in elk geval op dat na de installatie volgens afbeeldingen E t/m H de beschermende afdekking weer aangebracht en vastgeschroefd wordt!

!Bij alle types aansluiting

zijn telkens 2 kanalen (‘channel’ C1/C2 of ‘channel’ CT1/CT2) beschikbaar om de oproepen te onderscheiden!

D NL

Spannungsvers./Power supply:

Auslösung Rufton/Start sound:

Spannungsvers./Power supply:

Auslösung Rufton/Start sound:

Achtung! Keine Batterien! Attention! No batteries!!

Spannungsvers./Power supply:

Auslösung Rufton/Start sound:

CT 1

~230V/

50Hz

INSTALLATION Verdrahtung

Batterie / Battery Contact potenzialfrei / pot.free

=/~

8/12V

C1 C2

=/~8-12V Contact potenzialfrei / pot.free

=/~

8/12V

C1 C2

230V~ (50Hz) Contact potenzialfrei/pot.free

=/~

8/12V

C1 C2

CT 2

~230V

Tür/door 1

Tür/door 2

Tür/door 1

Tür/door 2

Tür/door 1

Tür/door 2

INSTALLATION Wiring

AC 8/12V~

(0,5A)

~230V/

INSTALLATION Câblage

Spannungsvers./Power supply:

Auslösung Rufton/Start sound:

Spannungsvers./Power supply: Auslösung Rufton/Start sound:

Keine Parallelschaltung von Gongs möglich!

No parallel instalation of chimes possible!

Achtung! Keine Batterien! Attention! No batteries!!

Spannungsvers./Power supply: Auslösung Rufton/Start sound:

CT 1

CT 2 N

50Hz

Batterie / Battery =/~8-12V

8/12V

=/~8/12V =/~8/12V

8/12V

230V~ (50Hz) =/~8-12V

8/12V

~230V

INSTALLATIE

Bekabeling

=/~

( )

=/~

( )

=/~

( )

Tür/door 1

Tür/door 2

Tür/door 1

Tür/door 2

Tür/door 1

Tür/door 2

AC 8/12V~

(0,5A)

AC 8/12V~

Spannungsvers./Power supply:

Auslösung Rufton/Start sound:

Tür/door 1

Tür/door 2

~230V/

50Hz

Achtung! Nur 230V-Taster! Attention! 230V-pushes only!

CT 1

CT 2 N

~230V

230V~ (50Hz) 230V~ (50Hz)

=/~

8/12V

C1 C2

Spannungsvers./Power supply:

Auslösung Rufton/Start sound:

ParallelInstallation:

Alle Varianten außer =/~8-12V =/~8-12V

=/~

8/12V

C1 C2

Tür/door 2

AC 8/12V~

(0,5A)

D NL

BEDIENUNG Ruftöne / Signale

Allgemeines

!Die Gongs CROMA 150

und CROMA 250 verfügen über zwei Kanäle zur Rufunterscheidung verdrahteter Klingeltaster.

!Beim Einsatz von

MISTRAL 350 und MISTRAL 650 kann man 12 Kanäle zur Rufunterscheidung von

Mistral Sendern nutzen.

!Jedem Taster / Funksender kann ein

individueller Rufton

zugeordnet werden. !Der Gong verfügt über

ein sehr helles LED-

Blitzlicht zur optischen

Rufsignalisierung. !Die Tonerzeugung und

Blitzlicht können separat

aktiviert oder deaktiviert

werden.

Lautstärke einstellen

!Die Lautstärke des

Gongs wird durch

Drücken der Tasten +

und - geregelt. !Durch mehrfaches oder

länger andauerndes

Betätigen dieser Tasten

wird die Lautstärke weiter

erhöht oder verringert. !Eine eventuelle Stumm-

schaltung wird durch

Ändern der Lautstärke

aufgehoben.

OPERATION Ring tones/signals

General

!The chimes CROMA

150 und CROMA 250 have two channels to permit ringing differentiation from wired bell pushbuttons.

!When you use the

MISTRAL 350 and MISTRAL 650 you can use an additional 12 channels to distinguish ringing from Mistral transmitters.

Each bell pushbutton /

transmitter can have an individual ring tone allocated.

!The gong has a very

bright LED flashing light as an optical ringing signal.

!You can activate and

deactivate the ring tones and flashing light separately.

Adjust volume

!You can adjust the

volume by pressing the buttons + and -

!The volume is

increased or decreased by pressing these buttons repeatedly or constantly.

!Any mute function is

cancelled by changing the volume.

UTILISATION

Tonalités d'appel / Signaux

Généralités

!Le carillon CROMA 150

et CROMA 250 dispose de deux canaux pour différencier les appels de boutons de sonnette câblés.

!L' MISTRAL 350 et

MISTRAL 650 permet d'utiliser 12 canaux supplémentaires pour différencier les appels des émetteurs Mistral.

!Une tonalité d'appel

individuelle peut être attribuée à chaque bouton de sonnette / émetteur radio.

!Le carillon dispose d'un

flash LED très lumineux pour la signalisation visuelle des appels.

!Les tonalités et le flash

peuvent être activés ou désactivés séparément.

Réglage du volume

!Le volume du carillon

peut être réglé à l'aide des boutons + et -.

!Le volume peut être

augmenté ou diminué en actionnant plusieurs fois ou longtemps ces touches.

!Modifier le volume

désactive le mode «silence ».

BEDIENING

Beltonen en signalen

Algemeen

!De gongs CROMA 150

en CROMA 250 beschikt over twee kanalen om de oproepen van belknoppen met draad te onderscheiden.

!Bij de MISTRAL 350 en

MISTRAL 250 kan men 12 kanalen voor het onderscheiden van oproepen van Mistralzenders gebruiken.

!Aan elke belknop of

draadloze zender kan een afzonderlijke beltoon worden toegewezen.

!De gong beschikt over

een zeer felle ledflitser om een oproep optisch te signaleren.

!De beltonen en de

flitser kunnen afzonderlijk in- en uitgeschakeld worden.

Het volume instellen

!Het volume van de

gong wordt geregeld door op de knoppen + en - te drukken.

!Door verschillende

keren of langdurig op deze knoppen te drukken, wordt het volume verhoogd of verlaagd.

!Een eventuele

uitschakeling van het geluid wordt opgeheven door een wijziging van het volume.

Alarm ein/on

Press

3 Sec.

ALARM Funktion Nur MISTRAL 350, MISTRAL 650

!Auf der Leiterplatte des

Senders befindet sich eine Drahtbrücke. Wird diese Brücke gemäß Bild 4 durchtrennt, so ist die ALARM-Funktion aktiv!

!Wird die Taste des

Senders länger als 3

Sekunden betätigt, ertönt

am Empfänger ein

ALARM- Ton mit

maximaler Lautstärke

!Diese Funktion ist gut

geeignet, um auf

besondere Situationen

aufmerksam zu machen!

ALARM Function Only MISTRAL 350, MISTRAL 650

!The transmitters are

equipped with a bridge on the PCB. By cutting this bridge as shown in fig. 4, the ALARM function will be enabled.

!If the transmitter button

is pressed for more than 3 seconds, the ALARM tone is emitted from the receiver, with maximum Volume.

!This function is

wellsuited to drawing attention to unusual situations!

Fonction ALARME seulement MISTRAL 350, MISTRAL 650

!Les émetteurs sont

équipés d'un pontet. Si on coupe le pontet selon la figure 4, la fonction alarme est activée.

!Quand la touche de

l'émetteur est activée pendant plus de 3 secondes, l'ALARME ton retentit à plein volume.

!Cette fonction convient

parfaitement pour attirer l'attention sur certaines situations.

Fonction ALARME Alleen MISTRAL 350, MISTRAL 650

!Op de printplaat van de

zender zit een draadbrug. Wanneer deze brug volgens afb. 4 verbroken wordt, is de ALARM-functie actief!

!Wanneer de toets van

de zender langer dan 3 seconden bediend wordt, klinkt op de ontvanger de ALARM-toon.

!Deze functie is goed

geschikt om op bijzondere situaties attent te maken.

D NL

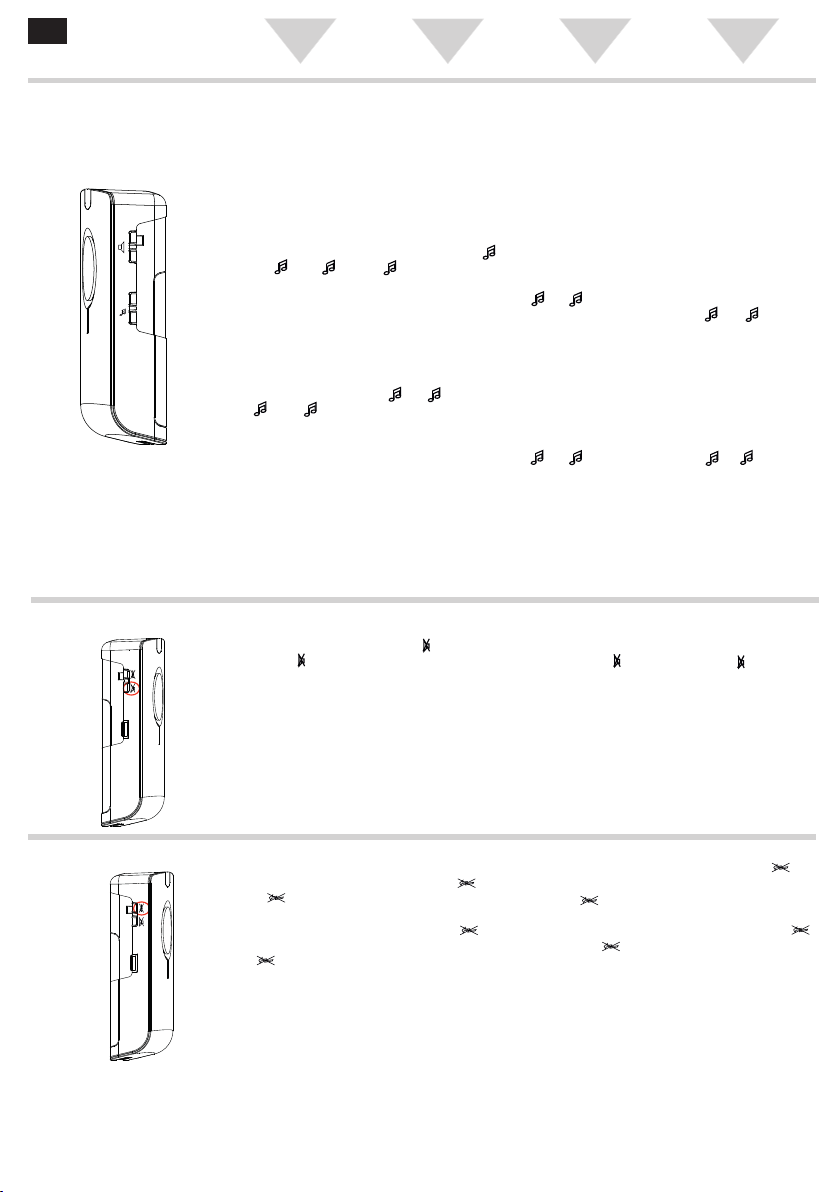

Melodie Auswahl MELODIE FUNKTION

Wichtig! !Die gewünschte Melodie wird jeweils dem Klingel-Taster / Funksender zugeordnet der zuletzt betätigt wurde.

!Klingeltaster betätigen für den die Melodie geändert werden soll.

!Taste + bzw. - so

oft drücken bis die

gewünschte Melodie

abgespielt wird. !Eine eventuelle Stumm-

schaltung wird durch

ändern der Melodie

aufgehoben. !Durch langes Betätigen

der + oder - Taste

wird der Melodiewechsel-

modus ausgewählt. In

diesem Modus wird die

Rufmelodie bei jeder

Betätigung des

zugeordneten Klingel-

Tasters / Funksenders

gewechselt.

Stummschaltung MUTE Funktion

!Ein kurzes Betätigen der

Mute-Taste schaltet den

Gong stumm. Ein

erneutes Betätigen der

Mute-Taste hebt die

Stummschaltung wieder

auf. !Das Aufheben der

Stummschaltung wird

durch ein kurzes

Aufleuchten der grünen

LED bestätigt.

Blitzlicht / optische Signalisierung

!Ein kurzes Betätigen der

Taste schaltet die

optische Signalisierung

ein. !Ein erneutes Betätigen

der Taste schaltet die

opt. Signalisierung wieder

aus. !Bei stumm

geschaltetem Gong und

abgeschalteter

Blitzfunktion kenn-

zeichnet ein

regelmäßiges

Aufleuchten der grünen

LED das die

Signalisierung

abgeschaltet ist.

Select Melody MELODY FUNCTION

Important!

!The melody chosen will

be allocated to the bell pushbutton or transmitter which was pushed last.

!Press the bell

pushbutton for which the melody is to be changed.

!Press the button +or

- as often as necessary until the chosen melody is played.

!Any mute function is

cancelled by changing the melody.

!By pressing the button

+ or - for a long time you can choose the melody change mode. In this mode, the melody changes every time the allocated bell pushbutton / transmitter is actuated.

MUTE function

!Pressing the mute

button briefly makes the gong mute. Pressing the mute button again cancels the mute function.

!Unmuting will be

confirmed by a a short flashing of the green LED.

Flashing light / optical signal

!Pressing the button

switches the optical signal on.

!Pressing the button

again switches the signal off.

!When the gong has

been switched to mute, regular flashing of the green LED indicates that the optical signal has been switched off.

Sélection de la mélodie FONCTION MELODY

Important ! !La mélodie souhaitée est attribuée au bouton de sonnette / à l'émetteur radio qui a été actionné en dernier lieu.

!Actionner le bouton de

sonnette pour lequel la mélodie doit être modifiée.

!Appuyer sur le bouton

+ ou - jusqu'à ce que la mélodie souhaitée retentisse.

!Modifier la mélodie

désactive le mode «silence »

!Pour sélectionner le

mode « changement de mélodie », appuyer longtemps sur le bouton + ou -. Ce mode permet de changer la mélodie d'appel lors de chaque actionnement du bouton de sonnette / de l'émetteur radio.

Mode silence Fonction MUTE

!Une brève pression sur

le bouton Mute active le mode silence du carillon. Une nouvelle pression sur le bouton Mute désactive le mode silence.

!Après le mode silence

est désactivé, les'allume brièvement LED vert

Flash / Signalisation visuelle

!Une brève pression sur

la touche active la signalisation visuelle.

!Une nouvelle pression

sur la touche désactive la signalisation visuelle.

!Lorsque le carillon est

sur silence, la LED verte s'allume régulièrement pour indiquer que la signalisation visuelle est désactivée.

Een melodie selecteren MELODY-FUNCTIE

Belangrijk! !De geselecteerde melodie wordt telkens toegewezen aan de belknop of draadloze zender die als laatste werd gebruikt. !Druk op de belknop

waarvoor de melodie dient te worden gewijzigd.

!Druk meermaals op de

knop + of - , tot de gewenste melodie wordt afgespeeld.

!Een eventuele

uitschakeling van het geluid wordt opgeheven door een wijziging van de melodie.

!Door langdurig op de

knop + of - te drukken, wordt de modus voor het wisselen van de melodie geselecteerd. In deze modus wordt de melodie bij elk gebruik van de toegewezen belknop of draadloze zender gewisseld.

Het geluid uitschakelen MUTE-FUNCTIE

!Door kort op de

muteknop te drukken, schakelt u het geluid van de gong uit. Als u opnieuw op de muteknop drukt, wordt het geluid weer ingeschakeld.

!De mute wordt

geannuleerd door een korte flits van de groene LED

Flitser / optisch signaal

!Door kort op de -

knop te drukken, wordt het optische signaal ingeschakeld.

!Door opnieuw op de

-knop te drukken word het optische signaal weer uitgeschakeld.

!Als het geluid is

uitgeschakeld, geeft een regelmatig oplichten van de groene led op de gong aan dat het optische signaal is uitgeschakeld.

D NL

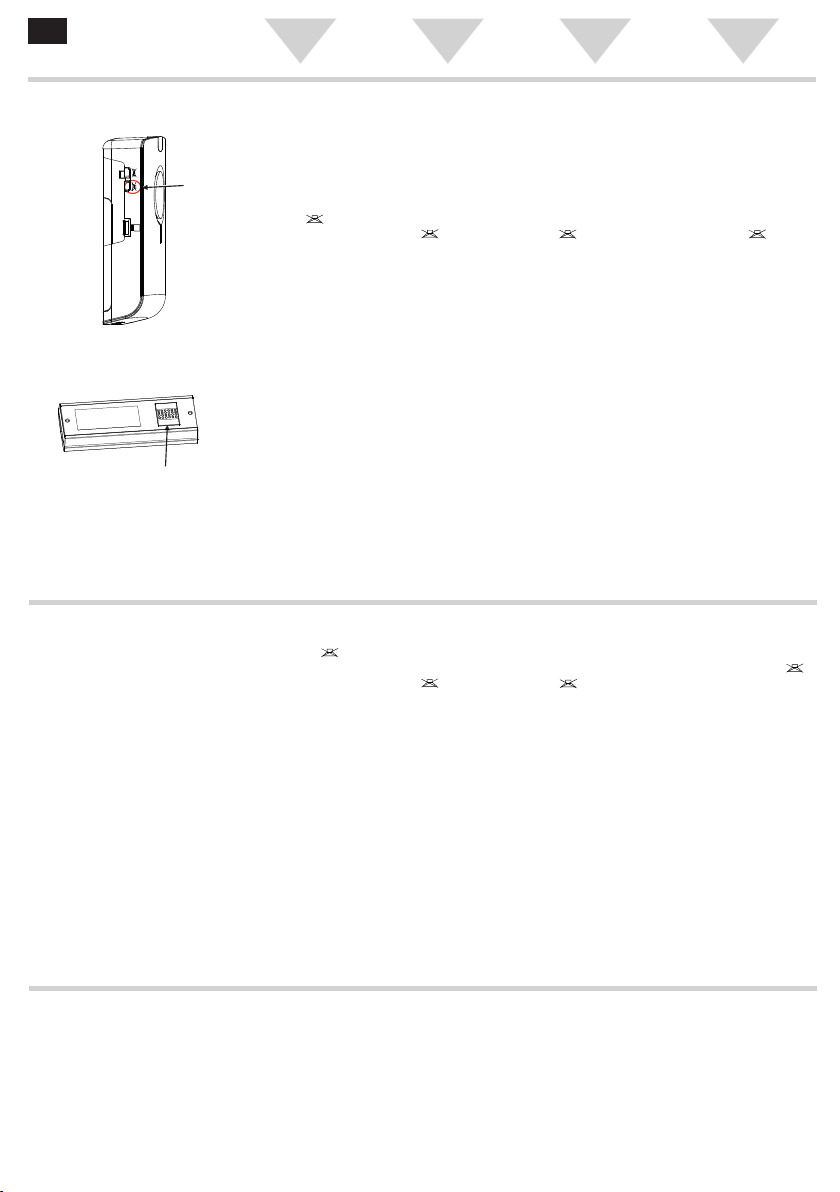

Warnhinweis für Geräte mit (LED-)Blitzlicht

!Wichtig: Schauen Sie

nicht direkt in das

Blitzlicht bzw. in den

Lichtstrahl. !Stellen Sie zur

Vermeidung von

Augenschäden das

Gerät so auf, dass

niemand aus kurzer

Entfernung direkt in das

Blitzlicht schauen kann !Halten Sie niemals

optische Instrumente

(Lupe etc.) vor das

Blitzlicht (sehr helle

weiße LED´s nach

CLASS 1, IEC 60825-1) !Das (LED-)Blitzlicht ist

jedoch unter

vernünftigerweise

vorhersehbaren

Bedingungen und bei

zufälliger kurzzeitiger

Einwirkungsdauer für das

Auge ungefährlich

Ruhemodus

!Ein mehrmaliges kurzes

Betätigen der Mute-Taste

schaltet den Gong für

eine bestimmte Zeit in

den Ruhemodus. Es

werden weder Tonsignal

noch Blitzlicht erzeugt.

Siehe Tabelle unten.

2x Drücken --> 1 Stunde

3x Drücken --> 3 Stunden

4x Drücken --> 9 Stunden

Die Art des Modus wird

nach dem letzten

Tastendruck durch

mehrmaliges Aufleuchten

der grünen LED bestätigt.

z.B. bei 2 x drücken

leuchtet die LED 2 x auf. !Der Ruhemodus wird

aufgehoben indem man

die Taste einmal

betätigt. !Der Ruhemodus wird

durch kurzes Aufleuchten

der gelben LED

angezeigt.

Warning for devices with (LED) flash

!Important: Do not look

directly into the flashing light or the light beam.

!To prevent injury to your

eyes, place the equipment so that no one can look directly into the flashing light from a short distance

!Never hold optical

instruments (magnifying glass, etc.) in front of the flashing light (very bright white LEDs according to CLASS 1, IEC 60825-1)

!However, under

reasonably predictable conditions and brief accidental exposure, the (LED) flashing light is harmless to the eyes

SILENT MODE

!Pressing the mute

button shortly for several times switches the bell into silent mode for a certain time. Sound and flash signals are disabled (see table below)

2x pressure --> 1 hour

3x pressure --> 3 hour 4x pressure --> 9 hour

The green LED confirms

the selected mode with a repeated short flash f. e. after two times pressing the LED flashes two times.

!The silend mode is

deactivated by pressing the button one time.

!A short flash of the

yellow LED indicates that the silent mode is activated.

Avertissement relatif aux appareils avec flash (LED)

!Important: ne

regardez pas directement le flash ou le faisceau lumineux.

!Afin d'éviter toute lésion

oculaire, installez l'appareil de manière à ce que personne ne puisse regarder directement le flash à courte distance.

!Ne placez jamais des

instruments optiques (loupe, etc.) devant le flash (LED blanches très lumineuses selon CLASS 1, IEC 60825-1)

!Le flash (LED) ne

représente cependant aucun danger pour les yeux dans des conditions raisonnablement prévisibles et en cas de faible durée d'exposition involontaire.

Mode silence

!Une brève pression sur

le bouton Mute à

plusieurs reprises active

le mode silence du carillon pour une durée

terminée.

2x pression --> 1 heure

3x pression --> 3 heures 4x pression --> 9 heures

La LED verte confirme le

mode sélectioné avec un flash court répeté, p. e. après presser le bouton deux fois la LED s'allume deux fois.

!Une nouvelle pression

sur le bouton mute désactive le mode silence.

!La LED jaune s'allume

brièvement si le le mode silence est acitve

Waarschuwing voor apparaten met (led)flitser

!Belangrijk: kijk nooit

direct in de flitser of de lichtstraal.

!Voorkom oogschade en

stel het apparaat zo op, dat niemand van dichtbij direct in de flitser kan kijken.

!Houd nooit optische

instrumenten (loepen enz.) voor de flitser (zeer felle witte leds volgens KLASSE 1, IEC 60825-

1).

!Onder redelijkerwijs

voorzienbare voorwaarden en bij korte blootstelling is de (led) flitserongevaarlijk voor de ogen.

Het geluid uitschakelen

!Als u de Mute-toets kort

indrukt, schakelt u de gong gedurende een bepaalde tijd in de ruststand. Geen geluid of zaklamp wordt gegenereerd. Zie onderstaande tabel.

2x drukken --> 1 uur 3x drukken --> 3uur 4x drukken --> 9 uur

De modus van de modus wordt bevestigd door de groene LED na de laatste drukknop. bijv. Wanneer 2 x ingedrukt wordt, licht de LED 2 x op.

!De inactieve modus

wordt geannuleerd door eenmaal op de knop te drukken.

!De inactieve modus

wordt aangegeven door een korte knipperlichting van de gele LED.

D NL

Betrieb als Funkgong MISTRAL 350, MISTRAL 650

Allgemeines

!Sender und Empfänger

sind ab Werk bereits

vorprogrammiert. !Jeder Sender hat einen

eigenen Code, so das

eine Störung durch

andere Sender

ausgeschlossen ist. !In einem Empfänger

können bis zu 12 Sender

einprogrammiert werden. !Ein Sender kann jedoch

an beliebig vielen

Empfängern angelernt

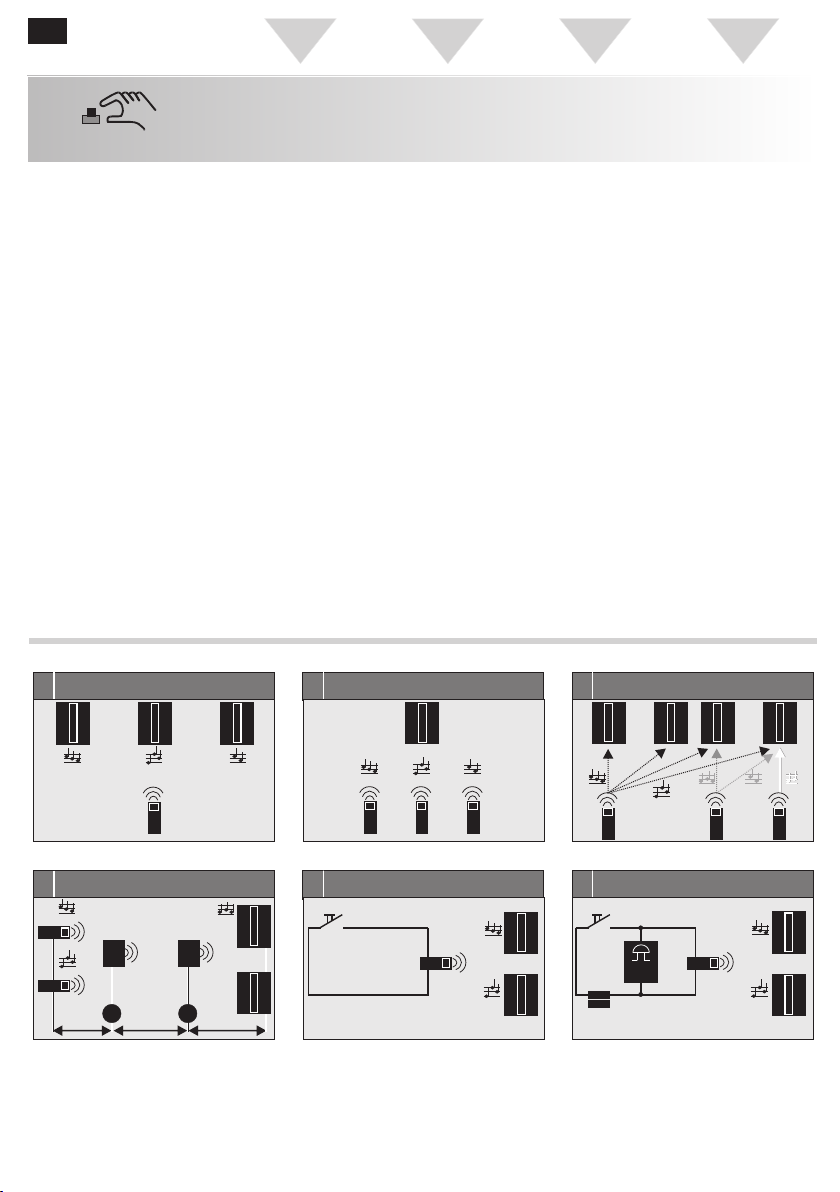

werden. !Das Bild zeigt einige der

vielen Kombinations-

Möglichkeiten. Unter

anderem kann jeder

Empfänger individuell

oder zentral angesteuert

werden !Jedem Sender kann

eine andere Melodie zur

Rufunterscheidung

zugeordnet werden.

Operation as wireless chime MISTRAL 350, MISTRAL 650

General points

!The transmitter and

receiver are already preprogrammed ex factory. !Each transmitter has an individual code so that interference from other transmitters is excluded.

!Up to 12 transmitters

can be programmed into one receiver.

!However, one

transmitter can be tuned to any desired number of receivers.

!The illustration shows a

few of the many possible combinations. Each receiver can be triggered individually or centrally, for example.

!A different melody can

be allocated to each transmitter to make it possible to distinguish between them.

Fonctionnement comme carillon sans fil MISTRAL 350, MISTRAL 650

Généralités

!Les émetteurs et les

récepteurs sont préprogrammés d'usine.

!Chaque émetteur a son

propre code de manière à exclure tout parasitage dû à un autre émetteur.

!Jusqu'à 12 émetteurs

peuvent être programmés dans un récepteur.

!Un émetteur peut

cependant être programmé pour un nombre illimité de récepteurs.

!Le schéma montre

quelques possibilités de combinaisons. Chaque récepteur peut notamment être commandé individuellement ou de manière centralisée.

!Une mélodie différente

peut être attribuée à chaque émetteur pour différencier les appels.

Gebruik als draadloze gong MISTRAL 350, MISTRAL 650

Algemeen

!De zender en

ontvanger zijn vooraf in de fabriek reeds geprogrammeerd.

!Elke zender heeft een

eigen code, zodat storingen door andere zenders uitgesloten zijn.

!In een ontvanger

kunnen tot 12 zenders worden geprogrammeerd.

!Een zender kan echter

wel door een willekeurig aantal ontvangers worden onthouden.

!De afbeelding toont een

van de vele combinatiemogelijkheden . Elke ontvanger kan onder meer afzonderlijk of centraal worden bestuurd.

!Aan elke zender kan

een andere melodie worden toegewezen voor het onderscheiden van de oproepen.

Zentralruf / Central Call / Appel général

Distanz-Multiplikator / Distance

Booster / Amplificateur de distance

Mel.1

Repeater 1 Repeater 2

Mel.2

+ +

XX Meter XX Meter XX Meter

Mel.4

Individualruf / Individual Call /

Appel individualisé

Mel.3Mel.1 Mel.2

Mel.1 Mel.2

Rufweiterschalt. "potenzialfrei"/ Call forwarding "potential free“ /

Reprise d'un bouton existant

Mel.3

Mel.1

Mel.2

Matrixruf / Matrix Call /

Appel matriciel

Mel.1

~8-12V

Mel.2

Rufweiterschalt. mit Wechselsp. Call forwarding with AC voltage Installation additionnelle

DingDong

Mel.3

Mel.4

Mel.1

Mel.2

Mel.5

D NL

Press

Programmierung neuer Sender LEARN-Funktion

!Wir empfehlen, Sender

und Empfänger zu

programmieren bevor sie

an der Wand befestigt

werden. !Mute-Taste ca. 3

Sekunden gedrückt

halten bis die rote LED

leuchtet. !Taste des neuen

Senders kurz drücken. !Der Empfänger spielt

als Empfangsbestätigung

eine Melodie ab und die

LED erlischt. !Bei Bedarf andere

Melodie einstellen. (siehe

oben) !Falls kein Sender

erkannt wird fängt die

LED nach ca. 30

Sekunden an zu blinken

und erlischt nach

weiteren 10 Sekunden. !Vorgang dann

wiederholen.

Löschen aller Sender CLEAR-Funktion

!Die Mute Taste ca. 7

Sekunden gedrückt

halten bis die rote LED

aufleuchtet und wieder

erlischt. !Nun sind am Empfänger

keine Sender mehr

programmiert. !Neue Sender können

programmiert werden.

Programming new transmitters LEARN function

!We recommend

programming transmitters and receivers before they are fixed on the wall.

!Hold down the mute

button for approx. 3 seconds until the red LED lights up.

!Press the button on the

new transmitter briefly.

!The receiver plays a

melody as confirmation of reception and the LED goes out. !If required, set a different melody (see above).

!If no transmitter is

detected, the LED starts to flash after approx. 30 seconds and goes out after another 10 seconds.

!Then repeat the

process.

Cancelling all the transmitters CLEAR function

!Hold down the mute

button for approx. 7 seconds until the red LED lights up and then goes out again.

!Now the transmitters

are no longer linked to the receiver.

!New transmitters can

be programmed.

Programmation de nouveaux émetteurs Fonction LEARN

!Nous conseillons de

programmer les émetteurs et les récepteurs avant de les fixer au mur.

!Maintenir le bouton

Mute enfoncé 3 sec. jusqu'à ce que la LED rouge s'allume.

!Appuyer brièvement sur

le bouton du nouvel émetteur.

!Le récepteur joue une

mélodie comme confirmation de réception et la LED s'éteint.

!Le cas échéant, régler

une autre mélodie. (voir plus haut)

!Si aucun émetteur n'est

détecté, la LED commence à clignoter après env. 30 secondes et s'éteint après 10 secondes supplémentaires.

!Répéter l'opération.

Supprimer tous les émetteurs Fonction CLEAR

!Maintenir le bouton

Mute enfoncé 7 secondes jusqu'à ce que la LED rouge s'allume et s'éteigne.

!Plus aucun émetteur

n'est programmé pour le récepteur.

!De nouveaux émetteurs

peuvent être programmés.

Programmeren van een nieuwe zender LEARN-functie

!Wij raden aan om de

zender en de ontvanger te programmeren, voordat ze aan de wand worden bevestigd.

!Druk ca. 3 seconden op

de muteknop , tot de rode led brandt.

!Druk kort op de knop

van de nieuwe zender.

!Om de ontvangst te

bevestigen, speelt de ontvanger een melodie af en gaat de led uit.

!Stel indien nodig een

andere melodie in (zie hoger).

!Als geen zender wordt

gedetecteerd, begint de LED na 30 seconden te knipperen en gaat hij na nog eens 10 seconden uit.

!Dan dient u het proces

te herhalen.

Alle zenders wissen (CLEAR-functie)

!Houd de muteknop

ca. 7 seconden ingedrukt, tot de rode led brandt en weer uitgaat.

!Nu zijn in de ontvanger

geen zenders meer geprogrammeerd.

!Er kunnen nieuwe

zenders worden geprogrammeerd.

D NL

Ton einschalten

LED

Blitz einschalten

LED

Sender anlernen

LED

oder/or

LED

Alle Sender löschen

LED

oder/or

LED

t < 1s

Tasten und LED Funktionen

t < 3s

grün / green

t < 3s

grün / green

Button and LED function

LED

3s < t > 10s

grün / green

t > 10s

rot / red

Ruhe Modus 1 Stunde

Ton ausschalten

t < 3s

Blitz ausschalten

t < 3s

LED

rot / red

LED

oder/or

LED

oder/or

LED

oder/or

LED

grün green

t < 1s

grün green

t < 1s

grün green

rot / red

grün

grün green

green

gelb yellow

ca. 4s

rot / red

gelb yellow

Ruhe Modus 3 Stunden

gelb yellow

Ruhe Modus 9 Stunden

gelb yellow

grün green

gelb yellow

rot / red

Anlernzeit endet

gelb yellow

optische Signalisierung und Ton aus

Ruhemodus

D NL

Rot Red Rouge rood

Blau Blue Bleu Blauw

BEDIENUNG Batterieaustausch

Allgemeines

!Verbrauchte Batterien

entsprechend den länderspezifischen Vorschriften sachgerecht entsorgen

!Verbrauchte Batterien

nicht in den Hausmüll werfen.

!Nur Batterien gleichen

Typs und gleichen Entladezustands einsetzen.

Batterien im Empfänger:

! Ein Austausch ist

erforderlich, wenn nach dem Rufton (z.B. DingDong) zwei kurze Töne zu hören sind oder der Rufton verzerrt ist und die LED danach rot blinkt.

!Die typische Lebens-

dauer bei normaler Nutzung beträgt ca. 2 Jahre.

!Erforderliche Batterien:

Nur MISTRAL 350, MISTRAL 650, CROMA 150 4 x 1,5 V, Typ LR14/C, Alkaline.

!Austausch:

Gong aus dem Wandhalter entnehmen oder die Rückwand entfernen.

!Batterien ersetzen. !Gong wieder in den

Wandhalter setzen oder

die Rückwand einsetzen.

Batterien im Sender

Nur MISTRAL 350 und

MISTRAL 650

Die Batterien müssen

ausgetauscht werden

wenn, wenn nach dem

Rufton (z.B. Ding-Dong) 2

kurze Töne zu hören

sind. Anschließend blinkt

die LED blau.

!Die typische Lebens-

dauer bei normaler

Nutzung beträgt ca. 5

Jahre.

!Erforderliche Batterien:

2 x 1,5 V, Typ LR03/AAA,

Alkaline.

!Austausch: die beiden Schrauben mit dem mitgelieferten Inbus-Schlüssel öffnen, Batterien einsetzen, Oberteil wieder aufsetzen und festschrauben

OPERATION Battery

replacement

General

!Dispose of used

batteries correctly in accordance with the regulations in your country!

!Do not dispose of used

batteries in household refuse.

!Only use batteries of the

same type and with the same amount of charge.

Batteries in the receiver

!Replacement is required

if the ring tone (e. g., Ding-Dong) is followed by 2 short tones or the rington is distorted and the LED flashes red afterwards.

!The typical lifetime

under normal use is approx. 2 years.

!Required batteries:

Only MISTRAL 350, MISTRAL 650; ECHO 150 4 x 1,5 V, Typ LR14/C, alkaline.

!Replacement:

Pull the chime out of the wall holder or remove the rear panel.

!Replace the batteries. !Put the chime back into

the wall holder or insert the rear panel.

Batteries in the

Transmitter

Only MISTRAL 350, MISTRAL 650

!Replacement is required

if the ring tone (e. g., Ding-Dong) is followed by 2 short tones. Afterwarts the LED flashes blue.

!The typical lifespan with

normal use is approx. 5 years

!Required batteries: 2 x

1.5 V, type LR03/AAA, alkaline

!Replacement: Unscrew

the two screws with the included hexagon socket wrench, insert the batteries, put the top part back in place and tighten the screws

UTILISATION Remplacement des

piles

Généralités

!Mettre au rebut les piles

épuisées en respectant les prescriptions locales.

!Ne pas jeter les piles

épuisées dans les ordures ménagères.

!Utiliser uniquement des

piles de même modèle et présentant le même niveau de charge.

Piles dans récepteur

!Les piles doivent être

remplacées lorsqu'après une tonalité d'appel (par ex. Ding-Dong), deux bips courts retentissent ou lorsque les tonalités d'appel sont déformées et que la LED clignote d'abord en rouge.

!L'autonomie moyenne

en cas d'utilisation normale est d'env. 2 ans.

!Piles nécessaires:

Seulement MISTRAL 350, MISTRAL 650, CROMA 150

4 x 1,5 V, type LR14/C, alcalines.

!Remplacement:

Sortir le carillon du support mural ou retirer le cache arrière.

!Remplacer les piles.

Replacer le carillon dans le support mural ou replacer le cache arrière.

Piles de l’émetteur

!Les piles doivent être

remplacées lorsqu'après une tonalité d'appel (par ex. Ding-Dong), deux bips courts retentissent ou lorsque les tonalités d'appel sont déformées et que la LED clignote d'abord en bleu.

!L'autonomie moyenne

en cas d'utilisation normale est d'env. 5 ans.

!Piles nécessaires:

Seulement MISTRAL

350, MISTRAL 650

2 x 1,5 V, type LR03/AAA, alcalines.

!Remplacement :

dévisser les deux vis au moyen de la clé Allen fournie, insérer les piles, replacer la partie supérieure de boîtier et revisser les vis.

BEDIENING Verwisselen van de

batterijen.

Algemeen

!Lege batterijen volgens

de specifieke landelijke voorschriften als klein chemisch afval verwijderen.

!Lege batterijen niet bij

het huisvuil doen.

!Alleen batterijen van

hetzelfde type en dezelfde laadtoestand gebruiken.

Batterijen in Ontvanger

!De batterijen moeten

worden vervangen als na de beltoon (bijv. dingdong) twee korte tonen te horen zijn of de beltonen vervormd is en de led rood knippert.

!De typische levensduur

bij normaal gebruik bedraagt ca. 2 jaar.

!Benodigde batterijen:

Alleen MISTRAL 350, MISTRAL 650, CROMA 150 4 x 1,5 V, Typ LR14/C, Alkaline.

!Vervanging:

Neem de gong van de wandhouder of verwijder de achterkant.

!Vervang de batterijen. !Plaats de gong weer in

de wandhouder of breng de achterkant opnieuw aan.

Batterijen in Sender

Alleen MISTRAL 350, MISTRAL 650

!De batterijen moeten

worden vervangen als na de beltoon (bijv. dingdong) twee korte tonen te horen zijn en de led blauw knippert.

!De typische levensduur

bij normaal gebruik bedraagt ca. 5 jaar.

!Benodigde batterijen:

2 x 1,5 V, Typ LR03/AAA Alkaline

!Vervanging: Draai de

twee schroeven m.b.v. de meegeleverde inbussleute los, zet de batterijen erin en het bovendeel weer erop en draai de schroeven vast.

D NL

Technische Daten/ Informationen

CE-Erklärung - Richtlinie 2014/53/EG angewandte Normen - Rechtliches

!Hiermit erklären wir,

dass sich dieses Produkt

in Übereinstimmung mit

den grundlegenden

Anforderungen und den

anderen relevanten

Vorschriften der

Richtlinie 2014/53/EG

befindet !Je nach Geräte-Typ

geprüft nach den jeweils

relevanten Normen EN

300220, EN 301489-1/-3,

EN 60950,EN 60065 !EG-Konformitätserklär-

ung: siehe

Kontaktadresse in der

beigefügten "Service

Information" oder

“www.funkgong.de” !Länder: für alle Länder

der EU

Sendefrequenz

!868,35 MHz

Rufton/Signalisierung

!Mehrfache Rufunter-

scheidung !Max. Lautstärke je nach

Gerätetyp 83 bzw. 86

dB(A)

Blitzlicht (je nach Gerätetyp)

!LED-Blitzlicht: CLASS 1,

P< 150µW

Abmessungen

!Sender:

36 x 100 x 17 mm !Empfänger

175 x 120 x 45 mm

Spannungsversorgung

!Siehe Kapitel Installation

Temperaturbereiche

!Sender:

-15° C bis 50° C

!Empfänger:

5° C bis 40° C

Schutzart

!Sender: IP 54 (Einsatz

im Freien möglich) !Empfänger: nur zur

Verwendung in trockenen

Räumen

Technical Data / Information

CE Declaration Guideline 2014/53/EC Applied standards Legals

!We hereby declare that

this product complies with the basic requirements and other relevant regulations of guideline 2014/53/EC.

!Depending on the

equipment type, it was tested according to the respective relevant standards EN 300220, EN 301489-1/-3, EN 60950 and EN 60065.

!EC Declaration of

Conformity: refer to the contact address in the "Service Information" enclosed or visit "www.funkgong.de".

!Countries: for all EU

countries

Transmitting frequency

!868.35 MHz

Ring tone/signalling

Multiple ring tone

distinction

!Max. volume

depending on the equipment type: 83 or 86 dB(A)

Flashing light (depending on the equipment type)

!LED flashing light:

CLASS 1, P< 150 µW

Dimensions

!Transmitter:

36 x 100 x 17mm

!Receiver:

175 x 120 x 45mm

Power supply

!See chapter on

installation

Temperature ranges

!Transmitter:

-15° C to 50° C

!Receiver:

5 °C to 40 °C

Protection rating

!Transmitter: IP 54

(outdoor use possible)

!Receiver: To be used

only in dry rooms

Caractéristiques techniques / Informations

Déclaration CE Directive 2014/53/CE Normes appliquées Mentions légales

!Par la présente, nous

certifions que ce produit est conforme aux exigences de base et aux prescriptions applicables de la directive 2014/53/CE.

!Certifié selon les

normes applicables EN 300220, EN 301489-1/-3, EN 60950,EN 60065

!Déclaration de

conformité CE : voir adresse de contact dans l'« information de service » ci-jointe ou sur www.urmet-captiv.fr /

!Pays : pour tous les

pays de l'UE

Fréquence d'émission

!868,35 MHz

!Tonalité

d'appel/Signalisation

!Possibilité de

différenciation des appels

!Volume max. en

fonction du type d'appareil 83 ou 86 dB(A)

Flash (en fonction du type d'appareil)

!Flash LED : CLASS 1,

P< 150µW

Dimensions:

!Émetteur :

36 x 100 x 17 mm

!Récepteur :

175 x 120 x 45 mm

Alimentation électrique

!Voir chapitre Installation

Plages de températures

!Émetteur :

-15° C à 50° C

!Récepteur :

5° C à 40° C

Type de protection

!Émetteur : IP 54

(possibilité d'utilisation à l'extérieur)

!Récepteur : utilisation

limitée aux locaux secs

Technische gegevens / informatie

EG-verklaring - richtlijn 2014/53/EG - toegepaste normen - juridisch

!Hierbij verklaren wij dat

dit product voldoet aan de wezenlijke eisen en andere relevante voorschriften van de richtlijn 2014/53/EG.

!Afhankelijk van het type

apparaat is het gekeurd volgens de desbetreffende normen EN 300220, EN 3014891/-3, EN 60950, EN

60065.

!EG-verklaring van

overeenstemming: zie contactadres in de bijgevoegde serviceinformatie of op www.funkgong.de.

!Landen: voor alle

landen van de EU

Zendfrequentie

!868,35 MHz

!Beltoon/signaa

!Meervoudige

onderscheiding van beltonen

!Max. volume afhankelijk

van het type apparaat 83 of 86 dB(A)

Flits (afhankelijk van het type apparaat)

!Ledflitser: KLASSE 1, P

< 150 µW

Afmetingen

!Zender:

36 x 100 x 17 mm

!Ontvanger

175 x 120 x 45 mm

Stroomtoevoer

!Zie hoofdstuk

“Installatie”

Temperatuurbereik

!Zender:

-15° C tot 50° C

!Ontvanger:

5° C tot 40° C

Beschermklasse

!Zender: IP 54 (gebruik

in de openlucht mogelijk)

!Ontvanger: alleen voor

gebruik in droge ruimtes

D NL

Notizen

Notes

NotitiesNotes

D NL

Notizen

Notes

NotitiesNotes

D NL

Notizen

Notes

NotitiesNotes

D NL

Notizen

Notes

NotitiesNotes

09 / 17

Bitte führen Sie das Gerät am Ende seiner Lebensdauer den zur Verfügung stehenden Rückgabe- und Sammelsystemen zu.

Kontakt Contact Contact

Siehe Verpackung oder beigefügte "Service Information!

At the end of the product´s lifetime, please dispose of the divice at appropriate collection points provided in your country.

Contact

See packaging or attached "Service Information!“

Une fois le produit en fin de vie, veuillez le déposer dans un point de recyclage approprié.

Voyez emballage ou la note "Service Information!“

Wij raden u aan het apparaat aan het einde van zijn nuttige levensduur, niet bij het gewone huisafval te deponeren, maar op de daarvoor bestemde adressen.

Zie verpakking of "Service Information"!

Grothe MISTRAL 350, MISTRAL 650, CROMA 150, CROMA 250 User guide [ml]

Specifications and Main Features

Frequently Asked Questions

User Manual
