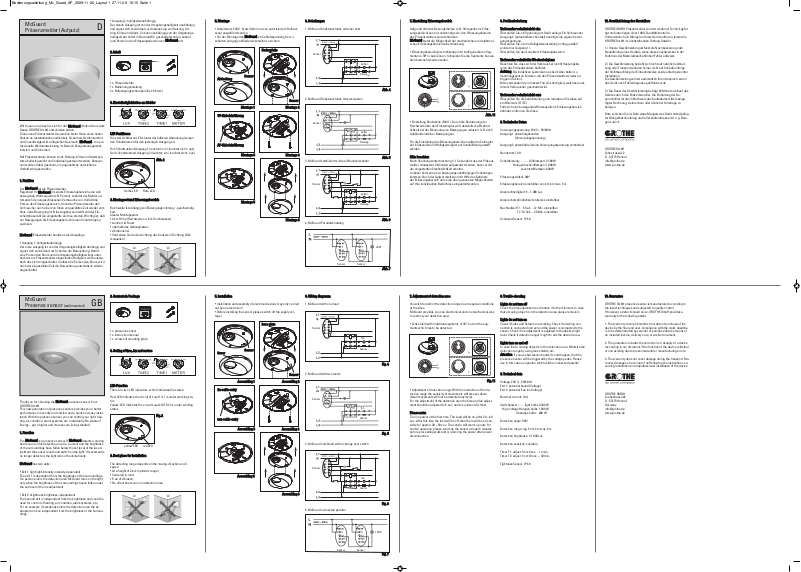

Bedienungsanleitung_Mc_Guard_AP_2009-11-20_Layout 1 27.11.09 10:15 Seite 1
McGuard
Präsenzmelder (Aufputz)
Wir freuen uns, dass Sie sich für den
Hause GROTHE GmbH entschieden haben.
Diese neue Präsenzmelder-Generation bietet Ihnen einen hohen
Nutzen an Installationsfreundlichkeit, Sicherheit, Bedienkomfort
und Zuverlässigkeit im alltäglichen Gebrauch.
fessionelle Weiterentwicklung im Bereich Energiemanagement,
Komfort und Sicherheit.
Mit Präsenzmeldern können Licht, Heizung, Klima und Alarmsysteme bedarfsgerecht und individuell gesteuert werden. Ressourcen werden dabei geschont, ein angenehmes und sicheres
Umfeld wird geschaffen.
1. Funktion
McGuard
Der
Registriert Ihr
bewegende Wärmequelle (z.B. Person), schaltet der Melder automatisch den angeschlossenen Verbraucher an. Verläßt die
Person den Erfassungsbereich, trennt der Präsenzmelder den
Verbraucher nach einer von Ihnen vorgewählten Zeit wieder vom
Netz. Jede Bewegung im Erfassungsbereich während der Einschaltphase läßt die eingestellte Zeit neu starten. Wichtig ist, daß
nur Bewegungen (im Erfassungsbereich) einen Schaltvorgang
auslösen.
McGuard
• Ausgang 1: helligkeitsabhängig
Der erste Ausgang ist von der Umgebungshelligkeit abhängig und
eignet sich somit ideal zum Schalten der Beleuchtung. Betritt
eine Person den Raum und die Umgebungshelligkeit liegt unterhalb der am Präsenzmelder eingestellten Helligkeit, wird automatisch das Licht eingeschaltet. Verlässt die Person den Raum, wird
nach der eingestellten Zeit die Beleuchtung automatisch wieder
abgeschaltet.
ist ein Präsenzmelder.
McGuard
in seinem Erfassungsbereich eine sich
Präsenzmelder besitzen zwei Ausgänge.
McGuard
(Aufputz) aus dem
McGuard
D
- die pro-
• Ausgang 2: helligkeitsunabhängig
Der zweite Ausgang ist von der Umgebungshelligkeit unabhängig
und eignet sich somit ideal zur Ansteuerung von Heizung, Lüftung, Klima und Alarm. So kann unabhängig von der Umgebungshelligkeit der Lüfter in Bad und WC geschaltet werden, sobald
eine Person in den Erfassungsbereich von
2. Inhalt
1 x Präsenzmelder
1 x Bedienungsanleitung
2 x Befestigungsschrauben (8 x 25,4 mm)
3. Einstellmöglichkeiten am Melder
LED Funktionen
Die zwei sichtbaren LEDs (unter der äußeren Abdeckung) zeigen
den Schaltzustand für den jeweiligen Ausgang an:
Rot: Schaltzustand Ausgang 1 (leuchtet: ein / leuchtet nicht : aus)
Gelb: Schaltzustand Ausgang 2 (leuchtet: ein / leuchtet nicht : aus)
Gelbe LED
4. Montageort und Erfassungsbereich
Reichweite ist abhängig von Bewegungsrichtung / -geschwindigkeit
Idealer Montageplatz
• 2,4 m Höhe (Reichweite ca. 6 m Durchmesser)
• zentriert im Raum
• oberhalb des Aktionsplatzes
• vibrationsfrei
• Vermeiden Sie die Ausrichtung des Sensors in Richtung Wärmequellen!
Rote LED
Abb. 2
McGuard
tritt.
5. Montage
• Arbeiten am 230 V - Netz dürfen nur von autorisiertem Fachpersonal ausgeführt werden.
• Vor der Montage des
schalten und gegen Wiedereinschalten zu sichern.
Abdeckung
UP-Kabeleinführung
AP-Kabeleinführung
McGuard
ist die Netzspannung frei zu
Bodenplatte
Sensor
Sensor
Montage 1 Montage 2
Montage 3
Montage 5
Montage 4
Montage 6
6. Schaltungen
1. McGuard Direktanschluss mit einer Last
Sensor
Lüfter
Heizung
2. McGuard Direktanschluss mit zwei Lasten
Sensor
Lüfter
Heizung
3. McGuard kombiniert mit Aus-/Wechselschalter
Sensor
Lüfter
Heizung
4. McGuard Parallelschaltung
Sensor
Sensor
LAST
7. Einstellung Erfassungsbereich
Aufgrund örtlicher Besonderheiten (z. B. Störquellen im Erfassungsbereich) kann es notwendig sein, den Erfassungsbereich
des Präsenzmelders einzuschränken.
McGuard
bietet die Möglichkeit der mechanischen und elektroni-
schen Erfassungsbereichseinschränkung:
• Erfassungsbereicheinschränkungen mit konfigurierbaren Segmenten á 30° in zwei Zonen. Schneiden Sie die Segmente heraus,
die überwacht werden sollen.
. 4
b
b
A
A
• Einstellung Reichweite (Bild 1): Durch die Reduzierung der
Reichweite über den Einstellregler wird ebenfalls die Empfindlichkeit bei der Erkennung von Bewegungen reduziert (z.B. auch
Ausblenden kleiner Bewegungen).
Für die Einstellung des Erfassungsbereiches sollte der Zeitregler
auf 6 Sekunden und Helligkeitsregler auf Sonne/Mond gestellt
werden.
. 5
b
b
A
. 6
b
b
A
. 7
b
b
A
Bitte beachten
Nach Spannungsunterbrechung (> 1 Sekunde) muss der Präsenzmelder mindestens 3 Minuten aufgewärmt werden, bevor er mit
der eingestellten Empfindlichkeit arbeitet.
In dieser Zeit kann es zu bewegungsunabhängigen Schaltungen
kommen. Nach der Aufwärmzeit kann mit Hilfe des Gehtests
der Erfassungsbereich durch die oben genannten Möglichkeiten
auf Ihre individuellen Bedürfnisse eingestellt werden.
:
8. Problembehebung
Verbraucher schaltet nicht ein:
Überprüfen Sie, ob Spannung am Gerät anliegt. Ein Verbraucher
Ausgang 2 (potentialfreier Kontakt) benötigt eine eigene Versorgungsspannung.
Überprüfen Sie, ob die Helligkeitseinstellung richtig gewählt
wurde (nur Ausgang 1).
Überprüfen Sie den korrektem Erfassungsbereich.
Verbraucher schaltet im Wechsel ein/aus:
Beachten Sie, dass sich der Verbraucher nicht Erfassungsbereich des Präsenzmelders befindet.
Achtung
: Bei induktiven Lasten kann es beim Abschalten zu
Spannungsspitzen kommen, die den Präsenzmelder wieder antriggern (Takten).
Bitte verwenden Sie in diesem Fall ein Löschglied, welches parallel zum Verbraucher geschaltet wird.
Verbraucher schaltet nicht aus:
Überprüfen Sie die Zeiteinstellung und reduzieren Sie diese auf
ein Minimum (T1/T2)
Falls sich eine bewegende Wärmequelle im Erfassungsbereich
befindet, entfernen Sie diese.
. 1
1
b
b
9. Technische Daten
Versorgungsspannung: 230 V~, 50/60 Hz
Ausgang 1 potentialgebunden
Ausgang 2 potentialfrei (keine Versorgungsspannung vorhanden)
Nennstrom 10 A
Schaltleistung:………Glühlampen: 2.300 W
Erfassungswinkel: 360°
Erfassungsbereich einstellbar von 2 m bis max. 6 m
Ansprechhelligkeit: 5 – 1.000 Lux
Ansprechempfindlichkeit stufenlos einstellbar
Nachlaufzeit T1: 6 Sek. – 12 Min. einstellbar
Schutzart Sensor: IP 40
(Versorgungsspannung)
Halogenhochvoltlampen: 1.000 W
Leuchtstofflampen: 400 W
T2: 10 Sek. – 30 Min. einstellbar
10. Gewährleistung des Herstellers
GROTHE GMBH Präsenzmelder sind mit moderner Technik gefertigt und unterliegen einer 100 % Qualitätskontrolle.
Sollte dennoch ein Mängel an Ihrem Gerät auftreten, leistet die
GROTHE GmbH im nachstehenden Umfang Gewähr.
1.) Unsere Gewährleistung umfasst die Nachbesserung oder
Neulieferung eines Gerätes, wenn dieses nachweisbar in der
Funktion oder Materialbeschaffenheit Fehler aufweist.
2.) Die Gewährleistung bezieht sich nicht auf natürliche Abnutzung oder Transportschäden, ferner nicht auf Schäden infolge
der Nichtbeachtung der Einbauhinweise sowie unfachgerechter
Installation.
Die Gewährleistung verliert automatisch ihren Anspruch, wenn
das Gerät nach Fehlerdiagnose geöffnet wurde.
3.) Die Dauer der Gewährleistung beträgt 24 Monate ab Kauf des
Gerätes durch den Endverbraucher. Die Einhaltung der Anspruchsfrist ist durch Nachweis des Kaufdatums mittels beigefügter Rechnung, Lieferschein oder ähnlicher Unterlage zu
belegen.
Bitte schicken Sie im Falle eines Mangels das Gerät mit beigefügter Mängelbeschreibung an die Verkäuferadresse mit o. g. Belegen zurück
GROTHE GmbH
Löhestrasse 22
D - 53773 Hennef
info@grothe.de
www.grothe.de
McGuard
Presence sensor
Thank you for choosing the
GROTHE GmbH.
This new generation of presence sensors provides you a better
performance in security and comfort and a quick and easy installation. With the presence sensor you can control your light, heating, air condition, alarm systems, etc. individually. No waste of
Energy – get a higher and more secure living standard.
1. Function
McGuard
The
heat source in his detection area (i.e. person) and the brightness
of the surroundings have fallen below the set level of the lux adjustment the sensor reacts and switch on the light. If movement is
no longer detected, the light turns off automatically.
McGuard
• Exit 1: light light-intensity intensity-dependent
The exit 1 is dependend from the brightness of the surroundings.
If a person enters the detection area McGuard turns on the light
only when the brightness of the surroundings haven fallen under
the set level of the lux adjustment.
• Exit 2: brightness brightness-independent
The second exit is independent from the brightness and could be
used for control of heating, air condition, alarm systems, etc.
For an example, if somebody enters the detection area the exhauster turns on independent from the brightness of the surroundings.
is a presence sensor. If
has two exits:
(wallmounted)
McGuard
presence sensor from
McGuard
GB
detects a moving
2. Contents in Package
1 x presence sensor
1 x instruction manual
1 x screws of mounting plate
3. Setting of time, lux and meters
LED-Function
There are two LED indicators, which indicates the status:
Red: LED indicates the circuit of Load 1 (L ) is under working status
Yellow: LED indicates the circuit Load 2 (D1 D2) is under working
status
Fig. 2
yellow LED
4. Best place for installatio
The detecting range depends on the moving-direction and /speed
• At a height of 2.4 m (optimum range)
• Centered in room
• Free of vibration
• No direct heat source in detection area
red LED
n
5. Installation
• Installation and assembly of electrical devices may only carried
out by an electrician !
• Before installing the sensor please switch off the supply voltage!
base plate
Cover
fm-cable-entry
wm-cable-entry
Sensor
Sensor
Assembling 1 Assembling 2
Assembling 3
Assembling 5
Assembling 4
Assembling 6
6. Wiring diagramm
1. McGuard with one load
Sensor
fan
heater
2. McGuard with two loads
Sensor
fan
heater
3. McGuard combined with a change over switch
Sensor
fan
heater
4. McGuard connected parallel
7. Adjustment of detection area
You wish to restrict the detection range due to special conditions
at the sites.
McGuard provides you one electronical and one mechanical way
to restrict your detection area:
• Lens shield with individual segments of 30°. Cut out the segments which has to be detected.
. 4
ig
F
• Adjustment of detection range: With the restriction of the detection range the sensivity of movements will also set down
(small movements will not be detected anymore).
For the adjustment of the detection area the time and lux adjustment should be adjusted to 6 sec. and to sun/moon-Symbol.
Please note:
Turn on power at the first time. The Load will be on, after 20 – 40
sec. After this time the load will be off, then there will be no sensivity for approx. 30 – 50 sec. The sensor will warm up now. For
normal operation, please warm up the sensor at least 3 minutes
. 5
ig
F
. 6
ig
F
before proceeding walk test or restoring the power after power
disconnection.
8. Trouble-shooting
Lights do not turn off
Check the time adjustment and reduce it to the minimum. In case
that a moving object is in the detection area please remove it.
Lights do not turn on
Check if bulbs and fixtures are working. Check if all wiring connection is connected correct and the power is connected to the
sensor. Check if lux adjustment is adjusted to the desired light
level. Check if detection angel is right to aim the desired area.
Lights turn on and off
In case that a moving object is in the detection area. Minimize the
detection range by using lens shields, etc.
Attention
: If you use fluorescent loads it could happen, that the
presence sensor will be triggered by the voltage peaks. Please
use in this case a capacitor which will be connected parallel.
9. Technical data
. 1
ig
1
F
Voltage: 230 V~, 50/60 Hz
Exit 1: potential bound (Voltage)
Exit 2: potential free (no Voltage)
Nominal current: 10 A
Switchpower:……light bulbs 2.300 W
High voltage Halogen bulbs 1.000 W
Detection angle: 360°
Detection range: reg. from 2 to max. 6m
Detection brightness: 5-1.000 Lux
Detection sensivity: scalable
Timer T1: adjust. from 6 sec. – 12 min.
Timer T2: adjust. from 10 sec. – 30 min.
Tightness Sensor: IP 40
:
:
:
Gastubes bulbs 400 W
10. Guarantee
GROTHE GmbH presence sensor is manufactured according to
the latest techniques and subjected to quality control.
If however, a defect should occur, GROTHE GmbH provides a
warranty to the following extent.
1. The warranty covers 24 months from date of purchase of the
device by the final end user. Compliance with the claim deadline
is to be demonstrated by voucher of purchase date by means of
an included invoice, delivery note, or similar document.
2. The guarantee includes the correction or resupply of a device
(according to our dicretion) if the function of the device is limited
or non existing due to proven material or manufacturing errors.
3. The warranty does not cover damage during the transport. Moreover, damages on account of not following the instruction concerning installation and unprofessional installation of the device.
GROTHE GMBH
Loehestrasse 22
D - 53773 Hennef
Germany
info@grothe.de
www.grothe.de
Sensor
Sensor
LOAD
. 7
ig
F
Bedienungsanleitung_Mc_Guard_AP_2009-11-20_Layout 1 27.11.09 10:15 Seite 2
McGuard
Détecteurs de présence
Nous nous réjouissons que vous ayez choisi le
sional de chez GROTHE GMBH.
Cette nouvelle génération de détecteurs de présence vous sera
très utile grâce à sa convivialité d’installation, sa sécurité, son
confort de manipulation et sa fiabilité lors de l’usage journalier.
1. Caractéristique
- le perfectionnement professionnel dans le domaine
McGuard
de la gestion de l’énergie, du confort et de la sécurité.
Avec des détecteurs de présence, vous pouvez commander la lumière, le chauffage, la climatisation et les systèmes d’alarme en
fonction des besoins et individuellement. Vous ménagez les ressources et vous créez un environnement agréable et sûr.
McGuard
est un détecteur de présence. Si votre
tecte une source de chaleur en mouvement dans sa zone de détection (p. ex. une personne), le détecteur enclenche
automatiquement le consommateur raccordé. Si la personne
quitte la zone de détection, le détecteur de présence coupe à
nouveau le consommateur du réseau après un délai que vous
avez prédéfini. Tout mouvement dans la zone de détection pendant la phase d’enclenchement provoque le redémarrage de la
temporisation réglée. Il est important que seuls des mouvements
(dans la zone de détection) déclenchent la commutation.
Les détecteurs de présence McGuard possèdent deux sorties.
• Sortie 1: fonction de la luminosité
La première sortie est fonction de la luminosité ambiante et convient donc idéalement pour la commande de l’éclairage. Si une
personne entre dans le local et que la luminosité ambiante est inférieure à une valeur réglée sur le détecteur de présence, l’éclairage est automatiquement enclenché. Lorsque la personne quitte
le local, l’éclairage est automatiquement coupé après le délai
réglé.
• Sortie 2: indépendante de la luminosité
La deuxième sortie est indépendante de la luminosité ambiante et
McGuard
McGuard
F
profes-
dé-
convient donc idéalement pour la commande du chauffage, de la
ventilation, de la climatisation et de l’alarme. On peut ainsi enclencher indépendamment de la luminosité ambiante le ventilateur dans la salle de bains et le WC dès qu’une personne pénètre
dans la zone de détection du détecteur
2. Table des matières
1 x détecteur de présence
1 x mode d’emploi
2 x vis de fixation (8 x 25,4 mm)
3. Posibilités de réglage sur detecteur de mouvement
Fonctions LED
Les deux LED visibles (en dessous du capot extérieur) indiquent
l’état de commutation pour la sortie correspondante:
Rouge: état de commutation de la sortie 1 (allumée: activée / non
allumée: désactivée)
Jaune: état de commutation de la sortie 2 (allumée: activée / non
allumée: désactivée)
Lieu de montage et zone de détection
La portée dépend de la direction / vitesse de déplacement
Jaune LED
4. Emplacement de montage idéal
• 2,4 m de hauteur (portée env. 6 m de diamètre)
• centré dans le local
• au-dessus du lieu de l’action
• sans vibrations
• Evitez d’orienter le détecteur vers des sources de chaleur!
Rouge LED
Fig. 2
McGuard
.
5. Montage
Les travaux sur le réseau 230 V peuvent uniquement être effectués par du personnel spécialisé autorisé.
Avant le montage du
pée et protégée contre le réenclenchement.
Bouchon
fm-câble-entrée
wm-câble-entrée
McGuard
, la tension réseau doit être cou-
Base plaque
Senseur
Senseur
Montage 1 Montage 2
Montage 3
Montage 5
Montage 4
Montage 6
6. Câblage
1. Raccordement direct du McGuard avec une charge
Senseur
ventilateur
chauffage
2. Raccordement direct du McGuard avec deux charges
Senseur
ventilateur
chauffage
3. McGuard combiné avec interrupteur/inverseur
Senseur
ventilateur
chauffage
4. Branchement en parallèle de McGuard
Senseur
Senseur
CHARGE
7. Réglage de la zone de détection
En raison de particularités locales (p. ex. source de parasites
dans la zone de détection), il peut être nécessaire de limiter la
zone de détection du détecteur de présence.
possibilité de limiter mécaniquement et électroniquement la zone
de détection:
• Limitations de la zone de détection à l’aide de segments configurables de 30° en deux zones. Découpez les segments qui doivent être surveillés.
. 4
ig
F
• Réglage de la portée: La réduction de la portée à l’aide du bouton de réglage diminue également la sensibilité lors de la détection de mouvements (p. ex. également le masquage de
mouvements de faible amplitude).
Pour le réglage de la zone de détection, le régleur de temporisation doit être réglé sur 6 secondes et le régleur de luminosité sur
soleil/lune.
. 5
ig
F
. 6
ig
F
. 7
ig
F
Veuillez tenir compte de ceci:
Après une coupure de tension (> 1 seconde), le détecteur de présence a besoin d’un temps d’échauffement d’au moins 3 minutes
avant de pouvoir fonctionner avec la sensibilité réglée. Durant
cette période, il peut se produire des commutations indépendantes des mouvements. Après la durée d’échauffement, la zone de
détection peut être réglée à l’aide du test de marche à vos besoins individuels selon les possibilités mentionnées ci-dessus.
McGuard
offre la
8. Dépannage
Le consommateur ne s’enclenche pas:
Vérifiez si l’appareil est sous tension. Un consommateur à la sortie 2 (contact libre de potentiel) a besoin de sa propre tension
d’alimentation. Vérifiez si le réglage de luminosité a été correctement sélectionné (uniquement sortie 1). Vérifiez si la zone de détection est correcte.
Le consommateur s’allume et éteint en alternance:
Veillez à ce que le consommateur ne se trouve pas dans la zone
de détection du détecteur de présence.
Attention: Pour les charges inductives, il peut se produire des
pointes de tension lors du débranchement, qui activent à nouveau le détecteur de présence (cadencement). Veuillez utiliser
dans ce cas un démagnétiseur connecté en parallèle au consommateur.
Le consommateur ne s’étein
Vérifiez le réglage de la temporisation et réduisez celle-ci au minimum (T1/T2). Si une source de chaleur en mouvement se trouve
dans la zone de détection, éloignez celle-ci.
. 1
ig
1
F
9. Caractéristiques techniques
Tension d’alimentation: 230 V~, 50/60 Hz
Sortie 1 liée au potentiel (tension d’alimentation)
Sortie 2 libre de potentiel (pas de tension d’alimentation présente)
Courant nominal 10 A
Puissance de coupure lampes à incandescence: 2.300 W
Angle de détection: 360°
Zone de détection réglable de 2 m à max. 6 m
Luminosité de déclenchement: 5 – 1.000 lux
Sensibilité de déclenchement réglable en continu
Temporisation à l’arrêt T1: réglable 6 s – 12 min
Degré de protection: IP 40
lampes halogènes haute tension: 1.000 W
t pas:
tubes fluorescents: 400 W
T2: réglable 10 s – 30 min
10. Garantie du fabricant
Les détecteurs de présence GROTHE GMBH sont fabriqués suivant une technique moderne et sont soumis à un contrôle de qualité à 100%. Si votre appareil devait malgré tout présenter un
défaut, GROTHE GmbH accorde la garantie suivante.
1.) Notre garantie comprend la réparation ou la livraison d’un
nouvel appareil si celui-ci présente de façon prouvable des défauts de fonctionnement ou de matériau.
2.) La garantie ne couvre pas l’usure normale ni les dommages de
transport, pas plus que les dommages dus au non-respect des indications de montage ou à une installation incorrecte. La garantie
perd automatiquement sa validité si l’appareil a été ouvert après
avoir diagnostiqué un défaut.
3.) La durée de la garantie est de 24 mois à partir de la date
d’achat de l’appareil par l’utilisateur final. Le respect du délai de
garantie doit être prouvé par une preuve d’achat telle que
facture, bon de livraison ou document similaire.
Encas de défaut, veuillez envoyer l’appareil à l’adresse suivante
avec une description du défaut:
GROTHE GMBH
Loehestrasse 22
D - 53773 Hennef
Germany
info@grothe.de
www.grothe.de
McGuard
Presence sensor
Wij zijn verheugd dat u voor de
het bedrijf GROTHE GmbH hebt gekozen. Deze nieuwe generatie
bewegingsmelders biedt u meer installatiegemak, veiligheid, bedieningscomfort en betrouwbaarheid in het dagelijks gebruik.
McGuard
- de voortdurende professionele ontwikkeling
op gebied van energiemanagement, comfort en veiligheid.
Met bewegingsmelders kunnen licht, verwarming, klimaat en
alarmsystemen naar behoefte en afzonderlijk worden gestuurd.
Het milieu wordt ontzien en er wordt een aangename en veilige
omgeving gecreëerd.
1. Functie
McGuard
De
in zijn detectiebereik een bewegende warmtebron (bijv. persoon),
schakelt de melder automatisch de aangesloten verbruikers in.
Als de persoon buiten het detectiebereik komt, schakelt de bewegingsmelder na een door u gekozen tijd de verbruiker weer van
het net. Na elke beweging binnen het detectiebereik tijdens de
ingeschakelde fase wordt de ingestelde tijd opnieuw gestart. Belangrijk is dat slechts bewegingen (binnen het detectiebereik)
een schakeling veroorzaken.
McGuard
• Uitgang 1: helderheidsafhankelijk
De eerste uitgang is afhankelijk van het omgevingslicht en is
daarmee ideaal voor het schakelen van de verlichting. Wanneer
een persoon de ruimte betreedt en het omgevingslicht is minder
dan de op de bewegingsmelder ingestelde helderheid, wordt automatisch het licht ingeschakeld. Wanneer de persoon de ruimte
verlaat, wordt na de ingestelde tijd de verlichting automatisch
weer uitgeschakeld.
is een bewegingsmelder. Registreert uw
bewegingsmelders hebben twee uitgangen.
(wallmounted)
McGuard
bewegingsmelder van
NL
McGuard
• Uitgang 2: helderheidsonafhankelijk
De tweede uitgang werkt onafhankelijk van het omgevingslicht
en is daarmee ideaal voor de aansturing van verwarming, ventilatie, klimaat en alarm. Zo kan onafhankelijk van het omgevingslicht
de ventilator in bad of wc worden geschakeld, zodra een persoon
in het detectiebereik van de McGuard komt.
1. Inhoud
1 x bewegingsmelder
1 x gebruiksaanwijzing
2 x bevestigingsschroeven (8 x 25,4 mm)
2. Instelmogelijkheden op de bewegingsmelder
Led functies
De twee zichtbare led’s (onder de buitenste afdekking) tonen de
schakelstand van de betreffende uitgang:
Rood: schakelstand uitgang 1 (brandt: aan / brandt niet : uit)
Geel: schakelstand uitgang 2 (brandt: aan / brandt niet : uit)
Afb. 2
Geel LED
4. Montageplaats en detectiebereik Reikwijdte is afhankelijk van
bewegingsrichting / -snelheid Ideale montageplaats
• hoogte 2,4 m (reikwijdte ca. 6 m diameter)
• centraal in de ruimte
• boven de plaats van actie
• trillingsvrij
• plaats de sensor niet in de richting van een warmtebron!
Rood LED
5. Installatie
Werkzaamheden aan het net van 230 volt mogen alleen door bevoegd personeel worden uitgevoerd.
Voor de montage van de
uitgeschakeld en tegen opnieuw inschakelen worden beveiligd.
Deksel
UP-Kabel inleiding
AP-Kabel inleiding
McGuard
moet de netspanning worden
Bodem
Sensoren
Sensoren
Installatie 1 Installatie 2
Installatie 3
Installatie 5
Installatie 4
Installatie 6
6. Schakelingen
1. McGuard directe aansluiting met een last
Sensoren
Apparaten van de luchtverversing
Verwarming
2. McGuard directe aansluiting met twee lasten (afb. 5)
Sensoren
Apparaten van de luchtverversing
Verwarming
3. McGuard gecombineerd met uit-/wisselschakelaar
Sensoren
Apparaten van de luchtverversing
Verwarming
4. Parallelschakeling van McGuard
VRACHT
7 Instelling detectiebereik
Op basis van lokale omstandigheden (bijv. storingsbron binnen
het detectiebereik) kan het nodig zijn het detectiebereik van de
bewegingsmelder te beperken. McGuard biedt de mogelijkheid
van mechanische en elektronische beperking van het detectiebereik:
• Beperking detectiebereik met configureerbare segmenten á 30°
in twee zones. Snijd de segmenten eruit die moeten worden bewaakt.
fb
. 4
A
A
• Instelling reikwijdte: Door het verminderen van de reikwijdte via
de regelaar wordt ook de detectiegevoeligheid voor bewegingen
verminderd (bijv. ook maskeren van kleine bewegingen).
Voor de instelling van het detectiebereik moet de tijdregelaar op
6 sec. en de helderheidsregelaar op zon/maan worden gezet.
Let op:
Na onderbreking van de stroom (> 1 seconde) moet de bewe-
fb
. 5
A
f
A
. 6
b
gingsmelder minstens 3 minuten worden opgewarmd voordat
deze met de ingestelde gevoeligheid werkt. Gedurende deze tijd
kunnen bewegingsonafhankelijke schakelingen ontstaan. Na de
opwarmtijd kan met de looptest het detectiebereik door eerdergenoemde mogelijkheden aan de individuele behoeften worden
aangepast.
8. Problemen oplossen
Verbruiker schakelt niet
Controleer of er spanning op het apparaat staat. Een verbruiker
op uitgang 2 (potentiaalvrij contact) heeft eigen voedingsspanning nodig. Controleer of de helderheidsinstelling juist werd gekozen (alleen uitgang 1). Controleer of het detectiebereik correct
is.
Verbruiker schakelt wisselend aan/uit:
Let erop, dat de verbruiker zich niet in het detectiebereik van de
bewegingsmelder bevindt.
Let op
: Bij inductieve lasten kunnen bij het uitschakelen spanningspieken ontstaan die de bewegingsmelder weer activeren.
Gebruik in dit geval een dovend onderdeel dat parallel aan de
verbruiker wordt geschakeld.
Verbruiker schakelt niet uit:
Controleer de tijdinstelling en breng deze terug tot een minimum
(T1/T2).
Verwijder eventueel een bewegende warmtebron in het detectiebereik.
fb
. 1
1
9. Technische gegevens
Voedingsspanning: 230 V~, 50/60 Hz
Uitgang 1 potentiaalgebonden (voedingsspanning)
Uitgang 2 potentiaalvrij (geen voedingsspanning aanwezig)
Nominale stroom 10 A
Schakelvermogen gloeilampen: 2.300 W
hoogvoltage-halogeenlampen: 1.000 W
Detectiehoek: 360°
Detectiebereik instelbaar van 2 m tot max. 6 m
Aanspreekhelderheid 5 –1.000 lux
Aanspreekgevoeligheid traploos instelbaar
Nalooptijd T1: 6 sec. – 12 min. instelbaar
Beschermklasse: IP 40
T2: 10 sec. -30 min. instelbaar
:
TL-lampen: 400 W
10. Fabrieksgarantie
GROTHE GMBH bewegingsmelders zijn met moderne technieken
geproduceerd en zijn onderworpen aan een strikte kwaliteitscontrole. Mochten zich toch gebreken aan uw apparaat voordoen,
biedt GROTHE GmbH volgens het hiernavolgende garantie.
1.) Onze garantie omvat reparatie of levering van een apparaat
als dit aantoonbaar fouten vertoont in functie of materiaal.
2.) De garantie heeft geen betrekking op normale slijtage of transportschade en ook niet op schade ten gevolge van het niet opvolgen van de inbouwinstructies of ondeskundige installatie. De
garantie vervalt automatisch als het apparaat na het defect geopend werd.
3.) De garantietermijn bedraagt 24 maanden na aankoop van het
apparaat door de consument. De in acht genomen garantietermijn moet door bewijs van aankoopdatum op de meegeleverde
rekening, leveringsbon of dergelijke documenten aantoonbaar
zijn. Stuur in geval van een defect het apparaat met bijgevoegde
beschrijving van het defect naar het volgende adres:
GROTHE GMBH
Loehestrasse 22
D - 53773 Hennef
Germany
info@grothe.de
www.grothe.de
Sensoren
Sensoren
fb
. 7
A
Loading...
