GOTZE & JENSEN FN501 User guide

WENTYLATOR
BIURKOWY
FN501

Instrukcja obsługi
iwarunki gwarancji

2

WARUNKI BEZPIECZEŃSTWA IZAGROŻENIA

1.

Niniejszy sprzęt może być użytkowany przez dzieci w wieku co najmniej
8 lat i przez osoby o obniżonych możliwościach fizycznych, umysłowych
i osoby o braku doświadczenia i znajomości sprzętu, jeżeli zapewniony
zostanie nadzór lub instruktaż odnośnie do użytkowania sprzętu
w bezpieczny sposób, tak aby związane z tym zagrożenia były zrozumiałe.
Dzieci nie powinny bawić się sprzętem. Dzieci bez nadzoru nie powinny
wykonywać czyszczenia i konserwacji sprzętu.

Aby uniknąć niebezpieczeństwa, wymianę uszkodzonego przewodu

2.
zasilającego lub urządzenia należy zlecić producentowi, autoryzowanemu
punktowi serwisowemu lub osobie oodpowiednich kwalifikacjach.

3. Nie zanurzać urządzenia wwodzie ani innym płynie.
Urządzenie jest przeznaczone tylko do użytku domowego. Producent nie

4.
ponosi odpowiedzialności za szkody powstałe wwyniku niewłaściwego
lub niezgodnego zprzeznaczeniem użytkowania.

Nie używać na zewnątrz pomieszczeń ani na wilgotnych powierzchniach.

5.

6.

Nie ciągnąć ani nie przenosić urządzenia za przewód. Nie używać
przewodu jako uchwytu. Nie przyciskać przewodu drzwiami. Nie ciągnąć
przewodu wokół ostrych krawędzi inarożników. Utrzymywać przewód
zdaleka od gorących powierzchni.

7.

Urządzenie należy przechowywać wchłodnym, suchym pomieszczeniu.

8. Nie używać wwilgotnych miejscach takich jak łazienki. Wprzypadku
dostania się cieczy do urządzenia należy je wyłączyć oraz zlecić przegląd
autoryzowanemu centrum serwisowania sprzętu.

9. Odłączając urządzenie ze źródła zasilania nie należy ciągnąć za kabel.
Należy chwycić wtyczkę ręką iodłączyć urządzenie.

10. Nie należy odłączać urządzenia mokrymi rękami.

11. Przechowuj urządzenie oraz jego przewód poza zasięgiem dzieci.

12.

Nigdy nie uruchamiaj urządzenia, gdy nie jest kompletnie zmontowane.

13.

Uważaj na odstające części ubrania, długie włosy, ponieważ mogą
zostać wplątane wruchome części urządzenia.

3

14.

Urządzenie można podłączyć tylko do źródła zasilania onapięciu
iczęstotliwości zgodnej ze specyfikacją na tabliczce znamionowej.

15. Nigdy nie używaj urządzenia zuszkodzoną łopatką śmigła.
Przed zdjęciem osłony upewnij się, że wentylator jest wyłączony zzasilania.

16.

17.

Zawsze odłączaj wentylator przed regulacją lub przenoszeniem go zjednego
miejsca na drugie, gdy nie jest używany lub podczas czyszczenia wentylatora.

18. Upewnij się, że podczas pracy wentylator jest umieszczony na równej,
płaskiej, stabilnej isuchej powierzchni, aby uniknąć przewrócenia. Nie
używaj wentylatora na nierównej powierzchni.

19. Zachowaj bezpieczną odległość co najmniej 50 cm od urządzenia do
innych obiektów.

20.

Nie umieszczaj wentylatora ani żadnej jego części wpobliżu otwartego
ognia, grzejników, urządzeń do gotowania lub innych urządzeń
grzewczych lub innych produktów wytwarzających ciepło. Trzymaj
wentylator zdala od łatwopalnych przedmiotów.

Nie używaj urządzenia w pobliżu palnych gazów lub aerozoli itp.

21.
Zagrożenie pożarowe!

Nigdy nie wkładaj palców, ołówków ani innych przedmiotów przez kratkę,

22.
gdy wentylator pracuje lub jest odłączony. Nie wkładaj żadnych obcych
przedmiotów do kratki ani do otworów urządzenia. Ryzyko obrażeń
(porażenie prądem) iuszkodzenia urządzenia!

UWAGA!
NIE UKŁADAĆ NA URZĄDZENIU ŻADNYCH PRZEDMIOTÓW ANI NIE

WKŁADAĆ ICH DO URZĄDZENIA W TRAKCIE PRACY WENTYLATORA.

WPROWADZENIE

Dziękujemy zazaufanie, jakim nas Państwo obdarzyli, dokonując zakupu urządzenia marki Götze & Jensen.
Jesteśmy przekonani, że tobardzo dobrej jakości urządzenie zapewni Państwu dużo radości isatysfakcji

zjego użytkowania.

NALEŻY DOKŁADNIE PRZECZYTAĆ INSTRUKCJĘ OBSŁUGI IJEJ PRZESTRZEGAĆ!

Tourządzenie jest przeznaczone doużytku domowego lub innego, nie dotyczącego celów komercyjnych.
Producent nie ponosi odpowiedzialności zaszkody powstałe wwyniku użytkowania niewłaściwego lub

niezgodnego zprzeznaczeniem.

4

DANE TECHNICZNE

Zasilanie 220-240 V~, 50 Hz
Moc 35 W
Średnica śmigła 30 cm
Ilość poziomów pracy 3

DANE ZGODNE Z ROZPORZĄDZENIEM KOMISJI UE NR /:

Opis Symbol Wartość Jednostka
Maksymalne natężenie przepływu wentylatora [F] 44,95 m
Moc wentylatora [P] 28,98 W
Wartość eksploatacyjna [SV] 1,55 (m
Pobór mocy w trybie czuwania [P

] 0,00 W

SB

Sezonowe zużycie energii elektrycznej [Q] 9,27 kWh/a
Poziom mocy akustycznej wentylatora [L

] 57,80 dB(A)

WA

Maksymalna prędkość powietrza [c] 3,03 m/s
Norma dla pomiaru wartości eksploatacyjnej IEC 60879
Dodatkowych informacji udzielają ART-DOM Sp. z o.o.

ul. Zakładowa 90/92, 92-402 Łódź

3

3

/min)/W

/min

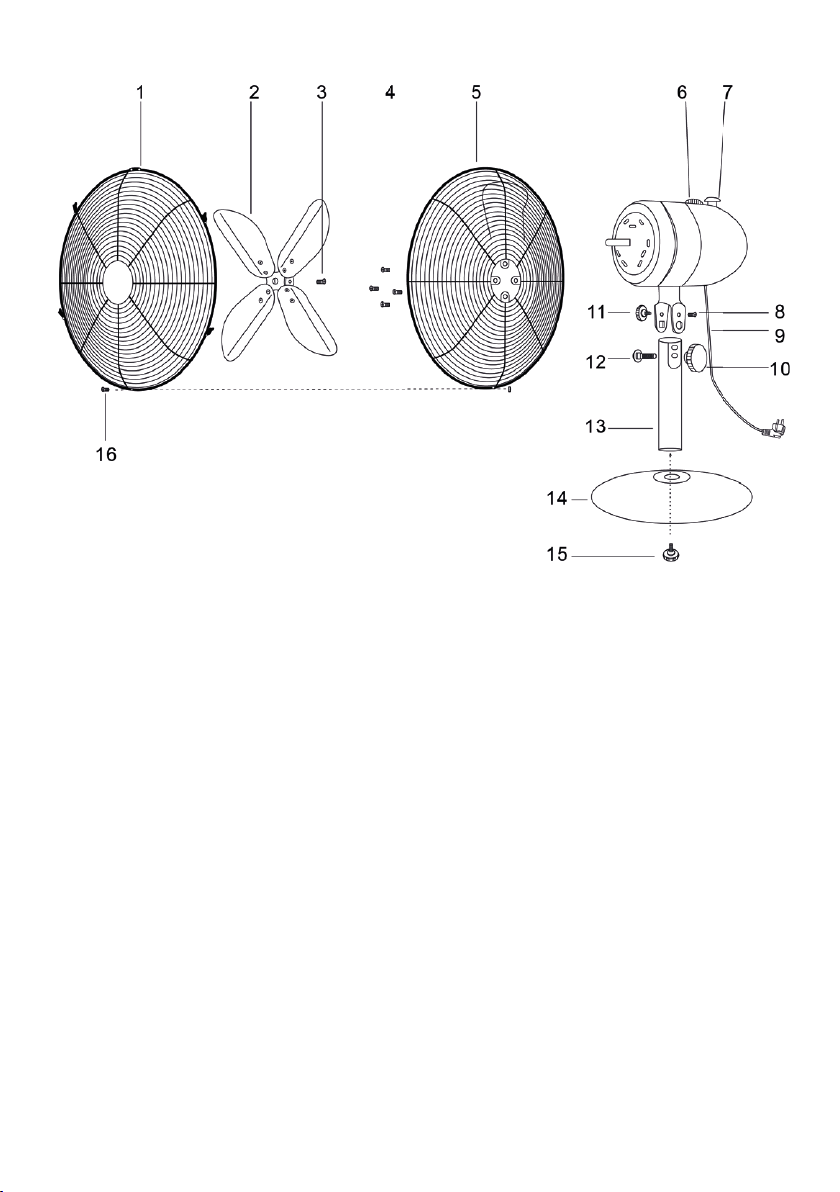

OPIS ORAZ MONTAŻ URZĄDZENIA

UWAGA! PRZED MONTAŻEM ELEMENTÓW WENTYLATORA, URZĄDZENIE POWINNO BYĆ ZAWSZE
ODŁĄCZONE OD ŹRÓDŁA ZASILANIA SIECIOWEGO.

1. Kratka przednia

2. Śmigło wentylatora

3. Śruba mocująca śmigło

4. Śruby tylnej kratki

5. Tylna kratka

6. Pokrętło wyboru mocy nawiewu

7. Pokrętło regulacji oscylacji

8. Śruba mocująca

9. Przewód

10. Nakrętka zabezpieczająca śruby stabilizującej

11. Nakrętka regulacji nachylenia

12. Śruba stabilizująca

13. Noga

14. Podstawa

15. Śruba podstawy

16. Śruba zabezpieczająca kratki

5

MONTAŻ URZĄDZENIA

1. Przymocuj podstawę (14) do nogi (13) za pomocą śruby podstawy (15).

2.

Włóż korpus silnika głównego do nogi (13), dokręć śrubą stabilizującą (12) i nakrętką zabezpieczającą
śruby stabilizującej (10).

3.

Włóż śrubę mocującą (8) i dokręć nakrętką regulacji nachylenia (11). Ustawienie nachylenia wentylatora
można zmienić luzując nakrętkę regulacyjną i ponownie ją dokręcając.

4. Zamontuj tylną kratkę (5) do korpusu silnika. Upewnij się, że uchwyt na kratce jest skierowany do
góry. Dokręć tylną kratkę za pomocą czterech śrub (4).

5. Zamontuj śmigło wentylatora (2) i dokręć je za pomocą śruby mocującej śmigło (3).

6. Zamontuj kratkę przednią (1) na kratce tylnej (5) i złącz je klamrami.

7. Dodatkowo połącz kratki za pomocą śruby zabezpieczającej (16).

Zwróć uwagę, aby wszystkie części były prawidłowe i mocno ze sobą połączone.

6

INSTALACJA I PIERWSZE URUCHOMIENIE

PODŁĄCZ URZĄDZENIE DO SIECI ZASILAJĄCEJ DOPIERO PO CAŁKOWITYM ZMONTOWANIU
WENTYLATORA.

1. Umieść wentylator na stabilnej, płaskiej, suchej powierzchni.

2. Sprawdź, czy wentylator jest wyłączony.

3. Włóż wtyczkę wentylatora do odpowiedniego gniazdka prądu zmiennego o napięciu 220-240 V~.
Wentylator jest gotowy do pracy.

Ustawiając pokrętło wyboru mocy nawiewu (6) wybierz odpowiedni poziom pracy:
0 = wyłączony
I = niska prędkość
II = średnia prędkość
III = duża prędkość

Funkcja oscylacji (ruch wentylatora Lewo-Prawo):

Wciskając lub wyciągając pokrętło regulacji oscylacji (7) można włączyć lub wyłączyć funkcję oscylacji.

UWAGA: PODCZAS TEJ REGUL ACJI WENTYLATOR POWINIEN BYĆ ZAWSZE WYŁĄCZONY I ODŁĄCZONY
OD ZASILANIA SIECIOWEGO.

Aby wyregulować kąt nachylenia wentylatora, poluzuj nakrętkę regulacyjną (11) i ustaw żądany kąt. Mocno
dokręć pokrętło, aby urządzenie zachowało odpowiednie nachylenie.

CZYSZCZENIE I KONSERWACJA

UWAGA! PRZED CZYSZCZENIEM WYŁĄCZ URZĄDZENIE I WYJMIJ WTYCZKĘ WENTYLATORA Z GNIAZDKA.
NIGDY NIE CZYŚĆ TEGO URZĄDZENIA, GDY JEST PODŁĄCZONE!

1. Regularnie czyść urządzenie.

2. Nie zanurzaj urządzenia, przewodu zasilającego, wtyczki ani części wentylatora w wodzie lub innym
płynie ani nie wylewaj wody lub innego płynu na wentylator.

3. Uważaj, aby do obudowy silnika nie dostała się woda lub inna ciecz. Grozi porażeniem!

4. Jeśli chcesz wyczyścić urządzenie z kurzu, użyj suchej i miękkiej ściereczki.

5. Szczeliny wentylacyjne z tyłu obudowy silnika powinny być wolne od kurzu.

6. Nie używaj detergentów, proszków do szorowania ani środków do polerowania jakiejkolwiek części
urządzenia, ponieważ mogą one uszkodzić wykończenie powierzchni wentylatora.

7.

Jeśli nie używasz urządzenia, zabezpiecz wentylator przed nadmiernym zakurzeniem i zabrudzeniem.

7

PROBLEMY I ROZWIĄZANIA

Urządzenie nie uruchamia się. Sprawdź czy przewód lub wtyczka nie jest

uszkodzony, lub czy urządzenie jest prawidłowo
podłączone do sieci zasilania.

Funkcja oscylacji nie działa. Sprawdź czy pokrętło funkcji oscylacji jest

ustawione odpowiednio.

Wentylator nie trzyma ustawionego kąta
nachylenia.

Sprawdź, czy po ustawieniu żądanego kąta
nachylenia śruba regulacyjna jest odpowiednio
mocno dokręcona.

EKOLOGICZNA IPRZYJAZNA DLA ŚRODOWISKA UTYLIZACJA

Tourządzenie jest oznaczone, zgodnie zDyrektywą Parlamentu Europejskiego iRady 2012/19/UE zdnia 4
lipca 2012r. wsprawie zużytego sprzętu elektrycznego ielektronicznego (WEEE) symbolem przekreślonego
kontenera naodpady:

Nie należy wyrzucać urządzeń oznaczonych tym symbolem, razem zodpadami domowymi.
Urządzenie należy zwrócić dolokalnego punktu przetwarzania iutylizacji odpadów lubskontaktować

się zwładzami miejskimi.

MOŻESZ POMÓC CHRONIĆ ŚRODOWISKO!

Właściwe postępowanie zezużytym sprzętem elektrycznym ielektronicznym przyczynia się douniknięcia
szkodliwych dla zdrowia ludzi iśrodowiska naturalnego konsekwencji, wynikających zobecności składników
niebezpiecznych oraz niewłaściwego składowania iprzetwarzania takiego sprzętu.

WARUNKI GWARANCJI

1. ART-DOM Sp. zo.o. gwarantuje, że zakupione urządzenie jest wolne odwad fizycznych.

2.

Ujawniona wada zostanie usunięta nakoszt gwaranta wciągu 14 dni oddaty zgłoszenia uszkodzenia
doserwisu autoryzowanego lub punktu sprzedaży.

3. Wwyjątkowych przypadkach konieczności sprowadzenia części zamiennych odproducenta termin
naprawy może zostać wydłużony do30 dni.

4. Okres gwarancji dla użytkownika wynosi 24 miesiące oddaty wydania towaru.

5.

Produkt przeznaczony jest doużywania wyłącznie wwarunkach indywidualnego gospodarstwa
domowego.

6. Gwarancja nie obejmuje:
a. uszkodzeń powstałych naskutek używania urządzenia niezgodnie zinstrukcją obsługi,
b. uszkodzeń mechanicznych, chemicznych lub termicznych,

8

c. napraw imodyfikacji dokonanych przez firmy lub osoby nieposiadające autoryzacji

producenta,

d. części znatury łatwo zużywalnych takich jak: żarówki, bezpieczniki, filtry, pokrętła, półki,

akcesoria,

e. instalacji, konserwacji, przeglądów, czyszczenia, odblokowania, usunięcia zanieczyszczeń

oraz instruktażu.

7.

Klientowi przysługuje wymiana produktu nanowy jeżeli powykonaniu wokresie gwarancji czterech
napraw nadal występują wnim wady.

8. Wymiany produktu dokonuje autoryzowany punkt serwisowy lub, jeśli jest toniemożliwe, placówka
sprzedaży detalicznej, wktórej produkt został zakupiony (wymiana lub zwrot gotówki). Zwracane
urządzenie musi być kompletne, bez uszkodzeń mechanicznych. Niespełnienie tych warunków może
spowodować nieuznanie gwarancji.

9.

Powyższa gwarancja nie wyłącza, nie ogranicza ani nie zawiesza uprawnień kupującego wynikających
z przepisów o rękojmi za wady rzeczy sprzedanej.

10. Niniejsza gwarancja obowiązuje na terytorium Polski.

11. Warunkiem dokonania naprawy lub wymiany urządzenia w ramach gwarancji jest przedstawienie
dowodu zakupu.

UWAGA!

Uszkodzenie lub usunięcie tabliczki znamionowej z urządzenia może spowodować nieuznanie gwarancji.

9

Cały czas udoskonalmy nasze produkty, dlatego mogą się one nieznacznie różnić od zdjęć przedstawionych na opakowaniu oraz w instrukcji obsługi.
Przed przystąpieniem do uży tkowania urządzenia przeczytaj instrukcję obsługi.

ART-DOM Sp. z o.o., ul. Zakładowa 90/92, 92-402 Łódź . Numer Krajowego Rejestru Sądowego 0000354059.
