GA-P55-UD3L-TPM GA-P55-UD3L GA-P55-US3L
Системная плата для процессоров семейства Intel® Core™ i7/ Core™ i5/Core™ i3 (разъем LGA1156)
Руководство пользователя
Версия 2301
Содержание
Глава 1 Инсталляция аппаратного обеспечения..................................................... |
3 |
||
1-1 |
Меры предосторожности................................................................................ |
3 |
|
1-2 |
Спецификация................................................................................................. |
4 |
|
1-3 Установка ЦП и системы охлаждения........................................................... |
7 |
||
|
1-3-1 |
Установка центрального процессора.................................................................... |
7 |
|
1-3-2 |
Установка системы охлаждения............................................................................ |
9 |
1-4 |
Инсталляция системной памяти.................................................................. |
10 |
|
|
1-4-1 |
Двухканальный режим работы ОЗУ (Конфигуратор)......................................... |
10 |
|
1-4-2 |
Установка модулей ОЗУ ...................................................................................... |
11 |
1-5 |
Установка плат расширения........................................................................ |
12 |
|
1-6 Интерфейсные разъемы на задней панели............................................... |
13 |
||
1-7 |
Внутренние интерфейсные разъемы.......................................................... |
15 |
*Подробную информацию о продукте можно получить, загрузив полную версию Руководства пользователя (на английском языке), размещенную на сайте GIGABYTE.
- 2 -
Глава 1 Инсталляция аппаратного обеспечения
Системная плата содержит микросхемы и электронные компоненты, которые могут выйти из строя в результате воздействия электростатического заряда. Перед тем как приступить к сборке системы, внимательно изучите Руководство пользователя и придерживайтесь указанной последовательности процедур:
•• Не удаляйте и не нарушайте целостность наклеек с серийным номером изделия и гарантийными обязательствами продавца. При каждом обращении в сервисный центр по вопросам обмена или ремонта платы с помощью этих наклеек будет произведена идентификация изделия.
•• Перед тем как приступить к инсталляции аппаратного обеспечения, полностью обесточьте ПК, отсоединив силовой кабель блока питания.
•• Будьте предельно аккуратны устанавливая в систему компоненты. По завершении всех работ убедитесь в надлежащем контакте соответствующих групп разъемов.
•• Обращаясь с системной платой, не касайтесь металлических проводников и контактных групп.
•• Операции по установке в корпус ПК системной платы, процессора и модулей ОЗУ крайне желательно выполнять, предварительно надев на руку
антиэлектростатический браслет. Если в вашем распоряжении нет браслета, очень важно, чтобы в процессе монтажа компонентов руки оставались сухими.
•• Прежде чем приступать к монтажу компонентов, разместите системную плату на твердой, плоской поверхности, защищенной антистатическим покрытием (в качестве изолятора для этих целей вполне подойдет специальный пластиковый пакет, в который упакована плата).
•• Перед тем как отключить силовой кабель питания, убедитесь в том, что блок питания отключен.
•• Перед включением питания, убедитесь в том, что рабочее напряжение блока питания соответствует отраслевому стандарту вашего региона (в частности, для России напряжение в домашней сети составляет 220В).
•• По завершении процедуры монтажа, непосредственно перед эксплуатацией изделия, еще раз убедитесь в корректном подключении всех кабелей и надежности соединения силовых контактных групп.
•• Во избежание повреждения системной платы не допускается попадание металлических крепежных изделий в разъемы и контактные группы.
•• Убедитесь в отсутствии незадействованных изделий крепежа и прочих посторонних металлических предметов на поверхности системной платы.
•• Не устанавливайте системный блок ПК на неровной поверхности.
•• Не размещайте системный блок в зоне источника высоких температур (электронагреватели, прямые солнечные лучи и пр.)
•• Необходимо помнить, что включение ПК во время сборки может привести к повреждению компонентов и причинить ущерб здоровью пользователя.
•• Если у вас возникли сомнения относительно порядка выполнения процедур монтажа или иные проблемы, связанные с конкретным продуктом, пожалуйста, обратитесь за консультацией к специалисту.
- 3 - |
Инсталляция аппаратного обеспечения |
1-2 |
Спецификация |
||
|
|
|
|
|
Процессор |
|
Поддержка процессоров семейства Intel® Core™ i7/ |
|
|
|
Intel® Core™ i5 (процессорный разъем LGA1156) |
|
|
|
(Полная информация о моделях ЦП, совместимых с системной платой, |
|
|
|
размещена на сайте GIGABYTE.) |
|
|
|
Объем кэш-памяти третьего уровня зависит от конкретной модели ЦП |
|
|
|
|
|
Чипсет |
|
Набор микросхем Intel® H55 Express |
|
ОЗУ |
|
4 DIMM-разъема для установки 1,5-В модулей ОЗУ DDR3 SDRAM |
|
|
|
объемом до 16 Гбайт (Примечание 1) |
|
|
|
Двухканальная архитектура памяти |
|
|
|
Совместимость с модулями ОЗУ DDR3 2200/1333/1066/800 МГц |
|
|
|
Поддержка модулей без контроля четности (non-ECC) |
|
|
|
Поддержка технологии разгона памяти Extreme Memory Profile (XMP) |
|
Аудиоподсистема |
|
Кодек RealtekALC888/892 |
|
|
|
Формат представления аудиосигнала: High DefinitionAudio |
|
|
|
Количество аудиоканалов 2/4/5.1/7.1(Примечание 2) |
|
|
|
Вход/выход цифрового S/PDIF-интерфейса |
|
|
|
Поддержка входа CD |
|
Сетевой |
|
1 контроллер Realtek RTL8111E (10/100/1000 Мбит) |
|
контроллер |
||
|
|
|
|
|
Разъемы для плат |
|
1 разъем PCI Express x16, режим работы x16 (PCIEX16) (Примечание 3) |
|
расширения |
|
(РазъемPCIEX16удовлетворяеттребованиямстандартаPCIExpress2.0.) |
|
|
|
1 разъем PCI Express x16, режим работы x4 (PCIEX4)(Примечание 4) |
|
|
|
1 разъем PCI Express x1 |
|
|
|
4 разъема PCI |
|
Мультиграфика |
|
Поддержка технологииATI CrossFireX™ (Примечание 5) |
Интерфейсы
дисковой
подсистемы
Контроллер чипсета:
-6 SATA-разъемов (SATA2_0, SATA2_1, SATA2_2, SATA2_3, SATA2_4, SATA2_5) для подключения до 6 SATA-дисков с пропускной способностью до 3 Гбит/с
Контроллер GIGABYTE SATA2:
-1 разъем IDE с возможностью подключения двух устройств с поддержкойATA-133/100/66/33
-2 разъема SATA(GSATA2_0, GSATA2_1) с пропускной способностью до 3 Гбит/с
-Поддержка RAID массивов SATARAID 0, RAID 1 и JBOD
Контроллер iTE IT8720:
-1 разъем для подключения флоппи-дисковода
"*" Модели GA-P55-UD3L-TPM и GA-P55-UD3Lвыполнены с применением твердотельных конденсаторов.
Инсталляция аппаратного обеспечения |
- 4 - |
USB-интерфейс |
|
Контроллер в составе чипсета: |
|
|
|
- |
До 12 USB 2.0/1.1 разъемов: (8 разъемов на задней панели, 4 |
|
|
|
разъемов на выносной планке (подключаются к соответствующим |
|
|
|
разъемам на системной плате) |
Разъемы на |
|
24-контактныйATX-разъем питания |
|
системной плате |
|
4-контактный разъем питанияATX 12В |
|
|
1 разъем для флоппи-дисковода |
||
|
|
1 IDE-разъем |
|
|
8 SATA-разъема (пропускная способность до 3 Гбит/с) |
||
|
Разъем для вентилятора ЦП (CPU fan) |
||
|
2 разъема для системных вентиляторов (System fan) |
||
|
Разъем для вентилятора БП |
||
|
Группа контактов фронтальной панели |
||
|
|
Разъем фронтальной аудиопанели |
|
|
|
Разъем входа CD |
|
|
|
Разъем "Вход" цифрового S/PDIF-интерфейса |
|
|
|
Разъем "Выход" цифрового S/PDIF-интерфейса |
|
|
3 разъема USB 2.0/1.1 |
||
|
|
Перемычка очистки CMOS |
|
Разъемы на |
|
Разъем PS/2 для подключения клавиатуры или мыши |
|
задней панели |
|
Коаксиальный разъем выхода S/PDIF |
|
|
|
Разъем параллельного порта |
|
|
|
Разъем последовательного порта |
|
|
8 разъемов USB 2.0/1.1 |
||
|
|
Сетевая розетка RJ-45 |
|
|
3 аналоговых разъемов аудиоподсистемы (Линейный вход/Линейный |
||
|
|
выход/Микрофон) |
|
Микросхема I/O- |
|
Контроллер iTE IT8720 |
|
контроллера |
|
|
|
Аппаратный |
|
Определение напряжения питания системы |
|
мониторинг |
|
Определение температуры ЦП/Системы |
|
|
Определение скорости вращения вентиляторов ЦП/Системы/БП |
||
|
Встроенная защита ЦП от перегрева |
||
|
Уведомление о выходе из строя группы вентиляторов ЦП/Система/БП |
||
|
|
Контроль скорости вращения вентиляторов ЦП/Система (Примечание 6) |
|
Микросхема BIOS |
|
Две 16-Мбит микросхемы флэш-памяти |
|
|
|
ЛицензионныйAWARD BIOS |
|
|
|
Поддержка технологии DualBIOS™ |
|
|
Поддержка спецификаций PnP 1.0a, DMI 2.0, SM BIOS 2.4,ACPI 1.0b |
- 5 - |
Инсталляция аппаратного обеспечения |
Фирменные |
|
Фирменная функция @BIOS |
|
технологии |
|
Фирменная функция Q-Flash |
|
|
Фирменная функция Xpress BIOS Rescue |
||
|
Фирменная функция Download Center |
||
|
Фирменная функция Xpress Install |
||
|
Фирменная функция Xpress Recovery2 |
||
|
|
Фирменная функция EasyTune (Примечание 7) |
|
|
Фирменная технология Dynamic Energy Saver™ 2 |
||
|
Фирменная функция Smart TPM j |
||
|
Фирменная функция Smart 6™ |
||
|
|
Фирменная функцияAuto Green |
|
|
Фирменная функция ON/OFF Charge |
||
|
|
Фирменная функция Q-Share |
|
ПО в комплекте |
Norton Internet Security (OEM версия) |
||
поставки |
|||
|
|
||
Операционная |
Совместимость с ОС семейства Microsoft® Windows® 7/Vista/XP |
||
система |
|||
|
|
||
Форм-фактор |
|
ATX; габариты изделия: 30,5 x 19,0 (см) |
|
|
|
|
jТолько для GA-P55-UD3L-TPM.
(Примечание 1) 32-разрядные версии ОС семейства Windows накладывают ограничение на максимальный объем адресного пространства системной памяти (не более 4 Гбайт). В тех случаях, когда объем установленного на ПК ОЗУ равен или превышает 4 Гбайт, операционная система сможет выделить под задачи не более 4 Гбайт.
(Примечание 2) Для вывода звука в формате 7.1 вам необходимо использовать разъемы фронтальной панели и разрешить использование многоканального режима в аудио драйвере.
(Примечание 3) Если вы используете только одну графическую карту, для оптимальной производительности рекомендуется устанавливать ее в разъем PCIEX16.
(Примечание 4) Если разъем PCIEX1 используется, разъем PCIEX4 будет работать в режиме х1. (Примечание 5) В режиме CrossFireX™ разъем PCIEX16 работает как х4.
(Примечание 6) Функция контроля скорости вращения вентиляторов установленных на ЦП и корпусе ПК становится доступной в том случае, если на указанных компонентах установлены соответствующие системы охлаждения.
(Примечание 7) Доступность тех или иных функций утилиты EasyTune зависит от конкретной модели системной платы.
Инсталляция аппаратного обеспечения |
- 6 - |
Прежде чем приступать к установке ЦП внимательно прочтите следующие рекомендации:
•• Убедитесь в том, что процессор совместим с системной платой.
(Перечень ЦП, совместимых с системной платой, размещен на сайте GIGABYTE.)
•• Чтобы исключить риск повреждения оборудования, до начала установки ЦП выключите ПК и отсоедините силовой кабель от блока питания.
•• Осмотрите процессор со стороны контактной группы и визуально определите местонахождения первого контакта. Конструктив ЦП спроектирован таким образом, чтобы исключить возможность некорректной установки устройства в процессорный разъем (CPU Socket). Идентифицировать первый контакт поможет специальная метка на корпусе, предназначенная для ориентации ЦП перед его установкой в процессорный разъем.
•• Нанесите тонкий слой термопасты на металлическую поверхность корпуса ЦП.
•• Не включайте ПК, прежде чем система охлаждения ЦП не будет установлена. В противном случае, вероятен риск выхода из строя процессора в результате перегрева.
•• Установите частоту ЦП согласно данным указанным в спецификации. Не рекомендуется устанавливать частоту системной шины вне рабочего диапазона, предусмотренного спецификацией. Если возникла необходимость установить повышенную частоту, пожалуйста, согласуйте все взаимосвязанные параметры, сверившись с характеристиками ключевых компонентов системы (процессор, графическая плата, модули ОЗУ, жесткий диск и др.).

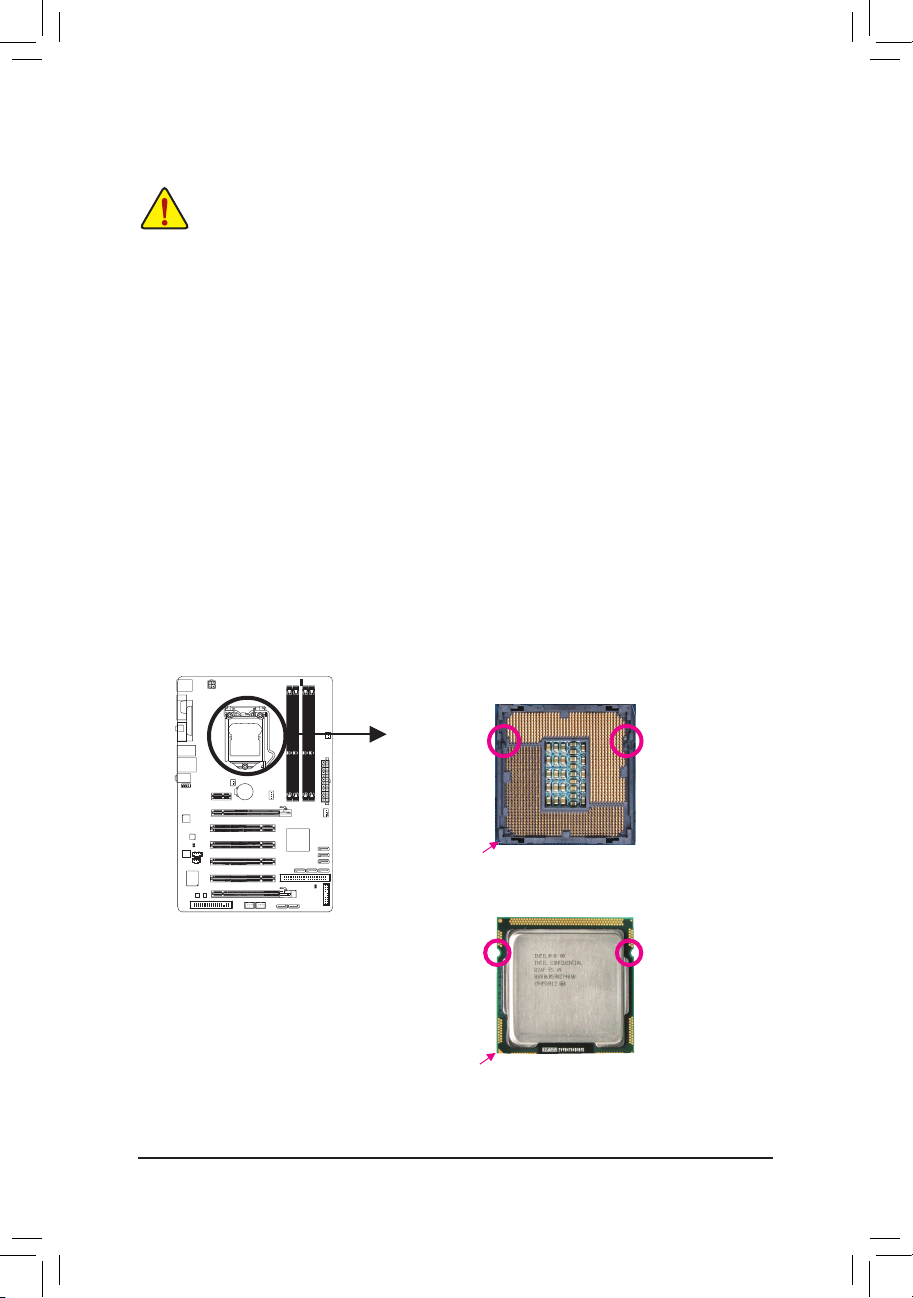

A.Осмотрите системную плату и процессор. Найдите на процессорном разъеме ключи под выемки, а также специальную метку на корпусе ЦП.
Процессорный разъем LGA1156
Позиционный ключ |
Позиционный ключ |
Первый контакт процессорного разъема
|
Процессор LGA1156 |
Выемка |
Выемка |
Треугольная метка-маркер первого контакта ЦП
- 7 - |
Инсталляция аппаратного обеспечения |

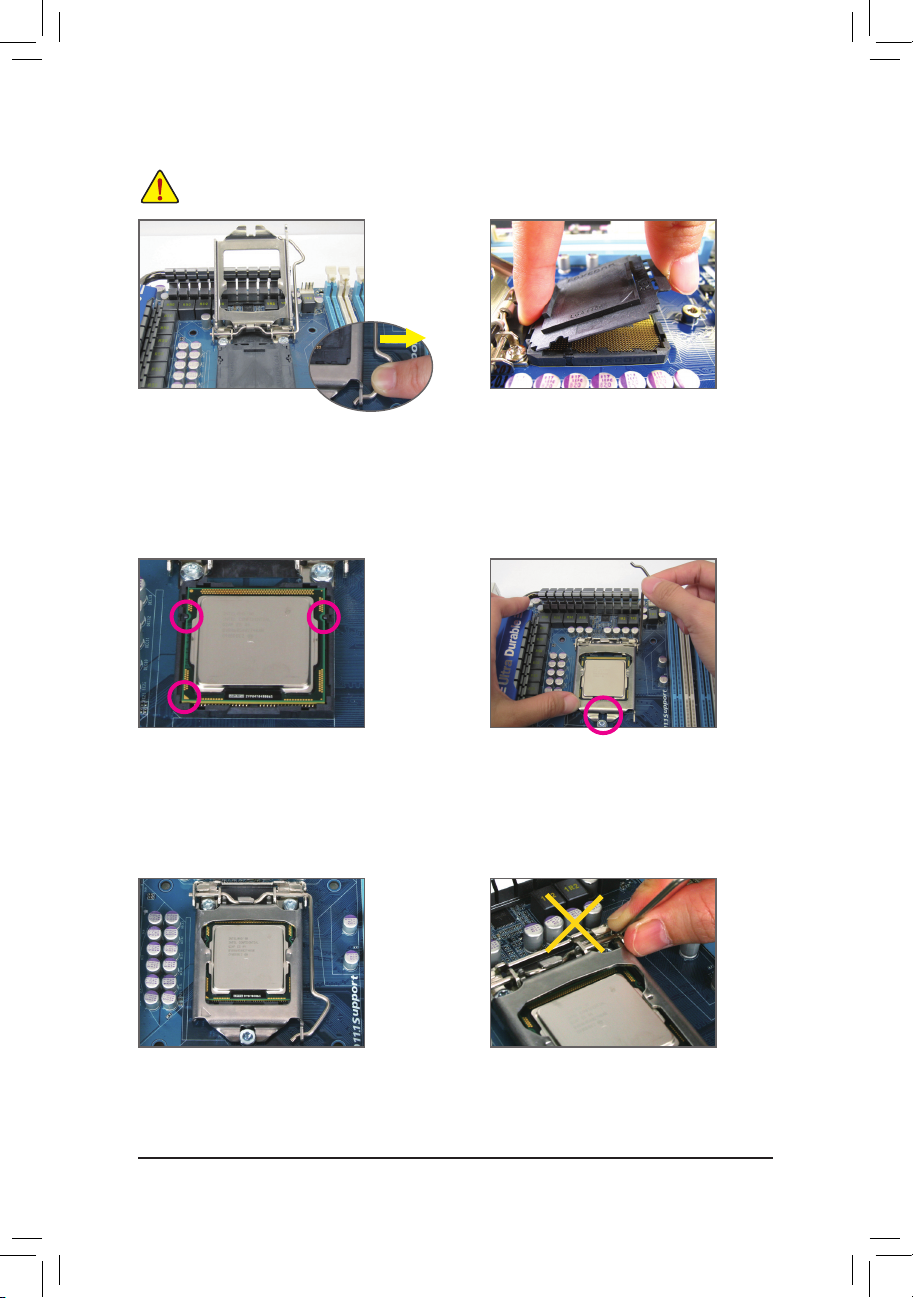

B. Пошаговая инструкция по установке ЦП на системную плату.
Чтобы исключить риск повреждения оборудования, до начала установки ЦП выключите ПК и отсоедините силовой кабель от блока питания.
Шаг 1:
Соблюдая осторожность, нажмите на скобу, приложив усилие в направлении системной платы. Отведите скобу в сторону, освободив от фиксатора. Аккуратно поднимите вверх скобу вместе с металлической пластиной крепления ЦП в процессорном разъеме.
Шаг 3:
Возьмите процессор за края большим и указательным пальцем. Сориентируйте ЦП по отношению к процессорному разъему с учетом ориентиров (позиционные ключи, выемки и треугольная метка) и аккуратно установите процессор в разъем на системной плате.
Шаг 5:
Опустите и закрепите скобу под фиксатором. После выполнения всех перечисленных операций ЦП и разъем Socket LGA приведены в рабочее состояние.
Инсталляция аппаратного обеспечения |
- 8 - |
Шаг 2:
Приподнимите, а затем удалите защитную пластиковую крышку, удерживая ее большим и указательным пальцем за выступы. Не касайтесь группы контактов на процессорном разъеме. Соблюдайте меры безопасности, всегда устанавливайте на место защитную крышку после процедуры демонтажа ЦП.
Шаг 4: После того, как ЦП установлен должным
образом, удерживайте процессор в разъеме, слегка касаясь одной рукой металлической крышки. Свободной рукой опустите металлическую пластину крепления вниз до соприкосновения с корпусом ЦП.
ПРИМЕЧАНИЕ:
Выполняя манипуляции со скобой, следите за тем, чтобы рычаг не смещался по отношению к направляющим.
