Festool GmbH Wertstraße 20 D-73240 Wendlingen Tel.: +49 (0)7024/804-0 Telefax: +49 (0)7024/804-20608 www.festool.com

Originalbetriebsanleitung - Absaugmobil 6

Original operating manual - Mobile dust extractors 13

Notice d’utilisation d’origine - Aspirateurs mobile 20

Manual de instrucciones original - Sistemas móviles de aspiración 27

Istruzioni per l'uso originali - Unità mobili d’aspirazione 34

Originele gebruiksaanwijzing - Mobiele afzuigapparaten 41

Originalbruksanvisning - Dammsugare 48

Alkuperäiset käyttöohjeet - Siirrettävät imurit 55

Original brugsanvisning - Støvsugere 62

Originalbruksanvisning - Mobil støv-/våtsuger 69

Manual de instruções original - Aspiradores móveis 76

Оригинал Руководства по эксплуатации - Пылеудаляющие аппараты 83

Originál návodu k obsluze - Mobilní vysavače 91

Oryginalna instrukcja eksploatacji - Odkurzacze mobilne 98

CTM 26 E, CTM 26 E AC, CTM 36 E, CTM 36 E AC, CTM 36 E LE, CTM 36 E LE AC, CTM 36 E AC-LHS, CTM 48 E, CTM 48 E AC, CTM 48 E LE, CTM 48 E LE AC

702629_006

CTM 36 E AC-LHS

1-5

1-11

1-2

1-4 1-3

1-6

1-7

1-12

1-13

1-14

1-15

1-9

1-8

1-10

1-1

SC-FIS-CT26 SC-FIS-CT36 SC FIS-CT48

AUTOclean

2-2

2-3

2-1

ENS-CT26 ENS-CT36 ENS-CT48

8-1

8-2

8-3

9-1

9-3

10-1 10-2

9-2

CTM

Originalbetriebsanleitung

1 Sicherheitshinweise

Warnung!

Lesen Sie alle Sicherheitshinweise und Anweisungen.

Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

– Dieses Gerät darf nicht von Personen (einschließlich Kinder) mit verringerten phy-

sischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden.

Kinder

sind zu beaufsichtigen, um sicherzustellen, dass sie

nicht mit dem Gerät spielen.

– Warnung Gerät kann gesundheitsgefährdenden Staub enthalten. Wartung, Entlee-

rung und Filterwechsel nur durch autorisierte Fachkraft mit geeigneter Schutzaus-

rüstung. – Nur mit installiertem Filtersystem betreiben! – Nur mit geeigneter Schutzausrüstung verwenden! – Nur wenn nach Sichtprüfung intakt, in trockener Umgebung, nach Einweisung ar-

beiten!

Beim Absaugen von Stäuben, die den Grenzwert überschreiten oder bei erheblichem Umfang von Eichen- oder Buchenholzstäuben nur eine einzige Staub-

quelle (Elektro- oder Druckluftwerkzeug) absaugen. –

Explosions- und Brandgefahr: Nicht aufsaugen:

– Funken oder heiße Stäube; – brennbare oder explosive Stoffe (z.B. Magnesium, Aluminium, Benzin, Verdünnung - mit Aus-

nahme von Holz); – aggressive Stoffe (z.B. Säuren, Laugen, Lösungsmittel); – chemisch reaktive Stoffe, die zur Entstehung von Wärme, Säuren/Basen, Gasen usw. führen

(z.B. reaktive 2K-Materialien, Aluminium und Wasser).

– Nationale Sicherheitsvorschriften sowie Angaben des Werkstoffherstellers beach-

ten! – Steckdose am Gerät nur für den angegebenen Zweck verwenden! – Regelmäßig den Stecker und das Kabel prüfen, um eine Gefährdung zu vermeiden.

Diese bei Beschädigung ausschließlich von einer autorisierten Kundendienstwerk-

statt erneuern lassen. – Nicht mittels Kranhaken oder Hebezeug hochheben und transportieren!

CTM

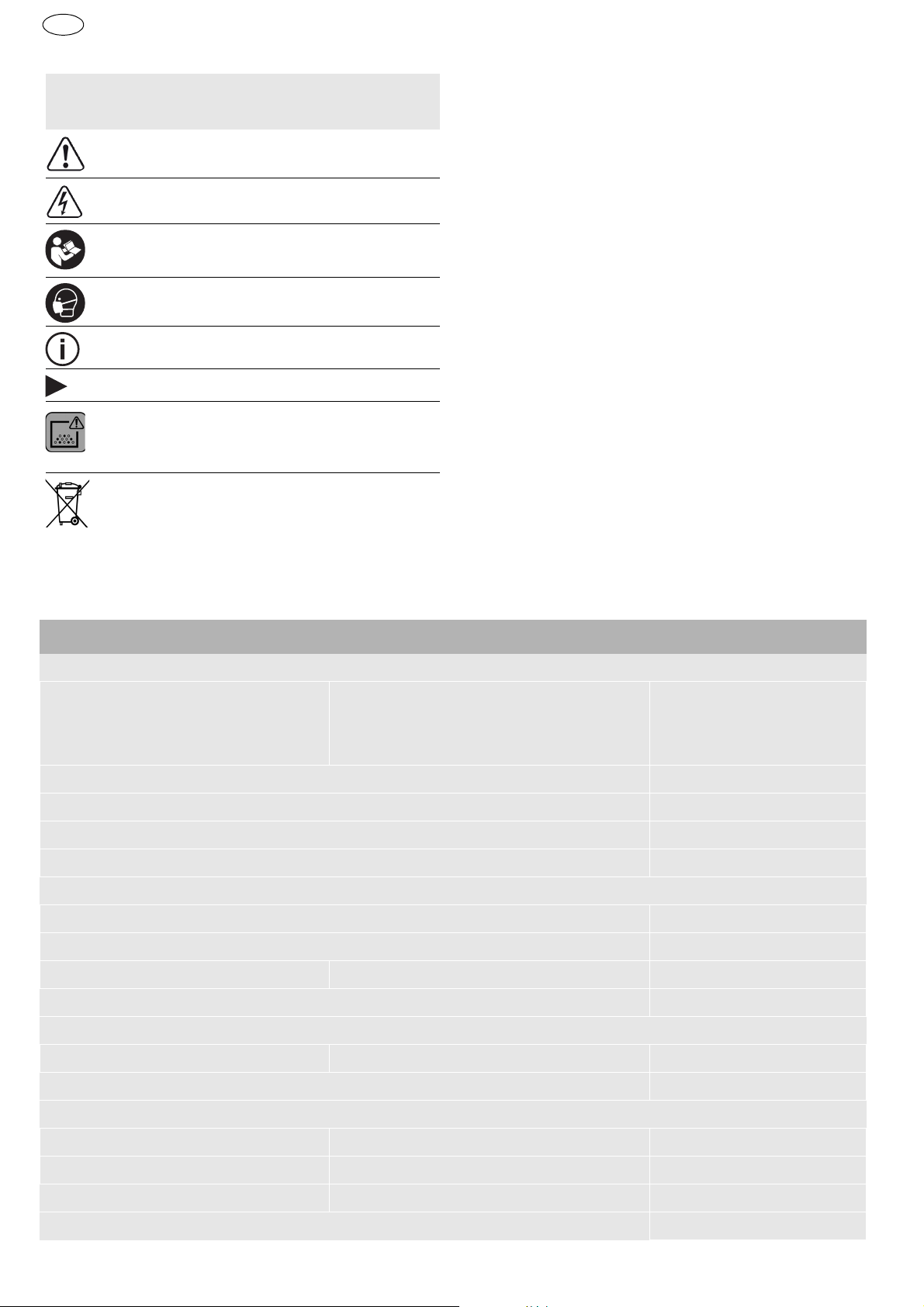

2Symbole

Symbol Bedeutung

Warnung vor allgemeiner Gefahr

Warnung vor Stromschlag

Betriebsanleitung, Sicherheitshinweise lesen!

Atemschutz tragen!

Tipp, Hinweis

Handlungsanweisung

Warnung!

Das Gerät kann gesundheits-

gefährdenden Staub enthalten!

Nicht in den Hausmüll geben.

3Geräteelemente

[1-2] [1-3]

Ansaugöffnung Modulsteckplatz (Druckluftmodul bei CTM

36 E LE, CTM 36 E LE AC, CTM 48 E LE, CTM 48 E LE AC)

[1-4] [1-5] [1-6] [1-7] [1-8]

Gerätesteckdose Schlauchdepot Handgriff SysDoc Automatische Abreinigung (nur Varianten

mit AutoClean)

[1-9] [1-10] [1-11] [1-12] [1-13] [1-15]

Schlauchdurchmesser-Einstellung Saugkraftregulierung Geräteschalter Verschlussklammer Schmutzbehälter

Bremse Die angegebenen Abbildungen befinden sich am Anfang der Betriebsanleitung.

[1-1]

Verschlussstopfen

4 Technische Daten

Absaugmobile

Leistungsaufnahme 350 - 1200 W Anschlusswert an Gerätesteckdose

max.

GB 240 V/ 110 V Volumenstrom (Luft) max., Turbine 234 m³/h (3900 l/min) Unterdruck max., Turbine 24000 Pa Filteroberfläche 6318 cm² Saugschlauch D 27 mm x 3,5 m-AS Länge der Netzanschlussleitung 7,5 m Schalldruckpegel nach EN 60704-2-1/ Unsicherheit K 71 dB(A)/ 3 dB Schutzart IP X4 Behälterinhalt

CTM 26 E, CTM 26 E AC

CH, DK

2400 W 1100 W

1800 W/ 500 W

26 l

CTM 36 E, CTM 36 E LE, CTM 36 E AC, CTM 36 E LE AC, CTM 36 E AC-LHS

Abmessung L x B x H

CTM 36 E, CTM 36 E LE, CTM 36 E AC, CTM 36 E LE AC, CTM 36 E AC-LHS

Gewicht

CTM 48 E, CTM 48 E LE, CTM 48 E AC, CTM 48 E LE AC

CTM 26 E, CTM 26 E AC

CTM 48 E, CTM 48 E LE, CTM 48 E AC, CTM 48 E LE AC

CTM 26 E

CTM 26 E AC

CTM 36 E, CTM 36 E LE

36 l

48 l 630 x 365 x 540 mm 630 x 365 x 596 mm

740 x 406 x 1005 mm

13,9 kg 14,7 kg 14,4 kg

CTM

Absaugmobile

CTM 36 E AC, CTM 36 E LE AC, CTM 36 E AC-LHS

5 Bestimmungsgemäße Verwen-

dung

Absaugmobil geeignet zum – Auf- und Absaugen von Stäuben bis 0,1 mg/m³

entsprechend der Staubklasse ’M’ darunter auch

Holz- und Lackstäube, – Aufsaugen von Wasser, – für erhöhte Beanspruchung bei gewerblicher

Nutzung,

gemäß IEC/EN 60335-2-69.

Bei nicht bestimmungsgemäßem Gebrauch haftet der Benutzer.

6 Inbetriebnahme

WARNUNG

Unzulässige Spannung oder Frequenz! Unfallgefahr



Angaben auf Typenschild beachten.



Länderbesonderheiten beachten.

CTM 48 E, CTM 48 E LE

CTM 48 E AC, CTM 48 E LE AC

WARNUNG

Verletzungsgefahr durch unkontrolliert anlaufende Werkzeuge



Vor dem Drehen des Schalters auf die Schalterstellung "AUTO" oder "MAN" darauf achten, dass das angeschlossene Werkzeug ausgeschaltet ist.

Der Schalter

Schalterstellung ’0’

Gerätesteckdose ist ausgeschaltet.

Schalterstellung ’MAN’

Gerätesteckdose mobil läuft an.

Schalterstellung ’Auto’

Gerätesteckdose mobil startet beim Einschalten des angeschlossenen Werkzeuges.

[1-11]

[1-4]

dient als Ein-/Ausschalter.

ist stromlos, Absaugmobil

ist stromführend, Absaug-

15,2 kg 18,8 kg 19,6 kg

6.1 Erste Inbetriebnahme



Verschlussklammern öffnen teoberteil



Entnehmen Sie die Zubehörteile aus dem Schmutzbehälter



Legen Sie einen Filter- oder Entsorgungssack

[2-1]

abnehmen.

[2-3]

und der Verpackung!

[2-2]

und Gerä-

in den Schmutzbehälter ein (siehe Kapitel 7.7 und 7.8).



Setzen Sie das Oberteil Sie die Verschlussklammern



Montieren Sie die Kabelaufwicklung an der

[2-1]

auf und schließen

[2-2]

Rückseite des Absaugmobils (siehe Bild



Schließen Sie den Saugschlauch an das Gerät an.

6.2 Ein-/Ausschalten



Netzstecker in eine schutzgeerdete Steckdose stecken.

[3]

7 Einstellungen

7.1 Schlauchdurchmesser einstellen



Stellen Sie die Schlauchdurchmesser-Einstellung

[1-9]

auf den angeschlossenen Schlauch-

durchmesser ein.



Dies stellt sicher, dass die Luftgeschwindigkeit im Absaugschlauch korrekt gemessen wird (siehe Kapitel 7.9).

7.2 Elektrowerkzeug anschließen

WARNUNG

Verletzungsgefahr



Maximalen Anschlusswert an der Gerätesteckdose beachten (siehe Kapitel Technische Daten).



Elektrowerkzeug ausschalten.



Elektrowerkzeug an Gerätesteckdose schließen.

[1-4]

an-

7.3 Druckluftwerkzeug anschließen

WARNUNG

Verletzungsgefahr



Druckluftwerkzeug ausschalten.

Einschaltautomatik bei Druckluftwerkzeugen (CTM 36 E LE, CTM 36 E LE AC, CTM 48 E LE, CTM 48 E LE AC oder Zubehör)

mit Druckluftmodul an Modulsteckplatz

Empfehlung:

– Anbau der Versorgungseinheit VE (495886):

Druckluft gefiltert und geölt

– Verwendung IAS-System mit IAS-Anschussstück

(454757) für Festool Druckluftwerkzeuge

Voraussetzung:

Betriebdruck des Werkzeuges

6bar!

7.4 Saugkraft regulieren



am Drehknopf

[1-10]

7.5 Bremse feststellen

Durch Umlegen des schwarzen Bremshebels

15]

wird ein Wegrollen des Absaugmobils verhindert. Dazu das Absaugmobil an der Vorderseite leicht anheben und den schwarzen Bremshebel bis zum Einrasten nach unten drücken. Drücken Sie zum Lösen den grünen Hebel

[1-14]

7.6 Temperatursicherung

Zum Schutz vor Überhitzung schaltet die Temperatursicherung das Absaugmobil vor Erreichen der kritischen Temperatur ab.



Absaugmobil abschalten, ca. 5 Minuten abkühlen lassen, anschalten.



Einschalten nicht möglich: Festool Kundendienstwerkstätte kontaktieren.

7.7 Filtersack

(SC FIS-CT 26/36/48)

seln

Filtersack entnehmen [4]



Verschlussklammern öffnen teoberteil

[2-1]

abnehmen.

[2-2]

[1-3]

[1-

wech-

und Gerä-

CTM



Entnehmen Sie den Filtersack.



Entsorgen Sie den gebrauchten Filtersack gemäß den gesetzlichen Bestimmungen.



Säubern Sie den Schmutzbehälter

[2-3]

Filtersack einsetzen [5]



Legen Sie einen neuen Filtersack (SC FIS-CT 26/36/48) in den Einlassstutzen des Behälters ein und verriegeln Sie diesen.

Wichtig:

Sie darauf, dass der Riegel einrastet.



Setzen Sie das Oberteil Sie die Verschlussklammern



Achten Sie darauf, dass der Filtersack nicht

[2-1]

auf und schließen

[2-2]

zwischen Ober- und Unterteil eingeklemmt wird.

7.8 Entsorgungssack wechseln Entsorgungssack entnehmen [6]



Schließen Sie die Absaugöffnung Verschlussstopfen



Verschlussklammern öffnen teoberteil



Verschließen Sie den Entsorgungssack.



Entnehmen Sie den Entsorgungssack.



Entsorgen Sie den gebrauchten Entsorgungs-

[2-1]

[1-1]

abnehmen.

[1-2]

[2-2]

und Gerä-

mit dem

sack gemäß den gesetzlichen Bestimmungen.



Säubern Sie den Schmutzbehälter

[2-3]

Entsorgungssack einsetzen [7]



Legen Sie einen neuen Entsorgungssack (ENSCT26/36/48) in den Einlassstutzen des Behälters ein und verriegeln Sie diesen.

Wichtig:

Die seitlichen Öffnungen des Entsorgungssackes müssen innerhalb des Schmutzbehälters liegen. Achten Sie darauf, dass der Riegel einrastet.



Legen Sie den Entsorgungssack über den Behälterrand.

Achten Sie darauf, dass die Kontakte frei liegen.



Setzen Sie das Oberteil Sie die Verschlussklammern

[2-1]

auf und schließen

[2-2]

Achten

[10-2]

7.9 Volumenstromüberwachung

Fällt die Luftgeschwindigkeit im Saugschlauch unter 20 m/s, ertönt aus Sicherheitsgründen ein akustisches Warnsignal.

Mögliche Ursachen Behebung

Saugkraftregulierung Wert gestellt.

Drehknopf

[1-9]

Schlauchdurchmesser eingestellt.

[1-10]

auf zu geringen

nicht auf den angeschlossenen

Saugkraftregulierung auf höheren Wert stellen (siehe Kapitel 7.4).

Richtigen Schlauchdurchmesser einstellen (siehe Kapitel 7.1).

Saugschlauch verstopft oder abgeknickt. Verstopfung oder Abknickung beseitigen.

CTM

Mögliche Ursachen Behebung

Filtersack voll. Neuen Filtersack einsetzen (siehe Kapitel 7.7). Hauptfilter verschmutzt. Hauptfilter wechseln (siehe Kapitel 9.1).

NUR AUTO

Clean

Hauptfilter abreinigen (siehe Kapitel

8.2).

Fehlfunktion der Überwachungselektronik. Durch Festool Kundendienstwerkstätte beheben las-

sen.

Nasssaugen. Funktionssicherheit nicht beeinträchtigt, keine Maß-

nahmen erforderlich.



8Arbeiten

8.1 Handhabung Schlauchdepot:

Saugschlauch durch die Öffnung im Schlauchdepot ablegen. Durch die Öffnung können Sie das Netzkabel führen und ebenfalls im Schlauchdepot ablegen.

Systainerablage SysDoc:

lässt sich mit den beiden Schiebern tainer befestigen.

8.2 AUTO

Varianten mit AutoClean)

Nach der Arbeit können Sie den

[8-3]

führen und

[8-2]

Auf der Ablagefläche

[8-1]

ein Sys-

Clean

- Hauptfilter abreinigen

(nur

Nur mit Entsorgungssack verwenden!

8.4 Trockene Stoffe saugen

VORSICHT

Gesundheitsgefährdende Stäube Verletzung der Atemwege



Verwenden Sie beim Absaugen gesundheitsgefährdender Stoffe einen Filter- oder Entsorgungssack!



Benutzen Sie das Gerät nur mit funktionierender Volumenstromüberwachung.

Nur in Verbindung mit Entsorgungssack

(Erfüllung Staubklasse ’M’). Nicht beim Nasssaugen!

Automatische Abreinigung

Am Drehknopf

[1-8]

Frequenz einstellen.

Beachten Sie

beim Absaugen der anfallenden

Stäube von laufenden Elektrowerkzeugen: Wenn die Abluft in den Raum zurückgeführt wird,

muss eine ausreichende

Luftwechselrate L

Raum vorhanden sein. Um die geforderten Gren-

Nur CTM 36 E AC- LHS:

schalten.

Manuelle Abreinigung

Geräteschalter

[1-11]

am Drehknopf

[1-8]

auf Symbol AC drehen.

ein-

zwerte einzuhalten, darf der zurückgeführte Volumenstrom maximal 50% des Frischluftvolumenstroms (Raumvolumen VR x Luftwechselrate LW) betragen. Beachten Sie außerdem die regionalen Bestimmungen.

Manuelle Vollabreinigung



Mit der Handfläche oder Verschlussschieber CT-VS (497926) Düsen- oder Saugschlauchöffnung 2 Sekunden verschließen.



Geräterschalter

[1-11]

auf Symbol AC drehen.

Beachten Sie:

schneller zu, wenn trockene Stoffe aufgesaugt werden. Aus diesem Grund sollte der Hauptfilter vor dem Aufsaugen von Stäuben getrocknet oder

Ein feuchter Hauptfilter setzt sich

durch einen Trockenen ersetzt werden.

8.3 Besonderheiten CTM 36 E AC- LHS

Um das Absaugmobil in Kombination mit dem

NEX

zu verwenden:



Knickfesten Saugschlauch D 36 mm x 3,5 m-AS

PLA-

verwenden.



Spezial-Saugmuffe zum Anschließen des

NEX

verwenden.



Verschlussschieber CT-VS zwischen Ansaugöffnung

[1-2]

und Saugschlauch einsetzen.



Werkzeughalter montieren.

PLA-

8.5 Nasse Stoffe/Flüssigkeiten saugen

Filter- oder Entsorgungssack entfernen!

Empfehlung:

Speziellen Nassfilter (NF-CT)

verwenden. Bei Erreichen der maximalen Füllstandshöhe wird

die Absaugung automatisch unterbrochen. Nach dem Nasssaugen, Hauptfilter trocknen las-

sen!

VORSICHT

EKAT

Austretender Schaum und Flüssigkeiten



Gerät sofort abschalten und leeren.

8.6 Nach der Arbeit



Nur Varianten mit AutoClean:

Hauptfilter auto-

matisch oder manuell abreinigen (siehe Kapitel

8.2).



Absaugmobil abschalten und Netzstecker ziehen.



Netzanschlussleitung aufwickeln.



Schmutzbehälter entleeren.



Schließen Sie die Absaugöffnung Verschlussstopfen

[1-1]

[1-2]

mit dem

WARNUNG

Gesundheitsgefährdende Stäube Verletzung der Atemwege



Reinigen Sie das Absaugmobil und sämtliches Zubehör durch Absaugen und Abwischen vollständig (innen und außen), bevor Sie es aus dem verunreinigten Bereich entfernen.



Teile, die nicht vollständig gereinigt werden können, müssen für den Transport luftdicht in einem Kunststoffsack verschlossen werden.



Tragen Sie einen Atemschutz!

CTM

Nur original Festool Ersatzteile verwenden! Bestell-Nr. unter: www.festool.com/service

Beschädigte Schutzeinrichtungen und

Teile müssen sachgemäß durch eine anerkannte Fachwerkstatt repariert oder ausgewechselt werden, soweit nichts anderes in der Bedienungsanleitung angegeben ist.

Folgende Hinweise beachten:

– Mindestens einmal jährlich staubtechnische

Überprüfung (z. B. auf Beschädigung des Filters, Dichtheit des Gerätes und Funktion der Kontrolleinrichtungen) vom Hersteller oder einer unterwiesenen Person.

– Was sich nicht reinigen lässt, muss entsorgt wer-

den. Dazu undurchlässige Beutel verwenden. Gültige Entsorgungsbedingungen beachten!

– Zur Wartung durch den Benutzer muss das Gerät

auseinander genommen, gereinigt und gewartet werden, soweit es durchführbar ist, ohne dabei eine Gefahr für Wartungspersonal oder andere Personen hervorzurufen. Geeignete Vorsichtsmaßnahmen beinhalten Entgiftung vor dem Auseinandernehmen, Vorsorge treffen für örtlich gefilterte Zwangsentlüftung, wo das Gerät auseinander genommen wird, Reinigung des Wartungsbereichs und geeignete persönliche Schutzausrüstung.

9.1 Hauptfilter wechseln

Dieses Gerät nur in Innenräumen aufbewahren.



Absaugmobil in einem trockenen Raum, geschützt gegen unbefugte Benutzung, abstellen.

9 Wartung und Pflege

WARNUNG

Verletzungsgefahr, Stromschlag



Vor allen Wartungs- und Pflegearbeiten stets den Netzstecker aus der Steckdose ziehen!



Alle Wartungs- und Reparaturarbeiten, die ein Öffnen des Motorgehäuses erfordern, dürfen nur von einer autorisierten Kundendienstwerkstatt durchgeführt werden.

Kundendienst und Reparatur

durch Hersteller oder durch Servicewerkstätten: Nächstgelegene Adresse unter: www.festool.com/service

nur

HINWEIS

Schädigung des Motors



Saugen Sie nie ohne eingebautem Hauptfilter, da dies den Motor schädigen kann.



Verschlussklammern öffnen

[2-1]

teoberteil



Drehen Sie das Geräteoberteil, so dass der

abnehmen.

Hauptfilter nach oben gerichtet ist (Bild



Legen Sie den Hebel die Halterung



Entnehmen Sie den gebrauchten Hauptfilter

und ersetzen Sie diesen durch einen neuen.



Entsorgen Sie den gebrauchten Hauptfilter ge-

[9-2]

[9-3]

ab.

mäß den gesetzlichen Bestimmungen.



Setzen Sie die Halterung den Hebel



Setzen Sie das Oberteil

[9-3]

bis zum Einrasten um.

[2-1]

Sie die Verschlussklammern

[2-2]

und Gerä-

[9]

um und nehmen Sie

[9-2]

ein und legen Sie

auf und schließen

[2-2]

[9-

CTM

9.2 Schmutzbehälter leeren

Nach Abnehmen des Oberteils kann der Schmutzbehälter



[2-3]

entleert werden.

Reinigen Sie nach dem Saugen von Flüssigkeiten regelmäßig die Füllstandssensoren

[10-1]

mit einem weichen Tuch und untersuchen Sie diese auf Beschädigungen.

Absaugmobil Serien-Nr

CTM 36 E 495867, 495868, 495871 CTM 36 E AC 498735, 498736, 498740 CTM 36 E AC-LHS 500862, 500861, 500863,

500865

CTM 36 E LE 495869, 496947

10 Zubehör

Die Bestellnummern für Zubehör und Filter finden Sie in Ihrem Festool Katalog oder im Internet unter "www.festool.com".

10.1 Module

Zur Erweiterung des Absaugmobils stehen im Zubehörprogramm folgende Module zur Verfügung, die am Modulsteckplatz

[1-3]

durch eine autorisierte Kundendienstwerkstatt eingebaut werden können:

– Druckluftmodul, – Steckdosenmodul mit permanenter Stromzu-

fuhr,

– Steckdosenmodul mit Einschaltautomatik (nicht

für GB 110 V Variante),

– Modul für Energieabsaugampel (EAA) zur Nut-

zung der Einschaltautomatik an der EAA.

Weiter Informationen zu den Modulen erhalten Sie im Internet unter "www.festool.com".

11 Umwelt

Gerät nicht in den Hausmüll werfen!

Geräte, Zubehör und Verpackungen einer umweltgerechten Wiederverwertung zuführen. Geltende nationale Vorschriften beachten.

Nur EU:

tro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

Informationen zur REACh:

Gemäß Europäischer Richtlinie über Elek-

www.festool.com/reach

CTM 36 E LE AC 498738 CTM 48 E 498006, 498007 CTM 48 E LE 498008 CTM 48 E AC 498763, 498764 CTM 48 E LE AC 498023 Jahr der CE-Kennzeichnung: CTM 26 E, CTM 36 E,

2009

CTM 36 E LE CTM 26 E AC, CTM 36 E

2010 AC, CTM 36 E LE AC, CTM 36 E AC-LHS

CTM 48 E, CTM 48 E LE,

2011 CTM 48 E AC, CTM 48 E LE AC

Wir erklären in alleiniger Verantwortung, dass dieses Produkt mit allen relevanten Anforderungen folgender Richtlinien, Normen oder normativen Dokumenten übereinstimmt:

2006/42/EG, 2004/108/EG (bis 19.04.2016), 2014/ 30/EU (ab 20.04.2016), 2011/65/EU, EN 603351:2012, EN 60335-2-69:2012, EN 550141:2006+A1:2009+A2:2011, EN 55014-2:1997+Corrigendum 1997+A1:2001+A2:2008, EN 61000-32:2006+A1:2009+A2:2009, EN 61000-3-3:2013.

Festool GmbH

Wertstr. 20, D-73240 Wendlingen

12 EG-Konformitätserklärung

Absaugmobil Serien-Nr

CTM 26 E 495865, 495866, 495870 CTM 26 E AC 498732, 498734, 200443

Wolfgang Zondler Leiter Forschung, Entwicklung, technische Doku-

mentation 2015-07-20

Original operating manual

1 Safety instructions

CTM

WARNING!

tions provided with this tool.

Read all safety warnings, instructions, illustrations and specifica-

Failure to follow all instructions listed below may result

in electric shock, fire and/or serious injury.

Save all warnings and instructions for future reference.

– This appliance must not be used by persons (including children) with reduced phys-

ical, sensory or mental capabilities, or lack of experience and knowledge.

Children

need to be supervised to ensure they do not play with the appliance.

– WARNING! Machine may contain hazardous dust. Only authorised qualified special-

ists with suitable protective equipment may perform maintenance, empty the con-

tainer and change the filter. – Always operate with the filter system installed! – Always use suitable protective equipment! – If intact following a visual inspection, work in a dry environment according to in-

structions!

When extracting large quantities of oak or beech wood dust or dust that exceeds the permitted limit values, only extract from a single machine (electric or air

tool). –

Risk of explosion and fire:Do not absorb:

– Sparks or hot dust; – Combustible or explosive materials (e.g. magnesium, aluminium, petrol, diluting agents – with

the exception of wood); – Aggressive materials (e.g. acid, alkaline solutions, solvents); – Chemically reactive materials, which lead to the generation of heat, acids/bases, gases, etc.

(e.g. reactive 2-component materials, aluminium and water).

– Observe all national safety regulations as well as the material manufacturer's spec-

ifications! – Always use the socket on the machine for the purpose specified! – Check the plug and the cable regularly and should either become damaged, in order

to avoid a hazard, have them replaced by an authorised after-sales service work-

shop. – Do not lift or transport using a crane hook or lifting gear!

CTM

2Symbols

Symbol Significance

Warning of general danger

Risk of electric shock

Read operating instructions and safety notices!

Wear a dust mask.

Tip or advice

Handling instruction

Warning!

The machine may contain haz-

ardous dust!

Do not dispose of as domestic waste.

3 Machine features

[1-2] [1-3]

Intake opening Module slot (compressed air module for

CTM 36 E LE, CTM 36 E LE AC, CTM 48 E LE, CTM 48 E LE AC)

[1-4] [1-5] [1-6] [1-7] [1-8]

Appliance socket Hose store Handle SysDoc Automatic cleaning (only versions with

AutoClean)

[1-9] [1-10] [1-11] [1-12] [1-13] [1-15]

Hose diameter setting Suction power adjuster Switch Locking clip Dust container

Brake The specified illustrations appear at the beginning of the Operating Instructions.

[1-1]

Sealing plug

4Technical data

Mobile dust extractors

Power consumption 350 - 1200 W Maximum appliance socket con-

nected load

GB 240 V/ 110 V Max. suction capacity (air), turbine 234 m³/h (3900 l/min) Max. vacuum, turbine 24000 Pa Filter surface area 6318 cm² Suction hose D 27 mm x 3,5 m-AS Length of the net cable 7,5 m Sound pressure level as per EN 60704-2-1 / Uncertainty K 71 dB(A) / 3 dB Protection category IP X4 Container capacity

CTM 26 E, CTM 26 E AC

CH, DK

2400 W 1100 W

1800 W/ 500 W

26 l

CTM 36 E, CTM 36 E LE, CTM 36 E AC, CTM 36 E LE AC, CTM 36 E AC-LHS

Dimensions L x W x H

CTM 36 E, CTM 36 E LE, CTM 36 E AC, CTM 36 E LE AC, CTM 36 E AC-LHS

Weight

CTM 48 E, CTM 48 E LE, CTM 48 E AC, CTM 48 E LE AC

CTM 26 E, CTM 26 E AC

CTM 48 E, CTM 48 E LE, CTM 48 E AC, CTM 48 E LE AC

CTM 26 E

CTM 26 E AC

CTM 36 E, CTM 36 E LE

36 l

48 l 630 x 365 x 540 mm 630 x 365 x 596 mm

740 x 406 x 1005 mm

13,9 kg 14,7 kg 14,4 kg

Mobile dust extractors

CTM

CTM 36 E AC, CTM 36 E LE AC, CTM 36 E AC-LHS

5 Intended use

Mobile dust extractor suitable for – Extracting dust up to 0,1 mg/m³ according to dust

class 'M', including wood and paint dust, –Extracting water, – Increased loads during commercial use,

according to IEC/EN 60335-2-69.

The user is liable for improper or non-intended use.

6Operation

WARNING

Unauthorised voltage or frequency! Risk of accidents



Observe the specifications on the machine’s name plate.



Observe country-specific regulations.

CTM 48 E, CTM 48 E LE

CTM 48 E AC, CTM 48 E LE AC

Switch position "0"

Appliance socket

[1-4]

is disconnected from the

power, mobile dust extractor is switched off.

"MAN" switch position

Appliance socket

[1-4]

is connected to the power,

the mobile dust extractor starts.

"Auto" switch position

Appliance socket

[1-4]

is connected to the power, the mobile dust extractor starts when the connected tool is switched on.

7 Settings

7.1 Adjusting the hose diameter



Adjust the hose diameter adjuster match the diameter of the connected hose.



The monitoring devices will measure the air speed in the extractor hose correctly as a result (see chapter 7.9).

7.2 Connecting electric power tools

15,2 kg 18,8 kg 19,6 kg

[1-9]

6.1 Initial operation



Open the locking clips section of the machine



Remove the accessories from the dust container

[2-3]

and the packaging!



Insert a filter or disposal bag in the dirt trap (see

[2-2]

and remove the top

[2-1]

chapter 7.7 and 7.8).



Replace the top section locking clips



Attach the cable holder to the rear of the mobile

[2-2]

dust extractor (see Fig.



Connect the suction hose to the machine.

[3]

[2-1]

and close the

6.2 Switch on/off



Insert the plug into an earthed socket.

WARNING

Risk of injury from tools starting up unexpectedly



Before setting the switch to the "AUTO" or "MAN" position, make sure that the connected tool is switched off.

The switch

[1-11]

serves as an on/off switch.

WARNING

Risk of injury



Observe the maximum appliance socket connected load (see chapter "Technical data")



Switch off the electric power tool.



Connect the electric power tool to the appliance socket

[1-4]

7.3 Connecting pneumatic tools

WARNING

Risk of injury



Switch off the air tool.

Automatic on/off switch for air tools (CTM 36 E LE, CTM 36 E LE AC, CTM 48 E LE, CTM 48 E LE AC or accessories)

with compressed air module in module slot

Recommendation:

– Attachment of service unit VE (495886): com-

pressed air filtered and lubricated

– Use of IAS system with IAS connector (454757)

for Festool air tools

[1-3]

CTM

Requirement:

tool with operating pressure of

6bar!

7.4 Adjusting the suction power



Use the rotary knob

[1-10]

7.5 Applying the brake

Folding out the black brake lever

[1-15]

prevents the mobile dust extractor from rolling. To achieve this, lift the front end of the mobile dust extractor slightly and push the black brake lever downwards until it latches into place. Push the green lever

14]

again to release.

[1-

7.6 Temperature cut-out

A temperature cut-out switches the mobile dust extractor off when it reaches a critical temperature to prevent overheating.



Switch off the mobile dust extractor, allow to cool for about 5 minutes then switch on again.



Not possible to switch on: contact Festool service workshop.

7.7 Changing the filter bag

(SC FIS-CT 26/

36/48)

Removing the filter bag [4]



Open the locking clips section of the machine



Remove the filter bag.



Dispose of the used filter bag in accordance with

[2-2]

and remove the top

[2-1]

statutory regulations.



Clean the dust container

[2-3]

Inserting the filter bag [5]



Insert a new filter bag (SC FIS-CT 26/36/48) in the inlet port of the dust container and interlock it.

Important:

be aware that the locking engag-

es.



Replace the top section locking clips



Make sure that the filter bag is not pinched be-

[2-2]

[2-1]

and close the

tween the top and bottom sections.

7.8 Changing the disposal bag Removing the disposal bag [6]



Close off the extractor opening sealing plug



Open the locking clips section of the machine



Close the disposal bag.



Remove the disposal bag.



Dispose of the used disposal bag in accordance

[1-1]

[2-2]

[2-1]

[1-2]

using the

and remove the top

with statutory regulations.



Clean the dust container

[2-3]

Inserting the disposal bag [7]



Insert a new disposal bag (ENS-CT26/36/48) on the inlet nozzle of the container and lock in position.

Important:

The lateral openings on the disposal bag must be positioned inside the container. Make sure that the bolt engages.



Place the disposal bag over the edge of the container.

Make sure that the contacts



Replace the top section locking clips

[2-2]

[10-2]

[2-1]

and close the

are free.

7.9 Volumetric flow monitoring

An acoustic warning signal sounds if the air speed in the suction hose falls below 20 m/s.

Possible causes Solution

Value set on the suction power adjuster too low.

Rotary knob

[1-9]

not set to the correct hose

diameter.

[1-10]

Set the suction power adjuster to a higher value (see Chapter 7.4).

Set the knob to the correct hose diameter (see Chap-

ter 7.1). Suction hose blocked or kinked. Remove blockage or kink. Filter bag full. Insert a new filter bag (see Chapter 7.7). Filter element clogged. Change the filter element (see Chapter 9.1).

Only AUTO

Clean

Clean filter element (see chapter

8.2). Monitoring electronics malfunction. Send to a Festool service workshop for repair. Wet extraction. Functional reliability not affected, no actions required.

8Working

8.1 Handling Hose store:

suction hose through the recess in the hose store. You can do the same with the mains cable through the other recess

SysDoc Systainer attachment system:

can be attached to the storage area via the two slides

8.2 AUTO

Automatic cleaning

Adjust the frequency using the rotary knob

Only CTM for 36 E AC-LHS:

tary knob

after finishing work, you can feed the

[8-3]

and place it

[8-2]

a Systainer

[8-1]

Clean

- Cleaning the main filter

(only versions with AutoClean)

Only in conjunction with disposal bag

(compliance with dust class ’M’). Not suitable for wet extraction!

[1-8]

switch on using the ro-

[1-8]

CTM

If the exhaust air is discharged back into the room, the

air renewal rate L

within the room must be sufficient. The volume of air discharged back into the room must not exceed 50% of the fresh air volume flow (room volume VR x air renewal rate LW). Observe all the relevant regional regulations.

Remember:

A moist main filter clogs more quickly when extracting dry materials. Therefore, dry the main filter before extracting dust or replace the damp filter with a dry one.

8.5 Extracting wet materials/liquids

Remove the filter or disposal bag!

Recommendation:

use special wet filter

(NF-CT). The dust extractor stops automatically when the

maximum level is reached. After wet extraction, allow the main filter to dry!

Manual cleaning

Turn the switch

[1-11]

to the AC symbol.

Full manual cleaning



Cover the end of the nozzle or suction hose with your hand or closing slide CT-VS (497926) for 2 seconds.



Turn the switch

[1-11]

to the AC symbol.

8.3 Special features of the CTM 36 E AC- LHS

To use the mobile dust extractor in combination with the



PLANEX

Use kink-resistant suction hose D 36 mm x 3.5 m-AS.



Use a special suction sleeve for connecting the

PLANEX



Use closing slide CT-VS between the intake opening



Attach the tool holder.



Always use with a disposal bag!

[1-2]

and suction hose.

8.4 Extracting dry materials

CAUTION

Hazardous dust Damage to the respiratory passage



Use a filter or disposal bag when extracting hazardous materials!



Do not use the machine if the volumetric flow monitoring function is inactive.

Observe the following

ated by operating electric power tools:

when extracting dust gener-

CAUTION

Escaping foam and fluids



Switch off and empty the machine immediately.

8.6 After finishing work



Only versions with AutoClean:

Clean the main

filter automatically or manually (see chapter

8.2).



Switch off the mobile dust extractor and pull out the mains plug.



Wind up the mains power cable.



Empty the dirt trap.



Close off the extractor opening sealing plug

[1-1]

[1-2]

using the

WARNING

Hazardous dust Damage to the respiratory passage



Wipe down the mobile dust extractor and clean all accessories thoroughly using the extractor (inside and out) before removing from the working area.



Parts that you were not able to clean thoroughly must be sealed in an airtight plastic bag prior to transportation.



Wear a dust mask!

The machine shall be stored indoors only.

CTM



Place the mobile dust extractor in a dry room inaccessible to unauthorised users.

9 Service and maintenance

WARNING

Risk of injury, electric shock



Always disconnect the mains plug from the socket before performing maintenance work on the machine!



All maintenance and repair work which requires the motor housing to be opened must only be carried out by an authorised service workshop.



Open the locking clips section of the machine



Turn the top section of the machine so that the main filter is facing upwards (Fig.



Fold over the lever er.

[9-2]



Remove the used main filter and replace

[2-2]

and remove the top

[2-1]

[9]

[9-3]

and remove the retain-

with a new one.



Dispose of the used filter in accordance with statutory regulations.



Insert the retainer

[9-3]

until it engages.



Replace the top section locking clips

[2-2]

[9-2]

and fold over the lever

[2-1]

and close the

[9-1]

Customer service and repair

only through manufacturer or service workshops: Please find the nearest address at: www.festool.com/service

EKAT

Only use original Festool spare parts! Order No. at: www.festool.com/service

Damaged safety devices and components must be repaired or replaced in

a recognised specialist workshop, unless otherwise indicated in the operating manual.

Observe the following instructions:

– The manufacturer or an instructed person must

perform a dust test at least once a year to determine whether the filter is damaged, the machine is sealed properly and the monitoring features are functioning correctly.

– Anything that cannot be cleaned must be dis-

carded in impermeable bags. Observe applicable disposal regulations!

– For user servicing, the machine must be disman-

tled, cleaned and serviced, as far as is reasonably practicable, without causing risk to the maintenance staff and others. Suitable precautions include, decontamination before dismantling, provision from local filtered exhaust ventilation where the machine is dismantled, cleaning of the maintenance area and suitable personal protection.

9.1 Changing the filter element

NOTE

Motor damage



Never operate the extractor without a filter element fitted as the motor may become damaged.

9.2 Emptying the dust container

The dust container

[2-3]

can be emptied once the

top section has been removed.



After extracting fluids, clean the fill level sensors

[10-1]

regularly with a soft cloth and in-

spect for damage.

10 Accessories

The order numbers for the accessories and filters can be found in the Festool catalogue or on the Internet at "www.festool.com".

10.1 Modules

The following modules for upgrading the mobile dust extractor are available in the accessories programme. Modules must be fitted to the module slot

[1-3]

by an authorised service workshop: – Compressed air module, – Socket module with permanent power supply, – Socket module with automatic switch-on unit

(not suitable for GB 110 V version),

– Energy box module (EAA) for using the automatic

switch-on unit on the EAA.

You can find more detailed information on the modules at "www.festool.com".

11 Environment

Do not dispose of the device in household waste!

ries and packaging. Observe applicable national regulations.

EU only:

Directive on waste electrical and electronic equipment and implementation in national law, used electric power tools must be collected separately and handed in for environmentally friendly recycling.

Information on REACh:

Recycle devices, accesso-

In accordance with European

www.festool.com/reach

12 EU Declaration of Conformity

Mobile dust extractor Serial no.

CTM 26 E 495865, 495866, 495870 CTM 26 E AC 498732, 498734, 200443 CTM 36 E 495867, 495868, 495871 CTM 36 E AC 498735, 498736, 498740 CTM 36 E AC-LHS 500862, 500861, 500863,

500865 CTM 36 E LE 495869, 496947 CTM 36 E LE AC 498738 CTM 48 E 498006, 498007 CTM 48 E LE 498008 CTM 48 E AC 498763, 498764 CTM 48 E LE AC 498023 Year of CE mark: CTM 26 E, CTM 36 E,

CTM 36 E LE CTM 26 E AC, CTM 36 E

AC, CTM 36 E LE AC, CTM 36 E AC-LHS

2009

2010

CTM

We declare under sole responsibility that this product complies with all the relevant requirements in the following directives, standards and normative documents:

2006/42/EC, 2004/108/EC (up to 19.04.2016), 2014/ 30/EU (from 20.04.2016), 2011/65/EU, EN 603351:2012, EN 60335-2-69:2012, EN 550141:2006+A1:2009+A2:2011, EN 55014-2:1997+Corrigendum 1997+A1:2001+A2:2008, EN 61000-32:2006+A1:2009+A2:2009, EN 61000-3-3:2013.

Festool GmbH

Wertstr. 20, D-73240 Wendlingen, Germany

Wolfgang Zondler Head of Research, Development and Technical

Documentation 2015-07-20

CTM 48 E, CTM 48 E LE, CTM 48 E AC, CTM 48 E LE AC

2011

CTM

Notice d'utilisation d'origine

1 Consignes de sécurité

Avertissement !

Veuillez lire toutes les consignes de sécurité et instructions.

Le non-respect des consignes d'avertissement et des instructions peut occasionner un choc électrique, un incendie et/ou des blessures graves.

Conserver toutes les consignes de sécurité et notices d'instructions pour une référence future.

– Cet appareil ne doit pas être utilisé par des personnes (y compris des enfants) aux ca-

pacités physiques, sensorielles ou mentales diminuées ou manquant d'expérience et de connaissances. Il convient de surveiller

les enfants

afin de s'assurer qu'ils ne

jouent pas avec l'appareil.

– Avertissement : l'appareil peut contenir des poussières nocives pour la santé. Seul un

personnel spécialisé et portant un équipement de protection approprié est autorisé à

effectuer des travaux de maintenance, de vidange et à changer les filtres. – Utiliser l'appareil uniquement avec un système de filtres installé ! – Utiliser l'appareil uniquement avec un équipement de protection approprié ! – Travailler dans un environnement sec après avoir reçu les instructions et uniquement

si l'appareil est dans un état intact après un contrôle visuel !

Lors de l'aspiration de poussières dépassant les valeurs limites ou de quantités considérables de poussières de chêne ou de hêtre, n'aspirer qu'une seule source

de poussières (outil électrique ou outil pneumatique).

Risque d'explosion et d'incendie : Ne pas aspirer :

–

– les étincelles ou les poussières chaudes ; – les substances inflammables ou explosives (par ex. magnésium, aluminium, essence, diluants, à l'ex-

ception du bois) ; – les substances agressives (par ex. acides, lessives alcalines, solvants) ; – les substances chimiques réactives, entraînant la formation de chaleur, d'acides/bases, de gaz etc. (par

ex. bi-matériaux réactifs, aluminium et eau).

– Respecter les prescriptions de sécurité en vigueur dans le pays d'utilisation ainsi que

les consignes du fabricant du produit ! – Utiliser la prise de courant sur l'appareil uniquement dans le but indiqué ! – Contrôler régulièrement le connecteur et le câble pour éviter tout danger. En cas d'en-

dommagement, les faire remplacer uniquement par un atelier de service après-vente

agréé. – Ne pas soulever et transporter à l'aide d'un crochet de palan ou d'un engin de levage !

CTM

2Symboles

Symbole

Signification

Avertissement de danger

Avertissement contre le risque d'électrocution

Notice d'utilisation, lire les consignes de sécurité !

Porter une protection respiratoire !

Astuce, information

Consignes opératoires

Avertissement !

L'appareil peut contenir

des poussières nocives pour la santé ! Ne pas jeter l'appareil avec les ordures

ménagères.

3 Composants de l’appareil

[1-2] [1-3]

Orifice d'aspiration Fiche modulaire (module pneumatique

pour CTM 36 E LE, CTM 36 E LE AC, CTM 48 E LE, CTM 48 E LE AC)

[1-4] [1-5] [1-6] [1-7] [1-8]

Prise de l'appareil Compartiment de rangement du tuyau Poignée SysDoc Nettoyage automatique (uniquement

modèles avec AutoClean)

[1-9] [1-10]

Réglage du diamètre de tuyau Dispositif de régulation de la puissance

d’aspiration

[1-11] [1-12] [1-13] [1-15]

Interrupteur de l'appareil Agrafe de fermeture Cuve de collecte

Frein Les illustrations indiquées se trouvent en début de notice d'utilisation.

[1-1]

Bouchon

4 Caractéristiques techniques

Aspirateurs

Puissance absorbée 350 - 1200 W Valeur de raccordement max. à la

prise de l'appareil

GB 240 V / 110 V Débit volumique (air) max., centrale d'aspiration 234 m³/h (3900 l/min) Dépression max., centrale d'aspiration 24000 Pa Surface filtrante 6318 cm² Tuyau d’aspiration D 27 mm x 3,5 m-AS Longueur du câble de raccordement secteur 7,5 m Niveau de pression acoustique selon EN 60704-2-1 / Incertitude K 71 dB(A) / 3 dB Degré de protection IP X4 Volume de la cuve

CTM 26 E, CTM 26 E AC

CH, DK

2400 W 1100 W

1800 W / 500 W

26 l

CTM 36 E, CTM 36 E LE, CTM 36 E AC, CTM 36 E LE AC, CTM 36 E AC-LHS

Dimensions L x l x h

CTM 36 E, CTM 36 E LE, CTM 36 E AC, CTM 36 E LE AC, CTM 36 E AC-LHS

Poids

CTM 48 E, CTM 48 E LE, CTM 48 E AC, CTM 48 E LE AC

CTM 26 E, CTM 26 E AC

CTM 48 E, CTM 48 E LE, CTM 48 E AC, CTM 48 E LE AC

CTM 26 E

CTM 26 E AC

36 l

48 l 630 x 365 x 540 mm 630 x 365 x 596 mm

740 x 406 x 1005 mm

13,9 kg 14,7 kg

CTM

Aspirateurs

CTM 36 E AC, CTM 36 E LE AC, CTM 36 E AC-LHS

5 Utilisation en conformité avec les

instructions

Cet aspirateur mobile – convient à l'aspiration de poussières jusqu'à 0,1

mg/m³ selon la catégorie de poussières ’M’ dont

poussières de bois et peinture, – convient à l'aspiration d'eau, – est conçu pour résister à des sollicitations élevées

en utilisation industrielle,

conformément à la norme CEI/NE 60335-2-69.

L'utilisateur est responsable des dommages provoqués par une utilisation non conforme.

6 Mise en service

CTM 36 E, CTM 36 E LE

CTM 48 E, CTM 48 E LE

CTM 48 E AC, CTM 48 E LE AC

AVERTISSEMENT

Risques de blessures dus à un démarrage incontrôlé des outils



Avant de commuter l'interrupteur en position "AUTO" ou "MAN", s'assurer que l'outil raccordé soit arrêté.

L'interrupteur pareil.

Position d'interrupteur "0"

La prise de l'appareil rateur mobile est désactivé.

[1-11]

sert à allumer et éteindre l'ap-

[1-4]

est hors tension ; l'aspi-

14,4 kg 15,2 kg 18,8 kg 19,6 kg

AVERTISSEMENT

Tension ou fréquence non admissible ! Risque d'accident



Respecter les consignes indiquées sur la plaque signalétique.



Respecter les particularités propres au pays.

6.1 Première mise en service



Ouvrir les clapets de fermeture partie supérieure de l'appareil



Retirez les accessoires de la cuve de collecte

et de l'emballage !



Placez un sac filtre ou un sac d'élimination des déchets dans la cuve de collecte (voir chapitres

7.7 et 7.8).



Remontez la partie supérieure agrafes de fermeture



Montez l'enrouleur de câble sur la face arrière de

[2-2]

l'aspirateur mobile (voir figure



Raccordez le tuyau d’aspiration à l'appareil.

6.2 Marche/Arrêt



Brancher la fiche secteur dans une prise de courant dotée d'une terre.

[2-2]

[2-1]

et fermez les

[3]

et retirer la

[2-

Position d'interrupteur "MAN"

La prise de l'appareil

[1-4]

est sous tension ; l'aspi-

rateur mobile démarre.

Position d'interrupteur "AUTO"

La prise de l'appareil

[1-4]

est sous tension ; l'aspirateur mobile démarre lors de la mise en marche de l'outil raccordé.

7 Réglages

7.1 Réglage du diamètre du tuyau



Placez le réglage du diamètre du tuyau sur

[1-9]

le diamètre du tuyau raccordé.



Ceci permet de garantir une mesure correcte du débit d'air dans le tuyau d’aspiration (voir chapitre 7.9).

7.2 Raccordement d'un outil électrique

AVERTISSEMENT

Risques de blessures



Respecter la valeur de raccordement max. à la prise de l'appareil (voir chapitre Caractéristiques techniques).



Mettre l'outil électrique hors tension.



Raccordement de l'outil électrique à la prise de l'appareil

[1-4]

7.3 Raccordement d'un outil pneumatique

AVERTISSEMENT

Risques de blessures



Mettre l'outil pneumatique hors tension.

Dispositif de mise en route automatique d'outils pneumatiques (CTM 36 E LE, CTM 36 E LE AC, CTM 48 E LE, CTM 48 E LE AC ou accessoires)

avec module pneumatique sur fiche modulaire

Recommandation :

– Montage de l'unité d'alimentation VE (495886) : air

comprimé filtré et huilé

– Utilisation d'un système IAS avec pièce de raccor-

dement IAS (454757) pour outillage pneumatique Festool

Condition préalable :

tension de service de l'outil

6bars!

7.4 Régulation de la force d'aspiration



sur le bouton tournant

[1-10]

7.5 Serrage du frein

Le déplacement involontaire de l'aspirateur mobile est empêché en rabattant le levier de frein bile à l'avant et presser le levier de frein vers le bas, jusqu'à ce qu'il s'enclenche. Pour desserrer le frein, pressez le levier

[1-14]

7.6 Protection thermique

Afin de protéger l'appareil de toute surchauffe, la sécurité thermique désactive l'aspirateur mobile avant d'atteindre la température critique.



Mettre l'aspirateur mobile hors tension, le laisser refroidir pendant env. 5 minutes, le mettre sous tension.



Échec de la mise sous tension : contacter l'atelier du service après-vente Festool.

7.7 Remplacement du sac filtre

(SC FIS-CT

26/36/48)

Retrait du sac filtre [4]



Ouvrir les clapets de fermeture partie supérieure de l'appareil

[2-2]

[2-1]

et retirer la

[1-3]

[1-15]



Retirez le sac filtre.



Éliminez le sac filtre usagé conformément aux prescriptions légales.



Nettoyez la cuve de collecte

[2-3]

Insertion du sac filtre [5]



Insérez un nouveau sac filtre (SC FIS-CT 26/36/

48) (figure

[5]

Important :

Veillez à ce que le ver-

rou s'enclenche.



Remontez la partie supérieure agrafes de fermeture



Assurez-vous de ne pas coincer le sac filtre entre

[2-2]

[2-1]

et fermez les

la partie supérieure et la partie inférieure.

7.8 Remplacement du sac d'élimination des déchets

Retrait du sac d'élimination des déchets [6]



Obturez l'orifice d'aspiration bouchon



Ouvrir les clapets de fermeture

[1-1]

partie supérieure de l'appareil



Fermez le sac d'élimination des déchets.



Retirez le sac d'élimination des déchets.



Éliminez le sac d'élimination des déchets usagé

conformément aux prescriptions légales.



Nettoyez la cuve de collecte

[1-2]

[2-1]

[2-3]

à l'aide du

[2-2]

Insertion du sac d'élimination des déchets [7]



Placez un nouveau sac d'élimination des déchets (ENS-CT26/36/48) dans les orifices du réservoir et verrouillez ce dernier.

Important :

les ouvertures latérales du sac d'élimination des déchets doivent être à l'intérieur de la cuve de collecte. Veillez à ce que le verrou s'enclenche.



Placez le sac d'élimination des déchets sur les rebords du réservoir.

Veillez à ce que les contacts

[10-2]

pas couverts.



Remontez la partie supérieure agrafes de fermeture

[2-2]

[2-1]

et fermez les

CTM

et retirer la

ne soient

7.9 Surveillance du débit volumétrique

Si le débit d'air dans le tuyau d’aspiration chute sous 20 m/s, un signal d'avertissement acoustique retentit pour des raisons de sécurité.

Causes possibles Élimination

Dispositif de régulation de la puissance d’aspiration

[1-10]

réglé sur une valeur trop faible.

Régler le dispositif de régulation de la puissance d’aspiration sur une valeur plus grande (voir chapitre

7.4).

CTM

Causes possibles Élimination

Commutateur

[1-9]

non réglé sur le diamètre de

Régler le diamètre de tuyau correct (voir chapitre 7.1).

tuyau raccordé. Tuyau d’aspiration bouché ou plié. Eliminer le colmatage ou le pli. Sac filtre plein. Insérer un nouveau sac filtre (voir chapitre 7.7). Filtre principal encrassé. Remplacer le filtre principal (voir chapitre 9.1).

AUTO

Clean

seulement :

nettoyer le filtre principal

(voir chapitre 8.2).

Dysfonctionnement du système électronique de surveillance.

Faire éliminer le défaut par un atelier du service après-vente Festool.

Aspiration de liquides. Sécurité de fonctionnement pas entravée, pas de

mesure nécessaire.



8 Mode de travail

8.1 Maniement Rangement du tuyau :

guider le tuyau d’aspiration à travers l'ouverture

et le déposer dans le compartiment de rangement du tuyau. Vous pouvez guider le câble d'alimentation à travers l'ouverture dans le compartiment de rangement du tuyau.

Insert Systainer SysDoc :

sur la surface de rangement au moyen des deux verrous

[8-1]

après le travail, vous pouvez

[8-2]

et le déposer également

un Systainer peut être fixé

[8-

Utiliser le manchon d'aspiration spécial pour raccorder le



Placer l'obturateur fourni CT-VS entre l'ouver-

PLANEX

ture d'aspiration



Monter le porte-outils.



Utiliser uniquement avec un sac d'élimination

[1-2]

et le tuyau d’aspiration.

des déchets !

8.4 Aspiration de substances sèches

ATTENTION

8.2 AUTO

Clean

- Nettoyer le filtre principal

(uniquement modèles avec AutoClean)

Uniquement en combinaison avec un sac d'élimination des déchets

(conformément à la

catégorie de poussières ’M’). Ne convient pas

à l'aspiration de liquides !

Nettoyage automatique

Régler la fréquence sur le bouton tournant

Uniquement CTM 36 E AC- LHS :

[1-8]

lette

allumer sur mo-

[1-8]

Nettoyage manuel

Tourner l'interrupteur de l'appareil

[1-11]

sur le

symbole AC.

Nettoyage intégral manuel



Du plat de la main ou au moyen de l'obturateur CT-VS (497926), fermer l'ouverture des buses ou du tuyau d'aspiration pendant 2 secondes.



Tourner l'interrupteur de l'appareil

[1-11]

sur le

symbole AC.

8.3 Particularités CTM 36 E AC- LHS

Pour utiliser l'aspirateur en combinaison avec le

PLANEX



Utiliser un tuyau d’aspiration anti-écrasement D 36 mm x 3,5 m-AS.

Poussières nocives pour la santé Lésions des voies respiratoires



Utilisez un sac filtre ou un sac d'élimination des déchets lors de l'aspiration de substances dangereuses !



Utilisez l'appareil uniquement avec le système de surveillance du débit volumique activé.

Respectez

le point suivant lors de l'aspiration de poussières générées par des outils électriques en fonctionnement :

Si l'air évacué est recyclé dans le local, un

renouvellement d'air L

suffisant doit être présent

taux de

dans le local. Afin de respecter les valeurs limites exigées, le débit volumique recyclé doit être au maximum de 50 % du débit volumique d'air frais (volume du local VR x taux de renouvellement de l'air LW). Respectez en outre les prescriptions régionales.

Attention :

un filtre principal humide se colmate plus rapidement lorsque des matières sèches sont aspirées. C'est pourquoi le filtre principal devrait être séché ou remplacé par un filtre sec avant l'aspiration de poussières.

8.5 Aspiration de substances mouillées/liquides

Retirer le sac filtre/sac d'élimination des déchets !

Recommandation :

utiliser des filtres pour liquides

prévus à cet effet (NF-CT). Lorsque la hauteur de remplissage maximale est at-

teinte, l'aspiration est interrompue automatiquement.

Après l'aspiration de liquides, laisser sécher le filtre principal !

CTM

9 Entretien et maintenance

AVERTISSEMENT

Risques de blessures, choc électrique



Avant tout travail de maintenance ou d'entretien, débranchez toujours la prise de courant !



Toute opération de réparation ou d'entretien nécessitant l'ouverture du boîtier moteur ne peut être entreprise que par un atelier de réparation Festool agréé.

ATTENTION

Émergence de mousse et de liquides



Mettre l'appareil immédiatement hors tension et le vider.

8.6 Après le travail



Uniquement pour les modèles avec AutoClean :

nettoyer le filtre principal automatiquement ou manuellement (voir chapitre 8.2).



Mettre l'aspirateur hors tension et débrancher la fiche secteur.



Enrouler le câble de raccordement secteur.



Vidanger la cuve de collecte.



Obturez l'orifice d'aspiration bouchon

[1-1]

[1-2]

à l'aide du

AVERTISSEMENT

Poussières nocives pour la santé Lésions des voies respiratoires



Nettoyez entièrement l'aspirateur mobile et tous les accessoires par aspiration et en les essuyant (à l'intérieur et à l'extérieur), avant de le retirer de la zone contaminée.



Les composants qui ne peuvent pas être entièrement nettoyés doivent être enfermés hermétiquement pour le transport dans un sac en plastique.



Portez une protection respiratoire !

Ne stocker l'appareil qu'en intérieur.

Seuls le fabricant et un atelier homologué sont habilités à effectuer

réparation ou service

. Voir conditions :

toute

www.festool.fr/services

EKAT

Utilisez uniquement des pièces Festool d'origine. Référence sur : www.fes-

tool.fr/services

Les dispositifs de protection et les composants endommagés doivent être réparés ou remplacés dans les règles de l'art par un atelier spécialisé agréé, dans la mesure où cela n'est pas spécifié différemment dans la notice d'utilisation.

Observez les consignes suivantes :

– Un contrôle technique doit être effectué au moins

une fois par an par le fabricant ou une personne instruite (endommagement du filtre, étanchéité de l'appareil et fonctionnement des dispositifs de contrôle, etc.).

– Ce qui ne peut pas être nettoyé, doit être éliminé. À cet

effet, utiliser des sacs imperméables. Respecter les consignes relatives à l'élimination en vigueur !

– Pour la maintenance, l'utilisateur doit démonter,

nettoyer et effectuer la maintenance de l'appareil dans la mesure où cela est possible sans mettre en danger le personnel de maintenance ou d'autres personnes. L'épuration avant le démontage, l'entretien de la ventilation filtrée sur le lieu de démontage de l'appareil, le nettoyage de la zone de maintenance et l'équipement de protection adapté sont les mesures de précaution adaptées.

9.1 Remplacement du filtre principal



Déposer l'aspirateur mobile dans un local sec et protégé contre tout utilisation non autorisée.

AVIS

Endommagement du moteur



N'aspirez jamais alors que le filtre principal n'est pas monté : risque d'endommagement du moteur.

CTM



Ouvrir les clapets de fermeture partie supérieure de l'appareil



Tournez la partie supérieure de l'appareil de ma-

[2-2]

[2-1]

et retirer la

nière à ce que le filtre principal soit dirigé vers le haut (figure



Relevez la poignée



Retirez le filtre principal usagé

[9]

[9-3]

et retirez le support

[9-1]

[9-2]

et rempla-

cez-le par un neuf.



Éliminez le filtre principal usagé conformément aux prescriptions légales.



Placez le support

jusqu'à ce qu'elle s'encliquette.



Remontez la partie supérieure agrafes de fermeture

[9-2]

et abaissez la poignée

[2-1]

[2-2]

[9-

et fermez les

9.2 Vidage de la cuve de collecte

Après avoir retiré la partie supérieure, la cuve de col-

[2-3]

lecte



Après l'aspiration de liquides, nettoyez régulièrement les capteurs de niveau

peut être vidée.

[10-1]

à l'aide d'un

chiffon doux et examinez leur état.

10 Accessoires

Vous trouverez les références de commande des accessoires et des filtres dans votre catalogue Festool ou sur le site Internet "www.festool.com".

10.1 Modules

Les modules suivants sont disponibles dans la gamme d'accessoires de l'aspirateur et peuvent être montés

[1-3]

sur la fiche modulaire par un atelier de

service après-vente agréé : – module pneumatique, – module de prise de courant avec alimentation

électrique permanente,

– module de prise de courant avec dispositif d'en-

clenchement automatique (pas pour variante GB 110 V),

– module pour satellite d'alimentation (EAA), pour

l'utilisation du dispositif d'enclenchement automatique sur le satellite EAA.

Vous trouverez des informations complémentaires concernant les modules sur le site Internet "www.festool.com".

11 Environnement

Ne pas jeter l'appareil avec les ordures ménagères !

cessoires et les emballages de façon compatible avec l'environnement. Respecter les prescriptions nationales en vigueur.

Uniquement UE :

d'après la directive européenne relative aux appareils électriques et électroniques usagés et sa transposition en droit national, les outils

Éliminer l'appareil, les ac-

électriques usagés doivent être collectés à part et recyclés de manière écologique, par les filières de recyclage type DEEE.

Informations à propos de REACh :

www.festool.com/reach

12 Déclaration de conformité CE

Aspirateur mobile N° de série

CTM 26 E 495865, 495866, 495870 CTM 26 E AC 498732, 498734, 200443 CTM 36 E 495867, 495868, 495871 CTM 36 E AC 498735, 498736, 498740 CTM 36 E AC-LHS 500862, 500861, 500863,

500865 CTM 36 E LE 495869, 496947 CTM 36 E LE AC 498738 CTM 48 E 498006, 498007 CTM 48 E LE 498008 CTM 48 E AC 498763, 498764 CTM 48 E LE AC 498023 Année du marquage CE : CTM 26 E, CTM 36 E,

CTM 36 E LE CTM 26 E AC, CTM 36 E

AC, CTM 36 E LE AC, CTM 36 E AC-LHS

CTM 48 E, CTM 48 E LE, CTM 48 E AC, CTM 48 E LE AC

Nous certifions, sous notre propre responsabilité, que ce produit satisfait aux exigences des directives, normes ou documents correspondants suivants :

2006/42/CE, 2004/108/CE (jusqu'au 19.04.2016), 2014/30/UE (à compter du 20.04.2016), 2011/65/UE, EN 60335-1:2012, EN 60335-2-69:2012, EN 550141:2006+A1:2009+A2:2011, EN 55014-2:1997+Corrigendum 1997+A1:2001+A2:2008, EN 61000-32:2006+A1:2009+A2:2009, EN 61000-3-3:2013.

Festool GmbH

Wertstr. 20, D-73240 Wendlingen, Allemagne

Wolfgang Zondler Directeur recherche, développement, documentation

technique 2015-07-20

2009

2010

2011

Manual de instrucciones original

1 Indicaciones de seguridad

CTM

Advertencia:

Lea todas las indicaciones de seguridad e instrucciones.

Si no se cumplen debidamente las indicaciones de advertencia y las instrucciones, puede producirse una descarga eléctrica, quemaduras o lesiones graves.

Guarde todas las indicaciones de seguridad e instrucciones para que sirvan de futura referencia.

– Esta herramienta no debe ser utilizada por personas (incluidos los niños) que por ra-

zones físicas, sensoriales o psíquicas, inexperiencia o desconocimiento no estén capacitadas para su uso. Debe vigilarse a

los niños

para evitar que jueguen con la

herramienta.

– Advertencia: la herramienta puede contener polvo perjudicial para la salud. El mante-

nimiento, vaciado y cambio de filtro debe llevarlos a cabo únicamente personal cuali-

ficado autorizado con el equipamiento de protección adecuado. – La herramienta debe utilizarse solo con el sistema de filtrado montado. – Utilizar solo con el equipamiento de protección adecuado. – Trabajar solo en un entorno seco, de acuerdo con las instrucciones y después de haber

comprobado visualmente que el aparato está intacto.

Cuando se aspiren polvos que sobrepasen los valores de concentración máxima o un volumen considerable de polvo de madera de roble o de haya, solo se debe as-

pirar una única fuente de polvo (herramienta eléctrica o neumática).

Riesgo de explosión e incendio:no aspirar:

–

– chispas ni polvo caliente; – materiales inflamables o explosivos (p. ej. magnesio, aluminio, gasolina, diluyentes, excepto madera); – líquidos agresivos (p. ej. ácidos, lejías, disolventes); – sustancias químicas reactivas que generen calor, ácidos/bases, gases, etc. (p. ej. materiales de 2 com-

ponentes reactivos, aluminio y agua).

– Deben respetarse las normativas de seguridad nacionales, así como las indicaciones

del fabricante del material. – Utilizar la caja de contacto de la herramienta solo para el fin especificado. – Comprobar periódicamente el enchufe y el cable para evitar riesgos. En caso de que

presenten daños, acudir exclusivamente a un taller autorizado para que los sustituya. – No está permitido elevarla ni transportarla con el gancho de una grúa o con un sistema

de elevación.

CTM

2Símbolos 3Componentes

Símbolo

Significado

Aviso de peligro general

Peligro de electrocución

¡Leer el manual de instrucciones y las indicaciones de seguridad!

¡Utilizar protección respiratoria!

Consejo, indicación

Guía de procedimiento

¡Advertencia!

¡La herramienta puede

contener polvo perjudicial para la salud!

No depositar en la basura doméstica.

[1-1] [1-2] [1-3]

Tapón obturador Orificio de aspiración Ranura de conexión para módulo (módulo

neumático para CTM 36 E LE, CTM 36 E LE AC, CTM 48 E LE, CTM 48 E LE AC)

[1-4] [1-5] [1-6] [1-7] [1-8]

Caja de contacto de la máquina Compartimento para tubos flexibles Empuñadura SysDoc Limpieza automática (solo variantes con

AutoClean)

[1-9] [1-10] [1-11] [1-12] [1-13] [1-15]

Ajuste del diámetro del tubo flexible Regulación de la capacidad de aspiración Interruptor Pinzas de cierre Depósito para la suciedad Freno

Las figuras indicadas se encuentran al principio del manual de instrucciones.

4 Datos técnicos

Sistemas móviles de aspiración

Consumo de potencia 350 - 1200 W Consumo nominal máx. de la caja

de contacto de la máquina

GB 240 V / 110 V Caudal de aire (volumen) máx., turbina 234 m³/h (3900 l/min) Depresión máx., turbina 24000 Pa Superficie del filtro 6318 cm² Tubo flexible de aspiración D 27 mm x 3,5 m-AS Longitud de la línea de conexión a la red 7,5 m Nivel de intensidad sonora según EN 60704-2-1 / Factor de inseguridad K 71 dB(A) / 3 dB Tipo de protección IP X4 Capacidad del depósito

CTM 36 E, CTM 36 E LE, CTM 36 E AC, CTM 36 E LE AC, CTM 36 E AC-LHS

CTM 48 E, CTM 48 E LE, CTM 48 E AC, CTM 48 E LE AC

CTM 26 E, CTM 26 E AC

CH, DK

2.400 W

1.100 W

1.800 W / 500 W

26 l 36 l 48 l

Dimensiones (L x An xAl)

CTM 36 E, CTM 36 E LE, CTM 36 E AC, CTM 36 E LE AC, CTM 36 E AC-LHS

Peso

CTM 26 E, CTM 26 E AC

CTM 48 E, CTM 48 E LE, CTM 48 E AC, CTM 48 E LE AC

CTM 26 E

CTM 26 E AC

CTM 36 E, CTM 36 E LE

CTM 36 E AC, CTM 36 E LE AC, CTM 36 E AC-LHS

630 x 365 x 540 mm 630 x 365 x 596 mm

740 x 406 x 1005 mm

13,9 kg 14,7 kg 14,4 kg 15,2 kg

Sistemas móviles de aspiración

CTM

5 Uso conforme a lo previsto

El sistema de aspiración móvil es apropiado para: – succionar y aspirar polvo de hasta 0,1 mg/m³ co-

rrespondiente a la clase de polvo "M", incluido pol-

vo de madera y pintura, – aspirar agua, – proporcionar un alto rendimiento en aplicaciones

profesionales,

según IEC/EN 60335-2-69.

El usuario será responsable de cualquier utilización indebida.

6 Puesta en servicio

ADVERTENCIA

Tensión o frecuencia no permitida Peligro de accidente



Observar los datos indicados en la placa de tipo.



Tener en cuenta las particularidades de cada país.

CTM 48 E, CTM 48 E LE

CTM 48 E AC, CTM 48 E LE AC

El interruptor

[1-11]

se utiliza como interruptor de

conexión y desconexión.

Posición "0" del interruptor

La caja de contacto de la máquina

[1-4]

no recibe co-

rriente, el sistema móvil de aspiración está apagado.

Posición "MAN" del interruptor

La caja de contacto de la máquina

[1-4]

es conductora de corriente, el sistema móvil de aspiración arranca.

Posición "Auto" del interruptor

La caja de contacto de la máquina

[1-4]

es conductora de corriente, el sistema móvil de aspiración arranca al encender la herramienta conectada.

7Ajustes

7.1 Ajuste del diámetro del tubo flexible



Defina el ajuste del diámetro del tubo flexible

al diámetro del tubo flexible conectado.



De este modo se garantiza que la velocidad del aire en el tubo flexible de aspiración sea correcta (véase el capítulo 7.9).

18,8 kg 19,6 kg

[1-

6.1 Primera puesta en servicio



Abra los enganches de sujeción parte superior del aparato



¡Retire los accesorios del depósito para la sucie-

[2-3]

dad



Introduzca una bolsa filtrante o una bolsa de eva-

y el embalaje!

[2-1]

[2-2]

y retire la

cuación en el depósito para suciedad (véanse los capítulos 7.7 y 7.8).



Vuelva a colocar la parte superior las pinzas correspondientes



Monte el enrollacables en la parte trasera del

[2-2]

sistema móvil de aspiración (véase la figura



Conecte el tubo flexible de aspiración a la herra-

[2-1]

y cierre

[3]

mienta.

6.2 Conexión y desconexión



Conectar el enchufe a una caja de contacto con protección de puesta a tierra.

ADVERTENCIA

Peligro de lesiones a causa de herramientas sin control



Antes de girar el interruptor a la posición "AUTO" o "MAN", asegúrese de que la herramienta conectada esté apagada.

7.2 Conexión de la herramienta eléctrica

ADVERTENCIA

Peligro de lesiones



Observar el consumo nominal máximo en la caja de contacto de la máquina (véase el capítulo "Datos técnicos").



Desconectar la herramienta eléctrica.



Conectar la herramienta eléctrica a la caja de contacto de la máquina

[1-4]

7.3 Conexión de la herramienta neumática

ADVERTENCIA

Peligro de lesiones



Desconectar la herramienta neumática.

Conexión automática en herramientas neumáticas (CTM 36 E LE, CTM 36 E LE AC, CTM 48 E LE, CTM 48 E LE AC o accesorios)

con módulo neumático en la ranura de conexión para módulo

Recomendación:

[1-3]

CTM

– Montaje de la unidad de alimentación VE (495886):

aire comprimido filtrado y aceitado

– Utilización del sistema IAS con pieza de conexión

IAS (454757) para herramientas neumáticas Festool

Requisito:

presión de servicio de la herramienta de

6bar.

7.4 Regulación de la capacidad de aspiración



En el botón giratorio

[1-10]

Colocación de la bolsa filtrante [5]



Coloque una nueva bolsa filtrante (SC FIS-CT 26/ 36/48) (figura

[5]

Importante:

Asegùrese de que

el pestillo se enclave.



Vuelva a colocar la parte superior las pinzas correspondientes



Asegúrese de que la bolsa filtrante no se engan-

[2-2]

[2-1]

y cierre

che entre las partes superior e inferior.

7.8 Cambio de la bolsa de evacuación

7.5 Bloqueo del freno

El sistema móvil de aspiración se puede bloquear accionando la palanca de freno

[1-15]

. Para ello, levantar ligeramente el sistema móvil de aspiración por la parte delantera y presionar la palanca de freno hacia abajo hasta que enclave. Presione la palanca para soltar el freno

[1-14]

7.6 Protector contra sobretemperatura

A fin de proteger el sistema móvil de aspiración de un sobrecalentamiento, el protector contra sobretemperatura desconecta la herramienta antes de alcanzar la temperatura crítica.



Apagar el sistema móvil de aspiración, dejar que se enfríe durante aprox. 5 minutos y conectar.



Si no se puede conectar, ponerse en contacto con los talleres de servicio de Festool.

7.7 Sustitución de la bolsa filtrante

(SC FIS-

CT 26/36/48)

Extracción de la bolsa filtrante [4]



Abra los enganches de sujeción parte superior del aparato



Retire la bolsa filtrante.



Elimine la bolsa filtrante usada teniendo en

[2-1]

[2-2]

y retire la

cuenta las disposiciones vigentes aplicables.



Limpie el depósito para la suciedad

[2-3]

Extracción de la bolsa de evacuación [6]



Cierre el orificio de aspiración obturador



Abra los enganches de sujeción

[1-1]

parte superior del aparato



Cierre la bolsa de evacuación.



Retire la bolsa de evacuación.



Elimine la bolsa de evacuación usada teniendo en

[2-1]

[1-2]

con el tapón

[2-2]

y retire la

cuenta las leyes aplicables.



Limpie el depósito para la suciedad

[2-3]

Inserción de la bolsa de evacuación [7]



Introduzca una nueva bolsa de evacuación (ENSCT26/36/48) en el empalme del depósito y bloquéelo.

Importante:

los orificios laterales de la bolsa de evacuación deben estar dentro del depósito para suciedad. Asegúrese de que el pestillo se enclava.



Coloque la bolsa de evacuación por encima del borde del depósito.

Asegúrese de que los contactos

[10-2]

libres.



Vuelva a colocar la parte superior las pinzas correspondientes

[2-2]

[2-1]

y cierre

están

7.9 Control del caudal de aire

Por motivos de seguridad, si la velocidad del aire en el tubo flexible de aspiración desciende por debajo de 20 m/s, suena una señal acústica de advertencia.

Posibles causas Solución

Regulación de la capacidad de aspiración ajustada a un valor demasiado bajo.

Botón giratorio

[1-9]

no ajustado al diámetro del

tubo flexible conectado. El tubo flexible de aspiración está atascado o

[1-10]

Ajuste la regulación de la capacidad de aspiración a un valor superior (véase el capítulo 7.4).

Ajuste el diámetro correcto del tubo flexible (véase el capítulo 7.1).

Eliminar el atasco o la dobladura.

doblado. La bolsa filtrante está llena.

Coloque una nueva bolsa filtrante (véase el capítulo 7.7).

Filtro principal sucio. Cambie el filtro principal (véase el capítulo 9.1).

SOLO AUTO

Clean

limpiar el filtro principal (véase el

capítulo 8.2).

Posibles causas Solución

CTM

El control electrónico no funciona.

Encargar la reparación a un taller de servicio de Festool.

Aspirado en mojado. No afecta a la fiabilidad funcional, no es necesario

tomar medidas.

8Trabajo

8.4 Aspiración de sustancias secas

8.1 Manejo Compartimento para tubos flexibles:

al concluir el

ATENCIÓN

trabajo se puede pasar el tubo flexible de aspiración a través de la abertura

[8-3]

y guardarlo en el compartimento correspondiente. Igualmente puede conducir el cable de red por la abertura

[8-2]

y guardarlo

en el compartimento para tubos flexibles.

Bandeja SysDoc para Systainer:

en la superficie de bandeja se puede fijar un Systainer con las dos correderas

8.2 AUTO

[8-1]

Clean

- Limpiar el filtro principal

(solo variantes con AutoClean)

Solo en combinación con la bolsa de evacuación

(cumple la clase de polvo "M"). No aplica-

ble para la aspiración en mojado.

Limpieza automática

Ajustar la frecuencia en el botón giratorio Indicación solo

el botón giratorio

paraCTM 36 E AC- LHS:

[1-8]

encender con

Limpieza manual

Girar el interruptor de la máquina

[1-11]

y situarlo

en el símbolo AC.

Limpieza completa manual



Tapar el orificio de la boquilla o del tubo flexible con la palma de la mano o la corredera de enclavamiento CT-VS (497926) durante 2 segundos.



Girar el interruptor de la máquina lo en el símbolo

[1-11]

y situar-

8.3 Particularidades CTM 36 E AC- LHS

Polvo perjudicial para la salud Daños en las vías respiratorias



¡Cuando aspire sustancias perjudiciales para la salud, utilice una bolsa filtrante o una bolsa de evacuación!



Utilice la herramienta solo con el control del caudal de aire en funcionamiento.

Tenga en cuenta

cuando aspire el polvo que se desprende de las herramientas eléctricas en funcionamiento:

Si el aire de salida refluye a la misma habitación, debe darse en esta un

suficiente. Con objeto de mantener los valores lí-

nivel de renovación del aire

mite exigidos, el caudal de aire que refluye debe ser como máximo el 50% del caudal de aire fresco (volumen en el ambiente VR x nivel de renovación del aire LW). Respete además las disposiciones regionales.

Atención:

un filtro principal húmedo se obstruye más rápidamente al aspirar sustancias secas. Por ese motivo, es aconsejable dejar secar el filtro principal o sustituirlo por uno seco antes de aspirar polvo.

8.5 Aspiración de materiales húmedos o de lí-

quidos

Retirar la bolsa filtrante o la bolsa de evacuación.

Para poder utilizar el sistema móvil de aspiración en combinación con

PLANEX

Recomendación:

utilizar el filtro húmedo especial

(NF-CT).



Utilizar un tubo flexible de aspiración resistente a la rotura D 36 mm x 3,5 m-AS.

Cuando se alcanza el nivel de llenado máximo, la aspiración se interrumpe automáticamente.



Usar el manguito de aspiración especial para conectar

PLANEX

Después de aspirar en mojado, dejar secar el filtro principal.



Utilizar la corredera de enclavamiento CT-VS en-

[1-2]

tre el orificio de aspiración de aspiración.



Montar el soporte para herramientas.



Utilizar solo con la bolsa de evacuación.

y el tubo flexible

ATENCIÓN

Espuma o líquidos vertidos



Desconectar y vaciar inmediatamente la herramienta.

CTM

8.6 Al finalizar el trabajo



Solo variantes con AutoClean:

limpiar el filtro principal de forma automática o manual (véase el capítulo 8.2).



Desconectar el sistema de aspiración móvil y extraer el enchufe.



Enrollar el cable de conexión a la red eléctrica.



Vaciar el depósito para suciedad.



Cierre el orificio de aspiración obturador

[1-1]

[1-2]

con el tapón

ADVERTENCIA

Polvo perjudicial para la salud Daños en las vías respiratorias



Limpie el sistema móvil de aspiración y todos los accesorios aspirándolos y limpiándolos a fondo (por dentro y por fuera), antes de retirarlo de la zona de trabajo.



Las piezas que no puedan limpiarse completamente se deben transportar dentro de una bolsa de plástico hermética.



¡Utilice una mascarilla de protección!

Guarde esta herramienta solo en espacios interiores.



Guardar el sistema móvil de aspiración en un lugar seco y protegido contra un uso no autorizado.

Los dispositivos de protección y las piezas que presenten daños deben ser reparados o sustituidos conforme a lo prescrito por un taller especializado autorizado, a menos que se especifique de otro modo en el manual de instrucciones.

Tenga en cuenta las siguientes advertencias:

– El fabricante o una persona capacitada debe reali-

zar un control técnico del polvo al menos una vez al año (p. ej. para comprobar posibles daños del filtro, la estanqueidad de la herramienta y el correcto funcionamiento de los dispositivos de control).

– Debe eliminarse todo aquello que no se pueda lim-

piar. Para ello utilizar bolsas estancas. Tener en cuenta las condiciones vigentes de eliminación de los desechos.

– Para el mantenimiento por parte del usuario, la

herramienta se deberá desmontar, limpiar y mantener, siempre que ello sea realizable, sin provocar peligro para el personal de mantenimiento u otras personas. Unas medidas de precaución adecuadas incluyen la descontaminación antes del desmontaje, tomar precauciones para efectuar la purga de aire forzada y filtrada en el mismo lugar donde se desmonta la herramienta, realizar la limpieza de la zona de mantenimiento y usar el equipamiento de protección personal adecuado.

9.1 Cambio del filtro principal

9 Mantenimiento y cuidado

ADVERTENCIA

Peligro de lesiones, electrocución



Desconectar el enchufe de la red antes de realizar cualquier trabajo de mantenimiento o conservación.



Todos los trabajos de mantenimiento y reparación que exijan abrir la carcasa del motor tan sólo pueden ser llevados a cabo por un taller autorizado.

Servicio de atención al cliente y re-

EKAT

paraciones

parte del fabricante o de los talleres de reparación: encuentre la dirección más próxima a usted en:

www.festool.es/Servicios

Utilice únicamente piezas de recambio Festool originales. Despiece en:

www.festool.es/Servicios

solo está disponible por

NOTA

Daños en el motor



El motor puede provocar daños si se aspira sin tener un filtro principal montado.



Abra los enganches de sujeción parte superior del aparato



Gire la parte superior de la herramienta de ma-

[2-1]

nera que el filtro principal quede orientado hacia arriba (figura



Mueva la palanca



Extraiga el filtro principal usado

[9]

[9-3]

y extraiga el soporte

yalo por uno nuevo.



Deseche el filtro principal usado teniendo en cuenta las leyes aplicables.



Inserte el soporte

[9-2]

y mueva la palanca

hasta que se enclave.



Vuelva a colocar la parte superior las pinzas correspondientes

[2-2]

[9-1]

[2-1]

y retire la

y sustitú-

y cierre

[9-

[9-3]

9.2 Vaciado del depósito para la suciedad

Una vez extraída la parte superior, se puede vaciar el depósito para la suciedad



Después de aspirar líquidos, limpie regularmente los sensores del nivel de llenado

[2-3]

[10-1]

con un

paño suave y compruebe si presentan daños.

Sistema móvil de

CTM

N.º de serie

aspiración

CTM 26 E AC 498732, 498734, 200443 CTM 36 E 495867, 495868, 495871 CTM 36 E AC 498735, 498736, 498740

10 Accesorios

Los números de pedido de los accesorios y filtros figuran en el catálogo de Festool o en la dirección de Internet www.festool.com.

10.1 Módulos

Para ampliar el sistema móvil de aspiración existen los siguientes módulos disponibles en el programa de accesorios que pueden ser montados en

[1-3]

la ranura de conexión para módulos por parte del taller de servicio al cliente autorizado:

– módulo neumático, – módulo para cajas de contacto, con suministro de

corriente permanente,s

– módulo para cajas de contacto, con conexión auto-

mática (no para la variante GB 110 V),

– módulo para el cabezal de aspiración (EAA) para la

utilización de la conexión automática en el EAA.

Encontrará más información sobre los diferentes modelos en la dirección de Internet "www.festool.com".

11 Medio ambiente

No desechar con la basura doméstica.

Reciclar las herramientas, accesorios y embalajes de forma respetuosa con el medio ambiente. Respetar las disposiciones nacionales vigentes.

Solo UE:

mientas eléctricos y electrónicos usados y su transposición a la legislación nacional, las herramientas eléctricas usadas deben recogerse por separado y reciclarse de forma respetuosa con el medio ambiente.

Información sobre REACh:

www.festool.com/reach

según la Directiva europea sobre herra-

CTM 36 E AC-LHS 500862, 500861, 500863,

500865 CTM 36 E LE 495869, 496947 CTM 36 E LE AC 498738 CTM 48 E 498006, 498007 CTM 48 E LE 498008 CTM 48 E AC 498763, 498764 CTM 48 E LE AC 498023 Año de certificación CE: CTM 26 E, CTM 36 E,

2009

CTM 36 E LE CTM 26 E AC, CTM 36 E

2010 AC, CTM 36 E LE AC, CTM 36 E AC-LHS

CTM 48 E, CTM 48 E LE,

2011 CTM 48 E AC, CTM 48 E LE AC

Declaramos bajo nuestra responsabilidad que este producto cumple todos los requisitos relevantes de las siguientes directivas, normas o documentos normativos:

2006/42/CE, 2004/108/CE (hasta el 19.04.2016), 2014/30/UE (a partir del 20.04.2016), 2011/65/UE, EN 60335-1:2012, EN 60335-2-69:2012, EN 550141:2006+A1:2009+A2:2011, EN 55014-2:1997+fe de erratas 1997+A1:2001+A2:2008, EN 61000-32:2006+A1:2009+A2:2009, EN 61000-3-3:2013.

Festool GmbH

Wertstr. 20, D-73240 Wendlingen, Alemania

12 Declaración de conformidad CE

Sistema móvil de aspiración

CTM 26 E 495865, 495866, 495870

N.º de serie

Wolfgang Zondler Director de investigación, desarrollo y documenta-

ción técnica 2015-07-20

CTM

Istruzioni per l'uso originali

1Avvertenze per la sicurezza

Attenzione!

Leggere tutte le avvertenze per la sicurezza e le indicazioni.

Eventuali errori nell'osservanza delle avvertenze e delle indicazioni possono provocare scosse elettriche, incendi e/o gravi lesioni.

Conservate tutte le avvertenze di sicurezza e i manuali per riferimenti futuri.

– L'utilizzo del presente utensile non è consentito a persone (bambini inclusi) dalle ri-

dotte capacità fisiche, sensoriali o mentali, o che manchino dell'esperienza e delle conoscenze necessarie allo scopo. I

bambini

andranno sorvegliati, per evitare con

certezza che giochino con l'utensile.

– Attenzione: l'apparecchio può contenere polveri nocive alla salute. Le operazioni di

manutenzione, svuotamento e sostituzione dei filtri deve essere effettuata esclusiva-

mente da personale autorizzato munito di dispositivi di protezione individuale adatti. – Usare l'apparecchio solo con il sistema filtrante installato! – Usare l'apparecchio solo con un equipaggiamento di protezione personale adatto! – Usare l'apparecchio solo quando esso risulta intatto da un controllo visivo, in ambienti

asciutti e in seguito ad opportuno addestramento!

Quando si aspirano polveri oltre il valore limite o costituite in misura considerevole da polvere di legno di quercia o di faggio, aspirare solo polveri provenienti da

un'unica sorgente (attrezzo elettrico o pneumatico). –

Pericolo di esplosione e di incendio:Non aspirare:

– Scintille o polveri calde; – materiali infiammabili o esplosivi (ad.esempio magnesio, alluminio, benzina, diluente – ad eccezione

del legno); – Materiali aggressivi (ad esempio acidi, basi, solventi); – materiali chimicamente reattivi che possano generare calore, acidi/basi, gas ecc. (ad esempio materiali

reattivi bicomponenti, alluminio e acqua).

– Attenersi alle norme nazionali sulla sicurezza e alle indicazioni del produttore dei ma-

teriali! – Usare la presa dell'apparecchio solo per lo scopo indicato! – Controllare regolarmente la spina e il cavo, per evitare pericoli. In caso di danneggia-

mento, far sostituire tali componenti esclusivamente da un'officina del Servizio Assi-

stenza Clienti autorizzata. – Non sollevare o trasportare l'apparecchio con ganci da gru o altri dispositivi di solle-

vamento!

CTM

2Simboli

Simbolo

Significato

Avvertenza di pericolo generico

Avvertenza sulle scariche elettriche

Leggere le istruzioni d'uso e le avvertenze di sicurezza.

Indossare un dispositivo di protezione delle vie respiratorie.

Consiglio, avvertenza

Indicazione operativa

>Attenzione!

L'apparecchio può conte-

nere polveri nocive alla salute!

Non smaltire tra i rifiuti domestici.

3 Elementi dell'utensile

[1-2] [1-3]

Apertura d'aspirazione Slot per modulo (modulo aria compressa

in CTM 36 E LE, CTM 36 E LE AC, CTM 48 E LE, CTM 48 E LE AC)

[1-4] [1-5] [1-6] [1-7] [1-8]

Presa dell'apparecchio Alloggiamento per il tubo flessibile Impugnatura SysDoc Pulizia automatica (solo le varianti con

AutoClean)

[1-9]

Regolazione del diametro del tubo flessibile

[1-10] [1-11] [1-12] [1-13] [1-15]

Regolazione della forza d'aspirazione Interruttore dell'apparecchio Graffa di chiusura Serbatoio di contenimento

Freno Le figure indicate nel testo si trovano all'inizio delle istruzioni per l'uso.

[1-1]

Tappo

4 Dati tecnici

Unità mobili d’aspirazione

Assorbimento elettrico 350 - 1200 W Potenza max della presa dell‘appa-

recchio.

GB 240 V/ 110 V Portata (aria) max., turbina 234 m³/h (3900 l/min) Depressione max., turbina 24000 Pa Superficie filtrante 6318 cm² Tubo d’aspirazione D 27 mm x 3,5 m-AS Lunghezza del cavo di rete 7,5 m Livello di pressione sonora secondo EN 60704-2-1 / Incertezza K 71 dB(A) / 3 dB Tipo di protezione IP X4 Contenuto serbatoio

CTM 26 E, CTM 26 E AC

CH, DK

2400 W 1100 W

1800 W/ 500 W

26 l

CTM 36 E, CTM 36 E LE, CTM 36 E AC, CTM 36 E LE AC, CTM 36 E AC-LHS

Misure L x P x H

CTM 36 E, CTM 36 E LE, CTM 36 E AC, CTM 36 E LE AC, CTM 36 E AC-LHS

Peso

CTM 48 E, CTM 48 E LE, CTM 48 E AC, CTM 48 E LE AC

CTM 26 E, CTM 26 E AC

CTM 48 E, CTM 48 E LE, CTM 48 E AC, CTM 48 E LE AC

CTM 26 E

CTM 26 E AC

36 l

48 l 630 x 365 x 540 mm 630 x 365 x 596 mm

740 x 406 x 1005 mm

13,9 kg 14,7 kg

CTM

Unità mobili d’aspirazione

CTM 36 E AC, CTM 36 E LE AC, CTM 36 E AC-LHS

5 Utilizzo conforme

Unità mobile di aspirazione idonea per – aspirazione di polveri fino a 0,1 mg/m³ corrispon-

denti al tipo M, tra cui anche polveri di legno e

smalti, – aspirazione d'acqua, – usi industriali a sollecitazione elevata,

conforme a IEC/EN 60335-2-69.

Il proprietario risponde dei danni in caso di uso non appropriato dell'attrezzo.

6 Messa in funzione

AVVERTENZA

CTM 36 E, CTM 36 E LE

CTM 48 E, CTM 48 E LE

CTM 48 E AC, CTM 48 E LE AC

AVVERTENZA

Pericolo di ferimento causato da utensili che si avviano in modo incontrollato



Prima di ruotare l'interruttore nella posizione "AUTO" o "MAN" prestare attenzione che l'utensile collegato sia spento.

L'interruttore ON/OFF.

Posizione dell'interruttore ’0’

La presa dell'apparecchio l'unità mobile d'aspirazione è spenta.

[1-11]

ha la funzione di interruttore

[1-4]

è senza corrente,

14,4 kg 15,2 kg 18,8 kg 19,6 kg

Tensione o frequenza non ammesse! Pericolo di incidenti



Prestare attenzione alle indicazioni riportate sulla targhetta del tipo.



Prestare attenzione ad eventuali disposizioni nazionali speciali.

6.1 Prima messa in funzione



[2-2]

Aprire le clip e togliere la parte superiore

[2-1]



Togliete gli accessori e dall'imballaggio dello sporco



Inserite un sacchetto filtro o un sacchetto per lo

[2-3]

smaltimento nel serbatoio di contenimento (vedi Cap. 7.7 e 7.8).



Appoggiate sopra la parte superiore dere le graffe di chiusura



Montare il fascio di cavi sul retro dell'unità mobile di aspirazione (vedere figura



Collegate il tubo flessibile d'aspirazione all'appa-

[2-2]

[3]

[2-1]

e chiu-

recchio.

6.2 Accensione/spegnimento



Innestare la spina di rete in una presa collegata a terra.

Posizione dell'interruttore ’MAN’

La presa dell'apparecchio

[1-4]

è sotto corrente,

l'unità mobile d'aspirazione si avvia.

Posizione dell'interruttore ’Auto’

La presa dell'apparecchio

[1-4]

è sotto corrente, l'unità mobile d'aspirazione si avvia all'attivazione dell'attrezzo collegato.

7 Impostazioni

7.1 Regolazione del diametro del tubo flessi-

bile



Impostate la regolazione del diametro del tubo

[1-9]

flessibile

sul diametro del tubo flessibile

collegato.



Ciò garantisce che la velocità dell'aria nel tubo flessibile d'aspirazione sia regolata correttamente (vedi Cap. 7.9).

7.2 Collegamento dell'utensile elettrico

AVVERTENZA

Pericolo di lesioni



Osservare i valori massimi di potenza allacciata sulla presa dell'apparecchio (vedi il Capitolo Dati tecnici).



Spegnere l'attrezzo elettrico.



Allacciare l'attrezzo elettrico alla presa dell'apparecchio

[1-4]

7.3 Collegamento dell'utensile pneumatico

AVVERTENZA

Pericolo di lesioni



Spegnere l'attrezzo pneumatico.

Disinserimento automatico con attrezzi pneumatici (CTM 36 E LE, CTM 36 E LE AC, CTM 48 E LE, CTM 48 E LE AC o accessori)

con modulo pneumatico sullo slot per moduli

Consiglio:

– montaggio dell'unità di alimentazione VE (495886):

aria compressa filtrata e lubrificata

– Uso sistema IAS con raccordo IAS (454757) per at-

trezzi pneumatici Festool

Presupposto:

pressione di esercizio dell'attrezzo

6bar!

7.4 Regolazione dell'intensità d'aspirazione



con l'apposita rotella

[1-10]

7.5 Bloccaggio del freno

Azionando la leva nera del freno

[1-15]

si evitano movimenti dell'unità mobile d'aspirazione. A tale scopo sollevare lievemente l'unità mobile d'aspirazione sul lato anteriore e premere la leva nera del freno verso il basso fino allo scatto. Premere per allentare la leva verde

[1-14]

7.6 Protezione da temperatura elevata

Per proteggere l'apparecchio contro il surriscaldamento, l'interruttore termico disinserisce l'unità mobile d'aspirazione prima del raggiungimento della temperatura critica.



Spegnere l'unità mobile d'aspirazione e farla raffreddare per circa 5 minuti, quindi riaccenderla.



Se non è possibile accendere l'apparecchio contattare il servizio assistenza clienti di Festool.

7.7 Sostituzione del sacchetto filtro

CT 26/36/48)

Rimozione del sacchetto filtro [4]



[2-2]

Aprire le clip e togliere la parte superiore

[2-1]

[1-3]

(SC FIS-

CTM



Togliete il sacchetto filtro.



Smaltite il sacchetto filtro usato secondo le di-

sposizioni di legge.



Pulite il serbatoio di contenimento

[2-3]

Inserimento del sacchetto filtro [5]



Inserite un nuovo sacchetto filtro (SC FIS-CT 26/ 36/48) (Fig.

[4]

Importante:

spingere con forza il manicotto del sacchetto filtro sul raccordo di entrata.



Appoggiate sopra la parte superiore dere le graffe di chiusura



Prestate attenzione che il sacchetto filtro non

[2-2]

[2-1]

e chiu-

venga schiacciato fra la parte superiore e quella inferiore.

7.8 Sostituzione del sacchetto per lo smaltimento

Rimozione del sacchetto per lo smaltimento [6]



Chiudere l'apertura di aspirazione tappo

[1-1]



[2-2]

Aprire le clip e togliere la parte superiore

[2-1]



Chiudete il sacchetto per lo smaltimento.



Togliete il sacchetto per lo smaltimento.



Smaltite il sacchetto filtro usato secondo le di-

[1-2]

con il

sposizioni di legge.



Pulite il serbatoio di contenimento

[2-3]

Inserimento del sacchetto per lo smaltimento [7]



Inserite un nuovo sacchetto per lo smaltimento (ENS-CT26/36/48) nel manicotto di aspirazione del serbatoio e bloccatelo.

Importante:

le aperture laterali del sacchetto per lo smaltimento devono trovarsi all'interno del serbatoio di contenimento. Prestate attenzione che il blocco scatti in posizione.



Inserite il sacchetto per lo smaltimento sul bordo del serbatoio.

Prestate attenzione che i contatti

[10-2]

siano

liberi.



Appoggiate sopra la parte superiore dere le graffe di chiusura

[2-2]

[2-1]

e chiu-

7.9 Controllo della portata

Se la velocità dell'aria nel tubo flessibile d'aspirazione scende sotto i 20 m/s, per motivi di sicurezza viene emesso un segnale acustico.

Possibili cause Rimedio

Regolazione della forza d'aspirazione impostata su un valore troppo basso.

La manopola

[1-9]

non è impostata sul diametro

del tubo flessibile collegato.

[1-10]

Impostare la regolazione della forza d'aspirazione su un valore più alto (vedi Cap. 7.4).

Impostare il diametro corretto del tubo flessibile (vedi Cap. 7.1).

CTM

Possibili cause Rimedio

Tubo flessibile d'aspirazione intasato o piegato. Eliminare l'intasamento o la piega nel tubo. Sacchetto filtro pieno. Inserire un nuovo sacchetto filtro (vedi Cap. 7.7). Filtro principale sporco. Sostituite il filtro principale (vedi Cap. 9.1).

SOLO AUTO

Clean

Pulire il filtro principale (vedi Cap.

8.2). Malfunzionamento dell'elettronica di controllo. Far riparare da un'officina autorizzata Festool. Aspirazione di liquidi. La sicurezza di funzionamento non è compromessa,

non è necessario alcun intervento.



8Lavoro

8.1 Manovrabilità Alloggiamento per il tubo flessibile:

potete inserire il tubo flessibile d'aspirazione nell'apertura mento. Nell'apertura

[8-3]

e riporlo nell'apposito alloggia-

[8-2]

potete inserire il cavo di

dopo il lavoro

Inserire la chiusura a saracinesca CT-VS tra l'apertura di aspirazione

[1-2]

e il tubo di aspira-

zione.



Montare il supporto per attrezzi.



Usare solo con il sacco di raccolta!

8.4 Aspirazione di sostanze secche

rete e riporre anche questo nell'alloggiamento per il tubo flessibile.

Appoggio per Systainer Sys-Doc:

sul piano d'appoggio è possibile fissare con i due scorrevoli Systainer.

8.2 AUTO

Clean

- Pulire il filtro principale

lo varianti con AutoClean)

Solo in combinazione con un sacco di raccolta

(idoneo per polveri del tipo M). Non per l'aspirazione di liquido!

[8-1]

(so-

Polveri nocive per la salute Lesione delle vie respiratorie



Se aspirate sostanze nocive per la salute, utilizzate un sacchetto filtro o il sacchetto per lo smaltimento!



Utilizzate l'apparecchio soltanto se funziona il controllo della portata.

ATTENZIONE

Pulizia automatica

Regolare la frequenza con la rotella

Solo per CTM 36 E AC- LHS:

manopola

[1-8]

accendere mediante la

[1-8]

Prestate attenzione

polveri prodotte da utensili elettrici in funzionamento:

durante l'aspirazione delle

Se l'aria di scarico viene ributtata nell'ambiente di

Pulizia manuale

Posizionare l'interruttore dell'apparecchio

simbolo

[1-11]

sul

Pulizia completa manuale



Con il palmo della mano o la chiusura a saracinesca CT-VS (497926), tappare la bocca di aspirazione o l'apertura del tubo di aspirazione per 2 secondi.



Posizionare l'interruttore dell'apparecchio

[1-11]

sul simbolo AC.

8.3 Particolarità CTM 36 E AC- LHS

Per utilizzare l'unità mobile d'aspirazione con la

PLANEX



Usare il tubo di aspirazione antipiegatura D 36

lavoro, deve essere presente nell'ambiente un sufficiente

indice di ricambio dell'aria L

. Per osservare i valori limite richiesti, la portata deve essere al massimo il 50% della portata di aria fresca (volume dell'ambiente V

x indice di ricambio dell'aria LW).

Osservare inoltre le disposizioni regionali.

Attenzione:

Se il filtro principale è umido, si intasa velocemente se si aspirano sostanze secche. Per questo motivo, prima di aspirare polveri l'elemento filtrante dovrebbe essere asciugato oppure sostituito con un filtro asciutto.

8.5 Aspirazione di liquidi e di materiali umidi

Rimuovere il sacco filtrante o il sacco di raccolta!

mm x 3,5 m-AS.



Usare la boccola di aspirazione speciale per il collegamento del

PLANEX

Consiglio:

CT).

usare un filtro speciale per liquidi (NF-

L'aspirazione si interrompe automaticamente al raggiungimento del livello massimo di riempimento.

Al termine dell'aspirazione di liquidi, lasciare asciu-

EKAT

gare il filtro principale!

ATTENZIONE

Fuoriuscita di schiuma e di liquido



Spegnere immediatamente l'apparecchio e svuotarlo.

8.6 Dopo il lavoro



Versioni con AutoClean:

pulire il filtro principale

in modalità automatica o manuale (vedi capitolo

8.2).



Spegnere l'unità mobile di aspirazione e staccare la spina.



Avvolgere il cavo di alimentazione elettrica.



Svuotare il contenitore dello sporco.



Chiudere l'apertura di aspirazione tappo

[1-1]

[1-2]

con il

AVVERTENZA

Polveri nocive per la salute Lesione delle vie respiratorie



Pulite l'unità mobile d'aspirazione e tutti gli accessori in ogni parte con un aspiratore e un panno (internamente ed esternamente), prima di muovervi dall'ambiente sporco.



Le parti che non possono essere pulite completamente, per il trasporto devono essere rinchiuse in un sacco di plastica a tenuta d'aria.



Indossate una protezione per le vie respiratorie!

Conservare questo apparecchio solo in ambienti interni.



Riporre l'unità mobile d'aspirazione in un locale secco precluso all'acceso di persone non autorizzate.

Servizio e riparazione

CTM

solo da parte del

costruttore o delle officine di servizio autorizzate. Le officine più vicine sono riportate di seguito: www.festool.com/service

Utilizzare solo ricambi originali Festool! Cod. prodotto reperibile al sito:

www.festool.com/service Le parti e i dispositivi di sicurezza dan-

neggiati devono essere riparati o sostituiti a regola d'arte da un'officina autorizzata, se non indicato diversamente nelle istruzioni per l'uso.

Osservare le seguenti indicazioni:

– Almeno una volta l'anno è necessaria un'ispezione

tecnica in riferimento alle polveri da parte del costruttore o di personale qualificato, al fine di accertare, ad es., l'eventuale presenza di perdite o di danneggiamenti al filtro e il funzionamento corretto dei dispositivi di controllo.

– Cio che non può essere pulito deve essere smalti-

to. Usare a tale scopo un sacco impermeabile. Attenersi alle disposizioni vigenti in materia di smaltimento!

– Per effettuare la manutenzione, l'operatore deve

smontare l'apparecchio, pulirlo e procedere alla manutenzione, nella misura in cui ciò è possibile senza provocare pericolo per il personale addetto alla manutenzione o per altre persone. Fra le misure precauzionali da seguire ricordiamo la depurazione prima dello smontaggio, la realizzazione sul luogo dove viene smontato l'apparecchio di uno sfiato forzato filtrato, la pulizia della zona dove è stata effettuata la manutenzione e la messa a disposizione di un equipaggiamento protettivo personale adatto.

9.1 Sostituzione del filtro principale

AVVERTENZA

9 Manutenzione e cura

AVVERTENZA

Pericolo di lesioni, scossa elettrica



Prima di eseguire qualsiasi operazione di manutenzione o cura sulla macchina, disinserire sempre la spina dalla presa!



Tutte le operazioni di manutenzione e riparazione per le quali è necessario aprire l'alloggiamento del motore devono essere eseguite solamente da un'officina per l'Assistenza Clienti autorizzata.

Danneggiamento del motore



Non aspirate mai senza il filtro principale, altrimenti potete danneggiare il motore.



[2-2]

Aprire le clip e togliere la parte superiore

[2-1]



Girate la parte superiore dell'apparecchio, in modo che il filtro principale sia rivolto verso l'alto (Fig.

[9]



Spostate la leva



Estraete il filtro principale usato

[9-3]

e togliete il supporto

[9-1]

e sostitui-

telo con uno nuovo.

[9-2]

CTM



Smaltite il filtro principale usato secondo le disposizioni di legge.



Montate il supporto

[9-2]

e spostate la leva

[9-3]

fino allo scatto in posizione.



Appoggiate sopra la parte superiore dere le graffe di chiusura

[2-2]

[2-1]

e chiu-

9.2 Svuotamento del serbatoio di contenimento

Dopo avere tolto la parte superiore, è possibile svuotare il serbatoio di contenimento



Dopo l'aspirazione di liquidi pulite regolarmente i sensori di livello

[10-1]

[2-3]

con un panno morbido e

controllate che non ci siano danneggiamenti.

10 Accessori

I numeri d'ordine per accessori e filtri si trovano nel catalogo Festool o in Internet all'indirizzo "www.festool.com“.

10.1 Moduli

Per ampliare l'unità mobile d'aspirazione sono disponibili nel programma di accessori i seguenti moduli che possono essere montati nella slot per modulo

[1-3]

in un'officina specializzata: – modulo pneumatico, – modulo presa elettrica con alimentazione perma-

nente di corrente,

– modulo presa elettrica con accensione automatica

(non per la variante GB 110 V),

– modulo per unità di servizio/aspirazione (EAA) per

l'utilizzo dell'accensione automatica sull'EAA.

Potete trovare ulteriori informazioni sui moduli in Internet all'indirizzo "www.festool.com".

11 Ambiente

Non gettare l'apparecchio tra i rifiuti domestici!

accessori e gli imballaggi in modo ecocompatibile. Attenersi alle disposizioni di legge nazionali in vigore.

Solo UE:

secondo la direttiva europea /CE sui vecchi dispositivi elettrici ed elettronici e la sua applicazione in ambito nazionale, gli elettroutensili usati devono essere raccolti separatamente e riciclati in modo eco-compatibile.

Informazioni su REACh:

www.festool.com/reach

Smaltire gli apparecchi, gli

12 Dichiarazione di conformità CE

Unità mobile d’aspirazione

CTM 26 E 495865, 495866, 495870 CTM 26 E AC 498732, 498734, 200443 CTM 36 E 495867, 495868, 495871 CTM 36 E AC 498735, 498736, 498740 CTM 36 E AC-LHS 500862, 500861, 500863,

CTM 36 E LE 495869, 496947 CTM 36 E LE AC 498738 CTM 48 E 498006, 498007 CTM 48 E LE 498008 CTM 48 E AC 498763, 498764 CTM 48 E LE AC 498023 Anno del contrassegno CE: CTM 26 E, CTM 36 E,

CTM 36 E LE CTM 26 E AC, CTM 36 E

AC, CTM 36 E LE AC, CTM 36 E AC-LHS

CTM 48 E, CTM 48 E LE, CTM 48 E AC, CTM 48 E LE AC

Dichiariamo sotto nostra unica responsabilità che il presente prodotto è conforme a tutti i requisiti di rilevanza definiti dalle seguenti direttive, norme o documenti normativi:

2006/42/CE, 2004/108/CE (fino al 19/04/2016), 2014/ 30/UE (dal 20/04/2016), 2011/65/UE, EN 603351:2012, EN 60335-2-69:2012, EN 550141:2006+A1:2009+A2:2011, EN 55014-2:1997+correzione 1997+A1:2001+A2:2008, EN 61000-32:2006+A1:2009+A2:2009, EN 61000-3-3:2013.

Festool GmbH

Wertstr. 20, D-73240 Wendlingen, Germania

Wolfgang Zondler Responsabile Ricerca, Sviluppo e Documentazione

tecnica 2015-07-20

N° di serie

500865

2009

2010

2011

Originele gebruiksaanwijzing

1 Veiligheidsvoorschriften

CTM

Waarschuwing!

Lees alle veiligheidsvoorschriften en aanwijzingen.

Wanneer men zich niet aan de waarschuwingen en aanwijzingen houdt, kan dit leiden tot elektrische schokken, brand en/of ernstig letsel.

Bewaar alle veiligheidsinstructies en handleidingen om ze later te kunnen raadplegen.

– Dit apparaat mag niet door personen (met inbegrip van kinderen) met verminderde

lichamelijke, zintuiglijke of verstandelijke vermogens of gebrek aan ervaring en kennis worden gebruikt.Er moet voortdurend op worden gelet dat

kinderen

niet met

het apparaat spelen.

– Waarschuwing: Het apparaat kan gezondheidsbedreigende stoffen bevatten. On-

derhoud, lediging en filtervervanging alleen door bevoegde vakmensen met een ge-

schikte veiligheidsuitrusting. – Alleen gebruiken met geïnstalleerd filtersysteem! – Alleen gebruiken met geschikte veiligheidsuitrusting! – Alleen indien na visuele controle intact, werken in droge omgeving en volgens in-

structie!

Bij het afzuigen van stoffen die de grenswaarde overschrijden of bij aanzienlijke hoeveelheden eiken- of beukenhoutstof niet meer dan één stofbron (elektrisch

of persluchtgereedschap) afzuigen.

Explosie- en brandgevaar:Niet opzuigen:

–

– vonken of hete stoffen; – brandbare of explosieve stoffen (bijv. magnesium, aluminium, benzine, verdunning - met uit-

zondering van hout); – agressieve stoffen (bijv. zuren, logen, oplosmiddelen); – chemisch reactieve stoffen die leiden tot het ontstaan van warmte, zuren/basen, gassen, etc.

(bijv. reactief 2K-materiaal, aluminium en water).

– Nationale veiligheidsvoorschriften en gegevens van de producent van het materiaal

in acht nemen! – Contactdoos op het apparaat alleen gebruiken voor het vermelde doel! – Regelmatig de stekker en de kabel controleren om een gevaarlijke situatie te ver-

mijden. Deze bij beschadiging uitsluitend door een geautoriseerde onderhouds-

werkplaats laten vernieuwen. – Niet met een takel of hijswerktuig omhoogheffen en transporteren!

CTM

2 Symbolen 3 Toestelelementen

Symbool

Betekenis

Waarschuwing voor algemeen gevaar

Waarschuwing voor elektrische schok

Lees de gebruiksaanwijzing en veiligheidsvoorschriften!

Draag een zuurstofmasker!

Tip, aanwijzing

Handelingsinstructie

Waarschuwing!

Het apparaat kan gezondheidsbedreigende stoffen bevatten!

Niet met het huisvuil meegeven.

[1-1] [1-2] [1-3]

Sluitstop Aanzuigopening Moduleslot (persluchtmodule bij CTM 36 E

LE, CTM 36 E LE AC, CTM 48 E LE, CTM 48 E LE AC)

[1-4] [1-5] [1-6] [1-7] [1-8]

Toestelcontactdoos Slangdepot Handgreep SysDoc Automatische reiniging (alleen varianten

met AutoClean)

[1-9] [1-10] [1-11] [1-12] [1-13] [1-15]

Instelling slangdiameter Zuigkrachtregeling Apparaatschakelaar Sluitklem Vuilcontainer Rem

De vermelde afbeeldingen staan in het begin van de gebruiksaanwijzing.

4 Technische gegevens

Mobiele afzuigapparaten

Opgenomen vermogen 350 - 1200 W Aansluitwaarde van toestelcontact-

doos max.

GB 240 V/ 110 V Volumestroom (lucht) max., turbine 234 m³/h (3900 l/min) Onderdruk max., turbine 24000 Pa Filteroppervlak 6318 cm² Afzuigslang D 27 mm x 3,5 m-AS Lengte van het netsnoer 7,5 M Geluidsdrukniveau volgens EN 60704-2-1 / Onzekerheid K 71 dB(A) / 3 dB Beveiligingsklasse IP X4 Containerinhoud

CTM 36 E, CTM 36 E LE, CTM 36 E AC, CTM 36 E LE AC, CTM 36 E AC-LHS

CTM 48 E, CTM 48 E LE, CTM 48 E AC, CTM 48 E LE AC

CTM 26 E, CTM 26 E AC

CH, DK

2400 W 1100 W

1800 W/ 500 W

26 l 36 l 48 l

Afmetingen L x B x H

CTM 36 E, CTM 36 E LE, CTM 36 E AC, CTM 36 E LE AC, CTM 36 E AC-LHS

Gewicht

CTM 26 E, CTM 26 E AC

CTM 48 E, CTM 48 E LE, CTM 48 E AC, CTM 48 E LE AC

CTM 26 E

CTM 26 E AC

CTM 36 E, CTM 36 E LE

CTM 36 E AC, CTM 36 E LE AC, CTM 36 E AC-LHS

630 x 365 x 540 mm 630 x 365 x 596 mm

740 x 406 x 1005 mm

13,9 kg 14,7 kg 14,4 kg 15,2 kg

Mobiele afzuigapparaten

CTM

5 Gebruik volgens de voorschriften

Mobiele stofafzuiger geschikt voor – het op- en afzuigen van stoffen tot 0,1 mg/m³

conform stofklasse ’M’, waaronder ook hout- en

lakstoffen, – het opzuigen van water, – een hogere belasting bij industrieel gebruik,

conform IEC/EN 60335-2-69.

De gebruiker is aansprakelijk bij gebruik dat niet volgens de voorschriften plaatsvindt.

6 Inwerkingstelling

WAARSCHUWING

Ontoelaatbare spanning of frequentie! Risico van ongevallen



Gegevens op het typeplaatje in acht nemen.



Landspecifieke bijzonderheden in acht nemen.

CTM 48 E, CTM 48 E LE

CTM 48 E AC, CTM 48 E LE AC

Schakelaarstand ’0’

Toestelcontactdoos

[1-4]

is stroomloos, mobiele

stofzuiger is uitgeschakeld.

Schakelaarstand ’MAN’

Toestelcontactdoos

[1-4]

is stroomvoerend, mobie-

le stofafzuiger start.

Schakelaarstand ’Auto’

Toestelcontactdoos

[1-4]

is stroomvoerend, de mobiele stofzuiger start wanneer het aangesloten gereedschap wordt ingeschakeld.

7 Instellingen

7.1 Slangdiameter instellen



Stem de instelling van de slangdiameter af op de aangesloten slangdiameter.



Dit garandeert dat de luchtsnelheid in de afzuigslang correct gemeten wordt (zie hoofdstuk

7.9).

7.2 Elektrisch gereedschap aansluiten

18,8 kg 19,6 kg

[1-9]

6.1 Eerste inbedrijfstelling



Sluitklemmen openen het apparaat



Haal de accessoires uit de vuilcontainer

[2-1]

[2-2]

afnemen.

en bovendeel van

[2-3]

de verpakking!



Plaats een filter- of wegwerpstofzak in de vuilcontainer (zie hoofdstuk 7.7 en 7.8).



Plaats het bovendeel klemmen



Monteer de kabelopwikkeling aan de achterzij-

[2-2]

vast.

[2-1]

terug en zet de sluit-

de van de mobiele stofzuiger (zie Afbeelding

[3]



Sluit de zuigslang aan op het apparaat.

6.2 In-/Uitschakelen



Netstekker in een geaard stopcontact steken.

WAARSCHUWING

Gevaar voor letsel door ongecontroleerd startend gereedschap



Let erop dat het aangesloten gereedschap uitgeschakeld is voordat u de schakelaar in de schakelaarstand "AUTO" of "MAN" draait.

De schakelaar

[1-11]

dient als in-/uit-schakelaar.

WAARSCHUWING

Gevaar voor letsel



De maximale aansluitwaarde van de toestelcontactdoos in acht nemen (zie hoofdstuk Technische gegevens).



Elektrisch gereedschap uitschakelen.



Elektrisch gereedschap aansluiten op contact-

[1-4]

doos

7.3 Persluchtgereedschap aansluiten

WAARSCHUWING

Gevaar voor letsel



Persluchtgereedschap uitschakelen.

Inschakelautomaat bij persluchtgereedschap (CTM 36 E LE, CTM 36 E LE AC, CTM 48 E LE, CTM 48 E LE AC of accessoires)

met persluchtmodule aan moduleslot

Aanbeveling:

– Aanbouw van de toevoereenheid VE (495886):

perslucht gefilterd en geolied

– Gebruik IAS-systeem met IAS-aansluitstuk

(454757) voor Festool persluchtgereedschap

[1-3]

CTM

Voorwaarde:

bedrijfsdruk van het gereedschap

6bar!

7.4 Zuigkracht afstellen



aan de draaiknop

[1-10]

7.5 Rem vastzetten

Door de zwarte remhendel

[1-15]

over te halen wordt voorkomen dat de mobiele stofafzuiger wegrolt. Hiervoor de mobiele stofzuiger aan de voorkant enigszins optillen en de zwarte remhendel omlaag drukken tot deze inklikt. Voor vrijgave drukt u op de groene hendel

[1-14]

7.6 Temperatuurbeveiliging

Ter bescherming tegen oververhitting schakelt de temperatuurbeveiliging de mobiele stofzuiger uit voordat de kritische temperatuur wordt bereikt.



Mobiele stofzuiger uitschakelen, ca. 5 minuten laten afkoelen, inschakelen.



Inschakelen niet mogelijk: Contact opnemen met Festool onderhoudswerkplaats.

7.7 Filterzak

(SC FIS-CT 26/36/48)

vervan-

gen

Filterzak uitnemen [4]



Sluitklemmen openen het apparaat



Verwijder de filterzak.



Voer de gebruikte filterzak af in overeenstem-

[2-1]

[2-2]

afnemen.

en bovendeel van

ming met de wettelijke bepalingen.



Maak de vuilcontainer

[2-3]

leeg.

Filterzak plaatsen [5]



Breng een nieuwe filterzak (SC FIS-CT 26/36/

[4]

48) in (Afbeelding

Belangrijk:

De filterzak-

kraag krachtig op de inlaatfitting drukken.



Plaats het bovendeel klemmen



Let erop dat de filterzak niet tussen het boven-

[2-2]

vast.

[2-1]

terug en zet de sluit-

en ondergedeelte ingeklemd raakt.

7.8 Wegwerpstofzak vervangen Wegwerpstofzak uitnemen [6]



Sluit de afzuigopening



Sluitklemmen openen het apparaat



Sluit de wegwerpstofzak.



Verwijder de wegwerpstofzak.



Voer de gebruikte wegwerpstofzak af in over-

[2-1]

[1-2]

[2-2]

afnemen.

met de sluitstop

en bovendeel van

eenstemming met de wettelijke bepalingen.



Maak de vuilcontainer

[2-3]

leeg.

Wegwerpstofzak plaatsen [7]



Breng een nieuwe wegwerpstofzak (ENS-CT26/ 36/48) in de inlaatsteun van de container en vergrendel deze.

Belangrijk:

De openingen aan de zijkant van de wegwerpstofzak dienen binnen de vuilcontainer te liggen. Let erop dat de grendel inklikt.



Leg de wegwerpstofzak over de rand van de container.

Let erop dat de contacten



Plaats het bovendeel klemmen

[2-2]

[2-1]

vast.

[10-2]

vrij liggen.

terug en zet de sluit-

[1-

7.9 Volumestroombewaking

Bedraagt de luchtsnelheid in de afzuigslang minder dan 20 m/s, dan klinkt er om veiligheidsredenen een waarschuwingssignaal.

Mogelijke oorzaken Oplossing

Zuigkrachtregeling ingesteld.

Draaiknop

[1-9]

[1-10]

op een te lage waarde

niet ingesteld op de aangesloten

Zuigkrachtregeling op een hogere waarde instellen (zie hoofdstuk 7.4).

Juiste slangdiameter instellen (zie hoofdstuk 7.1).

slangdiameter. Afzuigslang verstopt of geknikt. Verstopping of knik verwijderen. Filterzak vol. Nieuwe filterzak plaatsen (zie hoofdstuk 7.7). Standaard filter verontreinigd. Standaard filter vervangen (zie hoofdstuk 9.1).

ALLEEN AUTO

Clean

standaard filter reinigen (zie

hoofdstuk 8.2).

Storing van de bewakingselektronika. Door Festool klantendienstwerkplaats laten herstel-

len.

CTM

Mogelijke oorzaken Oplossing

Natzuigen. Rendementszekerheid niet geschaad, geen ingreep

vereist.

8Veilig werken

8.1 Bediening Slangdepot:

afzuigslang door de opening opbergvak leggen. Door de opening netsnoer inbrengen en ook in het opbergvak leggen.

Systaineropbergruimte SysDoc:

kan m.b.v. de beide schuiven worden bevestigd.

8.2 AUTO

Automatische reiniging

Met de draaiknop

Alleen CTM 36 E AC- LHS:

inschakelen.

Reiniging handmatig

Apparaatschakelaar

Volledige reiniging handmatig



Met de handpalm of afsluitschuif CT-VS (497926) de opening van het mondstuk of de slang 2 seconden afsluiten.



Apparaatschakelaar draaien.

Na beëindiging van het werk kunt u de

[8-3]

leiden en in het

[8-2]

kunt u het

Aan het steunvlak

[8-1]

een Systainer

Clean

- standaard filter reinigen

(alleen varianten met AutoClean)

Alleen in combinatie met wegwerpstofzak

(conform stofklasse ’M’). Niet bij het natzuigen!

[1-8]

de frequentie instellen.

[1-11]

met de draaiknop

op symbool AC draaien.

op symbool

[1-8]

8.4 Droge stoffen opzuigen

VOORZICHTIG

Gezondheidsbedreigende stoffen Letsel aan de luchtwegen



Gebruik bij het afzuigen van gezondheidsbedreigende stoffen een filter- of wegwerpstofzak!



Gebruik het apparaat alleen met een functionerende volumestroombewaking.

Belangrijk

elektrisch gereedschap: Wanneer de afzuiglucht in de ruimte wordt terug-

gevoerd, dient de voldoende te zijn. Om aan de vereiste grenswaarden te voldoen, mag de teruggevoerde volumestroom maximaal 50% van de verseluchtstroom (ruimtevolume VR x ventilatiesnelheid LW) bedragen. Neem bovendien de regionale voorschriften in acht.

Let op:

dicht wanneer droge stof wordt opzogen. Om deze reden dient het standaard filter voor het opzuigen van stof gedroogd of door een droog exemplaar vervangen te worden.

8.5 Natte stoffen/vloeistoffen opzuigen

bij het afzuigen van stof van lopend

ventilatiesnelheid L

in de ruimte

Een vochtig standaard filter loopt sneller

Filter- of wegwerpstofzak verwijderen!

8.3 Bijzonderheden CTM 36 E AC- LHS

Om de mobiele stofafzuiger in combinatie met de

PLANEX



te gebruiken:

Knikvaste zuigslang D 36 mm x 3,5 m-AS gebruiken.



Speciale afzuigmof voor het aansluiten van de

PLANEX



Afsluitschuif CT-VS tussen aanzuigopening

en afzuigslang plaatsen.



Gereedschaphouder monteren.



Alleen met wegwerpstofzak gebruiken!

gebruiken.

[1-

Aanbeveling:

Gebruik het speciale natfilter (NF-

CT). Bij het bereiken van het maximale niveau wordt het

afzuigen automatisch onderbroken. Na het natzuigen het standaard filter laten drogen!

VOORZICHTIG

Uittredend schuim en vloeistoffen



Apparaat direct uitschakelen en ledigen.

8.6 Na afloop van het werk



Alleen varianten met AutoClean:

ter automatisch of met de hand reinigen (zie hoofdstuk 8.2).



Mobiele stofafzuiger uitschakelen en stekker uit stopcontact halen.



Aansluitkabel opwikkelen.

Standaard fil-

CTM



Vuilcontainer ledigen.



Sluit de afzuigopening

[1-2]

met de sluitstop

WAARSCHUWING

Gezondheidsbedreigende stoffen Letsel aan de luchtwegen



Reinig de mobiele stofafzuiger en alle accessoires volledig, zowel van binnen als van buiten, voordat u ze uit het verontreinigde gebied verwijdert.



Onderdelen die niet volledig gereinigd kunnen worden moeten voor het transport in een afgesloten, luchtdichte kunststof zak worden gedaan.



Draag een zuurstofmasker!

[1-

dichtheid van het apparaat en de werking van de controleapparatuur) door de fabrikant of iemand die hiervoor geschoold is, laten uitvoeren.

– Wat niet kan worden gereinigd, moet worden ver-

wijderd. Hiervoor niet-doorlatende zakken gebruiken. Toepasselijke afvoerregelingen in acht nemen!

– Voor het onderhoud door de gebruiker moet het

apparaat gedemonteerd, schoongemaakt en onderhouden worden, zonder dat dit gevaar oplevert voor onderhoudspersoneel of andere personen. Tot de vereiste voorzorgsmaatregelen behoort ook het ontgiften voor demontage, het treffen van maatregelen voor lokaal gefilterde gecontroleerde ventilatie, op de plaats waar het apparaat wordt gedemonteerd, de reiniging van het onderhoudsgebied en een passende persoonlijke veiligheidsuitrusting.

Dit apparaat nooit buiten opslaan.



De mobiele stofafzuiger opbergen in een droge ruimte, beschermd tegen onbevoegd gebruik.

9 Onderhoud en verzorging

WAARSCHUWING

Gevaar voor letsel, elektrische schokken



Haal vóór alle onderhouds- en reinigingswerkzaamheden de stekker altijd uit het stopcontact!



Alle onderhouds- en reparatiewerkzaamheden, waarvoor het vereist is de motorbehuizing te openen, mogen alleen door een geautoriseerde onderhoudswerkplaats worden uitgevoerd.

Klantenservice en reparatie

door producent of servicewerkplaatsen: Dichtstbijzijnde adressen op:

www.festool.com/service

EKAT

Alleen originele Festool-reserveonderdelen gebruiken! Bestelnr. op:

www.festool.com/service Beschadigde beveiligingsinrichtingen

en onderdelen moeten op deskundige wijze in een erkende en gespecialiseerde werkplaats gerepareerd en vervangen worden, voor zover niets anders in de gebruiksaanwijzing aangegeven is.

Neem de volgende aanwijzingen in acht:

– Tenminste eenmaal per jaar een stoftechnische

controle (bijv. op beschadiging van het filter, de

alleen

9.1 Standaard filter vervangen

AANWIJZING

Beschadiging van de motor



Zuig nooit zonder standaard filter, omdat de motor hierdoor beschadigd kan raken.



Sluitklemmen openen het apparaat



Draai het bovendeel van het apparaat zo, dat het

[2-1]

[2-2]

afnemen.

en bovendeel van

standaard filter naar boven gericht is (Afbeelding

[9]



Haal de hendel houder



Verwijder het gebruikte standaard filter

[9-2]

[9-3]

weg.

over en neem de opberg-

[9-1]

vervang het door een nieuw exemplaar.



Voer het gebruikte standaard filter af in overeenstemming met de wettelijke bepalingen.



Breng de opberghouder del

[9-3]

over totdat deze inklikt.



Plaats het bovendeel klemmen

[2-2]

vast.

[9-2]

in en haal de hen-

[2-1]

terug en zet de sluit-

9.2 Vuilcontainer leegmaken

Na het wegnemen van het bovendeel kan de vuilcontainer



Reinig na het opzuigen van vloeistoffen regelmatig de niveausensoren

[2-3]

leeggemaakt worden.

[10-1]

met een zachte

doek en controleer ze op beschadiging.

10 Accessoires

De bestelnummers voor accessoires en filters vindt u in uw Festool-catalogus of op het internet op www.festool.com.

10.1 Modules

Ter uitbreiding van de mobiele stofzuiger staan in het accessoireprogramma de volgende modules ter beschikking, die in een geautoriseerde onderhoudswerkplaats in het moduleslot worden ingebouwd:

– persluchtmodule, – contactdoosmodule met permanente stroomtoe-

voer,

– contactdoosmodule met inschakelautomaat (niet

voor de GB 110 V variant),

– module voor energieafzuigarm (EAA) voor ge-

bruik van de inschakelautomaat aan de EAA.

Meer informatie over de modules vindt u op het internet onder "www.festool.com".

[1-3]

kunnen

CTM

Mobiele stofafzuiger Serienr.

CTM 36 E LE 495869, 496947 CTM 36 E LE AC 498738 CTM 48 E 498006, 498007 CTM 48 E LE 498008 CTM 48 E AC 498763, 498764 CTM 48 E LE AC 498023 Jaar van de CE-markering: CTM 26 E, CTM 36 E,

CTM 36 E LE CTM 26 E AC, CTM 36 E

AC, CTM 36 E LE AC, CTM 36 E AC-LHS

2009

2010

11 Speciale gevaaromschrijving voor

het milieu

Geef het apparaat niet met het huisvuil mee!

soires en verpakkingen op milieuvriendelijke wijze af! Neem de geldende nationale voorschriften in acht.

Alleen EU:

bruikte elektrische en elektronische apparaten en de vertaling hiervan in de nationale wetgeving dienen oude elektroapparaten gescheiden te worden ingezameld en op milieuvriendelijke wijze te worden afgevoerd.

Informatie voor REACh:

www.festool.com/reach

Volgens de Europese richtlijn inzake ge-

Voer de apparaten, acces-

12 EG-conformiteitsverklaring

Mobiele stofafzuiger Serienr.

CTM 26 E 495865, 495866, 495870 CTM 26 E AC 498732, 498734, 200443 CTM 36 E 495867, 495868, 495871 CTM 36 E AC 498735, 498736, 498740

CTM 48 E, CTM 48 E LE, CTM 48 E AC, CTM 48 E LE AC

Wij verklaren en stellen ons ervoor verantwoordelijk dat dit product volledig voldoet aan de volgende normen en normatieve documenten:

2006/42/EG, 2004/108/EG (tot 19-04-2016), 2014/ 30/EU (vanaf 20-04-2016), 2011/65/EU, EN 603351:2012, EN 60335-2-69:2012, EN 550141:2006+A1:2009+A2:2011, EN 55014-2:1997+correctie 1997+A1:2001+A2:2008, EN 61000-32:2006+A1:2009+A2:2009, EN 61000-3-3:2013.

Festool GmbH

Wertstr. 20, D-73240 Wendlingen

Wolfgang Zondler Hoofd onderzoek, ontwikkeling en technische do-

cumentatie 2015-07-20

2011

CTM 36 E AC-LHS 500862, 500861, 500863,

500865

CTM

Originalbruksanvisning

1 Säkerhetsanvisningar

Varning!

Läs och följ alla säkerhetsanvisningar och instruktioner.

Om man inte följer varningsmeddelanden och anvisningar kan det leda till elstötar, brand och/eller svåra personskador.

Spara alla säkerhetsanvisningar och bruksanvisningar för framtida bruk.

– Denna produkt får inte användas av personer (inklusive barn) med nedsatt fysisk,

sensorisk eller psykisk förmåga eller som saknar erfarenhet och kunskap om produkten.

Barn

ska hållas under uppsikt, så att man kan säkerställa att de inte leker

med produkten.

– Varning! Produkten kan innehålla hälsofarligt damm. Underhåll, tömning och filter-

byte får endast utföras av auktoriserad fackman med lämplig skyddsutrustning. – Får endast användas med installerat filtersystem! – Den får endast användas tillsammans med lämplig skyddsutrustning! – Den får endast användas efter att man kontrollerat visuellt att den är hel, i torr miljö

och efter instruktion!

Vid uppsugning av damm, som överskrider gränsvärdena eller vid större mängder damm från träslagen ek eller bok, ska man endast suga upp damm från en

dammkälla (el- eller tryckluftsverktyg). –

Explosions- och brandfara:Sug inte upp:

– gnistor eller varmt damm; – brandfarliga eller explosiva ämnen (t.ex. magnesium, aluminium, bensin, förtunning – med un-

dantag för trä); – starka ämnen (t.ex. syra, lut, lösningsmedel); – ämnen som kan reagera kemiskt och bilda värme, syror/baser, gaser osv. (exempelvis reaktiva

tvåkomponentsmaterial, aluminium och vatten).

– Nationella säkerhetsföreskrifter såväl som materialtillverkarens anvisningar ska

följas! – Eluttaget på produkten får endast användas för avsett ändamål! – Kontrollera kontakten och kabeln regelbundet för att undvika fara. Om de skadas

får de endast bytas ut av en auktoriserad serviceverkstad. – Får ej lyftas eller transporteras med lyftkrok eller telfer.

CTM

2Symboler

Symbol Betydelse

Varning för allmän risk!

Varning för elstötar

Läs bruksanvisningen och säkerhetsanvisningarna!

Använd andningsskydd!

Tips, information

Bruksanvisning

Varning!

Maskinen kan innehålla hälso-

farligt damm!

Kasta inte i produkten i hushållssoporna.

3Maskindelar

[1-2] [1-3]

Insugsöppning Modulkontaktplats (tryckluftsmodul vid

CTM 36 E LE, CTM 36 E LE AC, CTM 48 E LE, CTM 48 E LE AC)

[1-4] [1-5] [1-6] [1-7] [1-8]

Eluttag Slangförvaring Handtag SysDoc Automatisk rengöringsverkan (endast

varianter med AutoClean)

[1-9] [1-10] [1-11] [1-12] [1-13] [1-15]

Inställning av slangens diameter Sugkraftsreglering Strömvred Låsklammer Smutsbehållare

Broms De angivna bilderna finns i början av bruksanvisningen.

[1-1]

Förslutningsplugg

4Tekniska data

Dammsugare

Effekt 350 - 1200 W Anslutningseffekt i eluttag max EU

CH, DK

GB 240 V/ 110 V

1800 W/ 500 W Volymström (luft) max, turbin 234 m³/h (3900 l/min) Undertryck max, turbin 24000 Pa Filteryta 6318 cm² Sugslang D 27 mm x 3,5 m-AS Nätkabelns längd 7,5 m Ljudtrycksnivå enligt EN 60704-2-1 / Osäkerhet K 71 dB(A) / 3 dB Skyddsklass IP X4 Behållarens volym

CTM 26 E, CTM 26 E AC

2400 W 1100 W

26 l

CTM 36 E, CTM 36 E LE, CTM 36 E AC, CTM 36 E LE AC, CTM 36 E AC-LHS

Mått L x B x H

CTM 36 E, CTM 36 E LE, CTM 36 E AC, CTM 36 E LE AC, CTM 36 E AC-LHS

Vikt

CTM 48 E, CTM 48 E LE, CTM 48 E AC, CTM 48 E LE AC

CTM 26 E, CTM 26 E AC

CTM 48 E, CTM 48 E LE, CTM 48 E AC, CTM 48 E LE AC

CTM 26 E

CTM 26 E AC

CTM 36 E, CTM 36 E LE

36 l

48 l 630 x 365 x 540 mm 630 x 365 x 596 mm

740 x 406 x 1005 mm

13,9 kg 14,7 kg 14,4 kg

CTM

Dammsugare

CTM 36 E AC, CTM 36 E LE AC, CTM 36 E AC-LHS

CTM 48 E AC, CTM 48 E LE AC

5 Avsedd användning

Dammsugare avsedd för – upp- och utsugning av damm upp till 0,1 mg/m³

motsvarande dammklass ’M’, däribland även

trä- och lackdamm, – uppsugning av vatten, – för hög påfrestning vid yrkesmässig användning,

i enlighet med IEC/EN 60335-2-69.

Vid felaktig användning ligger ansvaret på användaren.

6Driftstart

VARNING

Otillåten spänning eller frekvens! Olycksrisk



Observera informationen på märkplåten.



Observera landsspecifika avvikelser.

15,2 kg

CTM 48 E, CTM 48 E LE

18,8 kg 19,6 kg

Brytarläge ’0’

Apparatens eluttag

[1-4]

är strömlöst, den mobila

dammsugaren är frånkopplad.

Brytarläge ’MAN’

Eluttaget

[1-4]

är strömförande, dammsugaren

startar.

Brytarläge ’Auto’

Eluttaget

[1-4]

är strömförande, den mobila dammsugaren startar när det anslutna verktyget kopplas till.

7 Inställningar

7.1 Ställa in slangens diameter



Ställ in slangdiameter-reglaget anslutna slangens diameter.



Detta säkerställer att lufthastigheten i utsugningsslangen mäts korrekt (se kapitel 7.9).

7.2 Ansluta elverktyg

[1-9]

på den

6.1 Första gången maskinen används



Öppna låsklämmorna garens överdel



Ta ut tillbehörsdelarna ur smutsbehållaren

och ur förpackningen!



Sätt i en filter- eller avfallssäck i smutsbehålla-

[2-1]

[2-2]

och ta av dammsu-

[2-

ren (se kapitel 7.7 och 7.8).



Sätt på överdelen

[2-2]



Montera kabelvindan på dammsugarens baksida (se bild



Anslut sugslangen till apparaten.

[3]

[2-1]

och stäng låsklamrarna

6.2 Start/avstängning



Anslut nätkontakten till ett skyddsjordat eluttag.

VARNING

Risk för personskador genom verktyg som startar okontrollerat



Kontrollera alltid att det anslutna verktyget är frånkopplat innan brytaren vrids till läget "AUTO" eller "MAN".

Brytaren

[1-11]

fungerar som till-/frånkoppling.

VARNING

Risk för personskador



Observera den maximala anslutningseffekten för eluttaget (se kapitlet Tekniska data).



Koppla ifrån elverktyget.



Anslut elverktyget till eluttaget

[1-4]

7.3 Ansluta tryckluftsverktyg

VARNING

Risk för personskador



Koppla ifrån tryckluftsverktyget.

Tillkopplingsautomatik vid tryckluftsverktyg (CTM 36 E LE, CTM 36 E LE AC, CTM 48 E LE, CTM 48 E LE AC eller tillbehör)

med tryckluftsmodul på modulkontaktplatsen

3] Rekommendation:

– Montering av försörjningsenhet VE (495886): fil-

trerad och oljad tryckluft

– Användning av IAS-system med IAS-kopplings-

stycke (454757) för Festools tryckluftsverktyg

[1-

Grundförutsättning:

Verktygets arbetstryck är

6bar!

7.4 Reglera sugkraften



med vridknappen

[1-10]

7.5 Låsa bromsen

Med det svarta bromsspaken

[1-15]

kan dammsugaren låsas så att den står stilla. Lyft upp dammsugaren lite framtill och tryck ner den svarta bromsspaken så att den hakar i.Tryck på den gröna spaken för att lossa bromsen

[1-14]

7.6 Temperaturskydd

För att skydda mot överhettning kopplar en temperatursäkring ifrån dammsugaren när den uppnår kritisk temperatur.



Koppla ifrån dammsugaren, låt den svalna ca 5 minuter, koppla till den.



Om den inte kan kopplas till: kontakta din Festool serviceverkstad.

7.7 Byta filtersäcken

(SC FIS-CT 26/36/48)

Ta ut filtersäcken [4]



Öppna låsklämmorna garens överdel



Ta ut filtersäcken.



Avfallshantera den använda filtersäcken i enlig-

[2-1]

[2-2]

och ta av dammsu-

het med lagstadgade bestämmelser.



Rengör smutsbehållaren.

[2-3]

Sätta i filtersäcken [5]



Lägg i en ny filtersäck (SC FIS-CT 26/36/48) (bild

[4]

OBS!

Tryck på säckkragen ordentligt

på insugningsröret.

CTM



Sätt på överdelen

[2-2]



Kontrollera att filtersäcken inte kläms fast mel-

[2-1]

och stäng låsklamrarna

lan över- och underdelen.

7.8 Byta avfallssäcken Ta ut avfallssäcken [6]



Förslut sugöppningen pluggen



Öppna låsklämmorna garens överdel



Förslut avfallssäcken.



Ta ut avfallssäcken.



Avfallshantera den använda avfallssäcken i en-

[1-1]

[2-1]

[2-2]

[1-2]

med förslutnings-

och ta av dammsu-

lighet med lagstadgade bestämmelser.



Rengör smutsbehållaren.

[2-3]

Sätta i avfallssäcken [7]



Sätt i en ny avfallssäck (ENS-CT26/36/48) i behållarens insugningsstuts och lås den.

OBS!

Öppningarna i avfallssäckens sidor måste ligga innanför smutsbehållaren. Kontrollera att regeln hakar i.



Lägg avfallssäcken över kanten på behållaren.

Se till att kontakterna



Sätt på överdelen

[2-2]

[2-1]

[10-2]

är fria.

och stäng låsklamrarna

7.9 Volymströmsövervakning

Om lufthastigheten i sugslangen faller under 20 m/s, ljuder en akustisk varningssignal.

Möjliga orsaker Åtgärd

Sugkraftsregleringen

[1-10]

är för lågt inställd. Ställ in sugkraftsregleringen på ett högre värde (se

kapitel 7.4).

Vridknappen

[1-9]

är inte inställd på den

Ställ in rätt slangdiameter (se kapitel 7.1).

anslutna slangens diameter. Sugslangen är igentäppt eller knäckt. Ta bort stoppet och räta ut slangen. Filtersäcken är full. Sätt i en ny filtersäck (se kapitel 7.7). Huvudfiltret är smutsigt. Byt huvudfiltret (se kapitel 9.1).

ENDAST AUTO

Clean

Rengör huvudfiltret (se kapitel

8.2). Fel på övervakningselektroniken. Låt en Festool-serviceverkstad åtgärda felet. Våtsugning. Funktionssäkerheten påverkas ej, inga åtgärder

krävs.

CTM

8Arbeten

8.1 Hantering Slangförvaring:

langen genom öppningen slangförvaringen. Man kan även dra nätkabeln genom öppningen ringen.

Systainerförvaring SysDoc:

man sätta fast en systainer med de båda skjutspärrarna

[8-1]

8.2 AUTO

dast varianter med AutoClean)

Endast i kombination med avfallssäck

uppfyller dammklass ’M’). Ej vid våtsugning!

Efter arbetet kan man dra sugs-

[8-3]

och lägga den i

[8-2]

och förvara den i slangförva-

På förvaringsytan kan

Clean

- Rengöra huvudfiltret

(en-

(som

Om frånluften återförs till rummet, måste rummets

luftväxlingsnivå L

vara tillräcklig. För att hålla de föreskrivna gränsvärdena, får den återförda volymströmmen maximalt uppgå till 50 % av friskluftens volymström (rumsvolym VR x luftväxlingsnivå LW). Observera dessutom de nationella bestämmelserna.

Observera!

Ett fuktigt huvudfilter blir snabbare igensatt när det används till torra material. Därför ska man alltid låta huvudfiltret torka före dammsugning, eller byta ut det mot ett torrt.

8.5 Suga upp våta ämnen/vätskor

Ta bort filter- eller avfallssäcken!

Automatisk rengöring

Ställ in frekvensen med vridknappen

CTM 36 E AC- LHS:

det

[1-8]

får endast kopplas till med vre-

[1-8]

Manuell rengöring

Ställ strömvredet

[1-11]

på symbolen AC.

Manuell totalrengöring



Täpp till munstycks- eller slangöppningen i 2 sekunder men handen eller låsspärren CT-VS (497926).



Ställ strömvredet

[1-11]

på symbolen AC.

8.3 Speciella procedurer CTM 36 E AC- LHS

För att använda dammsugaren i kombination med

PLANEX



Använd en knäckbeständig sugslang D 36 mm x 3,5 m-AS.



Anslut en specialsugmuff för att ansluta



Sätt en låsspärr CT-VS mellan insugsöppningen

[1-2]

och sugslangen.



Montera verktygshållaren.



Får endast användas med avfallssäck!

PLAN-

Rekommendation:

Använd det speciella våtfiltret

(NF-CT). När den maximala fyllnadsnivån nås, avbryts upp-

sugningen automatiskt. Låt huvudfiltret torka efter våtsugning!

OBSERVERA

Utträngande skum och vätskor



Koppla genast ifrån dammsugaren och töm den.

8.6 Efter arbetet



Endast varianter med AutoClean:

Rengör hu-

vudfiltret automatiskt eller manuellt (se kapitel

8.2).



Koppla ifrån dammsugaren och dra ut nätkontakten.



Linda upp nätkabeln.



Töm smutsbehållaren.



Förslut sugöppningen

[1-1]

pluggen

[1-2]

med förslutnings-

VARNING

8.4 Suga upp torra ämnen

OBSERVERA

Hälsofarligt damm Risk för skador i luftvägarna



Använd alltid en filter- eller avfallssäck vid uppsugning av hälsofarligt material!



Använd endast apparaten med fungerande volymströmsövervakning.

Kontrollera följande

bildas vid användning av elverktyg:

vid uppsugning av damm som

Hälsofarligt damm Risk för skador i luftvägarna



Rengör dammsugaren och samtliga tillbehör genom att dammsuga av den och torka av den helt (både invändigt och utvändigt), innan den flyttas från det smutsiga området.



Delar som inte kan rengöras helt måste transporteras lufttätt förslutet i en plastsäck.



Använd andningsskydd!

Apparaten ska endast förvaras inomhus.



Förvara dammsugaren i ett torrt utrymme, skyddad mot obehörig användning.

9 Underhåll och skötsel

VARNING

Risk för personskada, elstöt



Dra alltid ut nätkontakten före alla underhållsoch servicearbeten på maskinen!



Allt underhålls- och reparationsarbete som kräver att motorns hölje öppnas får endast utföras av behöriga serviceverkstäder.

CTM



Öppna låsklämmorna garens överdel



Vrid på apparatens överdel så att huvudfiltret

[2-1]

riktas uppåt (bild



Ställ om spaken



Ta bort det använda huvudfiltret

[9]

[9-3]

[2-2]

och ta av dammsu-

och ta bort

[9-2]

[9-1]

hållaren.

och sätt i

ett nytt.



Avfallshantera det använda huvudfiltret i enlighet med lagstadgade bestämmelser.



Sätt i hållaren

[9-2]

och ställ om spaken

så att den hakar fast.



Sätt på överdelen

[2-2]

[2-1]

och stäng låsklamrarna

[9-3]

Service och reparation

ska endast utföras av tillverkaren eller serviceverkstäder. Se följande adress: www.festool.se/service

EKAT

Använd bara Festools originalreservdelar! Art.nr nedan:

www.festool.se/service Skadade skyddsanordningar och delar

måste repareras eller bytas ut av en

auktoriserad fackverkstad, såvida inget annat anges i bruksanvisningen.

Observera följande anvisningar:

– Produkten ska kontrolleras ur dammteknisk

synpunkt minst en gång årligen (t.ex. att det inte förekommer några filterskador, att dammsugaren är tät och att kontrollanordningarna fungerar) av tillverkaren eller av en person som utbildats av tillverkaren.

– Komponenter som inte kan rengöras ska kasse-

ras. Använd tättförslutande påsar till dessa. Följ gällande bestämmelser för avfallshantering!

– Vid underhåll av apparaten (genom användaren)

ska apparaten plockas isär, rengöras och underhållas, i den mån det är möjligt, utan att personer utsätts för några risker. Vidta lämpliga försiktighetsåtgärder, såsom avlägsnande av gifter före isärplockning, åtgärder för filtrerad ventilation i lokalen där apparaten underhålls, rengöring av arbetsområdet och användning av personlig skyddsutrustning.

9.1 Byta huvudfiltret

OBS

Motorskada



Använd aldrig dammsugaren utan inbyggt huvudfilter, eftersom motorn då kan skadas.

9.2 Tömma smutsbehållaren

När överdelen tagits av kan smutsbehållaren

[2-3]

tömmas.



Efter uppsugning av vätskor, rengör nivåsensorerna

[10-1]

regelbundet med en mjuk trasa

och undersök dem med avseende på skador.

10 Tillbehör

Artikelnummer för tillbehör och filter finns i Festools katalog eller på internet, "www.festool.se".

10.1 Moduler

Dammsugaren kan kompletteras med följande moduler som ingår i tillbehörssortimentet. De ska då monteras

[1-3]

på modulkontaktplatsen av en auk-

toriserad serviceverkstad: –Tryckluftsmodul – Eluttagsmodul med permanent strömtillförsel – Eluttagsmodul med tillkopplingsautomatik (ej

för GB 110 V-varianten)

– Modul för energi-/utsugsenhet (EAA) för använd-

ning med tillkopplingsautomatiken på EAA.

Närmare information om modulerna finns på Festools hemsida "www.festool.se".

11 Miljö

Släng inte maskinen i hushållssoporna!

Se till att verktyg, tillbehör och förpackningar lämnas till miljövänlig återvinning. Följ gällande nationella föreskrifter.

Endast EU:

elektronikverktyg samt nationell rätt måste uttjänta elverktyg källsorteras och återvinnas på ett miljövänligt sätt.

Information om REACh:

Enligt EU-direktivet om gamla el- och

www.festool.com/reach

CTM

12 EG-förklaring om överensstäm-

melse

Mobil dammsugare Serienr

CTM 26 E 495865, 495866, 495870 CTM 26 E AC 498732, 498734, 200443 CTM 36 E 495867, 495868, 495871 CTM 36 E AC 498735, 498736, 498740 CTM 36 E AC-LHS 500862, 500861, 500863,

500865 CTM 36 E LE 495869, 496947 CTM 36 E LE AC 498738 CTM 48 E 498006, 498007 CTM 48 E LE 498008 CTM 48 E AC 498763, 498764 CTM 48 E LE AC 498023 År för CE-märkning: CTM 26 E, CTM 36 E,

CTM 36 E LE CTM 26 E AC, CTM 36 E

AC, CTM 36 E LE AC, CTM 36 E AC-LHS

2009

2010

Mobil dammsugare Serienr

CTM 48 E, CTM 48 E LE,

2011 CTM 48 E AC, CTM 48 E LE AC

Vi förklarar på eget ansvar att denna produkt uppfyller alla krav enligt följande direktiv, normer eller normgivande dokument:

2006/42/EG, 2004/108/EG (till 19.04.2016), 2014/30/ EU (fr.o.m. 20.04.2016), 2011/65/EU, EN 603351:2012, EN 60335-2-69:2012, EN 550141:2006+A1:2009+A2:2011, EN 55014-2:1997+revidering 1997+A1:2001+A2:2008, EN 61000-32:2006+A1:2009+A2:2009, EN 61000-3-3:2013.

Festool GmbH

Wertstr. 20, D-73240 Wendlingen, Tyskland

Wolfgang Zondler Chef för forskning, utveckling, teknisk dokumenta-

tion 2015-07-20

Alkuperäiset käyttöohjeet

1Turvaohjeet

CTM

FIN

Varoitus!

Lue kaikki turva- ja käyttöohjeet.

Varoitusten ja ohjeiden noudattami-

sen laiminlyönti voi aiheuttaa sähköiskun, tulipalon ja/tai vakavia vammoja.

Säilytä kaikki turvaohjeet ja käyttöohjeet myöhempää tarvetta varten.

– Tätä laitetta eivät saa käyttää henkilöt (mukaan lukien lapset), joilla on riittämättö-

mät fyysiset, aistilliset tai henkiset kyvyt tai joiden kokemus ja tiedot laitteesta ovat puutteellisia.

Lapsia

täytyy valvoa, jotta he eivät pääse leikkimään laitteen kanssa.

– Varoitus: laite voi sisältää terveydelle haitallista pölyä. Huollon, tyhjennyksen ja

suodattimen vaihdon saa tehdä vain valtuutettu ja suojavarustusta käyttävä ammat-

tihenkilöstö. – Käytä vain asennetun suodatinjärjestelmän kanssa! – Käytä vain sopivan suojavarustuksen kanssa! – Tee töitä vain, kun laite on todettu silmämääräisessä tarkastuksessa virheettömäk-

si, kuivassa ympäristössä ja ohjeiden mukaan!

Jos imuroit raja-arvon ylittäviä pölymääriä tai suuria määriä tammi- tai pyökkipuupölyä, imuroi vain yhdestä ainoasta pölylähteestä (sähkö- tai paineilmatyö-

kalu). –

Räjähdys- ja palovaara:älä imuroi:

– kipinöitä tai kuumaa pölyä; – palonarkoja tai räjähdysalttiita aineita (esim. magnesium, alumiini, bensiini, ohenne - poikke-

uksena puu); – syövyttäviä aineita (esim. hapot, emäsliuokset, liuottimet); – kemiallisesti reaktiivisia aineita, jotka aiheuttavat lämpöä, happoja/emäksiä, kaasuja yms.

(esim. reaktiiviset 2K-materiaalit, alumiini ja vesi).

– Noudata kansallisia turvallisuusmääräyksiä sekä materiaalin valmistajan antamia

ohjeita! – Käytä laitteessa olevaa pistorasiaa vain ilmoitettuun tarkoitukseen! – Vaaran välttämiseksi tarkasta pistoke ja johto säännöllisin väliajoin. Jos niissä ovat

vaurioita, vaihdata ne vain valtuutetussa huoltokorjaamossa. – Älä nosta äläkä kuljeta nosturikoukulla tai nosturilla!

2 Tunnukset

Tunnus Merkitys

Varoitus yleisestä vaarasta

Sähköiskuvaara

Tunnus Merkitys

Lue käyttöopas, turvallisuusohjeet!

Käytä hengityssuojainta!

FIN

CTM

Tunnus Merkitys

Ohje, vihje

Käsittelyohje

Varoitus!

Laite voi sisältää terveydelle

haitallista pölyä!

Älä hävitä kotitalousjätteiden mukana.

3 Laitteen osat

[1-1] [1-2] [1-3]

Sulkutulppa Imuaukko Moduuliliitäntä (paineilmamoduuli mal-

lissa CTM 36 E LE, CTM 36 E LE AC, CTM 48 E LE, CTM 48 E LE AC)

4 Tekniset tiedot

[1-4] [1-5] [1-6] [1-7] [1-8]

Laitepistorasia Letkutila Kahva SysDoc Automaattinen puhdistus (vain niissä ver-

sioissa joissa AutoClean)

[1-9] [1-10] [1-11] [1-12] [1-13] [1-15]

Letkuhalkaisijan säätö Imutehon säätö Laitekytkin Kiinnityssalpa Likasäiliö Jarru

Mainitut kuvat ovat käyttöoppaan alussa.

Siirrettävät imurit

Tehonotto 350 - 1200 W Liitäntäarvo laitepistorasiaan maks. EU

CH, DK

GB 240 V/ 110 V

1800 W/ 500 W

2400 W 1100 W

Virtaus (ilma) maks., turbiini 234 m³/h (3900 l/min) Alipaine maks., turbiini 24000 Pa Suodatinpinta 6318 cm² Imuletku halk. 27 mm x 3,5 m-AS Verkkoliitäntäjohdon pituus 7,5 m Äänenpainetaso EN 60704-2-1 mukaan / Epävarmuus K 71 dB(A) / 3 dB Kotelointiluokka IP X4 Säiliön tilavuus

CTM 36 E, CTM 36 E LE, CTM 36 E AC, CTM 36 E LE AC, CTM 36 E AC-LHS

CTM 48 E, CTM 48 E LE, CTM 48 E AC, CTM 48 E LE AC

Mitat P x L x K

CTM 36 E, CTM 36 E LE, CTM 36 E AC, CTM 36 E LE AC, CTM 36 E AC-LHS

CTM 26 E, CTM 26 E AC

26 l 36 l

48 l 630 x 365 x 540 mm 630 x 365 x 596 mm

Paino

CTM 48 E, CTM 48 E LE, CTM 48 E AC, CTM 48 E LE AC

CTM 26 E

CTM 26 E AC

CTM 36 E, CTM 36 E LE

CTM 36 E AC, CTM 36 E LE AC, CTM 36 E AC-LHS

CTM 48 E, CTM 48 E LE

CTM 48 E AC, CTM 48 E LE AC

740 x 406 x 1005 mm

13,9 kg 14,7 kg 14,4 kg 15,2 kg 18,8 kg 19,6 kg

5 Määräystenmukainen käyttö

Märkäkuivaimuri soveltuu – enintään 0,1 mg/m³ pölymäärien imurointiin pö-

lyluokitusta ’M’ vastaavasti, mukaan lukien myös

puu- ja maalipöly, – veden imemiseen, – raskaaseen ammattikäyttöön,

normin IEC/EN 60335-2-69 mukaan.

Koneen käyttäjä vastaa määräystenvastaisesta käytöstä aiheutuneista vahingoista.

6 Käyttöönotto

VAROITUS

CTM

FIN

Kytkimen asento ’MAN’

Laitepistorasia

[1-4]

on virtaajohtava, märkäkui-

vaimuri käynnistyy.

Kytkimen asento ’Auto’

Laitepistorasia

[1-4]

on virtaajohtava, märkäkuivaimuri käynnistyy, kun paikalleen liitetty työväline kytketään toimintaan.

7 Säädöt

7.1 Letkuhalkaisijan säätö



Säädä letkuhalkaisijan säädin letkuhalkaisijalle.



Tämä varmistaa sen, että imuletkun ilmanvirtausnopeus mitataan oikein (ks. luku 7.9).

[1-9]

kytketylle

Kielletty jännite tai taajuus! Onnettomuusvaara



Noudata konekilvessä olevia ohjetietoja.



Huomioi maakohtaiset erikoismääräykset.

6.1 Ensimmäinen käyttöönottokerta



Avaa kiinnityssalvat

[2-1]

pois.



Ota tarvikeosat pois likasäiliöstä

[2-2]

ja ota laitteen yläosa

[2-3]

ja pakka-

uksesta!



Laita suodatin- tai jätepussi likasäiliöön (katso luku 7.7 ja 7.8).



Aseta yläosa salvat



Asenna johdon käärintäpidin siirrettävän imurin

[2-2]

taustapuolelle (ks. kuva



Kytke imuletku laitteeseen.

[2-1]

paikalleen ja sulje kiinnitys-

[3]

6.2 Päälle-/poiskytkentä



Kytke verkkopistoke suojamaadoitettuun pistorasiaan.

VAROITUS

Loukkaantumisvaara hallitsemattomasti käynnistyvien työkalujen takia



Varmista ennen kytkimen kääntämistä asentoon "AUTO" tai "MAN", että paikalleen liitetty työkalu on kytketty pois toiminnasta.

Kytkin

Kytkimen asento ’0’

Laitepistorasia on kytketty pois toiminnasta.

[1-11]

toimii päälle-/poiskytkimenä.

[1-4]

on virraton, siirrettävä imuri

7.2 Sähkötyökalun kytkentä

VAROITUS

Loukkaantumisvaara



Huomioi laitepistorasian suurin sallittu liitäntäarvo (ks. luku Tekniset tiedot).



Kytke sähkötyökalu pois päältä.



Kytke sähkötyökalu laitepisterasiaan

[1-4]

7.3 Paineilmatyökalun kytkentä

VAROITUS

Loukkaantumisvaara



Kytke paineilmatyökalu pois päältä.

Kytkentäautomatiikka paineilmatyökaluissa (CTM 36 E LE, CTM 36 E LE AC, CTM 48 E LE, CTM 48 E LE AC tai lisätarvikkeissa)

kun paineilmamoduuli moduulikytkentäpaikassa

[1-3] Suositus:

– Syöttöyksikön VE (495886) asennus: paineilma

suodatettu ja öljytty

– IAS-järjestelmän käyttö Festool-paineilmatyöka-

lujen IAS-liitäntäkappaleen (454757) kanssa

Edellytys:

7.4 Imuvoiman säätö



kiertonupista

7.5 Jarrun lukitus

Painamalla mustaa jarruvipua tävää imuria vierimästä paikaltaan. Nosta sitä varten siirrettävää imuria hieman etupuoleltaan ja paina musta jarruvipu alas, niin että se lukittuu paikalleen. Kun haluat avata lukituksen, paina vihreää vipua

työkalun käyttöpaine 6 baria!

[1-14]

[1-10]

[1-15]

estät siirret-

FIN

CTM

7.6 Lämpösulake

Ylikuumentumisen estämiseksi lämpösulake katkaisee märkäkuivaimurin toiminnan ennen kriittisen lämpötilan saavuttamista.



Kytke märkäkuivaimuri pois päältä, anna jäähtyä n. 5 minuutin ajan, kytke sitten taas päälle.



Jos päällekytkentä ei onnistu: ota yhteys Festool-huoltokorjaamoon.

7.7 Suodatinpussin

(SC FIS-CT 26/36/48)

vaihto

Suodatinpussin irrotus [4]



Avaa kiinnityssalvat

[2-1]

pois.



Ota suodatinpussi pois.



Hävitä käytöstä poistettu suodatinpussi laki-

[2-2]

ja ota laitteen yläosa

määräysten mukaan.



Puhdista likasäiliö

[2-3]

Suodatinpussin asennus [5]



Laita uusi suodatinpussi (SC FIS-CT 26/36/48) paikalleen (kuva

[4]

Tärkeää:

Paina suodatinpussin muhvi voimakkaasti paikalleen imuaukon liitäntään.



Aseta yläosa salvat

[2-2]

[2-1]

paikalleen ja sulje kiinnitys-



Huolehdi siitä, ettei suodatinpussi jää jumiin ylä- ja alaosan väliin.

7.8 Jätepussin vaihto Jätepussin poistaminen [6]



Sulje imuaukko



Avaa kiinnityssalvat

[2-1]

pois.



Sulje jätepussi.



Ota jätepussi pois.



Hävitä käytöstä poistettu jätepussi lakimää-

[1-2]

sulkutulpalla

[2-2]

[1-1]

ja ota laitteen yläosa

räysten mukaan.



Puhdista likasäiliö

[2-3]

Jätepussin asentaminen [7]



Laita ja lukitse uusi jätepussi (ENS-CT26/36/48) säiliön liitäntäputkeen.

Tärkeää:

Jätepussin sivuaukkojen täytyy olla likasäiliön sisäpuolella. Huolehdi siitä, että salpa lukkiutuu paikalleen.



Käännä jätepussin reunat säiliön laitojen yli.

Huolehdi siitä, että koskettimet

[10-2]

vapaana.



Aseta yläosa salvat

[2-2]

[2-1]

paikalleen ja sulje kiinnitys-

ovat

7.9 Virtauksen valvonta

Jos ilmavirran nopeus ilmaletkussa laske 20 m/s nopeutta alemmaksi, silloin laitteesta kuuluu turvallisuussyistä varoitusääni.

Mahdolliset syyt Korjaus

Imutehon säädin arvoon.

Kiertonuppia

[1-10]

[1-9]

asetettu liian matalaan

ei ole säädetty kytketyn letku-

Aseta imutehon säädin suurempaan arvoon (ks. luku

7.4). Säädä oikea letkuhalkaisija (ks. luku 7.1).

halkaisijan koolle. Imuletku tukkeutunut tai taittunut umpeen. Poista tukos tai taittuma. Suodatinpussi täynnä. Laita uusi suodatinpussi paikalleen (ks. luku 7.7). Pääsuodatin likainen. Vaihda pääsuodatin (katso luku 9.1).

VAIN AUTO

Clean

Puhdista pääsuodatin (katso luku

8.2). Valvontaelektroniikan toimintavirhe. Korjauta vika Festool-huoltokorjaamossa. Märkäimurointi. Ei aiheuta haittaa toimintaturvallisuudelle, ei vaadi

mitään toimenpiteitä.

8Työskentely

8.1 Käsittely Letkutila:

kon kautta voit ohjata sähköjohdon talteen niinikään letkutilaan.

Töiden jälkeen voit ohjata imuletkun au-

[8-3]

kautta talteen letkutilaan. Aukon

[8-2]

Systainer-alusta SysDoc:

taa molempien kiinnittimien rin.

8.2 AUTO

Clean

(vain niissä versioissa joissa AutoClean)

Vain jätepussin yhteydessä

Alustapinnalle voit asen-

[8-1]

avulla Systaine-

- pääsuodattimen puhdistus

(täyttää pölyluo-

kituksen ’M’). Ei märkäimuroinnissa!

Automaattinen suodatinpuhdistus

Säädä taajuus kiertonupista

Vain CTM 36 E AC- LHS: [1-8]

avulla.

[1-8]

kytke päälle kiertonupin

Manuaalinen suodattimen puhdistus

Käännä laitekytkin

[1-11]

tunnuksen AC kohdalle.

Manuaalinen suodattimen täydellinen puhdistus



Pidä kämmenellä tai sulkuluistilla CT-VS (497926) suulakkeen tai imuletkun aukko suljettuna 2 sekunnin ajan.



Käännä laitekytkin

[1-11]

tunnuksen AC koh-

dalle.

8.3 Erikoisominaisuudet CTM 36 E AC- LHS

Kun haluat käyttää märkäkuivaimuria yhdessä

PLANEX



in kanssa:

Käytä taivutusta kestävää imuletkua halk. 36 mm x 3,5 m-AS.



Käytä erityistä imumuhvia

PLANEX

in kytken-

tään.



Aseta sulkuluisti CT-VS imuaukon

[1-2]

ja imu-

letkun väliin.



Asenna työkalupidin.



Käytä vain jätepussin kanssa!

8.4 Kuivien aineiden imurointi

HUOMIO

Terveydelle haitallista pölyä Hengitysteiden loukkaantumisvaara



Käytä terveydelle haitallisten aineiden imurointiin suodatin- tai jätepussia!



Käytä laitetta ainoastaan silloin, kun virtauksen valvonta toimii moitteettomasti.

Suositus:

CTM

käytä erityistä märkäsuodatinta (NF-CT).

FIN

Kun suurin sallittu täyttömäärä saavutetaan, imurointi keskeytyy automaattisesti.

Anna märkäimuroinnin jälkeen pääsuodattimen kuivua!

HUOMIO

Laitteesta ulosvuotava vaahto ja nesteet



Katkaise toiminta välittömästi ja tyhjennä laite.

8.6 Töiden jälkeen



Vain AutoClean-varusteisissa versioissa :

puhdista pääsuodatin automaattisesti tai manuaalisesti (katso luku 8.2).



Katkaise märkäkuivaimurin toiminta ja vedä verkkopistoke irti pistorasiasta.



Rullaa verkkoliitäntäjohto kelalle.



Tyhjennä likasäiliö.



Sulje imuaukko

[1-2]

sulkutulpalla

[1-1]

VAROITUS

Terveydelle haitallista pölyä Hengitysteiden loukkaantumisvaara



Puhdista siirrettävä imuri ja sen kaikki tarvikkeet täydellisesti imuroimalla ja pyyhkimällä (sisältä ja ulkoa), ennen kuin kuljetat sen pois likaiselta alueelta.



Osat, joita ei pystytä puhdistamaan täydellisesti, täytyy sulkea kuljetusta varten ilmitiiviisti muovisäkkiin.



Käytä hengityssuojainta!

Säilytä tätä laitetta vain sisätiloissa.

Huomioi

imuroidessasi toiminnassa olevien sähkö-

työkalujen aikaansaamaa pölyä: Jos poistoilma ohjataan takaisin työtilaan, tällöin

huoneessa täytyy olla riittävän hyvä

vuus L

. Vaadittavien raja-arvojen noudattamiseksi

ilman vaihtu-

takaisin huoneeseen ohjattu virtaus saa olla korkeintaan 50 % raittiin ilman virtauksesta (huoneen tilavuus VR x ilman vaihtuvuus LW). Noudata tämän lisäksi paikallisia määräyksiä.

Huomio:

Kostea pääsuodatin tukkeutuu nopeammin, kun imuroidaan kuivia aineita. Tästä syystä pääsuodatin kannattaa kuivattaa tai korvata kuivalla ennen pölyn imurointia.

8.5 Märkien aineiden / nesteiden imurointi

Ota suodatin- tai jätepussi pois!



Laita märkäkuivaimuri talteen kuivaan säilytystilaan, jossa se on suojassa luvattomalta käytöltä.

9 Huolto ja hoito

VAROITUS

Loukkaantumisvaara, sähköiskuvaara



Irrota sähköpistoke aina pistorasiasta, ennen kuin alat tehdä koneeseen kohdistuvia huolto- ja puhdistustöitä!



Kaikki huolto- ja korjaustyöt, jotka vaativat moottorin suojuksen avaamista, on suoritettava valtuutetussa asiakaspalvelukorjaamossa.

FIN

CTM

Huolto ja korjaus

vain valmistajan tehtaalla tai huoltokorjaamoissa: katso sinua lähinnä oleva osoite kohdasta: www.festool.com/service

EKAT

Käytä vain alkuperäisiä Festool-varaosia! Tilausnumero kohdassa:

www.festool.com/service Vaurioituneet varolaitteet ja osat täytyy

korjauttaa tai vaihdattaa valtuutetussa

ammattikorjaamossa, mikäli käyttöohjeissa ei ole muutoin mainittu.

Noudata seuraavia ohjeita:

– Vähintään kerran vuodessa valmistajan tai am-

mattihenkilön täytyy tehdä laitteelle pölytekninen tarkastus (esim. ettei suodattimessa ole vauriota, laite on tiivis ja säätölaitteet toimivat kunnolla).

– Jos puhdistus ei ole mahdollista, silloin kyseinen

osa täytyy hävittää. Käytä siihen täysin tiiviitä pusseja. Noudata voimassaolevia jätehuoltomääräyksiä!

– Käyttäjän itse tekemissä huoltotöissä laite tulee

purkaa, puhdistaa ja huoltaa aiheuttamatta vaaraa huoltohenkilökunnalle tai muille ihmisille. Asiaankuuluviin varotoimenpiteisiin kuuluvat myrkkyjen hävittäminen ennen laitteen purkamista, laitteen purkamispaikan suodatetun pakkotoimisen ilmanvaihdon varmistaminen, huoltopisteen puhdistus ja asiaankuuluvat henkilökohtaiset suojavarusteet.

9.1 Pääsuodattimen vaihto

HUMAUTUS

Moottorin vaurioitumisvaara



Älä missään tapauksessa imuroi ilman paikallaan olevaa pääsuodatinta, koska muuten moottori voi vaurioitua.



Avaa kiinnityssalvat

[2-1]

pois.



Käännä laitteen yläosa ylösalaisin, niin että pääsuodatin osoittaa ylöspäin (kuva



Käännä vipu



Ota käytetty pääsuodatin

[9-3]

uudella.



Hävitä käytöstä poistettu pääsuodatin lakimääräysten mukaan.



Laita pidin

[9-2]

alas, niin että se lukittuu.

[2-2]

ja ota laitteen yläosa

[9]

ylös ja ota pidin

[9-1]

[9-2]

pois.

pois ja korvaa

paikalleen ja käännä vipu

[9-3]



Aseta yläosa salvat

[2-2]

[2-1]

paikalleen ja sulje kiinnitys-

9.2 Likasäiliön tyhjennys

Yläosan irrottamisen jälkeen likasäiliö

[2-3]

voi-

daan tyhjentää.



Puhdista nesteiden imuroinnin jälkeen säännöllisesti täyttötason ilmaisimet

[10-1]

pehmeällä

liinalla ja tarkasta ne vaurioiden varalta.

10 Tarvikkeet

Tarvikkeiden ja suodattimen tilausnumerot voit katsoa Festool-tuoteluettelosta tai Internet-osoitteesta "www.festool.com".

10.1 Moduulit

Siirrettävän imurin käyttömahdollisuuksien laajentamiseksi tarvikeohjelmaan kuuluu seuraavia moduuleita, jotka on mahdollista asennuttaa

[1-3]

moduuliliitäntään valtuutetussa huoltokorjaamossa:

– Paineilmamoduuli – Jatkuvalla virransyötöllä varustettu pistorasia-

moduuli

– Kytkentäautomatiikalla varustettu pistorasiamo-

duuli (ei versiolle GB 110 V)

– Moduuli energia-/imuamppelille (EAA) kytkentä-

automatiikan käyttämiseksi EAA:sta.

Moduuleihn liittyviä lisätietoja saat Internet-osoitteesta "www.festool.com".

11 Ympäristö

Älä heitä käytöstä poistettua konetta talousjätteiden joukkoon!

Toimita koneet, tarvikkeet ja pakkaukset ympäristöä säästävään kierrätyspisteeseen. Noudata voimassaolevia kansallisia

määräyksiä.

Vain EU:

Eurooppalaisen sähkö- ja elektroniikkalaiteromua koskevan direktiivin ja sitä vastaavan maakohtaisen lainsäädännön mukaisesti käytöstä poistetut sähkötyökalut täytyy kerätä erilleen ja toimittaa ympäristöä säästävään kierrätykseen.

REACh:iin liittyvät tiedot:

www.festool.com/reach

12 EU-vaatimustenmukaisuusvakuu-

tus

Siirrettävä imuri Sarjanumero

CTM 26 E 495865, 495866, 495870 CTM 26 E AC 498732, 498734, 200443 CTM 36 E 495867, 495868, 495871 CTM 36 E AC 498735, 498736, 498740

Siirrettävä imuri Sarjanumero

CTM 36 E AC-LHS 500862, 500861, 500863,

500865 CTM 36 E LE 495869, 496947 CTM 36 E LE AC 498738 CTM 48 E 498006, 498007 CTM 48 E LE 498008 CTM 48 E AC 498763, 498764 CTM 48 E LE AC 498023 CE-hyväksyntämerkinnän vuosi: CTM 26 E, CTM 36 E,

2009

CTM 36 E LE

CTM

FIN

Täten vakuutamme vastaavamme siitä, että tämä tuote on seuraavien direktiivien, normien tai normiasiakirjojen asiaankuuluvien vaatimusten mukainen:

2006/42/EY, 2004/108/EY (19.04.2016 asti), 2014/ 30/EU (alkaen 20.04.2016), 2011/65/EU, EN 603351:2012, EN 60335-2-69:2012, EN 550141:2006+A1:2009+A2:2011, EN 550142:1997+korjaus 1997+A1:2001+A2:2008, EN 610003-2:2006+A1:2009+A2:2009, EN 61000-3-3:2013.

Festool GmbH

Wertstr. 20, D-73240 Wendlingen, Germany

CTM 26 E AC, CTM 36 E AC, CTM 36 E LE AC, CTM 36 E AC-LHS

CTM 48 E, CTM 48 E LE, CTM 48 E AC, CTM 48 E LE AC

2010

2011

Wolfgang Zondler Tutkimus- ja tuotekehitysosaston sekä teknisen

dokumentoinnin johtaja 2015-07-20

CTM

Original brugsanvisning

1 Sikkerhedsanvisninger

Advarsel!

Læs alle sikkerhedsanvisninger og øvrige anvisninger.

Overholdes anvisningerne ikke, er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser.

Opbevar alle sikkerhedsanvisninger og vejledninger til senere brug.

– Denne maskine må ikke bruges af personer (herunder børn) med nedsatte fysiske,

sensoriske eller mentale evner eller med manglende erfaring og viden.

Børn

skal

være under opsyn for at sikre, at de ikke leger med maskinen.

– Advarsel: Maskinen kan indeholde sundhedsskadeligt støv. Vedligeholdelse, tøm-

ning, filterskift må kun udføres af en autoriseret fagmand med egnet beskyttelses-

udstyr. – Må kun anvendes med installeret filtersystem! – Må kun anvendes med egnet sikkerhedsudstyr! – Må kun anvendes i intakt stand konstateret ved visuel kontrol, i tørre omgivelser og

efter oplæring!

Ved opsugning af støv, som overskrider grænseværdien eller ved en stor mængde af egetræ- eller bøgetræstøv må der kun opsuges støv fra én enkelt støvkilde

(el- eller trykluftværktøj). –

Eksplosions- og brandfare:Opsug ikke:

– gnister eller varmt støv; – brændbare eller eksplosive stoffer (f.eks. magnesium, aluminium, benzin, fortynder) – med

undtagelse af træ); – aggressive stoffer (f.eks. syre, lud, opløsningsmidler); – kemisk reaktive stoffer, som medfører dannelse af varme, syrer/baser, gasser osv. (f.eks. reak-

tive tokomponent-materialer, aluminium og vand).

– Nationale sikkerhedsforskrifter og oplysninger fra materialeproducenten skal

overholdes! – Anvend kun stikdåsen på maskinen til det angivne formål! – Kontroller regelmæssigt stik og kabel for at undgå risici. I tilfælde af beskadigelse

skal de udskiftes på et autoriseret kundeværksted. – Må ikke løftes og transporteres med krankrog eller løfteudstyr!

2Symboler

Symbol Betydning

Advarsel om generel fare

Symbol Betydning

Advarsel om elektrisk stød

Brugsanvisning, læs sikkerhedsanvisningerne!

CTM

Symbol Betydning

Brug åndedrætsværn!

Tip, Bemærk

Handlingsanvisning

Advarsel!

Maskinen kan indeholde sund-

hedsskadeligt støv! Må ikke bortskaffes sammen med almin-

deligt husholdningsaffald.

3 Maskinelementer

[1-1] [1-2] [1-3]

Lukkeprop Sugeåbning Modulslot (trykluftmodul ved CTM 36 E LE,

CTM 36 E LE AC, CTM 48 E LE, CTM 48 E LE AC)

[1-4] [1-5] [1-6] [1-7] [1-8]

Stikdåse Slangeopbevaring Håndgreb SysDoc Automatisk rengøring (kun varianter med

AutoClean)

[1-9] [1-10] [1-11] [1-12] [1-13] [1-15]

Indstilling af slangediameter Sugekraftregulering Kontakt Lukkeklemme Støvbeholder

Bremse De angivne illustrationer findes i tillægget til brugsanvisningen.

4Tekniske data

Støvsugere

Optagen effekt 350 - 1200 W Tilslutningsværdi til maskinens

stikdåse maks.

GB 240 V/110 V Maks. luftmængde, turbine 234 m³/h (3900 l/min) Undertryk maks., turbine 24000 Pa Filteroverflade 6318 cm² Støvsugerslange D 27 mm x 3,5 m-AS Netledningens længde 7,5 m Lydtryksniveau iht. EN 60704-2-1 / Usikkerhed K 71 dB(A) / 3 dB Kapslingsklasse IP X4 Beholderstørrelse

CTM 36 E, CTM 36 E LE, CTM 36 E AC, CTM 36 E LE AC, CTM 36 E AC-LHS

CTM 48 E, CTM 48 E LE, CTM 48 E AC, CTM 48 E LE AC

CTM 26 E, CTM 26 E AC

CH, DK

2400 W 1100 W

1800 W/500 W

26 l 36 l 48 l

Mål L x B x H

CTM 36 E, CTM 36 E LE, CTM 36 E AC, CTM 36 E LE AC, CTM 36 E AC-LHS

Vægt

CTM 26 E, CTM 26 E AC

CTM 48 E, CTM 48 E LE, CTM 48 E AC, CTM 48 E LE AC

CTM 26 E

CTM 26 E AC

CTM 36 E, CTM 36 E LE

CTM 36 E AC, CTM 36 E LE AC, CTM 36 E AC-LHS

CTM 48 E, CTM 48 E LE

CTM 48 E AC, CTM 48 E LE AC

630 x 365 x 540 mm 630 x 365 x 596 mm

740 x 406 x 1005 mm

13,9 kg 14,7 kg 14,4 kg 15,2 kg 18,8 kg 19,6 kg

CTM

5 Bestemmelsesmæssig brug

Støvsuger velegnet til – op- og udsugning af støv op til 0,1 mg/m³ iht.

støvklasse ’M’, herunder også træ- eller lakstøv, – opsugning af vand, – forhøjet belastning ved erhvervsmæssig brug,

iht. IEC/EN 60335-2-69.

Ved ikke-bestemmelsesmæssig anvendelse hæfter brugeren.

Kontaktstilling "Auto"

Maskinens stikdåse

[1-4]

er strømførende, støvsu-

geren starter, når det tilsluttede værktøj tændes.

7 Indstillinger

7.1 Indstilling af slangediameter



Sæt slangediameterindstillingen tilsluttede slangediameter.



Dette sikrer, at lufthastigheden i udsugningsslangen måles korrekt (se kapitel 7.9).

[1-9]

på den

6 Ibrugtagning

ADVARSEL

Ikke-tilladt spænding eller frekvens! Fare for ulykke



Vær opmærksom på oplysningerne på typeskiltet.



Vær opmærksom på særlige forhold, der gælder i anvendelseslandet.

6.1 Første ibrugtagning



Løsn lukkeklemmerne overdel



Fjern tilbehørsdelene fra støvbeholderen

[2-1]

af .

[2-2]

, og tag maskinens

[2-3]

og emballagen!



Ilæg en filterpose eller en affaldssæk i støvbeholderen (se kapitel 7.7 og 7.8).



Sæt overdelen

[2-2]



Monter kabelrullen på bagsiden af støvsugeren (se ill.



Sæt støvsugerslangen på maskinen.

[3]

[2-1]

på, og luk lukkeklemmerne

6.2 Til-/frakobling



Stik netstikket i en beskyttelsesjordet stikdåse.

ADVARSEL

Fare for kvæstelser ved utilsigtet start af værktøj



Kontroller, om det tilsluttede værktøj er slukket, inden kontakten drejes til "AUTO" eller "MAN".

Afbryderen

Kontaktstilling "0"

Maskinens stikdåse geren er slukket.

Kontaktstilling "MAN"

Maskinens stikdåse geren starter.

[1-11]

er en start-stop-kontakt.

[1-4]

er spændingsløs, støvsu-

[1-4]

er strømførende, støvsu-

7.2 Tilslutning af el-værktøj

ADVARSEL

Risiko for personskader



Vær opmærksom på stikdåsens maksimale tilslutningseffekt (se kapitlet Tekniske data).



Sluk elværktøjet.



Slut elværktøjet til maskinens stikdåse

[1-4]

7.3 Tilslutning af trykluftværktøj

ADVARSEL

Risiko for personskader



Sluk trykluftværktøj.

Automatisk tilkobling ved trykluftværktøj (CTM 36 E LE, CTM 36 E LE AC, CTM 48 E LE, CTM 48 E LE AC eller tilbehør)

med trykluftmodul på modulstikplads

Anbefaling:

– Montering af serviceenhed VE (495886): Filtreret

og oliesmurt trykluft

– Anvendelse af IAS-system med IAS-tilslutnings-

stykke (454757) til Festool trykluftværktøj

Forudsætning:

driftstryk for værktøjet 6 bar!

7.4 Regulering af sugeeffekten



på drejeknappen

[1-10]

7.5 Aktivering af bremsen

Ved lægge den sorte bremsearm ned gås det, at støvsugeren ruller væk. Løft til det formål lidt op i støvsugeren foran, og tryk den sorte bremsearm ned, indtil den går i indgreb. Frigør den ved at trykke på den grønne arm

7.6 Temperatursikring

Temperatursikringen beskytter støvsugeren mod overophedning ved at afbryde støvsugeren, inden den kritiske temperatur nås.



Sluk støvsugeren, lad den afkøle i ca. 5 minutter, tænd.

[1-14]

[1-3]

[1-15]

und-



Tænding ikke muligt: Kontakt Festool kundeserviceværksted.

7.7 Udskiftning af filterpose

(SC FIS-CT 26/

36/48)

Fjernelse af filterpose [4]



Løsn lukkeklemmerne overdel



Fjern filterposen.



Bortskaf den brugte filterpose i overensstem-

[2-1]

af .

[2-2]

, og tag maskinens

melse med gældende lovbestemmelser.



Rengør støvbeholderen

[2-3]

Isætning af filterpose [5]



Læg en ny filterpose (SC FIS-CT 26/36/48) i (ill.

[4]

Vigtigt:

Tryk filterposens muffe kraftigt på

indsugningsstykket.



Sæt overdelen

[2-2]



Pas på med, at filterposen ikke kommer i klem-

[2-1]

på, og luk lukkeklemmerne

me mellem over- og underdelen.

CTM

7.8 Udskiftning af affaldssæk Fjernelse af affaldssæk [6]



Luk udsugningsåbningen pen

[1-1]



Løsn lukkeklemmerne overdel



Luk affaldssækken.



Fjern affaldssækken.



Bortskaf den brugte affaldssæk i overensstem-

[2-1]

af .

[1-2]

med lukkeprop-

[2-2]

, og tag maskinens

melse med gældende lovbestemmelser.



Rengør støvbeholderen

[2-3]

Isætning af affaldssæk [7]



Læg en ny affaldssæk (ENS-CT26/36/48) i beholderens indsugningsstuds, og fastgør den.

Vigtigt:

Åbningerne i siden af affaldssækken skal ligge inden for støvbeholderen. Sørg for, at låseriglen går i indgreb.



Læg affaldssækken over kanten af beholderen.

Sørg for, at kontakterne

[10-2]

er blotlagte.



Sæt overdelen

[2-2]

[2-1]

på, og luk lukkeklemmerne

7.9 Volumenstrømovervågning

Hvis lufthastigheden i støvsugerslangen falder til under 20 m/s, lyder der af sikkerhedsmæssige årsager et akustisk advarselssignal.

Mulige årsager Afhjælpning

Sugekraftregulering værdi.

Drejeknap

[1-9]

[1-10]

indstillet til for lav

ikke indstillet på den tilsluttede

Indstil sugekraftreguleringen til en højere værdi (se kapitel 7.4).

Indstil den korrekte slangediameter (se kapitel 7.1).

slangediameter. Støvsugerslange tilstoppet eller knækket. Fjern tilstopningen eller knækket. Filterpose fuld. Isæt en ny filterpose (se kapitel 7.7). Fladfilter tilsmudset. Udskift fladfiltret (se kapitel 9.1).

KUN AUTO

Clean

Rens fladfiltret (se kapitel 8.2). Fejl i overvågningselektronikken. Få fejlen afhjulpet af et Festool serviceværksted. Vådsugning. Funktionssikkerheden er intakt, ingen handling kræ-

vet.

8Arbejde

8.1 Håndtering Slangeopbevaring:

slangen føres gennem åbningen på opbevaringspladsen. Netledningen kan ligeledes føres gennem åbningen bevaringspladsen.

Fastgørelse af Systainer "SysDoc":

to skydere

[8-1]

topdækslet.

Efter arbejdet kan støvsuger-

[8-3]

, og lægges

[8-2]

og lægges på op-

Ved hjælp af de

kan der fastgøres en Systainer på

8.2 AUTO

Clean

- Rens fladfiltret

anter med AutoClean)

Kun sammen med affaldssæk

støvklasse ’M’). Ikke ved brug som vådstøvsuger!

Automatisk rengøring

Indstil frekvensen på drejeknappen

Kun CTM 36 E AC- LHS: 8]

Tænd på drejeknappen

(kun vari-

[1-8]

(opfylder

[1-

CTM

EKAT

Manuel rengøring

Drej kontakten på maskinen let AC.

[1-11]

Lad fladfiltret tørre efter brug som vådsuger!

hen på symbo-

FORSIGTIG

Manuel komplet rengøring



Luk dyse- eller støvsugerslangeåbning i 2 sekunder med håndfladen eller lukkespjældet CT-VS (497926).



Drej kontakten på maskinen

[1-11]

hen på sym-

bolet AC.

8.3 Særlige forhold CTM 36 E AC- LHS

For at anvende støvsugeren sammen med



Anvend en knækfast støvsugerslange D 36 mm

PLANEX

x 3,5 m-AS.



Anvend en speciel sugemuffe til tilslutning af

PLANEX



Anvend lukkespjæld CT-VS mellem sugeåbning

[1-2]



Monter værktøjsholder.



Må kun anvendes med affaldssæt!

og støvsugerslange.

8.4 Udsugning af tørre stoffer

FORSIGTIG

Sundhedsskadeligt støv Beskadigelse af luftvejene



Anvend ved udsugning af sundhedsskadelige stoffer en filterpose eller en affaldssæk!



Brug kun maskinen, hvis volumenstrømovervågningen fungerer.

Vær opmærksom på

støv fra el-værktøj: Hvis afgangsluften føres tilbage til rummet, skal

der være en tilstrækkelig rummet. For at overholde de krævede grænseværdier må den tilbageførte luftmængde maksimalt udgøre 50% af friskluftmængden (rumvolumen V x luftudskiftningsrate LW). Overhold også de regionale bestemmelser.

Bemærk:

Et fugtigt fladfilter tilstoppes hurtigere, hvis der udsuges tørre stoffer. Af denne grund bør fladfiltret tørres før opsugning af støv eller udskiftes med et tørt.

8.5 Opsugning af våde materialer/væsker

Fjern filterposen eller affaldssækken!

følgende ved udsugning af

luftudskiftningsrate L

Udstrømmende skum og væske



Sluk omgående maskinen, og tøm den.

8.6 Efter arbejdet



Kun varianter med AutoClean:

Rengør fladfil-

tret automatisk eller manuelt (se kapitel 8.2).



Sluk støvsugeren, og træk stikket ud.



Vikl netledningen op.



Tøm støvbeholderen.



Luk udsugningsåbningen pen

[1-1]

[1-2]

med lukkeprop-

ADVARSEL

Sundhedsskadeligt støv Beskadigelse af luftvejene



Støvsug og aftør støvsugeren sammen med alt tilbehør (indvendig og udvendig), inden den fjernes fra det tilsmudsede område.



Dele, som ikke kan rengøres fuldstændigt, skal transporteres i en lufttæt plastiksæk.



Brug åndedrætsværn!

Opbevar kun denne maskine indendørs.



Stil støvsugeren i et tørt rum, beskyttet mod uautoriseret brug.

9 Vedligeholdelse og pleje

ADVARSEL

Risiko for kvæstelser, elektrisk stød



Træk altid netstikket ud af stikkontakten før alle service- og vedligeholdelsesarbejder!



Vedligeholdelses- og reparationsarbejder, der kræver at motorhusets åbnes, må kun foretages af et autoriseret serviceværksted.

Kundeservice og reparationer

udføres af producenten eller serviceværksteder: Nærmeste adresse finder De på: www.festool.dk/service

må kun

Anbefaling:

Anvend specielt vådfilter (NF-CT).

Ved opnåelse af det maksimale væskeniveau afbrydes udsugningen automatisk.

Brug kun originale Festool-reservedele! Best.-nr. finder De på: www.festool.dk/service

Beskadigede beskyttelsesanordninger og dele skal repareres eller udskiftes fagligt korrekt af et autoriseret specialværksted, medmindre andet er angivet i brugsanvisningen.

CTM

10 Tilbehør

Bestillingsnumrene for tilbehør og filter kan du finde i dit Festool-katalog eller på internettet under "www.festool.com".

Overhold følgende anvisninger:

– Mindst en gang om året skal producenten eller

en instrueret person gennemføre en støvteknisk kontrol, f.eks. med hensyn til beskadigelse af filteret, maskinens tæthed og kontrolanordningernes funktion.

– Hvis noget ikke kan rengøres, skal det bortskaf-

fes. Anvend til det formål en uigennemtrængelig pose. Overhold gældende bortskaffelsesbetingelser!

– I forbindelse med vedligeholdelse udført af bru-

geren skal maskinen skilles ad, rengøres og vedligeholdes, for så vidt dette er muligt, uden at dette medfører fare for vedligeholdelsespersonalet eller andre personer. Egnede forholdsregler omfatter desinficering før adskillelse, sikring af lokalt filtreret tvangsudluftning, hvor maskinen skal adskilles, rengøring af vedligeholdelsesområdet og egnede personlige værnemidler.

9.1 Udskiftning af fladfilter

Bemærk

Beskadigelse af motoren



Foretag aldrig udsugning uden monteret fladfilter, da dette kan beskadige motoren.

10.1 Moduler

Til udvidelse af støvsugeren findes der i tilbehørsprogrammet følgende moduler, som kan monteres i modulslotten

[1-3]

af et autoriseret kunde-

serviceværksted: – Trykluftmodul – Stikdåsemodul med permanent strømtilførsel – Stikdåsemodul med startautomatik (ikke til GB

110 V-varianten)

– Modul til energi-/udsugningssignal (EAA) til brug

af startautomatikken på EAA.

Yderligere informationer om modulerne fås på internettet under "www.festool.com".

11 Miljø

Apparatet må ikke bortskaffes med almindeligt husholdningsaffald!

parater, tilbehør og emballage skal bortskaffes miljømæssigt korrekt på en kommunal genbrugsstation. Gæl-

dende nationale forskrifter skal overholdes.

Kun EU:

Ifølge Rådets direktiv om affald af elektrisk og elektronisk udstyr og gennemførelse til national ret skal gammelt elværktøj indsamles separat og afleveres til miljøvenlig genvinding.

Informationer om REACh:

www.festool.com/reach

Ap-



Løsn lukkeklemmerne overdel



Drej maskinens overdel, så fladfiltret vender opad (figur



Omstil armen



Fjern det brugte fladfilter

[2-1]

[9]

af .

[9-3]

[2-2]

, og tag maskinens

, og tag holderen

[9-1]

, og erstat det

[9-2]

med et nyt.



Bortskaf det brugte fladfilter i overensstemmelse med gældende lovbestemmelser.



Indsæt holderen

[9-2]

, og omstil armen

indtil den går i indgreb.



Sæt overdelen

[2-2]

[2-1]

på, og luk lukkeklemmerne

9.2 Tømning af støvbeholder

Støvbeholderen

[2-3]

kan tømmes, når overdelen

er taget af.



Rengør jævnligt niveausensorerne

[10-1]

en blød klud efter opsugning af væske, og undersøg dem for beskadigelser.

af.

[9-3]

med

12 EU-overensstemmelseserklæring

Støvsuger Serienr.

CTM 26 E 495865, 495866, 495870 CTM 26 E AC 498732, 498734, 200443 CTM 36 E 495867, 495868, 495871 CTM 36 E AC 498735, 498736, 498740 CTM 36 E AC-LHS 500862, 500861, 500863,

CTM 36 E LE 495869, 496947 CTM 36 E LE AC 498738 CTM 48 E 498006, 498007 CTM 48 E LE 498008 CTM 48 E AC 498763, 498764 CTM 48 E LE AC 498023 År for CE-mærkning: CTM 26 E, CTM 36 E,

CTM 36 E LE

500865

2009

CTM

Støvsuger Serienr.

CTM 26 E AC, CTM 36 E

2010 AC, CTM 36 E LE AC, CTM 36 E AC-LHS

CTM 48 E, CTM 48 E LE,

2011 CTM 48 E AC, CTM 48 E LE AC

Vi erklærer med eneansvar, at dette produkt er i overensstemmelse med alle relevante krav i følgende direktiver, standarder eller normative dokumenter:

2006/42/EF, 2004/108/EF (indtil 19.04.2016), 2014/ 30/EU (pr. 20.04.2016), 2011/65/EU, EN 603351:2012, EN 60335-2-69:2012, EN 550141:2006+A1:2009+A2:2011, EN 55014-2:1997+corrigendum 1997+A1:2001+A2:2008, EN 61000-32:2006+A1:2009+A2:2009, EN 61000-3-3:2013.

Festool GmbH

Wertstr. 20, D-73240 Wendlingen, Tyskland

Wolfgang Zondler Chef for forskning, udvikling og teknisk dokumen-

tation 2015-07-20

Originalbruksanvisning

1 Sikkerhetsregler

CTM

Advarsel!

Les alle sikkerhetsmerknader og anvisninger.

Hvis advarslene og anvisningene ikke overholdes, kan det føre til elektrisk støt, brann og/eller alvorlige personskader.

Oppbevar alle sikkerhetsmerknader og anvisninger for fremtidig bruk.

– Dette apparatet må ikke brukes av personer (barn inkludert) med reduserte fysiske,

motoriske eller mentale ferdigheter eller mangel på erfaring og kunnskap. Det må holdes oppsyn med

barn

slik at det sikres at de ikke leker med apparatet.

– Advarsel: Apparatet kan inneholde helseskadelig støv. Vedlikehold, tømming og

bytte av filter skal kun utføres av autoriserte fagfolk med egnet verneutstyr. – Skal kun kjøres med installert filtersystem! – Skal kun brukes med egnet verneutstyr. – Kontroller visuelt at apparatet er i orden, og bruk det bare i tørre omgivelser og i

henhold til gitt opplæring.

Ved avsuging av støv som overskrider grenseverdien, eller ved betydelige mengder av eike- eller bøkestøv, må det bare suges av fra eneste støvkilde (elektro-

eller trykkluftverktøy). –

Eksplosjons- og brannfare:Skal ikke suges opp:

– gnister eller varmt støv; – brennbare eller eksplosive stoffer (f.eks. magnesium, aluminium, bensin, fortynningsmiddel -

med unntak av trevirke); – aggressive stoffer (f.eks. syrer, baser, løsemidler); – kjemisk reaktive stoffer som fører til varmeutvikling, syrer/base, gasser osv (f.eks. reaktive 2K-

materialer, aluminium og vann).

– Ta hensyn til nasjonale sikkerhetsforskrifter samt opplysningene fra materialpro-

dusenten! – Bruk stikkontakten på apparatet kun til angitt formål! – Kontroller støpsel og ledning regelmessig for å unngå farer. Få dem utelukkende

byttet ut hos et autorisert serviceverksted dersom de er skadet. – Må ikke løftes og transporteres med krankrok eller løfteinnretning!

2Symboler

Symbol Betydning

Advarsel om generell fare

Advarsel om elektrisk støt

Symbol Betydning

Brukerhåndbok, les sikkerhetsinformasjonen!

Bruk åndedrettsvern!

CTM

Symbol Betydning

Tips, merknad

Veiledning

Advarsel!

Apparatet kan inneholde helse-

skadelig støv.

Må ikke kastes i husholdningsavfallet.

3 Apparatets deler

[1-1] [1-2] [1-3]

Plugg Sugeåpning Modulkontakt (trykkluftmodul ved CTM 36

E LE, CTM 36 E LE AC, CTM 48 E LE, CTM 48 E LE AC)

4Tekniske data

[1-4] [1-5] [1-6] [1-7] [1-8]

Apparatkontakt Slangedepot Håndtak SysDoc Automatisk rengjøring (bare varianter

med AutoClean)

[1-9] [1-10] [1-11] [1-12] [1-13] [1-15]

Innstilling slangediameter Sugekraftregulering Apparatbryter Låseklemme Smussbeholder

Brems De oppgitte illustrasjonene finnes fremst i bruksanvisningen.

Mobil støv-/våtsuger

Opptatt effekt 350 - 1200 W Tilslutningseffekt på verktøykontakt

maks.

GB 240 V / 110 V

CH, DK

2400 W 1100 W

1800 W / 500 W Volumstrøm (luft) maks., turbin 234 m³/h (3900 l/min) Undertrykk, maks., turbin 24000 Pa Filteroverflate 6318 cm² Sugeslange D 27 mm x 3,5 m-AS Lengde på strømkabelen 7,5 m Lydtrykknivå iht. EN 60704-2-1/ Usikkerhet K 71 dB (A) / 3 dB Beskyttelsesgrad IP X4 Beholdervolum

CTM 36 E, CTM 36 E LE, CTM 36 E AC, CTM 36 E LE AC, CTM 36 E AC-LHS

CTM 48 E, CTM 48 E LE, CTM 48 E AC, CTM 48 E LE AC

Mål L x B x H

CTM 36 E, CTM 36 E LE, CTM 36 E AC, CTM 36 E LE AC, CTM 36 E AC-LHS

CTM 26 E, CTM 26 E AC

26 l 36 l

48 l 630 x 365 x 540 mm 630 x 365 x 596 mm

Vekt

CTM 48 E, CTM 48 E LE, CTM 48 E AC, CTM 48 E LE AC

CTM 26 E

CTM 26 E AC

CTM 36 E, CTM 36 E LE

CTM 36 E AC, CTM 36 E LE AC, CTM 36 E AC-LHS

CTM 48 E, CTM 48 E LE

CTM 48 E AC, CTM 48 E LE AC

740 x 406 x 1005 mm

13,9 kg 14,7 kg 14,4 kg 15,2 kg 18,8 kg 19,6 kg

5 Riktig bruk

Mobil støv-/våtsuger egnet til – opp- og avsuging av støv opptil 0,1 mg/m³ i hen-

hold til støvklasse ’M’, herunder også tre- og

lakkstøv, – oppsuging av vann, – for høye krav ved profesjonell bruk,

i overensstemmelse med IEC/EN 60335-2-69.

Ved ikke-forskriftsmessig bruk bærer brukeren ansvaret.

CTM

Bryterposisjon 'Auto'

Apparatkontakt

[1-4]

er strømførende. Støv-/ våtsugeren starter når verktøyet som er koblet til, slås på.

7 Innstillinger

7.1 Innstilling av slangediameter



Still inn slangediameter-innstillingen diameteren til den tilkoblede slangen.



Dette sikrer at lufthastigheten i sugeslangen blir riktig målt (se kapittelet 7.9).

[1-9]

på

6 Igangsetting

ADVARSEL

Ikke tillatt spenning eller frekvens! Fare for ulykker



Ta hensyn til angivelsene på typeskiltet.



Ta hensyn til landsspesifikke særegenheter.

6.1 Første gangs bruk



Åpne låseklemmen

på apparatet .



Ta tilbehørsdelene ut av smussbeholderen

og emballasjen!



Legg en filter- eller avfallspose i smussbehol-

[2-2]

og ta av overdelen

deren (se kapittel 7.7 og 7.8).



Sett på overdelen

[2-2]



Monter kabelopprullingen på baksiden av den mobile støv-/våtsugeren (se bilde



Koble sugeslangen til apparatet.

[2-1]

og lukk låseklemmene

[3]

6.2 Slå på og av



Sett nettstøpselet inn i en jordet stikkontakt.

ADVARSEL

Skaderisiko ved ukontrollert start av verktøyet



Før du dreier bryteren i posisjon "AUTO" eller "MAN", må du passe på at det tilkoblede verktøyet er slått av.

Bryteren

Bryterposisjon '0'

Apparatkontakt /våtsugeren er slått av.

Bryterposisjon 'MAN'

Apparatkontakt geren starter.

[1-11]

er også av/på-bryter.

[1-4]

er strømløs, den mobile støv-

[1-4]

er strømførende, støv-/våtsu-

[2-

7.2 Tilkobling av elektroverktøy

ADVARSEL

Fare for personskader



Overhold de maksimale tilkoblingsverdiene på apparatkontakten (se kapittelet Tekniske spesifikasjoner).



Slå av elektroverktøy.



Koble elektroverktøy til apparatkontakten

[1-4]

7.3 Tilkobling av trykkluftverktøy

ADVARSEL

Fare for personskader



Slå av trykkluftverktøy.

Innkoblingsautomatikk ved trykkluftverktøy (CTM 36 E LE, CTM 36 E LE AC, CTM 48 E LE, CTM 48 E LE AC eller tilbehør)

med trykkluftmodul på modulkontakt

Anbefaling:

– Montering av tilførselsenhet VE (495886): trykk-

luft filtrert og oljet

– Bruk av IAS-systemet med IAS-tilkoblingsstykke

(454757) for Festool trykkluftverktøy

Forutsetning:

Driftstrykk for verktøyet er 6 bar!

7.4 Justering av sugekraft



med dreiebryter

[1-10]

7.5 Festing av bremse

Ved å skifte posisjon på den svarte bremsehendelen

[1-15]

unngår du at den mobile støv-/våtsugeren ruller bort. Løft støv-/våtsugeren forsiktig opp på forsiden og trykk den svarte bremsehendelen nedover til den smekker på plass. For å løsne hendelen trykker du på den grønne hendelen.

14]

[1-3]

[1-

CTM

7.6 Temperatursikring

Som beskyttelse mot overoppheting slår en temperatursikring støv-/våtsugeren av før den når en kritisk temperatur.



Slå av den mobile støv-/våtsugeren og la den avkjøle i ca. 5 minutter. Slå den på.



Tilkobling ikke mulig: Kontakt Festool kundeservice-verksted.

7.7 Bytte av filterpose

(SC FIS-CT 26/36/48)

Ta ut filterpose [4]



Åpne låseklemmen

på apparatet .



Ta ut filterposen.



Kvitt deg med den brukte filterposen i overens-

[2-2]

og ta av overdelen

[2-

stemmelse med lokale regler for avfallshåndtering.



Rengjør smussbeholderen

[2-3]

Sette inn filterpose [5]



Sett i en ny filterpose (SC FIS-CT 26/36/48) (bilde

[4]

Viktig:

Trykk filterposemuffen kraftig på

åpningen.



Sett på overdelen

[2-2]

[2-1]

og lukk låseklemmene



Pass på at filterposen ikke blir klemt mellom over- og underdelen.

7.8 Bytte av avfallspose Ta ut avfallspose[6]



Lukk sugeåpningen



Åpne låseklemmen

på apparatet .



Lukk avfallsposen.



Ta ut avfallsposen.



Kvitt deg med den brukte avfallsposen i over-

[1-2]

med pluggen

[2-2]

og ta av overdelen

ensstemmelse med lokale regler for avfallshåndtering.



Rengjør smussbeholderen

[2-3]

Sette i ny avfallspose [7]



Legg en ny avfallspose (ENS-CT26/36/48) i innsugingsstussen på beholderen og lås denne.

Viktig:

Sideåpningene på avfallsposen må være innenfor smussbeholderen. Pass på at låsen går ordentlig i.



Legg avfallsposen over kanten på beholderen.

Pass på at kontaktene er



Sett på overdelen

[2-2]

[2-1]

[10-2]

frie.

og lukk låseklemmene

[1-1]

[2-

7.9 Volumstrømovervåkning

Dersom lufthastigheten i sugeslangen kommer under 20 m/s, lyder det av sikkerhetsgrunner et akustisk varselssignal.

Mulige årsaker Tiltak

Sugekraftregulering verdi.

[1-9]

Bryteren

er ikke stilt inn på den tilkoblede

[1-10]

er stilt inn på for lav

Sett sugekraftreguleringen på en høyere verdi (se kapittelet 7.4).

Still inn riktig slangediameter (se kapittelet 7.1).

slangediameteren. Sugeslangen er tilstoppet eller har fått en knekk. Fjern eventuell tilstoppelse i eller knekk på slangen. Filterposen er full. Sett i ny filterpose (se kapittelet 7.7). Hovedfilteret er tilsmusset. Skift hovedfilteret (se kapittel 9.1).

BARE AUTO

Clean

Rengjør hovedfilteret (se kapittelet

8.2).

Feil i overvåkingselektronikken. Ta kontakt med Festool kundeservice for å løse pro-

blemet.

Våtsuging. Funksjonssikkerheten er ikke begrenset, ingen tiltak

nødvendig.

8Arbeid

8.1 Håndtering Slangedepot:

føres gjennom åpningen depotet. Før strømledningen gjennom åpningen

og legg den også i slangedepotet.

Etter endt arbeid kan sugeslangen

[8-3]

og legges i slange-

[8-

Systaineroppbevaring SysDoc:

På oppbevarings-

flaten kan en systainer festes med de to sleidene

[8-1]

8.2 AUTO

Clean

– Rengjøring av hovedfilter

(bare varianter med AutoClean)

Kun i forbindelse med avfallspose

(oppfyl-

ling støvklasse ’M’). Ikke ved våtsuging!

Automatisk rengjøring

Still inn frekvens på dreiebryter

Kun CTM 36 E AC- LHS:

slås på med vrideren

[1-8]

Manuell rengjøring

Vri apparatbryteren

[1-11]

til symbol AC.

Manuell fullstendig rengjøring



Steng åpningen på dysen eller sugeslangen med håndflaten eller låsesleiden CT-VS (497926) i to sekunder.



Vri apparatbryteren

[1-11]

til symbol AC.

8.3 Spesielle bruksområder CTM 36 E ACLHS

Bruk av den mobile støv-/våtsugeren i kombinasjon med

PLANEX



Bruk bruddsikker sugeslange D 36 mm x 3,5 m-

AS.



Bruk spesial-sugemuffe til tilkobling av

NEX



Sett inn låsesleiden CT-VS mellom sugeåpning

[1-2]

og sugeslange.



Monter verktøyholder.



Skal kun brukes med avfallspose!

PLA-

8.4 Suging av tørre stoffer

Pass på følgende:

Et hovedfilter som er fuktig, tettes raskere når det suges tørre stoffer. Derfor bør hovedfilteret tørkes før støvsuging, eller byttes med et tørt.

8.5 Suging av våte stoffer/væsker

Fjern filter- og avfallspose!

Anbefaling:

Bruk spesielt våtfilter (NF-CT).

Når det er oppnådd maksimalt fyllnivå, avbrytes sugingen automatisk.

La hovedfilteret tørke etter våtsuging!

FORSIKTIG

Skum og væske som trenger ut



Apparatet må omgående slås av og tømmes.

8.6 Etter arbeidet



Gjelder bare varianter med AutoClean:

gjør hovedfilteret automatisk eller manuelt (se kapittelet 8.2).



Slå av den mobile støv-/våtsugeren og trekk ut nettstøpselet.



Vikle opp nettledningen.



Tøm smussbeholderen.



Lukk sugeåpningen

[1-2]

med pluggen

ADVARSEL

CTM

Ren-

[1-1]

FORSIKTIG

Helseskadelig støv Skader på luftveiene



Bruk filter- eller avfallspose når du suger opp helseskadelige stoffer!



Bruk apparatet bare når volumstrømovervåkningen virker.

Pass på følgende

de elektroverktøy: Når utblåsningsluften ledes tilbake ut i rommet,

må det være tilstrekkelig rommet. For å overholde de nødvendige grenseverdiene, må den tilførte volumstrømmen være maksimalt 50 % av friskluftvolumstrømmen (romvolum VR x luftsirkulasjonsrate LW). Ta i tillegg hensyn til de regionale bestemmelsene.

ved suging av støvet fra arbeiden-

luftsirkulasjonsrate L

Helseskadelig støv Skader på luftveiene



Rengjør den mobile støv-/våtsugeren og alt tilbehør helt ved å suge og tørke (innvendig og utvendig) før du tar alt ut av den urene sonen.



Deler som ikke kan gjøres fullstendig rene, må forsegles i lufttett plastsekk før transport.



Bruk åndedrettsvern!

Dette apparatet skal bare oppbevares innendørs.



Sett den mobile støv-/våtsugeren i et tørt rom som er stengt for uvedkommende.

CTM

9 Vedlikehold og pleie

ADVARSEL

Skaderisiko. Elektrisk støt



Trekk støpselet ut av kontakten før alle typer vedlikeholds- og reparasjonsarbeid på maskinen!



Alle vedlikeholds- og reparasjonsarbeider som krever at motorhuset åpnes, må bare gjennomføres av et autorisert kundeservice-verksted.

Kundeservice og reparasjoner

skal kun utføres av produsenten eller serviceverksteder: Du finner nærmeste adresse under: www.festool.com/service

EKAT

Bruk kun originale Festool-reservedeler! Best.nr. finner du under:

www.festool.com/service Skadede verneinnretninger og deler

må repareres eller byttes fagmessig av

et godkjent verksted dersom ikke annet er oppgitt i bruksanvisningen.

Ta hensyn til følgende merknader:

– Minst én gang i året skal fabrikanten eller en

særskilt opplært person foreta en støvteknisk kontroll på apparatet. Dette omfatter f. eks. skade på filteret, generell tetthet av apparatet og kontrollutstyrets funksjon.

– Det som ikke lar seg rengjøre, må kastes. Bruk

en tett sekk til dette. Ta hensyn til gjeldende betingelser for avfallshåndtering!

– Når apparatet skal vedlikeholdes av brukeren,

tas det fra hverandre, rengjøres og vedlikeholdes, så godt det lar seg gjøre, uten å innebære en fare for vedlikeholdspersonell eller andre personer. Aktuelle forholdsregler innebærer avgiftning før apparatet tas fra hverandre, filtrert ventilasjon på stedet der apparatet skal demonteres, rengjøring av vedlikeholdsområdet samt egnet personlig verneutstyr.

9.1 Bytte av hovedfilter

OBS

Skader på motoren



Sug aldri uten det innebygde hovedfilteret, fordi dette kan skade motoren.



Åpne låseklemmen

på apparatet .



Drei på den øvre apparatdelen slik at hovedfilteret peker oppover (bilde



Skift posisjon på hendelen ren

[9-2]



Ta ut det brukte hovedfilteret

[2-2]

og ta av overdelen

[9]

[9-3]

og ta av holde-

[9-1]

[2-

og bytt det

med et nytt.



Kvitt deg med det brukte hovedfilteret i overensstemmelse med lokale regler for avfallshåndtering.



Sett holderen

til den smekker på plass.



Sett på overdelen

[2-2]

[9-2]

inn og legg om hendelen

[2-1]

og lukk låseklemmene

[9-

9.2 Tømming av smussbeholderen

Etter at du har tatt av overdelen, kan smussbeholderen



[2-3]

tømmes.

Rengjør nivåføleren

[10-1]

regelmessig etter

suging av væske, og kontroller den for skader.

10 Tilbehør

Bestillingsnumrene til tilbehør og filter finner du i Festool-katalogen eller på Internett under "www.festool.com".

10.1 Moduler

I tilbehørsprogrammet står flere moduler til rådighet for utvidelse av den mobile støv-/våtsugeren. Modulene kan monteres på modulkontakt

[1-3]

et autorisert kundeservice-verksted: –trykkluftmodul – stikkontaktmodul med permanent strømtilførsel – stikkontaktmodul med innkoblingsautomatikk

(ikke for GB 110 V-variant)

– modul for energiavsugingsenhet (EAA) til bruk av

innkoblingsautomatikken på EAA

Nærmere informasjon om modulene finner du på Internett under "www.festool.com".

11 Miljø

Apparatet skal ikke kastes i restavfallet!

sje skal sorteres til gjenvinning. Ta hensyn til gjeldende nasjonale forskrifter.

Kun EU:

I henhold til EU-direktivet om kasserte elektriske og elektroniske produkter og direktivets iverksetting i nasjonal rett må elektroverktøy som ikke lenger skal brukes, samles separat og returneres til et miljøvennlig gjenvinningsanlegg.

Informasjon om REACh:

Apparater, tilbehør og emballa-

www.festool.com/reach

CTM

12 EU-samsvarserklæring

Mobil støv-/våtsuger Serienr.

CTM 26 E 495865, 495866, 495870 CTM 26 E AC 498732, 498734, 200443 CTM 36 E 495867, 495868, 495871 CTM 36 E AC 498735, 498736, 498740 CTM 36 E AC-LHS 500862, 500861, 500863,

500865 CTM 36 E LE 495869, 496947 CTM 36 E LE AC 498738 CTM 48 E 498006, 498007 CTM 48 E LE 498008 CTM 48 E AC 498763, 498764 CTM 48 E LE AC 498023 År for CE-merking: CTM 26 E, CTM 36 E,

CTM 36 E LE

2009

Mobil støv-/våtsuger Serienr.

CTM 48 E, CTM 48 E LE,

2011 CTM 48 E AC, CTM 48 E LE AC

Vi erklærer under eget ansvar at dette produktet er i samsvar med alle relevante krav i følgende standarder, normer og normdokumenter:

2006/42/EF, 2004/108/EF (bis 19.04.2016), 2014/30/ EF (ab 20.04.2016), 2011/65/EF, EN 60335-1:2012, EN 60335-2-69:2012, EN 550141:2006+A1:2009+A2:2011, EN 55014-2:1997+Corrigendum 1997+A1:2001+A2:2008, EN 61000-32:2006+A1:2009+A2:2009, EN 61000-3-3:2013.

Festool GmbH

Wertstr. 20, D-73240 Wendlingen, Tyskland

CTM 26 E AC, CTM 36 E AC, CTM 36 E LE AC, CTM 36 E AC-LHS

2010

Wolfgang Zondler Chef for forskning, udvikling og teknisk dokumen-

tation 2015-07-20

CTM

Manual de instruções original

1 Indicações de segurança

Advertência!

Leia todas as indicações de segurança e instruções.

A não observação das indicações de segurança e instruções pode dar origem a um choque elétrico, incêndio e/ou ferimentos graves.

Guarde todas as indicações de segurança e instruções para que possam ser utilizadas no futuro.

– Este aparelho não pode ser utilizado por pessoas (incluindo crianças) com capaci-

dades físicas, sensoriais ou mentais diminuídas ou sem experiência ou conhecimentos. As

crianças

devem ser supervisionadas, de modo a garantir que não

brincam com o aparelho.

– Advertência: a ferramenta pode conter pós prejudiciais à saúde. A manutenção, es-

vaziamento e substituição do filtro devem ser efectuados apenas por pessoal espe-

cializado autorizado, com equipamento de protecção adequado. – Colocar em funcionamento apenas com o sistema de filtragem instalado! – Utilizar apenas com equipamento de proteção adequado! – Efetuar o trabalho em ambiente seco, de acordo com as instruções, mas apenas se

a ferramenta não apresentar anomalias após o exame visual!

Ao aspirar pós que excedam o valor limite ou caso exista uma considerável quantidade de pós de madeira de carvalho ou de faia, aspirar apenas uma única

fonte de pó (ferramenta eléctrica ou pneumática).

Perigo de explosão e de incêndio:Não aspirar:

–

– faíscas ou pós quentes; – substâncias combustíveis ou explosivas (p. ex., magnésio, alumínio, gasolina, diluente- exceto

madeira); – substâncias agressivas (por ex. ácidos, lixívias, solventes); – substâncias quimicamente reativas, que conduzem à formação de calor, ácidos/bases, gases,

etc. (por ex. materiais 2K reativos, alumínio e água).

– Respeitar as normas de segurança nacionais, assim como as indicações do fabri-

cante do material! – Utilizar a tomada de corrente na ferramenta apenas para a finalidade indicada! – Verificar regularmente a ficha e o cabo, para evitar qualquer perigo. Em caso de da-

nos, mandar substituí-los exclusivamente numa oficina de Serviço Após-Venda au-

torizada. – Não elevar e transportar por meio de guindaste ou dispositivo de elevação!

CTM

2 Símbolos 3 Componentes da ferramenta

Símbolo

Significado

Advertência de perigo geral

Advertência de choque eléctrico

Ler Manual de instruções, indicações de segurança!

Usar máscara de protecção!

Conselho, indicação

Instruções de manuseamento

Advertência!

A ferramenta pode conter

pó prejudicial à saúde!

Não deite no lixo doméstico.

[1-1] [1-2] [1-3]

Tampa de fecho Abertura de aspiração Ponto de encaixe de módulos (módulo de

ar comprimido no CTM 36 E LE, CTM 36 E LE AC, CTM 48 E LE, CTM 48 E LE AC)

[1-4] [1-5] [1-6] [1-7] [1-8]

Tomada de corrente Depósito para tubo flexível Punho SysDoc Limpeza automática (apenas variantes

com AutoClean)

[1-9] [1-10] [1-11] [1-12] [1-13] [1-15]

Ajuste do diâmetro do tubo flexível Regulação da força de aspiração. Interruptor da ferramenta Mola de fecho Depósito para sujidade Travão

As figuras indicadas encontram-se no início do manual de instruções.

4 Dados técnicos

Aspiradores móveis

Consumo 350 - 1200 W Potência máx. instalada na tomada

de corrente

GB 240 V/ 110 V Fluxo volumétrico (ar) máx., turbina 234 m³/h (3900 l/min) Vácuo máx., turbina 24000 Pa Área do filtro 6318 cm² Tubo flexível de aspiração D 27 mm x 3,5 m-AS Comprimento do cabo de ligação à rede 7,5 m Nível de pressão acústica segundo a norma EN 60704-2-1 / Incerteza K 71 dB(A) / 3 dB Tipo de protecção IP X4 Capacidade do depósito

CTM 36 E, CTM 36 E LE, CTM 36 E AC, CTM 36 E LE AC, CTM 36 E AC-LHS

CTM 48 E, CTM 48 E LE, CTM 48 E AC, CTM 48 E LE AC

CTM 26 E, CTM 26 E AC

CH, DK

2400 W 1100 W

1800 W/ 500 W

26 l 36 l 48 l

Dimensões Comp. x Larg.. x Alt.

CTM 36 E, CTM 36 E LE, CTM 36 E AC, CTM 36 E LE AC, CTM 36 E AC-LHS

CTM 48 E, CTM 48 E LE, CTM 48 E AC, CTM 48 E LE AC

Peso

CTM 26 E, CTM 26 E AC

CTM 26 E

CTM 26 E AC

CTM 36 E, CTM 36 E LE

CTM 36 E AC, CTM 36 E LE AC, CTM 36 E AC-LHS

630 x 365 x 540 mm 630 x 365 x 596 mm

740 x 406 x 1005 mm

13,9 kg 14,7 kg 14,4 kg 15,2 kg

CTM

Aspiradores móveis

5 Utilização conforme as disposi-

ções

Aspirador móvel adequado para – aspirar poeiras até 0,1 mg/m³ correspondentes à

classe de poeiras ’M’, entre os quais, também,

pós de madeira e de pintura, – aspirar água, – para exigências elevadas em aplicações indus-

triais,

de acordo com a IEC/EN 60335-2-69.

Em caso de utilização incorrecta, a responsabilidade é do utilizador.

6 Colocação em funcionamento

ATENÇÃO

Tensão ou frequência inadmissível! Perigo de acidente



Respeitar os dados na placa de características.



Observar as especificações nacionais.

CTM 48 E, CTM 48 E LE

CTM 48 E AC, CTM 48 E LE AC

O interruptor

[1-11]

serve de interruptor de activa-

ção/desactivação.

Interruptor na posição ’0’

A tomada

[1-4]

está sem corrente, o aspirador mó-

vel está desligado.

Interruptor na posição ’MAN’

A tomada

[1-4]

é percorrida por corrente; o aspira-

dor móvel arranca.

Interruptor na posição ’Auto’

A tomada

[1-4]

é percorrida por corrente; o aspira-

dor móvel arranca ao ligar a ferramenta conectada.

7Ajustes

7.1 Ajustar o diâmetro do tubo flexível



Regule o ajuste do diâmetro do tubo flexível

ao diâmetro do tubo flexível conectado.



Isto assegura que a pressão do ar no tubo flexível de aspiração é medida correctamente (consultar capítulo 7.9).

7.2 Conectar a ferramenta eléctrica

18,8 kg 19,6 kg

[1-

6.1 Primeira colocação em funcionamento



Abrir as molas de fecho superior da ferramenta



Retire os acessórios do depósito de sujidade

e da embalagem!



Coloque um saco de filtragem ou de remoção no

[2-2]

[2-1]

e retirar a parte

[2-

depósito para sujidade (consultar o capítulo 7.7 e 7.8).



Coloque a parte superior de fecho



Monte o enrolamento do cabo na parte traseira

[2-2]

do aspirador móvel (consultar a imagem



Ligue o tubo flexível de aspiração à ferramenta.

[2-1]

e feche as molas

[3]

6.2 Ligar/desligar



Ligar a ficha de rede a uma tomada com protecção de terra.

ATENÇÃO

Perigo de ferimentos devido à entrada das ferramentas em funcionamento descontroladamente



Antes de roda o interruptor para a posição "AUTO" ou "MAN", verificar que a ferramenta conectada está desligada.

ATENÇÃO

Perigo de ferimentos



Observar a potência máxima instalada na tomada de corrente (consultar o capítulo Dados técnicos).



Desligar a ferramenta eléctrica.



Conectar a ferramenta eléctrica à tomada de

[1-4]

corrente

7.3 Conectar a ferramenta pneumática

ATENÇÃO

Perigo de ferimento



Desligar a ferramenta pneumática.

Dispositivo automático de activação nas ferramentas pneumáticas (CTM 36 E LE, CTM 36 E LE AC, CTM 48 E LE, CTM 48 E LE AC ou acessórios)

com módulo de ar comprimido no local de encaixe do módulo

Conselho:

– Montagem da unidade de alimentação VE

(495886): ar comprimido filtrado e lubrificado

[1-3]

– Utilização do sistema IAS com a peça de ligação

IAS (454757) para ferramentas pneumáticas da Festool

Requisito:

pressão de serviço da ferramenta 6 bar!

7.4 Regular a força de aspiração



no botão giratório

[1-10]

7.5 Bloquear o travão

Virando a alavanca do travão preta

[1-15]

impedese que o aspirador móvel se desloque. Para o efeito, levantar ligeiramente o aspirador móvel na parte dianteira e pressionar a alavanca do travão preta para baixo, até engatar. Para soltar, pressione a alavanca verde

[1-14]

7.6 Protecção térmica

Como protecção contra o sobreaquecimento, a protecção térmica desliga o aspirador móvel antes de alcançar a temperatura crítica.



Desligar o aspirador móvel, deixar arrefecer durante aprox. 5 minutos, ligar.



Não é possível ligar: contactar a oficina de Serviço Após-venda Festool.

7.7 Substituir o saco de filtragem

(SC FIS-

CT 26/36/48)

Retirar o saco de filtragem [4]



Abrir as molas de fecho superior da ferramenta



Retire o saco de filtragem.



Remova o saco de filtragem usado de acordo

[2-2]

[2-1]

e retirar a parte

com as regulamentações legais.



Limpe o depósito para sujidade

[2-3]

CTM



Coloque a parte superior de fecho



Tenha atenção para que o saco para aspirador

[2-2]

[2-1]

e feche as molas

não fique entalado entre a parte superior e a parte inferior.

7.8 Substituir o saco de remoção Retirar o saco de remoção [6]



Feche a abertura de aspiração pa de fecho



Abrir as molas de fecho superior da ferramenta



Feche o saco de remoção.



Retire o saco de remoção.



Remova o saco de remoção usado de acordo

[1-1]

[2-1]

[1-2]

[2-2]

e retirar a parte

com a tam-

com as regulamentações legais.



Limpe o depósito para sujidade

[2-3]

Aplicar o saco de remoção [7]



Coloque um novo saco de remoção (ENS-CT26/ 36/48) no bocal de admissão do depósito e bloqueie-o.

Importante:

as aberturas laterais do saco de remoção têm de ficar dentro do depósito para sujidade. Tenha atenção para que o trinco engate.



Coloque o saco de remoção sobre o bordo do depósito.

Tenha atenção para que os contactos fiquem livres.



Coloque a parte superior de fecho

[2-2]

[2-1]

e feche as molas

[10-2]

Aplicar o saco de filtragem [5]



Insira um novo saco para aspirador (SC FIS-CT 26/36/48) (imagem

[4]

Importante:

pressionar a manga do saco para aspirador com força na união de entrada.

7.9 Controlo volumétrico do fluxo

Se a pressão do ar no tubo flexível de aspiração descer abaixo dos 20 m/s, soa, por razões de segurança, um sinal de aviso acústico.

Causas possíveis Resolução

Regulação da força de aspiração para um valor demasiado baixo.

Botão giratório

[1-9]

não regulado para o diâme-

tro do tubo flexível conectado.

[1-10]

ajustada

Ajustar a regulação da força de aspiração para um valor mais alto (consultar o capítulo 7.4).

Regular o diâmetro correcto do tubo flexível (consul-

tar o capítulo 7.1). Tubo flexível de aspiração obstruído ou vincado. Eliminar a obstrução ou vinco. Saco de filtragem cheio. Aplicar um saco de filtragem novo (consultar o capí-

tulo 7.7).

CTM

Causas possíveis Resolução

Filtro principal sujo. Mudar o filtro principal (consultar o capítulo 9.1).

APENAS AUTO

Clean

limpar o filtro principal (consul-

tar o capítulo 8.2).

Falha de funcionamento do sistema electrónico de monitorização.

Mandar eliminar por uma oficina de Serviço Pósvenda Festool.

Aspiração em húmido. Segurança de funcionamento não afectada, não é

necessária nenhuma medida.



8Trabalhar

8.1 Manuseamento Depósito para tubo flexível:

conduzir o tubo flexível de aspiração através da abertura

[8-3]

e guardá-lo no depósito para o tubo flexível. Através da abertura cabo de rede e guardá-lo também no depósito para o tubo flexível.

Alojamento para Systainer SysDoc:

de alojamento, é possível fixar um Systainer com as duas corrediças

8.2 AUTO

[8-1]

Clean

- limpar o filtro principal

(apenas variantes com AutoClean)

Apenas em conjunto com o saco de remoção

(cumprimento da classe de poeiras ’M’). Não utilizar ao aspirar em húmido!

Limpeza automática

Ajustar a frequência no botão giratório

após o trabalho, pode

[8-2]

, pode conduzir o

na superfície

[1-8]

Utilizar apenas com o saco de remoção!

8.4 Aspirar materiais secos

CUIDADO

Pós prejudiciais à saúde Lesão das vias respiratórias



Ao aspirar materiais prejudiciais à saúde, utilize um saco de filtragem ou um saco de remoção!



Utilize a ferramenta apenas com controlo volumétrico do fluxo a funcionar.

Observe

mentas eléctricas em funcionamento: Quando a evacuação de ar é reconduzida para o re-

cinto, deve existir uma suficiente

ção L

gidos, o fluxo volumétrico reconduzido tem de ser,

ao aspirar os pós acumulados de ferra-

taxa de ventila-

no recinto. Para manter os valores limite exi-

no máximo, de 50% do fluxo volumétrico de ar fres-

Ligar

apenasCTM 36 E AC- LHS:

[1-8]

no botão giratório

co (volume VR x taxa de ventilação LW). Além disso, respeite as regulamentações regionais.

Limpeza manual

Rodar o interruptor da ferramenta

símbolo

[1-11]

para o

Limpeza manual total



Com a palma da mão ou a corrediça de fecho CT-VS (497926), tapar a abertura do bocal e do tubo flexível de aspiração durante 2 segundos.



Rodar o interruptor da ferramenta

[1-11]

para o

símbolo AC.

8.3 Particularidades CTM 36 E AC- LHS

Para utilizar o aspirador móvel em conjunto com a

PLANEX



Utilizar um tubo flexível de aspiração resistente aos vincos D 36 mm x 3,5 m-AS.



Utilizar uma luva de aspiração especial para a conexão do



Aplicar a corrediça de fecho CT-VS entre a abertura de aspiração

PLANEX

[1-2]

e o tubo flexível de aspi-

ração.



Montar o porta-ferramenta.

Atenção:

mais rapidamente quando são aspirados materiais secos. Por este motivo, o filtro principal deve ser seco antes da aspiração de pós ou substituído por um filtro seco.

8.5 Aspirar materiais húmidos/líquidos

ciais (NF-CT). Se a altura máxima do nível de enchimento for atin-

gida, a aspiração é automaticamente interrompida. Após a aspiração em húmido, deixar secar o filtro

principal!

Saída de espuma e líquidos



Desligar imediatamente a ferramenta e esvaziar.

um filtro principal húmido fica obstruído

Retirar o saco de filtragem ou de remoção!

Conselho:

utilizar filtros para líquidos espe-

CUIDADO

8.6 Após o trabalho



Apenas variantes com AutoClean:

limpar o filtro principal automática ou manualmente (consultar o capítulo 8.2).



Desligar o aspirador móvel e retirar a ficha da tomada.



Enrolar o cabo de ligação à rede.



Esvaziar o depósito para sujidade.



Feche a abertura de aspiração pa de fecho

[1-1]

[1-2]

com a tam-

ATENÇÃO

Pós prejudiciais à saúde Lesão das vias respiratórias



Limpe o aspirador móvel e todos os acessórios, aspirando-os e limpando-os por completo (interior e exterior), antes de o retirar da zona suja.



As peças que não podem ser limpas integralmente devem ser fechadas hermeticamente num saco de plástico para o respectivo transporte.



Use uma máscara de protecção!

Guardar esta ferramenta apenas em espaços interiores.



Guardar o aspirador móvel num local seco, protegido contra uma utilização não autorizada.

CTM

Dispositivos de protecção e peças que estejam danificados têm de ser reparados ou substituídos de forma competente por uma oficina especializada credenciada, contanto que não seja dada nenhuma outra indicação no manual de instruções.

Observe as seguintes indicações:

– Mandar efectuar, no mínimo, uma vez por ano,

uma verificação em termos de tecnologia de separação de poeiras (p. ex., em relação a danificação do filtro, estanqueidade da ferramenta e funcionamento dos dispositivos de controlo) pelo fabricante ou por uma pessoa formada.

– O que não é possível limpar deve ser removido.

Para o efeito, utilizar sacos impermeáveis. Observar as condições de remoção em vigor!

– Para uma manutenção pelo utilizador, a ferra-

menta tem de ser desmontada, limpa e a sua manutenção efectuada, desde que realizável, sem que daí resulte perigo para o pessoal da manutenção ou outras pessoas. As medidas de precaução adequadas incluem a descontaminação antes da desmontagem, a tomada de medidas para uma ventilação forçada com filtragem no local onde a ferramenta é desmontada, a limpeza da área de manutenção e o equipamento de protecção pessoal adequado.

9.1 Mudar o filtro principal

NOTA

9 Manutenção e conservação

ATENÇÃO

Perigo de ferimentos, choque eléctrico



Antes de efectuar quaisquer trabalhos de manutenção e conservação, extraia sempre a ficha da tomada de corrente!



Todos os trabalhos de manutenção e reparação que exigem uma abertura da carcaça do motor apenas podem ser efectuados por uma oficina autorizada de serviço após venda.

Serviço Após-venda e Reparação

nas através do fabricante ou das oficinas de serviço: endereço mais próximo em: www.festool.com/service

EKAT

Utilizar apenas peças sobresselentes originais da Festool! Referência em:

www.festool.com/service

ape-

Danificação do motor



Nunca aspire sem o filtro principal montado, pois isso poderá danificar o motor.



Abrir as molas de fecho superior da ferramenta



Rode a parte superior da ferramenta de forma a

[2-2]

[2-1]

e retirar a parte

que o filtro principal fique orientado para cima (imagem



Rode a alavanca



Retire o filtro principal usado

[9]

[9-3]

e retire o suporte

[9-1]

[9-2]

e substitua-

o por um novo.



Remova o filtro principal usado de acordo com as regulamentações legais.



Aplique o suporte

[9-2]

e rode a alavanca

[9-3]

até engatar.



Coloque a parte superior de fecho

[2-2]

[2-1]

e feche as molas

9.2 Esvaziar o depósito para sujidade

Depois de retirar a parte superior, é possível esvaziar o depósito para sujidade

[2-3]

CTM



Após a aspiração de líquidos, limpe regularmente os sensores do nível de enchimento

com um pano macio e verifique se estão da-

nificados.

[10-

Aspirador móvel N.º de série

CTM 36 E 495867, 495868, 495871 CTM 36 E AC 498735, 498736, 498740

10 Acessórios

Consulte os números de encomenda dos acessórios e filtros no seu catálogo Festool ou na Internet, em "www.festool.com".

10.1 Módulos

Para ampliar o aspirador móvel, estão disponíveis, no programa de acessórios, os seguintes módulos, que podem ser montados no ponto de encaixe de módulos

[1-3]

por uma oficina de Serviço Pós-ven-

da autorizada: – módulo de ar comprimido, – módulo de tomada com alimentação eléctrica

permanente,

– módulo de tomada com dispositivo automático de

ligar (excepto para a variante GB 110 V),

– módulo para satélite de alimentação (EAA), para

utilização do dispositivo automático de ligar na EAA.

Poderá consultar mais informações sobre os módulos na Internet, em "www.festool.com".

11 Meio ambiente

Não deite a ferramenta no lixo doméstico!

Encaminhe as ferramentas, acessórios e embalagens para reaproveitamento ecológico. Respeitar as normas nacionais em vigor.

Apenas países da UE:

De acordo com a Directiva Europeia sobre resíduos de equipamentos eléctricos e electrónicos e a sua transposição para a legislação nacional, as ferramentas electrónicas usadas devem ser recolhidas separadamente e sujeitas a uma reciclagem que proteja o meio ambiente.

Informações sobre REACh:

www.festool.com/reach

12 Declaração de conformidade CE

Aspirador móvel N.º de série

CTM 26 E 495865, 495866, 495870

CTM 36 E AC-LHS 500862, 500861, 500863,

500865 CTM 36 E LE 495869, 496947 CTM 36 E LE AC 498738 CTM 48 E 498006, 498007 CTM 48 E LE 498008 CTM 48 E AC 498763, 498764 CTM 48 E LE AC 498023 Ano da marca CE: CTM 26 E, CTM 36 E,

2009

CTM 36 E LE CTM 26 E AC, CTM 36 E

2010 AC, CTM 36 E LE AC, CTM 36 E AC-LHS

CTM 48 E, CTM 48 E LE,

2011 CTM 48 E AC, CTM 48 E LE AC

Sob nossa inteira responsabilidade, declaramos que este produto está de acordo com todas as exigências relevantes das seguintes directivas, normas ou documentos normativos:

2006/42/CE, 2004/108/CE (até 19.04.2016), 2014/ 30/CE (até 20.04.2016), 2011/65/CE, EN 603351:2012, EN 60335-2-69:2012, EN 550141:2006+A1:2009+A2:2011, EN 55014-2:1997+Retificação 1997+A1:2001+A2:2008, EN 61000-32:2006+A1:2009+A2:2009, EN 61000-3-3:2013.

Festool GmbH

Wertstr. 20, D-73240 Wendlingen, Alemanha

Wolfgang Zondler Diretor de pesquisa, desenvolvimento, documenta-

ção técnica 2015-07-20

CTM 26 E AC 498732, 498734, 200443

Оригинальное руководство по эксплуатации

1 Указания по технике безопасности

CTM

RUS

Внимание!

Прочтите все указания по технике безопасности и инструкции.

Неточное соблюдение инструкций и предупреждений может стать причиной удара электрическим током, пожара и/или тяжелых травм.

Сохраняйте все указания по технике безопасности и руководства для будущих владельцев.

– Запрещается использовать данное устройство без присмотра лицам (включая

детей) с ограниченными физическими, сенсорными или умственными способностями, или не имеющим необходимого опыта и знаний. Следите за тем, чтобы

дети

не играли с инструментом.

– Внимание: аппарат может содержать опасную для здоровья пыль.

Обслуживание, опорожнение, смену фильтра должны выполнять только авторизованные специалисты, экипированные подходящими средствами

индивидуальной защиты. – Разрешается эксплуатировать только с установленной системой фильтрации! – Разрешается работать только с использованием подходящих средств

индивидуальной защиты! – Убедитесь в исправном состоянии аппарата, работайте только в сухом

помещении!

В режиме удаления пыли с ПДК вредных для здоровья веществ или больших объёмов древесной пыли дуба или бука всасывание следует производить

только от одного источника пыли (электро- или пневмоинструмента).

Взрыво- и пожароопасность!Не допускайте всасывания:

–

– искр или горячей пыли; – горючих или взрывоопасных материалов (например, магния, алюминия, бензина,

разбавителей, за исключением древесины); – едких веществ (напр. кислоты, щелочей, растворителей); – химически реактивных веществ, вступающих в реакцию с выделением тепла,

образованием кислоты/щёлочи, газов и т. д. (напр. реактивные 2-компонентные

материалы, алюминий и вода).

– Соблюдайте региональные правила техники безопасности и данные

изготовителя материала! – Используйте розетку на аппарате только для указанной цели! – Регулярно проверяйте вилку и кабель во избежание возможных повреждений.

В случае повреждения замену вилки и кабеля выполняйте только в

авторизованной мастерской Сервисной службы. – Запрещается поднимать и транспортировать аппарат с помощью подъёмника

или крана.

RUS

TR066

CTM

2Символы 3Составные части инструмента

СимволЗначение

Предупреждение об общей опасности

Предупреждение об ударе током

Прочтите руководство по эксплуатации и указания по технике безопасности!

Используйте респиратор!

Инструкция, рекомендация

Инструкция по использованию

Внимание!

содержать опасную для здоровья пыль! Не выбрасывать вместе с бытовыми

отходами!

Данный аппарат может

[1-1] [1-2] [1-3]

Пробка Всасывающее отверстие Гнездо для установки модулей

(пневматический модуль на CTM 36 E LE, CTM 36 E LE AC, CTM 48 E LE, CTM 48 E LE AC)

[1-4] [1-5] [1-6] [1-7] [1-8]

Штепсельный разъём аппарата Отсек для хранения шланга Рукоятка SysDoc Автоматическая очистка (только модели

с AutoClean)

[1-9]

Регулятор диаметра всасывающего шланга

[1-10] [1-11] [1-12] [1-13] [1-15]

Регулятор интенсивности всасывания Выключатель Зажимная скоба Резервуар для грязи Тормоз

Иллюстрации находятся в начале руководства по эксплуатации.

4 Технические данные

Пылеудаляющие аппараты

Потребляемая мощность 350 - 1200 Вт Макс. допустимая мощность

подключаемого инструмента:

Чехия, Дания

Великобритания 240 В/110 В Макс. объёмный расход (воздуха), турбина 234 м3/ч (3900 л/мин) Макс. разрежение, турбина 24000 Па Площадь фильтроэлемента 6318 см Всасывающий шланг D 27 мм x 3,5 м AS Длина сетевого кабеля 7,5 м Уровень звукового давления согласно EN 60704-2-1 / Погрешность K 71 дБ(A) / 3 дБ Вид защиты IP X4 Объём резервуара

CTM 36 E, CTM 36 E LE, CTM 36 E AC, CTM 36 E LE AC, CTM 36 E AC-LHS

CTM 48 E, CTM 48 E LE, CTM 48 E AC, CTM 48 E LE AC

CTM 26 E, CTM 26 E AC

ЕС

2400 Вт 1100 Вт

1800 Вт/500 Вт

26 l 36 l 48 l

Размеры ДxШxВ

Масса

CTM 26 E, CTM 26 E AC

CTM 36 E, CTM 36 E LE, CTM 36 E AC, CTM 36 E LE AC, CTM 36 E AC-LHS

CTM 48 E, CTM 48 E LE, CTM 48 E AC, CTM 48 E LE AC

CTM 26 E

630 x 365 x 540 mm 630 x 365 x 596 mm

740 x 406 x 1005 mm

13,9 kg

Пылеудаляющие аппараты

CTM

RUS

CTM 36 E AC, CTM 36 E LE AC, CTM 36 E AC-LHS

CTM 48 E AC, CTM 48 E LE AC

5 Применение по назначению

Пылеудаляющий аппарат предназначен –для удаления пыли до 0,1 мг/м³ класса ’M’,

включая древесную пыль и пыль,

образующуюся при обработке лака – для всасывания воды, – для повышенных нагрузок в промышленном

производстве,

согласно IEC/EN 60335-2-69.

Ответственность за использование не по назначению несёт пользователь.

Инструмент сконструирован для профессионального применения.

CTM 26 E AC

CTM 36 E, CTM 36 E LE

14,7 kg 14,4 kg 15,2 kg

CTM 48 E, CTM 48 E LE

18,8 kg 19,6 kg

Предупреждение

Опасность травмирования по причине неконтролируемого включения инструмента



Прежде чем повернуть переключатель в положение "AUTO" или "MAN", убедитесь в том, что подсоединённый инструмент выключен.

Переключатель

Положение переключателя ’0’

Штепсельный разъём аппарата пылеудаляющий аппарат выключен.

[1-11]

служит выключателем.

[1-4]

обесточен,

6 Начало работы

Предупреждение

Недопустимое напряжение или частота! Опасность несчастного случая



Соблюдайте параметры на заводской табличке.



Учитывайте национальные особенности.

6.1 Первый ввод в эксплуатацию



[2-2]

Разблокируйте зажимные скобы и

снимите верхнюю часть аппарата



Извлеките оснастку из резервуара для грязи

[2-3]

и из упаковки!



Вставьте мешок-пылесборник или мешок для утилизации в резервуар для грязи (см. главу

7.7 и 7.8).



Установите верхнюю часть зафиксируйте зажимные скобы



Установите бухту для кабеля на задней стороне пылеудаляющего аппарата (см. рис.

[3]



Подсоедините к аппарату всасывающий шланг.

6.2 Включение/выключение



Вставьте вилку в розетку с заземлением.

[2-1]

на место и

[2-2]

Положение переключателя ’MAN’

Штепсельный разъём аппарата

[1-4]

находится под напряжением, пылеудаляющий аппарат включается.

Положение переключателя ’Auto’

Штепсельный разъём аппарата

[1-4]

находится под напряжением, пылеудаляющий аппарат включается при включении подсоединённого инструмента.

7Настройки

7.1 Регулировка диаметра шланга



Установите регулятор диаметра всасывающего шланга

[1-9]

в соответствии с

диаметром подсоединённого шланга.



Это гарантирует правильность измерения скорости воздушного потока во всасывающем шланге (см. главу 7.9).

7.2 Подсоединение электроинструмента

Предупреждение

Опасность травмирования



Соблюдайте указания в отношении макс. допустимой мощности подключаемого инструмента (см. главу «Технические данные»).



Выключите электроинструмент.

RUS



CTM

Подсоедините электроинструмент к штепсельному разъёму аппарата

[1-4]

7.7 Замена мешка-пылесборника

CT 26/36/48)

(SC FIS-

7.3 Подсоединение пневмоинструмента

Предупреждение

Опасность травмирования



Выключите пневмоинструмент.

Устройство автоматического включения при работе с пневмоинструментами (CTM 36 E LE, CTM 36 E LE AC, CTM 48 E LE, CTM 48 E LE AC или оснастка)

с пневматическим модулем в гнезде для установки модулей

Рекомендация:

– Установка блока подготовки воздуха VE

(495886): отфильтрованный сжатый воздух с подачей масла

– использование системы IAS с соединительным

элементом IAS (454757) для пневматических инструментов Festool

Обязательное условие:

инструмента 6 бар!

7.4 Регулировка интенсивности всасывания



с помощью винта-барашка

7.5 Установка тормоза

При затянутом рычаге тормозного механизма чёрного цвета откатывание пылеудаляющего аппарата. Для этого необходимо приподнять переднюю часть аппарата и надавить на рычаг вниз до фиксации. Для отпускания тормоза нажмите на рычаг зелёного цвета

7.6 Защита от перегрева

Защита от перегрева отключает пылеудаляющий аппарат до достижения критической температуры.



Выключите пылеудаляющий аппарат, дайте ему остыть в течение прим. 5 минут, подключите.



Аппарат не включается: обратитесь в мастерскую Сервисной службы Festool.

[1-3]

[1-14]

рабочее давление

[1-15]

[1-10]

предотвращается

Извлечение мешка-пылесборника [4]



[2-2]

Разблокируйте зажимные скобы и

снимите верхнюю часть аппарата



Извлеките мешок-пылесборник.



Утилизируйте использованный мешок-

[2-1]

пылесборник в соответствии с законодательными предписаниями.



Очистите резервуар для грязи

[2-3]

Установка мешка-пылесборника [5]



Вставьте новый мешок-пылесборник (SC FISCT 26/36/48) (рис.

[4]

Важно:

горловину мешка-пылесборника плотно насадите на впускной штуцер.



Установите верхнюю часть зафиксируйте зажимные скобы



Следите за тем, чтобы мешок-пылесборник

[2-1]

на место и

[2-2]

не оказался зажатым между верхней и нижней частями.

7.8 Замена мешка для утилизации Извлечение мешка для утилизации [6]



Закройте всасывающее отверстие пробкой



[2-2]

снимите верхнюю часть аппарата



Закройте мешок для утилизации.



Извлеките мешок для утилизации.



Утилизируйте использованный мешок для

[1-1]

Разблокируйте зажимные скобы и

[2-1]

утилизации в соответствии с законодательными предписаниями.



Очистите резервуар для грязи

[2-3]

Установка мешка для утилизации [7]



Вставьте новый мешок для утилизации (ENSCT26/36/48) во впускной штуцер резервуара и зафиксируйте его.

Важно:

боковые отверстия мешка для утилизации должны находиться внутри резервуара для грязи. Убедитесь в фиксации ригеля.



Разместите мешок для утилизации на кромках грязесборника.

Убедитесь в наличии свободного доступа

[10-2]



Установите верхнюю часть зафиксируйте зажимные скобы

к контактам.

[2-1]

на место и

[2-2]

[1-2]

7.9 Контроль объёмного расхода

Если скорость воздушного потока во всасывающем шланге снижается до отметки менее 20 м/с, по соображениям безопасности включается звуковой предупреждающий сигнал.

Возможные причины Способ устранения

CTM

RUS

Регулятор интенсивности всасывания установлен на слишком низкое значение.

Винт-барашек

[1-9]

не соответствует диаметру

подключённого шланга.

[1-10]

Установите регулятор интенсивности всасывания на более высокое значение (см. главу 7.4).

Правильно отрегулируйте диаметр шланга (см.

главу 7.1). Засорение или перегиб всасывающего шланга. Устраните засорение или перегиб. Мешок-пылесборник полный. Установите новый мешок-пылесборник (см. главу

7.7).

Загрязнён основной фильтр. Замена основного фильтра (см. главу 9.1).

ТОЛЬКО AUTO

Clean

очистите основной фильтр (см.

главу 8.2). Сбой в работе контрольного электронного

оборудования.

Обратитесь в мастерскую Сервисной службы

Festool. Мокрое всасывание. Эксплуатационная надёжность не снижена,

вмешательство не требуется.



8 Выполнение работ

8.1 Управление Отсек для хранения шланга:

работы всасывающий шланг можно протянуть через отверстие

[8-3]

и сложить в отсеке для хранения шланга. Через отверстие протянуть сетевой кабель и также разместить его в отсеке для хранения шланга.

Держатель систейнера SysDoc:

держателя при помощи двух задвижек можно закрепить систейнер.

по окончании

[8-2]

можно

на поверхности

[8-1]

Используйте входящий в комплект поставки всасывающий шланг D 36 мм x 3,5 м AS.



Используйте специальную всасывающую муфту для подключения



Установите затвор CT-VS между всасывающим отверстием



Установите держатель инструментов.



Разрешается использовать только с мешком

PLANEX

[1-2]

и шлангом

для утилизации!

8.4 Сбор сухих материалов

8.2 Очистка основного фильтра

AUTO

Clean

(только модели с AutoClean)

Только при использовании мешка для утилизации

(класс пыли ’M’). Не для

мокрого всасывания!

Система автоматической очистки

Установите частоту с помощью винта-барашка

[1-8]

Только CTM для 36 E AC- LHS:

поворотной кнопкой

[1-8]

включается

Ручная очистка

Установите переключатель

[1-11]

на символ AC.

Полная очистка вручную



Закройте ладонью или затвором CT-VS (497926) на 2 секунды отверстия сопла или всасывающего шланга.



Установите переключатель

[1-11]

на символ

8.3 Особенности CTM 36 E AC- LHS

Для использования пылеудаляющего аппарата в комбинации с

PLANEX

Осторожно

Опасная для здоровья пыль Повреждение дыхательных путей



При сборе опасных для здоровья материалов используйте мешок-пылесборник или мешок для утилизации!



Используйте аппарат только с действующим надлежащим образом контролем объёмного расхода.

Соблюдайте

пыли, образующейся в результате работы электроинструмента:

Если отработанный воздух отводится обратно в помещение, в нём должна быть обеспечена достаточная Для соблюдения необходимых предельных значений обратный объёмный расход должен составлять не более 50 % от объёмного расхода приточного воздуха (объём помещения VR x интенсивность воздухообмена LW). Необходимо также соблюдать региональные предписания.

следующие правила при сборе

интенсивность воздухообмена L

RUS

EKAT

Обратите внимание:

CTM

при всасывании сухих материалов влажный основной фильтр забивается быстрее. Поэтому перед сбором пыли его необходимо просушить или заменить сухим.



Поставьте пылеудаляющий аппарат в сухом помещении, примите меры для предупреждения использования без разрешения.

8.5 Всасывание мокрых материалов/

жидкостей

Удалите из аппарата мешок-пылесборник или мешок для утилизации!

Рекомендация:

используйте специальный

фильтр для влажной уборки (NF-CT). При достижении максимального уровня

заполнения всасывание автоматически прекращается.

После мокрого всасывания просушите фильтрующий элемент!

Осторожно

Выступающая пена и жидкости



Немедленно выключите и опорожните аппарата.

8.6 По окончании работы



Только модели с AutoClean:

очистите фильтрующий элемент автоматически или вручную (см. главу 8.2).



Выключите пылеудаляющий аппарат и выньте вилку из розетки.



Смотайте сетевой кабель.



Опорожните резервуар для грязи.



Закройте всасывающее отверстие пробкой

[1-1]

Предупреждение

Опасная для здоровья пыль Повреждение дыхательных путей



Произведите полную чистку пылеудаляющего аппарата и всей оснастки пылесосом и влажной тряпкой (внутри и снаружи), прежде чем выносить его из загрязнённой зоны.



Детали, не поддающиеся полной очистке, перед транспортировкой необходимо упаковать в герметичный пластиковый пакет.



Используйте респиратор!

Храните данный аппарат только внутри помещений.

[1-2]

9Обслуживание и уход

Предупреждение

Опасность травмирования, удар током



Перед началом любых работ на машинке вынимайте вилку из розетки!



Все работы по обслуживанию и ремонту, которые требует открывания корпуса двигателя, могут выполняться только авторизованной мастерской сервисной службы.

Сервисное обслуживание и ремонт

только через фирму-изготовителя или в наших сервисных мастерских: адрес ближайшей мастерской см. на www.festool.com/service

Используйте только оригинальные запасные части Festool! № для заказа на: www.festool.com/service

По поводу надлежащего ремонта или

замены повреждённых защитных устройств и деталей следует обращаться в аттестованную мастерскую, если руководством по эксплуатации не предписано иное.

Соблюдайте следующие указания:

– Не реже одного раза в год изготовитель или

лицо, прошедшее соответствующий инструктаж, должны проводить технический контроль с целью выявления нарушения защиты от пыли (например, проверку целостности фильтра, герметичности аппарата и исправности действия контрольного оборудования).

– То, что невозможно очистить, подлежит

утилизации. Используйте для этого герметичные пакеты. Соблюдайте действующие правила утилизации отходов!

– Для обслуживания самим пользователем

аппарат следует разобрать, очистить и выполнить необходимые работы, не вызывая угрозы для здоровья обслуживающего персонала или других лиц. Подходящими мерами предосторожности являются дезинфекция аппарата перед разборкой, принудительная вытяжная вентиляция в помещении, где осуществляется разборка,

очистка зоны проведения технических работ и использование подходящих средств индивидуальной защиты.

9.1 Замена основного фильтра

Указание:

CTM

RUS

устанавливается на модель GB 110 V),

– модуль для блока энергоснабжения (EAA) для

использования устройства автоматического включения на EAA.

Подробную информацию о модулях см. в Интернете на сайте www.festool.com.

Повреждение электродвигателя



Никогда не собирайте пыль без основного фильтра, так как это может привести к повреждению двигателя.



[2-2]

Разблокируйте зажимные скобы и

снимите верхнюю часть аппарата



Поверните верхнюю часть аппарата так,

[2-1]

чтобы основной фильтр был направлен вверх (рис.

[9]



Перекиньте рычаг и

[9-3]

снимите

[9-2]

держатель.



Извлеките использованный основной фильтр

[9-1]

и замените его новым.



Утилизируйте использованный основной фильтр в соответствии с законодательными предписаниями.



Вставьте держатель и до

[9-3]

его фиксации.



Установите верхнюю часть зафиксируйте зажимные скобы

[9-2]

перекиньте рычаг

[2-1]

на место и

[2-2]

9.2 Опорожнение резервуара для грязи

После снятия верхней части можно опорожнить резервуар для грязи



После сбора жидкостей регулярно очищайте мягкой тканью датчики уровня

[2-3]

[10-1]

проверяйте их на наличие повреждений.

10 Оснастка

Номера для заказа оснастки и фильтров можно найти в Каталоге Festool или в Интернете на сайте "www.festool.com".

10.1 Модули

Для расширения возможностей пылеудаляющего аппарата программа дополнительной оснастки предусматривает следующие модули, которые можно подсоединить к гнезду для установки модулей,

[1-3]

в аттестованной мастерской Сервисной

службы: – пневматический модуль, – модуль штепсельных розеток с постоянной

подачей тока,

–модуль штепсельных розеток с устройством

автоматического включения (не

11 Опасность для окружающей

среды

Не выбрасывайте инструмент вместе с бытовыми отходами!

Обеспечьте экологически безопасную утилизацию

инструментов, оснастки и упаковки. Соблюдайте действующие национальные предписания!

Только для стран ЕС:

согласно директиве ЕС об отходах электрического и электронного оборудования, а также гармонизированным национальным стандартам отслужившие свой срок электроинструменты должны утилизироваться раздельно и направляться на экологически безопасную переработку.

Информация по директиве REACh:

www.festool.com/reach

12 Декларация соответствия ЕС

Пылеудаляющий аппарат

CTM 26 E 495865, 495866, 495870 CTM 26 E AC 498732, 498734, 200443 CTM 36 E 495867, 495868, 495871 CTM 36 E AC 498735, 498736, 498740 CTM 36 E AC-LHS 500862, 500861, 500863,

CTM 36 E LE 495869, 496947 CTM 36 E LE AC 498738 CTM 48 E 498006, 498007 CTM 48 E LE 498008 CTM 48 E AC 498763, 498764 CTM 48 E LE AC 498023 Год маркировки CE: CTM 26 E, CTM 36 E,

CTM 36 E LE CTM 26 E AC, CTM 36 E

AC, CTM 36 E LE AC, CTM 36 E AC-LHS

Серийный №

500865

2009

2010

RUS

CTM

Пылеудаляющий

Серийный №

аппарат

CTM 48 E, CTM 48 E LE,

2011 CTM 48 E AC, CTM 48 E LE AC

Дата производства - см. этикетку инструмент

Мы со всей ответственностью заявляем, что данная продукция соответствует всем применимым требованиям следующих стандартов и нормативных документов:

2006/42/EG, 2004/108/EG (до 19.04.2016), 2014/30/ EU (начиная с 20.04.2016), 2011/65/EU, EN 603351:2012, EN 60335-2-69:2012, EN 550141:2006+A1:2009+A2:2011, EN 550142:1997+поправка 1997+A1:2001+A2:2008, EN 61000-32:2006+A1:2009+A2:2009, EN 61000-3-3:2013.

Festool GmbH

Wertstr. 20, D-73240 Wendlingen, Германия

Wolfgang Zondler Руководитель отдела исследований и

разработок, технической документации 2015-07-20

Originální návod k použití

1 Bezpečnostní pokyny

CTM

Výstraha!

Přečtěte si všechny bezpečnostní pokyny a instrukce.

Chyba při dodržování varovných upozornění a instrukcí může způsobit zásah elektrickým proudem, požár a/nebo vážné zranění.

Všechny bezpečnostní pokyny a návody uschovejte, abyste je mohli použít i v budoucnosti.

– Toto zařízení nesmí používat osoby (včetně dětí) s omezenými fyzickými, smyslovými

nebo duševními schopnostmi nebo nedostatečnými zkušenostmi a vědomostmi. Na

děti

je nutné dohlížet, aby bylo zajištěno, že si nebudou se zařízením hrát.

– Výstraha: zařízení může obsahovat zdraví škodlivý prach. Údržbu, vyprazdňování,

výměnu filtrů smí provádět pouze autorizovaný odborník s vhodnými ochrannými

pomůckami. – Používejte pouze s nainstalovaným filtračním systémem! – Používejte pouze s vhodnými ochrannými pomůckami! – Používejte, pouze pokud jste při vizuální kontrole nezjistili žádné poškození,

v suchém prostředí a podle návodu!

Při odsávání prachu, který přesahuje mezní hodnotu nebo při vysávání velkého objemu dubového nebo bukového prachu odsávejte pouze u jednoho zdroje pra-

chu (elektrického nebo pneumatického nářadí). –

Nebezpečí výbuchu a požáru:nenasávejte:

– jiskry nebo horký prach; – hořlavé nebo výbušné látky (např. hořčík, hliník, benzín, ředidla ? s výjimkou dřeva); – agresivní látky (např. kyseliny, louhy, rozpouštědla); – chemicky reaktivní látky, které vedou ke vzniku tepla, kyselin/zásad, plynů atd. (např. reaktivní

materiály 2K, hliník a voda).

– Dodržujte národní bezpečnostní předpisy a řiďte se údaji výrobce materiálu! – Zásuvku na zařízení používejte pouze k uvedenému účelu! – Pravidelně kontrolujte zástrčku a kabel, abyste zabránili ohrožení. V případě poško-

zení je nechte vyměnit výhradně v autorizovaném zákaznickém servisu. – Nezdvihejte a nepřepravujte pomocí háku jeřábu nebo zvedacího zařízení!

2Symboly

Symbol Význam

Varování před všeobecným nebezpečím

Varování před úrazem elektrickým proudem

Symbol Význam

Přečtěte si návod k použití, bezpečnostní pokyny!

Používejte respirátor!

CTM

Symbol Význam

Rada, upozornění

Instruktážní návod

Výstraha!

Zařízení může obsahovat zdraví

škodlivý prach!

Nevyhazujte do domovního odpadu.

3 Jednotlivé součásti

[1-1] [1-2] [1-3]

Krytka Sací otvor Místo pro připojení modulů (spínací pneu-

matický modul u CTM 36 E LE, CTM 36 E LE AC, CTM 48 E LE, CTM 48 E LE AC)

4Technické údaje

[1-4] [1-5] [1-6] [1-7] [1-8]

Zásuvka pro připojení nářadí Úložný rám pro hadici Držadlo SysDoc Automatické čištění (pouze varianty

sAutoClean)

[1-9] [1-10] [1-11] [1-12] [1-13] [1-15]

Nastavení průměru hadice Regulace síly sání Spínač zařízení Uzavírací spona Nádoba na nečistoty

Brzda Uvedené obrázky se nacházejí na začátku návodu kpoužití.

Mobilní vysavače

Příkon 350 - 1200 W Max. příkon zásuvky zařízení EU

CH, DK

GB 240 V/110 V

1 800 W/500 W

2 400 W 1 100 W

Max. objem proudění (vzduchu), turbína 234 m3/h (3900 l/min) Max. podtlak, turbína 24000 Pa Plocha filtru 6318 cm

Sací hadice D 27 mm x 3,5 m-AS Délka přívodního kabelu 7,5 m Hladina akustického tlaku podle EN 60704-2-1 / Nepřesnost K 71 dB (A) / 3 dB Třída ochrany IP X4 Objem nádoby

CTM 36 E, CTM 36 E LE, CTM 36 E AC, CTM 36 E LE AC, CTM 36 E AC-LHS

CTM 48 E, CTM 48 E LE, CTM 48 E AC, CTM 48 E LE AC

Rozměry D x Š x V

CTM 36 E, CTM 36 E LE, CTM 36 E AC, CTM 36 E LE AC, CTM 36 E AC-LHS

CTM 26 E, CTM 26 E AC

26 l 36 l

48 l 630 x 365 x 540 mm 630 x 365 x 596 mm

Hmotnost

CTM 48 E, CTM 48 E LE, CTM 48 E AC, CTM 48 E LE AC

CTM 26 E

CTM 26 E AC

CTM 36 E, CTM 36 E LE

CTM 36 E AC, CTM 36 E LE AC, CTM 36 E AC-LHS

CTM 48 E, CTM 48 E LE

CTM 48 E AC, CTM 48 E LE AC

740 x 406 x 1005 mm

13,9 kg 14,7 kg 14,4 kg 15,2 kg 18,8 kg 19,6 kg

5Účel použití

Mobilní vysavač je vhodný pro – vysávání a odsávání prachu do 0,1 mg/m³ třídy

prachu ’M’, mj. také dřevěného prachu a prachu

zlaku, – vysávání vody, – zvýšené namáhání při profesionálním použití

podle IEC/EN 60335-2-69.

Při použití v rozporu s určeným účelem přebírá odpovědnost uživatel.

6 Uvedení do provozu

CTM

Poloha spínače „Auto“

Zásuvka zařízení

[1-4]

je pod napětím, mobilní vy-

savač se spustí při zapnutí připojeného nářadí.

7Nastavení

7.1 Nastavení průměru hadice



Nastavte průměr hadice

[1-9]

podle průměru

připojené hadice.



Tak bude zajištěno správné měření rychlosti vzduchu v odsávací hadici (viz kapitola 7.9).

7.2 Připojení elektrického nářadí

VAROVÁNÍ

Nepřípustné napětí nebo nepřípustná frekvence! Nebezpečí úrazu



Řiďte se údaji na typovém štítku.



Vezměte v úvahu specifika příslušné země.

6.1 První uvedení do provozu



Otevřete uzavírací svorky část

[2-1]



Vyjměte příslušenství z nádoby na nečistoty

azobalu!



Do nádoby na nečistoty nasaďte filtrační nebo

[2-2]

aodeberte horní

[2-

odpadní vak (viz kapitola 7.7 a 7.8).



Nasaďte horní část spony



Naviják kabelu namontujte na zadní stranu mo-

[2-2]

bilního vysavače (viz obrázek



Připojte k zařízení sací hadici.

[2-1]

a zavřete uzavírací

[3]

6.2 Zapnutí/vypnutí



Síťovou zástrčku zapojte do uzemněné zásuvky.

VAROVÁNÍ

Nebezpečí poranění nekontrolovaně spuštěným nářadím



Před otočením spínače do polohy „AUTO“ nebo „MAN“ zkontrolujte, zda je připojené nářadí vypnuté.

Spínač

[1-11]

Poloha spínače „0“’

Zásuvka pro připojení nářadí mobilní vysavač je vypnutý.

Poloha spínače „MAN“

Zásuvka zařízení savač se spustí.

slouží k zapínání a vypínání.

[1-4]

je bez napětí,

[1-4]

je pod napětím, mobilní vy-

Nebezpečí poranění



Dodržujte maximální příkon zásuvky zařízení (viz kapitola Technické údaje).



Vypněte elektrické nářadí.



Zapojte elektrické nářadí do zásuvky zařízení

[1-4]

7.3 Připojení pneumatického nářadí

VAROVÁNÍ

Nebezpečí poranění



Vypněte pneumatické nářadí.

Spínací automatika u pneumatického nářadí (CTM 36 E LE, CTM 36 E LE AC, CTM 48 E LE, CTM 48 E LE AC nebo příslušenství)

s pneumatickým modulem na místě pro připojení modulů

Doporučení:

– Montáž úpravné jednotky VE (495886): filtrovaný

– Použití systému IAS s přípojkou IAS (454757) pro

Předpoklad:

7.4 Regulace síly sání



7.5 Zajištění brzdy

Pomocí černé brzdové páčky jetí mobilního vysavače. Za tímto účelem mobilní vysavač vepředu mírně nazdvihněte a černou brzdovou páčku zatlačte dolů, až zaskočí. Pro uvolnění stiskněte zelenou páčku

7.6 Tepelná pojistka

Aby nedošlo k přehřátí, tepelná pojistka vypne mobilní vysavač před dosažením kritické teploty.

[1-3]

a přimazávaný stlačený vzduch

pneumatické nářadí Festool

provozní tlak nářadí 6 bar!

na otočném knoflíku

[1-10]

[1-15]

[1-14]

zabráníte roz-

CTM



Vypněte mobilní vysavač, nechte ho cca 5 minut vychladnout a zapněte ho.



Pokud ho nelze zapnout, kontaktujte zákaznický servis Festool.

7.7 Výměna filtračního sáčku

(SC FIS-CT 26/

36/48)

Vyjmutí filtračního sáčku [4]



Otevřete uzavírací svorky část

[2-1]



Vyjměte filtrační vak.



Použitý filtrační vak zlikvidujte v souladu se zá-

[2-2]

a odeberte horní

konnými předpisy.



Vyprázdněte nádobu na nečistoty

[2-3]

Nasazení filtračního vaku [5]



Založte nový filtrační vak (SC FIS-CT 26/36/48)

[4]

(obrázek

Důležité:

Objímku filtračního

vaku silně přitlačte na tvarovku sacího otvoru.



Nasaďte horní část

[2-2]

spony



Dbejte na to, aby nedošlo k přiskřípnutí filtrač-

[2-1]

a zavřete uzavírací

ního vaku mezi horní a dolní částí.

7.8 Výměna odpadní vaku Vyjmutí odpadního vaku [6]



Uzavřete sací otvor



Otevřete uzavírací svorky část

[2-1]



Odpadní vak uzavřete.



Vyjměte odpadní vak.



Použitý odpadní vak zlikvidujte v souladu se zá-

[1-2]

krytkou

[2-2]

[1-1]

a odeberte horní

konnými předpisy.



Vyprázdněte nádobu na nečistoty

[2-3]

Nasazení odpadního vaku [7]



Nasaďte nový odpadní vak (ENS-CT26/36/48) na vstupní hrdlo nádoby a zajistěte ho.

Důležité:

Postranní otvory odpadního vaku musí být mimo odpadní nádobu. Dbejte na to, aby pojistka zaskočila.



Vložte odpadní vak přes okraj nádoby.

Dbejte na to, aby kontakty

[10-2]

zůstaly vol-

né.



Nasaďte horní část spony

[2-2]

[2-1]

a zavřete uzavírací

7.9 Kontrola objemu proudění

Jestliže rychlost proudění vzduchu klesne pod 20 m/s, zazní výstražný akustický signál.

Možné příčiny Odstranění

Regulace síly sání kou hodnotu.

Fixační šroub

[1-10]

[1-9]

nastavená na příliš níz-

není nastavený podle prů-

Nastavte regulaci síly sání na vyšší hodnotu (viz kapitola 7.4).

Nastavte správný průměr hadice (viz kapitola 7.1).

měru připojené hadice. Sací hadice je ucpaná nebo zalomená. Odstraňte ucpání nebo zalomení. Plný filtrační vak. Nasaďte nový filtrační vak (viz kapitola 7.7). Hlavní filtr znečištěný. Vyměňte hlavní filtr (viz kapitola 9.1).

POUZE AUTO

Clean

Vyčistěte hlavní filtr (viz kapitola

8.2). Nesprávná funkce kontrolní elektroniky. Nechte odstranit v autorizovaném servisu Festool. Mokré sání. Není negativně ovlivněna bezpečná funkce, nejsou

nutná žádná opatření.

8Práce

8.1 Manipulace Úložný rám pro hadici:

sací hadici vést otvorem rámu pro hadici. Otvorem kabel a rovněž ho uložit do úložného rámu.

Uložení Systaineru SysDoc:

pomocí dvou posuvných krytek

Po skončení práce můžete

[8-3]

a uložit ji do úložného

[8-2]

můžete vést síťový

Na odkládací ploše lze

[8-1]

upevnit

8.2 AUTO

Pouze ve spojení s odpadním vakem

ní třídy prachu ’M’). Nikoli pro mokré sání!

Automatické čištění

Otočným knoflíkem

Jen CTM 36 E AC- LHS:

kem

[1-8]

Clean

- čištění hlavního filtru

ze varianty s AutoClean)

[1-8]

nastavte frekvenci.

zapíná se otočným knoflí-

(splně-

Systainer.

Manuální čištění

Spínač zařízení

[1-11]

nastavte na symbol AC.

(pou-

Manuální kompletní vyčištění



Rukou nebo posuvným uzávěrem CT-VS (497926) uzavřete na 2 sekundy otvor hubice nebo sací hadice.



Spínač zařízení

[1-11]

nastavte na symbol AC.

POZOR

Unikající pěna a kapaliny



Zařízení okamžitě vypněte a vyprázdněte.

CTM

8.3 Specifika CTM 36 E AC- LHS

Abyste mohli mobilní vysavač používat v kombinaci snářadím



Použijte sací hadici odolnou proti zlomení D 36

PLANEX

mm x 3,5 m AS.



Pro připojení

PLANEX

použijte speciální sací ob-

jímku.



Mezi sací otvor

[1-2]

a sací hadici nasaďte po-

suvný uzávěr CT-VS.



Namontujte držák nářadí.



Používejte jen s odpadním vakem!

8.4 Vysávání a odsávání suchých materiálů

POZOR

Zdraví škodlivý prach Poškození dýchacích cest



Při odsávání zdraví škodlivých látek používejte filtrační nebo odpadní vak!



Zařízení používejte pouze s funkční kontrolou objemu proudění.

8.6 Po skončení práce



Pouze varianty s AutoClean:

automaticky nebo

manuálně vyčistěte hlavní filtr (viz kapitola 8.2).



Vypněte mobilní vysavač a vytáhněte síťovou zástrčku ze zásuvky.



Naviňte přívodní kabel.



Vyprázdněte nádobu na nečistoty.



Uzavřete sací otvor

[1-2]

krytkou

[1-1]

VAROVÁNÍ

Zdraví škodlivý prach Poškození dýchacích cest



Dříve než mobilní vysavač i veškeré příslušenství přemístíte ze znečistěné oblasti, důkladně je vyčistěte vysátím a vytřením (zevnitř i zvenku).



Části, které nelze zcela vyčistit, je nutné před přepravou vzduchotěsně uzavřít do plastového pytle.



Používejte respirátor!

Při odsávání prachu u běžícího elektrického nářadí

dodržujte následující

Pokud je použitý vzduch odváděn zpět do místnosti, musí být v místnosti dostatečná

vzduchu L

. Aby byly dodrženy přípustné mezní hod-

míra výměny

noty, smí objem proudění zpět odváděného vzduchu činit maximálně 50 % objemu proudění čerstvého vzduchu (objem prostoru VR x míra výměny vzduchu

). Kromě toho dodržujte místní předpisy.

Upozornění:

Vlhký hlavní filtr se při odsávání suchých látek rychleji zanáší. Z tohoto důvodu by se měl hlavní filtr před vysáváním prachu vysušit nebo vyměnit za suchý.

8.5 Vysávání a odsávání mokrých materiálů/

kapalin

Vyjměte filtrační nebo odpadní vak!

Doporučení:

použijte speciální filtr pro mokré vysávání (NF-CT).

Po dosažení maximální výšky naplnění se vysávání automaticky přeruší.

Po mokrém sání nechte uschnout hlavní filtr!

Toto zařízení uchovávejte pouze ve vnitřních prostorech.



Mobilní vysavač uložte v suché místnosti tak, aby nemohlo dojít k neoprávněnému použití.

9 Údržba a ošetřování

VAROVÁNÍ

Nebezpečí poranění elektrickým proudem



Před jakýmikoli pracemi údržby a opravami vytáhněte vždy síťovou zástrčku ze zásuvky!



Všechny práce údržby a opravy, které vyžadují otevření krytu motoru, smí provádět pouze autorizovaný zákaznický servis.

EKAT

Servis a opravy

výrobce nebo servisní dílny: nejbližší adresu najdete na: www.festool.com/service

Používejte jen originální náhradní díly Festool! Obj. č. na:

www.festool.com/service

smí provádět pouze

CTM

Poškozené ochranné prvky a díly musejí být odborně opraveny nebo vyměněny kvalifikovaným servisem, pokud není v návodu k použití uvedeno jinak.

Dodržujte následující pokyny:

– Minimálně jednou ročně by měl výrobce nebo in-

struovaná osoba provést technickou kontrolu ohledně prachu (např. zda není poškozený filtr, kontrolu těsnosti zařízení a funkce kontrolních prvků).

– To, co nelze vyčistit, se musí zlikvidovat. K tomu

používejte nepropustné pytle. Dodržujte platné podmínky pro likvidaci!

– Pokud provádí údržbu uživatel, musí zařízení ro-

zebírat, čistit a provádět jeho údržbu tak, pokud je to možné, aniž by přitom vzniklo nebezpečí pro personál provádějící údržbu či jiné osoby. K vhodným bezpečnostním opatřením patří: dekontaminace před rozebíráním, preventivní zajištění místního filtrovaného nuceného odvětrávání tam, kde se zařízení rozebírá, čištění místa údržby a vhodné osobní ochranné pomůcky.

9.1 Výměna hlavního filtru

Upozornění:

Poškození motoru



Nikdy neodsávejte bez namontovaného hlavního filtru, protože se může poškodit motor.



Otevřete uzavírací svorky část

[2-1]



Otočte horní část zařízení tak, aby hlavní filtr směřoval nahoru (obrázek



Překlopte držadlo



Vyjměte použitý hlavní filtr

[9-3]

nový.



Použitý hlavní filtr zlikvidujte v souladu se zákonnými předpisy.



Nasaďte držák

[9-2]

aby zaskočilo.



Nasaďte horní část spony

[2-2]

9.2 Vyprázdnění nádoby na nečistoty

Po sejmutí horní části lze nádobu na nečistoty vyprázdnit.



Po vysávání kapalin pravidelně vyčistěte čidla výšky naplnění

[10-1]

a zkontrolujte, zda nejsou poškozená.

[2-2]

a odeberte horní

[9]

asejměte držák

[9-1]

vyměňte ho za

a položte držadlo

[2-1]

a zavřete uzavírací

měkkým hadrem

[9-2]

[9-3]

tak,

[2-3]

10 Příslušenství

Objednací čísla příslušenství a filtrů najdete v katalogu Festool nebo na internetu na „www.festool.com“.

10.1 Moduly

Pro rozšíření mobilního vysavače jsou v rámci programu příslušenství k dispozici následující moduly, které může autorizovaná servisní dílna namontovat na místo pro připojení modulů

[1-3]

: – pneumatický modul, – zásuvkový modul s permanentním přívodem

proudu,

–zásuvkový modul se spínací automatikou (nikoli

pro variantu GB 110 V),

– modul pro energetické a odsávací hnízdo (EAA)

pro použití spínací automatiky u EAA.

Další informace k modulům najdete na internetu na „www.festool.com“.

11 Životní prostředí

Přístroj nevyhazujte do domovního odpadu!

Přístroj, příslušenství a obaly odevzdejte k ekologické recyklaci. Dodržujte platné národní předpisy.

Pouze EU:

Podle Evropské směrnice o odpadních elektrických a elektronických zařízeních a aplikace v národním právu se musí vyřazené elektrické nářadí shromažďovat odděleně a musí se ekologicky recyklovat.

Informace k REACh:

www.festool.com/reach

12 ES prohlášení o shodě

Mobilní vysavač Sériové č.

CTM 26 E 495865, 495866, 495870 CTM 26 E AC 498732, 498734, 200443 CTM 36 E 495867, 495868, 495871 CTM 36 E AC 498735, 498736, 498740 CTM 36 E AC-LHS 500862, 500861, 500863,

500865 CTM 36 E LE 495869, 496947 CTM 36 E LE AC 498738 CTM 48 E 498006, 498007 CTM 48 E LE 498008 CTM 48 E AC 498763, 498764 CTM 48 E LE AC 498023 Rok označení CE:

CTM 26 E, CTM 36 E, CTM 36 E LE

2009

Mobilní vysavač Sériové č.

CTM 26 E AC, CTM 36 E

2010 AC, CTM 36 E LE AC, CTM 36 E AC-LHS

CTM 48 E, CTM 48 E LE,

2011 CTM 48 E AC, CTM 48 E LE AC

Prohlašujeme s veškerou odpovědností, že tento výrobek je ve shodě se všemi příslušnými požadavky následujících směrnic, norem nebo normativních dokumentů:

CTM

2006/42/ES, 2004/108/ES (do 19. 4. 2016), 2014/30/ EU (od 20. 4. 2016), 2011/65/EU, EN 60335-1:2012, EN 60335-2-69:2012, EN 550141:2006+A1:2009+A2:2011, EN 55014-2:1997 + oprava 1997+A1:2001+A2:2008, EN 61000-32:2006+A1:2009+A2:2009, EN 61000-3-3:2013.

Festool GmbH

Wertstr. 20, D-73240 Wendlingen, Německo

Wolfgang Zondler Vedoucí výzkumu, vývoje, technické dokumentace 2015-07-20

CTM

Oryginalna instrukcja eksploatacji

1 Wskazówki dotyczące bezpieczeństwa

Ostrzeżenie!

strukcje.

Nieprzestrzeganie ostrzeżeń i instrukcji może spowodować porażenie elek-

Należy przeczytać wszystkie zalecenia bezpieczeństwa pracy i in-

tryczne, pożar oraz/lub ciężkie obrażenia.

Wszystkie zalecenia odnośnie bezpieczeństwa pracy i instrukcje należy zachować do wykorzystania w przyszłości.

– Z urządzenia nie mogą korzystać osoby (w tym dzieci) o ograniczonych zdolnościach fi-

zycznych, motorycznych lub umysłowych lub niewystarczającym doświadczeniu i wiedzy. Należy pilnować

dzieci

, aby nie bawiły się urządzeniem.

– Ostrzeżenie: Urządzenie może zawierać pył szkodliwy dla zdrowia. Konserwację,

opróżnianie, wymianę filtra mogą wykonywać tylko upoważnieni pracownicy z zastoso-

waniem odpowiedniego wyposażenia ochronnego. – Eksploatacja dozwolona tylko z zainstalowanym systemem filtrowania! – Używać wyłącznie przy zastosowaniu odpowiedniego wyposażenia ochronnego! – Używać tylko po stwierdzeniu sprawności na podstawie kontroli wzrokowej, w suchym

otoczeniu, zgodnie z instrukcją!

W przypadku odsysania pyłów przekraczających wartości graniczne lub przy znacznej zawartości pyłów z drewna dębowego lub bukowego odsysanie może obejmo-

wać tylko jedno źródło powstawania pyłów (narzędzie elektryczne lub pneumatyczne). –

Ryzyko wybuchu i pożaru:Nie odsysać:

– iskier lub gorących pyłów; – substancji palnych lub wybuchowych (np. magnezu, aluminium, benzyny, rozcieńczalników – za wyjąt-

kiem drewna); – substancji o agresywnych właściwościach (np. kwasów, zasad, rozpuszczalników); – wchodzących w reakcje chemiczne substancji, które prowadzą do wydzielania ciepła, kwasów/zasad,

gazów itp. (np. wchodzących w reakcje materiałów 2K, aluminium i wody).

– Przestrzegać obowiązujących na terenie danego kraju przepisów bezpieczeństwa i sto-

sować się do zaleceń producenta obrabianego materiału! – Używać gniazda w urządzeniu wyłącznie zgodnie z przeznaczeniem! – Regularnie sprawdzać wtyczkę oraz kabel, aby uniknąć zagrożenia. W razie uszkodze-

nia zlecić ich wymianę wyłącznie w autoryzowanym warsztacie serwisowym. – Nie podnosić i nie transportować przy użyciu haka dźwigu lub dźwignicy!

CTM

2Symbole

Symbol Znaczenie

Ostrzeżenie przed ogólnym zagrożeniem

Ostrzeżenie przed porażeniem prądem

Przeczytać instrukcję obsługi i wskazówki dot. bezpieczeństwa!

Należy stosować ochronę dróg oddechowych!

Zalecenie, wskazówka

Instrukcja postępowania

Ostrzeżenie!

Urządzenie może zawierać

pył szkodliwy dla zdrowia! Nie wyrzucać z odpadami z gospodarstwa

domowego.

3 Elementy urządzenia

[1-2] [1-3]

Otwór wlotowy Gniazdo modułu (moduł zasilania w sprę-

żone powietrze) przy CTM 36 E LE, CTM 36 E LE AC, CTM 48 E LE, CTM 48 E LE AC)

[1-4] [1-5] [1-6] [1-7] [1-8]

Gniazdo wtykowe urządzenia Schowek na wąż Uchwyt SysDoc Automatyczne oczyszczanie (tylko

warianty z funkcją AutoClean)

[1-9] [1-10] [1-11] [1-12] [1-13] [1-15]

Ustawianie średnicy przewodu giętkiego Regulacja siły ssania Włącznik urządzenia Klamra zamykająca Pojemnik na zanieczyszczenia

Hamulec Podane rysunki znajdują się w załączniku instrukcji obsługi.

[1-1]

Korek

4 Dane techniczne

Odkurzacze mobilne

Pobór mocy 350 - 1200 W Moc przyłączowa gniazda wtyko-

wego urządzenia maks.:

GB 240 V/ 110 V Natężenie przepływu (powietrze) maks., turbina 234 m3/h (3900 l/min) Podciśnienie maks., turbina 24000 Pa Powierzchnia filtracyjna 6318 cm Wąż ssący D 27 mm x 3,5 m-AS Długość przewodu przyłączeniowego 7,5 m Poziom ciśnienia akustycznego według EN 60704-2-1 / Nieoznaczoność K 71 dB(A) / 3 dB Rodzaj zabezpieczenia IP X4 Pojemność zbiornika

CTM 26 E, CTM 26 E AC

CH, DK

2400 W 1100 W

1800 W/ 500 W

26 l

CTM 36 E, CTM 36 E LE, CTM 36 E AC, CTM 36 E LE AC, CTM 36 E AC-LHS

Wymiary dł. x szer. x wys.

CTM 36 E, CTM 36 E LE, CTM 36 E AC, CTM 36 E LE AC, CTM 36 E AC-LHS

Ciężar

CTM 48 E, CTM 48 E LE, CTM 48 E AC, CTM 48 E LE AC

CTM 26 E, CTM 26 E AC

CTM 48 E, CTM 48 E LE, CTM 48 E AC, CTM 48 E LE AC

CTM 26 E

CTM 26 E AC

CTM 36 E, CTM 36 E LE

36 l

48 l 630 x 365 x 540 mm 630 x 365 x 596 mm

740 x 406 x 1005 mm

13,9 kg 14,7 kg 14,4 kg

CTM

Odkurzacze mobilne

CTM 36 E AC, CTM 36 E LE AC, CTM 36 E AC-LHS

5 Użycie zgodne z przeznaczeniem

Odkurzacz mobilny nadaje się do – zasysania i odsysania pyłów o wielkości do 0,1 mg/

m³ zgodnie z kategorią ’M’, w tym również pyłów

drzewnych i lakierniczych, – odsysania wody, – eksploatacji przy zwiększonym obciążeniu w wa-

runkach przemysłowych,

zgodnie z normą IEC/EN 60335-2-69.

W przypadku eksploatacji niezgodnej z przeznaczeniem odpowiedzialność ponosi użytkownik.

6Rozruch

OSTRZEŻENIE

Niedozwolone napięcie lub częstotliwość! Niebezpieczeństwo wypadku



Przestrzegać informacji podanych na tabliczce znamionowej.



Przestrzegać specjalnych przepisów, obowiązujących na danym obszarze administracyjnym.

6.1 Pierwsze uruchomienie



Otworzyć klamry zamykające część urządzenia



Elementy wyposażenia należy wyjąć z pojemnika na zanieczyszczenia



Włożyć filtr lub worek jednorazowy do pojemnika

[2-1]

[2-3]

na zanieczyszczenia (patrz rozdział7.7 oraz 7.8).



Nałożyć górną część mykające



Zamontować uchwyt do nawijania przewodu z tyłu

[2-2]

[2-1]

odkurzacza mobilnego (patrz rysunek



Podłączyć wąż ssący do urządzenia.

6.2 Włączanie/wyłączanie



Wetknąć wtyczkę przewodu zasilającego do uziemionego gniazda wtykowego.

[2-2]

i zdjąć górną

i opakowania!

i zamknąć klamry za-

[3]

CTM 48 E, CTM 48 E LE

CTM 48 E AC, CTM 48 E LE AC

OSTRZEŻENIE

Niebezpieczeństwo zranienia przez niekontrolowane uruchomienie narzędzi



Przed przekręceniem przełącznika na pozycję "AUTO" (automatycznie) lub "MAN" (ręcznie) należy zwrócić uwagę na to, aby podłączone urządzenie było wyłączone.

Przełącznik

[1-11]

służy jako włącznik/wyłącznik.

Pozycja przełącznika ’0’

Gniazdo wtykowe urządzenia

[1-4]

jest pozbawione

prądu, odkurzacz mobilny jest wyłączony.

Pozycja przełącznika ’MAN’ (ręcznie)

Gniazdo wtykowe urządzenia

[1-4]

przewodzi prąd,

odkurzacz mobilny uruchamia się.

Pozycja przełącznika ’Auto’ (automatycznie)

Gniazdo wtykowe urządzenia

[1-4]

przewodzi prąd, odkurzacz mobilny uruchamia się przy włączeniu podłączonego narzędzia.

7Ustawienia

7.1 Ustawianie średnicy przewodu giętkiego



Ustawić średnicę przewodu giętkiego wiednio do średnicy podłączonego przewodu giętkiego.



Dzięki temu prędkość przepływu powietrza w wężu ssącym mierzona jest prawidłowo (patrz rozdział 7.9).

7.2 Podłączanie elektronarzędzia

OSTRZEŻENIE

Niebezpieczeństwo zranienia



Należy przestrzegać maksymalnej mocy przyłączowej w gnieździe wtykowym urządzenia (patrz rozdział Dane techniczne).



Wyłączyć elektronarzędzie.

15,2 kg 18,8 kg 19,6 kg

[1-9]

odpo-

100



Podłączyć elektronarzędzie do gniazda wtykowego urządzenia

[1-4]

Festool CTM 26 E, CTM 26 E AC, CTM 36 E, CTM 36 E AC, CTM 36 E LE User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
