Festool CTL MINI I, CTL MIDI I, CTL MINI, CTL MIDI User Manual

de Originalbetriebsanleitung - Absaugmobil 7 en Original operating manual - Mobile dust extractors 13

fr Notice d’utilisation d’origine - Aspirateurs mobile 19

es Manual de instrucciones original - Sistemas móviles de aspiración 26

it Istruzioni per l'uso originali - Unità mobili d’aspirazione 33 nl Originele gebruiksaanwijzing - Mobiele afzuigapparaten 40 sv Originalbruksanvisning - Dammsugare 46

fi Alkuperäiset käyttöohjeet - Siirrettävät imurit 52

da Original brugsanvisning - Støvsugere 58 nb Originalbruksanvisning - Mobil støv-/våtsuger 64

pt Manual de instruções original - Aspiradores móveis 70

ru Оригинал Руководства по эксплуатации - Пылеудаляющие аппараты 76 cs Originál návodu k obsluze - Mobilní vysavače 83

pl Oryginalna instrukcja eksploatacji - Odkurzacze mobilne 89

zh 96 ko 101

原版使用说明书

원본 사용자 설명서

CTL MINI I CTL MIDI I CTL MINI CTL MIDI

Festool GmbH Wertstraße 20 D-73240 Wendlingen +49 (0)7024/804-0 +49 (0)7024/804-20608 www.festool.com

720656 / B / 2018-12-07

CTL MINI I CTL MIDI I

CTL MINI CTL MIDI

1-2

1-12

1-13

1-7

1-4

1-3

1-8

1-16

1-15

1-10

1-14

1-9

1-20

1-19

1-18 1-17 1-11 1-18 1-17 1-11

4-1

4-2

4-3

4-4

HF-CT MINI/MIDI-2 No.: 204200

Absaugmobil Mobile dust extractors Aspirateurs

Seriennummer *

Serial number *

N° de série *

(T-Nr.)

CTL Mini 203448 CTL Midi 203449 CTL Mini I 201918, 201919,

201917, 201931

CTL Midi I 201926, 204379,

201922, 201925,201924

CTM Midi I 201934, 201933,

10019662, 201935,

EG-Konformitätserklärung. Wir erklären

in alleiniger Verantwortung, dass dieses Produkt allen einschlägigen Bestimmungen der folgenden Richtlinien einschließlich ihrer Änderungen entspricht und mit den folgenden Normen übereinstimmt:

EC-Declaration of Conformity. We declare

under our sole responsibility that this product is in conformity with all relevant provisions of the following directives including their amendments and complies with the following standards:

CE-Déclaration de conformité communau-

taire. Nous déclarons sous notre propre respons-

abilité que ce produit est conforme aux normes ou documents de normalisation suivants:

CE-Declaración de conformidad. Declaramos

bajo nuestra exclusiva responsabilidad que este producto corresponde a las siguientes normas o documentos normalizados:

CE-Dichiarazione di conformità. Dichiariamo

sotto la nostra esclusiva responsabilità che il presente prodotto e conforme alle norme e ai documenti normativi seguenti:

EG-conformiteitsverklaring. Wij verklaren op

eigen verantwoordelijkheid dat dit produkt voldoet aan de volgende normen of normatieve documenten:

EG-konformitetsförklaring. Vi förklarar i eget

ansvar, att denna produkt stämmer överens med följande normer och normativa dokument:

ﬁ

EY-standardinmukaisuusvakuutus. Va-

kuutamme yksinvastuullisina, etta tuote on seuraavien standardien ja normatiivisten ohjeiden mukainen:

EF-konformitetserklæring Vi erklærer at

have alene ansvaret for, at dette produkt er i overensstemmelse med de følgende normer eller

normative dokumenter:

CE-Konformitetserklæring Vi erklærer på

eget ansvar at dette produktet er i overensstemmelse med følgende normer eller normative dokumenter:

CE-Declaração de conformidade: Declara-

mos, sob a nossa exclusiva responsabilidade, que este produto corresponde às normas ou aos documentos normativos citados a seguir:

Декларация соответствия ЕС: Мы заявляем

с исключительной ответственностью, что данный продукт соответствует следующим нормам или нормативным документам:

ES prohlašeni o shodě: Prohlašujeme s vešk-

erou odpovědnosti, že tento vyrobek je ve shodě s nasledujicimi normami nebo normativnimi dokumenty:

Deklaracja o zgodności z normami UE: Ninie-

jszym oświadczamy na własną odpowiedzialność, że produkt ten spełnia następujące normy lub dokumenty normatywne:

________________________________________

2006/42/EG, 2014/53/EU, 2011/65/EU

EN 60335-1:2012, EN 60335-2-69:2012, EN 55032: 2015, EN 55035: 2017, EN 61000-3-2: 2015, EN 61000-3-3: 2014, EN 300330:2017 V2.1.1, EN 301489-3:2017 V2.1.1, EN 300328:2016 V2.1.1, EN 301489-1:2017 V.2.1.1, EN 30148917:2017 V3.1.1, EN 50581: 2012 ________________________________________

Festool GmbH

Wertstr. 20, D-73240 Wendlingen GERMANY

Wendlingen, 2018-09-24

Dr. Wolfgang Knorr CTO

Ralf Brandt Head of Standardization & Approbation

* im deﬁ nierten Seriennummer-Bereich (S-Nr.) von 40000000 49999999 in the speciﬁ ed serial number range (S-Nr.) from 40000000 49999999 dans la plage de numéro de série (S-Nr.) de 40000000 - 49999999

720425_A

Deutsch

Inhaltsverzeichnis

1 Sicherheitshinweise....................................7

2 Symbole.......................................................7

3 Geräteelemente.......................................... 8

4 Technische Daten........................................8

5 Bestimmungsgemäße Verwendung........... 8

6 Inbetriebnahme...........................................9

7 Einstellungen............................................ 10

8 Arbeiten.....................................................11

9 Wartung und Pflege.................................. 12

10 Umwelt...................................................... 12

1 Sicherheitshinweise

Warnung! Lesen Sie alle Sicherheitshin

weise und Anweisungen. Versäumnisse bei der

Einhaltung der Sicherheitshinweise und Anwei sungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

– Dieses Gerät darf nicht von Personen (ein

schließlich Kinder) mit verringerten physi schen, sensorischen oder mentalen Fähig keiten oder Mangel an Erfahrung und Wis sen benutzt werden. sichtigen, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

– Wenn die Netzanschlussleitung dieses Ge

räts beschädigt wird, muss sie durch eine autorisierte Kundendienstwerkstatt ersetzt werden, um Gefährdungen zu vermeiden.

– Warnung Bediener müssen angemessen in

den Gebrauch dieser Maschine unterwie sen werden.

– Vor der Reinigung oder Wartung oder beim

Austausch von Verbrauchsartikeln oder bei Umwandlung des Gerätes muss immer zu erst der Netzstecker aus der Steckdose ge zogen werden.

– Warnung Die Steckdose an der Maschine

nur für die in den Anweisungen festgeleg ten Zwecke verwenden.

– Warnung Bei Austritt von Schaum oder

Flüssigkeit Gerät sofort abschalten.

– Vorsicht Die Wasserstandsbegrenzungs

einrichtung regelmäßig reinigen und auf Anzeichen von Beschädigung untersuchen.

– Schalldruckpegel nach EN 60335-2-69/ Un

sicherheit K 70 dB(A)/ 3dB

Kinder sind zu beauf

– Hand-Arm Vibrationswert nach EN

60335-6-69/ Unsicherheit K <2,5 m/s²/ 1,5 m/s²

– Warnung Gerät kann gesundheitsgefährd

enden Staub enthalten. Wartung, Entlee rung und Filterwechsel nur durch autori sierte Fachkraft mit geeigneter Schutzaus rüstung.

– Nur mit installiertem Filtersystem betrei

ben!

– Explosions- und Brandgefahr: Nicht auf

saugen:

– Funken oder heiße Stäube; – brennbare oder explosive Stoffe (z.B.

Magnesium, Aluminium, Benzin, Ver dünnung);

– aggressive Stoffe (z.B. Säuren, Laugen,

Lösungsmittel);

– chemisch reaktive Stoffe, die zur Ent

stehung von Wärme, Säuren/Basen, Ga sen usw. führen (z.B. reaktive 2K-Mate rialien, Aluminium und Wasser).

– Nationale Sicherheitsvorschriften sowie

Angaben des Werkstoffherstellers beach ten!

– Nur mit geeigneter Schutzausrüstung ver

wenden!

– Nur wenn nach Sichtprüfung intakt, in tro

ckener Umgebung, nach Einweisung arbei ten!

– Regelmäßig den Stecker und das Kabel

prüfen, um eine Gefährdung zu vermeiden. Diese bei Beschädigung ausschließlich von einer autorisierten Kundendienstwerkstatt erneuern lassen.

– Nicht mittels Kranhaken oder Hebezeug

hochheben und transportieren!

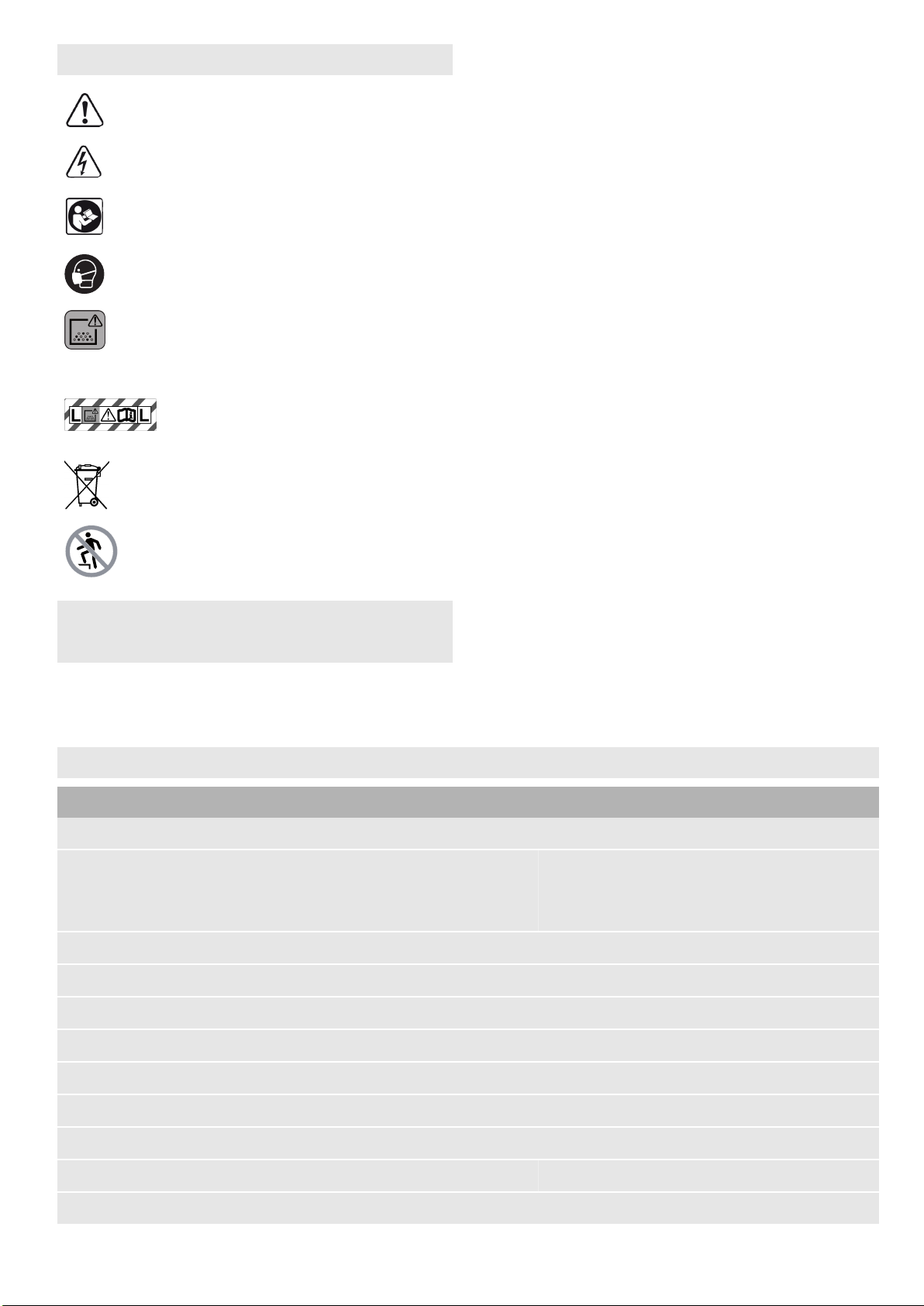

2 Symbole

Warnung vor allgemeiner Gefahr

Warnung vor Stromschlag

Anleitung/Hinweise lesen!

Atemschutz tragen!

Deutsch

Warnung! Das Gerät kann gesundheitsgefährdenden Staub enthalten!

Geeignet zur Abscheidung von Staub mit einem ExpositionsGrenzwert größer als 1 mg/m

Nicht in den Hausmüll geben.

Hinaufsteigen verboten

3 Geräteelemente

[1-2] [1-3] [1-4] [1-7]

Gerätesteckdose SysDoc Handgriff Schlauchdepot

[1-8] [1-9] [1-10] [1-11]

[1-12] + [1-13]

[1-14] [1-15] [1-16] [1-17] [1-18] [1-19] [1-20]

Die angegebenen Abbildungen befinden sich am Anfang der Betriebsanleitung.

T-Loc Verschluss für Systainer Schmutzbehälter Verschlussklammer Ein-/Ausschalter Bremse

Ausblasöffnung Filterschublade Abreinigung MAN-Taste Saugleistungsregulierung Verbindungsanzeige Verbindungstaste

4 Technische Daten

Absaugmobile Leistungsaufnahme 350 - 1200 W

Anschlusswert an Gerätesteckdose max. EU, KR, CN

CH, DK

GB 240 V/ 110 V Volumenstrom (Luft) max., Sauger/Turbine 130 m³/h / 222 m³/h Unterdruck max., Turbine 24000 Pa Filteroberfläche 3369 cm² Saugschlauch D 27/32 mm x 3,5 m-AS Länge der Netzanschlussleitung 7,5 m Schalldruckpegel nach EN 60335-2-69/ Unsicherheit K3 70 dB(A) Schutzart IP X4 Behälterinhalt CTL MINI I 10 l

CTL MIDI I 15 l

1610 W/ 770 W

2200 W 1150 W

Abmessung L x B x H CTL MINI I 470 x 320 x 455 mm

CTL MIDI I 470 x 320 x 495 mm

Gewicht CTL MINI I 11,0 kg

CTL MIDI I 11,3 kg

5 Bestimmungsgemäße

Verwendung

Absaugmobil geeignet zum

– Auf- und Absaugen von Stäuben bis 1

mg/m³ entsprechend der Staubklasse ’L’, – Aufsaugen von Wasser, – für erhöhte Beanspruchung bei gewerbli

cher Nutzung,

Deutsch

gemäß IEC/EN 60335-2-69.

Bei nicht bestimmungsgemäßem Ge brauch haftet der Benutzer.

6 Inbetriebnahme

WARNUNG

Unzulässige Spannung oder Frequenz! Unfallgefahr

► Angaben auf Typenschild beachten. ► Länderbesonderheiten beachten.

6.1 Erste Inbetriebnahme

► Filter-/Entsorgungssack einlegen [2]. ► Kabelaufwicklung montieren [3]. ► Saugschlauch anschließen [3].

6.2 Absaugmobil anschließen

WARNUNG

Verletzungsgefahr durch unkontrolliert an laufende Werkzeuge

► Vor dem Einschalten darauf achten, dass

das angeschlossene Werkzeug ausge schaltet ist.

WARNUNG

Verletzungsgefahr durch elektrischen Strom

► Netzstecker in eine schutzgeerdete Steck

dose stecken.

► Nicht in die Steckdose des Absaugmobils

greifen.

Wenn das Absaugmobil mit der Netz steckdose verbunden ist, führt die Ge rätesteckdose des Absaugmobils dauerhaft Strom.

Absaugmobil mit Steckdose verbinden

Absaugmobil ist ausgeschaltet. ► Netzkabel mit Steckdose verbinden.

Gerätesteckdose [1-2] führt Strom.

Absaugmobil in Stand-by Modus schalten

► Ein-/Ausschalter [1-11] drücken.

Gerätesteckdose [1-2] führt Strom.

Grüne LED [1-18] zeigt Stand-by Mo dus an.

Absaugmobil automatisch starten

Absaugmobil ist im Stand-by Modus. ► Um das Absaugmobil automatisch zu star

ten: Verbundenes Werkzeug einschalten.

Absaugmobil manuell starten

Absaugmobil ist im Stand-by Modus. ► MAN-Taste [1-17] betätigen.

Bei Nichtgebrauch sowie vor Wartungsund Reinigungsarbeiten den Netzstecker

des Absaugmobils aus der Steckdose ziehen.

6.3 Elektrowerkzeug anschließen

WARNUNG

Verletzungsgefahr

► Maximalen Anschlusswert an der Geräte

steckdose beachten (siehe Kapitel Techni sche Daten).

► Elektrowerkzeug ausschalten.

Netzbetriebenes Elektrowerkzeug mit Ab saugmobil verbinden

► Elektrowerkzeug an Gerätesteckdose [1-2]

anschließen.

Das Elektrowerkzeug ist über Netzkabel mit dem Absaugmobil verbunden.

Akkubetriebenes Elektrowerkzeug mit Ab saugmobil verbinden (MINI I / MIDI I)

► Im Stand-by Modus Verbindungstas

te [1-20] betätigen. Verbindungsanzeige [1-19] blinkt langsam.

Das Absaugmobil ist für 60 Sekunden ver bindungsbereit.

► Akkubetriebenes Elektrowerkzeug ein

schalten. Das Absaugmobil läuft an und das akkube

triebene Elektrowerkzeug ist bis zum ma nuellen Ausschalten des Absaugmobils, oder ziehen des Netzsteckers verbunden. Das Akkugerät muss danach erneut gekop

pelt werden. Mit der Verbindung eines neuen akkubetriebe nen Elektrowerkzeug wird die bisherige Verbin dung überschrieben.

6.4 Mobiles Endgerät verbinden (MINI I /

MIDI I)

Ein mobiles Endgerät (z.B. Smartphone) kann über Bluetooth® mit dem Absaugmobil verbun den werden (z. B. für ein Softwareupdate mit der Festool-App).

► Im Stand-by Modus die Verbindungstaste

[1-20] am Absaugmobil für 3 Sekunden ge

drückt halten.

Die Verbindungsanzeige [1-19] blinkt

schnell.

Das Absaugmobil ist für 60 Sekunden ver

bindungsbereit.

Deutsch

► Den Anweisungen in der Festool-App fol

gen.

6.5 Fernbedienung (MINI I / MIDI I) Fernbedienung und Absaugmobil verbinden

Um eine Fernbedienung mit einem Absaugmo bil verbinden zu können, muss ein Reset der Fernbedienung durchgeführt werden (siehe Re set der Fernbedienung).

Bisher nicht verbundene Fernbedienungen kön nen direkt verbunden werden.

Eine hergestellte Verbindung zwi schen Fernbedienungen und dem Ab saugmobil bleibt auch nach dem ma nuellen Ausschalten, oder ziehen des Netzsteckers des Absaugmobils be stehen.

Das Absaugmobil kann gleichzeitig mit bis zu fünf Fernbedienungen ver bunden werden. Das Absaugmobil kann gleichzeitig mit einem AkkuElektrowerkzeug verbunden werden.

► Im Stand-by Modus die Verbindungstaste

[1-20] am Absaugmobil für 3 Sekunden ge drückt halten.

Die Verbindungsanzeige [1-19] blinkt schnell.

Das Absaugmobil ist für 60 Sekunden ver bindungsbereit.

► Die MAN-Taste an der Fernbedienung drü

cken. Die Fernbedienung ist dauerhaft im Ab

saugmobil gespeichert.

Ein-/Ausschalten

Nachdem die Fernbedienung mit dem Absaug mobil verbunden ist, kann das Absaugmobil mit der Fernbedienung ein und ausgeschaltet wer den.

► Zum Ein-/Ausschalten die MAN-Taste an

der Fernbedienung drücken.

Reset an der Fernbedienung

Mit dem Reset wird die Verbindung von einer Fernbedienung zum Absaugmobil gelöscht.

► Die Verbindungstaste und die MAN-Taste

für 10 Sekunden gedrückt halten. Die LED-Anzeige leuchtet in magenta, wenn

der Reset erfolgt ist.

Verbindungsanzeige [1-19] blinkt schnell.

► Verbindungstaste wieder loslassen. ► Innerhalb von 3 Sekunden, Plus- und Mi

nus-Taste

tens 3 Sekunden gedrückt halten. Das Absaugmobil bestätigt das Kommando durch dreimaliges schnelles blinken.

[1-18] gleichzeitig für mindes

7 Einstellungen

7.1 Saugkraft regulieren

► Plus- bzw. Minus-Tasten [1-18] im Saugbe

trieb betätigen.

7.2 Temperatursicherung

Zum Schutz vor Überhitzung schaltet die Tem peratursicherung das Absaugmobil vor Errei chen der kritischen Temperatur ab. Unterste LED [1-18] zeigt Störung an.

LED leuchtet rot Übertemperatur

► Absaugmobil abschalten, abkühlen lassen. ► Absaugmobil nach ca. 5 Minuten wieder an

schalten.

7.3 Bremse feststellen [1A]

► Absaugmobil an Vorderseite leicht anheben. ► Bremse [1-13] bis zum Einrasten nach un

ten drücken. ► Zum Lösen Taste [1-12] betätigen.

7.4 SysDoc

WARNUNG

Verletzungsgefahr

► Die Ablagefläche des Absaugmobils nicht

als Standfläche nutzen.

VORSICHT

Verletzungsgefahr

► Beim Transport darauf achten, dass der T-

Loc bzw. die vier SysDoc Verschlüsse ge schlossen sind.

Auf der Ablagefläche [1-7] lässt sich mit dem T-loc Verschluss [1-8] ein Systainer befestigen. Systainer ohne T-Loc lassen sich mit den vier SysDoc Verschlüssen

[1-3] befestigen.

6.6 Alle gespeicherten Geräte löschen. (MINI I / MIDI I)

► Verbindungstaste [1-20] mindestens 3 Se

kunden gedrückt halten.

Deutsch

8 Arbeiten

8.1 Trockene Stoffe saugen

VORSICHT

Gesundheitsgefährdende Stäube Verletzung der Atemwege

► Immer Filtersack verwenden!

VORSICHT

Gesundheitsgefährdende Stäube Verletzung der Atemwege

► Vor dem Saugen prüfen, ob der Hauptfilter

intakt ist.

Beim Absaugen von Stäuben, die den

Grenzwert überschreiten nur eine einzi ge Staubquelle (Elektro- oder Druckluftwerk zeug) absaugen.

Beim Absaugen der anfallenden Stäube von laufenden Elektrowerkzeugen beachten:

Für ausreichende Belüftung sorgen! Regionale Bestimmungen beachten!

Grenzwerte: Abluft max. 50% des Frischluftvo lumens

Formel: Raumvolumen VR x Luftwechselrate L

VORSICHT

Austretender Schaum und Flüssigkeiten

► Gerät sofort abschalten und leeren.

8.3 Ausblasfunktion

► Gitter vor Ausblasöffnung [1-14] öffnen. ► Saugschlauch in Ausblasöffnung [1-14]

schieben.

► Im Stand-by Modus MAN-Taste [1-17] betä

tigen.

8.4 Filter und Filtersack manuell reinigen

► Im Stand-by Modus MAN-Taste [1-17] betä

tigen.

► Saugkraft auf Maximum stellen [1-18]. ► Saugschlauch mit der Hand verschließen

und gleichzeitig Abreinigungshebel [1-16] dreimal kurz nach unten drücken.

8.5 Staubarmes wechseln des Filtersacks

► Verschlussklammern öffnen und Geräte

oberteil abnehmen .[2].

► Lasche am Filtersack ziehen bis Öffnung

des Filterbeutels vollständig geschlossen ist.

Der Filtersack ist nun sicher verschlossen und

kann entnommen werden.

8.2 Nasse Stoffe/Flüssigkeiten saugen

Filtersack entfernen!

Speziellen Nassfilter verwenden. Bei Erreichen der maximalen Füllstandshöhe

wird die Absaugung automatisch unterbrochen. Unterste LED [1-18] leuchtet rot.

► Absaugmobil abschalten [1-11] . ► Verschlussklammern öffnen [1-10] und Ge

räteoberteil abnehmen.

► Schmutzbehälter [1-9] leeren. Nach dem Nasssaugen, Hauptfilter trocknen lassen!

Absaugmobil vor einsaugen von Trockenstäu ben trocknen.

Gesundheitsgefährdende Stäube Verletzung der Atemwege

► Nach dem Nasssaugen den Nassfilter ent

fernen und durch Hauptfilter für trockene Stoffe ersetzen.

VORSICHT

► Geräteoberteil aufsetzen und Verschluss

klammern schließen.

8.6 Filterelement wechseln[5]

► Gebrauchte Filterschublade [1-15] heraus

ziehen.

► Gebrauchte Filterschublade gemäß den ge

setzlichen Bestimmungen entsorgen.

► Neue Filterschublade [1-15] einschieben.

Bestellnummern für Zubehör, Filter und Verbrauchsmaterial im Festool Katalog oder im Internet unter "www.festool.com".

HINWEIS

Schädigung des Motors

► Saugen Sie nie ohne eingebauten oder mit

beschädigtem Hauptfilter, da dies den Mo tor schädigen kann.

8.7 Nach der Arbeit

► Absaugmobil abschalten und Netzstecker

ziehen. ► Netzanschlussleitung aufwickeln. ► Schmutzbehälter entleeren.

EKAT

Deutsch

► Saugschlauch [4-1] in verschließbares

Schlauchdepot

[1-7] einlegen. Netzan schlussleitung [4-2] in verschließbares Schlauchdepot [1-7] einlegen oder auf Ka belaufwicklung wickeln. Das Netzkabel da zu durch die Aussparung

[4-3]legen.

► Absaugmobil innen und außen durch Ab

saugen und Abwischen reinigen.

► Absaugmobil in einem trockenen Raum, ge

schützt gegen unbefugte Benutzung, ab stellen.

Der Deckel des Schlauchdepots dient auch als Werkzeugablage.

9 Wartung und Pflege

WARNUNG

Verletzungsgefahr, Stromschlag

► Vor allen Wartungs- und Pflegearbeiten

stets den Netzstecker aus der Steckdose ziehen!

► Alle Wartungs- und Reparaturarbeiten, die

ein Öffnen des Motorgehäuses erfordern, dürfen nur von einer autorisierten Kunden dienstwerkstatt durchgeführt werden.

verwenden. Gültige Entsorgungsbedingun gen beachten!

10 Umwelt

Gerät nicht in den Hausmüll werfen!

Geräte, Zubehör und Verpackungen ei

ner umweltgerechten Wiederverwertung zuführen. Geltende nationale Vorschriften be achten.

Nur EU: Gemäß Europäischer Richtlinie über Elektro- und Elektronik-Altgeräte und Umset zung in nationales Recht, müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und ei ner umweltgerechten Wiederverwertung zuge führt werden.

Informationen zur REACh: www.festool.com/ reach

Die Wortmarke Bluetooth® und die Logos sind eingetragene Marken von Bluetooth SIG, Inc. und werden von der TTS Tooltechnic Systems AG & Co. KG und somit von Festool unter Lizenz verwendet.

Kundendienst und Reparatur nur durch Her steller oder durch Servicewerkstätten: Nächst gelegene Adresse unter: www.festool.com/ service

Nur original Festool Ersatzteile verwenden! Be stell-Nr. unter: www.festool.com/service

► Regelmäßig Füllstandssensoren reini

gen [4-4] und Schmutzbehälter leeren.

Folgende Hinweise beachten:

– Mindestens einmal jährlich staubtechni

sche Überprüfung (z. B. auf Beschädigung des Filters, Dichtheit des Gerätes und Funktion der Kontrolleinrichtungen) vom Hersteller oder einer unterwiesenen Per son.

– Was sich nicht reinigen lässt, muss ent

sorgt werden. Dazu undurchlässige Beutel

1 Safety instructions.................................... 13

2 Symbols.....................................................13

3 Parts of the machine.................................14

4 Technical data........................................... 14

5 Intended use..............................................14

6 Commissioning..........................................15

7 Settings......................................................16

8 Working..................................................... 17

9 Service and maintenance..........................18

10 Environment..............................................18

1 Safety instructions

Warning! Read and observe all informa

tion and safety instructions. Failure to observe

the information and safety instructions may lead to electric shocks, fires and/or serious in juries.

Keep all safety information and instructions for future reference.

– This appliance must not be used by persons

(including children) with reduced physical, sensory or mental capabilities, or lack of experience and knowledge. to be supervised to ensure they do not play with the device.

– If the mains power cable is damaged, it

must be replaced by an authorised service workshop to prevent it posing a risk.

– Warning Operators must be appropriately

instructed in the use of this machine.

– The mains plug must always be disconnec

ted from the socket before performing cleaning or maintenance tasks, when re placing consumables or when converting the machine.

– Warning Only use the electrical outlet

module on the machine for the purposes specified in the instructions.

– Warning If foam or fluid starts to escape,

switch off the machine immediately.

– Caution Regularly clean the water level

limiting device and inspect it for signs of damage.

– Sound pressure level as per EN

60335-2-69/uncertainty K 70 dB(A)/3 dB

– Hand-arm vibration value as per EN

60335-6-69/uncertainty K < 2.5 m/s² / 1.5 m/s²

Children need

English

Warning Device may contain hazardous

–

dust. Only have the device maintained and emptied, and only have the filter replaced by an authorised specialist using suitable protective equipment.

– Always operate with the filter system in

stalled!

– Risk of explosion and fire: Do not extract: – Sparks or hot dust;

– combustible or explosive materials (e.g.

magnesium, aluminium, petrol, diluting agents);

– aggressive materials (e.g. acid, alkaline

solutions, solvents);

– chemically reactive materials, which

lead to the generation of heat, acids/ bases, gases, etc. (e.g. reactive twocomponent materials, aluminium and water).

– Observe all national safety regulations as

well as the material manufacturer's speci

fications! – Always use suitable protective equipment! – If intact following a visual inspection, work

in a dry environment according to instruc

tions! – Check the plug and the cable regularly in

order to prevent a hazard. In the event of

damage, these must be replaced by an au

thorised service workshop only. – Do not lift or transport the device using a

crane hook or lifting gear.

2 Symbols

Warning of general danger

Risk of electric shock

Read the operating instructions/notes.

Wear a dust mask.

Warning! The machine may contain hazardous dust!

Suitable for separation of dust with an exposure limit value greater than 1 mg/m

English

Do not dispose of it with domestic waste.

Climbing prohibited

3 Parts of the machine

[1-2] [1-3] [1-4] [1-7] [1-8] [1-9]

Appliance socket SysDoc Handle Hose holder T-Loc lock for Systainers Dirt trap

4 Technical data

Mobile dust extractors

[1-10] [1-11] [1-12] + [1-13] [1-14] [1-15] [1-16] [1-17] [1-18] [1-19] [1-20]

The specified figures appear at the beginning of the operating manual.

Locking clip On/off switch Brake Exhaust opening Filter drawer Dedusting MAN button Suction power adjustment Connection display Connection button

Power consumption 350–1200 W Max. electrical outlet module connected load EU, KR, CN

CH, DK

GB 230 V/110 V Max. suction capacity (air), extractor/turbine 130 m³/h / 222 m³/h Max. vacuum, turbine 24,000 Pa Filter surface area 3369 cm² Suction hose D 27/32 mm x 3.5 m-AS Mains power cable length 7.5 m Sound pressure level as per EN 60335-2-69/uncertainty K 70 dB(A)/3 dB Hand-arm vibration value as per EN 60335-2-69/uncertainty K < 2.5 m/s² / 1.5 m/s² Degree of protection IP X4 Container capacity CTL MINI I 10 l

CTL MIDI I 15 l

Dimensions L x W x H CTL MINI I 470 × 320 × 455 mm

1610 W/770 W

2200 W 1150 W

CTL MIDI I 470 × 320 × 495 mm

Weight CTL MINI I 11.0 kg

CTL MIDI I 11.3 kg

5 Intended use

Mobile dust extractor suitable for – extracting dust up to 1 mg/m³ according to

dust class L, – extracting water, – for increased loads during commercial use,

according to IEC/EN 60335-2-69.

The user is liable for improper or non-in tended use.

English

6 Commissioning

WARNING

Unauthorised voltage or frequency! Risk of accidents

► Observe the specifications on the ma

chine's name plate.

► Observe country-specific regulations.

6.1 Initial commissioning

► Insert the filter/disposal bag [2]. ► Fit the cord holder [3]. ► Connect the suction hose [3].

6.2 Connecting the mobile dust extractor

WARNING

Risk of injury from uncontrolled tool startup

► Before switching on ensure that the con

nected tool is switched off.

WARNING

Risk of injury from electric current

► Insert the mains plug into an earthed sock

et.

► Do not reach into the electrical outlet mod

ule on the mobile dust extractor.

While the mobile dust extractor is connected to the mains socket, an electric current is running through electrical outlet module on the mobile dust extractor at all times.

Connecting the mobile dust extractor to a mains socket

The mobile dust extractor is switched off. ► Connect the power cable to a mains socket.

The electrical outlet module [1-2] is live.

Switching the mobile dust extractor to standby mode

► Press the on/off switch[1-11].

The electrical outlet module [1-2] is live.

The green LED [1-18] indicates standby mode.

Starting the mobile dust extractor automati cally

The mobile dust extractor is in standby mode. ► To start the mobile dust extractor automati

cally: Switch on the connected tool.

Starting the mobile dust extractor manually

The mobile dust extractor is in standby mode. ► Press the MAN button [1-17].

Pull the mains plug from the socket when

you are not using the mobile dust extrac tor and before performing any cleaning and maintenance work.

6.3 Connecting a power tool

WARNING

Risk of injury

► Observe the maximum electrical outlet

module connected load (see chapter "Technical data").

► Switch off the power tool.

Connecting a mains-powered power tool to the mobile dust extractor

► Connect the power tool to the electric outlet

module [1-2].

The power tool is connected the to mobile dust extractor via the power cable.

Connecting a battery-powered power tool to the mobile dust extractor (MINI I / MIDI I)

► In standby mode, press the connection but

ton [1-20]. The connection display [1-19] flashes slow

ly. For a period of 60 seconds, the mobile dust extractor is ready for connection.

► Turn on the battery-powered power tool.

The mobile dust extractor starts up and the battery-powered power tool is connected until the mobile dust extractor is manually switched off or the mains plug is disconnec ted. The battery-powered tool must then be

connected again. Connecting a new battery-powered power tool overwrites the previous connection.

6.4 Connecting a mobile device (MINI I /

MIDI I)

A mobile device (e.g. smartphone) can be con nected to the mobile dust extractor via Blue

tooth® (e.g. for a software update with the Fes

tool app). ► Hold down the connection button [1-20] on

the mobile dust extractor for three seconds

in standby mode.

The connection display [1-19] flashes rapid

ly.

For a period of 60 seconds, the mobile dust

extractor is ready for connection.

English

► Follow the instructions provided in the Fes

tool app.

6.5 Remote control (MINI I / MIDI I) Connecting the remote control and mobile

dust extractor

To be able to connect a remote control to a mo bile dust extractor, the remote control must be reset (see "Resetting the remote control").

Remote controls that have not been connected previously can be connected directly.

A connection that has been created between remote controls and the mo bile dust extractor will persist even after the mobile dust extractor has been manually switched off or the mains plug has been disconnected.

The mobile dust extractor can be con nected to as many as five remote con trols at the same time. The mobile dust extractor can only be connected to one cordless power tool at a time.

► Hold down the connection button [1-20] on

the mobile dust extractor for three seconds in standby mode.

The connection display [1-19] flashes rapid ly.

For a period of 60 seconds, the mobile dust extractor is ready for connection.

► Press the MAN button on the remote con

trol. The remote control is permanently stored in

the mobile dust extractor.

Switching on/off

Once the remote control is connected to the mobile dust extractor, the mobile dust extractor can be switched on and off with the remote con trol.

► Press the MAN button on the remote con

trol to switch the device on and off.

Resetting the remote control

Resetting deletes the connection between a re mote control and the mobile dust extractor.

► Hold down the connection button and the

MAN button for 10 seconds. The LED indicator lights up purple, if the re

set has taken place.

The connection display [1-19] flashes rapid ly.

► Press and hold both the plus and minus

button The mobile dust extractor confirms the com mand by rapidly flashing three times.

[1-18] for at least three seconds.

7 Settings

7.1 Adjusting the suction power

► Press the plus or minus button [1-18] while

extracting.

7.2 Temperature cut-out

A temperature cut-out switches the mobile dust extractor off when it reaches a critical tempera ture to prevent overheating. The bottom LED [1-18] indicates a fault.

LED lights up red Excessive temperature

► Switch off the mobile dust extractor, let it

cool down. ► Switch on the mobile dust extractor again

after approx. five minutes.

7.3 Locking the brake [1A]

► Raise the front of the mobile dust extractor

slightly. ► Push down the brake [1-13] until it engages

into position. ► Actuate the button [1-12] to release it.

7.4 SysDoc

WARNING

Risk of injury

► Do not stand on the storage area of the

mobile dust extractor.

CAUTION

Risk of injury

► Ensure that the T-Loc or the four SysDoc

locks are closed during transport.

A Systainer can be fastened to the storage area [1-7] with the T-Loc lock [1-8]. Systainers without T-Loc can be secured with the four Sys Doc locks [1-3].

6.6 Delete all saved devices. (MINI I / MIDI I)

► Press and hold the connection button [1-20]

for at least three seconds.

English

8 Working

8.1 Extracting dry materials

CAUTION

Hazardous dust Damage to the respiratory passage

► Always use a filter bag!

CAUTION

Hazardous dust Damage to the respiratory passage

► Check that the main filter is undamaged

before extracting.

When extracting dust that exceeds the limit value, only extract from one dust

source (power or compressed-air tool). Observe the following when extracting dust

generated by operating power tools: Ensure there is adequate ventilation! Observe

regional regulations! Limit values: Exhaust air max. 50% of the fresh

air volume

Equation:Room volume VR x air renewal rate L

8.2 Extracting wet materials/liquids

Remove the filter bag! Use a special wet filter.

The dust extractor stops automatically when the maximum fill level is reached.

The bottom LED [1-18] lights up red. ► Switch off the mobile dust extractor [1-11].

► Open the locking clips [1-10] and remove

the top section of the machine.

► Empty the dirt trap [1-9]. After wet extraction, allow the main filter to dry!

Dry the mobile dust extractor before extracting dry dust.

8.3 Blow-out function

► Open the grille in front of the exhaust open

ing [1-14].

► Insert the suction hose in the exhaust open

ing

[1-14].

► In standby mode, press the MAN but

ton [1-17].

8.4 Cleaning the filter and filter bag manually

► In standby mode, press the MAN but

ton [1-17].

► Set the suction power to the maximum set

ting

[1-18].

► Cover the suction hose with your hand while

at the same time briefly pressing down the cleaning lever [1-16] three times.

8.5 Changing the filter bag with minimal dust

► Open the locking clips and remove the top

section of the machine [2].

► Pull the tab on the filter bag until the filter

bag opening is fully closed. The filter bag is now securely closed and can be removed.

► Fit the top section of the machine and close

the locking clips.

8.6 Changing the filter element[5]

► Pull out the used filter drawer [1-15]. ► Dispose of the used filter drawer in accord

ance with statutory regulations. ► Insert the new filter drawer [1-15].

Order numbers for accessories, fil ters and consumables in the Festool catalogue or online at "www.fes tool.com".

NOTICE

Hazardous dust Damage to the respiratory passage

► After extracting wet materials, remove the

wet filter and replace it with the main filter for dry materials.

CAUTION

Escaping foam and fluids

► Switch off and empty the machine immedi

ately.

Damage to the motor

► Never extract material without a main filter

or with a damaged main filter, as this can damage the motor.

8.7 After finishing work

► Switch off the mobile dust extractor and

pull out the mains plug. ► Wind up the mains power cable. ► Empty the dirt trap.

► Place the suction hose [4-1] in the sealable

hose holder

cable [4-2] in the sealable hose hold

[1-7]. Place the mains power

EKAT

English

er [1-7] or wind it up on the cord holder. To do so, lay the power cable through the re cess

[4-3].

► Vacuum and wipe the inside and outside of

the mobile dust extractor to clean it.

► Place the mobile dust extractor in a dry

room inaccessible to unauthorised users.

The lid of the hose holder also serves as a storage area for tools.

9 Service and maintenance

WARNING

Risk of injury, electric shock

► Always pull the mains plug from the socket

before performing any servicing and main tenance work.

► All maintenance and repair work which re

quires the motor housing to be opened should always be carried out by an author ised service workshop.

10 Environment

Do not dispose of the device in the household waste! Recycle devices, ac

cessories and packaging. Observe appli

cable national regulations. EU only: In accordance with European Directive

on waste electrical and electronic equipment and implementation in national law, used power tools must be collected separately and handed in for environmentally friendly recycling.

Information on REACH: www.festool.com/reach The Bluetooth® word mark and the logos are

registered trademarks of Bluetooth SIG, Inc.; they are used by TTS Tooltechnic Systems AG & Co. KG, and therefore by Festool, under licence.

Customer service and repairs must only be carried out by the manufacturer or service workshops: Find the nearest address at: www.festool.com/service

Always use original Festool spare parts. Order no. at: www.festool.com/service

► Regularly clean the fill level sensors [4-4]

and empty the dirt trap .

Observe the following information:

– Dust-related inspection (e.g. for filter dam

age, tightness of the machine and function of the control devices) by the manufacturer or an instructed person at least once a year.

– Dispose of components that cannot be

cleaned. Use impermeable bags to do so. Observe the applicable disposal provisions!

Français

Sommaire

1 Consignes de sécurité...............................19

2 Symboles................................................... 20

3 Éléments de l'appareil..............................20

4 Caractéristiques techniques.....................20

5 Utilisation en conformité avec les instruc

tions...........................................................21

6 Mise en service..........................................21

7 Réglages....................................................23

8 Mode de travail..........................................23

9 Entretien et maintenance......................... 24

10 Environnement..........................................25

1 Consignes de sécurité

Avertissement ! Lire l'ensemble des con

signes de sécurité et des instructions. Le non-

respect des consignes de sécurité et des ins tructions peut provoquer une décharge électri que, un incendie et/ou des blessures graves.

Conserver l'ensemble des consignes de sécu rité et des instructions afin de pouvoir les con sulter ultérieurement.

– Cet appareil ne doit pas être utilisé par des

personnes (y compris des enfants) aux ca pacités physiques, sensorielles ou menta les diminuées ou manquant d'expérience et de connaissances. Il convient de surveiller les enfants afin de s'assurer qu'ils ne jouent pas avec l'appareil.

– Si le câble de raccordement secteur de cet

appareil est endommagé, il doit être rem placé par un atelier de service après-vente agréé afin d'éviter tout danger.

– Avertissement Les utilisateurs doivent être

formés de manière appropriée à l'utilisa tion de cet appareil.

– Avant le nettoyage, l'entretien ou le rem

placement de consommables ou lors de la transformation de l'appareil, toujours dé brancher d'abord la fiche secteur de la pri se de courant.

– Avertissement La prise de courant sur

l'appareil ne doit être utilisée qu'aux fins déterminées dans les consignes.

– Avertissement Éteindre immédiatement

l'appareil en cas de fuite de mousse ou de liquide.

– Attention Nettoyer régulièrement le dispo

sitif de limitation du niveau d'eau et l'exa miner pour s'assurer de l'absence de si gnes d'endommagement.

– Niveau de pression acoustique selon EN

60335-2-69/ incertitude K 70 dB(A)/ 3 dB

– Valeur de vibrations mains-bras selon EN

60335-6-69/ incertitude K <2,5 m/s²/ 1,5 m/s²

– Avertissement L'appareil peut contenir des

poussières nocives pour la santé. Entre tien, vidange et changement de filtre uni quement par un spécialiste autorisé por tant un équipement de protection appro prié.

– Utiliser l'appareil uniquement lorsque le

système de filtrage est installé.

– Risque d'explosion et d'incendie : ne pas

aspirer :

– les étincelles ou les poussières chau

des ;

– les substances inflammables ou explo

sives (par ex. magnésium, aluminium, essence, diluants) ;

– les substances agressives (par ex. aci

des, solutions alcalines, solvants) ;

– les substances chimiques réactives en

traînant un dégagement de chaleur ou la formation d'acides/bases, de gaz etc. (par ex. bi-matériaux réactifs, alumi nium et eau).

– Respecter les règlements de sécurité en

vigueur dans le pays d'utilisation ainsi que les consignes du fabricant du matériau.

– Utiliser l'appareil uniquement avec un

équipement de protection approprié.

– Travailler dans un environnement sec,

après avoir reçu les instructions nécessai res, et uniquement après avoir effectué un contrôle visuel pour s'assurer que l'appa reil est en bon état.

– Contrôler régulièrement la fiche et le câble

pour éviter tout danger. En cas d'endom magement, les faire remplacer uniquement par un atelier de service après-vente agréé.

– Ne pas soulever et transporter avec un cro

chet de grue ou un engin de levage.

Français

2 Symboles

Avertit d'un danger général

Avertit d'un risque de décharge électri que

Lire la notice / les instructions

Porter une protection respiratoire

Avertissement ! L'appareil peut contenir des poussières nocives pour la santé.

Convient à la séparation de poussières avec une valeur limi te d'exposition supérieure à 1 mg/m

Ne pas jeter avec les ordures ménagè res.

Interdiction de monter dessus

[1-4] [1-7] [1-8] [1-9] [1-10] [1-11] [1-12] +

[1-13] [1-14] [1-15] [1-16] [1-17] [1-18]

[1-19] [1-20]

Les figures indiquées se trouvent au début de la notice d'utilisation.

Poignée Logement pour tuyau Fermeture T-Loc pour Systainer Cuve de collecte Clip de fermeture Interrupteur marche/arrêt Frein

Ouverture de soufflage Tiroir de filtre Nettoyage Touche MAN Régulation de la puissance d'as

piration Témoin de connexion Touche de connexion

3 Éléments de l'appareil

[1-2] [1-3]

Prise de l'appareil SysDoc

4 Caractéristiques techniques

Aspirateurs mobiles Puissance absorbée 350 - 1200 W

Valeur de raccordement max. pour la prise de l'appa reil

Débit (air) max., aspirateur/centrale d'aspiration 130 m³/h / 222 m³/h Dépression max., centrale d'aspiration 24 000 Pa Surface filtrante 3369 cm² Tuyau d'aspiration D 27/32 mm x 3,5 m-AS Longueur du câble de raccordement secteur 7,5 m

UE, KR, CN

CH, DK

GB 240 V/ 110 V

2200 W 1150 W

1610 W/ 770 W

Niveau de pression acoustique selon EN 60335-2-69/ incertitude K3 70 dB(A) Indice de protection IP X4 Volume de la cuve CTL MINI I 10 l

CTL MIDI I 15 l

Dimensions L x l x h CTL MINI I 470 x 320 x 455 mm

Français

Aspirateurs mobiles

CTL MIDI I 470 x 320 x 495 mm

Poids CTL MINI I 11,0 kg

CTL MIDI I 11,3 kg

5 Utilisation en conformité avec

les instructions

Cet aspirateur mobile – convient à l'aspiration de poussières jus

qu'à 1 mg/m³ selon la catégorie de pous

sières ’L’, – convient à l'aspiration d'eau, – est conçu pour résister à des sollicitations

élevées en utilisation industrielle,

conformément à la norme CEI/NE

60335-2-69.

L'utilisateur est responsable des dom mages provoqués par une utilisation non

conforme.

6 Mise en service

AVERTISSEMENT

Tension ou fréquence non admissible ! Risque d'accident

► Respecter les consignes indiquées sur la

plaque signalétique.

► Respecter les particularités propres au

pays.

AVERTISSEMENT

Risque de blessures dû au courant électri que

► Brancher la fiche secteur dans une prise

de courant mise à la terre.

► Ne pas mettre les doigts dans la prise de

courant de l'aspirateur.

Lorsque l'aspirateur est relié à la pri se secteur, sa prise de courant est constamment sous tension.

Relier l'aspirateur à la prise de courant

L'aspirateur est éteint. ► Relier le câble secteur à la prise de cou

rant. La prise de courant de l'appareil [1-2] est

sous tension.

Mettre l'aspirateur en mode veille

► Appuyer sur l'interrupteur [1-11] marche/

arrêt. La prise de courant de l'appareil [1-2] est

sous tension.

Le témoin LED vert [1-18] signale le mode veille.

6.1 Première mise en service

► Installer le sac filtre/sac d'élimination des

déchets [2]. ► Monter l'enrouleur de câble [3]. ► Raccorder le tuyau d'aspiration [3].

6.2 Raccorder l'aspirateur

AVERTISSEMENT

Risque de blessures dû à un démarrage in contrôlé des outils

► Avant la mise en marche, s'assurer que

l'outil raccordé est éteint.

Enclencher automatiquement l'aspirateur

L'aspirateur est en mode veille. ► Pour enclencher automatiquement l'aspira

teur : allumer l'outil raccordé.

Enclencher manuellement l'aspirateur

L'aspirateur est en mode veille. ► Appuyer sur la touche MAN [1-17].

Lorsque l'aspirateur n'est pas utilisé,

ainsi qu'avant les opérations d'entretien et de nettoyage, débrancher la fiche secteur de l'aspirateur de la prise de courant.

Français

6.3 Raccorder l'outil électroportatif

AVERTISSEMENT

Risque de blessures

► Respecter la valeur de raccordement max.

valable pour la prise de courant de l'appa reil (voir chapitre Caractéristiques techni ques).

► Éteindre l'outil électroportatif.

Relier à l'aspirateur un outil électroportatif fonctionnant sur secteur

► Brancher l'outil électroportatif sur la prise

de courant de l'appareil

L'outil électroportatif est relié à l'aspirateur par le câble secteur.

Relier à l'aspirateur un outil électroportatif sans fil (MINI I / MIDI I)

► En mode veille, appuyer sur la touche de

connexion [1-20]. Le témoin de connexion [1-19] clignote len

tement. L'aspirateur est prêt pour la conne xion pendant 60 secondes.

► Allumer l'outil électroportatif sans fil.

L'aspirateur se met en marche et l'outil électroportatif sans fil est connecté jusqu'à la mise à l'arrêt manuelle de l'aspirateur ou le débranchement de la fiche secteur.L'ap pareil sans fil doit ensuite être à nouveau

couplé. Au couplage d'un nouvel outil électroportatif sans fil, la connexion utilisée jusqu'à présent est écrasée.

[1-2].

6.5 Commande à distance (MINI I / MIDI I) Connecter la commande à distance et

l'aspirateur

Pour pouvoir connecter une commande à dis tance à un aspirateur, une réinitialisation de la commande à distance est nécessaire (voir Ré initialisation de la commande à distance).

Les commandes à distance qui n'ont encore ja mais été connectées peuvent l'être directe ment.

La connexion établie entre des com mandes à distance et l'aspirateur est conservée même après la mise à l'ar rêt manuelle ou le débranchement de la fiche secteur de l'aspirateur.

L'aspirateur peut être connecté si multanément à cinq commandes à distance au maximum. L'aspirateur peut être connecté simultanément à un outil électroportatif sans fil.

► En mode veille, maintenir enfoncée la tou

che de connexion

[1-20] de l'aspirateur

pendant 3 secondes. Le témoin de connexion [1-19] clignote ra

pidement. L'aspirateur est prêt pour la connexion pen

dant 60 secondes.

► Appuyer sur la touche MAN de la comman

de à distance. La commande à distance est enregistrée

durablement dans l'aspirateur.

6.4 Connecter un terminal mobile (MINI I /

MIDI I)

Il est possible de connecter un terminal mobile (par ex. un smartphone) à l'aspirateur via

tooth

(par ex. pour une mise à jour du logiciel

Blue

avec l'application Festool). ► En mode veille, maintenir enfoncée la tou

che de connexion

[1-20] de l'aspirateur

pendant 3 secondes.

Le témoin de connexion [1-19] clignote ra

pidement.

L'aspirateur est prêt pour la connexion pen

dant 60 secondes. ► Suivre les instructions fournies dans l'appli

cation Festool.

Mise en marche/à l'arrêt

Une fois la commande à distance connectée à l'aspirateur, celle-ci permet de le mettre en marche et à l'arrêt.

► Pour la mise en marche/à l'arrêt, appuyer

sur la touche MAN de la commande à dis tance.

Réinitialisation sur la commande à distance

La réinitialisation permet de supprimer la con nexion entre une commande à distance et l'as pirateur.

► Maintenir la touche de connexion et la tou

che MAN enfoncées pendant 10 secondes. Le témoin LED s'allume en magenta lors

que la réinitialisation est terminée.

6.6 Supprimer tous les appareils enregistrés. (MINI I / MIDI I)

► Maintenir enfoncée la touche de conne

xion [1-20]pendant au moins 3 secondes.

Français

Le témoin de connexion [1-19] clignote ra

pidement. ► Relâcher la touche de connexion. ► En l'espace de 3 secondes, maintenir enfon

cées simultanément les touches plus et

moins L'aspirateur confirme l'opération en clignotant trois fois rapidement.

[1-18] pendant au moins 3 secondes.

7 Réglages

7.1 Réguler la puissance d'aspiration

► En mode aspiration, appuyer sur la touche

plus ou moins [1-18].

7.2 Fusible thermique

Afin d'éviter une surchauffe, le fusible thermi que coupe l'aspirateur avant d'atteindre la tem pérature critique. Le témoin LED infé rieur [1-18] indique un défaut.

Le témoin LED s'allu me en rouge

► Éteindre l'aspirateur et le laisser refroidir. ► Rallumer l'aspirateur au bout de 5 minutes

environ.

7.3 Serrer le frein [1A]

► Soulever légèrement l'aspirateur à l'avant. ► Appuyer sur le frein [1-13] vers le bas jus

qu'à ce qu'il soit enclenché. ► Pour le desserrer, utiliser la touche [1-12].

7.4 SysDoc

AVERTISSEMENT

Risque de blessures

► Ne pas monter sur la surface de dépose de

l'aspirateur.

ATTENTION

Température exces sive

8 Mode de travail

8.1 Aspirer des matières sèches

ATTENTION

Poussières nocives pour la santé Lésions des voies respiratoires

► Utiliser toujours un sac filtre.

ATTENTION

Poussières nocives pour la santé Lésions des voies respiratoires

► Avant d'utiliser l'aspirateur, vérifier que le

filtre principal est en bon état.

En cas d'aspiration de poussières dépas

sant la valeur limite, utiliser l'aspirateur pour une seule source de poussière (outil élec trique ou pneumatique).

Respecter les consignes suivantes lors de l'as piration de poussières générées par des outils électroportatifs en fonctionnement :

Veiller à une aération suffisante. Respecter les dispositions régionales.

Valeurs limites : l'air évacué ne doit pas dépas ser 50 % du volume d'air frais

Formule : volume du local VR x taux de renou vellement de l'air L

8.2 Aspiration de matières mouillées/

liquides

Retirer le sac filtre.

Utiliser des filtres spéciaux pour liqui des.

Lorsque la hauteur de remplissage maximale est atteinte, le fonctionnement de l'aspirateur est interrompu automatiquement.

Le témoin LED [1-18] inférieur s'allume en rouge.

Risque de blessures

► Pour le transport, veiller à fermer le T-Loc

ou les quatre fermetures SysDoc.

Il est possible de fixer un Systainer sur la sur face de dépose [1-7] au moyen de la fermeture T-Loc [1-8]. Les Systainer sans T-Loc peuvent être fixés au moyen des quatre fermetures Sys Doc

[1-3].

► Éteindre l'aspirateur [1-11] . ► Ouvrir les clips de fermeture [1-10] et reti

rer la partie supérieure de l'appareil.

► Vider la cuve de collecte [1-9]. Après l'aspiration de liquides, laisser sécher le filtre principal.

Sécher l'aspirateur avant l'aspiration de pous sières sèches.

Français

ATTENTION

Poussières nocives pour la santé Lésions des voies respiratoires

► Après l'aspiration de liquides, retirer le fil

tre pour liquides et le remplacer par le fil tre principal pour matières sèches.

ATTENTION

Fuite de mousse et de liquides

► Éteindre immédiatement l'appareil et le vi

der.

8.3 Fonction de soufflage

► Ouvrir la grille située devant l'ouverture de

soufflage [1-14].

► Insérer le tuyau d'aspiration dans l'ouvertu

re de soufflage [1-14].

► En mode veille, appuyer sur la touche

MAN [1-17].

8.4 Nettoyer manuellement le filtre et le sac filtre

► En mode veille, appuyer sur la touche

MAN

[1-17].

► Régler la puissance d'aspiration au maxi

mum [1-18].

► Obturer le tuyau d'aspiration avec la main

tout en abaissant légèrement le levier de nettoyage trois fois de suite [1-16].

AVIS

Endommagement du moteur

► Ne jamais utiliser l'aspirateur sans le filtre

principal ou avec un filtre principal endom magé. Sinon, le moteur risque d'être en dommagé.

8.7 Après le travail

► Éteindre l'aspirateur et débrancher la fiche

secteur. ► Enrouler le câble de raccordement secteur. ► Vidanger la cuve de collecte.

► Ranger le tuyau d'aspiration [4-1] dans le

logement pour tuyau verrouillable [1-7].

Ranger le câble de raccordement sec

teur

[4-2] dans le logement pour tuyau ver

rouillable [1-7] ou au moyen de l'enrouleur

de câble. Pour cela, introduire le câble sec

teur dans l'évidement ► Nettoyer l'aspirateur à l'intérieur et à l'ex

térieur en l'aspirant et en l'essuyant. ► Ranger l'aspirateur dans un local sec et le

protéger de toute utilisation non autorisée.

Le couvercle du logement pour tuyau permet également de poser des ou tils.

[4-3].

9 Entretien et maintenance

8.5 Remplacer le sac filtre en évitant de répandre de la poussière

► Ouvrir les clips de fermeture et retirer la

partie supérieure de l'appareil [2].

► Tirer la languette du sac filtre jusqu'à ce

que l'orifice du sac filtre soit complètement

fermé. Le sac filtre est maintenant correctement fer mé et peut être retiré.

► Mettre en place la partie supérieure de l'ap

pareil et fermer les clips de fermeture.

8.6 Remplacement du filtre[5]

► Sortir le tiroir de filtre [1-15] usagé. ► Éliminer le tiroir de filtre usagé conformé

ment aux dispositions légales. ► Installer un nouveau tiroir de filtre [1-15].

Les références des accessoires, des filtres et des consommables figurent dans le catalogue Festool ou sur In ternet, à l'adresse « www.festool.fr ».

AVERTISSEMENT

Risque de blessures, décharge électrique

► Avant toute opération de maintenance ou

d'entretien, toujours débrancher la fiche secteur de la prise de courant.

► Toutes les opérations de maintenance et

de réparation nécessitant l'ouverture du boîtier du moteur doivent uniquement être effectuées par un atelier de service aprèsvente agréé.

Service après-vente et réparation uniquement par le fabricant ou des ateliers de service après-vente : Pour trouver l'adresse la plus proche : www.festool.fr/services

EKAT

Utiliser uniquement des pièces détachées Fes tool d'origine. Réf. sur : www.festool.fr/services

► Nettoyer régulièrement les capteurs de ni

veau [4-4] et vider la cuve de collecte .

Observer les consignes suivantes :

– Au moins une fois par an, contrôle du sys

tème d'aspiration des poussières (par ex. bon état du filtre, étanchéité de l'appareil et fonctionnement des dispositifs de con trôle) par le fabricant ou une personne for mée.

– Tout ce qu'il est impossible d'éliminer par

nettoyage doit être jeté. Pour cela, utiliser le sac imperméable. Veiller à respecter les conditions d'élimination prescrites.

Français

10 Environnement

Ne pas jeter l'appareil avec les ordures ménagères ! Veiller à un recyclage éco

logique de l'appareil, des accessoires et des emballages. Respecter les règlements na tionaux en vigueur.

Uniquement UE : selon la directive européenne relative aux appareils électriques et électroni ques usagés et sa transposition en droit natio nal, les outils électroportatifs usagés doivent être collectés à part et recyclés de manière écologique.

Informations à propos de REACh : www.fes tool.com/reach

La marque verbale Bluetooth® et les logos sont des marques déposées de Bluetooth SIG, Inc. et sont utilisés sous licence par TTS Tooltechnic Systems AG & Co. KG et donc par Festool GmbH.

Español

Índice de contenidos

1 Indicaciones de seguridad........................ 26

2 Símbolos....................................................26

3 Componentes de la herramienta..............27

4 Datos técnicos...........................................27

5 Uso conforme a lo previsto....................... 28

6 Puesta en servicio..................................... 28

7 Ajustes.......................................................29

8 Trabajo.......................................................30

9 Mantenimiento y cuidado.......................... 31

10 Medio ambiente.........................................31

1 Indicaciones de seguridad

Advertencia Lea y observe todas las indi

caciones de seguridad.Si no se cumplen debi

damente las indicaciones de seguridad y las instrucciones pueden producirse descargas eléctricas, quemaduras o lesiones graves.

Guarde todas las indicaciones de seguridad e instrucciones para que sirvan de futura refe rencia.

– Esta herramienta no debe ser utilizada por

personas (incluidos los niños) que por ra zones físicas, sensoriales o psíquicas, inex periencia o desconocimiento no estén ca pacitadas para su uso. Debe vigilarse a niños para evitar que jueguen con la herra mienta.

– Si la línea de conexión a la red eléctrica de

esta herramienta se daña, debe sustituirla un taller autorizado para evitar riesgos.

– Advertencia Los usuarios deben ser ins

truidos de forma adecuada respecto al uso de esta máquina.

– Antes de realizar tareas de limpieza o man

tenimiento, o si necesita cambiar artículos de uso o hacer cambios en la herramienta lo primero que se debe hacer siempre es desconectar el enchufe de la corriente.

– Advertencia Utilizar el enchufe de la má

quina solo para los fines definidos en las instrucciones.

– Advertencia Si sale espuma o líquido, des

conectar la herramienta inmediatamente.

– Cuidado Limpiar regularmente la instala

ción de limitación de nivel de agua y com probar si hay indicios de daños.

– Nivel de intensidad sonora según EN

60335-2-69/Incertidumbre K 70 dB(A)/3 dB

los

– Nivel de vibración mano-brazo según EN

60335-6-69/Incertidumbre K <2,5 m/s²/1,5 m/s²

– Advertencia La herramienta puede conte

ner polvo perjudicial para la salud. El man tenimiento, vaciado y cambio de filtro debe llevarlos a cabo únicamente personal cua lificado autorizado con el equipamiento de protección adecuado.

– La herramienta debe utilizarse solo con el

sistema de filtrado instalado.

– Riesgo de explosión e incendio: no aspi

rar:

– chispas ni polvo caliente; – materiales inflamables o explosivos (p.

ej. magnesio, aluminio, gasolina, dilu yentes);

– líquidos agresivos (p. ej. ácidos, lejías,

disolventes);

– sustancias químicas reactivas que ge

neren calor, ácidos/bases, gases, etc. (p. ej. materiales de 2 componentes reactivos, aluminio y agua).

– Deben respetarse las normativas de segu

ridad nacionales, así como las indicaciones del fabricante del material.

– Utilizar solo con el equipamiento de pro

tección adecuado.

– Trabajar solo en un entorno seco, de

acuerdo con las instrucciones y después de haber comprobado visualmente que el apa rato está intacto.

– Comprobar periódicamente el enchufe y el

cable para evitar riesgos. En caso de que presenten daños, acudir exclusivamente a un taller autorizado para que los sustituya.

– No está permitido elevarla ni transportarla

con el gancho de una grúa ni con un siste ma de elevación.

2 Símbolos

Aviso de peligro general

Aviso de descarga eléctrica

Leer las instrucciones/indicaciones.

Utilizar protección respiratoria.

Español

Advertencia La herramienta puede contener polvo perjudicial para la salud.

Apto para la aspiración de polvo con un valor límite de exposición superior a 1 mg/m

No depositar en la basura doméstica.

Prohibido subirse a ella

3 Componentes de la

herramienta

[1-2] [1-3] [1-4] [1-7]

Caja de contacto de la máquina SysDoc Empuñadura Compartimento para tubos flexi

bles

[1-8] [1-9] [1-10] [1-11]

[1-12] + [1-13]

[1-14] [1-15] [1-16] [1-17] [1-18]

[1-19] [1-20]

Las figuras indicadas se encuentran al principio del manual de instrucciones.

Cierre T-Loc para Systainer Depósito para suciedad Abrazaderas de cierre Interruptor de conexión y desco

nexión Freno

Abertura de soplado Cajón de filtro Limpieza Tecla MAN Regulación del cable de aspira

ción Indicador de conexión Tecla de conexión

4 Datos técnicos

Sistemas móviles de aspiración Consumo de potencia 350 - 1.200 W

Consumo nominal máx. del enchufe de la máquina EU, KR, CN

CH, DK

GB 240 V/110 V Caudal de aire (volumen) máx., aspirador/turbina 130 m³/h/222 m³/h Depresión máx., turbina 24.000 Pa Superficie del filtro 3.369 cm² Tubo flexible de aspiración D 27/32 mm x 3,5 m-AS Longitud de la línea de conexión a la red 7,5 m Nivel de intensidad sonora según EN 60335-2-69/Incertidumbre K3 70 dB(A) Tipo de protección IP X4 Capacidad del depósito CTL MINI I 10 l

CTL MIDI I 15 l

1.610 W/770 W

2.200 W

1.150 W

Dimensiones (L x An x Al) CTL MINI I 470 x 320 x 455 mm

CTL MIDI I 470 x 320 x 495 mm

Peso CTL MINI I 11,0 kg

CTL MIDI I 11,3 kg

Español

5 Uso conforme a lo previsto

El sistema de aspiración móvil es apropiado pa ra:

– succionar y aspirar polvo de hasta 1 mg/m³

correspondiente a la clase de polvo "L", – aspirar agua, – proporcionar un alto rendimiento en apli

caciones profesionales,

según IEC/EN 60335-2-69.

El usuario será responsable de cualquier utilización indebida.

6 Puesta en servicio

ADVERTENCIA

Tensión o frecuencia no permitida Peligro de accidente

► Observar los datos indicados en la placa de

tipo.

► Tener en cuenta las particularidades de

cada país.

6.1 Primera puesta en servicio

► Colocar la bolsa filtrante/bolsa de evacua

ción [2]. ► Montar el enrollacables [3]. ► Conectar el tubo flexible de aspiración [3].

6.2 Conectar el sistema móvil de aspiración

► Conectar el cable de red con el enchufe.

El enchufe de la máquina [1-2] conduce electricidad.

Poner el sistema móvil de aspiración en el mo do de espera

► Pulsar el interruptor de conexión y desco

nexión El enchufe de la máquina [1-2] conduce

electricidad.

Poner en marcha el sistema móvil de aspira ción automáticamente

El sistema móvil de aspiración está en el modo de espera.

► Para poner en marcha automáticamente el

sistema móvil de aspiración: Conectar la herramienta conectada.

Poner en marcha el sistema móvil de aspira ción de forma manual

El sistema móvil de aspiración está en el modo de espera.

► Pulsar la tecla MAN [1-17].

realizar cualquier trabajo de mantenimiento y limpieza.

6.3 Conectar la herramienta eléctrica

[1-11].

El LED verde [1-18] indica el modo de espera.

Desenchufar el sistema móvil de aspira ción en caso de no utilizarse o antes de

ADVERTENCIA

Peligro de lesiones por herramientas en funcionamiento sin control

► Antes de conectarlo, asegurarse de que la

herramienta conectada esté apagada.

ADVERTENCIA

Peligro de lesiones por descarga eléctrica

► Conectar el enchufe a un enchufe con pro

tección de puesta a tierra.

► No meter las manos en el enchufe del sis

tema móvil de aspiración.

Si el sistema móvil de aspiración está conectado con el enchufe, el enchufe de la máquina conduce electricidad continuamente al sistema móvil de aspiración.

Conectar el sistema móvil de aspiración con el enchufe

El sistema móvil de aspiración está desconec tado.

ADVERTENCIA

Peligro de lesiones

► Observar el consumo nominal máximo en

el enchufe de la máquina (véase el capítulo Datos técnicos).

► Desconectar la herramienta eléctrica.

Conectar la herramienta eléctrica conectada a la red eléctrica con el sistema móvil de aspira ción

► Conectar la herramienta eléctrica al enchu

fe de la máquina

La herramienta eléctrica está conectada con el sistema móvil de aspiración mediante un cable de red.

Conectar la herramienta eléctrica con batería con el sistema móvil de aspiración (MINI I / MI DI I)

► Pulsar la tecla de conexión [1-20] en el mo

do de espera. El indicador de conexión [1-19] parpadea

lentamente. El sistema móvil de aspiración

[1-2].

Español

está listo para conectarse durante 60 se gundos.

► Conectar la herramienta eléctrica de bate

ría. El sistema móvil de aspiración se pone en

marcha y la herramienta eléctrica de bate ría queda conectada hasta que se desco necte el sistema móvil de aspiración de for ma manual o hasta que se desenchufe. Después, la herramienta de batería se debe

volver a acoplar. Con la conexión de una nueva herramienta eléctrica de batería se sobrescribe la conexión actual.

6.4 Conectar el terminal móvil (MINI I /

MIDI I)

Se puede conectar un terminal móvil (p. ej., un teléfono inteligente) mediante Bluetooth® con el sistema móvil de aspiración (p. ej., para ac tualizar el software con la aplicación de Fes tool).

► En el modo de espera, mantener pulsada la

tecla de conexión [1-20] del sistema móvil

de aspiración durante 3 segundos.

El indicador de conexión [1-19] parpadea

rápidamente.

El sistema móvil de aspiración está listo pa

ra conectarse durante 60 segundos. ► Seguir las indicaciones de la aplicación de

Festool.

6.5 Mando a distancia (MINI I / MIDI I) Conectar el mando a distancia y el sistema

móvil de aspiración

Para poder conectar un mando a distancia con un sistema móvil de aspiración, debe reiniciar se el mando a distancia (véase capítulo de rei nicio del mando a distancia).

Hasta ahora, los mandos a distancia no conec tados podían conectarse directamente.

La conexión establecida entre un mando a distancia y el sistema móvil de aspiración se mantiene incluso tras la desconexión manual del siste ma o tras desenchufarlo.

► En el modo de espera, mantener pulsada la

tecla de conexión [1-20] del sistema móvil de aspiración durante 3 segundos.

El indicador de conexión [1-19] parpadea rápidamente.

El sistema móvil de aspiración está listo pa ra conectarse durante 60 segundos.

► Pulsar la tecla MAN del mando a distancia.

El mando a distancia queda guardado de forma permanente en el sistema móvil de aspiración.

Conexión y desconexión

Después de conectar el mando a distancia con el sistema móvil de aspiración, este se puede conectar y desconectar con el mando a distan cia.

► Para conectar/desconectar, pulsar la tecla

MAN en el mando a distancia .

Reiniciar el mando a distancia

Al reiniciarlo, se borra la conexión de un mando a distancia con el sistema móvil de aspiración.

► Mantener pulsadas la tecla de conexión y la

tecla MAN durante 10 segundos. El indicador LED se ilumina en color ma

genta cuando ha concluido el reinicio.

6.6 Borrar todas las herramientas guardadas. (MINI I / MIDI I)

► Mantener pulsada la tecla de conexión

[1-20] durante al menos 3 segundos. El indicador de conexión [1-19] parpadea

rápidamente. ► Soltar de nuevo la tecla de conexión. ► En un plazo de 3 segundos, pulsar las teclas

Más y Menos

nos 3 segundos. El sistema móvil de aspiración confirma el co mando con tres parpadeos rápidos.

[1-18] a la vez durante al me

7 Ajustes

7.1 Regulación de la capacidad de

aspiración

► Pulsar las teclas Más o Menos [1-18] du

rante la aspiración.

El sistema móvil de aspiración se puede conectar con un máximo de cinco mandos a distancia al mismo tiempo. El sistema móvil de aspira ción solo se puede conectar con una única herramienta eléctrica de bate ría en cada uso.

7.2 Protector contra sobretemperatura

Para proteger el sistema móvil de aspiración frente a un sobrecalentamiento, el protector contra sobretemperatura desconecta la herra mienta antes de alcanzar la temperatura críti ca. El LED inferior [1-18] muestra una avería.

El LED se ilumina en rojo Sobretemperatura

Español

► Desconectar el sistema móvil de aspiración

y dejar que se enfríe.

► Volver a conectar el sistema móvil de aspi

ración después de unos 5 minutos.

7.3 Bloqueo del freno [1A]

► Levantar el sistema móvil de aspiración li

geramente por la parte delantera.

► Empujar el freno [1-13] hacia abajo hasta

fijarlo.

► Para soltarlo, pulsar la tecla [1-12].

7.4 SysDoc

ADVERTENCIA

Peligro de lesiones

► No utilizar la superficie para depositar ob

jetos del sistema móvil de aspiración como superficie de apoyo.

ATENCIÓN

Peligro de lesiones

► Durante el transporte, asegurarse de que

el cierre T-Loc y los cuatro cierres SysDoc estén cerrados.

Se puede fijar un Systainer en la superficie para depositar objetos [1-7] con el cierre T-Loc [1-8]. Los Systainer sin cierre T-Loc se pueden fijar con los cuatro cierres de SysDoc [1-3].

8 Trabajo

garantiza una ventilación suficiente y respetar las disposiciones regionales.

Valores límite: Aire de salida máx. 50 % del caudal de aire fresco

Fórmula:volumen ambiental VA x nivel de reno vación del aire R

8.2 Aspiración de materiales húmedos/ líquidos

Retirar la bolsa filtrante. Utilizar filtros húmedos especiales.

Cuando se alcanza el nivel de llenado máximo, la aspiración se interrumpe automáticamente.

El LED inferior [1-18] se ilumina en rojo. ► Desconectar el sistema móvil de aspiración

[1-11].

► Abrir los enganches de sujeción y retirar la

parte superior de la herramienta [1-10].

► Vaciar el depósito para suciedad [1-9]. Después de aspirar en mojado, dejar secar el filtro principal.

Secar el sistema móvil de aspiración antes de aspirar el polvo seco.

Polvos perjudiciales para la salud Daños en las vías respiratorias

► Después de aspirar en mojado, retirar el

filtro húmedo y sustituirlo por el filtro prin cipal para sustancias secas.

ATENCIÓN

8.1 Aspirar los materiales secos

ATENCIÓN

Polvo perjudicial para la salud Daños en las vías respiratorias

► Utilizar siempre una bolsa filtrante.

ATENCIÓN

Polvos perjudiciales para la salud Daños en las vías respiratorias

► Antes de aspirar, comprobar que el filtro

principal está intacto.

Cuando se aspiren polvos que sobrepa

sen los valores de concentración máxi ma, solo se debe aspirar una única fuente de polvo (herramienta eléctrica o neumática).

Al aspirar el polvo que se desprende de las he rramientas eléctricas en funcionamiento se de

be:

ATENCIÓN

Salida de espuma o líquidos

► Desconectar inmediatamente la herra

mienta y vaciarla.

8.3 Función de soplado

► Abrir la rejilla de la abertura de sopla

do [1-14].

► Introducir el tubo flexible de aspiración en

la abertura de soplado

► Pulsar la tecla MAN [1-17] en el modo de

espera.

8.4 Limpiar el filtro y bolsa filtrante de forma manual

► Pulsar la tecla MAN [1-17] en el modo de

espera.

► Poner la capacidad de aspiración [1-18]al

máximo.

► Cerrar a mano el tubo flexible de aspiración

y al mismo tiempo presionar brevemente

[1-14].

EKAT

Español

hacia abajo la palanca de limpieza [1-16] tres veces.

8.5 Cambio de la bolsa filtrante sin polvo

► Abrir los enganches de sujeción y retirar la

parte superior de la herramienta [2].

► Tirar de la lengüeta en la bolsa filtrante

hasta que la apertura de la bolsa esté total

mente cerrada. La bolsa filtrante ahora está cerrada con segu ridad y se puede retirar.

► Colocar la parte superior de la herramienta

y cerrar los enganches de sujeción.

8.6 Sustitución del elemento de filtro[5]

► Extraer el cajón de filtro [1-15] utilizado. ► Desechar el cajón de filtro usado teniendo

en cuenta las disposiciones legales aplica

bles. ► Introducir el nuevo cajón de filtro [1-15].

La tapa del compartimento para tu bos flexibles también sirve para de positar herramientas.

9 Mantenimiento y cuidado

ADVERTENCIA

Peligro de lesiones, peligro de descarga eléctrica

► Desconectar el enchufe de la red antes de

realizar cualquier trabajo de mantenimien to o de conservación.

► Todos los trabajos de mantenimiento y re

paración que exijan abrir la carcasa del motor tan solo pueden ser llevados a cabo por un taller autorizado.

Los números de pedido de los acce sorios, filtros y material de consumo figuran en el catálogo Festool o en la dirección de internet www.fes tool.com.

AVISO

Daños en el motor

► El motor puede resultar dañado si se aspi

ra sin tener un filtro principal montado o si este está dañado.

8.7 Al finalizar el trabajo

► Desconectar el sistema de aspiración móvil

y extraer el enchufe. ► Enrollar el cable de conexión a la red eléc

trica. ► Vaciar el depósito para suciedad.

► Tender el tubo flexible de aspiración [4-1]

en el compartimento para tubos flexi

bles [1-7] que se puede cerrar. Tender la lí

nea de conexión a la red [4-2] en el com

partimento para tubos flexibles que se pue

de cerrar

bles. Pasar el cable de red por la entalladu

ra [4-3]. ► Limpiar el sistema móvil de aspiración as

pirándolo y limpiándolo a fondo por dentro y

por fuera. ► Guardar el sistema móvil de aspiración en

un lugar seco y protegido contra un uso no

autorizado.

[1-7] o enrollarla en el enrollaca

El servicio de atención al cliente y de repara ciones solo está disponible a través del fabri

cante o los talleres de reparación: Dirección más cercana en: www.festool.es/servicio

Utilizar solo piezas de recambio Festool origi nales. Referencia en: www.festool.es/servicio

► Limpiar los sensores del nivel de llenado

[4-4] y vaciar el depósito para suciedad re gularmente.

Tener en cuenta las siguientes advertencias:

– El fabricante o una persona capacitada de

be realizar un control técnico del polvo al menos una vez al año (p. ej., para compro bar posibles daños del filtro, la estanquei dad de la herramienta y el correcto funcio namiento de los dispositivos de control).

– Debe eliminarse todo aquello que no se

pueda limpiar. Para ello, utilizar bolsas es tancas. Tener en cuenta las condiciones vi gentes de eliminación de los desechos.

10 Medio ambiente

No desechar la herramienta con la ba sura doméstica. Reciclar las herramien

tas, los accesorios y los embalajes de forma respetuosa con el medio ambiente. Res petar las disposiciones nacionales vigentes.

Español

Solo UE: De acuerdo con la Directiva europea sobre residuos de aparatos eléctricos y electró nicos y su transposición a la legislación nacio nal, las herramientas eléctricas usadas deben recogerse por separado y reciclarse de forma respetuosa con el medio ambiente.

Información sobre REACh: www.festool.com/ reach

La marca denominativa Bluetooth® y los logoti pos son marcas registradas de Bluetooth SIG, Inc. Por lo tanto, todo uso que TTS Tooltechnic Systems AG & Co. KG y, por consiguiente, tam bién Festool, hagan de dicha marca está sujeto a un contrato de licencia.

Italiano

Sommario

1 Avvertenze per la sicurezza...................... 33

2 Simboli.......................................................33

3 Elementi dell'utensile...............................34

4 Dati tecnici.................................................34

5 Utilizzo conforme...................................... 34

6 Messa in funzione......................................35

7 Impostazioni.............................................. 36

8 Lavoro........................................................37

9 Cura e manutenzione ............................... 38

10 Ambiente................................................... 38

1 Avvertenze per la sicurezza

Avvertenza Leggere tutte le avvertenze

per la sicurezza e le indicazioni.Eventuali erro

ri nell'osservanza delle avvertenze di sicurezza e delle istruzioni d'uso possono provocare scosse elettriche, incendi e/o gravi lesioni.

Conservare tutte le avvertenze di sicurezza e le istruzioni d'uso per riferimenti futuri.

– L'utilizzo del presente utensile non è con

sentito a persone (bambini inclusi) dalle ri dotte capacità fisiche, sensoriali o mentali, o che manchino dell'esperienza e delle co noscenze necessarie allo scopo. I andranno sorvegliati, per evitare con cer tezza che giochino con l'utensile.

– Se il cavo di alimentazione elettrica dell'ap

parecchio viene danneggiato, sostituirlo in un'officina per l'Assistenza Clienti autoriz zata, onde evitare pericoli.

– Avvertenza Gli utenti devono conoscere be

ne l'utilizzo della macchina.

– Prima di effettuare interventi di pulizia o

manutenzione o sostituzione di materiale di consumo o di conversione dell'apparecchio, staccare la spina dalla presa di corrente.

– Avvertenza La presa sulla macchina va uti

lizzata solo per le finalità indicate nei ma nuali d'istruzioni.

– Avvertenza Spegnere immediatamente

l'apparecchio in caso di fuoriuscita di liqui do o di schiuma.

– Attenzione Pulire regolarmente il dispositi

vo di limitazione del livello dell'acqua e controllare che non vi siano segni di dan neggiamento.

– Livello di pressione acustica secondo EN

60335-2-69/ Incertezza K 70 dB(A)/ 3dB

bambini

– Vibrazioni trasmesse al sistema mano-

braccio secondo EN 60335-6-69/ Incertezza K

<2,5 m/s²/ 1,5 m/s²

– Avvertenza L'apparecchio può contenere

polveri nocive alla salute. La manutenzio ne, lo svuotamento e la sostituzione del fil tro sono consentiti solo a personale tecnico autorizzato, dotato delle adeguate attrezza ture di protezione.

– Usare l'apparecchio solo con il sistema fil

trante installato.

– Pericolo di esplosione e di incendio: Non

aspirare:

– Scintille o polveri calde; – Materiali infiammabili o esplosivi (p.es.

magnesio, alluminio, benzina, diluente);

– Materiali aggressivi (ad esempio acidi,

basi, solventi);

– materiali chimicamente reattivi che

possano generare calore, acidi/basi, gas ecc. (ad esempio materiali reattivi bi componenti, alluminio e acqua).

– Attenersi alle norme nazionali sulla sicu

rezza e alle indicazioni del produttore dei materiali.

– Usare l'apparecchio solo con un equipag

giamento di protezione personale adatto.

– Usare l'apparecchio solo quando esso ri

sulta intatto da un controllo visivo, in am bienti asciutti e in seguito ad opportuno ad destramento.

– Controllare regolarmente la spina e il cavo

per evitare pericoli. In caso di danneggia mento, i componenti devono essere fatti sostituire da un officina del Servizio Assi stenza Clienti autorizzata.

– Non sollevarlo o trasportarlo servendosi di

un gancio di sollevamento o di un paranco.

2 Simboli

Avvertenza di pericolo generico

Avvertenza sulle scariche elettriche

Leggere le istruzioni e le avvertenze.

Indossare un dispositivo di protezione delle vie respiratorie.

Italiano

Avvertenza L'apparecchio può contenere polveri nocive alla salute.

Adatto per la separazione di pol veri con un valore limite di esplosione di 1 mg/m

Non smaltire tra i rifiuti domestici.

Vietato salirci sopra

3 Elementi dell'utensile

[1-2] [1-3] [1-4] [1-7]

Presa dell'apparecchio SysDoc Impugnatura Alloggiamento per tubo d'aspira

zione

[1-9] [1-10] [1-11]

[1-12] + [1-13]

[1-14] [1-15] [1-16] [1-17] [1-18]

[1-19] [1-20]

Le illustrazioni indicate si trovano nella parte iniziale delle istruzioni per l'uso.

Secchio per liquidi Ganci Interruttore On/Off Freno

Getto d'aria Cassetto filtro Pulizia Tasto MAN Regolazione della potenza di

aspirazione Spia di collegamento Tasto di collegamento

[1-8]

Chiusura T-Loc per Systainer

4 Dati tecnici

Unità mobili di aspirazione Assorbimento 350 - 1200 W

Potenza max sulla presa dell'apparecchio. EU, KR, CN

CH, DK

GB 240 V/ 110 V Portata (aria) max., ventola di asp./turbina 130 m³/h / 222 m³/h Depressione max., turbina 24000 Pa Superficie filtrante 3369 cm² Tubo flessibile di aspirazione D 27/32 mm x 3,5 m-AS Lunghezza del cavo di alimentazione elettrica 7,5 m Livello di pressione acustica secondo EN 60335-2-69/ Incertezza K3 70 dB(A) Tipo di protezione IP X4

1610 W/ 770 W

2200 W 1150 W

Capacità serbatoio CTL MINI I 10 L

CTL MIDI I 15 L

Misure L x P x H CTL MINI I 470 x 320 x 455 mm

CTL MIDI I 470 x 320 x 495 mm

Peso CTL MINI I 11,0 kg

CTL MIDI I 11,3 kg

5 Utilizzo conforme

Unità mobile di aspirazione idonea per

– aspirazione di polveri fino a 1 mg/m³ corri

spondenti al tipo L,

– aspirazione d'acqua,

Italiano

– usi industriali a sollecitazione elevata,

conforme a IEC/EN 60335-2-69.

Il proprietario risponde dei danni in caso di uso non appropriato dell'attrezzo.

6 Messa in funzione

AVVERTENZA

Tensione o frequenza non ammesse! Pericolo di incidenti

► Prestare attenzione alle indicazioni ripor

tate sulla targhetta del tipo.

► Prestare attenzione ad eventuali disposi

zioni nazionali speciali.

6.1 Prima messa in funzione

► Inserire il sacco filtrante o il sacco di rac

colta [2].

► Montare l'avvolgicavo [3]. ► Collegare il tubo flessibile di aspirazione

[3].

6.2 Collegamento dell'unità mobile di aspirazione

La presa dell'apparecchio [1-2] conduce elettricità.

Il LED verde [1-18] visualizza la mo dalità stand-by.

Avvio automatico dell'unità mobile di aspira zione

L'unità mobile di aspirazione è in modalità stand-by.

► Per avviare automaticamente l'unità mobile

di aspirazione: Accendere l'utensile colle gato.

Avvio manuale dell'unità mobile di aspirazione

L'unità mobile di aspirazione è in modalità stand-by.

► Azionare il tasto MAN [1-17].

In caso di mancato utilizzo e prima delle

operazioni di manutenzione e pulizia, staccare la spina dell'unità mobile di aspirazio ne dalla presa.

6.3 Collegamento di un elettroutensile

AVVERTENZA

Pericolo di lesioni a causa di un'accensione involontaria degli utensili

► Prima di inserire il dispositivo assicurarsi

che l'attrezzo collegato sia disinserito.

AVVERTENZA

Pericolo di lesioni dovute a corrente elettri ca

► Innestare la spina di rete in una presa col

legata a terra.

► Non toccare la presa dell'unità mobile di

aspirazione.

Quando l'unità mobile di aspirazione è collegata alla presa di rete, la presa dell'apparecchio conduce elettricità permanente.

Collegamento dell'unità mobile d'aspirazione alla presa

L'unità mobile di aspirazione è spenta. ► Collegare il cavo di rete alla presa.

La presa dell'apparecchio [1-2] conduce elettricità.

Mettere l'unità mobile di aspirazione in moda lità stand-by

► Premere l'interruttore ON/OFF[1-11].

Pericolo di lesioni

► Osservare i valori massimi di potenza al

lacciata sulla presa dell'apparecchio (vedi il capitolo Dati tecnici).

► Spegnere l'elettroutensile.

Collegamento di un elettroutensile azionato dalla rete con l'unità mobile di aspirazione

► Collegare l'elettroutensile alla presa del

l'apparecchio [1-2].

L'elettroutensile è collegato all'unità mobile di aspirazione tramite il cavo di rete.

Collegamento di un elettroutensile azionato dalla batteria con l'unità mobile di aspirazione (CTL MINI I / CTL MIDI I)

► Azionare il tasto di collegamento [1-20] in

modalità stand-by. La spia di collegamento [1-19] lampeggia

lentamente. L'unità mobile di aspirazione è pronta al collegamento per 60 secondi.

► Accendere l'elettroutensile azionato da bat

teria. L'unità mobile d'aspirazione si avvia e l'e

lettroutensile azionato da batteria è colle gato fino allo spegnimento manuale dell'u nità, oppure staccando la spina. In seguito è necessario accoppiare nuovamente l'appa recchio a batteria.

Italiano

Collegando un nuovo elettroutensile azionato da batteria, il collegamento esistente fino a quel momento sarà sovrascritto.

6.4 Collegamento di un terminale mobile (CTL MINI I / CTL MIDI I)

È possibile collegare un terminale mobile (ad es., smartphone) all'unità mobile di aspirazio ne, tramite Bluetooth® (ad esempio per un ag giornamento del software con l'app Festool).

► Nella modalità stand-by tenere premuto per

3 secondi il tasto di collegamento [1-20] si tuato sull'unità mobile di aspirazione.

La spia di collegamento [1-19] lampeggia velocemente.

L'unità mobile di aspirazione è pronta al collegamento per 60 secondi.

► Seguire le istruzioni dell'app Festool.

6.5 Comando a distanza (CTL MINI I / CTL MIDI I)

Collegamento del comando a distanza con l'unità mobile di aspirazione

Per collegare un comando a distanza con una unità mobile d'aspirazione, si deve eseguire un reset del comando a distanza (vedere Reset del comando a distanza).

È possibile collegare direttamente i comandi a distanza non ancora collegati.

Accensione/spegnimento

Una volta collegato il comando a distanza con l'unità mobile d'aspirazione, questa può essere accesa e spenta con il comando a distanza.

► Per accendere/spegnere premere il tasto

MAN sul comando a distanza.

Reset sul comando a distanza

Il tasto reset consente di cancellare il collega mento di un comando a distanza con l'unità mo bile di aspirazione.

► Tenere premuto per 10 secondi il tasto di

collegamento e il tasto MAN. Quando il reset è completato l'indicatore

LED s'illumina in magenta.

6.6 Cancellare tutti gli apparecchi memorizzati. (CTL MINI I / CTL MIDI I)

► Tenere premuto il tasto di collegamen

to [1-20] per almeno 3 secondi. Il tasto di collegamento [1-19] lampeggia

velocemente. ► Rilasciare il tasto di collegamento. ► Entro 3 secondi, tenere contemporanea

mente premuti il tasto Più e Meno [1-18]

per almeno 3 secondi. L'unità mobile di aspirazione aziona il comando lampeggiando velocemente per tre volte.

Un collegamento stabilito tra coman di a distanza e unità mobile d'aspira zione rimane attivo anche dopo lo spegnimento manuale dell'unità o do po aver staccato la spina.

L'unità mobile d'aspirazione può es sere collegata contemporaneamente con un massimo di cinque comandi a distanza. L'unità mobile d'aspirazione può essere collegata contemporanea mente con un elettroutensile a batte ria.

► Nella modalità stand-by tenere premuto per

3 secondi il tasto di collegamento [1-20] si tuato sull'unità mobile di aspirazione.

La spia di collegamento [1-19] lampeggia velocemente.

L'unità mobile di aspirazione è pronta al collegamento per 60 secondi.

► Premere il tasto MAN sul comando a di

stanza. Il comando a distanza resta memorizzato

nell'unità mobile di aspirazione.

7 Impostazioni

7.1 Regolazione della potenza di

aspirazione

► Azionare i tasti Più o Meno [1-18] nel fun

zionamento in aspirazione.

7.2 Protezione contro il surriscaldamento

Per proteggere l'apparecchio contro il surri scaldamento, l'interruttore termico disinserisce l'unità mobile di aspirazione prima del raggiun gimento della temperatura critica. Il LED infe riore

[1-18] mostra l'anomalia.

Il LED s'illumina in rosso Sovratemperatura

► Spegnere l'unità mobile di aspirazione e la

sciarla raffreddare. ► Riaccendere l'unità mobile di aspirazione

dopo ca. 5 minuti.

7.3 Fissaggio del freno [1A]

► Sollevare leggermente l'unità di aspirazione

mobile dal lato frontale. ► Azionare il freno [1-13] spingendolo a fondo

fino allo scatto in posizione.

Italiano

► Per rilasciare il freno, azionare il tasto

[1-12].

7.4 SysDoc

AVVERTENZA

Pericolo di lesioni

► Non utilizzare la superficie dell'unità mobi

le di aspirazione come superficie di appog gio.

PRUDENZA

Pericolo di lesioni

► Durante il trasporto fare attenzione che il

T-Loc o le quattro chiusure SysDoc siano chiusi.

Sulla superficie [1-7] è possibile fissare un Sy stainer utilizzando la chiusura T-Loc [1-8]. Per fissare i Systainer senza T-Loc, utilizzare le quattro chiusure SysDoc [1-3].

8 Lavoro

8.1 Aspirazione di materiali asciutti

PRUDENZA

8.2 Aspirazione di liquidi e di sostanze umide

Rimuovere il sacco filtrante. Utilizzare un filtro per liquidi speciale.

L'aspirazione si interrompe automaticamente al raggiungimento del livello massimo di riem pimento.

Il LED inferiore [1-18] s'illumina in rosso. ► Spegnere l'unità mobile di aspirazione

[1-11].

► Aprire le clip [1-10] e togliere la parte su

periore.

► Svuotare il secchio per liquidi [1-9]. Al termine dell'aspirazione di liquidi, lasciare asciugare il filtro principale.

Prima di aspirare polveri secche, asciugare l'u nità mobile di aspirazione.

PRUDENZA

Polveri nocive per la salute Lesione delle vie respiratorie

► Al termine dell'aspirazione di liquidi, ri

muovere il filtro per liquidi e sostituirlo con il filtro principale per materiali asciutti.

Polveri nocive per la salute Lesione delle vie respiratorie

► Utilizzare sempre il sacco filtrante.

PRUDENZA

Polveri nocive per la salute Lesione delle vie respiratorie

► Prima di aspirare controllare che il filtro

principale sia intatto.

In caso di aspirazione di polveri che su

perano il valore limite, aspirare solo un'unica sorgente di polvere (elettroutensile o utensile pneumatico).

Quando si aspirano polveri generate da attrezzi elettrici in funzione

Garantire una sufficiente aerazione.Attenersi alle disposizioni regionali.

Valori limite: Aria di scarico max. 50% del volu me dell'aria fresca

Formula:Volume del locale VR x tasso di ricam bio d'aria L

osservare quanto segue:

PRUDENZA

Fuoriuscita di schiuma e di liquidi

► Spegnere immediatamente l'apparecchio e

svuotarlo.

8.3 Funzione di scarico

► Aprire la griglia davanti al getto d'a

ria [1-14].

► Spingere il tubo flessibile di aspirazione nel

getto d'aria

► In modalità stand-by azionare il tasto

MAN [1-17].

8.4 Pulizia manuale del filtro e del sacchetto filtro

► In modalità stand-by azionare il tasto

MAN [1-17].

► Impostare al massimo la potenza di aspira

zione

► Chiudere il tubo flessibile di aspirazione con

la mano e contemporaneamente spingere brevemente verso il basso la leva di pulizia [1-16] per tre volte.

8.5 Sostituzione del sacchetto filtro senza

[1-18].

generare troppa polvere

[1-14].

► Aprire le clip e togliere la parte superiore

[2].

EKAT

Italiano

► Tirare la linguetta sul sacchetto filtro fino a

che l'apertura del sacchetto non è comple

tamente chiusa. Il sacchetto filtro è ora ben chiuso e può essere prelevato.

► Posizionare la parte superiore e chiudere le

clip.

8.6 Sostituzione dell'elemento filtrante[5]

► Estrarre il cassetto filtro usato [1-15]. ► Smaltire il cassetto filtro usato nel rispetto

delle norme di legge vigenti in materia. ► Inserire il nuovo cassetto filtro [1-15].

I numeri d'ordine per accessori, filtri e materiale di consumo si trovano nel catalogo Festool o su Internet alla pa gina "www.festool.com".

NOTA

Danni al motore

► Non aspirare mai senza prima aver instal

lato il filtro principale o in presenza di filtro danneggiato perché potrebbe danneggiare il motore.

9 Cura e manutenzione

AVVERTENZA

Pericolo di lesioni, scossa elettrica

► Prima di eseguire qualsiasi operazione di

manutenzione o cura, disinnestare sempre la spina dalla presa.

► Tutte le operazioni di manutenzione e ripa

razione per le quali è necessario aprire l'alloggiamento del motore devono essere eseguite solamente da un'officina per l'As sistenza Clienti autorizzata.

Servizio assistenza e riparazione solo da parte del costruttore o delle officine di assistenza au torizzate: Indirizzo più vicino alla pagina: www.festool.it/Servizi

8.7 Dopo il lavoro

► Spegnere l'unità mobile di aspirazione e

staccare la spina. ► Avvolgere il cavo di alimentazione elettrica. ► Svuotare il contenitore dello sporco.

► Inserire il tubo flessibile di aspirazio

ne [4-1] nell'alloggiamento per tubo di

aspirazione richiudibile

[1-7]. Inserire il ca

vo di alimentazione elettrica [4-2] nell'al

loggiamento per tubo di aspirazione richiu

dibile [1-7] oppure avvolgerlo sull'avvolgi

cavo. Porre il cavo di rete nella scanalatura

[4-3]. ► Pulire l'unità di aspirazione mobile interna

mente ed esternamente aspirando e pulen

do. ► Sistemare l'unità di aspirazione mobile in

un locale secco precluso all'acceso di per

sone non autorizzate.

Il coperchio dell'alloggiamento per tubo di aspirazione serve anche come deposito per utensili.

Utilizzare solo ricambi originali Festool. Cod. prodotto reperibile al sito: www.festool.it/Servi zi

► Pulire regolarmente i sensori di livello [4-4]

e svuotare il secchio per liquidi .

Rispettare le seguenti avvertenze:

– Almeno una volta l'anno è necessaria un'i

spezione tecnica in riferimento alle polveri da parte del costruttore o di personale qua lificato, al fine di accertare, ad es., l'even tuale presenza di perdite o di danneggia menti al filtro e il funzionamento corretto dei dispositivi di controllo.

– Ciò che non può essere pulito deve essere

smaltito. Usare a tale scopo un sacco im permeabile. Attenersi alle disposizioni vi genti in materia di smaltimento.

10 Ambiente

Non gettare l'apparecchio tra i rifiuti domestici! Smaltire gli apparecchi, gli

accessori e gli imballaggi introducendoli nel ciclo di recupero a tutela dell'ambiente. At tenersi alle disposizioni di legge nazionali in vi gore.

Solo EU: nel rispetto della direttiva europea in materia di apparecchiature elettriche ed elet

troniche usate e delle rispettive leggi nazionali derivatene, gli apparecchi elettrici devono esse re raccolti separatamente e introdotti nell'ap posito ciclo di smaltimento e recupero a tutela dell'ambiente.

Informazioni su REACh: www.festool.com/ reach

Il marchio denominativo Bluetooth® e i loghi sono marchi registrati di Bluetooth SIG, Inc. e vengono utilizzati da TTS Tooltechnic Systems AG & Co. KG e quindi da Festool su licenza.

Italiano

Nederlands

Inhoudsopgave

1 Veiligheidsvoorschriften........................... 40

2 Symbolen...................................................40

3 Apparaatelementen.................................. 41

4 Technische gegevens................................41

5 Gebruik volgens de voorschriften.............41

6 Inwerkingstelling...................................... 42

7 Instellingen................................................43

8 Veilig werken.............................................44

9 Onderhoud en verzorging..........................45

10 Milieu.........................................................45

1 Veiligheidsvoorschriften

Waarschuwing! Lees alle veiligheidsvoor

schriften en aanwijzingen.Worden de veilig

heidsinstructies en aanwijzingen niet in acht genomen, dan kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben.

Bewaar alle veiligheidsinstructies en aanwij zingen om ze later te kunnen raadplegen.

– Dit apparaat mag niet door personen (met

inbegrip van kinderen) met verminderde li chamelijke, zintuiglijke of verstandelijke vermogens of gebrek aan ervaring en ken nis worden gebruikt. Er moet voortdurend op worden gelet dat apparaat spelen.

– Als de netaansluitkabel van dit apparaat

beschadigd wordt, moet deze om gevaar te voorkomen door een erkende servicewerk plaats worden vervangen.

– Waarschuwing Bedieners moeten ade

quaat worden geïnstrueerd in het gebruik van deze machine.

– Vóór de reiniging of het onderhoud of bij

vervanging van verbruiksartikelen of bij conversie van het apparaat moet altijd eerst de netstekker uit de contactdoos wor den getrokken.

– Waarschuwing De contactdoos op de ma

chine alleen voor de in de handleiding vast gelegde doelen gebruiken.

– Waarschuwing Wanneer schuim of vloei

stof vrijkomt, het apparaat direct uitscha kelen.

– Pas op Regelmatig de waterstandbegren

zingsvoorziening reinigen en op tekenen van beschadiging controleren.

– Geluidsdrukniveau volgens EN 60335-2-69/

onzekerheid K 70 dB(A)/ 3dB

kinderen niet met het

– Hand-arm-trillingswaarde volgens EN

60335-6-69/ onzekerheid K <2,5 m/s²/ 1,5 m/s²

– Waarschuwing Apparaat kan gezondheids

bedreigende stoffen bevatten. Onderhoud, lediging en filtervervanging alleen door er kende vakman met een geschikte veilig heidsuitrusting.

– Alleen gebruiken met geïnstalleerd filter

systeem!

– Explosie- en brandgevaar: Niet opzuigen: – vonken of hete stoffen;

– brandbare en explosieve stoffen (bijv.

magnesium, aluminium, benzine, ver dunning);

– agressieve stoffen (bijv. zuren, logen,

oplosmiddelen);

– chemisch reactieve stoffen die leiden tot

het ontstaan van warmte, zuren/basen, gassen, etc. (bijv. reactief 2K-materiaal, aluminium en water).

– Nationale veiligheidsvoorschriften en gege

vens van de producent van het materiaal in acht nemen!

– Alleen gebruiken met geschikte veilig

heidsuitrusting!

– Alleen indien na visuele controle intact,

werken in droge omgeving en volgens in structie!

– Regelmatig de stekker en de kabel contro

leren om een gevaarlijke situatie te vermij den. Deze bij beschadiging uitsluitend door een geautoriseerde onderhoudswerkplaats laten vernieuwen.

– Niet met een takel of hijswerktuig omhoog

heffen en transporteren!

2 Symbolen

Waarschuwing voor algemeen gevaar

Waarschuwing voor elektrische schok

Handleiding/aanwijzingen lezen!

Draag een zuurstofmasker!

Waarschuwing! Het apparaat kan gezondheidsbedreigende stoffen bevatten!

Nederlands

Geschikt voor afscheiding van stof met een blootstellingsgrenswaarde groter dan 1 mg/m

Niet met het huisvuil meegeven.

Verboden erop te klimmen

3 Apparaatelementen

[1-2] [1-3] [1-4] [1-7] [1-8]

Toestelcontactdoos SysDoc Handgreep Slangdepot T-Loc-sluiting voor systainers

[1-9] [1-10] [1-11] [1-12] +

[1-13] [1-14] [1-15] [1-16] [1-17] [1-18] [1-19] [1-20]

De vermelde afbeeldingen staan in het begin van de gebruiksaanwijzing.

Vuilcontainer Sluitklem Aan-/uitschakelaar Rem

Uitblaasopening Filterschuiflade Reiniging MAN-toets Zuigkrachtregeling Verbindingsindicator Verbindingstoets

4 Technische gegevens

Mobiele stofzuigers Opgenomen vermogen 350 - 1200 W

Aansluitwaarde van toestelcontactdoos max. EU, KR, CN

CH, DK

GB 240 V/ 110 V Volumestroom (lucht) max. zuiger/ turbine 95 m³/h / 222 m³/h Onderdruk max., turbine 24000 Pa Filteroppervlak 3369 cm² Afzuigslang D 27/32 mm x 3,5 m-AS Lengte van het netsnoer 7,5 m Geluidsdrukniveau volgens EN 60335-2-69/ onzekerheid K3 70 dB(A) Beveiligingsklasse IP X4 Reservoir-inhoud CTL MINI I 10 l

CTL MIDI I 15 l

1610 W/ 770 W

2200 W 1150 W

Afmetingen L x B x H CTL MINI I 470 x 320 x 455 mm

CTL MIDI I 470 x 320 x 495 mm

Gewicht CTL MINI I 11,0 kg

CTL MIDI I 11,3 kg

5 Gebruik volgens de

voorschriften

Mobiele stofafzuiger geschikt voor

– het op- en afzuigen van stoffen tot 1 mg/m³

conform stofklasse ’L’, – het opzuigen van water, – een hogere belasting bij industrieel ge

bruik,

Nederlands

conform IEC/EN 60335-2-69.

De gebruiker is aansprakelijk bij gebruik dat niet volgens de voorschriften plaats

vindt.

6 Inwerkingstelling

WAARSCHUWING

Ontoelaatbare spanning of frequentie! Risico van ongevallen

► Gegevens op het typeplaatje in acht nemen. ► Landspecifieke bijzonderheden in acht ne

men.

6.1 Eerste inbedrijfstelling

► Filter-/wegwerpstofzak plaatsen [2]. ► Kabelopwikkeling monteren [3]. ► Afzuigslang aansluiten [3].

6.2 Mobiele stofzuiger aansluiten

WAARSCHUWING

Gevaar voor letsel door ongecontroleerd startend gereedschap

► Let er voor het inschakelen op dat het aan

gesloten gereedschap is uitgeschakeld.

WAARSCHUWING

Gevaar voor letsel door elektrische stroom

► Netstekker in een geaarde contactdoos

steken.

► Niet in de contactdoos van de mobiele stof

zuiger grijpen.

Als de mobiele stofzuiger met de net contactdoos is verbonden, is de con tactdoos van de mobiele stofzuiger permanent stroomvoerend.

Mobiele stofzuiger met contactdoos verbinden

Mobiele stofzuiger is uitgeschakeld. ► Netkabel met contactdoos verbinden.

Toestelcontactdoos [1-2] is stroomvoerend.

Mobiele stofzuiger in stand-by-modus schake len

► Aan-/uit-schakelaar [1-11] indrukken.

Toestelcontactdoos [1-2] is stroomvoerend.

Groene LED [1-18] toont stand-bymodus.

Mobiele stofzuiger automatisch starten

Mobiele stofzuiger is in de stand-by-modus.

► Om de mobiele stofzuiger automatisch te

starten: Verbonden gereedschap inschake len.

Mobiele stofzuiger met de hand starten

Mobiele stofzuiger is in de stand-by-modus. ► MAN-toets [1-17] indrukken.

Wanneer de mobiele stofzuiger niet

wordt gebruikt en vóór onderhouds- en reinigingswerkzaamheden de stekker uit de contactdoos trekken.

6.3 Elektrisch gereedschap aansluiten

WAARSCHUWING

Letselgevaar

► De maximale aansluitwaarde van het appa

raatcontactdoos in acht nemen (zie hoofd stuk Technische gegevens).

► Elektrisch gereedschap uitschakelen.

Op lichtnet werkend elektrisch gereedschap met mobiele stofzuiger verbinden

► Elektrisch gereedschap op contactdoos

[1-2]aansluiten.

Het elektrische gereedschap is via een netkabel met de mobiele stofzuiger verbonden.

Door accu aangedreven elektrisch gereed schap met mobiele stofzuiger verbinden (MINI I / MIDI I)

► In de stand-by-modus verbindings

toets [1-20] indrukken. De verbindingsindicator [1-19] knippert

langzaam. De mobiele stofzuiger is 60 se conden gereed voor de verbinding.

► Door accu aangedreven elektrisch gereed

schap inschakelen. De mobiele stofzuiger loopt aan en het door

een accu aangedreven elektrische gereed schap is tot aan het handmatig uitschakelen van de mobiele stofzuiger of uittrekken van de netstekker verbonden. Het accu-appa raat moet daarna opnieuw gekoppeld wor

den. Met de verbinding van een nieuwe door accu aangedreven elektrisch gereedschap wordt de huidige verbinding overschreven.

6.4 Mobiel eindapparaat verbinden (MINI I /

MIDI I)

Een mobiel eindapparaat (bijv. smartphone) kan via Bluetooth® met de mobiele stofzuiger ver bonden worden (bijv. voor een software-update met de Festool-app).

Nederlands

► In de stand-by-modus de verbindingstoets

[1-20] op de mobiele stofzuiger 3 seconden lang ingedrukt houden.

De verbindingsindicator [1-19] knippert snel.

De mobiele stofzuiger is 60 seconden ge reed voor de verbinding.

► De instructies in de Festool-app volgen.

6.5 Afstandsbediening (MINI I / MIDI I) Afstandsbediening en mobiele stofzuiger

verbinden

Om een afstandsbediening met een mobiele stofzuiger te kunnen verbinden, moet een reset van de afstandsbediening worden uitgevoerd (zie reset van de afstandsbediening).

Tot dusver niet verbonden afstandsbedieningen kunnen direct verbonden worden.

Een gemaakte verbinding tussen een afstandsbedieningen en de mobiele stofzuiger blijft ook na het handmatig uitschakelen of uittrekken van de net stekker van de mobiele stofzuiger aanwezig.

De mobiele stofzuiger kan gelijktijdig met max. vijf afstandsbedieningen worden verbonden. De mobiele stof zuiger kan gelijktijdig met een accu gereedschap worden verbonden.

► In de stand-by-modus de verbindingstoets

[1-20] op de mobiele stofzuiger 3 seconden lang ingedrukt houden.

De verbindingsindicator [1-19] knippert snel.

De mobiele stofzuiger is 60 seconden ge reed voor de verbinding.

► De MAN-toets op de afstandsbediening in

drukken. De afstandsbediening is permanent in de

mobiele stofzuiger opgeslagen.

In-/uitschakelen

Nadat de afstandsbediening met de mobiele stofzuiger verbonden is, kan de mobiele stofzui ger met de afstandsbediening in- en uitgescha keld worden.

► Voor het in-/uitschakelen de MAN-toets op

de afstandsbediening indrukken.

Reset op de afstandsbediening

Met de reset wordt de verbinding van een af standsbediening met de mobiele stofzuiger ge wist.

► De verbindingstoets en de MAN-toets 10 se

conden ingedrukt houden. De LED-indicatie knippert in magenta als de

reset is uitgevoerd.

6.6 Alle opgeslagen apparaten wissen. (MINI I / MIDI I)

► Verbindingstoets [1-20] minstens 3 secon

den ingedrukt houden. Verbindingsindicator [1-19] knippert snel.

► Verbindingstoets weer loslaten. ► Binnen 3 seconden plus- en mintoets [1-18]

gelijktijdig minstens 3 seconden ingedrukt

houden. De mobiele stofzuiger bevestigt het commando door drie keer snel te knipperen.

7 Instellingen

7.1 Zuigkracht regelen

► Plus- of min-toetsen [1-18] tijdens het zui

gen bedienen.

7.2 Temperatuurbeveiliging

Ter bescherming tegen oververhitting schakelt de temperatuurbeveiliging de mobiele stofzui ger uit voordat de kritische temperatuur wordt bereikt. Onderste LED aan.

LED brandt rood Te hoge temperatuur

► Mobiele stofzuiger uitschakelen, laten af

koelen. ► Mobiele stofzuiger na ca. 5 minuten weer

inschakelen.

7.3 De rem vastzetten [1A]

► Mobiele stofzuiger aan de voorkant een

beetje optillen. ► Rem [1-13] naar beneden drukken tot hij

inklikt. ► Voor vrijgave de toets [1-12] indrukken.

7.4 SysDoc

WAARSCHUWING

Letselgevaar

► Het steunvlak van de mobiele stofzuiger

niet als standvlak gebruiken.

VOORZICHTIG

Gevaar voor letsel

► Bij het transport erop letten dat de T-Loc

of de vier SysDoc-sluitingen gesloten zijn.

[1-18] geeft een storing

Nederlands

Aan het steunvlak [1-7] kan met de T-loc-slui ting

[1-8] een systainer worden bevestigd. Sys

tainers zonder T-Loc kunnen met de vier Sys Doc-sluitingen [1-3] worden bevestigd.

8 Veilig werken

8.1 Droge stoffen zuigen

Gezondheidsbedreigende stoffen Aandoening van de luchtwegen

► Na het natzuigen het natfilter verwijderen

en door standaardfilter voor droge stoffen vervangen.

VOORZICHTIG

Gezondheidsbedreigende stoffen Aandoening van de luchtwegen

► Altijd een filterzak gebruiken!

VOORZICHTIG

Gezondheidsbedreigende stoffen Aandoening van de luchtwegen

► Vóór het zuigen controleren of het stan

daardfilter intact is.

Bij het afzuigen van stoffen die de grens

waarde overschrijden slechts één enkele stofbron (elektrisch of persluchtgereedschap) afzuigen.

Belangrijk bij het afzuigen van stof van lopend elektrisch gereedschap:

Voor voldoende ventilatie zorgen! Regionale voorschriften in acht nemen!

Grenswaarden: afvoerlucht max. 50% van de hoeveelheid verse lucht

Formule:ruimtevolume VR x ventilatiesnelheid L

8.2 Natte stoffen/vloeistoffen opzuigen

Filterzak verwijderen!

Speciaal natfilter gebruiken. Bij het bereiken van het maximale niveau wordt

het afzuigen automatisch onderbroken. Onderste LED [1-18] brandt rood.

► Mobiele stofzuiger uitschakelen [1-11]. ► Sluitklemmen openen [1-10] en bovendeel

van het apparaat afnemen.

► Vuilcontainer [1-9] leegmaken. Na het natzuigen het standaard filter laten dro gen!

Mobiele stofzuiger voor inzuigen van droge stoffen droogmaken.

VOORZICHTIG

Uittredend schuim en vloeistoffen

► Apparaat direct uitschakelen en leegma

ken.

8.3 Uitblaasfunctie

► Rooster voor uitblaasopening [1-14] ope

nen.

► Afzuigslang in uitblaasopening [1-14]

schuiven.

► In de stand-by-modus MAN-toets [1-17] in

drukken.

8.4 Filter en filterzak met de hand reinigen

► In de stand-by-modus MAN-toets [1-17] in

drukken.

► Zuigkracht op maximum zetten [1-18]. ► Afzuigslang met de hand afsluiten en gelijk

tijdig reinigingshendel [1-16] driemaal kort naar beneden drukken.

8.5 Stofarm vervangen van de filterzak

► Sluitklemmen openen en bovendeel van het

apparaat afnemen.[2].

► Aan lus op de filterzak trekken tot opening

van de filterzak volledig gesloten is. De filterzak is nu veilig gesloten en kan verwij derd worden.

► Bovendeel plaatsen en sluitklemmen slui

ten.

8.6 Filterelement vervangen[5]

► Gebruikte filterschuiflade [1-15] uittrekken. ► Gebruikte filterschuiflade afvoeren in over

eenstemming met de wettelijke bepalingen. ► Nieuwe filterschuiflade [1-15] inschuiven.

De bestelnummers voor accessoires, filters en verbruiksmateriaal in de Festool-catalogus of op het internet op "www.festool.com".

EKAT

Nederlands

LET OP

Beschadiging van de motor

► Zuig nooit zonder gemonteerd of met be

schadigd standaardfilter, omdat de motor hierdoor beschadigd kan raken.

8.7 Na afloop van het werk

► Mobiele stofzuiger uitschakelen en stekker

uit contactdoos trekken. ► Aansluitkabel opwikkelen. ► Vuilcontainer leegmaken.

► Afzuigslang [4-1] in afsluitbaar slangde

pot [1-7] leggen. Netaansluitleiding [4-2] in

afsluitbaar slangdepot [1-7] leggen of op

kabelhaspel wikkelen. De netkabel hiertoe

door de uitsparing

[4-3]leggen.

► Mobiele stofzuiger van binnen en buiten rei

nigen door deze af te zuigen en schoon te

vegen. ► De mobiele stofzuiger opbergen in een dro

ge ruimte, beschermd tegen onbevoegd ge

bruik.

Het deksel van het slangdepot dient ook als steunvlak voor gereedschap.

9 Onderhoud en verzorging

WAARSCHUWING

Letselgevaar, stroomschok

► Vóór alle onderhouds- en reinigingswerk

zaamheden de stekker altijd uit het stop contact trekken!

► Alle onderhouds- en reparatiewerkzaam

heden, waarvoor het vereist is om de mo torbehuizing te openen, mogen alleen in een geautoriseerde onderhoudswerkplaats worden uitgevoerd.

► Regelmatig niveausensoren reinigen [4-4]

en vuilcontainer leegmaken.

De volgende aanwijzingen in acht nemen:

– Tenminste eenmaal per jaar een stoftech

nische controle (bijv. op beschadiging van het filter, de dichtheid van het apparaat en de werking van de controleapparatuur) door de fabrikant of iemand die hiervoor geschoold is.

– Wat niet kan worden gereinigd, moet wor

den verwijderd. Hiervoor niet-doorlatende zakken gebruiken. Toepasselijke afvoerre gelingen in acht nemen!

10 Milieu

Geef het apparaat niet met het huisvuil mee!Voer de apparaten, accessoires en

verpakkingen op milieuvriendelijke wijze af. Neem de geldende nationale voorschriften in acht.

Alleen EU: Volgens de Europese richtlijn inzake gebruikte elektrische en elektronische appara ten en de omzetting hiervan in de nationale wetgeving dienen oude elektrische apparaten gescheiden te worden ingezameld en op milieu vriendelijke wijze te worden afgevoerd.

Informatie voor REACH: www.festool.com/ reach

Het woordmerk Bluetooth® en de logo's zijn ge registreerde merken van Bluetooth SIG, Inc. en worden door TTS Tooltechnic Systems AG & Co. KG en dus door Festool onder licentie gebruikt.

Klantenservice en reparatie alleen door fabri kant of door servicewerkplaatsen: Adres bij u in de buurt op: www.festool.com/service

Alleen originele Festool-reserveonderdelen ge bruiken! Bestelnr. op: www.festool.com/service

Svenska

Innehållsförteckning

1 Säkerhetsanvisningar............................... 46

2 Symboler................................................... 46

3 Delar..........................................................47

4 Tekniska data............................................ 47

5 Avsedd användning................................... 47

6 Driftstart....................................................48

7 Inställningar.............................................. 49

8 Arbeten......................................................49

9 Underhåll och skötsel...............................50

10 Miljö...........................................................51

1 Säkerhetsanvisningar

Varning! Läs och följ alla säkerhetsanvis

ningar.Följs inte säkerhetsanvisningarna och

andra anvisningar kan det leda till elstötar, brand och/eller allvarliga personskador.

Spara alla säkerhetsanvisningar och andra an visningar för framtida bruk.

– Denna produkt får inte användas av perso

ner (inklusive barn) med nedsatt fysisk, sensorisk eller psykisk förmåga eller som saknar erfarenhet och kunskap om produk ten.

Barn ska hållas under uppsikt, så att

man kan säkerställa att de inte leker med produkten.

– Om maskinens nätkabel skadas måste den

bytas av en auktoriserad serviceverkstad för att undvika risker.

– Varning! Användare måste vara tillräckligt

kunniga för att använda denna maskin.

– Före rengöring eller underhåll, vid byte av

förbrukningsartiklar eller om maskinen modifieras måste man alltid dra ut nätkon takten ur eluttaget.

– Varning! Eluttaget på maskinen får endast

användas för de ändamål som anges i an visningarna.

– Varning! Stäng av maskinen direkt om

skum eller vätska tränger ut.

– Obs! Rengör vattennivåbegränsningen re

gelbundet och kontrollera om det finns tecken på skador.

– Ljudtrycksnivå enligt EN 60335-2-69/ osäk

erhet K 70 dB(A)/ 3 dB

– Vibrationsvärde hand/arm enligt EN

60335-6-69/ osäkerhet K <2,5 m/s²/ 1,5 m/s²

Varning! Maskinen kan innehålla hälsofar

–

ligt damm. Underhåll, tömning och filterby te ska endast utföras av en auktoriserad fackman med lämplig utrustning.

– Dammsugaren får endast användas med

installerat filtersystem!

– Explosions- och brandfara: Sug inte upp: – gnistor eller varmt damm;

– brandfarliga eller explosiva ämnen (t.ex.

magnesium, aluminium, bensin, förtun ning);

– starka ämnen (t.ex. syra, lut, lösnings

medel);

– ämnen som kan reagera kemiskt och

bilda värme, syror/baser, gaser osv. (ex empelvis reaktiva tvåkomponentsmate rial, aluminium och vatten).

– Nationella säkerhetsföreskrifter samt ma

terialtillverkarens anvisningar ska följas!

– Den får endast användas tillsammans med

lämplig skyddsutrustning!

– Den får endast användas efter att man kon

trollerat visuellt att den är hel, i torr miljö och efter instruktion!

– Kontrollera kontakten och kabeln regel

bundet för att undvika fara. Vid skada mås te de alltid bytas ut av en auktoriserad ser viceverkstad.

– Får inte lyftas och transporteras med lyftk

rok eller telfer!

2 Symboler

Varning för allmän risk

Varning för elstötar

Läs bruksanvisningen/anvisningarna!

Använd andningsskydd!

Varning! Maskinen kan innehålla hälsofarligt damm!

Lämplig för avskiljning av damm med ett exponeringsgränsvärde över 1 mg/m

Kasta den inte i hushållssoporna.

Svenska

Förbjudet att kliva upp på produkten

3 Delar

[1-2] [1-3] [1-4] [1-7] [1-8] [1-9] [1-10] [1-11]

Eluttag SysDoc Handtag Slangdepå T-LOC-låsning för SYSTAINER Smutsbehållare Låsklämma Strömbrytare

4 Tekniska data

Dammsugare

[1-12] + [1-13]

[1-14] [1-15] [1-16] [1-17] [1-18] [1-19] [1-20]

De angivna bilderna finns i början av bruksan visningen.

Broms

Utblås Filterlåda Rengöring MAN-knapp Reglage för sugeffekt Anslutningsindikering Anslutningsknapp

Effekt 350 - 1200 W Anslutningseffekt i eluttag max. EU, KR, CN

CH, DK

GB 240 V/ 110 V Volymström (luft) max., dammsugare/turbin 130 m³/h / 222 m³/h Undertryck max., turbin 24000 Pa Filteryta 3369 cm² Sugslang D 27/32 mm x 3,5 m-AS Nätkabelns längd 7,5 m Ljudtrycksnivå enligt EN 60335-2-69/ osäkerhet K3 70 dB(A) Skyddsklass IP X4 Behållarens volym CTL MINI I 10 l

CTL MIDI I 15 l

Mått L x B x H CTL MINI I 470 x 320 x 455 mm

CTL MIDI I 470 x 320 x 495 mm

1610 W/ 770 W

2200 W 1150 W

Vikt CTL MINI I 11,0 kg

CTL MIDI I 11,3 kg

5 Avsedd användning

Dammsugare avsedd för – upp- och utsugning av damm upp till 1

mg/m³ motsvarande dammklass ’L’, – uppsugning av vatten, – för hög påfrestning vid yrkesmässig an

vändning,

i enlighet med IEC/EN 60335-2-69.

Vid felaktig användning ligger ansvaret på användaren.

Svenska

6 Driftstart

VARNING!

Otillåten spänning eller frekvens! Olycksrisk

► Observera informationen på märkplåten. ► Observera landsspecifika avvikelser.

6.1 Första idrifttagningen

► Sätt i en filter-/avfallssäck [2]. ► Montera kabelvindan [3]. ► Anslut sugslangen [3].

6.2 Ansluta dammsugare

VARNING!

Risk för personskador på grund av verktyg som startar okontrollerat

► Kontrollera före tillkopplingen att det an

slutna verktyget är avstängt.

VARNING!

Risk för personskador på grund av elström

► Sätt i nätkontakten i ett jordat eluttag. ► Stick inte in fingrarna i dammsugarens

eluttag.

När dammsugaren är ansluten till nä tuttaget är dammsugarens eluttag permanent strömförande.

Ansluta dammsugare med eluttag

Dammsugaren är avstängd. ► Anslut nätkabeln till eluttaget.

Eluttaget [1-2] är strömförande.

Ställa dammsugaren i standby-läge

► Tryck på strömbrytaren [1-11].

Eluttaget [1-2] är strömförande.

Den gröna LED:n [1-18] visar stan dby-läget.

Starta dammsugaren automatiskt

Dammsugaren är i standby-läge. ► För att starta dammsugaren automatiskt:

koppla till det anslutna verktyget.

Starta dammsugaren manuellt

Dammsugaren är i standby-läge. ► Tryck på MAN-knappen [1-17].

6.3 Ansluta elverktyg

VARNING!

Risk för personskador

► Observera den maximala anslutningseffek

ten för eluttaget (se kapitlet Tekniska data).

► Stäng av elverktyget.

Ansluta ett nätdrivet elverktyg till dammsuga ren

► Anslut elverktyget till eluttaget [1-2].

Elverktyget är anslutet till dammsugaren via nätkabeln.

Ansluta ett batteridrivet elverktyg till damm sugaren (MINI I / MIDI I)

► Tryck på anslutningsknappen [1-20] i stan

dby-läge. Anslutningsindikeringen [1-19] blinkar

långsamt. Dammsugaren är förberedd för anslutning i 60 sekunder.

► Koppla till det batteridrivna elverktyget.

Dammsugaren startar och det batteridrivna elverktyget är anslutet tills man stänger av dammsugaren manuellt eller drar ur dammsugarens nätkontakt. Sedan måste

batteriverktyget kopplas igen. När ett nytt batteridrivet elverktyg ansluts blir den tidigare kopplingen överskriven.

6.4 Ansluta en mobil enhet (MINI I / MIDI I)

En mobil enhet (t.ex. smartphone) kan anslutas till dammsugaren via Bluetooth® (t.ex. för pro gramuppdatering med Festool-appen).

► Håll anslutningsknappen [1-20] på damm

sugaren intryckt i 3 sekunder i standby-

läge.

Anslutningsindikeringen [1-19] blinkar

snabbt.

Dammsugaren är förberedd för anslutning i

60 sekunder. ► Följ anvisningarna i Festool-appen.

6.5 Fjärrkontroll (MINI I / MIDI I) Ansluta fjärrkontroll till dammsugare

För att kunna ansluta en fjärrkontroll till en dammsugare måste man först återställa fjärr kontrollen (se Återställa fjärrkontroll).

Fjärrkontroller som inte tidigare varit anslutna kan anslutas direkt.

Dra alltid ur dammsugarens nätkontakt ur eluttaget när den inte används samt

före underhålls- och rengöringsarbeten.

Förbindelsen mellan fjärrkontroller na och dammsugaren består även när man stänger av manuellt eller drar ur dammsugarens nätkontakt.

Svenska

Dammsugaren kan vara ansluten till upp till fem fjärrkontroller samtidigt. Dammsugaren kan endast anslutas till ett batteridrivet elverktyg åt gång en.

► Håll anslutningsknappen [1-20] på damm

sugaren intryckt i 3 sekunder i standbyläge.

Anslutningsindikeringen [1-19] blinkar snabbt.

Dammsugaren är förberedd för anslutning i 60 sekunder.

► Tryck på MAN-knappen på fjärrkontrollen.

Fjärrkontrollen sparas permanent i damm sugaren.

Start/avstängning

När fjärrkontrollen har anslutits till dammsu garen kan dammsugaren kopplas Till/Från med fjärrkontrollen.

► Tryck på MAN-knappen på fjärrkontrollen

för att koppla Till/Från.

LED:n lyser röd Övertemperatur

► Stäng av dammsugaren och låt den svalna. ► Koppla till dammsugaren igen efter ca 5 mi

nuter.

7.3 Låsa bromsen [1A]

► Lyft upp dammsugarens framdel en aning. ► Tryck ner bromsen [1-13] tills den hakar i. ► Tryck på knappen [1-12] för att lossa.

7.4 SysDoc

VARNING!

Risk för personskador

► Använd inte dammsugarens förvaringsyta

att stå på.

OBS!

Risk för personskador

► Se till att T-LOC resp. de fyra SysDoc-låsen

är stängda under transport.

Återställning på fjärrkontrollen

Genom återställningen raderas förbindelsen mellan en fjärrkontroll och dammsugaren.

► Håll anslutningsknappen och MAN-knappen

intryckta i 10 sekunder. LED-indikeringen lyser i magenta när åter

ställningen är gjord.

6.6 Radera alla sparade enheter. (MINI I / MIDI I)

► Håll anslutningsknappen [1-20] intryckt i

minst 3 sekunder. Anslutningsindikeringen [1-19] blinkar

snabbt. ► Släpp upp anslutningsknappen igen. ► Inom 3 sekunder, håll Plus- och Minus-

knappen

sekunder. Dammsugaren bekräftar kommandot genom att blinka snabbt tre gånger.

[1-18] intryckta samtidigt i minst 3

På förvaringsytan [1-7] kan man fästa en SYS TAINER med T-LOC-låset [1-8]. SYSTAINRAR utan T-LOC kan fästas med de fyra SysDoclåsen [1-3].

8 Arbeten

8.1 Suga torra ämnen

OBS!

Hälsofarligt damm Risk för skador i luftvägarna

► Använd alltid filtersäck!

OBS!

Hälsofarligt damm Risk för skador i luftvägarna

► Kontrollera att huvudfiltret är intakt innan

utsuget startas.

7 Inställningar

7.1 Reglera sugkraften

► Tryck på Plus- resp. Minus-knapparna

[1-18] under sugdrift.

7.2 Temperatursäkring

Som skydd mot överhettning kopplar tempera tursäkringen från dammsugaren innan en kri tisk temperatur nås. Den understa LED:n [1-18] visar störningen.

Vid damm som överskrider gränsvärdet får utsuget endast användas för en enda

dammkälla (el- eller tryckluftsverktyg). Kontrollera följande vid uppsugning av damm

som ansamlas vid användning av elverktyg: Se till att ventilationen är tillräcklig! Observera

regionala bestämmelser! Gränsvärden: frånluft max. 50 % av frisklufts

volymen

Svenska

Formel:rymdvolym VR x ventilationshastighet L

8.2 Suga upp våta ämnen/vätskor

Ta bort filtersäcken! Använd ett speciellt våtfilter.

När den maximala fyllnadsnivån nås, avbryts uppsugningen automatiskt.

Den understa LED:n [1-18] lyser röd. ► Stäng av dammsugaren [1-11].

► Öppna låsklämmorna [1-10] och ta av över

delen.

► Töm smutsbehållaren [1-9]. Låt huvudfiltret torka efter våtsugning!

Låt dammsugaren torka innan den används till torrt damm.

OBS!

Hälsofarligt damm Risk för skador i luftvägarna

► Ta bort våtfiltret efter våtsugningen och byt

det mot ett huvudfilter för torra ämnen.

OBS!

Utträngande skum och vätskor

► Stäng genast av dammsugaren och töm

den.

8.3 Utblåsningsfunktion

► Öppna gallret framför utblåsningsöppning

en [1-14].

► Skjut in sugslangen i utblåsningsöppning

en [1-14].

► Tryck på MAN-knappen [1-17] i standby-

läge.

8.6 Byta filterelement[5]

► Dra ut den gamla filterlådan [1-15]. ► Avfallshantera den gamla filterlådan enligt

lagstadgade bestämmelser.

► Skjut in den nya filterlådan [1-15].

Artikelnummer för tillbehör, filter och förbrukningsmaterial finns i Festoolkatalogen eller på "www.festo ol.com".

ANMÄRKNING

Skador på motorn

► Använd aldrig dammsugaren utan huvud

filter eller med skadat huvudfilter eftersom det kan skada motorn.

8.7 Efter arbetet

► Stäng av dammsugaren och dra ut nätkon

takten. ► Linda upp nätkabeln. ► Töm smutsbehållaren.

► Lägg i sugslangen [4-1] i den förslutnings

bara slangdepån

beln [4-2] i den förslutningsbara slangde

pån [1-7] eller linda upp den på kabelvin

dan. Dra då nätkabeln genom ursparningen

[4-3]. ► Rengör dammsugaren in- och utvändigt ge

nom att dammsuga och torka av den. ► Ställ dammsugaren i ett torrt utrymme där

obehöriga inte kommer åt den.

Slangdepåns lock fungerar även som förvaringsyta för verktyg.

[1-7]. Lägg i nätka

8.4 Rengöra filter och filtersäck manuellt

► Tryck på MAN-knappen [1-17] i standby-

läge.

► Ställ sugkraften på max [1-18]. ► Håll för sugslangen med handen och tryck

samtidigt ner rengöringsspaken [1-16] snabbt tre gånger.

8.5 Byta filtersäck dammfritt

► Öppna låsklämmorna och ta av överdelen

[2].

► Dra i fliken på filtersäcken tills filterpåsens

öppning är helt stängd. Nu är filtersäcken säkert försluten och kan tas ut.

► Sätt tillbaka överdelen och stäng låskläm

morna.

9 Underhåll och skötsel

VARNING!

Risk för skador, elstötar

► Dra alltid ut nätkontakten före alla under

hålls- och servicearbeten på produkten!

► Allt underhålls- och reparationsarbete

som kräver att motorns hölje öppnas får endast utföras av behöriga serviceverkstä der.

Service och reparation får endast utföras av

EKAT

tillverkaren eller serviceverkstäder: Hitta när maste adress på: www.festool.com/service

Använd bara Festools originalreservdelar! Art.nr på: www.festool.com/service

► Rengör nivåsensorerna [4-4] och töm

smutsbehållaren regelbundet.

Observera följande:

– minst en gång per år ska en dammteknisk

kontroll utföras (t.ex. beträffande skador på filtret, maskinens täthet och kontrolla nordningarnas funktion) av tillverkaren el ler en utbildad person.

– Delar som inte kan rengöras måste kasse

ras. Använd då helt täta påsar. Följ gällan de regler för avfallshantering!

Svenska

10 Miljö

Släng inte maskinen i hushållssoporna!

Se till att verktyg, tillbehör och förpack

ningar lämnas till miljövänlig återvin ning. Observera gällande nationella föreskrif ter.

Endast EU: Enligt EU-direktivet om uttjänt eloch elektronikutrustning och omsättning till nationell lagstiftning måste förbrukade elverk tyg källsorteras och återvinnas på ett miljövän ligt sätt.

Information om REACh: www.festool.com/ reach

Varumärkesnamnet Bluetooth® och logotyper na är registrerade märken som tillhör Blue tooth SIG, Inc. och används under licens av Tooltechnic Systems AG & Co. KG och därmed av Festool.

Suomi

Sisällys

1 Turvallisuusohjeet.....................................52

2 Tunnukset..................................................52

3 Laitteen osat..............................................53

4 Tekniset tiedot...........................................53

5 Määräystenmukainen käyttö.....................53

6 Käyttöönotto.............................................. 54

7 Säädöt........................................................55

8 Työskentely................................................55

9 Huolto ja hoito........................................... 57

10 Ympäristö.................................................. 57

1 Turvallisuusohjeet

Varoitus! Lue kaikki turvallisuus- ja käyt

töohjeet. Turvallisuusohjeiden ja käyttöohjeiden

noudattamisen laiminlyönti voi aiheuttaa säh köiskun, tulipalon ja/tai vakavia vammoja.

Säilytä kaikki turvallisuusohjeet ja käyttöoh jeet myöhempää tarvetta varten.

– Tätä laitetta eivät saa käyttää henkilöt (mu

kaan lukien lapset), joilla on riittämättömät fyysiset, aistilliset tai henkiset kyvyt tai joi den kokemus ja tiedot laitteesta ovat puut teellisia. pääse leikkimään laitteen kanssa.

– Jos tämän laitteen sähköjohto vaurioituu,

johto täytyy vaihdattaa valtuutetussa huol topisteessä sähköiskuvaaran välttämiseksi.

– Varoitus Työkalua käyttävien henkilöiden

on saatava riittävän perusteellinen opastus sen käytöstä.

– Verkkosähköpistoke täytyy aina vetää irti

pistorasiasta ennen puhdistusta, huoltoa, käyttötarvikkeiden vaihtoa tai laitteen muu tostoimenpiteitä.

– Varoitus Käytä koneen pistorasiaa vain oh

jeiden ilmoittamiin tarkoituksiin.

– Varoitus Sammuta laite heti, jos siitä valuu

ulos vaahtoa tai nestettä.

– Varo Puhdista vesimäärän rajoituslaite

säännöllisin väliajoin ja tarkista se vaurioi den varalta.

– Äänenpainetaso standardin EN 60335-2-69

mukaan / epävarmuus K 70 dB(A) / 3dB

– Tärinä käden/käsivarren kohdalla standar

din EN 60335-6-69 mukaan / epävarmuus K <2,5 m/s² / 1,5 m/s²

Lapsia täytyy valvoa, jotta he eivät

Varoitus Laite voi sisältää terveydelle hai

–

tallista pölyä. Huollon, tyhjennyksen ja suo dattimen vaihdon saa tehdä vain valtuutettu ammattilainen, joka käyttää soveltuvia hen kilönsuojaimia.

– Käytä vain paikalleen asennetun suodatin

järjestelmän kanssa!

– Räjähdys- ja palovaara: älä imuroi: – kipinöitä tai kuumaa pölyä;

– palonarkoja tai räjähdysalttiita aineita

(esim. magnesium, alumiini, bensiini, ohenne);

– syövyttäviä aineita (esim. hapot, emäs

liuokset, liuottimet);

– kemiallisesti reaktiivisia aineita, jotka

aiheuttavat lämpöä, happoja/emäksiä, kaasuja yms. (esim. reaktiiviset 2K-ma teriaalit, alumiini ja vesi).

– Noudata kansallisia turvallisuusmääräyk

siä sekä materiaalin valmistajan antamia ohjeita!

– Käytä vain sopivan suojavarustuksen kans

sa!

– Työskentele vain silmämääräisessä tarkas

tuksessa kunnossa olevaksi todetun lait teen kanssa, kuivassa ympäristössä ja oh jeiden mukaan!

– Vaaran välttämiseksi tarkasta pistoke ja

johto säännöllisin väliajoin. Jos havaitset niissä vaurioita, anna vaihtaa ne vain val tuutetussa huoltokorjaamossa.

– Älä nosta tai kuljeta nosturikoukun tai nos

tolaitteen varassa!

2 Tunnukset

Varoitus yleisestä vaarasta

Sähköiskuvaara

Lue ohjeet/huomautukset!

Käytä hengityssuojainta!

Varoitus! Laite voi sisältää terveydelle haitallista pölyä!

Soveltuu altistuksen raja-arvol taan yli 1 mg/m3 pölyn imuroin tiin

Suomi

Älä hävitä kotitalousjätteiden mukana.

Päälle kiipeäminen on kielletty

3 Laitteen osat

[1-2] [1-3] [1-4] [1-7] [1-8]

[1-9]

Laitepistorasia SysDoc Kahva Letkunpidin T-Loc-lukitsin Systainer-salk

kua varten Likasäiliö

4 Tekniset tiedot

Järjestelmäimurit

[1-10] [1-11] [1-12] +

[1-13] [1-14] [1-15] [1-16] [1-17] [1-18] [1-19] [1-20]

Mainitut kuvat ovat käyttöohjekirjan alussa.

Kiinnityssalpa Käyttökytkin Jarru

Puhallusaukko Suodatinpanos Puhdistus MAN-painike Imutehon säätö Yhteysnäyttö Parikytkentäpainike

Ottoteho 350-1200 W Liitäntäarvo laitepistorasiaan maks. EU, KR, CN

CH, DK

GB 240 V/ 110 V Imurin/turbiinin maks. virtaus (ilma) 130 m³/h / 222 m³/h Alipaine maks., turbiini 24000 Pa Suodatuspinta-ala 3369 cm² Imuletku D 27/32 mm x 3,5 m-AS Sähköjohdon pituus 7,5 m Äänenpainetaso standardin EN 60335-2-69 mukaan / epävarmuus K3 70 dB(A) Suojausluokka IP X4 Säiliön tilavuus CTL MINI I 10 l

CTL MIDI I 15 l

Mitat p x l x k CTL MINI I 470 x 320 x 455 mm

CTL MIDI I 470 x 320 x 495 mm

1610 W/ 770 W

2200 W 1150 W

Paino CTL MINI I 11,0 kg

CTL MIDI I 11,3 kg

5 Määräystenmukainen käyttö

Märkäkuivaimuri soveltuu – enintään 1 mg/m³ pölymäärien imurointiin

pölyluokitusta ’L’ vastaavasti, – veden imemiseen, – raskaaseen ammattikäyttöön,

normin IEC/EN 60335-2-69 mukaan.

goista.

Koneen käyttäjä vastaa määräystenvas taisesta käytöstä aiheutuneista vahin

Suomi

6 Käyttöönotto

VAROITUS

Kielletty jännite tai taajuus! Onnettomuusvaara

► Noudata konekilvessä olevia ohjetietoja. ► Huomioi maakohtaiset erikoismääräykset.

6.1 Ensikäyttö

► Laita pölypussi/jätesäkki paikalleen [2]. ► Asenna johtokela [3]. ► Kytke imuletku paikalleen [3].

6.2 Järjestelmäimurin kytkeminen

VAROITUS

Loukkaantumisvaara tahattomasti käynnis tyvien työkalujen takia

► Varmista ennen käynnistystä, että paikal

leen liitetty työkalu on kytketty pois päältä.

VAROITUS

Sähkövirran aiheuttama loukkaantumisvaa ra

► Kytke sähköpistoke suojamaadoitettuun

pistorasiaan.

► Älä koske järjestelmäimurin pistorasiaan.

Kun järjestelmäimuri on kytketty verkkopistorasiaan, järjestelmäimu rin laitepistorasiasta voi ottaa jatku vasti virtaa.

Järjestelmäimurin kytkeminen pistorasiaan

Järjestelmäimuri on kytketty pois päältä. ► Liitä sähköjohto pistorasiaan.

Laitepistorasia [1-2] johtaa virtaa.

Järjestelmäimurin kytkeminen valmiustilaan

► Paina käyttökytkintä [1-11].

Laitepistorasia [1-2] johtaa virtaa.

Vihreä LED-valo [1-18] ilmoittaa val miustilan.

Järjestelmäimurin automaattinen käynnistys

Järjestelmäimuri on valmiustilassa. ► Kun haluat käynnistää järjestelmäimurin

automaattisesti: Käynnistä imuriin liitetty työkalu.

Järjestelmäimurin manuaalinen käynnistys

Järjestelmäimuri on valmiustilassa. ► Paina MAN-painiketta [1-17].

Vedä järjestelmäimurin sähköpistoke irti pistorasiasta, jos imuria ei käytetä sekä

ennen imuriin liittyviä huolto- ja puhdistustöitä.

6.3 Sähkötyökalun kytkentä

VAROITUS

Loukkaantumisvaara

► Huomioi laitepistorasian suurin sallittu lii

täntäarvo (ks. luku Tekniset tiedot).

► Kytke sähkötyökalu pois päältä.

Verkkovirtakäyttöisen sähkötyökalun yhdistä minen järjestelmäimuriin

► Kytke sähkötyökalu laitepistorasiaan [1-2].

Sähkötyökalu on yhdistetty sähköjohdolla jär jestelmäimuriin.

Akkukäyttöisen sähkötyökalun yhdistäminen järjestelmäimuriin (MINI I / MIDI I)

► Paina valmiustilassa parikytkentäpainiket

ta [1-20]. Yhteysnäyttö [1-19] vilkkuu hitaasti. Järjes

telmäimuri on 60 sekunnin ajan parikytken tävalmiina.

► Kytke akkukäyttöinen työkalu päälle.

Järjestelmäimuri käynnistyy ja akkukäyttöi nen työkalu on parikytkettynä siihen asti, kunnes järjestelmäimuri sammutetaan ma nuaalisesti tai sähköpistoke irrotetaan pis torasiasta. Akkutyökalu täytyy parikytkeä

tämän jälkeen uudelleen. Kun teet uuden akkukäyttöisen työkalun pari kytkennän, tähän astinen parikytkentä kumou tuu.

6.4 Mobiililaitteen parikytkentä (MINI I /

MIDI I)

Voit parikytkeä mobiililaitteen (esim. älypuheli men) Bluetooth® yhteyden välityksellä järjes telmäimuriin (esim. ohjelmiston päivittämiseksi Festool-sovelluksen kanssa).

► Pidä valmiustilassa järjestelmäimurin pari

kytkentäpainiketta [1-20] painettuna 3 se

kunnin ajan.

Yhteysnäyttö [1-19] vilkkuu nopeasti.

Järjestelmäimuri on 60 sekunnin ajan pari

kytkentävalmiina. ► Noudata Festool-sovelluksessa olevia ohjei

ta.

6.5 Kauko-ohjain (MINI I / MIDI I) Kauko-ohjaimen ja järjestelmäimurin

keskinäinen parikytkentä

Jos haluat parikytkeä kauko-ohjaimen järjestel mäimuriin, kauko-ohjain täytyy palauttaa alku

Suomi

tilaan (katso Kauko-ohjaimen palautus alkuti laan).

Tähän asti parikytkemättömät kauko-ohjaimet voi parikytkeä suoraan.

Kauko-ohjainten ja järjestelmäimurin välille muodostettu parikytkentä säi lyy myös siinä tapauksessa, kun jär jestelmäimuri sammutetaan manuaa lisesti tai järjestelmäimurin sähköpis toke irrotetaan pistorasiasta.

Järjestelmäimurin voi parikytkeä sa manaikaisesti maks. viiteen kaukoohjaimeen. Järjestelmäimurin voi pa rikytkeä samanaikaisesti yhteen ak kukäyttöiseen sähkötyökaluun.

► Pidä valmiustilassa järjestelmäimurin pari

kytkentäpainiketta [1-20] painettuna 3 se kunnin ajan.

Yhteysnäyttö [1-19] vilkkuu nopeasti. Järjestelmäimuri on 60 sekunnin ajan pari

kytkentävalmiina.

► Paina kauko-ohjaimen MAN-painiketta .

Kauko-ohjain on tallennettu pysyvästi jär jestelmäimuriin.

7 Säädöt

7.1 Imuvoiman säätö

► Paina plus- tai miinuspainikkeita [1-18]

imuroinnin yhteydessä.

7.2 Lämpösulake

Ylikuumenemisen estämiseksi lämpösulake katkaisee järjestelmäimurin toiminnan ennen kriittisen lämpötilan saavuttamista. Alimmai nen LED-valo

LED-valo palaa punaisena Ylilämpötila

► Sammuta järjestelmäimuri ja anna sen

jäähtyä.

► Kytke järjestelmäimuri uudelleen päälle

noin 5 minuutin kuluttua.

7.3 Lukitse jarru [1A]

► Nosta järjestelmäimuria hieman etupuolel

ta.

► Paina jarru [1-13] alas, niin että se lukit

tuu.

► Vapauta painamalla painiketta [1-12].

7.4 SysDoc

[1-18] ilmoittaa häiriöstä.

Kytkeminen päälle / pois päältä

Kauko-ohjaimen ja järjestelmäimurin keskinäi sen parikytkennän jälkeen järjestelmäimurin voi kytkeä kauko-ohjaimella päälle ja pois pääl tä.

► Kytke päälle/pois päältä painamalla kauko-

ohjaimen MAN-painiketta.

Kauko-ohjaimen palautus alkutilaan

Alkutilaan palautuksen avulla kauko-ohjaimen ja järjestelmäimurin keskinäinen parikytkentä saadaan poistettua.

► Pidä parikytkentäpainiketta ja MAN-paini

ketta 10 sekunnin ajan painettuina. LED-merkkivalo palaa magentan värisenä,

kun alkutilaan palautus on saatu tehdyksi.

6.6 Poista kaikki tallennetut laitteet muistista. (MINI I / MIDI I)

► Pidä parikytkentäpainiketta [1-20] pohjassa

vähintään 3 sekunnin ajan. Yhteysnäyttö [1-19] vilkkuu nopeasti.

► Vapauta parikytkentäpainike. ► Paina 3 sekunnin sisällä plus- ja miinus-

painiketta [1-18] samanaikaisesti ja pidä

niitä painettuna vähintään 3 sekunnin ajan. Järjestelmäimuri vahvistaa käskyn kolmella nopealla vilkahduksella.

VAROITUS

Loukkaantumisvaara

► Älä astu järjestelmäimurin säilytystason

päälle.

HUOMIO

Loukkaantumisvaara

► Varmista kuljetuksen yhteydessä, että T-

Loc tai neljä SysDoc-lukitsinta ovat kiinni.

Säilytystasolle [1-7] voi kiinnittää Systainerin Tloc-lukitsimen mattomat Systainerit voi kiinnittää neljällä Sys Doc-lukitsimella [1-3].

[1-8] avulla. T-Locilla varusta

8 Työskentely

8.1 Kuivan pölyn imurointi

HUOMIO

Terveydelle haitalliset pölylaadut Hengitysteiden loukkaantumisvaara

► Käytä aina suodattavaa pölypussia!

Suomi

HUOMIO

Terveydelle haitallista pölyä Hengitysteiden loukkaantumisvaara

► Tarkasta ennen imurointia, että pääsuoda

tin on hyvässä kunnossa.

Kun imuroit raja-arvon ylittäviä pölylaa tuja, imuroi vain yhdestä pölylähteestä

(sähkö- tai paineilmatyökalu) kerrallaan. Huomioi imuroidessasi toiminnassa olevien

sähkötyökalujen työstöpölyä: Huolehdi riittävän tehokkaasti ilmanvaihdosta!

Noudata paikallisia määräyksiä! Raja-arvot: poistoilma maks. 50 % puhtaan il

man määrästä Kaava:huoneen tilavuus VR x ilman vaihtuvuus L

8.2 Märkien aineiden / nesteiden imurointi

Ota pölypussi pois! Käytä erityistä märkäsuodatinta.

Kun suurin sallittu täyttöaste saavutetaan, imu rointi keskeytyy automaattisesti.

Alimmaisin LED-valo [1-18] palaa punaisena. ► Sammuta järjestelmäimuri [1-11] .

► Avaa kiinnityssalvat [1-10] ja ota laitteen

yläosa pois.

► Tyhjennä likasäiliö [1-9]. Anna märkäimuroinnin jälkeen pääsuodattimen kuivua!

Puhdista järjestelmäimuri ennen kuivan pölyn imurointia.

Terveydelle haitallista pölyä Hengitysteiden loukkaantumisvaara

► Irrota märkäsuodatin märkäimuroinnin jäl

keen ja korvaa sen kuiville aineille tarkoi tetulla pääsuodattimella.

HUOMIO

► Paina valmiustilassa MAN-painiket

ta [1-17].

8.4 Suodattimen ja pölypussin manuaalinen puhdistus

► Paina valmiustilassa MAN-painiket

[1-17].

► Säädä imuvoima maksimiin [1-18]. ► Sulje imuletku kämmenellä ja paina samal

la puhdistusvivua [1-16] kolme kertaa ly hyesti alaspäin.

8.5 Pölypussin vaihtaminen pölyämistä välttäen

► Avaa kiinnityssalvat ja ota laitteen yläosa

pois [2].

► Vedä pölypussin korvakkeesta, kunnes pus

sin aukko on kokonaan kiinni. Tämän jälkeen pölypussi on suljettu kunnolla ja voidaan ottaa pois.

► Aseta laitteen yläosa paikalleen ja sulje

kiinnityssalvat.

8.6 Suodatinelementin vaihto[5]

► Vedä käytetty suodatinpanos [1-15] ulos. ► Hävitä käytöstä poistettu suodatinpanos la

kimääräysten mukaan. ► Työnnä uusi suodatinpanos [1-15] paikal

leen.

Tarvikkeiden, suodattimien ja käyttö tarvikkeiden tuotenumerot voit katsoa Festoolin tuoteoppaasta tai nettiosoit teesta "www.festool.com".

HUOMAUTUS

Moottori vaurioitumisvaara

► Moottorin vaurioitumisvaaran takia älä

missään tapauksessa imuroi ilman pää suodatinta tai viallisen pääsuodattimen kanssa.

8.7 Töiden jälkeen

HUOMIO

Laitteesta ulosvuotava vaahto ja nesteet

► Katkaise toiminta välittömästi ja tyhjennä

laite.

8.3 Puhallustoiminto

► Avaa poistoilma-aukon [1-14] edessä oleva

ritilä.

► Työnnä imuletku poistoilma-auk

koon [1-14].

► Katkaise järjestelmäimurin toiminta ja vedä

verkkopistoke irti pistorasiasta. ► Kääri verkkoliitäntäjohto rullalle. ► Tyhjennä likasäiliö.

► Aseta imuletku [4-1] suljettavaan letkunpi

timeen [1-7]. Aseta sähköjohto [4-2] suljet

tavaan letkunpitimeen [1-7] tai kääri se joh

tokelaan. Ohjaa sitä varten sähköjohto au

kon

[4-3]läpi.

► Puhdista järjestelmäimurin sisä- ja ulko

puoli imuroimalla ja pyyhkimällä.

EKAT

Suomi

► Vie järjestelmäimuri kuivaan säilytystilaan,

jossa se on suojassa luvattomalta käytöltä.

Letkunpitimen kansi toimii myös työ kalujen säilytystasona.

9 Huolto ja hoito

VAROITUS

Sähköiskun aiheuttama loukkaantumisvaara

► Irrota aina sähköpistoke pistorasiasta en

nen kaikkia huolto- ja puhdistustöitä!

► Kaikki moottorin rungon avaamista edellyt

tävät huolto- ja korjaustyöt saa antaa vain valtuutetun huoltokorjaamon tehtäväksi.

Anna vain valmistajan tai valtuutetun huolto korjaamon tehdä huolto- ja korjaustyöt: Lä himmän huoltopisteen voit katsoa nettiosoit teesta: www.festool.fi/huolto

Vain EU: käytöstä poistettuja sähkö- ja elektro niikkalaitteita koskevan eurooppalaisen direk tiivin ja sitä vastaavan kansallisen lainsäädän nön mukaan loppuun käytetyt sähkötyökalut täytyy kerätä erikseen talteen ja toimittaa ym päristöä säästävään kierrätykseen.

REACh:iin liittyvät tiedot: www.festool.com/ reach

Tavaramerkki Bluetooth® ja logot ovat rekiste röityjä tavaramerkkejä, jotka omistaa Bluetooth SIG, Inc. ja joita TTS Tooltechnic Systems AG & Co. KG ja Festool käyttävät lisenssillä.

Käytä vain alkuperäisiä Festool-varaosia! Tuo tenumerot voit katsoa nettiosoitteesta: www.festool.fi/huolto

► Puhdista täyttötasoanturit [4-4] ja likasäiliö

säännöllisin väliajoin.

Noudata seuraavia ohjeita:

– Anna valmistajan tai asiantuntijan tehdä vä

hintään kerran vuodessa pölytekninen tar kastus (esim. suodattimen vaurioiden, lait teen vuotojen ja valvontalaitteiden toimin tavirheiden varalta).

– Jos jonkun komponentin puhdistus ei on

nistu, kyseinen osa täytyy hävittää. Käytä siihen ilmatiiviitä pusseja. Noudata voimas sa olevia jätehuoltomääräyksiä!

10 Ympäristö

Älä heitä käytöstä poistettua laitetta ta lousjätteiden joukkoon! Toimita käytös

tä poistetut laitteet, tarvikkeet ja pak kaukset ympäristöystävälliseen kierrätykseen. Noudata voimassaolevia kansallisia määräyk siä.

Dansk

Indholdsfortegnelse

1 Sikkerhedsanvisninger............................. 58

2 Symboler................................................... 58

3 Produktets elementer...............................59

4 Tekniske data............................................ 59

5 Bestemmelsesmæssig brug.....................59

6 Ibrugtagning..............................................60

7 Indstillinger............................................... 61

8 Arbejde...................................................... 61

9 Vedligeholdelse og service .......................63

10 Miljø...........................................................63

1 Sikkerhedsanvisninger

Advarsel! Læs alle sikkerhedsanvisninger

og vejledninger.Overholdes sikkerhedsanvis

ningerne og vejledningerne ikke, er der risiko for elektrisk stød, brand og/eller alvorlige kvæ stelser.

Opbevar alle sikkerhedsanvisninger og vejled ninger til senere brug.

– Denne maskine må ikke bruges af personer

(herunder børn) med nedsatte fysiske, sensoriske eller mentale evner eller med manglende erfaring og viden. være under opsyn for at sikre, at de ikke le ger med maskinen.

– Hvis denne maskines nettilslutningsledning

beskadiges, skal den udskiftes af et autori seret serviceværksted for at undgå risici.

– Advarsel Brugere skal instrueres i anven

delsen af denne maskine i et rimeligt om fang.

– Før rengøring eller vedligeholdelse eller

ved udskiftning af forbrugsartikler eller ved ændring af maskinen skal netstikket altid først trækkes ud af stikkontakten.

– Advarsel Stikdåsen på maskinen må kun

benyttes til de formål, der er fastlagt i an visningerne.

– Advarsel Maskinen skal omgående sluk

kes, hvis der strømmer skum eller væske ud.

– Forsigtig Anordningen til begrænsning af

vandniveauet skal rengøres regelmæssigt og kontrolleres for tegn på beskadigelse.

– Lydtrykniveau iht. EN 60335-2-69/ usikker

hed K 70 dB(A)/ 3dB

– Hånd-arm vibrationsværdi iht. EN

60335-6-69/ usikkerhed K <2,5 m/s²/ 1,5 m/s²

Børn skal

Advarsel Maskinen/apparatet kan indehol

–

de sundhedsskadeligt støv. Vedligeholdel se, tømning og filterskift må kun udføres af en autoriseret fagmand med egnet beskyt telsesudstyr.

– Må kun anvendes med installeret filtersy

stem!

– Eksplosions- og brandfare: Opsug ikke: – gnister eller varmt støv;

– brændbare eller eksplosive stoffer

(f.eks. magnesium, aluminium, benzin, fortynder);

– aggressive stoffer (f.eks. syre, lud, op

løsningsmidler);

– kemisk reaktive stoffer, som medfører

dannelse af varme, syrer/baser, gasser osv. (f.eks. reaktive tokomponent-mate rialer, aluminium og vand).

– Nationale sikkerhedsforskrifter og oplys

ninger fra materialeproducenten skal over holdes!

– Må kun anvendes med egnet sikkerhedsud

styr!

– Må kun anvendes i intakt stand konstateret

ved visuel kontrol, i tørre omgivelser og ef ter oplæring!

– Kontroller regelmæssigt stik og kabel for

at undgå risici. Ved beskadigelse må de kun udskiftes på et autoriseret serviceværk sted.

– Må ikke løftes og transporteres med kran

krog eller løfteudstyr!

2 Symboler

Advarsel om generel fare

Advarsel om elektrisk stød

Læs vejledning/anvisninger!

Brug åndedrætsværn!

Advarsel! Maskinen kan indeholde sundhedsskadeligt støv!

Egnet til udskilning af støv med en ekponeringsgrænseværdi over 1 mg/m

Dansk

Må ikke bortskaffes sammen med al mindeligt husholdningsaffald.

Opstigning forbudt

3 Produktets elementer

[1-2] [1-3] [1-4] [1-7] [1-8] [1-9]

Stikdåse SysDoc Greb Slangedepot T-Loc lukning til Systainer Spand

4 Tekniske data

Støvsugere

[1-10] [1-11] [1-12] + [1-13] [1-14] [1-15] [1-16] [1-17] [1-18] [1-19] [1-20]

De angivne illustrationer findes i starten af brugsanvisningen.

Lukkeklemme Tænd/sluk-knap Bremse Udblæsningsåbning Filterskuffe Rengøring MAN-tast Sugeeffektregulering Forbindelsesindikator Forbindelsestast

Optagen effekt 350 - 1200 W Tilslutningsværdi til maskinstikdåse maks. EU, KR, CN

CH, DK

GB 240 V/ 110 V Maks. luftmængde, støvsuger/turbine 130 m³/h / 222 m³/h Undertryk maks., turbine 24000 Pa Filteroverflade 3369 cm² Støvsugerslange D 27/32 mm x 3,5 m-AS Længde af nettilslutningsledning 7,5 m Lydtrykniveau iht. EN 60335-2-69/ usikkerhed K 70 dB(A) Kapslingsklasse IP X4 Beholderstørrelse CTL MINI I 10 l

CTL MIDI I 15 l

Mål L x B x H CTL MINI I 470 x 320 x 455 mm

CTL MIDI I 470 x 320 x 495 mm

1610 W/ 770 W

2200 W 1150 W

Vægt CTL MINI I 11,0 kg

CTL MIDI I 11,3 kg

5 Bestemmelsesmæssig brug

Støvsuger velegnet til – op- og udsugning af støv op til 1 mg/m³ iht.

støvklasse ’L’, – opsugning af vand, – forhøjet belastning ved erhvervsmæssig

brug,

iht. IEC/EN 60335-2-69.

Ved ikke-bestemmelsesmæssig anven delse hæfter brugeren.

Dansk

6 Ibrugtagning

ADVARSEL

Ikke-tilladt spænding eller frekvens! Fare for ulykke

► Vær opmærksom på oplysningerne på ty

peskiltet.

► Vær opmærksom på særlige forhold, der

gælder i anvendelseslandet.

6.1 Første ibrugtagning

► Ilæg filterpose/affaldssæk [2]. ► Monter kabeloprulningen [3]. ► Tilslut støvsugerslange [3].

6.2 Tilslutning af støvsuger

ADVARSEL

Risiko for personskader ved ukontrolleret start af værktøj

► Før tænding skal du kontrollere, at det til

sluttede værktøj er slukket.

ADVARSEL

Risiko for personskader på grund af elek trisk strøm

► Sæt netstikket i en beskyttelsesjordet stik

kontakt.

► Stik ikke fingrene ind i støvsugerens stik

dåse.

Hvis støvsugeren er forbundet med netstikkontakten, er støvsugerens maskinstikdåse konstant strømføren de.

► Tryk på MAN-tasten [1-17].

Når støvsugeren ikke skal bruges samt

før vedligeholdelses- og rengøringsar bejde, skal støvsugerens netstik trækkes ud af stikkontakten.

6.3 Tilslutning af el-værktøj

ADVARSEL

Risiko for personskader

► Vær opmærksom på maskinstikdåsens

maksimale tilslutningseffekt (se kapitlet Tekniske data).

► Sluk el-værktøjet.

Oprettelse af forbindelse mellem netdrevet el-værktøj og støvsuger

► Tilslut el-værktøjet til maskinstikdåsen

[1-2].

El-værktøjet er forbundet med støvsugeren via netkablet.

Oprettelse af forbindelse mellem akku-drevet el-værktøj og støvsuger (MINI I / MIDI I)

► Tryk på forbindelsestasten [1-20] i standby-

tilstand. Forbindelsesindikatoren [1-19] blinker

langsomt. Støvsugeren er klar til at oprette forbindelse i 60 sekunder.

► Tænd det akku-drevne el-værktøj.

Støvsugeren starter, og det akku-drevne elværktøj er forbundet, indtil støvsugeren slukkes manuelt, eller netstikket trækkes ud. Derefter skal akku-værktøjet tilkobles

igen. Hvis et nyt akku-drevet el-værktøj forbindes, overskrives den hidtidige forbindelse.

Oprettelse af forbindelse mellem støvsuger og stikkontakt

Støvsugeren er slukket. ► Forbind netledning med stikkontakt.

Maskinstikdåsen [1-2] er strømførende.

Omskiftning af støvsuger til standby-tilstand

► Tryk på tænd/sluk-knappen [1-11].

Maskinstikdåsen [1-2] er strømførende.

Grøn LED [1-18] viser standby-til stand.

Automatisk start af støvsuger

Støvsugeren er i standby-tilstand. ► For at starte støvsugeren automatisk: Tænd

for det forbundne værktøj.

Manuel start af støvsuger

Støvsugeren er i standby-tilstand.

6.4 Oprettelse af forbindelse til mobil

enhed (MINI I / MIDI I)

En mobil enhed (f.eks. smartphone) kan via

Bluetooth® forbindes med støvsugeren (f.eks.

med henblik på en softwareopdatering med Fe stool-appen).

► Hold forbindelsestasten [1-20] på støvsuge

ren trykket ind i 3 sekunder i standbytil

stand.

Forbindelsesindikatoren [1-19] blinker hur

tigt.

Støvsugeren er klar til at oprette forbindel

se i 60 sekunder. ► Følg anvisningerne i Festool-appen.

Dansk

6.5 Fjernbetjening (MINI I / MIDI I) Oprettelse af forbindelse mellem

fjernbetjening og støvsuger

For at kunne forbinde en fjernbetjening med en støvsuger skal der udføres en reset af fjernbetj eningen (se reset af fjernbetjening).

Fjernbetjeninger, der ikke tidligere er forbun det, kan forbindes direkte.

En oprettet forbindelse mellem fjern betjeninger og støvsugeren bevares, også efter at støvsugeren er slukket manuelt, eller netstikket er trukket ud.

Støvsugeren kan være forbundet med op til fem fjernbetjeninger samtidig. Støvsugeren kan samtidig forbindes med et akku el-værktøj.

► Hold forbindelsestasten [1-20] på støvsuge

ren trykket ind i 3 sekunder i standbytil stand.

Forbindelsesindikatoren [1-19] blinker hur tigt.

Støvsugeren er klar til at oprette forbindel se i 60 sekunder.

► Tryk på MAN-tasten på fjernbetjeningen.

Fjernbetjeningen er permanent lagret i støvsugeren.

Tænd/sluk

Når fjernbetjeningen er forbundet med støvsu geren, kan støvsugeren tændes og slukkes med fjernbetjeningen.

► Tryk på MAN-tasten på fjernbetjeningen for

at tænde/slukke.

Støvsugeren bekræfter kommandoen ved at blinke hurtigt tre gange.

7 Indstillinger

7.1 Regulering af sugekraft

► Aktivér Plus-/Minus-taster [1-18] i suge

funktion.

7.2 Temperatursikring

Temperatursikringen beskytter støvsugeren mod overophedning ved at afbryde støvsugeren, inden den kritiske temperatur nås. Den neder ste LED

LED lyser rødt Overtemperatur

► Sluk støvsugeren, og lad den køle af. ► Tænd støvsugeren igen efter ca. 5 minutter.

7.3 Låsning af bremse [1A]

► Løft forsiden af støvsugeren lidt. ► Tryk bremsen [1-13] ned, indtil den går i

► Aktivér tasten [1-12] for at frigøre den.

7.4 SysDoc

Risiko for personskader

► Det er ikke tilladt at stå på støvsugerens

Risiko for personskader

► Ved transport er det vigtigt, at T-Loc og/

[1-18] viser fejl.

indgreb.

ADVARSEL

fralægningsflade.

FORSIGTIG

eller de fire SysDoc lukninger er lukkede.

Reset på fjernbetjeningen

Med et reset ophæves forbindelsen mellem en fjernbetjening og støvsugeren.

► Hold forbindelsestasten og MAN-tasten

trykket ind i 10 sekunder. LED-indikatoren lyser i magenta, når reset

ten er udført.

6.6 Slet alle lagrede maskiner. (MINI I / MIDI I)

► Hold forbindelsestasten [1-20] trykket ind i

mindst 3 sekunder. Forbindelsesindikatoren [1-19] blinker hur

tigt. ► Slip forbindelsestasten igen. ► Hold inden for 3 sekunder Plus- og Minus-

tasten [1-18] trykket ind samtidig i mindst 3

sekunder.

På fralægningsfladen [1-7] kan du med T-loc lukningen nere uden T-Loc kan fastgøres med de fire Sys Doc lukninger [1-3].

[1-8] fastgøre en Systainer. Systai

8 Arbejde

8.1 Opsugning af tørre materialer

FORSIGTIG

Sundhedsskadeligt støv Skader af luftvejene

► Anvend altid en filterpose!

Dansk

FORSIGTIG

Sundhedsskadeligt støv Skader af luftvejene

► Kontrollér før støvsugning, om fladfilteret

er intakt.

Ved opsugning af støv, der overskrider grænseværdien, må der kun opsuges fra

en enkelt støvkilde (el- eller trykluftværktøj). Vær opmærksom på følgende ved udsugning af

støv fra el-værktøj: Sørg for tilstrækkelig udluftning! Overhold lo

kale bestemmelser! Grænseværdier: Afgangsluft maks. 50 % af

mængden af frisk luft Formel:Rumvolumen VR x luftudskiftningsrate L

8.2 Opsugning af våde materialer/væsker

8.4 Manuel rengøring af filter og filterpose

► Tryk på MAN-tasten [1-17] i standbytil

stand.

► Indstil sugekraft til maksimum [1-18]. ► Luk sugeslangen med hånden, og tryk sam

tidig rengøringshåndtaget[1-16] ned kortva rigt tre gange.

8.5 Mindre støvende skift af filterposen

► Åbn lukkeklemmerne, og tag maskinens

overdel af .[2].

► Træk i lasken på filterposen, til filterposens

åbning er helt lukket. Filterposen er nu lukket sikkert og kan udta ges.

► Påsæt maskinens overdel, og luk lukke

klemmerne.

8.6 Udskiftning af filterelement[5]

► Træk den brugte filterskuffe [1-15] ud.

Fjern filterposen! Brug et specielt vådfilter.

Ved opnåelse af det maksimale væskeniveau afbrydes udsugningen automatisk.

Den nederste LED [1-18] lyser rødt. ► Sluk støvsugeren [1-11] .

► Åbn lukkeklemmerne [1-10], og tag maski

nens overdel af.

► Tøm spanden [1-9]. Lad fladfiltret tørre efter brug som vådsuger!

Lad støvsugeren tørre før indsugning af tørt støv.

Sundhedsskadeligt støv Skader af luftvejene

► Efter vådsugning skal vådfilteret fjernes og

erstattes med et fladfilter til tørre materia ler.

FORSIGTIG

Udstrømmende skum og væske

► Sluk omgående maskinen, og tøm den.

8.3 Udblæsningsfunktion

► Åbn gitteret foran udblæsningsåbnin

gen [1-14].

► Skub sugeslangen ind i udblæsningsåbnin

gen [1-14].

► Tryk på MAN-tasten [1-17] i standbytil

stand.

► Bortskaf den brugte filterskuffe iht. de lov

bestemte regler. ► Skub den nye filterskuffe [1-15] ind.

Bestillingsnumrene for tilbehør, filtre og forbrugsmaterialer i Festool-kata loget eller på internettet under "www.festool.com".

BEMÆRK

Beskadigelse af motor

► Sug aldrig uden monteret eller med beska

diget fladfilter, da dette kan være skadeligt for motoren.

8.7 Efter arbejdet

► Sluk støvsugeren, og træk stikket ud. ► Vikl netledningen op. ► Tøm støvbeholderen.

► Læg sugeslangen [4-1] i det lukbare slan

gedepot

gen [4-2] i det lukbare slangedepot [1-7],

eller vikl den op på kabeloprulningen. Hertil

skal netkablet føres gennem udsparingen

[4-3]. ► Rengør støvsugeren indvendigt og udven

digt ved at støvsuge den og tørre den af. ► Stil støvsugeren i et tørt rum, beskyttet mod

uautoriseret brug.

[1-7]. Læg nettilslutningslednin

Låget på slangedepotet kan også be nyttes til fralægning af værktøj.

9 Vedligeholdelse og service

EKAT

ADVARSEL

Fare for personskader som følge af elektrisk stød

► Træk altid stikket ud af stikkontakten før

alle service- og vedligeholdelsesarbejder!

► Vedligeholdelses- og reparationsarbejde,

der kræver, at motorhuset åbnes, må kun foretages af et autoriseret serviceværk sted.

Kundeservice og reparation må kun udføres af producenten eller serviceværksteder: Nærme ste adresse findes på: www.festool.dk/service

Dansk

Ordmærket Bluetooth

og logoerne er registre rede varemærker tilhørende Bluetooth SIG, Inc. og anvendes af TTS Tooltechnic Systems AG & Co. KG og Festool under licens.

Brug kun originale Festool-reservedele! Arti kelnr. findes på: www.festool.dk/service

► Rengør niveausensorer regelmæssigt [4-4]

og tøm spanden .

Følg følgende anvisninger:

– Mindst en gang årligt støvteknisk kontrol

(f.eks. for beskadigelse af filteret, maski nens tæthed og kontrolanordningernes funktion) som udføres af producenten eller en instrueret person.

– Det, der ikke kan rengøres, skal bortskaf

fes. Brug tætte poser. Overhold gældende bortskaffelsesbetingelser!

10 Miljø

Produktet må ikke bortskaffes med al mindeligt husholdningsaffald! Udstyr,

tilbehør og emballage skal bortskaffes miljømæssigt korrekt på en kommunal gen brugsstation. Gældende nationale forskrifter skal overholdes.

Kun EU: Ifølge Rådets direktiv om affald af elektrisk og elektronisk udstyr og gennemfø relse til national ret skal gammelt el-værktøj indsamles separat og afleveres til miljøvenlig genvinding.

Informationer om REACh: www.festool.com/ reach

Norsk

Innholdsfortegnelse

1 Sikkerhetsregler....................................... 64

2 Symboler................................................... 64

3 Apparatets deler....................................... 65

4 Tekniske data............................................ 65

5 Riktig bruk.................................................65

6 Igangsetting...............................................66

7 Innstillinger............................................... 67

8 Arbeid........................................................ 67

9 Vedlikehold og pleie.................................. 69

10 Miljø...........................................................69

1 Sikkerhetsregler

Advarsel! Les alle sikkerhetsregler og an

visninger.Hvis sikkerhetsinformasjonen og an

visningene ikke tas til følge, kan det føre til elektrisk støt, brann og/eller alvorlige persons kader.

Oppbevar all sikkerhetsinformasjon og alle anvisninger for fremtidig bruk.

– Dette apparatet må ikke brukes av perso

ner (barn inkludert) med reduserte fysiske, motoriske eller mentale ferdigheter eller mangel på erfaring og kunnskap. Det må holdes oppsyn med at de ikke leker med apparatet.

– Hvis strømledningen til dette apparatet blir

skadet, må den byttes ut av et autorisert serviceverksted for å unngå fare.

– Advarsel Den som skal bruke maskinen,

må få innføring i bruken av den.

– Før rengjøring eller vedlikehold eller ved

utskiftning av forbruksdeler eller ved en dringer på apparatet må du alltid ta støpse let ut av stikkontakten først.

– Advarsel Stikkontakten på maskinen skal

bare brukes til formålene spesifisert i in struksen.

– Advarsel Slå av apparatet med en gang

hvis det kommer skum eller væske ut av det.

– Vær forsiktig Rengjør innretningen regel

messig for vannstandsbegrensning, og un dersøk den for skader.

– Lydtrykknivå iht. EN 60335-2-69/ usikker

het K 70 dB(A)/ 3dB

– Hånd-arm vibrasjonsverdi iht. EN

60335-6-69/ usikkerhet K <2,5 m/s²/ 1,5 m/s²

barn slik at det sikres

Advarsel Apparatet kan inneholde helse

–

skadelig støv. Vedlikehold, tømming og fil terskift må kun foretas av autoriserte fag folk med egnet verneutstyr.

– Skal kun brukes med installert filtersy

stem!

– Eksplosjons- og brannfare: Skal ikke su

ges opp:

– gnister eller varmt støv; – brennbare eller eksplosive stoffer

(f.eks. magnesium, aluminium, bensin, fortynningsmiddel);

– aggressive stoffer (f.eks. syrer, baser,

løsemidler);

– kjemisk reaktive stoffer som fører til

varmeutvikling, syrer/base, gasser osv (f.eks. reaktive 2K-materialer, alumini um og vann).

– Følg nasjonale sikkerhetsforskrifter samt

opplysningene fra materialprodusenten! – Skal kun brukes med egnet verneutstyr. – Kontroller visuelt at apparatet er i orden,

og bruk det bare i tørre omgivelser og i

henhold til gitt opplæring. – Kontroller plugg og ledning regelmessig

for å unngå farer. Få dem alltid byttet ut på

et autorisert serviceverksted dersom de er

skadet. – Må ikke løftes eller transporteres med

krankrok eller løfteverktøy!

2 Symboler

Advarsel om generell fare

Advarsel om elektrisk støt

Anvisning/les merknader!

Bruk åndedrettsvern!

Advarsel! Apparatet kan inneholde helseskadelig støv.

Egnet for utskilling av støv med en eksposisjonsgrenseverdi større enn 1 mg/m

Må ikke kastes i husholdningsavfallet.

Norsk

Oppstigning forbudt

3 Apparatets deler

[1-2] [1-3] [1-4] [1-7] [1-8] [1-9] [1-10]

Apparatkontakt SysDoc Håndtak Slangeoppbevaring T-Loc-lås for systainere Smussbeholder Låseklemme

[1-11] [1-12] + [1-13] [1-14] [1-15] [1-16] [1-17] [1-18] [1-19] [1-20]

Bildene det henvises til, finner du foran i bruks anvisningen.

På/av-knapp Brems Utblåsningsåpning Filterskuff Rengjøring MAN-knapp Sugeeffektregulering Tilkoblingsindikator Tilkoblingsknapp

4 Tekniske data

Mobil støv-/våtsuger Opptatt effekt 350 - 1200 W

Tilkoblingseffekt på verktøykontakt maks. EU, KR, CN

CH, DK

GB 240 V/ 110 V Volumstrøm (luft) maks., suger/turbin 130 m³/h / 222 m³/h Undertrykk, maks., turbin 24000 Pa Filteroverflate 3369 cm² Sugeslange D 27/32 mm x 3,5 m-AS Lengden på strømtilkoblingsledningen 7,5 m Lydtrykknivå iht. EN 60335-2-69/ usikkerhet K3 70 dB(A) Beskyttelsesgrad IP X4 Beholdervolum CTL MINI I 10 l

CTL MIDI I 15 l

Mål L x B x H CTL MINI I 470 x 320 x 455 mm

CTL MIDI I 470 x 320 x 495 mm

Vekt CTL MINI I 11,0 kg

1610 W/ 770 W

2200 W 1150 W

5 Riktig bruk

Mobil støv-/våtsuger egnet til – opp- og avsuging av støv opptil 1 mg/m³ i

henhold til støvklasse ’L’, – oppsuging av vann, – for høye krav ved profesjonell bruk,

i overensstemmelse med IEC/EN

60335-2-69.

CTL MIDI I 11,3 kg

Ved ikke-forskriftsmessig bruk bærer brukeren ansvaret.

Norsk

6 Igangsetting

ADVARSEL

Ikke tillatt spenning eller frekvens! Fare for ulykker

► Ta hensyn til angivelsene på typeskiltet. ► Ta hensyn til landsspesifikke særegenhe

ter.

6.1 Første igangsetting

► Legg inn filter-/avfallspose [2]. ► Monter kabelrullen [3]. ► Koble til sugeslangen [3].

6.2 Koble til støvsuger

ADVARSEL

Fare for personskader hvis verktøy starter ukontrollert

► Før innkobling må det kontrolleres at til

koblet verktøy er slått av.

ADVARSEL

Fare for personskader pga. elektrisk strøm

► Sett nettstøpselet inn i en jordet stikkon

takt.

► Ikke ta inn i stikkontakten til støvsugeren.

Når støvsugeren er koblet til strøm kontakten, leder utstyrsstikkontakten til støvsugeren konstant strøm.

Koble støvsugeren til stikkontakten

Støvsugeren er slått av. ► Koble strømledningen til stikkontakten.

Utstyrsstikkontakten [1-2] leder strøm.

Sette støvsugeren i standbymodus

► Trykk inn på/av-knappen [1-11].

Utstyrsstikkontakten [1-2] leder strøm.

Når støvsugeren ikke er i bruk, og før

vedlikeholds- og rengjøringsarbeid, må du ta støpselet til støvsugeren ut av stikkontak ten.

6.3 Koble til elektroverktøy

ADVARSEL

Fare for personskader

► Overhold de maksimale tilkoblingsverdiene

på apparatkontakten (se kapittel Tekniske spesifikasjoner).

► Slå av elektroverktøy.

Koble strømdrevet elektroverktøy til støvsu geren

► Koble elektroverktøyet til utstyrsstikkon

takten

Elektroverktøyet er koblet til støvsugeren via strømledningen.

Koble batteridrevet elektroverktøy til støvsu geren (MINI I / MIDI I)

► Trykk på tilkoblingsknappen [1-20] i stand

bymodus. Tilkoblingsindikatoren [1-19] blinker sakte.

Støvsugeren er tilkoblingsklar i 60 sekun der.

► Slå på det batteridrevne elektroverktøyet.

Støvsugeren starter, og det batteridrevne elektroverktøyet er tilkoblet helt til støvsu geren slås av manuelt eller støpselet tas ut av kontakten. Batteriverktøyet må deretter

kobles til på nytt. Med tilkoblingen av et nytt batteridrevet elek troverktøy overskrives den forrige forbindelsen.

6.4 Koble til mobil enhet (MINI I / MIDI I)

En mobil enhet (f.eks. smarttelefon) kan kobles til støvsugeren via Bluetooth® (f.eks. for å utfø re en programvareoppdatering med Festoolappen).

[1-2].

Den grønne lysdioden [1-18] indike rer standbymodus.

Automatisk start av støvsugeren

Støvsugeren er i standbymodus. ► For å starte støvsugeren automatisk: Slå på

det tilkoblede verktøyet.

Starte støvsugeren manuelt

Støvsugeren er i standbymodus. ► Trykk på MAN-knappen [1-17].

► Trykk i 3 sekunder på tilkoblingsknappen

[1-20] på støvsugeren i standbymodus.

Tilkoblingsindikatoren[1-19] blinker raskt.

Støvsugeren er tilkoblingsklar i 60 sekun

der. ► Følg anvisningene i Festool-appen.

6.5 Fjernkontroll (MINI I / MIDI I) Koble sammen fjernkontroll og støvsuger

Fjernkontrollen må nullstilles hvis den skal kobles til en støvsuger (se kapitlet Nullstille fjernkontrollen).

Fjernkontroller som ennå ikke har vært tilkob let, kan kobles til direkte.

Norsk

En forbindelse som er opprettet mel lom fjernkontroll og støvsuger, opp rettholdes permanent også etter at støvsugeren er slått av manuelt eller etter at støpselet til støvsugeren er dratt ut.

Støvsugeren kan kobles til inntil fem fjernkontroller samtidig. Støvsugeren kan kobles til ett batteridrevet elek troverktøy om gangen.

► Trykk i 3 sekunder på tilkoblingsknappen

[1-20] på støvsugeren i standbymodus. Tilkoblingsindikatoren[1-19] blinker raskt. Støvsugeren er tilkoblingsklar i 60 sekun

der.

► Trykk på MAN-knappen på fjernkontrollen.

Fjernkontrollen er lagret permanent i støv sugeren.

Slå på og av

Når fjernkontrollen er koblet til støvsugeren, kan støvsugeren slås av og på med fjernkon trollen.

► Trykk på MAN-knappen på fjernkontrollen

for å slå på eller av.

Nullstilling på fjernkontrollen

Med nullstilling slettes forbindelsen mellom en fjernkontroll og støvsugeren.

► Trykk på tilkoblingsknappen og MAN-knap

pen i 10 sekunder. LED-indikatoren lyser rosa når nullstillin

gen er fullført.

6.6 Slett alle lagrede enheter. (MINI I / MIDI I)

7.2 Temperatursikring

Som beskyttelse mot overoppheting slår en temperatursikring av støvsugeren før den når en kritisk temperatur. Den nederste lysdio den [1-18] indikerer feil.

Lysdioden lyser rødt Overtemperatur

► Slå av støvsugeren og la den kjøle seg ned. ► Slå på støvsugeren igjen etter ca. 5 minut

ter.

7.3 Feste bremsen [1A]

► Løft fremsiden på den mobile våt-/tørrsu

geren litt opp.

► Trykk bremsen [1-13] nedover til den

smekker i.

► Løsne den ved hjelp av tasten [1-12].

7.4 SysDoc

ADVARSEL

Fare for personskader

► Oppbevaringsplassen til støvsugeren må

ikke brukes til å stå på.

FORSIKTIG

Fare for personskade

► Under transport må du passe på at T-Loc

eller de fire SysDoc-låsene er lukket.

På oppbevaringsplassen [1-7] er det mulig å fe ste en systainer med T-loc-låsen [1-8]. Systai nere uten T-Loc kan festes med de fire SysDoclåsene

[1-3].

8 Arbeid

► Trykk på tilkoblingsknappen [1-20] i minst

3 sekunder. Tilkoblingsindikatoren [1-19] blinker raskt.

► Slipp tilkoblingsknappen igjen. ► I løpet av 3 sekunder: Hold pluss- og minu

stasten [1-18] inne samtidig i minst 3 se

kunder. Støvsugeren bekrefter kommandoen med tre raske blink.

7 Innstillinger

7.1 Regulere sugekraften

► Trykk på pluss- eller minustasten [1-18] i

sugemodus.

8.1 Suge opp tørre stoffer

FORSIKTIG

Helsefarlig støv Skader på luftveiene

► Bruk alltid filterpose.

FORSIKTIG

Helseskadelig støv Skader på luftveiene

► Før sugingen må du kontrollere at hoved

filteret er intakt.

Norsk

Ved oppsuging av støv som overskrider

grenseverdien, skal det bare suges opp fra en enkelt støvkilde (elektro- eller trykkluft verktøy).

Pass på følgende ved oppsuging av støvet fra elektroverktøy i drift:

Sørg for tilstrekkelig ventilasjon! Ta hensyn til regionale bestemmelser!

Grenseverdier: Avtrekksluft maks. 50 % av fri skluftvolumet

Formel: Romvolum VR x luftsirkulasjonsrate L

8.2 Suging av våte stoffer/væsker

Ta ut filterposen.

Bruk et spesielt våtfilter. Når maksimalt fyllnivå er nådd, avbrytes sugin

gen automatisk. Den nederste lysdioden [1-18] lyser rødt.

► Slå av støvsugeren [1-11] . ► Åpne låseklemmen [1-10] og ta av overde

len på apparatet.

► Tøm smussbeholderen [1-9]. La hovedfilteret tørke etter våtsuging!

Tørk støvsugeren før du suger inn tørrstøv.

FORSIKTIG

Helseskadelig støv Skader på luftveiene

► Fjern våtfilteret etter våtsugingen, og bytt

det ut med hovedfilter for tørre stoffer.

8.5 Lite støv ved bytte av filtersekk

► Åpne låseklemmen og ta av overdelen på

apparatet .[2].

► Dra i flippen på filtersekken til filterposeåp

ningen er helt lukket.

Filtersekken er nå godt lukket og kan tas ut. ► Sett på apparatets overdel og steng låse

klemmene.

8.6 Bytte av filterelement[5]

► Trekk ut den brukte filterskuffen [1-15].

► Den brukte filterskuffen må avfallsbehand

les iht. nasjonale bestemmelser.

► Skyv inn en ny filterskuff [1-15].

Bestillingsnumrene til tilbehør, filtre og forbruksmateriale finner du i Fe stool-katalogen eller på nettstedet "www.festool.com".

Merk

Skader på motoren

► Støvsugeren må aldri brukes uten montert

hovedfilter eller med skadet hovedfilter, da det kan skade motoren.

8.7 Etter arbeidet

► Slå av den mobile våt-/tørrsugeren og trekk

ut nettstøpselet. ► Vikle opp nettledningen. ► Tøm smussbeholderen.

FORSIKTIG

Skum og væske som lekker ut

► Apparatet må omgående slås av og tøm

mes.

8.3 Utblåsingsfunksjon

► Åpne gitteret foran utblåsningsåpnin

gen [1-14].

► Skyv sugeslangen inn i utblåsningsåpnin

gen [1-14].

► Trykk på MAN-tasten [1-17] i standbymo

dus.

8.4 Filter og filtersekk rengjøres manuelt

► Trykk på MAN-tasten [1-17] i standbymo

dus.

► Sett sugekraften på maks. [1-18]. ► Lukk sugeslangen for hånd og trykk samti

dig tre ganger på rengjøringsspaken [1-16].

► Legg sugeslangen [4-1] i den låsbare slan

geoppbevaringen [1-7]. Legg strømlednin

gen [4-2] i den låsbare slangeoppbevarin

gen

[1-7] eller vikle den opp på kabelrullen.

Legg da strømledningen gjennom utsparin

gen [4-3]. ► Rengjør støvsugeren innvendig og utvendig

ved å støvsuge den og tørke over den. ► Sett støvsugeren i et tørt rom som er stengt

for uvedkommende.

Lokket til slangeoppbevaringen bru kes også som fraleggingsplass for verktøy.

EKAT

Norsk

9 Vedlikehold og pleie

ADVARSEL

Fare for personskader, elektrisk støt

► Trekk støpselet ut av kontakten før alle ty

per vedlikeholds- og reparasjonsarbeid på apparatet!

► Alle vedlikeholds- og reparasjonsarbeider

som krever at motorhuset åpnes, skal kun gjennomføres av et autorisert kundeservi ce-verksted.

Kundeservice og reparasjon kun hos produ senten eller på serviceverksteder: Nærmeste representant eller verksted, se: www.fe stool.com/service

Informasjon om REACh: www.festool.com/ reach

Merkenavnet Bluetooth® og logoene er regi strerte varemerker som tilhører Bluetooth SIG, Inc., og de brukes på lisens av TTS Tooltechnic Systems AG & Co. KG og dermed av Festool.

Bruk kun originale Festool-reservedeler! Best.nr. finner du under: www.festool.com/ service

► Rengjør nivåsensorene regelmessig [4-4]

og tøm smussbeholderen .

Vær obs på følgende:

– Minst en gang i året må produsenten eller

en opplært person foreta en støvteknisk kontroll (f.eks. med henblikk på filterska der, apparatets tetthet og funksjonen til kontrollinnretningene).

– Det som det ikke er mulig å rengjøre, må

behandles som spesialavfall. Bruk tette po ser til dette. Vær oppmerksom på gjelden de betingelser for avfallshåndtering!

10 Miljø

Apparatet skal ikke kastes i restavfal let! Apparater, tilbehør og emballasje

skal leveres til gjenvinning. Ta hensyn til

gjeldende nasjonale forskrifter. Bare EU: I henhold til EU-direktivet om kasser

te elektriske og elektroniske produkter og di rektivets implementering i nasjonal rett må elektroverktøy som ikke lenger skal brukes, samles separat og leveres til miljøvennlig gjen vinning.

Português

Índice

1 Indicações de segurança...........................70

2 Símbolos....................................................70

3 Componentes da ferramenta....................71

4 Dados técnicos.......................................... 71

5 Utilização conforme as disposições......... 71

6 Colocação em funcionamento...................72

7 Ajustes.......................................................73

8 Trabalhar...................................................74

9 Manutenção e conservação.......................75

10 Ambiente................................................... 75

1 Indicações de segurança

Advertência! Leia todas as indicações de

segurança e instruções.O incumprimento das

indicações de segurança e instruções pode cau sar choque elétrico, incêndio e/ou ferimentos graves.

Guarde todas as indicações de segurança e instruções para futura referência.

– Esta ferramenta não pode ser utilizada por

pessoas (incluindo crianças) com capacida des físicas, sensoriais ou mentais diminuí das ou sem experiência ou conhecimentos. As

crianças devem ser supervisionadas, de

modo a garantir que não brincam com a ferramenta.

– Se o cabo de ligação à rede desta ferra

menta ficar danificado, tem de ser substi tuído numa oficina de Serviço Após-Venda autorizada, de modo a evitar perigos.

– Advertência Os operadores têm de ter for

mação adequada para o uso desta máqui na.

– Antes da limpeza ou manutenção, no caso

de substituição de artigos de desgaste ou na mudança da ferramenta, deve sempre retirar-se, primeiro, a ficha da tomada de corrente.

– Advertência Utilizar a tomada de corrente

na ferramenta apenas para os fins defini dos nas instruções.

– Advertência Se sair espuma ou líquido,

desligar imediatamente a ferramenta.

– Cuidado Limpar regularmente o dispositivo

de limitação do nível de água, verificando a existência de quaisquer sinais de danifica ção.

– Nível de pressão acústica segundo a EN

60335-2-69 / insegurança K 70 dB(A) / 3 dB

– Valor de vibração na mão/braço segundo a

EN 60335-6-69 / insegurança K <2,5 m/s² / 1,5 m/s²

– Advertência A ferramenta pode conter pó

prejudicial à saúde. A manutenção, o esva ziamento e a substituição do filtro devem ser efetuados apenas por pessoal especia lizado autorizado, com equipamento prote tor adequado.

– Utilizar apenas com o sistema de filtragem

instalado!

– Perigo de explosão e de incêndio: Não as

pirar:

– faíscas ou pós quentes; – substâncias inflamáveis ou explosivas

(por ex. magnésio, alumínio, gasolina, diluente);

– substâncias agressivas (p. ex., ácidos,

lixívias, solventes);

– substâncias quimicamente reativas, que

conduzem à formação de calor, ácidos/ bases, gases, etc. (p. ex., materiais 2K reativos, alumínio e água).

– Respeitar as normas de segurança nacio

nais, assim como as indicações do fabri cante do material!

– Utilizar apenas com equipamento protetor

adequado!

– Efetuar o trabalho em ambiente seco, de

acordo com as instruções, mas apenas se a ferramenta não apresentar anomalias após o exame visual!

– Verificar regularmente a ficha e o cabo, pa

ra evitar qualquer perigo. Em caso de da nos, mandar substituí-los exclusivamente numa oficina de Serviço Após-Venda auto rizada.

– Não elevar e transportar por meio de guin

daste ou dispositivo de elevação!

2 Símbolos

Advertência de perigo geral

Advertência de choque elétrico

Ler as instruções/indicações!

Usar máscara de proteção!

Português

Advertência! A ferramenta pode conter pó prejudicial à saúde!

Adequada para a separação de pó com um valor limite de expo sição superior a 1 mg/m

Não deitar no lixo doméstico.

Proibido subir

3 Componentes da ferramenta

[1-2] [1-3] [1-4] [1-7] [1-8]

Tomada de corrente SysDoc Punho Alojamento para tubos Fecho T-Loc para Systainer

[1-9] [1-10] [1-11]

[1-12] + [1-13]

[1-14] [1-15] [1-16] [1-17] [1-18] [1-19] [1-20]

As imagens indicadas encontram-se no início do manual de instruções.

Depósito para sujidade Mola de fecho Interruptor de ativação/desativa

ção Travão

Abertura de exaustão Gaveta do filtro Limpeza Tecla MAN Regulação da força de aspiração Indicação de ligação Tecla de ligação

4 Dados técnicos

Aspiradores móveis Consumo 350 - 1200 W

Potência máx. instalada na tomada da ferramenta UE, KR, CN

CH, DK

GB 240 V / 110 V Fluxo volumétrico (ar) máx., aspirador/turbina 130 m³/h / 222 m³/h Vácuo máx., turbina 24000 Pa Área do filtro 3369 cm² Tubo flexível de aspiração D 27/32 mm x 3,5 m-AS Comprimento do cabo de ligação à rede 7,5 m Nível de pressão acústica segundo a EN 60335-2-69 / insegurança K3 70 dB(A) Tipo de proteção IP X4 Capacidade do depósito CTL MINI I 10 l

CTL MIDI I 15 l

1610 W / 770 W

2200 W 1150 W

Dimensões Comp. x Larg. x Alt. CTL MINI I 470 x 320 x 455 mm

CTL MIDI I 470 x 320 x 495 mm

Peso CTL MINI I 11,0 kg

CTL MIDI I 11,3 kg

5 Utilização conforme as

disposições

Aspirador móvel adequado para

– aspirar poeiras até 1 mg/m³ corresponden

tes à classe de poeiras ’L’,

– aspirar água,

Português

– para exigências elevadas em aplicações in

dustriais, de acordo com a IEC/EN 60335-2-69.

Em caso de utilização incorrecta, a res ponsabilidade é do utilizador.

6 Colocação em funcionamento

ADVERTÊNCIA

Tensão ou frequência inadmissível! Perigo de acidente

► Respeitar os dados na placa de caracterís

ticas.

► Observar as especificações nacionais.

6.1 Primeira colocação em funcionamento

► Aplicar o saco de filtragem/remoção [2]. ► Montar o enrolamento do cabo [3]. ► Conectar o tubo flexível de aspiração [3].

6.2 Ligar o aspirador móvel

ADVERTÊNCIA

O LED verde [1-18] indica o modo Stand-by.

Arrancar automaticamente o aspirador móvel

O aspirador móvel está no modo Stand-by. ► Para arrancar automaticamente o aspirador

móvel: ligar a ferramenta conectada.

Arrancar manualmente o aspirador móvel

O aspirador móvel está no modo Stand-by. ► Acionar a tecla MAN [1-17].

Quando não se está a utilizar a ferramen

ta e antes da realização de trabalhos de manutenção e limpeza, retirar a ficha de rede do aspirador móvel da tomada de corrente.

6.3 Conectar a ferramenta elétrica

ADVERTÊNCIA

Perigo de ferimentos

► Observar a potência máxima instalada na

tomada da ferramenta (consultar o capítu lo Dados técnicos).

► Desligar a ferramenta elétrica.

Perigo de ferimentos devido a um arranque descontrolado das ferramentas

► Antes de ligar, verificar que a ferramenta

conectada está desligada.

ADVERTÊNCIA

Perigo de ferimentos devido a corrente elé trica

► Ligar a ficha de rede a uma tomada de cor

rente com proteção de terra.

► Não meter a mão na tomada de corrente

do aspirador móvel.

Quando o aspirador móvel está ligado à tomada de corrente de rede, a to mada da ferramenta do aspirador móvel conduz corrente permanente mente.

Ligar o aspirador móvel à tomada de corrente

O aspirador móvel está desligado. ► Ligar o cabo de alimentação à tomada de

corrente. A tomada da ferramenta [1-2] conduz cor

rente.

Colocar o aspirador móvel no modo Stand-by

► Premir o interruptor de ativação/desativa

ção [1-11]. A tomada da ferramenta [1-2] conduz cor

rente.

Conectar uma ferramenta elétrica com ligação à rede ao aspirador móvel

► Conectar a ferramenta elétrica à tomada da

ferramenta

[1-2].

A ferramenta elétrica está ligada ao aspirador móvel através do cabo de alimentação.

Conectar uma ferramenta elétrica com acu mulador ao aspirador móvel (MINI I / MIDI I)

► No modo Stand-by, acionar a tecla de liga

ção [1-20]. A indicação de ligação [1-19] pisca lenta

mente. O aspirador móvel está pronto para o estabelecimento de ligação durante 60 se gundos.

► Ligar a ferramenta elétrica com acumula

dor. O aspirador móvel começa a trabalhar e a

ferramenta elétrica com acumulador per manece conectada até à desativação manu al do aspirador móvel ou até se retirar a fi cha da tomada. Depois, a ferramenta de acumulador tem de ser novamente acopla

da. Com a conexão de uma nova ferramenta elétri ca com acumulador, substitui-se a conexão até agora existente.

6.4 Ligar o dispositivo terminal móvel (MINI

I / MIDI I)

Um dispositivo terminal móvel (p. ex., um smartphone) pode ser ligado por Bluetooth® ao

Português

aspirador móvel (p. ex., para uma atualização de software com a app Festool).

► No modo Stand-by, manter premida a tecla

de ligação [1-20] no aspirador móvel du rante 3 segundos.

A indicação de ligação [1-19] pisca rapida mente.

O aspirador móvel está pronto para o esta belecimento de ligação durante 60 segun dos.

► Seguir as instruções na app Festool.

6.5 Comando à distância (MINI I / MIDI I) Conectar o comando à distância ao aspirador

móvel

De forma a ser possível conectar um comando à distância a um aspirador móvel, é necessário efetuar um reset do comando à distância (con sultar Reset do comando à distância).

É possível conectar diretamente os comandos à distância até agora não conectados.

Uma ligação estabelecida entre co mandos à distância e o aspirador mó vel é mantida mesmo após a desati vação manual ou depois de se retirar a ficha de rede do aspirador móvel.

O aspirador móvel pode ser conecta do, em simultâneo, a até cinco co mandos à distância. O aspirador mó vel pode ser conectado em simultâ neo a uma ferramenta elétrica de acumulador.

► No modo Stand-by, manter premida a tecla

de ligação [1-20] no aspirador móvel du rante 3 segundos.

A indicação de ligação [1-19] pisca rapida mente.

O aspirador móvel está pronto para o esta belecimento de ligação durante 60 segun dos.

► Premir a tecla MAN no comando à distân

cia. O comando à distância está permanente

mente memorizado no aspirador móvel.

Ligar/desligar

Após ter sido estabelecida a ligação entre o co mando à distância e o aspirador móvel, o aspi rador móvel pode ser ligado e desligado com o comando à distância.

► Para ligar/desligar, premir a tecla MAN no

comando à distância.

Reset do comando à distância

Com o reset, cancela-se a ligação de um co mando à distância ao aspirador móvel.

► Manter a tecla de ligação e a tecla MAN

premidas durante 10 segundos. Se o reset tiver sido efetuado, a indicação

LED acende-se a magenta.

6.6 Apagar todas as ferramentas memorizadas. (MINI I / MIDI I)

► Manter a tecla de ligação [1-20] premida

durante, pelo menos, 3 segundos. A indicação de ligação [1-19] pisca rapida

mente. ► Soltar novamente a tecla de ligação. ► No espaço de 3 segundos, manter as teclas

de mais e de menos [1-18] premidas em si

multâneo durante, pelo menos, 3 segundos. O aspirador móvel confirma a ordem piscando rapidamente por três vezes.

7 Ajustes

7.1 Regular a força de aspiração

► Acionar as teclas de mais ou de menos

[1-18] no modo de aspiração.

7.2 Proteção térmica

Como proteção contra o sobreaquecimento, a proteção térmica desliga o aspirador móvel an tes de alcançar a temperatura crítica. O LED in ferior

► Desligar o aspirador móvel, deixar arrefe

► Voltar a ligar o aspirador móvel após cerca

7.3 Bloquear o travão [1A]

► Elevar ligeiramente o aspirador móvel na

► Pressionar o travão [1-13] para baixo, até

► Para soltar, acionar a tecla [1-12].

7.4 SysDoc

[1-18] indica uma falha.

O LED acende-se a ver melho

cer.

de 5 minutos.

parte dianteira.

engatar.

Sobreaquecimento

ADVERTÊNCIA

Perigo de ferimentos

► Não utilizar a superfície de apoio do aspi

rador móvel como base.

Português

CUIDADO

Perigo de ferimentos

► Durante o transporte, prestar atenção para

que o T-Loc ou os quatro fechos SysDoc estejam fechados.

Na superfície de apoio [1-7] é possível fixar um Systainer através do fecho T-Loc ners sem T-Loc podem ser fixos através dos quatro fechos SysDoc [1-3].

[1-8]. Systai

Antes de aspirar pós secos, secar o aspirador móvel.

CUIDADO

Pós prejudiciais à saúde Lesão das vias respiratórias

► Após a aspiração a húmido, remover o fil

tro para líquidos e substituí-lo pelo filtro principal para materiais secos.

8 Trabalhar

8.1 Aspirar materiais secos

CUIDADO

Pós prejudiciais à saúde Lesão das vias respiratórias

► Utilizar sempre saco de filtragem!

CUIDADO

Pós prejudiciais à saúde Lesão das vias respiratórias

► Antes de aspirar, verificar se o filtro princi

pal está intacto.

Ao aspirar pós que excedam o valor limi te, aspirar apenas uma única fonte de pó

(ferramenta elétrica ou pneumática). Ao aspirar, ter em consideração os pós produ

zidos por ferramentas elétricas em funciona mento:

Providenciar uma ventilação suficiente! Obser var as regulamentações regionais!

Valores limite: evacuação de ar, no máx., 50% do volume de ar fresco

Fórmula:volume VR x taxa de substituição de ar L

8.2 Aspirar materiais húmidos/líquidos

Retirar o saco de filtragem! Utilizar um filtro especial para líquidos.

A aspiração é automaticamente interrompida ao atingir a altura máxima do nível de enchi mento.

O LED [1-18] inferior acende-se a vermelho. ► Desligar o aspirador móvel [1-11].

► Abrir as molas de fecho [1-10] e retirar a

parte superior da ferramenta.

► Esvaziar o depósito para sujidades [1-9]. Após a aspiração a húmido, é necessário deixar secar o filtro principal!

CUIDADO

Espuma e líquidos a escorrer

► Desligar imediatamente a ferramenta e es

vaziar.

8.3 Função de exaustão

► Abrir a grelha à frente da abertura de

exaustão [1-14].

► Inserir o tubo flexível de aspiração na aber

tura de exaustão [1-14].

► No modo Stand-by, acionar a tecla

MAN

[1-17].

8.4 Limpar manualmente o filtro e o saco de filtragem

► No modo Stand-by, acionar a tecla

MAN [1-17].

► Regular a força de aspiração para o máxi

mo [1-18].

► Fechar o tubo flexível de aspiração com a

mão e, simultaneamente, pressionar a ala vanca de limpeza [1-16] três vezes para bai xo, brevemente.

8.5 Substituição do saco de filtragem com pouco pó

► Abrir as molas de fecho e retirar a parte su

perior da ferramenta [2].

► Puxar a braçadeira no saco de filtragem,

até que a abertura do saco do filtro esteja

totalmente fechada. Agora, o saco de filtragem está fechado com segurança e pode ser retirado.

► Colocar a parte superior da ferramenta e

fechar as molas de fecho.

8.6 Substituir o elemento de filtragem[5]

► Retirar a gaveta do filtro [1-15] usada. ► Eliminar a gaveta do filtro usada de acordo

com as regulamentações legais. ► Inserir a nova gaveta do filtro [1-15].

EKAT

Português

Consulte os números de encomenda dos acessórios, filtros e material de desgaste no catálogo Festool ou na Internet, em "www.festool.com".

INDICAÇÃO

Danificação do motor

► Nunca aspire sem o filtro principal instala

do ou com o filtro principal danificado, pois pode danificar o motor.

8.7 Após o trabalho

► Desligar o aspirador móvel e retirar a ficha

da tomada. ► Enrolar o cabo de ligação à rede. ► Esvaziar o depósito para sujidade.

► Colocar o tubo flexível de aspiração [4-1] no

alojamento para tubos com fecho [1-7]. Co

locar o cabo de ligação à rede [4-2] no alo

jamento para tubos com fecho

rolá-lo no enrolamento do cabo. Para o

efeito, passar o cabo de alimentação atra

vés da abertura [4-3]. ► Limpar o aspirador móvel no interior e ex

terior, aspirando-o e lavando-o.

[1-7] ou en

dereço mais próximo em: www.festool.com/ service

Utilizar apenas peças sobresselentes originais da Festool! Referência em: www.festool.com/ service

► Limpar regularmente os sensores do nível

de enchimento

[4-4] e esvaziar o depósito

para sujidades .

Observar as seguintes indicações:

– Mandar efetuar, no mínimo, uma vez por

ano, uma verificação em termos de tecno logia de separação de poeiras (p. ex., em relação a danificação do filtro, estanquei dade da ferramenta e funcionamento dos dispositivos de controlo) pelo fabricante ou por uma pessoa formada.

– O que não é possível limpar deve ser remo

vido. Para o efeito, utilizar sacos imper meáveis. Observar as condições de remo ção em vigor!

► Guardar o aspirador móvel num local seco,

protegido contra uma utilização não autori

zada.

A tampa do alojamento para tubos também serve para arrumar ferra mentas.

9 Manutenção e conservação

ADVERTÊNCIA

Perigo de ferimentos, choque elétrico

► Antes de efetuar quaisquer trabalhos de

manutenção e conservação, retirar sempre a ficha da tomada de corrente!

► Todos os trabalhos de manutenção e repa

ração que exijam uma abertura da carcaça do motor apenas podem ser efetuados por uma oficina de Serviço Após-Venda autori zada.

10 Ambiente

Não deite a ferramenta no lixo domésti co! Encaminhar as ferramentas, acessó

rios e embalagens para reaproveitamen to ecológico. Respeitar as normas nacionais em vigor.

Apenas países da UE: de acordo com a Diretiva Europeia sobre resíduos de equipamentos elé tricos e eletrónicos e a sua transposição para a legislação nacional, as ferramentas elétricas usadas devem ser recolhidas separadamente e sujeitas a uma reciclagem que proteja o meio ambiente..

Informações sobre REACh: www.festool.com/ reach

A marca nominativa Bluetooth® e os logótipos são marcas registadas da Bluetooth SIG, Inc. e são utilizados sob licença pela TTS Tooltechnic Systems AG & Co. KG e, por conseguinte, pela Festool.

Serviço Após-Venda e reparação apenas atra vés do fabricante ou das oficinas de serviço: En

Русский

тройство без присмотра лицам (включая детей) с ограниченными физическими, сенсорными или умственными способно стями, или не имеющим необходимого опыта и знаний. Следите за тем, чтобы дети не играли с инструментом.

– В случае повреждения сетевого кабеля

устройства обратитесь для его замены в авторизованную мастерскую Сервисной службы.

– Осторожно! Пользователи пылеудаляю

щего аппарата должны знать правила ра боты с ним.

– Перед проведением чистки или техниче

ского обслуживания, перед заменой рас ходных материалов, перед внесением из менений в устройство всегда вынимайте вилку из розетки.

– Осторожно! Используйте розетку на ап

парате только для указанных в инструк ции целей.

– Осторожно! При выходе пены или жидко

сти немедленно отключите аппарат.

– Внимание! Регулярно чистите устройство

ограничения уровня воды и проверяйте отсутствие признаков повреждения.

– Уровень звукового давления согласно EN

60335-2-69/ погрешность K 70 дБ(A)/ 3 дБ

– Вибрация кисти руки/предплечья

согласно EN 60335-6-69/ погрешность K <2,5 м/с²/ 1,5 м/с²

– Осторожно! Устройство может содержать

опасную для здоровья пыль. Поручайте обслуживание, опорожнение и замену фильтра только авторизованным специа листам, имеющим подходящее снаряже ние.

– Работайте только с установленной систе

мой фильтрации!

– Взрыво- и пожароопасность! Не допу

скайте всасывания:

– искр или горячей пыли; – горючих или взрывоопасных материа

лов (например, магния, алюминия, бензина, разбавителей);

– едких веществ (напр. кислоты, щело

чей, растворителей);

– химически реактивных веществ, всту

пающих в реакцию с выделением теп ла, образованием кислоты/щёлочи, га зов и т. д. (напр. реактивные 2-компо нентные материалы, алюминий и во да).

– Соблюдайте национальные правила тех

ники безопасности и данные изготовите ля материала!

– Разрешается работать только с использо

ванием подходящих средств индиви дуальной защиты!

– Убедитесь в исправном состоянии аппа

рата, работайте только в сухом помеще нии!

– Регулярно проверяйте вилку и кабель во

избежание возможных повреждений. В случае повреждения замену вилки и ка беля выполняйте только в авторизован ной мастерской Сервисной службы.

– Запрещается поднимать и перемещать

устройство с помощью крановых крюков или подъёмных приспособлений!

Русский

2 Символы

Предупреждение об общей опасности

Предупреждение об ударе током

Внимательно прочтите руководство по эксплуатации/указания!

Работайте в респираторе!

Осторожно! Данный аппарат может содержать опасную для здоровья пыль!

Подходит для удаления пыли с ПДК вредных для здоровья ве ществ выше 1 мг/м

Не выбрасывайте вместе с бытовыми отходами.

[1-4] [1-7] [1-8] [1-9] [1-10] [1-11] [1-12] +

[1-13] [1-14] [1-15] [1-16] [1-17]

[1-18]

[1-19] [1-20]

Рукоятка Отсек для шланга Замок T-Loc для систейнера Резервуар для грязи Зажимная скоба Выключатель Тормоз

Выпускное отверстие Фильтр Самоочистка Кнопка MAN Регулятор интенсивности вса

сывания Индикатор соединения Кнопка соединения

Запрещается использовать устрой ство в качестве подставки

Иллюстрации находятся в начале руководства по эксплуатации.

3 Составные части

инструмента

[1-2] [1-3]

Штепсельный разъём аппарата SysDoc

4 Технические данные

Пылеудаляющие аппараты Потребляемая мощность 350—1200 Вт

Макс. допустимая мощность подключаемого инстру мента

Макс. объёмный расход (воздуха), пылеудаляющий аппарат/турбина 130 м³/ч / 222 м³/ч Макс. разрежение, турбина 24 000 Па

EU, KR, CN

Чехия, Дания

GB 240 В/ 110 В

2200 Вт 1150 Вт

1610 Вт/ 770 Вт

Площадь фильтроэлемента 3369 см² Всасывающий шланг D 27/32 мм x 3,5 м AS Длина сетевого кабеля 7,5 м Уровень звукового давления согласно EN 60335-2-69/ погрешность K3 70 дБ(А) Вид защиты IP X4 Объём резервуара CTL MINI I 10 л

CTL MIDI I 15 л

Русский

Пылеудаляющие аппараты Размеры ДxШxВ CTL MINI I 470 x 320 x 455 мм

CTL MIDI I 470 x 320 x 495 мм

Масса CTL MINI I 11,0 кг

CTL MIDI I 11,3 кг

5 Применение по назначению

Пылеудаляющий аппарат предназначен – для удаления пыли до 1 мг/м³ класса ’L’,

включая древесную пыль и пыль, – для всасывания воды, – для повышенных нагрузок в промышлен

ном производстве,

согласно IEC/EN 60335-2-69.

Ответственность за использование не по

назначению несёт пользователь.

Инструмент сконструирован для профес

сионального применения.

6 Начало работы

ПРЕДУПРЕЖДЕНИЕ

Недопустимое напряжение или частота! Опасность несчастного случая

► Соблюдайте параметры на заводской та

бличке.

► Учитывайте национальные особенности.

6.1 Первый ввод в эксплуатацию

► Вложите мешок-пылесборник/мешок для

утилизации [2]. ► Установите бухту для кабеля [3]. ► Подсоедините всасывающий шланг [3].

6.2 Подсоединение пылеудаляющего

аппарата

ПРЕДУПРЕЖДЕНИЕ

Опасность травмирования в случае некон тролируемого запуска инструментов

► Перед включением убедитесь в том, что

подключённый инструмент выключен.

ПРЕДУПРЕЖДЕНИЕ

Опасность поражения электрическим то ком

► Вставьте вилку в розетку с заземляющим

контактом.

► Не вскрывайте розетку на пылеудаляю

щем аппарате.

Когда аппарат подключён к электро сети, розетка аппарата постоянно находится под напряжением.

Соединение пылеудаляющего аппарата с ро зеткой

Пылеудаляющий аппарат выключен. ► Подсоедините сетевой кабель к розетке.

На розетку [1-2] аппарата подаётся на пряжение.

Переключение пылеудаляющего аппарата в режим ожидания

► Нажмите выключатель [1-11].

На розетку [1-2] аппарата подаётся на пряжение.

В режиме ожидания горит зелёный светодиод [1-18].

Автоматический пуск пылеудаляющего ап парата

Пылеудаляющий аппарат находится в режиме ожидания.

► Для автоматического запуска пылеуда

ляющего аппарата: включите подсоеди нённый инструмент.

Ручной запуск пылеудаляющего аппарата

Пылеудаляющий аппарат находится в режиме ожидания.

► Нажмите кнопку MAN [1-17].

Вынимайте вилку сетевого кабеля из

розетки перед проведением очистки или технического обслуживания, а также ко гда аппарат не используется.

Русский

6.3 Подсоединение электроинструмента

ПРЕДУПРЕЖДЕНИЕ

Опасность травмирования

► Соблюдайте указания в отношении макс.

допустимой мощности подключаемого инструмента (см. раздел «Технические данные»).

► Выключите электроинструмент.

Подсоединение сетевого электроинструмен та к пылеудаляющему аппарату

► Подсоедините электроинструмент к розет

ке на аппарате

Теперь электроинструмент соединён с аппа ратом через сетевой кабель.

Подсоединение аккумуляторного электроин струмента к пылеудаляющему аппарату (MINI I / MIDI I)

► В режиме ожидания нажмите кнопку сое

динения [1-20]. Индикатор соединения [1-19] начинает

редко мигать. Пылеудаляющий аппарат готов к соединению в течение 60 секунд.

► Включите аккумуляторный инструмент.

Пылеудаляющий аппарат включается, и между ним и аккумулятором инструмента устанавливается соединение до выключе ния аппарата вручную или до вынимания вилки из розетки. После такого выключе ния необходимо заново выполнять под

соединение инструмента. При подсоединении нового аккумуляторного инструмента предыдущее подсоединение стирается из памяти.

6.4 Подсоединение мобильных устройств

(MINI I / MIDI I)

К пылеудаляющему аппарату можно подсое динить мобильной устройство (например смартфон) через Bluetooth®-соединение (на пример, для обновления ПО через приложение Festool).

► В режиме ожидания нажимайте кнопку

соединения [1-20] на пылеудаляющем ап

парате в течение 3 секунд.

Индикатор соединения [1-19] начинает

часто мигать.

Пылеудаляющий аппарат готов к соедине

нию в течение 60 секунд. ► Следуйте указаниям в приложении

Festool.

[1-2].

6.5 Пульт ДУ (MINI I / MIDI I) Соединение пульта ДУ и пылеудаляющего

аппарата

Для соединения пульта ДУ с пылеудаляющим аппаратом нужно выполнить сброс настройки пульта ДУ (см. раздел «Сброс настройки пуль та ДУ»).

Пульты ДУ, ещё не работавшие ни с одним аппаратом, можно подсоединять сразу.

Установленное соединение между пультом ДУ и пылеудаляющим аппа ратом сохраняется и после ручного выключения аппарата или после вынимания вилки из розетки.

К пылеудаляющему аппарату можно одновременно подсоединить до пя ти пультов ДУ. Пылеудаляющий ап парат может иметь соединение только с одним аккумуляторным ин струментом.

► В режиме ожидания нажимайте кнопку

соединения

[1-20] на пылеудаляющем ап

парате в течение 3 секунд. Индикатор соединения [1-19] начинает

часто мигать. Пылеудаляющий аппарат готов к соедине

нию в течение 60 секунд.

► Нажмите кнопку MAN на пульте ДУ.

Пульт ДУ записан в память пылеудаляю щего аппарата.

Включение/выключение

После соединения пылеудаляющего аппарата с пультом ДУ его можно включать и выклю чать дистанционно.

► Для включения/выключения нажимайте

кнопку MAN на пульте ДУ .

Сброс настройки пульта ДУ

Установленное соединение пульта ДУ с пы леудаляющим аппаратом можно сбросить.

► Нажимайте кнопку соединения и кнопку

MAN в течение 10 секунд. Успешный сброс настроек подтверждает

ся пурпурным светодиодом.

6.6 Удалите все сохранённые электроинструменты. (MINI I / MIDI I)

► Удерживайте кнопку соединения [1-20]

нажатой не менее 3 секунд. Индикатор соединения [1-19] начинает

часто мигать.

► Отпустите кнопку соединения.

Русский

► Не позднее чем через 3 секунды нажмите

и удерживайте нажатыми не менее 3 се кунд кнопки «плюс» и «минус» [1-18].

В качестве подтверждения команды индика тор на пылеудаляющем аппарате мигает три раза.

7 Настройки

7.1 Регулировка силы всасывания

► Нажимайте кнопки «плюс» или «минус»

[1-18] в режиме всасывания.

7.2 Защита от перегрева

Для защиты от перегрева специальный пред охранитель с тепловым реле отключает пы леудаляющий аппарат перед достижением критической температуры. Нижний свето диод [1-18] сигнализирует о сбое в работе.

Горит красный светодиод Перегрев

► Отключите пылеудаляющий аппарат и

дайте ему остыть.

► Примерно через 5 минут снова включите

пылеудаляющий аппарат.

7.3 Затяните тормоз [1A]

► Приподнимите переднюю часть пылеуда

ляющего аппарата.

► Надавите на тормоз [1-13] движением

вниз до фиксации.

► Для растормаживания нажмите кноп

ку [1-12].

7.4 SysDoc

ПРЕДУПРЕЖДЕНИЕ

Опасность травмирования

► Не используйте пылеудаляющий аппарат

в качестве подставки.

ВНИМАНИЕ

Опасность травмирования

► При транспортировке следите за тем,

чтобы замок T-Loc и все четыре замка SysDoc были заперты.

Сверху на аппарате [1-7] можно закрепить систейнер с помощью замка T-Loc [1-8]. Си стейнеры без T-Loc можно зафиксировать че тырьмя замками SysDoc [1-3].

8 Выполнение работ

8.1 Всасывание сухих материалов

ВНИМАНИЕ

Опасная для здоровья пыль Травмирование дыхательных путей

► Всегда используйте мешок-пылесборник!

ВНИМАНИЕ

Опасная для здоровья пыль Травмирование дыхательных путей

► Перед работой проверьте состояние ос

новного фильтра.

При всасывании пыли, превышающей

предельные значения, очищайте толь ко непосредственные источники пыли (элек тро- или пневмоинструмент).

Соблюдайте следующие правила при сборе пыли, образующейся при работе электроин струментов:

Обеспечьте достаточную вентиляцию! Соблю дайте региональные предписания!

Предельные значения: Отводимый воздух макс. 50 % объёма приточного воздуха

Формула:объём помещения VR x интенсив ность воздухообмена L

8.2 Всасывание мокрых материалов/

жидкостей

Удалите мешок-пылесборник!

Используйте специальный фильтр для влажной уборки.

При достижении максимального уровня за полнения всасывание автоматически прекра щается.

Нижний светодиод [1-18] загорается красным светом.

► Выключите пылеудаляющий аппарат

[1-11] .

► Откройте зажимные скобы [1-10] и сни

мите верхнюю часть аппарата.

► Опорожните резервуар для грязи [1-9]. После мокрого всасывания просушите основ ной фильтр!

Просушите аппарат перед работой с сухой пылью.

Русский

ВНИМАНИЕ

Опасная для здоровья пыль Травмирование дыхательных путей

► После мокрого всасывания удалите

фильтр для влажной уборки и установите основной фильтр для сухих материалов.

ВНИМАНИЕ

Выступающая пена и жидкости

► Немедленно выключите и опорожните

аппарат.

8.3 Функция отвода воздуха

► Откройте решётку, закрывающую выпус

кное отверстие [1-14].

► Вставьте шланг в отверстие [1-14]. ► В режиме ожидания нажмите кнопку

MAN [1-17].

8.4 Ручная очистка фильтра и мешкапылесборника

► В режиме ожидания нажмите кнопку

MAN

[1-17].

► Установите силу всасывания на макси

мум [1-18].

► Закройте шланг рукой и одновременно

быстро нажмите вниз три раза рычаг очистки [1-16].

УКАЗАНИЕ

Повреждение двигателя

► Никогда не работайте с повреждённым

основным фильтром или вообще без фильтра, так как это может привести к повреждению двигателя.

8.7 По окончании работы

► Выключите пылеудаляющий аппарат и

выньте вилку из розетки. ► Смотайте сетевой кабель. ► Опорожните резервуар для грязи.

► Уберите шланг [4-1] в запираемый от

сек [1-7]. Уберите сетевой кабель [4-2] в

запираемый отсек

бухту. Для этого пропустите кабель через

выемку [4-3]. ► Очистите пылеудаляющий аппарат изну

три и снаружи с помощью пылесоса и

тряпки. ► Уберите пылеудаляющий аппарат на хра

нение в сухое помещение, защищённое от

неправомочного использования.

На крышку отсека для шланга мож но класть инструменты.

[1-7] или намотайте на

9 Техобслуживание и уход

8.5 Чистая замена мешка-пылесборника

► Разблокируйте зажимные скобы и сними

те верхнюю часть аппарата [2].

► Потяните за язычок на мешке-пылесбор

нике до полного перекрывания отверстия

в мешке. Теперь мешок-пылесборник можно вынуть, не опасаясь, что из него посыплется содер жимое.

► Установите на место верхнюю часть аппа

рата и закройте зажимные скобы.

8.6 Замена фильтрующего элемента[5]

► Выньте использованный фильтр [1-15]. ► Утилизируйте использованный фильтр в

соответствии с законодательными пред

писаниями. ► Вставьте новый фильтр [1-15].

Коды для заказа оснастки, фильтров и расходных материалов можно на йти в каталоге Festool и в Интернете на www.festool.ru.

ПРЕДУПРЕЖДЕНИЕ

Опасность травмирования, поражения электрическим током

► Перед началом любых работ по ремонту и

техническому обслуживанию устройства вынимайте вилку из розетки!

► Все работы по ремонту и техническому

обслуживанию, которые требуют откры вания корпуса двигателя, должны выпол няться только специалистами авторизо ванной мастерской Сервисной службы.

Сервисное обслуживание и ремонт должны выполняться только специалистами фирмыизготовителя или в сервисной мастерской. Адрес ближайшей мастерской см. на: www.festool.ru/сервис

EKAT

Русский

Используйте только оригинальные запасные части Festool! № для заказа см. на: www.festool.ru/сервис

► Регулярно очищайте датчики уровня на

полнения [4-4] и резервуар для грязи .

Соблюдайте следующие правила:

– Не реже одного раза в год техническая

проверка аппарата (отсутствие поврежде ний фильтра, герметичность устройства и работа контрольного оборудования) пред ставителем фирмы-изготовителя или ли цом, прошедшим инструктаж.

– То, что невозможно очистить, подлежит

утилизации. Для утилизации используйте непроницаемые мешки. Соблюдайте дей ствующие предписания по утилизации!

10 Опасность для окружающей

среды

Не выбрасывайте инструмент вместе с бытовыми отходами! Обеспечьте эко

логически безопасную утилизацию ин струментов, оснастки и упаковки. Соблюдайте действующие национальные предписания.

Только для стран ЕС: согласно директиве ЕС об отходах электрического и электронного оборудования, а также гармонизированным национальным стандартам отслужившие свой срок электроинструменты должны утилизиро ваться раздельно и направляться на экологи чески безопасную переработку.

Информация по директиве REACh:

www.festool.com/reach Логотипы «Bluetooth®» являются зарегистри

рованными товарными знаками Bluetooth SIG, Inc., и любое использование этих знаков компанией TTS Tooltechnic Systems AG & Co. KG и, следовательно, компанией Festool воз можно только при наличии лицензии.

Obsah

1 Bezpečnostní pokyny.................................83

2 Symboly..................................................... 83

3 Jednotlivé součásti....................................84

4 Technické údaje........................................ 84

5 Účel použití................................................84

6 Uvedení do provozu................................... 85

7 Nastavení...................................................86

8 Práce......................................................... 86

9 Údržba a péče............................................88

10 Životní prostředí........................................ 88

1 Bezpečnostní pokyny

Varování! Přečtěte si všechny bezpečnost

ní pokyny a instrukce.Nedodržování bezpeč

nostních pokynů a instrukcí může způsobit úraz elektrickým proudem, požár a/nebo těžká pora nění.

Všechny bezpečnostní pokyny a instrukce uschovejte, abyste je mohli použít i v budouc nosti.

– Toto zařízení nesmí používat osoby (včetně

dětí) s omezenými fyzickými, smyslovými či duševními schopnostmi nebo nedostateč nými zkušenostmi a vědomostmi. Na nutné dohlížet, aby bylo zajištěno, že si ne budou se zařízením hrát.

– Pokud je přívodní kabel tohoto zařízení po

škozený, musí ho vyměnit autorizovaný zá kaznický servis, aby se zabránilo ohrožení.

– Varování Obsluha musí být přiměřeným

způsobem instruovaná ohledně používání tohoto zařízení.

– Před čištěním nebo výměnou opotřebova

ných dílů nebo při přestavbě zařízení se musí vždy nejprve odpojit síťová zástrčka ze zásuvky.

– Varování Zásuvku na zařízení používejte

pouze k účelům, které jsou stanovené v ná vodu.

– Varování Uniká-li pěna nebo kapalina, zaří

zení ihned vypněte.

– Pozor Pravidelně čistěte zařízení omezující

hladinu vody a kontrolujte, zda nevykazuje známky poškození.

– Hladina akustického tlaku podle EN

60335-2-69 / nejistota K 70 dB(A) / 3 dB

– Hodnota vibrací působících na ruku/paži

podle EN 60335-6-69 / nejistota K < 2,5 m/s² / 1,5 m/s²

děti je

Český

Varování Zařízení může obsahovat zdraví

–

škodlivý prach. Údržbu, vyprazdňování a vý měnu filtru smí provádět pouze autorizova ný odborník s vhodným ochranným vybave ním.

– Provozujte jen s nainstalovaným filtračním

systémem!

– Nebezpečí výbuchu a požáru: nevysávejte: – jiskry nebo horký prach;

– hořlavé nebo výbušné látky (např. hoř

čík, hliník, benzín, ředidla);

– agresivní látky (např. kyseliny, louhy,

rozpouštědla);

– chemicky reaktivní látky, které vedou ke

vzniku tepla, kyselin/zásad, plynů atd. (např. reaktivní materiály 2K, hliník a voda).

– Dodržujte národní bezpečnostní předpisy

a řiďte se údaji výrobce materiálu!

– Používejte pouze s vhodnými ochrannými

pomůckami!

– Používejte, pouze pokud jste při vizuální

kontrole nezjistili žádné poškození, v su chém prostředí a podle návodu!

– Pravidelně kontrolujte zástrčku a kabel,

abyste zabránili ohrožení. V případě poško zení je nechte vyměnit výhradně v autorizo vaném zákaznickém servisu.

– Nezvedejte a nepřemisťujte pomocí háku

jeřábu nebo zvedacího zařízení!

2 Symboly

Varování před všeobecným nebezpečím

Varování před úrazem elektrickým pro udem

Přečtěte si návod/pokyny!

Používejte respirátor!

Varování! Zařízení může obsahovat zdraví škodlivý prach!

Hodí se pro zachycení prachu s mezními hodnotami expozice více než 1 mg/m

Nevyhazujte do domovního odpadu.

Český

Stoupání zakázáno

3 Jednotlivé součásti

[1-2] [1-3] [1-4] [1-7] [1-8] [1-9] [1-10]

Zásuvka pro připojení nářadí SysDoc Držadlo Úložný rám na hadici Uzávěr T-Loc pro Systainer Odpadní nádoba Uzavírací spona

[1-11] [1-12] + [1-13] [1-14] [1-15] [1-16] [1-17] [1-18] [1-19] [1-20]

Uvedené obrázky se nacházejí na začátku návo du k použití.

Vypínač Brzda Vyfukovací otvor Výsuvný filtr Čištění Tlačítko MAN Regulace sacího výkonu Ukazatel spojení Tlačítko pro spojení

4 Technické údaje

Mobilní vysavače Příkon 350–1 200 W

Max. příkon zásuvky pro připojení nářadí EU, KR, CN

CH, DK

GB 240 V / 110 V Max. objem proudění (vzduchu) vysavač/turbína 130 m³/h / 222 m³/h Max. podtlak, turbína 24 000 Pa Plocha filtru 3 369 cm² Sací hadice D 27/32 mm × 3,5 m AS Délka přívodního kabelu 7,5 m Hladina akustického tlaku podle EN 60335-2-69 / nejistota K3 70 dB(A) Třída ochrany IP X4 Objem nádoby CTL MINI I 10 l

CTL MIDI I 15 l

Rozměry D × Š × V CTL MINI I 470 × 320 × 455 mm

CTL MIDI I 470 × 320 × 495 mm

Hmotnost CTL MINI I 11,0 kg

1 610 W / 770 W

2 200 W 1 150 W

5 Účel použití

Mobilní vysavač je vhodný pro – vysávání a odsávání prachu do 1 mg/m³ tří

dy prachu ’L’, – vysávání vody, – zvýšené namáhání při profesionálním pou

žití

podle IEC/EN 60335-2-69.

CTL MIDI I 11,3 kg

Při použití v rozporu s určeným účelem přebírá odpovědnost uživatel.

Český

6 Uvedení do provozu

VAROVÁNÍ

Nepřípustné napětí nebo nepřípustná frek vence!

Nebezpečí úrazu

► Řiďte se údaji na typovém štítku. ► Vezměte v úvahu specifika příslušné země.

6.1 První uvedení do provozu

► Vložte filtrační/odpadní vak [2]. ► Namontujte naviják kabelu [3]. ► Připojte sací hadici [3].

6.2 Připojení mobilního vysavače

VAROVÁNÍ

Nebezpečí poranění při nekontrolovaném rozběhnutí nářadí

► Před zapnutím dbejte na to, aby bylo připo

jené nářadí vypnuté.

VAROVÁNÍ

Nebezpečí poranění elektrickým proudem

► Síťovou zástrčku zapojte do uzemněné zá

suvky.

► Nesahejte do zásuvky mobilního vysavače.

Když je mobilní vysavač zapojený do síťové zásuvky, je zásuvka pro připoje ní nářadí na mobilním vysavači trvale pod proudem.

Zapojení mobilního vysavače do zásuvky

Mobilní vysavač je vypnutý. ► Zapojte síťový kabel do zásuvky.

Zásuvka pro připojení nářadí [1-2] je pod proudem.

Přepnutí mobilního vysavače do pohotovostní ho režimu

► Stiskněte vypínač [1-11].

Zásuvka pro připojení nářadí [1-2] je pod proudem.

Zelená LED [1-18] signalizuje pohoto vostní režim.

Automatické spuštění mobilního vysavače

Mobilní vysavač je v pohotovostním režimu. ► Pro automatické spuštění mobilního vysava

če: Zapněte připojené nářadí.

Manuální spuštění mobilního vysavače

Mobilní vysavač je v pohotovostním režimu.

► Stiskněte tlačítko MAN [1-17].

Když mobilní vysavač nepoužíváte nebo před prováděním údržby a čištění vytáh

něte jeho síťovou zástrčku ze zásuvky.

6.3 Připojení elektrického nářadí

VAROVÁNÍ

Nebezpečí poranění

► Dodržujte maximální příkon zásuvky pro

připojení nářadí (viz kapitolu Technické údaje).

► Vypněte elektrické nářadí.

Spojení síťového elektrického nářadí s mobil ním vysavačem

► Zapojte elektrické nářadí do zásuvky pro

připojení elektrického nářadí

Elektrické nářadí je síťovým kabelem spojené s mobilním vysavačem.

Spojení akumulátorového elektrického nářadí s mobilním vysavačem (MINI I / MIDI I)

► V pohotovostním režimu stiskněte tlačítko

pro spojení [1-20]. Ukazatel spojení [1-19] pomalu bliká. Mo

bilní vysavač je po dobu 60 sekund připrave ný ke spojení.

► Zapněte akumulátorové elektrické nářadí.

Mobilní vysavač se spustí a akumulátorové elektrické nářadí je spojené až do manuál ního vypnutí mobilního vysavače nebo odpo jení síťové zástrčky. Akumulátorové nářadí

se poté musí spojit znovu. Při spojení nového akumulátorového elektric kého nářadí se přepíše dosavadní spojení.

6.4 Spojení s mobilním koncovým zařízením

(MINI I / MIDI I)

S mobilním vysavačem lze přes Bluetooth spojit mobilní koncové zařízení (např. za účelem aktualizace softwaru s aplikací Festool).

► V pohotovostním režimu podržte 3 sekundy

stisknuté tlačítko pro spojení [1-20] na mo

bilním vysavači.

Ukazatel spojení [1-19] rychle bliká.

Mobilní vysavač je po dobu 60 sekund při

pravený ke spojení. ► Postupujte podle pokynů v aplikaci Festool.

6.5 Dálkové ovládání (MINI I / MIDI I) Spojení dálkového ovládání a mobilního

vysavače

Abyste mohli dálkové ovládání spojit s mobilním vysavačem, musí se provést resetování dálko

[1-2].

Český

vého ovládání (viz Resetování dálkového ovládá ní).

Doposud nespojená dálková ovládání lze spojit přímo.

Vytvořené spojení mezi dálkovými ovládáními a mobilním vysavačem zů stane zachované i po manuálním vy pnutí nebo odpojení síťové zástrčky mobilního vysavače.

Mobilní vysavač může být současně spojený až s pěti dálkovými ovládání mi. Mobilní vysavač lze současně pou žívat s jedním akumulátorovým elek trickým nářadím.

► V pohotovostním režimu podržte 3 sekundy

stisknuté tlačítko pro spojení [1-20] na mo bilním vysavači.

Ukazatel spojení [1-19] rychle bliká. Mobilní vysavač je po dobu 60 sekund při

pravený ke spojení.

► Stiskněte tlačítko MAN na dálkovém ovládá

ní. Dálkové ovládání je trvale uložené v mobil

ním vysavači.

Zapnutí/vypnutí

Po spojení dálkového ovládání s mobilním vysa vačem lze mobilní vysavač zapínat a vypínat po mocí dálkového ovládání.

7 Nastavení

7.1 Regulace sací síly

► V sacím režimu stiskněte tlačítko plus nebo

minus [1-18].

7.2 Tepelná pojistka

Aby nedošlo k přehřátí, tepelná pojistka vypne mobilní vysavač před dosažením kritické teplo ty. Nejdolnější LED

LED svítí červeně Nadměrná teplota

► Vypněte mobilní vysavač a nechte ho vy

chladnout.

► Cca po 5 minutách mobilní vysavač znovu

zapněte.

7.3 Zajištění brzdy [1A]

► Mobilní vysavač na přední straně mírně

zvedněte.

► Brzdu [1-13] zatlačte dolů, dokud neuslyší

te aretaci.

► Pro uvolnění stiskněte tlačítko [1-12].

7.4 SysDoc

VAROVÁNÍ

Nebezpečí poranění

► Na odkládací plochu mobilního vysavači si

nestoupejte.

[1-18] signalizuje poruchu.

► Pro zapnutí/vypnutí stiskněte tlačítko MAN

na dálkovém ovládání.

Resetování dálkového ovládání

Resetováním se zruší spojení dálkového ovládá ní s mobilním vysavačem.

► 10 sekund držte stisknuté tlačítko pro spo

jení a tlačítko MAN. Po provedení resetování svítí LED ukazatel

purpurově.

6.6 Smažte všechna uložená zařízení. (MINI I / MIDI I)

► Minimálně 3 sekundy držte stisknuté tlačít

ko pro spojení [1-20]. Ukazatel spojení [1-19] rychle bliká.

► Znovu uvolněte tlačítko pro spojení. ► Během 3 sekund podržte minimálně po do

bu 3 sekund současně stisknuté tlačítko plus a minus [1-18].

Mobilní vysavač potvrdí příkaz trojím rychlým bliknutím.

UPOZORNĚNÍ

Nebezpečí poranění

► Při přepravě dbejte na to, aby uzávěr T-

Loc, resp. čtyři uzávěry SysDoc byly zavře né.

Na odkládací plochu [1-7] lze pomocí uzávěru T-Loc T-Loc lze připevnit pomocí čtyř uzávěrů SysDoc

[1-3].

[1-8] připevnit Systainer. Systainery bez

8 Práce

8.1 Vysávání suchého prachu

UPOZORNĚNÍ

Zdraví škodlivý prach Poškození dýchacích cest

► Vždy použijte filtrační vak!

UPOZORNĚNÍ

Zdraví škodlivý prach Poškození dýchacích cest

► Před vysáváním zkontrolujte, zda není

hlavní filtr poškozený.

Při odsávání prachu, který překračuje

mezní hodnoty, odsávejte pouze u jedno ho zdroje prachu (elektrického nebo pneuma tického nářadí).

Při odsávání prachu u běžícího elektrického ná řadí dodržujte následující:

Zajistěte dostatečné větrání! Dodržujte místní předpisy!

Mezní hodnoty: výstupní vzduch max. 50 % ob jemu čerstvého vzduchu

Vzorec:objem prostoru VR × míra výměny vzdu chu L

8.2 Vysávání mokrých materiálů / kapalin

Český

► V pohotovostním režimu stiskněte tlačítko

MAN [1-17].

8.4 Manuální čištění filtru a filtračního vaku

► V pohotovostním režimu stiskněte tlačítko

MAN

[1-17].

► Nastavte sací sílu na maximum [1-18]. ► Rukou uzavřete sací hadici a zároveň stis

kněte čisticí páčku [1-16] třikrát krátce do lů.

8.5 Bezprašná výměna filtračního vaku

► Otevřete uzavírací spony a sejměte horní

část [2].

► Zatáhněte krytku na filtračním vaku tak, aby

byl otvor filtračního vaku úplně uzavřený. Filtrační vak je nyní bezpečně uzavřený a lze ho vyjmout.

► Nasaďte horní část vysavače a zavřete uza

vírací spony.

8.6 Výměna filtračního prvku[5]

Odstraňte filtrační vak! Použijte speciální filtr pro mokré vysává

ní. Po dosažení maximální výšky naplnění se vysá

vání automaticky přeruší. Nejdolnější LED [1-18] svítí červeně.

► Vypněte mobilní vysavač [1-11]. ► Otevřete uzavírací spony [1-10] a sejměte

horní část.

► Vyprázdněte odpadní nádobu [1-9]. Po mokrém sání nechte uschnout hlavní filtr!

Mobilní vysavač před vysáváním suchého pra chu vysušte.

Zdraví škodlivý prach Poškození dýchacích cest

► Po mokrém sání vyjměte filtr pro mokré

vysávání a vyměňte ho za hlavní filtr na su chý materiál.

UPOZORNĚNÍ

► Vytáhněte opotřebovaný zásuvný filtr [1-15]. ► Opotřebovaný zásuvný filtr zlikvidujte v sou

ladu se zákonnými předpisy. ► Zasuňte nový zásuvný filtr [1-15].

Objednací čísla příslušenství, filtrů a spotřebního materiálu najdete v ka talogu Festool nebo na internetu na „www.festool.cz“.

OZNÁMENÍ

Poškození motoru

► Nikdy nevysávejte bez namontovaného

hlavního filtru nebo s poškozeným hlavním filtrem, protože se může poškodit motor.

8.7 Po práci

► Vypněte mobilní vysavač a vytáhněte síťovou

zástrčku ze zásuvky. ► Naviňte přívodní kabel. ► Vyprázdněte odpadní nádobu.

UPOZORNĚNÍ

Unikající pěna a kapaliny

► Zařízení okamžitě vypněte a vyprázdněte.

8.3 Funkce vyfukování

► Otevřete mřížku před vyfukovacím otvo

rem [1-14].

► Zasuňte sací hadici do vyfukovacího otvo

ru [1-14].

► Sací hadici [4-1] vložte do uzavíracího úlo

žného rámu na hadici [1-7]. Přívodní ka

bel [4-2] vložte do uzavíracího úložného rá

mu na hadici

ják kabelu. Přívodní kabel veďte otvorem

[4-3]. ► Mobilní vysavač uvnitř i venku vysajte a ot

řete. ► Mobilní vysavač uložte v suché místnosti

tak, aby nemohlo dojít k neoprávněnému

použití.

[1-7] nebo ho naviňte na navi

EKAT

Český

Kryt úložného rámu na hadici slouží také pro odkládání nářadí.

9 Údržba a péče

VAROVÁNÍ

Nebezpečí poranění, úraz elektrickým pro udem

► Před jakýmikoli pracemi údržby a opravami

vytáhněte vždy síťovou zástrčku ze zásuvky!

► Všechny práce údržby a opravy, které vyža

dují otevření krytu motoru, smí provádět pouze autorizovaný zákaznický servis.

Servis a opravy smí provádět pouze výrobce ne bo servisní dílny: Nejbližší adresu najdete na: www.festool.cz/sluzby.

Značka Bluetooth

a loga jsou registrované značky společnosti Bluetooth SIG, Inc., a v rám ci licence je používá společnost TTS Tooltechnic Systems AG & Co. KG a tedy Festool.

Používejte jen originální náhradní díly Festool! Obj. č. na: www.festool.cz/sluzby.

► Pravidelně čistěte snímače naplnění [4-4]

a vyprazdňujte odpadní nádobu .

Dodržujte následující pokyny:

– Minimálně jednou ročně by měl výrobce ne

bo instruovaná osoba provést prachově technickou kontrolu (např. zda není poško zený filtr, dále kontrolu těsnosti zařízení a funkce kontrolních prvků).

– Co nelze vyčistit, musí se zlikvidovat. K to

muto účelu používejte nepropustné vaky. Dodržujte platné podmínky pro likvidaci.!

10 Životní prostředí

Zařízení nevyhazujte do domovního od padu! Zařízení, příslušenství a obaly

odevzdejte k ekologické recyklaci. Do

držujte platné vnitrostátní předpisy. Pouze EU: Podle evropské směrnice o odpad

ních elektrických a elektronických zařízeních a provádění v národním právu se musí staré elektrické nářadí shromažďovat odděleně a odevzdat k ekologické recyklaci.

Informace k REACh: www.festool.com/reach

Polski

Spis treści

1 Uwagi dotyczące bezpieczeństwa............. 89

2 Symbole.....................................................90

3 Elementy urządzenia.................................90

4 Dane techniczne........................................90

5 Użycie zgodne z przeznaczeniem..............91

6 Rozruch..................................................... 91

7 Ustawienia.................................................92

8 Praca......................................................... 93

9 Konserwacja i czyszczenie........................94

10 Środowisko................................................95

1 Uwagi dotyczące

bezpieczeństwa

Ostrzeżenie! Należy przeczytać wszystkie

zalecenia bezpieczeństwa pracy i instrukcje.

Nieprzestrzeganie wskazówek i instrukcji doty czących bezpieczeństwa może doprowadzić do porażenia prądem, pożaru i/ lub powstania ciężkich obrażeń ciała.

Wszystkie wskazówki i instrukcje dotyczące bezpieczeństwa należy zachować do wyko rzystania w przyszłości.

– Z urządzenia nie mogą korzystać osoby (w

tym dzieci) o ograniczonych zdolnościach fi zycznych, motorycznych lub umysłowych lub niewystarczającym doświadczeniu i wiedzy. Należy pilnować dzieci, aby nie ba wiły się urządzeniem.

– Jeśli przewód zasilający urządzenia jest

uszkodzony, należy go wymienić w autory zowanym warsztacie serwisowym, aby uniknąć zagrożeń.

– Ostrzeżenie Operator musi być odpowied

nio przeszkolony w zakresie posługiwania się tą maszyną.

– Przed czyszczeniem, konserwacją, wymia

ną materiałów eksploatacyjnych lub kon wersją urządzenia należy zawsze odłączyć wtyczkę sieciową od gniazda.

– Ostrzeżenie Gniazda na maszynie używać

wyłącznie do celów opisanych w niniejszej instrukcji.

– Ostrzeżenie W przypadku wycieku piany lub

płynu należy natychmiast wyłączyć urzą dzenie.

– Ostrożnie Regularnie czyścić ogranicznik

poziomu wody i sprawdzać, czy nie ma śla dów uszkodzeń.

– Poziom ciśnienia akustycznego zgodnie z

EN 60335-2-69 / nieoznaczoność K 70 dB(A)/ 3 dB

– Wartość drgań działających na układ dłoń/

ramię zgodnie z EN 60335-6-69/ nieozna czoność K

<2,5 m/s²/ 1,5 m/s²

– Ostrzeżenie Urządzenie może zawierać pył

szkodliwy dla zdrowia. Konserwację, opró żnianie i wymianę filtrów należy zlecać wy łącznie autoryzowanym specjalistom dys ponującym odpowiednim wyposażeniem ochronnym.

– Eksploatacja dozwolona tylko z zainstalo

wanym systemem filtrowania!

– Ryzyko wybuchu i pożaru: Nie odsysać: – iskier lub gorących pyłów;

– substancji palnych lub wybuchowych

(np. magnezu, aluminium, benzyny, roz cieńczalników);

– substancji o agresywnych właściwoś

ciach (np. kwasów, zasad, rozpuszczal ników);

– wchodzących w reakcje chemiczne sub

stancji, które prowadzą do wydzielania ciepła, kwasów/zasad, gazów itp. (np. wchodzących w reakcje materiałów 2K, aluminium i wody).

– Przestrzegać obowiązujących na terenie

danego kraju przepisów bezpieczeństwa i stosować się do zaleceń producenta obra bianego materiału!

– Używać wyłącznie przy zastosowaniu odpo

wiedniego wyposażenia ochronnego!

– Używać tylko po stwierdzeniu sprawności

na podstawie kontroli wzrokowej, w su chym otoczeniu, zgodnie z instrukcją!

– Regularnie sprawdzać wtyczkę oraz kabel,

aby uniknąć zagrożenia. W razie uszkodze nia zlecić ich wymianę w autoryzowanym warsztacie serwisowym.

– Nie podnosić ani nie transportować za po

mocą haków lub dźwignic!

Polski

2 Symbole

Ostrzeżenie przed ogólnym zagroże niem

Ostrzeżenie przed porażeniem prądem

Przeczytać instrukcje/zalecenia!

Należy stosować ochronę dróg odde chowych!

Ostrzeżenie! Urządzenie może zawierać pył szkodliwy dla zdrowia!

Nadaje się do odsysania pyłu o wartości ekspozycyjnej powyżej 1 mg/m

Nie wyrzucać razem z odpadami do mowymi.

[1-4] [1-7] [1-8] [1-9] [1-10] [1-11] [1-12] +

[1-13] [1-14] [1-15] [1-16] [1-17]

[1-18] [1-19] [1-20]

Uchwyt Schowek na wąż Blokada T-Loc do systenerów Zbiornik na zanieczyszczenia Klamry zamykające Włącznik/wyłącznik Hamulec

Otwór wydmuchowy Szuflada filtra Czyszczenie Przycisk MAN Regulacja siły ssania Wskazanie połączenia Przycisk połączenia

Zabrania się wchodzenia na urządze nie

Wymienione ilustracje znajdują się na początku niniejszej instrukcji eksploatacji.

3 Elementy urządzenia

[1-2] [1-3]

Gniazdo wtykowe urządzenia SysDoc

4 Dane techniczne

Odkurzacze mobilne Pobór mocy 350 - 1200 W

Maks. moc przyłączowa gniazda wtykowego urzą dzenia

Maks. natężenie przepływu (powietrze), odkurzacz/turbina 130 m³/h / 222 m³/h Podciśnienie maks., turbina 24000 Pa Powierzchnia filtracyjna 3369 cm²

UE, KR, CN

CH, DK

GB 240 V/ 110 V

2200 W 1150 W

1610 W/ 770 W

Wąż ssący D 27/32 mm x 3,5 m-AS Długość przewodu zasilającego 7,5 m Poziom ciśnienia akustycznego zgodnie z EN 60335-2-69 / nieoznaczo

ność K3 Rodzaj zabezpieczenia IP X4 Pojemność zbiornika CTL MINI I 10 l

CTL MIDI I 15 l

Wymiary, dł. x szer. x wys. CTL MINI I 470 x 320 x 455 mm

70 dB(A)

Polski

Odkurzacze mobilne

CTL MIDI I 470 x 320 x 495 mm

Ciężar CTL MINI I 11,0 kg

CTL MIDI I 11,3 kg

5 Użycie zgodne z

przeznaczeniem

Odkurzacz mobilny nadaje się do – zasysania i odsysania pyłów o wielkości do

1 mg/m³ zgodnie z kategorią ’L’, – odsysania wody, – eksploatacji przy zwiększonym obciążeniu

w warunkach przemysłowych,

zgodnie z normą IEC/EN 60335-2-69.

W przypadku eksploatacji niezgodnej z przeznaczeniem odpowiedzialność ponosi

użytkownik.

6 Rozruch

OSTRZEŻENIE

Niedozwolone napięcie lub częstotliwość! Niebezpieczeństwo wypadku

► Przestrzegać informacji podanych na tab

liczce znamionowej.

► Przestrzegać specjalnych przepisów, obo

wiązujących na danym obszarze admini stracyjnym.

6.1 Pierwsze uruchomienie

► Założyć worek filtrujący lub worek jednora

zowy [2]. ► Montaż zwijacza kabla [3]. ► Podłączanie węża ssącego [3].

6.2 Podłączanie odkurzacza mobilnego

OSTRZEŻENIE

Niebezpieczeństwo obrażeń związane z nie kontrolowanym uruchomieniem narzędzi

► Przed włączeniem sprawdzić, czy podłą

czone urządzenie jest wyłączone.

Gdy odkurzacz mobilny jest podłączo ny do gniazda sieciowego, gniazdo wtykowe odkurzacza mobilnego stale przewodzi prąd.

Ustalanie połączenia między odkurzaczem mobilnym a gniazdem wtykowym

Odkurzacz mobilny jest wyłączony. ► Podłączyć kabel sieciowy do gniazda wtyko

wego. Gniazdo wtykowe urządzenia [1-2] przewo

dzi prąd.

Przełączanie odkurzacza mobilnego na tryb czuwania

► Nacisnąć włącznik/wyłącznik[1-11].

Gniazdo wtykowe urządzenia [1-2] przewo dzi prąd.

Zielona dioda LED [1-18] wskazuje tryb czuwania.

Automatyczne uruchamianie odkurzacza mo bilnego

Odkurzacz mobilny jest przełączony na tryb czuwania.

► W celu automatycznego uruchomienia od

kurzacza mobilnego: Włączyć połączone urządzenie.

Ręczne uruchamianie odkurzacza mobilnego

Odkurzacz mobilny jest przełączony na tryb czuwania.

► Nacisnąć przycisk MAN [1-17].

Gdy urządzenie nie jest używane, jak rów

nież przed przystąpieniem do wykonywa nia wszelkich prac związanych z konserwacją i czyszczeniem urządzenia, należy zawsze wycią gać wtyczkę z gniazda zasilającego.

6.3 Podłączanie elektronarzędzia

OSTRZEŻENIE

Niebezpieczeństwo obrażeń spowodowane prądem elektrycznym

► Wetknąć wtyczkę przewodu zasilającego do

uziemionego gniazda wtykowego.

► Nie wkładać rąk do gniazda wtykowego od

kurzacza mobilnego.

OSTRZEŻENIE

Niebezpieczeństwo zranienia

► Należy przestrzegać maksymalnej mocy

przyłączowej w gnieździe wtykowym urzą dzenia (patrz rozdział Dane techniczne).

► Wyłączyć elektronarzędzie.

Polski

Ustalanie połączenia między elektronarzę dziem zasilanym z sieci a odkurzaczem mobil nym

► Podłączyć elektronarzędzie do gniazda

urządzenia [1-2].

Elektronarzędzie jest połączone z odkurzaczem mobilnym za pomocą kabla zasilającego.

Ustalanie połączenia między elektronarzę dziem akumulatorowym a odkurzaczem mo bilnym (MINI I / MIDI I)

► W trybie czuwania nacisnąć przycisk połą

czenia Wskaźnik połączenia [1-19] miga wolno.

Odkurzacz mobilny jest przez 60 sekund go towy do nawiązania połączenia.

► Włączyć elektronarzędzie zasilane akumu

latorowo. Odkurzacz mobilny jest uruchomiony, a za

silane akumulatorowo elektronarzędzie jest z nim połączone aż do momentu ręcznego wyłączenia odkurzacza mobilnego lub wy ciągnięcia wtyczki. Następnie należy ponow

nie podłączyć akumulator. Podłączenie nowego zasilanego akumulatorowo elektronarzędzia zastępuje poprzednie połącze nie.

6.4 Połączenie z mobilnym urządzeniem

Mobilne urządzenie końcowe (np. smartfon) można połączyć przez Bluetooth® z odkurza czem mobilnym (np. w celu aktualizacji opro gramowania za pomocą aplikacji Festool).

► W trybie czuwania nacisnąć przycisk połą

czenia [1-20] na odkurzaczu mobilnym i

przytrzymać przez 3 sekundy.

Wskaźnik połączenia [1-19] miga szybko.

Odkurzacz mobilny jest przez 60 sekund go

towy do nawiązania połączenia. ► Postępować zgodnie ze wskazówkami apli

kacji Festool.

6.5 Pilot zdalnego sterowania (MINI I / MIDI

Ustalanie połączenia między pilotem zdalnego sterowania a odkurzaczem mobilnym

Aby móc połączyć pilota z odkurzaczem mobil nym, należy przeprowadzić reset pilota (patrz Reset pilota zdalnego sterowania).

Dotychczas niepołączone piloty zdalnego stero wania można połączyć bezpośrednio.

[1-20].

końcowym (MINI I / MIDI I)

Połączenie między pilotami a odku rzaczem mobilnym zostaje zachowa ne również po ręcznym wyłączeniu lub wyciągnięciu wtyczki odkurzacza mobilnego.

Odkurzacz mobilny może być połączo ny z tylko jednym elektronarzędziem akumulatorowym. Odkurzacz mobilny może być połączony z jednym elektro narzędziem akumulatorowym.

► W trybie czuwania nacisnąć przycisk połą

czenia [1-20] na odkurzaczu mobilnym i przytrzymać przez 3 sekundy.

Wskaźnik połączenia [1-19] miga szybko. Odkurzacz mobilny jest przez 60 sekund go

towy do nawiązania połączenia.

► Nacisnąć przycisk MAN na pilocie.

Pilot zdalnego sterowania jest trwale zapi sany w odkurzaczu mobilnym.

Włączanie/ wyłączanie

Po połączeniu pilota z odkurzaczem mobilnym, odkurzacz może być włączany i wyłączany za pomocą pilota.

► Aby włączyć i wyłączyć należy nacisnąć

przycisk MAN na pilocie.

Reset na pilocie

Po zresetowaniu połączenie pilota zdalnego sterowania z odkurzaczem mobilnym zostaje usunięte.

► Nacisnąć przycisk połączenia oraz przycisk

MAN i przytrzymać przez 10 sekund. Wskaźnik LED miga na różowo, jeśli proces

resetowania zakończył się powodzeniem.

6.6 Usunąć z pamięci wszystkie zapisane urządzenia. (MINI I / MIDI I)

► Nacisnąć przycisk połączenia [1-20] i przy

trzymać przez co najmniej 3 sekundy. Wskaźnik połączenia [1-19] miga szybko.

► Ponownie puścić przycisk połączenia. ► W ciągu 3 sekund nacisnąć jednocześnie i

przytrzymać przez co najmniej 3 sekundy przyciski plus i minus [1-18].

Odkurzacz mobilny potwierdza komendę trzy krotnym szybkim miganiem.

7 Ustawienia

7.1 Regulacja siły ssania

► W trybie ssania naciskać przyciski plus lub

minus [1-18].

7.2 Zabezpieczenie przed nadmiernym wzrostem temperatury

Dla ochrony przed przegrzaniem zabezpiecze nie przed nadmiernym wzrostem temperatury wyłącza odkurzacz mobilny przed osiągnięciem krytycznej temperatury. Dolna dioda LED [1-18] wskazuje usterkę.

Dioda LED świeci się na czerwono

► Wyłączyć odkurzacz mobilny, pozostawić do

ostygnięcia.

► Po upływie ok. 5 minut ponownie włączyć

odkurzacz mobilny.

7.3 Zaciąganie hamulca [1A]

► Podnieść lekko odkurzacz mobilny z przodu. ► Nacisnąć hamulec [1-13] w dół aż do za

trzaśnięcia.

► W celu zwolnienia nacisnąć przycisk [1-12].

7.4 SysDoc

Zbyt wysoka tempe ratura

OSTRZEŻENIE

Niebezpieczeństwo zranienia

► Nie używać powierzchni do odkładania ak

cesoriów odkurzacza mobilnego jako po wierzchni do ustawiania urządzenia.

OSTROŻNIE

Polski

OSTROŻNIE

Pyły szkodliwe dla zdrowia Porażenia dróg oddechowych

► Przed odsysaniem sprawdzić, czy filtr

główny jest sprawny.

W przypadku odsysania pyłów przekra

czających wartości graniczne odsysać tylko jedno źródło pyłu (narzędzie elektryczne lub pneumatyczne).

Podczas odsysania pyłów powstających podczas pracy elektronarzędzi należy przestrzegać na stępujących zaleceń:

Zapewnić odpowiednią wentylację! Przestrze gać obowiązujących przepisów lokalnych!

Wartości graniczne: objętość powietrza usuwa nego może wynosić maks. 50% objętości powie trza świeżego

Wzór:kubatura pomieszczenia VR x współczyn nik wymiany powietrza L

8.2 Odsysanie wilgotnych substancji/cieczy

Wyjąć worek filtrujący!

Używać specjalnego filtra do zasysania na mokro.

Przy osiągnięciu maksymalnego poziomu na pełnienia odsysanie zostaje automatycznie przerwane.

Dolna dioda LED [1-18] świeci się na czerwono.

Niebezpieczeństwo zranienia

► Podczas transportu upewnić się, że bloka

da T-Loc wzgl. cztery blokady SysDoc są zamknięte.

Na powierzchni do odkładania akcesoriów [1-7] można zamocować systener za pomocą blokady T-loc [1-8]. Systener bez blokady T-Loc można zamocować za pomocą czterech blokad SysDoc

[1-3].

8 Praca

8.1 Odsysanie substancji suchych

OSTROŻNIE

Pyły szkodliwe dla zdrowia Porażenia dróg oddechowych

► Zawsze stosować worek filtrujący!

► Wyłączyć odkurzacz mobilny [1-11] . ► Otworzyć klamry zamykające [1-10] i zdjąć

górną część urządzenia.

► Opróżnić zbiornik na zanieczyszczenia [1-9]. Po wykonaniu odsysania na mokro pozostawić filtr główny do wyschnięcia!

Wysuszyć odkurzacz mobilny przed zasysaniem suchego pyłu.

Pyły szkodliwe dla zdrowia Porażenia dróg oddechowych

► Po wykonaniu odsysania na mokro usunąć

filtr do zasysania na mokro i zastąpić go fil trem głównym do substancji suchych.

OSTROŻNIE

Wydostawanie się piany i cieczy

► Natychmiast wyłączyć i opróżnić urządze

nie.

EKAT

Polski

8.3 Funkcja wydmuchu

► Otworzyć kratkę przed otworem wydmucho

wym [1-14].

► Wsunąć wąż ssący w otwór wydmucho

[1-14].

► W trybie czuwania nacisnąć przycisk

MAN [1-17].

8.4 Ręczne czyszczenie filtra i worka filtrującego

► W trybie czuwania nacisnąć przycisk

MAN [1-17].

► Ustawić siłę ssania na maksimum [1-18]. ► Zamknąć wąż ssący ręką i jednocześnie

trzykrotnie nacisnąć krótko dźwignię czy szczącą [1-16] do dołu.

8.5 Bezpyłowa wymiana worka filtrującego

► Otworzyć klamry zamykające i zdjąć górną

część urządzenia .[2].

► Pociągnąć nakładkę na worku filtrującym,

aż otwór worka zostanie całkowicie za

mknięty. Worek filtrujący jest teraz odpowiednio zabez pieczony i można go wyjąć.

► Nasadzić górną część urządzenia i zamknąć

klamry zamykające.

8.6 Wymiana elementu filtrującego[5]

włożyć [4-2] do zamykanego schowka na wąż

[1-7] lub nawinąć na zwijacz kabla. W

tym celu przełożyć przewód zasilania przez wycięcie [4-3].

► Oczyścić odkurzacz mobilny wewnątrz i na

zewnątrz poprzez odessanie zanieczyszczeń i wytarcie.

► Odstawić odkurzacz mobilny w suchym po

mieszczeniu, zabezpieczając go przed uży ciem przez osoby nieupoważnione.

Pokrywa schowka na wąż służy jako schowek na narzędzia.

9 Konserwacja i czyszczenie

OSTRZEŻENIE

Niebezpieczeństwo obrażeń, porażenia prą dem

► Przed przystąpieniem do wykonywania

wszystkich prac związanych z konserwacją i czyszczeniem urządzenia należy zawsze wyciągać wtyczkę z gniazda zasilającego!

► Wszelkie prace związane z konserwacją i

czyszczeniem narzędzia, które wymagają otwarcia obudowy silnika, mogą być wyko nywane wyłącznie przez autoryzowany warsztat serwisowy.

► Wyciągnąć zużytą szufladę filtra [1-15]. ► Zużytą szufladę filtra zutylizować zgodnie z

przepisami prawa. ► Wsunąć nową szufladę filtra [1-15].

Numery katalogowe akcesoriów, fil trów oraz materiałów eksploatacyj nych można znaleźć w katalogu Fes tool lub w Internecie na stronie „www.festool.com”.

Zalecenie

Uszkodzenie silnika

► Nigdy nie odkurzać bez zamontowanego fil

tra głównego lub z uszkodzonym filtrem głównym, ponieważ może to spowodować uszkodzenie silnika.

8.7 Po zakończeniu pracy

► Wyłączyć odkurzacz mobilny i wyciągnąć

wtyczkę zasilania. ► Zwinąć przewód zasilający. ► Opróżnić zbiornik na zanieczyszczenia.

► Włożyć wąż ssący [4-1] do zamykanego

schowka na wąż

[1-7]. Przewód zasilający

Serwis i naprawa wyłącznie u producenta i w

certyfikowanych warsztatach: Najbliższy adres znaleźć można na: www.festool.pl/serwis

Stosować wyłącznie oryginalne części zamienne firmy Festool! Nr kat. na stronie: www.fes tool.pl/serwis

► Regularnie czyścić czujniki poziomu napeł

nienia

[4-4] i opróżniać zbiornik na zanie

czyszczenia .

Przestrzegać następujących wskazówek:

– Co najmniej raz w roku kontrola techniczna

przeprowadzona przez producenta lub od powiednio przeszkoloną osobę (np. pod ką tem uszkodzenia filtra, szczelności urzą dzenia i działania urządzeń kontrolnych). .

– Elementy, których nie można wyczyścić,

należy zutylizować. Używać do tego celu nieprzepuszczalnych worków. Przestrzegać obowiązujących przepisów dotyczących usuwania odpadów!

10 Środowisko

Nie wyrzucać urządzenia razem z odpa dami domowymi! Urządzenia, wyposaże

nie i opakowania przekazywać do recy klingu przyjaznego środowisku. Przestrzegać obowiązujących przepisów krajowych.

Tylko w UE: Zgodnie z europejską dyrektywą dotyczącą zużytych urządzeń elektrycznych i elektronicznych i jej transpozycją do prawa kra jowego, zużyte elektronarzędzia podlegają se gregacji i recyklingowi w sposób przyjazny śro dowisku.

Informacje dotyczące rozporządzenia REACH:

www.festool.com/reach Znak słowny i loga Bluetooth® są zastrzeżonymi

znakami towarowymi firmy Bluetooth SIG, Inc. i są używane na podstawie licencji przez TTS Tooltechnic Systems AG & Co. KG a tym samym przez Festool.

Polski

中文

1 安全提示.................................................... 96

2 符号............................................................96

3 设备元件.................................................... 96

4 技术参数.................................................... 97

5 按规定使用................................................ 97

6 调试............................................................97

7 设置............................................................98

8 工作............................................................99

9 保养和维护...............................................100

10 环境..........................................................100

1 安全提示

警告！请阅读所有安全提示和说明。如不遵

守安全提示和说明可能会导致触电、火灾和/或重伤。

请保存好所有安全提示和说明，以备将来使用。

– 身体能力、感知能力或精神能力受限或缺乏

经验和知识的人员（包括儿童）不得使用本设备。请注意监管儿童，确保他们不会将本设备当作玩具玩耍。

– 如果本设备的电源线损坏，则必须由授权的

客户服务中心更换，以免发生危险。

– 警告操作人员在使用本设备前必须经过适当

的指导。

– 在清洁、保养或之前，或在更换易损件或转

换设备时，必须先将电源插头从插座中拔出。

– 警告设备上的插座只能用于说明书中规定的

用途。

– 警告如果有泡沫或液体流出，请立刻关闭设

备。

– 小心请定期清洁水位限制装置，并检查是否

有损坏迹象。

– 根据 EN 60335-2-69 的声压级/不确定性系

数 K 70 dB(A)/ 3dB

– 根据 EN 60335-6-69 的手臂振动值/不确定

性系数 K <2.5 m/s²/ 1.5 m/s²

– 可燃或爆炸性物质（例如镁、铝、汽

油、稀释剂）； – 侵蚀性物质（比如酸、碱、溶剂）； – 会产生热量的化学反应物质、酸/碱、气

体等（反应性双组分材料、铝和水）。 – 注意本国安全规定以及材料制造商信息！ – 必须配合合适的防护装备一起使用！ – 只有当目视检查完好后，在干燥环境下根据

说明书要求进行作业！

– 定期检查插头和电缆，以避免危险。如有损

坏，请委托授权的客户服务中心更换。

– 请勿用起重钩或升降装置提升和运输！

2 符号

一般性危险警告

电击警告

请阅读说明/提示！

佩戴呼吸保护装置！

警告！设备可能含有危害健康的粉尘！

适合用于分离暴露极限值大于 1 mg/m3 的粉尘

不得扔进生活垃圾。

禁止攀登

3 设备元件

[1-2] [1-3] [1-4] [1-7] [1-8]

设备插座 SysDoc 手柄软管存放顶盖事事坦工具箱 T-Loc 锁

– 警告设备可能含有危害健康的粉尘。保养、

清空和更换过滤器仅允许由授权的专业人员借助合适的防护设备执行。

– 请务必安装过滤系统后运行本设备！ – 爆炸和火灾风险：切勿抽吸：

– 火花或热粉尘；

[1-9] [1-10] [1-11] [1-12] + [1-13] [1-14] [1-15] [1-16]

吸水桶锁夹接通/关闭开关制动出气口过滤器抽屉净化装置

中文

[1-17] [1-18] [1-19] [1-20]

MAN 按钮集尘功率调节连接指示灯连接按钮

插图位于使用说明书的开始处。

4 技术参数

移动式集尘器功率消耗 350 - 1200 W

设备插座上的最大连接负荷 EU, KR, CN

CH、DK

GB 240 V/ 110 V 最大体积流量（空气），集尘器/中央集尘主机 130 m³/h / 222 m³/h 最大真空，中央集尘主机 24 000 Pa 过滤面积 3369 cm² 集尘软管 D 27/32 mm x 3.5 m-AS

1610 W/ 770 W

2200 W 1150 W

电源线长度 7.5 m 根据 EN 60335-2-69 的声压级/不确定性系数 K3 70 dB（A）保护方式 IP X4 容器容积 CTL MINI I 10 l

CTL MIDI I 15 l

尺寸（长 x 宽 x 高） CTL MINI I 470 x 320 x 455 mm

CTL MIDI I 470 x 320 x 495 mm

重量 CTL MINI I 11.0 kg

CTL MIDI I 11.3 kg

5 按规定使用

移动式集尘器适合用于 – 集尘和抽吸 1 mg/m³ 以下符合粉尘等级‘L’

的粉尘， – 抽吸水， – 针对商用目的的高负荷应用，

符合 IEC/EN 60335-2-69。

对于未按规定使用的情况，用户应承担责任。

6.1 首次调试

► 装入集尘过滤袋/废弃处置袋 [2]。 ► 安装绕线架 [3]。 ► 连接集尘软管 [3]。

6.2 连接移动式集尘器

警告

工具不受控制地启动引起伤害危险

► 在接通前请确保连接的工具已关闭。

6 调试

警告

不允许的电压或频率！事故危险

► 请注意型号铭牌上的数据。 ► 请注意所在国的特殊规定。

警告

电击伤害危险

► 将电源插头插入具有接地保护的插座中。 ► 请勿将手伸入移动式集尘器的插座内。

当移动式集尘器与电源插座连接后，移动式集尘器的设备插座会持续通过电流。

中文

将移动式集尘器与插座连接

移动式集尘器已关闭。 ► 将电源线与插座连接。

设备插座 [1-2] 通过电流。

将移动式集尘器切换到待机模式

► 按下接通/关闭开关 [1-11]。

设备插座 [1-2] 通过电流。

绿色 LED [1-18] 显示处于待机模式。

自动启动移动式集尘器

移动式集尘器处于待机模式。 ► 若要自动启动移动式集尘器：接通已连接的

工具。

手动启动移动式集尘器

移动式集尘器处于待机模式。 ► 按下 MAN 按钮 [1-17]。

不使用时以及在保养和清洁工作之前，请将移动式集尘器的电源插头从插座中拔

出。

► 请遵照费斯托工具应用程序中的说明进行操

作。

6.5 遥控器 (MINI I / MIDI I) 连接遥控器和移动式集尘器

若要将遥控器与移动式集尘器相连，必须进行遥控器重置（请见遥控器的重置）。

原先未连接的遥控器可以直接连接。

遥控器和移动式集尘器之间已建立的连接在手动关闭或拔下移动式集尘器的电源插头后依然保持连接。

移动式集尘器最多可同时连接 5 个遥控器。移动式集尘器可同时连接一台无绳电动工具。

► 在待机模式下按住移动式集尘器上的连接按

钮

[1-20] 3 秒钟。

连接指示灯 [1-19] 快速闪烁。移动式集尘器在 60 秒内可连接。

► 按压遥控器上的 MAN 按钮。

遥控器被持续保存在移动式集尘器内。

6.3 连接电动工具

警告

伤害危险

► 请注意设备插座上的最大连接负荷（请见技

术参数一章）。

► 关闭电动工具。

将有线电动工具与移动式集尘器连接

► 将电动工具连接到设备插座 [1-2] 上。

电动工具已通过电源线与移动式集尘器连接。

将无绳电动工具与移动式集尘器连接 (MINI I / MIDI I)

► 在待机模式下按下连接按钮 [1-20]。

连接指示灯 [1-19] 缓慢闪烁。移动式集尘器在 60 秒内可连接。

► 接通无绳电动工具。

移动式集尘器启动，无绳电动工具已连接，直至手动关闭移动式集尘器或拔下电源插

头。在那之后必须重新连接电池装置。连接新的无绳电动工具后，原先的连接将被覆盖。

接通/关闭

当遥控器与移动式集尘器连接后，就可以用遥控器接通/关闭移动式集尘器。

► 接通/关闭时只需按下遥控器上的 MAN 按

钮。

遥控器上的重置

通过重置可以删除遥控器与移动式集尘器的连接。

► 按住连接按钮和 MAN 按钮 10 秒钟。

当重置成功后，LED 指示灯亮起洋红色。

6.6 删除所有保存的设备。(MINI I / MIDI I)

► 至少按住连接按钮 [1-20] 3 秒钟。

连接指示灯 [1-19] 快速闪烁。

► 重新松开连接按钮。 ► 在 3 秒钟内同时按住“+”和“-”按钮 [1-18] 至

少 3 秒钟。

移动式集尘器通过三次快速闪烁确认指令。

7 设置

7.1 调节吸力

6.4 连接移动终端设备 (MINI I / MIDI I)

移动终端设备可以通过蓝牙® 与移动式集尘器连接（例如利用费斯托工具应用程序进行软件升级）。

► 在待机模式下按住移动式集尘器上的连接按

钮 [1-20] 3 秒钟。

连接指示灯 [1-19] 快速闪烁。

移动式集尘器在 60 秒内可连接。

► 在集尘运行模式下按下“+”或“-”按钮

[1-18]。

7.2 温度保护

为了防止过热，温度保护装置会在达到临界温度前关闭移动式集尘器。最下方的 LED 示故障。

LED 亮起红灯温度过高

► 关闭移动式集尘器，并使其冷却。

[1-18] 显

中文

► 在约 5 分钟后重新接通移动式集尘器。

7.3 拉紧制动器 [1A]

► 将移动式集尘器的前侧略微抬起。 ► 向下按压制动器 [1-13]，直至卡止。 ► 松开时操作按钮 [1-12]。

7.4 SysDoc

警告

伤害危险

► 请勿将移动式集尘器的放置面用作支撑站立

面。

小心

伤害危险

► 在运输时请确保 T-Loc 或四个 SysDoc 锁已

关闭。

在放置面 [1-7] 上可以用 T-loc 锁 [1-8] 固定事事坦工具箱。不带 T-Loc 的事事坦工具箱可以用四个 SysDoc 锁

[1-3] 固定。

8 工作

8.1 干燥物料集尘

抽吸潮湿物料后请让主过滤器干燥！在抽吸干燥粉尘前让移动式集尘器干燥。

小心

危害健康的粉尘损害呼吸道

► 抽吸潮湿物料后拆除湿滤器，并更换为干燥

物料主过滤器。

小心

泡沫和液体溢出

► 立刻关闭并清空设备。

8.3 吹气功能

► 打开出气口 [1-14] 前的栅格。 ► 将集尘软管推入出气口 [1-14]。 ► 在待机模式下按下 MAN 按钮 [1-17]。

8.4 手动清洁过滤器和集尘过滤袋

► 在待机模式下按下 MAN 按钮 [1-17]。 ► 将吸力调节到最大 [1-18]。 ► 用手密封集尘软管，同时短促向下按压清洁

杆 [1-16] 三次。

8.5 粉尘较少时更换集尘过滤袋 ► 打开锁夹并取下设备上部件。[2]。

小心

危害健康的粉尘损害呼吸道

► 请始终使用集尘过滤袋！

小心

危害健康的粉尘损害呼吸道

► 在集尘前请检查主过滤器是否完好。

在对超过极限值的粉尘集尘时，仅对唯一的粉尘源（电动工具或气动工具）进行集

尘。在对电动工具运行产生的粉尘集尘时请注意：确保充分通风！遵守当地的规定！

极限值：排气量最高为新鲜空气量的 50% 公式：空间体积 VR x 空气交换率 L

8.2 抽吸潮湿物料/液体

请拆除集尘过滤袋！使用专用的湿滤器。

达到最大液位时会自动中断抽吸。最下方的 LED [1-18] 亮起红灯。

► 拉动集尘过滤袋上的拉片，直至过滤器带的

开口完全封闭。

现在集尘过滤袋已可靠封闭，可以取出。 ► 装上设备上部件，关闭锁夹。

8.6 更换滤芯[5]

► 拉出用过的过滤器抽屉 [1-15]。 ► 根据法律规定将用过的过滤器抽屉进行废弃

处置。

► 推入新的过滤器抽屉 [1-15]。

配件、过滤器和耗材的订货号可在费斯托工具产品目录中或网站 “www.festool.com”上查询。

提示

电机损坏

► 主过滤器未安装或损坏时请勿集尘，因为这

样可能会损坏电机。

8.7 工作后

► 关闭移动式集尘器，拔下电源插头。 ► 绕起电源线。 ► 清空吸水桶。

► 关闭移动式集尘器 [1-11]。 ► 打开锁夹 [1-10] 并取下设备上部件。 ► 清空吸水桶 [1-9]。

► 将集尘软管 [4-1] 放入可密封的软管存放顶

盖 [1-7] 中。将电源线 [4-2] 放入可密封的软

EKAT

中文

管存放顶盖 [1-7] 中，或者卷到绕线架上。

为此，将电源线穿过凹槽

[4-3]。

► 通过吸尘和擦拭清洁移动式集尘器内外部。 ► 将移动式集尘器放在干燥的房间内，保护好

防止未经授权的使用。

软管存放顶盖的盖子也用作工具搁板。

9 保养和维护

警告

伤害危险，电击

► 在每次保养和维护工作前，务必将电源插头

从插座中拔下！

► 所有需要打开电机壳体的保养和维修工作都

只允许由授权客户服务中心进行。

蓝牙

文字商标和标志是 Bluetooth SIG, Inc. 的注册商标，授权 TTS Tooltechnic Systems AG & Co. KG 以及费斯托工具使用。

客户服务和维修只能由制造商或维修服务中心执行：附近服务中心地址可查阅： www.festool.com/Service

只能使用费斯托工具原厂备件！订货号请见： www.festool.com/Service

► 定期清洁液位传感器 [4-4] 并清空吸水

桶

[1-9]。

注意以下提示：

– 至少每年一次由制造商或经过培训的人员进

行粉尘技术方面的检测（例如过滤器是否损坏、设备的密封性、控制装置的功能）。

– 不能清洁的物品必须进行废弃处置。为此，

请使用防渗漏的袋子。请注意适用的废弃处置规定！

10 环境

不得将设备扔进生活垃圾中！设备、配

件和包装都应以环保的方式进行回收利用。注意适用的国家规定。

仅限欧盟：根据电动和电子旧设备方面的欧盟指令和相关国家法律，旧的电动工具必须分类收集，然后提供给环保回收机构。

有关 REACh 的信息： www.festool.com/reach

100

Festool CTL MINI I, CTL MIDI I, CTL MINI, CTL MIDI User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual

Deutsch

Inhaltsverzeichnis

1 Sicherheitshinweise

2 Symbole

3 Geräteelemente

4 Technische Daten

6 Inbetriebnahme

6.1 Erste Inbetriebnahme

6.2 Absaugmobil anschließen

6.3 Elektrowerkzeug anschließen

6.5 Fernbedienung (MINI I / MIDI I) Fernbedienung und Absaugmobil verbinden

7 Einstellungen

7.1 Saugkraft regulieren

7.2 Temperatursicherung

7.3 Bremse feststellen [1A]

7.4 SysDoc

6.6 Alle gespeicherten Geräte löschen. (MINI I / MIDI I)

8 Arbeiten

8.1 Trockene Stoffe saugen

8.3 Ausblasfunktion

8.4 Filter und Filtersack manuell reinigen

8.5 Staubarmes wechseln des Filtersacks

8.2 Nasse Stoffe/Flüssigkeiten saugen

8.6 Filterelement wechseln[5]

8.7 Nach der Arbeit

9 Wartung und Pflege

10 Umwelt

Contents

1 Safety instructions

English

2 Symbols

3 Parts of the machine

4 Technical data

5 Intended use

6 Commissioning

6.1 Initial commissioning

6.2 Connecting the mobile dust extractor

6.3 Connecting a power tool

6.5 Remote control (MINI I / MIDI I) Connecting the remote control and mobile

7 Settings

7.1 Adjusting the suction power

7.2 Temperature cut-out

7.3 Locking the brake [1A]

7.4 SysDoc

6.6 Delete all saved devices. (MINI I / MIDI I)

8 Working

8.1 Extracting dry materials

8.2 Extracting wet materials/liquids

8.3 Blow-out function

8.4 Cleaning the filter and filter bag manually

8.5 Changing the filter bag with minimal dust

8.6 Changing the filter element[5]

8.7 After finishing work

9 Service and maintenance

10 Environment

Français

Sommaire

1 Consignes de sécurité

2 Symboles

3 Éléments de l'appareil

4 Caractéristiques techniques

6 Mise en service

6.1 Première mise en service

6.2 Raccorder l'aspirateur

6.3 Raccorder l'outil électroportatif

6.5 Commande à distance (MINI I / MIDI I) Connecter la commande à distance et

6.6 Supprimer tous les appareils enregistrés. (MINI I / MIDI I)

7 Réglages

7.1 Réguler la puissance d'aspiration

7.2 Fusible thermique

7.3 Serrer le frein [1A]

7.4 SysDoc

8 Mode de travail

8.1 Aspirer des matières sèches

8.3 Fonction de soufflage

8.4 Nettoyer manuellement le filtre et le sac filtre
