Originalbetriebsanleitung

1 Sicherheitshinweise

Warnung!

Lesen Sie alle Sicherheitshinweise und Anweisungen.

Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

– Dieses Gerät darf nicht von Personen (einschließlich Kinder) mit verringerten phy-

sischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden.

Kinder

sind zu beaufsichtigen, um sicherzustellen, dass sie

nicht mit dem Gerät spielen.

– Warnung Gerät kann gesundheitsgefährdenden Staub enthalten. Wartung, Entlee-

rung und Filterwechsel nur durch autorisierte Fachkraft mit geeigneter Schutzaus-

rüstung. – Nur mit installiertem Filtersystem betreiben! –

Explosions- und Brandgefahr: Nicht aufsaugen:

– Funken oder heiße Stäube;

– brennbare oder explosive Stoffe (z.B. Magnesium, Aluminium, Benzin, Ver-

dünnung);

– aggressive Stoffe (z.B. Säuren, Laugen, Lösungsmittel);

– chemisch reaktive Stoffe, die zur Entstehung von Wärme, Säuren/Basen,

Gasen usw. führen (z.B. reaktive 2K-Materialien, Aluminium und Wasser).

– Nationale Sicherheitsvorschriften sowie Angaben des Werkstoffherstellers beach-

ten! – Nur mit geeigneter Schutzausrüstung verwenden! – Nur wenn nach Sichtprüfung intakt, in trockener Umgebung, nach Einweisung ar-

beiten! – Steckdose am Gerät nur für den angegebenen Zweck verwenden! – Regelmäßig den Stecker und das Kabel prüfen, um eine Gefährdung zu vermeiden.

Diese bei Beschädigung ausschließlich von einer autorisierten Kundendienstwerk-

statt erneuern lassen. – Nicht mittels Kranhaken oder Hebezeug hochheben und transportieren!

CTL

2 Technische Daten

Absaugmobile

Leistungsaufnahme 350 - 1200 W

Anschlusswert an Gerä-

testeckdose max.

GB 240 V/ 110 V

CH, DK

2400 W 1100 W

1800 W/ 500 W Volumenstrom (Luft) max., Turbine 234 m³/h (3900 l/min) Unterdruck max., Turbine 24000 Pa Filteroberfläche 6318 cm² Saugschlauch D 27 mm x 3,5 m-AS Länge der Netzanschlussleitung 7,5 m Schalldruckpegel nach EN 60704-2-1/ Unsicherheit K 71 dB(A)/ 3 dB Schutzart IP X4 Behälterinhalt

CTL 36 E, CTL 36 E LE, CTL 36 E AC, CTL 36 E LE AC, CTL 36 E AC-LHS

CTL 48 E, CTL 48 E LE, CTL 48 E AC, CTL 48 E LE AC

Abmessung L x B x H

CTL 36 E, CTL 36 E LE, CTL 36 E AC, CTL 36 E LE AC, CTL 36 E AC-LHS

CTL 48 E, CTL 48 E LE, CTL 48 E AC, CTL 48 E LE AC

Gewicht

CTL 26 E, CTL 26 E AC, CTL 26 E SD

CTL 26 E, CTL 26 E SD

26 l 36 l

48 l 630 x 365 x 540 mm 630 x 365 x 596 mm

740 x 406 x 1005 mm

13,9 kg

CTL 36 E, CTL 36 E LE

CTL 48 E, CTL 48 E LE

CTL 26 E AC

CTL 36 E AC, CTL 36 E LE AC, CTL 36 E AC-LHS

CTL 48 E AC, CTL 48 E LE AC

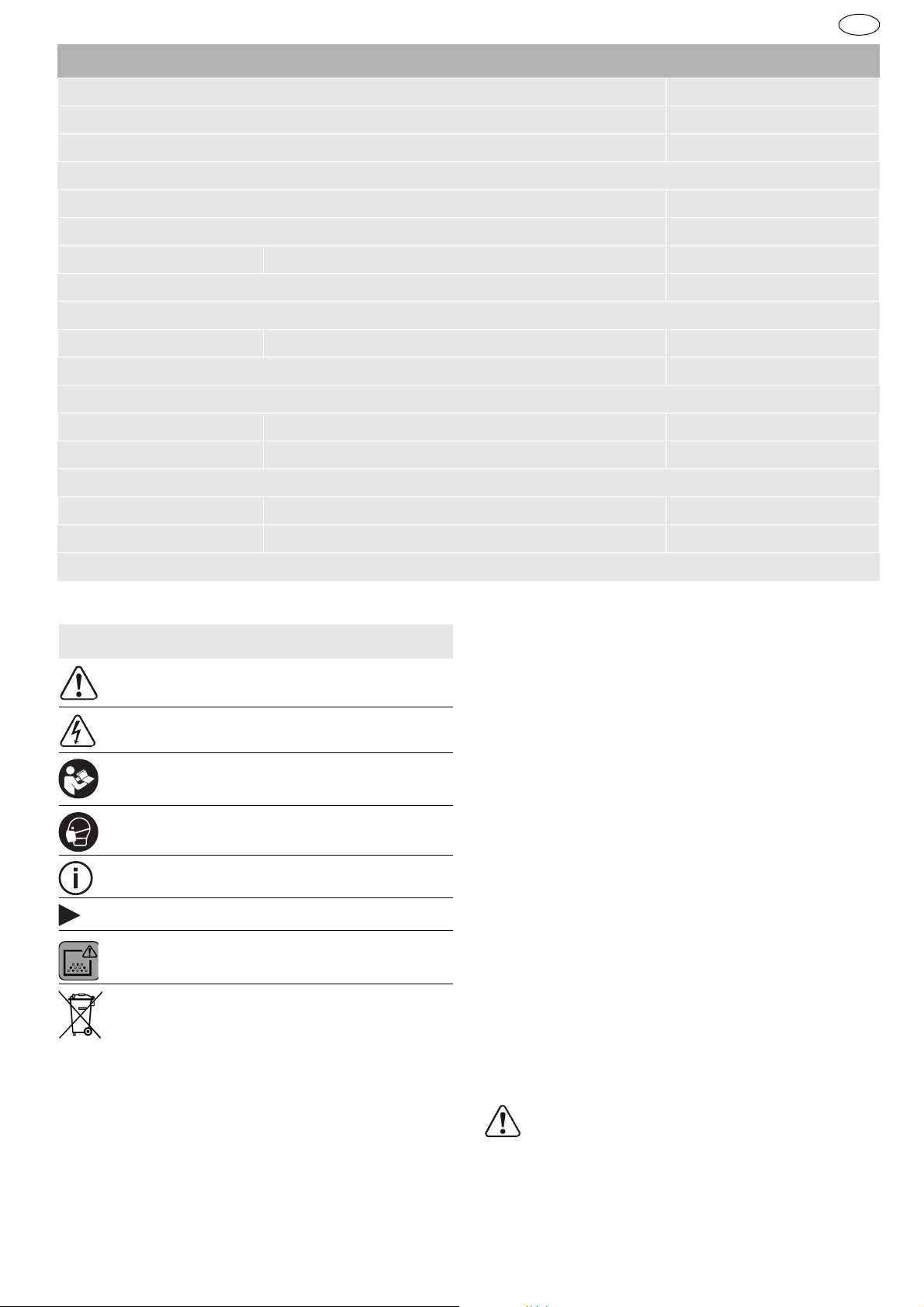

3 Symbole 4 Geräteelemente

Symbol Bedeutung

Warnung vor allgemeiner Gefahr

Warnung vor Stromschlag

Betriebsanleitung, Sicherheitshinweise lesen!

Atemschutz tragen!

Tipp, Hinweis

Handlungsanweisung

Warnung!

Das Gerät kann gesundheits-

gefährdenden Staub enthalten! Nicht in den Hausmüll geben.

[1-1] [1-2]

[1-3] [1-4] [1-5] [1-6] [1-7]

[1-8] [1-9] [1-10] [1-11]

Ansaugöffnung Modulsteckplatz (Druckluftmodul bei CTL 36/48 E LE, CTL

36/48 E LE AC, Steckdosenmosul bei CTL 26 E SD)

Gerätesteckdose Schlauchdepot Handgriff SysDoc Automatische Abreinigung (nur Varianten

mit AutoClean) Geräteschalter Saugkraftregulierung Verschlussklammer Schmutzbehälter

14,4 kg 18,8 kg 14,7 kg 15,2 kg 19,6 kg

[1-13]

Bremse

CTL

Die angegebenen Abbildungen befinden sich am Anfang der Betriebsanleitung.

5 Bestimmungsgemäße Verwen-

dung

Absaugmobil geeignet zum – Auf- und Absaugen von Stäuben bis 1 mg/m³ ent-

sprechend der Staubklasse ’L’, – Aufsaugen von Wasser, – für erhöhte Beanspruchung bei gewerblicher

Nutzung,

gemäß IEC/EN 60335-2-69.

Bei nicht bestimmungsgemäßem Gebrauch haftet der Benutzer.

6 Inbetriebnahme



Netzstecker in eine schutzgeerdete Steckdose stecken.

Bei Nichtgebrauch sowie vor Wartungs- und Reinigungsarbeiten den Stecker aus der Steckdose ziehen.

6.3 Elektrowerkzeug anschließen

WARNUNG

Verletzungsgefahr



Maximalen Anschlusswert an der Gerätesteckdose beachten (siehe Kapitel Technische Daten).



Elektrowerkzeug ausschalten.



Elektrowerkzeug an Gerätesteckdose schließen.

[1-3]

an-

WARNUNG

Unzulässige Spannung oder Frequenz! Unfallgefahr



Angaben auf Typenschild beachten.



Länderbesonderheiten beachten.

6.1 Erste Inbetriebnahme



Filter-/Entsorgungssack einlegen



Kabelaufwicklung montieren



Saugschlauch anschließen

[4]

[3]

[2]

6.2 Absaugmobil anschließen

WARNUNG

Verletzungsgefahr durch unkontrolliert anlaufende Werkzeuge



Vor dem Drehen des Schalters auf die Schalterstellung "AUTO" oder "MAN" darauf achten, dass das angeschlossene Werkzeug ausgeschaltet ist.

Der Schalter

Schalterstellung ’0’

Gerätesteckdose ist ausgeschaltet.

Schalterstellung ’MAN’

Gerätesteckdose mobil läuft an.

Schalterstellung ’Auto’

Gerätesteckdose mobil startet beim Einschalten des angeschlossenen Werkzeuges.

[1-8]

dient als Ein-/Ausschalter.

[1-3]

ist stromlos, Absaugmobil

[1-3]

ist stromführend, Absaug-

[1-3]

ist stromführend, Absaug-

Besonderheiten CTL 26 E SD

–

CTL 26 E SD E/A:

Steckdosenmodul mit Einschaltautomatik für die Verwendung von zwei Elektrowerkzeugen: z.B. 2 Schleifer, 1 Stichsäge + 1 Schleifer

–

CTL 26 E SD:

Steckdosenmodul mit permanenter Stromzufuhr zur Verwendung als Verlängerungskabel: z.B. Ladegerät, Leuchte etc.

6.4 Druckluftwerkzeug anschließen

WARNUNG

Verletzungsgefahr



Druckluftwerkzeug ausschalten.

Einschaltautomatik bei Druckluftwerkzeugen (CTL 36/48 E LE, CTL 36/48 E LE AC oder Zubehör)

mit Druckluftmodul an Modulsteckplatz

Empfehlung:

– Anbau der Versorgungseinheit VE (495886):

Druckluft gefiltert und geölt

– Verwendung IAS-System mit IAS-Anschussstück

(454757) für Festool Druckluftwerkzeuge

Voraussetzung:

Betriebdruck des Werkzeuges

6bar!

6.5 Besonderheiten CTL 36 E AC- LHS

Um das Absaugmobil in Kombination mit dem

zu verwenden:

NEX



Knickfesten Saugschlauch D 36 mm x 3,5 m-AS verwenden.



Spezial-Saugmuffe zum Anschließen des

NEX

verwenden.



Verschlussschieber CT-VS zwischen Ansaugöffnung

[1-1]

und Saugschlauch einsetzen.

[1-2]

PLA-



Werkzeughalter montieren.



Nur mit Entsorgungssack verwenden!

7 Einstellungen

7.1 Saugkraft regulieren



am Drehknopf

7.2 Temperatursicherung

Zum Schutz vor Überhitzung schaltet die Temperatursicherung das Absaugmobil vor Erreichen der kritischen Temperatur ab.



Absaugmobil abschalten, ca. 5 Minuten abkühlen lassen, anschalten.



Einschalten nicht möglich: Festool Kundendienstwerkstätte kontaktieren.

[1-9]

Grenzwerte:

CTL

Abluft max. 50% des Frischluftvolu-

mens

Formel:

Raumvolumen VR x Luftwechselrate L

8.2 Nasse Stoffe/Flüssigkeiten saugen

Filter- oder Entsorgungssack entfernen!

Empfehlung:

Speziellen Nassfilter (NF-CT)

verwenden. Bei Erreichen der maximalen Füllstandshöhe wird

die Absaugung automatisch unterbrochen. Nach dem Nasssaugen, Hauptfilter trocknen las-

sen!

VORSICHT

7.3 AUTO

Clean

- Hauptfilter abreinigen

(nur

Varianten mit AutoClean)

Nur in Verbindung mit Entsorgungssack

(Erfüllung Staubklasse ’L’). Nicht beim Nasssaugen!

Automatische Abreinigung

Am Drehknopf

Nur CTL 36 E AC- LHS:

[1-7]

Frequenz einstellen.

am Drehknopf

[1-7]

ein-

schalten.

Manuelle Abreinigung

Geräteschalter

[1-8]

auf Symbol AC drehen.

Manuelle Vollabreinigung



Mit der Handfläche oder Verschlussschieber CT-VS (497926) Düsen- oder Saugschlauchöffnung 2 Sekunden verschließen.



Geräterschalter

[1-8]

auf Symbol AC drehen.

8Arbeiten

8.1 Trockene Stoffe saugen

VORSICHT

Gesundheitsgefährdende Stäube Verletzung der Atemwege



Immer Filter- oder Entsorgungssack verwenden!

Beim Absaugen von Stäuben, die den Grenzwert überschreiten nur eine einzige Staubquelle (Elektro- oder Druckluftwerkzeug)

absaugen. Beim Absaugen der anfallenden Stäube von laufen-

den Elektrowerkzeugen Für ausreichende Belüftung sorgen! Regionale Be-

stimmungen beachten!

beachten

Austretender Schaum und Flüssigkeiten



Gerät sofort abschalten und leeren.

8.3 Nach der Arbeit



Nur Varianten mit AutoClean:

Hauptfilter auto-

matisch oder manuell abreinigen (siehe Kapitel

7.3).



Absaugmobil abschalten und Netzstecker ziehen.



Netzanschlussleitung aufwickeln.



Schmutzbehälter entleeren.



Absaugmobil in einem trockenen Raum, geschützt gegen unbefugte Benutzung, abstellen.

9 Wartung und Pflege

WARNUNG

Verletzungsgefahr, Stromschlag



Vor allen Wartungs- und Pflegearbeiten stets den Netzstecker aus der Steckdose ziehen!



Alle Wartungs- und Reparaturarbeiten, die ein Öffnen des Motorgehäuses erfordern, dürfen nur von einer autorisierten Kundendienstwerkstatt durchgeführt werden.

Kundendienst und Reparatur

durch Hersteller oder durch Servicewerkstätten: Nächstgelegene Adresse unter: www.festool.com/service

EKAT



Nur original Festool Ersatzteile verwenden! Bestell-Nr. unter:

www.festool.com/service

Regelmäßig Füllstandssensoren reinigen und Schmutzbehälter

[1-11]

leeren.

nur

[5]

CTL

Folgende Hinweise beachten:

– Mindestens einmal jährlich staubtechnische

Überprüfung (z. B. auf Beschädigung des Filters, Dichtheit des Gerätes und Funktion der Kontrolleinrichtungen) vom Hersteller oder einer unterwiesenen Person.

– Was sich nicht reinigen lässt, muss entsorgt wer-

den. Dazu undurchlässige Beutel verwenden. Gültige Entsorgungsbedingungen beachten!

9.1 Filtersack/ Entsorgungssack/ Hauptfilter



Filtersack entnehmen



Filtersack einsetzen



Entsorgungssack entnehmen



Entsorgungssack einsetzen



Hauptfilter wechseln

[6]

[7]

[10]

[8]

[9]

Gebrauchten Hauptfilter gemäß den gesetzlichen Bestimmungen entsorgen.



Bestellnummern für Zubehör, Filter und Verbrauchsmaterial im Festool Katalog oder im Internet unter "www.festool.com".

10 Umwelt

Gerät nicht in den Hausmüll werfen!

Geräte, Zubehör und Verpackungen einer umweltgerechten Wiederverwertung zuführen. Geltende nationale Vorschriften beachten.

Nur EU:

Gemäß Europäischer Richtlinie über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

Informationen zur REACh:

www.festool.com/reach

11 EG-Konformitätserklärung

Absaugmobil Serien-Nr

CTL 36 E 495484, 495859, 495860,

495861

CTL 36 E AC 498725, 498727, 498728,

498729 CTL 36 E AC-LHS 500861, 500856, 500858 CTL 36 E LE 495863, 496946 CTL 36 E LE AC 498732 CTL 48 E 497708, 498766, 498001,

498009 CTL 48 E LE 498004 CTL 48 E AC 498753, 498758 CTL 48 E LE AC 498761 Jahr der CE-Kennzeichnung: CTL 26 E, CTL 36 E, CTL 36 E LE: 2008 CTL 26 E AC, CTL 36 E AC, CTL 36 E LE AC, CTL 36

E AC-LHS: 2010 CTL 48 E, CTL 48 E LE, CTL 48 E AC, CTL 48 E LE

AC: 2011 Wir erklären in alleiniger Verantwortung, dass die-

ses Produkt mit allen relevanten Anforderungen folgender Richtlinien, Normen oder normativen Dokumenten übereinstimmt:

2006/42/EG, 2004/108/EG (bis 19.04.2016), 2014/ 30/EU (ab 20.04.2016), 2011/65/EU, EN 603351:2012, EN 60335-2-69:2012, EN 550141:2006+A1:2009+A2:2011, EN 55014-2:1997+Corrigendum 1997+A1:2001+A2:2008, EN 61000-32:2006+A1:2009+A2:2009, EN 61000-3-3:2013.

Festool GmbH

Wertstr. 20, D-73240 Wendlingen

Absaugmobil Serien-Nr

CTL 26 E 495851, 495853, 495855 CTL 26 E SD (E/A) 497067, 497068 CTL 26 E AC 498717, 498719, 498720,

498721

Wolfgang Zondler Leiter Forschung, Entwicklung, technische Doku-

mentation 2015-07-20

Original operating manual

1Safety instructions

CTL

WARNING!

tions provided with this tool.

Read all safety warnings, instructions, illustrations and specifica-

Failure to follow all instructions listed below may result

in electric shock, fire and/or serious injury.

Save all warnings and instructions for future reference.

– This appliance must not be used by persons (including children) with reduced phys-

ical, sensory or mental capabilities, or lack of experience and knowledge.

Children

need to be supervised to ensure they do not play with the appliance.

– WARNING! Machine may contain hazardous dust. Only authorised qualified special-

ists with suitable protective equipment may perform maintenance, empty the con-

tainer and change the filter. – Always operate with the filter system installed! –

Risk of explosion and fire: Do not absorb:

– Sparks or hot dust; – Combustible or explosive materials (e.g. magnesium, aluminium, petrol, diluting agents); – Aggressive materials (e.g. acid, alkaline solutions, solvents); – Chemically reactive materials, which lead to the generation of heat, acids/bases, gases, etc.

(e.g. reactive 2-component materials, aluminium and water).

– Observe all national safety regulations as well as the material manufacturer's spec-

ifications! – Always use suitable protective equipment! – If intact following a visual inspection, work in a dry environment according to in-

structions! – Always use the socket on the machine for the purpose specified! – Check the plug and the cable regularly and should either become damaged, in order

to avoid a hazard, have them replaced by an authorised after-sales service work-

shop. – Do not lift or transport using a crane hook or lifting gear!

CTL

2Technical data

Mobile dust extractors

Power consumption 350 - 1200 W Maximum appliance

socket connected load

GB 240 V/ 110 V

CH, DK

2400 W 1100 W

1800 W/ 500 W Max. suction capacity (air), turbine 234 m³/h (3900 l/min) Max. vacuum, turbine 24000 Pa Filter surface area 6318 cm² Suction hose D 27 mm x 3,5 m-AS Length of the net cable 7,5 m Sound pressure level as per EN 60704-2-1 / Uncertainty K 71 dB(A) / 3 dB Protection category IP X4 Container capacity

CTL 36 E, CTL 36 E LE, CTL 36 E AC, CTL 36 E LE AC, CTL 36 E AC-LHS

CTL 48 E, CTL 48 E LE, CTL 48 E AC, CTL 48 E LE AC

Dimensions L x W x H

CTL 36 E, CTL 36 E LE, CTL 36 E AC, CTL 36 E LE AC, CTL 36 E AC-LHS

CTL 48 E, CTL 48 E LE, CTL 48 E AC, CTL 48 E LE AC

Weight

CTL 26 E, CTL 26 E AC, CTL 26 E SD

CTL 26 E, CTL 26 E SD

26 l 36 l

48 l 630 x 365 x 540 mm 630 x 365 x 596 mm

740 x 406 x 1005 mm

13,9 kg

CTL 36 E, CTL 36 E LE

CTL 48 E, CTL 48 E LE

CTL 26 E AC

CTL 36 E AC, CTL 36 E LE AC, CTL 36 E AC-LHS

CTL 48 E AC, CTL 48 E LE AC

3Symbols 4Machine features

Symbol Significance

Warning of general danger

Risk of electric shock

Read operating instructions and safety notices!

Wear a dust mask.

Tip or advice

Handling instruction

Warning!

The machine may contain haz-

ardous dust! Do not dispose of as domestic waste.

[1-1] [1-2]

[1-3] [1-4] [1-5] [1-6] [1-7]

[1-8] [1-9] [1-10] [1-11]

Intake opening Module slot (compressed air module for CTL 36/48 E

LE, CTL 36/48 E LE AC, socket module for CTL 26 E SD)

Appliance socket Hose store Handle SysDoc Automatic cleaning (only versions with

AutoClean) Switch Suction power adjuster Locking clip Dust container

14,4 kg 18,8 kg 14,7 kg 15,2 kg 19,6 kg

[1-13]

Brake

The specified illustrations appear at the beginning of the Operating Instructions.

5 Intended use

Mobile dust extractor suitable for – Extracting dust up to 1 mg/m³ according to dust

class 'L', –Extracting water, – Increased loads during commercial use,

according to IEC/EN 60335-2-69.

The user is liable for improper or non-intended use.

6Operation

CTL

Pull the plug from the socket when the machine is not in use and prior to maintenance and cleaning work.

6.3 Connecting electric power tools

WARNING

Risk of injury



Observe the maximum appliance socket connected load (see chapter "Technical data")



Switch off the electric power tool.



Connect the electric power tool to the appliance socket

[1-3]

WARNING

Unauthorised voltage or frequency! Risk of accidents



Observe the specifications on the machine’s name plate.



Observe country-specific regulations.

6.1 Initial operation



Insert the filter/disposal bag



Attach the cord holder



Connect the suction hose

[3]

[4]

[2]

6.2 Connecting the mobile dust extractor

WARNING

Risk of injury from tools starting up unexpectedly



Before setting the switch to the "AUTO" or "MAN" position, make sure that the connected tool is switched off.

The switch

Switch position "0"

Appliance socket power, mobile dust extractor is switched off.

"MAN" switch position

Appliance socket the mobile dust extractor starts.

"Auto" switch position

Appliance socket the mobile dust extractor starts when the connected tool is switched on.



Insert the plug into an earthed socket.

[1-8]

serves as an on/off switch.

[1-3]

is disconnected from the

[1-3]

is connected to the power,

[1-3]

is connected to the power,

Special features of CTL26 E SD

–

CTL 26 E SD E/A:

Socket module with automatic switch-on function for the use of two electric power tools: e.g. 2 sanders, 1 jigsaw + 1 sander

–

CTL 26 E SD:

Socket module with permanent power supply for use as extension cable: e.g. charger, lamp, etc.

6.4 Connecting pneumatic tools

WARNING

Risk of injury



Switch off the air tool.

Automatic on/off switch for air tools (CTL 36/48 E LE, CTL 36/48 E LE AC or accessories)

with compressed air module in module slot

Recommendation:

– Attachment of service unit VE (495886): com-

pressed air filtered and lubricated

– Use of IAS system with IAS connector (454757)

for Festool air tools

Requirement:

tool with operating pressure of

6bar!

6.5 Special features of the CTL 36 E AC- LHS

To use the mobile dust extractor in combination with the



PLANEX

Use kink-resistant suction hose D 36 mm x 3.5 m-AS.



Use a special suction sleeve for connecting the

PLANEX



Use closing slide CT-VS between the intake opening



Attach the tool holder.



Always use with a disposal bag!

[1-1]

and suction hose.

[1-2]

CTL

7 Settings

7.1 Adjusting the suction power



Use the rotary knob

[1-9]

7.2 Temperature cut-out

A temperature cut-out switches the mobile dust extractor off when it reaches a critical temperature to prevent overheating.



Switch off the mobile dust extractor, allow to cool for about 5 minutes then switch on again.



Not possible to switch on: contact Festool service workshop.

7.3 AUTO

Clean

- Cleaning the main filter

(only versions with AutoClean)

Only in conjunction with disposal bag

(compliance with dust class ’L’). Not suitable for wet extraction!

Automatic cleaning

Adjust the frequency using the rotary knob

Only CTL for 36 E AC-LHS:

tary knob

[1-7]

switch on using the ro-

[1-7]

Manual cleaning

Turn the switch

[1-8]

to the AC symbol.

Full manual cleaning



Cover the end of the nozzle or suction hose with your hand or closing slide CT-VS (497926) for 2 seconds.



Turn the switch

[1-8]

to the AC symbol.

8Working

8.1 Extracting dry materials

Recommendation:

use special wet filter (NF-CT).

The dust extractor stops automatically when the maximum level is reached.

After wet extraction, allow the main filter to dry!

CAUTION

Escaping foam and fluids



Switch off and empty the machine immediately.

8.3 After finishing work



Only versions with AutoClean:

Clean the main

filter automatically or manually (see chapter

7.3).



Switch off the mobile dust extractor and pull out the mains plug.



Wind up the mains power cable.



Empty the dirt trap.



Place the mobile dust extractor in a dry room inaccessible to unauthorised users.

9 Service and maintenance

WARNING

Risk of injury, electric shock



Always disconnect the mains plug from the socket before performing maintenance work on the machine!



All maintenance and repair work which requires the motor housing to be opened must only be carried out by an authorised service workshop.

CAUTION

Hazardous dust Damage to the respiratory passage



Always use a filter or disposal bag!

When extracting dust that exceeds the permitted limit values, only extract from a single machine (electric or air tool).

Observe

ated by operating electric power tools: Ensure there is adequate ventilation! Observe re-

gional regulations!

Limit values:

volume

Formula:

8.2 Extracting wet materials/liquids

the following when extracting dust gener-

exhaust air max. 50% of the clear air

room volume VR x air renewal rate L

Remove the filter or disposal bag!

Customer service and repair

only through manufacturer or service workshops: Please find the nearest address at: www.festool.com/service

EKAT

Only use original Festool spare parts! Order No. at: www.festool.com/service



Clean the level sensors trap

[1-11]

regularly.

[5]

and empty the dirt

Observe the following instructions:

– The manufacturer or an instructed person must

perform a dust test at least once a year to determine whether the filter is damaged, the machine is sealed properly and the monitoring features are functioning correctly.

– Anything that cannot be cleaned must be dis-

carded in impermeable bags. Observe applicable disposal regulations!

9.1 Filter bag / disposal bag / main filter



Remove the filter bag



Insert the filter bag



Remove the disposal bag



Insert the disposal bag



Change the main filter

[7]

[6]

[9]

[10]

[8]

Dispose of the used filter in accordance with statutory regulations.



The order numbers for accessories, filters and consumables can be found in the Festool catalogue or on the internet at www.festool.com.

10 Environment

Do not dispose of the device in household waste!

Recycle devices, accessories and packaging. Observe applicable national regulations.

EU only:

In accordance with European Directive on waste electrical and electronic equipment and implementation in national law, used electric power tools must be collected separately and handed in for environmentally friendly recycling.

Information on REACh:

www.festool.com/reach

11 EU Declaration of Conformity

CTL

Mobile dust

Serial no.

extractor

CTL 36 E AC-LHS 500861, 500856, 500858 CTL 36 E LE 495863, 496946 CTL 36 E LE AC 498732 CTL 48 E 497708, 498766, 498001,

498009 CTL 48 E LE 498004 CTL 48 E AC 498753, 498758 CTL 48 E LE AC 498761 Year of CE mark: CTL 26 E, CTL 36 E, CTL 36 E LE: 2008 CTL 26 E AC, CTL 36 E AC, CTL 36 E LE AC, CTL 36

E AC-LHS: 2010 CTL 48 E, CTL 48 E LE, CTL 48 E AC, CTL 48 E LE

AC: 2011 We declare under sole responsibility that this prod-

uct complies with all the relevant requirements in the following directives, standards and normative documents:

2006/42/EC, 2004/108/EC (up to 19.04.2016), 2014/ 30/EU (from 20.04.2016), 2011/65/EU, EN 603351:2012, EN 60335-2-69:2012, EN 550141:2006+A1:2009+A2:2011, EN 55014-2:1997+Corrigendum 1997+A1:2001+A2:2008, EN 61000-32:2006+A1:2009+A2:2009, EN 61000-3-3:2013.

Mobile dust

Serial no.

extractor

CTL 26 E 495851, 495853, 495855 CTL 26 E SD (E/A) 497067, 497068 CTL 26 E AC 498717, 498719, 498720,

498721

CTL 36 E 495484, 495859, 495860,

495861

CTL 36 E AC 498725, 498727, 498728,

498729

Festool GmbH

Wertstr. 20, D-73240 Wendlingen, Germany

Wolfgang Zondler Head of Research, Development and Technical

Documentation 2015-07-20

CTL

Notice d'utilisation d'origine

1 Consignes de sécurité

Avertissement !

Veuillez lire toutes les consignes de sécurité et instructions.

Le non-respect des consignes d'avertissement et des instructions peut occasionner un choc électrique, un incendie et/ou des blessures graves.

Conserver toutes les consignes de sécurité et notices d'instructions pour une référence future.

– Cet appareil ne doit pas être utilisé par des personnes (y compris des enfants) aux

capacités physiques, sensorielles ou mentales diminuées ou manquant d'expérience et de connaissances. Il convient de surveiller

les enfants

afin de s'assurer

qu'ils ne jouent pas avec l'appareil.

– Avertissement : l'appareil peut contenir des poussières nocives pour la santé. Seul

un personnel spécialisé et portant un équipement de protection approprié est auto-

risé à effectuer des travaux de maintenance, de vidange et à changer les filtres. – Utiliser l'appareil uniquement avec un système de filtres installé ! –

Risque d'explosion et d'incendie : Ne pas aspirer :

– les étincelles ou les poussières chaudes ; – les substances inflammables ou explosives (par ex. magnésium, aluminium, essence, diluants) ; – les substances agressives (par ex. acides, lessives alcalines, solvants) ; – les substances chimiques réactives, entraînant la formation de chaleur, d'acides/bases, de gaz

etc. (p. ex. bi-matériaux réactifs, aluminium et eau).

– Respecter les prescriptions de sécurité en vigueur dans le pays d'utilisation ainsi

que les consignes du fabricant du produit ! – Utiliser l'appareil uniquement avec un équipement de protection approprié ! – Travailler dans un environnement sec après avoir reçu les instructions et unique-

ment si l'appareil est dans un état intact après un contrôle visuel ! – Utiliser la prise de courant sur l'appareil uniquement dans le but indiqué ! – Contrôler régulièrement le connecteur et le câble pour éviter tout danger. En cas

d'endommagement, les faire remplacer uniquement par un atelier de service

après-vente agréé. – Ne pas soulever et transporter à l'aide d'un crochet de palan ou d'un engin de

levage !

2 Caractéristiques techniques

Aspirateurs

Puissance absorbée 350 - 1200 W

Aspirateurs

CTL

Valeur de raccordement max. à la prise de l'appa-

CH, DK

2400 W 1100 W

reil

GB 240 V / 110 V

1800 W / 500 W Débit volumique (air) max., centrale d'aspiration 234 m³/h (3900 l/min) Dépression max., centrale d'aspiration 24000 Pa Surface filtrante 6318 cm² Tuyau d’aspiration D 27 mm x 3,5 m-AS Longueur du câble de raccordement secteur 7,5 m Niveau de pression acoustique selon EN 60704-2-1 / Incertitude K 71 dB(A) / 3 dB Degré de protection IP X4 Volume de la cuve

CTL 36 E, CTL 36 E LE, CTL 36 E AC, CTL 36 E LE AC, CTL 36 E AC-LHS

CTL 48 E, CTL 48 E LE, CTL 48 E AC, CTL 48 E LE AC

Dimensions L x l x h

CTL 36 E, CTL 36 E LE, CTL 36 E AC, CTL 36 E LE AC, CTL 36 E AC-LHS

CTL 48 E, CTL 48 E LE, CTL 48 E AC, CTL 48 E LE AC

Poids

CTL 26 E, CTL 26 E AC, CTL 26 E SD

CTL 26 E, CTL 26 E SD

26 l 36 l

48 l 630 x 365 x 540 mm 630 x 365 x 596 mm

740 x 406 x 1005 mm

13,9 kg

3Symboles

Symbole

Signification

Avertissement de danger

Avertissement contre le risque d'électrocution

Notice d'utilisation, lire les consignes de sécurité !

Porter une protection respiratoire !

Astuce, information

Consignes opératoires

Avertissement !

L'appareil peut contenir

des poussières nocives pour la santé ! Ne pas jeter l'appareil avec les ordures

ménagères.

CTL 36 E, CTL 36 E LE

CTL 48 E, CTL 48 E LE

CTL 26 E AC

CTL 36 E AC, CTL 36 E LE AC, CTL 36 E AC-LHS

CTL 48 E AC, CTL 48 E LE AC

[1-2]

Emplacement de module (module d’air comprimé pour CTL 36/48 E

LE, CTL 36/48 E LE AC, module de prise de courant pour CTL 26 E SD)

[1-3] [1-4] [1-5] [1-6] [1-7]

Prise de l'appareil Compartiment de rangement du tuyau Poignée SysDoc Nettoyage automatique (uniquement

modèles avec AutoClean)

[1-8] [1-9]

Interrupteur de l'appareil Dispositif de régulation de la puissance

d’aspiration

[1-10] [1-11] [1-13]

Agrafe de fermeture Cuve de collecte

Frein Les illustrations indiquées se trouvent en début de notice d'utilisation.

14,4 kg 18,8 kg 14,7 kg 15,2 kg 19,6 kg

4 Composants de l’appareil

[1-1]

Orifice d'aspiration

5 Utilisation en conformité avec les

instructions

Cet aspirateur mobile

CTL

– convient à l'aspiration de poussières jusqu'à 1

mg/m³ selon la catégorie de poussières ’L’, – convient à l'aspiration d'eau, – est conçu pour résister à des sollicitations éle-

vées en utilisation industrielle,

conformément à la norme CEI/NE 60335-2-69.

L'utilisateur est responsable des dommages provoqués par une utilisation non conforme.

6 Mise en service

AVERTISSEMENT

Tension ou fréquence non admissible ! Risque d'accident



Respecter les consignes indiquées sur la plaque signalétique.



Respecter les particularités propres au pays.

6.1 Première mise en service



Placer le sac filtre/sac d'élimination des déchets



Monter l'enroulement du câble



Raccorder le tuyau d’aspiration

6.2 Raccordement de l'aspirateur

[2]

[3]

[4]

En cas de non-utilisation ainsi que lors des travaux de maintenance et de nettoyage, débrancher le connecteur de la prise de cou-

rant.

6.3 Raccordement d'un outil électrique

AVERTISSEMENT

Risques de blessures



Respecter la valeur de raccordement max. à la prise de l'appareil (voir chapitre Caractéristiques techniques).



Mettre l'outil électrique hors tension.



Raccordement de l'outil électrique à la prise de l'appareil

Particularités CTL26 E SD

–

CTL 26 E SD E/A :

dispositif de mise en route automatique pour l'utilisation de deux outils électriques : par ex. 2 ponceuses, 1 scie sauteuse + 1 ponceuse

–

CTL 26 E SD :

mentation électrique permanente pour l'utilisation en tant que câble prolongateur : par ex. chargeur, lampe, etc.

6.4 Raccordement d'un outil pneumatique

[1-3]

module prises de courant avec

module prises de courant avec ali-

AVERTISSEMENT

Risques de blessures dus à un démarrage incontrôlé des outils



Avant de commuter l'interrupteur en position "AUTO" ou "MAN", s'assurer que l'outil raccordé soit arrêté.

L'interrupteur pareil.

Position d'interrupteur "0"

La prise de l'appareil rateur mobile est désactivé.

Position d'interrupteur "MAN"

La prise de l'appareil pirateur mobile démarre.

Position d'interrupteur "AUTO"

La prise de l'appareil pirateur mobile démarre lors de la mise en marche de l'outil raccordé.



Brancher la fiche secteur dans une prise de courant dotée d'une terre.

[1-8]

sert à allumer et éteindre l'ap-

[1-3]

est hors tension ; l'aspi-

[1-3]

est sous tension ; l'as-

[1-3]

est sous tension ; l'as-

AVERTISSEMENT

Risques de blessures



Mettre l'outil pneumatique hors tension.

Dispositif de mise en route automatique d'outils pneumatiques (CTL 36/48 E LE, CTL 36/48 E LE AC ou accessoires)

avec module pneumatique sur fiche modulaire

Recommandation :

– Montage de l'unité d'alimentation VE (495886) :

air comprimé filtré et huilé

– Utilisation d'un système IAS avec pièce de rac-

cordement IAS (454757) pour outillage pneumatique Festool

Condition préalable :

tension de service de l'outil

6bars!

6.5 Particularités CTL 36 E AC- LHS

Pour utiliser l'aspirateur en combinaison avec le

PLANEX



Utiliser un tuyau d’aspiration anti-écrasement D 36 mm x 3,5 m-AS.



Utiliser le manchon d'aspiration spécial pour raccorder le

PLANEX

[1-2]



Placer l'obturateur fourni CT-VS entre l'ouverture d'aspiration



Monter le porte-outils.



Utiliser uniquement avec un sac d'élimination

[1-1]

et le tuyau d’aspiration.

des déchets !

7 Réglages

7.1 Régulation de la force d'aspiration



sur le bouton tournant

7.2 Protection thermique

Afin de protéger l'appareil de toute surchauffe, la sécurité thermique désactive l'aspirateur mobile avant d'atteindre la température critique.



Mettre l'aspirateur mobile hors tension, le laisser refroidir pendant env. 5 minutes, le mettre sous tension.



Échec de la mise sous tension : contacter l'atelier du service après-vente Festool.

7.3 AUTO

Clean

(uniquement modèles avec AutoClean)

Uniquement en combinaison avec un sac d'élimination des déchets

la catégorie de poussières ’L’). Ne convient

pas à l'aspiration de liquides !

Nettoyage automatique

Régler la fréquence sur le bouton tournant

Uniquement CTL 36 E AC- LHS :

lette

[1-7]

[1-9]

- Nettoyer le filtre principal

(conformément à

[1-7]

allumer sur mo-

source de poussières (outil électrique ou outil pneumatique).

Respecter

le point suivant lors de l'aspiration de poussières générées par des outils électroportatifs en fonctionnement :

Assurer une ventilation suffisante ! Respecter les dispositions régionales !

Valeurs limites :

l'air évacué ne doit pas dépasser

50% du volume d'air frais

Formule :

vellement de l'air L

volume du local VR x VR x taux de renou-

8.2 Aspiration de substances mouillées/li-

quides

Retirer le sac filtre/sac d'élimination des déchets !

Recommandation :

utiliser des filtres pour liquides

prévus à cet effet (NF-CT). Lorsque la hauteur de remplissage maximale est

atteinte, l'aspiration est interrompue automatiquement.

Après l'aspiration de liquides, laisser sécher le filtre principal !

ATTENTION

Émergence de mousse et de liquides



Mettre l'appareil immédiatement hors tension et le vider.

CTL

Nettoyage manuel

Tourner l'interrupteur de l'appareil

symbole

[1-8]

sur le

Nettoyage intégral manuel



Du plat de la main ou au moyen de l'obturateur CT-VS (497926), fermer l'ouverture des buses ou du tuyau d'aspiration pendant 2 secondes.



Tourner l'interrupteur de l'appareil symbole

[1-8]

8 Mode de travail

8.1 Aspiration de substances sèches

ATTENTION

Poussières nocives pour la santé Lésions des voies respiratoires



Toujours utiliser un sac filtre ou un sac d'élimination des déchets !

Lors de l'aspiration de poussières dépassant les valeurs limites, n'aspirer qu'une seule

sur le

8.3 Après le travail



Uniquement pour les modèles avec AutoClean :

nettoyer le filtre principal automa-

tiquement ou manuellement (voir chapitre 7.3).



Mettre l'aspirateur hors tension et débrancher la fiche secteur.



Enrouler le câble de raccordement secteur.



Vidanger la cuve de collecte.



Déposer l'aspirateur mobile dans un local sec et protégé contre tout utilisation non autorisée.

9 Entretien et maintenance

AVERTISSEMENT

Risques de blessures, choc électrique



Avant tout travail de maintenance ou d'entretien, débranchez toujours la prise de courant !



Toute opération de réparation ou d'entretien nécessitant l'ouverture du boîtier moteur ne peut être entreprise que par un atelier de réparation Festool agréé.

CTL

Seuls le fabricant et un atelier homologué sont habilités à effectuer

réparation ou service

toute

. Voir

conditions : www.festool.fr/services

Informations à propos de REACh :

www.festool.com/reach

11 Déclaration de conformité CE

Aspirateur mobile N° de série

EKAT

Utilisez uniquement des pièces Festool d'origine. Référence sur :



Nettoyer régulièrement les capteurs de niveau

[5]

et vider les cuves de collecte

www.festool.fr/services

[1-11]

Observez les consignes suivantes :

– Un contrôle technique doit être effectué au moins

une fois par an par le fabricant ou une personne instruite (endommagement du filtre, étanchéité de l'appareil et fonctionnement des dispositifs de contrôle, etc.).

– Ce qui ne peut pas être nettoyé, doit être éliminé.

À cet effet, utiliser des sacs imperméables. Respecter les consignes relatives à l'élimination en vigueur !

9.1 Sac filtre/ sac d'élimination des déchets/ filtre principal



Retirer le sac filtre



Insérer le sac filtre



Retirer le sac d'élimination des déchets



Insérer le sac d'élimination des déchets



Remplacer le filtre principal

[6]

[7]

[8]

[9]

[10]

Éliminer le filtre principal usagé conformément aux prescriptions légales.



Les références de commande des accessoires, filtres et consommables sont disponibles dans le catalogue Festool ou sur le site Internet "www.festool.com".

10 Environnement

Ne pas jeter l'appareil avec les ordures ménagères !

reil, les accessoires et les emballages de façon compatible avec l'environnement. Respecter les prescriptions na-

tionales en vigueur.

Uniquement UE :

d'après la directive européenne relative aux appareils électriques et électroniques usagés et sa transposition en droit national, les outils électriques usagés doivent être collectés à part et recyclés de manière écologique, par les filières de recyclage type DEEE.

Éliminer l'appa-

CTL 26 E 495851, 495853, 495855 CTL 26 E SD (E/A) 497067, 497068 CTL 26 E AC 498717, 498719, 498720,

498721

CTL 36 E 495484, 495859, 495860,

495861

CTL 36 E AC 498725, 498727, 498728,

498729 CTL 36 E AC-LHS 500861, 500856, 500858 CTL 36 E LE 495863, 496946 CTL 36 E LE AC 498732 CTL 48 E 497708, 498766, 498001,

498009 CTL 48 E LE 498004 CTL 48 E AC 498753, 498758 CTL 48 E LE AC 498761 Année du marquage CE : CTL 26 E, CTL 36 E, CTL 36 E LE: 2008 CTL 26 E AC, CTL 36 E AC, CTL 36 E LE AC, CTL 36

E AC-LHS: 2010 CTL 48 E, CTL 48 E LE, CTL 48 E AC, CTL 48 E LE

AC: 2011 Nous certifions, sous notre propre responsabilité,

que ce produit satisfait aux exigences des directives, normes ou documents correspondants suivants :

2006/42/CE, 2004/108/CE (jusqu'au 19.04.2016), 2014/30/UE (à compter du 20.04.2016), 2011/65/UE, EN 60335-1:2012, EN 60335-2-69:2012, EN 550141:2006+A1:2009+A2:2011, EN 55014-2:1997+Corrigendum 1997+A1:2001+A2:2008, EN 61000-32:2006+A1:2009+A2:2009, EN 61000-3-3:2013.

Festool GmbH

Wertstr. 20, D-73240 Wendlingen, Allemagne

Wolfgang Zondler Directeur recherche, développement, documenta-

tion technique 2015-07-20

Manual de instrucciones original

1 Indicaciones de seguridad

CTL

Advertencia:

Lea todas las indicaciones de seguridad e instrucciones.

Si no se cumplen debidamente las indicaciones de advertencia y las instrucciones, puede producirse una descarga eléctrica, quemaduras o lesiones graves.

Guarde todas las indicaciones de seguridad e instrucciones para que sirvan de futura referencia.

– Esta herramienta no debe ser utilizada por personas (incluidos los niños) que por ra-

zones físicas, sensoriales o psíquicas, inexperiencia o desconocimiento no estén capacitadas para su uso. Debe vigilarse a

los niños

para evitar que jueguen con la

herramienta.

– Advertencia: la herramienta puede contener polvo perjudicial para la salud. El man-

tenimiento, vaciado y cambio de filtro debe llevarlos a cabo únicamente personal cua-

lificado autorizado con el equipamiento de protección adecuado. – La herramienta debe utilizarse solo con el sistema de filtrado montado. –

Riesgo de explosión e incendio: no aspirar:

– chispas ni polvo caliente; – materiales inflamables o explosivos (p. ej. magnesio, aluminio, gasolina, diluyentes); – líquidos agresivos (p. ej. ácidos, lejías, disolventes); – sustancias químicas reactivas que generen calor, ácidos/bases, gases, etc. (p. ej. materiales de 2 com-

ponentes reactivos, aluminio y agua).

– Deben respetarse las normativas de seguridad nacionales, así como las indicaciones

del fabricante del material. – Utilizar solo con el equipamiento de protección adecuado. – Trabajar solo en un entorno seco, de acuerdo con las instrucciones y después de ha-

ber comprobado visualmente que el aparato está intacto. – Utilizar la caja de contacto de la herramienta solo para el fin especificado. – Comprobar periódicamente el enchufe y el cable para evitar riesgos. En caso de que

presenten daños, acudir exclusivamente a un taller autorizado para que los sustituya. – No está permitido elevarla ni transportarla con el gancho de una grúa o con un siste-

ma de elevación.

2 Datos técnicos

Sistemas móviles de aspiración

Consumo de potencia 350 - 1200 W

CTL

Sistemas móviles de aspiración

Consumo nominal máx. de la caja de contacto de

CH, DK

2.400 W

1.100 W

la máquina

GB 240 V / 110 V

1.800 W / 500 W Caudal de aire (volumen) máx., turbina 234 m³/h (3900 l/min) Depresión máx., turbina 24000 Pa Superficie del filtro 6318 cm² Tubo flexible de aspiración D 27 mm x 3,5 m-AS Longitud de la línea de conexión a la red 7,5 m Nivel de intensidad sonora según EN 60704-2-1 / Factor de inseguridad K 71 dB(A) / 3 dB Tipo de protección IP X4 Capacidad del depósito

CTL 36 E, CTL 36 E LE, CTL 36 E AC, CTL 36 E LE AC, CTL 36 E AC-LHS

CTL 48 E, CTL 48 E LE, CTL 48 E AC, CTL 48 E LE AC

Dimensiones (L x An xAl)

CTL 36 E, CTL 36 E LE, CTL 36 E AC, CTL 36 E LE AC, CTL 36 E AC-LHS

CTL 48 E, CTL 48 E LE, CTL 48 E AC, CTL 48 E LE AC

Peso

CTL 26 E, CTL 26 E AC, CTL 26 E SD

CTL 26 E, CTL 26 E SD

26 l 36 l

48 l 630 x 365 x 540 mm 630 x 365 x 596 mm

740 x 406 x 1005 mm

13,9 kg

3Símbolos

Símbolo

Significado

Aviso de peligro general

Peligro de electrocución

¡Leer el manual de instrucciones y las indicaciones de seguridad!

¡Utilizar protección respiratoria!

Consejo, indicación

CTL 36 E, CTL 36 E LE

CTL 48 E, CTL 48 E LE

CTL 26 E AC

CTL 36 E AC, CTL 36 E LE AC, CTL 36 E AC-LHS

CTL 48 E AC, CTL 48 E LE AC

[1-2]

Ranura de conexión para módulo (módulo neumático para CTL 36/48 E LE,

CTL 36/48 E LE AC, módulo de caja de contacto para CTL 26 E SD)

[1-3] [1-4] [1-5] [1-6] [1-7]

Caja de contacto de la máquina Compartimento para tubos flexibles Empuñadura SysDoc Limpieza automática (solo variantes con

AutoClean)

[1-8] [1-9]

Interruptor Regulación de la capacidad de aspiración

14,4 kg 18,8 kg 14,7 kg 15,2 kg 19,6 kg

Guía de procedimiento

¡Advertencia!

¡La herramienta puede

contener polvo perjudicial para la salud! No depositar en la basura doméstica.

4 Componentes

[1-1]

Orificio de aspiración

[1-10] [1-11] [1-13]

Pinzas de cierre Depósito para la suciedad

Freno Las figuras indicadas se encuentran al principio del manual de instrucciones.

5 Uso conforme a lo previsto

El sistema de aspiración móvil es apropiado para: – succionar y aspirar polvo de hasta 1 mg/m³ co-

rrespondiente a la clase de polvo "L", – aspirar agua, – proporcionar un alto rendimiento en aplicaciones

profesionales,

según IEC/EN 60335-2-69.

El usuario será responsable de cualquier utilización indebida.

6 Puesta en servicio

ADVERTENCIA

Tensión o frecuencia no permitida Peligro de accidente



Observar los datos indicados en la placa de tipo.



Tener en cuenta las particularidades de cada país.

6.1 Primera puesta en servicio



Colocar la bolsa filtrante/bolsa de evacuación

[2]



Montar el enrollacables



Empalmar el tubo flexible de aspiración

6.2 Conexión del sistema de aspiración móvil

[3]

[4]

CTL

Desenchufar la herramienta en caso de no utilizarse o antes de realizar cualquier trabajo de mantenimiento y limpieza.

6.3 Conexión de la herramienta eléctrica

ADVERTENCIA

Peligro de lesiones



Observar el consumo nominal máximo en la caja de contacto de la máquina (véase el capítulo "Datos técnicos").



Desconectar la herramienta eléctrica.



Conectar la herramienta eléctrica a la caja de contacto de la máquina

Particularidades de CTL26 E SD

–

CTL 26 E SD E/A:

módulo de caja de contacto con conexión automática para la utilización de dos herramientas eléctricas: p.ej., 2 lijadoras, 1 sierra de calar + 1 lijadora

–

CTL 26 E SD:

módulo de caja de contacto con suministro de corriente permanente para su utilización como cable de prolongación: p.ej., cargador, lámpara, etc.

6.4 Conexión de la herramienta neumática

[1-3]

ADVERTENCIA

Peligro de lesiones a causa de herramientas sin control



Antes de girar el interruptor a la posición "AUTO" o "MAN", asegúrese de que la herramienta conectada esté apagada.

El interruptor conexión y desconexión.

Posición "0" del interruptor

La caja de contacto de la máquina rriente, el sistema móvil de aspiración está apagado.

Posición "MAN" del interruptor

La caja de contacto de la máquina tora de corriente, el sistema móvil de aspiración arranca.

Posición "Auto" del interruptor

La caja de contacto de la máquina tora de corriente, el sistema móvil de aspiración arranca al encender la herramienta conectada.



Conectar el enchufe a una caja de contacto con protección de puesta a tierra.

[1-8]

se utiliza como interruptor de

[1-3]

no recibe co-

[1-3]

es conduc-

[1-3]

es conduc-

ADVERTENCIA

Peligro de lesiones



Desconectar la herramienta neumática.

Conexión automática en herramientas neumáticas (CTL 36/48 E LE, CTL 36/48 E LE AC o accesorios)

con módulo neumático en la ranura de conexión para módulo

Recomendación:

– Montaje de la unidad de alimentación VE (495886):

aire comprimido filtrado y aceitado

– Utilización del sistema IAS con pieza de conexión

IAS (454757) para herramientas neumáticas Festool

Requisito:

6bar.

6.5 Particularidades CTL 36 E AC- LHS

Para poder utilizar el sistema móvil de aspiración en combinación con



Utilizar un tubo flexible de aspiración resistente a la rotura D 36 mm x 3,5 m-AS.



Usar el manguito de aspiración especial para conectar

[1-2]

presión de servicio de la herramienta de

PLANEX

CTL



Utilizar la corredera de enclavamiento CT-VS entre el orificio de aspiración

[1-1]

y el tubo flexible

de aspiración.



Montar el soporte para herramientas.



Utilizar solo con la bolsa de evacuación.

7Ajustes

7.1 Regulación de la capacidad de aspiración



En el botón giratorio

7.2 Protector contra sobretemperatura

A fin de proteger el sistema móvil de aspiración de un sobrecalentamiento, el protector contra sobretemperatura desconecta la herramienta antes de alcanzar la temperatura crítica.



Apagar el sistema móvil de aspiración, dejar que se enfríe durante aprox. 5 minutos y conectar.



Si no se puede conectar, ponerse en contacto con los talleres de servicio de Festool.

7.3 AUTO

Clean

(solo variantes con AutoClean)

Solo en combinación con la bolsa de evacuación

(cumple la clase de polvo "L"). No aplica-

ble para la aspiración en mojado.

Limpieza automática

Ajustar la frecuencia en el botón giratorio Indicación solo

el botón giratorio

paraCTL 36 E AC- LHS:

[1-7]

Limpieza manual

Girar el interruptor de la máquina el símbolo AC.

Limpieza completa manual



Tapar el orificio de la boquilla o del tubo flexible con la palma de la mano o la corredera de enclavamiento CT-VS (497926) durante 2 segundos.



Girar el interruptor de la máquina en el símbolo

[1-9]

- Limpiar el filtro principal

[1-7]

encender con

[1-8]

y situarlo en

[1-8]

y situarlo

Al aspirar el polvo que se desprende de las herramientas eléctricas en funcionamiento,

se debe

Procurar una ventilación suficiente y respetar las disposiciones regionales.

Valores límite:

aire de salida máx. 50% del caudal

de aire fresco

Fórmula:

vación del aire L

volumen en el ambiente VR x nivel de reno-

8.2 Aspiración de materiales húmedos o de líquidos

Retirar la bolsa filtrante o la bolsa de evacuación.

Recomendación:

utilizar el filtro húmedo especial

(NF-CT). Cuando se alcanza el nivel de llenado máximo, la as-

piración se interrumpe automáticamente. Después de aspirar en mojado, dejar secar el filtro

principal.

ATENCIÓN

Espuma o líquidos vertidos



Desconectar y vaciar inmediatamente la herramienta.

8.3 Al finalizar el trabajo



Solo variantes con AutoClean:

limpiar el filtro principal de forma automática o manual (véase el capítulo



Desconectar el sistema de aspiración móvil y ex-

7.3

traer el enchufe.



Enrollar el cable de conexión a la red eléctrica.



Vaciar el depósito para suciedad.



Guardar el sistema móvil de aspiración en un lugar seco y protegido contra un uso no autorizado.

9 Mantenimiento y cuidado

8Trabajo

8.1 Aspiración de sustancias secas

ATENCIÓN

Polvo perjudicial para la salud Daños en las vías respiratorias



Utilice siempre la bolsa filtrante o la bolsa de evacuación.

Cuando se aspiren polvos que sobrepasen los valores de concentración máxima, solo se debe aspirar una única fuente de polvo (he-

rramienta eléctrica o neumática).

ADVERTENCIA

Peligro de lesiones, electrocución



Desconectar el enchufe de la red antes de realizar cualquier trabajo de mantenimiento o conservación.



Todos los trabajos de mantenimiento y reparación que exijan abrir la carcasa del motor tan sólo pueden ser llevados a cabo por un taller autorizado.

Servicio de atención al cliente y re-

paraciones

solo está disponible por parte del fabricante o de los talleres de reparación: encuentre la dirección más próxima a usted en:

www.festool.es/Servicios

EKAT

Utilice únicamente piezas de recambio Festool originales. Despiece en:



Limpiar regularmente los sensores del nivel de llenado

11]

www.festool.es/Servicios

[5]

y vaciar el depósito para suciedad

[1-

CTL

www.festool.com/reach

11 Declaración de conformidad CE

Sistema móvil de aspiración

CTL 26 E 495851, 495853, 495855 CTL 26 E SD (E/A) 497067, 497068 CTL 26 E AC 498717, 498719, 498720,

CTL 36 E 495484, 495859, 495860,

CTL 36 E AC 498725, 498727, 498728,

N.º de serie

498721

495861

498729

Tenga en cuenta las siguientes advertencias:

– El fabricante o una persona capacitada debe rea-

lizar un control técnico del polvo al menos una vez al año (p. ej. para comprobar posibles daños del filtro, la estanqueidad de la herramienta y el correcto funcionamiento de los dispositivos de control).

– Debe eliminarse todo aquello que no se pueda

limpiar. Para ello utilizar bolsas estancas. Tener en cuenta las condiciones vigentes de eliminación de los desechos.

9.1 Bolsa filtrante/bolsa de evacuación/filtro principal



Extraer la bolsa filtrante



Colocar la bolsa filtrante



Extraer la bolsa de evacuación



Colocar la bolsa de evacuación



Cambiar el filtro principal

[6]

[7]

[10]

[8]

[9]

Desechar el filtro principal usado teniendo en cuenta las leyes aplicables.



Los números de pedido de los accesorios, filtros y material de consumo figuran en el catálogo de Festool o en la dirección de internet www.festool.com.

10 Medio ambiente

No desechar con la basura doméstica.

Reciclar las herramientas, accesorios y embalajes de forma respetuosa con el medio ambiente. Respetar las disposiciones nacionales vigentes.

Solo UE:

mientas eléctricos y electrónicos usados y su transposición a la legislación nacional, las herramientas eléctricas usadas deben recogerse por separado y reciclarse de forma respetuosa con el medio ambiente.

Información sobre REACh:

según la Directiva europea sobre herra-

CTL 36 E AC-LHS 500861, 500856, 500858 CTL 36 E LE 495863, 496946 CTL 36 E LE AC 498732 CTL 48 E 497708, 498766, 498001,

498009 CTL 48 E LE 498004 CTL 48 E AC 498753, 498758 CTL 48 E LE AC 498761 Año de certificación CE: CTL 26 E, CTL 36 E, CTL 36 E LE: 2008 CTL 26 E AC, CTL 36 E AC, CTL 36 E LE AC, CTL 36

E AC-LHS: 2010 CTL 48 E, CTL 48 E LE, CTL 48 E AC, CTL 48 E LE

AC: 2011 Declaramos bajo nuestra responsabilidad que este

producto cumple todos los requisitos relevantes de las siguientes directivas, normas o documentos normativos:

2006/42/CE, 2004/108/CE (hasta el 19.04.2016), 2014/30/UE (a partir del 20.04.2016), 2011/65/UE, EN 60335-1:2012, EN 60335-2-69:2012, EN 550141:2006+A1:2009+A2:2011, EN 55014-2:1997+fe de erratas 1997+A1:2001+A2:2008, EN 61000-32:2006+A1:2009+A2:2009, EN 61000-3-3:2013.

Festool GmbH

Wertstr. 20, D-73240 Wendlingen, Alemania

Wolfgang Zondler Director de investigación, desarrollo y documenta-

ción técnica 2015-07-20

CTL

Istruzioni per l'uso originali

1 Avvertenze per la sicurezza

Attenzione!

Leggere tutte le avvertenze per la sicurezza e le indicazioni.

Eventuali errori nell'osservanza delle avvertenze e delle indicazioni possono provocare scosse elettriche, incendi e/o gravi lesioni.

Conservate tutte le avvertenze di sicurezza e i manuali per riferimenti futuri.

– L'utilizzo del presente utensile non è consentito a persone (bambini inclusi) dalle ri-

dotte capacità fisiche, sensoriali o mentali, o che manchino dell'esperienza e delle conoscenze necessarie allo scopo. I

bambini

andranno sorvegliati, per evitare con

certezza che giochino con l'utensile.

– Attenzione: l'apparecchio può contenere polveri nocive alla salute. Le operazioni di

manutenzione, svuotamento e sostituzione dei filtri deve essere effettuata esclusiva-

mente da personale autorizzato munito di dispositivi di protezione individuale adatti. – Usare l'apparecchio solo con il sistema filtrante installato! –

Pericolo di esplosione e di incendio: Non aspirare:

– Scintille o polveri calde; – Materiali infiammabili o esplosivi (p.es. magnesio, alluminio, benzina, diluente); – Materiali aggressivi (p.es. acidi, basi, solventi); – Materiali chimicamente reattivi che possano generare calore, acidi/basi, gas ecc. (p.es. materiali reat-

tivi a 2 componenti, alluminio e acqua).

– Attenersi alle norme nazionali sulla sicurezza e alle indicazioni del produttore dei ma-

teriali! – Usare l'apparecchio solo con un equipaggiamento di protezione personale adatto! – Usare l'apparecchio solo quando esso risulta intatto da un controllo visivo, in ambienti

asciutti e in seguito ad opportuno addestramento! – Usare la presa dell'apparecchio solo per lo scopo indicato! – Controllare regolarmente la spina e il cavo, per evitare pericoli. In caso di danneggia-

mento, far sostituire tali componenti esclusivamente da un'officina del Servizio Assi-

stenza Clienti autorizzata. – Non sollevare o trasportare l'apparecchio con ganci da gru o altri dispositivi di solle-

vamento!

CTL

2 Dati tecnici

Unità mobili d’aspirazione

Assorbimento elettrico 350 - 1200 W Potenza max della presa

dell‘apparecchio.

GB 240 V/ 110 V

CH, DK

2400 W 1100 W

1800 W/ 500 W Portata (aria) max., turbina 234 m³/h (3900 l/min) Depressione max., turbina 24000 Pa Superficie filtrante 6318 cm² Tubo d’aspirazione D 27 mm x 3,5 m-AS Lunghezza del cavo di rete 7,5 m Livello di pressione sonora secondo EN 60704-2-1 / Incertezza K 71 dB(A) / 3 dB Tipo di protezione IP X4 Contenuto serbatoio

CTL 36 E, CTL 36 E LE, CTL 36 E AC, CTL 36 E LE AC, CTL 36 E AC-LHS

CTL 48 E, CTL 48 E LE, CTL 48 E AC, CTL 48 E LE AC

Misure L x P x H

CTL 36 E, CTL 36 E LE, CTL 36 E AC, CTL 36 E LE AC, CTL 36 E AC-LHS

CTL 48 E, CTL 48 E LE, CTL 48 E AC, CTL 48 E LE AC

Peso

CTL 26 E, CTL 26 E AC, CTL 26 E SD

CTL 26 E, CTL 26 E SD

26 l 36 l

48 l 630 x 365 x 540 mm 630 x 365 x 596 mm

740 x 406 x 1005 mm

13,9 kg

CTL 36 E, CTL 36 E LE

CTL 48 E, CTL 48 E LE

CTL 26 E AC

CTL 36 E AC, CTL 36 E LE AC, CTL 36 E AC-LHS

CTL 48 E AC, CTL 48 E LE AC

3 Simboli 4 Elementi dell'utensile

Simbolo

Significato

Avvertenza di pericolo generico

Avvertenza sulle scariche elettriche

Leggere le istruzioni d'uso e le avvertenze di sicurezza.

Indossare un dispositivo di protezione delle vie respiratorie.

Consiglio, avvertenza

[1-1] [1-2]

[1-3] [1-4] [1-5] [1-6] [1-7]

Apertura d'aspirazione Slot per modulo (Modulo pneumatico nel CTL 36/48 E LE,

CTL 36/48 E LE AC, modulo a innesto nel CTL 26 E SD)

Presa dell'apparecchio Alloggiamento per il tubo flessibile Impugnatura SysDoc Pulizia automatica (solo le varianti con

AutoClean)

14,4 kg 18,8 kg 14,7 kg 15,2 kg 19,6 kg

Indicazione operativa

>Attenzione!

L'apparecchio può conte-

nere polveri nocive alla salute! Non smaltire tra i rifiuti domestici.

[1-8] [1-9] [1-10] [1-11] [1-13]

Interruttore dell'apparecchio Regolazione della forza d'aspirazione Graffa di chiusura Serbatoio di contenimento Freno

CTL

Le figure indicate nel testo si trovano all'inizio delle istruzioni per l'uso.

5 Utilizzo conforme

Unità mobile di aspirazione idonea per – aspirazione di polveri fino a 1 mg/m³ corrispon-

denti al tipo L, – aspirazione d'acqua, – usi industriali a sollecitazione elevata,

conforme a IEC/EN 60335-2-69.

Il proprietario risponde dei danni in caso di uso non appropriato dell'attrezzo.

6 Messa in funzione



Innestare la spina di rete in una presa collegata a terra.

Sfilare sempre la spina dalla presa in caso di non utilizzo e prima di eseguire qualsiasi operazione di manutenzione e di pulizia.

6.3 Collegamento dell'utensile elettrico

AVVERTENZA

Pericolo di lesioni



Osservare i valori massimi di potenza allacciata sulla presa dell'apparecchio (vedi il Capitolo Dati tecnici).



Spegnere l'attrezzo elettrico.

AVVERTENZA

Tensione o frequenza non ammesse! Pericolo di incidenti



Prestare attenzione alle indicazioni riportate sulla targhetta del tipo.



Prestare attenzione ad eventuali disposizioni nazionali speciali.

6.1 Prima messa in funzione



Inserire il sacco filtrante o il sacco di raccolta



Montare l'avvolgicavo



Collegare il tubo di aspirazione

[3]

[4]

[2]

6.2 Collegamento dell'unità mobile di aspira-

zione

AVVERTENZA

Pericolo di ferimento causato da utensili che si avviano in modo incontrollato



Prima di ruotare l'interruttore nella posizione "AUTO" o "MAN" prestare attenzione che l'utensile collegato sia spento.

L'interruttore OFF.

Posizione dell'interruttore ’0’

La presa dell'apparecchio l'unità mobile d'aspirazione è spenta.

Posizione dell'interruttore ’MAN’

La presa dell'apparecchio l'unità mobile d'aspirazione si avvia.

Posizione dell'interruttore ’Auto’

La presa dell'apparecchio l'unità mobile d'aspirazione si avvia all'attivazione dell'attrezzo collegato.

[1-8]

ha la funzione di interruttore ON/

[1-3]

è senza corrente,

[1-3]

è sotto corrente,

[1-3]

è sotto corrente,



Allacciare l'attrezzo elettrico alla presa dell'ap-

[1-3]

parecchio

Particolarità CTL26 E SD

–

CTL 26 E SD E/A:

Modulo presa con inserimento automatico per l'uso di due attrezzi elettrici, ad es. 2 smerigliatrici, 1 seghetto alternativo + 1 smerigliatrice

–

CTL 26 E SD:

Modulo presa con apporto continuo di corrente per impiego da prolunga, ad es. caricabatteria, lampada ecc.

6.4 Collegamento dell'utensile pneumatico

AVVERTENZA

Pericolo di lesioni



Spegnere l'attrezzo pneumatico.

Disinserimento automatico con attrezzi pneumatici (CTL 36/48 E LE, CTL 36/48 E LE AC o accessori)

con modulo pneumatico sullo slot per moduli

Consiglio:

– montaggio dell'unità di alimentazione VE (495886):

aria compressa filtrata e lubrificata

– Uso sistema IAS con raccordo IAS (454757) per at-

trezzi pneumatici Festool

Presupposto:

6bar!

6.5 Particolarità CTL 36 E AC- LHS

Per utilizzare l'unità mobile d'aspirazione con la

PLANEX



Usare il tubo di aspirazione antipiegatura D 36 mm x 3,5 m-AS.



Usare la boccola di aspirazione speciale per il collegamento del

pressione di esercizio dell'attrezzo

PLANEX

[1-2]



Inserire la chiusura a saracinesca CT-VS tra l'apertura di aspirazione

[1-1]

e il tubo di aspira-

zione.



Montare il supporto per attrezzi.



Usare solo con il sacco di raccolta!

7Impostazioni

7.1 Regolazione dell'intensità d'aspirazione



con l'apposita rotella

7.2 Protezione da temperatura elevata

Per proteggere l'apparecchio contro il surriscaldamento, l'interruttore termico disinserisce l'unità mobile d'aspirazione prima del raggiungimento della temperatura critica.



Spegnere l'unità mobile d'aspirazione e farla raffreddare per circa 5 minuti, quindi riaccenderla.



Se non è possibile accendere l'apparecchio contattare il servizio assistenza clienti di Festool.

[1-9]

CTL

Quando si aspirano polveri generate da attrezzi elettrici in funzione

osservare

quanto segue:

Garantire una sufficiente aerazione! Attenersi alle disposizioni regionali!

Valori limite:

aria di scarico max. 50% del volume

dell'aria fresca

Formula:

d'aria L

volume del locale VR x tasso di ricambio

8.2 Aspirazione di liquidi e di materiali umidi

Rimuovere il sacco filtrante o il sacco di raccolta!

Consiglio:

usare un filtro speciale per liquidi (NF-

CT). L'aspirazione si interrompe automaticamente al rag-

giungimento del livello massimo di riempimento. Al termine dell'aspirazione di liquidi, lasciare asciu-

gare il filtro principale!

7.3 AUTO

Clean

- Pulire il filtro principale

lo varianti con AutoClean)

Solo in combinazione con un sacco di raccolta

(idoneo per polveri del tipo L). Non per l'aspirazione di liquido!

Pulizia automatica

Regolare la frequenza con la rotella

Solo per CTL 36 E AC- LHS:

manopola

[1-7]

accendere mediante la

[1-7]

Pulizia manuale

Posizionare l'interruttore dell'apparecchio

[1-8]

simbolo AC.

Pulizia completa manuale



Con il palmo della mano o la chiusura a saracinesca CT-VS (497926), tappare la bocca di aspirazione o l'apertura del tubo di aspirazione per 2 secondi.



Posizionare l'interruttore dell'apparecchio sul simbolo AC.

(so-

sul

[1-8]

ATTENZIONE

Fuoriuscita di schiuma e di liquido



Spegnere immediatamente l'apparecchio e svuotarlo.

8.3 Dopo il lavoro



Versioni con AutoClean:

pulire il filtro principale

in modalità automatica o manuale (vedi capitolo

7.3).



Spegnere l'unità mobile di aspirazione e staccare la spina.



Avvolgere il cavo di alimentazione elettrica.



Svuotare il contenitore dello sporco.



Riporre l'unità mobile d'aspirazione in un locale secco precluso all'acceso di persone non autorizzate.

9 Manutenzione e cura

8Lavoro

8.1 Aspirazione di sostanze asciutte

ATTENZIONE

Polveri nocive per la salute Lesione delle vie respiratorie



Utilizzare sempre il sacco filtrante o il sacco di raccolta!

Quando si aspirano polveri oltre il valore limite, aspirare solo polveri provenienti da un'unica sorgente (attrezzo elettrico o pneumatico).

AVVERTENZA

Pericolo di lesioni, scossa elettrica



Prima di eseguire qualsiasi operazione di manutenzione o cura sulla macchina, disinserire sempre la spina dalla presa!



Tutte le operazioni di manutenzione e riparazione per le quali è necessario aprire l'alloggiamento del motore devono essere eseguite solamente da un'officina per l'Assistenza Clienti autorizzata.

CTL

EKAT

Servizio e riparazione

solo da parte del costruttore o delle officine di servizio autorizzate. Le officine più vicine sono riportate di seguito: www.festool.com/service

Utilizzare solo ricambi originali Festool! Cod. prodotto reperibile al sito:

www.festool.com/service



Pulire periodicamente i sensori di livello svuotare il contenitore di raccolta

[1-11]

[5]

Osservare le seguenti indicazioni:

– Almeno una volta l'anno è necessaria un'ispezione

tecnica in riferimento alle polveri da parte del costruttore o di personale qualificato, al fine di accertare, ad es., l'eventuale presenza di perdite o di danneggiamenti al filtro e il funzionamento corretto dei dispositivi di controllo.

– Cio che non può essere pulito deve essere smalti-

to. Usare a tale scopo un sacco impermeabile. Attenersi alle disposizioni vigenti in materia di smaltimento!

9.1 Sacco filtrante/ Sacco di raccolta /Filtro principale



Rimuovere il sacco filtrante



Inserire il sacco filtrante



Rimuovere il sacco di raccolta



Inserire il sacco di raccolta



Sostituire il filtro principale

[7]

[6]

[9]

[10]

[8]

Smaltire il filtro principale usato in conformità alle disposizioni vigenti in materia.



I numeri di ordinazione per gli accessori, i filtri e i materiali di servizio sono reperibili nel catalogo Festool o in Internet al sito www.festool.com.

10 Ambiente

Non gettare l'apparecchio tra i rifiuti domestici!

accessori e gli imballaggi in modo ecocompatibile. Attenersi alle disposizioni di legge nazionali in vigore.

Solo UE:

secondo la direttiva europea /CE sui vecchi dispositivi elettrici ed elettronici e la sua applicazione in ambito nazionale, gli elettroutensili usati devono essere raccolti separatamente e riciclati in modo eco-compatibile.

Informazioni su REACh:

www.festool.com/reach

Smaltire gli apparecchi, gli

11 Dichiarazione di conformità CE

Unità mobile d’aspirazione

CTL 26 E 495851, 495853, 495855 CTL 26 E SD (E/A) 497067, 497068 CTL 26 E AC 498717, 498719, 498720,

CTL 36 E 495484, 495859, 495860,

CTL 36 E AC 498725, 498727, 498728,

CTL 36 E AC-LHS 500861, 500856, 500858 CTL 36 E LE 495863, 496946 CTL 36 E LE AC 498732 CTL 48 E 497708, 498766, 498001,

CTL 48 E LE 498004 CTL 48 E AC 498753, 498758 CTL 48 E LE AC 498761 Anno del contrassegno CE: CTL 26 E, CTL 36 E, CTL 36 E LE: 2008 CTL 26 E AC, CTL 36 E AC, CTL 36 E LE AC, CTL 36

E AC-LHS: 2010 CTL 48 E, CTL 48 E LE, CTL 48 E AC, CTL 48 E LE

AC: 2011 Dichiariamo sotto nostra unica responsabilità che il

presente prodotto è conforme a tutti i requisiti di rilevanza definiti dalle seguenti direttive, norme o documenti normativi:

2006/42/CE, 2004/108/CE (fino al 19/04/2016), 2014/ 30/UE (dal 20/04/2016), 2011/65/UE, EN 603351:2012, EN 60335-2-69:2012, EN 550141:2006+A1:2009+A2:2011, EN 55014-2:1997+correzione 1997+A1:2001+A2:2008, EN 61000-32:2006+A1:2009+A2:2009, EN 61000-3-3:2013.

Festool GmbH

Wertstr. 20, D-73240 Wendlingen, Germania

Wolfgang Zondler Responsabile Ricerca, Sviluppo e Documentazione

tecnica 2015-07-20

N° di serie

498721

495861

498729

498009

Originele gebruiksaanwijzing

1 Veiligheidsvoorschriften

CTL

Waarschuwing!

Lees alle veiligheidsvoorschriften en aanwijzingen.

Wanneer men zich niet aan de waarschuwingen en aanwijzingen houdt, kan dit leiden tot elektrische schokken, brand en/of ernstig letsel.

Bewaar alle veiligheidsinstructies en handleidingen om ze later te kunnen raadplegen.

– Dit apparaat mag niet door personen (met inbegrip van kinderen) met verminderde

lichamelijke, zintuiglijke of verstandelijke vermogens of gebrek aan ervaring en kennis worden gebruikt.Er moet voortdurend op worden gelet dat

kinderen

niet met

het apparaat spelen.

– Waarschuwing: Het apparaat kan gezondheidsbedreigende stoffen bevatten. On-

derhoud, lediging en filtervervanging alleen door bevoegde vakmensen met een ge-

schikte veiligheidsuitrusting. – Alleen gebruiken met geïnstalleerd filtersysteem! –

Explosie- en brandgevaar: Niet opzuigen:

– vonken of hete stoffen; – brandbare en explosieve stoffen (bijv. magnesium, aluminium, benzine, verdunning); – agressieve stoffen (bijv. zuren, logen, oplosmiddelen); – chemisch reactieve stoffen die leiden tot het ontstaan van warmte, zuren/basen, gassen, etc

(bijv. reactief 2K-materiaal, aluminium en water).

– Nationale veiligheidsvoorschriften en gegevens van de producent van het materiaal

in acht nemen! – Alleen gebruiken met geschikte veiligheidsuitrusting! – Alleen indien na visuele controle intact, werken in droge omgeving en volgens in-

structie! – Contactdoos op het apparaat alleen gebruiken voor het vermelde doel! – Regelmatig de stekker en de kabel controleren om een gevaarlijke situatie te ver-

mijden. Deze bij beschadiging uitsluitend door een geautoriseerde onderhouds-

werkplaats laten vernieuwen. – Niet met een takel of hijswerktuig omhoogheffen en transporteren!

CTL

2 Technische gegevens

Mobiele afzuigapparaten

Opgenomen vermogen 350 - 1200 W Aansluitwaarde van toe-

stelcontactdoos max.

GB 240 V/ 110 V

CH, DK

2400 W 1100 W

1800 W/ 500 W Volumestroom (lucht) max., turbine 234 m³/h (3900 l/min) Onderdruk max., turbine 24000 Pa Filteroppervlak 6318 cm² Afzuigslang D 27 mm x 3,5 m-AS Lengte van het netsnoer 7,5 M Geluidsdrukniveau volgens EN 60704-2-1 / Onzekerheid K 71 dB(A) / 3 dB Beveiligingsklasse IP X4 Containerinhoud

CTL 36 E, CTL 36 E LE, CTL 36 E AC, CTL 36 E LE AC, CTL 36 E AC-LHS

CTL 48 E, CTL 48 E LE, CTL 48 E AC, CTL 48 E LE AC

Afmetingen L x B x H

CTL 36 E, CTL 36 E LE, CTL 36 E AC, CTL 36 E LE AC, CTL 36 E AC-LHS

CTL 48 E, CTL 48 E LE, CTL 48 E AC, CTL 48 E LE AC

Gewicht

CTL 26 E, CTL 26 E AC, CTL 26 E SD

CTL 26 E, CTL 26 E SD

26 l 36 l

48 l 630 x 365 x 540 mm 630 x 365 x 596 mm

740 x 406 x 1005 mm

13,9 kg

CTL 36 E, CTL 36 E LE

CTL 48 E, CTL 48 E LE

CTL 26 E AC

CTL 36 E AC, CTL 36 E LE AC, CTL 36 E AC-LHS

CTL 48 E AC, CTL 48 E LE AC

3 Symbolen 4 Toestelelementen

Symbool

Betekenis

Waarschuwing voor algemeen gevaar

Waarschuwing voor elektrische schok

Lees de gebruiksaanwijzing en veiligheidsvoorschriften!

Draag een zuurstofmasker!

Tip, aanwijzing

[1-1] [1-2]

[1-3] [1-4] [1-5] [1-6] [1-7]

Aanzuigopening Moduleslot (persluchtmodule bij CTL 36/48 E LE, CTL

36/48 E LE AC, Contactdoosmodule bij CTL 26 E SD)

Toestelcontactdoos Slangdepot Handgreep SysDoc Automatische reiniging (alleen varianten

met AutoClean)

14,4 kg 18,8 kg 14,7 kg 15,2 kg 19,6 kg

Handelingsinstructie

Waarschuwing!

Het apparaat kan gezondheidsbedreigende stoffen bevatten!

Niet met het huisvuil meegeven.

[1-8] [1-9] [1-10] [1-11] [1-13]

Apparaatschakelaar Zuigkrachtregeling Sluitklem Vuilcontainer Rem

De vermelde afbeeldingen staan in het begin van de gebruiksaanwijzing.

5 Gebruik volgens de voorschriften

Mobiele stofafzuiger geschikt voor – het op- en afzuigen van stoffen tot 1 mg/m³ con-

form stofklasse ’L’, – het opzuigen van water, – een hogere belasting bij industrieel gebruik,

conform IEC/EN 60335-2-69.

De gebruiker is aansprakelijk bij gebruik dat niet volgens de voorschriften plaatsvindt.

CTL

Wanneer het apparaat niet wordt gebruikt en vóór onderhouds- en reinigingswerkzaamheden de stekker uit het stopcontact halen.

6.3 Elektrisch gereedschap aansluiten

WAARSCHUWING

Gevaar voor letsel



De maximale aansluitwaarde van de toestelcontactdoos in acht nemen (zie hoofdstuk Technische gegevens).



Elektrisch gereedschap uitschakelen.

6 Inwerkingstelling

WAARSCHUWING

Ontoelaatbare spanning of frequentie! Risico van ongevallen



Gegevens op het typeplaatje in acht nemen.



Landspecifieke bijzonderheden in acht nemen.

6.1 Eerste inbedrijfstelling



Filter-/wegwerpstofzak plaatsen



Kabelopwikkeling monteren



Afzuigslang aansluiten

[4]

[3]

[2]

6.2 Mobiele stofafzuiger aansluiten

WAARSCHUWING

Gevaar voor letsel door ongecontroleerd startend gereedschap



Let erop dat het aangesloten gereedschap uitgeschakeld is voordat u de schakelaar in de schakelaarstand "AUTO" of "MAN" draait.

De schakelaar

Schakelaarstand ’0’

Toestelcontactdoos stofzuiger is uitgeschakeld.

[1-8]

dient als in-/uit-schakelaar.

[1-3]

is stroomloos, mobiele



Elektrisch gereedschap aansluiten op contactdoos

[1-3]

Bijzonderheden CTL26 E SD

–

CTL 26 E SD E/A:

contactdoosmodule met inschakelautomaat voor het gebruik van twee elektrische gereedschappen: bijv. 2 schuurmachines, 1 decoupeerzaag + 1 schuurmachine

–

CTL 26 E SD:

contactdoosmodule met permanente stroomtoevoer voor het gebruik als verlengkabel: bijv. laadapparaat, lamp etc.

6.4 Persluchtgereedschap aansluiten

WAARSCHUWING

Gevaar voor letsel



Persluchtgereedschap uitschakelen.

Inschakelautomaat bij persluchtgereedschap (CTL 36/48 E LE, CTL 36/48 E LE AC of accessoires)

met persluchtmodule aan moduleslot

Aanbeveling:

– Aanbouw van de toevoereenheid VE (495886):

perslucht gefilterd en geolied

– Gebruik IAS-systeem met IAS-aansluitstuk

(454757) voor Festool persluchtgereedschap

Voorwaarde:

bedrijfsdruk van het gereedschap

6bar!

[1-2]

Schakelaarstand ’MAN’

Toestelcontactdoos

[1-3]

is stroomvoerend, mobie-

le stofafzuiger start.

Schakelaarstand ’Auto’

Toestelcontactdoos

[1-3]

is stroomvoerend, de mobiele stofzuiger start wanneer het aangesloten gereedschap wordt ingeschakeld.



Netstekker in een geaard stopcontact steken.

6.5 Bijzonderheden CTL 36 E AC- LHS

Om de mobiele stofafzuiger in combinatie met de

PLANEX



te gebruiken:

Knikvaste zuigslang D 36 mm x 3,5 m-AS gebruiken.



Speciale afzuigmof voor het aansluiten van de

PLANEX



Afsluitschuif CT-VS tussen aanzuigopening

en afzuigslang plaatsen.



Gereedschaphouder monteren.

gebruiken.

[1-

CTL



Alleen met wegwerpstofzak gebruiken!

7 Instellingen

7.1 Zuigkracht afstellen



aan de draaiknop

7.2 Temperatuurbeveiliging

Ter bescherming tegen oververhitting schakelt de temperatuurbeveiliging de mobiele stofzuiger uit voordat de kritische temperatuur wordt bereikt.



Mobiele stofzuiger uitschakelen, ca. 5 minuten laten afkoelen, inschakelen.



Inschakelen niet mogelijk: Contact opnemen met Festool onderhoudswerkplaats.

7.3 AUTO

Clean

(alleen varianten met AutoClean)

Alleen in combinatie met wegwerpstofzak

(conform stofklasse ’L’). Niet bij het natzuigen!

Automatische reiniging

Met de draaiknop

Alleen CTL 36 E AC- LHS:

inschakelen.

Reiniging handmatig

Apparaatschakelaar

Volledige reiniging handmatig



Met de handpalm of afsluitschuif CT-VS (497926) de opening van het mondstuk of de slang 2 seconden afsluiten.



Apparaatschakelaar en.

[1-9]

- standaard filter reinigen

[1-7]

de frequentie instellen.

met de draaiknop

[1-8]

op symbool AC draaien.

[1-8]

op symbool AC draai-

[1-7]

Grenswaarden:

afzuiglucht max. 50% van de hoe-

veelheid verse lucht

Formule:

ruimtevolume VR x ventilatiesnelheid L

8.2 Natte stoffen/vloeistoffen opzuigen

Filter- of wegwerpstofzak verwijderen!

Aanbeveling:

Gebruik het speciale natfilter

(NF-CT). Bij het bereiken van het maximale niveau wordt het

afzuigen automatisch onderbroken. Na het natzuigen het standaard filter laten drogen!

VOORZICHTIG

Uittredend schuim en vloeistoffen



Apparaat direct uitschakelen en ledigen.

8.3 Na afloop van het werk



Alleen varianten met AutoClean:

Standaard filter automatisch of met de hand reinigen (zie hoofdstuk 7.3).



Mobiele stofafzuiger uitschakelen en stekker uit stopcontact halen.



Aansluitkabel opwikkelen.



Vuilcontainer ledigen.



De mobiele stofafzuiger opbergen in een droge ruimte, beschermd tegen onbevoegd gebruik.

9 Onderhoud en verzorging

WAARSCHUWING

8Veilig werken

8.1 Droge stoffen opzuigen

VOORZICHTIG

Gezondheidsbedreigende stoffen Aandoening van de luchtwegen



Altijd een filter- of wegwerpstofzak gebruiken!

Bij het afzuigen van stoffen die de grenswaarde overschrijden niet meer dan één stofbron (elektrisch of persluchtgereed-

schap) afzuigen.

Belangrijk

elektrisch gereedschap: Voor voldoende ventilatie zorgen! Regionale voor-

schriften in acht nemen!

bij het afzuigen van stof van lopend

Gevaar voor letsel, elektrische schokken



Haal vóór alle onderhouds- en reinigingswerkzaamheden de stekker altijd uit het stopcontact!



Alle onderhouds- en reparatiewerkzaamheden, waarvoor het vereist is de motorbehuizing te openen, mogen alleen door een geautoriseerde onderhoudswerkplaats worden uitgevoerd.

Klantenservice en reparatie

alleen door producent of servicewerkplaatsen: Dichtstbijzijnde adressen op:

www.festool.com/service

EKAT

Alleen originele Festool-reserveonderdelen gebruiken! Bestelnr. op:



Regelmatig niveausensoren reinigen vuilcontainer

www.festool.com/service

[1-11]

ledigen.

[5]

Neem de volgende aanwijzingen in acht:

– Tenminste eenmaal per jaar een stoftechnische

controle (bijv. op beschadiging van het filter, de dichtheid van het apparaat en de werking van de controleapparatuur) door de fabrikant of iemand die hiervoor geschoold is, laten uitvoeren.

– Wat niet kan worden gereinigd, moet worden ver-

wijderd. Hiervoor niet-doorlatende zakken gebruiken. Toepasselijke afvoerregelingen in acht nemen!

9.1 Filterzak/ Wegwerpstofzak/ Standaard filter



Filterzak uitnemen



Filterzak plaatsen



Wegwerpstofzak uitnemen



Wegwerpstofzak plaatsen



Standaard filter vervangen

[6]

[7]

[8]

[9]

[10]

Het gebruikte standaard filter afvoeren in overeenstemming met de wettelijke bepalingen.



De bestelnummers voor accessoires, filters en verbruiksmateriaal in de Festool-catalogus of op het internet op "www.festool.com".

CTL

Mobiele stofafzui-

Serienr.

ger

CTL 26 E AC 498717, 498719, 498720,

498721

CTL 36 E 495484, 495859, 495860,

495861

CTL 36 E AC 498725, 498727, 498728,

498729 CTL 36 E AC-LHS 500861, 500856, 500858 CTL 36 E LE 495863, 496946 CTL 36 E LE AC 498732 CTL 48 E 497708, 498766, 498001,

498009 CTL 48 E LE 498004 CTL 48 E AC 498753, 498758 CTL 48 E LE AC 498761 Jaar van de CE-markering: CTL 26 E, CTL 36 E, CTL 36 E LE: 2008 CTL 26 E AC, CTL 36 E AC, CTL 36 E LE AC, CTL 36

E AC-LHS: 2010

10 Speciale gevaaromschrijving voor

het milieu

Geef het apparaat niet met het huisvuil mee!

Voer de apparaten, accessoires en verpakkingen op milieuvriendelijke wijze af! Neem de geldende nationale voorschriften in acht.

Alleen EU:

Volgens de Europese richtlijn inzake gebruikte elektrische en elektronische apparaten en de vertaling hiervan in de nationale wetgeving dienen oude elektroapparaten gescheiden te worden ingezameld en op milieuvriendelijke wijze te worden afgevoerd.

Informatie voor REACh:

www.festool.com/reach

11 EG-conformiteitsverklaring

Mobiele stofafzuiger

CTL 26 E 495851, 495853, 495855 CTL 26 E SD (E/A) 497067, 497068

Serienr.

CTL 48 E, CTL 48 E LE, CTL 48 E AC, CTL 48 E LE AC: 2011

Wij verklaren en stellen ons ervoor verantwoordelijk dat dit product volledig voldoet aan de volgende normen en normatieve documenten:

2006/42/EG, 2004/108/EG (tot 19-04-2016), 2014/ 30/EU (vanaf 20-04-2016), 2011/65/EU, EN 603351:2012, EN 60335-2-69:2012, EN 550141:2006+A1:2009+A2:2011, EN 55014-2:1997+correctie 1997+A1:2001+A2:2008, EN 61000-32:2006+A1:2009+A2:2009, EN 61000-3-3:2013.

Festool GmbH

Wertstr. 20, D-73240 Wendlingen

Wolfgang Zondler Hoofd onderzoek, ontwikkeling en technische do-

cumentatie 2015-07-20

CTL

Originalbruksanvisning

1 Säkerhetsanvisningar

Varning!

Läs och följ alla säkerhetsanvisningar och instruktioner.

Om man inte följer varningsmeddelanden och anvisningar kan det leda till elstötar, brand och/eller svåra personskador.

Spara alla säkerhetsanvisningar och bruksanvisningar för framtida bruk.

– Denna produkt får inte användas av personer (inklusive barn) med nedsatt fysisk,

sensorisk eller psykisk förmåga eller som saknar erfarenhet och kunskap om produkten.

Barn

ska hållas under uppsikt, så att man kan säkerställa att de inte leker

med produkten.

– Varning! Produkten kan innehålla hälsofarligt damm. Underhåll, tömning och filter-

byte får endast utföras av auktoriserad fackman med lämplig skyddsutrustning. – Får endast användas med installerat filtersystem! –

Risk för explosion och brand: Sug inte upp:

– gnistor eller hett damm; – brandfarliga eller explosiva ämnen (t.ex. magnesium, aluminium, bensin, förtunning); – aggressiva ämnen (t.ex. syra, lut, lösningsmedel); – ämnen som kan reagera kemiskt så att värme, syror/baser, gaser osv. uppstår (t.ex. reaktiva

tvåkomponentsmaterial, aluminium och vatten).

– Nationella säkerhetsföreskrifter såväl som materialtillverkarens anvisningar ska

följas! – Den får endast användas tillsammans med lämplig skyddsutrustning! – Den får endast användas efter att man kontrollerat visuellt att den är hel, i torr miljö

och efter instruktion! – Eluttaget på produkten får endast användas för avsett ändamål! – Kontrollera kontakten och kabeln regelbundet för att undvika fara. Om de skadas

får de endast bytas ut av en auktoriserad serviceverkstad. – Får ej lyftas eller transporteras med lyftkrok eller telfer.

2Tekniska data

Dammsugare

Effekt 350 - 1200 W Anslutningseffekt i elut-

tag max

GB 240 V/ 110 V

CH, DK

2400 W 1100 W

1800 W/ 500 W

Volymström (luft) max, turbin 234 m³/h (3900 l/min)

CTL

Dammsugare

Undertryck max, turbin 24000 Pa Filteryta 6318 cm² Sugslang D 27 mm x 3,5 m-AS Nätkabelns längd 7,5 m Ljudtrycksnivå enligt EN 60704-2-1 / Osäkerhet K 71 dB(A) / 3 dB Skyddsklass IP X4 Behållarens volym

CTL 36 E, CTL 36 E LE, CTL 36 E AC, CTL 36 E LE AC, CTL 36 E AC-LHS

Mått L x B x H

CTL 36 E, CTL 36 E LE, CTL 36 E AC, CTL 36 E LE AC, CTL 36 E AC-LHS

Vikt

3Symboler

Symbol Betydelse

Varning för allmän risk!

Varning för elstötar

Läs bruksanvisningen och säkerhetsanvisningarna!

Använd andningsskydd!

CTL 26 E, CTL 26 E AC, CTL 26 E SD

CTL 48 E, CTL 48 E LE, CTL 48 E AC, CTL 48 E LE AC

CTL 26 E, CTL 26 E AC, CTL 26 E SD

CTL 48 E, CTL 48 E LE, CTL 48 E AC, CTL 48 E LE AC

CTL 26 E, CTL 26 E SD

CTL 36 E, CTL 36 E LE

CTL 48 E, CTL 48 E LE

CTL 26 E AC

CTL 36 E AC, CTL 36 E LE AC, CTL 36 E AC-LHS

CTL 48 E AC, CTL 48 E LE AC

[1-4] [1-5] [1-6] [1-7]

Slangförvaring Handtag SysDoc Automatisk rengöringsverkan (endast

varianter med AutoClean)

[1-8] [1-9] [1-10] [1-11]

Strömvred Sugkraftsreglering Låsklammer Smutsbehållare

26 l 36 l

48 l 630 x 365 x 540 mm 630 x 365 x 596 mm

740 x 406 x 1005 mm

13,9 kg 14,4 kg 18,8 kg 14,7 kg 15,2 kg 19,6 kg

Tips, information

Bruksanvisning

Varning!

Maskinen kan innehålla hälso-

farligt damm! Kasta inte i produkten i hushållssoporna.

4Maskindelar

[1-1] [1-2]

[1-3]

Insugsöppning Modulkontaktplats (Tryckluftsmodul vid CTL 36/48 E LE, CTL

36/48 E LE AC, Eluttagsmodul vid CTL 26 E SD)

Eluttag

[1-13]

Broms De angivna bilderna finns i början av bruksanvisningen.

5 Avsedd användning

Dammsugare avsedd för – upp- och utsugning av damm upp till 1 mg/m³

motsvarande dammklass ’L’, – uppsugning av vatten, – för hög påfrestning vid yrkesmässig användning,

i enlighet med IEC/EN 60335-2-69.

Vid felaktig användning ligger ansvaret på användaren.

CTL

6Driftstart

VARNING

Otillåten spänning eller frekvens! Olycksrisk



Observera informationen på märkplåten.



Observera landsspecifika avvikelser.

6.1 Första gången maskinen används



Sätt i en filter-/avfallssäck



Montera kabelvindan



Anslut sugslangen

[4]

[3]

[2]

6.2 Anslut dammsugaren

VARNING

Risk för personskador genom verktyg som startar okontrollerat



Kontrollera alltid att det anslutna verktyget är frånkopplat innan brytaren vrids till läget "AUTO" eller "MAN".

Brytaren

[1-8]

fungerar som till-/frånkoppling.

Brytarläge ’0’

Apparatens eluttag

[1-3]

är strömlöst, den mobila

dammsugaren är frånkopplad.

Brytarläge ’MAN’

Eluttaget

[1-3]

är strömförande, dammsugaren

startar.

Brytarläge ’Auto’

Eluttaget

[1-3]

är strömförande, den mobila dammsugaren startar när det anslutna verktyget kopplas till.



Anslut nätkontakten till ett skyddsjordat eluttag.

Dra alltid ut kontakten ur eluttaget när produkten inte används, samt före underhållsoch rengöringsarbeten.

6.3 Ansluta elverktyg

VARNING

Risk för personskador



Observera den maximala anslutningseffekten för eluttaget (se kapitlet Tekniska data).



Koppla ifrån elverktyget.



Anslut elverktyget till eluttaget

[1-3]

Speciella detaljer för CTL26 E SD

–

CTL 26 E SD E/A:

Eluttagsmodul med tillkopplingsautomatik för användning av två elverktyg: exempelvis 2 slipmaskiner, dvs 1 sticksåg + 1 slipmaskin

–

CTL 26 E SD:

Eluttagsmodul med konstant strömtillförsel för användning som förlängningskabel: exempelvis batteriladdare, lampa osv

6.4 Ansluta tryckluftsverktyg

VARNING

Risk för personskador



Koppla ifrån tryckluftsverktyget.

Tillkopplingsautomatik vid tryckluftsverktyg (CTL 36/48 E LE, CTL 36/48 E LE AC eller tillbehör)

med tryckluftsmodul på modulkontaktplatsen

[1-

2] Rekommendation:

– Montering av försörjningsenhet VE (495886): fil-

trerad och oljad tryckluft

– Användning av IAS-system med IAS-kopplings-

stycke (454757) för Festools tryckluftsverktyg

Grundförutsättning:

Verktygets arbetstryck är

6bar!

6.5 Speciella procedurer CTL 36 E AC- LHS

För att använda dammsugaren i kombination med

PLANEX



Använd en knäckbeständig sugslang D 36 mm x 3,5 m-AS.



Anslut en specialsugmuff för att ansluta



Sätt en låsspärr CT-VS mellan insugsöppningen

[1-1]

och sugslangen.



Montera verktygshållaren.



Får endast användas med avfallssäck!

PLAN-

7 Inställningar

7.1 Reglera sugkraften



med vridknappen

7.2 Temperaturskydd

För att skydda mot överhettning kopplar en temperatursäkring ifrån dammsugaren när den uppnår kritisk temperatur.



Koppla ifrån dammsugaren, låt den svalna ca 5 minuter, koppla till den.



Om den inte kan kopplas till: kontakta din Festool serviceverkstad.

[1-9]

7.3 AUTO

Clean

- Rengöra huvudfiltret

dast varianter med AutoClean)

Endast i kombination med avfallssäck

uppfyller dammklass ’L’). Ej vid våtsugning!

Automatisk rengöring

Ställ in frekvensen med vridknappen

CTL 36 E AC- LHS:

det

[1-7]

får endast kopplas till med vre-

[1-7]

Manuell rengöring

Ställ strömvredet

[1-8]

på symbolen AC.

Manuell totalrengöring



Täpp till munstycks- eller slangöppningen i 2 sekunder men handen eller låsspärren CT-VS (497926).



Ställ strömvredet

[1-8]

på symbolen AC.

8Arbeten

8.1 Suga upp torra ämnen

OBSERVER

(en-

(som

CTL

8.3 Efter arbetet



Endast varianter med AutoClean:

Rengör hu-

vudfiltret automatiskt eller manuellt (se kapitel

7.3).



Koppla ifrån dammsugaren och dra ut nätkontakten.



Linda upp nätkabeln.



Töm smutsbehållaren.



Förvara dammsugaren i ett torrt utrymme, skyddad mot obehörig användning.

9 Underhåll och skötsel

VARNING

Risk för personskada, elstöt



Dra alltid ut nätkontakten före alla underhållsoch servicearbeten på maskinen!



Allt underhålls- och reparationsarbete som kräver att motorns hölje öppnas får endast utföras av behöriga serviceverkstäder.

Hälsofarligt damm Risk för skador i luftvägarna



Använd alltid filter- eller avfallssäck!

Vid uppsugning av damm, som överskrider gränsvärdena, ska man endast suga upp damm från en dammkälla (el- eller tryck-

luftsverktyg).

Kontrollera

följande vid uppsugning av damm som

ansamlas vid användning av elverktyg: Se till att ventilationen är tillräcklig! Observera re-

gionala bestämmelser!

Gränsvärden:

Frånluft max. 50 % av friskluftsvoly-

men

Formel:

Lokalens volym VR x luftväxlingskvoten L

8.2 Suga upp våta ämnen/vätskor

Ta bort filter- eller avfallssäcken!

Rekommendation:

Använd det speciella våt-

filtret (NF-CT). När den maximala fyllnadsnivån nås, avbryts upp-

sugningen automatiskt. Låt huvudfiltret torka efter våtsugning!

OBSERVER

Utträngande skum och vätskor



Koppla genast ifrån dammsugaren och töm den.

Service och reparation

ska endast utföras av tillverkaren eller serviceverkstäder. Se följande adress: www.festool.se/service

EKAT

Använd bara Festools originalreservdelar! Art.nr nedan:



Rengör sensorerna för fyllnadsnivån töm smutsbehållaren

www.festool.se/service

[1-11]

regelbundet.

[5]

och

Observera följande anvisningar:

– Produkten ska kontrolleras ur dammteknisk

synpunkt minst en gång årligen (t.ex. att det inte förekommer några filterskador, att dammsugaren är tät och att kontrollanordningarna fungerar) av tillverkaren eller av en person som utbildats av tillverkaren.

– Komponenter som inte kan rengöras ska kasse-

ras. Använd tättförslutande påsar till dessa. Följ gällande bestämmelser för avfallshantering!

9.1 Filtersäck/avfallssäck/huvudfilter



Ta ut filtersäcken



Sätt i filtersäcken



Ta ut avfallssäcken



Sätt i avfallssäcken



Byt huvudfiltret

[6]

[7]

[10]

[8]

[9]

Avfallshantera det kasserade huvudfiltret enligt lagstadge bestämmelser.

CTL



Artikelnummer för tillbehör, filter och förbrukningsmaterial finns i Festool-katalogen eller på internet på "www.festool.com".

10 Miljö

Släng inte maskinen i hushållssoporna!

Se till att verktyg, tillbehör och förpackningar lämnas till miljövänlig återvinning. Följ gällande nationella föreskrifter.

Endast EU:

elektronikverktyg samt nationell rätt måste uttjänta elverktyg källsorteras och återvinnas på ett miljövänligt sätt.

Information om REACh:

Enligt EU-direktivet om gamla el- och

www.festool.com/reach

11 EG-förklaring om överensstäm-

melse

Mobil dammsugare

CTL 26 E 495851, 495853, 495855 CTL 26 E SD (E/A) 497067, 497068

Serienr

Mobil dammsugare

CTL 48 E LE 498004 CTL 48 E AC 498753, 498758 CTL 48 E LE AC 498761 År för CE-märkning: CTL 26 E, CTL 36 E, CTL 36 E LE: 2008 CTL 26 E AC, CTL 36 E AC, CTL 36 E LE AC, CTL 36

E AC-LHS: 2010 CTL 48 E, CTL 48 E LE, CTL 48 E AC, CTL 48 E LE

AC: 2011 Vi förklarar på eget ansvar att denna produkt upp-

fyller alla krav enligt följande direktiv, normer eller normgivande dokument:

2006/42/EG, 2004/108/EG (till 19.04.2016), 2014/30/ EU (fr.o.m. 20.04.2016), 2011/65/EU, EN 603351:2012, EN 60335-2-69:2012, EN 550141:2006+A1:2009+A2:2011, EN 55014-2:1997+revidering 1997+A1:2001+A2:2008, EN 61000-32:2006+A1:2009+A2:2009, EN 61000-3-3:2013.

Serienr

CTL 26 E AC 498717, 498719, 498720,

498721

CTL 36 E 495484, 495859, 495860,

495861

CTL 36 E AC 498725, 498727, 498728,

498729 CTL 36 E AC-LHS 500861, 500856, 500858 CTL 36 E LE 495863, 496946 CTL 36 E LE AC 498732 CTL 48 E 497708, 498766, 498001,

498009

Festool GmbH

Wertstr. 20, D-73240 Wendlingen, Tyskland

Wolfgang Zondler Chef för forskning, utveckling, teknisk dokumenta-

tion 2015-07-20

Alkuperäiset käyttöohjeet

1 Turvaohjeet

CTL

FIN

Varoitus!

Lue kaikki turva- ja käyttöohjeet.

Varoitusten ja ohjeiden noudattami-

sen laiminlyönti voi aiheuttaa sähköiskun, tulipalon ja/tai vakavia vammoja.

Säilytä kaikki turvaohjeet ja käyttöohjeet myöhempää tarvetta varten.

– Tätä laitetta eivät saa käyttää henkilöt (mukaan lukien lapset), joilla on riittämättö-

mät fyysiset, aistilliset tai henkiset kyvyt tai joiden kokemus ja tiedot laitteesta ovat puutteellisia.

Lapsia

täytyy valvoa, jotta he eivät pääse leikkimään laitteen kanssa.

– Varoitus: laite voi sisältää terveydelle haitallista pölyä. Huollon, tyhjennyksen ja

suodattimen vaihdon saa tehdä vain valtuutettu ja suojavarustusta käyttävä ammat-

tihenkilöstö. – Käytä vain asennetun suodatinjärjestelmän kanssa! –

Räjähdys- ja palovaara: älä imuroi:

– kipinöitä tai kuumaa pölyä; – palonarkoja tai räjähdysalttiita aineita (esim. magnesium, alumiini, bensiini, ohenne); – syövyttäviä aineita (esim. hapot, emäsliuokset, liuottimet); – kemiallisesti reaktiivisia aineita, jotka aiheuttavat lämpöä, happoja/emäksiä, kaasuja yms.

(esim. reaktiiviset 2K-materiaalit, alumiini ja vesi).

– Noudata kansallisia turvallisuusmääräyksiä sekä materiaalin valmistajan antamia

ohjeita! – Käytä vain sopivan suojavarustuksen kanssa! – Tee töitä vain, kun laite on todettu silmämääräisessä tarkastuksessa virheettömäk-

si, kuivassa ympäristössä ja ohjeiden mukaan! – Käytä laitteessa olevaa pistorasiaa vain ilmoitettuun tarkoitukseen! – Vaaran välttämiseksi tarkasta pistoke ja johto säännöllisin väliajoin. Jos niissä ovat

vaurioita, vaihdata ne vain valtuutetussa huoltokorjaamossa. – Älä nosta äläkä kuljeta nosturikoukulla tai nosturilla!

2 Tekniset tiedot

Siirrettävät imurit

Tehonotto 350 - 1200 W Liitäntäarvo laitepisto-

rasiaan maks.

GB 240 V/ 110 V

CH, DK

2400 W 1100 W

1800 W/ 500 W Virtaus (ilma) maks., turbiini 234 m³/h (3900 l/min) Alipaine maks., turbiini 24000 Pa

CTL

FIN

Siirrettävät imurit

Suodatinpinta 6318 cm² Imuletku halk. 27 mm x 3,5 m-AS Verkkoliitäntäjohdon pituus 7,5 m Äänenpainetaso EN 60704-2-1 mukaan / Epävarmuus K 71 dB(A) / 3 dB Kotelointiluokka IP X4 Säiliön tilavuus

CTL 36 E, CTL 36 E LE, CTL 36 E AC, CTL 36 E LE AC, CTL 36 E AC-LHS

Mitat P x L x K

CTL 36 E, CTL 36 E LE, CTL 36 E AC, CTL 36 E LE AC, CTL 36 E AC-LHS

Paino

3 Tunnukset

Tunnus Merkitys

Varoitus yleisestä vaarasta

CTL 26 E, CTL 26 E AC, CTL 26 E SD

CTL 48 E, CTL 48 E LE, CTL 48 E AC, CTL 48 E LE AC

CTL 26 E, CTL 26 E AC, CTL 26 E SD

CTL 48 E, CTL 48 E LE, CTL 48 E AC, CTL 48 E LE AC

CTL 26 E, CTL 26 E SD

CTL 36 E, CTL 36 E LE

CTL 48 E, CTL 48 E LE

CTL 26 E AC

CTL 36 E AC, CTL 36 E LE AC, CTL 36 E AC-LHS

CTL 48 E AC, CTL 48 E LE AC

[1-3] [1-4] [1-5] [1-6]

Laitepistorasia Letkutila Kahva SysDoc

26 l 36 l

48 l 630 x 365 x 540 mm 630 x 365 x 596 mm

740 x 406 x 1005 mm

13,9 kg 14,4 kg 18,8 kg 14,7 kg 15,2 kg 19,6 kg

Sähköiskuvaara

Lue käyttöopas, turvallisuusohjeet!

Käytä hengityssuojainta!

Ohje, vihje

Käsittelyohje

Varoitus!

Laite voi sisältää terveydelle

haitallista pölyä! Älä hävitä kotitalousjätteiden mukana.

4 Laitteen osat

[1-1] [1-2]

Imuaukko Moduulin kiinnityspaikka (Paineilmamoduuli mallissa CTL 36/48 E

LE, CTL 36/48 E LE AC, pistorasiamoduuli mallissa bei CTL 26 E SD)

[1-7]

Automaattinen puhdistus (vain niissä versioissa joissa AutoClean)

[1-8] [1-9] [1-10] [1-11] [1-13]

Laitekytkin Imutehon säätö Kiinnityssalpa Likasäiliö Jarru

Mainitut kuvat ovat käyttöoppaan alussa.

5 Määräystenmukainen käyttö

Märkäkuivaimuri soveltuu – enintään 1 mg/m³ pölymäärien imurointiin pöly-

luokitusta ’L’ vastaavasti, – veden imemiseen, – raskaaseen ammattikäyttöön,

normin IEC/EN 60335-2-69 mukaan.

Koneen käyttäjä vastaa määräystenvastaisesta käytöstä aiheutuneista vahingoista.

6 Käyttöönotto

VAROITUS

Kielletty jännite tai taajuus! Onnettomuusvaara



Noudata konekilvessä olevia ohjetietoja.



Huomioi maakohtaiset erikoismääräykset.

CTL

Erikoisominaisuudet CTL26 E SD

–

CTL 26 E SD E/A:

Pistorasiamoduuli kytkentäautomatiikalla kahden sähkötyökalun käyttöön: esim. 2 hiomakonetta, 1 pistosaha + 1 hiomakone

–

CTL 26 E SD:

Pistorasiamoduuli jatkuvalla virransyötöllä jatkojohtokäyttöön: esim. latauslaite, valaisin yms.

6.4 Paineilmatyökalun kytkentä

FIN

6.1 Ensimmäinen käyttöönottokerta



Laita suodatin-/jätepussi paikalleen



Asenna johtokela



Kytke imuletku

[4]

[3]

[2]

6.2 Märkäkuivaimurin kytkeminen

VAROITUS

Loukkaantumisvaara hallitsemattomasti käynnistyvien työkalujen takia



Varmista ennen kytkimen kääntämistä asentoon "AUTO" tai "MAN", että paikalleen liitetty työkalu on kytketty pois toiminnasta.

Kytkin

[1-8]

toimii päälle-/poiskytkimenä.

Kytkimen asento ’0’

Laitepistorasia

[1-3]

on virraton, siirrettävä imuri

on kytketty pois toiminnasta.

Kytkimen asento ’MAN’

Laitepistorasia

[1-3]

on virtaajohtava, märkäkui-

vaimuri käynnistyy.

Kytkimen asento ’Auto’

Laitepistorasia

[1-3]

on virtaajohtava, märkäkuivaimuri käynnistyy, kun paikalleen liitetty työväline kytketään toimintaan.



Kytke verkkopistoke suojamaadoitettuun pistorasiaan.

Irrota pistoke pistorasiasta, jos laitetta ei käytetä tai ennen kuin teet laitteeseen liittyviä huolto- ja puhdistustöitä.

6.3 Sähkötyökalun kytkentä

VAROITUS

Loukkaantumisvaara



Huomioi laitepistorasian suurin sallittu liitäntäarvo (ks. luku Tekniset tiedot).



Kytke sähkötyökalu pois päältä.



Kytke sähkötyökalu laitepisterasiaan

[1-3]

VAROITUS

Loukkaantumisvaara



Kytke paineilmatyökalu pois päältä.

Kytkentäautomatiikka paineilmatyökaluissa (CTL 36/48 E LE, CTL 36/48 E LE AC tai lisätarvikkeissa)

kun paineilmamoduuli moduulikytkentäpaikassa

[1-2] Suositus:

– Syöttöyksikön VE (495886) asennus: paineilma

suodatettu ja öljytty

– IAS-järjestelmän käyttö Festool-paineilmatyöka-

lujen IAS-liitäntäkappaleen (454757) kanssa

Edellytys:

työkalun käyttöpaine 6 baria!

6.5 Erikoisominaisuudet CTL 36 E AC- LHS

Kun haluat käyttää märkäkuivaimuria yhdessä

PLANEX



in kanssa:

Käytä taivutusta kestävää imuletkua halk. 36 mm x 3,5 m-AS.



Käytä erityistä imumuhvia

PLANEX

in kytken-

tään.



Aseta sulkuluisti CT-VS imuaukon

[1-1]

ja imu-

letkun väliin.



Asenna työkalupidin.



Käytä vain jätepussin kanssa!

7 Säädöt

7.1 Imuvoiman säätö



kiertonupista

7.2 Lämpösulake

Ylikuumentumisen estämiseksi lämpösulake katkaisee märkäkuivaimurin toiminnan ennen kriittisen lämpötilan saavuttamista.



Kytke märkäkuivaimuri pois päältä, anna jäähtyä n. 5 minuutin ajan, kytke sitten taas päälle.



Jos päällekytkentä ei onnistu: ota yhteys Festool-huoltokorjaamoon.

7.3 AUTO

(vain niissä versioissa joissa AutoClean)

Vain jätepussin yhteydessä

kituksen ’L’). Ei märkäimuroinnissa!

[1-9]

Clean

- pääsuodattimen puhdistus

(täyttää pölyluo-

CTL

EKAT

FIN

Automaattinen suodatinpuhdistus

Säädä taajuus kiertonupista

Vain CTL 36 E AC- LHS: 7]

avulla.

[1-7]

kytke päälle kiertonupin

Manuaalinen suodattimen puhdistus

Käännä laitekytkin

[1-8]

tunnuksen AC kohdalle.

Manuaalinen suodattimen täydellinen puhdistus



Pidä kämmenellä tai sulkuluistilla CT-VS (497926) suulakkeen tai imuletkun aukko suljettuna 2 sekunnin ajan.



Käännä laitekytkin

[1-8]

tunnuksen AC kohdal-

le.

8Työskentely

8.1 Kuivien aineiden imurointi

HUOMIO

Terveydelle haitallista pölyä Hengitysteiden loukkaantumisvaara



Käytä aina suodatin- tai jätepussia!

Jos imuroit raja-arvon ylittäviä pölymääriä, imuroi vain yhdestä ainoasta pölylähteestä (sähkö- tai paineilmatyökalu).

Huomioi

imuroidessasi toiminnassa olevien sähkö-

työkalujen aikaansaamaa pölyä: Huolehdi riittävän tehokkaasti ilmanvaihdosta!

Noudata paikallisia määräyksiä!

Raja-arvot:

poistoilma maks. 50% puhtaan ilman

määrästä

Kaava:

Huoneen tilavuus VR x ilman vaihtuvuus L

8.2 Märkien aineiden / nesteiden imurointi

Ota suodatin- tai jätepussi pois!

Suositus:

käytä erityistä märkäsuodatinta

(NF-CT). Kun suurin sallittu täyttömäärä saavutetaan, imu-

rointi keskeytyy automaattisesti. Anna märkäimuroinnin jälkeen pääsuodattimen

kuivua!

HUOMIO

Laitteesta ulosvuotava vaahto ja nesteet



Katkaise toiminta välittömästi ja tyhjennä laite.

8.3 Töiden jälkeen



Vain AutoClean-varusteisissa versioissa :

dista pääsuodatin automaattisesti tai manuaalisesti (katso luku 7.3).

[1-

puh-



Katkaise märkäkuivaimurin toiminta ja vedä verkkopistoke irti pistorasiasta.



Rullaa verkkoliitäntäjohto kelalle.



Tyhjennä likasäiliö.



Laita märkäkuivaimuri talteen kuivaan säilytystilaan, jossa se on suojassa luvattomalta käytöltä.

9 Huolto ja hoito

VAROITUS

Loukkaantumisvaara, sähköiskuvaara



Irrota sähköpistoke aina pistorasiasta, ennen kuin alat tehdä koneeseen kohdistuvia huolto- ja puhdistustöitä!



Kaikki huolto- ja korjaustyöt, jotka vaativat moottorin suojuksen avaamista, on suoritettava valtuutetussa asiakaspalvelukorjaamossa.

Huolto ja korjaus

taalla tai huoltokorjaamoissa: katso sinua lähinnä oleva osoite kohdasta: www.festool.com/service

Käytä vain alkuperäisiä Festool-varaosia! Tilausnumero kohdassa: www.festool.com/service



Puhdista täyttömääräsensorit kasäiliö

[1-11]

säännöllisin välein.

Noudata seuraavia ohjeita:

– Vähintään kerran vuodessa valmistajan tai am-

mattihenkilön täytyy tehdä laitteelle pölytekninen tarkastus (esim. ettei suodattimessa ole vauriota, laite on tiivis ja säätölaitteet toimivat kunnolla).

– Jos puhdistus ei ole mahdollista, silloin kyseinen

osa täytyy hävittää. Käytä siihen täysin tiiviitä pusseja. Noudata voimassaolevia jätehuoltomääräyksiä!

9.1 Suodatinpussi / jätepussi / pääsuodatin



Ota suodatinpussi pois



Aseta suodatinpussi paikalleen



Ota jätepussi pois



Aseta jätepussi paikalleen



Vaihda pääsuodatin

[8]

[10]

Hävitä käytöstä poistettu pääsuodatin lakimääräysten mukaan.

vain valmistajan teh-

[5]

ja tyhjennä li-

[6]

[7]

[9]



Tarvikkeiden, suodattimen ja kulutusmateriaalin tilausnumerot voit katsoa Festool-tuoteluettelosta tai Internet-osoitteesta "www.festool.com".

10 Ympäristö

Älä heitä käytöstä poistettua konetta talousjätteiden joukkoon!

neet, tarvikkeet ja pakkaukset ympäristöä säästävään kierrätyspisteeseen. Noudata voimassaolevia kansallisia

määräyksiä.

Vain EU:

laiteromua koskevan direktiivin ja sitä vastaavan maakohtaisen lainsäädännön mukaisesti käytöstä poistetut sähkötyökalut täytyy kerätä erilleen ja toimittaa ympäristöä säästävään kierrätykseen.

REACh:iin liittyvät tiedot:

Eurooppalaisen sähkö- ja elektroniikka-

www.festool.com/reach

Toimita ko-

11 EU-vaatimustenmukaisuusvakuu-

tus

Siirrettävä imuri Sarjanumero

CTL 26 E 495851, 495853, 495855 CTL 26 E SD (E/A) 497067, 497068

CTL

FIN

Siirrettävä imuri Sarjanumero

CTL 48 E 497708, 498766, 498001,

498009 CTL 48 E LE 498004 CTL 48 E AC 498753, 498758 CTL 48 E LE AC 498761 CE-hyväksyntämerkinnän vuosi: CTL 26 E, CTL 36 E, CTL 36 E LE: 2008 CTL 26 E AC, CTL 36 E AC, CTL 36 E LE AC, CTL 36

E AC-LHS: 2010 CTL 48 E, CTL 48 E LE, CTL 48 E AC, CTL 48 E LE

AC: 2011 Täten vakuutamme vastaavamme siitä, että tämä

tuote on seuraavien direktiivien, normien tai normiasiakirjojen asiaankuuluvien vaatimusten mukainen:

2006/42/EY, 2004/108/EY (19.04.2016 asti), 2014/ 30/EU (alkaen 20.04.2016), 2011/65/EU, EN 603351:2012, EN 60335-2-69:2012, EN 550141:2006+A1:2009+A2:2011, EN 550142:1997+korjaus 1997+A1:2001+A2:2008, EN 610003-2:2006+A1:2009+A2:2009, EN 61000-3-3:2013.

CTL 26 E AC 498717, 498719, 498720,

498721

CTL 36 E 495484, 495859, 495860,

495861

CTL 36 E AC 498725, 498727, 498728,

498729 CTL 36 E AC-LHS 500861, 500856, 500858 CTL 36 E LE 495863, 496946 CTL 36 E LE AC 498732

Festool GmbH

Wertstr. 20, D-73240 Wendlingen, Germany

Wolfgang Zondler Tutkimus- ja tuotekehitysosaston sekä teknisen

dokumentoinnin johtaja 2015-07-20

CTL

Original brugsanvisning

1 Sikkerhedsanvisninger

Advarsel!

Læs alle sikkerhedsanvisninger og øvrige anvisninger.

Overholdes anvisningerne ikke, er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser.

Opbevar alle sikkerhedsanvisninger og vejledninger til senere brug.

– Denne maskine må ikke bruges af personer (herunder børn) med nedsatte fysiske,

sensoriske eller mentale evner eller med manglende erfaring og viden.

Børn

skal

være under opsyn for at sikre, at de ikke leger med maskinen.

– Advarsel: Maskinen kan indeholde sundhedsskadeligt støv. Vedligeholdelse, tøm-

ning, filterskift må kun udføres af en autoriseret fagmand med egnet beskyttelses-

udstyr. – Må kun anvendes med installeret filtersystem! –

Eksplosions- og brandfare: Opsug ikke:

– gnister eller varmt støv; – brændbare eller eksplosive stoffer (f.eks. magnesium, aluminium, benzin, fortynder); – aggressive stoffer (f.eks. syre, lud, opløsningsmidler); – kemisk reaktive stoffer, som medfører dannelse af varme, syrer/baser, gasser osv. (f.eks. reak-

tive tokomponent-materialer, aluminium og vand).

– Nationale sikkerhedsforskrifter og oplysninger fra materialeproducenten skal

overholdes! – Må kun anvendes med egnet sikkerhedsudstyr! – Må kun anvendes i intakt stand konstateret ved visuel kontrol, i tørre omgivelser og

efter oplæring! – Anvend kun stikdåsen på maskinen til det angivne formål! – Kontroller regelmæssigt stik og kabel for at undgå risici. I tilfælde af beskadigelse

skal de udskiftes på et autoriseret kundeværksted. – Må ikke løftes og transporteres med krankrog eller løfteudstyr!

2Tekniske data

Støvsugere

Optagen effekt 350 - 1200 W Tilslutningsværdi til

maskinens stikdåse maks.

GB 240 V/110 V

CH, DK

2400 W 1100 W

1800 W/500 W

Maks. luftmængde, turbine 234 m³/h (3900 l/min)

CTL

Støvsugere

Undertryk maks., turbine 24000 Pa Filteroverflade 6318 cm² Støvsugerslange D 27 mm x 3,5 m-AS Netledningens længde 7,5 m Lydtryksniveau iht. EN 60704-2-1 / Usikkerhed K 71 dB(A) / 3 dB Kapslingsklasse IP X4 Beholderstørrelse

CTL 36 E, CTL 36 E LE, CTL 36 E AC, CTL 36 E LE AC, CTL 36 E AC-LHS

Mål L x B x H

CTL 36 E, CTL 36 E LE, CTL 36 E AC, CTL 36 E LE AC, CTL 36 E AC-LHS

Vægt

3Symboler

Symbol Betydning

Advarsel om generel fare

Advarsel om elektrisk stød

Brugsanvisning, læs sikkerhedsanvisningerne!

Brug åndedrætsværn!

CTL 26 E, CTL 26 E AC, CTL 26 E SD

CTL 48 E, CTL 48 E LE, CTL 48 E AC, CTL 48 E LE AC

CTL 26 E, CTL 26 E AC, CTL 26 E SD

CTL 48 E, CTL 48 E LE, CTL 48 E AC, CTL 48 E LE AC

CTL 26 E, CTL 26 E SD

CTL 36 E, CTL 36 E LE

CTL 48 E, CTL 48 E LE

CTL 26 E AC

CTL 36 E AC, CTL 36 E LE AC, CTL 36 E AC-LHS

CTL 48 E AC, CTL 48 E LE AC

[1-4] [1-5] [1-6] [1-7]

Slangeopbevaring Håndgreb SysDoc Automatisk rengøring (kun varianter med

AutoClean)

[1-8] [1-9] [1-10] [1-11]

Kontakt Sugekraftregulering Lukkeklemme Støvbeholder

26 l 36 l

48 l 630 x 365 x 540 mm 630 x 365 x 596 mm

740 x 406 x 1005 mm

13,9 kg 14,4 kg 18,8 kg 14,7 kg 15,2 kg 19,6 kg

Tip, Bemærk

Handlingsanvisning

Advarsel!

Maskinen kan indeholde sund-

hedsskadeligt støv! Må ikke bortskaffes sammen med almin-

deligt husholdningsaffald.

4 Maskinelementer

[1-1] [1-2]

[1-3]

Sugeåbning Udvidelsesenhed (trykluftmodul på CTL 36/48 E LE, CTL 36/

48 E LE AC, stikdåsemodul på bei CTL 26 E SD)

Stikdåse

[1-13]

Bremse De angivne illustrationer findes i tillægget til brugsanvisningen.

5 Bestemmelsesmæssig brug

Støvsuger velegnet til – op- og udsugning af støv op til 1 mg/m³ iht. støv-

klasse ’L’, – opsugning af vand, – forhøjet belastning ved erhvervsmæssig brug,

iht. IEC/EN 60335-2-69.

Ved ikke-bestemmelsesmæssig anvendelse hæfter brugeren.

CTL

6 Ibrugtagning

ADVARSEL

Ikke-tilladt spænding eller frekvens! Fare for ulykke



Vær opmærksom på oplysningerne på typeskiltet.



Vær opmærksom på særlige forhold, der gælder i anvendelseslandet.

Særlige forhold ved CTL26 E SD

–

CTL 26 E SD E/A:

Stikdåsemodul med startautomatik til brug af to el-værktøjer: f.eks. 2 slibemaskiner, 1 stiksav + 1 slibemaskine

–

CTL 26 E SD:

Stikdåsemodul med permanent strømtilførsel til brug som forlængerkabel: f.eks. batterilader, lampe osv.

6.4 Tilslutning af trykluftværktøj

ADVARSEL

6.1 Første ibrugtagning



Ilæg filterpose/affaldssæk



Monter kabelopvikler



Tilslut støvsugerslange

[3]

[4]

[2]

6.2 Tilslutning af støvsuger

ADVARSEL

Fare for kvæstelser ved utilsigtet start af værktøj



Kontroller, om det tilsluttede værktøj er slukket, inden kontakten drejes til "AUTO" eller "MAN".

Afbryderen

[1-8]

er en start-stop-kontakt.

Kontaktstilling "0"

Maskinens stikdåse

[1-3]

er spændingsløs, støvsu-

geren er slukket.

Kontaktstilling "MAN"

Maskinens stikdåse

[1-3]

er strømførende, støvsu-

geren starter.

Kontaktstilling "Auto"

Maskinens stikdåse

[1-3]

er strømførende, støvsu-

geren starter, når det tilsluttede værktøj tændes.



Stik netstikket i en beskyttelsesjordet stikdåse.

Træk stikket ud af stikdåsen inden vedligeholdelse og rengøring, eller hvis maskinen ikke anvendes.

6.3 Tilslutning af el-værktøj

ADVARSEL

Risiko for personskader



Vær opmærksom på stikdåsens maksimale tilslutningseffekt (se kapitlet Tekniske data).



Sluk elværktøjet.



Slut elværktøjet til maskinens stikdåse

[1-3]

Risiko for personskader



Sluk trykluftværktøj.

Automatisk tilkobling ved trykluftværktøj (CTL 36/48 E LE, CTL 36/48 E LE AC eller tilbehør)

med trykluftmodul på modulstikplads

[1-2]

Anbefaling:

– Montering af serviceenhed VE (495886): Filtreret

og oliesmurt trykluft

– Anvendelse af IAS-system med IAS-tilslutnings-

stykke (454757) til Festool trykluftværktøj

Forudsætning:

driftstryk for værktøjet 6 bar!

6.5 Særlige forhold CTL 36 E AC- LHS

For at anvende støvsugeren sammen med



Anvend en knækfast støvsugerslange D 36 mm

PLANEX

x 3,5 m-AS.



Anvend en speciel sugemuffe til tilslutning af

PLANEX



Anvend lukkespjæld CT-VS mellem sugeåbning

[1-1]



Monter værktøjsholder.



Må kun anvendes med affaldssæt!

og støvsugerslange.

7 Indstillinger

7.1 Regulering af sugeeffekten



på drejeknappen

7.2 Temperatursikring

Temperatursikringen beskytter støvsugeren mod overophedning ved at afbryde støvsugeren, inden den kritiske temperatur nås.



Sluk støvsugeren, lad den afkøle i ca. 5 minutter, tænd.



Tænding ikke muligt: Kontakt Festool kundeserviceværksted.

7.3 AUTO

anter med AutoClean)

Kun sammen med affaldssæk

støvklasse ’L’). Ikke ved brug som vådstøvsuger!

[1-9]

Clean

- Rens fladfiltret

(kun vari-

(opfylder

Automatisk rengøring

EKAT

Indstil frekvensen på drejeknappen

Kun CTL 36 E AC- LHS: 7]

Tænd på drejeknappen

Manuel rengøring

Drej kontakten på maskinen

[1-8]

hen på symbolet

[1-7]

CTL



Sluk støvsugeren, og træk stikket ud.

[1-



Vikl netledningen op.



Tøm støvbeholderen.



Stil støvsugeren i et tørt rum, beskyttet mod uautoriseret brug.

9 Vedligeholdelse og pleje

Manuel komplet rengøring



Luk dyse- eller støvsugerslangeåbning i 2 sekunder med håndfladen eller lukkespjældet CT-VS (497926).



Drej kontakten på maskinen

[1-8]

hen på sym-

bolet AC.

8Arbejde

8.1 Udsugning af tørre stoffer

FORSIGTIG

Sundhedsskadeligt støv Skader af luftvejene



Anvend altid filterpose eller affaldssæk!

Ved opsugning af støv, som overskrider grænseværdien må der kun opsuges støv fra én enkelt støvkilde (el- eller trykluftværktøj).

Vær opmærksom på

følgende ved udsugning af

støv fra el-værktøj: Sørg for tilstrækkelig udluftning! Overhold regiona-

le bestemmelser!

Grænseværdier:

afgangsluft maks. 50 % af mæng-

den af frisk luft

Formel:

rumvolumen VR x luftudskiftningsrate L

8.2 Opsugning af våde materialer/væsker

Fjern filterposen eller affaldssækken!

Anbefaling:

Anvend specielt vådfilter (NF-

CT). Ved opnåelse af det maksimale væskeniveau afbry-

des udsugningen automatisk. Lad fladfiltret tørre efter brug som vådsuger!

FORSIGTIG

Udstrømmende skum og væske



Sluk omgående maskinen, og tøm den.

8.3 Efter arbejdet



Kun varianter med AutoClean:

tret automatisk eller manuelt (se kapitel 7.3).

Rengør fladfil-

ADVARSEL

Risiko for kvæstelser, elektrisk stød



Træk altid netstikket ud af stikkontakten før alle service- og vedligeholdelsesarbejder!



Vedligeholdelses- og reparationsarbejder, der kræver at motorhusets åbnes, må kun foretages af et autoriseret serviceværksted.

Kundeservice og reparationer

udføres af producenten eller serviceværksteder: Nærmeste adresse finder De på: www.festool.dk/service

Brug kun originale Festool-reservedele! Best.-nr. finder De på: www.festool.dk/service



Rengør regelmæssigt niveaufølere støvbeholderen

[1-11]

Overhold følgende anvisninger:

– Mindst en gang om året skal producenten eller

en instrueret person gennemføre en støvteknisk kontrol, f.eks. med hensyn til beskadigelse af filteret, maskinens tæthed og kontrolanordningernes funktion.

– Hvis noget ikke kan rengøres, skal det bortskaf-

fes. Anvend til det formål en uigennemtrængelig pose. Overhold gældende bortskaffelsesbetingelser!

9.1 Filterpose/ Affaldssæk / Fladfilter



Fjern filterposen



Isæt filterpose



Fjern affaldssæk



Isæt affaldssæk



Udskift fladfilter

[7]

[9]

[6]

[8]

[10]

Bortskaf det brugte fladfilter iht. de lovbestemte regler.



Bestillingsnumrene for tilbehør, filter og forbrugsmaterialer kan du finde i Festool-kataloget eller på internettet under "www.festool.com".

må kun

[5]

, og tøm

CTL

10 Miljø

Apparatet må ikke bortskaffes med almindeligt husholdningsaffald!

Apparater, tilbehør og emballage skal bortskaffes miljømæssigt korrekt på en kommunal genbrugsstation. Gæl-

dende nationale forskrifter skal overholdes.

Kun EU:

Ifølge Rådets direktiv om affald af elektrisk og elektronisk udstyr og gennemførelse til national ret skal gammelt elværktøj indsamles separat og afleveres til miljøvenlig genvinding.

Informationer om REACh:

www.festool.com/reach

11 EU-overensstemmelseserklæring

Støvsuger Serienr.

CTL 26 E 495851, 495853, 495855 CTL 26 E SD (E/A) 497067, 497068 CTL 26 E AC 498717, 498719, 498720,

498721

CTL 36 E 495484, 495859, 495860,

495861

CTL 36 E AC 498725, 498727, 498728,

498729

Støvsuger Serienr.

CTL 48 E AC 498753, 498758 CTL 48 E LE AC 498761 År for CE-mærkning: CTL 26 E, CTL 36 E, CTL 36 E LE: 2008 CTL 26 E AC, CTL 36 E AC, CTL 36 E LE AC, CTL 36

E AC-LHS: 2010 CTL 48 E, CTL 48 E LE, CTL 48 E AC, CTL 48 E LE

AC: 2011 Vi erklærer med eneansvar, at dette produkt er i

overensstemmelse med alle relevante krav i følgende direktiver, standarder eller normative dokumenter:

2006/42/EF, 2004/108/EF (indtil 19.04.2016), 2014/ 30/EU (pr. 20.04.2016), 2011/65/EU, EN 603351:2012, EN 60335-2-69:2012, EN 550141:2006+A1:2009+A2:2011, EN 55014-2:1997+corrigendum 1997+A1:2001+A2:2008, EN 61000-32:2006+A1:2009+A2:2009, EN 61000-3-3:2013.

Festool GmbH

Wertstr. 20, D-73240 Wendlingen, Tyskland

CTL 36 E AC-LHS 500861, 500856, 500858 CTL 36 E LE 495863, 496946 CTL 36 E LE AC 498732 CTL 48 E 497708, 498766, 498001,

498009

CTL 48 E LE 498004

Wolfgang Zondler Chef for forskning, udvikling og teknisk dokumen-

tation 2015-07-20

Originalbruksanvisning

1 Sikkerhetsregler

CTL

Advarsel!

Les alle sikkerhetsmerknader og anvisninger.

Hvis advarslene og anvisningene ikke overholdes, kan det føre til elektrisk støt, brann og/eller alvorlige personskader.

Oppbevar alle sikkerhetsmerknader og anvisninger for fremtidig bruk.

– Dette apparatet må ikke brukes av personer (barn inkludert) med reduserte fysiske,

motoriske eller mentale ferdigheter eller mangel på erfaring og kunnskap. Det må holdes oppsyn med

barn

slik at det sikres at de ikke leker med apparatet.

– Advarsel: Apparatet kan inneholde helseskadelig støv. Vedlikehold, tømming og

bytte av filter skal kun utføres av autoriserte fagfolk med egnet verneutstyr. – Skal kun kjøres med installert filtersystem! –

Eksplosjons- og brannfare: Skal ikke suges opp:

– gnister eller varmt støv; – brennbare eller eksplosive stoffer (f.eks. magnesium, aluminium, bensin, fortynningsmiddel); – aggressive stoffer (f.eks. syrer, baser, løsemidler); – kjemisk reaktive stoffer som fører til varmeutvikling, syrer/base, gasser osv (f.eks. reaktive 2K-

materialer, aluminium og vann).

– Ta hensyn til nasjonale sikkerhetsforskrifter samt opplysningene fra materialpro-

dusenten! – Skal kun brukes med egnet verneutstyr. – Kontroller visuelt at apparatet er i orden, og bruk det bare i tørre omgivelser og i

henhold til gitt opplæring. – Bruk stikkontakten på apparatet kun til angitt formål! – Kontroller støpsel og ledning regelmessig for å unngå farer. Få dem utelukkende

byttet ut hos et autorisert serviceverksted dersom de er skadet. – Må ikke løftes og transporteres med krankrok eller løfteinnretning!

2Tekniske data

Mobil støv-/våtsuger

Opptatt effekt 350 - 1200 W Tilslutningseffekt på

verktøykontakt maks.

GB 240 V / 110 V

CH, DK

2400 W 1100 W

1800 W / 500 W Volumstrøm (luft) maks., turbin 234 m³/h (3900 l/min) Undertrykk, maks., turbin 24000 Pa

CTL

Mobil støv-/våtsuger

Filteroverflate 6318 cm² Sugeslange D 27 mm x 3,5 m-AS Lengde på strømkabelen 7,5 m Lydtrykknivå iht. EN 60704-2-1/ Usikkerhet K 71 dB (A) / 3 dB Beskyttelsesgrad IP X4 Beholdervolum

CTL 36 E, CTL 36 E LE, CTL 36 E AC, CTL 36 E LE AC, CTL 36 E AC-LHS

CTL 48 E, CTL 48 E LE, CTL 48 E AC, CTL 48 E LE AC

Mål L x B x H

CTL 36 E, CTL 36 E LE, CTL 36 E AC, CTL 36 E LE AC, CTL 36 E AC-LHS

CTL 48 E, CTL 48 E LE, CTL 48 E AC, CTL 48 E LE AC

Vekt

3Symboler

Symbol Betydning

Advarsel om generell fare

Advarsel om elektrisk støt

Brukerhåndbok, les sikkerhetsinformasjonen!

Bruk åndedrettsvern!

CTL 26 E, CTL 26 E AC, CTL 26 E SD

CTL 26 E, CTL 26 E SD

CTL 36 E, CTL 36 E LE

CTL 48 E, CTL 48 E LE

CTL 26 E AC

CTL 36 E AC, CTL 36 E LE AC, CTL 36 E AC-LHS

CTL 48 E AC, CTL 48 E LE AC

[1-4] [1-5] [1-6] [1-7]

Slangedepot Håndtak SysDoc Automatisk rengjøring (bare varianter

med AutoClean)

[1-8] [1-9] [1-10] [1-11]

Apparatbryter Sugekraftregulering Låseklemme Smussbeholder

26 l 36 l

48 l 630 x 365 x 540 mm 630 x 365 x 596 mm

740 x 406 x 1005 mm

13,9 kg 14,4 kg 18,8 kg 14,7 kg 15,2 kg 19,6 kg

Tips, merknad

Veiledning

Advarsel!

Apparatet kan inneholde helse-

skadelig støv. Må ikke kastes i husholdningsavfallet.

4 Apparatets deler

[1-1] [1-2]

[1-3]

Sugeåpning Modulkontakt (trykkluftmodul ved CTL 36/48 E LE, CTL

36/48 E LE AC, stikkontaktmodul ved CTL 26 E SD)

Apparatkontakt

[1-13]

Brems De oppgitte illustrasjonene finnes fremst i bruksanvisningen.

5 Riktig bruk

Mobil støv-/våtsuger egnet til – opp- og avsuging av støv opptil 1 mg/m³ i henhold

til støvklasse ’L’, – oppsuging av vann, – for høye krav ved profesjonell bruk,

i overensstemmelse med IEC/EN 60335-2-69.

Ved ikke-forskriftsmessig bruk bærer brukeren ansvaret.

6 Igangsetting

ADVARSEL

Ikke tillatt spenning eller frekvens! Fare for ulykker



Ta hensyn til angivelsene på typeskiltet.



Ta hensyn til landsspesifikke særegenheter.

CTL

Spesielle bruksområder CTL26 E SD

–

CTL 26 E SD E/A:

Stikkontaktmodul med innkoblingsautomatikk til bruk av to elektroverktøy, f.eks. 2 slipere, 1 stikksag + 1 sliper

–

CTL 26 E SD:

Stikkontaktmodul med permanent strømtilførsel som brukes som skjøteledning, f.eks. lader, lampe osv.

6.4 Tilkobling av trykkluftverktøy

6.1 Første gangs bruk



Legg inn



Monter



Koble til

[2]

filter-/avfallspose.

[3]

kabeloppvikling.

[4]

sugeslangen.

6.2 Koble til mobil støv-/våtsuger

ADVARSEL

Skaderisiko ved ukontrollert start av verktøyet



Før du dreier bryteren i posisjon "AUTO" eller "MAN", må du passe på at det tilkoblede verktøyet er slått av.

Bryteren

[1-8]

er også av/på-bryter.

Bryterposisjon '0'

Apparatkontakt

[1-3]

er strømløs, den mobile støv-

/våtsugeren er slått av.

Bryterposisjon 'MAN'

Apparatkontakt

[1-3]

er strømførende, støv-/våtsu-

geren starter.

Bryterposisjon 'Auto'

Apparatkontakt

[1-3]

er strømførende. Støv-/ våtsugeren starter når verktøyet som er koblet til, slås på.



Sett nettstøpselet inn i en jordet stikkontakt.

Trekk støpselet ut av kontakten når apparatet ikke brukes, og før vedlikehold og rengjøring av apparatet.

6.3 Tilkobling av elektroverktøy

ADVARSEL

Fare for personskader



Overhold de maksimale tilkoblingsverdiene på apparatkontakten (se kapittelet Tekniske spesifikasjoner).



Slå av elektroverktøy.

ADVARSEL

Fare for personskader



Slå av trykkluftverktøy.

Innkoblingsautomatikk ved trykkluftverktøy (CTL 36/48 E LE, CTL 36/48 E LE AC eller tilbehør)

med trykkluftmodul på modulkontakt

[1-2]

Anbefaling:

– Montering av tilførselsenhet VE (495886): trykk-

luft filtrert og oljet

– Bruk av IAS-systemet med IAS-tilkoblingsstykke

(454757) for Festool trykkluftverktøy

Forutsetning:

Driftstrykk for verktøyet er 6 bar!

6.5 Spesielle bruksområder CTL 36 E ACLHS

Bruk av den mobile støv-/våtsugeren i kombinasjon med

PLANEX



Bruk bruddsikker sugeslange D 36 mm x 3,5 m-

AS.



Bruk spesial-sugemuffe til tilkobling av

NEX



Sett inn låsesleiden CT-VS mellom sugeåpning

[1-1]

og sugeslange.



Monter verktøyholder.



Skal kun brukes med avfallspose!

PLA-

7 Innstillinger

7.1 Justering av sugekraft



med dreiebryter

7.2 Temperatursikring

Som beskyttelse mot overoppheting slår en temperatursikring støv-/våtsugeren av før den når en kritisk temperatur.



Slå av den mobile støv-/våtsugeren og la den avkjøle i ca. 5 minutter. Slå den på.



Tilkobling ikke mulig: Kontakt Festool kundeservice-verksted.

[1-9]



Koble elektroverktøy til apparatkontakten

[1-3]

7.3 AUTO

Clean

– Rengjøring av hovedfilter

(bare varianter med AutoClean)

Kun i forbindelse med avfallspose

(oppfyl-

ling støvklasse ’L’). Ikke ved våtsuging!

CTL

Automatisk rengjøring

Still inn frekvens på dreiebryter

Kun CTL 36 E AC- LHS:

slås på med vrideren

[1-7]

Manuell rengjøring

Vri apparatbryteren

[1-8]

til symbol AC.

Manuell fullstendig rengjøring



Steng åpningen på dysen eller sugeslangen med håndflaten eller låsesleiden CT-VS (497926) i to sekunder.



Vri apparatbryteren

[1-8]

til symbol AC.

8Arbeid

8.1 Suging av tørre stoffer

FORSIKTIG

[1-7]



Vikle opp nettledningen.



Tøm smussbeholderen.



Sett den mobile støv-/våtsugeren i et tørt rom som er stengt for uvedkommende.

9 Vedlikehold og pleie

ADVARSEL

Skaderisiko. Elektrisk støt



Trekk støpselet ut av kontakten før alle typer vedlikeholds- og reparasjonsarbeid på maskinen!



Alle vedlikeholds- og reparasjonsarbeider som krever at motorhuset åpnes, må bare gjennomføres av et autorisert kundeservice-verksted.

Helseskadelig støv Skader på luftveiene



Bruk alltid filter- eller avfallspose!

Ved avsuging av støv som overskrider grenseverdien, må det bare suges av fra eneste støvkilde (elektro- eller trykkluftverktøy).

Pass på

følgende ved oppsuging av støvet fra elek-

troverktøy i drift: Sørg for tilstrekkelig ventilasjon! Ta hensyn til regi-

onale bestemmelser!

Grenseverdier:

utblåsningsluft maks 50 % av fris-

kluftvolumet

Formel:

Romvolum VR x luftsirkulasjonsrate L

8.2 Suging av våte stoffer/væsker

Fjern filter- og avfallspose!

Anbefaling:

Bruk spesielt våtfilter (NF-CT).

Når det er oppnådd maksimalt fyllnivå, avbrytes sugingen automatisk.

La hovedfilteret tørke etter våtsuging!

FORSIKTIG

Skum og væske som trenger ut



Apparatet må omgående slås av og tømmes.

8.3 Etter arbeidet



Gjelder bare varianter med AutoClean:

gjør hovedfilteret automatisk eller manuelt (se kapittelet 7.3).



Slå av den mobile støv-/våtsugeren og trekk ut nettstøpselet.

Ren-

Kundeservice og reparasjoner

skal kun utføres av produsenten eller serviceverksteder: Du finner nærmeste adresse under: www.festool.com/service

EKAT

Bruk kun originale Festool-reservedeler! Best.nr. finner du under:



Rengjør nivåføleren regelmessig smussbeholderen

www.festool.com/service

[1-11]

[5]

og tøm

Ta hensyn til følgende merknader:

– Minst én gang i året skal fabrikanten eller en

særskilt opplært person foreta en støvteknisk kontroll på apparatet. Dette omfatter f. eks. skade på filteret, generell tetthet av apparatet og kontrollutstyrets funksjon.

– Det som ikke lar seg rengjøre, må kastes. Bruk

en tett sekk til dette. Ta hensyn til gjeldende betingelser for avfallshåndtering!

9.1 Filterpose/ avfallspose/ hovedfilter



Ta ut filterpose



Sett inn filterpose



Ta ut avfallspose



Sett i avfallspose



Bytte av hovedfilter

[6]

[7]

[8]

[9]

[10]

Kvitt deg med det brukte hovedfilteret i overensstemmelse med lokale regler for avfallshåndtering.



Bestillingsnumrene til tilbehør og filter finner du i Festool-katalogen eller på Internett under "www.festool.com".

CTL

10 Miljø

Apparatet skal ikke kastes i restavfallet!

Apparater, tilbehør og emballasje skal sorteres til gjenvinning. Ta hensyn til gjeldende nasjonale forskrifter.

Kun EU:

I henhold til EU-direktivet om kasserte elektriske og elektroniske produkter og direktivets iverksetting i nasjonal rett må elektroverktøy som ikke lenger skal brukes, samles separat og returneres til et miljøvennlig gjenvinningsanlegg.

Informasjon om REACh:

www.festool.com/reach

11 EU-samsvarserklæring

Mobil støv-/våtsuger

CTL 26 E 495851, 495853, 495855 CTL 26 E SD (E/A) 497067, 497068 CTL 26 E AC 498717, 498719, 498720,

Serienr.

498721

Mobil støv-/våtsu-

Serienr.

ger

CTL 48 E AC 498753, 498758 CTL 48 E LE AC 498761 År for CE-merking: CTL 26 E, CTL 36 E, CTL 36 E LE: 2008 CTL 26 E AC, CTL 36 E AC, CTL 36 E LE AC, CTL 36

E AC-LHS: 2010 CTL 48 E, CTL 48 E LE, CTL 48 E AC, CTL 48 E LE

AC: 2011 Vi erklærer under eget ansvar at dette produktet er

i samsvar med alle relevante krav i følgende standarder, normer og normdokumenter:

2006/42/EF, 2004/108/EF (bis 19.04.2016), 2014/30/ EF (ab 20.04.2016), 2011/65/EF, EN 60335-1:2012, EN 60335-2-69:2012, EN 550141:2006+A1:2009+A2:2011, EN 55014-2:1997+Corrigendum 1997+A1:2001+A2:2008, EN 61000-32:2006+A1:2009+A2:2009, EN 61000-3-3:2013.

CTL 36 E 495484, 495859, 495860,

495861

CTL 36 E AC 498725, 498727, 498728,

498729 CTL 36 E AC-LHS 500861, 500856, 500858 CTL 36 E LE 495863, 496946 CTL 36 E LE AC 498732 CTL 48 E 497708, 498766, 498001,

498009 CTL 48 E LE 498004

Festool GmbH

Wertstr. 20, D-73240 Wendlingen, Tyskland

Wolfgang Zondler Chef for forskning, udvikling og teknisk dokumen-

tation 2015-07-20

CTL

Manual de instruções original

1 Indicações de segurança

Advertência!

Leia todas as indicações de segurança e instruções.

A não observação das indicações de segurança e instruções pode dar origem a um choque elétrico, incêndio e/ou ferimentos graves.

Guarde todas as indicações de segurança e instruções para que possam ser utilizadas no futuro.

– Este aparelho não pode ser utilizado por pessoas (incluindo crianças) com capaci-

dades físicas, sensoriais ou mentais diminuídas ou sem experiência ou conhecimentos. As

crianças

devem ser supervisionadas, de modo a garantir que não

brincam com o aparelho.

– Advertência: a ferramenta pode conter pós prejudiciais à saúde. A manutenção, es-

vaziamento e substituição do filtro devem ser efectuados apenas por pessoal espe-

cializado autorizado, com equipamento de protecção adequado. – Colocar em funcionamento apenas com o sistema de filtragem instalado! –

Perigo de explosão e de incêndio: Não aspirar:

– faíscas ou pós quentes; – substâncias inflamáveis ou explosivas (por ex. magnésio, alumínio, gasolina, diluente); – substâncias agressivas (por ex. ácidos, lixívias, solventes); – substâncias quimicamente reactivas, que conduzem à formação de calor, ácidos/bases, gases,

etc. (por ex. materiais 2K reactivos, alumínio e água).

– Respeitar as normas de segurança nacionais, assim como as indicações do fabri-

cante do material! – Utilizar apenas com equipamento de proteção adequado! – Efetuar o trabalho em ambiente seco, de acordo com as instruções, mas apenas se

a ferramenta não apresentar anomalias após o exame visual! – Utilizar a tomada de corrente na ferramenta apenas para a finalidade indicada! – Verificar regularmente a ficha e o cabo, para evitar qualquer perigo. Em caso de da-

nos, mandar substituí-los exclusivamente numa oficina de Serviço Após-Venda au-

torizada. – Não elevar e transportar por meio de guindaste ou dispositivo de elevação!

2 Dados técnicos

Aspiradores móveis

Consumo 350 - 1200 W

Aspiradores móveis

CTL

Potência máx. instalada na tomada de corrente

GB 240 V/ 110 V

CH, DK

2400 W 1100 W

1800 W/ 500 W Fluxo volumétrico (ar) máx., turbina 234 m³/h (3900 l/min) Vácuo máx., turbina 24000 Pa Área do filtro 6318 cm² Tubo flexível de aspiração D 27 mm x 3,5 m-AS Comprimento do cabo de ligação à rede 7,5 m Nível de pressão acústica segundo a norma EN 60704-2-1 / Incerteza K 71 dB(A) / 3 dB Tipo de protecção IP X4 Capacidade do depósito

CTL 36 E, CTL 36 E LE, CTL 36 E AC, CTL 36 E LE AC, CTL 36 E AC-LHS

CTL 48 E, CTL 48 E LE, CTL 48 E AC, CTL 48 E LE AC

Dimensões Comp. x

CTL 26 E, CTL 26 E AC, CTL 26 E SD

26 l 36 l 48 l

630 x 365 x 540 mm

Larg.. x Alt.

CTL 36 E, CTL 36 E LE, CTL 36 E AC, CTL 36 E LE AC, CTL 36 E AC-LHS

CTL 48 E, CTL 48 E LE, CTL 48 E AC, CTL 48 E LE AC

630 x 365 x 596 mm

740 x 406 x 1005 mm

Peso

CTL 36 E AC, CTL 36 E LE AC, CTL 36 E AC-LHS

CTL 48 E AC, CTL 48 E LE AC

CTL 26 E, CTL 26 E SD

CTL 36 E, CTL 36 E LE

CTL 48 E, CTL 48 E LE

CTL 26 E AC

3 Símbolos 4 Componentes da ferramenta

Símbolo

Significado

Advertência de perigo geral

Advertência de choque eléctrico

Ler Manual de instruções, indicações de segurança!

Usar máscara de protecção!

[1-1] [1-2]

[1-3] [1-4] [1-5] [1-6]

Abertura de aspiração Ponto de encaixe de módulos (Módulo de ar comprimido no CTL 36/48 E

LE, CTL 36/48 E LE AC, Módulo de tomada no CTL 26 E SD)

Tomada de corrente Depósito para tubo flexível Punho SysDoc

13,9 kg 14,4 kg 18,8 kg 14,7 kg 15,2 kg 19,6 kg

Conselho, indicação

Instruções de manuseamento

Advertência!

A ferramenta pode conter

pó prejudicial à saúde! Não deite no lixo doméstico.

[1-7]

Limpeza automática (apenas variantes com AutoClean)

[1-8] [1-9] [1-10] [1-11] [1-13]

Interruptor da ferramenta Regulação da força de aspiração. Mola de fecho Depósito para sujidade Travão

As figuras indicadas encontram-se no início do manual de instruções.

CTL

5 Utilização conforme as disposi-

ções

Aspirador móvel adequado para – aspirar poeiras até 1 mg/m³ correspondentes à

classe de poeiras ’L’, – aspirar água, – para exigências elevadas em aplicações indus-

triais,

de acordo com a IEC/EN 60335-2-69.

Em caso de utilização incorrecta, a responsabilidade é do utilizador.

6 Colocação em funcionamento

ATENÇÃO

Tensão ou frequência inadmissível! Perigo de acidente



Respeitar os dados na placa de características.



Observar as especificações nacionais.

6.1 Primeira colocação em funcionamento



Aplicar o saco de filtragem/remoção



Montar o enrolamento do cabo



Conectar o tubo flexível de aspiração

6.2 Conectar o aspirador móvel

[3]

[2]

[4]

Quando não se está a utilizar a ferramenta e antes da realização de trabalhos de manutenção e limpeza, retirar a ficha da tomada

de corrente.

6.3 Conectar a ferramenta eléctrica

ATENÇÃO

Perigo de ferimentos



Observar a potência máxima instalada na tomada de corrente (consultar o capítulo Dados técnicos).



Desligar a ferramenta eléctrica.



Conectar a ferramenta eléctrica à tomada de corrente

Particularidades CTL26 E SD

–

CTL 26 E SD E/A:

sitivo automático de activação para a utilização de duas ferramentas eléctricas: p. ex., 2 lixadoras, 1 serra tico-tico + 1 lixadora

–

CTL 26 E SD:

ção de corrente permanente para a utilização como cabo de extensão: p. ex., carregador, luzes, etc.

6.4 Conectar a ferramenta pneumática

[1-3]

módulo de tomada com dispo-

módulo de tomada com alimenta-

ATENÇÃO

Perigo de ferimentos devido à entrada das ferramentas em funcionamento descontroladamente



Antes de roda o interruptor para a posição "AUTO" ou "MAN", verificar que a ferramenta conectada está desligada.

O interruptor ção/desactivação.

Interruptor na posição ’0’

A tomada vel está desligado.

Interruptor na posição ’MAN’

A tomada dor móvel arranca.

Interruptor na posição ’Auto’

A tomada dor móvel arranca ao ligar a ferramenta conectada.



Ligar a ficha de rede a uma tomada com protecção de terra.

[1-8]

serve de interruptor de activa-

[1-3]

está sem corrente, o aspirador mó-

[1-3]

é percorrida por corrente; o aspira-

[1-3]

é percorrida por corrente; o aspira-

ATENÇÃO

Perigo de ferimento



Desligar a ferramenta pneumática.

Dispositivo automático de activação nas ferramentas pneumáticas (CTL 36/48 E LE, CTL 36/48 E LE AC ou acessórios)

com módulo de ar comprimido no local de encaixe do módulo

Conselho:

– Montagem da unidade de alimentação VE

(495886): ar comprimido filtrado e lubrificado

– Utilização do sistema IAS com a peça de ligação

IAS (454757) para ferramentas pneumáticas da Festool

Requisito:

6.5 Particularidades CTL 36 E AC- LHS

Para utilizar o aspirador móvel em conjunto com a

PLANEX



Utilizar um tubo flexível de aspiração resistente aos vincos D 36 mm x 3,5 m-AS.



Utilizar uma luva de aspiração especial para a conexão do

[1-2]

pressão de serviço da ferramenta 6 bar!

PLANEX



Aplicar a corrediça de fecho CT-VS entre a abertura de aspiração

[1-1]

e o tubo flexível de aspi-

ração.



Montar o porta-ferramenta.



Utilizar apenas com o saco de remoção!

7Ajustes

7.1 Regular a força de aspiração



no botão giratório

7.2 Protecção térmica

Como protecção contra o sobreaquecimento, a protecção térmica desliga o aspirador móvel antes de alcançar a temperatura crítica.



Desligar o aspirador móvel, deixar arrefecer durante aprox. 5 minutos, ligar.



Não é possível ligar: contactar a oficina de Serviço Após-venda Festool.

7.3 AUTO

Clean

(apenas variantes com AutoClean)

Apenas em conjunto com o saco de remoção

(cumprimento da classe de poeiras ’L’). Não utilizar ao aspirar em húmido!

[1-9]

- limpar o filtro principal

Ao aspirar,

ter em consideração

CTL

os pós produzidos

por ferramentas eléctricas em funcionamento: Providenciar uma ventilação suficiente! Observar

as regulamentações regionais!

Valores limite:

evacuação de ar, no máx., 50% do

volume de ar fresco

Fórmula:

volume VR x taxa de substituição de ar L

8.2 Aspirar materiais húmidos/líquidos

Retirar o saco de filtragem ou de remoção!

Conselho:

utilizar filtros para líquidos espe-

ciais (NF-CT). Se a altura máxima do nível de enchimento for atin-

gida, a aspiração é automaticamente interrompida. Após a aspiração em húmido, deixar secar o filtro

principal!

CUIDADO

Saída de espuma e líquidos



Desligar imediatamente a ferramenta e esvaziar.

Limpeza automática

Ajustar a frequência no botão giratório Ligar

apenasCTL 36 E AC- LHS:

[1-7]

no botão giratório

[1-7]

Limpeza manual

Rodar o interruptor da ferramenta

[1-8]

para o

símbolo AC.

Limpeza manual total



Com a palma da mão ou a corrediça de fecho CT-VS (497926), tapar a abertura do bocal e do tubo flexível de aspiração durante 2 segundos.



Rodar o interruptor da ferramenta símbolo

[1-8]

8Trabalhar

8.1 Aspirar materiais secos

CUIDADO

Pós prejudiciais à saúde Lesão das vias respiratórias



Utilizar sempre o saco de filtragem ou remoção!

para o

8.3 Após o trabalho



Apenas variantes com AutoClean:

limpar o filtro principal automática ou manualmente (consultar o capítulo 7.3).



Desligar o aspirador móvel e retirar a ficha da tomada.



Enrolar o cabo de ligação à rede.



Esvaziar o depósito para sujidade.



Guardar o aspirador móvel num local seco, protegido contra uma utilização não autorizada.

9 Manutenção e conservação

ATENÇÃO

Perigo de ferimentos, choque eléctrico



Antes de efectuar quaisquer trabalhos de manutenção e conservação, extraia sempre a ficha da tomada de corrente!



Todos os trabalhos de manutenção e reparação que exigem uma abertura da carcaça do motor apenas podem ser efectuados por uma oficina autorizada de serviço após venda.

Ao aspirar pós que excedam o valor limite, aspirar apenas uma única fonte de pó (ferramenta eléctrica ou pneumática).

Serviço Após-venda e Reparação

apenas através do fabricante ou das oficinas de serviço: endereço mais próximo em: www.festool.com/service

CTL

EKAT

Utilizar apenas peças sobresselentes originais da Festool! Referência em: www.festool.com/service



Limpar regularmente os sensores do nível de enchimento jidades

[5]

[1-11]

e esvaziar os depósitos para su-

Observe as seguintes indicações:

– Mandar efectuar, no mínimo, uma vez por ano,

uma verificação em termos de tecnologia de separação de poeiras (p. ex., em relação a danificação do filtro, estanqueidade da ferramenta e funcionamento dos dispositivos de controlo) pelo fabricante ou por uma pessoa formada.

– O que não é possível limpar deve ser removido.

Para o efeito, utilizar sacos impermeáveis. Observar as condições de remoção em vigor!

9.1 Saco de filtragem/ saco de remoção/ filtro principal



Retirar o saco de filtragem



Aplicar o saco de filtragem



Retirar o saco de remoção



Aplicar o saco de remoção



Substituir o filtro principal

[6]

[7] [8] [9] [10]

. . .

Remover o filtro principal usado de acordo com as regulamentações legais.



Consulte os números de encomenda dos acessórios, filtros e material de desgaste no catálogo Festool ou na Internet, em "www.festool.com".

10 Meio ambiente

Não deite a ferramenta no lixo doméstico!

acessórios e embalagens para reaproveitamento ecológico. Respeitar as normas nacionais em vigor.

Apenas países da UE:

Europeia sobre resíduos de equipamentos eléctricos e electrónicos e a sua transposição para a legislação nacional, as ferramentas electrónicas usadas devem ser recolhidas separadamente e sujeitas a uma reciclagem que proteja o meio ambiente.

Informações sobre REACh:

www.festool.com/reach

Encaminhe as ferramentas,

De acordo com a Directiva

11 Declaração de conformidade CE

Aspirador móvel N.º de série

CTL 26 E 495851, 495853, 495855 CTL 26 E SD (E/A) 497067, 497068 CTL 26 E AC 498717, 498719, 498720,

498721

CTL 36 E 495484, 495859, 495860,

495861

CTL 36 E AC 498725, 498727, 498728,

498729 CTL 36 E AC-LHS 500861, 500856, 500858 CTL 36 E LE 495863, 496946 CTL 36 E LE AC 498732 CTL 48 E 497708, 498766, 498001,

498009 CTL 48 E LE 498004 CTL 48 E AC 498753, 498758 CTL 48 E LE AC 498761 Ano da marca CE: CTL 26 E, CTL 36 E, CTL 36 E LE: 2008 CTL 26 E AC, CTL 36 E AC, CTL 36 E LE AC, CTL 36

E AC-LHS: 2010 CTL 48 E, CTL 48 E LE, CTL 48 E AC, CTL 48 E LE

AC: 2011 Sob nossa inteira responsabilidade, declaramos

que este produto está de acordo com todas as exigências relevantes das seguintes directivas, normas ou documentos normativos:

2006/42/CE, 2004/108/CE (até 19.04.2016), 2014/ 30/CE (até 20.04.2016), 2011/65/CE, EN 603351:2012, EN 60335-2-69:2012, EN 550141:2006+A1:2009+A2:2011, EN 55014-2:1997+Retificação 1997+A1:2001+A2:2008, EN 61000-32:2006+A1:2009+A2:2009, EN 61000-3-3:2013.

Festool GmbH

Wertstr. 20, D-73240 Wendlingen, Alemanha

Wolfgang Zondler Diretor de pesquisa, desenvolvimento, documenta-

ção técnica 2015-07-20

Оригинальное руководство по

эксплуатации

1 Указания по технике безопасности

CTL

RUS

Внимание!

Прочтите все указания по технике безопасности и инструкции.

Неточное соблюдение инструкций и предупреждений может стать причиной удара электрическим током, пожара и/или тяжелых травм.

Сохраняйте все указания по технике безопасности и руководства для будущих владельцев.

– Запрещается использовать данное устройство без присмотра лицам (включая

детей) с ограниченными физическими, сенсорными или умственными способностями, или не имеющим необходимого опыта и знаний. Следите за тем, чтобы

дети

не играли с инструментом.

– Внимание: аппарат может содержать опасную для здоровья пыль.

Обслуживание, опорожнение, смену фильтра должны выполнять только авторизованные специалисты, экипированные подходящими средствами

индивидуальной защиты. – Разрешается эксплуатировать только с установленной системой фильтрации! –

Взрыво- и пожароопасность! Не допускайте всасывания:

– искр или горячей пыли; – горючих или взрывоопасных

материалов (например, магния, алюминия, бензина, разбавителей);

– едких веществ (напр. кислоты, щелочей,

растворителей);

– химически реактивных веществ,

вступающих в реакцию с выделением тепла, образованием кислоты/щёлочи, газов и т. д. (напр. реактивные 2компонентные материалы, алюминий и вода).

– Соблюдайте региональные правила техники безопасности и данные

изготовителя материала! – Разрешается работать только с использованием подходящих средств

индивидуальной защиты! – Убедитесь в исправном состоянии аппарата, работайте только в сухом

помещении! – Используйте розетку на аппарате только для указанной цели! – Регулярно проверяйте вилку и кабель во избежание возможных повреждений.

В случае повреждения замену вилки и кабеля выполняйте только в

авторизованной мастерской Сервисной службы. – Запрещается поднимать и транспортировать аппарат с помощью подъёмника

или крана.

RUS

TR066

CTL

2 Технические данные

Пылеудаляющие аппараты

Потребляемая мощность 350 - 1200 Вт Макс. допустимая

мощность подключаемого инструмента:

Чехия, Дания

Великобритания 240 В/110 В

ЕС

2400 Вт 1100 Вт

1800 Вт/500 Вт

Макс. объёмный расход (воздуха), турбина 234 м3/ч (3900 л/мин) Макс. разрежение, турбина 24000 Па Площадь фильтроэлемента 6318 см Всасывающий шланг D 27 мм x 3,5 м AS Длина сетевого кабеля 7,5 м Уровень звукового давления согласно EN 60704-2-1 / Погрешность K 71 дБ(A) / 3 дБ Вид защиты IP X4 Объём резервуара

CTL 36 E, CTL 36 E LE, CTL 36 E AC, CTL 36 E LE AC, CTL 36 E AC-LHS

CTL 48 E, CTL 48 E LE, CTL 48 E AC, CTL 48 E LE AC

Размеры ДxШxВ

CTL 36 E, CTL 36 E LE, CTL 36 E AC, CTL 36 E LE AC, CTL 36 E AC-LHS

CTL 48 E, CTL 48 E LE, CTL 48 E AC, CTL 48 E LE AC

CTL 26 E, CTL 26 E AC, CTL 26 E SD

26 l 36 l

48 l 630 x 365 x 540 mm 630 x 365 x 596 mm

740 x 406 x 1005 mm

Масса

3Символы

СимволЗначение

Предупреждение об общей опасности

Предупреждение об ударе током

Прочтите руководство по эксплуатации и указания по технике безопасности!

CTL 26 E, CTL 26 E SD

CTL 36 E, CTL 36 E LE

CTL 48 E, CTL 48 E LE

CTL 26 E AC

CTL 36 E AC, CTL 36 E LE AC, CTL 36 E AC-LHS

CTL 48 E AC, CTL 48 E LE AC

СимволЗначение

Внимание!

Данный аппарат может

содержать опасную для здоровья пыль! Не выбрасывать вместе с бытовыми

отходами!

4Составные части инструмента

[1-1] [1-2]

Всасывающее отверстие Гнездо для установки модулей (пневматический модуль у CTL 36/48 E

LE, CTL 36/48 E LE AC, модуль штепсельных розеток у CTL 26 E SD)

13,9 kg 14,4 kg 18,8 kg 14,7 kg 15,2 kg 19,6 kg

Используйте респиратор!

Инструкция, рекомендация

Инструкция по использованию

[1-3] [1-4] [1-5] [1-6] [1-7]

Штепсельный разъём аппарата Отсек для хранения шланга Рукоятка SysDoc Автоматическая очистка (только модели

с AutoClean)

[1-8] [1-9] [1-10] [1-11] [1-13]

Выключатель Регулятор интенсивности всасывания Зажимная скоба Резервуар для грязи

Тормоз Иллюстрации находятся в начале руководства по эксплуатации.

5 Применение по назначению

Пылеудаляющий аппарат предназначен – для удаления пыли до 1 мг/м³ класса ’L’,

включая древесную пыль и пыль, – для всасывания воды, – для повышенных нагрузок в промышленном

производстве,

согласно IEC/EN 60335-2-69.

Ответственность за использование не по назначению несёт пользователь.

Инструмент сконструирован для профессионального применения.

CTL

RUS

Переключатель

[1-8]

служит выключателем.

Положение переключателя ’0’

Штепсельный разъём аппарата

[1-3]

обесточен,

пылеудаляющий аппарат выключен.

Положение переключателя ’MAN’

Штепсельный разъём аппарата

[1-3]

находится под напряжением, пылеудаляющий аппарат включается.

Положение переключателя ’Auto’

Штепсельный разъём аппарата

[1-3]

находится под напряжением, пылеудаляющий аппарат включается при включении подсоединённого инструмента.



Вставьте вилку в розетку с заземлением.

По окончании работ с использованием аппарата, а также перед техническим обслуживанием и ремонтом вынимайте

вилку из розетки.

6.3 Подсоединение электроинструмента

6 Начало работы

Предупреждение

Недопустимое напряжение или частота! Опасность несчастного случая



Соблюдайте параметры на заводской табличке.



Учитывайте национальные особенности.

6.1 Первый ввод в эксплуатацию



Вложите фильтр/мешок для утилизации



Установите бухту для кабеля



Подсоедините всасывающий шланг

[3]

[4]

[2]

6.2 Подсоединение пылеудаляющего аппарата

Предупреждение

Опасность травмирования по причине неконтролируемого включения инструмента



Прежде чем повернуть переключатель в положение "AUTO" или "MAN", убедитесь в том, что подсоединённый инструмент выключен.

Предупреждение

Опасность травмирования



Соблюдайте указания в отношении макс. допустимой мощности подключаемого инструмента (см. главу «Технические данные»).



Выключите электроинструмент.



Подсоедините электроинструмент к штепсельному разъёму аппарата

[1-3]

Особенности CTL26 E SD

–

CTL 26 E SD E/A:

модуль штепсельных розеток с устройством автоматического включения для работы с двумя электроинструментами: 2 шлифмашинки, 1 лобзик + 1 шлифмашинка

–

CTL 26 E SD:

модуль штепсельных розеток с постоянной подачей тока для использования в качестве удлинительного кабеля: для зарядного устройства, осветительного устройства и т. п.

6.4 Подсоединение пневмоинструмента

Предупреждение

Опасность травмирования



Выключите пневмоинструмент.

RUS

CTL

Устройство автоматического включения при работе с пневмоинструментами (CTL 36/48 E LE, CTL 36/48 E LE AC или оснастка)

с пневматическим модулем в гнезде для установки модулей

[1-2]

Рекомендация:

– Установка блока подготовки воздуха VE

(495886): отфильтрованный сжатый воздух с подачей масла

– использование системы IAS с соединительным

элементом IAS (454757) для пневматических инструментов Festool

Обязательное условие:

рабочее давление

инструмента 6 бар!

6.5 Особенности CTL 36 E AC- LHS

Для использования пылеудаляющего аппарата в комбинации с



Используйте входящий в комплект поставки

PLANEX

всасывающий шланг D 36 мм x 3,5 м AS.



Используйте специальную всасывающую муфту для подключения



Установите затвор CT-VS между всасывающим отверстием



Установите держатель инструментов.



Разрешается использовать только с мешком

PLANEX

[1-1]

и шлангом

для утилизации!

7Настройки

7.1 Регулировка интенсивности всасывания



с помощью винта-барашка

7.2 Защита от перегрева

Защита от перегрева отключает пылеудаляющий аппарат до достижения критической температуры.



Выключите пылеудаляющий аппарат, дайте ему остыть в течение прим. 5 минут, подключите.



Аппарат не включается: обратитесь в мастерскую Сервисной службы Festool.

7.3 Очистка основного фильтра AUTO

Clean

(только модели с AutoClean)

Только при использовании мешка для утилизации

(класс пыли ’L’). Не для

мокрого всасывания!

Система автоматической очистки

Установите частоту с помощью винта-барашка

[1-7]

Только CTL для 36 E AC- LHS:

поворотной кнопкой

[1-7]

[1-9]

включается

Ручная очистка

Установите переключатель

[1-8]

на символ AC.

Полная очистка вручную



Закройте ладонью или затвором CT-VS (497926) на 2 секунды отверстия сопла или всасывающего шланга.



Установите переключатель

[1-8]

на символ

8 Выполнение работ

8.1 Сбор сухих материалов

Осторожно

Опасная для здоровья пыль Повреждение дыхательных путей



Всегда используйте мешок-пылесборник или мешок для утилизации!

В режиме удаления пыли с ПДК вредных для здоровья веществ всасывание следует производить только от одного источника

пыли (электро- или пневмоинструмента).

Соблюдайте

следующие правила при сборе пыли, образующейся в результате работы электроинструмента:

Обеспечьте достаточную вентиляцию! Соблюдайте региональные предписания!

Предельные значения:

отвод не более 50 % от

объёмного расхода приточного воздуха

Формула:

воздухообмена L

объём помещения VR x интенсивность

8.2 Всасывание мокрых материалов/

жидкостей

Удалите из аппарата мешок-пылесборник или мешок для утилизации!

Рекомендация:

используйте специальный

фильтр для влажной уборки (NF-CT). При достижении максимального уровня

заполнения всасывание автоматически прекращается.

После мокрого всасывания просушите фильтрующий элемент!

Осторожно

Выступающая пена и жидкости



Немедленно выключите и опорожните аппарата.

8.3 По окончании работы

EKAT



Только модели с AutoClean:

очистите фильтрующий элемент автоматически или вручную (см. главу 7.3).



Выключите пылеудаляющий аппарат и выньте вилку из розетки.



Смотайте сетевой кабель.



Опорожните резервуар для грязи.



Поставьте пылеудаляющий аппарат в сухом помещении, примите меры для предупреждения использования без разрешения.

9 Обслуживание и уход

CTL

9.1 Мешок-пылесборник/ мешок для утилизации/ фильтрующий элемент



Извлечение мешка-пылесборника



Установка мешка-пылесборника



Извлечение мешка для утилизации



Установка мешка для утилизации



Замена фильтрующего элемента

[6]

[7]

[8]

[9]

[10]

Утилизируйте использованный фильтрующий элемент в соответствии с законодательными предписаниями.



Номера для заказа оснастки, фильтров и расходных материалов можно найти в Каталоге Festool или в Интернете на сайте: www.festool.com.

RUS

Предупреждение

Опасность травмирования, удар током



Перед началом любых работ на машинке вынимайте вилку из розетки!



Все работы по обслуживанию и ремонту, которые требует открывания корпуса двигателя, могут выполняться только авторизованной мастерской сервисной службы.

Сервисное обслуживание и ремонт

только через фирму-изготовителя или в наших сервисных мастерских: адрес ближайшей мастерской см. на www.festool.com/service

Используйте только оригинальные запасные части Festool! № для заказа на: www.festool.com/service

10 Опасность для окружающей

среды

Не выбрасывайте инструмент вместе с бытовыми отходами!

Обеспечьте экологически безопасную утилизацию

инструментов, оснастки и упаковки. Соблюдайте действующие национальные предписания!

Только для стран ЕС:

согласно директиве ЕС об отходах электрического и электронного оборудования, а также гармонизированным национальным стандартам отслужившие свой срок электроинструменты должны утилизироваться раздельно и направляться на экологически безопасную переработку.

Информация по директиве REACh:

www.festool.com/reach

11 Декларация соответствия ЕС



Регулярно очищайте датчики уровня

[5]

вытряхивайте грязь из резервуара для грязи

[1-11]

Соблюдайте следующие указания:

– Не реже одного раза в год изготовитель или

лицо, прошедшее соответствующий инструктаж, должны проводить технический контроль с целью выявления нарушения защиты от пыли (например, проверку целостности фильтра, герметичности аппарата и исправности действия контрольного оборудования).

– То, что невозможно очистить, подлежит

утилизации. Используйте для этого герметичные пакеты. Соблюдайте действующие правила утилизации отходов!

Пылеудаляющий

Серийный №

аппарат

CTL 26 E 495851, 495853, 495855 CTL 26 E SD (E/A) 497067, 497068 CTL 26 E AC 498717, 498719, 498720,

498721

CTL 36 E 495484, 495859, 495860,

495861

CTL 36 E AC 498725, 498727, 498728,

498729 CTL 36 E AC-LHS 500861, 500856, 500858 CTL 36 E LE 495863, 496946 CTL 36 E LE AC 498732 CTL 48 E 497708, 498766, 498001,

498009

RUS

Пылеудаляющий

CTL

Серийный №

аппарат

CTL 48 E LE 498004 CTL 48 E AC 498753, 498758 CTL 48 E LE AC 498761 Год маркировки CE:

2006/42/EG, 2004/108/EG (до 19.04.2016), 2014/30/ EU (начиная с 20.04.2016), 2011/65/EU, EN 603351:2012, EN 60335-2-69:2012, EN 550141:2006+A1:2009+A2:2011, EN 550142:1997+поправка 1997+A1:2001+A2:2008, EN 61000-32:2006+A1:2009+A2:2009, EN 61000-3-3:2013.

CTL 26 E, CTL 36 E, CTL 36 E LE: 2008 CTL 26 E AC, CTL 36 E AC, CTL 36 E LE AC, CTL 36

E AC-LHS: 2010 CTL 48 E, CTL 48 E LE, CTL 48 E AC, CTL 48 E LE

AC: 2011

Дата производства - см. этикетку инструмент

Мы со всей ответственностью заявляем, что данная продукция соответствует всем применимым требованиям следующих стандартов и нормативных документов:

Festool GmbH

Wertstr. 20, D-73240 Wendlingen, Германия

Wolfgang Zondler Руководитель отдела исследований и

разработок, технической документации 2015-07-20

Originální návod k použití

1 Bezpečnostní pokyny

CTL

Výstraha!

Přečtěte si všechny bezpečnostní pokyny a instrukce.

Chyba při dodržování varovných upozornění a instrukcí může způsobit zásah elektrickým proudem, požár a/nebo vážné zranění.

Všechny bezpečnostní pokyny a návody uschovejte, abyste je mohli použít i v budoucnosti.

– Toto zařízení nesmí používat osoby (včetně dětí) s omezenými fyzickými, smyslovými

nebo duševními schopnostmi nebo nedostatečnými zkušenostmi a vědomostmi. Na

děti

je nutné dohlížet, aby bylo zajištěno, že si nebudou se zařízením hrát.

– Výstraha: zařízení může obsahovat zdraví škodlivý prach. Údržbu, vyprazdňování,

výměnu filtrů smí provádět pouze autorizovaný odborník s vhodnými ochrannými

pomůckami. – Používejte pouze s nainstalovaným filtračním systémem! –

Nebezpečí výbuchu a požáru: nenasávejte:

– jiskry nebo horký prach; – hořlavé nebo výbušné látky (např. hořčík, hliník, benzín, ředidla); – agresivní látky (např. kyseliny, louhy, rozpouštědla); – chemicky reaktivní látky, které vedou ke vzniku tepla, kyselin/zásad, plynů atd. (např. reaktivní

materiály 2K, hliník a voda).

– Dodržujte národní bezpečnostní předpisy a řiďte se údaji výrobce materiálu! – Používejte pouze s vhodnými ochrannými pomůckami! – Používejte, pouze pokud jste při vizuální kontrole nezjistili žádné poškození,

v suchém prostředí a podle návodu! – Zásuvku na zařízení používejte pouze k uvedenému účelu! – Pravidelně kontrolujte zástrčku a kabel, abyste zabránili ohrožení. V případě poško-

zení je nechte vyměnit výhradně v autorizovaném zákaznickém servisu. – Nezdvihejte a nepřepravujte pomocí háku jeřábu nebo zvedacího zařízení!

2Technické údaje

Mobilní vysavače

Příkon 350 - 1200 W Max. příkon zásuvky zaří-

zení

GB 240 V/110 V

Max. objem proudění (vzduchu), turbína 234 m3/h (3900 l/min)

CH, DK

2 400 W 1 100 W

1 800 W/500 W

CTL

Mobilní vysavače

Max. podtlak, turbína 24000 Pa Plocha filtru 6318 cm Sací hadice D 27 mm x 3,5 m-AS Délka přívodního kabelu 7,5 m Hladina akustického tlaku podle EN 60704-2-1 / Nepřesnost K 71 dB (A) / 3 dB Třída ochrany IP X4

Objem nádoby

CTL 36 E, CTL 36 E LE, CTL 36 E AC, CTL 36 E LE AC, CTL 36 E AC-LHS

Rozměry D x Š x V

CTL 36 E, CTL 36 E LE, CTL 36 E AC, CTL 36 E LE AC, CTL 36 E AC-LHS

Hmotnost

3Symboly

Symbol Význam

Varování před všeobecným nebezpečím

Varování před úrazem elektrickým proudem

CTL 26 E, CTL 26 E AC, CTL 26 E SD

CTL 48 E, CTL 48 E LE, CTL 48 E AC, CTL 48 E LE AC

CTL 26 E, CTL 26 E AC, CTL 26 E SD

CTL 48 E, CTL 48 E LE, CTL 48 E AC, CTL 48 E LE AC

CTL 26 E, CTL 26 E SD

CTL 36 E, CTL 36 E LE

CTL 48 E, CTL 48 E LE

CTL 26 E AC

CTL 36 E AC, CTL 36 E LE AC, CTL 36 E AC-LHS

CTL 48 E AC, CTL 48 E LE AC

[1-4] [1-5] [1-6] [1-7]

Úložný rám pro hadici Držadlo SysDoc Automatické čištění (pouze varianty

sAutoClean)

[1-8]

Spínač zařízení

26 l 36 l

48 l 630 x 365 x 540 mm 630 x 365 x 596 mm

740 x 406 x 1005 mm

13,9 kg 14,4 kg 18,8 kg 14,7 kg 15,2 kg 19,6 kg

Přečtěte si návod k použití, bezpečnostní pokyny!

Používejte respirátor!

Rada, upozornění

Instruktážní návod

Výstraha!

Zařízení může obsahovat zdraví

škodlivý prach! Nevyhazujte do domovního odpadu.

4 Jednotlivé součásti

[1-1] [1-2]

Sací otvor Místo pro připojení modulů (pneumatický modul u CTL 36/48 E LE,

CTL 36/48 E LE AC, zásuvkový modul u CTL 26 E SD)

[1-9] [1-10] [1-11] [1-13]

Regulace síly sání Uzavírací spona Nádoba na nečistoty

Brzda Uvedené obrázky se nacházejí na začátku návodu kpoužití.

5Účel použití

Mobilní vysavač je vhodný pro – vysávání a odsávání prachu do 1 mg/m³ třídy pra-

chu ’L’, – vysávání vody, – zvýšené namáhání při profesionálním použití

podle IEC/EN 60335-2-69.

Při použití v rozporu s určeným účelem přebírá odpovědnost uživatel.

[1-3]

Zásuvka pro připojení nářadí

6 Uvedení do provozu

VAROVÁNÍ

Nepřípustné napětí nebo nepřípustná frekvence! Nebezpečí úrazu



Řiďte se údaji na typovém štítku.



Vezměte v úvahu specifika příslušné země.

CTL

Specifika CTL26 E SD

–

CTL 26 E SD E/A:

zásuvkový modul se spínací automatikou pro použití dvou kusů elektrického nářadí: např. 2 brusky, 1 přímočará pila + 1 bruska

–

CTL 26 E SD:

zásuvkový modul s permanentním přívodem proudu pro použití jako prodlužovací kabel: např. nabíječka, svítilna atd.

6.4 Připojení pneumatického nářadí

6.1 První uvedení do provozu



Vložte filtrační/odpadní vak



Namontujte naviják kabelu



Připojte sací hadici

[4]

[2]

[3]

6.2 Zapojení mobilního vysavače

VAROVÁNÍ

Nebezpečí poranění nekontrolovaně spuštěným nářadím



Před otočením spínače do polohy „AUTO“ nebo „MAN“ zkontrolujte, zda je připojené nářadí vypnuté.

Spínač

[1-8]

slouží k zapínání a vypínání.

Poloha spínače „0“’

Zásuvka pro připojení nářadí

[1-3]

je bez napětí,

mobilní vysavač je vypnutý.

Poloha spínače „MAN“

Zásuvka zařízení

[1-3]

je pod napětím, mobilní vy-

savač se spustí.

Poloha spínače „Auto“

Zásuvka zařízení

[1-3]

je pod napětím, mobilní vy-

savač se spustí při zapnutí připojeného nářadí.



Síťovou zástrčku zapojte do uzemněné zásuvky.

Když zařízení nepoužíváte nebo před prováděním údržby a čištění vytáhněte síťovou zástrčku ze zásuvky.

6.3 Připojení elektrického nářadí

VAROVÁNÍ

Nebezpečí poranění



Dodržujte maximální příkon zásuvky zařízení (viz kapitola Technické údaje).



Vypněte elektrické nářadí.

VAROVÁNÍ

Nebezpečí poranění



Vypněte pneumatické nářadí.

Spínací automatika u pneumatického nářadí (CTL 36/48 E LE, CTL 36/48 E LE AC nebo příslušenství)

s pneumatickým modulem na místě pro připojení modulů

[1-2]

Doporučení:

– Montáž úpravné jednotky VE (495886): filtrovaný

a přimazávaný stlačený vzduch

– Použití systému IAS s přípojkou IAS (454757) pro

pneumatické nářadí Festool

Předpoklad:

provozní tlak nářadí 6 bar!

6.5 Specifika CTL 36 E AC- LHS

Abyste mohli mobilní vysavač používat v kombinaci s nářadím



Použijte sací hadici odolnou proti zlomení D 36

PLANEX

mm x 3,5 m AS.



Pro připojení

PLANEX

použijte speciální sací ob-

jímku.



Mezi sací otvor

[1-1]

a sací hadici nasaďte po-

suvný uzávěr CT-VS.



Namontujte držák nářadí.



Používejte jen s odpadním vakem!

7Nastavení

7.1 Regulace síly sání



na otočném knoflíku

7.2 Tepelná pojistka

Aby nedošlo k přehřátí, tepelná pojistka vypne mobilní vysavač před dosažením kritické teploty.



Vypněte mobilní vysavač, nechte ho cca 5 minut vychladnout a zapněte ho.



Pokud ho nelze zapnout, kontaktujte zákaznický servis Festool.

[1-9]



Zapojte elektrické nářadí do zásuvky zařízení

[1-3]

7.3 AUTO

ze varianty s AutoClean)

Pouze ve spojení s odpadním vakem

ní třídy prachu ’L’). Nikoli pro mokré sání!

Clean

- čištění hlavního filtru

(pou-

(splně-

CTL

Automatické čištění

Otočným knoflíkem

[1-7]

Jen CTL 36 E AC- LHS:

kem

[1-7]

Manuální čištění

Spínač zařízení

[1-8]

nastavte na symbol AC.

nastavte frekvenci.

zapíná se otočným knoflí-



Vypněte mobilní vysavač a vytáhněte síťovou zástrčku ze zásuvky.



Naviňte přívodní kabel.



Vyprázdněte nádobu na nečistoty.



Mobilní vysavač uložte v suché místnosti tak, aby nemohlo dojít k neoprávněnému použití.

Manuální kompletní vyčištění



Rukou nebo posuvným uzávěrem CT-VS (497926) uzavřete na 2 sekundy otvor hubice nebo sací hadice.



Spínač zařízení

[1-8]

nastavte na symbol AC.

8Práce

8.1 Vysávání a odsávání suchých materiálů

POZOR

Zdraví škodlivý prach Poškození dýchacích cest



Vždycky používejte filtrační nebo odpadní vak!

Při odsávání prachu, který přesahuje mezní hodnotu prachu odsávejte pouze u jednoho zdroje prachu (elektrického nebo pneuma-

tického nářadí). Při odsávání prachu u běžícího elektrického nářadí

dodržujte

následující:

Zajistěte dostatečné větrání! Dodržujte místní předpisy!

Mezní hodnoty:

výstupní vzduch max. 50 % objemu

čerstvého vzduchu

Vzorec:

objem prostoru VR x míra výměny vzduchu

8.2 Vysávání a odsávání mokrých materiálů/ kapalin

Vyjměte filtrační nebo odpadní vak!

Doporučení:

použijte speciální filtr pro

mokré vysávání (NF-CT). Po dosažení maximální výšky naplnění se vysávání

automaticky přeruší. Po mokrém sání nechte uschnout hlavní filtr!

POZOR

Unikající pěna a kapaliny



Zařízení okamžitě vypněte a vyprázdněte.

8.3 Po skončení práce



Pouze varianty s AutoClean:

manuálně vyčistěte hlavní filtr (viz kapitola 7.3).

automaticky nebo

9 Údržba a ošetřování

VAROVÁNÍ

Nebezpečí poranění elektrickým proudem



Před jakýmikoli pracemi údržby a opravami vytáhněte vždy síťovou zástrčku ze zásuvky!



Všechny práce údržby a opravy, které vyžadují otevření krytu motoru, smí provádět pouze autorizovaný zákaznický servis.

Servis a opravy

výrobce nebo servisní dílny: nejbližší adresu najdete na: www.festool.com/service

EKAT

Používejte jen originální náhradní díly Festool! Obj. č. na:



Pravidelně čistěte čidla naplnění

www.festool.com/service

a vyprazdňujte nádobu na nečistoty

Dodržujte následující pokyny:

– Minimálně jednou ročně by měl výrobce nebo in-

struovaná osoba provést technickou kontrolu ohledně prachu (např. zda není poškozený filtr, kontrolu těsnosti zařízení a funkce kontrolních prvků).

– To, co nelze vyčistit, se musí zlikvidovat. K tomu

používejte nepropustné pytle. Dodržujte platné podmínky pro likvidaci!

9.1 Filtrační vak/odpadní vak/hlavní filtr



Vyjmutí filtračního vaku



Nasazení filtračního vaku



Vyjmutí odpadního vaku



Nasazení odpadního vaku



Výměna hlavního filtru Použitý hlavní filtr zlikvidujte v souladu se zá-

konnými předpisy.



Objednací čísla příslušenství, filtrů a spotřebního materiálu najdete v katalogu Festool nebo na internetu na „www.festool.com“.

smí provádět pouze

[1-11]

[6]

[7]

[8]

[9]

[10]

[5]

CTL

10 Životní prostředí

Přístroj nevyhazujte do domovního odpadu!

Přístroj, příslušenství a obaly odevzdejte k ekologické recyklaci. Dodržujte platné národní předpisy.

Pouze EU:

Podle Evropské směrnice o odpadních elektrických a elektronických zařízeních a aplikace v národním právu se musí vyřazené elektrické nářadí shromažďovat odděleně a musí se ekologicky recyklovat.

Informace k REACh:

www.festool.com/reach

11 ES prohlášení o shodě

Mobilní vysavač Sériové č.

CTL 26 E 495851, 495853, 495855 CTL 26 E SD (E/A) 497067, 497068 CTL 26 E AC 498717, 498719, 498720,

498721

CTL 36 E 495484, 495859, 495860,

495861

Mobilní vysavač Sériové č.

CTL 48 E AC 498753, 498758 CTL 48 E LE AC 498761 Rok označení CE: CTL 26 E, CTL 36 E, CTL 36 E LE: 2008 CTL 26 E AC, CTL 36 E AC, CTL 36 E LE AC, CTL 36

E AC-LHS: 2010 CTL 48 E, CTL 48 E LE, CTL 48 E AC, CTL 48 E LE

AC: 2011 Prohlašujeme s veškerou odpovědností, že tento

výrobek je ve shodě se všemi příslušnými požadavky následujících směrnic, norem nebo normativních dokumentů:

2006/42/ES, 2004/108/ES (do 19. 4. 2016), 2014/30/ EU (od 20. 4. 2016), 2011/65/EU, EN 60335-1:2012, EN 60335-2-69:2012, EN 550141:2006+A1:2009+A2:2011, EN 55014-2:1997 + oprava 1997+A1:2001+A2:2008, EN 61000-32:2006+A1:2009+A2:2009, EN 61000-3-3:2013.

CTL 36 E AC 498725, 498727, 498728,

498729 CTL 36 E AC-LHS 500861, 500856, 500858 CTL 36 E LE 495863, 496946 CTL 36 E LE AC 498732 CTL 48 E 497708, 498766, 498001,

498009 CTL 48 E LE 498004

Festool GmbH

Wertstr. 20, D-73240 Wendlingen, Německo

Wolfgang Zondler Vedoucí výzkumu, vývoje, technické dokumentace 2015-07-20

CTL

Oryginalna instrukcja eksploatacji

1 Wskazówki dotyczące bezpieczeństwa

Ostrzeżenie!

strukcje.

Nieprzestrzeganie ostrzeżeń i instrukcji może spowodować porażenie elek-

Należy przeczytać wszystkie zalecenia bezpieczeństwa pracy i in-

tryczne, pożar oraz/lub ciężkie obrażenia.

Wszystkie zalecenia odnośnie bezpieczeństwa pracy i instrukcje należy zachować do wykorzystania w przyszłości.

– Z urządzenia nie mogą korzystać osoby (w tym dzieci) o ograniczonych zdolnościach fi-

zycznych, motorycznych lub umysłowych lub niewystarczającym doświadczeniu i wiedzy. Należy pilnować

dzieci

, aby nie bawiły się urządzeniem.

– Ostrzeżenie: Urządzenie może zawierać pył szkodliwy dla zdrowia. Konserwację,

opróżnianie, wymianę filtra mogą wykonywać tylko upoważnieni pracownicy z zastoso-

waniem odpowiedniego wyposażenia ochronnego. – Eksploatacja dozwolona tylko z zainstalowanym systemem filtrowania! –

Ryzyko wybuchu i pożaru:Nie odsysać:

– iskier lub gorących pyłów; – substancji palnych lub wybuchowych (np. magnezu, aluminium, benzyny, rozcieńczalników); – substancji o agresywnych właściwościach (np. kwasów, zasad, rozpuszczalników); – wchodzących w reakcje chemiczne substancji, które prowadzą do wydzielania ciepła, kwasów/zasad,

gazów itp. (np. wchodzących w reakcje materiałów 2K, aluminium i wody).

– Przestrzegać obowiązujących na terenie danego kraju przepisów bezpieczeństwa i sto-

sować się do zaleceń producenta obrabianego materiału! – Używać wyłącznie przy zastosowaniu odpowiedniego wyposażenia ochronnego! – Używać tylko po stwierdzeniu sprawności na podstawie kontroli wzrokowej, w suchym

otoczeniu, zgodnie z instrukcją! – Używać gniazda w urządzeniu wyłącznie zgodnie z przeznaczeniem! – Regularnie sprawdzać wtyczkę oraz kabel, aby uniknąć zagrożenia. W razie uszkodze-

nia zlecić ich wymianę wyłącznie w autoryzowanym warsztacie serwisowym. – Nie podnosić i nie transportować przy użyciu haka dźwigu lub dźwignicy!

2Dane techniczne

Odkurzacze mobilne

Pobór mocy 350 - 1200 W Moc przyłączowa gniazda

wtykowego urządzenia maks.:

GB 240 V/ 110 V

CH, DK

2400 W 1100 W

1800 W/ 500 W

CTL

Odkurzacze mobilne

Natężenie przepływu (powietrze) maks., turbina 234 m3/h (3900 l/min) Podciśnienie maks., turbina 24000 Pa Powierzchnia filtracyjna 6318 cm Wąż ssący D 27 mm x 3,5 m-AS Długość przewodu przyłączeniowego 7,5 m Poziom ciśnienia akustycznego według EN 60704-2-1 / Nieoznaczoność K 71 dB(A) / 3 dB Rodzaj zabezpieczenia IP X4

Pojemność zbiornika

CTL 36 E, CTL 36 E LE, CTL 36 E AC, CTL 36 E LE AC, CTL 36 E AC-LHS

Wymiary dł. x szer. x wys.

CTL 36 E, CTL 36 E LE, CTL 36 E AC, CTL 36 E LE AC, CTL 36 E AC-LHS

Ciężar

3Symbole

Symbol Znaczenie

Ostrzeżenie przed ogólnym zagrożeniem

CTL 26 E, CTL 26 E AC, CTL 26 E SD

CTL 48 E, CTL 48 E LE, CTL 48 E AC, CTL 48 E LE AC

CTL 26 E, CTL 26 E AC, CTL 26 E SD

CTL 48 E, CTL 48 E LE, CTL 48 E AC, CTL 48 E LE AC

CTL 26 E, CTL 26 E SD

CTL 36 E, CTL 36 E LE

CTL 48 E, CTL 48 E LE

CTL 26 E AC

CTL 36 E AC, CTL 36 E LE AC, CTL 36 E AC-LHS

CTL 48 E AC, CTL 48 E LE AC

[1-3] [1-4] [1-5] [1-6]

Gniazdo wtykowe urządzenia Schowek na wąż Uchwyt SysDoc

26 l 36 l

48 l 630 x 365 x 540 mm 630 x 365 x 596 mm

740 x 406 x 1005 mm

13,9 kg 14,4 kg 18,8 kg 14,7 kg 15,2 kg 19,6 kg

Ostrzeżenie przed porażeniem prądem

Przeczytać instrukcję obsługi i wskazówki dot. bezpieczeństwa!

Należy stosować ochronę dróg oddechowych!

Zalecenie, wskazówka

Instrukcja postępowania

Ostrzeżenie!

Urządzenie może zawierać

pył szkodliwy dla zdrowia! Nie wyrzucać z odpadami z gospodarstwa

domowego.

4 Elementy urządzenia

[1-1] [1-2]

Otwór wlotowy Miejsce podłączania modułu (moduł zasilania w sprężone powietrze w

CTL 36/48 E LE, CTL 36/48 E LE AC, Moduł gniazda wtykowego CTL 26 E SD)

[1-7]

Automatyczne oczyszczanie (tylko warianty z funkcją AutoClean)

[1-8] [1-9] [1-10] [1-11] [1-13]

Włącznik urządzenia Regulacja siły ssania Klamra zamykająca Pojemnik na zanieczyszczenia

Hamulec Podane rysunki znajdują się w załączniku instrukcji obsługi.

5 Użycie zgodne z przeznaczeniem

Odkurzacz mobilny nadaje się do – zasysania i odsysania pyłów o wielkości do 1 mg/

m³ zgodnie z kategorią ’L’, – odsysania wody, – eksploatacji przy zwiększonym obciążeniu w wa-

runkach przemysłowych,

zgodnie z normą IEC/EN 60335-2-69.

W przypadku eksploatacji niezgodnej z przeznaczeniem odpowiedzialność ponosi użytkownik.

CTL

6Rozruch

6.3 Podłączanie elektronarzędzia

OSTRZEŻENIE

Niedozwolone napięcie lub częstotliwość! Niebezpieczeństwo wypadku



Przestrzegać informacji podanych na tabliczce znamionowej.



Przestrzegać specjalnych przepisów, obowiązujących na danym obszarze administracyjnym.

6.1 Pierwsze uruchomienie



Założyć worek filtrujący lub worek jednorazowy

[2]



Zamontować uchwyt do nawijania przewodu



Podłączyć wąż ssący

[4]

[3]

6.2 Podłączanie odkurzacza mobilnego

OSTRZEŻENIE

Niebezpieczeństwo zranienia przez niekontrolowane uruchomienie narzędzi



Przed przekręceniem przełącznika na pozycję "AUTO" (automatycznie) lub "MAN" (ręcznie) należy zwrócić uwagę na to, aby podłączone urządzenie było wyłączone.

Przełącznik

Pozycja przełącznika ’0’

Gniazdo wtykowe urządzenia prądu, odkurzacz mobilny jest wyłączony.

Pozycja przełącznika ’MAN’ (ręcznie)

Gniazdo wtykowe urządzenia odkurzacz mobilny uruchamia się.

Pozycja przełącznika ’Auto’ (automatycznie)

Gniazdo wtykowe urządzenia odkurzacz mobilny uruchamia się przy włączeniu podłączonego narzędzia.



Wetknąć wtyczkę przewodu zasilającego do uziemionego gniazda wtykowego.

gniazda wtykowego.

[1-8]

służy jako włącznik/wyłącznik.

[1-3]

jest pozbawione

[1-3]

przewodzi prąd,

[1-3]

przewodzi prąd,

Gdy urządzenie nie jest używane, jak również przed przystąpieniem do prac konserwacyjnych i czyszczenia, wtyczkę należy wyciągać z

OSTRZEŻENIE

Niebezpieczeństwo zranienia



Należy przestrzegać maksymalnej mocy przyłączowej w gnieździe wtykowym urządzenia (patrz rozdział Dane techniczne).



Wyłączyć elektronarzędzie.



Podłączyć elektronarzędzie do gniazda wtykowego urządzenia

[1-3]

Cechy szczególne CTL26 E SD

–

CTL 26 E SD E/A:

Moduł gniazda wtykowego z automatycznym układem włączającym do stosowania dwóch elektronarzędzi: np. 2 szlifierki, 1 wyrzynarka + 1 szlifierka

–

CTL 26 E SD:

Moduł gniazda wtykowego ze stałym doprowadzeniem prądu do stosowania jako przewód przedłużający: np. ładowarka, oprawa oświetleniowa itp.

6.4 Podłączanie narzędzia pneumatycznego

OSTRZEŻENIE

Niebezpieczeństwo zranienia



Wyłączyć narzędzie pneumatyczne.

Automatyczny układ włączający w przypadku narzędzi pneumatycznych (CTL 36/48 E LE, CTL 36/48 E LE AC lub wyposażenia)

z modułem zasilania w sprężone powietrze w gnieździe modułu

Zalecenie:

– Montaż jednostki zasilającej VE (495886): sprężone

powietrze filtrowane i oliwione

– Zastosowanie systemu IAS ze złączką IAS (454757)

do narzędzi pneumatycznych Festool

Warunek:

6.5 Cechy szczególne CTL 36 E AC- LHS

Aby umożliwić używanie odkurzacza mobilnego z modułem



Zastosować wąż ssący D 36 mm x 3,5 m AS.



Do podłączenia modułu wać załączoną, specjalną mufę ssącą.



Pomiędzy otworem ssącym ssącym należy umieścić zasuwę zamykającą CTVS.



Zamontować uchwyt narzędziowy.



Używać tylko z workiem jednorazowym!

[1-2]

ciśnienie robocze narzędzia – 6 bar!

PLANEX

należy zastoso-

[1-1]

oraz wężem

7Ustawienia

7.1 Regulacja siły ssania



za pomocą pokrętła

7.2 Zabezpieczenie przed nadmiernym wzrostem temperatury

Dla ochrony przed przegrzaniem zabezpieczenie przed nadmiernym wzrostem temperatury wyłącza odkurzacz mobilny przed osiągnięciem krytycznej temperatury.



Wyłączyć odkurzacz mobilny i poczekać ok. 5 minut na ostygnięcie, następnie włączyć.



Jeśli włączenie nie jest możliwe: skontaktować się z warsztatem serwisowym firmy Festool.

[1-9]

Wartości graniczne:

CTL

powietrze usuwane może wyno-

sić maks. 50% objętości powietrza świeżego

Wzór:

wymiany powietrza L

kubatura pomieszczenia VR x współczynnik

8.2 Odsysanie wilgotnych substancji/cieczy

Wyjąć worek filtrujący lub worek jednorazowy!

Zalecenie:

Zastosować specjalny filtr do zasy-

sania na mokro (NF-CT). Przy osiągnięciu maksymalnego poziomu napełnie-

nia odsysanie zostaje automatycznie przerwane. Po wykonaniu odsysania na mokro pozostawić filtr

główny do wyschnięcia!

7.3 AUTO

Clean

- czyszczenie filtra głównego

(tylko warianty z funkcją AutoClean)

Tylko w połączeniu z workiem jednorazowym

(zgodnie z kategorią ’L’). Nie stosować do odsysania na mokro!

Automatyczne oczyszczanie

Ustawić częstotliwość za pomocą pokrętła

Tylko modelCTL 36 E AC- LHS:

krętłem

[1-7]

włączać po-

Czyszczenie ręczne

Ustawić wyłącznik urządzenia

[1-8]

na symbol AC.

Pełne czyszczenie ręczne



Zakryć ręką lub przy użyciu zasuwy zamykającej CT-VS (497926) otwór dyszy lub przewodu ssawnego na 2 sekundy.



Ustawić wyłącznik urządzenia

[1-8]

na symbol

8Praca

8.1 Odsysanie substancji suchych

OSTROŻNIE

Wydostawanie się piany i cieczy



Natychmiast wyłączyć i opróżnić urządzenie.

8.3 Po pracy



Tylko warianty z funkcją AutoClean:

Oczyścić filtr główny automatycznie lub ręcznie (patrz rozdział 7.3).



Wyłączyć odkurzacz mobilny i wyciągnąć wtyczkę zasilania.



Zwinąć przewód zasilania.



Opróżnić zbiornik na zanieczyszczenia.



Odstawić odkurzacz mobilny w suchym pomieszczeniu, zabezpieczyć przed użyciem przez osoby nieupoważnione.

9 Konserwacja i utrzymanie w czysto-

ści

OSTRZEŻENIE

OSTROŻNIE

Pyły szkodliwe dla zdrowia Porażenia dróg oddechowych



Zawsze stosować worek filtrujący lub jednorazowy!

W przypadku odsysania pyłów przekraczających wartości graniczne odsysanie może obejmować tylko jedno źródło powstawania pyłów

(narzędzie elektryczne lub pneumatyczne). Przy odsysaniu pyłów powstających w wyniku pracy

elektronarzędzi należy zaleceń:

Zapewnić odpowiednią wentylację! Przestrzegać obowiązujących przepisów!

przestrzegać

następujących

Niebezpieczeństwo zranienia, porażenie prądem



Przed przystąpieniem do wykonywania wszystkich prac związanych z konserwacją i czyszczeniem urządzenia należy zawsze wyciągać wtyczkę z gniazda zasilającego!



Wszelkie prace konserwacyjne i naprawcze, które wymagają otwarcia obudowy silnika, mogą być wykonywane wyłącznie przez autoryzowany warsztat serwisowy.

Obsługa serwisowa i naprawy

wyłącznie u producenta lub w warsztatach autoryzowanych: prosimy wybrać najbliższe miejsce spośród adresów zamieszczonych na stronie: www.festool.com/service

EKAT

CTL

Należy stosować wyłącznie oryginalne części zamienne firmy Festool.Nr zamówienia pod: www.festool.com/service

www.festool.com/reach

11 Oświadczenie o zgodności z norma-

mi UE



Regularnie czyścić czujniki stanu napełnienia i pojemnik na zanieczyszczenia

[1-11]

[5]

Należy przestrzegać następujących zaleceń:

– Co najmniej raz w roku konieczne jest przeprowa-

dzenie kontroli technicznej w związku z zapyleniem (np. pod względem uszkodzenia filtrów, szczelności urządzenia i funkcjonowania urządzeń kontrolnych) przez producenta lub osobę przeszkoloną.

– To, czego nie da się oczyścić, należy zutylizować.

Należy do tego celu użyć nieprzepuszczalnych worków. Przestrzegać obowiązujących warunków utylizacji!

9.1 Worek filtrujący/ worek jednorazowy/ filtr główny



Wyjąć worek filtrujący



Włożyć worek filtrujący



Wyjąć worek jednorazowy



Włożyć worek jednorazowy



Wymienić filtr główny

[6]

[7]

[10]

[8]

[9]

Zutylizować zużyty filtr główny zgodnie z przepisami.



Numery katalogowe wyposażenia, filtrów oraz materiałów eksploatacyjnych można znaleźć w katalogu firmy Festool lub w internecie na stronie „www.festool.com”.

10 Środowisko

Nie wyrzucać urządzenia razem z odpadami domowymi!

sażenie dodatkowe oraz opakowania należy przeznaczyć do odzysku zgodnie z przepisami o ochronie środowiska.

Przestrzegać obowiązujących przepisów krajowych.

Wyłącznie UE:

Zgodnie z wytyczną europejską o zużytych urządzeniach elektrycznych i elektronicznych oraz jej adaptacją do prawa krajowego zużyte narzędzia elektryczne muszą być gromadzone osobno i odprowadzane do odzysku surowców wtórnych zgodnego z przepisami o ochronie środowiska.

Informacje dotyczące rozporządzenia REACH:

Urządzenia, wypo-

Odkurzacz

Nr seryjny

mobilny

CTL 26 E 495851, 495853, 495855 CTL 26 E SD (E/A) 497067, 497068 CTL 26 E AC 498717, 498719, 498720, 498721 CTL 36 E 495484, 495859, 495860, 495861 CTL 36 E AC 498725, 498727, 498728, 498729 CTL 36 E AC-LHS 500861, 500856, 500858 CTL 36 E LE 495863, 496946 CTL 36 E LE AC 498732 CTL 48 E 497708, 498766, 498001, 498009 CTL 48 E LE 498004 CTL 48 E AC 498753, 498758 CTL 48 E LE AC 498761

Rok oznaczenia CE:

CTL 26 E, CTL 36 E, CTL 36 E LE: 2008 CTL 26 E AC, CTL 36 E AC, CTL 36 E LE AC, CTL 36 E

AC-LHS: 2010 CTL 48 E, CTL 48 E LE, CTL 48 E AC, CTL 48 E LE AC:

2011

Niniejszym oświadczamy na własną odpowiedzialność, że produkt ten spełnia wszystkie obowiązujące wymogi następujących dyrektyw, norm lub dokumentów normatywnych.

2006/42/WE, 2004/108/WE (do 19.04.2016), 2014/30/ UE (od 20.04.2016), 2011/65/UE, EN 60335-1:2012, EN 60335-2-69:2012, EN 550141:2006+A1:2009+A2:2011, EN 55014-2:1997+Corrigendum 1997+A1:2001+A2:2008, EN 61000-32:2006+A1:2009+A2:2009, EN 61000-3-3:2013.

Festool GmbH

Wertstr. 20, D-73240 Wendlingen, Niemcy

Wolfgang Zondler Kierownik Działu Badań, Rozwoju i Dokumentacji

Technicznej 2015-07-20

Festool CTL 26 E, CTL 26 E SD, CTL 26 E AC, CTL 26 E SD E-A, CTL 36 E User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
