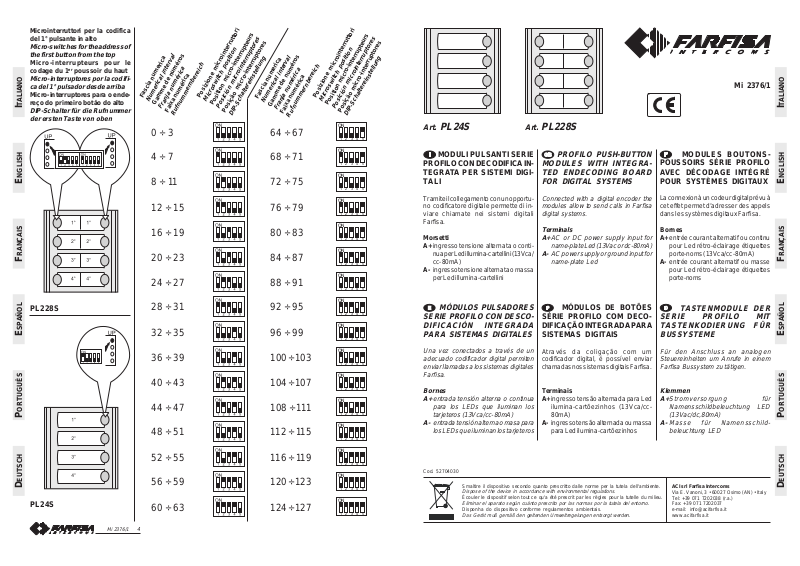

Farfisa PL24S User Manual

Microinterruttori per la codifica
del 1° pulsante in alto

Micro-switches for the address of
the first button from the top

Micro-interrupteurs pour le
codage du 1

Micro-interruptores por la codifi­ca del 1° pulsador desde arriba

Micro-interruptores para o ende­reço do primeiro botão do alto

ITALIANOENGLISHFRANÇAISESPAÑOLPORTUGUÊSDEUTSCH

DIP-Schalter für die Rufnummer
der ersten Taste von oben

er

poussoir du haut

PL228S

PL24S

Mi 2376/1

Fascia numerica

Numerical interval

0 ÷ 3
4 ÷ 7

8 ÷ 11

12 ÷ 15

16 ÷ 19

20 ÷ 23

24 ÷ 27

28 ÷ 31

32 ÷ 35

36 ÷ 39

40 ÷ 43

44 ÷ 47

48 ÷ 51

52 ÷ 55
56 ÷ 59

60 ÷ 63

4

Gamme de numéros

Franja numérica

Faixa numérica

Posizione microinterruttori

Rufnummernbereich

Microswitch position

Position micro-interrupteurs

Posición microinterruptores

Posição micro-interruptores

Fascia numerica

Numerical interval

Gamme de numéros

DIP-Schaltereinstellung

64 ÷ 67
68 ÷ 71

72 ÷ 75

76 ÷ 79

80 ÷ 83

84 ÷ 87

88 ÷ 91

92 ÷ 95

96 ÷ 99

100 ÷ 103

104 ÷ 107

108 ÷ 1 11

1 12 ÷ 115

1 16 ÷ 119
120 ÷ 123

124 ÷ 127

Posizione microinterruttori

Franja numérica

Faixa numérica

Rufnummernbereich

Microswitch position

Position micro-interrupteurs

Posición microinterruptores

Posição micro-interruptores

DIP-Schaltereinstellung

ON

12345

ON

12345

ON

12345

ON

12345

ON

12345

ON

12345

ON

12345

ON

12345

ON

12345

ON

12345

ON

12345

ON

12345

ON

12345

ON

12345

ON

12345

ON

12345

Art.

PL24S

Art.

MODULI PULSANTI SERIE

PROFILO CON DECODIFICA IN­TEGRATA PER SISTEMI DIGI­TALI

Tramite il collegamento con un opportu­no codificatore digitale permette di in­viare chiamate nei sistemi digitali
Farfisa.

Morsetti
A+ ingresso tensione alternata o conti-

nua per Led illumina-cartellini (13Vca/
cc-80mA)

A- ingresso tensione alternata o massa

per Led illumina-cartellini

MÓDULOS PULSADORES

E

SERIE PROFILO CON DESCO­DIFICACIÓN INTEGRADA
PARA SISTEMAS DIGITALES

Una vez conectados a través de un
adecuado codificador digital permiten
enviar llamadas a los sistemas digitales
Farfisa.

Bornes
A+entrada tensión alterna o continua

para los LEDs que iluminan los
tarjeteros (13Vca/cc-80mA)

A- entrada tensión alterna o masa para

los LEDs que iluminan los tarjeteros

Cod. 52704030

Smaltire il dispositivo secondo quanto prescritto dalle norme per la tutela dell'ambiente.

Dispose of the device in accordance with environmental regulations.

Écouler le dispositif selon tout ce qu'a été prescrit par les règles pour la tutelle du milieu.

Eliminar el aparato según cuánto prescrito por las normas por la tutela del entorno.

Disponha do dispositivo conforme regulamentos ambientais.

Das Gerät muß gemäß den geltenden Umweltregelungen entsorgt werden.

PL228S

PROFILO PUSH-BUTTON
MODULES WITH INTEGRA­TED ENDECODING BOARD
FOR DIGITAL SYSTEMS

Connected with a digital encoder the
modules allow to send calls in Farfisa
digital systems.

Terminals
A+ AC or DC power supply input for

name-plate Led (13Vac or dc-80mA)

A- AC power supply or ground input for

name-plate Led

MÓDULOS DE BOTÕES

SÉRIE PROFILO COM DECO­DIFICAÇÃO INTEGRADA P ARA
SISTEMAS DIGITAIS

Através da coligação com um
codificador digital, é possível enviar
chamadas nos sistemas digitais Farfisa.

Terminais
A+ ingresso tensão alternada para Led

ilumina-cartõezinhos (13Vca/cc­80mA)

A- ingresso tensão alternada ou massa

para Led ilumina-cartõezinhos

Mi 2376/1

MODULES BOUTONS­POUSSOIRS SÉRIE PROFILO
AVEC DÉCODAGE INTÉGRÉ
POUR SYSTÈMES DIGITAUX

La connexion à un codeur digital prévu à
cet effet permet d’adresser des appels
dans les systèmes digitaux Farfisa.

Bornes
A+ entrée courant alternatif ou continu

pour Led rétro-éclairage étiquettes
porte-noms (13Vca/cc-80mA)

A- entrée courant alternatif ou masse

pour Led rétro-éclairage étiquettes
porte-noms

TASTENMODULE DER

SERIE PROFILO MIT
TASTENKODIERUNG FÜR
BUSSYSTEME

Für den Anschluss an analogen
Steuereinheiten um Anrufe in einem
Farfisa Bussystem zu tätigen.

Klemmen
A+Stromversorgung für

Namensschildbeleuchtung LED
(13Vac/dc,80mA)

A- Masse für Namensschild-

beleuchtung LED

ACI srl Farfisa Intercoms

Via E. Vanoni, 3 • 60027 Osimo (AN) • Italy

Tel: [phone] (r.a.)

Fax: [phone]

e-mail: [e-mail]

www.acifarfisa.it

Mi 2376

1

IT ALIANOENGLISHFRANÇAISESPAÑOLPORTUGUÊSDEUTSCH

Installazione e collegamenti

- Tramite il cavetto fornito a corredo,
collegare il primo modulo pulsanti al
modulo codificatore digitale.

- Collegare il secondo modulo pulsanti
al primo utilizzando il cavetto fornito a
corredo del secondo modulo.

- Collegare di seguito tutti i moduli.

- Collegare i 2 conduttori di alimentazio­ne dei led illumina-cartellini (13Vca) ai

ITALIANOENGLISHFRANÇAISESPAÑOLPORTUGUÊSDEUTSCH

morsetti A+/A- del primo modulo pul­santi utilizzando un trasformatore di
adeguata potenza.

E

Instalación y conexiones

- Conectar el primer módulo de
pulsadores al módulo codificador
mediante el cable suministrado.

- Conectar el segundo módulo de
pulsadores al primero mediante el cable
suministrado con el segundo módulo.

- Conectar todos los módulos a
continuación.

- Conectar los 2 conductores de
alimentación de los LED para iluminar
los tarjeteros (13Vca) a los terminales
A+/A- del primer módulo de pulsadores
utilizando un transformador de potencia
apropiada.

-al modulo pulsanti precedente o
al modulo codificatore

-to previous push-buttons

or digital encoder

module

-au module boutons précédent
ou au module de codage

- al módulo pulsadores anterior
o al codificador digital

-ao módulo botões precedente
ou ao codificador digital

- zum vorherigen Tastenmodul
oder zur analogen
Steuereinheit

-al modulo pulsanti successivo

-to next push-buttons module

-au module boutons suivant

-al módulo pulsadores siguiente

-ao módulo botões sucessivo

zum folgenden Tastenmodul

-

Installation and connections

- Connect the first push-button panel to
the digital encoder module with the
cable supplied.

- Connect the second push-button
module to the first one with the cable
supplied with the second module.

- Connect all modules in a sequence.

- Connect the two power supply wires of
the name plate LED’s (13Vac) to
terminals A+/A- of the first push-button
module using a transformer of
appropriate power.

Instalação e coligações

- Por intermédio do cabinho fornecido

na embalagem, ligar o primeiro módulo
de botões ao decodificador digital.

- Ligar o segundo módulo de botões ao
primeiro, utilizando o cabinho
fornecido na embalagem do segundo
módulo.

- Em seguida, ligar todos os módulos.

- Ligar os 2 condutores de alimentação
dos led ilumina-cartõezinhos (13Vca)
aos terminais A+/A- do primeiro módulo
de botões usando um transformador
de potência adequada.

UP

UP

ONON

1122335544

J1

1

n

n+1

Installation et branchements

- Brancher le premier module de boutons­poussoirs au module du codeur digital par le
biais du câble fourni.

- Brancher le deuxième module de boutons­poussoirs au premier à l’aide du câble fourni
avec le deuxième module.

- Brancher au fur et à mesure tous les modules.

- Brancher les 2 conducteurs d’alimentation
des leds d’éclairage des étiquettes porte­nom (13Vca) aux bornes A+/A- du premier
module de boutons-poussoirs à l'aide d'un
transformateur de puissance appropriée.

Installation und Anschluss

- Das erste Klingeltastenmodul mit Hilfe des
mitgelieferten Kabels mit der Steuereinheit
verbinden.

- Mit dem mitgelieferten Kabel das erste
Klingeltastenmodul mit dem zweiten
Klingeltastenmoduls verbinden.

-

Alle weiteren Module in Reihenfolge verbinden

.

- Die 2 Versorgungsadern für die LED
Namensschildbeleuchtung (13 Vac) an die
Anschlussklemmen A+/A- des ersten
Tastenmoduls anschließen mit einem
Transformator eine ausreichende
Stromversorgung.

1
2
3

J1

ON

1234ON1234

CD...

- Alimentazione dei mo­duli PL24S e PL228S
con trasformatori ag­giuntivi

- Powering of the PL24S

S2

S1

EM

EC

and PL228S modules
with additional trans­formers

UP

UP

ON

4

3

2

1

A+

ON

A-

5

4

5

3

2

1

- Alimentation des modu-

13V

les PL24S et PL228S
avec transformateurs
supplémentaires

PL24S
PL228S

- Alimentación de los
módulos PL24S y
PL228S con transfor­madores adicionales

UP

UP

ON

ON

4

5

4

3

5

2

3

1

2

1

-Alimentação dos
módulos PL24S e

J1

PL228S com transfor­madores adicionais

PL24S
PL228S

- Stromversorgung der
Modules PL24S und
PL228S mit zusätzliche
Trafos

UP

UP

ON

4

3

2

1

A+
A-

PL24S
PL228S

13V

ON

5

4

5

3

2

1

Programmazione

La programmazione dei microinterruttori,
presenti sul retro dei moduli PL24S e
PL228S, permettono al codificatore digi­tale di conoscere la sequenza dei pulsanti
ad esso collegati. Tale numerazione deve
corrispondere alla codifica degli utenti in­terni. Nei casi di impianti con ingressi
secondari (divisione a scale) occorre fare
attenzione anche alla fascia numerica
riconoscibile dallo scambiatore digitale.
Il codice impostato sui microinterruttori
equivale all'indirizzo associato al 1° pul­sante partendo dall'alto. I pulsanti suc­cessivi prenderanno automaticamente in­dirizzi crescenti (es. programmando il
codice dei microinterruttori a 36 i pulsanti,
a partire dall'alto, chiameranno rispettiva­mente gli indirizzi 36, 37, 38 e 39).

Nota

Fare attenzione a quando si programma
il codice 0 (fascia numerica 0-3), ricordar­si infatti che il primo pulsante dall'alto non
chiama nessun utente. Questo avviene
perché l'impianto digitale non riconosce
come numero di chiamata la cifra 0 (zero).

E

Programación

La programación de los micro­interruptores que se encuentran en la
parte posterior de los módulos PL24S y
PL228S, permite al codificador digital
conocer la secuencia de los pulsadores
conectados al mismo. Esta numeración
debe corresponder a la codificación de
los usuarios internos. En caso de
instalaciones con entradas secundarias
(división por escalera) es necesario poner
atención también a la banda numérica
que reconoce el conmutador digital.
El código programado en los micro­interruptores equivale a la dirección
asociada al 1° pulsador desde arriba. Los
pulsadores siguientes tomarán
automáticamente direcciones en
aumento (ej. programando el código de
los micro-interruptores a 36 los
pulsadores, a partir desde arriba, llamarán
respectivamente las direcciones 36, 37,
38 y 39).

Nota

Poner atención cuando se va a programar
el código 0 (banda numérica 0-3). Hay
que recordar que el primer pulsador arriba
no llama ningún usuario. Esto pasa porque
la instalación digital no reconoce como
número de llamada el número 0 (cero).

Programming

The micro-switches, present on the back
of the PL24S or PL228S, allow the digital
encoder to recognize the code of the
connected buttons, consequently they
must be programmed properly.
The programmed codes must correspond
to the addresses of the internal users. In
case of installations with secondary door
stations (multiple entrances), attention
must be paid also to the numerical interval
recognized by the digital exchanger.
The code set on the micro-switches is the
address called by the first button of the
module starting from the top. The other
buttons will call increasing addresses (e.g.
if the code set on the micro-switches is 36
the buttons, starting from the top, will call
respectively the users 36, 37, 38 and 39.

Note

Great attention must be paid when the
code 0 (numerical interval 0-3) is set on
the micro-switches because in this case
the first button, starting from the top of the
module PL24S or PL228S will call no
users. This is because the digital system
does not recognize the address 0 (zero).

Programação

A programação dos microinterruptores,
presentes no retro dos módulos PL24S e
PL228S, possibilita ao codificador digital
conhecer a sequência dos botões a ele
coligados. Esta numeração deve
corresponder à codificação dos usuários
internos. Nos casos de instalações com
ingressos secundários, (divisão por
escadas), é necessário prestar atenção
também à faixa numérica reconhecível
pelo comutador digital.
O código impostado nos microinter­ruptores equivale ao endereço associado
ao 1º botão partindo do alto. Os botões
sucessivos tomarão, automaticamente,
endereços crescentes (ex.: ao programar
o código dos microinterruptores a 36
botões, a partir do alto, chamarão,
respectivamente, os endereços 36, 37,
38 e 39).

Nota

Prestar atenção quando for programado
o código 0 (faixa numérica 0-3),
lembramos, de fato, que o primeiro botão
do alto não chama nenhum usuário. Isto
acontece porque a instalação digital não
reconhece como número de chamada o
algarismo 0 (zero).

Programmation

La programmation des micro-interrupteurs,
présents en face arrière des modules PL24S
et PL228S, permet au module de codage
digital de reconnaître la séquence des
boutons-poussoirs qui lui sont reliés. Cette
numérotation doit correspondre au codage
des utilisateurs internes. Dans les installations
ayant des entrées secondaires (division à
paliers), il faut également faire attention à la
plage numérique que l’échangeur digital est
en mesure de reconnaître.
Le code programmé sur les micro­interrupteurs correspond à l’adresse affectée

er

au 1

bouton-poussoir en partant du haut.
Des adresses croissantes seront automati­quement affectées aux boutons-poussoirs
successifs (par exemple, en programmant
le code des micro-interrupteurs à 36 boutons­poussoirs, à partir du haut, ils appelleront
respectivement les adresses 36, 37, 38, 39).

Note

Attention lors de la programmation du code 0
(plage numérique 0-3): il faut en effet se
rappeler que le premier bouton-poussoir du
haut n’appelle aucun utilisateur. Ceci parce
que l’installation digitale ne reconnaît par le
chiffre 0 (zéro) en tant que numéro d’appel.

Programmierung

Mit Hilfe der DIP-Schalter auf der Rückseite
der Klingeltastenmodule PL24S und PL228S
wird die Nummerierung der daran
angeschlossenen Tasten eingestellt. Diese
Nummerierung muss der
Rufnummernzuordnung der Haustelefone
entsprechen. Bei Anlagen mit
Nebeneingängen (Treppenunterteilung)
muss auch darauf geachtet werden, dass
der Rufnummernbereich in den
entsprechenden Digitalumschalter eingestellt
wird.
Der in den DIP-Schaltern eingegebene
Adresse entspricht der Rufnummer der
ersten Taste von oben. Die nachfolgenden
Tasten erhalten automatisch aufsteigende
Rufnummer (so erhalten beispielsweise bei
Einstellung des DIP-Schalter auf die Adresse
36 bei einem Modul die vier Tasten die
Rufnummern 36, 37, 38 und 39 von oben
nach unten).

Hinweis

Bei Einstellung der Rufnummer 0
(Rufnummernbereich 0-3) ist zu beachten,
dass die erste Taste von oben keinem
Haustelefon zugeordnet werden kann. Die
Busanlagen kann die Ziffer 0 (null) nicht als
Rufnummer erkennen.

IT ALIANOENGLISHFRANÇAISESPAÑOLPORTUGUÊSDEUTSCH

Mi 2376/1

2

Mi 2376/1

3
