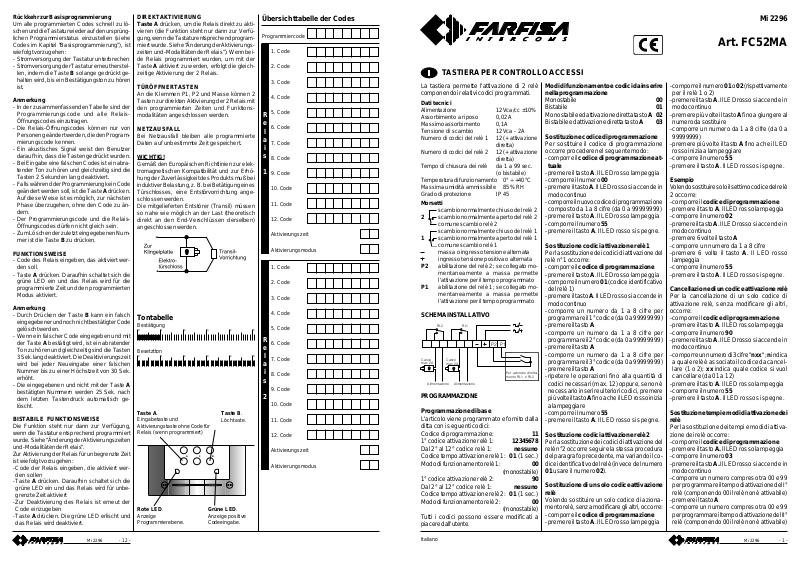

Farfisa FC52MA User Manual

Rückkehr zur Basisprogrammierung

7

89

Um alle programmierten Codes schnell zu lö­schen und die Tastatur wieder auf den ursprüng­lichen Programmierstatus einzustellen (siehe
Codes im Kapitel “Basisprogrammierung”), ist
wie folgt vorzugehen:

- Stromversorgung der Tastatur unterbrechen

- Stromversorgung der Tastatur erneut herstel­len, indem die Taste B solange gedrückt ge­halten wird, bis ein Bestätigungston zu hören
ist.

Anmerkung

- In der zusammenfassenden Tabelle sind der
Programmierungscode und alle Relais­Öffnungscodes einzutragen.

- Die Relais-Öffnungscodes können nur von
Personen geändert werden, die den Program­mierungscode kennen.

- Ein akustisches Signal weist den Benutzer
darauf hin, dass die Tasten gedrückt wurden.

- Bei Eingabe eine falschen Codes ist ein abra­tender Ton zu hören und gleichzeitig sind die
Tasten 2 Sekunden lang deaktiviert.

- Falls während der Programmierung kein Code
geändert werden soll, ist die Taste A drücken.
Auf diese Weise ist es möglich, zur nächsten
Phase überzugehen, ohne den Code zu än­dern.

- Der Programmierungscode und die Relais­Öffnungscodes dürfen nicht gleich sein.

- Zum Löschen der zuletzt eingegebenen Num­mer ist die Taste B zu drücken.

FUNKTIONSWEISE

- Code des Relais eingeben, das aktiviert wer­den soll.

- Taste A drücken. Daraufhin schaltet sich die
grüne LED ein und das Relais wird für die
programmierte Zeit und den programmierten
Modus aktiviert.

Anmerkung

- Durch Drücken der Taste B kann ein falsch
eingegebener und noch nicht bestätigter Code
gelöscht werden.

- Wenn ein falscher Code eingegeben und mit
der Taste A bestätigt wird, ist ein abratender
Ton zu hören und gleichzeitig sind die Tasten
3 Sek.lang deaktiviert. Die Deaktivierungszeit
wird bei jeder Neueingabe einer falschen
Nummer bis zu einer Höchstzeit von 30 Sek.
erhöht.

- Die eingegebenen und nicht mit der Taste A
bestätigten Nummern werden 25 Sek. nach
dem letzten Tastendruck automatisch ge­löscht.

BISTABILE FUNKTIONSWEISE

Die Funktion steht nur dann zur Verfügung,
wenn die Tastatur entsprechend programmiert
wurde. Siehe “Änderung der Aktivierungszeiten
und -Modalitäten der Relais”.
Zur Aktivierung der Relais für unbegrenzte Zeit
ist wie folgt vorzugehen:

- Code der Relais eingeben, die aktiviert wer-

den sollen

-Taste A drücken. Daraufhin schaltet sich die

grüne LED ein und das Relais wird für unbe­grenzte Zeit aktiviert

- Zur Deaktivierung des Relais ist erneut der

Code einzugeben

-Taste A drücken. Die grüne LED erlischt und

das Relais wird deaktiviert.

- 12 -

DIREKTAKTIVIERUNG
Taste A drücken, um die Relais direkt zu akti-

vieren (die Funktion steht nur dann zur Verfü­gung, wenn die Tastatur entsprechend program­miert wurde. Siehe “Änderung der Aktivierungs-
zeiten und -Modalitäten der Relais”). Wenn bei­de Relais programmiert wurden, um mit der
Taste A aktiviert zu werden, erfolgt die gleich­zeitige Aktivierung der 2 Relais.

TÜRÖFFNERTASTEN

An die Klemmen P1, P2 und Masse können 2
Tasten zur direkten Aktivierung der 2 Relais mit
den programmierten Zeiten und Funktions­modalitäten angeschlossen werden.

NETZAUSFALL

Bei Netzausfall bleiben alle programmierte
Daten auf unbestimmte Zeit gespeichert.

WICHTIG!

Gemäß den Europäischen Richtlinien zur elek­tromagnetischen Kompatibilität und zur Erhö­hung der Zuverlässigkeit des Produkts muß bei
induktiver Belastung, z. B. bei Betätigung eines
Türschlosses, eine Entstörvorrichtung ange­schlossen werden.
Die mitgelieferten Entstörer (Transil) müssen
so nahe wie möglich an der Last (theoretisch
direkt an den End-Verschlüssen derselben)
angeschlossen werden.

Tontabelle

Bestätigung

012345

Übersichttabelle der Codes

Programmiercode

R
e

l

a

i

s

1

R

Besetztton

012345

e

l

a

i

s

2

Taste A.
Eingabetaste und
Aktivierungstaste ohne Code für
Relais (wenn programmiert)

A0B

Rote LED.
Anzeige
Programmierebene.

Taste B.
Löchtaste.

Grüne LED.
Anzeige positive
Codeeingabe.

1. Code

2. Code

3. Code

4. Code

5. Code

6. Code

7. Code

8. Code

9. Code

10. Code

11. Code

12. Code

Aktivierungszeit

Aktivierungsmodus

1. Code

2. Code

3. Code

4. Code

5. Code

6. Code

7. Code

8. Code

9. Code

10. Code

11. Code

12. Code

Aktivierungszeit

Aktivierungsmodus

T ASTIERA PER CONTROLLO ACCESSI

La tastiera permette l'attivazione di 2 relè
componendo i relativi codici programmati.

Dati tecnici

Alimentazione 12Vca/cc ±10%
Assorbimento a riposo 0,02A
Massimo assorbimento 0,1A
Tensione di scambio 12Vca - 2A
Numero di codici del relè 1 12 (+ attivazione

Numero di codici del relè 2 12 (+ attivazione
Tempo di chiusura dei relè da 1 a 99 sec.
Temperatura di funzionamento 0° ÷ +40°C

Massima umidità ammissibile 85% RH
Grado di protezione IP 45

Morsetti

scambio normalmente chiuso del relè 2

2 scambio normalmente aperto del relè 2

comune scambio relè 2
scambio normalmente chiuso del relè 1

1 scambio normalmente aperto del relè 1

comune scambio relè 1
massa o ingresso tensione alternata
ingresso tensione positiva o alternata

P2 abilitazione del relè 2; se collegato mo-

mentaneamente a massa permette
l'attivazione per il tempo programmato

P1 abilitazione del relè 1; se collegato mo-

mentaneamente a massa permette
l'attivazione per il tempo programmato

diretta)
diretta)
(o bistabile)

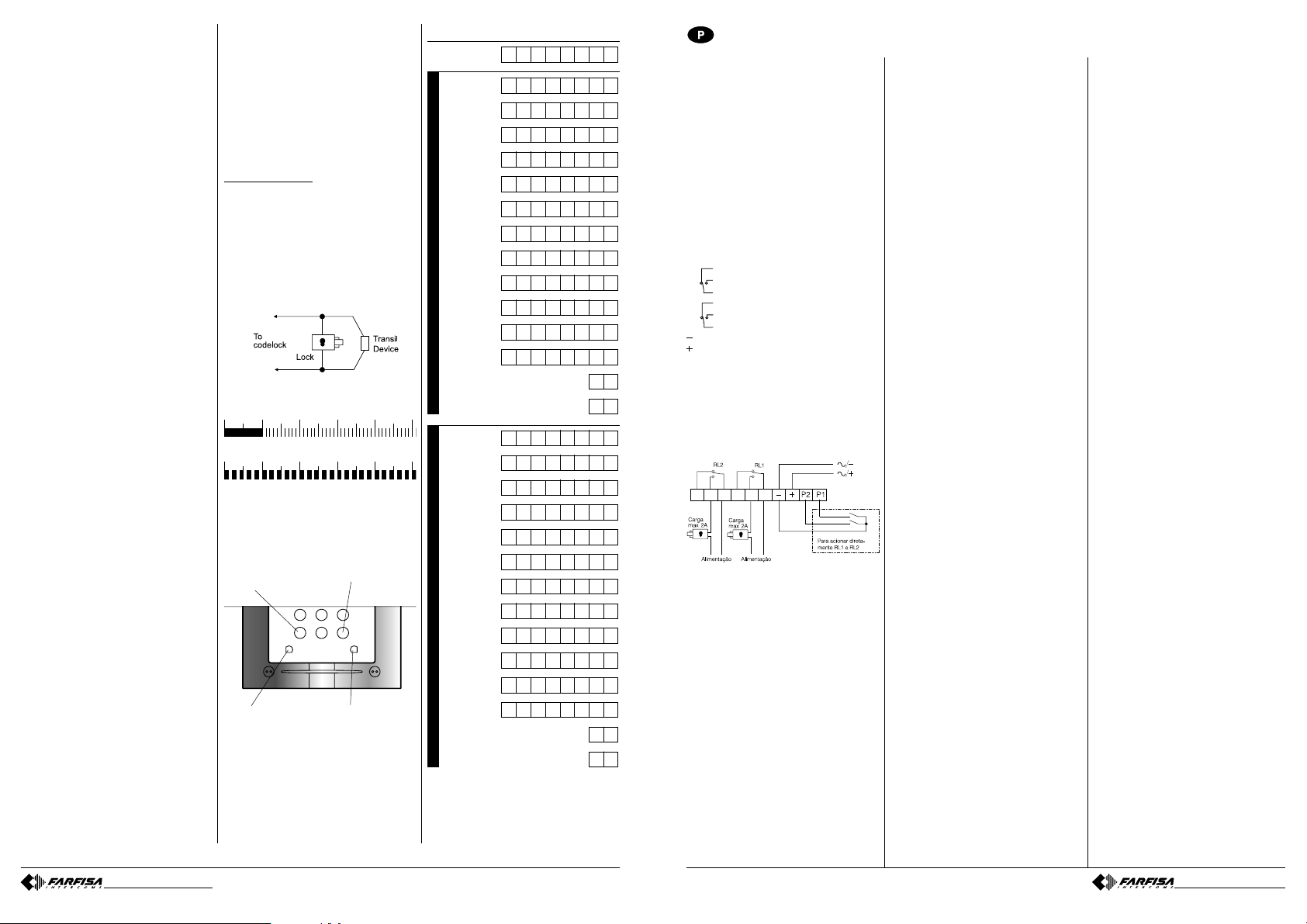

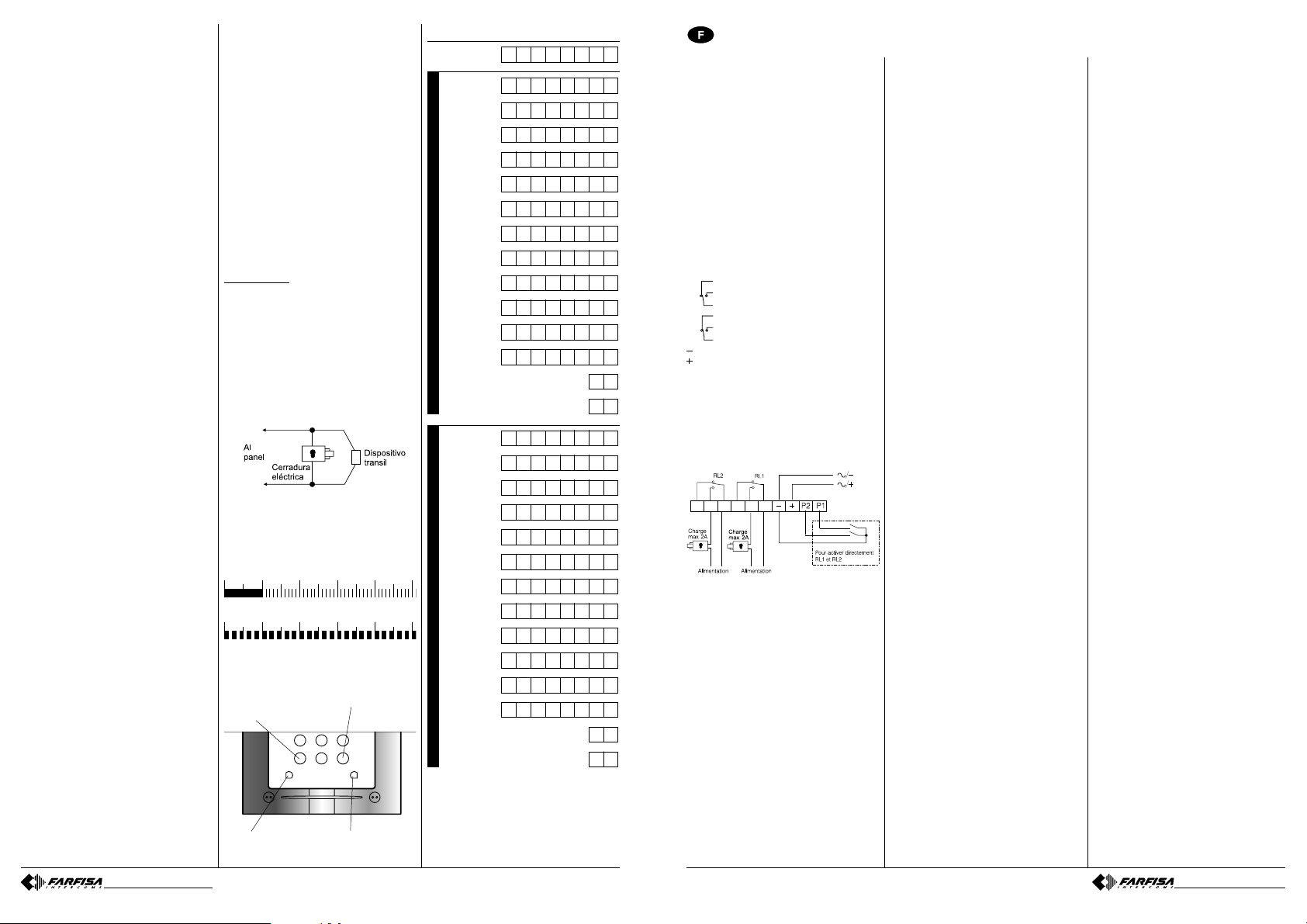

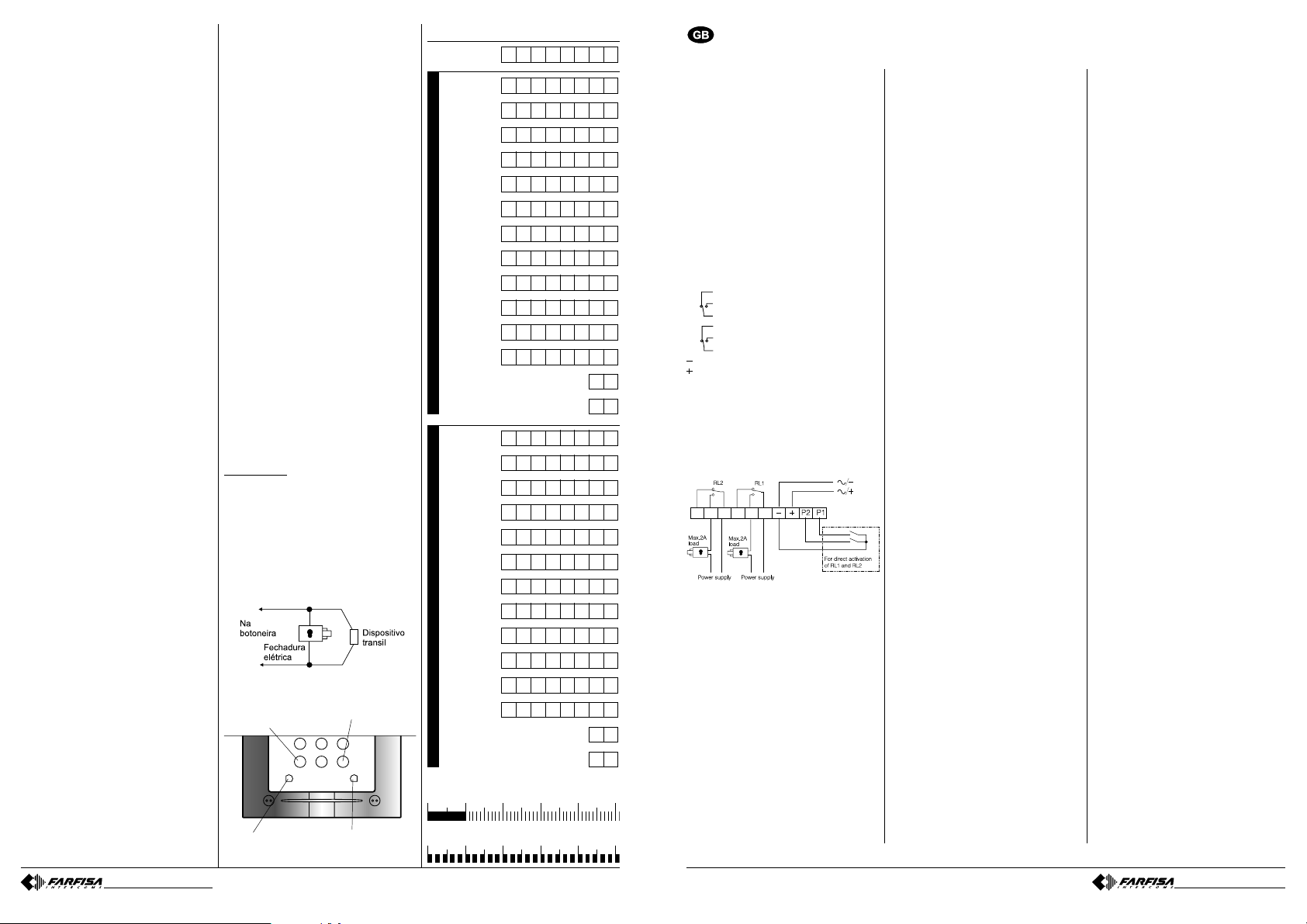

SCHEMA INSTALLA TIVO

RL2

RL1

P2 P1

Carico

Carico

max 2A

Alimentazione

max 2A

Alimentazione

Per azionare diretta­mente RL1 e RL2

PROGRAMMAZIONE

Programmazione di base

L'articolo viene programmato e fornito dalla
ditta con i seguenti codici:
Codice di programmazione: 11
1° codice attivazione relè 1: 12345678
Dal 2° al 12° codice relè 1: nessuno
Codice tempo attivazione relè 1: 01 (1 sec.)
Modo di funzionamento relè 1: 00

1° codice attivazione relè 2: 90
Dal 2° al 12° codice relè 1: nessuno
Codice tempo attivazione relè 2: 01 (1 sec.)
Modo di funzionamento relè 2: 00

Tutti i codici possono essere modificati a
piacere dall'utente.

Italiano

(monostabile)

(monostabile)

Modi di funzionamento e codici da inserire
nella programmazione

Monostabile 00
Bistabile 01
Monostabile ed attivazione diretta tasto A02
Bistabile ed attivazione diretta tasto A03

Sostituzione codice di programmazione

Per sostituire il codice di programmazione
occorre procedere nel seguente modo:

-comporre il codice di programmazione at-

tuale

-premere il tasto A. Il LED rosso lampeggia

-comporre il numero 00

-premere il tasto A. Il LED rosso si accende in
modo continuo

-comporre il nuovo codice di programmazione
composto da 1 a 8 cifre (da 0 a 99999999)

-premere il tasto A. Il LED rosso lampeggia

-comporre il numero 55

-premere il tasto A. Il LED rosso si spegne.

Sostituzione codici attivazione relè 1

Per la sostituzione dei codici di attivazione del
relè n°1 occorre:

-comporre il codice di programmazione

-premere il tasto A. Il LED rosso lampeggia

-comporre il numero 01 (codice identificativo
del relè 1)

-premere il tasto A. Il LED rosso si accende in
modo continuo

- comporre un numero da 1 a 8 cifre per
programmare il 1° codice (da 0 a 99999999)

-premere il tasto A

- comporre un numero da 1 a 8 cifre per
programmare il 2° codice (da 0 a 99999999)

-premere il tasto A

- comporre un numero da 1 a 8 cifre per
programmare il 3° codice (da 0 a 99999999)

-premere il tasto A

- ripetere le operazioni fino alla quantità di
codici necessari (max. 12) oppure, se non è
necessario inserire ulteriori codici, premere
più volte il tasto A fino a che il LED rosso inizia
a lampeggiare

-comporre il numero 55

-premere il tasto A. Il LED rosso si spegne.

Sostituzione codici attivazione relè 2

Per la sostituzione dei codici di attivazione del
relè n°2 occorre seguire la stessa procedura
del paragrafo precedente, ma variando il co­dice identificativo del relè (invece del numero

01 usare il numero 02).
Sostituzione di un solo codice attivazione

relè

Volendo sostituire un solo codice di aziona­mento relè, senza modificare gli altri, occorre:

-comporre il codice di programmazione

-premere il tasto A. Il LED rosso lampeggia

Mi 2296

Art. FC52MA

-comporre il numero 01 o 02 (rispettivamente
per il relè 1 o 2)

-premere il tasto A. Il LED rosso si accende in
modo continuo

-premere più volte il tasto A fino a giungere al
numero da sostituire

-comporre un numero da 1 a 8 cifre (da 0 a

99999999)

-premere più volte il tasto A fino a che il LED
rosso inizia a lampeggiare

-comporre il numero 55

-premere il tasto A. Il LED rosso si spegne.

Esempio

Volendo sostituire solo il settimo codice del relè
2 occorre:

-comporre il codice di programmazione

-premere il tasto A. Il LED rosso lampeggia

-comporre il numero 02

-premere il tasto A. Il LED rosso si accende in
modo continuo

-premere 6 volte il tasto A

-comporre un numero da 1 a 8 cifre

- premere 6 volte il tasto A. Il LED rosso
lampeggia

-comporre il numero 55

-premere il tasto A. Il LED rosso si spegne.

Cancellazione di un codice attivazione relè

Per la cancellazione di un solo codice di
attivazione relè, senza modificare gli altri,
occorre:

-comporre il codice di programmazione

-premere il tasto A. Il LED rosso lampeggia

-comporre il numero 90

-premere il tasto A. Il LED rosso si accende in
modo continuo

-comporre un numero di 3 cifre "nxx" ; n indica
a quale relè è associato il codice da cancel­lare (1 o 2); xx indica quale codice si vuol
cancellare (da 01 a 12)

-premere il tasto A. Il LED rosso lampeggia

-comporre il numero 55

-premere il tasto A. Il LED rosso si spegne.

Sostituzione tempi e modi di attivazione dei
relè

Per la sostituzione dei tempi e modi di attiva­zione dei relè occorre:

-comporre il codice di programmazione

-premere il tasto A. Il LED rosso lampeggia

-comporre il numero 03

-premere il tasto A. Il LED rosso si accende in
modo continuo

-comporre un numero compreso tra 00 e 99
per programmare il tempo di attivazione del I°
relè (componendo 00 il relè non è attivabile)

-premere il tasto A

-comporre un numero compreso tra 00 e 99
per programmare il tempo di attivazione del II°
relè (componendo 00 il relè non è attivabile)

Mi 2296Mi 2296

- 1 -

-premere il tasto A

7

89

-comporre un numero compreso tra 00 e 03
per programmare il modo di attivazione del I°
relè (per la scelta dei codici vedere il capitolo
"modi di funzionamento e codici da inserire
nella programmazione")

-premere il tasto A

-comporre un numero compreso tra 00 e 03
per programmare il modo di attivazione del II°
relè (per la scelta dei codici vedere il capitolo
"modi di funzionamento e codici da inserire
nella programmazione")

-premere il tasto A. Il LED rosso lampeggia.

-comporre il numero 55

-premere il tasto A. Il LED rosso si spegne.

Ritorno alla programmazione di base

Per cancellare rapidamente tutti i codici pro­grammati e riportare la tastiera alla program­mazione originaria (vedere i codici nel capitolo
"programmazione di base") occorre:

-togliere l'alimentazione alla tastiera

-ridare nuovamente alimentazione alla tastiera
tenendo premuto il tasto B fino ad udire un
segnale acustico di conferma.

Note

-Segnare nella tabella riassuntiva il codice di
programmazione e tutti i codici di apertura
relè.

-Solo chi conosce il codice di programmazio­ne può variare i codici di apertura relè.

-Un segnale acustico avvisa dell'avvenuta pres­sione dei pulsanti.

-Se viene composto un codice sbagliato si
udrà un segnale di dissuasione con contem­poranea disabilitazione dei pulsanti per 2
secondi.

-Durante le fasi della programmazione, non
volendo sostituire un codice, premere il tasto
A. Ciò consente di passare alla fase succes­siva senza modificare il codice.

- Il codice di programmazione e i codici di
apertura relè devono essere differenti uno
dall'altro.

-Per cancellare l'ultimo numero composto pre­mere il tasto B.

FUNZIONAMENTO

-Comporre il codice relativo al relè che si vuole
abilitare.

-Premere il tasto A per confermare il codice.
Se il codice è corretto si accende il LED verde
ed il relè si attiva per il tempo e con il modo di
funzionamento programmato.

Note

-Premendo il tasto B è possibile cancellare un
codice composto erroneamente e non con­fermato.

-Se viene composto e confermato dal tasto A
un codice sbagliato si udrà un segnale di
dissuasione con contemporanea disabilita­zione dei pulsanti per circa 3 secondi. Questo
tempo viene incrementato fino a massimo 30
secondi ogni volta che si compone un codice
errato.

- I numeri composti e non confermati con il
tasto A vengono cancellati automaticamente
dopo 25 secondi dall'ultimo tasto premuto.

- 2 -

FUNZIONAMENTO BISTABILE

Per azionare i relè per un tempo indeterminato
(funzione possibile solo se la tastiera è stata
opportunamente programmata. Ved. "Sostitu-
zione tempi e modi di attivazione dei relè)
occorre:

-comporre uno dei codici relativi al relè che si
vuol abilitare

-premere il tasto A. Si accende il LED verde ed
il relè si attiva per un tempo indeterminato

-per disattivare il relè comporre nuovamente il
codice

-premere il tasto A. Si spegne il LED verde ed
il relè si disattiva.

ATTIV AZIONE DIRETTA

Premere il tasto A per attivare direttamente i
relè (funzione possibile solo se la tastiera è
stata opportunamente programmata. Ved. "So-

stituzione tempi e modi di attivazione dei
relè). Se entrambi i relè sono stati programmati

per essere azionati dal tasto A si avrà la
contemporanea abilitazione dei 2 relè.

PULSANTI APRIPORTA

Tra i morsetti P1, P2 e massa si possono
collegare 2 pulsanti per azionare i 2 relè con
i tempi e modi di funzionamento programmati.

EMERGENZA

In assenza di energia elettrica tutti i dati
rimangono in memoria in modo permanente.

IMPORTANTE

Al fine di ottemperare alla Direttiva Europea
sulla Compatibilità Elettromagnetica e per au­mentare l’affidabilità del prodotto, è necessa­rio connettere un dispositivo di soppressione
dei disturbi quando si comanda un carico
induttivo, per esempio una serratura elettrica.
I soppressori inclusi (transil) devono essere
connessi il più vicino possibile al carico (teo­ricamente direttamente sui terminali dello stes­so).

Tasto A.
Tasto di conferma e atti­vazione diretta dei relè (se
programmato).

LED rosso.
Indicazione stato di
programmazione.

Tasto B.
Tasto di
cancellazione.

A0B

LED verde.
Indicazione codice
accettato.

Tabella riassuntiva dei codici

Codice di
programmazione

1° codice

2° codice

3° codice

4° codice

5° codice

r

e

6° codice

l

è

7° codice

1

8° codice

9° codice

10° codice

11° codice

12° codice

Tempo attivazione

Modo attivazione

1° codice

2° codice

3° codice

4° codice

5° codice

r

6° codice

e

l

7° codice

è

8° codice

2

9° codice

10° codice

11° codice

12° codice

Tempo attivazione

Modo attivazione

Tabella dei toni

Conferma

012345

Dissuasione

012345

CODESCHLÖSS FÜR DIE ZUTRITTSKONTROLLE

Die Tastatur ermöglicht die Aktivierung von 2
Relais durch Eingabe der programmierten
Codes.

Technische Daten

Stromversorgung 12Vac/dc ±10%
Stromverbrauch 0.02A
Max. Stromverbrauch 0.1A

Max. ....Spannung 12Vac - 2A

Anzahl Code für Relais 1 12 (+ codefreie
Anzahl Code für Relais 2 12 (+ codefreie
Schließungszeit 1 bis 99 Sekunden

(oder Ein/Aus Betrieb Relais)
Betriebstemperatur 0° bis +40°C
Max. Luftfeuchtigkeit 85% RH
Grad Schutz IP45

Anschlußklemmen

N/C Kontakt Relais 2

2 N/O Kontakt Relais 2

Eingang Relais 2
N/C Kontakt Relais 1

1 N/O Kontakt Relais 1

Eingang Relais 1
Masse oder Eingang Wechselstrom
Eingang plus Spannung oder Wechselstrom

P2 Befähigung des Relais 2; wenn verbunden mo-

mentan genehmigt es für die Aktivierung zu
Masse programmierte Zeit

P1 Befähigung des Relais 1; wenn verbunden mo-

mentan genehmigt es für die Aktivierung zu
Masse programmierte Zeit

SCHALTPLAN

PROGRAMMIERUNG

Basisprogrammierung

Der Artikel wird mit folgenden werkseitig pro­grammierten Codes geliefert:

Zugangscode für die Programmierung: 11

1. Aktivierungscode f. Relais 1: 12345678
vom 2. bis 12 Code Relais 1: keiner
Code f.Aktivierungszeit Relais 1: 01(1 Sek.)
Betriebsmodus Relais 1: 00 (monostabil)

1. Aktivierungscode Relais 2: 90
vom 2. bis 12 Code Relais 1: keiner
Code f.Aktivierungszeit Relais 2: 01(1 Sek.)
Betriebsmodus Relais 2: 00 (monostabil)

Alle Codes können nach Belieben vom Benut­zer geändert werden.

Deutsch

Aktivierung)
Aktivierung)

Bei der Programmierung einzugebende
Funktionsweisen und Codes

Monostabil 00
Bistabil 01
Monostabil u. Direktaktivierung d.Taste A02
Bistabil und Direktaktivierung d.Taste A03

Änderung der Programmiercodes

Zur Änderung der Programmierungscodes ist
wie folgt vorzugehen:

- aktueller Programmierungscode eingeben

- Taste A drücken. Rote LED blinkt

- Nummer 00 eintippen

- Taste A drücken. Rote LED bleibt eingeschal-
tet.

- besteht den neuen Kode von Programmie­rung aus 1 zu 8 Ziffern bestehend aus (von 0
bis 99999999)

- Taste A drücken. Rote LED blinkt

- Nummer 55 eintippen

- Taste A drücken. Rote LED schaltet sich aus.

Änderung der Aktivierungscodes für Relais
1

Zur Änderung der Aktivierungscodes für Relais
Nr.1 ist wie folgt vorzugehen:

- Programmierungscode eingeben

- Taste A drücken. Rote LED blinkt

- Nummer 01 eintippen (Kode von Identifizie­rung des Relais 1)

- Taste A drücken. Rote LED bleibt eingeschal-
tet

- Nummer mit 1 bis 8 Ziffern eingeben, um 1.
Code zu programmieren (von 0 bis 99999999)

- Taste A drücken

- Nummer mit 1 bis 8 Ziffern eingeben, um 2.
Code zu programmieren (von 0 bis 99999999)

- Taste A drücken

- Nummer mit 1 bis 8 Ziffern eingeben, um 3.
Code zu programmieren (von 0 bis 99999999)

- Taste A drücken

- Operationen für alle notwendigen Codes wie­derholen (max.12). Falls keine weiteren Co­des eingegeben werden sollen, ist wiederholt
die Taste A zu drücken, bis die rote LED zu
blinken beginnt

- Nummer 55 eintippen

- Taste A drücken. Rote LED schaltet sich aus.

Änderung der Aktivierungscodes für Relais
2

Zur Änderung der Aktivierungscodes für Relais
Nr. 2 ist das oben beschriebene Verfahren zu
wiederholen, wobei allerdings ein anderer
Identifizierungscode für das Relais einzugeben
ist (anstelle der Nummer 01 ist 02 einzugeben).

Änderung nur eines Relais-Aktivierungs­codes

Wenn nur ein einzelner Aktivierungscode des
Relais geändert werden soll, ohne auch die
übrigen Codes auszutauschen, ist wie folgt vor­zugehen:

- Programmierungscode eingeben

- Taste A drücken. Rote LED blinkt

- Nummer 01 oder 02 eingeben (je nachdem,
ob Relais 1 oder 2 angesprochen werden soll)

- Taste A drücken. Rote LED bleibt eingeschal-
tet

- mehrmals Taste A drücken, bis die zu än­dernde Nummer erreicht ist

- Nummer mit 1 bis 8 Ziffern eingeben (von 0 bis

99999999)

- mehrmals Taste A drücken, bis rote LED zu
blinken beginnt

- Nummer 55 eintippen

- Taste A drücken. Rote LED schaltet sich aus.

Beispiel

Wenn nur der siebte Code des Relais 2 geän­dert werden soll, ist wie folgt vorzugehen:

- Programmierungscode eingeben

- Taste A drücken. Rote LED blinkt

- Nummer 02 eintippen

- Taste A drücken. Rote LED bleibt eingeschal­tet

- 6-mal Taste A drücken

- Nummer mit 1 bis 8 Ziffern eingeben

- 6-mal Taste A drücken. Rote LED blinkt

- Nummer 55 eintippen

- Taste A drücken. Rote LED schaltet sich aus.

Löschen eines Relais-Aktivierungscodes

Wenn nur ein einzelner Aktivierungscode des
Relais gelöscht werden soll, ohne auch die übri­gen Codes zu ändern, ist wie folgt vorzugehen:

- Programmierungscode eingeben

- Taste A drücken. Rote LED blinkt

- Nummer 90 eintippen

- Taste A drücken. Rote LED bleibt eingeschal­tet

- eine dreistellige Zahl eingeben “nxx”; n gibt
an, welchem Relais der zu löschen Code zuge­wiesen ist (1 oder 2); xx gibt an, welcher Code
gelöscht werden soll (von 01 bis 12)

- Taste A drücken. Rote LED blinkt

- Nummer 55 eintippen

- Taste A drücken. Rote LED schaltet sich aus.

Änderung der Aktivierungszeiten und -Moda­litäten der Relais

Zur Änderung der Aktivierungszeiten und –Mo­dalitäten der Relais ist wie folgt vorzugehen:

- Programmierungscode eingeben

- Taste A drücken. Rote LED blinkt

- Nummer 03 eintippen

- Taste A drücken. Rote LED bleibt eingeschal­tet

- Eine Nummer zwischen 00 und 99 eingeben,
um die Aktivierungszeit des 1. Relais zu pro­grammieren (bei Eingabe der Nummer 00 ist
das Relais nicht aktivierbar)

- Taste A drücken

- Eine Nummer zwischen 00 und 99 eingeben,
um die Aktivierungszeit des 2.Relais zu pro­grammieren (bei Eingabe der Nummer 00 ist
das Relais nicht aktivierbar)

- Taste A drücken

- Eine Nummer zwischen 00 und 03 eingeben,
um den Aktivierungsmodus des 1. Relais zu
programmieren (bezüglich der Auswahl der
Codes siehe Kapitel “Bei der Programmierung

einzugebende Funktionsweisen und Codes ”)

- Taste A drücken

- Eine Nummer zwischen 00 und 03 eingeben,
um den Aktivierungsmodus des 2. Relais zu
programmieren (bezüglich der Auswahl der
Codes siehe Kapitel “Bei der Programmierung

einzugebende Funktionsweisen und Codes ”)

- Taste A drücken. Rote LED blinkt

- Nummer 55 eintippen

- Taste A drücken. Rote LED schaltet sich aus.

Mi 2296Mi 2296

- 11 -
