Eurolite DMX Move Control 512 User Manual

4.5 (2)

BEDIENUNGSANLEITUNG

USER MANUAL

DMX MOVE CONTROL 512

DMX CONTROLLER

Für weiteren Gebrauch aufbewahren!

© Copyright

Keep this manual for future needs!

Nachdruck verboten!





Reproduction prohibited!

DMX MOVE CONTROL 512

DMX-Lichtsteuerpult mit Effektgenerator für RGBW-Lichteffektgeräte

DMX-Lichtsteuerpult für DMX-Lichteffektgeräte wie Moving-Heads, Scanner und LED-Scheinwerfer mit RGBW-Farbmischung

512 DMX-Kanäle auf 32 Steuerkanäle frei zuweisbar und einzeln invertierbar (Softpatch)

USB-Anschluss zur Datenspeicherung der Lichtshows

Schnelles Programmieren dank 9 integrierten Bewegungsmustern und 7 Farbeffekten (PAN/TILT-Position, Überblendzeit und Ablaufgeschwindigkeit einstellbar)

32 programmierbare Chases mit jeweils bis zu 100 Szenen

Chase-Wiedergabe manuell, musikoder zeitgesteuert möglich

32 programmierbare Szenen

2 DMX-Geräteebenen steuerbar, jede mit bis zu 18 Kanälen

16 DMX-Kanal-Fader

2 Jogwheels für PAN/TILT

Blackout-Funktion

Musiksteuerung über eingebautes Mikrofon

Hintergrundbeleuchtete LCD-Anzeige (2 x 16 Zeichen)

RDM-Funktionen

3-poliger XLR-Anschluss

Firmware-Update per USB

Gummierte Standfüße für den Einsatz als Tischgerät

Rackeinbau mit 3 Höheneinheiten

..............................................................................................................................................................................

DMX Controller with FX Generator for RGBW Light Effect Units

DMX controller for DMX light effect units such as moving heads, scanners and LED spot lights with RGBW color mixture

512 DMX channels can be assigned and inverted as desired to 32 control channels (softpatch)

USB port for storing program data

Quick programming thanks to 9 integrated movement patterns and 7 color effects (PAN/TILT position, fade time and running time adjustable)

32 programmable chases with 100 scenes each can be stored

Manual, time-controlled or sound-controlled chase running mode

32 programmable scenes

2 DMX fixture levels can be controlled, each with up to 18 channels

16 DMX channel faders

2 jog wheels for pan/tilt

Blackout function

Sound control via built-in microphone

Backlit LCD (2 x 16 characters)

RDM support (DMX address setup and identify)

3-pin XLR connector

Firmware update via USB

Desktop console

Rack installation with 3 units

2/40

00081469.DOCX, Version 1.0

INHALTSVERZEICHNIS

1. EINFÜHRUNG................................................................................................................................................

5

2. SICHERHEITSHINWEISE..............................................................................................................................

5

3. BESTIMMUNGSGEMÄSSE VERWENDUNG...............................................................................................

6

4. BEDIENELEMENTE UND ANSCHLÜSSE....................................................................................................

7

5. INSTALLATION UND ANSCHLUSS.............................................................................................................

9

Installation ......................................................................................................................................................

9

DMX512-Anschluss........................................................................................................................................

9

Netzanschluss................................................................................................................................................

9

6. KONFIGURATION .......................................................................................................................................

10

DMX-Startadressen der Lichteffektgeräte einstellen ...................................................................................

10

DMX-Startadressen individuell zuweisen.....................................................................................................

10

DMX-Kanäle den Steuerelementen zuweisen .............................................................................................

10

Ausgabewerte invertieren ............................................................................................................................

11

Einblendfunktion zuweisen ..........................................................................................................................

12

Geräteeinstellungen kopieren ......................................................................................................................

12

7. BEDIENUNG ................................................................................................................................................

13

Beleuchtungsszene manuell einstellen........................................................................................................

13

Beleuchtungsszene mit Bewegungsmustern und Farbeffekten einstellen .................................................

13

Beleuchtungsszenen speichern ...................................................................................................................

14

Beleuchtungsszenen aufrufen .....................................................................................................................

14

Einblendungen für die Farbkanäle 1-4 einstellen ........................................................................................

15

Beleuchtungsszenen löschen ......................................................................................................................

15

Lauflichtsequenz (Chase) programmieren und speichern...........................................................................

16

Szenen in eine Lauflichtsequenz einfügen ..................................................................................................

16

Lauflichtsequenz abspielen..........................................................................................................................

17

Einblendungen für die Farbkanäle 1-4 einstellen ........................................................................................

18

Kanäle manuell überschreiben ....................................................................................................................

18

Lauflichtsequenz löschen.............................................................................................................................

18

Blackout-Funktion (Dunkelschaltung) ..........................................................................................................

18

Nach dem Gebrauch....................................................................................................................................

18

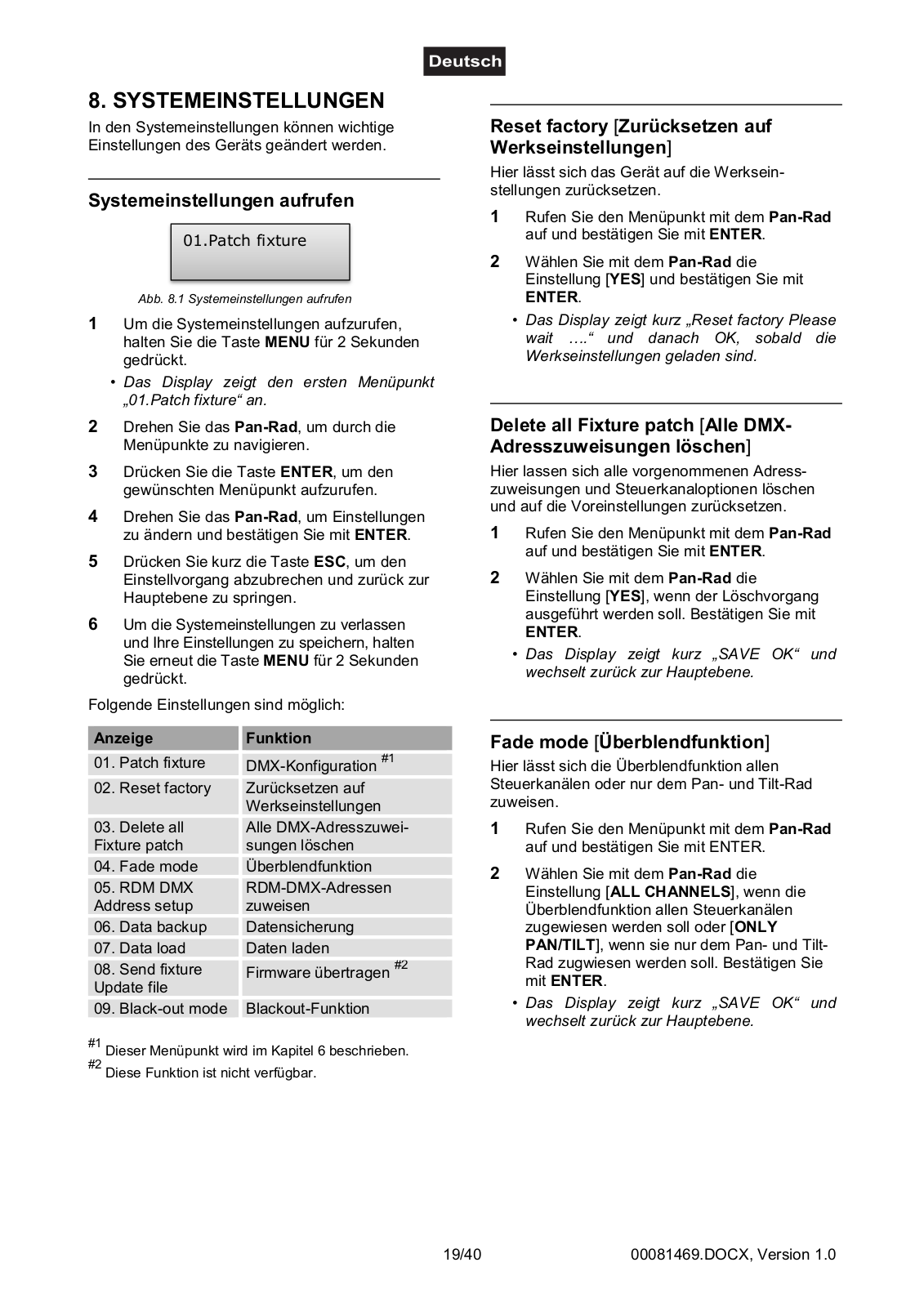

8. SYSTEMEINSTELLUNGEN ........................................................................................................................

19

Systemeinstellungen aufrufen......................................................................................................................

19

Reset factory [Zurücksetzen auf Werkseinstellungen].................................................................................

19

Delete all Fixture patch [Alle DMX-Adresszuweisungen löschen] ...............................................................

19

Fade mode [Überblendfunktion]...................................................................................................................

19

RDM DMX Address setup [RDM-DMX-Adressen zuweisen].......................................................................

20

Data backup [Datensicherung].....................................................................................................................

20

Data load [Daten laden] ...............................................................................................................................

21

Black-out mode [Blackout-Funktion] ............................................................................................................

21

9. FIRMWARE AKTUALISIEREN....................................................................................................................

21

10. REINIGUNG UND WARTUNG...................................................................................................................

22

11. TECHNISCHE DATEN...............................................................................................................................

22

Zubehör........................................................................................................................................................

22

3/40

00081469.DOCX, Version 1.0

TABLE OF CONTENTS

1. INTRODUCTION ..........................................................................................................................................

23

2. SAFETY INSTRUCTIONS ...........................................................................................................................

23

3. OPERATING DETERMINATIONS...............................................................................................................

24

4. OPERATING ELEMENTS AND CONNECTIONS.......................................................................................

25

5. INSTALLATION AND CONNECTIONS.......................................................................................................

27

Installation ....................................................................................................................................................

27

DMX512 Connection....................................................................................................................................

27

Connection to the Mains ..............................................................................................................................

27

6. CONFIGURATION .......................................................................................................................................

28

Adjusting the DMX Starting Addresses of the Light Effect Units .................................................................

28

Manual Assignment of DMX Starting Addresses.........................................................................................

28

Manual Assignment of DMX Channels ........................................................................................................

28

Inverting Output Values................................................................................................................................

29

Assigning the Fade In Function ...................................................................................................................

29

Copying Device Settings..............................................................................................................................

30

7. OPERATION ................................................................................................................................................

31

Manual Adjustment of an Illumination Scene...............................................................................................

31

Adjusting an Illumination Scene with Movement Patterns and Color effects...............................................

31

Memorizing Illumination Scenes ..................................................................................................................

32

Calling Illumination Scenes..........................................................................................................................

32

Adjusting Fade In for the Color Channels....................................................................................................

33

Deleting Illumination Scenes........................................................................................................................

33

Programming and Memorizing Chases........................................................................................................

34

Inserting a Scene Into a Chase....................................................................................................................

34

Playing a Chase...........................................................................................................................................

35

Adjusting Fade In for the Color Channels....................................................................................................

35

Overwriting Channels Manually ...................................................................................................................

36

Deleting a Chase..........................................................................................................................................

36

Blackout Function.........................................................................................................................................

36

After Use ......................................................................................................................................................

36

8. SYSTEM SETTINGS....................................................................................................................................

37

Calling the System Settings .........................................................................................................................

37

Reset factory [Reset to factory settings] ......................................................................................................

37

Delete all Fixture patch [Delete all DMX address assignments].................................................................

37

Fade mode [Fade function] ..........................................................................................................................

37

RDM DMX Address setup [RDM DMX address assignments] ....................................................................

38

Data backup [Data backup]..........................................................................................................................

38

Data load [Data import] ................................................................................................................................

39

Black-out mode [Blackout function]..............................................................................................................

39

9. FIRMWARE UPDATE..................................................................................................................................

39

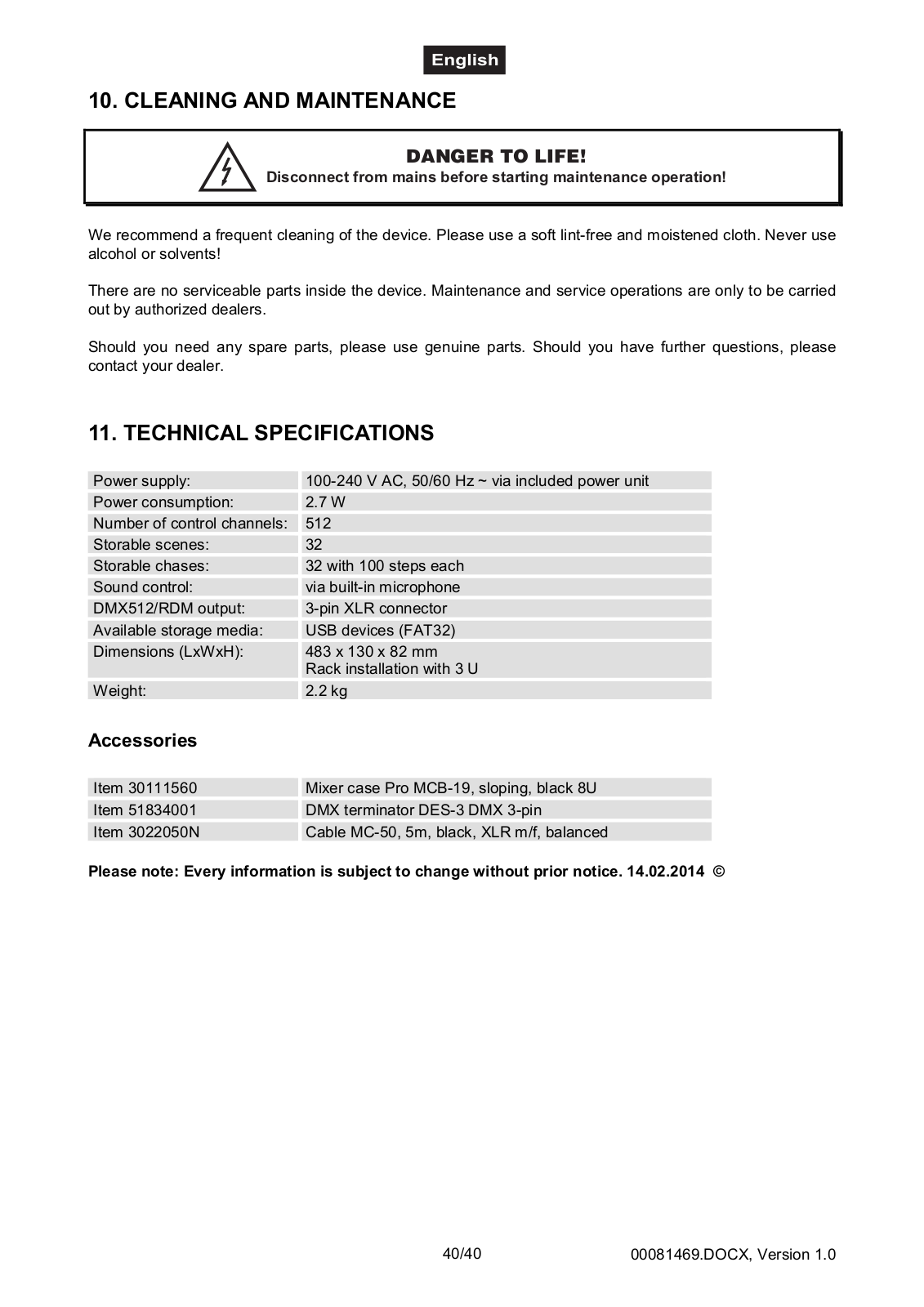

10. CLEANING AND MAINTENANCE ............................................................................................................

40

11. TECHNICAL SPECIFICATIONS................................................................................................................

40

Accessories..................................................................................................................................................

40

Diese Bedienungsanleitung gilt für die Artikelnummer: / This user manual is valid for the article number: 70064515

Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under:

www.eurolite.com

4/40

00081469.DOCX, Version 1.0

BEDIENUNGSANLEITUNG

DMX MOVE CONTROL 512

DMX-CONTROLLER

Lesen Sie vor der ersten Inbetriebnahme zur eigenen Sicherheit diese Bedienungsanleitung sorgfältig durch!

Die Firmware des Geräts lässt sich aktualisieren. Die neueste Firmware erhalten Sie im Downloadbereich des Artikels unter www.eurolite.de.

Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung dieses Gerätes zu tun haben, müssen

-entsprechend qualifiziert sein

-diese Bedienungsanleitung genau beachten

-die Bedienungsanleitung als Teil des Produkts betrachten

-die Bedienungsanleitung während der Lebensdauer des Produkts behalten

-die Bedienungsanleitung an jeden nachfolgenden Besitzer oder Benutzer des Produkts weitergeben

-sich die letzte Version der Anleitung im Internet herunter laden

1. EINFÜHRUNG

Wir freuen uns, dass Sie sich für ein Produkt von EUROLITE entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. Nehmen Sie das Gerät aus der Verpackung.

2. SICHERHEITSHINWEISE

Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender unbedingt die Sicherheitshinweise und die Warnvermerke beachten, die in dieser Bedienungsanleitung enthalten sind.

Unbedingt lesen:

Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.

Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt. Sollten Sie Schäden am Netzteil oder am Gehäuse entdecken, nehmen Sie das Gerät nicht in Betrieb und setzen sich bitte mit Ihrem Fachhändler in Verbindung.

5/40

00081469.DOCX, Version 1.0

Der Aufbau entspricht der Schutzklasse III. Das Gerät darf nur mit einem geeigneten Netzteil betrieben werden. Das Netzteil immer als letztes einstecken. Vergewissern Sie sich, dass das Gerät ausgeschaltet ist, wenn es ans Netz angeschlossen wird. Gerät bei Nichtbenutzung und vor jeder Reinigung vom Netz trennen. Halten Sie das Gerät von Hitzequellen wie Heizkörpern oder Heizlüftern fern. Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen Sie das Gerät solange ausgeschaltet, bis es Zimmertemperatur erreicht hat!

Beachten Sie bitte, dass Schäden, die durch manuelle Veränderungen an diesem Gerät verursacht werden, nicht unter den Garantieanspruch fallen.

Kinder und Laien vom Gerät fern halten! Im Geräteinneren befinden sich keine zu wartenden Teile. Eventuelle Servicearbeiten sind ausschließlich dem autorisierten Fachhandel vorbehalten!

3. BESTIMMUNGSGEMÄSSE VERWENDUNG

Der DMX-Controller DMX Move Control dient zur Steuerung von DMX-gesteuerten Lichteffektgeräten wie LED-Scheinwerfern, Moving-Heads und Scannern in Diskotheken oder auf Bühnen. Das Gerät verfügt über 512 Steuerkanäle, die 32 Steuerkanälen frei zugewiesen werden können. Der integrierte Effektgenerator erleichtert das Programmieren erheblich. Mit ihm können 9 Bewegungsmuster für Moving-Heads und Scanner erzeugt werden sowie 7 Farbeffekte, die sich insbesondere für Lichteffektgeräte mit RGBW-LEDs eignen. Es stehen 32 Speicherplätze für Beleuchtungsszenen zur Verfügung und 32 weitere für Lauflichtsequenzen mit jeweils 100 Einzelschritten. Die Lauflichtsequenzen können manuell, musikgesteuert oder automatisch abgespielt werden. Die Einstellungen Ihrer Lichtshow lassen sich bequem auf einem USBSpeichermedium sichern und archivieren.

Das Gerät benötigt eine Betriebsspannung von 9-12 V DC, 300 mA Gleichspannung, die von dem mitgelieferten Netzteil zur Verfügung gestellt wird. Das Netzteil ist für den Betrieb mit 100-240 V, 50/60 Hz Wechselspannung ausgelegt. Das Gerät wurde ausschließlich zur Verwendung in Innenräumen konzipiert.

Vermeiden Sie Erschütterungen und jegliche Gewaltanwendung bei der Installation oder Inbetriebnahme des Gerätes. Achten Sie bei der Wahl des Installationsortes darauf, dass das Gerät nicht zu großer Hitze, Feuchtigkeit und Staub ausgesetzt wird. Vergewissern Sie sich, dass keine Kabel frei herumliegen. Sie gefährden Ihre eigene und die Sicherheit Dritter!

Das Gerät darf nicht in einer Umgebung eingesetzt oder gelagert werden, in der mit Spritzwasser, Regen, Feuchtigkeit oder Nebel zu rechnen ist. Feuchtigkeit oder sehr hohe Luftfeuchtigkeit kann die Isolation reduzieren und zu tödlichen Stromschlägen führen. Beim Einsatz von Nebelgeräten ist zu beachten, dass das Gerät nie direkt dem Nebelstrahl ausgesetzt ist und mindestens 0,5 m von einem Nebelgerät entfernt betrieben wird. Der Raum darf nur so stark mit Nebel gesättigt sein, dass eine gute Sichtweite von mindestens 10 m besteht.

Die Umgebungstemperatur muss zwischen -5° C und +45° C liegen. Halten Sie das Gerät von direkter Sonneneinstrahlung (auch beim Transport in geschlossenen Wägen) und Heizkörpern fern. Die relative Luftfeuchte darf 50 % bei einer Umgebungstemperatur von 45° C nicht überschreiten. Dieses Gerät darf nur in einer Höhenlage zwischen -20 und 2000 m über NN betrieben werden. Verwenden Sie das Gerät nicht bei Gewitter. Überspannung könnte das Gerät zerstören. Das Gerät bei Gewitter allpolig vom Netz trennen (Netzstecker ziehen).

Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben. Lassen Sie das Gerät nicht von Personen bedienen, die sich nicht mit dem Gerät auskennen. Wenn Geräte nicht mehr korrekt funktionieren, ist das meist das Ergebnis von unfachmännischer Bedienung!

Soll das Gerät transportiert werden, verwenden Sie bitte die Originalverpackung, um Transportschäden zu vermeiden. Der Serienbarcode darf niemals vom Gerät entfernt werden, da ansonsten der Garantieanspruch erlischt.

Beachten Sie bitte, dass eigenmächtige Veränderungen an dem Gerät aus Sicherheitsgründen verboten sind. Wird das Gerät anders verwendet als in dieser Bedienungsanleitung beschrieben, kann dies zu Schäden am Produkt führen und der Garantieanspruch erlischt. Außerdem ist jede andere Verwendung mit Gefahren, wie z. B. Kurzschluss, Brand, elektrischem Schlag, etc. verbunden.

6/40

00081469.DOCX, Version 1.0

Eurolite DMX Move Control 512 User Manual

4. BEDIENELEMENTE UND ANSCHLÜSSE

14

18

13

15



17

10 16

7/40

00081469.DOCX, Version 1.0

1Schieberegler 1 bis 16

Zum Einstellen der DMX-Werte für die angeschlossenen Lichteffektgeräte. Der aktuelle DMX-Wert wird im Display angezeigt.

Die Regler 1-4 dienen zum Einstellen des Helligkeitsverhältnisses zwischen den roten, grünen, blauen und weißen LEDs der Lichteffektgeräte und Regler 5 zum Einstellen der Gesamthelligkeit.

2Zifferntasten 1 bis 16 mit LEDs

Die Tasten dienen für unterschiedliche Funktionen je nach eingestelltem Modus und haben eine Doppelbelegung; mit der Taste PAGE lassen sich die Zifferntasten zwischen den beiden Kanalgruppen 1-16 und 17-32 umschalten.

FIXTURE: Zum Anund Abwählen von Geräten.

MOVEMENT: Zum Einund Ausschalten von Bewegungsmustern (Taste 1-9) oder Farbeffekten (Taste 10-16).

SCENE: Zum Einund Ausschalten von Beleuchtungsszenen.

CHASE: Zum Einund Ausschalten von Lauflichtsequenzen (Chases).

3Taste PAGE mit LEDs

Zum Umschalten der Zifferntasten zwischen den beiden Kanalgruppen 1-16 und 17-32.

LED A leuchtet: Kanalgruppe 1-16 ist angewählt.

LED B leuchtet: Kanalgruppe 17-32 ist angewählt.

4Taste FIXTURE mit LED

Bei aktivierter Taste (LED leuchtet) können mit den Zifferntasten Geräte anund abgewählt werden.

Zum Einstellen der Einblendzeit für die RGBW-Farbkanäle 1-4 in Verbindung mit dem Pan-Rad.

5Taste MOVEMENT mit LED

Bei aktivierter Taste (LED leuchtet) können mit den Zifferntasten Bewegungsmuster oder Farbeffekte einund ausgeschaltet werden.

6Taste SCENE mit LED

Bei aktivierter Taste (LED leuchtet) können mit den Zifferntasten Beleuchtungsszenen einund ausgeschaltet werden.

7Taste CHASE mit LED

Bei aktivierter Taste (LED leuchtet) können mit den Zifferntasten Lauflichtsequenzen (Chases) einund ausgeschaltet werden.

8Datenrad PAN

Zum Steuern der Drehbewegung von MovingHeads oder Scannern und für Programmierfunktionen.

9Datenrad TILT

Zum Steuern der Neigungsbewegung von Moving-Heads oder Scannern und für Programmierfunktionen.

10USB-Anschluss

Zum Einstecken eines USB-Speicher- mediums für die Datensicherung, den Import von Daten und Firmware-Updates.

11Taste REC/ENTER mit LED

Langer Tastendruck: Zum Einund Ausschalten des Programmiermodus.

Kurzer Tastendruck: Zum Speichern von einzelnen Szenen oder Lauflichtsequenzen und zum Bestätigen von Einstellungen.

12Taste MENU/ESC mit LED

Langer Tastendruck: Zum Aufrufen und Verlassen der Systemeinstellungen.

Kurzer Tastendruck: Zum Abbrechen eines Einstellvorgangs und zurückspringen in eine höhere Menüebene.

13Taste BLACK OUT/DEL mit LED

Schaltet alle Steuerkanäle auf den Wert Null (z. B. zum Dunkelschalten der Lichteffektgeräte).

Zum Löschen von einzelnen Beleuchtungsszenen und Lauflichtsequenzen.

Zum Einfügen einer Szene in eine Lauflichtsequenz.

14Taste RUN MODE/SWAP mit LEDs

Zum Einstellen des Ablaufmodus einer Lauflichtsequenz. Ein kurzer Tastendruck schaltet zwischen manuellem, musikgesteuertem und zeitgesteuertem Modus um. Die LEDs neben der Taste zeigen die

aktuelle Einstellung an.

-MANUAL: Es kann manuell mit dem PanRad von einem zum nächsten Schritt innerhalb der Sequenz weitergeschaltet werden.

-MUSIC: Die einzelnen Schritte der Sequenz laufen im Takt der über das interne Mikrofon aufgenommenen Musik ab.

-AUTO: Die Sequenz wird zeitgesteuert in

einer Schleife wiedergegeben.

Zum Umschalten zwischen den Parametern beim Editieren von Bewegungsmustern.

15Display

16DMX512-Ausgang

3-polige XLR-Buchse zum Anschluss an den DMX-Eingang des ersten Lichteffektgeräts.

17Netzschalter

Schaltet das Gerät ein und aus.

18Netzanschlussbuchse

Stecken Sie hier die Anschlussleitung des beiliegenden Netzteils ein.

8/40

00081469.DOCX, Version 1.0

5. INSTALLATION UND ANSCHLUSS

Trennen Sie das Gerät vom Netz und schalten Sie die anzuschließenden Geräte vor dem Anschluss bzw. vor dem Verändern von Anschlüssen aus.

Abb. 5.1 Anschlussbeispiel

Installation

Stellen Sie das Gerät auf einer ebenen Fläche auf oder installieren Sie es in Ihrem Rack. Achten Sie bei der Standortwahl darauf, dass genügend Abstand zu anderen Geräten vorhanden ist bzw. dass die warme Luft aus dem Rack entweichen kann, um die Wärmeabstrahlung zu verbessern. Dauerhafte Überhitzung kann zu Schäden an den Geräten führen.

DMX512-Anschluss

Die Verbindung zwischen dem Controller und den einzelnen Lichteffektgeräten sollte mit einem DMX-Kabel erfolgen. Die Steckverbindung geht über 3-polige XLR-Stecker und -Kupplungen. Bei Verwendung von anderen Steckverbindungen, können Adapterkabel eingesetzt werden.

Belegung der XLR-Verbindung:

1Verbinden Sie den DMX-Ausgang DMX OUT des Controllers mit dem DMX-Eingang des ersten Lichteffektgeräts.

2Schließen Sie den DMX-Ausgang des ersten Geräts der Kette an den DMX-Eingang des nächsten Geräts an. Verbinden Sie immer einen Ausgang mit dem Eingang des nächsten Geräts bis alle Geräte angeschlossen sind.

3Am letzten Gerät muss die DMX-Leitung durch einen Abschlusswiderstand abgeschlossen werden. Dazu wird ein 120--Widerstand in einen XLR-Stecker zwischen Signal (–) und Signal (+) eingelötet und in den DMX-Ausgang am letzten Gerät gesteckt.

4Ab einer Kabellänge von 300 m oder nach 32 angeschlossenen DMX-Geräten sollte das Signal mit Hilfe eines DMX-Aufholverstärkers verstärkt werden, um eine fehlerfreie Datenübertragung zu gewährleisten.

Netzanschluss

Verbinden Sie die Anschlussleitung des beiliegenden Netzteils mit der Netzanschlussbuchse und stecken Sie das Netzteil in eine Steckdose ein. Trennen Sie immer die Verbindung zum Netz, wenn Sie die Leitungen umstecken, das Gerät an einen anderen Platz stellen wollen oder bei längeren Betriebspausen.

9/40

00081469.DOCX, Version 1.0

6. KONFIGURATION

DMX-Startadressen der Lichteffektgeräte einstellen

Stellen Sie die DMX-Startadressen der angeschlossenen Lichteffektgeräte nach folgendem Schema ein. Wenn identische Geräte synchron gesteuert werden sollen, können diese die gleiche Startadresse erhalten, anderenfalls muss jedes Gerät eine eigene Adresse erhalten. Lesen Sie dazu in der Dokumentation Ihres Geräts.

Gerät



Startadresse



Gerät



Startadresse



















1



1



17



289



















2



19



18



307



















3



37



19



325



















4



55



20



343



















5



73



21



361













6



91



22



379



















7



109



23



397



















8



127



24



415













9



145



25



433



















10



163



26



451



















11



181



27



469













12



199



18



199



















13



217



29



505



















14



235



30



frei













15



253



31



frei



















16



271



32



frei





















Tabelle 6.1 Vorgabewerte für die Startadressen der Lichteffektgeräte

Das Display zeigt „PLEASE SELECT

FIXTURE“ (Bitte Gerät wählen).

4Wählen Sie mit den Zifferntasten 1 bis 16 das Gerät an, dessen DMX-Startadresse zugewiesen werden soll (Kontroll-LED leuchtet).

5In diesem Menüpunkt können neben der DMX-Startadresse noch weitere Eigenschaften festgelegt werden. Mit der Taste SWAP lässt sich zwischen den Optionen umschalten.

6Wählen Sie die Option DMX START ADDR, um die DMX-Startadresse zuzuweisen. Das Display zeigt „NO PATCH ADDRESS“, wenn dem Gerät noch keine DMX-Startadresse zugewiesen wurde, anderenfalls zeigt es

z. B. „ADR: 001“.

DMX START ADDR

FX:01 ADR:001

Abb. 6.1 DMX-Startadresse zuweisen

7Ändern Sie die Adresse mit dem Pan-Rad. Wurde eine Adresse bereits zugewiesen, blendet das Display „!“ ein.

8Drücken Sie die Taste ENTER, um die Einstellung zu speichern.

Zur Bestätigung des Speichervorgangs blinken alle LEDs des Controllers dreimal auf.

9Wiederholen Sie die Schritte 4, 7 und 8 zum Einstellen weiterer Zuweisungen.

10Verlassen Sie die Systemeinstellungen nach Ihren Einstellungen. Halten Sie dazu die Taste MENU für 2 Sekunden gedrückt.

DMX-Startadressen individuell zuweisen

Die DMX-Startadressen der angeschlossenen Lichteffektgeräte können dem Controller auch individuell zugewiesen werden. Die Zuweisung erfolgt in den Systemeinstellungen.

1Schalten Sie den Controller mit dem rückseitigen Netzschalter ein. Das Gerät befindet sich im manuellen Modus und das Display zeigt „Manual“ in der oberen Zeile an.

2Halten Sie die Taste MENU für 2 Sekunden gedrückt, um die Systemeinstellungen aufzurufen.

3Das Display zeigt den ersten Menüpunkt „01.Patch fixture“ an (anderenfalls den Menüpunkt mit dem Pan-Rad aufrufen). Drücken Sie die Taste ENTER, um mit der Konfiguration zu beginnen.

DMX-Kanäle den Steuerelementen zuweisen

Die DMX-Kanäle der angeschlossenen Lichteffektgeräte können den Steuerelementen des Controllers frei zugewiesen werden (Softpatch). Allerdings müssen einige DMX-Kanäle den Steuerelementen nach einem bestimmten Schema zugewiesen werden, damit der Controller die integrierten Bewegungsmuster, Farbeffekte und Überblendeffekte ausführen kann. Für die Steuerung der Pan-/Tilt-Funktion eines MovingHeads oder Scanners, müssen die entsprechenden DMX-Kanäle z. B. dem Panund Tilt-Rad zugewiesen werden und für die Steuerung von RGBW-Lichteffektgeräten, müssen die DMXKanäle, die Rot, Grün, Blau, Weiß und die Dimmerfunktion steuern, den Schiebereglern 1-5 zugwiesen werden. Die Zuweisung erfolgt in den Systemeinstellungen.

10/40

00081469.DOCX, Version 1.0

1Halten Sie die Taste MENU für 2 Sekunden gedrückt, um die Systemeinstellungen aufzurufen.

2Das Display zeigt den ersten Menüpunkt „01.Patch fixture“ an (anderenfalls den Menüpunkt mit dem Pan-Rad aufrufen). Drücken Sie die Taste ENTER, um mit der Konfiguration zu beginnen. Das Display zeigt „PLEASE SELECT FIXTURE“ (Bitte Gerät wählen).

3Wählen Sie mit den Zifferntasten 1 bis 16 das Gerät an, dessen DMX-Kanäle zugewiesen werden sollen (Kontroll-LED leuchtet).

4Wählen Sie mit der Taste SWAP die Option FADER CHANL, um die DMX-Kanäle den Steuerelementen zuzuweisen. Das Display zeigt das Steuerelement in der oberen Zeile, z. B. „Fader CHANL:1/R“ und den DMXKanal in der unteren Zeile, z. B. „DMX channel:01“.

Fader CHANL:1/R

DMX channel:01

Abb. 6.2 DMX-Kanäle zuweisen

5Stellen Sie das erste Steuerelement mit dem Pan-Rad ein, z. B. 1/R = Schieberegler 1 und weisen mit dem Tilt-Rad den DMXKanal zu.



Regler



DMX-





Regler



DMX-





Kanal







Kanal



























1/Rot



1





10



10



















2/Grün



2



11



11



















3/Blau



3



12



12



















4/Weiß



4



13



13



















5/Dimmer



5



14



14















6



6



15



15















7



7



16



16













8



8





PAN



17













9



9





TILT



18



















Tab. 6.2 Erforderliche Zuweisung der DMX-Kanäle auf die Steuerelemente

6Drücken Sie die Taste ENTER, um die Einstellung zu speichern.

Zur Bestätigung des Speichervorgangs blinken alle LEDs des Controllers dreimal auf.

7Wiederholen Sie die Schritte 5 und 6 zum Einstellen weiterer Zuweisungen.

8Drücken Sie die Taste DEL, um eine Zuweisung zu löschen (Anzeige „NULL“).

Zur Bestätigung des Löschvorgangs blinken alle LEDs des Controllers dreimal auf.

9Verlassen Sie die Systemeinstellungen nach Ihren Einstellungen. Halten Sie dazu die Taste MENU für 2 Sekunden gedrückt.

Ausgabewerte invertieren

Die Ausgabewerte der 512 Steuerkanäle können individuell invertiert werden. Die Einstellung erfolgt in den Systemeinstellungen.

1Halten Sie die Taste MENU für 2 Sekunden gedrückt, um die Systemeinstellungen aufzurufen.

2Das Display zeigt den ersten Menüpunkt „01.Patch fixture“ an (anderenfalls den Menüpunkt mit dem Pan-Rad aufrufen). Drücken Sie die Taste ENTER, um mit der Konfiguration zu beginnen. Das Display zeigt „PLEASE SELECT FIXTURE“ (Bitte Gerät wählen).

3Wählen Sie mit den Zifferntasten 1 bis 16 das Gerät an, dessen Steuerkanäle invertiert werden sollen (Kontroll-LED leuchtet).

4Wählen Sie mit der Taste SWAP die Option FADER REVERSE. Das Display zeigt das Steuerelement in der oberen Zeile, z. B.

„FADER:1/R“ und die aktuelle Einstellung in der unteren Zeile, z. B. „REVERSE:NO“.

FADER:1/R

REVERSE:YES

Abb. 6.3 Ausgabewert invertieren

5Stellen Sie das erste Steuerelement mit dem Pan-Rad ein und wählen Sie mit dem TiltRad die Einstellung [YES], wenn der Ausgabewert des Steuerkanals invertiert werden soll oder [NO], wenn nicht. Bei aktivierter Invertierung ist der Ausgabewert Null, wenn der Steuerkanal auf Maximum eingestellt wird und umgekehrt.

6Drücken Sie die Taste ENTER, um die Einstellung zu speichern.

Zur Bestätigung des Speichervorgangs blinken alle LEDs des Controllers dreimal auf.

7Wiederholen Sie die Schritte 5 und 6, um weitere Steuerkanäle zu invertieren.

8Wiederholen Sie die Schritte 3, 5 und 6, um weitere Geräte einzustellen.

9Verlassen Sie die Systemeinstellungen nach Ihren Einstellungen. Halten Sie dazu die Taste MENU für 2 Sekunden gedrückt.

11/40

00081469.DOCX, Version 1.0

Einblendfunktion zuweisen

Die Einblendfunktion für die RGBW-Farbkanäle 1 bis 4 und den Dimmerkanal lässt sich für jedes Gerät individuell festlegen. Die Einstellung erfolgt in den Systemeinstellungen.

1Halten Sie die Taste MENU für 2 Sekunden gedrückt, um die Systemeinstellungen aufzurufen.

2Das Display zeigt den ersten Menüpunkt „01.Patch fixture“ an (anderenfalls den Menüpunkt mit dem Pan-Rad aufrufen). Drücken Sie die Taste ENTER, um mit der Konfiguration zu beginnen. Das Display zeigt „PLEASE SELECT FIXTURE“ (Bitte Gerät wählen).

3Wählen Sie mit den Zifferntasten 1 bis 16 das Gerät an, das konfiguriert werden soll (Kontroll-LED leuchtet).

4Wählen Sie mit der Taste SWAP die Option

COLOR FADE.

COLOR FADE

FIXTURE:01 [NO]

Abb. 6.4 Einblendfunktion zuweisen

5Wählen Sie mit dem Tilt-Rad die Einstellung [YES], wenn das Gerät einblendbar sein soll oder [NO], wenn nicht. Bei aktivierter Funktion erzeugt das Gerät für die Einblendung die benötigten Zwischenschritte automatisch.

6Drücken Sie die Taste ENTER, um die Einstellung zu speichern.

Zur Bestätigung des Speichervorgangs blinken alle LEDs des Controllers dreimal auf.

7Wiederholen Sie die Schritte 3, 5 und 6, um weitere Geräte einzustellen.

8Verlassen Sie die Systemeinstellungen nach Ihren Einstellungen. Halten Sie dazu die Taste MENU für 2 Sekunden gedrückt.

Geräteeinstellungen kopieren

Die DMX-Werte, die einem Lichteffektgerät zugewiesen sind, können schnell und bequem auf ein anderes übertragen werden. Die Zuweisung erfolgt in den Systemeinstellungen.

1Halten Sie die Taste MENU für 2 Sekunden gedrückt, um die Systemeinstellungen aufzurufen.

2Das Display zeigt den ersten Menüpunkt „01.Patch fixture“ an (anderenfalls den

Menüpunkt mit dem Pan-Rad aufrufen). Drücken Sie die Taste ENTER, um mit der Konfiguration zu beginnen. Das Display zeigt „PLEASE SELECT FIXTURE“ (Bitte Gerät wählen).

3Halten Sie die Zifferntaste gedrückt, die zu dem Gerät gehört, dessen Einstellungen kopiert werden sollen.

4Drücken Sie zusätzlich die Zifferntaste des Geräts, auf das die Einstellungen kopiert werden sollen. Das Display blendet kurz „COPY“ ein.

FX:01 COPY FX:02

Abb. 6.5 Geräteeinstellungen kopieren

12/40

00081469.DOCX, Version 1.0

Loading...
+ 28 hidden pages
