D

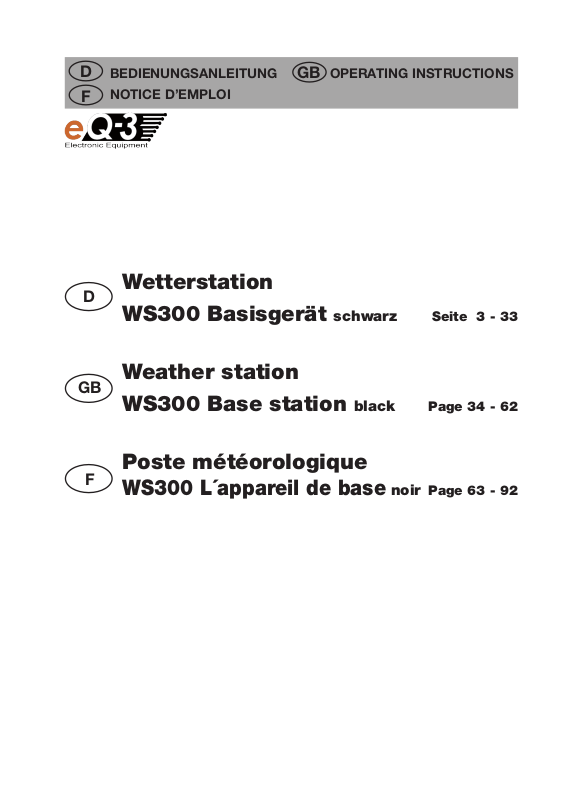

BEDIENUNGSANLEITUNG OPERATING INSTRUCTIONS
NOTICE D’EMPLOI
F
GB
Wetterstation
D
WS300 Basisgerät schwarz Seite 3 - 33
Weather station
GB
WS300 Base station black Page 34 - 62
Poste météorologique
F
WS300 L´appareil de base
noir Page 63 - 92
1
2
D
Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Achten Sie hierauf, auch wenn Sie dieses
Produkt an Dritte weitergeben.
Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf!
Eine Auflistung der Inhalte finden Sie in dem Inhaltsverzeichnis mit Angabe der entsprechenden
Seitenzahlen auf Seite 4.
GB
These operating instructions belong with this product. They contain important
information for putting it into service and operating it. This should be noted also when this
product is passed on to a third party.
Therefore look after these operating instructions for future reference!
A list of contents with the corresponding page numbers can be found in the index on page 35.
Ce mode d’emploi appartient à ce produit. Il contient des recommandations en
F
ce qui concerne sa mise en service et sa manutention. Veuillez en tenir compte et ceci
également lorsque vous remettez le produit à des tiers.
Conservez ce mode d’emploi afin de pouvoir vous documenter en temps utile!
Vous trouverez le récapitulatif des indications du contenu à la table des matières avec mention
de la page correspondante à la page 64.
Hinweis: In den Kapiteln 4, 7, 10, 13 und 14 wird der Kombisensor KS 300 und
seine Funktion beschrieben, dieser Sensor gehört nicht zu dem Lieferumfang
des WS 300 Basisgeräts.
Advice: Chapters 4, 7, 10, 13 and 14 of the present user manual provide
a description of the combination sensor KS 300 and its functions. This
sensor is not included in delivery of the WS 300 base station.
Information important: Dans les chapitres 4, 7, 10, 13 et 14, vous
trouverez une description du capteur combiné KS 300 et de ses fonctions.
Ce capteur n’est pas inclu dans l’appareil de base WS 300.
D
Einführung
Sehr geehrte Kundin, sehr geehrter Kunde,
wir bedanken uns für den Kauf dieses Produkts.
Das Produkt ist EMV-geprüft und erfüllt die Anforderungen der geltenden europäischen
und nationalen Richtlinien. Die CE-Konformität wurde nachgewiesen, die entsprechenden
Erklärungen sind beim Hersteller hinterlegt.
Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als
Anwender diese Bedienungsanleitung beachten!
Lesen Sie sich vor Inbetriebnahme des Produkts die komplette Bedienungsanleitung durch,
beachten Sie alle Bedienungs- und Sicherheitshinweise!
Wir möchten Sie bereits an dieser Stelle auf die korrekte Reihenfolge bei der Inbetrieb-
F
nahme des Produkts aufmerksam machen. Beachten Sie ebenso die Montage- und
Kalibrierhinweise dieser Bedienungsanleitung, sowie die Informationen zu den Beeinträchtigungen der Funkübertragung zwischen den Sensoren und der Basisstation.
3
4
Inhaltsverzeichnis
Seite
1. Bestimmungsgemäße Verwendung ...................................................................................... 5
2. Lieferumfang ..........................................................................................................................6
3. Symbol-Erklärung .................................................................................................................. 6
4. Merkmale und Funktionen .................................................................................................... 6
a) Basisstation .......................................................................................................................6
b) Kombi-Sensor ....................................................................................................................7
5. Sicherheitshinweise ............................................................................................................... 8
6. Batterie- und Umwelthinweise ..............................................................................................8
7. Vorbereitungen zum Betrieb, Inbetriebnahme ...................................................................... 9
a) Inbetriebnahme des Kombi-Sensors .................................................................................9
b) Inbetriebnahme weiterer Sensoren ................................................................................. 10
c) Inbetriebnahme der Basisstation ..................................................................................... 10
8. Anzeigen des LC-Displays .................................................................................................. 11
9. Konfiguration und Bedienung .............................................................................................. 12
a) Grundeinstellungen, Konfiguration ................................................................................. 12
Konfigurationsmodus aufrufen .......................................................................................13
Datum und Uhrzeit einstellen ........................................................................................... 13
Breitengrad und Längengrad eingeben ...........................................................................13
Zeitzone einstellen ...........................................................................................................14
Abgleichwert für Regensensor eingeben ......................................................................... 14
Einheit für Regenmengenmessung wählen ....................................................................15
Verlaufsanzeige zuordnen ............................................................................................... 15
Einheit für Windgeschwindigkeit wählen ........................................................................ 15
Beenden des Konfigurationsmodus ...............................................................................15
b) Bedienung ........................................................................................................................ 16
Innentemperatur-Anzeige auswählen ............................................................................. 16
Außentemperatur-Anzeige auswählen ............................................................................. 16
Außensensor auswählen ................................................................................................. 16
Regenmengen-Anzeigezeitraum auswählen.................................................................... 16
Gesamt-Regenmenge löschen .......................................................................................16
MIN/MAX-Werte anzeigen .............................................................................................. 16
Uhrzeit/Datum zu einzelnem Extremwert anzeigen .........................................................17
MIN-/MAX-Werte löschen ............................................................................................... 17
c) Weitere Funktionen .........................................................................................................18
Mondphasen-Anzeige ..................................................................................................... 18
Wetter-Willi ....................................................................................................................... 18
Wettervorhersage ............................................................................................................ 18
Wind-Symbolanzeige (Windsack) ...................................................................................18
Regen-Sofortanzeige ......................................................................................................18
Komfort-Indikator ............................................................................................................ 19
10. Batteriewechsel ...................................................................................................................19
a) Basisstation .....................................................................................................................19
b) Kombi-Sensor, Außensensoren ....................................................................................... 19
11. Behebung von Störungen .................................................................................................... 20
12. Reichweite ...........................................................................................................................21
13. Wartung und Reinigung ...................................................................................................... 22
a) Allgemein ......................................................................................................................... 22
b) Reinigung der Basisstation ............................................................................................. 22
c) Reinigung der Außensensoren bzw. des Kombi-Sensors ..............................................22
d) Abgleich des Regensensors ........................................................................................... 25
14. Handhabung ........................................................................................................................26
a) Allgemein ......................................................................................................................... 26
b) Basisstation .....................................................................................................................26
c) Kombi-Sensor .................................................................................................................. 26
15. Begriffserklärungen .............................................................................................................. 27
16. Entsorgung ..........................................................................................................................28
a) Allgemein ......................................................................................................................... 28
b) Batterie-/Akku-Entsorgung .............................................................................................28
17. Technische Daten ................................................................................................................ 29
18. Positionstabelle (Breiten-/Längengrade) ............................................................................ 30
19. Impressum .......................................................................................................................... 31
Konformitätserklärung ............................................................................................................... 32
1. Bestimmungsgemäße Verwendung
Die Wetterstation WS 300 stellt ein hochwertiges Universal-Wetter-Messsystem dar, das eine
große Anzahl von Wetterdaten und Zusatzinformationen verarbeiten und sowohl aktuelle Werte
als auch Vorherhersagen anzeigen kann.
Alle relevanten Daten werden gleichzeitig auf dem LC-Display dargestellt, bei Bedarf sind weitere
Daten per Tastendruck abrufbar.
Eine Besonderheit ist die Figur des „Wetter-Willi“. Er zeigt durch seinen Bekleidungszustand den
aktuellen Temperaturbereich der Außentemperatur an, durch Haar und Schal den Bereich der
aktuellen Windgeschwindigkeit und mit seinem Regenschirm vorhergesagten und beginnenden
bzw. aktuellen Niederschlag.
Die Voraussagen der Basisstation sind nur als Orientierungswerte zu sehen. Sie stellen keine
absolut genaue Voraussage dar. Der Hersteller übernimmt keine Verantwortung für inkorrekte Anzeigen, Messwerte oder Wettervorhersagen und die Folgen, die sich daraus ergeben können.
Das Produkt ist für den Privatgebrauch vorgesehen; es ist weder für medizinische Zwecke oder
für die Information der Öffentlichkeit geeignet.
Die Bestandteile dieses Produkts sind kein Spielzeug. Stellen Sie alle Komponenten so auf, dass
sie von Kindern nicht erreicht werden können.
Der Betrieb des Produkts erfolgt über Batterien. Alle externen Sensoren übermitteln ihre Daten
über Funk im 868 MHz-Band (Reichweite bis zu 100 m im Freifeld, siehe Kapitel 12 auf Seite
21) an die Basisstation.
Eine andere Verwendung als oben beschrieben kann zur Beschädigung des Produkts führen, außerdem bestehen weitere Gefahren.
Lesen Sie sich diese Bedienungsanleitung vollständig und aufmerksam durch, sie
enthält viele wichtige Informationen für Aufstellung, Betrieb und Bedienung.
Für weitere Fragen und Auskünfte, Reklamationen und Serviceabwicklung wenden
Sie sich bitte an Ihren Händler.
5
6
2. Lieferumfang
• Wetterstation WS 300
• Kunststoff-Standfuß für Wetterstation
• Bedienungsanleitung
• 4 x LR6/Mignon
3. Symbol-Erklärung
Ein in einem Dreieck befindliches Ausrufezeichen weist auf wichtige Hinweise in
dieser Bedienungsanleitung hin, die unbedingt zu beachten sind.
Das „Hand“-Symbol ist zu finden, wenn Ihnen besondere Tipps und Hinweise zur
F
Bedienung gegeben werden sollen.
4. Merkmale und Funktionen
a) Basisstation
Anzeige der Innentemperatur und Luftfeuchte
• Temperatur-Anzeige in °C
• Umschaltbar auf Anzeige des Taupunktes innen
• Speicherung der Minimal-/Maximal-Temperatur mit Zeit/Datum des Auftretens
• Speicherung der Minimal-/Maximal-Feuchte mit Zeit/Datum des Auftretens
• Komfortzonen-Indikator
• Grafische Verlaufsanzeige der Temperatur für die letzten 24 Stunden
Anzeige eines von max. 9 Außensensoren (Temperatur und Luftfeuchte)
• Anzeige der Daten des Kombi-Sensors oder 8 Außensensoren für Temperatur/Luftfeuchte
(ASH2200)
• Wahlweise Anzeige von Temperatur, Taupunkt oder Windchill-Temperatur
• Speicherung der Minimal- und Maximal-Temperatur mit Zeit/Datum des Auftretens
• Speicherung der Minimal- und Maximal-Feuchte mit Zeit/Datum des Auftretens
• Grafische Verlaufsanzeige der Temperatur für die letzten 24 Stunden
Anzeige der Windgeschwindigkeit
• Wählbare Einheiten : km/h, m/s, mph
• Speicherung der Maximal-Windgeschwindigkeit mit Zeit/Datum des Auftretens
• Grafische Zusatzanzeige (Windsack) für leichten, mäßigen und starken Wind
Anzeige der gefallenen Regenmenge in mm, l/m2 oder inch für:
• Gesamtmenge seit letzter Löschung, letzte Stunde, aktuelle Stunde, letzte 24 h, aktuelle 24 h
• Speicherung der Maximalmenge pro Stunde und pro Tag
• Zusatzanzeige für beginnenden Regen (Regen-Sofort-Anzeige)
Anzeige des Luftdruckverlaufs/Luftdruck-Tendenzanzeige:
• Grafische Anzeige des Verlaufs in den letzten 24 Stunden
• Anzeige der Luftdrucktendenz in 5 verschiedenen Stufen: Stark steigend, steigend, gleichbleibend, fallend, stark fallend
Symbol-Anzeige der Wettervorhersage
• Symbol für: Regnerisch, bewölkt, heiter, sonnig
Anzeige der Uhrzeit und des Datums
• Integrierte Quarzuhr
Anzeige des Sonnen-Auf- und Untergangs
• Basierend auf den individuell einzugebenen Standortdaten; eine Berechnung ist im Bereich
von -60 bis +60°N möglich
Mondphasenanzeige

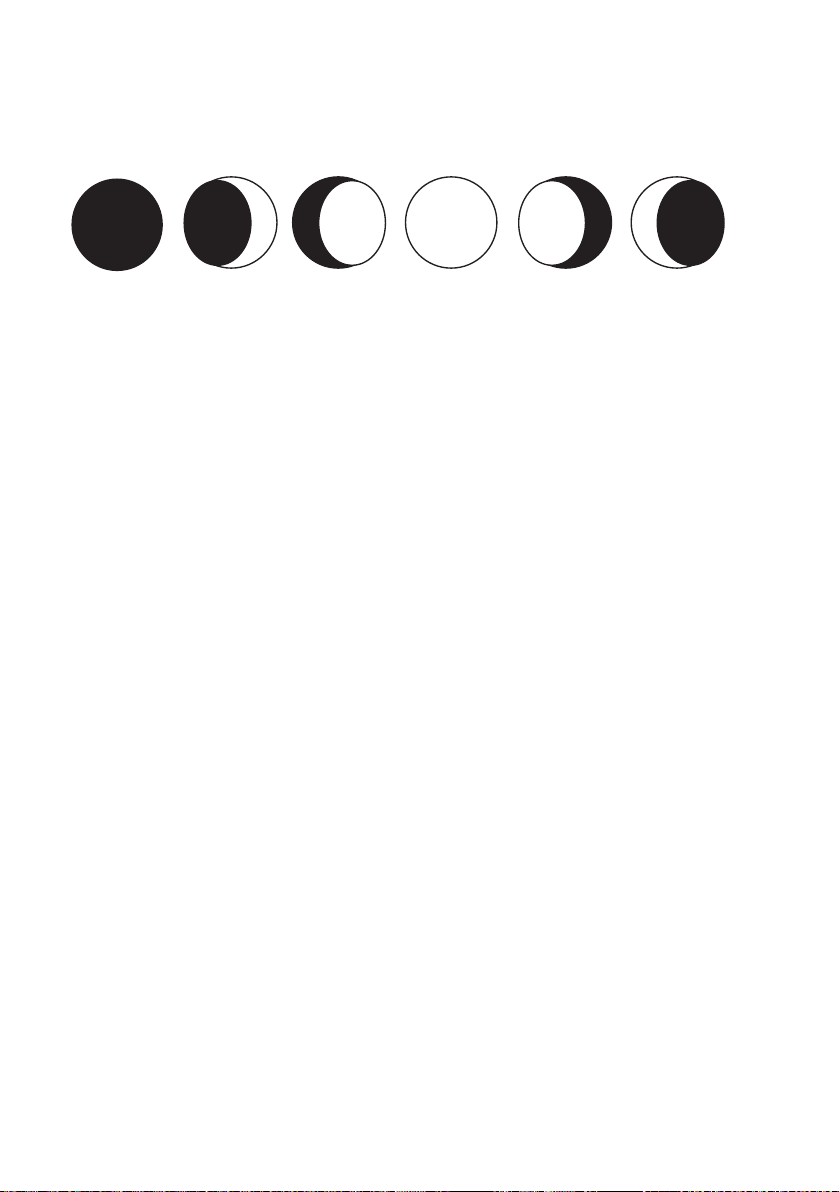

• Anzeige der aktuellen Mondphase: Neumond, zunehmender Mond, Vollmond, abnehmender
Mond
Wetteranzeige „Wetter-Willi“
In Anlehnung an das fast vergessene Wetterhäuschen, wo bei schlechtem Wetter eine Person
mit Regenschirm vor die Tür tritt und bei gutem Wetter eher leichte Bekleidung angesagt ist,
verfügt die WS 300 über den „Wetter-Willi”. Das Verhalten dieser Figur richtet sich nach mehreren Wetterfaktoren, so dass man auf einen Blick erkennt, wie eine mögliche Bekleidung für den
Aufenthalt im Freien aussehen könnte. Dabei werden nicht nur die aktuellen Messwerte für
Außentemperatur, Luftfeuchtigkeit, Wind und Regen ausgewertet. Die Wettervorhersage spielt
hier nämlich auch eine wesentliche Rolle. So gibt es je nach Wetterlage viele unterschiedliche
Darstellungen und Bekleidungszustände des „Wetter-Willi”.
Die Figur „Wetter-Willi” zeigt mehrere Wetterfaktoren auf einen Blick an:
• Der Bekleidungszustand des Wetter-Willi richtet sich nach der gemessenen Außentemperatur
am Kombi-Sensor.
• Bei Windgeschwindigkeiten über 10 km/h (mäßiger Wind) wehen die Haare des Wetter-Willi.
Ist die Temperatur gleichzeitig unter 15°C, weht auch der nun getragene Schal im Wind.
• Sagt die Wettervorhersage Regen voraus, nimmt der Wetter-Willi seinen (geschlossenen)
Schirm mit.
• Setzt Regen ein, trägt der Wetter-Willi einen geöffneten Regenschirm.
b) Kombi-Sensor
• Funkübertragung von:
- Regenmenge
- Regen-Sofort-Erkennung
- Windgeschwindigkeit
- Temperatur
- Luftfeuchte
7
8
5. Sicherheitshinweise
Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht
werden, erlischt der Garantieanspruch. Für Folgeschäden übernehmen wir
keine Haftung!
Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder
Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir
keine Haftung. In solchen Fällen erlischt jeder Garantieanspruch!
Sehr geehrte Kundin, sehr geehrter Kunde, die folgenden Sicherheits- und Gefahrenhinweise
dienen nicht nur zum Schutz Ihrer Gesundheit, sondern auch zum Schutz des Geräts. Lesen Sie
sich bitte die folgenden Punkte aufmerksam durch:
Verwenden Sie dieses Produkt nicht in Krankenhäusern oder medizinischen Einrichtungen.
Obwohl der Außensensor nur relativ schwache Funksignale aussendet, könnten diese dort zu
Funktionsstörungen von lebenserhaltenden Systemen führen. Gleiches gilt möglicherweise in
anderen Bereichen.
Die Wetterstation ist nur für trockene Innenräume geeignet. Setzen Sie sie keiner direkten Sonneneinstrahlung, starker Hitze, Kälte, Feuchtigkeit oder Nässe aus.
Der Regen-/Windmesser dagegen ist bei korrektem Gebrauch für den ungeschützten Außenbereich geeignet.
Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des Produkts nicht gestattet.
Lassen Sie das Verpackungsmaterial nicht achtlos liegen, Plastikfolien/-tüten, Styroporteile, etc.,
könnten für Kinder zu einem gefährlichen Spielzeug werden.
Gehen Sie vorsichtig mit dem Produkt um - durch Stöße, Schläge oder dem Fall aus bereits
geringer Höhe wird es beschädigt.
6. Batterie- und Umwelthinweise
• Batterien/Akkus gehören nicht in Kinderhände.
• Achten Sie beim Einlegen der Batterien/Akkus auf die richtige Polung.
• Lassen Sie Batterien/Akkus nicht offen herumliegen, es besteht die Gefahr, dass diese von
Kindern oder Haustieren verschluckt werden. Suchen Sie im Falle eines Verschluckens sofort
einen Arzt auf.
• Ausgelaufene oder beschädigte Batterien/Akkus können bei Berührung mit der Haut Verätzungen verursachen, benutzen Sie deshalb in diesem Fall geeignete Schutzhandschuhe.
• Achten Sie darauf, dass Batterien/Akkus nicht kurzgeschlossen oder ins Feuer geworfen
werden. Es besteht Explosionsgefahr!
• Zerlegen Sie Batterien/Akkus niemals!
• Normale Batterien dürfen nicht aufgeladen werden. Es besteht Explosionsgefahr!
• Bei längerem Nichtgebrauch (z.B. bei Lagerung) entnehmen Sie die eingelegten Batterien/Akkus,
um Schäden durch auslaufende Batterien/Akkus zu vermeiden.
7. Vorbereitungen zum Betrieb, Inbetriebnahme
Bitte beachten Sie:
Nehmen Sie zuerst alle verfügbaren Außensensoren in Betrieb (Batterien einlegen), erst danach die Basisstation selbst.
Wenn Sie in anderer Reihenfolge vorgehen, kann es vorkommen, dass die
Basisstation die vorhandenen Außensensoren nicht erkennt!
Grundsätzlich empfehlenswert ist, dass Sie die Basisstation mit allen Außensensoren (sofern Sie
neben dem mitgelieferten Kombi-Sensor weitere Außensensoren erworben haben) zuerst in einem
Raum ausprobieren, bevor Sie die Außensensoren im Freien montieren. Der Abstand zwischen
Basisstation und Außensensoren sollte jedoch mindestens 2 m betragen, um Interferenzen zu
vermeiden. Wenn Sie nach der Montage der Außensensoren feststellen, dass z.B. einer davon
nicht empfangen wird, kann mit Sicherheit davon ausgegangen werden, dass der Funkempfang
zu schlecht ist (und der Außensensor keinen Fehler hat).
Sie ersparen sich durch diesen ersten Funktionstest die nachträgliche umständliche und zeitraubende Fehlersuche.
a) Inbetriebnahme des Kombi-Sensors
• Öffnen Sie das Gehäuse des Sensors. Drehen Sie zuerst die untere Gehäuseabdeckung wie
unten gezeigt ein Stück in Pfeilrichtung (1), ziehen Sie danach die
Gehäuseabdeckung vorsichtig nach unten (2).
• Legen Sie danach drei Batterien (LR6/Mignon/AA) polungsrichtig
in das Batteriefach ein, siehe Abbildung unten rechts. Verwenden
Sie vorzugsweise Alkaline-Batterien.
Die Verwendung von Akkus ist möglich, dabei wird je-
F
In den ersten 5 Minuten befindet sich der Kombisensor in einem
Testmodus und sendet in einem Intervall von ca. 3 Sekunden. Erst
nach dem Ende des Testmodus wird das normale Sendeintervall von
ca. 155 Sekunden aktiviert.
Der Testmodus des Kombisensors muss bereits abgeschlossen sein, wenn der Synchronisationsmodus der Basisstation
beendet wird, da ein ordnungsgemäßer Empfang ansonsten
nicht möglich ist.
• Verschließen Sie das Gehäuse des Sensors; schieben Sie die
Abdeckung nach oben und verriegeln Sie sie wieder.
• Stecken Sie den Standfuß zusammen.
Die Platzierung z.B. im Garten sollte, wie bereits oben angemerkt,
erst nach einem erfolgreichen Funktionstest durchgeführt werden.
Für den Kombi-Sensor sollte ein günstiger Standort gewählt werden,
um möglichst genaue Messwerte zu erhalten. Der Temperatursensor
befindet sich unter den „Schirmen“ in einem belüfteten Bereich des
Gehäuses, wodurch bei direkter Sonneneinstrahlung nur eine geringe
Überhöhung des Temperatur-Messwertes auftritt.
doch durch die geringere Spannung/Kapazität sowohl
die Reichweite geringer als auch die Betriebsdauer!
–
+
+
–
Unten
1
2
–
+
9
10
Die Nähe zu Gebäuden, Bäumen usw. kann die Messwerte von Wind- und Regensensor verfälschen. Haben Sie einen Platz gefunden, stecken Sie den Erdspieß tief ins Erdreich, um einen festen
Stand des Kombi-Sensors zu gewährleisten.
Denken Sie bei der Wahl des Aufstellungsorts an die Sicherheit für Kinder,
Haustiere oder Fahrzeuge usw.
Durch ein Umstürzen des Kombi-Sensors besteht Verletzungsgefahr bzw. die
Gefahr der Beschädigung von Fahrzeugen oder Gegenständen.
Das unterste Stück des Erdspießes kann auch unter Zuhilfenahme eines Hammers in den Erdboden eingeschlagen werden. Dazu ist jedoch unbedingt ein
geeigneter Schlagklotz zu verwenden, damit das obere Ende des Rohrs nicht
beschädigt wird (keine Montage der anderen Rohrstücke mehr möglich), Garantieverlust! Achten Sie darauf, dass an der Stelle, an der Sie den Erdspieß in den
Boden stecken/schlagen, keine Leitungen verlegt sind (z. B. Schlauchleitung für
Bewässerungssysteme o. ä.).
b) Inbetriebnahme weiterer Sensoren
Falls Sie einen oder mehrere zusätzliche Temperatur-/Feuchtesensoren vom Typ „ASH 2200“
einsetzen wollen, legen Sie nun die Batterien in den/die Sensoren polungsrichtig ein. Maximal 8
dieser Sensoren können betrieben werden.
c) Inbetriebnahme der Basisstation
–
+
+
unten
–
+ –
• Öffnen Sie das Batteriefach auf der Rückseite der Basisstation (ggf. vorher den Standfuß abnehmen!).
• Legen Sie vier Batterien (LR6/Mignon/AA) polungsrichtig in
das Batteriefach ein. Verwenden Sie vorzugsweise AlkalineBatterien.
Die Verwendung von Akkus ist möglich, dabei
F
• Schließen Sie das Batteriefach wieder.
• Nach dem Einlegen der Batterien werden kurzzeitig alle
Segmente des LC-Displays angezeigt.
• Danach aktiviert die Basisstation für 15 Minuten den Synchronisationsmodus. In dieser Zeit
werden nacheinander alle empfangenen Funk-Wettersensoren angezeigt. Sind alle von Ihnen
eingesetzten Sensoren bereits empfangen worden, können Sie den Synchronisationsmodus
durch Drücken einer beliebigen Taste vorzeitig beenden. Es muss jedoch sichergestellt sein,
dass der Kombisensor seinen Testmodus bereits beendet hat, da ein ordnungsgemäßer
Empfang ansonsten nicht möglich ist. Im Zweifelsfall sollte der Synchronisationsmodus
der Basisstation nicht manuell beendet werden.
• Nach der Synchronisation erfolgt die normale Anzeige aller Wetterdaten. Lediglich Sonnen
aufgang und Sonnenuntergang sowie die Mondphase wird noch nicht angezeigt, weil dazu
Uhr und Kalender gestellt werden müssen.
• Die Basisstation kann entweder an die Wand gehängt (auf der Rückseite ist dazu eine entsprechende Öffnung) oder mittels dem Standfuß auf einer waagrechten Fläche aufgestellt werden.
• Wenn Sie den Standfuß nutzen möchten, hängen Sie zuerst die kurzen Krallen des Standfußes
in die Halterungen auf der Rückseite der Basisstation ein. Danach klappen Sie den Standfuß
nach vorn, bis die langen Krallen in die Rasthalterungen auf der Unterseite der Basisstation
einrasten.
wird jedoch durch die geringere Spannung/Kapazität die Betriebsdauer geringer.
+
–
-
8. Anzeigen des LC-Displays
17
16
1
15
14
2
13
3
4
5
12
11
6
7
8
10
9
1 Aktuelle Innen-Temperatur
2 Aktuelle Innen-Luftfeuchte
3 Komfortzonen-Indikator (für Anzeige angenehmes/unangenehmes Klima)
4 Anzeige für Regen-Sofort-Erkennung
5 Regenmenge (in der Abbildung oben Anzeige der Regenmenge der letzten 24 Stunden)
6 Luftdruck-Tendenzanzeige
7 Grafische Verlaufsanzeige (Historie), je nach ausgewählter Einheit (Abbildung oben: Luft-
druck)
8 Sonnen-Aufgangszeit (Sunrise) und Sonnen-Untergangszeit (Sunset)
9 Zeit- und Datumsanzeige
10 Animiertes Symbol „Wetter-Willi“
11 Momentane Windgeschwindigkeit
12 Symbol für die Windstärke
13 Sensornummer (bei Anwahl des Kombisensors erfolgt hier keine Anzeige)
14 Aktueller Luftfeuchte-Wert des ausgewählten Außensensors
15 Aktueller Temperatur-Wert des ausgewählten Außensensors
16 Symbol für die Mondphase
17 Symbole für die Wettervorhersage (sonnig, heiter, bewölkt, regnerisch)
11
12
9. Konfiguration und Bedienung
Nach der Installation der Funksensoren und anschließender Inbetriebnahme der Basisstation
(diese Reihenfolge ist unbedingt einzuhalten) sollten die von den Funksensoren gesendeten
Daten im LC-Display der Basisstation erscheinen.
a) Grundeinstellungen, Konfiguration
Folgende Einstellungen sind zum Betrieb noch erforderlich:
• Jahr, Monat, Tag, Stunde, Minute
• Breiten-/Längengrad Ihres Standorts
• Zeitzone
Erst danach erfolgt die Anzeige der Mondphase und der Sonnen-Auf-/Untergangszeit,
F
Zusätzliche Einstellmöglichkeiten:
• Regensensor-Abgleich auf Wunsch möglich (dieser ist jedoch bereits vom Hersteller durch-
• Einheit der Regenmenge
• Zuordnung der Verlaufsanzeige (Luftdruck, Innen- oder Außentemperatur)
• Einheit der Windstärke
sowie von Datum und Uhrzeit.
geführt worden und braucht von Ihnen normalerweise nicht erneut gemacht werden!)
Im Konfigurationsmodus haben die Tasten folgende Funktionen:
Aufdruck Funktion Beschreibung
IN (nicht benutzt)
SENSOR EXIT Verlassen des Konfigurationsmodus
MIN/MAX + Wert erhöhen
RAIN - Wert verringern
OUT NEXT Zur nächsten Einstellung
Diese Tastenbelegung finden Sie auch auf der Rückseite der Wetterstation.
Bitte beachten Sie:
F
Die Konfiguration erfolgt in der Reihenfolge:
Jahr → Monat → Tag → Minuten → Stunden → Breitengrad (LA = „Latitude“) → Längengrad
(LO = „Longitude“) → Zeitzone (ti) → Abgleich Regensensor → Einheit Regenmenge → Zuord-
nung der Verlaufsanzeige → Einheit Wind
Wenn Sie bei den einzelnen Einstellungen die Tasten „+” oder „-” länger drücken,
erfolgt eine Schnellverstellung der Werte.
Nach jeder Einstellung können Sie den Konfigurationsmodus durch Drücken der Taste
„EXIT” verlassen oder mit der Taste „NEXT“ zur nächsten Einstellung gehen.
Danach startet die Einstell-Reihenfolge wieder von vorn.
F
IN
+
NEXT
+
NEXT
+
NEXT
+
NEXT
+
NEXT
> 2 Sekunden
-
-
-
-
-
Jahr
Monat
Tag
Minuten
Stunden
Konfigurationsmodus aufrufen
Drücken Sie die Taste „IN“ für ca. 2 Sekunden. Beim Loslassen
der Taste erfolgt die entsprechende Anzeige.
Der Konfigurationsmodus kann jederzeit durch Drücken der
Taste „EXIT“ (= „SENSOR“) beendet werden, siehe „Konfigu-
rationsmodus beenden”.
Datum und Uhrzeit einstellen
Stellen Sie mit den Tasten „+“ und „-“ das aktuelle Jahr ein.
Drücken Sie die Taste „NEXT“.
Stellen Sie mit den Tasten „+“ und „-“ den Monat ein.
Drücken Sie die Taste „NEXT“.
Stellen Sie mit den Tasten „+“ und „-“ den Tag ein.
Drücken Sie die Taste „NEXT“.
Stellen Sie mit den Tasten „+” und „-” die Minuten ein.
Drücken Sie die Taste „NEXT“.
Stellen Sie mit den Tasten „+“ und „-“ die Stunden ein.
Drücken Sie die Taste „NEXT“ ; anschließend kann der
Breitengrad eingestellt werden (im Display erscheint „LA“ =
„Latitude“).
Breitengrad und Längengrad eingeben
Die Positionsangabe des Standortes der Wetterstation wird
für die Berechnung der Sonnen-Auf- und -Untergangszeiten
benötigt. Der Breitengrad kann in einem Bereich zwischen
-60,0° bis +60,0° eingegeben werden.
Werksseitig ist die Position von Berlin programmiert. Sie können Ihre Position auf verschiedene Weisen ermitteln:
• In Kapitel 18 auf Seite 30 finden Sie eine Tabelle mit den
Koordinaten zahlreicher deutscher Städte. Wählen Sie einen
Ort in Ihrer Nähe aus und geben Sie dessen Koordinaten ein.
• Verfügen Sie über ein GPS-Navigationsgerät, z. B. im Auto
oder ein mobiles Gerät, können Sie dessen Positionsangabe
übernehmen und haben damit den genauen Standort.
• Genaue Koordinaten könnten Sie auch aus dem Internet
erfahren. Es gibt zahlreiche Seiten, die sich mit Navigation
beschäftigen. Beachten Sie bitte, dass die Angaben für Sonnen-Aufgang/-Untergang genau genommen nur am Meer oder
für eine völlig ebene Landschaft richtig wären. Berge, hohe
Wälder usw. verändern diese Werte für Ihren Standort.
Auch für die Ideallage können die Angaben um einige Minuten
abweichen, da für die Berechnung eine Näherungsformel
verwendet wird.
13
14
+
NEXT
+
NEXT
Breiten-
-
-
grad
Längen-
grad
Stellen Sie mit den Tasten „+“ und „-“ den Breitengrad ein.
Beispiel: 52,5°, Eingabe: 525
Drücken Sie die Taste „NEXT“. Anschließend kann der Längengrad eingegeben werden. Im Display ist dies mit „LO”
(= „Longitude“) gekennzeichnet.
Stellen Sie mit den Tasten „+“ und „-“ den Längengrad ein.
Beispiel: 13,4°, Eingabe: 0134
Drücken Sie die Taste „NEXT“; stellen Sie nun die Zeitzone
ein. Im Display wird „ti“ eingeblendet.
Zeitzone einstellen
Die Zeitzonenangabe ist für die Berechnung der Sonnen-Aufgangs-und Sonnen-Untergangszeiten erforderlich.
Geben Sie die Differenz zur GMT (Greenwich Mean Time) ein.
Für Deutschland gelten folgende Werte:
• Sommerzeit + 2
• Winterzeit + 1
+
EXIT
oder
NEXT
+
NEXT
Zeitzone
-
Konfiguration
beenden
Erweiterte
Einstellungen
Abgleich-
-
wert
Geben Sie mit den Tasten „+“ und „-“ den für Ihre Zeitzone
aktuellen Wert ein.
Für einen ordnungsgemäßen Betrieb der Wetterstation sind
an dieser Stelle alle notwendigen Einstellung vorgenommen
worden. Die erweiterten Einstellungen sind für den Normalbetrieb nicht notwendig.
Drücken Sie die Taste „EXIT“, um den Konfigurationsmodus zu beenden und in den Normalmodus zurückzukehren.
Anschließend befindet sich die Basisstation im normalen
Betrieb.
Drücken Sie die Taste „NEXT“, um erweiterte Einstellungen
vorzunehmen und zum Abgleich des Regensensor zu gelangen.
Abgleichwert für Regensensor
eingeben
Das Regenmengen-Messsystem besitzt bereits ab Werk eine
hohe Genauigkeit, so dass ein Abgleich im Normalfall nicht
erforderlich ist.
Drücken Sie einfach die Taste „NEXT“, um die Werkseinstellung zu übernehmen.
Andernfalls muss der Abgleichwert zunächst im Normalmodus ermittelt werden, siehe dazu Kapitel 13. d) auf S. 25.
Geben Sie mit den Tasten „+“ und „-“ den zuvor errechneten
Abgleichwert ein.
Drücken Sie die Taste „NEXT“, um die Einheit für die Regenmessung einzustellen.
+
NEXT
+
NEXT
-
-
Einheit
für Regen
menge
Verlaufs-
anzeige
zuordnen
Einheit für Regenmengenmessung
wählen
Die Anzeige der Einheit für die Regenmenge erfolgt im Feld
„RAIN“ und kann zwischen l/m2, mm oder inch gewählt werden.
Wählen Sie mit den Tasten „+“ und „-“ die gewünschte
Einheit an.
Drücken Sie die Taste „NEXT“. Anschließend kann die Verlaufsanzeige zugeordnet werden.
Verlaufsanzeige zuordnen
Der grafischen Verlaufsanzeige können folgende Darstellungsarten zugewiesen werden:
• Luftdruck
• Innentemperatur
• Außentemperatur
Ist die Verlaufsanzeige einer der beiden Temperaturanzeigen
zugeordnet, so erscheint im jeweiligen Anzeigefeld zusätzlich
das Symbol „ “.
Einblendung/Kennung im Anzeigefeld:
P = Luftdruck
O = Außentemperatur
I = Innentemperatur
Wählen Sie mit den Tasten „+“ und „-“ die gewünschte
Zuordnung.
Drücken Sie die Taste „NEXT“, anschließend kann die Einheit
der Windgeschwindigkeitsmessung eingegeben werden.
+
NEXT
EXIT
-
Einheit
für Regen
menge
Einheit für Windgeschwindigkeit
wählen
Folgende Einheiten können eingestellt werden:
km/h = Kilometer pro Stunde
m/s = Meter pro Sekunde
mph = Meilen pro Stunde („miles per hour“)
Die Anzeige erfolgt im Feld „WIND“.
Wählen Sie mit den Tasten „+“ und „-“ die gewünschte Einheit,
mit der die Windgeschwindigkeit angezeigt werden soll.
Beim Druck auf die Taste „NEXT“ erscheint wieder das Jahr;
die Eingabereihefolge beginnt von vorn. Sie könnten nun z. B.
die Eingaben kontrollieren bzw. verändern.
Beenden des Konfigurationsmodus
Drücken Sie die Taste „EXIT“, um die Eingabe zu beenden.
Dies kann an beliebiger Position geschehen, z. B. nach dem
Einstellen der Uhrzeit usw.
15
16
b) Bedienung
Innentemperatur-Anzeige auswählen
Im Normalbetrieb wird im Anzeigefeld „INDOOR“ die Innentemperatur und Innenluftfeuchte
dargestellt.
Durch wiederholtes Drücken der Taste „IN“ können Sie umschalten zwischen:
• Innentemperatur
• Zugehöriger Taupunktwert
Außentemperatur-Anzeige auswählen
Im Normalbetrieb wird im Anzeigefeld „OUTDOOR“ die Außentemperatur und Außenluftfeuchte
des gewählten Außensensors dargestellt.
Durch wiederholtes Drücken der Taste „OUT“ können Sie umschalten zwischen:
• Außentemperatur
• Zugehöriger Taupunktwert
• Empfundene Temperatur (Windchill)
Außen-Sensor auswählen
Im Anzeigefeld „Sensor” wird der momentan ausgewählte Außensensor mit seiner Sensornummer angezeigt. Es werden nur aktive (in der Synchronisationsphase empfangene) Sensoren
angezeigt.
Zur Auswahl der Außensensoren bzw. des Kombi-Sensors drücken Sie die Taste „SENSOR“ so
oft, bis die gewünschte Sensornummer erscheint:
• Bei Außensensor 1-8 wird die jeweilige Sensornummer (1-8) angezeigt
• Bei dem Kombi-Sensor wird keine Sensornummer angezeigt, auch die Einblendung „SENSOR“
(neben der Außenluftfeuchte) verschwindet.
Regenmengen-Anzeigezeitraum auswählen
Durch wiederholtes Drücken der Taste „RAIN“ können Sie umschalten zwischen:
• Anzeige für die letzte Stunde
• Anzeige für die aktuelle Stunde
• Anzeige für die letzten 24 Stunden
• Anzeige für die aktuellen 24 Stunden
• Anzeige der Gesamtmenge seit dem letzten Löschen der Regenmenge bzw. dem Einlegen der
Batterien
Dabei sind folgende Besonderheiten zu beachten: Die Bezeichnung der Regenmenge „letzte
Stunde” erfolgt immer zur halben Stunde, z. B. zwischen 14.30 Uhr und 15.30 Uhr. Die Berechnung der Regenmenge „letzter Tag” erfolgt immer um 7.30 Uhr. Die Regenmengen „aktuelle
Stunde/Tag” erfolgt aus den auflaufenden Mengen bis zur nächsten halben Stunde z. B. bis
16.30 Uhr.
Gesamt-Regenmenge löschen
Drücken Sie die Taste „RAIN“ für ca. 2 Sekunden. Nach dem Loslassen der Taste ist die Gesamt-Regenmenge gelöscht.
MIN-/MAX-Werte (Extremwerte) anzeigen
Für die Messwerte von Innen-/Außentemperatur und Innen-/Außenluftfeuchte werden die er-
reichten Minimal-und Maximalwerte seit der letzten Löschung der Daten gespeichert.
Für Windgeschwindigkeits- und Regenmengenmessung (1 h, 24 h) werden nur die MAX-Werte
gespeichert.
Zu allen Werten werden auch Zeitpunkt und Datum des Auftretens des Extremwertes
F
F
gespeichert.
Das Drücken der Taste „MIN/MAX“ schaltet um zwischen Anzeige der Minimalwerte, der Maximal-
werte und der normalen Anzeige. Gehen Sie zum Abrufen der gespeicherten Daten wie folgt vor:
• Minimalwerte aufrufen
Drücken Sie die Taste „MIN/MAX”. Im Display erscheint in der Mitte „MIN“.
In den jeweiligen Anzeigefeldern werden nun die Minimalwerte eingeblendet. Für Wind
und Regen erfolgt keine Anzeige (Minimalwert wäre ja immer „0“).
• Maximalwerte aufrufen
Drücken Sie die Taste „MIN/MAX” nochmals (ausgehend von der normalen Anzeige die Taste
zweimal drücken). Im Display erscheint in der Mitte „MAX“.
In den jeweiligen Anzeigefeldern werden die Maximalwerte angezeigt.
• Zur normalen Anzeige zurückkehren
Mit erneutem Drücken der Taste „MIN/MAX” erfolgt wieder die Rückkehr zur Normalanzeige,
die Einblendung „MAX“ im Display verschwindet.
Uhrzeit/Datum zu einzelnem Extremwert anzeigen
Bei Bedarf können Sie für jeden einzelnen Extremwert die zugehörige Zeit bzw. das Datum des
Auftretens anzeigen lassen.
Gehen Sie wie folgt vor:
• Wählen Sie zuerst die Anzeige der Minimalwerte (Taste „MIN/MAX” einmal drücken, Einblen-
dung „MIN“ im LC-Display ) oder der Maximalwerte (Taste „MIN/MAX” zweimal drücken,
Einblendung „MAX“ im LC-Display) an.
• Durch mehrmaliges Drücken der Taste „SENSOR“ kann nun der gewünschte Wert angezeigt
werden.
Reihenfolge der Anzeige:
Innentemperatur → Innenluftfeuchte → Außentemperatur → Außenluftfeuchte → Regenmenge
(nur MAX-Wert, nicht bei „TOTAL“) → Windgeschwindigkeit (nur MAX-Wert)
Es wird jeweils nur ein Anzeigefeld mit seinem Extremwert angezeigt; unten in der Zeit-
F
anzeige erscheint der Zeitpunkt und das Datum des Auftretens des Extremwerts.
• Der nächste Druck auf die Taste „SENSOR“ führt wieder zurück zur Gesamtanzeige aller
Extremwerte (MIN oder MAX, je nachdem, ob Sie zu Beginn die Minimal- oder Maximalwerte
ausgewählt haben).
MIN-/MAX-Werte löschen
Drücken Sie die Taste „MIN/MAX“ einmal, um die Minimalwerte anzuzeigen bzw. zweimal, um
die Maximalwerte anzuzeigen.
Jetzt muss der zu löschende Wert mitels der Taste „SENSOR“ gewählt werden. Durch Drücken
der Taste „RAIN/RESET“ für mehr als zwei Sekunden wird der entsprechende Wert gelöscht.
17
18
c) Weitere Funktionen
Mondphasen-Anzeige
Die Mondphasen-Anzeige erfolgt mit folgenden Symbolen:
Vollmond
Die Mondphasen-Anzeige erscheint erst, wenn Uhrzeit/Datum eingegeben werden.
Wetter-Willi
Der „Wetter-Willi“ zeigt als animierte Figur gleichzeitig mehrere Wetterfaktoren an:
• Außentemperatur (nur Kombi-Sensor)
Über die Außentemperatur am Kombi-Sensor wird die Bekleidung des Wetter-Willi verändert.
• Regen
Wenn die Wettervorhersage-Funktion „Regen“ ermittelt hat, wird ein geschlossener Regen
schirm eingeblendet. Stellt der Kombi-Sensor Regen fest, wird der Regenschirm aufgespannt.
• Windgeschwindigkeit
Bei Windgeschwindigkeiten über 20km/h (mäßiger Wind) wehen die Haare des Wetter-Willi.
Ist die Temperatur gleichzeitig unter 15°C, weht auch der zusätzlich eingeblendete Schal im
Wind.
Wettervorhersage
Die Symbole der Wettervorhersage der Wetterstation ganz oben im Display geben folgende
Prognosen ab:
Wolken mit Regen → Regnerisch
Wolken → Bewölkt
Wolken mit Sonne → Heiter
Sonne → Sonnig
Wind-Symbolanzeige (Windsack)
Das Windsack-Symbol im Anzeigefeld „WIND” zeigt auf einen Blick, ob der Wind derzeit leicht,
mäßig oder stark ist:
Windsack hängt herunter → leichter Wind (< 10 km/h)
Windsack halb angehoben → mäßiger Wind (10...20 km/h)
Windsack steht waagerecht → starker Wind (> 20 km/h)
Abnehmend Neumond
Zunehmend
-
Regen-Sofort-Anzeige
Der Kombi-Sensor ermittelt nicht nur die Regenmenge, sondern übermittelt den aktuellen Zustand
(trocken/nass) eines speziellen Sensors. Dadurch kann bereits ein Tropfen als „beginnender
Regen“ an die Basisstation gemeldet werden.
Im LC-Display der Basisstation erscheint im Feld „RAIN“ ein symbolischer Regentropfen. Außerdem öffnet der „Wetter-Willi“ seinen Regenschirm.
Komfort-Indikator
Der Komfort-Indikator gibt das Raumklima (Verhältnis von Temperatur zu Luftfeuchte) wieder.
Eine Wertetabelle zu den Anzeigebereichen finden Sie in Kapitel 15 auf Seite 27.
Der Komfort-Indikator zeigt drei unterschiedliche „Smilies“: J K L
Verlaufsanzeige (History)
- Das Balkendiagramm zeigt den Verlauf des Luftdrucks, der Außen- oder der Innentemperatur
für die letzten 24 Stunden an. Die einzelnen Säulen stellen hierbei keinen absoluten Wert dar,
sondern die Differenz zum aktuellen Messwert (0h-Säule). Dieser Bezugspunkt befindet sich
immer in der Mitte (4 Balken), damit die Tendenz auf den ersten Blick erkennbar ist.
10. Batteriewechsel
Je nachdem, welche Batterien oder Akkus Sie verwenden, ist das Wechselintervall sehr
F
unterschiedlich. Hochwertige Alkaline-Batterien halten am längsten, Akkus oder billige
Zink-Kohle-Batterien erfordern einen häufigeren Wechsel.
a) Basisstation
Erscheint im Display das Batterie-Leer-Symbol ( ), so sind die Batterien gegen neue
auszutauschen.
• Tauschen Sie immer den kompletten Satz Batterien aus.
• Mischen Sie nicht volle mit „halbvollen“ Batterien.
• Verwenden Sie immer vier Batterien des gleichen Typs und Herstellers.
• Mischen Sie nicht Batterien mit Akkus.
• Wie schon erwähnt, ist der Akkubetrieb möglich, die Laufzeit ist aber wesentlich geringer als
bei Batterien.
• Gehen Sie zum Wechseln der Batterien wie im Kapitel 7. c) beschrieben vor.
Bitte beachten Sie:
F
Nach dem Wechseln der Batterien sind alle in der Basisstation gespeicherten Daten/Werte
(z. B. Uhrzeit, Datum usw.) gelöscht und müssen wieder eingegeben werden.
b) Kombi-Sensor, Außensensoren
Wenn die Anzeige des jeweiligen Sensors für mehr als 24 Stunden ausbleibt, sind die Batterien
gegen neue auszutauschen, wie in Kapitel 7. a) und b) beschrieben.
Überprüfen Sie, ob nicht vielleicht eine Störung der Funkübertragung die Ursache für
F
das Ausbleiben der Datenübertragung ist. Auch in diesem Fall erscheint keine Anzeige
im Display der Basisstation.
Ursache könnte z. B. ein Metallgegenstand in der Funkstrecke sein (z. B. geparktes
Fahrzeug).
19
20
11. Behebung von Störungen
Beachten Sie alle Sicherheitshinweise dieser Bedienungsanleitung!
Problem Lösungshilfe
Kein Empfang • Der Abstand zwischen Basisstation und Außensensoren
ist zu groß. Verändern Sie den Aufstellungsort der Außensensoren.
• Gegenstände bzw. abschirmende Materialien behindern
den Funkempfang. Verändern Sie den Aufstellungsort
von Außensensoren und Basisstation.
• Die Batterien der Außensensoren sind schwach oder leer. Setzen
Sie versuchsweise neue Batterien in die Außensensoren ein.
• Ein anderer Sender auf der gleichen oder benachbarten
Frequenz stört das Funksignal der Außensensoren. Dies
können z.B. Funkkopfhörer, Funklautsprecher o.ä. Geräte sein.
Solche Produkte werden meist nicht dauernd betrieben;
der Funkempfang kann z.B. am nächsten Tag einwand frei sein, was eine Suche nach der Ursache erschwert.
Falls möglich, stellen Sie auf den Geräten eine andere
Frequenz ein, was die Empfangsprobleme mit der
Wetterstation beheben kann.
Störung anderer • Die Außensensoren senden ca. alle 3 Minuten für die
Geräte durch die Dauer von 0.1 Sekunden (100ms) ihre Daten an die
Außensensoren Basisstation. In diesem kurzen Zeitraum sind
Störungen anderer Geräte möglich. Beispielsweise kann
bei einem Funkkopfhörer alle 3 Minuten ein sehr kurzes
Störsignal hörbar sein.
Probleme bei der • Beim Einlegen der Batterien in Außensensoren und
Synchronisation Basisstation (genau diese Reihenfolge einhalten!!)
befinden sich diese Geräte im Synchronisationsmodus.
Hier wird alle 4 Sekunden ein Datentelegramm ausge sendet, was die Erkennung und Anmeldung der Außen sensoren an der Basisstation beschleunigt.
Um eine neue Synchronisation zu erzwingen, nehmen
Sie die Batterien aus Basisstation und Außensensoren
heraus. Warten Sie danach mindestens 60 Sekunden,
bevor Sie die Batterien wieder in Außensensoren und
zuletzt in die Basisstation einlegen (diese Reihenfolge
unbedingt beachten - zuerst Batterien in alle vorhan-
denen Außensensoren einlegen, erst danach in die Basisstation).
Dabei gehen jedoch alle Werte/Daten, die die Basis station gespeichert hat (z.B. Minimalwerte, Maximal werte, aber auch Datum/Uhrzeit usw.), verloren.
• Bevor Sie die Außensensoren z.B. in Ihrem Garten
platzieren, führen Sie einen Funktionstest durch, wie am
Anfang von Kapitel 7 beschrieben.
12. Reichweite
Die Reichweite der Übertragung der Funksignale zur Basisstation beträgt unter optimalen Bedingungen bis zu 100m. Dies wird oft auch als „Freifeld-Reichweite“ bezeichnet.
Diese ideale Anordnung (z.B. Basisstation und Außensensor auf einer glatten, ebenen
F
Normalerweise wird die Basisstation im Haus aufgestellt, der Kombi-Sensor im Garten und weitere
Außensensoren z.B. im Nebengebäude (z.B. in einer Voliere) oder Garage.
Die Reichweite kann teils beträchtlich verringert werden durch:
• Wände, Stahlbetondecken
• Beschichtete/bedampfte Isolierglasscheiben
• Fahrzeuge
• Bäume, Sträucher, Erde, Felsen
• Nähe zu metallischen & leitenden Gegenständen (z.B. Heizkörper)
• Nähe zum menschlichen Körper
• Breitbandstörungen, z.B. in Wohngebieten (DECT-Telefone, Handys, Funkkopfhörer, Funklaut
• Nähe zu elektrischen Motoren, Trafos, Netzteilen, Computer
• Nähe zu schlecht abgeschirmten oder offen betriebenen Computern oder anderen elektrischen
F
Wenn die Basisstation keine Daten vom Kombi-Sensor oder evtl. zusätzlich vorhandenen Außensensoren erhält (trotz neuer Batterien), so verringern Sie die Entfernung zwischen Außensensoren
und Basisstation, wechseln Sie den Aufstellungsort.
Beachten Sie Kapitel 7 und 11 dieser Bedienungsanleitung.
Wiese ohne Bäume, Häuser usw.) ist jedoch in der Praxis nie anzutreffen.
sprecher, andere Funk-Wetterstationen, Babyfone usw.)
Geräten
Da die örtlichen Gegebenheiten an jedem Aufstellungsort anders sind, kann eine bestimmte Reichweite nicht garantiert werden.
-
21
22
13. Wartung und Reinigung
a) Allgemein
Überprüfen Sie regelmäßig die technische Sicherheit des Produkts, z.B. Beschädigung des
Gehäuses.
Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Produkt
außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern. Entnehmen Sie die
Batterien.
Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn
• das Gerät sichtbare Beschädigungen aufweist,
• das Gerät nicht mehr funktioniert und
• nach längerer Lagerung unter ungünstigen Verhältnissen oder
• nach schweren Transportbeanspruchungen.
Bevor Sie das Gerät reinigen oder warten, beachten Sie unbedingt folgende Sicherheitshinweise:
Vor einer Reinigung, Wartung oder Instandsetzung entnehmen Sie die Batterien.
Es sind keinerlei für Sie zu wartende Teile im Inneren des Produkts; das Gehäuse
darf nicht geöffnet werden.
Eine Reparatur darf nur durch eine Fachkraft erfolgen, die mit den damit verbundenen
Gefahren bzw. einschlägigen Vorschriften vertraut ist.
b) Reinigung der Basisstation
Staub lässt sich sehr leicht mit einem Staubsauger und einem sauberen weichen Pinsel entfernen. Halten Sie die Öffnung des Staubsaugers in die Nähe der Basisstation (nicht berühren,
Kratzspuren möglich!) und entfernen Sie den Staub mit dem Pinsel. Der aufgewirbelte Staub
wird vom Staubsauger eingesaugt.
Zur Reinigung der Außenseite des Produkts kann auch ein weiches, trockenes und fusselfreies
Tuch verwendet werden.
Für stärkere Verschmutzungen können Sie das Tuch leicht mit lauwarmen Wasser anfeuchten.
Verwenden Sie auf keinen Fall aggressive Reinigungsmittel oder chemische Lösungen, da dadurch
das Gehäuse angegriffen oder gar die Funktion beeinträchtigt werden kann.
c) Reinigung der Außensensoren bzw. des Kombi-Sensors
Nach längerer Betriebszeit im Freien kann sich auf der Kunststoffoberfläche der Außensensoren
Schmutz sammeln. Dieser kann mit einem weichen Tuch, welches mit Wasser angefeuchtet wird,
sehr schnell beseitigt werden.
Spritzen Sie die Außensensoren auf keinen Fall z.B. mit einem Gartenschlauch ab,
da die Außensensoren nur gegen Regen von oben geschützt sind und nicht gegen
Strahlwasser von den Seiten oder unten.
Gelegentlich sollten Sie den Regenmengensensor kontrollieren.
Je nach Standort gelangen Blätter, mit dem Wind getragene Schmutzpartikel, Sand, kleine
Äste u.a. in den Auffangtrichter des Regenmengensensors. Größere Teile können dabei den
Durchfluss verstopfen!
In der Zählwippe kann sich auch Sand ansammeln, der mit zunehmender Menge das Messergebnis verfälscht.
Deshalb ist mindestens einmal pro Jahr der Regenmengensensor zu reinigen.
F
Gehen Sie dabei wie folgt vor:
• Öffnen Sie das Unterteil des Regenmengensensors, drehen Sie dazu das Unterteil ca. 1 cm
nach links, bis Sie es am Metallrohr nach unten gleiten lassen können.
• Nehmen Sie den oberen Auffangtrichter ab, indem Sie ihn vorher ein kleines Stück nach rechts
drehen; danach heben Sie ihn nach oben ab.
• Der Regenfall-Sensor (das Kunststoffteil mit den beiden Messingstiften und dem Kabel) kann
jetzt herausgenommen werden.
Merken Sie sich die Orientierung, an einer Seite befindet sich das Verbindungskabel
F
• Nehmen Sie die Zählwippe heraus.
F
• Reinigen Sie nun die Bestandteile des Regenmengensensors. Denken Sie auch an das Ab-
des Regenfall-Sensors.
Merken Sie sich die Orientierung, an einer Seite der Zählwippe befindet sich ein kleiner
Magnet.
laufloch im Kunststoff-Unterteil des Regenmengensensors, das Sie am Metallrohr nach unten
geschoben haben.
• Zum Zusammenbau setzen Sie zuerst die Zählwippe in die Halterung ein.
Dabei muss sich der Magnet der Zählwippe auf
F
Die beiden unteren Trapezstifte müssen im unteren Teil
der Halterung richtig eingesteckt werden.
Nur dadurch ist gewährleistet, dass sich die Zählwippe
leicht bewegt.
der Seite befinden, die zum Kabel zeigt.
23
24
• Stecken Sie den Regenfall-Sensor in seine Halterung
ein. Er hält automatisch auch die Zählwippe fest.
Nur eine Orientierung ist korrekt; das Kabel
F
des Regenfall-Sensors und der Magnet der
Zählwippe müssen sich auf der gleichen Seite
befinden; die Kunststoffnase auf der anderen
Seite muss genau in die Halterung eingesteckt sein, siehe im Kreis im rechten Bild.
• Setzen Sie den Auffangtrichter von oben auf den Sensorträger und rasten Sie ihn durch Links
drehen ein.
• Schieben Sie das Gehäuseunterteil des Regenmengensensors nach oben und verriegeln Sie
es durch eine Rechtsdrehung, bis es einrastet.
Die Ablauflöcher im Gehäuseunterteil müssen dabei nach außen hin zeigen, damit das
F
Wasser nicht auf den Metallständer läuft.
-
d) Abgleich des Regensensors
Das Mess-System des Regenmengen-Sensors ist bereits ab Werk auf hohe Genauigkeit
F
Der Abgleichvorgang dauert recht lange (mind. 10 Minuten) und muss sehr genau und gewissenhaft durchgeführt werden, da ansonsten die Genauigkeit viel geringer ist als die bereits
vorhandene.
Zum Abgleich gehen Sie wie folgt vor:
• Setzen Sie zuerst einen evtl. aufsummierten Regenmengenwert auf Null zurück.
Drücken Sie dazu im normalen Anzeigemodus die Taste „RAIN“ für etwa zwei Sekunden.
• Kontrollieren Sie, ob der Regenmengensensor sauber und die Zählwippe trocken ist.
• Gießen Sie sehr langsam (über 10 Minuten verteilt) 100 ml klares Wasser in den Auffang-trichter
• Die angezeigte Gesamtmenge sollte jetzt 6,5 l/m2 betragen.
• Wird ein abweichender Wert angezeigt, so ist der so genannte Wippenwert wie folgt neu zu
6,5 x aktueller Wippenwert
Neuer Wippenwert =
Istwert (Anzeige nach dem Einfüllen des Wassers)
eingestellt. Deshalb ist normalerweise ein Abgleich NICHT erforderlich.
Nach dem Loslassen der Taste muss die Anzeige der Gesamt-Regenmenge auf „0“ stehen.
Außerdem muss die Regenmenge für den Abgleich in mm oder l/m angezeigt werden.
des Regensensors.
Achtung!
Zu schnelles Gießen verfälscht das Messergebnis! Gießen Sie das Wasser so
langsam in den Trichter, dass zu keinem Zeitpunkt Wasser im Trichter steht.
berechnen:
• Im Konfigurationsmenü (siehe Kapitel 9. a), „Abgleichwert Regensensor eingeben“) muss dieser
neue Wert eingetragen werden.
Er wird immer in ml/Wippenschlag angegeben, die rechts daneben stehende Einheit
F
Werkseitige Einstellung ist 295 ml/Wippenschlag (der „aktuelle Wippenwert“ für die obige
Formel).
ist die spätere Anzeigeeinheit der Regenmenge!
25
26
14. Handhabung
Beachten Sie sämtliche Sicherheitshinweise dieser Bedienungsanleitung!
a) Allgemein
Das Produkt darf nicht geöffnet oder zerlegt werden (bis auf die in dieser Bedienungsanleitung
beschriebenen Arbeiten, z.B. Batteriewechsel oder Reinigung des Regenmessers).
Es sind keine für Sie zu wartenden Teile im Inneren des Produkts. Außerdem erlischt dadurch
die Zulassung (CE)!
Durch den Fall aus bereits geringer Höhe wird das Produkt beschädigt.
b) Basisstation
Vermeiden Sie folgende widrige Umgebungsbedingungen bei Betrieb der Basisstation:
- Nässe oder zu hohe Luftfeuchtigkeit
- Extreme Kälte oder Hitze
- Direkte Sonneneinstrahlung
- Staub oder brennbare Gase, Dämpfe oder Lösungsmittel
- starke Vibrationen
- starke Magnetfelder, wie in der Nähe von Maschinen oder Lautsprechern
Verwenden Sie das Produkt niemals gleich dann, wenn es von einem kalten in einen warmen
Raum gebracht wird. Das dabei entstehende Kondenswasser kann unter Umständen das Produkt zerstören.
Warten Sie, bis die Basisstation auf Zimmertemperatur gekommen ist. Dies kann mehrere
Stunden dauern.
Der Aufstellungsort soll so gewählt werden, dass die Basisstation sicher steht und nicht herunterfallen kann. Durch das hohe Gewicht besteht sonst Verletzungsgefahr.
Wertvolle oder kratzempfindliche Möbeloberflächen sollten Sie mittels geeigneter Unterlagen vor
Beschädigung schützen, bevor Sie die Basisstation aufstellen.
c) Kombi-Sensor
Der Kombi-Sensor ist zwar geschützt gegen Regen von oben, jedoch nicht von der Seite oder
von unten. Vermeiden Sie deshalb unbedingt das Anspritzen z.B. über einen Gartenschlauch
oder einem anderen Bewässerungssystem.
Wählen Sie den Aufstellungsort so, dass Kinder den Kombi-Sensor nicht umkippen können; stellen
Sie den Kombi-Sensor nicht in der Nähe von Fahrzeugen, Glastüren/-fenstern o.ä. auf!
15. Begriffserklärungen
Empfundene Temperatur
Siehe „Windchill“.
Komfort-Indikator
Die Symbole des Komfort-Indikators (die drei verschiedenen „Smilies“ J K L ) geben
das Raumklima wieder, wobei die Wetterstation nach folgender Tabelle arbeitet:
Temperatur Feuchte
20% 30% 35% 40% 45% 50% 55% 60% 65% 70%
< 18° L L L L L L L L L L
18-19,9° L L L K K K K K K L
20-21,9° L L L K J J J J K L
22-23,9° L L K J J J J K L L
24-25,9° L K J J J J K L L L
26-27,9° L K K K K K K L L L
über 28° L L L L L L L L L L
Abhängig vom Verhältnis Temperatur zu Luftfeuchte gibt es recht deutlich abgegrenzte Bereiche,
die als behagliches oder unbehagliches Klima definiert werden.
So empfindet man z. B. bei einer Temperatur von 25°C eine Luftfeuchte unter 30% als zu trocken
(z. B. Heizungsluft) und eine über ca. 60% als schwül.
Taupunkt
Dabei handelt es sich um einen Temperaturpunkt, der abhängig ist vom Zusammentreffen eines
bestimmten Luftdrucks, einer bestimmten Temperatur und einer bestimmten Luftfeuchte.
An diesem Temperaturpunkt beginnt die Kondensation der Luftfeuchte, die sog. Betauung, die
Luftfeuchtigkeit kondensiert aus und schlägt sich als Flüssigkeit (Nebel, Dampf) nieder.
Liegt der Taupunkt für Wasserdampf unter 0°C, so erfolgt die Kondensation als Schnee oder
Reif.
Wettervorhersage
Die Wettervorhersage der Wetterstation erfolgt über unterschiedliche Wettersymbole, die errechnet
werden aus der Steig- oder Fallgeschwindigkeit des Luftdrucks (Tendenz).
Diese Änderungsgeschwindigkeit des Luftdrucks ist die entscheidende Größe für die Vorhersage
des kommenden Wetters, der absolute Wert spielt hierbei eine untergeordnete Rolle. Allgemein
kann man sagen, dass steigender Luftdruck besseres Wetter bedeutet, sinkender Luftdruck
hingegen schlechteres Wetter.
Windchill (Äquivalent-Temperatur, Empfundene Temperatur)
Der Mensch empfindet Temperaturen unter bestimmten Umständen ganz anders als ein Thermometer anzeigen kann. Bei niedrigen Außentemperaturen empfindet man die Temperatur auf
unbekleideter Haut viel niedriger, je schneller ein zusätzlicher Wind weht.
27
28
Der „Windchill“ ist als Abkühlungseffekt definiert für eine unbekleidete Haut mit einer theoretischen Oberflächentemperatur von 33°C und einer Windgeschwindigkeit von über 2.6 m/s.
Je höher die Windgeschwindigkeit ist und je niedriger die tatsächliche Umgebungstemperatur,
desto spürbarer ist der Windchill-Effekt.
Die „Empfundene Temperatur” ist näherungsweise vergleichbar mit der sog. gefühlten Temperatur,
die zusätzlich u. a. noch die Strahlungseinwirkung der Sonne, die Lichtreflexion der Wolken, die
Lichtwellenlänge usw. berücksichtigt.
Windstärken-Tabelle (Beaufort)
Beaufort Windgeschwindigkeit Bezeichnung
0 0 - 0,7 km/h Windstille
1 0,7 - 5,4 km/h leiser Zug
2 5,5 - 11,9 km/h leichte Brise
3 12,0 - 19,4 km/h schwache Brise
4 19,5 - 28,5 km/h mäßige Brise
5 28,6 - 38,7 km/h frische Brise
6 38,8 - 49,8 km/h starker Wind
7 49,9 - 61,7 km/h steifer Wind
8 61,8 - 74,6 km/h stürmischer Wind
9 74,7 - 88,9 km/h Sturm
10 89,0 - 102,4 km/h schwerer Sturm
11 102,5 - 117,4 km/h orkanartiger Sturm
12 > 117,4 km/h Orkan
16. Entsorgung
a) Allgemein
Gerät nicht im Hausmüll entsorgen!
Elektronische Geräte sind entsprechend der Richtlinie über Elektro- und ElektronikAltgeräte über die örtlichen Sammelstellen für Elektronik-Altgeräte zu entsorgen!
b) Batterie-/Akku-Entsorgung
Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur Rückgabe aller gebrauchten
Batterien und Akkus verpflichtet; eine Entsorgung über den Hausmüll ist untersagt!
Schadstoffhaltige Batterien/Akkus sind mit nebenstehenden Symbolen gekennzeichnet, die auf das Verbot der Entsorgung über den Hausmüll hinweisen.
Die Bezeichnungen für das ausschlaggebende Schwermetall sind: Cd=Cadmium,
Hg=Quecksilber, Pb=Blei (Bezeichnung steht auf Batterie/Akku z. B. unter den links
abgebildeten Mülltonnen-Symbolen).
Ihre verbrauchten Batterien/Akkus können Sie an uns zurücksenden, oder unentgeltlich bei den Sammelstellen Ihrer Gemeinde oder überall dort abgeben, wo
Batterien/Akkus verkauft werden!
Sie erfüllen damit die gesetzlichen Verpflichtungen und leisten Ihren Beitrag zum Umweltschutz.
17. Technische Daten
Messintervall der Außensensoren: .........................................................................ca. 3 Minuten
Messintervall des Innensensors: .......................................................................... ca. 10 Minuten
Sendefrequenz: ........................................................................................................ 868,35 MHz
Reichweite im Freifeld : .................................................max. 100 m (bitte Kapitel 12 beachten!)
Temperaturbereich innen: ...................................................................................0°C bis +59,9°C
Auflösung: ...........................................................................................................................0,1°C
Genauigkeit: ......................................................................................................................±0,8°C
Temperaturbereich außen (Kombi-Sensor): ................................................... 29,9°C bis +79,9°C
Auflösung: ...........................................................................................................................0,1°C
Genauigkeit: ......................................................................................................................±0,8°C
Messbereich rel. Luftfeuchte (innen/außen): ............................................................ .0 % - 99 %
Auflösung: ............................................................................................................................. 1 %
Genauigkeit: ........................................................................................................................±5 %
Regenmengenanzeige: .......................................................................................... 0 bis 999 mm
Auswertungsintervall: .................................................................... .letzte Stunde: um xx:30 Uhr;
Tagesmenge: 07:30 Uhr
Auflösung: .....................................................................................................................< 0,3 mm
Windgeschwindigkeit : .............................................................................................. 0-200 km/h
Auflösung: ........................................................ bis 100 km/h: 0,1 km/h; über 100 km/h: 1 km/h
Spannungsversorgung:
Basisstation: ..............................................................................................4 x LR6 / Mignon / AA
Kombi-Sensor: ..........................................................................................3 x LR6 / Mignon / AA
Abm. (B x H x T) Basisstation: ........................ Ca. 160 mm * 220 mm * 35 mm (ohne Standfuß)
29
30
18. Positionstabelle
(Breiten-/Längengrade)
Positionstabelle für ausgewählte Orte in Deutschland:
Ort Breitengrad Längengrad
Anzeige „LA“ Anzeige „LO“
= „Latitude“ = „Longitude“
Aachen 50,8° 6,1°
Augsburg 48,4° 10,9°
Berlin 52,5° 13,4°
Bonn 52,5° 7,1°
Bremen 53,0° 8,8°
Chemnitz 50,8° 12,9°
Dortmund 51,5° 7,5°
Dresden 51,1° 13,8°
Duisburg 51,4° 6,8°
Düsseldorf 51,2° 6,8°
Erfurt 51,0° 11,0°
Flensburg 54,8° 9,4°
Frankfurt am Main 50,2° 8,7°
Freiburg im Breisgau 48,0° 7,9°
Hamburg 53,6° 10,0°
Hannover 52,2° 9,7°
Jena 50,9° 11,6°
Karlsruhe 50,9° 8,4°
Kassel 51,3° 9,5°
Kiel 54,3° 10,1°
Köln 50,9° 7,0°
Leer/ Ostfriesland 53,2° 7,4°
Leipzig 51,3° 12,4°
Magdeburg 51,3° 11,6°
Mainz 50,0° 8,3°
München 50,0° 11,6°
Nürnberg 49,5° 11,1°
Oberhausen 49,5° 6,8°
Oldenburg (Oldb.) 53,1° 8,2°
Saarbrücken 49,3° 7,0°
Schwerin 53,6° 11,4°
Stuttgart 48,8° 9,2°
Wiesbaden 50,1° 8,2°
Impressum
Diese Bedienungsanleitung ist eine Publikation der eQ-3 Entwicklung GmbH.
Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B.
Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen,
bedürfen der schriftlichen Genehmigung des Herausgebers.
Nachdruck, auch auszugsweise, verboten.
Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung.
Änderung in Technik und Ausstattung vorbehalten.
©Copyright 2007 by eQ-3 Entwicklung GmbH. 75582 V2.0 Stand: 06/07
31
32
Konformitätserklärung 0700
eQ-3 Entwicklung GmbH, 26789 Leer Datei : ws300-2_ce_g_eq-3_070405.doc
Die Firma :
eQ-3 Entwicklung GmbH
Maiburger Str. 36
26789 Leer
erklärt, in alleiniger Verantwortung, dass das Produkt
Wetterstation
Handelsname: eQ-3 Typ: WS300-2
auf das sich diese Erklärung bezieht, mit den folgenden Normen und Richtlinien
übereinstimmt:
R&TTE-Richtlinie 99/5/EG
EMV-Richtlinie 89/336/EWG
Niederspannungsrichtlinie
2006/95/EG
EN 300 220-1 (2000-09) EN 60950-1 (2003-03)
EN 300 220-3 (2000-09)
EN 301 489-1 (2003-12)
EN 301 489-3 (2002-08)
EN 61000-6-1 (2002-08)
EN 61000-6-3 (2005-06)
Die oben genannte Firma hält die erforderliche technische Dokumentation zur
Einsicht bereit.
Leer, den 05. April 2007 Dipl.-Ing. Lothar Schäfer
Entwicklungsleiter / EMV-Beauftragter
Zur Beurteilung des Konformitätsbewertungsverfahrens für die eingesetzte
Funktechnik (Funk-Sende- und / oder Empfangsmodul) wurde die Benannte Stelle
PHOENIX TESTLAB GmbH, 32825 Blomberg eingeschaltet.
Hinweise zur Betriebsumgebung
Die zur Beurteilung des Produktes herangezogenen Normen legen Grenzwerte für
den Einsatz im Wohnbereich, Geschäfts- und Gewerbebereich sowie in
Kleinbetrieben fest, wodurch der Einsatz des Erzeugnisses für diese
Betriebsumgebung vorgesehen ist.
Hierzu gehören folgende, typische Einsatzorte und Räumlichkeiten:
-
Wohngebäude/Wohnflächen wie Häuser, Wohnungen, Zimmer usw.;-Verkaufsflächen wie Läden, Großmärkte usw.;-Geschäftsräume wie Ämter und Behörden, Banken usw.;-Unterhaltungsbetriebe wie Lichtspielhäuser, öffentliche Gaststätten usw.;-im Freien befindliche Stellen wie Tankstellen, Parkplätze, Sportanlagen usw.;-Räume von Kleinbetrieben wie Werkstätten, Dienstleistungszentren usw.
Alle Einsatzorte sind dadurch gekennzeichnet, dass sie an die öffentliche
Niederspannungs-Stromversorgung angeschlossen sind. Bei dem Einsatz in einer
elektromagnetisch stärker gestörten Umgebung wie z.B. der typischen
Industrieumgebung, können insbesondere Probleme mit einer nicht ausreichenden
Störfestigkeit des Erzeugnisses auftreten.
33
34
GB
Introduction
Dear Customer,
Thank you for purchasing this product.
The product has been EMV-tested and thus meets the requirements of the valid European
and national guidelines. CE-conformity has been proven and the corresponding declarations
deposited with the manufacturer.
In order to maintain this condition and ensure safe operation, you, as the user, have to observe
this operating manual.
Prior to using the product for the first time, please read the entire operating manual and observe
all operating and safety instructions.
We should already like to point out now the correct order for commissioning the
F
All company names and product descriptions listed herein are the trademarks of the
respective manufacturers. All rights are reserved.
products. Please also observe the installation and calibration instructions in this
operating manual as well as the information about impairment of radio transmission
between the sensors and base station.
Table of Contents
Page
1. Intended use ........................................................................................................................36
2. Scope of delivery .................................................................................................................37
3. Terminology .........................................................................................................................37
4. Features and functions ........................................................................................................37
a) Base station .....................................................................................................................37
b) Combination sensor .........................................................................................................38
5. Safety instructions ...............................................................................................................39
6. Battery and environment instructions ..................................................................................39
7. Preparation for operation, commissioning ..........................................................................40
a) Commissioning the combined sensor .............................................................................40
b) Commissioning additional sensors ..................................................................................41
c) Commissioning the base station .....................................................................................41
8. LCD displays .......................................................................................................................42
9. Configuration and operation ................................................................................................43
a) Basic settings, configuration ...........................................................................................43
Calling up configuration mode .........................................................................................44
Setting time and date ......................................................................................................44
Entering longitude and latitude ........................................................................................44
Setting time zone .............................................................................................................45
Entering rain sensor .........................................................................................................45
Selecting unit for rain gauge ............................................................................................46
Allocating the progress display ........................................................................................46
Selecting the unit for the wind speed ..............................................................................46
Terminating the configuration mode ................................................................................46
b) Operation .........................................................................................................................47
Selecting indoor temperature display ..............................................................................47
Selecting outdoor temperature display ...........................................................................47
Selecting outdoor sensor .................................................................................................47
Selecting rainfall quantity display period .........................................................................47
Deleting total rainfall quantity ..........................................................................................47
Displaying MIN/MAX values .............................................................................................47
Displaying time/date for individual extreme values .........................................................48
Deleting MIN/MAX Values ................................................................................................48
c) Other functions ................................................................................................................49
Moon phase display.........................................................................................................49
Weather Willie ..................................................................................................................49
Weather forecast ..............................................................................................................49
Wind symbol display (windsock) .....................................................................................49
Immediate rain display .....................................................................................................49
Comfort indicator .............................................................................................................50
10. Changing battery .................................................................................................................50
a) Base station .....................................................................................................................50
b) Combination sensor, outdoor sensors ............................................................................50
11. Troubleshooting ...................................................................................................................51
12. Range: .................................................................................................................................52
35
36
13. Maintenance and cleaning ...................................................................................................53
a) General ............................................................................................................................53
b) Cleaning base station ......................................................................................................53
c) Cleaning outdoor sensors or combination sensor ...........................................................53
d) Aligning rain sensor .........................................................................................................56
14. Handling ..............................................................................................................................57
a) General ............................................................................................................................57
b) Base station .....................................................................................................................57
c) Combination sensor .........................................................................................................57
15. Terminology .........................................................................................................................58
16. Disposal ...............................................................................................................................59
a) General ............................................................................................................................59
b) Disposing of batteries and accumulators ........................................................................59
17. Technical data ......................................................................................................................60
18. Position table (longitude/latitude) ........................................................................................61
Imprint .................................................................................................................................62
1. Intended use
The weather station WS300 is a high-quality universal weather measuring system which processes
a large quantity of weather data and additional information, and displays the current weather as
well as weather forecasts.
All relevant data are displayed simultaneously on the LC display. Additional data can be called
up at the push of a key.
A special feature is „Weather Willie“. He indicates the current temperature range of the by means
of the clothes he wears, the current wind speed with his hair and scarf and the forecast and
starting or current precipitation.
The forecasts of the base station serve only the purpose of orientation. They do not represent
an absolutely true forecast. The manufacturer does not assume any responsibility for incorrect
displays, measuring values or weather forecasts or any consequences which may result from
these.
The product is intended for private use. It is not suited for medical purposes or public information.
The components of this product are not toys. Install all components in such a way that children
have no access to them.
The product is battery-operated. All external sensors transmit their data per radio to the base
station (868 MHz, range up to 100 m in open space, see chapter 12 on page 52).
Any other use than that described above may lead to damage to the product or to
other danger.
Read the complete operating manual carefully. It contains much important information
about the installation and operation.
For further questions and advices, complaints and services please contact your
dealer.
2. Scope of delivery
• Weather station WS300
• Plastic base for weather station
• Operating manual
• 4 x LR6
3. Terminology
An exclamation mark in a triangle indicates important instructions in the operating
manual which must be observed under all circumstances.
You will see the „hand” symbol for special tips and instructions concerning operation.
F
4. Features and functions
a) Base station
Display of indoor temperature and air humidity
• Temperature display in °C
• Can be switched to display internal dew point
• Storage of minimum/maximum temperature with time and date of incidence
• Storage of minimum/maximum humidity with time and date of incidence
• Comfort zone indicator
• Graphic display of progress for the past 24 hours
Display of one of a maximum of 9 outdoor sensors (temperature and air humidity)
• Display of the data of the combination sensor or 8 outdoor sensors for temperature/air humidity
(ASH2200)
• Display of temperature, dew point or wind-chill temperature
• Storage of minimum/maximum temperature with time and date of incidence
• Storage of minimum/maximum humidity with time and date of incidence
• Graphic display of progress for the past 24 hours
Display of wind speed
• Selectable units: km/h, m/s, mph
• Storage of maximum wind speed with time and date of incidence
• Additional graphic display (wind cone) for slight, moderate and strong wind
Display of the amount of rain in mm, l/m2 or inch for:
• total amount since the last clearance, last hour, current hour, last 24 hours, current 24 hours
• storage of the maximum quantity per hour and per day
• additional display for commencing rain (immediate rain display)
37
38
Display of atmospheric pressure progress / atmospheric pressure tendency:
• graphic display of the progress in the past 24 hours
• display of atmospheric pressure tendency in 5 different stages: increasing strongly, increasing,
steady, falling, falling strongly
Symbolic display of weather forecast
• Symbol for: rainy, cloudy, fair and sunny
Display of time and date
• Integrated quartz clock
Display of sunrise / sunset
• Based on location data to be entered individually; calculation is possible within a range of
–60 to +60 °N
Display of moon phases
• Display of current moon phase: new moon, waxing moon, full moon, waning moon
„Weather Willie“
Reminiscent of the almost forgotten weather house in which case a person with an umbrella
comes out in case of bad weather and another one with light clothing in case of good weather,
the WS300 has „Weather Willie“.
The behaviour of this figure depends on several weather factors so that you can tell at a glance
which clothes you can wear if going outdoors.
This not only evaluates the current measuring values for the outdoor temperature, air humidity,
wind and rain.
The weather forecast also plays an important role here. Depending on the weather situation,
„Weather Willie“ has a different appearance and wears different clothing.
„Weather Willie“ shows several weather factors at one glance:
• Weather Willie’s clothing depends on the outdoor temperature measured by means of the
combination sensor.
• In the case of wind speed in excess of 10 km/h (moderate wind), Weather Willie’s hair will blow in
the wind. If the temperature is below 15 °C at the same time, his scarf will also blow in the wind.
• If the weather forecast forecasts rain, Weather Willie will carry a (closed) umbrella.
• If it starts raining, Weather Willie will carry an open umbrella.
b) Combination sensor
• Radio transmission of:
- rain quantity
- immediate rain detection
- wind velocity
- temperature
- humidity
5. Safety instructions
Damage caused by non-observance of this operating manual can lead to
forfeiture of the warranty! We shall not assume any liability for subsequent
damage!
We shall not assume any liability for damage to items or persons caused by
improper handling or non-observance of the safety instructions! In such cases,
any guarantee claims shall become null and void .
Dear Customer, the following safety and hazard notices not only serve the protection
of your health but also the protection of the appliance. Please read the following points
carefully!
Do not use this product in hospitals or medical institutions. Although the outdoor sensor only
emits relatively weak radio signals, these may cause interference to life-support systems. The
same can also apply in other areas.
The weather station is only suited for dry, indoor premises. Do not expose it to direct sunlight,
extreme heat, cold, dampness or humidity.
If used correctly, the rain/wind detector is suited on the other hand to unprotected outdoor
locations.
For safety and licensing reasons (CE), it is not permitted to convert or modify the product.
Do not leave the packaging material lying around. Plastic foil and bags, polystyrene parts etc.
are dangerous toys in the hands of children.
Handle the product with care! Blows or impact, or dropping it even from a small height will
damage it.
6. Battery and environment instructions
• Batteries do not belong in the hands of children.
• Observe the right polarity when inserting the batteries/accumulators.
• Do not leave batteries lying around. Pets or small children may swallow them. If they are
swallowed, contact a doctor immediately.
• Leaking or damaged batteries/accumulators may lead to injury to the skin. For this reason,
use suitable protective gloves when changing them.
• Make sure that batteries or accumulators are not thrown into the fire or short-circuited. There
is a likelihood of explosion!
• Never dismantle batteries/accumulators!
• Do not recharge normal batteries. There is a risk of explosion!
• If the product is not used for longer periods of time (e.g. in case of storage), please remove
the inserted batteries/accumulators in order to prevent damage caused by leaking batteries/
accumulators.
39
40
7. Preparation for operation, commissioning
Please observe:
First of all, put all available outdoor sensors into operation (insert batteries)
and then the base station itself.
If you proceed in the opposite order, it could occur that the base station does
not detect all the existing outdoor sensors.
We always recommend you to first of all try out the base station with all outdoor sensors (in as
much as you have purchased additional outdoor sensors besides the supplied combination sensor)
in a room before installing the outdoor sensors in the open air. However, the distance between the
base station and the out-door sensors should be at least 2 m in order to avoid interference.
If you notice that one outdoor sensor is out of range after installation, you can assume that radio
reception is not sufficient (and that there is no defect in the outdoor sensor).
This initial function test will save extensive and time-consuming error searches afterwards.
a) Commissioning the combination sensor
• Open the casing of the sensor. First of all, turn the lower casing cover slightly in the direction
of the arrow (1) as shown below and then carefully lower the casing cover.
• Now insert three batteries (LR6/mignon/AA) with the correct polarity into the battery compartment (see illustration below on the
right). Use preferably alkaline batteries.
Accumulators can also be used but these reduce will
F
For the first 5 minutes the combination sensor is in a test mode and
sends its data-telegrams in an intervall of approx. 3 seconds. After
completion of the test mode the normal transmission interval of
approx. 155 seconds is activated.
It must be guaranteed that the combination sensor has already
left its test mode when the synchronisation mode of the base station is terminated, otherwise a normal reception isn’t possible.
reduce the range due to the lower voltage / capacity as
well as their operating life!
1
• Close the sensor casing, slide the cover to the top and lock it again.
• Assemble the installation base.
As already explained above, you should first of all install the sensors
in the garden etc. after a successful initial function test.
It may be difficult to find a favourable place for the combination sensor
as this should stand preferably in the shade in order to measure the
correct temperature. On the other hand, it is also necessary to
consider the functions of the wind and rain sensor.
Closeness to buildings, trees, etc. may impair the measuring values
of the wind and rain sensor.
–
+
+
–
below
2
–
+
Once you have found a favourable location, insert the earth peg deep into the ground in order to
ensure the stability of the combination sensor.
When selecting the installation site, take the safety of children, pets, vehicles,
etc into consideration.
Any risk of the combination sensor’s falling poses the risk of injury or danger
of damaging vehicles or other objects.
You can also use a hammer to insert the earth peg into the ground. However,
use a suitable piece of wood or similar in order not to damage the top end of
the pipe as this makes it impossible to connect the other pieces of pipe (loss
of warranty)!
Make sure that there are no pipes or similar installed in the area where you wish
to insert the peg into the ground (e.g. hoses for irrigation systems or similar).
b) Commissioning additional sensors
If you wish to use one or several additional temperature / humidity sensors of the type
„ASH2200“, insert the batteries now into the sensor(s) with the right polarity. You can
operate up to 8 sensors.
–
+
–
+
c) Commissioning the base station
• Open the battery compartment on the back of the base
station (remove the installation base, if applicable).
• Insert four batteries (LR6/mignon/AA) with the correct
polarity into the battery compartment.
Use preferably alkaline batteries.
It is possible to use accumulators but these
F
• Close battery compartment.
• After you have inserted the batteries, all segments of the LCD are displayed briefly.
• After that, the base station activates the synchronisation mode for 15 minutes. During this
period, the device displays all received radio weather sensors in succession.
If all sensors used have already been received, you can terminate synchronisation mode
prematurely by pressing any key. It must be guaranteed that the combination sensor has
already left its test mode, otherwise a normal reception isn’t possible. In case of doubt
the synchonisation mode of the base station should not be terminated manually.
• Normal display of all weather data takes place after synchronisation. Only the sunset and
sunrise together with the moon phase are not yet displayed because the time and the calendar
have to be set for this purpose.
• You can either hang the base station on a wall (there is a corresponding opening on the back)
or place it on a level surface with the installation base.
• If you wish to use the installation base, first hook the short claws of the base into the holders
on the back of the base station. Afterwards, tilt the base forward until the claws snap into
place in the holders on the bottom of the base station.
reduce the operational life due to their lower
voltage / capacity.
–
+
+ –
below
41
42
8. LCD Displays
17
16
1
15
14
2
13
3
4
5
12
11
6
7
8
10
9
1 Current indoor temperature
2 Current indoor humidity
3 Comfort zone indicator (for the display of a comfortable/uncomfortable climate)
4 Rain display
5 Amount of rain (in the above illustration, the rain amount in the last 24 hours)
6 Atmospheric tendency display
7 Graphic progress display (history) depending on the unit selected (illustration above: at-
mospheric pressure)
8 Sunrise time and sunset time
9 Time and date display
10 Animated icon „Weather Willie“
11 Current wind speed
12 Symbol for wind strength
13 Sensor number (no display when the combination sensor is selected)
14 Current air humidity value of the outdoor sensor selected
15 Current temperature value of the outdoor sensor selected
16 Symbol for the moon phase
17 Symbol for the weather forecast (sunny, fair, cloudy, rainy)
9. Configuration and Operation
After installation of the radio sensors and the subsequent commissioning of the base station
(this order must be observed!), the data transmitted by the radio sensors should appear on the
LC display of the base station.
a) Basic Settings, configuration
The following settings are still required for operation:
• Year, month, day, hour, minute
• Latitude/longitude of your position
• Time zone
You will then see the display of the moon phase and the sunset/sunrise as well as
F
Additional settings:
• Rain sensor alignment is possible on request (however, this was already carried out by the
manufacturer so that it normally does not have to be repeated!)
• Unit of rain quantity
• Assignment of progress display (air pressure, interior or exterior temperature)
• Wind strength unit
the date and the time.
The keys have the following functions in configuration mode:
Imprint Function Description
IN (unused)
SENSOR EXIT leaving configuration mode
MIN/MAX + increase value
RAIN - decrease value
OUT NEXT to next setting
You will also find the key allocation on the back of the weather station.
Please observe:
F
Configuration takes place in the sequence:
Year ‡ Month ‡ Day ‡ Minute ‡ Hours ‡ Latitude ‡
Longitude ‡ Time zone (ti) ‡ Rain sensor alignment ‡
Rain unit quantity ‡ Assignment of progress display ‡ Wind unit
The values are adjusted more quickly if you press the keys „+“ or „-“ longer when
making individual settings.
After each setting, you can leave the configuration mode by pressing „EXIT“ or move
on to the next setting using the key „NEXT“.
After that, the setting order commences from the beginning again.
F
43
44
IN
+
NEXT
+
NEXT
+
NEXT
+
NEXT
+
NEXT
>2 seconds
-
-
-
-
-
year
month
minutes
hours
Calling up configuration mode
Press key „IN“ for approx. 2 seconds. When the key has been
released, the corresponding display appears.
You can leave the configuration mode at any time by pressing
„EXIT“ (= „SENSOR“), see „Terminating configuration
mode“.
Setting time and date
Set current year using the keys „+“ and „-“.
Press „NEXT“ key.
Set current month using the keys „+“ and „-“.
Press „NEXT“ key.
Set current day using the keys „+“ and „-“.
day
Press „NEXT“ key.
Set minutes using the keys „+“ and „-“.
Press „NEXT“ key.
Set hours using the keys „+“ and „-“.
Press key „NEXT“; then you can set the latitude („LA“ appears
on the display).
Entering latitude/longitude
It is necessary to state the location of the weather station in
order to calculate the sunset/sunrise times.
You can enter the latitude at a range of between -60.0° to +60.0°.
The manufacturer’s setting is Berlin. You can determine your
position in different ways:
• in chapter 18 on page 61, you will find a table with the coordinates of several German cities. Select a nearby location
near and enter its coordinates.
• if you have a GPS navigation device, e.g. in your car or a
mobile device, you can adopt its position details and thus
the exact position.
• you can also obtain the exact co-ordinates in the Internet.
There are numerous sites that deal with navigation.
Please observe the fact that the information concerning the
sunrise / sunset would only be correct to be exact at the sea
of for completely level landscape. Mountains, high forests etc.
will alter these values for your location.
Even for the ideal situation, the information can deviate by
some minutes as an approximation formula is used for the
calculation.
+
-
latitude
Set the latitude using the keys „+“ and „-“.
Example: 52.5°, input: 525
NEXT
+
NEXT
+
EXIT
or
NEXT
longitude
-
-
terminating
configura-
time
zone
extended
settings
Press the „NEXT“ key. After that, you can enter the longitude.
The display shows this as „LO“ („Longitude“).
Set the longitude using the keys „+“ and „-“.
Example: 13.4°, input: 0134
Press the key „NEXT“ and now set the time zone. The display
shows „ti”.
Setting the time zone
The time zone is required for the calculation of the sunrise
and sunset times.
Enter the difference to GMT (Greenwich Mean Time).
The following values apply for Germany:
• Daylight saving + 2
• Winter time + 1
Enter the current value for your time zone using the keys „+“
and „-“.
All settings have been made at this time for correct operation
of the weather station. The extended settings are not required
for normal operation.
Now press „EXIT“ to leave the configuration mode and return to
normal mode. Now the base station is back in normal mode.
Press the key „NEXT“ to make extended settings and go to
the balancing of the rain sensor.
+
NEXT
-
alignment
value
Entering the alignment value
The rain gauge has been set to a high degree of accuracy ex
works so that you normally do not need to align it.
Simply press „NEXT“ to take over the factory settings.
Otherwise the alignment value will have to be determined
first of all in normal mode (see chapter 13 d) on page 56).
Enter the previously determined alignment value using the
keys „+“ and „-“.
Press „NEXT“ to set the unit for measuring rain.
45
46
+
NEXT
+
NEXT
-
-
rain
quantity
unit
assigning
progress
display
Selecting the unit for rainfall
measurement
The unit for the rainfall quantity is displayed in the field „RAIN“
where you can chose between l/m2 or mm.
Select the desired unit using the keys „+“ and „-“.
Press the „NEX T“ key. After that, you can allocate the
progression display.
Allocating the progress display
You can allocate the following display types to the graphic
progression display:
• atmospheric pressure
• interior temperature
• exterior temperature
If the progress display is allocated to one of the two temperature
displays, the symbol „ “ appears in the display field concerned in addition.
Overlay/identification in the display field:
P = atmospheric pressure
O = outdoor temperature
I = indoor temperature
Select the desired allocation using the keys „+” and „-”.
Press the key „NEXT“, after that, the unit for the wind velocity
measurement can be entered.
+
EXIT
Selecting the unit for wind velocity
The following units can be set:
km/h = kilometre per hour
m/s = metre per second
mph = miles per hour
The display will take place in the field „WIND”.
Select the unit with which you wish to display the wind velocity
-
wind
velocity
unit
using the keys „+” and „-”.
If the „NEXT“ key is pressed, the year will appear
F
again; the input order can commence from the
beginning again. You could now, for example,
monitor or alter the entries.
Terminating configuration mode
Press „EXIT” to complete input. This can take place at any
desired position, e.g. after setting the time etc.
b) Operation
Selecting indoor temperature display
In normal operation, the indoor temperature and internal humidity are displayed in the display
field „INDOOR”.
By repeatedly pressing the „IN” key, you can switch between:
• indoor temperature
• respective dew point
Selecting outdoor temperature display
In normal operation, the indoor temperature and internal humidity of the selected outdoor sensor
are displayed in the display field „OUTDOOR”.
By repeatedly pressing the „OUT” key, you can switch between:
• outdoor temperature
• respective dew point
• temperature measured (wind chill)
Selecting outdoor sensor
In the display field „Sensor”, the outdoor sensor selected at the moment concerned is displayed
together with its sensor number. Only active (in the synchronisation phase) sensors are displayed.
To select the outdoor sensors or combination sensors, press the „SENSOR“ key so long until
the desired sensor number appears:
• for outdoor sensors 1-8, the sensor number concerned (1-8) is displayed
• no sensor number is displayed for the combination sensor, the overlay „SENSOR“ (alongside
the outside humidity) disappears.
Selecting rain quantity display period
By repeatedly pressing the „RAIN“ key, you can switch between:
• display for the last hour
• display for the current hour
• display for the last 24 hours
• display for the current 24 hours
• display of the total quantity since the last clearance of the rain quantity after inserting the
batteries.
In the process please consider the following peculiarities: The marking of the rain quantity „last
hour“ always occurs at the half-hour, for example between 2.30 p.m. and 3.30 p.m. The calculation
of the rain quantity „last day“ always occurs at 7.30 a.m. The rain quantity „current hour/day“
results from the quantity, that accumulates till the next half-hour, for example 4.30 p.m.
Deleting total rain quantity
Press „RAIN“ key for approx. 2 seconds. After releasing the key, the total rain quantity is deleted.
Displaying MIN-/MAX figures (extreme values)
For the measurement figure of the indoor/outdoor temperature and indoor/outdoor humidity, the
minimum and maximum figures reached since the last clearance of data are stored.
Only the MAX figures are stored for the wind velocity and rain quantity measurements.
The point of time and date of incidence of the extreme value are also stored for all
F
figures.
47
48
Pressing the „MIN/MAX“ key switches between the display of the minimum values, the maximum
values and the normal display. Proceed in retrieving the stored date as follows:
• Retrieving minimum values
Press the „MIN/MAX” key. „MIN“ appears in the centre.
F
The minimum values are now overlayed in the displays concerned. No display takes place for
wind and rain (minimum value would always be „0“).
• Retrieving maximum values
Press the „MIN/MAX” key once again (starting from the normal display press the key twice).
„MAX” appears in the display in the centre.
The maximum values are displayed in the display fields concerned.
F
• Returning to normal display
By pressing the „MIN/MAX” key, return to the normal display takes place, the overlay „MAX“
disappears from the display.
Displaying time/date for individual extreme values
If necessary, you can have the appropriate time or date of incidence displayed for each individual
extreme value.
Proceed as follows:
• First of all, select the display of the minimum values (press „MIN/MAX” key once, overlay
„MIN“ in the LCD) or the maximum values (press „MIN/MAX” key twice , overlay „MAX“ in
the LCD).
• The desired value can now be displayed by pressing the „SENSOR” several times.
Order of display:
indoor temperature ‡ indoor humidity ‡ outdoor temperature ‡ outdoor humidity ‡ rain
quantity (only MAX value, not for „TOTAL“) ‡ wind velocity (only MAX value)
Only one display field is displayed with its extreme value at one time; the point of time
F
• Pressing the „SENSOR“ key again leads back again to the complete display of all extreme
values (MIN or MAX according to whether you have selected the minimum or maximum values
at the beginning).
Deleting MIN/MAX values
Press the „MIN/MAX“ key once to display the minimum values or twice to display the maximum
values. Now you can choose the value to be deleted by pressing the „SENSOR“ key.
To delete the values displayed (either minimum values or maximum values), press the „RAIN“
key for more than two seconds.
After that, the figures are deleted.
and date of incidence of the extreme value appears below in the time display.
c) Other functions
Moon phase display
The moon phase display appears with the following symbols:
Full-moon
Waning New-moon
The moon phase display only appears when the time/date have been entered.
Waxing
F
Weather Willie
„Weather Willie“ displays several weather factors at once as an animated figure:
• Outside temperature (only combination sensor)
Weather Willie’s clothing is altered through the outside temperature on the combination sensor.
• Rain
If the weather forecast function has registered „rain“, a closed umbrella is displayed.
If the combination establishes rain, the umbrella is put up.
• Wind velocity
For wind velocities of over 20km/h (moderate wind), Weather Willie’s hair blows in the wind. If
the temperature is under 15 °C at the same time, the scarf displayed also blows in the wind.
Weather forecast
The symbols of the weather forecast from the weather station right at the top of the display give
the following forecasts:
Overcast with rain ‡ rainy
Overcast ‡ cloudy
Overcast with sun ‡ bright
Sun ‡ sunny
Wind symbol display (windsock)
The windsock symbol in the display field „WIND” shows at a glance whether the wind is at
present light, moderate or strong:
Windsock hanging ‡ light wind (< 10 km/h)
Airsack half raised ‡ moderate wind (10...20 km/h)
Airsack horizontal ‡ strong wind (> 20 km/h)
Immediate rain display
The combination sensor determines not only the rain quantity but also transmits the current
status (dry/wet) of a special sensor. Through this, even one drop can be transmitted to the base
station as „beginning rain“.
In the LC display of the base station, a symbolic rain drop appears in the field „RAIN“. Apart from
this, „Weather Willie“ puts up his umbrella.
49
50
Comfort indicator
The comfort indicator reflects the climate in the room (ratio of temperature to humidity). You can
find a table of values for the display areas in section 15 on page 58.
The comfort indicator displays three different smiles: J K L
Graphic progression display (history)
The bar chart shows the last 24 hours’ progress of atmospheric pressure, outdoor and indoor
temperature. The individual columns represent no absolute value, but the difference to the current
measurement (0-hour column). This point of reference is always situated in the center (4 bars),
so that the tendendy can be interpreted at first glance.
10. Changing battery
Depending on which batteries or accumulators you use, the replacement interval can
F
a) Base station
If the battery flat symbol appears in the display ( ), the batteries have to be replaced by
new ones.
• Always replace the whole set of batteries.
• Do not mix full with „half-full” batteries“.
• Always use four batteries of the same type and manufacturer.
• Do not mix batteries with accumulators.
• As already mentioned, accumulator operation is possible, the durability is, however, appreciably
lower than with batteries.
• For changing the batteries, proceed as described in section 7. c).
be very different. High-quality alkaline batteries keep the longest, accumulators for
cheap zinc-carbon batteries require more frequent changing.
Please observe the following:
F
After replacing the batteries, all data, values stored in the base station (e.g. time,
date etc.) are deleted and have to be entered again.
b) Combination sensor, outdoor sensor
When the display of the sensor concerned fails for more than 24 hours, the batteries are to be
replaced with new ones as described in section 7. a) and b).
Check as whether there is possibly some disturbance in the radio transmission which
F
is the cause for the failure of the data transmission. In this case also, there will be no
indication in the display of the base station.
The cause could be, for example, a metal object in the radio path (e.g., a parked
vehicle).
11. Troubleshooting
Observe the safety instructions contained in these operating instructions
Problem Remedy
No reception • The distance between the base station and outdoor sensors is
too great.
Alter the position of the outdoor sensors.
• Objects or shielding materials are obstructing the radio reception.
Alter the position of the outdoor sensors and the base station.
• The batteries of the outdoor sensors are too weak or flat.
Insert new batteries into the sensors as an attempt.
• Another transmitter on the same or neighbouring frequencies is
disturbing the radio signal of the outdoor sensors. This can be, for
example, radio headphones, radio loudspeakers or similar devices.
Such products are not usually operated constantly; the radio
reception can, for example, be perfect the next day; this makes
the search for the cause more difficult.
If possible, set another frequency on the instruments which can
eliminate the reception problems of the weather station.
Disturbance of • The outdoor sensors transmit their data to the base station approx.
other instruments every 3 minutes for a period of 0.1 (100ms) seconds. In this short
through the outdoor period, disturbances in other devices are also possible.
sensors For example, a very short disturbance signal can be audible from
a radio head phone every 3 minutes.
Problems with the • When inserting the batteries into the outdoor sensors and the base
synchronisation station (observe this order exactly!), these devices are in
synchronisation mode. A data telegram is transmitted here every
4 seconds which accelerates the recognition and registration of
the outdoor sensors at the base station.
To enforce new synchronisation, remove the batteries from the
base station and outdoor sensors. After that, wait at least 60
seconds before you insert the batteries into the outdoor sensors
again and, lastly, into the base station (observe this order without
fail – first of all insert the batteries into all existing outdoor sensors,
only then into the base station.
In doing so, however, all values/data which the base station has
stored (e.g. minimum values, maximum values and date/time etc.),
are lost.
• Before you position the outdoor sensors, for example in your
garden, carry out a function test as described at the beginning of
section 7.
51
52
12. Range
The transmission range of the radio signals to the base station is 100 m under optimum conditions. This is often described as the „free field range”.
This ideal arrangement (e.g. base station and outdoor sensor on a smooth, level field
F
Normally, the base station is set up in the house, the combination in the garden and further
outdoor sensors, for example in ancillary buildings (e.g. in an aviary) or garage.
The range can be reduced considerably partly through:
• walls, reinforced steel ceilings
• coated/vapoured insulation glass panes
• vehicles
• trees, bushes, earth, rocks
• closeness to metal & conductive objects (e.g. radiators)
• closeness to the human body
• broadband disturbances, e.g. in residential area (DECT telephones, mobile telephones, radio
head-phones, radio loudspeakers, other radio weather stations, baby phones etc.)
• closeness to electric motors. Transformers, network parts pr computers
• closeness to poorly shielded or openly operated computers or other electrical devices
F
Observe section 7 and 11 of these operating instructions.
without trees, houses etc.) is, however, never found in practice.
As the local circumstances are different at every place of set-up, a certain range
cannot be guaranteed.
If the base station is receiving no data from the combination sensor or any additionally
existing outdoor sensors (in spite of new batteries), reduce the distance between the
outdoor sensors and the base station, change the place of set-up .
13. Maintenance and cleaning
a) General
Check the technical safety of the product regularly, e.g. damage to the housing.
It can be assumed that operation is no longer ensured without risk if
• the device shows visible damage
• the device is no longer functional
• after longer periods of storage under unfavourable conditions or
• after heavy transport stress
Before cleaning or servicing the device, observe the following safety instructions without
fail:
Remove the batteries before cleaning, servicing or carrying out repair work.
There are no parts in the interior requiring servicing; the device may not be opened.
Repairs may only be carried out by a specialist who is familiar with the associated
hazards and relevant regulations for the device.
b) Cleaning base station
Dust can be removed very easily with a vacuum cleaner and a clean, soft brush. Keep the opening
of the vacuum cleaner close to the base station (do not come into contact, scratching possible!)
and remove the dust with the brush. The dispersed dust will be sucked in by the vacuum cleaner.
Use a soft, dry, lint-free cloth for cleaning the exterior of the product.
For greater contamination, you can use a cloth slightly moistened with warm water.
Never use aggressive cleaners or chemical solutions as the surface of the device or its functionality could be damaged as a result.
c) Cleaning outdoor sensors or combination sensor
After a longer period of operation in the open air, dirt can gather on the plastic surface of the
outdoor sensors.
This can be removed very readily with a soft cloth which has been moistened with water.
Never spray the outdoor sensors with, for example, a garden hose as the outdoor
sensors are only protected against rain from above and not against water jets from
the side or from below.
The rain gauge should be monitored from time to time.
53
54
Depending on the location, leaves, particles of dirt carried by the wind, small twigs and similar
can enter the cone collector of the rain gauge. Large parts can clog the flow-through!
Sand can also collect in the count rocker which will affect the measuring result negatively as it
increases.
For this reason, the rain gauge should be cleaned at least once a year.
F
Proceed as follows:
• open the lower part of the rain gauge. To do this, turn the lower part approx. 1 cm to the left
until you can let the metal nips slide downwards.
• remove the upper cone collector by turning it first of all a small distance to the right; then lift
it off to the top.
• the rainfall sensor (the plastic part with the two brass pins and cable) can now be removed.
Make a note of the orientation; the connection cable of the rainfall sensor can be
F
• Remove the count rocker.
F
• Now clean the components of the rain gauge. Think also of the drain hole in the plastic lower
part of the rain gauge which you have pushed downwards at the metal pipe.
• To reassemble, place the count rocker first of all in the holder.
found at one side.
Make a note of the orientation; there is a small magnet at one side of the count
rocker.
F
For this, the magnet of the count rocker has to
belocated on the side which points to the cable.
The two lower trapezoid pins have to be inserted
into the lower part of the holder correctly.
Only in this manner is it guaranteed that the count
rocker can be moved easily.
• Insert the rainfall sensor into its holder. It will hold
the count rocker firmly automatically.
Only one orientation is correct; the cable
F
• Place the cone collector from the top onto the sensor carrier and snap it in by turning it to the
left.
• Push the lower part of the rain gauge housing upwards and lock it by turning it to the right
until it snaps in.
F
of the rainfall sensor and the magnet of the
count rocker have to be on the same side;
the plastic nib on the other side has to be
inserted precisely into the holder, look at
the circle in the picture on the right.
The drain holes in the lower part of the housing have to point to the outside so that
the water does not run on to the metal stands.
55
56
d) Aligning rain sensor
The measuring system of the rain gauge has already been set ex works to a high
F
The alignment process takes fairly long (at least 10 minutes) and has to be carried out very
exactly and conscientiously as, otherwise, the exactitude is much lower than that which already
exists.
Proceed as follows for alignment:
• First of all, set any rain quantity value which may have accumulated back to zero.
For this, press the „RAIN“ key in normal display mode for about two seconds. After releasing
the key, the display of the total rain quantity must indicate „0“.
• Make sure that the rain gauge is clean and the count rocker dry.
• Pour 100 ml of clear water very slowly (distributed over 10 minutes) into the cone collector of
the rain sensor.
• The total quantity displayed should be 6.5 l/m2.
• If any other value is displayed, the so-called rocker value is to be recalculated as follows:
6.5 x current rocker value
New rocker valuet =
Actual value (display after filling with water)
level of exactitude.
Any alignment is therefore normally not necessary.
CAUTION!
If the water is poured too quickly, it results in an inaccurate measuring result.
Pour the water into the cone so slowly that at no point of time water stands
in the cone.
• This new value has to be entered in the configuration menu (see section 9. a), „enter alignment
value of rain sensor“) .
It is always entered in ml/rocker beat, the unit on the right is the subsequent
F
The setting ex works is 295 ml/rocker beat (the ”current rocker value“ for the formula above).
display unit of rain quantity!
14. Handling
Observe all the safety precautions in these operating instructions!
a) General
The product may not be opened or taken apart (except for the work described in these operating
instructions, e.g. change of battery or cleaning the rain gauge).
There are no parts to be maintained by the user in the inside of the product.
The product will be damaged even if dropped from a low height.
b) Base station
Avoid the following adverse ambient conditions during operation or transport:
- moisture or excessive humidity
- extreme cold or heat direct sunlight
- dust or flammable gases, vapours or
- heavy vibration
- strong magnetic fields, such as, for example, in the vicinity of machines or speakers
Never use the product immediately if it has been taken from a cold area to a warm area. The
condensation developing could in certain cases destroy the device.
Wait until the base station has reached room temperature. This can take some hours!
A place for set-up has to be selected so that the base station stands securely and cannot fall
down. There is danger of injury due to its extreme heaviness.
Valuable or easily scratched furniture surfaces should be protected from damage by suitable
mats before setting up the base station.
c) Combination sensor
Although the combination sensor is protected against rain from above, this is not the case,
however, from the side or from below. Therefore, avoid any direct spraying, for example, through
a garden hose or another watering system.
Select the place of set-up so that children cannot tip the combination sensor over; do not place
the combination sensor in the proximity of vehicles, glass doors, windows or similar!
57
58
15. Terminology
Sensed temperature
See „windchill“.
Comfort indicator
The symbol of the comfort indicator (the three different „smiles“ J K L) reflect the room
climate whereby the weather station works according to the following table:
Temperature moisture
20% 30% 35% 40% 45% 50% 55% 60% 65% 70%
<18°C
L L L L L L L L L L
18-19,9°C
20-21,9°C
22-23,9°C
24-25,9°C
26-27,9°C
over 28°C
Independent of the ratio temperature to humidity, there are clearly delimited areas which are
defined as comfortable or uncomfortable climate.
For example, you feel humidity of under 30% to be too dry at a temperature of 25° C (e. g. heating
air) and humidity of over approx. 60% to be humid.
Dewpoint
This concerns a temperature which is dependent on the coincidence of a certain air pressure,
a certain temperature and a certain humidity.
The condensation of the humidity begins at this temperature point, the co-called thaw, the humidity
condenses and comes down as liquid (mist, vapour).
If the melting point for water vapour lies at below 0° C, condensation will take place as snow
or frost.
L L L K K K K K K L
L L L K J J J J K L
L L K J J J J K L L
L K J J J J K L L L
L K K K K K K L L L
L L L L L L L L L L
Weather forecast
The weather forecast of the weather station takes place by means of various weather symbols
which are calculated from the rising or falling speed of the air temperature (tendency).
This speed of change in the air temperature is the decisive volume for forecast of the approaching
weather, the absolute value plays a sub-ordinate role here. In general you can say that increasing
air pressure signalises better weather while falling air pressure, on the other hand, means poor
weather.
Windchill (equivalent temperature, sensed temperature)
The human being feels temperatures under certain circumstances quite differently from what a
thermometer can show. In the case of low outdoor temperatures, you sense the temperature on
the naked skin as being much lower the quicker any additional wind blows.
The „windchill“ is defined as a cooling down effect on the naked skin with a theoretical surface
temperature of 33°C and a wind velocity of over 2.6 m/s.
The higher the wind velocity is and the lower the actual environment temperature, the more the
windchill effect can be felt.
The „sensed temperature” is approximately comparable to the so-called felt temperature which,
in addition, amongst other things, also takes into consideration the radiation effect of the sun,
the light reflection of the clouds, the light wave length etc.
Wind strength table (Beaufort)
Beaufort Wind velocity Description
0 0 - 0.7km/h calm
1 0.7 - 5.4 km/h light draught
2 5.5 - 11.9 km/h light breeze
3 12.0 - 19.4 km/h weal breeze
4 19.5 - 28.5 km/h moderate breeze
5 28.6 - 38.7 km/h fresh breeze
6 38.8 - 49.8 km/h strong wind
7 49.9 - 61.7 km/h stiff wind
8 61.8 - 74.6 km/h stormy wind
9 74.7 - 88.9 km/h storm
10 89.0 - 102.4 km/h heavy storm
11 102.5 - 117.4 km/h gale-force storm
12 > 117.4 km/h hurricane
16. Disposal
a) General
Dispose of the unusable product according to valid legal regulations
b) Disposing of used batteries and accumulators
You, as ultimate consumer, are required by law (battery regulations) to return all used batteries.
Disposing of used batteries with domestic waste is prohibited!
Batteries / accumulators containing toxins are marked by appropriate symbols which
refer to the prohibition of disposal with domestic waste.
The designations for the decisive heavy metals are: Cd = cadmium, Hg = mercury,
Pb = lead (The designation can be found on the battery under the dustbin symbol
illustrated on the left).
You may return used batteries/accumulators free of charge to collecting stations, our
outlets or anywhere else where batteries/accumulators are sold.
By doing so, you fulfil the legal requirements and contribute to the conservation of our environment.
59
60
17. Technical data
Measuring interval of the outdoor sensors: ......................................................approx. 3 minutes
Measuring interval of the indoor sensor: ........................................................approx. 10 minutes
Transmission frequency: ............................................................................................ 868.35 MHz
Range in the free field:...................................................................... (please observe Section 12)
Temperature range indoors: ................................................................................. 0°C to +59,9°C
Dissolution: ...........................................................................................................................0.1°C
Exactitude: ....................................................................................................................... .±0.8°C
Temperature range outdoors (combination sensor): ....................................... 29.9°C to +79.9°C
Dissolution: ...........................................................................................................................0.1°C
Exactitude: ........................................................................................................................ ±0.8°C
Measurement range rel. humidity (indoors/outdoor): .................................................. 0% - 99 %
Dissolution: .............................................................................................................................. 1%
Exactitude: ............................................................................................................................±5%
Rain quantity display: ................................................................................................ 0 to 999mm
Evaluation interval: ............................................ last hour: at xx:30 hrs; daily quantity: 7.30 a.m.
Dissolution: .................................................................................................................... < 0.3 mm
Wind velocity: ..............................................................................................................0-200km/h
Dissolution: .........................................................up to 100km/h: 0.1km/h; over 100km/h: 1km/h
Voltage supply:
Base station: ....................................................................................... 4 x 1.5 V LR6, mignon, AA
Combination sensor: .......................................................................... 3 x 1.5 V LR6, mignon, AA
Dim. (B x H x D) base station: .....................approx. 160 mm x 220 mm x 35 mm (without base)
18. Position table (longitude/latitude)
Position table for selected place in Germany:
Place Latitude Longitude
Display „LA” Display „LO”
= „Latitude” = „Longitude”
Aachen 50.8° 6.1°
Augsburg 48.4° 10.9°
Berlin 52.5° 13.4°
Bonn 52.5° 7.1°
Bremen 53.0° 8.8°
Chemnitz 50.8° 12.9°
Dortmund 51.5° 7.5°
Dresden 51.1° 13.8°
Duisburg 51.4° 6.8°
Düsseldorf 51.2° 6.8°
Erfurt 51.0° 11.0°
Flensburg 54.8° 9.4°
Frankfurt am Main 50.2° 8.7°
Freiburg im Breisgau 48.0° 7.9°
Hamburg 53.6° 10.0°
Hanover 52.2° 9.7°
Jena 50.9° 11.6°
Karlsruhe 50.9° 8.4°
Kassel 51.3° 9.5°
Kiel 54.3° 10.1°
Cologne 50.9° 7.0°
Leer/East Frisia 53.2° 7.4°
Leipzig 51.3° 12.4°
Magdeburg 51.3° 11.6°
Mainz 50.0° 8.3°
Munich 50.0° 11.6°
Nuremberg 49.5° 11.1°
Oberhausen 49.5° 6.8°
Oldenburg (Oldb.) 53.1° 8.2°
Saarbrücken 49.3° 7.0°
Schwerin 53.6° 11.4°
Stuttgart 48.8° 9.2°
Wiesbaden 50.1° 8.2°
61
Imprint
These operating instructions are published by eQ-3 Development Ltd.
No reproduction (including translation) is permitted in whole or part e.g. photocopy,
microfilming or storage in electronic data processing equipment, without the
express written consent of the publisher.
The operating instructions reflect the current technical specifications at time of
print. We reserve the right to change the technical or physical specifications.
© Copyright 2007 by eQ-3 Development Ltd. 75582 Ver. 2.0 06/07
62
F
Introduction
Chère cliente, cher client.
Nous vous remercions d´avoir acheté ce produit.
Ce produit a été testé sous l´angle de la compatibilité électromagnétique et satisfait ainsi
aux exigences des directives européennes et nationales en vigueur. La conformité à ces
directives a été prouvée, les documents et déclarations correspondants étant déposés
chez le constructeur.
Afin de maintenir le produit dans son état actuel et d’assurer un fonctionnement sans risques, les
utilisateurs sont tenus d’observer les instructions contenues dans le présent mode d’emploi!
Lisez attentivement l´intégralité de cette notice d´utilisation avant la mise en service du produit;
respectez toutes les consignes d´utilisation et de sécurité !
Nous désirons ici vous attirez l´attention ici sur l´ordre correct de la mise en service du
F
Tous les noms de sociétés et toutes les désignations de produits sont des marques
déposées de leurs propriétaires respectifs. Tous droits réservés.
produit. Res-pectez de même les consignes de montage et de calibrage du présent
mode d´emploi, ainsi que les informations relatives aux influences néfastes de la radiotransmission entre capteurs et station de base.
63
64
Table des matières
Page
1. Utilisation conforme ...........................................................................................................65
2. Contenu de la livraison ......................................................................................................66
3. Explication des symboles ..................................................................................................66
4. Caractéristiques et fonctionnement ................................................................................... 66
a) Station de base ..............................................................................................................66
b) Capteur combiné ...........................................................................................................67
5. Consignes de sécurité .......................................................................................................68
6. Remarques concernant les piles et la protection de l´environnement ...............................68
7. Préparations pour le fonctionnement et la mise en service ............................................... 69
a) Mise en service du capteur combiné .............................................................................69
b) Mise en service d´autres capteurs .................................................................................70
c) Mise en service de la station de base ............................................................................ 70
8. Affichages de l´écran LCD .................................................................................................71
9. Configuration et commande ..............................................................................................72
a) Réglage de base, configuration ....................................................................................72
Appeler le mode de configuration ................................................................................. 73
Régler la date et l´heure ................................................................................................73
Entrer la latitude et la longitude ....................................................................................73
Configurer la zone horaire ............................................................................................ 74
Entrer la valeur d´alignement pour le capteur de pluie .................................................74
Sélectionner l´unité pour mesurer la quantité de pluie .................................................. 75
Assignation l´affichage de l´évolution ............................................................................ 75
Sélectionner l´unité pour la vitesse du vent ..................................................................75
Quitter le mode de configuration ..................................................................................75
b) Commande ...................................................................................................................76
Sélectionner l´affichage de la température intérieure....................................................76
Sélectionner l´affichage de la température extérieure...................................................76
Sélectionner le capteur extérieur ..................................................................................76
Sélectionner la période d´affichage de quantité de pluie .............................................76
Effacer la quantité totale de pluie .................................................................................76
Afficher les valeurs MIN et MAX ...................................................................................76
Afficher l´heure et la date d´une valeur extrême individuelle .........................................77
Effacer les valeurs MIN et MAX ....................................................................................77
c) Autres fonctions ...........................................................................................................78
Affichage de la phase lunaire ........................................................................................78
Willy le Temps ...............................................................................................................78
Prévisions météorologiques .......................................................................................... 78
Affichage du symbole du vent (manche à air) ..............................................................78
Affichage immédiat de la pluie ......................................................................................78
Indicateur de zone de confort ....................................................................................... 79
10. Remplacement des piles.................................................................................................... 79
a) Station de base ..............................................................................................................79
b) Capteur combiné, capteurs extérieurs ..........................................................................79
11. Dépannage ......................................................................................................................... 80
12. Portée ................................................................................................................................81
13. Maintenance et nettoyage .................................................................................................82
a) Généralités .....................................................................................................................82
b) Nettoyage de la station de base ...................................................................................82
c) Nettoyage des capteurs extérieurs ou du capteur combiné ..........................................82
d) Alignement du capteur de pluie .....................................................................................85
14. Maniement .........................................................................................................................86
a) Généralités .....................................................................................................................86
b) Station de base .............................................................................................................. 86
c) Capteur combiné ...........................................................................................................86
15. Explication des termes ......................................................................................................87
16. Elimination des éléments usés ...........................................................................................88
a) Généralités .....................................................................................................................88
b) Elimination des piles et accumulateurs .........................................................................88
17. Caractéristiques techniques ..............................................................................................89
18. Table de position (latitude et longitude) .............................................................................90
Note de l´éditeur ................................................................................................................90
1. Utilisation conforme
Le poste météorologique WS300 représente un système de mesure météorologique universel
de haute qualité qui peut traiter un grand nombre de données météorologiques et d´informations
additionnelles et peut afficher les valeurs actuelles également comme prévisions météorologiques.
Toutes les informations importantes sont représentées sur l´écran LCD, d´autres données peut
être appelées sur demande à l´aide des touches.
Une particularité: le bonhomme « Willy le Temps » Il indique par sa tenue vestimentaire la plage
actuelle de la température extérieure, par ses cheveux et son écharpe la vitesse du vent et son
parapluie, lui, indique les précipitations actuelles prévues qui commencent.
Les prévisions de la station de base sont à considérer comme valeurs repère. Elles ne représentent
aucune prévision absolue précise. Le constructeur décline toute responsabilité pour un affichage
incorrect, des valeurs de mesure ou des prévisions météorologiques et pour les conséquences
qui en découlent.
Le produit est conçu pour un usage personnel; il ne convient pas à des fins médicales ou à
l´information destinée au public.
Les composants de ce produit ne sont pas un jouet. Montez tous les composants hors de la
portée des enfants.
Le produit fonctionne sur piles. Tous les capteurs externes transmettent vos données par radio
dans une bande large de 868 MHz (portée allant jusqu´à 100 m en champ libre, voir chapitre 12
à la page 81).
Toute utilisation autre que celle décrite ci-dessus occasionne l’endommagement de
ce produit ; d´autres risques sont en outre encourus.
Lisez attentivement et entièrement le présent mode d´emploi qui contient un grand
nombre d´informations importantes concernant le montage, le fonctionnement et la
commande du produit. Pour tous renseignements compémentaires, réclamations
ou support technique veuillez vous addresser à votre distributeur.
65
66
2. Contenu de la livraison
• Poste météorologique WS300
• Pied en plastique pour le poste météorologique
• Mode d’emploi
• 4 x LR6
3. Explication des symboles
Dans ce mode d’emploi, un point d’exclamation placé dans un triangle signale les
informations importantes à respecter impérativement.
Vous trouverez le symbole de la « main » qui précèdera conseils et indications
F
d´utilisation particuliers.
4. Caractéristiques et fonctionnement
a) Station de base
Affichage de la température intérieure et de l´humidité de l´air
• Affichage de la température en °C
• Commutable à l´affichage du point de condensation à l´intérieur
• Enregistrement de la température minimale et maximale avec heure et date de l´apparition
• Enregistrement de l´humidité minimale et maximale avec heure et date de l´apparition
• Indicateur des zones de confort
• Affichage graphique de l´évolution pour les 24 heures
Affichage d´un des 9 capteurs max. extérieurs (température et humidité de l´air)
• Affichage des données du capteur combiné ou 8 capteurs extérieurs pour la température et
l´humidité de l´air (ASH2200)
• Affichage au choix de la température, du point de condensation ou de la température ressentie
(Windchill)
• Enregistrement de la température minimale et maximale avec heure et date de l´apparition
• Enregistrement de l´humidité de l´air minimale et maximale avec heure et date de l´apparition
• Affichage graphique de l´évolution pour les 24 heures
Affichage de la vitesse du vent
• Possibilité de sélection des unités suivantes: km/h, m/s, mph
• Enregistrement de la vitesse minimale et maximale du vent avec heure et date de l´apparition
• Affichage graphique supplémentaire (manche à air) pour un vent faible, modéré et fort
Affichage de la quantité d´eau tombée en mm, en l/m2 ou en inch pour :
• la quantité totale depuis le dernier effacement, dernière heure, l´heure actuelle, les dernières
24 heures, 24 heures actuelles
• Enregistrement de la quantité maximale par heure et par jour
• Affichage supplémentaire pour la pluie qui commence à tomber (affichage immédiat de la
pluie)
Affichage de l´évolution et de la tendance de la pression atmosphérique :
• Affichage graphique de l´évolution au cours des 24 heures
• Affichage de la tendance de la pression atmosphérique en cinq étapes : montant fortement,
montant, constante, baissant, baissant fortement
Affichage des symboles relatifs aux prévisions météorologiques
• Symbole pour: pluvieux, nuageux, avec éclaircies, ensoleillé
Affichage de l’heure et de la date
• Horloge à quartz intégrée
Affichage du lever et du coucher du soleil
• Basé sur les informations du site qui ont été entrées individuellement ; un calcul est possible
dans la plage comprise entre -60 et +60°N.
Affichage de la phase lunaire
• Affichage de la phase lunaire actuelle: Nouvelle lune, croissante de la lune, pleine lune,
décroissance de la lune
Affichage du temps: Willy le Temps
En référence à la « maisonnette météorologique » presque oubliée où, par mauvais temps, apparaît
devant la porte une personne munie d´un parapluie qui, par beau temps, apparaît légèrement
vêtue, la WS300 dispose d´un bonhomme « Willy le Temps ».
Le comportement de ce bonhomme dépend de plusieurs facteurs météorologiques permettant
de reconnaître du premier coup d´oeil à quoi pourrait le vêtement adéquat pour un séjour en
plein air.
Non seulement les valeurs actuelles pour la température extérieure, l´humidité de l´air, le vent et la
pluie sont évaluées mais aussi les prévisions météorologiques jouent ici un rôle essentiel. Ainsi,
il existe différentes représentations et états vestimentaire de « Willy le Temps » selon le temps.
Le bonhomme « Willy le Temps » indique plusieurs facteurs météorologiques du premier
coup d´œil :
• L´état vestimentaire de « Willy le Temps » s´oriente sur la température extérieure enregistrée
sur le capteur combiné.
• Pour une vitesse du vent supérieure à 10 km/h (vent modéré), les cheveux de «Willy le Temps»
volent dans le vent. Si la température est également inférieure à 15 C, l´écharpe qu´il porte vole
aussi dans le vent.
• Si les prévisions météorologiques annoncent de la pluie, « Willy le Temps » prend son parapluie
(fermé).
• S´il commence à pleuvoir, « Willy le Temps » porte un parapluie ouvert.
b) Capteur combiné
• Radiotransmission de :
- la quantité de pluie
- la détection immédiate de la pluie
- la vitesse du vent
- la température
- l´humidité de l´air
67
68
5. Consignes de sécurité
Tout dommage résultant d’un non-respect des présentes instructions a pour
effet d’annuler la garantie. Nous déclinons toute responsabilité pour les
dommages consécutifs !
De même, le constructeur n’assume aucune responsabilité en cas de dommages
matériels ou corporels résultant d’une utilisation de l’appareil non conforme
aux spé-cifications ou d’un non-respect des présentes instructions. De tels cas
ont pour effet d’annuler la garantie.
Chère Cliente, cher Client. Les consignes de sécurité et les indications de danger
sont destinées non seulement à préserver votre santé, mais aussi à préserver le bon
fonctionnement de l´appareil. Veuillez lire attentivement les points suivants :
Ne pas utiliser ce produit dans les hôpitaux ou les établissements médicaux. Bien que le capteur
extérieur n´émette que des signaux radio relativement faibles, ils pourraient cependant entraîner
des perturbations fonctionnelles des équipements de survie. Il en est de même dans d´autres
domaines.
Le poste météorologique est conçu pour être uniquement utilisé dans des pièces intérieures
sèches. Ne pas l´exposer au rayonnement direct du soleil, à une forte chaleur, au froid, à l´humidité
ou aux liquides.
Le pluviomètre et le débitmètre à vent sont conviennent pour le domaine extérieur non protégé
en cas d´usage correct.
Pour des raisons de sécurité et d’homologation (CE), toute transformation ou modification arbitraire
du produit est interdite.
Ne laissez pas le matériel d’emballage à la portée de tous. Les films et les sachets en matière
plastique, les pièces en polystyrène etc. pourraient devenir des jouets dangereux pour les enfants.
Ce produit doit être manipulé avec précautions – les coups, les chocs, ou une chute, même
d’une faible hauteur, peuvent l’endommager.
6. Remarques concernant les piles et la
protection de l´environnement
• Les piles et les accumulateurs ne doivent être laissés à portée des enfants.
• Respecter la polarité lors de la mise en place des piles et des accumulateurs.
• Ne laissez les piles et accumulateurs à la portée de tous, les enfants ou les animaux domestiques
pourraient les avaler. Consultez dans ce cas immédiatement un médecin!
• Les substances libérées par des piles ou des accumulateurs endommages ou ayant coulé
peuvent entraîner des brûlures en cas de contact avec la peau. Veuillez donc utiliser des gants
de protection appropriés.
• Veillez à ne pas court-circuiter ou à ne pas jeter au feu les piles ou les accumulateurs. Danger
d’explosion!
• Ne jamais démonter les piles ou les accumulateurs !
• Les piles normales ne sont pas rechargeables. Danger d’explosion !
• En cas d´inutilisation prolongé (en cas de stockage par ex.), retirez les piles et accumulateurs
insérés afin d´éviter que les piles ou les accumulateurs ne fuient et endommagent l´appareil.
7. Préparations pour le fonctionnement et
la mise en service
Nota :
Mettez d´abord tous les capteurs extérieurs disponibles (insérer les piles), puis
la station de base en service.
Si vous procédez à la mise en service dans un autre ordre, il peut arriver que la
station de base ne reconnaisse pas les capteurs extérieurs disponibles !
Il est recommandé en général d´essayer la station de base avec tous les capteurs extérieurs (dans
la mesure où vous disposez d´autres capteurs extérieurs en plus du capteur combiné) d´abord
dans une pièce avant de les monter à l´extérieur. Mais la distance entre la station de base et les
capteurs extérieurs doit être d´au moins 2 mètres afin d´éviter des interférences.
Si, après le montage des capteurs extérieurs, vous constatez que le dispositif ne reçoit pas un
des capteurs, on peut dire avec certitude que la réception radio est trop mauvaise (et que le
capteur extérieur n´a aucun défaut).
Ce premier essai de fonctionnement vous permet d´éviter une recherche ultérieure fastidieuse
et qui prend beaucoup de temps.
a) Mise en service du capteur combiné
• Ouvrez le boîtier du capteur. Tournez d´abord légèrement dans le
sens de la flèche (1) le cache inférieur du boîtier comme illustré cidessous, puis repoussez avec précaution le cache vers le bas (2).
• Insérez ensuite trois piles (LR6, rondes, AA) dans le logement des
piles en respectant la polarité ; voir la figure en bas à droite.
Utilisez de préférences des piles alcalines.
II est possible d´utiliser aussi des accumulateurs, mais, en
F
Pendant les 5 premières minutes le capteur combiné se trouve
dans le mode d’essai. Le capteur transmet dans un intervalle de
3 secondes. L’intervalle de transmission d’environ 155 secondes
n’est activé qu’après la fin du mode d’essai.
Le mode d’essai du capteur combiné doit être finit quand le
mode de synchronisation de la station de base est terminé
sinon une réception régulière est impossible.
• Fermez le boîtier du capteur; repoussez le cache vers le haut et
• Assemblez le pied.
Comme déjà mentionné ci-dessus, procédez à l´emplacement
dans le jardin par ex. uniquement après avoir effectué un essai de
fonctionnement.
De trouver un endroit favorable pour le capteur combiné peut se
révéler difficile car ce capteur doit si possible être à l´ombre pour
enregistrer correctement les températures. Il faut également penser
au fonctionnement du capteur de vent et de pluie.
raison de leur faible tension ou capacité, non seulement la
portée sera plus faible mais aussi la durée de fonctionnement!
refermez-la.
–
+
bas
+
–
1
2
–
+
69
70
La proximité de bâtiments, d´arbres etc. peut fausser les valeurs mesurées du capteur de vent
et de pluie. Lorsque vous avez trouvé un endroit, enfoncez la tige dans la terre afin d´assurer la
stabilité du capteur combiné.
En choisissant l´emplacement du montage, pensez à la sécurité des enfants,
des animaux domestiques ou des véhicules etc.
Risque de blessures ou d´endommagement de véhicules ou d´objets lors du
renversement du capteur combiné. La partie inférieure du pieu peut être
également enfoncée dans la terre en s´aidant d´un marteau. Utiliser absolument
à cet effet un bloc approprié pour ne pas endommager l´extrémité supérieure
du tube (plus de montage possible des autres tubes), perte de garantie !
Veillez à ce qu´aucune conduite telle qu´un tuyau flexible pour les dispositifs
d´arrosagene soit posée à l´endroit où vous enfoncez le pieu dans la terre.
b) Mise en service d´autres capteurs
Si vous voulez utiliser un ou plusieurs capteurs supplémentaires de température et d´humidité
du type « ASH 2200 », insérez les piles dans le ou les capteur(s) en respectant la polarité. Vous
pouvez faire fonctionner au maximum 8 de ces capteurs.
c) Mise en service de la station de base
• Ouvrez le logement des piles au dos de la station de base
(retirer le pied si nécessaire !).
• Insérez quatre piles (LR6, rondes, AA) dans le logement des
piles en respectant la polarité.
Utilisez de préférences des piles alcalines.
II est possible d´utiliser aussi des accumulateurs,
F
• Refermez le compartiment pour piles.
• Après avoir inséré les piles, tous les segments de l´indicateur
• La station de base active ensuite le mode de synchronisation pendant 15 minutes. Pendant ce
Si tous les capteurs que vous utilisez ont déjà été reçus, vous pouvez quitter prématurément le
• Après la synchronisation, toutes les informations météorologiques s´affichent normalement.
• La station de base peut être accrochée au mur (à cet effet, un orifice approprié est situé au
• Si vous désirez utiliser le pied, introduisez d´abord les courtes griffes du pied dans les fixations
mais la durée de fonctionnement est plus réduite en
raison de leur plus faible tension ou capacité.
LCD s´affichent pendant un bref laps de temps.
temps, tous les capteurs météorologiques radio pilotés reçus s´affichent successivement.
mode de synchronisation en appuyant sur une touche quelconque. Veuillez toutefois assurer
que le capteur combiné ait déjà terminé le mode d’essai, sinon une réception régulière
est impossible. En cas de doute il ne faut pas terminer le mode de synchronisation de
la station de base.
Seuls le lever et le coucher de soleil, ainsi que la phase lunaire ne s´affichent pas encore, le
réglage de l´heure et du calendrier étant pour cela indispensable ici.
dos) ou posée sur une surface horizontale à l´aide du pied.
situées au dos de la station de base. Puis rabattez le pied vers l´avant jusqu´à ce que les griffes
longues s´enclenchent dans les fixations à arrêt sur le dessous de la station de base.
+
–
–
+
bas
+
–
+ –
8. Affichages de l´écran LCD
17
16
1
15
14
2
13
3
4
5
12
11
6
7
8
10
9
1 Température intérieure actuelle
2 Humidité de l´air intérieure actuelle
3 Indicateur de zone de confort (pour l´affichage du climat agréable / désagréable)
4 Affichage pour la pluie
5 Quantité de pluie (dans l´illustration en haut : affichage de la quantité de pluie au cours des
24 heures)
6 Affichage de la tendance de la pression atmosphérique
7 Affichage graphique de l´évolution (Historie) en fonction de l´unité sélectionnée (figure en haut
: pression atmosphérique)
8 Heure du lever du soleil (Sunrise) et du coucher (Sunset)
9 Affichage de l´heure et de la date
10 Symbole animé de « Willy le Temps »
11 Vitesse du vent actuelle
12 Symbole pour la force du vent
13 Numéro du capteur (pas d´affichage ici lors de la sélection du capteur combiné)
14 Valeur actuelle d´humidité de l´air du capteur extérieur sélectionné
15 Valeur actuelle de la température du capteur extérieur sélectionné
16 Symbole pour la phase lunaire
17 Symbole pour les prévisions météorologiques (ensoleillé, avec éclaircies, nuageux, pluvieux)
71
72
9. Configuration et commande
Après avoir installé les capteurs radio pilotés, puis mis en service la station de base (respecter
impérativement cet ordre), les données envoyées par les capteurs radio pilotés apparaissent
dans l´afficheur LCD de la station de base.
a) Réglages de base, configuration
Les réglages suivants sont encore requis pour le fonctionnement :
• Année, mois, jour, heure, minute
• Latitude et longitude de votre site
• Fuseau horaire
La phase lunaire, l´heure du lever et du coucher du soleil, ainsi que la date et l´heure
F
Possibilités supplémentaires de réglage :
• Possibilité d´alignement du capteur de pluie sur demande (cet alignement a déjà été effectué
• Unité de la quantité de pluie
• Attribution à l´affichage de l´évolution (pression atmosphérique, température intérieure,
• Unité de la force du vent
s´affichent seulement ensuite.
par le constructeur ; il n´est pas nécessaire normalement que vous l´effectuiez une autre fois!)
extérieure)
Dans le mode de configuration, les touches ont les fonctions suivantes :
Impression Fonction Description
IN (non utilisé)
SENSOR EXIT Quitter le mode de configuration
MIN/MAX + Augmenter la valeur
RAIN - Réduire la valeur
OUT NEXT Réglage suivant
Vous trouvez également au dos de la station météorologique l´assignation des touches.
Nota :
F
La configuration se fait dans l´ordre suivant :
Année → mois → jour → minutes → heures → latitude (LA = „Latitude“) →
longitude (LO = „Longitude“) → fuseau horaire (ti) → alignement capteur de pluie →
unité de quantité de pluie → assignation à l´affichage de l´évolution → unité du vent
Lorsque vous appuyez plus longuement sur les touches « + » ou « - » pour les réglages
individuels, les valeurs se modifient rapidement.
Vous pouvez quitter le mode de configuration après chaque réglage en appuyant sur
la touche « EXIT » ou aller au réglage suivant avec la touche « NEXT ».
Ensuite, l´ordre de réglage redémarre depuis le début.
F
Appeler le mode de configuration
IN
+
NEXT
+
NEXT
+
NEXT
+
NEXT
+
NEXT
> 2 secondes
Année
-
-
-
-
-
Mois
Jour
Minutes
Heures
Appuyez sur la touche « IN » pendant env. 2 secondes.
L´affichage correspondant apparaît en relâchant la touche.
Vous pouvez quitter le mode de configuration en tout temps
en appuyant sur la touche « EXIT » (= « CAPTEUR »), voir
« Quitter le mode de configuration ».
Régler la date et l´heure
Réglez l´année actuelle avec les touches « + » et « - ».
Appuyer sur la touche « NEXT ».
Réglez le mois actuel avec les touches « + » et « - ».
Appuyer sur la touche « NEXT ».
Réglez le jour avec les touches « + » et « - ».
Appuyer sur la touche « NEXT ».
Réglez les minutes avec les touches « + » et « - ».
Appuyer sur la touche « NEXT ».
Réglez les heures avec les touches « + » et « - ».
Appuyez sur la touche « NEXT »; ensuite vous pouvez régler
la latitude (dans le visu apparaît LA).
Entrer la latitude et la longitude
L´indication de la position du lieu du poste météorologique
est indispensable pour calculer les heures du lever et du
coucher du soleil. La latitude peut être entrée en indiquant
une plage située entre - 60,0° et + 60,0°. La position
programmée à l´usine est celle de Berlin. Vous pouvez
déterminer votre position de différentes manières.
• Vous trouverez dans le chapitre 18 de la page 90 une
table contenant les coordonnées de nombreuses villes
allemandes. Sélectionnez un site à proximité de chez vous
et entrez ses coordonnées.
• Si vous possédez un appareil de navigation GPS dans votre
voiture ou un appareil mobile, vous pouvez reprendre son
indication de position vous permettant d´avoir le site exact.
• Vous avez aussi la possibilité de connaître les coordonnées
exactes d´Internet. Il existe de nombreux sites Internet qui
se penchent sur la navigation. Notez que les indications
concernant le lever et le coucher du soleil ne seraient
correctes strictement parlant qu´à la mer ou pour un paysage complètement plat. Les montagnes, les forêts etc.
modifient ces valeurs pour votre position. Les indications
peuvent diverger, également pour une position idéale,
de quel ques minut es étant donné qu ´une formule
d´approximation est utilisée pour le calcul.
73
74
+
NEXT
Latitude
-
Réglez la latitude avec les touches « + » et « - ».
Exemple : 52,5°, entrée: 525
Appuyer sur la touche « NEXT ». La longitude peut ensuite être
introduite. Elle est symbolisée par « LO » dans le visu.
+
NEXT
+
EXIT
ou
NEXT
Longitude
-
Fuseau
-
Quitter la con-
horaire
figuration
Réglages
éntendu
Réglez la longitude avec les touches « + » et « - ».
Exemple : 13,4°, entrée: 0134
Appuyez sur la touche « NEXT », réglez le fuseau horaire.
« TI » s´affiche dans le visu.
Configurer la zone horaire
L´indication des fuseaux horaires est indispensable pour
calculer les heures du lever et du coucher du soleil.
Entrez la différence par rapport à GMT (Greenwich Mean Time).
Les valeurs suivantes s´appliquent pour l´Allemagne :
• Heure d´été + 2
• Heure d´hiver + 1
Entrez la valeur actuelle pour votre fuseau horaire à l´aide des
touches « + » et « - ».
Tous les réglages requis pour un fonctionnement réglementaire
du poste météorologique ont été effectués ici. Les réglages
étendus ne sont pas indispensable pour le fonctionnement
normal.
Appuyez sur la touche « NEXT » pour quitter le mode de
configuration et retourner au mode normal. La station de base
se trouve ensuite en mode normal.
Appuyez sur la touche « NEXT » pour procéder aux réglages
élargis et pour accéder à l´alignement du capteur de pluie.
+
NEXT
-
Valeur
d´aligne-
ment
Entrer la valeur d´alignement pour le
capteur de pluie
Le système de jaugeage de la quantité de pluie dispose déjà
au départ de l´usine d´une haute précision rendant normalement un alignement inutile.
Appuyez simplement sur la touche « NEXT » pour reprendre
le réglage usine.
Le cas échéant, la valeur d´alignement doit être d´abord
déterminée en mode normal, voir à ce sujet le chapitre 13.d)
de la page 85.
Réglez la valeur d´alignement calculée auparavant avec les
touches « + » et « - ».
Appuyez sur la touche „NEXT“ pour régler l´unité pour la
mesure de la pluie.
Sélectionner l´unité pour mesurer la
quantité de pluie
+
NEXT
+
NEXT
+
NEXT
-
-
-
Unité pour
la quantité
de pluie
Assigner
l´affichage
de
l´évolution
Unité pour
la vitesse
du vent
L´unité pour mesurer la quantité de pluie s´affiche dans le
champ « RAIN », vous pouvez choisir entre l/m2 ou mm.
Réglez l´unité désirée avec les touches « + » et « - ».
Appuyer sur la touche « NEXT ». Puis attribuez l´affichage
de l´évolution.
Assignation l´affichage de l´évolution
Les types de représentation suivants peuvent être assignées
à l´affichage graphique de l´évolution :
• Pression atmosphérique
• Température intérieure
• Température extérieure
Si l´affichage de l´évolution est attribué à un des deux
affichages de température, le symbole « » apparaît en plus
dans le champ d´affichage.
Affichage et identification dans le champ d´affichage :
P = Pression atmosphérique
O = Température extérieure
I = Température intérieure
Réglez l´attribution désirée avec les touches « + » et « - ».
Appuyez sur la touche « NEXT »; entrer ensuite l´unité de la
mesure de la vitesse du vent.
Sélectionner l´unité pour la vitesse
du vent
Les unités suivantes peuvent être entrées :
km/h = Kilomètre/heure
m/s = Mètre par seconde
mph = Miles par heure (« miles per hour »)
L´affichage se fait dans le champ « WIND ».
Réglez avec les touches « + » et « - » l´unité dans laquelle la
vitesse du vent doit s´afficher.
En appuyant sur la touche „NEXT“, l´année apparaît de
nouveau, l´ordre d´entrée recommence depuis le début. Vous
pouvez contrôler ou modifier les entrées par ex.
EXIT
Quitter le mode de configuration
Appuyer sur la touche « EXIT » pour quitter l´entrée. Cette
opération est possible à n´importe quelle position, par exemple
après avoir réglé l´heure etc.
75
76
b) Commande
Sélectionner l´affichage de la température intérieure
En mode de fonctionnement normal, la température intérieure et l´humidité intérieures sont
représentées dans le champ d´affichage « INDOOR ».
Vous pouvez commuter entre ce qui suit par une nouvelle pression sur la touche « IN » :
• Température intérieure
• Valeur correspondante du point de condensation
Sélectionner l´affichage de la température intérieure
En mode de fonctionnement normal, la température intérieure et l´humidité intérieures sont
représentées dans le champ d´affichage « OUTDOOR ».
Vous pouvez commuter entre ce qui suit par une nouvelle pression sur la touche « OUT » :
• Température extérieure
• Valeur correspondante du point de condensation
• Température ressentie (Windchill)
Sélectionner le capteur extérieur
Le capteur extérieur sélectionné s´affiche dans le champ « Sensor » avec son numéro de capteur.
Seuls les capteurs actifs (reçus dans la phase de synchronisation) s´affichent.
Pour sélectionner les capteurs extérieurs ou le capteur combiné, appuyez sur la touche
« SENSOR » jusqu´à l´apparition du numéro de capteur désiré.
• Pour le capteur extérieur 1-8, le numéro de capteur respectif (1 – 8) s´affiche.
• Pour le capteur combiné, aucun numéro de capteur ne s´affiche, l´affichage « SENSOR »
(à côté de l´humidité de l´air extérieure) disparaît également.
Sélectionner la période d´affichage de quantité de pluie
Vous pouvez commuter entre ce qui suit par une nouvelle pression sur la touche « RAIN » :
• Affichage pour la dernière heure
• Affichage pour l’heure actuelle
• Affichage pour les dernières 24 heures
• Affichage pour les 24 heures actuelles
• Affichage de la quantité totale depuis le dernier effacement de la quantité de pluie ou depuis
la mise en place des piles.
Il faut tenir compte des caractéristiques suivantes: L’indication de la quantité du pluie de la
„dernière heure“ se produit tout demi-heure, par exemple entre 14.30 h et 15.30 h. Le calcule de
la quantité du pluie du „dernier jour“ se produit toujours vers 7.30 h. La quantité de „l’heure/jour
actuelle“ se produit de l’accumulation de la quantité jusqu’à la prochaine demi-heure, par exemple
jusqu’à 16.30 h.
Effacer la quantité totale de pluie
Appuyez sur la touche « RAIN » pendant env. 2 secondes. La quantité totale de pluie est effacée
après avoir relâché la touche.
Afficher les valeurs MIN et MAX (valeurs extrêmes)
Les valeurs minimales et maximales atteintes depuis le dernier effacement des données sont
enregistrées pour les valeurs mesurées des températures intérieures et extérieures et de l´humidité
de l´air intérieure et extérieure. Les valeurs MAX sont enregistrées pour la mesure de la vitesse
du vent et de la quantité de pluie.
De même, l´heure et la date d´apparition de la valeur extrême sont enregistrées pour
F
Une pression sur la touche « MIN/MAX » commute entre l´affichage des valeurs minimales,
maximales et l´affichage normal. Procédez comme suit pour appeler les données enregistrées :
• Appeler les valeurs minimales
Appuyez sur la touche « MIN/MAX ». « MIN » apparaît au centre, dans le visu.
F
• Appeler les valeurs maximales
Appuyez de nouveau sur la touche « MIN/MAX » (en partant de l´affichage normal, appuyer deux
fois sur la touche). « MAX » apparaît au centre, dans le visu.
toutes les valeurs.
Les valeurs minimales s´affichent dans les champs respectifs. Il n´y a pas d´affichage
pour le vent et la pluie (la valeur minimale serait toujours « 0 »).
Les valeurs maximales s´affichent dans les champs respectifs.
F
• Retournez à l´affichage normal
En appuyant de nouveau sur la touche « MIN/MAX », vous retournez à l´affichage normal,
l´affichage « MAX » disparaît du visuel.
Afficher l´heure et la date d´une valeur extrême individuelle
Au besoin, vous pouvez afficher pour chaque valeur extrême l´heure ou la date de l´apparition.
Procédez comme suit :
• Choisissez d´abord l´affichage des valeurs minimales (appuyer une fois sur la touche « MIN/MAX »,
affichage de « MIN » dans le visuel LCD) ou des valeurs maximales (appuyer deux fois sur la
touche « MIN/MAX », affichage de « MAX » dans le visuel LCD).
• La valeur désirée s´affiche en appuyant à plusieurs reprises sur la touche « SENSOR ».
Ordre d´affichage:
Température intérieure → humidité intérieure → température extérieure → humidité extérieure
→ quantité de pluie (uniquement la valeur MAX, pas pour « TOTAL ») → vitesse du vent
(uniquement la valeur MAX)
Seul un champ avec sa valeur extrême s´affiche; dans la partie inférieure, dans l´affichage
F
La pression suivante sur la touche « SENSOR » mène de nouveau à l´affichage total de toutes les
valeurs extrêmes (MIN ou MAX selon les valeurs minimales ou maximales sélectionnées au début).
Effacer les valeurs MIN/MAX
Appuyez une fois sur la touche « MIN/MAX » pour afficher les valeurs minimales ou deux fois
pour l´affichage des valeurs maximales.
Pour effacer les valeurs affichées (minimales ou maximales) appuyez sur la touche « RAIN »
pendant plus de deux secondes.
Les valeurs sont ensuite effacées.
de l´heure, l´heure et la date de l´apparition de la valeur extrême s´affichent.
77
78
c) Autres fonctions
Afficher la phase lunaire
L´affichage des phases lunaires s´effectue à l´aide de symboles suivants:
pleine lune
La phase lunaire s´affiche seulement lorsque l´heure et la date sont entrés.
F
Willy le Temps
Comme bonhomme animé, « Willy le Temps » affiche en même temps plusieurs facteurs
météorologiques.
• Température extérieure (capteur combiné seulement )
L´habillement de Willy le Temps se modifie en fonction de la température extérieure affichée
sur le capteur combiné.
• Pluie
Lorsque la fonction de prévisions météorologiques a détecté la « pluie », un parapluie fermé
s´affiche.
Si le capteur combiné constate de la pluie, le parapluie s´ouvre.
• Vitesse du vent
Pour une vitesse du vent supérieure à 20 km/h (vent modéré), les cheveux de « Willy le Temps
» volent dans le vent. Si la température est également inférieure à 15°C, l´écharpe vole en
plus dans le vent.
Prévisions météo
Les symboles de prévisions météo du poste météorologique tout en haut dans le visu donnent
les pronostiques suivants :
Nuages et pluie
Nuages → nuageux
Nuages et soleil → éclaircies
Soleil → ensoleillé
Afffichage du symbole du vent (manche à air)
La manche à air pend
Manche à air à moitié levée → vent modéré (10...20 km/h)
Manche à air à l´horizontal → vent fort (> 20 km/h)
lune décroissante
→ pluvieux
→ vent faible (< 10 km/h)
nouvelle lune lune croissante
Détection immédiate de la pluie
Le capteur combiné détecte non seulement la quantité de pluie mais transmet aussi l´état actuel
(sec/mouillé) d´un capteur spécial. Ceci permet de signaler déjà une goutte de pluie comme début
de précipitations à la station de base.
Une goutte de pluie symbolique apparaît dans le champ « RAIN » dans le visu de la station de
base. De plus, Willy le Temps ouvre son parapluie.
Indicateur de zone de confort
L´indicateur de zone de confort transmet le climat ambiant (rapport température – humidité de l´air).
Vous trouverez au chapitre 15 de la page 87 une table de valeurs pour les zones d´affichage.
L´indicateur de zone de confort indique trois « smilies » différents : J K L
Affichage de l’evolution (Histoire)
La diagramme en barres montre l’evolution de la pression atmosphérique de la temperature
extérieure ou intérieure pour les dernières 24 heures. Les colonnes individuelles ne produisent
pas aucune valeur absolue, mais la différence de la valeur actuelle mesurée (colonne de 0 heure).
Ce point repère se trouve toujours au milieu (4 barres), de façon que l’on puisse reconnâitre la
tendence du premier coup d’œil.
10. Remplacement des piles
L´intervalle pour remplacer les piles est très différent selon les piles ou accumulateurs
F
a) Station de base
Lorsque le symbole des piles vides ( ) apparaît dans le visu, remplacez alors les piles
par des piles neuves.
• Remplacez toujours toutes les piles en même temps.
• Ne combinez pas les piles pleines avec des piles à moitié pleines.
• Utilisez toujours quatre piles de type identique et du même fabricant.
• Ne combinez pas piles et accumulateurs.
• Comme mentionné ci-dessus, le fonctionnement sur accumulateurs est certes possible mais
• Procédez comme décrit dans le chapitre 7. c) pour remplacer les piles.
utilisés. Les piles alcalines de haute qualité durent le plus longtemps, les accumulateurs
ou les piles charbon-zinc bon marché demandent à être remplacés plus fréquemment.
la durée de fonctionnement est considérablement plus faible que pour un fonctionnement sur
piles.
Nota :
F
b) Capteur combiné, capteurs extérieurs
Lorsque l´affichage du capteur respectif reste éteint pendant plus de 24 heures, remplacez les
piles par des piles neuves comme décrit au chapitre 7.a) et b).
F
Après avoir remplacé les piles, toutes les données ou valeurs enregistrées dans la station
de base telles que l´heure, la date etc. sont effacées ; elles doivent être introduites de
nouveau.
Vérifiez si un dérangement éventuel dans la radiotransmission n´est pas à l´origine
de l´absence de la transmission hertzienne. Dans ce cas également, aucun affichage
n´apparaît dans le visu de la station de base.
La cause pourrait être par exemple un objet métallique dans le rayon radioélectrique
(dû au station-nement d´un véhicule).
79
80
11. Dépannage
Tenez compte de toutes les consignes de sécurité du présent mode d’emploi!
Problème Marche à suivre
Absence de • La distance entre la station de base et les capteurs extérieurs est trop
réception importante. Modifiez l´emplacement des capteurs extérieurs.
• Des objets ou des matériels source de parasites empêchent la
réception par radio. Modifiez l´emplacement des capteurs extérieurs
et de la station de base.
• Les piles des capteurs extérieurs sont faibles ou vides. Insérez à titre
d´essai des piles neuves dans les capteurs extérieurs.
• Un autre émetteur sur la même fréquence ou une fréquence voisine
perturbe le signal radio des capteurs extérieurs. Il peut s´agir d´un
écouteur radio, d´un haut-parleur radio ou d´un autre appareil similaire.
La plupart du temps, ce type de produits n´est pas continuellement
en service ; le lendemain par ex., la réception radio peut être parfaite,
ce qui complique la recherche de la cause.
Réglez, si possible, une autre fréquence sur les appareils permettant
de remédier aux problèmes de réception du poste météorologique.
Perturbation d´autres • Les capteurs extérieurs envoient environ toutes les 3 minutes pour
appareils dues aux une durée de 0,1 seconde (100 ms) vos données à la station de base.
capteurs extérieurs Pendant ce court temps, toute perturbation émanant d´autres
appareils sont possibles. A titre d´exemple : pour un écouteur radio,
un signal parasite très court peut être perceptible toutes les 3 minutes.
Problèmes lors de • Lors de la mise en place des piles dans les capteurs extérieurs et la
la synchronisation station de base (respecter absolument cet ordre dans la démarche!),
les appareils sont en mode de synchronisation. Toutes les 4 secondes
est émis un télégramme d´informations accélérant la détection et
l´activation des capteurs extérieurs sur la station de base.
Pour obtenir une nouvelle synchronisation, retirez les piles de la station
de base et des capteurs extérieurs. Puis attendez au minimum 60
secondes avant de réinsérer les piles dans les capteurs extérieurs,
puis dans la station de base (respecter absolument cet ordre dans
votre démarche – mise en place des piles d´abord dans les capteurs
extérieurs disponibles, puis ensuite dans la station de base).
Mais, lors de cette opération, toutes les valeurs ou données telles
que les valeurs minimales, maximales ou la date et l´heure,
enregistrées par la station de base se perdent.
• Avant de placer vos capteurs extérieurs dans votre jardin par exemple,
effectuez un essai de fonctionnement comme décrit au début du
chapitre 7.
12. Portée
La portée de la transmission des signaux radio vers la station de base est de max. 100 m dans
des conditions optimales. Cette portée est fréquemment nommée « portée en champ libre ».
Cette disposition idéale – station de base et capteur extérieur disposés sur un champ
F
Normalement, la station de base se monte dans la maison, le capteur combiné dans le jardin et
les autres capteurs extérieurs dans les bâtiments annexes tels que la volière ou le garage.
La portée peut être réduite considérablement par :
• des murs, des plafonds en béton armé,
• des vitres isolantes revêtues ou métallisées,
• des véhicules,
• des arbres, des bosquets, de la terre, des rochers,
• la proximité d´objets métalliques et conducteurs tels que les radiateurs,
• la proximité du corps humain,
• des brouillages par barrage de fréquence dans les zones urbaines par ex. (téléphone dect,
• la proximité des moteurs électriques, des transformateurs, des blocs d´alimentation, des
• la proximité d´ordinateurs mal blindés ou ouverts ou autres appareils électriques.
F
uni et égal, sans arbres ou maisons – est, en pratique, l´exception.
écouteurs radio, haut-parleurs radio, autres postes radio météorologiques, babyphone etc.)
ordinateurs,
Etant donné que les conditions locales sont différente pour chaque site de montage, il
n´est pas possible de garantir une portée précise.
Lorsque la station de base ne reçoit aucune information du capteur combiné ou de
capteurs extérieurs
disponibles en plus – et ce malgré les piles neuves - réduisez la distance entre les
capteurs extérieurs et la station de base, changez le site de montage.
Conféré le chapitre 7 et 11 de ce présent mode d´emploi.
81
82
13. Maintenance et nettoyage
a) Généralités
Contrôler régulièrement la sécurité technique du produit, p. ex. l’absence d’endommagements
du boîtier.
Si un fonctionnement sans risque de l’appareil n’est plus assuré, il convient de le mettre hors
service et de le préserver de toute mise sous tension involontaire. Retirez les piles.
Un fonctionnement sans risque n’est pas assuré lorsque
• l’appareil est visiblement endommagé,
• l’appareil ne fonctionne plus et
• après un stockage durant une période prolongée dans des conditions défavorables ou
• suite à de sévères contraintes liées au transport.
Avant de procéder au nettoyage ou à la maintenance de l’appareil, il est impératif de respecter
les consignes de sécurité suivantes :
Enlever les piles avant le nettoyage, l´entretien ou la mise en état du produit.
L’intérieur du produit ne comporte aucune pièce nécessitant une maintenance de
votre part; il est interdit d´ouvrir le boîtier.
Les réparations doivent uniquement être effectuées par un technicien qualifié
familiarisé avec les dangers potentiels encourus, respectivement les prescriptions
spécifiques en vigueur.
b) Nettoyage de la station de base
Vous pouvez très facilement éliminer la poussière à l´aide d´un aspirateur ou d´un pinceau doux
et propre.
Tenez l´ouverture de l´aspiration à proximité de la station de base (ne pas toucher, rayures possibles)
et retirez la poussière à l´aide d´un pinceau. Aspirer avec l´aspirateur les tourbillons de poussière.
Un chiffon doux, sec et non pelucheux suffit pour nettoyer l’extérieur du produit.
Pour les fortes salissures, vous pouvez humecter le chiffon d’un peu d’eau tiède.
N’utilisez en aucun cas de nettoyants agressifs ou de solutions chimiques car ces produits
pourraient attaquer le boîtier ou nuire au bon fonctionnement de l’appareil.
c) Nettoyage des capteurs extérieurs ou du capteur
combiné
Après un temps de fonctionnement prolongé à l´extérieur, de la saleté s´est accumulée sur la
surface en plastique des capteurs extérieurs. Vous pouvez l´ôter très vite avec un chiffon doux
et humide.
Ne lavez en aucun cas au jet les capteurs extérieurs avec un tuyau de jardin, vu que
seule la partie supérieure de ces capteurs est protégée contre la pluie, les parties
latérales et inférieure n´étant pas protégées contre les jets d´eau.
Vous devez contrôler occasionnellement le capteur de quantité de pluie.
Selon le site, feuilles, particules de saleté dû au vent, sable, petites branches entre autres peuvent
pénétrer dans le collecteur du capteur de quantité de pluie. Des pièces plus importantes peuvent
obturer l´écoulement!
Du sable peut s´accumuler également dans la bascule compteuse et la quantité croissante peut
fausser ainsi le résultat de la mesure.
C´est la raison pour laquelle il faut nettoyer au moins une fois par an le capteur de
F
Procédez ici comme suit :
quantité de pluie.
• Ouvrez la partie inférieure du capteur de quantité de pluie ; pour cela, tournez-la environ 1 cm
vers la gauche jusqu´à ce que vous puissiez la faire coulisser vers le bas sur le tube de métal.
• Enlevez le collecteur supérieur en le tournant auparavant légèrement vers la droite, puis
soulevez-le.
• Le capteur de précipitations (la partie en plastique avec les deux tiges en laiton et le câble)
peut être retiré.
Notez l´orientation; le câble de connexion du capteur de précipitations est logé sur
F
• Ôtez la bascule compteuse.
F
• Nettoyez à présent les composants du capteurs de quantité de pluie. Pensez aussi à l´orifice
• Pour l´assemblage, insérez d´abord la bascule compteuse
dans la fixation.
F
un côté.
Notez l´orientation ; un petit aimant se trouve sur le côté de la bascule compteuse.
d´évacuation dans la partie inférieure en plastique du capteur de quantité de pluie que vous
avez fait coulissé vers le bas sur le tube de métal.
Lors de cette opération, l´aimant de la bascule
compteuse indiquant le câble doit être sur le
côté.
Les deux tiges trapézoïdales doivent être
correctement introduites dans la partie inférieure
de la fixation.
Seule cette opération garantit que la bascule
compteuse se déplace légèrement.
83
84
• Insérez le capteur de précipitations dans sa fixation.
Il maintient aussi automatiquement la bascule
compteuse.
Il n´existe qu´une seule orientation correcte;
F
• Placez le collecteur en partant du haut sur le support du capteur et encliquetez-le en effectuant
• Faites coulissez vers le haut la partie inférieure du boîtier du capteur de quantité de pluie et
F
le câble du capteur de quantité de pluie et
l´aimant de la bascule compteuse doivent être
sur le même côté, le taquet en plastique sur
l´autre côté doit être introduit dans la fixation.
Voir le cercle sur la figure à droite.
une rotation à gauche.
verrouillez-la en effectuant une rotation à droite jusqu´à ce qu´elle s´enclenche.
Les orifices d´évacuation situés dans la partie inférieure du boîtier doivent être tournés
vers l´extérieur afin d´éviter que l´eau ne coule sur les tiges de métal.
d) Alignement du capteur de pluie
Le système de mesure du capteur de quantité de pluie est réglé à l´usine à une haute
F
Le processus d´alignement dure vraiment longtemps (au moins 10 minutes) et doit être effectué
consciencieusement et avec beaucoup de précision au risque sinon d´obtenir une précision
beaucoup plus faible que celle existante.
Procédez comme suit pour l´alignement:
• Remettez d´abord une valeur de quantité de pluie éventuellement additionnée à zéro.
Appuyez en mode d´affichage normal sur la touche « RAIN » pour environ deux secondes. Dès
• Contrôlez si le capteur de quantité de pluie est propre et la bascule compteur sèche.
• Versez très lentement (pendant 10 minutes) 100 ml d´eau claire dans le collecteur du capteur
• La quantité totale affichée doit être maintenant de 6,5 l / m2.
• Lorsqu´une valeur divergente s´affiche, recalculer la valeur dite de bascule comme suit:
6,5 x valeur actuelle de bascule
Nouvelle valeur de bascule =
Valeur effective (affichage après remplissage de l´eau)
précision de réglage. C´est la raison pour laquelle un alignement n´est normalement
PAS utile.
que vous relâchez la touche, l´affichage de la quantité totale de pluie doit être sur « 0 ».
de pluie.
Attention !
Si vous versez trop vite, le résultat de la mesure sera faussé ! Versez lentement
l´eau dans le collecteur de manière à ce qu´il n´y ait à aucun moment de l´eau
dans le collecteur.
• Cette nouvelle valeur doit être inscrite dans le menu de configuration (voir chapitre 9 a.) «
Entrer la valeur d´alignement du capteur de pluie »).
Elle s´indique toujours en ml / bascule, l´unité qui se trouve à droite est plus tard
F
l´unité d´affichage de la quantité de pluie.
Le réglage usine est de 295 ml / bascule (la « valeur actuelle de bascule » pour la
formule ci-dessus).
85
86
14. Maniement
Respecter toutes les consignes de sécurité du présent mode d’emploi!
a) Généralités
Il est interdit d´ouvrir ou de démonter le produit (excepté pour les travaux décrits dans ce présent
mode d´emploi tels que le remplacement des piles ou le nettoyage du pluviomètre).
L’intérieur du produit ne comporte aucune pièce nécessitant une maintenance de votre part. Le
démontage ou l´ouverture du produit a pour effet d´annuler l´homologation CE.
La chute de l´appareil d´une hauteur inférieure endommage le produit.
b) Station de base
Eviter les conditions défavorables suivantes lors de l´utilisation de la station de base:
- présence d’eau ou humidité relative de l’air trop élevée,
- froid ou chaleur extrême,
- rayons directs du soleil,
- poussière ou gaz, vapeurs ou solvants inflammables,
- fortes vibrations,
- champs magnétiques intenses à proximité de machines ou de haut-parleurs, par ex.
Ne jamais se servir immédiatement du produit lorsqu’il vient d’être transporté d’un local froid
à un local chaud. Le cas échéant, l’eau de condensation qui se forme alors risque de détruire
l’appareil.
Attendez que la station de base ait atteint la température ambiante. Cela peut durer
plusieurs heures !
Choisissez l´emplacement de montage de manière à ce que la station de base soit à l´abri et ne
puisse pas tomber. Risque de blessures en raison du poids.
Protégez les surfaces de meubles de valeur ou non résistants aux rayures à l´aide de protections
adéquates avant de poser la station de base.
c) Capteur combiné
La partie supérieure du capteur combiné est certes protégée contre la pluie mais pas les parties
latérales et inférieure. Pour cette raison, évitez impérativement la projection d´eau par le biais
d´un tuyau de jardin ou un autre système d´arrosage.
Choisissez l´emplacement de montage de manière à ce que les enfants ne puissent renverser
le capteur combiné ; ne placez pas celui-ci à proximité de véhicules, de fenêtres, portes vitrées
ou autres !
15. Explication des termes
Température ressentie
Voir « Windchill ».
Indicateur de zone de confort
Les symboles de l´indicateur de zone de confort (les trois smilies L K J) transmettent le climat
ambiant tandis que le poste météorologique fonctionne d´après la table suivante:
Température Humidité
20% 30% 35% 40% 45% 50% 55% 60% 65% 70%
< 18° L L L L L L L L L L
18-19,9° L L L K K K K K K L
20-21,9° L L L K J J J J K L
22-23,9° L L K J J J J K L L
24-25,9° L K J J J J K L L L
26-27,9° L K K K K K K L L L
plus de 28° L L L L L L L L L L
Il existe des zones très clairement délimitées définies comme climat agréable ou désagréable
qui dépendent du rapport température – humidité de l´air.
Ainsi, pour une température de 25°C par ex, on ressent une humidité de l´air inférieure à 30%
comme étant trop sèche (par ex. l´air du radiateur) et une d´environ 60% comme lourde.
Point de condensation
Il s´agit ici d´un point de condensation qui dépend de la coïncidence d´une certaine pression
atmosphérique, d´une certaine température et d´une humidité atmosphérique précise.
La condensation de l´humidité atmosphérique, la soi-disant condensation, commence à ce point
de condensation, l´humidité de l´air se condense et se dépose comme liquide (brouillard, vapeur).
Si le point de condensation pour la vapeur d´eau est inférieur à 0°C, la condensation s´effectue
sous forme de neige ou de givre.
Prévisions météorologiques
Les prévisions météorologiques du poste météo s´effectuent par les symboles météo calculés à
partir de la vitesse de montée ou de chute de la pression atmosphérique (tendance) :
Cette vitesse de changement de la pression atmosphérique est la valeur décisive pour les
prévisions météorologiques, la valeur absolue joue ici un rôle secondaire. En général on peut dire
que la pression atmosphérique qui monte signifie une amélioration météo tandis qu´une pression
atmosphérique qui descend est synonyme de mauvais temps.
Windchill (température équivalente, température ressentie)
Dans certaines conditions, l´Homme ressent les températures tout à fait différemment que celles
affichées par le thermomètre. En cas de températures extérieures faibles, on ressent la température
sur la peau nue beaucoup plus faibles plus un vent additionnel souffle vite.
87
88
La température « Windchill » est définie comme effet de refroidissement pour une peau nue avec
une température superficielle théorique de 33°C et une vitesse du vent de plus de 2,6 m/s.
Plus la vitesse du vent est élevée et plus la température ambiante effective est faible, plus l´effet
Windchill est ressenti.
La « température ressentie » est approximativement comparable à la température ressentie qui
prend en plus en considération l´influence des rayons du soleil, la réflexion de la lumière des
nuages, la longueur des ondes lumineuses etc.
Table des forces du vent (Beaufort)
Beaufort Vitesse du vent Désignation
0 0 - 0,7 km/h Absence de vent
1 0,7 - 5,4 km/h Vent léger
2 5,5 - 11,9 km/h Légère brise
3 12,0 - 19,4 km/h Faible brise
4 19,5 - 28,5 km/h Brise moyenne
5 28,6 - 38,7 km/h Brise fraîche
6 38,8 - 49,8 km/h Vent fort
7 49,9 - 61,7 km/h Vent très fort
8 61,8 -74,6 km/h Coup de vent
9 74,7 - 88,9 km/h Tempête
10 89,0 - 102,4 km/h Forte tempête
11 102,5 - 117,4 km/h Violent tempête
12 > 117,4 km/h Ouragan
16. Elimination des éléments usés
a) Généralités
Si le produit est devenu inutilisable, il convient alors de procéder à son
élimination conformément aux dispositions légales en vigueur.
b) Elimination des piles et accumulateurs
Le consommateur final est légalement tenu (ordonnance relative à l´élimination des piles usagées)
de rapporter toutes les piles et accumulateurs, il est interdit de les jeter dans les ordures
ménagères!
Les piles et accumulateurs qui contiennent des substances toxiques sont
caractérisés par les symboles ci-contre qui indiquent l´interdiction de jeter les
piles et accumulateurs dans les ordures ménagères.
Les désignations pour le métal lourd décisif sont : Cd=cadmium, Hg=mercure,
Pb=plomb (La désignation se trouve sur la pile ou l´accumulateur, par ex. sous les
symboles de la poubelle illustrés à gauche).
Vous pouvez rapporter gratuitement vos piles et accumulateurs usagés aux centres
de récupération de votre commune, à nos succursales ou à tous les points de
vente de piles et d´accumulateurs.
Vous répondez ainsi aux ordonnances légales et contribuez à la protection de l’environnement!
17. Caractéristiques techniques
Intervalle de mesure des capteurs extérieurs : .....................................................env. 3 minutes
Intervalle de mesure du capteur intérieur : ..........................................................env. 10 minutes
Fréquence d´émission: ............................................................................................. 868,35 MHz
Portée en champ libre: .................................................100 m max. (veuillez lire le chapitre 12 !)
Plage de température à l´intérieur: ...................................................................de 0°C à +59,9°C
Résolution : .........................................................................................................................0,1°C
Précision : ..........................................................................................................................±0,8°C
Plage de température à l´extérieur
(capteur combiné): .................................................................................... de -29,9°C à +79,9°C
Résolution : .........................................................................................................................0,1°C
Précision : ..........................................................................................................................±0,8°C
Plage de mesure de l´humidité relative
de l´air (à l´extérieur et à l´intérieur) : ........................................................................... 0% - 99 %
Résolution : ............................................................................................................................ 1%
Précision : ............................................................................................................................. ±5%
Affichage de la quantité de pluie : ........................................................................de 0 à 999 mm
Intervalle d´évaluation: ...............................................................dernière heure: à xxx.30 heures,
quantité quotidienne: 07:30 heures
Résolution : ..................................................................................................................< 0,3 mm
Vitesse du vent: ........................................................................................................ 0 -200 km/h
Résolution : ............................................ jusqu´à 100 km/h 0,1 km/h; plus de 100 km/h: 1 km/h
Alimentation électrique :
Station de base : ...............................................................................4 piles de LR6, rondes, AA
Capteur combiné : ............................................................................. 3 piles de LR6, rondes, AA
Dim. (l x H x L) Station de base : ............................ Env. 160 mm * 220 mm * 35 mm (sans pied)
89
90
18. Table de position
(latitude et longitude)
Table de positions pour les régions sélectionnées en Allemagne :
Lieu Latitude Longitude
Affichage « LA » Affichage « LO »
= « Latitude » = « Longitude »
Aix-la-Chapelle 50,8° 6,1°
Augsburg 48,4° 10,9°
Berlin 52,5° 13,4°
Bonn 52,5° 7,1°
Brême 53,0° 8,8°
Chemnitz 50,8° 12,9°
Dortmund 51,5° 7,5°
Dresde 51,1° 13,8°
Duisbourg 51,4° 6,8°
Düsseldorf 51,2° 6,8°
Erfurt 51,0° 11,0°
Flensburg 54,8° 9,4°
Francfort s/ Main 50,2° 8,7°
Fribourg-en-Brisgau 48,0° 7,9°
Hambourg 53,6° 10,0°
Hanovre 52,2° 9,7°
Iéna 50,9° 11,6°
Karlsruhe 50,9° 8,4°
Kassel 51,3° 9,5°
Kiel 54,3° 10,1°
Cologne 50,9° 7,0°
Leer (Frise orientale) 53,2° 7,4°
Leipzig 51,3° 12,4°
Magdebourg 51,3° 11,6°
Mayence 50,0° 8,3°
Munich 50,0° 11,6°
Nuremberg 49,5° 11,1°
Oberhausen 49,5° 6,8°
Oldenbourg (Oldb.) 53,1° 8,2°
Sarrebruck 49,3° 7,0°
Schwerin 53,6° 11,4°
Stuttgart 48,8° 9,2°
Wiesbaden 50,1° 8,2°
M INTERNET http://www.elv.de
Note de l´éditeur
Cette notice est une publication de la société eQ-3 Entwicklung GmbH
Tous droits réservés, y compris traduction. Toute reproduction, quel que soit le type, par exemple photocopies,
microfilms ou saisie dans des traitements de texte electronique est soumise à une autorisation préalable écrite
de l‚éditeur. Impression, même partielle, interdite. Cette notice est conforme à la règlementation en vigueur lors
de l´impression. Données techniques et conditionnement soumis à modifications sans aucun préalable.
© Copyright 2007 par eQ-3 Entwicklung GmbH. 75582 Ver. 2.0 06/07
91
92
Loading...
