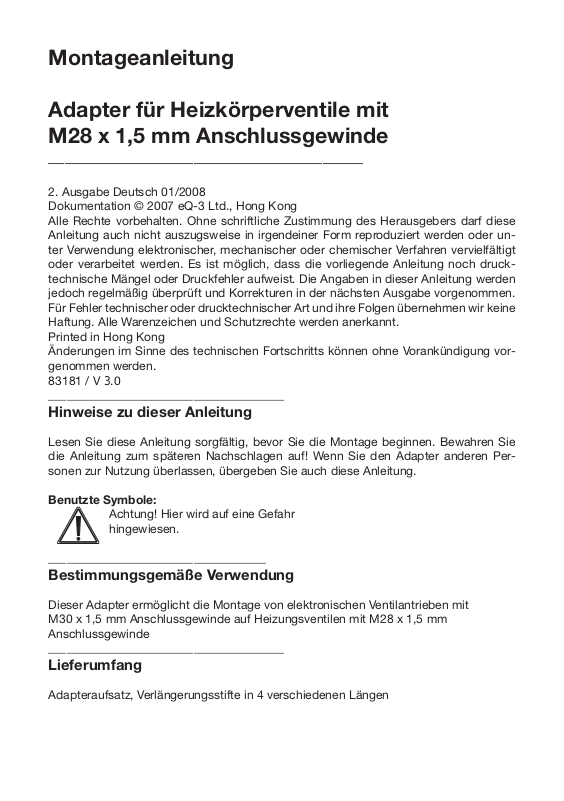

Montageanleitung
Adapter für Heizkörperventile mit
M28 x 1,5 mm Anschlussgewinde
_______________________________________
2. Ausgabe Deutsch 01/2008
Dokumentation © 2007 eQ-3 Ltd., Hong Kong
Alle Rechte vorbehalten. Ohne schriftliche Zustimmung des Herausgebers darf diese
Anleitung auch nicht auszugsweise in irgendeiner Form reproduziert werden oder unter Verwendung elektronischer, mechanischer oder chemischer Verfahren vervielfältigt
oder verarbeitet werden. Es ist möglich, dass die vorliegende Anleitung noch drucktechnische Mängel oder Druckfehler aufweist. Die Angaben in dieser Anleitung werden
jedoch regelmäßig überprüft und Korrekturen in der nächsten Ausgabe vorgenommen.
Für Fehler technischer oder drucktechnischer Art und ihre Folgen übernehmen wir keine
Haftung. Alle Warenzeichen und Schutzrechte werden anerkannt.
Printed in Hong Kong
Änderungen im Sinne des technischen Fortschritts können ohne Vorankündigung vorgenommen werden.
83181 / V 3.0
_______________________________________
Hinweise zu dieser Anleitung
Lesen Sie diese Anleitung sorgfältig, bevor Sie die Montage beginnen. Bewahren Sie
die Anleitung zum späteren Nachschlagen auf! Wenn Sie den Adapter anderen Personen zur Nutzung überlassen, übergeben Sie auch diese Anleitung.
Benutzte Symbole:
Achtung! Hier wird auf eine Gefahr
hingewiesen.
____________________________________
Bestimmungsgemäße Verwendung
Dieser Adapter ermöglicht die Montage von elektronischen Ventilantrieben mit
M30 x 1,5 mm Anschlussgewinde auf Heizungsventilen mit M28 x 1,5 mm
Anschlussgewinde
_______________________________________
Lieferumfang
Adapteraufsatz, Verlängerungsstifte in 4 verschiedenen Längen
Page 2
Gefahrenhinweis
Nr. Hersteller Symbole
2
Herz, MMA,
Remagg
3
TA, Comap,
Markaryds
4
SAM,
Slovarm
sar
Nr. Hersteller Symbole
2
Herz, MMA,
Remagg
3
TA, Comap,
Markaryds
4
SAM,
Slovarm
Schließmaß Nr. Länge
ca. 10 - 12 mm 1 15,0 mm
ca. 8,5 - 10 mm 2 17,0 mm
ca. 6,5 - 8,5 mm 3 18,5 mm
ca. 1,0 - 3,0 mm 4 24,0 mm
sar
Achtung: Wenn der Thermostatkopf demontiert
wird, öffnet sich das Ventil am Heizkörper. Unter
Umständen können sich der Heizkörper und
dessen Anschlüsse dann stark erwärmen. Ggf.
sollte die Heizungsanlage während der Montage
des Adapters außer Betrieb genommen, oder
der Heizkörper an der Rücklaufverschraubung
abgesperrt werden.
Wahl des Verlängerungsstiftes
Der M28 Adapter eignet sich für nahezu
alle handelsüblichen Heizkörperventile mit
M28 x 1,5 mm Anschlussgewinde. Um die
verschiedenen Bauhöhen der Ventile ausgleichen
zu können, liegen diesem Set 4 verschiede
Verlängerungsstifte bei. Sofern der Hersteller des
Ventils aus einem Aufdruck auf dem Thermostatkopf oder aus einem Symbol auf den Ventil
hervorgeht, kann der geeignete Verlängerungsstift
einfach aus der nebenstehenden Tabelle
ausgewählt werden.
Falls der Hersteller nicht erkennbar ist, kann
alternativ auch das Schließmaß des Ventils
ermittelt werden.

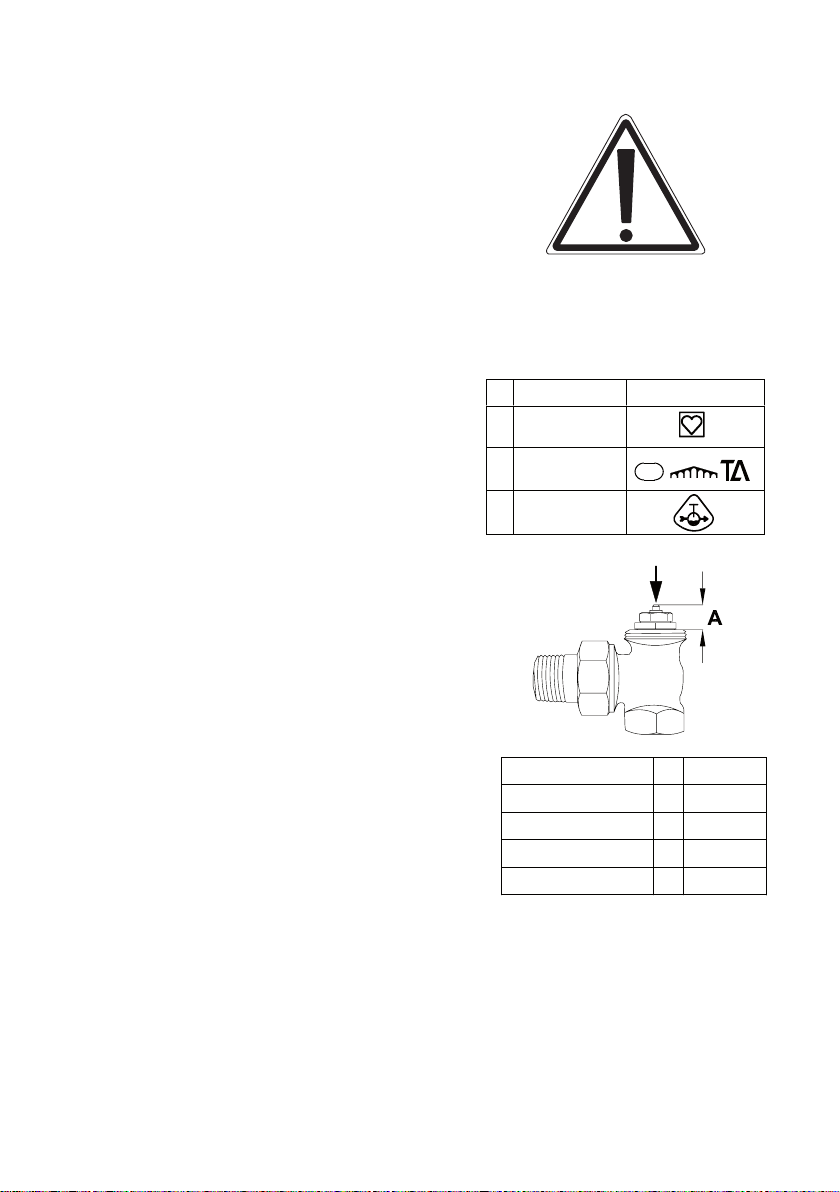

Hierzu wird der Ventilstift ganz nach unten
gedrückt (das Ventil ist dann ganz geschlossen)
und die Höhe des Ventilstiftes bezogen auf die
Auflagefläche des Adapters gemessen (A) . Der
geeignete Verlängerungsstift kann dann nach
der zweiten Tabelle ausgewählt werden.
Page 3
Montage des Adapters

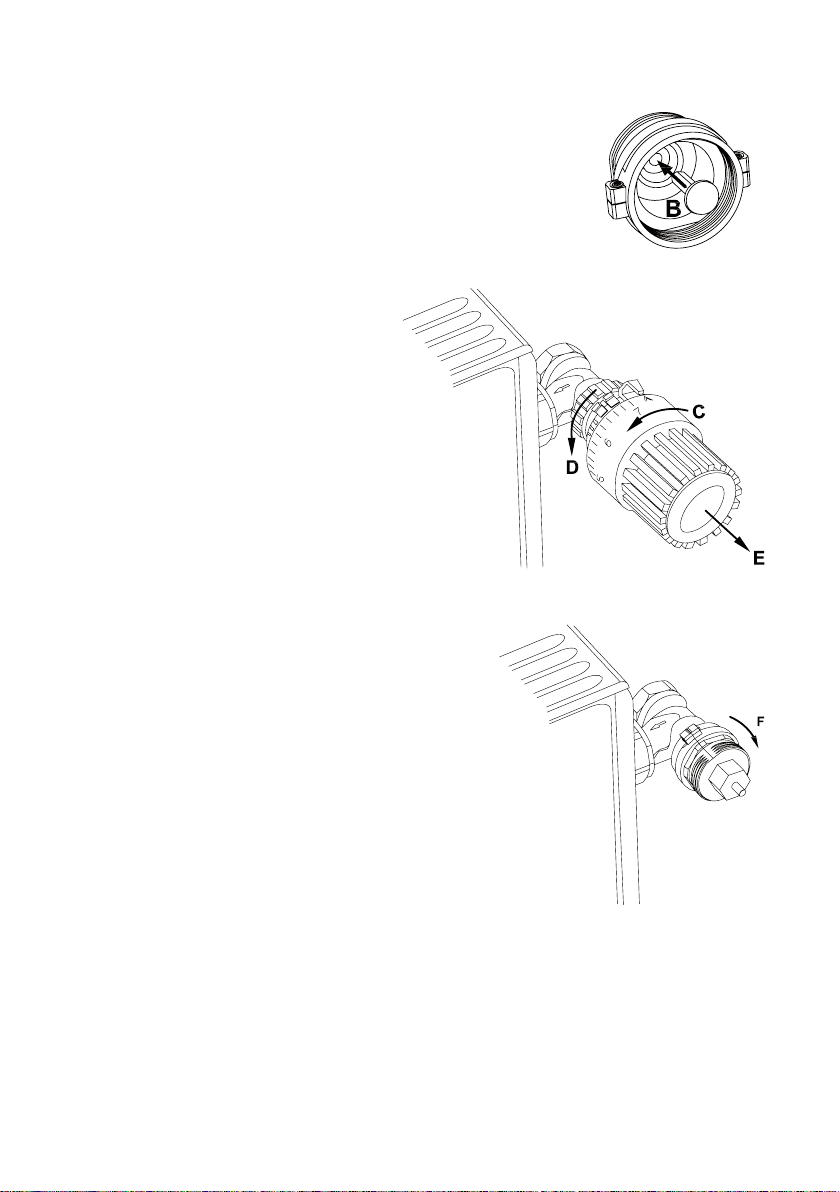

Stecken Sie den Verlängerungsstift von
der Innenseite in den Adapteraufsatz (B).
Dies ist nur in einer Position möglich, da
eine Seite des Verlängerungsstiftes als
Verdrehschutz abgeflacht ist.
Drehen Sie den Thermostatkopf auf
den Maximalwert (C) (links herum /
gegen den Uhrzeigersinn). Hierdurch
drückt der Thermostatkopf nicht mehr
auf die Ventilspindel und kann leichter
abgenommen werden.
Lösen Sie die Überwurfmutter
vollständig. Diese ist hierzu gegen den
Uhrzeigersinn zu drehen (D).
Der Kopf kann jetzt gerade nach vorne
vom Ventil abgezogen werden (E).
Schrauben Sie den Adapter im
Uhrzeigersinn auf das Ventil (F). Dies
darf nur handfest erfolgen, wenden
Sie keine unnötige Gewalt auf und
verwenden Sie keine Hilfsmittel wie
Schraubenschlüssel oder Zangen.
