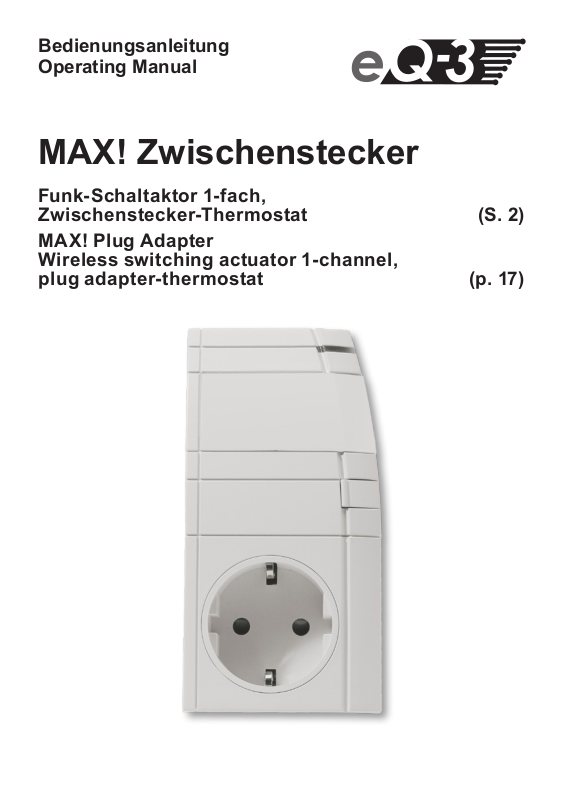

Page 1
Bedienungsanleitung
Operating Manual
MAX! Zwischenstecker
Funk-Schaltaktor 1-fach,
Zwischenstecker-Thermostat (S. 2)
MAX! Plug Adapter
Wireless switching actuator 1-channel,
plug adapter-thermostat (p. 17)
Page 2
Inhaltsverzeichnis
1. Bestimmungsgemäßer Einsatz ...................................3
2. Übersicht ......................................................................4
3. Sicherheitshinweise .....................................................5
4. Entsorgungshinweise ..................................................6
5. Inbetriebnahme / Anlernen ..........................................7
5.1 Steuerung Elektroheizung ...................................7
5.2 Steuerung Warmwasserboiler/Umwälzpumpe .10
6. Ablernen / Reset ........................................................13
7. LED-Blinkverhalten ....................................................13
8. Verhalten nach Spannungswiederkehr .....................14
9. Hinweise zum Funkbetrieb ........................................14
10. Technische Eigenschaften ......................................15
Lesen Sie diese Anleitung sorgfältig, bevor Sie das Gerät in Betrieb nehmen. Bewahren Sie die Anleitung zum späteren Nachschlagen auf.
1. Ausgabe Deutsch 10/2012
Dokumentation © 2013 eQ-3 Ltd., Hong Kong.
Alle Rechte vorbehalten.
BC-T S- Sw -Pl, V1.1, 130 307
2
Page 3
1. Bestimmungsgemäßer Einsatz
Mit dem MAX! Zwischenstecker hab en Sie die Möglichkeit,
Elektroheizungen und Warmwasserboiler/Umwälzpumpen
per Funk zu steuern.
Elektroheizungen
Elektroheizungen können mit dem MAX! Zwischenstecker
komfortabel über die MA X! Software reguliert werden. Individuell kongurierte Temperatureinstellungen und Wochenprogramme werden dabei über die MAX! Software
an den MAX! Wandthermostat gesendet. Dieser misst die
Ist-Temperatur im Raum und regelt das An- und Ausschalten des MAX! Zwischensteckers gemäß der gewünschten
Soll-Temperatur
Warmwasserboiler/Umwälzpumpen
Zudem ermöglicht der MAX! Zwischenstecker das An- und
Ausschalten von Warmwasserboilern/Umwälzpumpen über
die MAX! Software.
Der Zwischenstecker kann schnell und ohne Werkzeug
montiert werden und ist nach dem Einstecken in die Steckdose sofort einsatzbereit. Die Kommunikation der MAX!
Komponenten untereinander erfolgt bidirektional. Somit
ist dafür gesorgt, dass gesendete Informati onen den Empfänger erreichen.
3
Page 4

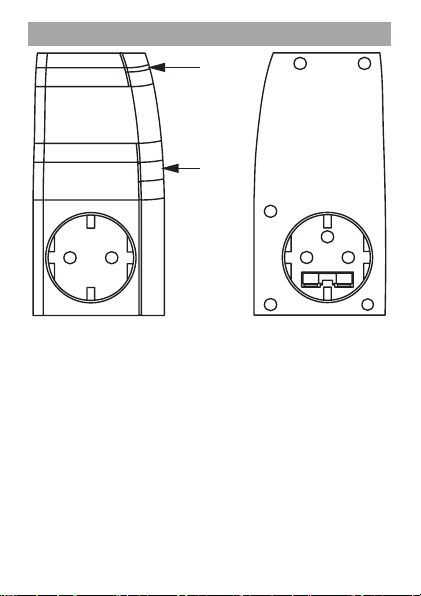

A Geräte-LED
B Anlerntaste
4
2. Übersicht
A
B
Page 5
3. Sicherheitshinweise
Das Gerät ist kein Spielzeug, erlauben Sie Kindern
nicht damit zu spielen. Lassen Sie Verpackungsmaterial nicht achtlos liegen, dies kann für Kinder zu
einem gefährlichen Spielzeug werden.
Öffnen Sie das Gerät nicht, es enthält keine durch
den Anwender zu wartenden Teile. Im Fehlerfall schicken Sie das Gerät an den Service.
Belasten Sie das Gerät nur bis zur angegebenen
Leistungsgrenze. Eine Überlastung kann zur Zerstörung des Gerätes, zu einem Brand oder elektrischen
Unfall führen.
Für Dauerlast von bis zu 28 00 Watt; Kurzzeitige L ast
bis 3600 Watt / 16 A (bis 10s).
MAX! Zwischenstecker dürfen nicht hintereinander gesteckt werden.
Geltende Normen und Richtlinien erlauben keine
unbeaufsichtigte Nutzung von nicht ortsfesten Heizungen.
Die über den MAX! Zwischenstecker geschaltete
elektrische Heizung muss über eine Sicherheitsabschaltung verfügen.
Temperaturregelungen bzw. Temperatursicherungen
im angeschlossenen Gerät (z.B. Elektroheizung)
dürfen nicht außer Kraft gesetzt oder überbrückt
werden.
5
Page 6
Beachten Sie auch die Sicherheitshinweise in der
Bedienungsanleitung Ihrer Elektroheizung bzw. Ihres Warmwasserboilers/Umwälzpumpe.
Betreiben Sie das Gerät nur in Innenräumen und
ve r m eide n Si e den Ei nus s vo n Fe u c hti g k eit , St aub
sowie Sonnen- oder Wärmebestrahlung. Jeder andere Einsatz als in dieser Bedienungsanleitung beschrieben ist nicht bestimmungsgemäß und führt
zu Garantie- und Haftungsausschluss. Dies gilt
auch für Umbauten und Veränderungen. Die Geräte sind ausschließlich für den privaten Gebrauch
gedacht.
4. Entsorgungshinweise
Gerät nicht im Hausmüll entsorgen!
Elektronische Geräte sind entsprechend der Richtlinie über Elektro- und Elektronik-Altgeräte über
die örtlichen Sammelstellen für Elektronik-Altgeräte zu entsorgen!
Das CE-Zeichen ist ein Freiverkehrszeichen, das
sich ausschließlich an die Behörden wendet und
keine Zusicherung von Eigenschaften beinhaltet.
6
Page 7
5. Inbetriebnahme / Anlernen
Nach dem Einstecken in die Steckdose ist der MAX! Zwischenstecker sofort betriebsbereit.
Sie können das Gerät
• zur Steuerung von Elektroheizungen oder
• zum An- und Ausschalten von Warmwasserboilern/Um-
wälzpumpen
verwenden.
5.1 Steuerung Elektroheizung
Mit dem MAX! Zwischenstecker können Sie in Verbindung
mit einem MAX! Wandthermostat ortsfeste Elektroheizungen, die über einen Stecker angeschlossen werden, bequem über die MAX! Software steuern.
Der MA X! Wandthermostat misst die Ist-Temperatur im
Raum und regelt das An- und Ausschalten des MA X! Zwischensteckers gemäß der gewünschten Soll-Temperatur.
Die Konguration der Betriebsmodi und Wochenprogramme erfolgt über die MAX! Software.
Zur Inbetriebnahme des MAX! Zwischensteckers in Verbindung mit einem elektronischen Heizkörper, gehen Sie
wie folgt vor:
7
Page 8

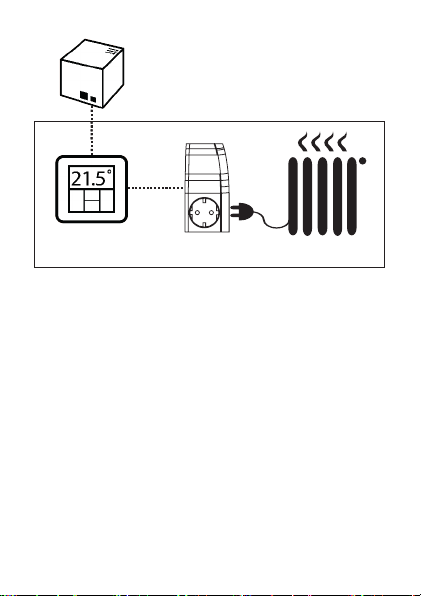

Eigener Raum in der MAX! Software
• Stecken Sie den MAX! Zwischenstecker in eine Steckdose.
• Schließen Sie den elektronischen Heizkörper an den
MAX! Zwischenstecker an.
• Lernen Sie zun ächst den MA X! Wandthe rmostat übe r die
MAX! Software an den Cube an. Bringen Sie dafür den
MAX! Wandthermostat über einen langen Tastendruck
(> 3 Sekunden) der OK-Taste in den Anlernmodus und
klicken Sie in der MAX! Software auf „Neues Gerät“.
• Vergeben Sie in de r Softw are einen Nam en für den Wand thermostat. Legen Sie anschließend einen neuen Raum
an oder fügen Sie den MAX! Wandthermostat einem bestehenden Raum zu.
• Lernen Sie jetzt den MAX! Zwischenstecker über die
Software an den MAX! Cube an. Halten Sie dafür die
Anlerntaste (B) des MAX! Zwischensteckers länger als
3 Sekunden gedrückt. Die Geräte-LED (A) beginnt zu
blinken. Der Anlernvorgang bleibt für 30 Sekunden aktiv.
8
Page 9

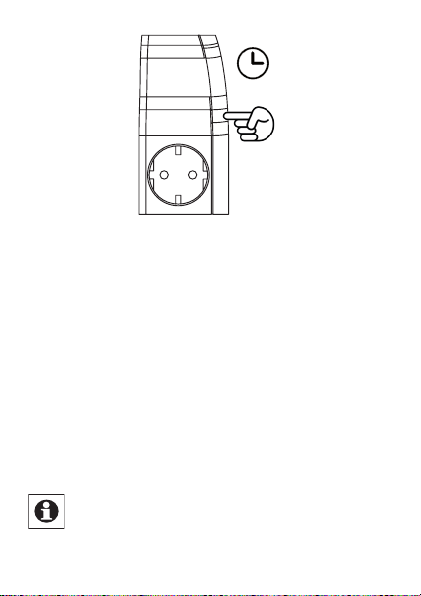

> 3 Sek.
• Klicken Sie jetzt in der Software auf „Neues Gerät“.
• Nach erfolgreichem Anlernen leuchtet die Geräte-LED
(A) für 1 Sekunde auf und der MAX! Zwischenstecker
erscheint in der Software.
• Vergeben Sie in de r Software e inen Namen für d en MAX!
Zwischenstecker.
• Fügen Sie den MAX! Zwischenstecker demselben Raum
hinzu wie zuvor den MA X! Wandthermostat. Der Anler nvorgang ist damit erfolgreich abgeschlossen.
Über die MAX! Software ist es jetzt möglich, die Elektroheizung zu steuern und zu regulieren.
Der MAX! Zwischenstecker und der MAX! Wandthermostat müssen zur Steuerung Ihrer Elektroheizung demselben Raum in der MA X! Software zugeordnet werden.
9
Page 10
Die gleichzeitige Steuerung von herkömmlichen
Heizkörpern und elektronischen Heizkörpern in einem Raum ist nicht möglich. Wenn Sie in einem
System gleichzeitig herkömmliche Heizkörper über
den MAX! Heizkörperthermostat und elektrische
Heizkörper über den MAX! Zwischenstecker regulieren möchten, müssen für die Geräte jeweils separate Räume in der Sof tware zugeordnet werden.
5.2 Steuerung Warmwasserboiler/Umwälzpumpe
Sie können den MA X! Zwischenstecker zum Ein- und Ausschalten von elektronischen Warmwasserboilern/Umwälzpumpen, die über einen Stecker angeschlossen werden,
einsetzen. Über die MAX! Software können Zeitprogram me für das Ein- und Ausschalten des Warmwasserboilers/
Umwälzpumpe hinterlegt werden.
Zur Inbetriebnahme des MAX! Zwischensteckers in Verbindung mit einem elektronischen Warmwasserboiler/
Umwälzpumpe, gehen Sie wie folgt vor:
10
Page 11

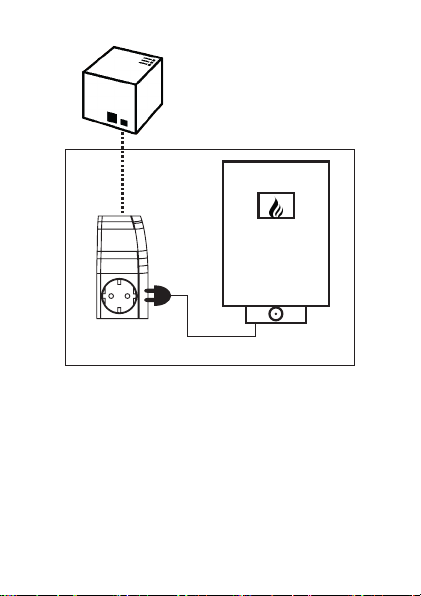

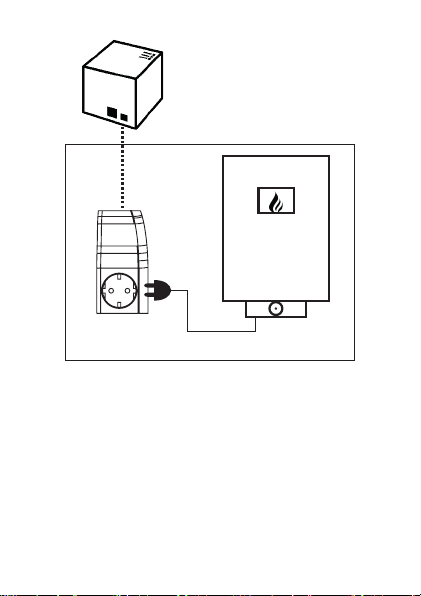

Eigener Raum in der MAX! Software
• Stecken Sie den MAX! Zwischenstecker in eine Steckdose.
• Schließen Sie den elektronischen Warmwasserboiler/
Umwälzpumpe an den MAX! Zwischenstecker an.
• Lernen Sie de n MAX! Zw ischenste cker über die So ftware
an den MA X! Cube an. Halten Sie dafür die Anlerntaste
(B) des MAX! Zwischensteckers länger als 3 Sekunden
gedrückt. Die Geräte-LED (A) beginnt zu blinken. Der
Anlernvorgang bleibt für 30 Sekunden aktiv.
11
Page 12

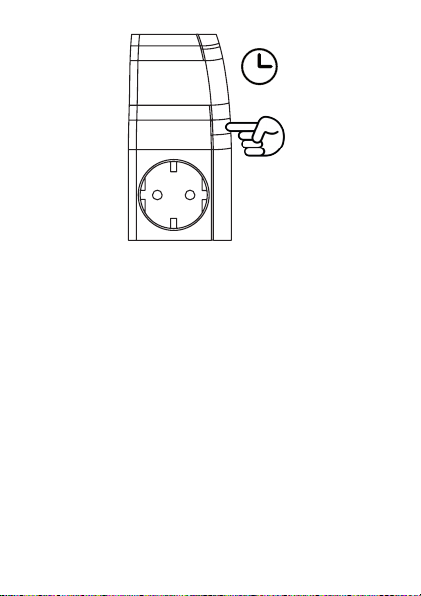

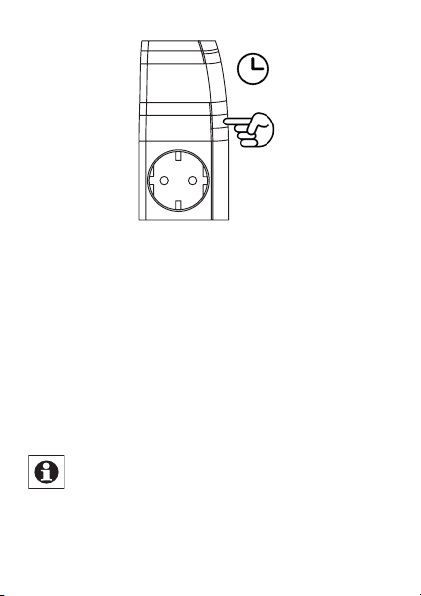

> 3 Sek.
• Klicken Sie jetzt in der Software auf „Neues Gerät“.
• Nach erfolgreichem Anlernen blinkt die Geräte-LED (A)
für 1 Sekunde auf und der MAX! Zwischenstecker erscheint in der Software.
• Vergeben Sie in de r Software e inen Namen für d en MAX!
Zwischenstecker.
• Legen Sie jetzt in der Software einen neuen, eigenen
Raum für den MAX! Zwischenstecker (z.B. „Warmwasserboiler“) an. Fügen Sie diesem Raum nur den MAX!
Zwischenstecker und keine anderen MAX! Komponenten hinzu.
• Der Anlernvorgang ist damit erfolgreich abgeschlossen.
Über die MAX! Software ist es jetzt möglich, den Warmwasserboiler/Umwälzpumpe an- und auszuschalten und
individuelle Zeitprogramme zu erstellen.
Über kurzen Tastendruck der Anlerntaste kann der
Warmwasserboiler/Umwälzpumpe auch direkt am
MAX! Zwischenstecker an- und ausgeschaltet werden.
12
Page 13
6. Ablernen / Reset
Der Auslieferungszustand des MAX! Zwischensteckers
kann manuell wieder hergestellt werden. Dabei gehen
alle Einstellungen und Informationen über angelernte Geräte verloren.
Bevor Sie den MAX! Zwischenstecker auf Werkzustand zurücksetzen, löschen Sie das Gerät zuerst
aus der MA X! Software.
• Entfernen Sie den MAX! Zwischenstecker aus der
Steckdose.
• Stecken Sie den Zwischenstecker wieder in die Steckdose, während Sie die Anlerntaste gedrückt halten.
• Lassen Sie di e Anlernt aste los, sob ald die LED von Le uchten ins Blinken übergeht.
• Die Geräte-LED blinkt 3 Mal kurz und 1 Mal lang auf.
• Damit ist das Gerät erfolgreich zurückgesetzt und der
Auslieferungszustand des MAX! Zwischensteckers wieder hergestellt.
7. LED-Blinkverhalten
Die Blinkfolge der LED hat unterschiedliche Bedeutungen:
Blinkfolge Bedeutung
schnelles Blinken Gerät bendet sich im An-
lernmodus
3x kurz, 1x lang Gerät wird zurückgesetzt
LED im Betrieb an Relais geschlossen
LED im Betrieb aus Relais geöffnet
13
Page 14
8. Verhalten nach Spannungswiederkehr
Hinweis zum Betrieb mit Warmwasserboilern/Umwälzpumpen:
Wenn Sie den MAX! Zwischenstecker in Verbindung mit
einem Warmwasserboiler/Umwälzpumpe im Auto-Modus verwenden, wechselt der MAX! Zwischenstecker bei
Spannungsverlust automatisch in den Manu-Modus. Der
Modus des Gerätes kann über die MAX! Software wieder
eingestellt werden.
9. Hinweise zum Funkbetrieb
Die Funk-Übertragung wird auf einem nicht exklusiven
Übertragungsweg realisiert, weshalb Störungen nicht aus-
geschlossen werden können. Störeinüsse können u. a.
durch Schaltvorgänge, Elektromotoren oder auch defekte
Elektrogeräte hervorgerufen werden.
Die Reichweite in Gebäuden kann stark von der im Freifeld abweichen. Außer der Sendeleistung und den Empfangseigenschaften der Empfänger spielen Umwelteinüsse wie Luftfeuchtigkeit neben baulichen Gegebenheiten
eine wichtige Rolle.
Hiermit erklärt die e Q-3 Entwicklung GmbH, dass sich die ses Gerät in Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der
Richtlinie 199 9/5/EG bendet. Die vollständige Konformi tätserklärung nden Sie unter www.eQ-3.de.
14
Page 15
10. Technische Eigenschaften
Kurzbezeichnung: BC-TS-Sw-Pl
Versorgungsspannung: 230V / 50 Hz
Maximale Schaltleistung: Dauerlast bis zu 2800W;
<10s bis 16A
Lastart:
Stromaufnahme: 3,5 mA Ruhebetrieb
Relais: Schließer,
Schaltertyp: unabhängig montierter
Schalter
Betriebsart: S1
Konstruktionsart: freistehendes Regel und Steuergerät
Wirkungsweise: Typ 1C
Verschmutzungsgrad: 2
Stehstoßspannung: 2500 V
Schutzart: IP20
Umgebungstemperatur: 0°C bis 35 °C
Abmessungen (BxHxT): 62 x 124 x 40 mm
Gewicht: 190 g
Funkfrequenz: 868,3 MHz
Empfängerklasse: SRD Class 2
Typ. Funk-Freifeldreichweite: >100m
DutyCycle: <1% pro h
Trigger-Temperatur: 20°C
Max. Anzahl Zwischenstecker:
pro Installation: max. 4
pro Raum
elektr. Heizungssteuerung: max. 2
elektr. Boilersteuerung: max. 1
Technische Änderungen sind vorbehalten.
ohmsch e Last, cos ≥0,95
1-polig
15
Page 16
16
Page 17
Table of contents
1. Intended use ..............................................................18
2. Overview ....................................................................19
3. Safety instructions .....................................................20
4. Instructions for disposal ............................................21
5. Initial operation / Teach-in ........................................ 22
5.1 Electric radiator control..................................... 22
5.2 Boiler/circulation pump control..........................25
6. Reset ..........................................................................28
7. LED ashing sequences ............................................28
8. Behavior after power restoration ...............................29
9. Information about radio operation .............................29
10. Technical characteristics ........................................ 30
Read this manual carefully before starting to use t he devic e. Keep
the manual so you can refer to it at a later date should you need to.
Translation of original manual.
1st English edition 10/2012
Documentation © 2013 eQ- 3 Ltd., Hong Kong.
All rights reserved.
BC-T S- Sw -Pl, V1.1, 130 307
17
Page 18
1. Intended use
With the M AX! Plug Adapter, electric radiators and boilers/
circulation pumps can be controlled via radio.
Electric radiators
With the M AX! Plug Adapter, electric radiators can be c ontrolled comfortably via the MAX! Software.
Individually congured temperature settings and week
programmes are sent via the MAX! Software to the MAX!
Wall Thermostat.
The MAX! Wall Thermostat measures the actual temperature in the room and - depending on the desired setpoint
temperature - switches the MAX! Plug Adapter on and off.
Boilers/circulation pumps
In addition, with the MAX! Plug Adapter boilers/circulation
pumps can be switched on and off via the MAX! Software.
The MAX! Plug Adapter can be installed quickly and without tools. After plugging in the device, it is immediately
ready to use.
Communication between MAX! components is bi-directional. This ensures that the information sent reaches the
recipient.
18
Page 19
A Device LED
B Teach-in button
2. Over view
A
B
19
Page 20
3. Safety instructions
This device is not a toy; do not allow children to play
with it. D o not leave packaging material lying around,
as it can be dangerous in the hands of a child.
Do not open the device: it does not c ontain any components that need to be serviced by the user. In the
event of an error, please return the device to our service department.
Do not exceed the capacity specied for the device.
Exceed ing this capacit y could lead to the d estruction
of the devic e, to a re or to an electrical accident.
For permanent load of up to 2800 watt; transient load
up to 3600 watt / 16 A (up to 10s).
Do not insert MA X! Plug Adapters into each
other.
Relevant standards and guidelines do not allow unattended use of non-stationary radiators.
The electric radiator connected to the MA X! Plug
Adapter has to dispose of a safety shut-off.
Temperature controls respectively thermal fuses of
the connected dev ice (e.g. electric radiator) must not
be disabled.
20
Page 21
Please also note the security instr uctions of the operating manual of your electric radiator or boiler/circulation pump.
The device may only be operated indoors and must
be protected from the effects of damp and dust, as
well as solar or heat radiation. Using this device for
any purpose other than that described in this operating manual does not fall within the scope of intended use and shall invalidate any warranty or liability. This also applies to any conversion or modi-
cation work. This device is intended for private use
only.
4. Instructions for disposal
Do not dispose of the device with regular domestic
waste!
Electronic equipment must be disposed of at local
collection points for waste electronic equipment in
compliance with the Waste Electrical and Electronic Equipment Directive.
The CE Mar ki ng is simp ly an ofci al symbo l relating to the free movement of a product; it does not
warrant a product’s characteristics.
21
Page 22
5. Initial operation / Teach-in
After plugging in the MA X! Plug Adapter, it is immediately ready to use.
You can use the device to
• control electric radiators or
• switch on and off boilers/circulation pumps.
5.1 Electric radiator control
In connection with the MAX! Wall Thermostat, the MAX!
Plug Adapter can comfortably control stationary electric radiators that are connected to a plug via the MAX!
Software.
The MAX! Wall Thermostat measures the actual temperature in the room and - depending on the desired setpoint
temperature - switches the MAX! Plug Adapter on and off.
The conguration of operating modes and week programmes is made via the MAX! Software.
For the initial operation of your MAX! Plug Adapter in
connection with an electric radiator, please proceed as
follows:
22
Page 23
Separate room in the MAX! Software
• Plug in the MA X! Plug Adapter into a power socket.
• Plug in your electric radiator into the MA X! Plug Adapter.
• First, teach -in the MAX ! Wall Thermostat to t he Cube via
the MA X! Soft ware. Ther efore, activa te the teach -in mode
of the MA X! Wall Thermostat. Press and hold down the
OK button for at least 3 seconds. Click on „New device“
in the MA X! Sof tware.
• In the soft ware, please add a ne w name to the MAX ! Wall
Thermostat. Create a new room or add the MAX! Wall
Thermostat to an existing room afterwards.
• Now teach-in the MA X! Plug Adapter to the MAX! Cube
via the sof tware. Therefore, press and hold down the
teach-in button (B) for at least 3 seconds. The device
LED (A) st ar ts to ash. The teac h-in tim e is 30 seconds.
23
Page 24
> 3 sec.
• Click on „New device“ in the MA X! Software.
• If teach-i n has been succ essful, the dev ice LED (A) star ts
to ash for 1 sec. and the MAX! Plug Adapter will appear
in the software.
• Now add a name to th e MAX! Pl ug Adapter in th e softwa re.
• Add the MA X! Plug Adapt er to the same ro om as the MA X!
Wall Thermostat previously. The teach- in procedure has
successfully been completed.
Via the MAX! Software, you can now control and regulate
your electric radiator.
24
Page 25
To be able to contr ol your electric radiator, the M AX!
Plug Adapter and the MAX! Wall Thermostat have
to be allocated to the same room in the MA X! Software.
It is not possible the control conventional radiators
and electric radiators in one room. If you wish to
control conventional radiators via the MA X! Radiator Thermostat and electric radiators via the MA X!
Plug Adapter in one system, the devices have to be
allocated to separate rooms in the MA X! Sof tware.
5.2 Boiler/circulation pump control
You can use the MAX! Plug Adapter to switch on and off
electric boilers/circulation pumps that are connected to a
plug. Via the MAX! Software you can set individual time
programmes for switching the boiler/circulation pump on
and off.
For the initial operation of your MAX! Plug Adapter in
connection with an electric boiler, please proceed as follows:
25
Page 26
Separate room in the MAX! Software
• Plug in the MA X! Plug Adapter into a power socket.
• Plug in your boiler/circulation pump into the MAX! Plug
Adapter.
• Teach-in the MA X! Plug Adapter to the MAX! Cube via
the software. Therefore, press and hold down the teachin button (B) for at least 3 seconds. The device LED (A)
starts to ash. The teach-in time is 30 sec onds.
26
Page 27
> 3 Sek.
• Click on „New device“ in the MA X! Software.
• If teach-i n has been succ essful, the dev ice LED (A) star ts
to ash for 1 sec. and the MAX! Plug Adapter will appear
in the software.
• Now add a name to th e MAX! Pl ug Adapter in th e softwa re.
• Add a new room only for the MAX! Plug Adapter (e.g.
„Boiler“) in the software. Only add the MAX! Plug Adapter into the room and no other devices.
• The teach- in proce dure has suc cessful ly been com pleted.
Via the MAX! Software, you can now switch the boiler/circulation pump on and off and create individual time programmes.
You can also switch the boiler/circulation pump on
and off directly at the device by pressing the teachin button (B) shortly.
27
Page 28
6. Reset
The MAX! Plug Adapter can be reset to the initial state
manually. Restoring the initial state deletes all settings and
information about taught-in devices.
Be f o re re s e t t ing th e MA X ! Pl ug Ad a pte r, pl e a se r st
delete the device from the MAX! Software.
• Unplug the MA X! Plug Adapter from the socket.
• Press and hold down the teach-in button (B) and at the
same time plug in the MAX! Plug Adapter to the socket
again. Release the teach-in button (B), as soon as the
LED changes from shining to ashing.
• The device LED ashes 3 times shor tly and 1 time long.
• The initial state of the MAX! Plug Adapter has now suc-
cessfully been restored.
7. LED ashing sequences
The LED’s ashing sequences have different meanings:
Flashing sequence Meaning
Fast ashing Device in teach-in mode
3x short, 1x long Device is being reset
LED on during operation Relay closed
LED off during operation Relay open
28
Page 29
8. Behavior after power restoration
Note for operation with electric boiler/circulation
pump:
If the MA X! Plug Adapter is used in connection with an
electric boiler/circulation pump in auto mode and the power supply is disconnected, the device will change into
menu mode. You can change the mode via the MAX! Software afterwards.
9. Information about radio operation
Radio transmission is per formed on a non-exclusive
transmission path, which means that there is a possibility
of interference occurring. Interference can also be caused
by switching operations, electrical motors or defective
electrical devices.
The range of transmission within buildings can differ
greatly from that available in the open air. Besides the
transmitting power and the reception characteristics of the
receiver, environmental factors such as humidity in the vicinity have an important role to play, as do on-site structural/screening conditions.
eQ-3 Entwicklung GmbH hereby declares that this device complies with the essential requirements and other
relevant regulations of Directive 1999/5/EC. You can nd
the full declaration of conformity at www.eQ-3.de.
29
Page 30
10. Technical characteristics
Short description: BC-TS-Sw-Pl
Power supply: 230 V / 50 Hz
Max. current consumption: permanent load up to
2800 W;
<10 s to 16 A
Load type: ohmic load, cos ≥ 0,9 5
Power consumption: 3.5 mA standby
Relay: make-contact, 1-pole
Switch type: independently mounted
switch
Operating mode: S1
Construction type: free-standing control
device
Method of operation: type 1C
Degree of pollution: 2
Impulse withstand voltage: 2500 V
Protection type: IP 20
Ambient temperature: 0 °C to 35 °C
Dimensions (WxHxD): 62 x 124 x 40 mm
Weight: 190 g
Radio frequency: 868.3 MHz
Receiver class: SRD Class 2
Typ. range of transmission: 100 m
DutyCycle: < 1 % pro h
Trigger temperature: 20 °C
Max. number of Plug Adapters:
per installation: max. 4
per room:
electr. radiator control: max. 2
electr. boiler control: max. 1
Subject to technical changes.
30
Page 31
31
Page 32
eQ-3 AG
Maiburger Straße 29
D-26789 Leer
www.eQ-3.de
32
Loading...
