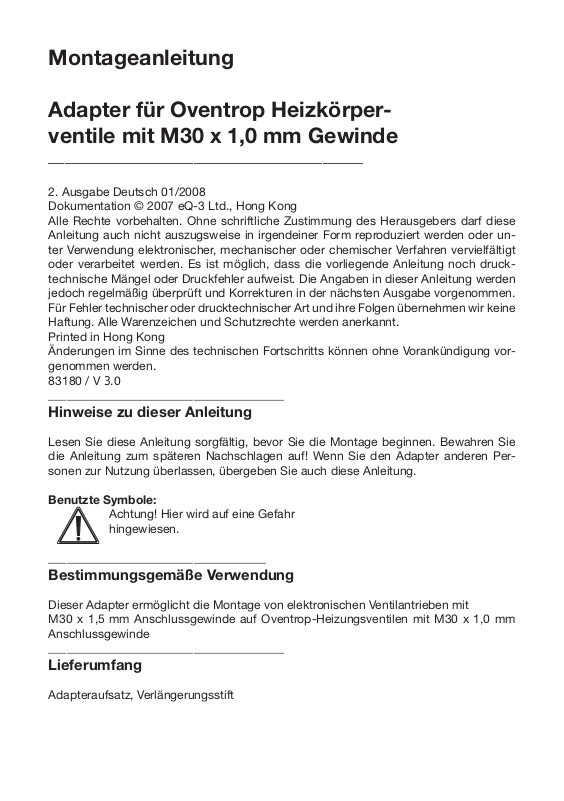

Montageanleitung
Adapter für Oventrop Heizkörperventile mit M30 x 1,0 mm Gewinde
_______________________________________
2. Ausgabe Deutsch 01/2008
Dokumentation © 2007 eQ-3 Ltd., Hong Kong
Alle Rechte vorbehalten. Ohne schriftliche Zustimmung des Herausgebers darf diese
Anleitung auch nicht auszugsweise in irgendeiner Form reproduziert werden oder unter Verwendung elektronischer, mechanischer oder chemischer Verfahren vervielfältigt
oder verarbeitet werden. Es ist möglich, dass die vorliegende Anleitung noch drucktechnische Mängel oder Druckfehler aufweist. Die Angaben in dieser Anleitung werden
jedoch regelmäßig überprüft und Korrekturen in der nächsten Ausgabe vorgenommen.
Für Fehler technischer oder drucktechnischer Art und ihre Folgen übernehmen wir keine
Haftung. Alle Warenzeichen und Schutzrechte werden anerkannt.
Printed in Hong Kong
Änderungen im Sinne des technischen Fortschritts können ohne Vorankündigung vorgenommen werden.
83180 / V 3.0
_______________________________________
Hinweise zu dieser Anleitung
Lesen Sie diese Anleitung sorgfältig, bevor Sie die Montage beginnen. Bewahren Sie
die Anleitung zum späteren Nachschlagen auf! Wenn Sie den Adapter anderen Personen zur Nutzung überlassen, übergeben Sie auch diese Anleitung.
Benutzte Symbole:
Achtung! Hier wird auf eine Gefahr
hingewiesen.
____________________________________
Bestimmungsgemäße Verwendung
Dieser Adapter ermöglicht die Montage von elektronischen Ventilantrieben mit
M30 x 1,5 mm Anschlussgewinde auf Oventrop-Heizungsventilen mit M30 x 1,0 mm
Anschlussgewinde
_______________________________________
Lieferumfang
Adapteraufsatz, Verlängerungsstift
Page 2
Gefahrenhinweis
Achtung: Wenn der Thermostatkopf demontiert
wird, öffnet sich das Ventil am Heizkörper. Unter Umständen können sich der Heizkörper und
dessen Anschlüsse dann stark erwärmen. Ggf.
sollte die Heizungsanlage während der Montage
des Adapters außer Betrieb genommen, oder der
Heizkörper an der Rücklaufverschraubung abgesperrt werden.
Montage des Adapters

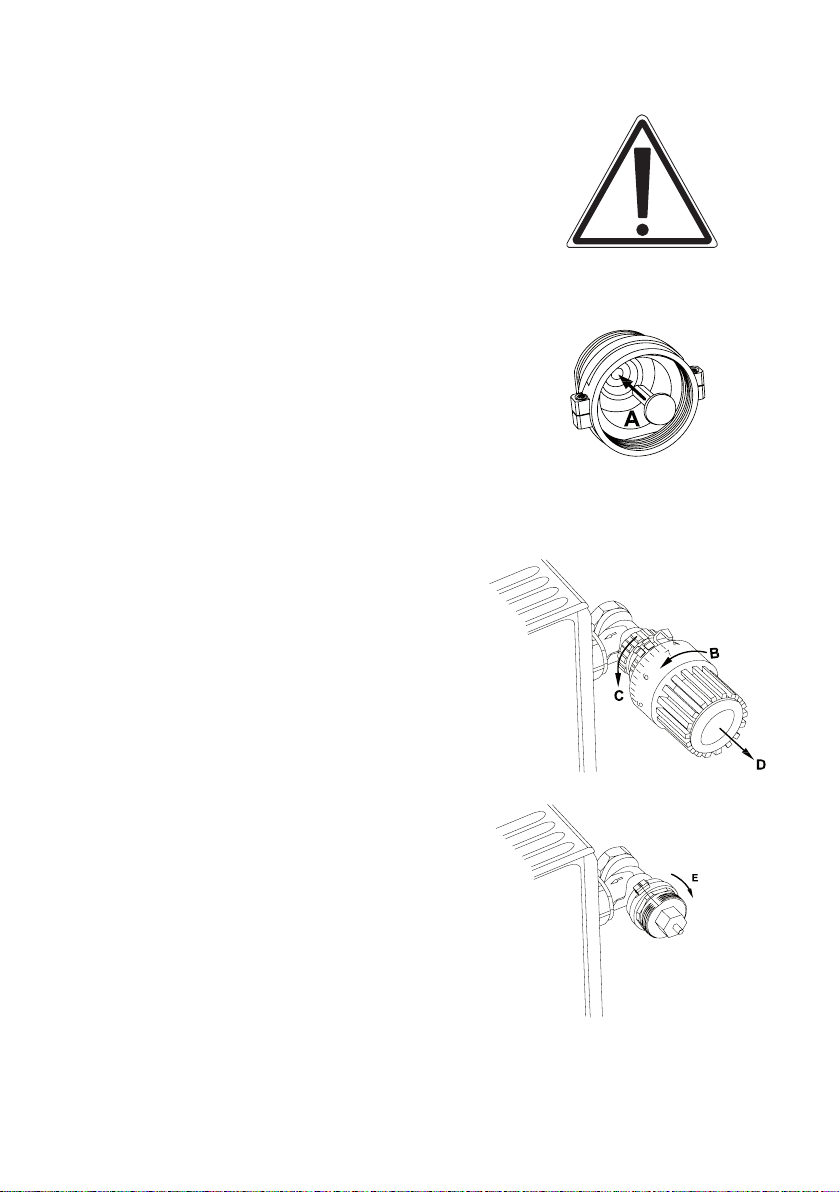

Stecken Sie den Verlängerungsstift von der Innenseite in den Adapteraufsatz (A). Dies ist nur in
einer Position möglich, da eine Seite des Verlängerungsstiftes als Verdrehschutz abgeflacht ist.
Drehen Sie den Thermostatkopf auf den Maximalwert (B) (links herum / gegen den Uhrzeigersinn).
Hierdurch drückt der Thermostatkopf nicht mehr
auf die Ventilspindel und kann leichter abgenommen werden.
Lösen Sie die Überwurfmutter vollständig. Diese
ist hierzu gegen den Uhrzeigersinn zu drehen (C).
Der Kopf kann jetzt gerade nach vorne vom Ventil
abgezogen werden (D).
Schrauben Sie den Adapter im Uhrzeigersinn
auf das Ventil (E). Dies darf nur handfest erfolgen, wenden Sie keine unnötige Gewalt auf und
verwenden Sie keine Hilfsmittel wie Schraubenschlüssel oder Zangen.
Page 3
Page 4
eQ-3 AG
Maiburger Str. 29
D-26789 Leer
www.eQ-3.com
