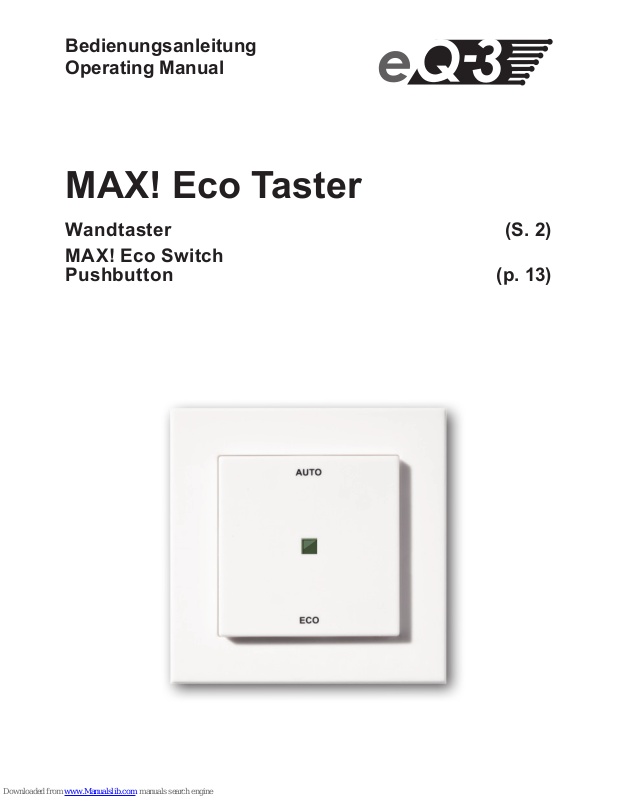

eQ-3 MAX! Eco Taster Operating Manual

1

Bedienungsanleitung
Operating Manual

MAX! Eco Taster

Wandtaster (S. 2)
MAX! Eco Switch

Pushbutton (p. 13)

2

Inhaltsverzeichnis

1. Bestimmungsgemäßer Einsatz ...................................3

2. Übersicht ......................................................................4

3. Sicherheitshinweise .....................................................4

4. Entsorgungshinweise ..................................................5

5. Batterien einlegen (wechseln) .....................................5

6. Montage .......................................................................6

7. Anlernen .......................................................................8

8. Ablernen / Reset ........................................................10

9. LED-Blinkfolgen und Sendeverhalten .......................10

10. Montage in bestehende Schalterserien ..................11

11. Hinweise zum Funkbetrieb .......................................11

12. Technische Daten ....................................................12

Lesen Sie diese Anleitung sorgfältig, bevor Sie das Gerät in Be­trieb nehmen. Bewahren Sie die Anleitung zum späteren Nach­schlagen auf.

1. Ausgabe Deutsch 04/2012

Dokumentation © 2012 eQ-3 Ltd., Hong Kong.

Alle Rechte vorbehalten.

BC-PB-2-WM, V2.0, 099013

3

1. Bestimmungsgemäßer Einsatz

Der MAX! Eco Taster ermöglicht es, beim Verlassen des
Hauses oder der Wohnung alle Räume durch einen ein­zigen Tastendruck in den manuellen Modus und auf Ab­senktemperatur zu schalten. Wenn man das Haus oder
die Wohnung wieder betritt, können ebenfalls auf Tasten­druck alle Räume wieder auf Auto-Betrieb gestellt. Die in­dividuellen eingestellten Wochenprogramme für die Räu­me werden daraufhin ausgeführt. Die Kommunikation der
MAX! Komponenten untereinander erfolgt bidirektional.
Somit ist dafür gesorgt, dass gesendete Informationen den
Empfänger erreichen.

Der MAX! Eco Taster ist batteriebetrieben und bietet des­halb eine hohe Flexibilität bei der Montage und Wahl des
Montageortes. Installation und Demontage gestalten sich
durch Schrauben oder Kleben auf unterschiedlichen Unter­gründen wie Mauerwerk, Möbeln, Fliesen oder Glas sehr
einfach. Ein Stemmen oder Schlitzen von Mauerwerk ist
nicht erforderlich. Für den Betrieb ist keine Unterputzdose
notwendig. Die Wandmontage kann im mitgelieferten Rah­men erfolgen. Zusätzlich ist es auch möglich, den MAX!
Eco Taster in bestehende Schalterserien zu integrieren
(Näheres in Kapitel 10).

Betreiben Sie das Gerät nur in Innenräumen und

vermeiden Sie den Einuss von Feuchtigkeit, Staub

sowie Sonnen- oder Wärmebestrahlung. Jeder an­dere Einsatz als in dieser Bedienungsanleitung be­schrieben ist nicht bestimmungsgemäß und führt zu
Garantie- und Haftungsausschluss. Dies gilt auch
für Umbauten und Veränderungen. Die Geräte sind
ausschließlich für den privaten Gebrauch gedacht.

4

2. Übersicht

A

B

C

(A) Montageplatte
(B) Wechselrahmen
(C) Elektronikeinheit/Taster

3. Sicherheitshinweise

Das Gerät ist kein Spielzeug, erlauben Sie Kindern nicht
damit zu spielen. Verpackungsmaterial bitte nicht achtlos
liegen lassen, dies kann für Kinder zu einem gefährlichen
Spielzeug werden. Öffnen Sie das Gerät nicht, es enthält
keine durch den Anwender zu wartenden Teile. Im Fehler­fall schicken Sie das Gerät an den Service.

5

4. Entsorgungshinweise

Gerät nicht im Hausmüll entsorgen!

Elektronische Geräte sind entsprechend der Richt­linie über Elektro- und Elektronik- Altgeräte über
die örtlichen Sammelstellen für Elektronik-Altge­räte zu entsorgen!

Das CE-Zeichen ist ein Freiverkehrszeichen, das
sich ausschließlich an die Behörden wendet und
keine Zusicherung von Eigenschaften beinhaltet.

5. Batterien einlegen (wechseln)

1. Auslieferungszustand

Wenn Sie das Gerät zum ersten Mal in Betrieb nehmen,
entfernen Sie zunächst die Montageplatte (A) auf der Rück­seite des Tasters.

• Halten Sie den MAX! Eco Taster in einer Hand fest und
ziehen Sie die Montageplatte an einer Ecke ab.

2. Montierter Zustand

Im montierten Zustand lässt sich der Taster einfach aus
dem Rahmen und von der Montageplatte ziehen.

• Ziehen Sie den Taster samt Rahmen von der Wand ab,
indem Sie seitlich am Rahmen ziehen. Ein Entfernen der
Wippe oder Öffnen des Gerätes ist nicht erforderlich.

Batterien wechseln

• Drehen Sie den Taster auf die Rück­seite, um die Batterien einzulegen
bzw. zu entfernen.

• Nach Entnahme der Batterien sollte
ca. 60 Sekunden gewartet werden.

6

• Legen Sie 2 LR03 Batterien (Micro/AAA) polungsrichtig
gemäß Markierung in die Batteriefächer ein.

• Setzen Sie den Taster wieder in den Rahmen.

Normale Batterien dürfen niemals aufgeladen wer­den. Es besteht Explosionsgefahr. Batterien nicht
ins Feuer werfen! Batterien nicht kurzschließen!

Verbrauchte Batterien gehören nicht in den
Hausmüll! Entsorgen Sie diese in Ihrer örtlichen
Batteriesammelstelle!

6. Montage

Sie können den MAX! Eco Taster entweder im beiliegen­den Rahmen an eine Wand schrauben/kleben oder in eine
bestehende Schalterserie integrieren (Näheres zur Kom-

patibilität nden Sie in Abschnitt 10).

Klebestreifen-Montage:

• Wählen Sie einen beliebigen Ort zur Befestigung aus.

Der Untergrund muss sauber, trocken und fettfrei
sein.

• Bringen Sie den MAX! Eco Taster im zusammengebau­ten Zustand an.

• Hierzu befestigen Sie die Klebestreifen auf der Rücksei­te der Montageplatte. Achten Sie darauf, dass die Schrift
auf der Rückseite für Sie lesbar ist.

7

<PA66>

• Entfernen Sie die Folie von den Klebestreifen.

• Drücken Sie jetzt den zusammengebauten MAX! Eco

Taster mit der Rückseite an die gewünschte Position
an die Wand.

Schraub-Montage:

• Wählen Sie einen geeigneten Montageort aus.

Stellen Sie sicher, dass in der Wand keine Leitungen
verlaufen.

• Halten Sie die Montageplatte an die gewünschte Mon­tageposition. Achten Sie darauf, dass der Pfeil auf der
Vorderseite der Montageplatte nach oben zeigt.

• Zeichnen Sie zwei der Bohrlöcher A anhand der Monta-
geplatte (diagonal gegenüberliegend) mit einem Stift an
der Wand an. Die Bohrlöcher B können für die Montage
auf einer Unterputzdose verwendet werden.

8

A

A

B

B

• Bohren Sie die vorgezeichneten Löcher. Bei Steinwän­den verwenden Sie einen 5 mm Bohrer für die Dübel. (Bei
Holzwänden können Sie einen 1,5 mm Bohrer verwen­den, um das Eindrehen der Schrauben zu erleichtern.)

• Montieren Sie die Montageplatte durch Eindrehen der
mitgelieferten Schrauben und Dübel.

• Setzen Sie nun den Taster mit dem
Rahmen auf die Montageplatte.
Achten Sie darauf, dass die Pfeile
auf der Rückseite des Tasters nach
oben zeigen und die Klammern der
Montageplatte in die Öffnungen der
Elektronikeinheit rasten.

7. Anlernen

Der MAX! Eco Taster kommuniziert zentral über den MAX!
Cube mit den MAX! Komponenten. Um den MAX! Eco
Taster an das MAX! System anzulernen, gehen Sie fol­gendermaßen vor:

9

• Starten Sie die lokale MAX! Software und klicken Sie
auf „Neues Gerät“.

• Drücken Sie eine der Tasten des MAX! Eco Tasters län­ger als 3 Sekunden, um den Anlernmodus zu aktivieren.
Im Anlernmodus blinkt die LED.

• Gehen Sie in der Software auf „Weiter“, um dem Gerät
einen Namen zu geben und es einem Raum zuzuordnen.

Das erfolgreiche Anlernen des MAX! Eco Tasters

wird durch einmaliges Au  eu c hten der LED best ät i g t .

Sollte kein Anlernen erfolgen, deaktiviert sich der
Anlernvorgang automatisch nach 30 Sekunden.

Der MAX! Eco Taster kommuniziert nur zentral über
den MAX! Cube mit den MAX! Komponenten. Fällt
diese zentrale Schnittstelle aus, können MAX! Kom­ponenten Befehle vom MAX! Eco Taster nicht mehr
empfangen.

> 3 Sek.

10

8. Ablernen / Reset

Der Auslieferungszustand des MAX! Eco Tasters kann ma­nuell wieder hergestellt werden. Dabei gehen alle Einstel­lungen und Informationen über angelernte Geräte verloren.

Bevor Sie den MAX! Eco Taster auf Werkzustand
zurücksetzen, löschen Sie das Gerät zuerst aus der
MAX! Software.

• Entnehmen Sie zunächst die Batterien aus dem Batte­riefach. Warten Sie 60 Sekunden.

• Halten Sie die obere oder untere Taste gedrückt.

• Legen Sie gleichzeitig die Batterien wieder ein.

• Halten Sie die Taste so lang gedrückt, bis die Geräte-

LED zu blinken beginnt.

• Lassen Sie die Taste los. Die Werkseinstellungen sind
wieder hergestellt.

9. LED-Blinkfolgen und Sendeverhalten

Die Blinkfolge der LED hat unterschiedliche Bedeutungen:

Blinkfolge Bedeutung

1x Blinken Bestätigung nach erfolgreichem Senden des

Funkbefehls

2x Blinken DutyCycle Limit erreicht. Senden nach spätestens

einer Stunde wieder möglich.

3x Blinken Fehlermeldung, Funkbefehl wurde nicht

erfolgreich übertragen

11

10. Montage in bestehende Schalterserien

Sie können den MAX! Eco Taster sowohl mit dem mitge­lieferten Rahmen, als auch mit Rahmen anderer Hersteller
verwenden oder die Elektronikeinheit in einen Mehrfach­rahmen integrieren. In beiden Fällen ist sowohl eine Klebe­streifen-, als auch eine Schraub-Montage möglich. Bei der
Montage in Mehrfachkombinationen ist darauf zu achten,
dass die Montageplatte des Tasters bündig neben bereits
befestigte Montageplatten/Tragringe angebracht und da­ran ausgerichtet wird.

Der MAX! Eco Taster passt in die Rahmen folgender Her­steller:

Hersteller Rahmen

Berker S.1, B.1, B.3, B.7 Glas
ELSO Joy
GIRA System 55, Standard 55, E2, E22, Event, Espirit
merten 1-M, Atelier-M, M-Smart, M-Arc, M-Star, M-Plan
JUNG A 500, AS 500, A plus, A creation

12

11. Hinweise zum Funkbetrieb

Die Funk-Übertragung wird auf einem nicht exklusiven
Übertragungsweg realisiert, weshalb Störungen nicht aus-

geschlossen werden können. Störeinüsse können u.a.

durch Schaltvorgänge, Elektromotoren oder auch defek­te Elektrogeräte hervorgerufen werden. Die Reichweite in
Gebäuden kann stark von der im Freifeld abweichen. Au­ßer der Sendeleistung und den Empfangseigenschaften
der Empfänger spielen Umwelteinüsse wie Luftfeuchtig­keit neben baulichen Gegebenheiten eine wichtige Rolle.

Hiermit erklärt die eQ-3 Entwicklung GmbH, dass sich die­ses Gerät in Übereinstimmung mit den grundlegenden An­forderungen und den anderen relevanten Vorschriften der

Richtlinie 1999/5/EG bendet. Die vollständige Konformi­tätserklärung nden Sie unter www.eQ-3.de.

12. Technische Daten

Versorgungsspannung: 3 V
Batterien: 2x LR03 (Micro / AAA)
Batterielebensdauer: ca. 5 Jahre
Empfängerfrequenz: 868,3 MHz
Empfängerklasse: SRD Class 2
Typische Reichweite im Freifeld: 100 m
Gehäuseabmessungen: 86 x 86 x 16,5 mm
(B x H x T)

Technische Änderungen sind vorbehalten.

13

Table of contents

1. Intended use ..............................................................14

2. Overview ....................................................................15

3. Safety instructions .....................................................15

4. Instructions for disposal ............................................16

5. Inserting (replacing) batteries ...................................16

6. Mounting ....................................................................17

7. Teaching-in on MAX! Components ...........................19

8. Teach-out/Reset ........................................................21

9. LED ashing sequences and transmission behaviour 21

10. Mounting in existing switches ................................. 22

11. Information about radio operation .......................... 22

12. Technical data ..........................................................23

Read this manual carefully before starting to use the device. Keep
the manual so you can refer to it at a later date should you need to.

1st English edition 04/2012

Documentation © 2012 eQ-3 Ltd., Hong Kong.

All rights reserved.

BC-PB-2-WM, V2.0, 099013

14

1. Intended use

The MAX! Eco switch makes it possible to switch all rooms
to manual mode and reduction temperature with a single
button press when you leave the house or the apartment.
When you enter the house or apartment again, you can
also set all rooms back to auto mode by pressing a button.
The individually set weekly programmes for the rooms are
then executed. Communication between MAX! Compo­nents is bi-directional. This ensures that the information
sent reaches the recipient.

The MAX! Eco switch is battery-operated. As such it is

highly exible where mounting and selecting a mounting

location are concerned. The MAX! Eco switch is mounted
and removed very easily using screws or adhesive strips.
It is compatible with a number of different surfaces includ­ing furniture, brick walls, tiles or glass. Holes or slits do not
have to be chiselled out of brick walls. For the operation, a

ush-mounting box is not necessary. The frame supplied

with the device can be used for wall mounting. It is also
possible to integrate the MAX! Eco switch into existing
switches (see section 10 for more detailed information).

The device may only be operated indoors and must
be protected from the effects of damp and dust, as
well as solar or heat radiation. Using this device for
any purpose other than that described in this oper­ating manual does not fall within the scope of in­tended use and shall invalidate any warranty or lia­bility. This also applies to any conversion or modi­cation work. This device is intended for private use
only.

15

2. Overview

A

B

C

(A) Mounting plate
(B) Attachment frame
(C) Electronic unit

3. Safety instructions

This device is not a toy; do not allow children to play with
it. Do not leave packaging material lying around, as it can
be dangerous in the hands of a child. Do not open the
device: it does not contain any components that need to be
serviced by the user. In the event of an error, please return
the device to our service department.

16

4. Instructions for disposal

Do not dispose of the device with regular domestic waste.

Electronic equipment must be disposed of at
local collection points for waste electronic equip­ment in compliance with the Waste Electrical and
Electronic Equipment Directive.

The CE Marking is simply an official symbol
relating to the free movement of a product; it does
not warrant a product’s characteristics.

Used batteries should not be disposed of with
regular domestic waste! Instead, take them to
your local battery disposal point.

5. Inserting (replacing) batteries

1. As-delivered condition

When you are starting up the device for the rst time, rst

remove the mounting plate (A) on the rear of the button.

• To do this, hold the MAX! Eco switch rmly in one hand

and pull off the installation plate at one corner.

2. Installed condition

Once mounted, the MAX! Eco switch can easily be pulled
out of the frame.

• Pull the button off the wall together with the frame by
pulling sideways at the frame. You do not need to remo­ve the rocker or open the device.

Change batteries

• Turn the electronic unit over to remove or insert the bat­teries according to the illustration. After removing the old
batteries, please wait approx. 60 seconds before inser-

17

ting the new ones.

• You can now enter two LR03 batteries (Micro/AAA) into
the battery compartment, making sure
they are the right way round according
to the drawings.

• Put the electronic unti back into the
frame.

An empty battery symbol ( ) indi­cates that the batteries need to be
replaced. If, in addition, a V or S are displayed, the
batteries of a taught-in Heating Thermostat (V) or
Window Sensor (S) have to be replaced.

Never recharge standard batteries. Doing so will pre­sent a risk of explosion. Do not throw the batteries

into a re. Do not short-circuit batteries.

Used batteries should not be disposed of with
regular domestic waste. Instead, take them to
your local battery disposal point.

6. Mounting

You can either use screws or adhesive strips to mount the
MAX! Eco switch to a wall in the frame supplied or integrate
it into an existing switch (please refer to sec. 10).

Adhesive strip mounting:

• Choose a site for installation. The surface on which you
are mounting the MAX! Eco switch must be clean, dry
and greaseless.

• For mounting of the assembled MAX! Eco switch, attach

18

the adhesive strips to the back side of the mounting plate.
You should be able to read the letters on the back side

(according to gure).

<PA66>

• Remove the protective lm from the adhesive strip.

• Press the assembled MAX! Eco switch with the back

side to the wall in the position where it should subse­quently be attached.

Screw mounting:

• Choose a site for installation.

Make sure that electrical lines in the wall will not be
damaged.

• Position the mounting plate on the desired site on the
wall. Make sure that the arrow on the mounting plate is
pointing upwards.

• Use a pen to mark the positions of 2 bore holes A (dia-
gonally opposite) in the mounting plate on the wall. The
bore holes B can be used for installation with a ush-
mounting box.

19

A

A

B

B

• If you are working with a stone wall, drill the marked two
5 mm holes and insert the plugs supplied. If you are wor­king with a wooden wall, you can pre-drill 1.5 mm holes
to make screws easier to insert.

• Use the screws and plugs supplied to fasten the moun­ting plate to the wall.

• Attach the electronic unit with the
frame on the mounting plate. Make
sure that the arrows on the back side
of the electronic unit point upwards
and that the clips on the mounting
plate latch into the openings on the
electronic unit.

7. Teaching-in on MAX! Components

The MAX! Eco switch communicates centrally via the MAX!
Cube with the MAX! components. In order to teach in the
MAX! Eco switch on the MAX! system, proceed as follows:

• Start the local software and click on „New device“.

20

• To activate teach-in mode, press and hold down one of
the buttons on the MAX! Eco switch for at least 3 sec-

onds. The LED ashes in teach-in mode.

• Click on „Next“ in the software to give the device a name

and assign it to a room.

Successful teaching-in of the MAX! Eco switch is

conrmed by the LED lighting up once.

If you do not teach-in any devices, the teach-in pro­cedure deactivates automatically after 30 s.

The MAX! Eco switch communicates with the MAX!
components only centrally via the MAX! cube. If this
central interface fails, MAX! components can no long­er receive commands from the MAX! Eco switch.

> 3 sec.

21

8. Teach-out/Reset

The MAX! Eco switch can be reset to the initial state man­ually. Restoring the initial state deletes all settings and in­formation about taught-in devices.

Before you reset the MAX! Eco switch to the factory
settings, rst delete the device from the MAX! soft­ware.

• First remove the batteries from the battery compartment.

• Wait 60 seconds.

• Press and hold down the button at the top or bottom.

• Re-insert the batteries at the same time.

• Press and hold down the button until the device LED
starts to ash.

• Release the button. The factory settings are restored.

9. LED ashing sequences and

transmission behaviour

The LED’s ashing sequences have different meanings:

Flashing sequence Meaning

1x ash Conrmation following successful sending

of the radio command

2x ashes Duty cycle has been exceeded. The longest

period to wait before sending again would
be an hour.

3x ashes Error message, radio command not sent

successfully

22

10. Mounting in existing switches

The MA X! Ec o switch is designed to  t into frames supplied

by the following manufacturers:

Manufacturer Frame

Berker S.1, B.1, B.3, B.7 glass
ELSO Joy
GIRA System 55, Standard 55, E2, E22, Event, Espirit
merten 1-M, Atelier-M, M-Smart, M-Arc, M-Star, M-Plan
JUNG A 500, AS 500, A plus, A creation

11. Information about radio operation

Radio transmission is performed on a non-exclusive
transmission path, which means that there is a possibility
of interference occurring. Interference can also be caused
by switching operations, electrical motors or defective
electrical devices.
The range of transmission within buildings can differ
greatly from that available in the open air. Besides the
transmitting power and the reception characteristics of the
receiver, environmental factors such as humidity in the vi­cinity have an important role to play, as do on-site struc­tural/screening conditions.
eQ-3 Entwicklung GmbH hereby declares that this de­vice complies with the essential requirements and other

relevant regulations of Directive 1999/5/EC. You can nd

the full declaration of conformity at www.eQ-3.de.

23

12. Technical data

Supply voltage: 3 V
Batteries: 2x LR03 (micro/AAA)
Battery life: 5 years approx.
Receiver frequency: 868.3 MHz
Receiver class: SRD Class 2
Typical range of transmission
in the open air: 100 m
Housing dimensions: 86 x 86 x 16.5 mm
(W x H x D)

Subject to technical changes.

24

eQ-3 AG
Maiburger Straße 29
D-26789 Leer
www.eQ-3.com
