Om brukerhåndbøkene og notasjonene som er brukt

Typer brukerhåndbøker

Dokumentasjonen for EPSON-projektoren er delt inn i følgende brukerhåndbøker: Se brukerhåndbøkene i rekkefølgen nedenfor.

Sikkerhetsinstruksjoner/Støtte- og serviceguide

Denne håndboken inneholder informasjon om hvordan du bruker projektoren på riktig måte, og den inkluderer en veiledning for garantiservice og et kontrollskjema for feilsøking. Sørg for at du leser håndboken grundig før du bruker projektoren.

Brukerhåndbok (denne håndboken)

Denne brukerhåndboken inneholder informasjon om hvordan du plasserer projektoren, grunnleggende operasjoner, hvordan du bruker konfigurasjonsmenyene, feilsøking og vedlikehold.

Notasjoner som brukes i denne brukerhåndboken

Sikkerhetsmerking

For at du skal kunne bruke produktet på en sikker og korrekt måte, benyttes det symboler i brukerhåndboken og på selve produktet for å angi potensielle farer for brukeren og andre, eller når det er fare for skade på eiendom. Merkingen og dens betydning er som følger. Gjør deg forstått med disse før du leser håndboken.

Dette symbolet angir informasjon som, hvis den ikke respekteres, kan føre til død eller personskade som følge av feil håndtering.

Dette symbolet angir informasjon som, hvis den ikke respekteres, kan føre til personskader eller materielle skader som følge av feil håndtering.

Generell informasjon

Angir prosedyrer der personlig skade eller skade på projektoren kan forekomme hvis prosedyrene ikke følges riktig.

QTips: Angir tilleggsinformasjon og momenter som kan være nyttige å vite om et emne.

s Angir en side der du kan finne nyttig informasjon om et emne.

Angir at det finnes en forklaring av det understrekede ordet eller ordene foran dette symbolet i ordlisten over termer. Referer til Ordliste i tillegget. sside 59

, osv Angir knapper på fjernkontrollen eller projektorens kontrollpanel.

"(Menynavn)"

[ (Navn) ]

Angir elementer på konfigureringsmenyen. Eksempel: "Bilde" – "Fargemodus"

Angir projektorens portnavn. Eksempel: [Video]

Betydningen av "enhet" og "projektor"

Når "enhet" eller "projektor" brukes i teksten i denne brukerhåndboken, kan betegnelsene referere til elementer som er tilbehør eller tilleggsutstyr, i tillegg til selve projektorenheten.

Kontrollere komponentene

Når du pakker ut projektoren, må du passe på at du har alle disse komponentene. Hvis noen av komponentene mangler eller er feil, kontakter du stedet der du kjøpte produktet.

❏ Projektor (med linsedeksel) ❏ Fjernkontroll

❏ Strømledning (3,0 m)

Koble til projektoren og til en stikkontakt.

Dokumentasjon

❏ Document CD-ROM

(Sikkerhetsinstruksjoner / Støtte- og serviceguide, Brukerhåndbok)

❏ Hurtigstarthåndbok

* I noen områder er kanskje ikke hurtigstarthåndboken

inkludert som dokumentasjon.

❏ AA alkali batterier (2 stk.)

Sett inn i fjernkontrollen.

Innholdsfortegnelse

■ Funksjoner på projektoren..........................4

■ Navn på deler og funksjoner.......................6

Front/topp .....................................................6

Kontrollpanel ................................................6

Installere projektoren

■ Installering ..................................................10

Justere projiseringsstørrelsen ....................10

Projiseringsmetoder ...................................11

■ Koble til bildekilder .................................... 12

Grunnleggende drift

■ Starte og stoppe projisering .....................14

Slå på strømmen og

projisere bilder..........................................14

Når de forventede bildene ikke projiseres

Slå av strømmen ........................................15

Installere og fjerne kabeldeksel..................15

...15

Fjernkontroll..................................................7

Baksiden.......................................................8

Base .............................................................8

■ Dimensjoner..................................................9

■ Gjøre klar fjernkontrollen ..........................13

Sette inn batterier i fjernkontrollen.............. 13

Bruke fjernkontrollen ..................................13

■ Justere projiseringsskjermen ................... 16

Fokusjustering ............................................16

Justering av projiseringsstørrelse

(zoomjustering).........................................16

Justering av plassering av projiseringsbilde

(linseforskyvning)......................................16

Justere projektorens skråstilling ................. 17

Vise et prøvemønster ................................. 17

Justeringer av bildekvalitet

■ Justeringer av grunnleggende

bildekvalitet.................................................18

Velge fargemodusen ..................................18

Velge bredde/høyde-forhold.......................19

■ Avanserte fargejusteringer........................21

Justering av nyanse, metning og klarhet....21

Gammajustering.........................................22

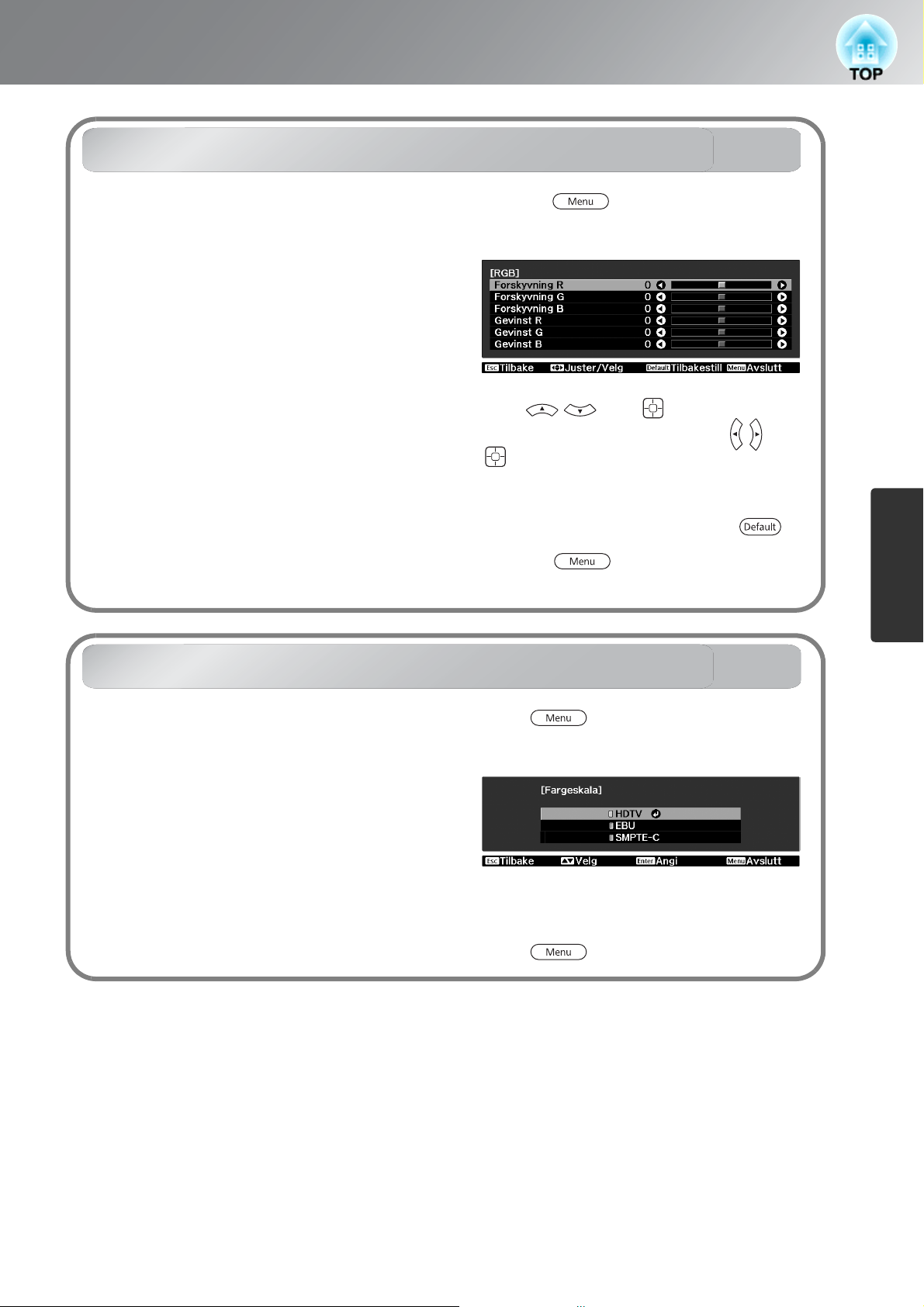

RGB-justering (Forskyvning, Gevinst)........23

Velge fargeskala.........................................23

Konfigurasjonsmeny

■ Funksjoner på konfigurasjonsmenyen ....27

Bruke konfigurasjonsmenyene ................... 27

Liste over konfigurasjonsmenyer

(For EH-TW3800).....................................29

Liste over konfigurasjonsmenyer

(For EH-TW5000).....................................31

■ Lære mer om bildekvalitet......................... 24

Justering av skarphet (Avansert)................ 24

Innstillingen Automatisk iris (automatisk

blenderåpning)..........................................24

■ Vise bilder med en forhåndsdefinert

bildekvalitet (minnefunksjon)....................25

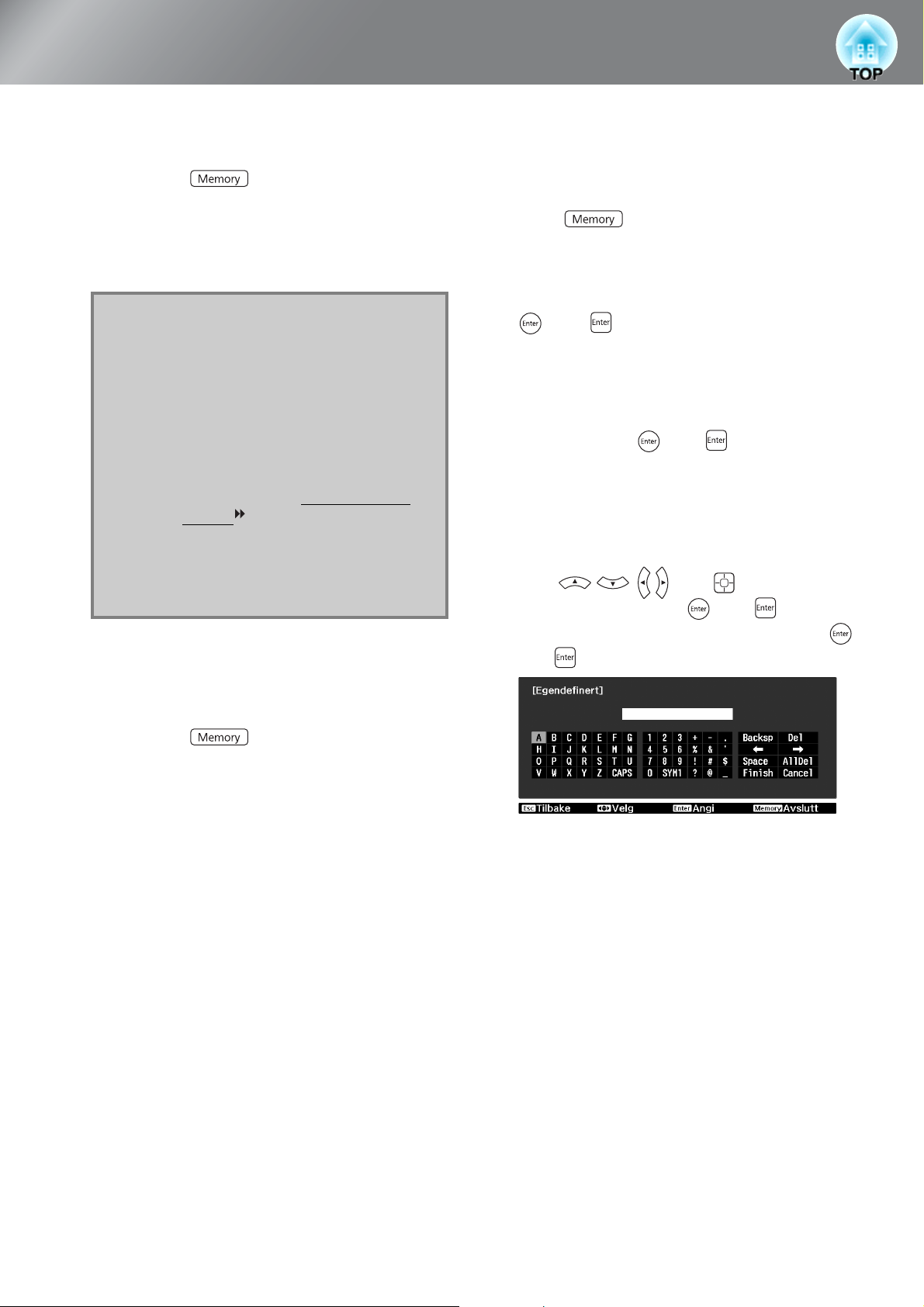

Lagre, laste, slette og gi nytt navn på

minne........................................................25

Menyen "Bilde" ........................................... 33

Menyen "Signal" .........................................34

Menyen "Innstillinger".................................37

Menyen "Minne" .........................................39

Menyen "Tilbakestill" .................................. 39

Feilsøking

Innholdsfortegnelse

■ Problemløsing............................................ 40

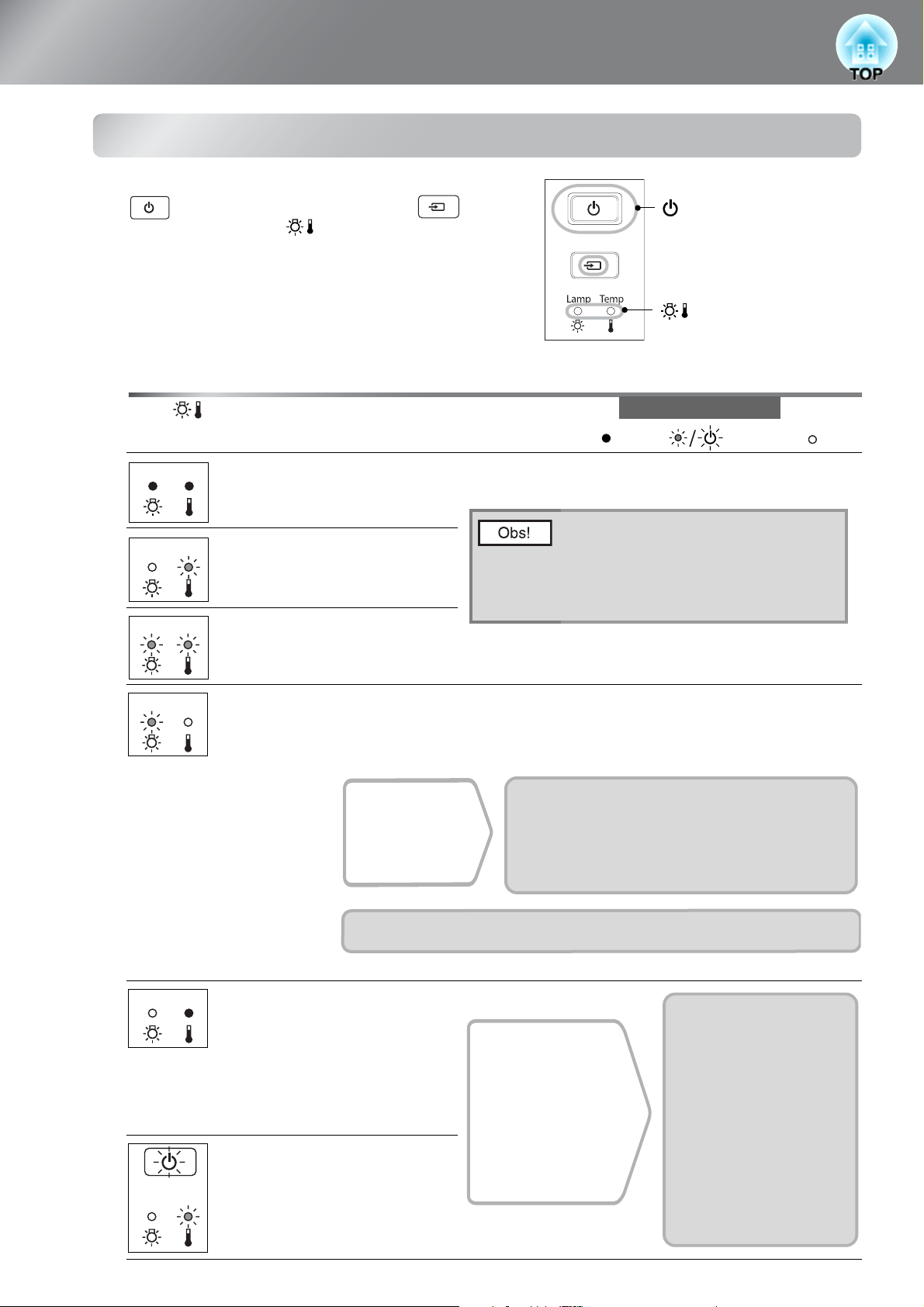

Tolke indikatorene...................................... 40

• Når advarselsindikatoren lyser eller

blinker.................................................................40

• Indikatorstatus ved normal bruk...........................41

Tillegg

■ Vedlikehold................................................. 48

Rengjøring ................................................. 48

• Rengjøre luftfilteret ..............................................48

• Rengjøre projektordekselet...................................49

• Rengjøre linsen.....................................................49

Utskiftingshyppighet for forbruksvarer ....... 50

• Utskiftingshyppighet for luftfilter ........................50

• Utskiftingshyppighet for projektorpære ...............50

Skifte ut forbruksvarer................................ 51

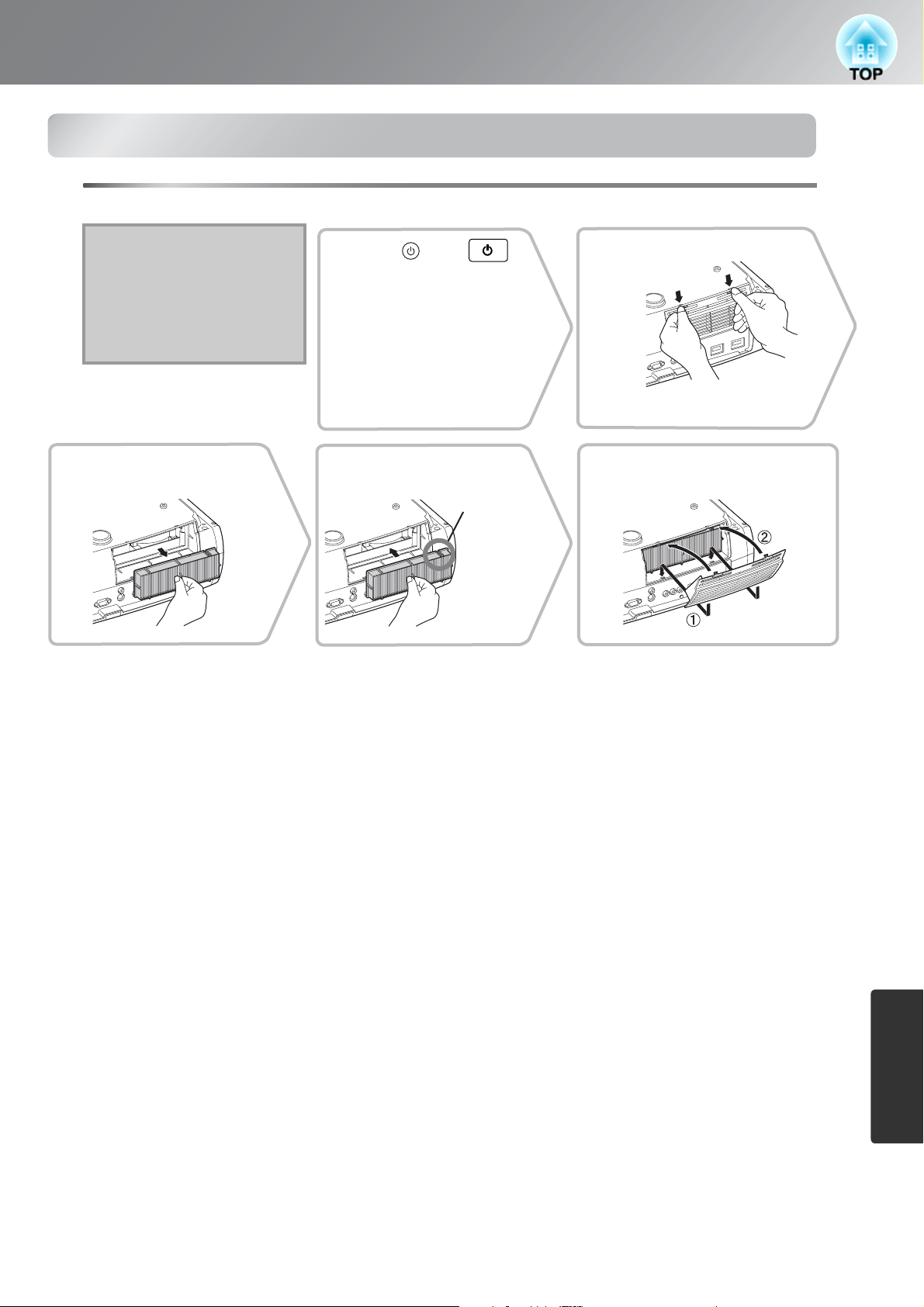

• Skifte ut luftfilteret ...............................................51

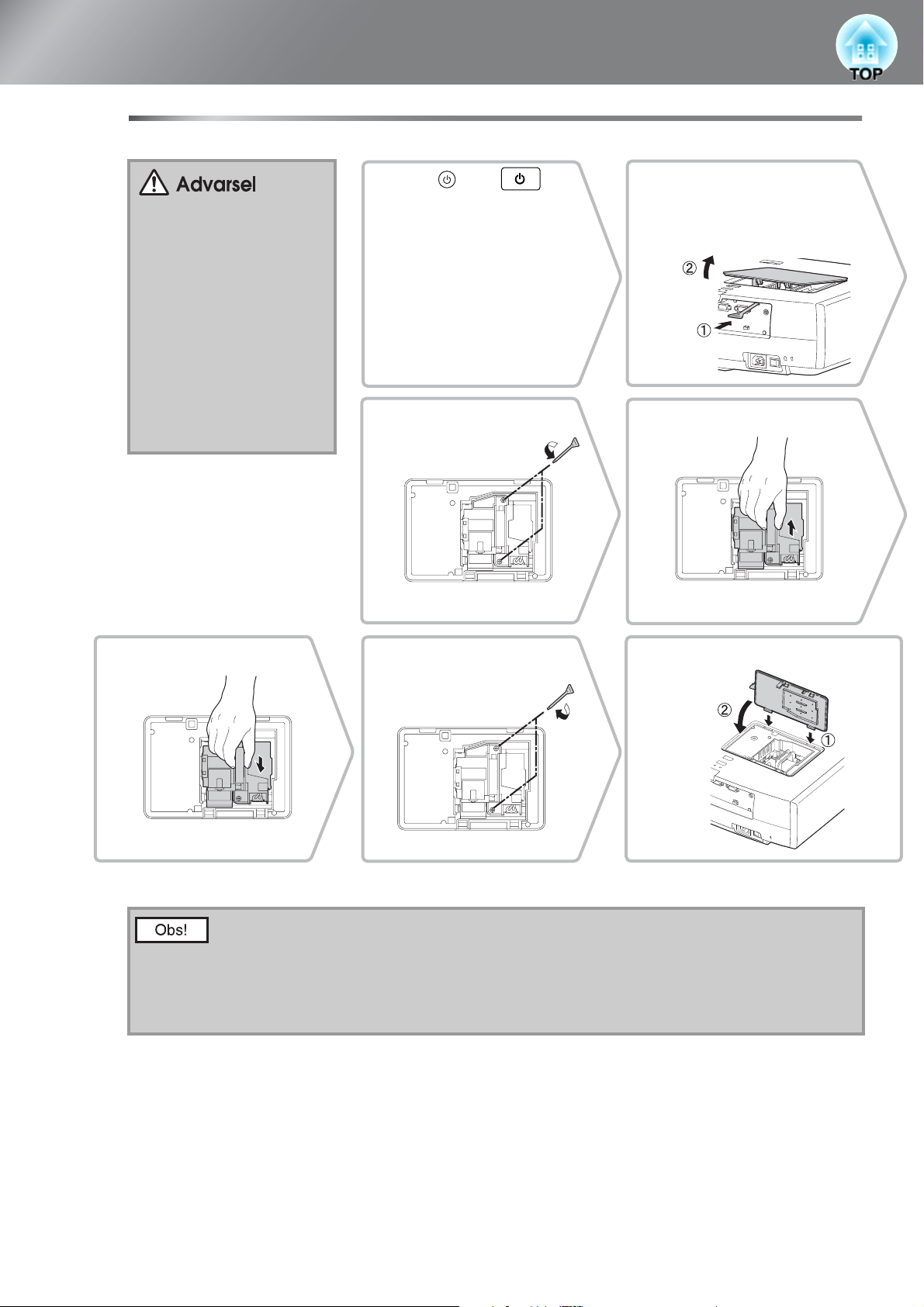

• Skifte ut pæren......................................................52

• Tilbakestille pærens driftstid ................................53

Når lampene ikke gir hjelp ......................... 42

• Problemer med bildet........................................... 43

• Problemer når projiseringen starter...................... 47

• Problemer med fjernkontrollen............................ 47

■ Valgfritt tilbehør og forbruksvarer ........... 54

■ Liste over støttede skjermer..................... 55

• Komponentvideo.................................................. 55

• Komposittvideo/S-Video ..................................... 55

• Datamaskinbilde (analog RGB)........................... 56

• Inngangssignal fra [HDMI1] / [HDMI2]-

inngangsporten................................................... 56

■ Spesifikasjoner .......................................... 57

■ Ordliste ....................................................... 59

■ Indeks ......................................................... 61

Installere

Grunnleggende

projektoren

drift

bildekvalitet

Konfigurasjonsmeny

Tillegg Feilsøking Justeringer av

Funksjoner på projektoren

Bildeutseende kan velges for å få samsvar med projiseringsmiljøet (Fargemodus)

Optimale bilder for stedet kan projiseres ved å velge ønsket fargemodus blant de sju forhåndsdefinerte modiene. Hvis "Naturlig", "Filmaften", "x.v. Color", "HD" eller "Det hvite lerret" er valgt, brukes Epson kinofilter automatisk for å øke kontrasten og få hudtoner til å se mer naturlige ut.

Livlig

sside 18

Det hvite lerret

Filmdag

Farge

Modus

Filmaften

Naturlig

Modusen " " gir en mer naturlig fargegjengivelse

Denne modusen er kompatibel med den utvidede fargespekterstandarden for video (xvYCC). Fargebildeytelsen med utvidet skala fra utstyr som støtter denne standarden, er mer tro mot originalen, og brukeren får glede av klarere og mer naturlige bilder.

sside 18

Avansert fargejustering

I tillegg til "Fargemodus" kan den absolutte fargetemperaturen og hudtoner justeres gjennom enkle prosedyrer slik at bildet blir akkurat slik du vil ha det. Dessuten kan du justere gamma, forskyvning og gevinst for RGBfarger samt nyanse, metning og klarhet i RGBCMY-farger, slik at du får farger som samsvarer med bildet.

sside 21

Utstyrt med en funksjon for forskyvning av vidvinkellinsen

Du kan bruke funksjonen for forskyvning av linsen til å justere plasseringen av de projiserte bildene loddrett og vannrett uten at bildene blir forvridde. Dette gir deg større frihet ved oppsett av projektoren, selv når den senkes ned fra et tak eller er plassert i vinkel i forhold til skjermen.

sside 16

Funksjoner på projektoren

Utstyrt med 2.1x zoomlinse for kort avstand

Ved zoomejustering kan du bruke 2.1x zoomlinse for kort avstand. Bilder kan projiseres på en 30 meter bred skjerm (bare 16:9-skjermbilde) selv på en avstand på ca.

sside 10

3m.

Avanserte funksjoner for justering av bildekvalitet

Du kan bruke avanserte funksjoner for justering av bildekvalitet, for eksempel "Automatisk iris" og "Skarphet (Avansert)", til å få enda skarpere bilder. Når funksjonen Auto Iris (Automatisk iris) er aktivert, kan mengden lys justeres automatisk for å få samsvar med bildene som projiseres, slik at du får bilder med dybde og perspektiv. Funksjonen Sharpness (Skarphet) brukes ikke bare til å justere hele bildet, men også til å understreke bestemte områder, for eksempel hår og klær.

sside 24

Mange forskjellige funksjoner for bildeinnstilling

Noen av de mange andre tilgjengelige funksjonene er:

• EPSON Super White brukes til å forhindre overeksponering, som kan føre til bilder som er for lyse.

• Med en Progressiv stillbilder.

• En funksjon for Bildeforhold

• Minnefunksjoner gjør at justeringsresultatene kan lagres og senere enkelt hentes frem ved hjelp av fjernkontrollen.

• Låseinnstillinger kan brukes til å låse projektorens kontrollpanel etter at justeringer er foretatt, slik at de ikke blir endret ved en feil (

sside 37

sside 35

konvertering får du det ideelle resultatet både for bilder med mye bevegelse og for

gjør at bilder kan vises i widescreen-format. sside 19

sside 25

sside 37), eller for å hindre at barn ved et uhell slår på strømmen og ser inn i linsen.

sside 36

Navn på deler og funksjoner

Front/topp

• Skive for vannrett linsejustering

sside 16

Vri skiven for å flytte posisjonen til projiseringsbildet mot høyre eller venstre.

• Deksel for projektorpære

sside 51

Åpne dette dekselet når du skal skifte ut pæren på innsiden.

• Zoomehjul sside 16

Justerer bildets størrelse.

• Lufteventil

Luftventil for luften som kjøler ned projektoren innvendig.

Ikke rør lufteventilen like etter at du har brukt projektoren eller mens du projiserer, da den blir varm.

• Signalmottaksområde for

fjernkontroll

Mottar signaler fra fjernkontrollen.

sside 13

• Kontrollpanel (topp)

sSe nedenfor

• Skive for loddrett

linsejustering

Vri skiven for å flytte posisjonen til projiseringsbildet opp eller ned.

sside 16

• Kontrollpanel (side)

sSe nedenfor

• Fokuseringshjul sside 16

Justerer bildefokuset.

• Projeksjonslinse

Projiserer bilder herfra.

• Justerbare føtter i front

sside 17

Trekk ut for å justere projiseringsvinkelen, slik at projektoren er vannrett når den plasseres på et skrivebord.

• Linsedeksel

Når projektoren ikke brukes, skal du sette på dette lokket for å forhindre at linsen blir skadet eller skitten.

• Signalmottaksområde for

fjernkontroll

Mottar signaler fra fjernkontrollen.

sside 13

Kontrollpanel

Knapper uten forklaring fungerer på samme måte som de tilsvarende knappene på fjernkontrollen. Se Fjernkontroll for flere detaljer om disse knappene.

Toppkontrollpanel Sidekontrollpanel

• Knappen Power (Av/på)

sside 14, 15

• Knappen Source (Kilde)

sside 15

Viser en liste med inngangskilder og bytter til ønsket inngangskilde.

• Knappen Menu (Meny) sside 27

• Knappen Esc (Avbryt)

sside 18, 21

• Advarsels indikator sside 40

Blinker eller lyser med forskjellige farger for å vise at det er problemer med projektoren.

• Menyknappen Enter/Line

sside 18

, 25,

• Knappen

sside 18, 21

23,27

Fjernkontroll

•

• Av/på-knapp sside 14, 15

Slår projektoren på/av.

Source-knapper (Kilde)

sside 14

Bytter inngangskilde til inngangsterminalene angitt på hver knapp.

• Knappen Default sside 27

Tilbakestiller innstillingene til justeringsskjermen i konfigurasjonsmenyen tilbake til standardverdiene når den trykkes mens skjermen vises.

Navn på deler og funksjoner

• Fjernkontrollens signalutgangsområde sside 13

Sender signaler fra fjernkontrollen.

• Belysningsknapp

Lyser opp alle knappene på fjernkontrollen i 10 sekunder, slik at de lettere kan leses på mørke steder.

• Knappen Esc (Avbryt)

sside 18, 21, 27

Returnerer til den forrige menyen når den trykkes mens menyen vises.

Knappen

sside 18, 21, 23, 27

Trykk på disse for å velge menyelementer og justeringsverdier.

• Knappen Menu (Meny) sside 27

Viser konfigurasjonsmenyene på hele skjermen.

• Knappen Memory (Minne)

sside 25

Lagrer, laster og sletter innholdet i minnet.

• Knappen RGBCMY sside 23

Justerer fargenyanse, metning og lysstyrke for hver RGBCMY-farge.

• Gamma-knappen sside 22

Justerer gammaverdien.

• Knappen Enter/Line menu

sside 18, 25, 27

Vis linjemenyen.

Når du viser en meny, trykker du på denne knappen for å velge menyelementet og fortsette til neste skjermbilde.

• Knappen Color Mode

(Fargemodus)

Endrer fargemodus slik at den blir riktig for projeksjonsmiljøet.

sside 18

• Knappen Aspect (Bredde/

høyde-forhold) sside 18

Endrer bredde/høyde-forholdet slik at det passer til inngangssignalet.

• Knappen Sharpness sside 24

Justerer bildets skarphet.

• Knappen Pattern (Mønster)

sside 17

Viser og sletter prøvemønsteret.

• Knappen Blank (Tom)

sside 27

Slår midlertidig av og på de projiserte bildene. Hvis den trykkes mens konfigurasjonsmenyen vises, vil menyskjermen forsvinne og komme fram igjen.

Navn på deler og funksjoner

•

Baksiden

(S-Video)-inngangsport

sside 12

Kobler til S-Video-utgangsportene på videoutstyret.

• (Video)-inngangsport

sside 12

Tar imot et generelt videosignal (komposittvideo). Kobles til en bildeutgangsport på en videokilde.

• (PC)-inngangsport

sside 12

Kobler til RGButgangsporten på datamaskinen.

• (HDMI1)-inngangsport

sside 12

Kobler til en HDMI kompatibel videokilde eller til en datamaskin.

• (HDMI2)-inngangsport

sside 12

Kobler til en HDMIkompatibel videokilde eller til en datamaskin.

• (Component)-inngangsport

sside 12

Kobler til utgangsporten for komponent (YCbCr YPbPr

) på videoutstyret.

eller

• [Strøm]-kontakt

sside 14

Koble til strømledningen.

• (RS-232C)-port

Kobler til en datamaskin med en RS232C-kabel for å styre projektoren fra datamaskinen. Denne brukes normalt ikke.

• Åpnebryter til pæredeksel sside 52

Trykk for å åpne pæredekslet.

• Port for (Trigger out)

(Utløser ut)

Når projektorstrømmen slås på, kommer det et 12 V likestrømssignal fra denne porten. Når projektorstrømmen slås av eller det oppstår et problem i driften, blir utgangen 0 V, slik at projektorens PÅ/AV-status for strøm sendes til en ekstern enhet.

• Sikkerhetslås

sside 60

• Hovedstrømbryter

sside 14

• Luftinntak (luftfilter) sside 48, 51

Denne suger inn luft for å kjøle av projektoren på innsiden. Hvis det samler seg støv på filteret, vil temperaturen inne i projektoren stige og det vil kunne føre til at de optiske komponentene blir skadet. Luftfilteret skal rengjøres regelmessig.

Base

•

Opphengspunkter (5 punkter)

sside 52

Fest det valgfrie takfestet her når du skal henge projektoren fra taket.

• Kabelholdere

Når du kobler til en HDMI-kabel med stor ytre diameter til inngangsporten, kan vekten av kabelen føre til at den henger ned, og dette kan føre til en dårlig forbindelse. For å forhindre at dette skjer, kan du føre en kommersielt tilgjengelig kabelstropp gjennom det ene av de to holderne, så velg det som passer best for deg.

Kabelstropp (kommersielt tilgjengelig)

• Kabeldekselfester (2 steder)

Fest det valgfrie kabeldekselet her.

Dimensjoner

Linsens senter

136

12.3

4.5

450

* Avstand fra linsens senter til opphengspunkt for takfeste

300

150

Linsens senter

131

148.3

5-M4×9

134.7

389.7

160

Enheter: mm

Installering

Justere projiseringsstørrelsen

De projiserte bildet blir større jo lenger enheten flyttes bort fra skjermen. Se tabellen nedenfor, og plasser projektoren slik at bildene projiseres med optimal størrelse på skjermen. Verdiene brukes som veiledning ved installering av projektoren.

Skjerm

Linsens senter

Dette er høyden fra sentrum på linsen til bunnen av det projiserte bildet. Den kan endres ved loddrett linseforskyvning.

Projeksjonsavstand

16:9-skjermstørrelse

30" 66×37 87 til 188 -17 til 55 40" 89×50 117 til 252 -23 til 73 60" 130×75 177 til 380 -35 til 109

80" 180×100 238 til 508 -46 til 146 100" 220×120 298 til 636 -58 til 182 120" 270×150 359 til 764 -69 til 219 150" 330×190 450 til 956 -86 til 273 200" 440×250 601 til 1276 -115 til 364

4:3-skjermstørrelse

30" 61×46 107 til 231 -21 til 67

40" 81×61 144 til 309 -28 til 89

60" 120×90 218 til 466 -42 til 134

80" 160×120 292 til 623 -56 til 178 100" 200×150 366 til 779 -71 til 223 120" 240×180 440 til 936 -85 til 268 150" 300×230 551 til 1171 -106 til 334 200" 410×300 736 til 1562 -141til 446

Kortest

(Wide)

Projeksjonsavstand

Kortest

(Wide)

lengst

til

(Tele)

lengst

(Tele)

Loddrett linseforskyvning

Høyest til lavest

Loddrett linseforskyvning

Høyest til lavest

Enheter: cm

Skjerm

Enheter: cm

Hvis projektoren er plassert i vinkel til skjermen, vil det projiserte bildet forvrenges.

Justering av linseforskyvning

Skivene for linseforskyvning kan brukes til å plassere bildet, og de er spesielt nyttige når du bruker projektoren på følgende steder.

• Hengende fra taket

• På en skjerm som henger høyt oppe

• Når projektoren er på siden, slik at du kan se skjermen når du sitter like foran den.

• Når projektoren står på en hylle og så videre. Når du plasserer et bilde ved hjelp av skivene for linseforskyvning, blir bildet nesten ikke forvridd i det hele tatt,

ettersom korrigeringen for linseforskyvning justeres optisk. For optimal bildekvalitet bør du imidlertid ikke bruke funksjonen for linseforskyvning.

sside 16

Projiseringsmetoder

• En spesiell installeringsmetode er nødvendig når projektoren monteres hengende fra taket (takmontering). Hvis den ikke installeres korrekt kan den falle ned og forårsake skader.

• Hvis du bruker klebemidler på takmonteringen for å hindre at skruene løsner, eller du bruker f.eks. smøremidler eller oljer på projektoren, kan dette forårsake sprekker i projektorhuset som kan føre til at den faller fra takmonteringen. Dette kan påføre alvorlige skader for personer som befinner seg under takmonteringen, og kan også skade selve projektoren. Når du installerer eller justerer takmonteringen må du ikke bruke klebemidler til å hindre at skruene løsner, og heller ikke bruker oljer, smøremidler osv.

• Ikke plasser projektoren på et sted der det er mye støv eller fuktighet, eller der det vil være sigarettrøyk eller annen røyk, spesielt oljete røyk.

• Rengjør luftfilteret minst hver tredje måned. Rengjør luftfilteret oftere hvis du bruker projektoren på et sted med mye støv.

• Ikke bruk projektoren mens den ligger på siden. Dette kan føre til feilfunksjon.

Installering

Installere

projektoren

■ Ved projisering direkte forfra

■ Ved projisering fra taket

■ Ved projisering fra siden av

skjermen

* Selv om projiseringen skjer fra siden av

skjermen, setter du opp skjermen og projektoren parallelt.

* Når projektoren henger fra taket, endrer

du innstillingene på konfigurasjonsmenyen.

sside 38

QTips:

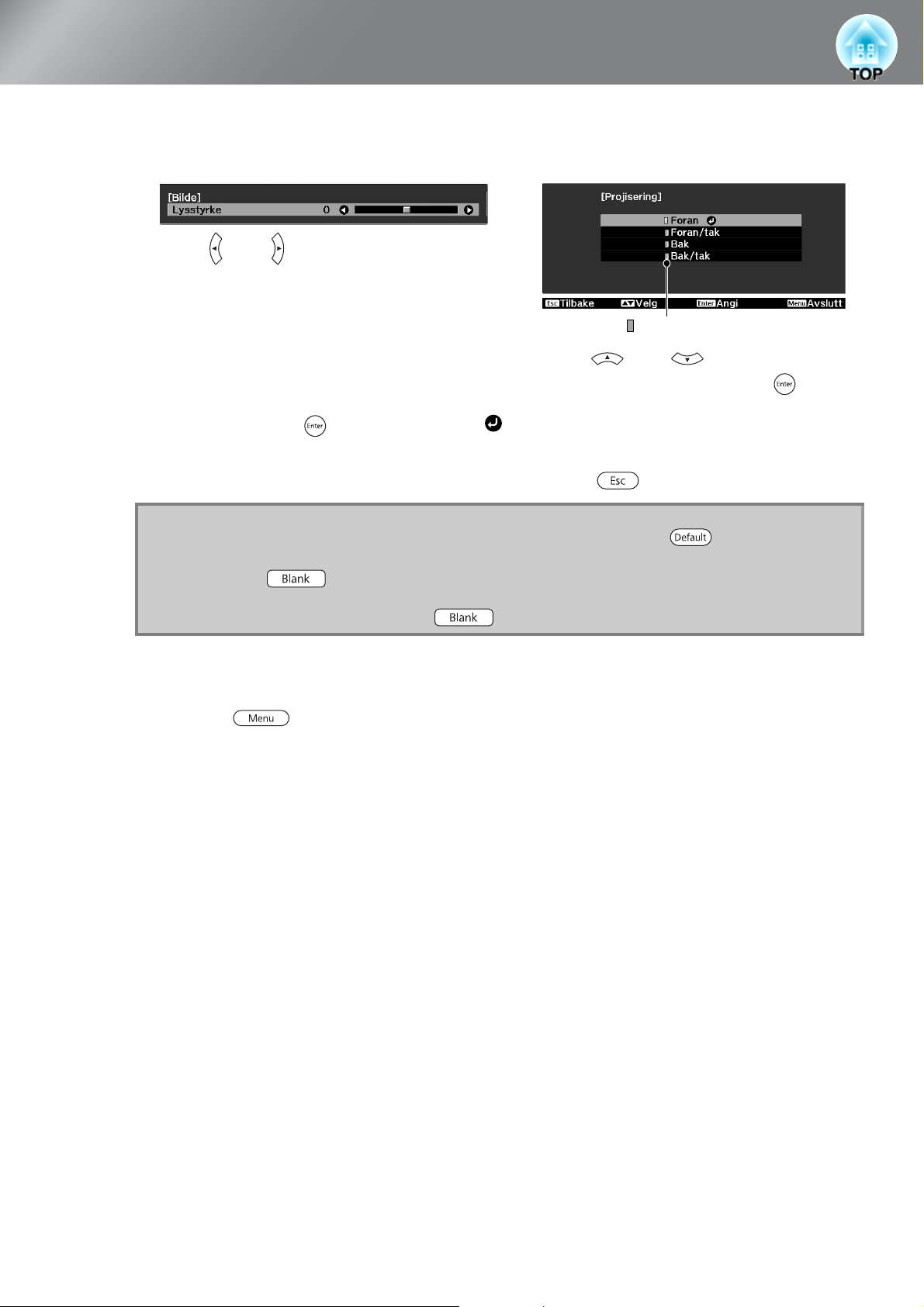

Konfigurasjonsmeny

Innstillinger Projisering

Foran Foran/tak

Du kan rotere EPSON-logoplaten rundt 180 grader når projektoren henger fra taket.

Når den ene enden av platen trykkes, heves den motsatte enden, så du kan trekke den litt ut, dreie den rundt og deretter skyve den inn igjen.

Koble til bildekilder

• Slå av strømmen både på projektoren og på signalkilden før du kobler dem sammen. Hvis strømmen på én av disse enhetene er på når du kobler til, kan det oppstå skader.

• Kontroller formen på kabelkontaktene og enhetsportene før du kobler til. Hvis du prøver å tvinge en kontakt inn i en enhetsport som har en annen form eller et annet antall terminaler, kan det føre til feil funksjon eller skade på kontakten eller porten.

Videoutstyr (VHS-videospiller, DVD-spiller, spillkonsoll og så videre) Datamaskin

*Portnavnene kan variere, avhengig av utstyret som kobles til.

Video

Komponentutgang

S-Video

HDMI

Mini D-Sub 15-pinners

RCA-videokabel

(fåes kjøpt)

Komponentvideokabel

(fåes kjøpt)

S-Video-kabel

(fåes kjøpt)

* Bruk en HDMI-kabel som følger HDMi-spesifikasjonene.

HDMI-kabel

(fåes kjøpt*)

QTips: • Noen signalkilder kan ha porter med spesiell form. I slike tilfeller bruker du

tilbehørskablene eller de valgfrie kablene som følger med signalkilden, til å koble til.

• Hvilken kabel som skal brukes til å koble videoutstyr til projektoren, vil være avhengig av typen videosignal som utstyret sender ut. Noen typer videoutstyr sender ut flere forskjellige typer videosignaler. Bildekvalitetsrangeringen for videosignaltypene er vanligvis som følger, i synkende kvalitetsrekkefølge: Digital komponentvideo S-Video

(S-Video) > Komposittvideo (Video) Se dokumentasjonen som følger med videutstyret som brukes, for å kontrollere hvilke typer videosignalformater utstyret kan sende ut. Formatet for komposittvideo kalles noen ganger ganske enkelt videoutdata.

(HDMI ) > Analog komponentvideo (Component) >

Datamaskinkabel

(fåes kjøpt)

Mini D-Sub

15-pinners

Gjøre klar fjernkontrollen

Sette inn batterier i fjernkontrollen

Det er ikke satt inn batterier i fjernkontrollen når du kjøper enheten. Sett inn de medfølgende batteriene før du bruker fjernkontrollen.

Løft opp batteridekselet når du

trykker på knappen.

Sett inn batteriene i riktig retning.

Installere

projektoren

Kontroller angivelsene for (+) og (-) i batterirommet, og sett inn batteriene riktig vei.

QTips:

Hvis det oppstår forsinkelser under bruken av fjernkontrollen, eller hvis den ikke fungerer etter å ha vært i bruk en tid, betyr det sannsynligvis at batteriene begynner å gå tomme.

Hvis dette skjer, skifter du ut batteriene med to nye batterier.

batterier eller magnesiumbatterier når de skal skiftes ut. Du kan ikke bruke andre batterier enn AA alkali-batterier eller manganbatterier.

Bruke fjernkontrollen

■ Rekkevidde (vannrett)

Ca. 30°

Lukk dekslet.

Bruk to nye AA alkali-

Ca. 30°

■ Rekkevidde (loddrett)

*Fjernkontrollsignaler kan ikke mottas

innenfor dette området.

Ca. 10°*

Ca. 10 m

Rekkevidde

Ca. 60°

Ca. 10 m

Rekkevidde

Ca. 10 m

Rekkevidde

Ca. 30° Ca. 30°

Ca. 10 m

Rekkevidde

Starte og stoppe projisering

Slå på strømmen og projisere bilder

Ta av linsedekselet.

Slå på strømmen.

Se ikke rett i linsen mens projektoren er i gang.

Fjernkontroll

Koble til

strømledningen.

(Kommersielt tilgjengelig)

Kontrollpanel

Slå på strømmen på det

tilkoblede utstyret.

Slå på hovedstrømbryteren.

Hvis det oppstår et problem med projiseringen selv om projektoren er satt opp og koblet til på riktig måte, se sside 15, 40.

QTips • Hvis du setter "Direkte strøm på" til "På", vil strømmen på enheten bli slått PÅ når

hovedstrømbryteren slås PÅ, uten at du må trykke på av/på-knappen på fjernkontrollen eller på kontrollpanelet på projektoren. sside 37

• Projektoren er utstyrt med funksjonen "Barnesikring", som hindrer små barn i å slå på strømmen ved et uhell og se inn i linsen (sside 37), og funksjonen "Driftslås", som hindrer feil bruk. sside 37

• Ved bruk i høyder over 1 500 m må du passe på å sette "Høyfjellsmodus" til "På". sside 38

• Denne projektoren er utstyrt med en funksjon for automatisk justering som automatisk optimaliserer den når den mottar et inngangssignal fra en datamaskin.

• Hvis en bærbar PC eller en datamaskin med en LCD-skjerm er koblet til projektoren, må du kanskje bruke tastaturet eller funksjonsinnstillinger til å endre utgangsmålet. Hold nede tasten , og trykk på (tasten med et symbol som

/ ). Når du har foretatt et valg, startes projiseringen snart. sDatamaskinens dokumentasjon

Eksempel på utgangsvalg

NEC

Panasonic

SOTEC

Toshiba

IBM

LENOVO

SONY

DELL

Fujitsu

Macintosh Angi speilinnstilling eller

operativsystem kan du

endre utgangsvalget ved å

+ +

displayregistrering.

Avhengig av

trykke på

Starte og stoppe projisering

Når de forventede bildene ikke projiseres

Hvis flere signalkilder er koblet til, eller hvis ingen bilder projiseres, bruker du fjernkontrollen eller knappene på kontrollpanelet på projektoren til å velge signalkilde. For videoenheter trykker du først på knappen (Play) (Spill av) på videoutstyret, og deretter velger du signalkilde.

Bruke fjernkontrollen Bruke kontrollpanelet

Trykk på knappen som har navnet på porten som ønsket signalkilde er koblet til.

Når du trykker på , vises menyen. Hver gang du trykker på , flyttes pekeren.

Flytt pekeren til inngangskilden for å velge den. Inngangskilden endres automatisk hvis ingen

handlinger utføres på ca. tre sekunder med pekeren på inngangskilden. Du kan også trykke for å gå til målkilden.

drift

Grunnleggende

QTips Når fargen på bildet som projiseres fra [Component] (Komponent)-inngangsporten ser unaturlig

ut, velger du et passende signal i henhold til signalet fra enheten som er tilkoblet på "Kilde" i konfigurasjonsmenyen.

sside 38

Slå av strømmen

Slå av strømmen for signalkildene som er

koblet til projektoren.

Trykk på på fjernkontrollen eller på kontrollpanelet på projektoren.

Den følgende meldingen vises, så trykk eller enda en gang.

Installere og fjerne kabeldeksel

Når projektoren har kjølt seg ned (etter ca. 16 sekunder) slutter blinkingen omkring

, og da kan du slå av strømbryteren.

Hvis du bare trykker på eller , bruker enheten fortsatt strøm.

Sett på linsedekselet.

Hvis projektoren er festet i taket og linsedekselet ikke brukes, vil du fremdeles kunne ha behov for det dersom projektoren flyttes, så oppbevar det på et trygt sted.

Når projektoren er festet i taket, kan du bruke kabeldekselet for å forbedre utseendet.

Montering av kabeldekselet Demontering av kabeldekselet

Justere projiseringsskjermen

1/2V

1/2L

Fokusjustering

Justering av projiseringsstørrelse (zoomjustering)

Vidvinkel

Te l e

Justering av plassering av projiseringsbilde (linseforskyvning)

Hvis projektoren ikke kan stilles opp direkte foran skjermen, kan du bruke linsejusteringsfunksjonen for å flytte posisjonen til det projiserte bildet vannrett eller loddrett innenfor området vist til høyre. Når du dreier skivene for linseforskyvning, vil du høre et klikk. Dette klikket høres når du er midt i justeringsområdet.

Bildeposisjonen kan ikke samtidig justeres til maksimum verdi, verken vannrett eller loddrett. Eksempel:Bildet kan ikke flyttes loddrett når

det er flyttet vannrett så mye som mulig. Når bildet er flyttet loddrett så mye som mulig, kan det flyttes med opptil 9 % av den vannrette bredden på skjermen.

1/2L

1/2V

Standard projiseringsposisjon (senterposisjon for linseforskyvning)

Hvor langt bildet kan flyttes fra standard projiseringsposisjon

Når du flytter på projektoren, må du passe på at linsen er er trykket helt ned. Hvis ikke, kan mekanismen for linseforskyvning bli skadet.

Flytt ned

Flytt opp

Flytt til

venstre

Flytt til

høyre

Justere projiseringsskjermen

Justere projektorens skråstilling

Når et bilde fra projektoren som er plassert på et flatt underlag heller horisontalt ( ), må du bruke frontføttene for å korrigere hellingen.

Skru innSkru ut Skru inn Skru ut

drift

Vise et prøvemønster

Du kan justere zoom, fokus og farge uten å måtte koble til videoutstyr. Trykk på fjernkontrollen for å vise menyen. For å justere zoom eller fokus eller justere posisjonen for projiseringen ved å bruke linsejusteringsfunksjonen, velger du "Visningsposisjon" og

trykk så . Når du justerer fargen, skal du velge fargen som skal justeres fra "Fargeisolering: R/G/ B" og trykke . Hvis du f.eks. velger "Fargeisolering: R", vil bare de røde komponentene til bildet

projiseres, som om du viser bilder gjennom et rødt filter som leveres med en kommersielt tilgjengelig monitor-kontrolldisk. Under disse forutsetningene kan du justere fargemetning og nyanser på samme måte som justeringsmetoden beskrevet for monitor-kontrolldisken. Siden du ikke må holde et fargefilter, kan du utføre fargejusteringer mye enklere.

Når du velger "Visningsposisjon"

Avslutt visningen av prøvemønsteret ved å trykke en gang til for å vise menyen, og trykk deretter "Avslutt".

Grunnleggende

Justeringer av grunnleggende bildekvalitet

Velger fargemodusen

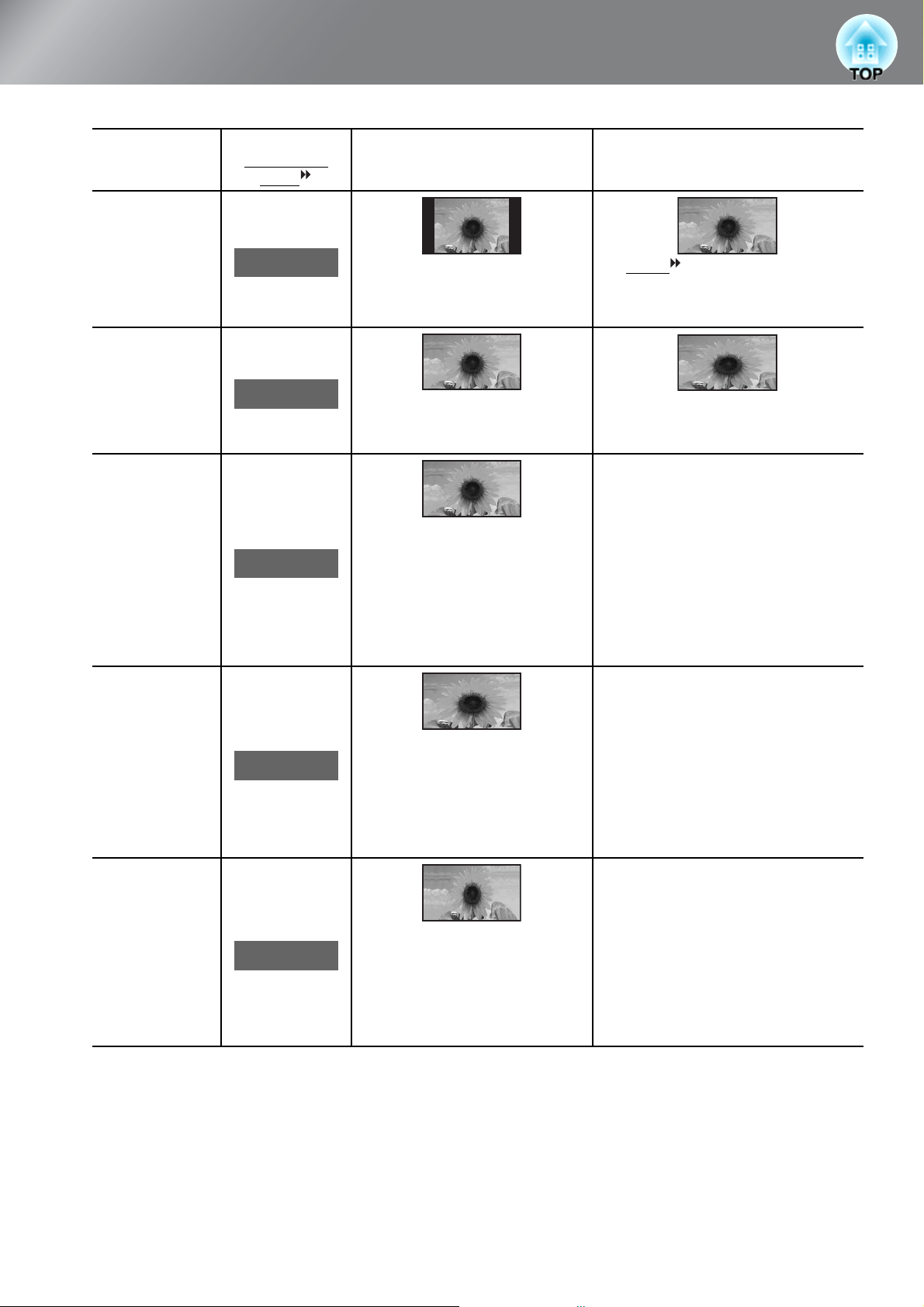

Velger Bildeforhold

Funksjoner i Select (Velg)-menyen

Bruk for å velge et element. Trykk

for å bekrefte valget.

* Hvis du trykker på , forsvinner Select (Velg)-menyen.

Velge fargemodusen

Trykk på og velg fargemodus på menyen. Du kan også velge farge ved hjelp av konfigurasjonsmenyen.

Livlig

Filmdag

Naturlig

Filmaften

: Ideelt for bruk i lyse rom.

: Ideell for visning av programmer

som sportskamper eller TVprogrammer i et lyst rom.

: Ideelt for bruk i mørke rom.

Det anbefales at du starter i denne modusen når du foretar fargejusteringer.

: Ideell for å se filmer og konserter i

et mørkt rom.

Sende et signal til HDMI1/HDMI2terminalene.

HD/Det hvite lerret

Det hvite

lerret

: Passer for bruk i et fullstendig

mørklagt rom.

: En tydelig fargetone man kan se på

avanserte skjermer som brukes under oppretting av DVDprogramvare.

: En dyp, varm fargetone som

gir følelsen av å nyte en film på kino.

: Du kan velge at et hvilket som

helst av signalene skal sendes til HDMI1- og HDMI1-terminalene. Ideelt for mest naturtro fargegjengivelse.

Når -modus velges, brukes automatisk EPSON cinema filter (EPSON kinofilter), og originalfargene til bildekilden gjengis mer nøyaktig.

+ 45 hidden pages
