Epson EH-TW450 User's Guide [it]

Manuale dell'utente

Indicazioni Utilizzate in Questo Manuale

• Indicazioni sulla sicurezza

Nella documentazione e sul proiettore viene fatto uso di simboli grafici per segnalare le procedure di utilizzo corretto del proiettore. Le indicazioni e il relativo significato sono riportate di seguito. Assicurarsi di comprendere in modo appropriato tali indicazioni prima di leggere la guida.

Avvertenza

Attenzione

• Indicazioni di informazioni generali

Attenzione

s Segnala una pagina contenente informazioni dettagliate su un determinato argomento.

Procedura

[ (Name) ] Indica il nome dei tasti del Telecomando o del Pannello di controllo.

"(Nome menu)"

Luminosità (grassetto)

Questo simbolo indica informazioni per un uso corretto del prodotto, che, se ignorate, potrebbero provocare lesioni personali o il decesso dell’utente.

Questo simbolo indica informazioni per un uso corretto del prodotto, che, se ignorate, potrebbero provocare lesioni personali o danni fisici.

Segnala le procedure che, se eseguite con poca cautela, potrebbero causare danni o lesioni.

Segnala le informazioni e i punti utili relativi a un determinato argomento.

Segnala la presenza di una descrizione della parola o delle parole sottolineate davanti a questo simbolo nel glossario dei termini. Vedere la sezione "Glossario" in "Appendice".s p.74

Segnala i metodi operativi e l'ordine delle procedure. La procedura indicata deve essere eseguita seguendo l'ordine dei passaggi numerati.

Esempio: tasto [Esc]

Indica le voci del menu Configurazione. Esempio:

Selezionare "Luminosità" dal menu Immagine.

Menu Immagine - Luminosità

Indice

Indicazioni Utilizzate in Questo Manuale............ 2

Introduzione

Nomi e Funzioni delle Parti................................... 6

Vista Anteriore/Superiore.......................................... 6

Retro........................................................7

Base........................................................8

Pannello di controllo.............................................8

Telecomando.................................................. 9

Collegamento a un'Apparecchiatura Video............................. 11

Funzioni Utili

Cambio dell'Immagine Proiettata............................ 13

Rilevamento automatico dei segnali di ingresso e cambio dell'immagine proiettata

(Ricerca sorgente)..............................................13

Passaggio all'immagine di destinazione mediante il Telecomando.............14

Funzioni per il Miglioramento della Proiezione................ 15

Selezione della Qualità della Proiezione (Selezione del Modo Colore)........... 15

Impostazione del Diaframma automatico..............................16

Sospensione Temporanea dell'Immagine e dell'Audio (A/V Mute).............. 16

Blocco dell'immagine (Blocco)......................................17

Cambio del Rapporto aspetto ......................................17

Cambio di metodo...........................................17

Cambio delle Proporzioni per immagini da apparecchiature video...........18

Modifica delle proporzioni per le immagini del computer.................19

Collegamento e Rimozione dei Dispositivi USB..........................23

Collegamento di dispositivi USB..................................23

Rimozione di dispositivi USB..................................... 24

Avvio e Fine di uno Slideshow...................................... 24

Avvio di uno slideshow........................................24

Fine di uno slideshow......................................... 24

Operazioni di Base dello Slideshow.................................. 24

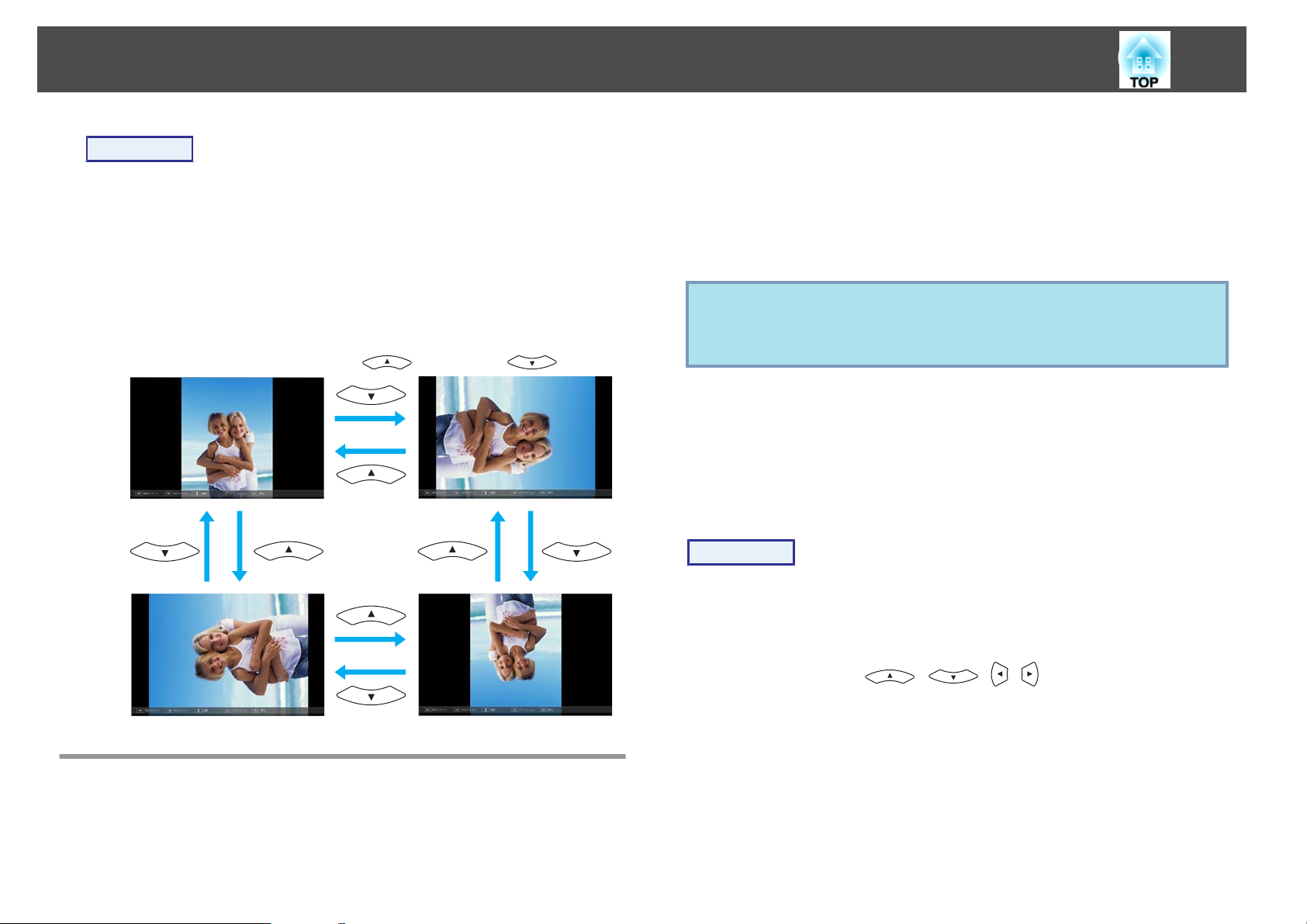

Rotazione delle immagini......................................... 25

Proiezione dei File di Immagine.....................................26

Proiezione di un'immagine...................................... 26

Proiezione in sequenza di tutti i file di immagine in una cartella (Slideshow)....27

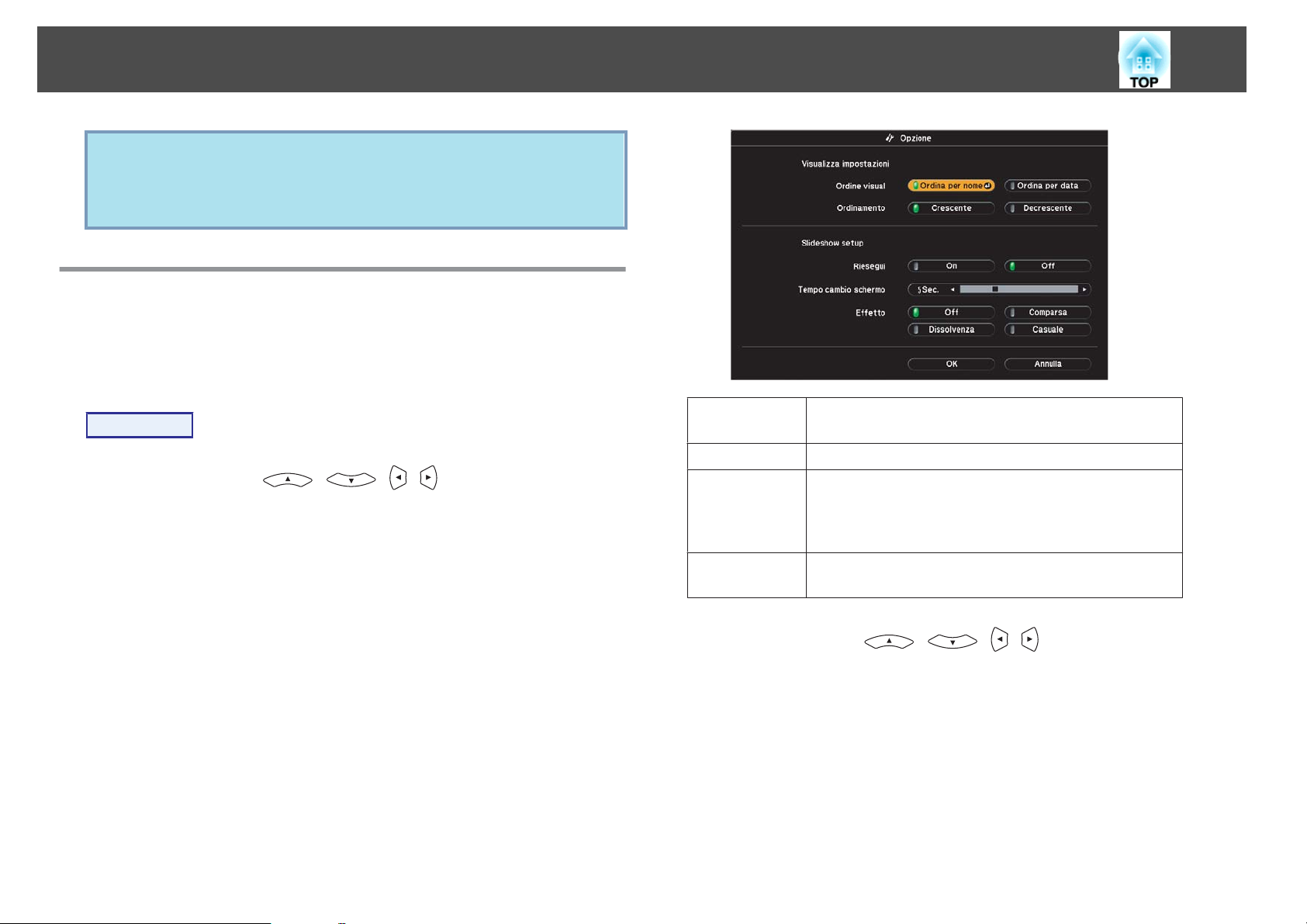

Impostazione di Visualizzazione File Immagine e Impostazione di Funzionamento di

Slideshow................................................... 28

Menu Configurazione

Utilizzo del Menu Configurazione............................ 30

Elenco delle Funzioni....................................... 31

Menu Immagine............................................... 31

Menu Segnale................................................. 32

Menu Impostazioni.............................................33

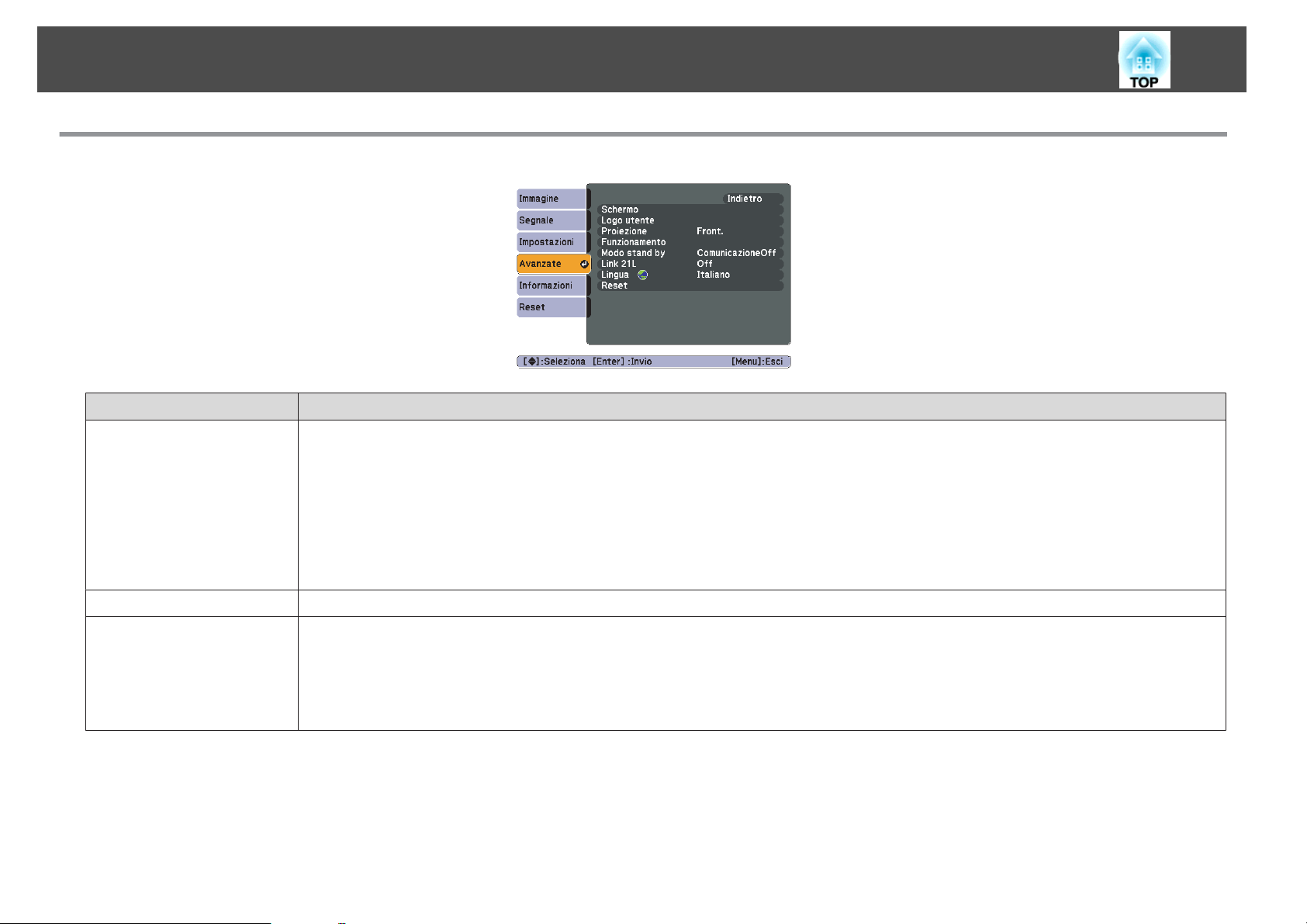

Menu Avanzate................................................35

Menu Informazioni (Solo schermo)..................................37

Menu Reset.................................................. 38

Risoluzione dei Problemi

Utilizzo della Guida......................................... 40

Funzioni di Sicurezza........................................ 21

Limitazione delle Funzioni (Blocco Funzionamento).......................21

Blocco di Sicurezza............................................. 22

Installazione del blocco del cavo..................................22

Proiezione di Immagini JPEG in una Presentazione............ 23

Specifiche di file proiettabili in una presentazione........................ 23

Soluzione dei Problemi...................................... 42

Lettura degli indicatori...........................................42

L'indicatore è acceso o lampeggia in rosso.........................43

m o

L'indicatore è acceso o lampeggia in arancione.................... 44

Problemi non segnalati dagli indicatori...............................45

Problemi relativi alle immagini...................................46

Indice

Problemi che si verificano all'avvio della proiezione.....................50

Problemi di altro tipo..........................................50

Appendice

Metodi di Installazione. . . . . . . ............................... 53

Pulizia..................................................... 54

Pulizia della Superficie del Proiettore................................. 54

Pulizia dell'obiettivo............................................ 54

Pulizia del Filtro dell'Aria.........................................54

Sostituzione dei Materiali di Consumo........................ 56

Sostituzione delle batterie del telecomando............................ 56

Sostituzione della lampada........................................57

Periodo di sostituzione della lampada..............................57

Procedura di sostituzione della lampada.............................57

Azzeramento delle Ore della Lampada..............................60

Sostituzione del Filtro dell’aria..................................... 60

Periodo di sostituzione del filtro dell'aria.............................60

Procedura di sostituzione del filtro dell'aria...........................60

Accessori Opzionali e Materiali di Consumo................... 62

Accessori Opzionali............................................. 62

Materiali di Consumo............................................62

Segnali del computer (RGB analogico)..............................68

Video Component............................................69

Video composito/S-Video....................................... 69

Segnale di ingresso dalla porta di ingresso HDMI....................... 70

Specifiche.................................................. 71

Specifiche Generiche del Proiettore..................................71

Aspetto.................................................... 73

Glossario................................................... 74

Note Generali.............................................. 76

Avviso Generale:............................................... 76

Indice...................................................... 77

Salvataggio di un Logo Utente............................... 63

Dimensioni dello Schermo e Distanza di Proiezione............ 65

Monitoraggio e Controllo del proiettore mediante un Computer

(Comandi ESC/VP21)........................................ 67

Prima dell'Inizio............................................... 67

Elenco dei Comandi.............................................67

Protocollo di comunicazione.....................................67

Schermi dei Monitor Supportati.............................. 68

Schermi dei Monitor Supportati.................................... 68

Introduzione

In questo capitolo vengono illustrati i nomi delle parti e il collegamento con l'apparecchiatura video.

Nomi e Funzioni delle Parti

Vista Anteriore/Superiore

Nome Funzione

Sfiatatoio dell'aria

Pomello della guida di

A/V mute

Guida di A/V mute

Leva di regolazione

del piedino

Piedino anteriore

regolabile

Sfiatatoio per l'aria utilizzato per raffreddare l'interno del proiettore.

Attenzione

Non collocare oggetti che possono subire distorsioni o altri tipi di alterazione a causa del calore proveniente dallo Sfiatatoio dell'aria e non avvicinarvi il viso o le mani durante la proiezione.

Fare scivolare il pomello per aprire e chiudere la guida di A/V Mute.

Chiudere la guida quando il proiettore non è in uso per proteggere l'obiettivo. Chiudendo la guida durante la proiezione, l'immagine viene nascosta e l'audio silenziato (A/V Mute).s p.16

Estrarre la leva di regolazione del piedino per allungare e accorciare il piedino anteriore regolabile.s Guida di

avvio rapido

Alzare e regolare la posizione dell'immagine proiettata quando il proiettore viene collocato su una superficie come una scrivania.s Guida di avvio rapido

Coperchio della

lampada

Nome Funzione

Aprire questo coperchio per sostituire la lampada del proiettore.s p.57

Ricevitore remoto

Filtro dell'aria

(Presa dell'aria)

Coperchio del filtro

dell'aria

Diffusore

Riceve i segnali dal telecomando.s Guida di avvio rapido

Cattura l'aria per raffreddare l'interno del proiettore. Se sul filtro dell’aria si accumula polvere, la temperatura interna potrebbe salire causando problemi di funzionamento e riducendo la durata di utilizzo del motore ottico. Pulire il Filtro dell'aria regolarmente.

p.54, p.60

Aprire e chiudere durante l'operazione di sostituzione del filtro dell'aria.s p.60

Nomi e Funzioni delle Parti

Nome Funzione

Slot di sicurezza

Anello di regolazione

dello zoom

Anello di regolazione

della messa a fuoco

Pannello di Controllo

Retro

Lo slot di sicurezza è compatibile con il sistema di sicurezza Microsaver Security System prodotto da Kensington.s p.22

Regola le dimensioni dell'immagine.s Guida di avvio

rapido

Regola la messa a fuoco dell'immagine.s Guida di avvio rapido

s p.8

Nome Funzione

Porta di ingresso video

Vite di fissaggio del

coperchio della lampada

Porta di ingresso HDMI

Porta di ingresso

Computer

Indicatore USB

Porta USB(TypeA)

Porta USB(TypeB)

Per i segnali video composito provenienti dalle sorgenti video.

Vite per fissare in posizione il coperchio della lampada.

p.57

Consente l'ingresso dei segnali video da apparecchiature video e computer compatibili HDMI. Il proiettore è compatibile con HDCP

Per segnali video provenienti da un computer e segnali video component provenienti da altre sorgenti video.

Di seguito viene fornita una spiegazione dello stato delle periferiche USB collegate alla porta USB(TypeA).

OFF: il dispositivo USB non è collegato Spia arancione accesa: il dispositivo USB è collegato Spia verde accesa: la periferica USB è in funzione Spia rossa accesa: errore

Consente di collegare un dispositivo di memorizzazione USB o una fotocamera digitale e proiettare immagini JPEG mediante uno Slideshow.

Quando il proiettore viene controllato da un computer, collegarlo al computer utilizzando un cavo USB disponibile in commercio. Questa porta deve essere utilizzata per il controllo e non per operazioni ordinarie.

s p.67

Nome Funzione

Ricevitore remoto

Ingresso

alimentazione

Riceve i segnali dal telecomando.s Guida di avvio rapido

Consente di collegare il cavo di alimentazione.s Guida

di avvio rapido

Porta di ingresso

S-Video

Porta Audio-L/R

Per i segnali S-video provenienti dalle sorgenti video.

Consente l'ingresso dell'audio dalla porta di uscita audio in altri apparecchi.s Guida di avvio rapido

Nomi e Funzioni delle Parti

Base

Nome Funzione

Piedino posteriore

Punto di installazione

del cavo di sicurezza

Quando si installa il proiettore su una scrivania, ruotare il piedino in modo da allungarlo e accorciarlo per regolare l'inclinazione orizzontale.s Guida di avvio

rapido

Fare passare un blocco del cavo disponibile in commercio attraverso questo punto e fissarlo in posizione. s p.22

Pannello di controllo

Nome Funzione

Punti di fissaggio del

montaggio a soffitto (tre punti)

Fissare il kit di montaggio opzionale a soffitto a questi punti se si desidera installare il proiettore al soffitto. s p.53, p.62

Nome Funzione

Tasto [t]

Indicatori di stato

Consente di accendere e spegnere il proiettore. s Guida di avvio rapido

Il colore degli indicatori, l'intermittenza o l'illuminazione indicano lo stato del proiettore. s p.42

Nomi e Funzioni delle Parti

Nome Funzione

Tasto [Source Search]

Tasto [Enter]

Tasti [w] [v]

Tasto [Help]

Tasto [Esc]

Passa alla sorgente di ingresso successiva collegata al proiettore e che trasmette un'immagine.s p.13

Se si preme questo tasto durante la proiezione di segnali di immagini del computer Tracking, Sync. e Posizione verranno regolati automaticamente in modo da ottenere una proiezione delle immagini ottimale. Quando viene visualizzato un menu Configurazione o una schermata della Guida, questo pulsante consente di confermare la selezione corrente e di passare al livello successivo.

Corregge la distorsione del Keystone. s Guida di avvio

rapido

Tuttavia, quando si proietta con Slideshow, i tasti hanno solo le funzioni [ visualizzazione del menu Configurazione o della

schermata Guida, questi tasti consentono di selezionare le voci di menu e i valori di impostazione.s p.30

Visualizza e chiude la schermata Guida che contiene informazioni sulla risoluzione di eventuali problemi.

p.40

Interrompe la funzione corrente. Se si preme questo tasto quando viene visualizzato il menu Configurazione, questo passerà al livello del menu precedente. sp.30

][ ]. Se premuti durante la

Telecomando

Tasti [a][b]

Tasto [Menu]

Regola il volume. s Guida di avvio rapido Tuttavia, quando si proietta con Slideshow, i tasti hanno

solo le funzioni [ visualizzazione del menu Configurazione o della

schermata Guida, questi tasti consentono di selezionare le voci di menu e i valori di impostazione.s p.30

Visualizza e chiude il menu Configurazione.s p.30

][ ]. Se premuti durante la

Nomi e Funzioni delle Parti

Nome Funzione

Tasto [t]

Tasto [Computer]

Tasto [Video]

Tasto [USB]

Tasto [A/V Mute]

Tasto [Aspect]

Tasto [Auto]

Tasto [Menu]

H I

Tasto [ ]

[

][ ][ ]

Consente di accendere e spegnere il proiettore. s Guida di avvio rapido

Passa alle immagini ricevute dalla porta di ingresso Computer.s p.14

Ogni volta che si preme questo tasto, l'immagine passa attraverso le porte di ingresso Video, S-Video e HDMI.

p.14

Passa all'immagine Slideshow.s p.14

Attiva o disattiva il video e l'audio.s p.16

Il Rapporto aspetto viene modificato ogni volta che si preme questo tasto.s p.17

Visualizza e chiude il menu Configurazione.s p.30

Quando si visualizza un menu Configurazione o una schermata Guida, questo pulsante consente di selezionare le voci di menu e i valori di impostazione. s p.30

Nome Funzione

Tasto [Help]

Tasto [Color Mode]

Tasto [User]

Tasto [Freeze]

Tasto [Search]

Area di emissione

della luce del telecomando

Visualizza e chiude la schermata Guida che contiene informazioni sulla risoluzione di eventuali problemi.

p.40

Ogni volta che si preme il tasto, viene modificato il Modo colore.s p.15

Premere questo tasto per assegnare a una voce usata frequentemente una delle quattro voci disponibili del menu Configurazione. Premendo il tasto viene visualizzata la schermata di selezione/regolazione della voce di menu assegnata, consentendo così di effettuare rapidamente impostazioni/regolazioni con una semplice operazione. Consumo energia viene assegnato come impostazione predefinita.s p.33

La visualizzazione delle immagini viene interrotta o ripresa.s p.17

Passa alla sorgente di ingresso successiva collegata al proiettore e che trasmette un'immagine.s p.13

Trasmette i segnali del telecomando.

Tasto [Enter]

Tasto [Esc]

Tasti [Volume] (a) (b)

Quando viene visualizzato un menu Configurazione o una schermata della Guida, questo pulsante consente di confermare la selezione corrente e di passare al livello successivo. s p.30

Interrompe la funzione corrente. Se si preme questo tasto quando viene visualizzato il menu di configurazione, questo passerà al livello precedente. s p.30

(a) Abbassa il volume. (b) Alza il volume.

Guida di avvio rapido

Nomi e Funzioni delle Parti

Collegamento a un'Apparecchiatura Video

I nomi delle porte possono variare a seconda dell'apparecchiatura collegata.

Attenzione

•

Spegnere l'apparecchiatura prima del collegamento. Eseguire il collegamento mentre è accesa potrebbe comprometterne il corretto funzionamento.

•

Quando si collega, verificare la forma del connettore del cavo con quella della porta. Se si inserisce con la forza un connettore con un diverso orientamento o forma, si potrebbe causare malfunzionamenti o danneggiare l'apparecchiatura.

• Utilizzare un cavo HDMI conforme allo standard HDMI.

• A seconda dell'apparecchiatura a cui è collegato, la forma del connettore deve essere specificata per tale dispositivo. In tal caso, utilizzare il cavo in dotazione con l'apparecchiatura o disponibile come un accessorio opzionale per tale dispositivo.

• Il cavo utilizzato per il collegamento al proiettore varierà a seconda dell'uscita del segnale video dall'apparecchiatura video. Alcune apparecchiature video possono emettere diversi tipi di segnali video. In generale, i seguenti sono segnali video in ordine di qualità dell'immagine, dalla migliore alla peggiore.

Video component > S-video > Video composito Verificare la documentazione dell'apparecchiatura video per vedere

i segnali video che si possono emettere. Il video composito può anche essere chiamato semplicemente "Video out".

Per informazioni sugli accessori opzionali, vedere s "Accessori Opzionali e Materiali di Consumo" p.62.

Funzioni Utili

Questo capitolo fornisce suggerimenti utili per la proiezione e le funzioni di Sicurezza.

Cambio dell'Immagine Proiettata

È possibile cambiare l'immagine proiettata nei due modi seguenti.

• Cambio mediante Ricerca sorgente Il proiettore rileva automaticamente i segnali ricevuti dall'apparecchiatura collegata proiettando l'immagine.

• Cambio diretto dell'immagine di destinazione È possibile utilizzare i tasti del telecomando per passare alla porta di ingresso di destinazione.

Rilevamento automatico dei segnali di ingresso e cambio dell'immagine proiettata (Ricerca sorgente)

È possibile proiettare velocemente l’immagine di destinazione eseguendo il cambio mediante il tasto [Source Search], dato che vengono ignorate le porte di ingresso che non ricevono segnali.

Procedura

Dopo avere collegato l'apparecchiatura video, avviare la riproduzione prima di iniziare questa operazione.

Utilizzo del Telecomando Utilizzo del Pannello di controllo

Quando due o più parti dell'apparecchiatura sono collegate, premere il tasto [Source Search] finché non viene proiettata l'immagine di destinazione.

La schermata seguente relativa allo stato dei segnali dell'immagine

appare quando è disponibile solo l'immagine visualizzata correntemente dal proiettore oppure quando non è possibile rilevare segnali dell'immagine. È possibile selezionare la porta di ingresso a cui è collegata l'apparecchiatura da utilizzare. Se non viene eseguita alcuna operazione per circa 10 secondi, la schermata scompare.

Computer

S-Video

Video

HDMI

USB

Cambio dell'Immagine Proiettata

Passaggio all'immagine di destinazione mediante il Telecomando

È possibile passare direttamente all’immagine di destinazione premendo i seguenti tasti sul Telecomando.

Telecomando

Passa alle immagini ricevute dalla porta di ingresso Computer.

Ogni volta che si preme questo tasto, l'immagine passa attraverso le porte

di ingresso Video, S-Video e HDMI. Passa all'immagine Slideshow.

Funzioni per il Miglioramento della Proiezione

Selezione della Qualità della Proiezione (Selezione del Modo Colore)

È possibile ottenere facilmente una qualità dell'immagine ottimale selezionando le impostazioni che meglio si addicono all'ambiente in cui verrà eseguita la proiezione. La luminosità dell'immagine varia a seconda del modo selezionato.

Modo Applicazione

Dinamico

Soggiorno

Teatro

Giochi

Procedura

Questo modo è ideale per l'utilizzo in ambienti luminosi.

Questo modo è ideale per l'utilizzo del proiettore in una stanza con poco luminosa.

Questo è il modo ideale per la visione di film in una stanza non illuminata. Conferisce una tonalità naturale alle immagini.

Questo è il modo ideale per riprodurre giochi che richiedono velocità in ambienti luminosi.

Se il tasto viene premuto quando il nome del Modo colore è visualizzato sullo schermo, si passerà al Modo colore successivo.

È anche possibile impostare il modo colore utilizzando l'opzione

Modo colore nel menu Immagine a partire da Configurazione.

p.31

Telecomando

Ogni volta che si preme questo tasto, il nome del Modo colore viene visualizzato sullo schermo e cambia.

Funzioni per il Miglioramento della Proiezione

Impostazione del Diaframma automatico

Impostando automaticamente la luminanza in base alla luminosità dell'immagine visualizzata, è possibile vedere immagini profonde e dettagliate.

Procedura

Premere il tasto [Menu] e selezionare Immagine - Diaframma

autom. dal menu Configurazione. Configurazione" p.30

Utilizzo del Telecomando Utilizzo del Pannello di controllo

"Utilizzo del Menu

Procedura

Telecomando Corpo

Selezionare On.

L'impostazione viene memorizzata per ogni Modo colore.

Premere il tasto [Menu] per chiudere il menu Configurazione.

Sospensione Temporanea dell'Immagine e dell'Audio (A/V Mute)

Da utilizzare per spegnere temporaneamente l'immagine dello schermo.

Ogni volta che si preme questo tasto o si apre e si chiude il coprilenti, viene attivata o disattivata l'opzione A/V Mute.

• Se questa funzione viene utilizzata durante la proiezione di

immagini in movimento, la riproduzione delle immagini e dell'audio non verrà interrotta e non sarà possibile ritornare al punto in cui era stato attivato A/V Mute.

• Se attivato dal telecomando, è possibile scegliere di visualizzare Nero, Blu o Logo, mentre la schermata A/V Mute mediante l'impostazione Avanzate - Schermo - A/V Mute dal menu Configurazione.s p.35

• Quando si chiude la guida di A/V mute per circa 30 minuti, viene attivato il timer coprilente e il proiettore si spegne automaticamente. Se si desidera che il Timer Coprilente non venga attivato, cambiare l'impostazione Timer Coprilente da Funzionamento a Off nel menu Avanzate.s p.35

Funzioni per il Miglioramento della Proiezione

Blocco dell'immagine (Blocco)

Quando viene attivato Blocco su immagini in movimento, il fermo immagine continuerà a essere proiettato sullo schermo in modo che sia possibile proiettare un'immagine in movimento un fotogramma alla volta come se si trattasse di un'immagine fissa. Inoltre, se si attiva in precedenza la funzione Blocco, è possibile eseguire operazioni come il cambio dei file durante una presentazione da un computer senza che si proietti alcuna immagine.

Procedura

Telecomando

Ogni volta che si preme il tasto, l'opzione Blocco viene attivata o disattivata.

Cambio del Rapporto aspetto

Cambiare il Rapporto aspettog quando l'apparecchiatura video è collegata in modo da poter visualizzare le immagini registrate su video digitale o su DVD nel formato a schermo panoramico 16:9. Cambiare il Rapporto aspetto durante la proiezione di immagini del computer a schermo intero.

Di seguito sono riportati i metodi di cambiamento e i tipi di Rapporto aspetto.

Cambio di metodo

Procedura

Telecomando

• L'audio non verrà interrotto.

• Anche se lo schermo è bloccato, l'immagine sorgente continua a

riprodurre le immagini in movimento, quindi non è possibile riprendere la proiezione dal punto in cui era stata sospesa.

• Se il tasto [Freeze] viene premuto durante la visualizzazione del menu Configurazione o della schermata Guida, il menu o la schermata Guida scomparirà.

Ogni volta che si preme il tasto, viene cambiato il nome delle proporzioni visualizzato sullo schermo.

Se il tasto viene premuto quando il nome delle Proporzioni è visualizzato sullo schermo, si passa al Modo Proporzioni successivo.

È anche possibile impostare il Rapporto aspetto utilizzando

l'opzione Proporzioni nel menu Segnale da Configurazione. s p.32

Funzioni per il Miglioramento della Proiezione

Cambio delle Proporzioni per immagini da apparecchiature video

Ogni volta che si preme il tasto, passa nell'ordine a Normale o Automatico, 16:9, Schermo intero, Zoom e Nativa.

Normale o Automatico

16:9

Schermo intero

Zoom

Nativa

Funzioni per il Miglioramento della Proiezione

Modifica delle proporzioni per le immagini del computer

È possibile cambiare le proporzioni nel modo seguente. Questo proiettore offre una risoluzione WXGA 1280x800 (Rapporto aspetto 16:10). Per la proiezione su schermi 16:9, impostare le proporzioni su 16:9.

Valori impostati Operazione Esempio di proiezione

Normale

Proietta alla dimensione completa mantenendo le Proporzioni dell'immagine in ingresso.

Quando viene immesso un segnale 1024x768

Automatico

Viisualizzato solo quando la sorgente è HDMI.

16:9

Schermo intero

Proietta con proporzioni appropriate in base alle informazioni dal segnale di ingresso.

Proietta alla dimensione completa con Proporzioni 16:9. Quando viene immesso un segnale 1024x768

Proietta a schermo intero. Quando viene immesso un segnale 1024x768

Funzioni per il Miglioramento della Proiezione

Valori impostati Operazione Esempio di proiezione

Zoom

Proietta l'immagine in ingresso alla dimensione di aspetto nella direzione laterale in cui si trova. Le parti che si estendono oltre la dimensione di proiezione non vengono proiettate.

Quando viene immesso un segnale 1024x768

Nativa

Proietta alla risoluzione della dimensione dell'immagine in ingresso al centro dello schermo. Questa opzione è ideale per proiettare immagini nitide.

Se la risoluzione dell'immagine supera 1280x800, i bordi dell'immagine non vengono proiettati.

Se alcune parti dell'immagine non vengono visualizzate, impostare Panoramico o Normale in Risoluzione dal menu Configurazione a seconda delle dimensioni del pannello del computer.s p.32

Quando viene immesso un segnale 800x600

Quando viene immesso un segnale 1400x1050

Funzioni di Sicurezza

Il proiettore presenta le funzioni di sicurezza seguenti.

• Blocco funzionamento Consente di prevenire la modifica delle impostazioni del proiettore senza autorizzazione.

• Blocco di sicurezza Il proiettore è dotato di diversi tipi di dispositivi di sicurezza antifurto.

p.22

p.21

Limitazione delle Funzioni (Blocco Funzionamento)

Per bloccare i tasti operativi del Pannello di controllo, eseguire una delle operazioni seguenti. È tuttavia possibile azionare il proiettore utilizzando il telecomando.

• Blocco completo Vengono bloccati tutti i tasti del Pannello di controllo. Non è possibile eseguire alcuna operazione dal Pannello di controllo, inclusi

accensione e spegnimento.

• Blocco parziale Vengono bloccati tutti i tasti del Pannello di controllo a eccezione di [

Procedura

Durante la proiezione, premere il tasto [Menu] quindi selezionare Impostazioni - Blocco funzionamento dal menu Configurazione.

Selezionare Blocco completo o Blocco parziale.

"Utilizzo del Menu Configurazione" p.30

Utilizzo del Telecomando Utilizzo del Pannello di controllo

Quando viene visualizzato il messaggio di conferma, selezionare Sì.

I tasti del Pannello di controllo vengono bloccati in base alle impostazioni selezionate.

Funzioni di Sicurezza

È possibile disattivare il Blocco funzionamento utilizzando uno dei due metodi seguenti.

• Usando il telecomando, selezionare Off in Impostazioni - Blocco funzionamento dal menu Configurazione.

• Tenendo premuto il tasto [Enter] sul Pannello di controllo per circa sette secondi, viene visualizzato un messaggio e viene disattivato il blocco.

Blocco di Sicurezza

Dato che viene spesso installato su montaggi a soffitto e lasciato incustodito, il proiettore è soggetto al rischio di furto ed è pertanto dotato dei dispositivi antifurto seguenti.

• Slot di sicurezza Lo slot di sicurezza è compatibile con il sistema di sicurezza Microsaver prodotto da Kensington. È possibile ottenere ulteriori dettagli sul sistema di sicurezza Microsaver sulla home page della Kensington all'indirizzo http://www.Kensington.com/.

• Punto di installazione del cavo di sicurezza È possibile fare passare un blocco del cavo antifurto disponibile in

commercio dal punto di installazione in modo da fissare il proiettore a una scrivania o una colonna.

Installazione del blocco del cavo

Fare passare il blocco del cavo antifurto dal punto di installazione.

Per le istruzioni sul bloccaggio, fare riferimento alla documentazione fornita in dotazione con il blocco del cavo.

Proiezione di Immagini JPEG in una Presentazione

È possibile collegare un dispositivo di memorizzazione USB o una fotocamera digitale, in Slideshow, quindi proiettare direttamente i file di immagine salvati sul dispositivo.

Può essere impossibile utilizzare dispositivi di memorizzazione USB

con funzioni di sicurezza.

Specifiche di file proiettabili in una presentazione

Tipo Tipo di file

(estensione)

Immagine fissa

.jpg Non è possibile proiettare le seguenti immagini.

Commenti

• Formato del modo colore CMYK

• Formato progressivo

• Risoluzioni superiori a 8176x6144

• File con estensione ".jpeg"

A causa delle caratteristiche dei file JPEG, può essere impossibile proiettare chiaramente immagini con un elevato rapporto di compressione.

dotazione, o indicato specificamente per l'utilizzo della propria fotocamera digitale.

Esempio: collegare una fotocamera digitale

• Utilizzare supporti che sono stati formattati su Windows, mentre

il proiettore non può supportare alcuni sistemi di file.

• Formattare i supporti per FAT16 o FAT32.

Collegamento e Rimozione dei Dispositivi USB

Collegamento di dispositivi USB

Collegare il dispositivo USB con i file di immagine da riprodurre in Slideshow alla porta USB(TypeA) del proiettore. Quando si collega una fotocamera digitale, collegarla al proiettore con un cavo USB fornito in

Alla porta USB della fotocamera digitale

Cavo USB

Alla porta USB(Type A)

Proiezione di Immagini JPEG in una Presentazione

Attenzione

•

Se si utilizza un hub USB, la presentazione non funzionerà correttamente. Collegare le fotocamera digitale e le periferiche di memorizzazione USB direttamente al proiettore.

•

Quando si collega e si utilizza un disco rigido compatibile USB, accertarsi di collegare l'adattatore CA fornito con il disco rigido.

•

Collegare una fotocamera digitale o un disco rigido al proiettore mediante un cavo USB fornito in dotazione con la periferica o indicato specificamente per il suo utilizzo.

•

Utilizzare un cavo USB di lunghezza non superiore a 3 metri. Se la lunghezza del cavo supera 3 metri, è possibile che lo Slideshow non funzioni correttamente.

Rimozione di dispositivi USB

Al termine della proiezione, rimuovere il dispositivo USB dalla porta USB(TypeA) del proiettore. Per le fotocamere digitali, le unità disco rigido e periferiche simili, scollegare l'alimentazione prima di procedere alla rimozione.

Fine di uno slideshow

Procedura

Per terminare uno Slideshow, rimuovere il dispositivo USB collegato dal

proiettore.

"Rimozione di dispositivi USB" p.24

• È possibile inserire una scheda di memoria nel lettore di schede USB e collegarla al proiettore. Tuttavia, può essere impossibile utilizzare alcuni lettori di schede USB disponibili in commercio con il proiettore.

• Se viene visualizzata la schermata (Seleziona unità), selezionare l'unità da utilizzare, premendo i tasti [ tasto Enter.

][ ], quindi premere il

Avvio e Fine di uno Slideshow

Avvio di uno slideshow

Procedura

A B

Passare l'immagine proiettata su un dispositivo USB.s p.13

Collegare il dispositivo di memorizzazione USB o la fotocamera digitale al proiettore.

Lo Slideshow si avvia e visualizza la schermata dell'elenco di file.

p.23

• Per visualizzare la schermata Seleziona unità, posizionare il cursore su Seleziona unità sulla parte superiore della schermata dell'elenco file e premere il tasto Enter.

• Il proiettore può riconoscere fino a quattro unità per volta.

Operazioni di Base dello Slideshow

Questa sezione illustra la procedura di riproduzione e proiezione di immagini con Slideshow.

Proiezione di Immagini JPEG in una Presentazione

Anche se le seguenti operazioni sono illustrate in base al telecomando, è possibile eseguire le stesse operazioni dal Pannello di controllo del proiettore.

Procedura

Premere i tasti [ ][ ][ ][ ] per impostare il

cursore sul file o sulla cartella da utilizzare.

Cursore

Se tutti i file e le cartelle non possono essere inseriti nella

schermata corrente, impostare il cursore su Pagina seguente sulla parte inferiore della schermata, quindi premere il pulsante [Enter].

Per tornare alla schermata precedente, impostare il cursore su Pagina prec sulla parte superiore della schermata, quindi premere il tasto [Enter].

Premere il tasto [Enter].

Viene visualizzata l'immagine selezionata. Se è stata selezionata una cartella, vengono visualizzati i file

contenuti. Nella schermata relativa ai contenuti della cartella, se si seleziona Torna all'inizio e si preme il tasto [Enter], viene nuovamente visualizzata la cartella prima dell'apertura della schermata.

Rotazione delle immagini

Un'immagine JPEG proiettata mediante la funzione Slideshow può essere ruotata con incrementi di 90°. È anche possibile ruotare immagini JPEG riprodotte in uno Slideshow.

Utilizzare la seguente procedura per ruotare immagini JPEG.

• I file JPEG sono visualizzati come miniature (piccole immagini dei contenuti di file)

• Può essere impossibile per alcuni file JPEG essere visualizzati come miniature. In questo caso, viene visualizzata un'icona di un file.

Proiezione di Immagini JPEG in una Presentazione

Procedura

Avviare lo Slideshow e proiettare una singola immagine JPEG o eseguire uno slideshow mediante più di un'immagine JPEG.

Proiezione di una singola immagine JPEG Esecuzione di uno Slideshow

Una volta proiettata l'immagine JPEG o avviato uno slideshow, premere il tasto [

p.27

p.26

] o quello [ ].

• Proiezione del singolo file di immagine selezionato Questa funzione consente la proiezione di un singolo file di immagine selezionato.

• Proiezione in sequenza di file di immagine in una cartella (Slideshow) Questa funzione consente di riprodurre in sequenza file di immagine

(esegue una presentazione) nella cartella selezionata.

Attenzione

Non scollegare il dispositivo di memorizzazione USB mentre è acceso. Potrebbe verificarsi un problema nello Slideshow.

Anche se le seguenti operazioni sono illustrate in base al telecomando, è possibile eseguire le stesse operazioni dal Pannello di controllo del proiettore.

Proiezione di un'immagine

Procedura

p.27

Proiezione dei File di Immagine

Lo Slideshow offre due modi di proiettare i file di immagine contenuti in un dispositivo di memorizzazione USB o in una fotocamera digitale.

Avviare uno slideshow.s p.24

Viene visualizzata la schermata dell'elenco di file.

Premere i tasti [ ][ ][ ][ ] per impostare il

cursore sul file di immagine che si desidera proiettare.

Proiezione di Immagini JPEG in una Presentazione

Proiezione in sequenza di tutti i file di immagine in una cartella (Slideshow)

È possibile proiettare in sequenza file di immagine di una cartella uno alla volta. Questa funzione è chiamata Slideshow. Utilizzare la seguente procedura per eseguire uno Slideshow.

Per modificare automaticamente dei file nello Slideshow, impostare

il Tempo cambio schermo su alcuni valori oltre a No nella schermata Opzione. Per impostazione predefinita, questa funzione viene impostata su No.s p.28

File di immagine

Premere il tasto [Enter].

L'immagine viene proiettata.

Se si preme il tasto [Esc], la schermata dell'elenco dei file viene visualizzata di nuovo.

Procedura

Avviare uno slideshow.s p.24

Viene visualizzata la schermata dell'elenco di file.

Premere i tasti [ ][ ][ ][ ] per impostare il

cursore sulla cartella in cui si desidera eseguire lo Slideshow, quindi premere il tasto [Enter].

Selezionare "Slideshow" nella parte inferiore della schermata dell'elenco dei file e premere il tasto [Enter].

Si avvia lo Slideshow, mentre si proiettano automaticamente i file delle immagini in sequenza, uno per volta.

Una volta che lo Slideshow raggiunge la fine, la schermata ritorna automaticamente alla schermata dell'elenco dei file. Se l'opzione Riesegui viene impostata su On nella schermata Opzione, una volta che lo Slideshow raggiunge la fine, viene ripetuto dall'inizio.

Mentre si proietta uno Slideshow, è possibile passare alla schermata precedente/successiva o annullare la riproduzione.

p.27

Proiezione di Immagini JPEG in una Presentazione

Se l'opzione Tempo cambio schermo viene impostata su No nella

schermata Opzione, i file non si modificheranno automaticamente dopo l'avvio della riproduzione dello Slideshow Premere il tasto [Enter] sul telecomando per proiettare il file successivo.

Impostazione di Visualizzazione File Immagine e Impostazione di Funzionamento di Slideshow

È possibile impostare l'ordine di visualizzazione dei file e il funzionamento dello Slideshow nella schermata Opzione.

Procedura

Premere i tasti [ ][ ][ ][ ] per impostare il

cursore sulla cartella in cui si desidera impostare i requisiti dello schermo, quindi premere il tasto [Esc]. Selezionare "Opzione" dal menu secondario visualizzato e premere il tasto [Enter].

Impostare ogni voce nella seguente schermata Opzione.

Impostare il cursore sul valore di impostazione della voce che si desidera modificare e premere il tasto [Enter] per renderlo attivo.

La seguente tabella indica i dettagli di ogni voce.

Ordine visual

Riesegui

Tempo cambio schermo

Effetto

Premere i tasti [ ][ ][ ][ ] per impostare il

cursore su "OK", quindi premere [Enter].

Vengono applicate le impostazioni. Se non si desidera applicare le impostazioni, impostare il cursore

su Annulla e premere il tasto [Enter].

Imposta l'ordine di visualizzazione dei file. Selezionare da Ordina per nome, Ordina per data, in ordine crescente.

Imposta se ripetere o meno lo Slideshow.

Imposta il tempo di visualizzazione per ogni file in una riproduzione Slideshow. Impostare qualsiasi valore a partire da No (0) a 60 secondi. Quando viene impostato su No, viene disattivata l'impaginazione automatica.

Imposta gli effetti della schermata da utilizzare quando si modificano le presentazioni.

Menu Configurazione

In questo capitolo viene illustrato l'utilizzo del menu Configurazione e delle relative funzioni.

Utilizzo del Menu Configurazione

Selezione dal menu principale

Selezione dal sottomenu Modifica della voce selezio-

nata

Esci

Elenco delle Funzioni

Menu Immagine

Gli elementi che è possibile impostare variano a seconda del segnale dell'immagine e della sorgente in corso di proiezione come illustrato dalle schermate seguenti. I dettagli di impostazione vengono salvati per ciascun segnale dell'immagine.

Sottomenu Funzione

Modo colore

Luminosità

Contrasto

Intensità colore

Tinta

Nitidezza

Temp. colore

RGB-analogico/RGB-digitale/USB Video Componentg/Video compositog/S-Video

È possibile selezionare la qualità dell’immagine che meglio si addice all’ambiente di utilizzo.s p.15

È possibile regolare la Luminosità dell'immagine.

È possibile regolare la differenza tra le zone di luce e di ombra nelle immagini.

È possibile regolare l'Intensità colore delle immagini.

(È possibile eseguire questa regolazione solo se si ricevono segnali NTSC quando si utilizza il video composito o S-Video.) È possibile regolare la Tinta dell'immagine.

È possibile regolare la nitidezza dell'immagine.

è possibile regolare la tinta dell'intera immagine. Quando viene selezionato Alto, la tinta dell'immagine vira sul blu, quando viene selezionato Basso, la tinta dell'immagine vira sul rosso.

Regolaz. colore

Diaframma autom.

Reset

Rosso, Verde, Blu: è possibile regolare l'intensità di ogni singolo colore.

Consente di regolare o meno (On/Off) lo stato di luce ottimale per le immagini proiettate.s p.16

È possibile ripristinare le impostazioni predefinite per tutti i valori di regolazione delle funzioni del menu Immagine. Per ripristinare tutte le impostazioni predefinite delle voci di menu, vedere s p.38.

Elenco delle Funzioni

Menu Segnale

Gli elementi che è possibile impostare variano a seconda del segnale dell'immagine in corso di proiezione come illustrato dalle schermate seguenti. I dettagli di impostazione vengono salvati per ciascun segnale dell'immagine.

RGB-analogico Digital RGB/RGB-Video/

Video Component

* Quando il segnale è in entrata dalla porta di ingresso HDMI

Sottomenu Funzione

Setup Automatico

Risoluzione

Tracking

Sync.

Posizione

Progressivo

Quando cambia il segnale di ingresso, è possibile selezionare Setup Automatico (On/Off) per regolare l'immagine sullo stato ottimale.

Se impostata su Automatico, la risoluzione del segnale di ingresso viene identificata automaticamente. Se le immagini non vengono proiettate correttamente quando questa opzione è impostata su Automatico, (ad esempio parte dell'immagine è mancante), regolare Panoramico a seconda del computer collegato per gli schermi panoramici oppure selezionare Normale per gli schermi di formato 4:3 o 5:4.

È possibile regolare le immagini del computer quando vengono disturbate da righe verticali.

È possibile regolare le immagini del computer in caso vengano disturbate da sfarfallio, sfocature o interferenze.

È possibile spostare la Posizione dello schermo verso l'alto, il basso, sinistra e destra in modo che l'immagine proiettata non presenti parti mancanti.

(Quando viene ricevuto il segnale video component o video RGB, è possibile regolare questa impostazione solo quando arrivano segnali 480i/576i. Non è possibile impostare questa opzione quando viene ricevuto un segnale RGB-digitale.)

Off: la conversione IP viene eseguita per ogni campo visualizzato sullo schermo. Questa opzione è ideale per la visione di immagini con un'alta percentuale di movimento.

On: il segnale

Interlacciatog (i) viene convertito in segnale Progressivog (p). Si applica alle immagini fisse.

Video Component

Video compositog/S-video

IntervalloVideo HDMI

(Non è possibile impostare questa opzione quando viene ricevuto un segnale RGB-digitale) Quando la porta di ingresso HDMI del proiettore è collegata a un lettore DVD o altro apparecchio, l'intervallo video del proiettore viene impostato

in base all'impostazione di intervallo video del lettore DVD.

Elenco delle Funzioni

Sottomenu Funzione

Segnale ingresso

È possibile selezionare il segnale di ingresso dalla porta di ingresso Computer. Se è impostato su Automatico, il segnale di ingresso viene impostato automaticamente in base all'apparecchiatura collegata. Se i colori non vengono visualizzati correttamente quando è attivata l'impostazione Automatico, selezionare il segnale adeguato all'apparecchiatura

collegata.

Segnale video

Proporzioni

Reset

Menu Impostazioni

Sottomenu Funzione

Keystone

Keystone auto.

È possibile selezionare il segnale di ingresso dalla porta di ingresso Video. Se è impostata l'opzione Automatico, i segnali video vengono riconosciuti automaticamente. Se quando è impostata l'opzione Automatico l'immagine è interessata da interferenze o si verificano problemi come la scomparsa dell'immagine dallo schermo, selezionare il segnale adeguato all'apparecchiatura collegata.

È possibile impostare il

È possibile ripristinare le impostazioni predefinite per tutti i valori di regolazione nel menu Segnale, ad eccezione di Segnale ingresso. Per ripristinare tutte le impostazioni predefinite delle voci di menu, vedere s p.38.

È possibile correggere la distorsione del keystone in senso verticale.s Guida di avvio rapido

Selezionare On per eseguire la funzione Keystone auto. (Eseguita solo quando è selezionato Front. dal menu Avanzate - Proiezione).

Rapporto aspettog per le immagini proiettate.s p.17

Blocco funzionamento

È possibile utilizzare questa opzione per restringere l’ambito operativo del pannello di controllo del proiettore.s p.21

Elenco delle Funzioni

Sottomenu Funzione

Consumo energia

È possibile impostare la luminosità della Lampada in base a due opzioni diverse. Selezionare ECO se le immagini proiettate risultano troppo luminose, come nel caso della proiezione di immagini in una stanza buia o su uno

schermo di piccole dimensioni. Quando è selezionata l'opzione ECO, il consumo di elettricità e la durata di funzionamento della lampada variano in base alle indicazioni seguenti e il rumore causato dal movimento della ventola durante la proiezione viene ridotto. Consumo di elettricità: circa il 19% in meno con un aumento della durata di funzionamento della lampada di 1,3 volte.

Volume

Tasto Utente

Reset

È possibile regolare il volume. I dettagli di impostazione vengono salvati per ciascuna sorgente.

È possibile selezionare la voce assegnata dal menu Configurazione con il tasto [User] del telecomando. Premendo il tasto [User] viene visualizzata la schermata di selezione/regolazione della voce di menu assegnata, consentendo così di effettuare rapidamente impostazioni/regolazioni con una semplice operazione. È possibile assegnare al tasto [User] una delle seguenti voci.

Consumo energia, Informazioni, Progressivo, Risoluzione

È possibile ripristinare le impostazioni predefinite per tutti i valori di regolazione nel menu Impostazioni, ad eccezione di Tasto Utente. Per ripristinare tutte le impostazioni predefinite delle voci di menu, vedere s p.38.

Elenco delle Funzioni

Menu Avanzate

Sottomenu Funzione

Schermo

È possibile effettuare impostazioni relative allo schermo del proiettore. Messaggi: quando si impostano su Off, non verranno visualizzate le seguenti voci. Il nome della selezione corrente durante la

modifica delle opzioni Sorgente, Modo colore o Proporzioni; di un messaggio in caso di mancata ricezione di segnale; di allarmi, come ad esempioAvvert. temp. alta.

Colore sfondo: è possibile impostare lo stato dello schermo per i casi in cui il segnale dell'immagine non è disponibile su Nero, Blu o Logo.

Schermo iniziale: è possibile impostare su (On/Off) se viene visualizzato lo schermo iniziale (l'immagine proiettata all'avvio del proiettore). A/V Mute: è possibile impostare lo schermo visualizzato durante A/V Mute su Nero, Blu o Logo.

Logo utente

Proiezione

È possibile modificare il logo utente visualizzato sullo sfondo durante Colore sfondo, A/V Mute e così via.s p.63

È possibile eseguire l’installazione a seconda della configurazione del proiettore utilizzando le opzioni seguenti.s p.53 Front., Front./Soffitto, Retro, Retro/Soffitto È possibile modificare l'impostazione nel modo seguente premendo per circa cinque secondi il tasto [A/V Mute] sul telecomando.

Front.WFront./Soffitto RetroWRetro/Soffitto

Elenco delle Funzioni

Sottomenu Funzione

Funzionamento

Direct Power On: è possibile impostare su On/Off per attivare Direct Power On. Se viene selezionata l'opzione On e il cavo di alimentazione è collegato, quando l'alimentazione viene ripristinata in seguito a un calo di corrente, il proiettore potrebbe accendersi automaticamente.

Autospegnimento: se impostato su On interrompe automaticamente la proiezione se non viene emesso alcun segnale di immagine e non vengono eseguite operazioni.

Tempo autospegnim: quando Autospegnimento è impostato su On, è possibile impostare un periodo di tempo da 1 a 30 minuti prima dello spegnimento automatico del proiettore.

Timer Coprilente: quando è impostata su On, questa opzione consente di spegnere automaticamente il proiettore trascorsi 30 minuti dalla chiusura della guida A/V mute. Al momento dell'acquisto, la funzione Timer Coprilente è impostata su On.

Modo alta quota: impostare questa opzione su On se il proiettore viene utilizzato ad altitudini oltre i 1.500 m.

Modo stand by

Link 21L

Lingua

Reset

* Ad eccezione di Modo alta quota.

Impostare su ComunicazioneOn se lo stato del proiettore deve essere monitorato e controllato dal computer per mezzo della comunicazione USB anche quando il proiettore si trova in modo stand by. s p.67

Impostare su On quando lo stato del proiettore deve essere monitorato e controllato dal computer per mezzo della comunicazione USB. s p.67

È possibile impostare la lingua di visualizzazione dei messaggi.

È possibile ripristinare le impostazioni predefinite di Schermo e Funzionamento Per ripristinare tutte le impostazioni predefinite delle voci di menu, vedere s p.38.

dal menu Avanzate.

Elenco delle Funzioni

Menu Informazioni (Solo schermo)

Consente di verificare lo stato dei segnali dell'immagine proiettati e lo stato del proiettore. Le voci che vengono visualizzate variano a seconda del segnale dell'immagine e della sorgente in corso di proiezione come illustrato dalle schermate seguenti.

RGB-analogico/RGB-digitale/

RGB Video/

Sottomenu Funzione

Ore della lampada

Sorgente

Segnale ingresso

Risoluzione

Segnale video

Freq. refresh

Info sinc

Video Component

È possibile visualizzare il tempo di funzionamento complessivo della lampada Quando viene raggiunto il tempo di funzionamento limite della lampada, i caratteri vengono visualizzati in giallo.

È possibile visualizzare il nome della sorgente per l'apparecchiatura collegata utilizzata per la proiezione corrente.

È possibile visualizzare il contenuto di Segnale ingresso impostato nel menu Segnale in base alla sorgente.

È possibile visualizzare la risoluzione di ingresso.

È possibile visualizzare il contenuto di Segnale video impostato nel menu Segnale.

È possibile visualizzare la Freq. refresh.

È possibile visualizzare le informazioni sui segnali dell’immagine. Queste informazioni potrebbero essere richieste al momento di eseguire la riparazione del prodotto.

Video compositog/S-video

USB

Stato

* Per le prime 10 ore, il tempo di utilizzo complessivo verrà visualizzato come "0A". Se si superano le 10 ore, il tempo di utilizzo verrà visualizzato come "10A",

"11A" e così via.

Fornisce informazioni riguardanti gli errori verificatisi nel proiettore. Queste informazioni potrebbero essere richieste al momento di eseguire la riparazione del prodotto.

Elenco delle Funzioni

Menu Reset

Sottomenu Funzione

Azzera tutto

È possibile ripristinare le impostazioni predefinite di tutte le voci del menu Configurazione. Non vengono ripristinate le impostazioni predefinite delle voci seguenti: Segnale ingresso, Logo utente, Ore della lampada e Lingua.

Azzera ore lampada

È possibile cancellare il tempo di utilizzo complessivo delle ore della lampada e riportarlo su "0H". Eseguire l'azzeramento quando si sostituisce la lampada.

Risoluzione dei Problemi

In questo capitolo vengono illustrati i metodi di identificazione dei problemi e le possibili soluzioni.

Utilizzo della Guida

Se si verificano problemi con il proiettore, premendo il tasto [Help] verrà visualizzata la schermata della Guida in cui verranno fornite possibili soluzioni. È possibile risolvere i problemi rispondendo alle domande.

Procedura

Premere il tasto [Help].

Viene visualizzata la schermata Guida.

Utilizzo del Telecomando Utilizzo del Pannello di controllo

Selezionare una voce di menu.

Confermare la selezione.

Utilizzo del Telecomando Utilizzo del Pannello di controllo

Le domande e le soluzioni vengono visualizzate come mostrato nello schermo seguente.

Premere il tasto [Help] per uscire da Guida.

Utilizzo della Guida

Se non è stato possibile risolvere il problema utilizzando la

schermata Guida, fare riferimento a "Soluzione dei Problemi" p.42.

Soluzione dei Problemi

Se si riscontrano problemi con il proiettore, verificare innanzitutto gli indicatori del proiettore e fare riferimento alla sezione "Lettura degli indicatori" illustrata di seguito.

Se gli indicatori non indicano chiaramente la natura del problema, fare riferimento alla sezione "Problemi non segnalati dagli indicatori".

Lettura degli indicatori

Il proiettore è dotato dei tre indicatori seguenti che ne segnalano lo stato operativo.

p.45

Indica lo stato operativo. Condizione di stand by

Quando si preme il tasto [t] in questa condizione, viene avviata la proiezione. Raffreddamento

Tutti i tasti vengono disabilitati quando l'indicatore lampeggia. Riscaldamento Il riscaldamento dura circa 30 secondi. Una volta completato il riscaldamento, l'indicatore

smetterà di lampeggiare. Il tasto [t] viene disabilitato durante il riscaldamento.

Proiezione

Indica lo stato della temperatura interna.

Indica lo stato della lampada di proiezione.

Soluzione dei Problemi

Fare riferimento alla tabella seguente per il significato degli indicatori e la risoluzione dei problemi segnalati. Se tutti gli indicatori sono spenti, verificare che il cavo di alimentazione sia collegato correttamente e che la corrente venga erogata normalmente. Talvolta, quando il cavo di alimentazione è scollegato, l'

L'indicatore è acceso o lampeggia in rosso

Stato Causa Soluzione o stato

Errore interno Interrompere l'utilizzo del proiettore, scollegare il cavo di alimentazione dalla presa elettrica e contattare il rivenditore locale o

l'indirizzo più vicino indicato nella Guida al supporto tecnico e ai servizi.s Indirizzi utili per il proiettore Epson

indicatore rimane acceso per alcuni istanti. Si tratta di una condizione normale.

: Acceso : Lampeggiante : Spento

Errore ventola Errore sensore

Errore temp. alta (surriscaldamento)

Errore lampada Anomalia lampada

Interrompere l'utilizzo del proiettore, scollegare il cavo di alimentazione dalla presa elettrica e contattare il rivenditore locale o l'indirizzo più vicino indicato nella Guida al supporto tecnico e ai servizi.s Indirizzi utili per il proiettore Epson

La lampada si spegne automaticamente e la proiezione viene interrotta. Attendere cinque minuti circa. Trascorsi circa cinque minuti, il proiettore passa al modo stand by, quindi verificare i due punti seguenti.

• Verificare che il filtro dell’aria e lo sfiatatoio dell’aria non siano ostruiti e che il proiettore non sia posizionato contro una parete.

• Se il filtro dell’aria è ostruito, pulirlo o sostituirlo. s p.54, p.60

Se l'errore persiste dopo avere verificato i punti precedenti, interrompere l'utilizzo del proiettore, scollegare il cavo di alimentazione dalla presa elettrica e contattare il rivenditore locale o l'indirizzo più vicino indicato nella Guida al supporto tecnico e ai servizi.s Indirizzi utili per il proiettore Epson

Se si utilizza il proiettore a un'altitudine superiore ai 1.500 metri, impostare Modo alta quota su On.s p.35

Verificare i due punti seguenti.

• Estrarre la lampada e verificare se presenta crepature.s p.57

• Pulire il filtro dell’aria.s p.54

Se la lampada non presenta crepature: riposizionare la lampada e accendere l'apparecchio. Se l'errore persiste: sostituire la lampada con una nuova e accendere l'apparecchio. Se l'errore persiste: interrompere l'utilizzo del proiettore, scollegare il cavo di alimentazione dalla presa elettrica e contattare il

rivenditore locale o l'indirizzo più vicino indicato nella Guida al supporto tecnico e ai servizi.s Indirizzi utili per il proiettore

Epson

Se la lampada presenta crepature: sostituirla con una nuova oppure contattare il rivenditore locale per ulteriore assistenza. Durante l'operazione di sostituzione della lampada, prestare attenzione ai frammenti di vetro rotto (non sarà possibile proseguire con la proiezione finché non si sostituirà la lampada).s Indirizzi utili per il proiettore Epson

Se si utilizza il proiettore a un'altitudine superiore ai 1.500 metri, impostare Modo alta quota su On.s p.35

Soluzione dei Problemi

Stato Causa Soluzione o stato

Errore diaframma aut Err. alim. (Ballast)

m o

L'indicatore è acceso o lampeggia in arancione

Stato Causa Soluzione o stato

Avvert. temp. alta (Non si tratta di un'anomalia. Tuttavia, se la temperatura risulterà di nuovo troppo elevata, la proiezione verrà interrotta

Sostituire lampada Sostituire la lampada con una nuova.s p.57

automaticamente).

• Verificare che il filtro dell’aria e lo sfiatatoio dell’aria non siano ostruiti e che il proiettore non sia posizionato contro una parete.

• Se il filtro dell’aria è ostruito, pulirlo o sostituirlo. s p.54, p.60

Se si continua a utilizzare la lampada una volta raggiunto il momento della sostituzione, il rischio di un’esplosione sarà più probabile. Sostituirla con una nuova il prima possibile.

: Acceso : Lampeggiante : Spento : Varia a seconda dello stato del proiettore.

• Se il proiettore non funziona correttamente, anche se gli indicatori non rilevano particolari anomalie, fare riferimento a"Problemi non segnalati dagli indicatori" p.45.

• Se l'errore non viene riportato in questa tabella, interrompere l'utilizzo del proiettore, scollegare il cavo di alimentazione dalla presa elettrica e contattare il rivenditore locale o l'indirizzo più vicino indicato nella Guida al supporto tecnico e ai servizi.s Indirizzi utili per il proiettore Epson

Soluzione dei Problemi

Problemi non segnalati dagli indicatori

Se si verifica uno dei problemi seguenti e gli indicatori non forniscono alcuna soluzione, fare riferimento alla pagina specifica al relativo problema.

Problemi relativi alle immagini

• "Nessuna immagine visualizzata" s p.46

Non viene avviata la proiezione, l'area di proiezione è completamente oscurata, l'area di proiezione è completamente blu e così via.

• "Le immagini in movimento non vengono visualizzate" s p.46

Le immagini in movimento proiettate da un computer risultano nere e non viene eseguita la proiezione.

• "La proiezione si interrompe automaticamente" s p.46

• "Viene visualizzato il messaggio Non Supportato." s p.47

• "Viene visualizzato il messaggio Segnale Assente." s p.47

• "Le immagini sono sfocate o la messa a fuoco non è stata eseguita

correttamente" s p.47

• "Le immagini sono interessate da interferenze o distorsioni" s p.48

Si riscontrano problemi quali interferenze, distorsioni, disturbi a forma di quadretti bianchi e neri.

• "Una parte grande o piccola dell' immagine risulta tagliata oppure le

proporzioni non sono corrette" s p.48

Viene visualizzata solo una parte dell'immagine oppure i rapporti di altezza e larghezza dell'immagine non sono corretti e così via.

• "I colori delle immagini non sono corretti" s p.49

L’intera immagine viene visualizzata in tonalità viola o verdi, le immagini sono in bianco e nero, i colori appaiono spenti e così via. (Le prestazioni di riproduzione dei colori dei monitor dei computer e degli schermi a cristalli liquidi variano tra loro, ciò significa che i colori proiettati e i colori visualizzati sul monitor potrebbero non corrispondere. Si tratta di un fenomeno normale e non rappresenta un’anomalia).

• "Le immagini risultano scure" s p.49

• "Il proiettore non viene attivato" s p.50

Problemi di altro tipo

• "Non viene emesso alcun suono o il suono emesso è debole" s p.50

• "Il Telecomando non funziona" s p.51

• "Se si desidera cambiare la lingua usata nei messaggi e nei menu" s p.51

Problemi che si verificano all'avvio della proiezione

Soluzione dei Problemi

Problemi relativi alle immagini

Nessuna immagine visualizzata

Verifica Soluzione

È stato premuto il tasto [t]? Premere il tasto [t] per avviare l'alimentazione.

Gli indicatori sono spenti? Il cavo di alimentazione non è collegato correttamente o l'alimentazione non viene erogata correttamente.

Collegare correttamente il cavo di alimentazione del proiettore.s Guida di avvio rapido Verificare che la presa elettrica o la fonte di alimentazione funzionino correttamente.

La funzione A/V Mute è attiva? Premere il tasto [A/V Mute] sul telecomando per annullare A/V Mute.s p.16

La guida di A/V Mute è chiusa? Aprire la guida di A/V Mute.s p.6

Le impostazioni del menu Configurazione sono corrette? Reimpostare tutte le impostazioni. s Menu Reset - Azzera tutto p.38

L'immagine proiettata risulta completamente nera?

Solo durante la proiezione di immagini del computer

L'impostazione del formato del segnale dell'immagine è corretta?

Solo durante la proiezione da una sorgente video

Le immagini in movimento non vengono visualizzate

Verifica Soluzione

Il segnale dell'immagine del computer viene trasmesso allo schermo a cristalli liquidi e al monitor?

Solo durante la proiezione di immagini da un computer portatile o

un computer dotato di schermo a cristalli liquidi incorporato

La proiezione si interrompe automaticamente

Verifica Soluzione

Autospegnimento è impostato su On? Premere il tasto [t] per avviare l'alimentazione. Se non si desidera utilizzare la funzione di Autospegnimento,

Alcune immagini in ingresso, come i salvaschermo, possono risultare completamente nere.

Modificare l'impostazione in base al segnale per l'apparecchiatura collegata. s Menu Segnale - Segnale video p.32

Modificare il segnale dell'immagine solo sull'uscita esterna. s Verificare la documentazione del computer.

modificare l'impostazione su Off. s Menu Avanzate - Funzionamento - Autospegnimento p.35

Soluzione dei Problemi

Viene visualizzato il messaggio Non Supportato.

Verifica Soluzione

L'impostazione del formato del segnale dell'immagine è corretta?

Solo durante la proiezione da una sorgente video

Modificare l'impostazione in base al segnale per l'apparecchiatura collegata. s Menu Segnale - Segnale video p.32

La Risoluzione del segnale dell’immagine e la Frequenza del refresh sono conformi al modo utilizzato?

Solo durante la proiezione di immagini del computer

Viene visualizzato il messaggio Segnale Assente.

Verifica Soluzione

I cavi sono collegati in modo corretto? Verificare che tutti i cavi richiesti per la proiezione siano collegati in modo corretto.s Guida di avvio rapido

È stata selezionata la porta di ingresso corretta? Modificare l’immagine premendo il tasto [Source Search] sul telecomando o sul pannello di controllo.s p.13

Il computer o la sorgente video sono accesi? Accendere l'apparecchiatura.

I segnali dell'immagine vengono trasmessi al proiettore?

Solo durante la proiezione di immagini da un computer portatile o

un computer dotato di schermo a cristalli liquidi incorporato

Le immagini sono sfocate o la messa a fuoco non è stata eseguita correttamente

Verifica Soluzione

La messa a fuoco è stata regolata in modo corretto? Ruotare l'anello di regolazione della messa a fuoco per regolare la messa a fuoco.s Guida di avvio rapido

Per informazioni sulla modifica della risoluzione del segnale dell'immagine e dell’uscita della frequenza di refresh dal computer, fare riferimento alla documentazione del computer.s "Schermi dei Monitor Supportati" p.68

Se i segnali dell’immagine vengono trasmessi solo al monitor a cristalli liquidi del computer o al monitor ausiliario, occorre impostare l’uscita su una destinazione esterna e sul monitor del proprio computer. Per alcuni modelli di computer, se vengono trasmessi esternamente, i segnali delle immagini non vengono visualizzati sul monitor a cristalli liquidi o sul monitor ausiliario. s Fare riferimento alle sezioni sull'uscita esterna o sul collegamento del monitor esterno nella documentazione del computer. Se il collegamento viene effettuato quando il proiettore o il computer è già acceso, è possibile che il tasto funzione [Fn] per l’impostazione del segnale dell’immagine del computer su un’uscita esterna non funzioni. Spegnere il computer e il proiettore, quindi riaccenderli.

Il proiettore si trova ad una distanza corretta? Viene rispettata la distanza di proiezione consigliata?

Eseguire l'installazione all'interno della gamma consigliata.s p.65

Il valore di regolazione del keystone è troppo elevato? Abbassare l'angolo di proiezione per ridurre il livello di correzione del keystone.s Guida di avvio rapido

Soluzione dei Problemi

Verifica Soluzione

Sull'obiettivo si è formata della condensa? Se il proiettore viene spostato improvvisamente da un ambiente freddo ad uno caldo oppure se si verificano sbalzi di

temperatura repentini, è possibile che sulla superficie dell'obiettivo si formi della condensa che può rendere l'immagine sfocata. Installare il proiettore nella stanza un'ora prima dell'utilizzo. Se sull'obiettivo si forma della condensa, spegnere il proiettore e attendere finché non si asciuga.

Le immagini sono interessate da interferenze o distorsioni

Verifica Soluzione

L'impostazione del formato del segnale dell'immagine è corretta?

Solo durante la proiezione da una sorgente video

I cavi sono collegati in modo corretto? Verificare che tutti i cavi richiesti per la proiezione siano collegati in modo corretto.s Guida di avvio rapido

Si utilizza un cavo prolunga? Se viene utilizzato un cavo prolunga, le interferenze elettriche potrebbero alterare i segnali. Utilizzare i cavi forniti in

Modificare l'impostazione in base al segnale per l'apparecchiatura collegata. s Menu Segnale - Segnale video p.32

dotazione con il proiettore per verificare se il problema è causato dai cavi in uso.

È stata selezionata la risoluzione corretta?

Solo durante la proiezione di immagini del computer

Le impostazioni " modo corretto?

Solo durante la proiezione di immagini del computer

Una parte grande o piccola dell' immagine risulta tagliata oppure le proporzioni non sono corrette

Si sta proiettando l'immagine di un computer con schermo panoramico?

Solo durante la proiezione di immagini del computer

La posizione è stata regolata in modo corretto? Premere il tasto [Auto] sul telecomando o il tasto [Enter] sul pannello di controllo per effettuare la regolazione

Sync.g" e "Trackingg" sono state regolate in

Verifica Soluzione

Impostare il computer in modo che il segnale trasmesso sia compatibile con il proiettore. s "Schermi dei Monitor Supportati" p.68 s Documentazione del computer

Premere il tasto [Auto] sul Telecomando o il tasto [Enter] sul Pannello di controllo per effettuare la regolazione automatica. Se le immagini non vengono visualizzate correttamente in seguito alla regolazione automatica, è possibile eseguire le regolazioni utilizzando Sync. e Tracking nel menu Configurazione. s Menu Segnale - Tracking, Sync. p.32

Modificare l'impostazione in base al segnale per l'apparecchiatura collegata. s Menu Segnale - Risoluzione p.32

automatica dell’immagine del computer proiettata. Se le immagini non vengono visualizzate correttamente in seguito alla regolazione automatica, è possibile eseguire le regolazioni utilizzando Posizione dal menu Configurazione.

Ad eccezione dei segnali delle immagini del computer, è possibile regolare altri segnali durante la proiezione regolando Posizione dal menu Configurazione. s Menu Segnale - Posizione p.32

Soluzione dei Problemi

Verifica Soluzione

Il computer è stato impostato per il modo a doppio schermo?

Solo durante la proiezione di immagini del computer

Se in Proprietà - Schermo"del Pannello di controllo del computer è stato attivato il doppio schermo, verrà proiettata solo circa la metà dell'immagine sullo schermo del computer. Per visualizzare l'intera immagine sullo schermo del computer, disattivare l'impostazione a doppio schermo. s Documentazione del driver video del computer

È stata selezionata la risoluzione corretta?

Solo durante la proiezione di immagini del computer

I colori delle immagini non sono corretti

Verifica Soluzione

Le impostazioni dei segnali di ingresso corrispondono ai segnali provenienti dalla periferica collegata?

La luminosità dell’immagine è stata regolata in modo corretto? Regolare l'impostazione Luminosità nel menu Configurazione. s Menu Immagine - Luminosità p.31

I cavi sono collegati in modo corretto? Verificare che tutti i cavi richiesti per la proiezione siano collegati in modo corretto.s Guida di avvio rapido

Contrastog è stato regolato in modo corretto? Regolare l'impostazione Contrasto nel menu Configurazione. s Menu Immagine - Contrasto p.31

La regolazione del colore è stata impostata in modo corretto? Regolare l'impostazione Regolaz. colore nel menu Configurazione. s Menu Immagine - Regolaz. colore p.31

L'Intensità colore e la tinta sono state regolate in modo corretto?

Solo durante la proiezione da una sorgente video

Le immagini risultano scure

Impostare il computer in modo che il segnale trasmesso sia compatibile con il proiettore. s "Schermi dei Monitor Supportati" p.68 s Documentazione del computer

Modificare le impostazioni seguenti in base al segnale per l'apparecchiatura collegata. Quando l'immagine proviene da un dispositivo connesso alla porta di ingresso Computer s menu Segnale -

Segnale ingresso p.32 Quando l'immagine proviene da una periferica collegata a una porta di ingresso Video o S-Video s Menu Segnale

- Segnale video p.32

Regolare le impostazioni Intensità colore e Tinta dal menu Configurazione. s Menu Immagine - Intensità colore, Tinta p.31

Verifica Soluzione

La luminosità e la luminanza dell’immagine sono state regolate in modo corretto?

Contrastog è stato regolato in modo corretto? Regolare l'impostazione Contrasto nel menu Configurazione.

Occorre sostituire la lampada? Quando inizia il momento di sostituire la lampada, le immagini diventano più scure e la qualità del colore peggiora.

Regolare le impostazioni Luminosità e Controllo luminosità dal menu Configurazione.

s Menu Immagine - Luminosità p.31 s Menu Impostazioni - Controllo luminosità p.33

s Menu Immagine - Contrasto p.31

Quando ciò si verifica, sostituirla con una nuova lampada.s p.57

Soluzione dei Problemi

Problemi che si verificano all'avvio della proiezione

Il proiettore non viene attivato

Verifica Soluzione

È stato premuto il tasto [t]? Premere il tasto [t] per avviare l'alimentazione.

Gli indicatori sono spenti? Il cavo di alimentazione non è collegato correttamente o l’alimentazione non viene erogata correttamente.

Scollegare e ricollegare il cavo di alimentazione.s Guida di avvio rapido Verificare che la presa elettrica o la fonte di alimentazione funzionino correttamente.

Gli indicatori si accendono e si spengono quando viene toccato il cavo di alimentazione?

Il Blocco funzionamento è impostato su Blocco completo? Premere il tasto [t] sul telecomando. Se non si desidera utilizzare la funzione Blocco funzionamento, impostare

Si tratta probabilmente di un contatto difettoso all'interno del cavo di alimentazione o di un difetto del cavo di alimentazione stesso. Reinserire il cavo di alimentazione. Se il problema persiste, interrompere l'utilizzo del proiettore, scollegare il cavo di alimentazione dalla presa elettrica e contattare il rivenditore locale o l'indirizzo più vicino indicato nella Guida al supporto tecnico e ai servizi..s Indirizzi utili per il proiettore Epson

l'opzione su Off. s Menu Impostazioni - Blocco funzionamento p.21

Problemi di altro tipo

Non viene emesso alcun suono o il suono emesso è debole

Verifica Soluzione

La sorgente audio è collegata in modo corretto? Scollegare il cavo dalla porta Audio, quindi ricollegare il cavo.

Il volume è stato regolato sull'impostazione minima? Regolare il volume in modo che sia possibile udire il suono. s p.33 s Guida di avvio rapido

La funzione A/V Mute è attiva? Premere il tasto [A/V Mute] sul telecomando per annullare A/V Mute.s p.16

L'assenza di resistenza fa parte delle specifiche del cavo audio? Quando si utilizza un cavo audio disponibile in commercio, accertarsi che sia caratterizzato dall'assenza di resistenza.

Soluzione dei Problemi

Il Telecomando non funziona

Verifica Soluzione

L’area di emissione della luce del telecomando punta verso l'alto del ricevitore telecomando sul proiettore durante il suo funzionamento?

Il telecomando è troppo distante dal proiettore? La distanza operativa del telecomando è di circa 6 m. s Guida di avvio rapido

Puntare il telecomando verso il Ricevitore telecomando. Distanza operativa s Guida di avvio rapido

La luce del sole diretta o la luce intensa proveniente da lampade fluorescenti viene riflessa sul ricevitore remoto?

Le batterie sono esaurite? Sono state inserite in modo corretto? Accertarsi che le batterie siano inserite in modo corretto oppure, se necessario, sostituirle con batterie nuove.s

Se si desidera cambiare la lingua usata nei messaggi e nei menu

Verifica Soluzione

Cambiare l'impostazione Lingua. Regolare l'impostazione Lingua nel menu Configurazione.s p.35

Installare il proiettore in una posizione in cui la luce non venga riflessa nel ricevitore remoto.

p.56

Appendice

Questo capitolo fornisce informazioni sulle procedure di manutenzione in grado di garantire un livello di prestazioni ottimale che duri nel tempo.

Metodi di Installazione

Il proiettore supporta i quattro seguenti metodi di proiezione. Installare a seconda del luogo in cui verrà posizionato il proiettore.

Avvertenza

•

Se si desidera installare il proiettore sul soffitto (montaggio a soffitto), occorre utilizzare un metodo di installazione particolare. Se non viene installato correttamente, il proiettore potrebbe cadere causando danni e lesioni.

•

Se si utilizzano nastri adesivi per prevenire l'allentamento delle viti dei Punti di fissaggio del montaggio a soffitto oppure se sul proiettore si applicano sostanze quali lubrificanti o grassi, è possibile che il telaio si crepi e che si stacchi dal montaggio a soffitto. Ciò potrebbe causare gravi lesioni alle persone che si trovano sotto di esso e potrebbe danneggiare il proiettore. Durante l’installazione o la regolazione del montaggio a soffitto, non utilizzare nastri adesivi per prevenire l’allentamento delle viti e non utilizzare grassi, lubrificanti e similari.

Attenzione

Non utilizzare il proiettore appoggiandolo su un lato poiché ciò potrebbe comprometterne il corretto funzionamento.

schermo. (Proiezione Front./Soffitto)

• Se si desidera montare il proiettore al soffitto, è necessario

disporre di un montaggio a soffitto opzionale.

p.62

• È possibile modificare l'impostazione nel modo seguente premendo per circa cinque secondi il tasto [A/V Mute] sul telecomando.

Front.WFront./Soffitto Impostare Retro o Retro/Soffitto dal menu Configurazione.

s p.35

slucido. (Proiezione Front./Soffitto)

• Proiezione delle immagini dalla parte frontale dello schermo. (Proiezione Front.)

• Montaggio del proiettore sul soffitto e proiezione delle immagini dalla parte frontale dello

• Proiezione delle immagini da dietro uno schermo traslucido. (Proiezione Retro)

• Montaggio del proiettore sul soffitto e proiezione delle immagini da dietro uno schermo tra-

Pulizia

Occorre pulire il proiettore se risulta sporco o se si riscontra un peggioramento della qualità delle immagini proiettate.

Attenzione

Spegnere il proiettore prima della pulizia.

Pulizia della Superficie del Proiettore

Pulire la superficie del proiettore strofinandola delicatamente con un panno morbido.

Se il proiettore è particolarmente sporco, inumidire il panno con dell'acqua contenente una piccola quantità di detergente neutro e strizzarlo a fondo prima di utilizzarlo per strofinare la superficie del proiettore.

Attenzione

Per pulire la superficie del proiettore, non utilizzare sostanze volatili quali cera, alcol o solvente per vernici. Potrebbe verificarsi un'alterazione o uno sbiadimento del telaio.

Attenzione

Non strofinare l'obiettivo con materiale duro e non sottoporre l'obiettivo a urti poiché potrebbe danneggiarsi facilmente.

Pulizia del Filtro dell'Aria

Pulire il filtro e la presa dell’aria quando viene visualizzato il seguente messaggio.

Il proiettore è surriscaldato. Assicurarsi che niente blocchi il foro di aerazione e pulire o sostituire il filtro.

Attenzione

•

Se sul filtro dell’aria si accumula polvere, la temperatura interna del proiettore potrebbe salire causando problemi di funzionamento e riducendo la durata di utilizzo del motore ottico. Pulire immediatamente il filtro dell’aria non appena viene visualizzato il messaggio.

•

Non lavare il filtro dell'aria in acqua. Non utilizzare detergenti o solventi.

Pulizia dell'obiettivo

Strofinare delicatamente l'obiettivo utilizzando un panno per la pulizia dei vetri disponibile in commercio.

Avvertenza

Non utilizzare spray contenenti gas infiammabili per rimuovere polvere e filaccia dall'obiettivo. Il proiettore potrebbe prendere fuoco a causa dell'elevata temperatura interna della lampada.

Pulizia

• Se il messaggio viene visualizzato più volte, anche dopo avere eseguito la pulizia, significa che occorre sostituire il filtro dell'aria. Sostituirlo con un filtro dell’aria nuovo.s p.60

• Si consiglia di pulire queste parti almeno una volta ogni tre mesi. Se il proiettore viene utilizzato in un ambiente particolarmente polveroso, la pulizia delle parti deve essere eseguita con più frequenza.

Sostituzione dei Materiali di Consumo

In questa sezione viene descritta la procedura di sostituzione delle batterie del telecomando, della lampada e del filtro dell’aria.

Sostituzione delle batterie del telecomando

Se si riscontrano ritardi nella reazione del Telecomando o se non funziona più dopo averlo utilizzato per un certo periodo di tempo, è probabile che le batterie si stiano scaricando. In questo caso, sostituirle con batterie nuove. Tenere a disposizione due batterie AA al manganese o alcaline. Non è possibile utilizzare altre batterie a eccezione di quelle AA al manganese o alcaline.

Attenzione

Leggere le Istruzioni sulla sicurezza prima di maneggiare le batterie. Istruzioni sulla sicurezza

Procedura

Attenzione

Verificare la posizione dei simboli (+) e (-) all'interno della custodia delle batterie per accertarsi che siano inserite correttamente.

Riposizionare il coperchio delle batterie.

Premere il coperchio del vano batteria finché non rimane bloccato in posizione con uno scatto.

Rimuovere il coperchio della batteria.

Tenendo premuto il gancio del coperchio del vano batteria, spingere il coperchio verso l'alto.

Sostituire le batterie usate con batterie nuove.

Sostituzione dei Materiali di Consumo

Sostituzione della lampada

Periodo di sostituzione della lampada

È necessario sostituire la lampada quando:

• Viene visualizzato il messaggio "Sostituire la lampada." nella parte inferiore sinistra dello schermo di proiezione quando si avvia la proiezione.

• L’indicatore della lampada è illuminato da una luce lampeggiante arancione.

Attenzione

•

Il messaggio relativo alla sostituzione della lampada viene visualizzato in seguito ai seguenti periodi di tempo per prevenire la diminuzione della luminosità e della qualità delle immagini proiettate.

Quando l'opzione Consumo energia è impostata su Normale: circa 3900 ore Quando l'opzione Consumo energia è impostata su ECO: circa 4900 ore

•

Se si continua a utilizzare la lampada una volta raggiunto il momento della sostituzione, il rischio di un’esplosione sarà più probabile. Quando viene visualizzato il messaggio relativo alla sostituzione della lampada, sostituirla con una nuova il prima possibile anche se funziona ancora.

•

Non spegnere ripetutamente e riaccendere immediatamente. Accensioni e spegnimenti continui possono infatti ridurre la durata delle lampade.

•

A seconda delle caratteristiche della lampada e del metodo di utilizzo, è possibile che si scurisca o che non funzioni più anche prima che venga visualizzato il messaggio di avviso lampada. Tenere sempre un'unità lampada di riserva a portata di mano in caso di necessità.

p.33

Procedura di sostituzione della lampada

È possibile sostituire la lampada anche quando il proiettore è installato sul soffitto.

• L'immagine proiettata risulta più scura o si riscontra un peggioramento della qualità.

Avvertenza

•

Se occorre sostituire la lampada perché non emette più luce, è possibile che sia rotta. Durante la sostituzione di una lampada di un proiettore installato sul soffitto, occorre sempre presumere che la lampada sia rotta posizionandosi quindi a lato del coperchio della stessa e non sotto di esso. Rimuovere delicatamente il coperchio della lampada.

•

Non smontare o rimodellare la lampada. Se sul proiettore viene installata e utilizzata una lampada modificata o rimontata, si potrebbe incorrere in incendi, scosse elettriche o incidenti.

Sostituzione dei Materiali di Consumo

Attenzione

Attendere che la lampada si sia sufficientemente raffreddata prima di rimuoverne il coperchio. Se la lampada emana ancora calore, è possibile incorrere in scottature o altre lesioni. Occorre attendere circa un’ora in seguito allo spegnimento della lampada per il completamento del processo di raffreddamento.

Procedura

Dopo avere spento il proiettore e udito i due bip di conferma del cicalino, scollegare il cavo di alimentazione.

Attendere che la lampada si sia raffreddata, quindi rimuoverne il coperchio.

Allentare la vite di fissaggio del coperchio della lampada con il cacciavite fornito in dotazione con la nuova lampada o con un cacciavite a croce +. Quindi fare scivolare il coperchio della lampada in avanti ed estrarlo sollevandolo.

Allentare le due viti di fissaggio della Lampada.

Estrarre la lampada precedente tirando il manico.

Se la lampada presenta crepature, sostituirla con una nuova oppure contattare il rivenditore locale per ulteriore assistenza.

Indirizzi utili per il proiettore Epson

Sostituzione dei Materiali di Consumo

Installare la nuova lampada.

Inserire la nuova lampada lungo la guida nella direzione corretta in modo da fissarla saldamente in posizione e serrare le due viti.

Sostituire il coperchio della lampada.

Attenzione

•

Assicurarsi di avere installato la lampada saldamente. Se viene rimosso il coperchio, l'alimentazione si disattiverà automaticamente come misura di sicurezza. In caso di posizionamento non corretto della lampada o del relativo coperchio, l'apparecchio non si accenderà.

•

Questo prodotto presenta un componente che contiene mercurio (Hg). Fare riferimento alla legislazione locale in materia di smaltimento e riciclaggio. Non smaltire questo prodotto alla stregua dei rifiuti normali.

Sostituzione dei Materiali di Consumo

Azzeramento delle Ore della Lampada

Il proiettore registra il tempo in cui la lampada rimane accesa e un messaggio e un indicatore informano quando è arrivato il momento di sostituirla. Una volta sostituita la lampada, accertarsi di aver azzerato le ore della lampada dal menu Configurazione.

Riazzerare solo le ore della lampada dopo averla sostituita. In caso

contrario, il periodo di sostituzione della lampada non verrà indicato correttamente.

p.38

Sostituzione del Filtro dell’aria

Periodo di sostituzione del filtro dell'aria

Occorre sostituire il filtro dell’aria quando:

• C'è una rottura nel filtro dell'aria.

• Viene visualizzato il messaggio anche se il filtro dell’aria è stato pulito.

Procedura di sostituzione del filtro dell'aria

È possibile sostituire il filtro dell’aria anche quando il proiettore è installato al soffitto.

Procedura

Dopo avere spento il proiettore e udito i due bip di conferma del cicalino, scollegare il cavo di alimentazione.

Aprire il coperchio del filtro dell'aria.

Rimuovere il filtro dell’aria.

Afferrare la linguetta del coperchio del filtro dell’aria ed estrarla.

Installare il nuovo filtro dell'aria.

Far scivolare il filtro dell’aria dall’esterno e premerlo finché non scatta saldamente in posizione.

Sostituzione dei Materiali di Consumo

Chiudere il coperchio del filtro dell'aria.

Smaltire i filtri dell'aria usati in conformità con le leggi locali. Materiale della parte del telaio: ABS Materiale del filtro: schiuma di poliuretano

Accessori Opzionali e Materiali di Consumo

Sono disponibili i seguenti accessori opzionali e materiali di consumo. Si consiglia di acquistare questi prodotti in base alle necessità. L'elenco seguente di accessori opzionali e materiali di consumo è valido fino al mese di luglio 2009. I dettagli relativi agli accessori sono soggetti a modifiche senza preavviso e la loro disponibilità può variare a seconda del paese in cui sono stati acquistati.

Accessori Opzionali

Schermo trasportabile da 60 pollici ELPSC07 Schermo trasportabile da 80 pollici ELPSC08 Schermo da 100 pollici ELPSC10

Schermi a rullo trasportabili (Rapporto aspettog 4:3)

Schermo trasportabile da 70 pollici ELPSC23 Schermo trasportabile da 80 pollici ELPSC24 Schermo trasportabile da 90 pollici ELPSC25

Schermi a rullo trasportabili (Rapporto aspettog 16:10)

Schermo trasportabile da 50 pollici ELPSC06

Uno schermo compatto facilmente trasportabile (Rapporto aspetto 4:3)

Cavo del computer ELPKC02 (1,8 m - Per mini D-Sub a 15 pin/mini D-Sub a 15 pin)

Identico al cavo del computer fornito con il proiettore.

Telecamera documenti ELPDC06

Collegare al proiettore tramite un computer e utilizzarlo per proiettare documenti, ad esempio libri, documenti OHP o slide.

Tubo a soffitto (450 mm)* ELPFP13 Tubo a soffitto (700 mm)

Utilizzare questi tubi per installare il proiettore su un soffitto alto.

ELPFP14

Montaggio a soffitto* ELPMB23

Utilizzare questo montaggio per installare il proiettore sul soffitto.

* Per questo tipo di installazione del proiettore al soffitto, occorre utilizzare

un metodo speciale. Contattare il rivenditore di zona o l'indirizzo più vicino indicato nella Guida al supporto tecnico e ai servizi se si desidera utilizzare questo metodo di installazione. s Indirizzi utili per il proiettore

Epson

Materiali di Consumo

Unità lampada ELPLP54

Utilizzare questa unità per sostituire le lampade usate.

Filtro dell'aria ELPAF25

Utilizzare questi filtri dell’aria per sostituire quelli usati.

Cavo del computer ELPKC09 (3 m - Per mini D-Sub a 15 pin/mini D-Sub a 15 pin) Cavo del computer ELPKC10 (20 m - Per mini D-Sub a 15 pin/mini D-Sub a 15 pin)

Se il cavo del computer fornito con il proiettore non è sufficientemente lungo, utilizzare uno di questi cavi.

Cavo video component ELPKC19 (3 m - Per mini D-Sub a 15 pin/maschio RCA

Utilizzare questo cavo per collegare una sorgente video component

Salvataggio di un Logo Utente

È possibile salvare l’immagine correntemente proiettata come Logo utente.

Una volta salvato, il Logo utente non potrà essere ripristinato sui

Procedura

valori predefiniti.

Proiettare l’immagine da utilizzare come Logo utente, quindi premere il tasto [Menu].

Utilizzo del Telecomando Utilizzo del Pannello di controllo

Selezionare Avanzate - Logo utente dal menu Configurazione.

"Utilizzo del Menu Configurazione" p.30

Verificare i tasti che è possibile utilizzare e le relative operazioni nella guida sotto il menu.

• Se Logo utente viene selezionato durante l'esecuzione di Keystone, Proporzioni o Progressivo, questa funzione verrà annullata.

Quando viene visualizzato "Usare questa immagine come logo utente?", selezionare Sì.

Quando viene premuto il tasto [Enter] sul Telecomando o sul Pannello di controllo, le dimensioni dello schermo possono cambiare a seconda del segnale, ossia in base alla risoluzione del segnale dell’immagine.

Spostare il riquadro per selezionare la parte dell’immagine da utilizzare come Logo utente.

Salvataggio di un Logo Utente

È possibile salvare immagini da 400 ^ 300 punti.

Utilizzo del Telecomando Utilizzo del Pannello di controllo

Quando viene visualizzato Si vuole selezionare questa immagine?, selezionare Sì.

Selezionare il fattore di zoom dalla relativa schermata di impostazione.

Quando viene visualizzato il messaggio Si vuole salvare questa immagine come logo utente?, selezionare Sì.

L'immagine viene salvata. Una volta salvata l'immagine, viene visualizzato il messaggio Completato.

• Quando si salva un Logo utente, il Logo utente precedente viene cancellato.

• Il salvataggio del logo utente può richiedere circa 15 secondi. Durante il salvataggio, non utilizzare il proiettore o l'apparecchiatura collegata poiché ciò potrebbe causare problemi di funzionamento.

Dimensioni dello Schermo e Distanza di Proiezione

Unità: cm

Distanza di proiezione

Distanza dal centro dell'obiettivo alla base dello schermo

(o alla sua parte superiore, se installato sul soffitto) Centro dell'obiettivo

Dimensioni dello schermo

4:3

40" 81x61 126 - 152 9

50" 100x76 158 - 190 11

60" 120x91 190 - 229 13

80" 160x120 255 - 306 17

100" 200x150 319 - 383 22

120" 240x180 383 - 461 26

150" 300x230 480 - 577 33

200" 410x300 641 - 770 44

250" 500x380 802 - 963 48

280" 570x430 898 - 1079 61

Da più breve (Wide) a più

lungo (Tele)

Unità: cm

Dimensioni dello schermo

16:9

40" 89x50 114 - 137 5

50" 110x62 143 - 172 6

60" 130x75 172 - 208 8

80" 180x100 231 - 278 10

100" 220x120 289 - 348 13

120" 270x150 348 - 418 15

150" 330x190 435 - 523 19

200" 440x250 582 - 699 26

250" 550x310 728 - 874 32

310" 690x390 903 - 1084 40

Da più breve (Wide) a più

lungo (Tele)

Dimensioni dello schermo

16:10

40" 86x54 111 - 134 8

50" 110x67 139 - 168 10

60" 130x81 168 - 202 12

80" 170x110 225 - 270 15

100" 220x130 281 - 338 19

120" 260x160 338 - 407 23

150" 320x200 424 - 509 29

200" 430x270 566 - 680 38

Da più breve (Wide) a più

lungo (Tele)

Unità: cm

250" 540x340 708 - 850 48

Dimensioni dello Schermo e Distanza di Proiezione

Dimensioni dello schermo

16:10

320" 690x430 907 - 1089 62

Da più breve (Wide) a più

lungo (Tele)

Monitoraggio e Controllo del proiettore mediante un Computer (Comandi ESC/VP21)

È possibile monitorare e controllare il proiettore da un computer mediante USB. Quest'operazione viene eseguita mediante il collegamento del proiettore e del computer tramite un cavo USB, quindi mediante l'inserimento di comandi di comunicazione (comandi ESC/VP21).

Prima dell'Inizio

Per monitorare e controllare il proiettore con i comandi ESC/VP21, occorre eseguire le seguenti operazioni preliminari.

Procedura

Installare il driver di comunicazione USB (Driver EPSON USB-COM) al proprio computer. Per informazioni relative al Driver EPSON USB-COM, contattare il rivenditore locale o l’indirizzo più vicino indicato nella Guida al supporto tecnico e ai servizi.

Impostare Avanzate - Link 21L su On dal menu Configurazione del proiettore.

Collegare la porta USB del computer a quella relativa del proiettore USB(TypeB) con un cavo USB.

Dal secondo collegamento in poi, iniziare dal punto due.

Indirizzi utili per il proiettore Epson

Elenco dei Comandi

Quando viene trasmesso il comando ON dell'alimentazione, il proiettore si accende ed entra nel modo di riscaldamento. Quando si accende il proiettore, viene restituito il simbolo dei due punti ‘:’ (3Ah).

Se il comando eseguito termina in modo anomalo, viene visualizzato un messaggio di errore e viene restituito il simbolo ‘:’.

Voce Comando

Alimentazione ON/ OFF

Selezione del segnale Computer Automatico SOURCE 1F

A/V Mute On/Off On MUTE ON

Selezione di A/V Mute

Aggiungere un codice di ritorno a capo (CR) (0Dh) alla fine di ogni comando ed eseguire la trasmissione.

On PWR ON

Off PWR OFF

RGB SOURCE 11

HDMI SOURCE 30

Video SOURCE 41

S-Video SOURCE 42

USB SOURCE 52

Off MUTE OFF

Nero MSEL 00

Blu MSEL 01

Logo MSEL 02

Protocollo di comunicazione

• Impostazione baud rate predefinita: 9600 bps (la velocità durante la comunicazione è conforme con lo standard USB 1.1.)

• Lunghezza dei dati: 8 bit

• Parità: nessuna

• Bit di stop: 1 bit

• Controllo di flusso: nessuno

Quando viene immesso un comando, il proiettore lo esegue e restituisce il simbolo ‘:’, quindi sarà pronto per accettare il comando successivo.

Schermi dei Monitor Supportati

Segnali del computer (RGB analogico)

Segnale

VGAEGA 85 640x350 1280x700 1280x720 1280x800 1280x700 640x350

VGA 60/72/75/85/iMac

SVGA 56/60/72/75/85/iMac

XGA 60/70/75/85/iMac

Freq. refresh

(Hz)

60 1280x768 1280x768 1280x720 1280x800 1280x768 1280x768

Risoluzione

640x480/640x360

800x600/800x450

1024x768/1024x576

Unità: punti

Modo Proporzioni

Normale 16:9 Schermo in-

tero

1066x800 1280x720 1280x800 1280x800 640x480

1066x800 1280x720 1280x800 1280x800 800x600

1066x800 1280x720 1280x800 1280x800 1024x768

Zoom Nativa

WXGA

WXGA+ 60/75/85 1440x900 1280x800 1280x720 1280x800 1280x800 1280x800

WSXGA+

SXGA+ 60/75/85 1400x1050 1066x800 1280x720 1280x800 1280x800 1280x800

UXGA 60 1600x1200 1066x800 1280x720 1280x800 1280x800 1280x800

MAC13” 67 640x480 1066x800 1280x720 1280x800 1280x800 640x480

MAC16” 75 832x624 1066x800 1280x720 1280x800 1280x800 832x624

MAC19”

SXGA

60 1360x768 1280x722 1280x720 1280x800 1280x722 1280x768

60/75/85 1280x800 1280x800 1280x720 1280x800 1280x800 1280x800

60 1680x1050 1280x800 1280x720 1280x800 1280x800 1280x800

70/75/85 1152x864 1066x800 1280x720 1280x800 1280x800 1152x800

60/75/85 1280x1024 1000x800 1280x720 1280x800 1280x800 1152x800

60/75/85 1280x960 1066x800 1280x720 1280x800 1280x800 1152x800

75 1024x768 1066x800 1280x720 1280x800 1280x800 1024x768

60 1024x768 1066x800 1280x720 1280x800 1280x800 1024x768

Schermi dei Monitor Supportati

Segnale

MAC21” 75 1152x870 1059x800 1280x720 1280x800 1280x800 1152x800

*1 La connessione viene disabilitata se l'apparecchiatura non dispone di una porta di uscita VGA. *2 Segnale widescreen *3 Compatibile solo se viene selezionato Panoramico come Risoluzione dal menu Configurazione.

È probabile che l'immagine venga proiettata anche se vengono immessi segnali diversi da quelli elencati qui sopra. Tuttavia, non tutte le funzioni potrebbero essere supportate.

Freq. refresh

(Hz)

Risoluzione

Normale 16:9 Schermo in-

Modo Proporzioni

Zoom Nativa

tero

Video Component

Segnale

SDTV(480i) 60 720x480/720x360

SDTV(576i) 50 720x576/720x432

SDTV(480p) 60 720x480/720x360

SDTV(576p) 50 720x576/720x432

Freq. refresh

(Hz)

Risoluzione

Normale 16:9 Schermo in-

1066x800 1280x720 1280x800 1280x800 640x480

1066x800 1280x720 1280x800 1280x800 768x576

1066x800 1280x720 1280x800 1280x800 640x480

1066x800 1280x720 1280x800 1280x800 768x576

Modo Proporzioni

Zoom Nativa

tero

Unità: punti

HDTV(720p) 50/60 1280x720 1280x720 1280x720 1280x800 1280x720 1280x720

HDTV(1080i) 50/60 1920x1080 1280x720 1280x720 1280x800 1280x720 1280x800

* Segnale widescreen

Video composito/S-Video

Segnale

TV(NTSC) 60 720x480/720x360

Freq. refresh

(Hz)

Risoluzione

Unità: punti

Modo Proporzioni

Normale 16:9 Schermo in-

tero

1066x800 1280x720 1280x800 1280x800 640x480

Zoom Nativa

Schermi dei Monitor Supportati

Segnale

Freq. refresh

(Hz)

TV(PAL,SECAM) 50 720x576/720x432

* Segnale widescreen

Segnale di ingresso dalla porta di ingresso HDMI

Segnale

VGA 60 640x480/640x360

SVGA 60 800x600 1280x720 1280x800 1280x800 800x600

XGA 60 1024x768 1280x720 1280x800 1280x800 1024x768

WXGA 60 1280x800 1280x720 1280x800 1280x800 1280x800

SXGA

SXGA+ 60 1400x1050 1280x800 1280x800 1280x800 1280x800

UXGA 60 1600x1200 1280x720 1280x800 1280x800 1280x800

SDTV(480i) 60 720x480/720x360

SDTV(480p) 60 720x480/720x360

SDTV(576i) 50 720x576/720x432

SDTV(576p) 50 720x576/720x432

Freq. refresh

(Hz)

60 1280x960 1280x720 1280x800 1280x800 1280x800

60 1280x1024 1280x720 1280x800 1280x800 1280x800

Risoluzione

Modo Proporzioni

Normale 16:9 Schermo in-

Zoom Nativa

tero

1066x800 1280x720 1280x800 1280x800 768x576

Unità: punti

Modo Proporzioni

16:9 Schermo intero Zoom Nativa

1280x720 1280x800 1280x800 640x480

1280x720 1280x800 1280x800 768x576

HDTV(720p) 50/60 1280x720 1280x720 1280x800 1280x720 1280x720

HDTV(1080i) 50/60 1920x1080 1280x720 1280x800 1280x720 1280x800

HDTV(1080p) 50/60 1920x1080 1280x720 1280x800 1280x720 1280x800

* Segnale widescreen

Specifiche

Specifiche Generiche del Proiettore

Nome del prodotto

Dimensioni

Dimensioni del pannello

Metodo di visualizzazione

Risoluzione

Regolazione della messa a fuoco

Regolazione dello zoom

Lampada

Uscita audio max.

Diffusore

Alimentazione

Consumo di corrente

Paesi con tensione compresa tra 100 e 120 V

Paesi con tensione compresa tra 200 e 240 V

EH-TW450

295 (L) ^ 77 (A) ^ 228 (P) mm

Ampiezza di 0,59 pollici

Matrice attiva TFT in polisilicone

1.024.000 pixel

WXGA (1280 (L) ^ 800 (A) punti^ 3

Manuale

Manuale (da 1 a 1,2)

Lampada UHE, 200 W Numero modello: ELPLP54

Monoaurale 1 W

Da 100 a 240 V CA ±10% 50/60 Hz da 3,2 a 1,4 A

Funzionamento: 280 W Consumo di corrente in stand by (ComunicazioneOn): 2,6 W Consumo di corrente in stand by (ComunicazioneOff): 0,3 W

Funzionamento: 265 W Consumo di corrente in stand by (ComunicazioneOn): 3,9 W Consumo di corrente in stand by (ComunicazioneOff): 0,4 W

Altitudine

Temperatura di funzionamento

Temperatura di stoccaggio

Massa

Altitudine: da 0 a 2.286 m

Da 5 a +35˚C (senza condensa)

Da -10 a +60˚C (senza condensa)

Circa 2,3 kg

Specifiche

Nome del prodotto

Connettori

Computer Porta di in-

Mini D-Sub a 15 pin (femmina) blu

EH-TW450

gresso

Porta di ingresso vi-

Jack pin RCA

deo (Video)

S-Video

porta di in-

Mini DIN a 4 pin

gresso

Porta Audio 1

Porta HDMI 1

USB(TypeA)

Porta

USB(TypeA)

Porta

*1 Supporta USB 1.1. *2 Supporta USB 2.0.

Non si garantisce che le porte USB(TypeA) e USB(TypeB) funzionino con tutte le periferiche che supportano USB.

HDMI (Audio supportato solo da PCM)

Jack pin RCA x 2 (L, R)

Connettore USB (Tipo A)

Connettore USB (Tipo B)

Angolo di inclinazione

L'utilizzo del proiettore con un angolo di inclinazione superiore ai 30˚ potrebbe causare danni e incidenti.

Aspetto

Centro dell'obiettivo

Distanza dal centro dell'obiettivo al punto di fissaggio della staffa di sospensione

Unità: mm

Glossario

In questa sezione vengono descritti i termini che fanno riferimento al proiettore e quei termini difficili di cui non è stata fornita la spiegazione all'interno del manuale. Per ulteriori dettagli, fare riferimento ad altre pubblicazioni disponibili in commercio.

Contrasto

Dolby Digital

Freq. refresh

HDCP

HDTV

Interlacciato

Progressivo

Rapporto aspetto

(Rapporto aspetto)

SDTV

Luminosità relativa delle aree di luce e ombra di un'immagine che può essere aumentata o diminuita per dare rilievo ai testi e alle parti grafiche oppure per attenuarne l'intensità. La regolazione di questa specifica proprietà dell'immagine è chiamata regolazione del Contrasto.

Formato audio sviluppato dai laboratori Dolby. Un normale stereo con due diffusori utilizza un formato a 2 canali. Dolby Digital è un sistema a 6 canali (5,1 canali) che aggiunge un diffusore centrale, due diffusori posteriori e un subwoofer.

L'elemento di emissione della luce di uno schermo mantiene la stessa luminosità e lo stesso colore solo per un brevissimo lasso di tempo. A causa di questo inconveniente, l'immagine deve essere scansita diverse volte al secondo in modo che l'elemento di emissione della luce venga aggiornato. Il numero di operazioni di refresh al secondo è chiamata Frequenza refresh ed è espressa in hertz (Hz).

Acronimo di High-bandwidth Digital Content Protection, che fa riferimento a una tecnologia di protezione dei diritti d'autore che impedisce la copia illegale tramite la crittografia dei segnali digitali inviati e ricevuti mediante la porta HDMI. Affinché la porta di ingresso HDMI supporti HDCP sul proiettore, è possibile proiettare immagini digitali protette dalla tecnologia HDCP. Tuttavia, se vengono modificati gli standard HDCP, potrebbe non essere possibile proiettare immagini digitali protette dagli standard modificati.

Acronimo di High-Definition Television(Televisione ad alta definizione) che fa riferimento a impianti ad alta definizione conformi alle seguenti condizioni.

• Risoluzione verticale 720p o 1080i o superiore (p =

•

Rapporto aspettog dello schermo di 16:9

Metodo di scansione delle immagini in cui i dati video vengono suddivisi in sottili linee orizzontali visualizzate in sequenza da sinistra a destra e in seguito dall'alto verso il basso. Le righe pari e le righe dispari vengono visualizzate in alternanza.

Metodo di scansione delle immagini in cui i dati video provenienti da una singola immagine vengono scansiti in sequenza dall'alto verso il basso per creare un'immagine singola.

Il rapporto tra la lunghezza e l'altezza dell'immagine. Le immagini HDTV presentano un rapporto aspetto di 16:9 e appaiono allungate. Il rapporto aspetto per le immagini standard è 4:3.

Acronimo di Standard Definition Television(Televisione a definizione standard) che fa riferimento a impianti televisivi standard non conformi alle condizioni dell'

HDTVg High-Definition Television.

Progressivog, i = Interlacciatog)

sRGB

SVGA

S-Video

SXGA

Standard internazionale per gli intervalli del colore formulato in modo che i colori riprodotti dall’apparecchiatura video possano venire facilmente gestiti dai sistemi operativi o da Internet. Se la sorgente collegata dispone di un modo sRGB, impostare sia il proiettore che la sorgente collegata del segnale su sRGB.

Tipo di segnale video con una risoluzione di 800 (orizzontale) ^ 600 (verticale) punti utilizzato dai computer compatibili con IBM PC/AT.

Segnale Video in cui il componente della luminanza e il componente del colore sono separati in modo da fornire una migliore qualità dell’immagine. Fa riferimento alle immagini costituite da due segnali indipendenti: Y (segnale della luminanza) e C (segnale del colore).

Tipo di segnale video con una risoluzione di 1.280 (orizzontale) ^ 1.024 (verticale) punti utilizzato dai computer compatibili con IBM PC/AT.

Glossario

Sync.

Tracking

VGA

Video Component

Video composito

XGA

Trasmissione dei segnali dai computer ad una frequenza specifica. Se la frequenza del proiettore non corrisponde a questa frequenza si otterrà una bassa qualità delle immagini. La procedura in grado di fare corrispondere le fasi di questi segnali (la posizione relativa delle creste e delle onde nel segnale) è chiamata Sincronizzazione. Se i segnali non sono sincronizzati, è possibile che si verifichino fenomeni quali sfarfallio, sfocature e interferenze orizzontali.

Trasmissione dei segnali dai computer ad una frequenza specifica. Se la frequenza del proiettore non corrisponde a questa frequenza si otterrà una bassa qualità delle immagini. La procedura in grado di fare corrispondere la frequenza di questi segnali (il numero di creste nel segnale) è chiamata Tracking. Se il Tracking non viene eseguito correttamente, nel segnale appariranno spesse righe verticali.

Tipo di segnale video con una risoluzione di 640 (orizzontale) ^ 480 (verticale) punti utilizzato dai computer compatibili con IBM PC/AT.

Segnale Video in cui il componente della luminanza e il componente del colore sono separati in modo da fornire una migliore qualità dell’immagine. Fa riferimento alle immagini costituite da tre segnali indipendenti: Y (segnale della luminanza), Pb e Pr (segnali della differenza cromatica).

Segnali video che mescolano i segnali della luminosità del video a quelli dei colori. Si tratta del tipo di segnali comunemente utilizzati dall'apparecchiatura video domestica (formati NTSC, PAL e SECAM). Il segnale portante Y (segnale della luminanza) e il segnale cromatico (colore) contenuti nella barra dei colori si sovrappongono in modo da dare origine a un unico segnale.

Tipo di segnale video con una risoluzione di 1.024 (orizzontale) ^ 768 (verticale) punti utilizzato dai computer compatibili con IBM PC/AT.

Note Generali

Tutti i diritti riservati. Nessuna parte di questa pubblicazione può essere riprodotta, memorizzata in sistemi informatici o trasmessa in qualsiasi forma o con qualsiasi mezzo, elettronico, meccanico, con fotocopie, registrazioni o altro mezzo, senza previa autorizzazione scritta di Seiko Epson Corporation. Non viene assunta alcuna responsabilità esplicita né relativamente all'uso delle informazioni contenute nel presente documento né per eventuali danni derivanti dall'uso delle suddette informazioni.

Né Seiko Epson Corporation né le sue società affiliate potranno essere ritenute responsabili nei confronti dell'acquirente di questo prodotto o verso terzi per danni, perdite, oneri o spese sostenute o subite dall'acquirente o da terzi in seguito a incidenti, uso errato o uso improprio del presente prodotto, oppure a modifiche, interventi di riparazione o alterazioni non autorizzate effettuate sullo stesso, oppure (con esclusione degli Stati Uniti) alla mancata stretta osservanza delle istruzioni operative e di manutenzione fornite da Seiko Epson Corporation.

Seiko Epson Corporation non potrà essere ritenuta responsabile per eventuali danni o inconvenienti derivanti dall'uso di accessori opzionali o materiali di consumo diversi da quelli indicati da Seiko Epson Corporation come Prodotti originali Epson o Prodotti approvati Epson.

Il contenuto di questo manuale è soggetto a modifica o aggiornamento senza preavviso.

Avviso Generale:

Windows Vista e il logo Windows sono marchi commerciali del gruppo di aziende Microsoft.

IBM, DOS/V e XGA sono marchi commerciali o marchi registrati di International Business Machines Corp.

Macintosh, Mac e iMac sono marchi di Apple Inc. Windows, Windows NT, PowerPoint sono marchi commerciali o marchi registrati

di Microsoft Corporation negli Stati Uniti. Dolby è un marchio commerciale di Dolby Laboratories. HDMI e High-Definition Multimedia Interface sono marchi commerciali o marchi

registrati di HDMI Licensing LLC.

Le illustrazioni contenute in questo manuale potrebbero differire dal proiettore effettivo.

Indice

A/V Mute ...................................................... 16

Accessori opzionali ...................................... 62

Anello di regolazione della messa a fuoco

............................................................................ 7

Anello di regolazione dello zoom ................ 7

Angolo di inclinazione ................................ 72

Aspetto .......................................................... 73

Autospegnimento ........................................ 36

Azzeramento del Tempo di Funzionamento

della Lampada .............................................. 60

Azzeramento del tempo di funzionamento

della lampada ............................................... 38

Blocco ............................................................ 17

Blocco completo .......................................... 21

Blocco funzionamento .......................... 21, 33

Collegamento e Rimozione dei Dispositivi USB

.......................................................................... 23

Colore sfondo ............................................... 35

Contrasto ...................................................... 31

Controllo luminosità ................................... 34

Diaframma automatico ............................... 16

Dimensioni dello schermo ......................... 65

Dinamico ...................................................... 15

Direct Power On .......................................... 36

Distanza ........................................................ 65

ESC/VP21 ..................................................... 67

Freq. refresh .................................................. 37

Front. ............................................................. 35

Funzionamento ............................................ 36

Funzione Guida ........................................... 40

Info sinc ........................................................ 37

Ingresso alimentazione ................................. 7

Intensità colore ............................................ 31

IntervalloVideo HDMI ............................... 32

Keystone ........................................................ 33

Lingua ............................................................ 36

Link 21 ........................................................... 36

Logo utente ................................................... 63

Luminosità .................................................... 31

Materiali di consumo .................................. 62

Menu Avanzate ............................................ 35

Menu Configurazione ................................. 30

Menu Immagine .......................................... 31

Menu Impostazioni ..................................... 33

Menu Informazioni ..................................... 37

Menu Reset ................................................... 38

Menu Segnale ............................................... 32

Messaggi ........................................................ 35

Modo alta quota ........................................... 36

Modo colore ........................................... 15, 31

Modo stand by ............................................. 36

Nitidezza ....................................................... 31

Nomi e funzioni delle parti .......................... 6

Ore della lampada ........................................ 37

Pannello di controllo ..................................... 8

Periodo di sostituzione del filtro dell'aria

.......................................................................... 60

Periodo di sostituzione della lampada ...... 57

Piedino anteriore regolabile ......................... 6

Piedino posteriore ......................................... 8

Porta Audio-L/R ............................................ 7

Porta di ingresso Computer ......................... 7

Porta di ingresso HDMI ............................... 7

Porta di ingresso S-Video ............................. 7

Porta di ingresso video .................................. 7

Porta USB(TypeA) ......................................... 7

Porta USB(TypeB) ......................................... 7

Posizione ....................................................... 32

Presa dell'aria .................................................. 6

Procedura di sostituzione del filtro dell'aria

.......................................................................... 60

Indice

Procedura di sostituzione della lampada

.......................................................................... 57

Progressivo ................................................... 32

Proiezione ..................................................... 35

proiezione a schermo panoramico ............ 17

Proporzioni ............................................ 17, 33

Pulizia del Filtro e della Presa dell'Aria .... 54

Pulizia della superficie del proiettore ........ 54

Punti di fissaggio del montaggio a soffitto

............................................................................ 8

Regolaz. colore ............................................. 31

Reset totale .................................................... 38

Retro .............................................................. 35

Ricerca sorgente ........................................... 13

Ricevitore remoto ...................................... 6, 7

Risoluzione ................................................... 37

Sorgente ........................................................ 37

Sostituzione batterie .................................... 56

Source Search ................................................. 9

Specifiche ...................................................... 71

Surriscaldamento ......................................... 43

Sync. ............................................................... 32

Teatro ............................................................ 15

Telecomando .................................................. 9

Temperatura di funzionamento ................ 71

Temperatura di stoccaggio ......................... 71

Tinta .............................................................. 31

Tracking ........................................................ 32

Volume .......................................................... 34

Schermi dei monitor ................................... 68

Schermi dei monitor supportati ................ 68

Schermo ........................................................ 35

Schermo iniziale ........................................... 35

Schermo posteriore ..................................... 53

Segnale ingresso ..................................... 33, 37

Segnale video .......................................... 33, 37

Setup Automatico ........................................ 32

Sfiatatoio dell'aria .......................................... 6

Slideshow ...................................................... 23

Slot di sicurezza .............................................. 7

Soffitto ........................................................... 35

Soluzione dei problemi ............................... 42

Epson EH-TW450 User's Guide [it]

Specifications and Main Features

Frequently Asked Questions

User Manual

Indicazioni Utilizzate in Questo Manuale

Indice

Introduzione

Nomi e Funzioni delle Parti

Vista Anteriore/Superiore

Retro

Base

Pannello di controllo

Telecomando

Collegamento a un'Apparecchiatura Video

Funzioni Utili

Cambio dell'Immagine Proiettata

Rilevamento automatico dei segnali di ingresso e cambio dell'immagine proiettata (Ricerca sorgente)

Passaggio all'immagine di destinazione mediante il Telecomando

Funzioni per il Miglioramento della Proiezione

Selezione della Qualità della Proiezione (Selezione del Modo Colore)

Impostazione del Diaframma automatico

Sospensione Temporanea dell'Immagine e dell'Audio (A/V Mute)

Blocco dell'immagine (Blocco)

Cambio del Rapporto aspetto

Cambio di metodo

Cambio delle Proporzioni per immagini da apparecchiature video

Modifica delle proporzioni per le immagini del computer

Funzioni di Sicurezza

Limitazione delle Funzioni (Blocco Funzionamento)

Blocco di Sicurezza

Installazione del blocco del cavo

Proiezione di Immagini JPEG in una Presentazione

Specifiche di file proiettabili in una presentazione

Collegamento e Rimozione dei Dispositivi USB

Collegamento di dispositivi USB

Rimozione di dispositivi USB

Fine di uno slideshow

Avvio e Fine di uno Slideshow

Avvio di uno slideshow

Operazioni di Base dello Slideshow

Rotazione delle immagini

Proiezione di un'immagine

Proiezione dei File di Immagine

Proiezione in sequenza di tutti i file di immagine in una cartella (Slideshow)

Impostazione di Visualizzazione File Immagine e Impostazione di Funzionamento di Slideshow

Menu Configurazione

Utilizzo del Menu Configurazione

Elenco delle Funzioni

Menu Immagine

Menu Segnale

Menu Impostazioni

Menu Avanzate

Menu Informazioni (Solo schermo)

Menu Reset

Risoluzione dei Problemi

Utilizzo della Guida

Soluzione dei Problemi

Lettura degli indicatori

L'indicatore è acceso o lampeggia in rosso

L'indicatore è acceso o lampeggia in arancione

Problemi non segnalati dagli indicatori

Problemi relativi alle immagini

Problemi che si verificano all'avvio della proiezione

Problemi di altro tipo

Appendice

Metodi di Installazione

Pulizia

Pulizia della Superficie del Proiettore

Pulizia del Filtro dell'Aria

Pulizia dell'obiettivo

Sostituzione dei Materiali di Consumo

Sostituzione delle batterie del telecomando

Sostituzione della lampada

Periodo di sostituzione della lampada

Procedura di sostituzione della lampada

Azzeramento delle Ore della Lampada

Sostituzione del Filtro dell’aria

Periodo di sostituzione del filtro dell'aria

Procedura di sostituzione del filtro dell'aria

Accessori Opzionali e Materiali di Consumo
