Simbologia Utilizada Neste Manual

• Indicações de segurança

A documentação e o videoprojector utilizam símbolos gráficos para demonstrar como utilizar o videoprojector correctamente. As indicações e o respectivo significado são apresentados em seguida. Certifique-se de que os compreende antes de ler o guia.

Atenção

• Indicações gerais

Importante

Procedimento

[ (Nome) ] Indica o nome dos botões do Controlo remoto ou do Painel de controlo.

"(Nome do Menu)"

Brilho (negrito)

Aviso

s Indica uma página na qual pode obter informações pormenorizadas relativas a um tópico.

Este símbolo representa informações que, se ignoradas, podem resultar em ferimentos pessoais ou mesmo morte devido a manuseamento incorrecto.

Este símbolo representa informações que, se ignoradas, podem resultar em ferimentos pessoais ou danos físicos devido a manuseamento incorrecto.

Indica operações que podem provocar danos ou ferimentos se não se tiver os cuidados devidos.

Indica informações adicionais e aspectos que pode ser útil saber relativamente a um assunto.

Indica que no glossário aparece uma explicação da palavra ou palavras sublinhadas antes deste símbolo. Consulte a secção "Glossário" do capítulo "Apêndice".s Pág.74

Indica métodos de utilização e a ordem das operações. O procedimento indicado deve ser efectuado seguindo a ordem numérica.

Exemplo: botão [Esc]

Indica itens do Menu Configuração. Exemplo:

Seleccione "Brilho" no menu Imagem.

Menu Imagem - Brilho

Índice Geral

Simbologia Utilizada Neste Manual................... 2

Introdução

Descrição e Funções.......................................... 6

Parte Frontal/Superior............................................ 6

Posterior.....................................................7

Base........................................................8

Painel de controlo...............................................8

Controlo Remoto............................................... 9

Efectuar a Ligação a Equipamento de Vídeo............................11

Funções Úteis

Mudar a Imagem Projectada. . ............................... 13

Detectar Automaticamente Sinais de Entrada e Mudar a Imagem Projectada (Procura

de Fonte)....................................................13

Mudar para a imagem pretendida através do Controlo remoto...............14

Funções para Optimizar a Projecção.......................... 15

Seleccionar a Qualidade da Projecção (seleccionar o Modo cor). . . . . . . . . . . . . . . 15

Definição.................................................... 16

Ocultar Temporariamente a Imagem e o Som (A/V Mute)................... 16

Fixar a Imagem (Congelamento).................................... 17

Mudar a Relação de Aspecto.......................................17

Métodos de alteração.........................................17

Mudar o Aspecto de imagens de equipamento de vídeo..................18

Mudar o aspecto de imagens de computador.........................19

Funções de Segurança...................................... 21

Restringir a Utilização (Bloqueio Operação).............................21

Bloqueio Anti-roubo............................................ 22

Instalar o sistema de bloqueio por fio............................... 22

Projectar Imagens JPEG numa Apresentação.................. 24

Ficheiros de especificações que podem ser projectados numa Apresentação .....24

Ligar e Remover Dispositivos USB...................................24

Ligar dispositivos USB.........................................24

Retirar Dispositivos USB........................................25

Iniciar e Terminar uma Apresentação.................................25

Iniciar uma Apresentação.......................................25

Terminar uma Apresentação..................................... 25

Operações básicas para Apresentação ................................ 25

Imagens rotativas..............................................26

Projectar ficheiros de imagem......................................27

Projectar uma imagem.........................................27

Projectar sequencialmente todos os ficheiros de imagem numa pasta

(Apresentação).............................................. 28

Definição de exibição de ficheiro de imagem e Definição de Operação da

Apresentação ................................................29

Menu Configuração

Utilizar o Menu de Menu de Configuração. . . . ................. 31

Lista de Funções............................................ 32

Menu Imagem................................................ 32

Menu Sinal...................................................33

Menu Definição............................................... 34

Menu Avançado...............................................36

Menu Informação (Apenas Visor)....................................38

Menu Reiniciar................................................39

Resolução de Problemas

Utilizar a Ajuda............................................. 41

Resolver Problemas......................................... 42

Consultar os Indicadores Luminosos.................................42

O Indicador está aceso ou intermitente e vermelho................... 43

m o

O Indicador está aceso ou intermitente e laranja.................... 44

Quando os Indicadores Luminosos não Apresentam Solução................. 45

Índice Geral

Problemas com imagens.......................................46

Problemas ao iniciar a projecção..................................50

Outros problemas............................................ 50

Apêndice

Métodos de Instalação...................................... 53

Limpeza................................................... 54

Limpar a Superfície do Videoprojector................................54

Limpar a Lente................................................54

Limpar o Filtro de ar............................................54

Substituir Consumíveis...................................... 56

Substituir as pilhas do controlo remoto............................... 56

Substituir a Lâmpada............................................57

Período de substituição da lâmpada...............................57

Como substituir a lâmpada...................................... 57

Reiniciar as horas da Lâmpada................................... 60

Substituir o Filtro de Ar..........................................60

Período de substituição do filtro de ar..............................60

Como substituir o filtro de ar.....................................60

Tipos de Visualização de Monitor Suportados. . ............... 68

Tipos de Visualização de Monitor Suportados...........................68

Sinais de computador (RGB analógico)..............................68

Vídeo componentes..........................................69

Vídeo composto/S-vídeo.......................................69

Sinal de entrada da porta de entrada HDMI...........................70

Especificações.............................................. 71

Especificações Gerais do Videoprojector...............................71

Aspecto.................................................... 73

Glossário................................................... 74

Notas Gerais................................................ 76

Aviso Geral:..................................................76

Índice Remissivo............................................ 77

Acessórios Opcionais e Consumíveis.......................... 62

Acessórios opcionais............................................62

Consumíveis..................................................62

Guardar um Logótipo utilizador.............................. 63

Tamanho do Ecrã e Distância de Projecção.................... 65

Monitorizar e Controlar o Projector Usando um Computador

(comandos ESC/VP21)....................................... 67

Antes de Iniciar................................................67

Lista de Comandos.............................................67

Protocolo de comunicação......................................67

Introdução

Este capítulo descreve os nomes dos componentes e as ligações com o equipamento de vídeo.

Descrição e Funções

Parte Frontal/Superior

Nome Função

Tampa da lâmpada

Abra esta tampa para substituir a Lâmpada do videoprojector.sPág.57

Nome Função

Abertura para saída

de ar

Patilha da tampa

deslizante A/V Mute

Tampa deslizante A/V

Mute

Alavanca de ajuste do

pé

Pé frontal regulável

Sensor Ctrl Remoto

Filtro de ar

(Abertura para entrada de ar)

Abertura para saída de ar, utilizada para o arrefecimento interno do videoprojector.

Atenção

Não coloque objectos que possam ficar enrolados ou danificados devido ao calor junto da Abertura para saída de ar. Além disso, não se posicione com a cara ou com as mãos junto da abertura para saída de ar durante a projecção.

Faça deslizar a patilha para abrir e fechar a tampa deslizante A/V Mute.

Faça deslizar esta tampa para a fechar quando não estiver a utilizar o videoprojector e assim proteger a lente. Se a fechar durante uma projecção, pode ocultar a imagem e o som (A/V Mute).sPág.16

Puxe a Alavanca de ajuste do pé para aumentar e diminuir o Pé frontal regulável.s Guia de Referência

Rápida

Aumente e ajuste a posição da imagem projectada quando o videoprojector estiver instalado numa superfície, como, por exemplo, uma secretária.sGuia

de Referência Rápida

Recebe sinais do controlo remoto.sGuia de Referência Rápida

Permite a entrada de ar para o arrefecimento interno do videoprojector. Se se acumular pó nesta zona, a temperatura interna pode subir e provocar problemas de funcionamento ou reduzir o tempo de duração do motor óptico. Certifique-se de que limpa o Filtro de ar regularmente. s Pág.54, Pág.60

Tampa do filtro de ar

Altifalantes externos

Abra e feche ao substituir o filtro de ar.s Pág.60

Descrição e Funções

Nome Função

Dispositivo de

segurança

Anel de zoom

Anel de focagem

Painel de controlo

Posterior

O Dispositivo de segurança é compatível com o sistema de segurança Microsaver Security System fabricado pela Kensington.s Pág.22

Ajusta o tamanho da imagem.sGuia de Referência

Rápida

Ajusta a focagem da imagem.s Guia de Referência Rápida

s Pág.8

Nome Função

Porta de entrada

Vídeo (Video)

Parafuso de fixação

da tampa da lâmpada

Porta de entrada HDMI

Porta de

entradaComputador (Computer)

Indicador USB

Porta USB(TypeA)

Porta USB(TypeB)

Para sinais de vídeo composto provenientes de fontes de vídeo.

Parafuso para fixar a Tampa da lâmpada no devido local.

Pág.57

Permite a entrada de sinais de vídeo de equipamento de vídeo e computadores compatíveis com HDMI. Este videoprojector é compatível com HDCP

Para sinais de vídeo provenientes de um computador e sinais de vídeo componente provenientes de outras fontes de vídeo.

As informações que se seguem explicam o estado dos dispositivos USB ligados à porta USB(TypeA).

Desligado: não está ligado um dispositivo USB Luz laranja acesa: está ligado um dispositivo USB Luz verde acesa: está em funcionamento um dispositivo

USB Luz vermelha acesa: erro

Liga um dispositivo de armazenamento USB ou câmara digital, e projecta imagens JPEG usando Apresentação.

Quando o projector é controlado através de um computador, ligue-o ao computador com um cabo USB disponível. Esta porta é para controlar a utilização e por norma não deverá ser usada.s Pág.67

Nome Função

Sensor Ctrl Remoto

Tomada de corrente

Recebe sinais do controlo remoto.sGuia de Referência Rápida

Faz a ligação ao cabo de corrente.s Guia de Referência Rápida

Porta entrada S-Vídeo

(S-Video)

Porta de entrada

Áudio-L/R (Audio-L/R)

Para sinais de S-vídeo provenientes de fontes de vídeo.

Emite áudio a partir da porta de saída áudio no outro equipamento.s Guia de Referência Rápida

Descrição e Funções

Base

Nome Função

Pé posterior

Ponto para instalação

de cabo de segurança

Painel de controlo

Ao instalar numa secretária, rode para aumentar e diminuir o pé de forma a ajustar a inclinação horizontal.

Guia de Referência Rápida

Instale aqui um sistema de bloqueio por fio, disponível no mercado, e fixe-o no devido local. s Pág.22

Nome Função

Pontos de fixação do

suporte para montagem no tecto (três pontos)

Instale aqui o suporte para montagem no Tecto opcional quando pretender suspender o videoprojector a partir do tecto. s Pág.53, Pág.62

Nome Função

Botão [t]

Indicadores

luminosos de estado

Liga ou desliga o projector.s Guia de Referência Rápida

O estado do videoprojector é indicado pela cor dos indicadores e consoante estejam intermitentes ou acesos. s Pág.42

Descrição e Funções

Nome Função

Botão [Source Search]

Botão [Enter]

Botões [w][v]

Botão [Help]

Botão[Esc]

Muda para a fonte de entrada seguinte que está ligada ao videoprojector e que está a enviar uma imagem.s

Pág.13

Se pressionar este botão durante a projecção de imagens de computador, ajusta automaticamente o Alinhamento, a Sinc., e a Posição de forma a projectar imagens de qualidade. Se estiver a visualizar um Menu Configuração ou um ecrã de Ajuda aceita e introduz a selecção actual e avança para o nível seguinte.

Corrige a distorção Keystone. s Guia de Referência

Rápida

No entanto, ao projectar em Apresentação, os botões só possuem as funções [ botões quando estiver a visualizar um Menu

Configuração ou um ecrã de Ajuda estes botões permitem seleccionar itens de menu e valores de definições.s Pág.31

Apresenta e fecha o ecrã de Ajuda, que apresenta informações sobre como resolver problemas, se estes ocorrerem. s Pág.41

Interrompe a função actual. Se pressionar este botão quando se visualizar um menu Configuração regressa ao menu anterior. sPág.31

][ ]. Se pressionar estes

Controlo Remoto

Botões [a][b]

Botão[Menu]

Regula o volume. s Guia de Referência Rápida No entanto, ao projectar em Apresentação, os botões só

possuem as funções [ quando estiver a visualizar um Menu Configuração ou

um ecrã de Ajuda estes botões permitem seleccionar itens de menu e valores de definições.s Pág.31

Apresenta e fecha o Menu Configuração .s Pág.31

][ ]. Se pressionar estes botões

Descrição e Funções

Nome Função

Botão [t]

Botão [Computer]

Botão [Video]

Botão [USB]

Botão [A/V Mute]

Botão [Aspect]

Botão [Auto]

Botão[Menu]

H I

Botões [ ]

[

Botão[Enter]

][ ][ ]

Liga ou desliga o projector.s Guia de Referência Rápida

Muda para as imagens recebidas através da porta de entrada Computador (Computer) .s Pág.14

Sempre que premir o botão, a imagem percorre as portas de entrada Vídeo, S-Vídeo, e HDMI.s Pág.14

Muda para a imagem de Apresentação.s Pág.14

Liga e desliga o vídeo e o áudio.s Pág.16

A Relação aspecto muda sempre que pressiona este botão. s Pág.17

Se pressionar este botão durante a projecção de imagens de computador, ajusta automaticamente o Alinhamento, a Sinc., e a Posição de forma a projectar imagens de qualidade.

Apresenta e fecha o Menu Configuração .s Pág.31

Quando estiver a visualizar um Menu Configuração ou um ecrã de Ajuda, permite seleccionar itens de menu e valores de definições. s Pág.31

Se estiver a visualizar um Menu Configuração ou um ecrã de Ajuda aceita e introduz a selecção actual e avança para o nível seguinte. s Pág.31

Nome Função

Botão [User]

Botão [Freeze]

Botão [Search]

Área de emissão de

luz do controlo remoto

Prima este botão para atribuir um item usado com frequência a partir dos cinco itens do Menu Configuração disponíveis. Ao premir o botão, é apresentado o ecrã de selecção/ajuste do item de menu atribuído, que lhe permite efectuar definições/ajustes com um só toque. Consumo de Energia encontra-se atribuída como predefinição.s Pág.34

As imagens entram ou saem do modo de pausa.s

Pág.17

Muda para a fonte de entrada seguinte que está ligada ao videoprojector e que está a enviar uma imagem.s

Pág.13

Envia sinais do controlo remoto.

Botão[Esc]

Botões [Volume] (a)

(b)

Botão [Help]

Botão [Color Mode]

Interrompe a função actual. Se pressionar este botão com um menu de configuração aberto, regressa ao nível anterior. s Pág.31

(a) Diminui o Volume. (b) Aumenta o Volume. s Guia de Referência Rápida

Apresenta e fecha o ecrã de Ajuda, que apresenta informações sobre como resolver problemas, se estes ocorrerem. s Pág.41

Sempre que pressiona este botão, o Modo cor muda.s

Pág.15

Descrição e Funções

Efectuar a Ligação a Equipamento de Vídeo

Os nomes das portas podem variar consoante o equipamento a ser ligado.

Importante

•

Desligue o equipamento antes de efectuar a ligação. Se efectuar a ligação com o equipamento activado poderá provocar a ocorrência de avarias.

•

Ao ligar, verifique o formato do conector dos cabos com o formato da porta. Se forçar a entrada de um conector com uma orientação ou formato diferente poderá provocar avarias ou danificar o equipamento.

• Use um cabo HDMI que cumpra com as normas HDMI.

• Dependendo do equipamento a que se está a ligar, o formato do conector poderá ser específico para esse equipamento. Nesse caso, use o cabo fornecido com o equipamento ou que esteja disponível como acessório opcional para esse equipamento.

• O cabo usado para ligar ao projector variará de acordo com a saída do sinal de vídeo do equipamento de vídeo. Determinados equipamentos de vídeo podem emitir diferentes tipos de sinais de vídeo. No geral, os sinais indicados em seguida são sinais de vídeo na ordem de qualidade de imagem, de melhor qualidade para qualidade inferior.

Vídeo componentes > S-vídeo > Vídeo composto Verifique a documentação do seu equipamento de vídeo para ver

quais os sinais de vídeo que pode emitir. O vídeo composto pode também ser simplesmente designado por "Saída de vídeo".

Para obter informações sobre os acessórios opcionais, consulte "Acessórios Opcionais e Consumíveis" Pág.62.

Funções Úteis

Este capítulo contém sugestões úteis para efectuar a projecção e descreve as funções de Segurança.

Mudar a Imagem Projectada

Pode mudar a imagem projectada das formas apresentadas em seguida.

• Por Procura de Fonte O videoprojector detecta automaticamente os sinais provenientes do equipamento que está ligado e projecta as imagens enviadas a partir

do equipamento.

• Directamente para a imagem pretendida Pode utilizar os botões do Controlo Remoto para mudar para a porta de entrada pretendida.

Detectar Automaticamente Sinais de Entrada e Mudar a Imagem Projectada (Procura de Fonte)

Pode projectar rapidamente a imagem pretendida uma vez que as portas de entrada que não estão a receber sinais de imagem são ignoradas quando muda a imagem pressionando o botão [Source Search].

Procedimento

Quando o equipamento de vídeo estiver ligado, inicie a reprodução antes de iniciar esta operação.

Com o Controlo Remoto Com o Painel de controlo

Quando tiver ligado dois ou mais dispositivos, pressione o botão [Source Search] até ser projectada a imagem pretendida.

O seguinte ecrã a indicar o estado dos sinais de imagem aparece

quando está disponível apenas a imagem que o videoprojector está a apresentar, ou quando não é detectado nenhum sinal de imagem. Pode seleccionar a porta de entrada à qual está ligado o equipamento que pretende utilizar. Se não for efectuada nenhuma operação após cerca de 10 segundos, o ecrã fecha.

Computador

S-video

Video

HDMI

USB

Mudar a Imagem Projectada

Mudar para a imagem pretendida através do Controlo remoto

Pode mudar directamente para a imagem pretendida se pressionar os seguintes botões do Controlo remoto.

Controlo Remoto

Muda para as imagens recebidas através da porta de entrada Computador

(Computer). Sempre que premir o botão, a imagem percorre as portas de entrada

Vídeo, S-Vídeo, e HDMI. Muda para a imagem de Apresentação.

Funções para Optimizar a Projecção

Seleccionar a Qualidade da Projecção (seleccionar o Modo cor)

É possível obter facilmente uma excelente qualidade de imagem seleccionando apenas a definição que melhor corresponde ao ambiente da projecção. O brilho da imagem varia consoante o modo seleccionado.

Modo Aplicação

Dinâmico

Sala de estar

Teatro

Jogo

Procedimento

Controlo Remoto

Este modo é o ideal para ser usado em salas com claridade.

Ideal para utilizar o projector numa sala com cortinas fechadas.

Ideal para ver filmes numa sala escura. Confere às imagens um tom natural.

Ideal para jogar jogos que envolvam velocidade numa sala clara.

Se pressionar o botão enquanto o nome do Modo cor é apresentado no ecrã, o nome muda para o Modo cor seguinte.

Pode também definir o modo de cor utilizando a opção Modo cor

situada no menu Imagem do Menu Configuração . s Pág.32

Sempre que pressiona o botão, o nome do Modo Cor aparece no ecrã e o Modo Cor muda.

Funções para Optimizar a Projecção

Definição

Ao configurar automaticamente a luminância de acordo com o brilho da imagem projectada, permite-lhe desfrutar de imagens vivas e ricas.

Procedimento

Prima o botão [Menu] e seleccione Imagem - Íris Automática no Menu Configuração . Configuração" Pág.31

Com o Controlo Remoto Com o Painel de controlo

Seleccione Activado.

A definição é memorizada para cada Modo cor.

Pressione o botão [Menu] para fechar o Menu Configuração .

"Utilizar o Menu de Menu de

Ocultar Temporariamente a Imagem e o Som (A/ V Mute)

Use esta opção para desligar temporariamente a imagem do ecrã.

Procedimento

Controlo Remoto Corpo

Sempre que pressiona o botão ou abre/fecha a tampa da lente, activa ou desactiva a função A/V Mute.

• Se utilizar esta função quando estiver a projectar imagens com

movimento, a fonte continuará a reproduzir as imagens e o som e não será possível voltar ao ponto no qual activou a função A/ V Mute.

• Quando activado a partir do controlo remoto, poderá optar por apresentar Preto, Azul, ou Logo como apresentação A/V Mute usando a definição Avançado - Visor - A/V Mute no menu Configuração.s Pág.36

• Quando a tampa deslizante A/V mute está fechada durante aproximadamente 30 minutos, o Tempor. tampa lente activa-se e a máquina desliga-se automaticamente. Se não pretender que o Temporizador da tampa da lente seja activado, altere a definição Tempor. tampa lente para Desactivado a partir de Operação no menu Avançado. s Pág.36

Funções para Optimizar a Projecção

Fixar a Imagem (Congelamento)

Quando Congelamento estiver activado nas imagens com movimento, a imagem congelada continua a ser projectada no ecrã, pelo que pode projectar uma imagem com movimento um fotograma de cada vez, tal como uma fotografia estática. Pode ainda executar outras operações, como, por exemplo, mudar entre ficheiros durante uma apresentação efectuada a partir de um computador sem projectar imagens, se tiver activado previamente a função Congelamento.

Procedimento

Controlo Remoto

Sempre que pressiona o botão, activa ou desactiva a função Congelamento.

Mudar a Relação de Aspecto

Mude a Relação de aspectog quando está ligado equipamento de vídeo, para que as imagens gravadas em vídeo digital ou em DVDs possam ser visualizadas no formato panorâmico de 16:9. Altere a Relação de Aspecto quando projectar imagens de computador em tamanho total.

Os métodos de alteração e os tipos de Relação de Aspecto são os seguidamente indicados.

Métodos de alteração

Procedimento

Controlo Remoto

• O som não é interrompido.

• A fonte da imagem continua a reproduzir as imagens com

movimento, mesmo enquanto o ecrã está fixo, pelo que não será possível reiniciar a projecção a partir do ponto no qual foi interrompida.

• Se pressionar o botão [Freeze] enquanto estiver a visualizar o Menu Configuração ou um ecrã de Ajuda, o menu ou o ecrã de Ajuda que está a ser apresentado desaparece.

Sempre que pressiona o botão, o nome do Aspecto aparece no ecrã e o Aspecto muda.

Se pressionar o botão enquanto o nome do Aspecto aparece no ecrã, o nome muda para o Modo de Aspecto seguinte.

Pode também definir a relação aspecto utilizando a opção Aspecto

situada no menu Sinal do Menu Configuração. s Pág.33

Funções para Optimizar a Projecção

Mudar o Aspecto de imagens de equipamento de vídeo

Sempre que se premir o botão, modifica-se pela ordem Normal, Auto, 16:9, Modo Total, Zoom, e Nativa.

Normal ou Auto

16:9

Modo Total

Zoom

Nativa

Funções para Optimizar a Projecção

Mudar o aspecto de imagens de computador

Pode mudar o Aspecto da seguinte forma. Este videoprojector possui a resolução WXGA 1280x800 (Relação de aspecto de 16:10). Quando projectar em ecrãs 16:9, defina o Aspecto para 16:9.

Valores definidos Operação Exemplo de projecção

Normal

Projecta com o tamanho de projecção total, mantendo o Aspecto da imagem recebida.

Quando é recebido um sinal 1024x768

Automático

Visualizado apenas quando a fonte é HDMI.

16:9

Modo Total

A projecção é feita com um aspecto adequado, baseado nas informações do sinal recebido.

A projecção é feita com o tamanho de projecção total e um Aspecto de 16:9.

Projecta em tamanho total. Quando é recebido um sinal 1024x768

Quando é recebido um sinal 1024x768

Funções para Optimizar a Projecção

Valores definidos Operação Exemplo de projecção

Zoom

Projecta a imagem recebida com o tamanho do aspecto na direcção lateral tal como está. As partes que se alonguem para além do tamanho de projecção não são projectadas.

Quando é recebido um sinal 1024x768

Nativa

A projecção é feita com a resolução do tamanho de imagem recebido no centro do ecrã. Ideal para projectar imagens nítidas.

Se a resolução da imagem for superior a 1280x800, as extremidades da imagem não são projectadas.

Se faltarem partes da imagem, defina Largo ou Modo Normal para Resolução no Menu de Configuração consoante o tamanho do painel do Computador. s Pág.33

Quando é recebido um sinal 800x600

Quando é recebido um sinal 1400x1050

Funções de Segurança

O projector está equipado com as funções de segurança aperfeiçoadas apresentadas em seguida.

• Bloqueio operação Pode evitar que outras pessoas alterem sem autorização as definições

do videoprojector.

• Bloqueio anti-roubo O projector está equipado com diferentes tipos de dispositivos de segurança anti-roubo.

Pág.21

Pág.22

Restringir a Utilização (Bloqueio Operação)

Para bloquear a utilização dos botões do Painel de controlo, seleccione uma das opções apresentadas em seguida. No entanto, pode utilizar o videoprojector a partir do Controlo Remoto.

• Bloqueio total Bloqueia todos os botões do Painel de controlo. Não é possível efectuar qualquer operação a partir do Painel de controlo, incluindo

ligar ou desligar o videoprojector.

• Bloqueio parcial Bloqueia todos os botões do Painel de controlo, excepto o botão [

Procedimento

Durante a projecção, pressione o botão [Menu] e seleccione Definição - Bloqueio operação no Menu deConfiguração.

"Utilizar o Menu de Menu de Configuração" Pág.31

Com o Controlo Remoto Com o Painel de controlo

Seleccione Bloqueio total ou Bloqueio parcial.

Seleccione Sim quando aparecer a mensagem de confirmação.

Os botões do Painel de controlo ficam bloqueados de acordo com a definição que seleccionou.

Funções de Segurança

Pode desbloquear o Painel de controlo utilizando um dos seguintes métodos:

• No Controlo remoto, seleccione Desactivado em Definição Bloqueio operação a partir do Menu de Configuração.

• Mantenha pressionado o botão [Enter] do Painel de controlo durante cerca de sete segundos; aparecerá uma mensagem e o painel ficará desbloqueado.

Bloqueio Anti-roubo

Uma vez que o videoprojector é, frequentemente, montado no tecto e em locais sem vigilância constante, inclui os dispositivos de segurança apresentados em seguida para evitar roubos.

• Dispositivo de segurança O Dispositivo de segurança é compatível com o sistema de segurança Microsaver Security System fabricado pela Kensington. Pode obter informações pormenorizadas sobre o sistema de segurança Microsaver Security System se aceder à página inicial da Kensington http://

www.Kensington.com/

• Ponto para instalação de cabo de segurança É possível instalar neste local um sistema de bloqueio por fio anti-roubo, disponível no mercado, para fixar o videoprojector a uma secretária ou a uma coluna.

Instalar o sistema de bloqueio por fio

Instale um sistema de bloqueio por fio no ponto de instalação.

Para obter mais informações, consulte a documentação fornecida com o sistema de bloqueio por fio.

Funções de Segurança

Projectar Imagens JPEG numa Apresentação

Em Apresentação, pode ligar ao projector um dispositivo de armazenamento USB ou a uma câmara digital, e projectar directamente os ficheiros de imagem guardados no dispositivo.

Poderá não ser possível usar dispositivos de armazenamento USB

com funções de segurança.

Ficheiros de especificações que podem ser projectados numa Apresentação

Tipo Tipo de ficheiro

(extensão)

Imagem parada

.jpg Não é possível projectar:

Notas

• formato de modo cor CMYK

• formato progressivo

• resoluções superioes a 8176x6144

• Ficheiros com extensão ".jpeg"

Dada a natureza dos ficheiros JPEG, as imagens com rácios de compressão elevados não poderão ser projectados correctamente.

digital, ligue-a ao projector usando um cabo USB fornecido, ou destinado à utilização com a sua câmara digital.

Exemplo: Ligar uma câmara digital

• Use o suporte formato no Windows, pois alguns ficheiros de

sistema não poderão ser suportados pelo projector.

• Formate o suporte para FAT16 ou FAT32.

Ligar e Remover Dispositivos USB

Ligar dispositivos USB

Ligue à porta USB(TypeA) do projector o dispositivo USB com ficheiros de imagem a reproduzir numa Apresentação. Ao ligar uma câmara

Para porta USB da câmara digital

Cabo USB

Para a porta USB(Tipo A)

Projectar Imagens JPEG numa Apresentação

Importante

•

Se usar um hub USB, a Apresentação não funcionará correctamente. Os dispositivos como as câmaras digitais e dispositivos de armazenamento USB deverão ser ligados directamente ao projector.

•

Ao ligar e utilizar um disco rígido compatível com USB, certifique-se de que liga o Adaptador de CA fornecido com o disco rígido.

•

Ligue uma câmara digital ou um disco rígido ao projector usando um Cabo USB fornecido, ou destinado à utilização com o dispositivo.

•

Use um cabo USB com comprimento inferior a 3 m. Se o cabo exceder os 3 m, a Apresentação poderá não funcionar correctamente.

Retirar Dispositivos USB

Concluída a projecção, remova o dispositivo USB da porta USB(TypeA) do projector. Para câmaras digitais, discos rígidos, etc., desligue o cabo de corrente do dispositivo e, em seguida, retire-o.

Iniciar e Terminar uma Apresentação

Terminar uma Apresentação

Procedimento

Para terminar uma Apresentação, remova o dispositivo USB ligado do

projector.

"Retirar Dispositivos USB" Pág.25

• Pode inserir um cartão de memória num leitor de cartões USB e ligá-lo ao projector. No entanto, poderá não ser possível usar com o projector alguns dos leitores de cartões USB disponíveis.

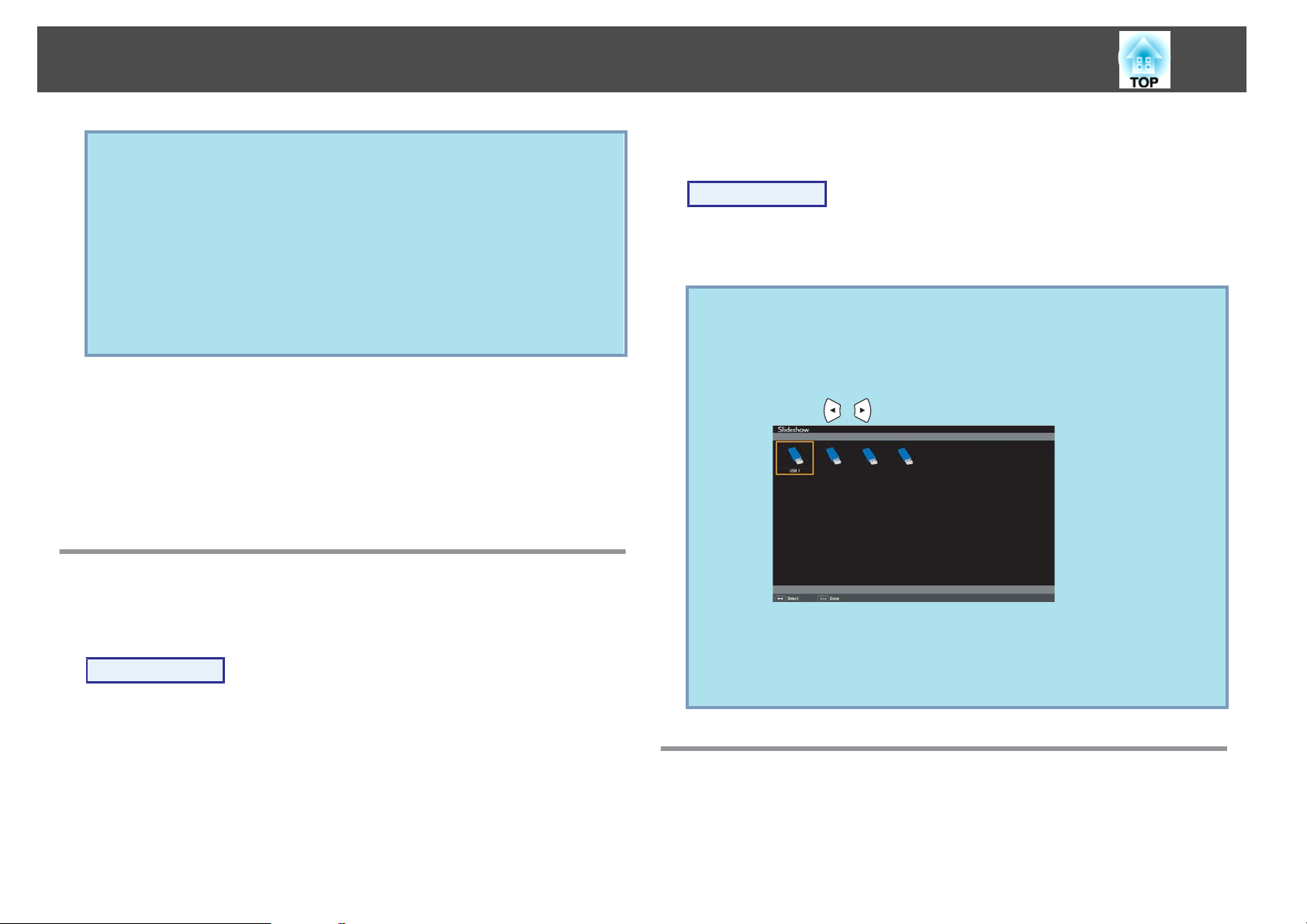

• No caso de ser visualizado o ecrã seguinte (ecrã Seleccionar unidade), seleccione a unidade que pretende usar, premindo os

botões [

][ ], depois prima o botão Enter.

Iniciar uma Apresentação

Procedimento

A B

Alterne a imagem projectada para USB.s Pág.13

Ligue o dispositivo de armazenamento USB ou a câmara digital ao projector.

A Apresentação inicia e apresenta o ecrã de lista de ficheiros.

Pág.24

• Para visualizar o ecrã de selecção de unidade, coloque o cursor em Seleccionar unidade na parte superior do ecrã da lista de ficheiros e prima o botão Enter.

• O projector pode reconhecer quatro unidades de uma só vez.

Operações básicas para Apresentação

Esta secção explica o procedimento de reprodução e projecção de imagens numa Apresentação.

Projectar Imagens JPEG numa Apresentação

Apesar das etapas seguintes estarem explicadas com base no Controlo remoto, poderá efectuar as mesmas operações a partir do Painel de controlo do projector.

Procedimento

Prima os botões [ ][ ][ ][ ] para definir o cursor no ficheiro ou pasta que pretende operar.

Cursor

No caso de todos os ficheiros e pastas não terem espaço no ecrã

actual, coloque o ponteiro na Página seguinte na parte inferior do ecrã, depois prima o botão [Enter].

Para regressar ao ecrã anterior, coloque o ponteiro na Página anteriorna parte superior do ecrã, depois prima o botão [Enter].

Pressione o botão [Enter].

É apresentada a imagem seleccionada. Caso tenha sido seleccionada uma pasta, os ficheiros na pasta

serão apresentados. No ecrã que apresenta os conteúdos da pasta, se seleccionar Voltar Topo e premir o botão[Enter], será apresentado novamente o ecrã antes de abrir a pasta.

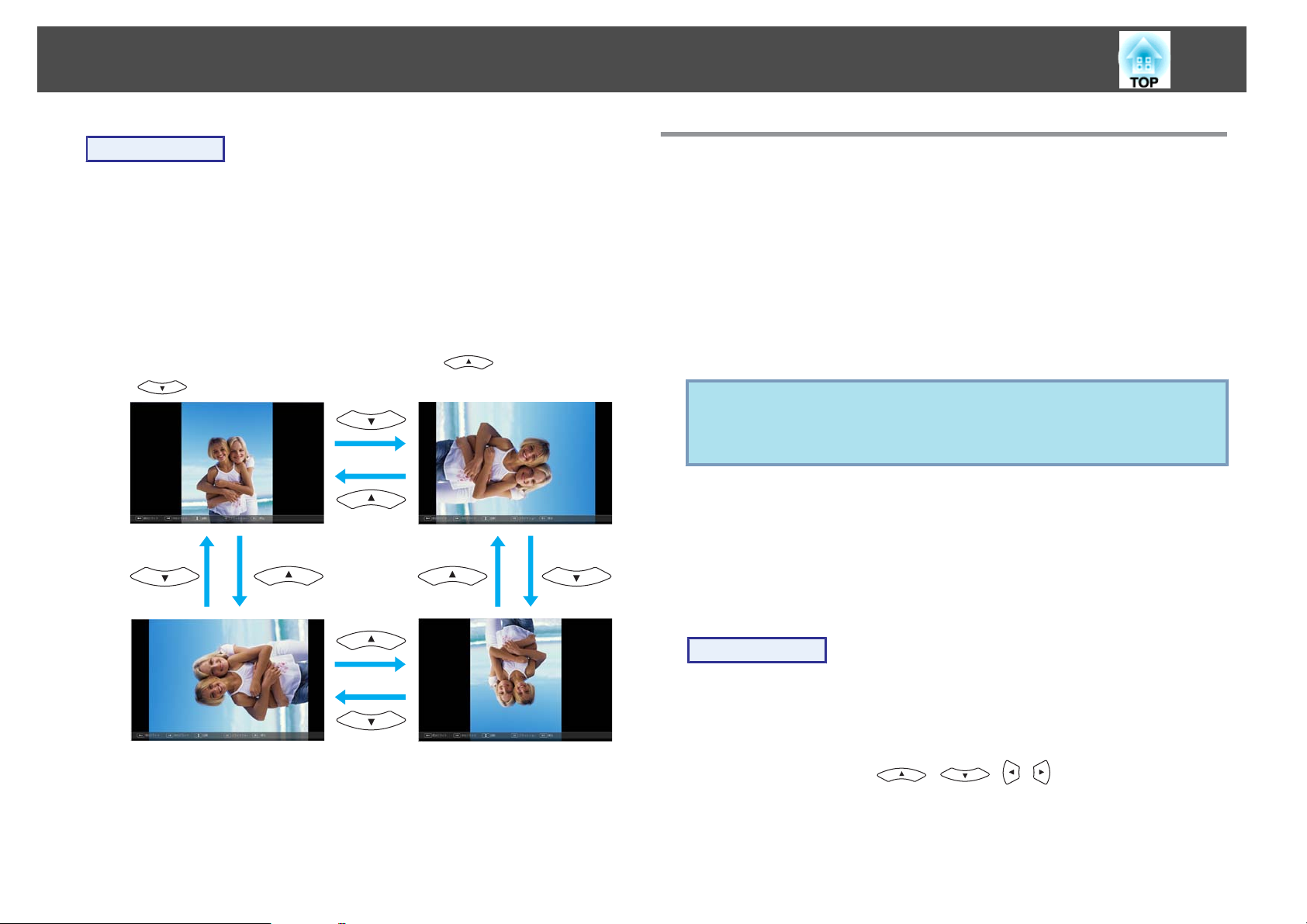

Imagens rotativas

Uma imagem JPEG projectada usando a função Apresentação pode ser rodada em incrementos de 90 graus. As imagens JPEG reproduzidas numa Apresentação podem também ser rodadas.

Use o procedimento indicado em seguida para rodar uma imagem ou várias imagens JPEG.

• Os ficheiros JPEG são visualizados como miniaturas (imagens pequenas dos conteúdos dos ficheiros).

• Poderá não ser possível apresentar alguns ficheiros JPEG como miniaturas. Neste caso, é visualizado um ícone do ficheiro.

Projectar Imagens JPEG numa Apresentação

Procedimento

Inicie a Apresentação e projecte uma imagem única JPEG ou execute uma apresentação usando mais do que uma imagem JPEG.

Projectar uma única imagem JPEG Executar uma Apresentação

Quando uma imagem JPEG é projectada ou uma apresentação iniciada, prima o botão [

[

Projectar ficheiros de imagem

A Apresentação oferece-lhe duas formas de projecção de ficheiros de imagem guardados num dispositivo de armazenamento USB ou numa câmara digital.

Pág.27

Pág.28

] ou o botão

• Projectar o ficheiro de imagem único seleccionado Esta função projecta o ficheiro de imagem única que seleccionou.

• Projectar ficheiros sequencialmente numa pasta (Apresentação) Esta função reproduz sequencialmente ficheiros de imagem (executa

uma apresentação) na pasta seleccionada.

Importante

Não remover o dispositivo de armazenamento USB enquanto estiver a ser utilizado. Poderá ocorrer um problema na Apresentação.

Apesar das etapas seguintes estarem explicadas com base no Controlo remoto, poderá efectuar as mesmas operações a partir do Painel de controlo do projector.

Pág.28

Projectar uma imagem

Procedimento

Iniciar uma Apresentação.s Pág.25

É visualizado o ecrã da lista de ficheiros.

Prima os botões [ ][ ][ ][ ] para colocar o ponteiro no ficheiro de imagem que pretende projectar.

Projectar Imagens JPEG numa Apresentação

Ficheiro de imagem

Pressione o botão [Enter].

A imagem é projectada.

Projectar sequencialmente todos os ficheiros de imagem numa pasta (Apresentação)

Pode projectar sequencialmente ficheiros de imagem numa pasta, um de cada vez. Esta função é denominada Apresentação. Execute as operações apresentadas em seguida para efectuar a definição Apresentação.

Para modificar automaticamente os ficheiros na Apresentação,

Procedimento

coloque o Tempo comutação ecrã para um valor diferente de Não no ecrã Opção. Esta opção está predefinida como Não.s Pág.29

Iniciar uma Apresentação.s Pág.25

É visualizado o ecrã da lista de ficheiros.

Se premir o botão [Esc], será apresentado novamente o ecrã da lista de ficheiros.

Pressione os botões [ ][ ][ ][ ] para colocar o ponteiro na pasta onde pretende executar a Apresentação,

depois pressione o botão[Enter].

Seleccione "Apresentação" na parte inferior do ecrã da lista de ficheiros e prima o botão [Enter].

A Apresentação inicia, projectando os ficheiros de imagem na pasta automatica e sequencialmente, um de cada vez.

Quando a Apresentação terminar, o ecrã regressa automaticamente ao ecrã da lista de ficheiros. Se Continuous Play for definido em Activado no ecrã Opção, quando a Apresentação chegar ao fim, será repetida desde o início.

Ao projectar uma Apresentação, poderá ir até aos ecrãs anteriores/ seguintes ou cancelar a reprodução.

Pág.28

Projectar Imagens JPEG numa Apresentação

No caso do Tempo comutação ecrã estar definido em Não no

ecrãOpção, os ficheiros não se modificarão automaticamente depois de iniciar a reprodução da Apresentação. Prima o botão [Enter] no Controlo remoto para projectar o ficheiro seguinte.

Definição de exibição de ficheiro de imagem e Definição de Operação da Apresentação

Pode definir a ordem de apresentação dos ficheiros e a operação da Apresentação no ecrãOpção.

Procedimento

Pressione os botões [ ][ ][ ][ ] para colocar o ponteiro na pasta onde pretende colocar os requisitos do

visor, depois pressione o botão[Esc]. Seleccione "Opção" no submenu visualizado e pressione o botão [Enter].

Defina cada item no seguinte ecrã de Opção.

Coloque o ponteiro no valor de definição do item que pretende modificar, e prima o botão [Enter] para torná-lo activo.

O quadro seguinte apresenta os pormenores de cada item.

Ordem de visualização

Execução contínua

Tempo comutação ecrã

Efeito

Prima os botões [ ][ ][ ][ ] para colocar o ponteiro em "OK", depois prima [Enter].

As definições estão aplicadas. Se não pretender aplicar as definições, coloque o ponteiro em

Cancelar e prima o botão [Enter].

Defina a ordem de visualização dos ficheiros. Seleccione da Ordem de nomes e Ordem de datas, em ordem crescente.

Define a repetição, ou não, da Apresentação.

Define o tempo de apresentação para cada ficheiro numa reprodução de Apresentação. Define para um valor desde Não(0) até 60 segundos. Quando definido em Não, a paginação automática fica desactivada.

Define o efeito do ecrã a ser usado para passar as apresentações.

Menu Configuração

Este capítulo explica como utilizar o Menu de Configuração e as respectivas funções.

Utilizar o Menu de Menu de Configuração

Seleccionar no menu principal

Seleccionar no submenu Mudar o item seleccionado Sair

Lista de Funções

Menu Imagem

Os itens que pode definir variam consoante o sinal de imagem e Fonte que está a ser projectado, tal como indicam os ecrãs apresentados em seguida. Os detalhes das definições são guardados para cada sinal de imagem.

Submenu Função

Modo cor

Brilho

Contraste

Saturação da cor

Cor

Nitidez

Temp. cor

Analógico-RGB/Digital-RGB/USB Vídeo Componenteg/Vídeo Compostog/S-Vídeo

Pode seleccionar a qualidade da imagem de acordo com o ambiente da projecção.s Pág.15

Permite ajustar o Brilho da imagem.

Pode ajustar a diferença entre a luminosidade e as sombras das imagens.

Permite ajustar a Saturação da cor das imagens.

(Só é possível efectuar o ajuste quando estão a ser recebidos sinais NTSC de uma fonte de vídeo composto/S-Vídeo.) Pode ajustar a Cor da imagem.

Permite ajustar a nitidez da imagem.

Permite ajustar a coloração geral da imagem. Quando selecciona Elevado, a imagem adquire uma coloração azul, quando selecciona Baixo, a imagem adquire uma coloração vermelha.

Ajuste de cor

Íris Automática

Reiniciar

Vermelho, Verde, Azul: pode ajustar a saturação de cada cor individualmente.

Defina se pretende ou não (Activado/Desactivado) ajustar a luz ideal para as imagens projectadas. s Pág.16

Permite repor todas as predefinições relativas aos valores de ajuste das funções do menu Imagem. Para repor as predefinições de todos os itens dos menus, consulte s Pág.39

Lista de Funções

Menu Sinal

Os itens que pode definir variam consoante o sinal de imagem que está a ser projectado, tal como indicam os ecrãs apresentados em seguida. Os detalhes das definições são guardados para cada sinal de imagem.

RGB analógico RGB-Digital/Vídeo-RGB/

Vídeo componentes

* Quando os sinais entram da porta de entrada HDMI

Submenu Função

Auto Ajuste

Resolução

Alinhamento

Sinc.

Posição

Pode seleccionar se pretende ou não (Activado/Desactivado) que a função de Auto Ajuste ajuste automaticamente a imagem para o estado adequado quando o sinal de entrada muda.

Quando definida como Automático, a resolução do sinal de entrada é automaticamente identificada. Se as imagens não puderem ser projectadas correctamente quando esta opção está definida como Automático, como, por exemplo, se faltar parte da imagem, ajuste como Largo para ecrãs panorâmicos, consoante o computador ligado, ou como Modo Normal para ecrãs 4:3 ou 5:4.

Permite ajustar imagens de computador quando aparecem faixas verticais nas imagens.

Pode ajustar imagens de computador quando estas aparecem trémulas, desfocadas ou com interferências.

Permite ajustar a Posição de apresentação para cima, para baixo, para a esquerda e para a direita quando falta parte da imagem, de forma a que seja projectada toda a imagem.

Vídeo componentes

Vídeo compostog/S-video

Progressivo

(Quando se recebe um sinal de vídeo componentes ou sinal de vídeo RGB, esta definição pode ser ajustada quando são recebidos sinais 480i/576i. Não é possível definir quando é recebido um sinal RGB digital.)

Desactivado: é efectuada a conversão IP para cada janela do ecrã. Ideal para ver imagens com muito movimento. Activado: o sinal

Entrelaçarg (i) é convertido em Progressivog (p). Aplica-se em imagens paradas.

Lista de Funções

Submenu Função

Limite de Vídeo HDMI

(Não é possível definir quando é recebido um sinal RGB digital) Quando a porta de entrada HDMI do videoprojector está ligada a um leitor de DVD, etc., o limite de vídeo do videoprojector é definido de acordo

com a definição de limite de vídeo do leitor de DVD.

Sinal entrada

Sinal Vídeo

Aspecto

Reiniciar

Menu Definição

Poderá seleccionar o sinal de entrada a partir de uma porta de entrada de Computador. Se tiver seleccionado Automático, o sinal de entrada é definido automaticamente de acordo com o equipamento ligado. Se as cores não aparecerem correctas quando selecciona Automático, seleccione o sinal adequado de acordo com o equipamento que está ligado.

Pode seleccionar o sinal de entrada da porta de entrada Vídeo (Video). Se tiver seleccionado Automático, os sinais de vídeo são reconhecidos automaticamente. Se existirem muitas interferências na imagem ou se ocorrer um problema (por exemplo, não é projectada nenhuma imagem) quando está seleccionado Automático, seleccione o sinal adequado de acordo com o equipamento que está ligado.

Pode definir a

Permite repor todas as predefinições relativas aos valores de ajuste das funções do menu Sinal, com excepção de Sinal entrada. Para repor as predefinições de todos os itens dos menus, consulte s Pág.39

Relação aspectog das imagens projectadas. s Pág.17

Submenu Função

Keystone

Keystone auto.

Bloqueio operação

Pode corrigir automaticamente a distorção keystone nas direcções verticais.s Guia de Referência Rápida

Defina Activado para efectuar o Keystone auto. (Executado apenas quando Frontal está seleccionado no menu Avançado - Projecção.)

Pode utilizar esta opção para restringir a utilização do Painel de controlo do videoprojector.s Pág.21

Lista de Funções

Submenu Função

Consumo de Energia

Pode definir a luminosidade da Lâmpada para uma de duas definições. Seleccione ECO se as imagens que está a projectar forem demasiado brilhantes, como, por exemplo, quando estiver a efectuar projecções em salas

escuras ou num ecrã pequeno. Quando selecciona ECO, o consumo de electricidade e o tempo de duração da lâmpada mudam da forma apresentada em seguida e o ruído de rotação da ventoinha diminui. Consumo de electricidade: redução de cerca de 19%, duração da lâmpada: cerca de 1,3 x superior

Volume

Botão Usuário

Reiniciar

Permite ajustar o Volume. Os detalhes das definições são guardados para cada fonte.

Pode seleccionar o item atribuído a partir do Menu de Configuração com o botão [User] do controlo remoto. Ao premir o botão [User], é apresentado o ecrã de selecção/ajuste do item de menu atribuído, que lhe permite efectuar definições/ajustes com um só toque. Pode atribuir um dos seis itens seguintes ao botão [User].

Consumo de Energia, Informação, Progressivo, Resolução

Permite repor todas as predefinições relativas aos valores de ajuste das funções do menu Definição, com excepção do Botão Usuário. Para repor as predefinições de todos os itens dos menus, consulte s Pág.39

Lista de Funções

Menu Avançado

Submenu Função

Visor

Permite efectuar definições relativas à apresentação do videoprojector.

Mensagem: Quando definido em Desactivado, os itens seguintes não serão apresentados. O nome da selecção actual ao modificar a Fonte, Modo cor ouAspecto; é visualizada uma mensagem quando não é recebido um sinal de imagem; avisos como Alerta Alta

Temper.. Visualizar fundo: permite definir o estado do ecrã para quando não estiver disponível nenhum sinal de imagem. Pode seleccionar

entre Preto, Azul ou Logo. Ecrã inicial: pode definir se é ou não (Activado/Desactivado) apresentado o Ecrã inicial (a imagem projectada quando inicia o

videoprojector). A/V Mute: pode definir o ecrã visualizado durante A/V Mute como Preto, Azul ou Logo.

Logótipo de utilizador

Projecção

Permite alterar o Logótipo utilizador apresentado como imagem de fundo e apresentado durante o modo Visualizar fundo, A/V Mute, etc. s Pág.63

Pode seleccionar entre as seguintes definições, consoante a posição em que o videoprojector estiver instalado.s Pág.53 Frontal, Frontal/Tecto, Posterior, Posterior/Tecto Pode alterar a definição da seguinte forma se mantiver pressionado o botão [A/V Mute] do Controlo Remoto durante cerca de cinco

segundos.

FrontalWFrontal/Tecto PosteriorWPosterior/Tecto

Lista de Funções

Submenu Função

Operação

Direct Power On: permite definir se pretende ou não (Activado/Desactivado) activar a função Direct Power On. Quando seleccionar Activado e o cabo de corrente estiver ligado a uma tomada eléctrica, tenha em atenção que o videoprojector se liga automaticamente depois de um corte de energia.

Modo Repouso: quando definido como Activado, pára automaticamente a projecção quando não está a ser recebido qualquer sinal de imagem e quando não são realizadas operações.

Hora Modo Repouso: Quando o Modo Repouso está definido como Activado, pode programar o tempo que decorre até o videoprojector se desligar automaticamente num intervalo de um a 30 minutos.

Tempor. tampa lente: Quando está definido para Activado, o videoprojector desliga automaticamente 30 minutos após fechar a tampa da lente. Quando adquire o videoprojector, a Tempor. tampa lente está definida em Activado.

Modo Alta Altitude: seleccione Activado quando utilizar o videoprojector a uma altitude superior a 1 500 m.

Modo de espera

Link 21L

Língua

Reiniciar

* Excepto para Modo Alta Altitude.

Definido em Comunic. Ativada quando o estado do projector for monitorizado e controlado do computador através de comunicação USB, mesmo quando o projector está em modo de espera. s Pág.67

Defina em Activado quando o estado do projector for monitorizado e controlado a partir do computador através da comunicação USB. s Pág.67

Pode seleccionar a língua a utilizar na apresentação das mensagens.

Poderá repor as predefinições de origem do Visor e Operação Para repor as predefinições de todos os itens dos menus, consulte s Pág.39

no menu Avançado.

Lista de Funções

Menu Informação (Apenas Visor)

Este menu permite verificar o estado dos sinais de imagem que estão a ser projectados e o estado do videoprojector. Os itens que pode ser apresentados variam consoante o sinal de imagem e Fonte que está a ser projectado, tal como indicam os ecrãs apresentados em seguida.

Analógico-RGB/Digital-RGB

RGB-Vídeo/

Submenu Função

Horas da Lâmpada

Fonte

Sinal entrada

Resolução

Sinal Vídeo

Taxa renovação

Info sinc

Vídeo Componentes

Pode visualizar as horas de funcionamento da lâmpada Quando for alcançada a hora de aviso da lâmpada, os caracteres aparecem a amarelo.

Pode visualizar o nome da fonte do equipamento que está ligado e a ser projectado.

Pode visualizar o conteúdo de Sinal entrada definido no menu Sinal de acordo com a fonte.

Pode visualizar a resolução de entrada.

Permite visualizar o conteúdo da definição Sinal Vídeo do menu Sinal.

Permite visualizar a Taxa renovação.

Permite visualizar informações sobre o sinal de imagem. Esta informação poderá ser necessária se precisar de assistência.

Vídeo compostog/S-video

USB

Estado

* As primeiras dez horas de funcionamento da lâmpada aparecerão como "0H". As 10 horas e anteriores são apresentadadas como "10R", "11R", e assim sucessivamente.

Refere-se a informação sobre erros que tenham ocorrido no projector. Esta informação poderá ser necessária se precisar de assistência.

Lista de Funções

Menu Reiniciar

Submenu Função

Reiniciar tudo

Permite repor as predefinições de todos os itens do Menu deConfiguração. Os itens seguintes não são repostos nas suas predefinições: Sinal entrada, Logótipo utilizador, Horas da Lâmpada, e Língua.

Reinic. Horas Lâmpada

Pode eliminar as Horas da Lâmpada e repor a definição em "0H". Reinicie a contagem quando substituir a Lâmpada.

Resolução de Problemas

Este capítulo explica como identificar e resolver problemas.

Utilizar a Ajuda

Se ocorrer um problema com o videoprojector, pode aceder ao ecrã Ajuda pressionando o botão [Help]. Pode resolver problemas respondendo às perguntas.

Procedimento

Pressione o botão [Help].

Aparece o ecrã Help.

Com o Controlo Remoto Com o Painel de controlo

Seleccione um item de menu.

Confirme a selecção.

Com o Controlo Remoto Com o Painel de controlo

No ecrã seguinte surgem as perguntas e soluções. Pressione o botão [Help] para sair da Ajuda.

Se a função de Ajuda não apresentar uma solução para o problema, consulte "Resolver Problemas" Pág.42.

Com o Controlo Remoto Com o Painel de controlo

Resolver Problemas

Se ocorrer um problema com o videoprojector, verifique, em primeiro lugar, os indicadores luminosos do videoprojector e consulte a secção apresentada em seguida.

Se não conseguir detectar qual o problema através dos indicadores luminosos, consulte "Quando os Indicadores Luminosos não Apresentam Solução".

Pág.45

Consultar os Indicadores Luminosos

O videoprojector está equipado com os seguintes três indicadores luminosos, os quais servem para indicar o estado de funcionamento do dispositivo.

Indica o estado de

funcionamento.

Modo de espera Sempre que pressiona o botão [t] neste modo, a projecção inicia.

Arrefecer Quando o indicador estiver intermitente, todos os botões estão desactivados.

Aquecimento O período de aquecimento é de cerca de 30 segundos. Depois de o período de aquecimento

terminar, o indicador luminoso deixa de estar intermitente. O botão [t] está desactivado durante o aquecimento. Projecção

Indica o estado da temperatura interna.

Indica o estado da lâmpada de projecção.

Resolver Problemas

Consulte as tabelas apresentadas em seguida para saber qual o significado dos indicadores e como resolver os problemas que estes assinalam. Se todos os indicadores luminosos estiverem apagados, verifique se o cabo de corrente está ligado correctamente e se o videoprojector está a receber corrente. Por vezes, quando desliga o cabo de corrente, o

O Indicador está aceso ou intermitente e vermelho

Estado Causa Solução ou Estado

Erro Interno Não continue a utilizar o videoprojector, desligue o cabo de corrente da tomada eléctrica e contacte o fornecedor ou o endereço

indicador permanece aceso alguns instantes; esta situação não é um problema.

: Aceso : Intermitente : Apagado

mais próximo indicado no Guia de Apoio e Assistência. s Lista de Contactos para Videoprojectores Epson

Erro de Ventilador Erro de Sensor

Erro Alta Temper. (sobreaquecimento)

Erro de Lâmpada Falha de Lâmpada

Não continue a utilizar o videoprojector, desligue o cabo de corrente da tomada eléctrica e contacte o fornecedor ou o endereço mais próximo indicado no Guia de Apoio e Assistência. s Lista de Contactos para Videoprojectores Epson

A lâmpada apaga automaticamente e a projecção é interrompida. Aguarde cerca de cinco minutos. Após cerca de cinco minutos, o videoprojector muda para o modo de espera. Verifique os dois pontos apresentados em seguida.

• Verifique se o filtro de ar e a abertura para saída de ar não estão obstruídos e certifique-se de que o videoprojector não está encostado à parede.

• Se o filtro de ar estiver obstruído, limpe-o ou substitua-o. s Pág.54, Pág.60

Se o erro persistir depois de verificar os pontos anteriores, não continue a utilizar o videoprojector, desligue o cabo de corrente da tomada eléctrica e contacte o fornecedor ou o endereço mais próximo indicado no Guia de Apoio e Assistência. s Lista de

Contactos para Videoprojectores Epson

Quando utilizar o videoprojector a uma altitude igual ou superior a 1500 m, defina o Modo Alta Altitude para Activado. s Pág.36

Verifique os dois pontos apresentados em seguida.

• Retire a lâmpada e verifique se está estalada.s Pág.57

• Limpe o filtro de ar.s Pág.54

Se não estiver estalada: volte a colocar a Lâmpada e ligue o videoprojector. Se o erro não desaparecer: substitua a Lâmpada por uma nova e ligue o videoprojector. Se o erro persistir: não continue a utilizar o videoprojector, desligue o cabo de corrente da tomada eléctrica e contacte o

fornecedor ou o endereço mais próximo indicado no Guia de Apoio e Assistência. s Lista de Contactos para Videoprojectores

Epson

Resolver Problemas

Estado Causa Solução ou Estado

Se estiver estalada:Substitua-a por uma lâmpada nova ou contacte o fornecedor para mais informações. Se substituir a lâmpada, tenha cuidado com pedaços de vidro partido (não pode continuar a efectuar a projecção até substituir a lâmpada). ssLista de

Contactos para Videoprojectores Epson

Quando utilizar o videoprojector a uma altitude igual ou superior a 1500 m, defina o Modo Alta Altitude para Activado. s Pág.36

Erro Auto Íris Erro Energia (Reator)

m o

O Indicador está aceso ou intermitente e laranja

Estado Causa Solução ou Estado

Alerta Alta Temper. (Esta é uma situação normal. No entanto, se a temperatura voltar a subir excessivamente, a projecção será interrompida

Substitua a Lâmpada Substitua a Lâmpada por uma nova.s Pág.57

• Se o videoprojector não estiver a funcionar correctamente, apesar de os indicadores luminosos não assinalarem qualquer erro, consulte "Quando os

Indicadores Luminosos não Apresentam Solução" Pág.45.

• Se o erro não estiver indicado nesta tabela, não continue a utilizar o videoprojector, desligue o cabo de corrente da tomada eléctrica e contacte o fornecedor ou o endereço mais próximo indicado no Guia de Apoio e Assistência. s Lista de Contactos para Videoprojectores Epson

automaticamente.)

• Verifique se o filtro de ar e a abertura para saída de ar não estão obstruídos e certifique-se de que o videoprojector não está encostado à parede.

• Se o filtro de ar estiver obstruído, limpe-o ou substitua-o. s Pág.54, Pág.60

Se continuar a utilizar a Lâmpada após o período de substituição, a probabilidade de a lâmpada explodir é maior. Substitua a Lâmpada por uma nova assim que possível.

: Aceso : Intermitente : Apagado : Varia de acordo com o estado do videoprojector

Resolver Problemas

Quando os Indicadores Luminosos não Apresentam Solução

Se ocorrer qualquer um dos problemas apresentados em seguida e os indicadores luminosos não apresentarem solução, consulte as páginas relativas a cada problema.

Problemas com imagens

• "Não aparecem imagens" s Pág.46 A projecção não inicia, a área de projecção está totalmente preta, a área de projecção está totalmente azul, etc.

• "As imagens com movimento não aparecem" s Pág.46 As imagens com movimento projectadas a partir de um computador aparecem a preto e não é projectado nada.

• "A projecção pára automaticamente" s Pág.46

• "Aparece a mensagem "Não Suportada."." s Pág.47

• "Aparece a mensagem "Sem Sinal."." s Pág.47

• "As imagens estão esbatidas ou desfocadas" s Pág.47

• "As imagens aparecem distorcidas ou com interferências" s Pág.48

As imagens aparecem distorcidas, com interferências ou com padrões axadrezados (preto e branco).

Problemas ao iniciar a projecção

• "O projector não liga" s Pág.50

Outros problemas

• "Não se ouve nenhum som ou este está demasiado baixo" s Pág.50

• "O Controlo remoto não funciona" s Pág.51

• "Quero alterar o idioma das mensagens e dos menus" s Pág.51

• "A imagem aparece cortada (grande) ou pequena, ou o aspecto não é o

adequado" s Pág.48

Aparece apenas parte da imagem, as relações altura/largura da imagem não são as correctas, etc.

• "As cores da imagem não estão correctas" s Pág.49 A imagem aparece arroxeada ou esverdeada, aparece a preto e branco, as cores aparecem esbatidas, etc. (Os monitores de computador e os monitores LCD têm definições de reprodução de cor diferentes, pelo que as cores projectadas pelo videoprojector e as cores que aparecem no monitor podem não ser exactamente iguais. No entanto, esta situação não significa que exista um problema.)

• "As imagens aparecem escuras" s Pág.49

Resolver Problemas

Problemas com imagens

Não aparecem imagens

Verificar Solução

Pressionou o botão [t]? Pressione o botão [t] para ligar o videoprojector.

Os indicadores luminosos estão apagados? O cabo de corrente não está ligado correctamente ou o videoprojector não está a receber corrente.

Ligue correctamente o cabo de corrente do videoprojector. s Guia de Referência Rápida Verifique se a tomada eléctrica ou a fonte de energia estão a funcionar correctamente.

O modo A/V Mute está activado? Pressione o botão [A/V Mute] do Controlo Remoto para cancelar A/V Mute. s Pág.16

A tampa deslizante A/V Mute está fechada? Abra a tampa deslizante A/V Mute.s Pág.6

As definições do Menu de Configuração estão correctas? Reponha todas as predefinições. s Menu Reiniciar - Reiniciar tudo Pág.39

A imagem projectada aparece totalmente preta?

Apenas quando projectar imagens de computador

A definição de formato do sinal de imagem está correcta?

Apenas quando projectar imagens provenientes de uma fonte de vídeo

As imagens com movimento não aparecem

Verificar Solução

O sinal de imagem do computador está a ser enviado para o LCD e para o monitor?

Apenas quando projectar imagens provenientes de um computador

portátil ou de um computador com um monitor LCD integrado

A projecção pára automaticamente

Verificar Solução

O Modo Repouso está Activado? Pressione o botão [t] para ligar o videoprojector. Se não pretender usar Modo Repouso, modifique a definição para

Algumas imagens recebidas, como, por exemplo, protectores de ecrã, podem aparecer totalmente pretas.

Mude a definição de acordo com o sinal do equipamento ligado. s Menu Sinal - Sinal Vídeo Pág.33

Modificar o sinal da imagem apenas para saída externa. s Verifique a documentação do seu computador.

Desactivado. sMenuAvançado - Operação - Modo Repouso Pág.36

Resolver Problemas

Aparece a mensagem "Não Suportada.".

Verificar Solução

A definição de formato do sinal de imagem está correcta?

Apenas quando projectar imagens provenientes de uma fonte de vídeo

Mude a definição de acordo com o sinal do equipamento ligado. s Menu Sinal - Sinal Vídeo Pág.33

A Resolução do sinal de imagem e a Taxa de renovação correspondem ao modo?

Apenas quando projectar imagens de computador

Aparece a mensagem "Sem Sinal.".

Verificar Solução

Os cabos estão ligados correctamente? Verifique se todos os cabos necessários para a projecção estão bem ligados.s Guia de Referência Rápida

Está seleccionada a porta de entrada correcta? Mude a imagem pressionando o botão [Source Search] no Controlo remoto ou no Painel de controlo. s Pág.13

Ligou o computador ou a fonte de vídeo? Ligue o equipamento.

Os sinais de imagem estão a ser enviados para o videoprojector?

Apenas quando projectar imagens provenientes de um computador

portátil ou de um computador com um monitor LCD integrado

As imagens estão esbatidas ou desfocadas

Verificar Solução

A focagem está ajustada correctamente? Rode o anel de focagem para ajustar a focagem.s Guia de Referência Rápida

Consulte a documentação do computador para saber como alterar a Resolução de sinal de imagem e a Taxa de renovação provenientes do computador.s "Tipos de Visualização de Monitor Suportados" Pág.68

Se os sinais de imagem estiverem a ser enviados apenas para o monitor LCD do computador ou para o monitor acessório, tem de alterar a opção de saída para um destino externo assim como para o próprio monitor do computador. Para alguns modelos de computadores, quando os sinais de imagens são emitidos externamente, já não aparecem no monitor LCD ou monitor acessório. s A documentação do computador, sob um título como "Saída externa" ou "Ligar a um monitor externo". Se efectuar a ligação quando o videoprojector ou o computador já estiver ligado, a tecla de função [Fn] que muda o sinal de imagem do computador para saída externa pode não funcionar. Desligue o computador e o videoprojector e, em seguida, volte a ligá-los.

O videoprojector está a uma distância correcta? Está a projectar fora do limite de distância de projecção recomendado?

Não ultrapasse os limites recomendados.s Pág.65

O valor de ajuste Keystone é demasiado elevado? Diminua o ângulo de projecção para reduzir a percentagem de correcção keystone.s Guia de Referência Rápida

Resolver Problemas

Verificar Solução

Ocorreu formação de condensação na lente? Se mudar o videoprojector de um ambiente frio para um ambiente quente ou se ocorrer uma súbita alteração da

temperatura ambiente, poderá ocorrer formação de condensação na superfície da lente e as imagens aparecerão esbatidas. Instale o videoprojector na sala de apresentação cerca de uma hora antes de ser utilizado. Se ocorrer formação de condensação na lente, desligue o videoprojector e aguarde até que a condensação desapareça.

As imagens aparecem distorcidas ou com interferências

Verificar Solução

A definição de formato do sinal de imagem está correcta?

Apenas quando projectar imagens provenientes de uma fonte de vídeo

Os cabos estão ligados correctamente? Verifique se todos os cabos necessários para a projecção estão bem ligados.s Guia de Referência Rápida

Está a utilizar uma extensão? Se estiver a utilizar uma extensão, os sinais poderão ser afectados por interferências eléctricas. Utilize os cabos

Mude a definição de acordo com o sinal do equipamento ligado. s Menu Sinal - Sinal Vídeo Pág.33

fornecidos com o videoprojector para verificar se os cabos que está a utilizar são a causa do problema.

Seleccionou a resolução correcta?

Apenas quando projectar imagens de computador

As definições " correctamente?

Apenas quando projectar imagens de computador

A imagem aparece cortada (grande) ou pequena, ou o aspecto não é o adequado

Está a projectar uma imagem de computador de formato panorâmico?

Apenas quando projectar imagens de computador

A definição Posição está ajustada correctamente? Pressione o botão [Auto] do Controlo remoto ou o botão [Enter] do Painel de controlo para efectuar o ajuste

Sinc.g" e "Alinhamentog" estão ajustadas

Verificar Solução

Configure o computador de modo a que os sinais enviados sejam compatíveis com o videoprojector. s "Tipos de Visualização de Monitor Suportados" Pág.68 s Documentação do Computador

Pressione o botão [Auto] do Controlo remoto ou o botão [Enter] do Painel de controlo para efectuar o ajuste automático. Se as imagens não estiverem correctamente ajustadas depois de efectuar o ajuste automático, pode efectuar os ajustes utilizando a definição Sinc. e Alinhamento do Menu de Configuração. s MenuSinal - Alinhamento, Sinc. Pág.33

Mude a definição de acordo com o sinal do equipamento ligado. s Menu Sinal - Resolução Pág.33

automático da imagem de computador estiver a ser projectada. Se as imagens não estiverem correctamente ajustadas depois de efectuar o ajuste automático, pode efectuar os ajustes utilizando a definição Posição do menu de Configuração.

Para além dos sinais de imagem do computador, pode ajustar outros sinais durante a projecção se ajustar a definição Posição do menu de Configuração. s Menu Sinal - Posição Pág.33

Resolver Problemas

Verificar Solução

O computador está configurado para apresentação parcial (em duas partes)?

Apenas quando projectar imagens de computador

Se tiver activado a opção de apresentação parcial nas "Propriedades de apresentação" do Painel de controlo do computador, será projectada apenas metade da imagem no monitor do computador. Para apresentar toda a imagem no ecrã do computador, desactive a definição de exibição dupla. s Documentação do controlador de vídeo do computador

Seleccionou a resolução correcta?

Apenas quando projectar imagens de computador

As cores da imagem não estão correctas

Verificar Solução

As definições dos sinais de entrada correspondem aos sinais provenientes do dispositivo ligado?

O Brilho da imagem está ajustado correctamente? Ajuste a definição Brilho no Menu de Configuração. sMenu Imagem - Brilho Pág.32

Os cabos estão ligados correctamente? Verifique se todos os cabos necessários para a projecção estão bem ligados.s Guia de Referência Rápida

Contrasteg está ajustado correctamente? Ajuste a definição Contraste no Menu de Configuração. s Menu Imagem - Contraste Pág.32

O Ajuste de cor está definido correctamente? Ajuste a definição Ajuste de cor do menu de Configuração. sMenu Imagem - Ajuste de cor Pág.32

As definições Saturação da cor e Cor estão ajustadas correctamente?

Apenas quando projectar imagens provenientes de uma fonte de vídeo

As imagens aparecem escuras

Configure o computador de modo a que os sinais enviados sejam compatíveis com o videoprojector. s "Tipos de Visualização de Monitor Suportados" Pág.68 s Documentação do Computador

Mude as definições seguintes de acordo com o sinal do equipamento ligado. Caso se trate de uma imagem de dispositivo ligado à porta de entrada Computador sMenu Sinal - Sinal entrada

Pág.33

Caso se trate de uma imagem de dispositivo ligado a uma porta de entrada Vídeo ou S-Vídeo s Menu Sinal - Sinal Vídeo Pág.33

Ajuste as definições Saturação da cor e Cor do menu de Configuração. sMenu Imagem - Saturação da cor, Cor

Pág.32

Verificar Solução

O brilho da imagem e a luminância estão ajustados correctamente? Ajuste as definições Brilho e Controle de brilho do Menu de Configuração.

sMenu Imagem - Brilho Pág.32 sMenu Definições - Controlo de Brilho Pág.34

Contrasteg está ajustado correctamente? Ajuste a definição Contraste no Menu de Configuração.

s Menu Imagem - Contraste Pág.32

Resolver Problemas

Verificar Solução

É necessário substituir a lâmpada? Quando se está a aproximar a altura em que deve substituir a Lâmpada, as imagens começam a ficar mais escuras e a

qualidade das cores diminui. Quando isto acontecer, substitua a Lâmpada por uma nova.s Pág.57

Problemas ao iniciar a projecção

O projector não liga

Verificar Solução

Pressionou o botão [t]? Pressione o botão [t] para ligar o videoprojector.

Os indicadores luminosos estão apagados? O cabo de corrente não está ligado correctamente ou o videoprojector não está a receber corrente.

Desligue e volte a ligar o cabo de corrente.s Guia de Referência Rápida Verifique se a tomada eléctrica ou a fonte de energia estão a funcionar correctamente.

Os indicadores luminosos apagam e acendem quando toca no cabo de corrente?

O Bloqueio operação está definido como Bloqueio total? Pressione o botão [t] no Controlo remoto. Se não pretender utilizar o Bloqueio operação, altere a definição para

É possível que haja um problema de contacto ou o cabo pode estar danificado. Volte a inserir o cabo de corrente. Se mesmo assim não conseguir resolver o problema, não continue a utilizar o videoprojector, desligue o cabo de corrente da tomada eléctrica e contacte o fornecedor local ou o endereço mais próximo indicado no Guia de Apoio e Assistência.s Lista de Contactos para Videoprojectores Epson

Desactivado. sMenu Definição - Bloqueio operação Pág.21

Outros problemas

Não se ouve nenhum som ou este está demasiado baixo

Verificar Solução

A fonte de áudio está ligada correctamente? Desligue o cabo da porta Áudio e, de seguida, volte a ligar o cabo.

O volume foi ajustado para a definição mínima? Ajuste o volume de forma a conseguir ouvir o som. s Pág.34 s Guia de Referência Rápida

O modo A/V Mute está activado? Pressione o botão [A/V Mute] do Controlo Remoto para cancelar A/V Mute. s Pág.16

O cabo possui a indicação de que não tem resistência (No resistance)?

Quando utilizar um cabo de áudio disponível no mercado, certifique-se de que possui a indicação de que não tem resistência.

Resolver Problemas

O Controlo remoto não funciona

Verificar Solução

Quando está a utilizar o Controlo remoto, a área de emissão de luz do controlo remoto está direccionada para o Sensor do controlo remoto no videoprojector?

O controlo remoto está demasiado afastado do videoprojector? A distância de funcionamento do controlo remoto é de aproximadamente 6 m.s Guia de Referência Rápida

Direccione o controlo remoto para o Sensor Ctrl Remoto. Distância de funcionamentos Guia de Referência Rápida

O Sensor Ctrl Remoto está exposto a luz solar directa ou a luz proveniente de lâmpadas fluorescentes?

As pilhas estão gastas ou inseridas de forma incorrecta? Certifique-se de que as pilhas estão inseridas correctamente ou substitua-as por pilhas novas, se necessário.s

Quero alterar o idioma das mensagens e dos menus

Verificar Solução

Altere a definição de Língua. Ajuste a definição "Língua" no Menu de Configuração. s Pág.36

Coloque o videoprojector num local onde o Sensor do controlo remoto não fique sujeito a luz intensa.

Pág.56

Apêndice

Este capítulo fornece informações sobre operações de manutenção que garantem o melhor desempenho do videoprojector durante um longo período de tempo.

Métodos de Instalação

O videoprojector suporta os quatro métodos de projecção apresentados em seguida. Proceda à instalação de acordo com as condições do local de instalação.

Aviso

•

Para suspender o videoprojector a partir do tecto (suporte para montagem no tecto), é necessário um método especial de instalação. Se não o instalar correctamente, o videoprojector poderá cair provocando um acidente e ferimentos.

•

Se utilizar elementos adesivos nos pontos de fixação do suporte para montagem no tecto para evitar que os parafusos se soltem, ou se utilizar lubrificantes, óleos, etc. no videoprojector, a caixa exterior poderá partir e o videoprojector poderá cair do suporte para montagem no tecto. Se isto acontecer, poderá provocar ferimentos graves em quem se encontre por baixo do suporte e danificar o videoprojector. Quando instalar ou ajustar o suporte para montagem no Tecto, não utilize elementos adesivos para evitar que os parafusos se soltem, nem utilize óleos, lubrificantes, etc.

Importante

Não utilize o videoprojector de lado. Se o fizer, poderá provocar um mau funcionamento.

gens em frente ao ecrã. (Projecção Frontal/Tecto)

• Tem de utilizar um suporte opcional para montagem no Tecto

quando suspender o videoprojector a partir do tecto.

Pág.62

• Pode alterar a definição da seguinte forma se mantiver pressionado o botão [A/V Mute] do Controlo Remoto durante cerca de cinco segundos.

FrontalWFrontal/Tecto Defina Posterior ou Posterior/Tecto no Menu deConfiguração.

sPág.36

gens atrás de um ecrã translúcido. (Projecção Posterior/Tecto)

• Projectar imagens em frente ao ecrã. (Projecção Frontal)

• Suspender o videoprojector a partir do tecto e projectar ima-

• Projectar imagens atrás de um ecrã translúcido. (Projecção Posterior)

• Suspender o videoprojector a partir do tecto e projectar ima-

Limpeza

Deve limpar o videoprojector se este ficar sujo ou se a qualidade das imagens projectadas começar a diminuir.

Importante

Desligue a energia do projector antes de limpar.

Limpar a Superfície do Videoprojector

Limpe cuidadosamente a superfície do videoprojector com um pano macio.

Se o videoprojector estiver demasiado sujo, humedeça o pano em água com uma pequena quantidade de detergente neutro e, em seguida, torça-o muito bem antes de o utilizar para limpar a superfície do videoprojector.

Importante

Não utilize substâncias voláteis, tais como cera, álcool ou diluente para limpar a superfície do videoprojector. A qualidade da caixa exterior poderá mudar ou esta poderá ficar descolorada.

Importante

Não utilize materiais abrasivos para limpar a lente nem a sujeite a choques, pois poderá danificá-la facilmente.

Limpar o Filtro de ar

Limpe o Filtro de ar e a abertura para entrada de ar quando aparecer a seguinte mensagem:

O projector está sobreaquecido. Certifique-se de que nada bloqueia a ventilação do ar e limpe ou substitua o filtro.

Importante

•

Se se acumular pó no filtro de ar, a temperatura interna do videoprojector pode subir e provocar problemas de funcionamento do videoprojector ou reduzir o tempo de duração do motor óptico. Limpe o filtro de ar assim que a mensagem aparecer.

•

Não enxagúe o filtro de ar. Não utilize detergentes nem solventes.

Limpar a Lente

Para limpar a lente, utilize um pano especial para limpeza de óculos (disponível no mercado).

Aviso

Não utilize sprays que possuam gazes inflamáveis para remover poeiras e sujidade das lentes. O projector poderá incendiar devido às temperaturas internas elevadas da lâmpada.

Limpeza

• Se aparecer frequentemente uma mensagem, mesmo depois de efectuar a limpeza, isso significa que deve substituir o filtro de ar. Substitua o filtro de ar por um novo.s Pág.60

• Recomenda-se que limpe estas áreas, pelo menos, de três em três meses. Se utilizar o videoprojector em locais com muito pó, limpe estas áreas mais frequentemente.

Substituir Consumíveis

Esta secção explica como substituir as pilhas do Controlo remoto, a Lâmpada e o filtro de ar.

Substituir as pilhas do controlo remoto

Se a resposta ao controlo remoto for demorada ou se não funcionar após ter sido utilizado durante algum tempo, isso pode significar que as pilhas estão a ficar gastas. Quando isto acontecer, substitua as pilhas por umas novas. Tenha sempre disponíveis duas pilhas AA alcalinas ou de manganésio. Não poderá utilizar outras pilhas diferentes das acima especificadas.

Importante

Antes de utilizar as pilhas, leia as Instruções de Segurança. Segurança

Procedimento

Instruções de

Atenção

Verifique a posição dos sinais (+) e (-) situados no interior do suporte das pilhas para se certificar de que insere correctamente as pilhas.

Volte a instalar a tampa do compartimento das pilhas.

Exerça pressão sobre a tampa do compartimento das pilhas até a encaixar totalmente.

Retire a tampa do compartimento das pilhas.

Enquanto mantém pressionada a patilha da tampa do compartimento das pilhas, levante a tampa.

Substitua as pilhas usadas por pilhas novas.

Substituir Consumíveis

Substituir a Lâmpada

Período de substituição da lâmpada

Deve substituir a Lâmpada quando:

• A mensagem "Substituir Lâmpada." é apresentada na parte inferior esquerda do ecrã de projecção quando iniciar a projecção.

• O Indicador da lâmpada intermitente a cor-de-laranja.

Importante

•

A mensagem de substituição da lâmpada está definida para aparecer após os períodos de tempo indicados em seguida, de modo a manter o brilho e a qualidade iniciais das imagens projectadas.

Quando Consumo de Energia está definido em Normal: tem uma duração de 3900 horas

Quando Consumo de Energia está definido em ECO: tem uma duração de 4900 horas

•

Se continuar a utilizar a Lâmpada após o período de substituição, a probabilidade de a lâmpada explodir é maior. Quando aparecer a mensagem de substituição da Lâmpada, substitua a Lâmpada por uma nova assim que possível, mesmo que esta ainda funcione.

•

Não desligue repetidamente a corrente, nem volte a ligá-la de imediato. Ligar e desligar frequentemente a energia poderá diminuir o tempo de duração das lâmpadas.

•

Consoante as características da Lâmpada e a forma como foi utilizada, a lâmpada pode ficar escura ou deixar de funcionar antes de a mensagem de aviso aparecer. Deve ter sempre disponível uma lâmpada sobresselente para quando for necessário.

Como substituir a lâmpada

Pág.34

• A imagem projectada ficar mais escura ou a qualidade diminuir.

Pode substituir a Lâmpada mesmo que o videoprojector esteja suspenso de um tecto.

Substituir Consumíveis

Aviso

•

Quando estiver a substituir a Lâmpada porque esta deixou de funcionar, é possível que a lâmpada tenha partido. Se estiver a substituir a Lâmpada de um videoprojector instalado no tecto, deve sempre presumir que a Lâmpada está partida e deve colocar-se ao lado da tampa da lâmpada e nunca por baixo. Retire a tampa da Lâmpada com cuidado.

•

Nunca desmonte nem altere a lâmpada. Se for instalada e utilizada uma Lâmpada desmontada e remontada, pode provocar um incêndio, um choque eléctrico ou um acidente.

Atenção

Aguarde até que a Lâmpada arrefeça o suficiente antes de retirar a respectiva tampa. Se a lâmpada ainda estiver quente, poderá queimar-se ou poderão ocorrer outros ferimentos. Depois de desligar o videoprojector, é necessária cerca de uma hora até que a Lâmpada arrefeça o suficiente.

Procedimento

Depois de desligar o videoprojector e de ouvir os dois sinais sonoros de confirmação, desligue o cabo de corrente.

Aguarde até que a Lâmpada arrefeça o suficiente e, em seguida, retire a respectiva tampa.

Desaperte o parafuso de fixação da tampa da Lâmpada com a chave de fendas fornecida com a lâmpada nova ou uma chave de fendas +. Em seguida, faça deslizar a Tampa da lâmpada para a frente e levante-a para a retirar.

Desaperte os dois parafusos de fixação da Lâmpada.

Substituir Consumíveis

Retire a Lâmpada usada, puxando a pega.

Se a lâmpada estiver estalada, substitua-a por uma lâmpada nova

ou contacte o fornecedor para mais informações.

Contactos para Videoprojectores Epson

Lista de

Instale a Lâmpada nova.

Introduza a nova Lâmpada ao longo do guia metálico na direcção correcta de modo a que se encaixe correctamente no local, e fixe os dois parafusos.

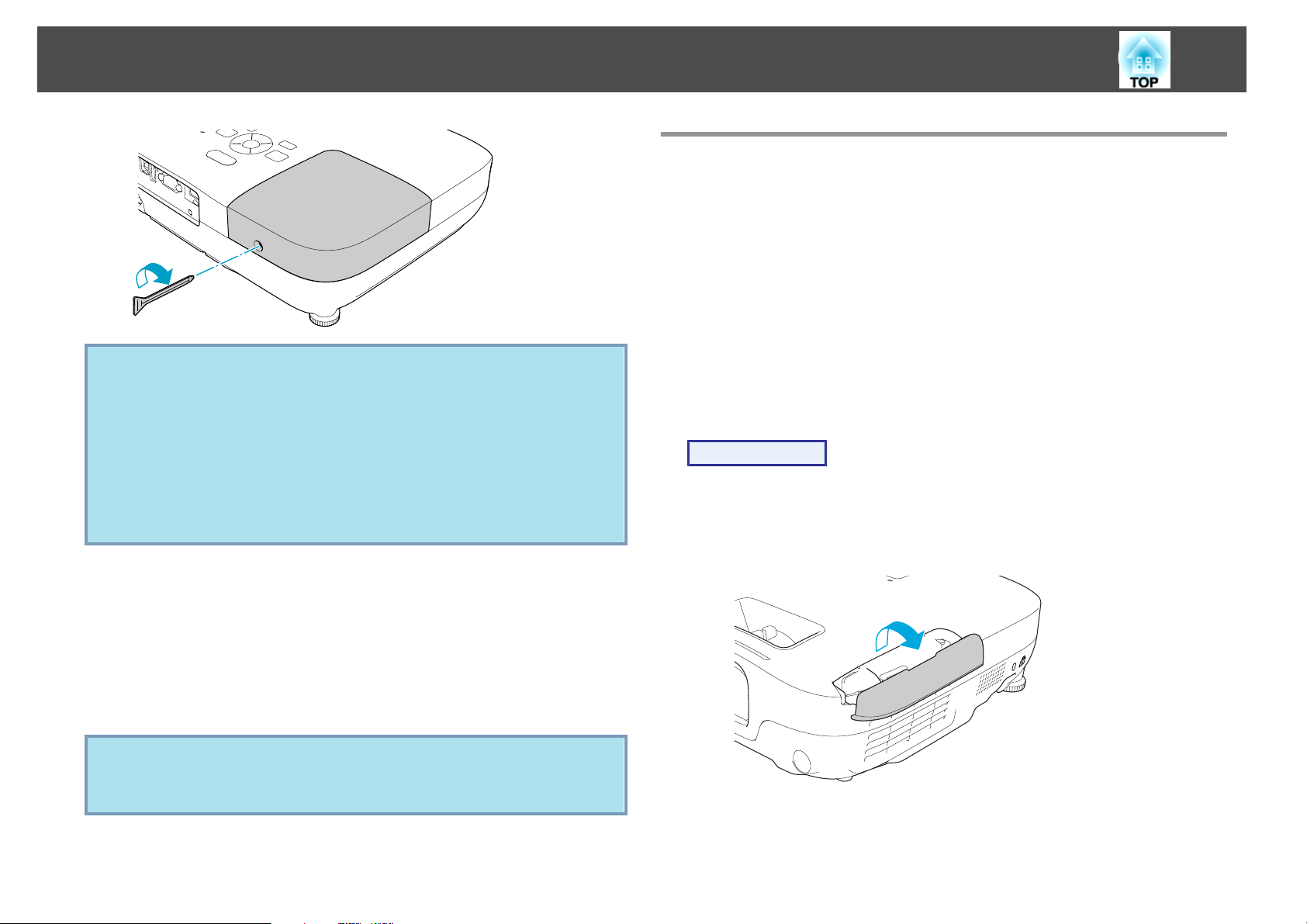

Substitua a Tampa da lâmpada.

Substituir Consumíveis

Importante

•

Certifique-se de que instala a Lâmpada correctamente. Se retirar a Tampa da lâmpada, a lâmpada apaga automaticamente como medida de segurança. Se a Lâmpada ou a respectiva tampa não estiverem instaladas correctamente, a lâmpada não acende.

•

Este produto inclui um componente da lâmpada que contém mercúrio (Hg). Tenha em atenção as normas locais relativas à forma adequada de deitar fora os resíduos ou de os reciclar. Não deite fora a lâmpada tal como faria com qualquer outro resíduo.

Substituir o Filtro de Ar

Período de substituição do filtro de ar

Deve substituir o filtro de ar quando:

• O filtro de ar tem uma fissura.

• A mensagem é visualizada, apesar do filtro de ar ter sido limpo.

Como substituir o filtro de ar

Pode substituir o filtro de ar mesmo que o videoprojector esteja suspenso a partir do tecto.

Procedimento

Depois de desligar o videoprojector e de ouvir os dois sinais sonoros de confirmação, desligue o cabo de corrente.

Reiniciar as horas da Lâmpada

O videoprojector regista as horas de funcionamento da lâmpada; quando chega a altura de substituir a lâmpada, existe uma mensagem e um indicador luminoso que o notificam do estado do videoprojector. Depois de substituir a Lâmpada, certifique-se de que reinicia as Horas da lâmpada no Menu de Configuração.

Reinicie as Horas de funcionamento da Lâmpada apenas depois da

lâmpada ser substituída. Caso contrário, o período de substituição da Lâmpada não será indicado correctamente.

Pág.39

Abra a tampa do filtro de ar.

Retire o filtro de ar.

Agarre a patilha da tampa do filtro de ar e puxe-a a direito.

Substituir Consumíveis

Coloque o novo filtro de ar.

Introduza o filtro de ar e pressione-o até se encaixar correctamente.

Feche a tampa do filtro de ar.

Deite fora os filtros de ar usados de acordo com as normas locais. Material da moldura: ABS Material do filtro: espuma de poliuretano

Acessórios Opcionais e Consumíveis

Encontram-se disponíveis os acessórios opcionais e consumíveis seguidamente indicados. Adquira estes produtos à medida que forem sendo necessários. A seguinte lista de acessórios opcionais e consumíveis estará disponível a partir de: 2009.07. Os pormenores sobre os acessórios estão sujeitos a alterações sem aviso prévio e a disponibilidade poderá variar consoante o país onde são adquiridos.

Acessórios opcionais

Ecrã portátil de 60" ELPSC07 Ecrã portátil de 80" ELPSC08 Ecrã de 100" ELPSC10

Ecrãs portáteis tipo rolo (Relação aspectog de 4:3)

Ecrã portátil de 70" ELPSC23 Ecrã portátil de 80" ELPSC24 Ecrã portátil de 90" ELPSC25

Ecrãs portáteis tipo rolo (Relação aspectog de 16:10)

Ecrã portátil de 50" ELPSC06

Ecrã compacto e fácil de transportar (relação de aspecto de 4:3)

Cabo de computador ELPKC02 (1,8 m - para mini D-Sub de 15 pinos/mini D-Sub de 15 pinos)

Este cabo é igual ao cabo de computador fornecido com o videoprojector.

Câmara para documentos ELPDC06

Ligue o projector através de um computador, e use-a para projectar documentos como livros, documentos OHP e apresentações.

Extensão (450 mm/prateada)* ELPFP13 Extensão (700 mm/prateada)

Utilize este acessório quando instalar o videoprojector num tecto.

ELPFP14

Suporte para montagem no tecto* ELPMB23

Utilize este acessório quando instalar o videoprojector num tecto.

* Para suspender o videoprojector a partir do tecto, é necessário um método

especial de instalação. Contacte o fornecedor ou o endereço mais próximo indicado no Guia de Apoio e Assistência, caso pretenda utilizar este método de instalação. s Lista de Contactos para Videoprojectores Epson

Consumíveis

Lâmpada ELPLP50

Utilize esta lâmpada para substituir Lâmpadas usadas.

Filtro de ar ELPAF25

Utilize estes filtros para substituir filtros de ar usados.

Cabo de computador ELPKC09 (3 m - para mini D-Sub de 15 pinos/mini D-Sub de 15 pinos) Cabo de computador ELPKC10 (20 m - para mini D-Sub de 15 pinos/mini D-Sub de 15 pinos)

Utilize um destes cabos mais compridos se o cabo de computador fornecido com o videoprojector for demasiado curto.

Cabo de vídeo componente ELPKC19 (3 m - para mini D-Sub de 15 pinos/RCA macho

Utilize este cabo para ligar uma fonte de Vídeo componentesg.

Guardar um Logótipo utilizador

É possível guardar a imagem que está a ser projectada como um Logótipo de utilizador.

Depois de ter guardado um Logótipo de utilizador, não é possível

Procedimento

repor o logótipo predefinido.

Projecte a imagem que pretende utilizar como Logótipo de utilizador e pressione o botão [Menu].

Com o Controlo Remoto Com o Painel de controlo

Seleccione Avançado - Logótipo utilizador no Menu de Configuração. Configuração" Pág.31

Verifique os botões que pode utilizar e as operações que estes executam no guia apresentado no menu.

"Utilizar o Menu de Menu de

• Se seleccionar Logótipo utilizador enquanto estão a ser executadas as funções Keystone, Aspecto ou Progressivo, a função que estiver a ser executada será cancelada.

Quando Aceita a imagem actual como Logo utilizador? for apresentado, seleccione Sim.

Quando pressiona o botão [Enter] do Controlo remoto ou do Painel de controlo, o tamanho do ecrã poderá mudar de acordo com o sinal tal como muda para a resolução do sinal de imagem.

Mova a caixa para seleccionar a área da imagem que pretende utilizar como Logótipo de utilizador.

Guardar um Logótipo utilizador

Com o Controlo Remoto Com o Painel de controlo

Pode guardar um logótipo com o tamanho de 400 ^ 300 pontos.

Quando aparecer a mensagem Deseja guardar a imagem como logo do utilizador?, seleccione Sim.

A imagem é guardada. Depois da imagem estar guardada, aparece a mensagem Terminado.

• Quando guarda um Logótipo utilizador, o Logótipo utilizador anterior é apagado.

• O processo de gravação do logótipo de utilizador pode demorar cerca de 15 segundos. Não utilize o videoprojector nem nenhum equipamento ligado durante este período. Se o fizer, poderá provocar um mau funcionamento.

Quando aparecer a mensagem Deseja seleccionar esta imagem?, seleccione Sim.

Seleccione o zoom a partir do ecrã de definição do zoom.

Tamanho do Ecrã e Distância de Projecção

Distância de projecção

Distância do centro da lente à base do ecrã

(ou do topo do ecrã, caso esteja suspenso do tecto) Centro da lente

Unidade: cm

Tamanho do ecrã 16:9

40" 89x50 114 - 137 5

50" 110x62 143 - 172 6

60" 130x75 172 - 208 8

80" 180x100 231 - 278 10

100" 220x120 289 - 348 13

120" 270x150 348 - 418 15

150" 330x190 435 - 523 19

200" 440x250 582 - 699 26

Mínimo (Wide) para máximo

(Tele)

Unidade: cm

Tamanho do ecrã 4:3

40" 81x61 126 - 152 9

50" 100x76 158 - 190 11

60" 120x91 190 - 229 13

80" 160x120 255 - 306 17

100" 200x150 319 - 383 22

120" 240x180 383 - 461 26

150" 300x230 480 - 577 33

200" 410x300 641 - 770 44

250" 500x380 802 - 963 48

280" 570x430 898 - 1079 61

Mínimo (Wide) para máximo

(Tele)

250" 550x310 728 - 874 32

310" 690x390 903 - 1084 40

Unidade: cm

Tamanho do ecrã 16:10

40" 86x54 111 - 134 8

50" 110x67 139 - 168 10

60" 130x81 168 - 202 12

80" 170x110 225 - 270 15

100" 220x130 281 - 338 19

120" 260x160 338 - 407 23

150" 320x200 424 - 509 29

200" 430x270 566 - 680 38

250" 540x340 708 - 850 48

Mínimo (Wide) para máximo

(Tele)

Tamanho do Ecrã e Distância de Projecção

Tamanho do ecrã 16:10

320" 690x430 907 - 1089 62

Mínimo (Wide) para máximo

(Tele)

Monitorizar e Controlar o Projector Usando um Computador (comandos ESC/VP21)

Pode monitorizar e controlar o projector a partir do computador, por USB. Isto é efectuado ligando o projector e o computador através de um cabo USB e introduzindo comandos de comunicação (comandos ESC/ VP21).

Antes de Iniciar

Para monitorizar e controlar o projector com comandos ESC/VP21, devem ser realizadas as seguintes preparações.

Procedimento

Instalar o controlador de comunicação USB (controlador EPSON USB-COM) ao seu computador. Para obter informações sobre o Controlador EPSON USB-COM, contacte o seu representante local ou o endereço mais próximo indicado no Guia de Apoio e Assistência.

para Videoprojectores Epson

Configure Avançado - Link 21L em Activado no menu Configuração do projector.

Lista de Contactos

Depois de receber um comando, o videoprojector executa o comando, emite o código ‘:’ e recebe o comando seguinte.

Se o processamento do comando terminar com um erro, o videoprojector emite uma mensagem de erro e o código ‘:’.

Item Comando

Ligar/desligar Activado PWR ON

Desactivado PWR OFF

Selecção do sinal Computador Automático SOURCE 1F

RGB SOURCE 11

HDMI SOURCE 30

Video SOURCE 41

S-video SOURCE 42

USB SOURCE 52

A/V Mute Activado/ Desactivado

Opção A/V Mute Preto MSEL 00

Activado MUTE ON

Desactivado MUTE OFF

Azul MSEL 01

Logo MSEL 02

Ligue a porta USB do computador à porta USB(TypeB) do projector usando um cabo USB.

Da segunda vez, inicie a partir da etapa dois.

Lista de Comandos

Quando o comando de ligação é enviado para o videoprojector, este liga e entra em modo de aquecimento. Quando o projector já estiver ligado, emite o código ‘:‘ (3Ah).

Adicione um código de retorno do carreto (CR) (0Dh) ao final de cada comando e efectue a transmissão.

Protocolo de comunicação

• Predefinição da taxa baud: 9600bps (a velocidade durante a comunicação cumpre com a norma USB 1.1.)

• Comprimento de dados: 8 bits

• Paridade: nenhuma

• Bit de paragem: 1 bit

• Controlo de fluxo: nenhum

Tipos de Visualização de Monitor Suportados

Sinais de computador (RGB analógico)

Sinal

VGAEGA 85 640x350 1280x700 1280x720 1280x800 1280x700 640x350

VGA 60/72/75/85/iMac

SVGA 56/60/72/75/85/iMac

XGA 60/70/75/85/iMac

Taxa renovação

(Hz)

60 1280x768 1280x768 1280x720 1280x800 1280x768 1280x768

Resolução

640x480/640x360

800x600/800x450

1024x768/1024x576

Unidades: pontos

Modo de aspecto

Normal 16:9 Modo Total Zoom Nativa

1066x800 1280x720 1280x800 1280x800 640x480

1066x800 1280x720 1280x800 1280x800 800x600

1066x800 1280x720 1280x800 1280x800 1024x768

WXGA

WXGA+ 60/75/85 1440x900 1280x800 1280x720 1280x800 1280x800 1280x800

WSXGA+

SXGA+ 60/75/85 1400x1050 1066x800 1280x720 1280x800 1280x800 1280x800

UXGA 60 1600x1200 1066x800 1280x720 1280x800 1280x800 1280x800

MAC13” 67 640x480 1066x800 1280x720 1280x800 1280x800 640x480

MAC16” 75 832x624 1066x800 1280x720 1280x800 1280x800 832x624

MAC19”

SXGA

60 1360x768 1280x722 1280x720 1280x800 1280x722 1280x768

60/75/85 1280x800 1280x800 1280x720 1280x800 1280x800 1280x800

60 1680x1050 1280x800 1280x720 1280x800 1280x800 1280x800

70/75/85 1152x864 1066x800 1280x720 1280x800 1280x800 1152x800

60/75/85 1280x1024 1000x800 1280x720 1280x800 1280x800 1152x800

60/75/85 1280x960 1066x800 1280x720 1280x800 1280x800 1152x800

75 1024x768 1066x800 1280x720 1280x800 1280x800 1024x768

60 1024x768 1066x800 1280x720 1280x800 1280x800 1024x768

Tipos de Visualização de Monitor Suportados

Sinal

Taxa renovação

(Hz)

Resolução

Normal 16:9 Modo Total Zoom Nativa

Modo de aspecto

MAC21” 75 1152x870 1059x800 1280x720 1280x800 1280x800 1152x800

*1 A ligação é desactivada se o equipamento não tiver uma porta de saída VGA. *2 Sinal Letterbox *3 Apenas compatível quando a opção Largo está seleccionada como Resolução no Menu de Configuração.

Mesmo que sejam recebidos outros sinais que não os mencionados, é possível que a imagem possa ser projectada. No entanto, nem todas as funções são suportadas.

Vídeo componentes

Unidades: pontos

Sinal

Taxa renovação

(Hz)

Resolução

Modo Nor-

16:9 Modo Total Zoom Nativa

mal

SDTV(480i) 60 720x480/720x360

SDTV(576i) 50 720x576/720x432

SDTV(480p) 60 720x480/720x360

SDTV(576p) 50 720x576/720x432

1066x800 1280x720 1280x800 1280x800 640x480

1066x800 1280x720 1280x800 1280x800 768x576

1066x800 1280x720 1280x800 1280x800 640x480

1066x800 1280x720 1280x800 1280x800 768x576

HDTV(720p) 50/60 1280x720 1280x720 1280x720 1280x800 1280x720 1280x720

Modo de aspecto

HDTV(1080i) 50/60 1920x1080 1280x720 1280x720 1280x800 1280x720 1280x800

* Sinal Letterbox

Vídeo composto/S-vídeo

Sinal

TV(NTSC) 60 720x480/720x360

TV(PAL,SECAM) 50 720x576/720x432

* Sinal Letterbox

Taxa renovação

(Hz)

Resolução

Unidades: pontos

Modo de aspecto

Modo Nor-

mal

1066x800 1280x720 1280x800 1280x800 640x480

1066x800 1280x720 1280x800 1280x800 768x576

16:9 Modo Total Zoom Nativa

Tipos de Visualização de Monitor Suportados

Sinal de entrada da porta de entrada HDMI

Sinal

VGA 60 640x480/640x360

SVGA 60 800x600 1280x720 1280x800 1280x800 800x600

XGA 60 1024x768 1280x720 1280x800 1280x800 1024x768

WXGA 60 1280x800 1280x720 1280x800 1280x800 1280x800

Taxa renovação

(Hz)

Resolução

Unidades: pontos

Modo de aspecto

16:9 Modo Total Zoom Nativa

1280x720 1280x800 1280x800 640x480

SXGA

60 1280x960 1280x720 1280x800 1280x800 1280x800

60 1280x1024 1280x720 1280x800 1280x800 1280x800

SXGA+ 60 1400x1050 1280x800 1280x800 1280x800 1280x800

UXGA 60 1600x1200 1280x720 1280x800 1280x800 1280x800

SDTV(480i) 60 720x480/720x360

SDTV(480p) 60 720x480/720x360

SDTV(576i) 50 720x576/720x432

SDTV(576p) 50 720x576/720x432

1280x720 1280x800 1280x800 640x480

1280x720 1280x800 1280x800 768x576

HDTV(720p) 50/60 1280x720 1280x720 1280x800 1280x720 1280x720

HDTV(1080i) 50/60 1920x1080 1280x720 1280x800 1280x720 1280x800

HDTV(1080p) 50/60 1920x1080 1280x720 1280x800 1280x720 1280x800

* Sinal Letterbox

Especificações

Especificações Gerais do Videoprojector

Nome do produto

Dimensões

Painel

Método de visualização

Resolução

Ajuste da focagem

Ajuste do zoom

Lâmpada

Saída de áudio máx.

Altifalantes externos

Fonte de energia

Consumo de

Área de 100 a 120 V

energia

Área de 200 a 240 V

EH-TW450

295 (L) ^ 77 (A) ^ 228 (P) mm

0,59" de largura

TFT de polissilício de matriz activa

1 024 000 pixéis

WXGA (1280 (L) ^ 800 (A) pontos) ^ 3

Manual

Manual (1 a 1.2)

Lâmpada UHE, 200 W Modelo Nº: ELPLP54

1 W mono

100 a 240 V CA ±10% 50/60 Hz 3,2 a 1,4 A

Em funcionamento: 280 W

Consumo de energia em modo de espera (Comunic. Ativada): 2,6 W

Consumo de energia em modo de espera (Comunic. Desat.): 0,3 W

Em funcionamento: 265 W

Consumo de energia em modo de espera (Comunic. Ativada): 3,9 W

Consumo de energia em modo de espera (Comunic. Desat.): 0,4 W

Altitude de funcionamento

Temperatura de funcionamento

Temperatura de armazenamento

Peso

Altitude de 0 a 2 286 m

5 até +35˚C (Sem condensação)

-10 até +60˚C (Sem condensação)

Aprox. 2,3kg

Especificações

Nome do produto

Conectores

Computador Porta de entrada

Porta de entrada Vídeo (Video)

Porta de entrada S-Vídeo

Porta de entrada Audio-L/R (Audio-L/R)

Porta HDMI 1

Porta USB (TypeA)

Porta USB (TypeB)

EH-TW450

Mini D-Sub de 15 pinos (fêmea) azul

Jack RCA de pinos

Mini DIN de 4 pinos

Jack RCA de pinos x 2 (E, D)

HDMI (O áudio só é suportado por PCM)

Conector USB (Tipo A)

Conector USB (Tipo B)

*1 Suporta USB 1.1. *2 Suporta USB 2.0.

Não se garante o funcionamento das portas USB(TypeA) e USB(TypeB) em todos os dispositivos que suportam USB.

Ângulo de inclinação

Se utilizar o videoprojector com um ângulo de inclinação superior a 30 ˚, este poderá ficar danificado ou provocar um acidente.

Aspecto

Centro da lente

Distância entre o centro da lente e o ponto de fixação do suporte para

montagem no tecto

Unidade: mm

Glossário

Esta secção descreve termos simples que são utilizados com o videoprojector e termos complexos que não foram explicados ao longo do manual. Poderá obter mais informações consultando outras publicações disponíveis no mercado.

Alinhamento

Contraste

Dolby Digital

Entrelaçar

HDCP

HDTV

Progressivo

Relação de aspecto

(Relação aspecto)

SDTV

Os sinais enviados a partir de computadores têm uma frequência específica. Se a frequência do videoprojector não corresponder a essa frequência, as imagens finais não terão boa qualidade. O processo de correspondência das frequências destes sinais (o número de altos do sinal) denomina-se Alinhamento. Se o alinhamento não for efectuado correctamente, aparecerão faixas verticais nas imagens.

É possível aumentar ou diminuir o brilho relativo das áreas claras e escuras de uma imagem de modo a evidenciar textos e gráficos ou torná-los mais suaves. O ajuste desta característica específica de uma imagem denomina-se ajuste do Contraste.

É um formato de som desenvolvido pelos Laboratórios Dolby. O formato estéreo normal é um formato de 2 canais que utiliza dois altifalantes. O formato Dolby Digital é um sistema de 6 canais (5.1 canais) que conta ainda com um altifalante central, dois posteriores e um subwoofer.

Método de varrimento de imagem no qual os dados são divididos em linhas horizontais finas que são apresentadas sequencialmente, da esquerda para a direita e, em seguida, de cima para baixo. As linhas com um número par e as linhas com um número ímpar são apresentadas alternadamente.

É uma abreviatura de High-bandwidth Digital Content Protection, que se refere a uma tecnologia de protecção de direitos de autor que evita as cópias ilegais, encriptando os sinais digitais enviados e recebidos por porta HDMI. Como a porta de entrada HDMI neste projector suporta HDCP, pode projectar imagens digitais protegidas pela tecnologia HDCP. No entanto, se a norma HDCP se modificar, poderá não ser possível projectar imagens digitais protegidas pela norma modificada.

É a abreviatura de High-Definition Television e refere-se a sistemas de alta definição que estão de acordo com as seguintes condições:

• Resolução vertical de 720p ou 1080i ou superior (p =

•

Relação aspectog do ecrã de 16:9

Método de varrimento de imagem no qual os dados de uma única imagem são varridos sequencialmente de cima para baixo para criar uma única imagem.

A relação entre o comprimento e a altura de uma imagem. As imagens em formato HDTV têm uma relação de aspecto de 16:9 e aparecem com um formato alongado. A relação de aspecto de uma imagem normal é de 4:3.

É a abreviatura de Standard Definition Television e refere-se a sistemas televisivos que não satisfazem as condições de televisões de alta definição (

HDTVg).

Progressivog, i = Entrelaçarg)

Sinc.

sRGB

Os sinais enviados a partir de computadores têm uma frequência específica. Se a frequência do videoprojector não corresponder a essa frequência, as imagens finais não terão boa qualidade. O processo de correspondência das fases destes sinais (a posição relativa dos altos e baixos do sinal) denomina-se "Sincronização". Se os sinais não estiverem sincronizados, as imagens podem aparecer trémulas, desfocadas ou com interferências horizontais.

Norma internacional para intervalos de cor concebida de forma a que as cores reproduzidas pelo equipamento de vídeo possam ser facilmente processadas pelos sistemas operativos (SO) dos computadores e pela Internet. Se a fonte que está ligada possuir um modo sRGB, defina o videoprojector e a fonte ligada para sRGB.

Glossário

SVGA

S-Vídeo

SXGA

Taxa renovação

VGA

Vídeo componentes

Vídeo composto

XGA

Tipo de sinal de vídeo com uma resolução de 800 (horizontal) ^ 600 (vertical) pontos que é utilizado por computadores compatíveis com IBM PC/ AT.

Sinal de vídeo cujo componente de luminância está separado do componente de cor, de modo a proporcionar uma melhor qualidade de imagem. Refere-se a imagens compostas por dois sinais independentes: Y (sinal de luminância) e C (sinal de cores).

Tipo de sinal de vídeo com uma resolução de 1.280 (horizontal) ^ 1.024 (vertical) pontos que é utilizado por computadores compatíveis com IBM PC/AT.

O elemento emissor de luz de uma apresentação mantém a mesma luminosidade e cor durante um período de tempo extremamente curto. Por este motivo, a imagem tem de ser varrida várias vezes por segundo para actualizar o elemento de emissão de luz. O número de actualizações por segundo denomina-se Taxa de renovação e é expresso em hertz (Hz).

Tipo de sinal de vídeo com uma resolução de 640 (horizontal) ^ 480 (vertical) pontos que é utilizado por computadores compatíveis com IBM PC/ AT.

Sinal de vídeo cujo componente de luminância está separado do componente de cor, de modo a proporcionar uma melhor qualidade de imagem. Refere-se a imagens compostas por três sinais independentes: Y (sinal de luminância) e Pb e Pr (sinais de diferença de cores).

São sinais de vídeo cujos sinais de brilho e sinais de cor estão associados. O tipo de sinais frequentemente usados pelo equipamento de vídeo de uso doméstico (formatos NTSC, PAL e SECAM). O sinal de transporte Y (sinal de luminância) e o sinal chroma (cor) presentes na barra de cores são sobrepostos para formar um sinal único.

Tipo de sinal de vídeo com uma resolução de 1.024 (horizontal) ^ 768 (vertical) pontos que é utilizado por computadores compatíveis com IBM PC/AT.

Notas Gerais

Todos os direitos reservados. Esta publicação não pode ser integral ou parcialmente reproduzida, arquivada nem transmitida por meio de fotocópias, gravação ou qualquer outro sistema mecânico ou electrónico, sem a prévia autorização por escrito da Seiko Epson Corporation, que não assume qualquer responsabilidade de patente no que respeita ao uso das informações aqui contidas, nem se responsabiliza por quaisquer danos resultantes do uso das informações aqui contidas.

O comprador deste produto ou terceiros não podem responsabilizar a Seiko Epson Corporation, ou as suas filiais, por quaisquer danos, perdas, custos ou despesas incorridos por ele ou por terceiros, resultantes de acidentes, abusos ou má utilização do produto, de modificações não autorizadas, reparações ou alterações do produto, ou (excluindo os E.U.A.) que resultem da inobservância estrita das instruções de utilização e de manutenção estabelecidas pela Seiko Epson Corporation.

A Seiko Epson Corporation não se responsabiliza por quaisquer avarias ou problemas provocados pela utilização de opções ou consumíveis não reconhecidos como sendo produtos originais Epson ou produtos aprovados pela Seiko Epson Corporation.

O conteúdo deste manual poderá ser alterado ou actualizado sem aviso prévio.

As figuras deste manual e o videoprojector real podem diferir.

Aviso Geral:

Windows Vista e o logótipo do Windows são marcas registadas do grupo de empresas da Microsoft.

IBM, DOS/V e XGA são marcas comerciais ou marcas registadas da International Business Machines Corp.

Macintosh, Mac e iMac são marcas registadas da Apple Inc. Windows, WindowsNT, e PowerPoint são marcas comerciais ou marcas registadas

da Microsoft Corporation nos Estados Unidos. Dolby é uma marca comercial da Dolby Laboratories. HDMI e High-Definition Multimedia Interface são as marcas comerciais ou marcas

registadas da HDMI Licensing LLC.

Índice Remissivo

A/V Mute ...................................................... 16

Abertura para entrada de ar ......................... 6

Abertura para saída de ar .............................. 6

Acessórios opcionais ................................... 62

Ajuste de cor ................................................. 32

Alinhamento ................................................ 33

Anel de focagem ............................................. 7

Anel de zoom .................................................. 7

Ângulo de inclinação ................................... 72

Apresentação ................................................ 24

Aspecto ............................................. 17, 34, 73

Auto Ajuste ................................................... 33

Bloqueio operação ................................. 21, 34

Bloqueio total ............................................... 21

Brilho ............................................................. 32

Como substituir a lâmpada ........................ 57

Como substituir o filtro de ar .................... 60

Configuração ................................................ 31

Congelamento .............................................. 17

Consumíveis ................................................. 62

Contraste ....................................................... 32

Controlo de brilho ....................................... 35

Controlo Remoto ........................................... 9

Cor ................................................................. 32

Dinâmico ...................................................... 15

Direct Power On .......................................... 37

Dispositivo de segurança .............................. 7

Distância ....................................................... 65

Ecrã inicial .................................................... 36

Ecrã posterior ............................................... 53

ESC/VP21 ..................................................... 67

Especificações ............................................... 71

Fonte .............................................................. 38

Frontal ........................................................... 36

Função de ajuda ........................................... 41

Horas da Lâmpada ....................................... 38

Info sinc ........................................................ 38

Íris Automática ............................................ 16

Keystone ........................................................ 34

Ligar e Remover Dispositivos USB ........... 24

Limite de Vídeo HDMI ............................... 34

Limpar a superfície do videoprojector ...... 54

Limpar o Filtro de ar e a Abertura para

entrada de ar ................................................. 54

Língua ............................................................ 37

Link 21 ........................................................... 37

Logo Utiliz. ................................................... 63

Mensagem ..................................................... 36

Menu Avançado ........................................... 36

Menu Definição ........................................... 34

Menu Imagem .............................................. 32

Menu Informação ........................................ 38

Menu Reiniciar ............................................ 39

Menu Sinal .................................................... 33

Modo Alta Altitude ..................................... 37

Modo cor ................................................ 15, 32

Modo de espera ............................................ 37

Modo Repouso ............................................. 37

Nitidez ........................................................... 32

Operação ....................................................... 37

Painel de controlo .......................................... 8

Pé frontal regulável ........................................ 6

Pé posterior ..................................................... 8

Período de substituição da lâmpada ......... 57

Período de substituição do filtro de ar ...... 60

Descrição e Funções ...................................... 6

Índice Remissivo

Pontos de fixação do suporte para montagem

no tecto ............................................................ 8

Porta de entrada Audio-L/R ......................... 7

Porta de entrada Computador ..................... 7

Porta de entrada HDMI ................................ 7

Porta de entrada Vídeo ................................. 7

Porta entrada S-Vídeo ................................... 7

Porta USB(TypeA) ......................................... 7

Porta USB(TypeB) ......................................... 7

Posição .......................................................... 33

Posterior ........................................................ 36

Procura de Fonte ......................................... 13

Progressivo ................................................... 33

Projecção ....................................................... 36

projecção em ecrã panorâmico .................. 17

Reinic. tudo .................................................. 39

Reiniciar as horas de funcionamento da

lâmpada ................................................... 39, 60

Resolução ...................................................... 38

Resolver problemas ..................................... 42

Tamanho do ecrã ......................................... 65

Taxa renovação ............................................ 38

Teatro ............................................................ 15

Tecto .............................................................. 36

Temperatura de armazenamento .............. 71

Temperatura de funcionamento ................ 71

Tipos de visualização de monitor suportados

.......................................................................... 68

Tomada de corrente ...................................... 7

Visor .............................................................. 36

Visualização de monitor ............................. 68

Visualizar fundo ........................................... 36

Volume .......................................................... 35

Saturação da cor ........................................... 32

Sensor Ctrl Remoto ................................... 6, 7

Sinal entrada ........................................... 34, 38

Sinal Vídeo ............................................. 34, 38

Sinc. ............................................................... 33

Sobreaquecimento ....................................... 43

Source Search ................................................. 9

Substituir pilhas ........................................... 56

Epson EH-TW450 User's Guide [pt]

Specifications and Main Features

Frequently Asked Questions

User Manual

Simbologia Utilizada Neste Manual

Índice Geral

Introdução

Descrição e Funções

Parte Frontal/Superior

Posterior

Base

Painel de controlo

Controlo Remoto

Efectuar a Ligação a Equipamento de Vídeo

Funções Úteis

Mudar a Imagem Projectada

Detectar Automaticamente Sinais de Entrada e Mudar a Imagem Projectada (Procura de Fonte)

Mudar para a imagem pretendida através do Controlo remoto

Funções para Optimizar a Projecção

Seleccionar a Qualidade da Projecção (seleccionar o Modo cor)

Definição

Ocultar Temporariamente a Imagem e o Som (A/ V Mute)

Fixar a Imagem (Congelamento)

Mudar a Relação de Aspecto

Métodos de alteração

Mudar o Aspecto de imagens de equipamento de vídeo

Mudar o aspecto de imagens de computador

Funções de Segurança

Restringir a Utilização (Bloqueio Operação)

Bloqueio Anti-roubo

Instalar o sistema de bloqueio por fio

Projectar Imagens JPEG numa Apresentação

Ficheiros de especificações que podem ser projectados numa Apresentação

Ligar e Remover Dispositivos USB

Ligar dispositivos USB

Retirar Dispositivos USB

Iniciar e Terminar uma Apresentação

Terminar uma Apresentação

Iniciar uma Apresentação

Operações básicas para Apresentação

Imagens rotativas

Projectar ficheiros de imagem

Projectar uma imagem

Projectar sequencialmente todos os ficheiros de imagem numa pasta (Apresentação)

Definição de exibição de ficheiro de imagem e Definição de Operação da Apresentação

Menu Configuração

Utilizar o Menu de Menu de Configuração

Lista de Funções

Menu Imagem

Menu Sinal

Menu Definição

Menu Avançado

Menu Informação (Apenas Visor)

Menu Reiniciar

Resolução de Problemas

Utilizar a Ajuda

Resolver Problemas

Consultar os Indicadores Luminosos

O Indicador está aceso ou intermitente e vermelho

O Indicador está aceso ou intermitente e laranja

Quando os Indicadores Luminosos não Apresentam Solução

Problemas com imagens

Problemas ao iniciar a projecção

Outros problemas

Apêndice

Métodos de Instalação

Limpeza

Limpar a Superfície do Videoprojector

Limpar o Filtro de ar

Limpar a Lente

Substituir Consumíveis

Substituir as pilhas do controlo remoto

Substituir a Lâmpada

Período de substituição da lâmpada

Como substituir a lâmpada

Substituir o Filtro de Ar

Período de substituição do filtro de ar

Como substituir o filtro de ar

Reiniciar as horas da Lâmpada

Acessórios Opcionais e Consumíveis
