Epson EH-TW450 User's Guide [hu]

Használati útmutató

Az útmutatóban használt jelölések

• Biztonsági jelölések

A dokumentáció és a kivetítő grafikus szimbólumokat használ a kivetítő biztonságos használatának bemutatása érdekében. A jelölések és jelentéseik a következők. Mindenképpen olvassa el és értse meg ezeket a kézikönyv további olvasása előtt.

Figyelmeztetés

Vigyázat

• Általános információs jelölések

Figyelem

s Arra az oldalra utal, ahol az adott témával kapcsolatos részletes információk megtalálhatók.

Eljárás

[ (Megnevezés) ] A távirányítón vagy a vezérlőpanelen található gombok megnevezésére utal.

"(Menü megnevezése)"

Fényerő (félkövér)

A szimbólum információjának figyelmen kívül hagyása a nem megfelelő kezelés miatt személyi sérüléshez, vagy akár halálhoz is vezethet.

A szimbólum információjának figyelmen kívül hagyása a nem megfelelő kezelés miatt személyi sérüléshez vagy fizikai károsodáshoz vezethet.

Olyan eljárásokra utal, amelyek során anyagi kár vagy személyi sérülés következhet be kellő elővigyázat hiánya esetén.

Kiegészítő információkra és szempontokra utal, amelyek hasznosak lehetnek egy adott téma kapcsán.

Arra utal, hogy a szimbólum előtt álló aláhúzott szó vagy szavak magyarázata szerepel a szószedetben. Lásd a "Függelék" "Szószedet" című szakaszát.s oldal.73

Üzemeltetési módszerekre és a műveletek sorrendjére utal. A jelzett eljárást a számozott lépések sorrendjében kell végrehajtani.

Példa: [Esc] gomb

A Konfiguráció menü elemeire utal. Példa:

Jelölje ki a „Fényerő” elemet a Kép menüben.

Kép menü - Fényerő

Tartalomjegyzék

Az útmutatóban használt jelölések................... 2

Bevezetés

Az alkatrészek nevei és funkciói............................... 6

Előlap/Tető...................................................6

Hátoldal..................................................... 7

Alaplemez.................................................... 8

Vezérlőpanel..................................................8

Távirányító....................................................9

Csatlakoztatás videokészülékhez.................................... 11

Hasznos funkciók

A kivetített kép m egváltoztatása............................ 13

Automatikusan észleli a b ejövő jeleket és megváltoztatja a kivetített képet (Forrás

keresése).................................................... 13

Átváltás a kiválasztott képre a távirányító használatával....................14

A kivetítés j avítására szolgáló funkciók...................... 15

A kivetítési minőség kiválasztása (a színmód kiválasztása)................... 15

Az Aut. íriszállítás beállítása.......................................16

A kép és a hang ideiglenes elrejtése (A/V némítás)........................ 16

A kép kimerevítése (Fagyás)....................................... 17

A Képarány megváltoztatása.......................................17

A módosítás módjai...........................................17

Videoeszközökhöz tartozó képarány megváltoztatása................... 18

Számítógépes képekhez tartozó képarány megváltoztatása...............19

Biztonsági funkciók......................................... 21

A működés korlátozása (Vezérlés zárolása).............................21

Lopásgátló zár................................................ 22

A biztonsági kábel felszerelése...................................22

JPEG-képek kivetítése diavetítés módban.................... 23

A diavetítés módban kivetíthető fájlok jellemzői.........................23

USB-eszközök csatlakoztatása és eltávolítása............................ 23

USB-eszközök csatlakoztatása....................................23

USB-eszközök eltávolítása......................................24

Diavetítés indítása és befejezése....................................24

Diavetítés indítása............................................24

Diavetítés befejezése..........................................24

A Diavetítés alapműveletei........................................ 24

Képek elforgatása..............................................25

Képfájlok kivetítése............................................. 26

Kép kivetítése............................................... 26

Egy mappában lévő összes fájl egymás utáni kivetítése (Diavetítés)..........27

A képfájlok megjelenítési beállításai és a Diavetítés működési beállításai.........27

Konfiguráció menü

A Konfiguráció menü használata............................. 30

A funkciók felsorolása....................................... 31

Kép menü...................................................31

Jel menü....................................................32

Beállítások menü...............................................33

Részletes menü................................................35

Információ menü (csak a kijelző).................................... 37

Alaphelyzet menü.............................................. 38

Hibaelhárítás

A Súgó használata.......................................... 40

Problémamegoldás......................................... 41

A visszajelzők leolvasása..........................................41

visszajelző piros színnel világít vagy villog........................42

A o visszajelző narancssárga színnel világít vagy villog................. 43

Ha a visszajelzések nem nyújtanak segítséget...........................44

A képekkel kapcsolatos problémák................................45

A kivetítés megkezdésekor felmerülő problémák.......................49

Tartalomjegyzék

Egyéb problémák............................................49

Függelék

Telepítési módszerek....................................... 52

Tisztítás.................................................... 53

Kivetítő felületének tisztítása......................................53

A lencse tisztítása..............................................53

A levegőszűrő tisztítása..........................................53

A fogyóeszközök cseréje. . . . . . .............................. 55

A távirányító elemeinek kicserélése..................................55

A lámpa cseréje...............................................55

Lámpa csereintervalluma.......................................55

Lámpa cseréjének módja.......................................56

A lámpa üzemóráinak nullázása................................... 59

A levegőszűrő cseréje........................................... 59

A levegőszűrő csereintervalluma..................................59

A levegőszűrő cseréjének módja..................................59

Kiegészítő tartozékok és fogyóeszközök...................... 61

Opcionális tartozékok........................................... 61

Fogyóeszközök................................................61

Komponens videó............................................ 68

Kompozit videó/S-video........................................68

HDMI portról származó bemenő jel................................ 69

Műszaki adatok............................................. 70

Kivetítő általános műszaki adatok...................................70

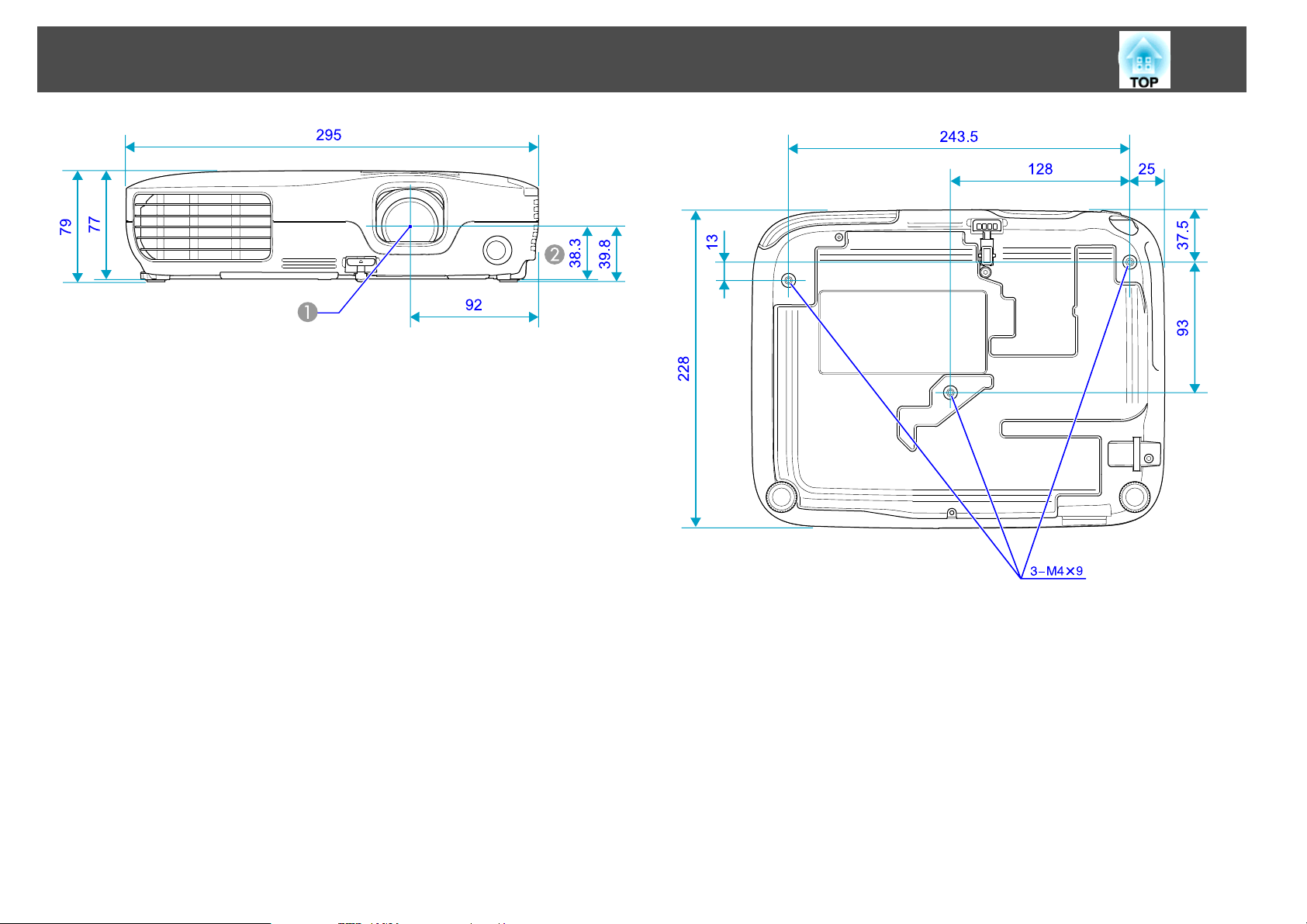

Külső megjelenés........................................... 72

Szószedet.................................................. 73

Általános megjegyzések.................................... 75

Általános megjegyzés:........................................... 75

Tárgymutató............................................... 76

Felhasználó logójának mentése.............................. 62

Képernyőméret és kivetítési távolság. . . . . . .................. 64

a kivetítő számítógéppel történő felügyelete és vezérlése (ESC/

VP21 parancsok)............................................ 66

Mielőtt elkezdené.............................................. 66

Parancslista..................................................66

Kommunikációs protokoll.......................................66

Támogatott monitorok...................................... 67

Támogatott monitorok..........................................67

Számítógép jelek (analóg RGB)...................................67

Bevezetés

Ez a fejezet az alkatrészek neveit és a videokészülékhez történő csatlakoztatást ismerteti.

Az alkatrészek nevei és funkciói

Előlap/Tető

Megnevezés Funkció

Lámpa burkolat

A kivetítő lámpájának cseréjéhez nyissa ki ezt a burkolatot.s oldal.55

Megnevezés Funkció

Levegő kifúvó

szellőzőnyílás

A/V csúsztatható

takarólemez gombja

A/V csúsztatható

takarólemez

Láb-állítási kar

Első állítható láb

Távoli vevőkészülék

Levegőszűrő

(Levegőbeszívó szellőzőnyílás)

A levegő kifúvó szellőzőnyílás a kivetítő belső hűtésére szolgál.

Vigyázat

Ne tegyen olyan tárgyakat a levegő kifúvó szellőzőnyílás közelébe, amelyek megvetemedhetnek vagy más módon megsérülhetnek a hőtől, és ne tegye az arcát vagy a kezét a szellőzőnyílás közelébe, amikor a kivetítő működik.

A gomb eltolásával kinyithatja és lezárhatja az A/V csúsztatható takarólemezt.

A lencse védelme érdekében zárja le a tolózárat, amikor nem használja a kivetítőt. Ha kivetítés közben lezárja, elrejtheti a képet és a hangot (A/V némítás). s oldal.16

Az Első állítható láb a Láb-állítási kar segítségével húzható ki és tolható be.

Kihúzásával beállíthatja a kivetített kép helyzetét, ha a kivetítőt például egy íróasztal lapjára helyezte.

Veszi a távirányító jeleit.

Beszívja a levegőt a kivetítő belső hűtésének céljából. Ha a por felhalmozódik a levegőszűrőben, a kivetítő belső hőmérséklete megemelkedhet, ami működési problémákat okozhat, és lerövidítheti az optikai motor élettartamát. Ügyeljen a levegőszűrő rendszeres tisztítására. s oldal.53, oldal.59

Levegőszűrő fedél

Hangszóró

Biztonsági nyílás

Nagyító/kicsinyítő

gyűrű

A levegőszűrő cseréjekor kell kinyitni, majd becsukni.

A biztonsági nyílás kompatibilis a Kensington által gyártott Microsaver Security Systemmel.

A kép méretének beállítására szolgál.

Az alkatrészek nevei és funkciói

Megnevezés Funkció

Fókuszáló gyűrű

Vezérlőpanel

Hátoldal

A kép fókuszálására szolgál.

s oldal.8

Megnevezés Funkció

Számítógép bemeneti

port

USB-visszajelző

USB(TypeA) port

USB(TypeB) port

S-Video bemeneti port

Audio-L/R port

A számítógépről érkező video jelekhez és más video-forrásokból érkező komponens video jelekhez.

Az alábbiakban ismertetjük az USB(TypeA) portra csatlakoztatott USB-eszközök állapotát.

Nincs fény: nincs csatlakoztatva USB-eszköz Narancssárga fény: USB-eszköz van csatlakoztatva Zöld fény: az USB-eszköz működik Vörös fény: hiba

USB-tárolóeszköz vagy digitális fényképezőgép csatlakoztatásához és JPEG képek Diavetítés segítségével történő kivetítéséhez használható.

A kivetítő számítógépről történő vezérlése esetén csatlakoztassa számítógéphez kereskedelmi forgalomban kapható USB-kábellel. Ez a port csak vezérlésre szolgál, alapesetben nincs szükség a használatára.s oldal.66

S-video forrásokból érkező kompozit video jelekhez.

Erre a bemenetre csatlakoztatható a külső berendezés hangkimenete.s Bevezetés

Megnevezés Funkció

Távoli vevőkészülék

Tápkábel bement

Video (Video)

bemeneti port

Lámpaburkolat-rögzít

ő csavar

HDMI bemeneti port

Veszi a távirányító jeleit.

A tápkábel csatlakoztatására szolgál.

Video forrásokból érkező kompozit video jelekhez.

A lámpaburkolat rögzítésére szolgáló csavar. s oldal.55

A HDMI-kompatibilis videokészülékeket és számítógépeket videojeleit továbbítja a kivetítőre. A kivetítő kompatibilis a HDCP

szabvánnyal.

Az alkatrészek nevei és funkciói

Alaplemez

Megnevezés Funkció

Biztonsági kábel

rögzítési pontja

Vezérlőpanel

Vezessen át itt egy kereskedelmi forgalomban kapható biztonsági kábelt, és rögzítse a helyén. s oldal.22

Megnevezés Funkció

Rögzítőpontok

(mennyezetre) (három pont)

Hátsó láb

Ide kell csatlakoztatni az opcionális mennyezeti rögzítőpontot, ha mennyezetre függeszti a kivetítőt. s oldal.52, oldal.61

Asztalra történő telepítéskor forgatással lehet kihúzni és visszatolni a vízszintes dőlésszög beállítása céljából.

Megnevezés Funkció

[t] gomb

Állapot visszajelzők

[Source Search] gomb

A kivetítő be- és kikapcsolására szolgál.s Bevezetés

A visszajelzők színe, villogása vagy folyamatos világítása a kivetítő állapotát jelzi. s oldal.41

Átvált a következő bemeneti forrásra, amely csatlakoztatva van a kivetítőhöz, és képeket küld a készülékre.s oldal.13

Az alkatrészek nevei és funkciói

Megnevezés Funkció

[Enter] gomb

[[w][v] gombok

[Help] gomb

[Esc] gomb

[a][b] gombok

Ha számítógépes jelről vett kép kivetítése közben megnyomja, automatikusan beállítja a Sávtartás, a Szinkron és a Pozíció értékét a kép optimális kivetítése érdekében. Konfiguráció menü vagy Súgó képernyő megjelenésekor elfogadja és betáplálja az aktuális kiválasztást, és továbblép a következő szintre.

Korrigálja a trapézkorrekció torzítását. s Bevezetés Ha azonban Diavetítés módban vetít, a gombok csak a

[

][ ] funkciókkal rendelkeznek. Ha megnyomja,

miközben megjelenik egy Konfiguráció menü vagy egy Súgó képernyő, ezekkel a gombokkal kiválaszthatja a menüpontokat és a beállítási értékeket.s oldal.30

Megjeleníti és bezárja a Súgó képernyőt, amelyen az előforduló hibák megoldásának módja látható. s oldal.40

Leállítja az aktuális funkciót. Ha megnyomja egy Konfiguráció menü megjelenítése közben, visszalép az előző menüszintre. soldal.30

Szabályozza a hangerőt. s Bevezetés Ha azonban Diavetítés módban vetít, a gombok csak a

[

][ ] funkciókkal rendelkeznek. Ha megnyomja,

miközben megjelenik egy Konfiguráció menü vagy egy Súgó képernyő, ezekkel a gombokkal kiválaszthatja a menüpontokat és a beállítási értékeket.s oldal.30

Távirányító

[Menu] gomb

Megjeleníti és bezárja a Konfiguráció menüt. s oldal.30

Az alkatrészek nevei és funkciói

Megnevezés Funkció

[t] gomb

[Computer] gomb

[Video] gomb

[USB] gomb

[A/V Mute] gomb

[Aspect] gomb

[Auto] gomb

[Menu] gomb

] gombok

[

][ ][ ]

A kivetítő be- és kikapcsolására szolgál.

Átvált a Számítógép bemeneti portról érkező képekre. s oldal.14

A kép a gomb minden egyes megnyomásakor átvált a Video, az S-Video és a HDMI bemeneti port között. s oldal.14

Átvált a Diavetítés képére.s oldal.14

Be- és kikapcsolja a video és az audio funkciót. s oldal.16

A Képarány a gomb minden egyes megnyomásakor megváltozik.s oldal.17

Ha számítógépes jelről vett kép kivetítése közben megnyomja, automatikusan beállítja a Sávtartás, a Szinkron és a Pozíció értékét a kép optimális kivetítése érdekében.

Megjeleníti és bezárja a Konfiguráció menüt. s oldal.30

Ha megjelenik egy Konfiguráció menü vagy egy Súgó képernyő, kiválaszthatja a menüpontokat vagy a beállítási értékeket. s oldal.30

Megnevezés Funkció

[Color Mode] gomb

[User] gomb

[Freeze] gomb

[Search] gomb

Távirányító

fénykibocsátó része

A Színmód a gomb minden egyes megnyomásakor megváltozik.s oldal.15

Nyomja meg a Konfiguráció menü négy elérhető eleméből egy gyakran használt elem hozzárendeléséhez. A gomb megnyomásával a hozzárendelt menü elem kiválasztásához/beállításához tartozó képernyő megjelenik, így téve lehetővé az egyszerű beállítást/ módosítást. Alapértelmezésben az Áramfogyasztás van a gombhoz rendelve.s oldal.33

Képek megállítása vagy újraindítása.s oldal.17

Átvált a következő bemeneti forrásra, amely csatlakoztatva van a kivetítőhöz, és képeket küld a készülékre.s oldal.13

A távvezérlő jeleit bocsátja ki.

[Enter] gomb

[Esc] gomb

[Volume] gombok (a)

(b)

[Help] gomb

Konfiguráció menü vagy Súgó képernyő megjelenésekor elfogadja és betáplálja az aktuális kiválasztást, és továbblép a következő szintre. s oldal.30

Leállítja az aktuális funkciót. Ha egy konfiguráció menü kijelzése közben megnyomja, visszalép az előző szintre. s oldal.30

((a) Csökkenti a hangerő értékét. ((b) Növeli a hangerő értékét.

Bevezetés

Megjeleníti és bezárja a Súgó képernyőt, amelyen az előforduló hibák megoldásának módja látható. s oldal.40

Az alkatrészek nevei és funkciói

Csatlakoztatás videokészülékhez

A port neve a csatlakoztatott készüléktől függően változó lehet.

Figyelem

•

Csatlakoztatás előtt kapcsolja ki a készüléket. A bekapcsolt készülékek csatlakoztatása működési hibát okozhat.

•

Csatlakoztatás előtt ellenőrizze, hogy azonos alakú-e a kábel csatlakozója és a port. Ha a csatlakozót erővel nem megfelelő irányban csatlakoztatja, vagy más alakú csatlakozót erőltet a portba, az működési hibát okozhat vagy kárt tehet a készülékben.

• A HDMI szabványnak megfelelő HDMI-kábelt használjon.

• A csatlakoztatni kívánt készüléktől függően előfordulhat, hogy a csatlakozó formája egyedi, csak az adott készülékre jellemző. Ilyen esetben használja a készülékhez mellékelt vagy ahhoz opcionális tartozékként kapható kábelt.

• A kivetítő csatlakoztatásához használt kábel a videokészülék videojel-kimenetétől függően változik. Egyes videokészülékek többféle típusú videojel kibocsátására is képesek. Általában a következő videojeleket alkalmazzák, képminőség szerinti sorrendben a legjobbtól a gyengébb minőségig.

Komponens videó > S-video > Kompozit videó Ellenőrizze a videokészülék dokumentációjában, milyen videojelek

kibocsátására képes. A kompozit videót egyszerűen "Video out" (videokimenet) névvel is jelölhetik.

Az opcionális tartozékokkal kapcsolatos információt lásd: s "Kiegészítő tartozékok és fogyóeszközök" oldal.61.

Hasznos funkciók

Ez a fejezet a kivetítésről és a biztonsági funkciókról ad hasznos tanácsokat.

A kivetített kép m egváltoztatása

Az alábbi két módon lehet megváltoztatni a kivetített képet.

• Megváltoztatás Forrás keresése módszerrel A kivetítő automatikusan észleli a csatlakoztatott berendezésből érkező jeleket, és kivetíti az említett berendezésből betáplált képet.

• Közvetlen átváltás a kiválasztott képre A távirányító gombjainak használatával megváltoztathatja a kiválasztott bemeneti portot.

Automatikusan észleli a b ejövő jeleket és megváltoztatja a kivetített képet (Forrás keresése)

Gyorsan kivetítheti a kiválasztott képet, mivel a készülék figyelmen kívül nagyja azokat a bemeneti portokat, ahonnan nem érkezik képjel, amikor képet vált a [Source Search] gomb megnyomásával.

Eljárás

Ha a videokészülék csatlakoztatva van, ezen művelet előtt indítsa el a lejátszást.

A távirányító használata A vezérlőpanel használata

Ha kettő vagy több készülék van csatlakoztatva, nyomja meg és tartsa lenyomva a [Source Search] gombot mindaddig, amíg a készülék ki nem vetíti a kiválasztott képet.

A képjelek állapotát bemutató következő képernyő akkor jelenik

meg, ha csak az a kép áll rendelkezésre, amelyet a kivetítő éppen kivetít, vagy ha a készülék nem talál képjelet. Kiválaszthatja azt a bemeneti portot, amelyre a használni kívánt készülék csatlakozik. Ha kb. tíz másodpercen belül nem hajt végre semmilyen műveletet, akkor ez a képernyő bezáródik.

Számítógép

S-video

VIdeo

HDMI

USB

A kivetített kép m egváltoztatása

Átváltás a kiválasztott képre a távirányító használatával

Közvetlenül a kiválasztott képre kapcsolhat, ha megnyomja a távirányító következő gombjait.

Távirányító

Átvált a Számítógép bemeneti portról érkező képekre.

A kép a gomb minden egyes megnyomásakor átvált a Video, az S-Video

és a HDMI bemeneti port között. Átvált a Diavetítés képére.

A kivetítés j avítására szolgáló funkciók

A kivetítési minőség kiválasztása (a színmód kiválasztása)

Könnyen elérheti az optimális képminőséget, ha egyszerűen kiválasztja azt a beállítást, amely a legjobban megfelel a kivetítési környezetnek. A kép fényereje a kiválasztott módnak megfelelően változik.

Üzemmód Alkalmazás

Dinamikus

Nappali

Mozi

Játék

Eljárás

Távirányító

Ez az üzemmód világos helyiségekben használható ideálisan.

A kivetítő elfüggönyözött helyiségben történő használatához ideális.

Ideális filmek megtekintéséhez sötét helyiségben. Természetes tónust ad a képeknek.

Ez az üzemmód gyors játékokhoz ideális világos helyiségben.

Ha megnyomja a gombot, miközben a Színmód neve megjelenik a képernyőn, átvált a következő színmódra.

A színmódot a Színmód segítségével is be lehet állítani, amely a

Konfiguráció menü Kép pontjában található.s oldal.31

Valahányszor megnyomja a gombot, a Színmód neve megjelenik a képernyőn, és megváltozik a Színmód.

A kivetítés j avítására szolgáló funkciók

Az Aut. íriszállítás beállítása

A funkció automatikusan a megjelenített kép világosságának megfelelően állítja be a fényerőt, így élénk képeket biztosít.

Eljárás

Nyomja meg a [Menu] gombot, és válassza ki a Kép – Aut. íriszállítás pontot a Konfiguráció menüből.

A távirányító használata A vezérlőpanel használata

Válassza a Be lehetőséget.

A beállítást a készülék minden egyes Színmód opciója külön tárolja.

A Konfiguráció menü bezárásához nyomja meg a [Menu] gombot.

A kép és a hang ideiglenes elrejtése (A/V némítás)

Ezzel a funkcióval ideiglenesen elrejtheti a vásznon látható képet.

Eljárás

Távirányító Ház

A gomb megnyomásával vagy az A/V csúsztatható takarólemez nyitásával vagy zárásával az A/V némítás ki- vagy bekapcsolható.

• Ha mozgó képek kivetítése közben használja ezt a funkciót, a

forrás tovább folytatja a képek és a hang lejátszását, és nem tud visszatérni arra a pontra, ahol az A/V némítás aktiválta.

• A távirányítóról történő aktiválás esetén a Konfiguráció menü

Részletes - Kijelző - A/V némítás beállításának segítségével kiválaszthatja, hogy Fekete háttér, Kék háttér vagy Logó jelenjen meg az A/V némítás használatakor.s oldal.35

• Amikor az A/V csúsztatható takarólemez körülbelül 30 percig zárva van, aktiválódik a Lencsefedő időzítő, és az áramellátás automatikusan kikapcsolódik. Ha nem szeretné, hogy aktiválódjon a Lencsefedő időzítő, állítsa át a Lencsefedő időzítő beállítást Ki értékre a Működés opció segítségével, amely a Részletes menüben található.s oldal.35

A kivetítés j avítására szolgáló funkciók

A kép kimerevítése (Fagyás)

Ha mozgókép kivetítésekor aktiválja a Fagyás funkciót, a készülék továbbra is kivetíti a kimerevített képet, így képkockánként állóképhez hasonlóan kivetítheti a mozgóképeket. Ezenkívül képek kivetítése nélkül végrehajthat olyan műveleteket, mint például a fájlok közötti váltás számítógépről vetített prezentációk során, ha előzetesen aktiválja a Fagyás funkciót.

Eljárás

Távirányító

Ha megnyomja ezt a gombot, a kimerevítés be- vagy kikapcsol.

A Képarány megváltoztatása

Videokészülék csatlakoztatásakor módosíthatja a Képarányg beállítását, így a digitális videó formátumban vagy DVD lemezre rögzített képek 16:9 arányú szélesvásznú formátumban is megtekinthetők. A Képarány módosítható, ha számítógépes képeket vetít ki teljes méretben.

A módosítás módjai és a képarány típusai a következők.

A módosítás módjai

Eljárás

Távirányító

• A hang nem kapcsolódik ki.

• A képforrás továbbra is lejátssza a mozgó képeket, annak ellenére,

hogy a képernyőt kimerevítette, ezért nem lehet folytatni a kivetítést a megszakítás helyétől.

• Ha a [Freeze] gombot megnyomja a Konfiguráció menü vagy a Súgó képernyő megjelenítése közben, eltűnik a megjelenített menü vagy Súgó képernyő.

Amikor megnyomja a gombot, a Képarány neve megjelenik a képernyőn, és megváltozik a Képarány.

Ha megnyomja a gombot, miközben a Képarány neve megjelenik a képernyőn, átvált a következő Képarány módra.

A képarány a Képarány segítségével is beállítható, amely a

Konfiguráció menü Jel menüjében található.s oldal.32

A kivetítés j avítására szolgáló funkciók

Videoeszközökhöz tartozó képarány megváltoztatása

A gomb minden egyes megnyomásakor a Normál vagy Automatikus, 16:9, Teljes, Nagyítás és Anyanyelvi sorrendben változik.

Normál vagy Automatikus

16:9

Teljes

Nagyítás

Anyanyelvi

A kivetítés j avítására szolgáló funkciók

Számítógépes képekhez tartozó képarány megváltoztatása

A Képarány az alábbiak szerint változtatható meg. Ez a kivetítő WXGA 1280x800 felbontást biztosít (16:10 képarány). 16:9 arányú vászonra vetítésnél állítsa a Képarány beállítást 16:9 értékre.

Beállított értékek Működés Kivetítési példa

Normál

Teljes vetítési méretre történik a kivetítés a bemeneti adatok képarányának megőrzésével.

1024x768 jel fogadásakor.

Automatikus

Csak akkor jelenik meg, ha a forrás HDMI.

16:9

Teljes

A bemeneti jelhez tartozó információk alapján meghatározott képarányban történik a kivetítés.

A teljes vetítési méretre történik a kivetítés, 16:9 képarányban.

Az adatok teljes méretben kerülnek kivetítésre. 1024x768 jel fogadásakor.

1024x768 felbontású jel fogadásakor

A kivetítés j avítására szolgáló funkciók

Beállított értékek Működés Kivetítési példa

Nagyítás

A bemeneti adatokat az oldalsó képösszetevőnek megfelelő képarányban vetíti ki. A vetítési méretből kilógó részek nem kerülnek kivetítésre.

1024x768 jel fogadásakor.

Anyanyelvi

Ha a kép egyes részei hiányoznak, a számítógép panelének méretétől függően állítsa Széles vagy Normál értékre a Felbontás beállítást a Konfiguráció menüben.

s oldal.32

A vetítési terület közepére kerül kivetítésre a bemenet, az eredeti felbontásban. Ideális képek megtekintése esetén.

Ha a felbontás meghaladja az 1280x800 értéket, akkor a kép szélei nem kerülnek kivetítésre.

800x600 jel fogadásakor

1400x1050 jel fogadásakor

Biztonsági funkciók

A kivetítő a következő bővített biztonsági funkciókkal rendelkezik.

• Vezérlés zárolása Megakadályozhatja, hogy bárki engedély nélkül megváltoztassa a kivetítő beállításait.

• Lopásgátló zár A kivetítőt különféle lopásgátló biztonsági eszközökkel szerelték fel.

oldal.22

oldal.21

A működés korlátozása (Vezérlés zárolása)

Az alábbi módokon zárhatja le a vezérlőpanel kezelőgombjait. A kivetítő a távirányító segítségével ekkor is működtethető.

• Teljes zárolás A vezérlőpanel összes gombja le van zárva. Nem végezhet műveleteket

a vezérlőpanelről, ki- és bekapcsolást sem.

• Részleges zárolás

A vezérlőpanel összes gombja le van zárva, a [

Eljárás

Kivetítés közben nyomja meg a [Menu] gombot, és válassza ki a Beállítások - Vezérlés zárolása opciókat a Konfiguráció menüből.

A távirányító használata A vezérlőpanel használata

] gomb kivételével.

Válassza ki a Teljes zárolás vagy a Részleges zárolás elemet.

Amikor megjelenik a megerősítést kérő üzenet, válassza ki az Igen lehetőséget.

A vezérlőpanel gombjai a kiválasztott beállításnak megfelelően le vannak zárva.

Az alábbi két eljárás segítségével feloldhatja a vezérlőpanel lezárását.

• A távirányító segítségével válassza ki a Ki értéket Konfiguráció menü Beállítások - Vezérlés zárolása pontjában.

• Nyomja meg és kb. hét másodpercig tartsa lenyomva az [Enter] gombot a vezérlőpanelen, akkor megjelenik egy üzenet, és a zár feloldásra kerül.

Biztonsági funkciók

Lopásgátló zár

Mivel a kivetítő gyakran mennyezetre van rögzítve, és felügyelet nélküli helyiségben van, a kivetítő a következő biztonsági eszközöket tartalmazza, amelyek megakadályozzák, hogy valaki elvigye azt.

• Biztonsági nyílás A biztonsági nyílás kompatibilis a Kensington által gyártott Microsaver Security Systemmel. A Microsaver Security Systemről a Kensington honlapján talál bővebb információt: http://www.Kensington.com/.

• Biztonsági kábel rögzítési pontja Ha a kivetítőt asztalhoz vagy oszlophoz kívánja rögzíteni, akkor bújtassa át ezen a ponton a kereskedelmi forgalomban kapható

lopásgátló biztonsági kábelt.

A biztonsági kábel felszerelése

Bújtassa át a lopásgátló biztonsági kábelt a rögzítési ponton.

A biztonsági kábel lezárásához olvassa el a biztonsági kábelhez mellékelt útmutatót.

JPEG-képek kivetítése diavetítés módban

Diavetítés módban USB-tárolóeszközt vagy digitális fényképezőgépet csatlakoztathat a kivetítőhöz, és közvetlenül kivetítheti az eszközön tárolt képfájlokat.

Előfordulhat, hogy a biztonsági funkciókkal rendelkező

USB-tárolóeszközök nem használhatók.

A diavetítés módban kivetíthető fájlok jellemzői

Típus Fájltípus (kiter-

jesztés)

Állókép .jpg A következők nem vetíthetők ki:

Megjegyzések

• CMYK színformátum

• Progresszív formátum

• 8176 x 6144-nél nagyobb felbontás

• ".jpeg" kiterjesztésű fájlok

A JPEG fájlok jellemzőinek következtében előfordulhat, hogy a nagyobb tömörítési arányú fájlok nem vetíthetők ki jó minőségben.

fényképezőgép csatlakoztatása esetén a fényképezőgéphez mellékelt vagy azzal együtt használható USB-kábellel csatlakoztassa a kivetítőhöz.

Példa: digitális fényképezőgép csatlakoztatása

• Használjon Windows rendszerben formázott adathordozót, mivel

előfordulhat, hogy a kivetítő egyes fájlrendszereket nem támogat.

• Formázza az adathordozót FAT16 vagy FAT32 fájlrendszerrel.

USB-eszközök csatlakoztatása és eltávolítása

USB-eszközök csatlakoztatása

Csatlakoztassa a Diavetítés módban lejátszani kívánt képfájlokat tartalmazó USB-eszközt a kivetítő USB(TypeA) portjához. Digitális

A digitális fényképezőgép USB portjához

USB-kábel

Az USB(Type A) porthoz

JPEG-képek kivetítése diavetítés módban

Figyelem

•

USB-hub használata esetén előfordulhat, hogy a Diavetítés nem lesz tökéletes. A kivetítőhöz közvetlenül kell csatlakoztatni a digitális fényképezőgépeket és az USB-tárolóeszközöket.

•

USB-kompatibilis merevlemez használata esetén feltétlenül csatlakoztassa a merevlemezhez mellékelt váltóáramú hálózati adaptert.

•

A digitális fényképezőgépet vagy a merevlemezt az eszközhöz mellékelt vagy azzal együtt használható USB-kábellel csatlakoztathatja a kivetítőhöz.

•

3 méternél rövidebb USB-kábelt használjon. Ha a kábel hosszabb, mint 3 m, előfordulhat, hogy a Diavetítés funkció nem működik megfelelően.

USB-eszközök eltávolítása

A kivetítés befejezésekor távolítsa el az USB-eszközt a kivetítő USB(TypeA) portjából. Digitális kamerák, merevlemezek stb. esetében kapcsolja ki az eszköz áramellátását, majd távolítsa el azt.

Diavetítés indítása és befejezése

Diavetítés befejezése

Eljárás

A Diavetítés befejezéséhez távolítsa el a csatlakoztatott USB-eszközt a kivetítőből.

• A kivetítőhöz USB-kártyaolvasóba helyezett memóriakártyát is

csatlakoztathat. Előfordulhat azonban, hogy egyes kereskedelmi forgalomban kapható USB-kártyaolvasók nem használhatók a kivetítővel.

• Ha megjelenik a következő képernyő (Meghajtó kiválasztása képernyő), válassza ki a használni kívánt meghajtót a [ gombjaival, majd nyomja meg az Enter gombot.

][ ]

Diavetítés indítása

Eljárás

A B

Állítsa a kivetített képet USB forrásra.s oldal.13

Csatlakoztassa az USB-tárolóeszközt vagy digitális fényképezőgépet a kivetítőhöz.

Megkezdődik a Diavetítés, és megjelenik a fájlok listája.

oldal.23

• A Meghajtó kiválasztása képernyő megjelenítéséhez állítsa a kurzort a fájlok listája feletti Meghajtó kiválasztása gombra, és nyomja meg az Enter gombot.

• A kivetítő egyszerre legfeljebb négy meghajtó felismerésére képes.

A Diavetítés alapműveletei

Ez a fejezet a képek Diavetítés módban történő kivetítésének műveletsorát ismerteti.

JPEG-képek kivetítése diavetítés módban

Bár a következő lépések a távirányító használatát mutatják be, ugyanezek a műveletek a kivetítő vezérlőpaneléről is elvégezhetők.

Eljárás

A [ ], [ ], [ ] vagy [ ] gombok segítségével állítsa a kurzort a használni kívánt fájlra vagy mappára.

Kurzor

Ha nem fér el az összes fájl és mappa az aktuális képernyőn,

állítsa a kurzort a képernyő alsó részén lévő Következő oldal gombra, majd nyomja meg az [Enter] gombot.

Ha vissza kíván térni az előző képernyőre, állítsa a kurzort a képernyő felső részén lévő Előző oldal gombra, majd nyomja meg az [Enter] gombot.

Nyomja meg az [Enter] gombot.

Megjelenik a kiválasztott kép. Mappa kiválasztása esetén a mappában lévő fájlok jelennek meg.

Ha a mappa tartalmát megjelenítő képernyőn kiválasztja A tetejére lehetőséget, és megnyomja az [Enter] gombot, újra megjelenik a mappa megnyitását megelőző képernyő.

Képek elforgatása

A Diavetítés funkcióval kivetített JPEG kép 90 fokos lépésekben elforgatható. A Diavetítés módban lejátszott JPEG képek szintén elforgathatók.

Egy vagy több JPEG kép elforgatásához használja a következő eljárást.

• A JPEG fájlok miniatűrként (a fájlok tartalmának kis méretű képeként) jelennek meg.

• Egyes JPEG fájlok nem jeleníthetők meg miniatűrként. Ilyen esetben a fájl ikonja jelenik meg.

Eljárás

Indítsa el a Diavetítés funkciót, és vetítsen ki egy JPEG képet, vagy indítson el egy több képből álló diavetítést.

Egyetlen JPEG kép kivetítése Diavetítés lejátszása

A JPEG kép kivetítését vagy a diavetítés elindítását követően nyomja meg a [

oldal.27

oldal.26

] gombot vagy a [ ] gombot.

JPEG-képek kivetítése diavetítés módban

Bár a következő lépések a távirányító használatát mutatják be, ugyanezek a műveletek a kivetítő vezérlőpaneléről is elvégezhetők.

Kép kivetítése

Eljárás

Képfájlok kivetítése

A Diavetítés segítségével kétféleképpen lehet kivetíteni az USB-tárolóeszközön vagy digitális fényképezőgépen található képfájlokat.

• Egyetlen kijelölt képfájl kivetítése Ezzel a funkcióval egyetlen kijelölt képfájl vetíthető ki.

• Egy mappában lévő fájlok egymás utáni kivetítése (Diavetítés) Ezzel a funkcióval egymás után (diavetítésként) megjeleníthetők a kijelölt mappában lévő fájlok.

Figyelem

Ne távolítsa el az USB-tárolóeszközt, miközben a kivetítő olvas róla. Ez problémát okozhat a Diavetítés során.

oldal.27

Indítsa el a Diavetítés funkciót.s oldal.24

Megjelenik a fájlok listája.

A [ ], [ ], [ ] vagy [ ] gombok segítségével állítsa a kurzort a kivetíteni kívánt képfájlra.

Képfájl

Nyomja meg az [Enter] gombot.

A készülék kivetíti a képet.

JPEG-képek kivetítése diavetítés módban

Eljárás

Egy mappában lévő összes fájl egymás utáni kivetítése (Diavetítés)

Ha megnyomja az [Esc] gombot, újra megjelenik a fájlok listája.

Egyesével kivetítheti az egy mappában lévő képfájlokat. Ez a funkció a Diavetítés. A Diavetítés a következő eljárással használható.

A fájlok Diavetítés során történő automatikus váltásához állítsa a

Képernyőváltási idő beállítást a Nem értéktől eltérő értékre a Beállítás képernyőn. A beállítás alapértelmezett értéke Nem.

s oldal.27

Indítsa el a Diavetítés funkciót.s oldal.24

Megjelenik a fájlok listája.

A [ ], [ ], [ ] vagy [ ] gombok segítségével állítsa a kurzort a Diavetítés funkcióval használni kívánt

mappára, majd nyom ja meg az [Enter] gombot.

Jelölje ki a fájlok listája képernyő alsó részén található "Diavetítés" lehetőséget, és nyomja meg az [Enter] gombot.

Megkezdődik a Diavetítés, és a készülék automatikusan egyesével kivetíti a mappában található képfájlokat.

Ha a diavetítés véget ér, a képernyőn újra megjelenik a fájlok listája. Ha a Folyamatos lejátszás beállítása Be a Beállítás képernyőn, akkor ha a diavetítés véget ér, újraindul az elejétől.

oldal.27

Diavetítés kivetítése közben az előző vagy a következő képernyőre léphet, és le is állíthatja a kivetítést.

Ha a Képernyőváltási idő beállítása Nem a Beállítás képernyőn, a készülék nem vált át automatikusan a fájlok között a Diavetítés elindítása után. A következő fájl kivetítéséhez nyomja meg az [Enter] gombot a távirányítón.

A képfájlok megjelenítési beállításai és a Diavetítés működési beállításai

A fájlok megjelenítési sorrendje és a Diavetítés működése a Beállítás képernyőn beállítható.

JPEG-képek kivetítése diavetítés módban

Eljárás

A [ ], [ ], [ ] vagy [ ] gombok segítségével állítsa a kurzort arra a mappára, amelynek meg kívánja adni

a megjelenítési követelményeit, majd nyom ja meg az [Esc] gombot. Válassza ki a "Beállítás" elemet a megjelenő almenüből, majd nyomja meg az [Enter] gombot.

Állítson be minden egyes elemet a következő Beállítás képernyőn.

Állítsa a kurzort a módosítani kívánt elem beállítási értékére, majd aktiválja az [Enter] gombbal.

A következő táblázat az egyes elemek részletes jellemzőit ismerteti.

Képernyőváltási idő

Effekt

A [ ], [ ], [ ] vagy [ ] gombok segítségével állítsa a kurzort az "OK" gombra, majd nyomja meg az

[Enter] gombot.

Ezzel alkalmazta a beállításokat. Ha nem kívánja alkalmazni a beállításokat, állítsa a kurzort a

Mégsem gombra, és nyomja meg az [Enter] gombot.

Az egyes fájlok megjelenítési idejét állítja be a Diavetítés során. Nem(0) és 60 másodperc között bármilyen érték megadható. Nem érték beállítása esetén az automatikus lapozás kikapcsolódik.

A diaváltáskor használt képernyőeffektust állítja be.

Megjelenítési sorrend

Folyamatos lejátszás

A fájlok megjelenítési sorrendjét állítja be. A Név szerint és a Dátum szer. lehetőség választható, emelkedő sorrendben.

A Diavetítés ismétlését állítja be.

Konfiguráció menü

Ez a fejezet a Konfiguráció menü és funkciói használatát ismerteti.

A Konfiguráció menü használata

Választás a főmenüből Választás az almenüből A kiválasztott elem megvál-

toztatása

Kilépés

A funkciók felsorolása

Kép menü

A beállítandó elemek az aktuálisan kivetített képjeltől és forrástól függően változnak, az alábbi képernyőképeken látható módon. A részletes beállítást mindegyik képjelhez el lehet menteni.

Almenü Funkció

Színmód

Fényerő

Kontraszt

Színtelítettség

Árnyalat

Élesség

Színhőmérséklet

Analóg RGB/digitális RGB/USB Komponens videóg/Kompozit videóg/S-video

A környezetnek megfelelően megválaszthatja a kép minőségét.s oldal.15

Beállíthatja a kép fényerejét.

Beállíthatja a kép fényes és árnyékos részei közötti különbséget.

Beállíthatja a képek színtelítettségét.

(Ez a beállítás csak NTSC bejövő jelek esetén lehetséges, kompozit videó/S-Video használatakor.) Beállíthatja a kép árnyalatát.

Beállíthatja a kép élességét.

Beállíthatja a kép általános színárnyalatát. Ha a Magas értéket választja, a kép árnyalata kék lesz, Alacsony érték esetében pedig a kép piros árnyalatú lesz.

Színmódosítás

Aut. íriszállítás

Alaphelyzet

Piros, Zöld, Kék: Külön-külön beállíthatja az egyes színek színtelítettségét.

Állítsa be, hogy módosítani kívánja-e vagy sem (Be/Ki) az optimális fényviszonyokra a kivetített képek esetében.s oldal.16

Visszaállíthatja a Kép menü összes beállítását az alapértelmezett értékre. Az összes menüelem alapértelmezett értékre történő visszaállításáról lásd: s oldal.38

A funkciók felsorolása

Jel menü

A beállítandó elemek az aktuálisan kivetített képjeltől függően változnak, az alábbi képernyőképek szerint. A részletes beállítást mindegyik képjelhez el lehet menteni.

Analóg RGB Digitális RGB/RGB-videó/

komponens videó

* HDMI bemeneti portról származó bemenő jel esetén

Almenü Funkció

Aut. beállítás

Felbontás

Sávtartás

Szinkron

Pozíció

Progresszív

Megadhatja, hogy a bemeneti jel megváltozásakor az Aut. beállítás automatikusan beállítsa-e a képet az optimális állapotra (Be vagy Ki).

Ha az Automatikus lehetőséget választja, a bemeneti jel felbontását a készülék automatikusan határozza meg. Ha a képek nem vetíthetők ki megfelelően az Automatikus beállítással, például a kép egy része hiányzik, állítsa be a Széles lehetőséget a csatlakoztatott számítógép széles képarányú képének támogatásához, vagy állítsa be a Normál lehetőséget a 4:3 vagy 5:4 képarányú bemenet támogatásához.

Beállíthatja a számítógépes képeket, amikor függőleges csíkok jelennek meg a képeken.

Beállíthatja a számítógépes képeket, amikor villogás, elmosódottság vagy interferencia jelenik meg a képeken.

Ha a kép egy része nem látható, a megjelenítési pozíciót felfelé, lefelé, balra és jobbra módosíthatja ahhoz, hogy a készülék a teljes képet kivetítse.

(Komponens videó vagy RGB videó bemenetről érkező jelek esetén ez a beállítás csak akkor módosítható, ha a bejövő jelek 480i/576i formátumúak. Digitális RGB bemeneti jel esetén nem állítható be.)

Ki: IP konverzió végrehajtása a képernyő minden egyes mezőjénél. Ideális sok mozgást tartalmazó képek megtekintése esetén. Be: a

Váltottsorosg (i) jelet a készülék Progresszívg (p) jellé alakítja át. Ez állóképekre vonatkozik.

Komponens video

Kompozit videog/S-video

HDMI képtartomány

(Ez a lehetőség nem állítható be digitális RGB bemenet esetén) Ha a kivetítő HDMI bemeneti portja egy DVD lejátszóhoz (vagy hasonló forráshoz) van csatlakoztatva, akkor a kivetítő video tartománya a forrás

video tartományának megfelelően kerül beállításra.

A funkciók felsorolása

Almenü Funkció

Bemeneti jel

A Számítógép bemeneti portról érkező bemeneti jel választható ki. Ha az Automatikus értékre állítja, akkor a készülék a csatlakoztatott berendezésnek megfelelően automatikusan beállítja a betáplált jelet. Ha a színek nem megfelelően jelennek meg az Automatikus érték kiválasztása esetén, akkor a csatlakoztatott berendezésnek megfelelően válassza

ki a megfelelő jelet.

Videojel

Képarány

Alaphelyzet

Beállítások menü

Almenü Funkció

trapézkorrekció

Aut. trapézkorrekció

A VIdeo bemeneti portról érkező bemeneti jel választható ki. Az Automatikus érték kiválasztása esetén a készülék automatikusan felismeri a videojeleket. Ha a képen interferencia jelenik meg, vagy fellép valamilyen probléma, például a készülék egyáltalán nem vetít ki képet az Automatikus érték kiválasztása esetén, akkor a csatlakoztatott berendezésnek megfelelően válassza ki a megfelelő jelet.

Beállíthatja a

Visszaállíthatja a Jel menü összes beállítását az alapértelmezett értékre a Bemeneti jel kivételével. Az összes menüelem alapértelmezett értékre történő visszaállításáról lásd: s oldal.38

A trapéztorzítás függőleges irányban korrigálható.

Kapcsolja Be az automatikus trapézkorrekció végrehajtásához. (Az automatikus trapézkorrekció csak akkor hajtható végre, ha az Elől beállítás van kijelölve a Részletes - Kivetítés menüben.)

Képarányg értéket a kivetített képekhez.s oldal.17

Vezérlés zárolása

Korlátozhatja a kivetítő vezérlőpanelének működését.s oldal.21

A funkciók felsorolása

Almenü Funkció

Áramfogyasztás

Beállíthatja a lámpa fényerejét a két beállítás egyikére. Válassza ki az ECO értéket, ha a kivetített képek túl világosak, például ha sötét helyiségben vetít, vagy ha a képeket kicsi vászonra vetíti. Ha az ECO

értéket választja, a felhasznált elektromosság mennyisége és a lámpa élettartama a következőképpen változik, és a vetítés alatt halkabb lesz a ventilátor. Áramfogyasztás: kb. 19%-os csökkenés, lámpa élettartama: kb. 1,3-szer hosszabb

Hangerő

Felhasználói gomb

Alaphelyzet

Beállíthatja a Hangerő értékét. A részletes beállítást mindegyik forráshoz el lehet menteni.

A hozzárendelt elemet a Konfiguráció menüből választhatja ki a távirányító [User] gombjával. A [User] gomb megnyomásával a hozzárendelt menü elem kiválasztásához/beállításához tartozó képernyő megjelenik, így téve lehetővé az egyszerű beállítást/módosítást. A következő elemek egyikét rendelheti a [User] gombhoz.

Áramfogyasztás, Információ, Progresszív, Felbontás

Visszaállíthatja a Beállítások menü összes beállítását az alapértelmezett értékre a Felhasználói gomb kivételével. Az összes menüelem alapértelmezett értékre történő visszaállításáról lásd: s oldal.38

A funkciók felsorolása

Részletes menü

Almenü Funkció

Kijelző

Elvégezheti a kivetítő kijelzőjével kapcsolatos beállításokat.

Üzenet: Ki érték beállítása esetén a következő elemek nem jelennek meg. Az aktuális kiválasztott érték a Forrás, Színmód vagy Képarány módosításakor; a képjel hiányát jelző üzenet; valamint a figyelmeztetések, például a Magas hőm. figyelm..

Kijelző háttere: képjel hiányának esetében a kijelző állapotát a Fekete, Kék, vagy Logó értékekre állíthatja. Induló képernyő: beállíthatja, hogy az Induló képernyő (a kivetítő bekapcsolásakor kivetített kép) megjelenjen-e (Be/Ki). A/V némítás: beállíthatja az A/V némítás során megjelenő képernyőt Fekete, Kék vagy Logó értékre.

Felhasználó logója

Kivetítés

Megváltoztathatja a Felhasználó logója értékét, amely háttérként megjelenik a Kijelző háttere, az A/V némítás stb. funkció használata során.s oldal.62

A kivetítő felszerelésétől függően az alábbi beállítások közül választhat.s oldal.52 Elől Elől/Plafon, Hátul Hátul/Plafon A következőképpen módosíthatja a beállítást, ha kb. öt másodpercre lenyomja az [A/V Mute] gombot a távirányítón.

ElőlWElől/Plafon HátulWHátul/Plafon

A funkciók felsorolása

Almenü Funkció

Működés

Betáp kapcsoló: megadhatja, hogy engedélyezni kívánja-e a Betáp kapcsoló lehetőséget (Be/Ki). Ha Be értékre van állítva és a tápkábel be van dugva, ne feledje, hogy a kivetítő automatikusan bekapcsol például áramszünet megszűnése esetén.

Alvó mód: ha Be állapotban van, akkor a vetítés automatikusan leáll, ha nincs bemeneti képjel, vagy nem használja a készüléket. Alvó mód időzítő: amikor az Alvó mód értéke Be, egy és 30 perc között beállíthatja a kivetítő automatikus kikapcsolási idejét. Lencsefedő időzítő: ha Be állapotban van, akkor a készülék az A/V csúsztatható takarólemez bezárása után 30 perccel automatikusan

kikapcsol. A Lencsefedő időzítő gyárilag beállított értéke Be. Nagy magasság: állítsa Be helyzetbe, ha a kivetítőt 1500 m tengerszint feletti magasság felett használja.

Készenléti üzemmód

Link 21L

Nyelv

Alaphelyzet

* Kivétel: Nagy magasság.

Állítsa Kommunikáció be értékre, ha a kivetítő állapotát akkor is számítógépről, USB-kapcsolattal kívánja felügyelni és vezérelni, ha a kivetítő készenléti üzemmódban van. s oldal.66

Állítsa Be értékre, ha a kivetítő állapotát számítógépről, USB-kapcsolattal kívánja felügyelni és vezérelni.s oldal.66

Beállíthatja a kijelzett üzenetek nyelvét.

Visszaállíthatja a Kijelző és Működés Az összes menüelem alapértelmezett értékre történő visszaállításáról lásd: s oldal.38

elemeket a Részletes menüben az alapértelmezett beállításokra.

A funkciók felsorolása

Információ menü (csak a kijelző)

Ellenőrizheti a kivetített képjelek állapotát és a kivetítő állapotát. A megjeleníthető elemek az aktuálisan kivetített képjeltől és forrástól függően változnak, az alábbi képernyőképeken látható módon.

Analóg RGB/digitális RGB/

RGB-videó/

Almenü Funkció

Lámpa üzemórái

Forrás

Bemeneti jel

Felbontás

Videojel

Frissítési gyak.

Szinkroninformáció

komponens videó

Megjelenítheti a lámpa összesített üzemidejét Ha eléri a lámpa figyelmeztetési idejét, a karakterek sárga színnel jelennek meg a kijelzőn.

Megjelenítheti a forrás nevét, amelyen keresztül a csatlakoztatott berendezés képeit a kivetítő éppen kivetíti.

Megjelenítheti a Forrás szerint a Jel menüben beállított Bemeneti jel tartalmát.

Megjelenítheti a bemeneti felbontást.

Megjelenítheti a Videojel lehetőség tartalmát, amely be van állítva a Jel menüben.

Megjelenítheti a frissítési gyakoriságot.

Megjelenítheti a képjellel kapcsolatos információkat. Ezekre az információkra akkor lehet szükség, ha a készülék karbantartásra szorul.

Kompozit videóg/S-Video

USB

Állapot

* Az összesített használati idő megjelenített értéke az első 10 órában "0H". 10 óra fölött a megjelenített érték "10H", "11H" stb.

A kivetítőn bekövetkezett hibákról ad információkat. Ezekre az információkra akkor lehet szükség, ha a készülék karbantartásra szorul.

A funkciók felsorolása

Alaphelyzet menü

Almenü Funkció

Alaphelyzetbe mind

A Konfiguráció menü összes elemét visszaállíthatja az alapértelmezett értékre. Az alábbi elemeket nem lehet visszaállítani az alapértelmezett értékre: Bemeneti jel, Felhasználó logója, Lámpa üzemórái és Nyelv.

Lámpa idejének null.

Törölheti és visszaállíthatja "0H" értékre a lámpa összesített üzemidejét. Akkor állítsa vissza, amikor kicseréli a lámpát.

Hibaelhárítás

Ez a fejezet ismerteti a problémák azonosításának módját és a teendőket hiba esetén.

A Súgó használata

Ha probléma történik a kivetítővel, a [Help] gomb lenyomásakor megjelenik a Súgó képernyő, és segítséget nyújt. A problémákat a kérdések megválaszolásával oldhatja meg.

Eljárás

Nyomja meg a [Help] gombot.

Megjelenik a Súgó képernyő.

A távirányító használata A vezérlőpanel használata

Válasszon ki egy menüpontot.

Erősítse meg a választást.

A távirányító használata A vezérlőpanel használata

A kérdések és megoldások az alábbi képernyőn látható módon jelennek meg.

A Súgó történő kilépéshez nyomja meg a [Help] gombot.

Ha a Súgó nem találja meg a probléma megoldását, lásd: "Problémamegoldás" oldal.41

A távirányító használata A vezérlőpanel használata

Problémamegoldás

Ha probléma merül fel a kivetítővel kapcsolatban, először ellenőrizze a kivetítő visszajelzőit, és olvassa el "A visszajelzők leolvasása" című alábbi szakaszt.

Ha a visszajelzők alapján nem lehet egyértelműen megállapítani a probléma okát, lásd a "Ha a visszajelzők nem nyújtanak támpontot" című részt.

oldal.44

A visszajelzők leolvasása

A kivetítő a következő három visszajelzővel van ellátva, amelyek jelzik a kivetítő működési állapotát.

Jelzi a működési állapotot. Készenléti állapot

Ha a [t] gombot megnyomja ebben az állapotban, elindul a kivetítés. Lehűlés

A visszajelző villogása közben egyik gomb sem használható. Bemelegítés A bemelegedési idő kb. 30 másodperc. A felmelegedés befejeződése után a visszajelző villogása

megszűnik. A [t] gomb felmelegedés közben nem használható.

Kivetítés

Jelzi a belső hőmérsékleti állapotot.

Jelzi a kivetítőlámpa állapotát.

Problémamegoldás

Az alábbi táblázatból kiolvasható a visszajelzők kijelzésének jelentése és a jelzett problémák megoldásának módja. Ha egyik visszajelző sem világít, ellenőrizze, megfelelően van-e csatlakoztatva a tápkábel, és hogy a tápfeszültség rendben van-e. Időnként előfordul, hogy amikor a tápkábelt kihúzza, a

A t visszajelző piros színnel világít vagy villog

Állapot Ok Megoldás vagy állapot

Belső hiba Állítsa le a kivetítő használatát, húzza ki a tápkábelt a konnektorból, és vegye fel a kapcsolatot a helyi márkakereskedővel vagy a

Terméktámogatás és szervizelési útmutató című dokumentumban található legközelebbi címmel.

visszajelző rövid ideig még világít, de ez nem hiba.

: világít : villog : sötét

Ventilátorhiba Érzékelőhiba

Magas hőm. hiba (túlmelegedés)

Lámpa-meghibásodás Lámpahiba

Állítsa le a kivetítő használatát, húzza ki a tápkábelt a konnektorból, és vegye fel a kapcsolatot a helyi márkakereskedővel vagy a Terméktámogatás és szervizelési útmutató című dokumentumban található legközelebbi címmel.

A lámpa automatikusan kikapcsol és a kivetítés leáll. Várjon kb. öt percet. Kb. öt perc eltelte után a kivetítő készenléti üzemmódba kapcsol, ekkor ellenőrizze a következő két szempontot.

• Ellenőrizze, hogy a levegőszűrő és a levegőkifúvó szellőzőnyílás tiszta-e, és hogy a kivetítő nem ér-e hozzá a falhoz.

• Ha a levegőszűrő eldugult, tisztítsa meg vagy cserélje ki. s oldal.53, oldal.59

Ha a hiba a fenti pontok ellenőrzése után továbbra is fennáll, akkor állítsa le a kivetítő használatát, húzza ki a tápkábelt a konnektorból, és vegye fel a kapcsolatot a helyi márkakereskedővel vagy a Terméktámogatás és szervizelési útmutató című dokumentumban található legközelebbi címmel.s Epson projektor címjegyzék lista

Ha legalább 1500 méteres tengerszint feletti magasságban használja a készüléket, állítsa a Nagy magasság beállítást Be értékre. s oldal.35

Ellenőrizze a következő két szempontot.

• Vegye ki a lámpát, és ellenőrizze, nincs-e megrepedve.s oldal.56

• Tisztítsa meg a levegőszűrőt.s oldal.53

Ha nincs megrepedve: szerelje vissza a lámpát, és kapcsolja be a tápfeszültséget. Ha a hiba továbbra is fennáll: cserélje ki a lámpát új lámpára, majd kapcsolja be a tápfeszültséget. Ha a hiba továbbra is fennáll: hagyja abba a kivetítő használatát, húzza ki a tápkábelt a konnektorból, és vegye fel a kapcsolatot a

helyi márkakereskedővel vagy a Terméktámogatás és szervizelési útmutató című dokumentumban található legközelebbi címmel.

Ha meg van repedve: cserélje ki a lámpát, vagy további tanácsért vegye fel a kapcsolatot a helyi márkakereskedővel. Ha önállóan cseréli ki a lámpát, vigyázzon a törött üvegcserepekre (a lámpa kicseréléséig nem folytathatja a kivetítést).

Ha legalább 1500 méteres tengerszint feletti magasságban használja a készüléket, állítsa a Nagy magasság beállítást Be értékre. s oldal.35

Problémamegoldás

Állapot Ok Megoldás vagy állapot

Auto-írisz hiba Táp hiba (Ballaszt)

A o visszajelző narancssárga színnel világít vagy villog

Állapot Ok Megoldás vagy állapot

Magas hőm. figyelm. (Ez nem hiba. Azonban, ha a hőmérséklet túl magasra emelkedik, a kivetítés automatikusan megáll.)

Cserélje ki a lámpát Cserélje ki a lámpát egy újra.s oldal.56

• Ellenőrizze, hogy a levegőszűrő és a levegőkifúvó szellőzőnyílás tiszta-e, és hogy a kivetítő nem ér-e hozzá a falhoz.

• Ha a levegőszűrő eldugult, tisztítsa meg vagy cserélje ki. s oldal.53, oldal.59

Ha a lámpát az élettartama letelte után tovább használja, nagyobb az esély, hogy a lámpa felrobbanhat. A lehető leghamarabb cserélje ki új lámpára.

: világít : villog : sötét : a kivetítő állapotától függően változik

• Ha a kivetítő nem működik megfelelően, jóllehet az összes visszajelző normális állapotot jelez, lásd: "Ha a visszajelzések nem nyújtanak segítséget"

oldal.44.

• Ha a hibát nem találja ebben a táblázatban, akkor állítsa le a kivetítő használatát, húzza ki a tápkábelt a konnektorból, és vegye fel a kapcsolatot a helyi márkakereskedővel vagy a Terméktámogatás és szervizelési útmutató dokumentumban található legközelebbi címmel.

Problémamegoldás

Ha a visszajelzések nem nyújtanak segítséget

Ha fellép valamilyen hiba az alábbiak közül és a visszajelzők nem kínálnak megoldást, akkor lásd az egyes problémák mellett feltüntetett oldalt.

A képekkel kapcsolatos problémák

• "Nincs kép" s oldal.45

A kivetítés nem indul el, a vetítési terület fekete, a vetítési terület kék stb.

• "A mozgó képek nem jelennek meg" s oldal.45

A számítógépről kivetített mozgóképek helyén fekete folt látható, és a készülék nem vetít ki semmit.

• "A kivetítés automatikusan leáll" s oldal.45

• "Megjelenik a "Nem támogatott." üzenet." s oldal.46

• "Megjelenik a "Nincs jel." üzenet." s oldal.46

• "A kép elmosódott vagy életlen" s oldal.46

• "Interferencia vagy torzulás látszik a képeken" s oldal.47

Interferencia, torzulás, vagy fekete-fehér minták jelennek meg.

• "A kép csonka (túl nagy) vagy kicsi, vagy a nézőpont nem

megfelelő" s oldal.47

Csak a kép egy része jelenik meg, vagy a kép magassági és szélességi arányai nem megfelelőek stb.

• "A kép színei nem helyesek" s oldal.48

A teljes kép bíbor vagy zöld árnyalatban jelenik meg, a képek fekete-fehérek, a színek homályosak stb. (A számítógép-monitorok és az LCD-képernyők színreprodukciós képessége nem azonos, ezért a kivetítő által kivetített színek és a monitoron megjelenő színek nem feltétlenül egyeznek meg egymással, de ez nem utal hibára.)

Egyéb problémák

• "Nem hallható hang, vagy a hang túl halk" s oldal.49

• "Nem működik a távirányító" s oldal.49

• "Meg kívánom változtatni az üzenetek és a menük nyelvét" s oldal.50

• "Sötét a kép" s oldal.48

A kivetítés megkezdésekor felmerülő problémák

• "A kivetítő nem kapcsolódik be" s oldal.49

Problémamegoldás

A képekkel kapcsolatos problémák

Nincs kép

Ellenőrzés Megoldás

Megnyomta a [t] gombot? A készülék bekapcsolásához nyomja meg a [t] gombot.

Sötétek a visszajelzők? A tápkábel nincs megfelelően csatlakoztatva, vagy a tápfeszültség nem megfelelő.

Megfelelő módon csatlakoztassa a kivetítő tápkábelét. Ellenőrizze, hogy megfelelően működik-e a konnektor vagy az áramforrás.

Az A/V némítás aktív? Nyomja meg az [A/V Mute] gombot a távirányítón az A/V némítás visszavonásához.s oldal.16

Zárva van az A/V csúsztatható takarólemez? Nyissa ki az A/V csúsztatható takarólemezt.s oldal.6

Megfelelőek a Konfiguráció menü beállításai? Állítsa vissza alaphelyzetbe az összes beállítást. s Alaphelyzet menü - Alaphelyzetbe mind oldal.38

A kivetített kép teljesen fekete?

Csak számítógépes képek kivetítése esetén

A képjel formátum beállítása megfelelő?

Kizárólag video forrásból kivetített képek esetén

A mozgó képek nem jelennek meg

Ellenőrzés Megoldás

A számítógép képjele eljut az LCD-re és a monitorra?

Kizárólag laptopról vagy beépített LCD-képernyővel rendelkező

számítógépről érkező képek kivetítése esetén

A kivetítés automatikusan leáll

Ellenőrzés Megoldás

Az Alvó mód Be értékre van állítva? A készülék bekapcsolásához nyomja meg a [t] gombot. Ha nem szeretné használni az Alvó mód funkciót, állítsa át a

Bizonyos betáplált képek, például a képernyővédők, teljesen feketék lehetnek.

Változtassa meg a beállítást a csatlakoztatott berendezés jelének megfelelően. s Jel menü - Videojel oldal.32

Változtassa meg a képjelet csak külső kimenetre. s Ellenőrizze a számítógép dokumentációját.

beállítást Ki értékre. s Részletes menü - Működés - Alvó mód oldal.35

Problémamegoldás

Megjelenik a "Nem támogatott." üzenet.

Ellenőrzés Megoldás

A képjel formátum beállítása megfelelő?

Kizárólag video forrásból kivetített képek esetén

Változtassa meg a beállítást a csatlakoztatott berendezés jelének megfelelően. s Jel menü - Videojel oldal.32

A képjel felbontása és a frissítési gyakoriság megfelel az adott módnak?

Csak számítógépes képek kivetítése esetén

Megjelenik a "Nincs jel." üzenet.

Ellenőrzés Megoldás

A kábelek csatlakoztatása rendben van? Ellenőrizze, hogy a kivetítéshez szükséges összes kábel megfelelően van-e csatlakoztatva.s Bevezetés

A megfelelő bemeneti portot választotta ki? Állítsa át a képet úgy, hogy megnyomja a [Source Search] gombot a távirányítón vagy a vezérlőpanelen.s oldal.13

Be van kapcsolva a számítógép vagy a videoforrás áramellátása? Kapcsolja be az adott berendezés áramellátását.

A képjelek eljutnak a kivetítőhöz?

Kizárólag laptopról vagy beépített LCD-képernyővel rendelkező

számítógépről érkező képek kivetítése esetén

A kép elmosódott vagy életlen

Ellenőrzés Megoldás

Megfelelően van beállítva a fókusz? A fókusz beállításához csavarja el a fókuszgyűrűt.

A számítógépről érkező képjel felbontásának és frissítési gyakoriságának átállításáról a számítógép dokumentációjában olvashat.

Ha a képjelek csak a számítógép LCD képernyőjére vagy a tartozék monitorra jutnak el, akkor át kell állítania a kimenetet a számítógép saját monitora mellett a külső rendeltetési helyre is. Bizonyos számítógép-modellek esetén, ha a képjelet a készüléken kívülre vezetik, akkor azok nem jelennek meg az LCD monitoron vagy a tartozék monitoron. s A számítógép dokumentációja, "Külső kimenet", "Külső monitor csatlakoztatása" vagy hasonló címen. Ha a csatlakoztatás előtt bekapcsolja a kivetítő vagy a számítógép áramellátását, akkor nem működik az a funkció [Fn] gomb, amely átállítja a számítógép képjelét a külső kimenetre. Kapcsolja ki a számítógépet és a kivetítőt, majd kapcsolja vissza mindkettőt.

A kivetítő megfelelő távolságra van a vetítőernyőtől? Nem az ajánlott vetítési távolságon kívülről vetíti ki a képet?

A készüléket az ajánlott tartományon belül állítsa be.s oldal.64

Túlságosan nagy a trapéztorzítás beállítási értéke? Csökkentse a kivetítő szögét a trapéztorzítás korrigálási mértékének csökkentése érdekében.

Problémamegoldás

Ellenőrzés Megoldás

Kondenzáció alakult ki a lencsén? Ha a kivetítőt hideg környezetből váratlanul beviszik egy meleg helyre, vagy ha a környezeti hőmérséklet hirtelen

megváltozik, akkor kondenzáció alakulhat ki a lencse felületén, és ettől a képek elmosódottak lehetnek. A használat előtt kb. egy órával állítsa fel a kivetítőt az adott helyiségben. Ha kondenzáció alakul ki a lencsén, kapcsolja ki a kivetítőt és várja meg, amíg a kondenzáció eltűnik.

Interferencia vagy torzulás látszik a képeken

Ellenőrzés Megoldás

A képjel formátum beállítása megfelelő?

Kizárólag video forrásból kivetített képek esetén

A kábelek csatlakoztatása rendben van? Ellenőrizze, hogy a kivetítéshez szükséges összes kábel megfelelően van-e csatlakoztatva.s Bevezetés

Használ hosszabbító kábelt? Ha hosszabbító kábelt használ, akkor a jeleket megzavarhatja elektromos interferencia. A kivetítőhöz kapott kábelek

Változtassa meg a beállítást a csatlakoztatott berendezés jelének megfelelően. s Jel menü - Videojel oldal.32

használatával ellenőrizze, hogy az ön által használt kábelek okozhatják-e a problémát.

A megfelelő felbontást választotta ki?

Csak számítógépes képek kivetítése esetén

Szinkrong" és a "Sávtartásg" beállítása megfelelő?

A "

Csak számítógépes képek kivetítése esetén

A kép csonka (túl nagy) vagy kicsi, vagy a nézőpont nem megfelelő

Ellenőrzés Megoldás

Széles számítógépes képet vetít ki?

Csak számítógépes képek kivetítése esetén

A Pozíció érték helyesen van beállítva? Nyomja meg az [Auto] gombot a távvezérlőn vagy az [Enter] gombot a vezérlőpanelen a kivetített számítógépes kép

Úgy állítsa be a számítógépet, hogy a kiadott jelek kompatibilisek legyenek a kivetítővel. s "Támogatott monitorok" oldal.67 s A számítógép dokumentációja

Nyomja meg az [Auto] gombot a távvezérlőn vagy az [Enter] gombot a vezérlőpanelen az automatikus beállítások elvégzésének érdekében. Ha a képek beállítása az automatikus beállítás használata után sem megfelelő, akkor a beállítást a Konfiguráció menü Szinkron és Sávtartás pontjának használatával végezheti el. sJelJel menü - Sávtartás, Szinkron oldal.32

Változtassa meg a beállítást a csatlakoztatott berendezés jelének megfelelően. s Jel menü - Felbontás oldal.32

automatikus beállítása érdekében. Ha a képek beállítása az automatikus beállítás használata után sem megfelelő, akkor a beállítást a Konfiguráció menü Pozíció menüpontjának használatával végezheti el.

A számítógépes képjelek mellett más jeleket is beállíthat a kivetítés közben a Konfiguráció menü Pozíció menüpontjának beállításával. s Jel menü - Pozíció oldal.32

Problémamegoldás

Ellenőrzés Megoldás

A számítógép két kijelzőre van beállítva?

Csak számítógépes képek kivetítése esetén

Ha kétképernyős megjelenítést állított be a számítógépen a Vezérlőpult "Megjelenítés" pontjában, akkor a készülék a számítógép képernyőjén lévő képnek kb. csak a felét vetíti ki. Ha a teljes képet szeretné megjeleníteni a számítógép kijelzőjén, kapcsolja ki a kettős megjelenítés beállítását. s A számítógép video-illesztőprogramjának dokumentációja

A megfelelő felbontást választotta ki?

Csak számítógépes képek kivetítése esetén

A kép színei nem helyesek

Ellenőrzés Megoldás

A bemenő jel beállításai megfelelnek a csatlakoztatott eszköz jeleinek?

A kép Fényerő beállítása megfelelő? Módosítsa a Fényerő beállítást a Konfiguráció menüben. s Kép menü - Fényerő oldal.31

A kábelek csatlakoztatása rendben van? Ellenőrizze, hogy a kivetítéshez szükséges összes kábel megfelelően van-e csatlakoztatva.s Bevezetés

Kontrasztg beállítása megfelelő? Módosítsa a Kontraszt beállítást a Konfiguráció menüben. s Kép menü - Kontraszt oldal.31

A Színmódosítás beállítása megfelelő? Módosítsa a Színmódosítás beállítást a Konfiguráció menüben. s Kép menü - Színmódosítás oldal.31

A Színtelítettség és az Árnyalat beállítása megfelelő?

Kizárólag video forrásból kivetített képek esetén

Sötét a kép

Ellenőrzés Megoldás

A kép fényereje és fényessége megfelelően van beállítva? Módosítsa a Fényerő és a Fényerősség Ctrl beállítást a Konfiguráció menüben.

Úgy állítsa be a számítógépet, hogy a kiadott jelek kompatibilisek legyenek a kivetítővel. s "Támogatott monitorok" oldal.67 s A számítógép dokumentációja

Állítsa át a következő beállításokat a csatlakoztatott berendezés jelének megfelelően. Számítógép bemeneti porthoz csatlakoztatott eszközről bejövő kép esetén s Jel menü - Bemeneti jel oldal.32 Video vagy S-Video bemeneti porthoz csatlakoztatott eszközről bejövő kép esetén s Jel menü - Videojel oldal.32

Módosítsa a Színtelítettség és az Árnyalat beállítást a Konfiguráció menüben. s Kép menü - Színtelítettség, Árnyalat oldal.31

s Kép menü - Fényerő oldal.31 s Beállítások menü - Fényerősség Ctrl oldal.33

Kontrasztg beállítása megfelelő? Módosítsa a Kontraszt beállítást a Konfiguráció menüben.

s Kép menü - Kontraszt oldal.31

Ideje kicserélni a lámpát? Amikor már közeledik a lámpacsere ideje, a kép sötétebb lesz, a színminőség pedig gyengül. Ha ez bekövetkezik,

cserélje ki a lámpát új lámpára.s oldal.55

Problémamegoldás

A kivetítés megkezdésekor felmerülő problémák

A kivetítő nem kapcsolódik be

Ellenőrzés Megoldás

Megnyomta a [t] gombot? A készülék bekapcsolásához nyomja meg a [t] gombot.

Sötétek a visszajelzők? A tápkábel nincs megfelelően csatlakoztatva, vagy a tápfeszültség nem megfelelő.

Húzza ki, majd csatlakoztassa ismét a tápkábelt. Ellenőrizze, hogy megfelelően működik-e a konnektor vagy az áramforrás.

A visszajelzők kigyulladnak és elalszanak, amikor megérinti a tápkábelt?

A Vezérlés zárolása a Teljes zárolás helyzetben van? Nyomja meg a [t] gombot a távirányítón. Ha nem szeretné használni a Vezérlés zárolása, állítsa át a beállítást Ki

Valószínűleg rossz a tápkábel érintkezése, vagy a tápkábel hibás. Igazítsa meg a tápkábelt. Igazítsa meg a tápkábelt. Ha ez nem oldja meg a problémát, állítsa le a kivetítő használatát, húzza ki a tápkábelt a konnektorból, és vegye fel a kapcsolatot a helyi márkakereskedővel vagy a Terméktámogatás és szervizelési útmutató című dokumentumban található legközelebbi címmel.

értékre. s Beállítások menü - Vezérlés zárolása oldal.21

Egyéb problémák

Nem hallható hang, vagy a hang túl halk

Ellenőrzés Megoldás

Az audio forrás csatlakoztatása megfelelő? Csatlakoztassa le a kábelt az Audio portról, majd csatlakoztassa ismét a kábelt.

A hangerő minimumra van állítva? Állítsa be úgy a hangerőt, hogy a hang hallható legyen. s oldal.33 s Bevezetés

Az A/V némítás aktív? Nyomja meg az [A/V Mute] gombot a távirányítón az A/V némítás visszavonásához.s oldal.16

Az audiokábel specifikációja "No resistance"? Ha kereskedelmi forgalomban kapható audiokábelt használ, ellenőrizze, hogy van-e rajta "No resistance" címke.

Nem működik a távirányító

Ellenőrzés Megoldás

A távirányító fénykibocsátó része a kivetítő távvevőjére irányul működtetés közben?

Irányítsa a távirányítót a távvevő felé. Hatótávolságs Bevezetés

Problémamegoldás

Ellenőrzés Megoldás

A távirányító túl messze van a kivetítőtől? A távirányító hatósugara kb. 6 m.s Bevezetés

Világít-e közvetlen napfény vagy fénycsőből származó erős fény a távvevőre?

Lemerültek-e az elemek, vagy megfelelően vannak-e behelyezve? Ellenőrizze, hogy megfelelően vannak-e behelyezve az elemek, vagy szükség esetén cserélje ki az elemeket.

Meg kívánom változtatni az üzenetek és a menük nyelvét

Ellenőrzés Megoldás

Módosítsa a Nyelv beállítását. Módosítsa a "Nyelv" beállítást a Konfiguráció menüben.s oldal.35

Állítsa olyan helyre a kivetítőt, ahol nem világít erős fény a távvevőre.

s oldal.55

Függelék

Ez a fejezet a karbantartással kapcsolatos információkat tartalmazza, hogy a kivetítő hosszú időn keresztül a lehető legjobb teljesítményt nyújtsa.

Telepítési módszerek

A kivetítő a következő négy kivetítési módszert támogatja. A telepítési környezet feltételeinek megfelelően végezze el az eszköz beállítását.

Figyelmeztetés

•

Speciális telepítési mód szükséges, ha fel akarják függeszteni a kivetítőt a mennyezetre (mennyezeti rögzítés). Nem megfelelő telepítés esetén a készülék leeshet, ami balesetet és sérülést idézhet elő.

•

Ha a mennyezeti rögzítőpontokon ragasztóanyagot használ a csavarok meglazulása ellen, vagy ha kenőanyagot vagy olajat használ a kivetítőn, akkor a készülék háza megrepedhet, amitől viszont leeshet a mennyezeti rögzítésről. Ez súlyos sérülést idézhet elő, ha valaki a mennyezeti rögzítés alatt tartózkodik és a kivetítő is megsérülhet. Mennyezeti rögzítés felszerelése vagy beállítása esetén ne használjon ragasztóanyagokat a csavarok meglazulásának megakadályozására, és ne használjon olajat, kenőanyagokat stb.

Figyelem

Ne használja a kivetítőt ezen az oldalon. Ez meghibásodáshoz vezethet.

• Képek kivetítése a képernyő előtt elhelyezett kivetítővel. (Kivetítés elölről)

• Képek kivetítése egy áttetsző képernyő mögött elhelyezett kivetítővel. (Kivetítés hátulról)

dalára vetítse ki a képeket. (Kivetítés elölről/mennyezetről)

• A kivetítő mennyezetre történő felfüggesztéséhez opcionális

mennyezeti rögzítés szükséges. s oldal.61

• A következőképpen módosíthatja a beállítást, ha kb. öt másodpercre lenyomja az [A/V Mute] gombot a távirányítón.

ElőlWElől/Plafon

A Hátul vagy a Hátul/Plafon értéket a Konfiguráció menüben állíthatja be.s oldal.35

képeket. (Kivetítés hátulról/mennyezetről)

• Függessze fel a kivetítőt a mennyezetre és a képernyő elülső ol-

• Függessze fel a kivetítőt a mennyezetre és egy áttetsző képernyő hátsó oldalára vetítse ki a

Tisztítás

Meg kell tisztítania a kivetítőt, ha beszennyeződik, vagy ha a kivetített képek minősége romlani kezd.

Figyelem

Tisztítás előtt kapcsolja ki a kivetítőt.

Kivetítő felületének tisztítása

Puha ruhával letörölve tisztítsa meg a kivetítő felületét.

Ha a kivetítő különösen szennyezett, akkor nedvesítse meg a ruhát nagyon kevés, semleges hatású tisztítószert tartalmazó vízzel, alaposan csavarja ki és ezzel törölje le a kivetítőt felületét.

Figyelem

Ne használjon illékony anyagokat, például fényezőt, alkoholt vagy hígítót a kivetítő felületének megtisztítására. A készülékház minősége megváltozhat vagy elszíneződhet.

Figyelem

A lencsét ne dörzsölje kemény anyagokkal és ne tegye ki rázkódásnak, ellenkező esetben a lencse megsérülhet.

A levegőszűrő tisztítása

Ha megjelenik a következő üzenet, tisztítsa meg a levegőszűrőt és a levegőbeszívó szellőzőnyílást.

"A kivetítő túlmelegszik. Ügyeljen arra, hogy semmi ne zárja el a szellőzőnyílásokat, és tisztítsa meg vagy cserélje ki a légszűrőt."

Figyelem

•

Ha a por felhalmozódik a levegőszűrőben, a kivetítő belső hőmérséklete megemelkedhet, ami működési problémákat okozhat, és lerövidítheti az optika élettartamát. Ha az üzenet megjelenik, azonnal tisztítsa meg a levegőszűrőt.

•

Ne helyezze vízbe a levegőszűrőt. Ne használjon mosó- vagy oldószereket.

A lencse tisztítása

Kereskedelmi forgalomban kapható üvegtisztító ruhával óvatosan törölje le a lencsét.

Figyelmeztetés

Ne használjon gyúlékony gázt tartalmazó sprayt a lencsére került por és szennyeződés eltávolításához. A kivetítő kigyulladhat a lámpa magas belső hőmérséklete miatt.

Tisztítás

• Ha az üzenet még a tisztítás után is rendszeresen megjelenik, akkor ideje kicserélni a levegőszűrőt. Cserélje ki új szűrőre. s oldal.59

• Javasoljuk, hogy legalább háromhavonta tisztítsa meg ezeket az alkatrészeket. Ha a kivetítőt különösen poros környezetben használja, akkor gyakrabban kell tisztítani.

A fogyóeszközök cseréje

Ez a fejezet a távirányító elemei, a lámpa és a levegőszűrő cseréjének módját ismerteti.

A távirányító elemeinek kicserélése

Ha a készülék nehézkesen reagál a távirányítóval kiadott parancsokra, vagy ha a távirányító nem működik egy bizonyos ideig történő használat után, ez valószínűleg azt jelenti, hogy az elemek kezdenek lemerülni. Ilyenkor cserélje ki az elemeket új elemekre. Tartson készenlétben két db AA méretű mangán- vagy alkálielemet. Kizárólag AA méretű mangánvagy alkálielemek használhatók.

Figyelem

Az elemek kezelése előtt feltétlenül olvassa el a Biztonsági előírások. Biztonsági előírások

Eljárás

Vigyázat

Az elemtartó belsejében ellenőrizze a (+) és (-) jelölések helyét, és annak megfelelően helyezze be az elemeket.

Tegye vissza az elemtartó fedelét.

Nyomja le az elemtartó fedelét, amíg a helyére nem kattan.

Vegye le az elemtér fedelét.

Miközben lenyomja az elemtér fedelének rögzítőelemét, emelje felfelé a fedelet.

Cserélje ki újakra a régi elemeket.

A lámpa cseréje

Lámpa csereintervalluma

Ideje kicserélni a lámpát, ha:

A fogyóeszközök cseréje

• A kivetítő bekapcsolásakor a vetítővászon bal alsó sarkán megjelenik a

"Cserélje ki a lámpát." üzenet.

• A lámpa visszajelzője narancssárga fénnyel villog.

Figyelem

•

A lámpa cseréjére figyelmeztető üzenet a kezdeti fényerő és a kivetített képek minőségének fenntartása érdekében az alábbi időtartamot követően jelenik meg.

Ha az Áramfogyasztás beállítása Normál: kb. 3900 óra Ha az Áramfogyasztás beállítása ECO: kb. 4900 óra

•

Ha a lámpát az élettartama letelte után tovább használja, nagyobb az esély, hogy a lámpa felrobbanhat. Ha megjelenik a lámpa cseréjére figyelmeztető üzenet, a lehető leghamarabb cserélje ki a lámpát, még akkor is, ha továbbra is működik.

•

Ne kapcsolgassa ki-be a készüléket. A gyakori be- és kikapcsolás lerövidítheti a lámpa élettartamát.

•

A lámpa tulajdonságaitól és a használat módjától függően a lámpa a cserére figyelmeztető üzenet megjelenése előtt is elsötétülhet vagy működésképtelenné válhat. Szükség esetére mindig tartson készenlétben egy tartalék lámpaegységet.

oldal.33

Lámpa cseréjének módja

A lámpát akkor is ki lehet cserélni, ha a kivetítőt felfüggeszti a mennyezetre.

• A kivetített kép sötétebbé válik vagy minősége romlani kezd.

Figyelmeztetés

•

Ha azért kell kicserélnie a lámpát, mert már nem világít, akkor lehetséges, hogy a lámpa eltörött. Ha a mennyezetre szerelt kivetítőben cseréli ki a lámpát, mindig azt kell feltételeznie, hogy a lámpa eltörött, ezért mindig a lámpaburkolat oldalán álljon, soha ne alatta. Óvatosan távolítsa el a lámpa burkolatát.

•

Soha ne szerelje szét vagy alakítsa át a lámpát. Ha átalakított vagy szétszerelt lámpát helyez be a kivetítőbe és használ, az tüzet, áramütést vagy balesetet okozhat.

A fogyóeszközök cseréje

Vigyázat

A lámpa burkolatának leszerelése előtt várja meg, amíg a lámpa kellő mértékben lehűl. Ha a lámpa még forró, égési- vagy más sérüléseket okozhat. A feszültség kikapcsolása után kb. egy óra hosszat tart, amíg a lámpa eléggé lehűl.

Eljárás

Miután kikapcsolta a kivetítőt, és kétszer megszólalt a megerősítő csipogás, válassza le a tápkábelt.

Várja meg, amíg a lámpa lehűl, majd szerelje le a lámpa burkolatát.

Az új lámpaegységhez kapott csavarhúzóval vagy keresztfejű csavarhúzóval lazítsa meg a lámpa burkolatának rögzítőcsavarját. Utána csúsztassa egyenesen előre a lámpa burkolatát, majd emelje meg és vegye le.

Lazítsa meg a lámpa két rögzítőcsavarját.

A fogantyú meghúzásával vegye ki a régi lámpát.

Ha a lámpa megrepedt, cserélje ki új lámpára, vagy további tanácsokért vegye fel a kapcsolatot a helyi márkakereskedéssel.

Epson projektor címjegyzék lista

A fogyóeszközök cseréje

Szerelje be az új lámpát.

Helyezze be az új lámpát a vezetősín mentén a megfelelő irányba úgy, hogy a helyére kerüljön, és húzza meg a két csavart.

Szerelje vissza a lámpa burkolatát.

Figyelem

•

Ügyeljen a lámpa biztonságos felszerelésére. Ha leszereli a lámpa burkolatát, a készülék biztonsági óvintézkedésként automatikusan kikapcsolódik. Ha a lámpa vagy a burkolat visszaszerelése nem megfelelő, a készülék nem kapcsolódik be.

•

A termékben higanyt (Hg) tartalmazó alkatrész van. A kidobással vagy az újrahasznosítással kapcsolatban tájékozódjon a helyi rendeletekben. Ne dobja ki a normál hulladékkal együtt.

A fogyóeszközök cseréje

A lámpa üzemóráinak nullázása

A kivetítő rögzíti, mennyi ideig működtették a lámpát, és üzenettel és visszajelzéssel értesíti a felhasználót, ha eljött a lámpa kicserélésének ideje. A lámpa kicserélése után feltétlenül nullázza a Lámpa üzemórái

beállítást a Konfiguráció menüben.

Csak a lámpacserét követően nullázza a Lámpa üzemórái beállítást.

Ellenkező esetben a készülék helytelenül jelzi a lámpa csereintervallumát.

oldal.38

A levegőszűrő cseréje

A levegőszűrő csereintervalluma

Ideje kicserélni a levegőszűrőt, ha:

• A levegőszűrő kihasadt.

• Az üzenet annak ellenére megjelenik, hogy megtisztította a levegőszűrőt.

A levegőszűrő cseréjének módja

A levegőszűrőt akkor is ki lehet cserélni, ha a kivetítőt felfüggeszti a mennyezetre.

Eljárás

Miután kikapcsolta a kivetítőt, és kétszer megszólalt a megerősítő csipogás, válassza le a tápkábelt.

Nyissa fel a levegőszűrő fedelét.

Szerelje ki a levegőszűrőt.

Fogja meg a levegőszűrő fülét, és húzza egyenesen kifelé.

Helyezze be az új levegőszűrőt.

Kívülről csúsztassa be a levegőszűrőt, és nyomja be, amíg be nem kattan a helyére.

A fogyóeszközök cseréje

Zárja le a levegőszűrő fedelét.

A helyi rendeleteknek megfelelően dobja ki a levegőszűrőt. A keret anyaga: ABS A szűrő anyaga: poliuretán hab

Kiegészítő tartozékok és fogyóeszközök

A következő kiegészítő tartozékok és fogyóeszközök használhatóak. Szükség esetén vásárolja meg ezeket. A kiegészítő tartozékok és fogyóeszközök következő listája az alábbi dátumtól számítva érvényes:

2009. 07. A kiegészítők jellemzői külön értesítés nélkül megváltozhatnak és a vásárlás helyszínétől is függhetnek.

Opcionális tartozékok

150 cm-es hordozható vetítőernyő ELPSC07 200 cm-es hordozható vetítőernyő ELPSC08 250 cm-es vetítőernyő ELPSC10

Hordozható legördíthető vetítőernyők (4:3 képarányg)

175 cm-es hordozható vetítőernyő ELPSC23 200 cm-es hordozható vetítőernyő ELPSC24 225 cm-es hordozható vetítőernyő ELPSC25

Hordozható legördíthető vetítőernyők (16:10 képarányg)

125 cm-es hordozható vetítőernyő ELPSC06

Könnyen szállítható kompakt vetítőernyő. (4:3 képarány)

Számítógépes kábel ELPKC02 (1,8 m - mini D-Sub15-tűs/mini D-Sub 15-tűs)

Ez azonos a kivetítőhöz biztosított számítógépes kábellel.

Dokumentumkamera ELPDC06

Számítógépen keresztül csatlakoztatható a kivetítőhöz, és könyvek, írásvetítő fóliák és diaképek kivetítésére használható.

Mennyezeti cső (450 mm /ezüst)* ELPFP13

Mennyezeti cső (700 mm /ezüst)

A kivetítő magas mennyezetre történő felszerelésre szolgál.

ELPFP14

Mennyezeti rögzítés* ELPMB23

A kivetítő mennyezetre történő felszerelésre szolgál.

* Különleges felszerelési módra van szükség a kivetítő mennyezetre történő

felfüggesztéséhez. Ha ezt a felszerelési módot választja, vegye fel a kapcsolatot a márkakereskedővel vagy a Terméktámogatás és szervizelési útmutató dokumentumban található legközelebbi címmel. s Epson

projektor címjegyzék lista

Fogyóeszközök

Lámpaegység ELPLP54

A használt lámpák cserealkatrésze.

Levegőszűrő ELPAF25

A használt levegőszűrő cserealkatrésze.

Számítógépes kábel ELPKC09 (3 m - mini D-Sub15-tűs/mini D-Sub 15-tűs) Számítógépes kábel ELPKC10 (20 m - mini D-Sub15-tűs/mini D-Sub 15-tűs)

Ha a kivetítőhöz biztosított számítógépes kábel túl rövid, használja ezen hosszabb kábelek egyikét.

Component video kábel ELPKC19

(3 m - mini D-Sub 15-tűs/RCA csatlakozódugó

Ezzel a kábellel a kivetítő komponens videóg jelforráshoz csatlakoztatható.

Felhasználó logójának mentése

Az aktuálisan kivetített kép felhasználói logóként menthető.

A felhasználói logó mentése után a logót nem lehet visszaállítani a

Eljárás

gyári alapértelmezett beállításra.

Vetítse ki azt a képet, amelyet felhasználó logóként szeretne használni, majd nyomja meg a [Menu] gombot.

A távirányító használata A vezérlőpanel használata

Válassza ki a Részletes - Felhasználó logója lehetőséget a

Konfiguráció menüből.

oldal.30

Ellenőrizze a használt gombokat és az általuk végrehajtott műveleteket a menüben található útmutatóban.

"A Konfiguráció menü használata"

• Ha a Felhasználó logója lehetőséget a Trapézkorrekció, Képarány

vagy Progresszív funkció végrehajtása során választja ki, a folyamatban lévő funkció leáll.

Ha megjelenik az "Ezt a képet választja felhasználói logónak?" üzenet, válassza az "Igen" értéket.

Ha megnyomja az [Enter] gombot a távirányítón vagy a vezérlőpanelen, a képernyőméret megváltozhat a jeltől függően, mivel a képjel felbontásának megfelelően megváltozik.

Mozgassa ezt a keretet a képnek arra a részére, amelyet felhasználói logóként szeretne használni.

Felhasználó logójának mentése

400 ^ 300 pont méretű képet menthet.

A távirányító használata A vezérlőpanel használata

Amikor megjelenik az Ezt a képet választja? üzenet, válassza az Igen lehetőséget.

A nagyítás beállítási képernyőn válassza ki a nagyítási tényezőt.

Amikor megjelenik a Ezt a képet menti felhasználói logónak? üzenet, válassza az Igen lehetőséget.

A kép mentése megtörtént. A kép mentése után megjelenik a Kész üzenet.

• Ha elment egy felhasználó logót, az előző felhasználó logó törlődik.

• A felhasználói logó mentése kb. 15 másodpercig tart. A mentés

közben ne használja a kivetítőt vagy a csatlakoztatott berendezéseket, ellenkező esetben hiba léphet fel.

Képernyőméret és kivetítési távolság

Kivetítési távolság

Távolság a lencse közepe és a kivetített kép alja között

(vagy mennyezeti felfüggesztés esetén a kivetített kép alja között) A lencse középpontja

Mértékegység: cm

16:9 képernyőméret

40" 89x50 114 - 137 5

50" 110x62 143 - 172 6

60" 130x75 172 - 208 8

80" 180x100 231 - 278 10

100" 220x120 289 - 348 13

120" 270x150 348 - 418 15

150" 330x190 435 - 523 19

200" 440x250 582 - 699 26

Minimum (Széles) - maximum

(Tele)

Mértékegység: cm

4:3 képernyőméret

40" 81x61 126 - 152 9

50" 100x76 158 - 190 11

60" 120x91 190 - 229 13

80" 160x120 255 - 306 17

100" 200x150 319 - 383 22

120" 240x180 383 - 461 26

150" 300x230 480 - 577 33

200" 410x300 641 - 770 44

250" 500x380 802 - 963 48

280" 570x430 898 - 1079 61

Minimum (Széles) - maximum

(Tele)

250" 550x310 728 - 874 32

310" 690x390 903 - 1084 40

Mértékegység: cm

16:10 képernyőméret

40" 86x54 111 - 134 8

50" 110x67 139 - 168 10

60" 130x81 168 - 202 12

80" 170x110 225 - 270 15

100" 220x130 281 - 338 19

120" 260x160 338 - 407 23

150" 320x200 424 - 509 29

200" 430x270 566 - 680 38

250" 540x340 708 - 850 48

Minimum (Széles) - maximum

(Tele)

Képernyőméret és kivetítési távolság

16:10 képernyőméret

320" 690x430 907 - 1089 62

Minimum (Széles) - maximum

(Tele)

a kivetítő számítógéppel történő felügyelete és vezérlése (ESC/VP21 parancsok)

A kivetítő USB-kapcsolaton keresztül számítógépről felügyelhető és vezérelhető. Ehhez USB-kábellel csatlakoztatni kell a kivetítőt és a számítógépet, és kommunikációs parancsokat (ESC/VP21 parancsokat) kell megadni.

Mielőtt elkezdené

Ha ESC/VP21 parancsokkal szeretné felügyelni és vezérelni a kivetítőt, akkor végre kell hajtania a következő előkészületeket.

Eljárás

Telepítse az USB-kommunikációhoz szükséges illesztőprogramot (EPSON USB-COM illesztőprogram) a számítógépre. Ha bővebb információt szeretne az EPSON USB-COM illesztőprogramról, vegye fel a kapcsolatot a helyi márkakereskedővel vagy a Terméktámogatás és szervizelési útmutató című dokumentumban található legközelebbi címmel.

Állítsa be a Részletes - Link 21L elemet Be értékre a kivetítő Konfiguráció menüjében.

Parancs betáplálása esetén a kivetítő végrehajtja a parancsot, és újból megjelenik egy ":", majd fogadja a következő parancsot.

Ha a parancs végrehajtása során rendellenesség lép fel, megjelenik egy hibaüzenet és újból megjelenik a ":".

Elem Parancs

Főkapcsoló ON/OFF Be PWR ON

Ki PWR OFF

Jelkiválasztás Számítógép Automatikus SOURCE 1F

RGB SOURCE 11

HDMI SOURCE 30

VIdeo SOURCE 41

S-video SOURCE 42

USB SOURCE 52

A/V némítás Be/Ki Be MUTE ON

Ki MUTE OFF

A/V némítás kiválasztása

Fekete MSEL 00

Kék MSEL 01

Logó MSEL 02

Csatlakoztassa USB-kábellel a számítógép USB portját a kivetítő USB(TypeB) portjához.

A második alkalomtól a második lépéssel kezdje a műveletet.

Parancslista

Ha a kivetítő bekapcsolási parancsot kap, a készülék bekapcsolódik és felmelegedési üzemmódba lép. A kivetítő tápellátásának bekapcsolásakor kettőspont, ":" (3Ah) jelenik meg.

Minden egyes parancs végére beilleszt egy Kocsi vissza (CR) kódot (0Dh), majd továbbítja.

Kommunikációs protokoll

• Alapértelmezett átviteli sebesség: 9600 bit/s (a kommunikáció során a sebesség megfelel az USB 1.1 szabványnak).

• Adathossz: 8 bit

• Paritás: Nincs

• Adatátvitel végét jelző bit: 1 bit

• Folyamatvezérlés: Nincs

Támogatott monitorok

Számítógép jelek (analóg RGB)

Jel

VGAEGA 85 640x350 1280x700 1280x720 1280x800 1280x700 640x350

VGA 60/72/75/85/iMac

SVGA 56/60/72/75/85/iMac

XGA 60/70/75/85/iMac

Frissítési gyak.

Mértékegység: képpont

(Hz)

60 1280x768 1280x768 1280x720 1280x800 1280x768 1280x768

Felbontás

640x480/640x360

800x600/800x450

1024x768/1024x576

Normál 16:9 Teljes Nagyítás Anyanyelvi

1066x800 1280x720 1280x800 1280x800 640x480

1066x800 1280x720 1280x800 1280x800 800x600

1066x800 1280x720 1280x800 1280x800 1024x768

Képarány-beállítás

WXGA

WXGA+ 60/75/85 1440x900 1280x800 1280x720 1280x800 1280x800 1280x800

WSXGA+

SXGA+ 60/75/85 1400x1050 1066x800 1280x720 1280x800 1280x800 1280x800

UXGA 60 1600x1200 1066x800 1280x720 1280x800 1280x800 1280x800

MAC13 67 640x480 1066x800 1280x720 1280x800 1280x800 640x480

MAC16" 75 832x624 1066x800 1280x720 1280x800 1280x800 832x624

MAC19"

SXGA

60 1360x768 1280x722 1280x720 1280x800 1280x722 1280x768

60/75/85 1280x800 1280x800 1280x720 1280x800 1280x800 1280x800

60 1680x1050 1280x800 1280x720 1280x800 1280x800 1280x800

70/75/85 1152x864 1066x800 1280x720 1280x800 1280x800 1152x800

60/75/85 1280x1024 1000x800 1280x720 1280x800 1280x800 1152x800

60/75/85 1280x960 1066x800 1280x720 1280x800 1280x800 1152x800

75 1024x768 1066x800 1280x720 1280x800 1280x800 1024x768

60 1024x768 1066x800 1280x720 1280x800 1280x800 1024x768

Támogatott monitorok

Jel

Frissítési gyak.

(Hz)

Felbontás

Normál 16:9 Teljes Nagyítás Anyanyelvi

Képarány-beállítás

MAC21” 75 1152x870 1059x800 1280x720 1280x800 1280x800 1152x800

*1 A csatlakozás nem lehetséges, ha a berendezésen nincs VGA kimeneti port. *2 Letterbox jel *3 Csak akkor kompatibilis, ha a Széles értéket választotta ki a Felbontás beállításhoz a Konfiguráció menüben.

A kivetítés valószínűleg akkor is működni fog, ha a fentiekben fel nem sorolt jelet táplálnak be. Viszont lehetséges, hogy nem támogat minden funkciót.

Komponens videó

Jel

Frissítési gyak.

(Hz)

SDTV(480i) 60 720x480/720x360

SDTV(576i) 50 720x576/720x432

SDTV(480p) 60 720x480/720x360

SDTV(576p) 50 720x576/720x432

Felbontás

Normál 16:9 Teljes Nagyítás Anyanyelvi

1066x800 1280x720 1280x800 1280x800 640x480

1066x800 1280x720 1280x800 1280x800 768x576

1066x800 1280x720 1280x800 1280x800 640x480

1066x800 1280x720 1280x800 1280x800 768x576

HDTV(720p) 50/60 1280x720 1280x720 1280x720 1280x800 1280x720 1280x720

HDTV(1080i) 50/60 1920x1080 1280x720 1280x720 1280x800 1280x720 1280x800

Képarány-beállítás

Mértékegység: képpont

* Letterbox jel

Kompozit videó/S-video

Jel

TV(NTSC) 60 720x480/720x360

TV(PAL,SECAM) 50 720x576/720x432

* Letterbox jel

Frissítési gyak.

(Hz)

Felbontás

Mértékegység: képpont

Képarány-beállítás

Normál 16:9 Teljes Nagyítás Anyanyelvi

1066x800 1280x720 1280x800 1280x800 640x480

1066x800 1280x720 1280x800 1280x800 768x576

Támogatott monitorok

HDMI portról származó bemenő jel

Jel

VGA 60 640x480/640x360

SVGA 60 800x600 1280x720 1280x800 1280x800 800x600

XGA 60 1024x768 1280x720 1280x800 1280x800 1024x768

WXGA 60 1280x800 1280x720 1280x800 1280x800 1280x800

Frissítési gyak.

(Hz)

Felbontás

Mértékegység: képpont

Képarány-beállítás

16:9 Teljes Nagyítás Anyanyelvi

1280x720 1280x800 1280x800 640x480

SXGA

60 1280x960 1280x720 1280x800 1280x800 1280x800

60 1280x1024 1280x720 1280x800 1280x800 1280x800

SXGA+ 60 1400x1050 1280x800 1280x800 1280x800 1280x800

UXGA 60 1600x1200 1280x720 1280x800 1280x800 1280x800

SDTV(480i) 60 720x480/720x360

SDTV(480p) 60 720x480/720x360

SDTV(576i) 50 720x576/720x432

SDTV(576p) 50 720x576/720x432

1280x720 1280x800 1280x800 640x480

1280x720 1280x800 1280x800 768x576

HDTV(720p) 50/60 1280x720 1280x720 1280x800 1280x720 1280x720

HDTV(1080i) 50/60 1920x1080 1280x720 1280x800 1280x720 1280x800

HDTV(1080p) 50/60 1920x1080 1280x720 1280x800 1280x720 1280x800

* Letterbox jel

Műszaki adatok

Kivetítő általános műszaki adatok

Termék neve

Méretek

Panel mérete

Kijelzési módszer

Felbontás

Fókusz beállítása

Nagyítás beállítása

Lámpa

Max. audio teljesítmény

Hangszóró

Áramellátás

Áramfogyasztás

100 - 120 V tartományban

200 - 240 V tartományban

EH-TW450

295 (szélesség) ^ 77 (magasság) ^ 228 (mélység) mm

0,59" széles

Poliszilikonos TFT aktív mátrix

1 024 000 képpont

WXGA (1280 (szélesség) ^ 800 (magasság) képpont) ^ 3

Manuális

Kézi (1-1,2)

UHE lámpa, 200 W, modellszám: ELPLP54

1 W monó

100 - 240 V AC ±10%, 50/60 Hz 3,2 - 1,4 A

Üzemi: 280 W

Készenléti áramfelvétel (Kommunikáció be): 2,6 W

Készenléti áramfelvétel (Kommunikáció ki): 0,3 W

Üzemi: 265 W

Készenléti áramfelvétel (Kommunikáció be): 3,9 W

Készenléti áramfelvétel (Kommunikáció ki): 0,4 W

Működési magasság

Üzemi hőmérséklet

Tárolási hőmérséklet

Tömeg

Tengerszint feletti magasság: 0 – 2 286 m

5 – +35 ˚C (kondenzáció nélkül)

-10 – +35 ˚C (kondenzáció nélkül)

Kb. 2,3 kg

Műszaki adatok

Termék neve

Csatlakozók

Számítógép bemeneti port

Video (Video) bemeneti port

S-Video

bemeneti port

Audio bal/ jobb (Audio-L/R) bemeneti port

HDMI port 1

USB(TypeA) port

USB(TypeB) port

EH-TW450

Mini D-Sub15-tűs (csatlakozóhüvely) kék

RCA tűs jack

Mini DIN 4-tűs

RCA tűs jack x 2 (B, J)

HDMI (csak a PCM hangot támogatja)

USB csatlakozó (A típus)

USB csatlakozó (B típus)

*1 Az USB 1.1 szabványt támogatja. *2 Az USB 2.0 szabványt támogatja.

Az USB(TypeA) és az USB(TypeB) portok nem feltétlenül működnek együtt minden USB szabványt támogató eszközzel.

Dőlésszög

Ha 30˚-nál nagyobb dőlésszögben használja a kivetítőt, akkor megsérülhet és balesetet okozhat.

Külső megjelenés

A lencse középpontja

A lencse középpontja és a felfüggesztőkonzol rögzítési pontjai közötti távolság

Mértékegység: mm

Szószedet

Ebben a fejezetben kifejtünk néhány egyszerű kifejezést, amelyet a kivetítő kapcsán használunk, és néhány bonyolultabb kifejezést, amelyet jelen útmutató szövege nem fejt ki. A részletekről lásd a kereskedelmi forgalomban beszerezhető kiadványokat.

Dolby Digital

Frissítési gyak.

HDCP

HDTV

Képarány

(Képarány)

Komponens video

Kompozit videojel

Kontraszt

Progresszív

Sávtartás

A Dolby Laboratories által kifejlesztett hangformátum. A normál sztereo kétcsatornás formátum, amely két hangszórót vesz igénybe. A Dolby Digital hatcsatornás (5.1-csatorna) rendszer, amely ezt kiegészíti egy középső hangszóróval, két hátsó hangszóróval és egy mélynyomó ládával.

A kijelző fény-kibocsátó eleme csak rendkívül rövid ideig képes fenntartani az állandó fényerőt és színt. Ezért a képet másodpercenként nagyon sokszor le kell tapogatni a fény-kibocsátó elem frissítése érdekében. A frissítési műveletek másodpercenkénti számát frissítési aránynak nevezzük, és hertzben (Hz) fejezzük ki.

A High-bandwidth Digital Content Protection rövidítése, amely olyan másolásvédelmi technológiát jelent, amely a HDMI porton keresztül küldött és fogadott digitális jelek titkosításával megakadályozza az illegális másolást. Mivel a kivetítőn található HDMI bemeneti port támogatja a HDCP technológiát, ki tudja vetíteni a HDCP technológiával védett digitális képeket. Ha azonban a HDCP szabvány megváltozik, előfordulhat, hogy a megváltozott szabvánnyal védett digitális képek nem lesznek kivetíthetők.

A High-Definition Television rövidítése, azokra a nagy felbontású rendszerekre vonatkozik, amelyek megfelelnek a következő feltételeknek.

• Függőleges felbontás legalább 720p vagy 1080i (p =

• 16:9

képarányúg képernyő

A kép hossza és magassága közötti arány. A HDTV képek képaránya 16:9, megjelenésük hosszúkás. A szabványos képek képaránya 4:3.

A jobb képminőség érdekében szétválasztott luminancia- és színkomponenst tartalmazó videojel. Három független jelet tartalmazó képekre vonatkozik: Y (luminanciajel), Pb és Pr (színkülönbségjelek).

Video-fényerőjelek és -színjelek keverékéből összeállított videojelek. A háztartási videokészülékek által széles körben használt jelek tartoznak ide (NTSC, PAL és SECAM formátumok). Az Y vivőjel (fényerőjel) és a színsávban lévő króma (szín) jel egymást átfedve egy jelet alkot.

A kép fényes és sötét területeinek relatív fényereje növelhető vagy csökkenthető, hogy a szöveg és az ábrák világosan elkülönüljenek, vagy hogy lágyabb megjelenést nyerjenek. A kép ezen tulajdonságának állítását kontrasztbeállításnak nevezzük.

Kép-letapogatási módszer, amely egy kép kép-adatait fentről lefelé haladva tapogatja le egyetlen egységes kép létrehozása érdekében.

A számítógépekről érkező jelek adott frekvenciával rendelkeznek. Ha a kivetítő frekvenciája nem illeszkedik ehhez a frekvenciához, akkor a képek minősége gyenge lesz. Azt a folyamatot, amely összehangolja ezen jelek frekvenciáját (a jelek csúcsértékeinek számát), trackingnek nevezzük. Megfelelő tracking nélkül széles függőleges csíkok jelennek meg a jelben.

Progresszívg, i = Váltottsorosg)

SDTV

sRGB

SVGA

A Standard Definition Television rövidítése, azokra a szabványos televíziós rendszerekre vonatkozik, amelyek nem felelnek meg a HDTVg nagy felbontású televízió feltételeinek.

Nemzetközi szabvány színintervallumokhoz, amelyet úgy alakítottak ki, hogy a videoberendezéssel visszaadott színek könnyen kezelhetőek legyenek a számítógépes operációs rendszereken és az interneten. Ha a csatlakoztatott forrás rendelkezik sRGB üzemmóddal, akkor állítsa a kivetítőt és a csatlakoztatott jelforrást sRGB üzemmódba.

Videojel-típus, 800 (vízszintes) ^ 600 (függőleges) pont felbontással, az IBM PC/AT-kompatibilis számítógépek alkalmazzák.

Szószedet

S-Video

SXGA

Szinkron

Váltottsoros

VGA

XGA

A jobb képminőség érdekében szétválasztott luminancia- és színkomponenst tartalmazó videojel. Két független jelet tartalmazó képekre vonatkozik: Y (luminanciajel) és C (színjel).

Videojel-típus, 1 280 (vízszintes) ^ 1 024 (függőleges) pont felbontással, az IBM PC/AT-kompatibilis számítógépek alkalmazzák.

A számítógépekről érkező jelek adott frekvenciával rendelkeznek. Ha a kivetítő frekvenciája nem illeszkedik ehhez a frekvenciához, akkor a képek minősége gyenge lesz. Azt a folyamatot, amely összehangolja ezen jelek fázisait (a jelek egymáshoz viszonyított csúcsértékeit és fázisminimumait) szinkronizálásnak nevezzük. Ha a jelek nincsenek szinkronizálva, akkor villogás, életlenség és vízszintes interferencia következhet be.

Kép-letapogatási módszer, amely a kép-adatokat felosztja finom vízszintes vonalakra, amelyek egymás után jelennek meg balról jobbra, majd fentről lefelé. A páros és a páratlan számú vonalak váltakozva jelennek meg.

Videojel-típus, 640 (vízszintes) ^ 480 (függőleges) pont felbontással, az IBM PC/AT-kompatibilis számítógépek alkalmazzák.

Videojel-típus, 1 024 (vízszintes) ^ 768 (függőleges) pont felbontással, az IBM PC/AT-kompatibilis számítógépek alkalmazzák.

Általános megjegyzések

Minden jog fenntartva. A jelen kiadvány semelyik része sem reprodukálható, tárolható visszakereső-rendszerben vagy vihető át bármiféle eszközzel, elektronikusan, mechanikusan, fénymásolással, felvétellel vagy bármilyen más módszerrel a Seiko Epson Corporation előzetes írásbeli engedélye nélkül. A dokumentum tartalmának felhasználására vonatkozóan nem vállalunk felelősséget. A szerző nem vállal felelősséget a kézikönyv tartalmának használatából fakadó feltételezett károkért.

Sem a Seiko Epson Corporation, sem bármely leányvállalata nem vállal felelősséget a termék megvásárlójának vagy harmadik félnek olyan káráért, veszteségéért, költségéért vagy kiadásáért, amely a következőkből származik: baleset, a termék nem rendeltetésszerű vagy helytelen használata, a termék jogosulatlan módosítása, javítása vagy megváltoztatása, illetve (az Egyesült Államok kivételével) a Seiko Epson Corporation üzemeltetési és karbantartási utasításainak nem pontos betartása.

A Seiko Epson Corporation nem vállal felelősséget az olyan károkért és problémákért, amelyek a Seiko Epson Corporation által Eredeti Epson terméknek, vagy az Epson által jóváhagyott terméknek nem minősített kiegészítők vagy fogyóeszközök használatából származnak.

A kézikönyv tartalma minden további tájékoztatás nélkül kerülhet frissítésre vagy módosításra.

Általános megjegyzés:

A Windows Vista és a Windows logó a Microsoft vállalatcsoport védjegye. Az IBM, DOS/V és az XGA az International Business Machines Corporation

védjegyei vagy bejegyzett védjegyei. A Macintosh, Mac és iMac az Apple Inc. védjegyei. A Windows, Windows NT és a PowerPoint a Microsoft Corporation védjegyei vagy

bejegyzett védjegyei az Egyesült Államokban. A Dolby a Dolby Laboratories védjegye. A HDMI és High-Definition Multimedia Interface a HDMI Licensing LLC védjegyei

vagy bejegyzett védjegyei.

A kézikönyvben található illusztrációk különbözhetnek a kivetítőtől.

Tárgymutató

A lámpa üzemidejének nullázása .............. 38

A/V némítás ................................................. 16

Alaphelyzet menü ........................................ 38

Alaphelyzetbe mind ..................................... 38

Alvó mód ...................................................... 36

Árnyalat ......................................................... 31

Audio-L/R port .............................................. 7

Aut. beállítás ................................................. 32

aut. íriszállítás ............................................... 16

Az alkatrészek nevei és funkciói .................. 6

Beállítások menü .......................................... 33

Bemeneti jel ............................................ 33, 37

Betáp kapcsoló ............................................. 36

Biztonsági nyílás ............................................ 6

Color Mode .................................................. 31

Felbontás ....................................................... 37

Felhasználó logója ........................................ 62

Fényerő .......................................................... 31

Fényerősség Ctrl .......................................... 34

Fogyóeszközök ............................................. 61

Fókuszáló gyűrű ............................................. 7

Forrás ............................................................. 37

Forrás keresése ............................................. 13

Frissítési gyakoriság ..................................... 37

Hangerő ........................................................ 34

Hátsó képernyő ............................................ 52

Hátsó láb ......................................................... 8

Hátul .............................................................. 35

HDMI bemeneti port .................................... 7

HDMI képtartomány .................................. 32

Induló képernyő ........................................... 35

Információ menü ......................................... 37

Kijelző ............................................................ 35

Kijelző háttere .............................................. 35

Kimerevítés ................................................... 17

Kivetítés ......................................................... 35

Kivetítő felületének tisztítása ..................... 53

Konfiguráció menü ..................................... 30

Kontraszt ....................................................... 31

Külső megjelenés ......................................... 72

Lámpa csereintervalluma ............................ 55

Lámpa cseréjének módja ............................ 56

Lámpa üzemidejének nullázása ................. 59

Lámpa üzemórái .......................................... 37

Levegő kifúvó szellőzőnyílás ........................ 6

Levegőbeszívó szellőzőnyílás ........................ 6

Levegőszűrő csereintervalluma .................. 59

Levegőszűrő cseréjének módja .................. 59

Levegőszűrő és levegőbeszívó szellőzőnyílás

tisztítása ......................................................... 53

Link 21 ........................................................... 36

Diavetítés ...................................................... 23

Dinamikus .................................................... 15

Dőlésszög ...................................................... 71

Elemcsere ...................................................... 55

Élesség ........................................................... 31

Elöl ................................................................. 35

Első állítható láb ............................................. 6

ESC/VP21 ..................................................... 66

Jel menü ........................................................ 32

Kép menü ...................................................... 31

Képarány ....................................................... 33

képarány ........................................................ 17

Képernyőméret ............................................ 64

Készenléti üzemmód ................................... 36

Mennyezet .................................................... 35

monitorok ..................................................... 67

Mozi ............................................................... 15

Működés ....................................................... 36

Műszaki adatok ............................................ 70

Nagy magasság ............................................. 36

Nagyító/kicsinyítő gyűrű .............................. 6

Nyelv .............................................................. 36

Tárgymutató

Opcionális tartozékok ................................. 61

Pozíció ........................................................... 32

Problémamegoldás ...................................... 41

Progresszív .................................................... 32

Részletes menü ............................................. 35

Rögzítőpontok (mennyezetre) ..................... 8

Sávtartás ........................................................ 32

Source Search ................................................. 8

Súgó funkció ................................................. 40

S-video bemeneti port ................................... 7

Számítógép bemeneti port ............................ 7

Szélesvásznú kivetítés .................................. 17

Szinkron ........................................................ 32

Szinkroninformáció .................................... 37

színmód ......................................................... 15

Színmódosítás .............................................. 31

Színtelítettség ................................................ 31

Teljes zárolás ................................................ 21

Trapézkorrekció ........................................... 33

Túlmelegedés ................................................ 42

USB(TypeA) port ........................................... 7

USB(TypeB) port ........................................... 7

USB-eszközök csatlakoztatása és eltávolítása

.......................................................................... 23

Üzemi hőmérséklet ...................................... 70

Üzenet ........................................................... 35

Vezérlés zárolása .................................... 21, 33

Vezérlőpanel ................................................... 8

Video bemeneti port ...................................... 7

Videojel ................................................... 33, 37

Támogatott monitorok ............................... 67

Tápkábel bemenet .......................................... 7

Tárolási hőmérséklet ................................... 70

Távirányító ..................................................... 9

Távoli vevőkészülék ................................... 6, 7

távolság .......................................................... 64

Epson EH-TW450 User's Guide [hu]

Specifications and Main Features

Frequently Asked Questions

User Manual

Az útmutatóban használt jelölések

Tartalomjegyzék

Bevezetés

Az alkatrészek nevei és funkciói

Előlap/Tető

Hátoldal

Alaplemez

Vezérlőpanel

Távirányító

Csatlakoztatás videokészülékhez

Hasznos funkciók

A kivetített kép m egváltoztatása

Automatikusan észleli a b ejövő jeleket és megváltoztatja a kivetített képet (Forrás keresése)

Átváltás a kiválasztott képre a távirányító használatával

A kivetítés j avítására szolgáló funkciók

A kivetítési minőség kiválasztása (a színmód kiválasztása)

Az Aut. íriszállítás beállítása

A kép és a hang ideiglenes elrejtése (A/V némítás)

A kép kimerevítése (Fagyás)

A Képarány megváltoztatása

A módosítás módjai

Videoeszközökhöz tartozó képarány megváltoztatása

Számítógépes képekhez tartozó képarány megváltoztatása

Biztonsági funkciók

A működés korlátozása (Vezérlés zárolása)

Lopásgátló zár

A biztonsági kábel felszerelése

JPEG-képek kivetítése diavetítés módban

A diavetítés módban kivetíthető fájlok jellemzői

USB-eszközök csatlakoztatása és eltávolítása

USB-eszközök csatlakoztatása

USB-eszközök eltávolítása

Diavetítés indítása és befejezése

Diavetítés befejezése

Diavetítés indítása

A Diavetítés alapműveletei

Képek elforgatása

Kép kivetítése

Képfájlok kivetítése

Egy mappában lévő összes fájl egymás utáni kivetítése (Diavetítés)

A képfájlok megjelenítési beállításai és a Diavetítés működési beállításai

Konfiguráció menü

A Konfiguráció menü használata

A funkciók felsorolása

Kép menü

Jel menü

Beállítások menü

Részletes menü

Információ menü (csak a kijelző)

Alaphelyzet menü

Hibaelhárítás

A Súgó használata

Problémamegoldás

A visszajelzők leolvasása

Ha a visszajelzések nem nyújtanak segítséget

A képekkel kapcsolatos problémák

A kivetítés megkezdésekor felmerülő problémák

Egyéb problémák

Függelék

Telepítési módszerek

Tisztítás

Kivetítő felületének tisztítása

A levegőszűrő tisztítása

A lencse tisztítása

A fogyóeszközök cseréje

A távirányító elemeinek kicserélése

A lámpa cseréje

Lámpa csereintervalluma

Lámpa cseréjének módja

A lámpa üzemóráinak nullázása

A levegőszűrő cseréje

A levegőszűrő csereintervalluma

A levegőszűrő cseréjének módja

Kiegészítő tartozékok és fogyóeszközök

Opcionális tartozékok

Fogyóeszközök
