Gebruikershandleiding
Gebruikte Symbolen en Tekens
• Veiligheidssymbolen
De documentatie en de projector gebruiken grafische symbolen om te tonen hoe u de projector veilig kunt gebruiken.
De gebruikte symbolen hebben de volgende betekenis. Wees u goed bewust van de betekenis, voordat u de handleiding leest.
Waarschuwing
Let op
• Algemene informatiesymbolen
Let op
q
s Dit geeft aan op welke pagina meer informatie over een onderwerp kan worden gevonden.
g
Procedure
[ (Naam) ] Dit verwijst naar de naam van een knop op de afstandsbediening of het bedieningspaneel.
"(Menunaam)"
Helderheid (vetgedrukt)
Dit symbool duidt informatie aan die, als ze genegeerd wordt, kan resulteren in persoonlijk letsel of zelfs de dood als gevolg van foutief
handelen.
Dit symbool duidt informatie aan die, als ze genegeerd wordt, kan resulteren in persoonlijk letsel of fysieke schade als gevolg van foutief
handelen.
Dit geeft aan dat de beschreven handeling tot schade of letsel kan leiden als er onvoldoende voorzichtigheid in acht wordt genomen.
Dit geeft aan dat er nuttige extra informatie volgt over een bepaald onderwerp.
Dit geeft aan dat de onderstreepte term die gevolgd wordt door dit symbool in de woordenlijst te vinden is. Zie de "Woordenlijst" onder
"Bijlage".spag.74
Dit geeft aan dat er bedieningsinstructies volgen die in een bepaalde volgorde moeten worden uitgevoerd.
De desbetreffende procedure moet in de aangegeven volgorde worden uitgevoerd.
Bijvoorbeeld: de knop [Esc]
Dit verwijst naar de naam van een item in het Configuratiemenu.
Bijvoorbeeld:
Selecteer "Helderheid" in het menu Beeld.
Menu Beeld - Helderheid
Inhoudsopgave
3
Gebruikte Symbolen en Tekens....................... 2
Inleiding
Namen van Onderdelen en Functies........................... 6
Voorzijde/Bovenzijde............................................6
Achterkant....................................................7
Onderkant.................................................... 8
Bedieningspaneel...............................................8
Afstandsbediening..............................................9
Aansluiten Op Videoapparatuur....................................11
Nuttige Functies
Het Geprojecteerde Beeld Wijzigen.......................... 13
Automatisch Binnenkomende Signalen Detecteren en het Geprojecteerde Beeld
Wijzigen (Bron Zoeken)..........................................13
Met de afstandsbediening overschakelen naar het doelbeeld................14
Functies voor het Verbeteren van Projecties.................. 15
De Projectiekwaliteit Selecteren (Selecteren Van de Kleurmodus).............. 15
Automatische Iris Instellen........................................16
Tijdelijk het Beeld en Geluid Onderdrukken (A/V Dempen)..................16
Het Beeld Bevriezen (Bevriezen)....................................17
De Hoogte-breedteverhouding Wijzigen.............................. 17
Methode wijzigen............................................17
De hoogte-breedte wijzigen voor videoapparatuurbeelden...............18
De hoogte-breedte wijzigen voor computerbeelden.................... 19
Beveiligingsfuncties........................................ 21
Bediening Beperken (Toetsvergrendeling).............................21
Antidiefstalvergrendeling.........................................22
Het draadslot installeren.......................................22
JPEG-afbeeldingen In een Diavoorstelling Projecteren......... 23
Specificaties van Bestanden Die In een Dia Show Geprojecteerd Kunnen Worden
.......................................................... 23
USB-apparaten aansluiten en verwijderen.............................. 23
USB-apparaten aansluiten......................................23
USB-apparaten verwijderen.....................................24
Starten En Beëindigen Van een Dia show.............................. 24
Starten van een Dia show....................................... 24
Beëindigen van een Dia show....................................24
Basisbewerkingen Voor Dia show...................................24
Beelden Draaien............................................... 25
Beeldbestanden Projecteren....................................... 26
Een beeld projecteren.........................................26
Opeenvolgend projecteren van alle beeldbestanden in een map (Dia show).. . . . 27

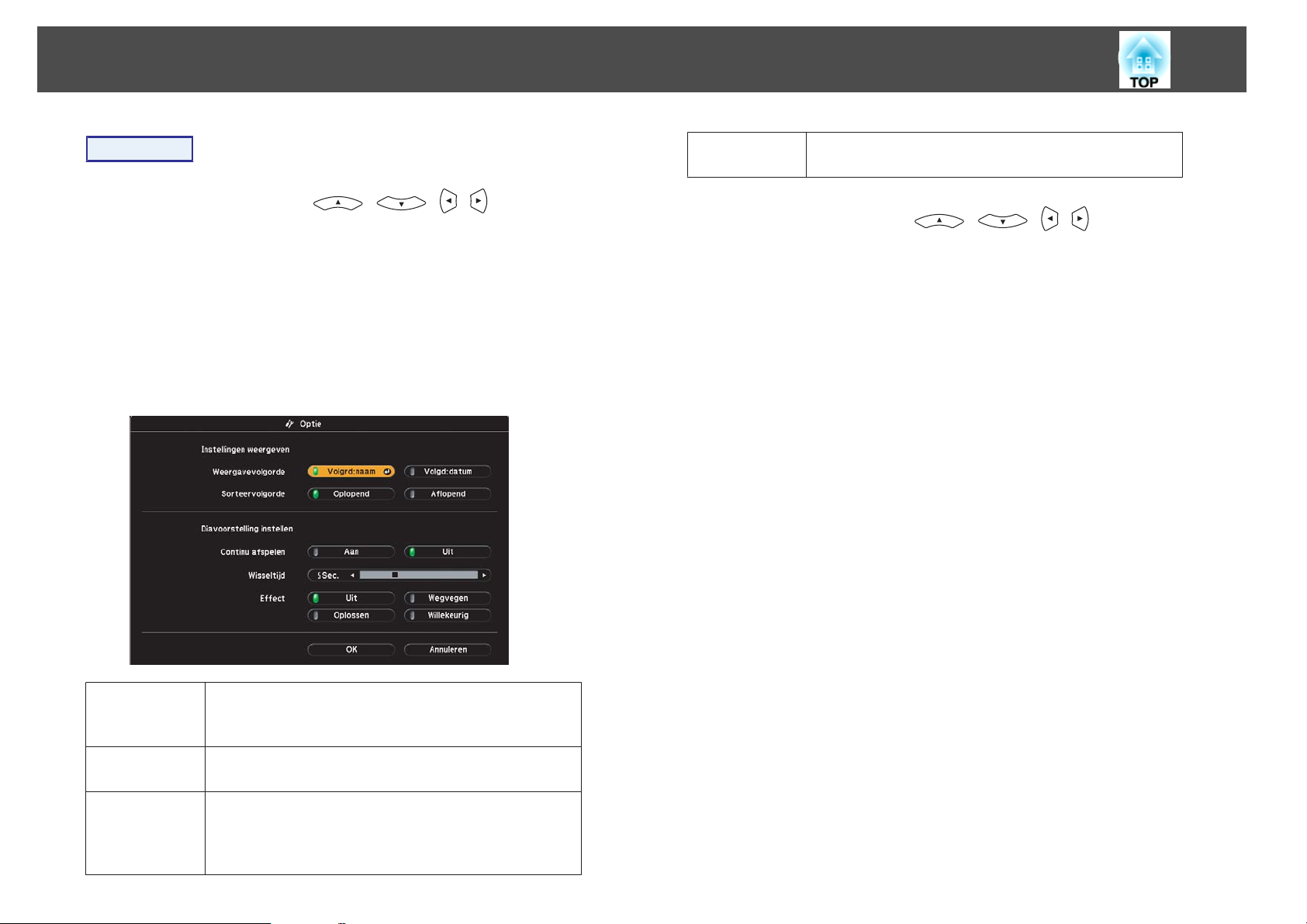

Weergave-instelling Beeldbestanden En Gebruiksinstellingen Dia Show.........27
Configuratiemenu
Het Configuratiemenu Gebruiken............................ 30
Lijst met Functies........................................... 31
Beeld-menu.................................................. 31

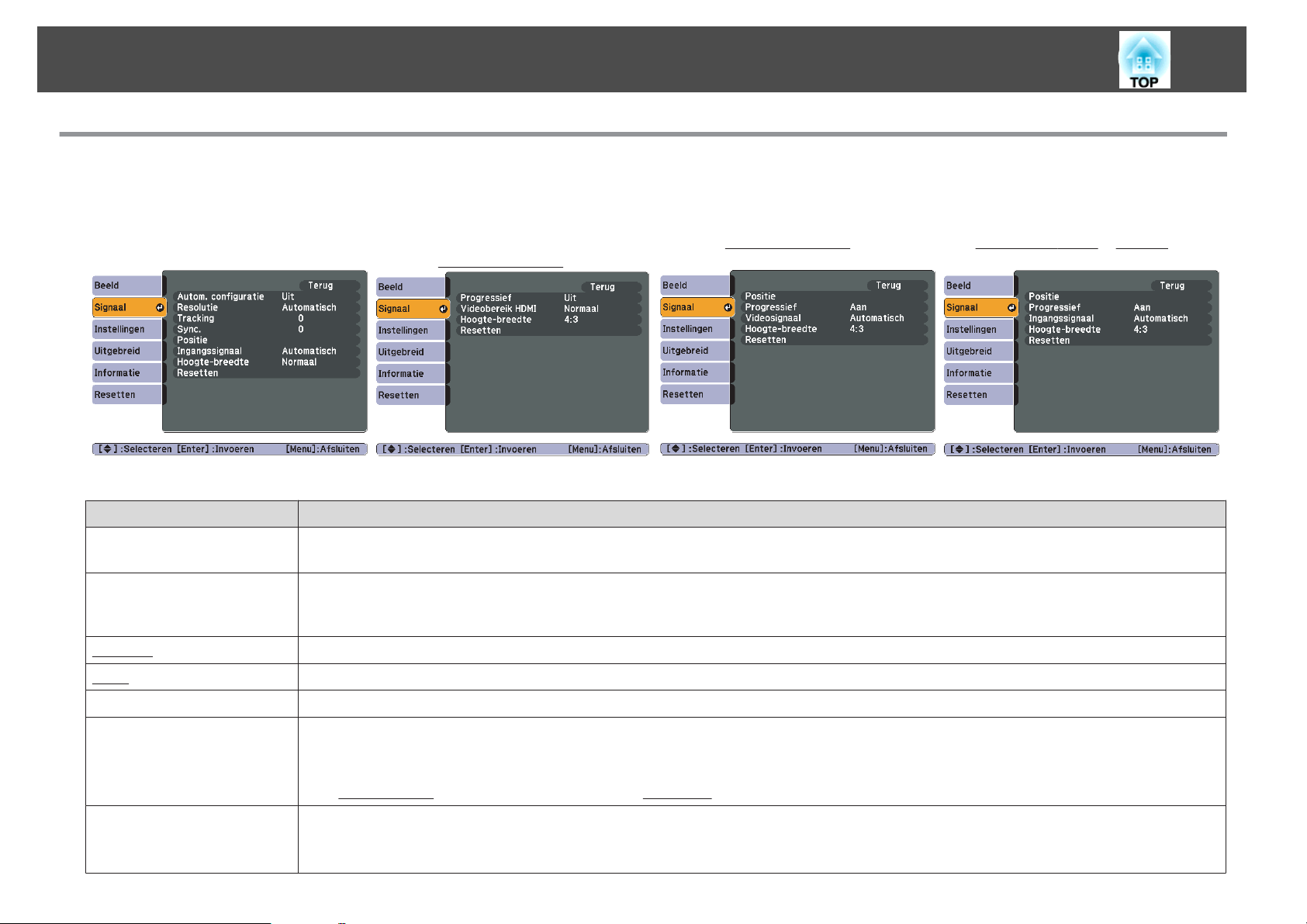

Signaal-menu.................................................32

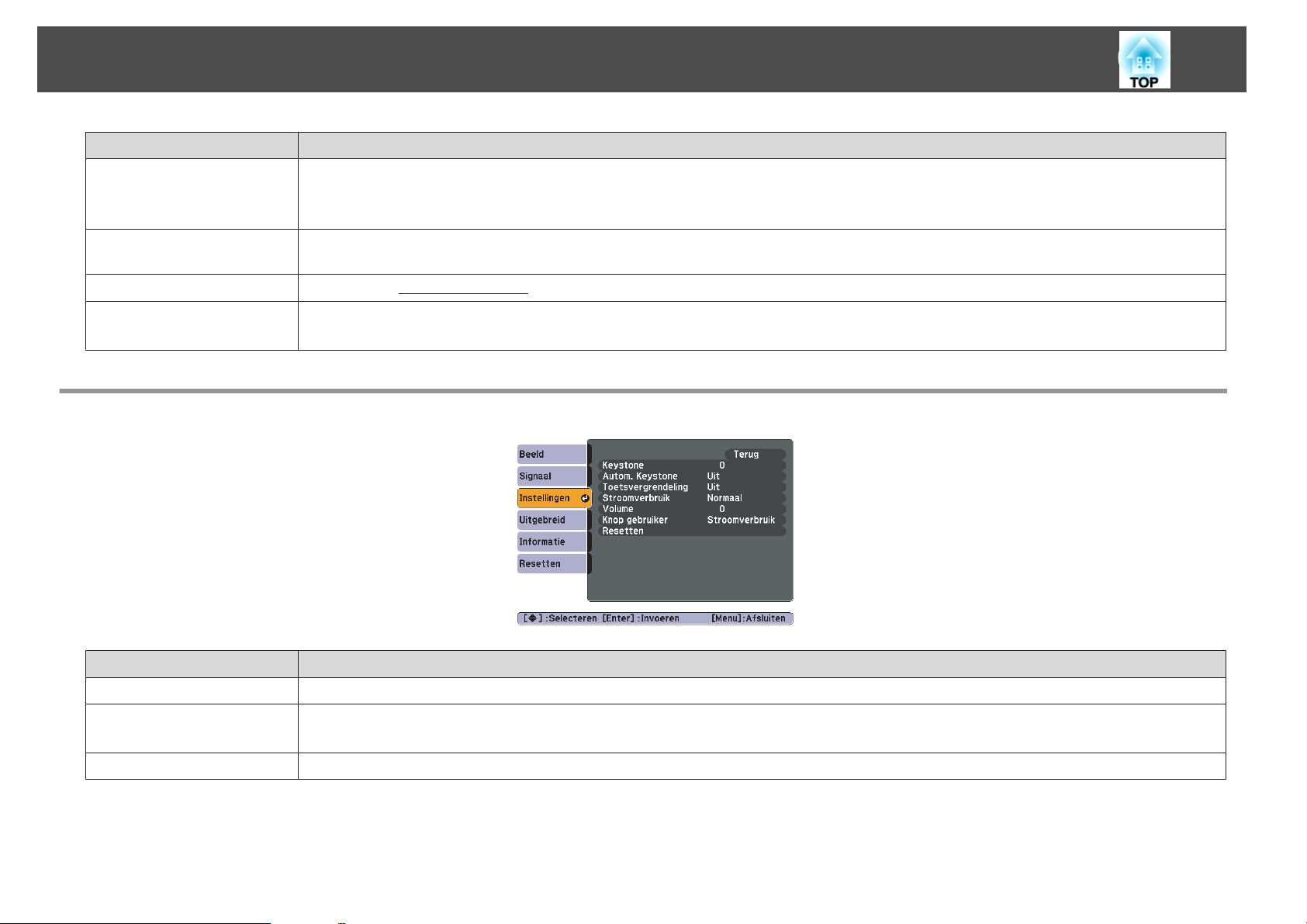

Instellingen-menu..............................................33
Uitgebreid-menu.............................................. 35
Informatie-menu (Alleen Weergave).................................37
Resetten-menu................................................ 38
Problemen Oplossen
De Help Gebruiken.......................................... 40
Problemen oplossen........................................ 42

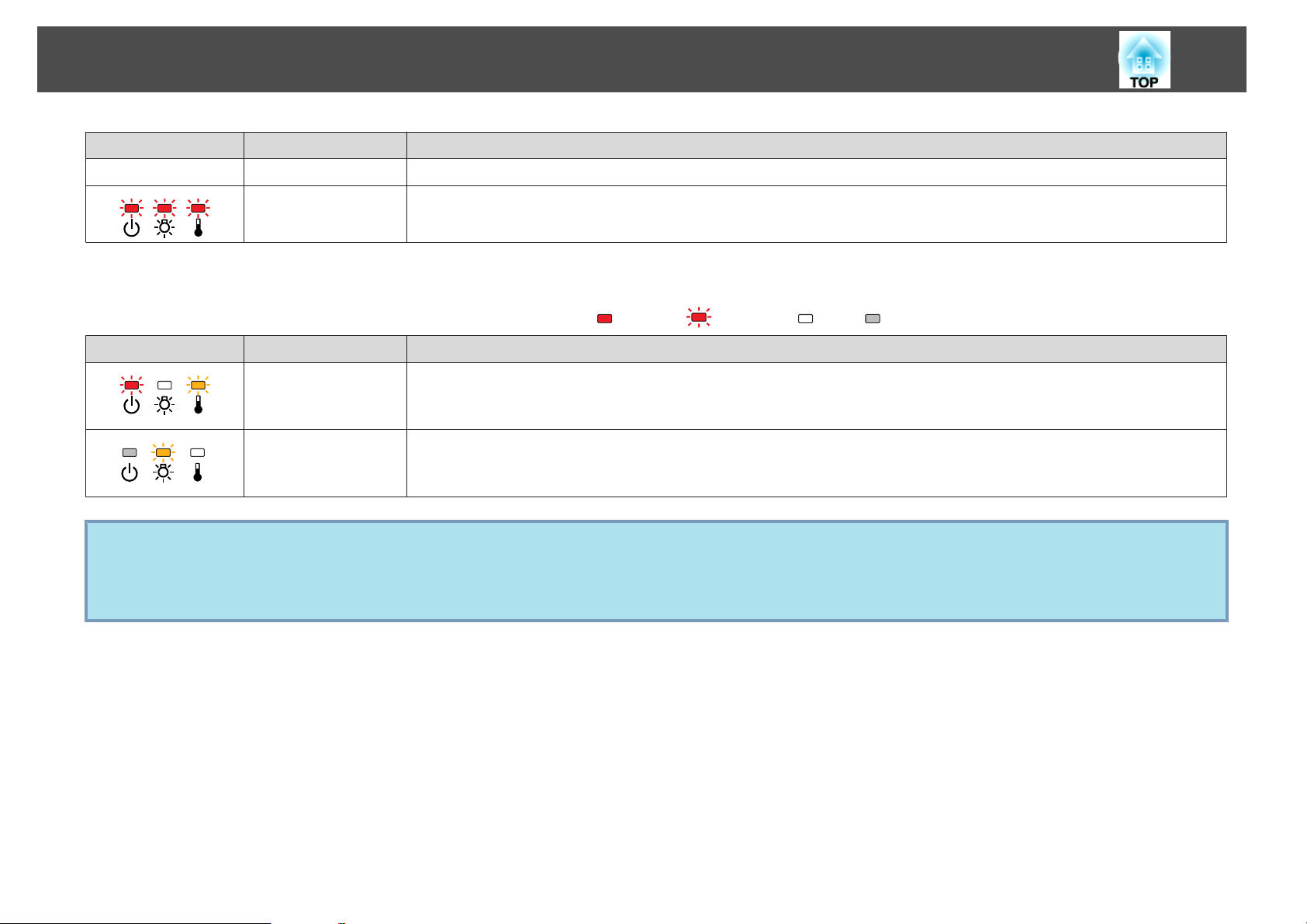

De indicatielampjes aflezen.......................................42
t
Lampje brandt of knippert rood.................................43
m o
Lampje brandt of knippert oranje.............................. 44
Als de indicatielampjes geen uitkomst bieden...........................45
Inhoudsopgave
4
Problemen met het beeld.......................................46
Problemen bij het starten van de projectie...........................50
Overige problemen...........................................50
Bijlage
Installatiemethoden........................................ 53
Reiniging.................................................. 54
Het oppervlak van de Projector Reinigen.............................. 54
De lens reinigen...............................................54
Reinigen Van de Luchtfilter........................................54
Verbruiksmateriaal Vervangen.............................. 56

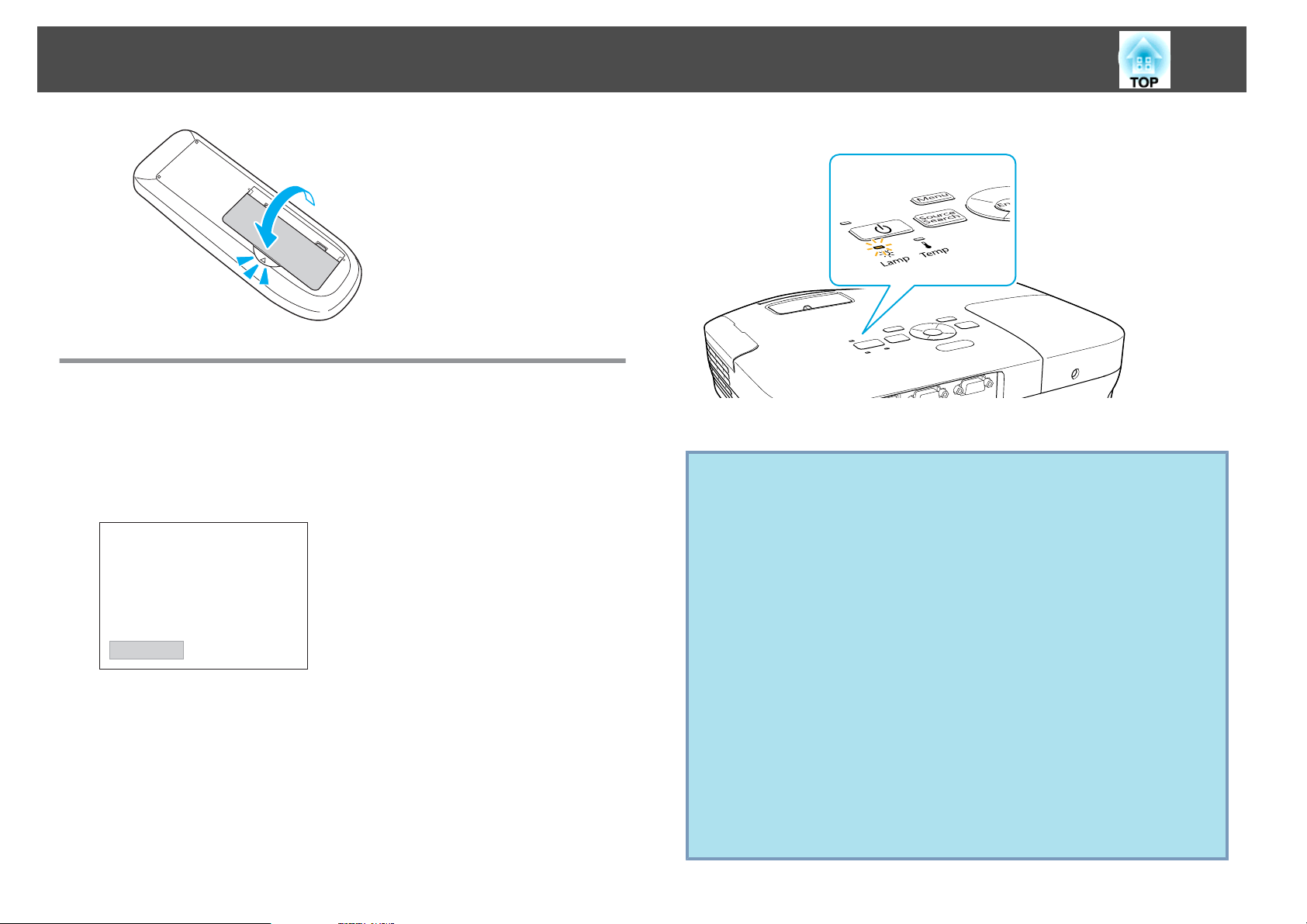

De Batterijen Van de Afstandsbediening Vervangen....................... 56
De Lamp Vervangen............................................57
Vervangingsperiode projectorlamp................................ 57
Procedure voor het vervangen van een projectorlamp................... 58
Resetten van de lampuren...................................... 60

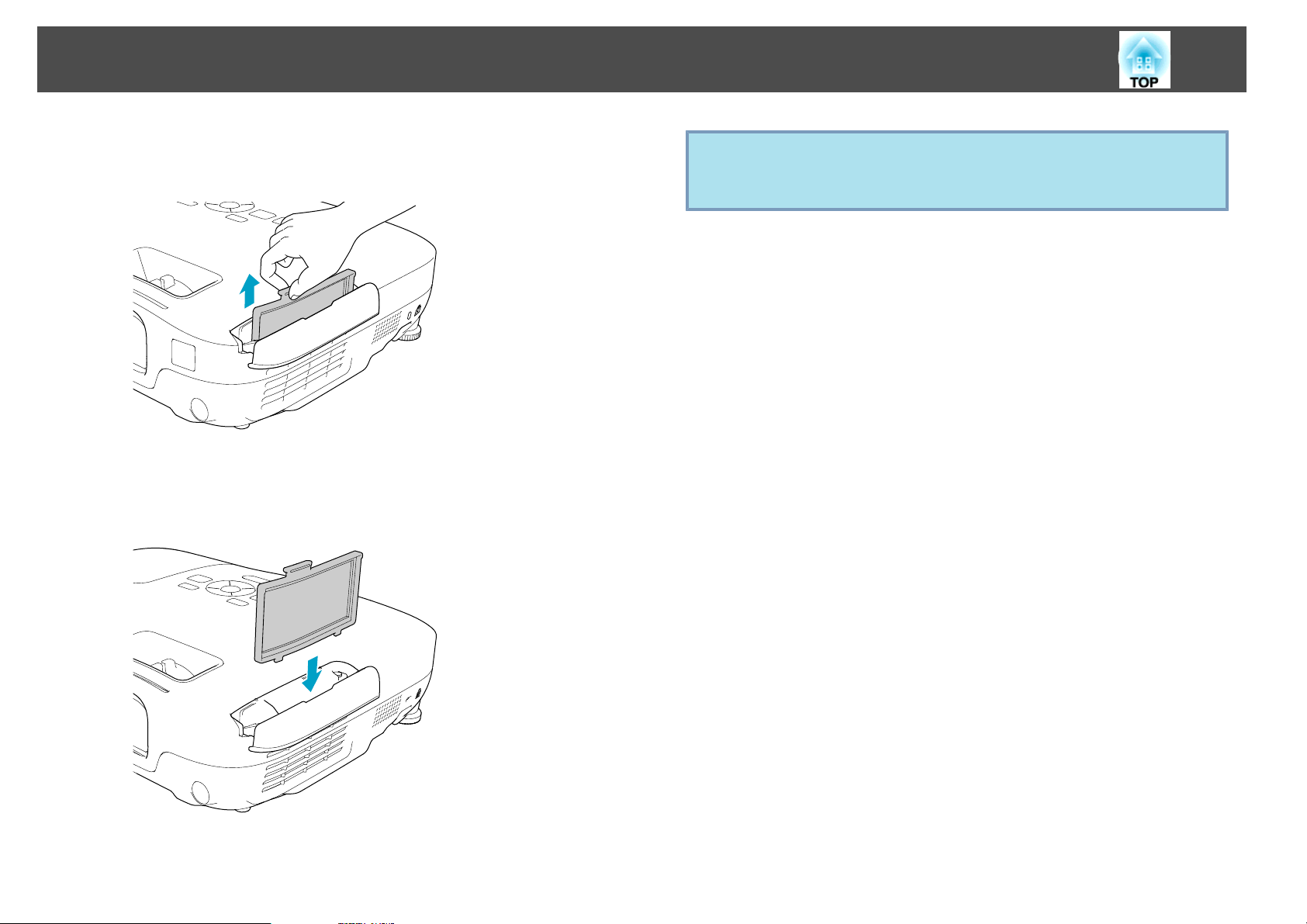

De Luchtfilter Vervangen.........................................60
Vervangingsperiode luchtfilter................................... 60
Procedure voor het vervangen van de luchtfilter.......................60
Ondersteunde Monitorbeeldschermen....................... 68
Ondersteunde Monitorbeeldschermen................................68
Computersignalen (RGB analoog).................................68
Video-component............................................ 69
Composietvideo/S-video.......................................69
Ingangssignaal van de HDMI-ingang............................... 70
Technische Gegevens....................................... 71
Algemene Specificatie van de Projector...............................71

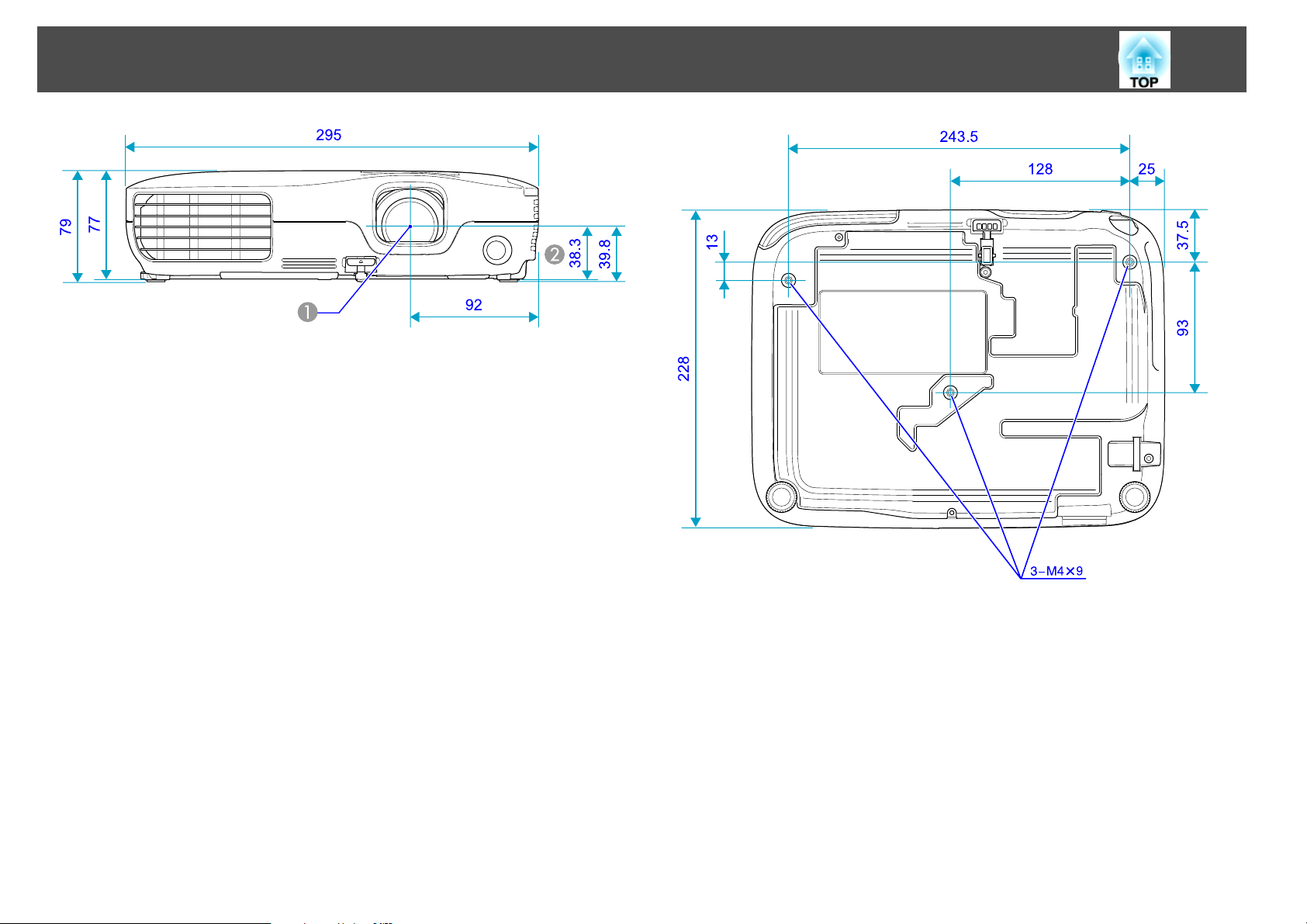

Aanzicht................................................... 73
Woordenlijst............................................... 74
Algemene Opmerkingen.................................... 76
Algemene Opmerking:...........................................76
Index...................................................... 77
Optionele Accessoires en Verbruiksmateriaal................. 62
Optionele Accessoires...........................................62
Verbruiksmateriaal............................................. 62

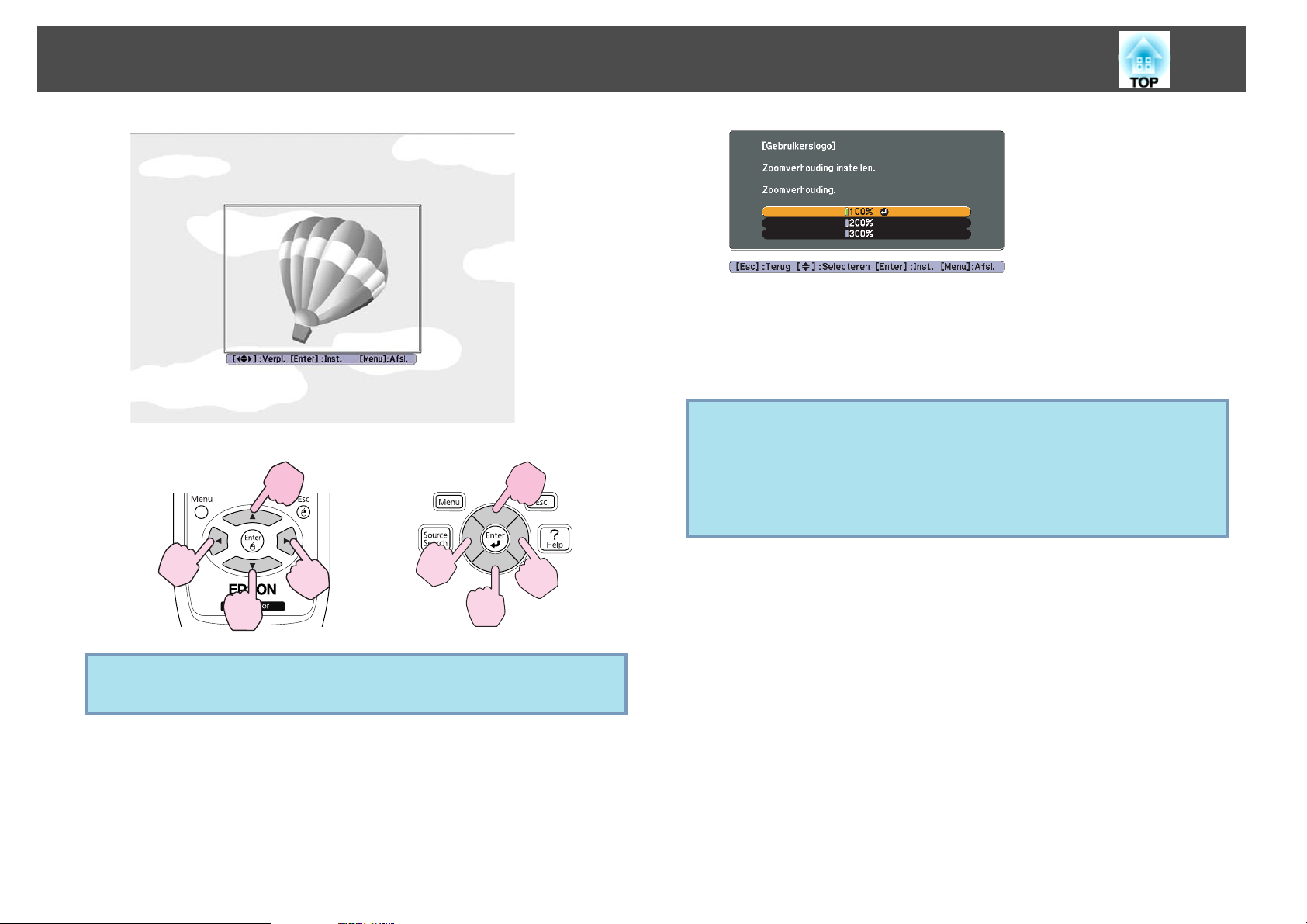

Een Gebruikerslogo Opslaan................................. 63
Schermgrootte en Projectieafstand.......................... 65
Beheren En Bedienen Van de Projector Met een Computer (ESC/
VP21-commando's)......................................... 67
Voordat U Begint..............................................67
Lijst met Opdrachten............................................67
Communicatieprotocol........................................ 67
Inleiding
In dit hoofdstuk worden de namen van onderdelen en de aansluiting met videoapparatuur uitgelegd.
Namen van Onderdelen en Functies
6
Voorzijde/Bovenzijde
Naam Functie
Lampdeksel
A
Open dit deksel als u de projectorlamp wilt vervangen.
s pag.57
Naam Functie
Luchtafvoerventiel
B
AV Mute-schuifknop
C
AV Mute-schuifklep
D
Hendel voor instellen
E
voet
Instelbare voet aan
F
voorzijde
Externe receiver
G
Luchtfilter
H
(Luchttoevoerventilat
or)
Afvoerventilator voor lucht die is gebruikt voor het
afkoelen van het binnenste van de projector.
Let op
Plaats geen voorwerpen die krom kunnen trekken
of op een andere manier door warmte kunnen vervormen, in de buurt van het luchtafvoerventiel.
Houd uw gezicht of handen niet in de buurt van
het luchtafvoerventilator terwijl de projector
wordt gebruikt.
Schuif de knop om de A/V Mute-schuifklep te openen
en te sluiten.
Schuif ter bescherming van de lens de klep dicht als u de
projector niet gebruikt. Door de schuifklep tijdens de
projectie te sluiten kunt u beeld en geluid onderdrukken
(A/V dempen). s pag.16
Trek de hendel voor het instellen van de voet naar
buiten om de instelbare voet aan voorzijde uit te
schuiven en in te trekken.s Introductiehandleiding
Voor het instellen en vergroten van het geprojecteerde
beeld nadat de projector op een oppervlak, bijvoorbeeld
een bureau, is geplaatst.s Introductiehandleiding
Hiermee worden signalen vanaf de afstandsbediening
ontvangen.s Introductiehandleiding
Voert lucht in om de projector intern te koelen. Als er
hier veel stof zit, kan dit ervoor zorgen dat de interne
temperatuur van de projector oploopt. Dit kan leiden tot
problemen met de bediening en kan de levensduur van
het optisch systeem verkorten. Maak de luchtfilter
regelmatig schoon. s pag.54, pag.60
Luchtfilterdeksel
I
Luidspreker
J
Openen en sluiten bij het vervangen van de luchtfilter.
s pag.60
Namen van Onderdelen en Functies
7
Naam Functie
Beveiligingssleuf
K
Zoomstelring
L
Scherpstelring
M
Bedieningspaneel
N
Achterkant
De beveiligingssleuf is compatibel met het door
Kensington geproduceerde Microsaver Security System.
pag.22
s
Hiermee wordt de beeldgrootte ingesteld.s
Introductiehandleiding
Hiermee wordt de beeldscherpte ingesteld.s
Introductiehandleiding
s pag.8
Naam Functie
Video
C
(Video)-ingangspoort
Bevestigingsschroef
D
voor lampdeksel
HDMI-ingangspoort
E
Computeringangspoo
F
rt
USB-lampje
G
USB(TypeA)-ingang
H
USB(TypeB)-ingangsp
I
oort
Ingang voor Composite Video-signalen van
videobronnen.
Schroef deze vast om het lampdeksel op zijn plaats te
bevestigen.s pag.57
Ingangen voor videosignalen van met HDMI
compatibele videoapparatuur en computers. Deze
projector is compatibel met HDCP
Ingang voor videosignalen van een computer en
componentvideosignalen van andere videobronnen.
Hieronder vindt u uitleg over de status van
USB-apparaten die zijn aangesloten op de
USB(TypeA)-ingang.
UIT: er is geen USB-apparaat aangesloten
Oranje lampje AAN: er is een USB-apparaat aangesloten
Groen lampje AAN: er is een werkend USB-apparaat
aangesloten
Rode lampje AAN: Fout
Sluit een USB-opslagapparaat of een digitale camera aan
en projecteert JPEG-afbeeldingen met Dia show.
Als u de projector vanaf een computer bedient, sluit de
computer dan aan met een in de handel verkrijgbare
USB-kabel. Deze poort dient voor besturing en wordt
normaliter niet gebruikt.s pag.67
g
.
Naam Functie
Externe receiver
A
Voedingsingang
B
Hiermee worden signalen vanaf de afstandsbediening
ontvangen.s Introductiehandleiding
Hierop wordt de voedingskabel aangesloten.s
Introductiehandleiding
S-video-ingangspoort
J
Audio-L/
K
R-ingangspoort
Ingang voor S-Video-signalen van videobronnen.
Voert geluid in vanaf de audio-uitgang op de andere
apparatuur.s Introductiehandleiding
Namen van Onderdelen en Functies
8
Onderkant
Naam Functie
Installatiepunt van
C
beveiligingskabel
Bedieningspaneel
Leid hier een in de handel verkrijgbaar draadslot
doorheen en sluit het af. s pag.22
Naam Functie
Bevestigingspunten
A
ophangbeugel
(drie punten)
Achterste voet
B
Bevestig de optionele ophangbeugel hier als u de
projector aan het plafond wilt ophangen. s pag.53,
pag.62
Wanneer het apparaat op een tafel staat, draait u hieraan
om de hoogte bij te regelen. Zo bepaalt u de horizontale
helling.s Introductiehandleiding
Naam Functie
[t]-knop
A
Statusindicatielampje
B
s
[Source Search]-knop
C
Hiermee schakelt u de projector in of uit.s
Introductiehandleiding
De status van de projector kan worden afgelezen van de
kleur van de lampjes en of deze knipperen of branden.
s pag.42
Hiermee schakelt u naar het volgende invoerapparaat
dat op de projector is aangesloten en een beeldsignaal
doorgeeft.s pag.13
Namen van Onderdelen en Functies
9
Naam Functie
[Enter]-knop
D
[w]- en[v]-knoppen
E
[Help]-knop
F
[Esc]-knop
G
Als deze knop tijdens de projectie van signaalbeelden
van de computer wordt ingedrukt, stelt de projector
automatisch de Tracking, Sync. en Positie in voor een
optimale beeldweergave. Als een Configuratiemenu of
een Help-scherm wordt weergegeven, accepteert de
projector de huidige selectie en gaat verder naar het
volgende niveau.
Corrigeert de Keystone (trapeziumvertekening).
Introductiehandleiding
s
Echter, bij projectie van Dia show hebben de knoppen
alleen de functies [
Configuratiemenu of een Help-scherm wordt
weergegeven, kunt u met deze knoppen menuopties en
instellingswaarden selecteren.s pag.30
Hiermee wordt het Help-scherm weergegeven en
gesloten. Het hulpscherm geeft aan hoe u problemen
kunt oplossen. s pag.40
Hiermee wordt de huidige functie gestopt. Als deze
knop wordt ingedrukt terwijl het Configuratiemenu
wordt weergegeven, geeft de projector het vorige menu
weer. spag.30
][ ]. Als er een
Afstandsbediening
[a]- en[b]-knoppen
H
[Menu]-knop
I
Hiermee wordt het volume aangepast.
s Introductiehandleiding
Echter, bij projectie van Dia show hebben de knoppen
alleen de functies [
Configuratiemenu of een Help-scherm wordt
weergegeven, kunt u met deze knoppen menuopties en
instellingswaarden selecteren.s pag.30
Hiermee wordt het Configuratiemenu weergegeven en
gesloten.s pag.30
][ ]. Als er een
Namen van Onderdelen en Functies
10
Naam Functie
[t]-knop
A
[Computer]-knop
B
[Video]-knop
C
[USB]-knop
D
[A/V Mute]-knop
E
[Aspect]-knop
F
[Auto]-knop
G
[Menu]-knop
H
I
[ ][ ]
][ ]-knoppen
[
Hiermee schakelt u de projector in of uit.s
Introductiehandleiding
Schakelt over naar beelden van de
Computer-ingangpoort.s pag.14
Telkens als op de knop wordt gedrukt, wisselt het beeld
tussen de ingangspoorten van Video, S-video en HDMI.
pag.14
s
Hiermee wordt overgeschakeld naar het beeld van de
Dia show.s pag.14
Hiermee schakelt u video en audio in en uit.s pag.16
Bij iedere druk op deze knop verandert de
hoogte-breedteverhouding.s pag.17
Als deze knop tijdens de projectie van signaalbeelden
van de computer wordt ingedrukt, stelt de projector
automatisch de Tracking, Sync. en Positie in voor een
optimale beeldweergave.
Hiermee wordt het Configuratiemenu weergegeven en
gesloten.s pag.30
Als er een Configuratiemenu of een Help-scherm wordt
weergegeven, kunt u met deze knoppen menuopties en
instellingswaarden selecteren. s pag.30
Naam Functie
[Help]-knop
M
[Color Mode]-knop
N
[User]-knop
O
[Freeze]-knop
P
[Search]-knop
Q
LED
R
afstandsbediening
Hiermee wordt het Help-scherm weergegeven en
gesloten. Het hulpscherm geeft aan hoe u problemen
kunt oplossen. s pag.40
Bij iedere druk op deze knop verandert de kleurenmodus.
s pag.15
Druk hierop om een item dat u vaak gebruikt toe te
wijzen uit de vier beschikbare opties in het
Configuratiemenu. Wanneer u op de knop drukt, wordt
het geselecteerde menuoptie/aanpasscherm
weergegeven, zodat u snel instellingen/aanpassingen
kunt opgeven. Standaard is de functie Stroomverbruik
toegewezen.s pag.33
Druk op deze knop om het beeld te pauzeren of te
hervatten.s pag.17
Hiermee schakelt u naar het volgende invoerapparaat
dat op de projector is aangesloten en een beeldsignaal
doorgeeft.s pag.13
Zendt signalen van de afstandsbediening naar de
projector.
[Enter]-knop
J
[Esc]-knop
K
[Volume]-knoppen (a)
L
(b)
Als een Configuratiemenu of een Help-scherm wordt
weergegeven, accepteert de projector de huidige selectie
en gaat verder naar het volgende niveau. s pag.30
Hiermee wordt de huidige functie gestopt. Als deze
knop wordt ingedrukt terwijl het configuratiemenu
wordt weergegeven, geeft de projector het vorige menu
weer. s pag.30
(a) Verlaagt het volume.
(b) Verhoogt het volume.
s Introductiehandleiding
Namen van Onderdelen en Functies
11
Aansluiten Op Videoapparatuur
Namen van ingangspoorten kunnen afhankelijk van de aan te sluiten
apparatuur afwijken.
Let op
•
Schakel de apparaten uit voordat u gaat aansluiten. Het aansluiten van
een ingeschakeld apparaat kan defecten veroorzaken.
•
Controleer tijdens het aansluiten of de vorm van de stekker overeenkomt
met de vorm van de poort. Door met kracht een stekker in een andere
richting of met een andere vorm in te brengen, kunnen storingen optreden
en de apparatuur beschadigd raken.
• Gebruik een HDMI-kabel die voldoet aan de HDMI-standaard.
q
• Afhankelijk van het apparaat dat u aansluit, kan de stekkervorm
speciaal voor dat apparaat bedoeld zijn. Gebruik in dat geval de
met het apparaat meegeleverde of optioneel voor dat apparaat
verkrijgbare kabel.
• De kabel waarmee de projector wordt aangesloten varieert
afhankelijk van de videosignaaluitvoer vanaf de videoapparatuur.
Sommige videoapparaten kunnen diverse soorten videosignalen
uitvoeren. In het algemeen is sprake van de volgende
videosignalen op volgorde van hun beeldkwaliteit, van de beste
kwaliteit tot minder kwaliteit.
Video-component > S-video > Composite video
Zoek in de documentatie van uw videoapparatuur op welke
videosignalen het kan uitvoeren. Composite video wordt ook wel
"Video out" genoemd.
Voor meer informatie over optionele accessoires, zie s "Optionele
Accessoires en Verbruiksmateriaal" pag.62.
Nuttige Functies
In dit hoofdstuk wordt ingegaan op nuttige functies voor het projecteren en op de beveiligingsfuncties.
Het Geprojecteerde Beeld Wijzigen
13
Er zijn twee manieren om het geprojecteerde beeld te wijzigen.
• Wijzigen met Bron zoeken
De projector detecteert automatisch signalen die door een aangesloten
apparaat worden doorgegeven, en projecteert het door dit apparaat
doorgegeven beeld.
• Direct wijzigen naar het doelbeeld
U kunt de knoppen van de afstandsbediening gebruiken om de
ingangspoort te wijzigen.
Automatisch Binnenkomende Signalen Detecteren en het Geprojecteerde Beeld Wijzigen (Bron Zoeken)
Als u de knop [Source Search] gebruikt worden ingangspoorten die geen
beeldsignaal doorgeven genegeerd, zodat het gewenste beeld sneller wordt
geprojecteerd.
USB
E
Procedure
Als uw videoapparatuur is aangesloten, start het afspelen dan
voordat u het ingangssignaal wijzigt.
De Afstandsbediening Gebruiken Het Bedieningspaneel Gebruiken
Als er twee of meer apparaten zijn aangesloten, druk dan op de knop
[Source Search] totdat het gewenste beeld wordt geprojecteerd.
Onderstaand scherm toont de status van beeldsignalen en wordt
q
weergegeven als alleen het momenteel weergegeven beeld
beschikbaar is of als er geen beeldsignaal is gevonden. U kunt de
ingangspoort van het apparaat dat u wilt gebruiken selecteren. Als
u binnen 10 seconden niets selecteert, wordt het scherm gesloten.
Computer
A
S-video
B
Video
C
HDMI
D
Het Geprojecteerde Beeld Wijzigen
Met de afstandsbediening overschakelen naar het doelbeeld
U kunt het beeld dat u wilt weergeven direct oproepen door op de
volgende knoppen op de afstandsbediening te drukken.
Afstandsbediening
Schakelt over naar beelden van de Computer-ingangspoort.
A
Telkens als op de knop wordt gedrukt, wisselt het beeld tussen de
B
ingangspoorten van Video, S-video en HDMI.
Hiermee wordt overgeschakeld naar het beeld van de Dia show.
C
14
Functies voor het Verbeteren van Projecties
15
De Projectiekwaliteit Selecteren (Selecteren Van de Kleurmodus)
Voor optimale beeldkwaliteit selecteert u de instelling die het beste past
bij de omgeving waarin u projecteert. De helderheid van het beeld is
afhankelijk van de geselecteerde modus.
Modus Toepassing
Dynamisch
Woonkamer
Theater
Spel
Procedure
Afstandsbediening
Deze modus is ideaal voor goed verlichte kamers.
Ideaal voor gebruik van de projector in een kamer met
gesloten gordijnen.
Ideaal voor het kijken naar films in een donkere
kamer. Geeft de beelden een natuurlijke toon.
Ideaal voor het spelen van spellen waarbij snelheid telt
in een lichte kamer.
q
U kunt de kleurmodus ook instellen met Kleurmodus in het menu
Beeld van het menu Configuratie.s pag.31
Bij iedere druk op deze knop wordt de naam van de Kleurmodus
weergegeven en wijzigt de Kleurmodus.
Als u op de knop drukt terwijl de naam van de Kleurmodus wordt
weergegeven, wijzigt het naar de volgende Kleurmodus.
Functies voor het Verbeteren van Projecties
Automatische Iris Instellen
Door de luminantie automatisch overeenkomstig de helderheid van het
weergegeven beeld in te stellen, geniet u van diepe en volle beelden.
Procedure
16
A
B
C
Druk op de [Menu]-knop en selecteer Beeld - Autom. iris in
het Configuratiemenu.
pag.30
De Afstandsbediening Gebruiken Het Bedieningspaneel Gebruiken
Selecteer Aan.
De instelling wordt opgeslagen voor elke Kleurmodus.
Druk op de [Menu]-knop om het Configuratiemenu te sluiten.
s
"Het Configuratiemenu Gebruiken"
Tijdelijk het Beeld en Geluid Onderdrukken (A/V Dempen)
Schakel het projectiebeeld hiermee tijdelijk uit.
Procedure
Afstandsbediening Behuizing
Elke keer als u op deze knop drukt of het lensdeksel opent of sluit,
wordt A/V dempen in- of uitgeschakeld.
• Als u deze functie gebruikt terwijl u bewegende beelden
q
projecteert, worden de beelden en het geluid niet stopgezet en
kunt u niet terugkeren naar het punt waar A/V dempen werd
ingeschakeld.
• Bij inschakeling via de afstandsbediening kunt u kiezen uit de
weergave Zwart, Blauw of Logo voor A/V dempen met de
instelling Uitgebreid - Weergeven - A/V dempen uit het
Configuratiemenu.s pag.35
• Als de AV Mute-schuifklep gedurende ongeveer 30 minuten
gesloten blijft, wordt de Timerafdekking van de lens geactiveerd
en schakelt het toestel automatisch uit. Indien u de
Timerafdekking van de lens niet wilt activeren, verandert u de
instelling Timerafdekking lens naar Uit in Bewerking in het
menu Uitgebreid.s pag.35
Functies voor het Verbeteren van Projecties
17
Het Beeld Bevriezen (Bevriezen)
Als Bevriezen wordt ingeschakeld tijdens bewegend beeld, blijft het
bevroren beeld geprojecteerd worden en kunt u een bewegend beeld
frame voor frame, als foto projecteren. U kunt de functie Bevriezen ook
gebruiken om tussentijds handelingen uit te voeren, bijvoorbeeld als u
tijdens presentaties vanaf een computer bestanden wilt wisselen zonder
beeld te projecteren.
Procedure
Afstandsbediening
Elke keer als u op deze knop drukt, wordt de bevriesfunctie in- of
uitgeschakeld.
De Hoogte-breedteverhouding Wijzigen
Als videoapparatuur is aangesloten op de projector, kunt u beelden die
zijn opgenomen op digitale video of dvd's bekijken in 16:9
-breedbeeldformaat door de
hoogte-breedteverhouding wanneer u computerbeelden op volledige
grootte wilt projecteren.
U kunt als volgt van methode en type verhouding veranderen.
Methode wijzigen
Procedure
Afstandsbediening
Hoogte-breedteverh.g te wijzigen. Wijzig de
q
• Het afspelen van de audio stopt niet.
• Het apparaat dat de beelden afspeelt, stopt niet met het afspelen
van de bewegende beelden als het scherm bevroren is. U kunt de
projectie dus niet hervatten vanaf het punt waar het beeld is gestopt.
• Als u op de [Freeze]-knop drukt terwijl het menu Configuratie
of een Help-scherm wordt afgebeeld, wordt het weergegeven
menu of Help-scherm afgesloten.
Bij iedere druk op de knop wordt de naam van de
hoogte-breedteverhouding weergegeven en verandert de
hoogte-breedteverhouding.
Als u op de knop drukt terwijl de naam van een
hoogte-breedteverhouding wordt weergegeven, wordt de volgende
hoogte-breedteverhouding weergegeven.
U kunt de hoogte-breedteverhouding ook instellen met
q
Hoogte-breedte in het menu Signaal van het menu Configuratie.
s pag.32
Functies voor het Verbeteren van Projecties
De hoogte-breedte wijzigen voor videoapparatuurbeelden
Telkens wanneer u op deze knop drukt, verandert de
hoogte-breedteverhouding in de volgorde Normaal of Automatisch, 16:9,
Volledig, Zoom en Bronformaat.
18
Normaal of Automatisch
A
16:9
B
Volledig
C
Zoom
D
Bronformaat
E
Functies voor het Verbeteren van Projecties
De hoogte-breedte wijzigen voor computerbeelden
U kunt de hoogte-breedte als volgt wijzigen. Deze projector biedt WXGA 1280x800 resolutie (hoogte-breedteverh.16:10). Stel bij projectie op
16:9-schermen de Hoogte-breedte in op 16:9.
Ingestelde waarden Bewerking Projectievoorbeeld
Normaal
Projecteert op volledige projectiegrootte met behoud van
verhouding van ontvangen beeld.
Bij ontvangst van een signaal van 1024x768
19
Automatisch
Alleen weergegeven als de bron HDMI
is.
16:9
Volledig
Projectie met een geschikte verhouding op basis van
informatie in het ontvangstsignaal.
Projecteert op volledige projectiegrootte met de
verhouding 16:9.
Projectie op volledige grootte. Bij ontvangst van een signaal van 1024x768
Als een 1024x768 signaal wordt ontvangen
Functies voor het Verbeteren van Projecties
Ingestelde waarden Bewerking Projectievoorbeeld
Zoom
Projectie van het ontvangen beeld met behoud van het
formaat in lengterichting. Delen die daarbuiten vallen,
worden niet meegeprojecteerd.
20
Bij ontvangst van een signaal van 1024x768
Bronformaat
Als delen van het beeld ontbreken, stelt u Breed of Normaal in onder Resolutie in het menu Configuratie, afhankelijk van de grootte van het computerscherm.
q
s pag.32
Projectie met de resolutie van het ontvangen beeld in het
midden van het scherm. Dit is ideaal voor het weergeven
van scherpe beelden.
Als het beeld een hogere resolutie heeft dan 1280x800,
worden de randen niet meegeprojecteerd.
Bij ontvangst van een signaal van
800x600
Bij ontvangst van een signaal van
1400x1050
Beveiligingsfuncties
21
De projector beschikt over de volgende geavanceerde beveiligingsfuncties.
• Toetsvergrendeling
U kunt voorkomen dat personen zonder toestemming de instellingen
op de projector wijzigen.
• Antidiefstalvergrendeling
De projector is uitgerust met diverse antidiefstalbeveiligingen.
pag.22
s
pag.21
s
Bediening Beperken (Toetsvergrendeling)
Ga als volgt te werk om de knoppen op het bedieningspaneel te blokkeren.
De projector kan nog steeds bediend worden met de afstandsbediening.
• Voll. vergrend.
Alle knoppen op het bedieningspaneel zijn geblokkeerd. U kunt de
projector via het bedieningspaneel niet meer bedienen, inclusief in- en
uitschakelen.
• Ged. vergrend.
Alle knoppen op het bedieningspaneel, behalve de [
geblokkeerd.
t
]-knop, zijn
Procedure
A
Druk tijdens het projecteren op de [Menu]-knop en selecteer
Instellingen - Toetsvergrendeling in het menu Configuratie.
s
De Afstandsbediening Gebruiken Het Bedieningspaneel Gebruiken
"Het Configuratiemenu Gebruiken" pag.30
B
C
Selecteer Voll. vergrend. of Ged. vergrend.
Selecteer Ja als het bevestigingsbericht wordt weergegeven.
De knoppen op het bedieningspaneel worden geblokkeerd volgens
de door u gekozen instelling.
Beveiligingsfuncties
22
q
Er zijn twee manieren om de blokkering van het bedieningspaneel
op te heffen.
• Selecteer met de afstandsbediening Uit in Instellingen Toetsvergrendeling in het Configuratiemenu.
• Houd de [Enter]-knop op het bedieningspaneel ongeveer zeven
seconden ingedrukt. Vervolgens verschijnt er een melding en
wordt de blokkering opgeheven.
Antidiefstalvergrendeling
Aangezien de projector vaak aan het plafond wordt geïnstalleerd en
onbewaakt in ruimtes wordt achtergelaten, is het apparaat met de
volgende beveiligingsvoorzieningen uitgerust om diefstal te voorkomen.
• Beveiligingssleuf
De beveiligingssleuf is compatibel met het door Kensington
geproduceerde Microsaver Security System. Meer informatie over het
Microsaver Security System vindt u op de homepage van Kensington,
http://www.Kensington.com/.
• Installatiepunt van beveiligingskabel
Een in de handel verkrijgbaar draadslot ter voorkoming van diefstal
kan door het installatiepunt worden geleid om de projector aan een
bureau of pilaar te bevestigen.
Het draadslot installeren
Leid een draadslot ter voorkoming van diefstal door het installatiepunt.
Raadpleeg de documentatie die is meegeleverd met het draadslot voor
instructies bij het vastzetten.
JPEG-afbeeldingen In een Diavoorstelling Projecteren
23
In Dia show kunt u een USB-opslagapparaat of een digitale camera op
de projector aansluiten, en de beeldbestanden die op dat apparaat staan
direct projecteren.
USB-opslagapparaten met beveiligingsfuncties zijn mogelijk niet
q
bruikbaar.
Specificaties van Bestanden Die In een Dia Show Geprojecteerd Kunnen Worden
Type Bestandstype
(extensie)
Stilstaand
beeld
.jpg Het volgende kan niet worden geprojecteerd.
Opmerkingen
• CMYK kleurmodusindeling
• Progressive-indeling
• Hogere resoluties dan 8176x6144
• Bestanden met extensie ".jpeg"
Als gevolg van de eigenschappen van
JPEG-bestanden worden beelden met een hoge
compressieverhouding mogelijk niet duidelijk
geprojecteerd.
USB-apparaten aansluiten en verwijderen
USB-apparaten aansluiten
Sluit het USB-apparaat met de beeldbestanden die moeten worden
afgespeeld in Dia show aan op de USB(TypeA)-ingangspoort van de
projector. Sluit een digitale camera op de projector aan met de
meegeleverde of geadviseerde USB-kabel voor uw digitale camera.
Voorbeeld: Aansluiten van een digitale camera
q
• Gebruik media die onder Windows zijn geformatteerd, aangezien
sommige bestandsystemen niet worden ondersteund door de
projector.
• Formatteer de media naar FAT16 of FAT32.
Naar USB-poort van digitale camera
A
USB-kabel
B
Naar USB-poort(Type A)
C
JPEG-afbeeldingen In een Diavoorstelling Projecteren
24
Let op
•
Als u een USB-hub gebruikt, werkt Dia show niet goed. Apparaten zoals
een digitale camera of een USB-opslagapparaat moeten direct op de
projector worden aangesloten.
•
Als u een USB-compatibele harde schijf aansluit en gebruikt, zorg dan dat
de met de harde schijf geleverde lichtnetadapter is aangesloten.
•
Sluit een digitale camera of harde schijf op de projector aan met de
USB-kabel die is meegeleverd met of gespecificeerd voor het apparaat.
•
Gebruik een USB-kabel die minder dan 3 m lang is. Als de kabel langer
is dan 3 m, werkt Dia show mogelijk niet goed.
USB-apparaten verwijderen
Na afloop van de projectie verwijdert u het USB-apparaat uit de
USB(TypeA)-poort van de projector.
Schakel bij digitale camera's, harde schijven, enzovoort, de stroom naar
het apparaat uit en verwijder het vervolgens.
Starten En Beëindigen Van een Dia show
Beëindigen van een Dia show
Procedure
Beëindig een Dia show door het aangesloten USB-apparaat uit de
s
projector te verwijderen.
• U kunt een geheugenkaart in een USB-kaartlezer steken en deze
q
op de projector aansluiten. Sommige in de winkel verkrijgbare
USB-kaartlezers werken echter mogelijk niet op de projector.
• Als het volgende scherm (Station selecteren) verschijnt, selecteert
u het station dat u wilt gebruiken met de knoppen [
druk dan op de Enter-knop.
"USB-apparaten verwijderen" pag.24
][ ] en
Starten van een Dia show
Procedure
A
B
Schakel het geprojecteerde beeld over naar USB.s pag.13
Sluit het USB-opslagapparaat of de digitale camera aan op
s
de projector.
De Dia show start en geeft het scherm met de bestandslijst weer.
pag.23
• Open het scherm Station selecteren door met de cursor naar
Station selecteren bovenaan in het bestandlijstscherm te gaan en
op de Enter-knop te drukken.
• De projector kan maximaal vier stations tegelijk herkennen.
Basisbewerkingen Voor Dia show
Hier vindt u informatie over de procedure voor het afspelen en
projecteren van beelden in Dia show.
JPEG-afbeeldingen In een Diavoorstelling Projecteren
25
Hoewel de volgende stappen worden uitgelegd aan de hand van de
afstandsbediening, kunt u dezelfde werkwijze vanaf het bedieningspaneel
volgen.
Procedure
A
Druk op de knoppen [ ][ ][ ][ ] om met de
cursor naar het bestand of de map te gaan die u wilt
gebruiken.
Als niet alle bestanden en mappen op het scherm passen, ga dan
q
B
met de cursor naar Volgende pagina onderaan het scherm en druk
op de [Enter]-knop.
Keer terug naar het vorige scherm door met de cursor naar
Vorige pagina bovenaan het scherm te gaan, en druk dan op de
[Enter]-knop.
Druk op de [Enter]-knop.
Het geselecteerde beeld wordt weergegeven.
Als een map was geselecteerd, worden de bestanden in de map
weergegeven. Op het scherm met de inhoud van de map keert u
terug naar weergave van het scherm voor het openen van de map
door Trg nr bov. te selecteren en op de knop [Enter] te drukken.
Beelden Draaien
Een geprojecteerd JPEG-beeld kan met de functie Dia show in stappen
van 90 graden worden gedraaid. JPEG-beelden die worden afgespeeld in
een Dia show kunnen ook geroteerd worden.
Cursor
A
• JPEG-bestanden worden weergegeven als miniaturen (kleine
afbeeldingen van de inhoud van de bestanden).
• Mogelijk worden sommige JPEG-bestanden niet als miniatuur
weergegeven. In dat geval wordt een bestandspictogram
weergegeven.
Gebruik de volgende procedure om een JPEG-beeld of JPEG-beelden te
draaien.
Procedure
A
B
Start de Dia show en projecteer een JPEG-afbeelding of voer
een diavoorstelling uit met meer dan één JPEG-afbeelding.
s
Een enkel JPEG-beeld projecteren
s
Een Dia show uitvoeren
Als het JPEG-beeld wordt geprojecteerd of de diavoorstelling
is gestart, drukt u op de knop [
pag.27
pag.26
] of de knop [ ].
JPEG-afbeeldingen In een Diavoorstelling Projecteren
26
Hoewel de volgende stappen worden uitgelegd aan de hand van de
afstandsbediening, kunt u dezelfde werkwijze vanaf het bedieningspaneel
volgen.
Een beeld projecteren
Procedure
Beeldbestanden Projecteren
Met Dia show kunt u op twee manieren beeldbestanden projecteren die
op een USB-opslagapparaat of digitale camera staan.
• Het geselecteerde enkele beeldbestand projecteren
Met deze functie wordt het door u geselecteerde beeldbestand
geprojecteerd.
• Opeenvolgend projecteren van beeldbestanden in een map (Dia show).
Deze functie speelt doorlopend beeldbestanden uit de geselecteerde
map af (voert een diavoorstelling uit).
Let op
Ontkoppel het USB-apparaat niet terwijl het in gebruik is. Dat kan
problemen veroorzaken met de Dia show.
s
pag.27
A
B
C
Start een Dia show.s pag.24
Het bestandlijstscherm verschijnt.
Druk op de knoppen [ ][ ][ ][ ] om met de
cursor naar het beeldbestand te gaan dat u wilt projecteren.
Beeldbestand
A
Druk op de [Enter]-knop.
Het beeld wordt geprojecteerd.
JPEG-afbeeldingen In een Diavoorstelling Projecteren
27
Procedure
D
Opeenvolgend projecteren van alle beeldbestanden in een map (Dia show).
Druk op de [Esc]-knop om het bestandlijstscherm nogmaals
weer te geven.
U kunt beeldbestanden in een map opeenvolgend projecteren, stuk voor
stuk. Deze functie wordt Dia show genoemd. Voer een Dia show uit
aan de hand van de volgende procedure.
Wissel automatisch van bestanden in de Dia show door de
q
Wisseltijd op een andere waarde dan Nee in te stellen op het
scherm Optie. Deze staat standaard op Nee.s pag.27
A
B
C
q
Start een Dia show.s pag.24
Het bestandlijstscherm verschijnt.
Druk op de knoppen [ ][ ][ ][ ] om met de
cursor naar de map te gaan die u als Dia show wilt
uitvoeren en druk dan op de knop [Enter].
Selecteer "Dia show" onderaan het bestandlijstscherm en
druk op de knop [Enter].
De Dia show begint en projecteert beeldbestanden in de map
automatisch op volgorde, een voor een.
Als de Dia show het einde bereikt, keert het scherm automatisch
terug naar het bestandlijstscherm. Als Continu afspelen staat
ingesteld op Aan in het scherm Optie, wordt de Dia show
herhaald vanaf het begin wanneer hij het eind bereikt.
Tijdens projectie van een Dia show kunt u naar het vorige/
volgende scherm gaan of het afspelen annuleren.
Als Wisseltijd staat ingesteld op Nee in het scherm Optie, worden
de bestanden niet automatisch gewisseld nadat u de Dia show start.
Druk op de [Enter]-knop op de afstandsbediening om het volgende
bestand te projecteren.
s
pag.27
Weergave-instelling Beeldbestanden En Gebruiksinstellingen Dia Show
In het scherm Optie kunt u de weergavevolgorde van bestanden en de
werking van de Dia show instellen.
JPEG-afbeeldingen In een Diavoorstelling Projecteren
28
Procedure
A
B
Druk op de knoppen [ ][ ][ ][ ] om met de
cursor naar de map te gaan waarvoor u de weergave-eisen
wilt instellen en druk dan op de knop [Esc]. Selecteer
"Optie" uit het afgebeelde submenu en druk op de knop
[Enter].
Stel elke optie van het volgende Optie-scherm in.
Plaats de cursor op de instelwaarde van de optie die u wilt
wijzigen, en druk op de knop [Enter] om deze in te schakelen.
De volgende tabel geeft de details van elke optie weer.
Effect
C
Stelt het schermeffect in dat moet worden gebruikt bij de
overgang tussen dia's.
Druk op de knoppen [ ][ ][ ][ ] om met de
cursor naar "OK" te gaan, druk dan op [Enter].
De instellingen worden toegepast.
Wilt u de instellingen niet toepassen, ga dan met de cursor naar
Annuleren en druk op de knop [Enter].
Weergavevolgorde
Continu afspelen
Wisseltijd
Stelt de volgorde van weergave van bestanden in. Kies
tussen Volgrd:naam en Volgd:datum, in oplopende
volgorde.
Bepaalt of de Dia show al dan niet herhaald moet worden.
Stelt de weergaveduur in voor elk bestand dat in een Dia
show wordt afgespeeld. In te stellen op elke waarde tussen
Nee(0) t/m 60 seconden. Bij instelling op Nee wordt
automatisch bladeren uitgeschakeld.
Configuratiemenu
In dit hoofdstuk wordt ingegaan op het gebruik van het Configuratiemenu en de daarin opgenomen functies.
Het Configuratiemenu Gebruiken
30
Uit hoofdmenu selecteren Uit submenu selecteren Het geselecteerde item wij-
zigen
Afsluiten
Lijst met Functies
Beeld-menu
Welke items kunnen worden ingesteld is afhankelijk van het beeldsignaal dat op dat moment wordt geprojecteerd en van de bron (zie onderstaande
schermafdrukken). De instellingsgegevens worden voor elk beeldsignaal opgeslagen.
31
Submenu Functie
Kleurmodus
Helderheid
Contrast
Kleurverzadiging
Tint
Scherpte
Kleurtemperatuur
g
Analoog RGB/Digitaal RGB/USB Video-componentg/Composite videog/S-video
Stel hier de beeldkwaliteit in die bij uw omgeving past.s pag.15
U kunt de Helderheid van het beeld instellen.
Stel hier het verschil in tussen licht en schaduw in het beeld.
U kunt de Kleurverzadiging voor de beelden instellen.
(Instelling is alleen beschikbaar als u composietvideosignaal/S-videosignaal gebruikt en NTSC signalen worden doorgegeven.)
Stel hier de Tint van het beeld in.
Stel hier de scherpte van het beeld in.
U stelt hier de algehele kleurschakering voor het beeld in. Als Hoog wordt geselecteerd, krijgt het beeld een blauwe kleurschakering, als Laag wordt
geselecteerd krijgt het beeld een rode kleurschakering.
g
Kleuraanpassing
Autom. iris
Resetten
Rood, Groen, Blauw: u kunt de verzadiging van elke kleur afzonderlijk instellen.
Stel in of u al dan niet (Aan/Uit) de optimale lichtstatus wilt instellen voor beelden die worden geprojecteerd.s pag.16
Hier kunt u alle functies die u hebt ingesteld in het menu Beeld herstellen naar hun standaardwaarden. Zie s pag.38 als u de standaardwaarden
van alle menuopties wilt herstellen.
Lijst met Functies
Signaal-menu
Welke items kunnen worden ingesteld is afhankelijk van het beeldsignaal dat op dat moment wordt geprojecteerd (zie onderstaande schermafdrukken).
De instellingsgegevens worden voor elk beeldsignaal opgeslagen.
32
Analoog RGB Digitaal RGB/RGB video/
Bij ingangssignaal vanaf de HDMI-ingang
*
Submenu Functie
Autom. configuratie
Resolutie
Tracking
Sync.
Positie
Progressief
g
g
U kunt instellen of met Autom. configuratie het beeld al dan niet automatisch op de optimale status wordt ingesteld (Aan/Uit) als het ontvangen
signaal verandert.
Met Automatisch wordt de resolutie van het ingangssignaal automatisch geïdentificeerd. Als het beeld in de stand Automatisch niet goed wordt
geprojecteerd (er ontbreekt bijvoorbeeld een deel van het beeld), gebruik dan Breed (afhankelijk van de aangesloten computer) voor breedbeeld of
Normaal voor schermen met een verhouding van 4:3 of 5:4.
Hier kunt u het computerbeeld aanpassen als er verticale strepen in het beeld verschijnen.
Hier kunt u het computerbeeld aanpassen als het beeld flikkert of wazig is, of als er interferentie optreedt.
Hier kunt u de positie van het venster naar boven, naar beneden, naar links en naar rechts bijstellen als een deel van het beeld niet wordt geprojecteerd.
(Bij invoer van video-component- of RGB video-signalen kan deze instelling alleen worden aangepast wanneer 480i/576i-signalen worden
ingevoerd. Dit kan niet worden ingesteld wanneer een digitaal RGB-signaal wordt ontvangen.)
Uit: IP-conversie wordt uitgevoerd voor elk veld in het scherm. Dit is ideaal voor het weergeven van beelden met veel beweging.
Aan:
Video-component
Geïnterlinieerdg (i) signaal wordt omgezet naar Progressiefg (p). Geldt voor stilstaande beelden.
*
g
Video-component
g
Composite Videog/S-video
g
Videobereik HDMI
(Kan niet worden gebruikt wanneer een digitaal RGB-signaal wordt ontvangen.)
Wanneer op de HDMI-ingang van de projector een dvd-speler of soortgelijk apparaat is aangesloten, wordt het videobereik van de projector
ingesteld op basis van het videobereik van dat apparaat.
Lijst met Functies
Submenu Functie
Ingangssignaal
33
U kunt het ingangssignaal van de Computeringang kiezen.
Als hier Automatisch is geselecteerd, wordt het ingangssignaal automatisch volgens het aangesloten apparaat ingesteld.
Als de kleuren niet juist worden weergegeven bij de instelling Automatisch, selecteer dan het signaal van het aangesloten apparaat.
Videosignaal
Hoogte-breedte
Resetten
Instellingen-menu
Submenu Functie
Keystone
Autom. Keystone
U kunt het ingangssignaal van de Video-ingang kiezen. Als hier Automatisch is geselecteerd, worden videosignalen automatisch herkend. Als de
instelling Automatisch leidt tot problemen zoals interferentie of het ontbreken van beeld, selecteer dan het signaal van het aangesloten apparaat.
U kunt hier de
U kunt hier alle functies die u in het menu Signaal hebt ingesteld herstellen naar hun standaardwaarden, behalve Ingangssignaal.
Zie s pag.38 als u de standaardwaarden van alle menuopties wilt herstellen.
U kunt keystone (trapeziumvertekening) in verticale richting corrigeren.s Introductiehandleiding
Stel deze optie in op Aan om Autom. Keystone uit te voeren
(Autom. Keystone wordt alleen uitgevoerd als Voorkant is geselecteerd in het menu Uitgebreid - Projectie.)
Hoogte-breedteverh.g voor geprojecteerde beelden instellen.s pag.17
Toetsvergrendeling
Hiermee perkt u het gebruik van het bedieningspaneel van de projector in.s pag.21
Lijst met Functies
Submenu Functie
Stroomverbruik
34
U kunt hier de helderheid van de projectorlamp op een of twee manieren regelen.
Selecteer ECO als de geprojecteerde beelden te helder zijn zoals bijvoorbeeld wanneer de geprojecteerde beelden in een donkere kamer of op een
klein scherm worden geprojecteerd. Als ECO wordt geselecteerd, worden de hoeveelheid verbruikte elektriciteit en de bedrijfsduur van de
projectorlamp als volgt gewijzigd, terwijl ook de ventilatorruis afneemt. Elektriciteitsverbruik: een vermindering van ongeveer 19%, levensduur
projectorlamp: ongeveer 1,3 keer zo lang
Volume
Knop gebruiker
Resetten
U kunt hier het volume aanpassen. De instellingsgegevens worden voor elke bron opgeslagen.
Met de knop [User] op de afstandsbediening selecteert u een optie die u in het Configuratiemenu hebt toegewezen. Wanneer u op de knop [User]
drukt, wordt de geselecteerde menuoptie of het geselecteerde aanpassingsscherm weergegeven, zodat u snel instellingen/aanpassingen kunt
opgeven. U kunt een van de volgende items toewijzen aan de knop [User].
Stroomverbruik, Informatie, Progressief, Resolutie
U kunt hier alle functies die u in het menu Instellingen hebt ingesteld herstellen naar hun standaardwaarden, behalve Knop gebruiker.
Zie s pag.38 als u de standaardwaarden van alle menuopties wilt herstellen.
Lijst met Functies
Uitgebreid-menu
Submenu Functie
Weergeven
35
Hier kunt u instellingen vastleggen voor het venster van de projector.
Bericht: Indien ingesteld op Uit, worden de volgende items niet weergegeven. De naam van de huidige instelling bij het wijzigen van
de Bron, Kleurmodus of Hoogte-breedte; een melding wanneer geen beeldsignaal wordt ingevoerd; waarschuwingen zoals Waarsch.:
hoge temp..
Achtergrond weerg.: U kunt hier de schermstatus instellen op Zwart, Blauw of Logo als er geen signaal wordt ontvangen.
Opstartscherm: U kunt hier instellen of u al dan niet het opstartscherm (het beeld dat geprojecteerd wordt als de projector wordt
gestart) wilt weergeven (Aan/Uit).
A/V dempen: Tijdens A/V dempen kunt u het scherm dat u wilt weergeven instellen op Zwart, Blauw of Logo.
Gebruikerslogo
Projectie
U kunt het gebruikerslogo wijzigen dat als achtergrond wordt weergegeven bij Achtergrond weerg., A/V dempen, enz.s pag.63
Afhankelijk van de manier waarop de projector is opgesteld, kunt u het volgende instellen.s pag.53
Voorkant, Voor/bovenkant, Achterkant, Achter/boven
U kunt de instelling als volgt wijzigen door de knop [A/V Mute] op de afstandsbediening ongeveer vijf seconden ingedrukt te houden.
VoorkantWVoor/bovenkant
AchterkantWAchter/boven
Lijst met Functies
Submenu Functie
Bewerking
36
Dir. Inschakelen: U kunt hier instellen of u Dir. Inschakelen al dan niet wilt inschakelen (Aan/Uit).
Als deze optie is ingesteld op Aan en de voedingskabel is aangesloten, moet u er rekening mee houden dat de projector automatisch
wordt ingeschakeld nadat bijvoorbeeld een stroomstoring is verholpen.
Sluimerstand: Wanneer deze functie op Aan staat, wordt het projecteren automatisch gestopt als er geen signaal meer binnenkomt en
het apparaat verder ook niet wordt gebruikt.
Tijd sluimerstand: Wanneer Sluimerstand is ingesteld op Aan, kunt u instellen na hoeveel tijd de projector wordt uitgeschakeld
binnen een bereik van 1 tot 30 minuten.
Timerafdekking lens: Als deze optie is ingesteld op Aan, wordt de projector 30 minuten na het sluiten van de AV Mute-schuifklep
automatisch uitgeschakeld. Op het moment van aanschaf is Timerafdekking lens standaard ingesteld op Aan.
Hoogtemodus: Stel de hoogtemodus in op Aan als u de projector op een hoogte van meer dan 1.500 m gaat gebruiken.
Stand-by modus
Link 21L
Taal
Resetten
* Dit geldt niet voor de Hoogtemodus.
Instellen op Communicatie aan als u de projectorstatus wilt beheren en bedienen vanaf de computer via USB-communicatie, zelfs als
de projector in stand-by staat.
s pag.67
Stel in op Aan als u de projectorstatus wilt beheren en bedienen vanaf de computer via USB-communicatie.s pag.67
U kunt hier de taal van meldingen instellen.
U kunt Weergeven en Bewerking
Zie s pag.38 als u de standaardwaarden van alle menuopties wilt herstellen.
*
uit het menu Uitgebreid opnieuw instellen op hun standaardwaarden (resetten).
Lijst met Functies
Informatie-menu (Alleen Weergave)
Hier kunt u de status van de beeldsignalen die worden geprojecteerd en de status van de projector controleren. Welke items kunnen worden
weergegeven is afhankelijk van het beeldsignaal dat op dat moment wordt geprojecteerd en van de bron (zie onderstaande schermafdrukken).
37
Analoog RGB/Digitaal RGB/
RGB video/
Submenu Functie
Lampuren
Bron
Ingangssignaal
Resolutie
Videosignaal
Vernieuwingssnelh.
Sync. info
Video-component
U kunt de opgetelde lampwerkingstijd weergeven
Als de lamp aan vervanging toe is, worden de tekens geel weergegeven.
Hier kunt u de bronnaam weergeven van het apparaat vanaf waar momenteel wordt geprojecteerd.
Hier kunt u de inhoud weergeven van Ingangssignaal zoals die in het menu Signaal is ingesteld afhankelijk van de bron.
U kunt hier de invoerresolutie weergeven.
Hier kunt u de inhoud weergeven van Videosignaal zoals die in het menu Signaal is ingesteld.
g
U kunt de vernieuwingssnelheid weergeven.
Hier kunt u de informatie over het beeldsignaal weergeven.
Deze informatie kan van belang zijn als u technische ondersteuning nodig hebt.
g
Composietvideog/S-video
*
.
g
USB
Status
* De totale gebruikstijd van de projectorlamp wordt voor de eerste 10 uur weergegeven als "0H". 10 uur en meer wordt weergegeven als "10H", "11H", enzovoort.
Dit betreft informatie over fouten die zich hebben voorgedaan met de projector.
Deze informatie kan van belang zijn als u technische ondersteuning nodig hebt.
Lijst met Functies
Resetten-menu
Submenu Functie
Alle standaardw.
38
Hier kunt u alle onderdelen in het Configuratiemenu herstellen naar hun standaardwaarden.
De volgende onderdelen worden niet naar hun standaardwaarden hersteld: Ingangssignaal, Gebruikerslogo, Lampuren en Taal.
Lampuren terugzetten
U kunt hier de opgetelde lampuren wissen en de waarde terugzetten naar "0H". Herstel de waarde als u de lamp vervangt.
Problemen Oplossen
In dit hoofdstuk wordt uitgelegd hoe u problemen kunt opsporen en hoe u ze kunt oplossen.
De Help Gebruiken
Als er een probleem optreedt met de projector, kunt u gebruikmaken
van de Help-functie om het probleem op te lossen. Hiertoe drukt u op
de [Help]-knop. U kunt een probleem oplossen door antwoord te geven
op de vragen.
Procedure
A
Druk op de [Help]-knop.
Het Help-scherm wordt weergegeven.
De Afstandsbediening Gebruiken Het Bedieningspaneel Gebruiken
40
De Afstandsbediening Gebruiken Het Bedieningspaneel Gebruiken
B
Selecteer een menuoptie.
C
Bevestig de selectie.
De Afstandsbediening Gebruiken Het Bedieningspaneel Gebruiken
Vragen en oplossingen worden op het onderstaande scherm
weergegeven.
Druk op de [Help]-knop om de Help af te sluiten.
De Help Gebruiken
Als het Help geen oplossing voor het probleem biedt, raadpleeg
q
dan "Problemen oplossen" pag.42.
41
Problemen oplossen
Als u een probleem hebt met de projector, controleer dan eerst de indicatielampjes op de projector en raadpleeg "De indicatielampjes aflezen" verderop
in deze handleiding voor meer informatie.
42
Als de indicatielampjes niet duidelijk aangeven wat het probleem zou kunnen zijn, raadpleeg dan "Als de indicatielampjes geen uitkomst bieden".
pag.45
De indicatielampjes aflezen
De projector is uitgerust met drie indicatielampjes die de bedrijfsstatus van de projector aangeven.
Geeft de bedrijfsstatus weer. Standby
A
Als u op de [t]-knop drukt en de projector is in standby-modus, dan start de projectie.
Afkoeling
Alle knoppen zijn uitgeschakeld terwijl het lampje knippert.
Opwarmen
Het opwarmen duurt ongeveer 30 seconden. Als het opwarmen is afgerond, knippert het
indicatielampje niet meer.
De knop [t] is uitgeschakeld tijdens het opwarmen.
Projecteren
s
Geeft de interne temperatuurstatus weer.
B
Geeft de status van de projectorlamp weer.
C
Problemen oplossen
Raadpleeg de tabel op de volgende pagina voor informatie over de betekenis van de indicatielampjes en hoe u de door deze lampjes aangegeven
problemen kunt oplossen.
Als geen van de indicatielampjes brandt, controleer dan of de voedingskabel op de juiste manier is aangesloten en of de stroomvoorziening normaal verloopt.
Als u de voedingskabel loskoppelt, is het mogelijk dat het
t
Lampje brandt of knippert rood
Status Oorzaak Oplossing of status
Interne fout Schakel de projector uit, haal de stekker van de voedingskabel uit het stopcontact en neem contact op met uw plaatselijke dealer
of met het dichtstbijzijnde adres in de Service- en ondersteuningsgids. s Adressenlijst Epson Projector
t
lampje nog even blijft branden. Dit duidt niet op een defect.
: Brandt : Knippert : Uit
43
Fout: ventilator
Fout: sensor
Fout: hoge temp.
(oververhitting)
Fout: lamp
Lamp defect
Schakel de projector uit, haal de stekker van de voedingskabel uit het stopcontact en neem contact op met uw plaatselijke dealer
of met het dichtstbijzijnde adres in de Service- en ondersteuningsgids. s Adressenlijst Epson Projector
De projectorlamp wordt automatisch uitgeschakeld en de projectie stopt. Wacht ongeveer vijf minuten. Na ongeveer vijf minuten
schakelt de projector over in standby-modus. Controleer daarom de twee volgende punten.
• Controleer of het luchtfilter en het luchtafvoerventiel schoon zijn en of de projector niet tegen een muur is geplaatst.
• Als het luchtfilter verstopt is, reinig het dan of vervang het. s pag.54, pag.60
Als de fout zich blijft voordoen nadat u de bovenstaande punten hebt gecontroleerd, schakel dan de projector uit, haal de stekker
van de voedingskabel uit het stopcontact en neem contact op met uw plaatselijke dealer of met het dichtstbijzijnde adres in de
Service- en ondersteuningsgids. s Adressenlijst Epson Projector
Als u de projector op een hoogte van 1.500 m of hoger gebruikt, stel dan Hoogtemodus in op Aan.s pag.35
Controleer de volgende twee punten.
• Haal de projectorlamp uit de projector en controleer of hij gebroken is.s pag.58
• Reinig het luchtfilter.s pag.54
Indien de lamp niet stuk is: Plaats de lamp dan terug en zet de stroom weer aan.
Als het probleem zich blijft voordoen: Vervang de projectorlamp door een nieuwe en schakel de projector in.
Als het probleem zich blijft voordoen: Schakel de projector uit, haal de stekker van de voedingskabel uit het stopcontact en neem
contact op met uw plaatselijke dealer of met het dichtstbijzijnde adres in de Service- en ondersteuningsgids. s Adressenlijst
Epson Projector
Als de lamp is gebroken: Vervang de lamp door een nieuwe of neem contact op met uw plaatselijke dealer voor advies. Wees als
u de projectorlamp zelf vervangt voorzichtig dat u zich niet snijdt aan stukjes gebroken glas (u kunt pas weer projecteren nadat de
lamp is vervangen). s Adressenlijst Epson Projector
Problemen oplossen
Status Oorzaak Oplossing of status
44
Als u de projector op een hoogte van 1.500 m of hoger gebruikt, stel dan Hoogtemodus in op Aan.s pag.35
Fout: autom. iris
Fout:voed. (ballast)
m o
Lampje brandt of knippert oranje
Status Oorzaak Oplossing of status
Waarsch.: hoge temp. (Dit is niet abnormaal. Als de temperatuur echter opnieuw te hoog wordt, stopt de projectie automatisch.)
Lamp vervangen Vervang de projectorlamp door een nieuwe.s pag.58
• Als de projector niet op de juiste manier werkt, ook al geven de lampjes aan dat alles normaal functioneert, raadpleeg dan "Als de indicatielampjes geen
q
uitkomst bieden" pag.45.
• Als de fout niet wordt weergegeven in deze tabel, schakel dan de projector uit, haal de stekker van de voedingskabel uit het stopcontact en neem contact
op met uw plaatselijke dealer of met het dichtstbijzijnde adres in de Service- en ondersteuningsgids.s Adressenlijst Epson Projector
Schakel de projector uit, haal de stekker van de voedingskabel uit het stopcontact en neem contact op met uw plaatselijke dealer
of met het dichtstbijzijnde adres in de Service- en ondersteuningsgids. s Adressenlijst Epson Projector
: Brandt : Knippert : Uit : Is afhankelijk van de status van de projector
• Controleer of het luchtfilter en het luchtafvoerventiel schoon zijn en of de projector niet tegen een muur is geplaatst.
• Als het luchtfilter verstopt is, reinig het dan of vervang het. s pag.54, pag.60
Als u de lamp blijft gebruiken nadat de vervangingsperiode is afgelopen, neemt de kans toe dat de lamp kan exploderen. Vervang
de projectorlamp zo snel mogelijk door een nieuwe.
Problemen oplossen
45
Als de indicatielampjes geen uitkomst bieden
Als een van hieronder beschreven problemen zich voordoet en de
indicatielampjes geen oplossing bieden, raadpleeg dan de betreffende pagina.
Problemen met het beeld
• "Geen beeld" s pag.46
De projectie start niet, het projectiegebied is geheel zwart, het
projectiegebied is geheel blauw, enzovoort.
• "Geen bewegende beelden" s pag.46
De door de computer doorgegeven bewegende beelden worden zwart
weergegeven en er wordt niets geprojecteerd.
• "De projectie stopt automatisch" s pag.46
• "De melding "Niet ondersteund." wordt weergegeven." s pag.47
• "De melding "Geen signaal." wordt weergegeven." s pag.47
• "Vaag of onscherp beeld" s pag.47
• "Interferentie of vervormd beeld" s pag.48
Er treden problemen op zoals interferentie, vervorming of
zwart-witpatronen.
• "Afgevlakt (lang) of kort beeld of onjuiste verhoudingen" s pag.48
Slechts een deel van het beeld wordt weergegeven, of de
hoogte-breedteverhouding van het beeld is onjuist, enzovoort.
Overige problemen
• "Geen geluid of zwak geluid" s pag.50
• "De Afstandsbediening werkt niet" s pag.51
• "Ik wil de taal van meldingen en menu's wijzigen" s pag.51
• "De beeldkleuren zijn niet juist" s pag.49
Het hele beeld heeft een paarsachtige of groenachtige kleur, de beelden
zijn zwart-wit, de kleuren zijn mat, enzovoort... (Computermonitoren en
LCD-schermen leveren verschillende prestaties op het gebied van
kleurenreproductie. De geprojecteerde kleuren komen dus mogelijk niet
overeen met de kleuren op de monitor. Dit is normaal.)
• "Donker beeld" s pag.49
Problemen bij het starten van de projectie
• "De projector gaat niet aan" s pag.50
Problemen oplossen
Problemen met het beeld
Geen beeld
Controleer Oplossing
Hebt u op de [t]-knop gedrukt? Druk op de [t]-knop om de projector in te schakelen.
Zijn de indicatielampjes uitgeschakeld? De voedingskabel is niet op de juiste manier aangesloten of er zijn problemen met de stroomvoorziening.
Sluit de voedingskabel van de projector correct aan. s Introductiehandleiding
Controleer of het stopcontact en de voedingsbron goed werken.
Is A/V dempen ingeschakeld? Druk op de [A/V Mute]-knop op de afstandsbediening om A/V dempen te annuleren.s pag.16
Is de AV Mute-schuifklep gesloten? Open de A/V Mute-schuifklep.s pag.6
Zijn de instellingen in het Configuratiemenu correct? Herstel alle standaardinstellingen. s Resetten - Alle standaardw. pag.38
46
Is het geprojecteerde beeld geheel zwart?
Alleen als er computerbeelden worden geprojecteerd
Is de instelling voor het beeldsignaal juist?
Alleen als er videobeelden worden geprojecteerd
Geen bewegende beelden
Controleer Oplossing
Wordt het beeldsignaal van de computer op het LCD-scherm en
de monitor weergegeven?
Alleen als er beelden van een laptopcomputer of een computer met
ingebouwd LCD-scherm worden geprojecteerd
De projectie stopt automatisch
Controleer Oplossing
Is Sluimerstand ingesteld op Aan? Druk op de [t]-knop om de projector in te schakelen. Als u Sluimerstand niet wilt gebruiken, wijzigt u de instelling
Sommige beelden die worden doorgegeven, zoals schermbeveiliging, kunnen geheel zwart zijn.
Wijzig de instelling overeenkomstig het signaal van het aangesloten apparaat. s Signaal - Videosignaal pag.32
Stel het beeldsignaal in op uitsluitend externe uitvoer. s Controleer de documentatie bij uw computer.
naar Uit. s Uitgebreid - Bewerking - Sluimerstand pag.35
Problemen oplossen
De melding "Niet ondersteund." wordt weergegeven.
Controleer Oplossing
Is de instelling voor het beeldsignaal juist?
Alleen als er videobeelden worden geprojecteerd
47
Wijzig de instelling overeenkomstig het signaal van het aangesloten apparaat. s Signaal - Videosignaal pag.32
Komen de resolutie van het beeldsignaal en de
verversingsfrequentie overeen met de modus?
Alleen als er computerbeelden worden geprojecteerd
De melding "Geen signaal." wordt weergegeven.
Controleer Oplossing
Zijn de kabels op de juiste manier aangesloten? Controleer of alle benodigde kabels voor projectie goed zijn aangesloten.s Introductiehandleiding
Is de juiste invoerpoort geselecteerd? Druk op de [Source Search]-knop op de afstandsbediening of het bedieningspaneel om het beeld te wijzigen. s
Is de computer of het videoapparaat ingeschakeld? Schakel het apparaat in.
Worden de beeldsignalen doorgegeven naar de projector?
Alleen als er beelden van een laptopcomputer of een computer met
ingebouwd LCD-scherm worden geprojecteerd
Vaag of onscherp beeld
Raadpleeg de bij de computer geleverde documentatie voor informatie over het wijzigen van de resolutie van het
beeldsignaal en verversingsfrequentie van de computer. s "Ondersteunde Monitorbeeldschermen" pag.68
pag.13
Als de beeldsignalen alleen naar de LCD-monitor van de computer of naar de extra monitor worden doorgegeven,
moet u de instellingen zodanig wijzigen dat het signaal zowel naar een externe bestemming als naar de
computermonitor wordt doorgeven. Als bij sommige computermodellen de beeldsignalen extern worden
uitgevoerd, worden zij niet langer weergegeven op de LCD-monitor of de extra monitor. s Documentatie bij
computer, onder titels als "Externe uitvoer" of "Een externe monitor aansluiten". Als u de externe apparatuur
aansluit terwijl de projector of computer al is ingeschakeld, is het mogelijk dat de [Fn]-functietoets waarmee u het
beeldsignaal van de computer naar een extern apparaat kunt verplaatsen, niet werkt. Zet de computer en de
projector uit en vervolgens weer aan.
Controleer Oplossing
Is de scherpte juist ingesteld? Draai aan de scherpstelring om de scherpte aan te passen.s Introductiehandleiding
Is de projector op de juiste afstand opgesteld? Staat de projector niet op de juiste afstand?
Stel de projector op binnen het aanbevolen bereik.s pag.65
Is de keystonecorrectiewaarde te laag? Verklein de projectiehoek om de keystonecorrectiewaarde te verminderen.s Introductiehandleiding
Problemen oplossen
Controleer Oplossing
Heeft zich condens op de lens gevormd? Als u de projector plotseling van een koude omgeving naar een warme omgeving verplaatst, of als de
omgevingstemperatuur plotseling verandert, kan er condensvorming op de lens optreden. Hierdoor kan het beeld
vaag overkomen. Plaats de projector ongeveer één uur voordat u hem wilt gebruiken in de kamer. Als zich condens
op de lens vormt, schakelt u de projector uit en wacht u totdat de condens is verdwenen.
Interferentie of vervormd beeld
Controleer Oplossing
Is de instelling voor het beeldsignaal juist?
Alleen als er videobeelden worden geprojecteerd
Zijn de kabels op de juiste manier aangesloten? Controleer of alle benodigde kabels voor projectie goed zijn aangesloten.s Introductiehandleiding
Gebruikt u een verlengsnoer? Als u een verlengsnoer gebruikt kunnen de signalen door elektrische interferentie worden vervormd. Gebruik de
Wijzig de instelling overeenkomstig het signaal van het aangesloten apparaat. s Signaal - Videosignaal pag.32
met de projector meegeleverde kabels om te controleren of de kabels die u gebruikt het probleem veroorzaken.
48
Hebt u de juiste resolutie geselecteerd?
Alleen als er computerbeelden worden geprojecteerd
Zijn de instellingen voor "
Alleen als er computerbeelden worden geprojecteerd
Afgevlakt (lang) of kort beeld of onjuiste verhoudingen
Wordt er een breedbeeldsignaal van de computer geprojecteerd?
Alleen als er computerbeelden worden geprojecteerd
Is Positie juist ingesteld? Druk op de [Auto]-knop op de afstandsbediening of de [Enter]-knop op het bedieningspaneel om de instellingen
Sync.g" en "Trackingg" juist ingesteld?
Controleer Oplossing
Stel de computer zodanig in dat de doorgegeven signalen compatibel zijn met de projector.
s "Ondersteunde Monitorbeeldschermen" pag.68 s Computerdocumentatie
Druk op de [Auto]-knop op de afstandsbediening of de [Enter]-knop op het bedieningspaneel om de instellingen
automatisch te laten uitvoeren. Als de beeldinstellingen na deze automatische instelling toch niet goed zijn, kunt u ze
met Sync. en Tracking in het Configuratiemenu instellen. s Signaal - Tracking, Sync. pag.32
Wijzig de instelling overeenkomstig het signaal van het aangesloten apparaat. s Signaal - Resolutie pag.32
van het geprojecteerde computerbeeld automatisch te laten uitvoeren. Als de beeldinstellingen na deze automatisch
instelling toch niet goed zijn, kunt u ze met Positie in het Configuratiemenu instellen.
Naast de beeldsignalen van de computer kunt u terwijl u projecteert ook andere signalen onder Positie in het
Configuratiemenu instellen. s Signaal - Positie pag.32
Problemen oplossen
Controleer Oplossing
Kunnen er op de computer twee beeldschermen worden
aangesloten?
Alleen als er computerbeelden worden geprojecteerd
49
Indien het gebruik van twee beeldschermen is geactiveerd in "Eigenschappen beeldscherm" van het
Configuratiescherm van de computer, wordt slechts de helft van het beeld op het computerscherm geprojecteerd.
Als u het gehele beeld op het computerscherm wilt weergeven, schakel dan de instelling voor het gebruik van twee
beeldschermen uit. s Documentatie bij videostuurprogramma van computer
Hebt u de juiste resolutie geselecteerd?
Alleen als er computerbeelden worden geprojecteerd
De beeldkleuren zijn niet juist
Controleer Oplossing
Komen de instellingen van de invoersignalen overeen met de
signalen van het aangesloten apparaat?
Is de helderheid van het beeld juist ingesteld? Pas de instelling voor Helderheid in het Configuratiemenu aan. s Beeldmenu - Helderheid pag.31
Zijn de kabels op de juiste manier aangesloten? Controleer of alle benodigde kabels voor projectie goed zijn aangesloten.s Introductiehandleiding
Is
Contrastg juist ingesteld? Pas de instelling voor Contrast in het Configuratiemenu aan. s Beeld - Contrast pag.31
Is de kleuraanpassing juist ingesteld? Pas de instelling voor Kleuraanpassing in het Configuratiemenu aan. s Beeld - Kleuraanpassing pag.31
Zijn de instellingen voor kleurverzadiging en tint juist?
Alleen als er videobeelden worden geprojecteerd
Donker beeld
Stel de computer zodanig in dat de doorgegeven signalen compatibel zijn met de projector.
s "Ondersteunde Monitorbeeldschermen" pag.68 s Computerdocumentatie
Wijzig de volgende instellingen overeenkomstig het signaal van het aangesloten apparaat.
Als het beeld afkomstig is van een toestel dat is aangesloten op de Computeringangs Signaal menu -
Ingangssignaal pag.32
Als beeld van een apparaat komt dat op de Video- of S-video-ingang is aangesloten s Signaalmenu - Videosignaal
pag.32
Pas de instellingen voor Kleurverzadiging en Tint in het Configuratiemenu aan. s Beeld - Kleurverzadiging,
Tint pag.31
Controleer Oplossing
Zijn de helderheid van het beeld en de lichtsterkte juist ingesteld? Pas de instelling voor Helderheid en Helderheidsaanp. in het Configuratiemenu aan.
s Beeldmenu - Helderheid pag.31 s Instellingenmenu - Helderheidsaanp.pag.33
Is
Contrastg juist ingesteld? Pas de instelling voor Contrast in het Configuratiemenu aan.
s Beeld - Contrast pag.31
Problemen oplossen
Controleer Oplossing
Is het tijd om de lamp te vervangen? Als de projectorlamp aan vervanging toe is, wordt het beeld donkerder en de kleurkwaliteit slechter. Vervang in dat
geval de projectorlamp door een nieuwe.s pag.57
Problemen bij het starten van de projectie
De projector gaat niet aan
Controleer Oplossing
Hebt u op de [t]-knop gedrukt? Druk op de [t]-knop om de projector in te schakelen.
Zijn de indicatielampjes uitgeschakeld? De voedingskabel is niet op de juiste manier aangesloten of er zijn problemen met de stroomvoorziening.
Koppel de voedingskabel los en sluit deze vervolgens opnieuw aan.s Introductiehandleiding
Controleer of het stopcontact en de voedingsbron goed werken.
50
Gaan de indicatielampjes aan en uit als de voedingskabel wordt
aangeraakt?
Is Toetsvergrendeling ingesteld op Voll. vergrend.? Druk op de [t]-knop op de afstandsbediening. Als u Toetsvergrendeling niet wilt gebruiken, wijzigt u de instelling
Er is waarschijnlijk een los contact in de voedingskabel of de voedingskabel is defect. Sluit de voedingskabel opnieuw
aan. Als het probleem hiermee niet is opgelost, schakel dan de projector uit, haal de stekker van de voedingskabel uit
het stopcontact en neem contact op met uw plaatselijke dealer of met het dichtstbijzijnde adres in de Service- en
ondersteuningsgids.s Adressenlijst Epson Projector
in Uit. s Instellingen - Toetsvergrendeling pag.21
Overige problemen
Geen geluid of zwak geluid
Controleer Oplossing
Is de audiobron goed aangesloten? Trek de kabel uit de Audio-ingang en sluit de kabel vervolgens opnieuw aan.
Is het volume ingesteld op het laagste niveau? Pas het volume aan zodat er geluid hoorbaar is. s pag.33 s Introductiehandleiding
Is A/V dempen ingeschakeld? Druk op de [A/V Mute]-knop op de afstandsbediening om A/V dempen te annuleren.s pag.16
Is de waarde voor de audiokabel "No resistance" (Geen weerstand)? Als u een reguliere audiokabel gebruikt, controleer dan of er "No resistance" (Geen weerstand) op is aangegeven.
Problemen oplossen
De Afstandsbediening werkt niet
Controleer Oplossing
Wijst de LED van de afstandsbediening naar de
afstandsbedieningsontvanger op de projector als deze wordt
bediend?
Is de afstandsbediening te ver van de projector verwijderd? De afstandsbediening heeft een bereik van ongeveer 6 m. s Introductiehandleiding
Richt de afstandsbediening op de Externe receiver.
Bedieningsbereik s Introductiehandleiding
51
Schijnt er rechtstreeks zonlicht of fel licht van tl-lampen op de
Externe receiver?
Zijn de batterijen leeg of verkeerd geplaatst? Controleer of de batterijen op de juiste manier zijn geplaatst of vervang de batterijen indien nodig.spag.56
Ik wil de taal van meldingen en menu's wijzigen
Controleer Oplossing
Wijzig de instelling bij Taal. Pas de instelling voor Taal in het Configuratiemenu aan.s pag.35
Plaats de projector op een locatie waar geen fel licht op de afstandsbedieningsontvanger schijnt.
Bijlage
In dit hoofdstuk vindt u informatie over de onderhoudsprocedures waarmee uw projector gedurende een lange periode de beste prestaties zal leveren.
Installatiemethoden
53
De projector ondersteunt vier verschillende projectiemethoden. Gebruik
de juiste methode voor uw omstandigheden.
Waarschuwing
•
Als u de projector aan het plafond wilt ophangen (met ophangbeugel), dan
moet u de projector op een speciale manier monteren. Als u de projector
niet goed monteert, kan hij naar beneden vallen en letsel veroorzaken.
•
Als u tape plakt op de Bevestigingspunten ophangbeugel om te voorkomen
dat deze losraken, of als u bijvoorbeeld smeermiddel of olie op de projector
aanbrengt, kan de behuizing van de projector breken waardoor deze uit de
ophangbeugel kan vallen. Hierdoor kan iemand die zich onder de
ophangbeugel bevindt, ernstig gewond raken en kan de projector worden
beschadigd.
Als u de ophangbeugel monteert of afstelt, gebruik dan geen tape om te
voorkomen dat de schroeven los gaan zitten en gebruik geen olie,
smeermiddel of iets dergelijks.
Let op
Zet de projector bij gebruik niet op zijn kant. Dit kan tot defecten leiden.
scherm te plaatsen. (Projectie
aan voorzijde/plafond)
• Als u de projector aan het plafond wilt ophangen, hebt u de
q
optionele ophangbeugel nodig.
pag.62
s
• U kunt de instelling als volgt wijzigen door de knop [A/V Mute]
op de afstandsbediening ongeveer vijf seconden ingedrukt te houden.
VoorkantWVoor/bovenkant
Stel Achterkant of Achter/boven in vanuit het Configuratiemenu.
s pag.35
sen. (Projectie aan achterzijde/
plafond)
• Beelden projecteren met projector voor het scherm. (Projectie
aan voorzijde)
• Hang de projector aan het plafond op en projecteer de beelden door de projector voor het
• Beelden projecteren met projector achter een doorzichtig
scherm. (Projectie aan achterzijde)
• Hang de projector aan het plafond op en projecteer de beelden door de projector achter
een doorzichtig scherm te plaat-
Reiniging
54
U moet de projector reinigen als deze vies wordt of als de kwaliteit van
de geprojecteerde beelden minder begint te worden.
Let op
Zet de stroom van de projector uit voor het reinigen.
Het oppervlak van de Projector Reinigen
U reinigt het oppervlak van de projector door dit met een zachte doek
zachtjes schoon te vegen.
Als de projector erg smerig is, gebruik dan een doek met water en een
klein beetje normaal schoonmaakmiddel, wring de doek vervolgens goed
uit een veeg het oppervlak van de projector schoon.
Let op
Gebruik geen vluchtige substanties zoals was, alcohol of verdunner voor het
reinigen van het oppervlak van de projector. Het materiaal van de behuizing
kan beschadigd of verkleurd raken.
Let op
De lens kan gemakkelijk beschadigd raken; behandel hem daarom niet met
harde materialen en stel hem niet bloot aan schokken.

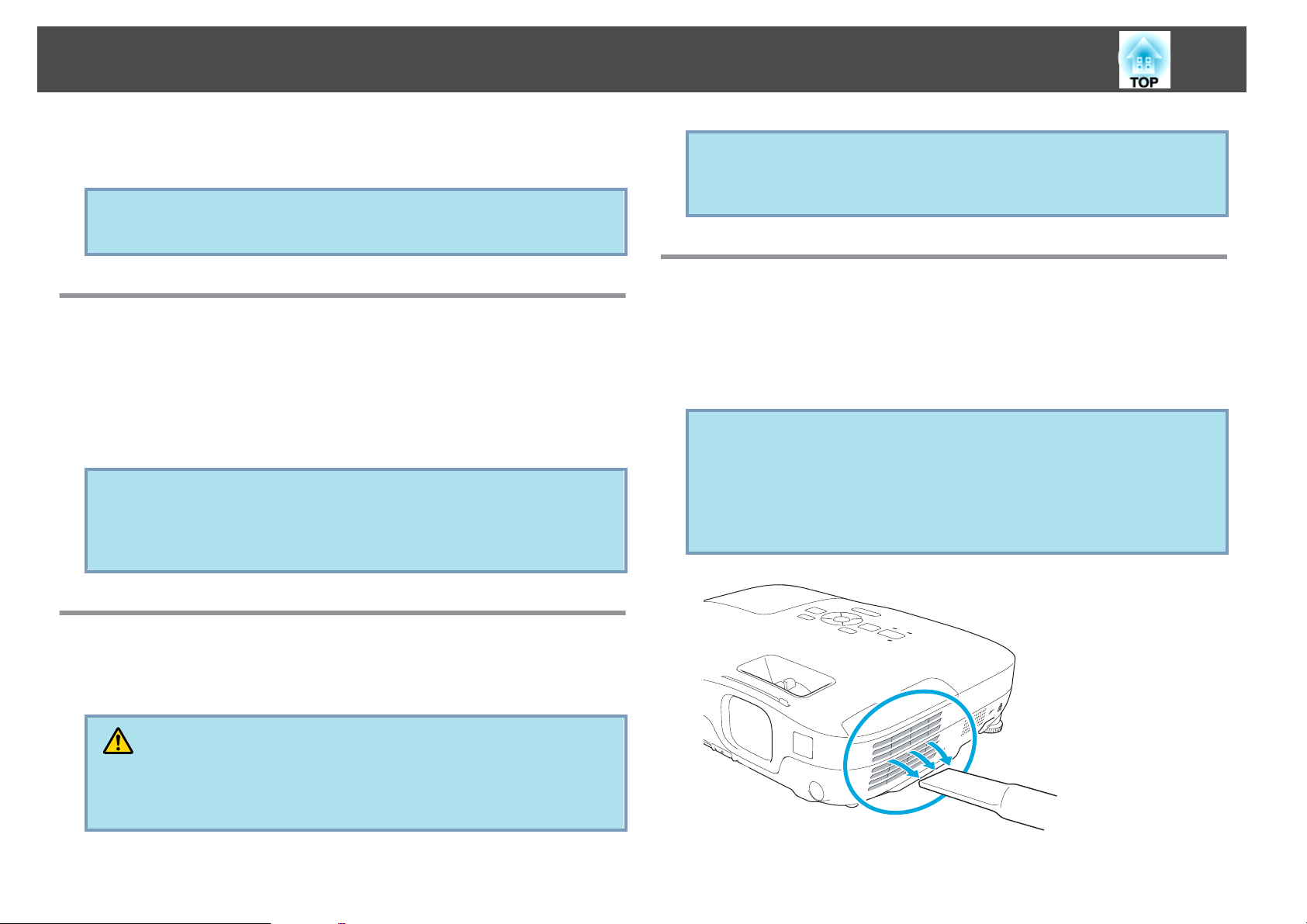

Reinigen Van de Luchtfilter
Reinig de luchtfilter en de luchttoevoerventilator als de volgende
melding wordt weergegeven.
"De projector raakt oververhit. Controleer of er niets voor de
ventilatieopeningen zit en reinig of vervang de luchtfilter."
Let op
•
Als er stof op de luchtfilter zit, kan dit ervoor zorgen dat de interne
temperatuur van de projector oploopt. Dit kan leiden tot problemen met de
bediening en kan de levensduur van de optische motor verkorten. Reinig de
luchtfilter onmiddellijk als de melding wordt weergegeven.
•
Spoel de luchtfilter niet af in water. Gebruik geen reinigings- of oplosmiddelen.
De lens reinigen
Gebruik een glasreinigingsdoek (verkrijgbaar bij speciaalzaken) om de
lens voorzichtig schoon te vegen.
Waarschuwing
Gebruik geen sprays met brandbaar gas om vuil of stof van de lens te
verwijderen. De projector zou door de hoge interne temperatuur van de lamp
in brand kunnen vliegen.
Reiniging
q
55
• Als een melding vaak wordt weergegeven, zelfs na reiniging, moet
u het luchtfilter vervangen. Vervang het door een nieuw luchtfilter.
s pag.60
• Het is verstandig deze onderdelen minimaal een keer per
kwartaal te reinigen. Reinig ze vaker als u de projector in een
zeer stoffige omgeving gebruikt.
Verbruiksmateriaal Vervangen
Hier vindt u informatie over het vervangen van de batterijen van de
afstandsbediening, de projectorlamp en de luchtfilter.
De Batterijen Van de Afstandsbediening Vervangen
Als de afstandsbediening niet meer snel reageert of als de
afstandsbediening niet meer werkt nadat deze enige tijd niet meer is
gebruikt, betekent dit waarschijnlijk dat de batterijen leeg zijn. Vervang
in dat geval de batterijen. Zorg dat u twee mangaan- of
alkalinebatterijen van AA-formaat bij de hand hebt. Het is niet mogelijk
om andere batterijen dan mangaan- of alkaline batterijen van
AA-formaat te gebruiken.
Let op
Lees de Veiligheidsvoorschriften voordat u aan de slag gaat met de batterijen.
s
Veiligheidsinstructies
B
56
Vervang de oude batterijen door nieuwe.
Procedure
A
Verwijder de batterijklep.
Houd het haakje van het batterijcompartiment ingedrukt en til de
klep omhoog.
Let op
Plaats de batterijen aan de hand van de (+) en (-) tekens in de
batterijhouder om te zorgen dat de batterijen in de juiste richting worden
geplaatst.
C
Zet de batterijklep terug.
Druk de klep goed aan tot hij vastklikt.
Verbruiksmateriaal Vervangen
De Lamp Vervangen
57
• Het lampje van de projectorlamp oranje knippert.
Vervangingsperiode projectorlamp
U moet de projectorlamp vervangen als:
• De melding "Vervang de lamp." linksonder op het projectiescherm
wordt weergegeven als u begint met projecteren.
• Het geprojecteerde beeld donkerder wordt of in kwaliteit afneemt.
Let op
•
Om te waarborgen dat de oorspronkelijke helderheid en kwaliteit van de
geprojecteerde beelden behouden blijft, verschijnt na een bepaalde periode
automatisch de melding dat de projectorlamp vervangen moet worden.
pag.33
Als Stroomverbruik staat ingesteld op Normaal: ongeveer 3.900 uur
Als Stroomverbruik staat ingesteld op ECO: ongeveer 4.900 uur
•
Als u de lamp blijft gebruiken nadat de vervangingsperiode is afgelopen,
neemt de kans toe dat de lamp kan exploderen. Als de melding dat de
projectorlamp moet worden vervangen verschijnt, vervang de projectorlamp
dan zo snel mogelijk door een nieuwe, zelfs als de projectorlamp nog
gewoon werkt.
•
Schakel de stroom niet uit en onmiddellijk weer aan. Het veelvuldig aanen uitzetten van de projector kan de levensduur van de lampen verkorten.
•
Afhankelijk van de kenmerken van de projectorlamp en de manier waarop
hij is gebruikt, kan het gebeuren dat de projectorlamp donkerder wordt of
niet meer werkt voordat de melding over de vervanging verschijnt. Zorg
ervoor dat u altijd een extra projectorlamp achter de hand hebt voor
noodgevallen.
s
Verbruiksmateriaal Vervangen
58
Procedure voor het vervangen van een projectorlamp
De lamp kan ook worden vervangen als de projector aan het plafond is
bevestigd.
Waarschuwing
•
Als u de projectorlamp vervangt omdat hij niet meer brandt, dan is de
projectorlamp mogelijk kapot. Als u de projectorlamp van een aan het
plafond opgehangen projector moet vervangen, ga er dan altijd van uit dat
de lamp kapot is en ga naast en niet onder de lampdeksel staan.
Verwijder het lampdeksel voorzichtig.
•
De lamp mag nooit worden gedemonteerd of aangepast. Als een aangepaste
of opnieuw gemonteerde lamp wordt geïnstalleerd in de projector en wordt
gebruikt, kan dit leiden tot brand, elektrische schokken of een ongeluk.
Let op
Wacht totdat de projectorlamp voldoende is afgekoeld voordat u de
lampdeksel verwijdert. Als de lamp nog heet is, kunt u brandwonden of
andere verwondingen oplopen. Nadat de projector is uitgeschakeld, duurt het
ongeveer een uur totdat de projectorlamp voldoende is afgekoeld.
kruiskopschroevendraaier los. Schuif de lampdeksel vervolgens
recht naar voren en til hem op om hem te verwijderen.
Procedure
A
B
Als u de projector hebt uitgeschakeld en het
bevestigingssignaal twee keer heeft gepiept, koppelt u de
voedingskabel los.
Wacht totdat de projectorlamp is afgekoeld en verwijder
vervolgens de lampdeksel.
Draai de bevestigingsschroeven van de lampdeksel met de bij de
nieuwe projectorlamp meegeleverde schroevendraaier of een
C
Draai de twee bevestigingsschroeven van de lamp los.
Verbruiksmateriaal Vervangen
59
D
Neem de oude projectorlamp uit door aan de hendel te
trekken.
Als de lamp kapot is, vervangt u deze door een nieuwe
projectorlamp of neemt u contact op met uw plaatselijke dealer
voor advies.
s
Adressenlijst Epson Projector
E
Installeer de nieuwe lamp.
Plaats de nieuwe lamp langs de geleiderail in de juiste richting
zodat hij goed op zijn plaats zit, en draai de twee schroeven vast.
F
Plaats het lampdeksel terug.
Verbruiksmateriaal Vervangen
Let op
•
Controleer of u de lamp goed hebt geïnstalleerd. Als de lampdeksel wordt
verwijderd, wordt de projectorlamp uit veiligheidsoverwegingen automatisch
uitgeschakeld. Als de lampdeksel of de projectorlamp niet goed zijn
geïnstalleerd, kunt u de lamp niet inschakelen.
•
Dit product bevat een component dat kwik (Hg) bevat. Informeer u over
de lokale wetgeving m.b.t. weggooien of recycling. Gooi gebruikte luchtfilters
overeenkomstig de lokale regelgeving weg.
De Luchtfilter Vervangen
Vervangingsperiode luchtfilter
U moet de luchtfilter vervangen als:
• Er een scheur in de luchtfilter zit.
• Het bericht wordt weergegeven ook al is de luchtfilter gereinigd.
Procedure voor het vervangen van de luchtfilter
De luchtfilter kan ook worden vervangen als de projector aan het
plafond is bevestigd.
Procedure
A
Als u de projector hebt uitgeschakeld en het
bevestigingssignaal twee keer heeft gepiept, koppelt u de
voedingskabel los.
60
Resetten van de lampuren
De projector houdt bij hoe lang de projectorlamp is ingeschakeld en een
melding en indicatielampje vertellen u wanneer u de projectorlamp moet
vervangen. Zet de Lampuren terug in het menu Configuratie nadat u de
lamp hebt vervangen.
Zet de Lampuren alleen terug na vervanging van de lamp. Anders
q
wordt de vervangingsperiode van de projectorlamp niet goed
aangegeven.
s
pag.38
B
Open de klep van het luchtfilter.
Verbruiksmateriaal Vervangen
61
C
D
Verwijder de luchtfilter.
Pak de tab van de luchtfilter stevig vast en trek de filter recht
naar buiten.
Plaats de nieuwe luchtfilter.
Schuif de luchtfilter er van buitenaf in en druk erop tot het stevig
op zijn plaats klikt.
q
Gooi gebruikte luchtfilters overeenkomstig de lokale regelgeving weg.
Materiaal van framedeel: ABS
Materiaal van filterdeel: polyurethaanschuim
E
Sluit de klep van het luchtfilter.
Optionele Accessoires en Verbruiksmateriaal
62
De volgende accessoires en verbruiksmaterialen zijn als optie
verkrijgbaar. U kunt deze producten naar wens aanschaffen. De volgende
lijst met optionele accessoires en verbruiksmateriaal is van toepassing
vanaf: 07.2009. De accessoiregegevens kunnen zonder voorafgaande
opgaaf van redenen worden gewijzigd en de beschikbaarheid van
accessoires verschilt per land.
Optionele Accessoires
60" draagbaar scherm ELPSC07
80" draagbaar scherm ELPSC08
100" scherm ELPSC10
Draagbare oprolbare schermen (Hoogte-breedteverh.g 4:3)
70" draagbaar scherm ELPSC23
80" draagbaar scherm ELPSC24
90" draagbaar scherm ELPSC25
Draagbare oprolbare schermen (Hoogte-breedteverh.g 16:10)
50" draagbaar scherm ELPSC06
Een compact scherm dat gemakkelijk kan worden gedragen.
(Hoogte-breedteverhouding 4:3)
Computerkabel ELPKC02
(1,8 m - voor 15-pens mini D-Sub/15-pens mini D-Sub)
Dit is dezelfde als de bij de projector geleverde computerkabel.
Componentvideokabel ELPKC19
(3 m - voor 15-pens mini D-Sub/RCA mannetje
Gebruik deze voor het aansluiten van een videobron met Video-componentg.
^
3)
Documentcamera ELPDC06
Sluit de projector op een computer aan, en gebruik hem voor het
projecteren van documenten zoals boeken, OHP-documenten en dia's.
Plafondbuis (450 mm/zilver)* ELPFP13
Plafondbuis (700 mm/zilver)
Gebruik deze als u de projector aan een hoog plafond bevestigt.
*
ELPFP14
Ophangbeugel* ELPMB23
Gebruik deze als u de projector aan een plafond bevestigt.
* Als u de projector aan het plafond wilt ophangen, moet u de projector op
een speciale manier monteren. Neem contact op met uw plaatselijke dealer
of met het dichtstbijzijnde adres in de Service- en ondersteuningsgids als u
deze installatiemethode wilt gebruiken. s Adressenlijst Epson Projector
Verbruiksmateriaal
Projectorlamp ELPLP54
Gebruik deze als vervanging voor gebruikte lampen.
Luchtfilter ELPAF25
Gebruik deze als vervanging voor gebruikte luchtfilters.
Computerkabel ELPKC09
(3 m - voor 15-pens mini D-Sub/15-pens mini D-Sub)
Computerkabel ELPKC10
(20 m - voor 15-pens mini D-Sub/15-pens mini D-Sub)
Gebruik een van deze langere kabels als de bij de projector geleverde
computerkabel te kort is.
Een Gebruikerslogo Opslaan
63
U kunt het beeld dat momenteel wordt geprojecteerd als gebruikerslogo
opslaan.
Als het Gebruikerslogo eenmaal is opgeslagen, kunt u het
q
Procedure
A
B
standaardlogo niet meer terugzetten.
Projecteer het beeld dat u als Gebruikerslogo wilt gebruiken
en druk vervolgens op de [Menu]-knop.
De Afstandsbediening Gebruiken Het Bedieningspaneel Gebruiken
Selecteer Uitgebreid - Gebruikerslogo in het menu
Configuratie.
In de infobalk onder het menu ziet u welke knoppen u kunt
gebruiken en waar ze voor dienen.
s
"Het Configuratiemenu Gebruiken" pag.30
q
C
q
D
• Als Gebruikerslogo is geselecteerd terwijl Keystone,
Hoogte-breedte of Progressief wordt gebruikt, wordt de
momenteel uitgevoerde functie geannuleerd.
Als "Dit beeld kiezen als gebruikerslogo?" wordt
weergegeven, selecteer dan Ja.
Als u op de [Enter]-knop op de afstandsbediening of het
bedieningspaneel drukt, is het mogelijk dat de beeldschermgrootte
verandert overeenkomstig de resolutie van het beeldsignaal.
Verplaats het kader om het deel van het beeld dat u als
Gebruikerslogo wilt gebruiken, te selecteren.
Een Gebruikerslogo Opslaan
64
De Afstandsbediening Gebruiken Het Bedieningspaneel Gebruiken
U kunt een beeld opslaan met een afmeting van 400 ^ 300
q
beeldpunten.
G
q
Als de melding Dit beeld opslaan als gebruikerslogo? wordt
weergegeven, selecteert u Ja.
Het beeld wordt opgeslagen. Nadat het beeld is opgeslagen, wordt
de melding Voltooid. weergegeven.
• Als een Gebruikerslogo wordt opgeslagen, wordt het vorige
Gebruikerslogo gewist.
• Het opslaan van het gebruikerslogo neemt ongeveer 15 seconden
in beslag. Gebruik de projector of andere aangesloten apparatuur
niet terwijl het beeld wordt opgeslagen, omdat er anders
storingen kunnen optreden.
E
F
Als Dit beeld kiezen? wordt weergegeven, selecteert u Ja.
Selecteer de zoomfactor in het instellingsvenster voor zoom.
Schermgrootte en Projectieafstand
Projectieafstand
A
Afstand van het midden van de lens tot de basis van het scherm
B
(of tot de bovenkant van het scherm, indien dit aan het plafond hangt)
Midden van lens
C
Eenheid: cm
A
16:9 Schermgrootte
40" 89x50 114 - 137 5
50" 110x62 143 - 172 6
60" 130x75 172 - 208 8
80" 180x100 231 - 278 10
100" 220x120 289 - 348 13
120" 270x150 348 - 418 15
150" 330x190 435 - 523 19
200" 440x250 582 - 699 26
Kortste (Veraf) tot langste
(Kortbij)
65
B
Eenheid: cm
A
4:3 Schermgrootte
40" 81x61 126 - 152 9
50" 100x76 158 - 190 11
60" 120x91 190 - 229 13
80" 160x120 255 - 306 17
100" 200x150 319 - 383 22
120" 240x180 383 - 461 26
150" 300x230 480 - 577 33
200" 410x300 641 - 770 44
250" 500x380 802 - 963 48
280" 570x430 898 - 1079 61
Kortste (Veraf) tot langste
(Kortbij)
B
250" 550x310 728 - 874 32
310" 690x390 903 - 1084 40
Eenheid: cm
A
16:10 Schermgrootte
40" 86x54 111 - 134 8
50" 110x67 139 - 168 10
60" 130x81 168 - 202 12
80" 170x110 225 - 270 15
100" 220x130 281 - 338 19
120" 260x160 338 - 407 23
150" 320x200 424 - 509 29
200" 430x270 566 - 680 38
250" 540x340 708 - 850 48
Kortste (Veraf) tot langste
(Kortbij)
B
Schermgrootte en Projectieafstand
A
16:10 Schermgrootte
320" 690x430 907 - 1089 62
Kortste (Veraf) tot langste
(Kortbij)
66
B
Beheren En Bedienen Van de Projector Met een Computer (ESC/VP21-commando's)
67
U kunt de projector beheren en bedienen vanaf de computer, via USB.
Dit gebeurt door de projector en de computer op elkaar aan te sluiten
met een USB-kabel, en communicatiecommando's (ESC/VP21) in te voeren.
Voordat U Begint
De volgende voorbereidingen moeten worden uitgevoerd om de
projector met ESC/VP21-commando's te beheren en bedienen.
Procedure
A
B
Installeer het stuurprogramma voor de USB-communicatie
(EPSON USB-COM Driver) op de computer. Neem voor
informatie over de EPSON USB-COM Driver contact op met
uw plaatselijke dealer of met het dichtstbijzijnde adres in de
Service- en ondersteuningsgids.
Stel Uitgebreid - Link 21L in op Aan vanuit het menu
Configuratie van de projector.
s
Adressenlijst Epson Projector
Als het commando dat wordt verwerkt op een abnormale manier wordt
afgebroken, wordt er een foutmelding doorgegeven en wordt ‘:’
teruggestuurd.
Onderdeel Commando
Power ON/OFF Aan PWR ON
Uit PWR OFF
Signaalselectie Computer Automatisch SOURCE 1F
RGB SOURCE 11
HDMI SOURCE 30
Video SOURCE 41
S-video SOURCE 42
USB SOURCE 52
A/V dempen Aan/
Uit
A/V dempen selectie Zwart MSEL 00
Aan MUTE ON
Uit MUTE OFF
Blauw MSEL 01
Logo MSEL 02
C
Sluit de USB-poort van de computer met een USB-kabel aan
op de USB(TypeB)-poort van de projector.
Begin vanaf de tweede keer bij stap twee.
Lijst met Opdrachten
Als het commando power ON naar de projector wordt gestuurd,
schakelt de projector in en gaat hij over in opwarmmodus. Als de
projector is ingeschakeld, wordt een dubbele punt ‘:’ (3Ah) teruggestuurd.
Als een commando wordt ingevoerd, voert de projector het commando
uit en stuurt een ‘:’ terug. Vervolgens accepteert hij het volgende
commando.
Voeg een harde-returncode (CR) (0Dh) in aan het eind van elk commando en
verzend de code.
Communicatieprotocol
• Standaardinstelling voor baudrate: 9.600 bps (de snelheid tijdens
communicatie voldoet aan de USB 1.1 norm.)
• Gegevenslengte: 8 bits
• Pariteit: Geen
• Stopbit: 1 bit
• Flowbesturing: Geen
Ondersteunde Monitorbeeldschermen
Ondersteunde Monitorbeeldschermen
Computersignalen (RGB analoog)
Signaal
VGAEGA 85 640x350 1280x700 1280x720 1280x800 1280x700 640x350
VGA 60/72/75/85/iMac
SVGA 56/60/72/75/85/iMac
XGA 60/70/75/85/iMac
Vernieuwingssnelh.
(Hz)
*1
*1
60 1280x768 1280x768 1280x720 1280x800 1280x768 1280x768
Resolutie
640x480/640x360
*1
800x600/800x450
1024x768/1024x576
68
Eenheid: beeldpunt
Hoogte-breedteverhouding
Normaal 16:9 Volledig Zoom Bronformaat
*2
*2
*2
1066x800 1280x720 1280x800 1280x800 640x480
1066x800 1280x720 1280x800 1280x800 800x600
1066x800 1280x720 1280x800 1280x800 1024x768
WXGA
WXGA+ 60/75/85 1440x900 1280x800 1280x720 1280x800 1280x800 1280x800
WSXGA+
SXGA+ 60/75/85 1400x1050 1066x800 1280x720 1280x800 1280x800 1280x800
UXGA 60 1600x1200 1066x800 1280x720 1280x800 1280x800 1280x800
MAC13” 67 640x480 1066x800 1280x720 1280x800 1280x800 640x480
MAC16" 75 832x624 1066x800 1280x720 1280x800 1280x800 832x624
MAC19"
*3
SXGA
60 1360x768 1280x722 1280x720 1280x800 1280x722 1280x768
60/75/85 1280x800 1280x800 1280x720 1280x800 1280x800 1280x800
60 1680x1050 1280x800 1280x720 1280x800 1280x800 1280x800
70/75/85 1152x864 1066x800 1280x720 1280x800 1280x800 1152x800
60/75/85 1280x1024 1000x800 1280x720 1280x800 1280x800 1152x800
60/75/85 1280x960 1066x800 1280x720 1280x800 1280x800 1152x800
75 1024x768 1066x800 1280x720 1280x800 1280x800 1024x768
60 1024x768 1066x800 1280x720 1280x800 1280x800 1024x768
Ondersteunde Monitorbeeldschermen
69
Signaal
Vernieuwingssnelh.
(Hz)
Resolutie
Normaal 16:9 Volledig Zoom Bronformaat
Hoogte-breedteverhouding
MAC21" 75 1152x870 1059x800 1280x720 1280x800 1280x800 1152x800
*1 U kunt het apparaat niet aansluiten als het geen VGA-uitgangspoort heeft.
*2 Letterbox-signaal
*3 Alleen compatibel wanneer Breed is geselecteerd bij Resolutie in het menu Configuratie.
Ook als er andere signalen dan de hierboven genoemde worden doorgegeven, kan het beeld waarschijnlijk wel worden geprojecteerd. Waarschijnlijk worden echter niet
alle functies ondersteund.
Video-component
Eenheid: beeldpunt
Signaal
SDTV(480i) 60 720x480/720x360
SDTV(576i) 50 720x576/720x432
SDTV(480p) 60 720x480/720x360
SDTV(576p) 50 720x576/720x432
Vernieuwingssnelh.
(Hz)
Resolutie
Normaal 16:9 Volledig Zoom Bronformaat
*
*
*
*
1066x800 1280x720 1280x800 1280x800 640x480
1066x800 1280x720 1280x800 1280x800 768x576
1066x800 1280x720 1280x800 1280x800 640x480
1066x800 1280x720 1280x800 1280x800 768x576
HDTV(720p) 50/60 1280x720 1280x720 1280x720 1280x800 1280x720 1280x720
Hoogte-breedteverhouding
HDTV(1080i) 50/60 1920x1080 1280x720 1280x720 1280x800 1280x720 1280x800
* Letterbox-signaal
Composietvideo/S-video
Signaal
TV(NTSC) 60 720x480/720x360
TV(PAL,SECAM) 50 720x576/720x432
* Letterbox-signaal
Vernieuwingssnelh.
(Hz)
Resolutie
Eenheid: beeldpunt
Hoogte-breedteverhouding
Normaal 16:9 Volledig Zoom Bronformaat
*
*
1066x800 1280x720 1280x800 1280x800 640x480
1066x800 1280x720 1280x800 1280x800 768x576
Ondersteunde Monitorbeeldschermen
Ingangssignaal van de HDMI-ingang
Signaal
VGA 60 640x480/640x360
SVGA 60 800x600 1280x720 1280x800 1280x800 800x600
XGA 60 1024x768 1280x720 1280x800 1280x800 1024x768
WXGA 60 1280x800 1280x720 1280x800 1280x800 1280x800
Vernieuwingssnelh.
(Hz)
Resolutie
70
Eenheid: beeldpunt
Hoogte-breedteverhouding
16:9 Volledig Zoom Bronformaat
*
1280x720 1280x800 1280x800 640x480
SXGA
60 1280x960 1280x720 1280x800 1280x800 1280x800
60 1280x1024 1280x720 1280x800 1280x800 1280x800
SXGA+ 60 1400x1050 1280x800 1280x800 1280x800 1280x800
UXGA 60 1600x1200 1280x720 1280x800 1280x800 1280x800
SDTV(480i) 60 720x480/720x360
SDTV(480p) 60 720x480/720x360
SDTV(576i) 50 720x576/720x432
SDTV(576p) 50 720x576/720x432
*
*
*
*
1280x720 1280x800 1280x800 640x480
1280x720 1280x800 1280x800 640x480
1280x720 1280x800 1280x800 768x576
1280x720 1280x800 1280x800 768x576
HDTV(720p) 50/60 1280x720 1280x720 1280x800 1280x720 1280x720
HDTV(1080i) 50/60 1920x1080 1280x720 1280x800 1280x720 1280x800
HDTV(1080p) 50/60 1920x1080 1280x720 1280x800 1280x720 1280x800
* Letterbox-signaal
Technische Gegevens
Algemene Specificatie van de Projector
71
Productnaam
Afmetingen
Paneelgrootte
Weergavemethode
Resolutie
Scherpte instellen
Zoom instellen
Lamp
Max. audio-uitgang
Luidspreker
Voeding
Energieverbruik
Gebieden met
100 tot 120 V
Gebieden met
200 tot 240 V
EH-TW450
295 (B) ^ 77 (H) ^ 228 (D) mm
0,59" breed
Polysilicon TFT actieve matrix
1.024.000 pixels
WXGA (1.280 (B) ^ 800 (H) beeldpunten) ^ 3
Handmatig
Handmatig (1 tot 1,2)
UHE-lamp, 200 W modelnr.: ELPLP54
1 W mono
1
100 tot 240 V AC ±10%, 50/60 Hz 3,2 tot 1,4 A
In bedrijf: 280 W
Energieverbruik in stand-by-modus (Communicatie aan): 2,6 W
Energieverbruik in stand-by-modus (Communicatie uit): 0,3 W
In bedrijf: 265 W
Energieverbruik in stand-by-modus (Communicatie aan): 3,9 W
Energieverbruik in stand-by-modus (Communicatie uit): 0,4 W
Bedrijfshoogte
Bedrijfstemperatuur
Opslagtemperatuur
Gewicht
Hoogte 0 tot 2.286 m
5 tot +35˚C (geen condensatie)
-10 tot +60˚C (geen condensatie)
Circa 2,3 kg
Technische Gegevens
72
Productnaam
Aansluitingen
Computeringangspoort
Video (Video)-ingangspoort
S-video
ingangspoort
Audio-L/R
(Audio-L/
R)-ingangspoort
HDMI-poort 1
USB(TypeA)-poort
USB(TypeB)-poort
*2
*1
EH-TW450
1
1
1
1
HDMI (voor audio wordt alleen PCM ondersteund)
1
1
15-pens Mini D-Sub (vrouwtje) blauw
RCA pin-aansluiting
4-pens mini-DIN
RCA-penaansluiting x 2 (L, R)
USB-connector (type A)
USB-connector (type B)
*1 Ondersteunt USB 1.1.
*2 Ondersteunt USB 2.0.
USB(TypeA)- en USB(TypeB)-poorten werken niet gegarandeerd op alle apparaten die USB ondersteunen.
Kantelhoek
Als u de projector kantelt onder een hoek van meer dan 30˚, kan deze worden beschadigd en ongelukken veroorzaken.
Aanzicht
Midden van lens
A
Afstand van lensmidden tot bevestingspunten ophangbeugel
B
73
Eenheid: mm
Woordenlijst
Hier vindt u een duidelijke uitleg van technische termen die in deze handleiding worden gebruikt. Raadpleeg eventueel andere in de winkel verkrijgbare
publicaties voor meer informatie.
74
Composite Video
Contrast
Dolby Digital
Geïnterlinieerd
HDCP
HDTV
Hoogte-breedteverhoudin
g
(Hoogte-breedteverh.)
Progressief
Videosignalen die de helderheidsignalen van de video en kleursignalen samenbundelen. Dit signaaltype wordt vaak gebruikt door
videoapparatuur voor thuisgebruik (de indelingen NTSC, PAL en SECAM). Het draagsignaal Y (luminantiesignaal) en chroma (kleur)-signaal
uit de kleurbalk overlappen elkaar om één signaal te vormen.
De relatieve helderheid van de lichte en donkere gebieden van een beeld kan worden vergroot of verminderd zodat tekst en afbeeldingen
duidelijker te zien zijn, of om ze zachter te laten lijken. Het aanpassen van deze eigenschap van een beeld wordt ook wel Contrast genoemd.
Een geluidsindeling die is ontwikkeld door Dolby Laboratories. Normale stereo is een 2-kanaals indeling waarbij twee luidsprekers worden
gebruikt. Dolby Digital is een 6-kanaals (5.1-kanaal) systeem dat hieraan nog een middenluidspreker, twee achterluidsprekers en een subwoofer
toevoegt.
Een beeldscanmethode waarbij de beeldgegevens worden opgedeeld in dunne horizontale lijnen die in volgorde worden weergegeven, beginnend
van links naar rechts en vervolgens van boven naar beneden. De even genummerde lijnen en de oneven genummerde lijnen worden om en om
weergegeven.
Een afkorting van High-bandwidth Digital Content Protection, dat verwijst naar een auteursrechtelijk beschermde technologie die illegaal
kopiëren voorkomt door het versleutelen van de signalen die via de HDMI-ingang digitaal verzonden en ontvangen worden. Omdat de
HDMI-ingangspoort op deze projector HDCP ondersteunt, kan het beelden projecteren die beveiligd zijn door HDCP-technologie. Mocht de
HDCP-standaard echter wijzigen, dan is het wellicht niet mogelijk om digitaal beveiligde beelden door de veranderde standaard te projecteren.
Een afkorting voor High-Definition Television die verwijst naar high-definition systemen die voldoen aan de volgende eisen.
• Verticale resolutie van 720p of 1080i of hoger (p =
• Scherm
De verhouding tussen de lengte en de breedte van een beeld. HDTV-beelden hebben een hoogte-breedteverhouding van 16:9 en lijken uitgerekt.
De hoogte-breedteverhouding voor standaard beelden is 4:3.
Een beeldscanmethode waarbij de beeldgegevens van een enkel beeld doorlopend van boven naar beneden worden gescand om een enkel beeld
te maken.
Hoogte-breedteverh.g van 16:9
Progressiefg, i = Geïnterlinieerdg)
SDTV
sRGB
SVGA
Een afkorting voor Standard Definition Television die verwijst naar standaard televisiesystemen die niet voldoen aan de voorwaarden voor
HDTVg High-Definition Television.
Een internationale standaard voor kleurintervallen die is opgesteld zodat kleuren die door videoapparatuur worden weergegeven gemakkelijk
door het besturingssysteem van computers en Internet kunnen worden bewerkt. Als een aangesloten bron een sRGB-modus heeft, stel dan zowel
de projector als de aangesloten bron in op sRGB.
Een soort videosignaal met een resolutie van 800 (horizontaal) ^ 600 (verticaal) beeldpunten die wordt gebruikt door IBM PC/AT-compatibele
computers.
Woordenlijst
75
S-video
SXGA
Sync.
Tracking
Vernieuwingssnelh.
VGA
Video-component
XGA
Een videosignaal dat helderheid en kleuren scheidt voor een betere beeldkwaliteit.
Verwijst naar beelden die bestaan uit twee onafhankelijke signalen: Y (helderheidsignaal) en C (kleursignaal).
Een soort videosignaal met een resolutie van 1.280 (horizontaal) ^ 1.024 (verticaal) beeldpunten die wordt gebruikt door IBM PC/
AT-compatibele computers.
Door computers doorgegeven signalen hebben een specifieke frequentie. Als de frequentie van de projector niet met deze frequentie
overeenkomt, zijn de resulterende beelden niet van goede kwaliteit. Het proces waarbij de fases van deze signalen bij elkaar worden gebracht (de
relatieve positie van de pieken en dalen in de signalen) wordt synchronisatie genoemd. Als de signalen niet worden gesynchroniseerd, kan er
flikkering, wazigheid en horizontale interferentie optreden.
Door computers doorgegeven signalen hebben een specifieke frequentie. Als de frequentie van de projector niet met deze frequentie
overeenkomt, zijn de resulterende beelden niet van goede kwaliteit. Het proces waarbij de frequenties van deze signalen op elkaar worden
afgestemd (het aantal pieken in het signaal) wordt ook wel frequentieafstemming genoemd. Als de frequentieafstemming niet juist wordt
uitgevoerd, verschijnen er brede verticale strepen in het signaal.
Het lichtgevende element van een scherm behoudt zijn helderheid en kleur maar heel kort. Daarom moet het beeld vele keren per seconde
worden gescand om het lichtgevende element te verversen. Het aantal keren dat het beeld per seconde ververst wordt heet verversingsfrequentie
en wordt uitgedrukt in hertz (Hz).
Een soort videosignaal met een resolutie van 640 (horizontaal) ^ 480 (verticaal) beeldpunten die wordt gebruikt door IBM PC/AT-compatibele
computers.
Een videosignaal dat helderheid en kleuren scheidt voor een betere beeldkwaliteit.
Verwijst naar beelden die bestaan uit drie onafhankelijke signalen: Y (helderheidsignaal), Pb en Pr (kleurverschilsignalen).
Een soort videosignaal met een resolutie van 1.024 (horizontaal) ^ 768 (verticaal) beeldpunten die wordt gebruikt door IBM PC/AT-compatibele
computers.
Algemene Opmerkingen
76
Alle rechten voorbehouden. Niets uit dit document mag worden verveelvoudigd,
opgeslagen in een geautomatiseerd gegevensbestand of openbaar worden gemaakt, in
enige vorm of op enige wijze, hetzij elektronisch, mechanisch, via fotokopieën of
opnamen, hetzij op enige andere wijze, zonder voorafgaande schriftelijke
toestemming van Seiko Epson Corporation. Seiko Epson Corporation wijst alle
patentaansprakelijkheid af wat betreft het gebruik van de informatie in dit
document. Evenmin kan Seiko Epson Corporation aansprakelijk worden gesteld
voor schade voortvloeiend uit het gebruik van de informatie in dit document.
Seiko Epson Corporation noch zijn filialen kunnen door de koper van dit product of
door derden verantwoordelijk worden gesteld voor schade, verliezen of onkosten
ontstaan als gevolg van ongelukken, foutief gebruik of misbruik van dit product,
onbevoegde wijzigingen en reparaties, of (buiten de Verenigde Staten) als de
bedienings- en onderhoudsinstructies van Seiko Epson Corporation niet strikt
worden gevolgd.
Seiko Epson Corporation kan niet verantwoordelijk worden gesteld voor schade of
problemen voortvloeiend uit het gebruik van onderdelen of verbruiksmaterialen die
niet als Original Epson Products of Epson Approved Products zijn aangemerkt door
Seiko Epson Corporation.
Wijzigingen voorbehouden.
Algemene Opmerking:
Windows Vista en het Windows-logo zijn handelsmerken van de ondernemingen
van de Microsoft-groep.
IBM, DOS/V, en XGA zijn handelsmerken of gedeponeerde handelsmerken van
International Business Machines Corporation.
Macintosh, Mac, en iMac zijn handelsmerken van Apple Inc
Windows, Windows NT en PowerPoint zijn handelsmerken of gedeponeerde
handelsmerken van Microsoft Corporation in de Verenigde Staten.
Dolby is een handelsmerk van Dolby Laboratories.
HDMI en High-Definition Multimedia Interface zijn (gedeponeerde) handelsmerken
van HDMI Licensing LLC.
©SEIKO EPSON CORPORATION 2009. All rights reserved.
Er kunnen verschillen zijn tussen de illustraties in deze handleiding en de echte
projector.
Index
77
A
A/V dempen ................................................. 16
Aanzicht ........................................................ 73
Achtergrond weergeven .............................. 35
Achterkant .................................................... 35
Achterscherm ............................................... 53
Achterste voet ................................................. 8
Afstand .......................................................... 65
Afstandsbediening ......................................... 9
Alle standaardw. .......................................... 38
Audio-L/R-ingang ......................................... 7
Autom. configuratie .................................... 32
Autom. Iris ................................................... 16
B
Bedieningspaneel ........................................... 8
Bedrijfstemperatuur .................................... 71
Beeld-menu .................................................. 31
Bericht ........................................................... 35
Beveiligingssleuf ............................................. 7
Bevestingspunten ophangbeugel ................. 8
Bevriezen ....................................................... 17
Bewerking ..................................................... 36
Bovenkant ..................................................... 35
Breedbeeldprojectie ..................................... 17
Bron ............................................................... 37
Bron Zoeken ................................................. 13
C
Computeringang ............................................ 7
Configuratiemenu ....................................... 30
Contrast ........................................................ 31
D
De batterijen vervangen .............................. 56
De bedrijfstijd van de lamp herstellen ...... 38
De bedrijfstijd van de lamp resetten ......... 60
Diavoorstelling ............................................. 23
Dir. Inschakelen ........................................... 36
Dynamisch .................................................... 15
E
ESC/VP21 ..................................................... 67
Externe receiver ......................................... 6, 7
G
Gebruikerslogo ............................................. 63
H
HDMI-ingang ................................................ 7
Helderheid .................................................... 31
Helderheidsaanp. ......................................... 34
Help-functie ................................................. 40
Het oppervlak van de projector reinigen
.......................................................................... 54
Hoogte-breedte ...................................... 17, 33
Hoogtemodus ............................................... 36
I
Informatie-menu ......................................... 37
Ingangssignaal ........................................ 33, 37
Instelbare voet aan voorzijde ....................... 6
Instellingen-menu ....................................... 33
K
Kantelhoek .................................................... 72
Keystone ........................................................ 33
Kleuraanpassing ........................................... 31
Kleurmodus ............................................ 15, 31
Kleurverzadiging .......................................... 31
Knop Bron zoeken ......................................... 8
L
Lampuren ..................................................... 37
Link 21 ........................................................... 36
Luchtafvoerventilator .................................... 6
Luchttoevoerventilator .................................. 6
M
Monitorbeeldschermen .............................. 68
N
Namen van onderdelen en functies ............ 6
O
Ondersteunde Monitorbeeldschermen .... 68
Opslagtemperatuur ..................................... 71
Opstartscherm .............................................. 35
Optionele accessoires .................................. 62
Oververhitting .............................................. 43
P
Positie ............................................................ 32
Problemen Oplossen ................................... 42
Index
78
Procedure voor het vervangen van de
luchtfilter ....................................................... 60
Procedure voor het vervangen van een
projectorlamp ............................................... 58
Progressief .................................................... 32
Projectie ........................................................ 35
R
Reinigen van de Luchtfilter en de
Luchttoevoerventilator ............................... 54
Resetten-menu ............................................. 38
Resolutie ........................................................ 37
S
Schermgrootte .............................................. 65
Scherpstelring ................................................. 7
Scherpte ......................................................... 31
Signaal-menu ............................................... 32
Sluimerstand ................................................. 36
Stand-by modus ........................................... 36
S-video-ingang ............................................... 7
Sync. (Synchronisatie) ................................ 32
Sync. info ...................................................... 37
U
Uitgebreid-menu ......................................... 35
USB(TypeA)-ingang ...................................... 7
USB(TypeB)-ingang ...................................... 7
USB-apparaten aansluiten en verwijderen
.......................................................................... 23
V
Verbruiksmateriaal ...................................... 62
Vernieuwingssnelh. ..................................... 37
Vervangingsperiode luchtfilter .................. 60
Vervangingsperiode projectorlamp .......... 57
Videobereik HDMI ..................................... 32
Video-ingang .................................................. 7
Videosignaal ........................................... 33, 37
Voedingsingang ............................................. 7
Voll. vergrend. .............................................. 21
Volume .......................................................... 34
Voorkant ....................................................... 35
W
Weergeven .................................................... 35
T
Taal ................................................................ 36
Technische gegevens ................................... 71
Theater .......................................................... 15
Tint ................................................................ 31
Toetsvergrendeling ................................ 21, 33
Tracking ........................................................ 32
Z
Zoomstelring .................................................. 7
Loading...
