手册的构成和符号的意义
各手册的用法
本机的说明书由下述 2 册构成。请按下面所给的顺序参阅本机的说明书。
安全使用须知 / 支持和维修指南
记述了为了安全使用本机所须知的注意事项、支持服务和故障检查表等。
开始使用前请务必通读一遍。
使用说明书 ( 本手册 )
记述使用投影机之前的准备工作、基本操作、配置菜单的用法、故障排除的处理和保养方法等。
手册中的符号的意义
安全指示
使用说明书和投影机上都使用了符号，指出可能对用户或他人造成的伤害以及财产受损的风险，以
便您能够安全、正确地使用投影机。
指示及其含义如下。请确保在阅读说明书之前正确理解这些指示。
此符号指示一些信息，若忽视这些信息，则可能由于错误操作而导致死亡或人
身伤害。
此符号指示一些信息，若忽视这些信息，则可能由于错误操作而导致人身伤害
或物品损坏。
有关一般信息的指示
介绍了可能造成人身伤害或投影机损坏的不正确操作。
记述了方便用户使用的一些相关信息。
指明可以找到相关主题有用信息的所在页。
表示该符号前有下划线的用语在用语解说中作了说明。参照“附录:用语解
说”。 55页
, 等
“菜单名称”
[名称]
表示控制面板或者遥控器上的按钮。
表示配置菜单选项。
实例:“图像”-“颜色模式”
表示投影机的端口名称。
实例:[Video]
有关“本机”或“本投影机”这一表述的说明
本使用说明书中出现的“本机”或“本投影机”这一表述，除指投影机本身外，有时还包括附件或选
购件。
物品检查
请对照下述检查列表确认包装箱内的物品。
如有缺件或质量问题，麻烦您与购买本产品的经销店联系。
❏ 投影机（附带镜头盖） ❏ 遥控器
❏ 电源线（3.0m）
连接至投影机和电源插座。
❏ Document CD-ROM
（安全使用须知，支持和维修指南，使用说明书）
❏ 设定手册
❏ AA型碱性电池（2 节）
装入遥控器
1
目录
■ 投影机的功能.................................................. 4
■ 各部件名称和作用 .......................................... 6
前面/顶部..............................6
操作面板...............................6
安装投影机
■ 设定 ..............................................................10
调节投影尺寸..........................10
投影方法..............................11
■ 连接映像....................................................... 12
基本操作
■ 开始和停止投影 ............................................ 14
开启电源和投影映像....................14
如未能投影预..........................15
关闭电源..............................15
遥控器 ................................ 7
后面 .................................. 8
底座 .................................. 8
■ 外观.................................................................9
■ 遥控器的准备 ................................................13
将电池装入遥控器 ..................... 13
使用遥控器 ........................... 13
■ 调节投影屏....................................................16
对焦调节 ............................. 16
投影尺寸调节（缩放调节）.............. 16
投影映像的位置调节（镜头移动）........ 16
调节投影机的倾角 ..................... 17
显示测试图案 ......................... 17
映像质量调节
■ 基本映像质量调节 ........................................ 18
选择颜色模式..........................18
选择外观..............................18
■ 高级颜色调节................................................ 20
调节色相、色饱和度和明亮度 ............20
灰度系数调节..........................20
RGB调节（减少、增加）..................22
配置菜单
■ 配置菜单的功能 ............................................ 26
使用配置菜单..........................26
配置菜单一览表........................28
“图像”菜单...........................30
■ 再次检查图像质量 .........................................23
清晰度(高级)调节 ..................... 23
自动光圈(自动光量调节)设定 ........... 23
■ 以预设的映像质量观看映像（存储功能）.......24
保存、加载、删除和重新命名记忆 ........ 24
“信号”菜单 .......................... 31
“设定”菜单 .......................... 33
“记忆”菜单 .......................... 36
“重设”菜单 .......................... 36
2
故障排除
目录
■ 认为出了故障时 ............................................37
读懂指示灯 ........................... 37
• 当 (异常/警告)指示灯点亮或闪烁时 .... 37
• 正常操作时的指示灯状态 ................ 38
附录
■ 保养的方法....................................................45
清洁 ................................. 45
• 清洁空气过滤器 ........................ 45
• 清洁投影机机壳 ........................ 46
• 清洁镜头 .............................. 46
消耗品更换周期 ....................... 47
• 空气过滤器更换周期 .................... 47
• 灯泡更换周期 .......................... 47
更换消耗品 ........................... 48
• 更换空气过滤器 ........................ 48
• 更换灯泡 .............................. 48
• 重设灯泡工作时间 ...................... 48
看了指示灯仍不明白时 .................39
• 与映像有关的问题 ...................... 39
• 投影开始时的问题 ...................... 43
• 与遥控器有关的问题 .................... 44
■ 选购件和消耗品 ............................................ 50
■ 支持的监视器一览表..................................... 51
• 分量视频 .............................. 51
• 复合视频/S-视频 ....................... 51
• 计算机图像（模拟 RGB）................. 52
•
输入信号来自 [HDMI1]/[HDMI2] 输入端口 ... 52
■ 规格 ..............................................................53
■ 用语解说 ....................................................... 55
■ 索引 ..............................................................57
安
装
投
影
机
基
本
操
作
映
像
质
量
调
节
配
置
菜
单
故
障
排
除
附
录
3
投影机的功能
4
x.v.Color
投影机的功能
5
各部件名称和作用
镜头
盘
前面 / 顶部
•
左右调节拨
旋转转盘以向左或向右移动投
影图像的位置。
• 灯泡盖 48 页
更换内部的灯泡时打开此盖。
16 页
• 遥控受光部 13 页
接收遥控器的信号。
• 顶部控制面板
参阅下面
• 镜头上下调节拨盘 16 页
旋转转盘以向上或向下移
动投影图像的位置。
• 变焦环 16 页
调节图像大小。
• 排风口
用于冷却投影机内部
空气的交换出口。
当正在进行投影时，请勿将
任何遇热容易翘曲或损坏的
物品放在排气口附近，也不
要将手或脸凑近排气口。
• 前撑脚 17 页
当投影机放置在桌面上时，伸
出撑脚调节投影角度，使投影
机水平。
操作面板
• 侧面控制面板
参阅下面
• 聚焦环 16 页
调节图像焦距。
• 投影镜头
从此处投影图像。
• 遥控受光部 13 页
接收遥控器的信号。
• 镜头盖
当不使用投影机时，请盖上此盖，
以保护镜头不被损坏和远离灰尘。
6
未加说明的键，其功能与遥控器上相应的键相同。有关这些键的更多详情，请参阅 “遥控
器”一节。
顶部控制面板 侧面控制面板
• Power 键
14,15 页
• Source 键 15 页
显示输入源的列表，
并切换到所期望的输
入源。
• 异常 / 警告指示灯 37 页
以不同的颜色闪烁或点亮以指明投影
机的问题。
• Enter/Line menu 键
18,24,26 页
• Menu 键 26 页
• Esc 键
18,20,26 页
• 键
18,20,22,26 页
遥控器
•
• 电源按钮 14,15 页
按该键打开和关闭投影机的电
源。
• Source 键 15 页
将输入源切换到各个按钮中
所指示的输入终端。
• Default 键 26 页
显示菜单时，恢复为默认设置。
各部件名称和作用
• 遥控发光部 13 页
输出遥控信号。
• 照明按钮
亮起遥控器上的所有按钮10秒
钟，以便在黑暗处看清这些按
钮。
• Esc 键
18,20,26 页
显示菜单时，按下此按钮可返
回到上一菜单。
键
18,20,22,26 页
按下以选择菜单项目和调节值。
• Enter/Line menu 键
18,24,26 页
显示行菜单。
浏览菜单时，按此键选择菜单
选项并进到下一显示。
• Menu 键 26 页
显示和关闭完整
配置菜单。
• Color Mode 键 18 页
• Memory 键 24 页
保存、加载和删除记忆内容。
• RGBCMY 键 20 页
调节各个RGBCMY颜色的色调、饱
和度和亮度。
更改颜色模式以适应投影环
境。
• Aspect 键18页
更改长宽比显示模式以匹配输
入信号。
• Sharpness 键 23 页
• Gamma 键 20 页
调节灰度系数。
调节图像的清晰度。
• Pattern 键 17 页
显示和清除测试图案。
• Blank 键 26 页
临时关闭和打开所投影的图
像。
显示配置菜单期间按下此按钮
时，或者按下 、
、或
显示菜单后按下此按
钮时，菜单屏幕将消失并重新
显示。
7
各部件名称和作用
后面
• [S-Video] 输入端口 12 页
连接到视频设备的S-视频输出
端口。
• [Video] 输入端口 12 页
与视频设备的复合视频 输
出端口相连。
• [HDMI1] 输入端口
12 页
与HDMI
频
TM
-兼容的视
• [HDMI2] 输入端口
12 页
与HDMI
源或与计算机相连。
TM
-兼容的视频
*
*
• [分量]输入端口
12 页
连接到视频设备的分量
（YCbCr
输出端口。
或YPbPr ）
• [PC] 输入端口
12 页
连接到计算机的RGB
输出端口。
• [RS-232C] 端口
使用RS-232C电缆与计算机相连
以通过计算机控制投影机。这在
一般情况下并不会使用。
• 灯泡盖开关 48 页
按下可打开灯泡盖。
• [Trigger out] 端口
投影机打开时，从该端
口输出 12 V 的直流信
号。此端口用于将本投
影机的电源开/关状态
传送至外部设备（如电
动屏幕）。
• 防盗锁 55 页
• 主电源开关 14 页
• [ 电源 ] 入口 14 页
连接电源线。
• 空气入口（空气过滤器） 45,48页
此处吸入用于冷却投影机内部的空
气。如果过滤器上聚积了灰尘，则
投影机内部的温度会上升，且可能
出现操作问题或光学元件迅速老化
等问题。应定期清理空气过滤器。
* 与HDCP 兼容
底座
• 悬吊支架固定点（5 点）
50 页
投影机吊顶安装时，将
选购的天花板安装支架
安装于此。
• 电缆支座
当外径较大的HDMI电缆连接到
输入端口时，电缆可能由于重
量原因而下垂，从而导致连接
出现问题。要通过固定电缆来
防止出现此种情况，请将电缆
扎匝（市场上有售）穿过便于
您操作的两个电缆支座之一。
电缆扎匝
（市场上有售）
• 电缆护套固定点（2 处）
将选购电缆护套固定到此
处。
8
外观
镜头中心
136
12.3
4.5
450
* 镜头中心到悬吊支架固定点的距离
300
150
镜头中心
56
45
131
75
72
148.3
*
5-M4×9
134.7
389.7
160
单位 ：mm
9
设定
调节投影尺寸
30"
40"
60"
80"
100"
120"
150"
200"
30"
40"
60"
80"
100"
120"
150"
200"
66×37
89×50
130×75
180×100
220×120
270×150
330×190
440×250 115 364601 1276
61×46
81×61
120×90
160×120
200×150
240×180
300×230
410×300
87 188
117 252
177 380
238 508
298 636
450 956
107 231
144 309
218 466
292 623
366 779
551 1171
A
17 55
23
35 109
46 146
58 182
86 273
A
21 67
28 89
42
56
71 223
85 268440 936
106 334
141 446736 1562
B
73
21969359 764
B
134
178
10
投影方法
设定
安
装
投
影
机
11
连接映像
• 连接前先关闭投影机和信号源的电源。如果连接时任一设备的电源开着，则可能导致设
备的损坏。
• 连接前先检查电缆的端子形状和设备端口的形状。若试图将不同形状或针数的端子插入
设备连接端口，则可能会引起端子或连接端口的故障，或损坏端子或连接端口。
S-
12
所用电缆将根据所连接的视频设备的输出信号类型而定。
部分视频设备可以输出几种不同类型的信号。
如欲详细了解视频设备能够输出的信号类型，请参阅视频设备附带的说明文档。
遥控器的准备
将电池装入遥控器
如果出现遥控器响应迟缓，或如果遥控器使用一段时间后不能操作，可能是电池没电了。
如果发生此类情况，请更换使用新电池。请备好两节 AA 型锰电池或碱性电池。切勿使用
除 AA 型锰电池或碱性电池以外的电池。
安
装
投
影
机
使用遥控器
13
开始和停止投影
开启电源和投影映像
取下镜头盖。
连接电源线。
打开主电源开关。
请确保将电源线插头的接地插脚插
入电源插座的接地插孔。如果插接
不正确，可能会导致电击、火灾或损
坏您的设备。且请确保插座已接地。
在投影过程中，
请勿向镜头内观看。
打开电源。
遥控器操作面板
打开所连接的设备的电源。
（市场上有售）
14
NEC
Panasonic
SOTEC
HP
Toshiba
IBM
LENOVO
SONY
DELL
Fujitsu
Macintosh
如未能投影预
开始和停止投影
关闭电源
基
本
操
作
15
调节投影屏
1/2H
1/2V
对焦调节
投影尺寸调节 （缩放调节）
投影映像的位置调节 （镜头移动）
H
V
1/2V
1/2H
16
调节投影机的倾角
显示测试图案
调节投影屏
基
本
操
作
17
基本映像质量调节
选择颜色模式
选择外观
18
基本映像质量调节
正常
全屏
变焦
宽屏
映
像
质
量
调
节
19
高级颜色调节
可以在 “图像”菜单中选择 “清晰度”或 “高级”，从而根据个人偏好调整图像。 按下遥控器上
的相应按钮，可直接在屏幕上显示 “Gamma”与 “RGBCMY”调节屏幕。
调节值可以被存储在记忆中，以便您在投影映像时随时调用。(

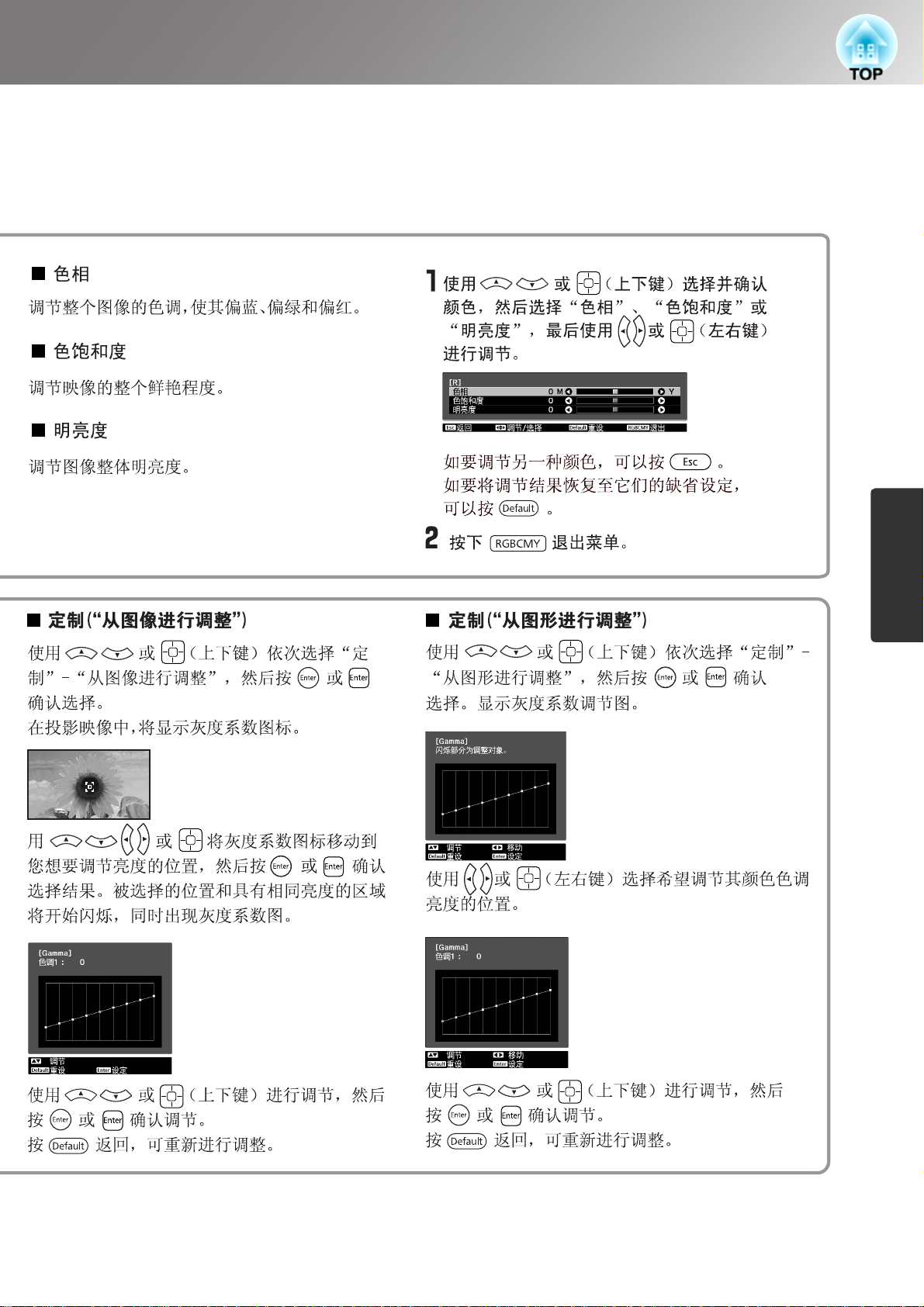

调节色相、 色饱和度和明亮度
灰度系数调节
24页
)
20
高级颜色调节
映
像
质
量
调
节
21
高级颜色调节
RGB 调节 （减少、增加）
22
再次检查图像质量
除色彩调节外，也可以调节高级清晰度与灯泡光量以匹配图像，追求最佳画面质量。
清晰度 ( 高级 ) 调节
自动光圈 ( 自动光量调节 ) 设定
映
像
质
量
调
节
23
以预设的映像质量观看映像 （存储功能）
使用配置菜单上的 “信号” 和 “图像” 子集调整投影图像，调整过的值可以保存（保存记忆）。
另外，保存的数据也可以方便地取回，因此您可以在任何时候用调节的设定观看映像（载入记忆）。

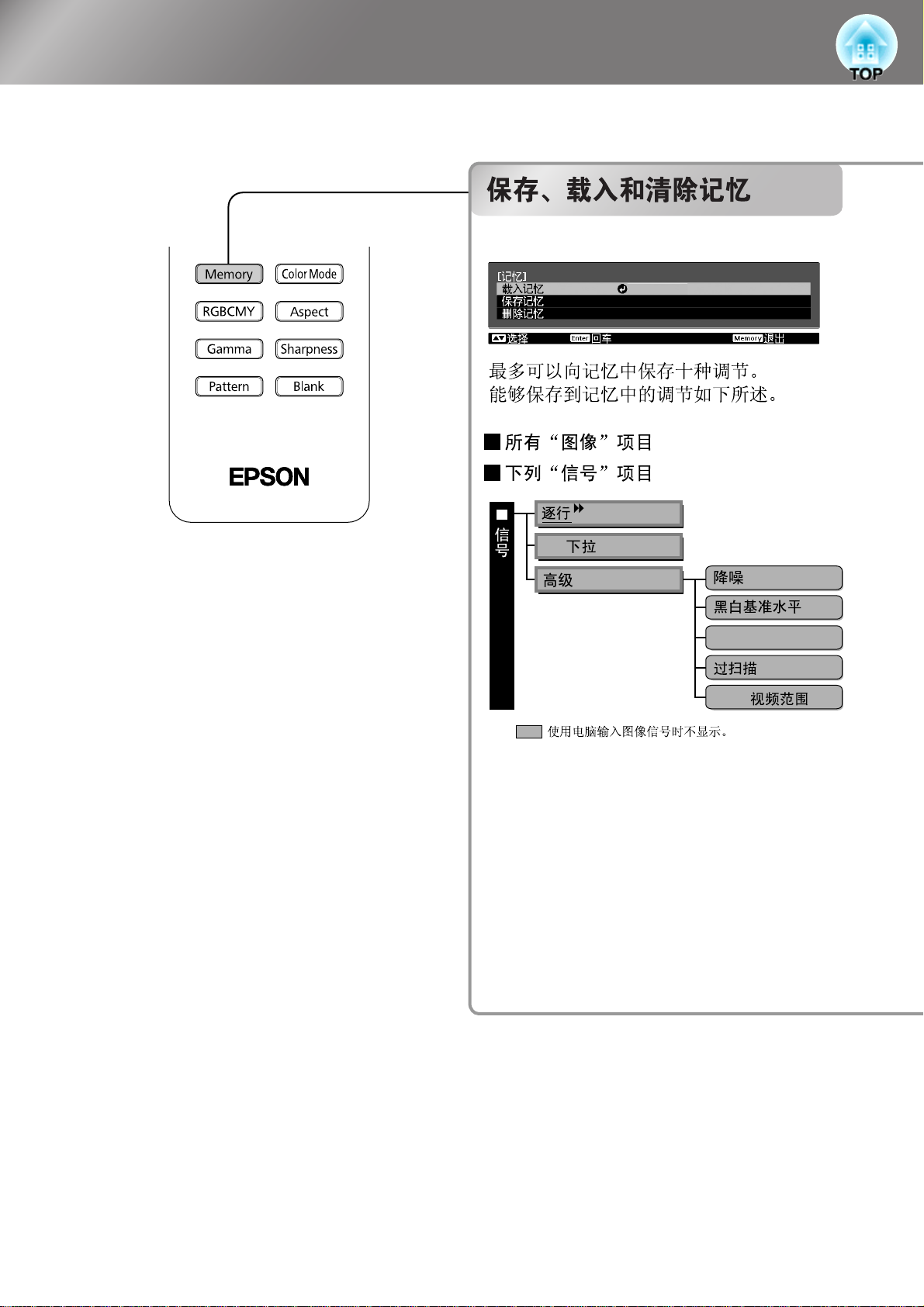

保存、加载、删除和重新命名记忆
2-2
EPSON Super White
HDMI
24
以预设的映像质量观看映像 （存储功能）
删除记忆
映
像
质
量
调
节
25
配置菜单的功能
配置菜单可以用于执行与图像质量和输入信号有关的调节和设定。
可以使用下面两种菜单。
■ 全菜单
进行设定时，可以检查配置菜单中的全部选项。
主菜单 子菜单
有关操作方法的详细信息，请参阅下一节中的“使用配置菜单”。
“配置”菜单可以用于改变菜单的颜色方案和显示位置。
“设定”-“ 显 示 ”-“菜单位置”,“菜单颜色”
■
行菜单
可以调节“配置”菜单的“图像”菜单中的一些项
目。一边进行调节一边投影映像时，该菜单对观
察调节的效果非常有用。
导航栏
使用配置菜单
显示某一菜单
全菜单 :按 键。
选择某一菜单选项
用 键和 键选择某一菜单选项，然后按 键。
行菜单 : 按或键。
26

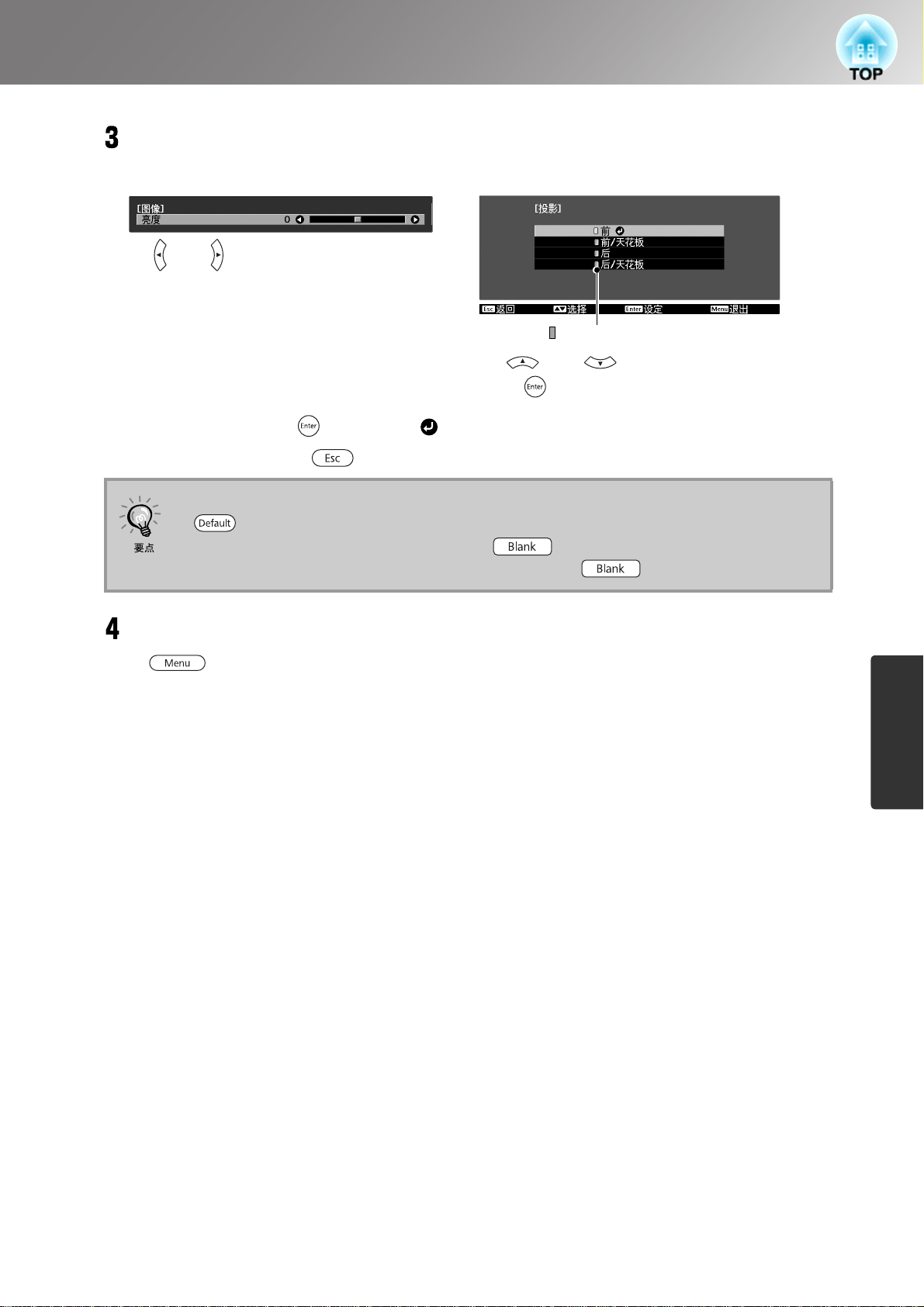

改变设定
实例 :
用 键和 键调节这些值。
（绿色）：当前设定值
用 键和 键选择某一菜单选项，然
后按 键。
如果您在选择旁边有 的选项时按 键，将显示该选项的选择画面。
要返回前一级显示，按 键。
• 对于诸如“亮度”等可使用调节栏进行调节的项，如果在显示调节栏期间按下
，则会将调节值重置为默认值。
• 如果显示某菜单期间在遥控器上按下 ，则菜单屏幕将消失。当在图像
上检查调节结果时这将非常有用。如果再次按下 ，则将再次显示菜单。
配置菜单的功能
设定完成时
按键。
配
置
菜
单
27
配置菜单的功能

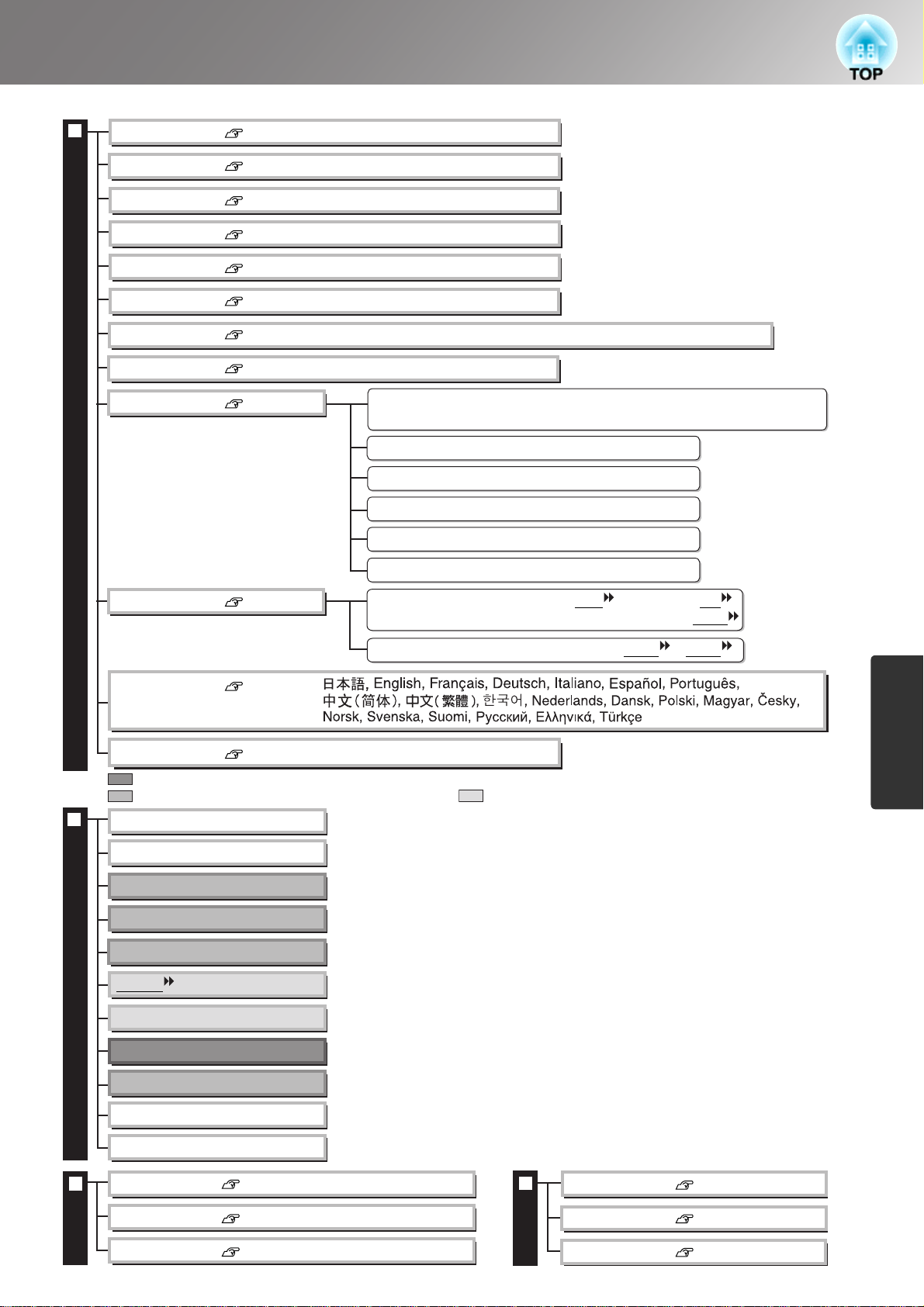

配置菜单一览表
当未输入任何图像信号时，不能调节
“信号”
颜色模式 30页
菜单和
使用电脑输入图像信号时不显示。 *它显示在线路菜单中。
“信息”
菜单中显示的项目因投影的图像信号类型不同而异。
图
像
亮度 30页
对比度 30页
饱和度 30页
色调 30页
清晰度 30页
绝对色温 30页
肤色明暗 30页
高级 30页
耗电量 31页
自动光圈 31页
重设 31页
关, 正常，高速
“图像”
正常, ECO
是, 否
菜单和
动态, 起居室, 自然, 影院,
（当信号通过 HDMI1/HDMI2 输入端子输入时，显示 “x.v.Color”。）
*
*
*
*
*
*
*
标准型
高级
灰度系数
RGB
RGBCMY
“信号”
幼线增强, 粗线增强
水平线增强, 垂直线增强
菜单。此外，
2.0, 2.1, 2.2, 2.3, 2.4
定制
重设
减少 R, G, B
增加 R, G, B
R (色相/色饱和度/明亮度),
G (色相/色饱和度/明亮度),
B (色相/色饱和度/明亮度),
C (色相/色饱和度/明亮度),
M (色相/色饱和度/明亮度),
Y (色相/色饱和度/明亮度)
“图像”
菜单、
从图像进行调整
从图形进行调整
信
号
使用电脑输入图像信号时不显示。
外观 31页
放大倍率 31页
缩放说明位置 31页
跟踪 31页
同步 31页
位置 32页
逐行 32页
动作检测 32页
2-2下拉 32页
自动设置 32页
Reset
高级 32页
重设 33页
p.31
只会在计算机图像输入时才会显示
（当输入 [HDMI1]/[HDMI2] 输入端口的信号时不显示）
自动，正常，全屏，变焦，宽屏
关，视频，电影/自动
开, 关
开, 关
是, 否
降噪
黑白基准水平
EPSON Super White
过扫描
HDMI视频范围
自动, 关, 2%, 4%, 6%, 8%
关, 1, 2, 3
0%, 7.5%
开, 关
自动,正常，扩大
28
配置菜单的功能
设
定
直接开机 33页
睡眠模式 33页
儿童锁 33页
操作锁 34页
启动线路 34页
高海拔模式 34页
投影 34页
照明 34页
显示 34页
ÉXÉäÅ[ÉvÉÇÅ[Éh
p.36
开, 关
关，5分钟，10分钟，30分钟.
开, 关
开, 关
开, 关
开, 关
开, 关
菜单位置
菜单颜色
消息
显示背景
启动屏幕
待机确认
前，前/天花板，后，后/天花板
左上角，顶部中间，右上角，中左，中间，
中右，左下角，底部中间，右下角
颜色1 ，颜色2
开, 关
黑 ，蓝，标识
开, 关
开, 关
信
息
输入信号 35页
语言 35页
重设 35页
仅在复合视频 /S- 视频输入时显示
仅在分量视频 / 计算机图像输入时才会显示
p.33
灯时
源
输入信号
分辨率
扫描模式
刷新率
同步信息
视频信号
分量
只会在计算机图像输入时才会显示
•
需要更换灯泡时，信息文字将显示为黄色。
•
0 到 10 小时的时间显示为 0H。10 小时以上，则以 1 小时为单位显示。
自动, NTSC , NTSC4.43, PAL ,
M-PAL, N-PAL, PAL60, SECAM
自动, YCbCr , YPbPr
是, 否
配
置
菜
单
记
忆
视频信号
深色
状态
序号
载入记忆 36页
保存记忆 36页
删除记忆 36页
“信息”菜单仅用于显示投影机的状态。
显示 HDMI 传送的颜色深度。
这是与投影机上发生的错误相关的信息。
在查询时有时会引用这个值。
Memory1～Memory10
重
Memory1～Memory10
Memory1～Memory10
设
ì¸óÕâšëúìx
全部重设 36页
存储重置 36页
灯时重设 36页
Yes, No
Yes, No
Yes, No
29
配置菜单的功能
“图像”菜单
使用电脑输入图像信号时不显示。
颜色模式
“颜色模式”具有五种不同的设置，用于匹配投影的图像或投影环境。 18页
亮度
“颜色模式”设为“
当所连接的设备的输出电平微弱并且您觉得图像发暗时，调节此项。
对比度
“颜色模式”设为“
调节明亮区和黑暗区之间的差别。
对比度增大时，可获得更好调制的映像。
饱和度
“颜色模式”设为“
该项调节映像的颜色强度。
色调
“颜色模式”设为“
该项调节映像色调。
清晰度
*1
*2
x.v. Color”时不可以调节。
*2
x.v. Color”时不可以调节。
*2
x.v. Color”时不可以调节。
*2
x.v. Color”时不可以调节。
*2
该项调节映像的锐度。
标准型
调节结果适用于整个图像。
高级
这可用于调节特定区域。 23页
绝对色温
“颜色模式”设为“
可用来调节所有的映像色调。
如果选择较大的值，则映像呈浅蓝色，如果选择较小的值，则映像呈浅红色。绝对色温可以设为
5000K到10000K范围内的12种设定之一。
肤色明暗
“颜色模式”设为“
调节映像中出现人物的肤色明暗。
*2
x.v. Color”时不可以调节。
*2
x.v. Color”时不可以调节。
如果选择较高值，绿色色调将增加，如果选择较低值，红
色色调将增加。
高级
当“颜色模式”设置为“x.v. Color”时 ，除“超解像”外，无法进行其他调整。
灰度系数
*1
30
调节伽马。您可以选择一个值或者在观看图像或图形的同时进行调节。 20页
*1
RGB
该项让您能够调节每一R/G/B颜色分量的减少和增加。 22页
*1 每一映像源和信号类型的设定值单独保存。
*2 每一映像源和颜色模式设定的设定值单独保存。
配置菜单的功能
只会在计算机图像输入时才会显示 (当输入[HDMI1]/[HDMI2]输入端口的信号时不显示)
RGBCMY
该项让您能够调节每一R/G/B/C/M/Y颜色分量的色相、色饱和度和明亮度。 20页
耗电量
该选项让您能够将灯泡的亮度设为两种设定中的一种。
当在黑暗房间里投影或投影到较小屏幕时，如果投影图像过亮，则设置为“ECO”。当 使 用“ECO”
设置时，投影期间的电源消耗和风扇噪音都会有所降低。
自动光圈
“颜色模式”设为“
可根据图像亮度的更改以及您个人喜好，将光强度控制的跟踪速度设置为“正常”或“ 高 速 ”。如
果设置为“关”，则不执行任何光强度控制。 23页
*1
*2
*3
重设
该设定将“图像”菜单中的所有设定返回到原来的默认设定。
“信号”菜单
外观
*1
x.v. Color”时不可以设定。
选择外观模式。 18页
放大倍率
仅当“外观”设成“变焦”时可以设定此项。
此功能允许在垂直方向上缩小图像尺寸，以便当设定了“变焦”时可以看到被隐藏的图像底部和
底部部分。此处设定的调节值（缩小比例）越大，图像在垂直方向上压缩和挤压得越严重。
缩放说明位置
仅当“外观”设成“变焦”时可以设定此项。
当投影图像有字幕时，此功能可以在一个方向（向上或向下）上移动图像的显示位置以显示字
幕。
跟踪
（只有输入模拟 RGB 图像信号时，才能调整此选项。）
如果映像中出现垂直条纹，则可用该项进行调节。
同步
（只有输入模拟 RGB 图像信号时，才能调整此选项。）
如果映像中出现闪烁、不清晰或干扰，则可用该项进行调节。
·调节亮度、对比度
·如果先调节“跟踪”，然后调节“同步”，则可获得更清晰的调节。
*1
*1
*1
*1
和清晰度等设定时，可能会出现闪烁和模糊。
配
置
菜
单
*1 每一映像源和信号类型的设定值单独保存。
*2 每一映像源和颜色模式设定的设定值单独保存。
*3 每个颜色模式设定值将被分别保存。
31
配置菜单的功能
使用电脑输入图像信号时
位置
只会在计算机图像输入时才会显示 (当输入[HDMI1]/[HDMI2]输入端口的信号时不显示)
*
不显示。
（如果信号从[HDMI1]/[HDMI2]输入端口输入，则不能设定。)
当部分图像被裁切时，可以在垂直和水平方向上移动图像显示位置以投影整个图像。按、
、 和 调节位置。
*
逐行
（仅当下列情况下可以设定此项：信号从[视频]/[S-视频]输入端口输入；480i、576i、1080i信
号从[HDMI1]/[HDMI2]/[分量]输入端口输入。）
利用适合图像的方法将隔行(i)信号转换为逐行(p)信号。
·关: 对画面中的每一场进行隔行扫描
(i)信号到前进 (p)信号的转变。适合观看具有大
量运动场面的映像。
·视频: 关闭电影判断功能。适合一般视频映像。
·电影/ 自动:对电影、计算机图形及动画输入信号执行最佳转换。
动作检测
*
（仅当下列情况下可以设定此项：信号从[视频]/[S-视频]输入端口输入；480i、576i、1080i信
号从[HDMI1]/[HDMI2]/[分量]输入端口输入。）
选择逐行转换操作模式是用于快速移动的图像还是慢速移动的图像。值越小，模式越适用于观看
静态图像。值越大，模式越适用于观看视频图像。
2-2 下拉
（仅当1080p/24Hz信号输入到[HDMI1]/[HDMI2]/[分量]输入端子时，才可进行此设定。）
对于1080p/24Hz输入信号，您可以选择2-2下拉投影或2-3下拉投影。选择“开”时设定2-2下拉。
自动设置
该项将自动调节设为开或关，以便在输入信号改变时，设定投影机是否要将映像自动调节到其最
佳条件。3个可以自动调节的项目为“跟踪”、“位置”和“同步”。
高级
*
降噪
这会减少图像闪烁。
有三种可用模式。根据您的喜好选择一种模式。
当图像源（如DVD）几乎不包含电子干扰时，设成“关”。
黑白基准水平
（在下列情况下可以设置此选项：从[视频]/[S-视频]输入端口输入NTSC
时。）
如果使用为这些地区（例韩国）而设计的产品（这些地区具有不同的黑色电平，即黑白基准水
平），使用这一功能以获得正确的图像。改变该设定时，请检查所连接设备的规格。
EPSON Super White
*
信号或分量视频 信号
*
32
（仅在颜色模式为“自然”或“ 影 院 ”，且通过[HDMI1]/[HDMI2]输入端口输入信号时，才能调整
此选项。）
如果图像的亮白区不均匀且过度曝光，则设置为“开”。设 为“ 开 ”时，将不理会“HDMI视频范
围”设定。
* 每一映像源和信号类型的设定值单独保存。
配置菜单的功能
使用电脑输入图像信号时不显示。
过扫描
（只有从[HDMI1]/[HDMI2]/[分量]输入端口输入信号时，才能进行设置。）
该项改变显示区（部分投影映像）。
·
·自动:从[HDMI1]/[HDMI2]输入端口输入信号时显示。根据输入信号，自动设置为“关”或8%。
HDMI视频范围
*
关，2%，4%，6%，8%:如果设置为“关”，视图像信号而定，图像的顶部和底部有时会受到电子干
扰的影响。在这种情况下，请试着调节显示位置（“位置”）。32页
（当设备的DVI端口连接到投影机的[HDMI1]/[HDMI2]输入端口时不显示）。
*
(只有“EPSON Super White”设定为“关”时，才能进行设定。但“颜色模式”设为“
不能进行设定。)
例如，当投影机的[HDMI1]/[HDMI2]输入端口连接到DVD播放器时，设置为“自动”可允许投影机
自动确定并设置输入信号的视频范围。
如果设置为“自动”并出现黑屏/白屏情况，需要设置投影机的视频范围，使其与DVD播放器的视
频范围相匹配。DVD播放器可设置为“正常”或“扩展”。
注意：如果设备的DVI端口连接到投影机的[HDMI1]/[HDMI2]输入端口，则不会显示“自动”。
重设
除“ 外 观
”之外，将“信号”菜单上的所有调节值恢复为缺省值。
“设定”菜单
直接开机
主电源开关打开时，您可以设定投影开始(开)/不开始(关)而无需按下 或 。
如果在主电源开关保持打开时设定为“开”，则请注意，电源停电后重新恢复时产生的瞬间电涌
可能会打开投影机。
x.v . Color”时
* 每一映像源和信号类型的设定值单独保存。
睡眠模式
本投影机配备有节电功能，如果连续一段时间没有信号输入，该功能自动关闭电源，并使投影机
切换到待机状态。可以从四种可用的设定中选择节电功能起作用前的时间长度。如果选择“关”，
则节电功能不起作用。
如果投影机在待机模式时按 键，则再次开始投影。
儿童锁
该锁锁定投影机操作面板上 键的电源打开功能，因此儿童不会意外地打开投影机的电源并
对着投影机的镜头看。应用锁定时，只有按下 键约3秒钟时才能打开电源。可以用 键
关闭电源，遥控器仍能正常操作。
如果改变该设定，关闭电源且冷却
请注意，即使“儿童锁”设成“开”，当“直接开机”设成“开”时也可以通过打开主电源开关来启
动投影机。
期间结束后，新的设定将起作用。
配
置
菜
单
33
配置菜单的功能
操作锁
如果该项设为“开”，则不能操作投影机控制面板上的键，当按任意键时，屏幕上的 图标出现。
如果改变这一设定，新的设定将在退出配置菜单后生效。要解除时，长按投影机操作面板上的
7秒或7秒以上。
启动线路
该选项可设置将投影机处于打开状态的信息传递到外部设备的启动线路功能。
如果改变该设定，关闭电源且冷却期间
高海拔模式
将风扇设定为一定转速以降低内部温度。
在约1500m以上的高度使用投影机时，将“高海拔模式”设定为“开”。
投影
该项应根据安装投影机时所采用的方法进行设定。
·前 :当投影机安装在投影屏前面时选择。
·前/ 天花板: 当投影机安装在投影屏前面且吊顶安装时选择。
·后 :当投影机安装在投影屏的后面时选择。
·后/ 天花板: 当投影机安装在投影屏后面且吊顶安装时选择。
结束后，新的设定将起作用。
照明
如果在黑暗房间里观看电影或类似视频期间， 或 的灯光造成干扰，请将此设置更改
为“关”。
显示
菜单位置
按 、 、 和 键指定显示配置菜单的位置。
菜单颜色
选择主配置菜单的颜色。
·颜色1:黑色
·颜色2:蓝
消息
该项设定是让下面的讯息显示（开）还是不显示（关）。
·当取回记忆设定时，映像信号、颜色模式、外观
·无信号输入、输入了不兼容的信号和内部温度升高时的讯息
显示背景
显示菜单，在该菜单中，可选择在设定为空白功能或没有输入画面信号时的屏幕状态。
、和选项名称
34
启动屏幕
该项设定是显示（开）启动屏幕（投影开始时投影的映像）还是不显示（关）启动屏幕。
如果改变该设定，关闭电源且冷却期间
待机确认
设置显示（开）或不显示（关）待机确认信息。
结束后，新的设定将起作用。
配置菜单的功能
输入信号
视频信号
根据连接到[Video]输入端口或[S-Video]输入端口的视频设备设定信号格式。如果设为“自
动”，则视频信号格式自动设定。
如果映像中有大量的干扰，或如果出现即使选择了“自动”也不投影映像的问题，则请手动选择
正确的信号格式。
分量
根据连接到[分量]输入端口的视频设备输出的信号类型更改此设定。
如选择“自动”，则会自动设定合适的信号。如果选择“自动”之后颜色仍然显得不自然，则请在
菜单中选择合适的信号名称。
语言
该项设定消息和菜单的显示语言。
重设
除“高海拔模式”、“投影”、“分量”、和“语言”之外，“设定”菜单功能的调节值恢复为缺省设
定。
35
配
置
菜
单
配置菜单的功能
“记忆”菜单
载入记忆
使用“保存记忆”，调用过去保存的设定。 24页
如果“保存记忆”时未保存任何信息，则不能选择此项。
保存记忆
这可以用于保存“图像”菜单设定。 24页
删除记忆
这可以用于删除没用的已保存记忆。 25页
“重设”菜单
全部重设
本操作将重设全部配置菜单为缺省设定。“分量”,即使执行，“设定”菜单中的“语言”以及“记
忆”菜单的设定也不会恢复至它们的缺省值。
存储重置
这将重设（删除）使用“保存记忆”指定的所有设定。
灯时重设
清除灯泡累计工作时间，并且重设为“0H”。更换灯泡时进行这个步骤。
36
认为出了故障时
读懂指示灯
投影机使用指示灯指示其状态。 （图标及其旁
边的按钮）和 （图标）亮起并闪烁， 亮起
并根据当前状态闪烁红色。
下表给出了指示灯的含意和如何纠正指示灯指示的
问题。
* 如果所有的指示灯都不亮，请检查电源线的连接是
否正确，主电源开关是否打开。
(操作)指示灯
(异常/警告)指示灯
当 ( 异常 / 警告 ) 指示灯点亮或闪烁时
红色
红色
红色
内部问题
红色
红色
风扇问题 / 传感器问题
红色
灯泡问题 / 灯泡错误
检查灯泡是否破裂。 48 页
清洁空气过滤器。 45 页
如果灯泡没有
破裂
更换灯泡，然后
打开电源。
如果更换灯泡后仍不能解决问题，停止使用投影
机，从电气插座上断开电源线的连接。然后与当地
经销商或
单
问题/警告
:
点亮
从电气插座上断开电源线的连接。
然后与当地经销商或
Epson 投影机联系清单
址联系。
支持和维修指南 Epson 投影机联系清
中提供的最近地址联系。
:
支持和维修指南
中提供的最近地
闪烁
: 关闭
橙色
如果灯泡破裂
当投影机在高于约 1500m 的高度操作时，确保将“高海拔模式”设定为“开”。 34 页
内部温度高（过热）
红色
将自动关闭灯泡并且将停止投影。
等待约 5 分钟。冷却风扇停止时，
关闭位于投影机背面的主电源开
关。
正在进行高速冷却
您可以继续使用投影机，但如果温
度再次上升，投影机将自动关闭。
橙色
灯泡更换警告
此时需更换灯泡。尽快更换新的灯泡。 50 页
如果继续使用投影机而不更换灯泡，则灯泡可能会爆裂。
联系当地经销商或
Epson 投影机联系清单
• 投影机靠墙安装时，
投影机和墙壁之间
至少要留 20cm 以上
的距离。
• 如果空气过滤器堵
塞，请清洁空气过滤
器。
45 页
中提供的最近地址。
如果重新打开电源时仍不
能解决问题，请停止使用
投影机，关闭主电源开关
并从电气插座上断开电源
线的连接。然后与当地经
销商或
Epson 投影机联系清单
中提供的最近地址联系。
支持和维修指南
故
障
排
除
37
认为出了故障时
正常操作时的指示灯状态
正常操作期间， 指示灯关闭。 : 点亮 : 闪烁
待机条件
如果按 ，片刻后开始投影。
正在进行暖机
暖机时间约30秒钟。
正在进行暖机时，不理会关机操作。
正在进行投影
正在进行正常操作。
正在进行冷却
（约 16 秒）
冷却过程中，遥控器和控制面板将被禁用。冷却完成后，投影机进入待机
模式。如果在冷却过程中将投影机后面的主电源开关关闭，则请等到灯
泡完全冷却后（约需10分钟）再重新打开主电源开关。
38
看了指示灯仍不明白时
先参考下面的问题，确定类型，然后参阅包含问题细节的页。
认为出了故障时
● 无映像 39页
不能投影，投影区域是全黑，投影区域是全
蓝等。
● 不显示移动映像。 40页
不显示电脑中播放的移动映像。
显示“不支持。”讯息 40页
●
● 显示“无信号。”讯息 41页
● 映像静止或在焦距之外 41页
● 映像失真或出现模糊 41页
出现如投影干扰、映像失真或黑白花纹的问
题。
● 电源打不开 43页 ● 遥控器不起作用 44页
● 映像被截去(变大)或缩小 42页
只显示部分映像。
● 映像颜色不正确 42页
整幅映像偏紫或偏绿，映像是黑白映像，
颜色暗淡等。
(电脑监视器和LCD显示屏有不同的颜色再
现特性，因此投影机投影的颜色和监视器
上所显示的颜色可能不完全一致，但这并
不表示有问题。)
● 映像灰暗 43页
● 投影自动停止 43页
与映像有关的问题
■ 无映像
您是否按了 [Power] 键 ? 按遥控器上的 键或按投影机操作面板上的 键。
是否主电源开关关闭 ? 打开本机背面的主电源开关。
所有的指示灯是否均熄灭 ? 断开电源线的连接，然后重新连接电源线。 14页
检查电路断电器，看看电源是否供电。
黑屏幕模式是否激活 ? 按遥控器上的 键取消黑屏幕功能。
是否有视频信号输入 ? 检查所连接设备的电源是否打开。如果“消息”菜单命令已经设
为“开”，将显示与图像信号有关的消息。
“设定” - “显示” - “消息” 34页
故
障
排
除
39
认为出了故障时
映像信号格式设定是否正确 ? 如果正输入复合视频 信号或S-视频 信号
当“视频信号”菜单命令设为“自动”时，如果无投影，请选择与
信号源相匹配的信号格式。
“设定” - “输入信号” - “视频信号” 35页
如果信号源连接至[分量]输入端口
当“输入信号”菜单命令中的“分量”设为“自动”时，如果无投
影，请将信号格式设定为与所连接设备投影的信号相匹配的格
式。 “设定”-“输入信号”-“分量” 35页
是否已正确设定了配置菜单设定 ? 重设当前所有的设定试试。 36页
投影机和电脑连接时它们的电源是
否已经打开?
仅在投影电脑映像时
■ 不显示移动映像。
电脑图像信号是否设定为外部与
LCD监视器同时输出?
仅在投影便携式电脑或具有内
置LCD屏幕的电脑的映像时
■ 显示“不支持。”讯息
映像信号格式设定是否正确?
如果在电源已经打开的情况下进行连接，将电脑的视频信号切换
到外部输出的功能键(Fn)可能不起作用。将连接到投影机上的电
脑的电源关闭，然后再重新打开。
尝试在外部监控器和LCD监控器上同时显示图像时，根据计算机
的规格，可能不会显示移动图像。可将图像信号设置为仅外部输
出。
随电脑提供的说明中“外部输出”或“连接外部监视器”标题
下的内容
如果正输入复合视频 信号或S-视频 信号
当“视频信号”菜单命令设为“自动”时，如果无投影，请选择与
信号源相匹配的信号格式。
“设定” - “输入信号” - “视频信号” 35页
如果信号源连接至[分量]输入端口
当“输入信号”菜单命令中的“分量”设为“自动”时，如果无投
影，请将信号格式设定为与所连接设备投影的信号相匹配的格
式。 “设定”-“输入信号”-“分量”35页
40
模式是否与映像信号的频率和兼容
分辨率匹配?
仅在投影电脑映像时
用“分辨率”菜单命令检查正输入的信号，检查“支持的监视器一
览表”以确认信号是兼容的。
“信息” - “分辨率” 29页
“支持的监视器一览表” 51页
■ 显示“无信号。”讯息
认为出了故障时
电缆连接是否正确?
是否选择了正确的输入端口?
所连接设备的电源是否已经打开?
映像信号是否向投影机输出?
仅在投影便携式电脑或具
有内置LCD屏幕的电脑的映
像时
■ 映像静止或在焦距之外
是否已正确地调节了焦距?
镜头盖是否仍盖着?
投影机的安装距离是否正确?
检查投影所需的所有电缆是否已牢固连接。 12页
按遥控器上的
或键，或按投影机操作面板上的 键改变映像源。
15页
打开设备的电源。
如果图像信号只输出 随电脑提供的说明中“外部输出”或“连
接外部监视器”标题下的内容
如果在电源已经打开时进行连接，将电脑视频信号切换到外部输
出的功能[Fn]键可能不起作用。关闭投影机和电脑的电源，然后
重新打开。 14页
调节对焦。 16页
取下镜头盖。
对16:9尺寸的投影屏，投影机到投影屏的推荐距离为87至1276cm；
对4:3尺寸的投影屏，投影机到投影屏的推荐距离为107至1562cm。
安装投影机时使投影距离在该范围内。 10页
, , , ,
镜头是否脏了?
■ 映像失真或出现模糊
映像信号格式设定是否正确?
电缆连接是否正确?
如果投影机突然从冷的环境带入暖的环境，或环境温度发生突
变，可能会在镜头表面形成结露，使映像模糊。在使用投影机前，
请将它放置在室内约1小时。如果镜头表面出现结露，请先关闭投
影机，断开电源线，然后等待结露消失。
如果正输入分量视频
当“视频信号”菜单命令设为“自动”时，如果无投影，请选择与
信号源相匹配的信号格式。
“设定” - “输入信号” - “视频信号” 35页
如果信号源连接至[分量]输入端口
当“输入信号”菜单命令中的“分量”设为“自动”时，如果无投
影，请将信号格式设定为与所连接设备投影的信号相匹配的格
式。 “设定”-“输入信号”-“分量”35页
检查投影所需的所有电缆是否已牢固连接。 12页
信号或S-视频 信号
故
障
排
除
41
认为出了故障时
是否使用加长电缆?
是否已正确调节了“同步
踪 ”设定?
仅在投影电脑映像时
是否选择了正确的兼容分辨率?
仅在投影电脑映像时
”和“跟
■ 映像被截去(变大)或缩小
是否已设定了正确的外观
是否已正确调节了“
电脑是否已设为双头显示?
仅在投影电脑映像时
位置
?
”设定?
如果使用加长电缆，干扰可能会增大。请连接信号放大器试试。
本投影机有自动调节功能，可以投影最佳的映像。但是，对某些
类型的信号，即使在进行了自动调节后，也可能无法获得正确的
调节。在这种情况下，请使用“跟踪”和“同步”菜单命令进行调
节。
“图像” - “跟踪”,“同步” 31页
设定电脑，使输出的信号与本投影机兼容。
“支持的监视器一览表”51页
随电脑提供的说明
按 选择与输入信号一致的外观。 18页
如果使用“变焦”投影带字幕的映像，请使用“缩放说明位置”菜
单命令调节映像。 31页
用“位置”菜单命令进行调节。
“图像” - “位置” 32页
如果所连接的计算机已激活了双头显示设置，则投影机仅会显示
计算机屏幕上的一半图像。要显示电脑屏幕上的整幅映像，请关
闭双头显示设定。
电脑视频驱动程序说明书
是否选择了正确的兼容分辨率?
仅在投影电脑映像时
■ 映像颜色不正确
映像信号格式设定是否正确?
电缆连接是否正确?
是否已正确地调节了映像的
对比度
是否适当地调节了颜色?
?
设定电脑，使输出的信号与本投影机兼容。
“支持的监视器一览表”51页
随电脑提供的说明
如果正输入复合视频 信号或S-视频 信号
当“视频信号”菜单命令设为“自动”时，如果无投影，请选择与
信号源相匹配的信号格式。
“设定” - “输入信号” - “视频信号” 35页
如果信号源连接至[分量]输入端口
当“输入信号”菜单命令中的“分量”设为“自动”时，如果无投
影，请将信号格式设定为与所连接设备投影的信号相匹配的格
式。 “设定”-“输入信号”-“分量”35页
检查投影所需的所有电缆是否已牢固连接。 12页
使用“对比度”菜单命令调节颜色。
“图像” - “对比度” 30页
用“高级”菜单命令调节颜色。
“图像” - “高级” 30页
42
是否已正确地调节了颜色的亮度和
色调?
只在投影视频源映像时
用“饱和度”和“色调”菜单命令调节颜色和色调。
“图像” - “饱和度”,“色调” 30页
■ 映像灰暗
认为出了故障时
映像亮度是否已正确调节?
是否已正确地调节了映像的
对比度?
灯泡是否应该更换了?
■ 投影自动停止
睡眠模式是否激活?
投影开始时的问题
■ 电源打不开
用“亮度”菜单命令进行调节。
“图像” - “亮度” 30页
使用“对比度”菜单命令调节颜色。
“图像” - “对比度” 30页
当灯泡快到更换期时，映像会变暗，且颜色质量变差。如果出现
这些情况，则应更换新的灯泡。 48页
当“睡眠模式”已经设为开时，如果30分钟没有信号输入，灯泡自
动关闭，投影机切换到待机模式。按遥控器上的 键，或按投影
机操作面板上的 键重新打开投影机的电源。要取消睡眠模
式设定，请将“睡眠模式”菜单命令改为“关”。
“设定” - “睡眠模式” 33页
您是否按了[Power]键?
“儿童锁”是否设为“开”?
“操作锁”是否设为“开”?
所有的指示灯是否均熄灭?
触摸电源线时指示灯是否
一亮一灭?
按遥控器上的 键，或按投影机操作面板上的 键。
如果“儿童锁”菜单命令设为“开”，请按投影机操作面板上的
键约3秒钟，或按遥控器上的 键打开电源。
“设定” - “儿童锁” 33页
如果“操作锁”菜单命令设为“开”，则投影机操作面板上的所有
键均不能操作。请按遥控器上的 键。
“设定” - “操作锁” 34页
断开电源线的连接，然后再重新连接。 14页
检查电路断电器，看看电源是否供电。
关闭电源，断开电源线的连接，然后重新连接电源线。如果这样
做仍不能解决问题，可能是电源线有问题。然后与当地经销商或
支持和维修指南 Epson投影机联系清单
系。
中提供的最近地址联
故
障
排
除
43
认为出了故障时
与遥控器有关的问题
■ 遥控器不起作用
操作遥控器时，遥控发光部是否正
对着遥控受光部?
遥控器是否离投影机太远?
遥控受光部是否受直射阳光或萤光
灯的强光照射?
电池是否没电了?电池是否已正确
地装入?
将遥控器对着遥控受光部。
遥控器的操作角度左右约±30°，上下约±30°。
操作范围 13页
遥控器的操作范围约10m。 13页
将投影机安装在遥控受光部不会被强光照射的地方。
装入新电池，并确保电池朝向正确。 13页
44
保养的方法
本节介绍诸如清洁投影机和更换消耗品之类的维护工作。
清洁
如果投影机变脏或投影映像的质量开始变差，您就应该清洁投影机。
请勿使用含有可燃气体的喷雾剂清除附着在投影机零件（如镜头或过滤器）上的灰尘或污垢。因
为投影机内的灯泡在使用过程中会产生高温，而可燃气体可能会引燃设备并导致火灾。
清洁空气过滤器
如果空气过滤器被灰尘堵塞，并显示 “投影机过热。不要在通风孔处放置任何东西。经常清理或更
换空气过滤网。”讯息，请清洁空气过滤器
• 如果空气过滤器被灰尘堵塞，会导致过热，从而引起操作问题，或使光学部件的使用
寿命降低。建议每三个月清洁一次空气过滤器。如果在脏的场所使用投影机，空气过
滤器的清洁应更加频繁。
• 空气过滤器不能进行清洗。也不能使用清洁剂或溶剂。
• 当使用毛刷清洁时，请使用长毛软刷并轻刷过滤器。如果毛刷过硬，可能会使灰尘落
入空气过滤器内部，这将很难清除。

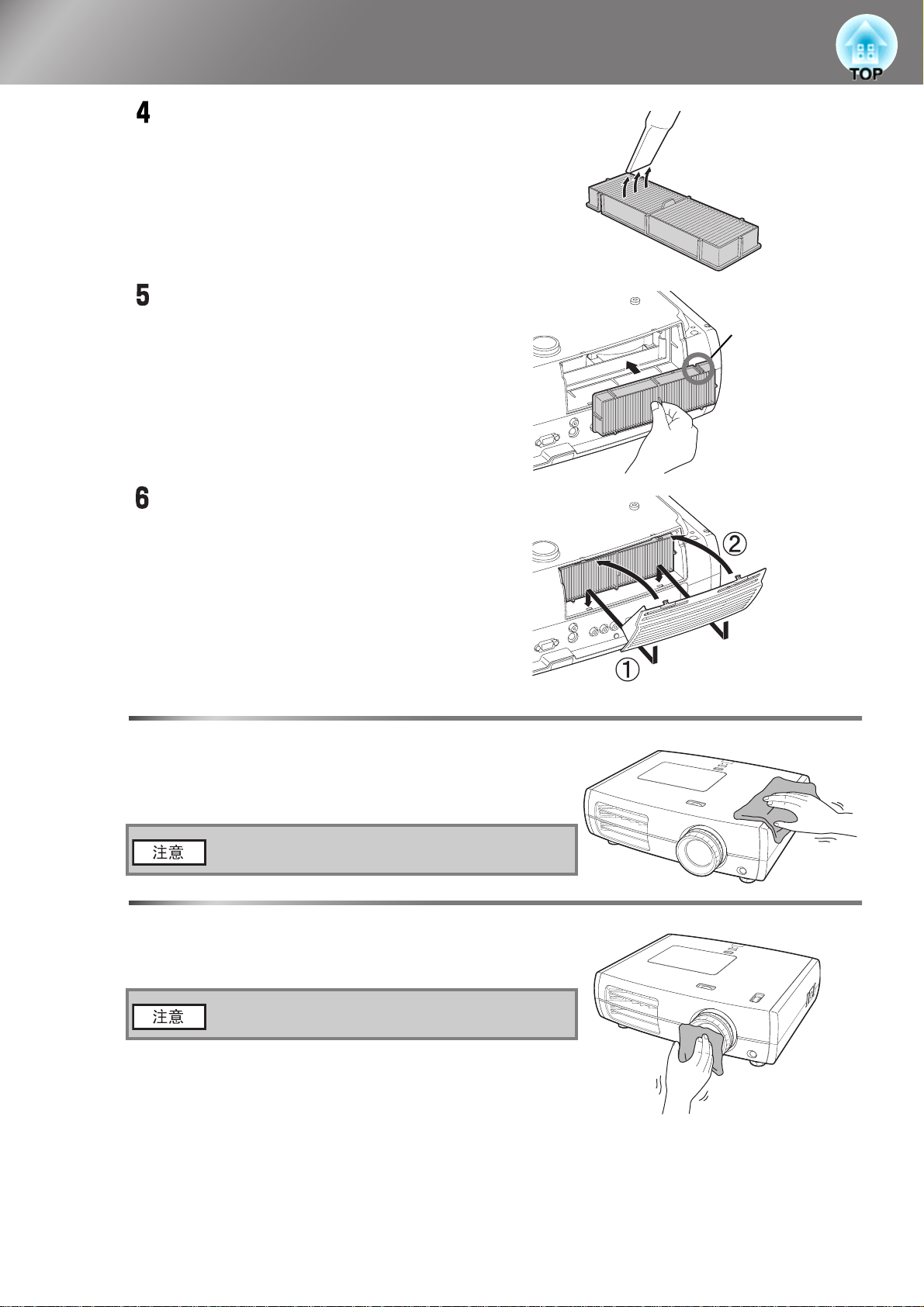

卸下空气过滤器盖。
按下按钮以释放卡钩，然后向上推盖。
取出空气过滤器。
将空气过滤器表面向下轻敲四到五次，以抖落
灰尘。
空气过
滤器的正面
附
录
握住过滤器的另一端并再次执行轻敲操作，以抖落
灰尘。
切勿用力碰撞空气过滤器，否则它可能弯曲或损
坏，以致无法继续使用。
45
保养的方法
使用真空吸尘器移除空气过滤器表面的剩余
灰尘。
安装空气过滤器。
安装时使凹槽朝
向右侧。
安装空气过滤器盖。
清洁投影机机壳
用软布轻轻擦拭清洁投影机机壳。
如果投影机特别脏，用含有少量中性洗涤剂的水蘸湿布，然
后将布拧干擦拭投影机机壳。接着再用干的软布擦拭机壳。
请勿使用石蜡、酒精或稀释剂之类的挥发性物质清洁
投影机机壳。这些物质会使机壳翘曲并使漆面剥落。
清洁镜头
清洁镜头时，最好选用专用气吹。另外，也可使用眼镜布轻
轻擦拭。
46
由于镜头容易损坏，请勿用粗糙的材料摩擦镜头，或
使镜头受振动。
消耗品更换周期
空气过滤器更换周期
• 如果空气过滤器堵塞，或清洁空气过滤器后仍显示“更换”信息。
“更换空气过滤器” 48 页
灯泡更换周期
• 投影开始时投影屏上显示“更换主灯。”讯息。
保养的方法
• 投影的映像变暗或开始失真。
• 为保持投影映像的初始亮度和质量，更换灯泡警告讯息设为在灯泡使用约3900小时后
出现。讯息出现的时间因使用条件（如颜色模式设定）而异。
如果您在这一时期后继续使用灯泡，灯泡破裂的可能性增大。当出现灯泡更换消息后，
即使灯泡仍能工作，也请尽快用新的灯泡予以更换。
• 由于灯泡特性和使用方法的原因，灯泡可能在出现灯泡警告讯息之前变暗或停止工作。
您一定要有备用灯泡，以备不时之需。
• 联系当地经销商或
Epson投影机联系清单
将显示一消息
中提供的最近地址。
附
录
47
保养的方法
更换消耗品
更换空气过滤器
更换灯泡
48
重设灯泡工作时间
保养的方法
49
附
录
选购件和消耗品
如果需要，可以购买下述选购件／消耗品。此选购附件和消耗品列表列出的是截止到2010年7月
的现有库存品。选购件的详细资料会有改变，恕不事先通知。
■ 选购件 ■ 消耗品
50英寸幕 ELPSC06
易于携带的小型投影屏。（长宽比 4:3）
60英寸幕 ELPSC07
80英寸幕 ELPSC08
100英寸幕 ELPSC10
便携式卷筒投影屏。（外观4:3）
计算机电缆HD15/HD15 1.8米 ELPKC02
计算机电缆HD15/HD15 3米 ELPKC09
计算机电缆HD15/HD15 20米 ELPKC10
（用于微型D-Sub 15针/微型D-Sub 15针）
用于连接投影机和电脑。
吊顶架* ELPMB20
ELPMB22
（带天花板）
将投影机安装到天花板上时使用。
备用灯泡 ELPLP49
（1个备用灯泡，一个备用螺丝刀）
用作灯泡的更换。
空气过滤套件 ELPAF21
（1个空气过滤器）
用作旧空气过滤器的更换。
管子(白色,600 mm)* ELPFP07
管子(白色,450 mm)* ELPFP13
管子(白色,700 mm)* ELPFP14
将投影机安装到高的天花板上或安装到带胶合板
的天花板时使用。
电缆护套（白色） ELPCC01W
用于包裹悬挂在天花板上的投影机电缆，以美化
外观。
* 为了将投影机吊顶安装，需要特殊的安装方法。
如果您想使用这种安装方法，请与购买地联系。
50
支持的监视器一览表
分量视频
信号 刷新频率(Hz) 分辨率(点)
SDTV
HDTV (720p)
HDTV(1080i) 50/60 1920×1080
HDTV(1080p) 50/60 1920×1080
(480i)
SDTV(576i) 50 720×576
SDTV(480p) 60 720×480
SDTV(576p) 50 720×576
复合视频 /S- 视频
信号 刷新频率(Hz) 分辨率(点)
TV(NTSC ) 60 720×480
TV(SECAM )
TV(PAL )
60 720×480
50/60 1280×720
50 720×576
50/60 720×576
51
附
录
支持的监视器一览表
输入信号来自 [HDMI1]/[HDMI2] 输入端口
信号 刷新频率(Hz) 分辨率(点)
VGA
SDTV
HDTV (720p)
HDTV(1080i) 50/60 1920×1080
HDTV(1080p) 24/30/50/60 1920×1080
(480i)
SDTV(576i) 50 720×576
SDTV(480p) 60 720×480
SDTV(576p) 50 720×576
60 640×480
60 720×480
50/60 1280×720
计算机图像（模拟 RGB）
信号 刷新频率(Hz) 分辨率(点)
VGA
SVGA
XGA
SXGA
WXGA
MAC13" 67 640×480
MAC16" 75 832×624
MAC19" 59/75 1024×768
MAC21" 75 1152×870
60/72/75/85 640×480
56/60/72/75/85 800×600
60/70/75/85 1024×768
70/75/85 1152×864
60/75/85 1280×960
60/75/85 1280×1024
60 1280×768
60 1360×768
60/75/85 1280×800
52
规格
产品名
外形尺寸
面板尺寸
显示方式
分辨率
扫描频率
对焦调节
变焦调节
镜头移动
数字
模拟
EH-TW3700C EH-TW3300C
450（宽）×136（高）×360（深）mm（不包括撑脚）
0.74 英寸宽
多晶硅TFT有源矩阵
2,073,600像素（1920（宽）×1080（高）点）×3
像素时钟: 13.5至148.5 MHz
水平: 15.63至67.5 kHz
垂直: 24, 50至60 Hz
像素时钟: 13.5至157.5 MHz
水平: 15.63至91.15 kHz
垂直: 50至85 Hz
手动
手动（约1∶2.1）
手动
（最大:上下方向约96%，左右方向约47%。）
灯泡（光源）
电源
电力消耗 电压范围为
100至120V
电压范围为
220至240V
操作高度
工作温度
存放温度
重量
端口
UHE灯泡,额定功率200 W, 型号: ELPLP49
100至240V AC±10% 50/60Hz
Component输入端口
PC输入端口
HDMI输入端口
*
3.1至1.3A
操作时: 272W
待机时:
操作时: 261W
待机时: 0.3
0 至 2286m
+5 至 35℃（无冷凝）
-10
至
60℃（无冷凝）
约7.3k
1 3RCA针状插座
1 微型D-Sub 15针（凹）蓝色
2
0.2W
W
g
HDMI
与HDCP兼容，但与CEC信号不兼
容
附
录
Video输入端口
S-Video输入端口 1 微型DIN 4针
RS-232C端口 1 D-Sub 9针（凸）
Trigger out端口 1 3.5mm 微型插孔
* 您可以连接任何 HDMI 或 DVI-D 兼容设备。然而，视设备而定，投影机可能不会投射任何图像。
1 RCA针型插孔
53
规格
本投影机使用Pixelworks DNXTM IC芯片。
■ 倾斜角度
如果将投影机设定成多于 8°倾斜，可能会损坏投影机，并且造成意外。
■ RS-232C电缆布置
·端口形状 : D-Sub 9-pin (male)
·投影机输入端口 : RS-232C
<投影机侧>
<电脑侧>
< 投影机侧 >
GND 5 5 GND
RD 2 3 TD
TD 3 2 RD
（PC 串行电缆）
<电脑侧>
信号 功能
GND
信号线接地
TD
发送数据
RD
接收数据
54
用语解说
以下就本书中加以使用而在正文中未作说明或少见的用语作一简单说明。如需详细了解，请参
阅市面上的有关书籍等。
HDCP
XGA
“高带宽数字内容保护”(High-bandwidth Digital
Content Protection)的缩写，是一种版权保护技术，可用
于对通过 DVI 和 HDMI 端口传输的数字信号进行编码，从
而防止未经授权的复制。本投影机的 HDMI 输入终端与
HDCP 兼容，因此可以投影受 HDCP 技术保护的数字图像。
然而，如果 HDCP 标准有所变化，则可能无法再投影受新标
准技术保护的数字图像。
TM
HDMI
High Definition Multimedia Interface（高精度多媒体
接口）的缩写，是指高精度映像和多频道音频信号的数字传
输的标准。
TM
是针对家用数码设备和电脑的一个标准，它允许数
HDMI
码信号不经压缩就能以原来的高质量传输，它也包括数码
信号的加密功能。
HDTV
是高分辨率电视机的缩写。它指能满足下列条件的高分辨
率系统。
垂直分辨率 720p 或 1080i，甚至更高(p=顺序扫描 ，
i= 隔行扫描
• 屏幕外观 16:9
• 杜比数字音频接收和播放 ( 输出 )
NTSC
National Television Standards Committee的缩写，一种
基于模拟彩色电视广播的格式。
该格式在日本、北美、中美和南美使用。
)
一种 1,024（宽）x 768（高）像素的屏幕分辨率标准。
YCbCr
适用于 SDTV 的分量视频信号。Y 表示亮度信号，Cb 和 Cr
表示色差信号。
YPbPr
适用于 HDTV 的分量视频信号。Y表示亮度信号，Pb 和 Pr
表示色差信号。
对比度
强调或削弱颜色的明暗差别，可以使文字和图案显得更清
晰或者变得更柔和。
防盗锁
可在投影机的外壳上开设的专用孔中穿入商品防盗用缆
索，将投影机固定在桌子或柱子等上面。适用于
Kensington 公司生产的微型存放保安系统。
分量视频
一种将图像信号分成亮度（Y）、蓝色色差（Cb 或 Pb）及红
色色差（Cr 或 Pr）信号以进行视频传输的方法。
复合视频
一种使用单根电缆同时传送亮度及色度信号的视频传输方
法。
PAL
Phase Alternation by Line的缩写，一种基于模拟彩色电
视广播的格式。该格式在除法国外的西欧国家使用，也在亚
洲国家（如中国）和非洲国家使用。
SDTV
是标准分辨率电视机的缩写。它指不能满足高分辨率电视
机要求的标准电视机系统。
SECAM
Sequential Couleur A Memoire的缩写，一种基于模拟彩
色电视广播的格式。这种格式在法国、东欧以及前苏联、中
东和非洲使用。
SVGA
一种 800（宽）x 600（高）像素的屏幕分辨率标准。
SXGA
一种 1,280（宽）x 1,024（高）像素的屏幕分辨率标准。
S-视频映像
一种将图像信号分为亮度（Y）和色度（C）信号以进行视频
传输的方法。
隔行扫描
通过从上到下隔行传输扫描数据来显示图像。由于隔行显
示一帧图像，因此图像不稳定性会很容易变得非常明显。
跟踪
电脑是按某种规定的频率输出信号的。投影机的频率与该
频率不一致时，映像就会不清晰。使两者信号在频率
(波峰数)上取得一致称为跟踪。跟踪不良时，投影映像上就
会出现较宽的纵向条纹。
冷却期间
这是投影机灯泡在使用变热后冷却期间的一个过程。当按
下遥控器上或主机操作面板上的［Power］键关闭投影机电
源时，该过程自动进行。进行冷却时，请不要关闭主电源开
关，以免无法正常冷却。如果冷却期间不是正常结束，则投
影机的灯泡和投影机内部的元件仍处于高温状态，这样可
能会缩短灯泡的使用寿命，或导致投影机的操作问题。这一
段时间称为“冷却期间”冷却期间延续约16秒钟。实际时间
随外部气温等的不同而变化。
逐行(顺序扫描)
显示一帧图像，从上到下，逐行扫描，一次完成。即使扫描
线与隔行扫描的扫描线相同，但由于每单位时间所传送的
信息量增至原来的两倍，图像不稳定性会大幅降低。
附
录
VGA
一种 640（宽）x 480（高）像素的屏幕分辨率标准。
55
用语解说
同步
电脑是按某种规定的频率输出信号的。投影机的频率与该
频率不一致时，映像就会不清晰。使两者信号在相位
(波峰和波谷的相对位置)上取得一致称为同步。信号不同
步时，投影映像上就会出现闪烁、模糊不清和横向杂波。
长宽比
图像的长宽比。宽屏幕是指类似HDTV的屏幕，这种屏幕的长
宽比为16:9。
SDTV和一般电脑屏幕的长宽比为4:3。
56
索引
一般术语
2-2 下拉 ....................................28, 32
B
A
保存记忆 ....................................24, 29
......................................28, 30
饱和度
变焦
........................................... 19
变焦调节
C
“Component” 输入端口 ................. 8, 12, 51, 53
菜单
菜单位置
菜单颜色
操作面板
操作锁
测试图案
存储重置
灯泡盖
灯时
灯时重设
电池的更换方法
电池更换周期 （遥控器）
电源插座
电源线
动作检测
端口
对比度
对焦调节
E
EPSON Cinema Filter ............................ 18
EPSON Super White
儿童锁
放大倍率
分辨率
分量视频
复合视频
肤色明暗
高海拔模式
高级
跟踪
更换灯泡
更换空气过滤器
关闭投影机电源
规格
过热
过扫描
.....................................6, 16
D
........................................... 26
....................................29, 34
....................................29, 34
........................................ 6
......................................29, 34
....................................... 17
....................................29, 36
.......................................6, 48
........................................... 29
....................................29, 48
................................. 13
......................... 13
.....................................8, 14
......................................... 14
....................................28, 32
..................................... 8, 12, 53
......................................28, 30
.....................................6, 16
G
F
...........................28, 32
......................................29, 33
....................................28, 31
......................................29, 51
....................................12, 51
....................................12, 51
....................................28, 30
..................................29, 34
........................................28, 30
........................................28, 31
....................................... 48
................................. 48
................................. 15
........................................... 53
........................................... 37
......................................28, 33
空气过滤器
宽屏
L
冷却 .......................................15, 38
亮度
O
“PC” 输入端口 .......................... 8, 12, 53
配置菜单的功能
启动屏幕
启动线路
前撑脚
清洁镜头
清洁空气过滤器
清洁投影机机壳
清晰度
清晰度 ( 高级 )
全部重设
全菜单
全屏
R S T
RGB .................................... 20, 28, 30
RGBCMY
“RS-232C” 端口
S- 视频
SDTV
“S-Video” 输入端口
色饱和度和明亮度
色调
删除记忆
“设定”菜单
视频信号
使用配置菜单
输入信号
刷新率
睡眠模式
缩放说明位置
“Trigger out” 端口
天花板
同步
同步信息
投影
投影方法
投影距离
投影屏尺寸
投影映像的位置调节
“图像”菜单
..................................... 8
.......................................... 19
M
N
....................................... 28, 30
Q
P
................................ 26
...................................29, 34
...................................29, 34
......................................... 6
...................................... 46
................................ 45
................................ 46
..................................... 28, 30
.......................... 23, 28, 30
...................................29, 36
........................................ 26
.......................................... 19
................................. 20, 28, 31
......................... 8, 53, 54
.................................... 12, 51
....................................... 51, 52
.................. 8, 12, 51, 53
.............................. 20
....................................... 28, 30
...................................24, 29
................................29, 33
...................................29, 35
.................................. 26
...................................29, 35
........................................ 29
...................................29, 33
........................... 19, 28, 31
.........................8, 53
................................. 11, 29, 34
....................................... 28, 31
...................................... 29
................................... 11, 29, 34
...................................... 11
...................................... 10
.................................... 10
............................ 16
................................28, 30
附
录
H
“HDMI” 输入端口 ...................... 8, 12, 52, 53
HDMI 视频范围
HDTV
耗电量
黑白基准水平
灰度系数
记忆
“记忆”菜单
减少
降噪
镜头盖
镜头移动
绝对色温
J K
I
...............................28, 33
........................................51, 52
......................................28, 31
................................28, 32
................................ 20, 28, 30
........................................... 24
................................29, 36
........................................22, 28
........................................28, 32
.......................................6, 14
.....................................6, 16
....................................28, 30
U
V
W
“Video” 输入端口 .................... 8, 12, 51, 53
外观
................................... 18, 28, 31
....................................... 28, 32
位置
Y
X
....................................4, 18
....................................... 29, 34
显示
显示背景
消耗品
消息
校正投影机的倾斜
“信号”菜单
...................................29, 34
........................................ 50
.......................................... 29
.............................. 17
................................28, 31
57
索引
“信息”菜单 ................................... 29
行菜单
........................................ 26
选购件
........................................ 50
选择该映像源
YCbCr
...................................12, 29, 35
YPbPr
...................................12, 29, 35
颜色模式
遥控器
异常 / 警告指示灯
映像尺寸
与电脑的连接
与视频源的连接
....................................... 29, 35
语言
源
............................................ 29
..............................6, 7, 15
................................18, 28, 30
...................................... 7, 13
............................ 6, 37
...................................... 10
.................................. 12
................................ 12
Z
载入记忆
增加
照明
正常
支持的监视器一览表
直接开机
指示灯
重设
“重设”菜单
主菜单
主电源开关
逐行
子菜单
自动
自动光圈
自动设置
................................... 24, 29
....................................... 22, 28
....................................... 29, 34
.......................................... 19
............................ 51
................................... 29, 33
...................................... 6, 37
....................................28, 29, 31
................................ 29, 36
........................................ 26
...............................8, 14, 15
....................................... 28, 32
........................................ 26
.......................................... 18
................................23, 28, 31
................................14, 28, 32
58
版权所有。未经 Seiko Epson Corporation 的书面许可，禁止以电子、机械、影印、录制、或
者其他任何形式和方式复制、贮存检索、或者传递本手册中的任何部份。Seiko Epson
Corporation 对用户使用此处包含的资料不承担任何知识产权保证责任；对于用户因使用此处
包含的资料而造成的损失，也不承担任何责任。
如果用户或者第三方由于意外、使用不当、或者违反本机操作规程或未经授权对机器作出任何
修改、检修、或者以任何形式更换本产品、或者（除美国之外）操作和维修时未能严格遵循
Seiko Epson Corporation 提供的操作和维修手册而使其遭受任何损坏、损失、产生任何费用或
开销，Seiko Epson Corporation 及其附属公司概不负责。
Seiko Epson Corporation 对于因使用非 Epson 原装正品机器及耗材而造成的损坏及损失，或者
引起的其他问题概不负责。
本指南的内容可能会变更或更新，恕不另行通知。
本出版物中使用的图例和屏幕截图可能与实际状态存在差异，仅供参考。
本产品信息如有更改，恕不另行通知。对其中涉及的描述和图像，以包装箱内实际内容为准，
在中国法律法规允许的范围内，爱普生（中国）有限公司保留解释权。 本产品、相关资料及光
盘以针对在大陆地区销售产品的中文内容为准。英文及其他语种内容针对全球销售产品，仅供
用户对照。本资料仅供参考。除中国现行法律法规规定，爱普生（中国）有限公司不承担任何
由于使用本资料而造成的直接或间接损失的责任。
制造商：精工爱普生株式会社
地址：日本东京都新宿区西新宿 2-4-1
公司名称：爱普生（中国）有限公司
公司地址：中国北京市东城区金宝街 89 号金宝大厦 7 层
中国产品
通告：
“x.v.Color”和 是 Sony Corporation 的商标。
Macintosh, Mac 和 iMac 是苹果公司（Apple Inc.）的商标。
Dolby 是 Dolby Laboratories （杜比实验室）的商标。
HDMI 和 High-Definition Multimedia Interface 是 HDMI Licensing,
LLC 的商标或注册商标。
Pixelworks 和 DNX 是 Pixelworks，Inc. 的商标。
本手册内使用的其他产品名称，只是为了区别的目的，这些名称可能已成为各厂家的商标，
EPSON 声明对于该等商标不拥有任何或全部的权利。
SEIKO EPSON CORPORATION 2010. All rights reserved.
Loading...
