GB | Wireless Thermostat

The P5614 wireless thermostat is designed for controlling heating and
air-conditioning systems.

Important

• Before the rst use, make sure to carefully read the Operating Manual
for the thermostat, as well as the manual for the boiler or air-condi­tioning equipment.

• Turn o power supply before installing the thermostat!

• Installation should be carried out by a qualied person!

• During installation, follow applicable standards.

Technical specications:

Switched load: max. 230 V AC; 16 A for resistive load;

4 A for inductive load

Clock accuracy: ±60 seconds/month

4

Temperature measurement: 0°C to 40°C with 0.1°C resolution accuracy

±1°C at 20°C
Temperature setting: 5°C to 35°C in 0.5°C increments
Temperature dierential: 0.2°C
Operating temperature: 0°C to 40°C
Storage temperature: -20°C to 60°C
Unit interconnection: via 868 MHz radio signal
Transmitter unit range: up to 100 m in an open area
Power supply:
Control unit (transmitter): 2× 1.5 V AAA batteries (LR6)
Switching unit (receiver): 230 V AC/50 Hz
Dimensions and weight:
Control unit: 28 × 120 × 77 mm; 117 g
Switching unit: 26 × 86 × 86 mm; 146 g

Display Description (See Fig. 1)

1 – Operating mode
2 – Cooling mode
3 – Low battery indication

4 – Set temperature
5 – Room temperature
6 – Heating mode

Control Button Description

Thermostat (Transmitter Unit) (See Fig. 2)

1 – Control/conrmation button
Receiver (Switching Unit) (See Fig. 3)

2 – Main switch

position – o

position – on
Rear of the Thermostat (See Fig. 4)

5 – LEARN button for pairing units
Procedure for Removing the Front of the Thermostat (See Fig. 5)

2, 3 – Use a screwdriver to press down and hold the inner lock, remove

the front cover

Procedure for Removing the Front of the Switching Unit (See Fig. 6)
2, 3 – Use a screwdriver to press down and hold the inner lock, remove

the front cover

3 – M/A button (red LED)
4 – MANUAL button (green LED)

INSTALLATION

Warning:

Before changing the thermostat, disconnect the heating/air-conditioning
system from the main power in your at. This will prevent potential injury
by electric current.

5

Thermostat Installation

The rear of the thermostat carries 4 openings for mounting onto a wall. Use
the enclosed screws and wall plugs to mount the thermostat.

Thermostat Placement

The placement of the thermostat (transmitter unit) signicantly aects
its functioning. Choose a location where members of the family spend
most of their time, preferably on the inside wall where air circulates freely,
with no direct sunlight. Do not place the thermostat in the vicinity of heat
sources (such as TV sets, radiators, fridges), or close to a door. Failure to
comply with these recommendations will prevent proper control over
room temperature.

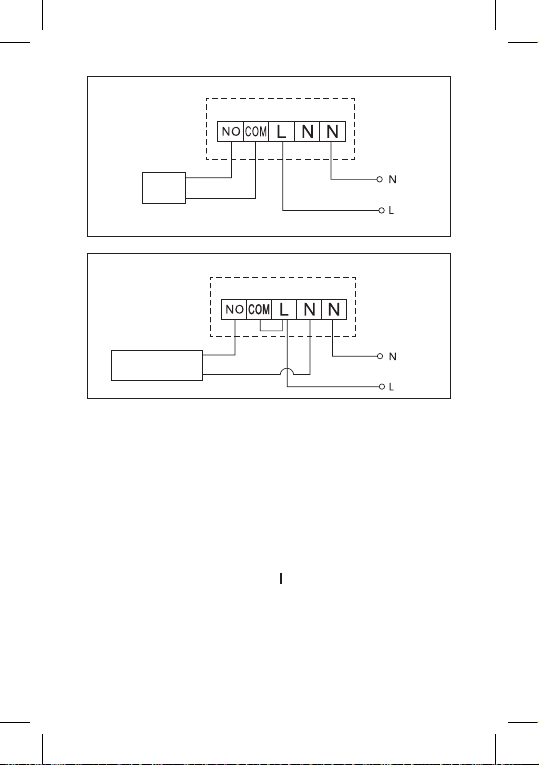

Switching Unit Wiring Diagram

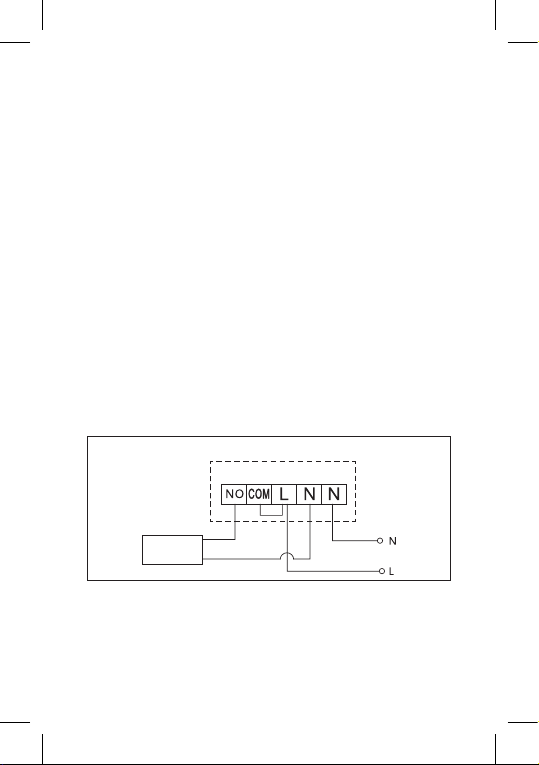

Pump/Motorised Valve Connection Diagram

Pump/

valve

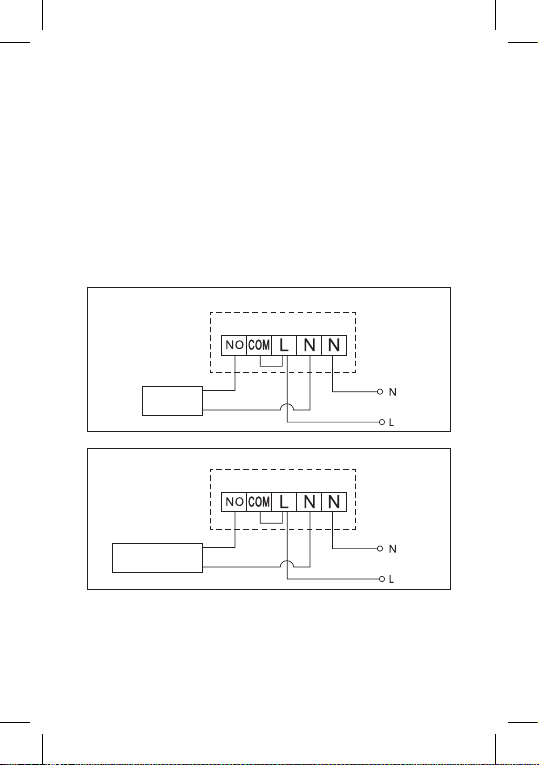

Floor Heating Connection Diagram

Connected

device

6

Boiler Connection Diagram

Boiler

Pre-installed wire coupler will not be connected.

Expansion Valve/Electric Drive Connection Diagram

Connected

device

PUTTING THE DEVICE INTO OPERATION

Pairing the Control Unit with the Switching Unit

Both thermostat units must be paired before rst use.
Pairing enables transfer of information between the control unit and the
switching unit.
Setting is done via automated pairing (self-learning).

1. Remove the cover of the thermostat (transmitter) and insert 2× 1.5 V
AAA batteries into the control unit (make sure polarity of the batteries is
correct). Only use alkaline batteries. Do not use rechargeable batteries.

2. Correctly connect the switching unit to voltage supply, turn the main
switch to the position and long press (for at least 10 seconds) the M/A
button; a green diode will begin ashing.

3. Long press (for at least 3 seconds) the LEARN button on the thermo­stat’s (transmitter’s) instrument panel.

The green diode on the switching unit will stop ashing and both units
are now paired.

7

If you want to change the pairing code of the two units, repeat the
entire pairing procedure from step 1 – the pairing code will be rewritten
automatically.
If the thermostat is not working properly, please check the polarity of the
batteries and whether they are suciently charged, or reset the thermostat
by removing and reinserting the batteries.

Testing Wireless Communication between the Units

1. Use the wheel to set a temperature a few degrees higher than the
current room temperature.

2. The red LED on the switching unit will light up.

3. If the LED does not light up, move the control unit closer to the
switching unit.

The maximum range between the control and switching unit is 100 m in an
open space. The range may decrease in the interior as the signal is blocked
by walls and other obstacles.

Main Switch

To turn on the switching unit, set the switch to the position.
If the heating/air-conditioning system is not used for an extended period
of time, it is recommended to turn the switching unit o (switch the main
switch to the

position).

Choosing Operating Mode (Heating, Cooling, Anti-Freeze
Temperature)

1. Press and hold the control wheel for 5 seconds to enter mode settings

2. Turn the control wheel to select one of the following modes:

a. HEAT (heating system)
b. OFF (anti-freeze temperature of 7°C)
c. COOL (cooling system)

3. Press the control wheel to conrm your selection.

LED Indicators

Automatic Mode

In automatic mode, a red LED will glow when the thermostat switches
on the output relay.

Manual Mode

Press the MANUAL button; a green LED will light up.
To switch on the output relay, press the M/A button; a red LED will light up.
To turn o manual mode, press the MANUAL button again; the green
LED will switch o.

Display Backlighting

Pressing the control wheel activates display backlighting for 10 seconds.

8

Upkeep and Maintenance

The product is designed to serve reliably for many years if used properly.
Here are some tips for proper operation:

• Read the manual carefully before using this product.

• Do not expose the product to direct sunlight, extreme cold and
humidity and sudden changes in temperature. This would reduce
accuracy of detection.

• Do not place the product in locations prone to vibration and shocks
– these may cause damage.

• Do not expose the product to excessive force, impacts, dust, high
temperatures or humidity - these may cause malfunction, shorter
battery life, damage to batteries and deformation of plastic parts.

• Do not expose the product to rain or high humidity, dropping or
splashing water.

• Do not place any open flame sources on the product, e.g. a lit
candle, etc.

• Do not place the product in places with inadequate air ow.

• Do not insert any objects in the product vents.

• Do not tamper with the internal electric circuits of the product – doing
so may damage the product and will automatically void the warranty.
The product should only be repaired by a qualied professional.

• To clean the product, use a slightly moistened soft cloth. Do not use
solvents or cleaning agents - they could scratch the plastic parts and
cause corrosion of the electric circuits.

• Do not immerse the product in water or other liquids.

• In the event of damage or defect of the product, do not perform any
repairs by yourself. Have it repaired in the shop where you bought it.

• This device is not intended for use by persons (including children)
whose physical, sensory or mental disability or whose lack of experi­ence or knowledge prevents them from using it safely. Such persons
should be instructed as to how to use the device and should be su­pervised by a person responsible for their safety. Children must always
be supervised and must never play with the device.

Do not dispose of the product or the batteries after the end of their
service life as unsorted municipal waste; use sorted waste collection

points. Properly disposing of the product will help prevent negative
eects on human health and the environment. Recycling of materials helps
conserve natural resources. For more information about recycling this
product, contact the municipal authority, organization for processing
household waste or the point of sale where you purchased the product.

9

WARNING: The contents of this manual may be changed without prior
notice – due to printing limitations, the symbols shown may dier slightly
from those on the display – the content of this manual may not be repro­duced without the manufacturer’s permission.
Emos spol. s r.o. declares that the P5614 (transmitter + receiver) is in com­pliance with the essential requirements and other relevant provisions of
Directive 2014/53/EC. The devices can be freely operated in the EU. The
Declaration of Conformity can be found at http://www.emos.eu/download.
