Intelligent Charger 6 V/12 V lead-acid batteries, type EE04A

USER MANUAL

Safety instructions

Before using charger, read the instruction manual.

Observe the safety instructions provided in this manual.

• The charger is designed to charge only batteries of corresponding technical specications. Do not use it for any other purposes. Always follow the recommendations of the battery manufacturer.

• Never attempt to charge batteries that are not rechargeable.

• Before use, check the charger cables. Make sure that the cables are not cracked and that their isolation and protection against excess exion is not cracked. Charger with damaged cable must bereturned to the seller. A damaged power cord must be replaced only by the seller.

• Never charge a damaged battery.

• Never charge a frozen battery.

• When charging never place the charger on the battery.

• Always provide for proper ventilation during charging.

• Do not cover the charger.

• The battery can release explosive gases while being charged. Prevent sparks close to the battery. When batteries are reaching theendoftheir life, there may be internal sparking.

• All batteries lose capacity sooner or later. Thanks to its advanced control system the charger usually detects that the battery is failing andadapts its care to this condition. However, unexpected defects may always occur. Do not leave the battery unattended for long periods while it is being charged.

• Make sure the cable is not pinched andtaht it is not in contact with hot surfaces or sharp edges.

• Battery acid is corrosive (H2SO4 solution). If the electrolyte comes into contact with skin or eyes, immediately rinse with plenty of water and seek medical assistance.

• Before you leave the charger unattended and connected for long periods, always check that it has switched to trickle charge. If the charger does not switch to STEP 7-40 hours, this is an indication ofaproblem. Manually disconnect the charger.

• During use and charging the batteries consume water. For batteries, where water can be added regularly check the electrolyte level. Ifthelevel is low add distilled water.

• The charger is not intended for use by children or persons who can not read this manual and understand it; these persons must not usethe device without supervision by a person who can guarantee asafe use of the charger. Store and use the charger outside the reach ofchildren and make sure that children can not play with it.

• Connection to the power mains must comply with the rules and regulations for electrical installations applicable in a given country.

Trickle mode Charging cable • 1,8 m - terminals (+ red - black) Power cable • 1,8 m Protection • IP65 Ambient temperature • 0°C – 40°C (at high temperatures the output power is automatically reduced) Dimensions • 194 × 64,3 × 47 mm (L × W × H) Weight • 526 g

*) Discharge by backow current is due to the current owing through the attached charger when it is disconnected from power. Charger EMOS type EE04A has a very small reverse current, which corresponds to <1Ah per month (1 mA/h). **) The quality of the charging voltage and current is very important. High ripple current causes heating of the battery and accelerates the aging of the positive electrode. High ripple voltage can also interfere with other devices connected to the battery. Charger EMOS EE04A provides voltage and current of high-quality, with low ripple eect.

Charger EMOS type EE04A is a 7-step fully automatic charger and recharger of 6 V/12 V lead-acid batteries with charging mode switching. It is a versatile charger that has the charging modes for small and large batteries with a capacity of 1.2 Ah – 120 Ah – e.g. forcars, caravans, boats, motorcycles, quads, jet skis but also as a backup power source. Batteries may be of dierent types, such as WET(wet with the liquid electrolyte), JELLY (with jelly electrolyte absorbed inthe separators), AGM (absorbent glass separator). The auto battery charger recharges accumulators even in cold conditions. Using cutting edge technology allows recharging batteries to nearly 100% of their original capacity. It can easily recover sulfate batteries. It diagnoses and charges depleted batteries. It allows “droplet” charging and “trickle” charging, thereby increasing battery life and ensuring its excellent performance. The charger is characterized by a low reverse current consumption.

Operating Instructions

Carefully read the manual and safety information about thevehicle to determine the correct procedure to charge the battery. Modern vehicles are equipped with sensitive electronic components that can be damaged by incorrect procedure.

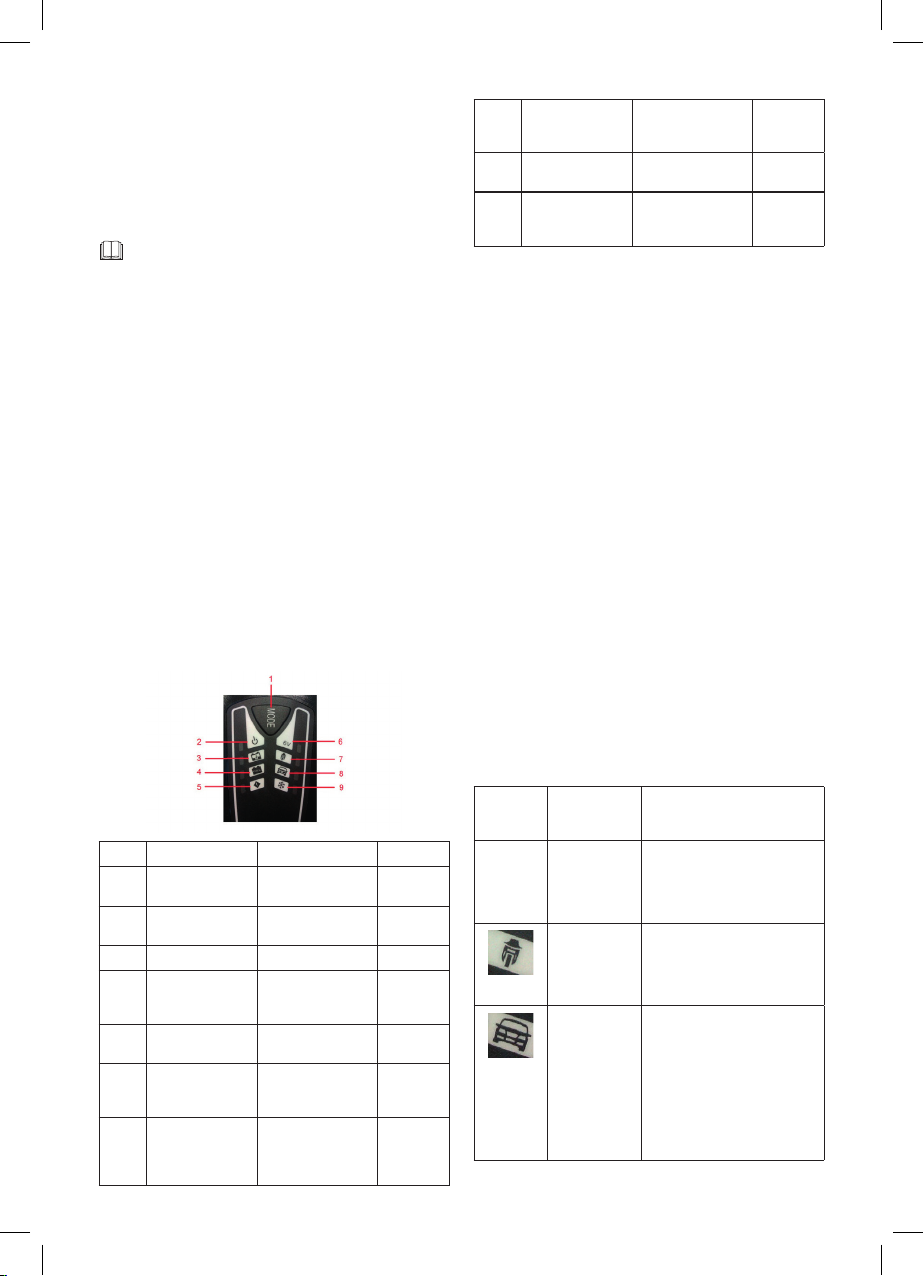

Description of functions and icons

Specications:

Input voltage • 220–240 V AC 50 Hz Output current • 4 A max. Charging voltage • 7,3 V/14,4 V/14,7 V Charging current • 0,8 A ± 10 %/10 % ± 3,0 A/4,0 A ± 10 % Types of battery • All types of 12 V lead-acid batteries (liquid electrolyte - WET, maintenance free MF MF, Ca/Ca, AGM and Jelly). Battery capacity • 6 V 1,2 Ah to 14 Ah • 12 : 1,2 Ah to 120 Ah Type of charger • 7 stepper, fully automatic charging cycle Power consumption from the network • 600 mA (at full charging current) Discharging due to backow * • <1 mA (<1 Ah per month) Ripple ** • <5 % Eciency • > 80 % Stand-by mode • <1 W Trickle charge current • 50–150 mA Voltage level for evaluating wrong or improper battery • <3,7 V or>15V Protection against short circuit, overload, overheating and polarity reversal. Automatic charge termination

Icon Description Meaning LED colour

1 MODE button Recharge mode

2 Power supply indicator Stand-By red LED

3 Recharge indicator Recharge red LED

4 Fully charged accumu-

lator indicator

5 Fault indicator Pole switch red LED

6 Programme for small

accumulators

switch

Fully charged accumulator

Charge 6 V 0,8 A red LED

green LED

7 Programme for small

accumulators 12 V “motorcycle”

8 Programme for normal

accumulator 12 V

9 Programme for cold

weather

- Accumulator voltage <3,7 V or > 15 V

Charging a lead-acid battery

1. Make sure that you are going to charge 6 V or 12 V battery. Do not charge batteries with dierent voltage rating than 6 V or 12 V.

2. Disconnect all appliances from the battery. If the battery in the vehicle, turn o the ignition and all appliances. Then disconnect the cables, disconnect the negative terminal (-) black cable, then disconnect the positive terminal (+) red cable.

3. Clean the terminals on the battery charging.

4. Connect the charger to the battery. Note the correct polarity (+isred and - is black). First connect the red (+) terminal to the positive terminal of the battery (+). Then connect the black (-) terminal tothe negative terminal of the battery (-).

5. Connect the charger to the socket (220–240 V AC 50 Hz). Power indicator (icon 2) lights up red. If the cables are not connected correctly, the red LED fault indicator (reversal) – icon 5 – will light up. Protection against reverse polarity ensures that there is no damage to the battery or charger. In case the faulty battery there will simultaneously blink red LED icons 6, 7, 8 and 9.

6. Press the MODE button to select the desired charging programme. Individual charging programmes are described in the next chapter.

7. Battery is fully charged when the green LED 4 lights up. Atthesame time the icon of the selected charging programme will light up.

8. When nished charging, disconnect the charger from the socket. Then disconnect the terminal from the negative pole. Finally, remove the terminal from the positive pole.

9. Charging can be interrupted at any time by disconnecting thepower cord from the wall socket.

Charge 12 V 0,8 A red LED

Charge 12 V 4,0 A red LED

Charge 12 V 4,0 A (cold weather)

Faulty orunsuitable accumulator

red LED

4 red LED blinking

Charging programmes

Programme

Accumulator capacity (Ah)

6 V 1,2 Ah – 14 Ah Programme for small accumula-

1,2 Ah – 14 Ah Programme for small accumulators

12 Ah – 120 Ah Programme for normal accumu-

12 Ah – 120 Ah Programme for cold weather.

Legend

tors 6 V. Charging voltage up to 7,3V/0,8A. Suitable to charge small 6 V accumulators.

12 V – “motorcycles”. Charge voltage up to 14,4V/0,8 A. Suitable to charge small 12 V accumulators.

lator 12 V. Charging voltage up to 14,4V/4A. Used for normal accumulator with liquid electrolyte, for accumulators Ca/Ca, for maintenance-free accumulators MF, jelly accumulators and anumber of accumulators with the AGM technology.

Charging voltage up to 14,7V/4A. Used for charging during low temperatures and for high performance accumulators AGM.

Charging phases

Step 1 - Diagnosis: The charger performs a diagnosis of theco-

nnected battery (it detects the voltage). It determines the status ofthebattery. Step 2 - Recovery: If the high voltage of a strongly depletedd battery is greater than 7,5 V, the charger will start charging a small pulse current to restore the connected battery. Once the voltage reaches 10,5 V charger switches into charging mode I. If the battery voltage ishigher than 10,5 V, the charger will skip the recovery process andgoes into charging mode I. Step 3 - Charge I: Charging the maximum possible current of 4 A toapproximately 80 % of the battery capacity. Until the voltage reaches a value of 12,8 V. Step 4 - Charging II: Charging a lower current 3 A until the battery voltage reaches avoltage of 14,1 V. Step 5 - Absorption: Charging a low current of 0,8 A to increase thevoltage from 14,1 V to14,4 V (14.7 V in cool environment). Atthisstage, the battery charged at nearly 100 %. Step 6 - Maintenance charge I: Maintaining the battery voltage atmaximum level by ensuring thecontinuous charging voltage. Step 7 - Maintenance charge II: Maintaining the battery at 95–100 % capacity. The charger monitors the battery voltage and, if necessary, gives an impulse to keep thebattery in a fully charged state.

Charging times

The table shows the estimated time required to recharge a discharged battery to 80% capacity.

Capacity (Ah) Charging time (hours) until 80% of charge

2 2

8 4

20 8

60 12

120 24

Package Contents:

Type EE04A charger Manual

Do not dispose of electrical appliances as unsorted municipal waste, use sorted waste collection points instead. Contact your local authorities for current information about your local collection points. If the electrical appliances arestored at common landll, hazardous substances can leak into groundwater and get into the food chain and harm your health.
