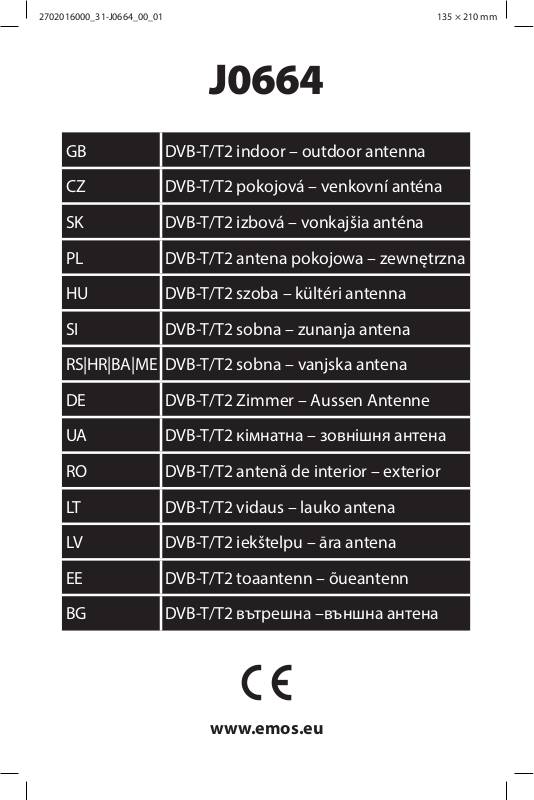

EMOS J0664 User Manual

2702016000_31-J0664_00_01 135 × 210 mm

J0664

GB DVB-T/T2 indoor – outdoor antenna

CZ DVB-T/T2 pokojová – venkovní anténa

SK DVB-T/T2 izbová – vonkajšia anténa

PL DVB-T/T2 antena pokojowa – zewnętrzna

HU DVB-T/T2 szoba – kültéri antenna

SI DVB-T/T2 sobna – zunanja antena

RS|HR|BA|ME DVB-T/T2 sobna – vanjska antena

DE DVB-T/T2 Zimmer – Aussen Antenne

UA DVB-T/T2 кімнатна – зовнішня антена

RO DVB-T/T2 antenă de interior – exterior

LT DVB-T/T2 vidaus – lauko antena

LV DVB-T/T2 iekštelpu – āra antena

EE DVB-T/T2 toaantenn – õueantenn

BG DVB-T/T2 вътрешна –външна антена

www.emos.eu

1 2

3

4

5

6

GB | DVB-T/T2 indoor – outdoor antenna

Safety Instructions and Warnings

The product is designed to serve reliably for many years
if used properly.

• Read the user manual thoroughly before use.

• Do not place the product in locations prone to
vibration and shocks – these may cause damage.

• Do not place any open ame sources on the prod­uct, e.g. a lit candle, etc.

• To clean the product, use a slightly moistened soft
cloth. Do not use solvents or cleaning agents - they
could scratch the plastic parts and cause corrosion
of the electric circuits.

• In the event of damage or defect of the product, do
not perform any repairs by yourself. Have it repaired
by the retailer you bought it from.

• This device is not intended for use by persons
(including children) whose physical, sensory or
mental disability or whose lack of experience or
knowledge prevents them from using it safely.
Such persons should be instructed in how to use
the device and should be supervised by a person
responsible for their safety.

Do not dispose with domestic waste. Use special
collection points for sorted waste. Contact local

authorities for information about collection
points. If the electronic devices would be disposed on
landll, dangerous substances may reach groundwater
and subsequently food chain, where it could aect
human health.

Hereby, Emos spol. s r. o. declares that the radio
equipment type J0664 is in compliance with Directive
2014/53/EU. The full text of the EU declaration of con­formity is available at the following internet address:
http://shop.emos.cz/download-centrum/.

Package Contents

Antenna
Antenna mount/stand
Power supply
Coaxial cable

Device Description

Digital active DVB-T/T2 antenna for indoor and outdoor
use with low-noise amplier

Installation

• When installing the antenna, use a mount or stand
depending on the intended use (g. 1–4)

• Connect the coaxial cable to the antenna.

• Connect the coaxial cable to the voltage divider
(g. 6).

• Plug the voltage divider connector to the TV receiv­er or set-top box.

• Connect the power supply to a 230 V power socket
(g. 6).

• The antenna can also be powered from the TV
or set-top box if the device supports this feature
(g. 5).

• Connect the coaxial cable from the antenna to the
TV receiver or set-top box (g. 5).

2

• Keep changing the placement of the antenna while
monitoring the signal quality on the connected TV.

• To achieve the best reception quality, place the
antenna onto an elevated spot.

Technical Specications

Frequency range: FM/VHF/UHF 47–790 MHz
Antenna gain: 20 dBi
Amplier gain: 20 dBi
RF output impedance: 75 Ω
Power supply: DC USB 5 V/40 mA

CZ | DVB-T/T2 pokojová – venkovní anténa

Bezpečnostní pokyny a upozornění

Výrobek je navržen tak, aby při vhodném zacházení
spolehlivě sloužil řadu let.

• Před použitím si pozorně pročtěte uživatelský
manuál.

• Neumisťujte výrobek do míst náchylných k vibracím
a otřesům – mohou způsobit jeho poškození.

• Neumisťujte na výrobek žádné zdroje otevřeného
ohně, např. zapálenou svíčku apod.

• K čištění používejte mírně navlhčený jemný hadřík.
Nepoužívejte rozpouštědla ani čistící přípravky
– mohly by poškrábat plastové části a narušit
elektrické obvody.

• Při poškození nebo vadě výrobku neprovádějte
žádné opravy sami. Předejte jej k opravě prodejci,
kde jste jej zakoupili.

• Tento přístroj není určen pro používání osobami
(včetně dětí), jimž fyzická, smyslová nebo mentální
neschopnost či nedostatek zkušeností a znalostí
zabraňuje v bezpečném používání přístroje, pokud
na ně nebude dohlíženo nebo pokud nebyly in­struovány ohledně použití tohoto přístroje osobou
zodpovědnou za jejich bezpečnost.

Nevyhazujte elektrické spotřebiče jako netříděný
komunální odpad, použijte sběrná místa tříděné-

ho odpadu. Pro aktuální informace o sběrných
místech kontaktujte místní úřady. Pokud jsou elektrické
spotřebiče uložené na skládkách odpadků, nebezpeč­né látky mohou prosakovat do podzemní vody a dostat
se do potravního řetězce a poškozovat vaše zdraví.

Tímto Emos spol. sr. o. prohlašuje, že typ rádiového
zařízení J0664 je v souladu se směrnicí 2014/53/EU.
Úplné znění EU prohlášení o shodě je k dispozici na
těchto internetových stránkách http://shop.emos.cz/
download-centrum/.

Zařízení lze provozovat na základě všeobecného opráv­nění č. VO-R/10/01.2019-1

Obsah balení

Anténa
Držák/stojan antény
Napájecí zdroj
Koaxialni kabel

Popis zařízení

Digitální aktivní DVB-T/T2 anténa pro venkovní i vnitřní
použití s nízkošumovým zesilovačem

Instalace

• Při instalaci antény použijte držák nebo stojan v
závislosti na zamýšleném použití (obr. 1–4)

• Připojte koaxiální kabel k anténě.

• Připojte koaxiální kabel k napájecí výhybce (obr. 6).

• Připojte konektor napájecí výhybky do TV přijímače
nebo set top boxu.

• Zapojte napájecí zdroj do zásuvky 230 V (obr. 6).

• Anténu lze napájet také z TV nebo set top boxu
(pokud tuto funkci podporuje) (obr. 5).

• Připojte koaxiální kabel od antény do TV přijímače,
nebo set top boxu (obr. 5).

• Měňte umístění antény při současném sledování
zobrazení kvality signálu na připojené TV.

• Pro dosažení nejlepší kvality příjmu umístěte anté­nu na vyvýšené místo.

Technická specikace

Frekvenční rozsah: FM/VHF/UHF 47–790 MHz
Zisk antény: 20 dBi
Zisk zesilovače: 20 dBi
RF impedance výstupu: 75 Ω
Napájení: DC USB 5 V/40 mA

SK | DVB-T/T2 izbová – vonkajšia anténa

Bezpečnostné pokyny a upozornenia

Výrobok je navrhnutý tak, aby pri vhodnom zaobchá­dzaní spoľahlivo slúžil niekoľko rokov.

• Pred použitím si pozorne prečítajte užívateľský
manuál. (návod)

• Neumiestňujte výrobok do miest náchylných k vib­ráciám a otrasom - môžu spôsobiť jeho poškodenie.

• Neumiestňujte na výrobok žiadne zdroje otvorené­ho ohňa, napr. zapálenú sviečku a pod.

• Na čistenie používajte mierne navlhčenú jemnú
handričku. Nepoužívajte rozpúšťadlá ani čistiace
prípravky - mohli by poškriabať plastové časti a
narušiť elektrické obvody.

• Pri poškodení alebo chybe výrobku nerobte žiadne
opravy sami. Odovzdajte ho na opravu predajcovi,
kde ste ho zakúpili.

• Tento prístroj nie je určený pre používanie osobami
(vrátane detí), ktorým fyzická, zmyslová alebo
mentálna neschopnosť či nedostatok skúseností
a znalostí zabraňuje v bezpečnom používaní
prístroja, pokiaľ na ne nebude dohliadané alebo
pokiaľ neboli inštruované ohľadne použitia tohto
prístroja osobou zodpovednou za ich bezpečnosť.

Nevyhadzujte elektrické spotrebiče ako netriede­ný komunálny odpad, použite zberné miesta
triedeného odpadu. Pre aktuálne informácie o

zberných miestach kontaktujte miestne úrady. Pokiaľ

3

sú elektrické spotrebiče uložené na skládkach odpad­kov, nebezpečné látky môžu presakovať do podzemnej
vody a dostať sa do potravinového reťazca a poškodzo­vať vaše zdravie.

Emos spol. s r. o. týmto vyhlasuje, že rádiové zariadenie
typu J0664 je v súlade so smernicou 2014/53/EÚ. Úplné
EÚ vyhlásenie o zhode je k dispozícii na tejto interne­tovej adrese: http://shop.emos.cz/download-centrum/

Obsah balenia

Anténa
Držiak/stojan antény
Napájací zdroj
Koaxialny kabel

Popis zariadenia

Digitálna aktívna DVB-T/T2 anténa pre vonkajšie aj
vnútorné použitie s nízkošumovým zosilňovačom

Inštalácia

• Pri inštalácii antény použite držiak alebo stojan v zá­vislosti od zamýšľanom spôsobe použitia (obr. 1–4)

• Pripojte koaxiálny kábel k anténe.

• Pripojte koaxiálny kábel k napájacej výhybke
(obr. 6).

• Pripojte konektor napájacej výhybky do TV prijíma­ča alebo set top boxu.

• Zapojte napájací zdroj do zásuvky 230 V (obr. 6).

• Anténu možno napájať aj z TV alebo set top boxu
(ak túto funkciu podporuje) (obr. 5).

• Pripojte koaxiálny kábel od antény do TV prijímača,
alebo set top boxu (obr. 5).

• Meňte umiestnenie antény pri súčasnom sledovaní
zobrazenia kvality signálu na pripojené TV.

• Pre dosiahnutie najlepšej kvality príjmu umiestnite
anténu na vyvýšené miesto.

Technická špecikácia

Frekvenčný rozsah: FM/VHF/UHF 47–790 MHz
Zisk antény: 20 dBi
Zisk zosilňovača: 20 dBi
RF impedancia výstupu: 75 Ω
Napájanie: DC USB 5 V/40 mA

PL | DVB-T/T2 antena pokojowa – zewnętrzna

Zalecenia bezpieczeństwa i uwagi

Wyrób jest zaprojektowany tak, aby przy właściwym
obchodzeniu się z nim mógł służyć przez wiele lat.

• Przed uruchomieniem tego wyrobu do pracy,
prosimy uważnie przeczytać jego instrukcję
użytkownika.

• Wyrobu nie umieszczamy w miejscach narażonych
na wibracje i wstrząsy – mogą spowodować jego
uszkodzenie.

• Na wyrobie nie ustawiamy żadnych źródeł otwar­tego ognia, na przykład zapalonej świeczki, itp.

• Do czyszczenia używamy lekko zwilżoną, delikatną
ściereczkę. Nie korzystamy z rozpuszczalników, ani
z preparatów do czyszczenia – mogą one podrapać
plastikowe części i uszkodzić obwody elektroniczne.

• Przy uszkodzeniu albo wadzie wyrobu żadnych
napraw nie wykonujemy we własnym zakresie.
Wyrób przekazujemy do naprawy do sklepu, w
którym został zakupiony.

• Tego urządzenia nie mogą obsługiwać osoby
(łącznie z dziećmi), których predyspozycje zyczne,
umysłowe albo mentalne oraz brak wiedzy i do­świadczenia nie pozwalają na bezpieczne korzysta­nie z urządzenia, jeżeli nie są one pod nadzorem lub
nie zostały poinstruowane w zakresie korzystania
z tego urządzenia przez osobę odpowiedzialną za
ich bezpieczeństwo.

Zgodnie z przepisami Ustawy o ZSEiE zabronione
jest umieszczanie łącznie z innymi odpadami

zużytego sprzętu oznakowanego symbolem
przekreślonego kosza. Użytkownik, chcąc pozbyć się
sprzętu elektronicznego i elektrycznego, jest zobowią­zany do oddania go do punktu zbierania zużytego
sprzętu. W sprzęcie nie znajdują się składniki niebez­pieczne, które mają szczególnie negatywny wpływ na
środowisko i zdrowie ludzi.

Emos spol. sr. o. niniejszym oświadcza, że typ urządzenia
radiowego J0664 jest zgodny z dyrektywą 2014/53/UE.
Pełny tekst deklaracji zgodności UE jest dostępny pod
następującym adresem internetowym: http://shop.
emos.cz/download-centrum/

Zawartość opakowania

Antena
Uchwyt/Podstawka do anteny
Zasilacz
Przewod koncentryczny

Opis urządzenia

Aktywna antena cyfrowa DVB-T/T2 do użytku we­wnętrznego i zewnętrznego ze wzmacniaczem o niskim
poziomie szumów.

Instalacja

• Do instalacji anteny wykorzystujemy uchwyt albo
podstawkę, zależnie od wybranego sposobu użyt­kowania (rys. 1–4)

• Przewód koncentryczny podłączamy do anteny.

• Przewód koncentryczny podłączamy do zwrotnicy
zasilającej (rys. 6).

• Gniazdko zasilające zwrotnicy podłączamy do
odbiornika TV albo do set top boxu.

• Zasilacz włączamy do gniazdka 230 V (rys. 6).

• Antenę można również zasilać z odbiornika TV
albo set top boxu (jeżeli obsługuje on taką funk­cję) (rys. 5).

• Koncentryczny przewód antenowy prowadzony od
anteny podłączamy do odbiornika TV albo do set
top boxu (rys. 5).

• Najlepsze ustawienie anteny dobieramy zmieniając
jej położenie przy jednoczesnym obserwowaniu
jakości sygnału na podłączonym odbiorniku TV.

• Aby osiągnąć najlepszą jakość odbioru wskazane
jest umieszczenie anteny w możliwie jak najwyż­szym miejscu.

4
