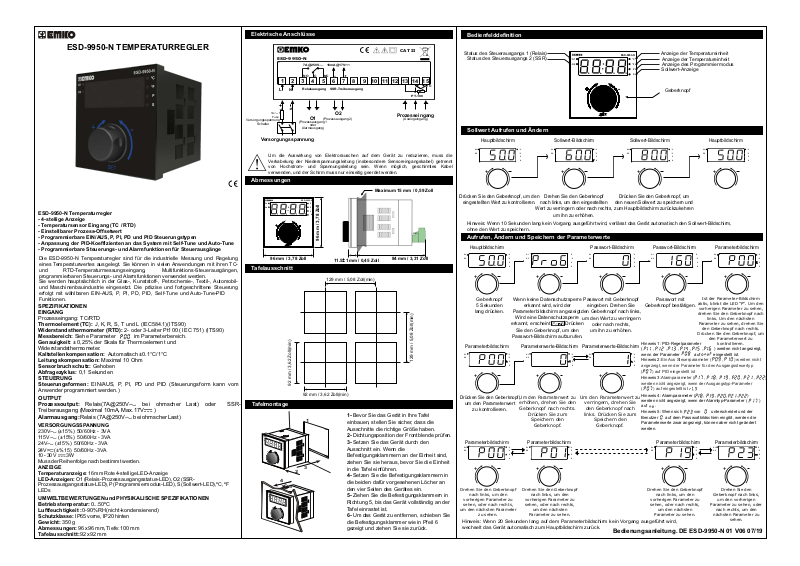

ESD-9950-N TEMPERATURREGLER

ESD-9950-N Temperaturregler

- 4-stellige Anzeige

- Temperatursensor Eingang (TC / RTD)

- Einstellbarer Prozess-Offsetwert

- Programmierbare EIN/AUS, P, PI, PD und PID Steuerungstypen

- Anpassung der PID-Koeffizienten an das System mit Self-Tune und Auto-Tune

- Programmierbare Steuerungs- und Alarmfunktionen für Steuerausgänge

Die ESD-9950-N Temperaturregler sind für die industrielle Messung und Regelung
eines Temperaturwertes ausgelegt. Sie können in vielen Anwendungen mit ihren TC­und RTD-Temperaturmessungseingang, Multifunktions-Steuerausgängen,
programmierbaren Steuerungs- und Alarmfunktionen verwendet werden.
Sie werden hauptsächlich in der Glas-, Kunststoff-, Petrochemie-, Textil-, Automobil­und Maschinenbauindustrie eingesetzt. Die präzise und fortgeschrittene Steuerung
erfolgt mit wählbaren EIN-AUS, P, PI, PD, PID, Self-Tune und Auto-Tune-PID
Funktionen.

SPEZIFIKATIONEN
EINGANG

Prozesseingang: TC/RTD

Thermoelement (TC): J, K, R, S, T und L (IEC584.1)(ITS90)
Widerstandsthermometer (RTD): 2- oder 3-Leiter Pt100 ( IEC 751) (ITS90)
Messbereich: Siehe Parameter im Parameterbereich.
Genauigkeit: ± 0,25% der Skala für Thermoelement und

Widerstandsthermometer.

Kaltstellenkompensation: Automatisch ±0.1°C/1°C
Leitungskompensation: Maximal 10 Ohm
Sensorbruchschutz: Gehoben
Abfragezyklus: 0,1 Sekunden
STEUERUNG
Steuerungsformen: EIN/AUS, P, PI, PD und PID (Steuerungsform kann vom

Anwender programmiert werden.)

OUTPUT
Prozessoutput: Relais(7A@250VV bei ohmscher Last) oder SSR-

Treiberausgang (Maximal 10mA, Max. 17VZ )

Alarmausgang:Relais (7A@250VV bei ohmscher Last)

VERSORGUNGSSPANNUNG

230VV (±15%) 50/60Hz - 3VA
115VV (±15%) 50/60Hz - 3VA
24VV (±15%) 50/60Hz - 3VA

24VW (±%15) 50/60Hz - 3VA
10 - 30 V Z3W

Muss der Reihenfolge nach bestimmt werden.

ANZEIGE
Temperaturanzeige: 16 mm Rote 4-stellige LED-Anzeige
LED-Anzeigen: O1 (Relais-Prozessausgangsstatus-LED), O2 (SSR-

Prozessausgangsstatus-LED), P (Programmiermodus-LED), S (Sollwert-LED),ºC, ºF
LEDs

UMWELTBEWERTUNGEN und PHYSIKALISCHE SPEZIFIKATIONEN
Betriebstemperatur: 0...50ºC
Luftfeuchtigkeit : 0-90%RH (nicht-kondensierend)
Schutzklasse: IP65 vorne, IP20 hinten
Gewicht: 350 g
Abmessungen: 96 x 96 mm, Tiefe: 100 mm
Tafelausschnitt: 92 x 92 mm

Elektrische Anschlüsse

ESD-9950-N

7A@250VV

10mA@17VZ

-

5

6 7 8 9

SSR-Treiberausgang

O2

(Prozessausgang 2)

+

10

1A T

Fuse

Versorgungsspannung

Schalter

L

L

N

N

(Prozessausgang 1

Alarmausgang)

NO C NC

4

Relaisausgang

O1

oder

Versorgungsspannung

Um die Auswirkung von Elektrorauschen auf dem Gerät zu reduzieren, muss die
Verkabelung der Niederspannungsleitung (insbesondere Sensoreingangskabel) getrennt
von Hochstrom- und Spannungsleitung sein. Wenn möglich, geschirmtes Kabel
verwenden, und der Schirm muss nur einseitig geerdet werden.

Abmessungen

ESD-9950-N

O1

O2

°C

°F

P

S

CAT II

11 121314

Prozesseingang

Maximum 15 mm / 0,59 Zoll

+ -

SET

96 mm / 3,78 Zoll

96 mm / 3,78 Zoll

11.5 1mm / 0,45 Zoll

84 mm / 3,31 Zoll

Tafelausschnitt

129 mm / 5,08 Zoll(min)

92 mm / 3,62 Zoll(min)

92 mm / 3,62 Zoll(min)

Tafelmontage

1- Bevor Sie das Gerät in Ihre Tafel

1

3

2

4

5

einbauen, stellen Sie sicher, dass die
Ausschnitte die richtige Größe haben.

2- Dichtungsposition der Frontblende prüfen.
3- Setzen Sie das Gerät durch den

Ausschnitt ein. Wenn die
Befestigungsklammern an der Einheit sind,
ziehen Sie sie heraus, bevor Sie die Einheit
in die Tafel einführen.
4- Setzen Sie die Befestigungsklammern in
die beiden dafür vorgesehenen Löcher an
den vier Seiten des Gerätes ein.
5- Ziehen Sie die Befestigungsklammern in
Richtung 5, bis das Gerät vollständig an der
Tafel einrastet ist.
6- Um das Gerät zu entfernen, schieben Sie
die Befestigungsklammer wie in Pfeil 6
gezeigt und ziehen Sie sie zurück.

15

TC

PT-100

(Analogeingang)

129 mm / 5,08 Zoll(min)

Bedienfelddefinition

Status des Steuerausgangs 1 (Relais)

Status des Steuerausgangs 2 (SSR)

O1

O2

+ -

SET

Sollwert Aufrufen und Ändern

Hauptbildschirm

O1

O2

Drücken Sie den Geberknopf, um den

eingestellten Wert zu kontrollieren.

Hinweis: Wenn 10 Sekunden lang kein Vorgang ausgeführt wird, verlässt das Gerät automatisch den Sollwert-Bildschirm,
ohne den Wert zu speichern.

ESD-9950-N

°C

°F

P

S

++

+

SET

SET

Sollwert-Bildschirm Sollwert-Bildschirm

O1

O2

Drehen Sie den Geberknopf

nach links, um den eingestellten

Wert zu verringern oder nach rechts,

um ihn zu erhöhen.

ESD-9950-N

°C

°F

P

S

++

+

SET

Drücken Sie den Geberknopf, um
den neuen Sollwert zu speichern und
zum Hauptbildschirm zurückzukehren

Anzeige der Temperatureinheit

ESD-9950-N

°C

Anzeige der Temperatureinheit

°F

Anzeige des Programmiermodus

P

Sollwert-Anzeige

S

Geberknopf

O1

O2

ESD-9950-N

++

+

SET

Hauptbildschirm

°C

°F

P

S

O1

O2

Aufrufen, Ändern und Speichern der Parameterwerte

Hauptbildschirm

O1

O2

Parameterbildschirm

O1

O2

Drücken Sie den Geberknopf,

um den Parameterwert

Parameterbildschirm

O1

O2

Drehen Sie den Geberknopf

nach links, um den
vorherigen Parameter zu
sehen, oder nach rechts,

um den nächsten Parameter

Hinweis: Wenn 20 Sekunden lang auf dem Parameterbildschirm kein Vorgang ausgeführt wird,
wechselt das Gerät automatisch zum Hauptbildschirm zurück.

++

+

SET

Geberknopf
5 Sekunden

lang drücken.

++

+

zu kontrollieren.

++

+

zu sehen.

ESD-9950-N

°C

O1

°F

O2

P

S

++

+

Wenn keine Datenschutzsperre

erkannt wird, wird der

Parameterbildschirm angezeigt.

Wird eine Datenschutzsperre

erkannt, erscheint . Drücken

Sie den Geberknopf, um den

Passwort-Bildschirm aufzurufen.

Parameterwerte-Bildschirm Parameterwerte-Bildschirm

ESD-9950-N

O1

°C

°F

O2

P

S

++

+

Um den Parameterwert zu
erhöhen, drehen Sie den
Geberknopf nach rechts.

ESD-9950-N

°C

°F

P

S

Drehen Sie den Geberknopf

Drücken Sie zum

Speichern den

Geberknopf.

Parameterbildschirm

O1

O2

++

+

nach links, um den
vorherigen Parameter zu
sehen, oder nach rechts,

um den nächsten

Parameter zu sehen.

Passwort-Bildschirm

°C

O1

°F

O2

P

S

++

+

SET

Passwort mit Geberknopf

eingeben. Drehen Sie

den Geberknopf nach links,

um den Wert zu verringern

oder nach rechts,

um ihn zu erhöhen.

°C

O1

°F

O2

P

S

++

+

Um den Parameterwert zu

verringern, drehen Sie

den Geberknopf nach

links. Drücken Sie zum

Speichern den

Geberknopf.

°C

°F

P

S

Bedienungsanleitung. DE ESD-9950-N 01 V06 07/19

Passwort-Bildschirm Parameterbildschirm

°C

O1

°F

O2

P

S

++

+

Passwort mit

Geberknopf bestätigen.

Hinweis 1: PID-Regelparameter
( , , , , , ) werden nicht angezeigt,

°C

wenn der Parameter auf eingestellt ist.

°F

Hinweis 2:Ein Aus Steuerparameter ( , ) werden nicht

P

S

angezeigt, wenn der Parameter für den Ausgangssteuertyp
( ) auf PID eingestellt ist

Hinweis 3:Alarmparameter ( , , , , ,

werden nicht angezeigt, wenn der Ausgangstyp-Parameter
( ) auf eingestellt ist

Hinweis 4: Alarmparameter ( , , , , )
werden nicht angezeigt, wenn der Alarmtyp-Parameter ( )
auf .
Hinweis 5: Wenn sich von unterscheidet und der
Benutzer auf dem Passwortbildschirm eingibt, werden die
Parameterwerte zwar angezeigt, können aber nicht geändert
werden.

Parameterbildschirm

O1

O2

++

+

Drehen Sie den Geberknopf

nach links, um den
vorherigen Parameter zu
sehen, oder nach rechts,

um den nächsten

Parameter zu sehen.

°C

°F

P

S

SET

Ist der Parameter-Bildschirm

aktiv, blinkt die LED "P". Um den

vorherigen Parameter zu sehen,

drehen Sie den Geberknopf nach

links. Um den nächsten

Parameter zu sehen, drehen Sie

den Geberknopf nach rechts.

Drücken Sie den Geberknopf, um

den Parameterwert zu

ESD-9950-N

°C

°F

P

S

ESD-9950-N

°C

°F

P

S

++

+

SETSET

O1

O2

++

+

kontrollieren.

Parameterbildschirm

O1

O2

Drehen Sie den

Geberknopf nach links,

um den vorherigen

Parameter zu sehen, oder

nach rechts, um den

nächsten Parameter zu

ESD-9950-N

++

+

sehen.

°C

°F

P

S

)

°C

°F

P

S

Parameter-Beschreibungen

: Parameter zur Prozesseingangstypauswahl. (Standard: )

: J-Typ (Fe,Cu,Ni) Thermoelement; -200ºC,900ºC ; -328ºF,1652ºF
: J-Typ (Fe,Cu,Ni) Thermoelement;-199.9ºC,900.0ºC ; -199.9ºF,999.9ºF
: K-Typ (Ni,Cr,Ni) Thermoelement; -200ºC,1300ºC ; -328ºF,2372ºF
: K-Typ (Ni,Cr,Ni) Thermoelement; -199.9ºC,999.9ºC ; -199.9ºF,999.9ºF
: R-Typ (Pt13%RhPt) Thermoelement; 0ºC,1700ºC ; 32ºF,3092ºF
: R-Typ (Pt13%RhPt) Thermoelement; 0.0ºC,999.9ºC ; 32.0ºF,999.9ºF
: S-Typ(Pt10%RhPt) Thermoelement; 0ºC,1700ºC ; 32ºF,3092ºF
: S-Typ (Pt10%RhPt) Thermoelement; 0.0ºC,999.9ºC ; 32.0ºF,999.9ºF
: T-Typ (Cu,Cu,Ni) Thermoelement; -199ºC,400ºC ; -199ºF,752ºF
: T-Typ (Cu,Cu,Ni) Thermoelement; -199.0ºC,400.0ºC ; -199.0ºF,752.0ºF
: L-Typ (Ni,Cr,Co/Ni,Fe,Mn,Cu) Thermoelement; -150ºC,800ºC ; -199ºF,999ºF
: L-Typ (Ni,Cr,Co/Ni,Fe,Mn,Cu) Thermoelement; -150.0ºC,800.0ºC ; -199.0ºF,999.0ºF
: Cu-50 ; -199ºC,200ºC ; -199ºF,392ºFWiderstandsthermometer
: Cu-50 Widerstandsthermometer; -199.0ºC,200.0ºC ; -199.0ºF,392.0ºF
: PT100 Widerstandsthermometer; -200ºC,650ºC ; -328ºF,1202ºF
: PT100 Widerstandsthermometer; -199.9ºC,650.0ºC ; -199.9ºF,999.9ºF

: Parameter zur Einheitenauswahl. oder können gewählt werden.

(Standard )

: Betriebsskala-Mindestwert (Unterer Grenzwert). Ändert sich gemäß
Prozesseingangstyp und Skala. (Standard: -200)
: Betriebsskala-Höchstwert (Oberer Grenzwert). Ändert sich gemäß
Prozesseingangstyp und Skala. (Standard: 900)

: Parameter für unteren Grenzwert des Prozesssollwerts. Kann zwischen
Betriebsskala-Mindestwert ( ) und dem oberen Grenzwert des Prozesssollwerts
( ) eingestellt werden. (Standard: -200)

: Parameter für oberen Grenzwert des Prozesssollwerts. Kann zwischen dem
unteren Grenzwert des Prozesssollwerts ( ) und dem Betriebsskala-Höchstwert
( ) eingestellt werden. (Standard: 900)

: Prozess-Offsetwert. Kann als Grad ( oder ), von -10% der Skala bis
10% der Skala eingestellt werden. Wird dem Prozessanzeigewert hinzugefügt.
(Standard: 0)

: Prozessausgangstyp. Als Prozessausgang kann Relais ( ) oder SSR ( )

gewählt werden. (Standard: )

: Auswahl des Ausgangssteuerungstyps. Als Ausgangssteuerungstyp kann

oder gewählt werden. (Standard: )

: Hysteresewert. Kann von 1º (Punktdarstellung ist 0,1º) bis 20º eingestellt

werden. (Standard: 3)

: Parameter für die minimale EIN / AUS-Steuerausgangszeit. Sie kann von 0 bis 60
Sekunden eingestellt werden. (Standard: 0)
:Proportionalband (P) -Wert. Sie kann von% 1,0 bis% 100,0 eingestellt werden.
(Standard: 10.0)
:Proportionalzeitraum (Ausgabekontrollzeitraum). Wenn der Steuerausgang SSR ist,
kann er von 0,5 bis 150,0 Sekunden eingestellt werden. Wenn der Steuerausgang
Relais ist, kann er auf 60,0 bis 150,0 Sekunden eingestellt werden. (Standard: 10.0)

Proportionaler Versatzwert. Dieser Parameter dient zur Verschiebung des

:

Proportionalbereichs. Sie kann in Grad von (-Betriebsskala-Höchstwert / 2)
bis (Betriebsskala-Höchstwert / 2) eingestellt werden.

: Integralzeit. Kann von 0 bis 3600 Sekunden eingestellt werden. (Standard: 100)

: Vorhaltezeit. Kann von 0,0 bis 999,9 Sekunden eingestellt werden.
(Standard: 25,0)

: Wenn der Tune-Parameter auf oder eingestellt ist, beginnt das

Gerät automatisch mit der Berechnung der PID-Parameter. (Standard: )

: Gerät berechnet keine PID-Parameter.
: Sprungantwort-Tuning-Betrieb.
: Grenzzyklus-Tuning-Betrieb.

: Alarmtypauswahl. (Standard: )

: Alarmsollwert-Parameter. Kann von Betriebsskala-Mindestwert bis

Betriebsskala-Höchstwert eingestellt werden. (Standard: 300)

: Alarm-Hysteresewert. Kann von 1º (Punktdarstellung: 0,1º) bis 50% der Skala

eingestellt werden. (Standard: 3)

: Alarm Einschalt-Verzögerungszeit. Kann von 0 bis 9999 Sekunden eingestellt
werden. (Standard: 0)
: Alarm Einschalt-Verzögerungszeit. Kann von 0 bis 9999 Sekunden eingestellt
werden. (Standard: 0)
: Alarmöffnungsverzögerungszeit. Kann von 0 bis 9999 Sekunden eingestellt
werden. (Standard: 0)

: Passwort für den Zugriff auf den Parameterbereich. Kann von 0 bis 9999
eingestellt werden. Wenn Parameterwert ist, ist Passwort-Bildschirm nicht zu
sehen. Wenn der Parameterwert von und ; abweicht

-Wenn der Benutzer einen anderen Wert als den gespeicherten Wert eingibt,
wechselt das Gerät automatisch zum Hauptbildschirm zurück.

-Wenn der Benutzer eingibt, können alle Parameter außer beobachtet
werden. Aber das Gerät erlaubt keine Änderungen der Parameter. (Standard: )

(Standard 0)

Einstellung des Hysteresewertes für EIN/AUS-Steuerung

Im EIN/AUS-Regelalgorithmus wird versucht, den Temperaturwert auf dem
Sollwert zu halten, indem das letzte Kontrollelement vollständig geöffnet oder
geschlossen wird. EIN/AUS-Regelstrecke, Temperaturwert schwingt kontinuierlich.
Die Schwingungsdauer des Temperaturwerts oder Amplitude um den Sollwert
ändert sich je nach Regelstrecke. Zur Verringerung der Schwingungsdauer des
Temperaturwerts wird um oder unter dem Sollwert ein Schwellenbereich gebildet
und dieser Bereich wird Hysterese genannt. Die Wirkungsweise des
Steuerausgangs ist in den folgenden Abbildungen beschrieben.

Temperatur

Temperatursol

lwert

Temperaturreg

elausgang

Temperaturreg

elausgang

Hysteresis

Temperatursol

lwert

EIN/AUS-

Steuerungsfor

m mit

Hysterese

Temperatur

Zeit

Zeit

Tune-Betrieb

Starten des Tune-Betriebs
1- Geben Sie den Parameter ein und wählen Sie oder . Beachten Sie,
dass blinkt.
(Wenn ausgewählt ist und die Startbedingungen für den Tune-Betrieb nicht in
Ordnung sind, blinkt während 10 Sekunden.)
2- Das Gerät berechnet die PID-Regelkoeffizienten und setzt den Prozesswert auf
den gewünschten Wert.

1- Wenn der Sensor bricht;
2- Wenn der Tuning-Vorgang nicht innerhalb von 8 Stunden abgeschlossen werden
kann;
3- Wenn während dem Tuning-Vorgang der Prozesswert größer als der
Prozesssollwert wird;
4- Wenn während dem Tuning-Vorgang der Benutzer den Prozesssollwert ändert;
6- Wenn während dem Tuning-Vorgang der Benutzer den Parameter im Menü ändert;
Dann wird der Tuning-Vorgang abgebrochen und das Gerät läuft mit früheren PID­Parametern weiter, ohne die PID-Parameter zu ändern.

Alarmtypen

Prozess-

Übersollwertalarm

Prozess-

Untersollwertalarm

Relativer

Übersollwertalarm

Relativer

Untersollwertalarm

Relativer Bandwert-

Alarm

Alarmausgang

Alarmausgang

Alarmausgang

Alarmausgang

Alarmausgang

Alarmausgang

Process

Process

Alarmeinstellung

Alarm

Hysteresis

Alarmeinstellung

Alarm-

Hysterese

Process

Process

Set

Set

Alarm-

Hysterese

Process

Alarm

einstellung

Alarm-

Hysterese

einstellung

Alarm-

Hysterese

Set

Process

Process

Set

Set

Alarm-

Hysterese

Alarm

Set

Set

einstellung

Alarm

einstellung

Prozesswert

Prozesswert

Alarm

Prozesswert

Prozesswert

Prozesswert

Process

Set

Hysterese

Alarm-

Alarm

einstellung

Prozesswert

Prozesswert

Abweichungsbereich

Alarm

Abweichungsbereich

Übersollwertalarm

Alarmausgang

Process

Process

Set

Alarm

einstellung

Alarm-

Hysterese

einstellung

Alarm-

Hysterese

Process

Set

Alarm

Process

Set

Set

Fehlermeldungen

ESD-9950-N

O1

O2

+ -

Wenn einer der Alarmtypen im Alarmparameter
( ) ausgewählt ist und der Alarmzustand
eingetreten ist, wird der Temperaturwert
abwechselnd mit der Meldung angezeigt.

O1

O2

+ -

°C

°F

P

Sensorausfall bei analogen Eingängen. Wenn

S

keine Sensorverbindung besteht oder der vom
Analogeingang abgelesene Wert außerhalb der
Geräteskala liegt, wird eine Warnung angezeigt.

SET

ESD-9950-N

O1

O2

°C

°F

+ -

SET

ESD-9950-N

°C

°F

P

Tune-Ausfall. Wenn im PID-Tune-Parameter

S

( ) ausgewählt ist und die Startbedingungen für
den Tune-Betrieb nicht in Ordnung sind, wird der
Temperaturwert abwechselnd mit der Meldung
während 10 Sekunden angezeigt.

SET

Installation

Bevor Sie mit der Installation dieses Produkts beginnen,
lesen Sie bitte die Bedienungsanleitung und die
Warnhinweise sorgfältig durch.

Im Paket,

-Einheit, ein Stück

-Befestigungsklammer, zwei Stück

-Bedienungsanleitung, 1 Stück
Es wird empfohlen, dieses Produkt vor der Installation auf eventuelle
Transportschäden zu überprüfen. Es liegt in Ihrer Verantwortung, dafür zu
sorgen, dass qualifizierte Mechaniker und Elektrotechniker dieses Produkt
installieren.
Wenn die Gefahr eines schweren Unfalls infolge eines Ausfalls oder
Defekts dieses Gerätes besteht, schalten Sie das System aus und trennen
Sie den elektrischen Anschluss des Gerätes vom System.
Das Gerät wird normalerweise ohne Netzschalter oder Sicherung geliefert.
Verwenden Sie Netzschalter und Sicherung wie erforderlich.
Achten Sie darauf, die Nenn-Versorgungsspannung zu verwenden, um das
Gerät vor Beschädigungen zu schützen und Ausfälle zu verhindern.
Unterbrechen Sie die Stromversorgung, bis die gesamte Verkabelung
abgeschlossen ist, damit Stromschläge und Probleme mit dem Gerät
verhindert werden können.
Versuchen Sie niemals, dieses Gerät zu zerlegen, zu modifizieren oder zu
reparieren. Manipulationen am Gerät können zu Fehlfunktionen,
Stromschlag oder Brand führen.
Verwenden Sie das Gerät nicht in brennbaren oder explosiven gashaltigen
Atmosphären. Beim Einsetzen der Ausrüstung in das Loch auf der
Metallplatte während der mechanischen Installation können Metallgrate
Verletzungen an den Händen verursachen, Sie müssen vorsichtig sein.
Die Montage des Produkts an einem System muss mit den mitgelieferten
Befestigungsklammern erfolgen. Montieren Sie das Gerät nicht mit
ungeeigneten Befestigungsklammern. Achten Sie darauf, dass das Gerät
während der Montage nicht herunterfällt.Es liegt in Ihrer Verantwortung,
wenn dieses Gerät in einer Weise verwendet wird, die nicht in dieser
Bedienungsanleitung beschrieben ist.

Garantie

EMKO Elektronik gewährleistet, dass das gelieferte Gerät frei von Material­und Verarbeitungsfehlern ist. Diese Garantie wird für einen Zeitraum von zwei
Jahren gewährt. Die Gewährleistungsfrist beginnt mit dem Lieferdatum.
Diese Garantie gilt, wenn die Pflichten und Verantwortlichkeiten, die in den
Garantieunterlagen und der Bedienungsanleitung festgelegt sind, vom Kunden
vollständig erfüllt werden.

Wartung

Reparaturen dürfen nur von geschultem Fachpersonal durchgeführt werden.
Schalten Sie das Gerät aus, bevor Sie interne Teile berühren. Reinigen Sie das
Gehäuse nicht mit Lösungsmitteln auf Kohlenwasserstoffbasis (Benzin,
Trichlorethylen etc.). Die Verwendung dieser Lösungsmittel kann die mechanische
Zuverlässigkeit des Gerätes beeinträchtigen. Verwenden Sie ein mit Ethylalkohol
oder Wasser angefeuchtetes Tuch, um das äußere Kunststoffgehäuse zu reinigen.

Weitere Informationen

Name des Herstellerunternehmens:

a

Emko Elektronik Sanayi ve Ticaret A.Ş.
Demirtaş Organize Sanayi Bölgesi Karanfil Sk. No:6 16369
BURSA/TURKEY

a

Tel. : [phone]
Fax : [phone]

a

Repair and Maintenance Service Information:

a

Emko Elektronik Sanayi ve Ticaret A.Ş.
Demirtaş Organize Sanayi Bölgesi Karanfil Sk. No:6 16369
BURSA/TURKEY

a

Tel. : [phone]
Fax : [phone]

Bestellinformationen

P

S

ESD-9950-N(96x96 DIN 1/4)

Versorgungsspannung

A

24VW (±%15) 50/60Hz

2

24VV (±%15) 50/60Hz

3

115VV (±%15) 50/60Hz

4

230VV (±%15) 50/60Hz

5
8

1 0 - 30 V Z

Kunde

9

Eingangstyp

BC

20 Konfigurierbar

Ausgang-1 (Prozess oder Alarm)

E

*Relaisausgang (7A@250VV bei ohmscher Last) (NO,NC,C)

1

Ausgang-2

FG

*SSR-Treiberausgang (Max.10mA,17VZ)

02

Wenn der Parameter Prozessausgangstyp ( ) als Relais ( ) unter
Parameter ausgewählt wird, ist der SSR-Ausgang passiv.
Wenn der Parameter Prozessausgangstyp ( ) unter Parameter als SSR
( ) ausgewählt ist, wird der Relaisausgang als Alarmausgang festgelegt

Vor der Inbetriebnahme des Gerätes müssen die Parameter in
Übereinstimmung mit dem gewünschten Einsatz eingestellt werden.
Eine unvollständige oder falsche Konfiguration kann zu gefährlichen
Situationen führen.
Aufgrund der begrenzten mechanischen Lebensdauer des
Relaisausgang-Kontakts wird SSR-Ausgang empfohlen, so verwendet
das Gerät PID-Regelalgorithmus. Beim Gerät mit EIN/AUS­Regelalgorithmus muss für den Hystereseparameter ein geeigneter
Wert für Ihr System eingestellt werden, um übermäßige
Relaisschaltung zu vermeiden.

V → Vac,
Z → Vdc,
W → Vdc oder Vac kann angewendet werden

Vielen Dank, dass Sie sich für Emko Elektronik Produkte

entschieden haben. Bitte besuchen Sie unsere Webseite,

Ihr Technologiepartner

um die detaillierte Bedienungsanleitung herunterzuladen.

20

Skala

Siehe Parameter ( )

02 00

0 1

www.emkoelektronik.com.tr
