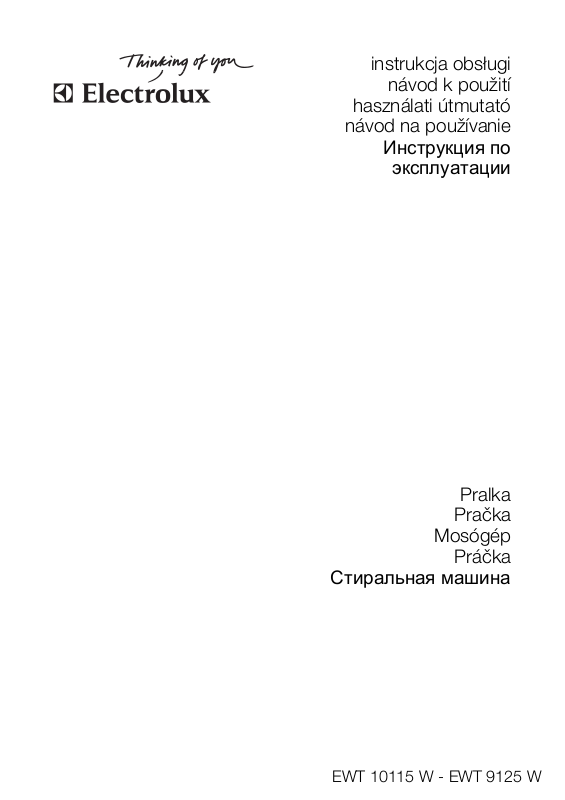

Page 1

instrukcja obsługi

návod k použití

használati útmutató

návod na používanie

Инструкция по

эксплуатации

Pralka

Pračka

Mosógép

Práčka

Стиральная машина

EWT 10115 W - EWT 9125 W

Page 2

2 electrolux

Panel sterowania

1. Panel sterowania

2. Uchwyt

3. Nóżki regulowane do poziomowania

1 2 3 4 5 6

1. Pokrętło wyboru programów

2. Pokrętło wyboru prędkości wirowania

3. Przyciski i ich funkcje

4. Lampki kontrolne przebiegu cyklu prania

5. Przycisk "Start/Pauza"

6. Przycisk "Opóźnienie rozpoczęcia programu"

Dozownik detergentów

Pranie wstępne Pranie zasadnicze

Płyn zmiękczający (nie napełniać powyżej poziomu MAX

)

Page 3

Informacje dotyczące bezpieczeństwa

Przed instalacją oraz przystąpieniem do eksploa- tacji urządzenia należy uważnie przeczytać poniż- sze informacje. Niniejszą instrukcję należy przechowywać wraz z urządzeniem.

Ogólne zasady bezpieczeństwa

• Nie wolno przerabiać ani nawet próbować mo- dyfikować tego urządzenia. Grozi to niebezpieczeństwem.

•Przed włożeniem rzeczy do pralki należy spraw- dzić, czy nie pozostały w nich monety, agrafki, broszki, śrubki, itp. Przedmioty takie pozostawione w ubraniach do prania mogą być przyczyną poważnego uszkodzenia urządzenia.

•Używać zalecanej ilości detergentu.

•Małe rzeczy (skarpetki, paski itp.) należy prać w płóciennym woreczku lub poszewce na poduszkę.

•Po zakończeniu prania należy odłączyć urzą dzenie od zasilania oraz zamknąć zawór wody.

• Przed przystąpieniem do konserwacji lub czyszczenia należy zawsze odłączyć urządzenie od zasilania.

• Nie należy prać w pralce ubrań z fiszbinami, materiałów o nieobszytych brzegach lub rozdartych.

Instalacja

• Po dostarczeniu urządzenia należy je natychmiast rozpakować lub zlecić jego rozpakowanie. Sprawdzić, czy urządzenie nie jest uszkodzone z zewnątrz. Wszelkie uszkodzenia spowodowane transportem należy zgłosić sprzedawcy.

•Przed podłączeniem urządzenia należy usunąć wszystkie elementy blokady transportowej i opakowania.

•Podłączenie do sieci wodociągowej należy zle- cić wyłącznie wykwalifikowanemu hydraulikowi.

•Jeśli należy wprowadzić jakiekolwiek zmiany w domowej sieci elektrycznej w celu podłączenia urządzenia, należy zlecić ich wykonanie wykwalifikowanemu elektrykowi.

• Po zainstalowaniu urządzenia sprawdzić, czy nie stoi ono na przewodzie zasilającym.

•Gdy urządzenie jest zainstalowane na wykładzi- nie podłogowej, należy sprawdzić, czy nie zasłania ona otworów wentylacyjnych znajdujących się w podstawie urządzenia.

•Urządzenie, zgodnie z przepisami, powinno być wyposażone we wtyczkę z uziemieniem.

•Przed podłączeniem urządzenia do źródła zasi- lania należy uważnie zapoznać się z instrukcjami podanymi w rozdziale "Podłączenie elektryczne".

•Wymianę przewodu zasilającego można zlecić jedynie autoryzowanemu serwisantowi.

• Producent nie ponosi odpowiedzialności za ja-

Środki ostrożności w przypadku mrozu

Jeśli urządzenie jest narażone na temperatury poniżej 0°C, należy podjąć następujące ś trożności:

•Zamknąć zawór wody i odłączyć wąż dopływo-

•Umieścić końcówkę węża dopływowego oraz

•Wybrać program "Odpompowanie" i odczekać,

•Odłączyć urządzenie od zasilania, ustawiając w

•Wyjąć wtyczkę przewodu zasilającego z gniazd-

•Zamontować na miejsce wąż dopływowy i spus-

W ten sposób woda zgromadzona w wężach spły- nie, co zapobiegnie tworzeniu się lodu i w konsekwencji uszkodzeniu urządzenia. Przed ponownym włączeniem urządzenia należy upewnić się, że zostało ono zainstalowane w pomieszczeniu, w którym temperatura nie spada poniżej 0°C.

Eksploatacja

•Urządzenie jest przeznaczone do użytku domo-

• Przed przystąpieniem do prania należy zapo-

•Nie wkładać do pralki żadnych przedmiotów za-

•Opróżnić kieszenie i rozłożyć pranie.

• Niniejsze urządzenie nie jest przeznaczone do

electrolux 3

kiekolwiek szkody wynikające z nieprawidłowej instalacji urządzenia.

rodki os-

wy.

węża spustowego w naczyniu postawionym na podłodze.

aż się zakończy.

tym celu pokrętło wyboru programów na "Stop"

ka.

towy.

wego. Nie wykorzystywać urządzenia do celów komercyjnych lub przemysłowych, ani do innych celów, do których nie zostało ono zaprojektowane.

znać się z informacjami podanymi na metce producenta ubrań.

brudzonych lub poplamionych benzyną, alkoholem, trójchloroetylenem, itp. W razie stosowania takich środków jako odplamiaczy należy odczekać, aż produkt wyparuje i dopiero wtedy

ożyć rzeczy do bębna.

wł

użytku przez osoby (w tym dzieci) o ograniczonych zdolnościach fizycznych, sensorycznych czy umysłowych, a także nieposiadające wiedzy lub doświadczenia w użytkowaniu tego typu urządzeń, chyba, że będą one nadzorowane lub zostaną poinstruowane na temat korzystania z tego urządzenia przez osobę odpowiedzialną za ich bezpieczeństwo. Dzieci należy pilnować, aby mieć pewność, że nie bawią się urządzeniem.

Page 4

4 electrolux

Obsługa pralki

Uruchomienie po raz pierwszy

•Sprawdzić, czy podłączenia elektryczne i wodne zostały wykonane zgodne z instrukcją instalacji.

•Wyjąć z bębna polistyrenowy blok i wszelkie in- ne materiały.

Codzienna eksploatacja

Wkładanie prania

•Otworzyć pokrywę urządzenia.

•Otworzyć bęben naciskając przycisk blokady A: dwie klapki otworzą się automatycznie.

•Włożyć pranie, za- mknąć klapki bębna oraz pokrywę pralki.

Ostrzeżenie! Przed zamknięciem pokrywy urządzenia sprawdzić, czy klapki bębna są

prawidłowo zamknięte :

•Gdy klapki są zamknięte,

• przycisk blokady A zostaje zwolniony.

Dozowanie detergentów

Wsypać odpowiednio odmierzoną ilość detergentu do komory prania zasadniczego wybrano opcję "pranie wstępne", do komory prania wstępnego do przegródki oznaczonej symbolem

Wybór programu

Ustawić pokrętło wyboru programów na żądanym programie. Przycisk " Start/Pauza"

zielono. Jeśli podczas trwania programu pokrętło wyboru programów zostanie ustawione na innym programie, urządzenie nie uwzględni nowo wybranego

programu. Przycisk " Start/Pauza" czerwono przez kilka sekund.

Wybór temperatury

Naciskać przycisk " Temperatura" szyć lub zmniejszyć temperaturę (patrz "Tabela Programów"). Symbol wodzie.

Wybór prędkości wirowania

Ustawić pokrętło wyboru prędkości wirowania na żądaną wartość.

Maksymalne prędkości wirowania wynoszą : Bawełniane, Eco, Wełniane, Pranie ręczne, Jeansy : 1000 obr./min (EWT10115W), 900 obr./min

oraz, jeśli

. Płyn zmiękczający można wlać

miga na

, aby zwięk-

oznacza pranie w zimnej

• Przeprowadzić pierwsze pranie w temperaturze 90°C bez wkładania prania, lecz z dodatkiem detergentu. Pozwoli to na oczyszczenie bębna.

(EWT9125W), Syntetyczne, Łatwe prasowanie : 900 obr./min, Delikatne : 700 obr./min.

Jeśli została wybrana opcja " Stop z wodą" " Tryb nocny plus" brać program " Wirowanie" wanie"

pompować wodę.

Wybór opcji

Należy wybrać różne opcje po wybraniu programu i przed naciśnięciem przycisku " Start/Pauza"

(patrz "Tabela programów"). Nacisnąć żądany przycisk/przyciski : włączą się odpowiednie lampki kontrolne. Po ponownym naciśnięciu lampki kontrolne zgasną. Jeżeli jedna z opcji nie jest zgodna z wybranym programem, przycisk " Start/Pauza"

Opcja " Dodatkowe płukanie"

Pralka wykona jeden lub kilka dodatkowych cykli płukania w trakcie trwania programu. Opcja ta jest zalecana dla osób z wrażliwą skórą oraz w miejscach, gdzie woda jest bardzo miękka. Czasowo : Nacisnąć przycisk " Dodatkowe płuka-

nie" nego programu.

Na stałe : Przytrzymać przyciski " Temperatura" i " Time Manager" przez kilka sekund. Opcja

pozostaje włączona na stałe, nawet po wyłączeniu urządzenia. Aby wyłączyć opcję, powtórzyć powyższe czynności.

" Opóźniony start"

Opcja ta pozwala na opóźnienie czasu rozpoczę- cia programu prania o 2, 4 lub 6 godzin poprzez kilkakrotne wciśnięcie przycisku " Opóźniony start"

Można zmienić lub anulować opóźnienie rozpoczęcia programu w dowolnej chwili przed naciś-

nięciem przycisku " Start/Pauza" ne nacśnięcie przycisku " Opóźniony start"

wszystkie lampki kontrolne są wyłączone, program prania rozpocznie się natychmiast). W przypadku naciśnięcia przycisku " Start/Pauza"

częcia programu, należy :

, aby dokończyć program prania i od-

miga na czerwono.

. Opcja jest włączona jedynie dla wybra-

, aby zmienić lub anulować opóźnienie rozpo-

, należy na zakończenie wy-

lub " Odpompo-

przez ponow-

lub

(gdy

Page 5

electrolux 5

• Aby anulować opóźnienie rozpoczęcia programu i rozpocząć cykl prania natychmiast, należy

nacisnąć " Start/Pauza" źniony start"

aby rozpocząć cykl prania.

•Aby zmienić opóźnienie rozpoczęcia programu, należy obrócić pokrętło do położenia " Stop"

i ponownie zaprogramować cykl prania. Pokrywa będzie zablokowana przez cały czas do momentu rozpoczęcia opóźnionego prania. W przypadku potrzeby otwarcia pokrywy najpierw należy włączyć pauzę naciskając przycisk " Start/

Pauza" należy nacisnąć przycisk " Start/Pauza"

Time Manager

Cykl prania można skrócić naciskając kilkakrotnie przycisk " Time Manager"

na również dostosować do poziomu zabrudzenia pranych rzeczy. Domyślnie wszystkie lampki kontrolne są wyłączone. Codzienne (Daily) : rzeczy lekko zabrudzone Lekko (Light) : rzeczy bardzo lekko zabrudzone Krótki (Super) : rzeczy bardzo lekko zabrudzone lub połowa wsadu Dostępność poszczególnych poziomów zależy od wybranego programu.

Rozpoczęcie programu

Nacisnąć przycisk " Start/Pauza" cząć cykl prania. Odpowiednia lampka kontrolna włączy się w kolorze zielonym. Pokrętło wyboru programów pozostaje nieruchome podczas prania. Świeci się lampka kontrolna aktualnej fazy programu.

+ : Pranie wstępne + Pranie zasadnicze

. Nacisnąć " Start/Pauza" ,

. Po ponownym zamknięciu pokrywy

, a następnie " Opó-

. Poziom prania moż-

, aby rozpo-

+ : Płukania + Wirowanie

: Zakończenie cyklu

Przerwanie trwającego programu Dodawanie prania w ciągu pierwszych 10 mi-

nut

Nacisnąć przycisk " Start/Pauza " gdy urządzenie jest w trybie pauza, odpowiednia lampka kontrolna będzie migała na zielono. Pokrywę można otworzyć dopiero po upływie około 2 minut od zatrzymania pralki. Ponownie nacisnąć

przycisk " Start/Pauza" gram.

Modyfikacja trwającego programu

Przed dokonaniem jakichkolwiek zmian trwające- go programu należy włączyć pauzę pralki nacis-

kając przycisk " Start/Pauza" jest możliwa przycisk " Start/Pauza"

gać na czerwono przez kilka sekund. Aby mimo wszystko zmienić program, należy anulować trwający program (patrz poniżej).

Anulowanie programu

Aby anulować program, należy obrócić pokrętło wyboru programów do położenia " Stop"

Zakończenie programu

Pralka zatrzyma się automatycznie, zgaśnie lampka kontrolna przycisku " Start/Pauza"

się lampka kontrolna "Zakończenie programu"

. Pokrywę można otworzyć dopiero po upływie około 2 minut od zatrzymania pralki. Ustawić pokrętło wyboru programów w położeniu " Stop"

. Wyjąć pranie. Odłączyć urządzenie od zasila-

nia oraz zamknąć zawór wody.

, aby wznowić pro-

: w czasie,

. Jeżeli zmiana nie

będzie mi-

i włączy

Tabela programów

Program / Rodzaj prania Wsad/

Bawełniane zimna - 90° : Białe lub kolorowe, np. ubrania robocze średnio zabrudzone, pościel, obrusy, bielizna, ściereczki.

Bawełniane Eco1) (40° - 90°) : Białe lub kolorowe, np. ubrania robocze średnio zabrudzone, pościel, obrusy, bielizna, ściereczki.

Bawełniane + Pranie wstępne (zimna 90°)

+ Bawełniane Eco + Pranie wstępne (40° - 90°)

Czas

5,5 kg 140-150 min.

5,5 kg 145-155 min.

5,5 kg 165-175 min.

Możliwe opcje

Stop z wodą, Tryb nocny plus, Codzienne (Daily), Lekko (Light), Krótki (Super), Dodatkowe płukanie, Opóźniony start

Stop z wodą, Tryb nocny plus, Dodatkowe płukanie, Opóźniony start

Stop z wodą, Tryb nocny plus, Codzienne (Daily), Lekko (Light), Krótki (Super), Dodatkowe płukanie, Opóźniony start

Stop z wodą, Tryb nocny plus, Dodatkowe płukanie, Opóźniony start

Page 6

6 electrolux

Program / Rodzaj prania Wsad/

Syntetyczne (zimna - 60°) : Tkaniny syntetyczne, bielizna, ubrania kolorowe, koszule, które nie wymagają prasowania, bluzki.

+ Syntetyczne + Pranie wstępne

(zimna - 60°)

Łatwe prasowanie (zimna - 60°) : Tkaniny bawełniane i syntetyczne. Zmniejsza wygniecenie prania i ułatwia prasowanie.

Delikatne (zimna - 40°) : Wszystkie tkaniny delikatne, np. firany.

Wełniane (zimna - 40°) : Rzeczy wełniane, które można prać w pralce, z napisem na metce "czysta żywa wełna, można prać w pralce, nie zbiega się w praniu".

Pranie ręczne (zimna - 40°) : Bardzo

delikatne rzeczy z metką "pranie ręczne".

Jeansy (40°) : Do prania odzieży dżinsowej. Włączona jest opcja "Dodatkowe płuka- nie".

płukanie : W tym programie można wy-

płukać rzeczy wyprane ręcznie.

Odpompowanie : Pozwala na odpompowanie wody po praniu z włączoną opcją "Stop z wodą" (lub "Cykl nocny plus").

Wirowanie : Program wirowania z pręd-

kością od 500 do 1000/900 praniu z włączoną opcją "Stop z wodą" (lub "Cykl nocny plus").

1) Program referencyjny dla prób zgodnie z normą CEI 456 (Program Bawełniane Eco w temp. 60°): 49 l / 1,04 kWh / 170 min.

2) W zależności od modelu.

obr./min. po

Czas

2,5 kg 90-100 min.

2,5 kg 110-120 min.

1,0 kg 100-110 min.

2,5 kg 60-70 min.

1,0 kg 55-65 min.

3,0 kg 130-140 min.

5,5 kg 50-60 min.

5,5 kg 0-10 min.

5,5 kg 10-20 min.

Stop z wodą, Tryb nocny plus, Codzienne (Daily), Lekko (Light), Krótki (Super), Dodatkowe płukanie, Opóźniony start

Stop z wodą, Dodatkowe płukanie, Opóźniony start

Stop z wodą, Tryb nocny plus, Codzienne (Daily), Lekko (Light), Krótki (Super), Dodatkowe płukanie, Opóźniony start

Stop z wodą, Tryb nocny plus, Opóźniony start

Stop z wodą, Tryb nocny plus, Dodatkowe płukanie, Opóźniony start

Opóźniony start

Możliwe opcje

Konserwacja i czyszczenie

Przed przystąpieniem do czyszczenia należy zawsze wyjąć wtyczkę z gniazdka.

Usuwanie kamienia

Aby usunąć kamień z urządzenia, należy stosować specjalne niekorozyjne środki odkamieniające przeznaczone do pralek. Przestrzegać wielkości dawek oraz częstotliwości stosowania podanych na opakowaniu.

Obudowa

Obudowę urządzenia należy czyścić ciepłą wodą z mydłem. Do czyszczenia obudowy nie wolno

stosować alkoholu, rozpuszczalników ani innych podobnych środków czyszczących.

Dozownik detergentów

W celu oczyszczenia należy:

Page 7

electrolux 7

Filtr

Należy regularnie czyścić filtr, który znajduje się na spodzie zbiornika:

Przed zamknięciem klapki należy sprawdzić, czy filtr jest dobrze zamontowany, pociągając w tym celu ściankę środkową w górę i w dół.

Filtry na dopływie wody

W celu oczyszczenia należy:

Co zrobić, jeśli urządzenie nie pracuje

Urządzenie zostało poddane wielu fabrycznym próbom i testom. Jednakże w razie stwierdzenia jakichkolwiek nieprawidłowości w jego działaniu

Problem Przyczyna

Pralka nie włącza się lub nie napełnia wodą:

Urządzenie napełnia się wodą i natychmiast ją wypompowuje:

Pralka nie płucze prania lub nie wypompowuje wody:

•urządzenie nie jest prawidłowo podłączone, niesprawna instalacja elek- tryczna, awaria zasilania,

•pokrywa urządzenia lub klapki bębna nie zostały prawidłowo zamknięte,

•nieprawidłowo wybrano ustawienia włączenia programu,

•odcięty dopływ wody, zamknięty zawór dopływu wody,

•filtry na dopływie wody są zabrudzone,

•na wężu dopływowym pojawia się czerwony znak.

•zbyt nisko położona końcówka węża spustowego (patrz rozdział "Insta- lacja").

•wąż spustowy jest przygnieciony lub zagięty,

• filtr jest zatkany,

•włączyło się zabezpieczenie przed niewyważeniem : pranie jest nierów- nomiernie rozłożone w bębnie,

• wybrano program "Odpompowanie" albo opcję "Tryb nocny plus" lub "Stop z wodą",

•końcówka węża spustowego jest podłączona na niewłaściwej wyso- kości.

przed skontaktowaniem się z autoryzowanym serwisem prosimy o zapoznanie się z poniższymi zaleceniami.

Page 8

8 electrolux

Problem Przyczyna

Wokół pralki widoczna jest wodą:

Wyniki prania nie są zadowalające:

Wibracje lub głośna pra- ca urządzenia:

Cykl prania jest zbyt dłu- gi:

Pralka zatrzymuje się w trakcie cyklu prania:

Pokrywa nie otwiera się po zakończeniu cyklu:

Środek zmiękczający dostaje się bezpośrednio do bębna podczas wlewania go do komory na detergenty:

Przycisk "Start/Pauza" miga na czerwono 2):

1) W niektórych modelach może włączyć się sygnał akustyczny

2) Po usunięciu problemu wcisnąć przycisk "Start/Pauza", aby wznowić przerwany program.

• nadmiar detergentu spowodował przelanie się piany,

• detergent nie jest przeznaczony do prania w pralkach automatycznych,

•wąż spustowy nie jest prawidłowo zamocowany,

•wąż dopływowy jest nieszczelny.

• detergent nie jest przeznaczony do prania w pralkach automatycznych,

•do bębna urządzenia włożono za dużo bielizny,

•wybrano niewłaściwy program prania,

• dodano za mało detergentu.

• nie usunięto wszystkich elementów opakowania (patrz rozdział "Instalacja"),

•urządzenie nie jest wypoziomowane lub nie stoi stabilnie,

•urządzenie stoi zbyt blisko ściany lub mebli,

• pranie jest nierównomiernie rozłożone w bębnie, wsad jest zbyt mały,

•urządzenie jest w okresie docierania silnika, w miarę upływu czasu hałas zaniknie.

•filtry na dopływie wody są zabrudzone,

•nastąpiła przerwa w zasilaniu elektrycznym lub w dostawie wody,

•włączyło się zabezpieczenie przed przegrzaniem silnika,

• temperatura dopływającej wody jest niższa niż zwykle,

•uruchomił się system zabezpieczający, który wykrył nadmiar piany (za dużo detergentu), a pralka rozpoczęła jej odprowadzanie,

•włączyło się zabezpieczenie przed niewyważeniem: dodana została do- datkowa faza prania, aby lepiej rozłożyć pranie wewnątrz bębna.

•usterka na dopływie wody lub w zasilaniu elektrycznym,

•wybrano opcję "Stop z wodą",

•klapki bębna są otwarte.

• zbyt wysoka temperatura wody w bębnie,

• pokrywa odblokuje się po upływie 1 - 2 minut po zakończeniu programu.

• przekroczono poziom MAX.

• pokrywa nie jest prawidłowo zamknięta,

• filtr jest zatkany,

•wąż spustowy jest przygnieciony lub zagięty,

•wąż spustowy jest za wysoko (patrz rozdział "Instalacja"),

• pompa opróżniająca jest zablokowana,

• syfon w instalacji kanalizacyjnej jest zatkany,

•zawór dopływu wody jest zamknięty, dopływ wody został odcięty.

Środki piorące i zmiękczające

Stosować wyłącznie detergenty i dodatki przeznaczone do pralek automatycznych. Odradzamy mieszanie kilku rodzajów detergentów. Może to być przyczyną niszczenia tkanin. Nie ma żadnych ograniczeń dotyczących stosowania detergentów w proszku. Detergentów w płynie nie można sto-

sować gdy wybrano pranie wstępne. W programach bez prania wstępnego, można stosować detergenty w płynie wlewając je do specjalnego dozownika, który będzie włożony bezpośrednio do bębna. Detergenty w tabletkach należy wkładać do dozownika detergentów w pralce.

Page 9

Dane techniczne

WYMIARY Wysokość

NAPIĘCIE / CZĘSTOTLIWOŚĆ MOC

CIŚNIENIE WODY Wartość minimalna

Podłączenie do sieci wodociągowej Rodzaj 20/27

Szerokość Głębokość

230 V / 50 Hz

Wartość maksymalna

850 mm 400 mm 600 mm

2300 W 0,05 MPa (0,5 bara)

0,8 MPa (8 barów)

Instalacja

Przed pierwszym uruchomieniem urządzenia należy usunąć wszystkie zabezpieczenia transportowe. Zachować zabezpieczenia na przyszłość: transport urządzenia bez zabezpieczeń może spowodować uszkodzenie wewnętrznych komponentów, nieszczelność lub nieprawidłowości w pracy. Urządzenie może zostać uszkodzone w wyniku uderzeń.

Rozpakowanie

electrolux 9

Demontaż zabezpieczeń

1a 1b

Aby pralka była zainstalowana w równej linii z są- siednimi meblami, należy postępować zgodnie z zaleceniami na rysunku 4.

Dopływ wody

Jeśli to konieczne, należy przestawić wąż dopływu wody w kierunku pokazanym na rysunku nr 1. W tym celu należy poluzować nakrętkę węża dopły- wu wody i skierować wąż w dół jak na rysunku nr

1. Dokręcić nakrętkę i sprawdzić szczelność. Otworzyć zawór wody. Sprawdzić szczelność. Węża dopływowego nie można przedłużać. Jeśli jest za krótki, należy skontaktować się z serwisem.

Page 10

10 electrolux

Spust wody

Zamontować prowadnicę w kształcie litery "U" na wężu spustowym. Zamontować końcówkę węża do rury kanalizacyjnej z syfonem (lub na krawędzi umywalki) na wysokości od 70 do

MAXI 100 cm

MINI 70 cm

100 cm. Sprawdzić, czy zamocowanie jest solidne. Należy zapewnić dostęp powietrza do końcówki węża spustowego, aby zapobiec zasysaniu wody. Nie wolno w żadnym przypadku rozciągać węża spustowego. Jeśli jest za krótki, należy skontaktować się z serwisantem.

Podłączenie elektryczne

Pralkę można podłączyć wyłącznie do zasilania jednofazowego o napięciu 230 V. W obwodzie elektrycznym pralki należy umieścić następujący

Ochrona środowiska

Utylizacja starego urządzenia

Wszystkie materiały oznaczone symbolem

nadają się do recyklingu. Należy oddać je do właściwego punktu zbiórki (informacje na temat takich punktów można uzyskać w urzędach gminy), aby umożliwić ich przetworzenie na surowce wtórne. Oddając urządzenie do utylizacji, należy również zadbać o to, aby usunąć wszelkie potencjalne zagrożenia z nim związane: odciąć przewód zasilający tuż przy urządzeniu.

Symbol nacza, że tego produktu nie wolno traktować tak, jak innych odpadów domowych. Należy oddać go do właściwego punktu zbiórki surowców wtórnych zajmującego się recyklingiem sprzętu elektrycznego i elektronicznego. Właściwa utylizacja i złomo- wanie pomaga w eliminacji niekorzystnego wpły- wu złomowanych produktów na środowisko naturalne oraz zdrowie człowieka, który inaczej mógłby

na produkcie lub na opakowaniu oz-

bezpiecznik: 13 A dla 230 V. Urządzenie nie może być podłączane do sieci za pośrednictwem przedłużaczy ani rozgałęziaczy. Sprawdzić czy wtyczka oraz gniazdko jest uziemione i zgodne z obowią- zującymi przepisami.

Miejsce instalacji

Umieścić urządzenie na płaskim i twardym podło- żu w pomieszczeniu z dobrą wentylacją. Urządze-

nie nie może stykać się ze ścianą ani z meblami. Dokładne wypoziomowanie zapobiega wibracjom, hałasowi i przemieszczaniu się urządzenia w trakcie pracy.

być wynikiem nieprawidłowego obchodzenia się z produktem. Aby uzyskać szczegółowe dane dotyczące możliwości recyklingu niniejszego urzą- dzenia, należy skontaktować się z lokalnym urzę- dem miasta, służbami oczyszczania miasta lub sklepem, w którym produkt został zakupiony.

Zalecenia ekologiczne

W celu zaoszczędzenia wody i energii elek-

trycznej, a tym samym przyczynienia się do ochrony środowiska, prosimy o przestrzeganie następujących zaleceń:

• O ile to możliwe, urządzenie należy ładować do

pełna unikając małych ilości prania.

• Z programów z praniem wstępnym lub nama-

czaniem należy korzystać wyłącznie w przypadku bardzo zabrudzonego prania.

• Dopasować dawki detergentów do stopnia

twardości wody oraz do wielkości wsadu oraz stopnia zabrudzenia prania.

POLSKA - Warunki gwarancyjne

1. Electrolux Poland Sp. z o.o. gwarantuje, że zakupione urządzenie jest wolne od wad fizycznych zobowiązując się jednocześnie – w razie ujawnienia takich wad w okresie gwarancyjnym i w zakresie określonym niniejszym dokumentem – do ich usunięcia w sposób uzależniony od właściwości wady.

2. Ujawniona wada zostanie usunięta na koszt gwaranta w ciągu 14 dni od daty zgłoszenia uszkodzenia do autoryzowanego punktu serwisowego Electrolux Poland.

3. W wyjątkowych przypadkach konieczności sprowadzenia części zamiennych od producenta termin naprawy może zostać wydłużony do 30 dni.

4. Okres gwarancji dla użytkownika wynosi 24 miesiące od daty zakupu.

5. Sprzęt przeznaczony jest do używania wyłącznie w warunkach indywidualnego gospodarstwa domowego.

6. Gwarancja nie obejmuje: –uszkodzeń powstałych na skutek używania

urządzenia niezgodnie z instrukcją obsługi,

Page 11

electrolux 11

–uszkodzeń mechanicznych, chemicznych

lub termicznych,

–uszkodzeń spowodowanych działaniem siły

zewnętrznej np. przepięcia w sieci elek- trycznej, wyładowania atmosferycznego,

– napraw i modyfikacji dokonanych przez fir-

my lub osoby nie posiadające autoryzacji Electrolux Poland,

–części z natury łatwo zużywalnych takich

jak: żarówki, bezpieczniki, filtry, pokrętła.

7. Klientowi przysługuje wymiana sprzętu na nowy jeżeli po wykonaniu w okresie gwarancji czterech napraw nadal występują w nim wady. Przez naprawę rozumie się wykonanie czynności o charakterze specjalistycznym właściwym dla usunięcia wady. Pojęcie naprawy nie obejmuje: instalacji, instruktażu, konserwacji sprzętu, poprawy połączeń mechanicznych lub elektrycznych.

8. Wymiany sprzętu dokonuje autoryzowany punkt serwisowy Electrolux Poland lub jeśli jest to niemożliwe placówka sprzedaży detalicznej, w której sprzęt został zakupiony. Sprzęt zwracany po wymianie musi być

kompletny, bez uszkodzeń mechanicznych. Niespełnienie tych warunków może spowodować nie uznanie gwarancji.

9. Montaż sprzętu wymagającego specjalistycznego podłączenia do sieci gazowej lub elek-

Gwarancja Europejska: Niniejsze urządze-

nie jest objęte gwarancją firmy Electrolux w każ- dym z krajów wymienionych na końcu niniejszej instrukcji przez okres podany w gwarancji urzą- dzenia lub określony ustawowo. W przypadku przeprowadzki właściciela urządzenia z jednego z poniższych krajów do innego, gwarancja zachowuje swoją ważność z następującymi zastrzeże- niami:

• Gwarancja na urządzenie obowiązuje od dnia

zakupu. Datę zakupu należy potwierdzić przez okazanie dokumentu zakupu wydanego przez sprzedawcę urządzenia.

• Okres gwarancji na urządzenie oraz zakres gwa-

rancji (wykonawstwo oraz części) są takie same, jak okres i zakres obowiązujące dla danego mo-

trycznej może być wykonany wyłącznie przez osoby posiadające odpowiednie uprawnienia pod rygorem utraty gwarancji.

10. Electrolux Poland nie ponosi żadnej odpowiedzialności za uszkodzenia powstałe na skutek niewłaściwego zainstalowania sprzętu lub napraw wykonanych przez osoby nieupoważ- nione.

11. Koszty nieuzasadnionego wezwania serwisu pokrywa klient.

12. Powyższa gwarancja nie wyłącza, nie ogranicza ani nie zawiesza uprawnień kupującego wynikających z tytułu niezgodności towaru z umową.

13. Niniejsza gwarancja obowiązuje na terytorium Polski.

14. Warunkiem dokonania naprawy lub wymiany urządzenia w ramach gwarancji jest przedstawienie dowodu zakupu z wpisaną czytelnie datą sprzedaży, potwierdzoną pieczęcią i podpisem sprzedawcy.

Uwaga: uszkodzenie lub usunięcie tabliczki znamionowej z urządzenia może spowodować nie uznanie gwarancji. Electrolux Poland Sp. z o.o. ul. Kolejowa 5/7, 01-217 Warszawa e-mail: reklamacje@electrolux.pl, www.electrolux.pl

delu lub serii urządzenia w nowym kraju zamieszkania.

• Gwarancja na urządzenie jest wydawana oso-

biście na pierwszego kupującego i nie można jej przekazać na innego użytkownika.

•Urządzenie zostało zainstalowane i jest eksploa-

towane wy

łącznie do celów domowych zgodnie z instrukcjami firmy Electrolux. Użytkowanie do celów zawodowych jest wykluczone.

•Urządzenie zostało zainstalowane zgodnie ze wszystkimi obowiązującymi przepisami nowego kraju zamieszkania.

Postanowienia niniejszej Gwarancji Europejskiej w żaden sposób nie ograniczają nabytych praw ustawowych.

Page 12

12 electrolux

Ovládací panel

1. Ovládací panel

2. Rukojeť víka

3. Nastavitelné vyrovnávací nožičky

1 2 3 4 5 6

1. Volič programu

2. Volič otáček odstřeďování

3. Tlačítka a jejich funkce

4. Kontrolky průběhu cyklu

5. Volba možnosti "Start/Pauza"

6. Tlačítko Odložený start

Přihrádka dávkovače

Předpírka Praní

Aviváž (neplňte nad symbol MAX M )

Page 13

Bezpečnostní informace

Před instalací a používáním tohoto spotřebiče si pozorně přečtěte následující body. Tento návod k použití uložte u spotřebiče.

Všeobecné bezpečnostní pokyny

•Tento spotřebič neupravujte ani se jej nepokou- šejte upravovat. Bylo by to nebezpečné.

• Dbejte na to, aby před spuštěním pracího programu byly z prádla odstraněny všechny mince, zavírací špendlíky, brože, šrouby atd. Pokud by zůstaly v prádle, mohly by pračku vážně poškodit.

• Používejte doporučené množství pracího prostředku.

• Malé kousky prádla (ponožky, opasky atd.) vložte společně do malého plátěného vaku nebo do povlečení na polštář.

• Po používání spotřebiče zavřete vodovodní kohout a odšroubujte přívodní hadici.

•Před čištěním nebo údržbou vždy odpojte spotřebič od elektrické sítě.

• Neperte v pračce prádlo s kosticemi ani nezaobroubené nebo natržené oděvy.

Instalace

řebič vybalte nebo požádejte o jeho vyba-

•Spot lení hned při jeho dodání. Zkontrolujte, zda není vnější povrch pračky jakkoli poškozen. Veškerá poškození během přepravy nahlaste maloobchodnímu prodejci.

•Před instalací spotřebiče odstraňte všechny přepravní šrouby a obaly.

•Připojení k přívodu vody musí být provedeno kvalifikovaným instalatérem.

•Potřebuje-li vaše domácí elektrická instalace úpravu umožňující připojení spotřebiče, využijte služeb kvalifikovaného elektrikáře.

• Dbejte na to, aby napájecí šňůra nebyla po instalaci zachycena pod spotřebičem.

•Je-li spotřebič instalován na podlaze pokryté kobercem, dbejte na to, aby koberec neblokoval větrací otvory umístěné na základně spotřebiče.

•Spotřebič musí být opatřen uzemněnou síťovou zástrčkou, která odpovídá předpisům.

•Před připojením tohoto spot síti si pozorně přečtěte pokyny v kapitole nazvané "Připojení k elektrické síti".

řebiče k elektrické

electrolux 13

•Výměnu napájecí šňůry smí provést pouze au- torizovaný servisní technik.

• Výrobce nemůže být zodpovědný za žádné škody vyplývající z nesprávné instalace.

Opatření na ochranu před mrazem

Jestliže je spotřebič vystaven teplotám nižším než 0 °C, musí být provedena následující bezpečnostní opatření:

•Zavřete vodovodní kohout a odpojte přívodní hadici.

• Vložte konec této hadice a vypouštěcí hadice do nádoby postavené na podlaze.

• Zvolte program vypouštění a nechejte jej běžet až do konce cyklu.

•Otočením voliče programu do polohy "Stop"

odpojte pračku od elektrické sítě.

•Vytáhněte zástrčku ze zásuvky.

•Vraťte přívodní a vypouštěcí hadici na místo.

Takto se vypustí voda zbývající v hadicích a zabrání se tvorbě ledu, který by poškodil pračku. Před opětovným zapnutím pračky zajistěte, aby byla instalována v místě, kde teplota neklesne pod bod mrazu.

Použití

•Tento spotřebič je určen k normálnímu použití v domácnosti. Nepoužívejte jej ke komerčním, průmyslovým, ani žádným jiným účelům.

•Před praním si prohlédněte pokyny na štítku každého kusu prádla.

•Do pračky nedávejte kusy oděvu, ze kterých byly skvrny odstraňovány benzínem, alkoholem, trichlorethylenem apod. Jestliže jste takové odstraňovače skvrn použili, počkejte, až se tyto látky odpaří, a teprve pak vložte oděvy do bubnu pračky

• Vyprázdněte kapsy a prádlo rozložte.

•Tento spotřebič nesmějí používat osoby (včetně dětí) se sníženými fyzickými, smyslovými nebo duševními schopnostmi, nebo bez pat zkušeností a znalostí, pokud je nesledují osoby odpovědné za jejich bezpečnost, nebo jim nedávají příslušné pokyny k použití spotřebiče. Na děti je třeba dohlédnout, aby si se spotřebi-

čem nehrály.

řičných

Jak spustit cyklus praní?

První použití

• Zkontrolujte, zda elektrické a vodovodní přípojky vyhovují pokynům k instalaci.

• Z bubnu vyjměte polystyrénovou vložku a všechny další předměty.

•Spusťte první cyklus praní při 90 °C bez jakého- koli prádla, ale s pracím prostředkem, aby se vyčistila nádrž na vodu.

Page 14

14 electrolux

Denní používání

Vložte prádlo

•Otevřete víko prač- ky.

•Otevřete buben stisknutím zajišťo- vacího tlačítka A: automaticky se otevřou obě křídla dvířek bubnu.

• Vložte prádlo, zavřete buben a víko pračky.

Upozornění Před zavřením víka pračky zkontrolujte, zda je buben řádně zavřený :

• když jsou obě křídla dvířek zavřená,

• je zajišťovací tlačítko A vysunuté.

Dávkování pracích prostředků

Nasypte příslušné množství pracího prášku do komory pro praní "předpírka", také do komory pro předpírku Podle potřeby nalijte do komory označené vážní prostředek.

Volba programu

Otočte voličem programu na požadovaný program. Tlačítko " Start/Pauza"

Otočíte-li v průběhu cyklu voličem programů na jiný program, pračka nebude na tento nově zvolený

program reagovat. Tlačítko " Start/Pauza" několik vteřin červeně.

Volba teploty

Stiskněte opakovaně tlačítko " Teplota" šení nebo snížení teploty (viz "Tabulka programů"). Symbol

Volba otáček odstřeďování

Otočte voličem otáček odstřeďování na požadovanou rychlost. Maximální otáčky odstřeďování jsou : Bavlna, Eco, Vlna, Ruční praní, Džíny : 1000 ot/min (EWT10115W), 900 ot/min (EWT9125W), Syntetické, Snadné žehlení : 900 ot/min, Jemné : 700 ot/min. Na konci programu, pokud jste zvolili Zastavení s

vodou v bubnu" zvolit program " Odstředění"

Volba možností

Po volbě programu a před stisknutím tlačítka " Start/Pauza"

žnosti (viz "Tabulka programů"). Stiskněte požadované(á) tlačítko(a) : rozsvítí se příslušné kontrolky. Dalším stisknutím kontrolky zhasnou. Jestliže

odpovídá praní za studena.

k ukončení cyklu a vypuštění vody.

musíte zvolit různé funkce a mo-

a, pokud jste zvolili funkci

avi-

bliká zeleně.

bliká

ke zvý-

or " Noční klid plus" , musíte

or " Vypouštení"

některá z funkcí není slučitelná se zvoleným programem, tlačítko " Start/Pauza"

Funkce " Máchání plus" option

Pračka přidá během cyklu jedno nebo více máchání. Tato možnost se doporučuje pro osoby s citlivou pokožkou a v oblastech s měkkou vodou.

Dočasně : Stiskněte tlačítko " Máchání plus" Tato volba platí pouze pro zvolený program. Trvale : Na několik vteřin podržte stisknutá tlačítka

" Teplota" trvale aktivní, i když pračku vypnete. Chcete-li funkci vypnout, opakujte stejný postup.

" Odložený start"

Tato funkce umožňuje odložit spuštění pracího programu o 2, 4 nebo 6 hodin stisknutím tlačítka "

Odložený start" pushbutton Čas odloženého startu můžete změnit nebo zrušit

kdykoli před stisknutím tlačítka " Start/Pauza" stisknutím tlačítka " Odložený start" (nesvítí-li

žádná kontrolka, prací program se spustí okamžitě).

Jestliže jste už stiskli tlačítko " Start/Pauza" chcete změnit nebo zrušit odložený start, postupujte takto:

• Pro zrušení odloženého startu a okamžité spuštění cyklu stiskněte tlačítko " Start/Pauza" pak " Odložený start" Start/Pauza"

• Chcete-li změnit dobu odkladu na časovači, musíte přejít přes polohu " Stop" position vu naprogramovat požadovaný cyklus.

Víko pračky je během odloženého startu zablokované. Potřebujete-li ho otevřít, musíte nejdříve pračku pozastavit stisknutím tlačítka Start/Pauza

. Po opětovném zavření víka stiskněte tlačítko

Start/Pauza"

Time Manager

Prací cyklus je možné zkrátit několikanásobným stisknutím tlačítka Time Manager"

praní je také možné zvolit podle stupně zašpinění prádla. Ve výchozím nastavení nesvítí žádná kontrolka. Každodenní (Daily) : lehce zašpiněné prádlo Lehce (Light) : velmi lehce zašpiněné prádlo Krátký (Super) : málo špinavé prádlo nebo poloviční náplň prádla Nabídka těchto různých stupňů se liší podle zvo- leného druhu programu.

Spuštění programu

Stisknutím tlačítka " Start/Pauza" klus. Příslušná kontrolka se rozsvítí zeleně.

a " Time Manager" . Funkce je

spusťte cyklus.

bliká červeně.

, a

. Stisknutím tlačítka "

a zno-

. Stupeň

spustíte cy-

Page 15

electrolux 15

Volič programů zůstává po celý cyklus nehybný. To je normální. Svítí kontrolka odpovídající aktuálnímu cyklu.

+ : Předpírka + praní + : Máchání + odstřeďování

: Konec cyklu

Přerušení programu Přidání prádla v průběhu prvních 10 minut

Stiskněte tlačítko Start/Pauza stavení pračky bude příslušná kontrolka zeleně blikat. Otevření víka je možné až za přibližně 2 minuty po zastavení pračky. Chcete-li, aby program pokračoval, znovu stiskněte tlačítko " Start/Pauza"

Změna probíhajícího programu

Před provedením změny probíhajícího programu je nutné pozastavit pračku stisknutím tlačítka " Start/

. po dobu poza-

Tabulka programů

Program / Druh prádla Náplň/čas Možné funkce

Bavlna (studená - 90°): bílá nebo barevná, např. normálně zašpiněné pracovní oděvy, ložní povlečení, stolní prádlo, spodní prádlo, ručníky.

Bavlna Eco1) (40° - 90°) : bílá nebo barevná, např. normálně zašpiněné pracovní oděvy, ložní povlečení, stolní prádlo, spodní prádlo, ručníky.

Bavlna + Předpírka (studená - 90°) 5,5 kg

+ Bavlna Eco + Předpírka (40° - 90°)

Syntetické (studená - 60°): tkaniny ze syntetických vláken, spodní prádlo, barevné tkaniny, nežehlící košile, blůzy.

+ Syntetické + Předpírka (studená -

60°)

Snadné žehlení (studená - 60°): pro bavlnu a syntetiku. Snižuje zmačkání a usnadňuje žehlení.

Jemné (studená - 40°): pro všechny jemné tkaniny, např. záclony.

5,5 kg 140-150 min

5,5 kg 145-155 min

165-175 min

5,5 kg 165-175 min

2,5 kg 90-100 min

2,5 kg 110-120 min

1,0 kg 100-110 min

2,5 kg 60-70 min

Pauza" Start/Pauza"

Chcete-li i přesto změnit program, je nutné zrušit právě probíhající program (viz níže).

Zrušení programu

Jestliže si přejete zrušit program, otočte voličem programů do polohy Stop" position

Konec programu

Pračka se automaticky zastaví, tlačítko " Start/ Pauza"

se rozsvítí. Otevření víka je možné až za přibližně 2 minuty po zastavení pračky. Pootočte programovým voličem na " Stop" position dlo. Vytáhněte zástrčku ze zásuvky a zavřete kohoutek přívodu vody.

. Jestliže změna není možná, tlačítko "

bliká několik vteřin červeně.

zhasne a kontrolka "Konec cyklu"

. Vyjměte prá-

Zastavení s vodou v bubnu, Noční klid plus, Každodenní (Daily), Lehce (Light), Krátký (Super), Máchání plus, Odložený start

Zastavení s vodou v bubnu, Noční klid plus, Máchání plus, Odložený start

Zastavení s vodou v bubnu, Noční klid plus, Každodenní (Daily), Lehce (Light), Krátký (Super), Máchání plus, Odložený start

Zastavení s vodou v bubnu, Noční klid plus, Máchání plus, Odložený start

Zastavení s vodou v bubnu, Noční klid plus, Každodenní (Daily), Lehce (Light), Krátký (Super), Máchání plus, Odložený start

Zastavení s vodou v bubnu, Máchání plus, Odložený start

Zastavení s vodou v bubnu, Noční klid plus, Každodenní (Daily), Lehce (Light), Krátký (Super), Máchání plus, Odložený start

Page 16

16 electrolux

Program / Druh prádla Náplň/čas Možné funkce

Vlna (studená - 40°): vlna vhodná k praní v pračce s označením "Čistá střižní vlna vhodná k praní v pračce, nesráží se".

Ruční praní (studená - 40°): velmi jemné

kusy prádla s visačkou "Prát ručně".

Džíny (40°) : pro praní džínových oděvů. Je

zapnuta funkce Máchání plus.

Máchání : tímto programem lze vymáchat

prádlo prané v ruce.

Vypouštění : po Zastavení máchání s vodou v bubnu (nebo po Nočním cyklu plus) provede cyklus vypouštění.

Odstředění : odstřeďovací cyklus od 500

do 1000/900 (nebo po Nočním cyklu plus).

1) Zkušební program pro ověřovací test podle normy CEI 456 (program Bavlna Eco 60°). 49 l / 1,04 kWh / 170 min

2) Podle modelu

ot/min po Zastavení máchání

1,0 kg 55-65 min

3,0 kg 130-140 min

5,5 kg 50-60 min

5,5 kg 0-10 min

5,5 kg 10-20 min

Zastavení s vodou v bubnu, Noční klid plus, Odložený start

Zastavení s vodou v bubnu, Noční klid plus, Máchání plus, Odložený start

Odložený start

Čištění a údržba

Před čištěním odpojte pračku od sítě.

Odstranění vodního kamene z pračky

Pro odstranění vodního kamene z pračky používejte vhodný nekorozívní prostředek určený pro pračky. Dodržujte doporučené dávkování a intervaly odstraňování vodního kamene, uvedené na štítku výrobku.

Vnější povrch

Vnější povrch pračky umývejte teplou vodou s čisticím prostředkem. Nikdy nepoužívejte alkohol, rozpouštědla nebo podobné prostředky.

Přihrádka dávkovače

Při čištění postupujte následujícím způsobem:

Filtr

Pravidelně čistěte filtr na zachycování různých předmětů, který se nachází v dolní části bubnu:

Zkontrolujte, zda je filtr dobře připev- něný ještě před zavřením tak, že posunete nahoru a dolů prostřední výčnělek.

Page 17

electrolux 17

Filtry přívodu vody

Při čištění postupujte následujícím způsobem:

Problémy při provozu

Tento spotřebič byl před opuštěním výrobního závodu mnohokrát kontrolován. Pokud však přesto

Problémy Příčiny

Pračka se nespouští nebo se neplní vodou:

Pračka napustí vodu a hned ji vypustí:

Pračka nemáchá nebo nevypouští:

Okolo pračky je voda: •přílišné množství pracího prostředku způsobilo přetečení pěny,

Prádlo není dobře vyprané:

Spotřebič vibruje, je hluč- ný:

•pračka není správně zapojená do zásuvky, elektrická instalace nefunguje došlo k výpadku proudu,

•víko pračky a dvířka bubnu nejsou správně zavřená,

•nebyl správně zvolen příkaz ke spuštění programu,

•byla přerušena dodávka vody, vodovodní kohout je zavřený,

•filtry přívodu vody jsou zanesené,

• na hadici přívodu vody se objevila červená značka.

• vypouštěcí oblouk ve tvaru U je upevněn příliš nízko (viz část Instalace).

• vypouštěcí hadice je ucpaná nebo přehnutá,

•filtr předmětů je ucpaný,

• zareagoval detektor nevyváženého rozložení prádla: prádlo je v bubnu rozloženo nerovnoměrně,

• byl zvolen program "Vypouštění" nebo funkce "Noční klid plus" či "Zastavení máchání"s vodou v bubnu,

• nevhodná výška vypouštěcího oblouku tvaru U.

• použitý prací prostředek není vhodný pro praní v pračce,

• vypouštěcí oblouk tvaru U není správně připevněn,

•přívodní hadice netěsní.

• použitý prací prostředek není vhodný pro praní v pračce,

•v bubnu je příliš mnoho prádla,

• zvolený prací cyklus je nevhodný,

• málo pracího prostředku.

•ze spotřebiče nebyl odstraněn všechen obalový materiál (viz část Insta- lace),

•spotřebič nestojí rovně a je nevyvážený,

•spotřebič je příliš blízko stěny nebo nábytku,

• prádlo je v bubnu rozloženo nerovnoměrně, je ho příliš málo,

•spotřebič je ve fázi otáčení bubnu, pak hluk přestane.

zjistíte chybnou funkci, nejprve se řiďte níže uvedenými radami, a teprve pak zavolejte servis.

Page 18

18 electrolux

Problémy Příčiny

Prací cyklus je příliš dlouhý:

Pračka se během prací- ho cyklu zastavuje:

Víko nejde na konci cyklu otevřít:

Při plnění přihrádky dávkovače steče aviváž rovnou do bubnu:

Tlačítko "Start/Pauza" bliká červeně 2):

1) U některých modelů může znít zvukový signál.

2) Po odstranění všech problémů znovu spusťte přerušený program stisknutím tlačítka "Start/Pauza".

•filtry přívodu vody jsou zanesené,

•byla přerušena dodávka elektrického proudu nebo vody,

• zareagoval detektor přehřívání motoru,

•teplota přívodu vody je nižší než obvykle,

• zareagoval bezpečnostní systém detekce pěny (příliš pracího prostředku) a pračka začala vypouštět pěnu,

• zareagoval detektor nevyváženého rozložení prádla: byla přidána další fáze, aby došlo k rovnoměrnějšímu rozložení prádla v bubnu.

• poruchy dodávky vody nebo elektrického proudu,

• zvolili jste funkci Zastavení máchání,

•dvířka bubnu jsou otevřená.

• teplota v bubnu je příliš vysoká,

• víko se odblokuje 1 - 2 minuty po skončení cyklu.

•překročili jste značku MAX.

• víko není správně zavřené,

•filtr předmětů je ucpaný,

• vypouštěcí hadice je ucpaná nebo přehnutá,

• vypouštěcí hadice je upevněna příliš vysoko (viz část "Instalace"),

• vypouštěcí čerpadlo je zablokované,

• sifon je zanesený,

• vodovodní kohout je zavřený, byla přerušena dodávka vody,

Prací prostředky a přísady

Používejte pouze prací prostředky a přídavné látky určené k použití v pračkách. Nedoporučujeme míchání různých druhů pracích prostředků. Může to narušit prádlo. Pro prací prášky nejsou žádná omezení. Tekuté prací prostředky se nesmí použí-

vat, byla-li zvolena předpírka. U cyklů bez předpírky musí být přidávány pomocí dávkovací koule. Prací prostředky v tabletách nebo v dávkách musí být vloženy do oddílu pro prací prostředek v přihrádce dávkovače vaší pračky.

Technické údaje

ROZMĚRY Výška

SÍŤOVÉ NAPĚTÍ / KMITOČET CELKOVÝ PŘÍKON

TLAK VODY Minimální

Vodovodní přípojka Typ 20/27

Šířka Hloubka

230 V / 50 Hz

Maximální

850 mm 400 mm 600 mm

2300 W 0,05 MPa (0,5 bar)

0,8 MPa (8 bar)

Instalace

Před prvním použitím odstraňte všechny ochranné přepravní obaly. Uschovejte si je pro případ potřeby při příští přepravě: Přeprava nezajištěného spotřebiče může poškodit vnitřní součásti a způ-

sobit úniky a poruchy funkce. Spotřebič může být také poškozen nárazem.

Page 19

electrolux 19

Vybalení

Odstrojení

1a 1b

Chcete-li pračku instalovat tak, aby byla vyrovnaná se sousedícím nábytkem, postupujte podle obrázku 4.

Přívod vody

V případě potřeby posuňte přívodní hadici do smě- ru jako na obrázku 1. Postupujte tak, že povolíte pojistnou matici přívodní hadice a umístíte přívodní hadici dolů, jak je nakresleno na obrázku 1. Utáh- něte pojistnou matici a zkontrolujte, zda hadice neuniká. Otevřený vodovodní kohout je zavřený. Zkontrolujte, zda nedochází k únikům vody. Přívodní hadici nelze prodlužovat. Jestliže je příliš krátká, obraťte se na poprodejní servis.

Vypouštění

Na vypouštěcí hadici nasaďte oblouk ve tvaru U. Tuto sestavu umístě- te v místě připojení na vypouštěcí potrubí (nebo do výlevky) ve výšce mezi 70 a 100 cm. Zajistěte bezpečné připevnění. Na konci vypouštěcí hadice musí být umožněn přístup vzduchu, aby bylo vyloučeno nebezpečí nasávání kapaliny. Vypouštěcí hadice nesmí být nikdy natahována a prodlužována. Jestliže je příliš krátká, obraťte se na servis.

Připojení k elektrické síti

Tato prač vému napětí 230 V. Zkontrolujte dimenzování pojistky: 13 A pro 230 V. Tento spotřebič nesmí být připojen pomocí prodlužovací šňůry nebo rozbočky. Zkontrolujte, zda je zásuvka uzemněna a zda je uzemnění provedeno podle platných předpisů.

Umístění

Pračku postavte na rovný a tvrdý povrch ve větraném místě. Dbejte na to, aby se pračka nedotýkala stěny nebo nábytku. Přesné vyvážení pračky vodováhou omezuje vibrace a hluk a zabraňuje posunům pračky při praní.

ka smí být připojena pouze k jednofázo-

MAXI 100 cm

MINI 70 cm

Page 20

20 electrolux

Životní prostředí

Likvidace spotřebiče

Všechny materiály opatřené symbolem

jsou recyklovatelné. Odvezte je do sběrného dvora (bližší informace zjistíte na místním úřadě), aby mohly být shromážděny a recyklovány. Při likvidaci spotřebiče odstraňte všechny části, které by mohly být nebezpečné pro ostatní: odřízněte napájecí šňůru na dolní části spotřebiče.

Symbol s tímto výrobkem nelze zacházet jako s domovním odpadem. Je nutné jej odvézt do příslušného sběr- ného místa pro recyklaci elektrického a elektronického zařízení. Zajištěním správné likvidace tohoto výrobku pomůžete zabránit případným negativním dopadům na životní prostředí a lidské zdraví, které by jinak byly způsobeny nevhodnou likvidací vý-

na výrobku nebo jeho obalu udává, že

robku. Podrobnější informace o recyklaci tohoto spotřebiče získáte na místním obecním úřadu, středisku pro likvidaci domovního odpadu nebo v obchodě, kde jste tento spotřebič zakoupili.

Ochrana životního prostředí

Dodržujte následující doporučení, ušetříte tak vodu i energii a přispějete k ochraně životního

prostředí:

• pokud je to možné, využívejte plnou kapacitu pračky a vyhýbejte se částečnému naplnění.

• Programy s předpírkou a namáčením používejte pouze pro silně zašpiněné prádlo.

• Používejte takové množství pracího prostředku, které odpovídá tvrdosti vody, velikosti náplně prádla a stupni jeho znečištění.

CESKÁ REPUBLIKA - Záruka/Zákaznická služba

Záruka vyplýající z tĕchto záručních podmínek je poskytována pouze kupujícímu spotřebiteli (dále také jen "Kupující") a jen na výrobek sloužící k bĕžnému používání v domácnosti. Prodávající poskytuje Kupujícímu spotřebiteli Záruku v trvání dvaceti čtyř mĕsíců, a to od data převzetí prodaného výrobku Kupujícím. Kupující má v rámci Záruky právo na bezplatné, včasné a řádné odstranĕní vady, popřípadĕ - neníli to vzhledem k povaze (tzn. příčinĕ i projevu) vady neúmĕrné - právo na výmĕnu výrobku. Pokud není takový postup možný, je Kupující oprávnĕn žádat přimĕřenou slevu z ceny výrobku. Právo na výmĕnu výrobku nebo odstoupení od kupní smlouvy lze uplatnit jen při splnĕní všech zákonných předpokladů, a to pouze tehdy, nebyl-li výrobek nadmĕrnĕ opotřeben nebo poškozen. Podmínkou pro uplatnĕní každého práva ze Záruky přitom je, že:

• výrobek byl instalován a uveden do provozu i vždy provozován v souladu s návodem k obsluze,

•veškerĕ záruční nebo jiné opravy či úpravy vý- robku byly vždy provádĕny v Autorizovaném servisním stř

• Kupující při reklamaci výrobku předloží platný doklad o koupi.

edisku,

Právo na odstranĕní vady výrobku (i všechna případná další práva ze Záruky) je kupující povinen uplatnit v nejbližším Autorizovaném servisním středisku. Zároveň musí Autorizovanému servisnímu středisku umožnit ovĕření existence reklamované vady, včetnĕ odpovídajícího vyzkoušení (popř. demontáže) výrobku, v provozní dobĕ tohoto střediska. Každé právo ze Záruky je nutno uplatnit v přísluš- ném Autorizovaném servisním středisku bez zbytečného odkladu, nejpozdĕji však do konce záruč- ní doby, jinak zaniká. Autorizované servisní středisko posoudí oprávnĕnost reklamace a podle povahy vady výrobku rozhodne o způsobu opravy. Kupující je povinen poskytnout Autorizovanému servisnímu středisku součinnost potřebnou k prokázání uplatnĕného práva na odstranĕní vady, k ovĕření existence reklamované vady i k záruční opravĕ výrobku. Bĕh záruční doby se staví po dobu od řádného uplatnĕní práva na odstranĕní vady do provedení záruční opravy Autorizovaným servisním střediskem, avšak jen při splnĕní podmínky uvedené v

edchozím bodu.

př Po provedení záruční opravy je Autorizované servisní středisko povinno vydat Kupujícímu čitelnou kopii Opravního listu. Opravní list slouží k proka-

Page 21

electrolux 21

zování práv Kupujícího, proto ve vlastním zájmu před podpisem Opravního listu zkontrolujte jeho obsah a kopii Opravního listu pečlivĕ uschovejte. Jestliže nebude reklamovaná vada zjištĕna nebo nejde-li o záruční vadu, za kterou odpovídá Prodávající, či neposkytne-li Kupující Autorizovanému servisnímu středisku shora uvedenou součinnost, je Kupující, povinen nahradit Prodávajícímu i Autorizovanému servisnímu středisku veškeré případné náklady, které jim v souvislosti s tím vzniknou. Záruka výrobku z tĕchto záručních podmínek platí pouze na území České republiky. Nevztahuje se na opotřebení nebo poškození výrobku (včetnĕ poškození způsobeného poruchami v elektrické síti, použitím nevhodných náplní, nevhodnými provozními podmínkami aj.), případný nedostatek jakosti nebo užitné vlastnosti ( který není závadou) ani na

Evropská Záruka: Na tento spotřebič se vztahuje záruka společnosti Electrolux ve všech zemích uvedených v zadní části tohoto návodu během období stanoveného v záruce spotřebiče nebo jinak zákonem. Jestliže se přestěhujete z jedné uvedené země do jiné z uvedených zemí, záruka na spotřebič bude i nadále platná za následujících podmínek:

• Záruka na spotřebič platí ode dne prvního za-

koupení spotřebiče, které je možné doložit předložením platného dokladu o koupi vydaného prodejcem spotřebiče.

• Záruka na spotřebič je platná pro stejné období

a na stejný rozsah práce a dílů, jako platí v nové zemi Vašeho pobytu pro tento určitý model řady spotřebičů.

výrobek požitý nad rámec bĕžného používáni v domácnosti (např. k podnikatelským účelům aj.). Poskytnutím záruky nejsou dotčena práva Kupujícího, která se ke koupi výrobku váží podle kogentních ustanovení zvláštních právních předpisů. Prodávající je povinen předat Kupujícímu při prodeji výrobku a na požádání Kupujícího poskytnout mu i kdykoli poté aktuální seznam Autorizovaných servisních středisek v České republice, včetnĕ jejich telefonních čísel. Jakékoli bližší informace o Záruce a Autorizovanch servisních střediscích poskytnou:

• prodávající,

• ELECTROLUX s.r.o., Electrolux Service, Budĕjovická 3, 140 21 Praha 4, tel: 261302111

• Bezplatná telefonní INFOLINKA: 800-160016.

• Záruka na spotřebič je vázaná na osobu původ- ního kupce spotřebiče a není přenosná na další osoby.

•Spotřebič je instalovaný a používaný v souladu s pokyny vydanými společností Electrolux a používá se pouze v domácnosti, tzn. spotřebič není využíván ke komerčním účel

ům.

•Spotřebič je instalovaný v souladu se všemi příslušnými platnými předpisy v nové zemi pobytu.

Ustanovení Evropské záruky nemají vliv na žádná závazná práva, která se na Vás vztahují podle zákona.

Page 22

22 electrolux

A kezelőpanel

1. A kezelőpanel

2. Fedélfogantyú

3. Szabályozható szintezőlábak

1 2 3 4 5 6

1. Programkapcsoló

2. Centrifugálási sebesség kapcsolója

3. Nyomógombok és funkcióik

4. Ciklusfutás jelzőfényei

5. "Start/Szünet" gomb

6. "Késleltetett indítás" gomb

Adagolódoboz

Előmosás Mosás

Öblítőszer (ne töltse a MAX jel M fölé)

Page 23

Biztonsági információk

Kérjük, a készülék üzembe helyezése és használata előtt figyelmesen olvassa el ezeket a pontokat. Ezt e használati utasítást tartsa a készülék közelében.

Általános biztonság

• Ne módosítsa, illetve ne próbálja meg módosítani a készüléket. Ez veszélyes lehet az Ön számára.

• A mosási program elindítása előtt győződjön meg arról, hogy minden pénzérmét, biztosítótűt, brosst, csavart stb. eltávolított. Ha benne hagyja a mosnivalóban, azok súlyosan károsíthatják a készüléket.

• Az ajánlott mosószermennyiséget használja.

• A kisméretű ruhadarabokat (zoknik, övek stb.) tegye egy kis vászonzsákba vagy párnahuzatba.

• Használat után válassza le a készüléket a hálózatról, és zárja el a vízcsapot.

• Tisztítás vagy karbantartás előtt mindig válassza le a készüléket az elektromos hálózatról.

• Ne mosson a készülékben olyan ruhadarabokat, amelyek bordázatot, befejezetlen vagy szakadt anyagot tartalmaznak.

Üzembe helyezés

• A leszállítás után azonnal csomagolja ki a készüléket, vagy kérjen meg valakit, hogy csomagolja ki. Ellenőrizze, hogy nem sérült-e meg a készülék külseje bármilyen módon. Minden szállítási sérülésről tájékoztassa a kereskedőt.

• A készülék üzembe helyezése előtt távolítson el minden szállítási rögzítőcsavart és csomagolóanyagot.

• A készülék vízvezetékre való csatlakoztatásához szükséges munkákat kizárólag megfelelő képesítéssel rendelkező vízvezeték-szerelő végezheti el.

• Ha készülék csatlakoztatásához a háztartás elektromos rendszerét alkalmassá kell tenni, ezt a munkát szakképzett villanyszerelőnek kell elvégeznie.

• Ügyeljen arra, hogy az üzembe helyezés után a hálózati tápkábel ne szoruljon be a készülék alá.

• Ha a gépet padlószőnyegen helyezi üzembe, győződjön meg róla, hogy a szőnyeg nem zárja el a készülék alapzatán található szellőzőnyílá- sok egyikét sem.

• A készüléket az előírásoknak megfelelő, földelt hálózati csatlakozódugasszal kell felszerelni.

•Mielőtt a készüléket az elektromos hálózatra csatlakoztatja, figyelmesen olvassa el az "Elektromos csatlakoztatás" c. fejezetben található utasításokat.

electrolux 23

• A hálózati tápkábel cseréjét kizárólag erre felhatalmazott szervizmérnökök végezhetik el.

• A gyártó nem vállal semmilyen felelősséget a helytelen üzembe helyezésből fakadó esetleges károkért.

Fagyás elleni óvintézkedések

Ha a készülék 0 °C alatti hőmérsékletnek van kitéve, a következő óvintézkedéseket meg kell tenni:

• Zárja el a csapot, és válassza le a befolyócsövet.

• Helyezze a befolyócső és a kifolyócső végét a padlózatra elhelyezett edénybe.

• Válassza ki az Ürítés programot, és hagyja futni a ciklus végéig.

• Válassza le a készüléket az áramforrásról a programkapcsolót "Stop"

• Húzza ki a készülék hálózati dugaszát.

• Helyezze vissza a befolyócsövet és a kifolyócsövet.

Így a csövekben maradt víz kifolyik, ezzel elkerülhető a jégképződés, ami a készülék károsodásához vezetne. Mielőtt ismét bekapcsolná a készüléket, gondoskodjon arról, hogy olyan területen helyezze üzembe, ahol a hőmérséklet nem esik fagypont alá.

Használat

• A készüléket normál háztartási használatra tervezték. Ne használja a készüléket kereskedelmi vagy ipari célokra, illetve semmilyen más célra.

• Mosás előtt nézze meg minden ruhadarabon a kezelési címke utasításait.

• Ne tegyen olyan darabokat a mosógépbe, amelyen benzin, alkohol vagy triklóretilén stb. használatával folteltávolítást végeztek. Ilyen folteltávolítók használata esetén várjon, amíg a termék elpárolog, mielőtt ezeket a ruhadarabokat a dobba tenné.

• Ürítse ki a ruhák zsebét, és a lepedõket, törölközõket stb. hajtogassa szét.

• A készülék kialakítása nem olyan, hogy azt csökkent fizikai, értelmi vagy mentális képességű, illetve megfelelő tapasztalatok és ismeretek híján lévő személyek (beleértve a gyermekeket is) használhassák, hacsak a biztonságukért felelős személy nem biztosít számukra felügyeletet és útmutatást a készülék használatára vonatkozóan. Gondoskodni kell a gyermekek felügyeletéről annak biztosítása érdekében, hogy ne játsszanak a készülékkel.

állásba forgatva.

Page 24

24 electrolux

Egy mosási ciklus lefuttatása

Az első használat

•Győződjön meg arról, hogy az elektromos és vízcsatlakozások megfelelnek az üzembe helyezési útmutatásoknak.

• Távolítsa el a polisztirol betétet és minden más elemet a dobból.

Napi használat

A mosnivaló betöltése

• Nyissa fel a készülék fedelét.

• Az A kioldógomb megnyomásával nyissa ki a dobot: A két ajtószárny automatikusan kinyílik.

• Töltse be a mosnivalót, zárja be a dobot és a mosógép fedelét.

Vigyázat Mielőtt lezárná a készülék fedelét, győződjön meg arról, hogy a dob jó be van-

e zárva.

• Amikor a két ajtószárny le van zárva,

• az A kioldógomb kiugrik.

A mosószerek adagolása

Öntse a mosópormennyiséget a mosási rekeszbe

és az előmosási rekeszbe , ha kiválasztotta az "előmosás" opciót. Töltse az öblítőszert a rekeszbe, ha szükséges.

A kívánt program kiválasztása

Fordítsa a programkapcsolót a kívánt programra. A " Start/Szünet"

Ha Ön akkor forgatja el a programkapcsolót egy másik programra, amikor egy ciklus folyamatban van, a készülék figyelmen kívül hagyja az újonnan

kiválasztott programot. A " Start/Szünet" pirosan villog néhány másodpercig.

A hőmérséklet beállítása

A "Hőmérséklet" növelje vagy csökkentse a hőmérsékletet (lásd "Programtáblázat"). A

A centrifugálási sebesség kiválasztása

Forgassa a centrifugálási sebesség kapcsolóját a kívánt sebességre. A maximális centrifugálási sebességek: Pamut, Öko, Len, Kézi mosás, Farmer : 1000 fordulat/perc (EWT10115W), 900 fordulat/perc (EWT9125W), Műszálas, Vasaláskönnyítés: 900 fordulat/perc, Kímélő : 700 fordulat/perc.

gomb zölden villog.

gomb

gomb ismételt megnyomásával

jel hideg mosást jelent.

• Futtasson le egy kezdeti mosási ciklust 90°Con, ruhanemű nélkül, de mosószerrel, hogy megtisztítsa a víztartályt.

A program végén, ha az " Öblítoelfogat " vagy a " Éjszakai program" választania egy " Centrifugálás" resztés"

víz kiürítéséhez.

Opciók kiválasztása

A Különböző opciókat a program kiválasztása után és a " Start/Szünet"

kell kiválasztani (lásd "Programtáblázat"). Nyomja meg a kívánt gombo(ka)t: a megfelelő jelzőfények felgyulladnak. Ha ismét megnyomja, a jelzőfény kialszik. Ha az opciók egyike nem egyeztethető össze a kiválasztott programmal, a " Start/Szünet"

" Öblítés plusz" opció

A mosógép egy vagy több további öblítést végez a mosási ciklus alatt. Ez az opció az érzékeny bőrű egyéneknél és olyan helyeken ajánlott, ahol a víz nagyon lágy.

Ideiglenesen: Nyomja meg a " Öblítés plusz" gombot. Az opció csak a kiválasztott programnál aktív.

Állandó: Tartsa lenyomva az " Hőmérséklet" Time Manager"

Az opció bekapcsolva marad még akkor is, ha közben feszültségmentesíti a készüléket. Ha ki akarja kapcsolni, a bekapcsoláshoz hasonlóan kell eljárnia.

" Késleltetett indítás"

Ez az opció lehetővé teszi, hogy a " Késleltetett indítás" gomb

program indítását 2, 4 vagy 6 órával késleltesse. A késleltetési időtartamot bármikor módosíthatja

vagy törölheti a " Start/Szünet" mása előtt, ha megnyomja ismét a " Késleltetett

indítás" gombot alszik, a mosási program azonnal elindul).

Ha már megnyomta a " Start/Szünet" de szeretné módosítani vagy törölni a késleltetett indítást, az alábbiak szerint járjon el:

programot a ciklus befejezéséhez és a

gomb pirosan villog.

megnyomása révén a mosási

opciót választotta, ki kell

vagy " Vízlee-

gomb megnyomása előtt

és "

gombot néhány másodpercig.

gomb megnyo-

(amikor az összes jelzőfény ki-

gombot,

Page 25

electrolux 25

• A késleltetett indítás törléséhez és a ciklus azonnali elindításához nyomja meg a " Start/Szünet"

, majd pedig a " Késleltetett indítás" gom-

bot. Nyomja meg a " Start/Szünet" a ciklus elindításához.

• A késleltetési időszak módosításához " Elfogat " állásba nia a ciklust.

A fedél a késleltetett indítás időtartama alatt zárva van. Ha ki kell nyitnia a fedelet, először szünet helyzetbe kell állítania a készüléket a " Start/Szünet"

gomb megnyomásával. A fedél lecsukása után

ismét nyomja meg a " Start/Szünet"

Time Manager

Az " Time Manager" másával a mosási ciklus időtartama csökkenthető. A szint annak megfelelően is kiválasztható, hogy mennyire szennyezett a ruhanemű. Alapértelmezés szerint egyik jelzőfény sem világít. Napi (Daily) : enyhén szennyezett ruhanemű, Enyhe (Light): nagyon enyhén szennyezett ruhanemű, Rövid (Super): nagyon enyhén szennyezett ruhanemű vagy féltöltet A kiválasztott programtól függ, hogy a felsorolt kategóriák melyike jelenik meg.

A program kezdete

A program elindításához nyomja meg a " Start/ Szünet"

világít. Normális jelenség, ha a programválasztó a ciklus alatt nem mozdul el. Az aktuális ciklusnak megfelelő jelzőfény világít.

kell lépnie, majd újra kell programoz-

gomb ismételt megnyo-

gombot. A megfelelő jelzőfény zölden

gombot

gombot.

+ : Előmosás + Mosás + : Öblítések + Centrifugálás

: Ciklus vége

Program megszakítása Mosnivaló hozzáadása az első 10 perc alatt

Nyomja meg a " Start/Szünet" felelő jelzőfény zölden világít, miközben a készülék szünet helyzetben van. A fedelet csak kb. 2 perccel azután lehet kinyitni, hogy a mosógép leállt. A program folytatásához nyomja meg ismét a " Start/

Szünet"

A folyamatban lévő program módosítása

Mielőtt bármilyen változtatást végrehajtana az aktuális programon, a " Start/Szünet"

nyomásával szünetre kell állítani a mosógépet. Ha a módosítás nem lehetséges, a " Start/Szünet"

mégis úgy dönt, hogy módosítja a programot, törölnie kell az aktuális programot (lásd lentebb).

Program törlése

Ha törölni kívánja a programot, forgassa a programkapcsolót a " Elfogat " állásba

A program vége

A mosógép automatikusan leáll, a " Start/Szünet"

felgyullad. A fedelet csak kb. 2 perccel azután lehet kinyitni, hogy a mosógép leállt. Forgassa a programkapcsolót " Elfogat " állásba ruhát. Válassza le a készüléket, és zárja el a vízcsapot.

gombot.

gomb pirosan villog néhány másodpercig. Ha

gomb kiugrik, és a "Ciklus vége" jelzőfény

gombot: a meg-

gomb meg-

. Szedje ki a

Programtáblázat

Program / Mosnivaló típusa Töltet/Idő Lehetséges opciók

Pamut (hideg - 90°): Fehér vagy színes, például normál mértékben szennyezett munkaruha, ágynemű, terítő, alsónemű, törölközők.

Pamut Öko1) (40° - 90°) : Fehér vagy színes, például normál mértékben szennyezett munkaruha, ágynemű, terítő, alsónemű, törölközők.

Pamut + Előmosás (hideg - 90°) 5,5 kg

+ Pamut Öko + Előmosás (40° - 90°)

Műszálas (hideg - 60°): Műszálas szövetek, alsónemű, színes ruhadarabok, nem vasalható ingek, blúzok.

5,5 kg 140 - 150 perc

5,5 kg 145 - 155 perc

165 - 175 perc

5,5 kg 165 - 175 perc

2,5 kg 90 - 100 perc

Öblítőstop, Éjszakai program, Napi (Daily), Enyhe (Light), Rövid (Super), Öblítés plusz, Késleltetett indítás

Öblítőstop, Éjszakai program, Öblítés plusz, Késleltetett indítás

Öblítőstop, Éjszakai program, Napi (Daily), Enyhe (Light), Rövid (Super), Öblítés plusz, Késleltetett indítás

Öblítőstop, Éjszakai program, Öblítés plusz, Késleltetett indítás

Öblítőstop, Éjszakai program, Napi (Daily), Enyhe (Light), Rövid (Super), Öblítés plusz, Késleltetett indítás

Page 26

26 electrolux

Program / Mosnivaló típusa Töltet/Idő Lehetséges opciók

+ Műszálas + Előmosás (hideg - 60°)

Vasaláskönnyítés (hideg - 60°): Pamut- hoz és műszálhoz. Csökkenti a gyűrődést és könnyebbé teszi a vasalást.

Kímélő (hideg - 40°): Mindenféle kényes anyaghoz, például függönyökhöz.

Len (hideg - 40°): Gépben mosható gyapjú ruhaneműkhöz, amelyek címkéjén ez áll: "Tiszta új gyapjú, gépben mosható, nem megy össze".

Kézi mosás (hideg - 40°): A "kézzel mosható" címkével ellátott, nagyon kényes darabokhoz.

Farmer (40°) : Pamutvászon ruhák mosá-

sához. Az Öblítés plus opció aktiválva van.

Öblítés : Ez a program kézzel mosott ruhadarabok öblítéséhez használható.

Vízleeresztés : Egy üres ciklust futtat le

Öblítőstop (vagy Halk ciklus plus) után.

Centrifugálás : Centrifugálási ciklus 500 és 1000/900 fordulat/perc közötti sebesség-

fordulat/perc Öblítőstop (vagy Halk ciklus

gel plus) után.

1) Referenciaprogram a CEI 456 szabvány teljesítésének teszteléséhez (Pamut Öko 60° program): 49 l / 1,04 kWh / 170 perc

2) A modelltől függően

2,5 kg 110 - 120 perc

1,0 kg 100 - 110 perc

2,5 kg 60 - 70 perc

1,0 kg 55 - 65 perc

3,0 kg 130 - 140 perc

5,5 kg 50 - 60 perc

5,5 kg 0 - 10 perc

5,5 kg 10 - 20 perc

Öblítőstop, Éjszakai program, Napi (Daily), Enyhe (Light), Rövid (Super), Öblítés plusz, Késleltetett indítás

Öblítőstop, Öblítés plusz, Késleltetett indítás

Öblítőstop, Éjszakai program, Napi (Daily), Enyhe (Light), Rövid (Super), Öblítés plusz, Késleltetett indítás

Öblítőstop, Éjszakai program, Késleltetett indítás

Öblítőstop, Éjszakai program, Öblítés plusz, Késleltetett indítás

Késleltetett indítás

Ápolás és tisztítás

Húzza ki a készülék hálózati dugaszát a tisztítás előtt.

A készülék vízkőmentesítése

A készüléket vízkőmentesítéséhez használjon mo- sógépekhez készült, megfelelő, nem korrozív terméket. Olvassa el a termék címkéjét, hogy mekkora az ajánlott mennyiség, és milyen gyakran kell a vízkőmentesítést elvégezni.

A készülék külseje

A készülék külsejének megtisztításához használjon meleg szappanos vizet. Soha ne használjon alkoholt, oldószereket vagy hasonló termékeket

Adagolódoboz

Tisztításához az alábbiak szerint járjon el:

Idegen tárgyak csapdája

Rendszeresen tisztítsa meg az idegentárgyak csapdáját, amely a dob alján található:

Page 27

electrolux 27

Ellenőrizze a csapda bezárását megelőzően a központi fal felfele és lefele történő húzásával, hogy a szű- rő megfelelően csatlakozik-e.

Befolyócső szűrői

Tisztításához az alábbiak szerint járjon el:

Működési problémák

Számos ellenőrzést végeztek el a készüléken, mielőtt az elhagyta volna a gyárat. Azonban amennyiben rendellenességet észlelne, kérjük, olvassa

Probléma Okok

A mosógép nem indul el, vagy nem tölt be vizet:

A készülék vizet vesz fel, de rögtön ki is üríti:

A mosógép nem öblít, vagy nem üríti ki a vizet:

Víz van a mosógép körül: • a túl sok mosószer túlcsorduló habképződést okozott,

A mosás eredménye nem kielégítő:

A készülék vibrál és zajos:

• a készülék nincs megfelelően csatlakoztatva, az elektromos csatlakozás nem működik megfelelően, áramszünet van,

• a készülék fedele és a dob ajtószárnyai nincsenek jól bezárva,

• a programindító parancs nincs megfelelően kiválasztva,

• a vízellátás szünetel, a vízcsapot elzárták,

• a vízbevezető szűrők szennyezettek,

• egy piros fül jelenik meg a befolyócsövön.

•a kifolyócső U-darabja túl alacsonyra van rögzítve (lásd az üzembe he- lyezésről szóló szakaszt).

•a kifolyócső eldugult vagy megtört,

• eldugult az idegen tárgyak csapdája,

• az egyensúlyvesztés érzékelője bekapcsolt: a mosnivaló egyenetlenül oszlik el a dobban,

• az "Ürítés" program, illetve a "Halk ciklus plus" vagy az "Öblítőstop" opció ki van választva,

•a kifolyócső U-darabjának magassága nem megfelelő.

• a mosószer nem alkalmas gép mosáshoz,

•a kifolyócső U-darabja nincs megfelelően csatlakoztatva,

• szivárog a befolyócső.

• a mosószer nem alkalmas gép mosáshoz,

• túl sok mosnivaló van a dobban,

• a mosási ciklus nem megfelelő,

• nincs elegendő mosószer.

• nem távolított el minden csomagolóanyagot a készülékből (lásd az üzembe helyezésről szóló szakaszt),

• a készülék nincs szintezve és nincs egyensúlyban,

• a készülék túl közel van a falhoz vagy bútorhoz,

• a mosnivaló egyenetlenül oszlik el a dobban, a töltet túl kicsi,

•a készülék időszakosan üzemel, a zaj idővel megszűnik.

át az alábbi részeket, mielőtt a vevőszolgálatot hívná.

Page 28

28 electrolux

Probléma Okok

Túl hosszú a mosási ciklus:

A mosógép leáll egy mosási ciklus alatt:

A fedél nem nyitható a ciklus végén:

Az öblítőszer közvetlenül a dobba folyik az adagolódoboz feltöltésekor:

A "Start/Szünet" gomb

pirosan villog 2):

1) Bizonyos modelleken hangjelzés hallható

2) Bármilyen probléma megoldása után a megszakított program újraindításához nyomja meg a "Start/ Szünet" gombot.

• a vízbevezető szűrők szennyezettek,

• az áram- vagy a vízellátás szünetel,

• a motor túlhevülési érzékelője bekapcsolt,

•a befolyó víz hőmérséklete alacsonyabb a szokásosnál,

• a habérzékelő biztonsági rendszer bekapcsolt (túl sok mosószer), a mosógép pedig megkezdte a hab kiürítését,

• az egyensúlyvesztés érzékelője bekapcsolt: egy extra fázis került hozzáadásra, hogy a mosnivaló egyenletesebben kerüljön eloszlásra a dobban.

• a víz- vagy az áramellátás szünetel,

•az Öblítőstop opciót kiválasztották,

• a dob ajtószárnyai nyitva vannak.

• a dobban a hőmérséklet túl magas,

• a fedél a ciklus befejeződése után 1-2 perccel old ki.

• túllépte a MAX jelzést.

• a fedél nincs jól lezárva,

• eldugult az idegen tárgyak csapdája,

•a kifolyócső eldugult vagy megtört,

•a kifolyócső túl magasra van rögzítve (lásd az "Üzembe helyezés" c. szakaszt),

•az ürítőszivattyú elzáródott,

• a vezetékek elzáródtak,

• a vízcsap el van zárva, a vízellátás szünetel.

Mosószerek és adalékok

Kizárólag mosógépben való használatra szolgáló mosószert és adalékanyagot használjon. Nem ajánljuk különféle típusú mosószerek keverését. Ez foltot hagyhat a ruhaneműn. Nincsenek korlátozások a mosóporok használata tekintetében. A folyékony mosószerek nem használhatók, amikor az

előmosás ki van választva. Előmosás nélküli ciklusok esetén ezeket adagolólabdák alkalmazásával kell hozzáadni. A mosószer-tablettákat vagy dózisokat a készülék adagolódobozának mosószerrekeszébe kell helyezni.

Műszaki jellemzők

MÉRETEK Magasság

TÁPFESZÜLTSÉG/FREKVENCIA ÁRAMFELVÉTEL

VÍZNYOMÁS Minimum

Csatlakoztatás a vízhálózatra 20/27 típus

Szélesség Mélység

230 V/50 Hz

Maximum

850 mm 400 mm 600 mm

2300 W 0,05 MPa (0,5 bar)

0,8 MPa (8 bar)

Page 29

Üzembe helyezés

Az első alkalommal való használat előtt távolítson el minden szállítási védőcsomagolást. Tartsa meg a doboz a jövőbeni szállításhoz: A nem rögzített készülék szállítása a belső részegységek megsé- rüléséhez vezethet, szivárgásokat és meghibásodásokat okozhat. A készülék fizikai kontaktus révén is megsérülhet.

Kicsomagolás

electrolux 29

A mosógépnek a környező bútorokkal azonos szinten való üzembe helyezéséhez az 4. ábrán látható módon járjon el.

Vízellátás

Kibontás

1a 1b

Szükség esetén mozgassa el a befolyócsövet az

1. sz. képen látható irányba. Ennek elvégzéséhez lazítsa meg a befolyócső szorítógyűrűjét, és pozícionálja a befolyócsövet lefelé az 1. sz. képen felvázolt módon. Húzza meg ismét a szorítógyűrűt, és győződjön meg arról, hogy nincs szivárgás. Nyissa ki a vízcsapot. Ellenőrizze, nincs-e szivárgás. A befolyócsövet nem szabad meghosszabbítani. Ha túl rövid, kérjük, vegye fel a kapcsolatot a vevőszolgáltatóval.

Vízleeresztés

Szerelje fel az U-darabot a kifolyócsőre. Tegyen mindent a leeresztési pontra (vagy egy kádba) 70 és 100 cm közötti magasságban. Ügyeljen arra, hogy biztonságosan legyen rögzítve. A szivornyahatás kockázatának elkerülése érdekében a levegőnek be kell tudni lépnie a cső végén. A kifolyócsövön soha nem lehetnek törések. Ha túl rövid, vegye fel a kapcsolatot egy szerelővel.

Elektromos csatlakoztatás

A mosógépet kizárólag 230 V-os egyfázisú hálózathoz szabad csatlakoztatni. Ellenőrizze a biztosítékot: 13 A 230 V esetén. A készüléket tilos hosszabbítóhoz vagy elosztóhoz csatlakoztatni. Ügyeljen arra, hogy a dugasz földelve van, és hogy megfelel az érvényben lévő előírásoknak.

MAXI 100 cm

MINI 70 cm

Page 30

30 electrolux

Elhelyezés

A készüléket sima és kemény felületen, szellőzött helyiségben kell elhelyezni. Gondoskodjon arról, hogy a készülék ne érjen hozzá a falhoz vagy a többi berendezéshez. A pontos vízszintbe állítás megelőzi a vibrációt, a zajt és a készülék elmozdulását az üzemelés alatt.

Környezet

A készülék hulladékba helyezése

jelzéssel ellátott valamennyi anyag újra-

hasznosítható. Ezeket gyűjtésre és újrahasznosításra adja le a megfelelő hulladékgyűjtő telephelyeken (érdeklődjön a helyi önkormányzatnál). A készülék hulladékba helyezésekor távolítson el minden olyan alkatrészt, amely másokra veszélyes lehet: vágja el a hálózati tápkábelt a készülék alapzatánál.

A terméken vagy a csomagoláson található szimbólum azt jelzi, hogy a termék nem kezelhető háztartási hulladékként. Ehelyett le kell adni az elektromos és elektronikus berendezések megfelelő újrahasznosítási gyűjtőtelepén. Annak biztosításával, hogy a termék hulladékként történő elhelyezése megfelelően történik, Ön segíthet megelőzni a környezetre és az emberi egészségre gyakorolt potenciális negatív hatást, amit a termék

nem megfelelő hulladékként történő kezelése idézhet elő. A termék újrahasznosítására vonatkozó részletesebb információt a helyi önkormányzatnál, a háztartási hulladékelhelyezési szolgálatnál vagy abban a boltban kaphat, ahol a terméket vásárolta.

Környezetvédelem

Ha takarékoskodni szeretne a vízzel, energiával, és hozzá szeretne járulni a környezet

védelméhez, az alábbiakat javasoljuk:

• Amikor csak lehetséges, használja a készüléket teljes kapacitással, és kerülje a résztölteteket.

• Csak az erősen szennyezett darabokhoz használja az előmosás vagy az áztatás programokat.

• A vízkeménységnek, a töltet méretének és a mosnivaló szennyezettségének figyelembe vételével megfelelő mennyiségű mosószert használjon.

Európai Jótállás: A jelen készülékre az Electrolux a jelen kézikönyv hátlapján felsorolt országok mindegyikében a készülék garancialevelében vagy egyébként a törvényben megszabott idő- tartamra vállal jótállást. Amennyiben a vásárló az alábbiakban felsorolt országok közül valamelyik másik országba települ át, az alábbi követelmények teljesítése esetén a készülékre vonatkozó jótállás szintén áttelepíthető: -

• A készülékre vállalt jótállás a készülék eredeti

vásárlásának napjával kezdődik, melyet a vásárló a készülék eladója által kiadott érvényes, vásárlást igazoló okmány bemutatásával tud igazolni.

• A készülékre vállalt jótállás ugyanolyan időtar-

tamra érvényes és ugyanolyan mértékben terjed

ki a munkadíjra és alkatrészekre, mint a vásárló új lakóhelye szerinti országban az adott modellre vagy termékféleségre érvényben lévő jótállás.

• A készülékre vállalt jótállás a termékhez kötődik, a jótállási jog másik felhasználóra átruházható.

• A készülék üzembe helyezése és használata az Electrolux által kiadott utasításoknak megfelelő- en történt, és kizárólag háztartásban használták, kereskedelmi célokra nem.

• A készüléket az új lakóhely szerinti országban hatályos összes vonatkozó előírásnak megfelelően helyezték üzembe.

A jelen Európai Jótállás rendelkezései a törvény által biztosított vásárlói jogokat nem érintik.

Page 31

Ovládací panel

electrolux 31

1. Ovládací panel

2. Rukoväť veka

3. Nastaviteľné nožičky

1 2 3 4 5 6

1. Volič programu

2. Volič otáčok odstreďovania

3. Tlačidlá a ich funkcie

4. Kontrolky postupu cyklu

5. Tlačidlo "Štart/Pauza"

6. Tlačidlo "Odložený štart"

Zásobník

Predpieranie Pranie

Avivážny prostriedok (výška hladiny nesmie presahovať

symbol MAX

)

Page 32

32 electrolux

Bezpečnostné pokyny

Prečítajte si pozorne tieto pokyny pred montážou a uvedením spotrebiča do prevádzky. Návod na obsluhu uchovávajte v blízkosti spotrebiča.

Všeobecné bezpečnostné pokyny

•Spotrebič sa nesnažte meniť ani upravovať. Vy- stavili by ste sa tak riziku.

• Pred spustením programu prania odstráňte z bielizne všetky mince, zatváracie špendlíky, sponky, skrutky, atď. Takéto predmety by počas prania mohli vážne poškodiť spotrebič.

• Používajte odporúčané množstvo pracieho prostriedku.

• Malé kusy bielizne (ponožky, opasky, atď.) uložte do malej plátennej tašky alebo do obliečky od vankúša.

• Po použití spotrebiča odpojte a uzavrite prítokovú hadicu.

•Pred čistením alebo údržbou vždy spotrebič od- pojte od elektrickej siete.

•V práčke neperte odevy s kosticovou výstužou, neobrúbené alebo natrhnuté odevy.

Inštalácia

•Spotrebič vybaľte alebo si ho dajte vybaliť ihneď po dodávke. Skontrolujte, či sa spotrebič počas prepravy nepoškodil Všetky škody vzniknuté počas prepravy ohláste svojmu predajcovi.

• Pred montážou spotrebiča odstráňte všetky prepravné skrutky a obaly.

•Spotrebič môže pripojiť na prívod vody iba kva- lifikovaný inštalatér.

• Prípadné zásahy do elektrickej siete v domácnosti môže vykonávať iba kvalifikovaný elektrikár.

•Presvedčte sa, že napájací elektrický kábel po montáži nezostal prichytený pod spotrebičom.

•Ak spotrebič uložíte na koberec, uistite sa, že koberec nemôže upchať vetracie otvory v spodnej časti spotrebiča.

•Spotrebič musí byť vybavený zástrčkou s uzem- nením podľa príslušných predpisov.

• Pred zapojením spotrebiča do elektrickej siete si pozorne prečítajte pokyny v kapitole "Zapojenie do elektrickej siete".

• Napájací elektrický kábel môže vymieňať iba autorizovaný servisný technik.

• Výrobca nezodpovedá za prípadné poškodenie spôsobené nesprávnou inštaláciou.

Opatrenia proti nízkej teplote

Ak je práčka vystavená teplotám pod 0 °C, treba urobiť tieto opatrenia:

• Zavrite vodovodný ventil a odpojte prívodnú hadicu.

• Vložte koniec prívodnej a vypúšťacej hadice do misky položenej na podlahe.

•Zvoľte program Odčerpanie vody a nechajte ho bežať až do konca cyklu.

• Odpojte spotrebič od elektrickej siete otočením voliča programov do polohy "Stop"

• Vytiahnite sieťovú zástrčku zo zásuvky.

•Vymeňte prívodnú a vypúšťaciu hadicu.

Tak vypustíte všetku vodu z hadíc a zabránite tvorbe ľadu, ktorý by mohol spotrebič poškodiť. Pred opätovným spustením spotrebiča sa uistite, že je umiestnený v oblasti, kde teplota neklesá pod bod mrazu.

Použitie

•Spotrebič je určený na bežné používanie v do- mácnosti. Spotrebič nepoužívajte na komerčné, priemyselné alebo iné účely.

• Pred praním si prečítajte pokyny na etikete bielizne, ktorú chcete prať.

•Do práčky nevkladajte bielizeň, u ktorej sa na odstránenie škvŕn používal benzín, alkohol, trichlóretylén, atď. Ak sa na odstránenie škvŕn používali takéto prostriedky, počkajte, kým sa vyparia a až potom vložte bielizeň do bubna.

• Vyprázdnite vrecká a bielizeň zložte.

•Tento spotrebič nie je určený, aby ho používali osoby (vrátane detí) so zníženými fyzickými, zmyslovými alebo rozumovými schopnosťami, nedostatočnými skúsenosťami a vedomosťami, ak nie je zabezpečený dohľad alebo poučenie o používaní spotrebiča zo strany osoby zodpovednej za ich bezpečnosť. Nenechajte deti bez dozoru, aby ste mali istotu, že sa nebudú so spotrebičom hra

ť.

Ako spustiť cyklus prania?

Prvé použitie

• Zabezpečte, aby elektrické a vodovodné prípojky zodpovedali pokynom na inštaláciu.

•Odstráňte vložku z polystyrénu a všetky ostatné predmety v bubne.

• Spustite prvý cyklus prania pri 90 °C. Do práčky nevkladajte bielizeň, použite iba prací prostriedok na vyčistenie zásobníka vody.

Page 33

Každodenné použitie

Vložte bielizeň

• Otvorte veko spotrebiča.

•Otvorte bubon stlačením blokovacieho tlačidla A: Automaticky sa otvoria dve poistky.

• Vložte bielizeň, zavrite bubon a veko práčky.

Varovanie Pred zavretím veka práčky sa uistite, že bubon je riadne zavretý :

•Keď sú zavreté obe poistky,

• blokovacie tlačidlo A je uvoľnené.

Dávkovanie pracích prostriedkov

Do dávkovacích priehradiek na pranie pieranie sypte prací prášok. Podľa potreby nalejte avivážny prípravok do priehradky

Nastavenie programu

Volič programu nastavte na požadovaný program. Začne blikať zelená kontrolka na tlačidle " Spuste-

nie/Pauza" Ak volič programov počas prebiehajúceho cyklu otočíte do polohy iného programu, spotrebič nespustí novo nastavený program. Na tlačidle " Spu-

stenie/Pauza" vená kontrolka.

Nastavenie teploty

Zvýšenie alebo zníženie teploty dosiahnete opakovaným stláčaním tlačidla " Teplota"

"Tabuľku programov"). Symbol niu v studenej vode.

Výber otáčok odstreďovania

Volič rýchlosti odstreďovania otočte do polohy želanej rýchlosti. Maximálne rýchlosti odstreďovania : Bavlna, Eko, Ľan, Ručné pranie, Džínsovina : 1000 ot./min. (EWT10115W), 900 ot./min. (EWT9125W), Syntetiká, Ľahké žehlenie : 900 ot./ min., Jemné : 700 ot/min. Na konci programu, ak ste nastavili " Zastavenie s

vodou v bubne" musíte nastaviť program " Odstred'ovanie" bo " Vypúšt'anie"

stíte vodu.

Výber voliteľných funkcií

Rôzne voliteľné funkcie musíte nastaviť po nastavení programu a pred stlačením tlačidla " Spuste-

(ak ste zvolili voľbu "predpieranie") na-

a pred-

bude niekoľko sekúnd blikať čer-

(pozrite

zodpovedá pra-

alebo " Nočný cyklus" ,

ale-

, čím ukončíte cyklus a vypu-

electrolux 33

nie/Pauza" (pozri "Tabuľku programov"). Stlač- te požadované tlačidlo (tlačidlá) : rozsvietia sa príslušné kontrolky. Po opätovnom stlačení kontrolky zhasnú. Ak niektorá z voliteľných funkcií nie je kom- patibilná so zvoleným programom, na tlačidle "

Spustenie/Pauza" trolka.

Voliteľná funkcia " Plákanie plus"

Práčka pridá jeden alebo viacero plákaní počas cyklu prania. Táto voliteľná funkcia sa odporúča pre ľudí s citlivou pokožkou a v oblastiach s mäkkou vodou. Dočasná voľba : Stlačte tlačidlo " Plákanie plus"

. Voliteľná funkcia je aktívna iba pre nastavený program. Trvalá voľba : Stlačte a niekoľko sekúnd podržte

tlačidlá " Teplota" teľná funkcia je aktívna nepretržite, aj po vypnutí spotrebiča. Aby ste ju zrušili, zopakujte proces.

" Oneskorený štart"

Táto voliteľná funkcia vám umožňuje odložiť spustenie programu prania o 2, 4 alebo 6 hodín stla-

čením tlačidla " Oneskorený štart" Dobu odloženia štartu môžete zmeniť kedykoľvek

pred stlačením tlačidla " Spustenie/Pauza" Oneskorený štart" , ak stlačíte tlačidlo

(ak sú zhasnuté všetky kontrolky, program sa spustí okamžite).

Ak ste už stlačili tlačidlo " Spustenie/Pauza" chcete zmeniť alebo zrušiť odloženie štartu, postupujte podľa nasledujúcich pokynov:

• Ak chcete zrušiť odloženie spustenia a cyklus

spustiť ihneď, stlačte " Spustenie/Pauza" potom " Oneskorený štart" nie/Pauza

• Aby ste zmenili dobu odloženia, musíte nastaviť

" Stop" Počas doby odloženého času spustenia bude veko zablokované. Ak ho potrebujete otvoriť, musíte najprv práčku zastaviť stlačením tlačidla Spuste-

nie/Pauza stlačte tlačidlo " Spustenie/Pauza"

Time Manager

Opakovaným stláčaním tlačidla " Time Manager"

môžete cyklus prania predĺžiť alebo skrátiť. Možno tiež zvoliť úroveň podľa stupňa znečistenia bielizne. Pri pôvodnom nastavení sú všetky kontrolky zhasnuté. Denný (Daily) : mierne zašpinená bielizeň Rýchly (Light) : veľmi mierne znečistená bielizeň Skrátit

začne blikať červená kon-

a " Time Manager" . Voli-

ešte raz

. Stlačte Spuste-

, aby sa spustil cyklus prania.

a znovu naprogramovať cyklus.

. Po opätovnom zatvorení veka

Page 34

34 electrolux

(Super) : málo zašpinená bielizeň alebo polovičná náplň Dostupnosť týchto rôznych úrovní sa mení v závislosti od nastaveného druhu programu.

Štart programu

Stlačením tlačidla " Spustenie/Pauza" cyklus. Rozsvieti sa príslušná zelená kontrolka. Je normálne ak sa volič programu počas cyklu nebude pohybovať. Rozsvieti sa kontrolka, ktorá zodpovedá aktuálnemu cyklu prania.

+ : Predpierka + pranie + : Plákanie + odstreďovanie

: Koniec cyklu

Prerušenie programu Pridávanie bielizne počas prvých 10 minút

Stlačte tlačidlo " Spustenie/Pauza" činnosť práčky prerušená, bude blikať príslušná

zelená kontrolka. Veko možno otvoriť do 2 minút po zastavení práčky. Program bude pokračovať po opätovnom stlačení tlačidla " Spustenie/Pauza"

spustíte

: kým bude

Prehľad programov

Program / Typ prania Náplň/Do-

Bavlna (studená voda - 90 ° : Biela alebo farebná bielizeň, napr. bežne znečistený pracovný odev, posteľná bielizeň, obrusy, spodná bielizeň, uteráky.

Bavlna Eko1) (40° - 90°) : Biela alebo farebná bielizeň, napr. bežne znečistený pracovný odev, posteľná bielizeň, obrusy, spodná bielizeň, uteráky.

Bavlna + Predpieranie (studená voda - 90 °)

+ Bavlna Eko + Predpieranie (40° 90°)

Syntetiká (studená voda - 60 ° : Syntetické materiály, spodná bielizeň, farebné materiály, nekrčivé košele a blúzky.

+ Syntetiká + Predpieranie (studená

voda - 60 °)

L'ahké žehlenie (studená voda - 60 ° : Na pranie bielizne a syntetiky. Zmierňuje krče- nie a uľahčuje žehlenie.

Zmeny počas prebiehajúceho programu

Ak chcete zmeniť prebiehajúci program, musíte najskôr prerušiť činnosť práčky stlačením tlačidla "

Spustenie/Pauza" tlačidle " Spustenie/Pauza"

únd blikať červená kontrolka. Ak stále chcete zme- niť program, musíte prebiehajúci program zrušiť (pozri nižšie).

Zrušenie programu

Ak chcete program zrušiť, otočte programátor do polohy " Stop"

Koniec programu

Práčka sa automaticky vypne, kontrolka na tlačidle " Spustenie/Pauza" trolka "Koniec cyklu"

2 minút po zastavení práčky. Otočte volič programu do polohy " Stop" pojte a uzavrite vodovodný ventil.

5,5 kg 140-150 min

5,5 kg 145-155 min

5,5 kg 165-175 min

2,5 kg 90-100 min

2,5 kg 110-120 min

1,0 kg 100-110 min

Zastavenie s vodou v bubne, Nočný cyklus, Denný (Daily), Rýchly (Light), Skrátit (Super), Plákanie plus, Oneskorený štart

Zastavenie s vodou v bubne, Nočný cyklus, Plákanie plus, Oneskorený štart

Zastavenie s vodou v bubne, Nočný cyklus, Denný (Daily), Rýchly (Light), Skrátit (Super), Plákanie plus, Oneskorený štart

Zastavenie s vodou v bubne, Nočný cyklus, Plákanie plus, Oneskorený štart

Zastavenie s vodou v bubne, Nočný cyklus, Denný (Daily), Rýchly (Light), Skrátit (Super), Plákanie plus, Oneskorený štart

Zastavenie s vodou v bubne, Plákanie plus, Oneskorený štart

. Ak zmena nie je možná, na

bude niekoľko sek-

zhasne s rozsvieti sa kon-

. Veko možno otvoriť do

. Vyberte bielizeň. Od-

Voliteľné funkcie

Page 35

electrolux 35

Program / Typ prania Náplň/Do-

Jemné (studená voda - 40 ° : Pre všetky jemné materiály, napríklad záclony.

Lan (studená voda - 40 ° : Vlnené materiály určené na pranie v práčke, s etiketou "čistá strižná vlna, určená na pranie v práčke, nezráža sa".

Ručné pranie (studená voda - 40 ° :

Veľmi jemné materiály s etiketou "prať ručne".

Džínsovina (40°) : Na pranie džínsových

odevov. Aktivovaná funkcia Plákanie plus.

Plákanie : Pri tomto programe možno

plákať ručne pranú bielizeň.

Vypúšt’anie : Spustí cyklus odčerpania vody po programe Plákanie stop (alebo Nočný cyklus plus).

Odstred’ovanie : Cyklus odstreďovania

pri otáčkach od 500 do 1000/900 ot./min. ot/min po programe Plákanie stop (alebo Noč- ný cyklus plus).

1) Referenčný program na testovanie podľa normy CEI 456 ( Bavlna Eko 60 °C) : 49 l / 1,04 kWh / 170 min

2) V závislosti od modelu.

2,5 kg 60-70 min

1,0 kg 55-65 min

3,0 kg 130-140 min

5,5 kg 50-60 min

5,5 kg 0-10 min

5,5 kg 10-20 min

Zastavenie s vodou v bubne, Nočný cyklus, Denný (Daily), Rýchly (Light), Skrátit (Super), Plákanie plus, Oneskorený štart

Zastavenie s vodou v bubne, Nočný cyklus, Oneskorený štart

Zastavenie s vodou v bubne, Nočný cyklus, Plákanie plus, Oneskorený štart

Oneskorený štart

Voliteľné funkcie

Starostlivosť a čistenie

Spotrebič pred čistením odpojte od elektrickej siete.

Odstraňovanie vodného kameňa

Ak chcete odstrániť vodný kameň, použite vhodný nekorozívny produkt určený pre práčky. Prečítajte si pokyny na výrobku, kde je uvedené odporúčané dávkovanie a ako často treba odstraňovať vodný kameň.

Vonkajší povrch

Na očistenie vonkajšieho povrchu spotrebiča použite teplú mydlovú vodu. Nikdy nepoužívajte alkohol, rozpúšťadlá alebo podobné produkty.

Zásobník

Čistenie :

Filter nečistôt

Pravidelne čistite filter, ktorý sa nachádza v spodnej časti bubna :

Page 36

36 electrolux

Pred zatvorením krytu skontrolujte, či filter dobre zapadol na miesto potiahnutím hore a dole proti strednej stene.

Filtre prítoku vody

Čistenie :

Problémy počas prevádzky

Spotrebič prešiel viacerými výstupnými kontrolami vo výrobnom závode. Ak by však došlo k poruche,

Problémy Príčiny

Práčka sa nespustí alebo sa nenapĺňa vodou :

Spotrebič sa naplní vodou a hneď vzápätí sa vyprázdni:

Práčka nepláka alebo sa nevyprázdňuje :

Rozliata voda okolo práč- ky :

Nedostatočné pranie : • prací prostriedok nie je vhodný na pranie v práčke,

Práčka vibruje alebo je nadmerne hlučná:

•spotrebič nie je správne zapojený do elektrickej siete, nefunguje elek- trická sieť alebo došlo k výpadku dodávky elektriny,

•veko spotrebiča a poistky bubna nie sú pevne zavreté,

• nebol správne zvolený príkaz na spustenie programu,

• neprivádza sa voda alebo je zatvorený prívodný vodovodný ventil,

•znečistené filtre prítoku vody,

• na prítokovej hadici sa objaví červená značka.

• Výpustný U-člen je uchytený príliš nízko (pozri časť Montáž).

• odtoková hadica je zablokovaná alebo ohnutá,

•filter nečistôt je zanesený,

• aktivoval sa snímač rovnováhy : nerovnomerné rozloženie bielizne v bubne,

• bol nastavený program "Odčerpanie vody" alebo "Nočný tichý cyklus plus" alebo "Plákanie stop",

• nevhodná výška výpustného U-člena.

•príliš veľké množstvo pracieho prostriedku spôsobilo vytečenie peny,

• prací prostriedok nie je vhodný na pranie v práčke,

• výpustný U-člen nie je správne uchytený,

• únik vody z prívodnej hadice.

• v bubne je príliš mnoho bielizne,

• nevhodný cyklus prania,

•nedostatočné množstvo pracieho prostriedku.

• neboli odstránené všetky kusy obalu zo spotrebiča (pozri časť Montáž),

•spotrebič nie je uložený vodorovne a je nevyvážený,

•spotrebič je umiestnený príliš blízko steny alebo nábytku,

•bielizeň nie je rovnomerne rozložená v práčke, náplň je príliš malá,

•spotrebič sa rozbieha, časom hluk zmizne.

najskôr si, prosím, prečítajte nižšie uvedený text a až potom kontaktujte servisné stredisko.

Page 37

electrolux 37

Problémy Príčiny

Cyklus prania trvá príliš dlho:

Práčka zastaví počas cyklu prania :

Veko sa po ukončení cyklu neotvorí :

Avivážny prostriedok zo zásobníka vyteká priamo do bubna:

Tlačidlo Štart/Pauza bliká červená kontrolka

1) U niektorých modelov môžu zaznieť zvukové signály

2) Po vyriešení problémov stlačte tlačidlo "Štart/Pauza" a znovu spustite prerušený program.

•znečistené filtre prítoku vody,

• bola odpojená dodávka vody alebo nastal výpadok v elektrickej sieti,

• aktivoval sa snímač prehriatia motora,

• teplota prítoku vody je nižšia ako zvyčajne,

•aktivoval sa bezpečnostný systém detekcie peny (príliš mnoho pracieho prostriedku) a práčka začala vypúšťať penu,

• aktivoval sa snímač rovnováhy : práčka pridala ešte jednu fázu, aby sa bielizeň v bubne rozložila rovnomernejšie.

• porucha dodávky vody alebo elektriny,

• je nastavená funkcia Plákanie stop,

• sú otvorené poistky bubna.

• príliš vysoká teplota v bubne,

• veko sa odblokuje 1-2 minúty po skončení cyklu.

• množstvo prostriedku siaha nad značku MAX.

• veko nie je správne zatvorené.

•filter nečistôt je zanesený,

• odtoková hadica je zablokovaná alebo ohnutá,

• výpustná hadica je uchytená príliš vysoko (pozri časť "Montáž"),

•odtokové čerpadlo je zablokované,

• potrubie je zablokované.

• zatvorený prívodný vodovodný ventil, prerušený prívod vody.

Pracie a prídavné prostriedky

Používajte iba pracie a prídavné prípravky určené na použitie v automatickej práčke. Neodporúčame zmiešavať rozličné typy pracích prostriedkov. Bielizeň by sa mohla poškodiť. Práškové pracie prostriedky možno používať bez obmedzenia. Kvapalné pracie prostriedky sa nesmú používať, ak

bolo zvolené predpieranie. U cyklov bez predpierania sa kvapalné pracie prostriedky musia nalievať do guľového dávkovacieho zásobníka. Pracie tablety alebo dávky pracieho prostriedku treba dať do priehradky na pracie prostriedky v zásobníku spotrebiča.

Technické charakteristiky

ROZMERY Výška

ELEKTRICKÉ NAPÄTIE /FREKVENCIA ELEKTRICKÝ PRÍKON

TLAK VODY Minimálny

Prípojka na vodu Typ 20/27

Šírka Hĺbka

230 V / 50 Hz

Maximálny

850 mm 400 mm 600 mm

2300/ W

0,05 MPa (0,5 bar) 0,8 MPa (8 bar)

Page 38

38 electrolux

Inštalácia

Pred prvým použitím spotrebiča odstráňte všetky časti obalov, ktoré slúžia na ochranu počas prepravy. Obal si odložte pre prípad prepravy v budúcnosti: Počas prepravy nezabezpečeného spotrebiča sa môžu poškodiť vnútorné komponenty, môžu vzniknúť netesnosti a poruchy. Spotrebič sa môže poškodiť aj pri fyzickom kontakte.

Rozbalenie

Ak chcete nainštalovať práčku zarovno s okolitým nábytkom, postupujte podľa obrázku č. 4.

Prítok vody

Príprava na prevádzku

1a 1b

V prípade nevyhnutnosti presuňte prívodnú hadicu v smere ako na obr. č. 1. Aby ste to mohli urobiť, uvoľnite maticu prívodnej hadice a hadicu umiestnite dolu, ako na obrázku č. 1. Opäť utiahnite maticu a skontrolujte, či neuniká voda. Otvorte uzáver vody. Skontrolujte, či niekde neuniká voda. Prívodná hadica sa nesmie predlžovať. Ak je hadica príliš krátka, obráťte sa na servisné stredisko.

Vypustenie vody

Pripojte U-člen na výpustnú hadicu. Všetky časti výpustného systému umiestnite do výpuste (alebo do umývadla) vo výške 70-100 cm. Uistite sa, že všetky časti sú umiestnené v správnej polohe. Do konca hadice musí prenikať vzduch, aby nedošlo k sifónovému efektu. Nikdy nenaťahujte výpustnú hadicu. Ak je hadica príliš krátka, obráťte sa na servisné stredisko.

Elektrické zapojenie

Túto automatickú práčku možno zapojiť iba do jednofázovej siete 230 V. Skontrolujte poistky: 13 A na 230 V. Spotrebič sa nesmie zapájať do predlžovačky alebo viaczásuvkového rozbočovača. Uistite sa, že zástrčka je uzemnená a zodpovedá aktuálnym požiadavkám predpisov.

Umiestnenie

Spotrebič umiestnite na rovný, tvrdý povrch v dobre vetranom priestore. Uistite sa, že spotrebič sa nedotýka steny alebo iného nábytku. Pri správnom vyvážení spotrebiča nevznikajú vibrácie, hluk a spotrebič sa počas prevádzky nepohybuje.

MAXI 100 cm

MINI 70 cm

Page 39

Ochrana životného prostredia

Likvidácia spotrebiča

Všetky materiály označené symbolom

recyklovateľné. Takéto materiály odovzdajte na skládke recyklovateľného odpadu (informujte sa u miestnych úradov). Pri likvidácii spotrebiča odstráňte všetky súčiastky, ktoré môžu byť nebezpečné pre iné osoby: spotrebič odpojte od elektrickej siete a odrežte napájací kábel v spodnej ča- sti spotrebiča.

Symbol mená, že tento výrobok sa nesmie likvidovať ako domový odpad. Výrobok sa musí odviezť na príslušné zberné miesto, kde sa uskutoční recyklácia elektrického a elektronického zariadenia. Zabezpečte, že tento výrobok bude zlikvidovaný správnym postupom, aby ste predišli negatívnym vplyvom na životné prostredie a ľudské zdravie v dô-

na produkte alebo na jeho obale zna-

sú

electrolux 39

sledku nesprávneho postupu pri likvidácii výrobku. Podrobnejšie informácie o recyklácii tohto výrobku dostanete od miestnych úradov, v zberných surovinách alebo u predajcu, kde ste spotrebič kúpili.

Ochrana životného prostredia

Odporúčame dodržiavať tieto pokyny z dôvodu úspory vody a energie, čo prispieva k

ochrane životného prostredia:

• Vždy, keď je to možné, spotrebič naplňte na plnú kapacitu a neperte čiastočné dávky bielizne.

• Programy s predpieraním a namáčaním používajte iba u silno znečistenej bielizne.

• Použite vhodné množstvo pracieho prostriedku na príslušný stupeň tvrdosti vody, veľkosť náplne a stupeň znečistenia bielizne.

SLOVENSKO - Záruka/Servisná služba

Electrolux Slovakia poskytuje záručnú dobu 2 roky od dňa zakúpenia spotrebiča. Podrobnosti o záručných podmienkach sa dozviete zo záručného listu, ktorý obdržíte od svojho predajcu pri kúpe spotrebiča. Súčast'ou záručného listu je aj zoznam zmluvných servisných partnerov.

Európska Záruka: Spoločnosť Electrolux poskytuje na tento spotrebič záruku vo všetkých krajinách, ktorých zoznam sa uvádza na zadnej strane, v priebehu záručnej lehoty uvedenej v záruke na spotrebič alebo určenej zákonom. Ak sa presťahujete z jednej z týchto krajín do inej krajiny, ktorá sa uvádza v zozname, pri splnení nasledujúcich podmienok záruka na spotrebič prechádza spolu s vami:-

•Záručná lehota na spotrebič začína plynúť dá-

tumom prvého zakúpenia spotrebiča preukázaného predložením platného dokumentu o kúpe vydaného predajcom tohto spotrebiča.

•Záručná lehota na spotrebič je rovnaká a jej roz-

sah je zhodný z hľadiska práce a dielcov, ako u

Electrolux Slovakia s.r.o., Seberíniho 1, 821 03 Bratislava tel: (02) 32141334 fax: (02) 43336976 e-mail: zakaznicke.centrum@electrolux.sk

• Záruka na spotrebič platí osobne pre pôvodné-

•Spotrebič bol nainštalovaný a používaný v súla-

•Spotrebič bol nainštalovaný v súlade so všetký-

Ustanovenia tejto Európskej záruka nemajú žiadny vplyv na práva, ktoré máte zo zákona.

záruky existujúcej vo vašej novej krajine pobytu pre daný konkrétny model alebo typový rad spotrebičov.

ho kupujúceho spotrebiča a nemôže byť prevedená na iného používateľa.

de s pokynmi vydanými spoločnosťou Electrolux a používa sa iba v rámci domácnosti, t. j. nepoužíva sa na komerčné účely.

mi príslušnými predpismi platnými vo vašej novej krajine pobytu.

Page 40

40 electrolux

Панель управления

1. Панель управления

2. Ручка крышки

3. Регулировочная ножка

1 2 3 4 5 6

1. Переключатель программ

2. Селектор скорости отжима

3. Кнопки и их функции

4. Индикаторы выполнения цикла

5. Использование кнопки "Старт/Пауза"

6. Кнопка задержки пуска

Дозатор

Предварительная мойка Основная стирка

Смягчитель (не заполняйте выше метки MAX M )

Page 41

Информация по технике безопасности

Перед установкой и эксплуатацией Вашей ма‐ шины внимательно прочтите следующие пункты. Храните это руководство пользовате‐ ля рядом с машиной.

Общие правила техники безопасности

• Не модифицируйте и не пытайтесь моди‐

фицировать эту стиральную машину. Это может быть опасным.

• Проверьте, что перед запуском стирки с ве‐

щей были сняты или вытащены из их кар‐ манов какие бы то ни было монеты, булав‐ ки, заколки, винты и прочие подобные пред‐ меты. Если их не удалить, они могут серь‐ езно повредить стиральную машину.

• Закладывайте рекомендованное количе‐

ство моющих средств.

• Небольшие вещи (носки, ремешки и т.п.)

укладывайте все вместе в небольшой льня‐ ной мешочек или наволочку.

• После того, как закончите стирку, извлеките

вилку из розетки и закройте вентиль налив‐ ного шланга.

• Перед чисткой или техобслуживанием обя‐

зательно отключайте машину.

• Не стирайте в машине порванные или не‐

дошитые вещи, а также вещи с проволоч‐ ным каркасом.

Установка

• Распакуйте или попросите, чтобы машину

распаковали, сразу после доставки. Про‐ верьте, не повреждена ли машина снаружи. Сообщите своему поставщику о любых транспортных повреждениях.

• Перед установкой машины вывинтите все

транспортировочные винты и удалите всю упаковку.

• Подключение к водопроводу должно вы‐

полняться квалифицированным сантехни‐ ком.

• Если для подключения к электрической се‐

ти стиральная машина должна быть какимлибо образом адаптирована, обратитесь к квалифицированному электрику.

• Проследите, чтобы после установки элек‐

трический кабель не был передавлен.

• Если машина устанавливается на ковровое

покрытие, проверьте, чтобы ковер не пере‐ крывал вентиляционные каналы в основа‐ нии машины.

• Машина, чтобы соответствовать правилам,

должна быть оборудована вилкой с зазе‐ млением.

• Перед включением Вашей машины в элек‐

тросеть внимательно прочтите инструкции в главе "Подключение к электросети".

• Замена электрического кабеля должна вы‐ полняться только уполномоченным специа‐ листом.

• Изготовитель не может нести ответствен‐ ность за какое бы то ни было повреждение, возникшее в результате некорректной уста‐ новки.

Меры предосторожности для предотвращения замерзания

Если температура в помещении, в котором установлена машина, может опуститься ниже 0°C, следует принять следующие меры пред‐ осторожности:

• Закройте водопроводный кран и отсоеди‐ ните наливной шланг.

• Поместите концы наливного шланга и слив‐ ного шланга в установленный на полу тазик.

• Выберите программу "Слив" и дайте ей до‐ йти до конца.

• Отключите машину от сети, повернув се‐ лектор программ в положение "Стоп"

• Выньте вилку сетевого шнура машины из розетки.

• Снова присоедините наливной и сливной шланги.

Таким образом, вода, остававшаяся в шлан‐ гах, будет слита: это предотвратит образова‐ ние льда, который мог бы привести к выходу вашей машины из строя. Перед следующим включением убедитесь, что машина установлена в таком месте, в ко‐ тором температура не будет опускаться ниже ноля.

Эксплуатация

• Ваша машина предназначена для обычного бытового применения. Не пользуйтесь ма‐ шиной в коммерческих, промышленных или каких-либо других целях.

• Перед стиркой любой вещи просмотрите инструкции на ее ярлыке.

• Не закладывайте в машину вещи, на кото‐ рых были пятна, обработанные керосином, спиртом, трихлорэтиленом и т.д. В случае применения таких пятновыводителей пе‐ ред тем, как помещать вещи в барабан, убе‐ дитесь, что они полностью высохли.

• Освободите карманы и разверните белье.

electrolux 41

Page 42

42 electrolux

• Данное изделие не предназначено для эксплуатации лицами (включая детей) с ог‐ раниченными физическими, сенсорными или умственными способностями, с недо‐ статочным опытом или знаниями без прис‐ мотра отвечающего за их безопасность ли‐

Выполнение цикла стирки

Первое использование

• Убедитесь в том, что подключение ма‐ шины к электросети, водопроводу и ка‐ нализации выполнено в соответствии с инструкциями по установке.

Повседневная эксплуатация

Загрузка белья

• Откройте крышку машины.

• Откройте бара‐ бан, нажав запи‐ рающую кнопку А: Автоматиче‐ ски откроются две створки.

• Загрузите белье, закройте бара‐ бан и крышку сти‐ ральной машины.

ВНИМАНИЕ! Перед закрыванием крышки стиральной машины проверьте,

чтобы барабан был закрыт как следует:

• Когда обе створки закрыты,

• запирающая кнопка А поднимается.

Дозировка моющих средств Засыпьте соответствующее количество сти‐

рального порошка в отделения стирки предварительной стирки функция "Предварительная стирка". При не‐ обходимости насыпьте смягчитель тканей в отделение

Выбор программы Поверните селектор программ на нужную про‐ грамму. Кнопка " Старт/Пауза"

гать зеленым светом. Если Вы повернете селектор программ на другую программу во время выполнения цик‐ ла, машина проигнорирует эту вновь выбран‐

ную программу. Кнопка " Старт/Пауза" сколько секунд будет мигать красным светом.

Выбор температуры

Нажимая кнопку "Температура" или уменьшите значение заданной темпера‐ туры (см. "Таблица программ"). Символ начает холодную стирку.

, если выбрана

начнет ми‐

не‐

, увеличьте

оз‐

ца или получения от него соответствующих инструкций, позволяющих им безопасно эк‐ сплуатировать устройство. Необходимо присматривать за детьми и не разрешать им играть с машиной.

• Извлеките из барабана пенопластовую вставку и все прочие предметы.

• Для первого раза выполните цикл стирки при 90°C, без белья, но с моющим сред‐ ством, чтобы очистить бак.

Выбор скорости отжима Установите селектор скорости отжима на нуж‐

ную скорость. Максимальные скорости отжима следующие : Хлопок, Эко, Шерсть, Ручная стирка, Джинсы : 1000 об/мин (EWT10115W), 900 об/мин (EWT9125W), Синтетика, Легкое глаженье : 900 об/мин, Деликатные ткани : 700 об/мин. В конце программы, если Вы выбрали " Оста‐

новка с водой в баке" плюс" Отжим"

цикл и слить воду.

Выбор функций После выбора программы и перед нажатием кнопки " Старт/Пауза"

определенные опции (см. таблицу программ). Нажмите требуемую кнопку (кнопки) : при этом загорятся соответствующие индикато‐ ры. Если нажать кнопку еще раз, индикаторы погаснут. В случае выбора функции, несов‐ местимой с выбранной программой, начнет мигать красная индикаторная лампочка,

встроенная в кнопку " Старт/Пауза"

" Полоскание плюс" дополнительная функция

Стиральная машина в течение цикла добавит одно или несколько полосканий. Эта функция рекомендуется людям с чувствительной ко‐ жей и в местностях с мягкой водой. Выбор функции на один раз : Нажмите " По‐

лоскание плюс" включена только для выбранной программы. Выбор функции на постоянно : Нажимайте на

несколько секунд кнопки " Температура" Time Manager"

стоянно, даже если машина выключена. Что‐ бы выключить ее, повторите процесс.

, Вам следует выбрать программу "

или " Слив" , чтобы закончить

или " Ночной режим

следует выбрать

кнопку. Функция будет

и "

. Опц ия будет в ключе на п о‐

Page 43

electrolux 43

" Задержка пуска" Эта дополнительная функция позволяет за‐

держать пуск программы стирки на 2, 4 или 6 часов, нажав кнопку " Задержка пуска"

В любое время до нажатия кнопки " Старт/ Пауза"

мя задержки пуска, нажав кнопку " Задержка пуска"

гасли, сразу же начнется программа стирки). Если необходимо изменить или отменить вре‐ мя завершения цикла после того, как была на‐

жата кнопка " Старт/Пауза" следующим образом.

• Чтобы отменить отсрочку пуска и запустить

• Для того чтобы изменить продолжитель‐

В течение задержки времени начала цикла крышка будет закрыта. Если нужно ее от‐ крыть, переведите машину в режим паузы, на‐

жав кнопку " Старт/Пауза" крышка снова будет закрыта, нажмите кнопку

" Старт/Пауза"

Time Manager Нажав несколько раз кнопку " Time Manager"

также выбрать уровень, в зависимости от то‐ го, насколько загрязнено белье. По умолча‐ нию все индикаторы не светятся. Повседневная стирка : легко загрязненные сещи индикатор : для стирки слабозагрязнен‐ ного белья Быстрая стирка : слегка загряз‐ ненное белье или половинная загрузка Возможность применения этих режимов для различных уровней загрязненности зависит от типа выбранной программы.

Пуск программы

Нажмите кнопку " Старт/Пауза" пустить цикл. загорится соответствующий ин‐ дикатор.

можно отменить или изменить вре‐

еще раз (когда все индикаторы по‐

, действуйте

цикл немедленно, нажмите Старт/Пауза"

и затем " Задержка пуска" . Для за‐

пуска цикла нажмите " Старт/Пауза"

ность задержки, следует повернуть селек‐ тор через положение " Стоп" и граммировать Ваш цикл.

. После того, как

, можно сократить время стирки. Можно

перепро‐

, чтобы за‐

В ходе выполнения цикла селектор остается неподвижным - это нормально. Светится ин‐ дикатор, соответствующий текущему циклу.

+ : Предварительная стирка + стирка + : Полоскание + отжим

: Завершение цикла

Прерывание программы Добавление белья в течение первых 10 минут Нажмите кнопку " Старт/Пауза"

ствующий индикатор будет мигать зеленым во время нахождения машины в состоянии паузы. После того, как машина остановится, крышку можно будет открыть только через 2 минуты. Чтобы продолжить выполнение про‐ граммы, еще раз нажмите кнопку " Старт/Пау‐

за" Модификация выполняемой программы Перед тем, как внести изменения в выполняе‐ мую программу, следует перевести машину в режим паузы, нажав кнопку " Старт/Пауза"

. Если требуемая модификация невозмож‐

на, кнопка " Старт/Пауза" мигает красным Если Вы всё ещё хотите из‐ менить программы, следует отменить теку‐ щую программу (см. ниже). Отмена программы Если вы хотите отменить программу, повер‐ ните селектор программ в положение Стоп"

Завершение программы Машина остановится автоматически, индика‐ тор кнопки " Старт/Пауза" дикатор конца цикла

го, как машина остановится, крышку можно будет открыть только через 2 минуты. Уста‐ новите переключатель программ в положение " Стоп" из розетки и закройте водопроводный вен‐ тиль.

. Извлеките белье. Извлеките вилку

зажжется. После то‐

: соответ‐

несколько секунд

погаснет, а ин‐

Таблица программ

Программа/тип белья Загрузка/

Хлопок (холодная стирка - 90°): Белое или цветное белье, например, средне за‐ грязненная рабочая одежда, постельное белье, скатерти, нижнее белье, полотен‐ ца.

время

5,5 кг 140-150 мин.

Возможные дополнительные функ‐

ции

Остановка с водой в баке, Ночной режим плюс, Повседневная стирка, индикатор, Быстрая стирка, Поло‐ скание плюс, Задержка пуска

Page 44

44 electrolux

Программа/тип белья Загрузка/

Хлопок Эко1) (40° - 90°) : Белое или цветное белье, например, средне загряз‐ ненная рабочая одежда, постельное белье, скатерти, нижнее белье, полотен‐ ца.

Хлопок + Предварительная стирка (холод‐ ная - 90°)

+ Хлопок Эко + Предварительная стирка (40° - 90°)

Синтетика (холодная стирка - 60°): Из‐ делия из синтетических тканей, нижнее белье, цветное белье, не требующие глажки блузки и рубашки.

+ Синтетика + Предварительная стирка (холодная стирка - 60°)

Легкое глаженье (холодная стирка 60°): Для хлопка и синтетики. Уменьшает складки, тем самым облегчая глажку.

Деликатные ткани (холодная стирка 40°): Для любых вещей из деликатных тканей, например, занавесей.

Шерсть (холодная стирка - 40°): Шер‐ стяные вещи, которые можно стирать в стиральной машине, на которых есть яр‐ лыки "чистая новая шерсть, машинная стирка, не дает усадки".

Ручная стирка (холодная стирка - 40°): Очень деликатные вещи с ярлыком "руч‐ ная стирка".

Джинсы (40°) : Для вещ ей и з дж инс ово й ткани. Включается функция "Полоскание плюс".

Полоскание: С помощью этой програм‐ мы можно прополоскать выстиранные вручную вещи.

Слив : Выполняет слив воды из бака после дополнительных функций "Оста‐ новка с водой в баке" (или "Ночной режим плюс").

время

5,5 кг 145-155 мин.

5,5 кг 165-175 мин.

2,5 кг 90-100 мин.

2,5 кг 110-120 мин.

1,0 кг 100-110 мин.

2,5 кг 60-70 мин.

1,0 кг 55-65 мин.

3,0 кг 130-140 мин.

5,5 кг 50-60 мин.

5,5 кг 0-10 мин.

Возможные дополнительные функ‐

ции

Остановка с водой в баке, Ночной режим плюс, Полоскание плюс, За‐ держка пуска

Остановка с водой в баке, Поло‐ скание плюс, Задержка пуска

Остановка с водой в баке, Ночной режим плюс, Задержка пуска

Остановка с водой в баке, Ночной режим плюс, Полоскание плюс, За‐ держка пуска

Page 45

electrolux 45

Программа/тип белья Загрузка/

Отжим: Цикл отжима от 500 до

1000/900 об/мин "Остановка с водой в баке" (или "Ночной режим плюс").

1) Эталонная программа испытаний по стандарту CEI 456 (программа Хлопок Эко 60°): 49 л / 1,04 кВтч / 170 мин.

2) В зависимости от модели.

об/мин после цикла

время

5,5 кг 10-20 мин.

Возможные дополнительные функ‐

ции

Задержка пуска

Чистка и уход

Перед чисткой извлеките вилку из розетки.

Удаление накипи Для удаления накипи используйте соответ‐

ствующее некорродирующее средство, пред‐ назначенное для стиральных машин. Прочти‐ те рекомендации изготовителя в отношении дозировки и частоты использования.

Внешние поверхности Внешние поверхности машины мойте теплой

водой с моющим средством. Не допускается использование этилового спирта, раствори‐ телей или подобных материалов.

Дозатор моющих средств Для очистки действуйте следующим образом:

Убедитесь в правильной уста‐ новке фильтра перед тем, как за‐ крывать ловушку.

Фильтры наливного шланга

Для очистки действуйте следующим образ‐ ом:

Ловушка посторонних предметов Регулярно очищайте ловушку посторонних

предметов, расположенную на дне барабана:

Проблемы при работе

Перед отгрузкой прибора с завода он прошел многочисленные испытания. Тем не менее, если обнаружилась неисправность, просмо‐

трите этот раздел перед тем, как обращаться в сервисный центр.

Page 46

46 electrolux

Проблемы Причины

Стиральная машина не запускается или не наполняется водой:

• прибор подключен неправильно к электросети; неисправна элек‐ трическая сеть в доме, сбой электропитания,

• крышка и створки барабана закрыты неплотно,

• некорректно выбрана команда пуска программы,

• прервана подача воды, закрыт водопроводный вентиль,

• загрязнены фильтры наливного шланга,

• на наливном шланге появилась красная метка.

Машина заполняется водой, но вода сразу

• U-образная часть слива расположена слишком низко (см. раздел по установке).

сливается:

Стиральная машина не выполняет отжим или не сливает воду:

• сливной шланг забит или перегнут,

• забита ловушка,

• сработал детектор дисбаланса: белье неравномерно распреде‐ лено в барабане,

• была выбрана программа "Слив", функция "Ночной режим плюс" или "Остановка с водой в баке",

• неподходящая высота U-образной части слива.

Вода вокруг стираль‐ ной машины:

• в результате закладки слишком большого количества моющего средства образовалось много пены, и бак переполнился,

• моющее средство не подходит для машинной стирки,

• неверно присоединена U-образная часть слива,

• протекает наливной шланг.

Результаты стирки не‐ удовлетворительны:

• моющее средство не подходит для машинной стирки,

• в барабан загружено слишком много белья,

• неподходящий цикл стирки,

• слишком мало моющего средства.

Машина вибрирует или шумит:

• не снята вся упаковка (см. раздел по установке),

• прибор не выровнен по горизонтали и не сбалансирован,

• прибор стоит слишком близко к стене или мебели,

• белье неравномерно распределено в барабане, недостаточная загрузка,

• не закончился период обкатки прибора, шум исчезнет со време‐ нем.

Цикл стирки продол‐ жается слишком долго:

• загрязнены фильтры наливного шланга,

• отключена вода или электроэнергия,

• сработал детектор перегрева двигателя машины,

• температура подаваемой воды ниже обычной,

• сработала система безопасности по пенообразованию (слишком много моющего средства), и машина пытается слить пену,

• сработал детектор дисбаланса: добавлена дополнительная фаза для более равномерного распределения белья в барабане.

Стиральная машина останавливается во время выполнения

• неисправны подача воды или электросеть,

• выбрана функция "Остановка с водой в баке",

• открыты створки барабана.

цикла стирки:

Крышка в конце цикла не открывается:

• слишком высокая температура внутри барабана,

• крышка разблокируется через 1-2 минуты после завершения цик‐ ла.

При заполнении доза‐

• превышена отметка МАХ.

тора смягчитель ткани попадает прямо в ба‐ рабан:

Page 47

electrolux 47

Проблемы Причины

Кнопка "Пуск/Пауза" мигает красным 2):

1) В некоторых моделях может раздаваться звуковой сигнал

2) После решения проблемы нажмите кнопку "Пуск/Пауза", чтобы возобновить выполнение прерванной программы.

• неправильно закрыта крышка,

• забита ловушка,

• сливной шланг забит или перегнут,

• слишком высоко закреплен сливной шланг (см. раздел по уста‐ новке),

• сливной насос заблокирован,

• заблокированы напорные трубы,

• закрыт водопроводный вентиль, сбой в подаче воды.

Моющие средства и добавки

Пользуйтесь только предназначенными для стиральных машин моющими средствами и добавками. Мы не рекомендуем смешивать различные типы моющих средств. Это может ухудшить результаты стирки. По использова‐ нию стиральных порошков ограничений нет. При выборе предварительной стирки жидкие

моющие средства использоваться не дол‐ жны. В циклах без предварительной стирки они должны заливаться при помощи дозирую‐ щего шарика. Таблетированные или иные моющие средства должны закладываться в дозатор моющих средств.

Технические характеристики

ГАБАРИТЫ Высота

НАПРЯЖЕНИЕ/ЧАСТОТА СЕТИ ПОТРЕБЛЕНИЕ ЭЛЕКТРОЭ‐ НЕРГИИ

ДАВЛЕНИЕ ВОДЫ Минимум

Подключение к водопроводу Тип 20/27

Ширина Глубина

230 В/50 Гц

Максимум

850 мм 400 мм 600 мм

2300 Вт

0,05 МПа (0,5 бар) 0,8 МПа (8 бар)

Установка

Перед первым использованием машины уда‐ лите всю защитную транспортировочную упа‐ ковку. Храните ее для возможной транспор‐ тировки в будущем: транспортировка машины без защитной транспортировочной упаковки может привести к повреждению внутренних компонентов и вызвать возникновение утечек и неисправностей. Машина также может быть повреждена в результате физического кон‐ такта.

Распаковка

Page 48

48 electrolux

Снятие транспортировочных элементов

1a 1b

Для того чтобы установить стиральную маши‐ ну вровень с окружающей мебелью, дей‐ ствуйте, как показано на рис. 4.

Подсоединение к водопроводу

Для этого ослабьте гайку на наливном шланге и сдвиньте его вниз, как показано на рис. 1. Вновь затяните гайку и убедитесь в отсут‐ ствии утечек. Откройте кран подачи воды. Убедитесь в отсутствии утечек. Удлинять на‐ ливной шланг нельзя. Если он слишком ко‐ роткий, обратитесь за консультацией в мест‐ ный авторизованный сервисный центр.

Слив Присоедините U-об‐

разное колено к слив‐ ному шлангу. Точка подсоединения к сливному стояку (или место слива в ракови‐ ну) должна распола‐ гаться на высоте 70-100 см. Обеспечь‐ те надежное крепле‐ ние. Для предотвра‐ щения возникновения сифонного эффекта ко‐ нец сливного шланга должен находиться в воздухе (а не в воде). Сливной шланг никогда не должен быть натя‐ нутым. Если он слишком короткий, обрат‐ итесь за консультацией в местный авторизо‐ ванный сервисный центр.

Электрическое подключение Стиральная машина должна подключаться

только к однофазной сети напряжением 230 В. Проверьте номинал предохранителей: 13 А на 230 В. Машина не должна подключаться через простой или с несколькими розетками удлинитель. Проверьте, что вилка заземлена и оборудована в соответствии с действующи‐ ми положениями.

Размещение Установите прибор на плоскую и твердую по‐

верхность в вентилируемом месте. Просле‐ дите за тем, чтобы прибор не касался стены или мебели. Точное выравнивание прибора по горизонтали позволяет предотвратить ви‐ брации, шум и смещение прибора во время работы.

MAXI 100 cm

MINI 70 cm

При необходимости сместите наливной шланг в направлении, показанном на рис. 1.

Page 49

Охрана окружающей среды

Утилизация изделия

Все материалы, на которых имеется сим‐

вол Доставьте их в место сбора отходов (можно узнать в местном самоуправлении) для по‐ следующей переработки. При утилизации Ва‐ шей машины снимите с нее все детали, могу‐ щие быть опасными для окружающих: срежь‐ те электрический кабель как можно ближе к машине.

Символ ковке означает, что при утилизации данного изделия с ним нельзя обращаться как с обы‐ чными бытовыми отходами. Вместо этого его следует сдавать в соответствующий пункт приемки электрического и электронного обо‐ рудования для последующей утилизации. Обеспечив правильную утилизацию данного изделия, Вы поможете предотвратить потен‐ циальные негативные последствия для окру‐

Сервисное обслуживание и запасные части В случае необходимости ремонта прибора, или если Вы хотите приобрести запасные ча‐ сти, обращайтесь в наш ближайший автори‐ зованный сервисный центр (список сервис‐ ных центров прилагается). Если у вас возни‐

, являются перерабатываемыми.

на самом изделии или на его упа‐

РОССИЯ - Гарантия/сервисная служба

жающей среды и зд ор овья человека, кото рые могли бы иметь место в противном случае. Более подробную информацию о повторной переработке данной машины Вы можете по‐ лучить у местных властей, у организации по утилизации отходов, а также в магазине, в ко‐ тором Вы приобрели машину.

Информация по охране окружающей среды

С целью экономии воды и электроэнер‐ гии и, тем самым, защиты окружающей

среды, мы рекомендуем:

• стремитесь использовать машину на пол‐ ную загрузку.

• программы предварительной стирки и за‐ мачивания применяйте только для сильно‐ загрязненных вещей.

• используйте количество моющих средств с учетом жесткости воды, объема и степени загрязненности белья.

кли вопросы по использованию прибора или Вы хотите узнать о других приборах концер‐ на ELECTROLUX, звоните на нашу информа‐ ционную линию по телефону (495) 937 78 37 или (495) 956 29 17.

electrolux 49

Европейская Гарантия: Данное устрой‐ ство поддерживается гарантией Electrolux в каждой из стран, перечисленных на обороте этого руководства, в течение срока, указан‐ ного в гарантии на устройство или в ином определенном законом порядке.В случае ва‐ шего перемещения из одной из этих стран в любую другую из нижеперечисленных стран, гарантия на устройство переместится вместе с вами при условии соблюдения следующих требований:

• Гарантия на устройство начинает действо‐

вать с даты, когда вы впервые приобрели это устройство, подтверждением которой будет служить предъявление действитель‐ ного удостоверяющего покупку документа, выданного продавцом устройства.

• Гарантия на устройство действует в тече‐

ние того же срока и в пределах того же объ‐ ема работ и конструктивных частей, какие

действуют в новой стране вашего прожива‐ ния применительно к данной конкретной модели или серии устройств.

• Гарантия на устройство является персо‐ нальной для первоначального покупателя этого устройства и не может быть передана другому пользователю.

• Устройство установлено и используется в соответствии с инструкциями, изданными Electrolux, только в пределах домашнего хо‐ зяйства, т.е. не используется в коммерче‐ ских целях.

• Устройство установлено в соответствии со всеми применимыми нормативными доку‐ ментами, действующими в новой стране ва‐ шего проживания.

Положения настоящей Европейской Гаран‐ тии не нарушают никаких предоставленых вам по закону прав.

Page 50

50 electrolux

Page 51

electrolux 51

Page 52

www.electrolux.com

www.electrolux.pl

www.electrolux.cz

www.electrolux.hu

www.electrolux.sk

www.electrolux.ru

108471101-00-082009

Electrolux EWT10115W User Manual [ru]

Specifications and Main Features

Frequently Asked Questions

User Manual
