DK/N
Fare!
Ved brug af el-værktøj er der visse sikkerhedsforanstaltninger, der skal respekteres for at undgå
skader på personer og materiel. Læs derfor betjeningsvejledningen / sikkerhedsanvisningerne
grundigt igennem. Opbevar betjeningsvejledningen et praktisk sted, så du altid kan tage den frem
efter behov. Husk at lade betjeningsvejledningen
/ sikkerhedsanvisningerne følge med værktøjet,
hvis du overdrager det til andre. Vi fraskriver
os ethvert ansvar for skader på personer eller
materiel, som måtte opstå som følge af, at anvisningerne i denne betjeningsvejledning, navnlig
vedrørende sikkerhed, tilsidesættes.
1. Sikkerhedsanvisninger
Relevante sikkerhedsanvisninger fi nder du i det
medfølgende hæfte.
Fare!
Læs alle sikkerhedsanvisninger og øvrige anvisninger. Følges anvisningerne, navnlig sikker-
hedsanvisningerne, ikke nøje som beskrevet, kan
elektrisk stød, brand og/eller svære kvæstelser
være følgen. Alle sikkerhedsanvisninger og
øvrige anvisninger skal gemmes.
Sikkerhedsanordninger
Under arbejdet med maskinen skal den tilhørende plastbeskyttelseskappe til kniv eller trådføring
være monteret for at forhindre udslyngning af
genstande. Den integrerede kniv i skæretrådbeskyttelseskappen skærer automatisk tråden til i
den optimale længde.
Oplysningsskiltenes betydning: (fi g. 14)
1. Advarsel!
2. Læs betjeningsvejledningen, inden du tager
maskinen i brug!
3. Brug øjen-/hoved- og høreværn!
4. Bær solidt fodtøj!
5. Brug beskyttelseshandsker!
6. Beskyt maskinen mod regn og fugt!
7. Pas på udslyngede dele.
8. Sluk maskinen, og træk tændrørshætten ud
før vedligeholdelsesarbejder!
9. Afstanden mellem maskine og omkringstående personer eller dyr skal være mindst 15 m!
10. Værktøjet har efterløb!
11. Pas på varme dele. Hold afstand.
12. Hver 20. driftstime skal der fyldes lidt fl yden-
de gearfedt på, på smørestedet.
2. Produktbeskrivelse og
leveringsomfang

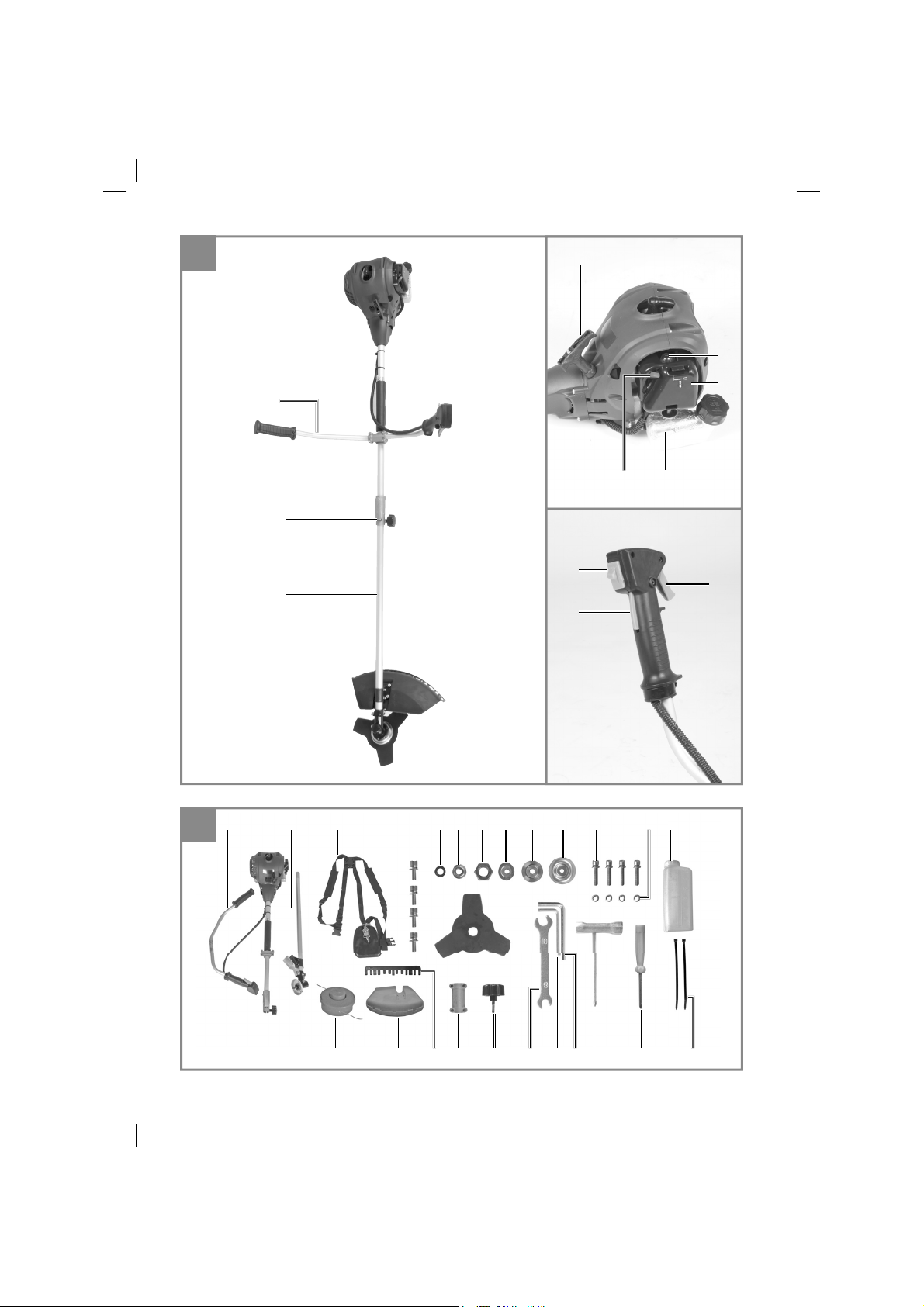

2.1 Produktbeskrivelse (fi g. 1-13)
1. Forbindelsesstykke styrestang
2. Styrestang
3. Manøvrehåndtag
4. Startsnor
5. Chokerarm
6. Benzintank
7. Brændstofpumpe „Primer“
8. Afdækning til luftfi lterhus
9. Tænd/Sluk-knap
10. Skruetrækker
11. Gasregulator
12. Spærreknap til gasregulator
13. Trådspole med skæretråd
14. Beskyttelseskappe til skæretråd
15. Beskyttelseskappe til skærekniv
16. 4x skrue M5 (25 mm)
17. Bæresele
18. Skærekniv
19. Holder manøvrehåndtag
20. 4x skrue M5 (20 mm)
21. 4x møtrik M5
22. Medbringerskive
23. Trykplade
24. Afdækning til trykplade
25. Møtrik M10 (venstregevind)
26. Olie/benzinblandingsfl aske
27. Tændrørsnøgle
28. Gaff elnøgle 8/10mm
29. Unbrakonøgle 4 mm
30. Unbrakonøgle 5 mm
31. 2x kabelbinder
32. Grebskrue M6
33. Møtrik M6
34. Spændeskive Ø 6mm
35. Luftfi lter
36. Tændrørshætte
2.2 Leveringsomfang
Kontroller på grundlag af det beskrevne leveringsomfang, at varen er komplet. Hvis nogle dele
mangler, bedes du senest inden 5 hverdage efter
købet af varen henvende dig til vores servicecenter eller det sted, hvor du har købt varen, med
forevisning af gyldig købskvittering. Vær her opmærksom på garantioversigten, der er indeholdt i
serviceinformationerne bagest i vejledningen.
Åbn pakken, og tag forsigtigt maskinen ud af
•
emballagen.
Fjern emballagematerialet samt emballage-/
•
og transportsikringer (hvis sådanne forefin-
- 7 -
Anl_GH_BC_25_AS_SPK3.indb 7Anl_GH_BC_25_AS_SPK3.indb 7 19.03.15 11:3619.03.15 11:36
DK/N
des).
Kontroller, at der ikke mangler noget.
•
Kontroller maskine og tilbehør for transports-
•
kader.
Opbevar så vidt muligt emballagen indtil ga-
•
rantiperiodens udløb.
Fare!
Maskinen og emballagematerialet er ikke
legetøj! Børn må ikke lege med plastikposer,
folier og smådele! Fare for indtagelse og
kvælning!
Benzindrevet le
•
Styrestang
•
Manøvrehåndtag
•
Holder manøvrehåndtag
•
4x skrue M5 (20 mm)
•
4x møtrik M5
•
Bæresele
•
4x skrue M5 (25 mm)
•
Skærekniv
•
Trådspole med skæretråd
•
Medbringerskive
•
Trykplade
•
Afdækning til trykplade
•
Møtrik M10 (venstregevind)
•
Olie/benzinblandingsflaske
•
Tændrørsnøgle
•
Gaffelnøgle 8/10mm
•
Unbrakonøgle 4 mm
•
Unbrakonøgle 5 mm
•
2x kabelbinder
•
Grebskrue M6
•
Møtrik M6
•
Spændeskive Ø 6mm
•
Beskyttelseskappe til skærekniv/skærekniv
•
Skruetrækker
•
Original betjeningsvejledning
•
Sikkerhedsanvisninger
•
3. Formålsbestemt anvendelse
Motorleen (brug af skærekniven) er egnet til overskæring af let træ- og buskvækst, tætvoksende
ukrudt og undervegetation.
Motortrimmeren (brug af trådspole med skæretråd) er egnet til overskæring af plæner, græsarealer og let ukrudt. Forudsætning for korrekt
anvendelse af maskinen er, at den medfølgende
betjeningsvejledning fra producenten læses og
følges. Enhver anden form for anvendelse, som
ikke udtrykkeligt er tilladt ifølge denne vejledning,
kan beskadige maskinen og udgøre en alvorlig
fare for brugeren. Det er vigtigt, at begrænsningsdataene i sikkerhedsanvisningerne respekteres.
Bemærk, at vore produkter ikke er konstrueret til
erhvervsmæssig, håndværksmæssig eller industriel brug. Vi fraskriver os ethvert ansvar, såfremt
produktet anvendes i erhvervsmæssigt, håndværksmæssigt, industrielt eller lignende øjemed.
Fare! Grundet fare for kvæstelse må leen ikke benyttes til følgende arbejde: Rydning af gangstier
eller som hakkemaskine til gren- og hækkemateriale. Endvidere må leen ikke anvendes til planering af jordhævninger, som f.eks. muldvarpeskud.
Af sikkerhedsgrunde må leen ikke anvendes
som drivaggregat til andre arbejdsværktøjer eller
værktøjssæt.
Maskinen må kun anvendes i overensstemmelse
med det tilsigtede formål. Enhver anden form for
anvendelse er ikke tilladt. Vi fraskriver os ethvert
ansvar for skader, det være sig på personer eller
materiel, der måtte opstå som følge af, at produktet ikke er blevet anvendt korrekt. Dette er alene
brugerens/ejerens ansvar.
4. Tekniske data
Motortype .... 2-takt-motor, luftkølet, kromcylinder
Motoreff ekt (maks.) .................. 0,75 kW / (1 HK)
Kubikindhold ......................................... 25,4 cm
Omdrejningstal, ubelastet motor ........ 3200 min
Maks. omdrejningstal motor ............... 8500 min
Maks. omdrejningstal
Le: .......................................................5300 min
Trimmer: ..............................................6000 min
Tænding .............................................elektronisk
Drev ........................................ centrifugalkobling
Vægt (tom tank) ........................................ 6,1 kg
Snitkreds-tråd Ø ........................................ 42 cm
Snitkreds-kniv Ø ....................................... 23 cm
Trådlængde ................................................ 4,0 m
Tråd-Ø ..................................................... 2,0 mm
Tankindhold ................................................ 0,45 l
Tændrør ................................................... L8RTC
3
-1
-1
-1
-1
- 8 -
Anl_GH_BC_25_AS_SPK3.indb 8Anl_GH_BC_25_AS_SPK3.indb 8 19.03.15 11:3619.03.15 11:36
DK/N
Fare!
Støj og vibration
Lydtryksniveau LpA ................................. 97 dB(A)
Usikkerhed K
Lydeff ektniveau L
Usikkerhed K
Brug høreværn.
Støjudviklingen fra maskinen kan forårsage høretab.
Drift
Svingningsemissionstal a
Usikkerhed K = 1,5 m/s
Støjudvikling og vibration skal begrænses til
et minimum!
Brug kun intakte og ubeskadigede maskiner.
•
Vedligehold og rengør maskinen med jævne
•
mellemrum.
Tilpas arbejdsmåden efter maskinen.
•
Overbelast ikke maskinen.
•
Lad i givet fald maskinen underkaste et efter-
•
syn.
Sluk maskinen, når den ikke benyttes.
•
Bær handsker.
•
............................................. 3 dB
pA
............................. 110 dB(A)
WA
............................................3 dB
WA
= 11,5 m/s
h
2
2
5. Montage
5.1.1 Påsætning af manøvrehåndtag
Sæt manøvrehåndtaget på, som vist på fi gur
3a-3c. Vent med at spænde skruerne, til du har
indstillet den optimale arbejdsposition med bæreselen. Manøvrehåndtaget skal rettes til, som vist
på fi gur 1. Afmontering sker tilsvarende i omvendt
rækkefølge.
5.1.2 Påsætning af styrestang (fi g. 4a – 4c)
Skub grebskruen (32) gennem spændeskiven
(34) ind i forbindelsesstykket på styrestangen
(1) (fi g. 4b). Skru grebskruen løst sammen med
møtrikken (33). Tryk nu på låsearmen (A) og
skub styrestangen (fi g. 4a/pos. 2) forsigtigt ind i
forbindelsesstykket på styrestangen. Vær her opmærksom på, at drivakslerne glider ind i hinanden
inde i styrestangen (drej i givet fald let på spolehovedet). Næsen på låsearmen (A) skal falde i
hak i hullet (B). Spænd nu grebskruen som vist på
fi g. 4c. Efter den første samling behøver du blot
at løsne grebskruen og betjene armen for at skille
styrestangen ad.
5.1.3 Påsætning af beskyttelseskappe til kniv
Vigtigt: Beskyttelseskappe til kniv skal være sat
på, når der arbejdes med kniven.
Beskyttelseskappen til skærekniven sættes på
som vist på fi gur 5a-5c.
5.1.4 Påsætning/udskiftning af skærekniv
Skærekniven sættes på som vist på fi gur 6a-6g.
Afmontering sker tilsvarende i modsat rækkefølge.
Sæt medbringerskiven (22) på tandakslen
•
(fig. 6b)
Fastgør skærekniven (18) på medbringerski-
•
ven (fig. 6c)
Sæt trykpladen (23) hen over tandakslens
•
gevind (fig. 6d)
Sæt afdækningen til trykpladen (24) på (fig.
•
6e)
Find medbringerskivens boring, positionér
•
med det underliggende indhak, og foretag
fastgøring med den medfølgende unbrakonøgle (29) for så at spænde møtrikken (25)
fast (fig. 6f/6g). Bemærk: Venstregevind
5.1.5 Påsætning af skæretråd-beskyttelses-
kappe på kniv-beskyttelseskappe
Vigtigt: Beskyttelseskappe til skæretråd skal være
sat på, når der arbejdes med skæretråden.
Beskyttelseskappen til skæretråden sættes på
som vist på fi gur 7a – 7b.
5.1.6 Påsætning/Udskiftning af trådspole
Trådspolen sættes på som vist på fi gur 7c. Af-
montering sker tilsvarende i omvendt rækkefølge.
Find medbringerskivens boring, positionér med
det underliggende indhak, og foretag fastgøring
med den medfølgende unbrakonøgle (29) for så
at skrue trådspolen på gevindet. Bemærk: Venstregevind
5.2 Indstilling af klippehøjde
Anlæg bæreselen, som vist på figur 8a-8c.
•
Hægt maskinen fast i bæreselen (fig. 8d).
•
Indstil den optimale arbejds- og skærepositi-
•
on med de forskellige justeringsmekanismer
på bæreselen (fig. 8e).
Bæreselens optimale længde finder du ved at
•
svinge leen frem og tilbage nogle gange med
motoren slukket (fig. 9a).
Bæreselen er udstyret med en lynåbningsmekanisme. Hvis det skulle blive nødvendigt at lægge
maskinen fra dig hurtigt, trækker du i det røde
selestykke (fi g. 8f).
- 9 -
Anl_GH_BC_25_AS_SPK3.indb 9Anl_GH_BC_25_AS_SPK3.indb 9 19.03.15 11:3619.03.15 11:36
DK/N
Advarsel: Brug altid selen, når du arbejder med
produktet. Sæt selen på plads, lige efter at du har
startet motoren, mens den kører i tomgang. Sluk
for motoren, inden du tager bæreselen af.
6. Inden ibrugtagning
Kontroller hver gang, inden du begynder arbejdet, om:
brændstofsystemet er tæt
•
beskyttelsesanordningerne og skæreindret-
•
ningen er intakte og intet mangler
alle skruesamlinger sidder godt fast
•
alle bevægelige dele bevæger sig uden træg-
•
hed.
6.1 Brændstof og olie
Anbefalet brændstof
Der må udelukkende benyttes en blanding af
blyfri benzin og særlig 2-taktsmotorolie. Brændstofblandingen sammensættes i henhold til
brændstof-blandetabellen.
Vigtigt: Benyt aldrig en brændstofblanding, som
har stået i mere end 90 dage.
Vigtigt: Anvend ikke 2-taktsolie med et anbefalet
blandingsforhold på 100:1. Motorskader, som
skyldes utilstrækkelig smøring, vil medføre, at motorgarantien mister sin gyldighed. Vigtigt: Transport og opbevaring af brændstof må udelukkende
ske i de særlige brændstofbeholdere.
Hæld den rigtige mængde benzin og 2-taktsolie i
den medfølgende blandefl aske (se påtrykt skala).
Ryst fl asken godt.
6.2 Blandingstabel for brændstof
Blandingsprocedure: 40 dele benzin til 1 del olie
Benzin 2-taktsolie
1 liter 25 ml
5 liter 125 ml
7. Drift
Bemærk venligst lovmæssige bestemmelser vedrørende støjbeskyttelse, som kan variere lokalt.
Tag beskyttelseskapperne af skærekniven inden
ibrugtagning (15).
7.1 Start ved kold motor
Fyld tanken op med en passende mængde benzin/olie-blanding. Se også afsnit om brændstof
og olie.
1. Stil maskinen på en hård, plan overfl ade.
2. Tryk 10x på brændstofpumpen (primer) (fi g.
1/pos. 7).
3. Stil Tænd/Sluk-knappen (fi g. 1/pos.) 9) på „I“.
4. Stil chokerarmen (fi g. 1/pos. 5) på „
5. Hold godt fast i apparatet og træk hurtigt
startsnoren (fi g. 1/pos. 4) ud indtil den første
modstand. Træk nu ud i startkablet 2x hurtigt
efter hinanden.
6. Stil chokerarmen (fi g. 1/pos. 5) på „ „.
7. Hold godt fast i apparatet og træk hurtigt
startsnoren (fi g. 1/pos. 4) ud indtil den første
modstand. Træk nu ud i startkablet 4x hurtigt
efter hinanden. Maskinen skal nu starte.
Bemærk: Pas på, at startsnoren ikke smælder tilbage. Dette kan medføre beskadigelse.
Advarsel: Skæreværktøjet går i gang med at
rotere, når motoren starter.
8. Betjen gasregulatoren kort efter ca. 5-10 sek.
Derved oplåses chokerarmen, motoren vender tilbage til tomgangen.
9. Hvis motoren ikke vil starte, gentages skridt
4-8.
Bemærk: Vil motoren ikke starte efter fl ere forsøg,
henvises til afsnittet „Fejlafhjælpning motor“.
Bemærk: Træk altid lige ud i startkablet. Trækkes
kablet ud i en vinkel, vil den skure mod ringen.
Grundet friktionen vil snoren slides og efterhånden blive gnavet over. Hold altid fat i startergrebet,
når snoren trækker sig ind igen.
Slip ikke snoren, når den er trukket ud, så den
smælder tilbage.
„.
7.2 Start ved varm motor
(Maskinen har været standset i mindre end 15-20
min.)
1. Stil maskinen på en hård, plan overfl ade.
2. Sæt tænd/sluk-knappen på „I“.
3. Hold godt fast i maskinen, og træk ud i starts-
noren, indtil du mærker den første modstand.
Træk nu hurtigt ud i startsnoren. Maskinen
skal starte efter 1-2 træk. Hvis maskinen
stadigvæk ikke starter efter 6 træk i snoren,
- 10 -
Anl_GH_BC_25_AS_SPK3.indb 10Anl_GH_BC_25_AS_SPK3.indb 10 19.03.15 11:3619.03.15 11:36
DK/N
skal du gentage skridt 1-7 under ”Start af kold
motor”.
7.3 Slukning af motor
Fremgangsmåde ved nødstop:
Hvis det bliver nødvendigt at standse maskinen
omgående, sætter du tænd/sluk-knappen på
„Stop“ eller „0“
Normal fremgangsmåde:
Slip gasregulatoren, og vent, indtil motoren er
slået over i tomgangshastighed. Sæt så tænd/
sluk-knappen på „Stop“ eller „0“.
7.4 Arbejdsanvisninger
Indøv arbejdsteknikkerne med slukket motor, inden du tager maskinen i brug.
8. Arbejde med den benzindrevne
motorle
Forlængning af skæretråden
Advarsel! I trådspolen må ikke anvendes nogen
form for metaltråd, heller ikke metaltråd, der er
omtrukket med kunststof. Det vil kunne medføre
alvorlig kvæstelse af brugeren.
For at forlænge skæretråden lader du motoren
køre op i fuld gas, og tipper trådspolen ned mod
jorden. Tråden forlænges automatisk. Kniven på
afskærmningen afkorter tråden til den tilladte
længde (fi g. 9b).
Forsigtig: Fjern med jævne mellemrum alle
plæne- og ukrudtsrester, så skaftrøret ikke overophedes. Plæne-/græs-/ukrudtsrester samler
sig neden under afskærmningen (fi g. 9c), hvilket
forhindrer skaftrøret i at køle ordentligt af. Fjern
forsigtigt resterne med en skruetrækker eller lignende.
Forskellige skæremetoder
Forudsat at maskinen er samlet rigtigt, klipper
den ukrudt og højt græs på svært tilgængelige
steder, f.eks. langs hegn, mure og fundamenter og omkring træer. Den kan også bruges til
”nedmejning” af vegetation i forbindelse med
anlægning af have eller til jordnær rømning af et
bestemt område.
Bemærk: Også selv om du er omhyggelig, slides
tråden mere end normalt ved klipning ved fundamenter, sten- og betonmure osv.
Trimning/mejning
Sving trimmeren fra side til side i en seglagtig
bevægelse. Hold hele tiden trådspolen parallel i
forhold til jorden. Tag bestik af terrænet, og bestem herudfra den ønskede skærehøjde. Før og
hold trådspolen i den ønskede højde, så du opnår
et ensartet snit (fi g. 9d).
Lav trimning
Hold trimmeren lige foran dig, så den hælder let,
således at undersiden af trådspolen befi nder sig
over jorden, og tråden rammer det rigtige snitpunkt. Sørg altid for at klippe i retning væk fra dig
selv. Træk ikke trimmeren ind mod dig.
Klipning ved hegn/fundament
Ved klipning skal du nærme dig trådhegn, stakitter, naturstensmure og fundamenter ganske
langsomt for at komme helt tæt ind uden at støde
imod med tråden. Kommer tråden i berøring med
f.eks. sten, stenmure eller fundamenter, slides
den eller trævles op. Hvis tråden støder mod fl et-
værk i hegn, vil den knække.
Trimning omkring træer
Ved trimning omkring træstammer skal du nærme
dig langsomt, så tråden ikke rammer barken. Gå
rundt om træet, mens du klipper fra venstre mod
højre. Græs og ukrudt nærmer du dig med spidsen af tråden; kip trådspolen let frem.
Advarsel: Nedmejningsarbejder skal udføres med
yderste forsigtighed. Hold en afstand på 30 meter
mellem dig selv og andre personer eller dyr.
Nedmejning
Ved nedmejning angriber du vegetationen helt
ned til jorden. Til det skal du hælde trådspolen
i en 30 graders vinkel mod højre. Stil håndtaget i den ønskede position. Vær opmærksom
på den øgede risiko for kvæstelse af bruger,
omkringstående og dyr, samt faren for materiel
skade som følge af udslyngede genstande (f.eks.
sten) (fi g. 9e).
Advarsel: Fjern ikke genstande fra stier o.lign.
med maskinen!
Maskinen er et kraftfuldt redskab, og små sten
eller andre genstande kan slynges 15 meter væk
(eller mere) og herved forvolde skade på biler,
bygninger og vinduer.
Savning
Maskinen er ikke beregnet til savning.
- 11 -
Anl_GH_BC_25_AS_SPK3.indb 11Anl_GH_BC_25_AS_SPK3.indb 11 19.03.15 11:3619.03.15 11:36
DK/N
Blokere
Skulle skærekniven blokere på grund af for tæt
vegetation, skal du straks slukke motoren. Fjern
græs og vegetation fra maskinen, inden du genoptager arbejdet.
Imødegåelse af tilbageslag
Under arbejdet med skærekniven er der fare
for tilbageslag, hvis denne rammer faste forhindringer (træstamme, gren, træstump, sten eller
lignende). Maskinen vil i givet fald blive slynget tilbage mod værktøjets drejeretning. Dette kan føre
til, at du mister kontrollen over maskinen. Brug
ikke skærekniven i nærheden af hegn, metalpæle, grænsesten eller fundamenter.
Til skæring af tykke stængler indtages positionen
som vist på fi g. 9f for at undgå tilbageslag.
9. Vedligeholdelse
Sluk altid for maskinen før vedligeholdelsesarbejder, og træk tændrørshætten ud.
9.1 Udskiftning af trådspole/skæretråd
1. Tag trådspolen (13) ud, som beskrevet i afsnit
5.1.6. Tryk spolen sammen (fi g. 12a) og tag
den ene halvdel af huset af (fi g. 12b).
2. Tag trådspolen ud af spolehuset (fi g. 12c).
3. Fjern eventuel resterende skæretråd.
4. Læg den nye skæretråd sammen på midten,
og hægt den herved opståede sløjfe i spoletallerkenens udsparing (fi g. 12d).
5. Vikl tråden op mod urets retning i stram til-
stand. Herved skiller spoledeleren skæretrådens to halvdele (fi g. 12e).
6. Hægt de sidste 15 cm af de to trådender ind
i spoletallerkenens trådholdere overfor (fi g.
12f).
7. Før de to trådender gennem metaløjerne i
spolehuset (fi g. 12c).
8. Tryk trådspolen ind i spolehuset.
9. Træk kort og kraftigt i de to trådender for at
løsne dem fra trådholderne.
10. Skær overskydende tråd tilbage til ca. 13 cm.
Det nedsætter belastningen af motoren under
start og opvarmning.
11. Sæt trådspolen på igen (se afsnit 5.1.6). Hvis
hele trådspolen skiftes ud, skal punkt 3-6
springes over.
9.2 Slibning af kappekniv
Kappekniven kan med tiden blive sløv. Skulle dette ske, løsner du de skruer, som kappekniven er
fastgjort til beskyttelseskappen med. Fastgør kniven i en skruestik. Slib kniven med en fl adfi l, idet
du sørger for at bevare vinklen på skærekanten.
Fil kun i en retning.
9.3 Vedligeholdelse af luftfi ltret
Et snavset luftfi lter nedsætter lufttilførslen til
karburatoren og forringer dermed motorydelsen.
Regelmæssig kontrol er nødvendig. Luftfi ltret (35)
skal kontrolleres hver 25. driftstime og renses ved
behov. Ved meget støvholdig luft skal luftfi ltret
efterses hyppigere.
1. Tag luftfi lterdækslet af (fi g. 10a)
2. Tag luftfi ltret ud (fi g. 10b/10c)
3. Rens luftfi ltret ved udbankning eller udblæs-
ning.
4. Isætning sker tilsvarende i modsat rækkefølge.
Advarsel: Luftfi ltret må ikke renses med benzin
eller brændbare opløsningsmidler.
9.4 Vedligeholdelse af tændrør (fi g. 34)
Tændrørets gnistgab = 0,6 mm. Spænd tændrøret
med 12 - 15 Nm. Undersøg tændrøret for snavs
første gang efter 10 driftstimer, og rens det om
nødvendigt med en kobbertrådsbørste. Herefter
efterses tændrøret i intervaller à 50 driftstimer.
1. Tag tændrørshætten ud.
2. Fjern tændrøret (fi g. 11b) med den medføl-
gende tændrørsnøgle (27).
3. Isætning sker tilsvarende i modsat rækkefølge.
9.5 Indstillinger for kaburator
Advarsel! Indstillinger på karburatoren må kun
foretages af autoriseret kundeservice.
Ved arbejder på karburatoren skal luftfi lterdækslet
tages af først som vist på fi g. 10a og 10b.
Indstilling af gaskabel:
Hvis maskinens maksimale omdrejningstal med
tiden ikke længere nås, og alle andre årsager kan
udelukkes, jvf. afsnit 12 om fejlafhjælpning, kan
det være nødvendigt at indstille gaskablet. Prøv
først, om karburatoren åbner helt, når gashåndtaget trykkes i bund. Dette er tilfældet, når armen
F rammer karburatorens hus ved fuld gas (fi g.
13a). Fig. 13a viser den korrekte indstilling. Skulle
armen F ikke ramme karburatorens hus, skal der
efterjusteres.
- 12 -
Anl_GH_BC_25_AS_SPK3.indb 12Anl_GH_BC_25_AS_SPK3.indb 12 19.03.15 11:3619.03.15 11:36
Loading...
