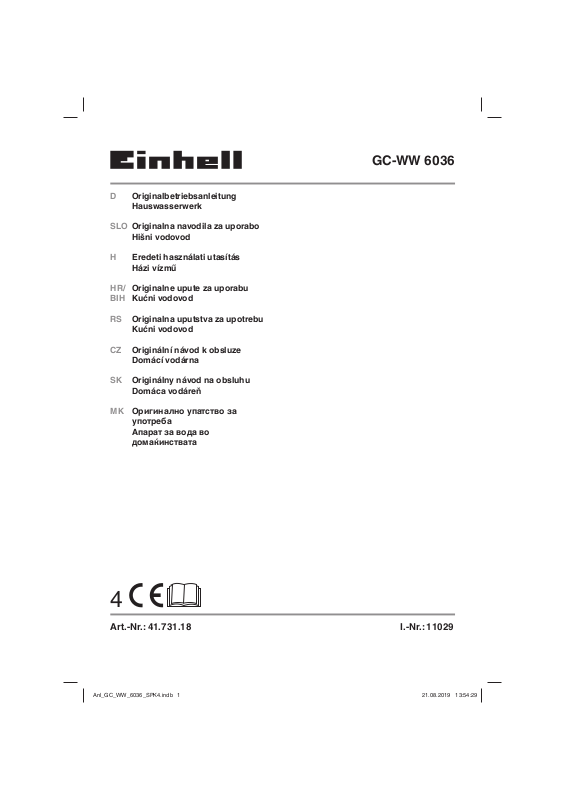

Einhell GC-WW 6036 User guide
D Originalbetriebsanleitung
Hauswasserwerk
SLO Originalna navodila za uporabo
Hišni vodovod
H Eredeti használati utasítás
Házi vízmű
HR/ Originalne upute za uporabu
BIH Kućni vodovod
RS Originalna uputstva za upotrebu
Kućni vodovod
CZ Originální návod k obsluze
Domácí vodárna
SK Originálny návod na obsluhu
Domáca vodáreň
MK Оригинално упатство за
употреба
Апарат за вода во
домаќинствата
GC-WW 6036
4
Art.-Nr.: 41.731.18 I.-Nr.: 11029
Anl_GC_WW_6036_SPK4.indb 1Anl_GC_WW_6036_SPK4.indb 1 21.08.2019 13:54:2921.08.2019 13:54:29
1
5
4
3
6
2
1
- 2 -
Anl_GC_WW_6036_SPK4.indb 2Anl_GC_WW_6036_SPK4.indb 2 21.08.2019 13:54:3821.08.2019 13:54:38
D
Gefahr! - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen
- 3 -
Anl_GC_WW_6036_SPK4.indb 3Anl_GC_WW_6036_SPK4.indb 3 21.08.2019 13:54:3821.08.2019 13:54:38
D
Gefahr!
Beim Benutzen von Geräten müssen einige Sicherheitsvorkehrungen eingehalten werden, um
Verletzungen und Schäden zu verhindern. Lesen
Sie diese Bedienungsanleitung / Sicherheitshinweise deshalb sorgfältig durch. Bewahren Sie diese gut auf, damit Ihnen die Informationen jederzeit
zur Verfügung stehen. Falls Sie das Gerät an andere Personen übergeben sollten, händigen Sie
diese Bedienungsanleitung / Sicherheitshinweise
bitte mit aus. Wir übernehmen keine Haftung für
Unfälle oder Schäden, die durch Nichtbeachten
dieser Anleitung und den Sicherheitshinweisen
entstehen.
1. Sicherheitshinweise
Vorsicht!
An stehenden Gewässern, Garten- und
Schwimmteichen und in deren Umgebung ist
die Benutzung des Gerätes nur mit Fehlerstrom-Schutzschalter mit einem auslösenden
Nennstrom bis 30 mA (nach VDE 0100 Teil
702 und 738) zulässig.
Das Gerät ist nicht zum Einsatz in Schwimmbecken, Planschbecken jeder Art und sonstigen Gewässern geeignet, in welchen sich
während des Betriebs Personen oder Tiere
aufhalten können. Ein Betrieb des Gerätes
während des Aufenthalts von Mensch oder
Tier im Gefahrenbereich ist nicht zulässig.
Fragen Sie Ihren Elektrofachmann!
Dieses Gerät kann von Kindern
ab 8 Jahren und darüber sowie
von Personen mit verringerten
physischen, sensorischen oder
mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen
benutzt werden, wenn sie beaufsichtigt oder bezüglich des
sicheren Gebrauchs des Gerätes
unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit
dem Gerat spielen. Reinigung
und Benutzer- Wartung dürfen
nicht von Kindern ohne Beaufsichtigung durchgeführt werden.
Gefahr!
Führen Sie vor jeder Benutzung eine Sicht-
•
prüfung des Gerätes durch. Benutzen Sie das
Gerät nicht, wenn Sicherheitsvorrichtungen
beschädigt oder abgenutzt sind. Setzen Sie
nie Sicherheitsvorrichtungen außer Kraft.
Verwenden Sie das Gerät ausschließlich ent-
•
sprechend dem in dieser Gebrauchsanweisung angegebenen Verwendungszweck.
Sie sind für die Sicherheit im Arbeitsbereich
•
verantwortlich
Sollte das Kabel oder der Stecker aufgrund
•
äußerer Einwirkungen beschädigt werden,
so darf das Kabel nicht repariert werden! Das
Kabel muss gegen ein neues ausgetauscht
werden. Diese Arbeit darf nur durch einen
Elektrofachmann ausgeführt werden.
Die auf dem Typenschild des Gerätes an-
•
gegebene Spannung von 230 Volt Wechselspannung muss der vorhandenen Netzspannung entsprechen.
Das Gerät niemals am Netzkabel anheben,
•
transportieren oder befestigen.
Stellen Sie sicher, dass die elektrischen
•
Steckverbindungen im überflutungssicheren
Bereich liegen, bzw. vor Feuchtigkeit geschützt sind.
Vor jeder Arbeit am Gerät Netzstecker ziehen.
•
Vermeiden Sie, dass das Gerät einem direk-
•
ten Wasserstrahl ausgesetzt wird.
Für die Einhaltung ortsbezogener Sicher-
•
heits- und Einbaubestimmungen ist der Betreiber verantwortlich. (Fragen Sie eventuell
einen Elektrofachmann)
Folgeschäden durch eine Überflutung von
•
Räumen bei Störungen am Gerät hat der
Benutzer durch geeignete Maßnahmen (z.B.
Installation von Alarmanlage, Reservepumpe
o.ä.) auszuschließen.
Bei einem eventuellen Ausfall des Gerätes
•
dürfen Reparaturarbeiten nur durch einen
Elektrofachmann oder durch den ISC-Kundendienst durchgeführt werden.
Das Gerät darf nie trocken laufen, oder mit
•
voll geschlossener Ansaugleitung betrieben
werden. Für Schäden am Gerät, die durch
Trockenlauf entstehen, erlischt die Garantie
des Herstellers.
Das Gerät darf nicht für den Betrieb von
•
- 4 -
Anl_GC_WW_6036_SPK4.indb 4Anl_GC_WW_6036_SPK4.indb 4 21.08.2019 13:54:3921.08.2019 13:54:39
D
Schwimmbecken verwendet werden.
Das Gerät darf nicht in den Trinkwasserkreis-
•
lauf eingebaut werden.
Warnung!
Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der
Sicherheitshinweise und Anweisungen können
elektrischen Schlag, Brand und/oder schwere
Verletzungen verursachen. Bewahren Sie alle
Sicherheitshinweise und Anweisungen für
die Zukunft auf.
2. Gerätebeschreibung und
Lieferumfang
2.1 Gerätebeschreibung (Bild 1)
1. Druckanschluss
2. Wasserablassschraube
3. Manometer
4. Sauganschluss
5. Wassereinfüllschraube
6. Druckschalter
2.2 Lieferumfang
Bitte überprüfen Sie die Vollständigkeit des Artikels anhand des beschriebenen Lieferumfangs.
Bei Fehlteilen wenden Sie sich bitte spätestens
innerhalb von 5 Arbeitstagen nach Kauf des Artikels unter Vorlage eines gültigen Kaufbeleges an
unser Service Center oder an die Verkaufstelle,
bei der Sie das Gerät erworben haben. Bitte
beachten Sie hierzu die Gewährleistungstabelle
in den Service-Informationen am Ende der Anleitung.
Öffnen Sie die Verpackung und nehmen Sie
•
das Gerät vorsichtig aus der Verpackung.
Entfernen Sie das Verpackungsmaterial so-
•
wie Verpackungs-/ und Transportsicherungen
(falls vorhanden).
Überprüfen Sie, ob der Lieferumfang vollstän-
•
dig ist.
Kontrollieren Sie das Gerät und die Zubehör-
•
teile auf Transportschäden.
Bewahren Sie die Verpackung nach Möglich-
•
keit bis zum Ablauf der Garantiezeit auf.
Gefahr!
Gerät und Verpackungsmaterial sind kein
Kinderspielzeug! Kinder dürfen nicht mit
Kunststoff beuteln, Folien und Kleinteilen
spielen! Es besteht Verschluckungs- und Erstickungsgefahr!
Originalbetriebsanleitung
•
3. Bestimmungsgemäße
Verwendung
Einsatzbereich:
Zum Bewässern und Gießen von Grünanla-
•
gen, Gemüsebeeten und Gärten
Zum Betrieb von Rasensprengern
•
Mit Vorfilter zur Wasserentnahme aus Tei-
•
chen, Bächen, Regentonnen, RegenwasserZisternen und Brunnen
Zur Hauswasserversorgung
•
Fördermedien:
Zur Förderung von klarem Wasser (Süßwas-
•
ser), Regenwasser oder leichter Waschlauge/
Brauchwasser.
Die maximale Temperatur der Förderflüssig-
•
keit sollte im Dauerbetrieb +35°C nicht überschreiten.
Mit diesem Gerät dürfen keine brennbaren,
•
gasenden oder explosiven Flüssigkeiten gefördert werden.
Die Förderung von aggressiven Flüssigkeiten
•
(Säuren, Laugen, Silosickersaft usw.) sowie
Flüssigkeiten mit abrasiven Stoffen (Sand) ist
ebenfalls zu vermeiden.
Die Maschine darf nur nach ihrer Bestimmung
verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgerufene Schäden oder
Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.
Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert
wurden. Wir übernehmen keine Gewährleistung,
wenn das Gerät in Gewerbe-, Handwerks- oder
Industriebetrieben sowie bei gleichzusetzenden
Tätigkeiten eingesetzt wird.
- 5 -
Anl_GC_WW_6036_SPK4.indb 5Anl_GC_WW_6036_SPK4.indb 5 21.08.2019 13:54:3921.08.2019 13:54:39
4. Technische Daten
Netzanschluss ...............................230V ~ 50 Hz
Aufnahmeleistung ................................. 600 Watt
Fördermenge max. ..................................3600 l/h
Förderhöhe max. ......................................... 40 m
Förderdruck max. ......................... 0,4 MPa (4 bar)
Ansaughöhe max.: ......................................... 8 m
Druck- und Sauganschluss ..ca. 33,3 mm (R1 IG)
Wassertemperatur max. .............................. 35°C
Behälterinhalt.: ...............................................20 l
Einschaltdruck bei ca.: ............0,15 MPa (1,5 bar)
Ausschaltdruck bei ca.: ................0,3 MPa (3 bar)
Schallleistungspegel: ....................... 81,44 dB (A)
Unsicherheit: ............................................7.65 dB
5. Vor Inbetriebnahme
Überzeugen Sie sich vor dem Anschließen, dass
die Daten auf dem Typenschild mit den Netzdaten
übereinstimmen.
Warnung!
Ziehen Sie immer den Netzstecker, bevor Sie
Einstellungen am Gerät vornehmen.
5.1 Saugleitungsanschluss
Grundsätzlich empfehlen wir die Verwendung
eines Vorfi lters und einer Sauggarnitur mit Saug-
schlauch, Saugkorb und Rückschlagventil, um
lange Wiederansaugzeiten und eine unnötige
Beschädigung der Pumpe durch Steine und feste
Fremdkörper zu verhindern.
Der Durchmesser der Saugleitung, ob
•
Schlauch oder Rohr, sollte mindestens ca. 25
mm (1”) betragen; bei mehr als 5 m Saughöhe wird ca. 32 mm (11/4”) empfohlen.
Saugventil (Fußventil) mit Saugkorb an die
•
Saugleitung montieren.
Die Saugleitung von der Wasserentnahme
•
zum Gerät steigend verlegen. Vermeiden Sie
unbedingt die Verlegung der Saugleitung
über die Pumpenhöhe, Luftblasen in der
Saugleitung verzögern und verhindern den
Ansaugvorgang.
Saug- und Druckleitung sind so anzubringen,
•
dass diese keinen mechanischen Druck auf
das Gerät ausüben.
Das Saugventil sollte genügend tief im
•
Wasser liegen, sodass durch Absinken des
Wasserstandes ein Trockenlauf des Gerätes
vermieden wird.
D
Eine undichte Saugleitung verhindert durch
•
Luftansaugen das Ansaugen des Wassers.
5.2 Druckleitungsanschluss
Die Druckleitung (sollte mind. ca. 19 mm
•
(3/4”) sein) muss direkt oder über einen Gewindenippel an den Druckleitungsanschluss
ca. 33,3 mm (R1 IG ) des Gerätes angeschlossen werden.
Selbstverständlich kann mit entsprechenden
•
Verschraubungen ein ca. 13 mm (1/2”) Druckschlauch verwendet werden. Die Förderleistung wird durch den kleineren Druckschlauch
reduziert.
Während des Ansaugvorgangs sind die in
•
der Druckleitung vorhandenen Absperrorgane (Spritzdüsen, Ventile etc.) voll zu öffnen,
damit die in der Saugleitung vorhandene Luft
frei entweichen kann.
5.3 Elektrischer Anschluss
Der elektrische Anschluss erfolgt an einer
•
Schutzkontakt-Steckdose 230 V ~ 50 Hz. Absicherung mindestens 10 Ampere
Gegen Überlastung oder Blockierung wird
•
der Motor durch den eingebauten Temperaturwächter geschützt. Bei Überhitzung schaltet der Temperaturwächter die Pumpe automatisch ab und nach dem Abkühlen schaltet
sich das Gerät wieder selbstständig ein.
6. Bedienung
Das Gerät auf festen, ebenen und waagrech-
•
ten Standort aufstellen.
Pumpengehäuse über die Wassereinfüll-
•
schraube (5) mit Wasser auffüllen. Ein
Auffüllen der Saugleitung beschleunigt den
Ansaugvorgang.
Druckleitung öffnen.
•
Netzleitung anschließen. Der Ansaugvorgang
•
startet automatisch.
- das Ansaugen kann bei max. Ansaughöhe
bis zu 5 Minuten dauern.
Das Gerät schaltet bei Erreichen des Ab-
•
schaltdruckes von 3 bar ab.
Nach Abfall des Druckes durch Wasserver-
•
brauch schaltet das Gerät selbsttätig ein (Einschaltdruck ca. 1,5 bar)
- 6 -
Anl_GC_WW_6036_SPK4.indb 6Anl_GC_WW_6036_SPK4.indb 6 21.08.2019 13:54:3921.08.2019 13:54:39
D
7. Austausch der
Netzanschlussleitung
Gefahr!
Wenn die Netzanschlussleitung dieses Gerätes
beschädigt wird, muss sie durch den Hersteller
oder seinen Kundendienst oder eine ähnlich qualifi zierte Person ersetzt werden, um Gefährdun-
gen zu vermeiden.
8. Reinigung, Wartung und
Ersatzteilbestellung
Das Gerät ist weitgehend wartungsfrei. Für eine
lange Lebensdauer empfehlen wir jedoch eine
regelmäßige Kontrolle und Pfl ege.
Gefahr!
Vor jeder Wartung ist das Gerät spannungsfrei zu
Schalten, hierzu ziehen Sie den Netzstecker der
Pumpe aus der Steckdose.
8.1 Wartung
Bei eventueller Verstopfung des Gerätes
•
schließen Sie die Druckleitung an die Wasserleitung an und nehmen den Saugschlauch
ab. Öffnen Sie die Wasserleitung. Schalten
Sie das Gerät mehrmals für ca. zwei Sekunden ein. Auf diese Weise können Verstopfungen in den häufigsten Fällen beseitigt
werden.
Im Druckbehälter befindet sich ein dehnbarer
•
Wassersack sowie ein Luftraum, dessen
Druck ca. 1,3 bar max. betragen soll. Wenn
nun Wasser in den Wassersack gepumpt
wird, so dehnt sich dieser aus und erhöht den
Druck im Luftraum bis zum Abschaltdruck.
Bei zu geringem Luftdruck sollte dieser wieder erhöht werden. Dazu ist der Kunststoffdeckel am Behälter abzuschrauben und mit
Reifenfüllmesser über das Ventil der fehlende
Druck zu ergänzen.
Achtung: Vorher Wassersack komplett
entleeren über die Wasserablassschraube (2).
Auswechseln der Netzleitung:
•
Achtung: Das Gerät vom Netz trennen!
Bei defekter Netzleitung darf diese nur
durch einen Elektro-Fachmann gewechselt werden.
Im Geräteinneren befinden sich keine weite-
•
ren zu wartenden Teile.
8.2 Einlagerung
Vor längerem Nichtgebrauch oder Überwin-
•
terung ist die Pumpe gründlich mit Wasser
durchzuspülen, komplett zu entleeren und
trocken zu lagern.
Bei Frostgefahr muss das Gerät vollkommen
•
entleert werden.
Nach längeren Stillstandzeiten durch kurzes
•
Ein- Aus-Schalten prüfen, ob ein einwandfreies Drehen des Rotors erfolgt.
8.3 Ersatzteilbestellung:
Bei der Ersatzteilbestellung sollten folgende Angaben gemacht werden;
Typ des Gerätes
•
Artikelnummer des Gerätes
•
Ident-Nummer des Gerätes
•
Ersatzteilnummer des erforderlichen Ersatz-
•
teils
Aktuelle Preise und Infos fi nden Sie unter
www.isc-gmbh.info
9. Entsorgung und
Wiederverwertung
Das Gerät befi ndet sich in einer Verpackung um
Transportschäden zu verhindern. Diese Verpackung ist Rohstoff und ist somit wieder verwend-
bar oder kann dem Rohstoff kreislauf zurückge-
führt werden. Das Gerät und dessen Zubehör
bestehen aus verschiedenen Materialien, wie
z.B. Metall und Kunststoff e. Defekte Geräte ge-
hören nicht in den Hausmüll. Zur fachgerechten
Entsorgung sollte das Gerät an einer geeigneten
Sammelstellen abgegeben werden. Wenn Ihnen
keine Sammelstelle bekannt ist, sollten Sie bei
der Gemeindeverwaltung nachfragen.
- 7 -
Anl_GC_WW_6036_SPK4.indb 7Anl_GC_WW_6036_SPK4.indb 7 21.08.2019 13:54:3921.08.2019 13:54:39
D
10. Fehlersuchplan
Störung Mögliche Ursache Behebung
Kein Motoranlauf - Netzspannung fehlt
- Netzspannung überprüfen
- Pumpenrad blockiert- Thermowächter hat abgeschaltet
Pumpe saugt nicht an- Saugventil nicht im Wasser
- Pumpengehäuse ohne Wasser
- Luft in der Saugleitung
- Saugventil undicht
- Saugkorb (Saugventil) verstopft
- max. Saughöhe überschritten
Fördermenge unge-
- Saughöhe zu hoch
nügend
- Saugkorb verschmutzt
- Wasserspiegel sinkt rasch
- Pumpenleistung verringert durch
Schadstoff e
Thermoschalter
schaltet die Pumpe
- Motor überlastet, Reibung durch
Fremdstoff e zu hoch
ab
- Pumpe zerlegen und reinigen
- Saugventil im Wasser anbringen
- Wasser in Pumpengehäuse füllen
- Dichtigkeit der Saugleitung überprüfen
- Saugventil reinigen
- Saugkorb reinigen
- Saughöhe überprüfen
- Saughöhe überprüfen
- Saugkorb reinigen
- Saugventil tiefer legen
- Pumpe reinigen und Verschleißteile
ersetzen
- Pumpe demontieren und reinigen,
Ansaugen von Fremdstoff en verhin-
dern (Filter)
- 8 -
Anl_GC_WW_6036_SPK4.indb 8Anl_GC_WW_6036_SPK4.indb 8 21.08.2019 13:54:4021.08.2019 13:54:40
D
Nur für EU-Länder
Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!
Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in
nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umweltgerechten Wiederverwertung zugeführt werden.
Recycling-Alternative zur Rücksendeauff orderung:
Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachgerechten Verwertung im Falle der Eigentumsaufgabe verpfl ichtet. Das Altgerät kann hierfür auch einer
Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirtschafts- und Abfallgesetze durchführt. Nicht betroff en sind den Altgeräten beigefügte Zubehörteile und
Hilfsmittel ohne Elektrobestandteile.
Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte,
auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der iSC GmbH zulässig.
Technische Änderungen vorbehalten
- 9 -
Anl_GC_WW_6036_SPK4.indb 9Anl_GC_WW_6036_SPK4.indb 9 21.08.2019 13:54:4021.08.2019 13:54:40
D
Service-Informationen
Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente ServicePartner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle ServiceBelange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmaterialien zur Verfügung.
Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen
Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden.
Kategorie Beispiel
Verschleißteile* Vorfi lter, Filterpatrone, Wassersack (Membran)
Verbrauchsmaterial/ Verbrauchsteile*
Fehlteile
* nicht zwingend im Lieferumfang enthalten!
Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.isc-gmbh.info anzumelden.
Bitte achten Sie auf eine genaue Fehlerbeschreibung und beantworten Sie dazu in jedem Fall folgende
Fragen:
Hat das Gerät bereits einmal funktioniert oder war es von Anfang an defekt?
•
Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?
•
Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)?
•
Beschreiben Sie diese Fehlfunktion.
- 10 -
Anl_GC_WW_6036_SPK4.indb 10Anl_GC_WW_6036_SPK4.indb 10 21.08.2019 13:54:4021.08.2019 13:54:40
D
Garantieurkunde
Sehr geehrte Kundin, sehr geehrter Kunde,
unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht
einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter
der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefonisch über die angegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantieansprüchen gilt folgendes:
1. Diese Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. natürliche Personen,
die dieses Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit
nutzen wollen. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g.
Hersteller zusätzlich zur gesetzlichen Gewährleistung Käufern seiner Neugeräte verspricht. Ihre
gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für Sie kostenlos.
2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neuen Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler beruhen und ist nach
unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes beschränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen,
handwerklichen oder berufl ichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht
zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.
3. Von unserer Garantie ausgenommen sind:
- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fachgerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine
falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestimmungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde
Pfl ege und Wartung entstanden sind.
- Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör),
Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden),
Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden
sind.
- Schäden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemäßen, üblichen oder
sonstigen natürlichen Verschleiß zurückzuführen sind.
4. Die Garantiezeit beträgt 24 Monate und beginnt mit dem Kaufdatum des Gerätes. Garantieansprüche sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt
haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer
Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät
oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-OrtServices.
5. Für die Geltendmachung Ihres Garantieanspruches melden Sie bitte das defekte Gerät an unter:
www.isc-gmbh.info. Halten Sie bitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des Neugeräts bereit. Geräte, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet werden, sind von der Garantieleistung aufgrund mangelnder Zuordnungsmöglichkeit ausgeschlossen.
Ist der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repariertes oder neues Gerät zurück.
Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom
Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Serviceadresse.
Für Verschleiß-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie gemäß den Service-Informationen dieser Bedienungsanleitung.
iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)
- 11 -
Anl_GC_WW_6036_SPK4.indb 11Anl_GC_WW_6036_SPK4.indb 11 21.08.2019 13:54:4021.08.2019 13:54:40
D
Sehr geehrte Kundin, sehr geehrter Kunde,
um Ihnen noch mehr Service zu bieten, haben Sie die Möglichkeit auf unserem Onlineportal weitere
Informationen abzurufen.
Sollten einmal Probleme oder Fragen zu Ihrem Produkt auftreten, können Sie schnell und einfach unter
www.isc-gmbh.info viele Aktionen durchführen. Hier einige Beispiele:
Ersatzteile bestellen
•
Aktuelle Preisauskünfte
•
Verfügbarkeiten der Ersatzteile
•
Servicestellen Vorort für Benzingeräte
•
Defekte Geräte anmelden
•
Garantieverlängerungen (nur bei bestimmten Geräten)
•
Bestellverfolgung
•
Wir freuen uns auf Ihren Besuch online unter www.isc-gmbh.info!
Telefon: 09951 / 95 920 00 ·Telefax: 09951/95 917 00
E-Mail: info@einhell.de · Internet: www.isc-gmbh.info
iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)
- 12 -
Anl_GC_WW_6036_SPK4.indb 12Anl_GC_WW_6036_SPK4.indb 12 21.08.2019 13:54:4021.08.2019 13:54:40
SLO
Nevarnost! - Da bi zmanjšali tveganje poškodb, preberite navodila za uporabo!
- 13 -
Anl_GC_WW_6036_SPK4.indb 13Anl_GC_WW_6036_SPK4.indb 13 21.08.2019 13:54:4121.08.2019 13:54:41
SLO
Nevarnost!
Pri uporabi naprav je potrebno upoštevati nekaj
varnostnih ukrepov, da bi preprečili poškodbe
in materialno škodo. Zato skrbno preberite ta
navodila za uporabo/varnostne napotke. Le-te
dobro shranite tako, da boste imeli zmeraj pri
roki potrebne informacije. Če bi napravo izročili
drugim osebam, Vas prosimo, da jim izročite tudi
ta navodila za uporabo/varnostne napotke. Ne
prevzemamo nobene odgovornosti za nezgode
ali škodo, ki bi nastale zaradi neupoštevanja teh
navodil za uporabo in varnostnih napotkov.
1. Varnostni napotki
Pozor!
V stoječih vodah, vrtnih in kopalnih ribnikih
in njihovi okolici je uporaba naprave dovoljena samo z zaščitnim stikalom za okvarni tok s
sprožilnim nazivnim tokom do 30 mA (po VDE
0100 del 702 in 738).
Naprava ni primerna za uporabo v plavalnih
bazenih, v bazenčkih za otroke kakršnekoli
vrste in drugih vodah, v katerih se lahko
med obratovanjem črpalke nahajajo ljudje ali
živali. Uporaba naprave med zadrževanjem
ljudi ali živali v območju nevarnosti ni dovoljena. Povprašajte Vašega elektro strokovnjaka!
To napravo lahko otroci, stari 8
let ali več, osebe z zmanjšanimi
psihičnimi, senzoričnimi ali
duševnimi sposobnostmi ter
osebe, ki nimajo dovolj izkušenj
in znanja uporabljajo le pod nadzorom ali če so bile podučene o
varni uporabi naprave in razumejo nevarnosti, ki lahko pri uporabi
nastanejo. Otroci se z napravo
ne smejo igrati. Čiščenja in
vzdrževanja, ki ga opravlja uporabnik, ne smejo opravljati otroci
brez nadzora.
Nevarnost!
Napravo je potrebno pregledati pred vsako
•
uporabo. Napravo ne uporabljajte, če so varnostne priprave poškodovane ali obrabljene.
Varnostnih priprav nikoli ne smete onesposobiti.
Napravo uporabljajte izključno le v namene, ki
•
so navedeni v teh navodilih za uporabo.
Za varnost na delovnem področju ste
•
odgovorni vi.
V primeru, da bi bil kabel ali vtikač
•
poškodovan zaradi zunanjih vplivov, se kabel
ne sme popravljati! Takšen poškodovani kabel je potrebno zamenjati z novim kablom. To
delo lahko izvrši le strokovnjak za elektriko.
Omrežna napetost, ki je na razpolago, mora
•
ustrezati izmenični napetosti 230 Volt, ki je
navedena na tipski tablici.
Napravo nikoli ne dvigujte, transportirajte ali
•
pritrdite tako, da bi jo držali le za omrežni kabel.
Poskrbite, da se bodo električne stikalne po-
•
vezave nahajale na področju, ki je varno pred
poplavljanjem in so zavarovane pred vlago.
Pred vsakim delom na napravi je prvo pot-
•
rebno potegniti vtikač iz električne omrežne
vtičnice.
Izogibajte se temu, da bi naprava bila izpos-
•
tavljena neposrednemu vodnemu curku.
Uporabnik je odgovoren za upoštevanje lokal-
•
nih varnostnih in montažnih pravil. (Po potrebi
povprašajte pri strokovnjaku za elektriko.)
Uporabnik mora z ustreznimi ukrepi (n.pr.
•
namestitev alarmne naprave, nadomestne
črpalke, ipd.).
V primeru, da bi naprava odpovedala, lahko
•
popravilo naprave izvede le strokovnjak za
elektriko ali pa servisna služba podjetja ISC.
Naprava nikoli ne sme delovati na suho ali pa
•
s popolnoma zaprto sesalno cevjo. Garancija
proizvajalca ne obsega škode na napravi, ki
nastane zaradi tega, da je naprava delovala
na suho.
Naprava se ne sme uporabljati v zvezi s pla-
•
valnimi bazeni.
Napravo se ne sme vgraditi v tokokrog pitne
•
vode.
Opozorilo!
Preberite varnostne napotke in navodila.
Neupoštevanje varnostnih napotkov in navodil
ima lahko za posledico električni udar, požar in/ali
hude poškodbe. Shranite vse varnostne napot-
ke in navodila za kasnejšo uporabo.
- 14 -
Anl_GC_WW_6036_SPK4.indb 14Anl_GC_WW_6036_SPK4.indb 14 21.08.2019 13:54:4121.08.2019 13:54:41
SLO
2. Opis naprave na obseg dobave
2.1 Opis naprave (Slika 1)
1. Tlačni priključek
2. Vijak za izpust vode
3. Manometer
4. Sesalni priključek
5. Vijak za dolivanje vode
6. Tlačno stikalo
2.2 Obseg dobave
S pomočjo opisanega obsega dobave preverite,
ali je artikel popoln. Če deli manjkajo, se najkasneje v 5 delovnih dnevih po nakupu izdelka
obrnite na naš servisni center ali na prodajno
mesto, kjer ste napravo kupili, in predložite račun.
Upoštevajte preglednico garancijskih storitev ob
koncu tega navodila.
Odprite embalažo in previdno vzemite napra-
•
vo iz embalaže.
Odstranite embalažni material in embalažne
•
in transportne varovalne priprave (če obstajajo).
Preverite, če je obseg dobave popoln.
•
Preverite morebitne poškodbe naprave in
•
delov pribora, do katerih bi lahko prišlo med
transportom.
Po možnosti shranite embalažo do poteka
•
garancijskega roka.
Nevarnost!
Naprava in embalažni material nista igrača za
otroke! Otroci se ne smejo igrati s plastičnimi
vrečkami, folijo in malimi deli opreme! Obstaja nevarnost zadušitve in zaužitja takšnih
delov materiala!
Originalna navodila za uporabo
•
3. Predpisana namenska uporaba
Področje uporabe:
Za namakanje in zalivanje zelenic, zelenjav-
•
nih gred in vrtov.
Za uporabo z razpršilniki.
•
S predfiltrom za črpanje vode iz ribnikov,
•
potokov, sodov za deževnico, cistern za
deževnico in vodnjakov.
Za hišno oskrbo z vodo.
•
Transportni mediji:
Za črpanje čiste vode (sladke vode),
•
deževnice ali rahle pralne lužnice/porabne
vode.
Maksimalna temperatura črpane tekočine v
•
trajnem delovanju ne sme prekoračiti +35°C.
S to napravo se ne sme črpati vnetljivih,
•
hlapljivih ali eksplozivnih tekočin.
Prav tako se je potrebno izogibati črpanju ag-
•
resivnih tekočin (kislin, lužnic, izcedne vode iz
silosa itd.) kot tudi tekočin, ki vsebujejo abrazivne snovi (pesek).
Ta stroj se lahko uporablja le v skladu z njegovo namembnostjo. Vsaka druga uporaba šteje
kot nenamenska nedovoljena uporaba. Za
kakršnekoli poškodbe ali škodo, ki bi nastale
zaradi nedovoljene uporabe, nosi odgovornost
uporabnik/upravljalec in ne proizvajalec.
Prosimo, da upoštevate, da naše naprave niso
bile konstruirane za namene uporabe v obrtništvu
ali industriji. Ne prevzemamo nobene odgovornosti, če je bila naprava uporabljana v obrtništvu
ali industriji ter v podobnih dejavnostih.
4. Tehnični podatki
Omrežni priključek ........................230V ~ 50 Hz
Sprejemna moč .................................... 600 Watt
Maksimalna zmogljivost črpanja ............3600 l/h
Maksimalna višina črpanja ......................... 40 m
Maksimalni tlak črpanja ............... 0,4 MPa (4 bar)
Maksimalna višina sesanja: ........................... 8 m
Tlačni in sesalni priključek ........33,3 mm (R1 IG)
Maksimalna temperatura vode ................... 35°C
Prostornina posode .......................................20 l
Vklopni tlak pribl.: ...................0,15 MPa (1,5 bar)
Izklopni tlak pribl.: ........................0,3 MPa (3 bar)
Nivo zvočne moči ............................ 81,44 dB (A)
Negotovost ..............................................7.65 dB
5. Pred uporabo
Pred priklopom se prepričajte, če se podatki
na tipski podatkovni tablici skladajo s podatki o
električnem omrežju.
Opozorilo!
Zmeraj izvlecite električni priključni vtikač
preden začnete izvajati nastavitve na
skobljiču.
- 15 -
Anl_GC_WW_6036_SPK4.indb 15Anl_GC_WW_6036_SPK4.indb 15 21.08.2019 13:54:4221.08.2019 13:54:42
SLO
5.1 Priklop sesalne cevi
Načeloma priporočamo uporabo predfiltra in
•
sesalne garniture s sesalno cevjo, sesalnim
košem in protipovratnim ventilom, da bi se
tako izognili dolgotrajnemu ponovnemu sesanju in nepotrebnemu poškodovanju črpalke
zaradi kamnov in drugih trdih tujkov.
Premer sesalne cevi, trda ali gibka cev, naj
•
znaša najmanj 25 mm (1 colo); če višina
sesanja presega 5 m, pa se priporoča cev, ki
ima premer 32 mm (11/4 col).
Sesalni ventil (nožni ventil) s sesalnim košem
•
montirajte na sesalno cev.
Sesalno cev od mesta črpanja vode pa do na-
•
prave naraščujoče povečujte. Nujno potrebno
je, da podaljšana sesalna cev ne leži višje
od črpalke. Zračni mehurčki upočasnjujejo in
preprečujejo postopek črpanja.
Sesalno in tlačno cev je potrebno namestiti
•
tako, da na napravo ne bosta izvajali mehanskega pritiska.
Sesalni ventil mora v vodi ležati v zadostni
•
globini tako, da ob upadi nivoja vode črpalka
ne bo delala na suho.
Netesna sesalna cev zaradi sesanja zraka
•
preprečuje črpanje vode.
5.2 Priklop tlačne cevi
Tlačna cev (mora biti široka najmanj 19 mm
•
(3/4”) mora biti neposredno ali pa preko navojnega spojnika priključena na priklop tlačne
cevi (33,3 mm (R1 IG)) naprave.
Seveda se lahko s primernim povezovanjem
•
uporabi tudi tlačna cev, ki je široka 13 mm
(1/2”). Črpalna zmogljivost se zaradi manjše
tlačne cevi temu primerno tudi zmanjša.
Med postopkom sesanja je zaporne organe
•
(razpršilna šoba, ventili itd.), ki se nahajaho v
tlačni cevi, popolnoma odpreti, da lahko zrak,
ki je v sesalni cevi prisoten, prosto uhaja.
5.3 Električni priključek
Naprava se priključi na varnostno vtičnico 230
•
V ~ 50 Hz. Varovalka najmanj 10 Amperov.
Motor je z vgrajenim temperaturnim varo-
•
valom zaščiten pred preobremenitvijo ali
blokiranjem. Pri pregrevanju temperaturno
varovalo črpalko samodejno izklopi, ko pa se
črpalka ohladi, pa se ta samodejno ponovno
vklopi.
6. Uporaba
Napravo postavite na trdna, zravnana in vo-
•
doravno mesto.
Ohišje črpalke preko vijaka za dolivanje vode
•
(5) napolnite z vodo. S tem, da z vodo napolnite sesalno cev, pospešite postopek sesanja.
Odprite tlačno cev.
•
Priključite omrežni kabel. Sesalni postopek se
•
začne avtomatsko. - sesanje lahko pri največji
sesalni višini traja do 5 minut.
Naprava se izklopi, ko tlak doseže 3 bare.
•
Naprava se vklopi samodejno, ko tlak zaradi
•
porabe vode pade (vklopni tlak prbl. 1,5 bar)
7. Zamenjava električnega
priključnega kabla
Nevarnost!
Če se električni priključni kabel te naprave
poškoduje, ga mora zamenjati proizvajalec ali
njegova servisna služba ali podobno strokovno
usposobljena oseba, da bi preprečili ogrožanje
varnosti.
8. Čiščenje, vzdrževanje in
naročanje nadomestnih delov
Naprava v veliki meri ne terja vzdrževanja. Za dolgo življenjsko dobo pa vseeno priporočamo, da
napravo v rednih časovnih intervalih pregledate in
vzdržujete v čistem stanju.
Nevarnost!
Pred vsakim vzdrževalnim delom je napravo potrebno odklopiti od napetosti. To storite tako, da
vtikač črpalke potegnete iz električne omrežne
vtičnice.
8.1 Vzdrževanje
V primeru, da se naprava zamaši, priključite
•
tlačno cev na vodovodno napeljavo in snemite sesalno cev. Odprite vodovodno pipo.
Napravo večkrat vklopite za pribl. 2 sekundi.
Na ta način lahko v večini primerov odpravite
zamašitve.
V tlačni posodi se nahaja raztezljiva vodna
•
vreča in zračni prostor, katerega tlak naj
znaša največ pribl. 1,3 bara. Ko se voda
črpa v vrečo za vodo, se ta reztegne in s tem
poveča tlak v zračnem prostoru do nivoja, ki
- 16 -
Anl_GC_WW_6036_SPK4.indb 16Anl_GC_WW_6036_SPK4.indb 16 21.08.2019 13:54:4221.08.2019 13:54:42
SLO
je določen kot vklopni tlak. Če je tlak premajhen, ga je potrebno povečati. To storite tako,
da na posodi odvijete plastični pokrov is s
zračno črpalko dodajte manjkajoči tlak.
Pozor: Pred tem preko vijaka za
izpuščanje vode (2) popolnoma izpraznite
vrečo za vodo.
Zamenjava omrežnega kabla:
•
Pozor: Napravo izklopite iz električnega
omrežja! Če je omrežni kabel
poškodovan, ga lahko zamenja le strokovnjak za elektriko.
V notranjosti naprave ni nobenih delov, ki bi
•
terjali vzdrževanje.
8.2 Skladiščenje
V primeru, da napravo dlje časa ne boste
•
uporabljali ali v primeru prezimitve, je črpalko
potrebno temeljito izprati z vodo, jo popolnoma izprazniti in jo skladiščiti v suhem stanju.
V nevarnosti slane je napravo potrebno po-
•
polnoma sprazniti.
Po tem, ko črpalka dlje časa ni bila v uporabi,
•
je s kratkim vklopom in izklopom potrebno
preveriti,
8.3 Naročanje nadomestnih delov:
Pri naročanju nadomestnih delov je potrebno navesti naslednje navedbe:
Tip naprave
•
Art. številko naprave
•
Ident- številko naprave
•
Številka potrebnega nadomestnega dela
•
Aktualne cene in informacije najdete na spletni
strani www.isc-gmbh.info
9. Odstranjevanje in ponovna
uporaba
Naprava se nahaja v embalaži, da ne bi prišlo do
poškodb med transportom. Ta embalaža je surovina in s tem ponovno uporabna ali pa jo je možno
reciklirati. Naprava in njen pribor sta izdelana iz
različnih materialov kot npr. kovine in plastika.
Okvarjene naprave ne sodijo med gospodinjske odpadke. Napravo odložite na ustreznem
zbirališču, da bo pravilno odstranjena. Če ne poznate primernih zbirališč, se pozanimajte pri svoji
občinski upravi.
- 17 -
Anl_GC_WW_6036_SPK4.indb 17Anl_GC_WW_6036_SPK4.indb 17 21.08.2019 13:54:4221.08.2019 13:54:42
SLO
10. Načrt iskanja napak
Motnja Vzrok Pomoč
Motor se ne zažene - Manjka omrežna napetost
- Preverite omrežno napetost
- Kolo črpalke je blokirano -temperaturno varovalo je izklopilo
Črpalka ne sesa - Sesalni ventil ni v vodi
- V črpalkinem ohišju ni vode
- Zrak v sesalni cevi
- Sesalni ventil ni tesen
- Sesalna košarica (sesalni ventil) je
zamašena
- Maksimalna višina sesanja je
prekoračena
Nezadostna količina
- Previsoka višina sesanja
prečrpane tekočine
- Umazana sesalna košarica
- Nivo vode hitro pada
- Moč črpalke je zmanjšana zaradi
škodljivih snovi
Temperaturno stikalo izklopi črpalko
- Motor je preobremenjen, preveliko
trenje zaradi tujkov
- Črpalko razstavite in jo očistite
- Sesalni ventil vstavite v vodo
- V ohišje črpalke nalijte vodo
- Preverite tesnost sesalne cevi
- Očistite sesalni ventil
- Očistite sesalno košarico
- Preverite višino sesanja
- Preverite višino sesanja
- Očistite sesalni koš
- Sesalni ventil položite globje
- Očistite črpalko in zamenjajte obrabljene dele
- Črpalko demontirajte in očistite,
preprečite sesanje tujkov (fi lter)
- 18 -
Anl_GC_WW_6036_SPK4.indb 18Anl_GC_WW_6036_SPK4.indb 18 21.08.2019 13:54:4221.08.2019 13:54:42
SLO
Samo za dežele EU
Električnega orodja ne mečite med gospodinjske odpadke!
V skladu z evropsko smernico 2012/19/EG o starih električnih in elektronskih napravah in v skladu z izvajanjem nacionalne zakonodaje morate ločeno zbirati izrabljena električna orodja in jih predati v okoljsko varno ponovno predelavo.
Reciklažna alternativa za poziv za vračanje:
Lastnik električne naprave je alternativno zavezan, da namesto vračanja sodeluje pri pri strokovno
ustreznem recikliranju v primeru predaje lastnine. Staro napravo se lahko v ta namen tudi prepusti na
odvzemnem mestu, ki izvaja odstranjevanje v smislu nacionalne zakonodaje o odstranjevanju takšnih
odpadkov. To se ne nanaša na starim napravam priložene dele pribora in opreme brez električnih komponent.
Ponatis ali kakršnokoli razmnoževanje dokumentacije in spremljajočih papirjev o proizvodu, tudi po
izvlečkih, je dovoljeno samo z izrecnim soglasjem ISC GmbH.
Pridržana pravica do tehničnih sprememb
- 19 -
Anl_GC_WW_6036_SPK4.indb 19Anl_GC_WW_6036_SPK4.indb 19 21.08.2019 13:54:4221.08.2019 13:54:42
SLO
Servisne informacije
V vseh državah, ki so navedene v garancijski listini, sodelujemo s kompetentnimi servisnimi partnerji,
katerih kontakti so razvidni iz garancijske listine. Na voljo so vam za vse potrebne servisne storitve, kot
so popravila, oskrba z nadomestnimi in obrabnimi deli ali oskrba s potrošnimi materiali.
Upoštevajte, da so nekateri deli tega izdelka izpostavljeni naravni obrabi zaradi uporabe oz. da so nekateri deli potrošni material.
Kategorija Primer
Obrabni deli* Predfi lter/fi ltrski vložek, vodna vrečka
Obrabni material/ obrabni deli*
Manjkajoči deli
* ni nujno, da je v obsegu dobave!
Pri pomanjkljivostih ali napakah vas prosimo, da napako prijavite na www.isc-gmbh.info. Napako kar najbolj natančno opišite in v vsakem primeru odgovorite na naslednja vprašanja:
Odgovorite na naslednja vprašanja:
Je naprava nekoč delovala, ali je bila od vsega začetka okvarjena?
•
Ste pred okvaro opazili kaj neobičajnega (simptom ali okvaro)?
•
Kaj na napravi po vašem mnenju ne dela (glavni znak)?
•
Opišite to napačno delovanje.
(membrana)
- 20 -
Anl_GC_WW_6036_SPK4.indb 20Anl_GC_WW_6036_SPK4.indb 20 21.08.2019 13:54:4321.08.2019 13:54:43
SLO
Garancijska listina
Spoštovani uporabnik,
za naše izdelke izvajamo strogo končno kontrolo kakovosti. Če ta naprava kljub temu ne deluje brezhibno, to zelo obžalujemo in vas prosimo, da se obrnete na našo servisno službo na naslovu, ki je naveden
na tej garancijski kartici. Z veseljem vam bomo svetovali tudi po telefonu na navedeni številki servisne
službe. Za uveljavljanje garancijskih zahtevkov velja naslednje:
1. Ti garancijski pogoji so namenjeni izključno porabniku, tj. fi zičnim osebam, ki tega izdelka ne bodo
uporabljale za svojo obrt ali druge samostojne dejavnosti. Ti garancijski pogoji urejajo dodatne
garancijske storitve, ki jih spodaj navedeni proizvajalec zagotavlja svojim kupcem novih naprav dodatno k zakonskemu jamstvu.Ta garancija ne vpliva na vaše zakonske garancijske zahtevke. Naše
garancijske storitve so za vas brezplačne.
2. Garancijske storitve se nanašajo izključno na pomanjkljivosti na novih napravah zgoraj navedenega proizvajalca, ki ste jih kupili, in so posledica materialnih ali tovarniških napak, in ki jih po lastni
presoji odpravimo na tej napravi ali napravo nadomestimo z drugo.
Prosimo, upoštevajte, da naše naprave niso bile zasnovane za uporabo v poklicu, obrti ali za poklicno uporabo. Garancijska pogodba tako ne nastane, če napravo v garancijskem obdobju uporabljate
za v obrtnih, rokodelskih ali industrijskih obratih ali če je bila izpostavljena obremenitvam, ki so temu
enakovredna.
3. Iz garancije so izvzeti:
- Škoda na napravi, ki je nastala zaradi neupoštevanja navodil za montažo ali zaradi nestrokovne
inštalacije, neupoštevanja navodil za uporabo (kot npr. s priključitvijo na napačno omrežno napetost
ali vrsto toka), neupoštevanja navodil za vzdrževanje in varnostnih določil ali zaradi izpostavitve naprave nenormalnim okoljskim pogojem ali zaradi neustrezne nege in vzdrževanja.
- Škoda na napravi, ki je nastala zaradi nenamenske ali nestrokovne uporabe (npr. zaradi preobremenitve naprave ali uporabe v orodjih ali opremi, za katera ni odobrena), vdor tujkov v napravo (npr.
peska, kamnov ali prahu, poškodb pri transportu), uporabe sile ali zunanje sile (npr. poškodbe pri
padcih).
- Škode na napravi ali delih naprave, ki je nastala kot posledica uporabe oz. običajne ali drugačne
obrabe.
4. Garancijsko obdobje traja 24 mesecev in se začne z datumom nakupa naprave. Garancijske zahtevke je treba uveljaviti pred potekom garancijskega obdobja v roku dveh tednov, ko opazite okvaro.
Uveljavljanje garancijskih zahtevkov po poteku garancijskega obdobja je izključeno. Popravilo ali
menjava naprave ne podaljša garancijskega obdobja, niti ne predstavlja začetka novega garancijskega obdobja za storitev, izvedeno na napravi ali za morebitne vgrajene nadomestne dele. To velja
tudi pri servisih na kraju samem.
5. Za uveljavljanje vašega garancijskega zahtevka okvarjeno napravo prijavite na: www.isc-gmbh.info.
Pripravite račun ali drugo dokazilo o vašem nakupu nove naprave. Naprave, poslane brez ustreznega dokazila ali tipske tablice, so izključene iz garancijskih storitev, saj jih ni možno uvrstiti. Če je
okvara zajeta v naših garancijskih storitvah, boste takoj prejeli popravljeno ali novo napravo.
Seveda bomo proti plačilu z veseljem odpravili tudi okvare na napravi, ki v garancijski obseg ne sodijo
ali ne sodijo več. Napravo nam pošljite na spodaj naveden naslov servisa.
Opozarjamo na omejitve v okviru te garancije za obrabne, potrošne in manjkajoče dele v skladu s servisnimi informacijami, opisanimi v teh navodilih za uporabo.
- 21 -
Anl_GC_WW_6036_SPK4.indb 21Anl_GC_WW_6036_SPK4.indb 21 21.08.2019 13:54:4321.08.2019 13:54:43
H
Veszély! - Sérülés veszélyének a lecsökkentéséhez olvassa el a használati utasítást
- 22 -
Anl_GC_WW_6036_SPK4.indb 22Anl_GC_WW_6036_SPK4.indb 22 21.08.2019 13:54:4321.08.2019 13:54:43
H
Veszély!
A készülékek használatánál, a sérülések és a
károk megakadályozásának az érdekébe be kell
tartani egy pár biztonsági intézkedést. Ezért ezt
a használati utasítást / biztonsági utasításokat
gondosan átolvasni. Őrizze ezeket jól meg, azért
hogy mindenkor a rendelkezésére álljanak az
információk. Ha más személyeknek adná át a
készüléket, akkor kérjük kézbesítse ki vele együtt
ezt a használati utasítást / biztonsági utasításokat
is. Nem vállalunk felelőséget olyan balesetekért
vagy károkért, amelyek ennek az utasításnak és
a biztonsági utasításoknak a fi gyelmen kívül ha-
gyásából keletkeznek.
1. Biztonsági utasítások
Vigyázat!
A készülék üzemeltetése állóvízeken, kertbeni és kerti tavakon valamint azoknak a környezetében csak egy 30 mA-ig terjedő kioldó
névleges áramú hibaáram-védőkapcsolóval
engedélyezett. (a VDE 0100 702-es és 738-as
rész szerint).
A készülék nem alkalmas olyan úszómedencében, bármilyen fajta pancsoló medencében
és egyébb vízekben történő használatra,
amelyekben az üzem ideje alatt személyek
vagy állatok tartózkodhatnak. Tilos a készülék üzemeltetése amig személyek vagy
állatok tartózkodnak a veszélyeztetett környezetben. Érdeklődjön a villamossági szakemberénél!
Ezt a készüléket 8 éves és a felett levő gyerekeknek, valamint
csökkentett pszihikai, szenzórikus vagy szellemmie képességekkel vagy tapasztalattal és
tudással nem rendelkezőeknek
lehet használni, ha felügyelve
vannak vagy a készülék biztos
használatával kapcsolatban ki
lettek oktatva és megértették az
abból eredő veszélyeket. Nem
szabad gyerekeknek játszaniuk a
készülékkel. A tisztítást és a használó-karbantartást nem szabad
gyerekeknek felügyelet nélkül
elvégezniük.
Veszély!
Végezzen minden használat előtt egy szem-
•
meli vizsgálatot a készüléken el. Ne használja
a készüléket, ha károsultak vagy el vannak
használódva a biztonsági berendezések. Ne
tegye sohasem hatályon kívülre a biztonsági
berendezéseket.
A készüléket kizárólagosan csak ebben a
•
használati utasításban megadott használati
célra felhasználni.
Ön felelős a munkakörén belüli biztonságért.
•
Ha a kábel vagy dugó külső behatások által
•
megsérülne, akkor nem szabad megjavítani a
kábelt! Ki muszáj a kábelt egy újért cserélni.
Ezt a munkát csak egy villamossági szakember által szabad elvégeztetni.
A készülék típustábláján megadott 230 Volt
•
váltakozó feszültségnek meg kell felenie a
meglevő hálózati feszültségnek.
A készüléket sohasem a hálózati ká-
•
belnél fogva megemelni, szállítani vagy
odaerősíteni.
Biztosítsa, hogy a villamos dugós kapcso-
•
latok az elöntési veszélyen kívülálló helyen
fekszenek ill. a nedvesség elöl védve vannak.
A készüléken történő minden fajta munka
•
előtt kihúzni a hálózati csatlakozót.
Kerülje el, hogy a készülék direkt vízsugárnak
•
legyen kitéve.
A helyviszonylagos biztonsági és beépítési
•
határozatoknak a betartásáért az üzemeltető
felelős. (Kérdezzen esetleg meg egy villamossági szakembert)
A kezelőnek megfelelő intézkedések által
•
(mint például egy riasztóberendezés beszerelése, tartalékszivattyú vagy hasonló által) ki
kell zárnia a termeknek, a készüléken levő zavarok következményekénti elárasztási kárait.
A készülékl esetleges nem működése
•
esetén a javítási munkákat csak egy villamossági szakembernek vagy az ISC
vevőszolgáltatásnak szabad elvégeznie.
A készüléknek nem szabad szárazon futnia,
•
vagy egy teljessen zárt beszívási vezetéknél
üzemeltetve lennie. A szárazfutás által a készüléken törént károknál, megszűnik a gyártó
szavatossága.
A készüléket nem szabad úszómedence üze-
•
- 23 -
Anl_GC_WW_6036_SPK4.indb 23Anl_GC_WW_6036_SPK4.indb 23 21.08.2019 13:54:4321.08.2019 13:54:43
H
meltetésére felhasználni.
Nem szabad a készüléket az ivóvízkörfoly-
•
amatba beépíteni.
Veszély!
Olvason minden biztonsági utalást és utasítást el. A biztonsági utalások és utasítások
betartásán belüli mulasztások következménye
áramcsapás, tűz és/vagy nehéz sérülések lehetnek. Őrizze meg a biztonsági utalásokat és
utasításokat a jövőre nézve.
2. A készülék leírása és a szállítás
terjedelme
2.1 A készülék leírása (képek 1)
1. Nyomáscsatlakozás
2. Vízleeresztőcsavar
3. Manométer
4. Szívócsatlakozás
5. Vízbetöltőcsavar
6. Nyomáskapcsoló
2.2 A szállítás terjedelme
Kérjük a leírott szállítási terjedelem alapján
leellenőrizni a cikk teljességét. Hiányzó részek
esetén forduljon a cikk vásárlása után legkésőbb
5 munkanapon belül egy érvényes vásárlási
igazolás felmutatása mellett a szervízközponthoz
vagy a eladóhelyhez, ahol vette a készüléket.
Kérjük vegye ehhez fi gyelembe az utasítás végén
a szervíz-információkban található szavatossági
táblázatot.
Nyissa ki a csomagolást és vegye ki óvatosan
•
a készüléket a csomagolásból.
Távolítsa el a csomagolási anyagot valamint
•
a csomagolási- / és szállítási biztosítékot (ha
létezik).
Ellenőrizze le, hogy teljes a szállítás terjedel-
•
me.
Ellenőrizze le a készüléket és a tartozékrés-
•
zeket szállítási károkra.
Ha lehetséges, akkor őrizze meg a csomago-
•
lást a garanciaidő lejáratának a végéig.
Veszély!
A készülék és a csomagolási anyag nem
gyerekjáték! Nem szabad a gyerekeknek a
műanyagtasakokkal, foliákkal és aprórészekkel játszaniuk! Fennáll a lenyelés és a megfulladás veszélye!
Eredeti használati utasítás
•
3. Rendeltetésszerűi használat
Használati terület:
Parklétesítmények, zöldséges ágyások és
•
kertek öntözésére és locsolasára
Kerti locsoló üzemltetéséhez
•
Előszűrővel a tavakból, folyókból,
•
esővízgyűjtő hordókbol, esővizet tároló ciszternákból és kutakból levő vízkivételre
A privátházi vízellátáshoz
•
Szállítási javak:
Tiszta víz (édesvíz), esővíz vagy enyhén
•
mosólúg/háztartási víz szállítására.
A szállított folyadék maximális
•
hőmérsékletének a tartós üzemben nem kellene a +35°C-t túllépnie.
Ezzel a készülékkel nem szabad gyullékony,
•
gázképző vagy robbanékony folyadékokat
szállítani.
Úgyszintén el kell kerülni az agresszív foly-
•
adékok (savak, lúgok, silosickerlé stb.) szállítását, valamint abráziós anyagokat (homok)
tartalmazó folyadékok szállítását.
A készüléket csak rendeltetése szerint szabad
használni. Ezt túlhaladó bármilyen használat,
nem számít rendeltetésszerűnek. Ebből adódó
bármilyen kárért vagy bármilyen fajta sérülésért a
használó ill. a kezelő felelős és nem a gyártó.
Kérjük vegye fi gyelembe, hogy a készülékeink
rendeltetésük szerint nem az ipari, kézműipari
vagy gyári használatra lettek konstruálva. Nem
vállalunk szavatosságot, ha a készülék ipari,
kézműipari vagy gyári üzemek területén valamint
egyenértékű tevékenységek területén van használva.
- 24 -
Anl_GC_WW_6036_SPK4.indb 24Anl_GC_WW_6036_SPK4.indb 24 21.08.2019 13:54:4321.08.2019 13:54:43
Loading...
