1. Important Safety Instructions
.................................................................................
2
2. Package Contents and Technical Specications
.............................................
4
2.1 Package Contents
...................................................................................................
4
2.2 Specications
...........................................................................................................
4
2.3 Product Diagram
.....................................................................................................
5
3. Operating and Programming
...................................................................................
7
3.1 Notes Before Cleaning
..........................................................................................
7
3.2 Quick Start
...............................................................................................................
8
3.3 Cleaning Mode Selection
....................................................................................
11
3.4 Intelligent Scheduling
..........................................................................................
12
3.5 Status Indicator Light and Sounds
....................................................................
13
4. Maintenance
...............................................................................................................
14
4.1 Dust Bin and Filters
.............................................................................................
14
4.2 Cleaning Cloth
......................................................................................................
14
4.3 Suction Intake and Side Brushes
......................................................................
15
4.4 Other Components
..............................................................................................
16
5. Troubleshooting
........................................................................................................
17
Contents
Page 4
2
EN EN
1. Important Safety Instructions
When using an electrical appliance, basic precautions should always be followed, including
the following:
READ ALL INSTRUCTIONS BEFORE USING THIS APPLIANCE.
SAVE THESE INSTRUCTIONS
1. This Appliance is not intended to be used by children under 8 or anyone lacking knowledge
on proper use. Supervision may be necessary. Do not allow children to sit on or play with
the Appliance.
2. Clear the area to be cleaned. Remove power cords and small objects from the oor that could
entangle the Appliance. Tuck rug fringe under the rug base, and lift items such as curtains and
tablecloths off the oor.
3. If there is a drop off in the cleaning area due to a step or stairs, you should operate the
Appliance to ensure that it can detect the step without falling over the edge. It may become
necessary to place a physical barrier at the edge to keep the unit from falling. Make sure
the physical barrier is not a trip hazard.
4. Only use as described in this manual. Only use attachments recommended or sold by the
manufacturer.
5. Please make sure your power supply voltage matches the power voltage marked on the
Charging Dock.
6. For INDOOR household use ONLY. Do not use the Appliance in outdoor, commercial or
industrial environments.
7. Use only the original rechargeable battery and Charging Dock provided with the Appliance
from the manufacturer. Non-rechargeable batteries are prohibited. For battery information,
please refer to Specications section.
8. Do not use without dust bin and/or lters in place.
9. Do not operate the Appliance in an area where there are lit candles or fragile objects.
10. Do not use in extremely hot or cold environments (below -5˚C/23˚F or above 40˚C/104˚F).
11.
Keep hair, loose clothing, ngers, and all parts of body away from any openings and moving parts.
12. Do not operate the Appliance in a room where an infant or child is sleeping.
13. Do not use Appliance on wet surfaces or surfaces with standing water.
14. Do not allow the Appliance to pick up large objects like stones, large pieces of paper or any
item that may clog the Appliance.
15. Do not use Appliance to pick up ammable or combustible materials such as gasoline, printer
or copier toner, or use in areas where they may be present.
16. Do not use Appliance to pick up anything that is burning or smoking, such as cigarettes,
matches, hot ashes, or anything that could cause a re.
17.
Do not put objects into the suction intake. Do not use if the suction intake is blocked. Keep the
intake clear of dust, lint, hair, or anything that may reduce air ow.
18.
Take care not to damage the power cord. Do not pull on or carry the Appliance or Charging
Dock by the power cord, use the power cord as a handle, close a door on the power cord, or
pull power cord around sharp edges or corners. Do not run Appliance over the power cord.
Keep power cord away from hot surfaces.
19. If the power cord is damaged, it must be replaced by the manufacturer or its service agent
in order to avoid a hazard.
20. Do not use the Charging Dock if it is damaged.
21.
Do not use with a damaged power cord or receptacle. Do not use the Appliance or Charging
Dock if it is not working properly, has been dropped, damaged, left outdoors, or come in
contact with water. It must be repaired by the manufacturer or its service agent in order to
avoid a hazard.
Page 5
3
1. Important Safety Instructions
22. Turn OFF the power switch before cleaning or maintaining the Appliance.
23. The plug must be removed from the receptacle before cleaning or maintaining the Charging
Dock.
24.
Remove the Appliance from the Charging Dock, and turn OFF the power switch to the Appliance
before removing the battery for disposal of the Appliance.
25.
The battery must be removed and discarded according to local laws and regulations before
disposal of the Appliance.
26. Please dispose of used batteries according to local laws and regulations.
27. Do not incinerate the Appliance even if it is severely damaged. The batteries can explode
in a re.
28. When not using the Charging Dock for a long period of time, please unplug it.
29. The Appliance must be used in accordance with the directions in this Instruction Manual.
ECOVACS ROBOTICS cannot be held liable or responsible for any damages or injuries
caused by improper use.
This device complies with Part 15 of the FCC Rules / Industry Canada licence-exempt RSS
standard(s). Operation is subject to the following two conditions: (1) this device may not cause
harmful interference, and (2) this device must accept any interference received, including
interference that may cause undesired operation.
Changes or modications not expressly approved by the party responsible for compliance could
void the user's authority to operate the equipment.
NOTE: This equipment has been tested and found to comply with the limits for a Class B digital
device, pursuant to part 15 of the FCC Rules. These limits are designed to provide reasonable
protection against harmful interference in a residential installation. This equipment generates
uses and can radiate radio frequency energy and, if not installed and used in accordance with
the instructions, may cause harmful interference to radio communications. However, there is no
guarantee that interference will not occur in a particular installation. If this equipment does cause
harmful interference to radio or television reception, which can be determined by turning the
equipment off and on, the user is encouraged to try to correct the interference by one or more of
the following measures:
—Reorient or relocate the receiving antenna.
—Increase the separation between the equipment and receiver.
—Connect the equipment into an outlet on a circuit different from that to which the receiver is
connected.
—Consult the dealer or an experienced radio/TV technician for help.
Page 6
4
EN EN
Model DA60
Working voltage 10.8V DC Rated power 15W
Charging Dock Model CH1465A
Rated input voltage 100-240V AC Rated output voltage
20V DC
Rated output current 1A Rated Power 25W
Battery Lithium 2600mAh
2.2 Specications
*
Technical and design specications may be changed in the course of continuous product improvement.
2. Package Contents and Technical Specications

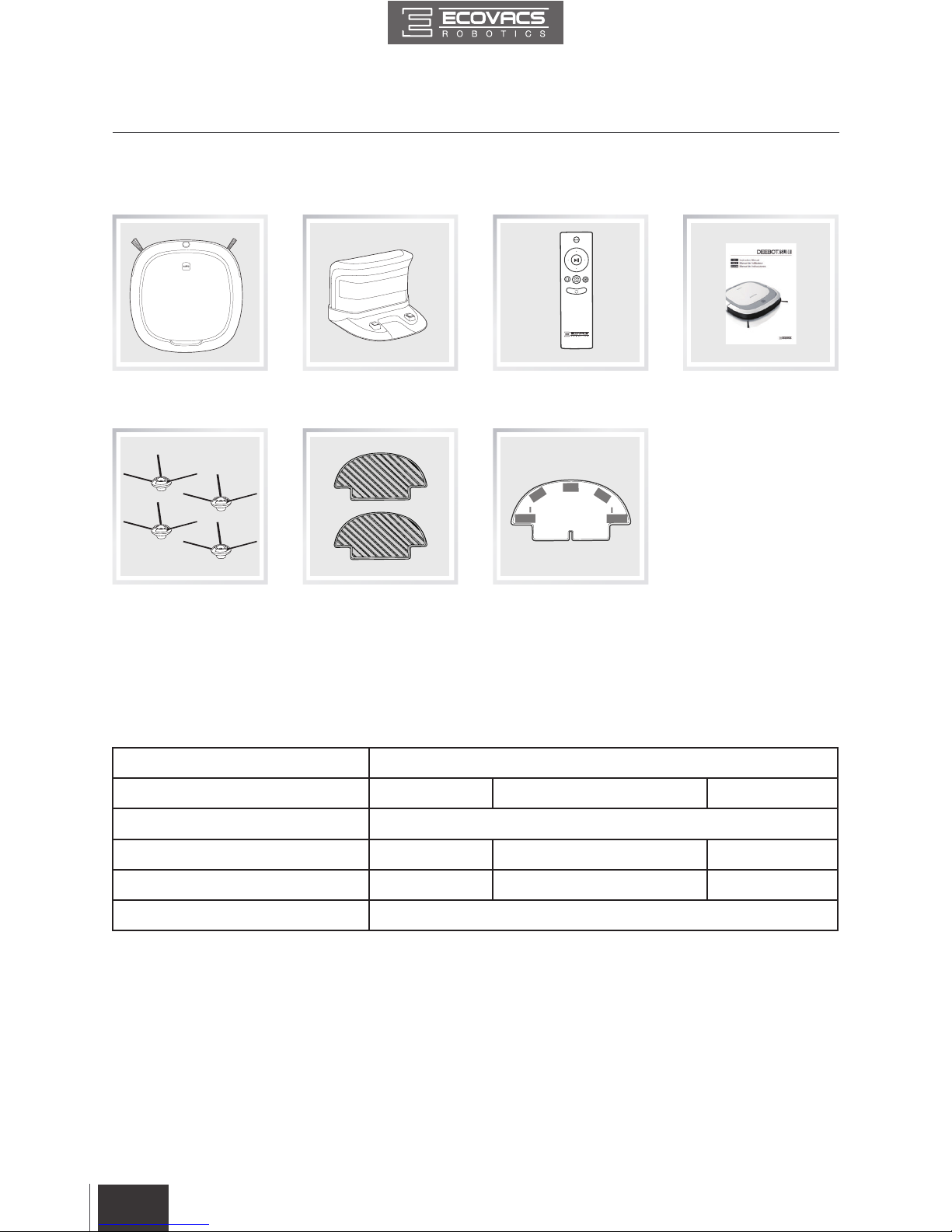

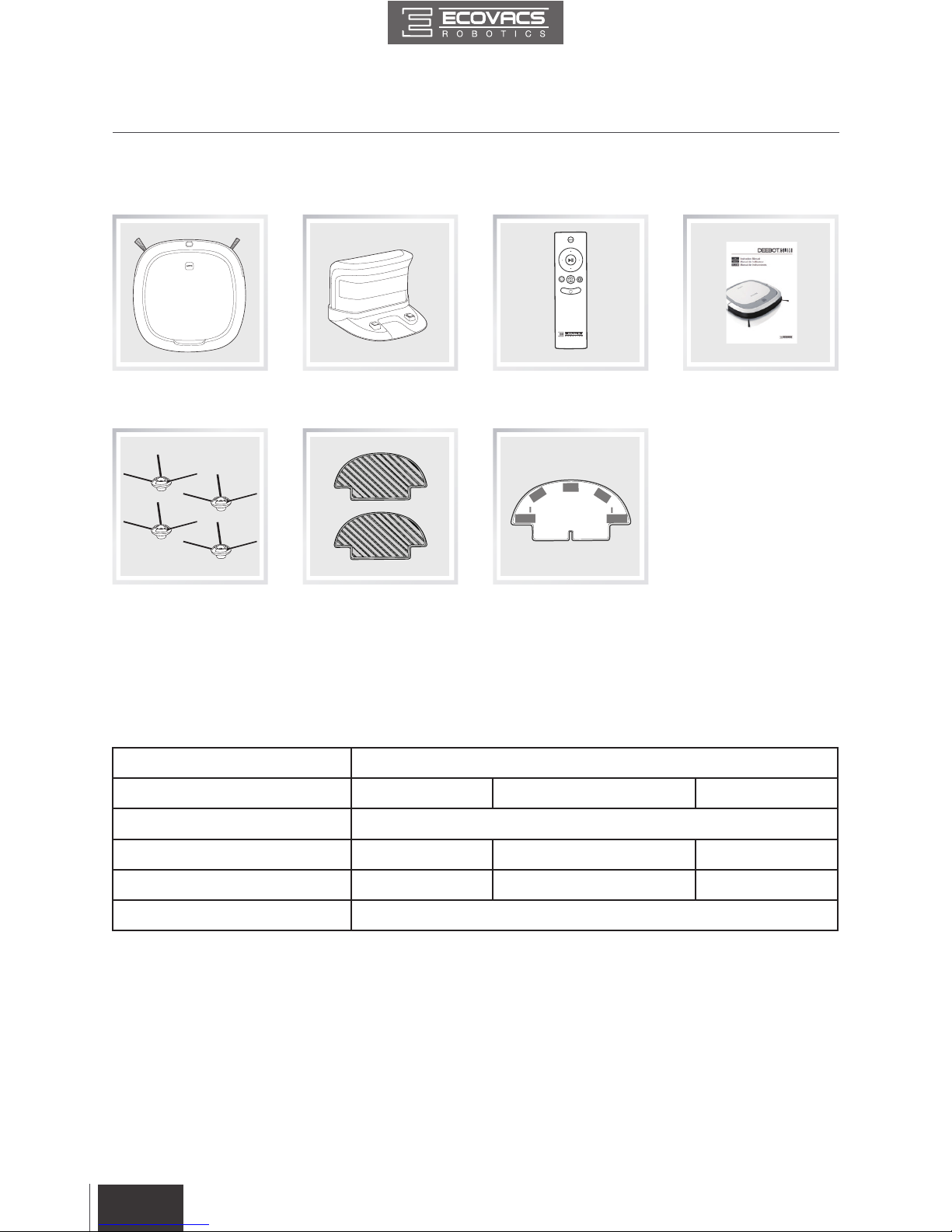

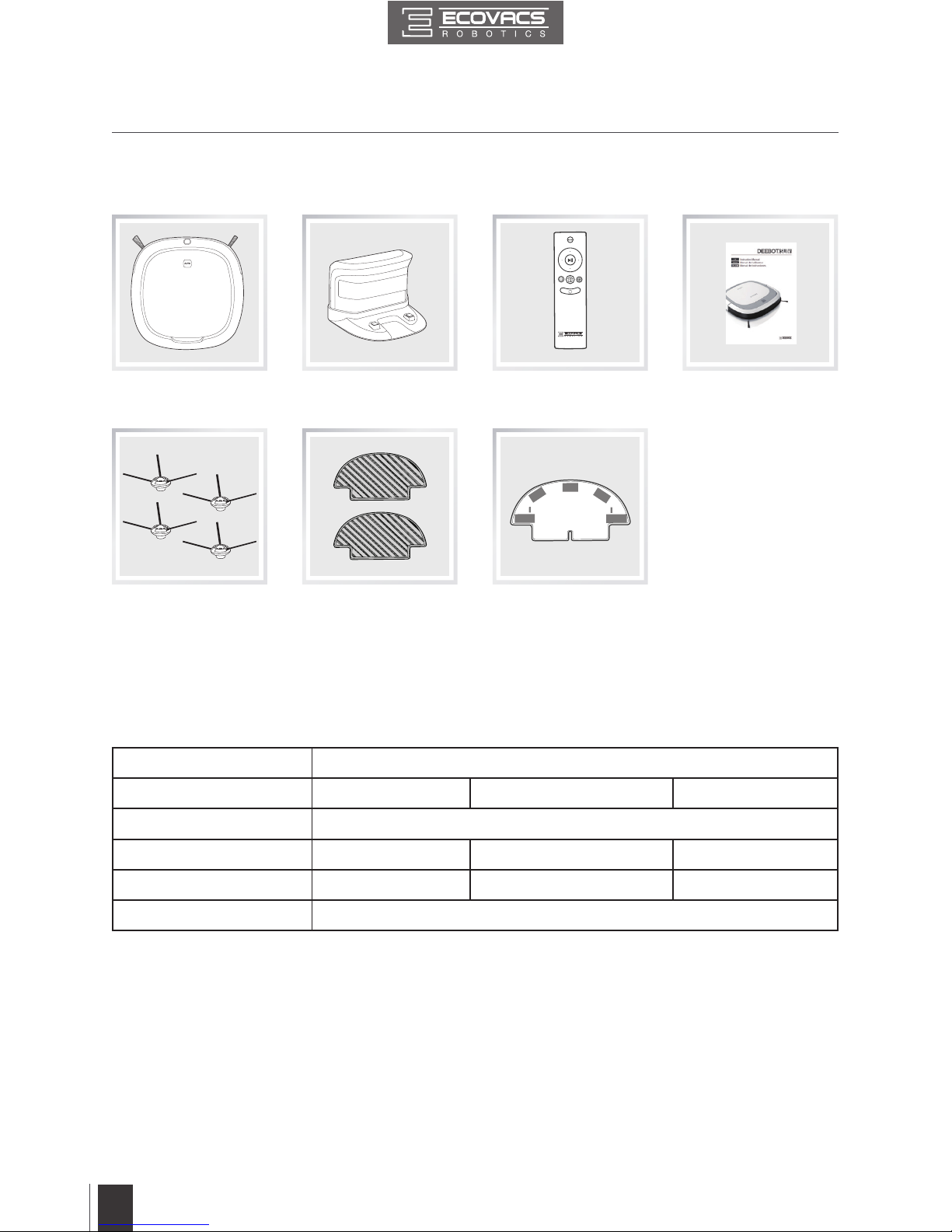

2.1 Package Contents
Robot
(4) Side Brushes
Instruction ManualCharging Dock
(2) Washable/
Reusable Microber
Cleaning Cloths
Cleaning Cloth Plate
Remote Control with
Battery
Page 7
5
2. Package Contents and Technical Specications
1
2

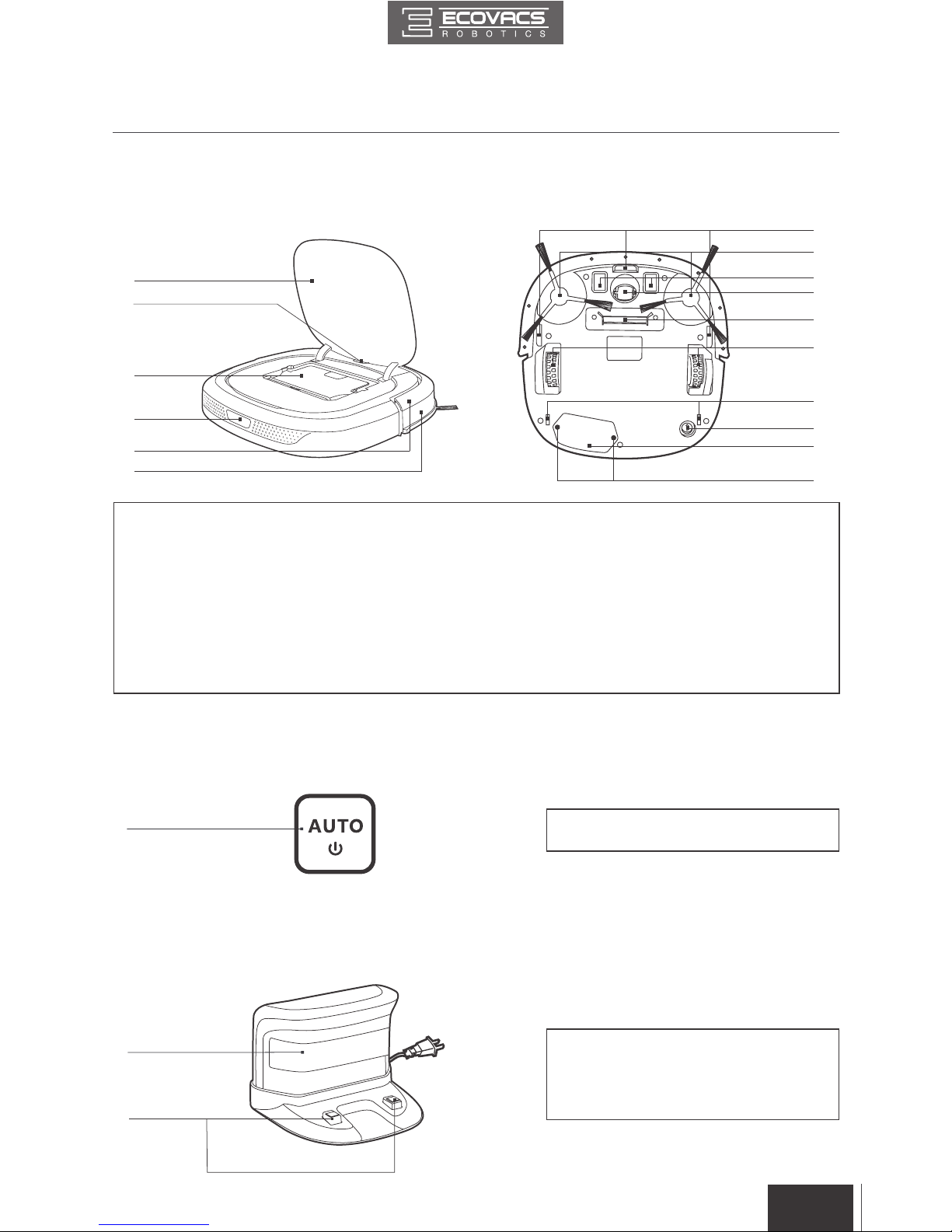

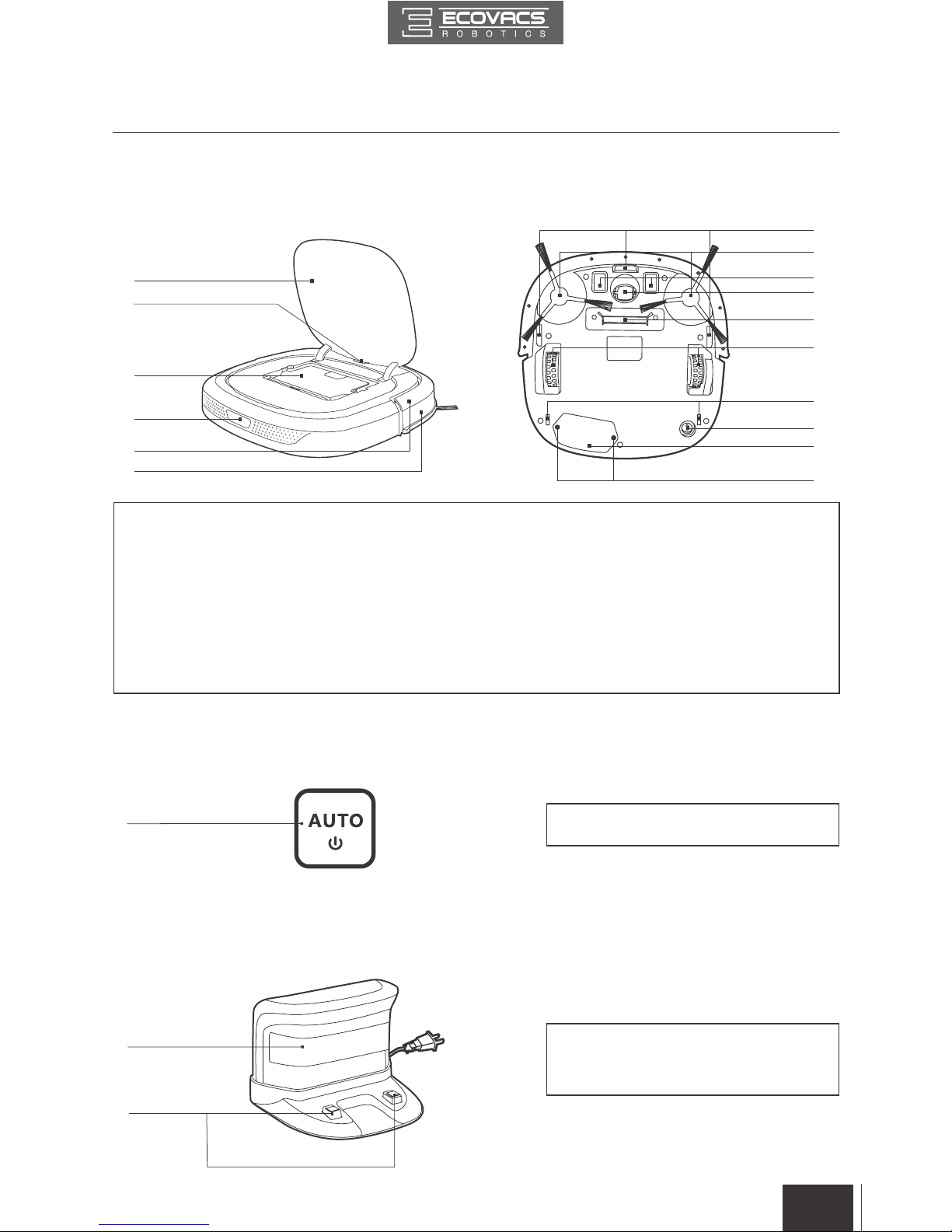

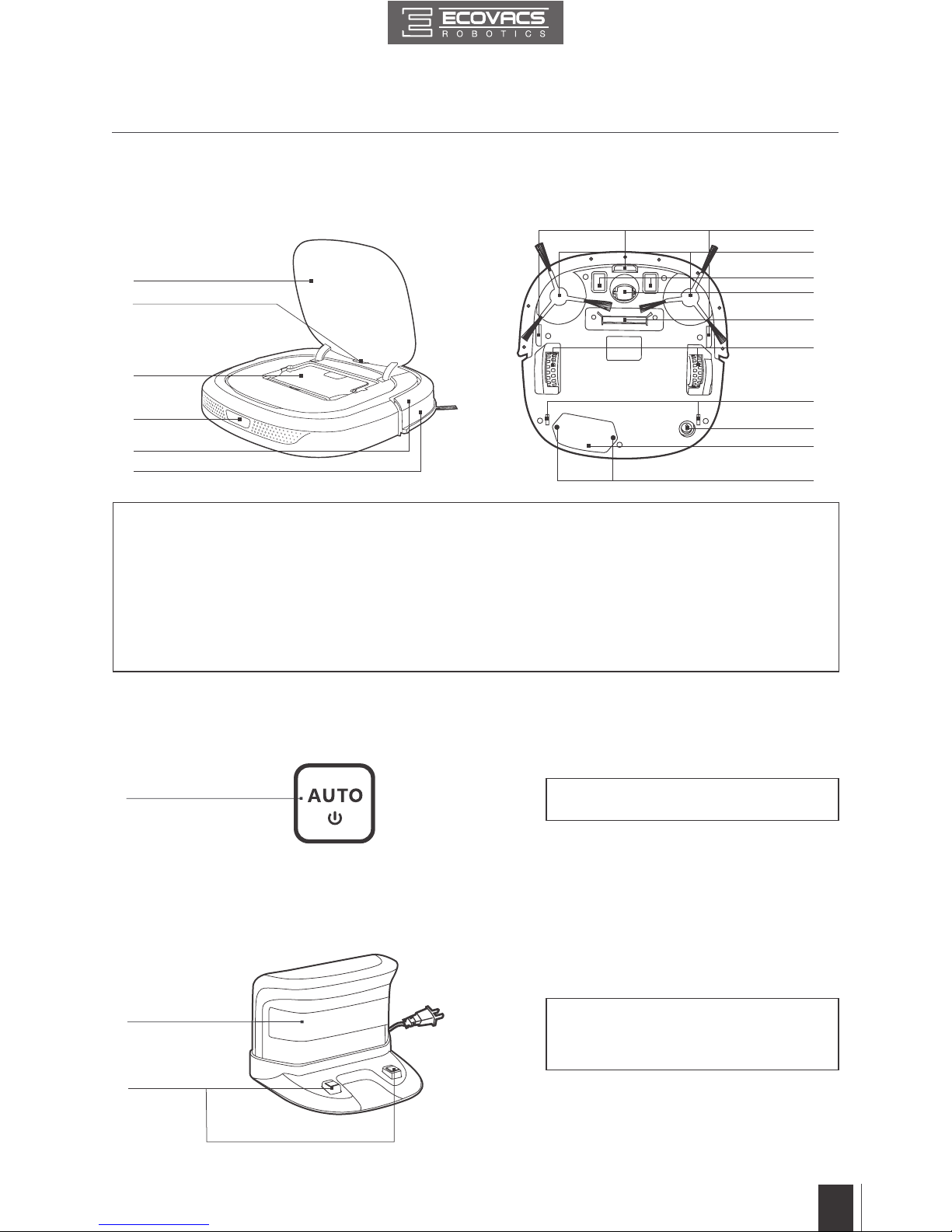

2.3 Product Diagram
Robot
1. Top Cover
2. AUTO Mode Button
3. Dust Bin
4. Infrared Receiver for Remote Control
5. Mechanical Cushion Bumper and
Bumper Strip
6. Anti-Collision Sensors
7. Anti-Drop Sensors
8. Side Brushes
9. Charging Contacts
10. Universal Wheel
11. Suction Intake
12. Driving Wheels
13. Cleaning Cloth Plate Slots
14. Bottom Power Switch
15. Battery Cover
16. Battery Cover Screws
1. Infrared Signal Generator
2. Charging Dock Pins
1.
AUTO Mode Button
Control Panel
Charging Dock
1
1
7
8
9
10
11
12
13
14
15
16
2
3
4
5
6
Page 8
6
EN EN
2. Package Contents and Technical Specications
1
2
3
6
4
5
7
1
4
5
6
2
3

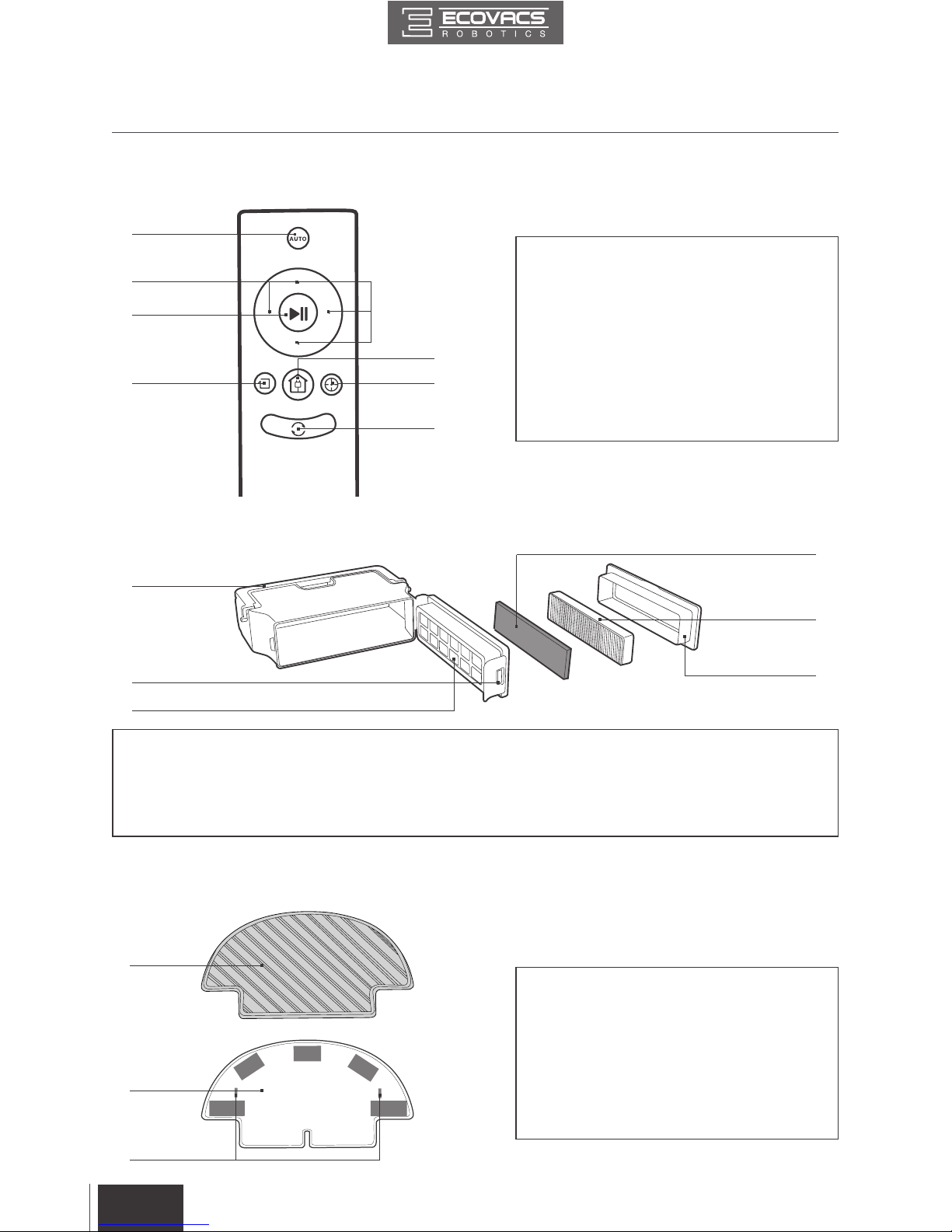

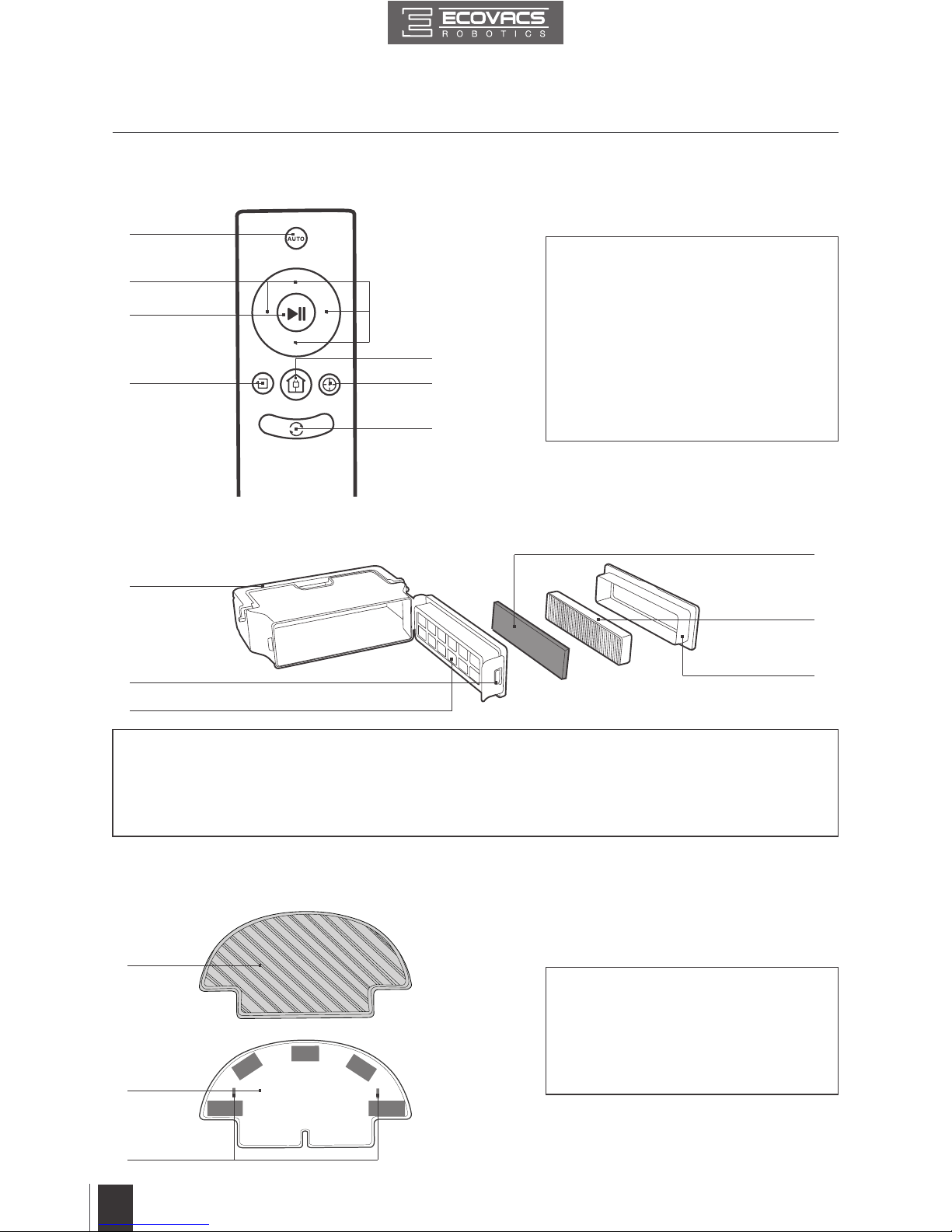

Dust Bin
Cleaning Cloth and Cleaning Cloth Plate
Remote Control
1. Dust Bin Handle
2. Dust Bin Lock
3. Filter Net
4. Sponge Filter
5. High Efciency Filter
6. Dust Bin Cover
1. AUTO Mode Button
2. Direction Control Buttons
3. START/PAUSE Button
4. Return to Charger Mode Button
5. Spot Cleaning Mode Button
6. Edge Cleaning Mode Button
7. Intelligent Scheduling Button
1. Washable/Reusable Microber
Cleaning Cloth
2. Cleaning Cloth Plate
3. Cleaning Cloth Plate Tabs
1
2
3
Page 9
7
3.1 Notes before Cleaning

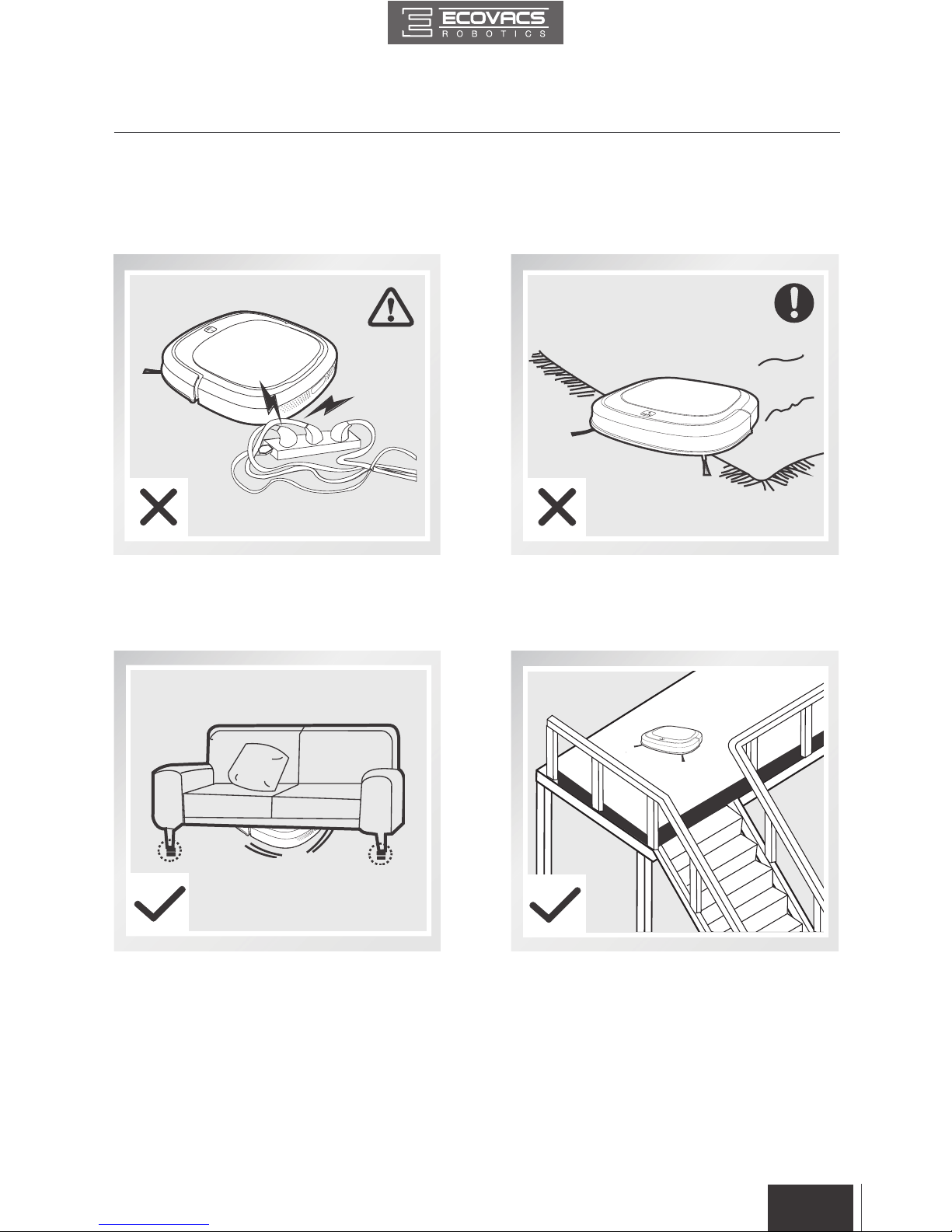

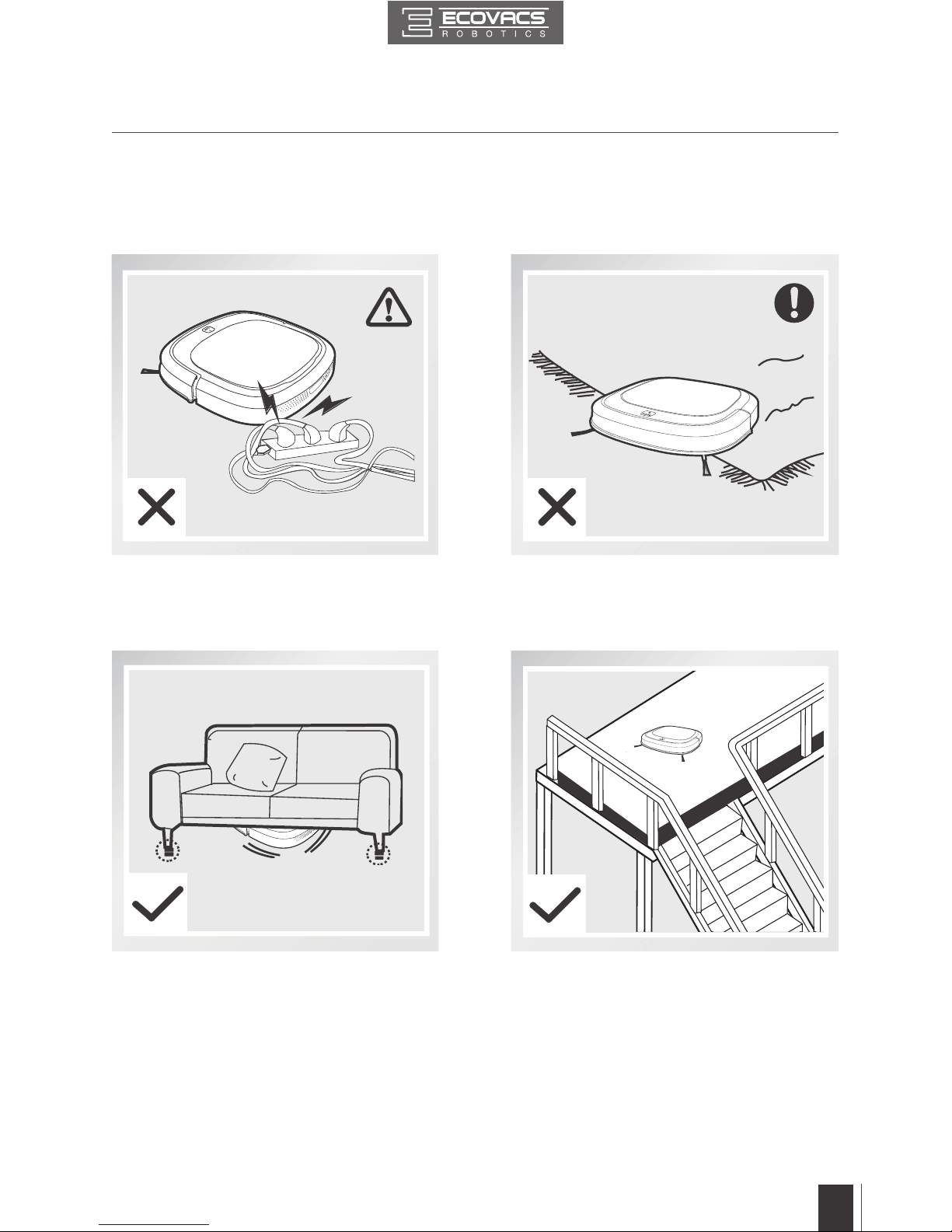

Before operating DEEBOT SLIM, take a few moments to survey the area to be
cleaned and remove any obstacles.
Remove power cords and small objects from
the oor that could entangle the product.
Please be aware that the robot needs at
least a 6cm (2.4”) clearance to clean under
furniture without complications.
The product is not suitable for use on carpet.
Before using the product near an area rug,
please fold area rug edges under themselves.
If there is a step or stairs in the cleaning area,
please operate DEEBOT SLIM to ensure its
Anti-Drop Sensors can detect the drop off. It
may be necessary to place a physical barrier
at the edge of the drop off to keep the unit from
falling over the edge.
3. Operating and Programming
Page 10
8
EN EN

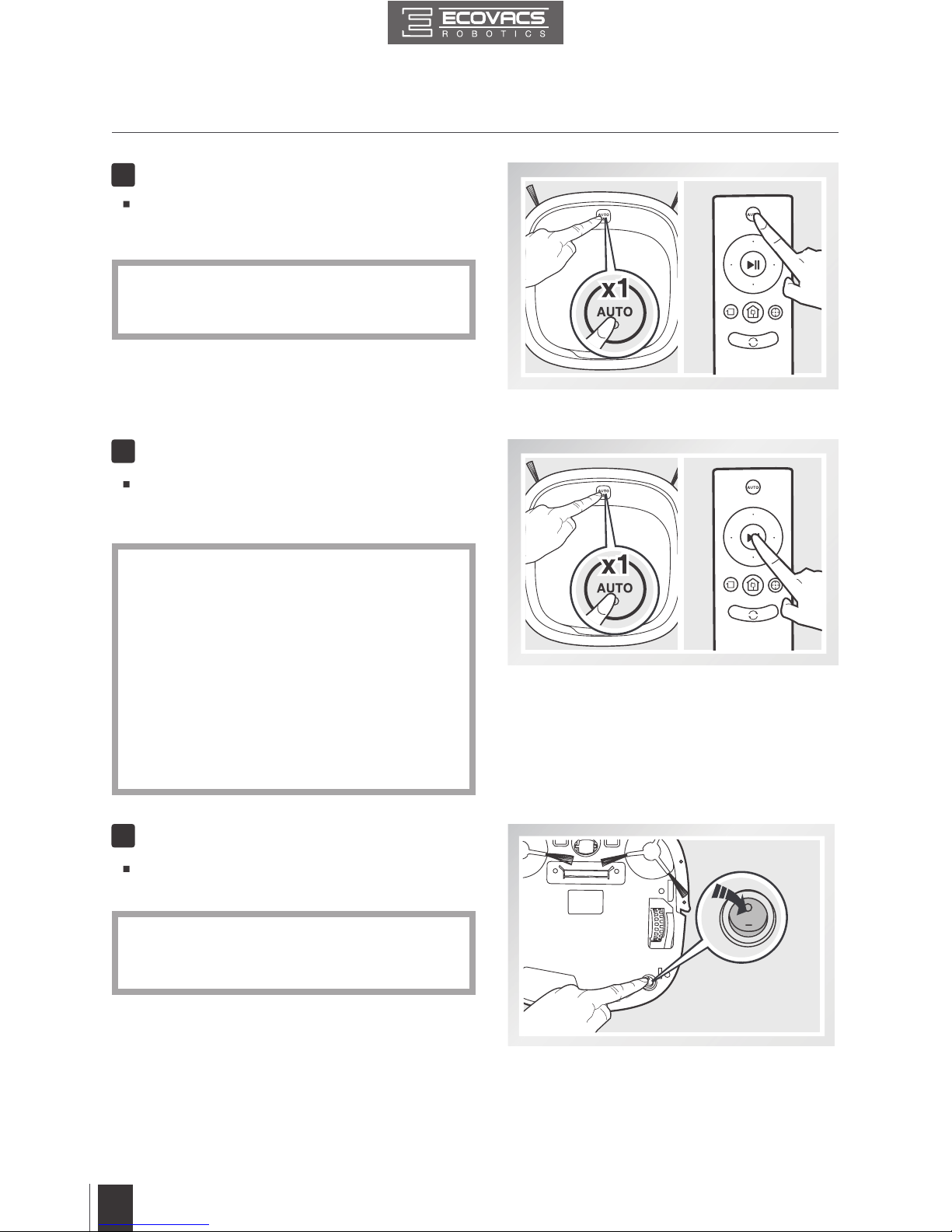

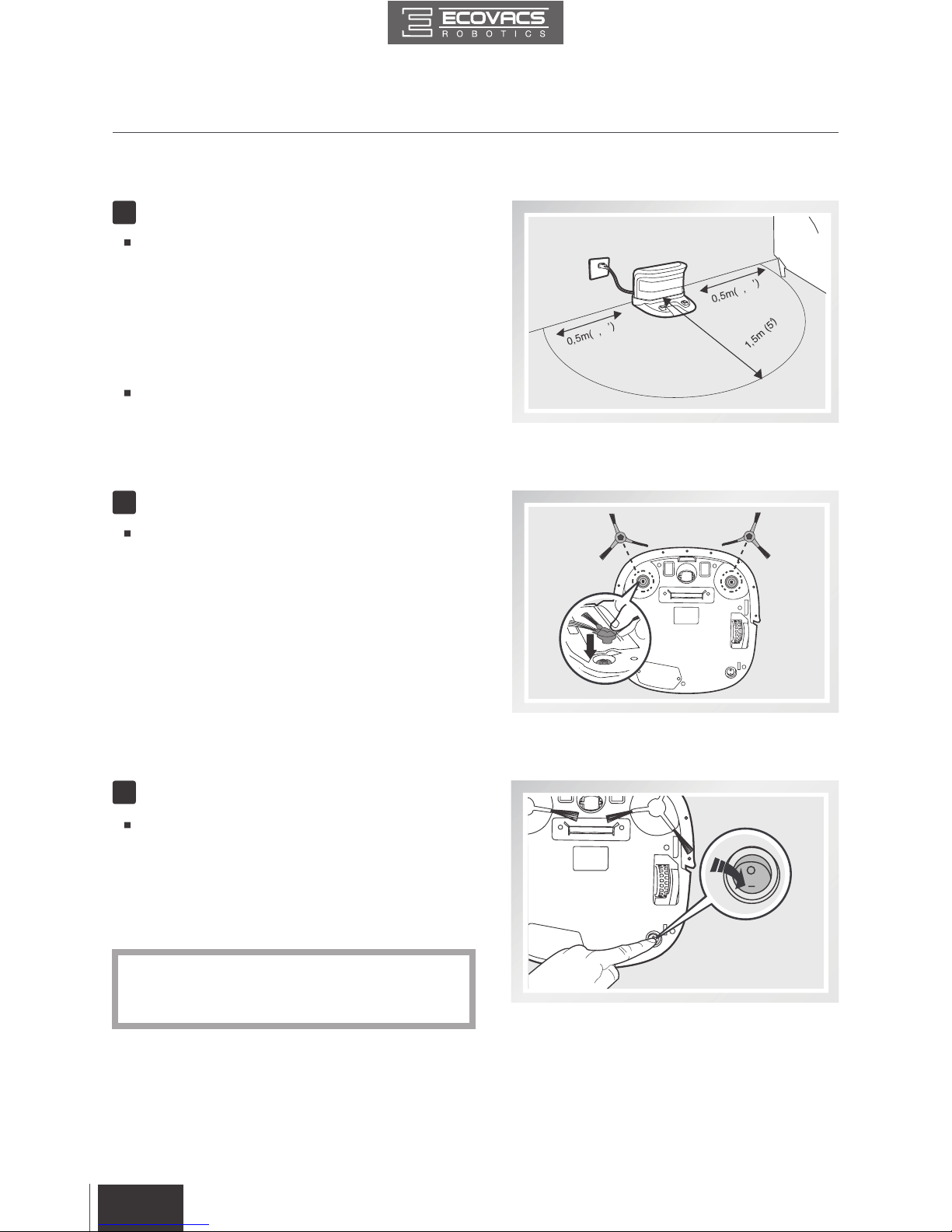

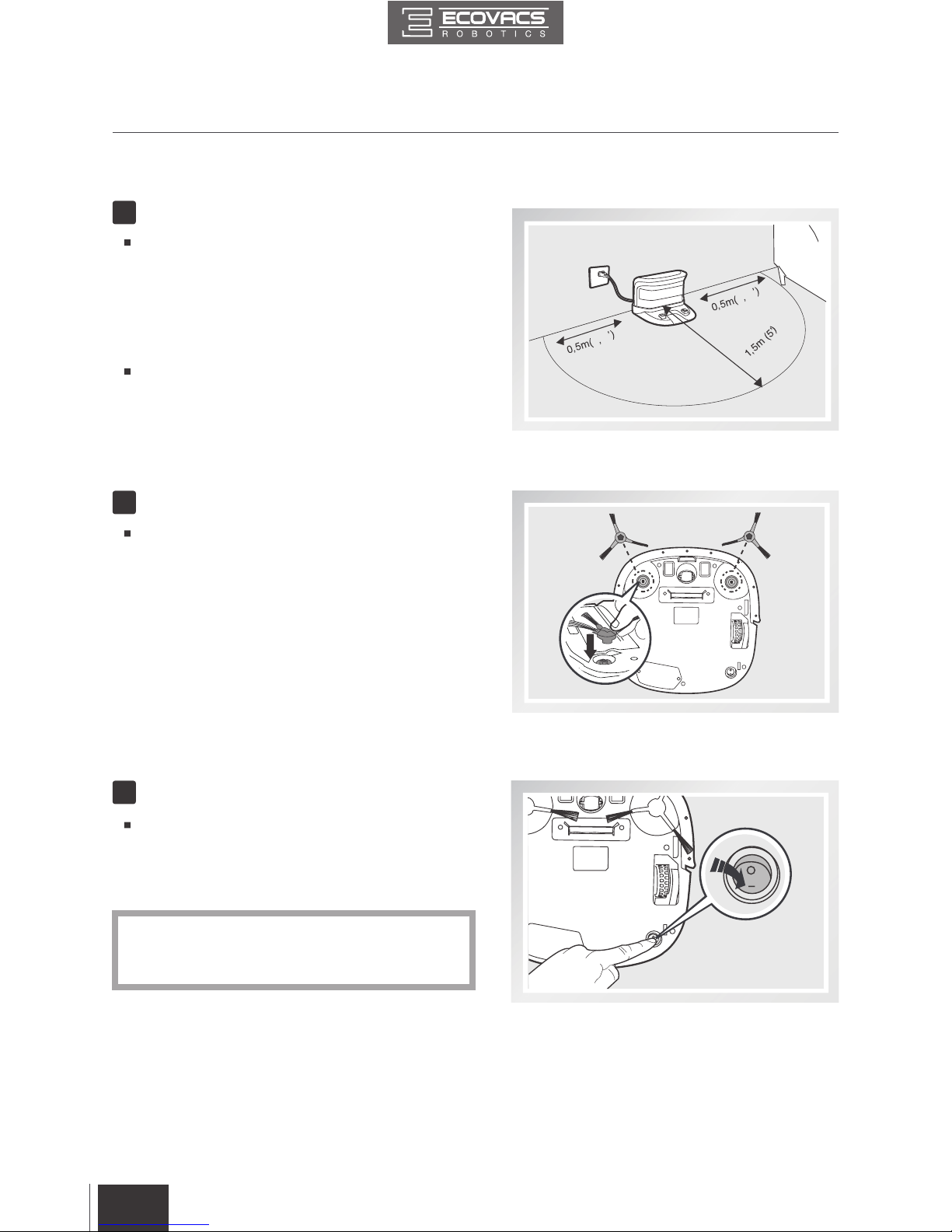

3.2 Quick Start

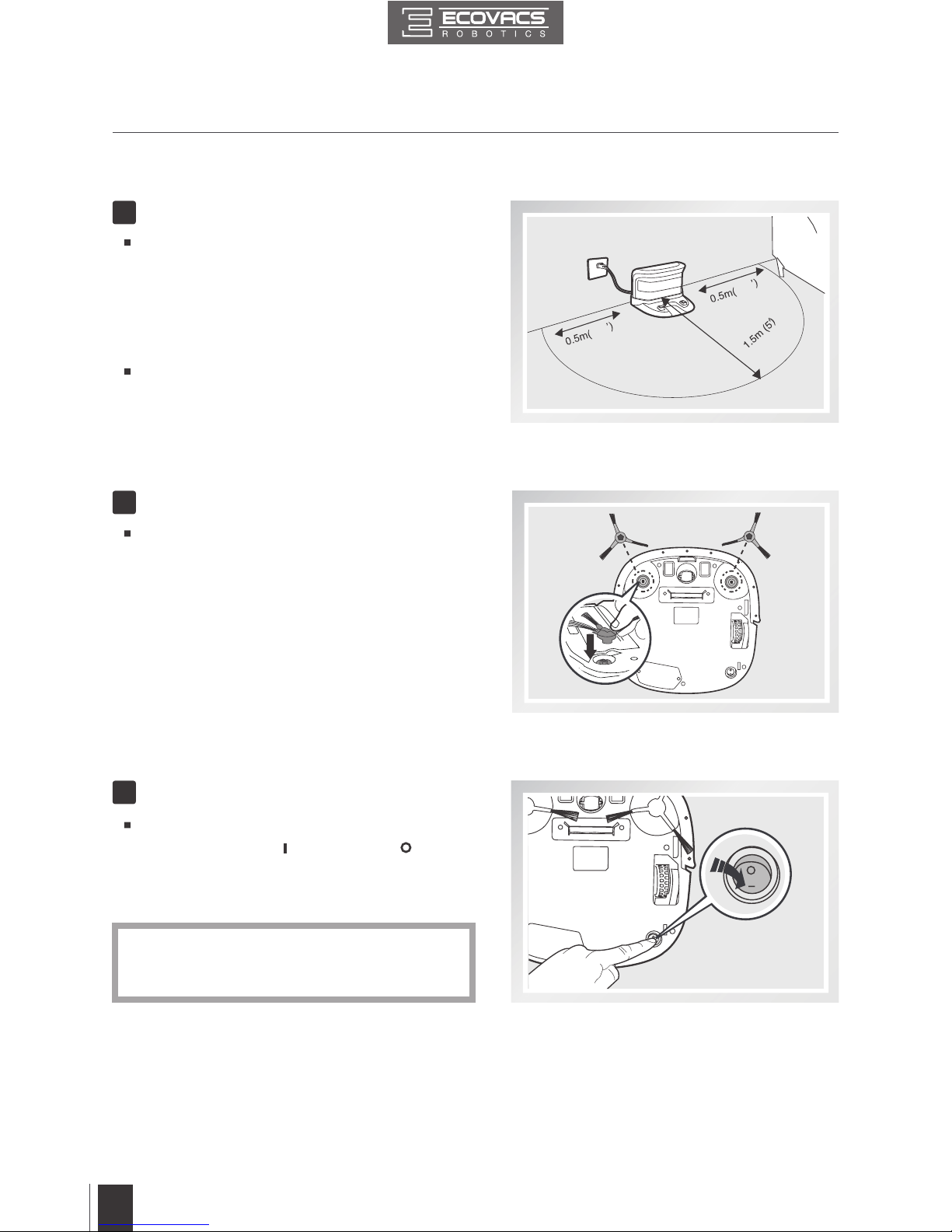

Place the Charging Dock on a level floor
surface against the wall with the base
perpendicular to the ground. Keep the
immediate area 1.5m (5’) in front of the charger
and 0.5m (1.6’) on both sides of the charger
clear of objects and reective surfaces.
Plug the Charging Dock in.
Charging Dock Placement
1
1
.
6
1
.
6
Install Side Brushes
Attach Side Brushes to the bottom of
DEEBOT SLIM by pressing a brush into each
slot with the matching color until it clicks.
2
Power ON
Turn the robot’s Bottom Power Switch to
the ON position. “ ”=power ON; “ ”=power
OFF. DEEBOT SLIM is powered ON when
the AUTO Mode Button glows a continuous
BLUE.
3
*
When DEEBOT SLIM is not cleaning, it
is suggested to keep it powered ON and
charging instead of powered OFF.
3. Operating and Programming
Page 11
9

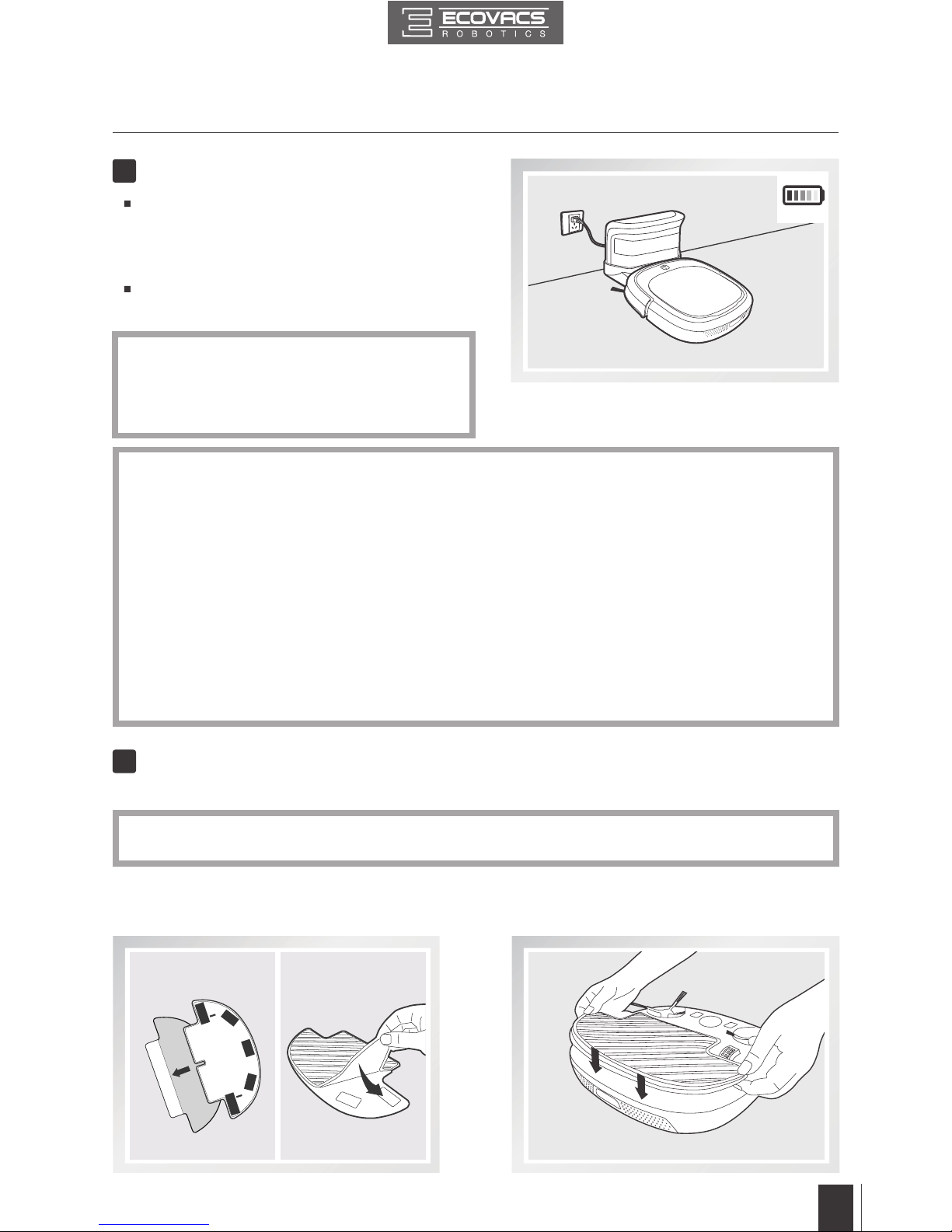

Charge DEEBOT SLIM
4

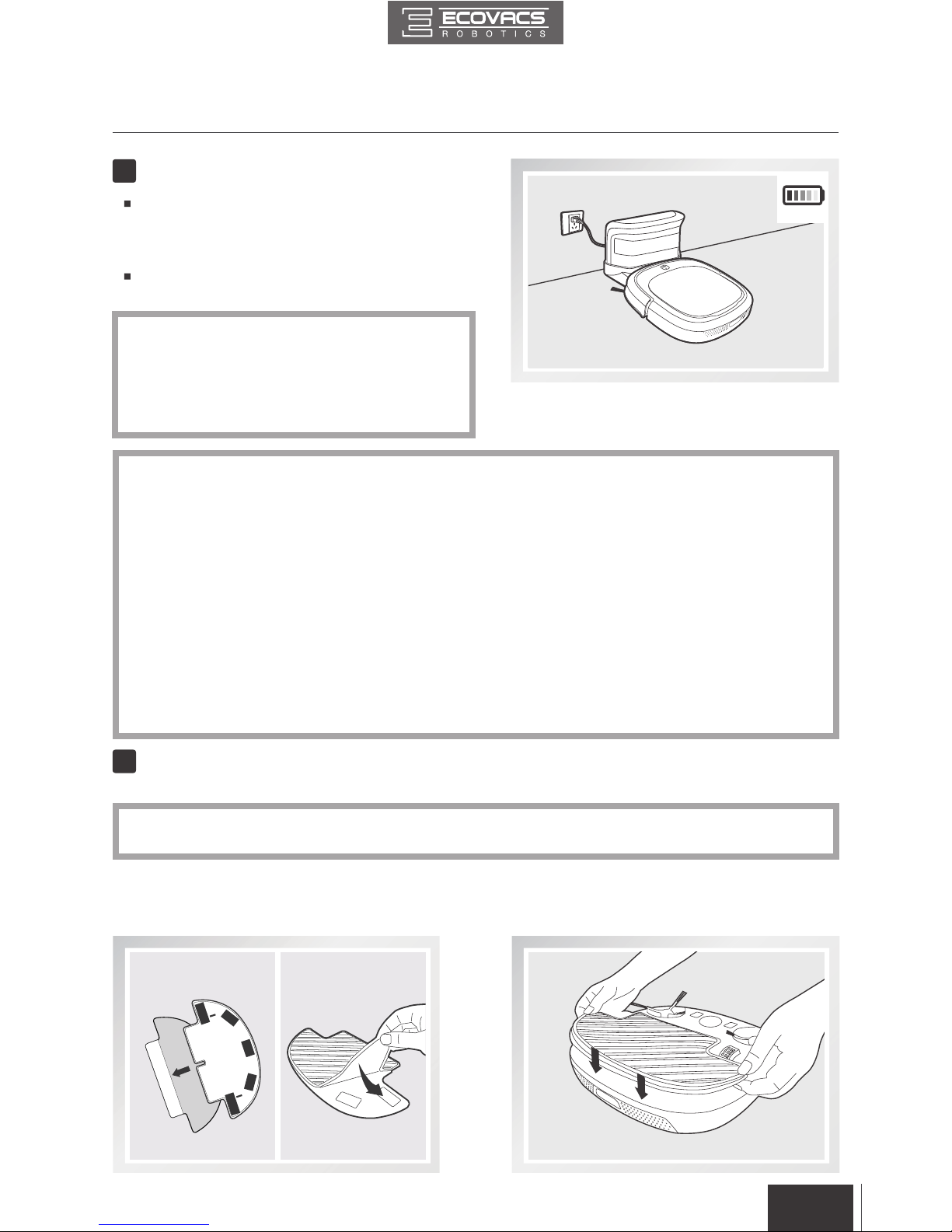

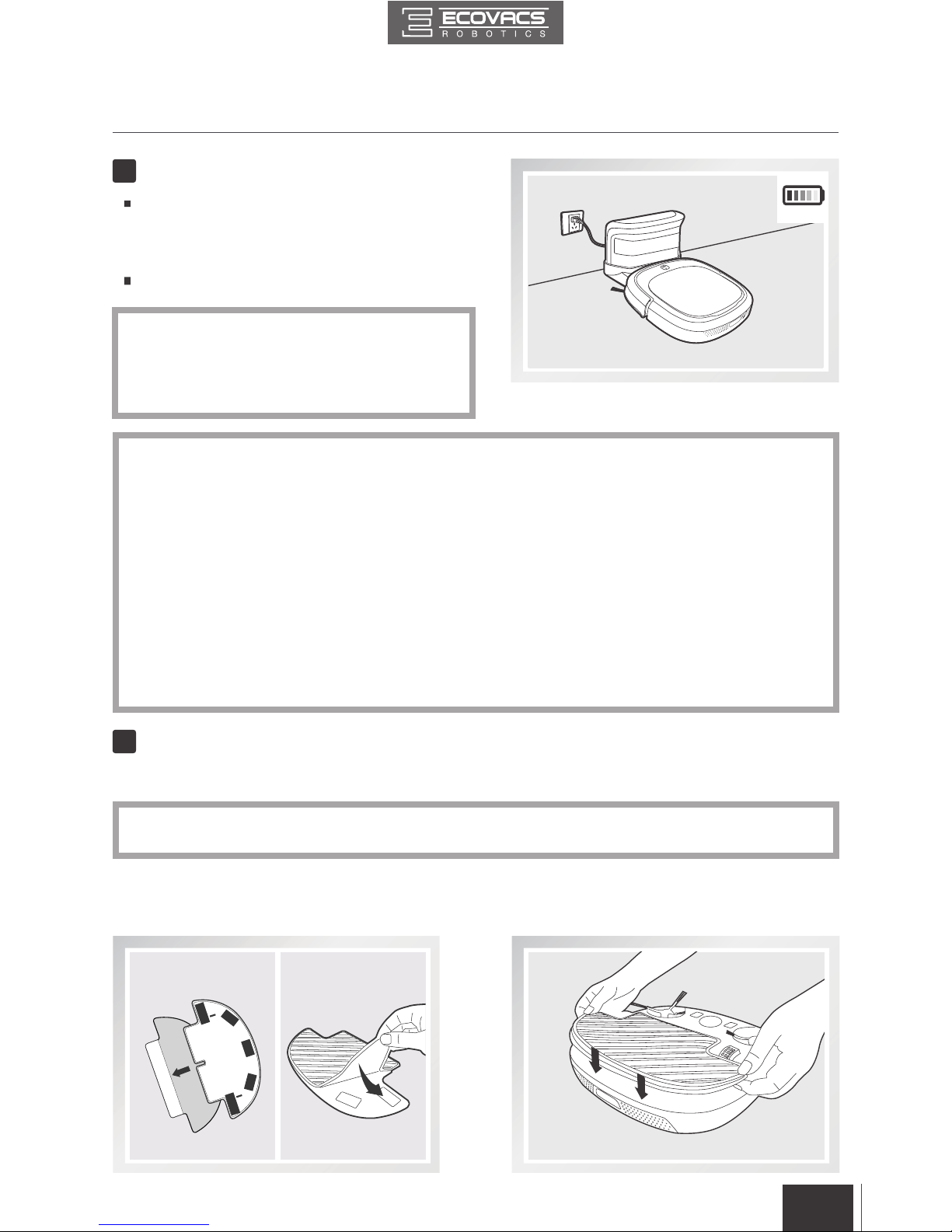

Attach Cleaning Cloth, if desired
5
Place DEEBOT SLIM on the Charging Dock
making sure the Charging Contacts on
DEEBOT SLIM and the Charging Dock Pins
make a connection.
Charge DEEBOT SLIM for at least 12 hours
before the rst use.
*
AUTO Mode Button blinks when DEEBOT
SLIM is charging. AUTO Mode Button
stops glowing when DEEBOT SLIM is fully
charged.
3. Operating and Programming
Remove DEEBOT SLIM’s battery if the robot will not be used for a long time. In case of battery
leakage, please remove the battery and wipe the battery slot clean while wearing protective gloves.
If battery is fully discharged or not used for a long time, its capacity may decrease and need
to be reactivated.
To reactivate the battery: Place the robot on the Charging Dock by hand, remove after
charging for 3 minutes; repeat 3 times, then charge normally for 3-5 hours.
DEEBOT SLIM uses a long life battery, and does not require frequent replacement. To
replace the battery, contact Customer Service or follow the below instructions:
a. Unscrew the Battery Cover Screws, remove Battery Cover.
b. Remove the battery and disconnect the fasteners.
c. Connect the corresponding positive and negative fasteners on the new battery. Insert
the new battery, reassemble the Battery Cover and screw in the Battery Cover Screws.
*
*
*
*
*
When using the optional mopping feature, fold area rug edges under themselves so DEEBOT SLIM
will avoid the rug.
To use DEEBOT SLIM's optional mopping feature, attach the provided Cleaning Cloth.
Attach the Cleaning Cloth to the Cleaning
Cloth Plate.
Insert the Cleaning Cloth Plate tabs into the
Cleaning Cloth Plate Slots on the bottom of
DEEBOT SLIM until you hear a click.
Page 12
10
EN EN

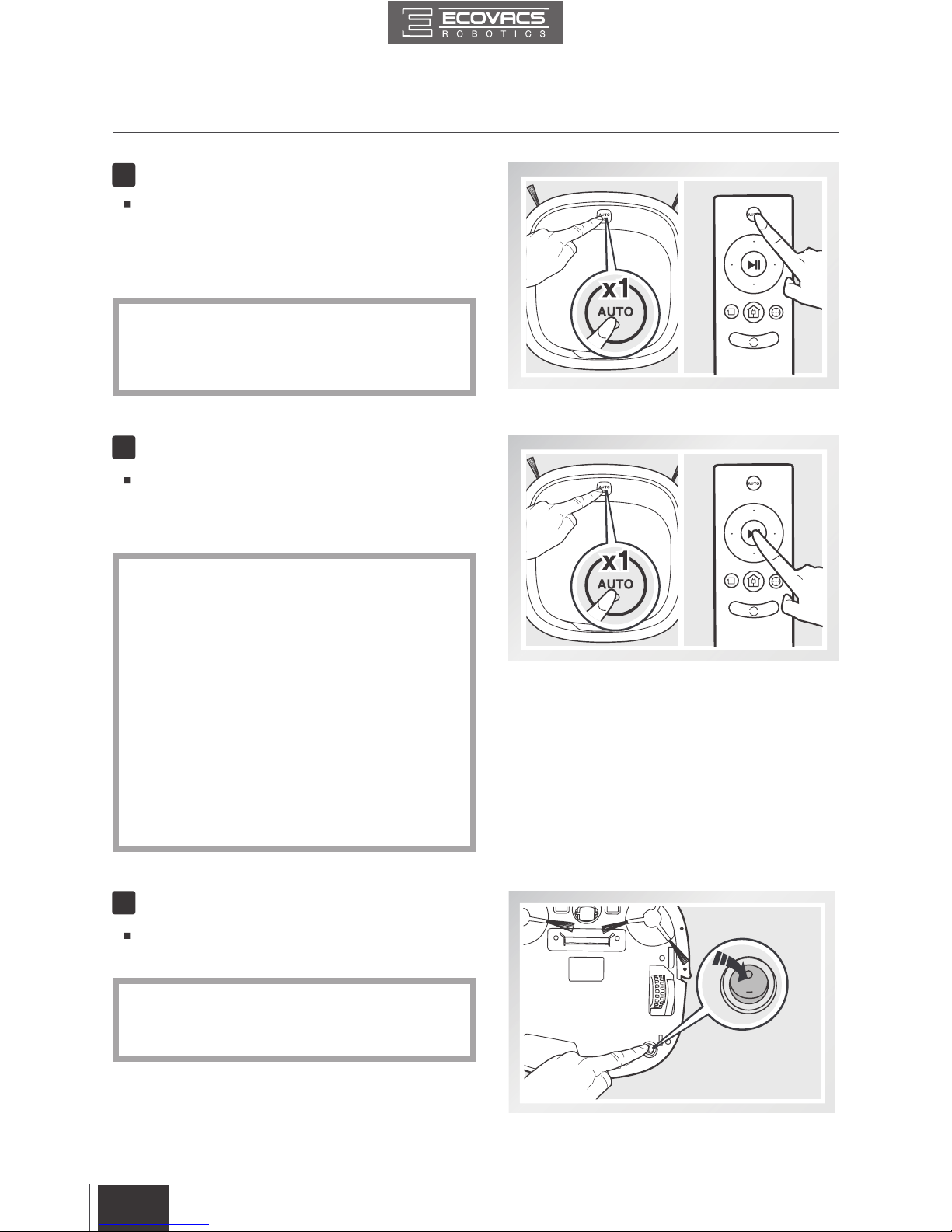

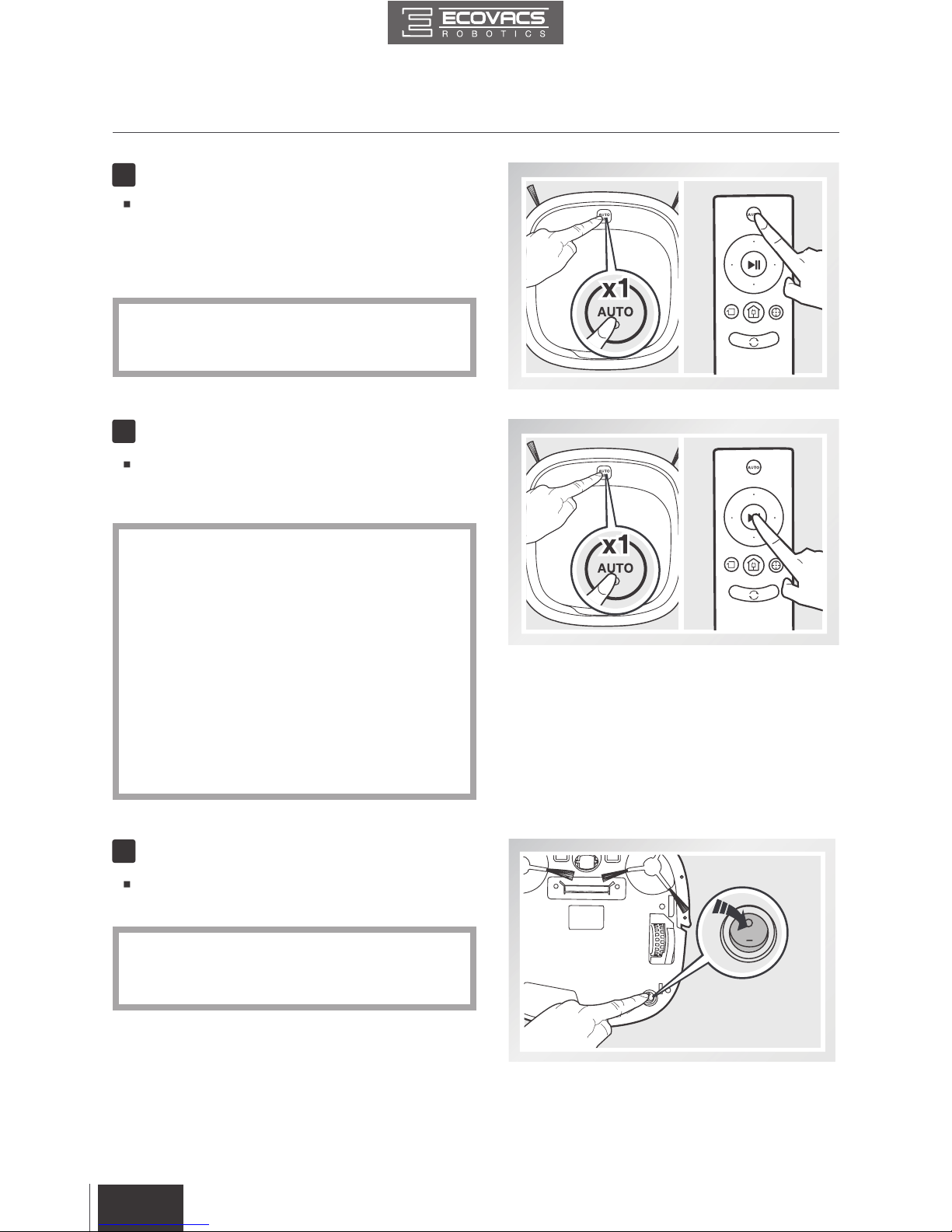

Pause DEEBOT SLIM by pressing the AUTO
Mode Button on DEEBOT SLIM or the START/
PAUSE Button on the Remote Control.
Pause DEEBOT SLIM. Move the Bottom
Power Switch to the OFF position.
Start
6
Pause
7
Power OFF
8
Press the AUTO Mode Button on DEEBOT SLIM
or on the Remote Control. DEEBOT SLIM starts
to work immediately in AUTO Cleaning Mode.
3. Operating and Programming
*
*
*
*
To choose another Cleaning Mode, please
refer to section 3.3 Cleaning Mode Selection
for details.
DEEBOT SLIM can be directed to move
forward, backward, left and right using the
Direction Control Buttons on the Remote
Control when it is Paused. DEEBOT SLIM
does not clean when Paused.
The AUTO Mode Button on the robot’s
Control Panel stops glowing after the robot
is paused for more than 1 minute. Press
AUTO Mode Button on the robot to wake up
the robot, or press any button on the Remote
Control to start DEEBOT immediately.
When DEEBOT SLIM is not cleaning, it
is suggested to keep it powered ON and
charging.
Page 13
11

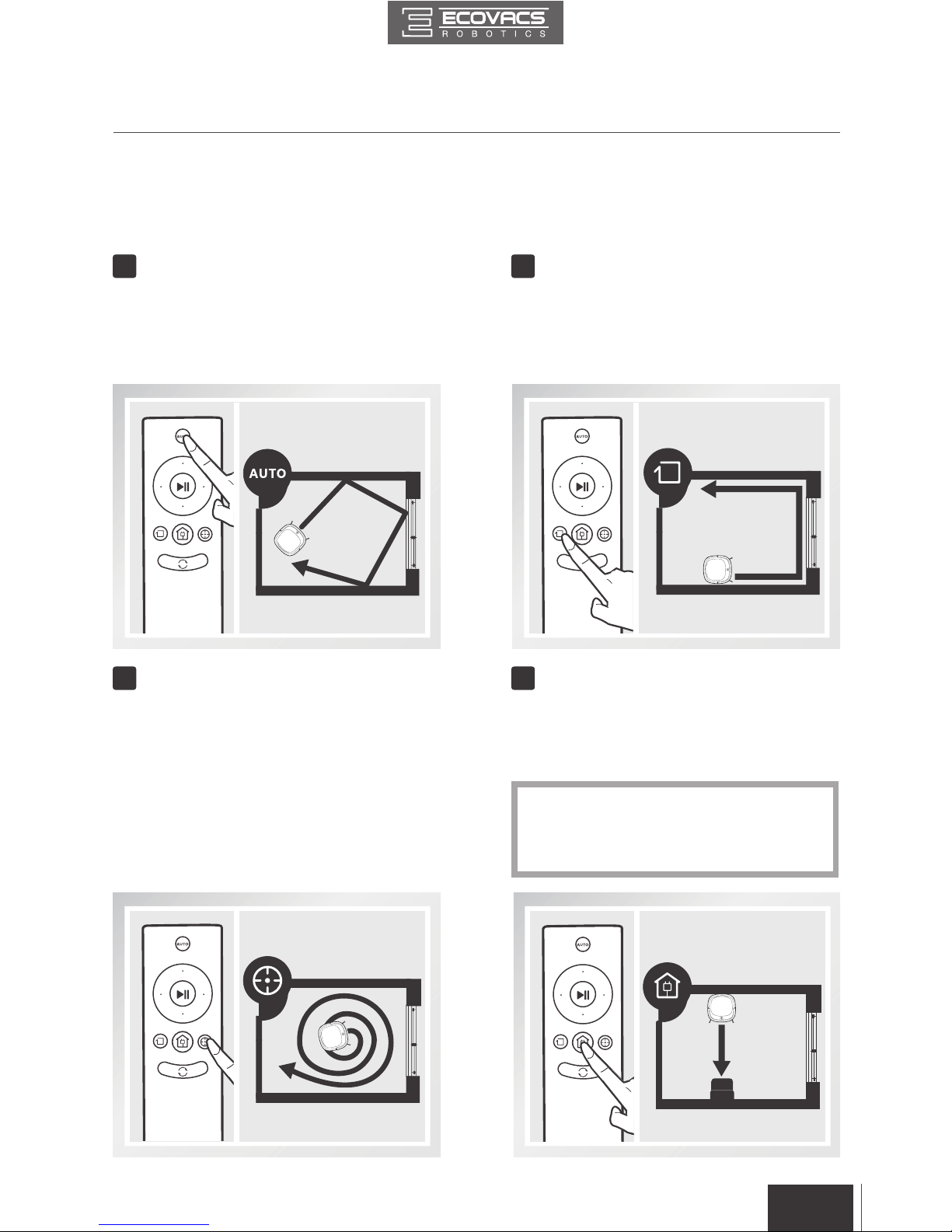

DEEBOT SLIM has several cleaning modes to choose from to effectively clean different
oors. Cleaning modes are selected using the Remote Control.

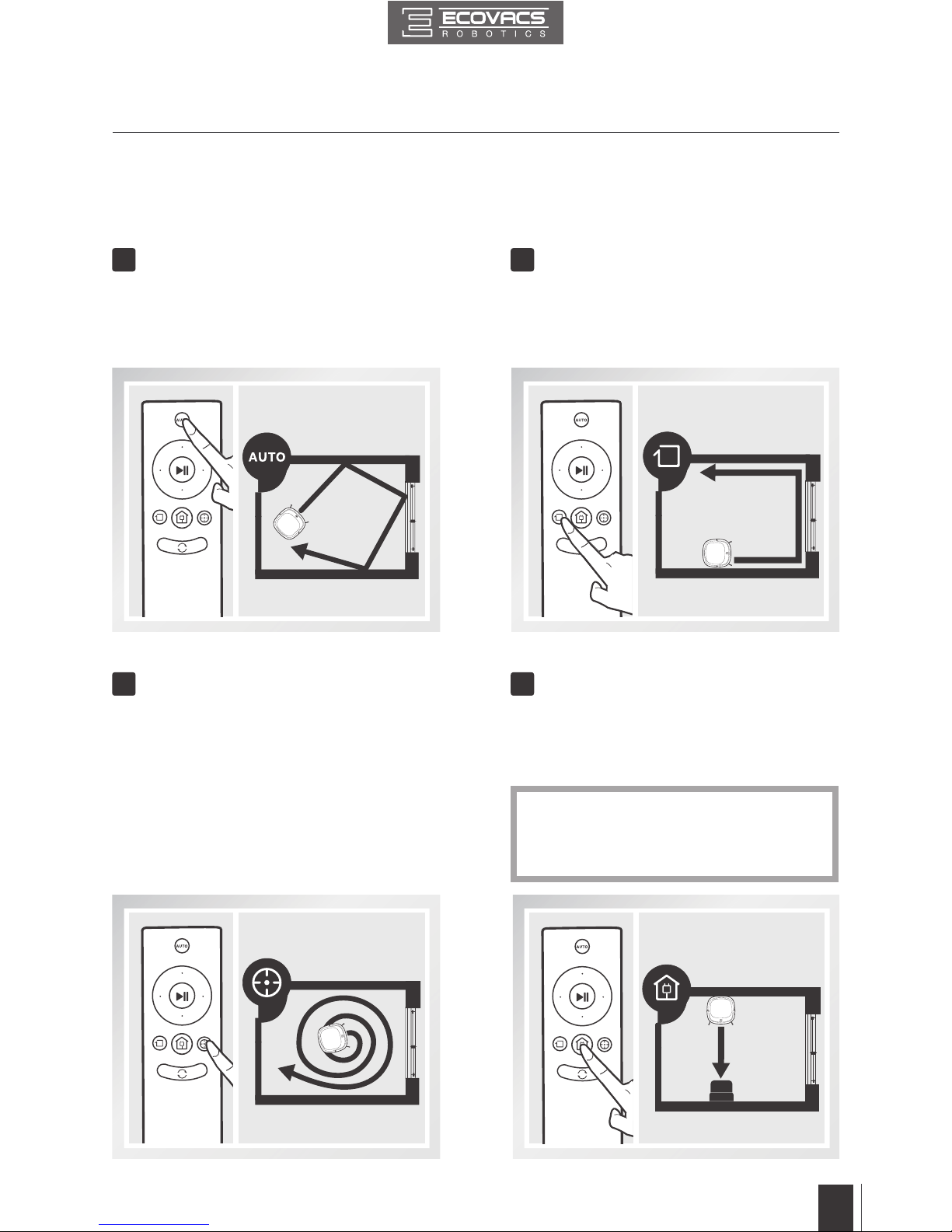

3.3 Cleaning Mode Selection
AUTO Cleaning Mode
Spot Cleaning Mode
(1.5-5 minutes)
Edge Cleaning Mode
Return to Charger Mode
This mode is good for cleaning the edges
and corners of a room. In Edge Cleaning
Mode, DEEBOT SLIM cleans along a border
(e.g. wall).
When battery power gets low, DEEBOT SLIM
automatically switches to Return to Charger
Mode and returns to the Charging Dock to
recharge itself.
This is the most commonly used mode.
In AUTO Cleaning Mode, DEEBOT SLIM
cleans in a straight line and changes
direction when it meets an obstacle.
This mode is applicable for an area of highly
concentrated dirt or dust. In Spot Cleaning
Mode, DEEBOT SLIM focuses on a specic
area to clean.
1
3
2
4
DEEBOT SLIM can also be sent back
to the Charging Dock at any time by
pressing the Return to Charger Button
on the Remote Control.
*
3. Operating and Programming
Page 14
EN EN
12
*
To automatically clean at another time, rst cancel the current Intelligent Scheduling, then set
Intelligent Scheduling again at the desired time.
* If DEEBOT SLIM is turned OFF, Intelligent Scheduling is cancelled.
Cancel Intelligent Scheduling
2
Press the Auto Mode Button on DEEBOT SLIM twice or press the Intelligent Scheduling Button
on the Remote Control. The robot emits a descending tune, Auto Mode Button blinks 3 times then
glows a continuous BLUE. Intelligent Scheduling is cancelled.

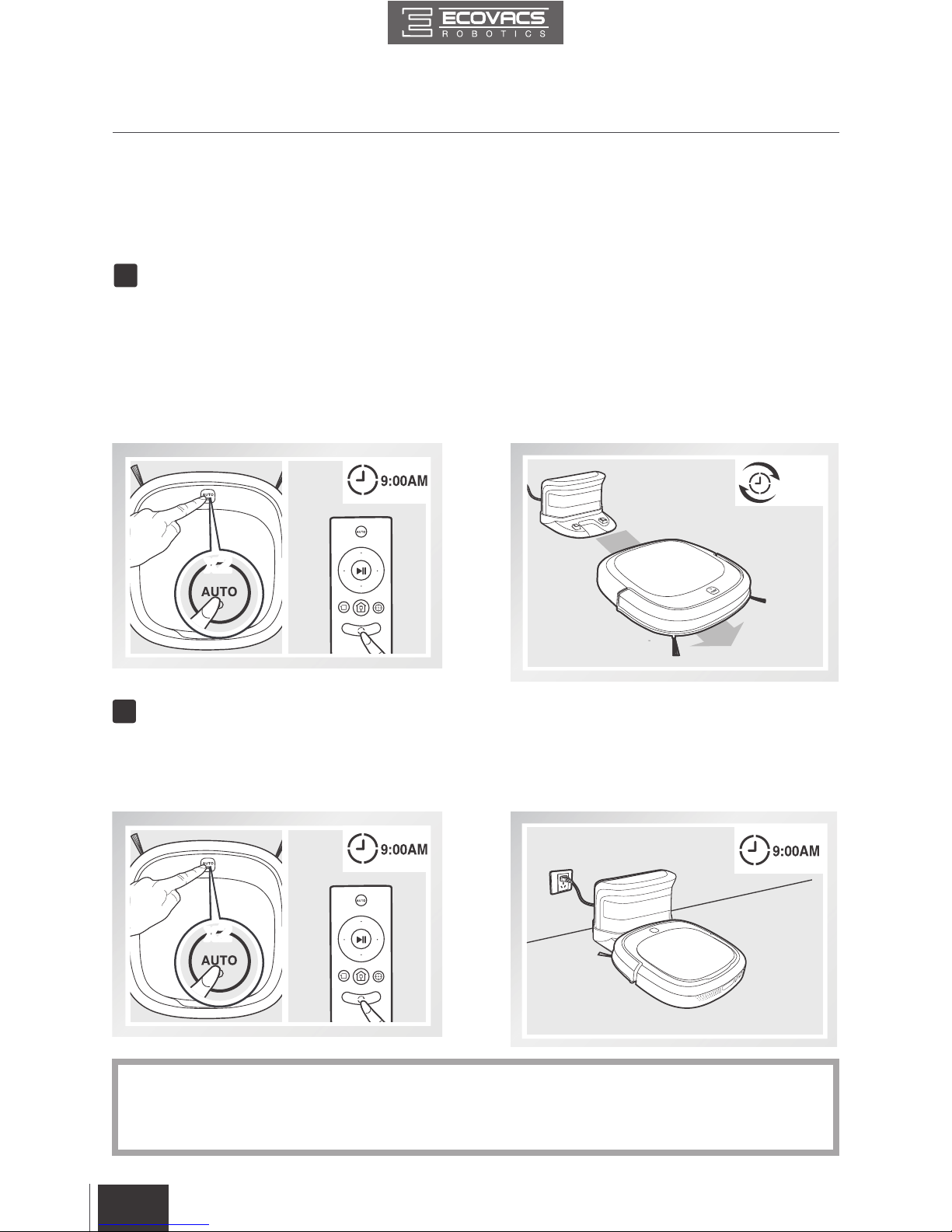

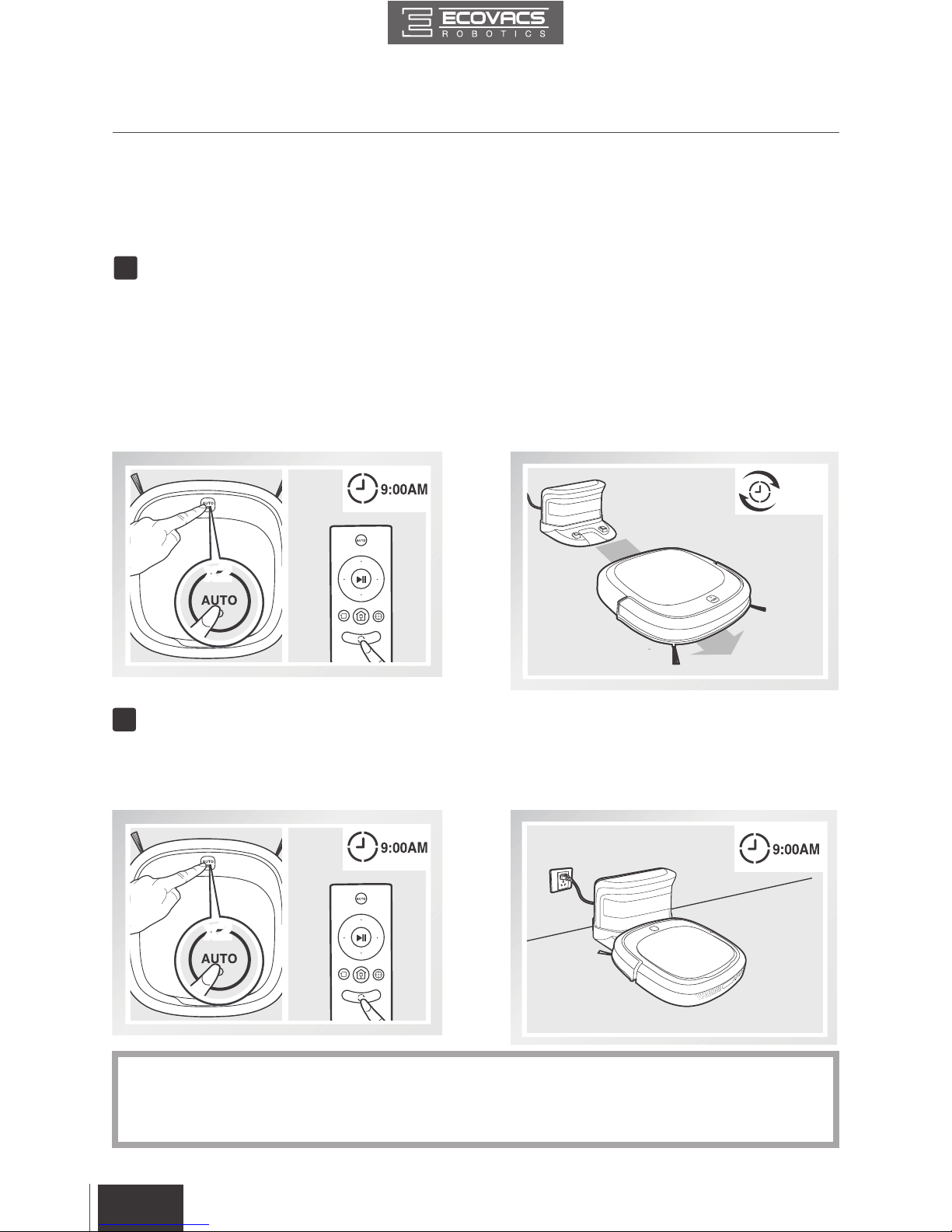

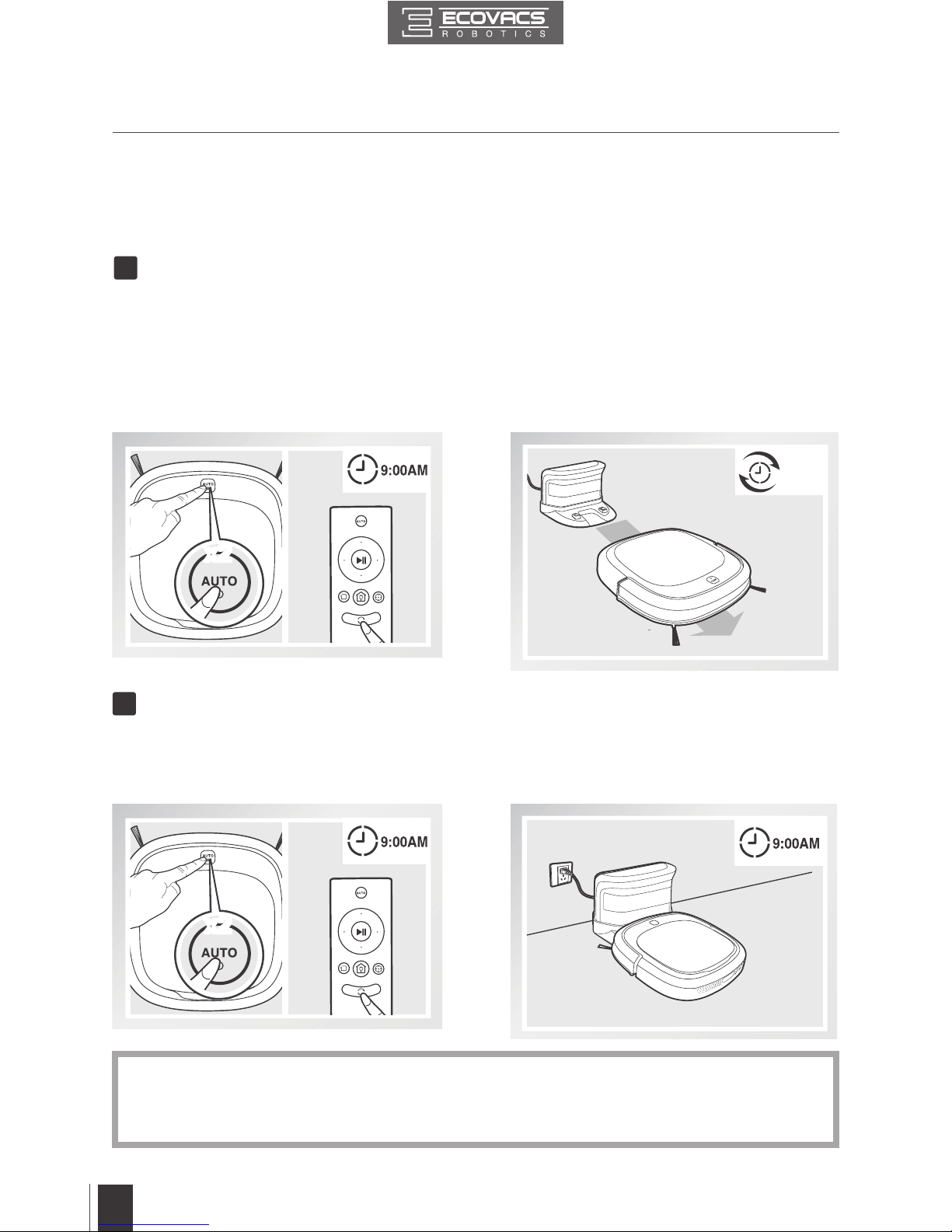

Set Intelligent Scheduling
DEEBOT SLIM has an Intelligent Scheduling function. DEEBOT SLIM can be scheduled to
clean once per day at the same time, even If nobody is at home.
Press the Auto Mode Button on DEEBOT SLIM twice or press the Intelligent Scheduling Button on
the Remote Control to set the current time as the scheduled cleaning time. Intelligent Scheduling
is set when the robot emits an ascending tune, Auto Mode Button blinks 3 times, then glows a
continuous BLUE. DEEBOT SLIM will automatically clean at the set time every day.
For example: Set Intelligent Scheduling successfully at 9:00am, and DEEBOT SLIM automatically
cleans at 9:00am every day.
1
3.4 Intelligent Scheduling
9:00A M
3. Operating and Programming
x2
x2
Page 15
13
13
3.5 Status Indicator Light and Sounds
If DEEBOT SLIM detects a problem and needs your assistance, it emits alarm beeps and the
AUTO Mode Button ashes red.
3. Operating and Programming
Alarm Sound Problems Solution
One Beep Driving Wheel Malfunction
Check Driving Wheels for tangled hair or
debris and clean.
Three Beeps Driving Wheel Malfunction
Turn over the robot. Press Driving Wheels
to check for a clicking sound. If they do not
click, please contact Customer Service.
Four Beeps Dust Bin Malfunction
Remove the Dust Bin and re-install it
properly. If the robot still emits the alarm,
please contact Customer Service.
Five Beeps Low Battery
Manually place the robot on the Charging
Dock to charge.
Six Beeps Side Brush Malfunction
Check Side Brush for tangled hair or debris
and clean.
Seven Beeps Anti-Drop Sensor Malfunction
Check Anti-Drop Sensors for dust and
clean.
Page 16
14
EN EN
14
4. Maintenance
*
Before performing cleaning and maintenance, power OFF DEEBOT SLIM and unplug the Charging Dock.

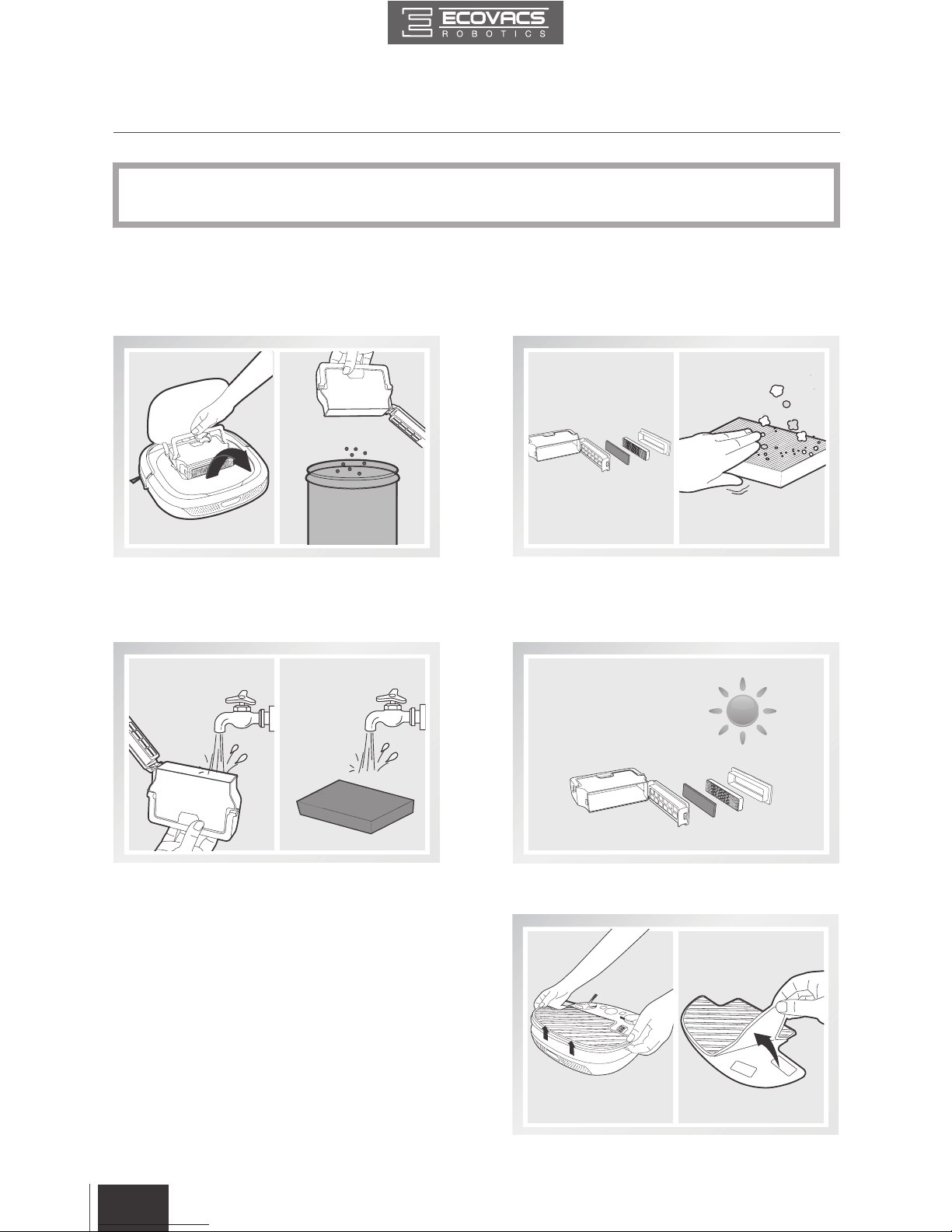

Open DEEBOT SLIM’s Top Cover and
remove the Dust Bin. Open the Dust Bin
Cover and empty the Dust Bin.
Remove the Cleaning Cloth Plate from
DEEBOT SLIM and remove the Cleaning
Cloth.
Remove the filters. Pat the High Efficiency
clean. Do not rinse the High Efciency Filter
under water.
Rinse the Dust Bin, Sponge Filter and Filter
Net under running water.
Dry the Dust Bin and lters completely before
reinstalling.

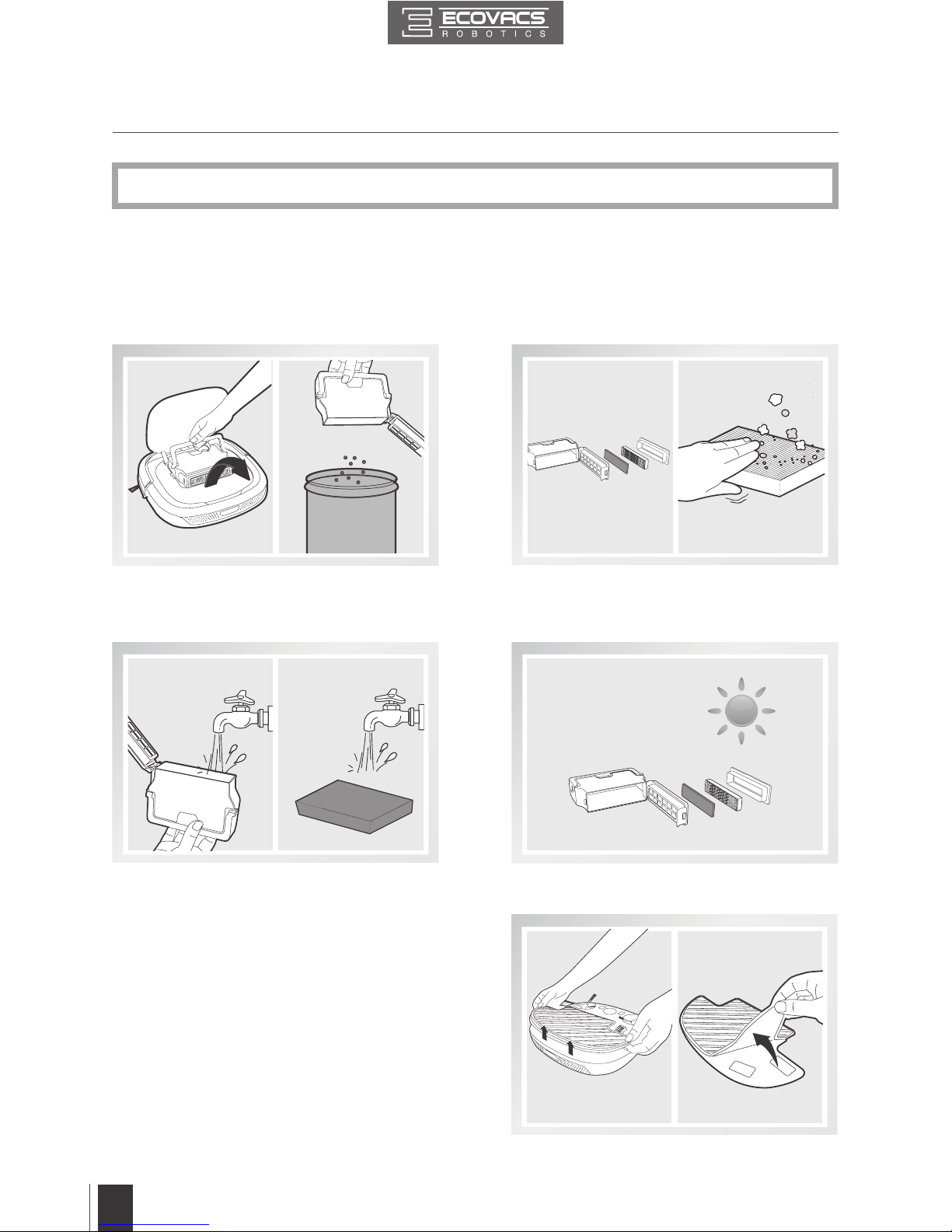

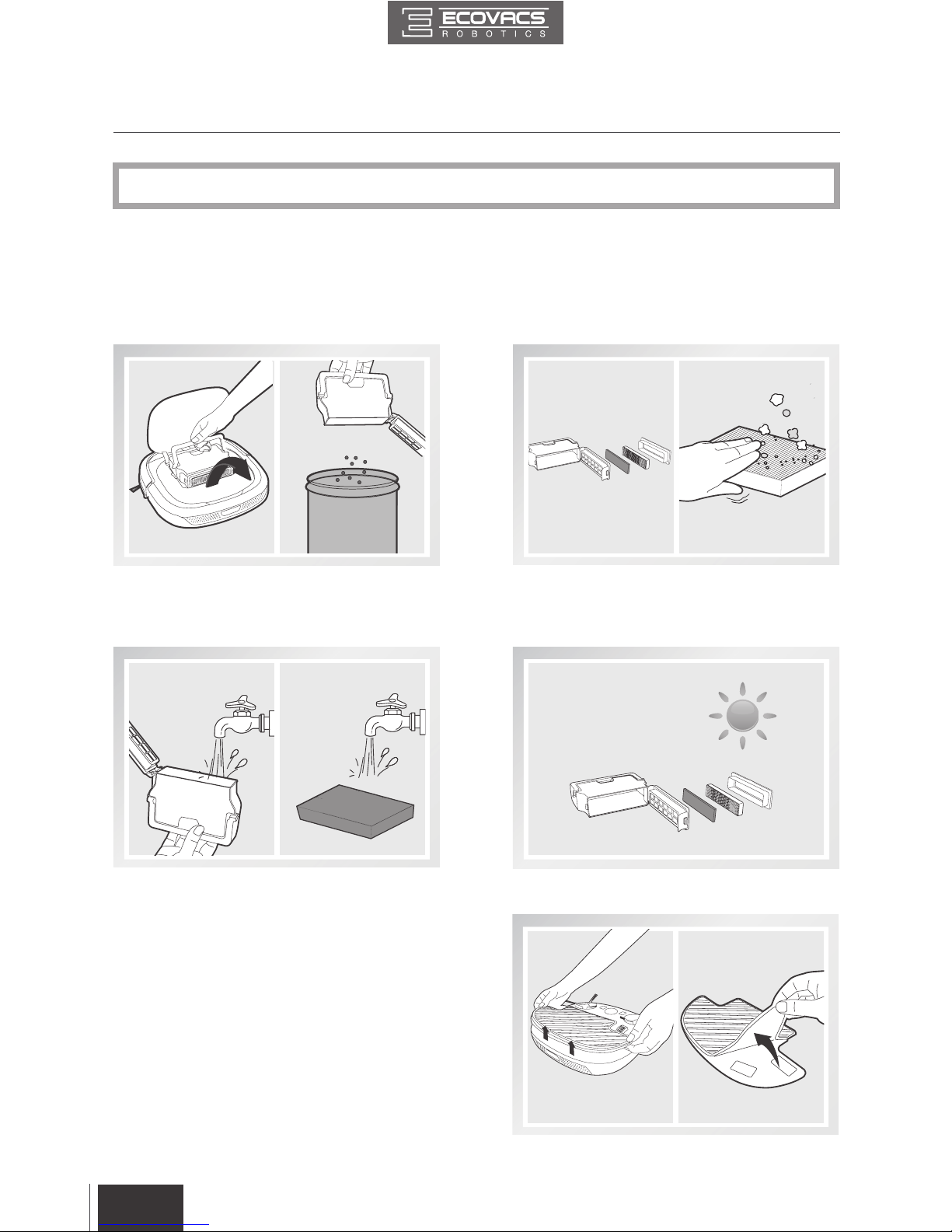

4.1 Dust Bin and Filters
4.2 Cleaning Cloth
Page 17
15
15

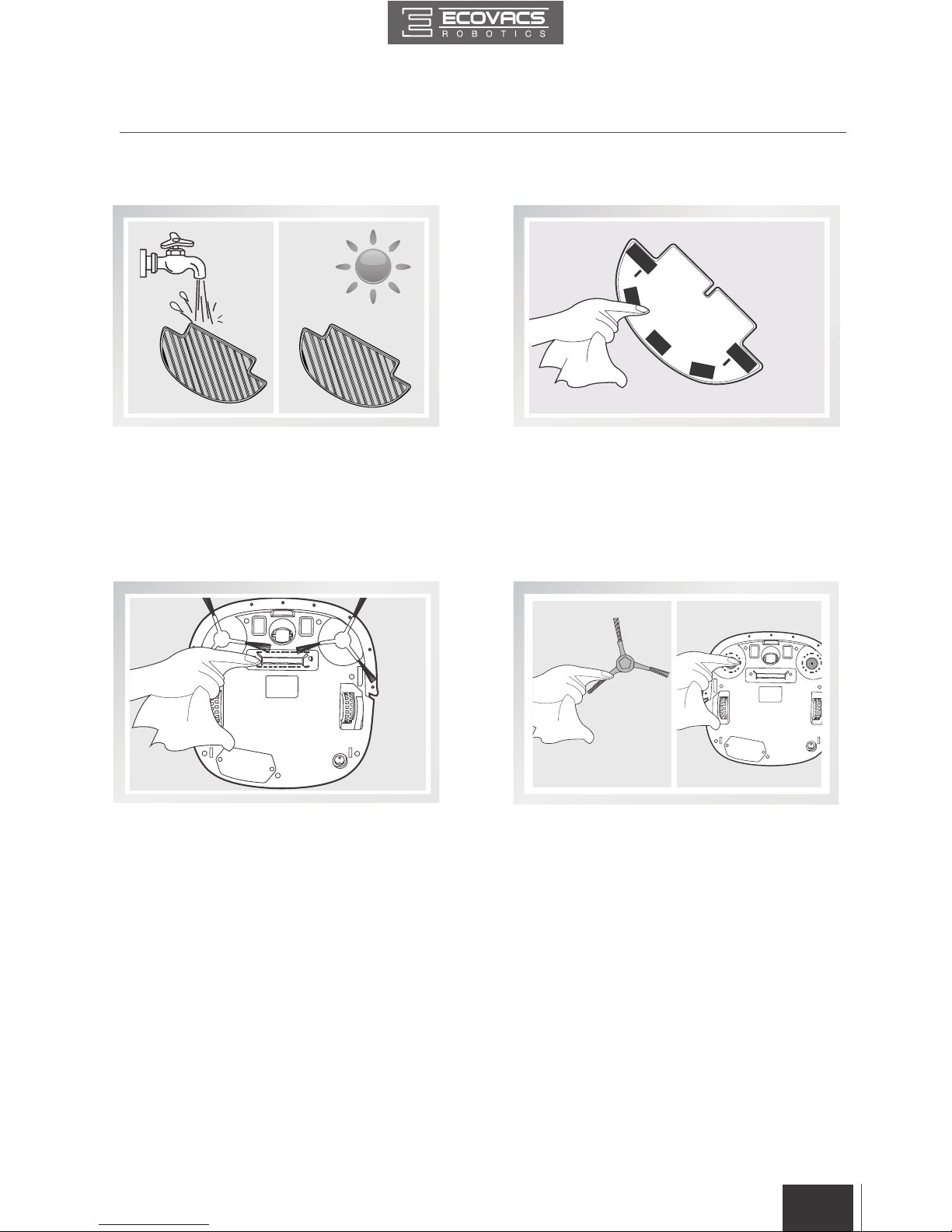

Wipe the Suction Intake with a dry cloth. Remove the Side Brushes. Wipe the Side
Brushes and their slots with a clean dry cloth.
4.3 Suction Intake and Side Brushes

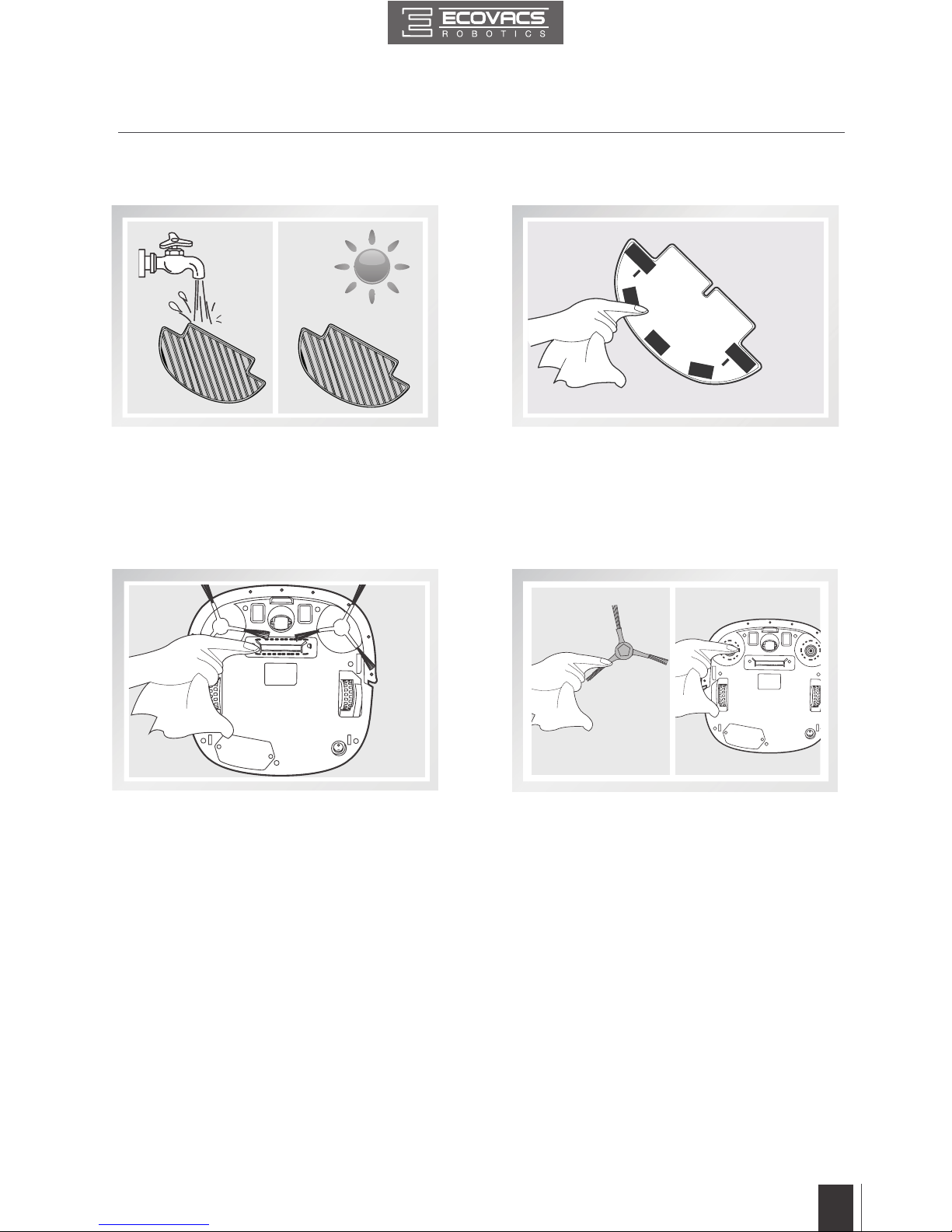

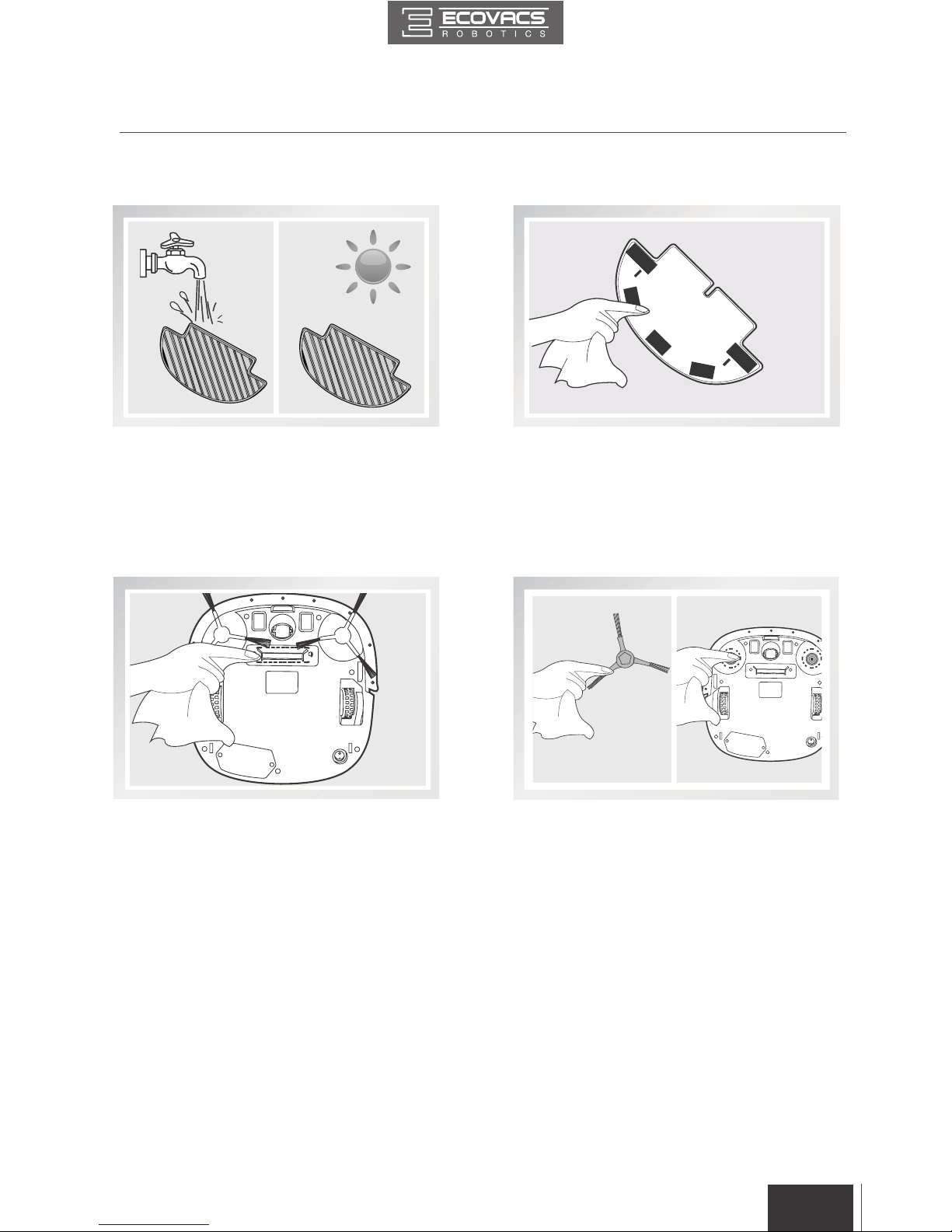

Wash and dry the Cleaning Cloth. Wipe the Cleaning Cloth Plate with a dry cloth.
4. Maintenance
Page 18
16
EN EN

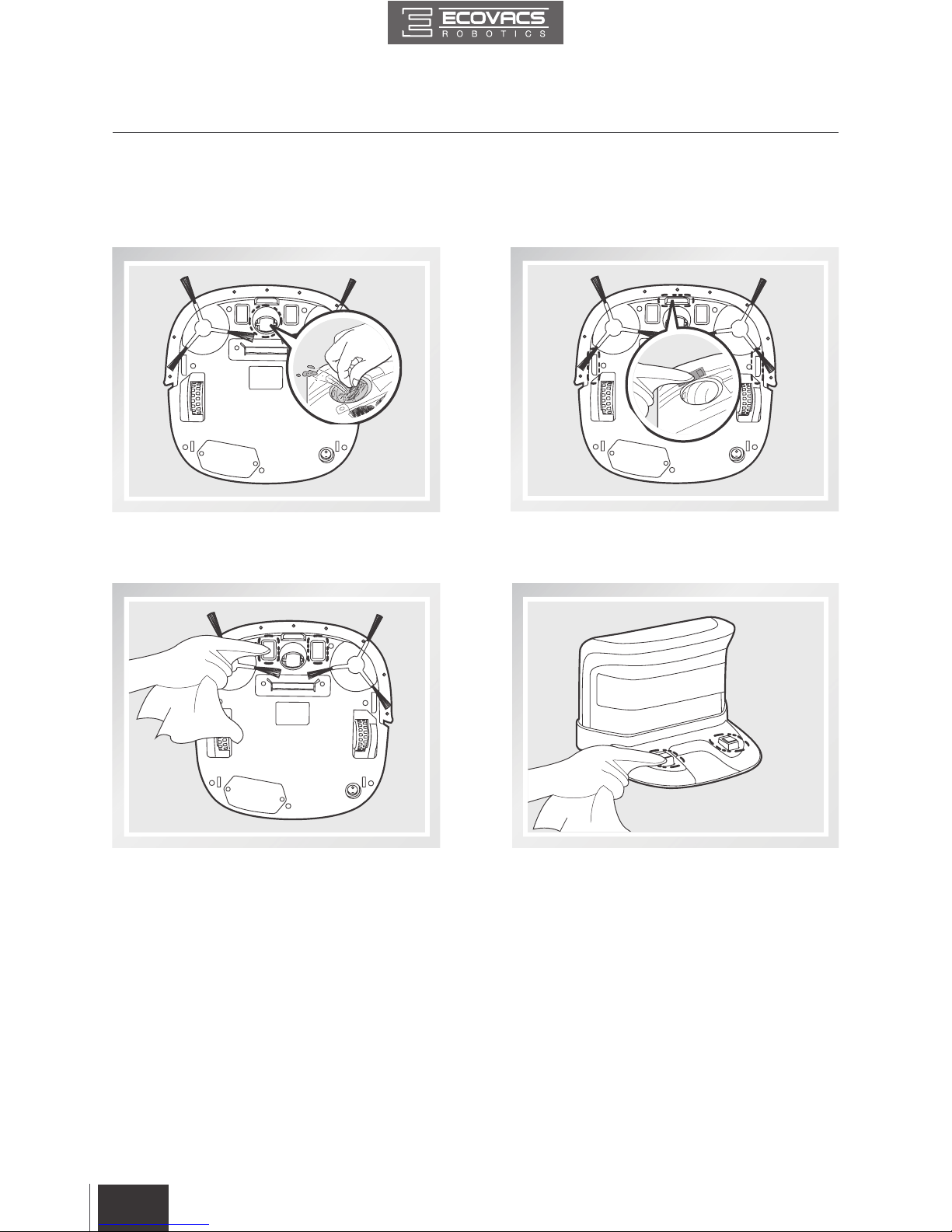

4.4 Other Components

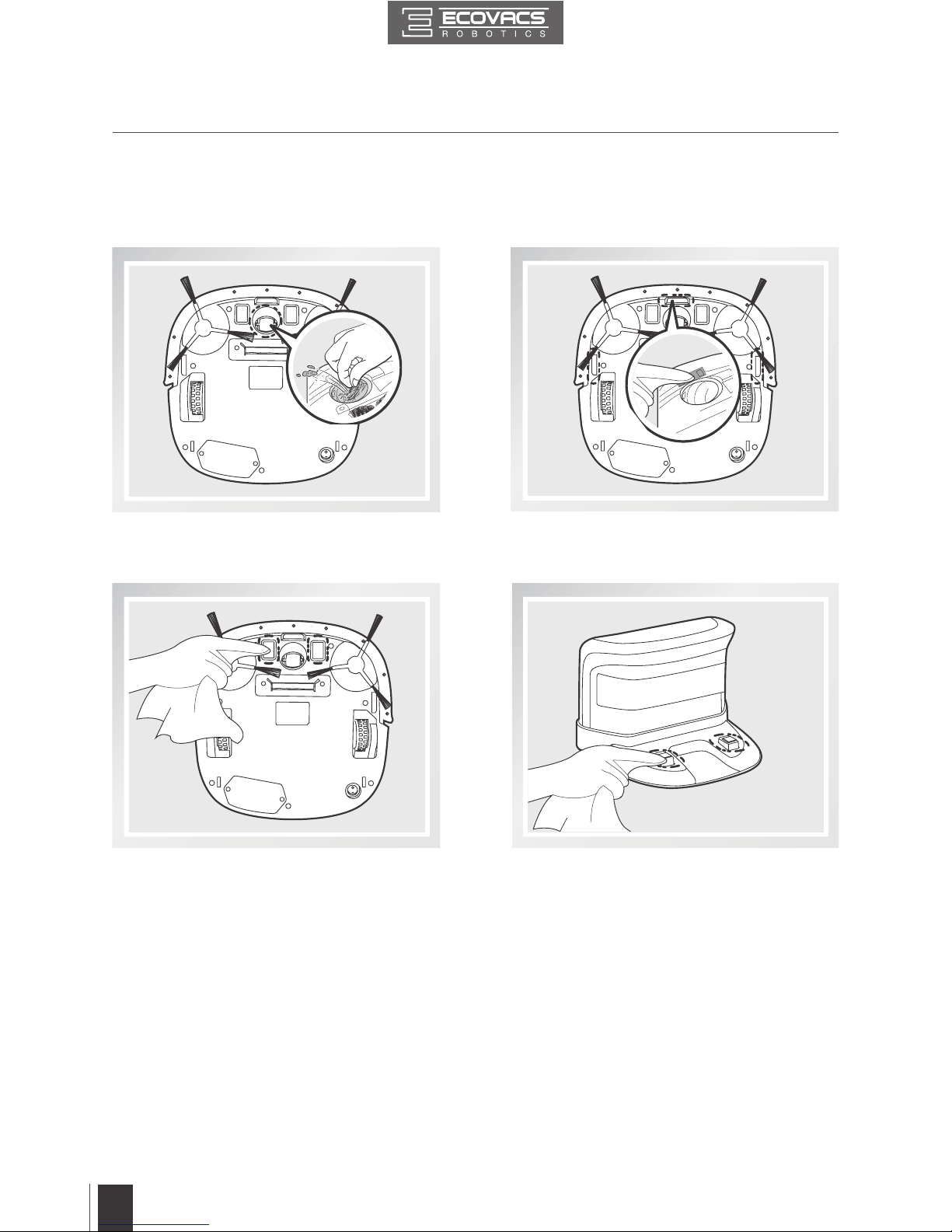

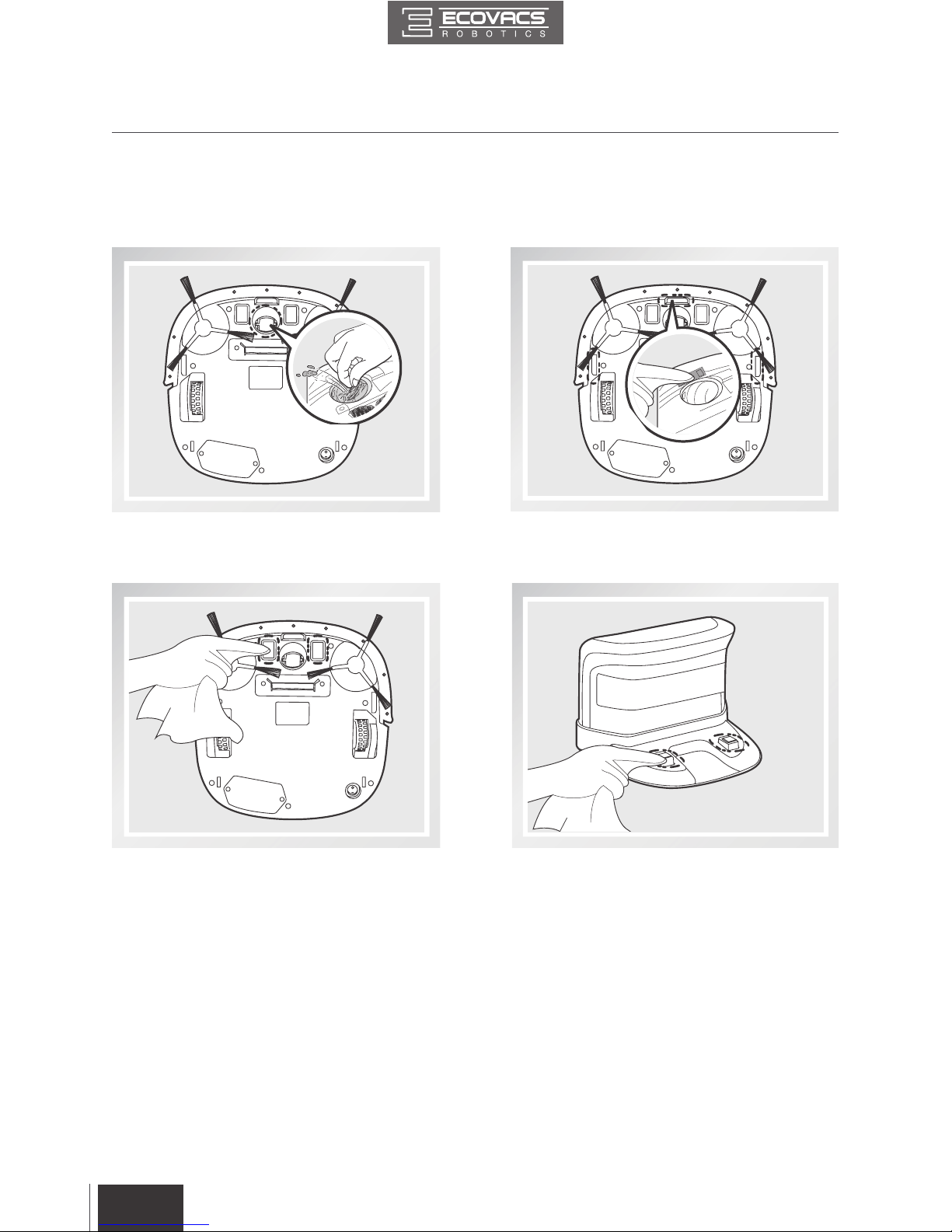

Clean the Universal Wheel by removing any
hair tangled around it.
Wipe the Anti-Drop Sensors with a dry cloth
to maintain their effectiveness.
Wipe the Charging Contacts and Charging Dock Pins with a dry cloth.
4. Maintenance
Page 19
17
5. Troubleshooting
Please use this chart to troubleshoot common problems using DEEBOT SLIM.
No. Malfunction Possible Causes Solutions
1
DEEBOT SLIM
will not charge.
DEEBOT SLIM is not powered
ON.
Move DEEBOT SLIM’s Bottom Power
Switch to the ON position.
DEEBOT SLIM has not made
a connection with the Charging
Dock.
Be sure that DEEBOT SLIM’s Charging
Contacts have made a connection
with the Charging Dock Pins. You may
move the robot manually to make the
connection if necessary.
Charging Dock is unplugged while
DEEBOT SLIM is powered ON,
which causes battery consumption.
Plug in the Charging Dock and ensure
DEEBOT SLIM is powered ON. Keep
DEEBOT SLIM on the Charging Dock
to make sure it has full battery to work
at any time.
The battery is completely
discharged.
Re-activate the battery.
Place DEEBOT SLIM on the Charging
Dock by hand, remove after charging
for 3 minutes, repeat 3 times; then
charge normally.
2
DEEBOT SLIM
gets into trouble
while working
and stops.
DEEBOT SLIM is tangled with
something on the oor (electrical
cords, drooping curtains, area rug
fringe etc.).
DEEBOT SLIM will try various ways
to get itself out of trouble. If it is
unsuccessful, manually remove the
obstacles and restart.
3
DEEBOT SLIM
returns to the
Charging Dock
before it nishes
cleaning.
When battery power gets low,
DEEBOT SLIM automatically
switches to Return to Charger
Mode and returns to the Charging
Dock to recharge itself.
This is normal. No solution necessary.
Working time varies according
to oor surface, room complexity
and the selected Cleaning Mode.
This is normal. No solution necessary.
Page 20
18
EN
5. Troubleshooting
No. Malfunction Possible Causes Solutions
4
DEEBOT
SLIM will
not clean
automatically
at scheduled
time.
Intelligent Scheduling function is
cancelled.
Please refer to section 3.4 Intelligent
Scheduling for details.
DEEBOT SLIM is powered OFF. Power ON DEEBOT SLIM.
DEEBOT SLIM’s battery is low.
Keep DEEBOT SLIM powered ON and
on the Charging Dock to make sure it
has full battery to work at any time.
DEEBOT SLIM’s Suction Intake
is blocked and/or its components
are tangled with debris.
Turn DEEBOT SLIM’s power OFF,
clean the Dust Bin and invert the robot.
Clean DEEBOT's Suction Intake and
Side Brushes.
5
Remote
Control failure
(effective
control range
of Remote
Control is 5m
(16').
The batteries in the Remote
Control need to be replaced.
Replace with new batteries making
sure they are installed correctly.
DEEBOT SLIM is powered OFF
or DEEBOT SLIM’s battery is low.
Make sure DEEBOT SLIM is powered
ON and fully charged.
The infrared signal cannot be
transmitted because the Infrared
Emitter on Remote Control or
the Infrared Receiver on DEEBOT
SLIM is dirty.
Use clean dry cloth to wipe the Infrared
Emitter on Remote Control and the
Infrared Receiver on DEEBOT SLIM.
There is other equipment
interfering with the infrared signal
to DEEBOT SLIM.
Avoid using the Remote Control near
other equipment using infrared signals.
Page 21
19
Page 22
FR-CA
Félicitation, vous avez acheté un ECOVACS ROBOTICS DEEBOT! Nous
espérons qu'il vous apportera plusieurs années de satisfaction. Nous sommes
certains que votre nouveau robot vous aidera à garder votre maison propre et
vous offrir plus de temps pour vivre de façon intelligente et proter de la vie.
Avant de continuer, veuillez enregistrer votre produit sur le site web
de ECOVACS ROBOTICS www.ecovacsrobotics.com/registration/. Nous vous
suggérons aussi de conserver avec soin le numéro du modèle, le numéro de
série, la date d'achat et d'attacher votre reçu avec cette page.
# MODÈLE _________________
# DE SÉRIE _________________
DATE D'ACHAT _____/___/___
Dans le cas où vous auriez des problèmes avec la programmation ou le
fonctionnement du robot, veuillez nous appeler avant de rejoindre le marchand
ou de lui envoyer le produit. Pour obtenir de l’assistance, appelez au numéro
sans frais 1 844 ECOVACS (1 844 326-8227) ou au 1 330 994-1760 si vous
appelez de l’extérieur des États-Unis et du Canada.
Merci avoir choisi DEEBOT!
Page 23
1. Instructions importantes sur la sécurité
...........................................................
20
2. Contenu de l'emballage et spécications techniques
..................................
22
2.1 Contenu de l'emballage
.......................................................................................
22
2.2 Spécications
........................................................................................................
22
2.3 Diagramme schématique du produit
................................................................
23
3. Utilisation et programmation
................................................................................
25
3.1 Bon à savoir avant le nettoyage
.......................................................................
25
3.2 Démarrage rapide
................................................................................................
26
3.3 Sélection du mode de nettoyage
.......................................................................
29
3.4 Planication intelligente
......................................................................................
30
3.5 État du voyant lumineux et sons
......................................................................
31
4. Maintenance
...............................................................................................................
32
4.1 Réservoir et ltres à poussière
..........................................................................
32
4.2 Serpillière de nettoyage
......................................................................................
32
4.3 Système d'aspiration et brosses latérales
......................................................
33
4.4 Autres composants
..............................................................................................
34
5. Diagnostic de pannes
..............................................................................................
35
Contenu du manuel
Page 24
FR-CA
20
1. Instructions importantes sur la sécurité
Lors de l'utilisation d'appareil électrique, des précautions de base suivantes doivent être
suivies:
LIRE TOUTES LES INSTRUCTIONS AVANT L'UTILISATION DE L'APPAREIL.
CONSERVER CES INSTRUCTIONS
1. Cet appareil n'est pas prévu pour l'utilisation par des enfants sous l'âge de 8 ans ou
par toute personne qui ne possède pas les connaissances pour l'utilisation sécuritaire. La
supervision peut être nécessaire. Les enfants ne doivent pas s'assoir ou jouer avec l'appareil.
2. Ranger la région à nettoyer. Retirer le câble d'alimentation et les petits objets situés sur le
plancher pour éviter l'accrochage avec l'appareil. Glisser les franges sous le tapis, dégager
le plancher et relever les bouts des rideaux et nappes.
3. Lors de l'opération de l'appareil dans une région avec une marche, assurez-vous que
l'appareil détecte la région pour éviter la chute. Il se peut qu'il soit nécessaire de placer
une barrière physique pour empêcher la chute. Assurez-vous que la barrière n'est pas un
danger de chute.
4. L'utilisation doit être seulement comme décrite dans le manuel. Utiliser seulement les
pièces recommandées ou vendues par le fabricant.
5. Veuillez vous assurer que le voltage de la prise soit le même que celui inscrit sur le chargeur.
6. Pour utilisation INTÉRIEURE et domestique SEULEMENT. Ne pas utiliser l'appareil à
l'extérieur, pour une n commerciale ou industrielle.
7. Utiliser uniquement les piles et le chargeur vendu par le fabricant et fourni avec l'appareil.
Se prohíbe el uso de baterías no recargables. Para obtener información sobre baterías,
por favor consulte la sección Especicaciones.
8. Ne pas utiliser sans porte-poussière ou les ltres.
9. Ne pas utiliser l'appareil dans une pièce avec des chandelles ou des objets fragiles.
10. Ne pas utiliser dans un environnement à température extrême chaude ou froide (inférieure
à -5°C/23˚F ou supérieure à 40°C/104˚F).
11. Garder à distance les cheveux, les vêtements amples, les doigts et toute autre partie de
votre corps avec les parties mobiles.
12. Ne pas utiliser l'appareil dans une pièce où les enfants ou nouveau-nés dorment.
13. Ne pas utiliser l'appareil sur une surface humide ou mouillée.
14. Éviter le contact de l'appareil avec des larges objets comme les pierres, les gros
morceaux de papier ou tout autre objet pouvant bloquer l'appareil.
15. Ne pas utiliser l'appareil pour ramasser les produits inammable ou combustible, comme
la gazoline, l'encre à copieur ou photocopie, ou utiliser dans un endroit où ces produits
peuvent être présent.
16. Ne pas utiliser l'appareil pour ramasser les objets qui brulent ou sont enammés, comme
les cigarettes, les allumettes, les cendres chaudes ou tout autre objet pouvant
s'enammer.
17. Ne pas placer d'objet dans l'entrée de poussière. Ne pas utiliser si l'entrée de poussière
est bloquée. L'entré de poussière doit être dégagée, sans poussière, peluche, cheveux
ou tout autre objet pouvant réduire la circulation d'air.
18. Soyez vigilant avec le câble d'alimentation et évitez tout dommage. Ne pas tirer ou
transporter l'appareil ou le chargeur par l'entremise du câble d'alimentation, utiliser le
câble d'alimentation en poignée, fermer une porte sur le câble d'alimentation ou tirer le
câble sur une surface coupante. L'appareil ne doit pas passer sur le câble d'alimentation.
Garder éloigné le câble d'alimentation de toutes les surfaces chaudes.
Page 25
FR-CA
21
19. Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant ou un
agent de service à la clientèle pour éviter tout danger.
20. Ne pas utiliser le chargeur endommagé.
21. Ne pas utiliser avec un câble d'alimentation ou un collecteur endommagé. Ne pas utiliser
l'appareil ou le chargeur s'il ne fonctionnent pas normalement, s'il est échappé,
endommagé, laissé à l'extérieure ou s'il entre en contact avec de l'eau. Si le câble
d'alimentation est endommagé, il doit être réparé par le fabricant ou un agent de service
à la clientèle pour éviter tout danger.
22. Éteindre (OFF) avec le bouton d'alimentation électrique avec de nettoyer ou de faire
l'entretien de l'appareil.
23. La fiche du réceptacle soit être retirée avant d'effectuer le nettoyage ou l'entretien du
chargeur.
24. Rerirer l'appareil du chargeur et éteindre avec l'interrupteur (OFF) situé sur l'appareil
avant de retirer les piles pour la mise au rebu de l'appareil.
25. Les piles doivent être retirées et misent au rebu de façon appropriée et en accord avec
les lois et réglementations régionales avant la mise au rebu de l'appareil.
26. Veuillez mettre au rebu les piles selon les lois et réglementations applicables.
27. Ne pas incinérer l'appareil même s'il est sévèrement endommagé. Les piles en feu
peuvent exploser.
28. Débrancher le chargeur s'il n'est pas utilisé pour une longue période de temps.
29. L'appareil doit être utilisé comme l'indiquent les instructions dans le manuel de l'utilisateur.
ECOVACS ROBOTICS n'est pas responsable pour les dommages ou blessures causés
par une utilisation inappropriée.
1. Instructions importantes sur la sécurité
Le présent appareil est conforme aux CNR d’Industrie Canada applicables aux appareils radio
exempts de licence. L’exploitation est autorisée aux deux conditions suivantes :
1) l’appareil ne doit pas produire de brouillage;
2) l’appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est
susceptible d’en compromettre le fonctionnement.
Page 26
FR-CA
22
Modèle DA60
Tension réelle 10.8V DC Puissance nominale 15W
Modèle de station de recharge CH1465A
Tension d'entrée nominale 100-240V AC Tension de sortie nominale
20V DC
Courant de sortie nominal 1A Puissance nominale 25W
Pile Lithium 2600mAh
2.2 Spécications
*
Les spécications techniques de conception peuvent être modiées au cours de l'amélioration continu
du produit.
2. Contenu de l'emballage et spécications techniques
2.1 Contenu de l'emballage
Robot
(4) Brosses latérales
Manuel d'instructionStation de recharge
(2) Serpillières
de nettoyage en
microbres lavables/
réutilisables
Réceptacle de
la serpillière de
nettoyage
Télécommande avec
batterie
Page 27
FR-CA
23
1
2
2.3 Diagramme schématique du produit
Robot
1. Couvercle supérieur
2. Bouton mode automatique
3. Réservoir à poussière
4. Récepteur à infrarouge pour la
commande à distance
5. Pare-choc mécanique et bande de
pare-choc
6. Capteurs anti-collision
7. Capteurs anti-chute
8. Brosses latérales
9. Brosses latérales
10. Roue Universal
11. Système d'aspiration
12. Roues motrices
13. Fentes du réceptacle de la
brosse de nettoyage
14. Interrupteur inférieur
15. Couvercle de la pile
16. Vis du couvercle de la pile
1. Générateur de signaux infrarouges
2. Chevilles de la station de recharge
1. Bouton mode automatique
Panneau de commande
Station de recharge
1
1
7
8
9
10
11
12
13
14
15
16
2
3
4
5
6
2. Contenu de l'emballage et spécications techniques
Page 28
FR-CA
24
1
2
3
6
4
5
7
1
4
5
6
2
3
Réservoir à poussière
Réservoir de nettoyage intelligent
Commande à distance
1. Poignée du réservoir à poussière
2. Verrouillage du réservoir à poussière
3. Filet de ltrage
4. Filtre à éponge
5. Filtre à haute efcacité
6. Couvercle du réservoir à poussière
1. Bouton du mode automatique
2. Boutons de commande de direction
3. Bouton démarrage/pause
4. Bouton du mode retour au chargeur
5. Bouton du mode nettoyage de
tâches
6. Bouton du mode nettoyage latéral
7. Bouton de la planication intelligente
1. Lavage/réutilisable nettoyage en
microbre
2. Nettoyage tissu plaque
3. Nettoyage tissu languettes de la
plaque
1
2
3
2. Contenu de l'emballage et spécications techniques
Page 29
FR-CA
25
3.1 Bon à savoir avant le nettoyage
Avant le démarrage du DEEBOT SLIM, prenez la peine de vérier la zone à
nettoyer et d'y ôter tout obstacle.
Enlevez les câbles électriques et les petits
objets au sol qui peuvent s'enchevêtrer avec
produit.
Sachez que le robot nécessite au moins 6 cm
d'espace pour nettoyer sans complications
sous les meubles.
Le produit ne s'utilise pas sur la moquette.
Avant d'utiliser le produit près d'un tapis
décoratif, veuillez replier les bords du tapis
décoratifs sous eux-mêmes.
S'il y a une marche ou des escaliers au niveau
de la zone à nettoyer, faites fonctionner
le DEEBOT SLIM pour être certain que les
capteurs anti-chute soient capables d'en
détecter. Il peut s'avérer nécessaire de poser
une barrière physique au bord de la marche
pour préserver l'appareil de tomber sur le bord.
3. Utilisation et programmation
Page 30
FR-CA
26
3.2 Démarrage rapide
Posez la station de recharge au niveau de
la surface du sol contre le mur avec la base
perpendiculaire au sol. Gardez l'espace
immédiat de 1,5 m en face du chargeur et de
0,5 m sur les deux côtés du chargeur libre de
tout objet et de surfaces rééchissantes.
Branchez-y la station de recharge.
Positionnement de la station de recharge
1
Installation des brosses latérales
Joignez les brosses latérales au bas du
DEEBOT SLIM en enfonçant une brosse dans
chaque fente avec la couleur correspondante
jusqu'à ce quelle s'insère par un clic.
2
Sous tension
Allumez l'interrupteur inférieur du robot.
“I”= allumer; “O”= éteindre. Le DEEBOT
SLIM est allumé lorsque le bouton du mode
automatique s'illumine en bleu.
3
*
Lorsque le DEEBOT SLIM ne nettoie pas,
il est conseillé de le garder allumé et à la
charge au lieu de le garder éteint.
3. Utilisation et programmation
1
1
6
6
Page 31
FR-CA
27
La recharge du DEEBOT SLIM
4
Joindre le linge de nettoyage, si vous le désirez
5
Posez le DEEBOT SLIM sur la station de
recharge et assurez-vous les prises de
recharge sur le DEEBOT SLIM et les chevilles
de la stations de recharge soient connectées.
Rechargez le DEEBOT SLIM pendant au
moins 12 heures avant la première utilisation.
*
Le bouton de mode automatique clignote
lorsque le DEEBOT SLIM est à la
recharge. Le bouton de mode automatique
arrête de briller lorsque le DEEBOT SLIM
est complètement chargé.
3. Utilisation et programmation
Retirez la pile du DEEBOT SLIM si le robot n’est pas utilisé pendant une longue période. En cas de
fuite de la pile, veuillez retirer la pile et nettoyez son compartiment en portant des gants de protection.
Si la pile est complètement déchargée ou n’a pas été utilisée pendant une longue période,
sa capacité peut diminuer. Elle nécessite donc de se faire réactiver.
Pour réactiver la pile: posez à la main le robot sur la station de recharge et enlevez-le après
3 minutes de recharge. Répétez cette action 3 fois et rechargez normalement pour une
durée de 3-5 heures.
DEEBOT SLIM utilise une pile de longue durée de vie et ne nécessite pas de remplacement fréquent.
Pour remplacer la pile, contactez le service à la clientèle ou suivez les instructions ci-après:
a. Dévissez les vis du couvercle de la pile et enlevez ce couvercle.
b. Enlevez la pile et ôtez les attaches.
c. Connectez les attaches positive et négative à la nouvelle pile. Insérez la pile neuve,
remontez le couvercle de la pile et vissez-le.
*
*
*
*
*
Lorsque vous utilisez l'option facultatif de lavage, pliez les bords du tapis décoratif sous eux-mêmes
an que le DEEBOT SLIM évite le tapis.
Pour utiliser l'option facultative de nettoyage du DEEBOT SLIM, joignez la serpillière de
nettoyage à votre disposition.
Joignez la serpillière de nettoyage à son
réceptacle.
Insérez les onglets du réceptacle de la
serpillière dans les fentes du réceptacle en
bas du DEEBOT SLIM jusqu'à ce que vous
entendez un clic.
Page 32
FR-CA
28
Mettez le DEEBOT SLIM en pause en appuyant
sur le bouton du mode automatique sur le
DEEBOT SLIM ou le bouton démarrage/pause
sur la commande à distance.
Mettre le DEEBOT SLIM en pause. Appuyez
sur l'interrupteur en position OFF.
Démarrage
6
Pause
7
Éteindre
8
Appuyez sur le bouton de mode automatique
au dessus du DEEBOT SLIM ou sur la
commande à distance. Le DEEBOT SLIM
commence à fonctionner immédiatement en
mode automatique.
*
*
*
*
Pour choisir un autre mode de nettoyage,
veuillez consulter la section 3.3 sur la
sélection du mode de nettoyage pour
d'amples détails.
Le DEEBOT SLIM peut être guidé pour aller
en avant, en arrière, à droite et à gauche
en utilisant les boutons de commande de
direction sur la commande à distance quand
l'appareil est en pause. Le DEEBOT SLIM
ne nettoie pas quand il est en pause.
Le bouton de mode AUTO du panneau de
commande du robot cesse de clignoter s'il
est mis en pause pendant plus de 1 minute.
Appuyez sur le bouton de mode AUTO du
robot pour qu'il s'éveille ou sur n'importe
quel bouton de la télécommande pour
démarrer DEEBOT immédiatement.
Lorsque le DEEBOT SLIM ne nettoie pas, il
est conseillé de le maintenir allumé et à la
recharge.
3. Utilisation et programmation
Page 33
FR-CA
29
Le DEEBOT SLIM dispose de plusieurs modes de nettoyage pour le nettoyage efcace de différents
types de sol. Les modes de nettoyage sont sélectionnés à l'aide d'une commande à distance.
3.3 Sélection du mode de nettoyage
Mode de nettoyage automatique
Mode de nettoyage de tâches
(1.5-5 minutes)
Mode de nettoyage des bords
Mode retour au chargeur
Ce mode est approprié pour le nettoyage
des bords et des coins d'une chambre. En
mode de nettoyage des bords, le DEEBOT
SLIM nettoie le long d'une limite (la limite d'un
mur par exemple).
Lorsque la batterie s'affaiblit, le DEEBOT
SLIM se met automatiquement en mode
retour au chargeur et se dirige vers la station
de recharge pour s'auto-recharger.
C'est le mode le plus utilisé. En mode de
nettoyage automatique, le DEEBOT SLIM
nettoie en ligne droite et change de direction
lorsqu'il rencontre un obstacle.
Ce mode est applicable à une zone à forte
concentration en poussière ou en saleté. En
mode de nettoyage de tâches, le DEEBOT
SLIM se focalise sur une zone spécique à
nettoyer.
1
3
2
4
Le DEEBOT SLIM peut également être
renvoyé à la station de recharge à tout
moment en appuyant sur le bouton retour
au chargeur sur la commande à distance.
*
3. Utilisation et programmation
Page 34
FR-CA
30
*
Pour nettoyer automatiquement à un autre temps, annulez d'abord la planication intelligente
en cours et réglez de nouveau la planication intelligente à un temps convenable.
* Si le DEEBOT SLIM est éteint, la planication intelligente est annulée.
Annulation de la planication intelligente
2
Appuyez deux fois sur le bouton mode automatique sur le DEEBOT SLIM ou appuyez sur le bouton
planication intelligente sur la commande à distance. Le robot émet un son décroissant; le bouton mode
automatique clignote 3 fois et s'illumine en bleu continu. La planication intelligente est annulée.
Réglage de la planication intelligente
Le DEEBOT SLIM dispose d'une fonction de planication intelligente. Le DEEBOT SLIM peut
être programmé à nettoyer une fois par jour au même moment, même si personne ne se
trouve à la maison.
Appuyez deux fois sur le bouton de mode automatique sur le DEEBOT SLIM ou appuyez sur le
bouton de planification intelligente sur la commande à distance pour régler le temps en cours
comme te temps planié de nettoyage. La planication intelligente est réglée lorsque le robot émet
un son progressif; le bouton de mode automatique clignote 3 fois et s'illumine en bleu de façon
continue. Chaque jour, le DEEBOT SLIM va nettoyer automatiquement au temps réglé.
Par exemple: Réglez bien la planification intelligente à 09:00 du matin et le DEEBOT SLIM va
nettoyer automatiquement à 09:00 chaque jour.
1
3.4 Planication intelligente
9:00A M
3. Utilisation et programmation
x2
x2
Page 35
FR-CA
31
3.5 État du voyant lumineux et sons
Si le DEEBOT SLIM détecte un problème et nécessite votre assistance, il émet des signaux
sonores et le bouton AUTO Mode clignote en rouge.
Tonalité de
l'alarme
Problèmes Solution
Un bip
Mauvais fonctionnement de la
roue motrice
Vériez les cheveux ou les débris dans les
roues motrices et nettoyez.
Trois bips
Mauvais fonctionnement de la
roue motrice
Retournez le robot. Appuyez sur les roues
motrices pour vérier un son de clic. Si elles
n'émettent pas ce son, veuillez contacter le
service à la clientèle.
Quatre bips
Mauvais fonctionnement du
réservoir à poussière
Retirez le réservoir à poussière et
réinstallez-le de façon adéquate. Si le robot
émet encore l'alarme, veuillez contacter le
service à la clientèle.
Cinq bips Pile faible
Pour la recharge, posez manuellement le
robot sur la station de recharge.
Six bips
Mauvais fonctionnement des
brosses latérales
Regardez les cheveux et les débris dans
les roues latérales et nettoyez-les.
Sept bips
Mauvais fonctionnement du
capteur anti-chute
Regardez la poussière dans les capteurs
anti-chute et nettoyez-les.
3. Utilisation et programmation
Page 36
FR-CA
32
4. Maintenance
*
Avant d'entamer le nettoyage et la maintenance, éteignez le DEEBOT SLIM et débranchez la
station de recharge.
Ouvrez le couvercle du DEEBOT SLIM et
enlevez la poussière. Ouvrez le couvercle et
videz le réservoir à poussière.
Enlevez la réceptacle de la serpillière de
nettoyage du DEEBOT SLIM et enlevez la
serpillière de nettoyage.
Otez les filtres. Asséchez-les correctement
en tapotant pour les rendre propre. Ne
rincez pas le ltre à haute efcacité.
Rincez le réservoir à poussière, le filtre
à éponge et le filet à filtre sous de l'eau
courante.
Asséchez le réservoir à poussière et les ltres
complètement avant de les réinstaller.
4.1 Réservoir et ltres à poussière
4.2 Serpillière de nettoyage
Page 37
FR-CA
33
Nettoyez le système d'aspiration à l'aide d'un
linge sec.
Enlevez les brosses latérales. Nettoyez les
brosses latérales et leurs fentes à l'aide d'un
linge sec.
4.3 Système d'aspiration et brosses latérales
Lavez et asséchez la serpillière de nettoyage. Nettoyez le réceptacle de la serpillière à
l'aide d'un linge sec.
4. Maintenance
Page 38
FR-CA
34
4.4 Autres composants
Nettoyez la roue Universal en enlevez les
cheveux qui s'y attachent autour.
Nettoyez les capteurs anti-chute à l'aide d'un
linge sec pour maintenir leur efcacité.
Nettoyez les prises de recharge et les chevilles de la station de recharge à l'aide d'un linge sec.
4. Maintenance
Page 39
FR-CA
35
5. Diagnostic de pannes
Veuillez utiliser ce tableau pour dépanner les problèmes communs liés à l'utilisation du DEEBOT SLIM.
Non.
Mauvais
fonctionnement
Causes probables Solutions
1
DEEBOT
SLIM n'est pas
rechargeable
DEEBOT SLIM ne s'allume pas.
Mettez l'interrupteur en bas du
DEEBOT SLIM en position ON.
Le DEEBOT SLIM n'a pas pu
se connecter à la station de
recharge.
Assurez-vous que les prises de
recharge du DEEBOT SLIM aient
été connectées aux chevilles de
la station. Vous pouvez retirer
manuellement le robot pour faire le
branchement, si vous le désirez.
La station de recharge est
débranché quand le DEEBOT
SLIM est allumé, ce qui entraîne la
consommation de la pile.
Branchez la station de recharge et
assurez-vous que le DEEBOT SLIM
est allumé. Gardez le DEEBOT
SLIM sur la station de recharge pour
s'assurer que la pile soit pleinement
chargée pour qu'il fonctionne à tout
moment.
La pile est complètement
déchargée.
Réactivez la pile. Posez
manuellement le DEEBOT SLIM sur
la station de recharge et enlevezle après 3 minutes de recharge;
répétez cette action 3 fois puis
rechargez normalement.
2
Le DEEBOT
SLIM rencontre
un problème
pendant qu'il
fonctionne et
s'arrête.
Le DEEBOT SLIM est accroché
à quelque chose au sol (câbles
électriques, rideaux tombants,
zone isolée des tapis etc.)
Le DEEBOT SLIM va tenter différents
moyens pour se débarrasser de ce
problème. Si la tentative échoue,
enlevez manuellement les obstacles
et redémarrez.
3
Le DEEBOT
SLIM revient
à la station de
recharge avant
d'arrêter le
nettoyage.
Lorsque la batterie s'affaiblit,
le DEEBOT SLIM se met
automatiquement en mode retour
au chargeur et se dirige vers la
station de recharge pour s'autorecharger.
C'est un phénomène normal. Aucune
solution ne s'avère nécessaire.
Le temps de fonctionnement
varie en fonction de la surface du
sol, la complexité de la pièce.
C'est un phénomène normal. Aucune
solution ne s'avère nécessaire.
Page 40
FR-CA
36
5. Diagnostic de pannes
Non.
Mauvais
fonctionnement
Causes probables Solutions
4
Le DEEBOT SLIM
ne va pas nettoyer
automatiquement
au temps planié.
La fonction planication
intelligente est annulée.
Voir la section 3.4 sur la
planication intelligente pour plus
de détails.
Le DEEBOT SLIM est éteint. Allumez le DEEBOT SLIM.
La pile du DEEBOT SLIM est
faible.
Gardez le DEEBOT SLIM allumé
et sur la station de recharge pour
s'assurer que la pile est pleinement
chargée pour fonctionner à tout
moment.
Le système d'aspiration du
DEEBOT SLIM est bloqué et/ou
ses composants sont attachés
aux débris.
Éteignez le DEEBOT SLIM,
nettoyez le couvercle et soulevez
le robot en sens inverse. Nettoyez
le système d'aspiration du
DEEBOT SLIM et ses brosses
latérales.
5
Échec de la
commande à
distance (La
portée effective de
la commande est
de 5 m).
Les piles dans la commande à
distance doivent être remplacées.
Remplacez par de piles neuves
et assurez-vous qu'elles sont bien
installées.
Le DEEBOT SLIM est éteint ou
sa pile est faible.
Assurez-vous que le DEEBOT est
allumé et pleinement chargé.
Le signal infrarouge ne peut être
transmis parce que l'émetteur
à infrarouge sur la commande
à distance ou le récepteur à
infrarouge sur le DEEBOT SLIM est
sale.
Utilisez un linge sec pour nettoyer
le l'émetteur à infrarouge sur
la commande à distance et le
récepteur à infrarouge sur le
DEEBOT SLIM.
Il y a un autre équipement qui
fait interférence avec le signal à
infrarouge du DEEBOT SLIM.
Évitez d'utiliser la commande à
distance près d'un autre appareil
qui utilise les signaux à infrarouge.
Page 41
37
Page 42
ES-LATAM
¡Lo felicitamos por haber comprado el ECOVACS ROBOTICS DEEBOT! Esperamos
que le brinde un servicio satisfactorio por muchos años. Confiamos en que
la compra de su nuevo robot le ayudará a mantener su casa limpia y le dejará
más tiempo libre de calidad para vivir con inteligencia y disfrutar la vida.
Antes de continuar, sugerimos que registre su producto nuevo en el sitio web de
ECOVACS ROBOTICS en www.ecovacsrobotics.com/registration/. También le
sugerimos que anote su número de modelo, el número de serie, la fecha de la compra
y que adjunte la boleta de compra a esta página, para conservarla.
# MODELO _________________
# SERIE _________________
FECHA DE COMPRA _____/___/___
En caso de que tenga algún problema para programar el robot o lograr que
funcione correctamente, por favor llámenos antes de comunicarse o devolver
el producto al lugar donde lo compró. Para obtener asistencia, llame al número
gratuito 1-844-ECOVACS (1-844-326-8227) o al 1-330-994-1760 desde fuera
de los Estados Unidos y Canadá.
¡
Gracias por elegir DEEBOT!
Page 43
ES-LATAM
1. Instrucciones Importantes de Seguridad
..........................................................
38
2. Contenidos del Paquete y Especicaciones Técnicas
.................................
40
2.1 Contenidos del Paquete
......................................................................................
40
2.2 Especicaciones
...................................................................................................
40
2.3 Diagrama del Producto
.......................................................................................
41
3. Programación y Funcionamiento
........................................................................
43
3.1 Notas antes de limpiar
........................................................................................
43
3.2 Guía Rápida
..........................................................................................................
44
3.3 Selección del Modo de limpieza
........................................................................
47
3.4 Programación Inteligente
...................................................................................
48
3.5 Luz y Sonido Indicadores de Estado
...............................................................
49
4. Mantenimiento
...........................................................................................................
50
4.1 Recipiente para Polvo polvo y Filtros
..............................................................
50
4.2 Paño de Limpieza
................................................................................................
50
4.3 Entrada de Succión y Cepillos Laterales
........................................................
51
4.4 Otros Componentes
............................................................................................
52
5. Solución de Problemas
...........................................................................................
53
Contenidos
Page 44
38
ES-LATAM
1. Instrucciones Importantes de Seguridad
Al utilizar un aparato eléctrico, debe siempre tomar precauciones básicas, incluidas las
siguientes:
LEA TODAS LAS INSTRUCCIONES ANTES DE UTILIZAR ESTE APARATO.
GUARDE ESTAS INSTRUCCIONES
1. Este aparato no puede ser utilizado por niños menores de 8 años o por personas que
no tienen los conocimientos necesarios para su uso adecuado. Puede ser necesaria la
supervisión. No permita que los niños se sienten en el aparato o jueguen con él.
2. Despeje el área a limpiar. Retire del piso los cables de corriente y objetos pequeños que
pueden enredar el Aparato. Coloque los flecos de la alfombra debajo de la base de la
misma y levante del piso objetos como cortinas y manteles.
3. Si hay un desnivel en el área de limpieza debido a un escalón o escalera, debe utilizar
el Aparato de manera tal que el mismo pueda detectar el escalón sin caer al vacío. Puede
ser necesario colocar una barrera física en el borde para evitar que la unidad se caiga.
Asegúrese de que la barrera física no representa un peligro de tropiezo.
4. Utilice el Aparato solamente tal y como se describe en este manual. Utilice solamente los
accesorios recomendados o vendidos por el fabricante.
5. Por favor asegúrese de que el voltaje de alimentación de energía coincide con el voltaje
de energía marcado en la Base de Carga.
6. ÚNICAMENTE para uso doméstico en INTERIORES. No utilice el Aparato en entornos
exteriores, comerciales o industriales.
7. Utilice sólo la batería recargable y la Base de Carga originales proporcionadas con
el Aparato por el fabricante. Les piles non rechargeables sont interdites. Pour des
renseignements sur la pile, veuillez consulter la section des Spécications.
8. No utilice el Aparato sin el recipiente para polvo y/o los ltros en su lugar.
9. No utilice el Aparato en un área en la cual hay velas encendidas u objetos frágiles.
10. No utilice el Aparato en ambientes extremadamente calientes o fríos (debajo de -5°C/23˚F
o por encima de 40°C/104˚F).
11. Mantenga el cabello, ropa suelta, dedos, y toda parte del cuerpo lejos de las aberturas y
partes móviles del Aparato.
12. No utilice el Aparato en una habitación donde duerme un bebé o un niño.
13. No utilice el Aparato en supercies mojadas o en supercies con agua estancada.
14. No permita que el Aparato recoja objetos de gran tamaño como piedras, trozos grandes
de papel u otros objetos que pudieran obstruir el Aparato.
15. No utilice el Aparato para recoger materiales inamables o combustibles como gasolina,
tóner para impresoras o copiadoras ni utilice el Aparato en áreas donde éstos puedan
estar presentes.
16. No utilice el Aparato para recoger objetos que se estén quemando o soltando humo tales
como cigarrillos, fósforos, cenizas aún calientes ni nada que pueda provocar un incendio.
17. No coloque objetos en el oricio de admisión de polvo. No utilice el Aparato si el oricio
de admisión de polvo se encuentra bloqueado. Mantenga el oricio de admisión de polvo
libre de polvo, pelusas, cabellos y cualquier cosa que pueda reducir el ujo de aire.
18. Tenga cuidado de no dañar el cable de corriente. No utilice el cable de corriente para tirar
o desplazar el Aparato o la Base de Carga, no utilice el cable como asa, no cierre la puerta
atrapando el cable, no tire del cable por bordes o esquinas alados. No pase el aparato en
marcha por encima del cable. Mantenga alejado el cable de supercies calientes.
19. Si el cable de corriente se ha dañado, deberá ser reemplazado por el fabricante o por su
agente de servicio para evitar un riesgo.
20. No utilice la Base de Carga si está dañada.
Page 45
39
ES-LATAM
1. Instrucciones Importantes de Seguridad
21. No utilice el Aparato con un cable de corriente o receptáculo dañados. No utilice el
Aparato o la Base de Carga si no funcionan correctamente, se han caído, dañado o han
entrado en contacto con agua. Deben ser reparados por el fabricante o por su agente de
servicio para evitar un riesgo.
22. DESCONECTE el interruptor de energía antes de efectuar operaciones de limpieza y
mantenimiento del Aparato.
23. Se debe retirar el enchufe del receptáculo antes de efectuar operaciones de limpieza o
mantenimiento de la Base de Carga.
24. Retire el Aparato de la Base de Carga y DESCONECTE el interruptor de energía hacia el
Aparato antes de quitar la batería para desechar el Aparato.
25. Se debe quitar y desechar la batería de acuerdo a las leyes y disposiciones locales antes
de desechar el Aparato.
26. Por favor, deseche las baterías usadas de acuerdo a las leyes y disposiciones locales.
27. No incinere el Aparato incluso si el Aparato se encuentra seriamente dañado. Las
baterías pueden explotar en un incendio.
28. Cuando no utilice la Base de Carga por un periodo de tiempo prolongado, por favor
desenchúfela.
29. Se debe utilizar el Aparato de acuerdo a las directivas de este Manual de Instrucciones.
ECOVACS ROBOTICS no será responsable por cualquier daño o lesión causada por el
uso indebido del Aparato.
Page 46
40
ES-LATAM
Modelo DA60
Voltaje de funcionamiento 10.8V DC Potencia nominal 15W
Modelo de la Base de Carga CH1465A
Voltaje nominal de entrada 100-240V AC Voltaje nominal de salida
20V DC
Corriente nominal de salida 1A Potencia nominal 25W
Batería 2600 mAh de litio
2.2 Especicaciones
*
Las especicaciones técnicas y de diseño puedes ser cambiadas en el curso de una mejora continua
del producto.
2. Contenidos del Paquete y Especicaciones Técnicas
2.1 Contenidos del Paquete
Robot
(4) Cepillos Laterales
Manual de
Instrucciones
Base de Carga
(2) Paño de Limpieza
Lavable/reutilizables
Placa del Paño de
Limpieza
Control Remoto con
Batería
Page 47
41
ES-LATAM
1
2
2.3 Diagrama del Producto
Robot
1. Cubierta Superior
2. Botón de Modo AUTOMATICO
3. Recipiente para Polvo
4. Receptor de Infrarrojo para el Control
Remoto
5. Amortiguador de Cojín Mecánico y
Banda Amortiguadora
6. Sensores Anticolisión
7. Sensores Anticaidas
8. Cepillos Laterales
9. Contactos de Carga
10. Rueda Universal
11. Entrada de Succión
12. Ruedas Conductoras
13. Ranuras de Plato del
Paño de Limpieza
14. Interruptor de Corriente
Inferior
15. Cubierta de Batería
16. Tornillos de la Cubierta
de Batería
1. Generador de Señal Infrarrojo
2. Conectores Eléctricos de la
Base de Carga
1.
Botón de Modo AUTOMATICO
Panel de control
Base de Carga
1
1
7
8
9
10
11
12
13
14
15
16
2
3
4
5
6
2. Contenidos del Paquete y Especicaciones Técnicas
Page 48
42
ES-LATAM
1
2
3
6
4
5
7
1
4
5
6
2
3
Recipiente para Polvo
Receptáculo para Limpieza Inteligente
Control Remoto
1. Manija del Recipiente para Polvo
2. Seguro del Recipiente para Polvo
3. Malla para Filtro
4. Filtro de Esponja
5. Filtro de Alta Eciencia
6. Cubierta del Recipiente para Polvo
1. Botón de Modo AUTOMATICO
2. Botones de Control deDirección
3. Botón INICIO/PAUSA
4. Botón de Retorno a Modo de Cargador
5. Botón a Modo Limpiador de Mancha
6. Botón a Modo Limpiador de Borde
7. Botón de Programación Inteligente
1. Paño de limpieza de microbra
reutilizable/lavable
2. Paño de limpieza para la placa
protectora
3. Paño de limpieza para las pestañas
de la placa
1
2
3
2. Contenidos del Paquete y Especicaciones Técnicas
Page 49
43
ES-LATAM
3.1 Notas antes de limpiar
Antes de poner en funcionamiento el DEEBOT SLIM, tómese unos momentos
para reconocer el área a limpiar y eliminar cualquier obstáculo.
Retire los cables de corriente y otros
pequeños objetos del suelo que puedan
enredar el producto.
Por favor tenga en cuenta que el robot
necesita al menos unos 6cm (2,4 pulg.)
libres para limpiar sin complicaciones debajo
de los muebles.
El producto no es apto para su uso en
alfombras. Antes de utilizar el producto cerca
de una alfombra, por favor doble los borders
de la alfombra por debajo de ésta.
Si hay una grada o escaleras en la zona de
limpieza, por favor utilice el DEEBOT SLIM y
asegurese que su Sensor Anticaidas pueda
detectar la bajada. Puede que sea necesario
colocar una barrera física en el borde de la
bajada para evitar que la unidad se caiga por
el borde.
3. Programación y Funcionamiento
Page 50
44
ES-LATAM
3.2 Guía Rápida
Coloque la Base de Carga sobre una
supercie de suelo plano contra la pared con
la base perpendicular al suelo. Mantenga
el área inmediata a 1,5 m (5') en la parte
frontal del cargador y de 0,5 m (1,6') en
ambos lados del cargador libre de objetos y
supercies reectantes.
Enchufe la Base del Cargador.
Ubicación de la Base de Carga
1
Instale los Cepillos Laterales
Fije los Cepillos Laterales a la parte inferior
del DEEBOT SLIM pulsando un cepillo en
cada ranura con el color correspondiente
hasta que encaje.
2
Encendido
Gire el interruptor de corriente inferior
del robot a la posición ENCENDIDO.
"I"=ENCENDIDO; "O"=APAGADO. El
DEEBOT SLIM está encendido cuando el
Botón de Modo AUTOMATICO se ilumina de
un color azul continuo.
3
*
Cuando el DEEBOT SLIM no esté
limpiando, se sugiere mantenerlo encendido
y cargando en lugar de apagarlo.
3. Programación y Funcionamiento
1
1
6
6
Page 51
45
ES-LATAM
Cargar el DEEBOT SLIM
4
Fije el Paño de Limpieza, si lo desea
5
Coloque el DEEBOT SLIM en la Base de
Carga, asegurándose de que los Contactos de
Carga en el DEEBOT SLIM y los Conectores
de la Base de Carga hagan conexión.
Cargue el DEEBOT SLIM durante al menos
12 horas antes del primer uso.
*
*
El Botón de Modo AUTOMATICO parpadea
cuando el DEEBOT SLIM se está cargando.
El Botón de Modo AUTOMATICO deja de
brillar cuando el DEEBOT SLIM se está
cargado completamente.
Retire la batería del DEEBOT SLIM si el robot no es utilizado por un largo tiempo. En caso
de fugas en la batería, por favor retire la batería y limpie la ranura de la batería limpia,
usando guantes protectores.
Si la batería está completamente descargada o no se utiliza durante mucho tiempo, su
capacidad puede disminuir y necesita ser reactivada.
Para reactivar la batería: Coloque el robot en la Base de Carga con la mano, retire después
de cargar durante 3 minutos; repetir 3 veces, luego cargue normalmente durante 3-5 horas.
El DEEBOT SLIM utiliza una batería de larga vida, y no requiere reemplazo frecuente. Para
reemplazar la batería, comuníquese con el Servicio al Cliente o siga las siguientes instrucciones:
a. Aojar los tornillos de la Cubierta de la Batería, retire la Cubierta de la Batería.
b. Retire la Batería y desconecte los sujetadores.
c. Conecte los sujetadores positivos y negativos correspondientes de la batería nueva.
Inserte la nueva batería, vuelva a montar la Cubierta de la Batería y atornille los
tornillos de la Cubierta de la Batería.
*
*
*
*
*
Cuando utilice la función opcional de trapeo, doblar los bordes de la alfombra por debajo para que
el DEEBOT SLIM esquive la alfombra.
Para utilizar la función opcional de trapear del DEEBOT SLIM, conecte siempre el Paño de Limpieza.
Fije el Paño de Limpieza con la Placa del
Paño de Limpieza.
Insertar las lengüetas de la Placa del Paño
de Limpieza en las ranuras de la Placa del
Paño de Limpieza en la parte inferior del
SLIM DEEBOT hasta que oiga un clic.
3. Programación y Funcionamiento
Page 52
46
ES-LATAM
Pause el DEEBOT SLIM pulsando el Botón de
Modo AUTOMATICO en EL DEEBOT SLIM o
el Botón Inicio/Pausa en el Control Remoto.
Pause el DEEBOT SLIM. Mueva el interruptor
de Corriente Inferior a la posición APAGADO.
Inicio
6
Pausar
7
Apagar
8
Pulse el Botón de Modo AUTOMATICO en
el DEEBOT SLIM o en el Control Remoto.
El DEEBOT SLIM comienza a funcionar
inmediatamente en Modo de Limpieza
AUTOMATICA.
*
*
*
*
Para elegir otro Modo de Limpieza, por
favor refiérase a la sección 3.3 Selection
Mode de Limpieza para más detalles.
El DEEBOT SLIM puede ser dirigido para
moverse hacia adelante, hacia atrás, a
la izquierda y a la derecha utilizando los
Botones de Control de Dirección cuando
esté en pausa. El DEEBOT SLIM no limpia
cuando está en pausa.
El botón Modo AUTO en el panel de control
del robot se apaga si el robot está en
pausa durante más de 1 minuto. Presione
el botón Modo AUTO para activar el robot
o cualquier botón del control remoto para
iniciar el DEEBOT inmediatamente.
Cuando el DEEBOT SLIM no esté
limpiando, se sugiere mantenerlo encendido
y cargando.
3. Programación y Funcionamiento
Page 53
47
ES-LATAM
El DEEBOT SLIM tiene varios modos de limpieza a elegir para limpiar eficazmente los
distintos pisos. Se seleccionan los modos de limpieza utilizando el Control Remoto.
3.3 Selección del Modo de Limpieza
Modo de Limpieza AUTOMATICA
Modo de Limpieza de Macha
(1.5-5 minutos)
Modo de Limpieza de Borde
Modo Volver al Cargador
Este modo es bueno para la limpieza de los
bordes y las esquinas de una habitación. En
el Modo de Limpieza de Borde, el DEEBOT
SLIM limpia a lo largo del borde (por
ejemplo: pared).
Cuando la batería está baja, el DEEBOT
SLIM cambia automáticamente al Modo
Volver al Cargador y vuelve a la Base de
Carga para recargarse por si solo.
Este es el modo más comúnmente utilizado.
En el Modo de Limpieza AUTOMATICA, el
DEEBOT SLIM limpia en una línea recta
y cambia de rumbo cuando encuentra un
obstáculo.
Este modo es aplicable para una zona
altamente concentrada de polvo o suciedad. En
el Modo Limpieza de Macha, el DEEBOT SLIM
se centra en un área especíca para limpiar.
1
3
2
4
El DEEBOT SLIM también pueden ser
enviado de vuelta a la Base de Carga en
cualquier momento pulsando el Botón
Volver al Cargador en el Control Remoto.
*
3. Programación y Funcionamiento
Page 54
48
ES-LATAM
*
Para limpiar automáticamente en otro momento, primero cancele la actual Programación Inteligente
y, a continuación, establezca la Programación Inteligente de nuevo en el momento deseado.
* Si el DEEBOT SLIM está apagado, la Programación Inteligente se cancela.
Cancele la Programación Inteligente
2
Pulse el Botón de Modo Automático en el DEEBOT SLIM o en el Control Remoto. El robot emite
una melodía descendente, el Botón de Modo Automático parpadea 3 veces y luego se ilumina de
un color AZUL continuo. La Programación Inteligente se ha cancelado.
Poner Programación Inteligente
El DEEBOT SLIM tiene una función de Programación Inteligente. El DEEBOT SLIM puede ser
programado para limpiar una vez al día al mismo tiempo, incluso si no hay nadie en casa.
Pulse el Botón de Modo Automático en el DEEBOT SLIM dos veces o presione el Botón de
Programación Inteligente en el Control Remoto para ajustar la hora actual como la hora de limpieza
programada. La Programación Inteligente se establece cuando el robot emite una melodía ascendente,
el Botón de Modo Automático parpadea 3 veces y, a continuación, luego se ilumina de un color AZUL
continuo. El DEEBOT SLIM limpiará automáticamente a la hora establecida, todos los días.
Por ejemplo: Establesca la Programación Inteligente con éxito a las 9:00am, y el DEEBOT SLIM
limpia automáticamente a las 9:00 am todos los días.
1
3.4 Programación Inteligente
9:00A M
3. Programación y Funcionamiento
x2
x2
Page 55
49
ES-LATAM
3.5 Luz y Sonido Indicadores de Estado
Si el DEEBOT SLIM detecta un problema y necesita su ayuda, éste emite pitidos de alarma y
el Botón de Modo Automático parpadea en rojo.
Sonido de
Alarma
Problemas Solución
Un pitido
Malfuncionamiento de la
Rueda Conductor
Compruebe que las Ruedas Conductoras
no tengan pelo enredado o desechos y
limpielas.
Tres pitidos
Malfuncionamiento de la
Rueda Conductor
Girar el robot. Pulse las Ruedas
Conductoras para vericar si hay un sonido
de clic. Si éstas no hacen clic, póngase
en contacto con el Servicio de Atención al
Cliente.
Cuatro pitidos
3 Malfuncionamiento del
Recipiente para Polvo
Retire el Recipiente para Polvo y volver a
instalarlo correctamente. Si el robot todavía
emite la alarma, póngase en contacto con
el Servicio de Atención al Cliente.
Cinco pitidos Batería baja
Coloque manualmente el robot en la Base
de Carga para cargar.
Seis pitidos
Malfuncionamiento del Cepillo
Lateral
Compruebe que el Cepillo Lateral no tenga
pelo enredado o desechos y limpielo.
Siete pitidos
Malfuncionamiento del Sensor
Anticaida
Compruebe que los Sendores Anticaidas
no tengan polvo y limpielos.
3. Programación y Funcionamiento
Page 56
50
ES-LATAM
4. Mantenimiento
*
Antes de realizar la limpieza y mantenimiento, apague el DEEBOT SLIM y desconecte la Base de Carga.
Abra la cubierta superior del DEEBOT SLIM
y retire el Recipiente para Polvo. Abra el
Recipiente para Polvo y vacielo.
Quite la Placa del Paño de Limpieza del
DEEBOT SLIM y quite el Paño de Limpieza.
Quite los filtros. Toque la limpia de Alta
Eciencia No lave el ltro de Alta Eciencia
bajo el agua.
Enjuague el Recipiente para Polvo, el Filtro de
Esponja y la Red de Filtro a chorro de agua.
Seque el Recipiente para Polvo y filtros
completamente antes de reinstalar.
4.1 Recipiente para Polvo polvo y Filtros
4.2 Paño de Limpieza
Page 57
51
ES-LATAM
Limpie la Entrada de Succión con un paño
seco.
Quite los Cepillos Laterales. Limpie los
Cepillos Laterales y sus ranuras con un paño
limpio y seco.
4.3 Entrada de Succión y Cepillos Laterales
Lave y seque el Paño de Limpieza. Limpie la Placa del Paño de Limpieza para
limpiar con un paño seco.
4. Mantenimiento
Page 58
52
ES-LATAM
4.4 Otros Componentes
Limpie la Rueda Universal quitando
cualquier pelo enredado alrededor de ella.
Limpie los Sensores Anticaídas con un paño
seco para mantener su ecacia.
Limpie los Contactos de Carga y Conectores de la Base de Carga con un paño seco.
4. Mantenimiento
Page 59
53
ES-LATAM
5. Solución de Problemas
Utilice esta tabla para solucionar problemas comunes del DEEBOT SLIM.
No.
Defecto Posibles Causas Soluciones
1
El DEEBOT
SLIM no se
cargará.
El DEEBOT SLIM no está
ENCENDIDO.
Gire el Interruptor de Corriente Inferior
del robot a la posición ENCENDIDO.
El DEEBOT SLIM no ha hecho
conexión con la Base de Carga.
Asegúrese de que los Contactos de
carga del SLIM DEEBOT hayan hecho
una conexión con los Conectores de
la Base de Carga. Usted puede mover
el robot manualmente para hacer la
conexión si es necesario.
La Base de Carga está
desenchufada mientras el DEEBOT
SLIM está ENCENDIDO, lo que
provoca el consumo de batería.
Enchufe en la Base de Carga y
asegurese que el DEEBOT SLIM esté
encendido. Mantenga el DEEBOT
SLIM en la Base de Carga para
asegurarse de que tenga la batería
cargada para trabajar en cualquier
momento.
La batería está completamente
descargada.
Reactivar la batería. Coloque el
DEEBOT SLIM en la Base de Carga
con la mano, saquelo después de
cargarla durante 3 minutos, repita
3 veces; a continuación cargue
normalmente.
2
El DEEBOT
SLIM causa
problemas
mientras
funciona y se
detiene.
El DEEBOT SLIM está enredado
con algo en el suelo (cables
eléctricos caídos, cortinas,
alfombra fringe, etc.).
El DEEBOT SLIM intentará distintas
formas de obtener su propia salida del
problema. Si no tiene exito, elimine
manualmente los obstáculos y reinicie.
3
El DEEBOT SLIM
causa problemas
mientras funciona
y se detiene.
El DEEBOT SLIM está enredado
con algo en el suelo (cables
eléctricos caídos, cortinas,
alfombra fringe, etc.).
El DEEBOT SLIM intentará distintas
formas de obtener su propia salida del
problema. Si no tiene exito, elimine
manualmente los obstáculos y reinicie.
Working time varies according
to oor surface, room complexity
and the selected Cleaning Mode.
This is normal. No solution necessary.
Page 60
54
ES-LATAM
No.
Defecto Posibles Causas Soluciones
4
El DEEBOT
SLIM no limpiará
automáticamente
a la hora
programada.
La Programación Inteligente se
ha cancelado.
Consulte la sección 3.4
Programación Inteligente para más
detalles.
El DEEBOT SLIM está
APAGADO.
Encienda el DEEBOT SLIM.
La batería del DEEBOT SLIM está
baja.
Mantenga el DEEBOT SLIM en la
Base de Carga para asegurarse de
que tenga la batería cargada para
trabajar en cualquier momento.
La Entrada de Succión del
DEEBOT SLIM está bloqueada y/
o sus componentes se enredan
con suciedad.
Gire el APAGADO del DEEBOT
SLIM, limpie el Recipiente para
Polvo y de vuelta al robot. 4.3
Entrada de Succión y Cepillos
Laterales
5
Falla del Control
Remoto (el
rango del control
efectivo del
Control Remoto
es de 5m (16').
Las baterias del Control Remoto
necesitan ser reemplazadas.
Sustituya las baterias por otras
nuevas, asegurándose de que
estén instalados correctamente.
El DEEBOT SLIM está
APAGADO o la batería del SLIM
DEEBOT está baja.
Asegúrese que el DEEBOT SLIM
esté encendido y completamente
cargado.
La señal de infrarrojo no puede
transmitirse porque el emisor
de infrarrojo del Control Remoto
o Receptor de Infrarrojo en el
DEEBOT SLIM está sucio.
Utilice un paño limpio y seco para
limpiar el emisor de infrarrojo del
Control Remoto y el Receptor de
Infrarrojo en el DEEBOT SLIM.
Hay otros equipos que interere
con la señal de infrarrojo al
DEEBOT SLIM.
Evite utilizar el Control Remoto
cerca de otros equipos mediante
señales infrarrojas.
5. Solución de Problemas
Page 61
55
ES-LATAM
Page 62
Page 63
Page 64
DA60-018-IM2014R04
Designed and Manufactured by/
Conception et Fabrication par/
Diseñado y fabricado por
Distributed by/Distribué par/Distribuido por
MADE IN CHINA/FAIT EN CHINE/HECHO EN CHINA
Ecovacs Robotics Co., Ltd.
Ecovacs Robotics, Inc.
www.ecovacs.com
Loading...
