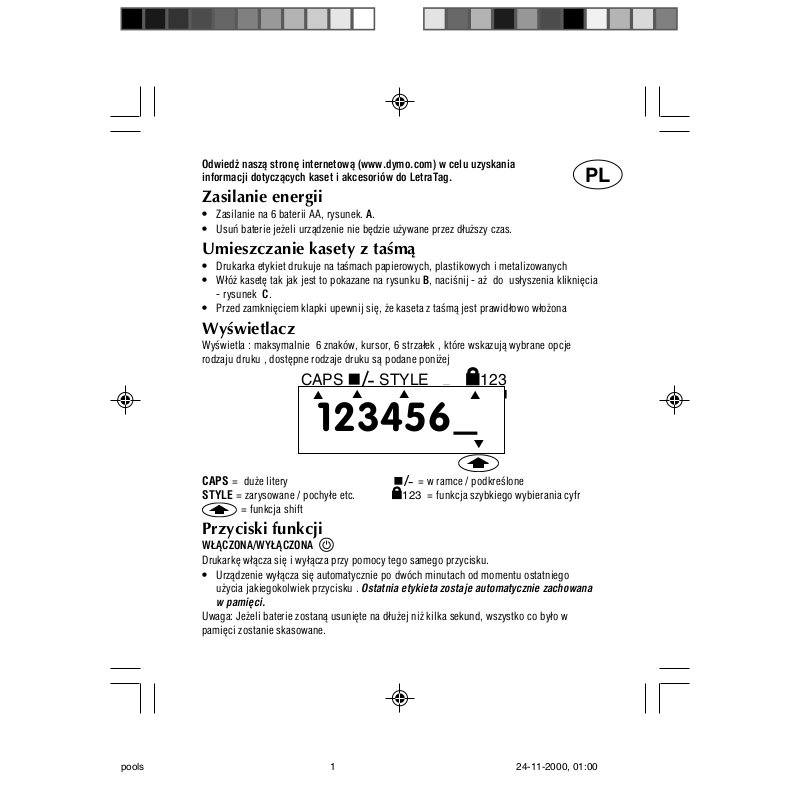

Odwiedż naszą stronę internetową (www.dymo.com) w celu uzyskania
informacji dotyczących kaset i akcesoriów do LetraTag.
Zasilanie energii
• Zasilanie na 6 baterii AA, rysunek. A.
• Usuń baterie jeżeli urządzenie nie będzie używane przez dłuższy czas.
Umieszczanie kasety z taśmą
• Drukarka etykiet drukuje na taśmach papierowych, plastikowych i metalizowanych
• Włóż kasetę tak jak jest to pokazane na rysunku B, naciśnij - aż do usłyszenia kliknięcia
- rysunek C.
• Przed zamknięciem klapki upewnij się, że kaseta z taśmą jest prawidłowo włożona
Wyświetlacz
Wyświetla : maksymalnie 6 znaków, kursor, 6 strzałek , które wskazują wybrane opcje
rodzaju druku , dostępne rodzaje druku są podane poniżej
CAPS
▲
STYLE
▲
▲▲
123
B
▲
PL
123456
CAPS = duże litery = w ramce / podkreślone
STYLE = zarysowane / pochyłe etc.
= funkcja shift
Przyciski funkcji
WŁĄCZONA/WYŁĄCZONA
Drukarkę włącza się i wyłącza przy pomocy tego samego przycisku.
• Urządzenie wyłącza się automatycznie po dwóch minutach od momentu ostatniego
użycia jakiegokolwiek przycisku . Ostatnia etykieta zostaje automatycznie zachowana
w pamięci.
Uwaga: Jeżeli baterie zostaną usunięte na dłużej niż kilka sekund, wszystko co było w
pamięci zostanie skasowane.
pools 24-11-2000, 01:001
▲
123
= funkcja szybkiego wybierania cyfr
DUŻE LITERY - PRZYCISK CAPS
• Po naciśnięciu przycisku, pojawi się strzałka wskazująca włączenie funkcji, drukarka
będzie używać tylko dużych liter.
CAPS
• Naciśnij przycisk jeszcze raz jeżeli chcesz zrezygnować z tej funkcji.
FUNKCJA SHIFT -
• Aby użyć : funkcji, numeru , symbolu wskazanego powyżej przycisków , najpierw
przyciśnij przycisk
FUNKCJA KASOWANIA
, następnie przycisk podporządkowany wybranej funkcji
DEL
• Kasuje literę po lewej stronie kursora lub wybraną funkcję.
L
E
C
A
FUNKCJA KASOWANIA
R
+
DEL
• Kasuje tekst pozostawiając wybrane wcześniej ustawienia.
PRZYCISK KURSORA
• Przemieszcza kursor wzdłuż tekstu po jednej literze
• Przyciśnij
+ aby przemieścić kursor na początek lub koniec tekstu.
• Używając go w połączeniu z wybraną funkcją służy do wybrania opcji funkcji.
PRZYCISK SPACJI
• Przyciśnij w celu oddzielenia liter, otrzymania przerwy w tekście.
FUNKCJA SZEROKOŚCI
+
SIZE
K
• Umożliwia dokonanie wyboru grubości liter - 3 możliwości
CAPS
STYLE
123
B
▲
B
wąskie normalne szerokie
pools 24-11-2000, 01:002
FUNKCJA - TEKST W RAMCE LUB PODKREŚLONY +
L
• Funkcja pozwala na wybranie jednego z sześciu stylów tekstu:
1. normalny -
2. podkreślony -
3. tekst w ramce -
= DYMO
= DYMO
=
DYMO
z zaokrąglonymi rogami
4. tekst w ramce -
prostokątnej
5. tekst w ramce - =
z „ząbkami”
6. tekst w ramce - =
=
DYMO
DYMO
DYMO
„krokodyl”
7. tekst w ramce -
z ostro
zakończonymi końcami
• Aby wybrać dany styl należy ustawić pod nim kursor i nacisnąć przycisk
FUNKCJA - STYLU - STYLE +
=
DYMO
STYLE
M
OK
funkcja daje możliwość wyboru jednego z pięciu stylów liter.
CAPS
STYLEB123
Normalne
Zakreślone
Z cieniem
Pochyłe
W pionie
• Aby wybrać dany styl, należy ustawić pod nim kursor i nacisnąć przycisk OK.
pools 24-11-2000, 01:003
2
FUNKCJA DRUKOWANIA W 2 - LINIACH +
=
N
• Drukując w dwóch liniach , litery są o połowę mniejsze.
• Napisz pierwszą część tekstu np. DYMO potem naciśnij przycisk
2
=
.
N
NA wyświetlaczu pojawi się strzałka
Napisz drugą część tekstu np. DYMO
wskazująca miejsce przejścia do drugiej linii.
LABEL
potem przycisk
Przykład wydruku:
DYMO
LABEL
Uwaga: Funkcja nie działa w przypadku, jeżeli wcześniej zostanie wybrana funkcja tekstu w
ramce lub podkreślonego.
FUNKCJA SZYBKIEGO WYBIERANIA CYFR
Funkcja ta pozwala na szybkie wybieranie liter bez konieczności każdorazowego
przyciskania klawisza ze strzałką.
• Najpierw naciśnij przycisk
, potem przycisk funkcji
zamiast liter A-J automatycznie pojawiać się będą cyfry 1-0.
• Aby zamknąć funkcje naciśnij przycisk
123
+
O
123
. Po włączeniu tej funkcji
O
, potem przycisk funkcji
123
.
O
Uwaga : Funkcja pozwala na wywoływanie cyfr podporządkowanych literom od A do J.
LITERY MIĘDZYNARODOWE
Aby dodać do tekstu akcent diakrytyczny w celu stworzenia międzynarodowych liter,
najpierw przyciśnij daną literę , potem dodaj znak diakrytyczny.
◆
NP: a +
a +
= á
´
◆
¨
+
= ä
◆
˙
pools 24-11-2000, 01:004
SYMBOLS
★
★
FUNKCJA SYMBOLI
☎
Pozwala na umieszczenie na etykiecie symboli.
Aby wstawić symbol, należy nacisnąć przycisk ( ) następnie przycisk symboli ( ).
Na wyświetlaczu pojawią się litery A-I?, do których przypisane są różne grupy symboli.
W celu wybrania jednej z nich należy przycisnąć daną literę, pojawi się grupa symboli.
Wybierając symbol z danej grupy poruszamy się kursorem
kursor pod wybranym symbolem i nacisnąć
OK
.
Chcąc zrezygnować z funkcji należy przycisnąć przycisk
lub . Należy ustawić
DEL
.
Drukowanie etykiety
• Aby wydrukować etykietę naciśnij przycisk
PODGLĄD ETYKIETY
E
R
V
P
+
PRINT
Pozwala na obejrzenie etykiety przed jej wydrukowaniem
• Najpierw naciśnij przycisk
, potem przycisk funkcji
się na ekranie przesuwając się od początku do końca.
ODCINANIE ETYKIETY
• Aby odciąć etykietę należy nacisnąć przycisk - rysunek E.
• Etykieta ma z tyłu naciętą powierzchnie zabezpieczającą , co pozwala na łatwe jej
odklejenie - rysunek F.
Czyszczenie
✂
• Głowicę należy czyścić regularnie, w celu zapewnienia sobie ciągłej wysokiej jakości
wydruku - rysunek D.
• Głowicę drukarki należy czyścić tak jak jest to pokazane na rysunku D2.
• Do czyszczenia należy użyć specjalnego czyścidełka - rysunek D1.
PRINT
I
E
W
.
E
R
V
P
I
E
W
, cała etykieta pojawi
PRINT
Rozwiązywanie Problemów
NIE DZIAŁA WYŚWIETLACZ
• Sprawdź drukarkę czy jest włączona.
• Sprawdź baterie, jeżeli jest to konieczne wymień je.
pools 24-11-2000, 01:005
BRAK REAKCJI PRZY NACISKANIU PRZYCISKÓW
• Wymień baterie
DRUKARKA NIE DRUKUJE LUB DRUKUJE BARDZO WOLNO
• Sprawdź baterie i wymień je jeśli jest to konieczne
• Sprawdź czy kaseta z taśmą nie jest pusta i jest włożona prawidłowo
• Wyczyść głowice (zobacz - czyszczenie)
KONTRAST WYDRUKU
• Używając drukarki w warunkach niskiej lub wysokiej temperatury albo dużej wilgotności
należy: Nacisnąć
kontrastów
• Wybież jeden z nich przy użyciu kursora
+ + X . Na wyświetlaczu pojawi się pięć możliwych
.
lub i naciśnij przycisk OK.
MIGOTANIE !!!!!!!! NA WYŚWIETLACZU
• !!!!!!!! oznacza , że drukarka nie może drukować na taśmie.
• Naciśnij dowolny przycisk aby przywrócić normalny wygląd wyświetlacza.
• Sprawdź czy taśma w kasecie nie jest zablokowana. Jeżeli jest zablokowana należy wyjąć
kasetę, delikatnie wyciągnąć taśmę i odciąć jej nadwyżkę.
• Jeżeli taśma nie jest zablokowana, wymień baterie.
BEZ SUKCESU?
• Zadzwoń do serwisu gwarancyjnego w twoim kraju, podanego na karcie gwarancyjnej.
pools 24-11-2000, 01:006
Kasety z Taśmą
Typ:
Długość: 4m 4m 4m
Biała 59421 ------ -----Perłowo biała ------ 59422 -----Żółta ------ 59423 -----Czerwona ------ 59424 -----Jasno zielona ------ 59425 -----Niebieska ------ 59426 -----Żółta z uśmiechami ------ 59427 -----Niebieska ze stopami ------ 59428 -----Okazjonalna ------ 59432 -----Srebrna ------ ------ 59429
Zielona ------ ------ 59430
OPAKOWANIE ZAWIERA TAŚMY 59431:
1 x papierową białą
1 x plastikową żółtą
1 x metalizowaną srebrną
Papierowa Plastikowa Metalizowana
