Druck PTX661 Operating Instructions

Measurement & Control

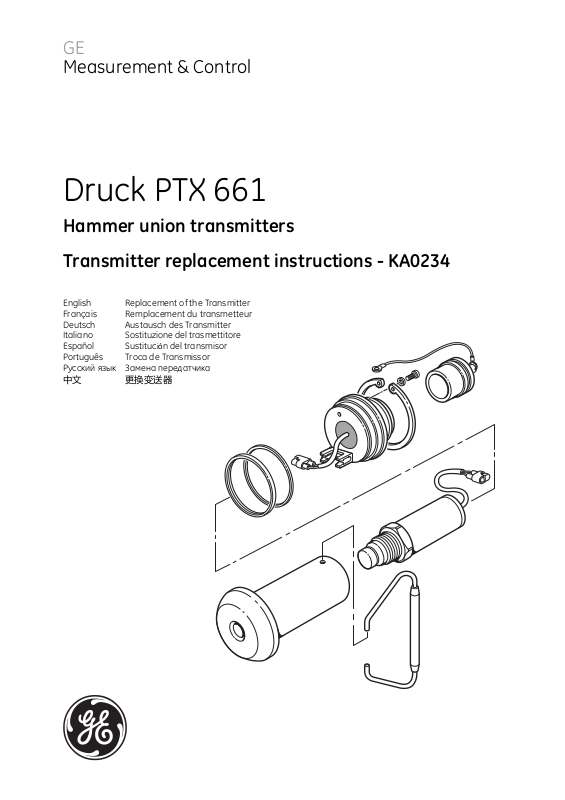

Druck PTX 661

Hammer union transmitters

Transmitter replacement instructions - KA0234

English Replacement of the Transmitter Français Remplacement du transmetteur Deutsch Austausch des Transmitter Italiano Sostituzione del trasmettitore Español Sustituc Português Troca de Transmissor Русский язык Замена передатчика

中文更换变送器

ión del transmisor

Contact GE Measurement & Control:

www.ge-mcs.com

PTX 661 Hammer Union Transmitter Replacement

Replacement of the Transmitter

The Hammer Union Transmitter Assembly comprises the pressure transmitter PTX 721-8518 located in a WECO® male sub housing, sealed with a back end assembly and secured by a circlip. The transmitter located in the internal bore of the WECO® male sub housing forms the pressure sensing connection.

Key to Figure

1 Vent screw 8 WECO® male sub housing 2 Sealing washer 9 Handle (optional) 3 Circlip 10 Metal-to-metal taper seal 4 Back end assembly 11 Transmitter PTX 721-8518 5 Connector mounting clip 12 2-way in-line connector 6 1-way U-type seal 13 Cap 7 Back end ring 14 Electrical connector

Note: Remove the handle (9) before dismantling the transmitter assembly.

1. If applicable, remove the cap (13) or disconnect the electrical connector (14).

2. Remove the vent screw (1) and sealing washer (2). Examine them for damage and if necessary, get replacements.

3. Remove the circlip (3). Examine it for damage and, if necessary, get a replacement.

4. Remove the back end assembly (4). Examine the 1-way U-type seal (6) for damage and, if necessary, note the orientation and get a replacement.

5. Disconnect the electrical cables at the 2-way in-line connector (12).

6. Use the installation/extraction tool (F2186-1) to remove the transmitter (11) from the WECO® housing

AUTION

FTER REMOVAL, DISCARD THE TRANSMITTER

PERMANENT DISTORTION AND THE PRESSURE CONNECTOR WILL NOT SEAL CORRECTLY

male sub housing

for damage.

7. Apply Loctite grade 222 to the threads of the new transmitter (11). Use the installation/extraction tool to install the new transmitter into the WECO® sub housing

(8).

8. Use a torque wrench, torque tighten the new transmitter to 100 ft.lbs [136Nm]. Make sure that the torque wrench is serviceable and accurate.

9. Before fitting the back end assembly, examine the 1-way U-seal (6) and the back end ring (7) make sure that the sealing faces are clean and free from damage.

10.Connect the transmitter cables at the 2-way in-line connector (12) and secure in the connector mounting clip (5). Make sure that the cables are positioned correctly and reinstall the back end assembly (4).

(8). Clean and examine the WECO®

. THE

METAL-TO-METAL TAPER SEAL

male sub

(10)

HAS

male

1 KA234 Issue No. 6

PTX 661 Hammer Union Transmitter Replacement

11. Secure the back end assembly (4) in the WECO®

male sub housing

(8) with a

serviceable circlip (3).

12.Install a serviceable vent screw (1) and sealing washer (2) .

13.Use a torque wrench, torque tighten the vent screw (1) to 0.73 ft.lbs [1Nm]. Make sure that the torque wrench is serviceable and accurate.

AUTION

EFORE APPLYING ELECTRICAL POWER, MAKE SURE THE SUPPLY VOLTAGE IS

TO THE CORRECT RATING

14.If applicable, reconnect the power supply to the electrical connector (14) or attach the cap (13). If necessary, attach the handle (9).

Tools and Accessories

Note: Equivalent substitutes can be used.

Figure 1

Description Part number

item no.

- Installation/Extraction tool (Torque adaptor) F2186-1 9 Handle (optional) XA2448-1-01 3 Circlip 192-535 1 Vent screw 073-040-01 2 Sealing washer 109-033 6 1-way U-type seal 204-246 7 Back end ring 223-760-01

Materials

Loctite................................................................................... Grade 222

KA234 Issue No. 6 2

Austausch der Transmitter PTX 661

Austausch des Transmitters

Zu der Transmitterbaugruppe gehört der Druckgeber PTX 721-8518, der sich in einem Sensorgehäuse mit einem WECO®-Druckanschluss (Steckverbindung) befindet. Ein Endstück und ein Sicherungsring dienen zur Abdichtung des Sensorgehäuses.

Legende zu Abbildung

1 Entlüftungsschraube 8 WECO®-Steckgehäuse 2 Dichtungsscheibe 9 Griff (optional) 3 Sicherungsring 10 Metall/Metall-Kegeldichtung 4 Endstück 11 Transmitter PTX 721-8518 5 Stecker-Montageclip 12 2-poliger Inline-Stecker 6 Einseitige U-Dichtung 13 Abdeckung 7 Endring 14 Elektrostecker

Hinweis: Entfernen Sie vor der Demontage der Transmitterbaugruppe den Griff (9).

1. Entfernen Sie ggf. die Abdeckung (13) oder ziehen Sie den Elektrostecker (14).

2. Entfernen Sie die Entlüftungsschraube (1) und Dichtungsscheibe (2). Untersuchen Sie diese auf Schäden und besorgen Sie ggf. Ersatzteile.

3. Entfernen Sie den Sicherungsring (3). Untersuchen Sie diesen auf Schäden und besorgen Sie ggf. ein Ersatzteil.

4. Entfernen Sie das Endstück (4). Untersuchen Sie die einseitige UDichtung (6) auf Schäden, notieren Sie ggf. die Ausrichtung und besorgen Sie ein Ersatzteil.

5. Trennen Sie die elektrischen Leitungen am 2-poligen Inline-Stecker (12).

6. Verwenden Sie zum Entfernen des Transmitters (11) aus dem WECO®-Steckgehäuse (8) das Installations-/Ausbauwerkzeug (F2186-1). Reinigen Sie das WECO®-Steckgehäuse und überprüfen Sie es auf Schäden.

CHTUNG ORGEN SIE NACH DER ENTNAHME DES TRANSMITTERS FÜR DIE ENTSPRECHENDE

S E

NTSORGUNG STÄNDIGE VERZERRUNG, DIE DAZU FÜHRT, DASS DER DRUCKANSCHLUSS NICHT RICHTIG ABGEDICHTET IST

7. Tragen Sie Loctite 222 auf die Gewinde des neuen Transmitters (11) auf.

8. Ziehen Sie den neuen Transmitter mittels eines Drehmomentschlüssels mit

9. Stellen Sie vor der Montage des Endstücks sicher, dass die Dichtflächen der

. AN

DER KEGELDICHTUNG

(10)

ZWISCHEN DEM METALL ENTSTEHT EINE

Verwenden Sie zur Installation des neuen Transmitters in das WECO®Steckgehäuse (8) das Installations-/Ausbauwerkzeug.

136 Nm [100 ft.lbs] an. Stellen Sie sicher, dass der Drehmomentschlüssel einsatzbereit ist und genau funktioniert.

einseitigen Dichtung (6) und des Endrings (7) sauber und unbeschädigt sind.

3 KD234 Ausgabe Nr. 6
