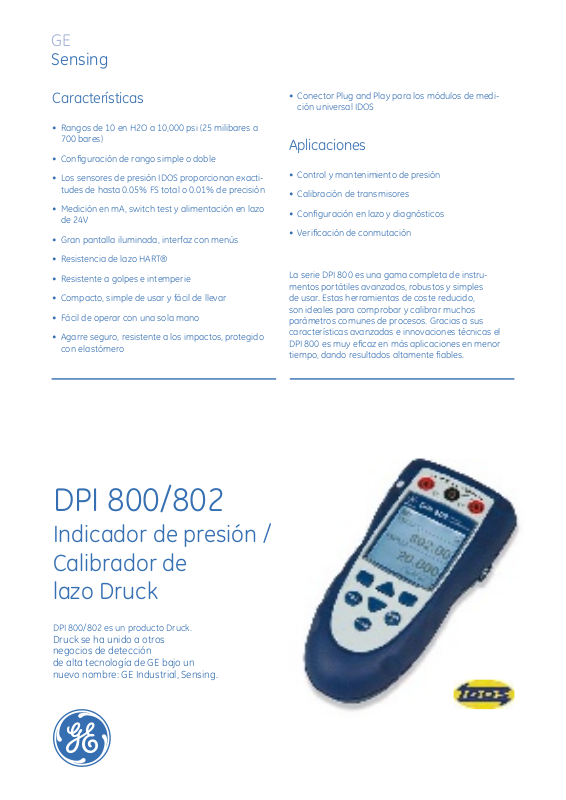

Sensing
Características
Rangos de 10 en H2O a 10,000 psi (25 milibares a
•
700 bares)
Configuración de rango simple o doble
•
Los sensores de presión IDOS proporcionan exacti-
•
tudes de hasta 0.05% FS total o 0.01% de precisión
Medición en mA, switch test y alimentación en lazo
•
de 24V
Gran pantalla iluminada, interfaz con menús
•
Resistencia de lazo HART®
•
Resistente a golpes e intemperie
•
Compacto, simple de usar y fácil de llevar
•
Fácil de operar con una sola mano
•
Agarre seguro, resistente a los impactos, protegido
•
con elastómero
Conector Plug and Play para los módulos de medi-
•
ción universal IDOS
Aplicaciones
Control y mantenimiento de presión
•
Calibración de transmisores
•
Configuración en lazo y diagnósticos
•
Verificación de conmutación
•
La serie DPI 800 es una gama completa de instrumentos portátiles avanzados, robustos y simples
de usar. Estas herramientas de coste reducido,
son ideales para comprobar y calibrar muchos
parámetros comunes de procesos. Gracias a sus
características avanzadas e innovaciones técnicas el
DPI 800 es muy eficaz en más aplicaciones en menor
tiempo, dando resultados altamente fiables.
DPI 800/802
Indicador de presión /
Calibrador de
lazo Druck
DPI 800/802 es un producto Druck.
Druck se ha unido a otros
negocios de detección
de alta tecnología de GE bajo un
nuevo nombre: GE Industrial, Sensing.
Page 2
GE
zHV/AmCT)C°( F°DTRPPopiT
Indicador (medir presión)
Calibrador (medición o fuente)
Termómetro (entrada doble
T1, T2, T1-T2)
Capacidad doble
Medición de mA con alimentación 4 V
de bucle de 2
Prueba de conmutación
Resistor HART
Módulos de medición universal IDOS
Características
Salida programable de paso y rampa
Conservar, escalar, máx/mín/prom,
filtro, alarma, tara
25 unidades de presión, escalas
de flujo, prueba de fuga
Memoria de datos de 1000 puntos,
RS232
Aplicaciones
Medición y monitoreo
Prueba de indicador, controlador
y registrador
Mantenimiento y calibración del
transmisor
Configuración y mantenimiento
del bucle de proceso
Prueba del sistema de conmutación,
disparo y seguridad
Opcional (remítase a la hoja de datos IDOS),
Cuando cuente con el módulo de presión IDOS
Opcional (remítase a los accesorios IO800E).
DPI 800
DPI 832
DPI 841
DPI 842
DPI 802
DPI 811
DPI 812
DPI 820
DPI 821
DPI 822
Sensing
DPI 800/802
Precisión total
Fiable de un año a otro, incluso en condiciones ambientales difíciles (vea las especificaciones)
Especificaciones
Prueba y medición de presión
Indicador de presión DPI 800
La herramienta ideal para pruebas y mediciones de
presión
Rangos de presión
Desde 10 hasta 10,000 psi en H2O (25 milibares a 700
bares) incluyendo opciones de vacío
Configuración del sensor doble
Rango de medición extendido y lectura simultánea de
dos canales (P1 y P2 ó P1 - P2)
Sensor de acero inoxidable
Permite compatibilidad con una amplia gama de líquidos
y gases (ver la tabla de rangos)
Test de fugas programable
Reporta la caída de presión y el índice de fuga
Características avanzadas
Sus características de detención de medida, máximo/
mínimo, promedio-filtro, alarma programable, ajuste de
cero y Tara, permiten una fácil resolución de problemas
Instrumento de presión
y mantenimiento
Calibrador de presión DPI 802
Puede medir simultáneamente la presión y en mA
Lectura dual simultánea
Medición simultánea de presión y mA para mantenimiento y calibración del transmisor
Alimentación a sensores externos con 24V
Para la alimentación de transmisores y control
Función automática Switch Test
Captura valores de disparo abierto/cerrado dando una
verificación rápida y altamente exacta del “sistema de
seguridad”
Resistencia HART
Puede conmutarse dentro del bucle cuando se requiere
mediante un comunicador digital HART y evita el inconveniente de llevar un resistor de 250 S
Page 3
GE
Rango de presión G/D G A Medios *Precisión %FS
+
_
S P
±10 en H2O 0.1 0.03
(25 mbars)
.±1, 3, 5 ó 10 psi 0.075 0.03
(70, 200, 350,
o 700 mbars)
5 psi (350 mbars) 0.1 N/A
-15 a 15 ó 30 psi 0.05 0.01
(-1 a 1 ó 2 bars)
30 psi (2 bars) 0.075 N/A
-15 a 50, 100, 150 0.05 0.01
ó 300 psi (-1 a 3.5,
7, 10 ó 20 bars)
100, 300 psi 0.075 N/A
(7, 20 bars)
500, 1000, 1500, 0.05 0.01
2000 ó 3000 psi
(35, 70, 100, 135,
200 bars)
5000 ó 10,000 psi 0.05 N/A
(350 ó 700 bars)
Relativo Sellado
G = relativo , A = absoluto, G/D = relativo/diferencial; calibrado con referencia a
presión de línea máxima de atmósfera 30 psi (2 bars). Acero inoxidable,
compatibilidad Gas/líquido no corrosivo y Gas no corrosivo. (N/A = no disponible).
La precisión supone corrección cero regular.
Sólo DPI 802
PrecisiónadideM
0 a 55.000 m Lectura con un 0.02% + 3 cuentas
Coeficiente de temperatura 14°F a 50°F , 86°F a 122°F, 0.0011%FS/°F
(-10°C a 10°C, 30°C a 50°C, 0.002% FS/°C)
Detección de conmutación Abierta y cerrada. 2 mA de corriente
Salida de alimentación en lazo 24 V ±10% (35 mA máximo)
Resistencia HART m 250 S (selección de menú)
Conectores eléctricos Toma de 4 mm
Sensing
DPI 800/802
*S – Precisión estándar
Precisión total de 0°C a 50°C (32°F a 122°F), incluyendo
un año de estabilidad e incertidumbre de calibración
Especificacines
Flexibilidad IDOS™
Sensor de salida digital inteligente
(Intelligent Digital Output Sensor, IDOS)
Los módulos de presión universal están disponibles
desde 10 hasta 10,000 psi (25 milibares a 700 bares)
en H2O.
Flexibilidad total
Es posible usar los módulos IDOS con cualquier instrumento compatible. Por ejemplo, un calibrador de
termoresistencias DPI 812 RTD puede convertirse en un
calibrador de presión con todas sus características.
Plug and Play
Los módulos son intercambiables entre instrumentos,
sin necesidad de configuración o calibración.
Extensión del rango
Es posible extender el rango de presión añadiendo
módulos (ver hoja de datos del módulo de presión
universal IDOS).
*P – Máxima precisión
Precisión por encima de 18°C a 28°C (65°F a 82°F)
•
Para procesos con temperaturas por encima de
•
5°C a 45°C (41°F a 113°F):
0.014% FS para rangos por encima de 10 psi
(700 milibares)
0.075% FS para rangos por debajo de 15 psi
(1 bar)
Estabilidad en un año:
•
Rangos de lectura de 0.01% por encima de 5 psi
(350 milibares)
Rangos de lectura de 0.03% por debajo de 10 psi
(700 milibares)
Incertidumbre de calibración: 50 ppm de la lectura
•
Rango simple o doble
Pueden seleccionarse uno o dos sensores internos. Para
instrumentos de doble rango, los rangos G/D se configurarán como G (relativos).
Solamente uno de los dos sensores puede ser de un
rango igual o superior a 100 bares (1500 psi).
Sobrepresión (máxima presión transitoria/intermitente)
350 milibares (5 psi) y por debajo de 4 x FS
•
desde 700 milibares hasta 700 bares (10 a 10,000 psi)
•
2 x FS
Presión de operación máxima: 1.1 x FS
•
Conexiones a proceso
1/8 NPT hembra o G 1/8 hembra
Características comunes
de la serie DPI 800
Temperatura operativa
-10°C a 50°C (14°F a 122°F)
Temperatura de almacenamiento
-20°C a 70°C (-4°F a 158°F)
Page 4
GE
Sensing
DPI 800/802
IO800C
Baterías NiMh con cargador, las baterías se cargan
externamente
Especificacines
Humedad
0% a 90% no condensante, Def Stan 66-31, 8.6 Cat III
Impacto y vibración
BS EN61010:2001, Def Stan 66-31, 8.4 Cat III
EMC
BS EN61326-1:1998 + A2:2001
Seguridad
Eléctrica BS EN61010:2001, marcado CE
Pantalla
LCD gráfica con iluminación. Resolución 99999
Tamaño y peso
180 x 85 x 50 mm. (7.1” x 3.3” x 2”), 400 g (14 oz.)
Baterías
3 AA alcalinas, >70 horas de medición, >10 horas con
fuente a 24 mA (24V @ 12 mA)
IO800E
Actualización de la función de datalogger y RS232
Es posible efectuar la función de datalogger periódicamente (de 1 segundo a 23 horas 59 minutos 59
segundos) o manualmente a través del teclado. Se
pueden comprobar los datos en pantalla o cargados a
un PC mediante la interfaz RS232. No necesita software
adicionales porque con las aplicaciones estándar de
Microsoft® es posible efectuar la transferencia de datos
(HyperTerminal) y el análisis (Excel). También es posible
imprimir directamente con una impresora en serie
compatible.
Función de reloj con fecha. Memoria: pantallas de 1000
lecturas simples o 750 dobles con fecha y hora. Etiqueta
de cabecera: 6 caracteres de usuario para identificar
grupos de lecturas. RS232: 19.2 baudios, 8 bits de datos,
1 bit de parada, sin paridad, Xon/Xoff. Salida de datos:
ASCII separado por comas.
Información requerida para pedidos
Número del modelo DPI 800 o DPI 802 y los accesorios
como artículos separados.
Accesorios
IO800A
Funda blanda de tela con bolsillo para accesorios
IO800B
Clip de transporte al cinturón, soporte de sobremesa y
cinta de transporte de mano
©2007 GE. Todos los derechos reservados.
920-111B_SP
Todas las especificaciones están sujetas a cambios para mejorar el producto sin previo
aviso. GE® es una marca comercial registrada de General Electric Co. Otros nombres
de compañías o productos mencionados en este documento pueden ser marcas
comerciales o marcas comerciales registradas de sus compañías respectivas que no
están afiliadas con GE.
Cada unidad se suministra con baterías, certificado de
calibración, guía del usuario. El DPI 802 y el DPI 802P
incluyen un set de conductores eléctricos de prueba.
Productos relacionados
GE es líder mundial en el diseño y fabricación de calibradores de campo de presión, temperatura y eléctricos, equipo de calibración para laboratorios y talleres,
además de sensores de presión.
www.gesensing.com
