Dolmar MS-20 C User Manual

Spare Parts List
2006-10
MS-20 C MS-22 C
IMPORTANT! - To assure product SAFETY and RELIABILITY, repairs, maintenance or adjustments should be performed by DOLMAR
Service Centers, or other qualified
service organisations. Always use DOLMAR replacement parts.
995 700 252 (GB)
DOLMAR GmbH • Postfach 70 04 20 • D-22004 Hamburg • Germany
1
Pipe, handle, protector, carburetor, air cleanerMS-20 C
Page
Pos.
MS-20 C
MS-22 C
Part No. Notes Description Specifications
1 1 1 374 101 000 SHAFT PIPE COMPLETE
1 2 1 374 150 040 SHAFT
1 3 1 374 300 400 GEAR CASE ASS'Y INC. 4,5,6,7,8-16
1 4 1 367 300 300 CUTTER SHAFT SET
1 5 1 381 250 030 BALL BEARING #609ZZ
1 6 1 367 006 999 BALL BEARING 626ZZ
1 7 1 367 010 993 BALL BEARING 6000DDU
1 8 1 381 850 010 RECEIVE WASHER
1 9 1 381 300 401 WASHER
1 10 1 381 150 800 OUTER SNAP RING
1 11 1 381 142 400 INNER SNAP RING
1 12 1 381 142 600 INNER SNAP RING
1 13 1 367 301 101 OIL BOLT M6X9
1 14 1 381 300 402 NUT M8
1 15 1 367 905 989 SOCKET HEAD BOLT M5X25
1 16 1 381 150 140 GASKET
1 17 1 367 905 990 SOCKET HEAD BOLT M5X12
1 18 1 381 700 200 HANGER ASS'Y INC. 19
1 19 1 374 905 985 SOCKET HEAD BOLT M5X14
1 91 1 381 005 994 TAPPING SCREW
1 92 1 374 500 700 CONTROL LEVER ASS'Y INC. 93,94
1 93 2 374 906 988 SOCKET HEAD BOLT M6X20
1 94 2 374 501 114 NUT
1 95 1 374 450 000 HANDLE (LOOP TYPE)
1 96 4 367 905 986 SOCKET HEAD BOLT M5X33
1 97 4 381 270 500 NUT M5
1 99 2 374 330 565 SCREW ASS'Y
1 100 1 374 300 403 AIR CLEANER COVER
1 101 1 374 300 401 AIR FILTER
1 102 1 374 300 402 AIR CLEANER HOUSING
1 103 1 374 600 500 CARBURETOR INC. 105,106,108-120
1 104 1 374 606 100 O RING
1 105 1 381 601 804 SWIVEL
1 106 2 388 600 803 PAN HEAD SCREW
1 108 1 381 600 512 RING
1 109 1 381 600 101 O RING
1 110 1 374 600 202 JET
1 111 1 381 600 103 PUMP GASKET
1 112 1 381 600 104 PUMP DIAPHRAGM
1 113 1 381 600 401 INLET SCREEN
1 114 1 374 604 613 PUMP BODY ASS'Y INC. 113
1 115 1 381 604 604 METERING DIAPHRAGM GASKET
1 116 2 381 600 525 METERING DIAPHRAGM ASS'Y
1 118 1 381 600 115 PRIMER PUMP
1 120 4 381 604 601 PUMP COVER SCREW
1 404 1 381 800 800 PROTECTOR ASS'Y
INC. PROTECTOR CLAMP & BOLT
MS-20 C
MS-20 C
2
Engine, starter, clutch, fuel tank, accessories
Page
Pos.
MS-20 C
MS-22 C
Part No. Notes Description Specifications
2 23 1 383 100 400 CRANK CASE ASS'Y INC. 24,25,28,30
2 24 2 374 010 998 OIL SEAL
2 25 2 381 010 998 BALL BEARING 6000
2 26 1 374 150 070 CYLINDER
2 27 1 382 150 030 CYLINDER GASKET
2 28 1 318 150 040 CRANKCASE GASKET
2 29 2 382 905 973 SOCKET HEAD BOLT M5X20
2 30 3 388 005 950 SCREW M5X25
2 31 1 374 200 100 CRANKSHAFT COMPLETE
2 32 1 381 250 080 PISTON
2 33 1 367 250 050 PISTON PIN
2 34 1 367 250 060 PISTON RING
2 35 2 388 508 997 CLIP
2 36 1 368 300 100 EXHAUST MUFFLER
2 37 1 381 350 000 MUFFLER INSULATOR
2 38 2 367 905 952 SOCKET HEAD BOLT M5X40
2 39 1 381 301 400 INSULATOR COMPL.
2 40 1 377 350 050 INSULATOR GASKET
2 41 1 374 350 040 CARBURETOR GASKET
2 44 1 377 350 020 GASKET (MUFFLER)
2 45 2 388 005 950 SCREW M5X25
2 46 1 383 350 010 PLATE
2 47 1 381 550 020 WIRE
2 48 1 381 500 900 Y-04518 REWIND STARTER ASS'Y INC. 49-56
2 49 1 367 500 210 SWING ARM
2 50 1 383 500 203 REEL
2 51 1 367 500 206 SET SCREW
2 52 1 381 500 205 SPIRAL SPRING
2 53 1 388 501 602 STARTER ROPE
2 54 1 388 500 402 HANDLE
2 55 1 367 500 211 COLLAR
2 56 1 367 550 000 PULLEY
2 57 1 377 550 120 CYLINDER COVER
2 58 1 377 150 050 TAPPING SCREW
2 59 3 367 360 425 SCREW ASS'Y M4X25
2 62 1 381 650 000 FUEL TANK
2 63 1 374 113 995 TUBE
2 64 1 382 650 390 FILTER
2 65 1 382 650 170 HOSE CLAMP
2 66 1 377 601 400 FUEL TANK CAP
2 67 1 381 650 020 PLATE
2 68 1 381 650 030 PLATE
2 69 2 381 650 025 DAMPER
2 70 1 381 700 101 FLYWHEEL
2 71 1 381 700 102 IGNITION COIL
2 72 1 374 111 993 TUBE
2 73 1 374 500 994 PLUG CAP
2 74 1 388 750 010 PLUG CAP COVER
2 75 1 377 400 993 PLUG CAP SPRING
2 76 1 374 014 981 SPARK PLUG
2 77 1 367 004 992 SCREW ASS'Y M4X20
2 78 1 367 701 800 WIRE COMPLETE
2 79 1 374 500 400 CLUTCH CASE COMPLETE
2 80 3 381 005 998 TAPPING SCREW M5X20
2 81 1 374 605 998 CLAMP
2 82 1 374 150 020 PIPE DAMPER
2 83 1 374 100 200 PIPE BRACKET
2 84 1 383 905 988 SOCKET HEAD BOLT M5X25
2 85 1 377 150 050 TAPPING SCREW
2 86 1 383 200 100 CLUTCH DRUM COMPLETE
2 87 1 381 200 200 CLUTCH
2 88 1 374 151 000 OUTER SNAP RING 10
2 98 1 377 502 100 STRAP UNIT
2 400 1 367 700 300 BAND ASS'Y
2 401 1 1 381 224 267 NYLON CUTTING HEAD (BUMP& FEED) BF4L
2 402 1 381 900 600 TOOL KIT
MS-20 C
STR ING TR IM ME R
MODEL MS22C
1
2
3
4
9
11
10
12
17
14
15
16
24
25
23
22
21
18
20
19
26
27
33
28
29
30
31
32
13
8
6
5
7
MS-22 C
3
Pipe, handle, protector, bevel gear
Page
Pos.
MS-20 C
MS-22 C
Part No. Notes Description Specifications
3 1 1 374 401 700 HANDLE SET INC. 2,3
3 2 4 374 401 603 SCREW
3 3 4 381 270 500 NUT M5
3 4 1 374 502 100 CONTROL LEVER ASS'Y INC. 152-160, SECTION 6
3 5 1 381 700 500 HANGER ASS'Y INC. 6
3 6 1 381 005 936 SCREW & WASHER ASS'Y
3 7 1 367 951 470 CAUTION LABEL
3 8 1 374 100 100 SHAFT PIPE COMPLETE
3 9 1 374 952 130 CAUTION LABEL
3 10 1 374 801 400 STANDARD EQUIPMENT PROTECTOR ASSY INC. 11,14-16
3 11 1 367 806 100 STANDARD EQUIPMENT PROTECTOR ASS'Y INC. 12,13
3 12 2 381 006 979 BOLT M6X30
3 13 1 382 850 820 PROTECTOR CLAMP
3 14 2 381 005 938 SCREW ASSEMBLY
3 15 1 367 800 800 PROTECTOR COMPLETE
3 16 2 367 180 500 NUT M5
3 17 1 367 905 949 SOCKET HEAD BOLT M5X14 (W,SW)
3 18 1 367 150 630 SHAFT
3 19 1 382 300 600 CASE,GEAR ASSY INC. 20-33
3 20 1 381 142 400 INNER SNAP RING
3 21 1 374 300 612 OUTER SNAP RING
3 22 1 381 250 030 BALL BEARING #609ZZ
3 23 1 367 905 989 SOCKET HEAD BOLT M5X25
3 24 1 367 301 101 OIL BOLT M6X9
3 25 1 381 850 020 GUARD
3 26 2 381 005 939 SCREW ASSEMBLY
3 27 1 367 006 999 BALL BEARING 626ZZ
3 28 1 388 010 991 BALL BEARING 6000DDU
3 29 1 381 142 600 INNER SNAP RING
3 30 1 367 850 160 RECEIVE WASHER
3 31 1 381 800 300 CLAMP COMPL. WASHER
3 32 1 367 850 500 NUT
3 33 1 388 300 800 CUTTER SHAFT SET
MS-22 C
58
56
57
68
67
66
70
65
64
63
62
69
71
73
97
92
93
94
95
96
91
74
72
77
78
79
80
81
83
84
85
86
87
82
75
76
98
59
60
61
55
54
53
52
41
43
40
35
36
38
39
37
42
44
45
47
48
49
50
51
46
88
89
90
34
MS-22 C
4
Engine, starter, clutch, fuel tank
161
Page
Pos.
MS-20 C
MS-22 C
Part No. Notes Description Specifications
4 34 1 381 350 280 SPACER GASKET
4 35 2 388 005 950 SCREW M5X25
4 36 1 381 301 400 INSULATOR COMPL.
4 37 1 381 550 020 WIRE
4 38 1 377 350 050 INSULATOR GASKET
4 39 2 382 905 973 SOCKET HEAD BOLT M5X20
4 40 1 388 750 010 PLUG CAP COVER
4 41 1 374 014 971 SPARK PLUG
4 42 1 381 150 090 CYLINDER
4 43 1 374 550 300 COVER,CYLINDER HD
4 44 1 381 950 810 TRADE MARK LABEL "DOLMAR"
4 45 1 388 005 979 TAPPING SCREW 5X14
4 46 1 388 500 987 PLUG CAP
4 47 1 377 400 993 PLUG CAP SPRING
4 48 1 374 108 995 TUBE
4 49 1 374 701 800 WIRE COMPL.
4 50 2 381 004 977 SCREW ASSY M4X16(W,SW)
4 51 1 374 701 101 IGNITION COIL
4 52 1 367 905 952 SOCKET HEAD BOLT M5X40
4 53 1 368 300 100 EXHAUST MUFFLER
4 54 1 374 300 105 SPARK ARRESTER
4 55 1 383 350 000 INSULATOR,MUFFLER
4 56 1 382 150 030 CYLINDER GASKET
4 57 1 374 250 050 PISTON RING
4 58 2 388 508 997 CLIP
4 59 1 374 250 170 PISTON
4 60 1 367 250 050 PISTON PIN
4 61 1 388 200 100 CRANKSHAFT COMPLETE
4 62 1 367 500 206 SET SCREW
4 63 1 367 500 210 SWING ARM
4 64 1 367 500 211 COLLAR
4 65 1 383 500 203 REEL
4 66 1 381 500 205 SPIRAL SPRING
4 67 3 381 004 977 SCREW ASSY M4X16(W,SW)
4 68 1 388 500 402 HANDLE
4 69 1 374 952 050 MODEL LABEL
4 70 1 388 501 602 STARTER ROPE
4 71 1 367 550 000 PULLEY
4 72 1 383 100 400 CRANK CASE ASS'Y INC. 73-76
4 73 2 374 010 998 OIL SEAL
4 74 1 318 150 040 CRANKCASE GASKET
4 75 2 381 010 998 BALL BEARING 6000
4 76 3 388 005 952 SCREW M5X25
4 77 1 374 701 701 FLYWHEEL
4 78 1 381 200 200 CLUTCH
4 79 1 383 200 100 CLUTCH DRUM COMPLETE
4 80 1 374 500 400 CLUTCH CASE COMPLETE
4 81 1 374 151 000 OUTER SNAP RING
4 82 1 383 905 988 SOCKET HEAD BOLT M5X25
4 83 1 374 150 020 PIPE DAMPER
4 84 1 374 150 130 PIPE BRACKET
4 85 1 374 605 998 CLAMP
4 86 3 374 005 978 TAPPING SCREW M5X20
4 87 1 374 905 985 SOCKET HEAD BOLT M5X14
4 88 1 377 605 900 FUEL TANK CAP COMPLETE INC. 89,90
4 89 1 374 605 800 FUEL TANK CAP
4 90 1 374 606 700 STRAP
4 91 1 382 650 000 FUEL TANK
4 92 1 374 115 992 TUBE
4 93 1 381 105 999 HOSE CLAMP
4 94 1 382 650 390 FILTER
4 95 1 381 650 020 PLATE
4 96 1 381 650 030 PLATE
4 97 1 383 350 010 PLATE
4 98 2 381 650 025 DAMPER
MS-22 C
106
102
104
105
108
103
107
100
101
110
112
109
127
128
129
130
131
132
133
99
118
113
114
115
116
117
119
122
120
121
123
124
125
126
111
MS-22 C
5

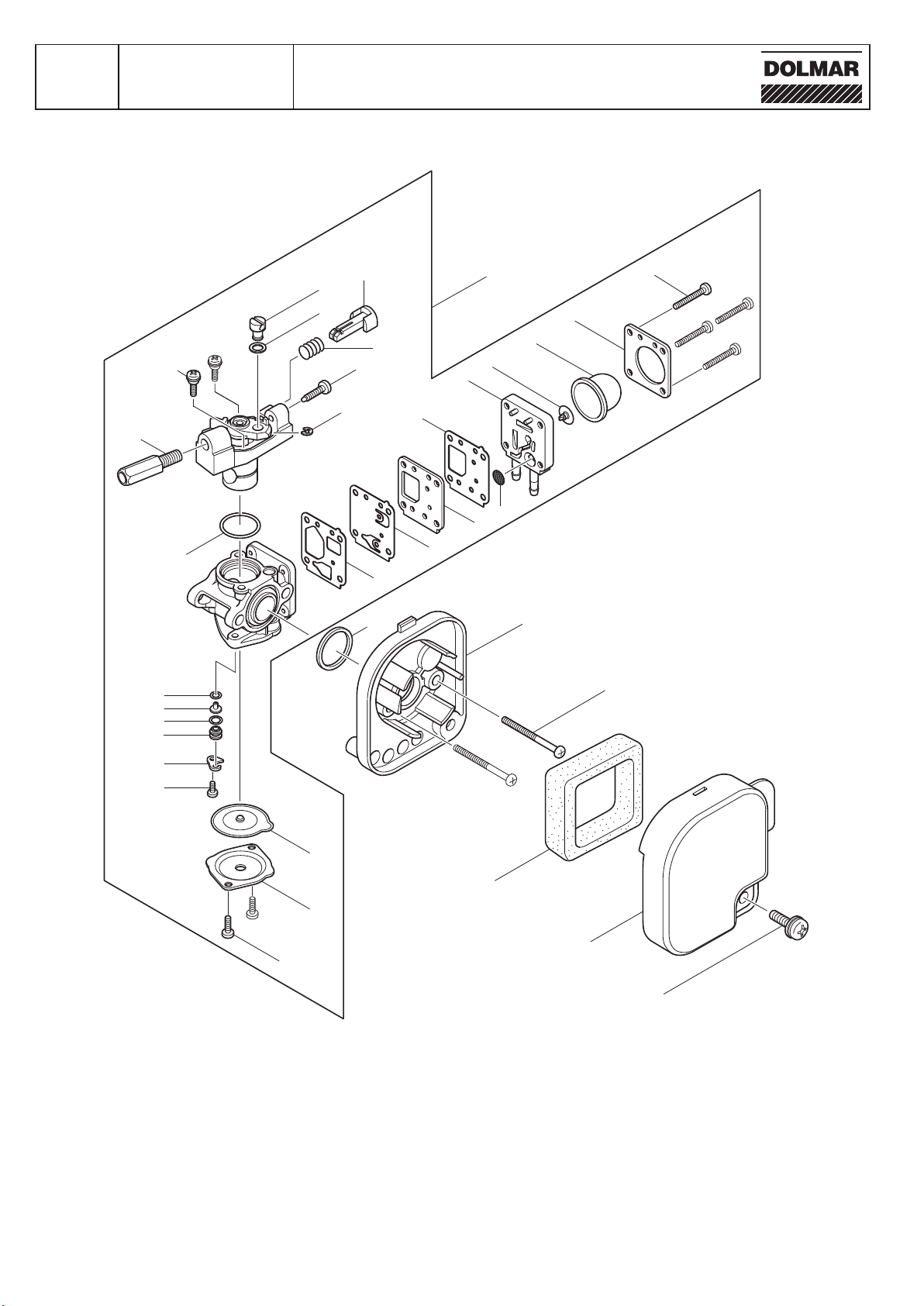

Carburetor, air cleaner
Page
Pos.
MS-20 C
MS-22 C
Part No. Notes Description Specifications
5 99 1 374 603 600 CARBURETOR INC. 100-127
5 100 1 374 601 924 ADJUST SCREW
5 101 2 374 601 931 SCREW
5 102 1 374 601 945 LEVER END
5 103 1 374 601 946 WASHER
5 104 1 374 603 601 STARTER LEVER
5 105 1 374 603 602 STARTER SPRING
5 106 1 374 601 925 SLOW STOP SCREW
5 107 1 374 601 951 E-RING
5 108 1 374 601 922 O-RING
5 109 1 374 601 915 O-RING
5 110 1 381 603 201 MAIN JET
5 111 1 374 601 941 O-RING
5 112 1 374 601 936 CHECK VALVE ASSY
5 113 1 374 601 942 GUIDE PLATE
5 114 1 374 601 943 SCREW
5 115 1 374 601 904 DIAPHRAGM ASSY
5 116 1 374 601 905 DIAPHRAGM COVER
5 117 2 374 601 906 SCREW
5 118 1 374 601 911 PUMP PACKING
5 119 1 374 601 912 PUMP DIAPHRAGM
5 120 1 374 601 935 PUMP PLATE
5 121 1 374 601 933 FILTER
5 122 1 374 601 913 PUMP PACKING
5 123 1 374 601 934 PUMP COVER
5 124 1 374 600 903 COMBINATION VALVE
5 125 1 374 600 904 PRIMING PUMP
5 126 1 374 601 932 PRIMING PUMP PLATE
5 127 4 374 601 914 SCREW
5 128 1 374 301 704 O-RING
5 129 1 374 301 801 PLATE,AIR CLEANER ASSY
5 130 2 381 310 560 PAN HEAD SCREW M5X60
5 131 1 374 301 703 ELEMENT,AIR CLEANER
5 132 1 374 301 802 CASE,AIR CLEANER
5 133 1 381 005 948 SCREW ASS'Y M5X14
MS-22 C
152
154
153
T he component par ts of C ontrol L ever A ss'y (6195021000)
157
157
160
159
156
156
155
158
4
MS-22 C
6
Control lever
Page
Pos.
MS-20 C
MS-22 C
Part No. Notes Description Specifications
6 4 1 374 502 100 CONTROL LEVER ASS'Y INC. 152-160
6 152 1 374 500 603 LEVER
6 153 1 367 502 306 LEVER
6 154 1 367 500 605 SPRING
6 155 4 367 500 606 TAPPING SCREW M4X20
6 156 2 374 905 972 SOCKET HEAD BOLT M5X20
6 157 2 374 501 116 NUT
6 158 1 374 502 101 WIRE SET INC. 159
6 159 1 374 502 102 CONTROL CABLE
6 160 1 381 500 615 TOP
6 *A01 1 381 900 600 STANDARD EQUIPMENT TOOL KIT INC. A04
6 *A01 1 374 700 300 STANDARD EQUIPMENT BAND ASS'Y
4 401 1 1 381 224 267 STANDARD EQUIPMENT NYLON CUTTING HEAD (BUMP& FEED) BF4L
6 *A04 1 374 704 999 STANDARD EQUIPMENT HEX. WRENCH
* NO PICT.
MS-22 C
4
161 1
381 500 900
Y-04518
STARTER ASSY.. CPL. INCLUDES 62-66
MS-20 C MS-22 C
7
Index
MS-20 C 1
2 Engine, starter, clutch, fuel tank, accessories
MS-22 C 3 Pipe, handle, protector, bevel gear
4 Engine, starter, clutch, fuel tank
5 Carburetor, air cleaner
6 Control lever, accessories
Pipe, handle, protector, carburetor, air cleaner
Key to symbols
1999999 Production to serial number 2000000 New part from serial number
2003.04 New part from Year / Month TI 2003/07 See Technical Information Year / No.
Acc. = No standard execution, may be used { Contains item number m Sold by the meter Corr. Error correction
Specications subject to change without notice
Accessories (not included in the delivery inventory)
Loading...
