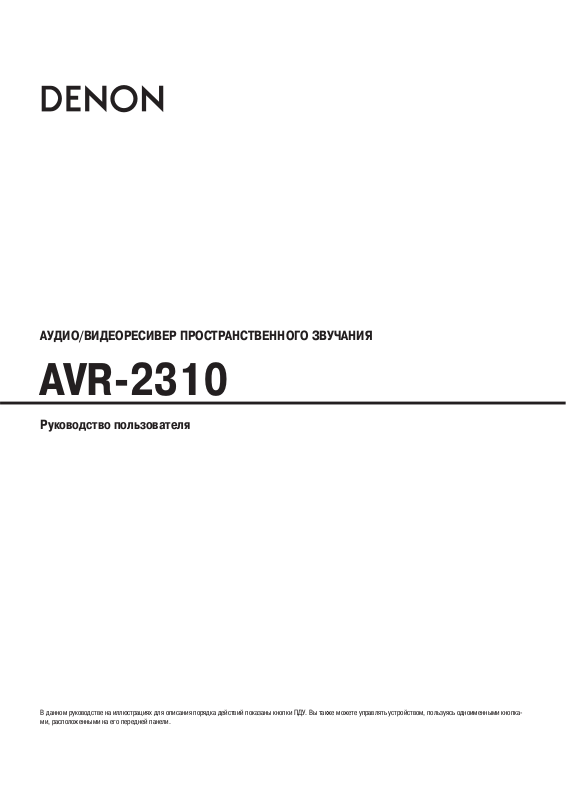

В данном руководстве на иллюстрациях для описания порядка действий показаны кнопки ПДУ. Вы также можете управлять устройством, пользуясь одноименными кнопками, расположенными на его передней панели.
МЕРЫ ПРЕДОСТОРОЖНОСТИ ❏
ВНИМАНИЕ!
ВО ИЗБЕЖАНИЕ ОПАСНОСТИ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ НЕ
СНИМАЙТЕ КРЫШКУ (ИЛИ ЗАДНЮЮ ПАНЕЛЬ) УСТРОЙСТВА. ВНУТРИ
УСТРОЙСТВА НЕТ ДЕТАЛЕЙ И УЗЛОВ, ОБСЛУЖИВАНИЕ КОТОРЫХ ДОЛЖНО
ВЫПОЛНЯТЬСЯ ПОЛЬЗОВАТЕЛЕМ. РЕМОНТ ДОЛЖЕН ПРОИЗВОДИТЬСЯ
ТОЛЬКО КВАЛИФИЦИРОВАННЫМИ СПЕЦИАЛИСТАМИ СЕРВИСНОГО ЦЕНТРА.
Символ молнии со стрелкой внутри равностороннего треугольника
предназначен для предупреждения пользователя о наличии внутри
корпуса неизолированных частей, находящихся под высоким
напряжением, представляющем опасность для человека.
Восклицательный знак внутри равностороннего треугольника
предназначен для предупреждения пользователя о наличии в
документации, прилагаемой к устройству, важных инструкций по
эксплуатации и техническому (сервисному) обслуживанию.
ПРЕДУПРЕЖДЕНИЕ:
ВО ИЗБЕЖАНИЕ ВОЗГОРАНИЯ УСТРОЙСТВА ИЛИ ВОЗНИКНОВЕНИЯ РИСКА
ПОРАЖЕНИЯ ПОЛЬЗОВАТЕЛЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ, НЕ ПОДВЕРГАЙТЕ
ДАННОЕ УСТРОЙСТВО ВОЗДЕЙСТВИЮ ДОЖДЯ ИЛИ СЫРОСТИ.
ВАЖНЫЕ ИНСТРУКЦИИ ПО ТЕХНИКЕ
БЕЗОПАСНОСТИ
1. Внимательно прочтите эти инструкции.
2. Сохраните эти инструкции.
3. Обращайте внимание на все предостережения.
4. Действуйте строго в соответствии с инструкциями.
5. Не пользуйтесь устройством в непосредственной близости от воды.
6. Протирайте устройство только сухой тканью.
7. Не загораживайте никакие вентиляционные отверстия.
Размещайте устройство только в соответствии с инструкциями производителя.
8. Не размещайте устройство вблизи источников тепла типа батарей отопления,
обогревателей, печей или иного тепловыделяющего оборудования, включая и
усилители.
9. Укладывайте электрические кабели таким образом, чтобы на них нельзя было
наступить и чтобы исключить возможность их защемления, обращая особое внимание на штепсельные вилки, электрические розетки и места выхода кабелей из
корпуса устройства.
10. Пользуйтесь только принадлежностями и аксессуарами, рекомендованными
производителем.
11. Пользуйтесь только рекомендованными производителем
или продаваемыми вместе с устройством передвижной
опорой, подставкой, кронштейном или столиком. Перемещая устройство на передвижной опоре, будьте особенно
внимательны, чтобы не получить травму при ее опрокидывании.
12. Отключайте устройство от сети во время грозы и если не будете пользоваться
им продолжительное время.
13. Все работы по обслуживанию устройства должны выполняться только квалифицированными специалистами. Проведение ремонта необходимо в случае любого повреждения устройства: повреждения провода питания или штепсельной
вилки, попадания внутрь корпуса жидкости или посторонних предметов, попадания устройства под дождь или в условия повышенной влажности, заметных
нарушений в работе или его падения.
14. Не следует излишне нагревать батарейки, подвергая их воздействию яркого
солнечного света, огня и т.п.
ВНИМАНИЕ!
Для полного отключения данного устройства от электросети вынимайте вилку
провода питания из стенной розетки.
Установите аппарат таким образом, чтобы используемая вами стенная розетка
была легкодоступной.
I
ЗАМЕЧАНИЯ ПО ЭКСПЛУАТАЦИИ ❏
Не подвергайте устройство воздействию высоких •
температур.
В случае установки устройства в стойку должно
обеспечиваться достаточное рассеивание тепла.
Осторожно обращайтесь с проводом питания.•
При отсоединении провода от розетки беритесь
за штепсельную вилку.
Оберегайте устройство от влаги, воды и пыли.•
Отсоединяйте провод питания от электросети, •
если устройство не будет использоваться в течение длительного времени.
Не допускайте попадания посторонних предметов •
внутрь устройства.
Не допускайте попадания на устройство инсекти-•
цидов, бензина или растворителей.
ВНИМАНИЕ:
Нельзя препятствовать вентиляции, закрывая вентиляционные отверстия такими предметами, как газеты, скатерти, занавески и т.п.•
Не ставьте на устройство источники открытого пламени, например, горящие свечи.•
Избавляйтесь от разряженных батареек в соответствии с местными правовыми нормами по их утилизации.•
Не допускайте попадания на устройство капель и брызг жидкостей.•
Не ставьте на корпус устройства предметы, наполненные жидкостью, например, вазы.•
* (Для изделий с вентиляционными отверстиями)
Не загораживайте вентиляционные отверстия.•
Ни в коем случае не разбирайте и никоим образом •
не модифицируйте данное устройство.
II
ДЕКЛАРАЦИЯ СООТВЕТСТВИЯ•
Мы официально заявляем под свою ответственность, что данное изделие,
к которому относится это заявление, соответствует следующим стандартам:
EN60065, EN55013, EN55020, EN61000-3-2 и EN61000-3-3.
Также соблюдаются положения Директив 2006/95/EC и 2004/108/EC.
DENON EUROPE
Отделение D&M Germany GmbH
An der Landwehr 19, Nettetal,
D-41334 Germany
ЗАМЕЧАНИЕ О ВТОРИЧНОЙ ПЕРЕРАБОТКЕ ОТХОДОВ:
Упаковочные материалы данного изделия пригодны для вторичной переработки
и повторного использования. Пожалуйста, избавляйтесь от всех материалов в
соответствии с местными правилами утилизации отходов.
Избавляясь от данного изделия, соблюдайте соответствующие местные нормы
и правила.
Использованные батарейки нельзя просто выбрасывать с обычным бытовым мусором или сжигать. Вы должны избавляться от них в соответствии с местными
правилами по их утилизации.
Данное устройство и прилагаемые к нему аксессуары, за исключением батареек,
представляют собой изделия, пригодные для использования в соответствии с
требованиями директивы WEEE (Директива ЕС по утилизации отходов электрического и электронного оборудования).
III
Содержание ❏
Проверка состояния (Information) ........................... 52
Введение
Порядок действий по подготовке ресивера к эксплуатации ............. 2
Настройка качества видеоизображения (Picture Adjust) ................................ 52
1
Введение
Благодарим вас за приобретение данного изделия марки DENON. Для того чтобы оно всегда работало должным образом, пожалуйста, внимательно прочитайте это
руководство, прежде чем приступать к его эксплуатации.
Прочитав руководство, обязательно сохраните его для получения справочной информации в будущем.
Порядок действий по подготовке ресивера к эксплуатации
Чтобы начать воспроизведение с помощью ресивера AVR-2310, необходимо выполнить ряд приведенных ниже операций.
Подключение
Установка и настройка акустических систем ( стр. 10)
Подключение акустических систем (
Подключение устройств (
Включение питания (
Выбор источника сигнала ( стр. 20)
стр. 13)
стр. 20)
стр. 11)
Принадлежности
Убедитесь в том, что вместе с ресивером вы получили следующие принадлежности:
1 Инструкция по эксплуатации ........................................................... 1 шт.
2 Краткое руководство ....................................................................... 1 шт.
3 Список сервисных центров .............................................................. 1 шт.
4 Провод питания (длина около 1,7 м) ................................................ 1 шт.
5 Пульт дистанционного управления (RC-1117) ................................... 1 шт.
9 Измерительный микрофон (DM-A409, длина провода около 7,6 м) ..... 1 шт.
Настройка
Автоматическая настройка (Audyssey Auto Setup) ( стр. 23)
Ручная настройка (Manual Setup) (
Ручная настройка выполняется только при необходимости.
Настройка входов (Input Setup) (
стр. 28)
стр. 35)
Воспроизведение
Воспроизведение сигналов различных источников ( стр.40)
Выбор режима пространственного звучания ( стр. 45)
Регулировка параметров звукового поля (
стр. 47)
2
Меры предосторожности
при обращении с ресивером
Прежде, чем включать питание•
Проверьте еще раз правильность всех соединений и исправность всех соедини-
тельных кабелей.
На некоторые схемы питание подается даже тогда, когда ресивер находится в •
дежурном режиме. Если вы собираетесь в отпуск или вы не будете находиться
дома длительное время, обязательно выньте вилку провода питания ресивера
из розетки.
О конденсации влаги•
Если температура внутри ресивера будет сильно отличаться от температуры
окружающего воздуха, на внутренних рабочих компонентах может сконденсироваться влага, и ресивер не будет работать должным образом.
Если это произойдет, то прежде, чем использовать ресивер, оставьте его вы-
ключенным на один - два часа, пока внутренняя и внешняя температуры не сравняются.
Меры предосторожности при использовании мобильных телефонов•
Использование мобильного телефона рядом с ресивером может привести к
появлению помех. Если это произойдет, отойдите с работающим мобильным
телефоном подальше от ресивера.
Перемещение ресивера•
Выключите питание и выньте вилку провода питания из розетки.
Далее, прежде чем перемещать ресивер, отсоедините все кабели, которыми он
подключен к другим устройствам.
Обратите внимание, что все иллюстрации в этом руководстве приводятся только •
в целях пояснения и могут не соответствовать реальному виду ресивера.
Меры предосторожности
при установке ресивера
Примечание:
Чтобы обеспечить нормальное рассеивание тепла, не устанавливайте
ресивер в замкнутом пространстве, например, в книжном шкафу или
закрытой нише.
Установка батареек
1 Поднимите защелку и снимите
заднюю крышку.
3 Установите крышку на место.
ПРИМЕЧАНИЕ
Если ресивер не реагирует на команды дистанционного управления, даже когда •
пульт находится близко от него, замените старые батарейки пульта новыми.
Прилагаемые батарейки предназначены только для проверки функционирования •
системы.
При установке батареек обязательно соблюдайте их полярность (устанавливайте •
батарейки в соответствии с метками « » и « », имеющимися внутри отсека
для батареек).
Чтобы избежать порчи или протечки электролита из батареек:•
Не используйте вместе старую и новую батарейки.•
Не используйте батарейки разных типов.•
Не пытайтесь заряжать сухие батарейки.•
Не закорачивайте, не разбирайте, не нагревайте и не бросайте батарейки •
в огонь.
Если из батареек вытек электролит, тщательно протрите отсек для батареек и •
установите новые батарейки.
Если вы не собираетесь использовать пульт в течение длительного времени, то •
выньте из него батарейки.
Использованные батарейки подлежат утилизации в соответствии с действующи-•
ми местными нормами и правилами.
2 Установите две батарейки с учетом
полярности (в соответствии с метками внутри отсека для батареек)
Примечание
Стена
Информация о пульте
дистанционного управления
Кроме управления ресивером AVR-2310, прилагаемый пульт дистанционного управления (ПДУ) модели RC-1117 можно также использовать
для управления перечисленными ниже устройствами.
1 Компоненты системы производства DENON.
2 Компоненты других производителей.
Это осуществляется путем настройки предустановленной памяти пульта •
( стр. 56)
Зона действия пульта дистанционного
управления
При использовании ПДУ направляйте его на датчик сигналов дистанционного управления, расположенный на передней панели ресивера.
Около 7 м
ПРИМЕЧАНИЕ
Ресивер может неправильно реагировать на команды ПДУ или пульт может вообще
не работать, если на датчик инфракрасных сигналов дистанционного управления
попадает прямой солнечный или сильный искусственный свет от инверторных флуоресцентных и инфракрасных ламп.
3
Основные элементы ресивера и их функции
Передняя панель
Кнопки, разъемы и индикаторы, расположенные на основном блоке
& Индикатор питания ............................................................................. (20)
/ Выключатель питания
ON [Включено] / OFF [Выключено]) .................................. (20, 69)
(
( Гнездо для подключения наушников (PHONES) ................................(44)
Индикатор светится при подаче на вход цифровых сигналов. Во время воспро-
изведения источников аудиосигнала индикатор «
является дополнительный канал (любой канал, отличный от фронтльного и центрального канала, канала пространственного звучания, тылового канала пространственного звучания или канала сабвуфера). Индикаторы «
светятся при наличии двух или более дополнительных каналов.
3 Поле отображения информации
В этом поле отображаются: название источника входного сигнала, режим про-
странственного звучания, установленные значения параметров и прочая информация.
4 Индикаторы каналов выходных сигнало
5 Индикатор фронтальной акустической системы
Свечение индикатора соответствует настройкам комплектов А и В фронтальных
акустических систем ( стр. 44).
6 Индикаторы выходного сигнала для монитора
Свечение индикатора соответствует настройке выходного сигнала для HDMI-мо-
нитора
7 Индикаторы QUICK SELECT
Индикатор светится при включенной функции Quick Select ( стр. 54).
8 Индикатор главного уровня громкости
9 Индикатор MUTE [Приглушение звука]
Зажигается при включении функции MUTE ( стр. 44).
0 Индикатор функции AUDYSSEY
На индикаторе отображаются следующие режимы работы ( стр. 49):
: Многофункциональный эквалайзер
: Многофункциональный эквалайзер и динамический эквалайзер
» светится, когда входным
» и «»
" Индикатор RESTORER
Светится в процессе восстановления сжатого сигнала (
§ Индикаторы типа входа
$ Индикатор ZONE2
Светится при выходе сигналов из ZONE2 ( стр. 55).
% Индикатор HDMI
Светится при обнаружении сигнала на входе HDMI ( стр. 14).
& Индикаторы декодера
Индикатор работающего декодера светится.
/ Индикаторы режима приема тюнера
Эти индикаторы светятся в соответствии с условиями радиоприема, когда в ка-
честве источника входного сигнала используется «TUNER».
STEREO•
В диапазоне радиочастот FM этот индикатор светится во время приема сте-
реофонической аналоговой станции.
TUNED•
Индикатор светится при точной настройке на станцию.
AUTO•
Индикатор светится в режиме автоматической настройки.
RDS•
Индикатор светится при приеме передач системы RDS.
стр. 51).
: Многофункциональный эквалайзер, динамический эквалайзер и ди-
намическая регулировка громкости
При изменении параметров настроек акустических систем после проведения
автоматической процедуры Audyssey Auto Setup либо гаснет поле индикатора,
либо все индикаторы перестают светиться.
! Индикатор SLEEP TIMER
Загорается, при активации функции установки времени перехода в дежурный
h Кнопка DYNAMIC EQ [Динамический эквалайзер] ...........................(50)
) ....................................... (21)
Номера страниц, на которых приведено подробное описание функций кнопок,
указаны в круглых скобках ( ).
ПРИМЕЧАНИЕ
Вы можете управлять кнопками на задней панели при снятой задней крышке.
Операции, выполняемые с помощью ПДУ
Управление ресивером AVR-2310 ❏
Управление шестью дополнительными устройствами ❏
Для получения возможности дистанционного управления дополнительными •
устройствами необходимо предварительно ввести их коды ( стр. 56).
Выберите переключателем два устройства, соответствующие типам устройств, •
которыми вы хотите управлять дистанционно.
Положение переключателей
Управляемые устройства
MAIN
ZONE 2AVR-2310 (ZONE2)
AVR-2310 (MAIN ZONE)
iPod
Телевизор
Проигрыватель дисков Blu-ray или
проигрыватель DVD-дисков
DVD-рекодер или видеодека
Ресивер спутникового ТВ или кабельное ТВ
Проигрыватель CD-дисков
Операции ZONE2 ( ❏ стр. 55)
Настройка функции сквозного управления ( ❏ стр. 58)
7
Подключение компонентов
Порядок подключения ❏
Установка и настройка акустических систем ( стр. 10)
Выбирайте кабели, соответствующие подключаемым компонентам.
Аудио- и видеокабели
Подключение
через разъемы
HDMI
Аудиокабели
Подключение
через коаксиальные цифровые разъемы
Подключение
через
оптические
цифровые
разъемы
Подключение
через
аналоговые
разъемы
(стерео)
Подключение
через
аналоговые
разъемы (моно.
для сабвуфера)
Подключение
акустических
систем
Видеокабели
Подключение
через разъемы
для компонентного видеосигнала
Подключение
через разъемы
S-Video
Подключение
через
разъемы для
композитного
видеосигнала
(Белый)
(Красный)
Стереофонический кабель со штекерами
(Зеленый)
(Синий)
(Красный)
Компонентный видеокабель
Кабель стандарта S-Video
(Желтый)
75-омный видеокабель со штекерами
HDMI-кабель
Коаксиальный цифровой кабель
Оптический кабель
Кабель со штекерами
Акустические кабели
Важная информация
В данном руководстве описываются соединения для всех поддерживаемых
форматов аудио и видеосигналов. Выбирайте, пожалуйста, те типы соединений, которые подходят для используемого устройства.
После осуществления всех соединений на ресивере необходимо произвести определенные дополнительные настройки. Проведите необходимые на-
стройки, помеченные значком «
ПРИМЕЧАНИЕ
Не подключайте провод питания до тех пор, пока не осуществите все необхо-•
димые соединения.
При выполнении соединений сверяйтесь с инструкциями по эксплуатации под-•
ключаемого компонента.
Следите за правильностью подключения каналов (левый канал к левому выходу, •
правый канал – к правому).
Не связывайте вместе в один жгут соединительные кабели и кабели питания •
– это может привести к возникновению фона переменного тока и других помех.
Настроить при необходимости
».
8
Преобразование входных видеосигналов для отображения на мониторе (функция Video Conversion)
Ресивер AVR-2310 имеет четыре типа видеовходов (HDMI, компонентный, S-Video и Video).
Выбирайте кабели, соответствующие подключаемым компонентам.
Данная функция автоматически преобразует видеосигналы различных форматов, подаваемые на AVR-2310, в сигналы единого формата, использующегося для их передачи
с AVR-2310 на монитор.
AVR-2310Монитор (Телевизор)
Видеоустройство
Выход
Разъем HDMI
Разъемы для компонентного
видеосигнала
Разъем S-Video
Вход (IN)
Разъемы для компонентного
видеосигнала
Разъем S-Video
Разъем VideoРазъем Video
Выход на монитор
(MONITOR OUT)
Разъем HDMIРазъем HDMI
Разъемы для компонентного
видеосигнала
Разъем S-Video
Вход
Разъем HDMI
Разъемы для компонентного
видеосигнала
Разъем S-Video
Разъем VideoРазъем Video
: При подаче на вход сигналов 480i/576i
Функция преобразования видеосигнала поддерживает стандарты NTSC, PAL, SECAM, NTSC 4.43, PAL-N, PAL-M и PAL-60.•
Разрешение видеосигналов на входе HDMI-разъема ресивера AVR-2310 задается в соответствии с разделом «Разрешение» (• стр. 37). (Сигналы HDMI 1080p и ком-
понентные сигналы подаются на выход при 1080p независимо от настроек.)
Настроить при необходимости
Эта настройка проводится при использовании функции преобразования видеосигнала.•
Пункт «Video Convert» [Преобразование видеосигнала] ( стр. 37).
Эта настройка проводится при изменении разрешения видеосигнала.•
Пункт «Resolution» » [Разрешение] ( стр. 37).
В разделе «Информация о HDMI-интерфейсе» вы можете проверить разрешения телевизоров, совместимых с HDMI-интерфейсом ( стр. 52).
ПРИМЕЧАНИЕ
Сигналы HDMI невозможно преобразовать в аналоговые.•
При подаче на вход нестандартного видеосигнала от игровой приставки или иного источника функция преобразования может не работать.•
Компонентные видеосигналы 480p/576p/1080i/720p/1080p нельзя преобразовать в формат S-видео или Video.•
Примеры отображения дополнительной информации на экране ❏
Экран меню• Информация о состоянии•
При подключении источника
входного сигнала
Информация о состоянии: Информация о рабочем состоянии выводится на экран на некоторое время при
подключении источника входного сигнала или при настройке уровня громкости.
При настройке уровня громкости
9
Установка и настройка акустических систем
Ресивер AVR-2310 можно использовать в различных схемах •
организации системы пространственного звучания
Перед осуществлением соединений и проведением настроек •
необходимо определиться с выбором конкретного режима
пространственного звучания, реализуемого с помощью
ресивера.
Выбор расположения акустических систем
Ниже приведено несколько примеров расположения акустических систем. Вы можете воспользоваться ими в качестве справки при выборе мест размещения ваших
акустических систем с учетом их типа и ваших предпочтений.
Размещение всех возможных акустических систем
Фронтальные верхние АС
Фронтальные
АС
Сабвуфер
АС пространственного
звучания
Тыловые АС пространственного
звучания
ПРИМЕЧАНИЕ
Одновременное использование фронтальных верхних АС и тыловых АС про-•
странственного звучания невозможно.
Расположение АС при подключении по схеме 7.1 ❏
(с тыловыми АС пространственного звучания)
Фронтальные АС
Центральная АС
Монитор
Сабвуфер
АС пространственного
звучания
Тыловые АС
пространственного звучания
(вид сверху)(вид сбоку)
1: 22–30°
2: 90°
3: 110°
АС пространственного
звучания
Фронтальная АС
Центральная
АС
АС пространственного
звучания
4: 30°
5: 45°
Тыловая АС
пространственного
звучания
60–90 см
Небольшой
наклон вниз
Расположение АС при подключении по схеме 6.1 ❏
Фронтальные АС
Центральная АС
Монитор
Сабвуфер
АС пространственного
звучания
Тыловые АС
пространственного
звучания
(вид сверху)(вид сбоку)
Расположение АС при подключении по схеме 5.1 ❏
Фронтальные АС
Центральная АС
Монитор
Сабвуфер
АС пространственного
звучания
(вид сверху)(вид сбоку)
Расположение АС при подключении по схеме 7.1 ❏
(с фронтальными верхними АС)
Фронтальные АС
Центральная АС
Монитор
Сабвуфер
АС пространственного
звучания
(вид сверху)(вид сбоку)
1: 22–30°
2: 90°
3: 110°
АС пространственного
звучания
Фронтальная АС
60–90 см
1: 22–30°
2: 120°
АС пространственного
звучания
Фронтальная АС
1: 30°
2: 45°
3: 90°
Небольшой наклон вниз
Фронтальная
верхняя АС
Фронтальная АС
Тыловая АС
пространственного
звучания
60–90 см
4: 110°
60–90 см
Небольшой
наклон вниз
АС пространственного
звучания
10
Настройка режима «Amp Assign» в соответствии с расположением АС
Подаваемые на разъемы SURR. BACK / AMP ASSIGN выходные сигналы могут переключаться в соответствии с выбранным режимом пространственного звучания ( стр.
28 «Amp Assign»).
Настройки режима Amp Assign
( стр. 28
Normal
(по умолчанию)
Normal
Normal
Front Height
АС, подключенные к выходным разъемам SURR. BACK / AMP
ASSIGN
Тыловые АС пространственного
звучания
Тыловые АС пространственного
звучания
Подключить к разъему «L».
Выбрать для настройки «S.Back» опцию «1 spkr» [1 АС] ( стр. 28)
Нет подключенных АС
Выбрать для настройки «S.Back» опцию «None» [Нет] ( стр. 28)
Фронтальные верхние
АС
Пример расположения АС
Front A Bi-Amp или Front В Bi-Amp
ZONE2
Фронтальные АС системы А
или системы В
Информация о подключении АС к выходным разъемам приведена в
разделе «Информация о разъемах двухканального усилителя мощности»
ОСНОВНАЯ ЗОНА ЗОНА 2
АС ZONE2
11
Подключение акустических систем
Фронтальные АС
системы А
Сабвуфер со
встроенным
усилителем
[Вход]
Фронтальные АС
системы В
АС
Центральная АС
пространственного
звучания
Информация о подключении АС к выходным
разъемам SURR. BACK / AMP ASSIGN приведена
в разделе «Amp Assign» ( стр. 28).
Схема защиты
Если отдельные проводки жилы акустического кабеля будут касаться задней панели, винтов и т.п. или положительные и отрицательные провода будут касаться друг друга,
то сработает схема защиты; при этом индикатор питания будет мигать красным светом с интервалом 0,5 секунды.
При срабатывании схемы защиты выходы на акустические системы отключаются, а питание переходит в дежурный режим. Если источник питания выключен, то после
отключения провода питания убедитесь, пожалуйста, в том, что акустический кабель и входной кабель подключены.
Кроме того, если акустические системы с сопротивлением меньше допустимого (например, системы с сопротивлением 4 Ом) будут работать в течение длительного времени
при большом уровне громкости, то внутри ресивера может подняться температура, что также приведет к срабатыванию схемы защиты. Питание перейдет на дежурный
режим, при этом индикатор питания будет мигать красным цветом с интервалом 2 секунды.
Если это произойдет, отключите ресивер AVR-2310 от розетки и подождите, пока он не остынет; улучшите вентиляцию вокруг него.
Даже если с вентиляцией и соединениями проблем нет, повторное срабатывание схемы защиты указывает на возможную неисправность ресивера. Выключите питание и
обратитесь в сервисный центр DENON.
12
Подключение акустических кабелей
При подключении акустических систем к ресиверу AVR-2310 внимательно следите
за правильностью присоединения левого (L) и правого (R) каналов и соответствием
полярности + (красного) и – (черного) полюсов; в случае неверного соединения
необходимо обязательно исправить ошибку.
Снимите изоляцию с акустического кабеля на длину
1
около 10 мм, затем скрутите все жилы провода вместе.
Ослабьте гайку клеммы, вращая ее против часовой
2
стрелки.
Вставьте оголенный провод акустического кабеля в
клемму до изоляции.
3
Вращая гайку по часовой стрелке, зажмите провод.
4
Используйте акустические системы с сопротивлением от 6 до 16 Ом. При
одновременном подключении фронтальных акустических систем A и B используйте
системы с сопротивлением 12 – 16 Ом.
ПРИМЕЧАНИЕ
Подключайте акустические кабели таким образом, чтобы проводки жил кабеля •
не торчали из клемм. Если они коснутся задней панели или произойдет замыкание положительного и отрицательного проводов, то сработает схема защиты
усилителя ( раздел «Схема защиты»).
Никогда не касайтесь клемм для подключения акустических систем при вклю-•
ченном питании – это может привести к удару электрическим током.
Информация о разъемах двуканального усилителя мощности
Эти разъемы предназначены для более высокого качества воспроизведения звука
без взаимных помех между сигналами в области низких и высоких частот. Если
в режиме назначения усилителя установлеа опция «Front A Bi-Amp» или «Front В
Bi-Amp», выполните подключение как показано ниже. (На иллюстрации изображен
пример подключения фронтальной АС двухканального усилителя мощности В).
Фронтальные АС B
Подключение устройств
Подключение устройств с HDMI-интерфейсом
Важная информация
Интерфейс HDMI ❏
HDMI – это аббревиатура названия «High Definition Multimedia Interface»
[Мультимедийный интерфейс высокой четкости]. Интерфейс позволяет
передавать цифровые видео- и аудиосигналы по единому HDMI-кабелю.
Названия «HDMI», «High Definition Multimedia Interface» и логотип HDMI являются
товарными или зарегистрированными товарными знаками компании HDMI Licensing LLC.
Функции, реализуемые при использовании HDMI-ин- ❏
терфейса
Deep Color
Устраняет цветовые полосы на экране, обеспечивая выравнивание тоновых
модуляций и плавность перехода цветов.
x.v.Color
Обеспечивает воспроизведение естественных, живых цветов. Название «x.v.Color»
– зарегистрированный торговый знак корпорации Sony.
Auto Lip Sync (стр. 31)
Интерфейс HDMI версии 1.3 снабжен функцией автоматической синхронизации
аудио- и видеосигналов, что позволяет всем устройствам проводить автоматическую
синхронизацию с абсолютной точностью.
Функция HDMI Control [Управление через HDMI-интерфейс] ( стр. 31,
53)
Функция позволяет управлять внешними устройствами непосредственно с ресивера,
а также ресивером с внешних устройств.
ПРИМЕЧАНИЕ
Данные функции не будут работать, если подключенное через разъем HDMI ус-•
тройство не поддерживает системы передачи сигнала Deep Color и x.v.Color или
функцию Auto Lip Sync.
Функция управления через HDMI-интерфейс может не работать в зависимости •
от подключенного устройства и его настроек.
Вы не можете управлять телевизором или проигрывателем DVD-дисков / дисков •
Blu-ray, который не поддерживается функцией управления через HDMI-интерфейс.
AVR-2310
В режимах «Front A Bi-Amp» и «Front B Bi-Amp» с разъемов фронтальных АС и
разъемов AMP ASSIGN выводятся аналогичные сигналы
ПРИМЕЧАНИЕ
Используйте АС, совместимые с разъемами двуканального усилителя мощнос-•
ти.
При подключении разъемов двуканального усилителя мощности снимите зако-•
рачивающую пластину или провод между входами сабвуфера АС и динамика.
13
Система защиты авторских прав (HDCP) ❏
Ресивер AVR-2310 поддерживает систему HDCP (High-bandwidth Digital Contents
Protection) [Система защиты цифрового контента от несанкционированного копирования]. HDCP – это технология защиты цифровых видеоданных от несанкционированного копирования. Подключаемые к ресиверу устройства также должны
поддерживать данную технологию.
ПРИМЕЧАНИЕ
Если подключенное устройство не поддерживает технологию HDCP, видеосигналы
будут выводиться некорректно.
Разъемы
Ресивер AVR-2310 имеет до пяти входов HDMI для подключения источников сигнала и один выход на телевизор.
Проигрыватель
DVD-дисков
Проигрыватель
дисков Blu-ray
Выход
HDMI
Выход
HDMI
Настройки, проводимые при подключении через HDMI- ❏
интерфейс
Настройки производятся при возникновении необходимости. Долее подробная информация приведена на соответствующих страницах.
Назначение входов (
стр. 36)
Эта настройка используется при смене источников сигнала для различных разъемов.
Настройки интерфейса HDMI (
стр. 31)
Доступны следующие настройки HDMI-интерфейса:
RGB Range•
Auto Lip Sync•
HDMI Audio Out•
HDMI Control•
Standby Source•
Power Off Control•
ПРИМЕЧАНИЕ
Аудиосигналы с HDMI-выходов предназначены только для HDMI-входов.
Подключение устройств,
не имеющих разъемов HDMI
Тюнер спутникого/
кабельного ТВ
Цифровой
видеорекордер
Игровая
приставка
Монитор
(Телевизор)
Выход
HDMI
Выход
HDMI
Выход
HDMI
Вход
HDMI
Для подключения к HDMI-разъему используйте кабель с логотипом HDMI (серти-•
фицированный HDMI-продукт). При использовании кабеля, на котором логотип
HDMI отсутствует (не сертифицированный HDMI-продукт) нормальное воспроизведение может оказаться невозможным.
Если ресивер AVR-2310 подключен к внешним устройствам с помощью HDMI-•
кабелей, подключение телевизора тоже должно быть произведено таким же
кабелем.
При подключении устройства, поддерживающего систему передачи сигнала •
Deep Color, следует использовать кабель, совместимый с HDMI-интерфейсом
версии 1.3а.
Видеосигналы не будут выводиться, если входные видеосигналы не соответс-•
твуют разрешению монитора. В этом случае включите такое разрешение проигрывателя DVD- или Blu-ray-дисков, которое поддерживается монитором.
ПРИМЕЧАНИЕ
Если в пункте меню «HDMI Audio Out» (• стр. 31) выбрана опция «Amp», звук
может прерываться при отключении питания монитора.
Выходной аудиосигнал с разъема HDMI (частота дискретизации, число каналов •
и т.п.) может иметь ограничения со стороны технических характеристик HDMIинтерфейса подключенного устройства, касающихся разрешенных входов.
Монитор (Телевизор)
Выберите для подключения компонента необходимый разъем.•
Информация о подведении видеосигнала приведена в разделе «Преобразо-•
вание входных видеосигналов для отображения на мониторе (функция Video
Conversion)» (
Инструкции по подключению через HDMI-интерфейс приведены в разделе «Подключение устройств с HDMI-интерфейсом», стр. 13.
стр. 9).
Монитор
(Телевизор)
Подключение к устройству с DVI-D-разъемом ❏
При использовании кабеля с адаптером HDMI/DVI (приобретается отдельно) видеосигналы формата HDMI преобразуются в DVI-сигналы, что обеспечивает возможность подключения ресивера к устройству, оборудованному разъемом DVI-D.
ПРИМЕЧАНИЕ
При подключении к устройству с разъемом DVI-D аудиосигнал не воспроизво-•
дится. Необходимо провести соединения для передачи аудиосигнала.
На устройства с разъемами DVI-D, не поддерживающие технологию HDCP, пе-•
редача сигналов невозможна.
В зависимости от сочетания компонентов, в некоторых случаях видеосигнала •
может не быть.
Вход для компонентного видеосигнала на вашем мониторе может быть обозначен
по-другому. Более подробная информация содержится в инструкции по эксплуатации монитора.
14
Воспроизводящие компоненты
Проигрыватель Blu-ray / DVD-дисков
Выберите для подключения компонента необходимый разъем.
Инструкции по подключению через HDMI-интерфейс приведены в разделе
«Подключение устройств с HDMI-интерфейсом», стр. 13.
Проигрыватель Blu-ray / DVD-дисков
Док-станция для iPod
ASD-3N или
ASD-3W
Настроить при необходимости
Эта настройка производится для изменения входа для источника
сигнала.
Пункт « Input Assign» [Назначить] ( стр. 36)
ПРИМЕЧАНИЕ
При воспроизведении с проигрывателя дисков Blu-ray записей
форматов Dolby TrueHD, DTS-HD и Dolby Digital Plus следует производить
подключение через HDMI-интерфейс.
Док-станция для iPod
Для подключения плеера iPod к ресиверу AVR-2310 следует использовать докстанцию DENON для iPod (ASD-1R, ASD-11R, ASD-3N или ASD-3W, продаются
отдельно). Информация о настройках док-станции для iPod приведена в инструкции
по ее эксплуатации.
®
Настроить при необходимости
Эта настройка производится при назначении плееру iPod разъема,
отличного от разъема «VCR (iPod)».
Пункт «iPod Dock» [Док-станция iPod] ( стр. 36)
При настройке «по умолчанию» плеер iPod подключается через разъем VCR (iPod).
CD-плеер
CD-плеер
Настроить при необходимости
Эта настройка производится для изменения входа для источника
сигнала.
Пункт «Input Assign» [Назначить] (
стр. 36)
15
Электропроигрыватель
Проигрыватель на
дисках (MM-картридж)
GND
[Заземление]
AVR-2310 поддерживатеся проигрывателями с MM-картриджем. Для подключе-•
ния проигрывателя с MС-картриджем следует использовать имеющийся в продаже выносной МС-усилитель или повышающий трансформатор.
АС издают резкий звук при увеличении громкости без подключения проигры-•
вателя.
AUDIO OUT
[Аудиовыход]
Настроить при необходимости
Эта настройка производится для изменения входа для источника
сигнала.
Пункт «Input Assign» [Назначить] ( стр. 36)
ПРИМЕЧАНИЕ
При записи видеосигнала через ресивер AVR-2310 кабель, соединяющий ре-•
сивер и рекордер, должен быть того же типа, что и кабель между ресивером и
проигрывателем.
Не подключайте выход компонента, подключенного к выходному разъему •
OPTICAL2, к входному разъему, отличному от OPTICAL2.
Цифровые сигналы через аналоговый разъем REC OUT не выводятся.•
Кассетный видеомагнитофон
Выберите для подключения компонента необходимый разъем.
Инструкции по подключению через HDMI-интерфейс приведены в разделе
«Подключение устройств с HDMI-интерфейсом», стр. 13.
Кассетный видеомагнитофон
ПРИМЕЧАНИЕ
Разъем ресивера SIGNAL GND не является безопасным заземлением. Если шум
превышает норму, подключите разъем для его снижения. Следует отметить, что
подключение линии заземления может иметь обратный эффект увеличения шумов в
зависимости от типа проигрывателя. В этом случае подключение линии заземления
не обязательно.
Записывающие компоненты
Цифровой видеорекордер
Выберите для подключения компонента необходимый разъем.
Инструкции по подключению через HDMI-интерфейс приведены в разделе
«Подключение устройств с HDMI-интерфейсом», стр. 13.
DVD-рекордер
Настроить при необходимости
Эта настройка производится для изменения входа для источника
сигнала.
Пункт «Input Assign» [Назначить] ( стр. 36)
ПРИМЕЧАНИЕ
При записи видеосигнала через ресивер AVR-2310 кабель, соединяющий ре-•
сивер и рекордер, должен быть того же типа, что и кабель между ресивером и
проигрывателем.
Цифровые сигналы через аналоговый разъем REC OUT не выводятся.•
16
Тюнер спутникового/кабельного ТВ
Выберите для подключения компонента необходимый разъем.
Инструкции по подключению через HDMI-интерфейс приведены в разделе
«Подключение устройств с HDMI-интерфейсом», стр. 13.
Тюнер спутникового/
кабельного ТВ
Видеокамера / Игровая
приставка
Настроить при необходимости
Эта настройка производится для изменения входа для источника
сигнала.
Пункт «Input Assign» [Назначить] ( стр. 36)
Прочие устройства
Видеокамера / Игровая приставка
Настроить при необходимости
Эта настройка производится для изменения входа для источника
сигнала.
Пункт «Input Assign» [Назначить] ( стр. 36)
Компонент с многоканальными выходными разъемами
Видесигнал можно подключить таким же способом, что и проигрыватель Blu-ray /
DVD-дисков ( стр. 15).
Проигрыватель Blu-ray / DVD-дисков /
Внешний декодер
Настроить при необходимости
Для воспроизведения аналоговых входных сигналов с разъема EXT.IN,
выберите в меню «Input Mode» (
Опцию «EXT.IN» также можно выбрать с помощью «
стр. 36) опцию «EXT.IN».
».
17
Подключение антенн
Направление на радиостанцию
FM-антенна
Внешний усилитель мощности
Выберите для подключения компонента необходимый разъем.•
Подключите при использовании внешнего усилителя мощности или усилителя, •
который у вас уже есть.
Коаксиальный
кабель 75 Ом
Комнатная
FM-антенна
(прилагается)
Наружная
AM-антенна
Заземление
Сборка рамочной AM-антенны ❏
Снимите виниловые завязки и расправьте соедини-
тельный провод.
1
Отогните в обратном направлении.
2
Установка антенны на любой
3-1
ровной поверхности
Подставка
Установка антенны на стене.
3-2
Рамочная
AM-антенна
(прилагается)
Усилитель мощности
Если используется только одна тыловая АС пространственного звучания, под-•
ключите ее к левому каналу (L).
Для регулировки уровня громкости сабвуфера используйте регулятор громкости •
на сабвуфере.
При низком уровне громкости используйте регулятор громкости на сабвуфере.•
Подключение AM-антенн ❏
Нажмите на рычажок
1
Вставьте провод.
2
Отпустите рычажок.
3
ПРИМЕЧАНИЕ
Не подключайте две FM-антенны одновременно.•
При использовании наружной AM-антенны рамочную АМ-антенну можно не от-•
ключать.
Убедитесь в том, что провода рамочной AM-антенны не касаются металлических •
частей панели.
Установка на стене с помощью
крепежной рамки.
ПРИМЕЧАНИЕ
Если АС подключены к разъемам PRE OUT, не подключайте АС к разъемам АС.•
Выход канала с разъемов PRE OUT SBL и SBR изменяется в зависимости от на-•
строек опции «Amp Assign» ( стр. 28).
18
Внешний контроллер
Разъем RS-232C ❏
Вы можете управлять ресивером AVR-2310 при подключении внешнего
управляющего устройства. Предварительно выполните приведенную ниже
операцию.
1 Включить питание AVR-2310 от внешнего контроллера.
2 Отключить питание AVR-2310 от внешнего контроллера.
3 Проверить, что ресивер переведен в дежурный режим.
ИК-ретранслятор
AUX OUT
[Вспомо-
гательный
выход]
Гнезда REMOTE CONTROL [Дистанционное управление] ❏
Input [Вход]
ИК-датчик
Output [Выход]
Гнездо расширения для использования
в будущем. (Подключите к этому гнезду
устройства, поддерживающие функцию
room to room).
Настроить при необходимости
Эта настройка производится при использовании разъема RS-232С для
радиочастотного дистанционного контроллера DENON.
Пункт «232C Port» [Порт 232C] ( стр. 34)
Двусторонняя связь активируется при использовании AVR-2310 совместно с радиочастотным дистанционным контроллером DENON (RC-7000CI, продается отдельно)
или радиочастотным дистанционным ресивером (RC-7001RCI, продается отдельно).
Информация о состоянии ресивера AVR-2310, iPod и загрузки музыкальных аудиофайлов через интернет выводится на экране радиочастотного дистанционного контроллера.Более подробная информация содержится в инструкции по эксплуатации
соответствующих устройств..
ПРИМЕЧАНИЕ
Если в меню «232С Port» выбрана опция «2Way Remote», использование RS-232C
разъема в качестве внешнего контроллера невозможно. ( стр. 34).
Гнезда TRIGGER OUT [Триггерный выход] ❏
Выходные разъемы TRIGGER OUT выдают максимальный электрический сигнал
12 В/150 мA. При подключении устройства с разъемом TRIGGER IN через
монофонический мини-разъем, режим питания ON/STANDBY [Включено/
Дежурный режим] подключенного устройства можно контролировать
посредством операции, связанной AVR-2310.
Настроить при необходимости
Эта настройка производится для изменения условий связанной
операции через разъем TRIGGER OUT
Пункт «Trigger Out» [Триггерный выход] (
стр. 34)
Подключение провода питания
Прежде, чем подключать провод питания, проведите все остальные соединения.
Провод питания
(прилагается)
К домашней сетевой
розетке (переменное
напряжение 230 В, 50 Гц)
Подключение к электрической розетке
Эта розетка подает питание на внешнюю •
аудиоаппаратуру.
Можно подключить аудиоаппаратуру общей •
потребляемой мощностью 100 Вт (0,43 A).
Блок питания включается и выключатеся вместе •
с «» на основном блоке. Если установлена
опция «ON», питание подается от розетки. Если
установлена опция «STANDBY», питание не
подается.
ПРИМЕЧАНИЕ
Если в настройке «HDMI Control» ( стр.
31) установлена опция «ON», питание
непрерывно подается на электрическую
розетку (НЕКОММУТИРУЕМУЮ).
ПРИМЕЧАНИЕ
Плотно вставляйте все вилки провода питания в розетки. Плохой контакт может •
привести к помехам при работе ресивера.
Для подсоединения к аудиоаппаратуре используйте только электрическую ро-•
зетку. Подключайте к розетке только аудиоаппаратуру, не используйте розетки в
качестве источников питания для фена и других бытовых приборов.
19
Когда все подключения выполнены
Включение питания
Нажмите кнопку
1
Индикатор питания загорится красным светом, и
ресивер перейдет в дежурный режим.
Нажмите кнопку
2
Индикатор питания станет мигать зеленым светом и
питание включится.
При нахождении ресивера в режиме ожидания нажа-
тие кнопок
питания.
Нажатиями кнопки
ми кнопок источник сигнала заносится в память для обеспечения
быстрого его нахождения посредством функции Quick Select ( стр. 54, раздел «Сохранение часто используемых настроек (Функция Quick Select)»).
Данную операцию можно выполнить и с помощью кнопок
женных на основном блоке.
Выключение питания
Нажмите кнопку .
1
Ресивер перейдет в дежурный режим.
Нажмите кнопку .
2
Индикатор питания погаснет и питание отключится.
также приводит к включению
производится выбор источника сигнала. Нажатия-
Передняя
сторона
, располо-
Передняя
сторона
1 Input Source: На экране отображается название подсвечиваемого источника сиг-
нала.
2 Recently used sources: Подсвечивается текущий выбранный источник сигнала.
3 На экране отображаются значки для источников сигнала в различных категори-
ях.
Video:
Player:
Tuner: (ТЮНЕР)
iPod:
iPod.
3
Устанавливается источник сигнала, и окно меню исчезает.
(SAT/CBL), (TV), (VCR), (DVR), (V.AUX)
(HDP), (DVD), (CD), (PHONO)
«» отображается на экране при использовании док-станции для
Кнопками выберите значок источника сигнала, затем
нажмите
Для настройки устройства, которым вы хотите управлять, предварительно ис-•
пользуйте кнопки выбора устройства на ПДУ.
Источники, которые не будут использоваться, можно выбрать заранее. Для этого •
установите опцию «Source Delete» ( стр. 33).
Для отключения меню выбора источника сигнала без выбранного источника сиг-•
нала, повторно нажмите кнопку
.
.
2 Управление ПДУ
ПРИМЕЧАНИЕ
Питание продолжает поступать на некоторые цепи ресивера даже тогда, когда •
ресивер находится в дежурном режиме. Оставляя дом на длительное время, например, отправляясь в отпуск, либо нажмите кнопку
питание, либо выньте вилку провода питания ресивера из сетевой розетки.
Если питание ZONE2 включено, и вы хотите отключить питание MAIN ZONE, на-•
жмите кнопку
.
, чтобы отключить
Выбор источника сигнала
Существует три способа для выбора источника сигнала.
1 Выбор источника сигнала при помощи меню Source Select [Выбор источника
сигнала] (экранное меню)
2 Выбор источника сигнала при помощи кнопки SOURCE SELECT [Выбор источни-
ка сигнала] (ПДУ)
3 Выбор источника сигнала при помощи
1 Меню Source Select
Источник сигнала можно выбрать при помощи меню выбора источника сигнала.
Установите переключатель в позицию «MAIN/TV» и пере-
1
ключатель
Нажмите .
2
На экране появится окно меню выбора источника сигнала «Source Select».
в позицию «MAIN».
(Основной блок)
Установите переключатель в позицию «MAIN/TV» и пере-
1
ключатель
Нажмите кнопку SOURCE SELECT ( стр. 7). Можно непосредс-
2
твенно выбрать указанный источник сигнала.
в позицию «MAIN».
Передняя
сторона
Задняя
сторона
3 Управление основным блоком
Включите .
Если для источника сигнала выбран режим «Tuning
Preset, нажмите кнопку
лятора .
перед настройкой регу-
20
Loading...
+ 55 hidden pages
You need points to download manuals.
1 point = 1 manual.
You can buy points or you can get point for every manual you upload.
