感谢您选购本款 Denon 产品。
为确保正确操作，使用该产品前请仔细阅读操作说明书。
阅读之后，请务必妥善保管以备将来参考。

附件

请检查并确认本产品附带下列部件。

.

前面板 显示屏 后面板 遥控器 索引

9

电池

约7米

30° 30°

目录

连接方法 播放 设置 提示 附录

安装电池

按箭头方向打开后盖并将其取下。

1

.

按照指示将两节电池正确插入电池匣内。

2

.

将后盖装回。

3

注

为防止损坏或电池漏液：

0

请勿混用新旧电池。

0

请勿使用两节不同类型的电池。

0

如果电池漏液，请仔细擦去电池匣内的漏液，然后装入新电池。

0

如果打算长时间不使用遥控器，请从遥控器中取出电池。

0

遥控器的操作范围

操作遥控器时，请将其指向遥控感应窗。

.

前面板 显示屏 后面板 遥控器 索引

10

目录

连接方法 播放 设置 提示 附录

特点

高音效

0

使用离散电路配置时，功率放大器对所有 13 个声道提供相同质
量（190Wx13 声道）

为实现最佳真实性和极好的动态范围，功率放大器配有离散功率
设备 （非集成电路）。
放大器通过使用高电流、高功率离散功率设备可轻松驱动高音质
扬声器。

0

Dolby Atmos (v 第 331 页)

本机配备了支持 Dolby Atmos 音频格式的解码器。声音的分布或
移动可通过添加顶置扬声器精确再现，让您享受令人难以置信的
自然且逼真的环绕声场。

0

DTS:X (v 第 334 页)

本机配备了 DTS:X 解码器技术。DTS:X 采用基于对象的身临其
境的音频技术，突破了声道限制，将家庭影院体验提升到新的高
度。对象的灵活性允许声音变大或变小，并以比以往更高的准确
性在整个房间传播，带来身临其境的更逼真音频体验。

0

DTS Virtual:X (v 第 334 页)

DTS Virtual:X 技术具有 DTS 专有的虚拟增高和虚拟环绕处理功
能，能够从任何类型的输入源（立体声到 7.1.4 声道）和扬声器
配置中提供沉浸感的声音体验。

0

IMAX Enhanced (v 第 334 页)

此款 IMAX Enhanced 产品符合由 IMAX 和 DTS 制定的严格性能
标准，可为声音性能创造一致且更高的标准。DTS 开发了一种独
特的方法，该方法可在消费者家中再现具备 IMAX 认证的音响体
验。该方法结合了利用增强型 DTS 编解码技术的 IMAX 影院音
频混音的独特转换处理。采用点音源环绕扬声器的 IMAX 影院音
频格式与大多数消费者现在家中的扬声器配置极其匹配。与 DTS
音频技术相结合，IMAX Enhanced 音频产品将确保在 5.1 或更
多扬声器声道上实现最佳和最准确的音频再现。

前面板 显示屏 后面板 遥控器 索引

11

目录 连接方法 播放 设置 提示 附录

0

Audyssey LFC™ (Low Frequency Containment) (v 第 189
页)

Audyssey LFC™解决低频声音干扰邻室或公寓居民的问题。
Audyssey LFC™动态监测音频内容，并消除了穿过墙壁、地板

和天花板的低频率。然后，它会应用心理声学处理，以恢复房间
中听众的低音感知。
其结果是声音宏亮却不再扰邻。

0

离散低音炮和 Audyssey Sub EQ HT™ (v 第 213 页)

本机具有两个低音炮输出功能，可单独调整每个低音炮的音量和
延迟。
Audyssey Sub EQ HT™首先补偿两个低音炮之间的音量和延迟

差异，然后对两个低音炮同时应用 Audyssey MultEQ® XT32，
从而实现了无缝集成。

0

Denon 专有的高品质播放技术 “ Denon Link HD ” (v 第 339
页)

本机配备了我们独有的 “ Denon Link HD ” 技术。通过连接到
与 Denon Link HD 兼容的 Denon 蓝光碟片播放机，声音定位会
变得更精确，从而再现清晰、立体的声场。由于本机的集成电路
的时钟与蓝光碟片播放机（Denon Link HD）一致，传输的数字
音频抖动更少。此效果适用于来自蓝光碟片播放机的任何媒体音
频源。

这项技术支持通过最大为 11.1 声道的扬声器播放双声道音频源
或 7.1/5.1 多声道音频源，实现了更广阔的音场。

前面板 显示屏 后面板 遥控器 索引

12

0

FHL FHR

SHL

SHR

TS

CH

FL FR

SW

SL SR

C

FHL FHR

SHL

SHR

TS

FL FR

SW

SL SR

C

CH

Auro-3D

目录

连接方法 播放 设置 提示 附录

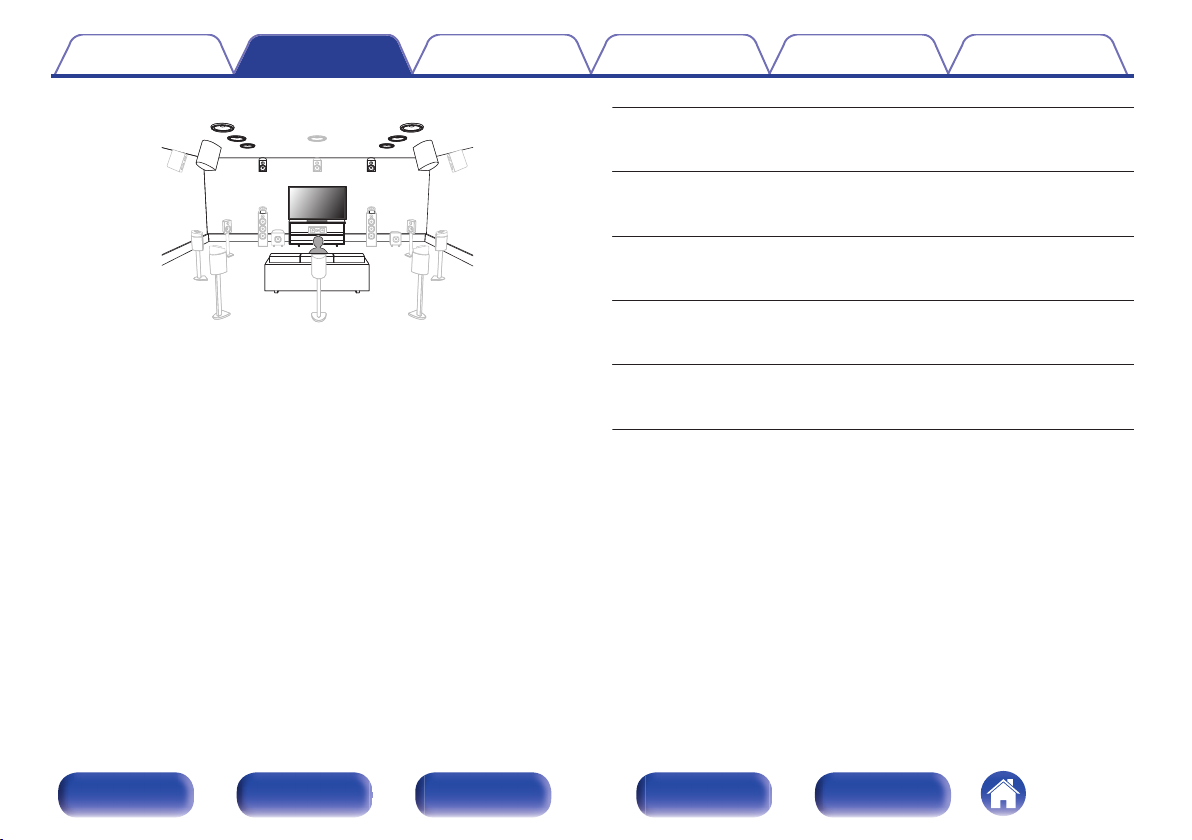

本机配备了 Auro-3D 解码器。
使用 Auro-3D 解码器，可将前置纵向（FHL + FHR）、纵向环绕（SHL + SHR）、中置纵向（CH/可选）和顶部环绕（TS/可选）添加到
传统的 5.1 声道系统中，实现三维和完全身临其境的自然真实的声场。

如果为 Auro-3D 正确放置扬声器，您将能够充分享受 Auro-3D 播放。

2 Auro-3D 播放

.

Auro-3D 不支持使用顶部前置、顶部中置、顶部后置扬声器的 Dolby Atmos 配置。

0

但是通过将前置纵向和后置纵向扬声器＊添加到 5.1 配置中，则既可以支持 Auro-3D，也可以支持 Dolby Atmos。

为了获得最佳 Auro-3D 体验，强烈推荐使用纵向环绕扬声器。

z

前面板 显示屏 后面板 遥控器 索引

2 Dolby Atmos 播放

.

13

4K

向上扩展功能

高达1080p

目录

高性能

0

支持 4K 60Hz 输入/输出

连接方法 播放 设置 提示 附录

0

数字视频处理器将模拟视频信号（SD 分辨率）升高到 HD（720p/
1080p）和 4K (v 第 201 页)

.

使用 4K Ultra HD（High Definition）时，视频信号可实现每秒 60
帧的输入/输出速度（60p）。连接到 4K Ultra HD 和 60p 视频信
号输入兼容电视机后，即可体验唯有高清图像才能实现的真实
感，即使是在观看快速播放的视频时也可获得这种真实感。
本机还支持 4K 60p、4:4:4 和 24 位视频的图像处理。通过在原
始分辨率下处理视频，本机可以让您享受完美的高清图像品质。

本机亦可支持 HDR（High Dynamic Range，高动态范围）和 BT.

.

本机配有允许模拟视频或 SD (Standard Definition)视频以 4K

（3840×2160 像素）通过 HDMI 进行输出的 4K 视频升级功能。

此功能使设备可通过单根 HDMI 电缆连接到电视，并可产生任何
视频源的高清晰度图像。

0

配备了 HDMI ZONE2 输出 (v 第 164 页)

ZONE2 （区域 2） 多室输出包括 HDMI 输出，通过该输出，您
可在该房间内欣赏不同 A/V 音源，同时在主房间播放其他节目。

2020 广色域。

0

HDCP 2.2

本机与 HDCP 2.2 版权保护标准兼容。

前面板 显示屏 后面板 遥控器 索引

14

83

输出输入

目录

连接方法 播放 设置 提示 附录

0

HDMI 端子能够连接到各种数字 AV 设备（输入：8，输出：3）

.

为连接至广泛的数字源，本机配有 8 个 HDMI 输入，包括前面板
上的 1 个输入，让您快速、方便地连接摄像机、游戏机或其他
HDMI 配备的设备。两个 HDMI 输出用于主房间，第三个 HDMI
输出用于另一房间。

0

eARC (Enhanced Audio Return Channel)功能兼容性

除了多声道线性 PCM、Dolby TrueHD、Dolby Atmos、DTS-HD
Master Audio、DTS:X 和传统 ARC 功能无法传输的其他音频格

式外，eARC 功能还兼容传统的兼容 ARC 功能的音频格式。
此外，连接到兼容 eARC 功能的电视机可以享受从电视机播放更
高音质环绕声播放的音频内容。

0

除网络功能如网络电台外，本机还配有 AirPlay®功能。 (v 第
128 页)

.

您可以享受聆听更多内容，包括收听网络电台、播放在计算机上
存储的音频文件。

本机还支持 Apple AirPlay，它使您能够流式处理来自 iPhone®、

iPad®、iPod touch®或 iTunes®的音乐库。

0

支持“AirPlay 2®”无线音频。

同步多个 AirPlay 2 兼容设备/扬声器进行同步播放。
本机支持 AirPlay 2，并需要 iOS 11.4 或更高版本。

0

兼容 QPlay 功能

本机兼容 QPlay 功能。音乐流媒体服务（QQ 音乐）上的音乐可
以在本机上播放。

前面板 显示屏 后面板 遥控器 索引

15

【MAIN ZONE ( 主区域 )】【ZONE2 ( 区域 2)】/【ZONE3 ( 区域 3)】

目录

连接方法 播放 设置 提示 附录

0

通过 USB 和网络播放 DSD 和 FLAC 文件

本机支持播放高分辨率音频格式，例如 DSD（5.6 MHz）和 FLAC
192kHz 文件。它提供高分辨率文件的高质量播放。

0

可轻松地与蓝牙设备实现无线连接 (v 第 108 页)

.

通过无线连接智能手机、平板电脑和计算机，可轻松欣赏音乐。

0

多室音频 (v 第 140 页)

.

可在 MAIN ZONE（主区域）、ZONE2（区域 2）和 ZONE3（区
域 3）中选择并播放相关的输入源。
另外，使用所有区域立体声功能时，可同一时间在所有区域中享
受聆听 MAIN ZONE（主区域）中播放的音乐。当您希望整个房
子都可听到背景音乐（BGM）时，此功能非常有用。

0

节能设计

本机配备了能够让您在欣赏音乐和电影的同时降低使用功耗的
ECO 模式功能，还配备了能够在未使用本机时自动关闭电源的
自动待机功能。从而有助于减少不必要的功耗。

前面板 显示屏 后面板 遥控器 索引

16

目录

连接方法 播放 设置 提示 附录

0

与 “ Denon 2016 AVR Remote ” Appz兼容，以便使用 iPad、
iPhone 或 Android™设备对本机执行基本操作（Google、
Amazon Kindle Fire）

.

除了许多新功能，图形和用户界面已经完全改版。新的应用程序
可以让您完全控制 AVR 以及访问其设置菜单，从而从手机或平

板电脑进行详细调整。 “ Denon 2016 AVR Remote ” App 还
可以让您快速访问接收器的状态显示、选项菜单、Denon Blu-ray
碟片播放器控制以及在线用户手册，方便您使用。

z

为 iOS 或 Android 设备下载合适的 “ Denon 2016 AVR Remote ”
App。本机需要连接到 iPhone/iPod touch 所连接的同一 LAN 或 Wi-Fi

（无线 LAN）网络。

0

HEOS 从您喜爱的在线音乐源中提供流媒体音乐

.

HEOS 无线多房间音响系统，可让您在您家的任何地方以及您家
周围各处欣赏您所喜爱的音乐。通过利用现有的家庭网络和 HEOS
App（适用于 iOS、Android 和 Amazon 设备），您可以从自己的

音乐库或从许多在线流媒体音乐服务检索、浏览和播放音乐。
当多个 HEOS 设备连接到同一网络时，可以将 HEOS 设备分组

以同时在所有设备上播放相同的音乐，或者可以在每个独立的
HEOS 设备上播放不同的音乐。

前面板 显示屏 后面板 遥控器 索引

17

目录 连接方法 播放 设置 提示 附录

简易操作

0

“ 设置助手 ” ，提供易于操作的安装说明

首先按照系统提示选择语言。然后只需按照电视机屏幕上显示的
说明安装扬声器、设置网络等。

0

方便使用的图形用户界面

本机配备了便于操作的图形用户界面。

前面板 显示屏 后面板 遥控器 索引

18

u

rwqe yt

目录

部件名称与功能

前面板

连接方法 播放 设置 提示 附录

.

有关详情，请参阅下一页。

前面板 显示屏 后面板 遥控器 索引

19

u

wqret y

目录

.

电源操作（X）键

A

连接方法 播放 设置 提示 附录

用于开启/关闭 MAIN ZONE（主区域）（摆放本机的房间）的电
源（待机）。 (v 第 102 页)

电源指示灯

B

根据电源状态按如下方式亮起：

0

绿色：接通电源

0

熄灭：正常待机

0

红色：

0

当 “ HDMI 直通 ” 设置为 “ 开 ” 时 (v 第 194 页)

0

当 “ HDMI 控制 ” 设置为 “ 开 ” 时 (v 第 196 页)

0

当 “ 网络控制 ” 设置为 “ 始终开启 ” 时 (v 第 251
页)

输入源选择（SOURCE SELECT）旋钮

C

用于选择输入源。 (v 第 102 页)

遥控感应窗

D

用于接收遥控器的信号。 (v 第 10 页)

显示

E

显示各种信息元素。 (v 第 23 页)

主音量（MASTER VOLUME）旋钮

F

用于调节音量级别。 (v 第 103 页)

仓门

G

使用仓门背后的按键和/或端子时，请按仓门底部将其打开。关
闭仓门时请务必小心，不要夹住手指。

.

前面板 显示屏 后面板 遥控器 索引

20

io Q0qw r t y ue

目录

连接方法 播放 设置 提示 附录

在门处于打开状态时

.

区域 2 开启/关闭 （ZONE2 ON/OFF） 键

A

用于开启/关闭 ZONE2（区域 2）（另一房间）的电源。 (v 第
169 页)

区域 2 输入源 （ZONE2 SOURCE） 键

B

用于选择 ZONE2 （区域 2） 的输入源。 (v 第 169 页)

区域 3 开启/关闭（ZONE3 ON/OFF）键

C

用于开启/关闭 ZONE3（区域 3）（另一房间）的电源。 (v 第
169 页)

区域 3 输入源（ZONE3 SOURCE）键

D

用于选择 ZONE3 （区域 3） 的输入源。 (v 第 169 页)

状态（STATUS）键

E

每按此键将切换显示在显示屏上的状态信息。

信息（INFO）键

F

用于在电视屏幕上显示状态信息。 (v 第 266 页)

光标（uio p）键

G

用于选择项目。

选项（OPTION）键

H

用于在电视屏幕上显示选项菜单。

明暗（DIMMER）键

I

每按此键将会切换显示屏的亮度。 (v 第 261 页)

快速选择（QUICK SELECT）键

J

单按任意键可调用已注册到每个键的各种设置，如输入源、音量
级别和声音模式设置。 (v 第 161 页)

前面板 显示屏 后面板 遥控器 索引

21

Q

6

Q

3

Q

7

Q1Q

2

Q

5Q4

目录 连接方法 播放 设置 提示 附录

.

AUX1-HDMI 端子

K

用于连接 HDMI 输出兼容设备如视频摄像机和游戏机。 (v 第
92 页)

L

USB 端口（T）

用于连接 USB 存储设备（如 USB 存储设备）。 (v 第 95 页)

返回 （BACK） 键

M

可返回到前一屏幕。

确认（ENTER）键

N

用于确定选择。

设置（SETUP）键

O

用于在电视屏幕上显示菜单。 (v 第 175 页)

设置用麦克风 （SETUP MIC） 插孔

P

用于连接随附设置用麦克风。 (v 第 215 页)

耳机（PHONES）插孔

Q

用于连接耳机。
当将耳机插入该插孔时，音频不再从相连的扬声器或 PRE OUT

端子输出。

注

为防止听力损伤，使用耳机时请勿过度升高音量。

0

前面板 显示屏 后面板 遥控器 索引

22

oQ

0

Q

1

uyitr

ewq

目录 连接方法 播放 设置 提示 附录

显示屏

.

输入信号指示灯

A

输入信号对应的指示灯将亮起。 (v 第 211 页)

解码器指示灯

B

当输入 Dolby 或 DTS 信号，或者当 Dolby 或 DTS 解码器正在
运行时，这些指示灯会亮起。

C

Audyssey®指示灯

设置了 “ MultEQ® XT32 ” 、 “ Dynamic EQ ” 、 “ Dynamic
Volume ” 或 “ Audyssey LFCTM ” 时，此指示灯亮起。 (v

第 187 页)

监视器输出指示灯

D

这些指示灯根据 HDMI 监视器输出设置变亮。当设置为 “ 双自
动 ” 时，指示灯根据连接状态变亮。

MULTI ZONE（多区域）指示灯

E

当 ZONE2（区域 2）或 ZONE3（区域 3）（另一房间）的电源
打开时，此灯亮起。 (v 第 169 页)

前面板 显示屏 后面板 遥控器 索引

23

oQ0 Q1

uyi

目录 连接方法 播放 设置 提示 附录

.

睡眠定时器（SLEEP）指示灯

F

选择了睡眠模式时，该指示灯亮起。 (v 第 159 页)

静音（MUTE）指示灯

G

声音设为静音时，此指示灯闪烁。 (v 第 103 页)

音量指示灯

H

信息显示屏

I

此处显示输入音源名称、声音模式、设定值以及其它信息。

前置扬声器指示灯

J

此指示灯根据前置 A 和 B 扬声器的设置变亮。

输入/输出信号声道指示灯

K

输入/输出信号声道根据 “ 声道指示器 ” 配置的设置显示。 (v
第 262 页)

0

当 “ 声道指示器 ” 设置为 “ 输出 ” （默认）时
从扬声器输出音频信号时，这些指示灯亮起。

0

当 “ 声道指示器 ” 设置为 “ 输入 ” 时
这些指示灯对应包含输入信号的声道。

播放 HD 音频音源的过程中，当信号从扩展声道（除前置、中
置、环绕、后置环绕、前置纵向、前置增宽或 LFE（低频音

效）声道外的其他声道）中输入信号时，A 指示灯亮起。

前面板 显示屏 后面板 遥控器 索引

24

1 CBL/SAT

PHONO

2 DVD

2

DVD

1

CBL/SAT

3 Blu-ray 6 AUX2 7 CD

2 CD1

TV

AUDIO

6 CD

4 GAME

5 MEDIA PLAYER

2 DVD

12

3 Blu-ray

5 MEDIA PLAYER

4 GAME

1

CBL/SAT

1

CBL/SAT

2 DVD

2 DVD 3

Blu-ray

4 GAME

RS-232C

7.1CH IN

REMOTE CONTROL

TRIGGER OUT

PRE OUT

(ASSIGNABLE)

VIDEO

VIDEO

(ASSIGNABLE) (ASSIGNABLE)

COMPONENT VIDEO

COMPONENT VIDEO

ARC

MONITOR1

MONITOR

MONITOR/ZONE3

ZONE2

ZONE2

3 Blu-ray

MONITOR2

COAXIAL OPTICAL

STRAIGHT CABLE

IR

DC12V 150mA MAX.

ZONE2 ZONE3

FRONT

FRONT

SURROUND

CENTER

SUBWOOFER

SURROUND BACK

CENTER

SURROUND BACK

SURROUND

HEIGHT2

HEIGHT4/FRONT WIDE

1

AUDIO

(ASSIGNABLE)

AUDIO

DIGITAL AUDIO

(ASSIGNABLE)

2

ASSIGNABLE ASSIGNABLE

ASSIGNABLE ASSIGNABLE

ASSIGNABLE

1 CBL/SAT

Bluetooth/Wi-Fi

ANTENNA

Bluetooth/Wi-Fi
ANTENNA

AC IN

NETWORK

Y

P

B/

C

B

PR/
C

R

Denon Link HD

SPEAKERS

SUBWOOFER

HEIGHT1

HEIGHT3

POWER SUPPLY

5V/1.5A

FRONT

HEIGHT4/FRONT WIDE

HEIGHT3 HEIGHT3

FRONT

CENTER

SURROUND SURROUND

SURROUND BACK SURROUND BACK

HEIGHT1

HEIGHT1 HEIGHT2 HEIGHT2

HEIGHT4/FRONT WIDE

SIGNAL

GND

TUNER

AUDIO

etry iwu Q0 Q1q q

Q

2

Q

7

Q

5

Q

6

Q

4

Q

3

o

目录

后面板

连接方法 播放 设置 提示 附录

有关详情，请参阅下一页。

.

前面板 显示屏 后面板 遥控器 索引

25

1CBL/SAT

PHONO

2DVD

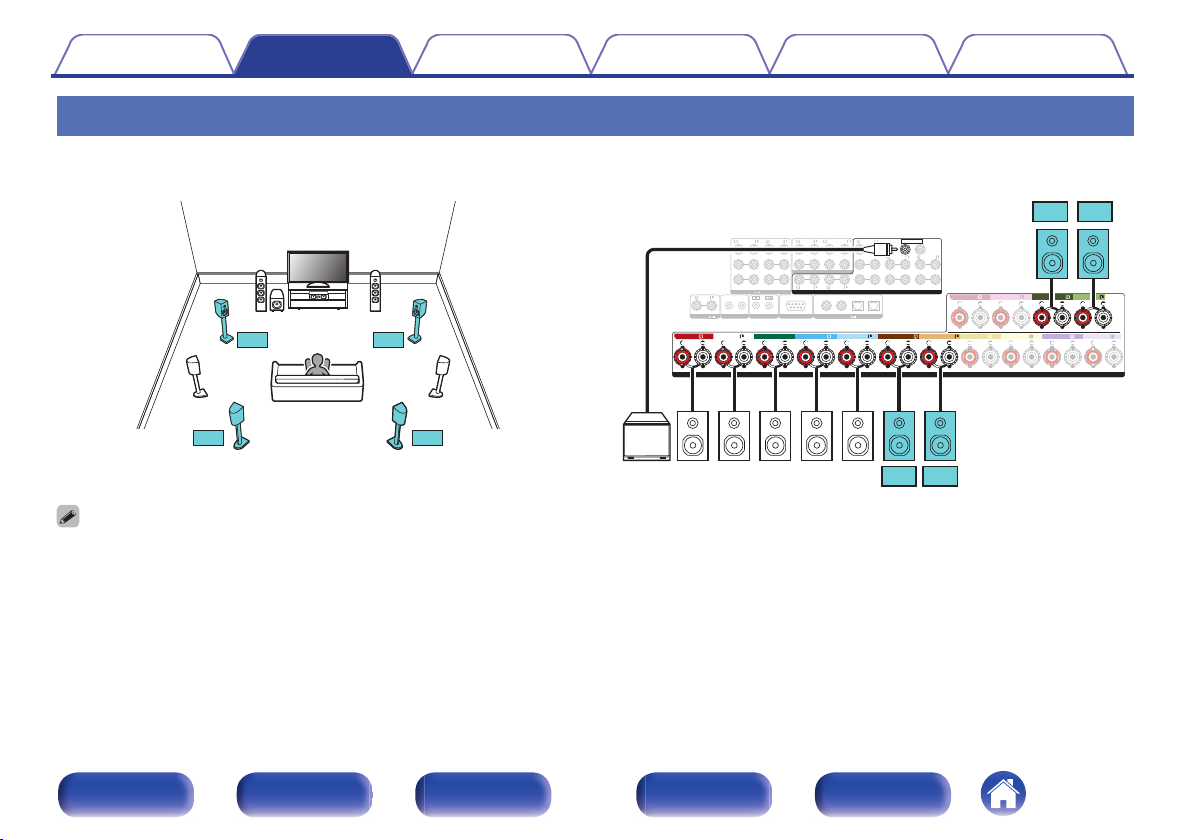

2

DVD1CBL/SAT

3Blu-ray 6AUX2 7CD

2CD1

TV
AUDIO

6CD

4GAME

5MEDIAPLAYER

2DVD

12

3Blu-ray

5MEDIA PLAYER

4GAME

1

CBL/SAT1CBL/SAT

2DVD

2DVD 3

Blu-ray

4GAME

RS-232C

7.1CHIN

REMOTECONTROL

TRIGGEROUT

PREOUT

(ASSIGNABLE)

VIDEO

VIDEO

(ASSIGNABLE) (ASSIGNABLE)

COMPONENTVIDEO

COMPONENTVIDEO

ARC

MONITOR1

MONITOR

MONITOR/ZONE3

ZONE2

ZONE2

3Blu-ray

MONITOR2

COAXIAL OPTICAL

STRAIGHTCABLE

IR

DC12V150mAMAX.

ZONE2 ZONE3

FRONT

FRONT

SURROUND

CENTER

SUBWOOFER

SURROUNDBACK

CENTER

SURROUNDBACK

SURROUND

HEIGHT2

HEIGHT4/FRONTWIDE

1

AUDIO

(ASSIGNABLE)

AUDIO

DIGITALAUDIO

(ASSIGNABLE)

2

ASSIGNABLE ASSIGNABLE

ASSIGNABLE ASSIGNABLE

ASSIGNABLE

1CBL/SAT

Bluetooth/Wi-Fi

ANTENNA

Bluetooth/Wi-Fi
ANTENNA

ACIN

NETWORK

Y

P

B/

C

B

PR/
C

R

DenonLinkHD

SPEAKERS

SUBWOOFER

HEIGHT1 HEIGHT3

POWERSUPPLY

5V/1.5A

FRONT

HEIGHT4/FRONTWIDE

HEIGHT3 HEIGHT3

FRONT CENTER SURROUND SURROUND

SURROUNDBACK SURROUNDBACK

HEIGHT1 HEIGHT1 HEIGHT2 HEIGHT2

HEIGHT4/FRONTWIDE

SIGNAL

GND

TUNER

AUDIO

etrwqq

y

qwe

1 CBL/SAT

PHONO

2 DVD

2

DVD1CBL/SAT

3 Blu-ray 6 AU X2 7 CD

2 CD1

TV

AUDIO

6 CD

4 GAME

5 MEDIA PLAYER

2 DVD

12

3 Blu-ray

5 MEDIA PLAYER

4 GAME

1

CBL/SAT1 CBL/SAT

2 DVD

2 DVD 3

Blu-ray

4 GAME

RS-232C

7.1CH IN

REMOTE CONTROL

TRIGGER OUT

PRE OUT

(ASSIGNABLE)

VIDEO

VIDEO

(ASSIGNABLE) (ASSIGNABLE)

COMPONENT VIDEO

COMPONENT VIDEO

ARC

MONITOR1

MONITOR

MONITOR/ZONE3

ZONE2

ZONE2

3 Blu-ray

MONITOR2

COAXIAL OPTICAL

STRAIGHT CABLE

I

R

DC12V 150mA MAX.

ZONE2 ZONE3

FRONT

FRONT

SURROUND

CENTER

SUBWOOFER

SURROUND BACK

CENTER

SURROUND BACK

SURROUND

HEIGHT2

HEIGHT4/FRONT WIDE

1

AUDIO

(ASSIGNABLE)

AUDIO

DIGITAL AUDIO

(ASSIGNABLE)

2

ASSIGNABLE ASSIGNABLE

ASSIGNABLE ASSIGNABLE

ASSIGNABLE

1 CBL/SAT

AC IN

NETWORK

Y

P

B/

C

B

PR/
C

R

Denon Link HD

SPEAKERS

SUBWOOFER

HEIGHT1

HEIGHT3

POWER SUPPLY

5V/1.5A

FRONT

HEIGHT4/FRONT WIDE

HEIGHT3 HEIGHT3

FRONT

CENTER

SURROUND SURROUND

SURROUND BACK SURROUND BACK

HEIGHT1 HEIGHT1 HEIGHT2 HEIGHT2

HEIGHT4/FRONT WIDE

Bluetooth/Wi-Fi
ANTENNA

Bluetooth/Wi-Fi
ANTENNA

SIGNAL

GND

TUNER

AUDIO

目录

.

蓝牙/无线 LAN 天线端子

A

连接方法 播放 设置 提示 附录

用于在通过无线 LAN 连接至网络或通过蓝牙连接至手持设备时
连接蓝牙/无线连接用随附外置天线。 (v 第 97 页)

将蓝牙/无线连接用外置天线均匀地放置在尾部的螺纹接线端

A

子上。
顺时针转动，直到天线完全连接。

B

向上旋转天线，以获得最佳接收效果。

C

Denon Link HD 端子

B

用于连接 Denon Link HD 兼容 Blu-ray 碟片播放器。 (v 第 91
页)

USB 端口（POWER SUPPLY）

C

可用于为流媒体播放器等供电。

当需要 5V/1.5A 或 5V/1.5A 以上的供电电源时，使用设备随附的 AC

0

适配器。
连接到前面板的 USB 端口，从 USB 存储设备上播放内容。

0

模拟音频（AUDIO）端子

D

用于连接配备了模拟音频端子的设备。

0

“连接机顶盒 （卫星调谐器/有线电视）” (v 第 89 页)

0

“连接 DVD 播放机或蓝光碟片播放机” (v 第 90 页)

0

“连接电唱机” (v 第 93 页)

网络（NETWORK）端子

E

在连接到有线 LAN 网络时，用于连接 LAN 电缆。 (v 第 96
页)

7.1 声道输入（7.1CH IN）端子

F

用于连接至具有多声道音频输出端子的设备。 (v 第 94 页)

前面板 显示屏 后面板 遥控器 索引

.

26

.

1 CBL/SAT

PHONO

2 DVD

2

DVD1CBL/SAT

3 Blu-ray 6 AUX2 7 CD

2 CD1

TV

AUDIO

6 CD

4 GAME

5 MEDIA PLAYER

2 DVD

12

3 Blu-ray

5 MEDIA PLAYER

4 GAME

1

CBL/SAT1 CBL/SAT

2 DVD

2 DVD 3

Blu-ray

4 GAME

RS-232C

7.1CH IN

REMOTE CONTROL

TRIGGER OUT

PRE OUT

(ASSIGNABLE)

VIDEO

VIDEO

(ASSIGNABLE) (ASSIGNABLE)

COMPONENT VIDEO

COMPONENT VIDEO

ARC

MONITOR1

MONITOR

MONITOR/ZONE3

ZONE2

ZONE2

3 Blu-ray

MONITOR2

COAXIAL OPTICAL

STRAIGHT CABLE

IR

DC12V 150mA MAX.

ZONE2 ZONE3

FRONT

FRONT

SURROUND

CENTER

SUBWOOFER

SURROUND BACK

CENTER

SURROUND BACK

SURROUND

HEIGHT2

HEIGHT4/FRONT WIDE

1

AUDIO

(ASSIGNABLE)

AUDIO

DIGITAL AUDIO

(ASSIGNABLE)

2

ASSIGNABLE ASSIGNABLE

ASSIGNABLE ASSIGNABLE

ASSIGNABLE

1 CBL/SAT

Bluetooth/Wi-Fi

ANTENNA

Bluetooth/Wi-Fi
ANTENNA

AC IN

NETWORK

Y

P

B/

C

B

PR/
C

R

Denon Link HD

SPEAKERS

SUBWOOFER

HEIGHT1 HEIGHT3

POWER SUPPLY

5V/1.5A

FRONT

HEIGHT4/FRONT WIDE

HEIGHT3 HEIGHT3

FRONT CENTER SURROUND SURROUND

SURROUND BACK SURROUND BACK

HEIGHT1 HEIGHT1 HEIGHT2 HEIGHT2

HEIGHT4/FRONT WIDE

SIGNAL

GND

TUNER

AUDIO

oiuQ0 Q1

HDMI 端子

G

用于连接配备了 HDMI 端子的设备。

0

“连接 1 : 配备了 HDMI 端子并兼容 ARC（Audio Return

0

“连接 2 : 配备了 HDMI 端子且不兼容 ARC（Audio Return

0

“连接机顶盒 （卫星调谐器/有线电视）” (v 第 89 页)

0

“连接 DVD 播放机或蓝光碟片播放机” (v 第 90 页)

0

“连接兼容 Denon Link HD 功能的蓝光碟片播放机” (v 第

目录

连接方法 播放 设置 提示 附录

前置输出（PRE OUT）端子

H

用于将低音炮与内置放大器或外置功率放大器相连。

0

“连接低音炮” (v 第 44 页)

0

“连接区域” (v 第 164 页)

视频（VIDEO）端子

I

用于连接配备了视频端子的设备。

0

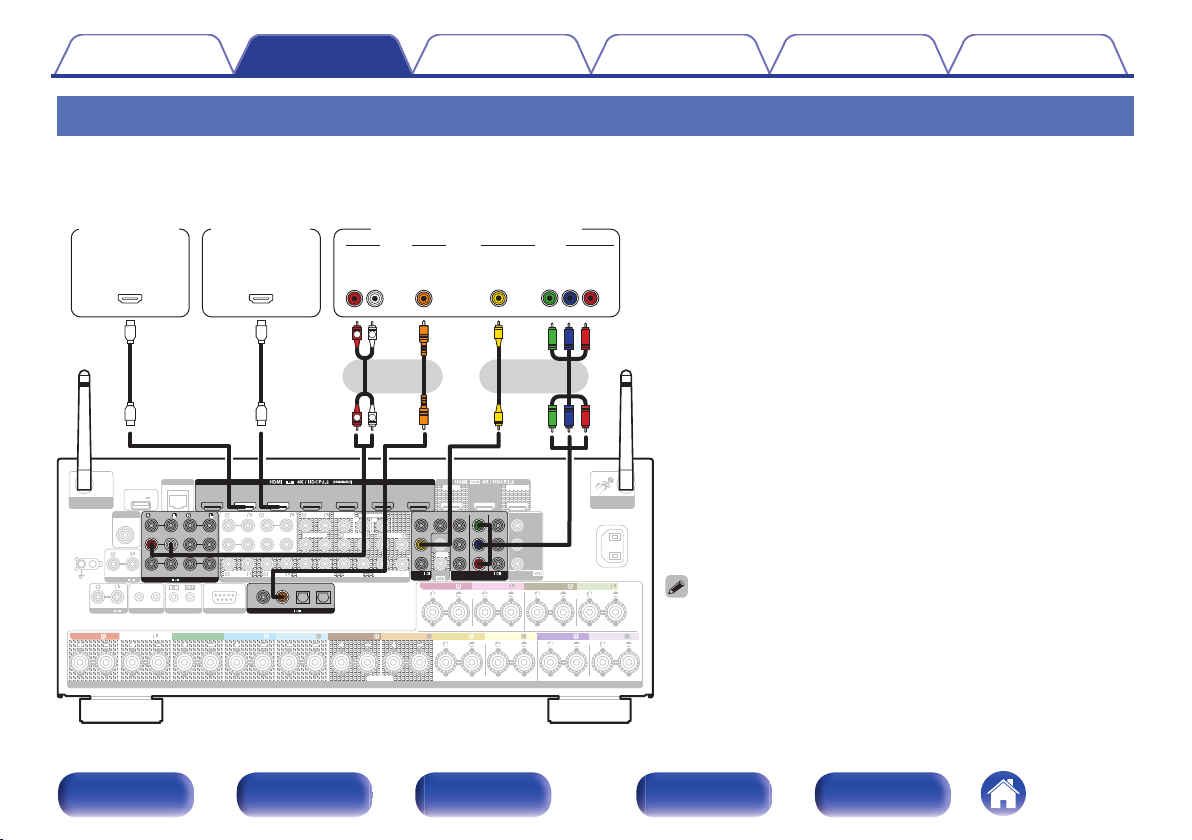

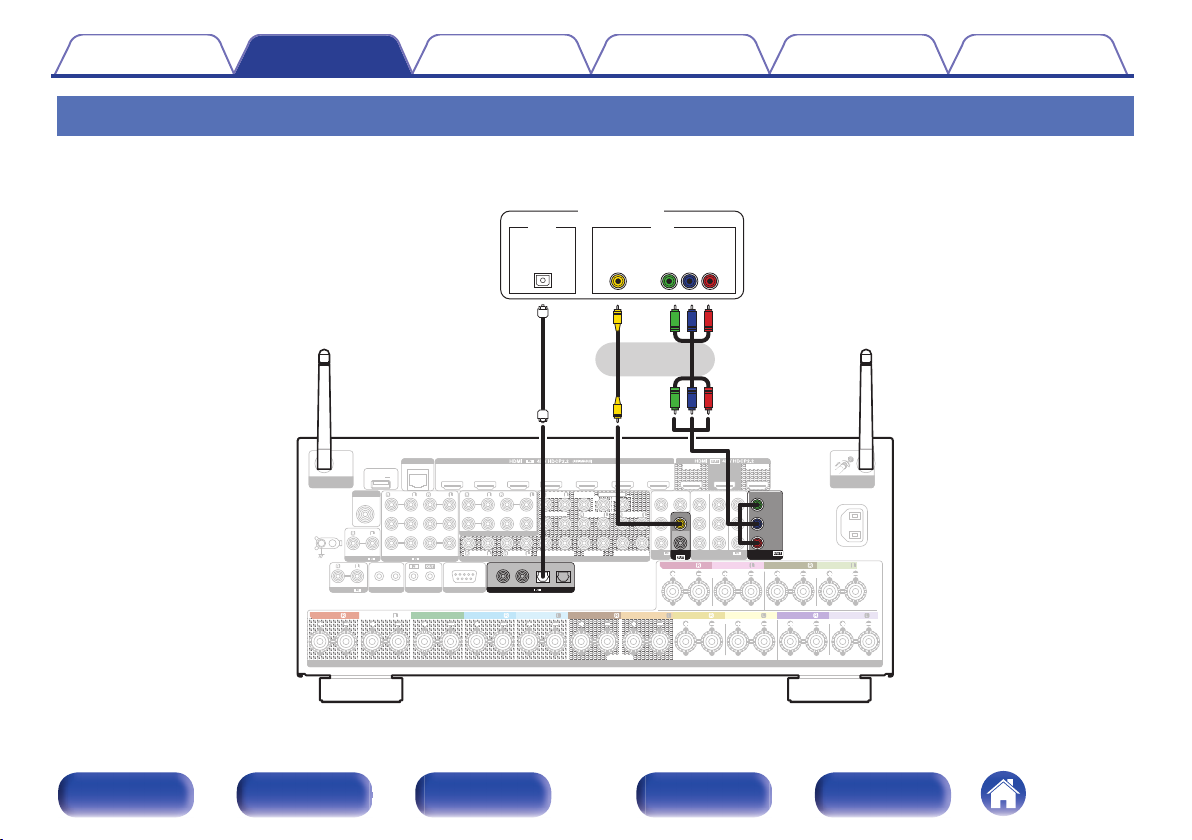

“连接 3 : 未配备 HDMI 端子的电视机” (v 第 87 页)

0

“连接机顶盒 （卫星调谐器/有线电视）” (v 第 89 页)

0

“连接 DVD 播放机或蓝光碟片播放机” (v 第 90 页)

色差视频（COMPONENT VIDEO）端子

J

用于连接配备了色差视频端子的设备。

0

“连接 3 : 未配备 HDMI 端子的电视机” (v 第 87 页)

0

“连接机顶盒 （卫星调谐器/有线电视）” (v 第 89 页)

0

Channel）/ eARC（Enhanced Audio Return Channel）的电
视机” (v 第 84 页)

“连接 DVD 播放机或蓝光碟片播放机” (v 第 90 页)

交流电引入插座（AC IN）

K

用于连接电源线。 (v 第 100 页)

Channel）/ eARC（Enhanced Audio Return Channel）的电
视机” (v 第 86 页)

91 页)

前面板 显示屏 后面板 遥控器 索引

27

.

1 CBL/SAT

PHONO

2 DVD

2

DVD1CBL/SAT

3 Blu-ray 6 AUX2 7 CD

2 CD1

TV
AUDIO

6 CD

4 GAME

5 MEDIA PLAYER

2 DVD

12

3 Blu-ray

5 MEDIA PLAYER

4 GAME

1

CBL/SAT1 CBL/SAT

2 DVD

2 DVD 3

Blu-ray

4 GAME

RS-232C

7.1CH IN

REMOTE CONTROL

TRIGGER OUT

PRE OUT

(ASSIGNABLE)

VIDEO

VIDEO

(ASSIGNABLE) (ASSIGNABLE)

COMPONENT VIDEO

COMPONENT VIDEO

ARC

MONITOR1

MONITOR

MONITOR/ZONE3

ZONE2

ZONE2

3 Blu-ray

MONITOR2

COAXIAL OPTICAL

STRAIGHT CABLE

IR

DC12V 150mA MAX.

ZONE2 ZONE3

FRONT

FRONT

SURROUND

CENTER

SUBWOOFER

SURROUND BACK

CENTER

SURROUND BACK

SURROUND

HEIGHT2

HEIGHT4/FRONT WIDE

1

AUDIO

(ASSIGNABLE)

AUDIO

DIGITAL AUDIO

(ASSIGNABLE)

2

ASSIGNABLE ASSIGNABLE

ASSIGNABLE ASSIGNABLE

ASSIGNABLE

1 CBL/SAT

Bluetooth/Wi-Fi

ANTENNA

Bluetooth/Wi-Fi
ANTENNA

AC IN

NETWORK

Y

P

B/

C

B

PR/
C

R

Denon Link HD

SPEAKERS

SUBWOOFER

HEIGHT1 HEIGHT3

POWER SUPPLY

5V/1.5A

FRONT

HEIGHT4/FRONT WIDE

HEIGHT3 HEIGHT3

FRONT CENTER SURROUND SURROUND

SURROUND BACK SURROUND BACK

HEIGHT1 HEIGHT1 HEIGHT2 HEIGHT2

HEIGHT4/FRONT WIDE

SIGNAL

GND

TUNER

AUDIO

Q

7

Q

2

Q5Q

6

Q

4

Q

3

地线（SIGNAL GND）插口

L

用于连接电唱机的接地线。 (v 第 93 页)

触发器输出（TRIGGER OUT）插口

M

用于连接配备触发器功能的设备。 (v 第 99 页)

遥控（REMOTE CONTROL）插孔

N

用于连接红外接收器/发射器，以从另一房间操作本机和外部设
备。 (v 第 98 页)

目录 连接方法 播放 设置 提示 附录

RS-232C 端子

O

用于连接配有 RS-232C 端子的家庭自动化控制器设备。有关本
机串行控制的更多信息，请参阅家庭自动化控制器的操作说明
书。

请先执行以下操作。

开启本机电源。

A

从外部控制器关闭本机电源。

B

确认本机处于待机模式。

C

数字音频（DIGITAL AUDIO）端子

P

用于连接配备了数字音频端子的设备。

0

“连接 2 : 配备了 HDMI 端子且不兼容 ARC（Audio Return

Channel）/ eARC（Enhanced Audio Return Channel）的电
视机” (v 第 86 页)

0

“连接 3 : 未配备 HDMI 端子的电视机” (v 第 87 页)

0

“连接机顶盒 （卫星调谐器/有线电视）” (v 第 89 页)

0

“连接 DVD 播放机或蓝光碟片播放机” (v 第 90 页)

扬声器（SPEAKERS）端子

Q

用于连接扬声器。 (v 第 43 页)

注

请勿碰触后面板上端子的内针脚。静电放电可能会对本机造成永久性损

0

前面板 显示屏 后面板 遥控器 索引

坏。

28

e

w

q

r
t

y

qw

目录

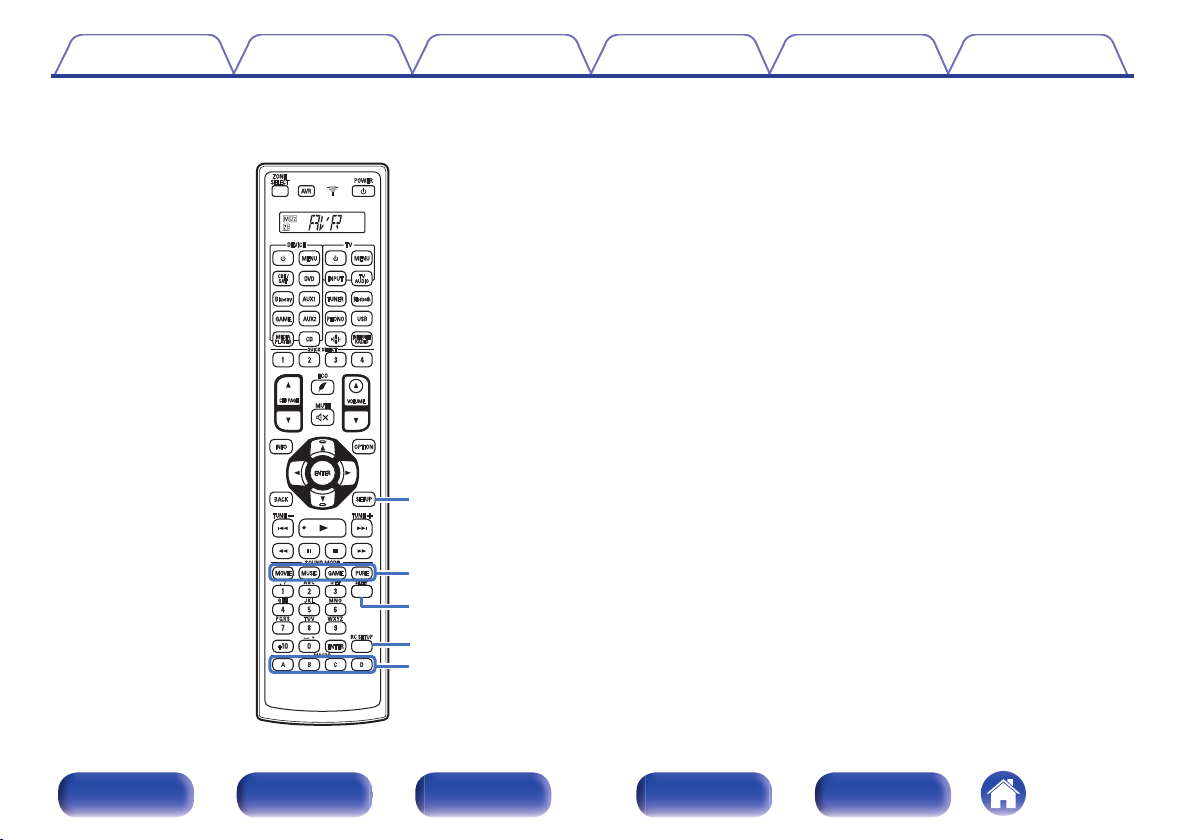

遥控器

连接方法 播放 设置 提示 附录

A

p 指示灯

从遥控器发送信号时，此指示灯亮起。

B

AVR 操作键

当预设代码注册到遥控器时，按下此键，然后操作本机上的菜单。

C

区域选择（ZONE SELECT）键

用于切换通过遥控器操作的区域（MAIN ZONE（主区域）, ZONE2

（区域 2）, ZONE3（区域 3））。 (v 第 169、 175 页)

D

显示屏

区域选择指示灯

A

信息指示灯

B

0

操作本机时显示 “ AVR ” 。

0

操作外部设备时显示输入源名称。

0

操作电视机时显示 “ TV ” 。

0

显示有关遥控器上设置的详细信息。

E

设备操作（DEVICE X / DEVICE MENU）键

用于开启/关闭外部设备电源，及调用菜单。需先注册预设代码，
才可使用这些键。 (v 第 269 页)

F

输入源选择键

用于选择输入源。

0

“选择输入源” (v 第 102 页)

0

“ZONE2 （区域 2） / ZONE3 （区域 3）播放” (v 第 169 页)

前面板 显示屏 后面板 遥控器 索引

29

i
o

u

Q3

Q2

Q1

Q0

目录

连接方法 播放 设置 提示 附录

G

快速选择 （QUICK SELECT 1 ～ 4） 键

用于调用已注册到每个键的各种设置，例如输入源、音量和声音
模式设置。 (v 第 161 页)

H

声道/页搜索（CH/PAGE df）键

用于切换页面。 (v 第 114 页)

I

静音 （MUTE :） 键

此键使输出音频静音。

0

“暂时关闭声音 （静音）” (v 第 103 页)

0

“暂时关闭声音（静音）（ZONE2（区域 2）/ZONE3（区域

3））” (v 第 170 页)

J

信息（INFO）键

用于在电视屏幕上显示状态信息。 (v 第 266 页)

K

光标 （uio p）键

用于选择项目。

L

返回 （BACK） 键

可返回到前一屏幕。

M

系统键

用于执行播放相关的操作。

前面板 显示屏 后面板 遥控器 索引

30

Q7

Q5

Q6

W0

Q8
Q9

W1

W1

Q4

目录

连接方法 播放 设置 提示 附录

N

数字/字符键

用于将字母或数字输入到本机中。

0

“通过遥控器操作外部设备” (v 第 269 页)

O

遥控信号传输器

用于传输遥控器的信号。 (v 第 10 页)

P

电源（POWER X）键

开启/关闭电源。

0

“开启电源” (v 第 102 页)

0

“ZONE2 （区域 2） / ZONE3 （区域 3）播放” (v 第 169 页)

Q

电视机操作（TV X / TV MENU / TV INPUT）键

用于开启/关闭电视机的电源、切换电视机输入和调用菜单。需先
注册预设代码，才可使用这些键。 (v 第 274 页)

R

ECO 模式（G）键

用于切换到 ECO 模式。 (v 第 254 页)

S

音量（VOLUME df）键

调节音量级。

0

“调节音量” (v 第 103 页)

0

“调节音量（ZONE2（区域 2）/ZONE3（区域 3））” (v 第 170

页)

T

选项（OPTION）键

用于在电视屏幕上显示选项菜单。

U

确认（ENTER）键

用于确定选择。

前面板 显示屏 后面板 遥控器 索引

31

W3

W5

W2

W4

W6

目录

连接方法 播放 设置 提示 附录

V

设置（SETUP）键

用于在电视屏幕上显示菜单。 (v 第 175 页)

W

声音模式（SOUND MODE）键

用于选择声音模式。 (v 第 141 页)

X

睡眠定时器（SLEEP）键

用于设置睡眠定时器 。 (v 第 159 页)

Y

RC 设置（RC SETUP）键

用于设置遥控器。 (v 第 269 ～ 285 页)

Z

宏（MACRO）键（A～D）

用于开启电视机或播放机，并将一系列连续操作注册到每个按
键。 (v 第 279 页)

前面板 显示屏 后面板 遥控器 索引

32

R

L

R

L

目录 连接方法 播放 设置 提示 附录

o

目录

扬声器安装 34
连接扬声器 43
连接电视机 83
连接播放设备 88
将 USB 存储设备连接至 USB 端口 95
连接至家庭网络（LAN） 96
连接外部控制设备 98
连接电源线 100

注

0

完成所有连接之前，请勿插上电源线。然而，当 “ 设置助手 ” 正在运
行时，请按照 “ 设置助手 ” （独立“快速入门指南”第 9 页）屏幕中
的指示进行连接。（在 “ 设置助手 ” 操作中，输入/输出连接器不传导
电流。）
请勿将电源线与连接电缆捆扎在一起， 否则将产生噪音干扰。

0

o

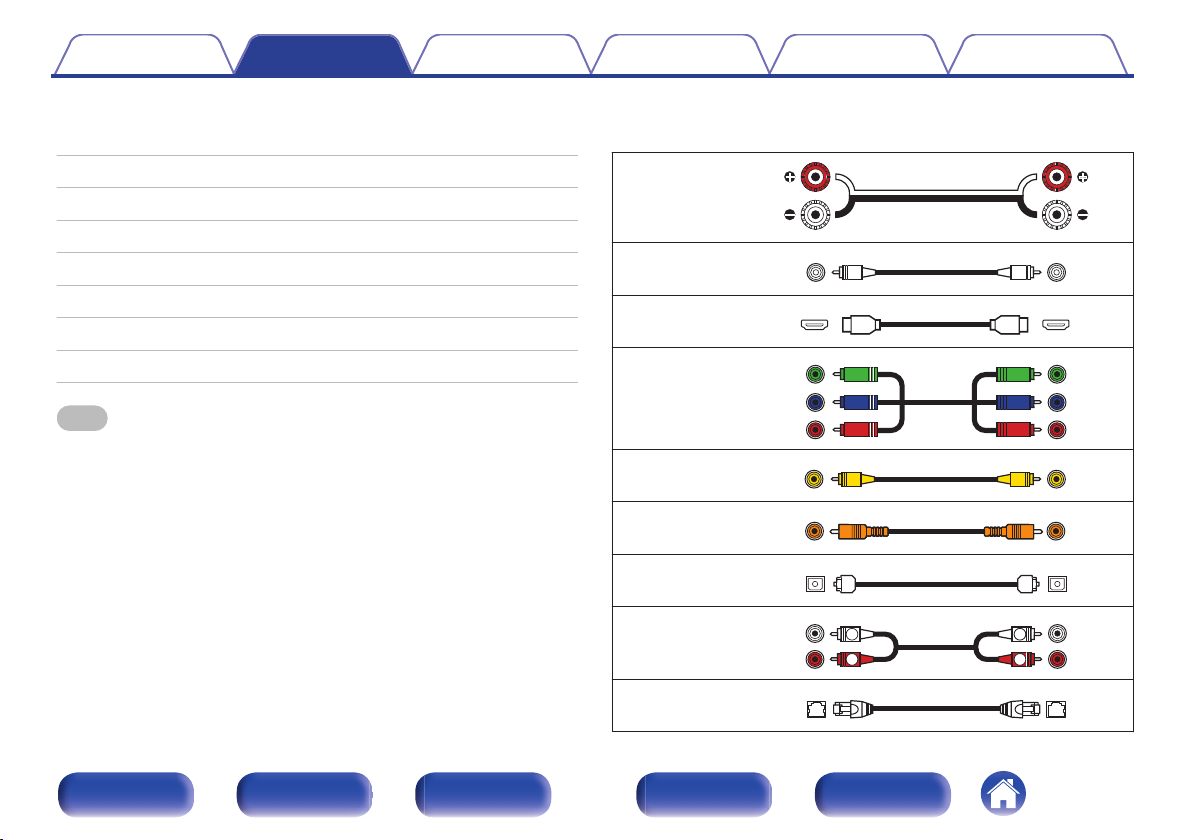

连接用电缆

根据您想连接的设备提供所需电缆。

扬声器电缆

.

低音炮电缆

HDMI 电缆

色差视频电缆

视频电缆

同轴数字电缆

光缆

音频电缆

.

.

.

.

.

.

.

以太网电缆

前面板 显示屏 后面板 遥控器 索引

33

.

C

FL FR

SBL

SBR

SB

SW1

SW2

FWL

FWR

SL SR

目录 连接方法 播放 设置 提示 附录

扬声器安装

可根据您所使用的扬声器数目确定扬声器系统，并在房间中安装每
个扬声器和低音炮。
将使用此典型安装示例说明扬声器安装。

.

前面板 显示屏 后面板 遥控器 索引

FL/FR

（左/右前置扬声器）：

C

（中置扬声器）：

SL/SR

（左/右环绕扬声器）：

SBL/SBR

（左/右后置环绕扬声

器）：

FWL/FWR

(左/右前置增宽扬声
器)：

SW 1/2

（低音炮）：

34

将前置扬声器 （左） 和前置扬声器 （右） 分别放
在离主聆听位置具有相同距离的位置处。每个扬声
器和您电视之间的距离也应相同。

将中置扬声器放在前置扬声器（左）与前置扬声器

（右）之间的电视机的前方中间位置。

将环绕扬声器 （左） 和环绕扬声器 （右） 分别放
在离主聆听位置左右两侧具有相同距离的位置处。
如果您没有后置环绕扬声器，请将环绕扬声器稍微
移到聆听位置的后面。

将后置环绕扬声器（左）和后置环绕扬声器（右）
分别放在离主聆听位置具有相同距离的位置处，且
位于主聆听位置的正后方。使用单个后置环绕扬声
器（SB）时，将其直接放在聆听位置的后方。

将左右前置增宽扬声器放置在左前和右前扬声器的
外侧，以便所有前置扬声器之间的距离相等。

将低音炮放在靠近前置扬声器的合适位置。如果您
有两个低音炮，请将它们放在房间前面的两个不对
称位置。

FHL FHR

TRR

TRL

TFR

TFL

RHL RHR

TMR

TML

目录 连接方法 播放 设置 提示 附录

.

FHL/FHR

（左/右前置纵向扬声

器）：

TFL/TFR

（左/右顶部前置扬声

器）：

TML/TMR

（左/右顶部中置扬声

器）：

TRL/TRR

(左/右顶部后置扬声
器)：

RHL/RHR

(左/右后置纵向扬声
器)：

将前置纵向扬声器 （左/右） 放在前置扬声器的正上
方。将它们尽量安装到靠近天花板的地方，使其朝
向主聆听位置。

将顶部前置扬声器 （左/右） 尽量安装在您主聆听位
置前面的天花板上，并与左右前置扬声器对齐。

将顶部中置扬声器 （左/右） 安装在主聆听位置的正
上方，并与左右前置扬声器对齐。

将顶部后置扬声器 （左/右） 尽量安装在您主聆听位
置后面的天花板上，并与左右前置扬声器对齐。

将后置纵向扬声器 （左/右） 放在主聆听位置的正后
方。将它们尽量安装到靠近天花板的地方，并与左
右前置扬声器对齐。

前面板 显示屏 后面板 遥控器 索引

35

SHL

SHR

TS

CH

目录 连接方法 播放 设置 提示 附录

SHL/SHR

（左/右纵向环绕扬声

器）：

CH

（中置纵向扬声器）：

TS

（顶部环绕扬声器）：

.

为获得最佳 Auro-3D 体验，建议使用纵向环绕扬声器，但可以用 Dolby

0

将纵向环绕扬声器（左/右）放在环绕扬声器的正上
方。

将中置纵向扬声器直接设置在中置扬声器上。将它
们尽量安装到靠近天花板的地方，使其朝向主聆听
位置。

将顶部环绕扬声器放在主聆听位置的正上方，并与
中置声道扬声器对齐。

Atmos 扬声器设置中的后置纵向扬声器替代纵向环绕扬声器。

前面板 显示屏 后面板 遥控器 索引

36

FDL FDR

BDL BDR

SDL SDR

目录

连接方法 播放 设置 提示 附录

关于 Dolby Atmos Enabled 的扬声器

Dolby Atmos Enabled 的扬声器将声音从天花板反射回来，以通过
使用放在地面上的专用朝上扬声器，让声音来自于您的头顶。

即使在扬声器不能安装到天花板上的环境中，也可享受聆听 Dolby

Atmos 3D 的声效。

.

FDL/FDR

(左/右前置 Dolby 扬
声器）：

SDL/SDR

（左/右环绕 Dolby 扬

声器）：

BDL/BDR

(左/右后置 Dolby 扬
声器)：

前面板 显示屏 后面板 遥控器 索引

将前置 Dolby Atmos Enabled 扬声器放在前置扬声
器上。对于集成了前置扬声器和 Dolby Atmos
Enabled 的扬声器，请摆放在前置扬声器的位置上。

将 Dolby Atmos Enabled 的环绕扬声器放在环绕扬
声器上。对于集成了环绕扬声器和 Dolby Atmos
Enabled 的扬声器，请摆放在环绕扬声器的位置上。

将 Dolby Atmos Enabled 的后置扬声器放在后置环
绕扬声器上。对于集成了后置环绕扬声器和 Dolby
Atmos Enabled 的扬声器，请摆放在后置环绕扬声
器的位置上。

.

37

本机与 Dolby Atmos 和 DTS:X 兼容，提供了更高广度和更高深度的环绕

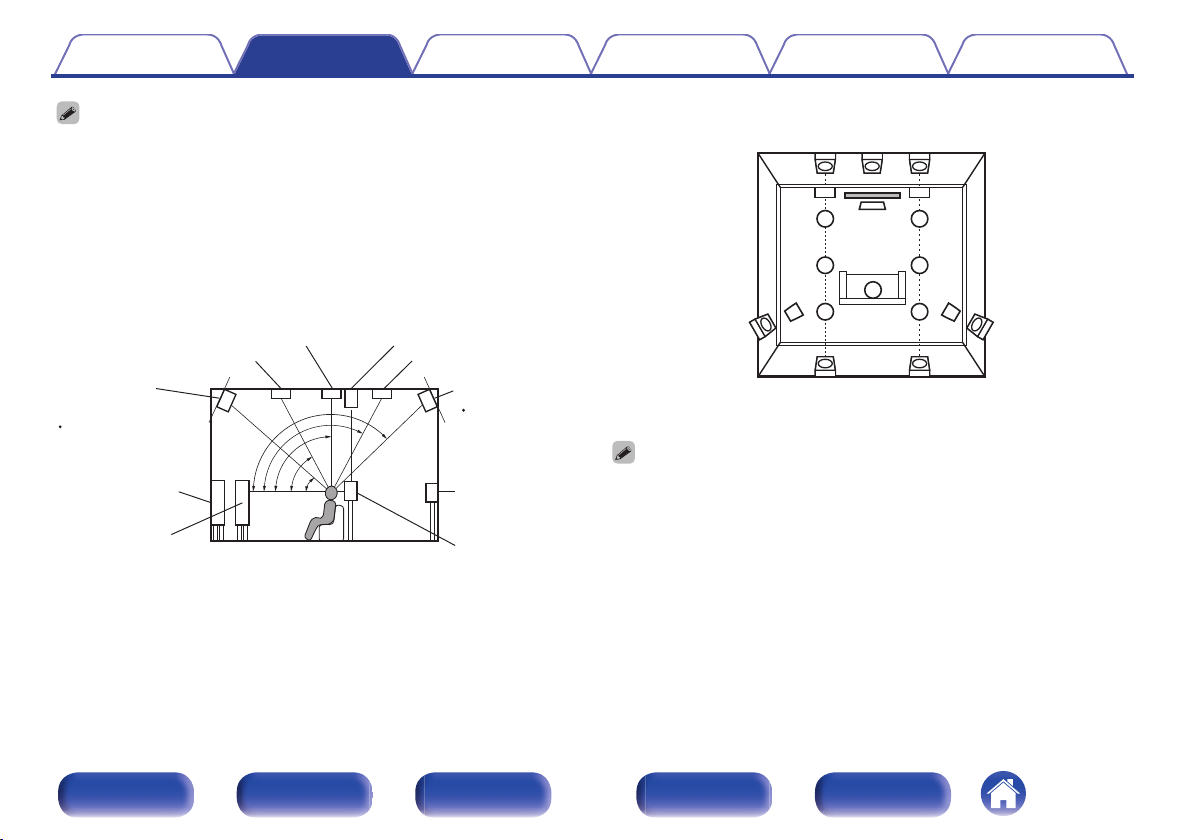

z1

z2

z3

z4

z5

z1 30°～45°

z4 125°～150°

z2 30°～55°

z3 65°～100°

z5 135°～150°

G侧视图H

顶部前置扬声器 顶部后置扬声器

前置扬声器

环绕扬声器

后置环绕扬声器

顶部中置 / 顶部环绕扬声器 纵向环绕扬声器

前置纵向 /
中置纵向扬声器

前置增宽扬声器

稍往下倾斜

后置纵向扬声器

稍往下倾斜

TS

SL

TRL

RHL RHR

FHL

TML

TFL

FL

SR

TRR

FHRCH

TMR

TFR

FR

C

纵向扬声器布局

G顶视图H

SHRSHL

0

感。
在 5.1 声道或以下的扬声器配置中不支持 Dolby Atmos。

0

无论扬声器配置如何均可选择 IMAX DTS:X / DTS:X。

0

Auro-3D 建议将前置纵向和纵向环绕扬声器添加到 5.1 扬声器配置中。

0

作为一个选项，您可以使用后置纵向、Dolby Atmos Enabled 扬声器替代
前置纵向和纵向环绕扬声器，进行 Dolby Atmos、DTS:X 和 Auro-3D 播
放。

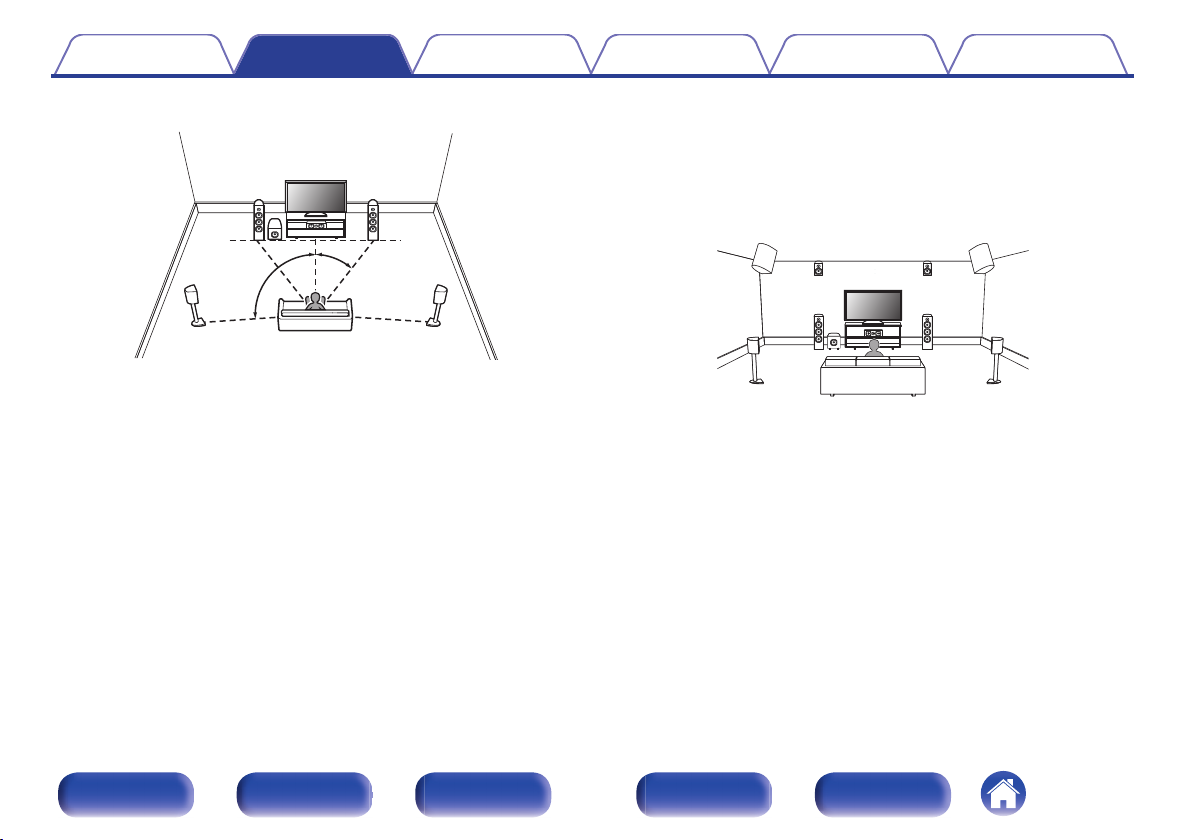

使用下图作为安装扬声器的指导。高度不需要完全一样。

0

.

目录 连接方法 播放 设置 提示 附录

.

为获得最佳 Auro-3D 体验，建议使用纵向环绕扬声器，但可以用 Dolby

0

Atmos 扬声器设置中的后置纵向扬声器替代纵向环绕扬声器。

前面板 显示屏 后面板 遥控器 索引

38

z1

z2

z3

FL

SW

C

SL

SBL

FR

SR

SBR

主视听位置

z3

z2

z1

z4

SBL

SBR

FL

SW

C

SL

FR

SR

FWL

FWR

目录

连接方法 播放 设置 提示 附录

使用后置环绕扬声器安装 7.1 声道扬声器时

o

.

z1 22°～30° z2 90°～110° z3 135°～150°

使用单个后置环绕扬声器时，将其直接放在聆听位置的后方。

0

使用前置增宽扬声器安装 9.1 声道扬声器时

o

.

z

1 22°～30° z2 50°～70° z3 90°～110° z4 135°～150°

前面板 显示屏 后面板 遥控器 索引

39

z1

z2

FL

SW

C

SL

FR

SR

FHL FHR

C

FL FR

SW

SL SR

RHL RHR

目录

安装了 5.1 声道时

o

.

连接方法 播放 设置 提示 附录

o

包含纵向扬声器和天花板扬声器的布局

纵向扬声器布局示例

n

5.1 声道布局与前置纵向/后置纵向/中置纵向扬声器组合。

z1 22°～30° z2 120°

.

前面板 显示屏 后面板 遥控器 索引

40

TRR

TRL

TFR

TFL

TMR

TML

C

FL FR

SW

SL SR

C

FL FR

FDL FDR

SW

SL SR

SDL SDR

SBL

SBR

BDL BDR

目录

连接方法 播放 设置 提示 附录

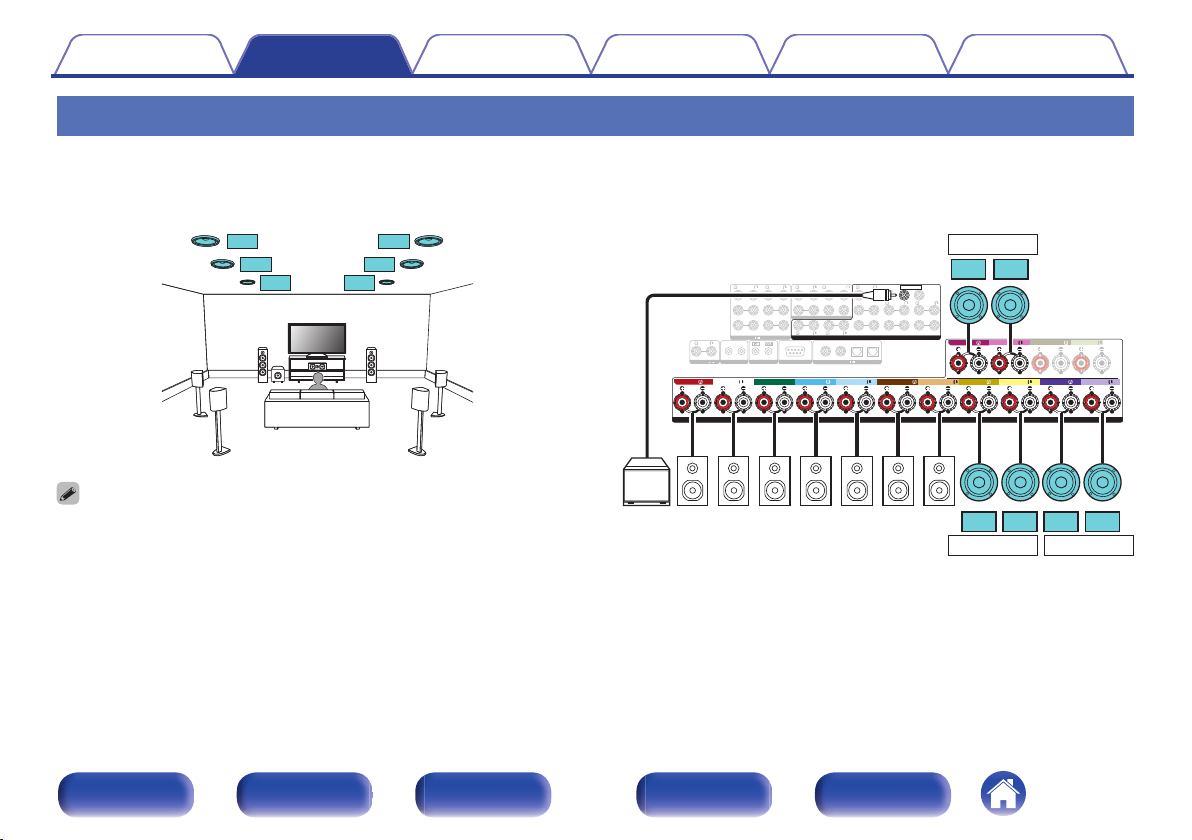

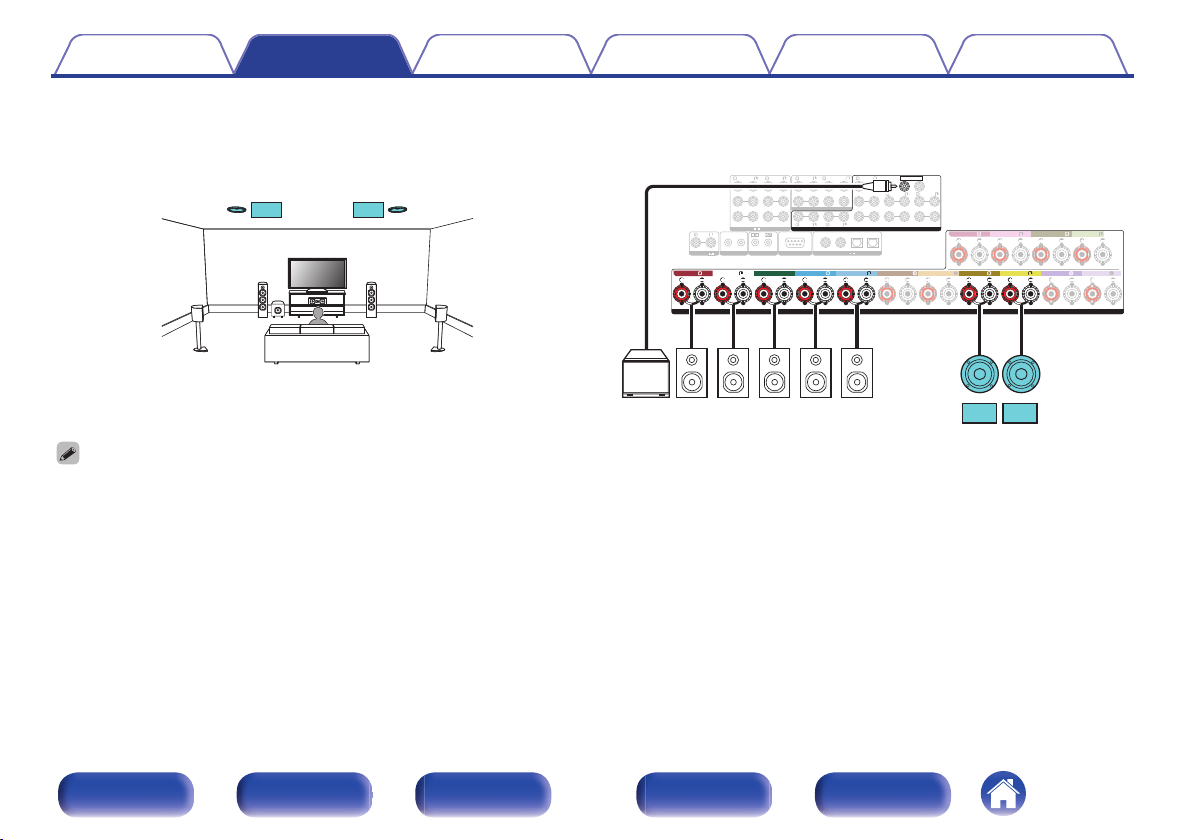

天花板扬声器布局示例

n

5.1 声道布局与顶部前置/顶部中置/顶部后置扬声器组合。

.

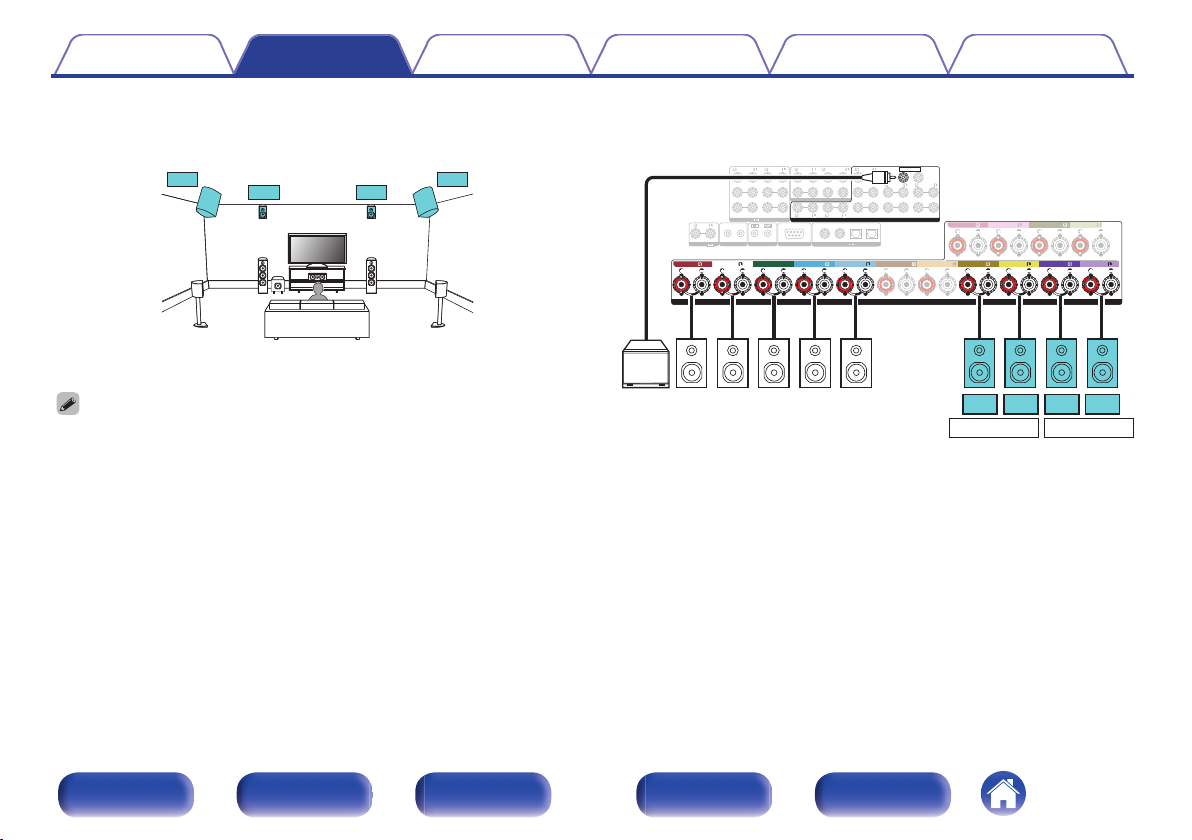

Dolby Atmos Enabled 扬声器布局示例

n

7.1 声道布局与前置 Dolby/环绕 Dolby/后置 Dolby 扬声器组合。

.

前面板 显示屏 后面板 遥控器 索引

41

FHL FHR

SHL

SHR

TS

FL FR

SW

SL SR

C

CH

目录 连接方法 播放 设置 提示 附录

Auro-3D 布局示例

n

5.1 声道扬声器与前置纵向/纵向环绕/中置纵向/顶部环绕扬声器
组合。

.

为获得最佳 Auro-3D 体验，建议使用纵向环绕扬声器，但可以用 Dolby

0

Atmos 扬声器设置中的后置纵向扬声器替代纵向环绕扬声器。

前面板 显示屏 后面板 遥控器 索引

42

目录 连接方法 播放 设置 提示 附录

连接扬声器

此处，我们将室内扬声器连接至本机。

连接扬声器之前

注

在连接扬声器之前，请从电源插座中拔下本机的电源插头。还请关闭低

0

音炮。
连接时注意不要让扬声器电缆芯线露出扬声器端子。如果电缆芯线接触

0

后面板或者＋侧和－侧相互接触，可能会激活保护电路。（“保护电路” (v
第 339 页)）

0

在电源连接的情况下，切勿接触扬声器端子。否则可能导致触电。当 “ 设
置助手 ” （独立“快速入门指南”第 9 页）正在运行时，请按照 “ 设
置助手 ” 屏幕中的指示进行连接。（ “ 设置助手 ” 运行后，扬声器端
子不通电。）
使用阻抗为 4～16Ω/欧姆电阻的扬声器。

0

前面板 显示屏 后面板 遥控器 索引

注

使用阻抗为 4～6Ω/欧姆电阻的扬声器时执行以下设置。

0

1. 同时长按主机的 STATUS 和 ZONE3 SOURCE 键至少 3 秒。

显示屏上显示 “ zVideo Format < PAL> ” 。

2.

使用主机上的 u 或 i 键三次。

显示屏上显示 “ zSp. Impedance <8ohms> ” 。

3.

使用主机上的 o 或 p 选择阻抗。

8ohms

（默认）：

6ohms： 任何所连接扬声器的阻抗为 6Ω/欧姆时选择。

4ohms： 任何所连接扬声器的阻抗为 4Ω/欧姆时选择。

4. 按主机的 ENTER 键完成设定。

43

所有所连接扬声器的阻抗为 8Ω/欧姆或以上时
选择。

1 CBL/SAT

PHONO

2

DVD1CBL/SAT

2 CD1

TV

AUDIO

6 CD

2 DVD

12

3 Blu-ray

5 MEDIA PLAYER

4 GAME

RS-232C

7.1CH IN

REMOTE CONTROL

TRIGGER OUT

PRE OUT

COAXIAL OPTICAL

STRAIGHT CABLE

I

R

DC12V 150mA MAX.

ZONE2 ZONE3

FRONT

FRONT

SURROUND

CENTER

SUBWOOFER

SURROUND BACK

CENTER

SURROUND BACK

SURROUND

HEIGHT2

HEIGHT4/FRONT WIDE

1

AUDIO

(ASSIGNABLE)

AUDIO

DIGITAL AUDIO

(ASSIGNABLE)

2

ASSIGNABLE ASSIGNABLE

ASSIGNABLE ASSIGNABLE

ASSIGNABLE

SPEAKERS

SUBWOOFER

HEIGHT1

HEIGHT3

FRONT

HEIGHT4/FRONT WIDE

HEIGHT3 HEIGHT3

FRONT

CENTER

SURROUND SURROUND

SURROUND BACK SURROUND BACK

HEIGHT1 HEIGHT1 HEIGHT2 HEIGHT2

HEIGHT4/FRONT WIDE

SW1 SW2

目录

连接方法 播放 设置 提示 附录

o

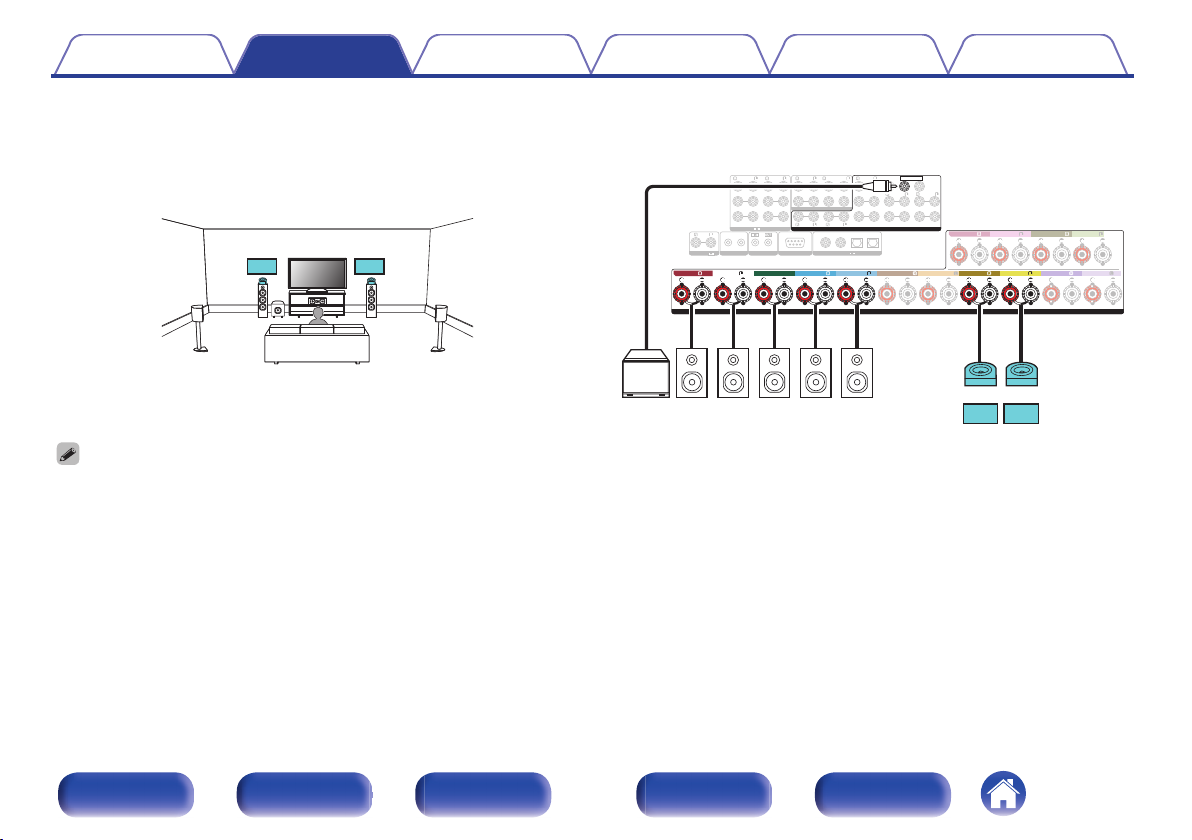

连接扬声器电缆

请仔细检查连接至本机的左 （L） 声道和右 （R） 声道及＋ （红）
极和－ （黑） 极，并确保正确连接声道和两极。

从扬声器电缆一端剥去约 10 毫米的铠装，然后搓捻或

1

端接芯线。

.

逆时针转动扬声器端子进行松动。

2

.

将扬声器电缆芯线完全插入扬声器端子。

3

.

.

顺时针转动扬声器端子进行紧固。

4

o

连接低音炮

使用低音炮电缆连接低音炮。可以将两个低音扬声器连接到本
机。

要使用两个低音炮，请在 “ 扬声器配置 ” 设置中将 “ 低音
炮 ” 设置为 “ 2 扬声器 ” 。 (v 第 233 页)
低音炮 1 和低音炮 2 的音量和距离可以分别设置。

.

前面板 显示屏 后面板 遥控器 索引

44

目录 连接方法 播放 设置 提示 附录

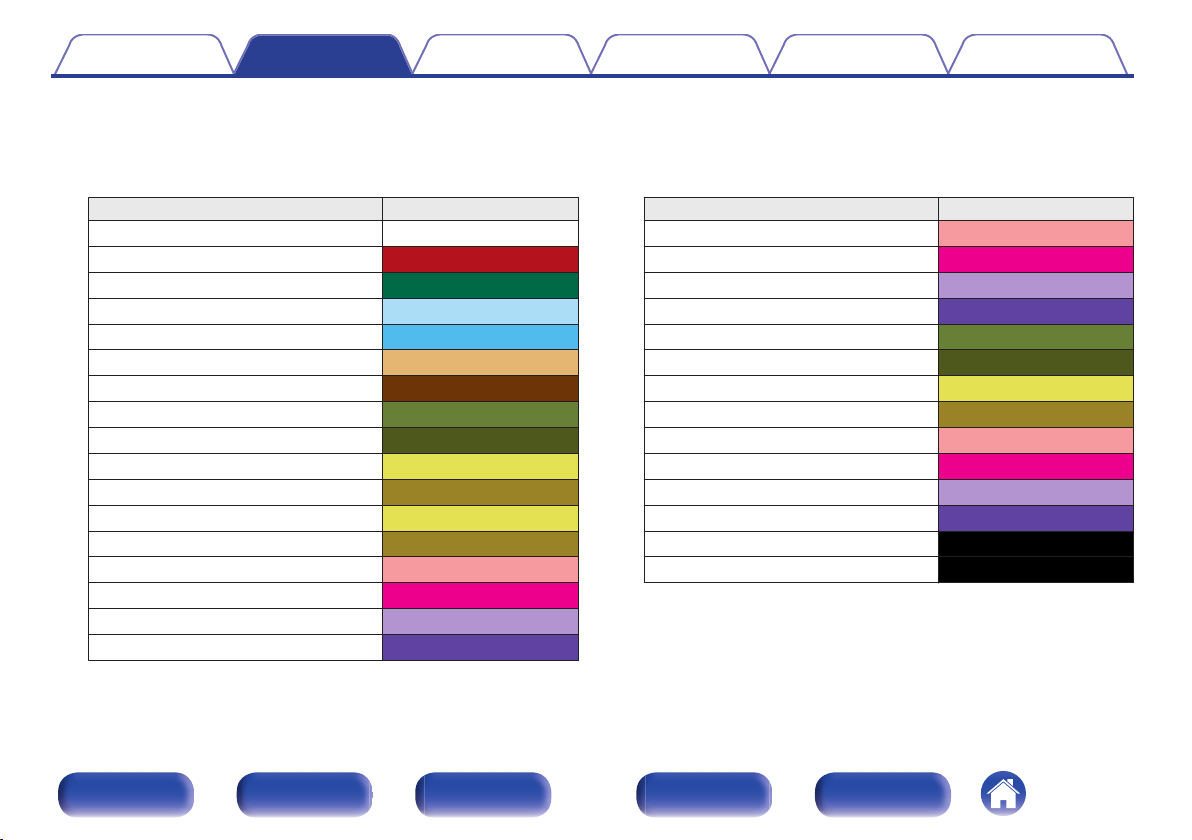

关于用于声道识别的电缆标签（附件）

o

后面板上扬声器端子的声道显示部分进行了颜色编码，以便可识别每个声道。
将与每个扬声器对应的电缆标签贴到每个扬声器电缆上。这将便于将正确电缆连接至后面板上的扬声器端子。

扬声器 颜色

FRONT L 白色
FRONT R 红色
CENTER 绿色
SURROUND L 浅蓝色
SURROUND R 蓝色
SURROUND BACK L 米黄色
SURROUND BACK R 棕色
FRONT WIDE L 草绿色
FRONT WIDE R 橄榄绿色
FRONT HEIGHT L 淡黄色
FRONT HEIGHT R 黄色
TOP FRONT L 淡黄色
TOP FRONT R 黄色
TOP MIDDLE L 粉红色
TOP MIDDLE R 品红色
TOP REAR L 淡紫色
TOP REAR R 紫色

扬声器 颜色

SURROUND HEIGHT L 粉红色
SURROUND HEIGHT R 品红色
REAR HEIGHT L 淡紫色
REAR HEIGHT R 紫色
TOP SURROUND 草绿色
CENTER HEIGHT 橄榄绿色
FRONT DOLBY L 淡黄色
FRONT DOLBY R 黄色
SURROUND DOLBY L 粉红色
SURROUND DOLBY R 品红色
BACK DOLBY L 淡紫色
BACK DOLBY R 紫色
SUBWOOFER 1 黑色
SUBWOOFER 2 黑色

前面板 显示屏 后面板 遥控器 索引

45

扬声器

本机

目录 连接方法 播放 设置 提示 附录

将每个声道的电缆标签贴到其扬声器电缆上，如图所示。
请参阅该表格，并将标签粘贴到每根扬声器电缆上。
进行连接时确保扬声器端子的颜色与电缆标签的颜色一致。

G 如何粘贴电缆标签 H

.

前面板 显示屏 后面板 遥控器 索引

46

目录

连接方法 播放 设置 提示 附录

扬声器配置和 “ 放大器分配 ” 设置

本机具有内置 13 声道功率放大器。除基本的 5.1 声道系统外，还可通过更改 “ 放大器分配 ” 设置配置各种扬声器系统，以满足多区域
播放的应用需求，如 7.1 声道系统、双功放连接和双声道系统。 (v 第 223 页)

执行 “ 放大器分配 ” 设置以满足房间数量和要安装的扬声器配置。 (v 第 223 页)

每个区域中的播放扬声器

MAIN ZONE（主区域） ZONE2 （区域 2） ZONE3 （区域 3）

5.1 声道播放

7.1 声道播放 可在所有 “ 放大器分配 ” 模式中

9.1 声道播放 55

13.1 声道播放 13.1 声道 64

13.1 声道播放（Dolby Atmos 和 Auro-3D） 13.1 声道（默认） 69

11.1 声道播放（前置扬声器的双功放连接） 11.1 声道(双功放) 75

5.1 声道播放（前置、中置和环绕扬声器的双功放连接） 5.1 声道全双功放 76
第二前置扬声器 11.1 声道 + 前置 B 77

11.1 声道播放 双声道

11.1 声道播放 双声道（前置输出） 双声道

9.1 声道播放（前置扬声器的双功放连接） 双声道

9.1 声道播放 双声道

11.1 声道播放 1 声道

13.1 声道播放（使用本机作为前置放大器） 未使用 未使用 前级放大器 82

双声道（前置输出） 双声道（前置输出）

（扬声器输出）

（扬声器输出）

（扬声器输出）

（扬声器输出）

双声道（前置输出） 11.1 声道 + ZONE2 78

（扬声器输出）

双声道（前置输出） 9.1 声道(双功放)+ ZONE2 79

双声道

（扬声器输出）

1 声道

（扬声器输出）

可选择的声音模式随着扬声器配置的不同而不同。有关受支持的声音模式，请参阅“声音模式和声道输出” (v 第 321 页)。
下页提供基本连接示例。

“ 放大器分配 ” 设置 连接页面

可在所有 “ 放大器分配 ” 模式中
进行设置。

进行设置，但不可在 “ 5.1 声道
全双功放 ” 模式中进行设置。

11.1 声道 + ZONE3 78

9.1 声道 + ZONE2/3 80

11.1 声道 + ZONE2/3-单 81

49

50

前面板 显示屏 后面板 遥控器 索引

47

CENTER SURROUND SURROUNDFRONTFRONT CENTER SURROUND

SURR.BACK

SURROUNDFRONT

SURR. BACK

FRONT HEIGHT1 HEIGHT1HEIGHT1 HEIGHT1

F.HEIGHT R.HEIGHTSURR.BACKSURROUNDCENTERFRONT

HEIGHT2

HEIGHT2

SUBWOOFER

12

SUBWOOFER

SPEAKERS

扬声器/放大器分配

PRE OUT

分配模式 13.1声道

返回

T.MIDDLE C.HEIGHT T.SURROUND

HEIGHT4HEIGHT3 HEIGHT3 HEIGHT4

目录

连接方法 播放 设置 提示 附录

使用基本 5.1 声道系统以及前置纵向和纵向环绕扬声器，通过 9.1
声道系统播放 Auro-3D 时，请参考“Auro-3D 9.1 声道系统的示例连
接” (v 第 62 页)的示例连接。
通过添加后置环绕、顶部环绕和中置纵向扬声器使用 13.1 声道系
统播放 Auro-3D 时,也请参考“Auro-3D 13.1 声道系统的示例连
接” (v 第 68 页)的连接示例。

0

除了第 49～81 页所述的连接之外，本机允许使用 “ 放大器分配 ”
设置进行各种扬声器连接。

另请参阅 “ 放大器分配 ” 屏幕上 “ 查看端子配置 ” 中的菜单屏幕，
该屏幕显示如何在您的环境中进行连接。

.

前面板 显示屏 后面板 遥控器 索引

48

FL

SW C

SL

FR

SR

1 CBL/SAT

PHONO

2

DVD1CBL/SAT

2 CD1

TV

AUDIO

6 CD

2 DVD

12

3 Blu-ray

5 MEDIA PLAYER

4 GAME

RS-232C

7.1CH IN

REMOTE CONTROL

TRIGGER OUT

PRE OUT

COAXIAL OPTICAL

STRAIGHT CABLE

I

R

DC12V 150mA MAX.

ZONE2 ZONE3

FRONT

FRONT

SURROUND

CENTER

SUBWOOFER

SURROUND BACK

CENTER

SURROUND BACK

SURROUND

HEIGHT2

HEIGHT4/FRONT WIDE

1

AUDIO

(ASSIGNABLE)

AUDIO

DIGITAL AUDIO

(ASSIGNABLE)

2

ASSIGNABLE ASSIGNABLE

ASSIGNABLE ASSIGNABLE

ASSIGNABLE

SPEAKERS

SUBWOOFER

HEIGHT1

HEIGHT3

HEIGHT4/FRONT WIDE

HEIGHT3 HEIGHT3

SURROUND BACK SURROUND BACK

HEIGHT1 HEIGHT1 HEIGHT2 HEIGHT2

HEIGHT4/FRONT WIDE

FRONT FRONT

CENTER

SURROUND SURROUND

SW

FR FL C SR SL

目录 连接方法 播放 设置 提示 附录

连接 5.1 声道扬声器

这构成了一个基本的 5.1 声道系统。

.

.

前面板 显示屏 后面板 遥控器 索引

49

FL

SW C

SL

FR

SR

SBRSBL

1 CBL/SAT

PHONO

2

DVD1CBL/SAT

2 CD1

TV

AUDIO

6 CD

2 DVD

12

3 Blu-ray

5 MEDIA PLAYER

4 GAME

RS-232C

7.1CH IN

REMOTE CONTROL

TRIGGER OUT

PRE OUT

COAXIAL OPTICAL

STRAIGHT CABLE

I

R

DC12V 150mA MAX.

ZONE2 ZONE3

FRONT

FRONT

SURROUND

CENTER

SUBWOOFER

SURROUND BACK

CENTER

SURROUND BACK

SURROUND

HEIGHT2

HEIGHT4/FRONT WIDE

1

AUDIO

(ASSIGNABLE)

AUDIO

DIGITAL AUDIO

(ASSIGNABLE)

2

SUBWOOFER

HEIGHT1

HEIGHT3

ASSIGNABLE

SPEAKERS

FRONT FRONT

CENTER

SURROUND SURROUND

SURROUND BACK SURROUND BACK

ASSIGNABLE

ASSIGNABLE ASSIGNABLE

ASSIGNABLE

HEIGHT4/FRONT WIDE

HEIGHT3 HEIGHT3

HEIGHT1 HEIGHT1 HEIGHT2 HEIGHT2

HEIGHT4/FRONT WIDE

SBR SBL

SW

FR FL C SR SL

目录 连接方法 播放 设置 提示 附录

连接 7.1 声道扬声器

使用环绕后置扬声器时的示例连接

o

此 7.1 声道环绕系统与基本 5.1 声道系统相同，但具有后置环绕扬声器。

.

0

以这种配置进行连接时，将菜单中的 “ 落地 ” - “ 布局 ” 设置为 “ 5
声道和后置 ” 。 (v 第 226 页)

前面板 显示屏 后面板 遥控器 索引

.

使用单个后置环绕扬声器时，请将其连接到 SURROUND BACK L 端子。

0

50

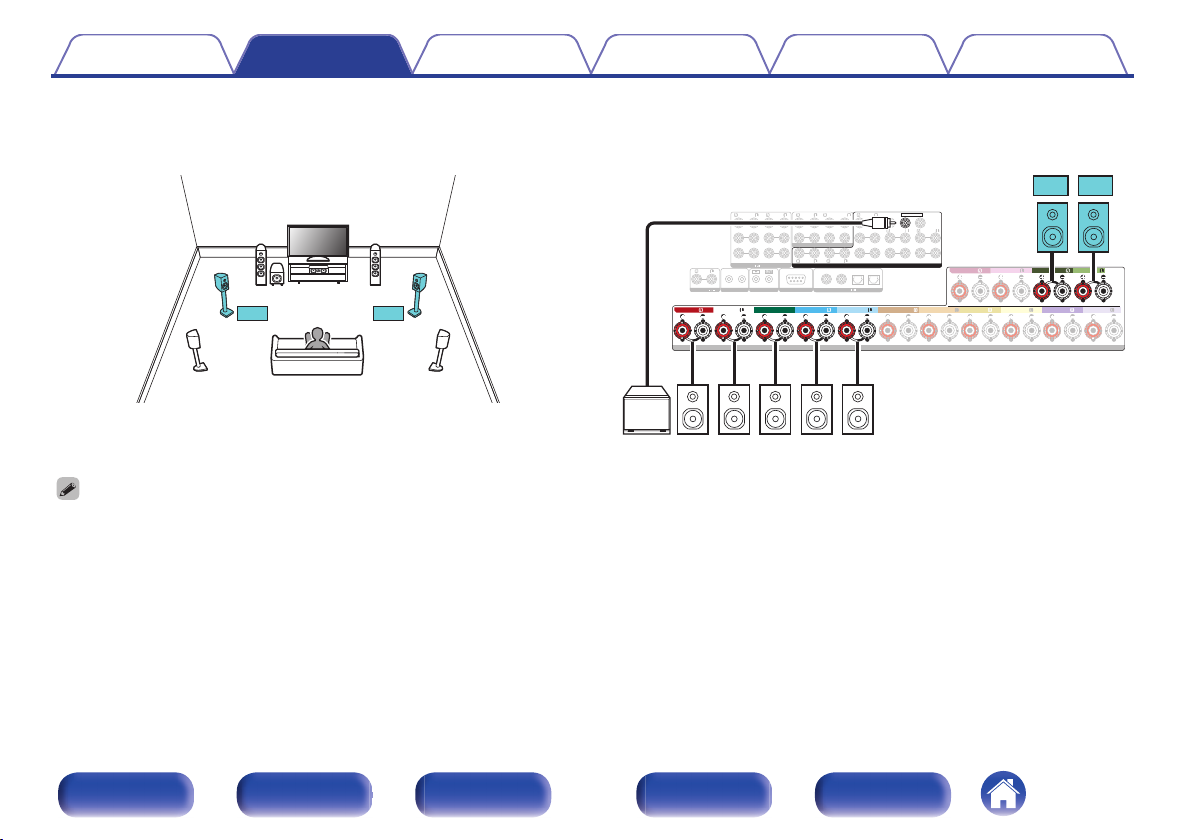

FL

SW C

SL

FR

SR

FWL FWR

1 CBL/SAT

PHONO

2

DVD1CBL/SAT

2 CD1

TV
AUDIO

6 CD

2 DVD

12

3 Blu-ray

5 MEDIA PLAYER

4 GAME

RS-232C

7.1CH IN

REMOTE CONTROL

TRIGGER OUT

PRE OUT

COAXIAL OPTICAL

STRAIGHT CABLE

I

R

DC12V 150mA MAX.

ZONE2 ZONE3

FRONT

FRONT

SURROUND

CENTER

SUBWOOFER

SURROUND BACK

CENTER

SURROUND BACK

SURROUND

HEIGHT2

HEIGHT4/FRONT WIDE

1

AUDIO

(ASSIGNABLE)

AUDIO

DIGITAL AUDIO

(ASSIGNABLE)

2

ASSIGNABLE ASSIGNABLE

ASSIGNABLE

ASSIGNABLE

SPEAKERS

SUBWOOFER

HEIGHT1

HEIGHT3

HEIGHT3 HEIGHT3

SURROUND BACK SURROUND BACK

HEIGHT1 HEIGHT1 HEIGHT2 HEIGHT2

FRONT FRONT

CENTER

SURROUND SURROUND

ASSIGNABLE

HEIGHT4/FRONT WIDE

HEIGHT4/FRONT WIDE

SW

FR FL C SR SL

FWR FWL

目录 连接方法 播放 设置 提示 附录

使用前置增宽扬声器时的示例连接

o

此 7.1 声道环绕系统与基本 5.1 声道系统相同，但具有前置增宽扬声器。

.

.

0

以这种配置进行连接时，将菜单中的 “ 落地 ” - “ 布局 ” 设置为 “ 5 声道和增宽 ” 。 (v 第 226 页)

前面板 显示屏 后面板 遥控器 索引

51

C

FL FR

SW

SL SR

TML TMR

1 CBL/SAT

PHONO

2

DVD1CBL/SAT

2 CD1

TV

AUDIO

6 CD

2 DVD

12

3 Blu-ray

5 MEDIA PLAYER

4 GAME

RS-232C

7.1CH IN

REMOTE CONTROL

TRIGGER OUT

PRE OUT

COAXIAL OPTICAL

STRAIGHT CABLE

I

R

DC12V 150mA MAX.

ZONE2 ZONE3

FRONT

FRONT

SURROUND

CENTER

SUBWOOFER

SURROUND BACK

CENTER

SURROUND BACK

SURROUND

HEIGHT2

HEIGHT4/FRONT WIDE

1

AUDIO

(ASSIGNABLE)

AUDIO

DIGITAL AUDIO

(ASSIGNABLE)

2

SUBWOOFER

HEIGHT1

HEIGHT3

ASSIGNABLE

SPEAKERS

FRONT FRONT

CENTER

SURROUND SURROUND

HEIGHT1 HEIGHT1

ASSIGNABLE

ASSIGNABLE ASSIGNABLE

ASSIGNABLE

HEIGHT4/FRONT WIDE

HEIGHT3 HEIGHT3

SURROUND BACK SURROUND BACK

HEIGHT2 HEIGHT2

HEIGHT4/FRONT WIDE

FR FL C SR SL

TMR TML

SW

目录

使用天花板扬声器时的示例连接

o

连接方法 播放 设置 提示 附录

此 7.1 声道环绕系统与基本 5.1 声道系统相同，但具有天花板扬声器。

.

.

0

以这种配置进行连接时，将菜单中的 “ 落地 ” - “ 布局 ” 设置为 “ 5 声道 ” ， “ 增高扬声器 ” 设置为 “ 2 声道 ” 。 (v 第 226 页)

0

可以连接顶部前置或顶部后置扬声器，除了顶部中置扬声器。在这种情况下，请在菜单中 “ 高度 ” - “ 布局 ” 下设置要连接的天花板扬声器。 (v
第 228 页)

前面板 显示屏 后面板 遥控器 索引

52

FL

SW C

SL

FHR

FR

SR

FHL

1 CBL/SAT

PHONO

2

DVD1CBL/SAT

2 CD1

TV

AUDIO

6 CD

2 DVD

12

3 Blu-ray

5 MEDIA PLAYER

4 GAME

RS-232C

7.1CH IN

REMOTE CONTROL

TRIGGER OUT

PRE OUT

COAXIAL OPTICAL

STRAIGHT CABLE

I

R

DC12V 150mA MAX.

ZONE2 ZONE3

FRONT

FRONT

SURROUND

CENTER

SUBWOOFER

SURROUND BACK

CENTER

SURROUND BACK

SURROUND

HEIGHT2

HEIGHT4/FRONT WIDE

1

AUDIO

(ASSIGNABLE)

AUDIO

DIGITAL AUDIO

(ASSIGNABLE)

2

SUBWOOFER

HEIGHT1

HEIGHT3

ASSIGNABLE

SPEAKERS

FRONT FRONT

CENTER

SURROUND SURROUND

HEIGHT1 HEIGHT1

ASSIGNABLE

ASSIGNABLE ASSIGNABLE

ASSIGNABLE

HEIGHT4/FRONT WIDE

HEIGHT3 HEIGHT3

SURROUND BACK SURROUND BACK

HEIGHT2 HEIGHT2

HEIGHT4/FRONT WIDE

FHR FHL

FR FL C SR SL

SW

目录 连接方法 播放 设置 提示 附录

使用纵向扬声器时的示例连接

o

此 7.1 声道环绕系统与基本 5.1 声道系统相同，但具有前置纵向扬声器。

.

0

以这种配置进行连接时，将菜单中的 “ 落地 ” - “ 布局 ” 设置为 “ 5 声道 ” ， “ 增高扬声器 ” 设置为 “ 2 声道 ” 。 (v 第 226 页)

0

可以连接后置纵向扬声器，除了前置纵向扬声器。在这种情况下，请在菜单中 “ 高度 ” - “ 布局 ” 下设置要连接的纵向扬声器。 (v 第 228 页)

前面板 显示屏 后面板 遥控器 索引

.

53

C

SWFL FR

SL SR

FDL FDR

1 CBL/SAT

PHONO

2

DVD1CBL/SAT

2 CD1

TV

AUDIO

6 CD

2 DVD

12

3 Blu-ray

5 MEDIA PLAYER

4 GAME

RS-232C

7.1CH IN

REMOTE CONTROL

TRIGGER OUT

PRE OUT

COAXIAL OPTICAL

STRAIGHT CABLE

I

R

DC12V 150mA MAX.

ZONE2 ZONE3

FRONT

FRONT

SURROUND

CENTER

SUBWOOFER

SURROUND BACK

CENTER

SURROUND BACK

SURROUND

HEIGHT2

HEIGHT4/FRONT WIDE

1

AUDIO

(ASSIGNABLE)

AUDIO

DIGITAL AUDIO

(ASSIGNABLE)

2

SUBWOOFER

HEIGHT1

HEIGHT3

ASSIGNABLE

SPEAKERS

FRONT FRONT

CENTER

SURROUND SURROUND

HEIGHT1 HEIGHT1

ASSIGNABLE

ASSIGNABLE ASSIGNABLE

ASSIGNABLE

HEIGHT4/FRONT WIDE

HEIGHT3 HEIGHT3

SURROUND BACK SURROUND BACK

HEIGHT2 HEIGHT2

HEIGHT4/FRONT WIDE

FDR FDL

FR FL C SR SL

SW

目录

使用 Dolby Atmos Enabled 扬声器时的示例连接

o

连接方法 播放 设置 提示 附录

此 7.1 声道环绕系统与基本 5.1 声道系统相同，但具有前置 Dolby 扬声器。

.

.

0

以这种配置进行连接时，将菜单中的 “ 落地 ” - “ 布局 ” 设置为 “ 5 声道 ” ， “ Dolby 扬声器 ” 设置为 “ 2 声道 ” 。 (v 第 226、 227
页)

0

可以连接环绕 Dolby 扬声器，除了前置 Dolby 扬声器。在这种情况下，请在菜单中 “ 高度 ” - “ 布局 ” 下设置要连接的 Dolby Atmos Enabled 扬声
器。 (v 第 228 页)

前面板 显示屏 后面板 遥控器 索引

54

FL

SW C

SL

FR

SR

SBRSBL

FWL FWR

1 CBL/SAT

PHONO

2

DVD1CBL/SAT

2 CD1

TV
AUDIO

6 CD

2 DVD

12

3 Blu-ray

5 MEDIA PLAYER

4 GAME

RS-232C

7.1CH IN

REMOTE CONTROL

TRIGGER OUT

PRE OUT

COAXIAL OPTICAL

STRAIGHT CABLE

I

R

DC12V 150mA MAX.

ZONE2 ZONE3

FRONT

FRONT

SURROUND

CENTER

SUBWOOFER

SURROUND BACK

CENTER

SURROUND BACK

SURROUND

HEIGHT2

HEIGHT4/FRONT WIDE

1

AUDIO

(ASSIGNABLE)

AUDIO

DIGITAL AUDIO

(ASSIGNABLE)

2

SUBWOOFER

HEIGHT1

HEIGHT3

ASSIGNABLE

SPEAKERS

FRONT FRONT

CENTER

SURROUND SURROUND

SURROUND BACK SURROUND BACK

ASSIGNABLE

ASSIGNABLE

ASSIGNABLE

HEIGHT3 HEIGHT3

HEIGHT1 HEIGHT1 HEIGHT2 HEIGHT2

ASSIGNABLE

HEIGHT4/FRONT WIDE

HEIGHT4/FRONT WIDE

FWR FWL

SBR SBL

SW

FR FL C SR SL

目录 连接方法 播放 设置 提示 附录

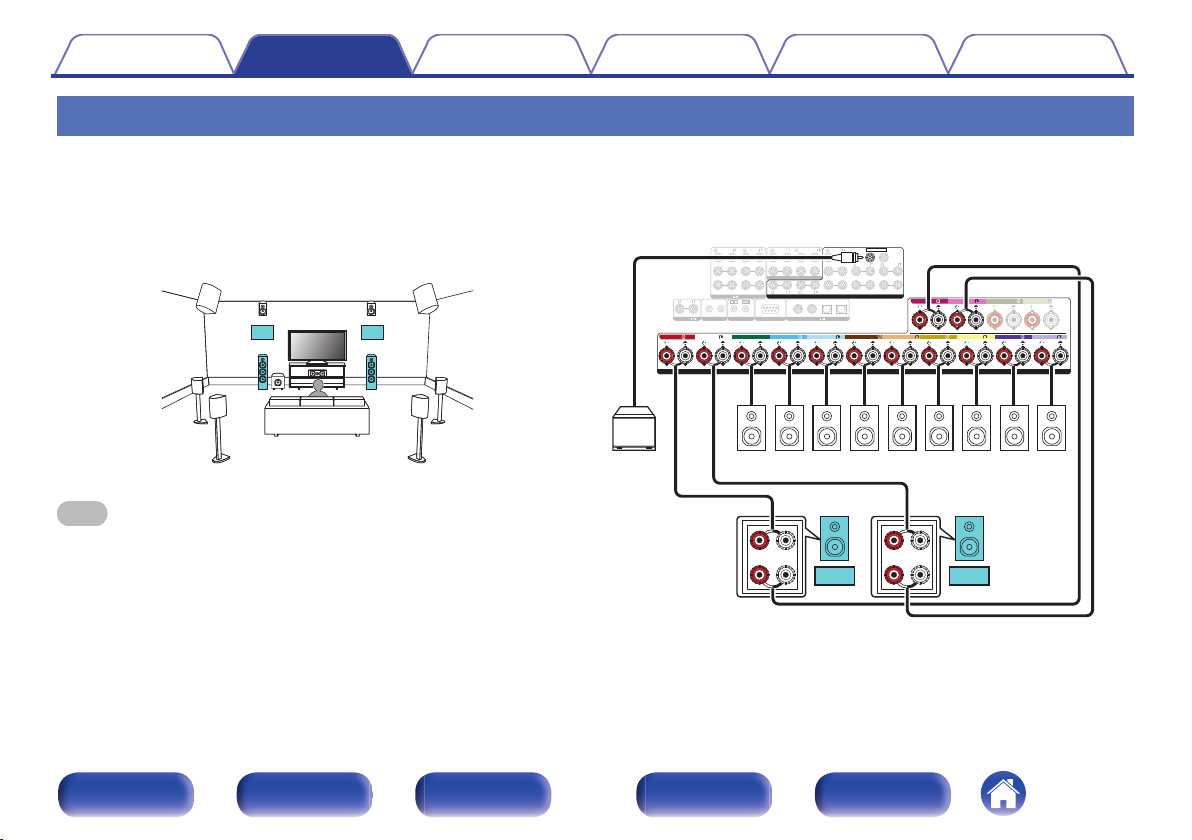

连接 9.1 声道扬声器

使用后置环绕和前置增宽扬声器时的示例连接

o

.

.

0

以这种配置进行连接时，将菜单中的 “ 落地 ” - “ 布局 ” 设置为 “ 5 声道/后置/增宽 ” 。 (v 第 226 页)

前面板 显示屏 后面板 遥控器 索引

55

C

FL FR

SBL

SBR

SW

SL SR

TML TMR

1 CBL/SAT

PHONO

2

DVD1CBL/SAT

2 CD1

TV

AUDIO

6 CD

2 DVD

12

3 Blu-ray

5 MEDIA PLAYER

4 GAME

RS-232C

7.1CH IN

REMOTE CONTROL

TRIGGER OUT

PRE OUT

COAXIAL OPTICAL

STRAIGHT CABLE

I

R

DC12V 150mA MAX.

ZONE2 ZONE3

FRONT

FRONT

SURROUND

CENTER

SUBWOOFER

SURROUND BACK

CENTER

SURROUND BACK

SURROUND

HEIGHT2

HEIGHT4/FRONT WIDE

1

AUDIO

(ASSIGNABLE)

AUDIO

DIGITAL AUDIO

(ASSIGNABLE)

2

SUBWOOFER

HEIGHT1

HEIGHT3

ASSIGNABLE ASSIGNABLE

SPEAKERS

FRONT FRONT

CENTER

SURROUND SURROUND

SURROUND BACK SURROUND BACK

HEIGHT1 HEIGHT1

ASSIGNABLE ASSIGNABLE

ASSIGNABLE

HEIGHT4/FRONT WIDE

HEIGHT3 HEIGHT3

HEIGHT2 HEIGHT2

HEIGHT4/FRONT WIDE

TMR TML

HEIGHT 1

z

SW

SBR SBL

FR FL C SR SL

目录

使用一组天花板扬声器时的示例连接

o

.

连接方法 播放 设置 提示 附录

0

以这种配置进行连接时，将菜单中的 “ 落地 ” - “ 布局 ” 设置为 “ 5
声道和后置 ” ， “ 增高扬声器 ” 设置为 “ 2 声道 ” 。 (v 第 226
页)

前面板 显示屏 后面板 遥控器 索引

.

可以连接顶部前置或顶部后置扬声器，除了顶部中置扬声器。在这种情

z

况下，请在菜单中 “ 高度 ” - “ 布局 ” 下设置要连接的天花板扬声
器。 (v 第 228 页)

56

C

FL FR

SW

SL SR

TRL TRR

TFL TFR

1 CBL/SAT

PHONO

2

DVD1CBL/SAT

2 CD1

TV
AUDIO

6 CD

2 DVD

12

3 Blu-ray

5 MEDIA PLAYER

4 GAME

RS-232C

7.1CH IN

REMOTE CONTROL

TRIGGER OUT

PRE OUT

COAXIAL OPTICAL

STRAIGHT CABLE

I

R

DC12V 150mA MAX.

ZONE2 ZONE3

FRONT

FRONT

SURROUND

CENTER

SUBWOOFER

SURROUND BACK

CENTER

SURROUND BACK

SURROUND

HEIGHT2

HEIGHT4/FRONT WIDE

1

AUDIO

(ASSIGNABLE)

AUDIO

DIGITAL AUDIO

(ASSIGNABLE)

2

SUBWOOFER

HEIGHT1

HEIGHT3

ASSIGNABLE ASSIGNABLE

SPEAKERS

FRONT FRONT

CENTER

SURROUND SURROUND

HEIGHT1 HEIGHT1 HEIGHT2 HEIGHT2

ASSIGNABLE

ASSIGNABLE ASSIGNABLE

HEIGHT4/FRONT WIDE

HEIGHT3 HEIGHT3

SURROUND BACK SURROUND BACK

HEIGHT4/FRONT WIDE

TRR TRLTFR TFL

HEIGHT 1zHEIGHT 2

z

SW

FR FL C SR SL

目录

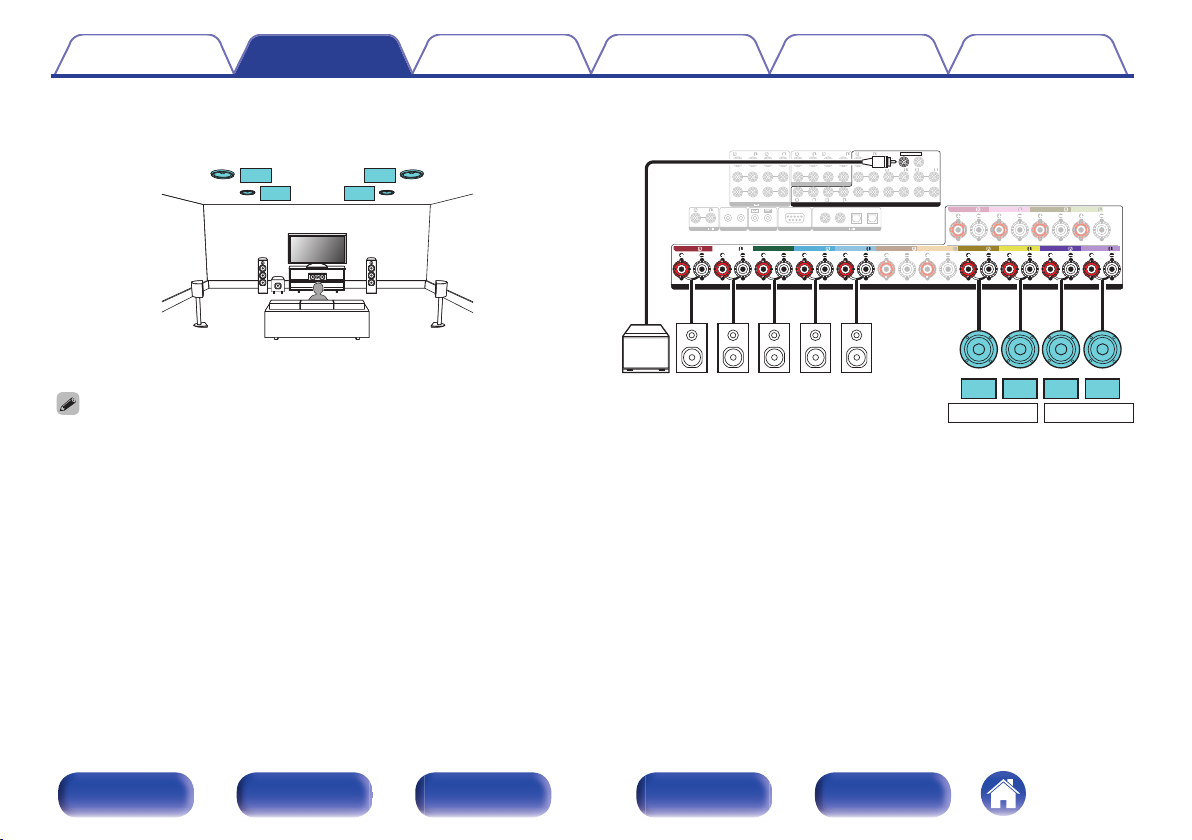

使用两组天花板扬声器时的示例连接

o

.

连接方法 播放 设置 提示 附录

0

以这种配置进行连接时，将菜单中的 “ 落地 ” - “ 布局 ” 设置为 “ 5
声道 ” ， “ 增高扬声器 ” 设置为 “ 4 声道 ” 。 (v 第 226 页)

前面板 显示屏 后面板 遥控器 索引

.

z 可以更改设置中 HEIGHT1 声道与 HEIGHT2 声道的组合。 (v 第 63

页)

57

C

FL FR

SBL

SBR

SW

SL SR

FHL FHR

1 CBL/SAT

PHONO

2

DVD1CBL/SAT

2 CD1

TV

AUDIO

6 CD

2 DVD

12

3 Blu-ray

5 MEDIA PLAYER

4 GAME

RS-232C

7.1CH IN

REMOTE CONTROL

TRIGGER OUT

PRE OUT

COAXIAL OPTICAL

STRAIGHT CABLE

I

R

DC12V 150mA MAX.

ZONE2 ZONE3

FRONT

FRONT

SURROUND

CENTER

SUBWOOFER

SURROUND BACK

CENTER

SURROUND BACK

SURROUND

HEIGHT2

HEIGHT4/FRONT WIDE

1

AUDIO

(ASSIGNABLE)

AUDIO

DIGITAL AUDIO

(ASSIGNABLE)

2

SUBWOOFER

HEIGHT1

HEIGHT3

ASSIGNABLE ASSIGNABLE

SPEAKERS

FRONT FRONT

CENTER

SURROUND SURROUND

SURROUND BACK SURROUND BACK

HEIGHT1 HEIGHT1

ASSIGNABLE ASSIGNABLE

ASSIGNABLE

HEIGHT4/FRONT WIDE

HEIGHT3 HEIGHT3

HEIGHT2 HEIGHT2

HEIGHT4/FRONT WIDE

FHR FHL

HEIGHT 1

z

SW

SBR SBL

FR FL C SR SL

目录

使用一组纵向扬声器时的示例连接

o

.

连接方法 播放 设置 提示 附录

0

以这种配置进行连接时，将菜单中的 “ 落地 ” - “ 布局 ” 设置为 “ 5
声道和后置 ” ， “ 增高扬声器 ” 设置为 “ 2 声道 ” 。 (v 第 226
页)

前面板 显示屏 后面板 遥控器 索引

.

可以连接后置纵向扬声器，除了前置纵向扬声器。在这种情况下，请在

z

菜单中 “ 高度 ” - “ 布局 ” 下设置要连接的纵向扬声器。 (v 第
228 页)

58

C

FL FR

SW

SL SR

FHL FHR

RHL RHR

1 CBL/SAT

PHONO

2

DVD1CBL/SAT

2 CD1

TV
AUDIO

6 CD

2 DVD

12

3 Blu-ray

5 MEDIA PLAYER

4 GAME

RS-232C

7.1CH IN

REMOTE CONTROL

TRIGGER OUT

PRE OUT

COAXIAL OPTICAL

STRAIGHT CABLE

I

R

DC12V 150mA MAX.

ZONE2 ZONE3

FRONT

FRONT

SURROUND

CENTER

SUBWOOFER

SURROUND BACK

CENTER

SURROUND BACK

SURROUND

HEIGHT2

HEIGHT4/FRONT WIDE

1

AUDIO

(ASSIGNABLE)

AUDIO

DIGITAL AUDIO

(ASSIGNABLE)

2

SUBWOOFER

HEIGHT1

HEIGHT3

ASSIGNABLE ASSIGNABLE

SPEAKERS

FRONT FRONT

CENTER

SURROUND SURROUND

HEIGHT1 HEIGHT1 HEIGHT2 HEIGHT2

ASSIGNABLE

ASSIGNABLE ASSIGNABLE

HEIGHT4/FRONT WIDE

HEIGHT3 HEIGHT3

SURROUND BACK SURROUND BACK

HEIGHT4/FRONT WIDE

RHR RHLFHR FHL

HEIGHT 1zHEIGHT 2

z

SW

FR FL C SR SL

目录

使用两组纵向扬声器时的示例连接

o

.

0

以这种配置进行连接时，将菜单中的 “ 落地 ” - “ 布局 ” 设置为 “ 5

连接方法 播放 设置 提示 附录

声道 ” ， “ 增高扬声器 ” 设置为 “ 4 声道 ” 。 (v 第 226 页)

.

z 可以更改设置中 HEIGHT1 声道与 HEIGHT2 声道的组合。 (v 第 63

页)

前面板 显示屏 后面板 遥控器 索引

59

C

SBL

SBR

SW

SL SR

FL

FR

FDL FDR

1 CBL/SAT

PHONO

2

DVD1CBL/SAT

2 CD1

TV

AUDIO

6 CD

2 DVD

12

3 Blu-ray

5 MEDIA PLAYER

4 GAME

RS-232C

7.1CH IN

REMOTE CONTROL

TRIGGER OUT

PRE OUT

COAXIAL OPTICAL

STRAIGHT CABLE

I

R

DC12V 150mA MAX.

ZONE2 ZONE3

FRONT

FRONT

SURROUND

CENTER

SUBWOOFER

SURROUND BACK

CENTER

SURROUND BACK

SURROUND

HEIGHT2

HEIGHT4/FRONT WIDE

1

AUDIO

(ASSIGNABLE)

AUDIO

DIGITAL AUDIO

(ASSIGNABLE)

2

SUBWOOFER

HEIGHT1

HEIGHT3

ASSIGNABLE ASSIGNABLE

SPEAKERS

FRONT FRONT

CENTER

SURROUND SURROUND

SURROUND BACK SURROUND BACK

HEIGHT1 HEIGHT1

ASSIGNABLE ASSIGNABLE

ASSIGNABLE

HEIGHT4/FRONT WIDE

HEIGHT3 HEIGHT3

HEIGHT2 HEIGHT2

HEIGHT4/FRONT WIDE

FDR FDL

HEIGHT 1

z

SW

SBR SBL

FR FL C SR SL

目录

使用一组 Dolby Atmos Enabled 扬声器时的示例连接

o

.

连接方法 播放 设置 提示 附录

0

以这种配置进行连接时，将菜单中的 “ 落地 ” - “ 布局 ” 设置为 “ 5
声道和后置 ” ， “ Dolby 扬声器 ” 设置为 “ 2 声道 ” 。 (v 第
226、 227 页)

前面板 显示屏 后面板 遥控器 索引

.

可以连接环绕 Dolby 或后置 Dolby 扬声器，除了前置 Dolby 扬声器。在

z

这种情况下，请在菜单中 “ 高度 ” - “ 布局 ” 下设置要连接的 Dolby
Atmos Enabled 扬声器。 (v 第 228 页)

60

C

SW

SL SR

FL

FR

FDL FDR

SDL SDR

1 CBL/SAT

PHONO

2

DVD1CBL/SAT

2 CD1

TV
AUDIO

6 CD

2 DVD

12

3 Blu-ray

5 MEDIA PLAYER

4 GAME

RS-232C

7.1CH IN

REMOTE CONTROL

TRIGGER OUT

PRE OUT

COAXIAL OPTICAL

STRAIGHT CABLE

I

R

DC12V 150mA MAX.

ZONE2 ZONE3

FRONT

FRONT

SURROUND

CENTER

SUBWOOFER

SURROUND BACK

CENTER

SURROUND BACK

SURROUND

HEIGHT2

HEIGHT4/FRONT WIDE

1

AUDIO

(ASSIGNABLE)

AUDIO

DIGITAL AUDIO

(ASSIGNABLE)

2

SUBWOOFER

HEIGHT1

HEIGHT3

ASSIGNABLE ASSIGNABLE

SPEAKERS

FRONT FRONT

CENTER

SURROUND SURROUND

HEIGHT1 HEIGHT1 HEIGHT2 HEIGHT2

ASSIGNABLE

ASSIGNABLE ASSIGNABLE

HEIGHT4/FRONT WIDE

HEIGHT3 HEIGHT3

SURROUND BACK SURROUND BACK

HEIGHT4/FRONT WIDE

SDR SDLFDR FDL

HEIGHT 1zHEIGHT 2

z

SW

FR FL C SR SL

目录

使用两组 Dolby Atmos Enabled 扬声器时的示例连接

o

.

连接方法 播放 设置 提示 附录

0

以这种配置进行连接时，将菜单中的 “ 落地 ” - “ 布局 ” 设置为 “ 5
声道 ” ， “ Dolby 扬声器 ” 设置为 “ 4 声道 ” 。 (v 第 226、 227
页)

前面板 显示屏 后面板 遥控器 索引

.

z 可以更改设置中 HEIGHT1 声道与 HEIGHT2 声道的组合。 (v 第 63

页)

61

FL FR

SW

SL SR

C

FHL FHR

SHL SHR

1 CBL/SAT

PHONO

2

DVD1CBL/SAT

2 CD1

TV
AUDIO

6 CD

2 DVD

12

3 Blu-ray

5 MEDIA PLAYER

4 GAME

RS-232C

7.1CH IN

REMOTE CONTROL

TRIGGER OUT

PRE OUT

COAXIAL OPTICAL

STRAIGHT CABLE

I

R

DC12V 150mA MAX.

ZONE2 ZONE3

FRONT

FRONT

SURROUND

CENTER

SUBWOOFER

SURROUND BACK

CENTER

SURROUND BACK

SURROUND

HEIGHT2

HEIGHT4/FRONT WIDE

1

AUDIO

(ASSIGNABLE)

AUDIO

DIGITAL AUDIO

(ASSIGNABLE)

2

SUBWOOFER

HEIGHT1

HEIGHT3

ASSIGNABLE ASSIGNABLE

SPEAKERS

FRONT FRONT

CENTER

SURROUND SURROUND

HEIGHT1 HEIGHT1 HEIGHT2 HEIGHT2

ASSIGNABLE

ASSIGNABLE ASSIGNABLE

HEIGHT4/FRONT WIDE

HEIGHT3 HEIGHT3

SURROUND BACK SURROUND BACK

HEIGHT4/FRONT WIDE

SHR SHLFHR FHL

SW

FR FL C SR SL

HEIGHT 1

z

1

HEIGHT 2

z1z

2

目录

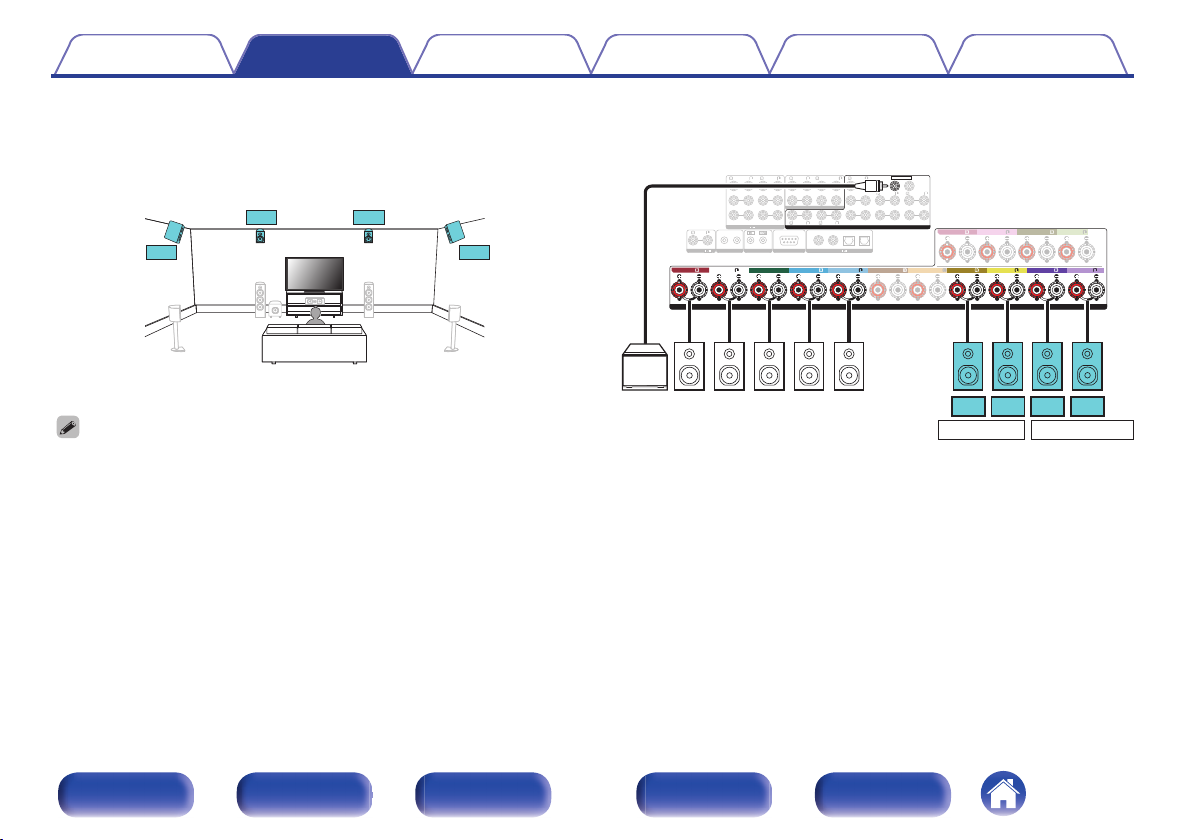

Auro-3D 9.1 声道系统的示例连接

o

连接方法 播放 设置 提示 附录

此扬声器配置最适用于 Auro-3D 播放。

.

0

以这种配置进行连接时，将菜单中的 “ 落地 ” - “ 布局 ” 设置为 “ 5
声道 ” ， “ 增高扬声器 ” 设置为 “ 4 声道 ” 。 (v 第 226 页)
接下来，将 “ 高度 ” - “ 前方布局 ” 设置为 “ 前置增高 ” ， “ 后
方布局 ” 设置为 “ 环绕增高 ” 。 (v 第 229 页)

前面板 显示屏 后面板 遥控器 索引

.

z1 可以更改设置中 HEIGHT1 声道与 HEIGHT2 声道的组合。 (v 第

63 页)
为获得最佳 Auro-3D 体验，建议使用纵向环绕扬声器，但可以用

z2

Dolby Atmos 扬声器设置中的后置纵向扬声器替代纵向环绕扬声器。

62

目录

连接方法 播放 设置 提示 附录

可以根据所使用的扬声器系统，将 HEIGHT1 和 HEIGHT2 扬声器端子输出的声道更改为以下模式。
请通过菜单中的 “ 放大器分配 ” 设置此项。 (v 第 223 页)

要使用的纵向扬声器的组合 连接的端子

纵向/天花板扬声器数

目

2 个扬声器 无

无 2 个扬声器

4 个扬声器 无

2 个扬声器 2 个扬声器

无 4 个扬声器 前置 Dolby 和环绕 Dolby 前置 Dolby 环绕 Dolby

为获得最佳 Auro-3D 体验，建议使用纵向环绕扬声器，但可以用 Dolby Atmos 扬声器设置中的后置纵向扬声器替代纵向环绕扬声器。

z

Dolby 扬声器数目 组合模式 HEIGHT1 SPEAKER HEIGHT2 SPEAKER

前置增高 前置增高 ­顶部前置 顶部前置 ­顶部中置 顶部中置 ­顶部后置 顶部后置 -

后置增高 后置增高 ­前置 Dolby 前置 Dolby -
环绕 Dolby 环绕 Dolby -
后置 Dolby 后置 Dolby -

前置增高和顶部中置 前置增高 顶部中置
前置增高和顶部后置 前置增高 顶部后置

前置增高和后置增高

前置增高和环绕增高 前置增高 环绕增高
顶部前置和顶部后置 顶部前置 顶部后置
顶部前置和后置增高 顶部前置 后置增高

顶部中置和后置增高 顶部中置 后置增高
前置 Dolby 和顶部后置 前置 Dolby 顶部后置
前置 Dolby 和后置增高 前置 Dolby 后置增高

前置增高和环绕 Dolby 前置增高 环绕 Dolby
顶部前置和环绕 Dolby 顶部前置 环绕 Dolby

z

前置增高 后置增高

前面板 显示屏 后面板 遥控器 索引

63

C

FL FR

SBL

SBR

SW

RSLS

TML TMR

TRL TRR

TFL TFR

1 CBL/SAT

PHONO

2

DVD1CBL/SAT

2 CD1

TV

AUDIO

6 CD

2 DVD

12

3 Blu-ray

5 MEDIA PLAYER

4 GAME

RS-232C

7.1CH IN

REMOTE CONTROL

TRIGGER OUT

PRE OUT

COAXIAL OPTICAL

STRAIGHT CABLE

I

R

DC12V 150mA MAX.

ZONE2 ZONE3

FRONT

FRONT

SURROUND

CENTER

SUBWOOFER

SURROUND BACK

CENTER

SURROUND BACK

SURROUND

HEIGHT2

HEIGHT4/FRONT WIDE

1

AUDIO

(ASSIGNABLE)

AUDIO

DIGITAL AUDIO

(ASSIGNABLE)

2

SUBWOOFER

HEIGHT1

HEIGHT3

ASSIGNABLE ASSIGNABLE

SPEAKERS

FRONT FRONT

CENTER

SURROUND SURROUND

HEIGHT1 HEIGHT1 HEIGHT2 HEIGHT2

ASSIGNABLE

HEIGHT4/FRONT WIDE

HEIGHT4/FRONT WIDE

ASSIGNABLE

HEIGHT3 HEIGHT3

ASSIGNABLE

SURROUND BACK SURROUND BACK

TMR TML

TRR TRLTFR TFL

HEIGHT 1

z

HEIGHT 3

z

HEIGHT 2

z

SW

FR FL C SR SL

SBR SBL

目录

连接方法 播放 设置 提示 附录

连接 13.1 声道扬声器

基于 5.1 声道系统的此系统同时播放多达 13.1 声道。

使用三组天花板扬声器时的示例连接

o

.

0

以这种配置进行连接时，将菜单中的 “ 落地 ” - “ 布局 ” 设置为 “ 5
声道和后置 ” ， “ 增高扬声器 ” 设置为 “ 6 声道 ” 。 (v 第 226
页)

.

可以更改设置中 HEIGHT1 声道、HEIGHT2 声道和 HEIGHT3 声道的组

z

合。 (v 第 70 页)

前面板 显示屏 后面板 遥控器 索引

64

C

FL FR

SBL

SBR

SW

RSLS

TML TMR

FHL FHR

RHL RHR

1 CBL/SAT

PHONO

2

DVD1CBL/SAT

2 CD1

TV

AUDIO

6 CD

2 DVD

12

3 Blu-ray

5 MEDIA PLAYER

4 GAME

RS-232C

7.1CH IN

REMOTE CONTROL

TRIGGER OUT

PRE OUT

COAXIAL OPTICAL

STRAIGHT CABLE

I

R

DC12V 150mA MAX.

ZONE2 ZONE3

FRONT

FRONT

SURROUND

CENTER

SUBWOOFER

SURROUND BACK

CENTER

SURROUND BACK

SURROUND

HEIGHT2

HEIGHT4/FRONT WIDE

1

AUDIO

(ASSIGNABLE)

AUDIO

DIGITAL AUDIO

(ASSIGNABLE)

2

SUBWOOFER

HEIGHT1

HEIGHT3

ASSIGNABLE ASSIGNABLE

SPEAKERS

FRONT FRONT

CENTER

SURROUND SURROUND

HEIGHT1 HEIGHT1 HEIGHT2 HEIGHT2

ASSIGNABLE

HEIGHT4/FRONT WIDE

HEIGHT4/FRONT WIDE

ASSIGNABLE

HEIGHT3 HEIGHT3

ASSIGNABLE

SURROUND BACK SURROUND BACK

TMR TML

HEIGHT 3

z

SW

FR FL C SR SL

SBR SBL

RHR RHLFHR FHL

HEIGHT 1zHEIGHT 2

z

目录

使用两组纵向扬声器和一组天花板扬声器时的示例连接

o

.

0

以这种配置进行连接时，将菜单中的 “ 落地 ” - “ 布局 ” 设置为 “ 5

连接方法 播放 设置 提示 附录

声道和后置 ” ， “ 增高扬声器 ” 设置为 “ 6 声道 ” 。 (v 第 226
页)

.

可以更改设置中 HEIGHT1 声道、HEIGHT2 声道和 HEIGHT3 声道的组

z

合。 (v 第 70 页)

前面板 显示屏 后面板 遥控器 索引

65

C

FL FR

SW

RSLS

FHL FHR

RHL RHR

FWL FWR

SBL

SBR

1 CBL/SAT

PHONO

2

DVD1CBL/SAT

2 CD1

TV

AUDIO

6 CD

2 DVD

12

3 Blu-ray

5 MEDIA PLAYER

4 GAME

RS-232C

7.1CH IN

REMOTE CONTROL

TRIGGER OUT

PRE OUT

COAXIAL OPTICAL

STRAIGHT CABLE

I

R

DC12V 150mA MAX.

ZONE2 ZONE3

FRONT

FRONT

SURROUND

CENTER

SUBWOOFER

SURROUND BACK

CENTER

SURROUND BACK

SURROUND

HEIGHT2

HEIGHT4/FRONT WIDE

1

AUDIO

(ASSIGNABLE)

AUDIO

DIGITAL AUDIO

(ASSIGNABLE)

2

ASSIGNABLE

SPEAKERS

SUBWOOFER

HEIGHT1

HEIGHT3

HEIGHT3 HEIGHT3

FRONT FRONT

CENTER

SURROUND SURROUND

ASSIGNABLE

HEIGHT4/FRONT WIDE

HEIGHT4/FRONT WIDE

ASSIGNABLE ASSIGNABLE

HEIGHT1 HEIGHT1 HEIGHT2 HEIGHT2

ASSIGNABLE

SURROUND BACK SURROUND BACK

FWR FWL

SW

FR FL C SR SL

RHR RHLFHR FHL

HEIGHT 1zHEIGHT 2

z

SBR SBL

目录

使用两组纵向扬声器和一组前置增宽扬声器时的示例连接

o

.

0

以这种配置进行连接时，将菜单中的 “ 落地 ” - “ 布局 ” 设置为 “ 5

连接方法 播放 设置 提示 附录

声道/后置/增宽 ” ， “ 增高扬声器 ” 设置为 “ 4 声道 ” 。 (v 第
226 页)

.

z 可以更改设置中 HEIGHT1 声道与 HEIGHT2 声道的组合。 (v 第 70

页)

前面板 显示屏 后面板 遥控器 索引

66

C

SBL

SBR

SW

SRSL

FL

FR

FDL FDR

BDL

SDL SDR

BDR

1 CBL/SAT

PHONO

2

DVD1CBL/SAT

2 CD1

TV

AUDIO

6 CD

2 DVD

12

3 Blu-ray

5 MEDIA PLAYER

4 GAME

RS-232C

7.1CH IN

REMOTE CONTROL

TRIGGER OUT

PRE OUT

COAXIAL OPTICAL

STRAIGHT CABLE

I

R

DC12V 150mA MAX.

ZONE2 ZONE3

FRONT

FRONT

SURROUND

CENTER

SUBWOOFER

SURROUND BACK

CENTER

SURROUND BACK

SURROUND

HEIGHT2

HEIGHT4/FRONT WIDE

1

AUDIO

(ASSIGNABLE)

AUDIO

DIGITAL AUDIO

(ASSIGNABLE)

2

SUBWOOFER

HEIGHT1

HEIGHT3

ASSIGNABLE ASSIGNABLE

SPEAKERS

FRONT FRONT

CENTER

SURROUND SURROUND

HEIGHT1 HEIGHT1 HEIGHT2 HEIGHT2

ASSIGNABLE

HEIGHT4/FRONT WIDE

HEIGHT4/FRONT WIDE

ASSIGNABLE

HEIGHT3 HEIGHT3

ASSIGNABLE

SURROUND BACK SURROUND BACK

SW

FR FL C SR SL

SBR SBL

BDR BDLFDR FDL

HEIGHT 1

z

SDR SDL

HEIGHT 3

z

HEIGHT 2

z

目录

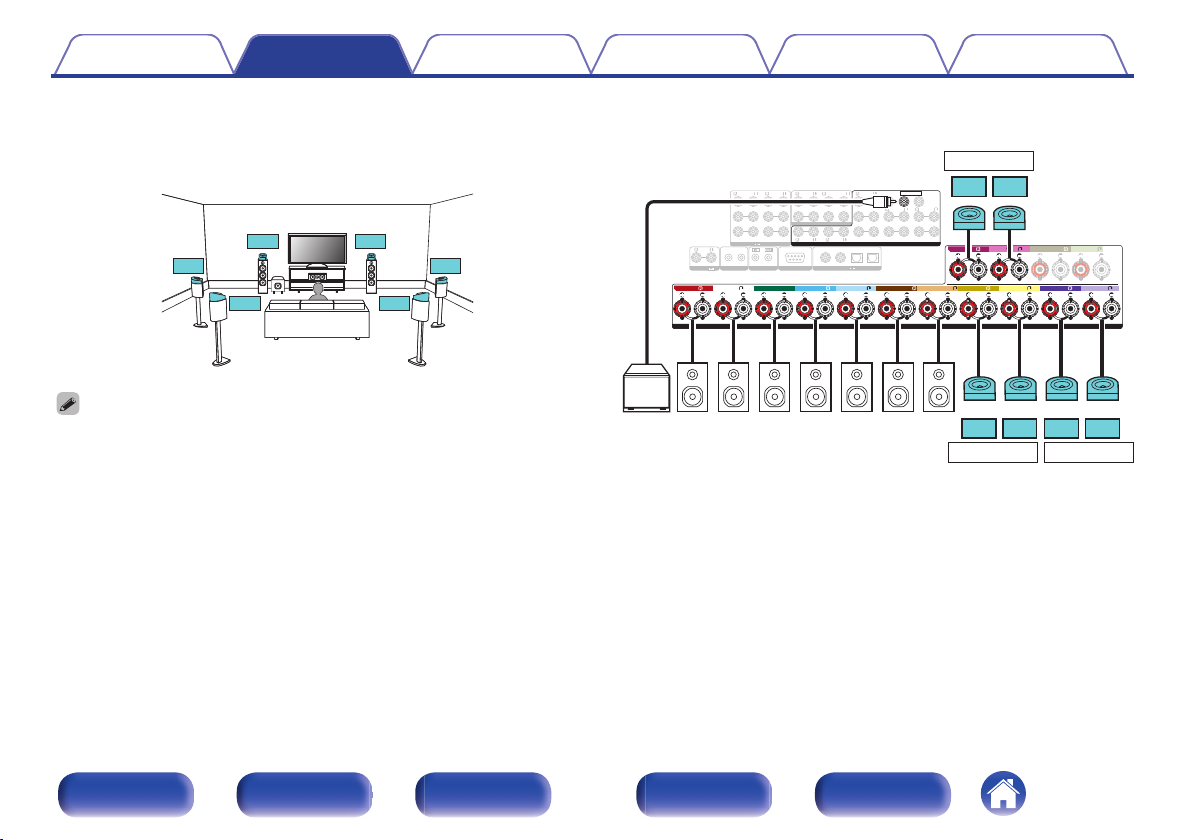

使用三组 Dolby Atmos Enabled 扬声器时的示例连接

o

.

0

以这种配置进行连接时，将菜单中的 “ 落地 ” - “ 布局 ” 设置为 “ 5
声道和后置 ” ， “ Dolby 扬声器 ” 设置为 “ 6 声道 ” 。 (v 第
226、 227 页)

前面板 显示屏 后面板 遥控器 索引

连接方法 播放 设置 提示 附录

.

可以更改设置中 HEIGHT1 声道、HEIGHT2 声道和 HEIGHT3 声道的组

z

合。 (v 第 70 页)

67

FL FR

SW

SRSL

C

FHL FHR

CH

SHL SHR

TS

SBRSBL

1 CBL/SAT

PHONO

2

DVD1CBL/SAT

2 CD1

TV

AUDIO

6 CD

2 DVD

12

3 Blu-ray

5 MEDIA PLAYER

4 GAME

RS-232C

7.1CH IN

REMOTE CONTROL

TRIGGER OUT

PRE OUT

COAXIAL OPTICAL

STRAIGHT CABLE

IR

DC12V 150mA MAX.

ZONE2 ZONE3

FRONT

FRONT

SURROUND

CENTER

SUBWOOFER

SURROUND BACK

CENTER

SURROUND BACK

SURROUND

HEIGHT2

HEIGHT4/FRONT WIDE

1

AUDIO

(ASSIGNABLE)

AUDIO

DIGITAL AUDIO

(ASSIGNABLE)

2

SUBWOOFER

HEIGHT1

HEIGHT3

ASSIGNABLE ASSIGNABLE

SPEAKERS

FRONT FRONT

CENTER

SURROUND SURROUND

HEIGHT1 HEIGHT1 HEIGHT2 HEIGHT2

ASSIGNABLE

HEIGHT4/FRONT WIDE

HEIGHT4/FRONT WIDE

ASSIGNABLE

HEIGHT3 HEIGHT3

ASSIGNABLE

SURROUND BACK SURROUND BACK

TSCH

SW

FR FL C SR SL

SBR SBL

SHR SHLFHR FHL

HEIGHT 1

z

1

HEIGHT 2

z1z

2

HEIGHT 3

z

1

目录

Auro-3D 13.1 声道系统的示例连接

o

连接方法 播放 设置 提示 附录

此扬声器配置最适用于 Auro-3D 播放。

.

0

以这种配置进行连接时，将菜单中的 “ 落地 ” - “ 布局 ” 设置为 “ 5
声道和后置 ” ， “ 增高扬声器 ” 设置为 “ 6 声道 ” 。 (v 第 226
页)
接下来，将 “ 高度 ” - “ 前方布局 ” 设置为 “ 前置增高和中置增
高 ” ， “ 中间布局 ” 设置为 “ 环绕增高和顶部环绕 ” 。 (v 第

229 页)

.

可以更改设置中 HEIGHT1 声道、HEIGHT2 声道和 HEIGHT3 声道

z1

的组合。 (v 第 70 页)
为获得最佳 Auro-3D 体验，建议使用纵向环绕扬声器，但可以用

z2

Dolby Atmos 扬声器设置中的后置纵向扬声器替代纵向环绕扬声器。

前面板 显示屏 后面板 遥控器 索引

68

TML TMR

C

SW

RSLS

RHL RHR

SBL

SBR

FHL FHR

FL FR

CH

TS

1 CBL/SAT

PHONO

2

DVD1CBL/SAT

2 CD1

TV

AUDIO

6 CD

2 DVD

12

3 Blu-ray

5 MEDIA PLAYER

4 GAME

RS-232C

7.1CH IN

REMOTE CONTROL

TRIGGER OUT

PRE OUT

COAXIAL OPTICAL

STRAIGHT CABLE

IR

DC12V 150mA MAX.

ZONE2 ZONE3

FRONT

FRONT

SURROUND

CENTER

SUBWOOFER

SURROUND BACK

CENTER

SURROUND BACK

SURROUND

HEIGHT2

HEIGHT4/FRONT WIDE

1

AUDIO

(ASSIGNABLE)

AUDIO

DIGITAL AUDIO

(ASSIGNABLE)

2

SUBWOOFER

HEIGHT1

HEIGHT3

ASSIGNABLE ASSIGNABLE

SPEAKERS

FRONT FRONT

CENTER

SURROUND SURROUND

HEIGHT1 HEIGHT1 HEIGHT2 HEIGHT2

ASSIGNABLE

SURROUND BACK SURROUND BACK

ASSIGNABLE ASSIGNABLE

HEIGHT4/FRONT WIDE

HEIGHT3 HEIGHT3

HEIGHT4/FRONT WIDE

HEIGHT 4

SW

FR FL C SR SL

SBR SBL

RHR RHLFHR FHL

HEIGHT 1 HEIGHT 2

z

TMR TML

HEIGHT 3

TSCH

目录

连接方法 播放 设置 提示 附录

连接 15.1 声道扬声器

本系统可以连接到 15.1 声道扬声器，同时支持 13.1 声道进行 Dolby Atmos 和 Auro-3D 播放。
使用前置纵向、顶部中置或后置纵向扬声器进行 Dolby Atmos 播放。
使用前置纵向、后置纵向、中置纵向或顶部环绕扬声器进行 Auro-3D 播放。

示例连接

o

.

0

以这种配置进行连接时，将菜单中的 “ 落地 ” - “ 布局 ” 设置为 “ 5
声道和后置 ” ， “ 增高扬声器 ” 设置为 “ 8 声道 ” 。 (v 第 226
页)

前面板 显示屏 后面板 遥控器 索引

.

使用环绕纵向扬声器进行最佳效果的 Auro-3D 播放。安装后置纵向扬声

z

器替代环绕纵向扬声器欣赏 Auro-3D 和 Dolby Atmos 的 13.1 声道播
放。

69

目录 连接方法 播放 设置 提示 附录

可以根据所使用的扬声器系统，将 HEIGHT1、HEIGHT2、HEIGHT3 和 HEIGHT4 声道组合更改为以下模式。
请通过菜单中的 “ 放大器分配 ” 设置此项。 (v 第 223 页)

连接的扬声器端子

2 声道

纵向/天花板扬声

器数目

2 声道 无

无 2 声道

要使用的纵向扬声器的组合

Dolby 扬声器数目

组合模式 HEIGHT 1 HEIGHT 2 HEIGHT 3

前置增高 前置增高 - - ­顶部前置 顶部前置 - - ­顶部中置 顶部中置 - - ­顶部后置 顶部后置 - - -

后置增高 后置增高 - - ­前置 Dolby 前置 Dolby - - -
环绕 Dolby 环绕 Dolby - - -

后置 Dolbyz2

后置 Dolby - - -

HEIGHT 4/

FRONT

WIDEz1

前面板 显示屏 后面板 遥控器 索引

70

目录 连接方法 播放 设置 提示 附录

4 声道

要使用的纵向扬声器的组合

纵向/天花板扬声

器数目

2 声道 2 声道

4 声道 无

无 4 声道

Dolby 扬声器数目

连接的扬声器端子

组合模式 HEIGHT 1 HEIGHT 2 HEIGHT 3

前置 Dolby 和顶部后置 前置 Dolby 顶部后置 - ­前置 Dolby 和后置增高 前置 Dolby 后置增高 - -

前置增高和环绕 Dolby 前置增高 环绕 Dolby - -

前置增高和后置 Dolbyz2

顶部前置和环绕 Dolby 顶部前置 环绕 Dolby - -

顶部前置和后置 Dolbyz2

前置增高和顶部中置 前置增高 顶部中置 - ­前置增高和顶部后置 前置增高 顶部后置 - -

前置增高和后置增高 z3

前置增高和环绕增高 前置增高 环绕增高 - ­顶部前置和顶部后置 顶部前置 顶部后置 - ­顶部前置和后置增高 顶部前置 后置增高 - ­顶部中置和后置增高 顶部中置 后置增高 - -

前置 Dolby 和环绕 Dolby 前置 Dolby 环绕 Dolby - -

前置 Dolby 和后置 Dolbyz2

前置增高 后置 Dolby - -

顶部前置 后置 Dolby - -

前置增高 后置增高 - -

前置 Dolby 后置 Dolby - -

HEIGHT 4/

FRONT

WIDEz1

前面板 显示屏 后面板 遥控器 索引

71

目录 连接方法 播放 设置 提示 附录

要使用的纵向扬声器的组合

纵向/天花板扬声

5 声道 5 声道 无

器数目

Dolby 扬声器数目

连接的扬声器端子

HEIGHT 4/

组合模式 HEIGHT 1 HEIGHT 2 HEIGHT 3

前置增高和后置增高 & 顶部环绕

z3

前置增高和环绕增高 & 顶部环绕 前置增高 环绕增高 L：顶部环绕 ­前置增高和后置增高 & 中置增高

z3

前置增高和环绕增高 & 中置增高 前置增高 环绕增高 R：中置增高 -

前置增高 后置增高 L：顶部环绕 -

前置增高 后置增高 R：中置增高 -

FRONT

WIDEz1

前面板 显示屏 后面板 遥控器 索引

72

目录 连接方法 播放 设置 提示 附录

6 声道

要使用的纵向扬声器的组合

纵向/天花板扬声

器数目

6 声道 无

4 声道 2 声道

2 声道 4 声道

无 6 声道

Dolby 扬声器数目

连接的扬声器端子

HEIGHT 4/

组合模式 HEIGHT 1 HEIGHT 2 HEIGHT 3

前置增高和环绕增高 & 后置增高

z4

前置增高和后置增高 & 顶部环绕 &

中置增高 z3

前置增高和环绕增高 & 顶部环绕 &

中置增高

前置增高和顶部中置 & 后置增高

z3z5

顶部前置 & 顶部中置 & 顶部后置

z5

前置增高和环绕 Dolby & 后置增高

z3

顶部前置和环绕 Dolby & 顶部后置 顶部前置 顶部后置 环绕 Dolby -

前置增高和环绕 Dolby & 后置

Dolbyz2

前置 Dolby & 顶部中置 & 后置

Dolbyz2

前置 Dolby 和环绕 Dolby & 后置增

高

前置 Dolby 和环绕 Dolby & 后置

Dolbyz2

前置增高 后置增高 环绕增高 -

前置增高 后置增高

前置增高 环绕增高

前置增高 后置增高 顶部中置 -

顶部前置 顶部后置 顶部中置 -

前置增高 后置增高 环绕 Dolby -

前置 Dolby 后置 Dolby 环绕 Dolby -

前置 Dolby 后置 Dolby 顶部中置 -

前置 Dolby 后置增高 环绕 Dolby -

前置 Dolby 后置 Dolby 环绕 Dolby -

L：顶部环绕
R：中置增高

L：顶部环绕
R：中置增高

FRONT

WIDEz1

-

-

前面板 显示屏 后面板 遥控器 索引

73

目录

连接方法 播放 设置 提示 附录

要使用的纵向扬声器的组合

纵向/天花板扬声

7 声道

8 声道

z1

z2
z3
z4

z5

器数目

7 声道 无

5 声道 2 声道

8 声道 无

6 声道 2 声道

连接到 HEIGHT4/FRONT WIDE 扬声器端子以使用前置增宽扬声器。将菜单中的 “ 落地 ” - “ 布局 ” 设置为 “ 5 声道和增宽 ” 或 “ 5 声道/
后置/增宽 ” 。 (v 第 226 页)
使用后置环绕扬声器时可以选择本组合。
为获得最佳 Auro-3D 体验，建议使用纵向环绕扬声器，但可以用 Dolby Atmos 扬声器设置中的后置纵向扬声器替代纵向环绕扬声器。
在合适的声音模式下使用两组纵向扬声器进行 Dolby Atmos、DTS:X 或 Auro-3D 播放。
使用前置纵向和后置纵向扬声器进行 Dolby Atmos 或 DTS:X 播放。
使用前置纵向和环绕纵向扬声器进行 Auro-3D 播放。

当此菜单中 “ 落地 ” - “ 布局 ” 为 “ 5 声道 ” 或 “ 5 声道和后置 ” 时，可以选择本组合。 (v 第 226 页)

Dolby 扬声器数目

组合模式 HEIGHT 1 HEIGHT 2 HEIGHT 3

前置增高和顶部中置 & 后置增高 &

顶部环绕 z3

前置增高和顶部中置 & 后置增高 &

中置增高 z3

前置增高和环绕 Dolby & 后置增高

& 顶部环绕 z3

前置增高和环绕 Dolby & 后置增高

& 中置增高 z3

前置增高和顶部中置 & 后置增高 &

顶部环绕 & 中置增高 z3

前置增高和环绕 Dolby & 后置增高

& 顶部环绕 & 中置增高 z3

前置增高 后置增高 顶部中置 L：顶部环绕

前置增高 后置增高 顶部中置 R：中置增高

前置增高 后置增高 环绕 Dolby L：顶部环绕

前置增高 后置增高 环绕 Dolby R：中置增高

前置增高 后置增高 顶部中置

前置增高 后置增高 环绕 Dolby

连接的扬声器端子

HEIGHT 4/

L：顶部环绕
R：中置增高

L：顶部环绕
R：中置增高

FRONT

WIDEz1

前面板 显示屏 后面板 遥控器 索引

74

C

SW

RSLS

FHL FHR

RHL RHR

SBL

SBR

FL

(双功放) (双功放)

FR

1 CBL/SAT

PHONO

2

DVD1CBL/SAT

2 CD1

TV
AUDIO

6 CD

2 DVD

12

3 Blu-ray

5 MEDIA PLAYER

4 GAME

RS-232C

7.1CH IN

REMOTE CONTROL

TRIGGER OUT

PRE OUT

COAXIAL OPTICAL

STRAIGHT CABLE

IR

DC12V 150mA MAX.

ZONE2 ZONE3

FRONT

FRONT

SURROUND

CENTER

SUBWOOFER

SURROUND BACK

CENTER

SURROUND BACK

SURROUND

HEIGHT2

HEIGHT4/FRONT WIDE

1

AUDIO

(ASSIGNABLE)

AUDIO

DIGITAL AUDIO

(ASSIGNABLE)

2

SUBWOOFER

HEIGHT1

HEIGHT3

ASSIGNABLE ASSIGNABLE

SPEAKERS

FRONT FRONT

CENTER

SURROUND SURROUND

HEIGHT1 HEIGHT1 HEIGHT2 HEIGHT2

ASSIGNABLE

SURROUND BACK SURROUND BACK

ASSIGNABLE

HEIGHT4/FRONT WIDE

HEIGHT4/FRONT WIDE

ASSIGNABLE

HEIGHT3 HEIGHT3

wq

(R)

wq

(L)

SW

CSRSL

SBR SBL

FHR FHL

zz

RHR RHL

zz

FR FL

目录

连接方法 播放 设置 提示 附录

双功放连接

11.1 声道播放（前置扬声器的双功放连接）

o

此系统播放 11.1 声道。您可使用前置扬声器的双功放连接。双功放连接是将单独的放大器连接至支持双功放的扬声器的高音端子和低
音端子的一种方法。此连接启用后 EMF（功率返回而不被输出），以便低音流入高音，而不影响声音质量，从而产生更高的声音质量。

.

注

进行双放大器连接时，请务必拆下扬声器的低音和高音端子之间的短接

0

板或短接线。

前面板 显示屏 后面板 遥控器 索引

.

可以将纵向扬声器、天花板扬声器和 Dolby Atmos Enabled 扬声器连接

z

至 HEIGHT1 和 HEIGHT2 扬声器端子。请通过菜单中的 “ 高度 ” 设
置要连接的扬声器。 (v 第 226 页)

75

SW

FL FR

SL SR

C

(双功放)

(双功放)

(双功放)

(双功放)

(双功放)

1 CBL/SAT

PHONO

2

DVD1CBL/SAT

2 CD1

TV
AUDIO

6 CD

2 DVD

12

3 Blu-ray

5 MEDIA PLAYER

4 GAME

RS-232C

7.1CH IN

REMOTE CONTROL

TRIGGER OUT

PRE OUT

COAXIAL OPTICAL

STRAIGHT CABLE

I

R

DC12V 150mA MAX.

ZONE2 ZONE3

FRONT

FRONT

SURROUND

CENTER

SUBWOOFER

SURROUND BACK

CENTER

SURROUND BACK

SURROUND

HEIGHT2

HEIGHT4/FRONT WIDE

1

AUDIO

(ASSIGNABLE)

AUDIO

DIGITAL AUDIO

(ASSIGNABLE)

2

SUBWOOFER

HEIGHT1

HEIGHT3

ASSIGNABLE ASSIGNABLE ASSIGNABLE

SPEAKERS

FRONT FRONT

CENTER

SURROUND SURROUND

SURROUND BACK SURROUND BACK

HEIGHT1 HEIGHT2 HEIGHT2

ASSIGNABLE ASSIGNABLE

HEIGHT4/FRONT WIDE

HEIGHT3 HEIGHT3

HEIGHT1

HEIGHT4/FRONT WIDE

wqwq

(L)

wq

(R)

wq

(R)

wq

(L)

SW

CFLFR

SR SL

目录

5.1 声道播放：前置、中置和环绕扬声器的双功放连接

o

连接方法 播放 设置 提示 附录

此系统播放 5.1 声道。
您可以使用所有前置、中置和环绕扬声器的双功放连接。

.

前面板 显示屏 后面板 遥控器 索引

.

76

C

SW

RSLS

FHL FHR

RHL RHR

SBL

SBR

FL

(A)FL(B)

FR

(B)FR(A)

1 CBL/SAT

PHONO

2

DVD1CBL/SAT

2 CD1

TV
AUDIO

6 CD

2 DVD

12

3 Blu-ray

5 MEDIA PLAYER

4 GAME

RS-232C

7.1CH IN

REMOTE CONTROL

TRIGGER OUT

PRE OUT

COAXIAL OPTICAL

STRAIGHT CABLE

IR

DC12V 150mA MAX.

ZONE2 ZONE3

FRONT

FRONT

SURROUND

CENTER

SUBWOOFER

SURROUND BACK

CENTER

SURROUND BACK

SURROUND

HEIGHT2

HEIGHT4/FRONT WIDE

1

AUDIO

(ASSIGNABLE)

AUDIO

DIGITAL AUDIO

(ASSIGNABLE)

2

SUBWOOFER

HEIGHT1

HEIGHT3

ASSIGNABLE ASSIGNABLE

SPEAKERS

FRONT FRONT

CENTER

SURROUND SURROUND

HEIGHT1 HEIGHT1 HEIGHT2 HEIGHT2

ASSIGNABLE

SURROUND BACK SURROUND BACK

ASSIGNABLE

HEIGHT4/FRONT WIDE

HEIGHT4/FRONT WIDE

ASSIGNABLE

HEIGHT3 HEIGHT3

SW

CSRSL

SBR SBL

FR
(B)

FHR FHL

zz

RHR RHL

zz

FL

(B)

FR

(A)FL(A)

目录

连接方法 播放 设置 提示 附录

连接 11.1 声道扬声器：第二对前置扬声器

此系统根据需要启用前置扬声器 A 和 B 之间的播放。

.

.

可以将纵向扬声器、天花板扬声器和 Dolby Atmos Enabled 扬声器连接

z

至 HEIGHT1 和 HEIGHT2 扬声器端子。请通过菜单中的 “ 高度 ” 设
置要连接的扬声器。 (v 第 226 页)

前面板 显示屏 后面板 遥控器 索引

77

MAIN ZONE ( 主区域 )

ZONE2 ( 区域 2)

ZONE2

L

ZONE2

R

C

SW

RSLS

FHL FHR

RHL RHR

SBL

SBR

FL FR

1 CBL/SAT

PHONO

2

DVD1CBL/SAT

2 CD1

TV
AUDIO

6 CD

2 DVD

12

3 Blu-ray

5 MEDIA PLAYER

4 GAME

RS-232C

7.1CH IN

REMOTE CONTROL

TRIGGER OUT

PRE OUT

COAXIAL OPTICAL

STRAIGHT CABLE

IR

DC12V 150mA MAX.

ZONE2 ZONE3

FRONT

FRONT

SURROUND

CENTER

SUBWOOFER

SURROUND BACK

CENTER

SURROUND BACK

SURROUND

HEIGHT2

HEIGHT4/FRONT WIDE

1

AUDIO

(ASSIGNABLE)

AUDIO

DIGITAL AUDIO

(ASSIGNABLE)

2

SUBWOOFER

HEIGHT1

HEIGHT3

ASSIGNABLE ASSIGNABLE

SPEAKERS

FRONT FRONT

CENTER

SURROUND SURROUND

HEIGHT1 HEIGHT1 HEIGHT2 HEIGHT2

ASSIGNABLE

SURROUND BACK SURROUND BACK

ASSIGNABLE

HEIGHT4/FRONT WIDE

HEIGHT4/FRONT WIDE

ASSIGNABLE

HEIGHT3 HEIGHT3

SW

CSRFR FL SL

SBR SBL

FHR FHL

zz

RHR RHL

zz

ZONE2RZONE2

L

目录

连接方法 播放 设置 提示 附录

连接多区域扬声器

11.1 声道播放（MAIN ZONE（主区域））+ 2 声道播放（ZONE2（区域 2）或 ZONE3（区域 3））

o

这种类型的配置在 MAIN ZONE（主区域）中播放 11.1 声道，在 ZONE2（区域 2）中播放 2 声道。

（扬声器可输出 ZONE3（区域 3）而不仅是 ZONE2（区域 2）的音频（分配模式：11.1 声道 + ZONE3））。

.

前面板 显示屏 后面板 遥控器 索引

.

可以将纵向扬声器、天花板扬声器和 Dolby Atmos Enabled 扬声器连接

z

至 HEIGHT1 和 HEIGHT2 扬声器端子。请通过菜单中的 “ 高度 ” 设
置要连接的扬声器。 (v 第 226 页)

78

MAIN ZONE ( 主区域 )

ZONE2 ( 区域 2)

ZONE2

L

ZONE2

R

C

SW

RSLS

SBL

SBR

FL

(双功放) (双功放)

FR

FHL

FHR

1 CBL/SAT

PHONO

2

DVD1CBL/SAT

2 CD1

TV
AUDIO

6 CD

2 DVD

12

3 Blu-ray

5 MEDIA PLAYER

4 GAME

RS-232C

7.1CH IN

REMOTE CONTROL

TRIGGER OUT

PRE OUT

COAXIAL OPTICAL

STRAIGHT CABLE

I

R

DC12V 150mA MAX.

ZONE2 ZONE3

FRONT

FRONT

SURROUND

CENTER

SUBWOOFER

SURROUND BACK

CENTER

SURROUND BACK

SURROUND

HEIGHT2

HEIGHT4/FRONT WIDE

1

AUDIO

(ASSIGNABLE)

AUDIO

DIGITAL AUDIO

(ASSIGNABLE)

2

SUBWOOFER

HEIGHT1

HEIGHT3

ASSIGNABLE ASSIGNABLE

SPEAKERS

FRONT FRONT

CENTER

SURROUND SURROUND

HEIGHT1 HEIGHT1 HEIGHT2 HEIGHT2

ASSIGNABLE

SURROUND BACK SURROUND BACK

ASSIGNABLE

HEIGHT4/FRONT WIDE

HEIGHT4/FRONT WIDE

ASSIGNABLE

HEIGHT3 HEIGHT3

wq

(R)

wq

(L)

SW

CSRSL

SBR SBL

FHR FHL

zz

FR FL

ZONE2RZONE2

L

目录

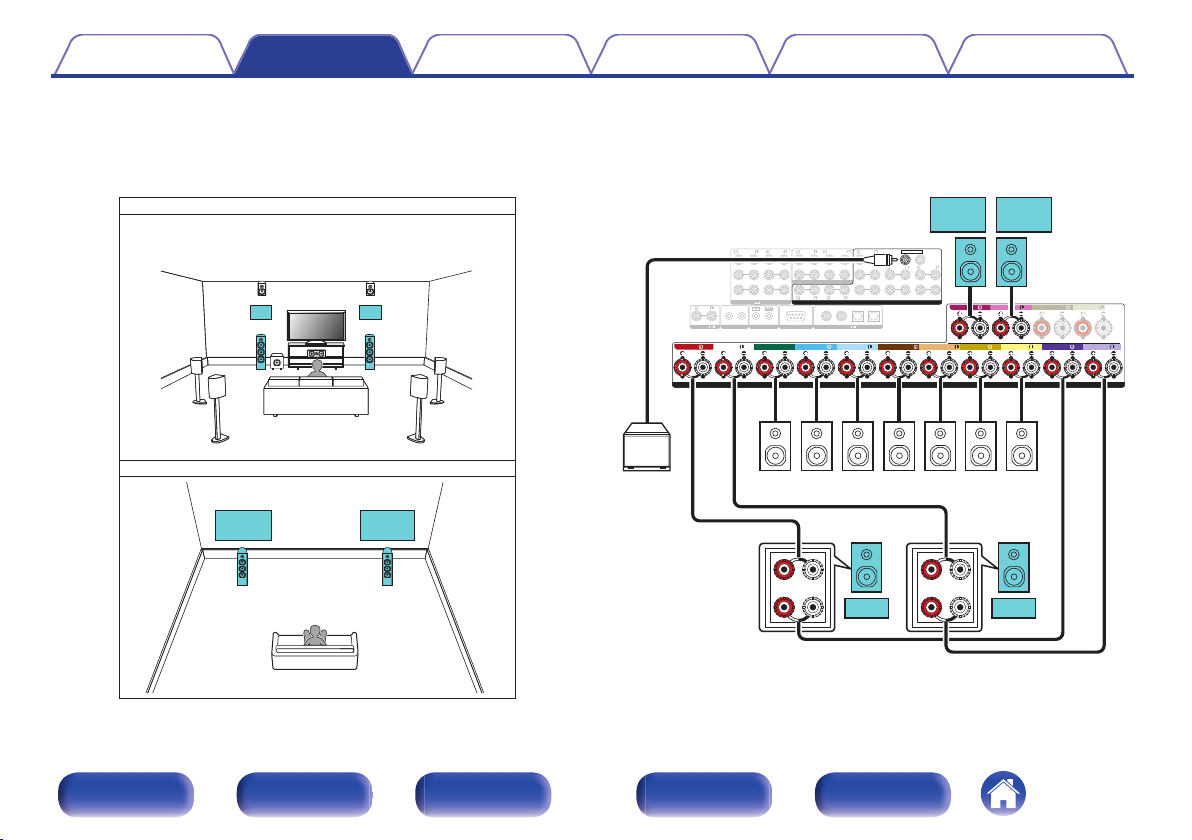

9.1 声道播放（前置扬声器的双功放连接：MAIN ZONE（主区域））＋ 2 声道播放（ZONE2（区域 2））

o

连接方法 播放 设置 提示 附录

这种类型的配置在 MAIN ZONE（主区域）中播放 9.1 声道，在 ZONE2（区域 2）中播放 2 声道。您可使用 MAIN ZONE（主区域）
中前置扬声器的双功放连接。

.

前面板 显示屏 后面板 遥控器 索引

.

可以将纵向扬声器、天花板扬声器和 Dolby Atmos Enabled 扬声器连接

z

至 HEIGHT1 和 HEIGHT2 扬声器端子。请通过菜单中的 “ 高度 ” 设
置要连接的扬声器。 (v 第 226 页)

79

ZONE2

L

ZONE2

R

ZONE3

L

ZONE3

R

MAIN ZONE ( 主区域 )

ZONE3 ( 区域 3)ZONE2 ( 区域 2)

C

SW

RSLS

SBL

SBR

FL FR

FHL FHR

1 CBL/SAT

PHONO

2

DVD1CBL/SAT

2 CD1

TV

AUDIO

6 CD

2 DVD

12

3 Blu-ray

5 MEDIA PLAYER

4 GAME

RS-232C

7.1CH IN

REMOTE CONTROL

TRIGGER OUT

PRE OUT

COAXIAL OPTICAL

STRAIGHT CABLE

I

R

DC12V 150mA MAX.

ZONE2 ZONE3

FRONT

FRONT

SURROUND

CENTER

SUBWOOFER

SURROUND BACK

CENTER

SURROUND BACK

SURROUND

HEIGHT2

HEIGHT4/FRONT WIDE

1

AUDIO

(ASSIGNABLE)

AUDIO

DIGITAL AUDIO

(ASSIGNABLE)

2

SUBWOOFER

HEIGHT1

HEIGHT3

ASSIGNABLE ASSIGNABLE

SPEAKERS

FRONT FRONT

CENTER

SURROUND SURROUND

HEIGHT1 HEIGHT1 HEIGHT2 HEIGHT2

ASSIGNABLE

SURROUND BACK SURROUND BACK

ASSIGNABLE

HEIGHT4/FRONT WIDE

HEIGHT4/FRONT WIDE

ASSIGNABLE

HEIGHT3 HEIGHT3

SW

CSRSL

SBR SBL

FHR FHL

zz

ZONE3RZONE3

L

ZONE2RZONE2

L

FR FL

目录

9.1 声道播放（MAIN ZONE（主区域））＋ 2 声道播放（ZONE2（区域 2））＋ 2 声道播放（ZONE3（区域 3））

o

连接方法 播放 设置 提示 附录

这种类型的配置在 MAIN ZONE（主区域）中播放 9.1 声道，在 ZONE2（区域 2）和 ZONE3（区域 3）中播放 2 声道。

.

.

可以将纵向扬声器、天花板扬声器和 Dolby Atmos Enabled 扬声器连接

z

至 HEIGHT1 和 HEIGHT2 扬声器端子。请通过菜单中的 “ 高度 ” 设
置要连接的扬声器。 (v 第 226 页)

前面板 显示屏 后面板 遥控器 索引

80

ZONE2

Mono

ZONE3

Mono

MAIN ZONE ( 主区域 )

ZONE3 ( 区域 3)ZONE2 ( 区域 2)

C

SW

RSLS

FHL FHR

RHL RHR

SBL

SBR

FL FR

1 CBL/SAT

PHONO

2

DVD1CBL/SAT

2 CD1

TV
AUDIO

6 CD

2 DVD

12

3 Blu-ray

5 MEDIA PLAYER

4 GAME

RS-232C

7.1CH IN

REMOTE CONTROL

TRIGGER OUT

PRE OUT

COAXIAL OPTICAL

STRAIGHT CABLE

IR

DC12V 150mA MAX.

ZONE2 ZONE3

FRONT

FRONT

SURROUND

CENTER

SUBWOOFER

SURROUND BACK

CENTER

SURROUND BACK

SURROUND

HEIGHT2

HEIGHT4/FRONT WIDE

1

AUDIO

(ASSIGNABLE)

AUDIO

DIGITAL AUDIO

(ASSIGNABLE)

2

SUBWOOFER

HEIGHT1

HEIGHT3

ASSIGNABLE ASSIGNABLE

SPEAKERS

FRONT FRONT

CENTER

SURROUND SURROUND

HEIGHT1 HEIGHT1 HEIGHT2 HEIGHT2

ASSIGNABLE

SURROUND BACK SURROUND BACK

ASSIGNABLE

HEIGHT4/FRONT WIDE

HEIGHT4/FRONT WIDE

ASSIGNABLE

HEIGHT3 HEIGHT3

SW

CSRSL

SBR SBL

FHR FHL

zz

FR FL

ZONE3

Mono

ZONE2

Mono

zz

RHR RHL

目录

11.1 声道播放（MAIN ZONE（主区域））＋ 1 声道播放（ZONE2（区域 1））＋ 1 声道播放（ZONE3（区域

o

连接方法 播放 设置 提示 附录

3））

这种类型的配置在 MAIN ZONE（主区域）中播放 11.1 声道，在 ZONE2（区域 2）和 ZONE3（区域 3）中播放 1 声道（单声道）。

.

前面板 显示屏 后面板 遥控器 索引

.

可以将纵向扬声器、天花板扬声器和 Dolby Atmos Enabled 扬声器连接

z

至 HEIGHT1 和 HEIGHT2 扬声器端子。请通过菜单中的 “ 高度 ” 设
置要连接的扬声器。 (v 第 226 页)

81

1 CBL/SAT

PHONO

2 DVD

2

DVD1CBL/SAT

3 Blu-ray 6 AU X2 7 CD

2 CD1

TV
AUDIO

6 CD

4 GAME

5 MEDIA PLAYER

2 DVD

12

3 Blu-ray

5 MEDIA PLAYER

4 GAME

1

CBL/SAT1 CBL/SAT

2 DVD

2 DVD 3

Blu-ray

4 GAME

RS-232C

7.1CH IN

REMOTE CONTROL

TRIGGER OUT

(ASSIGNABLE)

VIDEO

VIDEO

(ASSIGNABLE) (ASSIGNABLE)

COMPONENT VIDEO

COMPONENT VIDEO

ARC

MONITOR1

MONITOR

MONITOR/ZONE3

ZONE2

ZONE2

3 Blu-ray

MONITOR2

COAXIAL OPTICAL

STRAIGHT CABLE

I

R

DC12V 150mA MAX.

FRONT

SURROUND

CENTER

SUBWOOFER

SURROUND BACK

AUDIO

(ASSIGNABLE)

AUDIO

DIGITAL AUDIO

(ASSIGNABLE)

ASSIGNABLE ASSIGNABLE

ASSIGNABLE ASSIGNABLE

ASSIGNABLE

1 CBL/SAT

Bluetooth/Wi-Fi

ANTENNA

Bluetooth/Wi-Fi
ANTENNA

AC IN

NETWORK

Y

P

B/

C

B

PR/
C

R

Denon Link HD

SPEAKERS

POWER SUPPLY

5V/1.5A

FRONT

HEIGHT4/FRONT WIDE

HEIGHT3 HEIGHT3

FRONT CENTER SURROUND SURROUND

SURROUND BACK SURROUND BACK

HEIGHT1 HEIGHT1 HEIGHT2 HEIGHT2

HEIGHT4/FRONT WIDE

PRE OUT

ZONE2 ZONE3

FRONT CENTER

SURROUND BACK

SURROUND

HEIGHT2

HEIGHT4/FRONT WIDE

1

2

SUBWOOFER

HEIGHT1

HEIGHT3

SIGNAL

GND

TUNER

AUDIO

L

L

L

L

R R

RR

L

L

R

L

L

R

R R

L

L

R

L

L

R

R R

L

L

R

R

L

L

R

R

CENTER

RL

FRONT

RL

AUDIO

SUB-

WOOFER

2

AUDIO

SUB-

WOOFER

1

AUDIO

RL

HEIGHT1 HEIGHT2

RL

RL

HEIGHT3

HEIGHT4

RL

RL

或

FRONT WIDE

SURROUNDSURROUND

BACK

RL

功率放大器

低音炮

(主)

低音炮

(副)

目录

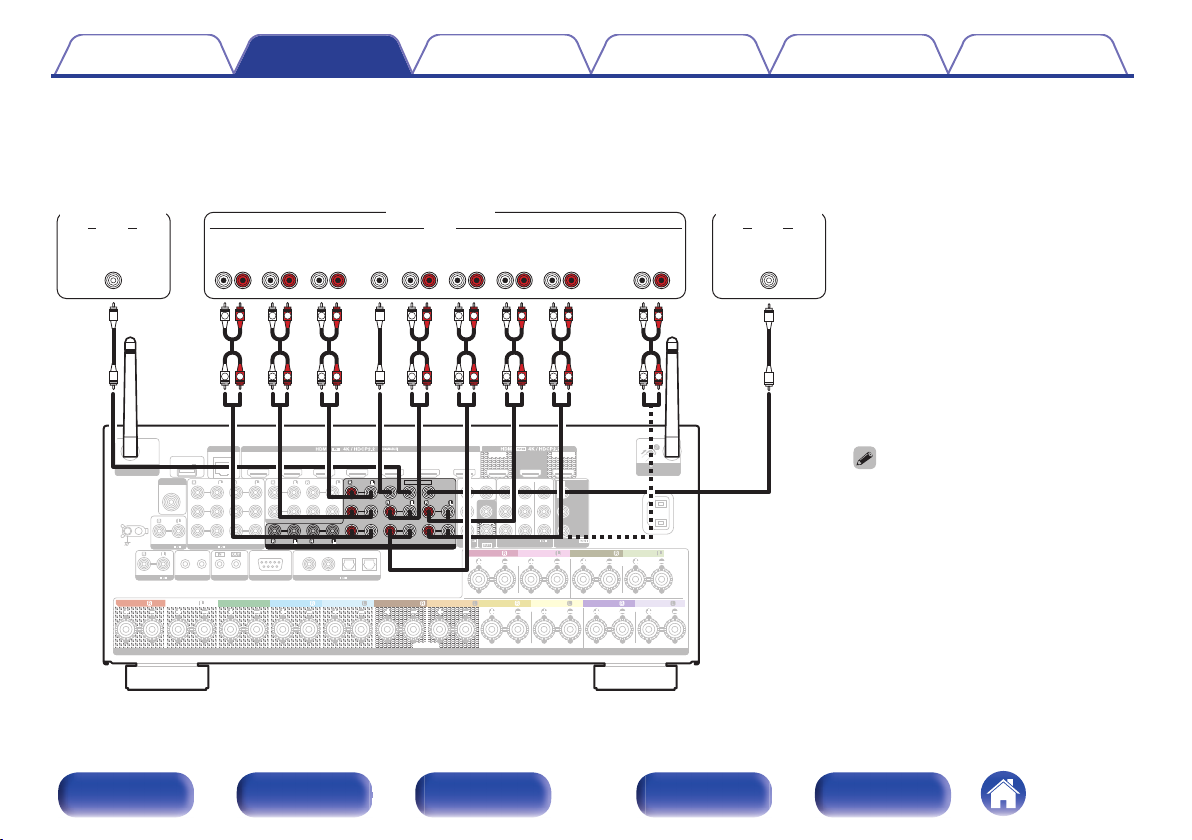

连接外置功率放大器

o

连接方法 播放 设置 提示 附录

连接商用功率扩大机到 PRE OUT 端口，就可将本机用作预扩大机。通过对每个声道添加功率放大器，可进一步增强声音的真实性。
选择要使用的端子并连接设备。

前面板 显示屏 后面板 遥控器 索引

82

如果使用外部放大器将所有声道连接

0

至前置输出端子，则将 “ 分配模式 ”
设置为 “ 前级放大器 ” 。 (v 第
225 页)
这将停止本机内部功率放大器的工作，
减少了功率放大器产生的前置放大器
的干扰。
只使用一个后置环绕扬声器时，请将

0

其连接到左声道（L）端子。

否

是

该电视机是否配备了 HDMI 端子？

电视机是否兼容 ARC/eARC ？

是 否

目录 连接方法 播放 设置 提示 附录

连接电视机

将电视机连接到本机时需确保输入视频输出至电视机。还可在本机上享受聆听电视机上的音频。
电视机的连接方式取决于电视机配备的连线端子和功能。
ARC (Audio Return Channel) / eARC (Enhanced Audio Return Channel)功能通过 HDMI 电缆将电视机音频信号发送到本机，从而在本机

上播放电视机音频。

.

“连接 1 : 配备了 HDMI 端子并兼容 ARC（Audio

Return Channel）/ eARC（Enhanced Audio
Return Channel）的电视机” (v 第 84 页)

“连接 2 : 配备了 HDMI 端子且不兼容 ARC（Audio

Return Channel）/ eARC（Enhanced Audio Return
Channel）的电视机” (v 第 86 页)

“连接 3 : 未配备 HDMI 端子的电视机” (v

第 87 页)

前面板 显示屏 后面板 遥控器 索引

83

1 CBL/SAT

PHONO

2 DVD

2

DVD1CBL/SAT

3 Blu-ray 6 AUX2 7 CD

2 CD1

TV
AUDIO

6 CD

4 GAME

5 MEDIA PLAYER

2 DVD

12

3 Blu-ray

5 MEDIA PLAYER

4 GAME

1

CBL/SAT1 CBL/SAT

2 DVD

2 DVD 3

Blu-ray

4 GAME

RS-232C

7.1CH IN

REMOTE CONTROL

TRIGGER OUT

PRE OUT

(ASSIGNABLE)

VIDEO

VIDEO

(ASSIGNABLE) (ASSIGNABLE)

COMPONENT VIDEO

COMPONENT VIDEO

MONITOR

MONITOR/ZONE3

ZONE2

3 Blu-ray

COAXIAL OPTICAL

STRAIGHT CABLE

I

R

DC12V 150mA MAX.

ZONE2 ZONE3

FRONT

FRONT

SURROUND

CENTER

SUBWOOFER

SURROUND BACK

CENTER

SURROUND BACK

SURROUND

HEIGHT2

HEIGHT4/FRONT WIDE

1

AUDIO

(ASSIGNABLE)

AUDIO

DIGITAL AUDIO

(ASSIGNABLE)

2

ASSIGNABLE ASSIGNABLE

ASSIGNABLE ASSIGNABLE

ASSIGNABLE

1 CBL/SAT

Bluetooth/Wi-Fi

ANTENNA

Bluetooth/Wi-Fi
ANTENNA

AC IN

NETWORK

Y

P

B/

C

B

PR/
C

R

Denon Link HD

SPEAKERS

SUBWOOFER

HEIGHT1

HEIGHT3

POWER SUPPLY

5V/1.5A

FRONT

HEIGHT4/FRONT WIDE

HEIGHT3 HEIGHT3

FRONT

CENTER

SURROUND SURROUND

SURROUND BACK SURROUND BACK

HEIGHT1 HEIGHT1 HEIGHT2 HEIGHT2

HEIGHT4/FRONT WIDE

ARC

MONITOR1

ZONE2

MONITOR2

SIGNAL

GND

TUNER

AUDIO

(ARC)

IN

HDMI

电视机

目录

连接方法 播放 设置 提示 附录

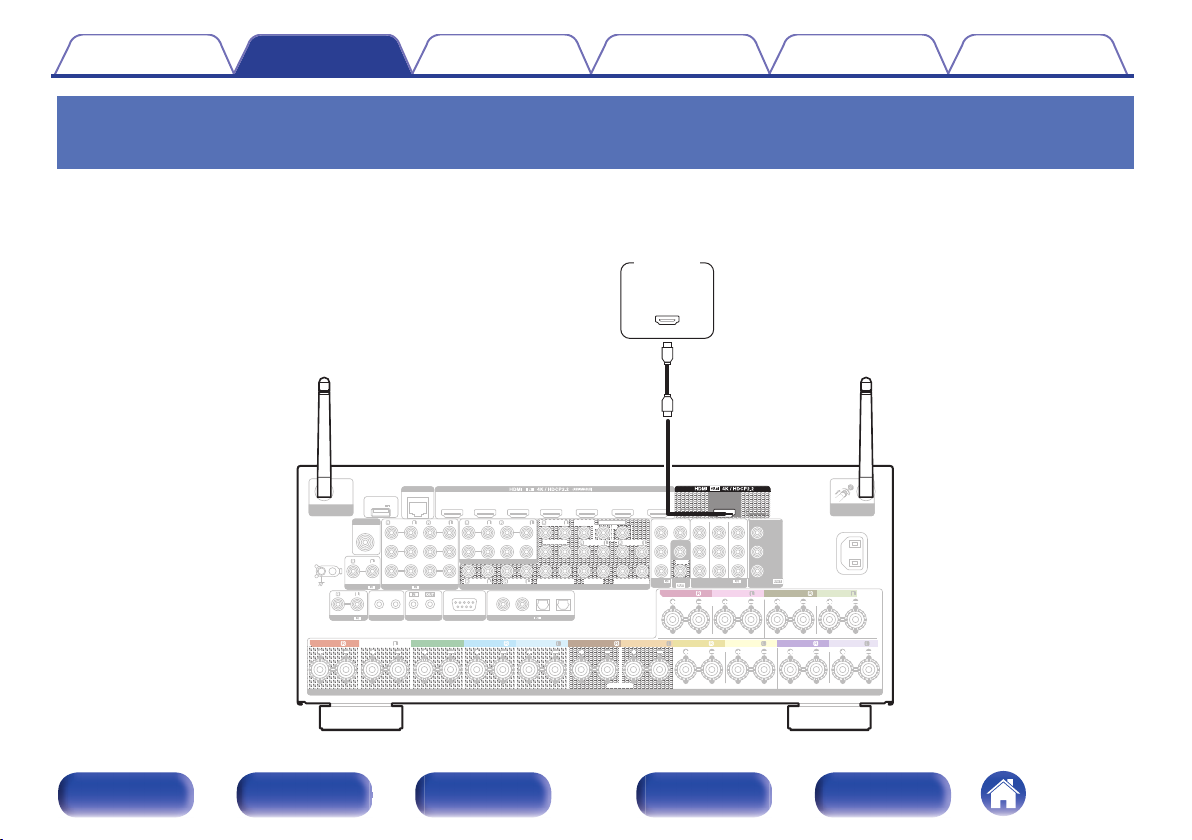

连接 1 : 配备了 HDMI 端子并兼容 ARC（Audio Return Channel）/ eARC（Enhanced
Audio Return Channel）的电视机

使用 HDMI 电缆将兼容 ARC / eARC 功能的电视机连接到本机。
使用支持 ARC 功能的电视机时，需将 “ HDMI 控制 ” 设置为 “ 开 ” 或将 “ ARC ” 设置为 “ 开 ” 。 (v 第 196 页)
无论菜单中的 “ HDMI 控制 ” 和 “ ARC ” 设置为何值，使用兼容 eARC 功能的电视机都可以从连接到本机的扬声器进行音频播放。

前面板 显示屏 后面板 遥控器 索引

.

84

目录 连接方法 播放 设置 提示 附录

使用 ARC / eARC 功能时，连接到 HDMI MONITOR 1 端子。

0

根据您正在使用的兼容 eARC 功能的电视机的不同，可能需要进行 eARC 功能设置。如果电视机上存在此设置，请确保将 eARC 设置为开。有关更多

0

信息，请查看电视机的用户手册。
当连接到兼容 ARC 和 eARC 功能的电视机时，将优先连接兼容 eARC 功能的电视机。

0

0

使用兼容 ARC / eARC 功能的电视机时，需使用 “ High Speed HDMI Cable with Ethernet ” 。

前面板 显示屏 后面板 遥控器 索引

85

1 CBL/SAT

PHONO

2 DVD

3 Blu-ray 6 AU X2 7 CD

6 CD

4 GAME

5 MEDIA PLAYER

2 DVD

12

3 Blu-ray

5 MEDIA PLAYER

4 GAME

1

CBL/SAT1 CBL/SAT

2 DVD

2 DVD 3

Blu-ray

4 GAME

RS-232C

7.1CH IN

REMOTE CONTROL

TRIGGER OUT

PRE OUT

(ASSIGNABLE)

VIDEO

VIDEO

(ASSIGNABLE) (ASSIGNABLE)

COMPONENT VIDEO

COMPONENT VIDEO

MONITOR

MONITOR/ZONE3

ZONE2

3 Blu-ray

STRAIGHT CABLE

I

R

DC12V 150mA MAX.

ZONE2 ZONE3

FRONT

FRONT

SURROUND

CENTER

SUBWOOFER

SURROUND BACK

CENTER

SURROUND BACK

SURROUND

HEIGHT2

HEIGHT4/FRONT WIDE

1

AUDIO

(ASSIGNABLE)

AUDIO

2

ASSIGNABLE ASSIGNABLE

ASSIGNABLE ASSIGNABLE

ASSIGNABLE

1 CBL/SAT

Bluetooth/Wi-Fi

ANTENNA

Bluetooth/Wi-Fi
ANTENNA

AC IN

NETWORK

Y

P

B/

C

B

PR/
C

R

Denon Link HD

SPEAKERS

SUBWOOFER

HEIGHT1

HEIGHT3

POWER SUPPLY

5V/1.5A

FRONT

HEIGHT4/FRONT WIDE

HEIGHT3 HEIGHT3

FRONT

CENTER

SURROUND SURROUND

SURROUND BACK SURROUND BACK

HEIGHT1 HEIGHT1 HEIGHT2 HEIGHT2

HEIGHT4/FRONT WIDE

ARC

MONITOR1

ZONE2

MONITOR2

2

DVD1CBL/SAT

2 CD1

TV
AUDIO

COAXIAL OPTICAL

DIGITAL AUDIO

(ASSIGNABLE)

SIGNAL

GND

TUNER

AUDIO

OUT

OPTICAL

OUT IN

IN

HDMI

电视机

目录

连接方法 播放 设置 提示 附录

连接 2 : 配备了 HDMI 端子且不兼容 ARC（Audio Return Channel）/ eARC（Enhanced

Audio Return Channel）的电视机

使用 HDMI 电缆将电视机连接到本机。
若要在本机上聆听电视机音频，请使用光缆将电视机连接到本机。

前面板 显示屏 后面板 遥控器 索引

.

86

1 CBL/SAT

PHONO

2 DVD

3 Blu-ray 6 AUX2 7 CD

6 CD

4 GAME

5 MEDIA PLAYER

2 DVD

12

3 Blu-ray

5 MEDIA PLAYER

4 GAME

1

CBL/SAT1 CBL/SAT

2 DVD

2 DVD 3

Blu-ray

4 GAME

RS-232C

7.1CH IN

REMOTE CONTROL

TRIGGER OUT

PRE OUT

(ASSIGNABLE)

VIDEO

(ASSIGNABLE)

COMPONENT VIDEO

ARC

MONITOR1

ZONE2

3 Blu-ray

MONITOR2

STRAIGHT CABLE

I

R

DC12V 150mA MAX.

ZONE2 ZONE3

FRONT

FRONT

SURROUND

CENTER

SUBWOOFER

SURROUND BACK

CENTER

SURROUND BACK

SURROUND

HEIGHT2

HEIGHT4/FRONT WIDE

1

AUDIO

(ASSIGNABLE)

AUDIO

2

ASSIGNABLE ASSIGNABLE

ASSIGNABLE ASSIGNABLE

ASSIGNABLE

1 CBL/SAT

Bluetooth/Wi-Fi

ANTENNA

Bluetooth/Wi-Fi
ANTENNA

AC IN

NETWORK

Denon Link HD

SPEAKERS

SUBWOOFER

HEIGHT1

HEIGHT3

POWER SUPPLY

5V/1.5A

FRONT

HEIGHT4/FRONT WIDE

HEIGHT3 HEIGHT3

FRONT CENTER SURROUND SURROUND

SURROUND BACK SURROUND BACK

HEIGHT1 HEIGHT1 HEIGHT2 HEIGHT2

HEIGHT4/FRONT WIDE

(ASSIGNABLE)

COMPONENT VIDEO

MONITOR

Y

P

B/

C

B

PR/
C

R

VIDEO

MONITOR/ZONE3

ZONE2

2

DVD1CBL/SAT

2 CD1

TV
AUDIO

PRE OUT

COAXIAL OPTICAL

DIGITAL AUDIO

(ASSIGNABLE)

SIGNAL

GND

TUNER

AUDIO

OUT

OPTICAL

OUT

IN

VIDEO

COMPONENT VIDEO

YP

B PR

IN

IN

电视机

或

目录

连接方法 播放 设置 提示 附录

连接 3 : 未配备 HDMI 端子的电视机

使用色差视频或视频电缆将电视机连接到本机。
若要在本机上聆听电视机音频，请使用光缆将电视机连接到本机。

前面板 显示屏 后面板 遥控器 索引

.

87

目录 连接方法 播放 设置 提示 附录

连接播放设备

本机配备 3 种类型的视频输入端子（HDMI、色差视频和复合视频）和 3 种类型的音频输入端子（HDMI、数字音频和音频）。
根据您想连接的设备上所配备的端子选择本机上的输入端子。
如果连接到本机的设备配备有 HDMI 端子，推荐使用 HDMI 连接。
而 HDMI 连接只需要一条 HDMI 电缆即可传输音频和视频信号。

0

“连接机顶盒 （卫星调谐器/有线电视）” (v 第 89 页)

0

“连接 DVD 播放机或蓝光碟片播放机” (v 第 90 页)

0

“连接兼容 Denon Link HD 功能的蓝光碟片播放机” (v 第 91 页)

0

“连接摄像机或游戏机” (v 第 92 页)

0

“连接电唱机” (v 第 93 页)

0

“使用多声道输出端子连接设备” (v 第 94 页)

根据本机音频/视频输入端子上印刷的输入源，将设备连接到本机。

0

可更改分配给 HDMI IN、DIGITAL AUDIO IN、COMPONENT VIDEO IN、VIDEO IN 和 AUDIO IN 端子的输入源。要了解如何更改分配给这些输入端子

0

的输入源，请参阅 “ 输入分配 ” 。 (v 第 207 页)

0

要在通过 HDMI 连接的电视机上播放输入到本机的音频信号，请在菜单中将 “ HDMI 音频输出 ” 设置为 “ TV ” 。 (v 第 194 页)
若要欣赏受 HDCP 2.2 版权保护的内容，请只使用与 HDCP 2.2 兼容的播放设备和电视机。

0

前面板 显示屏 后面板 遥控器 索引

88

PHONO

12

RS-232C

7.1CH IN

REMOTE CONTROL

TRIGGER OUT

PRE OUT

VIDEO

(ASSIGNABLE)

COMPONENT VIDEO

ARC

MONITOR1

MONITOR

MONITOR/ZONE3

ZONE2

ZONE2

MONITOR2

STRAIGHT CABLE

I

R

DC12V 150mA MAX.

ZONE2 ZONE3

FRONT

FRONT

SURROUND

CENTER

SUBWOOFER

SURROUND BACK

CENTER

SURROUND BACK

SURROUND

HEIGHT2

HEIGHT4/FRONT WIDE

1

AUDIO

2

ASSIGNABLE ASSIGNABLE

ASSIGNABLE ASSIGNABLE

ASSIGNABLE

Bluetooth/Wi-Fi

ANTENNA

Bluetooth/Wi-Fi
ANTENNA

AC IN

NETWORK

Y

P

B/

C

B

PR/
C

R

Denon Link HD

SPEAKERS

SUBWOOFER

HEIGHT1

HEIGHT3

POWER SUPPLY

5V/1.5A

FRONT

HEIGHT4/FRONT WIDE

HEIGHT3 HEIGHT3

FRONT

CENTER

SURROUND SURROUND

SURROUND BACK SURROUND BACK

HEIGHT1 HEIGHT1 HEIGHT2 HEIGHT2

HEIGHT4/FRONT WIDE

2

DVD1CBL/SAT

2 CD1

TV
AUDIO

COAXIAL OPTICAL

DIGITAL AUDIO

(ASSIGNABLE)

1 CBL/SAT

6 CD

2 DVD

3 Blu-ray

5 MEDIA PLAYER

4 GAME

AUDIO

(ASSIGNABLE)

2 DVD

3 Blu-ray 6 AU X2 7 CD4 GAME

5 MEDIA PLAYER

1 CBL/SAT

1

CBL/SAT

2 DVD

4 GAME

(ASSIGNABLE)

VIDEO

3 Blu-ray

1

CBL/SAT

2 DVD 3

Blu-ray

(ASSIGNABLE)

COMPONENT VIDEO

SIGNAL

GND

TUNER

AUDIO

R

L

R

L

OUT

HDMI

OUT

COAXIAL

AUDIO

AUDIO

RL

OUT

OUT

VIDEO

VIDEO

COMPONENT VIDEO

YP

B PR

OUT

或或

卫星调谐器/

有线电视

卫星调谐器/

有线电视

(HDMI不兼容设备)

目录

连接方法 播放 设置 提示 附录

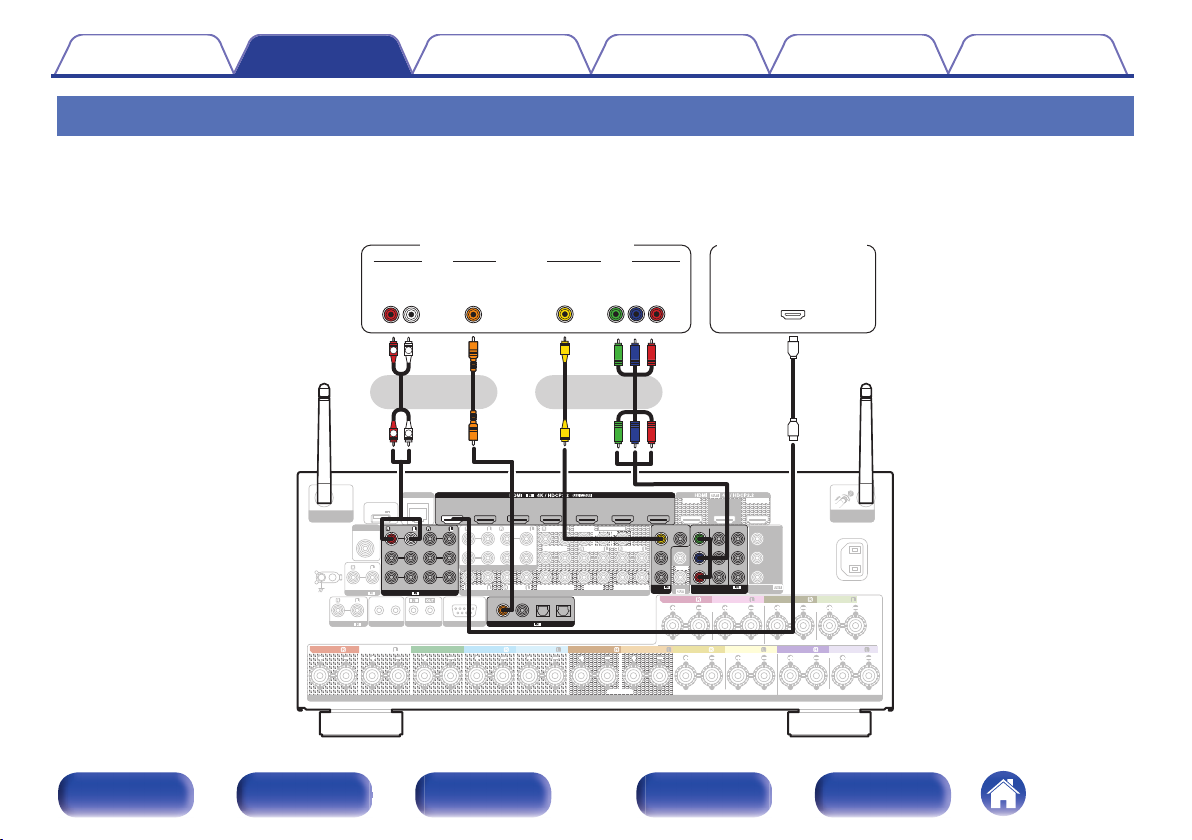

连接机顶盒 （卫星调谐器/有线电视）

本文以卫星调谐器/有线电视机顶盒的连接为例。
选择本机上的输入端子以匹配要连接到的设备上的端子。

前面板 显示屏 后面板 遥控器 索引

.

89

PHONO

12

RS-232C

7.1CH IN

REMOTE CONTROL

TRIGGER OUT

PRE OUT

VIDEO

(ASSIGNABLE)

COMPONENT VIDEO

ARC

MONITOR1

MONITOR

MONITOR/ZONE3

ZONE2

ZONE2

MONITOR2

STRAIGHT CABLE

I

R

DC12V 150mA MAX.

ZONE2 ZONE3

FRONT

FRONT

SURROUND

CENTER

SUBWOOFER

SURROUND BACK

CENTER

SURROUND BACK

SURROUND

HEIGHT2

HEIGHT4/FRONT WIDE

1

AUDIO

2

ASSIGNABLE ASSIGNABLE

ASSIGNABLE ASSIGNABLE

ASSIGNABLE

Bluetooth/Wi-Fi

ANTENNA

Bluetooth/Wi-Fi
ANTENNA

AC IN

NETWORK

Y

P

B/

C

B

PR/
C

R

Denon Link HD

SPEAKERS

SUBWOOFER

HEIGHT1

HEIGHT3

POWER SUPPLY

5V/1.5A

FRONT

HEIGHT4/FRONT WIDE

HEIGHT3 HEIGHT3

FRONT

CENTER

SURROUND SURROUND

SURROUND BACK SURROUND BACK

HEIGHT1 HEIGHT1 HEIGHT2 HEIGHT2

HEIGHT4/FRONT WIDE

2

DVD1CBL/SAT

2 CD1

TV
AUDIO

COAXIAL OPTICAL

DIGITAL AUDIO

(ASSIGNABLE)

1 CBL/SAT

6 CD

2 DVD

3 Blu-ray

5 MEDIA PLAYER

4 GAME

AUDIO

(ASSIGNABLE)

2 DVD

3 Blu-ray 6 AU X2 7 CD4 GAME

5 MEDIA PLAYER

1 CBL/SAT

1

CBL/SAT

2 DVD

4 GAME

(ASSIGNABLE)

VIDEO

3 Blu-ray

1

CBL/SAT

2 DVD 3

Blu-ray

(ASSIGNABLE)

COMPONENT VIDEO

SIGNAL

GND

TUNER

AUDIO

R

L

R

L

OUT

HDMI

OUT

COAXIAL

AUDIO

AUDIO

RL

OUT

OUT

VIDEO

VIDEO

COMPONENT VIDEO

YP

B PR

OUT

OUT

HDMI

(HDMI不兼容设备)

DVD播放机

DVD播放机

蓝光碟片播放机

或或

目录

连接方法 播放 设置 提示 附录

连接 DVD 播放机或蓝光碟片播放机

本文以 DVD 播放机或蓝光碟片播放机的连接为例。
选择本机上的输入端子以匹配要连接到的设备上的端子。

前面板 显示屏 后面板 遥控器 索引

90

连接兼容 Denon Link HD 的蓝光碟片播放机时，请参阅“连接兼

0

容 Denon Link HD 功能的蓝光碟片播放机” (v 第 91 页)。

1 CBL/SAT

PHONO

2

DVD1CBL/SAT

2 CD1

TV
AUDIO

6 CD

2 DVD

12

3 Blu-ray

5 MEDIA PLAYER

4 GAME

1

CBL/SAT1 CBL/SAT

2 DVD

2 DVD 3

Blu-ray

4 GAME

RS-232C

7.1CH IN

REMOTE CONTROL

TRIGGER OUT

PRE OUT

(ASSIGNABLE)

VIDEO

VIDEO

(ASSIGNABLE) (ASSIGNABLE)

COMPONENT VIDEO

COMPONENT VIDEO

ARC

MONITOR1

MONITOR

MONITOR/ZONE3

ZONE2

ZONE2

3 Blu-ray

MONITOR2

COAXIAL OPTICAL

STRAIGHT CABLE

I

R

DC12V 150mA MAX.

ZONE2 ZONE3

FRONT

FRONT

SURROUND

CENTER

SUBWOOFER

SURROUND BACK

CENTER

SURROUND BACK

SURROUND

HEIGHT2

HEIGHT4/FRONT WIDE

1

AUDIO

(ASSIGNABLE)

AUDIO

DIGITAL AUDIO

(ASSIGNABLE)

2

ASSIGNABLE ASSIGNABLE

ASSIGNABLE ASSIGNABLE

ASSIGNABLE

Bluetooth/Wi-Fi

ANTENNA

Bluetooth/Wi-Fi
ANTENNA

AC IN

NETWORK

Y

P

B/

C

B

PR/
C

R

SPEAKERS

SUBWOOFER

HEIGHT1

HEIGHT3

POWER SUPPLY

5V/1.5A

FRONT

HEIGHT4/FRONT WIDE

HEIGHT3 HEIGHT3

FRONT

CENTER

SURROUND SURROUND

SURROUND BACK SURROUND BACK

HEIGHT1 HEIGHT1 HEIGHT2 HEIGHT2

HEIGHT4/FRONT WIDE

Denon Link HD

2 DVD

3 Blu-ray 6 AU X2 7 CD4 GAME

5 MEDIA PLAYER

1 CBL/SAT

SIGNAL

GND

TUNER

AUDIO

Link HD

Denon

OUT

HDMI

蓝光碟片播放机

目录

连接方法 播放 设置 提示 附录

连接兼容 Denon Link HD 功能的蓝光碟片播放机

通过与兼容 Denon Link HD 功能的播放机建立 Denon Link HD 连接，您可以享受的播放质量高于仅连接 HDMI 连接器时的播放质量。

此连接方法需要进行 HDMI 和 Denon Link HD 连接。

0

0

将菜单上的 “ 输入模式 ” 设置为 “ 自动 ” 或

“ HDMI ” 。 (v 第 211 页)

前面板 显示屏 后面板 遥控器 索引

91

OUT

HDMI

数码摄像机

目录

连接方法 播放 设置 提示 附录

连接摄像机或游戏机

本文以摄像机的连接为例。
将播放设备连接到本机，如摄像机或游戏机。

.

前面板 显示屏 后面板 遥控器 索引

92

1 CBL/SAT

2 DVD

2

DVD1CBL/SAT

3 Blu-ray 6 AUX2 7 CD

2 CD1

TV

AUDIO

6 CD

4 GAME

5 MEDIA PLAYER

2 DVD

12

3 Blu-ray

5 MEDIA PLAYER

4 GAME

1

CBL/SAT1 CBL/SAT

2 DVD

2 DVD 3

Blu-ray

4 GAME

RS-232C

7.1CH IN

REMOTE CONTROL

TRIGGER OUT

PRE OUT

(ASSIGNABLE)

VIDEO

VIDEO

(ASSIGNABLE) (ASSIGNABLE)

COMPONENT VIDEO

COMPONENT VIDEO

ARC

MONITOR1

MONITOR

MONITOR/ZONE3

ZONE2

ZONE2

3 Blu-ray

MONITOR2

COAXIAL OPTICAL

STRAIGHT CABLE

I

R

DC12V 150mA MAX.

ZONE2 ZONE3

FRONT

FRONT

SURROUND

CENTER

SUBWOOFER

SURROUND BACK

CENTER

SURROUND BACK

SURROUND

HEIGHT2

HEIGHT4/FRONT WIDE

1

AUDIO

(ASSIGNABLE)

DIGITAL AUDIO

(ASSIGNABLE)

2

ASSIGNABLE ASSIGNABLE

ASSIGNABLE ASSIGNABLE

ASSIGNABLE

1 CBL/SAT

Bluetooth/Wi-Fi

ANTENNA

Bluetooth/Wi-Fi
ANTENNA

AC IN

NETWORK

Y

P

B/

C

B

PR/
C

R

Denon Link HD

SPEAKERS

SUBWOOFER

HEIGHT1

HEIGHT3

POWER SUPPLY

5V/1.5A

FRONT

HEIGHT4/FRONT WIDE

HEIGHT3 HEIGHT3

FRONT

CENTER

SURROUND SURROUND

SURROUND BACK SURROUND BACK

HEIGHT1 HEIGHT1 HEIGHT2 HEIGHT2

HEIGHT4/FRONT WIDE

PHONO

AUDIO

TUNER

AUDIO

SIGNAL

GND

GND

AUDIO

OUT

L

R

(MM唱头)

普通唱盘

目录

连接方法 播放 设置 提示 附录

连接电唱机

本机兼容配备 Phono 动磁（MM）唱头的电唱机。当连接至带有低输出动圈（MC）唱头的电唱机时，使用市售的动圈（MC）唱头放大器
或升压变压器。

如果将本机的输入源设定为 “ Phono ” ，在未连接电唱机时你无意中调高音量，可能会从扬声器中听到交流声。

注

本机上的地线（SIGNAL GND）端子不用于安全接地用途。若在有大量

0

前面板 显示屏 后面板 遥控器 索引

噪音时连接了此端子，可减少噪音。请注意，根据电唱机的不同，连接
地线可能会有增加噪声的反面效果。在这种情况下，没有必要连接地
线。

93

1 CBL/SAT

PHONO

2 DVD

2

DVD1CBL/SAT

3 Blu-ray 6 AUX2 7 CD

2 CD1

TV
AUDIO

6 CD

4 GAME

5 MEDIA PLAYER

2 DVD

12

3 Blu-ray

5 MEDIA PLAYER

4 GAME

1

CBL/SAT1 CBL/SAT

2 DVD

2 DVD 3

Blu-ray

4 GAME

RS-232C

REMOTE CONTROL

TRIGGER OUT

PRE OUT

(ASSIGNABLE)

VIDEO

VIDEO

(ASSIGNABLE) (ASSIGNABLE)

COMPONENT VIDEO

COMPONENT VIDEO

ARC

MONITOR1

MONITOR

MONITOR/ZONE3

ZONE2

ZONE2

3 Blu-ray

MONITOR2

COAXIAL OPTICAL

STRAIGHT CABLE

I

R

DC12V 150mA MAX.

ZONE2 ZONE3

FRONT CENTER

SURROUND BACK

SURROUND

HEIGHT2

HEIGHT4/FRONT WIDE

1

AUDIO

(ASSIGNABLE)

AUDIO

DIGITAL AUDIO

(ASSIGNABLE)

2

ASSIGNABLE ASSIGNABLE

ASSIGNABLE ASSIGNABLE

ASSIGNABLE

1 CBL/SAT

Bluetooth/Wi-Fi

ANTENNA

Bluetooth/Wi-Fi
ANTENNA

AC IN

NETWORK

Y

P

B/

C

B

PR/
C

R

Denon Link HD

SPEAKERS

SUBWOOFER

HEIGHT1

HEIGHT3

POWER SUPPLY

5V/1.5A

FRONT

HEIGHT4/FRONT WIDE

HEIGHT3 HEIGHT3

FRONT

CENTER

SURROUND SURROUND

SURROUND BACK SURROUND BACK

HEIGHT1 HEIGHT1 HEIGHT2 HEIGHT2

HEIGHT4/FRONT WIDE

7.1CH IN

FRONT

SURROUND

CENTER

SUBWOOFER

SURROUND BACK

SIGNAL

GND

TUNER

AUDIO

L

L

R

R

L

L

R

R

L

L

R

R

SUB-

WOOFER

CENTERSURROUNDRLFRONT

RL

AUDIO

配备多声道输出端子的设备

(蓝光碟片播放机、DVD播放机、

外部解码器等)

SURROUND

BACK

RL

目录

连接方法 播放 设置 提示 附录

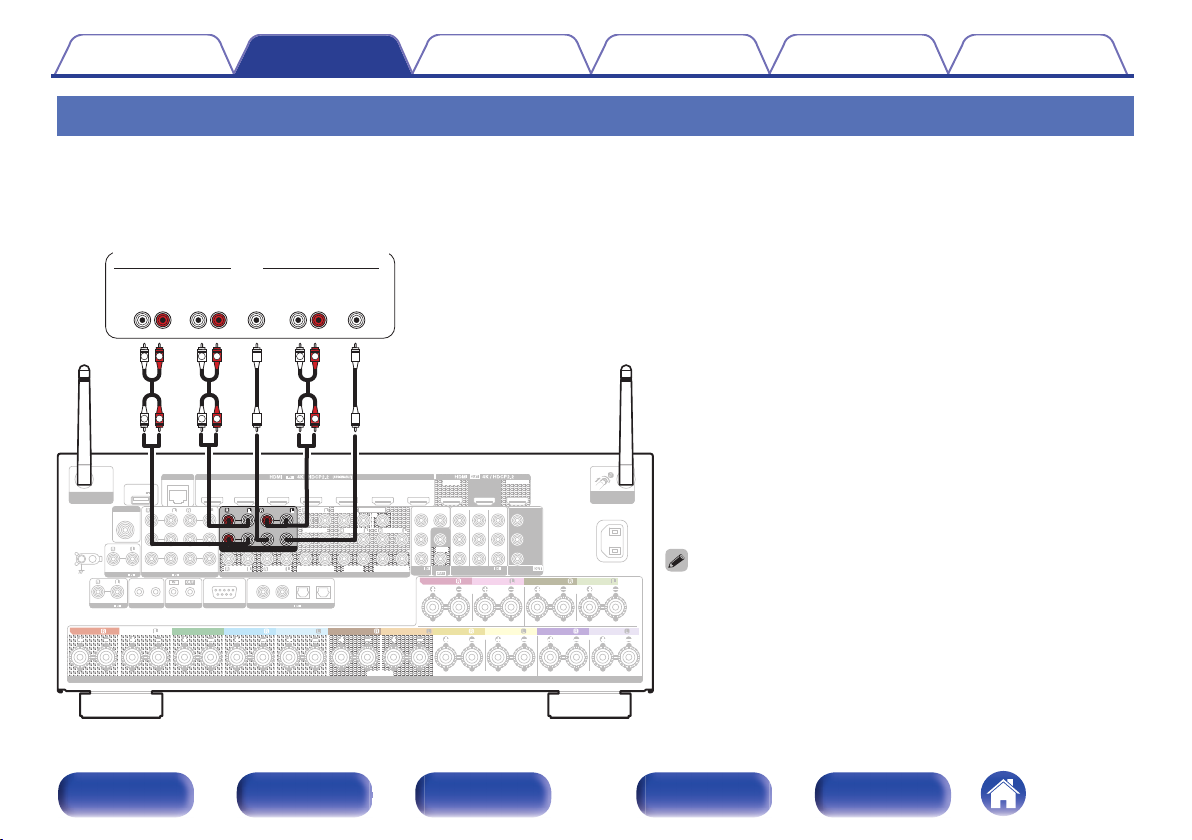

使用多声道输出端子连接设备

可以将本机连接至配备了多声道声音音频输出端子的外部设备以欣赏音乐和视频。
如需播放 7.1CH IN 端子输入的模拟信号，请将 “ 输入模式 ” 设置为 “ 7.1CH IN ” 。 (v 第 211 页)

前面板 显示屏 后面板 遥控器 索引

94

可以按照与蓝光碟片播放机/DVD 播放机相同的方式连接视频信

0

号。（ (v 第 90 页)）

USB

存储设备

目录 连接方法 播放 设置 提示 附录

将 USB 存储设备连接至 USB 端口

连接到本设备前面板上的 USB 端口，播放保存到 USB 存储设备的音乐文件。
有关操作说明，请参阅“播放 USB 存储设备” (v 第 104 页)。

.

Denon 不保证所有 USB 存储设备都能工作或接收功率。当使用可以通过 AC 适配器连接电源的便携式 USB 连接型硬盘时，请使用 AC 适配器。

0

后面板上的 USB 端口仅可用于提供电源（5 V/1.5 A）。不可用于播放音乐文件。 (v 第 26 页)

0

注

USB 存储设备经由 USB 集线器连接时无法工作。

0

通过 USB 电缆将本机的 USB 端口连接到计算机时无法使用本机。

0

连接 USB 存储设备时，请勿使用延长电缆。这可能会导致对其他设备造成无线干扰。

0

前面板 显示屏 后面板 遥控器 索引

95

1 CBL/SAT

2 DVD

2

DVD1CBL/SAT

3 Blu-ray 6 AUX2 7 CD

2 CD1

TV

AUDIO

6 CD

4 GAME

5 MEDIA PLAYER

2 DVD

12

3 Blu-ray

5 MEDIA PLAYER

4 GAME

1

CBL/SAT1 CBL/SAT

2 DVD

2 DVD 3

Blu-ray

4 GAME

7.1CH IN

PRE OUT

(ASSIGNABLE)

VIDEO

VIDEO

(ASSIGNABLE) (ASSIGNABLE)

COMPONENT VIDEO

COMPONENT VIDEO

ARC

MONITOR1

MONITOR

MONITOR/ZONE3

ZONE2

ZONE2

3 Blu-ray

MONITOR2

STRAIGHT CABLE

DC12V 150mA MAX.

ZONE2 ZONE3

FRONT

FRONT

SURROUND

CENTER

SUBWOOFER

SURROUND BACK

CENTER

SURROUND BACK

SURROUND

HEIGHT2

HEIGHT4/FRONT WIDE

1

AUDIO

(ASSIGNABLE)

2

1 CBL/SAT

Bluetooth/Wi-Fi

ANTENNA

Y

P

B/

C

B

PR/

C

R

Denon Link HD

SUBWOOFER

HEIGHT1

HEIGHT3

POWER SUPPLY

5V/1.5A

HEIGHT4/F

R

HEIGHT3 HEIGHT3

NETWORK

SIGNAL

GND

TUNER

AUDIO

互联网

调制解调器

计算机

路由器

至广域网 (WAN) 一侧

至局域网 (LAN) 端口
至局域网 (LAN) 端口

NAS

(Network Attached Storage)

局域网 (LAN)

端口/

以太网端子

局域网 (LAN)

端口/

以太网端子

目录

连接方法 播放 设置 提示 附录

连接至家庭网络（LAN）

本机可使用有线 LAN 或无线 LAN 连接至网络。
您可以将本机连接到您的家庭网络（LAN）以执行如下的各类播放

和操作。

0

播放网络音频，如网络电台和媒体服务器

0

播放流媒体音乐服务

0

使用 Apple AirPlay 功能

0

通过网络对本机进行操作

0

使用 HEOS 无线多房间音响系统操作

0

固件更新

关于互联网连接，请与 ISP (Internet Service Provider)或计算
机销售店联系。

有线 LAN

要通过有线 LAN 进行连接，请使用 LAN 电缆将路由器连接到本
机，如下图所示。

.

前面板 显示屏 后面板 遥控器 索引

96

互联网

调制解调器

具有接入点的路由器

至广域网 (WAN) 一侧

1 CBL/SAT

PHONO

2 DVD

2

DVD1CBL/SAT

3 Blu-ray 6 AUX2 7 CD

2 CD1

TV
AUDIO

6 CD

4 GAME

5 MEDIA PLAYER

2 DVD

12

3 Blu-ray

5 MEDIA PLAYER

4 GAME

1

CBL/SAT1 CBL/SAT

2 DVD

2 DVD 3

Blu-ray

4 GAME

RS-232C

7.1CH IN

REMOTE CONTROL

TRIGGER OUT

PRE OUT

(ASSIGNABLE)

VIDEO

VIDEO

(ASSIGNABLE) (ASSIGNABLE)

COMPONENT VIDEO

COMPONENT VIDEO

ARC

MONITOR1

MONITOR

MONITOR/ZONE3

ZONE2

ZONE2

3 Blu-ray

MONITOR2

COAXIAL OPTICAL

STRAIGHT CABLE

I

R

DC12V 150mA MAX.

ZONE2 ZONE3

FRONT

FRONT

SURROUND

CENTER

SUBWOOFER

SURROUND BACK

CENTER

SURROUND BACK

SURROUND

HEIGHT2

HEIGHT4/FRONT WIDE

1

AUDIO

(ASSIGNABLE)

AUDIO

DIGITAL AUDIO

(ASSIGNABLE)

2

ASSIGNABLE ASSIGNABLE

ASSIGNABLE ASSIGNABLE

ASSIGNABLE

1 CBL/SAT

Bluetooth/Wi-Fi

ANTENNA

Bluetooth/Wi-Fi
ANTENNA

AC IN

NETWORK

Y

P

B/

C

B

PR/
C

R

Denon Link HD

SPEAKERS

SUBWOOFER

HEIGHT1 HEIGHT3

POWER SUPPLY

5V/1.5A

FRONT

HEIGHT4/FRONT WIDE

HEIGHT3 HEIGHT3

FRONT CENTER SURROUND SURROUND

SURROUND BACK SURROUND BACK

HEIGHT1 HEIGHT1 HEIGHT2 HEIGHT2

HEIGHT4/FRONT WIDE

SIGNAL
GND

TUNER

AUDIO

目录 连接方法 播放 设置 提示 附录

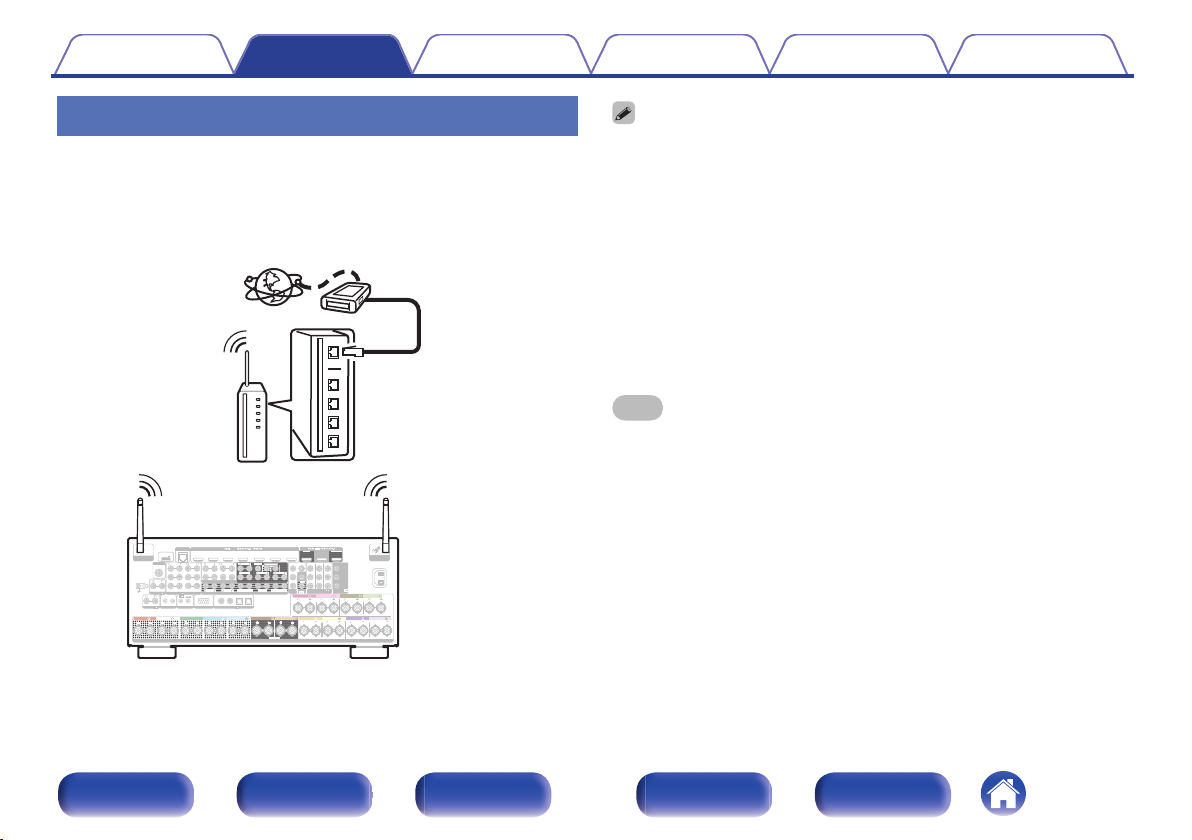

无线局域网

通过无线 LAN 连接至网络时，请将蓝牙/无线连接用外置天线连接
至后面板，并将它们直立起来。

有关如何连接至无线 LAN 路由器，请参阅 “ Wi-Fi 设置 ” 。 (v
第 247 页)

.

在使用本机时，我们建议您使用配备下列功能的路由器 :

0

内置的 DHCP （动态主机配置协议） 服务器

0

该功能自动分配局域网 （LAN） 上的 IP 地址。
内置 100BASE-TX 开关

0

当连接多台设备时，我们建议使用速度为 100Mbps 或更高速度的开
关集线器。

请务必仅使用屏蔽 STP 或 ScTPLAN 电缆（可从零售商那里买到）。（建

0

议使用 CAT-5 或更高版本）
推荐使用普通的屏蔽型以太网电缆。

0

如果使用平面型电缆或无屏蔽型电缆，其他设备可能受噪声影响。

0

当使用连接至无 DHCP 功能的网络的本机时，请在 “ 网络 ” 中配置
IP 地址等。 (v 第 246 页)

注

可使用的路由器类型取决于 ISP。有关详情请与 ISP 或计算机销售店联

0

系。
本机与 PPPoE 不兼容。如果未使用 PPPoE 设置您的连接线路，则需要

0

PPPoE 兼容路由器。
请勿将 NETWORK 端子直接连接到计算机上的 LAN 端口/以太网端子。

0

可能中止各类在线服务，恕不另行通知。

0

前面板 显示屏 后面板 遥控器 索引

97

1 CBL/SAT

PHONO

2 DVD

2

DVD1CBL/SAT

3 Blu-ray 6 AU X2 7 CD

2 CD1

TV
AUDIO

6 CD

4 GAME

5 MEDIA PLAYER

2 DVD

12

3 Blu-ray

5 MEDIA PLAYER

4 GAME

1

CBL/SAT1 CBL/SAT

2 DVD

2 DVD 3

Blu-ray

4 GAME

RS-232C

7.1CH IN

TRIGGER OUT

PRE OUT

(ASSIGNABLE)

VIDEO

VIDEO

(ASSIGNABLE) (ASSIGNABLE)

COMPONENT VIDEO

COMPONENT VIDEO

ARC

MONITOR1

MONITOR

MONITOR/ZONE3

ZONE2

ZONE2

3 Blu-ray

MONITOR2

COAXIAL OPTICAL

STRAIGHT CABLE

DC12V 150mA MAX.

ZONE2 ZONE3

FRONT

FRONT

SURROUND

CENTER

SUBWOOFER

SURROUND BACK

CENTER

SURROUND BACK

SURROUND

HEIGHT2

HEIGHT4/FRONT WIDE

1

AUDIO

(ASSIGNABLE)

AUDIO

DIGITAL AUDIO

(ASSIGNABLE)

2

ASSIGNABLE ASSIGNABLE

ASSIGNABLE ASSIGNABLE

ASSIGNABLE

1 CBL/SAT

Bluetooth/Wi-Fi

ANTENNA

Bluetooth/Wi-Fi
ANTENNA

AC IN

NETWORK

Y

P

B/

C

B

PR/
C

R

Denon Link HD

SPEAKERS

SUBWOOFER

HEIGHT1

HEIGHT3

POWER SUPPLY

5V/1.5A

FRONT

HEIGHT4/FRONT WIDE

HEIGHT3 HEIGHT3

FRONT

CENTER

SURROUND SURROUND

SURROUND BACK SURROUND BACK

HEIGHT1 HEIGHT1 HEIGHT2 HEIGHT2

HEIGHT4/FRONT WIDE

REMOTE CONTROL

I

R

SIGNAL

GND

TUNER

AUDIO

AUX
OUT

输出

输入

配备REMOTE CONTROL IN端子的设备

红外转播发射机

红外感应窗

目录

连接方法 播放 设置 提示 附录

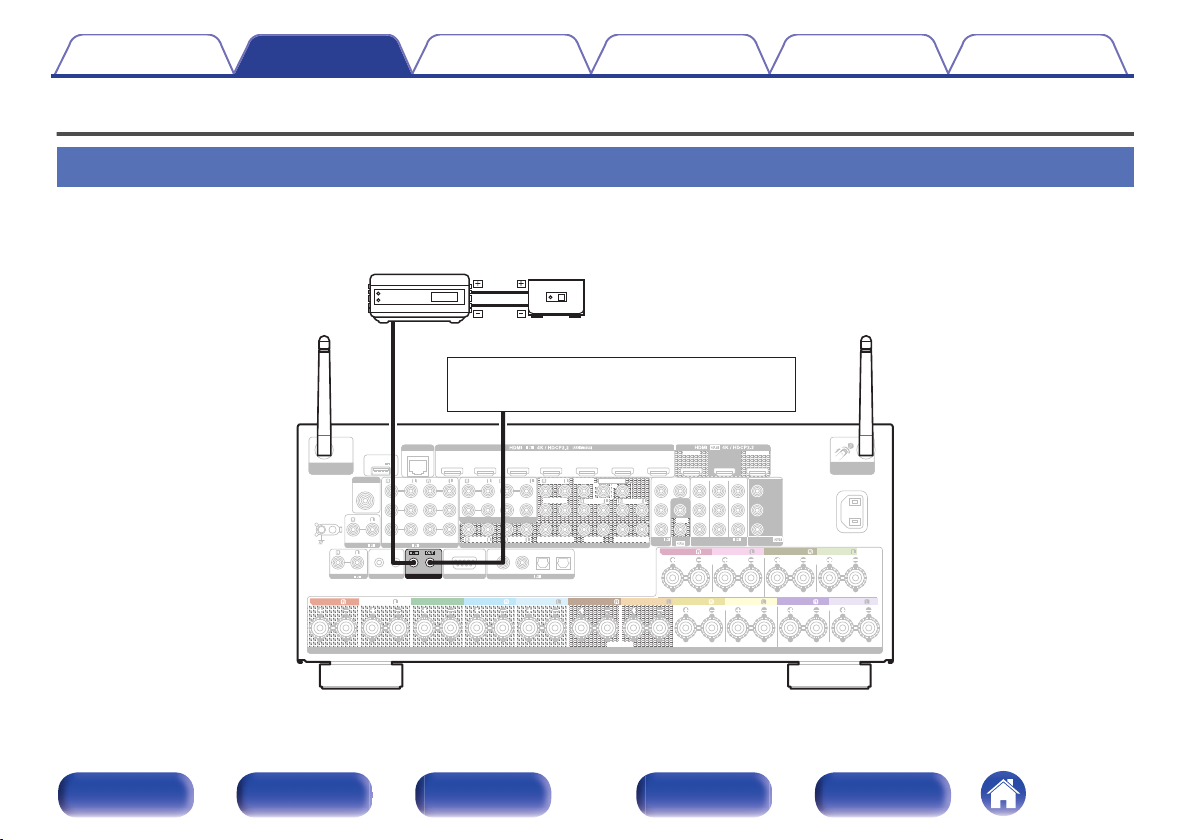

连接外部控制设备

REMOTE CONTROL 插孔

当将本机安装在遥控器信号无法到达的位置（安装在柜内等）时，仍可通过连接遥控接收装置（另售）经由遥控器进行控制。
您也可使用其遥控 ZONE2（区域 2）和 ZONE3（区域 3）（另一房间）。

前面板 显示屏 后面板 遥控器 索引

.

98

1 CBL/SAT

PHONO

2 DVD

2

DVD1CBL/SAT

3 Blu-ray 6 AU X2 7 CD

2 CD1

TV
AUDIO

6 CD

4 GAME

5 MEDIA PLAYER

2 DVD

3 Blu-ray

5 MEDIA PLAYER

4 GAME

1

CBL/SAT1 CBL/SAT

2 DVD

2 DVD 3

Blu-ray

4 GAME

RS-232C

7.1CH IN

REMOTE CONTROL

PRE OUT

(ASSIGNABLE)

VIDEO

VIDEO

(ASSIGNABLE) (ASSIGNABLE)

COMPONENT VIDEO

COMPONENT VIDEO

ARC

MONITOR1

MONITOR

MONITOR/ZONE3

ZONE2

ZONE2

3 Blu-ray

MONITOR2

COAXIAL OPTICAL

STRAIGHT CABLE

I

R

ZONE2 ZONE3

FRONT

FRONT

SURROUND

CENTER

SUBWOOFER

SURROUND BACK

CENTER

SURROUND BACK

SURROUND

HEIGHT2

HEIGHT4/FRONT WIDE

1

AUDIO

(ASSIGNABLE)

AUDIO

DIGITAL AUDIO

(ASSIGNABLE)

2

ASSIGNABLE ASSIGNABLE

ASSIGNABLE ASSIGNABLE

ASSIGNABLE

1 CBL/SAT

Bluetooth/Wi-Fi

ANTENNA

Bluetooth/Wi-Fi
ANTENNA

AC IN

NETWORK

Y

P

B/

C

B

PR/
C

R

Denon Link HD

SPEAKERS

SUBWOOFER

HEIGHT1

HEIGHT3

POWER SUPPLY

5V/1.5A

FRONT

HEIGHT4/FRONT WIDE

HEIGHT3 HEIGHT3

FRONT

CENTER

SURROUND SURROUND

SURROUND BACK SURROUND BACK

HEIGHT1 HEIGHT1 HEIGHT2 HEIGHT2

HEIGHT4/FRONT WIDE

12

TRIGGER OUT

DC12V 150mA MAX.

SIGNAL

GND

TUNER

AUDIO

与12V DC/150mA触发器兼容的设备

目录 连接方法 播放 设置 提示 附录

TRIGGER OUT 插口

连接配备 TRIGGER IN 插孔的设备时，可通过本机的联动操作控制相连设备的电源开启/待机。
TRIGGER OUT 插孔输出最大 12V DC/150mA 电气信号。

.

注

使用单声道迷你插头电缆连接 TRIGGER OUT 插孔。切勿使用立体声迷你插头电缆。

0

如果相连设备的允许触发器输入电平大于 12 V DC/150 mA 或短路，则无法使用 TRIGGER OUT 插孔。此时，请关闭本机电源并断开连接。

0

前面板 显示屏 后面板 遥控器 索引

99

6 AUX2 7 CD

EDIA PLAYER

1

CBL/SAT1 CBL/SAT

2 DVD

2 DVD 3

Blu-ray

4 GAME

(ASSIGNABLE)

VIDEO

VIDEO

(ASSIGNABLE) (ASSIGNABLE)

COMPONENT VIDEO

COMPONENT VIDEO

ARC

MONITOR1

MONITOR

MONITOR/ZONE3

ZONE2

ZONE2

3 Blu-ray

MONITOR2

CENTER

HEIGHT2

HEIGHT4/FRONT WIDE

1

2

ASSIGNABLE ASSIGNABLE

ASSIGNABLE ASSIGNABLE

ASSIGNABLE

Bluetooth/Wi-Fi
ANTENNA

Y

P

B/

C

B

PR/
C

R

SPEAKERS

SUBWOOFER

HEIGHT1

HEIGHT3

HEIGHT4/FRONT WIDE

HEIGHT3 HEIGHT3

RROUND BACK SURROUND BACK

HEIGHT1 HEIGHT1 HEIGHT2 HEIGHT2

HEIGHT4/FRONT WIDE

AC IN

电源线 (附带)

(AC 220V, 50Hz)

至家用电源插

目录

连接方法 播放 设置 提示 附录

连接电源线

完成所有连接后，将电源插头插入电源插座。

.

前面板 显示屏 后面板 遥控器 索引

100
