AVC-X6500H

INTEGRATED NETWORK AV AMPLIFIER

取扱説明書

フロントパネル ディスプレイ リアパネル リモコン 索引

1

目次 接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

付属品

乾電池の入れかた
リモコンの使いかた

特長

高音質
多彩な機能
簡単操作

各部の名前

フロントパネル
ディスプレイ
リアパネル
リモコン

接続のしかた

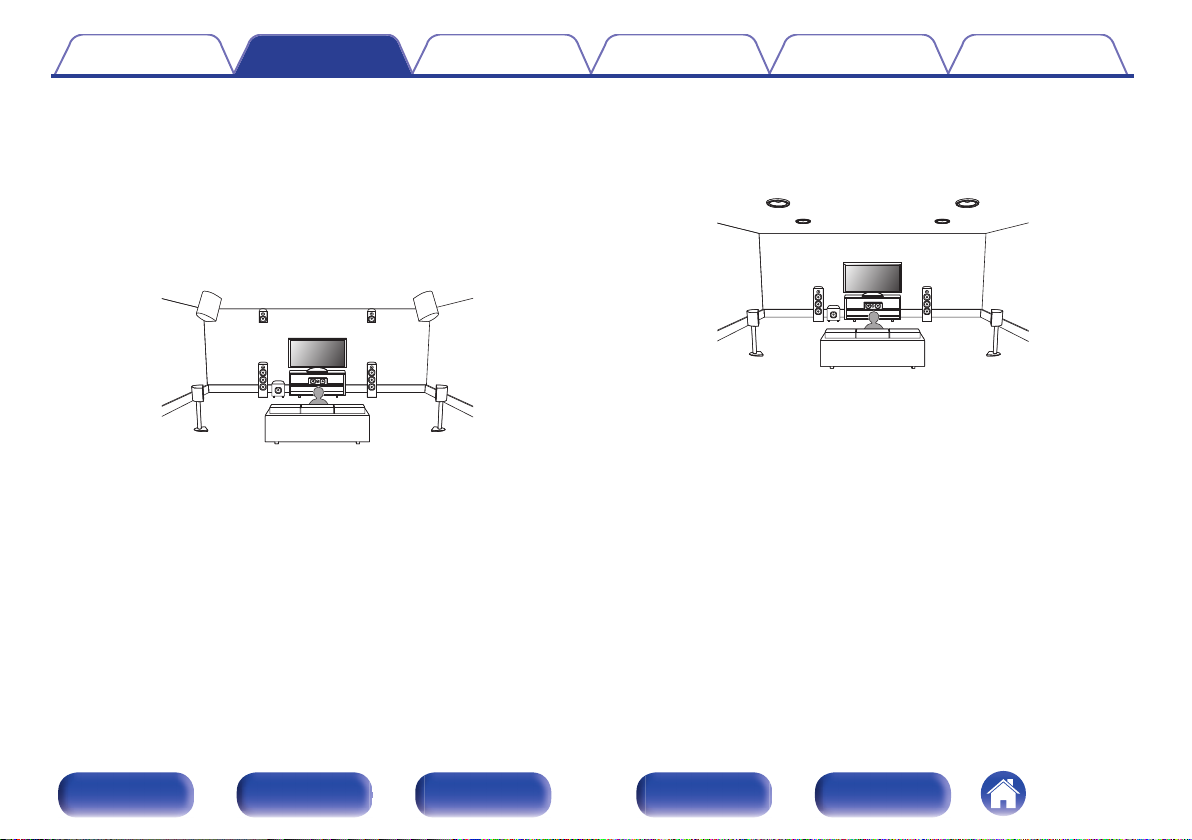

スピーカーを設置する
スピーカーを接続する

スピーカーを接続する前に
スピーカーの構成と“アンプの割り当て”の設定

5.1 チャンネルのスピーカーを接続する

7.1 チャンネルのスピーカーを接続する

9.1 チャンネルのスピーカーを接続する

11.1 チャンネルのスピーカーを接続する
バイアンプ接続

9.1 チャンネルのスピーカーを接続する：2 台目のフロ
ントスピーカーの接続

マルチゾーンのスピーカーを接続する

10

10
13
17

18

18
22
24
28

32
40

40
44
46
47
51
59
65

67
68

8

テレビを接続する

9
9

接続 1：HDMI 端子付きおよび ARC/eARC 機能対応の
テレビ

接続 2：HDMI 端子付きおよび ARC/eARC 機能非対応
のテレビ

接続 3：HDMI 端子がないテレビ

再生機器を接続する

セットトップボックスを接続する（衛星放送チューナー/
ケーブルテレビチューナー）

DVD プレーヤーまたはブルーレイディスクプレーヤー
を接続する

Denon Link HD 機能対応のブルーレイディスクプレー
ヤーを接続する

ビデオカメラやゲーム機などを接続する
レコードプレーヤーを接続する

USB 端子に USB メモリーを接続する

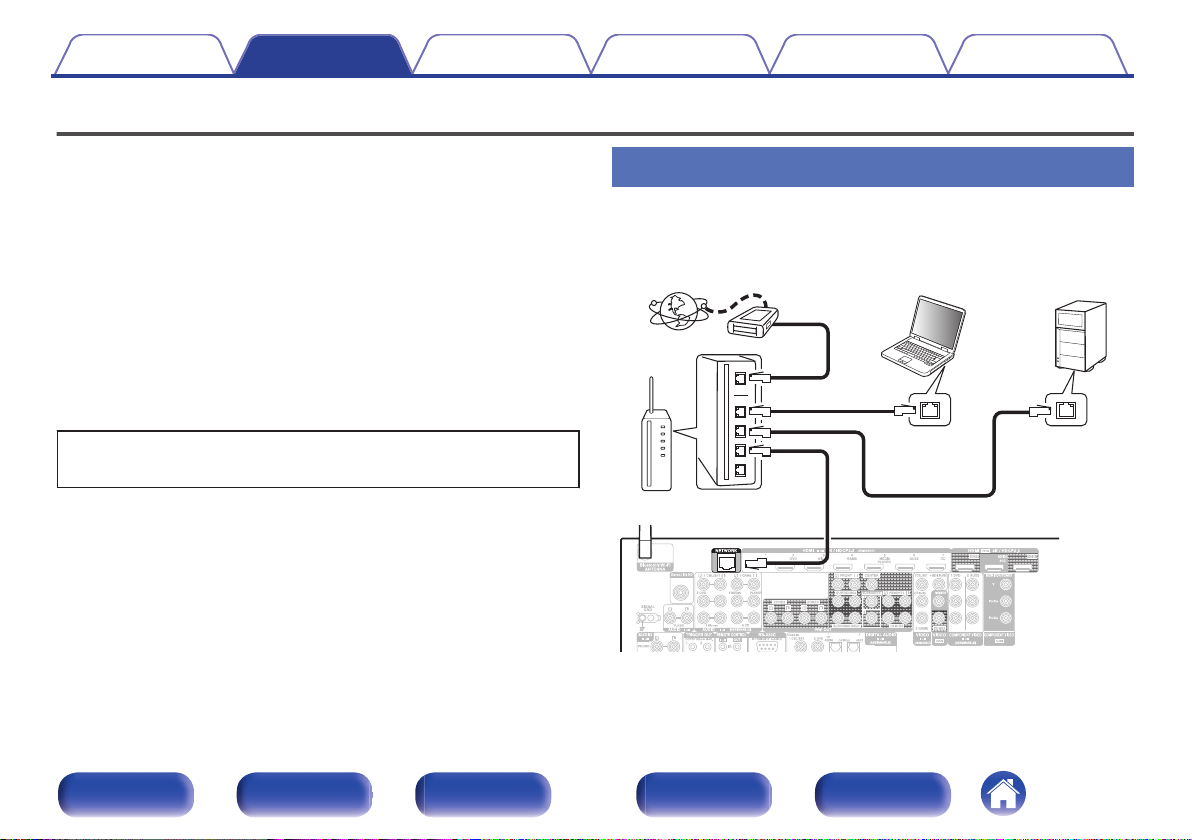

ホームネットワーク（LAN）に接続する

有線 LAN
無線 LAN

外部のコントロール機器を接続する

リモートコントロール端子
トリガー出力端子

電源コードを接続する

73

74

76
77

78

79

80

81
82
83

84
85

85
86

87

87
88

89

フロントパネル ディスプレイ リアパネル リモコン 索引

2

目次 接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

再生のしかた

基本操作

電源を入れる
入力ソースを選ぶ
音量を調節する
一時的に音を消す（ミューティング）
DVD プレーヤーやブルーレイディスクプレーヤーを再

生する

USB メモリーを再生する

USB メモリーに保存されているファイルを再生する

Bluetooth 機器の音楽を聴く

Bluetooth 機器の音楽を聴く
2 台目以降の Bluetooth 機器とペアリングする
Bluetooth 機器から本機に再接続する

インターネットラジオを聴く

インターネットラジオを聴く

パソコンや NAS に保存されているファイルを再生する

パソコンや NAS に保存されているファイルを再生する

91

91
91
92
92

92

93

94

97

98
100
101

102

103

104

105

HEOS アプリをダウンロードする

HEOS アカウント
ストリーミング音楽サービスを再生する
同じ音楽を複数の部屋で聴く

AirPlay 機能

iPhone、iPod touch、iPad の曲を本機で再生する
iTunes の曲を本機で再生する
本機のリモコンで iTunes の再生操作をおこなう
iPhone、iPod touch、iPad の曲を複数の機器で同期し

て再生する (AirPlay 2)

Spotify Connect 機能

Spotify の曲を本機で再生する

便利な機能

HEOS お気に入りに追加する
HEOS お気に入りを再生する
HEOS お気に入りを削除する
せりふやボーカルの聴こえやすさを調節する（ダイアロ

グエンハンサー）
入力ソースに合わせて各チャンネルの音量を調節する

（チャンネルレベル調節）

トーンを調節する（トーンコントロール）
音声の再生中にお好みの映像をモニターに映す（ビデオ

セレクト）
視聴環境に合わせて画質を調整する（ピクチャーモード）
すべてのゾーンで同じ音楽を再生する（All Zone

Stereo）

108

109
110
113

117

118
118
119

120

121

121

122

123
123
124

124

125
126

127
128

129

フロントパネル ディスプレイ リアパネル リモコン 索引

3

目次 接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

サウンドモードを選ぶ

サウンドモードを選ぶ
ダイレクト再生
ピュアダイレクト再生
オートサラウンド再生
サウンドモードの種類について
入力信号ごとに選択できるサウンドモード

HDMI コントロール機能

設定のしかた

スマートメニュー機能
スリープタイマー機能

スリープタイマーを設定する

クイックセレクトプラス機能

設定を呼び出す
設定を変更する

フロントキーロック機能

すべてのボタン操作を無効にする
VOLUME 以外のすべてのボタン操作を無効にする
フロントキーロック機能を解除する

130

131
132
133
133
134
139

144

144

145
147

148

149

150
151

152

152
152
153

リモートロック機能

リモコンの受信機能を無効にする
リモコンの受信機能を有効にする

ウェブコントロール機能

ウェブコントロール機能で本機をコントロールする

ゾーン 2/ゾーン 3（別の部屋）での再生

ゾーンの接続
ゾーン 2/ゾーン 3 で再生する

設定のしかた

メニュー 一覧

メニュー操作のしかた

154

154
154

155

155

157

157
162

164

168

フロントパネル ディスプレイ リアパネル リモコン 索引

4

目次 接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

オーディオ

サブウーハーレベルの調節
低音の位相補正
サラウンドパラメーター
リストアラー
オーディオディレイ
音量
バイリンガルモード
Audyssey

®

グラフィック EQ

ビデオ

画質調整
HDMI 設定
ビデオ出力の設定
コンポーネントビデオ出力
オンスクリーンディスプレイ
4K 信号フォーマット
TV フォーマット

入力ソース

入力端子の割り当て
入力ソース名の変更
使用ソースの選択
ソースレベル
オーディオ入力の選択

169

169
169
170
175
176
177
178
178
181

183

183
185
190
194
194
195
197

198

198
200
200
201
201

スピーカー
Audyssey®セットアップ

スピーカー設定の流れ（Audyssey®セットアップ）
エラーメッセージについて
Audyssey®セットアップの設定値に戻すとき

マニュアルセットアップ

アンプの割り当て
スピーカー構成
距離
レベル
クロスオーバー周波数
低音
フロントスピーカー
2 チャンネル再生の設定

ネットワーク

情報
接続
Wi-Fi 設定
詳細な設定
ネットワークコントロール
フレンドリーネーム
診断

202
202

204
210
212

213

213
220
225
226
227
228
229
229

232

232
232
233
235
237
237
238

フロントパネル ディスプレイ リアパネル リモコン 索引

5

目次 接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

HEOS アカウント

サインインしていない場合
サインインしている場合

一般

言語
エコ設定
ゾーン 2 の設定 / ゾーン 3 の設定
ゾーン名の変更
クイックセレクト名の変更
トリガーアウト 1 / トリガーアウト 2
フロントディスプレイ
ファームウェア
情報
使用状況の送信設定
セーブ＆ロード
セットアップロック
初期化

リモコンで外部機器を操作する

プリセットコードを登録する
機器を操作する
登録したプリセットコードを初期化する
リモコンで操作するゾーンを指定する
リモコンの全設定をお買い上げ時の設定に戻す

239

239
239

240

240
240
244
246
246
247
247
248
251
252
253
253
254

255

256
259
262
262
262

困ったときは

こんなときの解決方法
故障かな？と思ったら

電源が入らない / 電源が切れる
リモコンで操作ができない
本機のディスプレイが表示されない
音がまったく出ない
希望する音が出ない
音が途切れたり、ノイズが入ったりする
テレビに映像が映らない
テレビにメニュー画面が表示されない
テレビに表示されるメニュー画面や操作内容の色が通常

と異なる
AirPlay 再生ができない
USB メモリーが再生できない
Bluetooth が再生できない
インターネットラジオが再生できない
パソコン内や NAS 内の音楽ファイルが再生できない
各種オンラインサービスが再生できない
HDMI コントロール機能が動作しない
無線 LAN ネットワークに接続できない
HDMI ZONE2 機能を使用中に機器が正しく動作しない
アップデート/アップグレードエラーメッセージ

お買い上げ時の設定に戻す
ネットワークの設定をお買い上げ時の設定に戻す
保証と修理について

264
266

267
268
268
269
270
273
274
276

276
277
278
279
280
281
282
282
283
284
285

286
287
288

フロントパネル ディスプレイ リアパネル リモコン 索引

6

目次 接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

付録

HDMI について
ビデオコンバージョン機能
USB メモリーの再生について
Bluetooth 機器の再生について
パソコンや NAS に保存されているファイルの再生について
インターネットラジオの再生について
パーソナルメモリープラス機能
ラストファンクションメモリー
サウンドモードとチャンネル出力の関係
サウンドモードとパラメーター一覧表
入力信号の種類と対応するサウンドモード
用語の解説
登録商標について
主な仕様
使用上のご注意
索引
ライセンス

290
293
295
296
297
298
298
298
299
301
304
307
317
320
325
326
329

フロントパネル ディスプレイ リアパネル リモコン 索引

7

かんたんスタートガイド 安全にお使いいただくために 電波に関するご注意

保証書

ケーブルラベル

電源コード

【本機専用】

セットアップマ イ ク 

マイクスタンド

リモコン

(RC-1219)

単3形乾電池

（2本）

Bluetooth/

無線LAN用外部アンテナ

（2本）

目次 接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

お買い上げいただきありがとうございます。
本機をご使用になる前に、必ずこの取扱説明書をお読みください。
お読みになったあとは、いつでも見られるところに大切に保管してください。

付属品

ご使用になる前にご確認ください。

.

フロントパネル ディスプレイ リアパネル リモコン 索引

8

乾電池

30° 30°

約7m

目次

接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

乾電池の入れかた

裏ぶたを矢印の方向へ押し下げて取り外す。

1

乾電池（2 本）を乾電池収納部の表示に合わせて正しく

2

入れる。

.

裏ぶたを元どおりにする。

3

ご注意

0

破損・液漏れの恐れがありますので、

0

新しい乾電池と使用済みの乾電池を混ぜて使用しないでください。

0

違う種類の乾電池を混ぜて使用しないでください。

0

リモコンを長期間使用しないときは、乾電池を取り出してください。

0

万一、乾電池の液漏れがおこったときは、乾電池収納部内についた液を
よく拭き取ってから新しい乾電池を入れてください。

リモコンの使いかた

.

リモコンはリモコン受光部に向けて使用してください。

.

フロントパネル ディスプレイ リアパネル リモコン 索引

9

目次

接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

特長

高音質

0

ディスクリート回路構成による全 11 チャンネル同一クオリ
ティーのパワーアンプ搭載（175W×11 チャンネル）

本機には、オリジナル音源を忠実に再生するために、全チャンネ
ルに同一のクオリティーと同一のパワーを持つパワーアンプを
搭載しています。
パワーアンプ回路には、ディスクリート回路構成を採用するこ
とによって、高品位な再生を実現しています。

0

Dolby Atmos 搭載(v

本機は、Dolby Atmos に対応したデコーダーを搭載していま
す。オーバーヘッドスピーカーの追加により、音の定位または移
動をより正確に再現し、これまで以上に自然でリアルなサラウ
ンド音場を体験することができます。

0

DTS:X 搭載(v

311 ページ)

本機は、DTS:X デコーダー技術を搭載しています。DTS:X は従
来のチャンネルベース方式のサウンドフォーマットに対し、音
像の移動感を表現するオブジェクト信号を付加したサウンド
フォーマットです。オブジェクト信号に記録されている音声情
報と三次元の位置情報を再生環境に合わせてリアルタイムに演
算して出力するため、どのような再生環境でも最適化された豊
かで臨場感あふれるサウンドをお楽しみいただけます。

308 ページ)

0

DTS Virtual:X(v311 ページ)

DTS Virtual:X 技術は、DTS 独自のバーチャルハイトとバー
チャルサラウンド処理を採用しており、あらゆる入力ソース（ス
テレオから 7.1.4 チャンネルまで対応）やスピーカー構成で臨
場感あふれるサウンド体験を提供します。

z

ハイトスピーカーを接続している場合、DTS Virtual:X は使用できません。

0

Audyssey LFC™ （Low Frequency Containment）搭載

181 ページ)

(v

Audyssey LFC™は、隣や下の部屋に低音や振動が漏れること
を抑制します。リアルタイムに入力信号を解析して、壁や床、天
井を通り抜けるような低音を抑えると同時に、音響心理的アプ
ローチを用いた低域補正処理をおこなうことで、隣や下の部屋
に低音が響き渡ることなく、コンテンツ本来の低域を楽しめま
す。

0

独立した 2 本のサブウーハー出力と Audyssey Sub EQ HT
™搭載(v

203 ページ)

本機は、独立した 2 本のサブウーハー出力を備え、音量レベルと
リスナーまでの距離をそれぞれ個別に設定できます。
さらに、本機搭載の Audyssey Sub EQ HT™は、2 本のサブ
ウーハー間の音量レベルと距離を補正し、Audyssey MultEQ
XT32 の信号処理をおこなうことで、迫力のある低域サウンド
を再現します。

®

フロントパネル ディスプレイ リアパネル リモコン 索引

10

目次 接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

0

Denon 独自の高音質な再生技術“Denon Link HD”搭載
(v316 ページ)

本機には、Denon 独自の高音質な再生技術“Denon Link HD”
を搭載しています。Denon Link HD に対応した Denon のブ
ルーレイディスクプレーヤーを接続することで、音の定位がよ
り明確になり、クリアで立体的な音像を再現します。本機とブ
ルーレイディスクプレーヤーが同一のクロックを共有しながら
集積回路を動作させることで、ジッターの少ないデジタル音声
の伝送を実現します。ブルーレイディスクプレーヤーからのど
のメディアの音源にもその効果を発揮します。

“Denon Link HD”は、2 チャンネルソースや 7.1/5.1 マルチ

チャンネルソースを最大 11.1 チャンネルのスピーカーで、よ
り広がりのある音場で再生する技術です。

フロントパネル ディスプレイ リアパネル リモコン 索引

11

FHL FHR

SHL

SHR

TS

FL FR

SW

SL SR

C

FHL FHR

SHL

SHR

TS

FL FR

SW

SL SR

C

目次 接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

0

Auro-3D

本機は、Auro-3D デコーダーを搭載しています。
Auro-3D は、5.1 チャンネルのスピーカーにフロントハイト（FHL+FHR）、サラウンドハイト（SHL+SHR）およびトップサラウンド

（TS/オプション）スピーカーを組み合わせ、自然で臨場感のある三次元の音場空間を提供します。

Auro-3D 再生用のスピーカーを適切に設置することで、Auro-3D 再生を存分にお楽しみいただけます。

2 Auro-3D 再生

.

0

トップフロント、トップミドルまたはトップリアスピーカーは、Auro-3D 再生には対応していません。
しかし、5.1 チャンネルのスピーカーにフロントハイトおよびリアハイトスピーカー＊を組み合わせることで、Auro-3D および Dolby Atmos 再生
の両方をお楽しみいただけます。

z

最適な Auro-3D 再生をおこなうには、サラウンドハイトスピーカーのご使用をおすすめします。

フロントパネル ディスプレイ リアパネル リモコン 索引

12

.

2 Dolby Atmos 再生

4Kアップ

スケーリング〜1080p

目次

多彩な機能

0

4K 60Hz 入出力対応

接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

0

アナログ映像信号（SD 解像度）を HD（720p/1080p）および
4K の信号にアップスケーリングするデジタルビデオプロセッ
サー搭載(v192 ページ)

.

4K Ultra HD （High Definition）で、1 秒間に 60 フレーム分
の映像信号（60p）の入出力を実現しました。4K Ultra HD、60p
映像入力信号に対応したテレビと接続することで、動きの速い
映像も滑らかに、高精細画質によって得られる臨場感のある映
像を楽しめます。
そして、本機は 4K 60p、4:4:4、24bit の映像処理に対応して
います。元の解像度のまま映像処理をおこなうことで、画質を損
なうことなく、そのまま高精細な画質を楽しめます。

本機は HDR（High Dynamic Range）および色域規格の BT.
2020 にも対応しています。

0

HDCP 2.2

.

本機には、アナログ映像や SD （Standard Definition）映像を
4K（3840×2160 ピクセル）の解像度にして HDMI への出力
を可能にする 4K ビデオアップスケーリング機能を搭載してい
ます。これにより本機とテレビの接続が HDMI ケーブル 1 本で
済むだけでなく、どの映像ソースでも高精細な映像を再現する
ことができます。

0

ゾーン 2 用の HDMI 出力を装備(v

本機はゾーン 2 の部屋でも映像と音声が楽しめるゾーン 2 用
の HDMI 出力を装備し、メインゾーンとは異なる映像ソースを
お楽しみいただけます。

本機はコンテンツ保護方式規格 HDCP 2.2 に対応しています。

フロントパネル ディスプレイ リアパネル リモコン 索引

13

157 ページ)

83

出力入力

目次

接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

0

さまざまなデジタル AV 機器を接続できる HDMI 端子を装備

（入力：8 系統、出力：3 系統）

.

本機には 8 系統の HDMI 入力端子と 3 系統の HDMI 出力端子
を装備しており、ブルーレイディスクプレーヤー、ゲーム、HD
ビデオカメラなどのさまざまな HDMI 端子付き機器との接続が
できます。また、本機は同時出力可能なメインゾーン用の 2 系統
出力にマルチゾーン出力を加えた 3 系統の HDMI 出力を装備
しており、マルチゾーンではメインゾーンで再生中のソースと
は別のソースを楽しむことができます。

0

eARC (Enhanced Audio Return Channel)機能に対応

eARC 機能は、従来の ARC 機能で対応していたオーディオ
フォーマットに加え、ARC 機能で対応していなかったマルチ
チャンネルリニア PCM や Dolby TrueHD、Dolby Atmos、
DTS-HD Master Audio、DTS:X の音声フォーマットも伝送
できます。
また、eARC 機能に対応しているテレビを接続することにより、
テレビで再生するコンテンツの音声をより高品位なサラウンド
再生でお楽しみいただけます。

0

インターネットラジオなどのネットワーク機能に加え、
AirPlay®機能を搭載(v

.

117 ページ)

インターネットラジオを聴いたり、パソコンに保存している音
楽ファイルを再生したり、さまざまな再生をお楽しみいただけ
ます。

また、本機は AirPlay 機能を搭載していますので、ネットワーク
を通して iPhone® や iPad®、iPod touch®、iTunes®の音楽を
本機で再生できます。

0

ワイヤレスオーディオ技術 ”AirPlay 2®”に対応

複数の AirPlay 2 に対応したデバイス/スピーカーと同期して
音楽を同時に再生することが可能です。

本機は AirPlay 2 対応製品です。iOS 11.4 以降が必要です。

フロントパネル ディスプレイ リアパネル リモコン 索引

14

【メインゾーン】 【ゾーン 2】/【ゾーン 3】

目次

接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

0

USB とネットワーク経由による DSD と FLAC ファイルの再
生

高解像度のオーディオフォーマットである DSD（5.6MHz）や
FLAC 192kHz ファイルの再生に対応しています。高解像度
ファイルの高音質再生を実現しています。

0

簡単に Bluetooth 機器とのワイヤレス接続が可能(v
ページ)

.

お手持ちのスマートフォン、タブレット、パソコンなどとワイヤ
レス接続することで、簡単に音楽を楽しめます。

97

0

マルチルームでの音声再生に対応(v129 ページ)

.

メインゾーン、ゾーン 2 およびゾーン 3 でそれぞれの入力を選
択して再生できます。
また、All Zone Stereo 機能を使用すると、メインゾーンで再生
中の音楽を同時にすべてのゾーンで楽しむことができます。家
全体で BGM を流したいときに便利です。

0

省エネ設計

本機は使用中の消費電力を低減しながら、映画や音楽を楽しむ
ことができるエコモード機能、および未使用時自動的に電源を
オフにするオートスタンバイ機能を搭載しています。不要な電
力の節約ができます。

フロントパネル ディスプレイ リアパネル リモコン 索引

15

目次

接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

0

iPad、iPhone や Android™機器（Google、Amazon Kindle
Fire）で本機の基本的な操作がおこなえる“Denon 2016 AVR
Remote”アプリzに対応

.

多くの新機能を追加し、画面デザインやユーザーインターフェー
スも一新しました。スマートフォンやタブレットから AV レシー
バーの詳細な設定が可能なセットアップメニューにアクセスし
てコントロールすることができます。“Denon 2016 AVR
Remote”アプリは AV レシーバーのステータスやメニューの
表示、Denon 製ブルーレイディスクプレーヤーのコントロール
や WEB マニュアルへのアクセスなどを提供します。

z

“Denon 2016 AVR Remote”アプリを iOS や Android 機器にダ

ウンロードしてください。（無料）　本機を LAN 接続し、iPhone や
iPod touch を同じネットワーク上にある Wi-Fi（無線 LAN）に接続
する必要があります。

0

お気に入りのオンラインミュージックソースからストリーミン
グ音楽を提供

.

本機は、お気に入りの音楽をご家庭内のどこにいても楽しむこ
とができる、HEOS 無線マルチルームサウンドシステムの一部
です。ホームネットワークと HEOS アプリ（iOS、Android およ
び Amazon 機器で利用可能）を利用して、ご自身の音楽ライブ
ラリや多数のオンラインミュージックサービス内の音楽を再生
できます。

また、複数の HEOS 機器が同じネットワークに接続している場
合、HEOS 機器をグループ化して同じ音楽を同時に再生したり、
それぞれの HEOS 機器で別々の音楽を再生したりすることが
できます。

フロントパネル ディスプレイ リアパネル リモコン 索引

16

ステレオ音のエチケット

•隣近所への配慮（おもいやり）を十分にいたしま
しょう。

•特に静かな夜間は、小さな音でも通りやすいもの
です。夜間の音楽鑑賞には、特に気を配りましょ
う。

目次

接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

簡単操作

0

基本的な設定が簡単にできる“セットアップアシスタント”メ
ニュー

最初に言語選択画面で言語を選択します。テレビ画面に表示す
る操作ガイドに沿って、誰でも簡単にスピーカーの接続やネッ
トワークの設定など基本的な設定がおこなえます。

0

操作性に優れたグラフィカル・ユーザー・インターフェース

本機には、“グラフィカル・ユーザー・インターフェース”を搭載
し、操作性を向上させています。

.

フロントパネル ディスプレイ リアパネル リモコン 索引

17

wq re yt

u

目次

接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

各部の名前

フロントパネル

.

詳しくは、次のページをご覧ください。

フロントパネル ディスプレイ リアパネル リモコン 索引

18

wq reyt

u

目次

.

A

電源ボタン（X）

接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

メインゾーン（本機のある部屋）の電源をオン/オフ（スタンバ
イ）します。(v91 ページ)

B

電源表示

電源の状態によって、次のように点灯します。

0

緑色：電源オン時

0

消灯：通常のスタンバイ時

0

赤色：

0

“HDMI パススルー”の設定が“オン”のとき

(v

185 ページ)

0

“HDMI コントロール”の設定が“オン”のとき

(v187 ページ)

0

“ネットワークコントロール”の設定が“常時オン”のとき

(v237 ページ)

C

入力ソース選択つまみ（SOURCE SELECT）

入力ソースを選択します。(v91 ページ)

D

リモコン受光部

リモコンからの信号を受信します。(v

E

ディスプレイ

9 ページ)

各種情報を表示します。(v22 ページ)

F

音量調節つまみ（MASTER VOLUME）

音量を調節します。(v

G

ドア

92 ページ)

ドアの中にあるボタンや端子をご使用になるときにドアの下の
部分を押すと、ドアが開きます。ドアの開閉の際に、指などを挟
まないようご注意ください。

.

フロントパネル ディスプレイ リアパネル リモコン 索引

19

io Q0qw r t y ue

目次

接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

ドアを開いた状態

.

A

ゾーン 2 用電源ボタン（ZONE2 ON/OFF）

ゾーン 2（別の部屋）の電源をオン/オフします。(v162 ペー
ジ)

B

ゾーン 2 用入力ソース選択ボタン（ZONE2 SOURCE）

ゾーン 2（別の部屋）の入力ソースを選択します。(v162 ペー
ジ)

C

ゾーン 3 用電源ボタン（ZONE3 ON/OFF）

ゾーン 3（別の部屋）の電源をオン／オフします。(v
ジ)

D

ゾーン 3 用入力ソース選択ボタン（ZONE3 SOURCE）

ゾーン 3（別の部屋）の入力ソースを選択します。(v162 ペー
ジ)

162 ペー

E

ステータスボタン（STATUS）

ボタンを押すたびにステータス情報を切り替えて、ディスプレ
イに表示します。

F

インフォメーションボタン（INFO）

ステータス情報をテレビ画面に表示します。(v

G

カーソルボタン（uio p）

252 ページ)

項目を選択します。

H

オプションボタン（OPTION）

テレビ画面にオプションメニューを表示します。

I

ディマーボタン（DIMMER）

ディスプレイの明るさを切り替えます。(v

J

クイックセレクトボタン（QUICK SELECT）

247 ページ)

それぞれのボタンに登録している入力ソース、音量およびサウ
ンドモードなどの複数の設定をワンタッチで呼び出します。

149 ページ)

(v

フロントパネル ディスプレイ リアパネル リモコン 索引

20

Q3

Q

7Q1 Q2

Q

6

Q

5Q4

目次 接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

.

K

AUX1-HDMI 端子

HDMI 出力対応のビデオカメラやゲーム機を接続します。
(v

82 ページ)

L

USB 端子（T）

USB ストレージ（USB メモリーなど）を接続します。(v
ページ)

84

M

バックボタン（BACK）

ひとつ前の画面に戻します。

N

エンターボタン（ENTER）

選択した内容を確定します。

O

セットアップボタン（SETUP）

テレビ画面に設定メニューを表示します。(v

P

セットアップマイク端子（SETUP MIC）

付属のセットアップマイクを接続します。(v

Q

ヘッドホン端子（PHONES）

168 ページ)

205 ページ)

ヘッドホンを接続します。
ヘッドホンのプラグを差し込むと、スピーカーおよびプリアウ

ト端子から音が出なくなります。

ご注意

0

ヘッドホンをご使用になるときは、音量を上げすぎないようにご注
意ください。

フロントパネル ディスプレイ リアパネル リモコン 索引

21

oQ

0

Q

1

uyitr

ewq

目次 接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

ディスプレイ

.

A

入力信号表示

入力信号によって点灯します。(v201 ページ)

B

デコーダー表示

Dolby または DTS 信号が入力されているとき、または Dolby
または DTS デコーダーが動作しているときに点灯します。

C

Audyssey®表示

“MultEQ® XT32”、“Dynamic EQ”、“Dynamic Volume”ま

たは“Audyssey LFCTM”が設定されているときに点灯します。
(v

178 ページ)

D

モニター出力表示

HDMI モニター出力の設定に合わせて点灯します。“オート(デュ
アル)”に設定されているときは、接続状態に合わせて点灯しま
す。

E

マルチゾーン表示

ゾーン 2 またはゾーン 3（別の部屋）の電源が入っているとき
に点灯します。(v162 ページ)

フロントパネル ディスプレイ リアパネル リモコン 索引

22

oQ0 Q1

uyi

目次 接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

.

F

スリープタイマー表示

スリープタイマーを設定しているときに点灯します。(v147
ページ)

G

ミュート表示

消音中に点滅します。(v

H

音量表示

I

インフォメーションディスプレイ

92 ページ)

入力ソース名、サウンドモード、設定値などを表示します。

J

フロントスピーカー表示

フロントスピーカー A、B の設定に合わせて点灯します。

K

入力/出力信号チャンネル表示

“チャンネルインジケーター”の設定に合わせて入力または出力

信号のチャンネルを表示します。(v248 ページ)

0

“チャンネルインジケーター”を“出力”に設定しているとき
（お買い上げ時の設定）

スピーカーから音声が出力されているときに点灯します。

0

“チャンネルインジケーター”を“入力”に設定しているとき

入力信号に含まれるチャンネルに合わせて点灯します。

再生している HD オーディオソースに拡張チャンネル（フロ
ント/センター/サラウンド/サラウンドバック/フロントハイ
ト/フロントワイド/LFE 以外のチャンネル）が含まれている

場合は、A 表示が点灯します。

フロントパネル ディスプレイ リアパネル リモコン 索引

23

uQ

2

Q3Q

4

Q

0

Q

11

oiQ

5

qerw

t

qy

目次

リアパネル

接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

.

詳しくは、次のページをご覧ください。

フロントパネル ディスプレイ リアパネル リモコン 索引

24

qerw

q

qwe

目次

.

A

Bluetooth/無線 LAN 用アンテナ端子

接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

Bluetooth でお手持ちの機器と接続する場合、または無線 LAN
でネットワークに接続する場合は、この端子に付属の
Bluetooth/無線 LAN 用外部アンテナを接続してご使用くだ
さい。(v

A

86 ページ)

Bluetooth/無線 LAN 用外部アンテナをリアパネルのアン
テナ端子と水平に合わせる。

B

アンテナを右に回してしっかり締める。

C

最も受信状態が良い向きにアンテナを回転させる。

B

Denon Link HD 端子

Denon Link HD 対応のブルーレイディスクプレーヤーを接続
します。(v

C

アナログオーディオ端子（AUDIO）

81 ページ)

アナログオーディオ端子付きの機器を接続します。

0

「セットトップボックスを接続する（衛星放送チューナー/ケー

ブルテレビチューナー）」(v79 ページ)

0

「DVD プレーヤーまたはブルーレイディスクプレーヤーを

接続する」(v80 ページ)

0

「レコードプレーヤーを接続する」(v83 ページ)

D

ネットワーク端子（NETWORK）

有線 LAN でネットワークに接続する際に LAN ケーブルを接
続します。(v

85 ページ)

.

フロントパネル ディスプレイ リアパネル リモコン 索引

25

u

Q0oi

t

y

目次 接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

.

E

HDMI 端子

HDMI 端子付きの機器を接続します。

0

「接続 1：HDMI 端子付きおよび ARC/eARC 機能対応のテ

レビ」(v74 ページ)

0

「接続 2：HDMI 端子付きおよび ARC/eARC 機能非対応の

テレビ」(v76 ページ)

0

「セットトップボックスを接続する（衛星放送チューナー/ケー

ブルテレビチューナー）」(v79 ページ)

0

「DVD プレーヤーまたはブルーレイディスクプレーヤーを

接続する」(v80 ページ)

0

「Denon Link HD 機能対応のブルーレイディスクプレーヤー

を接続する」(v81 ページ)

F

AC インレット（AC IN）

電源コードを接続します。(v89 ページ)

G

アース端子（SIGNAL GND）

レコードプレーヤーのアース線を接続します。(v

83 ペー

ジ)

H

トリガー出力端子（TRIGGER OUT）

トリガー機能対応の機器を接続します。(v88 ページ)

I

リモートコントロール端子（REMOTE CONTROL）

メインゾーン以外の部屋から本機や外部機器を操作するため
に、赤外線受信機や送信機を接続します。(v

J

RS-232C 端子

87 ページ)

RS-232C シリアル端子付きのホームオートメーションコント
ローラー機器を接続します。本機のシリアルコントロールにつ
いての詳細は、ホームオートメーションコントローラー機器の
取扱説明書をご覧ください。

あらかじめ次の確認をしてください。

A

本機の電源を入れる。

B

外部のコントロール機器で、本機の電源を切る。

C

本機がスタンバイ状態になる。

フロントパネル ディスプレイ リアパネル リモコン 索引

26

Q2Q3Q

4

Q

11

Q

5

目次 接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

.

K

デジタルオーディオ端子（DIGITAL AUDIO）

デジタルオーディオ端子付きの機器を接続します。

0

「接続 2：HDMI 端子付きおよび ARC/eARC 機能非対応の

テレビ」(v76 ページ)

0

「接続 3：HDMI 端子がないテレビ」(v77 ページ)

0

「セットトップボックスを接続する（衛星放送チューナー/ケー

ブルテレビチューナー）」(v79 ページ)

0

「DVD プレーヤーまたはブルーレイディスクプレーヤーを

接続する」(v80 ページ)

L

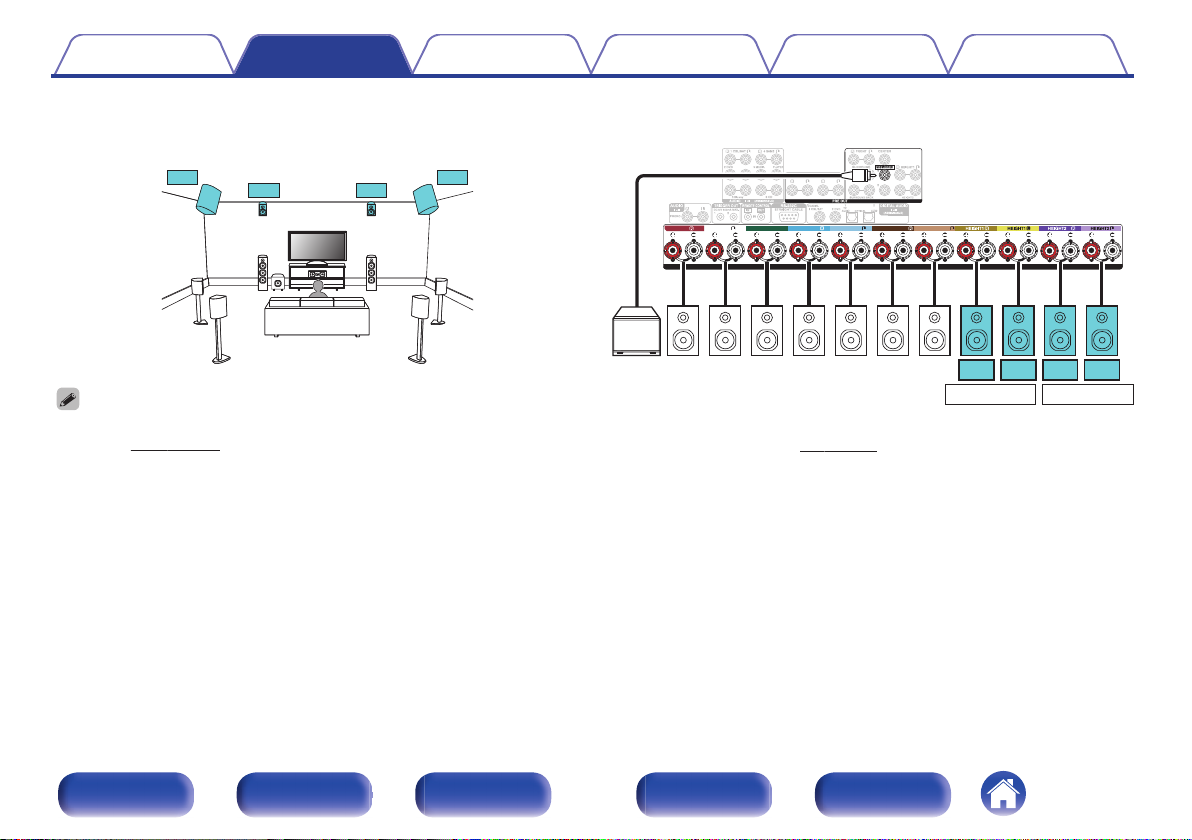

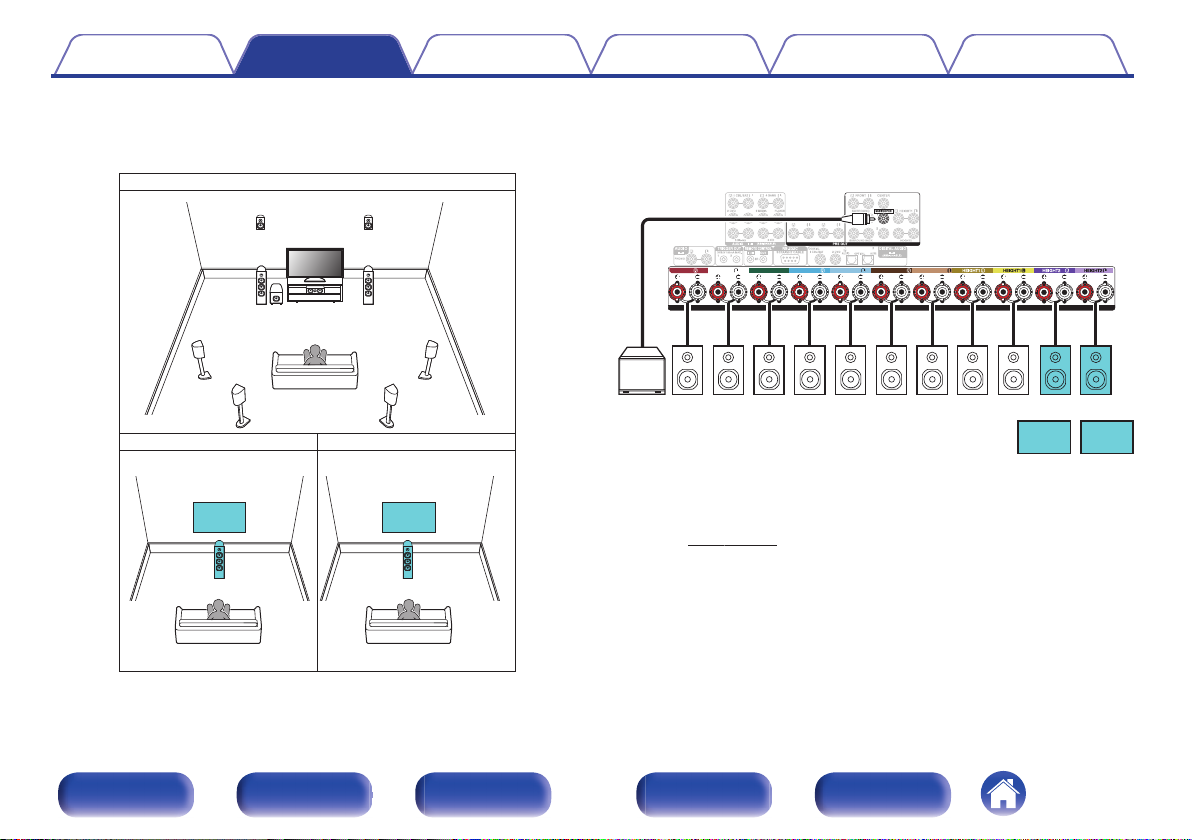

スピーカー端子（SPEAKERS）

スピーカーを接続します。(v40 ページ)

M

プリアウト端子（PRE OUT）

アンプ内蔵のサブウーハーや外部パワーアンプを接続します。

0

「サブウーハーを接続する」(v

0

「ゾーンの接続」(v

N

ビデオ端子（VIDEO）

157 ページ)

41 ページ)

ビデオ端子付きの機器を接続します。

0

「接続 3：HDMI 端子がないテレビ」(v77 ページ)

0

「セットトップボックスを接続する（衛星放送チューナー/ケー

ブルテレビチューナー）」(v

0

「DVD プレーヤーまたはブルーレイディスクプレーヤーを

79 ページ)

接続する」(v80 ページ)

O

コンポーネントビデオ端子（COMPONENT VIDEO）

コンポーネントビデオ端子付きの機器を接続します。

0

「接続 3：HDMI 端子がないテレビ」(v77 ページ)

0

「セットトップボックスを接続する（衛星放送チューナー/ケー

ブルテレビチューナー）」(v79 ページ)

0

「DVD プレーヤーまたはブルーレイディスクプレーヤーを

接続する」(v80 ページ)

ご注意

0

端子内部のピンには絶対に触れないでください。静電気により、故障の
原因になることがあります。

フロントパネル ディスプレイ リアパネル リモコン 索引

27

SOUND MODE

SOUND MODE

RC-1219

POWER

POWER

AVR CONTROL

AVR CONTROL

QUICK SELECT

QUICK SELECT

TUNE

TUNE

TUNE

TUNE

PURE

PURE

MOVIE

MOVIE

GAME

GAME

MUSIC

MUSIC

GAME

GAME

CB

CBL/

SAT

Blu-ray

Blu-ray

DVDVD

AUX1

AUX1

AUX2

AUX2

INTERNET

R

ADIO

ADIO

VOLUME

VOLUME

OPTION

OPTION

INFO

INFO

BACK

BACK

SETUP

SETUP

CH/

PAGE

PAGE

MENU

MENU

Z2

Z 3

Z 3

1

1 2 3 4

2 3

4 5 6

7 8 9

ENTER

ENTER

0

+10

+10

GHI

GHI

JKL

JKL

MNO

MNO

PQRS

PQR S

TUV

TUV

ABC

ABC

. /

. /

DEF

DEF

SLEEPEP

WXYZ

WXY Z

MAIN

MAIN

PHONO

PHONO

DEV.V. TV AVR

DEVICE

DEVICE TV

MEDIAIA
PLAYERER

CD

CD

Bluetooth

Bluetooth

TUNER

TUNER

TV

AUDIO

AUDIO

MENU

MENU

INP

INPUT

MUTE

MUTE

ECO

ECO

ENTER

ENTER

USB

USB

e

t

r

y

q
w

目次

接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

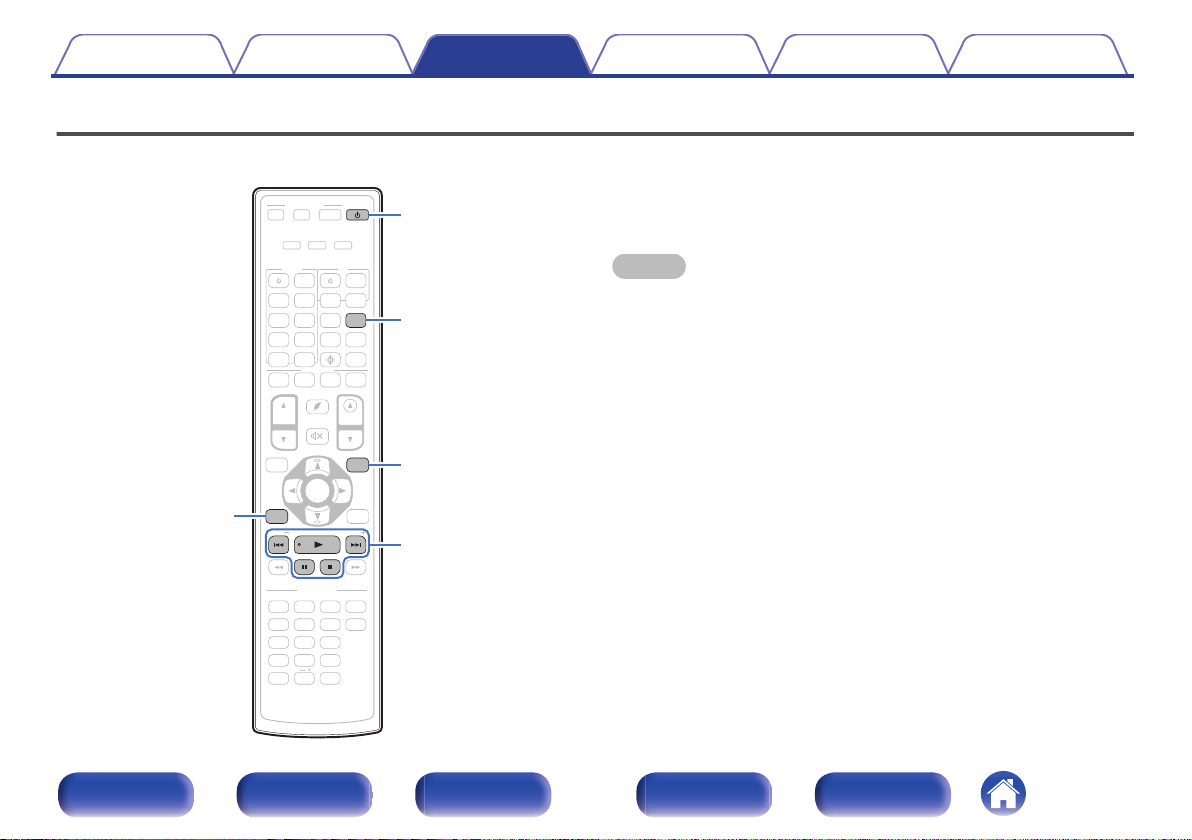

リモコン

A

AVR 操作ボタン（AVR CONTROL MAIN, Z2, Z3）

リモコンで操作するゾーン（メインゾーン、ゾーン 2、ゾーン 3）
を選択します。

0

「ゾーン 2/ゾーン 3 で再生する」(v

0

「メニュー操作のしかた」(v168 ページ)

0

フロントパネル ディスプレイ リアパネル リモコン 索引

「リモコンで操作するゾーンを指定する」(v

B

操作モード表示

本機を操作中は“AVR”表示が点灯します。
外部機器を操作中は、“DEV.”表示が点灯します。
テレビを操作中は、“TV”表示が点灯します。

C

外部機器操作ボタン（DEVICE X / DEVICE MENU）

外部機器の電源オン/オフやメニューの呼び出しをします。これ
らのボタンをご使用になるときは、プリセットコードの登録が必
要です。(v

D

入力ソース選択ボタン

255 ページ)

入力ソースを選択します。

0

「入力ソースを選ぶ」(v91 ページ)

0

「ゾーン 2/ゾーン 3 で再生する」(v162 ページ)

E

クイックセレクトボタン（QUICK SELECT 1～4）

それぞれのボタンに登録している入力ソース、音量およびサウン
ドモードなどの複数の設定をワンタッチで呼び出します。
(v149 ページ)

F

チャンネル選択/ページ検索ボタン（CH/PAGE df）

ページを切り替えます。(v

103 ページ)

28

162 ページ)

262 ページ)

SOUND MODE

SOUND MODE

RC-1219

POWER

POWER

AVR CONTROL

AVR CONTROL

QUICK SELECT

QUICK SELECT

TUNE

TUNE

TUNE

TUNE

PURE

PURE

MOVIE

MOVIE

GAME

GAME

MUSIC

MUSIC

GAME

GAME

CB

CBL/

SAT

Blu-ray

Blu-ray

DVDVD

AUX1

AUX1

AUX2

AUX2

INTERNET

R

ADIO

ADIO

VOLUME

VOLUME

OPTION

OPTION

INFO

INFO

BACK

BACK

SETUP

SETUP

CH/

PAGE

PAGE

MENU

MENU

Z2

Z 3

Z 3

1

1 2 3 4

2 3

4 5 6

7 8 9

ENTER

ENTER

0

+10

+10

GHI

GHI

JKL

JKL

MNO

MNO

PQRS

PQR S

TUV

TUV

ABC

ABC

. /

. /

DEF

DEF

SLEEPEP

WXYZ

WXY Z

MAIN

MAIN

PHONO

PHONO

DEV.V. TV AVR

DEVICE

DEVICE TV

MEDIAIA
PLAYERER

CD

CD

Bluetooth

Bluetooth

TUNER

TUNER

TV

AUDIO

AUDIO

MENU

MENU

INP

INPUT

MUTE

MUTE

ECO

ECO

ENTER

ENTER

USB

USB

Q2

Q1

Q0

o

i

u

Q3

目次

接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

G

ミュートボタン（MUTE :）

消音します。

0

「一時的に音を消す（ミューティング）」(v92 ページ)

0

「一時的に音を消す（ミューティング）
（ゾーン 2/ゾーン 3）」(v163 ページ)

H

インフォメーションボタン（INFO）

ステータス情報をテレビ画面に表示します。(v

I

カーソルボタン（uio p）

項目を選択します。

J

バックボタン（BACK）

ひとつ前の画面に戻します。

K

システムボタン

再生に関する操作をします。

L

数字/文字入力ボタン

本機の文字入力や数字入力をします。(v

M

リモコン信号送信窓

リモコンの信号を送信します。(v9 ページ)

29

フロントパネル ディスプレイ リアパネル リモコン 索引

252 ページ)

255 ページ)

SOUND MODE

SOUND MODE

RC-1219

POWER

POWER

AVR CONTROL

AVR CONTROL

QUICK SELECT

QUICK SELECT

TUNE

TUNE

TUNE

TUNE

PURE

PURE

MOVIE

MOVIE

GAME

GAME

MUSIC

MUSIC

GAME

GAME

CB

CBL/

SAT

Blu-ray

Blu-ray

DVDVD

AUX1

AUX1

AUX2

AUX2

INTERNET

R

ADIO

ADIO

VOLUME

VOLUME

OPTION

OPTION

INFO

INFO

BACK

BACK

SETUP

SETUP

CH/

PAGE

PAGE

MENU

MENU

Z2

Z 3

Z 3

1

1 2 3 4

2 3

4 5 6

7 8 9

ENTER

ENTER

0

+10

+10

GHI

GHI

JKL

JKL

MNO

MNO

PQRS

PQR S

TUV

TUV

ABC

ABC

. /

. /

DEF

DEF

SLEEPEP

WXYZ

WXY Z

MAIN

MAIN

PHONO

PHONO

DEV.V. TV AVR

DEVICE

DEVICE TV

MEDIAIA
PLAYERER

CD

CD

Bluetooth

Bluetooth

TUNER

TUNER

TV

AUDIO

AUDIO

MENU

MENU

INP

INPUT

MUTE

MUTE

ECO

ECO

ENTER

ENTER

USB

USB

W1

Q5

Q4

Q8

Q6
Q7

Q9

Q9

W0

W2

目次

接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

N

電源操作ボタン（X）

電源をオン/オフします。

0

「電源を入れる」(v91 ページ)

0

「ゾーン 2/ゾーン 3 で再生する」(v162 ページ)

O

テレビ操作ボタン（TV X / TV MENU / TV INPUT）

テレビの電源オン/オフや入力の切り替え、メニューの呼び出し
をします。これらのボタンをご使用になるときは、プリセットコー
ドの登録が必要です。(v

P

エコモードボタン（ECO G）

260 ページ)

エコモードを切り替えます。(v240 ページ)

Q

音量調節ボタン（VOLUME df）

音量を調節します。

0

「音量を調節する」(v

0

「音量を調節する（ゾーン 2/ゾーン 3）」(v

R

オプションボタン（OPTION）

テレビ画面にオプションメニューを表示します。

S

エンターボタン（ENTER）

選択した内容を確定します。

T

セットアップボタン（SETUP）

テレビ画面に設定メニューを表示します。(v

U

サウンドモードボタン（SOUND MODE）

92 ページ)

サウンドモードを選択します。(v130 ページ)

V

スリープタイマーボタン（SLEEP）

スリープタイマーを設定します。(v

30

フロントパネル ディスプレイ リアパネル リモコン 索引

163 ページ)

168 ページ)

147 ページ)

R

L

R

L

目次 接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

o

目次

スピーカーを設置する 32
スピーカーを接続する 40
テレビを接続する 73
再生機器を接続する 78
USB 端子に USB メモリーを接続する 84
ホームネットワーク（LAN）に接続する 85
外部のコントロール機器を接続する 87
電源コードを接続する 89

ご注意

0

すべての接続が終わるまで電源プラグをコンセントに差し込まないで
ください。ただし、“セットアップアシスタント”（別冊の“かんたんスター
トガイド”の 9 ページ）メニューを操作中は“セットアップアシスタン
ト”メニューの指示に従って接続してください。（“セットアップアシス
タント”メニューを操作中、入出力端子は通電しません。）

0

接続ケーブルは、電源コードと一緒に束ねないでください。雑音の原因
となることがあります。

o

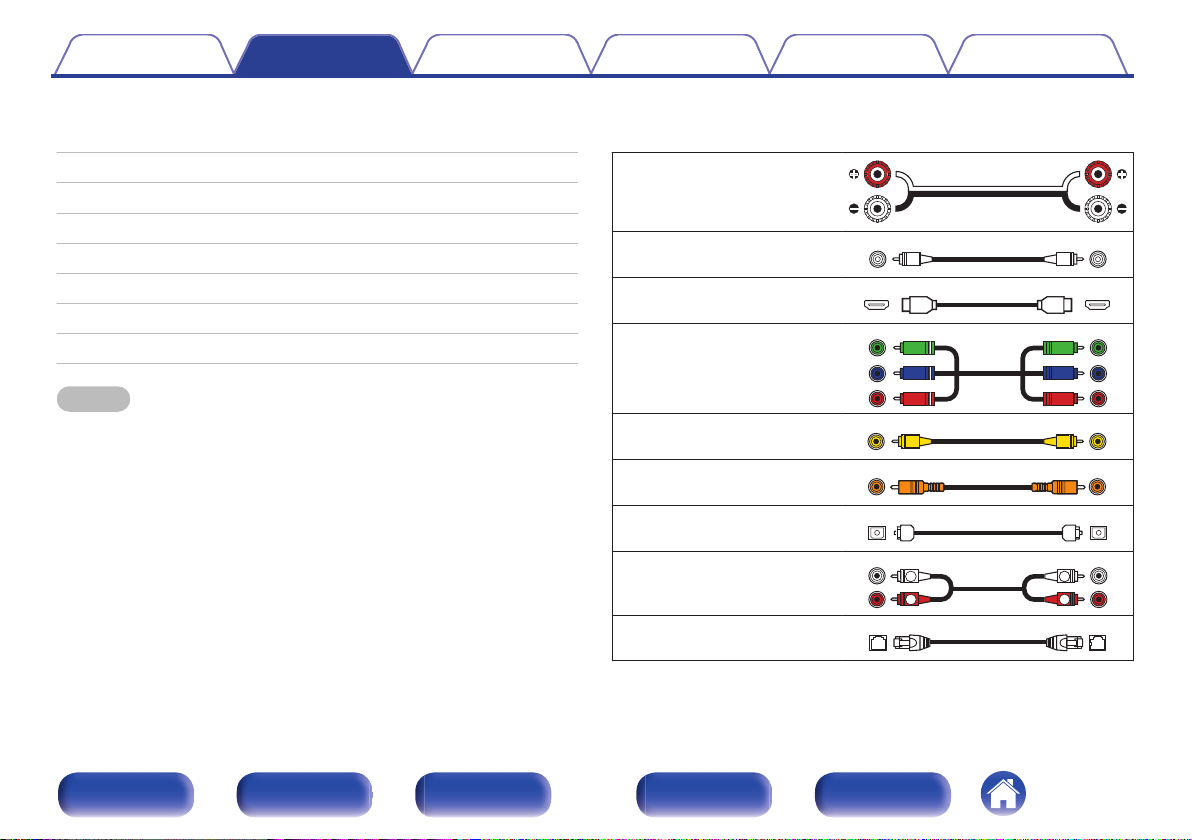

接続に使用するケーブル

接続する機器に合わせて、必要なケーブルを準備してください。

スピーカーケーブル

.

サブウーハーケーブル

HDMI ケーブル

コンポーネントビデオケーブル

ビデオケーブル

同軸デジタルケーブル

光伝送ケーブル

オーディオケーブル

LAN ケーブル

.

.

.

.

.

.

.

.

フロントパネル ディスプレイ リアパネル リモコン 索引

31

C

FL FR

SBL

SBR

SB

SW1

SW2

SL SR

目次 接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

スピーカーを設置する

ご使用になるスピーカーの本数に応じてスピーカーシステムを決
定し、各スピーカーおよびサブウーハーを部屋に設置します。
例として、代表的な設置方法を説明します。

FL/FR

（フロントスピーカー左/

右）：

C

（センタースピーカー）：

SL/SR

（サラウンドスピーカー

左/右）：

フロント左右スピーカーは視聴位置から前方の
等距離に設置します。各スピーカーとテレビの
間の距離は同じにしてください。

センタースピーカーはフロント左右スピーカー
の中間に設置します。テレビの上または下側に
設置してください。

サラウンド左右スピーカーは視聴位置から左右
の等距離に設置します。サラウンドバックスピー
カーをお持ちでない場合は、斜め後方に設置し
てください。

サラウンドバック左右スピーカーは視聴位置か

SBL/SBR

（サラウンドバックスピー

カー左/右）：

.

SW 1/2

（サブウーハー）：

ら後方の等距離に設置します。サラウンドバッ
クスピーカーを 1 台使用する場合（SB）は、リ
スニングポイントの真後ろに設置してくださ
い。

サブウーハーは、フロントスピーカーの近くの
設置可能な場所に設置します。サブウーハーを
2 台使用する場合は、部屋の前方に左右非対称
となるように設置してください。

フロントパネル ディスプレイ リアパネル リモコン 索引

32

FHL FHR

TRR

TRL

TFR

TFL

RHL RHR

TMR

TML

目次 接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

.

FHL/FHR

（フロントハイトスピー

カー左/右）：

TFL/TFR

（トップフロントスピー

カー左/右）：

TML/TMR

（トップミドルスピーカー

左/右）：

TRL/TRR

（トップリアスピーカー

左/右）：

RHL/RHR

（リアハイトスピーカー

左/右）：

フロントハイト左右スピーカーはフロントス
ピーカーの真上に設置します。できるだけ天井
に近い高さで、リスニングポイントを向くよう
に設置してください。

トップフロント左右スピーカーは視聴位置から
前方の天井に取り付けます。左右の間隔は、フロ
ント左右スピーカーと合わせてください。

トップミドル左右スピーカーは視聴位置の真上
の天井に取り付けます。左右の間隔は、フロント
左右スピーカーと合わせてください。

トップリア左右スピーカーは視聴位置から後方
の天井に取り付けます。左右の間隔は、フロント
左右スピーカーと合わせてください。

リアハイト左右スピーカーはできるだけ天井に
近い高さで、視聴位置から後方に設置します。左
右の間隔は、フロント左右スピーカーと合わせ
てください。

フロントパネル ディスプレイ リアパネル リモコン 索引

33

FHL FHR

SHL

SHR

TS

FL FR

SW

SL SR

C

目次 接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

.

SHL/SHR

（サラウンドハイトス

ピーカー左/右）：

TS

（トップサラウンドス

ピーカー）：

0

最適な Auro-3D 再生をおこなうには、サラウンドハイトスピーカーの

サラウンドハイト左右スピーカーをサラウンドス
ピーカーの真上に設置してください。

トップサラウンドスピーカーはメインリスニング
ポイントの真上に、センタースピーカーと一直線に
なるように設置してください。

ご使用をおすすめします。サラウンドハイトスピーカーの代わりにリア
ハイトスピーカーを設置すると、Auro-3D および Dolby Atmos の両
方をお楽しみいただけます。

フロントパネル ディスプレイ リアパネル リモコン 索引

34

FDL FDR

BDL BDR

SDL SDR

目次

.

接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

フロント Dolby Atmos Enabled スピーカー

FDL/FDR

（フロント Dolby スピー

カー左/右）：

をフロントスピーカーの上に置いてください。
フロントスピーカーと一体型の Dolby Atmos
Enabled スピーカーの場合は、フロントスピー
カーの代わりに Dolby Atmos Enabled ス
ピーカーを置いてください。

サラウンド Dolby Atmos Enabled スピー

SDL/SDR

（サラウンド Dolby ス

ピーカー左/右）：

カーをサラウンドスピーカーの上に置いてくだ
さい。サラウンドスピーカーと一体型の Dolby
Atmos Enabled スピーカーの場合は、サラウ
ンドスピーカーの代わりに Dolby Atmos
Enabled スピーカーを置いてください。

バック Dolby Atmos Enabled スピーカーを
サラウンドバックスピーカーの上に置いてくだ

BDL/BDR

（バック Dolby スピー

カー左/右）：

さい。サラウンドバックスピーカーと一体型の
Dolby Atmos Enabled スピーカーの場合は、
サラウンドバックスピーカーの代わりに Dolby
Atmos Enabled スピーカーを置いてくださ
い。

Dolby Atmos Enabled スピーカーについて

Dolby Atmos Enabled スピーカーは上向きの特殊なスピーカー
を床面に設置することで、出力された音声を天井で反射させて上
方から音声が聴こえるようにするスピーカーです。

天井にスピーカーが設置できない環境でも、Dolby Atmos の 3D
サウンドを楽しむことができます。

.

フロントパネル ディスプレイ リアパネル リモコン 索引

35

z1

z2

z3

z4

z5

やや下に向ける

フロントハイト
スピーカー

z130°〜45°

z4125°〜150°

z230°〜55°

z365°〜100°

z5135°〜150°

G側面から見た図H

トップ フ ロントスピーカー トップリアスピーカー

フロントスピーカー サラウンド

スピーカー

サラウンドバック
スピーカー

やや下に向ける

リアハ イト
スピーカー

トップ ミドル/トップサラウンドスピーカー サラウンドハイトスピーカー

TS

SL

TRL

RHL RHR

FHL

TML

TFL

FL

SR

TRR

FHR

TMR

TFR

FR

C

ハイトスピーカーのレイアウト図

G上面から見た図H

SHRSHL

目次

0

本機はサラウンド空間により一層の広がりや奥行きを表現する Dolby

接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

Atmos および DTS:X に対応しています。

0

Dolby Atmos は、スピーカーの構成が 5.1 チャンネル以下のときは使
用できません。

0

DTS:X は、スピーカーの構成に関わらず使用できます。

0

Auro-3D は基本の 5.1 チャンネルのスピーカーシステムにフロントハ
イトおよびサラウンドハイトスピーカーを追加したスピーカー構成を
推奨としています。フロントハイトおよびサラウンドハイトスピーカー
の代わりに、リアハイトおよび Dolby Atmos Enabled スピーカーを
使用すると、Auro-3D だけでなく、Dolby Atmos や DTS:X の再生も
お楽しみいただけます。

0

各スピーカーを設置する高さは、次のイラストを目安にしてください。
ただし、正確に合わせる必要はありません。

.

.

0

最適な Auro-3D 再生をおこなうには、サラウンドハイトスピーカーの
ご使用をおすすめします。サラウンドハイトスピーカーの代わりにリア
ハイトスピーカーを設置すると、Auro-3D および Dolby Atmos の両
方をお楽しみいただけます。

フロントパネル ディスプレイ リアパネル リモコン 索引

36

z1

z2

z3

FL

SW

C

SL

SBL

FR

SR

SBR

リスニング

ポイント

z1

z2

FL

SW

C

SL

FR

SR

目次

接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

o

サラウンドバックスピーカーを使用して 7.1 チャ
ンネルのスピーカーを設置するとき

.

z1　22°～30° z2　90°～110° z3　135°～150°

0

サラウンドバックスピーカーを 1 本のみ使用する場合は、サラウンド
バックスピーカーをリスニングポイントの真後ろに設置してください。

o

5.1 チャンネルのスピーカーを設置するとき

.

z1　22°～30° z2　120°

フロントパネル ディスプレイ リアパネル リモコン 索引

37

FHL FHR

C

FL FR

SW

SL SR

RHL RHR

TRR

TRL

TFR

TFL

C

FL FR

SW

SL SR

目次

接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

o

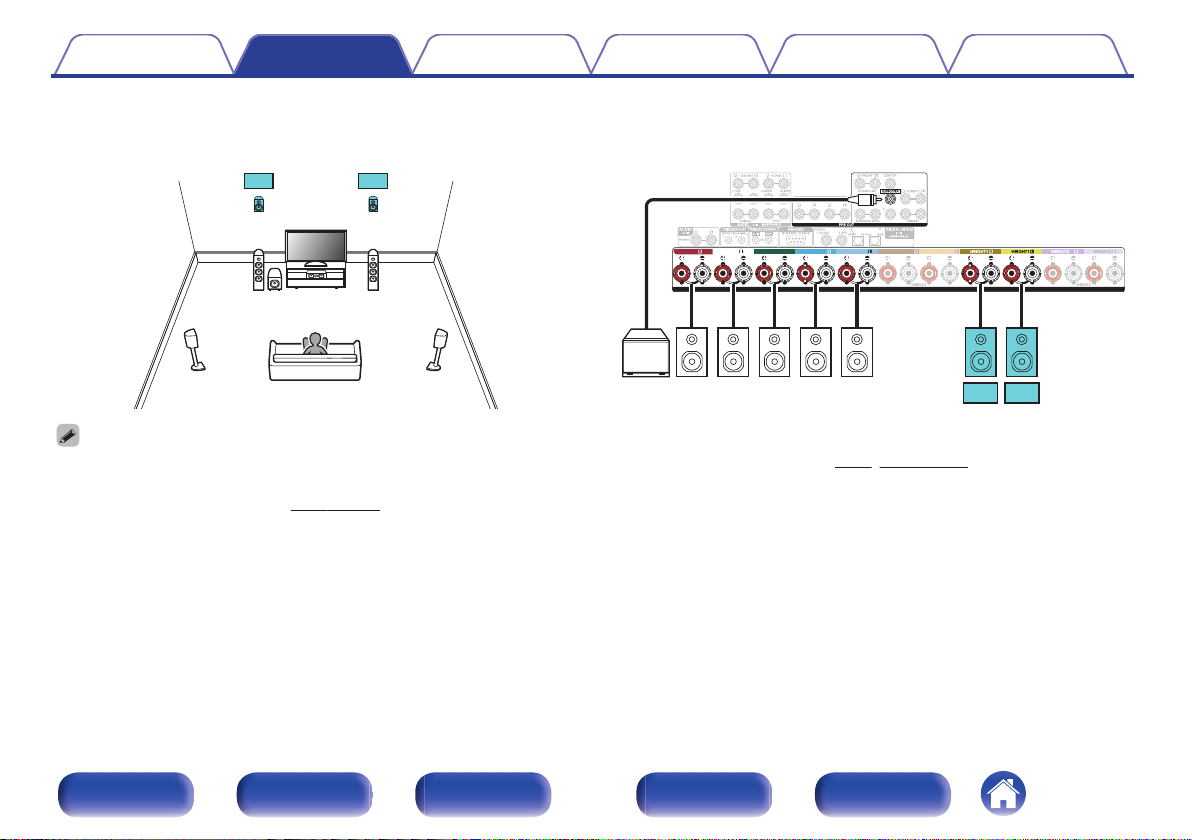

ハイトスピーカーおよび天井スピーカーを含めたレ
イアウト

n

ハイトスピーカーの設置例

5.1 チャンネルのスピーカーにフロントハイト/リアハイトス
ピーカーを組み合わせたレイアウト図です。

.

n

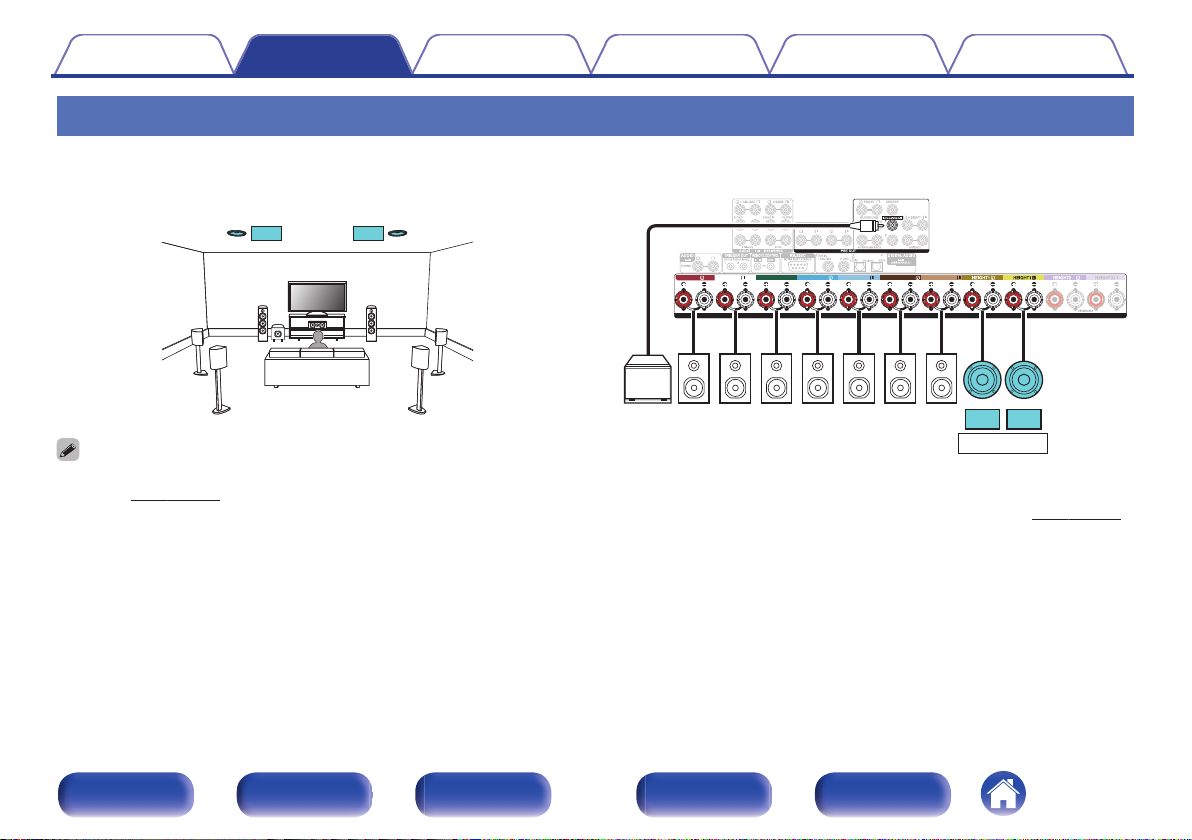

天井スピーカーの設置例

5.1 チャンネルのスピーカーにトップフロント/トップリアス
ピーカーを組み合わせたレイアウト図です。

.

フロントパネル ディスプレイ リアパネル リモコン 索引

38

C

FL FR

FDL FDR

SW

SL SR

SDL SDR

FHL FHR

SHL

SHR

TS

FL FR

SW

SL SR

C

目次 接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

n

Dolby Atmos Enabled スピーカーの設置例

5.1 チャンネルのスピーカーにフロント Dolby/サラウンド
Dolby スピーカーを組み合わせたレイアウト図です。

n

Auro-3D 用スピーカーの設置例

5.1 チャンネルのスピーカーにフロントハイト/サラウンドハ
イト/トップサラウンドスピーカーを組み合わせたレイアウト
図です。

.

.

0

最適な Auro-3D 再生をおこなうには、サラウンドハイトスピーカーの
ご使用をおすすめします。サラウンドハイトスピーカーの代わりにリア
ハイトスピーカーを設置すると、Auro-3D および Dolby Atmos の両
方をお楽しみいただけます。

フロントパネル ディスプレイ リアパネル リモコン 索引

39

目次

接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

スピーカーを接続する

部屋に設置したスピーカーを本機に接続します。

スピーカーを接続する前に

ご注意

0

スピーカーを接続する前に、本機の電源プラグをコンセントから抜いて
ください。また、サブウーハーの電源を切ってください。

0

スピーカーケーブルの芯線が、スピーカー端子からはみ出さないように
接続してください。芯線がリアパネルやねじに接触したり、＋側と－側
が接触したりすると、保護回路が動作します。（「保護回路」(v316 ペー

ジ)）

0

通電中は、絶対にスピーカー端子に触れないでください。感電する場合
があります。ただし、“セットアップアシスタント”（別冊の“かんたんス
タートガイド”の 9 ページ）メニューを操作中は“セットアップアシスタ
ント”メニューの指示に従って接続してください。（“セットアップアシ
スタント”メニューを操作中、スピーカー端子は通電しません。）

0

スピーカーはインピーダンスが 4～16Ω のものを使用してください。

フロントパネル ディスプレイ リアパネル リモコン 索引

ご注意

0

インピーダンスが 4～6Ω のスピーカーをご使用になる場合は、次の設
定をおこなってください。

1. 本機の電源が入っているときに、本体の STATUS と ZONE3
SOURCE を同時に 3 秒以上長押しする。

ディスプレイに“zVideo Format <NTSC>”を表示します。

2. 本体の u または i を 3 回押す。

ディスプレイに“zSp. Impedance <8ohms>”を表示します。

3. 本体の o または p を押して、インピーダンスを選ぶ。

8ohms

（お買い上げ時の設定）：

6ohms：

4ohms：

4. 本体の ENTER を押して、設定を終了する。

接続されたすべてのスピーカーのイン
ピーダンスが 8Ω 以上のときに選択し
ます。

接続されたスピーカーのインピーダンス
が 6Ω のときに選択します。

接続されたスピーカーのインピーダンス
が 4Ω のときに選択します。

40

CENTER SURROUND

SURROUNDBACK

SURROUNDFRONT

SURROUNDBACK

FRONT

SW1 SW2

目次

接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

o

スピーカーケーブルを接続する

本機と接続するスピーカーの左チャンネル（L）、右チャンネル

（R）、＋（赤）、－（黒）をよく確認して、同じ極性を接続してくださ

い。

スピーカーケーブル先端の被覆を 10mm 程度はが

1

し、芯線をしっかりよじるか、端末処理をおこなう。

.

スピーカー端子を左に回してゆるめる。

2

.

スピーカーケーブルの芯線をスピーカー端子の根元に

3

差し込む。

.

スピーカー端子を右に回して締める。

4

o

サブウーハーを接続する

サブウーハーケーブルを使用して、サブウーハーと接続します。
本機にはサブウーハーを 2 台接続できます。

サブウーハーを 2 台接続する場合は、“スピーカー構成”の設定
で“サブウーハー”を“2 台”に設定してください。(v

220 ペー
ジ)
サブウーハー 1 とサブウーハー 2 の音量レベルおよび距離は

個別に設定できます。

.

フロントパネル ディスプレイ リアパネル リモコン 索引

.

41

目次 接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

o

チャンネル識別のためのケーブルラベル（付属）について

本機のスピーカー端子は、識別できるように色分けしています。
各スピーカーに合ったケーブルラベルをスピーカーケーブルに貼ってください。リアパネルのスピーカー端子に接続する際、簡単に

接続できます。

スピーカー カラー

FRONT L 白色
FRONT R 赤色
CENTER 緑色
SURROUND L 水色
SURROUND R 青色
SURROUND BACK L ベージュ
SURROUND BACK R 茶色
FRONT HEIGHT L 薄黄色
FRONT HEIGHT R 黄色
TOP FRONT L 薄黄色
TOP FRONT R 黄色
TOP MIDDLE L 薄紫色
TOP MIDDLE R 紫色
TOP REAR L 薄紫色
TOP REAR R 紫色

フロントパネル ディスプレイ リアパネル リモコン 索引

42

SURROUND HEIGHT L 薄紫色
SURROUND HEIGHT R 紫色
REAR HEIGHT L 薄紫色
REAR HEIGHT R 紫色
FRONT DOLBY L 薄黄色
FRONT DOLBY R 黄色
SURROUND DOLBY L 薄紫色
SURROUND DOLBY R 紫色
BACK DOLBY L 薄紫色
BACK DOLBY R 紫色
TOP SURROUND 黒色
SUBWOOFER 1 黒色
SUBWOOFER 2 黒色

スピーカー カラー

スピーカー

本機

目次 接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

付属のケーブルラベルもパネルに合わせて色分けしています。
表を参照して、各スピーカーケーブルに貼り付けてください。
ラベルと同じ色のスピーカー端子にケーブルを接続すること

でスピーカーの接続が容易になります。

G ケーブルラベルの貼りかた H

.

フロントパネル ディスプレイ リアパネル リモコン 索引

43

目次

接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

スピーカーの構成と“アンプの割り当て”の設定

本機は 11 チャンネルのパワーアンプを内蔵しています。基本となる 5.1 チャンネルシステムのほかに、“アンプの割り当て”の設定を変
更することで、7.1 チャンネルシステム、バイアンプ接続、マルチゾーン再生用の 2 チャンネルシステムなど、さまざまなスピーカーシス
テムを構築できます。(v213 ページ)

設置するスピーカー構成や部屋の数に合わせて、“アンプの割り当て”の設定をおこなってください。(v213 ページ)

各ゾーンで再生するスピーカー

メインゾーン ゾーン 2 ゾーン 3

5.1 チャンネル再生

7.1 チャンネル再生 47

9.1 チャンネル再生 9.1ch + ZONE2 51

11.1 チャンネル再生 11.1ch

9.1 チャンネル再生（フロントスピーカーのバイアンプ接続） 9.1ch(Bi-Amp) 65

5.1 チャンネル再生（フロント/センター/サラウンドスピーカー
のバイアンプ接続）

2 台目のフロントスピーカー 9.1ch + Front B 67

9.1 チャンネル再生 2 チャンネル

9.1 チャンネル再生 2 チャンネル

7.1 チャンネル再生（フロントスピーカーのバイアンプ接続） 2 チャンネル

7.1 チャンネル再生 2 チャンネル

9.1 チャンネル再生 1 チャンネル

2 チャンネル

（プリアウト）

（スピーカー出力）

（プリアウト）

（スピーカー出力）

（スピーカー出力）

（スピーカー出力）

2 チャンネル

（プリアウト）

2 チャンネル

（プリアウト）

2 チャンネル

（スピーカー出力）

2 チャンネル

（プリアウト）

2 チャンネル

（スピーカー出力）

1 チャンネル

（スピーカー出力）

スピーカー構成によって、選択できるサウンドモードが異なります。対応しているサウンドモードについては、「サウンドモードとチャン
ネル出力の関係」(v299 ページ)をご覧ください。

以降のページに基本となる接続例を記載しています。

“アンプの割り当て”の設定 接続のページ

すべての“アンプの割り当て”
モードで設定できます。

（お買い上げ時の設定）

5.1ch Full Bi-Amp 66

9.1ch + ZONE2 68

9.1ch + ZONE3 68

7.1ch(Bi-Amp) + ZONE2 69

7.1ch + ZONE2/3 70

9.1ch + ZONE2/3-MONO 71

46

59

フロントパネル ディスプレイ リアパネル リモコン 索引

44

CENTER SURROUND SURROUNDFRONTFRONT CENTER SURROUND

SURR.BACK

SURROUNDFRONT

SURR. BACK

FRONT HEIGHT1 HEIGHT1HEIGHT1 HEIGHT1

T.FRONT T.REARSURR.BACKSURROUNDCENTERFRONT

HEIGHT2

HEIGHT2

SUBWOOFER

1

2

SUBWOOFER

SPEAKERS

スピーカー/アンプの割り当て

PREOUT

アサインモード

11.1ch

戻る

目次

接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

基本の 5.1 チャンネルのスピーカーシステムに、フロントハイト
およびサラウンドハイトスピーカーを追加した 9.1 チャンネルシ
ステムで Auro-3D 再生をおこなう場合は、「Auro-3D 9.1 チャン
ネルシステムの接続例」(v

57 ページ)をご覧ください。

さらにトップサラウンドスピーカーを追加した 10.1 チャンネル
システムで Auro-3D 再生をおこなう場合は、「Auro-3D 10.1
チャンネルシステムの接続例」(v62 ページ)をご覧ください。

0

本機では、46～71 ページに記載している接続方法のほかに、“アン
プの割り当て”の設定により、さまざまなスピーカーの接続方法があり
ます。

ご使用の環境に合わせた接続方法を、“アンプの割り当て”の設定画面の
中の“端子の接続確認”でメニュー画面上にガイドしていますので、そち
らもご覧ください。

.

フロントパネル ディスプレイ リアパネル リモコン 索引

45

FL

SW C

SL

FR

SR

SPEAKERS

CENTER SURROUND SURROUNDFRONTFRONT

SURROUNDBACKSURROUNDBACK

SW

FR FL C SR SL

目次 接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

5.1 チャンネルのスピーカーを接続する

サラウンドの基本となる 5.1 チャンネルのシステムです。

.

フロントパネル ディスプレイ リアパネル リモコン 索引

.

46

FL

SW C

SL

FR

SR

SBRSBL

ASSIGNABLE

SPEAKERS

CENTER SURROUND

SURROUNDBACK

SURROUNDFRONT

SURROUNDBACK

FRONT

SBR SBL

SW

FR FL C SR SL

目次 接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

7.1 チャンネルのスピーカーを接続する

o

サラウンドバックスピーカーを使用するときの接続例

基本となる 5.1 チャンネルのシステムに、サラウンドバックスピーカーを使用した 7.1 チャンネルのサラウンドシステムです。

.

0

メニューの“フロア” - “レイアウト”を“5ch & SB”に設定してくださ

.

0

サラウンドバックスピーカーを 1 本だけ使用する場合は、SURROUND
BACK L 端子に接続してください。

い。(v215 ページ)

フロントパネル ディスプレイ リアパネル リモコン 索引

47

C

FL FR

SW

SL SR

TML TMR

SURROUNDBACKSURROUNDBACK

ASSIGNABLE

SPEAKERS

CENTER SURROUND SURROUNDFRONTFRONT

FR FL C SR SL

TMR TML

SW

目次 接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

o

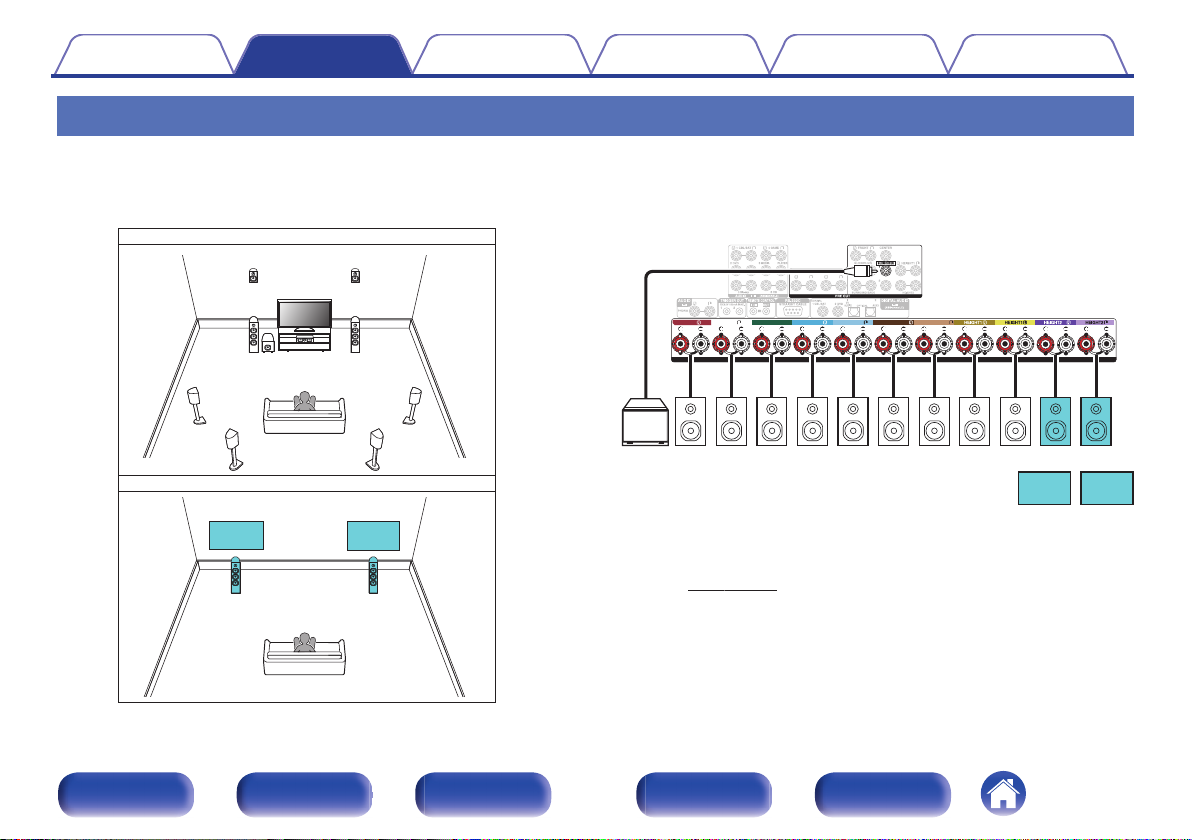

天井スピーカーを使用するときの接続例

基本となる 5.1 チャンネルのシステムに、天井スピーカーを使用した 7.1 チャンネルのサラウンドシステムです。

.

0

メニューの“フロア” - “レイアウト”を“5ch”および“ハイトスピーカー”を“2ch”に設定してください。(v215、216 ページ)

0

トップミドルスピーカーの代わりに、トップフロントまたはトップリアスピーカーも接続できます。この場合、メニューの“ハイト” - “レイアウト”で接
続する天井スピーカーを設定してください。(v

217 ページ)

フロントパネル ディスプレイ リアパネル リモコン 索引

.

48

FL

SW C

SL

FHR

FR

SR

FHL

SURROUNDBACKSURROUNDBACK

ASSIGNABLE

SPEAKERS

CENTER SURROUND SURROUNDFRONTFRONT

FHR FHL

FR FL C SR SL

SW

目次 接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

o

ハイトスピーカーを使用するときの接続例

基本となる 5.1 チャンネルのシステムに、フロントハイトスピーカーを使用した 7.1 チャンネルのサラウンドシステムです。

.

0

メニューの“フロア” - “レイアウト”を“5ch”および“ハイトスピーカー”を“2ch”に設定してください。(v215、216 ページ)

0

フロントハイトスピーカーの代わりに、リアハイトスピーカーも接続できます。この場合、メニューの“ハイト” - “レイアウト”で接続するハイトスピー
カーを設定してください。(v

フロントパネル ディスプレイ リアパネル リモコン 索引

217 ページ)

.

49

C

SWFL FR

SL SR

FDL FDR

SURROUNDBACKSURROUNDBACK

ASSIGNABLE

SPEAKERS

CENTER SURROUND SURROUNDFRONTFRONT

FDR FDL

FR FL C SR SL

SW

目次 接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

o

Dolby Atmos Enabled スピーカーを使用するときの接続例

基本となる 5.1 チャンネルのシステムに、フロント Dolby スピーカーを使用した 7.1 チャンネルのサラウンドシステムです。

.

0

メニューの“フロア” - “レイアウト”を“5ch”および“Dolby スピーカー”を“2ch”に設定してください。(v215、216 ページ)

0

フロント Dolby スピーカーの代わりに、サラウンド Dolby スピーカーまたはバック Dolby スピーカーを接続できます。この場合、メニューの“ハイ
ト” - “レイアウト”で接続する Dolby Atmos Enabled スピーカーを設定してください。(v

フロントパネル ディスプレイ リアパネル リモコン 索引

.

217 ページ)

50

C

FL FR

SBL

SBR

SW

SL SR

TML TMR

ASSIGNABLE ASSIGNABLE

SPEAKERS

CENTER SURROUND

SURROUNDBACK

SURROUNDFRONT

SURROUNDBACK

FRONT

TMR TML

HEIGHT 1

z

SW

SBR SBL

FR FL C SR SL

目次

接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

9.1 チャンネルのスピーカーを接続する

o

天井スピーカーを 1 組使用するときの接続例

.

0

メニューの“ハイト” - “ハイトスピーカー”を“2ch”に設定してくださ
い。(v216 ページ)

.

z

トップミドルスピーカーの代わりに、トップフロントまたはトップリア
スピーカーも接続できます。この場合、メニューの“ハイト” - “レイアウ
ト”で接続する天井スピーカーを設定してください。(v217 ページ)

フロントパネル ディスプレイ リアパネル リモコン 索引

51

C

FL FR

SW

SL SR

TRL TRR

TFL TFR

ASSIGNABLE ASSIGNABLE

SPEAKERS

CENTER SURROUND SURROUNDFRONTFRONT

SURROUNDBACKSURROUNDBACK

TRR TRLTFR TFL

HEIGHT 1zHEIGHT 2

z

SW

FR FL C SR SL

目次

o

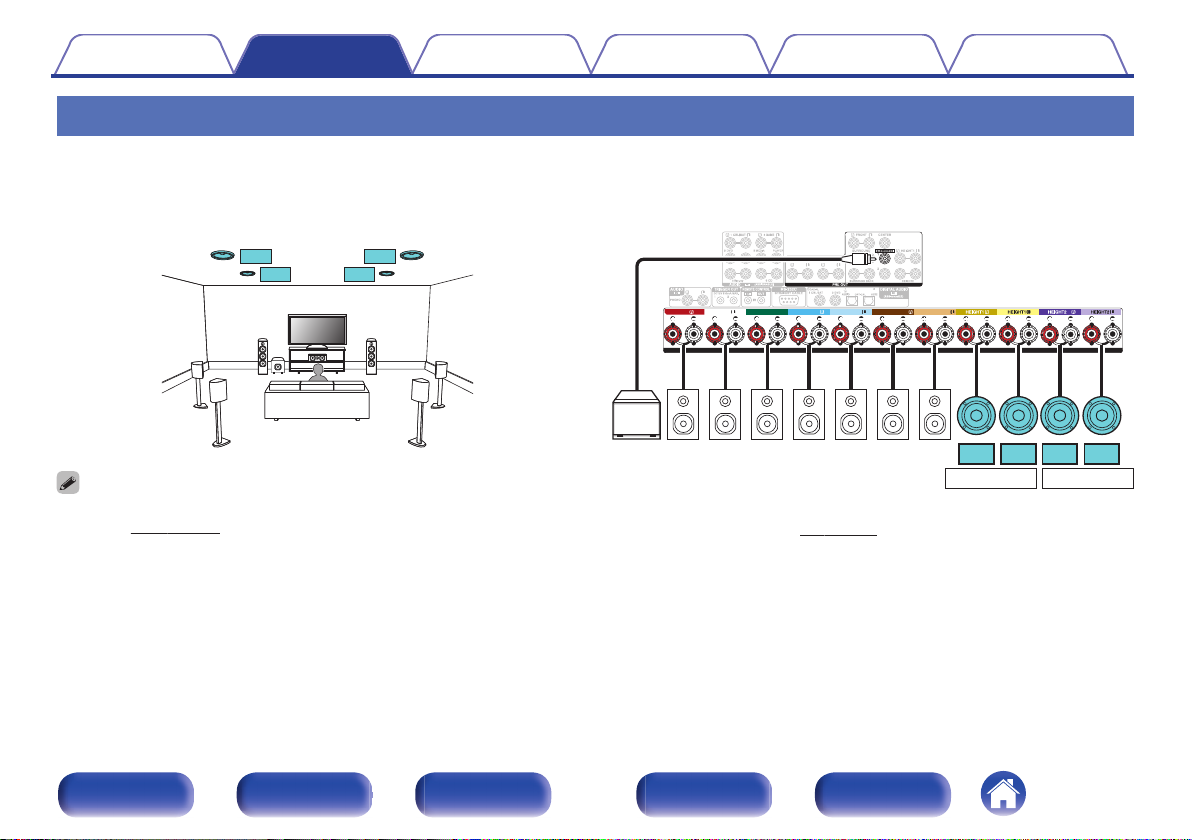

天井スピーカーを 2 組使用するときの接続例

.

0

メニューの“フロア” - “レイアウト”を“5ch”または“5ch & SB”、“ハ

接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

イトスピーカー”を“4ch”に設定してください。(v215、216 ページ)

.

z

HEIGHT1 および HEIGHT2 チャンネルの組み合わせは、設定で変え
ることができます。(v58 ページ)

フロントパネル ディスプレイ リアパネル リモコン 索引

52

C

FL FR

SBL

SBR

SW

SL SR

FHL FHR

ASSIGNABLE ASSIGNABLE

SPEAKERS

CENTER SURROUND

SURROUNDBACK

SURROUNDFRONT

SURROUNDBACK

FRONT

FHR FHL

HEIGHT 1

z

SW

SBR SBL

FR FL C SR SL

目次

o

ハイトスピーカーを 1 組使用するときの接続例

.

0

メニューの“ハイト” - “ハイトスピーカー”を“2ch”に設定してくださ

接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

い。(v216 ページ)

.

z

フロントハイトスピーカーの代わりに、リアハイトスピーカーも接続で
きます。この場合、メニューの“ハイト” - “レイアウト”で接続するハイ
トスピーカーを設定してください。(v217 ページ)

フロントパネル ディスプレイ リアパネル リモコン 索引

53

C

FL FR

SW

SL SR

FHL FHR

RHL RHR

ASSIGNABLE ASSIGNABLE

SPEAKERS

CENTER SURROUND SURROUNDFRONTFRONT

SURROUNDBACKSURROUNDBACK

RHR RHLFHR FHL

HEIGHT 1zHEIGHT 2

z

SW

FR FL C SR SL

目次

o

ハイトスピーカーを 2 組使用するときの接続例

.

0

メニューの“フロア” - “レイアウト”を“5ch”または“5ch & SB”、“ハ

接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

イトスピーカー”を“4ch”に設定してください。(v215、216 ページ)

.

z

HEIGHT1 および HEIGHT2 チャンネルの組み合わせは、設定で変え
ることができます。(v58 ページ)

フロントパネル ディスプレイ リアパネル リモコン 索引

54

C

SBL

SBR

SW

SL SR

FL

FR

FDL FDR

ASSIGNABLE ASSIGNABLE

SPEAKERS

CENTER SURROUND

SURROUNDBACK

SURROUNDFRONT

SURROUNDBACK

FRONT

FDR FDL

HEIGHT 1

z

SW

SBR SBL

FR FL C SR SL

目次

o

Dolby Atmos Enabled スピーカーを 1 組使用するときの接続例

.

0

メニューの“ハイト” - “Dolby スピーカー”を“2ch”に設定してくださ
い。(v216 ページ)

接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

.

z

フロント Dolby スピーカーの代わりに、サラウンド Dolby スピーカー
も接続できます。この場合、メニューの“ハイト” - “レイアウト”で接続
する Dolby Atmos Enabled スピーカーを設定してください。

217 ページ)

(v

フロントパネル ディスプレイ リアパネル リモコン 索引

55

C

SW

SL SR

FL

FR

FDL FDR

SDL SDR

ASSIGNABLE ASSIGNABLE

SPEAKERS

CENTER SURROUND SURROUNDFRONTFRONT

SURROUNDBACKSURROUNDBACK

SDR SDLFDR FDL

HEIGHT 1zHEIGHT 2

z

SW

FR FL C SR SL

目次

o

Dolby Atmos Enabled スピーカーを 2 組使用するときの接続例

.

0

メニューの“フロア” - “レイアウト”を“5ch”または“5ch & SB”、

“Dolby スピーカー”を“4ch”に設定してください。(v215、216 ペー

接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

.

z

HEIGHT1 および HEIGHT2 チャンネルの組み合わせは、設定で変え
ることができます。(v

ジ)

58 ページ)

フロントパネル ディスプレイ リアパネル リモコン 索引

56

FL FR

SW

SL SR

C

FHL FHR

SHL SHR

ASSIGNABLE ASSIGNABLE

SPEAKERS

CENTER SURROUND SURROUNDFRONTFRONT

SURROUNDBACKSURROUNDBACK

SHR SHLFHR FHL

SW

FR FL C SR SL

HEIGHT 1

z

1

HEIGHT 2

z1z

2

目次

o

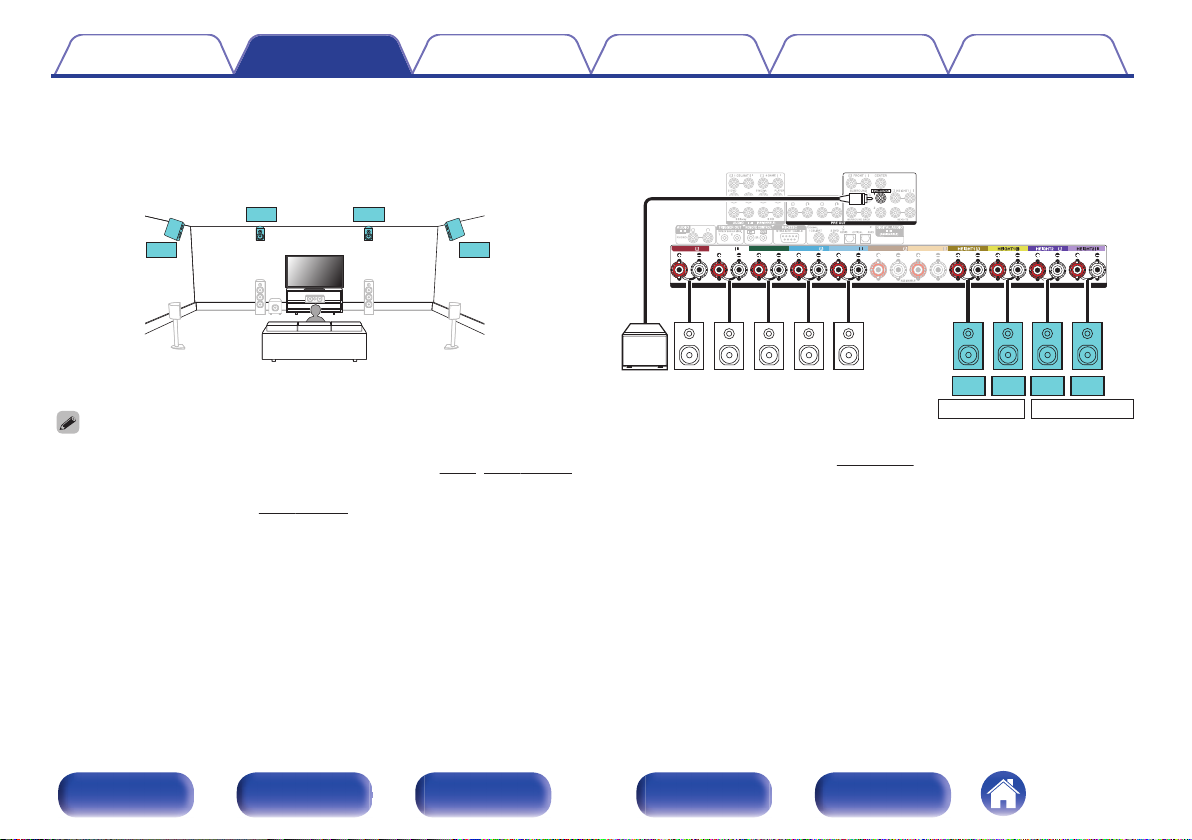

Auro-3D 9.1 チャンネルシステムの接続例

接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

このスピーカー構成は、Auro-3D の再生に最適化されています。

.

0

メニューの“フロア” - “レイアウト”を“5ch”または“5ch & SB”、“ハ
イトスピーカー”を“4ch”に設定してください。(v215、216 ページ)

次に、“ハイト” - “レイアウト”を“フロントハイト＆サラウンドハイト”
に設定してください。(v217 ページ)

.

z1 HEIGHT1 および HEIGHT2 チャンネルの組み合わせは、設定で変

えることができます。(v58 ページ)

z2 最適な Auro-3D 再生をおこなうには、サラウンドハイトスピーカー

のご使用をおすすめします。サラウンドハイトスピーカーの代わりに
リアハイトスピーカーを設置すると、Auro-3D および Dolby Atmos
の両方をお楽しみいただけます。

フロントパネル ディスプレイ リアパネル リモコン 索引

57

目次

接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

HEIGHT1 および HEIGHT2 スピーカー端子から出力されるチャンネルは、ご使用のスピーカーシステムに合わせて次のパターンに変
えることができます。
メニューの“アンプの割り当て”で設定してください。(v213 ページ)

使用するハイトスピーカーの組み合わせ 接続する端子

ハイト/天井スピー

カーの台数

2 スピーカー 無し

無し 2 スピーカー

4 スピーカー 無し

2 スピーカー 2 スピーカー

無し 4 スピーカー フロント Dolby＆サラウンド Dolby フロント Dolby サラウンド Dolby

z

最適な Auro-3D 再生をおこなうには、サラウンドハイトスピーカーのご使用をおすすめします。サラウンドハイトスピーカーの代わりにリアハイト
スピーカーを設置すると、Auro-3D および Dolby Atmos の両方をお楽しみいただけます。

Dolby スピーカーの

台数

組み合わせパターン HEIGHT1 SPEAKER HEIGHT2 SPEAKER

フロントハイト フロントハイト –
トップフロント トップフロント –

トップミドル トップミドル –

トップリア トップリア –
リアハイト リアハイト –

フロント Dolby フロント Dolby –

サラウンド Dolby サラウンド Dolby –

バック Dolby バック Dolby –

フロントハイト＆トップミドル フロントハイト トップミドル

フロントハイト＆トップリア フロントハイト トップリア

フロントハイト＆リアハイト

フロントハイト＆サラウンドハイト フロントハイト サラウンドハイト

トップフロント＆トップリア トップフロント トップリア
トップフロント＆リアハイト トップフロント リアハイト

トップミドル＆リアハイト トップミドル リアハイト
フロント Dolby＆トップリア フロント Dolby トップリア
フロント Dolby＆リアハイト フロント Dolby リアハイト

フロントハイト＆サラウンド Dolby フロントハイト サラウンド Dolby
トップフロント＆サラウンド Dolby トップフロント サラウンド Dolby

z

フロントハイト リアハイト

フロントパネル ディスプレイ リアパネル リモコン 索引

58

C

FL FR

SBL

SBR

SW

SL SR

TRL TRR

TFL TFR

ASSIGNABLE ASSIGNABLE ASSIGNABLE

SPEAKERS

CENTER SURROUND

SURROUNDBACK

SURROUNDFRONT

SURROUNDBACK

FRONT

SW

SBR SBLFR FL C SR SL

TFR TFL

HEIGHT 1

z

TRR TRL

HEIGHT 2

z

目次

接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

11.1 チャンネルのスピーカーを接続する

5.1 チャンネルのシステムを基本とし、最大 11.1 チャンネルを同時に再生するシステムです。

o

天井スピーカーを 2 組使用するときの接続例

.

.

0

メニューの“ハイト” – “ハイトスピーカー”を“4ch”に設定してくださ
い。(v216 ページ)

z

HEIGHT1 および HEIGHT2 チャンネルの組み合わせは、設定で変え
ることができます。(v

63 ページ)

フロントパネル ディスプレイ リアパネル リモコン 索引

59

C

FL FR

SBL

SBR

SW

SL SR

FHL FHR

RHL RHR

ASSIGNABLE ASSIGNABLE ASSIGNABLE

SPEAKERS

CENTER SURROUND

SURROUNDBACK

SURROUNDFRONT

SURROUNDBACK

FRONT

SW

SBR SBLFR FL C SR SL

FHR FHL

HEIGHT 1

z

RHR RHL

HEIGHT 2

z

目次

o

ハイトスピーカーを 2 組使用するときの接続例

.

0

メニューの“ハイト” – “ハイトスピーカー”を“4ch”に設定してくださ

接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

い。(v216 ページ)

.

z

HEIGHT1 および HEIGHT2 チャンネルの組み合わせは、設定で変え
ることができます。(v63 ページ)

フロントパネル ディスプレイ リアパネル リモコン 索引

60

C

SBL

SBR

SW

SL SR

FL

FR

FDL FDR

SDL SDR

ASSIGNABLE ASSIGNABLE ASSIGNABLE

SPEAKERS

CENTER SURROUND

SURROUNDBACK

SURROUNDFRONT

SURROUNDBACK

FRONT

SW

SBR SBLFR FL C SR SL

FDR FDL

HEIGHT 1

z

SDR SDL

HEIGHT 2

z

目次

o

Dolby Atmos Enabled スピーカーを 2 組使用するときの接続例

.

0

メニューの“ハイト” – “Dolby スピーカー”を“4ch”に設定してくださ
い。(v216 ページ)

接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

.

z

HEIGHT1 および HEIGHT2 チャンネルの組み合わせは、設定で変え
ることができます。(v63 ページ)

フロントパネル ディスプレイ リアパネル リモコン 索引

61

FL FR

SW

SL SR

C

FHL FHR

SHL SHR

TS

ASSIGNABLE ASSIGNABLE

SPEAKERS

CENTER SURROUND SURROUNDFRONTFRONT

SURROUND BACKSURROUND BACK

SHR SHL

TS

FHR FHL

HEIGHT 1

z

1

TS

パワーアンプ

SW

FR FL C SR SL

z

2

HEIGHT 2

z1z

3

目次

o

Auro-3D 10.1 チャンネルシステムの接続例

接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

このスピーカー構成は、Auro-3D の再生に最適化されています。

.

0

メニューの“ハイト” - “ハイトスピーカー”を“5ch”に設定してくださ
い。(v216 ページ)

次に、“ハイト” - “レイアウト”を“フロントハイト＆サラウンドハイト”
に設定してください。(v217 ページ)

.

z1 HEIGHT1 および HEIGHT2 チャンネルの組み合わせは、設定で変

えることができます。(v

64 ページ)

z2 トップサラウンドスピーカーは、SUBWOOFER 2 プリアウト端子

の代わりに、SURROUND BACK L スピーカー端子に接続すること
もできます。メニューの“トップサラウンド”を“SURR. BACK L”
に設定してください。メニューの“トップサラウンド”を“SURR.
BACK L”に設定してください。(v

219 ページ)

z3 最適な Auro-3D 再生をおこなうには、サラウンドハイトスピーカー

のご使用をおすすめします。サラウンドハイトスピーカーの代わりに
リアハイトスピーカーを設置すると、Auro-3D および Dolby Atmos
の両方をお楽しみいただけます。

フロントパネル ディスプレイ リアパネル リモコン 索引

62

目次 接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

HEIGHT1 および HEIGHT2 チャンネルの組み合わせは、ご使用のスピーカーシステムに合わせて次のパターンに変えることができます。
メニューの“アンプの割り当て”で設定してください。(v213 ページ)

使用するハイトスピーカーの組み合わせ 接続する端子

ハイト/天井スピーカーの

台数

2 スピーカー 無し

4 スピーカー 無し

無し 2 スピーカー

2 スピーカー 2 スピーカー

無し 4 スピーカー

Dolby スピーカーの台数 組み合わせパターン HEIGHT1 SPEAKER HEIGHT2 SPEAKER

フロントハイト フロントハイト –
トップフロント トップフロント –

トップミドル トップミドル –

トップリア トップリア –
リアハイト リアハイト –

フロントハイト＆トップミドル フロントハイト トップミドル

フロントハイト＆トップリア フロントハイト トップリア

フロントハイト＆リアハイトz1 フロントハイト リアハイト

フロントハイト＆サラウンドハイト フロントハイト サラウンドハイト

トップフロント＆トップリア トップフロント トップリア
トップフロント＆リアハイト トップフロント リアハイト

トップミドル＆リアハイト トップミドル リアハイト

フロント Dolby フロント Dolby –

サラウンド Dolby サラウンド Dolby –

バック Dolby バック Dolby –
フロント Dolby＆トップリア フロント Dolby トップリア
フロント Dolby＆リアハイト フロント Dolby リアハイト

フロントハイト＆サラウンド Dolby フロントハイト サラウンド Dolby

フロントハイト＆バック Dolby フロントハイト バック Dolby

トップフロント＆サラウンド Dolby トップフロント サラウンド Dolby

トップフロント＆バック Dolby トップフロント バック Dolby

フロント Dolby＆サラウンド Dolby フロント Dolby サラウンド Dolby

フロント Dolby＆バック Dolby フロント Dolby バック Dolby

フロントパネル ディスプレイ リアパネル リモコン 索引

63

目次

ハイト/天井スピーカー

の台数

5 スピーカー 無し

z1 最適な Auro-3D 再生をおこなうには、サラウンドハイトスピーカーのご使用をおすすめします。サラウンドハイトスピーカーの代わりにリアハイ

トスピーカーを設置すると、Auro-3D および Dolby Atmos の両方をお楽しみいただけます。

z2 メニューの“トップサラウンド”で、トップサラウンドスピーカーを接続する端子として、SUBWOOFER 2 プリアウト端子または SURROUND

BACK L スピーカー端子のいずれかを選択できます。(v219 ページ)

接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

使用するハイトスピーカーの組み合わせ 接続する端子

Dolby スピーカーの

台数

組み合わせパターン

フロントハイト＆サラウンドハイト &

トップサラウンド

フロントハイト＆リアハイト & トップ

サラウンドz1

HEIGHT1

SPEAKER

フロントハイト サラウンドハイト トップサラウンド

フロントハイト リアハイト トップサラウンド

HEIGHT2

SPEAKER

SUBWOOFER2

PRE OUT または

SURROUND BACK

L

SPEAKER z2

フロントパネル ディスプレイ リアパネル リモコン 索引

64

FHL

SW

C

SL

SBL

FHR

SR

SBR

FL

(

バイアンプ

)

FR

(

バイアンプ

)

ASSIGNABLE ASSIGNABLE ASSIGNABLE

SPEAKERS

CENTER SURROUND

SURROUNDBACK

SURROUNDFRONT

SURROUNDBACK

FRONT

wqwq

(R) (L)

SW

SBR SBL FHR FHL

CSRSL

FLFR

zz

目次

接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

バイアンプ接続

o

9.1 チャンネル再生（フロントスピーカーのバイアンプ接続）

9.1 チャンネル再生をおこなうシステムです。フロントスピーカーはバイアンプ接続ができます。バイアンプ接続は、バイアンプ対応
スピーカーのツィーター用端子とウーハー用端子に、別々のアンプを接続する方法です。これによりウーハーの逆起電力（出力されず
に戻ってくる電力）がツィーターに流れ込んでツィーターの音質に影響を及ぼすことがないため、より高音質な再生をお楽しみいた
だけます。

.

ご注意

0

バイアンプ接続をおこなう場合は、スピーカーのウ－ハー端子とツィ
－タ－端子を接続している短絡板または短絡用ワイヤーを必ず外して
ください。

フロントパネル ディスプレイ リアパネル リモコン 索引

.

z

HEIGHT1 スピーカー端子には、ハイトスピーカー、天井スピーカーま
たは Dolby Atmos Enabled スピーカーを接続できます。メニューの

“ハイト” - “レイアウト”で接続する天井スピーカーを設定してくださ

い。(v

217 ページ)

65

SW

FL FR

SL SR

C

(バイアンプ)

(バイアンプ)

(バイアンプ)

(バイアンプ)

(バイアンプ)

ASSIGNABLE ASSIGNABLE ASSIGNABLE

SPEAKERS

CENTER SURROUND

SURROUNDBACK

SURROUNDFRONT

SURROUNDBACK

FRONT

wqwq

(L)

wq

(R)

wq

(R)

wq

(L)

SW

CFLFR

SR SL

目次

o

5.1 チャンネル再生：フロント/センター/サラウンドスピーカーのバイアンプ接続

接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

5.1 チャンネル再生をおこなうシステムです。
フロント/センター/サラウンドのすべてのスピーカーを使用したバイアンプ接続ができます。

.

フロントパネル ディスプレイ リアパネル リモコン 索引

.

66

FHL

SW

C

SL

SBL

FHR

SR

SBR

FLFL

(B) (A)

FRFR

(A) (B)

ASSIGNABLE ASSIGNABLE ASSIGNABLE

SPEAKERS

CENTER SURROUND

SURROUNDBACK

SURROUNDFRONT

SURROUNDBACK

FRONT

SBR SBL FHR FHLSW C SR SL

FR
(B)FL(B)

FR
(A)FL(A)

zz

目次

接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

9.1 チャンネルのスピーカーを接続する：2 台目のフロントスピーカーの接続

フロントスピーカー A またはフロントスピーカー B をお好みに合わせて切り替えて再生できるシステムです。

.

.

z

HEIGHT1 スピーカー端子には、ハイトスピーカー、天井スピーカーま
たは Dolby Atmos Enabled スピーカーを接続できます。メニューの

“ハイト” - “レイアウト”で接続する天井スピーカーを設定してくださ

217 ページ)

い。(v

フロントパネル ディスプレイ リアパネル リモコン 索引

67

FHL

FL

SW

C

SL

SBL

FHR

FR

SR

SBR

ZONE2

L

ZONE2

R

メインゾーン

ゾーン2

ASSIGNABLE ASSIGNABLE ASSIGNABLE

SPEAKERS

CENTER SURROUND

SURROUNDBACK

SURROUNDFRONT

SURROUNDBACK

FRONT

SW

SBR SBL FHR FHL

FR FL C SR SL

ZONE2RZONE2

L

zz

目次

接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

マルチゾーンのスピーカーを接続する

o

9.1 チャンネル再生（メインゾーン）＋ 2 チャンネル再生（ゾーン 2 またはゾーン 3）

メインゾーンでは 9.1 チャンネル再生をおこない、ゾーン 2 では 2 チャンネル再生をおこなうシステムです。

（ゾーン 2 の代わりにゾーン 3 の音声をスピーカーから出力することができます。（アサインモード：9.1ch + ZONE3））

.

z

HEIGHT1 スピーカー端子には、ハイトスピーカー、天井スピーカーま
たは Dolby Atmos Enabled スピーカーを接続できます。メニューの

“ハイト” - “レイアウト”で接続する天井スピーカーを設定してくださ

.

フロントパネル ディスプレイ リアパネル リモコン 索引

い。(v217 ページ)

68

SW

C

SL

SR

ZONE2

L

ZONE2

R

FL FR

メインゾーン

ゾーン2

SBL

SBR

（バイアンプ）

（バイアンプ）

ASSIGNABLE ASSIGNABLE ASSIGNABLE

SPEAKERS

CENTER SURROUND

SURROUNDBACK

SURROUNDFRONT

SURROUNDBACK

FRONT

wqwq

(R) (L)

SW

CSRSLSBR SBL ZONE2RZONE2

L

FLFR

目次

o

7.1 チャンネル再生（フロントスピーカーのバイアンプ接続：メインゾーン）＋ 2 チャンネル再生（ゾーン 2）

接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

メインゾーンでは 7.1 チャンネル再生をおこない、ゾーン 2 では 2 チャンネル再生をおこなうシステムです。メインゾーンのフロ
ントスピーカーはバイアンプ接続ができます。

.

.

フロントパネル ディスプレイ リアパネル リモコン 索引

69

FL

SW

C

SL

FR

SR

ZONE2

L

ZONE2

R

ZONE3

L

ZONE3

R

SBL

SBR

メインゾーン

ゾーン2

ゾーン3

ASSIGNABLE ASSIGNABLE ASSIGNABLE

SPEAKERS

CENTER SURROUND

SURROUNDBACK

SURROUNDFRONT

SURROUNDBACK

FRONT

ZONE3RZONE3

L

ZONE2RZONE2

L

SW

FR FL C SR SL SBR SBL

目次

o

7.1 チャンネル再生（メインゾーン）＋ 2 チャンネル再生（ゾーン 2）＋ 2 チャンネル再生（ゾーン 3）

接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

メインゾーンでは 7.1 チャンネルの再生をおこない、ゾーン 2 とゾーン 3 でそれぞれ 2 チャンネルの再生をおこなうシステムです。

.

フロントパネル ディスプレイ リアパネル リモコン 索引

.

70

FHL

FL

SW

C

SL

SBL

FR

SR

SBR

ZONE2

Mono

ZONE3

Mono

FHR

メインゾーン

ゾーン2

ゾーン3

ASSIGNABLE ASSIGNABLE ASSIGNABLE

SPEAKERS

CENTER SURROUND

SURROUNDBACK

SURROUNDFRONT

SURROUNDBACK

FRONT

SW

SBR SBL FHR FHL

FR FL C SR SL

ZONE3

Mono

ZONE2

Mono

zz

目次

o

9.1 チャンネル再生（メインゾーン）＋ 1 チャンネル再生（ゾーン 2）＋ 1 チャンネル再生（ゾーン 3）

接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

メインゾーンでは 9.1 チャンネル再生をおこない、ゾーン 2 とゾーン 3 ではそれぞれモノラル再生をおこなうシステムです。

.

z

HEIGHT1 スピーカー端子には、ハイトスピーカー、天井スピーカーま
たは Dolby Atmos Enabled スピーカーを接続できます。メニューの

フロントパネル ディスプレイ リアパネル リモコン 索引

.

“ハイト” - “レイアウト”で接続する天井スピーカーを設定してくださ

い。(v217 ページ)

71

L

L

L

L

R R

RR

L

L

R

L

L

R

R R

L

L

R

R

CENTER

RL

FRONT

RL

AUDIO

SUB-

WOOFER

2

AUDIO

SUB-

WOOFER

1

AUDIO

RL

HEIGHT1 HEIGHT2

RL

SURROUNDSURROUND

BACK

RL

パワーアンプ

サブウーハー

（1台目）

サブウーハー

（2台目）

目次 接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

o

外部のパワーアンプを接続する

外部のパワーアンプを本機のプリアウト端子に接続すると、本機をプリアンプとして使用できます。各チャンネルにパワーアンプを
追加することで、さらにサウンドの臨場感を高めることができます。

ご使用になる端子を選んで接続してください。

72

0

サラウンドバックスピーカーを 1 本のみご使用になる場合は、左チャンネル（L）に接続してください。

.

フロントパネル ディスプレイ リアパネル リモコン 索引

いいえ

はい

テレビに HDMI 端子がありますか？

テレビは ARC/eARC 機能に対応していますか？

はい いいえ

目次 接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

テレビを接続する

本機にテレビを接続し、本機に入力された映像をテレビに出力します。また、テレビの音声を本機で楽しむこともできます。
接続方法は、テレビに装備されている端子や機能により異なります。
ARC (Audio Return Channel)および eARC (Enhanced Audio Return Channel)機能は、HDMI ケーブルを経由してテレビの音声

信号を伝送し、本機でテレビの音声を再生する機能です。

.

「接続 1：HDMI 端子付きおよび ARC/eARC 機能対応

のテレビ」(v

74 ページ)

「接続 2：HDMI 端子付きおよび ARC/eARC 機能非対応

のテレビ」(v76 ページ)

「接続 3：HDMI 端子がないテレビ」

(v77 ページ)

フロントパネル ディスプレイ リアパネル リモコン 索引

73

(ARC)

IN

HDMI

テレビ

目次

接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

接続 1：HDMI 端子付きおよび ARC/eARC 機能対応のテレビ

HDMI ケーブルを使用して、本機に ARC または eARC 機能対応のテレビを接続します。
ARC 機能対応のテレビを使用する場合は、メニューの“HDMI コントロール”を“オン”または“ARC”を“オン”に設定してください。

(v

187 ページ)

eARC 機能対応のテレビを使用する場合は、メニューの“HDMI コントロール”または“ARC”の設定に関わらず、テレビからの音声を本
機に接続されたスピーカーで聞くことができます。

.

フロントパネル ディスプレイ リアパネル リモコン 索引

74

目次 接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

0

ARC または eARC 機能を使用する場合は、HDMI MONITOR 1 端子に接続してください。

0

ご使用の eARC 機能対応のテレビによっては、eARC 機能の設定が必要な場合があります。この場合は設定をオンにしてください。詳しくは、テレビの
取扱説明書をご覧ください。

0

ARC および eARC 機能対応のテレビを接続した場合は、eARC 機能対応のテレビを優先します。

0

ARC または eARC 機能対応のテレビを使用する場合は、“High Speed HDMI Cable with Ethernet”をご使用ください。

フロントパネル ディスプレイ リアパネル リモコン 索引

75

OUT

OPTICAL

OUT IN

IN

HDMI

テレビ

目次

接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

接続 2：HDMI 端子付きおよび ARC/eARC 機能非対応のテレビ

HDMI ケーブルを使用して、本機にテレビを接続します。
本機を経由してテレビの音声を聴く場合は、光伝送ケーブルを使用して本機にテレビを接続します。

.

フロントパネル ディスプレイ リアパネル リモコン 索引

76

OUT

OPTICAL

OUT

IN

VIDEO

COMPONENT VIDEO

YPB PR

IN

IN

テレビ

または

目次

接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

接続 3：HDMI 端子がないテレビ

コンポーネントビデオケーブルまたはビデオケーブルを使用して、本機にテレビを接続します。
本機を経由してテレビの音声を聴く場合は、光伝送ケーブルを使用して本機にテレビを接続します。

.

フロントパネル ディスプレイ リアパネル リモコン 索引

77

目次 接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

再生機器を接続する

本機には 3 種類（HDMI、コンポーネントビデオ、ビデオ）の映像入力端子と 3 種類（HDMI、デジタルオーディオ、オーディオ）の音声入力
端子があります。

本機の入力端子は、接続する機器に装備されている端子に合わせて選択してください。
本機と接続する機器に HDMI 端子がある場合には、HDMI ケーブルでの接続をおすすめします。
HDMI 接続では、HDMI ケーブル 1 本で音声信号と映像信号を伝送できます。

0

「セットトップボックスを接続する（衛星放送チューナー/ケーブルテレビチューナー）」(v79 ページ)

0

「DVD プレーヤーまたはブルーレイディスクプレーヤーを接続する」(v

0

「Denon Link HD 機能対応のブルーレイディスクプレーヤーを接続する」(v

0

「ビデオカメラやゲーム機などを接続する」(v

0

「レコードプレーヤーを接続する」(v

0

本機の音声/映像入力端子に印字された入力ソースのとおりに機器を接続してください。

0

本機では、HDMI IN 端子、DIGITAL AUDIO IN 端子、COMPONENT VIDEO IN 端子、VIDEO IN 端子、AUDIO IN 端子に割り当てる入力ソースを変
更できます。入力端子に割り当てる入力ソースの変更のしかたは、“入力端子の割り当て”をご覧ください。(v

0

本機に入力した音声信号を HDMI 接続しているテレビで再生する場合は、メニューの“HDMI オーディオ出力”を“テレビ”に設定してください。(v185
ページ)

0

HDCP 2.2 で著作権保護されているコンテンツを楽しむ場合は、HDCP 2.2 に対応した再生機器とテレビをご使用ください。

83 ページ)

82 ページ)

80 ページ)

81 ページ)

198 ページ)

フロントパネル ディスプレイ リアパネル リモコン 索引

78

R

L

R

L

OUT

HDMI

OUT

COAXIAL

AUDIO

AUDIO

RL

OUT

OUT

VIDEO

VIDEO

または

衛星放送チューナー/

ケーブルテレビ

チューナー

衛星放送チューナー/

ケーブルテレビチューナー

（HDMI端子がない機器）

目次

接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

セットトップボックスを接続する（衛星放送チューナー/ケーブルテレビチューナー）

衛星放送チューナーやケーブルテレビチューナーの接続例です。
本機の入力端子は、接続する機器に装備されている端子に合わせて選択してください。

.

フロントパネル ディスプレイ リアパネル リモコン 索引

79

R

L

R

L

R

L

R

L

または

OUT

HDMI

DVD

プレーヤー

OUT

HDMI

ブルーレイ

ディスク

プレー ヤー

OUT

COAXIAL

AUDIO

AUDIO

RL

OUT

VIDEO

COMPONENT VIDEO

YP

B PR

OUT

（HDMI端子がない機器）

DVDプレーヤー

AUDIOVIDEO

AUDIO

RL

OUT

OUT

VIDEO

（HDMI端子がない機器）

ブルーレイディスクプレーヤー

目次 接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

DVD プレーヤーまたはブルーレイディスクプレーヤーを接続する

DVD プレーヤーまたはブルーレイディスクプレーヤーの接続例です。
本機の入力端子は、接続する機器に装備されている端子に合わせて選択してください。

.

0

Denon Link HD 対応のブルーレイディスクプレーヤーを接続する場合は、「Denon Link HD 機能対応のブルーレイディスクプレーヤーを接続する」
(v

81 ページ)をご覧ください。

フロントパネル ディスプレイ リアパネル リモコン 索引

80

Link HD

Denon

OUT

HDMI

ブルーレイディスク

プレーヤー

目次

接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

Denon Link HD 機能対応のブルーレイディスクプレーヤーを接続する

Denon Link HD 機能に対応しているプレーヤーを Denon Link HD で接続すると、HDMI 端子のみで接続するよりも高品質な再生ができま
す。

0

この接続をおこなう場合は、HDMI と Denon Link HD 両方
の接続が必要です。

0

メニューの“入力モード”を“オート”または“HDMI”に設定して
ください。(v201 ページ)

フロントパネル ディスプレイ リアパネル リモコン 索引

81

OUT

HDMI

ビデオ
カメラ

目次

接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

ビデオカメラやゲーム機などを接続する

ビデオカメラの接続例です。
この端子には、ビデオカメラやゲーム機などの再生機器を接続します。

.

フロントパネル ディスプレイ リアパネル リモコン 索引

82

GND

AUDIO

OUT

L

R

（MMカートリッジ付き）

レコードプレーヤー

目次

接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

レコードプレーヤーを接続する

本機は、MM カートリッジ付きのレコードプレーヤーに対応しています。MC カートリッジ付きのレコードプレーヤーを接続する場合
は、別売りの MC ヘッドアンプまたは昇圧トランスを使用してください。

本機の入力ソースを“Phono”にし、レコードプレーヤーを接続せずに音量を上げると、“ブーン”という雑音がスピーカーから出力される
場合があります。

ご注意

0

本機のアース端子（SIGNAL GND）は、安全アースではありま
せん。雑音が多いときに接続すると、雑音を低減できます。ただ
し、レコードプレーヤーによっては、アース線を接続すると逆
に雑音が大きくなることがあります。この場合は、アース線を
接続する必要はありません。

フロントパネル ディスプレイ リアパネル リモコン 索引

83

USB

メモリー

目次 接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

USB 端子に USB メモリーを接続する

操作のしかたは、「USB メモリーを再生する」(v93 ページ)をご覧ください。

.

0

すべての USB メモリーに対して、動作および電源の供給を保証するものではありません。USB 接続タイプのポータブル HDD で、AC アダプターを
接続して電源が供給できるタイプのものを使用する場合は、AC アダプターのご使用をおすすめします。

ご注意

0

USB メモリーは USB ハブ経由では動作しません。

0

本機の USB 端子とパソコンを USB ケーブルで接続して使用することはできません。

0

USB メモリーを接続するときに、延長ケーブルを使用しないでください。他の機器に電波障害を引き起こす場合があります。

フロントパネル ディスプレイ リアパネル リモコン 索引

84

インターネット

モデム

パソコン

ルーター

WAN側へ

LAN側ポートへ
LAN側ポートへ

NAS

（NetworkAttached

Storage）

LANポート/

イーサネット

端子

LANポート/
イーサネット

端子

目次

接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

ホームネットワーク（LAN）に接続する

本機は有線 LAN または無線 LAN を使用して、ネットワークに接
続できます。

本機はホームネットワーク（LAN）に接続して、次のさまざまな再
生や操作をおこなうことができます。

0

インターネットラジオやメディアサーバーなどのネットワーク
オーディオの再生

0

ストリーミング音楽サービスの再生

0

AirPlay 再生

0

ネットワークを経由した本機の操作

0

HEOS 無線マルチルームサウンドシステムでの動作

0

ファームウェアのアップデート

インターネットの接続については、ISP （Internet Service
Provider）またはパソコン関連販売店にお問い合わせください。

有線 LAN

有線 LAN で接続する場合は、図のようにルーターと本機を LAN
ケーブルで接続してください。

.

フロントパネル ディスプレイ リアパネル リモコン 索引

85

インターネット

モデム

アクセスポイント付き

ルーター

WAN側へ

目次 接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

無線 LAN

無線 LAN でネットワークに接続する場合は、Bluetooth/無線
LAN 用外部アンテナをリアパネルに接続し、アンテナを立ててご
使用ください。

無線 LAN ルーターとの接続方法は、“Wi-Fi 設定”をご覧ください。
(v

233 ページ)

.

0

本機を使用するにあたって、次の機能が装備されているルーターをおす
すめします。

0

DHCP サーバー内蔵
LAN 上の IP アドレスを自動的に割り振る機能です。

0

100BASE-TX スイッチ内蔵
複数の機器を接続するために、100Mbps 以上の速度で、スイッチン
グハブを内蔵していることをおすすめします。

0

STP タイプまたは ScTP タイプのシールド LAN ケーブルを使用して
ください。（CAT-5 以上を推奨）

0

LAN ケーブルは、シールド付きのノーマルタイプをおすすめします。
フラットタイプのケーブルやシールドされていないケーブルを使用す
ると、ノイズが他の機器に影響を及ぼす可能性があります。

0

DHCP 機能のないネットワークに本機を接続して使用する場合は、メ
ニューの“ネットワーク”で IP アドレスなどの設定をおこなってくださ

232 ページ)

い。(v

ご注意

0

ISP 業者によって使用できるルーターの種類が異なります。詳しくは、
ISP 業者またはパソコン関連販売店にお問い合わせください。

0

本機は PPPoE に対応していません。PPPoE で設定するタイプの回線
契約を結んでいる場合は、PPPoE 対応のルーターが必要です。

0

電気通信端末機器認定品の市販ルーターなどに LAN 接続してくださ
い。

0

NETWORK 端子は、直接パソコンの LAN ポート/イーサネット端子と
接続しないでください。

0

各種オンラインサービスは、予告なく終了する場合があります。

フロントパネル ディスプレイ リアパネル リモコン 索引

86

AUX
OUT

出力

入力

REMOTECONTROLIN端子付き機器

赤外線
送信機

赤外線

センサー

目次

接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

外部のコントロール機器を接続する

リモートコントロール端子

本機をリモコン信号が届かない場所（キャビネットへの設置など）に設置しても、別売りのリモコンレシーバーユニットを本機に接続す
れば本機をリモコンで操作することができます。

また、ゾーン 2 およびゾーン 3（別の部屋）からリモコンで操作することもできます。

フロントパネル ディスプレイ リアパネル リモコン 索引

.

87

12V/150mAトリガー対応機器

目次 接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

トリガー出力端子

TRIGGER IN 端子を持っている機器を本機に接続すると、その機器の電源を本機の操作に連動させてオン/スタンバイすることができ
ます。

本機の TRIGGER OUT 端子からは、最大 12V/150mA の電気信号を出力します。

ご注意

0

TRIGGER OUT 端子の接続には、モノラルのミニプラグケーブルを使用してください。ステレオミニプラグケーブルは使用しないでください。

0

接続する機器のトリガー許容入力レベルが 12V/150mA よりも大きいときや短絡状態のときは、TRIGGER OUT 端子を使用できません。このよう
な場合は、本機の電源を切ってから TRIGGER OUT 端子の接続を外してください。

フロントパネル ディスプレイ リアパネル リモコン 索引

.

88

電源コード（付属）

家庭用の電源コンセントへ

(AC100V、50/60Hz)

目次

接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

電源コードを接続する

すべての接続が完了したら、電源プラグをコンセントに差し込みます。

.

フロントパネル ディスプレイ リアパネル リモコン 索引

89

目次 接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

o

目次

基本操作

電源を入れる 91
入力ソースを選ぶ 91
音量を調節する 92
一時的に音を消す（ミューティング） 92
サウンドモードを選ぶ 130

機器を再生する

DVD プレーヤーやブルーレイディスクプレーヤーを再生する
USB メモリーを再生する 93
Bluetooth 機器の音楽を聴く 97

92

ネットワークオーディオ/サービスを再生する

インターネットラジオを聴く 102
パソコンや NAS に保存されているファイルを再生する 104
HEOS アプリをダウンロードする 108
AirPlay 機能 117
Spotify Connect 機能 121

便利な機能

便利な機能 122
HDMI コントロール機能 144
スマートメニュー機能 145
スリープタイマー機能 147
クイックセレクトプラス機能 149
フロントキーロック機能 152
リモートロック機能 154

その他の機能

ウェブコントロール機能 155
ゾーン 2/ゾーン 3（別の部屋）での再生 157

フロントパネル ディスプレイ リアパネル リモコン 索引

90

SOUND MODE

SOUND MODE

AVR CONTROL

AVR CONTROL

QUICK SELECT

QUICK SELECT

TUNE

TUNE

TUNE

TUNE

PURE

PURE

MOVIE

MOVIE

GAME

GAME

MUSIC

MUSIC

OPTION

OPTION

INFO

INFO

BACK

BACK

SETUP

SETUP

CH/

PAGE

PAGE

MENU

MENU

Z2

Z 3

Z 3

1

1 2 3 4

2 3

4 5 6

7 8 9

ENTER

ENTER0

+10

+10

GHI

GHI

JKL

JKL

MNO

MNO

PQRS

PQR S

TUV

TUV

ABC

ABC

. /

. /

DEF

DEF

SLEEPEP

WXYZ

WXY Z

MAIN

MAIN

DEV.V. T V AVR

DEVICE

DEVICE TV

MENU

MENU

ECO

ECO

ENTER

ENTER

POWER

POWER

GAME

GAME

CB

CBL/

SAT

Blu-ray

Blu-ray

DVDVD

AUX1

AUX1

AUX2

AUX2

INTERNET

R

ADIO

ADIO

PHONO

PHONO

MEDIAIA
PLAYERER

CD

CD

Bluetooth

Bluetooth

TUNER

TUNER

TV

AUDIO

AUDIO

INP

INPUT

VOLUME

VOLUME

MUTE

MUTE

USB

USB

VOLUME

df

POWER

X

MUTE

:

入力ソース選択ボタン

目次 接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

基本操作

電源を入れる

POWER X を押して、電源を入れる。

1

0

電源がスタンバイ状態のときに入力ソース選択ボタンを押しても、電源
がオンになります。

0

本体の X を押しても電源を入れることができます。

入力ソースを選ぶ

再生する入力ソース選択ボタンを押す。

1

入力ソースをダイレクトに選択できます。

0

本体の SOURCE SELECT を回しても、入力ソースを選択できます。

91

.

フロントパネル ディスプレイ リアパネル リモコン 索引

目次 接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

音量を調節する

VOLUME df を押して、音量を調節する。

1

0

入力信号やチャンネルレベルの設定などにより、調節できる範囲が異な
ります。

0

本体の MASTER VOLUME を回しても、音量を調節できます。

一時的に音を消す（ミューティング）

MUTE :を押す。

1

0

ディスプレイの MUTE 表示が点滅します。

0

テレビ画面に:を表示します。

0

メニューの“ミューティングレベル”で音量の減衰量を設定できます。
(v177 ページ)

0

ミューティングを解除するときは、音量を調節するか、もう一度
MUTE :を押してください。

DVD プレーヤーやブルーレイディスク
プレーヤーを再生する

ここでは、DVD プレーヤーやブルーレイディスクプレーヤーの再
生のしかたを例に説明します。

再生の準備をする。

1

A

テレビ、サブウーハーおよびプレーヤーの電源を入れる。

B

テレビの入力を本機の入力に設定する。

POWER X を押して、本機の電源を入れる。

2

DVD または Blu-ray を押して、再生するプレーヤー

3

の入力ソースに切り替える。

DVD プレーヤーまたはブルーレイディスクプレーヤー

4

を再生する。

o

サラウンド再生をする(v130 ページ)

フロントパネル ディスプレイ リアパネル リモコン 索引

92

SOUND MODE

SOUND MODE

POWER

POWER

AVR CONTROL

AVR CONTROL

QUICK SELECT

QUICK SELECT

TUNE

TUNE

TUNE

TUNE

PURE

PURE

MOVIE

MOVIE

GAME

GAME

MUSIC

MUSIC

GAME

GAME

CB

CBL/

SAT

Blu-ray

Blu-ray

DVDVD

AUX1

AUX1

AUX2

AUX2

INTERNET

R

ADIO

ADIO

VOLUME

VOLUME

INFO

INFO

SETUP

SETUP

MENU

MENU

Z2

Z 3

Z 3

1

1 2 3 4

2 3

4 5 6

7 8 9

ENTER

ENTER0

+10

+10

GHI

GHI

JKL

JKL

MNO

MNO

PQRS

PQR S

TUV

TUV

ABC

ABC

. /

. /

DEF

DEF

SLEEPEP

WXYZ

WXY Z

MAIN

MAIN

PHONO

PHONO

DEV.V. T V AVR

DEVICE

DEVICE TV

MEDIAIA
PLAYERER

CD

CD

Bluetooth

Bluetooth

TUNER

TUNER

TV

AUDIO

AUDIO

MENU

MENU

INP

INPUT

MUTE

MUTE

ECO

ECO

OPTION

OPTION

BACK

BACK

ENTER

ENTER

CH/

PAGE

PAGE

USB

USB

CH/PAGE

df

BACK

OPTION

USB

1
8 9
3
2

uio p

ENTER

目次

接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

USB メモリーを再生する

0

USB メモリーに保存されている音楽ファイルを再生できます。

0

本機は、マスストレージクラスに対応している USB メモリーの
み再生できます。

0

USB メモリーは、FAT16 または FAT32 フォーマットに対応
しています。

0

本機で再生できる音声フォーマットの種類は、次のとおりです。
詳しくは、「USB メモリーの再生について」(v295 ページ)を

ご覧ください。

0

WMA

0

MP3

0

WAV

0

MPEG-4 AAC

0

FLAC

0

Apple Lossless

0

DSD

.

フロントパネル ディスプレイ リアパネル リモコン 索引

93

Nature 01

Nature 02

Nature 03

Nature 04

Various Artists

Various Artists

Various Artists

Various Artists

Nature 05

Various Artists

USBミュージ ック - Nature

Naure 01

すぐに再 生

次に再生

キューの最後に追加

今すぐ再生してキューを入れ替え

キャンセル

目次

接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

USB メモリーに保存されているファイ
ルを再生する

FAT32 でフォーマットされた USB メモリーを USB

1

端子に挿入する。

USB を押して、入力ソースを“USB”に切り替える。

2

本機の名称が表示されたら、本機を選ぶ。

3

USB メモリー内の音楽データから、再生したい音楽を

4

選ぶ。

0

音楽をどのようにリストに追加するかを選択します。

すぐに再生：

今すぐ再生してキューを
入れ替え：

次に再生：

キューの最後に追加：

フロントパネル ディスプレイ リアパネル リモコン 索引

94

.

現在再生している曲の直後に選択した
音楽を追加し、その曲をすぐに再生しま
す。

キューを削除し、選択した曲をすぐ再生
します。

現在再生しているトラックの直後に選
択した曲を追加し、再生中の曲が終わっ
たら選択した曲を再生します。

選択した曲をキューの最後に追加しま
す。

Nature 01 - Various Artists

再生中

-2:212:45

Nature

目次 接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

ui を押して“すぐに再生”または“今すぐ再生して

5

キューを入れ替え”を選び、ENTER を押す。

再生をはじめます。

.

操作ボタン 機能

1
3
2

8 9

CH/PAGE d f

0

MP3 形式の音楽ファイルでアルバムアートのデータを持っている場合は、

再生
一時停止
停止
前の曲にスキップ/次の曲にスキップ
リストを表示中に、前のページへ移動/次の

ページへ移動

音楽ファイルを再生中にアルバムアートを表示させることができます。

ご注意

0

USB メモリーを本機と接続して使用しているときに、万一 USB メモリー
のデータが消失または損傷した場合、当社は一切責任を負いません。

フロントパネル ディスプレイ リアパネル リモコン 索引

95

目次 接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

o

オプションメニューでできる操作

0

「せりふやボーカルの聴こえやすさを調節する（ダイアログ

エンハンサー）」(v124 ページ)

0

「入力ソースに合わせて各チャンネルの音量を調節する（チャ

ンネルレベル調節）」(v

0

「トーンを調節する（トーンコントロール）」(v

125 ページ)

126 ペー

ジ)

0

「音声の再生中にお好みの映像をモニターに映す（ビデオセ

レクト）」(v127 ページ)

0

「すべてのゾーンで同じ音楽を再生する（All Zone Stereo）」

(v129 ページ)

フロントパネル ディスプレイ リアパネル リモコン 索引

96

SOUND MODE

SOUND MODE

POWER

POWER

AVR CONTROL

AVR CONTROL

QUICK SELECT

QUICK SELECT

TUNE

TUNE

TUNE

TUNE

PURE

PURE

MOVIE

MOVIE

GAME

GAME

MUSIC

MUSIC

GAME

GAME

CB

CBL/

SAT

Blu-ray

Blu-ray

DVDVD

AUX1

AUX1

AUX2

AUX2

INTERNET

R

ADIO

ADIO

VOLUME

VOLUME

INFO

INFO

SETUP

SETUP

CH/

PAGE

PAGE

MENU

MENU

Z2

Z 3

Z 3

1

1 2 3 4

2 3

4 5 6

7 8 9

ENTER

ENTER0

+10

+10

GHI

GHI

JKL

JKL

MNO

MNO

PQRS

PQR S

TUV

TUV

ABC

ABC

. /

. /

DEF

DEF

SLEEPEP

WXYZ

WXY Z

MAIN

MAIN

PHONO

PHONO

DEV.V. T V AVR

DEVICE

DEVICE TV

MEDIAIA
PLAYERER

CD

CD

TUNER

TUNER

TV

AUDIO

AUDIO

MENU

MENU

INP

INPUT

MUTE

MUTE

ECO

ECO

Bluetooth

Bluetooth

OPTION

OPTION

ENTER

ENTER

BACK

BACK

USB

USB

1
8 9
3
2

OPTION

Bluetooth

POWER

X

BACK

目次 接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

Bluetooth 機器の音楽を聴く

スマートフォンやデジタル音楽プレーヤーなどの Bluetooth 機
器と本機をペアリングして接続すると、Bluetooth 機器の音楽ファ
イルをワイヤレスで楽しむことができます。

約 30m の範囲内で通信できます。

ご注意

0

Bluetooth 機器の音楽を再生するには、Bluetooth 機器が A2DP プロ
ファイルをサポートしている必要があります。

97

.

フロントパネル ディスプレイ リアパネル リモコン 索引

目次

接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

Bluetooth 機器の音楽を聴く

Bluetooth 機器の音楽を本機で楽しむときは、あらかじめご使用
になる Bluetooth 機器と本機をペアリングしてください。

一度ペアリングすれば、再度ペアリングする必要はありません。

再生の準備をする。

1

A

付属の Bluetooth/無線 LAN 用外部アンテナを、リアパ
ネルの Bluetooth/Wi-Fi ANTENNA 端子に接続する。
(v25 ページ)

B

POWER X を押して、本機の電源を入れる。

Bluetooth を押す。

2

はじめてご使用になる場合は、自動的にペアリングモードに
なり、本機のディスプレイに“Pairing...”を表示します。

Bluetooth 機器の Bluetooth 機能を有効にする。

3

Bluetooth 機器の画面に表示された機器の一覧に本

4

機の名称が表示されたら、本機を選ぶ。

本機のディスプレイに“Pairing”が表示されている間に、
Bluetooth 機器の接続操作をおこなってください。
また、Bluetooth 機器の接続操作は、本機に近い距離（1m 程
度）でおこなってください。

Bluetooth 機器のアプリを使用して音楽を再生する。

5

0

本機のリモコンでも Bluetooth 機器を操作できます。

0

次回以降、リモコンの Bluetooth を押した場合、本機は自
動的に最後に接続していた Bluetooth 機器に接続しま
す。

フロントパネル ディスプレイ リアパネル リモコン 索引

98

目次 接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

操作ボタン 機能

1
3
2

8 9

0

再生中に本体の STATUS を押すと、タイトル名、アーティスト名、アル
バム名などを切り替えて表示します。

再生
一時停止
停止
前の曲にスキップ/次の曲にスキップ

フロントパネル ディスプレイ リアパネル リモコン 索引

99

目次

接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

2 台目以降の Bluetooth 機器とペアリ
ングする

Bluetooth 機器と本機をペアリングします。

Bluetooth 機器の Bluetooth 機能を有効にする。

1

リモコンの Bluetooth を 3 秒以上押す。

2

本機はペアリングモードになります。

Bluetooth 機器の画面に表示された機器の一覧に本

3

機の名称が表示されたら、本機を選ぶ。

0

本機は最大 8 台の Bluetooth 機器とペアリングできます。9 台目の
Bluetooth 機器をペアリングすると、一番古い機器に置き換えて登録し
ます。

0

Bluetooth の再生画面が表示されているときに OPTION を押し、表示
されたオプションメニューから“ペアリングモード”を選択しても、ペア
リングモードに入ることができます。

ご注意

0

本機のリモコンで操作するには、Bluetooth 機器が AVRCP プロファ
イルに対応している必要があります。

0

すべての Bluetooth 機器に対するリモコン操作を保証するものではあ
りません。

0

Bluetooth 機器によっては、本機は Bluetooth 機器で設定している音
量と連動して音声を出力します。

o

オプションメニューでできる操作

0

「2 台目以降の Bluetooth 機器とペアリングする」(v100

ページ)

0

「せりふやボーカルの聴こえやすさを調節する（ダイアログ

エンハンサー）」(v124 ページ)

0

「入力ソースに合わせて各チャンネルの音量を調節する（チャ

ンネルレベル調節）」(v125 ページ)

0

「トーンを調節する（トーンコントロール）」(v

ジ)

0

「音声の再生中にお好みの映像をモニターに映す（ビデオセ

レクト）」(v

0

「すべてのゾーンで同じ音楽を再生する（All Zone Stereo）」

(v129 ページ)

127 ページ)

126 ペー

フロントパネル ディスプレイ リアパネル リモコン 索引

100
