Denon AVC-A10H User guide

Содержание

Подсоединения

Воспроизведение

Установки Рекомендации Приложение

AVC-A10H

СЕТЕВОЙ AV УСИЛИТЕЛЬ

Руководство пользователя

Передняя

панель

Дисплей

Задняя
панель

1

Пульт ДУ

Предметный

указатель

Содержание

Подсоединения

Воспроизведение

Установки Рекомендации Приложение

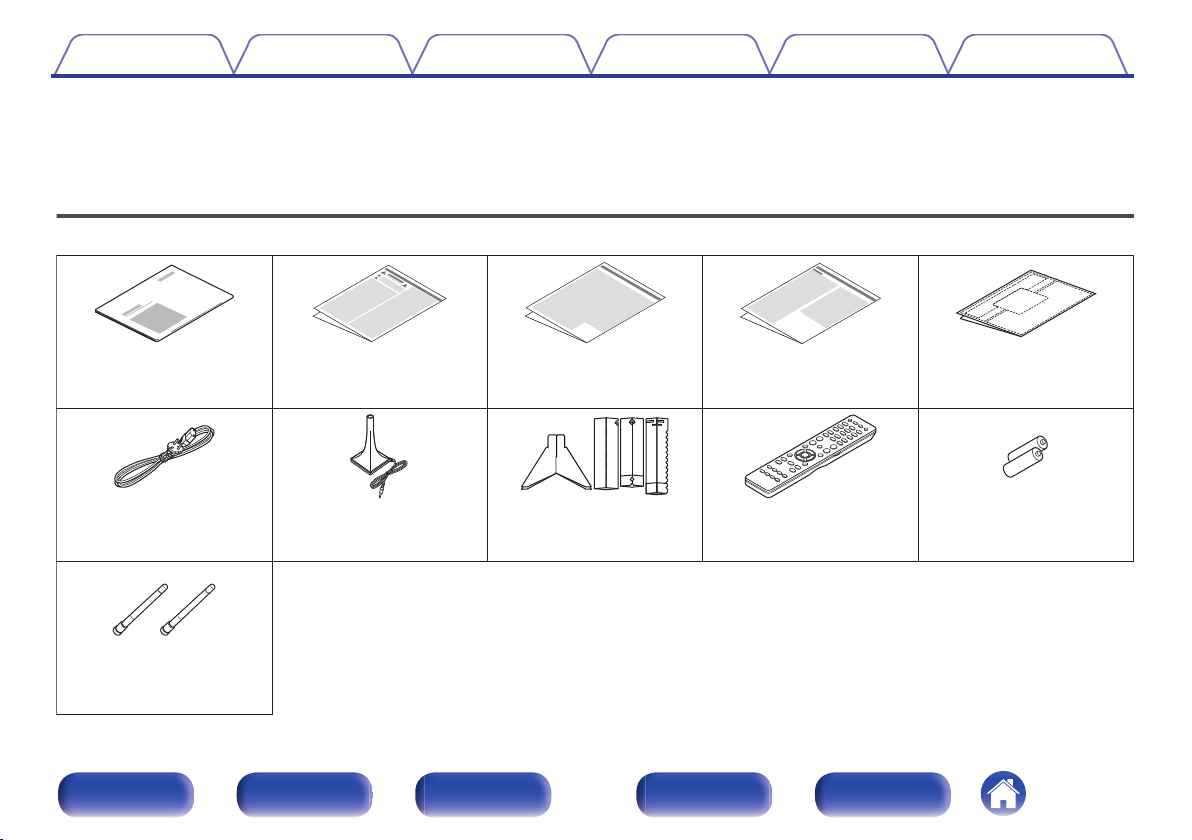

Комплект поставки

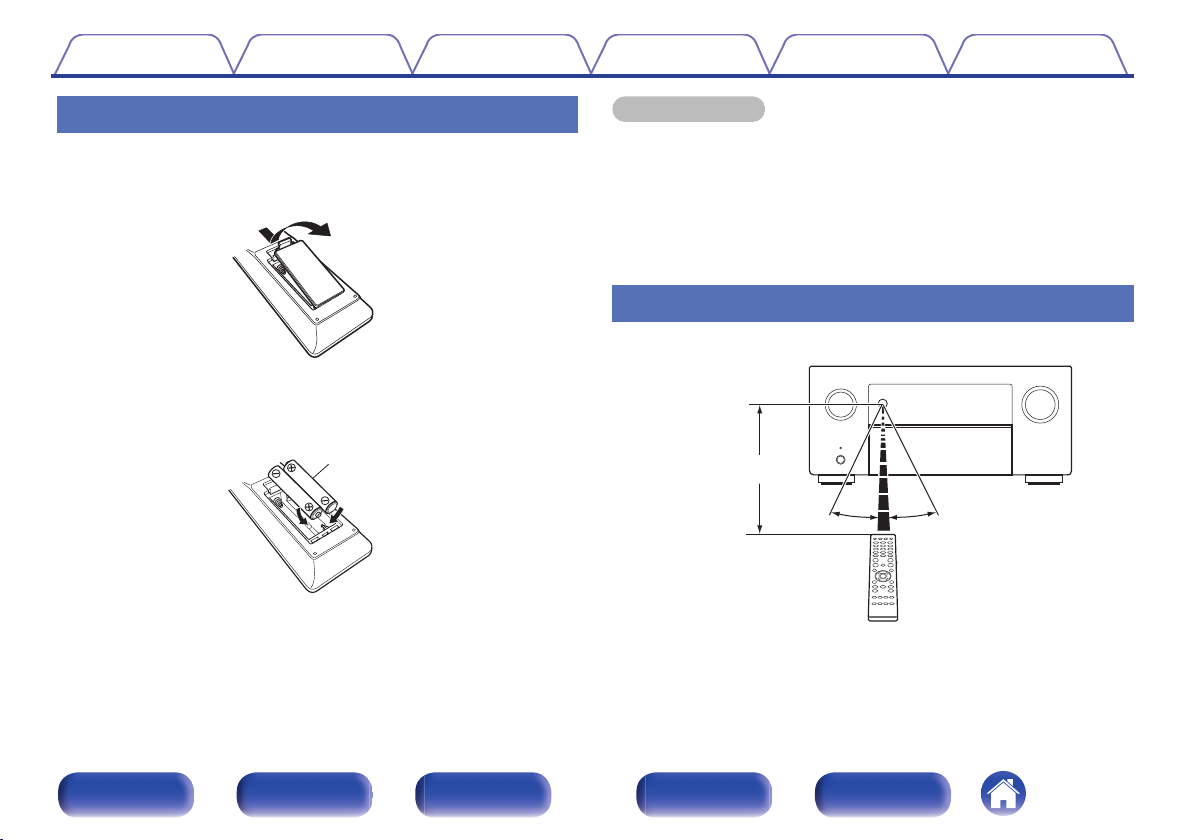

Установка батареек
Диапазон действия пульта ДУ

Отличительные особенности

Высокое качество звучания
Высокое качество видео
Простота и удобство использования

Наименования и назначение составных частей

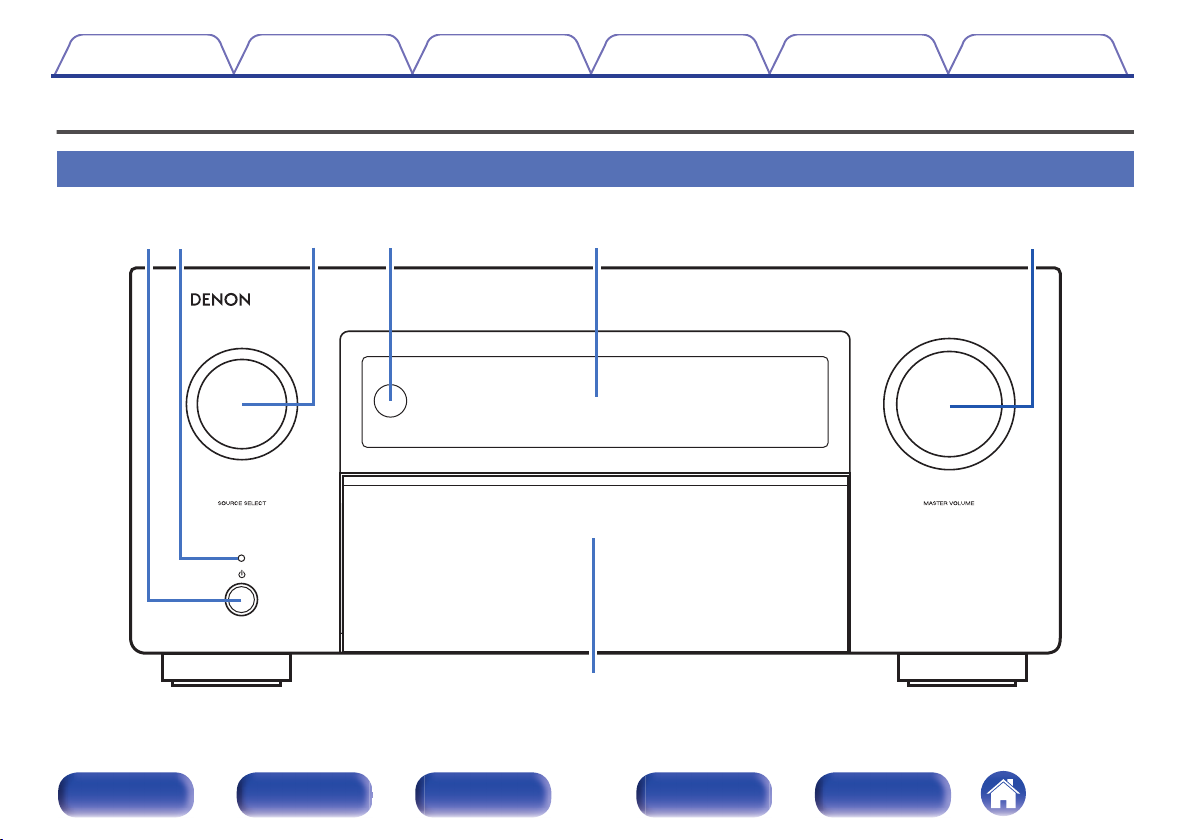

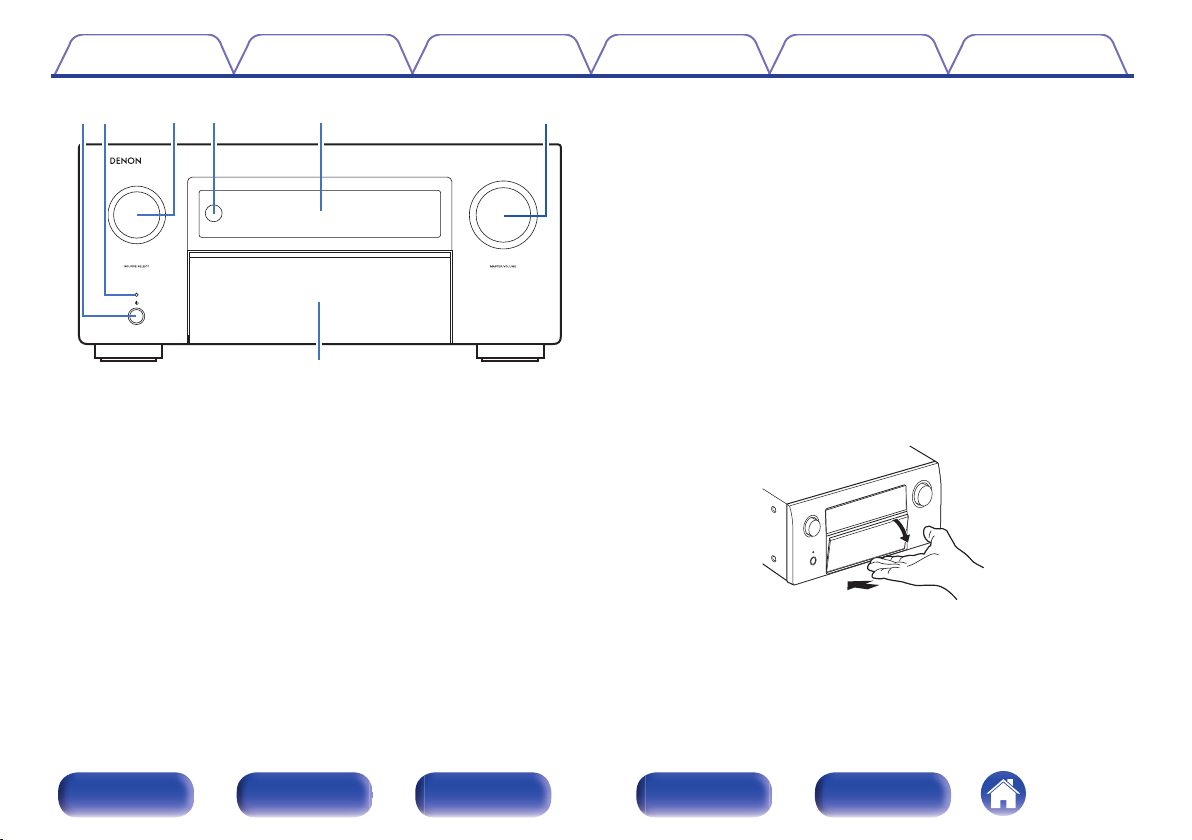

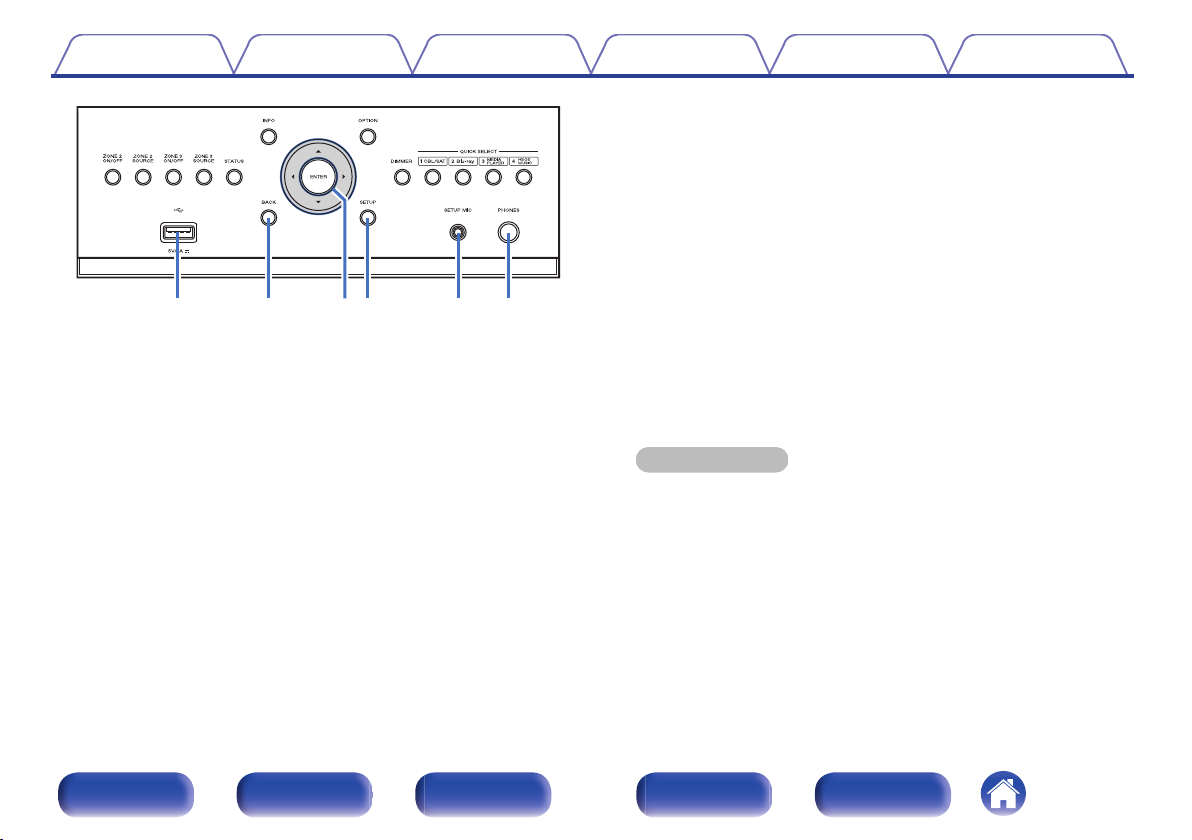

Передняя панель

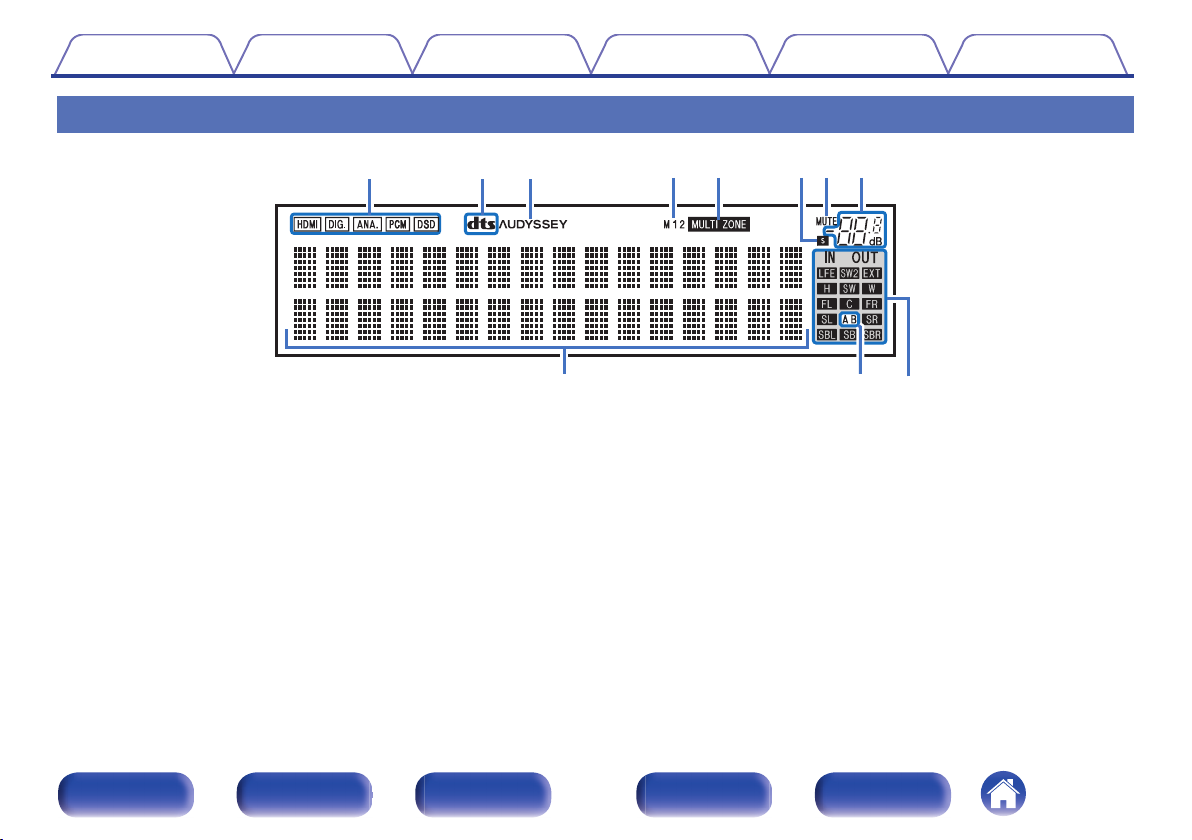

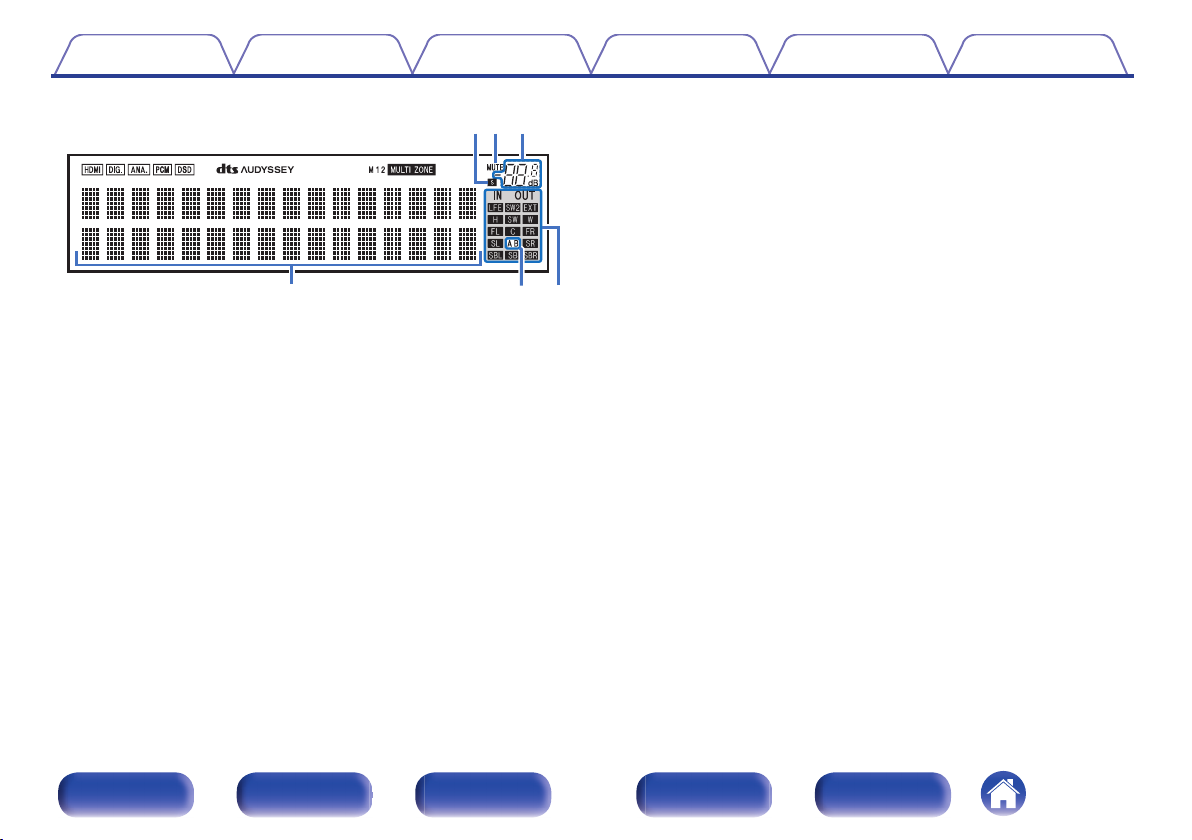

Дисплей

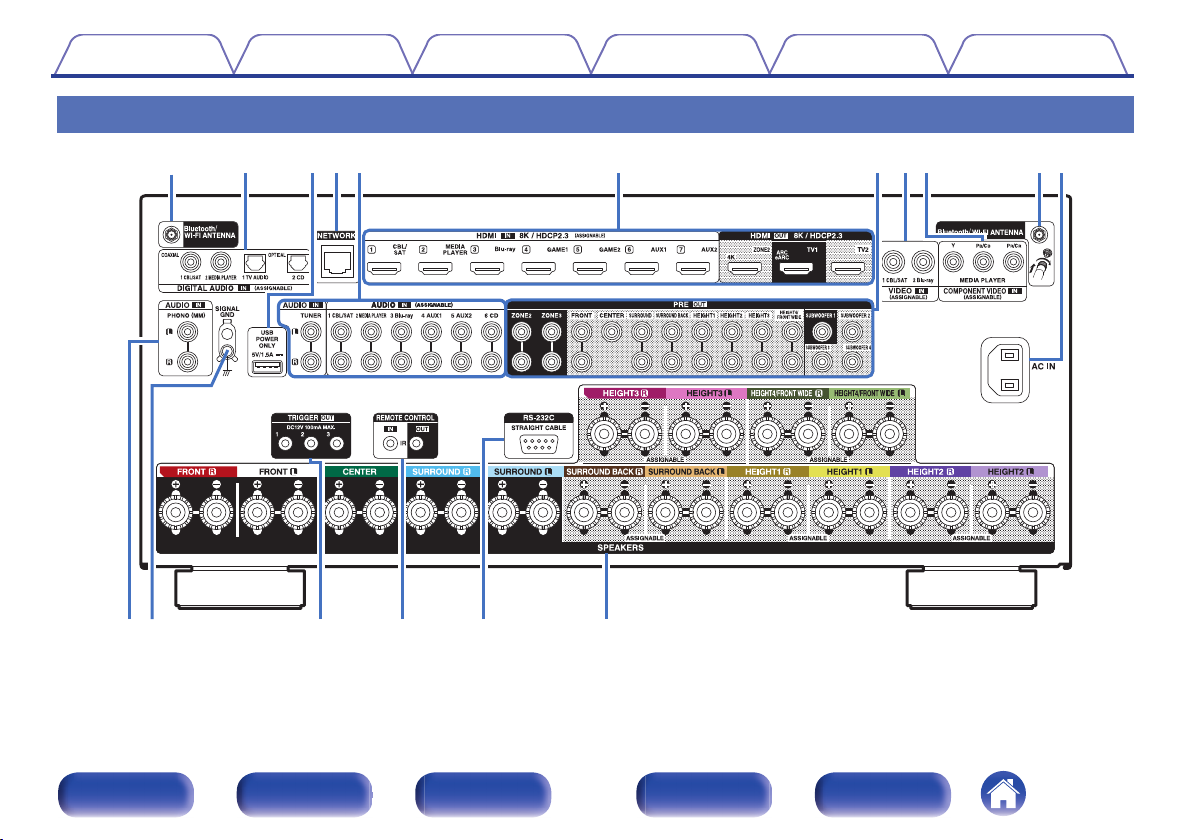

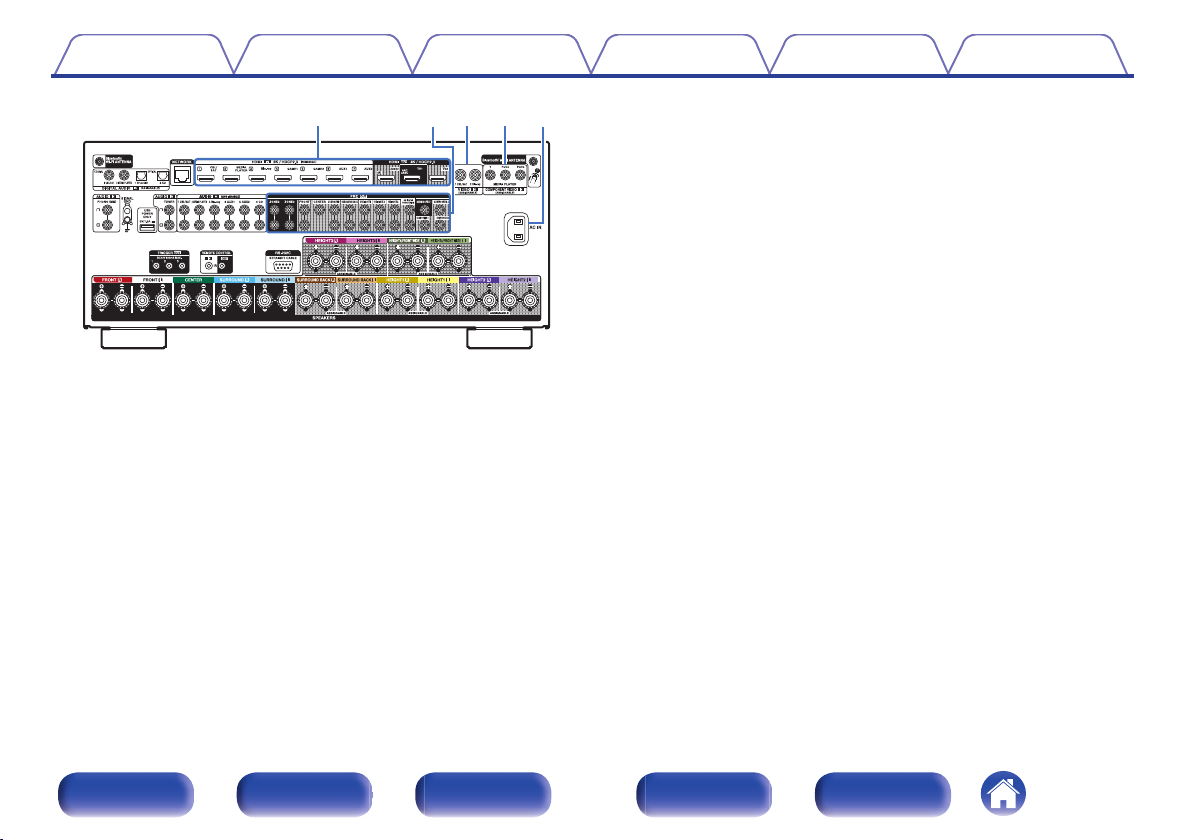

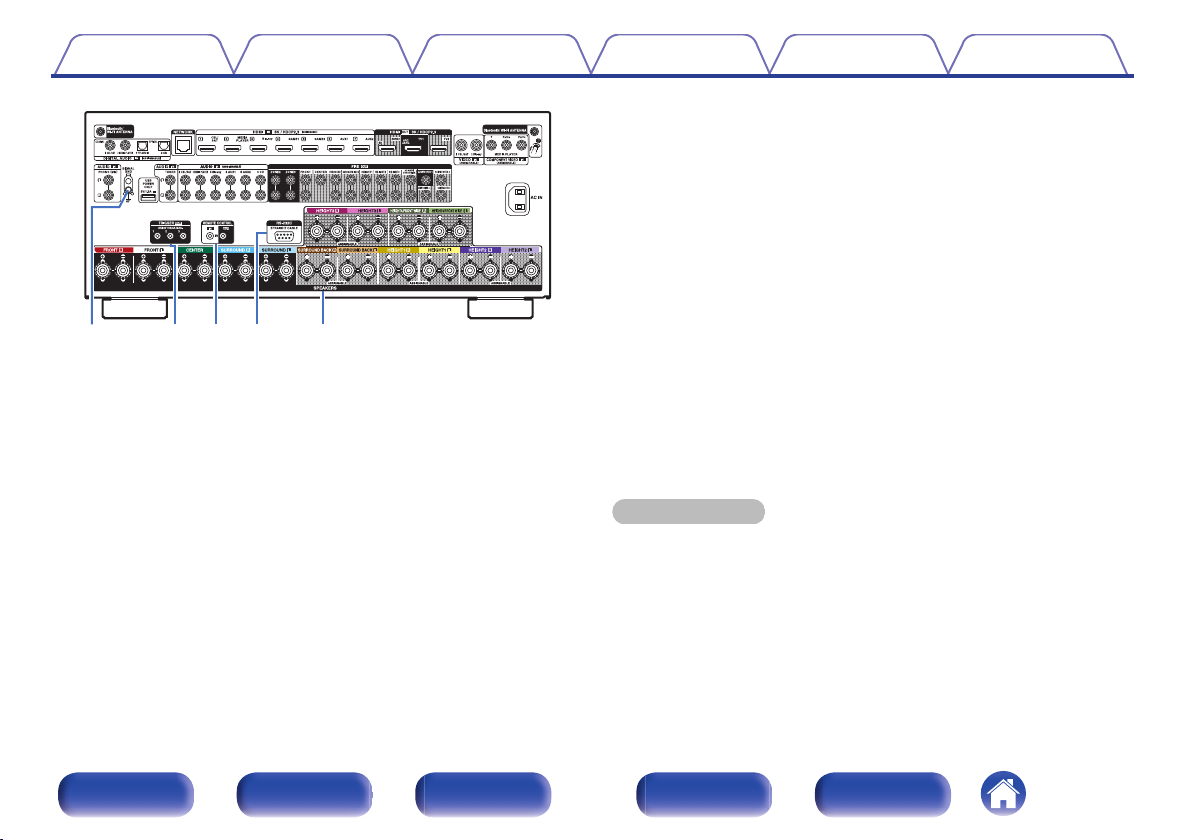

Задняя панель

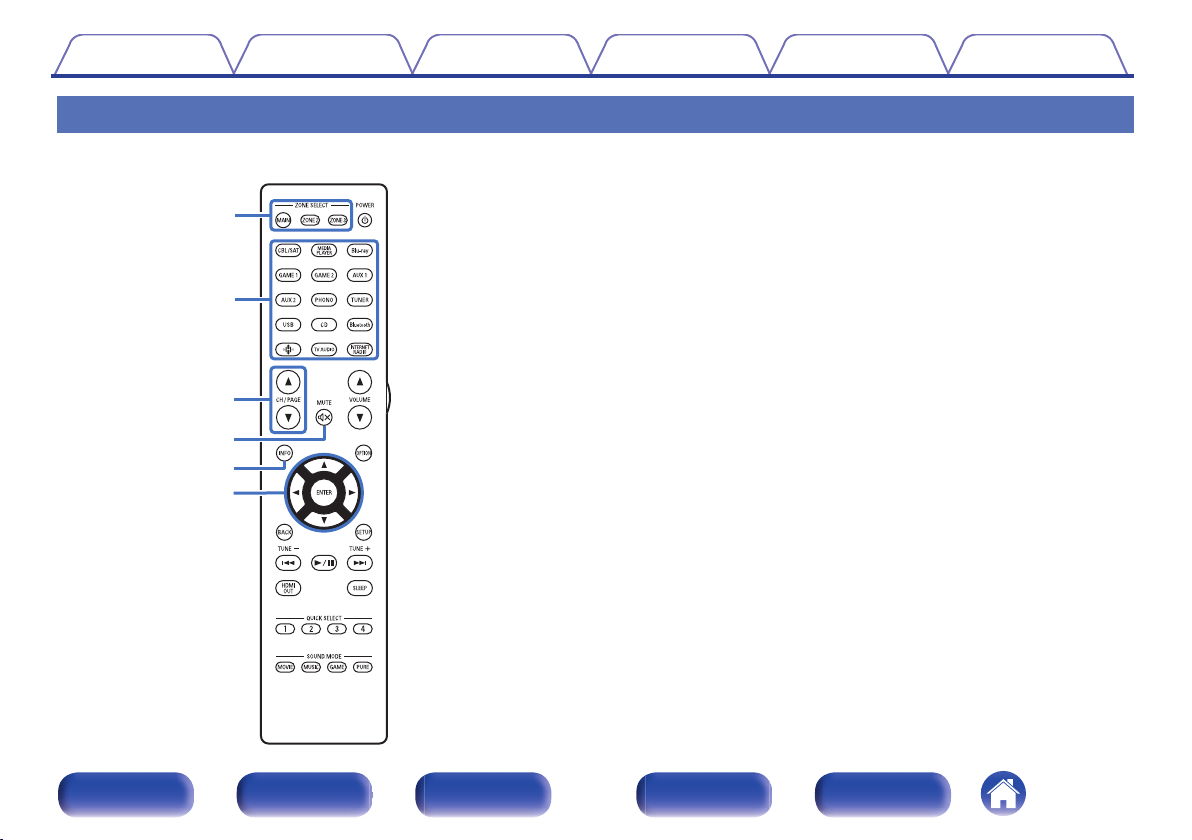

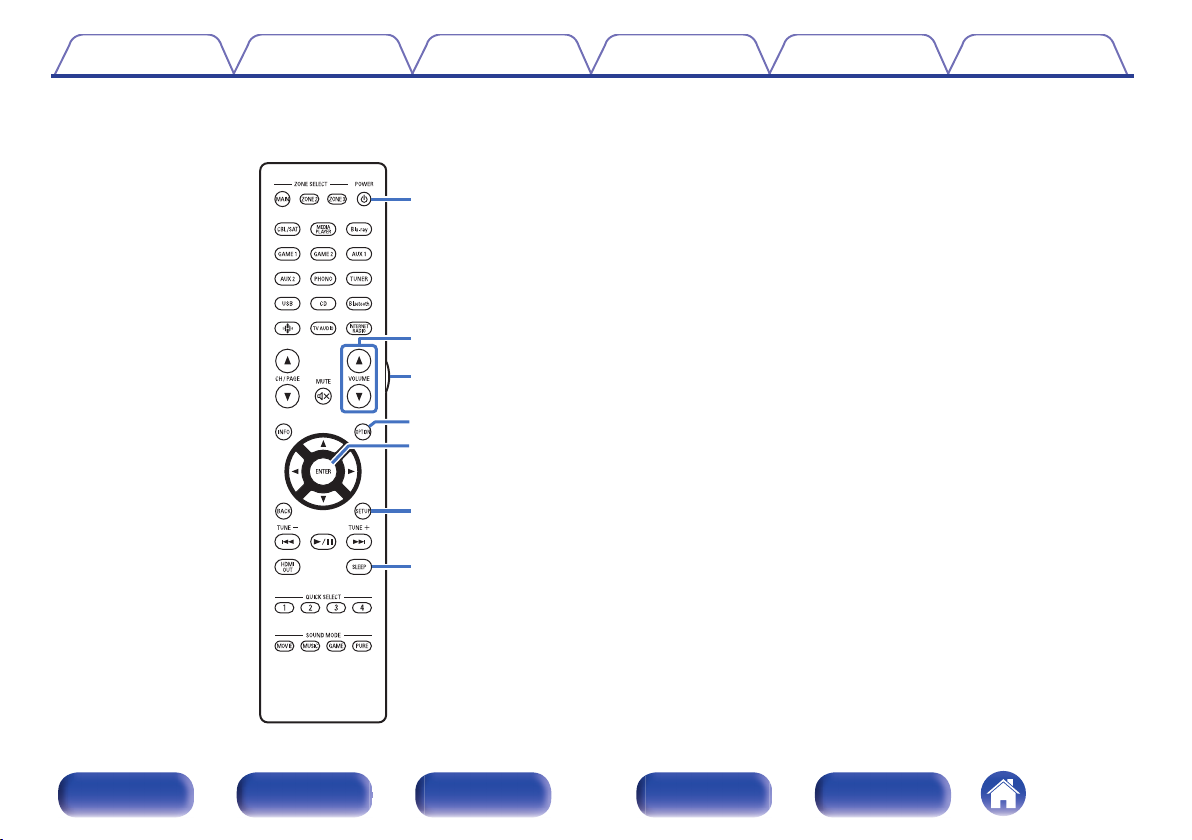

Пульт дистанционного управления

9

Подсоединения

10

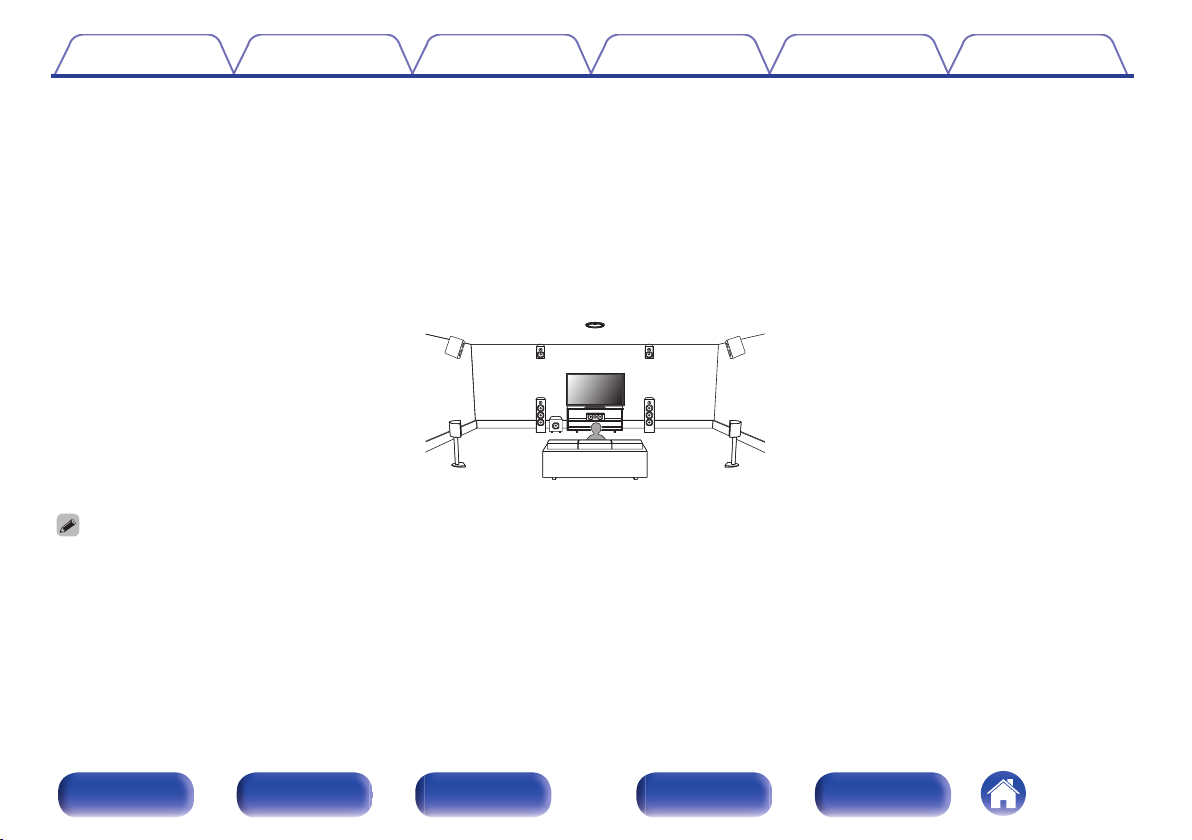

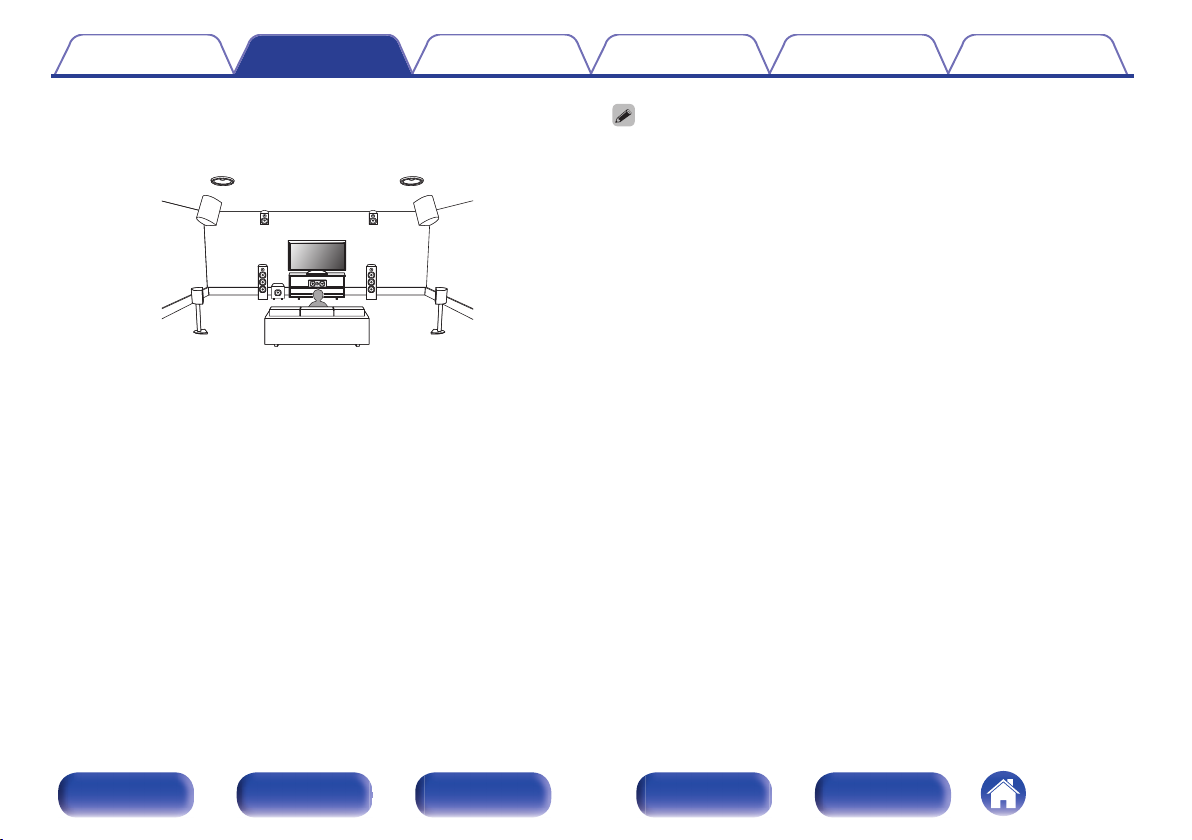

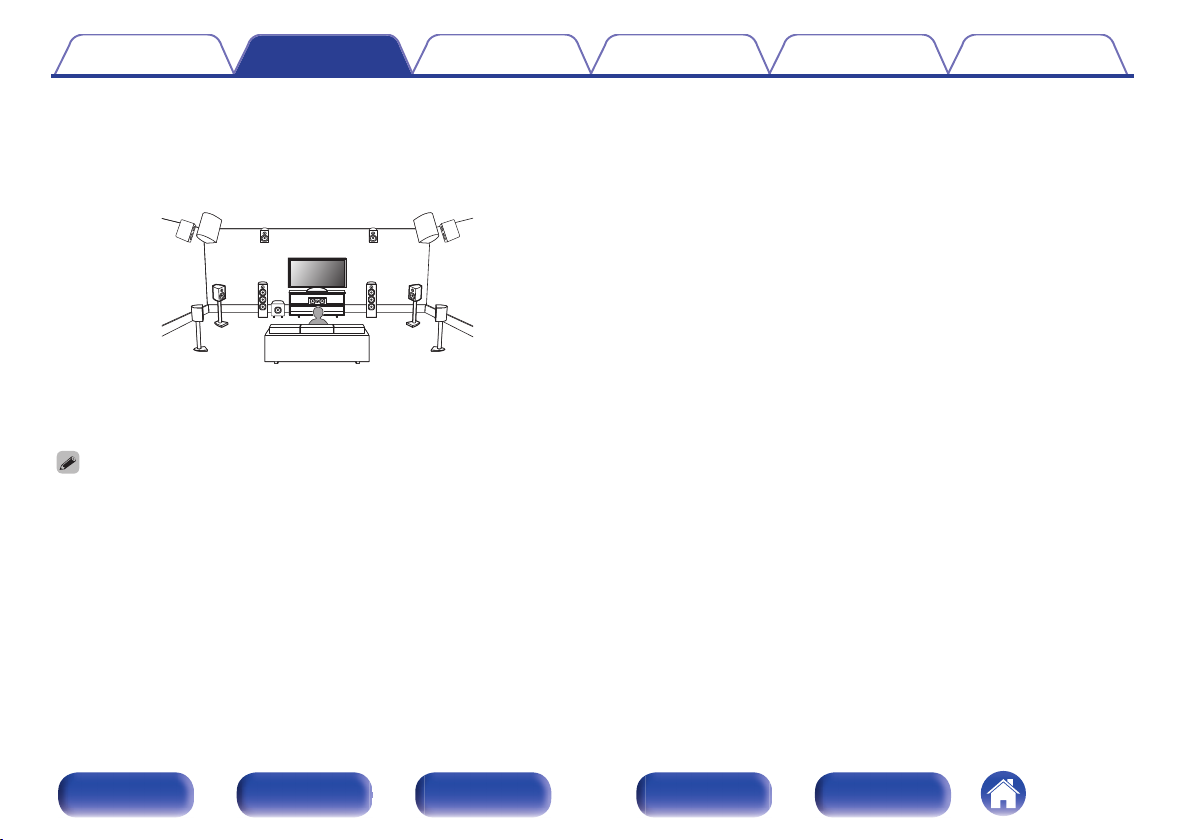

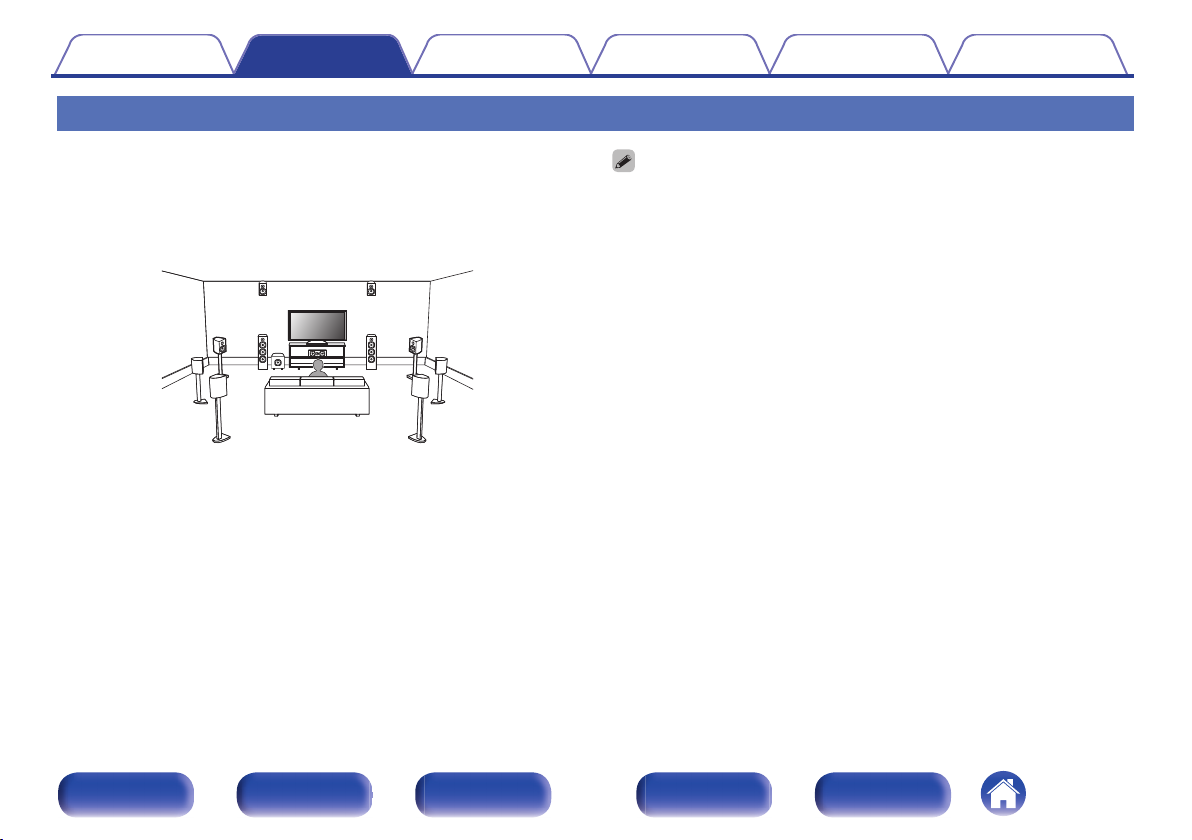

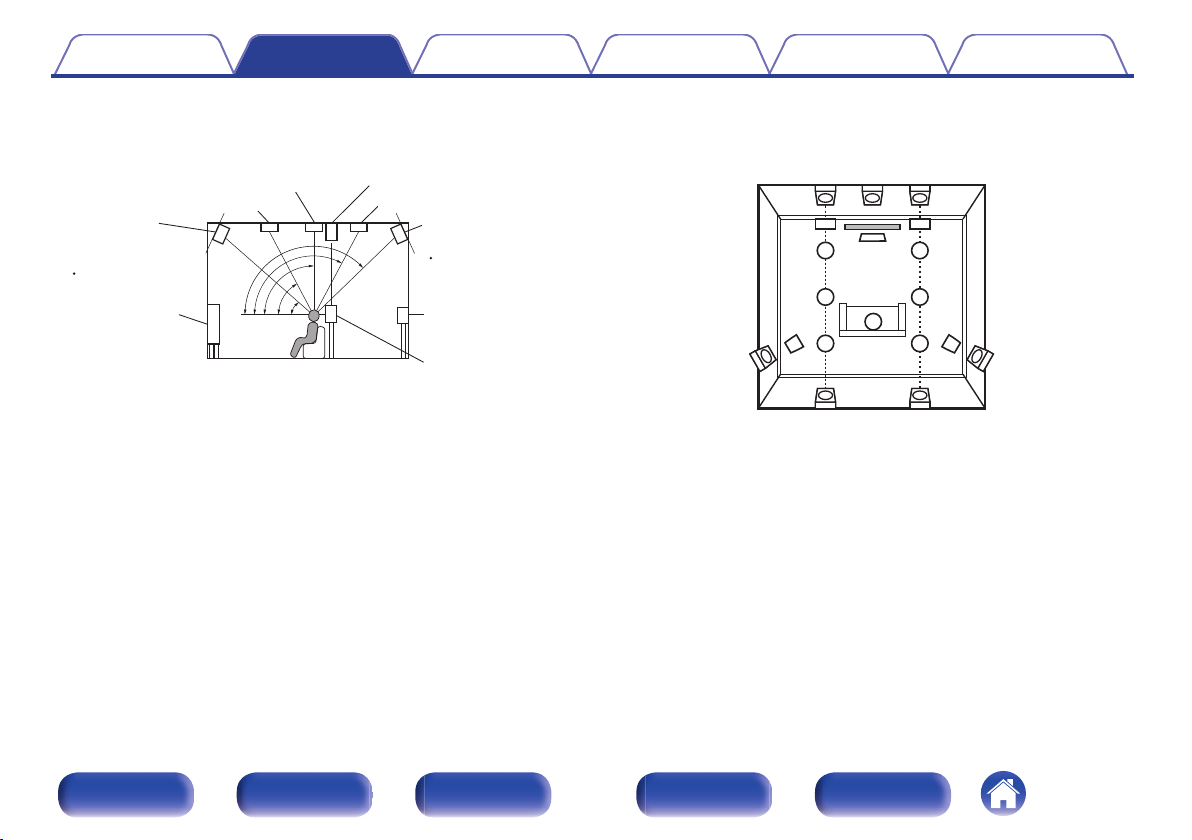

Установка акустической системы

10

Подсоединение акустической системы

11

11
15
19

20

20
24
26
30

Перед подключением динамиков

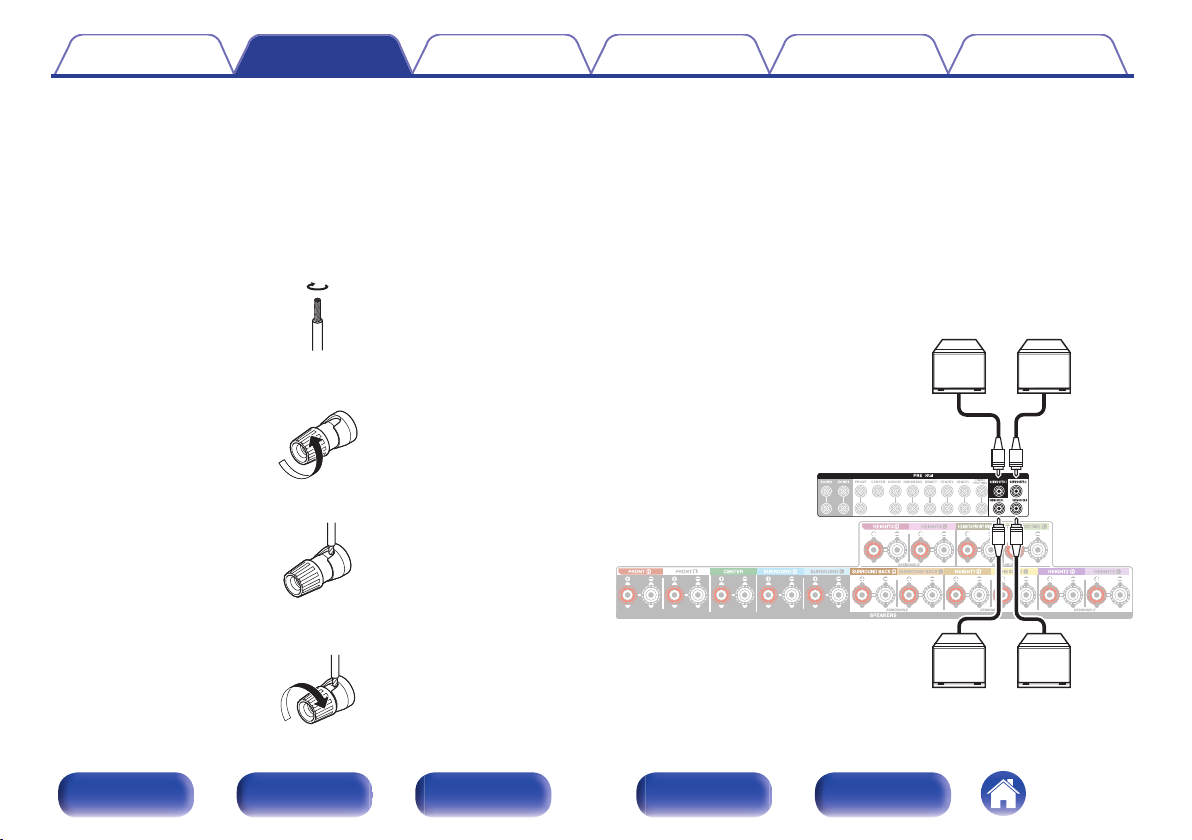

Подключение динамиков к клеммам
Подключение внешнего усилителя мощности

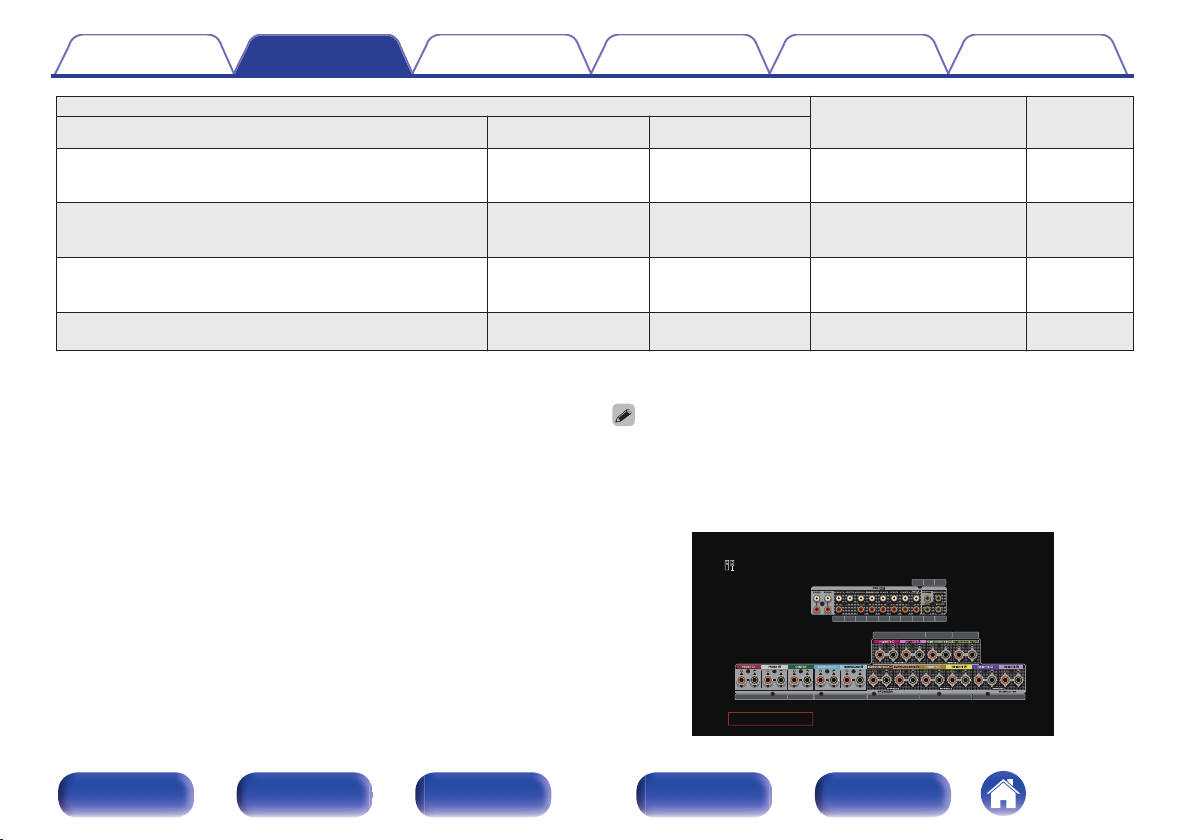

Конфигурация динамика и настройки “Назнач. усил.”

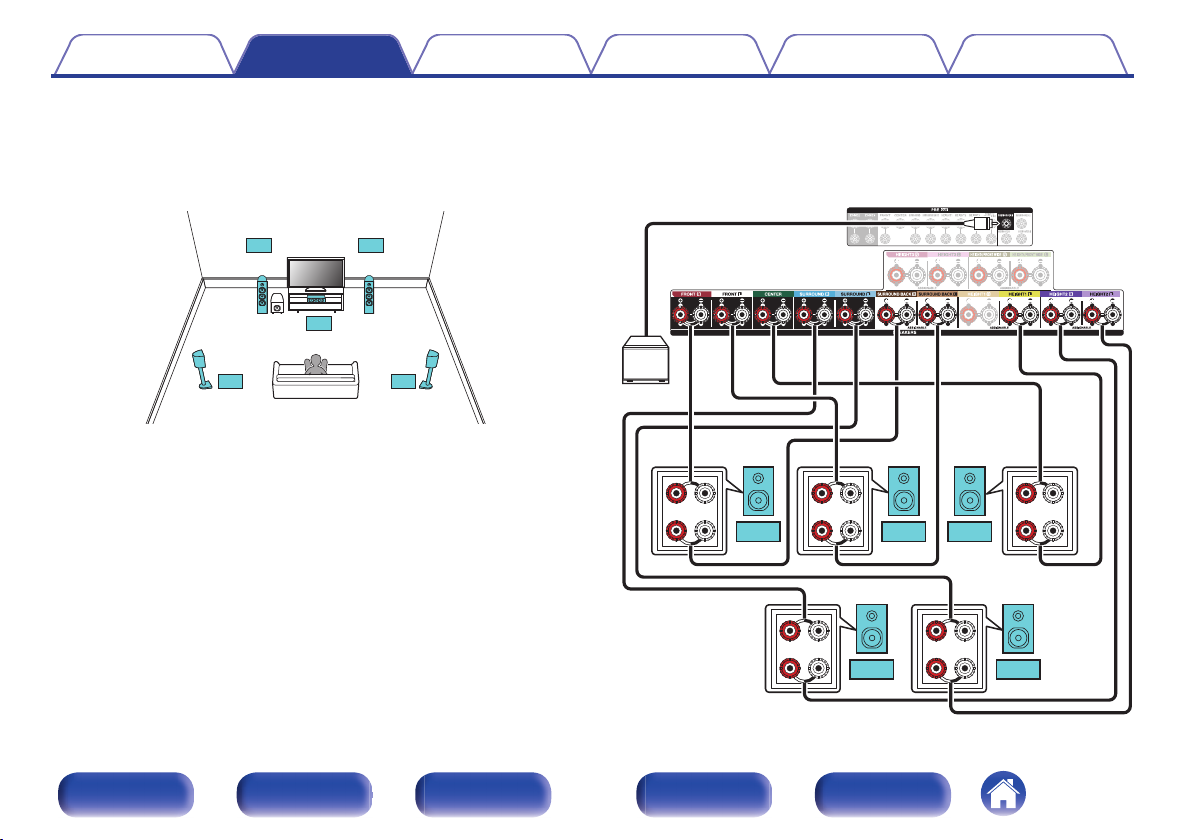

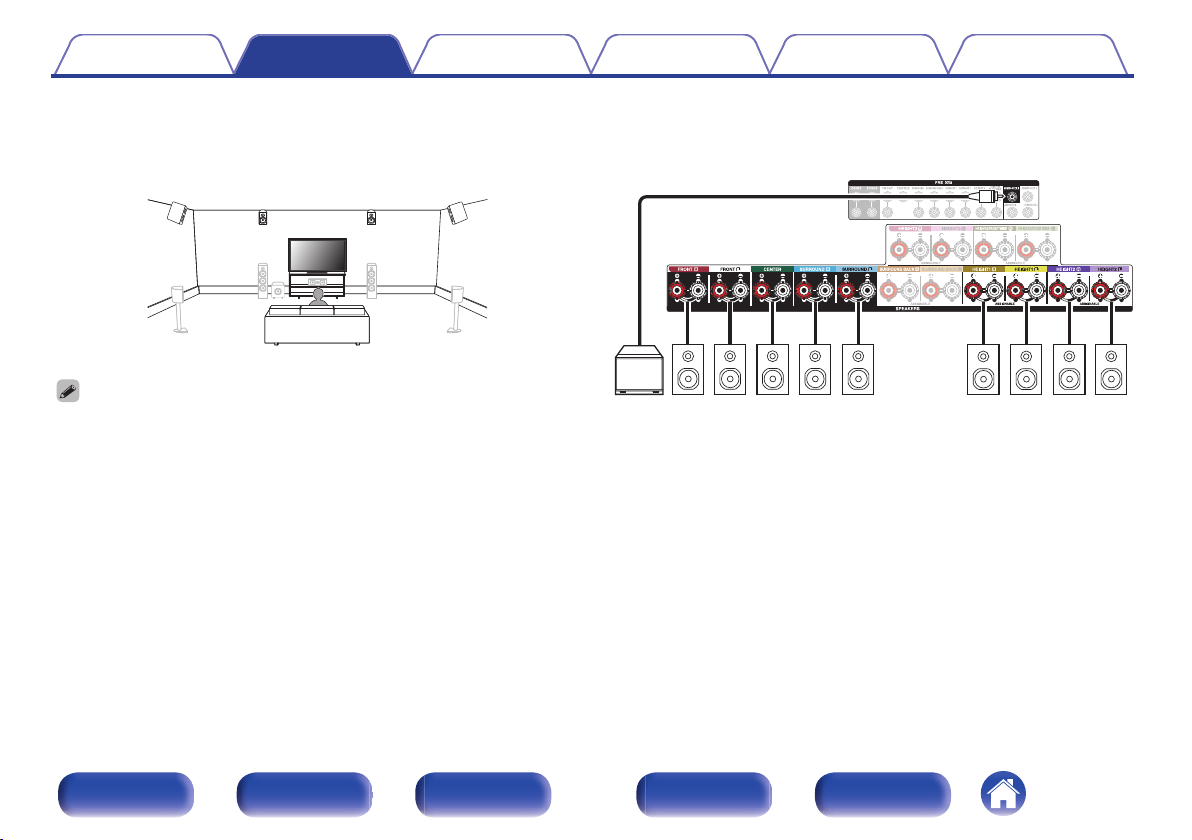

Подключение 5.1-канальных динамиков
Подключение 7.1-канальных динамиков
Подключение 9.1-канальных динамиков
Подключение 11.1-канальных динамиков
Подключение 13.1-канальных динамиков
Подключение 15.1-канальных динамиков

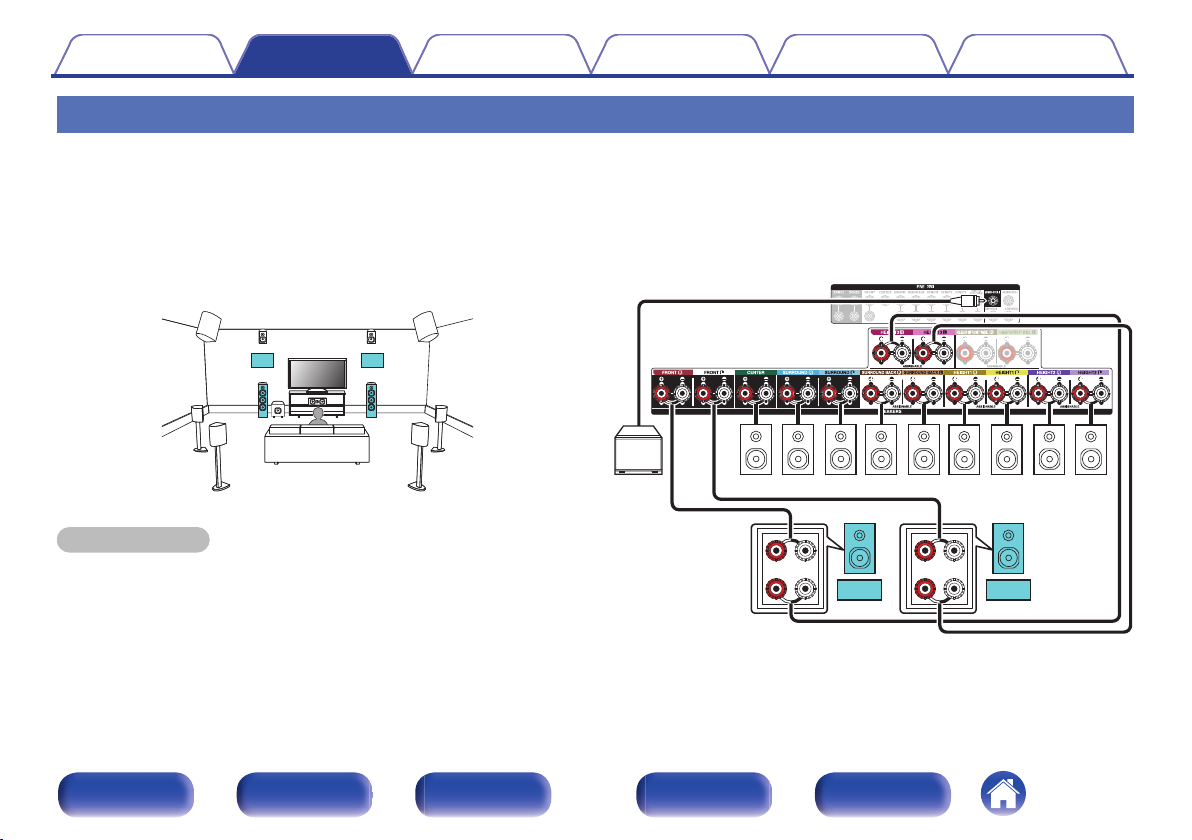

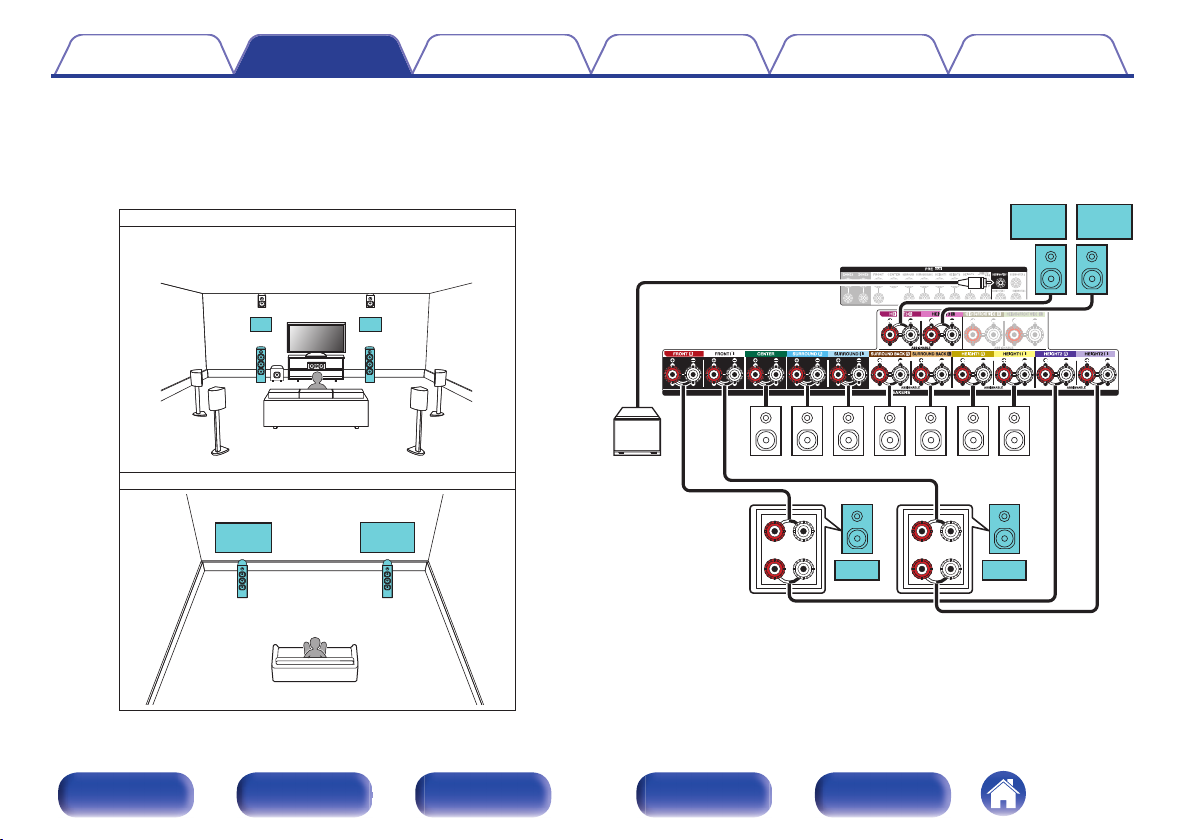

Соединение двух усилителей
Подключение 11.1-канальных динамиков: вторая пара

фронтальных динамиков
Подключение многозонных динамиков

34
40

40
44
45
47
49
50
52
57
62
65
66

68
69

Передняя

панель

Дисплей

Задняя
панель

2

Пульт ДУ

Предметный

указатель

Содержание

Подсоединения

Воспроизведение

Установки Рекомендации Приложение

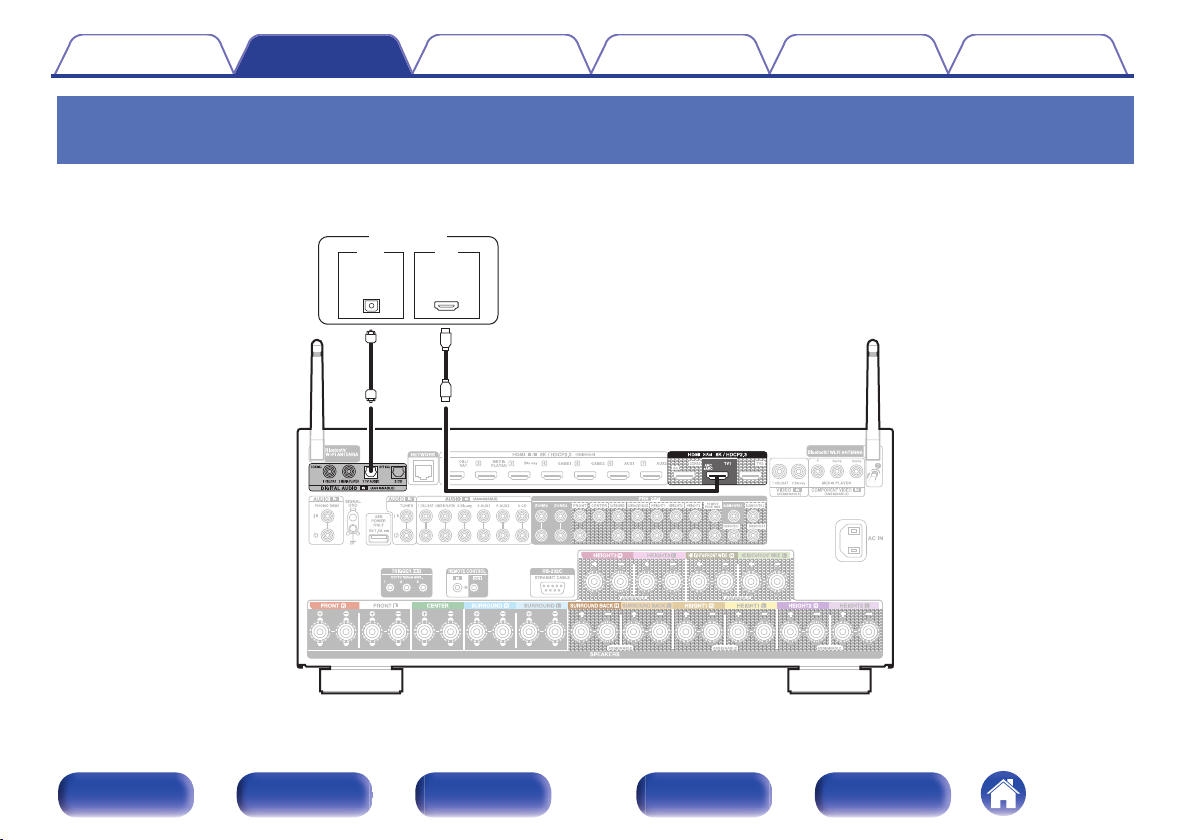

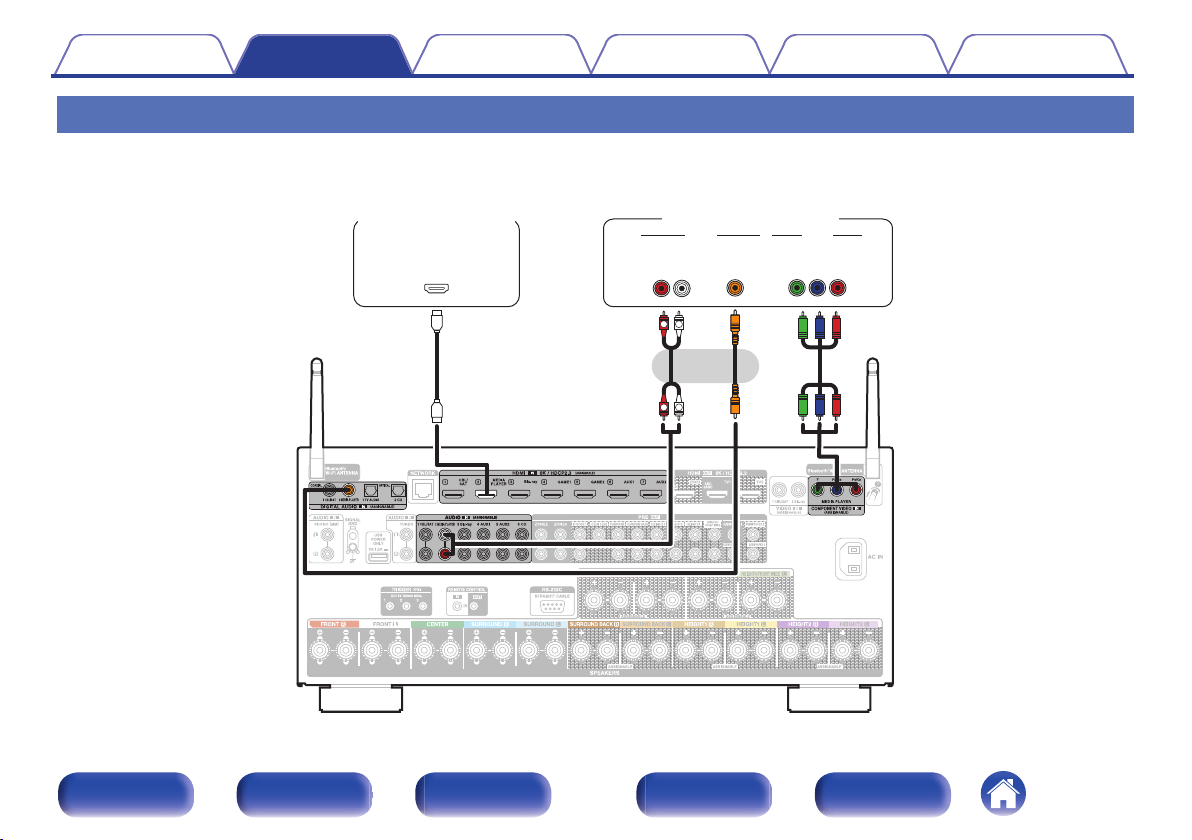

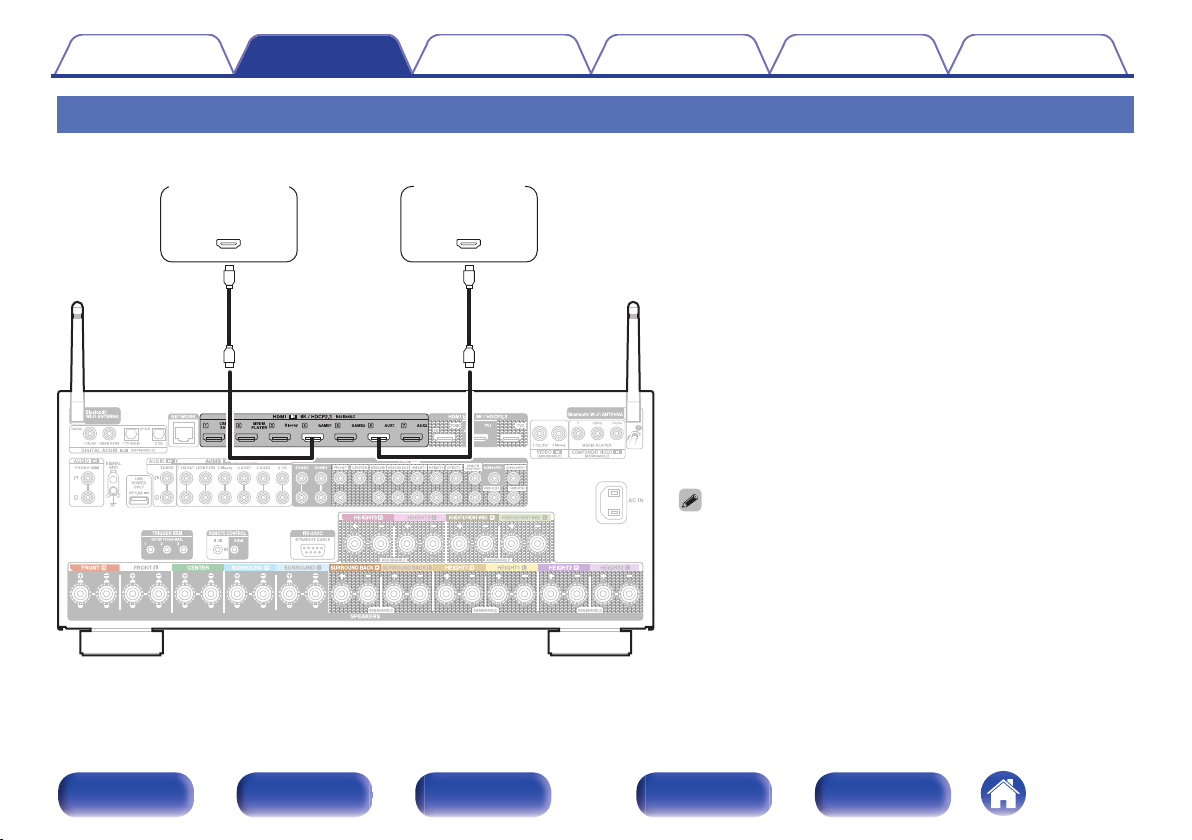

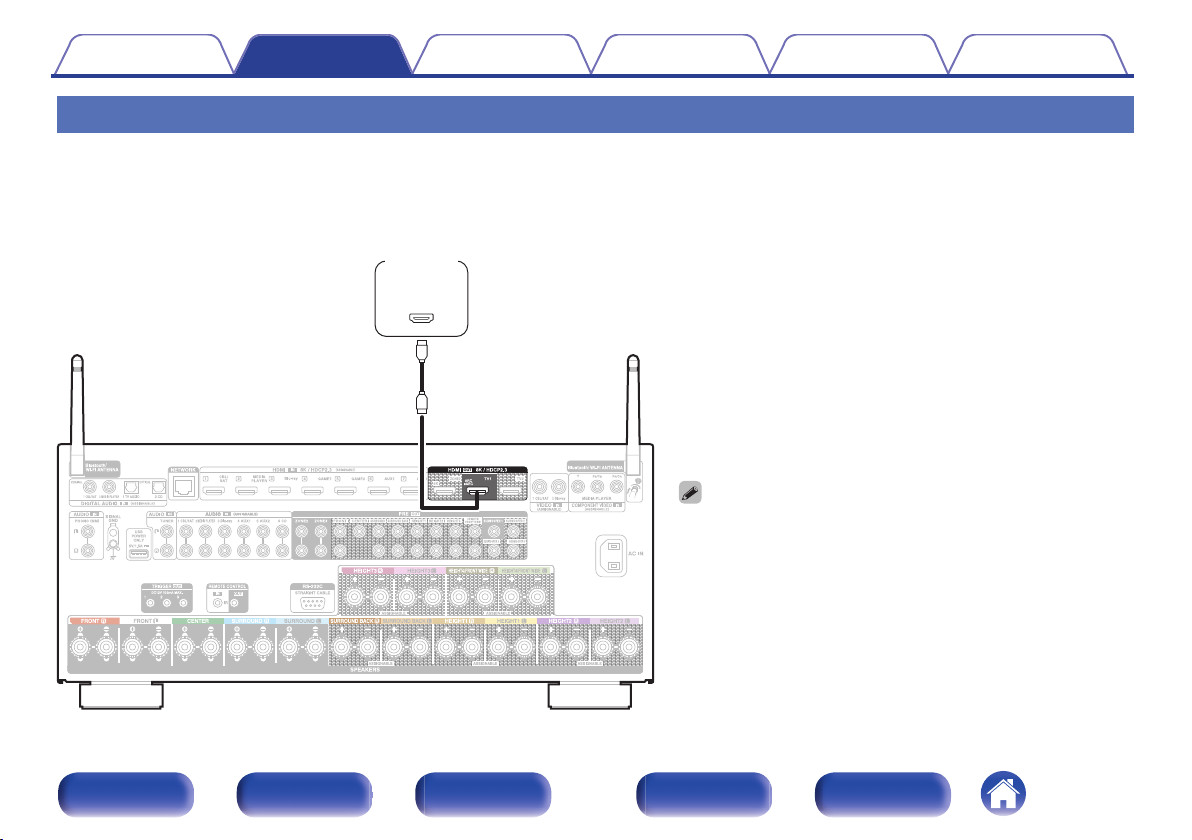

Подсоединение телевизора

Соединение 1: телевизор оборудован разъемом HDMI и
поддерживает ARC / eARC

Соединение 2: Телевизор оснащен разъемом HDMI и не
поддерживает ARC / eARC

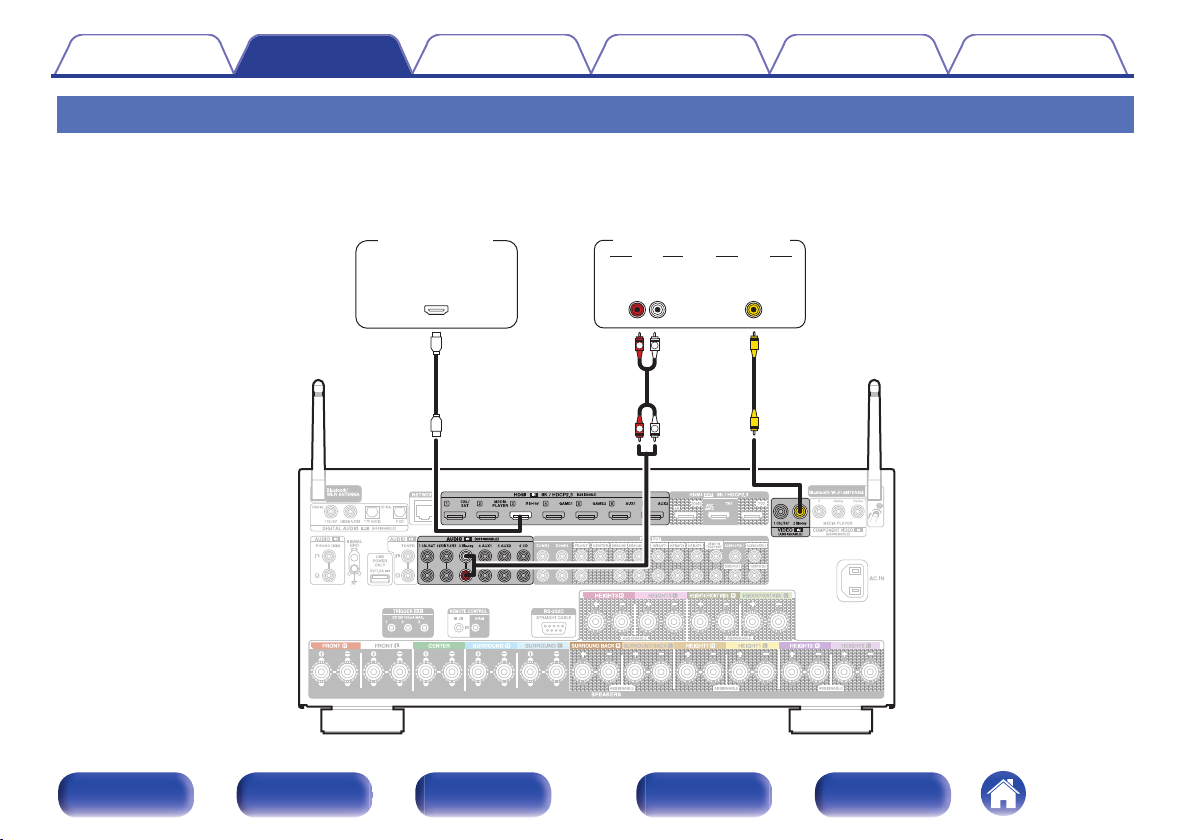

Подключение устройства воспроизведения

Подсоединение телеприставки (Спутниковый приемник/
кабельное ТВ)

Подключение медиапроигрывателя
Подключение проигрывателя Blu-ray или DVD
Подключение игровой консоли или плеера с поддержкой 8K

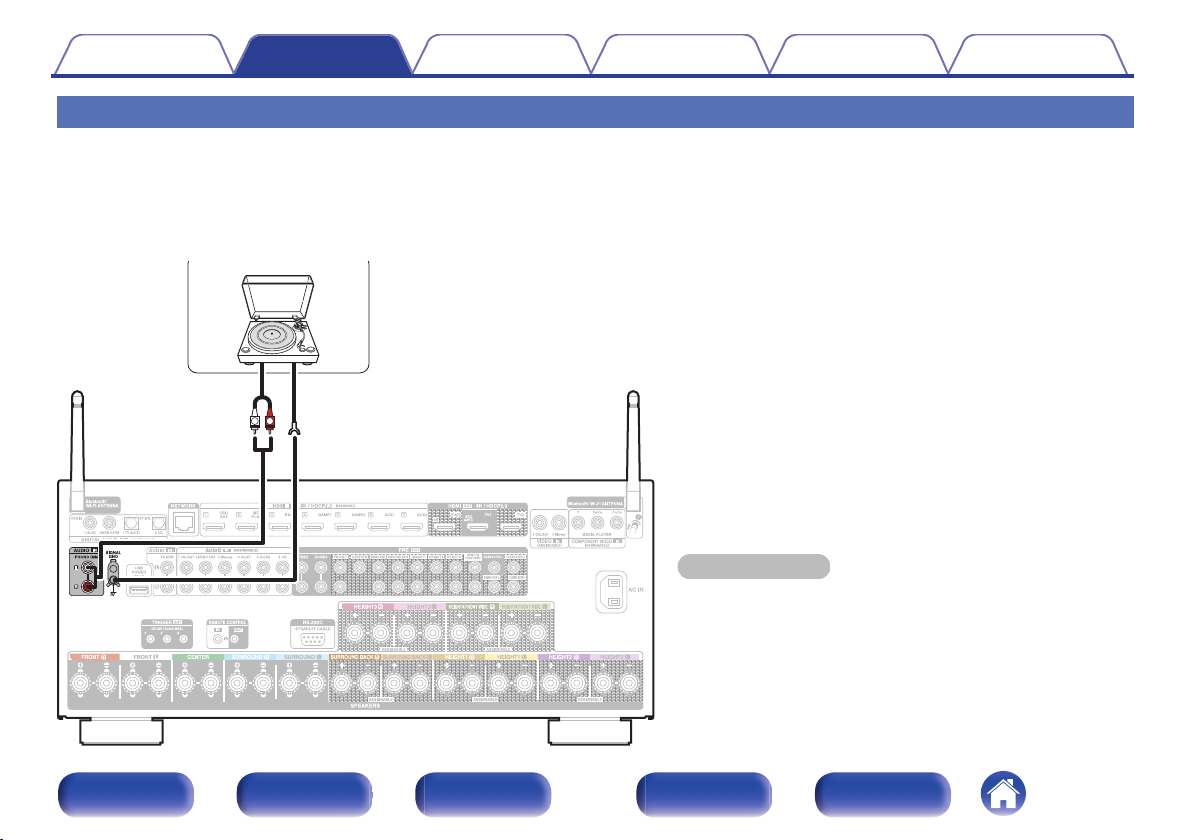

Подключение проигрывателя винила

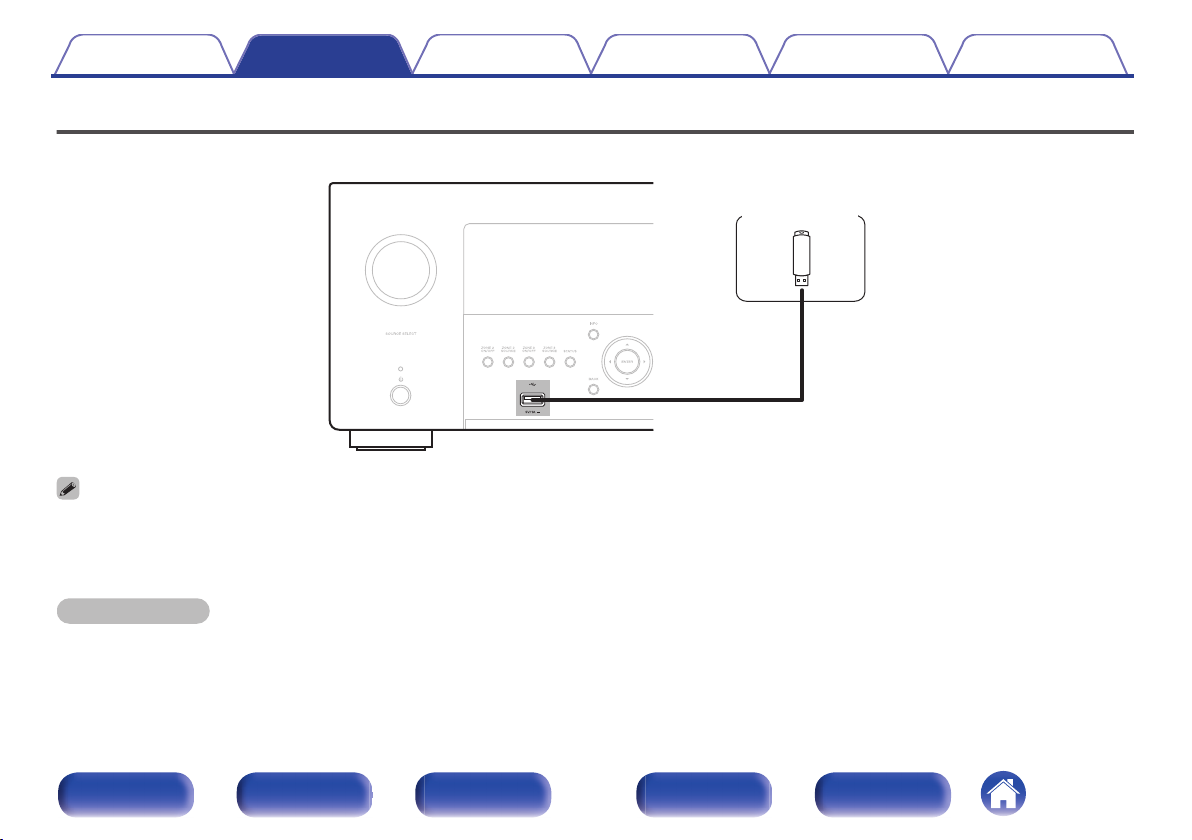

Подключение запоминающего устройства USB к порту USB

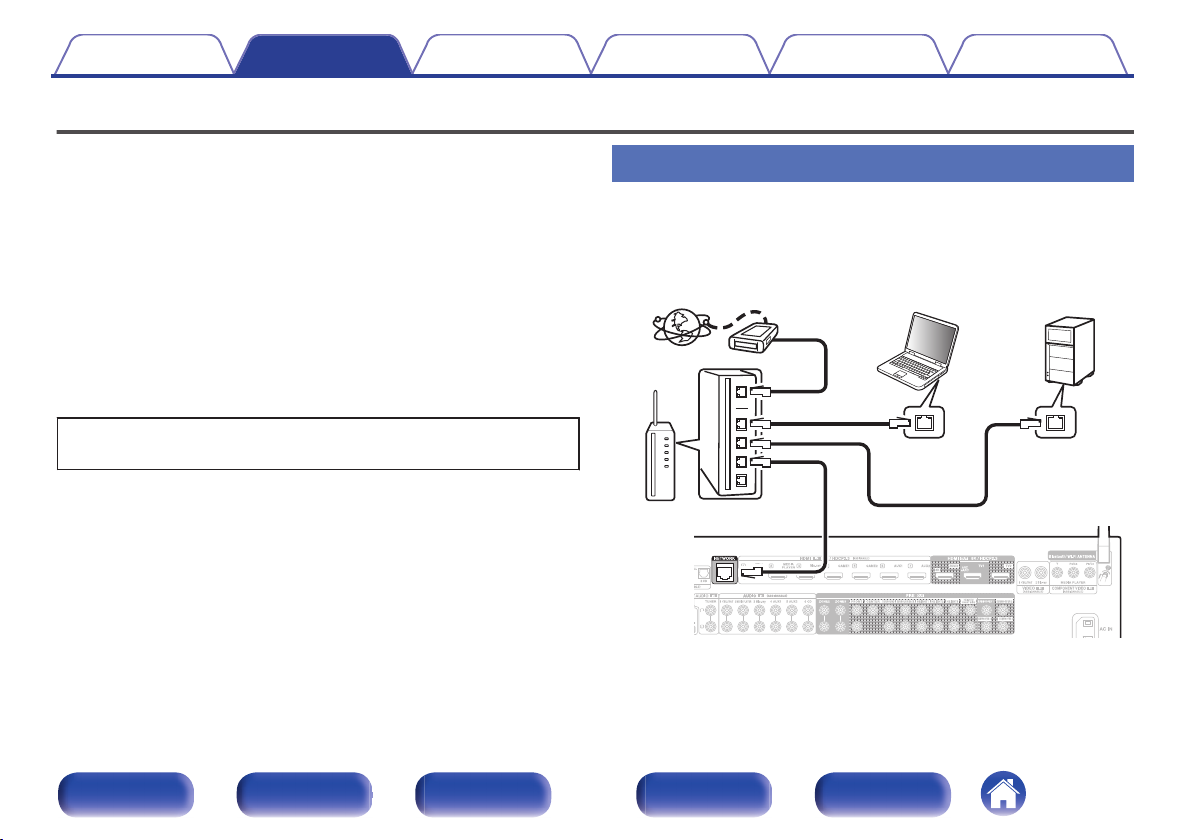

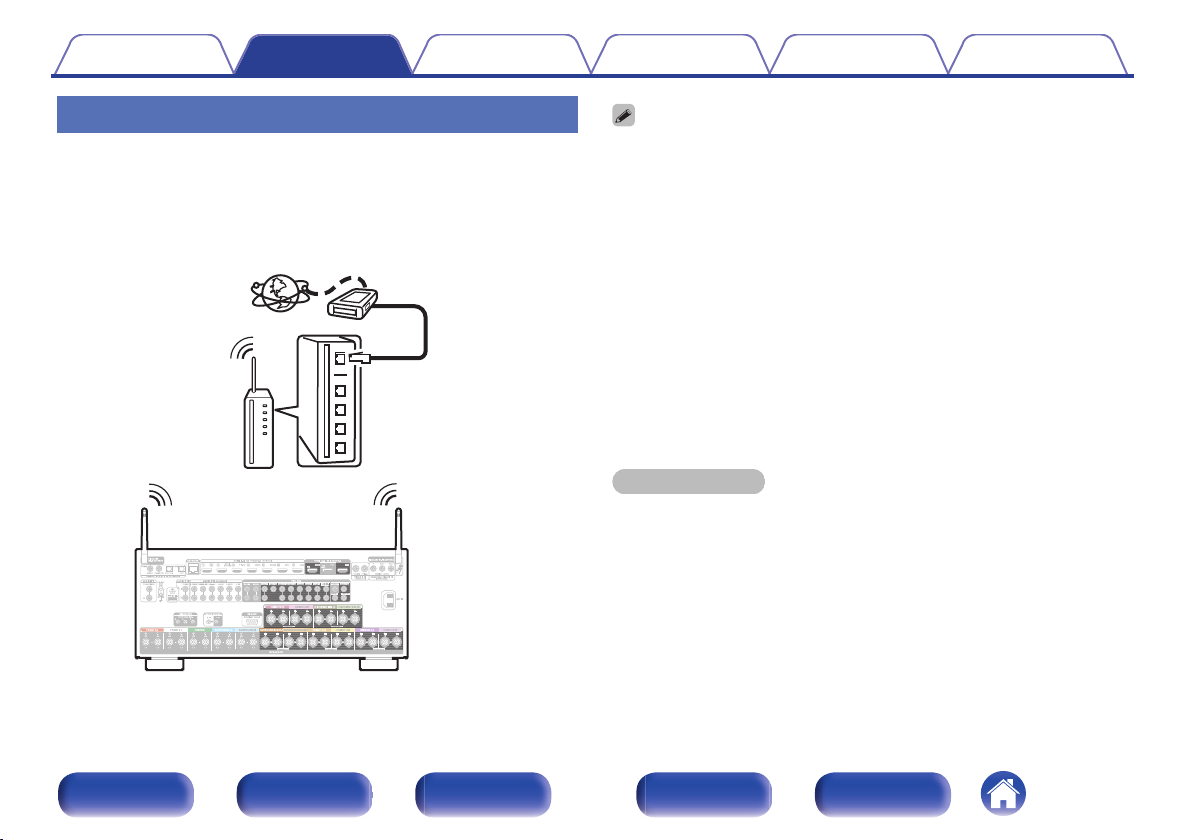

Подключение к домашней сети (LAN)

Проводная ЛВС
Беспроводная ЛВС

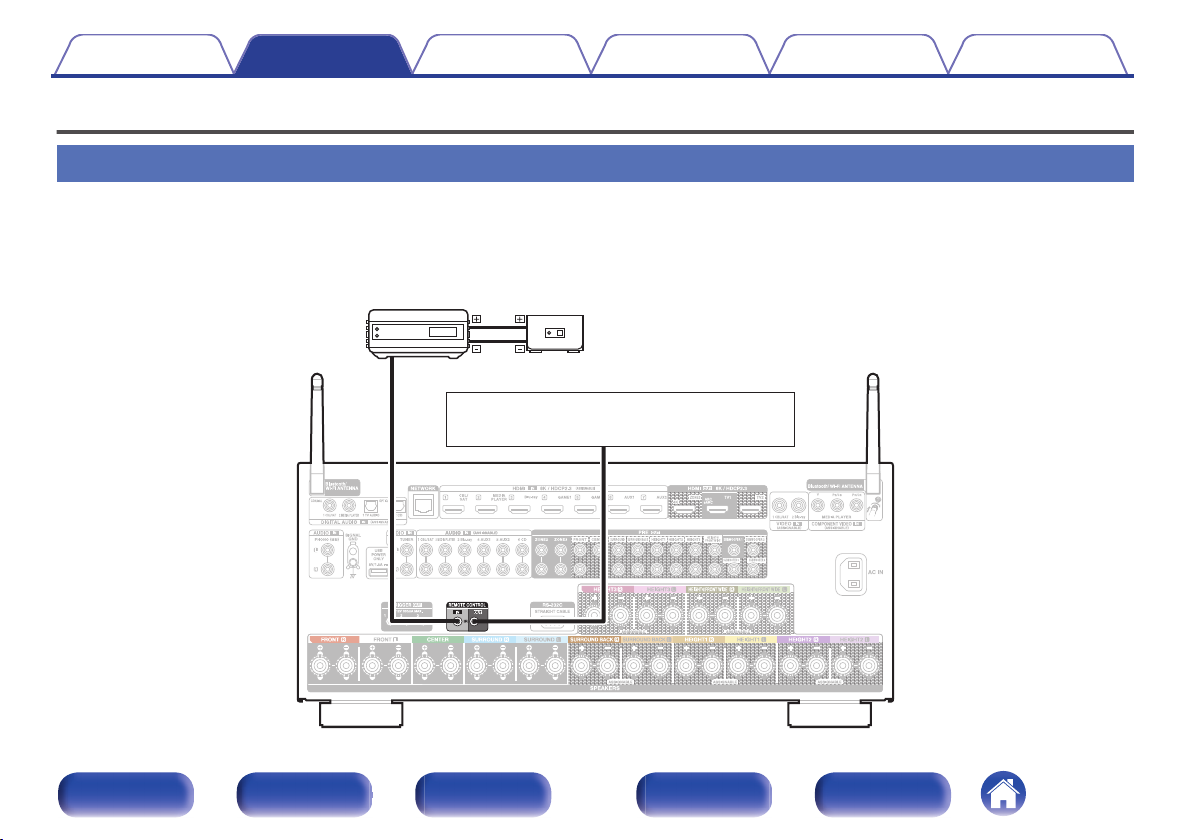

Подключение устройства внешнего управления

Разъемы REMOTE CONTROL

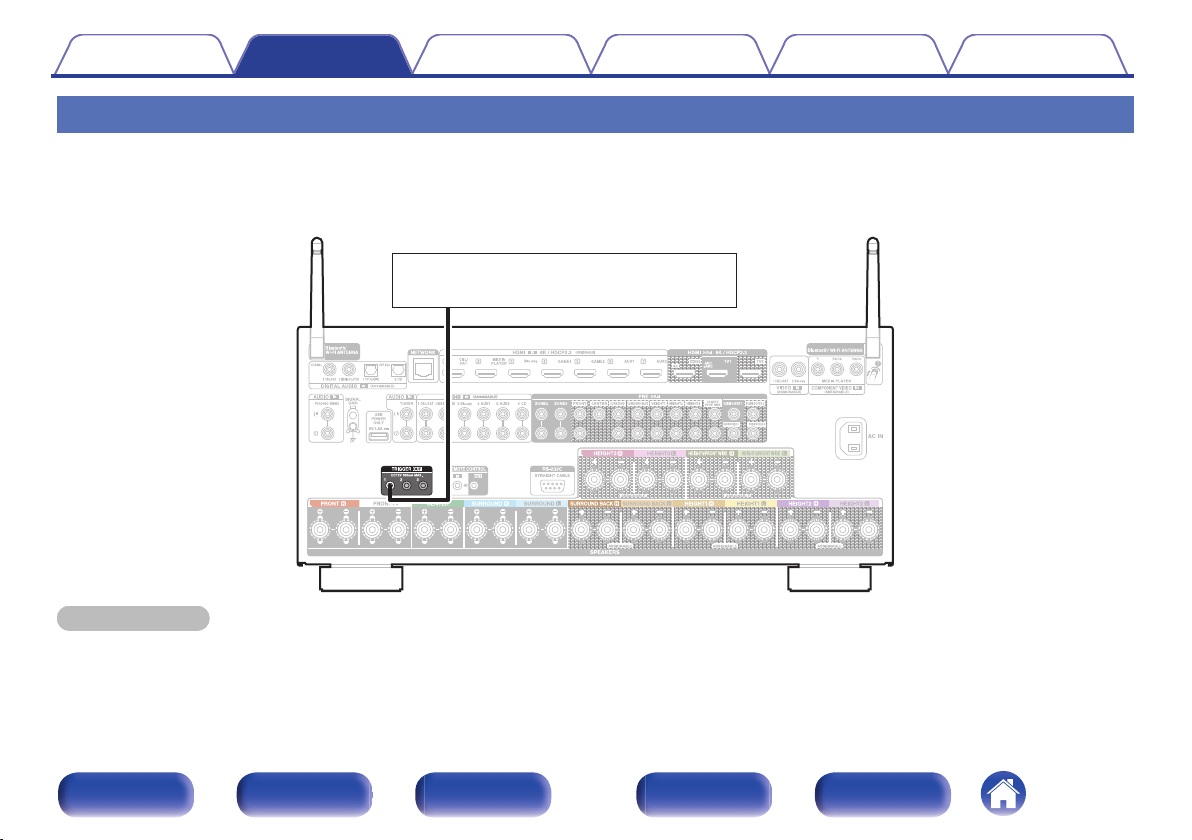

Разъемы TRIGGER OUT

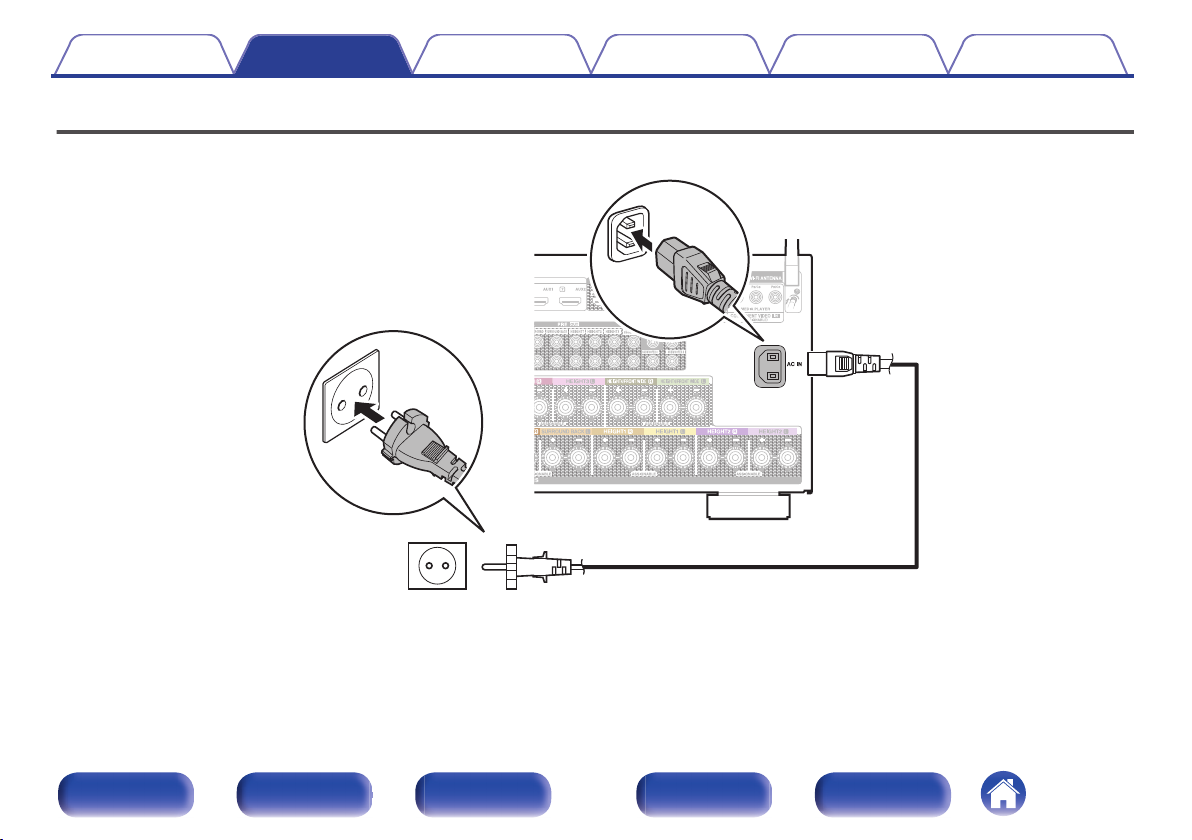

Подключение кабеля питания

73

Воспроизведение

Базовая эксплуатация

74

75

76

77
78
79
80
81

82
83

83
84

85

85
86

87

Включение питания
Выбор источника входного сигнала
Регулировка уровня громкости
Временное отключение звука (Выключение звука)
Воспроизведение с проигрывателя Blu-ray/DVD

Воспроизведение запоминающего устройства USB

Воспроизведение файлов с запоминающих устройств USB

Прослушивание музыки на устройстве Bluetooth

Воспроизведение музыки с Bluetooth-устройства
Сопряжение с другими Bluetooth-устройствами
Повторное подключение к данному устройству с Bluetooth-устройства

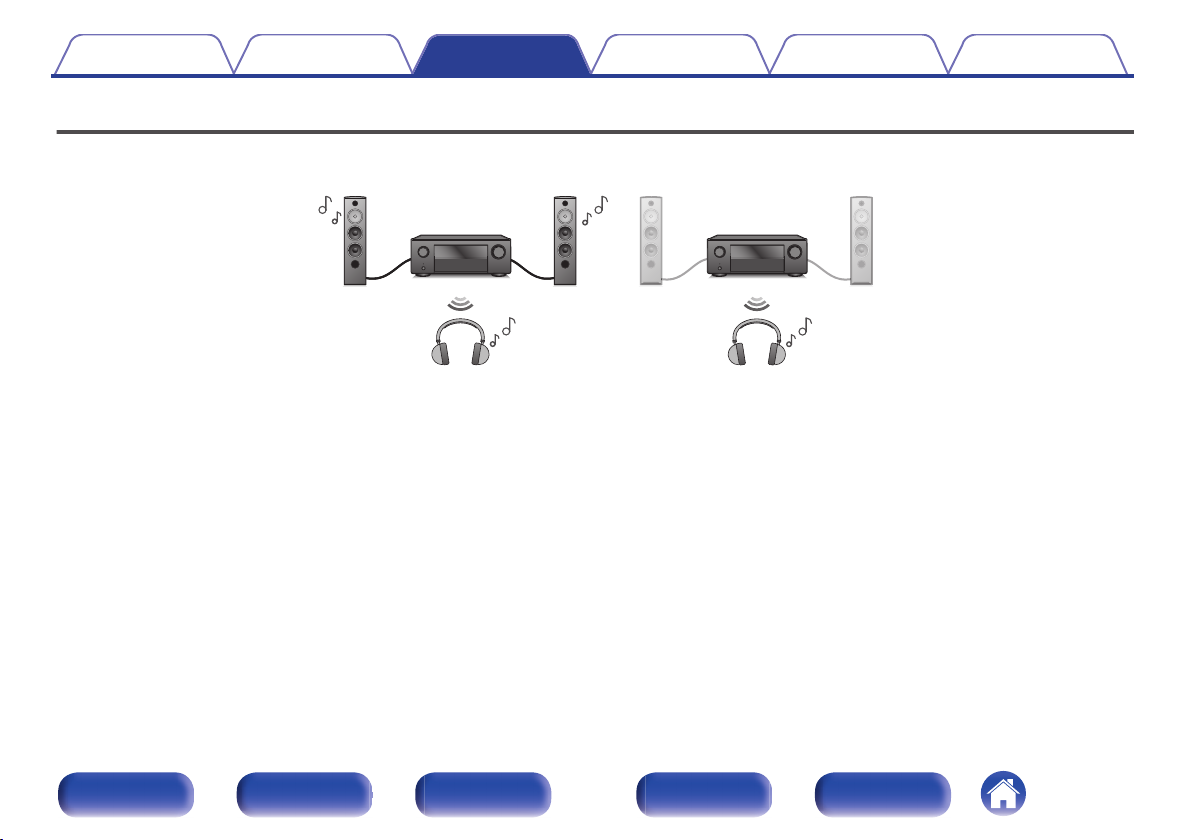

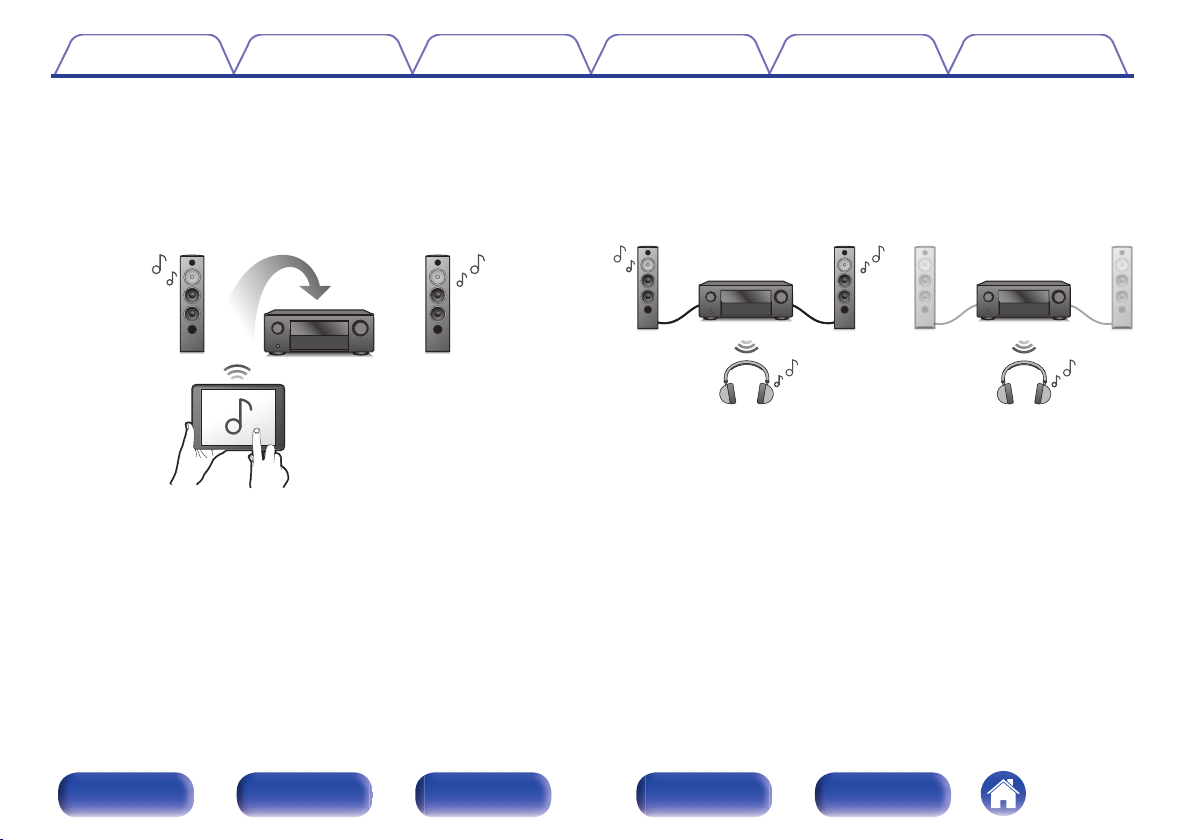

Прослушивание аудиопрограмм через Bluetooth-наушники

Прослушивание аудиопрограмм через Bluetooth-наушники
Регулирование громкости Bluetooth-наушников
Повторное подключение к Bluetooth-наушникам
Отключение Bluetooth-наушников

Прослушивание интернет-радио

Прослушивание интернет-радио

Воспроизведение файлов с ПК или NAS

Воспроизведение файлов с ПК или NAS

Получение HEOS App

HEOS Аккаунт
Воспроизведение при помощи служб потоковой передачи музыки

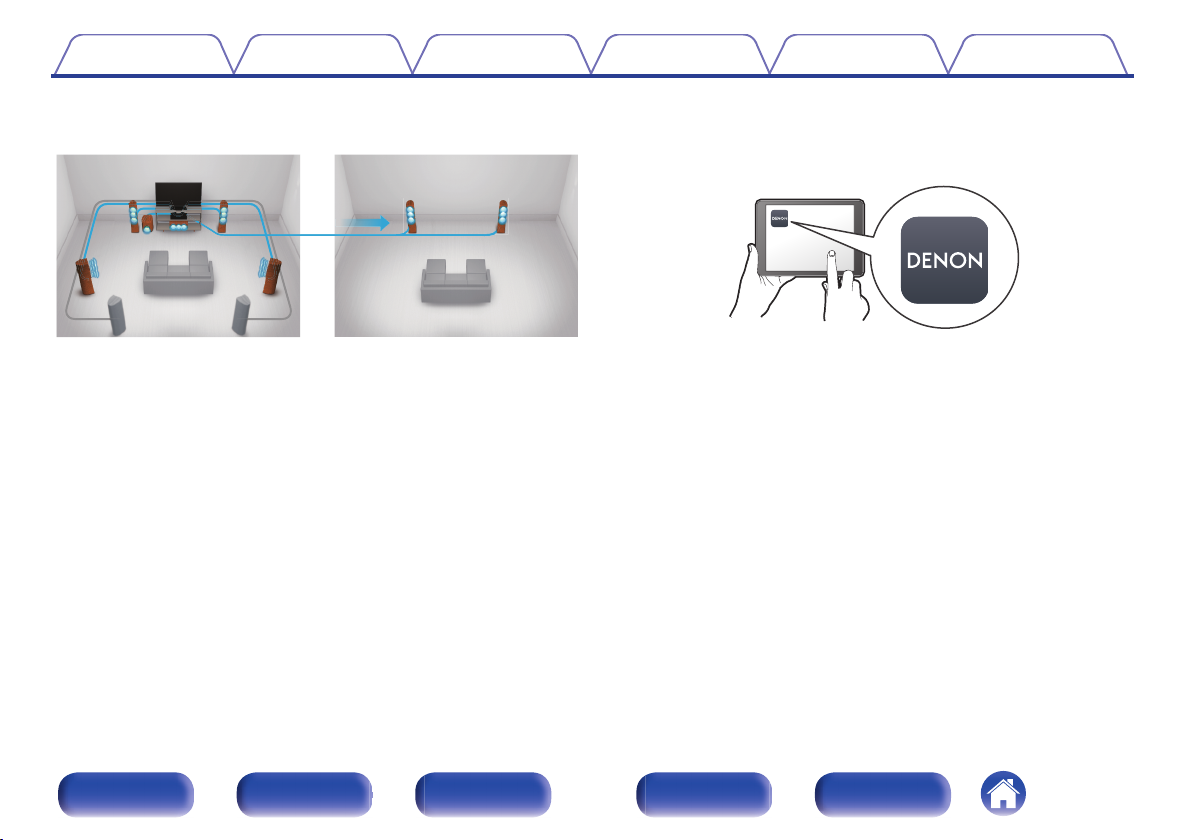

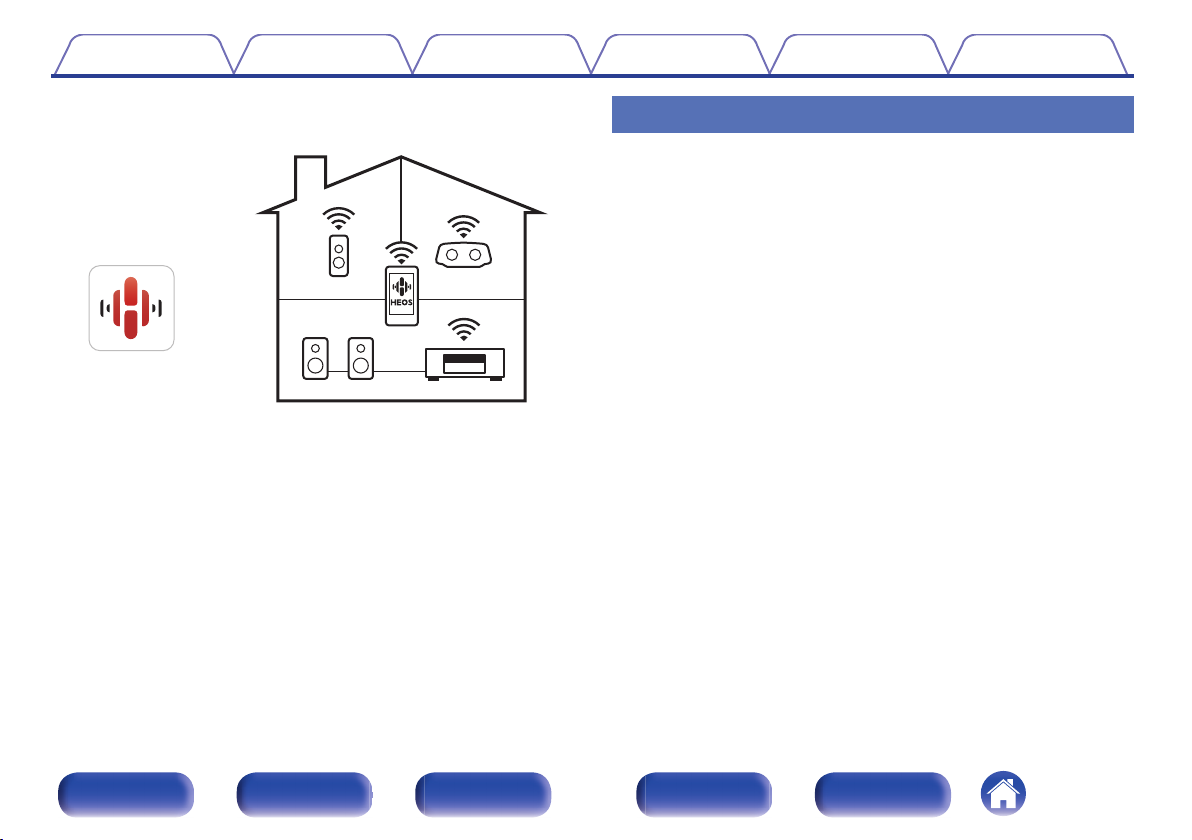

Прослушивание одной и той же музыки в нескольких помещениях

89

89
89
90
90
90

91

92

95

96
97
98

99

100
101
101
102

103

104

105

106

109

110
111
113

Передняя

панель

Дисплей

Задняя
панель

3

Пульт ДУ

Предметный

указатель

Содержание

Подсоединения

Воспроизведение

Установки Рекомендации Приложение

Функция AirPlay

Воспроизведение музыки с iPhone, iPod touch или iPad
Воспроизведение музыки с iTunes на этом устройстве
Воспроизводите композицию со своего iPhone, iPod touch или iPad на

различных синхронизированных устройствах (AirPlay 2)

Функция Spotify Connect

Воспроизведение музыки с Spotify на этом устройстве

Удобные функции

Воспроизведение Избранное HEOS
Добавление к Избранное HEOS
Удаление Избранное HEOS
Регулировка уровня речи и голоса (Расш. диалог)
Настройка громкости каждого канала для соответствия источнику

входного сигнала (Настр. уровня канала)
Настройка тона (Тон)
Выбор фильтра Dirac Live (Dirac Live)
Настройка задержки аудиосигнала (Аудио задержка)
Изменение мощности генератора низкочастотных колебаний в

зависимости от источника входного сигнала (Тактильный датчик)
Проигрывание определенного видео во время воспроизведения аудио

(Выбор видео)
Воспроизведение одинаковой музыки во всех зонах (Все Зоны Стерео)
Изменение настроек динамиков в зависимости от среды

прослушивания (Пресеты акустики)

117

118
118

119

120

120

121

122
123
123
123

124
125
126
126

127

128
129

130

Выбор режима звука

Выбор режима звука
Прямое воспроизведение
Воспроизведение Pure Direct
Автоматическое воспроизведение объемного звучания
Описание различных режимов звука
Режим звука, который можно выбрать для каждого входного сигнала

Режим управления HDMI

Порядок настройки

Режим автоматического отключения

Использование таймера сна

Функция быстрого выбора плюса

Настройки вызова
Изменение настроек

Функция блокировки панели

Отключение всех кнопок
Отключение всех кнопок кроме VOLUME
Отмена функции блокировки панели

131

132
133
134
134
135
140

145

145

146

147

148

149
150

152

152
153
153

Передняя

панель

Дисплей

Задняя
панель

4

Пульт ДУ

Предметный

указатель

Содержание

Подсоединения

Воспроизведение

Установки Рекомендации Приложение

Функция удаленной блокировки

Отключение удаленного датчика пульта ДУ
Включение удаленного датчика

Режим веб-управления

Использование режима веб-управления устройством

Воспроизведение в зоне ZONE2/ZONE3 (другое помещение)

Установка соединения с ZONE
Воспроизведение источника в зоне ZONE2/ZONE3
Регулировка уровня громкости в зонах ZONE2/ZONE3

Установки

Карта меню

Управление меню

Аудио

Громкость сабвуфера
Синхронизация НЧ
Пар-ры окр.звуч.
Restorer
Громкость
Audyssey
Dirac Live
Графич. EQ

®

154

154
154

155

155

157

158
163
167

168

173

174

174
174
175
183
184
185
188
188

Видео

Установка HDMI
Установки Выходов
Экранное меню
Заставка
Сигнал 4К/8K
Настройка HDCP

Входы

Назначение входа
Переимен. ист.
Скрытые источники
Уровень источника

Акустические системы
Установка Audyssey

Настройка акустической системы (Установка Audyssey®)
Сообщения об ошибках
Восстановление настроек Установка Audyssey

®

®

190

190
195
196
197
198
199

200

200
203
203
204

205
205

207
213
215

Передняя

панель

Дисплей

Задняя
панель

5

Пульт ДУ

Предметный

указатель

Содержание

Подсоединения

Воспроизведение

Установки Рекомендации Приложение

Ручная установка

Расстановка колонок

Назнач. усил.
Фронтальные/Центральный/Боковые/Тыловые/Фр.

Боковые
Высокие АС
Размещ. AC
Фронт.АС / Бок.АС / Тыл.АС / TS/CH
Сабвуферы
Режим сабвуфера
Расположение сабвуфера
Би-ампинг
Фронт B
ЗОНА2
ЗОНА3
ЗОНА2/3
Установки
Схема клемм АС

216

216
216

218
220
221
223
228
229
229
232
232
233
233
234
234
234

Расстояния до АС
Уровень громкости
Кроссоверы
Пресеты акустики
Расширенный
Выход на сабвуфер
Фильтр нижних частот
Распространение
Фронтальные колонки
2-х кан. воспр-ие
Тактильный датчик

Настройка Dirac Live
Сеть

Информация
Соединение
Wi-Fi Setup
Установки
Сетевое Управление
Имя устройства
Диагностика
AirPlay
Spotify Connect
TIDAL Connect
Qobuz Connect
Wi-Fi и Bluetooth

235
236
237
237
238
239
240
240
241
241
244

245
246

246
246
247
249
250
251
251
252
253
253
253
253

Передняя

панель

Дисплей

Задняя
панель

6

Пульт ДУ

Предметный

указатель

Содержание

Подсоединения

Воспроизведение

Установки Рекомендации Приложение

HEOS

Вы не вошли в систему
Вы уже вошли в систему

Главное

Язык
Инструкция по применению
ECO
Bluetooth Выход
Установка Зоны 2 / Установка Зоны 3
Переименование Зон
Быстрый выбор
Выход триггера 1 / Выход триггера 2 / Выход триггера 3
Дисплей устройства
Программное обес-е
Информация
Использ данных
Сохр. & Загрузить
Блокировка настроек
Сброс

Настройка подсветки пульта ДУ

Отключение подсветки

Определение зоны, управляемой с помощью пульта ДУ

254

254
254

255

255
255
255
259
260
262
263
264
264
265
267
269
269
270
270

271

271

272

Рекомендации

Рекомендации
Устранение неполадок

Питание не включается/питание выключено
Не работает пульт дистанционного управления
На дисплее устройства нет изображения
Нет звука
Параметры звука не соответствуют желаемым
Звук прерывается или возникает шум
Телевизор не показывает видео
На экране телевизора не отображается меню
Цвет экрана меню и содержимое операций, отображаемые

на телевизоре, отличаются от обычных
Невозможно запустить воспроизведение AirPlay
Невозможно запустить воспроизведение с USB-устройства
Невозможно запустить воспроизведение с Bluetooth
Не воспроизводится Интернет-радио
Не воспроизводятся музыкальные файлы на компьютере или

в сетевом хранилище
Невозможно запустить воспроизведение различных

интерактивных услуг
Не работает функция Управление HDMI
Невозможно подключиться к беспроводной сети ЛВС
При использовании HDMI ZONE2 устройство работает

неправильно
Обновить сообщения об ошибках

274
276

277
278
278
279
280
284
285
287

287
288
289
290
292

293

294
294
295

296
297

Передняя

панель

Дисплей

Задняя
панель

7

Пульт ДУ

Предметный

указатель

Содержание

Подсоединения

Воспроизведение

Установки Рекомендации Приложение

Возврат к заводским настройкам
Сброс настроек сети
Восстановление заводских настроек

Приложение

HDMI

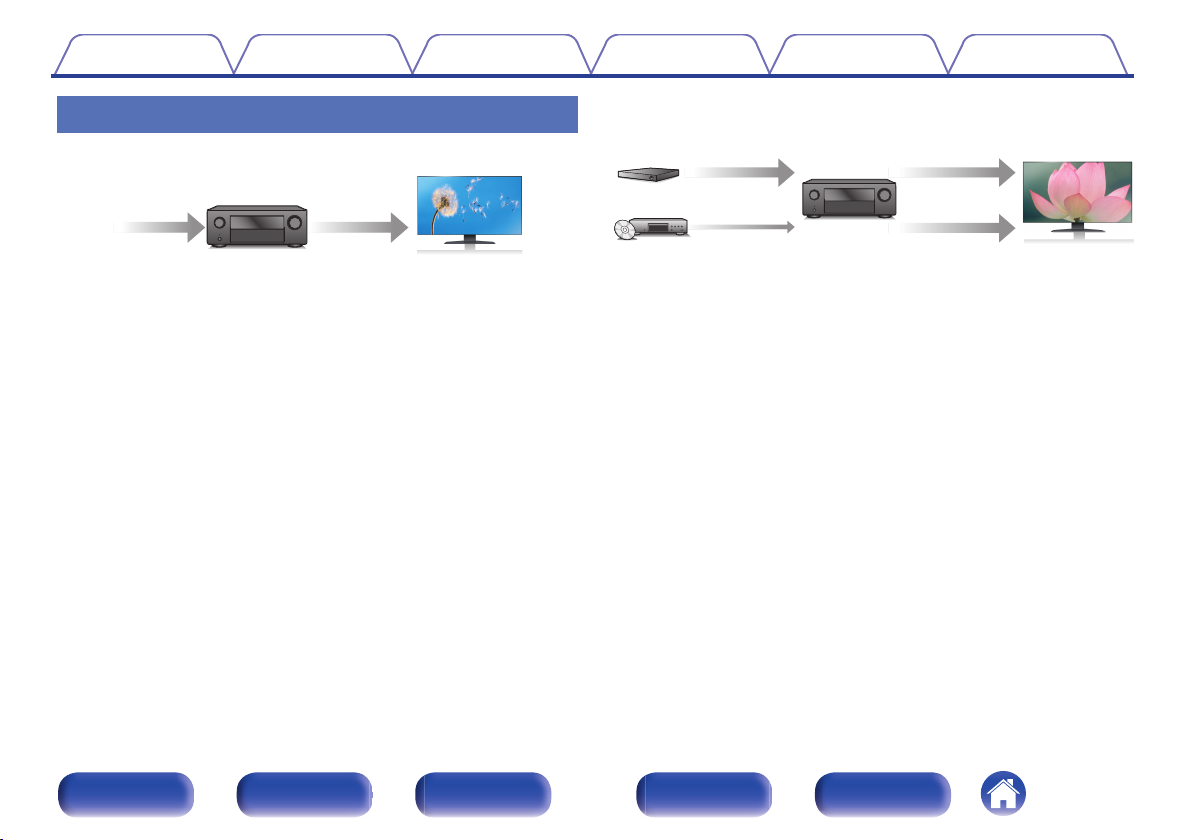

Преобразование видео
Воспроизведение устройств памяти USB
Воспроизведение с устройства Bluetooth
Воспроизведение файла, сохраненного на ПК или NAS
Воспроизведение Интернет-радио
Режим персональной памяти
Режим запоминания настроек при выключении
Режимы звука и вывод канала
Режимы звука и параметры объемного звука
Типы входных сигналов и соответствующие режимы

воспроизведения звука
Словарь терминов
Сведения о торговых марках
Технические характеристики

Звуковая секция
Видеосекция
Раздел Беспроводная ЛВС
Секция Bluetooth
Главный

Предметный указатель

298
299
300

301
305
307
308
309
310
310
310
311
313

316
320
331
335

335
337
337
338
339

341

Передняя

панель

Дисплей

Задняя
панель

8

Пульт ДУ

Предметный

указатель

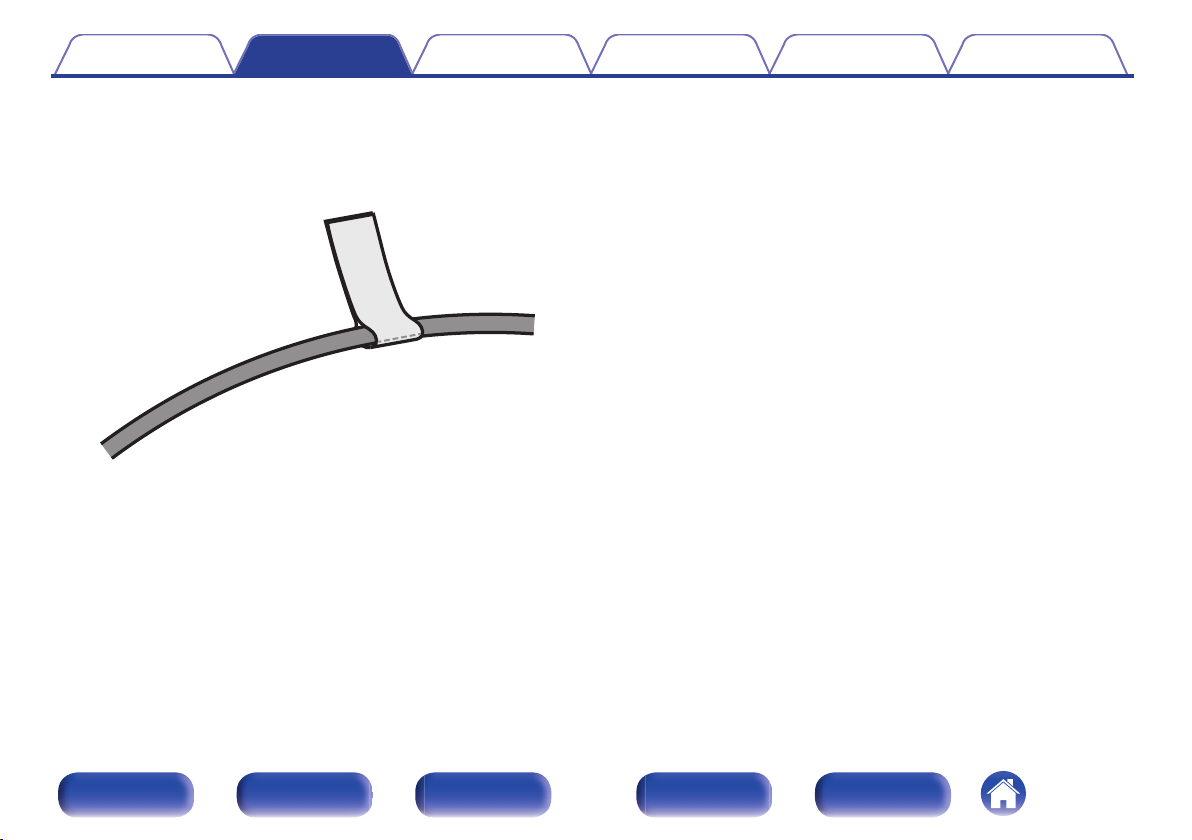

Ярлык кабеляПримечания по радиоПравила техники

безопасности

Краткое руководство

пользователя

Стойка микрофона

калибровки звука

Микрофон калибровки

звука

Сетевой шнур

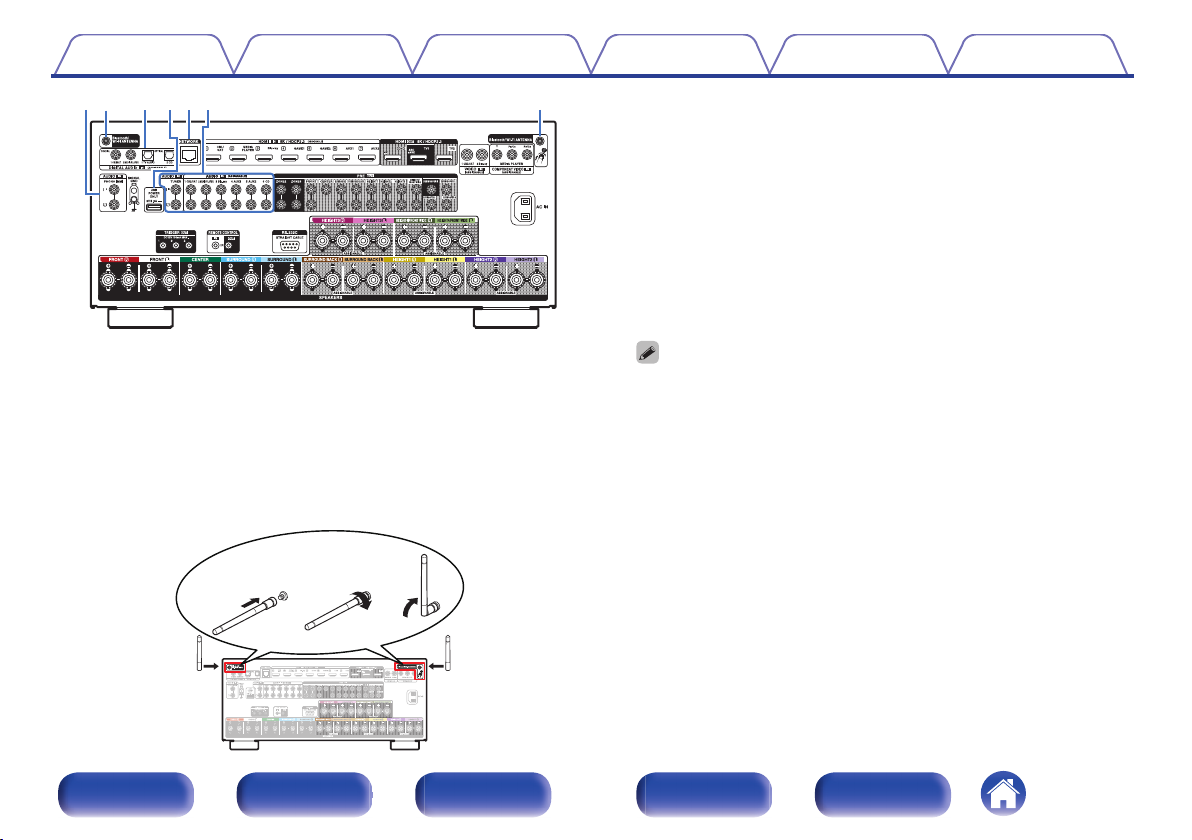

Внешние антенны для

подключения по Bluetooth/

беспроводной связи

Пульт дистанционного

управления

(RC-1261)

2 элемента питания

R03/AAA

Меры предосторожности

при использовании

батарей

Содержание

Благодарим за приобретение устройства Denon.
Чтобы гарантировать его бесперебойную работу, пожалуйста, внимательно прочтите настоящее руководство пользователя, прежде чем

приступить к эксплуатации изделия.
Ознакомившись с руководством, используйте его в дальнейшей работе с устройством.

Подсоединения

Воспроизведение

Установки Рекомендации Приложение

Комплект поставки

Убедитесь в наличии следующих компонентов в комплекте поставки изделия:

Передняя

панель

Дисплей

Задняя
панель

9

Пульт ДУ

Предметный

указатель

Элементы питания

30° 30°

Приблизительно 7 м

Содержание

Подсоединения

Воспроизведение

Установки Рекомендации Приложение

Установка батареек

Снимите заднюю крышку в направлении,

1

указанном стрелкой, и снимите ее.

Вставьте две батареи в отсек для батарей

2

надлежащим образом как показано.

Вставьте заднюю крышку на место.

3

ПРИМЕЧАНИЕ

Чтобы предотвратить ущерб или утечку жидкости из батареек:

0

Запрещается пользоваться новой батарейкой вместе со старой.

0

Запрещается пользоваться батарейками разных типов.

0

Извлекайте батарейки из пульта ДУ при продолжительном перерыве в его

0

использовании.
В случае утечки жидкости из батареек тщательно вытрите жидкость в

0

отсеке для батареек и вставьте новые батарейки.

Диапазон действия пульта ДУ

При управлении направляйте пульт ДУ на датчик ДУ.

Передняя

панель

Дисплей

Задняя
панель

10

Пульт ДУ

Предметный

указатель

Содержание

Подсоединения

Воспроизведение

Отличительные особенности

Высокое качество звучания

Незабываемые впечатления от использования 13,4-

0

канального домашнего кинотеатра

Благодаря усилителю мощности с усложненной конструкцией
данное устройство отличается высокой мощностью 150 Вт на
канал (8 Ω/Ом, 20 Гц – 20 кГц, T.H.D.: 0,05 %, 2-канальный) для
создания динамичного и точного звучания. Драйверы с низким
импедансом позволяют стабилизировать работу с широким
спектром динамиков и создать сбалансированный, богатый
оттенками звук.

4 дискретных сабвуфера

0

Погрузитесь в равномерно распределенные, точные басы.
Предусмотрено до четырех выходов на сабвуферы для
сглаживания низких частот и улучшения рассеивания. Нет
заметных пиков или провалов — только мощный,
обволакивающий бас.

Dolby Atmos (v стр. 322)

0

Данное устройство оснащено декодером, который поддерживает
формат звука Dolby Atmos. Расположение или перемещение звука
точно передается с помощью добавочных верхних динамиков, что
позволит Вам ощутить невероятно естественное и реалистичное
объёмное звуковое поле.

Установки Рекомендации Приложение

Виртуальный режим (v стр. 177)

0

Виртуальный режим позволяет усилить впечатление от эффекта
присутствия по сравнению с традиционной канальной схемой
расположения динамиков за счет цифровой обработки сигнала с
участием виртуализации Dolby Atmos верхнего звучания и
объемного звучания.

Виртуальный режим не предназначается для использования, когда

0

подключены как динамики верхнего звучания, так и динамики объемного
звучания.

Виртуализация верхнего звучания может применяться при

0

подключенных динамиках объемного звучания.

DTS:X (v стр. 325)

0

Данное устройство оснащено технологией декодера DTS:X. DTS:X
задает новые стандарты домашнего кинотеатра благодаря
звуковой технологии, основанной на эффекте присутствия,
которая размывает границы каналов. Гибкость технологии
обеспечивает масштабирование источника звука в широком
диапазоне и более точное перемещение этого источника внутри
помещения, создавая более насыщенное звучание с эффектом
присутствия.

DTS Virtual:X (v стр. 325)

0

Технология DTS Virtual:X оснащена запатентованной функцией
DTS для обработки звука виртуального верхнего динамика и
виртуального динамика объемного звучания для создания
впечатляющего эффекта присутствия от любого типа источника
входного источника (от стерео до канала 7.1.4) и при любой
конфигурации динамика.

Технологию DTS Virtual:X нельзя использовать с подключенными

0

верхними динамиками.

Передняя

панель

Дисплей

Задняя
панель

11

Пульт ДУ

Предметный

указатель

Содержание

Подсоединения

Воспроизведение

Установки Рекомендации Приложение

IMAX Enhanced (v стр. 325)

0

Система IMAX Enhanced соответствует самым строгим
стандартам, установленным IMAX и DTS с целью повышения
качества звучания. Компания DTS разработала специальную
технологию, позволяющую добиться фирменного звучания IMAX в
домашних условиях. Данная технология представляет собой
уникальный процесс преобразования аудиосигналов с
использованием улучшенной технологии декодера DTS для
создания объемного звучания IMAX. Звуковой формат домашнего
кинотеатра IMAX с направленными динамиками и эффектом
объемного звучания соответствует конфигурации аудиосистем,
используемой большинством современных пользователей. В
сочетании со звуковой технологией DTS устройства IMAX
Enhanced обеспечивают наилучшее и наиболее точное
воспроизведение аудио в системах с шестью (формат 5.1) или
большим количеством каналов.

Audyssey LFC™ (Low Frequency Containment) (v стр. 187)

0

Благодаря Audyssey LFC™ низкочастотные звуки не будут мешать
людям в соседних помещениях и квартирах. Audyssey LFC™
производит динамический анализ аудиопотока и устраняет
низкочастотные звуки, не позволяя им проникать через стены, пол
и потолок. После этого проводится психоакустическая обработка,
позволяющая слушателям по-прежнему воспринимать
низкочастотные звуки без ущерба. Все это помогает добиться
качественного звучания, которое не будет мешать соседям.

Раздельные сабвуферы и Audyssey Sub EQ

0

HT™ (v стр. 206)

Данное устройство предоставляет возможность подключения
четырех сабвуферов и позволяет регулировать уровень громкости
и время задержки каждого из них по отдельности.
Audyssey Sub EQ HT™ обеспечивает их плавную интеграцию,
компенсируя разницу в уровне громкости и времени задержки
между четырьмя сабвуферами, а затем применяя к ним
технологию Audyssey MultEQ® XT32 для улучшения глубокого баса
и детализации.

Передняя

панель

Дисплей

Задняя
панель

12

Пульт ДУ

Предметный

указатель

Содержание

Возможность применения коррекции Dirac Live

0

Огромное влияние на качество звука оказывает взаимодействие
между аудиосистемой и конфигурацией помещения. В коррекции
Dirac Live® Room Correction применяются запатентованные
передовые алгоритмы анализа и цифрового снижения влияния
помещения и улучшения работы динамиков. Фильтр Dirac Live
обеспечивает увеличенную зону наилучшего восприятия, точную
нормализацию, чистоту, разборчивость речи, а также более
глубокие и плотные басы, недостижимые по-другому. Полностью
настраивается по вашему желанию.
Разблокировать эту функцию можно, приобретя ключ лицензии
Dirac Live. Сайт: www.dirac.com/denon/

Возможность применения коррекции Dirac Live Bass Control

0

Dirac Live Bass Control — это технология управления передачей
содержащегося в сигнале низкочастотного канала в каналы
воспроизведения (динамики) аудиоустройства. Полный контроль
над передачей и выводом сигнала каналов и частот устройства
также существенно дополняет технологию Dirac Live Room
Correction. В отдельных системах с несколькими сабвуферами
будет наблюдаться существенное улучшение коррекции акустики
помещения и качества басов.

Подробнее см. в руководстве по Dirac Live.

https://manuals.denon.com/DiracLive/ALL/RU

Подсоединения

Воспроизведение

Установки Рекомендации Приложение

Передняя

панель

Дисплей

Задняя
панель

13

Пульт ДУ

Предметный

указатель

FHL FHR

SHL

SHR

TS

FL FR

SW

SL SR

C

Содержание

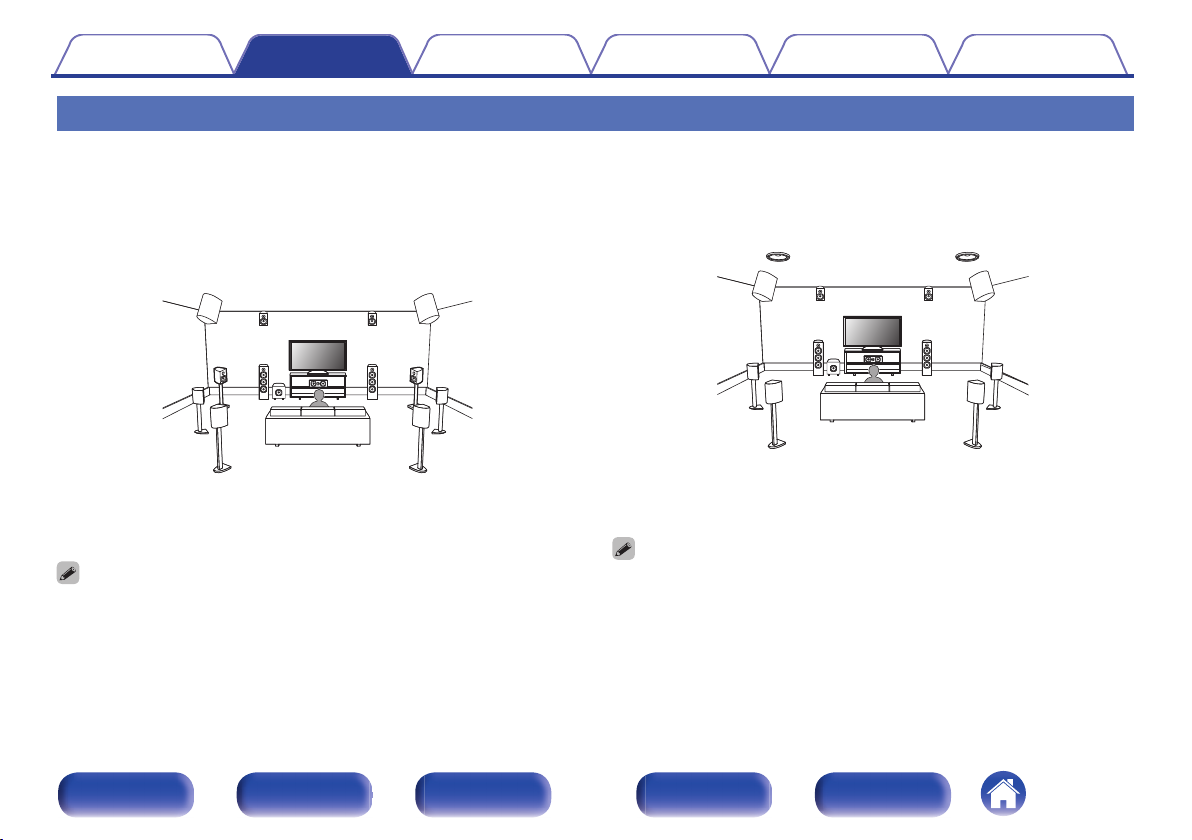

AURO-3D

0

Подсоединения

Воспроизведение

Установки Рекомендации Приложение

Данное устройство оснащено декодером AURO-3D.
При использовании AURO-3D к традиционной 5.1-канальной системе добавляются фронтальные верхние динамики (FHL+FHR), верхние
динамики объемного звучания (SHL+SHR) и потолочный динамик объемного звучания (TS/дополнительно), что позволяет получить
естественное и реалистичное звуковое поле с эффектом трехмерности и полного погружения.

Вы сможете наслаждаться воспроизведением данных в формате AURO-3D, если правильно разместите динамики для AURO-3D.

AURO-3D рекомендует добавить динамики FRONT HEIGHT и SURROUND HEIGHT к конфигурации динамиков 5.1. По желанию динамики FRONT HEIGHT и

0

SURROUND HEIGHT можно заменить динамиками REAR HEIGHT, потолочными динамиками и динамиками с поддержкой функции Dolby Atmos для
воспроизведения в режимах Dolby Atmos, DTS:X и AURO-3D.

Передняя

панель

Дисплей

2 Воспроизведение AURO-3D

Задняя
панель

14

Пульт ДУ

Предметный

указатель

8K,

4K 120Hz

8K,

4K 120Hz

8K Ultra HD

8K 8K

1080p/4K 60Гц

Повышение

разрешения 8K

Содержание

Подсоединения

Высокое качество видео

Поддерживается вход/выход 8K 60 Гц

0

Воспроизведение

Установки Рекомендации Приложение

Цифровой видеопроцессор повышает разрешение 1080p / 4K

0

до 8K

0

При использовании 8K Ultra HD (высокая четкость) для видео
сигналов достигается частота входа/выхода 60 кадров в секунду
(60p). При подключении к телевизору с поддержкой 8K Ultra HD и
входным видеосигналом 60р вы можете наслаждаться ощущением
реальности, которое доступно только в изображениях с высоким
разрешением, даже при просмотре быстро движущегося видео.

Это устройство поддерживает разнообразное содержимое в
формате HDR, передавая видео даже более высокой четкости.

HDCP 2.3

Данное устройство совместимо со стандартом защиты авторских
прав HDCP 2.3.

Передняя

панель

Дисплей

Задняя
панель

Данное устройство оснащено функцией повышения разрешения
видео 8K, которая позволяет выводить видеосигналы 1080p/4K
через HDMI с разрешением 8K (7680 × 4320 пикселей). Данная
функция позволяет подключить устройство к телевизору с
помощью одиночного кабеля HDMI и выдавать изображения
высокой четкости для любого источника видео.

Поддержка функции eARC (Enhanced Audio Return Channel)

0

Функция eARC предназначена для воспроизведения аудио в
форматах, поддерживаемых в стандартном режиме ARC, а также
в многоканальных линейных форматах PCM, Dolby TrueHD, Dolby
Atmos, DTS-HD, DTS:X и других аудиоформатах, которые не
поддерживаются в стандартном режиме.
Кроме того, благодаря возможности подключения к телевизорам
с поддержкой технологии eARC вы сможете наслаждаться
высококачественным объемным звуком.

Выход HDMI ZONE2 (v стр. 157)

0

Выход ZONE2 на несколько комнат включает выход HDMI,
который позволяет наслаждаться источником А/В в той комнате с
другой воспроизводимой программой в главной комнате.

15

Пульт ДУ

Предметный

указатель

73

ВыходВход

Содержание

Подсоединения

Воспроизведение

Установки Рекомендации Приложение

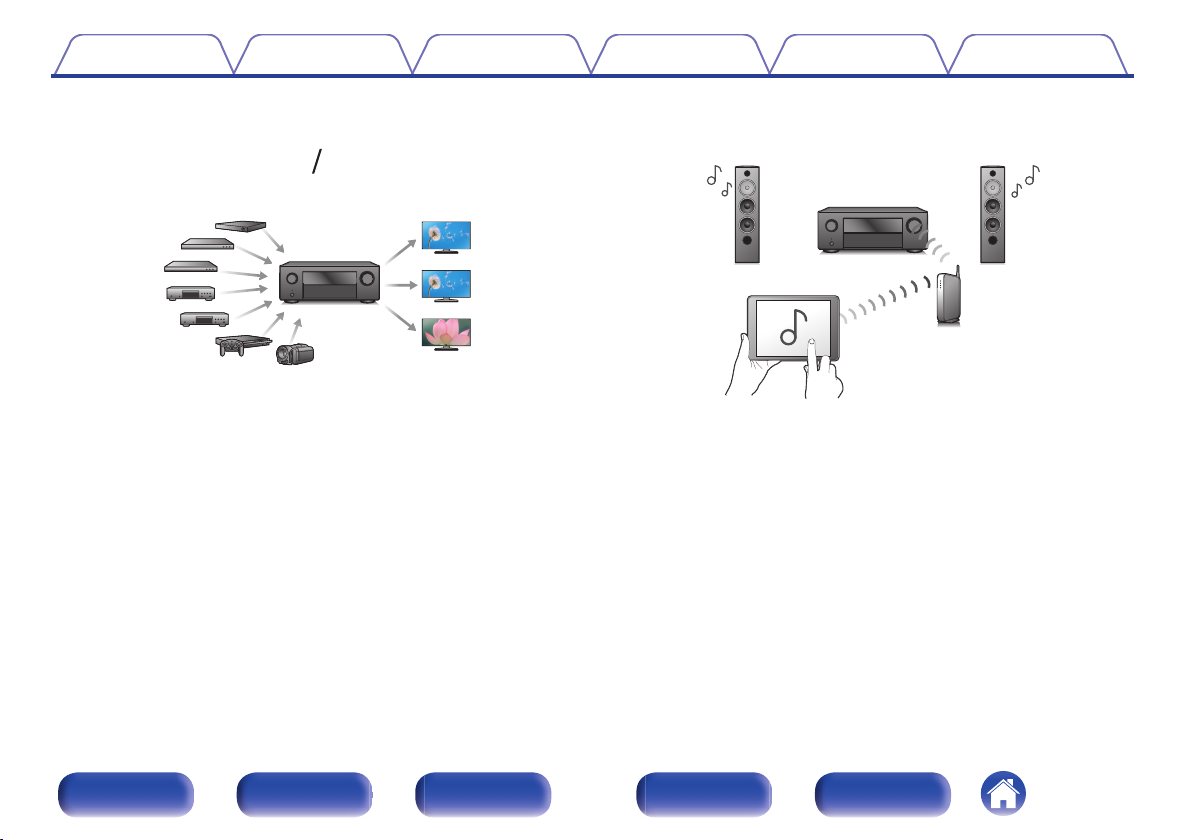

Разъемы HDMI позволяют подключать различные цифровые

0

аудио- и видеоустройства (7 входов, 3 выхода)

Для подключения к широкому спектру цифровых источников,
данное устройство имеет 7 входов HDMI, которые позволяют
быстро и удобно подключить видеокамеру, игровую приставку или
другое устройство, оснащенное HDMI. Устройство оснащено
двумя выходами HDMI для главного помещения и третьим
выходом HDMI для ZONE2.

0

Устройство оснащено функцией AirPlay® в дополнение к
функциям сети, таким как интернет-радио и т.д.
(v стр. 117)

Широкий выбор контента, включая прослушивание интернет­радио и воспроизведение аудиофайлов с ПК.

Данное устройство также поддерживает технологию Apple AirPlay,
которая позволяет организовать потоковую передачу
музыкальной библиотеки с устройств iPhone®, iPad®, iPod touch® и
приложения iTunes®.

Поддерживает функцию беспроводной передачи аудио

0

АirPlay 2®.

Синхронизируйте совместимые с AirPlay 2 устройства/динамики
для одновременного воспроизведения.

Данное устройство поддерживает AirPlay 2 и требует iOS 11.4 или
более позднюю версию.

Передняя

панель

Дисплей

Задняя
панель

16

Пульт ДУ

Предметный

указатель

Содержание

Подсоединения

Воспроизведение

Установки Рекомендации Приложение

Воспроизведение файлов DSD и FLAC через USB и сети

0

Данное устройство поддерживает воспроизведение
аудиоформатов высокого разрешения, таких как файлы DSD (5,6
MГц) и FLAC 192 kГц. Обеспечивает высококачественное
воспроизведение файлов с высоким разрешением.

Беспроводное подключение к устройствам Bluetooth можно

0

легко выполнить (v стр. 95)

Вы можете наслаждаться музыкой, просто подключившись
посредством беспроводной связи к Вашему смартфону, планшету,
ПК и т.д.

Подключение Bluetooth-наушников

0

Устройство позволяет осуществлять передачу по Bluetooth, давая
возможность наслаждаться музыкой по беспроводной связи через
наушники Bluetooth.

Воспроизведение может осуществляться через подсоединенные
динамики и наушники Bluetooth одновременно либо только с
использованием последних.

Передняя

панель

Дисплей

Задняя
панель

17

Пульт ДУ

Предметный

указатель

【MAIN ZONE】【ZONE2】/【ZONE3】

Содержание

Подсоединения

Воспроизведение

Установки Рекомендации Приложение

Многокомнатный режим аудио (v стр. 129)

0

Вы можете выбрать и воспроизвести соответствующие входные
сигналы в MAIN ZONE, ZONE2 и ZONE3.
Кроме того, при использовании функции Все Зоны Стерео можно
наслаждаться музыкой, воспроизводимой в MAIN ZONE, во всех
зонах одновременно. Это удобно при воспроизведении музыки в
фоновом режиме во всем доме.

Энергосберегающий дизайн

0

Данное устройство имеет функцию Режим ECO, которая
позволяет наслаждаться музыкой и видеороликами при снижении
энергопотребления во время использования, а также функцию
автоматического режима ожидания, которая автоматически
выключает питание, когда устройство не используется. Это
помогает уменьшить излишнее использование питания.

0

Совместимость с “Denon AVR Remote” приложениемz для
выполнения основных операций управления устройством с
помощью устройств iPad, iPhone или Android™ (Google,
Amazon Kindle Fire)

Приложение Denon AVR Remote предоставляет полный контроль
над устройством, а также доступ к его меню настройки для
выполнения детальной регулировки с телефона или планшета.
Для вашего удобства приложение “Denon AVR Remote” также
обеспечивает быстрый доступ к дисплею отображения состояния
ресивера, меню опций, управлению проигрывателем дисков Denon
Blu-ray и руководству пользователя в режиме онлайн.

Загрузите соответствующее приложение “Denon AVR Remote” для вашего

z

iOS или устройств на платформе Android. Это устройство должно быть
подключено к той же локальной или беспроводной сети (Wi-Fi), что и
устройства iPad, iPhone or Android™.

Передняя

панель

Дисплей

Задняя
панель

18

Пульт ДУ

Предметный

указатель

Содержание

HEOS обеспечивает потоковую передачу музыки с Ваших

0

любимых источников музыки в режиме онлайн

Беспроводная многокомнатная аудиосистема HEOS позволяет
Вам наслаждаться любимой музыкой в любом месте Вашего дома.
При помощи существующей домашней сети и HEOS App (доступно
для устройств iOS, Android и Amazon) Вы можете искать,
просматривать и воспроизводить музыку из своей музыкальной
библиотеки или при помощи любых служб потоковой передачи
музыки.

Когда к одной и той же сети подключено несколько устройств
HEOS Built-in, их можно сгруппировать для воспроизведения
одной и той же музыки на всех устройствах одновременно или же
можно воспроизводить разную музыку на каждом отдельном
устройстве.

Подсоединения

Воспроизведение

Установки Рекомендации Приложение

Простота и удобство использования

В “Setup Assistant” содержатся удобные указания по

0

настройке

Сначала по запросу выбирается язык. Затем просто следуйте
указаниям, которые отображаются на телеэкране, чтобы
настроить акустическую систему и т. д.

Удобный графический интерфейс пользователя

0

Данное устройство оснащено графическим интерфейсом
пользователя для улучшенной работоспособности.

Передняя

панель

Дисплей

Задняя
панель

19

Пульт ДУ

Предметный

указатель

u

rwqe yt

Содержание

Подсоединения

Воспроизведение

Установки Рекомендации Приложение

Наименования и назначение составных частей

Передняя панель

Подробности можно узнать на следующей странице.

Передняя

панель

Дисплей

Задняя
панель

20

Пульт ДУ

Предметный

указатель

u

wqret y

Содержание

Кнопка включения питания (X)

A

Используется для включения/выключения питания MAIN ZONE
(комната, где находится данное устройство) (режим ожидания).
(v стр. 89)

Индикатор питания

B

Цвет индикатора питания отражает текущий режим:

Зеленый: питание включено

0

Выкл.: Режим обычного ожидания

0

Красный:

0

Когда “Сквозное пропускание сигнала HDMI” установлен в

0

положение “Вкл” (v стр. 190)
Когда “Управление HDMI” установлен в положение

0

“Вкл” (v стр. 192)
Когда “Сетевое Управление” установлен в положение “Всегда

0

включен” (v стр. 250)

Подсоединения

Воспроизведение

Установки Рекомендации Приложение

Регулятор SOURCE SELECT

C

Используется для выбора источника входного сигнала.
(v стр. 89)

Датчик пульта ДУ

D

Используется для приема сигналов от пульта дистанционного
управления. (v стр. 10)

Дисплей

E

Используется для отображения информации. (v стр. 24)

Регулятор MASTER VOLUME

F

Используется для регулировки уровня громкости. (v стр. 90)

Дверца

G

При использовании кнопок или разъемов за дверцей надавите на
нижнюю часть дверцы, чтобы открыть ее. Закрывая дверцу,
уберите пальцы с ее пути.

Передняя

панель

Дисплей

Задняя
панель

21

Пульт ДУ

Предметный

указатель

io Q0qw r t y ue

Содержание

Подсоединения

Воспроизведение

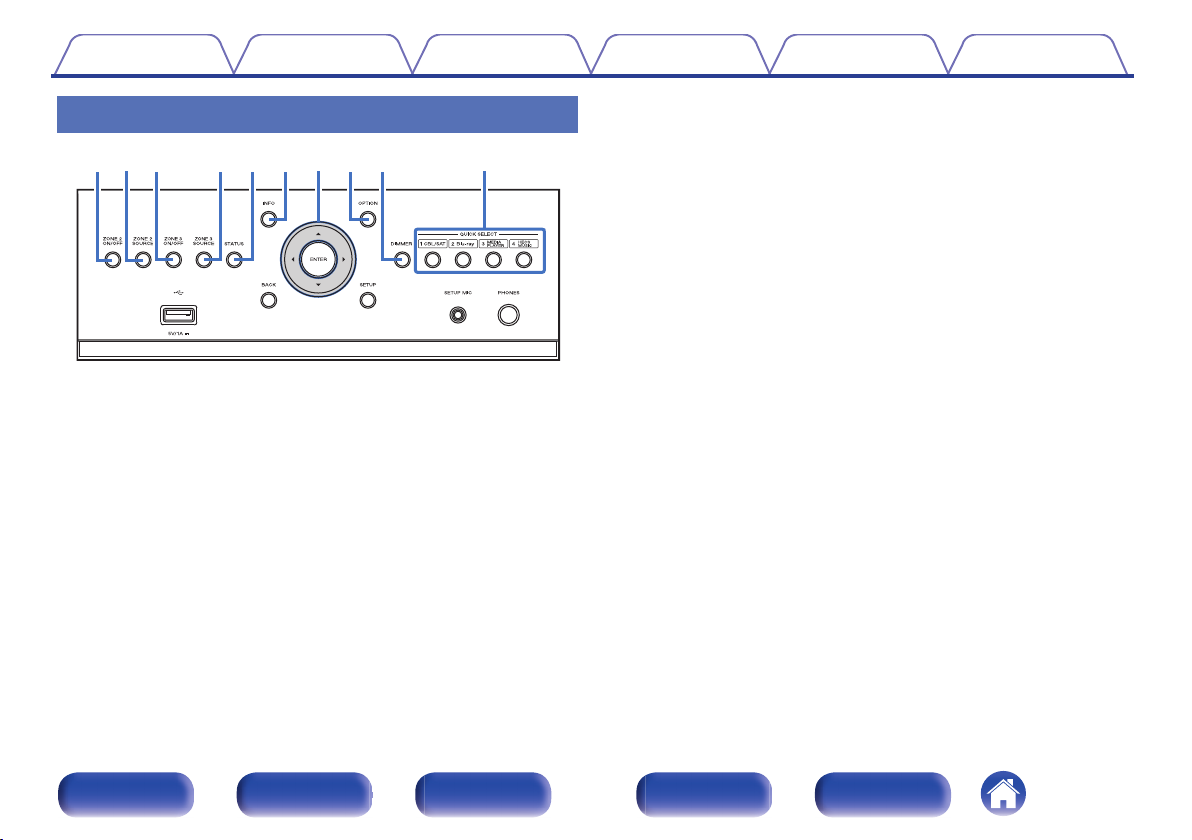

При открытой дверце

Кнопка ZONE2 ON/OFF

A

Используется для включения/выключения питания ZONE2 (другое
помещение). (v стр. 163)

Кнопка ZONE2 SOURCE

B

Используется для выбора источника входного сигнала в ZONE2.
(v стр. 163)

Кнопка ZONE3 ON/OFF

C

Используется для включения/выключения питания ZONE3 (другое
помещение). (v стр. 163)

Кнопка ZONE3 SOURCE

D

Используется для выбора источника входного сигнала в ZONE3.
(v стр. 163)

Установки Рекомендации Приложение

Кнопка STATUS

E

При каждом нажатии этой кнопки изменяется информация о
состоянии, отображаемая на дисплее.

Кнопка информации (INFO)

F

Используется для отображения на экране телевизора
информации о состоянии. (v стр. 268)

Кнопки курсора

G

Используются для выбора элементов.

Кнопка OPTION

H

Используется для отображения на экране телевизора меню
действий.

Кнопка DIMMER

I

При каждом нажатии этой кнопки изменяется уровень яркости
дисплея. (v стр. 264)

Кнопки QUICK SELECT

J

При нажатии на любую из этих кнопок вызываются присвоенные
им настройки — например, относящиеся к источнику входного
сигнала, уровню громкости или режиму воспроизведения звука.
(v стр. 148)

Передняя

панель

Дисплей

Задняя
панель

22

Пульт ДУ

Предметный

указатель

Q5Q2 Q6Q1 Q4Q3

Содержание

USB-порт (T)

K

Используется для подключения USB-накопителей (запоминающих
устройств USB). (v стр. 82)

Подсоединения

Воспроизведение

Установки Рекомендации Приложение

Кнопка BACK

L

Используется для возврата в предыдущее меню.

Кнопка ENTER

M

Используется для подтверждения выбора значения.

Кнопка SETUP

N

Используется для отображения меню на экране телевизора.
(v стр. 173)

Разъем микрофона SETUP MIC

O

Используется для подключения прилагаемого микрофона
калибровки звука. (v стр. 208)

Разъем для наушников (PHONES)

P

Используются для подключения наушников.
При подключении наушников к этому разъему звук перестает

выводиться через акустическую систему или через разъемы PRE
OUT.

ПРИМЕЧАНИЕ

Чтобы предотвратить ухудшение слуха, не следует слишком высоко

0

поднимать уровень громкости при использовании головных телефонов.

Передняя

панель

Дисплей

Задняя
панель

23

Пульт ДУ

Предметный

указатель

oQ0 Q1

uyitr

ewq

Содержание

Дисплей

Подсоединения

Воспроизведение

Установки Рекомендации Приложение

Индикаторы входного сигнала

A

Подсвечиваются в соответствии с настройками режима ввода
аудио каждого источника ввода. (v стр. 202)

Индикатор декодирования

B

Загорается, когда на входе есть сигнал DTS или во время работы
DTS.

C

Установка Audyssey

Загорается, когда установлен параметр “MultEQ® XT32”, “Dynamic
EQ”, “Dynamic Volume” или “Audyssey LFCTM”. (v стр. 185)

Передняя

панель

®

Дисплей

Задняя
панель

Индикатор выхода HDMI

D

Эти индикаторы загораются в соответствии с настройкой выхода
HDMI. При выборе значения “Авто (сдвоенный)” индикаторы
загораются в соответствии с состоянием подключения.

Индикатор MULTI ZONE

E

Загорается при включении питания ZONE2 или ZONE3 (другое
помещение). (v стр. 165)

24

Пульт ДУ

Предметный

указатель

oQ0 Q1

uyi

Содержание

Индикатор таймера отключения

F

Подсвечивается при выборе режима сна. (v стр. 146)

Индикатор MUTE

G

Мигает при включенном беззвучном режиме. (v стр. 90)

Индикатор громкости

H

Информационный экран

I

Здесь выводятся имя источника входного сигнала, режим звука,
значения настроек и другие сведения.

Индикатор фронтального громкоговорителя

J

Горит в зависимости от настроек фронтальных А и В
громкоговорителей.

Подсоединения

Воспроизведение

Установки Рекомендации Приложение

Индикаторы каналов входных/выходных сигналов

K

Канал для входных/выходных сигналов отображается в
зависимости от настройки, установленной для “Индикатор
канала”. (v стр. 264)

Когда параметр “Индикатор канала” установлен в значение

0

“Выход” (По умолчанию) Загораются при передаче аудио
сигналов из громкоговорителей.

Когда параметр “Индикатор канала” установлен на “Вход”, эти

0

значки загораются в соответствии с каналами, включающими
входные сигналы.

При воспроизведении источников сигнала HD Audio индикатор
A загорается, когда сигнал канала расширения (канал,
отличный от фронтального, центрального, окружающего,
окружающего тылового, фронтального верхнего, фронтального
широтного или LFE канала) является входным.

Передняя

панель

Дисплей

Задняя
панель

25

Пульт ДУ

Предметный

указатель

Q1tQ2 Q4Q3 Q5

qw rt ye

uQ0io q

Содержание

Задняя панель

Подсоединения

Воспроизведение

Установки Рекомендации Приложение

Подробности можно узнать на следующей странице.

Передняя

панель

Дисплей

Задняя
панель

26

Пульт ДУ

Предметный

указатель

qw rett

q

qwe

Содержание

Разъемы для антенн Bluetooth/беспроводной ЛВС

A

Используются для подключения внешних антенн для соединения
по Bluetooth/беспроводной связи при подключении к сети
посредством беспроводной ЛВС или к портативному устройству
посредством Bluetooth. (v стр. 84)

Поместите внешние антенны для соединения по Bluetooth/

A

беспроводной связи ровно в винтовой контакт на задней
стороне устройства.
Поверните их по часовой стрелке, пока антенны не будут

B

полностью подключены.
Поверните антенны вверх для наилучшего приема сигнала.

C

Подсоединения

Воспроизведение

Установки Рекомендации Приложение

Разъемы для цифрового звука (DIGITAL AUDIO)

B

Используются для подключения устройств, оборудованных
цифровыми аудиоразъемами.

“Соединение 2: Телевизор оснащен разъемом HDMI и не

0

поддерживает ARC / eARC” (v стр. 75)
“Подсоединение телеприставки (Спутниковый приемник/

0

кабельное ТВ)” (v стр. 77)
“Подключение медиапроигрывателя” (v стр. 78)

0

USB-порт (POWER SUPPLY)

C

Можно использовать для питания потоковых медиа­проигрывателей и т. д.

Используйте поставляемый в комплекте с устройством адаптер

0

переменного тока, если требуется напряжение 5 В/1,5 A.
Для воспроизведения содержимого из устройство памяти USB, вставьте

0

его в USB-порт на передней панели.

Разъем NETWORK

D

Используется для подключения LAN-кабеля при подключении к
проводной сети ЛВС. (v стр. 83)

Разъемы аналогового звука (AUDIO)

E

Используются для подключения устройств, оборудованных
аналоговыми аудиоразъемами.

“Подсоединение телеприставки (Спутниковый приемник/

0

кабельное ТВ)” (v стр. 77)
“Подключение медиапроигрывателя” (v стр. 78)

0

“Подключение проигрывателя Blu-ray или DVD” (v стр. 79)

0

“Подключение проигрывателя винила” (v стр. 81)

0

Передняя

панель

Дисплей

Задняя
панель

27

Пульт ДУ

Предметный

указатель

yioQ0u

Содержание

Разъем HDMI

F

Используются для подключения устройств, оборудованных
разъемами HDMI.

“Соединение 1: телевизор оборудован разъемом HDMI и

0

поддерживает ARC / eARC” (v стр. 74)
“Соединение 2: Телевизор оснащен разъемом HDMI и не

0

поддерживает ARC / eARC” (v стр. 75)
“Подсоединение телеприставки (Спутниковый приемник/

0

кабельное ТВ)” (v стр. 77)
“Подключение медиапроигрывателя” (v стр. 78)

0

“Подключение проигрывателя Blu-ray или DVD” (v стр. 79)

0

“Подключение игровой консоли или плеера с поддержкой

0

8K” (v стр. 80)

Подсоединения

Воспроизведение

Установки Рекомендации Приложение

Разъемы PRE OUT

G

Используются для подключения сабвуфера с встроенным
усилителем или внешнего усилителя мощности.

“Подключение сабвуфера” (v стр. 41)

0

“Подключение внешнего усилителя мощности” (v стр. 45)

0

“Установка соединения с ZONE” (v стр. 158)

0

Разъемы видео (VIDEO)

H

Используются для подключения устройств, оборудованных
видеоразъемами.

“Подсоединение телеприставки (Спутниковый приемник/

0

кабельное ТВ)” (v стр. 77)
“Подключение проигрывателя Blu-ray или DVD” (v стр. 79)

0

Разъемы компонентного видео (COMPONENT VIDEO)

I

Используются для подключения устройств, оборудованных
разъемами компонентного видео.

“Подключение медиапроигрывателя” (v стр. 78)

0

Вход AC (AC IN)

J

Используется для подключения шнура питания. (v стр. 87)

Передняя

панель

Дисплей

Задняя
панель

28

Пульт ДУ

Предметный

указатель

Q1 Q2 Q4Q3 Q5

Содержание

Разъем SIGNAL GND

K

Используется для подключения заземляющего провода для
проигрывателя виниловых дисков. (v стр. 81)

Разъемы TRIGGER OUT

L

Используются для подключения устройств, оснащенных функцией
триггера. (v стр. 86)

Подсоединения

Воспроизведение

Установки Рекомендации Приложение

Штекеры пульта дистанционного управления

M

Используются для подключения инфракрасных приемников/
передатчиков для управления данным устройством и внешними
устройствами из другого помещения. (v стр. 85)

Разъем RS-232C

N

Используется для подключения устройств контроллера домашней
автоматизации, подходящих к разъемам RS-232C. Обратитесь к
руководству пользователя контроллера домашней автоматизации
для получения дополнительной информации о функциях
последовательного управления данным устройством.

Предварительно выполните описанные ниже операции.

Выключите данное устройство.

A

Выключите данное устройство с помощью внешнего

B

устройства управления.
Убедитесь в том, что устройство находится в режиме

C

ожидания.

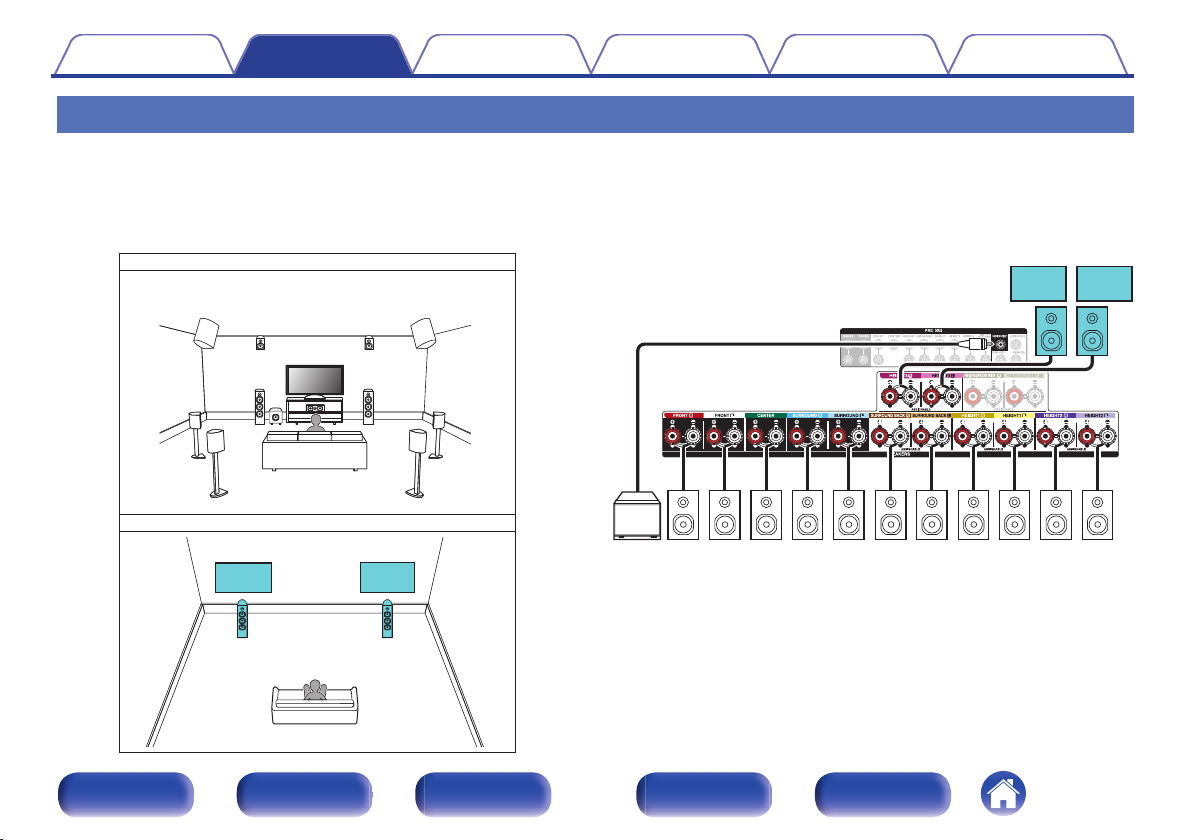

Клеммы динамиков (SPEAKERS)

O

Используются для подключения динамиков. (v стр. 40)

ПРИМЕЧАНИЕ

Запрещается прикасаться к внутренним контактам разъемов на задней

0

панели. Электростатический разряд может привести к неустранимому
повреждению устройства.

Передняя

панель

Дисплей

Задняя
панель

29

Пульт ДУ

Предметный

указатель

e

t

r

y

q

w

Содержание

Подсоединения

Воспроизведение

Пульт дистанционного управления

Установки Рекомендации Приложение

Кнопки ZONE SELECT

A

Используются для выбора зоны (MAIN ZONE, ZONE2, ZONE3),
управляемой пультом ДУ.

“Воспроизведение разных источников в зонах MAIN ZONE,

0

ZONE2 и ZONE3” (v стр. 165)
“Управление меню” (v стр. 173)

0

Кнопки выбора источника входного сигнала

B

Используются для выбора источника входного сигнала.

“Выбор источника входного сигнала” (v стр. 89)

0

“Воспроизведение разных источников в зонах MAIN ZONE,

0

ZONE2 и ZONE3” (v стр. 165)

Кнопки поиска канала или страницы (CH/PAGE df)

C

Используются для переключения страниц. (v стр. 104)

Кнопка MUTE (:)

D

Используется для отключения звука.

“Временное отключение звука (Выключение звука)” (v стр. 90)

0

“Временное отключение звука (приглушение)” (v стр. 167)

0

Кнопка информации (INFO)

E

Отображает на экране телевизора информацию о текущем
состоянии. (v стр. 268)

Кнопки курсора

F

Используются для выбора пунктов.

Передняя

панель

Дисплей

Задняя
панель

30

Пульт ДУ

Предметный

указатель

Q2

Q1

Q0

i
o

u

Содержание

Подсоединения

Воспроизведение

Установки Рекомендации Приложение

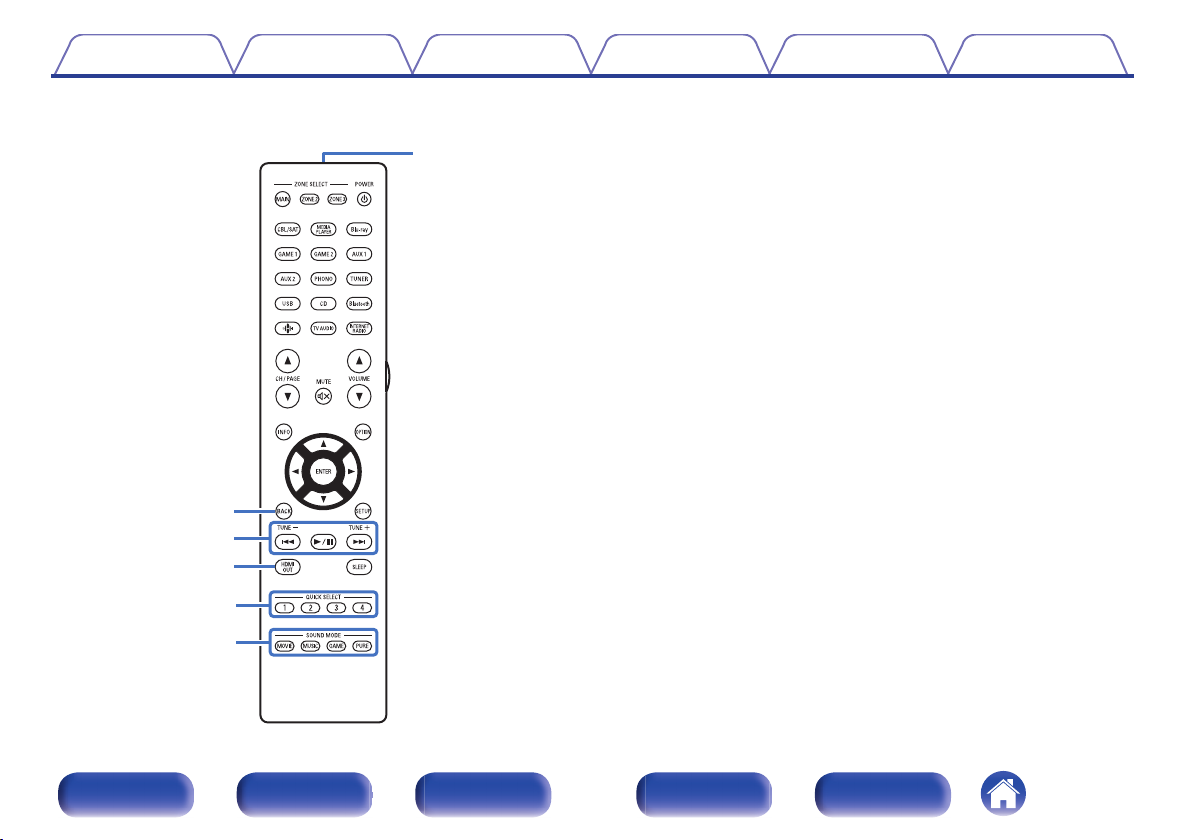

Кнопка BACK

G

Используется для возврата в предыдущее меню.

Системные кнопки

H

Используются для управления воспроизведением.

Кнопка HDMI OUT

I

Служит для настройки выхода HDMI-монитора. (v стр. 195)

Кнопки QUICK SELECT (1 – 4)

J

Вызывают настройки, зарегистрированные на каждой кнопке,
такие как источник ввода, уровень громкости и настройки режима
звука. (v стр. 148)

Кнопки SOUND MODE

K

Используются для выбора режима звука. (v стр. 131)

Передатчик сигнала дистанционного управления

L

Используется для передачи сигналов от пульта дистанционного
управления. (v стр. 10)

Передняя

панель

Дисплей

Задняя
панель

31

Пульт ДУ

Предметный

указатель

Q3

Q6

Q4

Q5

Q7

Q8

Q9

Содержание

Подсоединения

Воспроизведение

Установки Рекомендации Приложение

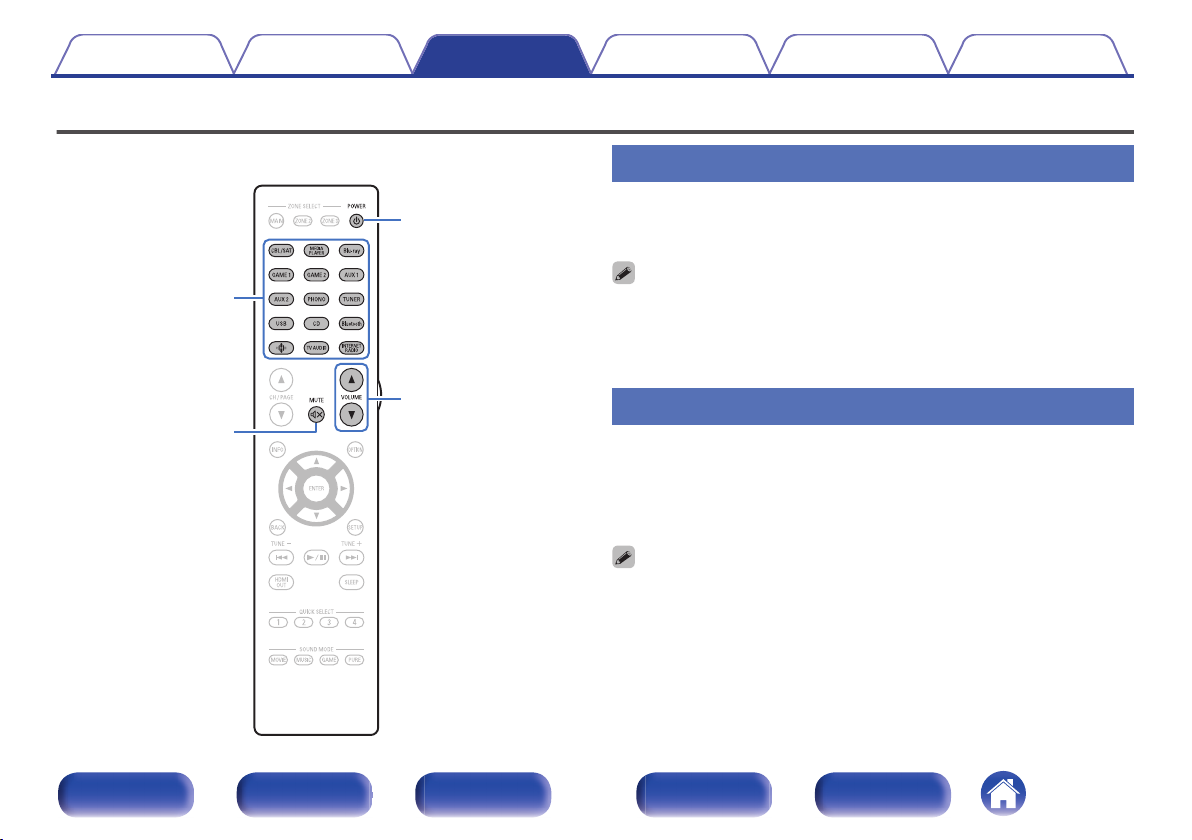

Кнопка POWER (X)

M

Используется для включения и выключения питания.

“Включение питания” (v стр. 89)

0

“Воспроизведение в зоне ZONE2/ZONE3 (другое

0

помещение)” (v стр. 157)

Кнопки VOLUME (df)

N

Используются для регулировки уровня громкости.

“Регулировка уровня громкости” (v стр. 90)

0

“Регулировка уровня громкости в зонах ZONE2/

0

ZONE3” (v стр. 167)

Кнопка подсветки

O

Включает подсветку приблизительно на 5 секунды. (v стр. 271)

Кнопка OPTION

P

Используется для отображения на экране телевизора меню
действий.

Кнопка ENTER

Q

Определяет выбор.

Кнопка SETUP

R

Используется для отображения меню на экране телевизора.
(v стр. 173)

Кнопка SLEEP

S

Используется для установки таймера сна. (v стр. 146)

Передняя

панель

Дисплей

Задняя
панель

32

Пульт ДУ

Предметный

указатель

R

L

R

L

Содержание

Подсоединения

Воспроизведение

Установки Рекомендации Приложение

o

Содержание

Установка акустической системы
Подсоединение акустической системы
Подсоединение телевизора
Подключение устройства воспроизведения
Подключение запоминающего устройства USB к порту USB
Подключение к домашней сети (LAN)
Подключение устройства внешнего управления
Подключение кабеля питания

ПРИМЕЧАНИЕ

Не включайте устройство в розетку, пока не будут подсоединены все

0

компоненты. Однако, когда “Setup Assistant” работает, следуйте
инструкциям на экране “Setup Assistant” (стр. 9 в отдельном “Краткое
руководство пользователя”) для выполнения подсоединений. (Во время
работы “Setup Assistant” на разъемы ввода-вывода напряжение не
подается.)

Не прокладывайте сетевые шнуры вместе с соединительными кабелями.

0

Это может привести к образованию помех.

o

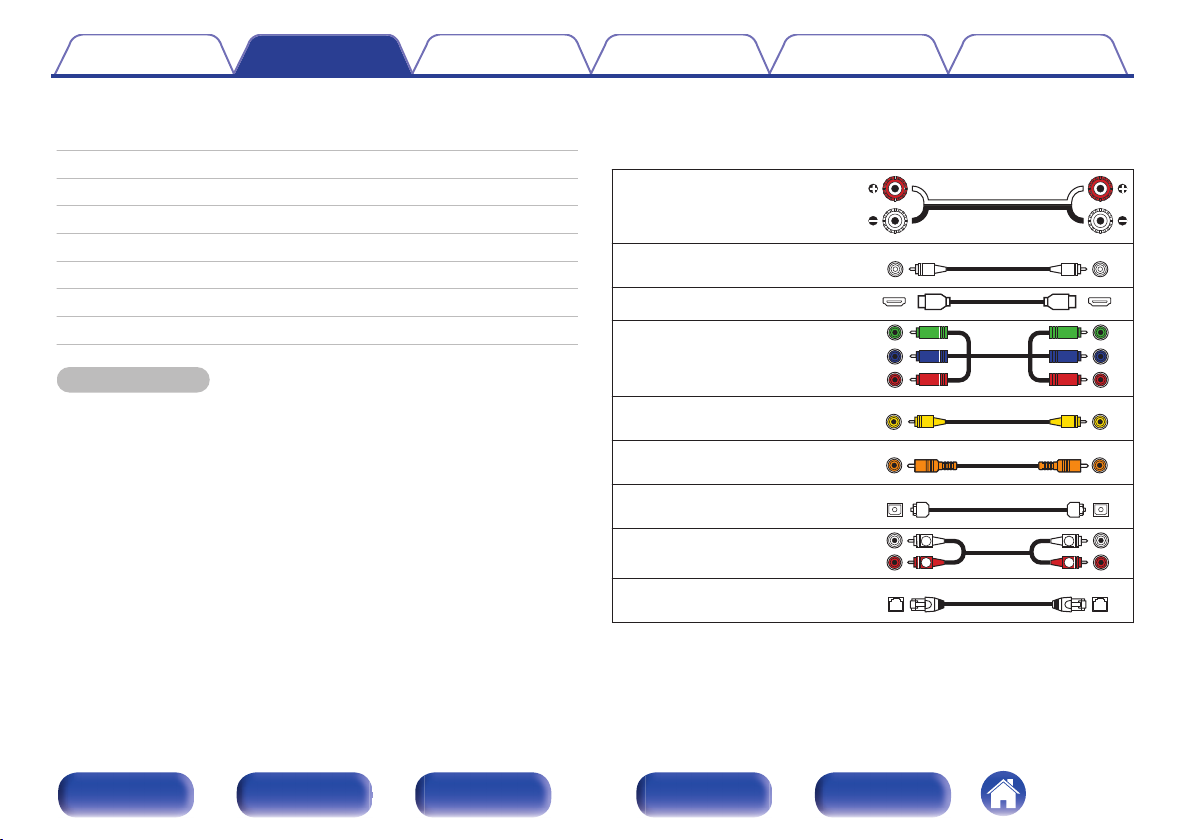

Кабели, используемые для подключения

34
40
73
76
82
83
85
87

К подключаемым устройствам используйте предназначенные им
кабели.

Кабель для колонок

Кабель для сабвуфера

Кабель HDMI

Компонентный видеокабель

Видеокабель

Коаксиальный цифровой кабель

Оптический кабель

Аудиокабель

Кабель LAN

Передняя

панель

Дисплей

Задняя
панель

33

Пульт ДУ

Предметный

указатель

C

FL FR

SBL

SBR

SB

SW1

SL SR

SW3 SW4

SW2

Содержание

Подсоединения

Воспроизведение

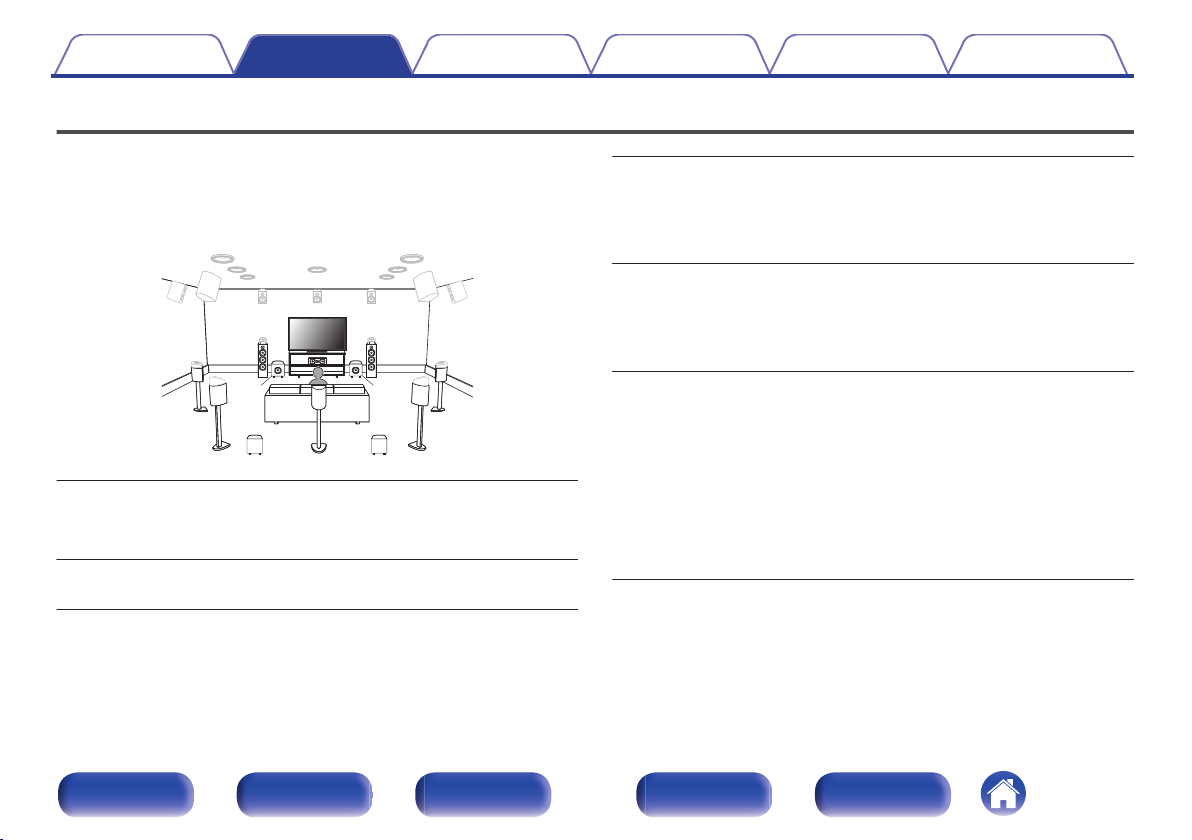

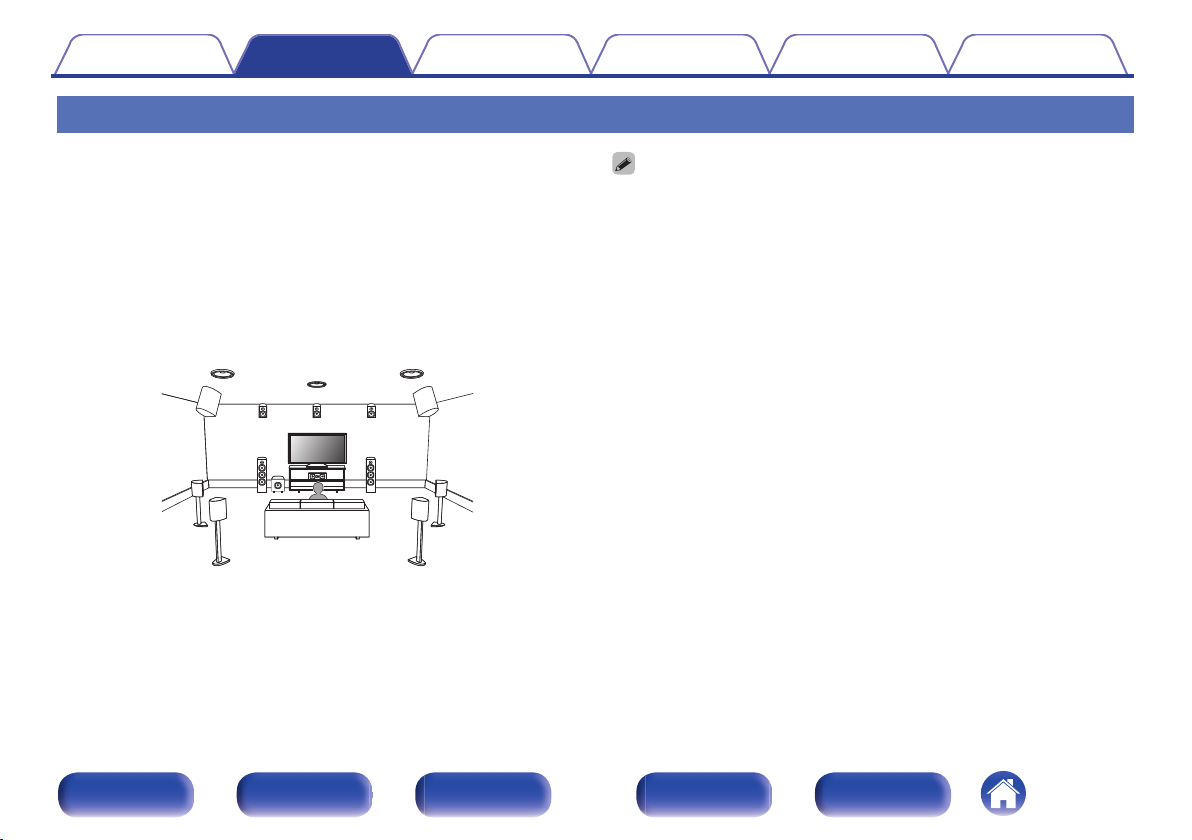

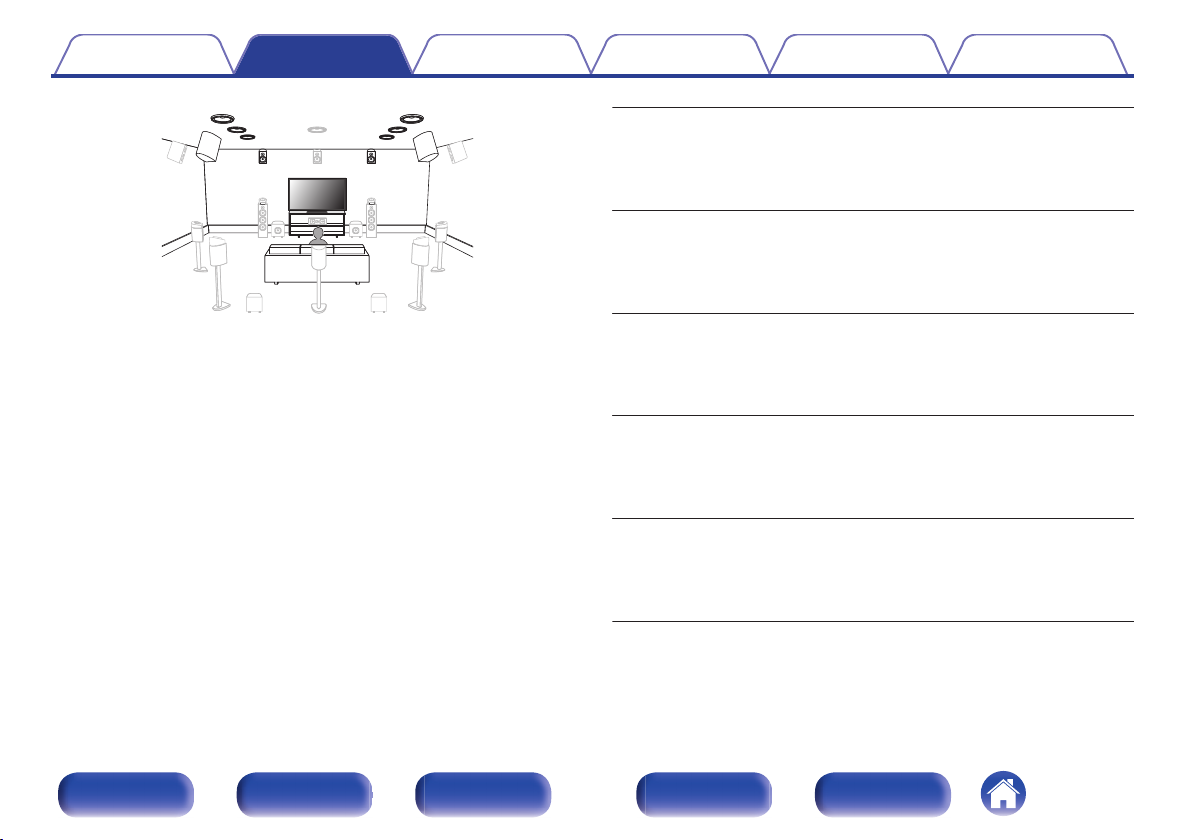

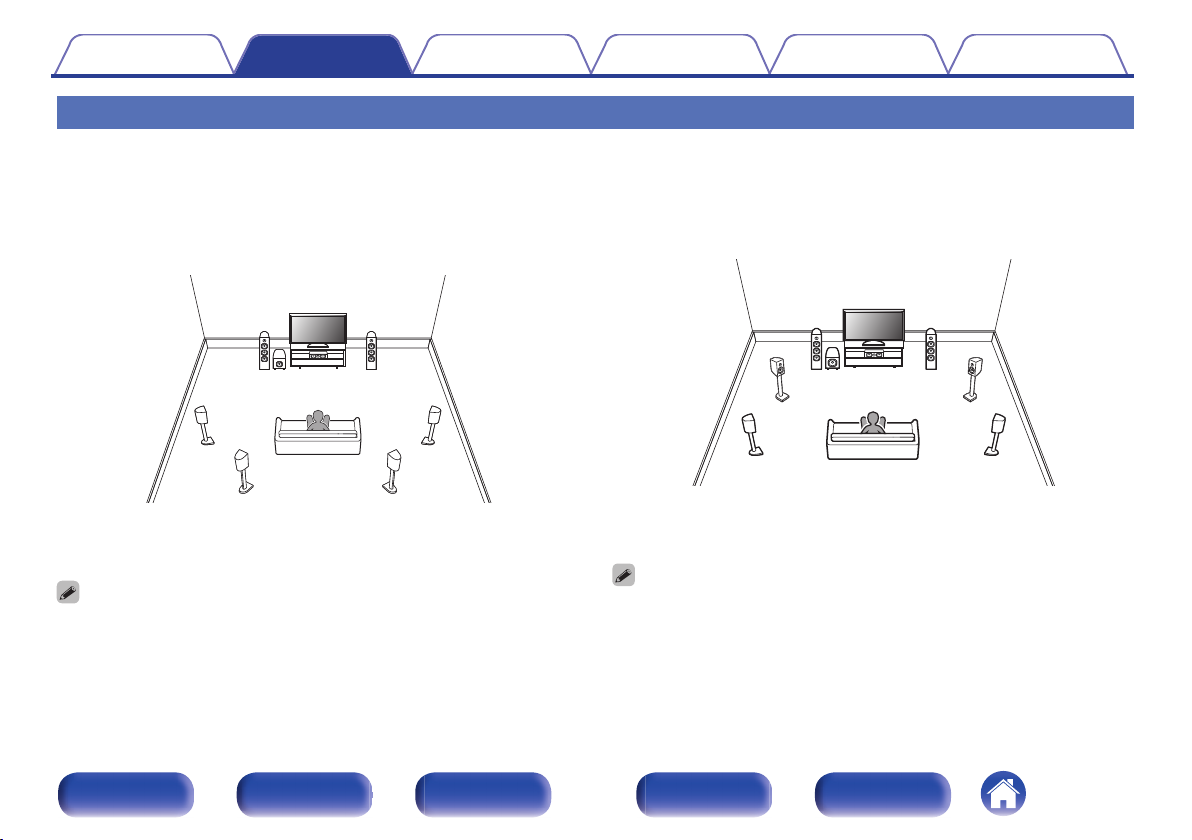

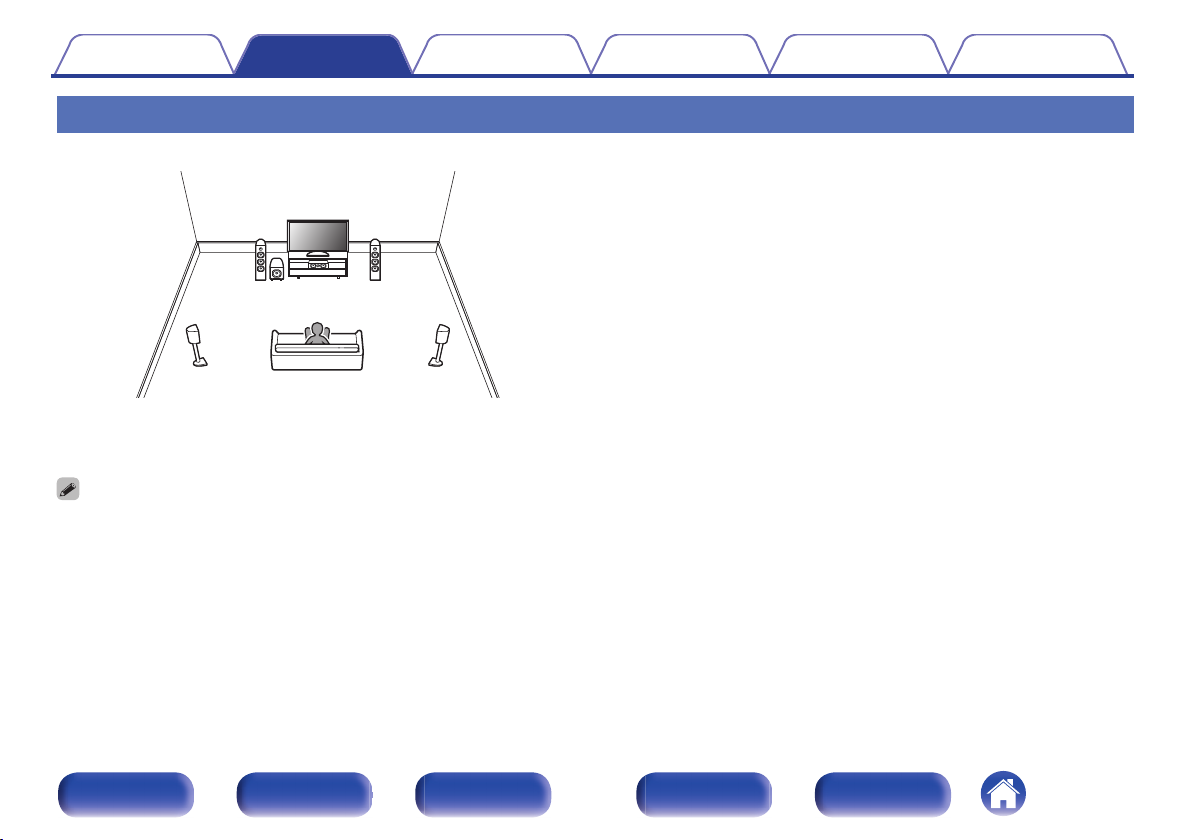

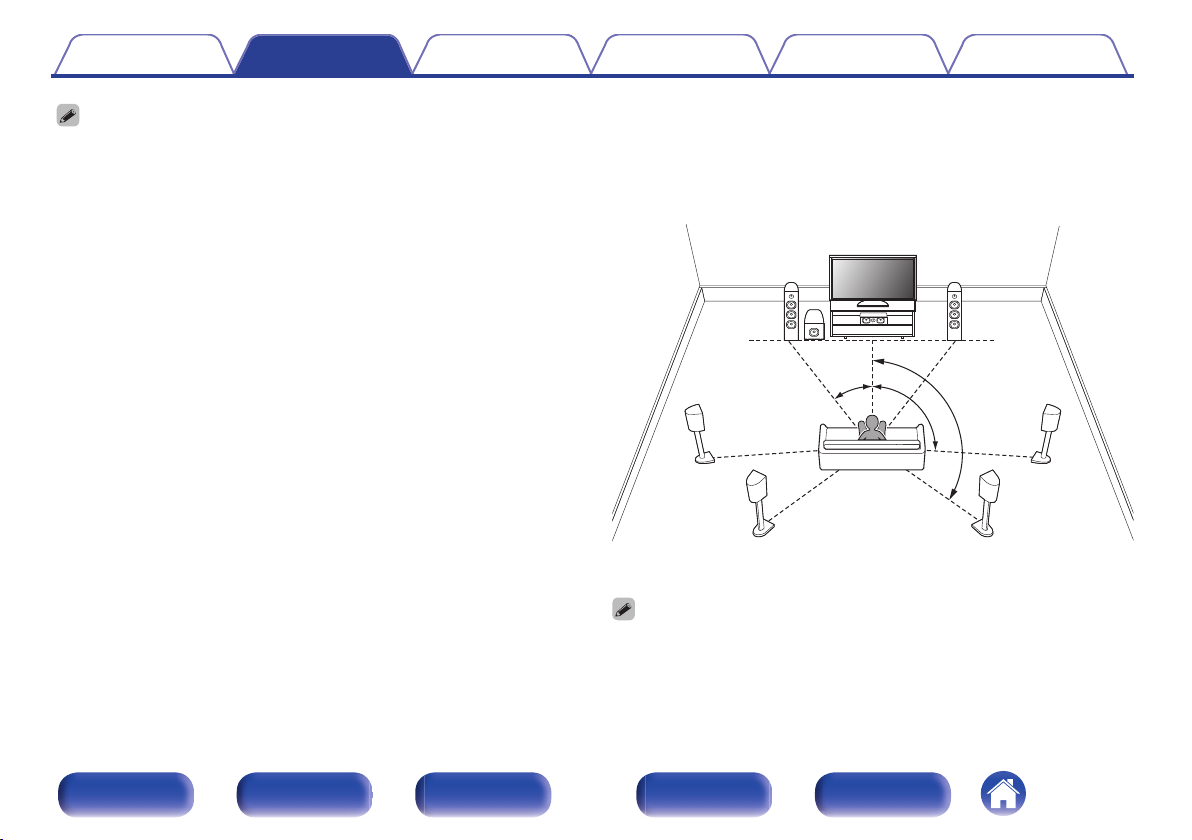

Установка акустической системы

Установки Рекомендации Приложение

Определите тип акустической системы в зависимости от количества
используемых Вами динамиков и установите каждый динамик и
сабвуфер в комнате.
Порядок установки динамиков объяснен на этом примере типичной
установки.

FL/FR

(левый/правый
передний динамик):

C

(центральный
динамик):

Передняя

панель

Установите левый и правый FRONT динамики
на равном удалении от основной позиции
прослушивания. Расстояние между
телевизором и обоими динамиками также
должно быть одинаковым.

Поместите CENTER динамик спереди и по
центру телевизора между фронтальными
левыми и правыми динамиками.

Дисплей

Задняя
панель

SL/SR

(левый/правый
динамик объемного
звучания):

SBL/SBR

(левый/правый
тыловой динамик
объемного
звучания):

SW 1/2/3/4

(сабвуфер):

34

Пульт ДУ

Установите левый и правый динамики SURROUND
звучания по обеим сторонам от основной позиции
прослушивания на равном удалении от нее. Если
тыловые динамики объемного звучания не
используются, разместите обычные динамики
объемного звучания немного позади позиции
прослушивания.

Установите левый и правый SURROUND BACK
динамики объемного звучания позади основной
позиции прослушивания на равном удалении от нее.
При использовании только одного тылового
динамика (SB) объемного звучания его следует
установить непосредственно за позицией
прослушивания.

Разместите сабвуфер рядом с фронтальными
динамиками. Если используются несколько
сабвуферов, разместите их попарно на
одинаковом расстоянии вдоль передних или
задних стен помещения или установите
отдельные сабвуферы посередине между
передними или задними парами.
Можно также создать особую компоновку в
случае использования нескольких сабвуферов
в настройке “Режим сабвуфера” (v стр. 229):
2 сабвуфера: 2 передних или 1 передний и 1
задний
3 сабвуфера: 2 передних и 1 задний
4 сабвуфера: 2 передних и 2 задних

Предметный

указатель

FHL FHR

TRR

TRL

TFR

TFL

RHL RHR

TMR

TML

Содержание

Подсоединения

Воспроизведение

Установки Рекомендации Приложение

FHL/FHR

(левый/правый
фронтальный
высокочастотный
динамик):

TFL/TFR

(левый/правый
фронтальный
потолочный
динамик):

TML/TMR

(левый/правый
центральный
потолочный
динамик):

TRL/TRR

(Задние верхние
динамики левые/
правые):

RHL/RHR

(Тыловые верхние
динамики левые/
правые):

Расположите левый и правый FRONT HEIGHT
динамики прямо над левым и правым
фронтальными динамиками. Закрепите их как
можно выше под потолком и направьте их на
главное положение прослушивания.

Установите левый и правый TOP FRONT
динамики на потолке немного спереди
главного положения прослушивания и
выровняйте их по отношению к левому и
правому передним динамикам.

Установите левый и правый TOP MIDDLE
динамики на потолке прямо над главным
положением прослушивания и выровняйте их
по отношению к левому и правому передним
динамикам.

Установите левый и правый TOP REAR
динамики на потолке немного сзади главного
положения прослушивания и выровняйте их по
отношению к левому и правому передним
динамикам.

Установите левый и правый REAR HEIGHT
динамики прямо за основным положением
прослушивания. Закрепите их как можно выше
под потолком и выровняйте по отношению к
левому и правому передним динамикам.

Передняя

панель

Дисплей

Задняя
панель

35

Пульт ДУ

Предметный

указатель

SHL

SHR

TS

CH

Содержание

Подсоединения

Воспроизведение

Установки Рекомендации Приложение

SHL/SHR

(Верхние динамики
объемного
звучания левые/
правые):

CH

(Центральный
верхний динамик):

TS

(потолочный
динамик объемного
звучания):

Расположите левый и правый SURROUND
HEIGHT динамики прямо над динамиками
объемного звучания.

Установите динамик CENTER HEIGHT прямо
над центральным динамиком. Закрепите их как
можно выше под потолком и направьте их на
главное положение прослушивания.

Установите TOP SURROUND динамик на
потолке прямо над главным положением
прослушивания и выровняйте его с динамиком
центрального канала.

Передняя

панель

Дисплей

Задняя
панель

36

Пульт ДУ

Предметный

указатель

FDL FDR

BDL BDR

SDL SDR

Содержание

Подсоединения

Воспроизведение

Установки Рекомендации Приложение

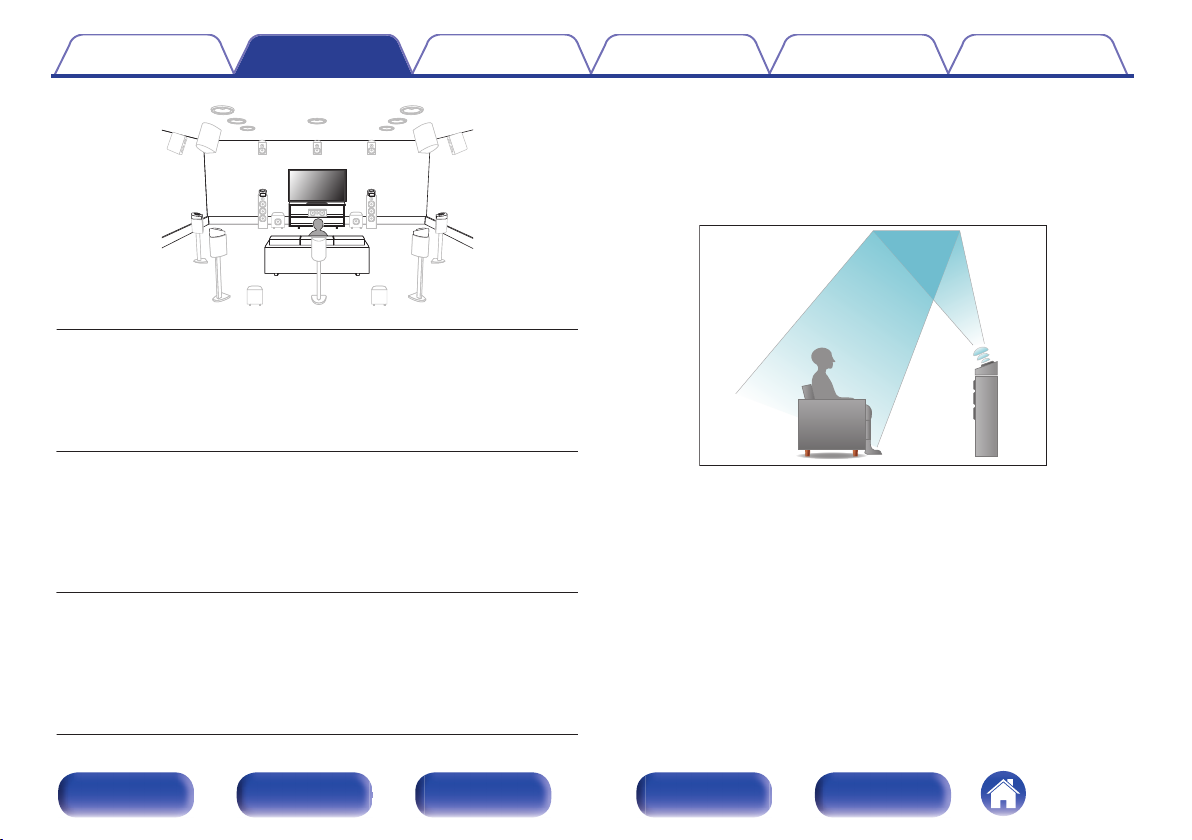

О динамиках Dolby Atmos Enabled

Динамики Dolby Atmos Enabled отражают звук от потолка так, чтобы
он проходил у Вас над головой, с помощью специального динамика,
направленного вверх, который помещается на пол.

Вы можете наслаждаться звуком Dolby Atmos 3D даже в условиях,
при которых динамики невозможно установить на потолке.

FDL/FDR

(левый/правый
фронтальный
динамик Dolby):

SDL/SDR

(левый/правый
динамик объемного
звучания Dolby):

BDL/BDR

(Задние динамики
Dolby левые/
правые):

Передняя

панель

Поместите динамик FRONT Dolby Atmos
Enabled на передний динамик. Для динамика
Dolby Atmos Enabled, интегрированного с
передним динамиком, поместите динамик
Dolby Atmos Enabled на место переднего
динамика.

Поместите динамик SURROUND Dolby Atmos
Enabled на динамик объемного звучания. Для
динамика Dolby Atmos Enabled,
интегрированного с динамиком объемного
звучания, поместите динамик Dolby Atmos
Enabled на место динамика объемного
звучания.

Поместите динамик BACK Dolby Atmos Enabled
на задний динамик объемного звучания. Для
динамика Dolby Atmos Enabled,
интегрированного с задним динамиком
объемного звучания, поместите динамик Dolby
Atmos Enabled на место заднего динамика
объемного звучания.

Дисплей

Задняя
панель

37

Пульт ДУ

Предметный

указатель

FL

SW

C

SL

FR

SR

SBL

SBR

z2

z1

z3

Содержание

Данное устройство совместимо с Dolby Atmos и DTS:X, что обеспечивает

0

более широкое и глубокое ощущение объемного звучания.
Настройка “Виртуальный режим” должна быть установлена на “Вкл” для

0

воспроизведения Dolby Atmos в 5.1-канальной конфигурации динамиков или
в конфигурации с меньшим числом каналов. (v стр. 177)

IMAX DTS:X / DTS:X можно выбрать независимо от конфигурации

0

динамиков.
AURO-3D рекомендует добавить динамики FRONT HEIGHT и SURROUND

0

HEIGHT к конфигурации динамиков 5.1. По желанию динамики FRONT
HEIGHT и SURROUND HEIGHT можно заменить динамиками REAR HEIGHT,
потолочными динамиками и динамиками с поддержкой функции Dolby Atmos
для воспроизведения в режимах Dolby Atmos, DTS:X и AURO-3D.

Подсоединения

Воспроизведение

Установки Рекомендации Приложение

o

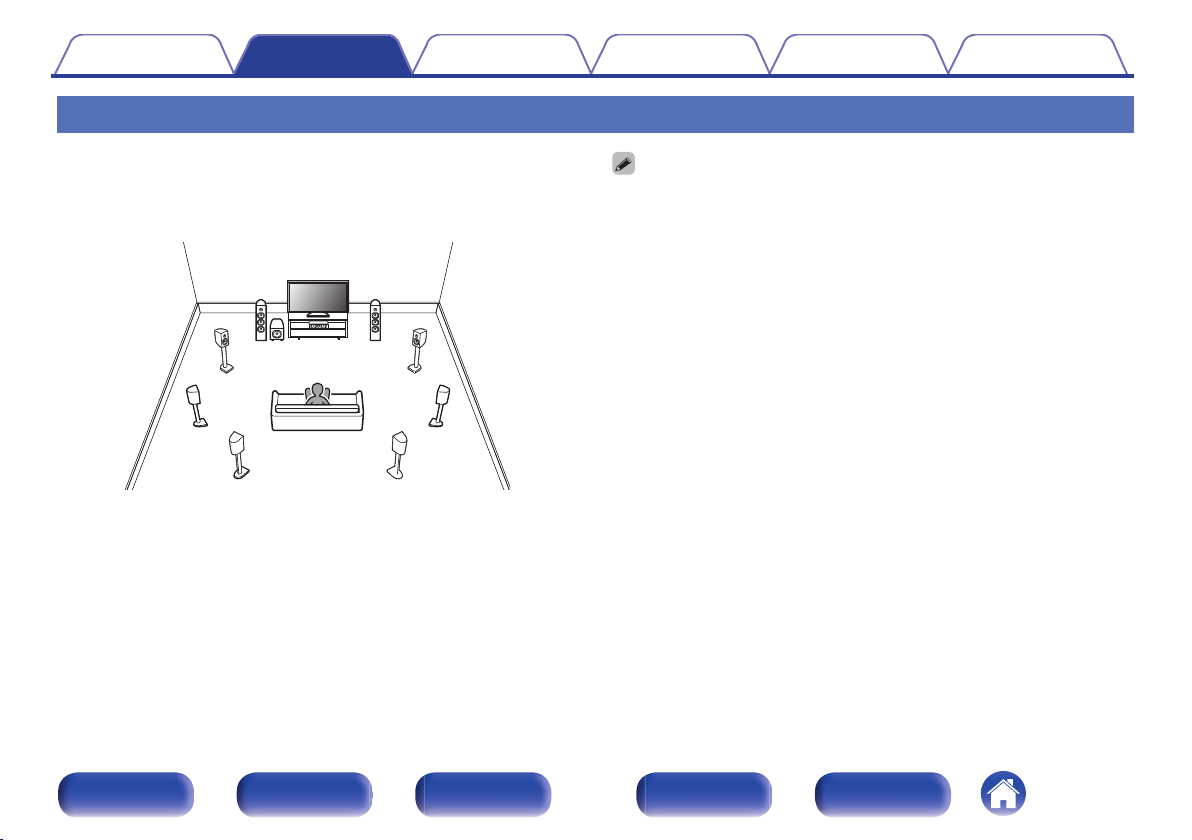

Рекомендованное размещение динамиков

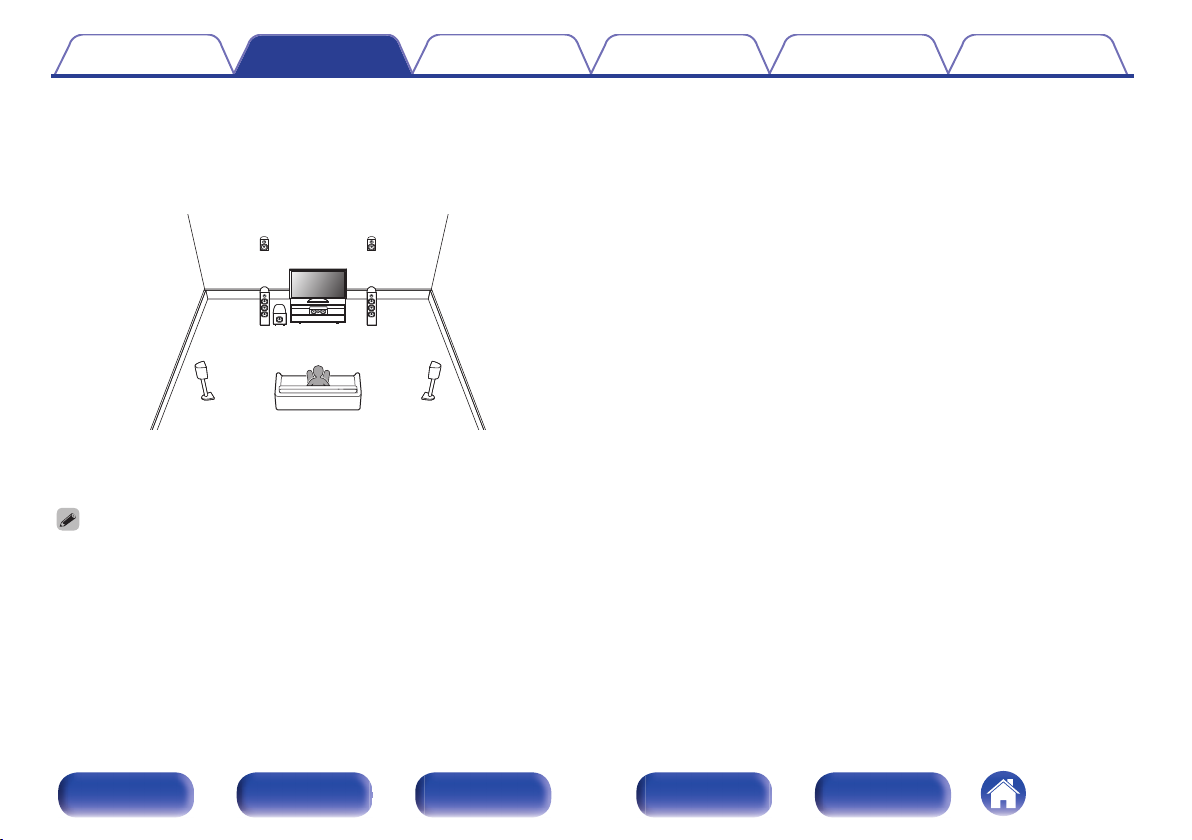

Расположение напольных динамиков

Чтобы расставить напольные динамики, воспользуйтесь

0

следующим рисунком. Необязательно размещать их в точности
так, как показано.

Передняя

панель

Дисплей

Задняя
панель

z

1 22° – 30° z2 90° – 110° z3 135° – 150°

Если тыловые динамики объемного звучания не используются,

0

рекомендованный угол динамиков объемного звучания (z2) составляет
120°.

При использовании только одного тылового динамика объемного звучания

0

его следует установить непосредственно за позицией прослушивания.

38

Пульт ДУ

Предметный

указатель

z

1

z2

z

3

z4

z5

z1 30° - 45°

z4 125° - 150°

z2 30° - 55°

z3 65° - 100°

z5 135° - 150°

Слегка
наклоните вниз

GВид сбокуH

Фронтальный потолочный динамик

Задний потолочный динамик

Верхний средний динамик/

верхний динамик объемного звучания

Фронтальный
громкогово­ритель

Панорамный
громкоговоритель

Панорамный
тыловой
громкоговоритель

Слегка
наклоните вниз

Задние верхние
динамики

Верхний динамик объемного звучания

Фронтальный
верхний / нтральный
верхний динамик

TS

SL

TRL

RHL RHR

FHL

TML

TFL

FL

SR

TRR

FHRCH

TMR

TFR

FR

C

SHRSHL

GВид сверхуH

Содержание

Подсоединения

Воспроизведение

Установки Рекомендации Приложение

Расположение верхних динамиков

Чтобы расставить верхние динамики, воспользуйтесь следующим рисунком. Необязательно размещать их в точности так, как показано.

0

Передняя

панель

Дисплей

Задняя
панель

39

Пульт ДУ

Предметный

указатель

Содержание

Подсоединения

Воспроизведение

Установки Рекомендации Приложение

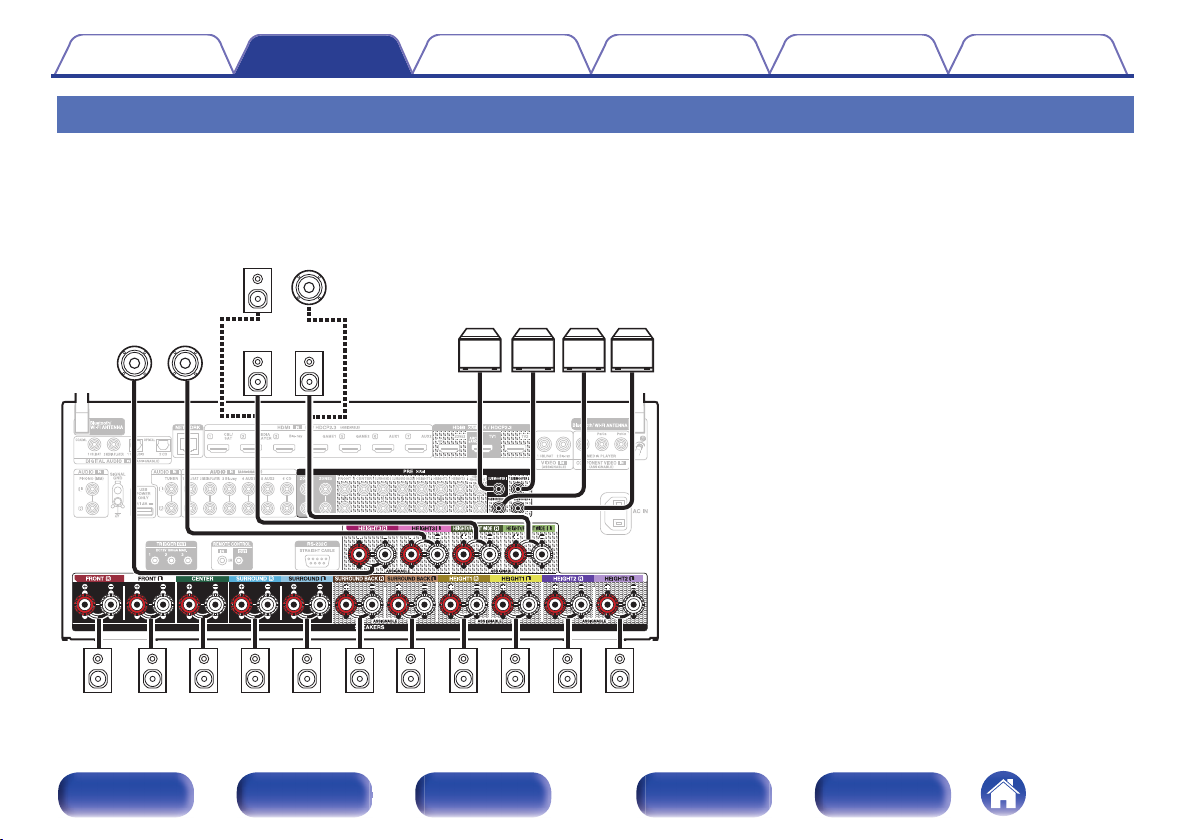

Подсоединение акустической системы

В данном разделе описывается подключение данного устройства к колонкам в помещении.

Перед подключением динамиков

ПРИМЕЧАНИЕ

Перед подключением акустической системы, отключите шнур питания

0

устройства из розетки. Выключите сабвуфер.
Выполняйте подсоединение таким образом, чтобы центральные проводники

0

кабеля акустической системы не выступали из клеммы громкоговорителя.
Возможно срабатывание схемы защиты при соприкосновении центральных
проводников с задней панелью или при соприкосновении проводов + и ­друг с другом. (“Схема защиты” (v стр. 330))

Запрещается прикасаться к разъемам акустической системы при

0

подключенном сетевом шнуре. Это может привести к поражению
электрическим током. Когда “Setup Assistant” (стр. 9 в отдельном “Краткое
руководство пользователя”) работает, следуйте инструкциям на экране
“Setup Assistant” для выполнения соединений. (Во время работы “Setup
Assistant” электропитание на акустическую систему не подается.)

Используйте динамики с импедансом в диапазоне от 4 до 16 Ω/Ом.

0

При подключении динамиков с разным импедансом устанавливайте

0

значение импеданса по динамику с наименьшим импедансом.

Передняя

панель

Дисплей

Задняя
панель

ПРИМЕЧАНИЕ

Выполните следующие настройки при использовании динамика с

0

сопротивлением от 4 до 6 Ω/Ом.

1. На основном блоке одновременно нажмите и удерживайте кнопки

STATUS и ZONE3 SOURCE не менее 3 секунд.

На дисплей выводится индикация “z4K/8K Format <Enhanced>”.

2. Дважды нажмите на основном блоке кнопку перемещения курсора вниз.

На дисплей выводится индикация “zSp. Impedance <8ohms>”.

3. Выберите сопротивление кнопками перемещения курсора влево или

вправо на главном устройстве.

8ohms
(По умолчанию) :

6ohms:

4ohms:

4. Нажмите кнопку ENTER на основном блоке, чтобы завершить настройку.

40

Пульт ДУ

Выберите, если сопротивление на всех
подключенных динамиках составляет 8 Ом
или более.

Выберите, если сопротивление на любом
из подключенных динамиков составляет 6
Ω/Ом.

Выберите, если сопротивление на любом
из подключенных динамиков составляет 4
Ω/Ом.

Предметный

указатель

SW3 SW4

SW1 SW2

Содержание

Подсоединения

Воспроизведение

Установки Рекомендации Приложение

o

Подключение кабелей к акустической
системе

Внимательно проверьте левый (Л) и правый (П) каналы и полярность (+
красный, – черный) на колонках, присоединенных к устройству, и
подключите каналы в соответствии с указанной маркировкой.

Срежьте около 10 мм изоляции с провода колонок,

1

затем или крепко скрутите сердечник провода, или
воспользуйтесь клеммами для подключения.

На колонках поверните разъемы для подключения

2

против часовой стрелки и немного ослабьте их.

Вставьте кабель от колонок в разъемы.

3

На колонках поверните разъемы для подключения

4

по часовой стрелке и затяните их.

o

Подключение сабвуфера

Чтобы подключить сабвуфер, воспользуйтесь кабелем для
сабвуфера. К данному устройству можно подключить четыре
сабвуфера.

В случае подключения нескольких сабвуферов измените
настройку “Сабвуферы” в настройке “Расстановка колонок” в
соответствии с количеством подключаемых сабвуферов.
(v стр. 228)

Уровень громкости и дистанцию можно настроить отдельно для
сабвуферов 1, 2, 3 и 4.

Передняя

панель

Дисплей

Задняя
панель

41

Пульт ДУ

Предметный

указатель

Содержание

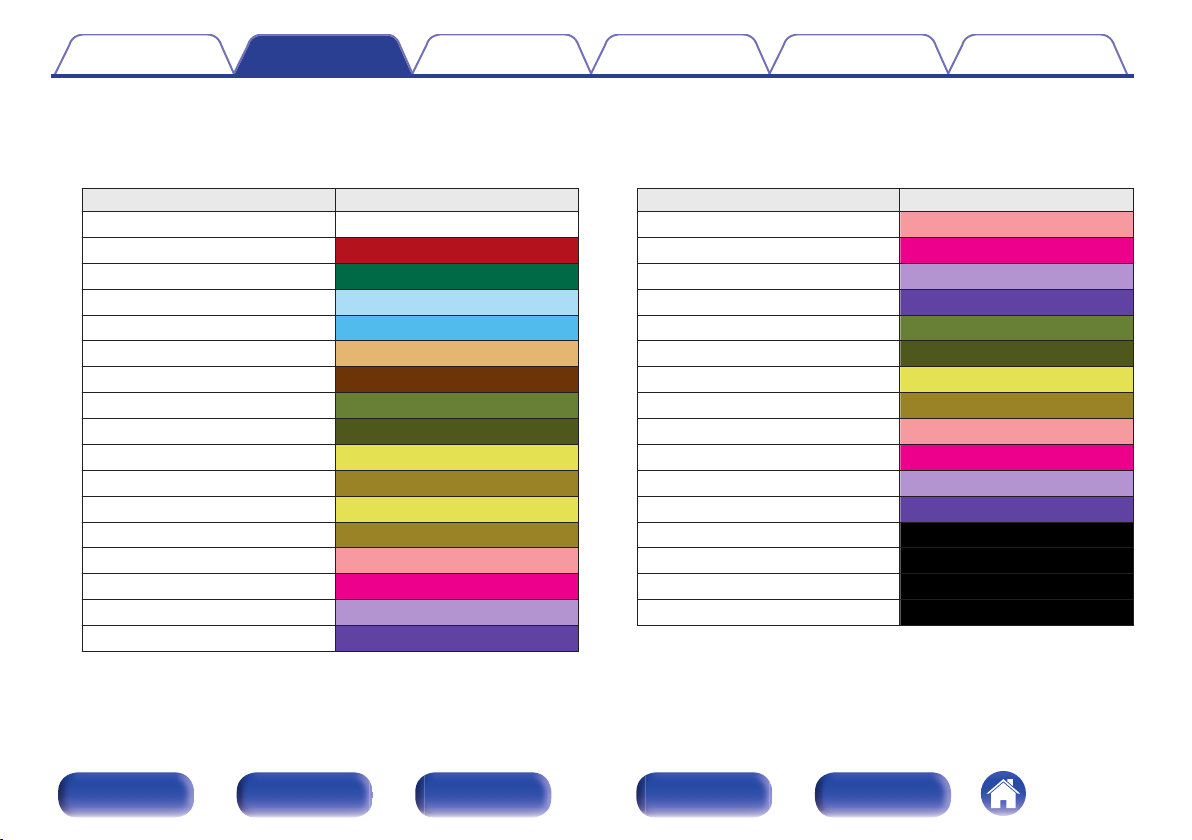

Информация о ярлыках кабелей (входят в комплект) для определения канала

o

Раздел экрана канала для клемм динамика на задней панели имеет цветовую маркировку для определения каждого канала.
Прикрепите к каждому кабелю ярлык, соответствующий каждому динамику. Это облегчит подключение надлежащих кабелей к клеммам

динамиков на задней панели.

Громкоговорители Цвет

FRONT L Белый
FRONT R Красный
CENTER Зеленый
SURROUND L Голубой
SURROUND R Синий
SURROUND BACK L Бежевый
SURROUND BACK R Коричневый
FRONT WIDE L Зеленый
FRONT WIDE R Оливковый
FRONT HEIGHT L Светло-желтый
FRONT HEIGHT R Желтый
TOP FRONT L Светло-желтый
TOP FRONT R Желтый
TOP MIDDLE L Розовый
TOP MIDDLE R Пурпурный
TOP REAR L Светло-фиолетовый
TOP REAR R Фиолетовый

Подсоединения

Воспроизведение

Установки Рекомендации Приложение

Громкоговорители Цвет

SURROUND HEIGHT L Розовый
SURROUND HEIGHT R Пурпурный
REAR HEIGHT L Светло-фиолетовый
REAR HEIGHT R Фиолетовый
TOP SURROUND Зеленый
CENTER HEIGHT Оливковый
FRONT DOLBY L Светло-желтый
FRONT DOLBY R Желтый
SURROUND DOLBY L Розовый
SURROUND DOLBY R Пурпурный
BACK DOLBY L Светло-фиолетовый
BACK DOLBY R Фиолетовый
SUBWOOFER 1 Черный
SUBWOOFER 2 Черный
SUBWOOFER 3 Черный
SUBWOOFER 4 Черный

Передняя

панель

Дисплей

Задняя
панель

42

Пульт ДУ

Предметный

указатель

Содержание

В комплект поставки входят ярлыки кабелей динамиков и HDMI.
Прикрепите ярлык к каждому подключаемому кабелю динамиков
и HDMI, как показано ниже. Это облегчит идентификацию и
правильное подключение кабелей всех компонентов.

G Прикрепление ярлыка кабеля H

Подсоединения

Воспроизведение

Установки Рекомендации Приложение

Передняя

панель

Дисплей

Задняя
панель

43

Пульт ДУ

Предметный

указатель

SW1 SW2 SW3 SW4

SR SLFR FL C RHR RHLFHR FHL

SBLSBR

z

1

z3z

3

z

3

z

3

FWR FWL

z

2

z

2

CH TS

z

2, z3z2, z3

TMR TML

z

3

z

3

Содержание

Подсоединения

Воспроизведение

Установки Рекомендации Приложение

Подключение динамиков к клеммам

К этому устройству можно подключить 15,4-канальные динамики.
Клеммы динамиков обеспечивают одновременное воспроизведение до 13 каналов. Если требуется воспроизводить одновременно 13

каналов, используйте их вместе с клеммами предвыхода. Подробнее см. в разделе “Расстановка колонок”. (v стр. 216)
Подсоедините динамики в зависимости от используемых динамиков.

Передняя

панель

Дисплей

Задняя
панель

Если используется только один тыловой динамик объемного

z

1

звучания, подключите его к клемме SURROUND BACK L.
Вместо фронтальных широтных динамиков к разъемам

z2

динамиков HEIGHT4/FRONT WIDE можно подключить 4-й
комплект верхних динамиков.

Выходные клеммы для верхних/потолочных динамиков или

z3

динамиков с поддержкой функции Dolby Atmos могут
варьироваться в зависимости от используемой комбинации
динамиков. Информацию о клеммах, к которым подключаются
верхние/потолочные динамики или динамики с поддержкой
функции Dolby Atmos, см. в разделе “Расстановка колонок” ­“Размещ. AC” (v стр. 221).

44

Пульт ДУ

Предметный

указатель

L

L

L

L

R R

RR

L

L

R

L

L

R

R R

L

L

R

R

L

L

R

R

L

L

R

R

CENTER

RL

FRONT

RL

AUDIO

SUB-

WOOFER

2

AUDIO

SUB-

WOOFER

1

AUDIO

RL

HEIGHT1 HEIGHT2

RL RL

HEIGHT3RLHEIGHT4/

FRONT WIDE

SURROUND SURROUND

BACK

RL

SUB-

WOOFER

3

AUDIO

SUB-

WOOFER

4

AUDIO

Усилитель мощности

Сабвуфер

(основной)

Сабвуфер Сабвуфер Сабвуфер

Содержание

Подсоединения

Воспроизведение

Установки Рекомендации Приложение

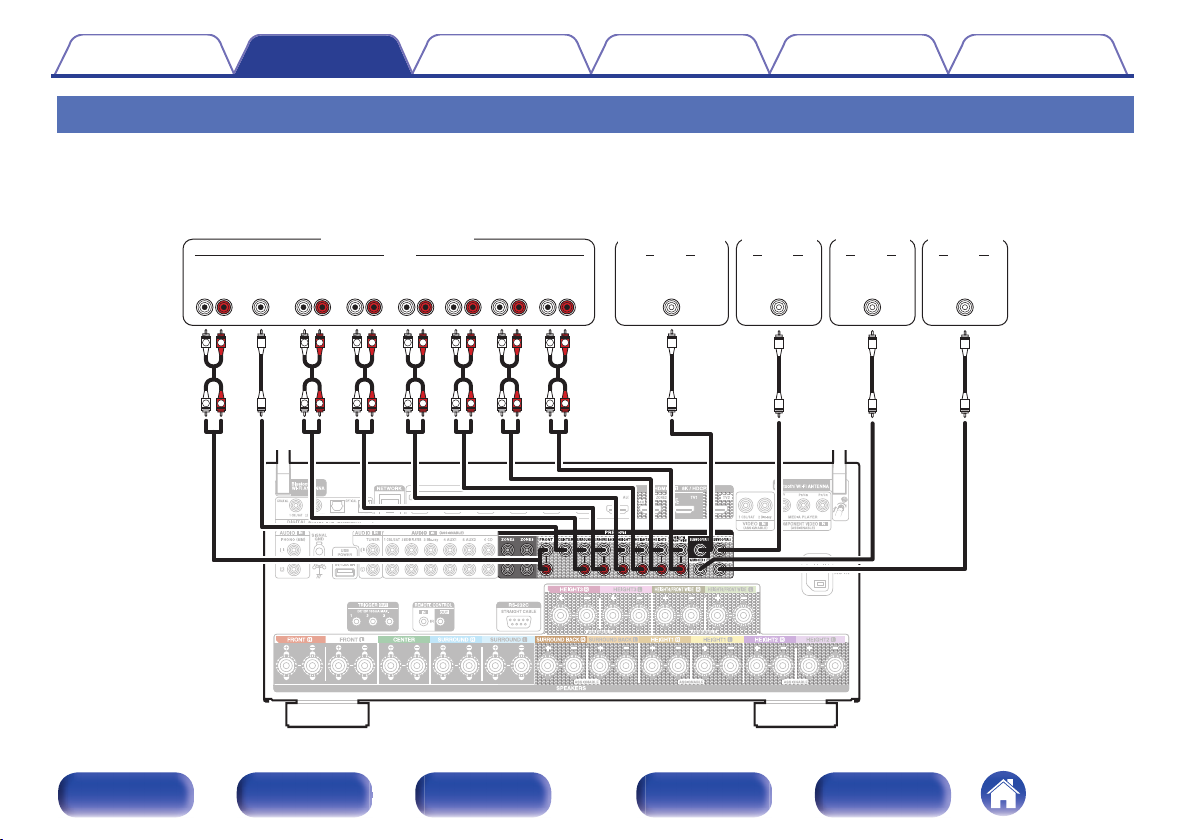

Подключение внешнего усилителя мощности

Вы можете использовать данное устройство в качестве предусилителя, подключив внешний усилитель мощности к разъемам PRE OUT.
Посредством добавления усилителя на каждый канал, реальность звука можно улучшить.

Выберите разъем для подключения и подсоедините устройство.

Передняя

панель

Дисплей

Задняя
панель

45

Пульт ДУ

Предметный

указатель

Содержание

При подключении внешнего усилителя мощности ко всем динамикам и использовании данного устройства в качестве предусилителя установите для параметра

0

“Назнач. усил.” значение “Предусилитель”. (v стр. 218)
Помехи на предварительном усилителе можно уменьшить, отключив прохождение сигнала к усилителю мощности.

Если в меню установить “Соединение”, то путь сигнала к усилителю мощности каждого канала может быть отключен по отдельности, и Вы можете использовать

0

свой избранный канал в качестве предуcилителя. (v стр. 216)
Если используется только один тыловой динамик объемного звучания, подключите его к клемме левого канала (L).

0

Выходной сигнал для разъема PRE OUT в динамиках Height1 (Верхний1), Height2 (Верхний2), Height3 (Верхний3) и Height4 (Верхний4)/фронтальный широтный

0

зависит от комбинации используемых верхних/потолочных динамиков или динамиков с поддержкой функции Dolby Atmos. Информацию о разъеме PRE OUT, к
которому подключаются верхние/потолочные динамики или динамики с поддержкой функции Dolby Atmos, см. в “Расстановка колонок” – “Размещ. AC” или
“Фронт.АС/Бок.АС/Тыл.АС/TS/CH/” (v стр. 223).

Подсоединения

Воспроизведение

Установки Рекомендации Приложение

Передняя

панель

Дисплей

Задняя
панель

46

Пульт ДУ

Предметный

указатель

Содержание

Подсоединения

Воспроизведение

Установки Рекомендации Приложение

Конфигурация динамика и настройки “Назнач. усил.

Данное устройство имеет встроенный 13-канальный усилитель мощности. Кроме основной 5.1-канальной системы можно сконфигурировать
множество систем динамиков путем изменения настроек “Расстановка колонок” в соответствии с вариантом применения, например 7.1­канальные системы, соединения bi-amp и 2-канальные системы для многозонального воспроизведения. (v стр. 216)

Выполните настройки “Расстановка колонок” в соответствии с количеством комнат и конфигурацией устанавливаемого динамика.
(v стр. 216)

Динамик воспроизведения в каждой зоне Настройка рабочего

MAIN ZONE ZONE2 ZONE3

5.1-канальное воспроизведение

7.1-канальное воспроизведение 50

9.1-канальное воспроизведение 11.1-кан + Зона2 52

11.1-канальное воспроизведение 11.1-кан + Зона2 57

13.1-канальное воспроизведение 13.1 -кан. (По умолчанию) 62
11,1-канальное воспроизведение (cоединение двух

усилителей фронтальных динамиков)
Воспроизведение 5.1-канала (соединение двух

усилителей переднего, центрального динамиков и
динамика объемного звучания)

Вторые фронтальные динамики 11.1-кан + Фронт B 68

11,1-канальное воспроизведение

11,1-канальное воспроизведение

2-канальный (Pre-out) 2-канальный (Pre-out)

2-канальный

(выход для

динамиков)

2-канальный (Pre-out)

2-канальный (Pre-out)

2-канальный

(выход для

динамиков)

”

режима (“Назнач.

усил.”)

Можно установить во
всех настройках “Назнач.
усил.”.

11.1-кан (Би-ампинг) 66

Полный Bi-Amping 67

11.1-кан + Зона2 69

11.1-кан + Зона3 69

Стр.

соединения

49

Передняя

панель

Дисплей

Задняя
панель

47

Пульт ДУ

Предметный

указатель

Front Surround Surround Back Front Height Rear Height

Top Middle Center Height Top Surround

Center

Surround

Surround

Back

Front
Height

Rear
Height

Top

Middle

Center
Height

CenterFront SW 3 SW 4

SW 1

SW 2

Top

Surround

Акустические системы/Расстановка колонок

Назад

Содержание

Подсоединения

Воспроизведение

Установки Рекомендации Приложение

Динамик воспроизведения в каждой зоне Настройка рабочего

MAIN ZONE ZONE2 ZONE3

9,1-канальное воспроизведение (cоединение двух
усилителей фронтальных динамиков)

9.1-канальное воспроизведение

11.1-канальное воспроизведение

13.1-канальное воспроизведение (использование
данного устройства в качестве предусилителя)

2-канальный

(выход для

2-канальный (Pre-out)

динамиков)

2-канальный

(выход для

динамиков)

1-канальный

(выход для

динамиков)

2-канальный

(выход для

динамиков)

1-канальный

(выход для

динамиков)

Не используется Не используется Предусилитель 45

Режим звука, который можно выбрать, варьируется в зависимости от конфигурации динамиков.
На следующих страницах представлены примеры основных соединений.

См. пример подключения для “Пример компоновки для 11.1­канальной системы AURO-3D” (v стр. 61) при воспроизведении
AURO-3D с помощью 11,1-канальной системы на базовой 5,1­канальной системе с фронтальными верхними динамиками,
верхними динамиками объемного звучания, потолочными
динамиками объемного звучания и центральными верхними
динамиками.

В дополнение к подключениям, описанным на стр. 49 - 72, данное

0

устройство позволяет выполнять различные подключения динамиков через
настройку “Расстановка колонок”.

Также см. экран меню в “Схема клемм АС” на экране настройки
“Расстановка колонок”, который покажет, как выполнить подключения в
Вашей обстановке.

См. также пример подключения для “Пример компоновки для 13.1­канальной системы AURO-3D” (v стр. 64) при воспроизведении
AURO-3D с помощью 13.1-канальной системы путем добавления
тыловых динамиков объемного звучания, центрального верхнего
динамика и потолочного динамика объемного звучания.

режима (“Назнач.

усил.”)

Стр.

соединения

9.1-к (Би-амп)+Зона2 70

9.1-кан + Зона2/3 71

11.1-к+Зона2/3-МОНО 72

Передняя

панель

Дисплей

Задняя
панель

48

Пульт ДУ

Предметный

указатель

FL

SW C

SL

FR

SR

Содержание

Подсоединения

Воспроизведение

Подключение 5.1-канальных динамиков

Служит в качестве основной 5.1-канальной объемной системы.

Подключение динамиков см. в разделе “Подключение динамиков к
клеммам” (v стр. 44) или “Подключение внешнего усилителя
мощности” (v стр. 45).

Настройте Расстановка колонок в меню следующим образом. (v стр. 216)

0

1. Центральный: Да

2. Боковые: Да

3. Сабвуферы: 1 колонка

Установки Рекомендации Приложение

Передняя

панель

Дисплей

Задняя
панель

49

Пульт ДУ

Предметный

указатель

FL

SW

C

SL

FR

SR

SBL SBR

FL

SW C

SL

FR

SR

FWL FWR

Содержание

Подсоединения

Воспроизведение

Подключение 7.1-канальных динамиков

Установки Рекомендации Приложение

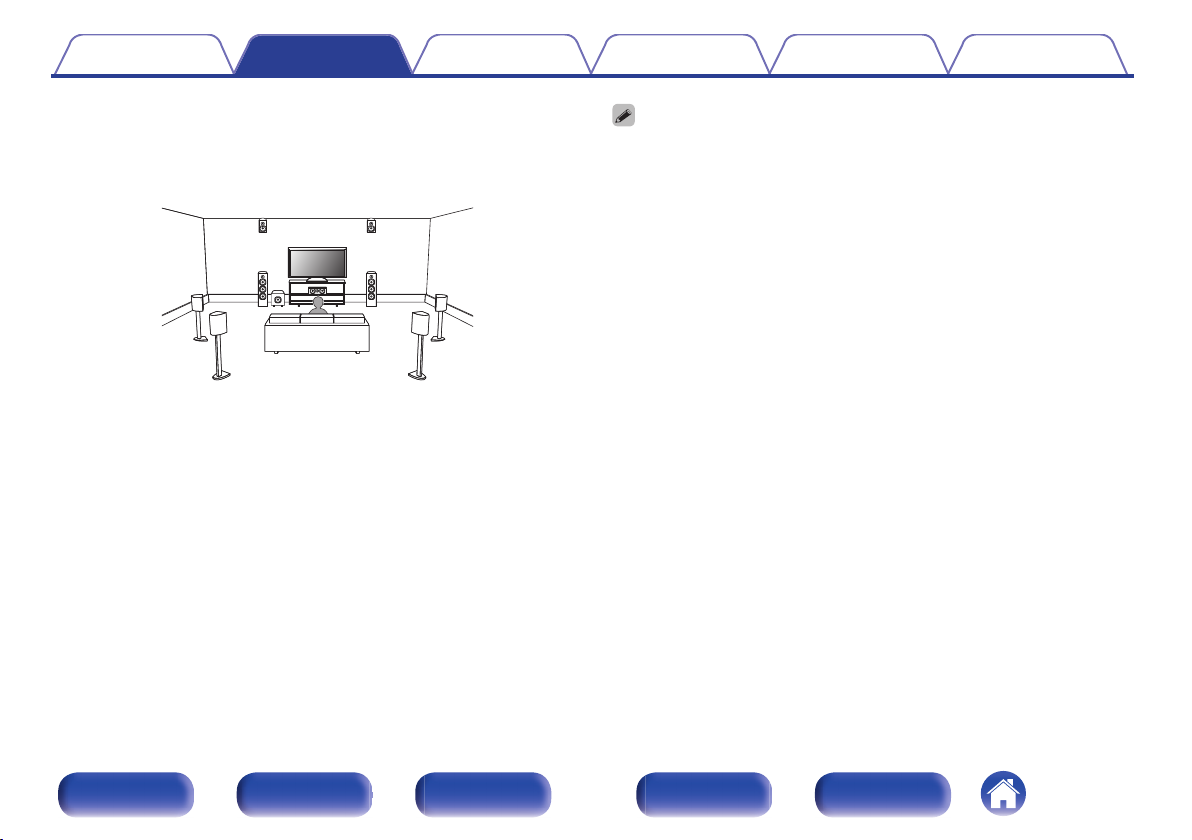

Пример компоновки при использовании

o

тыловых динамиков объемного звучания

Данная 7.1-канальная система объемного звучания является
базовой.
(Добавление тыловых динамиков объемного звучания к базовой

5.1-канальной системе)

Информацию о подключении динамиков см. ниже.

“Подключение динамиков к клеммам” (v стр. 44)

0

“Подключение внешнего усилителя мощности” (v стр. 45)

0

Настройте Расстановка колонок в меню следующим образом. (v стр. 216)

0

1. Центральный: Да

2. Боковые: Да

3. Тыловые: 2 колонки

4. Сабвуферы: 1 колонка

Передняя

панель

Дисплей

Задняя
панель

Пример компоновки при использовании

o

фронтальных широтных динамиков

Данная 7.1-канальная система объемного звучания является
такой же, как и основная 5.1-канальная система, но с
фронтальными широкими динамиками.

Информацию о подключении динамиков см. ниже.

“Подключение динамиков к клеммам” (v стр. 44)

0

“Подключение внешнего усилителя мощности” (v стр. 45)

0

Настройте Расстановка колонок в меню следующим образом. (v стр. 216)

0

1. Центральный: Да

2. Боковые: Да

3. Фр. Боковые: Да

4. Сабвуферы: 1 колонка

50

Пульт ДУ

Предметный

указатель

FL

SW

C

SL

FR

SR

FHL FHR

Содержание

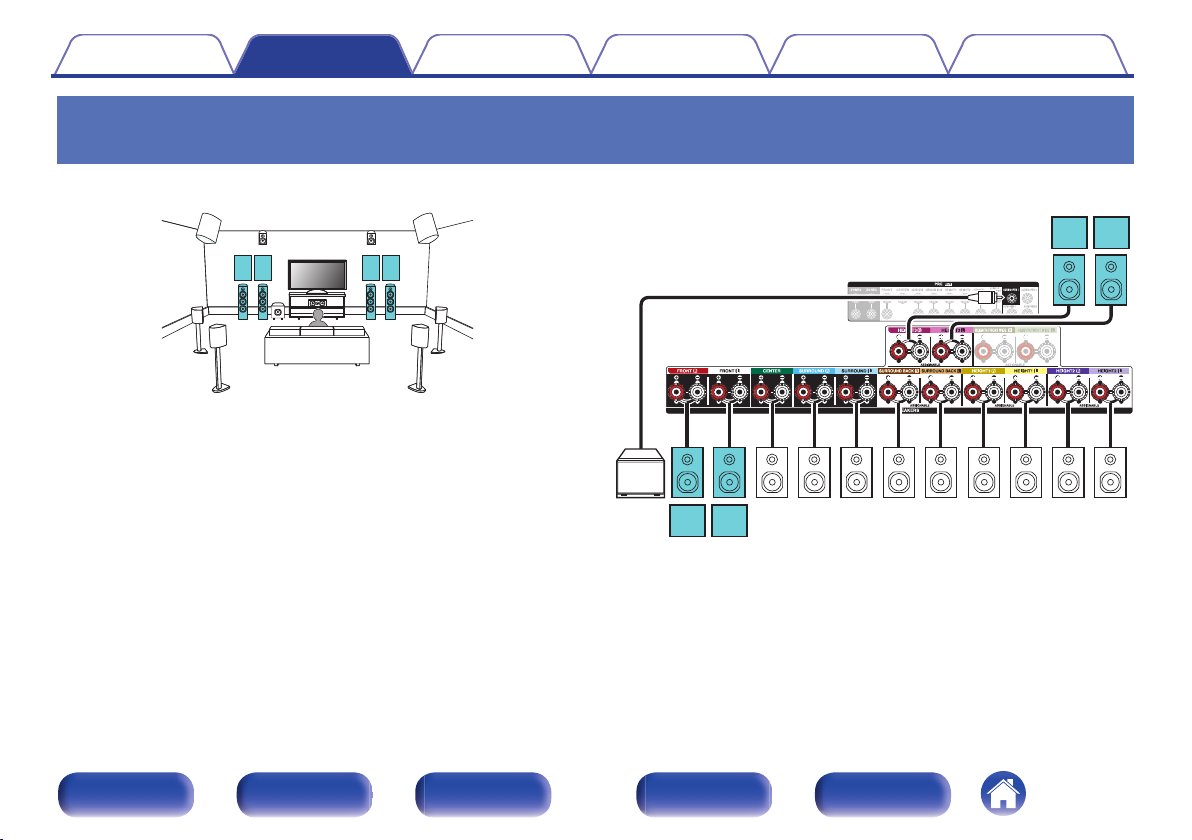

Пример компоновки при использовании

o

Подсоединения

Воспроизведение

верхних динамиков

Данная 7.1-канальная система объемного звучания является
такой же, как и основная 5.1-канальная система, но с
фронтальными верхними динамиками.

Информацию о подключении динамиков см. ниже.

“Подключение динамиков к клеммам” (v стр. 44)

0

“Подключение внешнего усилителя мощности” (v стр. 45)

0

Настройте Расстановка колонок в меню следующим образом. (v стр. 216)

0

1. Центральный: Да

2. Боковые: Да

3. Высокие АС: 2 колонки

4.

Размещ. AC: Фронт. Верхниеz

5. Сабвуферы: 1 колонка

Фронтальные верхние динамики можно заменить на другие верхние

z

динамики, потолочные динамики или динамики с поддержкой функции
Dolby Atmos в настройках “Расстановка колонок” - “Размещ. AC”.

Установки Рекомендации Приложение

Передняя

панель

Дисплей

Задняя
панель

51

Пульт ДУ

Предметный

указатель

FL

SW C

SL

FR

SR

SBRSBL

FWL FWR

Содержание

Подсоединения

Воспроизведение

Подключение 9.1-канальных динамиков

o

Пример компоновки при использовании
тыловых и фронтальных широтных
динамиков объемного звучания

Информацию о подключении динамиков см. ниже.

“Подключение динамиков к клеммам” (v стр. 44)

0

“Подключение внешнего усилителя мощности” (v стр. 45)

0

Установки Рекомендации Приложение

Настройте Расстановка колонок в меню следующим образом. (v стр. 216)

0

1. Центральный: Да

2. Боковые: Да

3. Тыловые: 2 колонки

4. Фр. Боковые: Да

5. Сабвуферы: 1 колонка

Передняя

панель

Дисплей

Задняя
панель

52

Пульт ДУ

Предметный

указатель

C

FL FR

SBL

SBR

SW

SL SR

FHL FHR

Содержание

o

Пример компоновки при использовании

Подсоединения

Воспроизведение

тылового динамика объемного звучания и
одного комплекта верхних динамиков

Информацию о подключении динамиков см. ниже.

“Подключение динамиков к клеммам” (v стр. 44)

0

“Подключение внешнего усилителя мощности” (v стр. 45)

0

Установки Рекомендации Приложение

Настройте Расстановка колонок в меню следующим образом. (v стр. 216)

0

1. Центральный: Да

2. Боковые: Да

3. Тыловые: 2 колонки

4. Высокие АС: 2 колонки

5.

Размещ. AC: Фронт. Верхниеz

6. Сабвуферы: 1 колонка

Фронтальные верхние динамики можно заменить на другие верхние

z

динамики, потолочные динамики или динамики с поддержкой функции
Dolby Atmos в настройках “Расстановка колонок” - “Размещ. AC”.

Передняя

панель

Дисплей

Задняя
панель

53

Пульт ДУ

Предметный

указатель

C

FL FR

SW

SL SR

FHL FHR

FWL FWR

Содержание

o

Пример компоновки при использовании

Подсоединения

Воспроизведение

фронтального широтного и одного
комплекта верхних динамиков

Информацию о подключении динамиков см. ниже.

“Подключение динамиков к клеммам” (v стр. 44)

0

“Подключение внешнего усилителя мощности” (v стр. 45)

0

Установки Рекомендации Приложение

Настройте Расстановка колонок в меню следующим образом. (v стр. 216)

0

1. Центральный: Да

2. Боковые: Да

3. Фр. Боковые: Да

4. Высокие АС: 2 колонки

5.

Размещ. AC: Фронт. Верхниеz

6. Сабвуферы: 1 колонка

Фронтальные верхние динамики можно заменить на другие верхние

z

динамики, потолочные динамики или динамики с поддержкой функции
Dolby Atmos в настройках “Расстановка колонок” - “Размещ. AC”.

Передняя

панель

Дисплей

Задняя
панель

54

Пульт ДУ

Предметный

указатель

C

FL FR

SW

SL SR

FHL FHR

RHL RHR

Содержание

o

Пример компоновки при использовании

Подсоединения

Воспроизведение

двух комплектов верхних динамиков

Информацию о подключении динамиков см. ниже.

“Подключение динамиков к клеммам” (v стр. 44)

0

“Подключение внешнего усилителя мощности” (v стр. 45)

0

Установки Рекомендации Приложение

Настройте Расстановка колонок в меню следующим образом. (v стр. 216)

0

1. Центральный: Да

2. Боковые: Да

3. Высокие АС: 4 колонки

4.

Фронт.АС: Фронт. Верхниеz

5.

Тыл.АС: Тыл Верхниеz

6. Сабвуферы: 1 колонка

Фронтальные верхние динамики и задние верхние динамики можно

z

заменить на другие верхние динамики, потолочные динамики или
динамики с поддержкой функции Dolby Atmos в настройках “Расстановка
колонок” - “Размещ. AC”.

Передняя

панель

Дисплей

Задняя
панель

55

Пульт ДУ

Предметный

указатель

FL FR

SW

SL SR

C

FHL FHR

SHL SHR

CSRSL

SW

FR FL

FHR FHL

SHR SHL

Содержание

Пример компоновки для 9.1-канальной системы AURO-3D

o

Подсоединения

Воспроизведение

Установки Рекомендации Приложение

Данная конфигурация динамиков оптимизирована для воспроизведения AURO-3D.

Настройте Расстановка колонок в меню следующим образом. (v стр. 216)

0

1. Центральный: Да

2. Боковые: Да

3. Высокие АС: 4 колонки

4. Фронт.АС: Фронт. Верхние

5. Тыл.АС: Боковые Верхние

6. Сабвуферы: 1 колонка

Передняя

панель

Дисплей

Задняя
панель

56

Пульт ДУ

Предметный

указатель

C

FL FR

SW

RSLS

FHL FHR

FWL FWR

SBL

SBR

Содержание

Подсоединения

Воспроизведение

Подключение 11.1-канальных динамиков

Пример компоновки при использовании

o

тылового динамика объемного звучания,
фронтального широтного и одного
комплекта верхних динамиков

Информацию о подключении динамиков см. ниже.

“Подключение динамиков к клеммам” (v стр. 44)

0

“Подключение внешнего усилителя мощности” (v стр. 45)

0

Установки Рекомендации Приложение

Настройте Расстановка колонок в меню следующим образом. (v стр. 216)

0

1. Центральный: Да

2. Боковые: Да

3. Тыловые: 2 колонки

4. Фр. Боковые: Да

5. Высокие АС: 2 колонки

6.

Размещ. AC: Фронт. Верхниеz

7. Сабвуферы: 1 колонка

Фронтальные верхние динамики можно заменить на другие верхние

z

динамики, потолочные динамики или динамики с поддержкой функции
Dolby Atmos в настройках “Расстановка колонок” - “Размещ. AC”.

Передняя

панель

Дисплей

Задняя
панель

57

Пульт ДУ

Предметный

указатель

C

FL FR

SBL

SBR

SW

SL SR

FHL FHR

RHL RHR

Содержание

Пример компоновки при использовании

o

Подсоединения

Воспроизведение

тылового динамика объемного звучания и
двух комплектов верхних динамиков

Информацию о подключении динамиков см. ниже.

“Подключение динамиков к клеммам” (v стр. 44)

0

“Подключение внешнего усилителя мощности” (v стр. 45)

0

Установки Рекомендации Приложение

Настройте Расстановка колонок в меню следующим образом. (v стр. 216)

0

1. Центральный: Да

2. Боковые: Да

3. Тыловые: 2 колонки

4. Высокие АС: 4 колонки

5.

Фронт.АС: Фронт. Верхниеz

6.

Тыл.АС: Тыл Верхниеz

7. Сабвуферы: 1 колонка

Фронтальные верхние динамики и задние верхние динамики можно

z

заменить на другие верхние динамики, потолочные динамики или
динамики с поддержкой функции Dolby Atmos в настройках “Расстановка
колонок” - “Размещ. AC”.

Передняя

панель

Дисплей

Задняя
панель

58

Пульт ДУ

Предметный

указатель

C

FL FR

SW

RSLS

FHL FHR

RHL RHR

FWL FWR

Содержание

Пример компоновки при использовании

o

Подсоединения

Воспроизведение

фронтального широтного и двух
комплектов верхних динамиков

Информацию о подключении динамиков см. ниже.

“Подключение динамиков к клеммам” (v стр. 44)

0

“Подключение внешнего усилителя мощности” (v стр. 45)

0

Установки Рекомендации Приложение

Настройте Расстановка колонок в меню следующим образом. (v стр. 216)

0

1. Центральный: Да

2. Боковые: Да

3. Фр. Боковые: Да

4. Высокие АС: 4 колонки

5.

Фронт.АС: Фронт. Верхниеz

6.

Тыл.АС: Тыл Верхниеz

7. Сабвуферы: 1 колонка

Фронтальные верхние динамики и задние верхние динамики можно

z

заменить на другие верхние динамики, потолочные динамики или
динамики с поддержкой функции Dolby Atmos в настройках “Расстановка
колонок” - “Размещ. AC”.

Передняя

панель

Дисплей

Задняя
панель

59

Пульт ДУ

Предметный

указатель

C

FL FR

SW

RSLS

TML TMR

FHL FHR

RHL RHR

Содержание

Пример компоновки при использовании

o

Подсоединения

Воспроизведение

трех комплектов верхних динамиков

Информацию о подключении динамиков см. ниже.

“Подключение динамиков к клеммам” (v стр. 44)

0

“Подключение внешнего усилителя мощности” (v стр. 45)

0

Установки Рекомендации Приложение

Настройте Расстановка колонок в меню следующим образом. (v стр. 216)

0

1. Центральный: Да

2. Боковые: Да

3. Высокие АС: 6 колонки

4.

Фронт.АС: Фронт. Верхниеz

5.

Бок.АС: Потолоч Среднz

6.

Тыл.АС: Тыл Верхниеz

7. Сабвуферы: 1 колонка

Фронтальные верхние, центральные потолочные и задние верхние

z

динамики можно заменить на другие верхние динамики, потолочные
динамики или динамики с поддержкой функции Dolby Atmos в настройках
“Расстановка колонок” - “Размещ. AC”.

Передняя

панель

Дисплей

Задняя
панель

60

Пульт ДУ

Предметный

указатель

FL FR

SW

SRSL

C

FHL FHR

CH

SHL SHR

TS

CSRSL

SW

FR FL

FHR FHL

SHR SHL

CH TS

Содержание

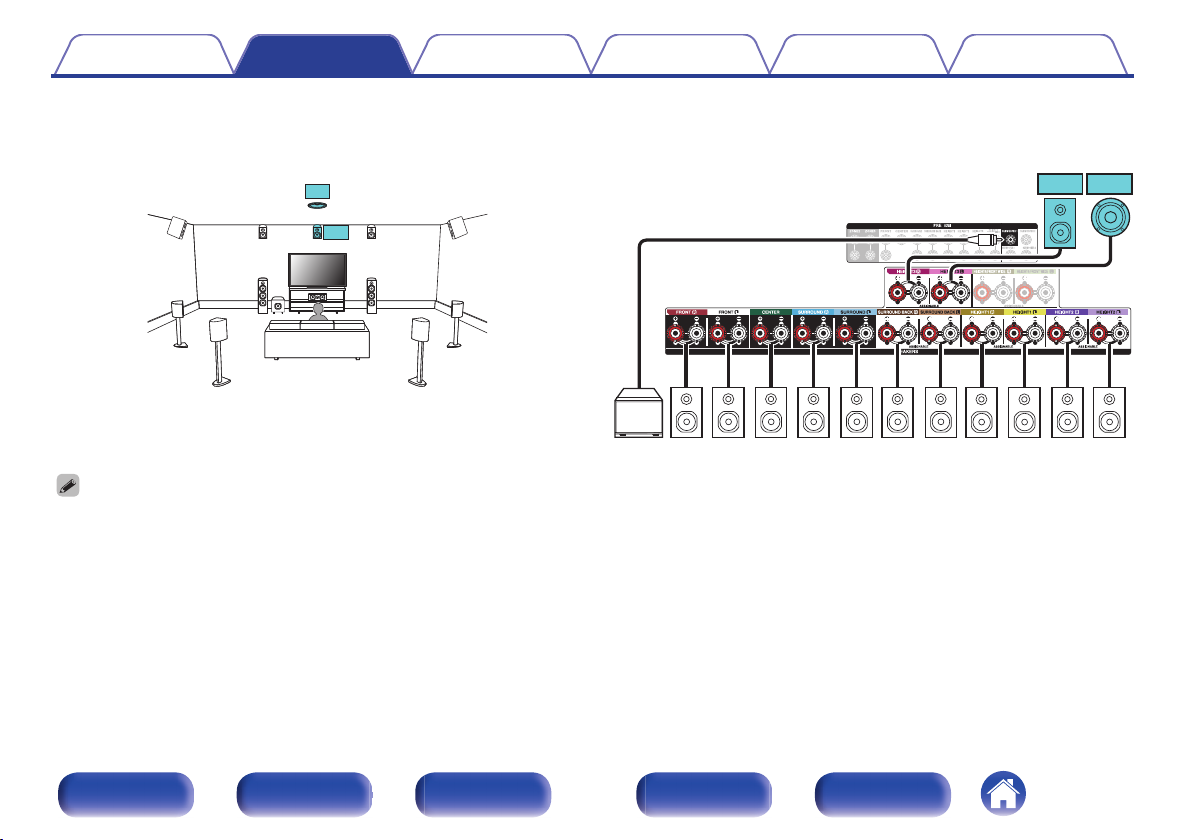

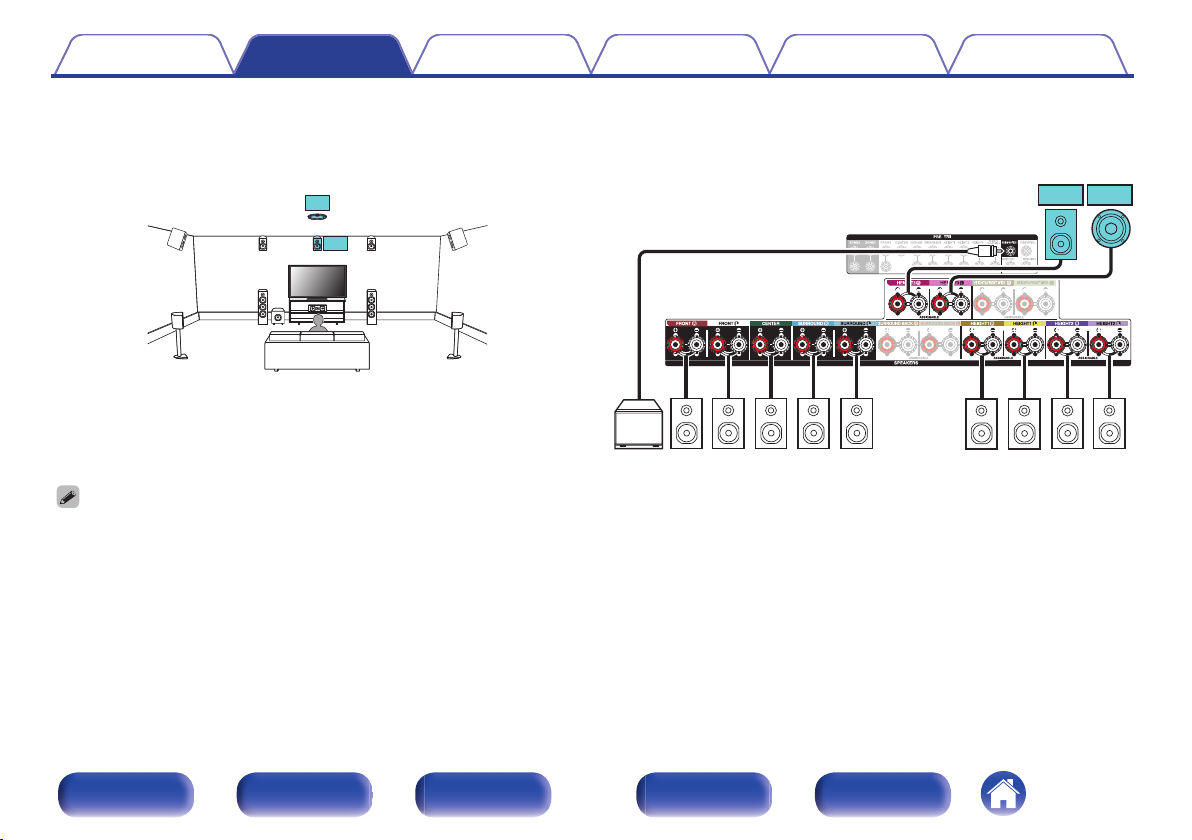

Пример компоновки для 11.1-канальной системы AURO-3D

o

Подсоединения

Воспроизведение

Данная конфигурация динамиков оптимизирована для воспроизведения AURO-3D.

Информацию о подключении динамиков см. ниже.

“Подключение динамиков к клеммам” (v стр. 44)

0

“Подключение внешнего усилителя мощности” (v стр. 45)

0

Настройте Расстановка колонок в меню следующим образом. (v стр. 216)

0

1. Центральный: Да

2. Боковые: Да

3. Высокие АС: 6 колонки

4. Фронт.АС: Фронт. Верхние

5. Бок.АС: Боковые Верхние

6. Тыл.АС: Нет

7. TS/CH: TS/CH

8. Сабвуферы: 1 колонка

Установки Рекомендации Приложение

Передняя

панель

Дисплей

Задняя
панель

61

Пульт ДУ

Предметный

указатель

C

FL FR

SW

RSLS

FHL FHR

RHL RHR

FWL FWR

SBL

SBR

C

FL FR

SBL

SBR

SW

RSLS

TML TMR

FHL FHR

RHL RHR

Содержание

Подсоединения

Воспроизведение

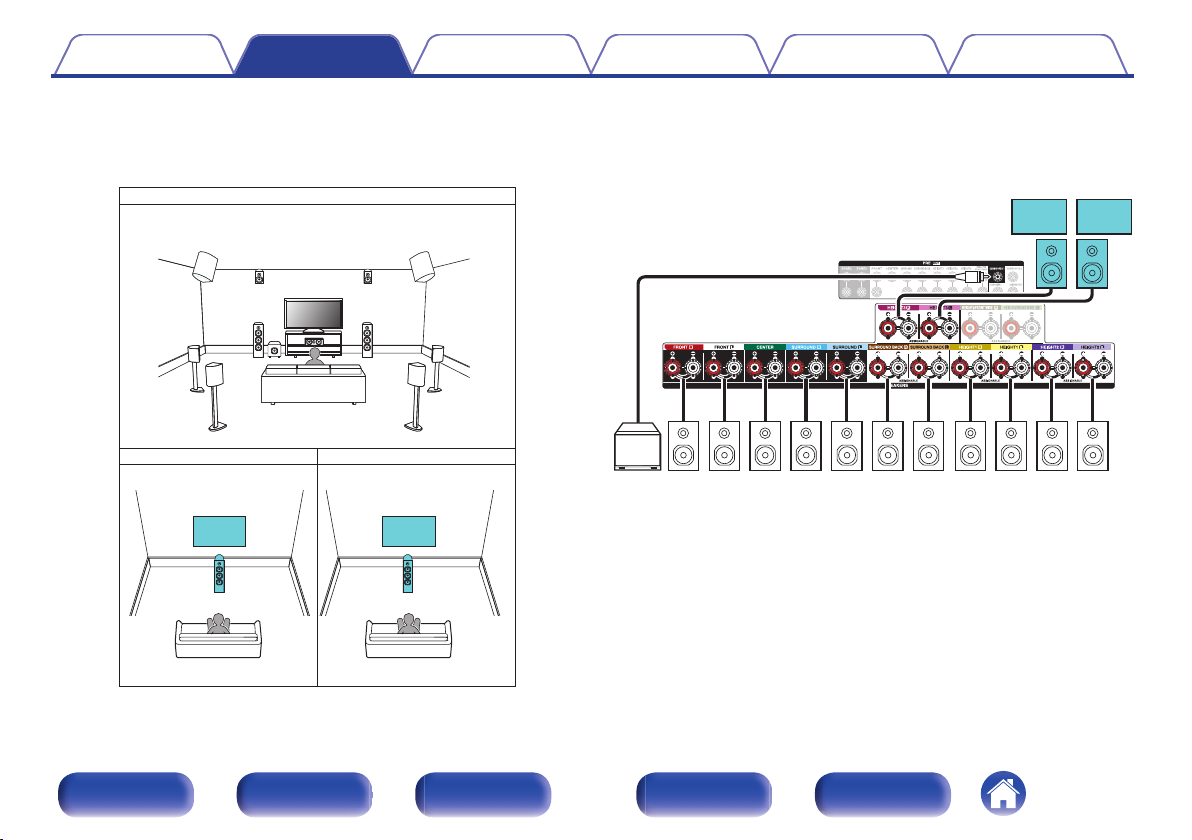

Подключение 13.1-канальных динамиков

Установки Рекомендации Приложение

Пример компоновки при использовании

o

тылового динамика объемного звучания,
фронтального широтного и двух
комплектов верхних динамиков

Информацию о подключении динамиков см. ниже.

“Подключение динамиков к клеммам” (v стр. 44)

0

“Подключение внешнего усилителя мощности” (v стр. 45)

0

Настройте Расстановка колонок в меню следующим образом. (v стр. 216)

0

1. Центральный: Да

2. Боковые: Да

3. Тыловые: 2 колонки

4. Фр. Боковые: Да

5. Высокие АС: 4 колонки

6. Фронт.АС: Фронт. Верхние

7. Тыл.АС: Тыл Верхние

8. Сабвуферы: 1 колонка

Пример компоновки при использовании

o

тылового динамика объемного звучания и
трех комплектов верхних динамиков

Информацию о подключении динамиков см. ниже.

“Подключение динамиков к клеммам” (v стр. 44)

0

“Подключение внешнего усилителя мощности” (v стр. 45)

0

Настройте Расстановка колонок в меню следующим образом. (v стр. 216)

0

1. Центральный: Да

2. Боковые: Да

3. Тыловые: 2 колонки

4. Высокие АС: 6 колонки

5. Фронт.АС: Фронт. Верхние

6. Бок.АС: Потолоч Средн

7. Тыл.АС: Тыл Верхние

8. Сабвуферы: 1 колонка

Передняя

панель

Дисплей

Задняя
панель

62

Пульт ДУ

Предметный

указатель

C

FL FR

SW

RSLS

FHL FHR

RHL

RHR

FWL FWR

SHL SHR

Содержание

Пример компоновки при использовании

o

Подсоединения

Воспроизведение

фронтального широтного и трех
комплектов верхних динамиков

Информацию о подключении динамиков см. ниже.

“Подключение динамиков к клеммам” (v стр. 44)

0

“Подключение внешнего усилителя мощности” (v стр. 45)

0

Настройте Расстановка колонок в меню следующим образом. (v стр. 216)

0

1. Центральный: Да

2. Боковые: Да

3. Тыловые: Нет

4. Фр. Боковые: Да

5. Высокие АС: 6 колонки

6. Фронт.АС: Фронт. Верхние

7. Бок.АС: Боковые Верхние

8. Тыл.АС: Тыл Верхние

9. Сабвуферы: 1 колонка

Установки Рекомендации Приложение

Передняя

панель

Дисплей

Задняя
панель

63

Пульт ДУ

Предметный

указатель

FL FR

SW

SRSL

C

FHL FHR

CH

SHL SHR

TS

SBRSBL

CSRSLSBR SBL

SW

FR FL

FHR FHL

SHR SHL

CH TS

Содержание

Пример компоновки для 13.1-канальной системы AURO-3D

o

Подсоединения

Воспроизведение

Данная конфигурация динамиков оптимизирована для воспроизведения AURO-3D.

Информацию о подключении динамиков см. ниже.

“Подключение динамиков к клеммам” (v стр. 44)

0

“Подключение внешнего усилителя мощности” (v стр. 45)

0

Настройте Расстановка колонок в меню следующим образом. (v стр. 216)

0

1. Центральный: Да

2. Боковые: Да

3. Тыловые: 2 колонки

4. Высокие АС: 6 колонки

5. Фронт.АС: Фронт. Верхние

6. Бок.АС: Боковые Верхние

7. Тыл.АС: Нет

8. TS/CH: TS/CH

9. Сабвуферы: 1 колонка

Установки Рекомендации Приложение

Передняя

панель

Дисплей

Задняя
панель

64

Пульт ДУ

Предметный

указатель

TML TMR

C

SW

RSLS

RHL RHR

SBL

SBR

FHL FHR

FL FR

CH

TS

Содержание

Подсоединения

Воспроизведение

Подключение 15.1-канальных динамиков

Пример компоновки при использовании

o

тыловых и восьми верхних динамиков
объемного звучания

К системе можно подключить до 15.1-канальных динамиков и
одновременно воспроизводить до 13.1 каналов воспроизведения
звука для Dolby Atmos и AURO-3D.

Центральные потолочные динамики, потолочный динамик
объемного звучания и центральный верхний динамик
переключаются и выдают звук в соответствии с
воспроизводимым форматом звука.

Информацию о подключении динамиков см. ниже.

“Подключение динамиков к клеммам” (v стр. 44)

0

“Подключение внешнего усилителя мощности” (v стр. 45)

0

Установки Рекомендации Приложение

Настройте Расстановка колонок в меню следующим образом. (v стр. 216)

0

1. Центральный: Да

2. Боковые: Да

3. Тыловые: 2 колонки

4. Фр. Боковые: Нет

5. Высокие АС: 8 колонки

6. Фронт.АС: Фронт. Верхние

7. Бок.АС: Потолоч Средн

8. Тыл.АС: Тыл Верхние

9. TS/CH: TS/CH

10.Сабвуферы: 1 колонка

Передняя

панель

Дисплей

Задняя
панель

65

Пульт ДУ

Предметный

указатель

C

SW

RSLS

FHL FHR

RHL RHR

SBL

SBR

FL

(Bi-Amp) (Bi-Amp)

FR

wq

(R)

wq

(L)

C

SR SL SBR SBLSW

FHR

FHL

RHR RHL

FR FL

z

1

z

1

z2z2z2z

2

Содержание

Подсоединения

Воспроизведение

Установки Рекомендации Приложение

Соединение двух усилителей

11.1-канальное воспроизведение (подключение передних динамиков с двухполосным усилением)

o

Данная система воспроизводит 11.1 каналов. Вы можете использовать подключение с двухполосным усилением для передних динамиков.
Подключение с двухполосным усилением - метод подключения отдельных усилителей к разъемам ВЧ и НЧ динамика, который
поддерживает двухполосное усиление. Данное подключение делает возможной противо-ЭДС (возврат питания без вывода) из НЧ­динамика в ВЧ-динамик без влияния на качество звука, производя более высокое качество звука.

Вы можете подключить динамики максимум для 13 каналов для MAIN ZONE. При подключении динамиков для 12 или более каналов
воспроизводящие звук динамики автоматически переключатся в зависимости от входного сигнала и режима звука.

ПРИМЕЧАНИЕ

Выполняя двухполосное подключение, убедитесь, что извлекли

0

замыкающую пластину или провод, расположенный между ВЧ и НЧ
разъемами громкоговорителя.

Передняя

панель

Дисплей

Задняя
панель

66

Клеммы для двухполосного соединения с передними динамиками

z1

зависят от компоновки MAIN ZONE. Смотрите “Расстановка колонок” в
меню. (v стр. 216)

Верхние динамики, потолочные динамики и динамики Dolby Atmos

z2

Enabled можно подсоединять к клеммам для динамиков HEIGHT1 и
HEIGHT2. Установите в меню подсоединяемый динамик из “Расстановка
колонок”. (v стр. 216)

Пульт ДУ

Предметный

указатель

SW

FL FR

SL SR

C

(Би-ампинг)

(Би-ампинг)

(Би-ампинг)

(Би-ампинг)

(Би-ампинг)

wqwq

(L)

wq

(R)

wq

(R)

wq

(L)

SW

CFLFR

SR SL

Содержание

Воспроизведение 5.1-канала: соединение двух усилителей переднего, центрального

o

Подсоединения

Воспроизведение

Установки Рекомендации Приложение

динамиков и динамика объемного звучания

Данная система воспроизводит 5.1 каналов.
Можно использовать соединение двух усилителей для всех передних, центральных динамиков и динамиков объемного звучания.

Передняя

панель

Дисплей

Задняя
панель

67

Пульт ДУ

Предметный

указатель

C

SW

RSLS

FHL FHR

RHL RHR

SBL

SBR

FL

(A)FL(B)

FR

(B)FR(A)

SW

CSRSL

SBR SBL

FR

(B)

FHR FHL RHR RHL

FL

(B)

FR
(A)FL(A)

z2z2z2z

2

z1z

1

Содержание

Подсоединения

Воспроизведение

Установки Рекомендации Приложение

Подключение 11.1-канальных динамиков: вторая пара фронтальных динамиков

Данная система позволяет воспроизводить между переключением передних динамиков A и B по желанию.

Клеммы для второй пары передних динамиков зависят от компоновки

z1

MAIN ZONE. Смотрите “Расстановка колонок” в меню. (v стр. 216)
Верхние динамики, потолочные динамики и динамики Dolby Atmos

z2

Enabled можно подсоединять к клеммам для динамиков HEIGHT1 и
HEIGHT2. Установите в меню подсоединяемый динамик из “Расстановка
колонок”. (v стр. 216)

Передняя

панель

Дисплей

Задняя
панель

68

Пульт ДУ

Предметный

указатель

MAIN ZONE

ZONE2

ZONE2

L

ZONE2

R

C

SW

RSLS

FHL FHR

RHL RHR

SBL

SBR

FL FR

SW

CSRFR FL SL

SBR SBL

FHR FHL RHR RHL

ZONE2RZONE2

L

z2z2z2z

2

z

1

z

1

Содержание

Подсоединения

Воспроизведение

Установки Рекомендации Приложение

Подключение многозонных динамиков

11.1-канальное воспроизведение (MAIN ZONE) + 2-канальное воспроизведение (ZONE2 или

o

ZONE3)

Данный тип конфигурации воспроизводит 11.1 каналов в MAIN ZONE и 2 канала в ZONE2.
(Динамики могут выводить звук из ZONE3 вместо ZONE2 (Режим работы: 11.1-кан + Зона3)).

Передняя

панель

Дисплей

Задняя
панель

69

Разъемы для динамиков ZONE2 различаются в зависимости от

z

1

расположения MAIN ZONE. Смотрите “Расстановка колонок” в меню.
(v стр. 216)

Верхние динамики, потолочные динамики и динамики Dolby Atmos

z2

Enabled можно подсоединять к клеммам для динамиков HEIGHT1 и
HEIGHT2. Установите в меню подсоединяемый динамик из “Расстановка
колонок”. (v стр. 216)

Пульт ДУ

Предметный

указатель

MAIN ZONE

ZONE2

ZONE2

L

ZONE2

R

C

SW

RSLS

SBL

SBR

FL

(Bi-Amp) (Bi-Amp)

FR

FHL

FHR

wq

(R)

wq

(L)

SW

C

SR SL

SBR SBL

FHR FHL

FR FL

ZONE2RZONE2

L

z2z

2

z

1

z

1

Содержание

9.1-канальное воспроизведение (подключение с двухполосным усилением передних

o

Подсоединения

Воспроизведение

Установки Рекомендации Приложение

динамиков: MAIN ZONE) + 2-канальное воспроизведение (ZONE2)

Данный тип конфигурации воспроизводит 9.1 каналов в MAIN ZONE и 2 канала в ZONE2. Вы можете использовать подключение с
двухполосным усилением для передних динамиков в MAIN ZONE.

Передняя

панель

Дисплей

Задняя
панель

70

Клеммы динамиков для двухполосного соединения с фронтальными

1

z

динамиками и клеммы для динамиков ZONE2 зависят от компоновки
MAIN ZONE. Смотрите “Расстановка колонок” в меню. (v стр. 216)

Верхние динамики, потолочные динамики и динамики Dolby Atmos

z2

Enabled можно подсоединять к клеммам для динамиков HEIGHT1 и
HEIGHT2. Установите в меню подсоединяемый динамик из “Расстановка
колонок”. (v стр. 216)

Пульт ДУ

Предметный

указатель

ZONE2

L

ZONE2

R

ZONE3

L

ZONE3

R

MAIN ZONE

3ENOZ2ENOZ

C

SW

RSLS

SBL

SBR

FL FR

FHL FHR

SW

C

SR SL

SBR SBL

FHR FHL

ZONE3RZONE3

L

ZONE2RZONE2

L

FR

FL

z2z

2

z

1

z

1

z

1

z

1

Содержание

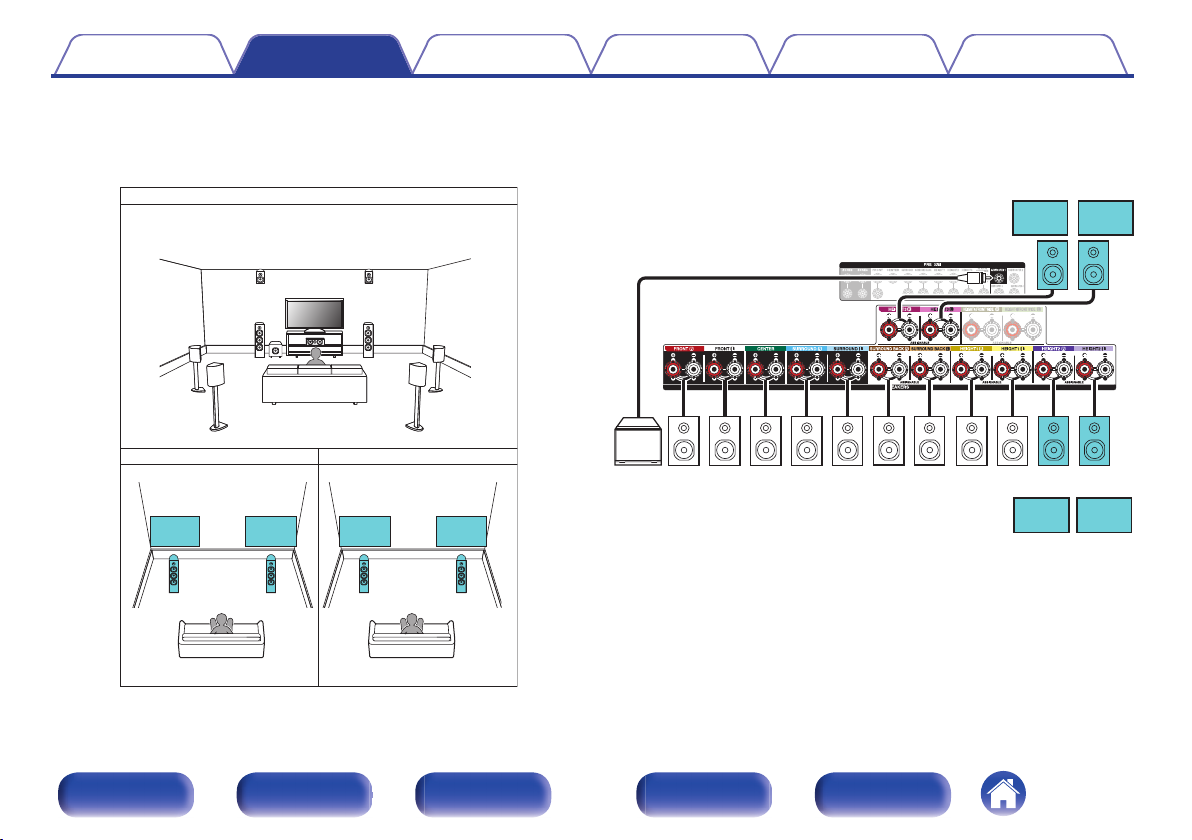

9.1-канальное воспроизведение (MAIN ZONE) + 2-канальное воспроизведение (ZONE2) + 2-

o

Подсоединения

Воспроизведение

Установки Рекомендации Приложение

канальное воспроизведение (ZONE3)

Данный тип конфигурации проигрывает 9.1 каналов в MAIN ZONE и 2 канала в ZONE2 и ZONE3.

Передняя

панель

Дисплей

Задняя
панель

71

Клеммы акустической системы для подключения к динамикам ZONE2 и

z

1

ZONE3 зависят от компоновки MAIN ZONE. Смотрите “Расстановка
колонок” в меню. (v стр. 216)

Верхние динамики, потолочные динамики и динамики Dolby Atmos

z2

Enabled можно подсоединять к клеммам для динамиков HEIGHT1 и
HEIGHT2. Установите в меню подсоединяемый динамик из “Расстановка
колонок”. (v стр. 216)

Пульт ДУ

Предметный

указатель

ZONE2

Mono

ZONE3

Mono

MAIN ZONE

3ENOZ2ENOZ

C

SW

RSLS

FHL FHR

RHL RHR

SBL

SBR

FL FR

SW CSRSLSBR SBL FHR FHLFR FL

ZONE3

Mono

ZONE2

Mono

RHR RHL

z2z2z2z

2

z

1

z

1

Содержание

11.1-канальное воспроизведение (MAIN ZONE) + 1-канальное воспроизведение (ZONE2) + 1-

o

Подсоединения

Воспроизведение

Установки Рекомендации Приложение

канальное воспроизведение (ZONE3)

Данный тип конфигурации проигрывает 11.1 каналов в MAIN ZONE и 1 канал (монофонический) в ZONE2 и ZONE3.

Передняя

панель

Дисплей

Задняя
панель

72

Клеммы акустической системы для подключения к динамикам ZONE2 и

z

1

ZONE3 зависят от компоновки MAIN ZONE. Смотрите “Расстановка
колонок” в меню. (v стр. 216)

Верхние динамики, потолочные динамики и динамики Dolby Atmos

z2

Enabled можно подсоединять к клеммам для динамиков HEIGHT1 и
HEIGHT2. Установите в меню подсоединяемый динамик из “Расстановка
колонок”. (v стр. 216)

Пульт ДУ

Предметный

указатель

Нет

Да

Телевизор имеет разъем HDMI?

Да Нет

Поддерживает ли данный телевизор технологию ARC / eARC?

z

Содержание

Подсоединения

Воспроизведение

Установки Рекомендации Приложение

Подсоединение телевизора

Подключите телевизор к данному устройству таким образом, чтобы вывести на него входящий видеосигнал. Данное устройство может
использоваться также для прослушивания звука с телевизора.

Конфигурация подключения зависит от набора разъемов и функций телевизора.

“Соединение 1: телевизор оборудован
разъемом HDMI и поддерживает ARC /
eARC” (v стр. 74)

Что такое ARC и eARC?

z

ARC (Audio Return Channel, реверсивный звуковой канал) передает звук обратно на это устройство по тому же кабелю HDMI, который передает видеосигналы с
этого устройства на телевизор.
Это позволяет этому устройству обрабатывать звук с встроенного тюнера и из приложений телевизора.
Телевизоры с разъемом “eARC” (Enhanced Audio Return Channel) обеспечивают дополнительную поддержку многоканального звука с высоким битрейтом (Dolby
Atmos, Dolby TrueHD, DTS-HD и DTS:X).
Подробнее о поддержке eARC см. в руководстве пользователя к вашей модели телевизора.

“Соединение 2: Телевизор оснащен разъемом
HDMI и не поддерживает ARC /
eARC” (v стр. 75)

Невозможно подключить телевизор
к данному устройству.

ПРИМЕЧАНИЕ

Для данного устройства используйте телевизор с 2-контактной вилкой. Не подсоединяйте телевизор с 3-контактной вилкой, это может привести к

0

возникновению помех.

Передняя

панель

Дисплей

Задняя
панель

73

Пульт ДУ

Предметный

указатель

(ARC / eARC)

IN

HDMI

ТВ

Содержание

Подсоединения

Воспроизведение

Установки Рекомендации Приложение

Соединение 1: телевизор оборудован разъемом HDMI и поддерживает ARC / eARC

Подключите один конец высококачественного кабеля HDMIz к разъему телевизора HDMI с меткой “eARC” или “ARC”. Подключите второй
конец кабеля к разъему HDMI OUT ТВ 1 на этом устройстве.

В случае подключения телевизора с поддержкой eARC функция eARC данного устройства активируется автоматически, и воспроизводится
звук с телевизора. В случае подключения телевизора с поддержкой ARC установите в меню для параметра “ARC” значение “Вкл”.
(v стр. 192)

Для телевизоров с поддержкой 4K: рекомендуется использовать

z

кабель HDMI с меткой “High Speed” и “with Ethernet”.

Для телевизоров с поддержкой 8K: рекомендуется использовать

z

кабель HDMI с меткой “Ultra High Speed”.

В зависимости от используемого телевизора с функцией eARC

0

может потребоваться настройка параметров eARC. Убедитесь,
что функция eARC включена, если таковая имеется в настройках
вашего телевизора. Для более подробной информации обратитесь
к руководству по эксплуатации вашего телевизора.

Установите в меню для параметра “Сигнал 4К/8K” значение “8K

0

Расширенный”, чтобы наслаждаться видео в разрешении 8K.
(v стр. 198)

Передняя

панель

Дисплей

Задняя
панель

74

Пульт ДУ

Предметный

указатель

OUT

OPTICAL

OUT IN

IN

HDMI

ТВ

Содержание

Подсоединения

Воспроизведение

Установки Рекомендации Приложение

Соединение 2: Телевизор оснащен разъемом HDMI и не поддерживает ARC / eARC

Для подключения телевизора к данному устройству используйте кабель HDMI.
Для прослушивания звука с телевизора соедините оба устройства оптическим кабелем.

Передняя

панель

Дисплей

Задняя
панель

75

Пульт ДУ

Предметный

указатель

Содержание

Подсоединения

Воспроизведение

Установки Рекомендации Приложение

Подключение устройства воспроизведения

Данное устройство оснащено тремя типами видео разъемов входного сигнала (HDMI, компонентное видео и композитное видео) и тремя
типами аудио разъемов входного сигнала (HDMI, цифровой звук и звук).

Используйте входные разъемы, соответствующие параметрам подключаемого устройства.
Если прибор, подключенный к этому устройству оборудован разъемом HDMI, рекомендуется использовать подключение HDMI.
Для передачи аудио- и видеосигналов через разъем HDMI требуется только кабель HDMI.

“Подсоединение телеприставки (Спутниковый приемник/кабельное ТВ)” (v стр. 77)

0

“Подключение медиапроигрывателя” (v стр. 78)

0

“Подключение проигрывателя Blu-ray или DVD” (v стр. 79)

0

“Подключение игровой консоли или плеера с поддержкой 8K” (v стр. 80)

0

“Подключение проигрывателя винила” (v стр. 81)

0

Подключите к входным разъемам данного устройства другие устройства, как предписано маркировкой на входных разъемах источников аудио-/видеосигнала.

0

Источник, назначенный разъемам HDMI IN, DIGITAL AUDIO IN, COMPONENT VIDEO IN, VIDEO IN и AUDIO IN, можно изменить. См. “Назначение входа” для

0

получения информации об изменении источника входного сигнала, назначенного на входные разъемы. (v стр. 200)
Для воспроизведения аудио сигналов, которые вводятся на данное устройство в телевизоре, подключенном посредством HDMI, установленном в меню от “HDMI

0

Аудио-Выход” до “ТВ”. (v стр. 190)
Для воспроизведения содержимого, защищенного системой защиты авторских прав HDCP 2.2 или HDCP 2.3, используйте устройство воспроизведения и

0

телевизор, совместимые с HDCP 2.2 или HDCP 2.3.

Передняя

панель

Дисплей

Задняя
панель

76

Пульт ДУ

Предметный

указатель

R

L

R

L

OUT

HDMI

OUT

COAXIAL

AUDIO

AUDIO

RL

OUT

OUT

VIDEO

VIDEO

или

Спутниковый приемник/

кабельное ТВ

Спутниковый приемник/

кабельное ТВ

(HDMI-несовместимое устройство)

Содержание

Подсоединения

Воспроизведение

Установки Рекомендации Приложение

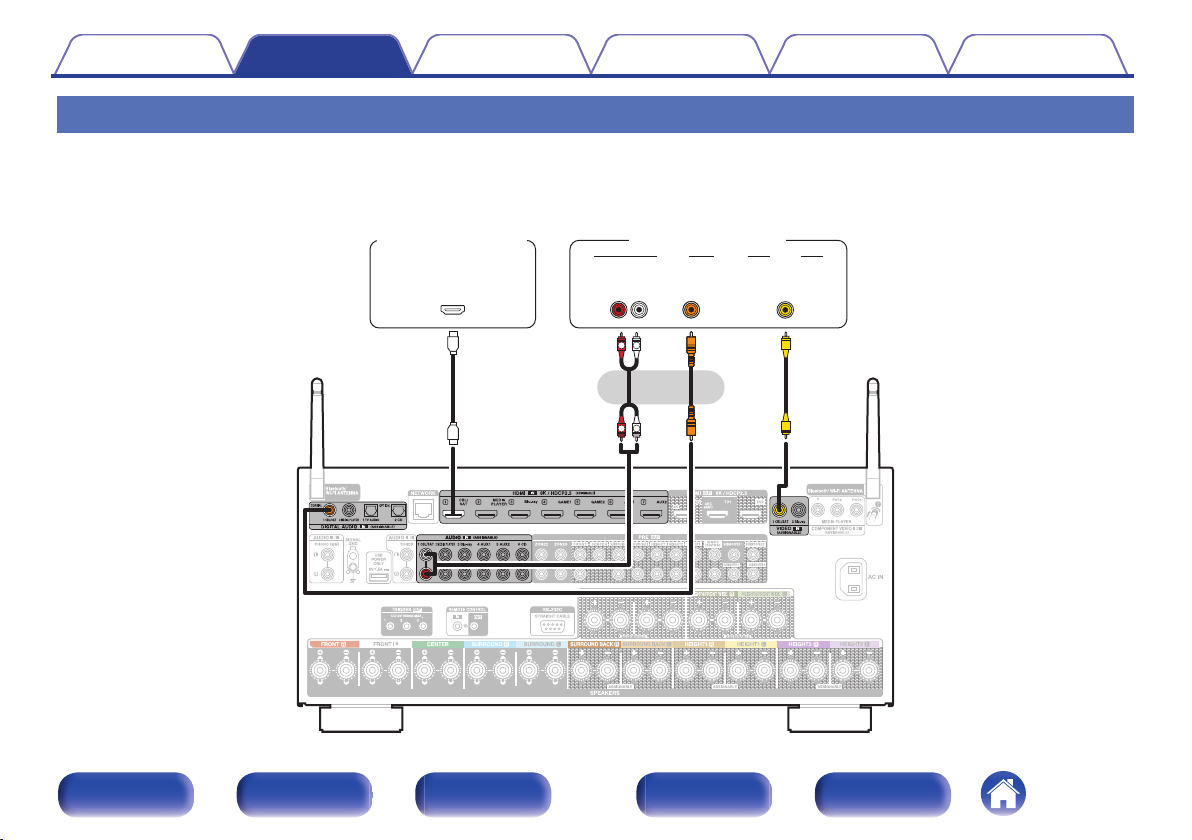

Подсоединение телеприставки (Спутниковый приемник/кабельное ТВ)

В инструкции ниже описано подключение спутникового тюнера/декодера кабельного ТВ.
Используйте входные разъемы в данном устройстве, соответствующие разъемам подключаемого устройства.

Передняя

панель

Дисплей

Задняя
панель

77

Пульт ДУ

Предметный

указатель

R

L

R

L

OUT

HDMI

AUDIO VIDEO

AUDIO

RL

OUT

OUT

COAXIAL

OUT

COMPONENT VIDEO

YPB PR

или

(HDMI-несовместимое устройство)

МедиаплеерМедиаплеер

Содержание

Подсоединения

Воспроизведение

Установки Рекомендации Приложение

Подключение медиапроигрывателя

В инструкции ниже описано подключение медиапроигрывателя.
Используйте входные разъемы в данном устройстве, соответствующие разъемам подключаемого устройства.

Передняя

панель

Дисплей

Задняя
панель

78

Пульт ДУ

Предметный

указатель

R

L

R

L

OUT

HDMI

OUT

VIDEO

VIDEO

AUDIO

AUDIO

RL

OUT

Проигрыватель

дисков Blu-ray/

DVD-проигрыватель

Проигрыватель дисков Blu-ray/

DVD-проигрыватель

(HDMI-несовместимое устройство)

Содержание

Подсоединения

Воспроизведение

Установки Рекомендации Приложение

Подключение проигрывателя Blu-ray или DVD

В инструкции ниже описано подключение проигрывателя дисков Blu-ray или DVD-проигрывателя.
Используйте входные разъемы в данном устройстве, соответствующие разъемам подключаемого устройства.

Передняя

панель

Дисплей

Задняя
панель

79

Пульт ДУ

Предметный

указатель

OUT

HDMI

OUT

HDMI

Игровая приставка

Плеер 8K

Содержание

Подсоединения

Воспроизведение

Установки Рекомендации Приложение

Подключение игровой консоли или плеера с поддержкой 8K

Это устройство поддерживает видеосигналы 8K HDMI.

Передняя

панель

Дисплей

Задняя
панель

80

Используйте сертифицированный “Ultra High Speed HDMI cable”,

0

чтобы наслаждаться видео в разрешении 8K или 4K 120 Гц.
Установите в меню для параметра “Сигнал 4К/8K” значение “8K

0

Расширенный”, чтобы наслаждаться видео в разрешении 8K.
(v стр. 198)

Пульт ДУ

Предметный

указатель

GND

AUDIO

OUT

L

R

(Картридж звукоснимателя типа

MM — с подвижным магнитом)

Проигрыватель

Содержание

Подсоединения

Воспроизведение

Установки Рекомендации Приложение

Подключение проигрывателя винила

Данное устройство совместимо с проигрывателями, оснащенными головкой звукоснимателя с подвижным магнитом (MM). При подключении к
проигрывателю звукоснимателя с подвижной катушкой низкого уровня выходного сигнала воспользуйтесь одним из имеющихся в продаже
усилителем для головки типа MC или повышающим трансформатором.

Если установить “Phono” в качестве источника входного сигнала устройства и случайно увеличить громкость без подключения проигрывателя,
из колонок может раздаваться фоновый шум.

Передняя

панель

ПРИМЕЧАНИЕ

Клемма заземления (SIGNAL GND) данного устройства не

0

предназначена для защитного заземления. Если данная клемма
подсоединена при наличии большого количества шума, шум
можно уменьшить. Обратите внимание, что в зависимости от
проигрывателя подключение заземления может вызвать
обратный эффект и увеличить шум. В таком случае необходимость
подключения линии заземления отсутствует.

Дисплей

Задняя
панель

81

Пульт ДУ

Предметный

указатель

Запоминающее

устройство USB

Содержание

Подсоединения

Воспроизведение

Установки Рекомендации Приложение

Подключение запоминающего устройства USB к порту USB

Инструкции по управлению см. в “Воспроизведение запоминающего устройства USB” (v стр. 91).

Компания Denon не гарантирует, что все запоминающие устройства USB будут работать или получать электропитание. При использовании портативного

0

жесткого диска с USB-соединением, который поставлялся в комплекте с блоком питания, используйте блок питания из комплекта.
USB-порт на задней панели можно использовать только для источника питания (5 В/1,5 A). Его нельзя использовать для воспроизведения музыкальных файлов.

0

(v стр. 27)

ПРИМЕЧАНИЕ

Запоминающие устройства USB не будут работать через USB концентратор (хаб).

0

Данное устройство не поддерживает подключение к компьютеру с помощью кабеля USB через USB порт на устройстве.

0

Запрещается пользоваться кабельными удлинителями при подсоединении запоминающих устройств USB. Это может привести к созданию радиопомех для

0

другой аппаратуры.

Передняя

панель

Дисплей

Задняя
панель

82

Пульт ДУ

Предметный

указатель

Интернет

Модем

ПК

Маршрутизатор

К глобальной сети

К LAN порту

К LAN порту

NAS

(Network Attached

Storage)

Порт локальной

сети/разъем

Ethernet

Порт локальной

сети/разъем

Ethernet

Содержание

Подсоединения

Воспроизведение

Подключение к домашней сети (LAN)

Установки Рекомендации Приложение

Данное устройство можно подключить к сети при помощи проводной
или беспроводной ЛВС.

Для прослушивания различных записей, можно подключить данное
устройство к домашней сети (LAN) в соответствии с приведенными
ниже указаниями.

Воспроизведение звука по сети из таких источников, как

0

интернет-радио или ваш медиасервер
Воспроизведение при помощи служб потоковой передачи музыки

0

Использование функции Apple AirPlay

0

Управление устройством через сеть

0

Использование беспроводной многокомнатной аудиосистемы

0

HEOS
Обновление встроенного программного обеспечения

0

По вопросам подключения к интернету обращайтесь к ISP
(Internet Service Provider) или в компьютерный магазин.

Проводная ЛВС

Для выполнения соединений посредством проводной ЛВС,
используйте LAN-кабель, чтобы подключить маршрутизатор к
данному устройству как показано на рисунке ниже.

Передняя

панель

Дисплей

Задняя
панель

83

Пульт ДУ

Предметный

указатель

Интернет

Модем

Маршрутизатор с

точкой доступа

К глобальной сети

Содержание

Подсоединения

Воспроизведение

Беспроводная ЛВС

При подключении к сети через беспроводную ЛВС подключите
внешние антенны для соединения по Bluetooth/беспроводной связи
на задней панели и установите их в вертикальное положение.

Порядок подключения к беспроводному ЛВС-маршрутизатору см. в
“Wi-Fi Setup”. (v стр. 247)

Установки Рекомендации Приложение

При совместном использовании с данным устройством мы рекомендуем Вам

0

воспользоваться маршрутизатором, обладающим следующими
возможностями:

Встроенный сервер DHCP

0

Эта возможность позволяет автоматически распределять IP адреса в
локальной сети.

Встроенный переключатель 100BASE-TX

0

При подключении нескольких устройств рекомендуется концентратор­коммутатор со скоростью 100 Мбит/с или выше.

Пользуйтесь только экранированными сетевыми кабелями STP или ScTP

0

LAN (доступны в свободной продаже в магазинах электроники).
(рекомендуется CAT-5 или более высокая категория)

Рекомендуется использовать обычный экранированный кабель LAN.

0

Если используется кабель квартирного типа или неэкранированный кабель,
электромагнитный шум может оказывать влияние на другие устройства.

При использовании данного устройства, подключенного к сети без

0

использования функции DHCP, сконфигурируйте IP-адрес и т. п. в “Сеть”.
(v стр. 246)

ПРИМЕЧАНИЕ

Типы маршрутизаторов, которыми можно пользоваться, зависят от

0

требований провайдера интернета. Дополнительные сведения можно
получить у интернет-провайдера или у консультантов в магазине
электроники.

Данное устройство несовместимо с протоколом PPPoE. Требуется

0

совместимый с PPPoE маршрутизатор, если Ваша контрактная линия не
установлена при помощи PPPoE.

Не подключайте разъем NETWORK непосредственно к порту ЛВС или

0

разъему Ethernet компьютера.
Может прерваться обеспечение различных интерактивных услуг без

0

предварительного уведомления.

Передняя

панель

Дисплей

Задняя
панель

84

Пульт ДУ

Предметный

указатель

AUX
OUT

Выход

Вход

Устройство, оснащенное разъемами
REMOTE CONTROL IN

Инфракрасный

ретранслятор

Инфракрасн

ый датчик

Содержание

Подсоединения

Воспроизведение

Установки Рекомендации Приложение

Подключение устройства внешнего управления

Разъемы REMOTE CONTROL

Если данное устройство установлено в месте, куда не проникают сигналы пульта ДУ (установка в шкафу и т.д.), им все еще можно управлять
при помощи пульта ДУ, подключив приемник пульта ДУ (продается отдельно).

Кроме того, им можно воспользоваться для дистанционного управления зонами ZONE2 и ZONE3 (другие помещения).

Передняя

панель

Дисплей

Задняя
панель

85

Пульт ДУ

Предметный

указатель

Совместимое с дистанционным включением
устройство, 12 В/100 мА при постоянном токе.

Содержание

Подсоединения

Воспроизведение

Установки Рекомендации Приложение

Разъемы TRIGGER OUT

При подключении устройства, оснащенного разъемами TRIGGER IN, включением/выключением в режим ожидания подключенного устройства
можно управлять посредством выполнения связанных операций на данном устройстве.

Через гнездо TRIGGER OUT выводится цифровой сигнал с максимальным значением 12 В постоянного тока / 100 мА (всего 300 мА) на каждом
разъеме.

ПРИМЕЧАНИЕ

Для подключения разъемов TRIGGER OUT пользуйтесь монофоническим кабелем с мини-вилками. Не следует пользоваться стереофоническим кабелем с

0

мини-вилкой.
Если допустимый входной сигнал переключения для подсоединенного устройства превышает 12 В постоянного тока / 100 мА или существует короткое

0

замыкание, использование разъема TRIGGER OUT невозможно. В таком случае выключите устройство и отсоедините его.

Передняя

панель

Дисплей

Задняя
панель

86

Пульт ДУ

Предметный

указатель

(переменный ток 230 В, 50/60 Гц)

К розеткам электросети в жилых помещениях

Сетевой шнур

(входит в комплект)

Содержание

Подсоединения

Воспроизведение

Подключение кабеля питания

После подключения всех компонентов, включите устройство в розетку.

Установки Рекомендации Приложение

Передняя

панель

Дисплей

Задняя
панель

87

Пульт ДУ

Предметный

указатель

Содержание

o

Содержание

Подсоединения

Воспроизведение

Базовая эксплуатация

Включение питания 89
Выбор источника входного сигнала 89
Регулировка уровня громкости 90
Временное отключение звука (Выключение звука) 90
Выбор режима звука 131

Установки Рекомендации Приложение

Воспроизведение сетевого аудио/
обслуживание

Прослушивание интернет-радио 103
Воспроизведение файлов с ПК или NAS 105
Получение HEOS App 109
Функция AirPlay 117
Функция Spotify Connect 120

Воспроизведение устройства

Воспроизведение с проигрывателя дисков Blu-ray/DVD­проигрывателя 90

Воспроизведение запоминающего устройства USB 91
Прослушивание музыки на устройстве Bluetooth 95
Прослушивание аудиопрограмм через Bluetooth-наушники 99

Передняя

панель

Дисплей

Задняя
панель

Удобные функции

Удобные функции 121
Режим управления HDMI 145
Режим автоматического отключения 146
Функция быстрого выбора плюса 148
Функция блокировки панели 152
Функция удаленной блокировки 154

Другие функции

Режим веб-управления 155
Воспроизведение в зоне ZONE2/ZONE3 (отдельном

помещении) 157

88

Пульт ДУ

Предметный

указатель

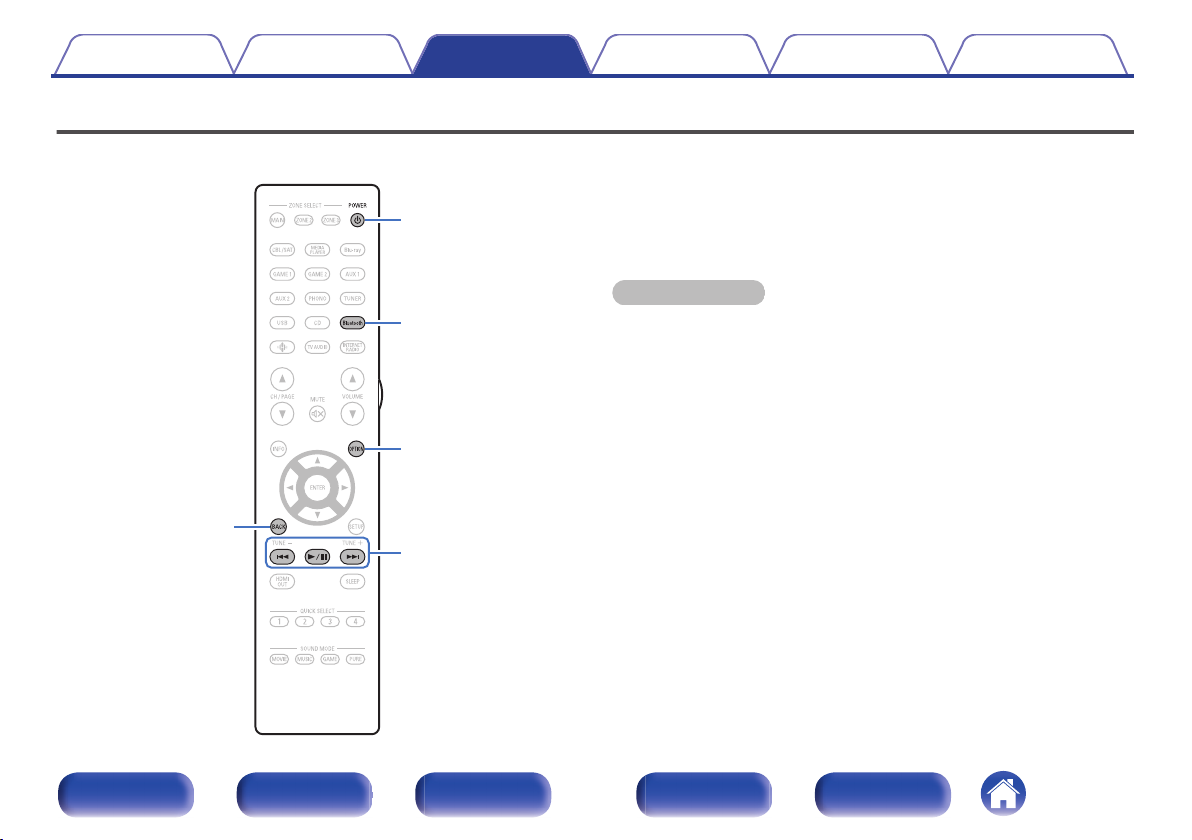

MUTE

:

VOLUME

df

POWER

X

Кнопки выбора

источника

входного сигнала

Содержание

Подсоединения

Базовая эксплуатация

Воспроизведение

Установки Рекомендации Приложение

Включение питания

Нажмите кнопку POWER X, чтобы включить

1

устройство.

Вы можете нажать кнопку выбора источника входного сигнала, когда

0

устройство находится в режиме ожидания, чтобы включить питание.
Также можно переключить питание в режим ожидания, нажав кнопку X на

0

основном блоке.

Передняя

панель

Дисплей

Задняя
панель

Выбор источника входного сигнала

Для начала воспроизведения нажмите кнопку

1

выбора источника входного сигнала.

Нужный источник входного сигнала можно выбрать
непосредственно.

Вы также можете выбрать источник входного сигнала, повернув регулятор

0

SOURCE SELECT на основном блоке.

89

Пульт ДУ

Предметный

указатель

Содержание

Подсоединения

Воспроизведение

Установки Рекомендации Приложение

Регулировка уровня громкости

Используйте кнопку VOLUME df для регулировки

1

уровня громкости.

Диапазон регулировки отличается в зависимости от входного сигнала и

0

настройки уровня канала.
Вы также можете настроить громкость, повернув регулятор MASTER

0

VOLUME на основном блоке.

Временное отключение звука (Выключение звука)

Нажмите кнопку MUTE :.

1

На дисплей загорается индикатор MUTE.

0

После этого на экране телевизора появляется индикатор

0

h.

Уровень громкости снижается до значения, заданного параметром

0

“Сниж.ур.громкости” меню. (v стр. 184)
Для отмены нажмите кнопку MUTE : еще раз. Кроме того, отключение

0

звука можно отменить, повернув регулятор общего уровня громкости.
Если на экране телевизора более 5 минут отображается h, когда для

0

параметра “Заставка” установлено значение “Вкл.”, символ h начинает
перемещаться по экрану телевизора случайным образом. (v стр. 197)

Воспроизведение с проигрывателя Blu-ray/DVD

Ниже описана процедура воспроизведения с проигрывателя дисков
Blu-ray/DVD-проигрывателя.

Подготовьтесь к воспроизведению.

1

Включите телевизор, сабвуфер и проигрыватель.

A

Переключите вход телевизора на данное устройство.

B

Нажмите кнопку POWER X, чтобы включить

2

устройство.

Нажмите кнопку DVD или Blu-ray, чтобы

3

переключить источник входного сигнала,
используемый для проигрывателя.

Запустите воспроизведение с проигрывателя

4

дисков Blu-ray или DVD-проигрывателя.

o

Объемное воспроизведение (v стр. 131)

Передняя

панель

Дисплей

Задняя
панель

90

Пульт ДУ

Предметный

указатель

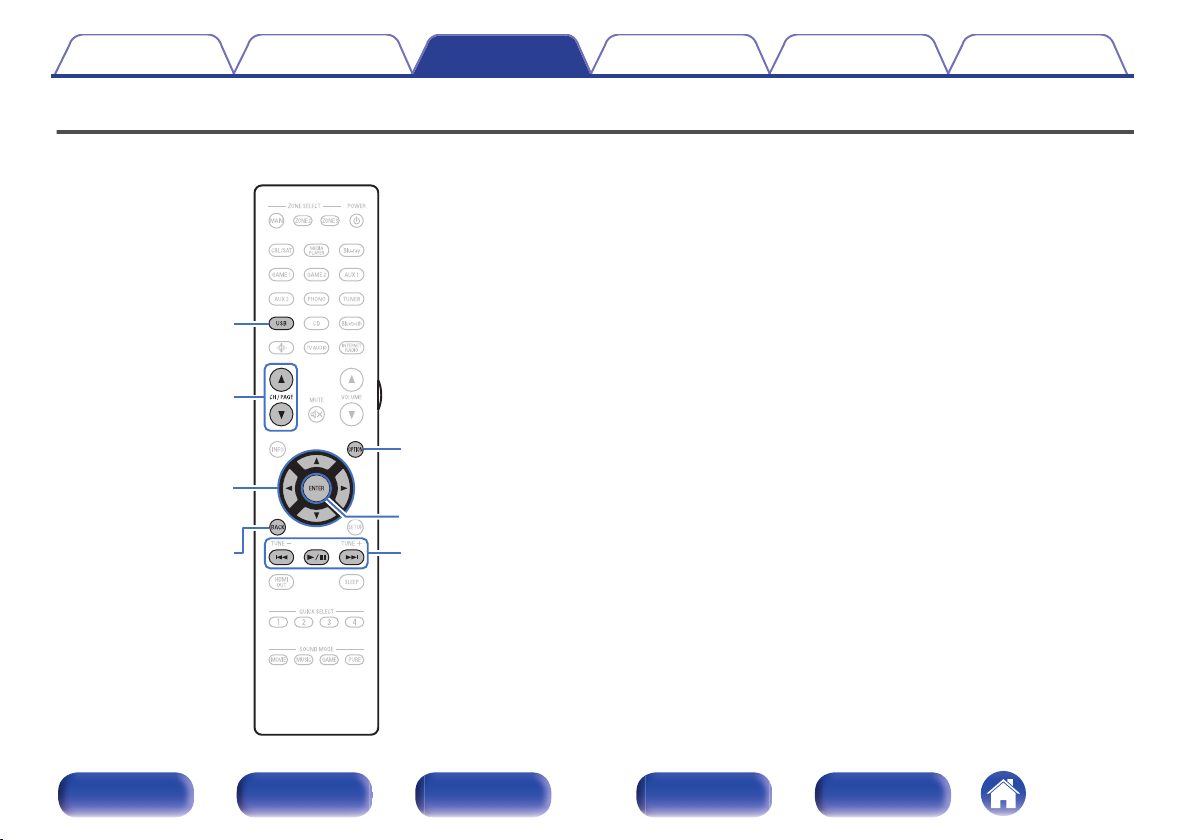

CH/PAGE

df

USB

BACK

OPTION

ENTER

1/3
8 9

Курсор

вверх/вниз/

влево/вправо

Содержание

Подсоединения

Воспроизведение

Установки Рекомендации Приложение

Воспроизведение запоминающего устройства USB

Воспроизведение музыкальных файлов, хранящихся на

0

устройстве памяти USB.
На данном устройстве возможно только воспроизведение

0

запоминающих устройств USB, соответствующих стандартам
класса запоминающих устройств большой емкости.

Данное устройство совместимо с устройствами памяти USB

0

формата “NTFS” или “FAT32”.
Ниже указаны типы аудиоформата и особенности

0

воспроизведения, поддерживаемые данным устройством.
Подробную информацию см. в разделе “Воспроизведение
устройств памяти USB” (v стр. 307).

WMA

0

MP3

0

WAV

0

MPEG-4 AAC

0

FLAC

0

Apple Lossless

0

DSD

0

Передняя

панель

Дисплей

Задняя
панель

91

Пульт ДУ

Предметный

указатель

Nature 01

Музыка на USB - Nature

Воспроизвести сейчас

Воспроизвести и сменить очередь

Воспроизвести следующий

Добавить в конец очереди

Отмена

Содержание

Подсоединения

Воспроизведение

Установки Рекомендации Приложение

Воспроизведение файлов с запоминающих устройств USB

Вставьте запоминающее устройство формата

1

“FAT32” или “NTFS” в порт USB.

Нажмите кнопку USB, чтобы переключить источник

2

входного сигнала на “USB”.

Выберите имя данного устройства.

3

Передняя

панель

Дисплей

Задняя
панель

92

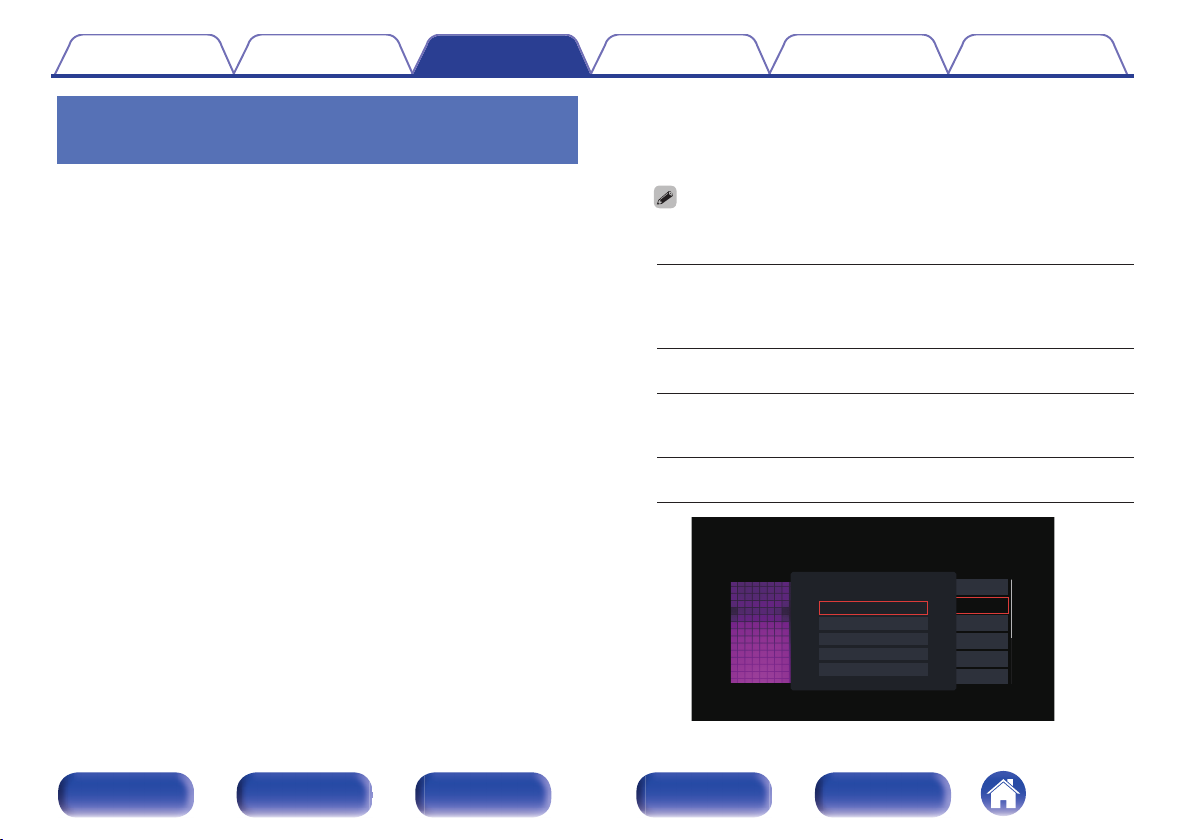

Выполните поиск музыки на своем запоминающем

4

устройстве USB и выберите какое-либо
произведение для воспроизведения.

При выборе произведений для воспроизведения Вам будет задан

0

вопрос о желаемой Вами очередности воспроизведения.

Воспроизвести
сейчас:

Воспроизвести и
сменить очередь:

Воспроизвести
следующий:

Добавить в конец
очереди:

Пульт ДУ

Элемент вставляется в очередь
после дорожки, которая
воспроизводится в данный момент, и
сразу же воспроизводится.

Очередь очищается и сразу же
воспроизводится выбранный элемент.

Элемент вставляется в очередь после
текущей песни и воспроизводится по
окончании текущей песни.

Элемент добавляется в конец
очереди.

Предметный

указатель

2:45

-14:21

Nature

Nature 01 - Various Artists

Воспроизводится сейчас

Содержание

Подсоединения

Воспроизведение

Установки Рекомендации Приложение

С помощью кнопок перемещения курсора вверх/

5

вниз выберите “Воспроизвести сейчас” или
“Воспроизвести и сменить очередь”, затем
нажмите ENTER.

Начнется воспроизведение.

Кнопки управления Функции

1/3

8 9

CH/PAGE d f

Если музыкальный файл MP3 содержит данные обложки альбома, она

0

может выводиться на дисплей во время воспроизведения музыкальных
файлов.

Воспроизведение / пауза
Воспроизвести предыдущую дорожку/

воспроизвести следующую дорожку
Перейти к предыдущей/следующей

странице списка

ПРИМЕЧАНИЕ

Обратите внимание, что компания Denon не несет никакой ответственности за

0

возникновение каких-либо неполадок, связанных с данными на запоминающем
устройстве USB, при совместном использовании запоминающего устройства
USB и данного устройства.

Если устройство памяти USB подключено к данному устройству, это

0

устройство загружает все файлы на устройство памяти USB. Загрузка
может занять некоторое время, если устройство памяти USB содержит
большое количество папок и/или файлов.

Передняя

панель

Дисплей

Задняя
панель

93

Пульт ДУ

Предметный

указатель

Содержание

o

Действия, доступные с помощью меню

Подсоединения

Воспроизведение

настройки

“Регулировка уровня речи и голоса (Расш.

0

диалог)” (v стр. 123)
“Настройка громкости каждого канала для соответствия

0

источнику входного сигнала (Настр. уровня
канала)” (v стр. 124)

“Настройка тона (Тон)” (v стр. 125)

0

“Настройка задержки аудиосигнала (Аудио

0

задержка)” (v стр. 126)
“Изменение мощности генератора низкочастотных колебаний в

0

зависимости от источника входного сигнала (Тактильный
датчик)” (v стр. 127)

“Проигрывание определенного видео во время

0

воспроизведения аудио (Выбор видео)” (v стр. 128)
“Воспроизведение одинаковой музыки во всех зонах (Все Зоны

0

Стерео)” (v стр. 129)
“Изменение настроек динамиков в зависимости от среды

0

прослушивания (Пресеты акустики)” (v стр. 130)
Изменение “Фильтр Dirac Live”

0

https://manuals.denon.com/DiracLive/ALL/RU/DRDZSYktvnhzad.php

Установки Рекомендации Приложение

Передняя

панель

Дисплей

Задняя
панель

94

Пульт ДУ

Предметный

указатель

1/3
8 9

OPTION

Bluetooth

POWER

X

BACK

Содержание

Подсоединения

Воспроизведение

Установки Рекомендации Приложение

Прослушивание музыки на устройстве Bluetooth

Музыкальными файлами, сохраненными на устройствах с Bluetooth,
таких как смартфоны, цифровые проигрыватели музыки и т.д.,
можно наслаждаться на данном устройстве посредством
сопряжения и подключения данного устройства к устройству с
Bluetooth.

Соединение возможно в радиусе примерно 30 м.

ПРИМЕЧАНИЕ

Для воспроизведения музыки с устройства с Bluetooth, устройство с

0

Bluetooth должно поддерживать профиль A2DP.

Передняя

панель

Дисплей

Задняя
панель

95

Пульт ДУ

Предметный

указатель

Содержание

Подсоединения

Воспроизведение

Установки Рекомендации Приложение

Воспроизведение музыки с Bluetooth-устройства

Чтобы наслаждаться музыкой с устройства с Bluetooth на данном
устройстве, сначала устройство с Bluetooth должно быть сопряжено
с данным устройством.

Как только устройство с Bluetooth будет сопряжено, его не нужно
снова сопрягать.

Подготовьтесь к воспроизведению.

1

Подсоедините входящие в комплект внешние антенны для

A

соединения по Bluetooth/беспроводной связи к разъемам
антенн для соединения по Bluetooth/беспроводной связи на
задней панели. (v стр. 27)
Нажмите кнопку POWER X, чтобы включить устройство.

B

Нажмите кнопку Bluetooth.

2

При использовании в первый раз, устройство перейдет в
режим сопряжения автоматически и на дисплее устройства
появится “Pairing...”.

Включите настройки Bluetooth на мобильном

3

устройстве.

Выберите данное устройство, когда его название

4

появится в списке устройств, отображенном на
экране устройства с Bluetooth.

Подключите к устройству с Bluetooth, когда “Pairing”
отображается на дисплее устройства.
Выполните соединение с устройством Bluetooth рядом с
устройством (примерно 1 м).

Воспроизведите музыку с помощью какого-либо

5

приложения на используемом Bluetooth­устройстве.

Устройством с Bluetooth также можно управлять при помощи

0

пульта дистанционного управления данного устройства.
При последующем нажатии на кнопку Bluetooth на пульте

0

дистанционного управления данное устройство
автоматически подключается к последнему Bluetooth­устройству, с которым было установлено соединение.

Кнопки управления

1/3

8 9

Нажмите STATUS на данном устройстве во время воспроизведения, чтобы

0

переключить дисплей между Названием, Именем артиста, Названием
альбома и т.д.

Воспроизведение / пауза
Воспроизвести предыдущую дорожку/

воспроизвести следующую дорожку

Функции

Передняя

панель

Дисплей

Задняя
панель

96

Пульт ДУ

Предметный

указатель

Содержание

Подсоединения

Воспроизведение

Установки Рекомендации Приложение

Сопряжение с другими Bluetooth­устройствами

Сопрягите устройство с Bluetooth с данным устройством.

Включите настройки Bluetooth на мобильном

1

устройстве.

Нажмите на пульте дистанционного управления и

2

удерживайте не менее 3 секунд кнопку Bluetooth.

Данное устройство войдет в режим сопряжения.

Выберите данное устройство, когда его название

3

появится в списке устройств, отображенном на
экране устройства с Bluetooth.

Данное устройство может быть сопряжено максимум с 8 устройствами с

0

Bluetooth. Когда сопрягается 9-ое устройство с Bluetooth, оно будет
зарегистрировано вместо самого старого зарегистрированного устройства.

В режим сопряжения также можно войти, нажав кнопку OPTION во время

0

отображения экрана воспроизведения Bluetooth и выбрав в отображаемом
меню настроек “Режим сопряжения”.

ПРИМЕЧАНИЕ

Чтобы управлять устройством с Bluetooth при помощи пульта ДУ данного

0

устройства, устройство с Bluetooth должно поддерживать профиль AVRCP.
Пульт ДУ данного устройства не гарантирует работу со всеми устройствами

0

с Bluetooth.
В зависимости от типа устройства с Bluetooth, данное устройство выводит

0

звук, который соединен с настройкой громкости в устройстве с Bluetooth.

o

Действия, доступные с помощью меню
настройки

“Сопряжение с другими Bluetooth-устройствами” (v стр. 97)

0

“Регулировка уровня речи и голоса (Расш.

0

диалог)” (v стр. 123)
“Настройка громкости каждого канала для соответствия

0

источнику входного сигнала (Настр. уровня
канала)” (v стр. 124)

“Настройка тона (Тон)” (v стр. 125)

0

“Настройка задержки аудиосигнала (Аудио

0

задержка)” (v стр. 126)
“Изменение мощности генератора низкочастотных колебаний в

0

зависимости от источника входного сигнала (Тактильный
датчик)” (v стр. 127)

“Проигрывание определенного видео во время

0

воспроизведения аудио (Выбор видео)” (v стр. 128)
“Воспроизведение одинаковой музыки во всех зонах (Все Зоны

0

Стерео)” (v стр. 129)
“Изменение настроек динамиков в зависимости от среды

0

прослушивания (Пресеты акустики)” (v стр. 130)
Изменение “Фильтр Dirac Live”

0

https://manuals.denon.com/DiracLive/ALL/RU/DRDZSYktvnhzad.php

Передняя

панель

Дисплей

Задняя
панель

97

Пульт ДУ

Предметный

указатель

Содержание

Подсоединения

Воспроизведение

Повторное подключение к данному устройству с Bluetooth-устройства

После выполнения сопряжения Bluetooth-устройство можно
подключить, не выполняя каких-либо действий на данном
устройстве.

Эту процедуру также необходимо выполнить при переключении
Bluetooth-устройства в режим воспроизведения.

Если в настоящий момент подключено Bluetooth-

1

устройство, выключите настройку Bluetooth этого
устройства, чтобы отключить его.

Включите настройку Bluetooth на Bluetooth-

2

устройстве, которое требуется подключить.

Выберите данное устройство в списке Bluetooth-

3

устройств используемого Bluetooth-устройства.

Воспроизведите музыку с помощью какого-либо

4

приложения на используемом Bluetooth­устройстве.

Экран автоматически переходит к экрану воспроизведения “Bluetooth” при

0

подключении Bluetooth-устройства, когда питание данного устройства
включено.

Когда настройка “Сетевое Управление” данного устройства установлена на

0

“Всегда включен”, а устройство с Bluetooth подключено к устройству в
состоянии режима ожидания, питание устройства будет включено
автоматически. (v стр. 250)

Установки Рекомендации Приложение

Передняя

панель

Дисплей

Задняя
панель

98

Пульт ДУ

Предметный

указатель

(Режим вывода: Bluetooth + акустика) (Режим вывода: Только Bluetooth)

Содержание

Подсоединения

Воспроизведение

Установки Рекомендации Приложение

Прослушивание аудиопрограмм через Bluetooth-наушники

Теперь можно прослушивать аудио, которое воспроизводится через MAIN ZONE этого устройства, в наушниках Bluetooth.
Выберите вывод аудио через подсоединенные динамики и наушники Bluetooth одновременно либо только с использованием последних.

Передняя

панель

Дисплей

Задняя
панель

99

Пульт ДУ

Предметный

указатель

Содержание

Подсоединения

Воспроизведение

Прослушивание аудиопрограмм через Bluetooth-наушники

Установите для параметра “Передатчик” значение

1

“Вкл.” в разделе меню “Главное” - “Bluetooth
Выход”. (v стр. 259)

Выберите “Режим вывода” и укажите способ

2

вывода аудио.

Аудио выводится на наушники

Bluetooth + динамики
(По умолчанию):

Только Bluetooth:

Задайте режим сопряжения в наушниках Bluetooth,

3

которые хотите подключить к устройству.

Выберите “Список устройств” и укажите название

4

наушников Bluetooth в списке устройств.

Bluetooth и динамики основной зоны.
Одновременный вывод подойдет для

просмотра кинофильма в кругу
семьи вечером или других
совместных мероприятий.

Аудио выводится только на
наушники Bluetooth.

Это подходит для прослушивания
музыки или просмотра кинофильмов
в одиночестве, когда нужно
соблюсти тишину.

Установки Рекомендации Приложение

“Режим вывода” может также устанавливаться “Bluetooth Выход” в меню опций.

0

Совместимые с профилем A2DP динамики Bluetooth могут быть

0

подсоединены в том же порядке, что и наушники Bluetooth.

ПРИМЕЧАНИЕ

Громкость на Bluetooth-наушниках невозможно регулировать посредством

0

MASTER VOLUME на этом устройстве или кнопкой VOLUME на пульте
дистанционного управления. Регулируйте громкость посредством Bluetooth­наушников.

Если используются Bluetooth-наушники без регулятора громкости, или если

0

громкость недостаточная, можно управлять громкостью, настраивая
параметр “Уровень” для “Bluetooth Выход” в меню параметров. (v стр. 101)

При использовании наушников Bluetooth в качестве звукового режима

0

зафиксирован стереофонический режим. На вывод аудио в наушниках
Bluetooth не влияют звуковой режим и другие аудионастройки.
Аудионастройки, звуковые режимы и режим “Все зоны стерео” недоступны
во время использования наушников Bluetooth и когда “Режим вывода”
установлен на “Только Bluetooth”.

При передаче аудио через Bluetooth возможно запаздывание.

0

Передача аудио AirPlay невозможна.

0

Наушники Bluetooth нельзя подключить, когда в любой зоне используется

0

источник входного сигнала Bluetooth.
Также выбор источника входного сигнала по Bluetooth в любой зоне
автоматически разрывает соединение между устройством и наушниками
Bluetooth.

Подключить Bluetooth-наушники невозможно, если это устройство включено

0

в группу в приложении HEOS.

Когда подключение выполнено, отрегулируйте

5

громкость подсоединенных наушников Bluetooth.

Передняя

панель

Дисплей

Задняя
панель

100

Пульт ДУ

Предметный

указатель
