目次接続のしかた再生のしかた設定のしかた困ったときは付録

AVR-X4800H

INTEGRATED NETWORK AV RECEIVER

取扱説明書

フロントパネルディスプレイリアパネルリモコン索引

目次接続のしかた再生のしかた設定のしかた困ったときは付録

付属品

乾電池の入れかたリモコンの使いかた

特長

高音質多彩な機能簡単操作

各部の名前

フロントパネルディスプレイリアパネルリモコン

11 11

12 16 20

21 25 27 31

接続のしかた

スピーカーを設置するスピーカーを接続する

スピーカーを接続する前にスピーカーをスピーカー端子に接続する外部のパワーアンプを接続するスピーカーの構成と“アンプの割り当て”の設定

5.1 チャンネルのスピーカーを接続する

7.1 チャンネルのスピーカーを接続する

9.1 チャンネルのスピーカーを接続する

11.1 チャンネルのスピーカーを接続する

7.1 チャンネルのスピーカーを接続する：フロントスピーカーのバイアンプ接続

7.1 チャンネルのスピーカーを接続する：2 台目のフロントスピーカーの接続

マルチゾーンのスピーカーを接続する

35 41

41 45 46 48 50 51 52 54

58 59

フロントパネルディスプレイリアパネルリモコン索引

目次接続のしかた再生のしかた設定のしかた困ったときは付録

テレビを接続する

接続 1：HDMI 端子付きおよび ARC/eARC 機能対応のテレビ

接続 2：HDMI 端子付き ARC/eARC 機能非対応のテレビ

再生機器を接続する

セットトップボックスを接続する（衛星放送チューナー/ ケーブルテレビチューナー）

メディアプレーヤーを接続するブルーレイディスクや DVD プレーヤーを接続する 8K 対応のプレーヤーやゲーム機を接続するレコードプレーヤーを接続する

USB 端子に USB メモリーを接続する FM アンテナや AM ループアンテナを接続するホームネットワーク（LAN）に接続する

有線 LAN 無線 LAN

外部のコントロール機器を接続する

リモートコントロール端子トリガー出力端子（TRIGGER OUT）

電源コードを接続する

67 68 69 70 71

72 73 75

75 76

77 78

再生のしかた

基本操作

電源を入れる入力ソースを選ぶ音量を調節する一時的に音を消す（ミューティング）ブルーレイディスクや DVD プレーヤーを再生する

USB メモリーを再生する

USB メモリーに保存されているファイルを再生する

Bluetooth 機器の音楽を聴く

Bluetooth 機器の音楽を聴く 2 台目以降の Bluetooth 機器とペアリングする Bluetooth 機器から本機に再接続する

Bluetooth ヘッドホンで本機の音声を聴く

Bluetooth ヘッドホンで本機の音声を聴く Bluetooth ヘッドホンに再接続する Bluetooth ヘッドホンを切断する

81 81 82 82 82

88 89 90

92 93 93

フロントパネルディスプレイリアパネルリモコン索引

目次接続のしかた再生のしかた設定のしかた困ったときは付録

FM 放送または AM 放送を聴く

FM 放送または AM 放送を聴く周波数を入力して受信する（ダイレクトチューニング）受信モードを変更する（チューニングモード）自動で放送局を選局しプリセットする（オートプリセッ

トメモリー）聴いている放送局をプリセットする（プリセットメモリー）プリセットした放送局を聴くプリセットした放送局に名前をつける（プリセットネーム）プリセットした放送局をスキップする（プリセットスキップ）プリセットスキップを解除する

インターネットラジオを聴く

パソコンや NAS に保存されているファイルを再生する

HEOS アプリをダウンロードする

HEOS アカウントストリーミング音楽サービスを再生する同じ音楽を複数の部屋で聴く

95 96 97

97 98 98

99 100 101

102

103

104

105

108

109 110 113

AirPlay 機能

iPhone、iPod touch、iPad の曲を本機で再生する iTunes の曲を本機で再生する iPhone、iPod touch、iPad の曲を複数の機器で同期し

て再生する (AirPlay 2)

Spotify Connect 機能

Spotify の曲を本機で再生する

便利な機能

HEOS お気に入りに追加する HEOS お気に入りを再生する HEOS お気に入りを削除するせりふやボーカルの聴こえやすさを調節する（ダイアロ

グエンハンサー）入力ソースに合わせて各チャンネルの音量を調節する

（チャンネルレベル調節）

トーンを調節する（トーンコントロール） Dirac Live フィルターを選択する（Dirac Live）音声の出力タイミングを調節する（オーディオディレイ）入力ソースに応じてトランスデューサーの強度を変更す

る（トランスデューサー）音声の再生中にお好みの映像をテレビに映す（ビデオセ

レクト）すべてのゾーンで同じ音楽を再生する（All Zone

Stereo）リスニング環境に合わせてスピーカーの設定を変更する

（スピーカープリセット）

117

118 118

119

120

121

122 122 123

123

124 125 126 126

127

128

129

130

フロントパネルディスプレイリアパネルリモコン索引

目次接続のしかた再生のしかた設定のしかた困ったときは付録

サウンドモードを選ぶ

サウンドモードを選ぶダイレクト再生ピュアダイレクト再生オートサラウンド再生サウンドモードの種類について入力信号ごとに選択できるサウンドモード

HDMI コントロール機能

設定のしかた

スリープタイマー機能

スリープタイマーを設定する

クイックセレクトプラス機能

設定を呼び出す設定を変更する

フロントキーロック機能

すべてのボタン操作を無効にする VOLUME 以外のすべてのボタン操作を無効にするフロントキーロック機能を解除する

131

132 133 134 134 135 141

146

147

148

149

150 151

153

153 154 154

リモートロック機能

リモコンの受信機能を無効にするリモコンの受信機能を有効にする

ウェブコントロール機能

ウェブコントロール機能で本機をコントロールする

ゾーン 2／ゾーン 3（別の部屋）での再生

ゾーンの接続ゾーン 2/ゾーン 3 で入力ソースを再生するゾーン 2/ゾーン 3 の音量を調節する

設定のしかた

メニュー一覧

メニュー操作のしかた

オーディオ

サブウーハーレベルの調節低音の位相補正サラウンドパラメーターリストアラー音量バイリンガルモード Audyssey Dirac Live グラフィック EQ

155

155 155

156

159

160 165 169

170

175

176

176 176 177 185 186 187 187 190 191

フロントパネルディスプレイリアパネルリモコン索引

目次接続のしかた再生のしかた設定のしかた困ったときは付録

ビデオ

HDMI 設定ビデオ出力の設定オンスクリーンディスプレイスクリーンセーバー 4K/8K 信号フォーマット HDCP 設定 TV フォーマット

入力ソース

入力端子の割り当て入力ソース名の変更使用ソースの選択ソースレベル

スピーカー Audyssey®セットアップ

スピーカー設定の流れ（Audyssey®セットアップ）エラーメッセージについて Audyssey®セットアップの設定値に戻すとき

193

193 198 199 200 201 202 203

204

204 207 207 208

209 209

211 217 219

マニュアルセットアップ

スピーカーレイアウト

アンプの割り当てフロント/センター/サラウンド/サラウンドバックハイトスピーカーレイアウト前方レイアウト / 中央レイアウト / 後方レイアウ

ト / TS/CH サブウーハーサブウーハーモードサブウーハーレイアウト Bi-Amp Front B ゾーン 2 ゾーン 3 ゾーン 2/3 端子の接続確認

220

220 220 223 224 225

227 230 231 231 234 234 234 234 235 235

フロントパネルディスプレイリアパネルリモコン索引

目次接続のしかた再生のしかた設定のしかた困ったときは付録

距離レベルクロスオーバー周波数スピーカープリセットアドバンス設定サブウーハー出力ローパスフィルターディストリビューションフロントスピーカー 2 チャンネル再生の設定トランスデューサー

Dirac Live セットアップネットワーク

情報接続 Wi-Fi 設定詳細な設定ネットワークコントロールフレンドリーネーム診断 AirPlay Spotify Connect Wi-Fi と Bluetooth

235 237 237 238 239 239 240 241 241 242 245

246 247

247 247 248 250 251 252 252 253 254 254

HEOS アカウント

サインインしていない場合サインインしている場合

一般

言語オーナーズマニュアルエコ設定 Bluetooth 送信ゾーン 2 の設定 / ゾーン 3 の設定ゾーン名の変更クイックセレクトトリガーアウト 1 / トリガーアウト 2 / トリガーアウ

ト 3 フロントディスプレイファームウェア情報使用状況の送信設定セーブ＆ロードセットアップロック初期化

リモコンを使用するゾーンを指定する

255

255 255

256

256 256 256 260 261 263 264

265 265 267 269 271 271 272 272

273

フロントパネルディスプレイリアパネルリモコン索引

目次接続のしかた再生のしかた設定のしかた困ったときは付録

困ったときは

こんなときの解決方法故障かな？と思ったら

電源が入らない / 電源が切れるリモコンで操作ができない本機のディスプレイが表示されない音がまったく出ない希望する音が出ない音が途切れたり、ノイズが入ったりするテレビに映像が映らないテレビにメニュー画面が表示されないテレビに表示されるメニュー画面や操作内容の色が通常

と異なる AirPlay 再生ができない USB メモリーが再生できない Bluetooth が再生できないインターネットラジオが再生できないパソコン内や NAS 内の音楽ファイルが再生できない各種オンラインサービスが再生できない HDMI コントロール機能が動作しない無線 LAN ネットワークに接続できない HDMI ZONE2 機能を使用中に機器が正しく動作しな

いアップデートエラーメッセージについて

275 277

278 279 279 280 281 285 286 288

288 289 290 291 293 294 295 295 296

297 298

お買い上げ時の設定に戻すネットワークの設定をお買い上げ時の設定に戻すお買い上げ時の設定に復元する保証と修理について

付録

HDMI についてビデオコンバージョン機能 USB メモリーの再生について Bluetooth 機器の再生についてパソコンや NAS に保存されているファイルの再生についてインターネットラジオの再生についてパーソナルメモリープラス機能ラストファンクションメモリーサウンドモードとチャンネル出力の関係サウンドモードとパラメーター一覧表入力信号の種類と対応するサウンドモード用語の解説登録商標について

299 300 301 302

304 308 310 311 312 313 313 313 314 316 319 323 334

フロントパネルディスプレイリアパネルリモコン索引

目次接続のしかた再生のしかた設定のしかた困ったときは付録

主な仕様

オーディオ部ビデオ部チューナー部無線 LAN 部 Bluetooth 部総合

使用上のご注意索引

338

338 340 341 341 342 343

345 346

フロントパネルディスプレイリアパネルリモコン索引

ケーブルラベル電波に関するご注意安全にお使いいただくためにかんたんスタートガイド

マイクスタンドセットアップマイクAMループアンテナFM室内アンテナ電源コード

【本機専用】

Bluetooth/

無線LAN用外部アンテナ

（2本）

リモコン

（RC-1252）

保証書

単４形乾電池

（2本）

目次接続のしかた再生のしかた設定のしかた困ったときは付録

お買い上げいただきありがとうございます。本機をご使用になる前に、必ずこの取扱説明書をお読みください。お読みになったあとは、いつでも見られるところに大切に保管してください。

付属品

ご使用になる前にご確認ください。

フロントパネルディスプレイリアパネルリモコン索引

乾電池

30° 30°

約7m

目次接続のしかた再生のしかた設定のしかた困ったときは付録

乾電池の入れかた

裏ぶたを矢印の方向へ押し上げて取り外す。

乾電池（2 本）を乾電池収納部の表示に合わせて正しく

入れる。

裏ぶたを元どおりにする。

ご注意

破損・液漏れの恐れがありますので、

新しい乾電池と使用済みの乾電池を混ぜて使用しないでください。

違う種類の乾電池を混ぜて使用しないでください。

リモコンを長期間使用しないときは、乾電池を取り出してください。

万一、乾電池の液漏れがおこったときは、乾電池収納部内についた液をよく拭き取ってから新しい乾電池を入れてください。

リモコンの使いかた

リモコンはリモコン受光部に向けて使用してください。

フロントパネルディスプレイリアパネルリモコン索引

接続のしかた再生のしかた設定のしかた困ったときは付録

特長

高音質

9 チャンネルディスクリート・パワーアンプ搭載

全チャンネル同一構成のディスクリート・パワーアンプ全チャンネルを搭載し、チャンネルあたり 125W（8 Ω、20 Hz〜20 kHz、T.H.D.：0.08 ％、2 チャンネル駆動）のハイパワーパフォーマンスを実現しています。低インピーダンスのドライバーは、幅広いスピーカーに安定した動作を提供し、バランスのとれた音色を作り出します。

独立した 4 本のサブウーハー出力を搭載

本機は、4 系統のサブウーハープリアウトを装備しており、最大で 4 台のサブウーハーを接続することができます。部屋の四隅にサブウーハーを設置することにより、スイートスポットが広がり、より正確で迫力あふれる低音を堪能することができます。

Dolby Atmos 搭載(v325 ページ)

本機は、Dolby Atmos に対応したデコーダーを搭載しています。オーバーヘッドスピーカーの追加により、音の定位または移動をより正確に再現し、これまで以上に自然でリアルなサラウンド音場を体験することができます。

スピーカーバーチャライザー機能搭載(v179 ページ)

スピーカーバーチャライザー機能は、Dolby Atmos のハイトバーチャライザーやサラウンドバーチャライザーのデジタル信号処理をおこなうことで、オーバーヘッドスピーカーや Dolby Atmos Enabled スピーカーを使用しないスピーカーの設置環境においても、より臨場感のあるエンタテインメント体験をお楽しみいただけます。

ハイトスピーカーとサラウンドスピーカーの両方を接続している場合、スピー

カーバーチャライザー機能は使用できません。サラウンドスピーカーが接続されている場合でも、ハイトバーチャライザーを

適用します。

DTS:X 搭載(v328 ページ)

本機は、DTS:X デコーダー技術を搭載しています。DTS:X は従来のチャンネルベース方式のサウンドフォーマットに対し、音像の移動感を表現するオブジェクト信号を付加したサウンドフォーマットです。オブジェクト信号に記録されている音声情報と三次元の位置情報を再生環境に合わせてリアルタイムに演算して出力するため、どのような再生環境でも最適化された豊かで臨場感あふれるサウンドをお楽しみいただけます。

DTS Virtual:X 搭載(v328 ページ)

DTS Virtual:X 技術は、DTS 独自のバーチャルハイトとバーチャルサラウンド処理を採用しており、あらゆる入力ソース（ステレオから 7.1.4 チャンネルまで対応）やスピーカー構成で臨場感あふれるサウンド体験を提供します。

ハイトスピーカーを接続している場合、DTS Virtual:X は使用できません。

フロントパネルディスプレイリアパネルリモコン索引

目次接続のしかた再生のしかた設定のしかた困ったときは付録

IMAX Enhanced 機能搭載(v328 ページ)

本機は IMAX と DTS によって確立された映像・音声の性能の基準を満たしています。IMAX サウンドを DTS 社が開発した DTS コーデックを利用して独自変換し、ご家庭で IMAX シアターサウンドを体験することができます。IMAX シアターのオーディオフォーマットは家庭用のスピーカー構成と互換性があり、5.1 チャンネル以上のスピーカーを使用すると最適な IMAX サウンドをお楽しみいただけます。

Audyssey LFC™ （Low Frequency Containment）搭載 (v190 ページ)

Audyssey LFC™は、隣や下の部屋に低音や振動が漏れることを抑制します。リアルタイムに入力信号を解析して、壁や床、天井を通り抜けるような低音を抑えると同時に、音響心理的アプローチを用いた低域補正処理をおこなうことで、隣や下の部屋に低音が響き渡ることなく、コンテンツ本来の低域を楽しめます。

独立した 4 本のサブウーハー出力と Audyssey Sub EQ HT™ 搭載(v210 ページ)

本機は、独立した 4 本のサブウーハー出力を備え、音量レベルとリスナーまでの距離をそれぞれ個別に設定できます。さらに、本機搭載の Audyssey Sub EQ HT™は、4 本のサブウーハー間の音量レベルと距離を補正し、Audyssey MultEQ XT32 の信号処理をおこなうことで、迫力のある低域サウンドを再現します。

フロントパネルディスプレイリアパネルリモコン索引

アップグレードによる Dirac Live への対応

接続のしかた再生のしかた設定のしかた困ったときは付録

Dirac Live® Room Correction は、特許取得済みアルゴリズムを適用することにより、プレミアムホームシアターで使用される先進的な室内音響最適化ソリューションであり、部屋への影響を分析してデジタル的に低減することでスピーカーのパフォーマンスを向上させます。より広いスイートスポット、ステージングの改善、透明さ、音声の明瞭度、および他の方法では不可能なより深くタイトな低音を提供します。また、それらをお好みに合わせて調節することができます。下記よりライセンスキーを購入することで、Dirac Live 機能のロックを解除できます。www.dirac.com/denon/

アップグレードによる Dirac Live Bass Control への対応

Dirac Live Bass Control は入力信号に含まれる低域成分を各再生チャンネル（スピーカー）へルーティングする低音管理技術です。さらに、各チャンネルの低音管理と出力の制御を一括管理することで、Dirac Live Room Correction テクノロジーが大幅に拡張されます。特に、複数のサブウーハーを備えたシステムでは、室内音響補正効果と低音の再生能力が大幅に向上します。

詳しくは、Dirac Live のマニュアルを参照してください。

https://manuals.denon.com/DiracLive/ALL/JA

フロントパネルディスプレイリアパネルリモコン索引

FHL FHR

SHL

SHR

FL FR

SL SR

目次接続のしかた再生のしかた設定のしかた困ったときは付録

Auro-3D

本機は、Auro-3D デコーダーを搭載しています。 Auro-3D は、5.1 チャンネルのスピーカーにフロントハイト（FHL ＋ FHR）、サラウンドハイト（SHL ＋ SHR）およびトップサラウンド（TS／オプション）スピーカーを組み合わせ、自然で臨場感のある三次元の音場空間を提供します。

Auro-3D 再生用のスピーカーを適切に設置することで、Auro-3D 再生を存分にお楽しみいただけます。

Auro-3D は基本の 5.1 チャンネルのスピーカーシステムにフロントハイトおよびサラウンドハイトスピーカーを追加したスピーカー構成を推奨としています。フロントハイトまたはサラウンドハイトスピーカーの代わりに、リアハイトスピーカー、天井スピーカーや Dolby Atmos Enabled スピーカーを設置して、Auro-3D、Dolby Atmos および DTS:X 再生をおこなうこともできます。

フロントパネルディスプレイリアパネルリモコン索引

8K,

4K 120Hz

8K,

4K 120Hz

8K Ultra HD

8K 8K

1080p/

4K60Hzまで

8Kアップ

スケーリング

多彩な機能

8K 60Hz 入出力対応

接続のしかた再生のしかた設定のしかた困ったときは付録

1080p/4K 信号を 8K の信号にアップスケーリングするデジタルビデオプロセッサー搭載

8K Ultra HD（High Definition）で、1 秒間に 60 フレーム分の映像信号（60p）の入出力を実現しました。8K Ultra HD、60p 映像入力信号に対応したテレビと接続することで、動きの速い映像も滑らかに、高精細画質によって得られる臨場感のある映像を楽しめます。

また、本機は多彩な HDR コンテンツの入力にも対応しており、更に高精細な映像をお楽しみいただけます。

HDCP 2.3

本機はコンテンツ保護方式規格 HDCP 2.3 に対応しています。

本機には、1080p/4K 映像を 8K（7680×4320 ピクセル）の解像度にして HDMI への出力を可能にする 8K ビデオアップスケーリング機能を搭載しています。これにより本機とテレビの接続が HDMI ケーブル 1 本で済むだけでなく、どの映像ソースでも高精細な映像を再現することができます。

eARC (Enhanced Audio Return Channel)機能に対応

eARC 機能は、従来の ARC 機能で対応していたオーディオフォーマットに加え、ARC 機能で対応していなかったマルチチャンネルリニア PCM や Dolby TrueHD、Dolby Atmos、 DTS-HD、DTS:X の音声フォーマットも伝送できます。また、eARC 機能に対応しているテレビを接続することにより、テレビで再生するコンテンツの音声をより高品位なサラウンド再生でお楽しみいただけます。

ゾーン 2 用の HDMI 出力を装備(v159 ページ)

本機はゾーン 2 の部屋でも映像と音声が楽しめるゾーン 2 用

フロントパネルディスプレイリアパネルリモコン索引

の HDMI 出力を装備し、メインゾーンとは異なる映像ソースをお楽しみいただけます。

出力入力

接続のしかた再生のしかた設定のしかた困ったときは付録

さまざまなデジタル AV 機器を接続できる HDMI 端子を装備

（入力：7 系統、出力：3 系統）

本機には 7 系統の HDMI 入力端子と 3 系統の HDMI 出力端子を装備しており、ブルーレイディスクプレーヤー、ゲーム、HD ビデオカメラなどのさまざまな HDMI 端子付き機器との接続ができます。また、本機は同時出力可能なメインゾーン用の 2 系統出力にマルチゾーン出力を加えた 3 系統の HDMI 出力を装備しており、ゾーン 2 ではメインゾーンで再生中のソースとは別のソースを楽しむことができます。

インターネットラジオなどのネットワーク機能に加え、 AirPlay®機能を搭載(v117 ページ)

インターネットラジオを聴いたり、パソコンに保存している音楽ファイルを再生したり、さまざまな再生をお楽しみいただけます。

また、本機は AirPlay 機能を搭載していますので、ネットワークを通して iPhone® や iPad®、iPod touch®、iTunes®の音楽を本機で再生できます。

ワイヤレスオーディオ技術 ”AirPlay 2®”に対応

複数の AirPlay 2 に対応したデバイス/スピーカーと同期して音楽を同時に再生することが可能です。

本機は AirPlay 2 対応製品です。iOS 11.4 以降が必要です。

フロントパネルディスプレイリアパネルリモコン索引

目次接続のしかた再生のしかた設定のしかた困ったときは付録

USB とネットワーク経由による DSD と FLAC ファイルの再生

高解像度のオーディオフォーマットである DSD（5.6MHz）や FLAC 192kHz ファイルの再生に対応しています。高解像度ファイルの高音質再生を実現しています。

簡単に Bluetooth 機器とのワイヤレス接続が可能(v87 ページ)

お手持ちのスマートフォン、タブレット、パソコンなどとワイヤレス接続することで、簡単に音楽を楽しめます。

Bluetooth ヘッドホン対応

本機で再生している音声を Bluetooth ヘッドホンで聴くことができます。

ご使用の環境に合わせて、スピーカーと Bluetooth ヘッドホンの音声を同時に再生したり、Bluetooth ヘッドホンのみの音声を再生したりすることができます。

フロントパネルディスプレイリアパネルリモコン索引

【メインゾーン】【ゾーン 2】/【ゾーン 3】

接続のしかた再生のしかた設定のしかた困ったときは付録

マルチルームでの音声再生に対応(v129 ページ)

メインゾーン、ゾーン 2 およびゾーン 3 でそれぞれの入力を選択して再生できます。また、All Zone Stereo 機能を使用すると、メインゾーンで再生中の音楽を同時にすべてのゾーンで楽しむことができます。家全体で BGM を流したいときに便利です。

省エネ設計

本機は使用中の消費電力を低減しながら、映画や音楽を楽しむことができるエコモード機能、および未使用時自動的に電源をオフにするオートスタンバイ機能を搭載しています。不要な電力の節約ができます。

iPad、iPhone や Android™機器（Google、Amazon Kindle Fire）で本機の基本的な操作がおこなえる“Denon AVR Remote”アプリzに対応

スマートフォンやタブレットから本機の詳細設定が可能なセットアップメニューにアクセスしてコントロールすることができます。“Denon AVR Remote”アプリは本機のステータスやメニューの表示、Denon 製ブルーレイディスクプレーヤーのコントロールや WEB マニュアルへのアクセスなどを提供します。

“Denon AVR Remote”アプリ（無料）を iOS や Android 機器にダ

ウンロードしてください。本機を LAN 接続し、iPad、iPhone や Android™機器を同じネットワーク上にある Wi-Fi（無線 LAN）に接続する必要があります。

フロントパネルディスプレイリアパネルリモコン索引

ステレオ音のエチケット

•隣近所への配慮（おもいやり）を十分にいたしま しょう。

•特に静かな夜間は、小さな音でも通りやすいもの です。夜間の音楽鑑賞には、特に気を配りましょ う。

目次接続のしかた再生のしかた設定のしかた困ったときは付録

お気に入りのオンラインミュージックソースからストリーミング音楽を提供

本機は、お気に入りの音楽をご家庭内のどこにいても楽しむことができる、HEOS 無線マルチルームサウンドシステムの一部です。ホームネットワークと HEOS アプリ（iOS、Android および Amazon 機器で利用可能）を利用して、ご自身の音楽ライブラリや多数のオンラインミュージックサービス内の音楽を再生できます。

また、複数の HEOS 機能搭載機器が同じネットワークに接続されている場合、すべての機器をグループ化して同じ音楽を同時に再生したり、それぞれの機器で別々の音楽を再生したりすることができます。

簡単操作

基本的な設定が簡単にできる“セットアップアシスタント”メニュー

最初に言語選択画面で言語を選択します。テレビ画面に表示する操作ガイドに沿って、誰でも簡単にスピーカーの接続やネットワークの設定など基本的な設定がおこなえます。

操作性に優れたグラフィカル・ユーザー・インターフェース

本機には、“グラフィカル・ユーザー・インターフェース”を搭載し、操作性を向上させています。

フロントパネルディスプレイリアパネルリモコン索引

wq re yt

接続のしかた再生のしかた設定のしかた困ったときは付録

各部の名前

フロントパネル

詳しくは、次のページをご覧ください。

フロントパネルディスプレイリアパネルリモコン索引

wq reyt

電源ボタン（X）

接続のしかた再生のしかた設定のしかた困ったときは付録

メインゾーン（本機のある部屋）の電源をオン/オフ（スタンバイ）します。(v81 ページ)

電源表示

電源の状態によって、次のように点灯します。

緑色：電源オン時

消灯：通常のスタンバイ時

赤色：

“HDMI パススルー”の設定が“オン”のとき

(v193 ページ)

“HDMI コントロール”の設定が“オン”のとき

(v195 ページ)

“ネットワークコントロール”の設定が“常時オン”のとき

(v251 ページ)

入力ソース選択つまみ（SOURCE SELECT）

入力ソースを選択します。(v81 ページ)

リモコン受光部

リモコンからの信号を受信します。(v11 ページ)

ディスプレイ

各種情報を表示します。(v25 ページ)

音量調節つまみ（MASTER VOLUME）

音量を調節します。(v82 ページ)

ドア

ドアの中にあるボタンや端子をご使用になるときにドアの下の部分を押すと、ドアが開きます。ドアの開閉の際に、指などを挟まないようご注意ください。

フロントパネルディスプレイリアパネルリモコン索引

io Q0qw r t y ue

接続のしかた再生のしかた設定のしかた困ったときは付録

ドアを開いた状態

ゾーン 2 用電源ボタン（ZONE2 ON/OFF）

ゾーン 2（別の部屋）の電源をオン/オフします。(v165 ページ)

ゾーン 2 用入力ソース選択ボタン（ZONE2 SOURCE）

ゾーン 2 の入力ソースを選択します。(v165 ページ)

ゾーン 3 用電源ボタン（ZONE3 ON/OFF）

ゾーン 3（別の部屋）の電源をオン／オフします。(v165 ページ)

ゾーン 3 用入力ソース選択ボタン（ZONE3 SOURCE）

ゾーン 3（別の部屋）の入力ソースを選択します。(v165 ページ)

ステータスボタン（STATUS）

ボタンを押すたびにステータス情報を切り替えて、ディスプレイに表示します。

インフォメーションボタン（INFO）

ステータス情報をテレビ画面に表示します。(v270 ページ)

カーソルボタン

項目を選択します。

オプションボタン（OPTION）

テレビ画面にオプションメニューを表示します。

ディマーボタン（DIMMER）

ディスプレイの明るさを切り替えます。(v265 ページ)

クイックセレクトボタン（QUICK SELECT）

それぞれのボタンに登録している入力ソース、音量およびサウンドモードなどの複数の設定をワンタッチで呼び出します。 (v149 ページ)

フロントパネルディスプレイリアパネルリモコン索引

Q2 Q6Q1 Q5Q4Q3

目次接続のしかた再生のしかた設定のしかた困ったときは付録

USB 端子（T）

USB ストレージ（USB メモリーなど）を接続します。(v72 ページ)

バックボタン（BACK）

ひとつ前の画面に戻します。

エンターボタン（ENTER）

選択した内容を確定します。

セットアップボタン（SETUP）

テレビ画面に設定メニューを表示します。(v175 ページ)

セットアップマイク端子（SETUP MIC）

付属のセットアップマイクを接続します。(v212 ページ)

ヘッドホン端子（PHONES）

ヘッドホンを接続します。ヘッドホンのプラグを差し込むと、スピーカーおよびプリアウ

ト端子から音が出なくなります。

ご注意

ヘッドホンをご使用になるときは、音量を上げすぎないようにご注意ください。

フロントパネルディスプレイリアパネルリモコン索引

Q0 Q1 Q2

iuoyt

rewq

目次接続のしかた再生のしかた設定のしかた困ったときは付録

ディスプレイ

入力信号表示

各入力ソースの音声入力モードの設定により点灯します。 (v206 ページ)

デコーダー表示

Dolby または DTS 信号が入力されているとき、または Dolby または DTS デコーダーが動作しているときに点灯します。

Audyssey®表示

“MultEQ® XT32”、“Dynamic EQ”、“Dynamic Volume”ま

たは“Audyssey LFCTM”が設定されているときに点灯します。 (v187 ページ)

フロントパネルディスプレイリアパネルリモコン索引

チューナー受信モード表示

入力ソースが“Tuner”のとき、放送局の受信状態により点灯します。

TUNED：放送局を受信したときに点灯します。 STEREO：FM ステレオ放送を受信したときに点灯します。

HDMI 出力表示

HDMI モニター出力の設定に合わせて点灯します。“オート(デュアル)”に設定されているときは、接続状態に合わせて点灯します。

マルチゾーン表示

ゾーン 2 またはゾーン 3（別の部屋）の電源が入っているときに点灯します。(v167 ページ)

Q0 Q1 Q2

iuo

目次接続のしかた再生のしかた設定のしかた困ったときは付録

スリープタイマー表示

スリープタイマーを設定しているときに点灯します。(v147 ページ)

ミュート表示

消音中に点滅します。(v82 ページ)

音量表示

インフォメーションディスプレイ

入力ソース名、サウンドモード、設定値などを表示します。

フロントスピーカー表示

フロントスピーカー A、B の設定に合わせて点灯します。

入力/出力信号チャンネル表示

“チャンネルインジケーター”の設定に合わせて入力または出力

信号のチャンネルを表示します。(v266 ページ)

“チャンネルインジケーター”を“出力”に設定しているとき（お買い上げ時の設定）

スピーカーから音声が出力されているときに点灯します。

“チャンネルインジケーター”を“入力”に設定しているとき

入力信号に含まれるチャンネルに合わせて点灯します。

再生している HD オーディオソースに拡張チャンネル（フロント/センター/サラウンド/サラウンドバック/フロントハイト/フロントワイド/LFE 以外のチャンネル）が含まれている

場合は、A 表示が点灯します。

フロントパネルディスプレイリアパネルリモコン索引

qw r te

youi q

リアパネル

接続のしかた再生のしかた設定のしかた困ったときは付録

詳しくは、次のページをご覧ください。

フロントパネルディスプレイリアパネルリモコン索引

qwre

qwe

Bluetooth/無線 LAN 用アンテナ端子

接続のしかた再生のしかた設定のしかた困ったときは付録

Bluetooth でお手持ちの機器と接続する場合、または無線 LAN でネットワークに接続する場合は、この端子に付属の Bluetooth/無線 LAN 用外部アンテナを接続してご使用ください。(v76 ページ)

Bluetooth/無線 LAN 用外部アンテナをリアパネルのアンテナ端子と水平に合わせる。

アンテナを右に回してしっかり締める。

最も受信状態が良い向きにアンテナを回転させる。

デジタルオーディオ端子（DIGITAL AUDIO）

デジタルオーディオ端子付きの機器を接続します。

「接続 2：HDMI 端子付き ARC/eARC 機能非対応のテレビ」

(v65 ページ)

「セットトップボックスを接続する（衛星放送チューナー/ケー

ブルテレビチューナー）」(v67 ページ)

「メディアプレーヤーを接続する」(v68 ページ)

アナログオーディオ端子（AUDIO）

アナログオーディオ端子付きの機器を接続します。

「セットトップボックスを接続する（衛星放送チューナー/ケー

ブルテレビチューナー）」(v67 ページ)

「メディアプレーヤーを接続する」(v68 ページ)

「レコードプレーヤーを接続する」(v71 ページ)

ネットワーク端子（NETWORK）

有線 LAN でネットワークに接続する際に LAN ケーブルを接続します。(v75 ページ)

フロントパネルディスプレイリアパネルリモコン索引

tuioy

接続のしかた再生のしかた設定のしかた困ったときは付録

HDMI 端子

HDMI 端子付きの機器を接続します。

「接続 1：HDMI 端子付きおよび ARC/eARC 機能対応のテ

レビ」(v64 ページ)

「接続 2：HDMI 端子付き ARC/eARC 機能非対応のテレビ」

(v65 ページ)

「セットトップボックスを接続する（衛星放送チューナー/ケー

ブルテレビチューナー）」(v67 ページ)

「メディアプレーヤーを接続する」(v68 ページ)

「ブルーレイディスクや DVD プレーヤーを接続する」

(v69 ページ)

「8K 対応のプレーヤーやゲーム機を接続する」(v70 ペー

ジ)

プリアウト端子（PRE OUT）

アンプ内蔵のサブウーハーや外部パワーアンプを接続します。

「サブウーハーを接続する」(v42 ページ)

「外部のパワーアンプを接続する」(v46 ページ)

「11.1 チャンネルのスピーカーを接続する」(v54 ペー

ジ)

「ゾーンの接続」(v160 ページ)

ビデオ端子（VIDEO）

ビデオ端子付きの機器を接続します。

「セットトップボックスを接続する（衛星放送チューナー/ケー

ブルテレビチューナー）」(v67 ページ)

「ブルーレイディスクや DVD プレーヤーを接続する」

(v69 ページ)

コンポーネントビデオ端子（COMPONENT VIDEO）

コンポーネントビデオ端子付きの機器を接続します。

「メディアプレーヤーを接続する」(v68 ページ)

AC インレット（AC IN）

電源コードを接続します。(v79 ページ)

フロントパネルディスプレイリアパネルリモコン索引

Q0Q1Q

4Q3

目次接続のしかた再生のしかた設定のしかた困ったときは付録

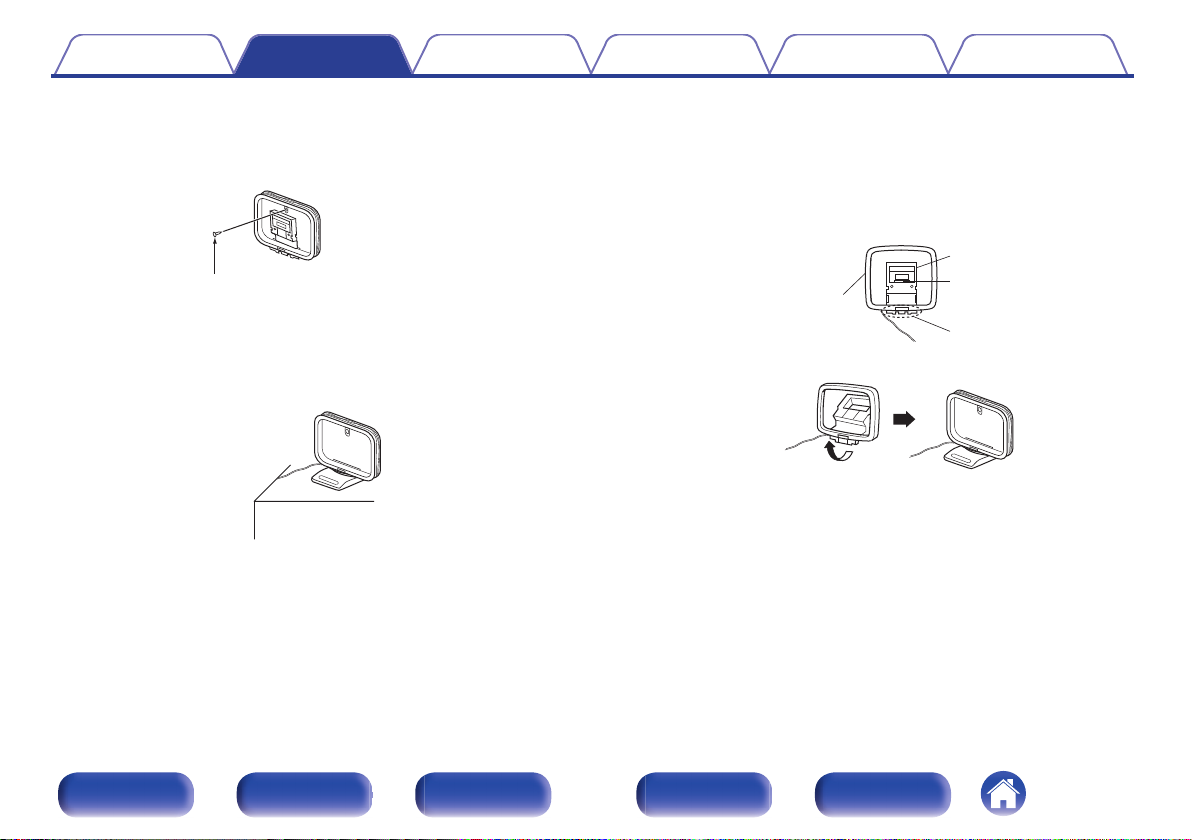

FM/AM アンテナ端子（ANTENNA）

FM アンテナや AM ループアンテナを接続します。(v73 ページ)

トリガー出力端子（TRIGGER OUT）

トリガー機能対応の機器を接続します。(v78 ページ)

RS-232C 端子

RS-232C シリアル端子付きのホームオートメーションコントローラー機器を接続します。本機のシリアルコントロールについての詳細は、ホームオートメーションコントローラー機器の取扱説明書をご覧ください。

あらかじめ次の確認をしてください。

本機の電源を入れる。

外部のコントロール機器で、本機の電源を切る。

本機がスタンバイ状態になる。

リモートコントロール端子（REMOTE CONTROL）

メインゾーン以外の部屋から本機や外部機器を操作するために、赤外線受信機や送信機を接続します。(v77 ページ)

アース端子（SIGNAL GND）

レコードプレーヤーのアース線を接続します。(v71 ページ)

スピーカー端子（SPEAKERS）

スピーカーを接続します。(v41 ページ)

ご注意

端子内部のピンには絶対に触れないでください。静電気により、故障の原因になることがあります。

フロントパネルディスプレイリアパネルリモコン索引

+ 320 hidden pages
