Page 1

Dell Wyse 5470 Thin Client

huolto-oppaassa

Page 2

Huomautukset, varoitukset ja vaarat

HUOMAUTUS: HUOMAUTUKSET ovat tärkeitä tietoja, joiden avulla voit käyttää tuotetta entistä paremmin.

VAROITUS: VAROITUKSET kertovat tilanteista, joissa laitteisto voi vahingoittua tai joissa tietoja voidaan menettää. Niissä

kerrotaan myös, miten nämä tilanteet voidaan välttää.

VAARA: VAARAILMOITUKSET kertovat tilanteista, joihin saattaa liittyä omaisuusvahinkojen, loukkaantumisen tai kuoleman vaara.

Muut tavaramerkit voivat olla omistajiensa tavaramerkkejä.

2019 - 08

Tark. A00

Page 3

Sisällysluettelo

1 Thin Client -työaseman käsitteleminen...........................................................................................................6

Turvallisuusohjeet...............................................................................................................................................................6

Ennen Thin Client -työaseman käsittelemistä.................................................................................................................6

Turvallisuusvarotoimet........................................................................................................................................................7

Virta valmiustilassa.......................................................................................................................................................7

Liitos...............................................................................................................................................................................7

Sähköstaattiset purkaukset–suojautuminen...................................................................................................................7

ESD-kenttähuoltopaketti...................................................................................................................................................8

ESD-kenttähuoltopaketin osat....................................................................................................................................8

Sähköstaattisen suojauksen yhteenveto...................................................................................................................8

Herkkien osien kuljetus...................................................................................................................................................... 9

Laitteiden nostaminen................................................................................................................................................. 9

Thin Client -työaseman käsittelemisen jälkeen............................................................................................................... 9

2 Komponenttien irrottaminen ja asentaminen.................................................................................................10

Suositellut työkalut........................................................................................................................................................... 10

Ruuviluettelo......................................................................................................................................................................10

Secure Digital -kortti.........................................................................................................................................................11

Secure Digital -kortin irrottaminen.............................................................................................................................11

Secure Digital -kortin asentaminen...........................................................................................................................12

Rungon suojus...................................................................................................................................................................12

Rungon suojuksen irrottaminen.................................................................................................................................12

Rungon suojuksen asentaminen................................................................................................................................14

Akku....................................................................................................................................................................................16

Litiumioniakun turvallisuusvarotoimet.......................................................................................................................16

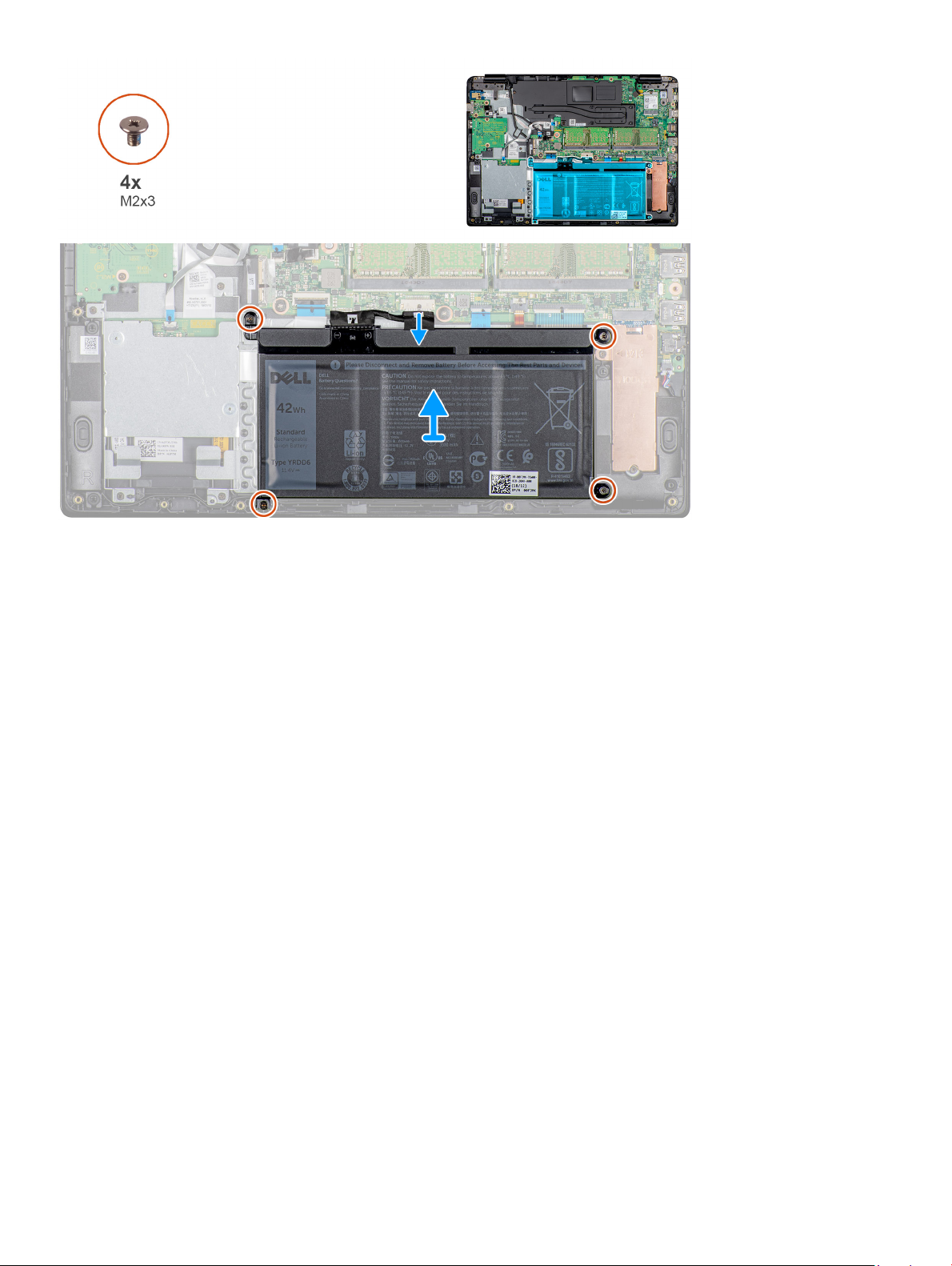

Akun irrottaminen....................................................................................................................................................... 16

Akun asentaminen.......................................................................................................................................................17

Muistimoduulit...................................................................................................................................................................18

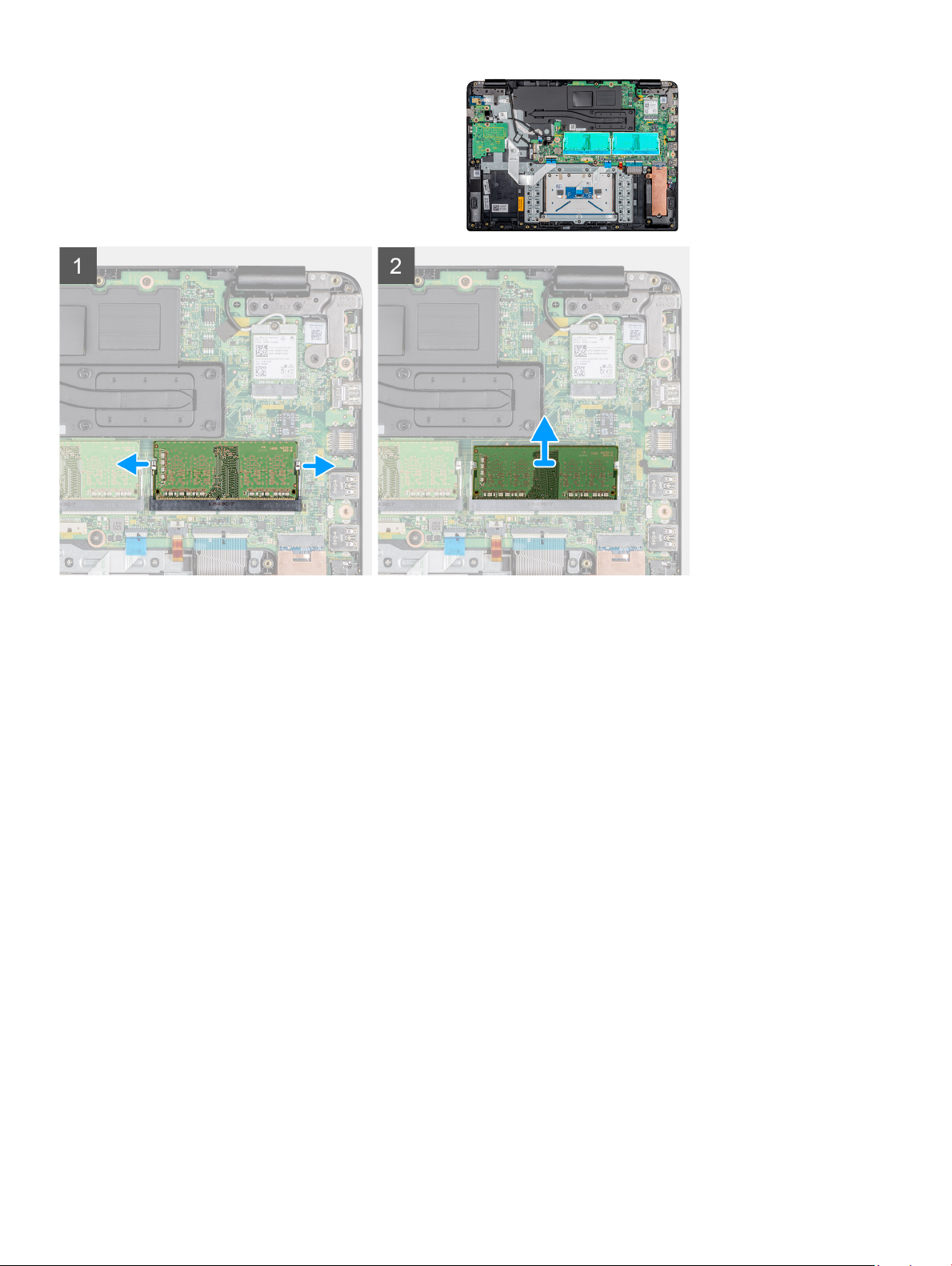

Muistimoduulin irrottaminen......................................................................................................................................18

Muistimoduulin asentaminen.....................................................................................................................................19

SSD-asema.......................................................................................................................................................................20

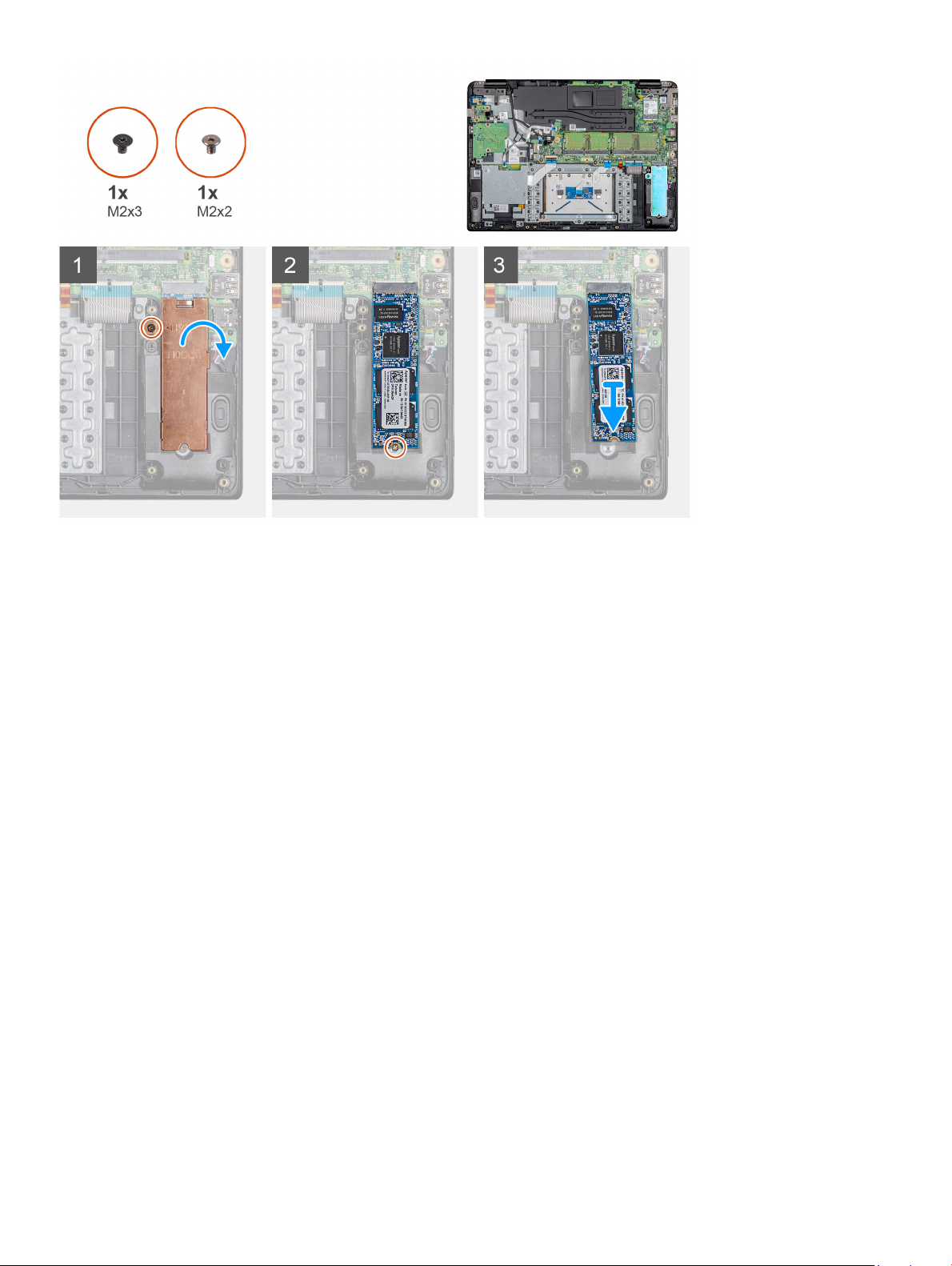

M.2 SSD -aseman irrottaminen................................................................................................................................20

M.2 SSD -aseman asentaminen................................................................................................................................21

Kaiuttimet..........................................................................................................................................................................22

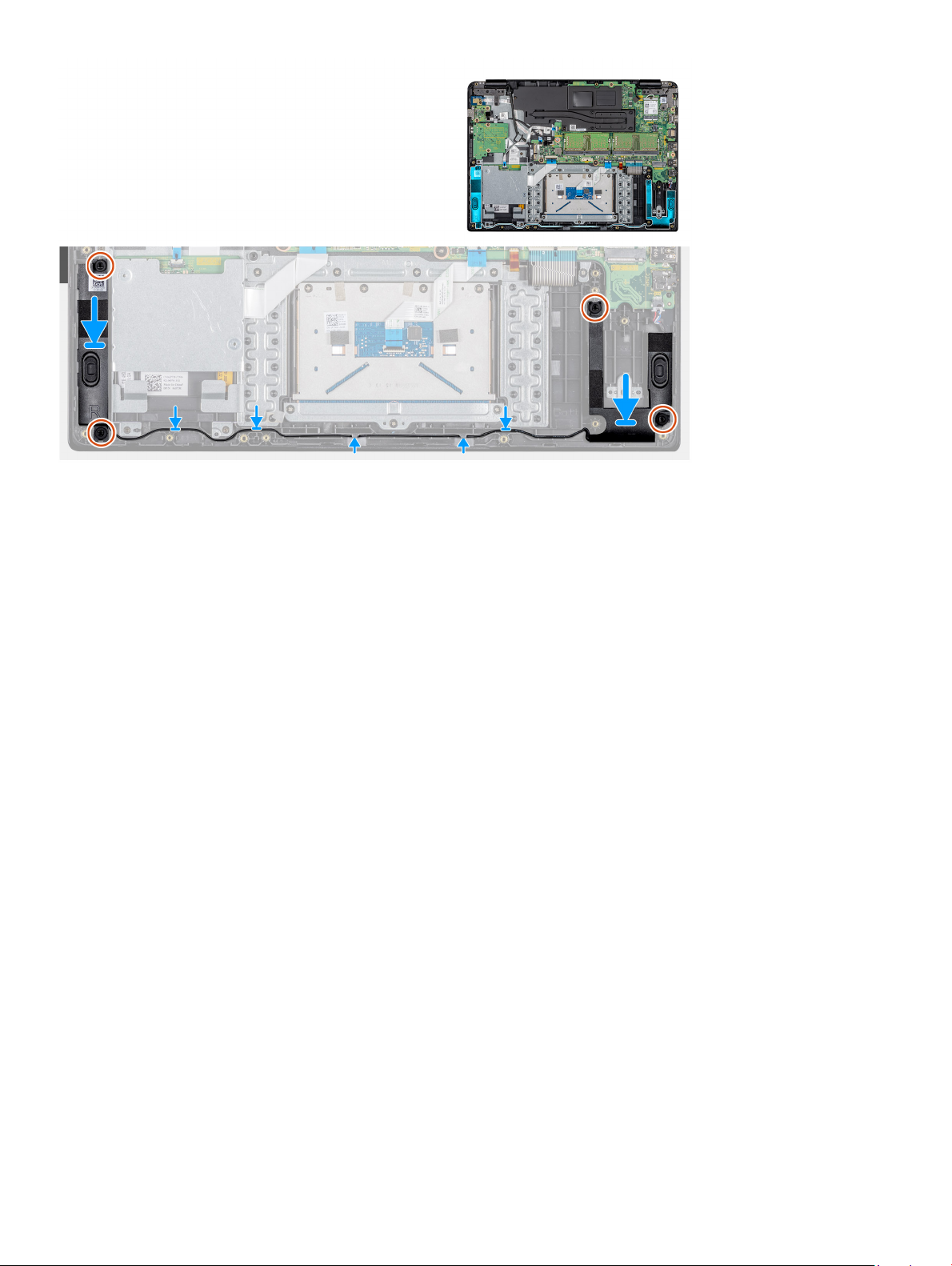

Kaiuttimien irrottaminen............................................................................................................................................ 22

Kaiuttimien asentaminen...........................................................................................................................................23

CAC-kortinlukija................................................................................................................................................................24

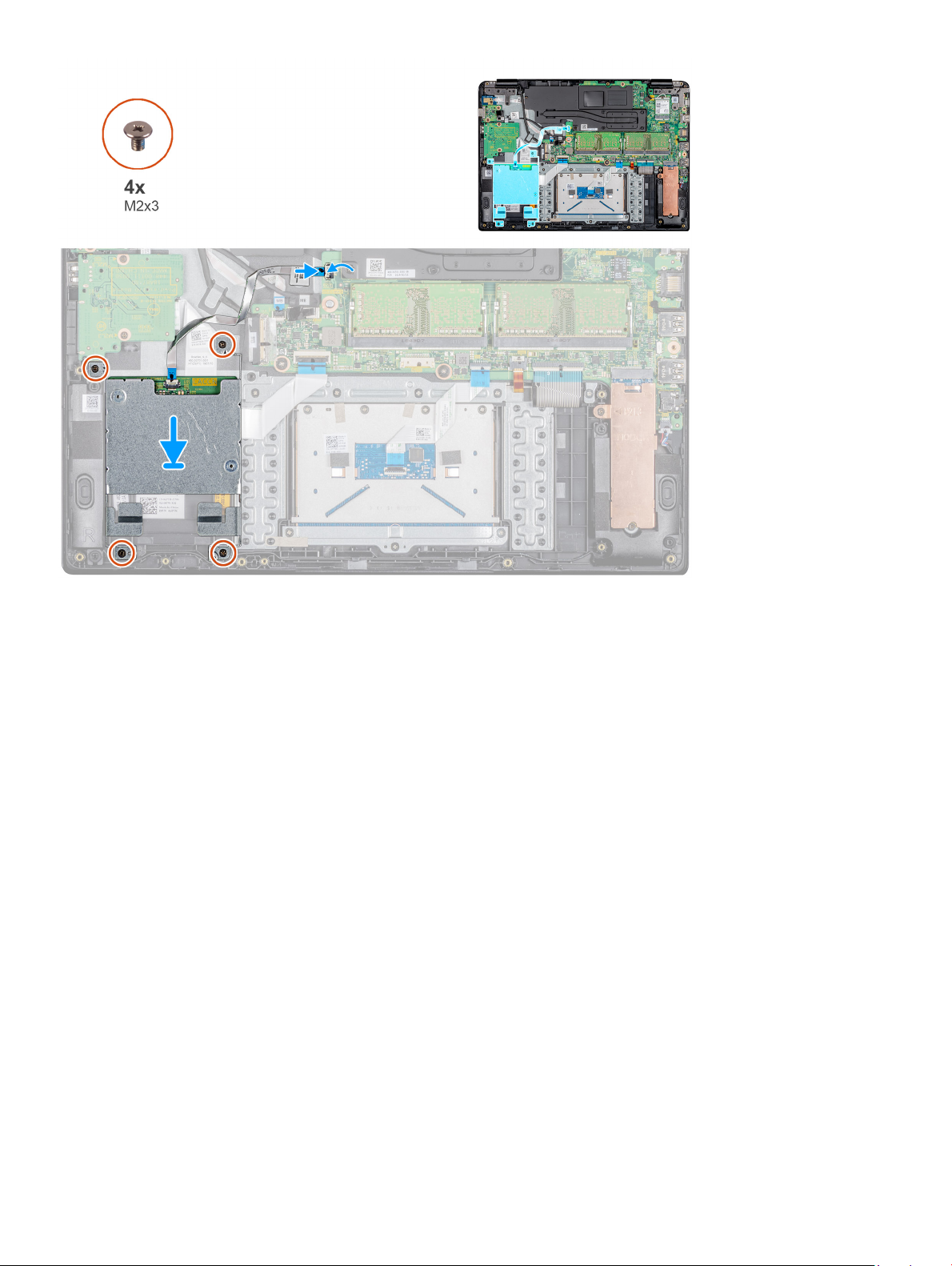

CAC-kortinlukijan irrottaminen..................................................................................................................................24

CAC-kortinlukijan asentaminen................................................................................................................................ 25

WLAN-kortti..................................................................................................................................................................... 26

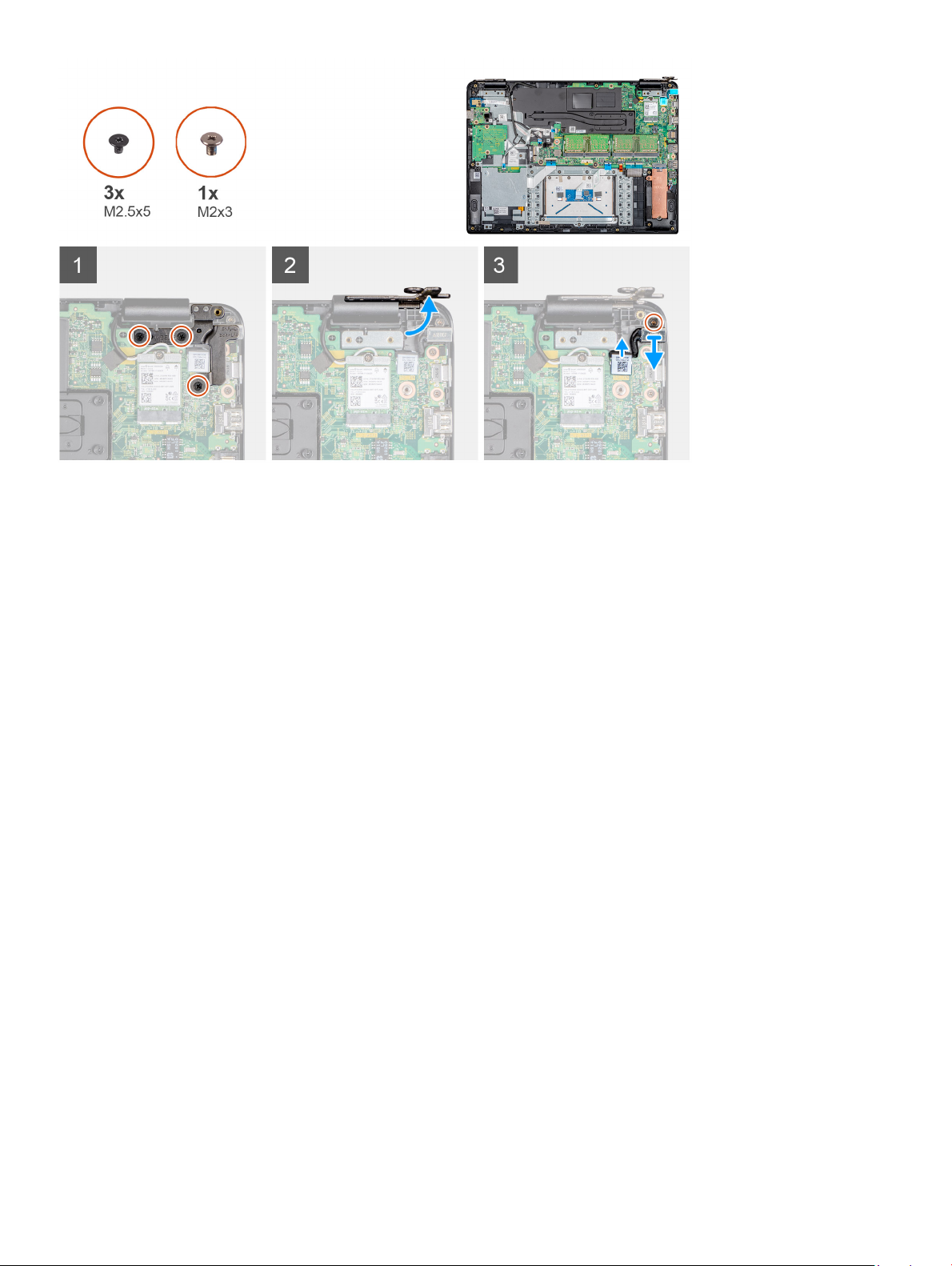

WLAN-kortin irrottaminen........................................................................................................................................ 26

WLAN-kortin asentaminen........................................................................................................................................27

IO-kortti.............................................................................................................................................................................28

Sisällysluettelo

Page 4

IO-kortin irrottaminen................................................................................................................................................ 28

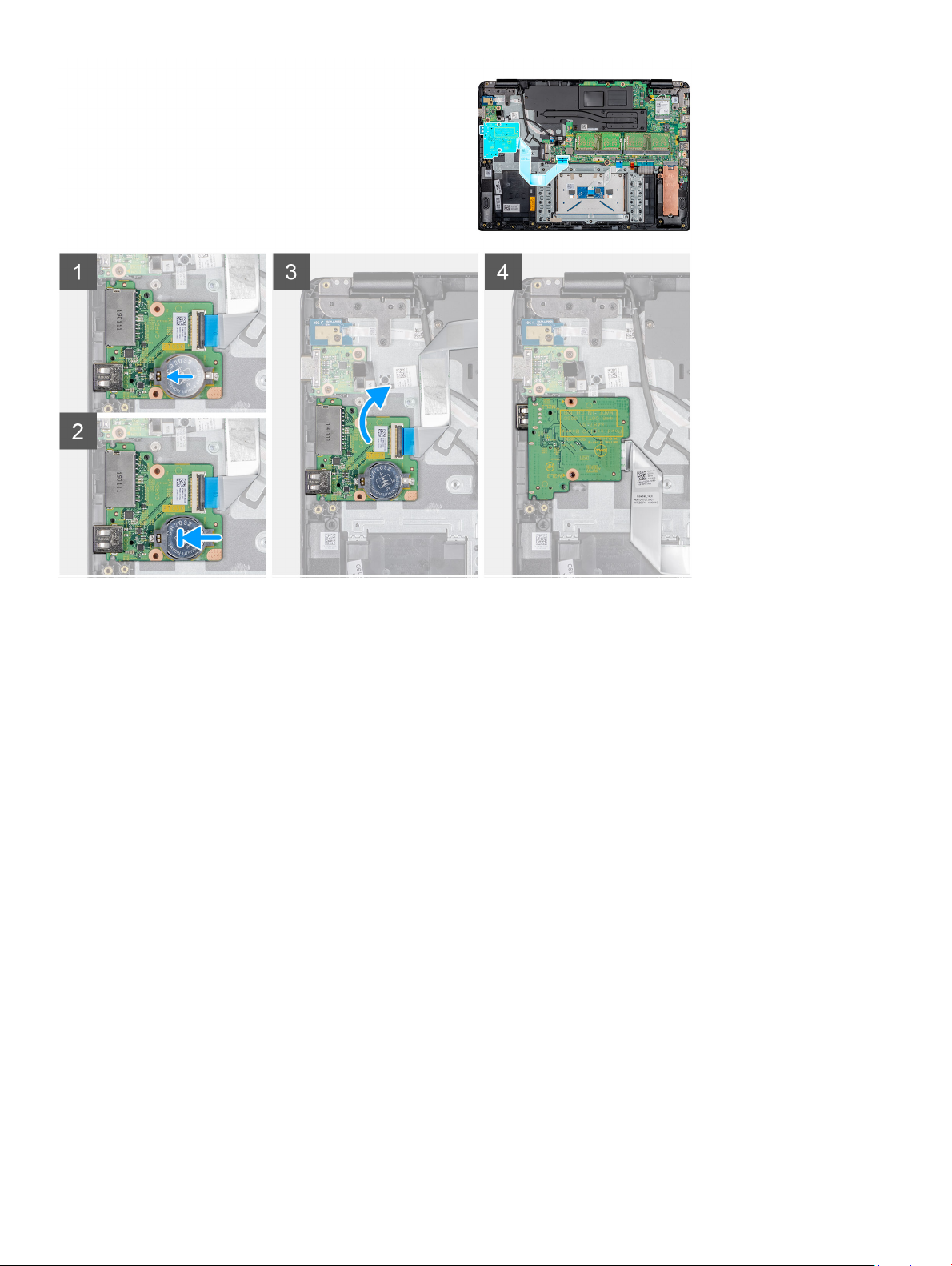

IO-kortin asentaminen...............................................................................................................................................29

Nappiparisto......................................................................................................................................................................30

Nappipariston irrottaminen....................................................................................................................................... 30

Nappipariston asentaminen.......................................................................................................................................31

Kosketuslevy.....................................................................................................................................................................32

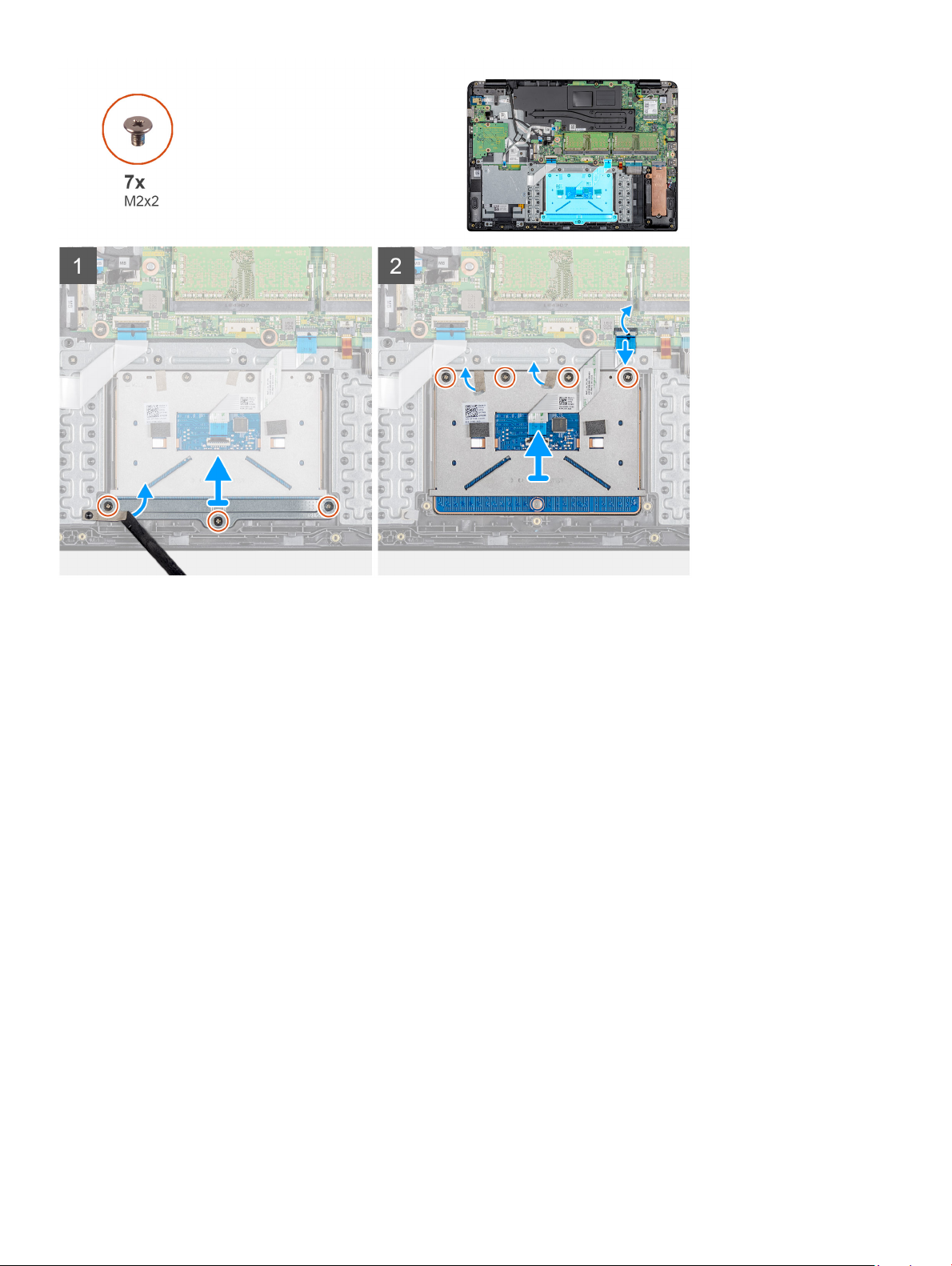

Kosketuslevykokoonpanon irrottaminen..................................................................................................................32

Kosketuslevykokoonpanon asentaminen.................................................................................................................33

VGA-tytärkortti................................................................................................................................................................ 34

VGA-tytärkortin irrottaminen....................................................................................................................................34

VGA-tytärkortin asentaminen...................................................................................................................................35

Näyttökokoonpano...........................................................................................................................................................36

Näyttökokoonpanon irrottaminen............................................................................................................................ 36

Näyttökokoonpanon asentaminen........................................................................................................................... 40

Virtapainikekortti..............................................................................................................................................................42

Virtapainikekortin irrottaminen................................................................................................................................. 42

Virtapainikekortin asentaminen................................................................................................................................ 43

Jäähdytyselementti..........................................................................................................................................................44

Jäähdytyselementin irrottaminen.............................................................................................................................44

Jäähdytyselementin asentaminen............................................................................................................................45

Emolevy.............................................................................................................................................................................46

Emolevyn irrottaminen...............................................................................................................................................46

Emolevyn asentaminen..............................................................................................................................................48

Verkkolaiteportti...............................................................................................................................................................50

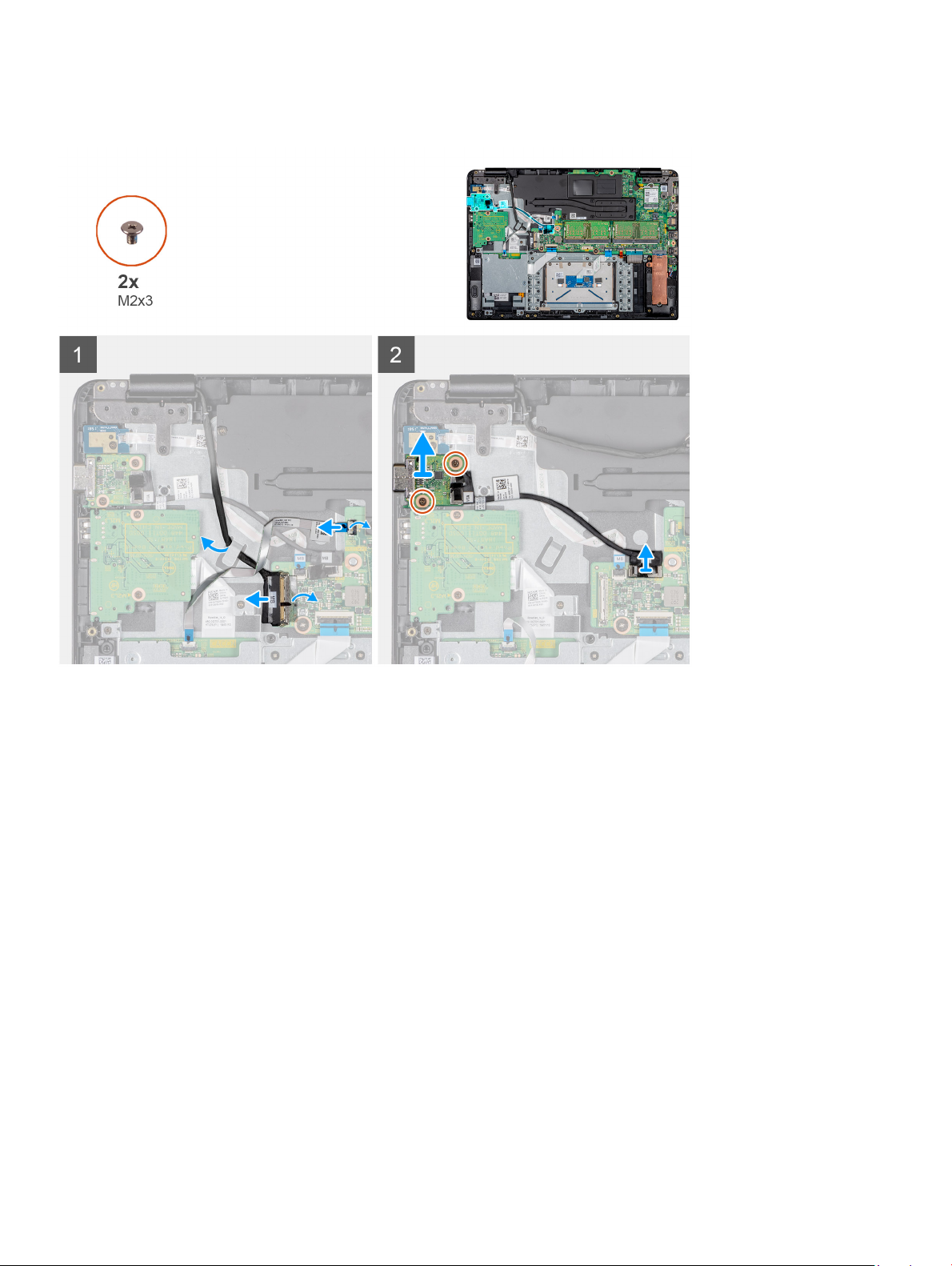

Verkkolaiteliitännän irrottaminen.............................................................................................................................. 50

Verkkolaiteliitännän asentaminen..............................................................................................................................51

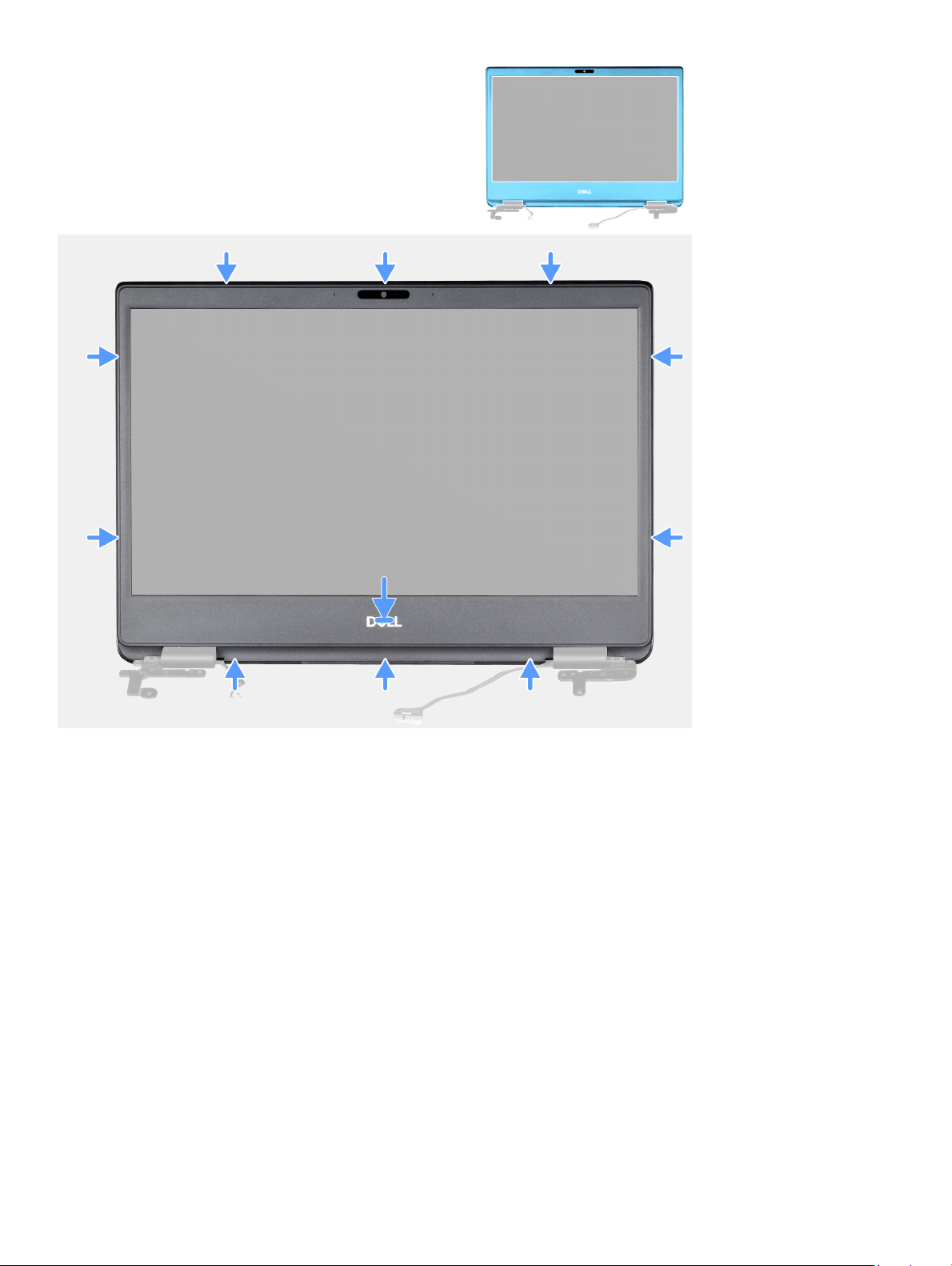

Näytön kehys....................................................................................................................................................................52

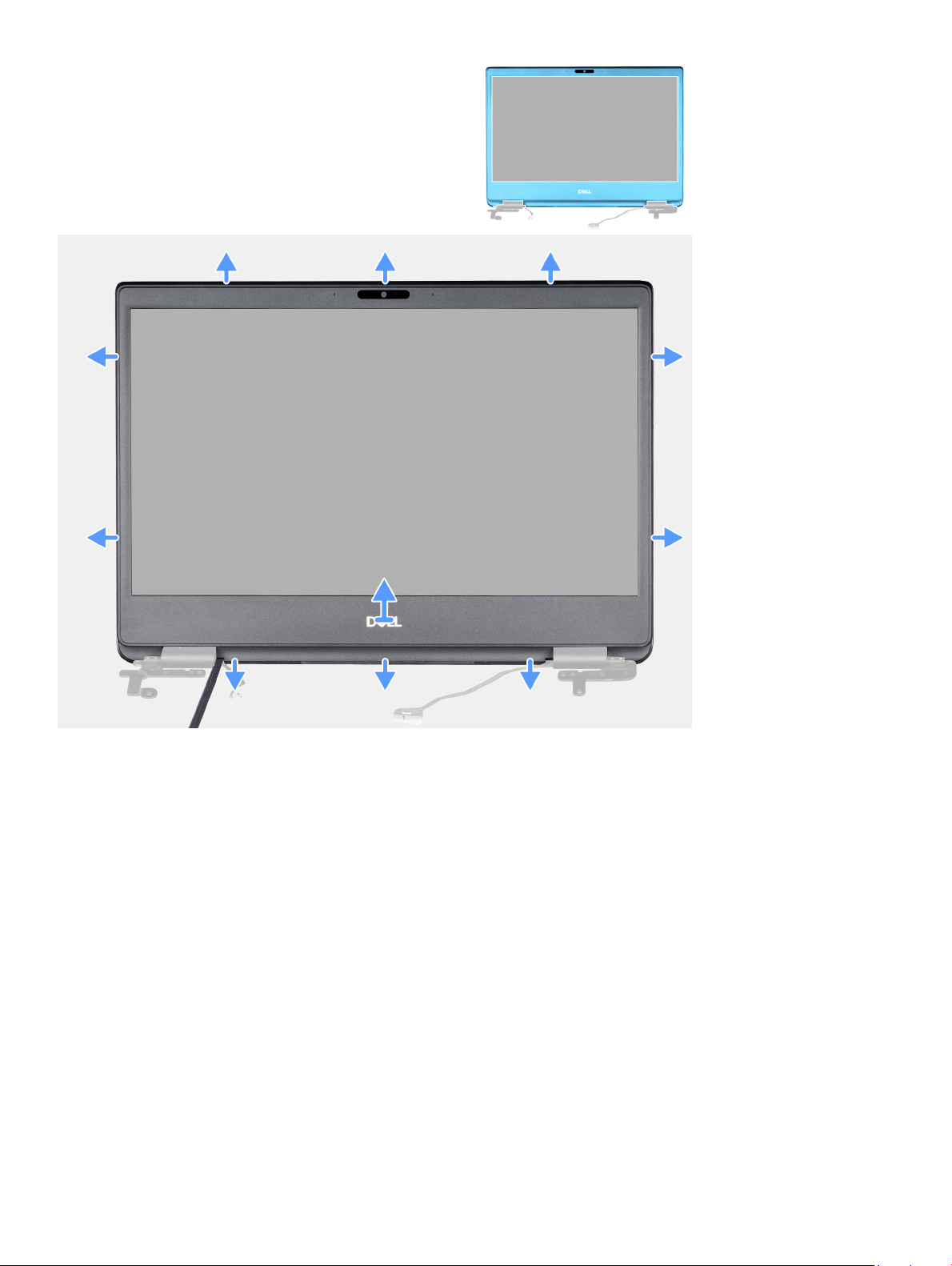

Näytön kehyksen irrottaminen..................................................................................................................................52

Näytön kehyksen asentaminen.................................................................................................................................53

Näyttöpaneeli................................................................................................................................................................... 55

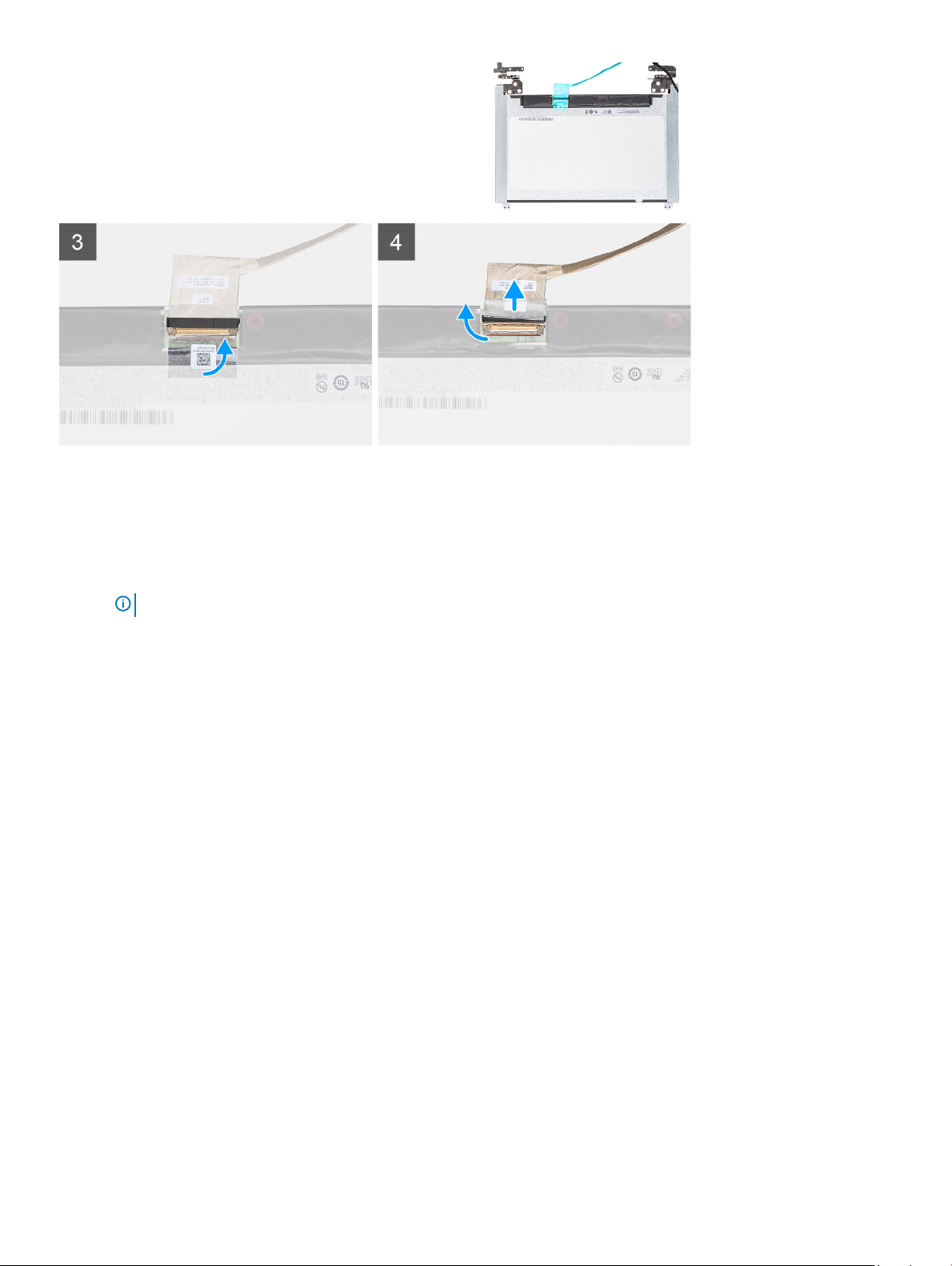

Näyttöpaneelin irrottaminen.....................................................................................................................................55

Näyttöpaneelin asentaminen.....................................................................................................................................57

Kamera..............................................................................................................................................................................59

Kameran irrottaminen................................................................................................................................................59

Kameran asentaminen...............................................................................................................................................60

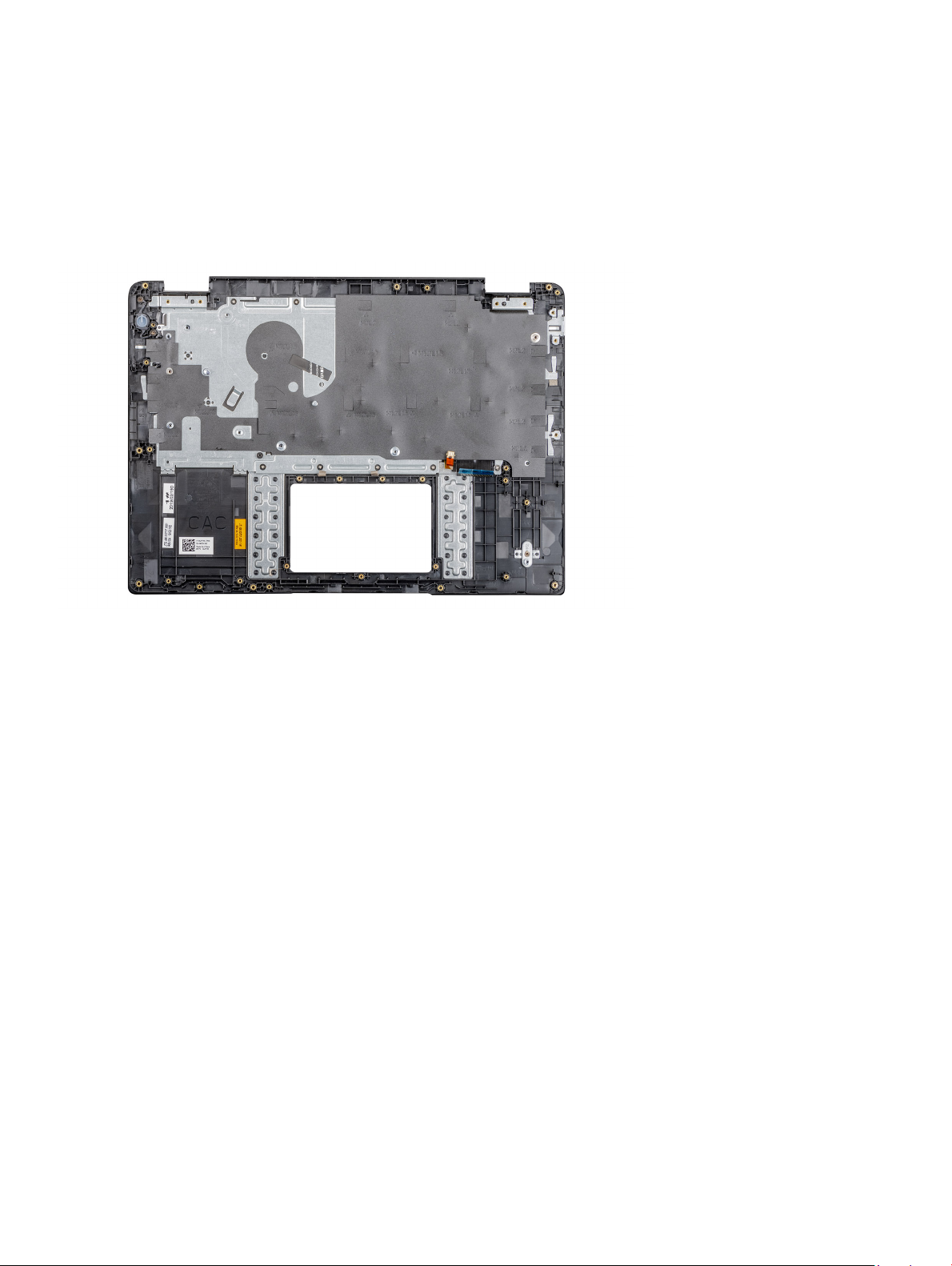

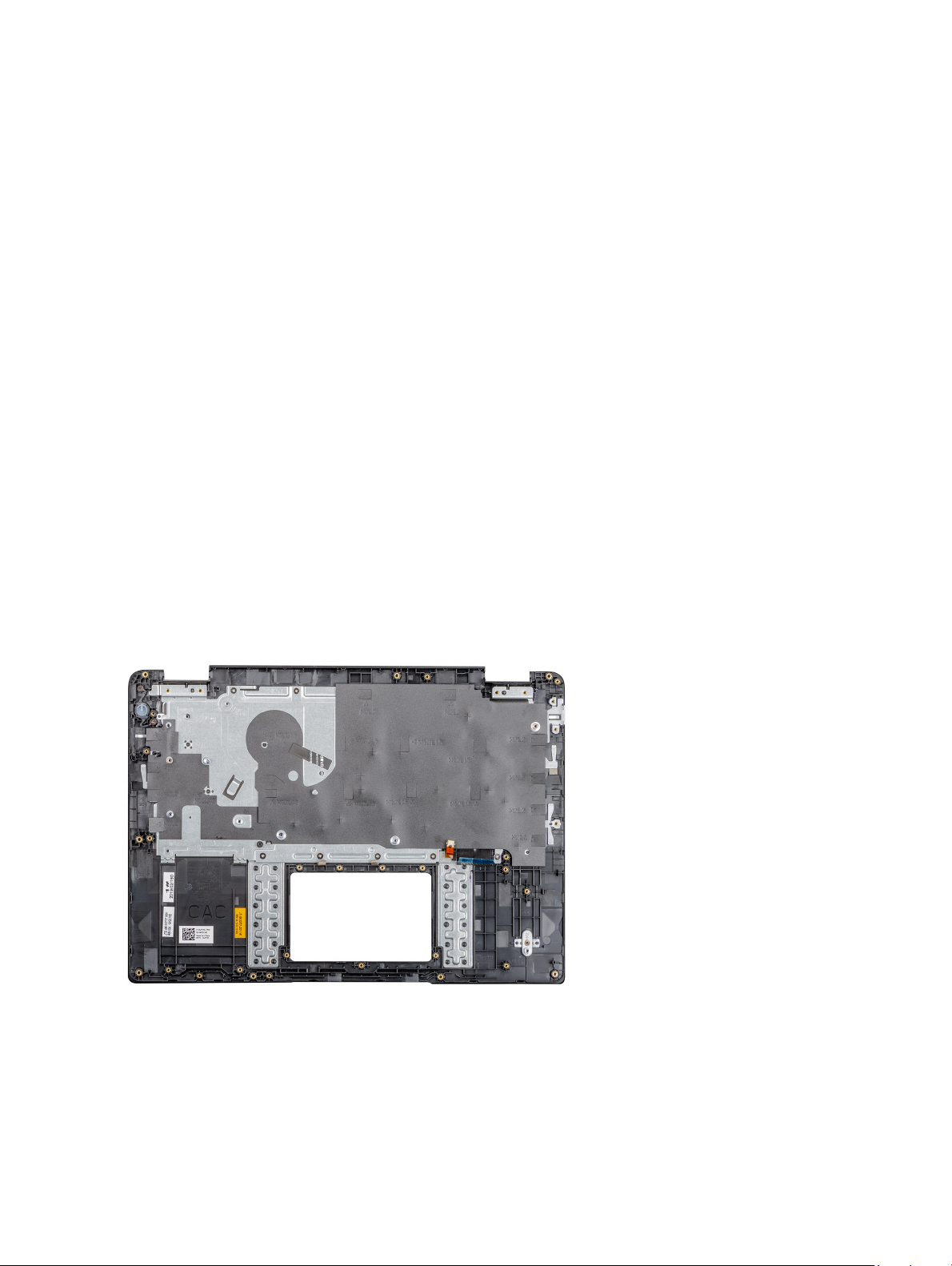

Kämmentuki- ja näppäimistökokoonpano..................................................................................................................... 62

Kämmentuki- ja näppäimistökokoonpanon irrottaminen....................................................................................... 62

Kämmentuki- ja näppäimistökokoonpanon asentaminen...................................................................................... 63

3 Järjestelmän asennusohjelma.......................................................................................................................64

Thin Client -työaseman BIOS-asetusten avaaminen...................................................................................................64

System Setup -esittely....................................................................................................................................................64

Käynnistysjärjestys...........................................................................................................................................................64

Navigointinäppäimet........................................................................................................................................................65

Yleiset näytön asetukset................................................................................................................................................. 65

Järjestelmän kokoonpano............................................................................................................................................... 66

Video-näytön asetukset..................................................................................................................................................68

Sisällysluettelo

Page 5

Suojaus-näytön asetukset...............................................................................................................................................68

Suojattu käynnistys -näytön asetukset..........................................................................................................................70

Intel Software Guard Extensions -näytön asetukset....................................................................................................71

Suorituskyky-näytön asetukset.......................................................................................................................................71

Virranhallinta..................................................................................................................................................................... 72

POST-toiminta.................................................................................................................................................................. 73

Langattomat vaihtoehdot................................................................................................................................................74

Virtualisointituki-näytön asetukset.................................................................................................................................75

Ylläpito-näytön asetukset................................................................................................................................................75

Järjestelmälokit.................................................................................................................................................................76

4 Järjestelmän vianmääritys............................................................................................................................77

Enhanced Pre-boot System Assessment -diagnostiikka.............................................................................................77

ePSA-diagnoosin suorittaminen......................................................................................................................................77

Akun tilan merkkivalo....................................................................................................................................................... 78

Diagnostiikkamerkkivalo...................................................................................................................................................78

Virran käyttö..................................................................................................................................................................... 79

5 Avun saaminen............................................................................................................................................. 81

Dellin yhteystiedot............................................................................................................................................................ 81

Sisällysluettelo

Page 6

Thin Client -työaseman käsitteleminen

Turvallisuusohjeet

Edellytys

Seuraavilla turvallisuusohjeilla voit suojata Thin Clientia mahdollisilta vaurioilta ja varmistaa oman turvallisuutesi. Ellei toisin mainita, kussakin tämän asiakirjan vaiheessa oletetaan, että seuraavat toimet on tehty:

• Olet perehtynyt Thin Clientin mukana toimitettuihin turvaohjeisiin.

• Osa voidaan vaihtaa tai (jos se on hankittu erikseen) asentaa seuraamalla irrotusohjeita käänteisessä järjestyksessä.

Tietoja tehtävästä

VAARA: Irrota kaikki virtalähteet ennen Thin Clientin kannen tai paneelien avaamista. Kun lakkaat käsittelemästä tietokoneen

sisäosia, asenna kaikki suojukset, paneelit ja ruuvit paikoilleen ennen kytkemistä virtalähteeseen.

VAARA: Ennen kuin käsittelet Thin Clientia, lue sen mukana toimitetut turvallisuusohjeet. Lisää turvallisuusohjeita on Regulatory

Compliance -sivulla osoitteessa www.Dell.com/regulatory_compliance.

VAROITUS: Vain valtuutettu huoltomies saa suorittaa tietyt korjaukset. Vianmäärityksiä ja yksinkertaisia korjauksia saa tehdä vain

tuotteen ohjeissa ilmoitetuissa rajoissa tai verkko- tai puhelinpalvelusta ja tukipalveluista saatujen ohjeiden mukaisesti. Vauriot, jotka aiheutuvat sellaisista huoltotoimista, jotka eivät ole Dellin valtuuttamia, eivät kuulu takuun piiriin. Lue tuotteen mukana toimitetut ohjeet ja noudata niitä.

VAROITUS: Estä sähköstaattiset purkaukset käyttämällä maadoitusrannehihnaa tai koskettamalla tietokoneen takaosassa olevaa

maalaamatonta metallipintaa samalla, kun kosketat Thin Clientin taustapaneelin liitäntää.

VAROITUS: Käsittele osia ja kortteja huolellisesti. Älä kosketa kortin osia tai liitinpintoja. Pidä korteista kiinni niiden reunoista tai

metallisesta asetuskehikosta. Pidä osaa (esimerkiksi suoritinta) kiinni sen reunoista, älä sen nastoista.

VAROITUS: Irrottaessasi kaapelia vedä liittimestä tai sen vedonpoistajasta, älä itse kaapelista. Joissain kaapeleissa on

lukitusnastoilla varustettu liitin. Jos irrotat tämän tyyppistä kaapelia, paina ensin lukitusnastoista ennen kuin irrotat kaapelin. Kun vedät liitintä ulos, pidä se tasaisesti kohdistettuna, jotta liittimen nastat eivät taitu. Varmista myös ennen kaapelin kytkemistä, että sen molempien päiden liittimet on kohdistettu oikein ja että kaapeli tulee oikein päin.

HUOMAUTUS: Thin Clientin ja tiettyjen osien väri saattaa poiketa tässä asiakirjassa esitetystä.

Ennen Thin Client -työaseman käsittelemistä

Tee seuraavat toimet, ennen kuin käsittelet Thin Client -työasemaa:

Tietoja tehtävästä

HUOMAUTUS

Vaiheet

1 Tallenna ja sulje kaikki avoimet tiedostot ja poistu kaikista avoimista ohjelmista. 2 Sammuta Thin Client valitsemalla Käynnistä > Virta > Sammuta.

3 Irrota Thin Client ja kaikki kiinnitetyt laitteet pistorasiasta. 4 Irrota kaikki verkkokaapelit Thin Client -työasemasta. 5 Irrota kaikki Thin Client -työasemaan liitetyt laitteet ja lisävarusteet, kuten näppäimistö, hiiri ja ulkoinen näyttö.

6 Thin Client -työaseman käsitteleminen

: Lisää turvallisuusohjeita on Regulatory Compliance -sivulla osoitteessa www.Dell.com/regulatory_compliance.

HUOMAUTUS

: Katso sammutusohjeet vastaavan käyttöjärjestelmän oppaista osoitteessa www.Dell.com/support.

Page 7

Turvallisuusvarotoimet

Turvallisuusvarotoimet-osassa esitellään ensisijaiset toimet, jotka on tehtävä ennen purkamista.

Tee seuraavat turvallisuusvarotoimet, ennen kuin teet asennus- tai korjaustoimia, joihin liittyy järjestelmän purkamista tai kokoamista:

• Sammuta järjestelmä ja kaikki siihen liitetyt oheislaitteet.

• Irrota järjestelmä ja kaikki siihen liitetyt oheislaitteet verkkovirrasta.

• Irrota kaikki verkko-, puhelin- ja viestintäkaapelit järjestelmästä.

• Vältä staattisten purkauksien aiheuttamat viat käyttämällä ESD-kenttähuoltopakettia, kun käsittelet Thin Client -työasemia.

• Aseta irrottamasi järjestelmän osat maadoitusalustalle.

• Vältä sähköiskut käyttämällä kenkiä, joiden kumipohjat eivät johda sähköä.

Virta valmiustilassa

Dell-tuotteet, joissa on valmiustila, on irrotettava kokonaan verkkovirrasta ennen kotelon avaamista. Valmiustilaa käyttävät järjestelmät käyttävät virtaa myös sammutettuna. Tämän ansiosta järjestelmän voi etäkäynnistää (Wake on LAN) ja asettaa lepotilaan, ja lisäksi voidaan käyttää muitakin edistyneitä virranhallintaominaisuuksia.

Kun järjestelmä irrotetaan verkkovirrasta ja virtapainiketta painetaan 15 sekunnin ajan, jäännösvirran pitäisi purkautua emolevystä. Irrota akku Thin Client -työasemasta.

Liitos

Liitos tarkoittaa tapaa liittää vähintään yksi maadoitusliitin samaan sähköiseen potentiaaliin. Se tehdään ESD-kenttähuoltopaketin avulla. Kun liität liitosjohtoa, liitä se aina paljaaseen metalliin, älä maalattuun metalliin tai muuhun kuin metalliseen pintaan. Maadoitusrannehihnan on oltava tukevasti kiinni ja koskettaa ihoasi täysin. Poista myös ennen liittämistä kaikki korut, kuten kellot, rannekorut ja sormukset.

Sähköstaattiset purkaukset–suojautuminen

Sähköstaattiset purkaukset ovat keskeinen ongelma käsiteltäessä sähköisiä komponentteja, erityisesti herkkiä osia, kuten laajennuskortteja, suorittimia, DIMM-muistimoduuleja ja emolevyjä. Pienikin purkaus voi vioittaa virtapiirejä tavoilla, joita voi olla vaikea huomata ja jotka esimerkiksi aiheuttavat ajoittaisia ongelmia tai lyhentävät tuotteen käyttöikää. Suojautuminen sähköstaattisilta purkauksilta on yhä tärkeämpää, kun alalla pyritään jatkuvasti vähentämään virtavaatimuksia ja lisäämään tiheyttä.

Uusimmissa Dellin tuotteissa käytettävien puolijohteiden tiheyden vuoksi kyseiset tuotteet ovat herkempiä staattisen sähkön aiheuttamille vioille kuin aiemmat Dellin tuotteet. Siksi jotkin aiemmin käytetyt osien käsittelyohjeet eivät enää päde.

Staattinen sähkö voi aiheuttaa esimerkiksi vakavia ja ajoittain ilmeneviä vikoja.

• Vakava–noin 20 prosenttia staattisen sähkön aiheuttamista vioista on vakavia. Vian vuoksi laite lakkaa välittömästi toimimasta kokonaan.

Esimerkki vakavasta viasta on DIMM-muistimoduulin saama virtapiikki, joka aiheuttaa heti Ei POST-testiä / ei kuvaa -virheilmoituksen ja äänimerkkikoodin, jotka ilmaisevat, että muistimoduuli puuttuu tai muistimoduuli ei toimi.

• Ajoittain ilmenevä–noin 80 prosenttia staattisen sähkön aiheuttamista vioista on vakavia. Ajoittain ilmenevien vikojen suuri osuus

merkitsee, että viat eivät useimmiten ole tunnistettavissa heti. DIMM-muistimoduuli saa virtapiikin, mutta moduuli vioittuu vain hiukan eikä vika aiheuta heti ulkoisia oireita. Vian paheneminen voi kestää viikkoja tai kuukausia, ja sinä aikana esimerkiksi muistin eheys saattaa heiketä tai järjestelmässä saattaa ilmetä ajoittaisia muistivirheitä.

Ajoittain ilmenevät viat ovat näistä kahdesta vaikeampia tunnistaa ja selvittää.

Estä staattisen sähkön aiheuttamia vikoja seuraavasti:

• Käytä kunnolla maadoitettua langallista maadoitusranneketta. Langattomia maadoitusrannekkeita ei saa enää käyttää, koska niiden suojaus ei ole riittävä. Kotelon koskettaminen ennen osien käsittelemistä ei takaa riittävää suojausta staattiselta sähköltä, kun käsitellään osia, jotka ovat erityisen herkkiä staattiselle sähkölle.

Thin Client -työaseman käsitteleminen

Page 8

• Käsittele kaikkia sähköstaattisesti herkkiä osia staattiselta sähköltä suojatulla alueella. Mikäli mahdollista, käytä antistaattisia lattiaalustoja ja työistuinalustoja.

• Kun purat osan pakkauslaatikosta, älä poista sitä antistaattisesta pakkauksesta, ennen kuin olet valmis asentamaan sen. Pura kehon staattinen sähkö juuri ennen antistaattisen pakkauksen avaamista.

• Kun kuljetat herkkää osaa, pane se ensin antistaattiseen rasiaan tai pakkaukseen.

ESD-kenttähuoltopaketti

Valvomaton kenttähuoltopaketti on yleisimmin käytettävä huoltopaketti. Kukin kenttähuoltopaketti sisältää kolme pääosaa: maadoitusalustan, maadoitusrannehihnan ja liitosjohdon.

ESD-kenttähuoltopaketin osat

ESD-kenttähuoltopaketin osat:

• Maadoitusalusta–maadoitusalusta on dissipatiivinen, ja osia voi asettaa sille huoltotoimien aikana. Kun käytät maadoitusalustaa, maadoitusrannehihnan on oltava tiiviisti paikallaan ja liitosjohdon on oltava kiinni alustassa ja käsiteltävän järjestelmän paljaassa metalliosassa. Asianmukaisen irrotuksen jälkeen huolto-osat voi poistaa antistaattisesta pussista ja asettaa suoraan alustalle. Sähköstaattisille purkauksille alttiit osat ovat turvassa kädessäsi, maadoitusalustalla, järjestelmässä tai pussissa.

• Maadoitusrannehihna ja liitosjohto–maadoitusrannehihnan ja liitosjohdon voi liittää suoraan ranteeseen ja laitteiston paljaaseen metalliosaan, jos maadoitusalustaa ei tarvita, tai ne voi liittää maadoitusalustaan suojaamaan alustalle tilapäisesti asetettuja laitteiston osia. Maadoitusrannehihnan ja liitosjohdon fyysistä liitäntää ihosi, maadoitusalustan ja laitteiston välillä kutsutaan liitokseksi. Käytä ainoastaan kenttähuoltopaketteja, jotka sisältävät maadoitusrannehihnan, alustan ja liitosjohdon. Älä käytä langattomia maadoitusrannehihnoja. Muista aina, että maadoitusrannehihnan sisäiset johdot ovat alttiita normaalille kulumiselle. Tarkista ne säännöllisesti maadoitusrannehihnan testilaitteella, jottet vioita sähköstaattisille purkauksille herkkiä laitteistoja vahingossa. Maadoitusrannehihna ja liitosjohto kannattaa testata vähintään kerran viikossa.

• Maadoitusrannehihnan testilaite–maadoitushihnan sisäiset johdot voivat vioittua ajan myötä. Jos käytät valvomatonta pakettia, testaa hihna ennen jokaista huoltokutsua ja vähintään kerran viikossa. Testi kannattaa tehdä rannehihnan testilaitteella. Jos sinulla ei ole omaa rannehihnan testilaitetta, tarkista, onko alueesi toimipaikassa sellainen. Testaa rannehihna liittämällä sen liitosjohto testilaitteeseen, kun hihna on ranteessasi, ja painamalla painiketta. Vihreä valo syttyy, jos testi onnistuu. Punainen valo syttyy ja laitteesta kuuluu hälytysääni, jos testi epäonnistuu.

• Eristeet–pidä sähköstaattisille purkauksille herkät laitteet, kuten muoviset jäähdytyselementtien kotelot poissa sisäisten, usein korkeajännitteisten eristeiden läheltä.

• Työskentelypaikka–arvioi tilanne asiakkaan toimipaikassa, ennen kuin otat käyttöön ESD-kenttähuoltopaketin. Esimerkiksi palvelinympäristön paketin käyttöönotto poikkeaa työpöytäympäristön tai kannettavan ympäristön paketin käyttöönotosta. Palvelimet asennetaan tietokeskuksessa tavallisesti telineeseen, kun taas pöytätietokoneet tai kannettavat sijaitsevat tavallisesti työpöydällä. Etsi aina suuri, avoin ja tasainen työskentelypaikka, jossa ei ole turhaa tavaraa ja jonka tila riittää ESD-paketin käyttöönottoon ja korjattavalle järjestelmälle. Lisäksi työskentelypaikassa ei saa olla eristeitä, jotka voivat aiheuttaa sähköstaattisiin purkauksiin liittyviä ongelmia. Siirrä työskentelyalueella eristeet, kuten styroksi ja muut muovit, vähintään 30 senttimetrin päähän herkistä osista, ennen kuin kosketat laitteiston osia fyysisesti

• Antistaattiset pakkaukset–kaikki sähköstaattisille purkauksille herkät laitteet on toimitettava ja vastaanotettava antistaattisissa pakkauksissa. Metalliset, staattiselta sähköltä suojatut pussit ovat suositeltavia. Palauta vioittuneet osat kuitenkin aina samassa antistaattisessa pussissa ja pakkauksessa, jossa sait uuden osan. Taita ja teippaa antistaattinen pussi kiinni ja käytä alkuperäisessä pakkauksessa samoja pakkausmateriaaleja, joissa sait uuden osan. Poista sähköstaattisille purkauksille herkät laitteet pakkauksestaan ainoastaan antistaattisella työalustalla äläkä aseta osia antistaattisen pussin päälle, koska pussi on suojattu ainoastaan sisäpuolelta. Pidä osia kädessä tai aseta ne maadoitusalustalle, järjestelmään tai antistaattiseen pussiin.

• Herkkien osien siirtäminen–staattiselle sähkölle herkät osat, kuten vaihto-osat tai Dellille palautettavat osat, on aina siirrettävä antistaattisiin pusseihin, joissa niiden kuljetus on turvallista.

Sähköstaattisen suojauksen yhteenveto

Kaikkia kenttähuoltoteknikkoja suositellaan käyttämään perinteistä maadoitusrannehihnaa ja -alustaa aina huoltaessaan Dellin tuotteita. Lisäksi on keskeisen tärkeää, että teknikot pitävät herkät osat huollon aikana erillään kaikista eristeistä ja käyttävät herkkien osien kuljetukseen antistaattisia pusseja.

Thin Client -työaseman käsitteleminen

Page 9

Herkkien osien kuljetus

Staattiselle sähkölle herkät osat, kuten vaihto-osat tai Dellille palautettavat osat, on aina siirrettävä antistaattisiin pusseihin, joissa niiden kuljetus on turvallista.

Laitteiden nostaminen

Noudata seuraavia ohjeita, kun nostat painavia laitteita:

VAROITUS: Älä nosta yli 20 kilon painoisia laitteita yksin. Pyydä aina apua tai käytä mekaanista nostolaitetta.

1 Seiso tukevasti. Varmista vakaa asento seisomalla jalat erillään ja varpaat ulospäin. 2 Jännitä vatsalihaksia. Vatsalihakset tukevat selkärankaa nostaessasi, jotta kuorma ei kuormita selkää. 3 Nosta jaloilla, älä selällä. 4 Pidä kuorma lähellä kehoa. Selkä rasittuu sitä vähemmän, mitä lähempänä selkärankaa pidät kuorman. 5 Pidä selkä suorassa sekä nostaessasi että laskiessasi kuormaa. Älä lisää kehosi painoa kuorman painoon. Älä kierrä kehoa ja selkää

tarpeettomasti.

6 Käytä samaa tekniikkaa nostaessasi ja laskiessasi kuormaa.

Thin Client -työaseman käsittelemisen jälkeen

Tietoja tehtävästä

VAROITUS

Vaiheet

1 Kiinnitä kaikki ruuvit takaisin ja tarkista, ettei Thin Clientin sisällä ole irrallisia ruuveja. 2 Liitä ulkoiset laitteet, oheislaitteet ja kaapelit, jotka irrotit ennen Thin Client -työaseman käsittelyä. 3 Kiinnitä Thin Client ja kaikki kytketyt laitteet sähköpistorasiaan. 4 Kytke virta Thin Client -työasemaan.

: Älä jätä irrallisia ruuveja Thin Client -työaseman sisälle. Ne voivat vahingoittaa työasemaa.

Thin Client -työaseman käsitteleminen

Page 10

Komponenttien irrottaminen ja asentaminen

Suositellut työkalut

Tämän asiakirjan menetelmät edellyttävät seuraavia työkaluja:

• Ristipääruuvitaltat: 0, 1 ja 2

• Muovipuikko

Ruuviluettelo

Tämä osa sisältää Thin Client -työasemassa käytettävien ruuvien yksityiskohtaiset tiedot.

Taulukko 1. Ruuviluettelo

Komponentit Mihin kiinnitetty Ruuvityyppi Määrä Ruuvin kuva

Rungon suojus Kämmentuki- ja

näppäimistökokoonpano

SSD-aseman lämpökilpi Kämmentuki- ja

näppäimistökokoonpano

SSD-asema Kämmentuki- ja

näppäimistökokoonpano

Akku Kämmentuki- ja

näppäimistökokoonpano

CAC-kortinlukija Kämmentuki- ja

näppäimistökokoonpano

WLAN-kortti Emolevy M2x3 1

I/O-kortti Kämmentuki- ja

näppäimistökokoonpano

Kosketuslevyn kiinnike Kämmentuki- ja

näppäimistökokoonpano

Kosketuslevy Kämmentuki- ja

näppäimistökokoonpano

VGA-tytärkortti Kämmentuki- ja

näppäimistökokoonpano

M2,5x5 9

M2x3 1

M2x2 1

M2x3 4

M2x3 2

M2x2 3

M2x2 4

M2x3 2

Jäähdytyselementti Kämmentuki- ja

näppäimistökokoonpano sekä emolevy

Näyttökokoonpano Kämmentuki- ja

näppäimistökokoonpano sekä emolevy

10 Komponenttien irrottaminen ja asentaminen

M2x3 6

M2,5x5 6

Page 11

Komponentit Mihin kiinnitetty Ruuvityyppi Määrä Ruuvin kuva

Virtapainikekortti Kämmentuki- ja

näppäimistökokoonpano

Emolevy Kämmentuki- ja

näppäimistökokoonpano

Emolevy Kämmentuki- ja

näppäimistökokoonpano

Virtasovitinportti Emolevy M2x3 1

Näyttöpaneeli Näytön takakansi ja

saranat

Näyttöpaneeli Näytön takakansi ja

saranat

M2x3 1

M2x3 3

M2x2 2

M2,5x5 6

M2x2 2

Secure Digital -kortti

Secure Digital -kortin irrottaminen

Tietoja tehtävästä

Seuraavasta kuvasta näet Secure Digital -kortin sijainnin ja irrotusohjeet:

Vaiheet

1 Paina Secure Digital -korttia, jotta se irtoaa Thin Client -työasemasta. 2 Liu’uta Secure Digital -kortti ulos Thin Client -työasemasta.

Komponenttien irrottaminen ja asentaminen

Page 12

Secure Digital -kortin asentaminen

Edellytys

Jos vaihdat osaa, irrota nykyinen osa ennen asentamista.

Tietoja tehtävästä

Seuraavasta kuvasta näet Secure Digital -kortin sijainnin ja asennusohjeet:

Vaihe

Työnnä Secure Digital -kortti paikkaansa siten, että se napsahtaa paikalleen.

Rungon suojus

Rungon suojuksen irrottaminen

Edellytykset

1 Noudata Ennen Thin Client -työaseman käsittelemistä -kohdan ohjeita. 2 SD-muistikortin irrottaminen

Tietoja tehtävästä

Seuraavasta kuvasta näet rungon suojuksen sijainnin ja irrotusohjeet:

Komponenttien irrottaminen ja asentaminen

Page 13

Komponenttien irrottaminen ja asentaminen 13

Page 14

Vaiheet

1 Löysää yhdeksän lukkoruuvia (M2.5x5), joilla rungon suojus on kiinnitetty kämmentuki- ja näppäimistökokoonpanoon.

2 Kankea rungon suojus irti alkaen kämmentuki- ja näppäimistökokoonpanon oikeasta yläkulmasta. 3 Nosta rungon suojus irti kämmentuki- ja näppäimistökokoonpanosta.

Rungon suojuksen asentaminen

Edellytys

Jos vaihdat osaa, irrota nykyinen osa ennen asentamista.

Tietoja tehtävästä

Seuraavasta kuvasta näet rungon suojuksen sijainnin ja asennusohjeet:

14 Komponenttien irrottaminen ja asentaminen

Page 15

Komponenttien irrottaminen ja asentaminen 15

Page 16

Vaiheet

1 Kohdista rungon suojus kämmentuki- ja näppäimistökokoonpanoon ja napsauta rungon suojus paikalleen. 2 Kiristä yhdeksän lukkoruuvia (M2.5x5), joilla rungon suojus kiinnitetään kämmentuki- ja näppäimistökokoonpanoon.

Seuraavat vaiheet

1 SD-muistikortin asentaminen 2 Noudata Thin Client -työaseman käsittelemisen jälkeen -kohdan ohjeita.

Akku

Litiumioniakun turvallisuusvarotoimet

VAROITUS:

• Käsittele litiumioniakkuja varovasti.

• Pura akun varaus mahdollisimman hyvin ennen akun irrottamista järjestelmästä. Akun varaus voidaan purkaa irrottamalla verkkolaite järjestelmästä, jotta akku tyhjenee.

• Älä murskaa, pudota tai runtele akkua äläkä lävistä sitä vierailla esineillä.

• Älä altista akkua korkeille lämpötiloille äläkä pura akkuja tai kennoja.

• Älä paina akun pintaa.

• Älä taivuta akkua.

• Älä käytä akun irrottamiseen työkaluja äläkä käsittele niillä akun pintaa.

• Jos akku juuttuu laitteeseen turpoamisen vuoksi, älä yritä irrottaa sitä, sillä litiumioniakun puhkaiseminen, taittaminen tai murskaaminen voi olla vaarallista. Katso siinä tapauksessa yhteydenottotiedot ja lisäohjeet osoitteesta https://www.dell.com/

support.

• Osta aina aitoja akkuja osoitteesta https://www.dell.com tai valtuutetuilta Dellin kumppaneilta ja jälleenmyyjiltä.

Akun irrottaminen

Edellytykset

1 Noudata Ennen Thin Client -työaseman käsittelemistä -kohdan ohjeita. 2 SD-muistikortin irrottaminen 3 Rungon suojuksen irrottaminen

Tietoja tehtävästä

Seuraavasta kuvasta näet akun sijainnin ja irrotusohjeet:

Komponenttien irrottaminen ja asentaminen

Page 17

Vaiheet

1 Irrota akun kaapeli emolevystä. 2 Irrota neljä ruuvia (M2x3), joilla akku on kiinnitetty kämmentuki- ja näppäimistökokoonpanoon. 3 Nosta akku irti kämmentuki- ja näppäimistökokoonpanosta.

Akun asentaminen

Edellytys

Jos vaihdat osaa, irrota nykyinen osa ennen asentamista.

Tietoja tehtävästä

Seuraavasta kuvasta näet akun sijainnin ja asennusohjeet:

Komponenttien irrottaminen ja asentaminen

Page 18

Vaiheet

1 Kohdista akun ruuvinreiät kämmentuki- ja näppäimistökokoonpanon ruuvinreikien kanssa. 2 Kiinnitä neljä ruuvia (M2x4), joilla akku kiinnitetään kämmentuki- ja näppäimistökokoonpanoon. 3 Liitä akkukaapeli emolevyyn.

Seuraavat vaiheet

1 Rungon suojuksen asentaminen 2 SD-muistikortin asentaminen 3 Noudata Thin Client -työaseman käsittelemisen jälkeen -kohdan ohjeita.

Muistimoduulit

Muistimoduulin irrottaminen

Edellytykset

1 Noudata Ennen Thin Client -työaseman käsittelemistä -kohdan ohjeita. 2 SD-muistikortin irrottaminen 3 Rungon suojuksen irrottaminen 4 Akun irrottaminen

Tietoja tehtävästä

Seuraavasta kuvasta näet muistimoduulin sijainnin ja irrotusohjeet:

Komponenttien irrottaminen ja asentaminen

Page 19

Vaiheet

1 Kankea muistimoduulin kiinnittimet sormenpäillä auki siten, että muistimoduuli ponnahtaa ylös. 2 Vedä muistimoduuli irti kannastaan emolevyllä.

Muistimoduulin asentaminen

Edellytys

Jos vaihdat osaa, irrota nykyinen osa ennen asentamista.

Tietoja tehtävästä

Seuraavasta kuvasta näet muistimoduulin sijainnin ja asennusohjeet:

Komponenttien irrottaminen ja asentaminen

Page 20

Vaiheet

1 Kohdista muistimoduulin lovi muistimoduulin kannan kielekkeeseen. 2 Liu'uta muistimoduuli tiukasti paikkaansa viistosti. 3 Paina muistimoduulia alaspäin, kunnes kiinnikkeet kiinnittävät sen paikalleen.

HUOMAUTUS

Seuraavat vaiheet

1 Akun asentaminen 2 Rungon suojuksen asentaminen 3 SD-muistikortin asentaminen 4 Noudata Thin Client -työaseman käsittelemisen jälkeen -kohdan ohjeita.

: Jos et kuule napsahdusta, irrota muistimoduuli ja asenna se uudestaan.

SSD-asema

M.2 SSD -aseman irrottaminen

Edellytykset

1 Noudata Ennen Thin Client -työaseman käsittelemistä -kohdan ohjeita. 2 SD-muistikortin irrottaminen 3 Rungon suojuksen irrottaminen 4 Akun irrottaminen

Tietoja tehtävästä

Seuraavasta kuvasta näet M.2 SSD -aseman sijainnin ja irrotusohjeet:

Komponenttien irrottaminen ja asentaminen

Page 21

Vaiheet

1 Irrota ruuvi (M2x3), jolla lämpökilpi on kiinnitetty kämmentuki- ja näppäimistökokoonpanoon. 2 Käännä lämpökilpi sivuun ja nosta sitä poispäin Thin Clientista. 3 Irrota ruuvi (M2x2), jolla SSD-asema on kiinnitetty kämmentuki- ja näppäimistökokoonpanoon.

4 Vedä SSD-asema ulos SSD-asemapaikasta.

M.2 SSD -aseman asentaminen

Edellytys

Jos vaihdat osaa, irrota nykyinen osa ennen asentamista.

Tietoja tehtävästä

Seuraavasta kuvasta näet SSD-aseman sijainnin ja asennusohjeet:

Komponenttien irrottaminen ja asentaminen

Page 22

Vaiheet

1 Kohdista SSD-aseman lovi SSD-paikan kielekkeen kanssa ja aseta SSD-asema SSD-aseman paikkaan viistosti. 2 Kiinnitä ruuvi (M2x2), jolla SSD-asema kiinnitetään kämmentuki- ja näppäimistökokoonpanoon. 3 Kohdista lämpökilpi SSD-aseman paikkaan ja kiinnitä se takaisin. 4 Kiinnitä ruuvi (M2x3), jolla lämpökilpi kiinnitetään kämmentuki- ja näppäimistökokoonpanoon.

Seuraavat vaiheet

1 Akun asentaminen 2 Rungon suojuksen asentaminen 3 SD-muistikortin asentaminen 4 Noudata Thin Client -työaseman käsittelemisen jälkeen -kohdan ohjeita.

Kaiuttimet

Kaiuttimien irrottaminen

Edellytykset

1 Noudata Ennen Thin Client -työaseman käsittelemistä -kohdan ohjeita. 2 SD-muistikortin irrottaminen 3 Rungon suojuksen irrottaminen 4 Akun irrottaminen

Komponenttien irrottaminen ja asentaminen

Page 23

Tietoja tehtävästä

Seuraavasta kuvasta näet kaiuttimien sijainnin ja irrotusohjeet:

Vaiheet

1 Irrota kaiuttimen johto emolevystä. 2 Merkitse kaiuttimen kaapelin reititys muistiin ja irrota kaiuttimen kaapeli kämmentuki- ja näppäimistökokoonpanon reititysohjaimista. 3 Nosta kaiuttimet ja kaapeli irti kämmentuki- ja näppäimistökokoonpanosta.

Kaiuttimien asentaminen

Edellytys

Jos vaihdat osaa, irrota nykyinen osa ennen asentamista.

Tietoja tehtävästä

Seuraavasta kuvasta näet kaiuttimien sijainnin ja asennusohjeet:

Komponenttien irrottaminen ja asentaminen

Page 24

Vaiheet

1 Aseta kaiuttimet kämmentuki- ja näppäimistökokoonpanon paikkoihin kohdistustappien ja kumisten läpivientikiinnikkeiden avulla. 2 Ohjaa kaiutinkaapeli kämmentuki- ja näppäimistökokoonpanon reititysohjaimien kautta. 3 Liitä kaiutinkaapeli emolevyyn.

Seuraavat vaiheet

1 Akun asentaminen 2 Rungon suojuksen asentaminen 3 SD-muistikortin asentaminen 4 Noudata Thin Client -työaseman käsittelemisen jälkeen -kohdan ohjeita.

CAC-kortinlukija

CAC-kortinlukijan irrottaminen

Edellytykset

1 Noudata Ennen Thin Client -työaseman käsittelemistä -kohdan ohjeita. 2 SD-muistikortin irrottaminen 3 Rungon suojuksen irrottaminen 4 Akun irrottaminen

Tietoja tehtävästä

Seuraavasta kuvasta näet Secure Digital -kortin sijainnin ja irrotusohjeet:

Komponenttien irrottaminen ja asentaminen

Page 25

Vaiheet

1 Avaa salpa ja irrota CAC-kortinlukijan kaapeli emolevystä. 2 Irrota neljä ruuvia (M2x3), joilla CAC-kortinlukija on kiinnitetty kämmentuki- ja näppäimistökokoonpanoon. 3 Nosta CAC-kortinlukija irti kämmentuki- ja näppäimistökokoonpanosta.

CAC-kortinlukijan asentaminen

Edellytys

Jos vaihdat osaa, irrota nykyinen osa ennen asentamista.

Tietoja tehtävästä

Seuraavasta kuvasta näet CAC-kortinlukijan sijainnin ja asennusohjeet:

Komponenttien irrottaminen ja asentaminen

Page 26

Vaiheet

1 Kohdista CAC-kortinlukijan ruuvinreiät kämmentuki- ja näppäimistökokoonpanon ruuvinreikien kanssa. 2 Kiinnitä neljä ruuvia (M2x4), joilla CAC-kortinlukija kiinnitetään kämmentuki- ja näppäimistökokoonpanoon. 3 Työnnä CAC-kortinlukijan kaapeli vastaavaan emolevyn liitäntään ja kiinnitä kaapeli sulkemalla salpa.

Seuraavat vaiheet

1 Akun asentaminen 2 Rungon suojuksen asentaminen 3 SD-muistikortin asentaminen 4 Noudata Thin Client -työaseman käsittelemisen jälkeen -kohdan ohjeita.

WLAN-kortti

WLAN-kortin irrottaminen

Edellytykset

1 Noudata Ennen Thin Client -työaseman käsittelemistä -kohdan ohjeita. 2 SD-muistikortin irrottaminen 3 Rungon suojuksen irrottaminen 4 Akun irrottaminen

Tietoja tehtävästä

Seuraavasta kuvasta näet WLAN-kortin sijainnin ja irrotusohjeet:

Komponenttien irrottaminen ja asentaminen

Page 27

Vaiheet

1 Irrota ruuvi (M2x3), jolla WLAN-kortin kiinnike on kiinnitetty emolevyyn. 2 Irrota antennikaapelit WLAN-kortin liitännöistä. 3 Irrota teippi, jolla antennikaapelit on kiinnitetty emolevyyn. 4 Nosta WLAN-kortin kiinnikettä, jolla antennikaapelit on kiinnitetty, ja irrota se. 5 Vedä ja irrota WLAN-kortti WLAN-korttipaikasta.

WLAN-kortin asentaminen

Edellytys

Jos vaihdat osaa, irrota nykyinen osa ennen asentamista.

Tietoja tehtävästä

Seuraavasta kuvasta näet WLAN-kortin sijainnin ja asennusohjeet:

Komponenttien irrottaminen ja asentaminen

Page 28

Vaiheet

1 Kohdista WLAN-kortin lovi WLAN-korttipaikan kielekkeen kanssa ja aseta WLAN-kortti WLAN-korttipaikkaan viistosti. 2 Liitä antennikaapelit WLAN-korttiin. 3 Kiinnitä teippi, jolla antennikaapelit kiinnitetään emolevyyn. 4 Kohdista ja aseta WLAN-kortin kiinnike WLAN-korttiin. 5 Kiinnitä ruuvi (M2x3), jolla WLAN-kortin kiinnike kiinnitetään WLAN-korttiin.

Seuraavat vaiheet

1 Akun asentaminen 2 Rungon suojuksen asentaminen 3 SD-muistikortin asentaminen 4 Noudata Thin Client -työaseman käsittelemisen jälkeen -kohdan ohjeita.

IO-kortti

IO-kortin irrottaminen

Edellytykset

1 Noudata Ennen Thin Client -työaseman käsittelemistä -kohdan ohjeita. 2 SD-muistikortin irrottaminen 3 Rungon suojuksen irrottaminen 4 Akun irrottaminen 5 CAC-kortinlukijan irrottaminen

Tietoja tehtävästä

Seuraavasta kuvasta näet I/O-kortin sijainnin ja irrotusohjeet:

Komponenttien irrottaminen ja asentaminen

Page 29

Vaiheet

1 Avaa salpa ja irrota I/O-kortin kaapeli emolevystä. 2 Irrota I/O-kortin kaapeli kämmentuki- ja näppäimistökokoonpanosta. 3 Irrota kaksi ruuvia (M2x3), jolla I/O-kortti on kiinnitetty kämmentuki- ja näppäimistökokoonpanoon. 4 Nosta I/O-kortti ja kaapeli irti kämmentuki- ja näppäimistökokoonpanosta.

IO-kortin asentaminen

Edellytys

Jos vaihdat osaa, irrota nykyinen osa ennen asentamista.

Tietoja tehtävästä

Seuraavasta kuvasta näet I/O-kortin sijainnin ja asennusohjeet:

Komponenttien irrottaminen ja asentaminen

Page 30

Vaiheet

1 Aseta I/O-kortti kämmentuelle ja näppäimistökokoonpanolle kohdistustappien avulla. 2 Kiinnitä kaksi ruuvia (M2x3), jolla I/O-kortti kiinnitetään kämmentuki- ja näppäimistökokoonpanoon. 3 Kiinnitä I/O-kortin kaapeli kämmentuki- ja näppäimistökokoonpanoon. 4 Liitä I/O-kortin kaapeli emolevyyn ja kiinnitä kaapeli sulkemalla salpa.

Seuraavat vaiheet

1 CAC-kortinlukijan asentaminen 2 Akun asentaminen 3 Rungon suojuksen asentaminen 4 SD-muistikortin asentaminen 5 Noudata Thin Client -työaseman käsittelemisen jälkeen -kohdan ohjeita.

Nappiparisto

Nappipariston irrottaminen

Edellytykset

1 Noudata Ennen Thin Client -työaseman käsittelemistä -kohdan ohjeita. 2 SD-kortin asentaminen 3 Rungon suojuksen asentaminen 4 Akun asentaminen 5 CAC-kortinlukijan asentaminen 6 I/O-kortin asentaminen

Komponenttien irrottaminen ja asentaminen

Page 31

Tietoja tehtävästä

Seuraavasta kuvasta näet nappipariston sijainnin ja irrotusohjeet:

Vaiheet

1 Käännä I/O-levy ympäri. 2 Kankea nappiparisto varoen ulos I/O-kortin paristokannasta muovipuikolla. 3 Irrota nappiparisto Thin Clientista.

Nappipariston asentaminen

Edellytys

Jos vaihdat osaa, irrota nykyinen osa ennen asentamista.

Tietoja tehtävästä

Seuraavasta kuvasta näet nappipariston sijainnin ja asennusohjeet:

Komponenttien irrottaminen ja asentaminen

Page 32

Vaiheet

1 Aseta nappiparisto I/O-kortin paristokantaan pluspuoli ylöspäin. 2 Paina paristoa, kunnes se napsahtaa paikalleen.

Seuraavat vaiheet

1 I/O-kortin asentaminen 2 CAC-kortinlukijan asentaminen 3 Akun asentaminen 4 Rungon suojuksen asentaminen 5 SD-muistikortin asentaminen 6 Noudata Thin Client -työaseman käsittelemisen jälkeen -kohdan ohjeita.

Kosketuslevy

Kosketuslevykokoonpanon irrottaminen

Edellytykset

1 Noudata Ennen Thin Client -työaseman käsittelemistä -kohdan ohjeita. 2 SD-muistikortin irrottaminen 3 Rungon suojuksen irrottaminen 4 Akun irrottaminen

Tietoja tehtävästä

Seuraavasta kuvasta näet kosketuslevykokoonpanon sijainnin ja irrotusohjeet:

Komponenttien irrottaminen ja asentaminen

Page 33

Vaiheet

1 Irrota kolme ruuvia (M2x2), joilla kosketuslevyn kiinnike on kiinnitetty kämmentuki- ja näppäimistökokoonpanoon. 2 Irrota teippi, jolla kiinnike on kiinnitetty. 3 Nosta kosketuslevyn kiinnike irti kämmentuki- ja näppäimistökokoonpanosta. 4 Avaa salpa ja irrota kosketuslevyn kaapeli emolevystä. 5 Irrota kosketuslevyn kiinnike kämmentuki- ja näppäimistökokoonpanosta. 6 Irrota neljä ruuvia (M2x2), joilla kosketuslevy on kiinnitetty kämmentuki- ja näppäimistökokoonpanoon. 7 Irrota kosketuslevyn kaksi kiinnitysteippiä. 8 Nosta kosketuslevy irti kämmentuki- ja näppäimistökokoonpanosta.

Kosketuslevykokoonpanon asentaminen

Edellytys

Jos vaihdat osaa, irrota nykyinen osa ennen asentamista.

Tietoja tehtävästä

Seuraavasta kuvasta näet kosketuslevykokoonpanon sijainnin ja asennusohjeet:

Komponenttien irrottaminen ja asentaminen

Page 34

Vaiheet

1 Aseta kosketuslevy kämmentuki- ja näppäimistökokoonpanon loveen. 2 Asenna neljä ruuvia (M2x2), joilla kosketuslevy kiinnitetään kämmentuki- ja näppäimistökokoonpanoon. 3 Kiinnitä kosketuslevyn kaksi kiinnitysteippiä. 4 Kiinnitä kosketuslevyn kaapeli kämmentuki- ja näppäimistökokoonpanoon. 5 Työnnä kosketuslevyn kaapeli emolevyn liitäntään ja kiinnitä kaapeli sulkemalla salpa. 6 Aseta kosketuslevyn kiinnike kämmentuki- ja näppäimistökokoonpanon loveen. 7 Asenna kolme ruuvia (M2x2), joilla kosketuslevyn kiinnike kiinnitetään kämmentuki- ja näppäimistökokoonpanoon. 8 Liimaa teippi, jolla kiinnike kiinnitetään kämmentuki- ja näppäimistökokoonpanoon.

Seuraavat vaiheet

1 Akun asentaminen 2 Rungon suojuksen asentaminen 3 SD-muistikortin asentaminen 4 Noudata Thin Client -työaseman käsittelemisen jälkeen -kohdan ohjeita.

VGA-tytärkortti

VGA-tytärkortin irrottaminen

Edellytykset

1 Noudata Ennen Thin Client -työaseman käsittelemistä -kohdan ohjeita. 2 SD-muistikortin irrottaminen 3 Rungon suojuksen irrottaminen

Komponenttien irrottaminen ja asentaminen

Page 35

4 Akun irrottaminen

Tietoja tehtävästä

Seuraavasta kuvasta näet VGA-tytärkortin sijainnin ja irrotusohjeet:

Vaiheet

1 Avaa salpa ja irrota CAC-kortinlukijan kaapeli emolevystä. 2 Irrota näyttökaapeli emolevystä. 3 Irrota VGA-tytärkortin kaapeli emolevystä. 4 Irrota kaksi ruuvia (M2x3), joilla VGA-tytärkortti on kiinnitetty kämmentuki- ja näppäimistökokoonpanoon. 5 Nosta VGA-tytärkortti irti järjestelmästä.

VGA-tytärkortin asentaminen

Edellytys

Jos vaihdat osaa, irrota nykyinen osa ennen asentamista.

Tietoja tehtävästä

Seuraavasta kuvasta näet VGA-tytärkortin sijainnin ja asennusohjeet:

Komponenttien irrottaminen ja asentaminen

Page 36

Vaiheet

1 Kohdista VGA-tytärkortin ruuvinreiät kämmentuki- ja näppäimistökokoonpanon ruuvinreikien kanssa. 2 Asenna kaksi ruuvia (M2x3), joilla VGA-tytärkortti kiinnitetään kämmentuki- ja näppäimistökokoonpanoon. 3 Kiinnitä VGA-tytärkortin kaapeli emolevyyn. 4 Ohjaa näyttökaapeli kulkemaan reititysohjaimen kautta. 5 Liitä näytön kaapeli emolevyyn. 6 Työnnä CAC-kortinlukijan kaapeli vastaavaan emolevyn liitäntään ja kiinnitä kaapeli sulkemalla salpa.

Seuraavat vaiheet

1 Akun asentaminen 2 Rungon suojuksen asentaminen 3 SD-muistikortin asentaminen 4 Noudata Thin Client -työaseman käsittelemisen jälkeen -kohdan ohjeita.

Näyttökokoonpano

Näyttökokoonpanon irrottaminen

Edellytykset

1 Noudata Ennen Thin Client -työaseman käsittelemistä -kohdan ohjeita. 2 SD-muistikortin irrottaminen 3 Rungon suojuksen irrottaminen 4 Akun irrottaminen 5 WLAN-kortin irrottaminen

Komponenttien irrottaminen ja asentaminen

Page 37

Tietoja tehtävästä

Seuraavasta kuvasta näet näyttökokoonpanon sijainnin ja irrotusohjeet:

Komponenttien irrottaminen ja asentaminen 37

Page 38

38 Komponenttien irrottaminen ja asentaminen

Page 39

Vaiheet

1 Irrota teippi, jolla näyttökaapeli on kiinnitetty. 2 Avaa salpa ja irrota näyttökaapeli. 3 Irrota näyttökaapeli kämmentuki- ja näppäimistökokoonpanon reititysohjaimista. 4 Irrota teippi, jolla antennikaapelit on kiinnitetty kämmentuki- ja näppäimistökokoonpanoon. 5 Irrota kuusi kiinnitysruuvia (M2.5x5), joilla vasen ja oikea sarana on kiinnitetty emolevyyn sekä kämmentuki- ja

näppäimistökokoonpanoon. 6 Irrota langattoman antennin kiinnitysteippi ja irrota antennit emolevystä. 7 Irrota näyttökaapeli emolevyn liittimestä. 8 Nosta kämmentuki- ja näppäimistökokoonpanoa viistoon. 9 Nosta saranoita, jotta kämmentuki- ja näppäimistökokoonpano irtoaa näyttökokoonpanosta. 10 Vedä ja irrota kämmentuki- ja näppäimistökokoonpano näyttökokoonpanosta.

Edellisten vaiheiden jälkeen jäljelle jää näyttökokoonpano.

Komponenttien irrottaminen ja asentaminen

Page 40

Näyttökokoonpanon asentaminen

Edellytys

Jos vaihdat osaa, irrota nykyinen osa ennen asentamista.

Tietoja tehtävästä

Seuraavista kuvista näet näyttökokoonpanon sijainnin ja asennusohjeet: toimintatapa:

40 Komponenttien irrottaminen ja asentaminen

Page 41

Komponenttien irrottaminen ja asentaminen 41

Page 42

Vaiheet

1 Kohdista ja aseta kämmentuki- ja näppäimistökokoonpano näyttökokoonpanon saranoiden alle. 2 Paina saranoita alas emolevyn sekä kämmentuki- ja näppäimistökokoonpanon päälle. 3 Aseta kämmentuki- ja näppäimistökokoonpano näyttökokoonpanon päälle. 4 Kiinnitä takaisin kuusi kiinnitysruuvia (M2.5x5), joilla vasen ja oikea sarana kiinnitetään emolevyyn sekä kämmentuki- ja

näppäimistökokoonpanoon. 5 Vedä näyttökaapeli kämmentuki- ja näppäimistökokoonpanon reititysohjaimien läpi. 6 Liitä näyttökaapeli emolevyssä olevaan liittimeen. 7 Kiinnitä kaapeli sulkemalla salpa. 8 Kiinnitä teippi, jolla näyttökaapeli kiinnitetään emolevyyn.

Seuraavat vaiheet

1 WLAN-kortin asentaminen 2 Akun asentaminen 3 Rungon suojuksen asentaminen 4 SD-muistikortin asentaminen 5 Noudata Thin Client -työaseman käsittelemisen jälkeen -kohdan ohjeita.

Virtapainikekortti

Virtapainikekortin irrottaminen

Edellytykset

1 Noudata Ennen Thin Client -työaseman käsittelemistä -kohdan ohjeita. 2 SD-muistikortin irrottaminen 3 Rungon suojuksen irrottaminen 4 Akun irrottaminen

Tietoja tehtävästä

Seuraavasta kuvasta näet virtapainikkeen sijainnin ja irrotusohjeet:

Komponenttien irrottaminen ja asentaminen

Page 43

Vaiheet

1 Irrota kolme ruuvia (M2.5x5), joilla vasen sarana on kiinnitetty näppäimistö- ja kämmentukikokoonpanoon. 2 Nosta vasen sarana irti kämmentuki- ja näppäimistökokoonpanosta. 3 Avaa salpa ja irrota CAC-kortinlukijan kaapeli emolevystä. 4 Avaa salpa ja irrota VGA-tytärkortin kaapeli emolevystä. 5 Irrota teippi, jolla näyttökaapeli on kiinnitetty emolevyyn. 6 Avaa salpa ja irrota näytön kaapeli emolevystä. 7 Irrota näytön kaapeli reititysohjaimesta. 8 Avaa salpa ja irrota virtapainikekortin kaapeli emolevystä. 9 Irrota ruuvi (M2x3), jolla virtapainikekortti on kiinnitetty kämmentuki- ja näppäimistökokoonpanoon. 10 Irrota virtapainikkeen kaapeli kämmentuki- ja näppäimistökokoonpanosta. 11 Nosta virtapainikekortti ja kaapeli irti kämmentuki- ja näppäimistökokoonpanosta.

Virtapainikekortin asentaminen

Edellytys

Jos vaihdat osaa, irrota nykyinen osa ennen asentamista.

Tietoja tehtävästä

Seuraavasta kuvasta näet virtapainikekortin sijainnin ja asennusohjeet:

Komponenttien irrottaminen ja asentaminen

Page 44

Vaiheet

1 Aseta virtapainikekortti kämmentuki- ja näppäimistökokoonpanon loveen. 2 Kiinnitä ruuvi (M2x3), jolla virtapainikekortti kiinnitetään kämmentuki- ja näppäimistökokoonpanoon. 3 Kiinnitä virtapainikkeen kaapeli kämmentuki- ja näppäimistökokoonpanoon. 4 Työnnä virtapainikkeen kaapeli emolevyn liitäntään ja kiinnitä kaapeli sulkemalla salpa. 5 Ohjaa näyttökaapeli kulkemaan reititysohjaimen kautta. 6 Liitä näyttökaapeli emolevyyn ja kiinnitä kaapeli sulkemalla salpa. 7 Kiinnitä teippi, jolla näyttökaapeli kiinnitetään emolevyyn. 8 Liitä VGA-tytärkortin kaapeli emolevyyn ja kiinnitä kaapeli sulkemalla salpa. 9 Työnnä CAC-kortinlukijan kaapeli vastaavaan emolevyn liitäntään ja kiinnitä kaapeli sulkemalla salpa. 10 Paina vasen sarana kämmentuki- ja näppäimistökokoonpanon päälle. 11 Kiinnitä kolme ruuvia (M2.5x5), joilla vasen sarana kiinnitetään näppäimistö- ja kämmentukikokoonpanoon.

Seuraavat vaiheet

1 Akun asentaminen 2 Rungon suojuksen asentaminen 3 SD-muistikortin asentaminen 4 Noudata Thin Client -työaseman käsittelemisen jälkeen -kohdan ohjeita.

Jäähdytyselementti

Jäähdytyselementin irrottaminen

Edellytykset

1 Noudata Ennen Thin Client -työaseman käsittelemistä -kohdan ohjeita. 2 SD-muistikortin irrottaminen

Komponenttien irrottaminen ja asentaminen

Page 45

3 Rungon suojuksen irrottaminen 4 Akun irrottaminen

Tietoja tehtävästä

Seuraavasta kuvasta näet jäähdytyselementin sijainnin ja irrotusohjeet:

Vaiheet

1 Löysää kuusi lukkoruuvia (M2x3), joilla jäähdytyselementti on kiinnitetty emolevyyn, käänteisessä numerojärjestyksessä (6, 5, 4, 3, 2, 1). 2 Nosta jäähdytyselementti varovasti pois järjestelmän läheltä.

Jäähdytyselementin asentaminen

Edellytys

Jos vaihdat osaa, irrota nykyinen osa ennen asentamista.

Tietoja tehtävästä

Seuraavasta kuvasta näet jäähdytyselementin sijainnin ja asennusohjeet:

Komponenttien irrottaminen ja asentaminen

Page 46

Vaiheet

1 Kohdista ruuvit huolellisesti reikiin ja aseta jäähdytyselementti emolevyn päälle. 2 Kiristä kuusi lukkoruuvia (M2x3), joilla jäähdytyselementti on kiinnitetty emolevyyn, oikeassa järjestyksessä (merkitty

jäähdytyselementtiin).

Seuraavat vaiheet

1 Akun asentaminen 2 Rungon suojuksen asentaminen 3 SD-muistikortin asentaminen 4 Noudata Thin Client -työaseman käsittelemisen jälkeen -kohdan ohjeita.

Emolevy

Emolevyn irrottaminen

Edellytykset

Tietoja tehtävästä

Seuraavasta kuvasta näet emolevyn sijainnin ja irrotusohjeet:

Komponenttien irrottaminen ja asentaminen

Page 47

Komponenttien irrottaminen ja asentaminen 47

Page 48

Vaiheet

1 Irrota kaiuttimen johto emolevystä. 2 Avaa salpa ja irrota CAC-kortinlukijan kaapeli emolevystä. 3 Avaa salpa ja irrota virtapainikekortin kaapeli emolevystä. 4 Irrota VGA-tytärkortin kaapeli emolevystä. 5 Irrota teippi, avaa salpa ja irrota näyttökaapeli emolevystä. 6 Avaa salpa ja irrota I/O-kortin kaapeli emolevystä. 7 Avaa salpa ja irrota kosketuslevyn kaapeli emolevystä. 8 Avaa salpa ja irrota näppäimistön kaapeli emolevystä. 9 Avaa salpa ja irrota näppäimistön taustavalon kaapeli emolevystä. 10 Irrota kolme ruuvia (M2.5x5), joilla oikeanpuoleinen sarana on kiinnitetty emolevyyn sekä kämmentuki- ja näppäimistökokoonpanoon. 11 Nosta oikeanpuoleinen sarana irti emolevystä sekä kämmentuki- ja näppäimistökokoonpanosta. 12 Avaa salpa ja irrota verkkomuuntajan kaapeli emolevystä. 13 Irrota viisi ruuvia (kolme M2x3-ruuvia ja kaksi M2x2-ruuvia), joilla emolevy on kiinnitetty kämmentuki- ja näppäimistökokoonpanoon. 14 Löysää jäähdytyselementin lukkoruuvia (M2x3), jossa on merkintä 6. 15 Nosta emolevy jäähdytyselementti irti kämmentuki- ja näppäimistökokoonpanosta.

Seuraava vaihe

HUOMAUTUS: Lisätietoja jäähdytyselementin irrottamisesta emolevystä on kohdassa Jäähdytyselementin irrottaminen.

Emolevyn asentaminen

Edellytys

Jos vaihdat osaa, irrota nykyinen osa ennen asentamista.

HUOMAUTUS

Tietoja tehtävästä

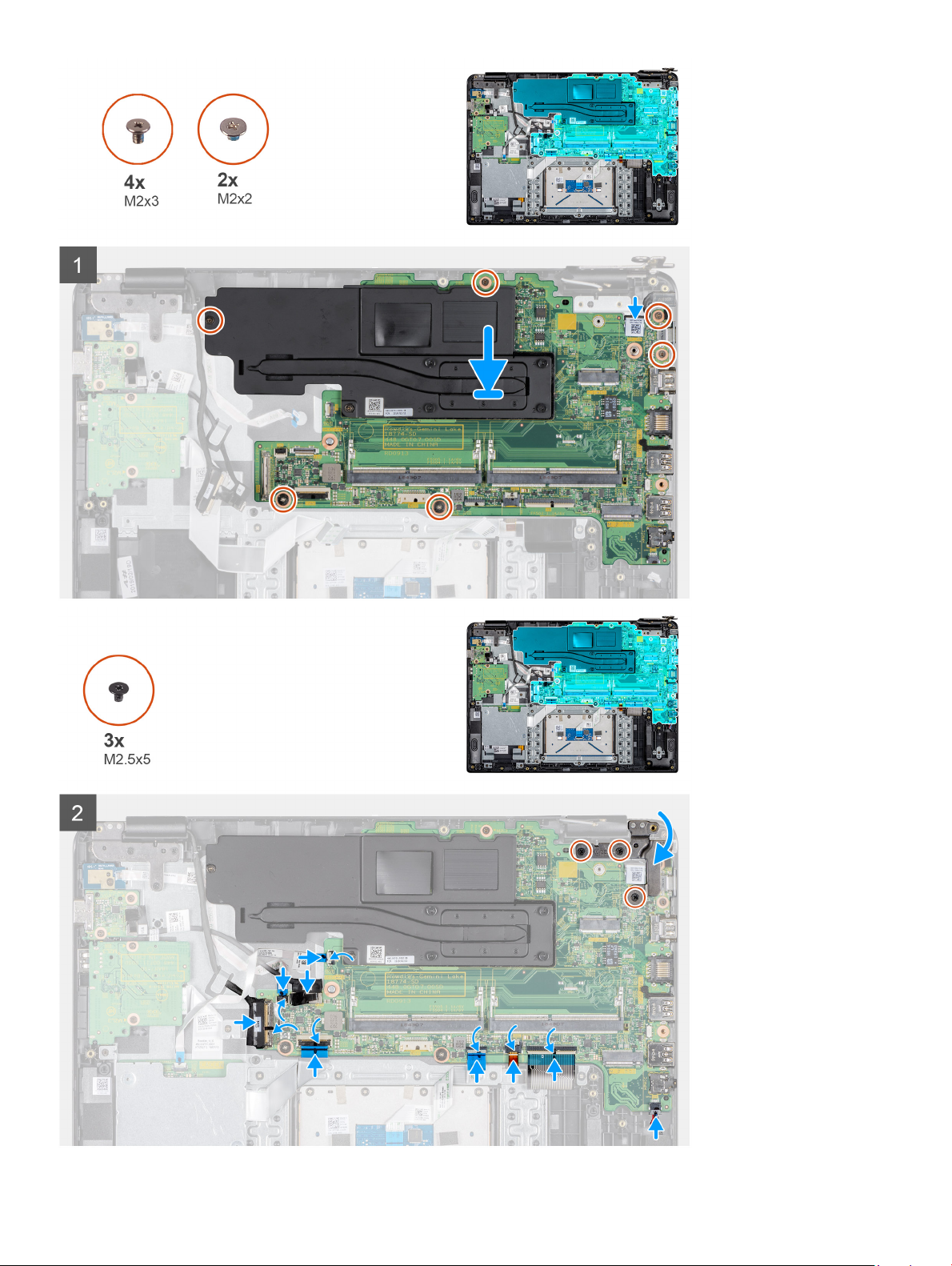

Seuraavasta kuvasta näet emolevyn sijainnin ja asennusohjeet:

: Lisätietoja jäähdytyselementin asentamisesta emolevyyn on kohdassa Jäähdytyselementin asentaminen.

Komponenttien irrottaminen ja asentaminen

Page 49

Komponenttien irrottaminen ja asentaminen 49

Page 50

Vaiheet

1 Kohdista emolevyssä oleva ruuvinreikä kämmentuki- ja näppäimistökokoonpanossa olevaan ruuvinreikään. 2 Kiristä jäähdytyselementin lukkoruuvi (M2x3), jossa on merkintä 6. 3 Kiinnitä viisi ruuvia (kolme M2x3-ruuvia ja kaksi M2x2-ruuvia), joilla emolevy kiinnitetään kämmentuki- ja näppäimistökokoonpanoon. 4 Paina oikea sarana varovasti alas emolevyn sekä kämmentuki- ja näppäimistökokoonpanon päälle. 5 Kiinnitä kolme ruuvia (M2.5x5), joilla oikeanpuoleinen sarana kiinnitetään emolevyyn sekä kämmentuki- ja näppäimistökokoonpanoon. 6 Työnnä verkkolaitteen kaapeli emolevyn DC-liitäntään ja kiinnitä kaapeli sulkemalla salpa. 7 Työnnä näppäimistökaapeli emolevyn näppäimistökaapeliliitäntään ja kiinnitä kaapeli sulkemalla salpa. 8 Työnnä näppäimistön taustavalon kaapeli emolevyllä olevaan näppäimistön taustavalon kaapeliliitäntään ja kiinnitä kaapeli sulkemalla

salpa. 9 Työnnä kosketuslevyn kaapeli emolevyn kosketuslevyn kaapeliliitäntään ja kiinnitä kaapeli sulkemalla salpa. 10 Työnnä I/O-kortin kaapeli emolevyn I/O-kortin kaapeliliitäntään ja kiinnitä kaapeli sulkemalla salpa. 11 Liitä näyttökaapeli emolevyyn, sulje salpa ja kiinnitä teippi. 12 Työnnä VGA-tytärkortin kaapeli emolevyn VGA-tytärkortin kaapeliliitäntään ja kiinnitä kaapeli sulkemalla salpa. 13 Työnnä virtapainikekortin kaapeli emolevyn virtapainikekortin kaapeliliitäntään ja kiinnitä kaapeli sulkemalla salpa. 14 Työnnä CAC-kortinlukijan kaapeli emolevyn CAC-kortinlukijan kaapeliliitäntään ja kiinnitä kaapeli sulkemalla salpa. 15 Liitä kaiutinkaapeli emolevyn kaiutinkaapeliliitäntään.

Seuraavat vaiheet

1 SSD-aseman asentaminen 2 Muistin asentaminen 3 WLAN-kortin asentaminen 4 Akun asentaminen 5 Rungon suojuksen asentaminen 6 SD-muistikortin asentaminen 7 Noudata Thin Client -työaseman käsittelemisen jälkeen -kohdan ohjeita.

Verkkolaiteportti

Verkkolaiteliitännän irrottaminen

Edellytykset

1 Noudata Ennen Thin Client -työaseman käsittelemistä -kohdan ohjeita. 2 SD-muistikortin irrottaminen 3 Rungon suojuksen irrottaminen 4 Akun irrottaminen 5 WLAN-kortin irrottaminen

Tietoja tehtävästä

Seuraavasta kuvasta näet verkkolaiteliitännän sijainnin ja irrotusohjeet:

Komponenttien irrottaminen ja asentaminen

Page 51

Vaiheet

1 Irrota kolme ruuvia (M2.5x5), joilla oikeanpuoleinen sarana on kiinnitetty emolevyyn sekä kämmentuki- ja näppäimistökokoonpanoon. 2 Nosta oikeanpuoleinen sarana irti emolevystä sekä kämmentuki- ja näppäimistökokoonpanosta. 3 Irrota verkkolaitteen kaapeli emolevystä. 4 Irrota verkkolaitteen kaapeli reititysohjaimesta. 5 Irrota ruuvi (M2x3), jolla verkkolaiteliitäntä on kiinnitetty kämmentuki- ja näppäimistökokoonpanoon. 6 Nosta verkkolaiteliitäntä ja kaapeli irti kämmentuki- ja näppäimistökokoonpanosta.

Verkkolaiteliitännän asentaminen

Edellytys

Jos vaihdat osaa, irrota nykyinen osa ennen asentamista.

Tietoja tehtävästä

Seuraavasta kuvasta näet verkkolaiteliitännän sijainnin ja asennusohjeet:

Komponenttien irrottaminen ja asentaminen

Page 52

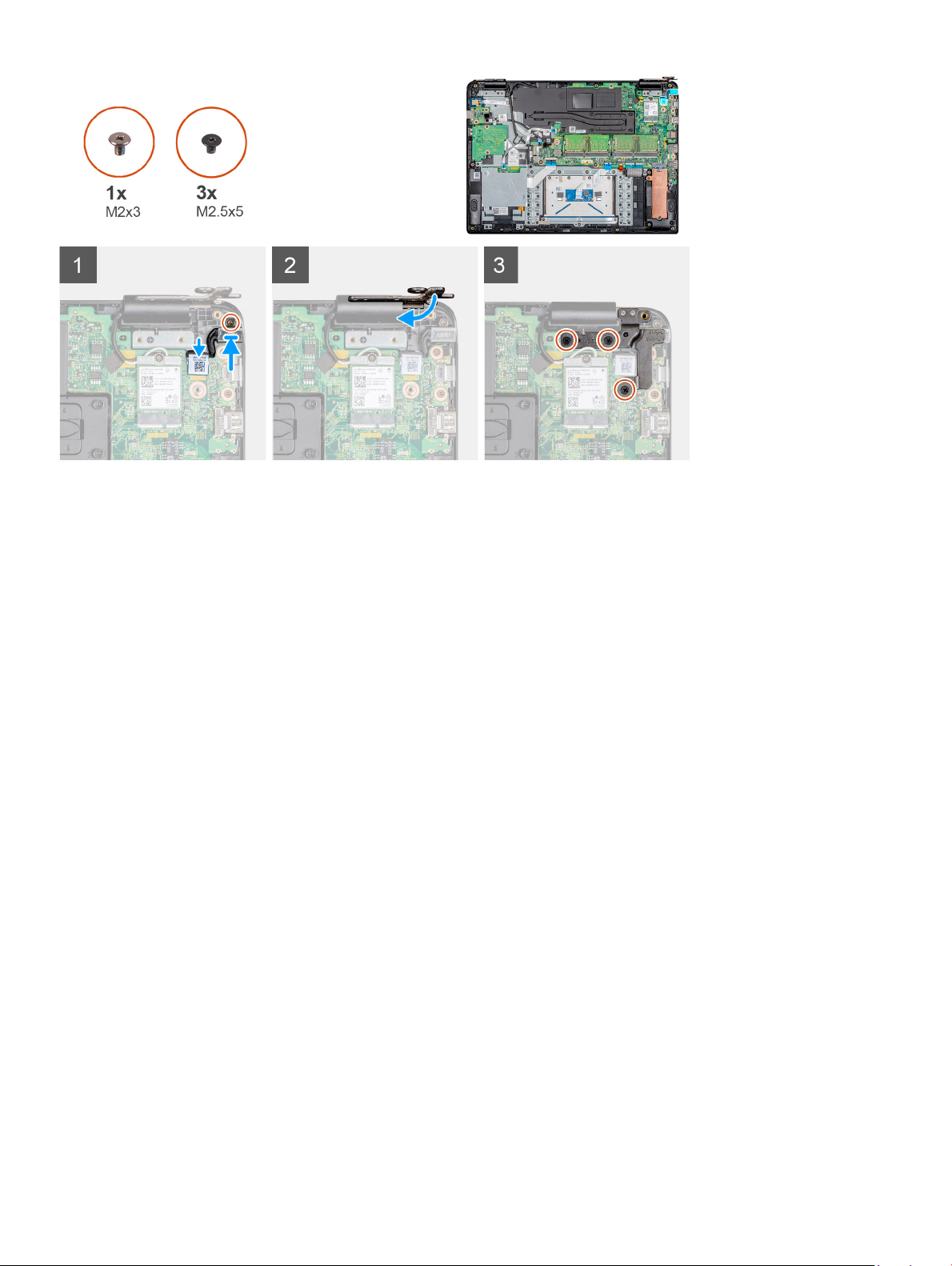

Vaiheet

1 Aseta verkkolaiteliitäntä kämmentuki- ja näppäimistökokoonpanon loveen. 2 Kiinnitä ruuvi (M2x3), jolla verkkolaiteliitäntä kiinnitetään kämmentuki- ja näppäimistökokoonpanoon. 3 Liitä verkkolaitteen kaapeli emolevyyn ja vedä kaapeli reitityskanavan läpi. 4 Paina oikea sarana alas emolevyn sekä kämmentuki- ja näppäimistökokoonpanon päälle. 5 Kiinnitä kolme ruuvia (M2.5x5), joilla oikeanpuoleinen sarana kiinnitetään emolevyyn sekä kämmentuki- ja näppäimistökokoonpanoon.

Seuraavat vaiheet

1 WLAN-kortin asentaminen 2 Akun asentaminen 3 Rungon suojuksen asentaminen 4 SD-muistikortin asentaminen 5 Noudata Thin Client -työaseman käsittelemisen jälkeen -kohdan ohjeita.

Näytön kehys

Näytön kehyksen irrottaminen

Edellytykset

Tietoja tehtävästä

Seuraavasta kuvasta näet näytön kehyksen sijainnin ja irrotusohjeet:

Komponenttien irrottaminen ja asentaminen

Page 53

Vaiheet

1 Kankea näytön kehyksen reunat varoen irti näytön takakannesta ja antennikokoonpanosta. 2 Irrota näytön kehys näytön takakansi- ja antennikokoonpanosta.

Näytön kehyksen asentaminen

Edellytys

Jos vaihdat osaa, irrota nykyinen osa ennen asentamista.

Tietoja tehtävästä

Seuraavasta kuvasta näet näytön kehyksen sijainnin ja asennusohjeet:

Komponenttien irrottaminen ja asentaminen

Page 54

Vaiheet

1 Kohdista näytön kehys näytön takakannen kanssa. 2 Napsauta näytön kehys varovasti paikalleen.

Seuraavat vaiheet

1 Näyttökokoonpanon asentaminen 2 WLAN-kortin asentaminen 3 Akun asentaminen 4 Rungon suojuksen asentaminen 5 SD-muistikortin asentaminen 6 Noudata Thin Client -työaseman käsittelemisen jälkeen -kohdan ohjeita.

Komponenttien irrottaminen ja asentaminen

Page 55

Näyttöpaneeli

Näyttöpaneelin irrottaminen

Edellytykset

Tietoja tehtävästä

Seuraavasta kuvasta näet näyttöpaneelin sijainnin ja paneelin irrottamisohjeet:

Komponenttien irrottaminen ja asentaminen 55

Page 56

56 Komponenttien irrottaminen ja asentaminen

Page 57

Vaiheet

1 Irrota kahdeksan ruuvia (kuusi M2.5x2.5-ruuvia ja kaksi M2x2-ruuvia), joilla näyttö on kiinnitetty näytön takakanteen. 2 Nosta näyttöpaneeli ylös ja käännä se ympäri. 3 Irrota teippi, jolla näyttökaapeli on kiinnitetty näyttöpaneelin taakse. 4 Nosta salpaa ja irrota näyttökaapeli näyttöpaneelin kaapelin liitännästä. 5 Nosta näyttöpaneeli irti näytön takakannesta.

HUOMAUTUS

Edellisten vaiheiden jälkeen jäljelle jää näyttöpaneeli.

: Älä vedä ja irrota SR-teippejä näyttöpaneelista. Kiinnikkeitä ei tarvitse irrottaa näyttöpaneelista.

Näyttöpaneelin asentaminen

Edellytys

Jos vaihdat osaa, irrota nykyinen osa ennen asentamista.

Tietoja tehtävästä

Seuraavasta kuvasta näet näyttöpaneelin sijainnin ja paneelin asennusohjeet:

Komponenttien irrottaminen ja asentaminen

Page 58

58 Komponenttien irrottaminen ja asentaminen

Page 59

Vaiheet

1 Aseta näyttöpaneeli tasaiselle ja puhtaalle pinnalle. 2 Liitä näyttökaapeli näyttöpaneelin takana olevaan liitäntään ja kiinnitä kaapeli sulkemalla salpa. 3 Liimaa teippi, jolla näyttökaapeli kiinnitetään näyttöpaneelin taakse. 4 Käännä näyttöpaneeli ympäri ja aseta se näytön takakanteen. 5 Kohdista näyttöpaneelin ruuvinreiät näytön takakannessa oleviin ruuvinreikiin. 6 Kiinnitä kahdeksan ruuvia (kuusi M2.5x2.5-ruuvia ja kaksi M2x2-ruuvia), joilla näyttö kiinnitetään näytön takakanteen.

Seuraavat vaiheet

1 Näytön kehyksen asentaminen 2 Näyttökokoonpanon asentaminen 3 WLAN-kortin asentaminen 4 Akun asentaminen 5 Rungon suojuksen asentaminen 6 SD-muistikortin asentaminen 7 Noudata Thin Client -työaseman käsittelemisen jälkeen -kohdan ohjeita.

Kamera

Kameran irrottaminen

Edellytykset

Tietoja tehtävästä

Seuraavasta kuvasta näet kameran sijainnin ja irrotusohjeet:

Komponenttien irrottaminen ja asentaminen

Page 60

Vaiheet

1 Kankea kamera varoen irti näytön takakannesta muovipuikkoa käyttäen. 2 Irrota kameran kaapeli reitityskanavista. 3 Nosta kameramoduuli irti näytön takakannesta.

Kameran asentaminen

Edellytys

Jos vaihdat osaa, irrota nykyinen osa ennen asentamista.

Tietoja tehtävästä

Seuraavasta kuvasta näet kameran sijainnin ja asennusohjeet:

Komponenttien irrottaminen ja asentaminen

Page 61

Vaiheet

1 Kiinnitä kameramoduuli näytön takakanteen kohdistustapeilla. 2 Ohjaa kameran kaapeli reitityskanavien läpi.

Seuraavat vaiheet

1 Näyttöpaneelin asentaminen 2 Näytön kehyksen asentaminen 3 Näyttökokoonpanon asentaminen 4 WLAN-kortin asentaminen 5 Akun asentaminen 6 Rungon suojuksen asentaminen 7 SD-muistikortin asentaminen 8 Noudata Thin Client -työaseman käsittelemisen jälkeen -kohdan ohjeita.

Komponenttien irrottaminen ja asentaminen

Page 62

Kämmentuki- ja näppäimistökokoonpano

Kämmentuki- ja näppäimistökokoonpanon irrottaminen

Edellytykset

1 Noudata Ennen Thin Client -työaseman käsittelemistä -kohdan ohjeita. 2 SD-muistikortin irrottaminen 3 Rungon suojuksen irrottaminen 4 Akun irrottaminen 5 WLAN-kortin irrottaminen 6 Muistin irrottaminen 7 SSD-aseman irrottaminen 8 CAC-kortinlukijan irrottaminen 9 IO-kortin irrottaminen 10 Kosketuslevykokoonpanon irrottaminen 11 VGA-tytärkortin irrottaminen 12 Kaiuttimien irrottaminen 13 Näyttökokoonpanon irrottaminen 14 Emolevyn irrottaminen 15 Verkkolaiteliitännän irrottaminen 16 Virtapainikekortin irrottaminen

Tietoja tehtävästä

Seuraavasta kuvasta näet I/O-kortin sijainnin ja irrotusohjeet:

Komponenttien irrottaminen ja asentaminen

Page 63

Vaihe

Edellisten vaiheiden jälkeen jäljellä on kämmentuki- ja näppäimistökokoonpano.

Kämmentuki- ja näppäimistökokoonpanon asentaminen

Edellytys

Jos vaihdat osaa, irrota nykyinen osa ennen asentamista.

Tietoja tehtävästä

Seuraavasta kuvasta näet kämmentuki- ja näppäimistökokoonpanon sijainnin ja asennusohjeet:

Vaihe

Aseta kämmentuki- ja näppäimistökokoonpano tasaiselle pinnalle.

Seuraavat vaiheet

1 Virtapainikekortin asentaminen 2 Verkkolaiteliitännän asentaminen 3 Emolevyn asentaminen 4 Näyttökokoonpanon asentaminen 5 Kaiuttimien asentaminen 6 VGA-tytärkortin asentaminen 7 Kosketuslevykokoonpanon asentaminen 8 IO-kortin asentaminen 9 CAC-kortinlukijan asentaminen 10 SSD-aseman asentaminen 11 Muistin asentaminen 12 WLAN-kortin asentaminen 13 Akun asentaminen 14 Rungon suojuksen asentaminen 15 SD-muistikortin asentaminen 16 Noudata Thin Client -työaseman käsittelemisen jälkeen -kohdan ohjeita.

Komponenttien irrottaminen ja asentaminen

Page 64

Järjestelmän asennusohjelma

Thin Client -työaseman BIOS-asetusten avaaminen

Tietoja tehtävästä

Tässä osiossa esitellään Wyse 5470 Thin Client -työaseman UEFI BIOS -asetukset. Kun Thin Client -työasema käynnistetään, Dellin logo tulee hetkeksi näyttöön.

Vaiheet 1 Paina käynnistyksen aikana F2-näppäintä ja anna oletussalasana Fireport.

BIOS-asetusten valintaikkuna avautuu. 2 System Setup -asetuksilla voit muuttaa BIOS-asetuksia.

HUOMAUTUS: Voit palauttaa BIOS-oletusasetukset, tehdasasetukset ja käyttäjien mukautetut asetukset BIOS-

valikosta. BIOS-oletusasetus palauttaa arvot, jotka on toimitettu BIOS-tiedoston mukana. Tehdasasetusten palauttaminen palauttaa BIOS-asetukset niihin arvoihin, jotka on määritetty tehtaalla ennen laitteiston toimittamista asiakkaalle.

System Setup -esittely

System Setup -ohjelmalla voi

• muuttaa järjestelmän kokoonpanotietoja laitteiden lisäämisen, muuttamisen tai poistamisen jälkeen

• asettaa tai muuttaa käyttäjän valittavissa olevia asetuksia, kuten käyttäjän salasanan

• lukea nykyisen muistin määrän tai määrittää asennetun kiintolevyn tyypin.

Ennen järjestelmän asennusohjelman käyttöä on suositeltavaa kirjoittaa System Setup -näytön tiedot muistiin tulevaa varten.

VAROITUS

aiheuttaa Thin Client -työaseman toimintahäiriöitä.

: Ellet ole kokenut Thin Client -työaseman käyttäjä, älä muuta tämän ohjelman asetuksia. Tietyt muutokset voivat

Käynnistysjärjestys

Käynnistysjärjestys-kohdassa voit ohittaa System Setup -valinnoissa määritetyn käynnistyslaitteiden järjestyksen ja käynnistää suoraan haluamastasi laitteesta. Kun Dellin logo tulee näkyviin käynnistyksen toimintatestin (POST-testin) aikana, voit tehdä seuraavat toimet:

• avata järjestelmän asetukset painamalla F2-näppäintä

• avata kertakäynnistysvalikon painamalla F12-näppäintä.

Kertakäynnistysvalikko sisältää laitteet, joilta voit käynnistää tietokoneen, sekä diagnostiikkavalinnan. Käynnistysvalikon vaihtoehdot ovat seuraavat:

• UEFI-käynnistys

– UEFI: 32 G:n SATA Flash -asema, osio X

• Muut vaihtoehdot

– BIOS-määritys – BIOS-päivitys – Diagnostiikka

64 Järjestelmän asennusohjelma

Page 65

HUOMAUTUS: Jos valitset Diagnostiikka, ePSA-diagnostiikka-näyttö tulee näkyviin. Siirry System setup -valikkoon

valitsemalla BIOS-määritys.

Navigointinäppäimet

HUOMAUTUS: Useimpien järjestelmän asennusohjelman asetusten kohdalla muutokset tallennetaan mutta astuvat voimaan vasta

kun järjestelmä käynnistetään uudelleen.

Taulukko 2. Navigointinäppäimet

Näppäimet Navigointi

Ylänuoli Siirtyy edelliseen kenttään.

Alanuoli Siirtyy seuraavaan kenttään.

Enter Arvon valinta valitusta kentästä (jos käytettävissä) tai kentän linkin seuraaminen.

Välilyönti Laajentaa tai kutistaa alasvetoluettelon, jos käytettävissä.

Välilehti: Siirtyy seuraavaan kohdistusalueeseen.

HUOMAUTUS: Tämä valinta koskee vain standardinmukaista graasta selainta.

Esc Siirtyy edelliselle sivulle, kunnes saavut päänäyttöön. Jos painat Esc-näppäintä päänäytössä, näkyviin tulee

viesti, joka kehottaa sinua tallentamaan kaikki tallentamattomat muutokset. Sen jälkeen järjestelmä käynnistetään uudelleen.

Yleiset näytön asetukset

Tässä osassa luetellaan pääasialliset Thin Clientin laitteisto-ominaisuudet.

Taulukko 3. Yleiset näytön asetukset

Asetus Kuvaus

Järjestelmätiedot Tässä osassa luetellaan pääasialliset Thin Clientin laitteisto-

ominaisuudet.

• Järjestelmätiedot: Näyttää tiedot BIOS-versio, Palvelutunniste, Laitetunnus, Hankintapäivä, Valmistuspäivä, Pikahuoltokoodi ja Allekirjoitettu laiteohjelmistopäivitys: oletusarvoisesti käytössä.

• Muistitiedot: Näyttää tiedot Asennettu muisti, Käytettävissä oleva muisti, Muistin nopeus, Muistikanavatila, Muistitekniikka, DIMM A -koko ja DIMM B -koko.

HUOMAUTUS: Koska Käytettävissä oleva muisti on

vähemmän kuin Asennettu muisti, tietyt käyttöjärjestelmät eivät ehkä pysty käyttämään kaikkea saatavilla olevaa muistia.

• PCI-tiedot: näyttää korttipaikan tiedot, oletuksena Korttipaikka1 on tyhjä.

• Suoritintiedot: Näyttää tiedot Suoritintyyppi, Ydinten määrä, Suoritintunnus, Nykyinen kellotaajuus, Minimikellotaajuus, Maksimikellotaajuus, Suorittimen L2-välimuisti, Suorittimen L3välimuisti, HT-tuki ja 64-bittinen tekniikka.

• Laitteen tiedot: Ensisijainen kiintolevy, EMMC-laite, LOM MAC osoite, Toisen verkkokortin MAC-osoite, Näytönohjainkortti, Ääniohjain, Wi-Fi-laite, Bluetooth-laite

Akun tiedot Tämä osa sisältää tietokoneen akun kuntotiedot. Lisäksi siinä näkyy

verkkolaitteen tila ja se, latautuuko akku parhaillaan.

Järjestelmän asennusohjelma 65

Page 66

Asetus Kuvaus

Käynnistysjärjestys Tällä asetuksella voit muuttaa käyttöjärjestelmän

käynnistysjärjestystä.

• Oletusarvoinen käynnistysjärjestys – UEFI: kiintolevy, osio 4 – Sisäinen NIC (IPV4) – Sisäinen NIC (IPV6)

• Käynnistysluetteloasetus: voit lisätä käynnistysasetuksen, poistaa olemassa olevan käynnistysasetuksen ja tarkastella eri käynnistysasetuksia.

UEFI-käynnistyspolun suojaus

Päivämäärä/kellonaika Tällä asetuksella voit muuttaa järjestelmän päivämäärää ja

Tällä asetuksella voit hallita järjestelmän kehotetta Kuinka järjestelmänvalvojan salasana annetaan (jos määritetty), kun

käynnistät UEFI-käynnistyspolun F12-käynnistysvalikosta.

Asetusvaihtoehdot ovat:

• Aina, paitsi sisäinen kiintolevy (oletus)

• Aina

• Ei koskaan

kellonaikaa.

Järjestelmän kokoonpano

Taulukko 4. Järjestelmäkokoonpano

Asetus Kuvaus

Sisäinen verkkokortti

Voit määrittää sisäisen verkko-ohjaimen.

Valitse jokin seuraavista:

Ota käyttöön UEFI-verkkopino

Jos tämä on käytössä, UEFI-verkkoyhteyskäytännöt asennetaan. Sen ansiosta käyttöjärjestelmää edeltävät ja käyttöjärjestelmän alkuvaiheen verkkotoiminnot voivat käyttää käytössä olevia verkkokortteja. Tätä voi käyttää, vaikka PXE ei ole käytössä.

SATA-käyttö

Asemat

66 Järjestelmän asennusohjelma

Sisäinen verkkokortti

• Ei käytössä

• Käytössä

• Käytössä, PXE—oletus

Voit määrittää integroidun SATA-kiintolevyohjaimen käyttötilan.

Valitse jokin seuraavista:

• Ei käytössä

• AHCI

• RAID—oletus

HUOMAUTUS: SATA on määritetty tukemaan RAID-tilaa.

Voit ottaa käyttöön ja poistaa käytöstä sisäisiä asemia.

Page 67

Asetus Kuvaus

Asetukset ovat:

• SATA-0

• M.2 PCIe SSD-0/SATA-2

Kaikki vaihtoehdot ovat oletusarvoisesti käytössä.

SMART-raportointi

USB-kokoonpano

Dell Type-C Dock -kokoonpano

USB PowerShare

Ääni

Tämä kenttä määrittää, ilmoitetaanko sisäisten asemien kiintolevyvirheet järjestelmän käynnistyksen yhteydessä. Tämä tekniikka kuuluu SMART (Self Monitoring Analysis and Reporting Technology) -standardiin. Tämä vaihtoehto on oletusarvoisesti poissa käytöstä.

Voit ottaa sisäisen USB-kokoonpanon käyttöön tai poistaa sen käytöstä.

Asetukset ovat:

• Ota USB-käynnistystuki käyttöön

• Ota ulkoiset USB-portit käyttöön

Kaikki vaihtoehdot ovat oletusarvoisesti käytössä.

HUOMAUTUS: USB-näppäimistö ja -hiiri toimivat aina

BIOS-asennusohjelmassa näistä asetuksista riippumatta.

Voit ottaa käyttöön tai poistaa käytöstä Dell Dock -telakan kokoonpanoasetukset.

Voit ottaa käyttöön tai poistaa käytöstä ulkoisten laitteiden virransaannin tai latauksen järjestelmän akusta.

Voit poistaa tai ottaa käyttöön kaikki sisäiset äänet tai ottaa mikrofonin ja sisäisen kaiuttimen käyttöön tai poistaa niitä käytöstä erikseen.

Näppäimistön valaistus

Näppäimistön taustavalon aikakatkaisu verkkovirralla

Asetukset ovat:

• Ota äänet käyttöön

• Ota mikrofoni käyttöön

• Ota sisäinen mikrofoni käyttöön

Tämä vaihtoehto on oletusarvoisesti käytössä.

Tämän kentän avulla voit valita näppäimistön valaistustoiminnon käyttötilan. Näppäimistön kirkkaustilaksi voidaan asettaa 0–100%.

Asetukset ovat:

• Ei käytössä

• Himmeä

• Kirkas—oletus

Asetuksella voit määrittää näppäimistön taustavalon aikakatkaisuarvon, kun järjestelmään on kytketty verkkolaite. Näppäimistön taustavalon aikakatkaisuarvo on käytössä ainoastaan, kun taustavalo on käytössä.

• 5 sekuntia

• 10 sekuntia—oletus

• 15 sekuntia

Järjestelmän asennusohjelma 67

Page 68

Asetus Kuvaus

• 30 sekuntia

• 1 minuutti

• 5 minuuttia

• 15 minuuttia

• Ei koskaan

Näppäimistön taustavalon aikakatkaisu akkuvirralla

Kosketusnäyttö Voit ottaa kosketusnäytön käyttöön tai poistaa sen käytöstä.

Muut laitteet

Asetuksella voit määrittää näppäimistön taustavalon aikakatkaisuarvon, kun järjestelmä toimii vain akkuvirralla. Näppäimistön taustavalon aikakatkaisuarvo on käytössä ainoastaan, kun taustavalo on käytössä.

• 5 sekuntia

• 10 sekuntia—oletus

• 15 sekuntia

• 30 sekuntia

• 1 minuutti

• 5 minuuttia

• 15 minuuttia

• Ei koskaan

Käyttäjä voi ottaa käyttöön ja poistaa käytöstä sisäisiä laitteita.

• Ota käyttöön kamera—oletus

• Ota käyttöön kiintolevyn Free Fall -suojaus—oletus

• Ota käyttöön Secure Digital (SD) -kortti—oletus

• Secure Digital (SD) -kortin vain luku -tila

• Secure Digital (SD) -korttikäynnistys

Video-näytön asetukset

Taulukko 5. Video

Asetus Kuvaus

LCD-näytön kirkkaus

Käyttäjä voi määrittää näytön kirkkauden virtalähteen mukaan Akku tai Verkkovirta. Akku (50 % on oletus) ja Verkkovirta (100 % on oletus).

Suojaus-näytön asetukset

Taulukko 6. Suojaus-näytön asetukset

Asetus Kuvaus

Järjestelmänvalvojan salasana Tällä asetuksella voit määrittää, muuttaa tai poistaa

järjestelmänvalvojan salasanan.

68 Järjestelmän asennusohjelma

Page 69

Asetus Kuvaus

HUOMAUTUS:

• Järjestelmänvalvojan salasana on määritettävä ennen järjestelmä- tai kiintolevysalasanan määrittämistä. Lisäksi järjestelmänvalvojan salasanan poistaminen poistaa automaattisesti järjestelmä- ja kiintolevysalasanat.

• Salasanan muutokset astuvat voimaan välittömästi.

Oletuksena järjestelmänvalvojan salasanaa ei ole määritetty.

Järjestelmän salasana Tällä asetuksella voit määrittää, muuttaa tai poistaa järjestelmän

salasanan.

HUOMAUTUS: Salasanan muutokset astuvat voimaan

välittömästi.

Oletuksena järjestelmänvalvojan salasanaa ei ole määritetty.

M.2 SATA SSD -salasana Tällä asetuksella voit määrittää, muuttaa tai poistaa M.2 SATA SSD

-salasanan. Kun salasana on määritetty, se säilyy SSD-asemassa.

HUOMAUTUS: Salasanan muutokset astuvat voimaan

välittömästi.

Oletuksena SSD-salasanaa ei ole määritetty.

Vahva salasana Valitsemalla tämän asetuksen voit pakottaa järjestelmän

hyväksymään vain vahvat salasanat. Oletuksena Ota käyttöön vahva salasana -valinta ei ole valittu.

HUOMAUTUS: Jos Vahva salasana -asetus on käytössä,

järjestelmänvalvojan ja järjestelmän salasanoissa on oltava vähintään yksi iso kirjain ja yksi pieni kirjain. Salasanan on oltava vähintään kahdeksan merkin pituinen.

Salasanamääritys Tällä asetuksella voit määrittää järjestelmänvalvojan ja järjestelmän

salasanojen vähimmäis- ja enimmäispituuden.

• min-4: oletuksena vähimmäisarvon asetus on 4. Voit muuttaa arvoa suuremmaksi.

• max-32: oletuksena enimmäisarvon asetus on 32. Voit muuttaa arvoa pienemmäksi.

Salasanan ohitus Tällä asetuksella voit ottaa käyttöön tai poistaa käytöstä

järjestelmän ja sisäisen kiintolevyn salasanan ohitusluvan, jos ne on asetettu. Asetukset ovat:

• Poissa käytöstä: oletusarvoisesti käytössä

• Uudelleenkäynnistyksen ohitus

Salasanan muutos Tällä asetuksella voit ottaa käyttöön tai poistaa käytöstä järjestelmä-

ja kiintolevysalasanat, kun järjestelmänvalvojan salasana on asetettu. Oletuksena Salli muiden kuin järjestelmänvalvojan

salasanamuutokset -asetus on valittuna.

Muut kuin järjestelmänvalvojan määritysmuutokset Asetuksella voit määrittää, sallitaanko määritysten muutokset, kun

järjestelmänvalvojan salasana on määritetty. Jos tämä on poissa käytöstä, järjestelmänvalvojan salasana lukitsee määritykset.

UEFI Capsule -laiteohjelmistopäivitykset Tällä valinnalla voit joko ottaa käyttöön tai poistaa käytöstä UEFI

Capsule -laiteohjelmiston. Tämä asetus määrää, salliiko järjestelmä

Järjestelmän asennusohjelma 69

Page 70

Asetus Kuvaus

BIOS-päivitykset UEFI-kapselipäivityspakkauksina. Tämä vaihtoehto on oletusarvoisesti käytössä.

TPM 2.0 -suojaus Tällä asetuksella voit ottaa käyttöön Trusted Platform Module

Technology -ominaisuuden. Asetusvaihtoehdot ovat:

• TPM käytössä: oletusarvoisesti käytössä

• Tyhjennä

• PPI-ohitus käyttöön otetuille komennoille

• Vahvistuksen käyttöönotto: oletusarvoisesti käytössä

• PPI-ohitus käytöstä poistetuille komennoille

• Avainvaraston käyttöönotto: oletusarvoisesti käytössä

• PPI-ohitus Clear-komennolle

• SHA-256: oletusarvoisesti käytössä

• Ei käytössä

• Käytössä: oletusasetus

Järjestelmänvalvojan määrityksen lukitus Tällä asetuksella voit estää käyttäjiä siirtymästä asennusohjelmaan,

kun järjestelmänvalvojan salasana on käytössä.

Pääsalasanan lukitus Tämä on todennustieto, jota tarvitaan joskus kirjauduttaessa Thin

Clientin BIOSiin, ennen kuin tietokone käynnistyy käyttöjärjestelmään. Kiintolevyn salasana on tyhjennettävä, ennen kuin Pääsalasanan lukitus otetaan käyttöön. Tämä vaihtoehto on oletusarvoisesti poissa käytöstä.

SMM Security Mitigation Tällä asetuksella voit ottaa käyttöön ja poistaa käytöstä UEFI SMM

Security Mitigation -suojauksen.

Suojattu käynnistys -näytön asetukset

Taulukko 7. Suojattu käynnistys -näytön asetukset

Vaihtoehdot Kuvaus

Suojatun käynnistyksen käyttöönotto Tämä asetus ottaa Suojattu käynnistys -ominaisuuden käyttöön tai

poistaa sen käytöstä. Oletuksena Suojatun käynnistyksen käyttöönotto -asetusta ei ole määritetty.

Suojatun käynnistyksen tila Tällä asetuksella voit muuttaa Secure Boot -toimintatilaa siten, että

se sallii UEFI-laiteohjainten allekirjoitusten arvioinnin tai pakottamisen. Asetusvaihtoehdot ovat:

• Käyttöönotettu tila

• Tarkastustila

Expert Key -hallinta Tällä asetuksella voit muokata suojausavainten tietokantoja vain, jos

järjestelmä on mukautetussa tilassa. Ota mukautettu tila käyttöön

-valinta on oletusarvoisesti poissa käytöstä. Asetusvaihtoehdot

ovat:

70 Järjestelmän asennusohjelma

• PK

• KEK

• db

• dbx

Page 71

Vaihtoehdot Kuvaus

Jos otat mukautetun tilan käyttöön, asetusten PK, KEK, db ja dbx vaihtoehdot tulevat näkyviin. Asetukset ovat:

• Tallenna tiedostoon: tallentaa avaimen käyttäjän valitsemaan tiedostoon

• Korvaa tiedostosta: korvaa nykyisen avaimen käyttäjän valitsemasta tiedostosta saadulla avaimella

• Liitä tiedostosta: lisää avaimen nykyiseen tietokantaan käyttäjän valitsemasta tiedostosta

• Poista: poistaa valitun avaimen

• Nollaa kaikki avaimet: palauttaa oletusasetukset

• Poista kaikki avaimet: poistaa kaikki avaimet

HUOMAUTUS: Jos poistat mukautetun tilan käytöstä,

kaikki muutokset poistetaan ja avaimet palautetaan oletusasetuksiin.

Intel Software Guard Extensions -näytön asetukset

Taulukko 8. Intel Software Guard Extensions -asetukset

Asetus Kuvaus

Intel SGX -käyttöönotto Ottamalla käyttöön Intel Software Guard Extensions -asetuksen

voit ottaa käyttöön suojatun ympäristön, jossa voi suorittaa koodia tai tallentaa käyttöjärjestelmään liittyviä arkaluontoisia tietoja. Asetukset ovat:

• Ei käytössä

• Käytössä

• Ohjelmisto ohjaa—tämä vaihtoehto on käytössä oletusarvoisesti

Aluemuistin koko Tällä asetuksella määritetään Alueen varamuistin koko Intel Software

Guard Extensions (SGX) -näytössä. Kun SGX-asetuksena on Ohjelmisto ohjaa, tämä asetus ei ole käytettävissä eikä se vaikuta mihinkään. Asetusvaihtoehdot ovat:

• 32 MB

• 64 MB

• 128 MB—oletus

Suorituskyky-näytön asetukset

Taulukko 9. Suorituskyky-asetukset

Asetus Kuvaus

Usean ytimen tuki Tämä valinta määrittää, käyttääkö suoritin yhtä vai useampaa ydintä.

Asetusvaihtoehdot ovat:

• Kaikki: oletusarvoisesti käytössä

• 1

• 2

Järjestelmän asennusohjelma 71

Page 72

Asetus Kuvaus

• 3

Intel SpeedStep Tällä asetuksella voit ottaa käyttöön tai poistaa käytöstä Intel

SpeedStep -toiminnon. Asetus on: Ota Intel SpeedStep käyttöön

Tämä vaihtoehto on oletusarvoisesti käytössä.

C-States-hallinta Tällä asetuksella voit ottaa käyttöön tai poistaa käytöstä suorittimen

ylimääräiset lepotilat. Tämä vaihtoehto on oletusarvoisesti poissa käytöstä.

Intel TurboBoost Tällä asetuksella voit ottaa käyttöön tai poistaa käytöstä suorittimen

Intel TurboBoost -tilan. Asetus on: Ota käyttöön Intel SpeedStep: tämä vaihtoehto on oletusarvoisesti

käytössä.

Virranhallinta

Taulukko 10. Virranhallinta

Asetus Kuvaus

Toiminta verkkovirralla

Automaattisen käynnistyksen ajankohta

USB-herätyksen tuki

Langattoman radion hallinta

Voit ottaa käyttöön tai poistaa käytöstä asetuksen, jolla Thin Client käynnistyy automaattisesti, kun verkkolaite on liitettynä.

• Käynnistys verkkovirralla

Tämä asetus ei ole oletusarvoisesti käytössä.

Voit määrittää ajan, jolloin Thin Clientin on käynnistyttävä automaattisesti.

Asetukset ovat:

• Ei käytössä—oletus

• Päivittäin

• Arkipäivisin

• Tiettyinä päivinä

Tämä asetus ei ole oletusarvoisesti käytössä.

Käyttäjä voi määrittää, että USB-laitteet voivat herättää järjestelmän valmiustilasta.

• Ota käyttöön USB-herätyksen tuki

Tämä asetus ei ole oletusarvoisesti käytössä.

Jos toiminto on käytössä, se tunnistaa järjestelmän yhteyden kiinteään verkkoon ja poistaa valitut langattomat radiot käytöstä.

• WLAN-radion ohjaus

• WWAN-radion ohjaus

72 Järjestelmän asennusohjelma

Page 73

Asetus Kuvaus

Wake on LAN/WLAN

Tällä asetuksella voit määrittää Thin Clientin käynnistymään ollessaan sammuksissa, kun se saa erityisiä LAN-signaaleita. Tämä asetus ei vaikuta heräämiseen valmiustilasta, ja se on otettava käyttöön käyttöjärjestelmässä. Toiminto on käytössä ainoastaan, kun Thin Client on liitettynä verkkovirtaan.

• Poissa käytöstä–järjestelmää ei voi käynnistää tietyllä LAN-signaalilla, kun se saa herätyssignaalin

LAN- tai WLAN-verkon kautta.

• Vain LAN–järjestelmä voidaan käynnistää tietyllä LAN-signaalilla.

• LAN ja PXE–kun herätyssignaali lähetetään järjestelmään, joka on joko S4- tai S5-lepotilassa,

järjestelmä herää ja PXE-käynnistyy heti.

Estä lepotila

Vaihto ruuhka-aikana

Akun latauksen lisämääritys

Ensisijaisen akun latauksen määritys

Asetus minimoi verkkovirran kulutuksen suurimpina kysyntäaikoina.

Voit estää siirtymisen lepotilaan käyttöjärjestelmässä.

Tällä asetuksella voi maksimoida akun kunnon. Kun asetus on käytössä, järjestelmä parantaa akun kuntoa käyttämällä työajan ulkopuolella vakiolatausalgoritmia ja muita tekniikoita.

Voit valita akun lataustilan.

Asetukset ovat:

• Mukautuva—oletus

• Vakio–lataa akun täyteen vakionopeudella

• Pikalataus–akku ladataan nopeasti Dellin pikalataustekniikalla

• Ensisijaisesti verkkovirta

• Mukautettu

Jos Mukautettu lataus on valittuna, voit määrittää myös Mukautetun latauksen aloitus- ja Mukautetun latauksen lopetus -asetukset.

POST-toiminta

HUOMAUTUS: Kaikkia lataustiloja ei ehkä voi käyttää kaikkien akkujen kanssa. Jotta voit

käyttää tätä asetusta, poista käytöstä Akun latauksen lisämääritys -asetus.

Taulukko 11. POST-toiminta

Asetus Kuvaus

Sovittimen varoitukset

Numlock-käyttöönotto

Fn Lock -asetukset

Voit ottaa käyttöön tai poistaa käytöstä järjestelmän asennusohjelman (BIOS) varoitusilmoitukset käytettäessä tiettyjä verkkolaitteita.

• Ota käyttöön sovittimen varoitukset—oletus

Asetus määrittää, otetaanko NumLock käyttöön järjestelmän käynnistyessä.

Asetus on oletusarvoisesti käytössä.

Sallii pikanäppäinyhdistelmän Fn + Esc vaihtaa näppäinten F1–F12 ensisijaisen toiminnan vakiotoimintojen ja toissijaisten toimintojen välillä. Jos asetus ei ole käytössä, kyseisten näppäinten ensisijaista toimintoa ei voi vaihtaa dynaamisesti.

• Fn Lock—oletus

Valitse jokin seuraavista:

• Lukitustila poissa käytöstä/vakio

• Lukitustila käytössä/toissijainen—oletus

Järjestelmän asennusohjelma 73

Page 74

Asetus Kuvaus

Pikakäynnistys

Voit nopeuttaa käynnistystä ohittamalla tietyt yhteensopivuusvaiheet.

Valitse jokin seuraavista:

• Minimaalinen

• Perusteellinen—oletus

• Automaattinen

Laajennettu BIOS POST aika

Koko näytön logo

Varoitukset ja virheet

MAC-osoitteen ohitus

Voit luoda ylimääräisen käynnistystä edeltävän viiveen.

Valitse jokin seuraavista:

• 0 sekuntia—oletus

• 5 sekuntia

• 10 sekuntia

Voit näyttää koko näytön logon, jos kuva vastaa näytön tarkkuutta.

• Ota käyttöön koko näytön logo

Tämä asetus ei ole oletusarvoisesti käytössä.

Eri asetuksilla voit keskeyttää, näyttää kehotteen ja odottaa käyttäjän toimia, jatkaa, kun varoituksia havaitaan, mutta keskeyttää virheiden kohdalla, tai jatkaa, kun POST-prosessissa havaitaan varoituksia tai virheitä.

Valitse jokin seuraavista:

• Kehote varoituksista ja virheistä—oletus

• Jatka varoituksista

• Jatka varoituksista ja virheistä

Tämä toiminto korvaa ulkoisen verkkokortin MAC-osoitteen valitulla järjestelmän MAC-osoitteella.

Valitse jokin seuraavista:

• Ohita MAC-osoite—oletus

• Sisäisen verkkokortin 1 MAC-osoite

• Ei käytössä

Langattomat vaihtoehdot

Taulukko 12. Langaton

Asetus Kuvaus

Langaton kytkin

Voit määrittää, mitä langattomia laitteita langaton kytkin ohjaa.

Asetukset ovat:

• WLAN/WiGig

• Bluetooth

HUOMAUTUS: WLAN ja WiGig otetaan käyttöön ja

poistetaan käytöstä yhdessä; se ei onnistu erikseen.

74 Järjestelmän asennusohjelma

Page 75

Asetus Kuvaus

Kaikki vaihtoehdot on otettu oletusarvoisesti käyttöön.

Langattoman laitteen käyttöönotto

Voit ottaa sisäiset langattomat laitteet käyttöön tai poistaa ne käytöstä.

Asetus on:

• WLAN/BT

Tämä asetus on oletusarvoisesti käytössä.

Virtualisointituki-näytön asetukset

Taulukko 13. Virtualisointiasetukset

Asetus Kuvaus

Virtualisointi Tämä asetus ottaa käyttöön tai poistaa käytöstä Intel Virtualization

Technology -ominaisuuden. Ota Intel Virtualization -tekniikka käyttöön (oletusasetus).

VT for Direct I/O Tämä vaihtoehto määrää, voiko Virtual Machine Monitor käyttää

Intel Virtualization Technology for Direct I/O -tekniikan tarjoamia laitteiston lisäominaisuuksia. Tämä asetus ei ole oletusarvoisesti käytössä.

Ylläpito-näytön asetukset

Taulukko 14. Ylläpito-asetukset

Asetus Kuvaus

Palvelutunniste Näyttää Thin Clientin palvelutunnisteen.

Laitetunnus Tämä asetus sallii järjestelmän laitetunnuksen luomisen, jos sellaista

ei ole määritetty. Tämä asetus ei ole oletusarvoisesti käytössä.

BIOS-varhennus Tällä kentällä hallitaan järjestelmän laiteohjelmiston palauttamista

edellisiin versioihin. Valinta Salli BIOSin varhennus on oletusarvoisesti käytössä.

Tietojen poisto Tällä kentällä voit poistaa suojatusti tiedot kaikista sisäisistä

tallennuslaitteista. Valinta Poista seuraavan käynnistyksen yhteydessä ei ole oletusarvoisesti käytössä. Seuraavassa on luettelo laitteista, joihin tämä vaikuttaa:

• Sisäinen SATA HDD/SSD

• Sisäinen M.2 SDD

• Sisäinen M.2 PCIe SSD

• Sisäinen eMMC

VAROITUS: Jos otat tämän asetuksen käyttöön, kaikki

tiedot poistetaan pysyvästi.

Järjestelmän asennusohjelma 75

Page 76

Asetus Kuvaus

BIOS-palautus Tällä valinnalla käyttäjä voi palauttaa järjestelmän tietyistä BIOS-

vaurioista käyttäjän ensisijaisella kiintolevyllä tai ulkoisessa USBasemassa olevasta palautustiedostosta.

• BIOSin palautus kiintolevyltä: oletusarvoisesti käytössä

• BIOSin automaattinen palautus: oletusarvoisesti käytössä

Järjestelmälokit

Taulukko 15. Järjestelmälokit

Asetus Kuvaus

BIOS-tapahtuma

Voit lukea ja tyhjentää järjestelmän asennusohjelman (BIOS) POST-tapahtumat.

Lämpötapahtumat

Virtatapahtuma

Käyttäjä voi lukea ja tyhjentää järjestelmän BIOSin lämpötapahtumat.

Käyttäjä voi lukea ja tyhjentää järjestelmän asennusohjelman virtatapahtumat.

76 Järjestelmän asennusohjelma

Page 77

Järjestelmän vianmääritys

Voit selvittää Thin Clientin vikoja esimerkiksi diagnostiikkavalojen ja virheilmoitusten avulla. Lisäksi ePSA (Enhanced Pre-Boot System Assessment) -diagnostiikalla voi tehdä Thin Client -työasemien perusteellisen vianmäärityksen.

Aiheet:

• Enhanced Pre-boot System Assessment -diagnostiikka

• ePSA-diagnoosin suorittaminen

• Akun tilan merkkivalo

• Diagnostiikkamerkkivalo

• Virran käyttö

Enhanced Pre-boot System Assessment diagnostiikka

ePSA (Enhanced Pre-Boot System Assessment -diagnostiikka eli järjestelmän diagnostiikka tarkistaa koko laitteiston perusteellisesti. ePSA sisältyy BIOSiin, ja BIOS käynnistää sen sisäisesti. Kiinteä järjestelmän diagnostiikka tarjoaa vaihtoehtoja tietyille laitteille tai laiteryhmille, ja sillä voidaan

• suorittaa testit automaattisesti tai interaktiivisesti

• toistaa testit

• esittää tai tallentaa testin tulokset

• käydä testejä läpi ja valita ylimääräisiä testiasetuksia, jotta viallisista laitteista saataisiin lisää tietoa

• esittää tilailmoituksia, jotka kertovat, onnistuivatko testit

• esittää virheilmoituksia, joissa kerrotaan testauksen aikana havaituista ongelmista

VAROITUS

käyttäminen muiden Thin Client -järjestelmien yhteydessä voi aiheuttaa virheellisiä tuloksia tai virheilmoituksia.

HUOMAUTUS: Jotkin tiettyjen laitteiden testit edellyttävät käyttäjän toimia. Pysy aina Thin Client -työaseman ääressä

diagnostiikkatestien ajan.

: Testaa ohjelmiston sisältämällä järjestelmän diagnostiikalla ainoastaan omaa Thin Client -työasemaasi. Ohjelman

ePSA-diagnoosin suorittaminen

1 Käynnistä Thin Client. 2 Kun Thin Client käynnistyy, paina F12-näppäintä.

Käynnistysvalikkonäyttö avautuu.

Järjestelmän vianmääritys 77

Page 78

3 Valitse käynnistysvalikosta Diagnostics.

Enhanced Pre-boot System Assessment -ikkuna avautuu.

4 Valitse vasemman alakulman nuolipainike.

Diagnostics-etusivu avautuu.

5 Siirry sivuluetteloon valitsemalla oikean alakulman nuoli.

Havaitut kohteet näkyvät luettelossa.

6 Jos haluat suorittaa tietyn laitteen diagnostiikan, paina Esc-näppäintä. Voit lopettaa diagnostiikan valitsemalla Yes. 7 Valitse laite vasemmasta ruudusta ja valitse Run Tests.

Jos ongelmia havaitaan, virhekoodit tulevat näyttöön. Merkitse virhekoodi ja vahvistusnumero muistiin ja ota yhteys Delliin.

Akun tilan merkkivalo

Taulukko 16. Akun tilan merkkivalo

Virtalähde Merkkivalon käyttäytyminen Järjestelmän virrankäyttötila Akun varaustaso

Virtalähde Tasaisen valkoinen S0 0–100 %

Virtalähde Tasaisen valkoinen S4/S5 < Täyteen ladattu

Virtalähde Ei käytössä S4/S5 Täyteen ladattu

Akku Keltainen S0 < = 10 %

Akku Ei käytössä S0 > 10%

Akku Ei käytössä S4/S5 0–100 %

• S0 (käynnissä)—järjestelmä on käynnissä.

• S4—järjestelmä käyttää vähemmän virtaa kaikkiin muihin lepotiloihin verrattuna. Järjestelmä on lähes sammuksissa ja käyttää virtaa

minimaalisesti. Kontekstitiedot tallennetaan kiintolevylle.

• S5 (sammuksissa)—järjestelmä on sammutustilassa.

Diagnostiikkamerkkivalo

Tässä osassa esitellään akun merkkivalon diagnostiikkaominaisuudet.

Kaksivärinen akun varauksen / tilan merkkivalo ilmaisee virheet äänimerkkikoodien sijasta. Nimenomaisen vilkkumiskuvion jälkeen valo vilkkuu keltaisena ja sen jälkeen valkoisena. Kuvio toistuu.

HUOMAUTUS

9) keltaisena. Sen jälkeen merkkivalo on sammuksissa 1,5 sekunnin ajan, minkä jälkeen merkkivalo näyttää toisen vilkuntasarjan (1–9) valkoisena. Sen jälkeen merkkivalo on sammuksissa kolmen sekunnin ajan, minkä jälkeen kuvio toistuu. Kukin merkkivalon välähdys kestää 0,5 sekuntia.

Järjestelmä ei sammu näyttäessään diagnostiikan virhekoodeja.

Diagnostiikan virhekoodit ohittavat aina merkkivalon muut käyttötarkoitukset. Esimerkiksi kannettavassa akun vähäisen virran tai vian koodit eivät näy, jos järjestelmä näyttää diagnostiikan virhekoodeja.

: Diagnostiikkakuvio koostuu kaksinumeroisesta luvusta, jota edustaa merkkivalojen ensimmäinen vilkuntasarja (1–

Järjestelmän vianmääritys

Page 79

Taulukko 17. Diagnostiikkamerkkivalo

Vilkuntakuvio Mahdollinen ongelma Ehdotettu ratkaisu

Keltainen Valkoinen

2 1 Keskusyksikön vika Vaihda emolevy

2 2 Emolevyn vika (esimerkiksi BIOSin vioittuminen ja

ROM-virheet)

2 3 Muistia/RAM-muistia ei havaittu Varmista, että muistimoduuli on asennettu oikein. Jos

2 4 Muisti/RAM-vika Asenna muistimoduuli.

2 5 Asennettu virheellinen muisti Asenna muistimoduuli.

2 6 Emolevyn/piirisarjan virhe/kellon vika/portin A20

vika/IO-pääpiirilevyn vika/näppäimistöohjaimen vika

2 7 LCD-vika Vaihda LCD-näyttö

3 1 RTC-virtavika Vaihda CMOS-paristo

3 2 PCI-kortin tai näytönohjaimen/piirisarjan vika Vaihda emolevy

3 3 BIOS-palautuksen näköistiedostoa ei löydy Päivitä viimeisimpään BIOS-versioon. Jos ongelma

3 4 BIOS-palautuksen näköistiedosto löytyy, mutta se on

virheellinen

Päivitä viimeisimpään BIOS-versioon. Jos ongelma jatkuu, vaihda emolevy

ongelma jatkuu, vaihda muistimoduuli

Vaihda emolevy

jatkuu, vaihda emolevy

Päivitä viimeisimpään BIOS-versioon. Jos ongelma jatkuu, vaihda emolevy

Virran käyttö

Taulukko 18. Virran käyttö

Verkkolaite Järjestelmän toiminta POST-virheilmoitus

Verkkolaitteen teho on suurempi tai yhtä suuri kuin järjestelmän tehovaatimus täydellä suoritinnopeudella.

Verkkolaitteen teho on pienempi kuin järjestelmän tehovaatimus täydellä suoritinnopeudella.

Verkkolaite ei ole aito Dell. Rajoita suorittimen nopeutta hitaimmaksi

Verkkolaitteen teho on pienempi kuin suorittimen virtatila.

Järjestelmä käynnistyy normaalisti ja mahdollistaa täyden suoritinnopeuden käytön.

Laske suorittimen enimmäisnopeutta siten, ettei se ylitä verkkolaitteen antamaa tehoa.

mahdolliseksi.

Ei käynnistys- tai virheilmoitusta, järjestelmä vain sammuu.

Ei mitään

Varoitus: xxxxxx W:n verkkolaite on tunnistettu. Sen teho on pienempi kuin suositellun ja alun perin toimitetun xxxxxx W:n verkkolaitteen teho. Järjestelmä muuttaa suorituskykyään vastaamaan saatavilla olevaa tehoa. Varmista paras mahdollinen suorituskyky liittämällä Dellin xxxxxx W:n muuntaja tai tehokkaampi.

Jos järjestelmän käynnistys onnistuu:

Järjestelmän vianmääritys 79

Page 80

Verkkolaite Järjestelmän toiminta POST-virheilmoitus

Varoitus: xxxxxx W:n verkkolaite on tunnistettu. Sen teho on pienempi kuin suositellun ja alun perin toimitetun xxxxxx W:n verkkolaitteen teho. Järjestelmä ei pysty käynnistymään. Varmista paras mahdollinen suorituskyky liittämällä Dellin xxxxxx W:n muuntaja tai tehokkaampi. Sammuta järjestelmä millä tahansa näppäimellä.

80 Järjestelmän vianmääritys

Page 81

Avun saaminen

Dellin yhteystiedot

Edellytys

HUOMAUTUS: Jos käytössäsi ei ole Internet-yhteyttä, käytä ostolaskussa, lähetysluettelossa, laskussa tai Dellin tuoteluettelossa

olevia yhteystietoja.

Tietoja tehtävästä

Dell tarjoaa monia online- ja puhelinpohjaisia tuki- ja palveluvaihtoehtoja. Niiden saatavuus vaihtelee maa- ja tuotekohtaisesti, ja jotkut palvelut eivät välttämättä ole saatavilla alueellasi. Dellin myynnin, teknisen tuen ja asiakaspalvelun yhteystiedot:

Vaiheet

1 Siirry osoitteeseen Dell.com/support. 2 Valitse tukiluokka. 3 Tarkista maa tai alue sivun alareunan avattavasta Choose A Country/Region (Valitse maa/alue) -luettelosta 4 Valitse tarpeitasi vastaava palvelu- tai tukilinkki.

Avun saaminen 81

Dell Wyse 5470 User Manual [fi]

Specifications and Main Features

Frequently Asked Questions

User Manual

Thin Client -työaseman käsitteleminen

Turvallisuusohjeet

Ennen Thin Client -työaseman käsittelemistä

Turvallisuusvarotoimet

Virta valmiustilassa

Liitos

Sähköstaattiset purkaukset–suojautuminen

ESD-kenttähuoltopaketti

ESD-kenttähuoltopaketin osat

Sähköstaattisen suojauksen yhteenveto

Herkkien osien kuljetus

Laitteiden nostaminen

Thin Client -työaseman käsittelemisen jälkeen

Komponenttien irrottaminen ja asentaminen

Suositellut työkalut

Ruuviluettelo

Secure Digital -kortti

Secure Digital -kortin irrottaminen

Secure Digital -kortin asentaminen

Rungon suojus

Rungon suojuksen irrottaminen

Rungon suojuksen asentaminen

Akku

Litiumioniakun turvallisuusvarotoimet

Akun irrottaminen

Akun asentaminen

Muistimoduulit

Muistimoduulin irrottaminen

Muistimoduulin asentaminen

SSD-asema

M.2 SSD -aseman irrottaminen

M.2 SSD -aseman asentaminen

Kaiuttimet

Kaiuttimien irrottaminen

Kaiuttimien asentaminen

CAC-kortinlukija

CAC-kortinlukijan irrottaminen

CAC-kortinlukijan asentaminen

WLAN-kortti

WLAN-kortin irrottaminen

WLAN-kortin asentaminen

IO-kortti

IO-kortin irrottaminen

IO-kortin asentaminen

Nappiparisto

Nappipariston irrottaminen

Nappipariston asentaminen

Kosketuslevy

Kosketuslevykokoonpanon irrottaminen

Kosketuslevykokoonpanon asentaminen

VGA-tytärkortti

VGA-tytärkortin irrottaminen

VGA-tytärkortin asentaminen

Näyttökokoonpano

Näyttökokoonpanon irrottaminen

Näyttökokoonpanon asentaminen

Virtapainikekortti

Virtapainikekortin irrottaminen

Virtapainikekortin asentaminen

Jäähdytyselementti

Jäähdytyselementin irrottaminen

Jäähdytyselementin asentaminen

Emolevy

Emolevyn irrottaminen

Emolevyn asentaminen

Verkkolaiteportti

Verkkolaiteliitännän irrottaminen

Verkkolaiteliitännän asentaminen

Näytön kehys

Näytön kehyksen irrottaminen

Näytön kehyksen asentaminen

Näyttöpaneeli

Näyttöpaneelin irrottaminen

Näyttöpaneelin asentaminen

Kamera

Kameran irrottaminen
