Wyse 5470 All-in-One Thin Client
huolto-opas
Page 2
Huomautukset, varoitukset ja vaarat
HUOMAUTUS HUOMAUTUKSET ovat tärkeitä tietoja, joiden avulla voit käyttää tuotetta entistä paremmin.
VAROITUS VAROITUKSET kertovat tilanteista, joissa laitteisto voi vahingoittua tai joissa tietoja voidaan menettää.
Niissä kerrotaan myös, miten nämä tilanteet voidaan välttää.
VAARA VAARAILMOITUKSET kertovat tilanteista, joihin saattaa liittyä omaisuusvahinkojen, loukkaantumisen tai
kuoleman vaara.
subsidiaries. Other trademarks may be trademarks of their respective owners.
2019 - 08
Tark. A00
Page 3
Sisällysluettelo
1 Thin Client -työaseman käsitteleminen........................................................................................... 5
Turvallisuusohjeet.................................................................................................................................................................. 5
Ennen Thin Client -työaseman käsittelemistä....................................................................................................................5
Turvallisuusvarotoimet.......................................................................................................................................................... 6
Sähköstaattiset purkaukset–suojautuminen...................................................................................................................... 6
ESD-kenttähuoltopaketti...................................................................................................................................................... 7
Herkkien osien kuljetus..........................................................................................................................................................7
Thin Client -työaseman käsittelemisen jälkeen.................................................................................................................. 8
2 Komponenttien irrottaminen ja asentaminen...................................................................................9
Suositellut työkalut................................................................................................................................................................ 9
Ruuviluettelo...........................................................................................................................................................................9
Teline......................................................................................................................................................................................10
Vinotuen irrottaminen.................................................................................................................................................... 10
Vinotuen asentaminen................................................................................................................................................... 12
Takakansi...............................................................................................................................................................................14
Takakannen irrottaminen...............................................................................................................................................14
Takakannen asentaminen..............................................................................................................................................15
VESA-kiinnike........................................................................................................................................................................16
VESA-kiinnikkeen irrottaminen..................................................................................................................................... 16
VESA-asennuskiinnikkeen asentaminen.......................................................................................................................17
Kuvaruutunäyttökortti......................................................................................................................................................... 18
OSD-kortin irrottaminen................................................................................................................................................18
OSD-kortin asentaminen............................................................................................................................................... 19
SSD-asema...........................................................................................................................................................................20
SSD-aseman irrottaminen............................................................................................................................................ 20
SSD-aseman asentaminen............................................................................................................................................ 21
Muistimoduuli....................................................................................................................................................................... 22
Muistimoduulien irrottaminen.......................................................................................................................................22
Muistimoduulien asentaminen......................................................................................................................................23
Langaton kortti.................................................................................................................................................................... 24
Langattoman kortin irrottaminen.................................................................................................................................24
Langattoman kortin asentaminen................................................................................................................................25
Jäähdytyselementti............................................................................................................................................................. 26
Jäähdytyselementin irrottaminen................................................................................................................................ 26
Jäähdytyselementin asentaminen................................................................................................................................27
Nappiparisto......................................................................................................................................................................... 28
Nappipariston irrottaminen...........................................................................................................................................28
Nappipariston asentaminen..........................................................................................................................................29
Kamera..................................................................................................................................................................................30
Kameran irrottaminen................................................................................................................................................... 30
Kameran asentaminen....................................................................................................................................................31
Emolevy................................................................................................................................................................................ 32
Emolevyn irrottaminen.................................................................................................................................................. 32
Sisällysluettelo 3
Page 4
Emolevyn asentaminen................................................................................................................................................. 33
Kaiuttimet.............................................................................................................................................................................35
Kaiuttimien irrottaminen................................................................................................................................................35
Kaiuttimien asentaminen...............................................................................................................................................35
Keskikehys............................................................................................................................................................................36
Keskikehyksen irrottaminen..........................................................................................................................................36
Keskikehyksen asentaminen.........................................................................................................................................37
Kumijalat............................................................................................................................................................................... 39
Kumijalkojen irrottaminen..............................................................................................................................................39
Kumijalkojen asentaminen.............................................................................................................................................39
Näyttöpaneeli.......................................................................................................................................................................40
Näyttöpaneelin irrottaminen.........................................................................................................................................40
Näyttöpaneelin asentaminen.........................................................................................................................................41
3 Järjestelmän asennusohjelma...................................................................................................... 43
Järjestelmän asetukset -esittely........................................................................................................................................ 43
Thin Client -työaseman BIOS-asetusten avaaminen...................................................................................................... 43
Navigointinäppäimet............................................................................................................................................................43
Käynnistysjärjestys.............................................................................................................................................................. 44
Yleiset näytön asetukset.....................................................................................................................................................44
Järjestelmän määritykset -näytön asetukset................................................................................................................... 45
Videonäytön asetukset........................................................................................................................................................47
Suojaus-näytön asetukset.................................................................................................................................................. 47
Suojattu käynnistys -näytön asetukset.............................................................................................................................48
Intel Software Guard Extensions -näytön asetukset......................................................................................................49
Suorituskyky-näytön asetukset......................................................................................................................................... 50
Virranhallinta-näytön asetukset.........................................................................................................................................50
POST-toiminta-näytön asetukset......................................................................................................................................51
Langattoman näytön asetus.............................................................................................................................................. 52
Virtualisointituki-näytön asetukset.................................................................................................................................... 52
Ylläpito-näytön asetukset...................................................................................................................................................52
Järjestelmälokit-näytön asetukset.....................................................................................................................................53
Lisämääritykset....................................................................................................................................................................53
4
4 Järjestelmän vianmääritys...........................................................................................................54
Enhanced Pre-boot System Assessment -diagnostiikka................................................................................................54
ePSA-diagnoosin suorittaminen...................................................................................................................................54
Virran käyttö........................................................................................................................................................................ 55
Virrankäyttötilat ja merkkivalojen toiminta....................................................................................................................... 56
5 Avun saaminen........................................................................................................................... 57
Dellin yhteystiedot............................................................................................................................................................... 57
Sisällysluettelo
Page 5
1

Thin Client -työaseman käsitteleminen

Turvallisuusohjeet

Edellytykset
Seuraavilla turvallisuusohjeilla voit suojata Thin Clientia mahdollisilta vaurioilta ja varmistaa oman turvallisuutesi. Ellei toisin mainita, kussakin tämän asiakirjan vaiheessa oletetaan, että seuraavat toimet on tehty:
Olet perehtynyt Thin Clientin mukana toimitettuihin turvaohjeisiin.
Osa voidaan vaihtaa tai (jos se on hankittu erikseen) asentaa seuraamalla irrotusohjeita käänteisessä järjestyksessä.
Tietoja tehtävästä
VAARA Irrota kaikki virtalähteet ennen Thin Clientin kannen tai paneelien avaamista. Kun lakkaat käsittelemästä
tietokoneen sisäosia, asenna kaikki suojukset, paneelit ja ruuvit paikoilleen ennen kytkemistä virtalähteeseen.
HUOMAUTUS Ennen kuin käsittelet Thin Clientia, lue sen mukana toimitetut turvallisuusohjeet. Lisää turvallisuusohjeita
on Regulatory Compliance -sivulla osoitteessa www.Dell.com/regulatory_compliance.
VAROITUS Vain valtuutettu huoltomies saa suorittaa tietyt korjaukset. Vianmäärityksiä ja yksinkertaisia korjauksia saa
tehdä vain tuotteen ohjeissa ilmoitetuissa rajoissa tai verkko- tai puhelinpalvelusta ja tukipalveluista saatujen ohjeiden mukaisesti. Vauriot, jotka aiheutuvat sellaisista huoltotoimista, jotka eivät ole Dellin valtuuttamia, eivät kuulu takuun piiriin. Lue tuotteen mukana toimitetut ohjeet ja noudata niitä.
VAROITUS Estä sähköstaattiset purkaukset käyttämällä maadoitusrannehihnaa tai koskettamalla tietokoneen
takaosassa olevaa maalaamatonta metallipintaa samalla, kun kosketat Thin Clientin taustapaneelin liitäntää.
VAROITUS Käsittele osia ja kortteja huolellisesti. Älä kosketa kortin osia tai liitinpintoja. Pidä korttia kiinni sen reunoista
tai metallisesta kiinnityspidikkeestä. Pidä osaa (esimerkiksi suoritinta) kiinni sen reunoista, älä sen nastoista.
VAROITUS Irrottaessasi kaapelia vedä liittimestä tai sen vedonpoistajasta, älä itse kaapelista. Joidenkin kaapeleiden
liittimissä on lukituskielekkeet. Jos irrotat tällaista kaapelia, paina lukituskielekkeitä ennen kaapelin irrottamista. Kun vedät liittimiä erilleen, pidä ne tasaisesti kohdistettuina, jotteivät liittimen nastat taittuisi. Varmista lisäksi ennen kaapelin kytkemistä, että molemmat liittimet on suunnattu ja kohdistettu oikein.
HUOMAUTUS Thin Clientin ja tiettyjen osien väri saattaa poiketa tässä asiakirjassa esitetystä.

Ennen Thin Client -työaseman käsittelemistä

Tee seuraavat toimet, ennen kuin käsittelet Thin Client -työasemaa.
Tietoja tehtävästä
HUOMAUTUS
regulatory_compliance.
Vaiheet
1. Tallenna ja sulje kaikki avoimet tiedostot ja poistu kaikista avoimista ohjelmista.
2. Sammuta Thin Client valitsemalla Käynnistä > Virta > Sammuta.
Lisää turvallisuusohjeita on Regulatory Compliance -sivulla osoitteessa www.Dell.com/
HUOMAUTUS
3. Irrota Thin Client ja kaikki kiinnitetyt laitteet pistorasiasta.
Katso sammutusohjeet käyttöjärjestelmän oppaista.
Thin Client -työaseman käsitteleminen 5
Page 6
4. Irrota kaikki verkkokaapelit Thin Client -työasemasta.
5. Irrota kaikki Thin Client -työasemaan kytketyt laitteet ja lisävarusteet, kuten näppäimistö, hiiri ja näyttö.

Turvallisuusvarotoimet

Turvallisuusvarotoimet-osassa esitellään ensisijaiset toimet, jotka on tehtävä ennen purkamista.
Tee seuraavat turvallisuusvarotoimet, ennen kuin teet asennus- tai korjaustoimia, joihin liittyy järjestelmän purkamista tai kokoamista:
Sammuta järjestelmä ja kaikki siihen liitetyt oheislaitteet.
Irrota järjestelmä ja kaikki siihen liitetyt oheislaitteet verkkovirrasta.
Irrota kaikki verkko-, puhelin- ja viestintäkaapelit järjestelmästä.
Vältä staattisten purkauksien aiheuttamat viat käyttämällä ESD-kenttähuoltopakettia, kun käsittelet tablettejakannettaviapöytätietokoneita.
Aseta irrottamasi järjestelmän osat maadoitusalustalle.
Vältä sähköiskut käyttämällä kenkiä, joiden kumipohjat eivät johda sähköä.
Virta valmiustilassa
Dell-tuotteet, joissa on valmiustila, on irrotettava kokonaan verkkovirrasta ennen kotelon avaamista. Valmiustilaa käyttävät järjestelmät käyttävät virtaa myös sammutettuna. Tämän ansiosta järjestelmän voi etäkäynnistää (Wake on LAN) ja asettaa lepotilaan, ja lisäksi voidaan käyttää muitakin edistyneitä virranhallintaominaisuuksia.
Kun järjestelmä irrotetaan verkkovirrasta ja virtapainiketta painetaan 15 sekunnin ajan, jäännösvirran pitäisi purkautua emolevystä. Irrota akku mobiililaitteistatableteistakannettavista.
Liitos
Liitos tarkoittaa tapaa liittää vähintään yksi maadoitusliitin samaan sähköiseen potentiaaliin. Se tehdään ESD-kenttähuoltopaketin avulla. Kun liität liitosjohtoa, liitä se aina paljaaseen metalliin, älä maalattuun metalliin tai muuhun kuin metalliseen pintaan. Rannehihnan on oltava tukevasti kiinni ja koskettaa ihoasi täysin. Poista myös ennen liittämistä kaikki korut, kuten kellot, rannekorut ja sormukset.

Sähköstaattiset purkaukset–suojautuminen

Sähköstaattiset purkaukset ovat keskeinen ongelma käsiteltäessä sähköisiä komponentteja, erityisesti herkkiä osia, kuten laajennuskortteja, suorittimia, DIMM-muistimoduuleja ja emolevyjä. Pienikin purkaus voi vioittaa virtapiirejä tavoilla, joita voi olla vaikea huomata ja jotka esimerkiksi aiheuttavat ajoittaisia ongelmia tai lyhentävät tuotteen käyttöikää. Suojautuminen sähköstaattisilta purkauksilta on yhä tärkeämpää, kun alalla pyritään jatkuvasti vähentämään virtavaatimuksia ja lisäämään tiheyttä.
Uusimmissa Dellin tuotteissa käytettävien puolijohteiden tiheyden vuoksi kyseiset tuotteet ovat herkempiä staattisen sähkön aiheuttamille vioille kuin aiemmat Dellin tuotteet. Siksi jotkin aiemmin käytetyt osien käsittelyohjeet eivät enää päde.
Staattinen sähkö voi aiheuttaa esimerkiksi vakavia ja ajoittain ilmeneviä vikoja.
Vakava–noin 20 prosenttia staattisen sähkön aiheuttamista vioista on vakavia. Vian vuoksi laite lakkaa välittömästi toimimasta kokonaan. Esimerkki vakavasta viasta on DIMM-muistimoduulin saama virtapiikki, joka aiheuttaa heti Ei POST-testiä / ei kuvaa ­virheilmoituksen ja äänimerkkikoodin, jotka ilmaisevat, että muistimoduuli puuttuu tai muistimoduuli ei toimi.
Ajoittain ilmenevä–noin 80 prosenttia staattisen sähkön aiheuttamista vioista on vakavia. Ajoittain ilmenevien vikojen suuri osuus merkitsee, että viat eivät useimmiten ole tunnistettavissa heti. DIMM-muistimoduuli saa virtapiikin, mutta moduuli vioittuu vain hiukan eikä vika aiheuta heti ulkoisia oireita. Vian paheneminen voi kestää viikkoja tai kuukausia, ja sinä aikana esimerkiksi muistin eheys saattaa heiketä tai järjestelmässä saattaa ilmetä ajoittaisia muistivirheitä.
Ajoittain ilmenevät viat ovat näistä kahdesta vaikeampia tunnistaa ja selvittää.
Estä staattisen sähkön aiheuttamia vikoja seuraavasti:
Käytä kunnolla maadoitettua langallista maadoitusranneketta. Langattomia maadoitusrannekkeita ei saa enää käyttää, koska niiden suojaus ei ole riittävä. Kotelon koskettaminen ennen osien käsittelemistä ei takaa riittävää suojausta staattiselta sähköltä, kun käsitellään osia, jotka ovat erityisen herkkiä staattiselle sähkölle.
Käsittele kaikkia sähköstaattisesti herkkiä osia staattiselta sähköltä suojatulla alueella. Mikäli mahdollista, käytä antistaattisia lattia­alustoja ja työistuinalustoja.
Kun purat osan pakkauslaatikosta, älä poista sitä antistaattisesta pakkauksesta, ennen kuin olet valmis asentamaan sen. Pura kehon staattinen sähkö juuri ennen antistaattisen pakkauksen avaamista.
Kun kuljetat herkkää osaa, pane se ensin antistaattiseen rasiaan tai pakkaukseen.
Thin Client -työaseman käsitteleminen
6
Page 7

ESD-kenttähuoltopaketti

Valvomaton kenttähuoltopaketti on yleisimmin käytettävä huoltopaketti. Kukin kenttähuoltopaketti sisältää kolme pääosaa: maadoitusalustan, maadoitusrannehihnan ja liitosjohdon.
ESD-kenttähuoltopaketin osat
ESD-kenttähuoltopaketin osat:
Maadoitusalusta–maadoitusalusta on dissipatiivinen, ja osia voi asettaa sille huoltotoimien aikana. Kun käytät maadoitusalustaa, maadoitusrannehihnan on oltava tiiviisti paikallaan ja liitosjohdon on oltava kiinni alustassa ja käsiteltävän järjestelmän paljaassa metalliosassa. Asianmukaisen irrotuksen jälkeen huolto-osat voi poistaa antistaattisesta pussista ja asettaa suoraan alustalle. Sähköstaattisille purkauksille alttiit osat ovat turvassa kädessäsi, maadoitusalustalla, järjestelmässä tai pussissa.
Maadoitusrannehihna ja liitosjohto–maadoitusrannehihnan ja liitosjohdon voi liittää suoraan ranteeseen ja laitteiston paljaaseen metalliosaan, jos maadoitusalustaa ei tarvita, tai ne voi liittää maadoitusalustaan suojaamaan alustalle tilapäisesti asetettuja laitteiston osia. Maadoitusrannehihnan ja liitosjohdon fyysistä liitäntää ihosi, maadoitusalustan ja laitteiston välillä kutsutaan liitokseksi. Käytä ainoastaan kenttähuoltopaketteja, jotka sisältävät maadoitusrannehihnan, alustan ja liitosjohdon. Älä käytä langattomia maadoitusrannehihnoja. Muista aina, että maadoitusrannehihnan sisäiset johdot ovat alttiita normaalille kulumiselle. Tarkista ne säännöllisesti maadoitusrannehihnan testilaitteella, jottet vioita sähköstaattisille purkauksille herkkiä laitteistoja vahingossa. Maadoitusrannehihna ja liitosjohto kannattaa testata vähintään kerran viikossa.
Maadoitusrannehihnan testilaite–maadoitushihnan sisäiset johdot voivat vioittua ajan myötä. Jos käytät valvomatonta pakettia, testaa hihna ennen jokaista huoltokutsua ja vähintään kerran viikossa. Testi kannattaa tehdä rannehihnan testilaitteella. Jos sinulla ei ole omaa rannehihnan testilaitetta, tarkista, onko alueesi toimipaikassa sellainen. Testaa rannehihna liittämällä sen liitosjohto testilaitteeseen, kun hihna on ranteessasi, ja painamalla painiketta. Vihreä valo syttyy, jos testi onnistuu. Punainen valo syttyy ja laitteesta kuuluu hälytysääni, jos testi epäonnistuu.
Eristeet–pidä sähköstaattisille purkauksille herkät laitteet, kuten muoviset jäähdytyselementtien kotelot poissa sisäisten, usein korkeajännitteisten eristeiden läheltä.
Työskentelypaikka–arvioi tilanne asiakkaan toimipaikassa, ennen kuin otat käyttöön ESD-kenttähuoltopaketin. Esimerkiksi palvelinympäristön paketin käyttöönotto poikkeaa työpöytäympäristön tai kannettavan ympäristön paketin käyttöönotosta. Palvelimet asennetaan tietokeskuksessa tavallisesti telineeseen, kun taas pöytätietokoneet tai kannettavat sijaitsevat tavallisesti työpöydällä. Etsi aina suuri, avoin ja tasainen työskentelypaikka, jossa ei ole turhaa tavaraa ja jonka tila riittää ESD-paketin käyttöönottoon ja korjattavalle järjestelmälle. Lisäksi työskentelypaikassa ei saa olla eristeitä, jotka voivat aiheuttaa sähköstaattisiin purkauksiin liittyviä ongelmia. Siirrä työskentelyalueella eristeet, kuten styroksi ja muut muovit, vähintään 30 senttimetrin päähän herkistä osista, ennen kuin kosketat laitteiston osia fyysisesti
Antistaattiset pakkaukset–kaikki sähköstaattisille purkauksille herkät laitteet on toimitettava ja vastaanotettava antistaattisissa pakkauksissa. Metalliset, staattiselta sähköltä suojatut pussit ovat suositeltavia. Palauta vioittuneet osat kuitenkin aina samassa antistaattisessa pussissa ja pakkauksessa, jossa sait uuden osan. Taita ja teippaa antistaattinen pussi kiinni ja käytä alkuperäisessä pakkauksessa samoja pakkausmateriaaleja, joissa sait uuden osan. Poista sähköstaattisille purkauksille herkät laitteet pakkauksestaan ainoastaan antistaattisella työalustalla äläkä aseta osia antistaattisen pussin päälle, koska pussi on suojattu ainoastaan sisäpuolelta. Pidä osia kädessä tai aseta ne maadoitusalustalle, järjestelmään tai antistaattiseen pussiin.
Herkkien osien siirtäminen–staattiselle sähkölle herkät osat, kuten vaihto-osat tai Dellille palautettavat osat, on aina siirrettävä antistaattisiin pusseihin, joissa niiden kuljetus on turvallista.
Sähköstaattisen suojauksen yhteenveto
Kaikkia kenttähuoltoteknikkoja suositellaan käyttämään perinteistä maadoitusrannehihnaa ja -alustaa aina huoltaessaan Dellin tuotteita. Lisäksi on keskeisen tärkeää, että teknikot pitävät herkät osat huollon aikana erillään kaikista eristeistä ja käyttävät herkkien osien kuljetukseen antistaattisia pusseja.

Herkkien osien kuljetus

Staattiselle sähkölle herkät osat, kuten vaihto-osat tai Dellille palautettavat osat, on aina siirrettävä antistaattisiin pusseihin, joissa niiden kuljetus on turvallista.
Laitteiden nostaminen
Noudata seuraavia ohjeita, kun nostat painavia laitteita:
VAROITUS
1. Seiso tukevasti. Varmista vakaa asento seisomalla jalat erillään ja varpaat ulospäin.
2. Jännitä vatsalihaksia. Vatsalihakset tukevat selkärankaa nostaessasi, jotta kuorma ei kuormita selkää.
3. Nosta jaloilla, älä selällä.
Älä nosta yli 20 kilon painoisia laitteita yksin. Pyydä aina apua tai käytä mekaanista nostolaitetta.
Thin Client -työaseman käsitteleminen
7
Page 8
4. Pidä kuorma lähellä kehoa. Selkä rasittuu sitä vähemmän, mitä lähempänä selkärankaa pidät kuorman.
5. Pidä selkä suorassa sekä nostaessasi että laskiessasi kuormaa. Älä lisää kehosi painoa kuorman painoon. Älä kierrä kehoa ja selkää tarpeettomasti.
6. Käytä samaa tekniikkaa nostaessasi ja laskiessasi kuormaa.

Thin Client -työaseman käsittelemisen jälkeen

Tietoja tehtävästä
VAROITUS Älä jätä irrallisia ruuveja Thin Client -työaseman sisälle. Ne voivat vahingoittaa työasemaa.
Vaiheet
1. Kiinnitä kaikki ruuvit takaisin ja tarkista, ettei Thin Clientin sisällä ole irrallisia ruuveja.
2. Kytke ulkoiset laitteet, oheislaitteet ja kaapelit, jotka irrotit ennen Thin Client -työaseman käsittelyä.
3. Kiinnitä Thin Client ja kaikki kytketyt laitteet sähköpistorasiaan.
4. Kytke virta Thin Client -työasemaan.
8 Thin Client -työaseman käsitteleminen
Page 9

Komponenttien irrottaminen ja asentaminen

Suositellut työkalut

Tämän asiakirjan menetelmät edellyttävät seuraavia työkaluja:
Ristipääruuvitaltat: 0, 1 ja 2
Muovipuikko

Ruuviluettelo

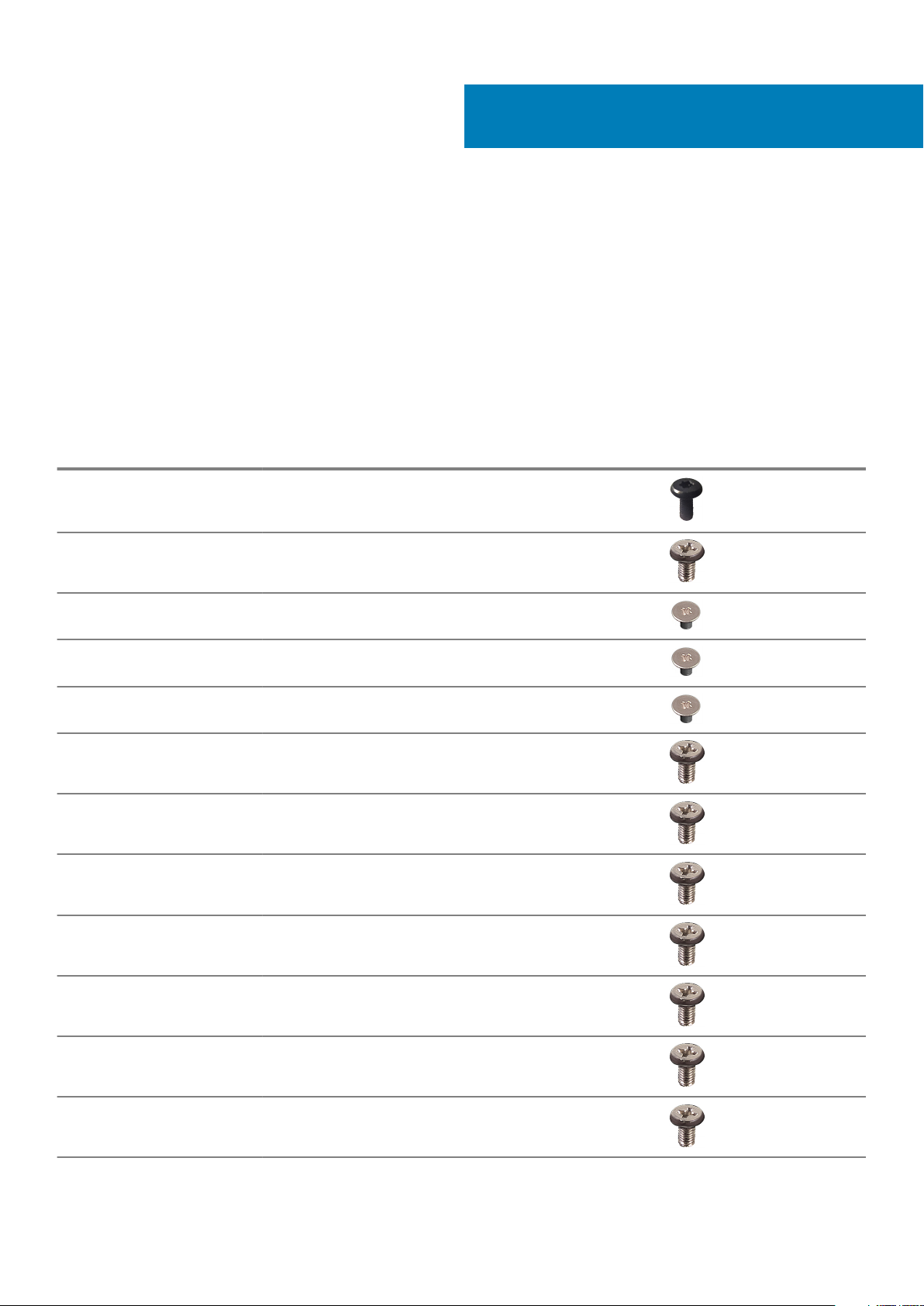

Taulukko 1. Wyse 5470 All-in-One

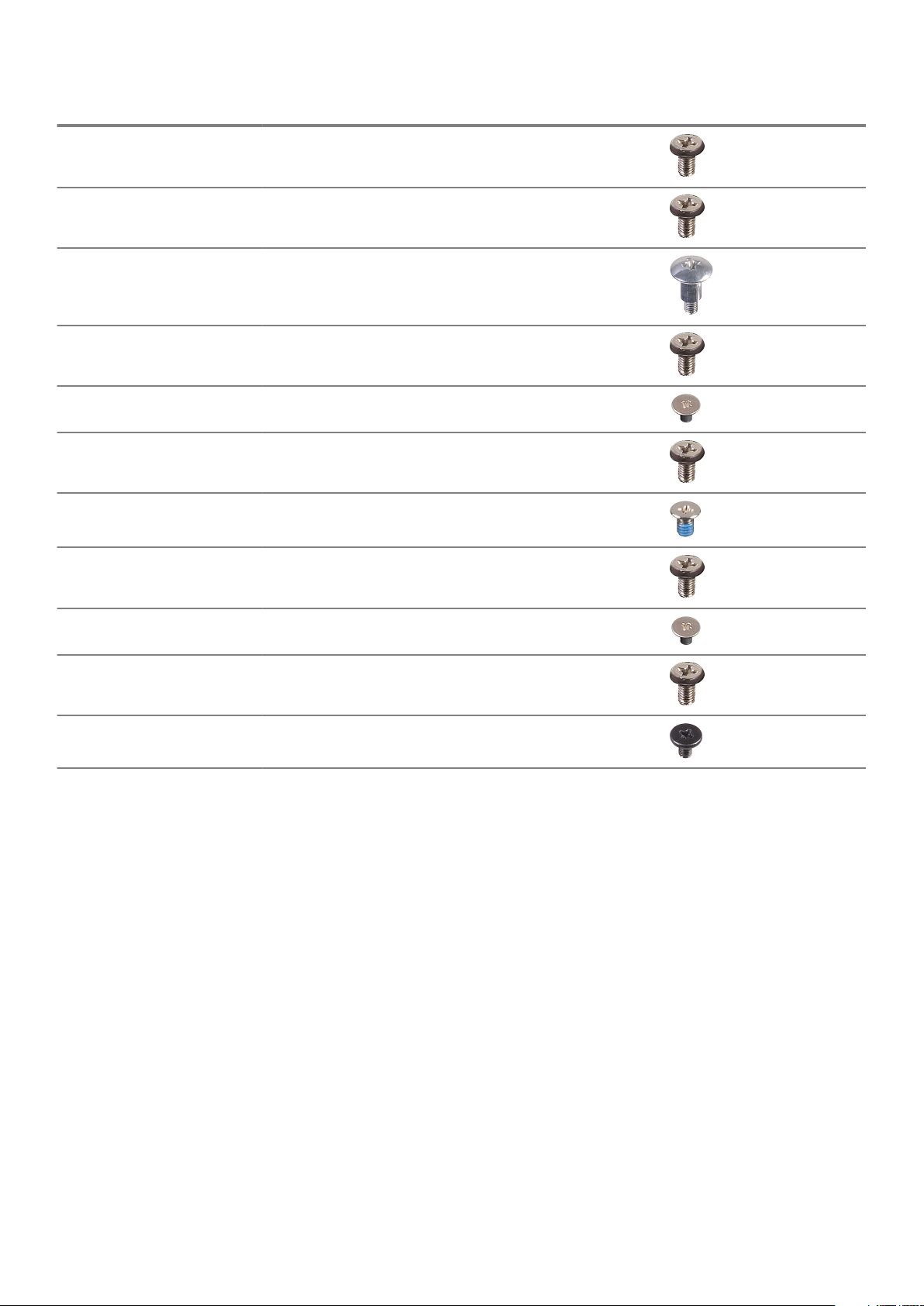

Komponentti Ruuvityyppi Määrä Ruuvin kuva
Kaapelisuoja M3x9 1
Emolevyn suojus M3x5 5
2
SSD-asema / Intel Optane -kortti M2x2,5 1
WLAN-kortin suojus M2x2,5 2
WLAN-kortti M2x2,5 1
Järjestelmän tuuletin M3 x5 3
Ponnahduskameran kokoonpano M3x5 2
Ponnahduskameran kehys M3x5 5
Rungon suojus M3x5 4
Virtalähteen kaapeli M3x5 1
Virtalähde (PSU) M3x5 1
Virtalähteen (PSU) tuuletin M3x5 2
Komponenttien irrottaminen ja asentaminen 9
Page 10
Komponentti Ruuvityyppi Määrä Ruuvin kuva
I/O-teline M3x5 3
Emolevy M3x5 9
Kaiuttimet M3 4+7.1 XZN 4
Virtapainikekortti M3x5 1
Mikrofoni M2x2,5 2
I/O-kortin suojus M3x5 2
I/O-kortti M2.5x3.5 2
Kuulokeliitäntä M3x5 1
Antennit M2x2,5 2
Näyttöpaneeli M3x5 8
Keskikehys M3x5 11

Teline

Vinotuen irrottaminen

Edellytykset
Noudata Ennen Thin Client -työaseman käsittelemistä -kohdan ohjeita.
Tietoja tehtävästä
Seuraavasta kuvasta näet telineen sijainnin ja irrotusohjeet.
Komponenttien irrottaminen ja asentaminen
10
Page 11
Komponenttien irrottaminen ja asentaminen 11
Page 12
Vaiheet

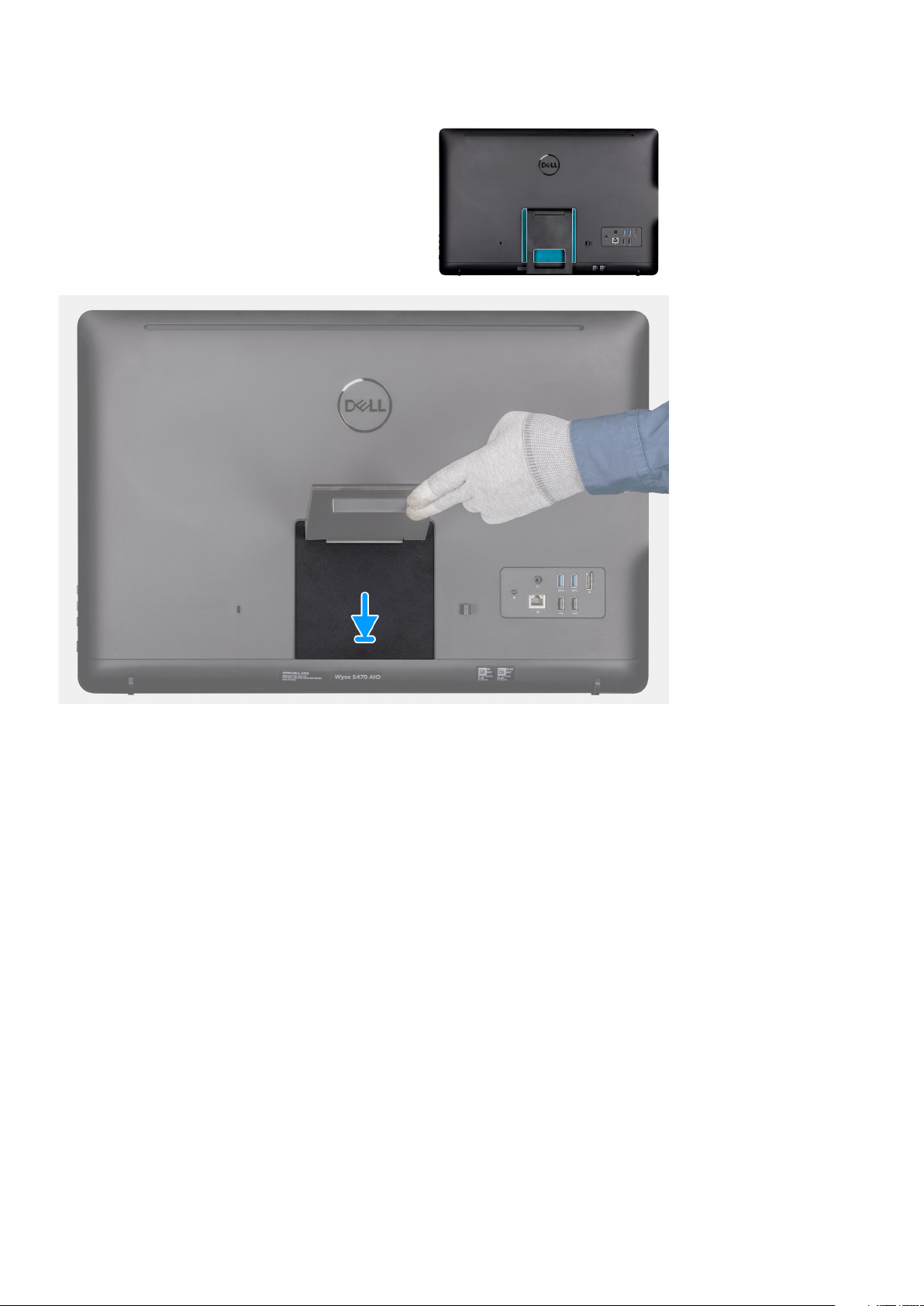

1. Kankea telineen kansi irti takakannesta muovisella piirtopuikolla.
2. Vedä tuen kansi irti takakannesta.
3. Irrota kaksi ruuvia (M4x8), joilla vinotuki on kiinnitetty telineeseen, ja nosta teline irti takakannesta.

Vinotuen asentaminen

Edellytykset
Jos vaihdat osaa, irrota nykyinen osa ennen asentamista.
Tietoja tehtävästä
Seuraavasta kuvasta näet vinotuen sijainnin ja asennusohjeet.
Komponenttien irrottaminen ja asentaminen
12
Page 13
Komponenttien irrottaminen ja asentaminen 13
Page 14
Vaiheet
1. Kohdista jalustapidikkeen ruuvinreiät vinotuen ruuvinreikiin.
2. Kiristä kaksi ruuvia (M4x8), joilla vinotuki kiinnitetään koteloon.
3. Työnnä tuen jalustan suojus jalustapidikkeen päälle.

Takakansi

Takakannen irrottaminen

Edellytykset
1. Noudata Ennen Thin Client -työaseman käsittelemistä -kohdan ohjeita.
2. Irrota tuki.
Tietoja tehtävästä

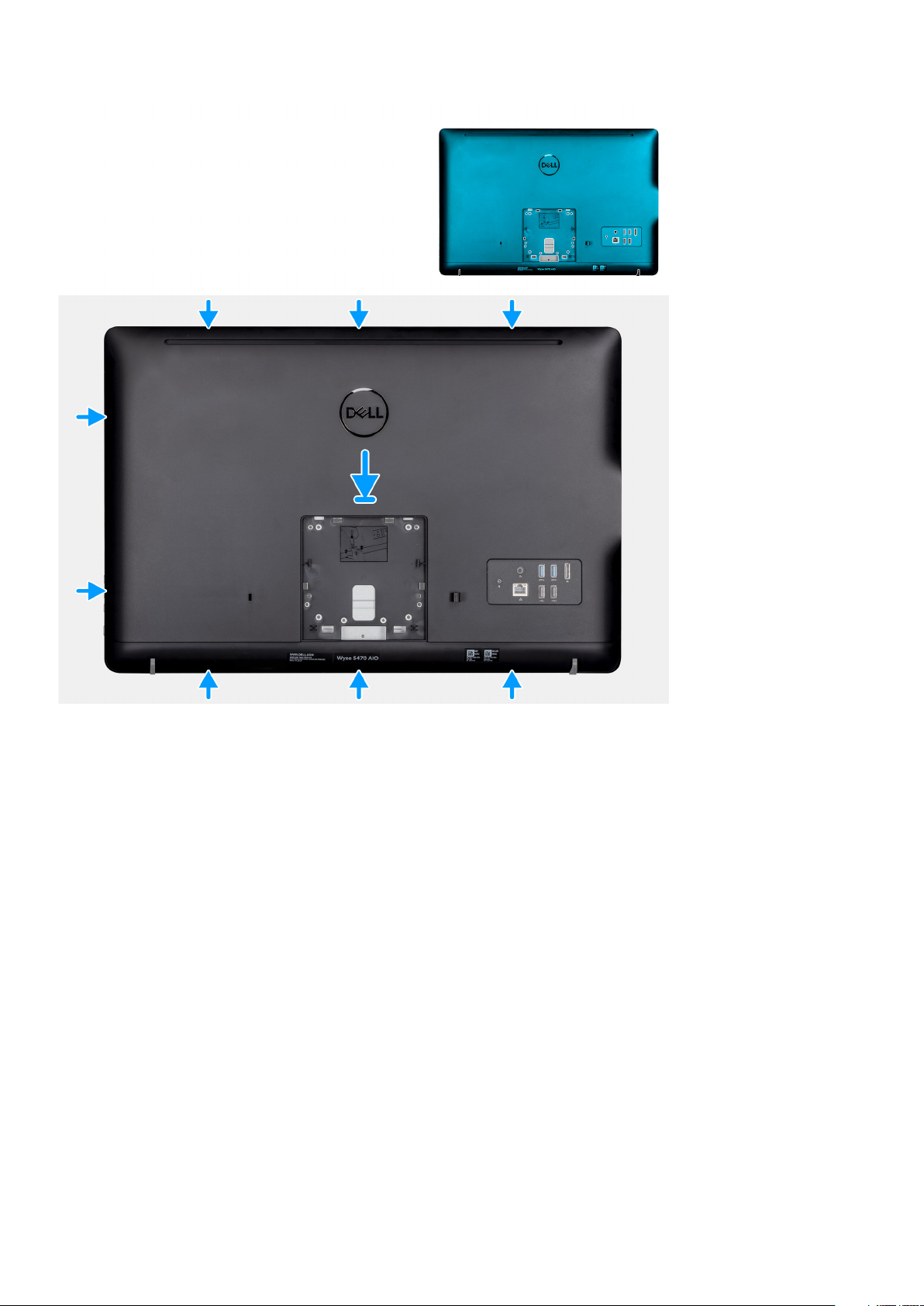

Seuraavasta kuvasta näet takakannen sijainnin ja irrotusohjeet.
Komponenttien irrottaminen ja asentaminen
14
Page 15
Vaiheet
1. Kankea takakansi irti kotelosta muovipuikkoa käyttäen.
2. Varmista, että kaikki lovet ovat auki, kiertämällä Thin Clientin ympäri muovipuikolla.
3. Nosta takakantta poispäin Thin Clientin kotelosta.

Takakannen asentaminen

Edellytykset
Jos vaihdat osaa, irrota nykyinen osa ennen asentamista.
Tietoja tehtävästä
Seuraavasta kuvasta näet takakannen sijainnin ja asennusohjeet:
Komponenttien irrottaminen ja asentaminen
15
Page 16
Vaiheet
1. Aseta takakansi järjestelmän koteloon.
2. Kohdista takakannen kielekkeet kotelossa oleviin loviin.
3. Paina takakansi kiinni järjestelmän koteloon ja varmista, että kaikki lukot ovat kiinni.
Seuraavat vaiheet
1. Asenna teline.
2. Noudata Thin Client -työaseman käsittelemisen jälkeen -kohdan ohjeita.

VESA-kiinnike

VESA-kiinnikkeen irrottaminen

Edellytykset
1. Noudata Ennen Thin Client -työaseman käsittelemistä -kohdan ohjeita.
2. Irrota tuki.
3. Irrota takakansi.
Tietoja tehtävästä

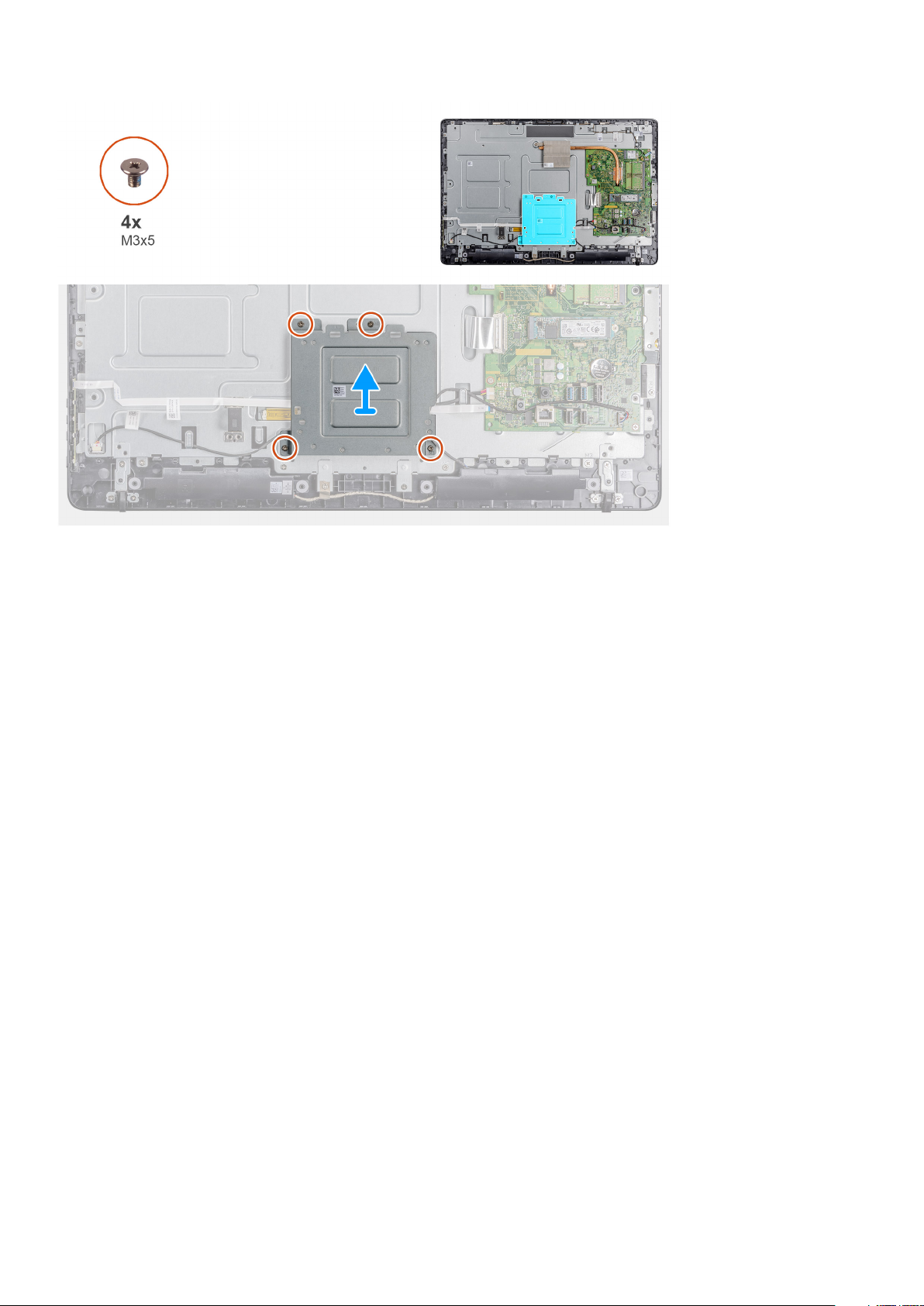

Seuraavasta kuvasta näet VESA-kiinnikkeen sijainnin ja irrotusohjeet.
Komponenttien irrottaminen ja asentaminen
16
Page 17
Vaiheet
1. Irrota neljä ruuvia (M3x5), joilla VESA-asennuskiinnike on kiinnitetty keskikehykseen.
2. Nosta VESA-kiinnike irti keskikannesta.
3. Merkitse muistiin kaapelin reititys VESA-kiinnikkeessä ja irrota se reititysohjaimista.

VESA-asennuskiinnikkeen asentaminen

Edellytykset
Jos vaihdat osaa, irrota nykyinen osa ennen asentamista.
Tietoja tehtävästä
Seuraavasta kuvasta näet VESA-asennuskiinnikkeen sijainnin ja asennusohjeet.
Komponenttien irrottaminen ja asentaminen
17
Page 18
Vaiheet
1. Kohdista VESA-kiinnikkeessä olevat ruuvinreiät keskikehyksen ruuvinreikiin.
2. Kiinnitä neljä ruuvia (M3x5), joilla VESA-asennuskiinnike kiinnitetään keskikehykseen.
3. Vedä kaiutinkaapeli VESA-kiinnikkeen reititysohjainten läpi.
Seuraavat vaiheet
1. Asenna takakansi.
2. Asenna teline.
3. Noudata Thin Client -työaseman käsittelemisen jälkeen -kohdan ohjeita.

Kuvaruutunäyttökortti

OSD-kortin irrottaminen

Edellytykset
1. Noudata Ennen Thin Client -työaseman käsittelemistä -kohdan ohjeita.
2. Irrota tuki.
3. Irrota takakansi.
4. Irrota VESA-kiinnike.
Tietoja tehtävästä
Seuraavasta kuvasta näet OSD-kortin sijainnin ja irrotusohjeet.
Komponenttien irrottaminen ja asentaminen
18
Page 19
Vaiheet
1. Avaa salpa ja irrota kaapeli emolevystä.
2. Irrota OSD-kaapeli keskikehyksestä.
3. Siirrä kiinnikettä poispäin hallintapainikekortista ja nosta OSD-kortti ulos paikasta.

OSD-kortin asentaminen

Edellytykset
Jos vaihdat osaa, irrota nykyinen osa ennen asentamista.
Tietoja tehtävästä
Seuraavasta kuvasta näet OSD-kortin sijainnin ja asennusohjeet:
Komponenttien irrottaminen ja asentaminen
19
Page 20
Vaiheet
1. Siirrä kiinnikettä poispäin ja aseta OSD-kortti paikalleen siten, että se lukittuu näytön kehykseen.
2. Kiinnitä teippi, jolla OSD-kortin kaapeli kiinnitetään keskikehykseen.
3. Liitä kaapeli emolevyssä olevaan liittimeen.
4. Kiinnitä kaapeli sulkemalla salpa.
Seuraavat vaiheet
1. Asenna VESA-kiinnike.
2. Asenna takakansi.
3. Asenna teline.
4. Noudata Thin Client -työaseman käsittelemisen jälkeen -kohdan ohjeita.

SSD-asema

SSD-aseman irrottaminen

Edellytykset
1. Noudata Ennen Thin Client -työaseman käsittelemistä -kohdan ohjeita.
2. Irrota tuki.
3. Irrota takakansi.
Tietoja tehtävästä

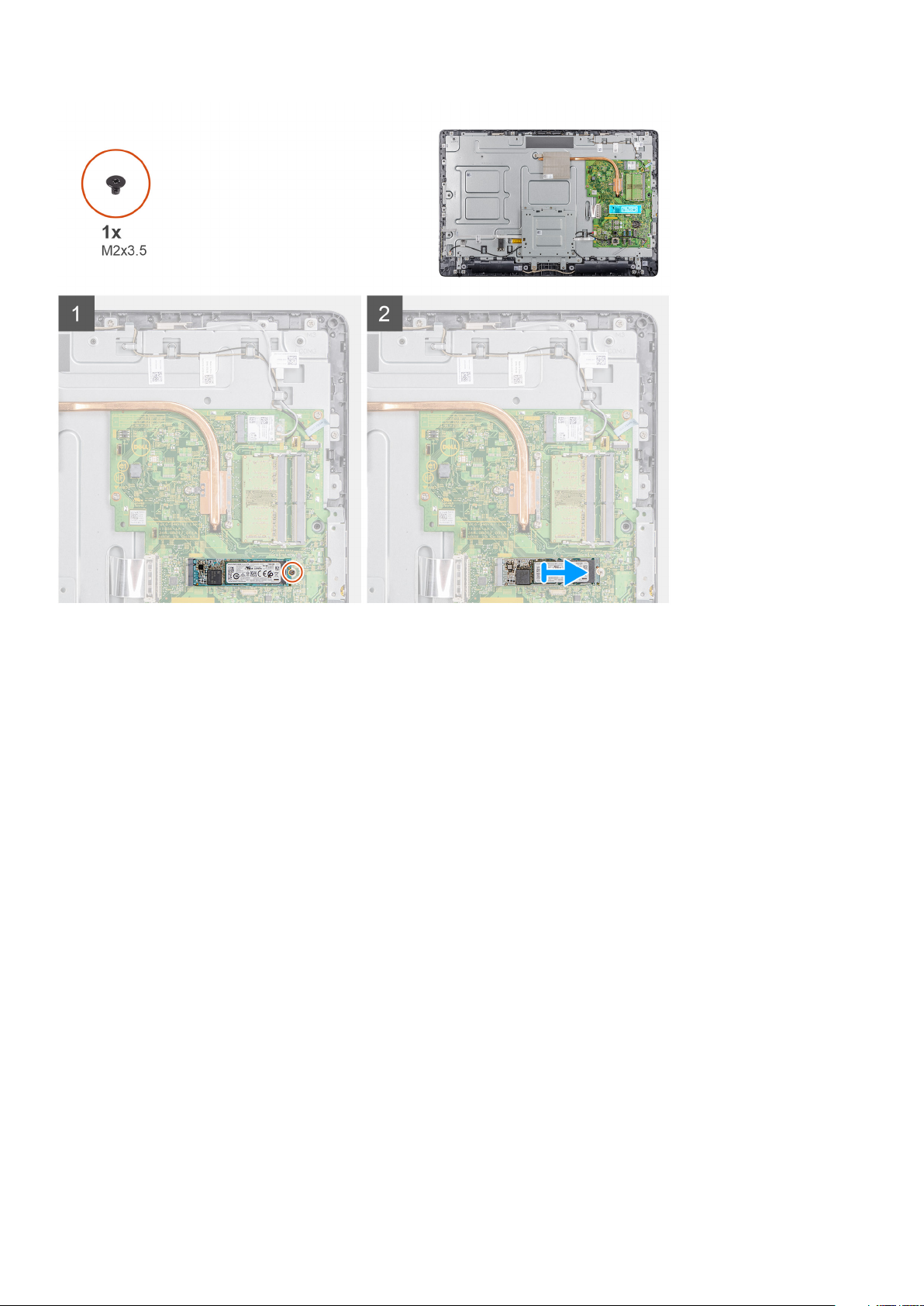

Seuraavasta kuvasta näet SSD-aseman sijainnin ja irrotusohjeet.
Komponenttien irrottaminen ja asentaminen
20
Page 21
Vaiheet
1. Irrota ruuvi (M2x3.5), jolla SSD-asema on kiinnitetty emolevyyn.
2. Liu’uta ja irrota SSD-asema ulos emolevyn SSD-asemapaikasta.

SSD-aseman asentaminen

Edellytykset
Jos vaihdat osaa, irrota nykyinen osa ennen asentamista.
Tietoja tehtävästä
Seuraavasta kuvasta näet SSD-aseman sijainnin ja asennusohjeet.
Komponenttien irrottaminen ja asentaminen
21
Page 22
Vaiheet
1. Kohdista SSD-aseman lovi SSD-paikan kielekkeen kanssa ja liu’uta SSD-asema emolevyn SSD-asemapaikkaan.
2. Kiinnitä ruuvi (M2x3.5), jolla SSD-asema kiinnitetään emolevyyn.
Seuraavat vaiheet
1. Asenna takakansi.
2. Asenna teline.
3. Noudata Thin Client -työaseman käsittelemisen jälkeen -kohdan ohjeita.

Muistimoduuli

Muistimoduulien irrottaminen

Edellytykset
1. Noudata Ennen Thin Client -työaseman käsittelemistä -kohdan ohjeita.
2. Irrota tuki.
3. Irrota takakansi.
Tietoja tehtävästä
Seuraavasta kuvasta näet muistimoduulin sijainnin ja irrotusohjeet.
Komponenttien irrottaminen ja asentaminen
22
Page 23
Vaiheet
1. Levitä sormenpäillä muistikannan molemmissa päissä olevia kiinnikkeitä varoen siten, että muistimoduuli ponnahtaa ylös.
2. Vedä muistimoduuli irti kannastaan.

Muistimoduulien asentaminen

Edellytykset
Jos vaihdat osaa, irrota nykyinen osa ennen asentamista.
Tietoja tehtävästä
Seuraavasta kuvasta näet muistimoduulien sijainnin ja asennusohjeet:
Komponenttien irrottaminen ja asentaminen
23
Page 24
Vaiheet
1. Kohdista muistimoduulin lovi muistimoduulin kannan kielekkeeseen.
2. Liu'uta muistimoduuli tukevasti kantaan viistosti ja paina muistimoduulia alaspäin, kunnes se napsahtaa paikalleen.
Seuraavat vaiheet
1. Asenna takakansi.
2. Asenna teline.
3. Noudata Thin Client -työaseman käsittelemisen jälkeen -kohdan ohjeita.

Langaton kortti

Langattoman kortin irrottaminen

Edellytykset
1. Noudata Ennen Thin Client -työaseman käsittelemistä -kohdan ohjeita.
2. Irrota tuki.
3. Irrota takakansi.
Tietoja tehtävästä

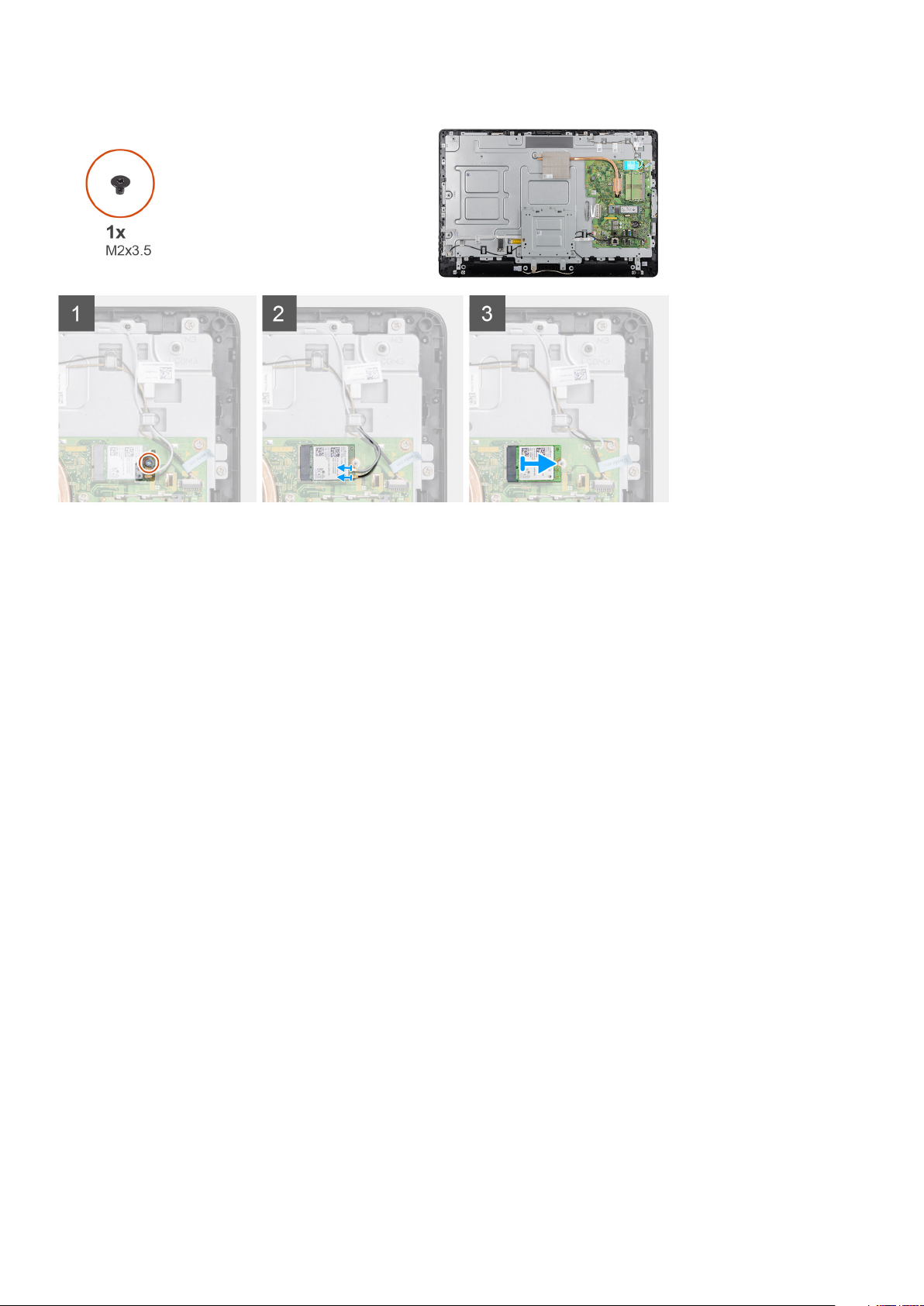

Seuraavasta kuvasta näet langattoman kortin sijainnin ja irrotusohjeet:
Komponenttien irrottaminen ja asentaminen
24
Page 25
Vaiheet
1. Irrota ruuvi (M2x3.5), jolla langattoman kortin kiinnike ja langaton kortti on kiinnitetty emolevyyn.
2. Nosta langattoman kortin kiinnike irti langattomasta kortista.
3. Irrota antennikaapelit langattomasta kortista.
4. Liu’uta langaton kortti pois langattoman kortin paikasta.

Langattoman kortin asentaminen

Edellytykset
Jos vaihdat osaa, irrota nykyinen osa ennen asentamista.
Tietoja tehtävästä

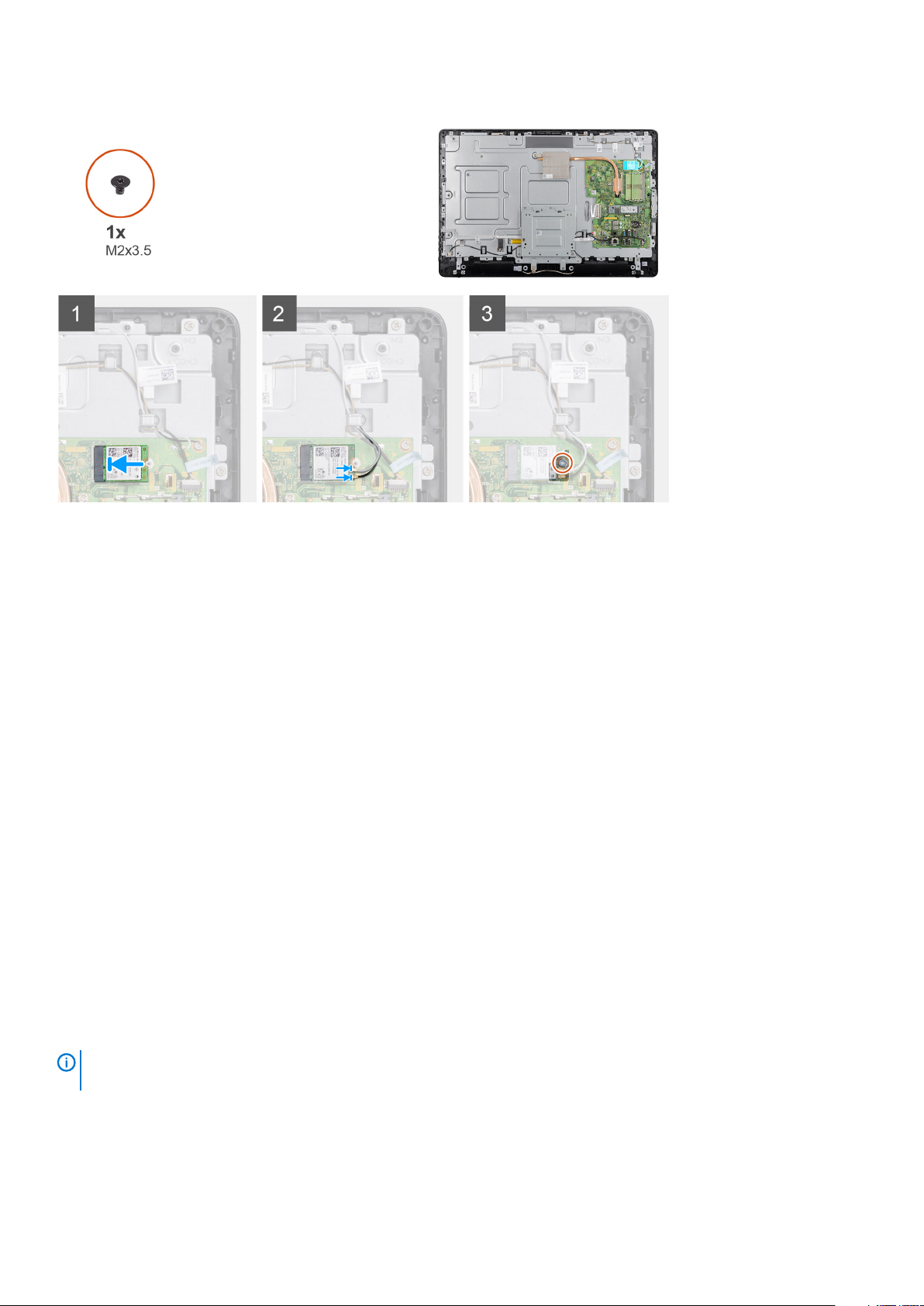

Seuraavasta kuvasta näet langattoman kortin sijainnin ja asennusohjeet:
Komponenttien irrottaminen ja asentaminen
25
Page 26
Vaiheet
1. Kohdista langattoman kortin lovi langattoman kortin paikan kielekkeen kanssa ja työnnä kortti paikoilleen.
2. Kytke antennikaapelit langattomaan korttiin.
3. Nosta langattoman kortin kiinnike langattoman kortin yli.
4. Kohdista langattoman kortin kiinnikkeessä oleva ruuvinreikä langattoman kortin ruuvinreikiin.
5. Kiinnitä ruuvi (M2x3.5), jolla langattoman kortin kiinnike ja langaton kortti kiinnitetään emolevyyn.
Seuraavat vaiheet
1. Asenna takakansi.
2. Asenna teline.
3. Noudata Thin Client -työaseman käsittelemisen jälkeen -kohdan ohjeita.

Jäähdytyselementti

Jäähdytyselementin irrottaminen

Edellytykset
1. Noudata Ennen Thin Client -työaseman käsittelemistä -kohdan ohjeita.
2. Irrota tuki.
3. Irrota takakansi.
Tietoja tehtävästä
Seuraavasta kuvasta näet langattoman kortin sijainnin ja irrotusohjeet.
HUOMAUTUS
kuvasta.
26 Komponenttien irrottaminen ja asentaminen
Tilaamastasi kokoonpanosta riippuen jäähdytyselementin ruuvien määrä ja ulkonäkö saattaa poiketa
Page 27
Vaiheet
1. Löysää neljä lukkoruuvia (M3x7), joilla jäähdytyselementti on kiinnitetty emolevyyn, oikeassa järjestyksessä (merkitty jäähdytyselementtiin).
2. Nosta jäähdytyselementti irti emolevystä.

Jäähdytyselementin asentaminen

Edellytykset
Jos vaihdat osaa, irrota nykyinen osa ennen asentamista.
Tietoja tehtävästä
Seuraavasta kuvasta näet jäähdytyselementin sijainnin ja asennusohjeet:
Komponenttien irrottaminen ja asentaminen
27
Page 28
Vaiheet
1. Kohdista jäähdytyselementissä olevat ruuvinreiät emolevyn ruuvinreikiin.
2. Kiristä neljä lukkoruuvia (M3x7), joilla jäähdytyselementti kiinnitetään emolevyyn, oikeassa järjestyksessä (merkitty jäähdytyselementtiin).
Seuraavat vaiheet
1. Asenna takakansi.
2. Asenna tuki.
3. Noudata Thin Client -työaseman käsittelemisen jälkeen -kohdan ohjeita.

Nappiparisto

Nappipariston irrottaminen

Edellytykset
1. Noudata Ennen Thin Client -työaseman käsittelemistä -kohdan ohjeita.
2. Irrota tuki.
3. Irrota takakansi.
Tietoja tehtävästä
Seuraavasta kuvasta näet nappipariston sijainnin ja irrotusohjeet.
Komponenttien irrottaminen ja asentaminen
28
Page 29
Vaiheet
1. Kankea nappiparistolokero auki muovipuikolla.
2. Irrota nappiparisto pidikkeestä.

Nappipariston asentaminen

Edellytykset
Jos vaihdat osaa, irrota nykyinen osa ennen asentamista.
Tietoja tehtävästä
Seuraavasta kuvasta näet nappipariston sijainnin ja asennusohjeet:
Komponenttien irrottaminen ja asentaminen
29
Page 30
Vaiheet
Aseta nappiparisto pidikkeeseen ja paina, kunnes se napsahtaa paikalleen.
Seuraavat vaiheet
1. Asenna takakansi.
2. Asenna teline.
3. Noudata Thin Client -työaseman käsittelemisen jälkeen -kohdan ohjeita.

Kamera

Kameran irrottaminen

Edellytykset
1. Noudata Ennen Thin Client -työaseman käsittelemistä -kohdan ohjeita.
2. Irrota tuki.
3. Irrota takakansi.
Tietoja tehtävästä
Seuraavasta kuvasta näet kameran sijainnin ja irrotusohjeet.
Komponenttien irrottaminen ja asentaminen
30
Page 31
Vaiheet
1. Merkitse antennin, mikrofonin ja kameran kaapelien reititys ja irrota kaapelit näytön kehyksen ja keskikannen reititysohjaimista.
2. Paina kiinnikettä sormenpäilläsi ja nosta kamerakokoonpano ylös.
3. Irrota kamerakaapeli kamerasta.
4. Irrota kamerakokoonpano näytön kehyksen kielekkeestä.

Kameran asentaminen

Edellytykset
Jos vaihdat osaa, irrota nykyinen osa ennen asentamista.
Tietoja tehtävästä

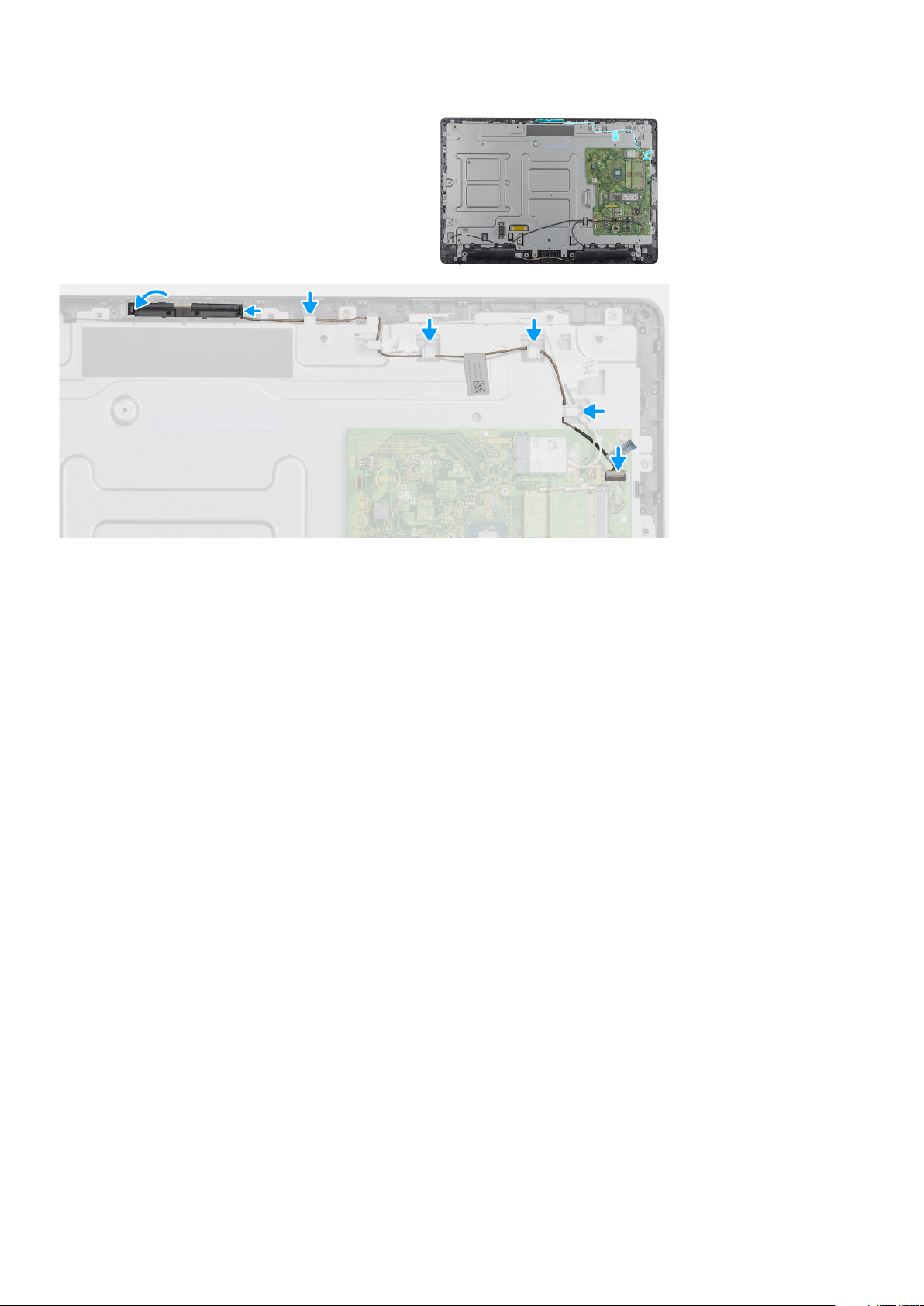

Seuraavasta kuvasta näet kameran sijainnin ja asennusohjeet:
Komponenttien irrottaminen ja asentaminen
31
Page 32
Vaiheet
1. Liitä kameran kaapeli emolevyssä olevaan liittimeen.
2. Liitä kamerakokoonpano näytön kehyksen kielekkeisiin.
3. Paina kamerakokoonpano näytön kehyksen paikkaan siten, että lukituskiinnike lukittuu paikalleen.
4. Ohjaa kameran kaapeli keskikehyksen ja näytön kehyksen reititysohjainten kautta.
Seuraavat vaiheet
1. Asenna takakansi.
2. Asenna teline.
3. Noudata Thin Client -työaseman käsittelemisen jälkeen -kohdan ohjeita.

Emolevy

Emolevyn irrottaminen

Edellytykset
1. Noudata Ennen Thin Client -työaseman käsittelemistä -kohdan ohjeita.
2. Irrota tuki.
3. Irrota takakansi.
4. Irrota VESA-teline.
5. Irrota muistimoduuli.
6. Irrota SSD-asema.
7. Irrota WLAN-kortti.
8. Irrota jäähdytyselementti.
Tietoja tehtävästä
Seuraavasta kuvasta näet emolevyn sijainnin ja irrotusohjeet:
Komponenttien irrottaminen ja asentaminen
32
Page 33
Vaiheet
1. Irrota kameran, kaiuttimen, OSD-kortin ja muuntimen kaapelit emolevystä.
2. Irrota jäähdytyselementti emolevystä.
3. Irrota keskikehyksestä teippi, jolla OSD-kortin kaapeli on kiinnitetty emolevyyn.
4. Irrota näyttökaapeli emolevystä vetokielekkeen avulla.
5. Irrota muistimoduuli kannastaan emolevyllä.
6. Irrota WLAN-kortti paikastaan emolevyllä.
7. Irrota neljä ruuvia (M3x5), joilla emolevy on kiinnitetty keskikehykseen.
8. Nosta emolevyä varovasti ja siirrä sitä vasemmalle, jotta se irtoaa keskikehyksen kotelon USB-/kuulokeliitäntäportin kehyksestä.

Emolevyn asentaminen

Edellytykset
Jos vaihdat osaa, irrota nykyinen osa ennen asentamista.
Tietoja tehtävästä
Seuraavasta kuvasta näet emolevyn sijainnin ja asennusohjeet.
Komponenttien irrottaminen ja asentaminen
33
Page 34
Vaiheet
1. Liu'uta emolevy paikalleen keskikehykseen.
2. Kohdista emolevyn ruuvinreiät kotelon ruuvinreikiin.
3. Kiinnitä neljä ruuvia (M3x5) emolevyyn.
4. Asenna jäähdytyselementti emolevylle.
5. Liitä muunninkortin kaapeli tukevasti emolevyyn.
6. Liitä kuvaruutunäyttökaapeli emolevyyn ja kiinnitä kaapeli sulkemalla salpa.
7. Liitä kameran kaapeli tukevasti emolevyyn.
8. Liitä näyttökaapeli (LVDS) ja varmista liitäntä emolevyyn.
9. Liitä kaiutinkaapeli emolevyyn.
Seuraavat vaiheet
1. Asenna jäähdytyselementti.
2. Asenna WLAN-kortti.
3. Asenna SSD-asema.
4. Asenna muistimoduuli.
5. Asenna VESA-kiinnike.
6. Asenna takakansi.
7. Asenna teline.
Komponenttien irrottaminen ja asentaminen
34
Page 35

Kaiuttimet

Kaiuttimien irrottaminen

Edellytykset
1. Noudata Ennen Thin Client -työaseman käsittelemistä -kohdan ohjeita.
2. Irrota tuki.
3. Irrota takakansi.
Tietoja tehtävästä

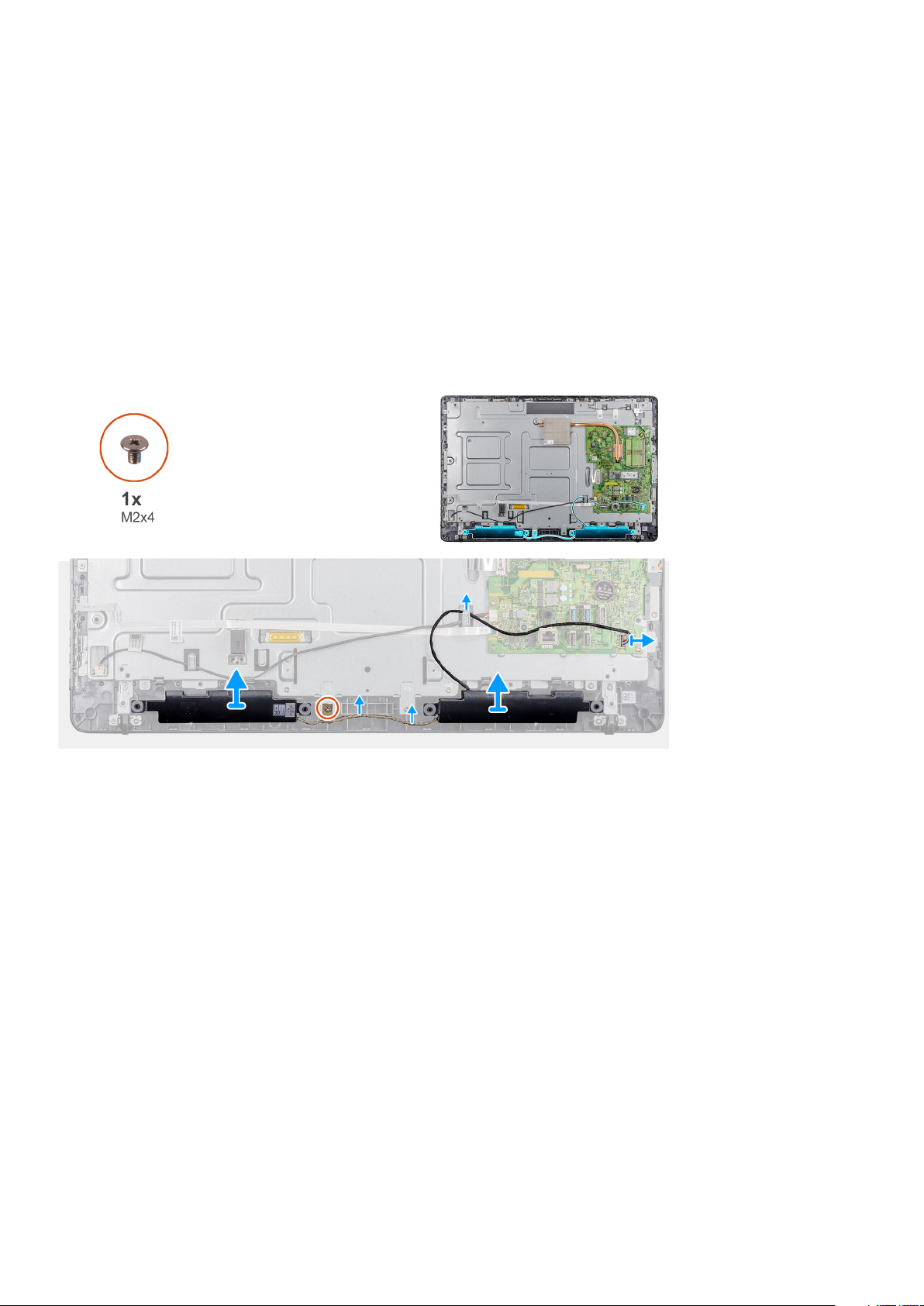

Seuraavasta kuvasta näet kaiuttimien sijainnin ja irrotusohjeet:
Vaiheet
1. Irrota kaiuttimen kaapeli emolevystä.
2. Irrota kaiutinkaapeli VESA-kiinnikkeen reititysohjaimista.
3. Huomioi kaiutinkaapelin reititys näytön kehyksessä ja irrota ruuvi (M3x5), jolla kaapeli on kiinnitetty keskikehykseen.
4. Irrota teippi VESA-kiinnikkeestä.
5. Nosta kaiuttimet kaapeleineen ulos näyttökokoonpanosta.

Kaiuttimien asentaminen

Edellytykset
Jos vaihdat osaa, irrota nykyinen osa ennen asentamista.
Tietoja tehtävästä

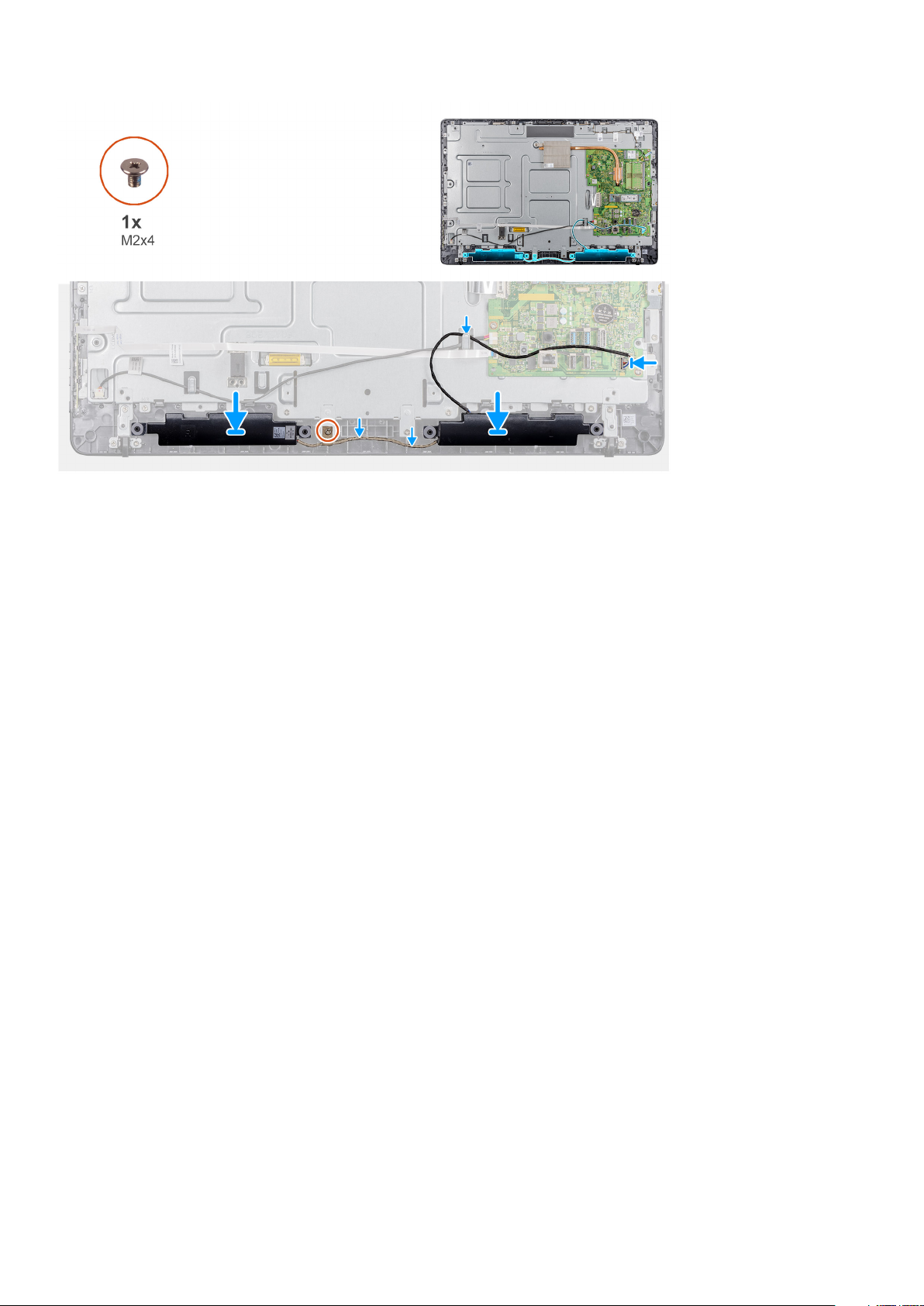

Seuraavasta kuvasta näet kaiuttimien sijainnin ja asennusohjeet.
Komponenttien irrottaminen ja asentaminen
35
Page 36
Vaiheet
1. Aseta kaiuttimet näyttökokoonpanon päälle kohdistustappien avulla.
2. Vedä kaiutinkaapeli näytön kehyksen reititysohjainten läpi.
3. Kiinnitä kaiutinkaapelin teippi VESA-kiinnikkeeseen ja reititysohjaimeen.
4. Liitä kaiutinkaapeli emolevyyn.
Seuraavat vaiheet
1. Asenna takakansi.
2. Asenna teline.
3. Noudata Thin Client -työaseman käsittelemisen jälkeen -kohdan ohjeita.

Keskikehys

Keskikehyksen irrottaminen

Edellytykset
1. Noudata Ennen Thin Client -työaseman käsittelemistä -kohdan ohjeita.
2. Irrota tuki.
3. Irrota takakansi.
4. Irrota VESA-kiinnike.
5. Irrota SSD-asema.
6. Irrota langaton kortti.
7. Irrota jäähdytyselementti.
8. Irrota emolevy.
9. Irrota OSD-kortti.
10. Irrota kaiutin.
Tietoja tehtävästä
Seuraavasta kuvasta näet keskikehyksen sijainnin ja irrotusohjeet:
Komponenttien irrottaminen ja asentaminen
36
Page 37
Vaiheet
1. Merkitse antenni-, kamera- ja mikrofonikaapelien reititys muistiin ja irrota kaapelit keskikehyksen reititysohjaimista.
2. Irrota muunninkortin kaapeli näyttöpaneelista ja keskikehyksestä.
3. Irrota kahdeksan ruuvia (M3x3), joilla keskikehys on kiinnitetty näyttöpaneeliin.
4. Irrota 18 ruuvia (M3x5), joilla keskikehys on kiinnitetty tietokoneen runkoon.
5. Vapauta keskinaksi näyttökokoonpanon kielekkeistä.
6. Vedä näyttökaapeli näyttökokoonpanon loven läpi.
7. Nosta keskikehys irti kotelosta.

Keskikehyksen asentaminen

Edellytykset
Jos vaihdat osaa, irrota nykyinen osa ennen asentamista.
Tietoja tehtävästä
Seuraavasta kuvasta näet keskikehyksen sijainnin ja asennusohjeet:
Komponenttien irrottaminen ja asentaminen
37
Page 38
Vaiheet
1. Kohdista keskikehyksen lovet tietokoneen rungossa oleviin loviin.
2. Liu'uta näyttökaapeli keskikehyksessä olevan loven läpi.
3. Aseta keskikehys näyttökokoonpanon päälle ja paina sitä alaspäin, kunnes kielekkeet lukittuvat paikoilleen.
4. Kiinnitä 18 ruuvia (M3x5), joilla keskikehys kiinnitetään tietokoneen runkoon.
5. Kiinnitä kahdeksan ruuvia (M3x3), joilla keskikehys kiinnitetään näyttöpaneeliin.
6. Liitä muunninkortin kaapeli näyttöpaneeliin ja ohjaa kaapeli keskikehykseen.
7. Ohjaa antennin, kameran ja mikrofonin kaapelit keskikehyksen reititysohjaimiin.
Seuraavat vaiheet
1. Asenna kaiutin.
2. Asenna VESA-kiinnike.
3. Asenna emolevy.
4. Asenna jäähdytyselementti.
5. Asenna langaton kortti.
6. Asenna SSD-asema.
7. Asenna OSD-kortti.
8. Asenna takakansi.
9. Asenna teline.
10. Noudata Thin Client -työaseman käsittelemisen jälkeen -kohdan ohjeita.
Komponenttien irrottaminen ja asentaminen
38
Page 39

Kumijalat

Kumijalkojen irrottaminen

Edellytykset
1. Noudata Ennen Thin Client -työaseman käsittelemistä -kohdan ohjeita.
2. Irrota tuki.
3. Irrota takakansi.
4. Irrota VESA-kiinnike.
5. Irrota SSD-asema.
6. Irrota langaton kortti.
7. Irrota jäähdytyselementti.
8. Irrota emolevy.
9. Irrota kaiuttimet.
10. Irrota keskikehys.
Tietoja tehtävästä

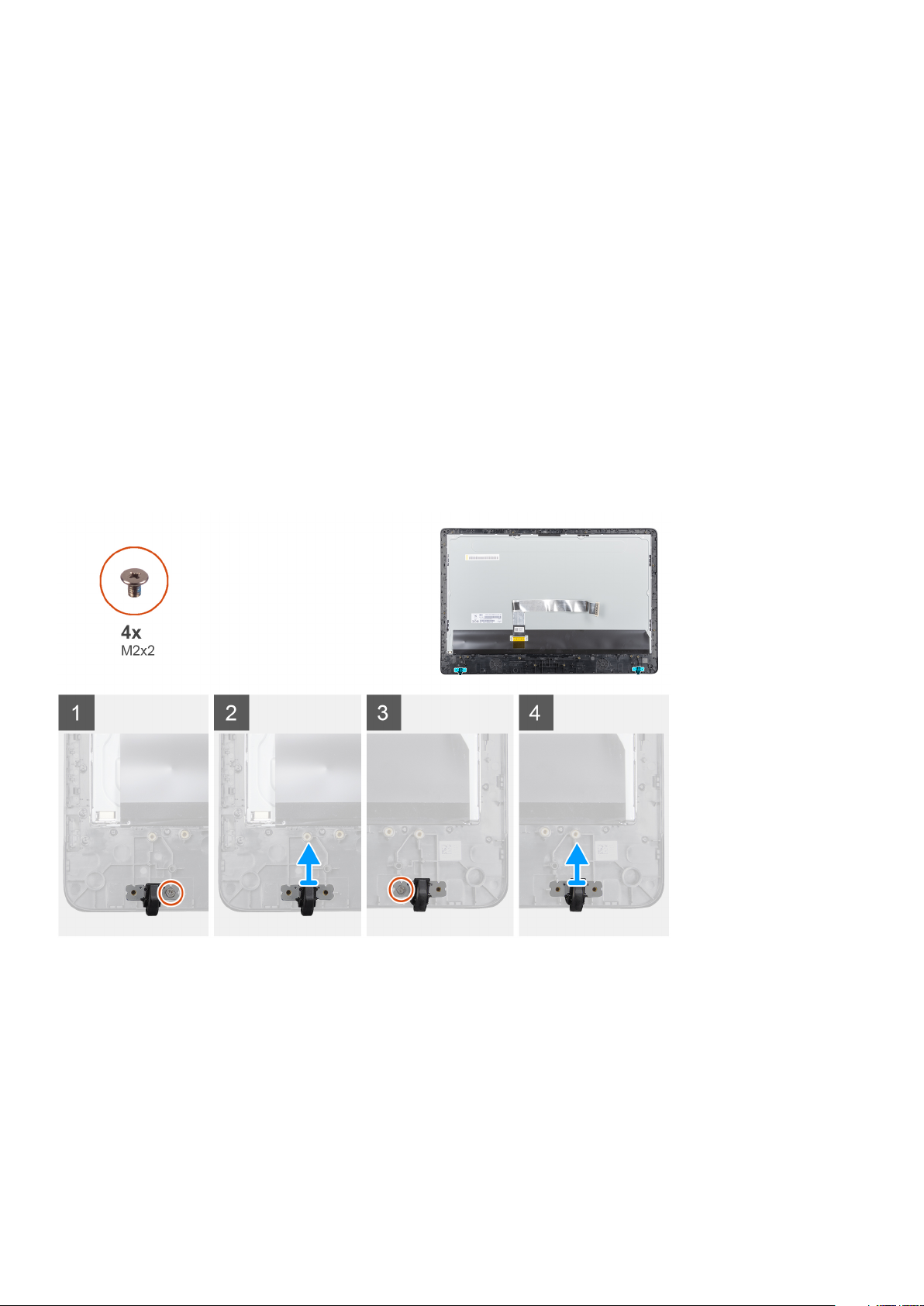

Seuraavasta kuvasta näet kumijalkojen sijainnin ja irrotusohjeet:
Vaiheet
1. Irrota kaksi ruuvia (M3x5), joilla kumijalat on kiinnitetty näyttökokoonpanoon.
2. Nosta kumijalka irti näytön kehyksestä.

Kumijalkojen asentaminen

Edellytykset
Jos vaihdat osaa, irrota nykyinen osa ennen asentamista.
Komponenttien irrottaminen ja asentaminen
39
Page 40
Tietoja tehtävästä

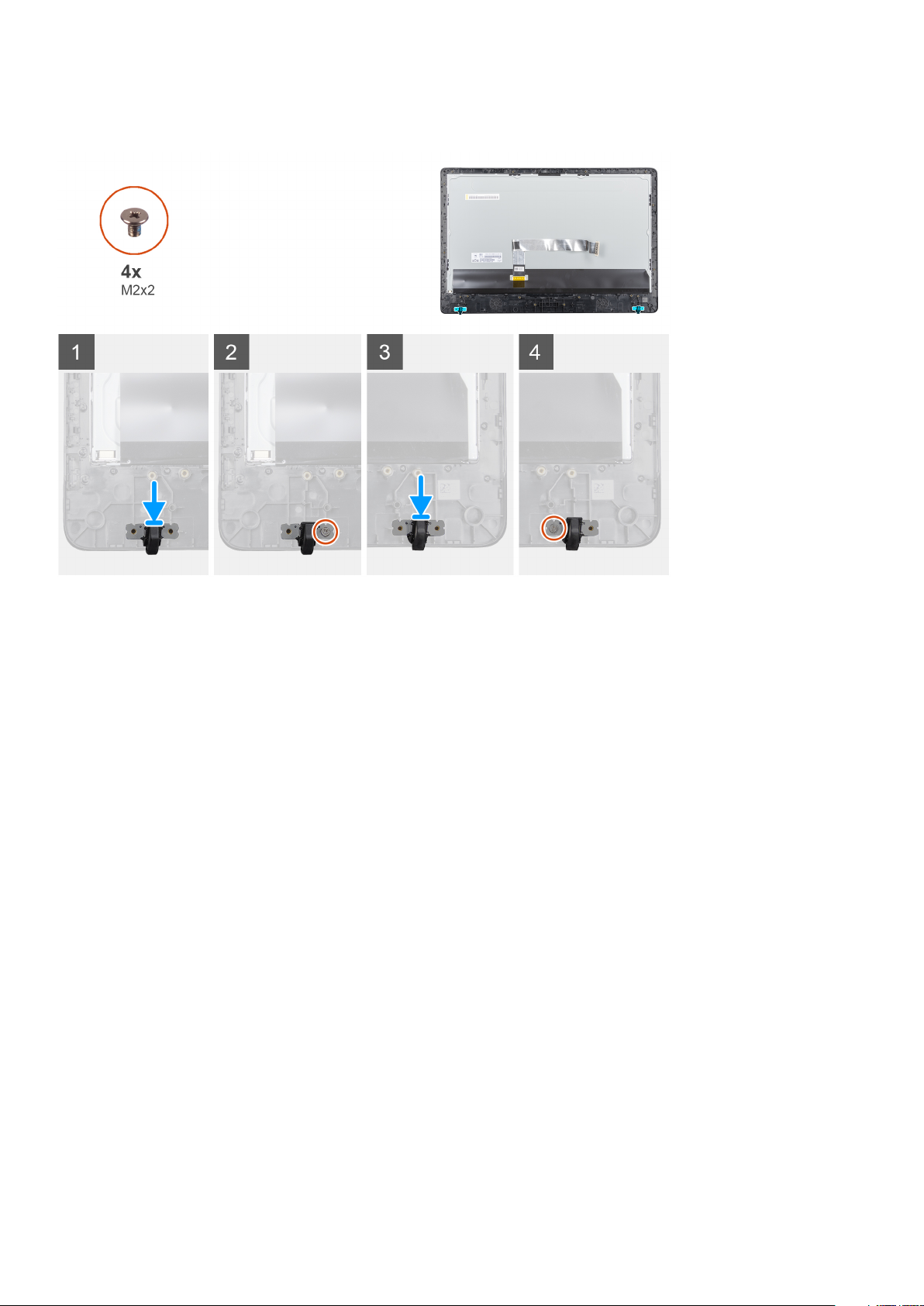

Seuraavasta kuvasta näet kumijalkojen sijainnin ja asennusohjeet:
Vaiheet
1. Kohdista kumijalan ruuvinreiät näytön kehyksessä oleviin ruuvinreikiin.
2. Asenna kaksi ruuvia (M3x5), joilla kumijalat kiinnitetään näyttökokoonpanoon.
Seuraavat vaiheet
1. Asenna keskikansi.
2. Asenna kaiuttimet.
3. Asenna VESA-kiinnike.
4. Asenna emolevy.
5. Asenna jäähdytyselementti.
6. Asenna langaton kortti.
7. Asenna jäähdytyselementti.
8. Asenna SSD-asema.
9. Asenna takakansi.
10. Asenna teline.
11. Noudata Thin Client -työaseman käsittelemisen jälkeen -kohdan ohjeita.

Näyttöpaneeli

Näyttöpaneelin irrottaminen

Edellytykset
1. Noudata Ennen Thin Client -työaseman käsittelemistä -kohdan ohjeita.
2. Irrota tuki.
3. Irrota takakansi.
4. Irrota VESA-kiinnike.
5. Irrota kaiuttimet.
Komponenttien irrottaminen ja asentaminen
40
Page 41
6. Irrota kuvaruutunäyttökortti.
7. Irrota kamera.
8. Irrota WLAN-kortti.
9. Irrota muistimoduuli.
10. Irrota SSD-asema.
11. Irrota jäähdytyselementti.
12. Irrota keskikehys.
Tietoja tehtävästä

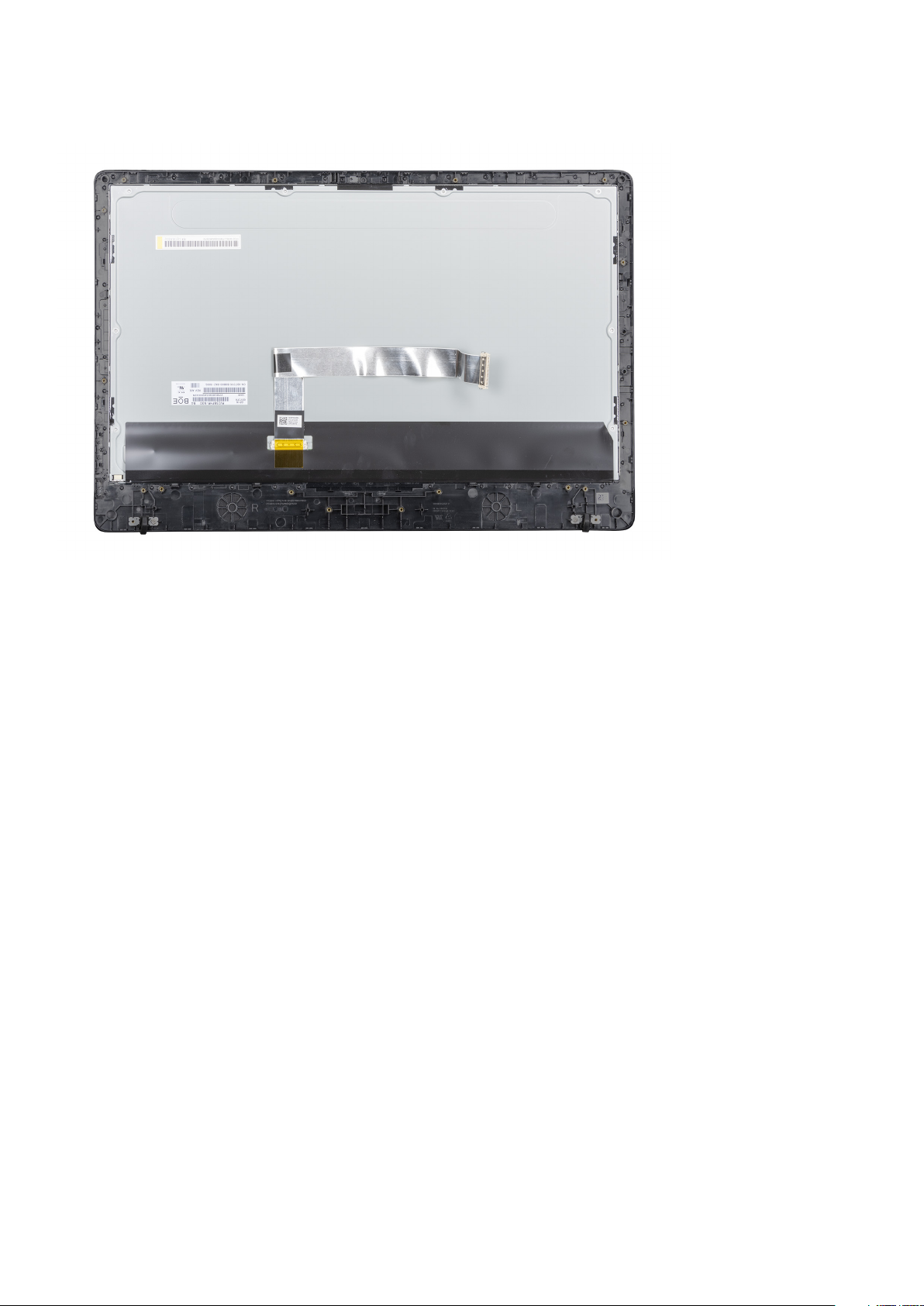

Seuraavasta kuvasta näet näyttöpaneelin sijainnin ja paneelin irrotusohjeet.
Vaiheet
Edellisten vaiheiden jälkeen jäljelle jää näyttöpaneelikokoonpano.

Näyttöpaneelin asentaminen

Edellytykset
Jos vaihdat osaa, irrota nykyinen osa ennen asentamista.
Komponenttien irrottaminen ja asentaminen
41
Page 42
Tietoja tehtävästä

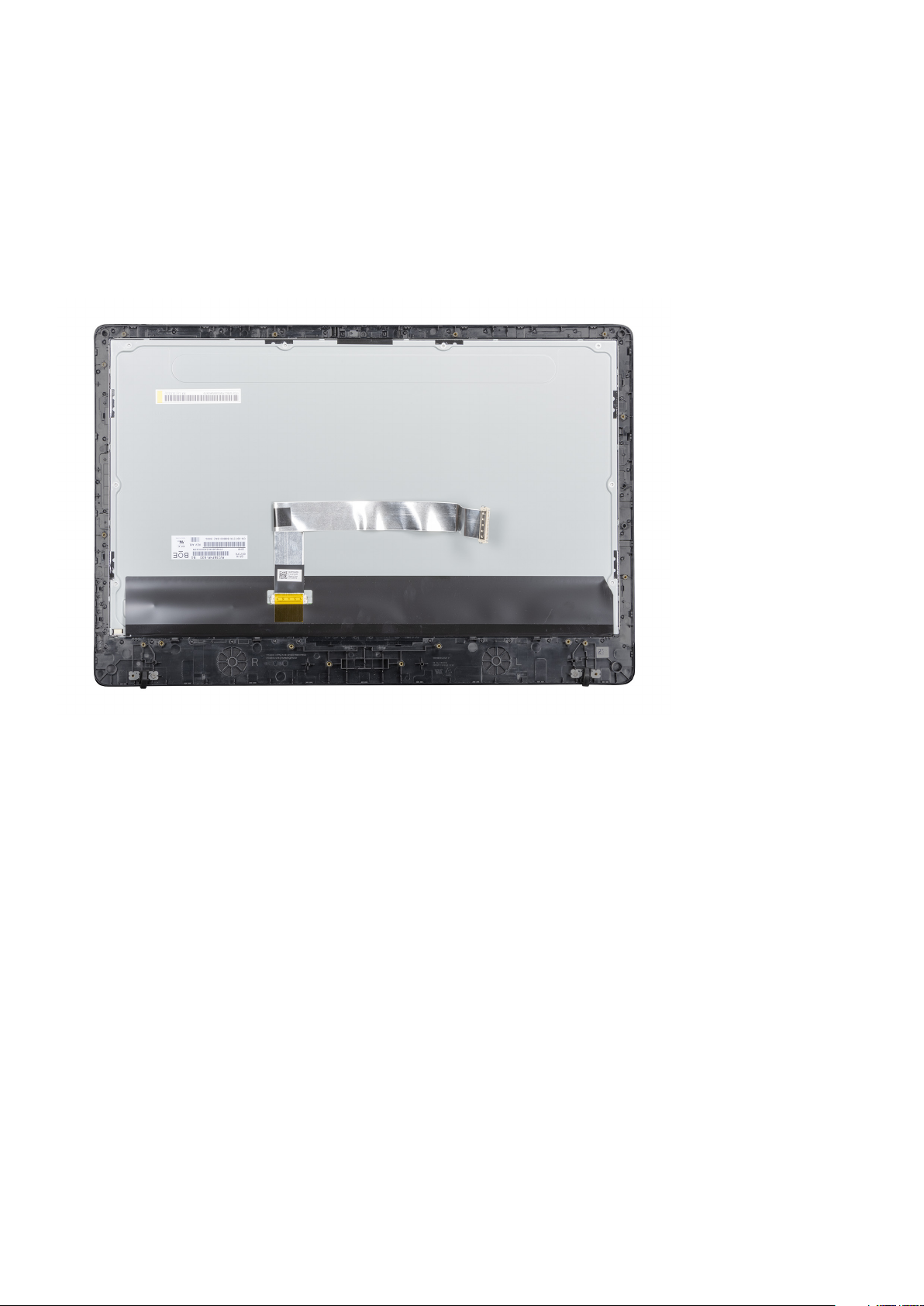

Seuraavasta kuvasta näet näyttöpaneelin sijainnin ja paneelin asennusohjeet.
Vaiheet
Aseta näyttökokoonpano tasaiselle pinnalle.
Seuraavat vaiheet
1. Asenna keskimmäinen kehys.
2. Asenna kamera.
3. Asenna kaiuttimet.
4. Asenna emolevy.
5. Asenna jäähdytyselementti.
6. Asenna WLAN-kortti.
7. Asenna muistimoduuli.
8. Asenna VESA-kiinnike.
9. Asenna takakansi.
10. Asenna teline.
11. Noudata Thin Client -työaseman käsittelemisen jälkeen -kohdan ohjeita.
42
Komponenttien irrottaminen ja asentaminen
Page 43
3

Järjestelmän asennusohjelma

Järjestelmän asetukset -esittely

Järjestelmän asetukset -ohjelmalla voi
muuttaa järjestelmän kokoonpanotietoja laitteiden lisäämisen, muuttamisen tai poistamisen jälkeen
asettaa tai muuttaa käyttäjän valittavissa olevia asetuksia, kuten käyttäjän salasanan
lukea nykyisen muistin määrän tai määrittää asennetun kiintolevyn tyypin.
Ennen järjestelmän asetusohjelman käyttöä on suositeltavaa kirjoittaa Järjestelmän asetukset -näytön tiedot muistiin tulevaa varten.
VAROITUS Ellet ole kokenut Thin Client -työaseman käyttäjä, älä muuta tämän ohjelman asetuksia. Tietyt muutokset
voivat aiheuttaa Thin Client -työaseman toimintahäiriöitä.

Thin Client -työaseman BIOS-asetusten avaaminen

Tietoja tehtävästä
Tässä osiossa esitellään Wyse 5470 AIO -järjestelmän UEFI BIOS -asetukset. Kun Thin Client -työasema käynnistetään, Dellin logo tulee hetkeksi näyttöön.
Vaiheet
1. Paina käynnistyksen aikana F2-näppäintä ja anna oletussalasana Fireport. BIOS-asetusten valintaikkuna avautuu.
2. Järjestelmän asetukset -asetuksilla voit muuttaa BIOS-asetuksia.
HUOMAUTUS
valikosta. BIOS-oletusasetus palauttaa arvot, jotka on toimitettu BIOS-tiedoston mukana. Tehdasasetusten palauttaminen palauttaa BIOS-asetukset niihin arvoihin, jotka on määritetty tehtaalla ennen laitteiston toimittamista asiakkaalle.
Seuraavat vaiheet
Voit siirtyä käynnistysvalikkoon käynnistyksen aikana F12-näppäimellä. Käynnistysvalinta-valikossa voit valita tai näyttää käynnistysjärjestyksen seuraavasti:
Käynnistys UEFI-laitteesta: kiintolevy, osio 4
Voit palauttaa BIOS-oletusasetukset, tehdasasetukset ja käyttäjien mukautetut asetukset BIOS-

Navigointinäppäimet

HUOMAUTUS
voimaan vasta kun järjestelmä käynnistetään uudelleen.
Taulukko 2. Navigointinäppäimet
Näppäimet Navigointi
Ylänuoli Siirtyy edelliseen kenttään.
Useimpien järjestelmän asennusohjelman asetusten kohdalla muutokset tallennetaan mutta astuvat
Alanuoli Siirtyy seuraavaan kenttään.
Enter Arvon valinta valitusta kentästä (jos käytettävissä) tai kentän linkin seuraaminen.
Välilyönti Laajentaa tai kutistaa alasvetoluettelon, jos käytettävissä.
Järjestelmän asennusohjelma 43
Page 44
Näppäimet Navigointi
Välilehti: Siirtyy seuraavaan kohdistusalueeseen.
HUOMAUTUS Tämä valinta koskee vain standardinmukaista graafista selainta.
Esc Siirtyy edelliselle sivulle, kunnes saavut päänäyttöön. Jos painat Esc-näppäintä päänäytössä, näkyviin tulee
viesti, joka kehottaa sinua tallentamaan kaikki tallentamattomat muutokset. Sen jälkeen järjestelmä käynnistetään uudelleen.

Käynnistysjärjestys

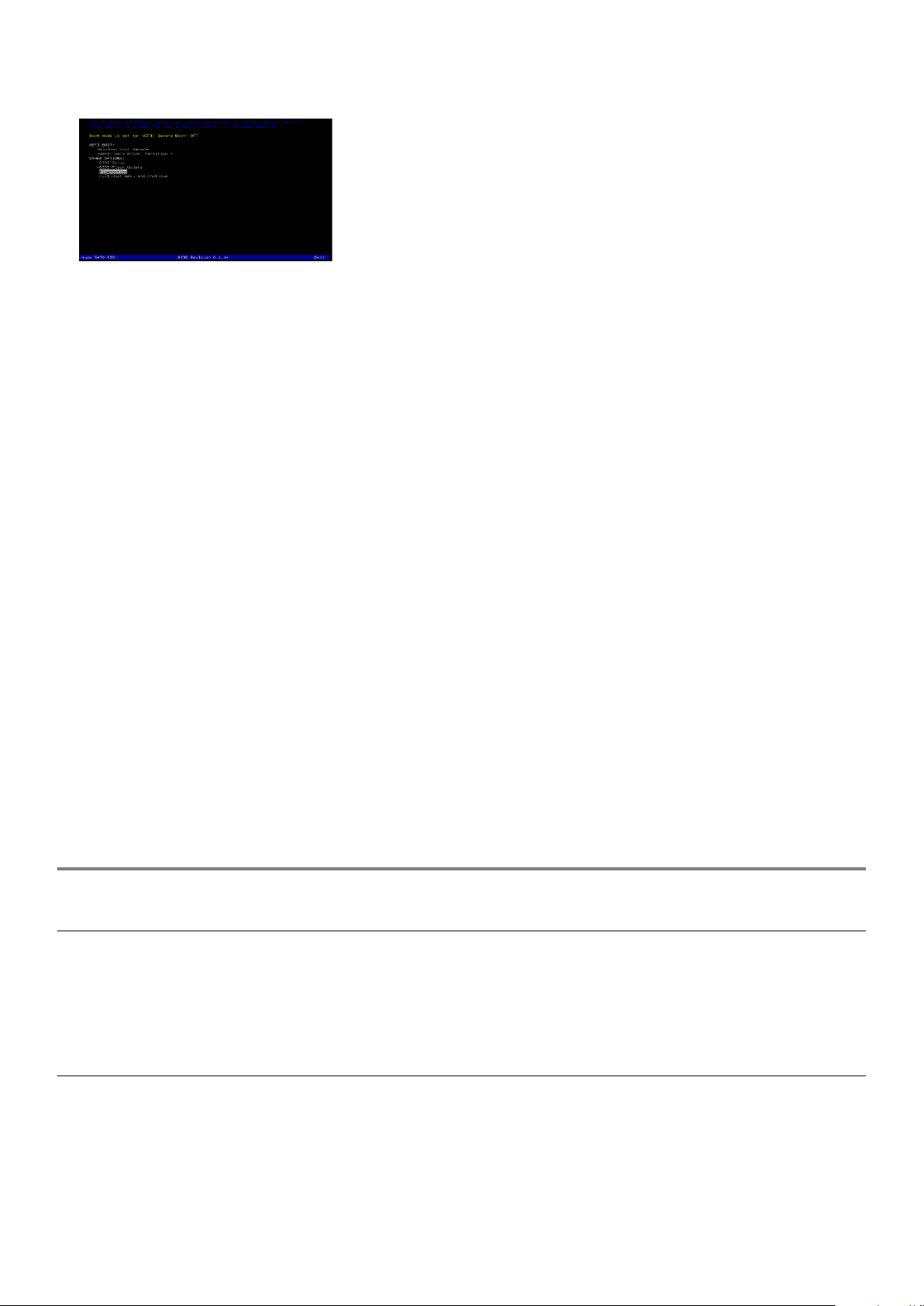

Käynnistysjärjestys-kohdassa voit ohittaa Järjestelmän asetukset -valinnoissa määritetyn käynnistyslaitteiden järjestyksen ja käynnistää suoraan haluamastasi laitteesta. Kun Dellin logo tulee näkyviin käynnistyksen toimintatestin (POST-testin) aikana, voit tehdä seuraavat toimet:
avata järjestelmän asetukset painamalla F2-näppäintä
avata kertakäynnistysvalikon painamalla F12-näppäintä.
Kertakäynnistysvalikko sisältää laitteet, joilta voit käynnistää tietokoneen, sekä diagnostiikkavalinnan. Käynnistysvalikon vaihtoehdot ovat seuraavat:
UEFI-käynnistys
UEFI: Windows-käynnistyksen hallintaohjelma
UEFI: kiintolevy, osio 4
Muut vaihtoehdot
BIOS-määritys
BIOS-päivitys
Diagnostiikka
Sulje käynnistysvalikko ja jatka
HUOMAUTUS
valikkoon valitsemalla BIOS-määritys.
Jos valitset Diagnostiikka, ePSA-diagnostiikka-näyttö tulee näkyviin. Siirry Järjestelmän asetukset -

Yleiset näytön asetukset

Tässä osassa luetellaan pääasialliset Thin Clientin laitteisto-ominaisuudet.
Taulukko 3. Yleiset näytön asetukset
Asetus Kuvaus
Järjestelmätiedot Tässä osassa luetellaan pääasialliset Thin Clientin laitteisto-
ominaisuudet.
Järjestelmätiedot: Näyttää tiedot BIOS-versio, Palvelutunniste, Laitetunnus, Hankintapäivä, Valmistuspäivä, Pikahuoltokoodi ja Allekirjoitettu laiteohjelmistopäivitys: oletusarvoisesti käytössä.
Muistitiedot: Näyttää tiedot Asennettu muisti, Käytettävissä oleva muisti, Muistin nopeus, Muistikanavatila, Muistitekniikka, DIMM A -koko ja DIMM B -koko.
HUOMAUTUS Koska Käytettävissä oleva muisti on
vähemmän kuin Asennettu muisti, tietyt käyttöjärjestelmät eivät ehkä pysty käyttämään kaikkea saatavilla olevaa muistia.
PCI-tiedot: näyttää korttipaikan tiedot, oletuksena Korttipaikka1 on tyhjä.
Suoritintiedot: Näyttää tiedot Suoritintyyppi, Ydinten määrä, Suoritintunnus, Nykyinen kellotaajuus, Minimikellotaajuus, Maksimikellotaajuus, Suorittimen L2-välimuisti, Suorittimen L3­välimuisti, HT-tuki ja 64-bittinen tekniikka.
Laitteen tiedot: ensisijainen kiintolevy, video-ohjainkortti, ääniohjainkortti, Wi-Fi-laite, Bluetooth-laite
44 Järjestelmän asennusohjelma
Page 45
Asetus Kuvaus
Käynnistysjärjestys Tällä asetuksella voit muuttaa käyttöjärjestelmän
käynnistysjärjestystä.
Oletusarvoinen käynnistysjärjestys
Windows Boot Manager
UEFI: Hard Drive, Partition 4 (UEFI: kiintolevy, osio 4)
Käynnistysluetteloasetus: voit lisätä käynnistysasetuksen, poistaa olemassa olevan käynnistysasetuksen ja tarkastella eri käynnistysasetuksia.
UEFI-käynnistyspolun suojaus
Päivämäärä/kellonaika Tällä asetuksella voit muuttaa järjestelmän päivämäärää ja
Tällä asetuksella voit hallita järjestelmän kehotetta Kuinka järjestelmänvalvojan salasana annetaan (jos määritetty), kun
käynnistät UEFI-käynnistyspolun F12-käynnistysvalikosta.
Asetusvaihtoehdot ovat:
Aina, paitsi sisäinen kiintolevy (oletus)
Aina
Ei koskaan
kellonaikaa.

Järjestelmän määritykset -näytön asetukset

Taulukko 4. Järjestelmän määritykset -asetukset
Asetus Kuvaus
UEFI-verkkopino Jos UEFI-verkkopino-asetus on käytössä, UEFI-verkkoprotokollat
asennetaan. Niiden avulla esikäyttöjärjestelmän ja alkuvaiheen käyttöjärjestelmän verkkotoiminnot voivat käyttää käytössä olevia verkkokortteja ja SFP-laitteita.
UEFI-verkkopino on oletusarvoisesti käytössä.
Sisäinen verkkokortti Sisäinen verkkokortti -asetus ohjaa sisäistä LAN-ohjainta.
Asetusvaihtoehdot ovat:
Poissa käytöstä: sisäinen LAN on poissa käytöstä, eikä käyttöjärjestelmä näe sitä.
Käytössä: sisäinen LAN on käytössä.
Käytössä PXE:n kanssa: sisäinen LAN on käytössä (PXE­käynnistyksen kanssa). Tämä vaihtoehto on oletusarvoisesti käytössä.
SATA-käyttö Tämä asetus määrittää integroidun SATA-kiintolevyohjaimen
käyttötilan. Asetusvaihtoehdot ovat:
Ei käytössä
AHCI: oletusarvoisesti käytössä
Asemat Käyttäjä voi määrittää sisäisen SATA-aseman ja M.2 PCIe -SSD-
aseman.
SATA-0: oletusarvoisesti käytössä
M.2 PCIe SSD-0
SMART-raportointi Tämä kenttä määrittää, ilmoitetaanko integroitujen asemien
kiintolevyvirheet järjestelmän käynnistyksen yhteydessä.
Järjestelmän asennusohjelma 45
Page 46
Asetus Kuvaus
USB-kokoonpano
Sivupaneelin USB-kokoonpano Tämä asetus ottaa käyttöön tai poistaa käytöstä sivupaneelin USB-
Takapaneelin USB-kokoonpano Tämä asetus ottaa käyttöön tai poistaa käytöstä takapaneelin USB-
Tämä on valinnainen ominaisuus.
Tämä kenttä määrittää sisäisen USB-ohjaimen. Jos Käynnistystuki on käytössä, järjestelmä voi aloittaa käynnistyksen mistä tahansa USB-massamuistilaitteesta, kuten kiintolevyltä tai USB-muistitikulta.
Jos USB-portti on käytössä, siihen liitetty laite on käytössä ja käyttöjärjestelmän käytettävissä.
Jos USB-portti ei ole käytössä, käyttöjärjestelmä ei tunnista porttiin kytkettyä laitetta.
Asetusvaihtoehdot ovat:
Ota USB-käynnistystuki käyttöön: oletusarvoisesti käytössä
Ota sivupaneelin USB-portit käyttöön: oletusarvoisesti käytössä
Ota takapaneelin USB-portit käyttöön: oletusarvoisesti käytössä
HUOMAUTUS USB-näppäimistö ja -hiiri toimivat aina
BIOS-asennusohjelmassa näistä asetuksista riippumatta.
portit. Asetusvaihtoehdot ovat:
Sivupaneelin ylin portti: oletusarvoisesti käytössä
Sivupaneelin alin portti: oletusarvoisesti käytössä
portit. Asetukset ovat:
Takapaneelin ylin vasemmanpuoleinen portti: oletusarvoisesti käytössä
Takapaneelin alin vasemmanpuoleinen portti: oletusarvoisesti käytössä
Takapaneelin ylin oikeanpuoleinen portti: oletusarvoisesti käytössä
Takapaneelin alin oikeanpuoleinen portti: oletusarvoisesti käytössä
USB PowerShare Tämä asetus määrittää USB PowerShare -toiminnon. Sen avulla
voit ladata ulkoisia laitteita USB PowerShare-portin kautta, kun järjestelmä on sammuksissa. Tämä vaihtoehto on oletusarvoisesti käytössä.
Ääni Tämä asetus ottaa integroidun ääniohjaimen käyttöön tai poistaa
sen käytöstä. Oletusarvoisesti Ota äänet käyttöön -vaihtoehto on valittu. Asetusvaihtoehdot ovat:
Ota mikrofoni käyttöön: oletusarvoisesti käytössä
Ota sisäinen kaiutin käyttöön: oletusarvoisesti käytössä
OSD-painikkeen hallinta Tällä asetuksella käyttäjä voi poistaa käytöstä järjestelmän OSD
(On-Screen Display) -painikkeet. Tämä vaihtoehto on oletusarvoisesti poissa käytöstä.
Muut laitteet Tämä asetus ottaa käyttöön tai poistaa käytöstä Thin Clientin
kameran. Oletusarvoisesti Ota kamera käyttöön -vaihtoehto on valittu.
46 Järjestelmän asennusohjelma
Page 47

Videonäytön asetukset

Taulukko 5. Videonäytön asetukset
Asetus Kuvaus
Ensisijainen näyttö Tällä asetuksella määritetään, mitä näytönohjainkorttia käytetään
ensisijaisena näyttönä, jos järjestelmään on asennettu useita kortteja. Asetusvaihtoehdot ovat:
Automaattinen: oletusarvoisesti käytössä
Intel HD Graphics

Suojaus-näytön asetukset

Taulukko 6. Suojaus-näytön asetukset
Asetus Kuvaus
Järjestelmänvalvojan salasana Tällä asetuksella voit määrittää, muuttaa tai poistaa
järjestelmänvalvojan salasanan.
HUOMAUTUS
• Järjestelmänvalvojan salasana on määritettävä ennen järjestelmä- tai kiintolevysalasanan määrittämistä. Lisäksi järjestelmänvalvojan salasanan poistaminen poistaa automaattisesti järjestelmä- ja kiintolevysalasanat.
• Salasanan muutokset astuvat voimaan välittömästi.
Oletuksena järjestelmänvalvojan salasanaa ei ole määritetty.
Järjestelmän salasana Tällä asetuksella voit määrittää, muuttaa tai poistaa järjestelmän
salasanan.
HUOMAUTUS Salasanan muutokset astuvat voimaan
välittömästi.
Oletuksena järjestelmänvalvojan salasanaa ei ole määritetty.
Sisäisen kiintolevyn 0 salasana Tällä asetuksella voit määrittää, muuttaa tai poistaa sisäisen
kiintolevyn (HDD-0) salasanan.
Kun kiintolevylle on annettu salasana, se kulkee kiintolevyn mukana, joten kiintolevy pysyy suojattuna, vaikka se siirretään toiseen järjestelmään.
Käyttäjä saa kehotteen antaa salasana aina, kun hän yrittää käyttää kiintolevyä. Kiintolevy ei toimi, jos oikeaa salasanaa ei anneta.
Kiintolevyllä ei oletusarvoisesti ole salasanaa.
Vahva salasana Valitsemalla tämän asetuksen voit pakottaa järjestelmän
hyväksymään vain vahvat salasanat.
Oletuksena Ota käyttöön vahva salasana -valinta ei ole valittu.
HUOMAUTUS Jos Vahva salasana -asetus on käytössä,
järjestelmänvalvojan ja järjestelmän salasanoissa on oltava vähintään yksi iso kirjain ja yksi pieni kirjain. Salasanan on oltava vähintään kahdeksan merkin pituinen.
Järjestelmän asennusohjelma 47
Page 48
Asetus Kuvaus
Salasanamääritys Tällä asetuksella voit määrittää järjestelmänvalvojan ja järjestelmän
salasanojen vähimmäis- ja enimmäispituuden.
min-4: oletuksena vähimmäisarvon asetus on 4. Voit muuttaa arvoa suuremmaksi.
max-32: oletuksena enimmäisarvon asetus on 32. Voit muuttaa arvoa pienemmäksi.
Salasanan ohitus Tällä asetuksella voit ottaa käyttöön tai poistaa käytöstä
järjestelmän ja sisäisen kiintolevyn salasanan ohitusluvan, jos ne on asetettu. Asetukset ovat:
Poissa käytöstä: oletusarvoisesti käytössä
Uudelleenkäynnistyksen ohitus
Salasanan muutos Tällä asetuksella voit ottaa käyttöön tai poistaa käytöstä
järjestelmä- ja kiintolevysalasanat, kun järjestelmänvalvojan salasana on asetettu.
Oletuksena Salli muiden kuin järjestelmänvalvojan
salasanamuutokset -asetus on valittuna.
UEFI Capsule -laiteohjelmistopäivitykset Tällä valinnalla voit joko ottaa käyttöön tai poistaa käytöstä UEFI
Capsule -laiteohjelmiston. Tämä asetus määrää, salliiko järjestelmä BIOS-päivitykset UEFI-kapselipäivityspakkauksina. Tämä vaihtoehto on oletusarvoisesti käytössä.
TPM 2.0 -suojaus Tällä asetuksella voit ottaa käyttöön Trusted Platform Module
Technology -ominaisuuden. Asetusvaihtoehdot ovat:
TPM käytössä: oletusarvoisesti käytössä
Tyhjennä
PPI-ohitus käyttöön otetuille komennoille
Vahvistuksen käyttöönotto: oletusarvoisesti käytössä
PPI-ohitus käytöstä poistetuille komennoille
Avainvaraston käyttöönotto: oletusarvoisesti käytössä
PPI-ohitus Clear-komennolle
SHA-256: oletusarvoisesti käytössä
Ei käytössä
Käytössä: oletusasetus
Järjestelmänvalvojan määrityksen lukitus Tällä asetuksella voit estää käyttäjiä siirtymästä asennusohjelmaan,
kun järjestelmänvalvojan salasana on käytössä.
Pääsalasanan lukitus Tämä on todennustieto, jota tarvitaan joskus kirjauduttaessa Thin
Clientin BIOSiin, ennen kuin tietokone käynnistyy käyttöjärjestelmään. Kiintolevyn salasanat on tyhjennettävä, ennen kuin Pääsalasanan lukitus otetaan käyttöön. Tämä asetus on oletusarvoisesti poissa käytöstä.
SMM Security Mitigation Tällä asetuksella voit ottaa käyttöön ja poistaa käytöstä UEFI SMM
Security Mitigation -suojauksen.

Suojattu käynnistys -näytön asetukset

Taulukko 7. Suojattu käynnistys -näytön asetukset
Vaihtoehdot Kuvaus
Suojatun käynnistyksen käyttöönotto Tämä asetus ottaa Secure Boot -ominaisuuden käyttöön tai poistaa
sen käytöstä. Oletuksena Suojatun käynnistyksen käyttöönotto
-asetusta ei ole määritetty.
48 Järjestelmän asennusohjelma
Page 49
Vaihtoehdot Kuvaus
Suojatun käynnistyksen tila Tällä asetuksella voit muuttaa Secure Boot -toimintatilaa siten, että
se sallii UEFI-laiteohjainten allekirjoitusten arvioinnin tai pakottamisen. Asetusvaihtoehdot ovat:
Käyttöönotettu tila
Tarkastustila
Expert Key -hallinta Tällä asetuksella voit muokata suojausavainten tietokantoja vain, jos
järjestelmä on mukautetussa tilassa. Ota mukautettu tila käyttöön -valinta on oletusarvoisesti poissa käytöstä. Asetusvaihtoehdot ovat:
PK
KEK
db
dbx
Jos otat mukautetun tilan käyttöön, asetusten PK, KEK, db ja dbx vaihtoehdot tulevat näkyviin. Asetukset ovat:
Tallenna tiedostoon: tallentaa avaimen käyttäjän valitsemaan tiedostoon
Korvaa tiedostosta: korvaa nykyisen avaimen käyttäjän valitsemasta tiedostosta saadulla avaimella
Liitä tiedostosta: lisää avaimen nykyiseen tietokantaan käyttäjän valitsemasta tiedostosta
Poista: poistaa valitun avaimen
Nollaa kaikki avaimet: palauttaa oletusasetukset
Poista kaikki avaimet: poistaa kaikki avaimet
HUOMAUTUS Jos poistat mukautetun tilan käytöstä,
kaikki muutokset poistetaan ja avaimet palautetaan oletusasetuksiin.

Intel Software Guard Extensions -näytön asetukset

Taulukko 8. Intel Software Guard Extensions -asetukset
Asetus Kuvaus
Intel SGX Enable Ottamalla käyttöön Intel Software Guard Extensions -asetuksen
voit ottaa käyttöön suojatun ympäristön, jossa voi suorittaa koodia tai tallentaa käyttöjärjestelmään liittyviä arkaluontoisia tietoja. Asetukset ovat:
Ei käytössä
Käytössä
Ohjelmisto ohjaa—tämä vaihtoehto on käytössä oletusarvoisesti
Aluemuistin koko Tällä asetuksella määritetään Alueen varamuistin koko Intel
Software Guard Extensions (SGX) -näytössä. Kun SGX-asetuksena on Ohjelmisto ohjaa, tämä asetus ei ole käytettävissä eikä se vaikuta mihinkään. Asetusvaihtoehdot ovat:
32 Mt
64 Mt
128 MB—oletus
Järjestelmän asennusohjelma 49
Page 50

Suorituskyky-näytön asetukset

Taulukko 9. Suorituskyky-asetukset
Asetus Kuvaus
Usean ytimen tuki Tämä valinta määrittää, käyttääkö suoritin yhtä vai useampaa
ydintä. Asetusvaihtoehdot ovat:
Kaikki: oletusarvoisesti käytössä
1
2
3
Intel SpeedStep Tällä asetuksella voit ottaa käyttöön tai poistaa käytöstä Intel
SpeedStep -toiminnon. Asetus on:
Enable Intel SpeedStep (Ota Intel SpeedStep käyttöön)
Tämä vaihtoehto on oletusarvoisesti käytössä.
C-States-hallinta Tällä asetuksella voit ottaa käyttöön tai poistaa käytöstä suorittimen
ylimääräiset lepotilat.
Tämä vaihtoehto on oletusarvoisesti poissa käytöstä.
Intel TurboBoost Tällä asetuksella voit ottaa käyttöön tai poistaa käytöstä suorittimen
Intel TurboBoost -tilan. Asetus on:
Ota käyttöön Intel SpeedStep: tämä vaihtoehto on oletusarvoisesti käytössä.

Virranhallinta-näytön asetukset

Taulukko 10. Virranhallinnan asetukset
Asetus Kuvaus
AC-palautus Tällä asetuksella voit hallita järjestelmän toimintaa, kun verkkovirta
palautuu virtakatkoksen jälkeen.
Sammuta: oletusasetus
Käynnistä
Viimeisin virrankäyttötila
Automaattisen käynnistyksen ajankohta Voit määrittää ajan, jonka jälkeen tietokoneen on käynnistyttävä
automaattisesti. Asetusvaihtoehdot ovat:
Poissa käytöstä: oletusarvoisesti käytössä
Päivittäin
Arkipäivisin
Tiettyinä päivinä
Syvän lepotilan hallinta Tällä asetuksella voit määrittää, kuinka aggressiivisesti järjestelmä
säästää virtaa sammutus (S5)- tai horrostilassa (S4). Asetusvaihtoehdot ovat:
Poissa käytöstä: tämä vaihtoehto on oletuksena käytössä
Käytössä vain S5:ssä
Käytössä S4:ssä ja S5:ssä
50 Järjestelmän asennusohjelma
Page 51
Asetus Kuvaus
USB-herätyksen tuki Tämän asetuksen avulla USB-laitteet voivat herättää järjestelmän
valmiustilasta.
HUOMAUTUS Tämä ominaisuus toimii ainoastaan
käytettäessä verkkolaitetta. Jos verkkolaite irrotetaan valmiustilassa, järjestelmän asetukset katkaisevat virran kaikkiin USB-portteihin akun säästämiseksi.
Ota USB-herätyksen tuki käyttöön on oletusarvoisesti käytössä.
Wake on LAN Tällä asetuksella voit ottaa käyttöön tai poistaa käytöstä
ominaisuuden, jolla tietokone käynnistyy ollessaan sammuksissa ja saadessaan LAN-signaalin. Asetusvaihtoehdot ovat:
Ei käytössä
Vain LAN: tämä asetus on oletusarvoisesti käytössä.
LAN ja PXE-käynnistys
Estä lepotila Estä lepotila -asetuksella voit estää lepotilaan siirtymisen
käyttöjärjestelmäympäristössä.
Estä lepotila: tämä vaihtoehto on oletusarvoisesti poissa käytöstä.

POST-toiminta-näytön asetukset

Taulukko 11. POST-toiminta-asetukset
Asetus Kuvaus
Sovittimen varoitukset Voit ottaa käyttöön tai poistaa käytöstä järjestelmän asetusten
(BIOS) varoitusilmoitukset käytettäessä tiettyjä verkkolaitteita.
Oletuksena Ota käyttöön sovittimen varoitukset -asetus on käytössä.
Num Lock -merkkivalo Tällä asetuksella voit ottaa käyttöön tai poistaa käytöstä Num Lock
-näppäimen merkkivalon, kun järjestelmä käynnistetään.
Oletuksena tämä asetus on käytössä.
Näppäimistövirhe Tällä asetuksella voit määrittää, ilmoitetaanko näppäimistöä
koskevat virheet, kun järjestelmä käynnistetään. Oletuksena Ota käyttöön näppäimistövirheiden tunnistus -asetus on käytössä.
Pikakäynnistys Tämä asetus voi nopeuttaa käynnistystä ohittamalla joitain
yhteensopivuusvaiheita. Asetusvaihtoehdot ovat:
Minimaalinen
Perusteellinen: tämä vaihtoehto on oletusarvoisesti käytössä.
Automaattinen
Laajennettu BIOS POST -aika Tällä valinnalla voit pidentää käynnistystä edeltävää viivettä.
Asetusvaihtoehdot ovat:
0 sekuntia: tämä vaihtoehto on oletuksena käytössä.
5 sekuntia
10 sekuntia
Koko näytön logo Tämä asetus ottaa käyttöön tai poistaa käytöstä koko näytön logon.
Oletuksena Ota käyttöön koko näytön logo -asetus ei ole käytössä.
Järjestelmän asennusohjelma 51
Page 52

Langattoman näytön asetus

Taulukko 12. Langaton asetus
Asetus Kuvaus
Langattoman laitteen käyttöönotto Tällä asetuksella voit ottaa sisäiset langattomat laitteet käyttöön tai
poistaa ne käytöstä. Asetusvaihtoehdot ovat:
WLAN/BT: oletusarvoisesti käytössä

Virtualisointituki-näytön asetukset

Taulukko 13. Virtualisointiasetukset
Asetus Kuvaus
Virtualisointi Tämä asetus ottaa käyttöön tai poistaa käytöstä Intel Virtualization
Technology -ominaisuuden.
Enable Intel Virtualization Technology (Ota Intel Virtualization ­tekniikka käyttöön) (oletusasetus).
VT for Direct I/O Tämä vaihtoehto määrää, voiko Virtual Machine Monitor käyttää
Intel Virtualization Technology for Direct I/O -tekniikan tarjoamia laitteiston lisäominaisuuksia. Tämä asetus ei ole oletusarvoisesti käytössä.

Ylläpito-näytön asetukset

Taulukko 14. Ylläpito-asetukset
Asetus Kuvaus
Palvelutunniste Näyttää tietokoneen palvelutunnisteen.
Laitetunnus Tämä asetus sallii järjestelmän laitetunnuksen luomisen, jos sellaista
ei ole määritetty. Tämä asetus ei ole oletusarvoisesti käytössä.
SERR-viestit Tällä asetuksella voit hallita SERR-viestimekanismia. Ota SERR-
viesti käyttöön on oletusarvoisesti käytössä.
BIOS-varhennus Tällä kentällä hallitaan järjestelmän laiteohjelmiston palauttamista
edellisiin versioihin. Valinta Salli BIOSin varhennus on oletusarvoisesti käytössä.
Tietojen poisto Tällä kentällä voit poistaa suojatusti tiedot kaikista sisäisistä
tallennuslaitteista. Valinta Poista seuraavan käynnistyksen yhteydessä ei ole oletusarvoisesti käytössä. Seuraavassa on luettelo laitteista, joihin tämä vaikuttaa:
Sisäinen SATA HDD/SSD
Sisäinen M.2 SDD
Sisäinen M.2 PCIe SSD
Sisäinen eMMC
VAROITUS Kaikki tiedot poistetaan, jos valitset tämän
vaihtoehdon.
BIOS-palautus Tällä valinnalla käyttäjä voi palauttaa järjestelmän tietyistä BIOS-
vaurioista käyttäjän ensisijaisella kiintolevyllä tai ulkoisella USB-tikulla olevasta palautustiedostosta.
BIOSin palautus kiintolevyltä: oletusarvoisesti käytössä
BIOSin automaattinen palautus: oletusarvoisesti käytössä
52 Järjestelmän asennusohjelma
Page 53

Järjestelmälokit-näytön asetukset

Taulukko 15. Järjestelmälokit-näytön asetukset
Asetus Kuvaus
BIOS-tapahtumat Tällä valinnalla voit poistaa kaikki lokitiedostot.

Lisämääritykset

Taulukko 16. Lisämääritykset
Asetus Kuvaus
ASPM (Active State Power Management eli aktiivitilan virranhallinta)
ASPM on PCI Express -laitteiden virranhallintamekanismi, joka säästää virtaa muutoin täysin aktiivisessa tilassa. Asetusvaihtoehdot ovat:
Automaattinen–tiedonsiirto laitteen ja PCI Express -keskittimen välillä
Ei käytössä–ASPM aina poissa käytöstä
Vain L1–ASPM käyttää vain L1-vaihtoehtoa
Järjestelmän asennusohjelma 53
Page 54
4

Järjestelmän vianmääritys

Voit selvittää Thin Clientin vikoja esimerkiksi diagnostiikkavalojen ja virheilmoitusten avulla. Lisäksi ePSA (Enhanced Pre-Boot System Assessment) -diagnostiikalla voi tehdä Thin Client -työasemien perusteellisen vianmäärityksen.
Aiheet:

Enhanced Pre-boot System Assessment -diagnostiikka

Virran käyttö
Virrankäyttötilat ja merkkivalojen toiminta
Enhanced Pre-boot System Assessment ­diagnostiikka
Tietoja tehtävästä
ePSA (Enhanced Pre-Boot System Assessment -diagnostiikka eli järjestelmän diagnostiikka tarkistaa koko laitteiston perusteellisesti. ePSA sisältyy BIOSiin, ja BIOS käynnistää sen sisäisesti. Kiinteä järjestelmän diagnostiikka tarjoaa vaihtoehtoja tietyille laitteille tai laiteryhmille, ja sillä voidaan
suorittaa testit automaattisesti tai interaktiivisesti
toistaa testit
esittää tai tallentaa testin tulokset
käydä testejä läpi ja valita ylimääräisiä testiasetuksia, jotta viallisista laitteista saataisiin lisää tietoa
esittää tilailmoituksia, jotka kertovat, onnistuivatko testit
esittää virheilmoituksia, joissa kerrotaan testauksen aikana havaituista ongelmista
VAROITUS
Ohjelman käyttäminen muiden Thin Client -järjestelmien yhteydessä voi aiheuttaa virheellisiä tuloksia tai virheilmoituksia.
HUOMAUTUS Jotkin tiettyjen laitteiden testit edellyttävät käyttäjän toimia. Pysy aina Thin Client -työaseman ääressä
diagnostiikkatestien ajan.
Testaa ohjelmiston sisältämällä järjestelmän diagnostiikalla ainoastaan omaa Thin Client -työasemaasi.

ePSA-diagnoosin suorittaminen

Vaiheet
1. Käynnistä Thin Client.
2. Kun Thin Client käynnistyy, paina F12-näppäintä.
54 Järjestelmän vianmääritys
Page 55
Käynnistysvalikkonäyttö avautuu.
3. Valitse käynnistysvalikosta Diagnostics.
Enhanced Pre-boot System Assessment -ikkuna avautuu.
4. Valitse vasemman alakulman nuolipainike. Diagnostics-etusivu avautuu.
5. Siirry sivuluetteloon valitsemalla oikean alakulman nuoli. Havaitut kohteet näkyvät luettelossa.
6. Jos haluat suorittaa tietyn laitteen diagnostiikan, paina Esc-näppäintä. Voit lopettaa diagnostiikan valitsemalla Yes.
7. Valitse laite vasemmasta ruudusta ja valitse Run Tests. Jos löytyy ongelmia, virhekoodit esitetään. Merkitse virhekoodi ja vahvistusnumero muistiin ja ota yhteys Delliin.

Virran käyttö

Taulukko 17. Virran käyttö
Verkkolaite Järjestelmän toiminta POST-virheilmoitus
Verkkolaitteen teho on suurempi tai yhtä suuri kuin järjestelmän tehovaatimus täydellä suoritinnopeudella.
Verkkolaitteen teho on pienempi kuin järjestelmän tehovaatimus täydellä suoritinnopeudella.
Järjestelmä käynnistyy normaalisti ja mahdollistaa täyden suoritinnopeuden käytön.
Laske suorittimen enimmäisnopeutta siten, ettei se ylitä verkkolaitteen antamaa tehoa.
Ei mitään
Varoitus: xxxxxx W:n verkkolaite on tunnistettu. Sen teho on pienempi kuin suositellun ja alun perin toimitetun xxxxxx W:n verkkolaitteen teho. Järjestelmä muuttaa suorituskykyään vastaamaan saatavilla olevaa tehoa. Varmista paras mahdollinen suorituskyky liittämällä Dellin xxxxxx W:n muuntaja tai tehokkaampi.
Järjestelmän vianmääritys 55
Page 56
Verkkolaite Järjestelmän toiminta POST-virheilmoitus
Verkkolaite ei ole aito Dell. Rajoita suorittimen nopeutta hitaimmaksi
mahdolliseksi.
Verkkolaitteen teho on pienempi kuin suorittimen virtatila.
Ei käynnistys- tai virheilmoitusta, järjestelmä vain sammuu.
Varoitus: xxxxxx W:n verkkolaite on tunnistettu. Sen teho on pienempi kuin suositellun ja alun perin toimitetun xxxxxx W:n verkkolaitteen teho. Järjestelmä muuttaa suorituskykyään vastaamaan saatavilla olevaa tehoa. Varmista paras mahdollinen suorituskyky liittämällä Dellin xxxxxx W:n muuntaja tai tehokkaampi.
Jos järjestelmän käynnistys onnistuu:
Varoitus: xxxxxx W:n verkkolaite on tunnistettu. Sen teho on pienempi kuin suositellun ja alun perin toimitetun xxxxxx W:n verkkolaitteen teho. Järjestelmä ei pysty käynnistymään. Varmista paras mahdollinen suorituskyky liittämällä Dellin xxxxxx W:n muuntaja tai tehokkaampi. Sammuta järjestelmä millä tahansa näppäimellä.

Virrankäyttötilat ja merkkivalojen toiminta

Taulukko 18. Virtatilat ja merkkivalojen toiminta
Merkkivalo Oireet Kuvaus
Thin Client -työasema on toiminnassa: S0-
Tasaisen valkoinen
Sykkii valkoisena Thin Client -työasema on lepotilassa: S3-tila.
Virran merkkivalo
HUOMAUTUS Pakota All-in-One Thin Client -työasema sammumaan painamalla virtapainiketta vähintään 4 sekunnin
ajan.
Ei käytössä Thin Client -työasema on sammuksissa.
Tasaisen keltainen
Vilkkuva keltainen Häiriö virtalähteessä.
tila.
Thin Client -työaseman käynnistys on kesken.
56 Järjestelmän vianmääritys
Page 57

Avun saaminen

Aiheet:
Dellin yhteystiedot

Dellin yhteystiedot

Edellytykset
HUOMAUTUS Jos käytössäsi ei ole Internet-yhteyttä, käytä ostolaskussa, lähetysluettelossa, laskussa tai Dellin
tuoteluettelossa olevia yhteystietoja.
Tietoja tehtävästä
Dell tarjoaa monia online- ja puhelinpohjaisia tuki- ja palveluvaihtoehtoja. Niiden saatavuus vaihtelee maa- ja tuotekohtaisesti, ja jotkut palvelut eivät välttämättä ole saatavilla alueellasi. Dellin myynnin, teknisen tuen ja asiakaspalvelun yhteystiedot:
Vaiheet
1. Siirry osoitteeseen Dell.com/support.
2. Valitse tukiluokka.
3. Tarkista maa tai alue sivun alareunan avattavasta Choose A Country/Region (Valitse maa/alue) -luettelosta
4. Valitse tarpeitasi vastaava palvelu- tai tukilinkki.
5
Avun saaminen 57
Loading...
