Wyse 5470 All-in-One thin client
Onderhoudshandleiding
Notes, cautions, and warnings
NOTE: A NOTE indicates important information that helps you make better use of your product.
CAUTION: A CAUTION indicates either potential damage to hardware or loss of data and tells you how to avoid the
problem.
WARNING: A WARNING indicates a potential for property damage, personal injury, or death.
© 2018 - 2019 Dell Inc. or its subsidiaries. All rights reserved. Dell, EMC, and other trademarks are trademarks of Dell Inc. or its
subsidiaries. Other trademarks may be trademarks of their respective owners.
2019 - 08
Ver. A00
Inhoudsopgave
1 Werkzaamheden aan de thin client uitvoeren...................................................................................5
Veiligheidsinstructies............................................................................................................................................................. 5
Voordat u werkzaamheden aan de thin client uitvoert.....................................................................................................5
Veiligheidsmaatregelen..........................................................................................................................................................6
Elektrostatische ontlading: ESD bescherming................................................................................................................... 6
ESD-onderhoudskit................................................................................................................................................................7
Kwetsbare componenten transporteren............................................................................................................................ 8
Nadat u werkzaamheden aan de thin client hebt uitgevoerd.......................................................................................... 8
2 Onderdelen verwijderen en plaatsen.............................................................................................. 9
Aanbevolen hulpmiddelen..................................................................................................................................................... 9
Lijst van schroeven................................................................................................................................................................9
Standaard..............................................................................................................................................................................10
De ezelstandaard verwijderen.......................................................................................................................................10
De ezelstandaard plaatsen............................................................................................................................................ 12
Achterplaat............................................................................................................................................................................14
De achterplaat verwijderen........................................................................................................................................... 14
De achterplaat plaatsen.................................................................................................................................................15
Vesa-bevestigingsbeugel.....................................................................................................................................................16
De VESA-bevestigingsbeugel verwijderen.................................................................................................................. 16
De VESA-bevestigingsbeugel plaatsen........................................................................................................................17
Beeldschermkaart................................................................................................................................................................ 18
De OSD-kaart verwijderen............................................................................................................................................ 18
De OSD-kaart plaatsen..................................................................................................................................................19
Solid-state drive...................................................................................................................................................................20
De SSD-schijf verwijderen............................................................................................................................................20
Het vaste-toestandstation plaatsen............................................................................................................................ 21
Geheugenmodule.................................................................................................................................................................22
De geheugenmodules verwijderen...............................................................................................................................22
De geheugenmodules plaatsen.................................................................................................................................... 23
Kaart voor draadloos...........................................................................................................................................................24
de draadloze kaart verwijderen....................................................................................................................................24
De WLAN-kaart installeren...........................................................................................................................................25
Warmteafleider.................................................................................................................................................................... 26
De koelplaat verwijderen...............................................................................................................................................26
De warmteafleider plaatsen..........................................................................................................................................27
Knoopbatterij........................................................................................................................................................................28
de knoopbatterij verwijderen........................................................................................................................................28
De knoopbatterij plaatsen.............................................................................................................................................29

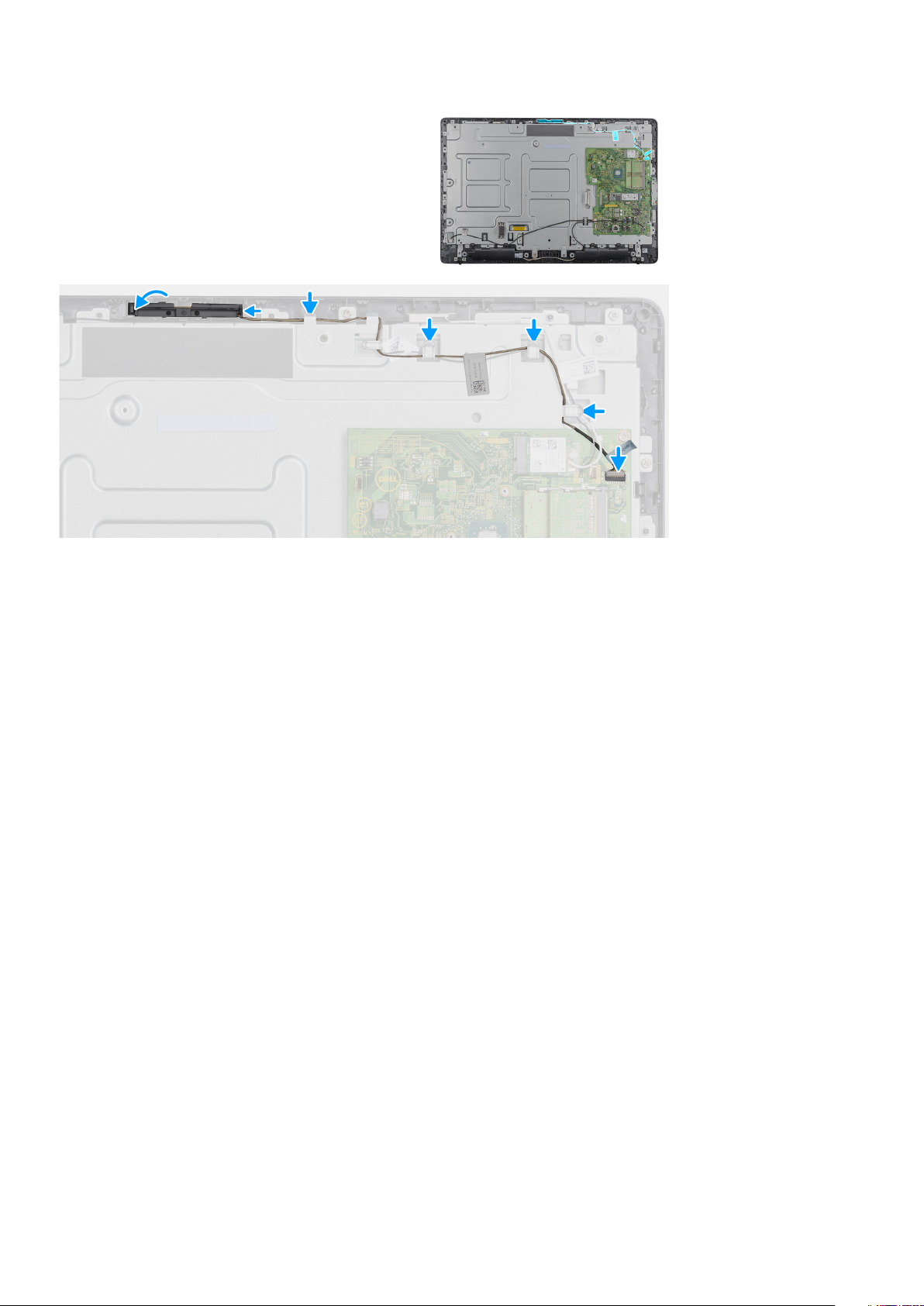

Camera..................................................................................................................................................................................30
De camera verwijderen................................................................................................................................................. 30
De camera plaatsen........................................................................................................................................................31
Moederbord..........................................................................................................................................................................32
Het moederbord verwijderen....................................................................................................................................... 32
Inhoudsopgave 3
Het moederbord plaatsen.............................................................................................................................................33

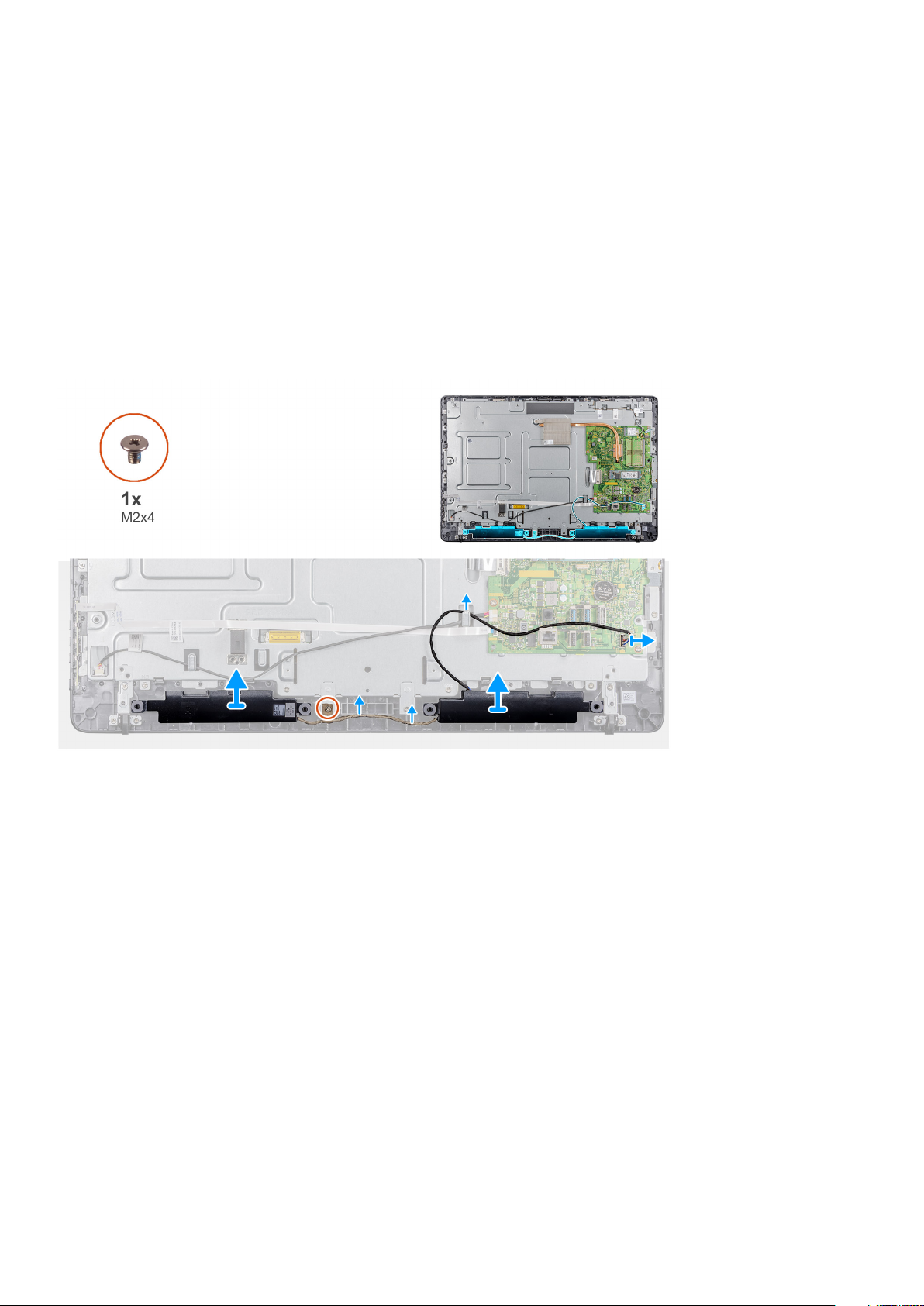

Luidsprekers......................................................................................................................................................................... 35
de luidsprekers verwijderen..........................................................................................................................................35
De luidsprekers plaatsen............................................................................................................................................... 35
Middenframe........................................................................................................................................................................36
Het middenframe verwijderen......................................................................................................................................36
Het middenfame plaatsen.............................................................................................................................................37

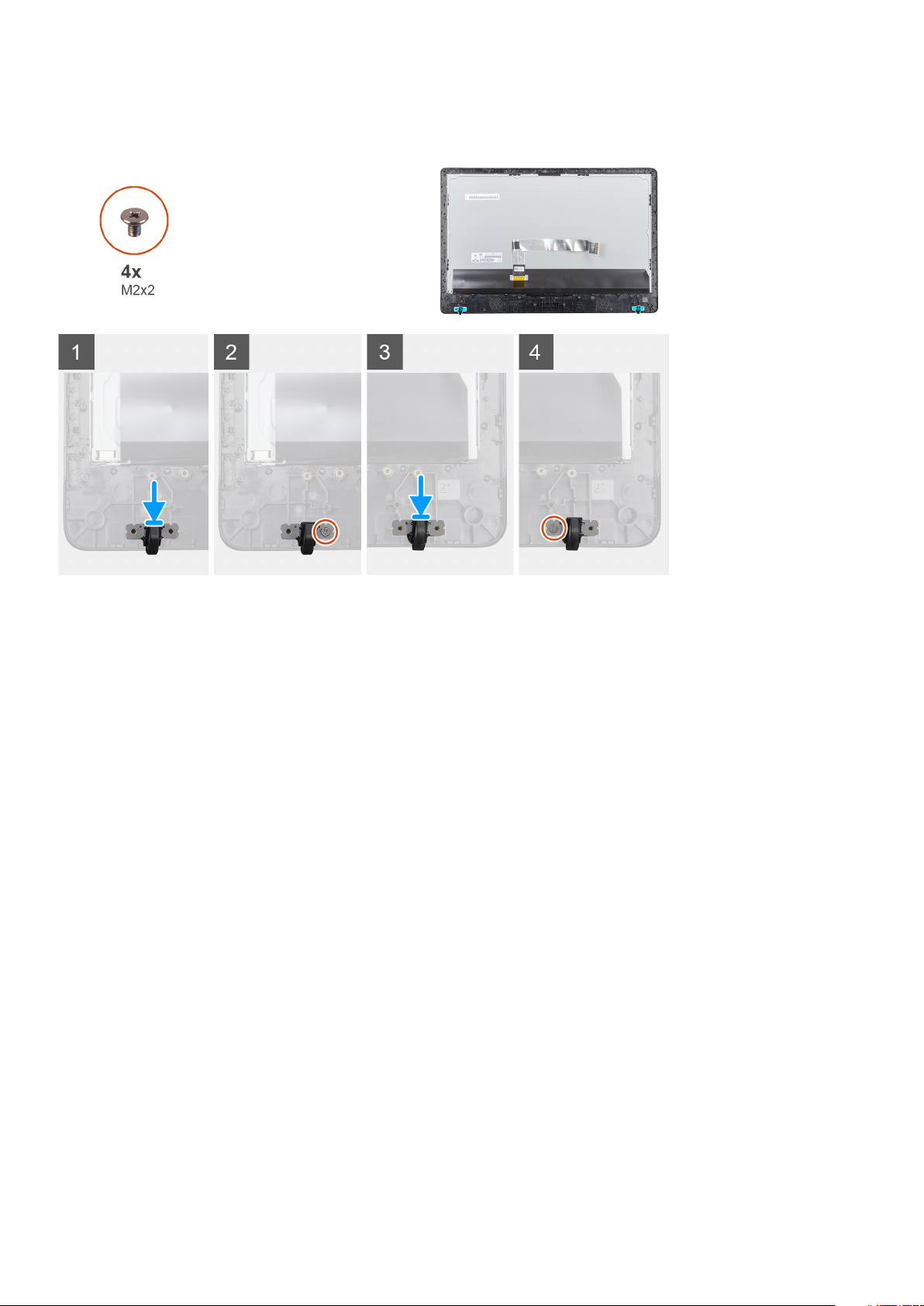

Rubber voetjes.....................................................................................................................................................................39
De rubberen voetjes verwijderen.................................................................................................................................39
De rubber voetjes installeren........................................................................................................................................39

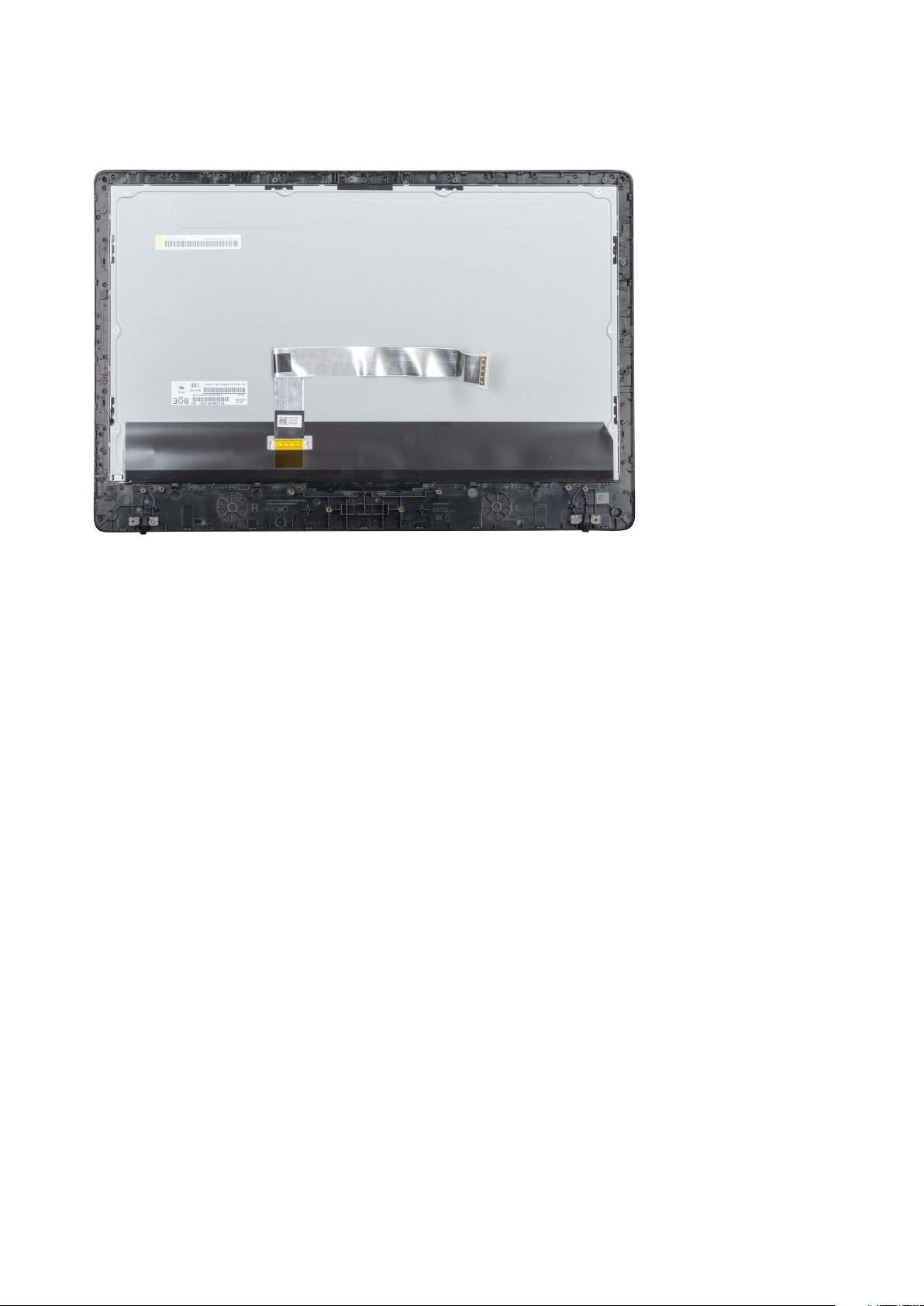

Beeldschermpaneel............................................................................................................................................................. 40
Het beeldschermpaneel verwijderen...........................................................................................................................40
Het beeldschermpaneel plaatsen................................................................................................................................. 41
3 System setup.............................................................................................................................43
Overzicht voor Systeeminstallatie.....................................................................................................................................43
Toegang tot BIOS-instellingen van de thin client............................................................................................................43
Navigatietoetsen..................................................................................................................................................................43
Opstartvolgorde...................................................................................................................................................................44
Opties voor het scherm Algemeen....................................................................................................................................44
Opties voor het scherm Systeemconfiguratie.................................................................................................................45
Videoschermoptie................................................................................................................................................................47
Opties voor het scherm Beveiliging...................................................................................................................................47
Opties voor het scherm Beveiligd opstarten................................................................................................................... 49
Schermopties voor Intel Software Guard Extensions.................................................................................................... 50
Opties voor het scherm Prestaties................................................................................................................................... 50
Opties voor het scherm Energiebeheer............................................................................................................................ 51
Opties voor het POST-gedragscherm.............................................................................................................................. 51
Optie voor draadloos scherm.............................................................................................................................................52
Opties voor het scherm Virtualisatie-ondersteuning...................................................................................................... 52
Opties voor het scherm Onderhoud................................................................................................................................. 53
Optie voor systeemlogscherm...........................................................................................................................................53
Geavanceerde configuraties.............................................................................................................................................. 53
4
4 Problemen met uw systeem oplossen...........................................................................................54
Diagnostische Enhanced Pre-Boot System Assessment...............................................................................................54
ePSA-diagnose uitvoeren............................................................................................................................................. 54
Energieverbruik....................................................................................................................................................................55
Energiestatus en LED-status.............................................................................................................................................56
5 Behulpzame informatie vinden.....................................................................................................57
Contact opnemen met Dell................................................................................................................................................ 57
Inhoudsopgave
Werkzaamheden aan de thin client uitvoeren
Veiligheidsinstructies
Vereisten
Volg de onderstaande veiligheidsrichtlijnen om uw persoonlijke veiligheid te garanderen en uw thin client te beschermen tegen mogelijke
schade. Tenzij anders vermeld, wordt in dit document voor elke procedure uitgegaan van de volgende condities:
• U hebt de veiligheidsinformatie geraadpleegd die bij uw thin client is geleverd.
• Een component kan worden vervangen of, indien afzonderlijk aangeschaft, worden geïnstalleerd door de verwijderingsprocedure in
omgekeerde volgorde uit te voeren.
Over deze taak
GEVAAR: Koppel alle voedingsbronnen los voordat u de behuizing of panelen van de thin client opent. Zodra u klaar bent
met de werkzaamheden binnen het apparaat, plaatst u de behuizing en alle panelen en schroeven terug voordat u de thin
client weer aansluit op het stopcontact.
OPMERKING: Volg de veiligheidsinstructies die bij de thin client zijn geleverd alvorens u werkzaamheden aan de thin
client uitvoert. Raadpleeg voor meer informatie over aanbevolen werkwijzen op het gebied van veiligheid onze website
over de naleving van wet-en regelgeving op www.dell.com/regulatory_compliance.
1
WAARSCHUWING: Een groot aantal reparaties mag alleen door een erkend onderhoudstechnicus worden uitgevoerd. U
mag alleen de probleemoplossing uitvoeren die in uw productdocumentatie wordt aangegeven of conform instructies
van het online of telefonische service- en onderhoudsteam. Schade veroorzaakt door service die niet door Dell wordt
geautoriseerd, valt niet onder de garantie. Lees de veiligheidsinstructies die bij het product zijn geleverd en volg ze op.
WAARSCHUWING: Voorkom elektrostatische ontlading door uzelf te aarden met een aardingspolsband of door
regelmatig tegelijk een ongeverfd metalen oppervlak en een connector aan de achterkant van de thin client aan te raken.
WAARSCHUWING: Hanteer alle onderdelen en kaarten met zorg. Raak de onderdelen of de contactpunten op een kaart
niet aan. Houd de kaart bij de randen vast of aan de metalen montagebeugel. Houd een onderdeel, zoals een processor,
aan de randen vast en niet aan de pennen.
WAARSCHUWING: Verwijder kabels door aan de connector of aan het treklipje te trekken en niet aan de kabel zelf.
Sommige kabels hebben een connector met vergrendelingsklemmen. Druk deze in voordat u de kabel loskoppelt. Als u
connectoren van elkaar haalt, moet u ervoor zorgen dat u ze recht uit de aansluiting trekt om te voorkomen dat de
connectorpinnen verbuigen. Ook moet u voor het aansluiten van een kabel controleren of beide connectoren correct zijn
gepositioneerd en uitgelijnd.
OPMERKING: De kleur van uw thin client en van bepaalde componenten kunnen verschillen van de kleur die in dit
document is afgebeeld.
Voordat u werkzaamheden aan de thin client uitvoert
U moet de onderstaande stappen uitvoeren voordat u werkzaamheden aan de thin client uitvoert.
Over deze taak
OPMERKING:
over de naleving van wet- en regelgeving op www.Dell.com/regulatory_compliance.
Raadpleeg voor meer informatie over aanbevolen procedures op het gebied van veiligheid onze website
Werkzaamheden aan de thin client uitvoeren 5
Stappen
1. Sla alle open bestanden op en sluit alle open bestanden en toepassingen af.
2. Klik op Start > Aan/uit > Afsluiten om uw thin client af te sluiten.
OPMERKING: Voor instructies voor het afsluiten raadpleegt u de documentatie van het respectieve
besturingssysteem.
3. Haal de stekker van de thin client en van alle aangesloten apparaten uit het stopcontact.
4. Koppel alle netwerkkabels los van de thin client.
5. Koppel alle aangesloten apparaten en randapparatuur, zoals toetsenbord, muis en beeldscherm, los van de thin client.
Veiligheidsmaatregelen
Het hoofdstuk over veiligheidsmaatregelen bevat de primaire stappen die moeten worden genomen voordat u instructies voor het
demonteren van componenten uitvoert.
Neem de volgende veiligheidsmaatregelen in acht voordat u een installatie- of break/fix-procedure uitvoert waarbij u componenten
verwijdert of weer terugplaatst:
• Zet het systeem uit, inclusief alle aangesloten randapparatuur.
• Koppel het systeem en alle aangesloten randapparatuur los van het stroomnet.
• Koppel alle netwerkkabels, telefoon-en telecommunicatielijnen los van het systeem.
• Gebruik een ESD-veldservicekit wanneer u in een tabletnotebookdesktop werkt om schade door elektrostatische ontlading (ESD) te
voorkomen.
• Nadat u een systeemcomponent hebt verwijderd, plaatst u het verwijderde component voorzichtig op een antistatische mat.
• Draag schoenen met niet-geleidende rubberzolen om de kans op elektrische schokken te verminderen.
Stand-byvoeding
Bij Dell producten met stand-bymodus moet de stekker uit het stopcontact worden gehaald voordat u de behuizing opent. Systemen met
stand-byvoeding zijn in wezen ingeschakeld, ook al staan ze uit. De interne stroom zorgt ervoor dat het systeem op afstand wordt
ingeschakeld (Uit stand-by door LAN) en in de slaapstand wordt gezet en heeft andere geavanceerde energiebeheerfuncties.
Wanneer u de stroomkabel ontkoppelt en de aan/uit-knop 15 seconden lang ingedrukt houdt, zou de reststroom in het moederbord
moeten zijn weggelopen. Verwijder de batterij uit de draagbare computerstabletslaptops.
Vereffening
Vereffening is een methode voor het aansluiten van twee of meer aardingsgeleiders op hetzelfde elektrische potentiaal. Dit wordt gedaan
door het gebruik van een elektrostatische ontladingskit (ESD). Zorg er bij het aansluiten van een vereffeningsdraad voor dat deze is
aangesloten op kaal metaal en nooit op een geverfd of niet-metalen oppervlak. De polsband moet stevig zijn bevestigd en in contact zijn
met de huid. Zorg ervoor dat u alle sieraden, zoals horloges, armbanden of ringen, verwijdert voordat u uzelf en de apparatuur via een
vereffeningsdraad met elkaar verbindt.
Elektrostatische ontlading: ESD bescherming
ESD is een groot probleem bij het hanteren van elektronische componenten, vooral gevoelige componenten zoals uitbreidingskaarten,
processoren, geheugen-DIMM's en moederborden. Al heel kleine ontladingen kunnen de schakelingen beschadigen op manieren die niet
opvallen, zoals af en toe terugkerende problemen of een kortere levensduur van producten. Doordat de branche aanstuurt op lagere
stroomvereisten en meer schakelingen op een kleiner oppervlak, is bescherming tegen ESD een groeiende zorg.
Vanwege de grotere dichtheid van halfgeleiders in recente Dell producten, is de gevoeligheid voor statische schade nu hoger dan in
eerdere Dell producten. Daarom zijn sommige eerder goedgekeurde methoden voor het hanteren van componenten niet meer van
toepassing.
Twee erkende soorten ESD-schade zijn onherstelbare storingen en onregelmatige storingen.
• Onherstelbaar: Onherstelbare storingen vertegenwoordigen ongeveer 20 procent van de ESD-gerelateerde storingen. De schade
veroorzaakt een onmiddellijk en volledig verlies van functionaliteit van het apparaat. Een voorbeeld van een onherstelbare storing is een
geheugen-DIMM die een statische schok heeft ontvangen en direct een "No POST/no video"-symptoom genereert met een pieptoon
die wordt uitgestoten voor ontbrekend of niet-functionerend geheugen.
• Onregelmatig: Onregelmatige storingen vertegenwoordigen ongeveer 80 procent van de ESD-gerelateerde storingen. Het grote
aantal onregelmatige storingen houdt in dat het grootste deel van de keren dat schade optreedt, dit niet onmiddellijk herkenbaar is. De
DIMM krijgt een statische schok, maar de trace-paden worden alleen verzwakt en er zijn niet onmiddellijk uiterlijke symptomen die
Werkzaamheden aan de thin client uitvoeren
6
betrekking hebben op de schade. Het kan weken of maanden duren voor de verzwakte trace-paden smelten en in de tussentijd kan dit
leiden tot verminderde geheugenintegriteit, onregelmatig optredende geheugenfouten, enzovoort.
Het lastigste type beschadiging om te herkennen en op te lossen is de onregelmatige ('latente') storing.
Voer de volgende stappen uit om ESD-schade te voorkomen:
• Gebruik een bedrade antistatische polsband die op juiste wijze is geaard. Het gebruik van draadloze antistatische polsbanden is niet
meer toegestaan, omdat deze niet voldoende bescherming bieden. Het aanraken van het chassis voordat de componenten worden
verwerkt, garandeert niet voldoende ESD bescherming voor componenten met een grotere gevoeligheid voor ESD-schade.
• Hanteer alle elektrostatisch gevoelige componenten in een ruimte die vrij is van statische elektriciteit. Gebruik indien mogelijk
antistatische vloer-pads en werkbank-pads.
• Haal een component dat gevoelig is voor statische elektriciteit pas uit de antistatische verpakking op het moment dat u het gaat
installeren. Voordat u de anti statische verpakking opbergt, moet u eventuele statische elektriciteit van uw lichaam ontladen.
• Plaats een gevoelig component voor transport in een antistatische doos of verpakking.
ESD-onderhoudskit
De niet-bewaakte onderhoudskit is de meestgebruikte servicekit. Elke onderhoudskit bevat drie hoofdcomponenten: Antistatische mat,
antistatische polsband en vereffeningsdraad.
Componenten van een ESD-onderhoudskit
De componenten van een ESD-onderhoudskit zijn:
• Antistatische mat: De antistatische mat laat stroom weglekken en tijdens serviceprocedures kunnen er componenten op worden
geplaatst. Wanneer u een anti statische mat gebruikt, moet uw antistatische polsband stevig om uw pols zitten en moet de
vereffeningsdraad zijn aangesloten op de mat en op een kaal stuk metaal van het systeem waaraan wordt gewerkt. Nadat de
onderhoudskit op de juiste manier is klaargemaakt, kunnen de servicecomponenten uit de ESD-zak worden gehaald en rechtstreeks op
de mat worden geplaatst. Componenten die gevoelig zijn voor elektrostatische ontlading zijn veilig in uw hand, op de ESD-mat, in het
systeem of in een zak.
• Antistatische polsband en vereffeningsdraad: De antistatische polsband en de vereffeningsdraad kunnen uw pols en het kale
metaal van de hardware rechtstreeks met elkaar verbinden indien de ESD-mat niet vereist is, of zijn aangesloten op de antistatische
mat ter bescherming van hardware die tijdelijk op de mat is geplaatst. De fysieke verbinding tussen de antistatische polsband en de
vereffeningsdraad tussen uw huid, de ESD-mat en de hardware staat bekend als 'vereffening'. Gebruik alleen de onderhoudskits met
een antistatische polsband, mat en vereffeningsdraad. Gebruik nooit draadloze antistatische polsbanden. Houd er rekening mee dat de
interne draden van een antistatische polsband gevoelig zijn voor beschadiging door normale slijtage regelmatig met een antistatische
polsbandtester moeten worden gecontroleerd om onbedoelde hardwarebeschadiging door ESD te voorkomen. Het wordt aanbevolen
om de antistatische polsband minimaal eenmaal per week te testen.
• ESD-polsbandtester: De draden in een ESD-band kunnen in de loop van de tijd slijten. Wanneer u een niet-bewaakte kit gebruikt,
wordt het aanbevolen om de band regelmatig te testen, voor elke onderhoudsklus en ten minste eenmaal per week. Een
polsbandtester is de beste methode om deze test uit te voeren. Als u niet over een eigen polsbandtester beschikt, kunt u bij uw
regionale kantoor navragen of ze er een hebben. Om de test uit te voeren, moet u de vereffeningsdraad van de polsband op de tester
aansluiten terwijl deze is aangesloten om uw pols is gebonden en op de knop drukken om te testen. Een groene LED gaat branden als
de test slaagt; een rode LED gaat branden en een alarm klinkt als de test mislukt.
• Isolatorelementen: Het is van cruciaal belang om apparatuur die gevoelig is voor ESD, zoals plastic warmteafleiderbehuizingen, weg
te houden van interne componenten die isolatoren zijn en vaak onder hoge spanning staan.
• Werkomgeving: Voordat u de ESD-onderhoudskit klaarmaakt, moet u de situatie op de locatie van de klant beoordelen. Er is
bijvoorbeeld een verschil tussen het klaarzetten van een kit voor een serveromgeving en voor een desktop of draagbare computer.
Servers zijn doorgaans geïnstalleerd in een rack in een datacenter. Desktops of draagbare computers staan meestal op kantoorbureaus
of in cubicles. Zoek altijd naar een groot, vlak en open werkgebied dat vrij is van rommel en dat groot genoeg is om de ESD-kit in klaar
te maken, met extra ruimte voor het type systeem dat wordt gerepareerd. De werkruimte moet ook vrij zijn van isolatoren die een
ESD-gebeurtenis kunnen veroorzaken. In het werkgebied moeten isolatoren zoals piepschuim en andere kunststoffen altijd ten minste
30 centimeter van de gevoelige componenten verwijderd zijn voordat u met de hardwarecomponenten aan de slag gaat.
• ESD-verpakking: Alle apparatuur die gevoelig is voor ESD moet in antistatische verpakking worden verzonden en ontvangen.
Antistatische metalen zakken worden aanbevolen. U dient het beschadigde component altijd te retourneren in dezelfde ESD-zak en
verpakking als waarin het nieuwe component is ontvangen. De ESD-zak moet worden dichtgevouwen en dichtgeplakt en al hetzelfde
verpakkingsmateriaal moet worden gebruikt in de oorspronkelijke doos waar het nieuwe component is ontvang. Apparaten die gevoelig
zijn voor ESD mogen alleen uit de verpakking worden gehaald op een werkoppervlak dat tegen ESD is beschermd, en componenten
mogen nooit bovenop de ESD-zak worden geplaatst, omdat alleen de binnenkant van de zak is afgeschermd. Plaats altijd
componenten in uw hand, op de ESD-mat, in het systeem of in een antistatische zak.
• Het transporteren van gevoelige componenten: Bij het transporteren van componenten die gevoelig zijn voor ESD, zoals
vervangende componenten of componenten die naar Dell moeten worden geretourneerd, is het van cruciaal belang om deze
componenten in antistatische zakken te plaatsen voor veilig vervoer.
Werkzaamheden aan de thin client uitvoeren
7
Overzicht van ESD-beveiliging
Het wordt aanbevolen dat alle servicemonteurs te allen tijde gebruiken de traditionele bedrade antistatische ESD-aardingspolsband en de
beschermende antistatische mat gebruiken bij het onderhoud van Dell producten. Bovendien is het van cruciaal belang dat de monteurs
tijdens het uitvoeren van het onderhoud gevoelige componenten gescheiden houden van alle isolatorcomponenten en dat ze antistatische
zakken gebruiken voor het transporteren van gevoelige componenten.
Kwetsbare componenten transporteren
Bij het transporteren van componenten die gevoelig zijn voor ESD, zoals vervangende componenten of componenten die naar Dell moeten
worden geretourneerd, is het van cruciaal belang om deze componenten in antistatische zakken te plaatsen voor veilig vervoer.
Apparatuur optillen
De volgende richtlijnen volgen bij het optillen van zware apparatuur:
WAARSCHUWING: Til niet meer dan 22,7 kg op. Zorg ervoor dat u altijd extra hulp krijgt of een mechanisch hijsapparaat
gebruikt.
1. Zorg dat u stevig en in evenwicht staat. Houd uw voeten uit elkaar voor een stabiele basis en richt uw tenen naar buiten.
2. Span uw buikspieren aan. Buikspieren bieden ondersteuning voor uw ruggengraat en compenseren de belasting.
3. Til vanuit uw benen en niet vanuit uw rug.
4. Houd de last dicht bij uw lichaam. Hoe dichter het bij uw ruggengraat is, hoe minder kracht er op uw rug wordt uitgeoefend.
5. Houd uw rug recht, ongeacht of u de last optilt of neerzet. Voeg het gewicht van uw lichaam niet aan de last toe. Zorg dat u uw
lichaam en rug niet draait.
6. Volg dezelfde technieken in omgekeerde richting om de last neer te zetten.
Nadat u werkzaamheden aan de thin client hebt uitgevoerd
Over deze taak
WAARSCHUWING:
Stappen
1. Breng alle schroeven opnieuw aan en zorg ervoor dat er geen losse schroeven in uw thin client achterblijven.
2. Sluit alle externe apparaten, randapparaten of kabels die u eerder had losgekoppeld weer aan, voordat u werkzaamheden aan de thin
client uitvoert.
3. Sluit uw thin client en alle aangesloten apparaten aan op het stopcontact.
4. Schakel uw thin client in.
U mag geen losse schroeven in uw thin client achterlaten. Deze kunnen uw thin client beschadigen.
8
Werkzaamheden aan de thin client uitvoeren
Onderdelen verwijderen en plaatsen
Aanbevolen hulpmiddelen
Voor de procedures in dit document heeft u het volgende gereedschap nodig:
• Kruiskopschroevendraaiers: nrs. 0, 1 en 2
• Plastic pennetje
Lijst van schroeven
Tabel 1. Wyse 5470 All-in-One
Component Schroeftype Aantal Afbeelding schroef
Kabelafdekplaatje M3x9 1
Moederbordschild M3x5 5
2
SSD-schijf/Intel Optane-kaart M2x2,5 1
WLAN-kaart schild M2x2,5 2
WLAN-kaart M2x2,5 1
Systeemventilator M3 x5 3
Pop-upcamera M3x5 2
Rand van de pop-upcamera M3x5 5
Onderplaat M3x5 4
Voedingskabel M3x5 1
Voedingseenheid (PSU) M3x5 1
Ventilator voedingseenheid PSU-ventilator
M3x5 2
Onderdelen verwijderen en plaatsen 9
Component Schroeftype Aantal Afbeelding schroef
In- en uitgangsbeugel M3x5 3
Moederbord M3x5 9
Luidsprekers M3 4 + 7.1 XZN 4
Aan-uitknopkaart M3x5 1
Microfoon M2x2,5 2
In- en uitgangskaart schild M3x5 2
In- en uitgangskaart M2.5x3.5 2
Headsetpoort M3x5 1
Antennes M2x2,5 2
Beeldschermpaneel M3x5 8
Middenframe M3x5 11
Standaard
De ezelstandaard verwijderen
Vereisten
Volg de procedure in Voordat u werkzaamheden aan de thin client uitvoert.
Over deze taak
De volgende afbeelding geeft de locatie van de standaard aan en geeft de verwijderingsprocedure visueel weer.
Onderdelen verwijderen en plaatsen
10
Onderdelen verwijderen en plaatsen 11
Stappen
1. Wrik de afdekplaat van de standaard los van de achterplaat met behulp van een plastic pennetje.
2. Schuif de afdekplaat van de standaard van de achterplaat af.
3. Verwijder de twee schroeven (M4x8) waarmee de ezelstandaard aan de beugel van de standaard is bevestigd en til de standaard uit
de achterplaat.
De ezelstandaard plaatsen
Vereisten
Als u een component vervangt, moet u het bestaande component verwijderen voordat u de installatieprocedure uitvoert.
Over deze taak
De volgende afbeelding geeft de locatie van de ezelstandaard aan en geeft de installatieprocedure visueel weer.
Onderdelen verwijderen en plaatsen
12
Onderdelen verwijderen en plaatsen 13
Stappen
1. Lijn de schroefgaten in de beugel van de standaard uit met de schroefgaten op de ezelstandaard.
2. Draai de twee schroeven (M4x8) vast waarmee de ezelstandaard aan de behuizing wordt bevestigd.
3. Schuif de afdekplaat op zijn plaats op de beugel van de standaard.
Achterplaat
De achterplaat verwijderen
Vereisten
1. Volg de procedure in Voordat u werkzaamheden aan de thin client uitvoert.
2. Verwijder de standaard.
Over deze taak
De volgende afbeelding geeft de locatie van de achterplaat aan en geeft de verwijderingsprocedure visueel weer.
Onderdelen verwijderen en plaatsen
14
Stappen
1. Gebruik een pennetje om de achterplaat los te maken van het chassis.
2. Zorg dat alle inkepingen rondom de thin client zijn ontgrendeld met behulp van de pennetje.
3. Til de achterplaat van het chassis van de thin client.
De achterplaat plaatsen
Vereisten
Als u een component vervangt, moet u het bestaande component verwijderen voordat u de installatieprocedure uitvoert.
Over deze taak
De volgende afbeelding geeft de locatie van de achterplaat aan en geeft een visuele weergave van de installatieprocedure:
Onderdelen verwijderen en plaatsen
15
Stappen
1. Plaats de achterplaat op de systeembehuizing.
2. Lijn de inkepingen op de achterplaat uit met de slots op de behuizing.
3. Druk de achterplaat op de systeembehuizing en controleer of alle vergrendelingen vastzitten.
Vervolgstappen
1. Installeer de standaard.
2. Volg de procedure in Nadat u werkzaamheden aan de thin client hebt uitgevoerd.
Vesa-bevestigingsbeugel
De VESA-bevestigingsbeugel verwijderen
Vereisten
1. Volg de procedure in Voordat u werkzaamheden aan de thin client uitvoert.
2. Verwijder de standaard.
3. Verwijder de achterplaat.
Over deze taak
De volgende afbeelding geeft de locatie van VESA-bevestigingsbeugel aan en geeft de verwijderingsprocedure visueel weer.
Onderdelen verwijderen en plaatsen
16
Stappen
1. Verwijder de vier schroeven waarmee de VESA-bevestigingsbeugel aan de middenkap is bevestigd.
2. Til de VESA-bracket op van de middenkap.
3. Noteer hoe de luidsprekerkabel loopt op de VESA-bracket en verwijder deze uit de geleiders.
De VESA-bevestigingsbeugel plaatsen
Vereisten
Als u een component vervangt, moet u het bestaande component verwijderen voordat u de installatieprocedure uitvoert.
Over deze taak
De volgende afbeelding geeft de locatie van de VESA-bevestigingsbeugel aan en geeft de installatieprocedure visueel weer.
Onderdelen verwijderen en plaatsen
17
Stappen
1. Lijn de schroefgaten in de VESA-bevestigingsbeugel uit met de schroefgaten op het middenframe.
2. Plaats de vier schroeven (M3x5) terug waarmee de VESA-bevestigingsbeugel op het middenframe wordt bevestigd.
3. Leid de luidsprekerkabel door de geleiders op de VESA-bracket.
Vervolgstappen
1. Plaats de achterplaat.
2. Plaats de standaard.
3. Volg de procedure in Nadat u werkzaamheden aan de thin client hebt uitgevoerd.
Beeldschermkaart
De OSD-kaart verwijderen
Vereisten
1. Volg de procedure in Voordat u werkzaamheden aan de thin client uitvoert.
2. Verwijder de standaard.
3. Verwijder de achterplaat.
4. Verwijder de VESA-bracket.
Over deze taak
De volgende afbeelding geeft de locatie van de OSD-kaart aan en geeft de verwijderingsprocedure visueel weer.
Onderdelen verwijderen en plaatsen
18
Loading...
