Wyse 5470 Hepsi Bir Arada İnce İstemci

Servis El Kitabı

Page 2

Identifier GUID-5B8DE7B7-879F-45A4-88E0-732155904029 Version 13

Status Translation Validated

Notlar, dikkat edilecek noktalar ve uyarılar

NOT: NOT, ürününüzü daha iyi kullanmanıza yardımcı olacak önemli bilgiler sağlar.

DİKKAT: DİKKAT, donanım hasarı veya veri kaybı olasılığını gösterir ve sorunu nasıl önleyeceğinizi bildirir.

UYARI: UYARI, mülk hasarı, kişisel yaralanma veya ölüm potansiyeline işaret eder.

kuruluşlarının ticari markalarıdır. Diğer ticari markalar ilgili sahiplerinin ticari markaları olabilir.

Revizyon A01

Page 3

İçindekiler

1 İnce istemcinizde çalışma.............................................................................................................. 5

Güvenlik bilgileri......................................................................................................................................................................5

İnce istemcinizde çalışmaya başlamadan önce...................................................................................................................5

Güvenlik önlemleri..................................................................................................................................................................6

Elektrostatik boşalma—ESD koruması............................................................................................................................... 6

ESD saha servis kiti................................................................................................................................................................7

Hassas parçaları taşıma.........................................................................................................................................................8

İnce istemcinizde çalıştıktan sonra...................................................................................................................................... 8

2 İnce istemcinizin önemli bileşenleri................................................................................................ 9

3 Bileşenleri takma ve çıkarma.........................................................................................................11

Önerilen araçlar......................................................................................................................................................................11

Vida listesi...............................................................................................................................................................................11

Stant...................................................................................................................................................................................... 13

Ayaklı standı çıkarma......................................................................................................................................................13

Ayaklı standı takma.........................................................................................................................................................14

Arka kapak.............................................................................................................................................................................16

Arka kapağı çıkarma....................................................................................................................................................... 16

Arka kapağın takılması.................................................................................................................................................... 17

Vesa montaj braketi............................................................................................................................................................. 18

VESA montaj braketini çıkarma.....................................................................................................................................18

VESA montaj braketini takma....................................................................................................................................... 19

Ekran görüntüsü kartı..........................................................................................................................................................20

OSD kartını çıkarma.......................................................................................................................................................20

OSD kartını takma...........................................................................................................................................................21

Katı hal sürücüsü..................................................................................................................................................................22

Katı hal sürücüsünün çıkarılması...................................................................................................................................22

Katı hal sürücüsünü takma............................................................................................................................................23

Bellek modülü....................................................................................................................................................................... 24

Bellek modüllerinin çıkarma...........................................................................................................................................24

Bellek modülünü takma................................................................................................................................................. 25

Kablosuz kart........................................................................................................................................................................26

Kablosuz kartı çıkarma.................................................................................................................................................. 26

Kablosuz kartı takma..................................................................................................................................................... 27

Isı emici..................................................................................................................................................................................28

Isı emicisini çıkarma........................................................................................................................................................28

Isı emicisini takma.......................................................................................................................................................... 29

Düğme pil..............................................................................................................................................................................30

Düğme pili çıkarma.........................................................................................................................................................30

Düğme pili takma............................................................................................................................................................ 31

Kamera..................................................................................................................................................................................32

Kamerayı çıkarma...........................................................................................................................................................32

Kamerayı takma..............................................................................................................................................................33

İçindekiler 3

Page 4

Sistem kartı...........................................................................................................................................................................34

Sistem kartını çıkarma................................................................................................................................................... 34

Sistem kartını takma......................................................................................................................................................36

Hoparlörler............................................................................................................................................................................ 37

Hoparlörleri çıkarma.......................................................................................................................................................37

Hoparlörleri takma..........................................................................................................................................................38

Orta çerçeve........................................................................................................................................................................ 39

Orta çerçeveyi çıkarma.................................................................................................................................................39

Orta çerçeveyi takma....................................................................................................................................................40

Lastik ayak............................................................................................................................................................................42

Lastik ayağı çıkarma.......................................................................................................................................................42

Lastik ayağı takma......................................................................................................................................................... 43

Ekran paneli.......................................................................................................................................................................... 44

Ekran panelini çıkarma...................................................................................................................................................44

Ekran panelini takma......................................................................................................................................................45

4 Sistem kurulumu........................................................................................................................ 46

Sistem Kurulumuna genel bakış......................................................................................................................................... 46

İnce istemci BIOS ayarlarına erişme.................................................................................................................................. 46

Gezinti tuşları....................................................................................................................................................................... 46

Önyükleme Sırası..................................................................................................................................................................47

Genel ekran seçenekleri...................................................................................................................................................... 47

Sistem Yapılandırması ekran seçenekleri...........................................................................................................................48

Video ekran seçeneği..........................................................................................................................................................50

Güvenlik ekran seçenekleri.................................................................................................................................................50

Güvenli Önyükleme ekran seçenekleri...............................................................................................................................52

Intel Yazılım Koruma Uzantısı ekran seçenekleri..............................................................................................................52

Performans ekranı seçenekleri...........................................................................................................................................53

Güç yönetimi ekran seçenekleri......................................................................................................................................... 53

POST davranışı ekran seçenekleri..................................................................................................................................... 54

Kablosuz ekran seçeneği.................................................................................................................................................... 55

Sanallaştırma desteği ekran seçenekleri........................................................................................................................... 55

Bakım ekranı seçenekleri.....................................................................................................................................................55

Sistem Günlükleri ekran seçeneği......................................................................................................................................56

Gelişmiş yapılandırma.......................................................................................................................................................... 56

5 Sisteminizin sorunlarını giderme.................................................................................................. 57

Gelişmiş Önyükleme Öncesi Sistem Değerlendirmesi tanılamaları................................................................................. 57

EPSA tanılamalarını çalıştırma.......................................................................................................................................57

Güç davranışı........................................................................................................................................................................58

Güç durumu ve LED durumu............................................................................................................................................. 59

6 Yardım alma...............................................................................................................................60

Dell'e Başvurma................................................................................................................................................................... 60

İçindekiler

Page 5

Identifier GUID-C18B324F-1FEE-4042-96B8-4B4C0962E23F Version 1 Status Translation approved

İnce istemcinizde çalışma

Identifier GUID-D74016DC-239D-4340-BDF4-DF5E7E635E82 Version 1 Status Translation approved

Güvenlik bilgileri

Önkosullar

Thin client'ınızı olası hasarlardan korumak ve kendi kişisel güvenliğinizi sağlamak için aşağıdaki güvenlik ilkelerini kullanın. Aksi belirtilmemişse bu belgede bulunan bütün yordamlar aşağıdaki koşulların mevcut olduğunu varsaymaktadır:

• Thin client ile birlikte gelen güvenlik bilgilerini okudunuz.

• Çıkarma prosedürü ters sırayla uygulanarak bir bileşen değiştirilebilir veya (ayrıca satın alınmışsa) takılabilir.

Bu görev ile ilgili

UYARI

: Thin client'ın kapağını veya panelleri açmadan önce, tüm güç kaynaklarının bağlantısını kesin. Bilgisayarın içinde

çalışmayı tamamladıktan sonra, elektrik çıkışına bağlamadan önce, tüm kapakları, panelleri ve vidaları yerlerine takın.

NOT: Thin client'ınızın içinde çalışmadan önce, bilgisayarınızla birlikte verilen güvenlik bilgilerini okuyun. Daha fazla en iyi

güvenlik uygulaması için www.Dell.com/regulatory_compliance adresindeki Mevzuat Uyumluluğu ana sayfasına göz atın.

DİKKAT: Çoğu onarım yalnızca yetkili bir servis teknisyeni tarafından yapılabilir. Siz yalnızca ürününüzün belgelerinde

belirtilen veya çevrimiçi ya da telefonla hizmet ve destek ekibinin bildirdiği basit onarımları gerçekleştirebilirsiniz. Dell tarafından onaylanmayan bakım işlemleri nedeniyle oluşan hasarlar garantiniz kapsamında değildir. Ürünle birlikte gelen güvenlik talimatlarını okuyun ve izleyin.

DİKKAT: Elektrostatik boşalmayı önlemek için bilek topraklama kayışı kullanarak ya da thin client'ın arkasındaki

konnektöre dokunurken boyanmamış metal bir yüzeye sık sık dokunarak kendinizi topraklayın.

DİKKAT: Bileşenleri ve kartları itina ile kullanın. Bileşenlere veya kartların üzerindeki temas noktalarına dokunmayın.

Kartları uç kısmından veya metal montaj kenarından tutun. İşlemci gibi bileşenleri pinlerinden değil kenarlarından tutun.

DİKKAT: Bir kabloyu çıkarırken kablonun kendisinden değil, konnektör kısmından veya çekme yerinden tutarak çekin.

Bazı kablolarda kilitleme dilleri vardır; bu tür kabloları çıkarırken, kabloyu çekmeden önce kilitleme dillerini içeriye bastırın. Konnektörleri çıkartırken, konnektör pinlerinin eğilmesini önlemek için konnektörleri düz tutun. Ayrıca bir kabloyu bağlamadan önce, her iki konnektörün yönlerinin doğru olduğundan ve doğru hizalandıklarından emin olun.

NOT: Thin client'ınızın ve belirli bileşenlerin rengi bu belgede gösterilenden farklı olabilir.

Identifier GUID-10ED9AEE-37F2-4517-BDA5-D9ED0DD99059 Version 1 Status Translation approved

İnce istemcinizde çalışmaya başlamadan önce

Thin client üzerinde çalışmaya başlamadan önce aşağıdaki adımları gerçekleştirmeniz gerekir.

İnce istemcinizde çalışma 5

Page 6

Bu görev ile ilgili

NOT: En iyi güvenlik uygulamaları ile ilgili daha fazla bilgi için www.Dell.com/regulatory_compliance adresindeki

Düzenleme Uyumluluğu giriş sayfasına bakın.

Adimlar

1. Açık dosyaları kaydedip kapatın ve açık uygulamalardan çıkın.

2. İnce istemcinizi kapatmak için Başlat > Güç > Kapat seçeneklerine tıklayın.

NOT: Kapatma talimatları için ilgili işletim sistemi belgelerine bakın.

3. Thin client'ınızı ve tüm bağlı aygıtları elektrik prizlerinden çıkarın.

4. Tüm ağ kablolarının ince istemcinizle bağlantısını kesin.

5. Klavye, fare ve monitör gibi bağlı olan tüm aygıtların ve çevre birimlerinin thin client'ınızla bağlantısını kesin.

Identifier Version 1

Status Translation approved

GUID-618AF8ED-565E-49CC-B756-3FE3C422698F

Güvenlik önlemleri

Güvenlik önlemleri bölümünde demontaj talimatları uygulanmadan önce gerçekleştirilmesi gereken birincil adımlar açıklanmaktadır.

Herhangi bir kurulum veya demontaj ya da yeniden montaj ile ilgili arıza/onarım prosedürü gerçekleştirmeden önce aşağıdaki güvenlik önlemlerine uyun:

• Sistemi ve bağlı tüm çevre birimlerini kapatın.

• Sistemin ve tüm takılı çevre birimlerinin AC güç kaynağı ile olan bağlantısını kesin.

• Tüm ağ kablolarını, telefonu ve telekomünikasyon hatlarını sistemden çıkarın.

• Herhangi bir tabletdizüstü bilgisayarmasaüstü bilgisayar üzerinde çalışırken elektrostatik boşalma (ESD) hasarını önlemek için bir ESD saha servis kiti kullanın.

• Herhangi bir sistem bileşeni çıkarıldıktan sonra çıkarılan bileşen antistatik bir keçeye dikkatlice yerleştirilir.

• Elektrik çarpılması ihtimalini azaltmak için iletken olmayan kauçuk tabanlı ayakkabı giyin.

Bekleme gücü

Bekleme gücü olan Dell ürünlerinin kasası açılmadan önce fişleri çıkarılmalıdır. Bekleme gücü olan sistemler, aslında kapalıyken de güç barındırır. Sistemin uzaktan açılmasını (LAN'ı uyku modundan çıkarma) ve uyku modunda askıya alınmasını sağlayan dahili güç kaynağının başka gelişmiş güç yönetimi özellikleri bulunmaktadır.

Fişleri çıkardıktan sonra güç düğmesini 15 saniye basılı tuttuğunuzda sistem kartında kalan güç boşalır. Pili taşınabilir aygıtlardantabletlerdendizüstü bilgisayarlardan çıkarın.

Bağlama

Bağlama, iki veya daha fazla topraklama iletkenini aynı elektrik potansiyeline bağlamak için kullanılan bir yöntemdir. Bu işlem, saha servis elektrostatik boşalma (ESD) kiti kullanılarak yapılır. Birleştirme kablosunu bağlarken kablonun çıplak metale bağlandığından ve kesinlikle boyalı veya metal olmayan bir yüzeye bağlanmadığından emin olun. Bileklik, sıkı ve cildinizle tam temas halinde olmalıdır. Kendinizi ve ekipmanları bağlamadan önce saat, bilezik veya yüzük gibi takılarınızı çıkardığınızdan emin olun.

Identifier Version 1

Status Translation approved

GUID-8467A17D-0644-4794-A69C-B3B629DCAD01

Elektrostatik boşalma—ESD koruması

Özellikle genişleme kartları, işlemciler, bellek DIMM'leri ve sistem kartları gibi hassas bileşenler olmak üzere elektronik bileşenlerle işlem yaparken ESD, birinci öncelik olmalıdır. Çok küçük şarjlar, düzensiz görülen sorunlar veya ürün kullanım ömrünün kısalması gibi devrelerde açıkça anlaşılamayacak şekillerde hasara yol açabilir. Sektörde daha düşük güç gereksinimleri ve daha fazla yoğunluk olduğu için ESD korumasının önemi giderek artmaktadır.

Dell ürünlerinde yarı iletkenlerin giderek daha fazla kullanılması nedeniyle artık statik hasar hassasiyeti, eski Dell ürünlerinde olduğundan daha yüksektir. Bu nedenle, daha önce onaylanan parça işleme yöntemlerinden bazıları artık geçerli değildir.

İnce istemcinizde çalışma

Page 7

Büyük ve kesintili arıza olmak üzere iki bilinen ESD hasarı türü vardır.

• Büyük Arıza: Büyük arızalar ESD ile ilgili arızaların yaklaşık yüzde 20'sini temsil eder. Bu hasar, aygıtın işlevlerinin hemen veya tamamen

kaybedilmesine neden olur. Büyük arızalara örnek olarak statik şok alan ve kaybolan veya çalışmayan bellek için verilen bir bip kodu ile birlikte "No POST/No Video" (POST Yok/Video Yok) semptomu üreten bir bellek DIMM'si verilebilir.

• Kesintili Arızalar: ESD ile ilgili arızaların yaklaşık yüzde 80'ini oluşturur. Kesintili arızaların bu yüksek oranı, çoğu zaman hasar meydana geldiğinde hasarın hemen saptanamaması anlamına gelir. DIMM'ye statik şok gelir ancak sorun hemen belirlenemez ve aygıtta hasarla ilgili dış semptomlar anında üretilmez. Sorunun belirlenmesi, haftalar veya aylar alabilir ve aynı zamanda bu durum, bellek bütünlüğünün

bozulması ve kesintili bellek hataları gibi hatalara neden olabilir.

Saptaması ve gidermesi en zor hasar türü, kesintili (gizli veya "yürüyebilen yaralı" da denir) arızadır.

ESD hasarını önlemek için aşağıdaki adımları uygulayın:

• Uygun şekilde topraklanmış kablolu bir antistatik bilek kayışı kullanın. Kablosuz anti-statik bilek kayışlarının kullanılmasına artık izin

verilmemektedir, çünkü yeterli korumayı sağlayamamaktadır. Parçaları tutmadan önce kasaya dokunulması ESD hasarına karşı hassasiyet artmış parçalarda yeterli ESD koruması sağlamaz.

• Statik hassasiyeti yüksek tüm bileşenlerin üzerinde, statiğe karşı güvenli bir alanda çalışın. Mümkünse antistatik zemin altlıkları ve tezgah altlıkları kullanın.

• Statik elektriğe duyarlı bir bileşeni nakliye kartonundan çıkarırken bileşeni takmak için hazır olana kadar antistatik ambalaj malzemesinden çıkarmayın. Antistatik ambalajı açmadan önce vücudunuzdaki statik elektriği boşalttığınızdan emin olun.

• Statik elektriğe duyarlı bir bileşeni taşımadan önce anti statik bir kap veya ambalaj içine yerleştirin.

Identifier Version 1

Status Translation approved

GUID-71671B2F-D235-40A6-B79B-F38F89237FDF

ESD saha servis kiti

İzlenmeyen Saha Servis kiti, en yaygın olarak kullanılan servis kitidir. Her bir Saha Servis kitinde antistatik mat, antistatik bilek kayışı ve bağlama teli olmak üzere üç bileşen bulunur.

ESD saha servisi kitinin bileşenleri

Bir ESD saha servis kitinin bileşenleri şunlardır:

• Antistatik mat: Antistatik mat dağıtıcı özelliktedir ve parçalar servis prosedürleri sırasında yerleştirilebilir. Antistatik mat kullanılırken antistatik bilek kayışı sıkı olmalı, bağlama teli de mata ve üzerinde çalışılan sistemde bulunan herhangi bir çıplak metale bağlanmalıdır. Düzgün şekilde dağıtılan servis parçaları, ESD kılıfından çıkarılarak doğrudan mat üzerine yerleştirilebilir. ESD'ye duyarlı öğeler ellerinizde, ESD matının üzerinde, sistemde veya bir kılıfın içindeyken güvende olur.

• Antistatik bilek kayışı ve birleştirme kablosu: ESD matı gerekli değilse veya geçici olarak mat üzerine yerleştirilen donanımı korumak

için antistatik mata bağlanmışsa bilek kayışı ve kablosu, doğrudan bileğiniz ile donanımda bulunan çıplak metale bağlanabilir. Antistatik bilek kayışı ve birleştirme kablosu cildiniz, ESD matı ile donanım arasına fiziksel olarak bağlanması işlemi bağlama olarak da bilinir. Yalnızca antistatik bilek kayışı, matı ve birleştirme kablosu olan Saha Servis kitlerini kullanın. Asla kablosuz antistatik bilek kayışı kullanmayın. Antistatik bilek kayışının dahili tellerinin normal aşınma ve yıpranmadan kaynaklı hasarlara karşı meyilli olduğunu ve kazara ESD donanımı

hasarını önlemek için antistatik bilek kayışı test aygıtı kullanılarak düzenli olarak kontrol edilmesi gerektiğini unutmayın. Antistatik bilek kayışının ve birleştirme kablosunun haftada en az bir defa test edilmesi tavsiye edilir.

• ESD bilek kayışı test aygıtı: ESD'nin içindeki kablolar, zamanla hasar görmeye meyillidir. İzlenmeyen kit kullanılırken kayışı her bir servis görüşmesinden önce ve minimum haftada bir kez düzenli olarak test etmek en iyi uygulamadır. Bu testi gerçekleştirmek için en iyi yöntem, bilek kayışı test aygıtı kullanmaktır. Kendi bilek kayışı test aygıtınız yoksa bölge ofisinizden bilek kayışı test aygıtı isteyin. Testi gerçekleştirmek için bilek kayışının birleştirme kablosunu, bilek kayışı bileğinize takılıyken test aygıtına takıp test düğmesine basın. Test başarılıysa yeşil LED yanar; test başarısızsa kırmızı LED yanar ve alarm sesi duyulur.

• Yalıtıcı Elementler: Plastik ısı emici kasalar gibi ESD'ye karşı hassas aygıtların yalıtkan olan ve genellikle yüksek düzeyde yüklü olan dahili parçalardan uzak tutulması kritik önem taşır.

• Çalışma Ortamı: ESD Saha Servis kitini dağıtmadan önce durumu müşterinin iş yerinde değerlendirin. Örneğin, kiti sunucu ortamı için dağıtmak, masaüstü veya taşınabilir bir ortam için dağıtmaktan farklıdır. Sunucular, genellikle veri merkezinde bir raf üstüne takılır; masaüstü veya taşınabilir aygıtlar ise genellikle ofis masalarına veya kabinlerine yerleştirilir. Her zaman dağınık olmayan, geniş, açık ve düz olan ve onarılmakta olan sistemin türüne uygun ekstra alanı olan ve ESD kitini dağıtmak için yeterince geniş bir çalışma ortamını tercih edin. Ayrıca çalışma alanında ESD olayına neden olabilecek yalıtıcılar bulunmamalıdır. Donanım bileşenleriyle fiziksel olarak çalışmadan önce çalışma alanındaki plastik köpük ve diğer plastik maddeler gibi yalıtıcılar, hassas parçalardan en az 12 inç veya 30 cm uzağa taşınmalıdır

• ESD Ambalajı: ESD'ye duyarlı tüm aygıtlar, statik elektriğe karşı güvenli bir pakette gönderilmeli ve alınmalıdır. Tercihen metal ve statik

elektriğe karşı korumalı kılıflar kullanılmalıdır. Fakat, hasarlı parça, her zaman yeni parçanın geldiği ESD kılıfı ve paketi kullanılarak geri gönderilmelidir. ESD kılıfı katlanıp bantla kapatılmalı ve yeni parçanın geldiği orijinal kutu içinde aynı köpük ambalaj malzemesi kullanılmalıdır. ESD'ye duyarlı aygıtlar, yalnızca ESD'ye karşı korumalı bir çalışma yüzeyinde paketten çıkarılmalı ve yalnızca kılıfın içi

istemcinizde çalışma 7

İnce

Page 8

korumalı olduğu için parçalar, asla ESD kılıfının üzerine yerleştirilmemelidir. Parçaları daima elinize, ESD matının üzerine, sisteme veya antistatik bir kılıfın içine yerleştirin.

• Hassas Parçaların Taşınması: Yedek parçalar veya Dell'e iade edilecek parçalar gibi ESD'ye karşı hassas parçalar taşınırken bu parçaların güvenli taşıma için anti-statik kılıflara konması kritik önem taşır.

ESD koruması özeti

Tüm saha servis teknisyenlerinin Dell ürünlerinin servis işlemlerinde daima klasik kablolu ESD topraklamalı bilek kayışı ve koruyucu antistatik mat kullanmaları tavsiye edilir. Ayrıca, teknisyenlerin servis işlemini gerçekleştirirken hassas parçaları tüm yalıtıcı parçalarından ayrı tutmaları ve hassas bileşenleri taşımak için antistatik kılıflar kullanmaları oldukça önemlidir.

Identifier GUID-81BAD3E4-8F4C-4AA5-8218-A0C9F215A693 Version 1 Status Translation approved

Hassas parçaları taşıma

Dell'e iade edilmesi gereken yedek parçalar veya parçalar gibi ESD'ye duyarlı bileşenleri taşınırken bu parçaların güvenli taşıma için antistatik kılıfa yerleştirilmesi oldukça önemlidir.

Ekipmanları kaldırma

Ağır ekipmanları kaldırırken aşağıdaki yönergelere uyun:

DİKKAT: 50 pound'dan ağır nesneleri kaldırmayın. Her zaman ek kaynaklar alın veya mekanik bir kaldırma aygıtı kullanın.

1. Sağlam ve dengeli bir şekilde durun. Ayaklarınızı parmaklarınız dışarıya bakacak şekilde açarak dengeli bir taban oluşturun.

2. Karın kaslarınızı sıkın. Karın kasları kaldırma sırasında omurganızı destekleyerek yükün kuvvetini karşılar.

3. Belinizle değil bacaklarınızla kaldırın.

4. Yükü kendinize yakın tutun. Yük omurganıza ne kadar yakın olursa sırtınıza da o kadar az kuvvet uygulanır.

5. Yükü kaldırırken veya yere bırakırken sırtınızı dik tutun. Yüke vücudunuzun ağırlığını eklemeyin. Vücudunuzu ve sırtınızı döndürmemeye çalışın.

6. Yükü yere bırakırken aynı tekniği kullanın.

Identifier Version 1

Status Translation approved

GUID-D26F02D2-BF63-4793-B6F0-E1EC517FAA4B

İnce istemcinizde çalıştıktan sonra

Bu görev ile ilgili

DİKKAT

client'ınıza zarar verebilir.

Adimlar

1. Tüm vidaları tekrar takın ve ince istemcinizin içinde boşta vida kalmadığından emin olun.

2. Thin client'ınızda çalışmadan önce çıkardığınız tüm harici aygıtları, çevre birimlerini veya kabloları takın.

3. Thin client'ınızı ve tüm bağlı aygıtları elektrik prizlerine takın.

4. Thin client'ınızı açın.

: Vidaları ince istemcinizin içinde boşta ya da gevşek halde bırakmamanız gerekir. Buna uyulmaması thin

İnce istemcinizde çalışma

Page 9

Identifier GUID-69C66607-CF04-4E8A-904B-DB1C2E852DBF Version 1 Status Translation in review

İnce istemcinizin önemli bileşenleri

1. Stant kapağı 2. Stant

3. Arka kapak 4. Alt panel

5. Vesa montaj braketi 6. Sistem kartı

7. Hoparlörler 8. Ekran paneli

9. LCD 10. Orta çerçeve

11. Ekran görüntüsü kartı 12. Isı emici

İnce istemcinizin önemli bileşenleri 9

Page 10

13. Kablosuz kart 14. Bellek

NOT: Dell, satın alınan orijinal sistem yapılandırmasına ait bileşenler listesini ve parça numaralarını sağlar. Bu parçalar,

müşteri tarafından satın alınan garanti kapsamlarına göre sağlanabilir. Satın alma seçenekleri için Dell satış temsilcinizle iletişime geçin.

10 İnce istemcinizin önemli bileşenleri

Page 11

Identifier GUID-9905280E-67FB-43E8-8374-046E3FBD3E9E Version 1 Status Translation approved

Bileşenleri takma ve çıkarma

Identifier GUID-53DCD661-8CAC-4093-8D23-EBA36AB5CF78 Version 1 Status Translation approved

Önerilen araçlar

Bu belgedeki yordamlar için aşağıdaki araçlar gerekebilir:

• Phillips tornavidalar: #0, #1 ve #2

• Plastik çubuk

Identifier Version 1

Status Translation approved

GUID-5EC58097-68AC-4271-9470-A87B0011105D

Vida listesi

Tablo 1. Wyse 5470

Bileşen Vida tipi Miktar Vida görüntü

Kablo kapağı M3x9 1

Sistem kartı koruyucu M3x5 5

Katı hal sürücüsü/Intel Optane kartı

WiFi kartı koruyucu M2x2,5 2

WLAN kartı M2x2,5 1

Sistem fanı M3 x5 3

All-in-One

M2x2,5 1

Açılır kamera aksamı M3x5 2

Açılır kamera çerçevesi M3x5 5

Taban kapağı M3x5 4

Bileşenleri takma ve çıkarma 11

Page 12

Bileşen Vida tipi Miktar Vida görüntü

PSU kablosu M3x5 1

Güç kaynağı birimi—PSU M3x5 1

Güç kaynağı birimi fanı—PSU fanı

Giriş ve Çıkış braketi M3x5 3

Sistem kartı M3x5 9

Hoparlörler M3 4+7.1 XZN 4

Güç düğmesi kartı M3x5 1

Mikrofon M2x2,5 2

Giriş ve Çıkış kartı koruyucu M3x5 2

Giriş ve Çıkış kartı M2.5x3.5 2

M3x5 2

Mikrofonlu kulaklık bağlantı noktası

Antenler M2x2,5 2

Ekran paneli M3x5 8

Orta çerçeve M3x5 11

M3x5 1

12 Bileşenleri takma ve çıkarma

Page 13

Identifier GUID-B231A36F-DE09-41AC-869E-B65E95CE372C Version 1 Status Translation approved

Stant

Identifier GUID-9B5DCBE8-CA70-4E23-9BB4-78E5EF41FBFA Version 1 Status Translation approved

Ayaklı standı çıkarma

Önkosullar

Thin client'ınızda çalışmaya başlamadan önce bölümündeki prosedürleri uygulayın.

Bu görev ile ilgili

Aşağıdaki görüntü, standın konumunu gösterir ve sökme prosedürünün görsel temsilini sağlar.

Bileşenleri takma ve çıkarma 13

Page 14

Adimlar

1. Plastik bir çubuk kullanarak stant kapağını arka kapaktan çıkarın.

2. Stand kapağını kaydırarak arka kapaktan çıkarın.

3. Ayaklı standı stant braketine sabitleyen iki vidayı (M4x8) çıkarın ve standı arka kapaktan kaldırın.

Identifier Version 1

Status Translation approved

GUID-DC74C665-0780-463C-954F-6CF8590E9161

Ayaklı standı takma

Önkosullar

Bir bileşeni değiştiriyorsanız kurulum prosedürünü gerçekleştirmeden önce mevcut bileşeni çıkarın.

Bu görev ile ilgili

Aşağıdaki görüntü, ayaklı standın konumunu gösterir ve kurulum prosedürünün görsel temsilini sağlar.

Bileşenleri takma ve çıkarma

Page 15

Bileşenleri takma ve çıkarma 15

Page 16

Adimlar

1. Stant braketi üzerindeki vida deliklerini ayaklı stanttaki vida delikleriyle hizalayın.

2. Ayaklı standı kasaya sabitleyen iki vidayı (M4x8) sıkın.

3. Stant kapağını stant braketine kaydırarak takın.

Identifier Version 1

Status Translation approved

GUID-7FC79306-F78A-4294-91B6-9EA3C339AD67

Arka kapak

Identifier Version 1 Status Translation approved

Arka kapağı çıkarma

Önkosullar

1. Thin client'ınızda çalışmaya başlamadan önce bölümündeki prosedürleri uygulayın.

2. Standı çıkarın.

Bu görev ile ilgili

Aşağıdaki görüntü, arka kapağın konumunu gösterir ve sökme prosedürünün görsel temsilini sağlar.

Bileşenleri takma ve çıkarma

GUID-D7800113-2BA6-4030-937A-0926A4894730

Page 17

Adimlar

1. Bir çubuk yardımıyla arka kapağı kasadan çıkarın.

2. Çubuğu kullanarak ince istemci etrafındaki tüm çentiklerin açıldığından emin olun.

3. Arka kapağı ince istemcinin kasasından kaldırarak çıkarın.

Identifier Version 2

Status Translation approved

GUID-12377F6A-4688-4BB7-AE99-B979763366F5

Arka kapağın takılması

Önkosullar

Bir bileşeni değiştiriyorsanız kurulum prosedürünü gerçekleştirmeden önce mevcut bileşeni çıkarın.

Bu görev ile ilgili

Aşağıdaki görüntü, arka kapağın konumunu gösterir ve kurulum prosedürünün görsel temsilini sağlar:

Bileşenleri

takma ve çıkarma 17

Page 18

Adimlar

1. Sistem kasasına arka kapağı yerleştirin.

2. Arka kapaktaki çentikleri kasadaki yuvalarla hizalayın.

3. Arka kapağı sistem kasasına bastırın ve tüm kilitlerin yerine oturduğundan emin olun.

Sonraki Adimlar

1. Standı takın.

2. İnce istemcinizde çalıştıktan sonra bölümündeki prosedürü takip edin.

Identifier Version 1

Status Translation approved

GUID-BE7C60A9-701B-4329-94C8-8D96EF58DF4D

Vesa montaj braketi

Identifier Version 1 Status Translation approved

VESA montaj braketini çıkarma

Önkosullar

1. Thin client'ınızda çalışmaya başlamadan önce bölümündeki prosedürleri uygulayın.

Bileşenleri takma ve çıkarma

GUID-5D33926A-7580-4D6C-BF98-5DD446D9E012

Page 19

2. Standı çıkarın.

3. Arka kapağı çıkarın.

Bu görev ile ilgili

Aşağıdaki görüntü, VESA montaj braketinin konumunu gösterir ve sökme prosedürünün görsel temsilini sağlar.

Adimlar

1. VESA montaj braketini orta kapağa sabitleyen dört (M3x5) vidayı sökün.

2. VESA montaj braketini kaldırarak orta kapaktan çıkarın.

3. VESA montaj braketindeki hoparlör kablo yönlendirmesine dikkat edin ve kabloyu yönlendirme klavuzlarından çıkarın.

Identifier Version 1

Status Translation approved

GUID-D8CF6448-F8D8-4AFF-82E5-C42CA989A789

VESA montaj braketini takma

Önkosullar

Bir bileşeni değiştiriyorsanız kurulum prosedürünü gerçekleştirmeden önce mevcut bileşeni çıkarın.

Bu görev ile ilgili

Aşağıdaki görüntü, VESA montaj braketinin konumunu gösterir ve kurulum prosedürünün görsel temsilini sağlar.

Bileşenleri

takma ve çıkarma 19

Page 20

Adimlar

1. VESA montaj braketi üzerindeki vida deliklerini orta kasa üzerindeki vida delikleriyle aynı hizaya getirin.

2. Vesa montaj braketini orta çerçeveye sabitleyen dört vidayı (M3x5) takın.

3. Hoparlör kablosunu VESA montaj braketindeki yönlendirme kılavuzlarından geçirin.

Sonraki Adimlar

1. Arka kapağı takın.

2. Standı takın.

3. Thin client'ınızda çalıştıktan sonra bölümündeki prosedürü takip edin.

Identifier Version 1

Status Translation approved

GUID-CD9495D5-203D-4185-A255-AA24FCB97D01

Ekran görüntüsü kartı

Identifier Version 1 Status Translation approved

OSD kartını çıkarma

Önkosullar

1. Thin client'ınızda çalışmaya başlamadan önce bölümündeki prosedürleri uygulayın.

2. Standı çıkarın.

3. Arka kapağı çıkarın.

4. VESA montaj braketini çıkarın.

Bu görev ile ilgili

Aşağıdaki görüntü, OSD kartının konumunu gösterir ve sökme prosedürünün görsel temsilini sağlar.

GUID-1577A58B-A3CC-4E1A-9A63-27FE54D86C99

Bileşenleri takma ve çıkarma

Page 21

Adimlar

1. Mandalı açın ve kabloyu sistem kartından çıkarın.

2. OSD kablosunu orta çerçeveden sökün.

3. Sabitleme klipsini kontrol düğmeleri kartından ayırın ve OSD kartını yuvadan çıkarın.

Identifier Version 1

Status Translation approved

GUID-65D61B44-F3B0-4154-9E31-174A94B4FCB9

OSD kartını takma

Önkosullar

Bir bileşeni değiştiriyorsanız kurulum prosedürünü gerçekleştirmeden önce mevcut bileşeni çıkarın.

Bu görev ile ilgili

Aşağıdaki görüntü, OSD kartının konumunu gösterir ve kurulum prosedürünün görsel temsilini sağlar.

Bileşenleri

takma ve çıkarma 21

Page 22

Adimlar

1. Sabitleme klipsini uzaklaştırın ve OSD kartını ekran çerçevesindeki yerine oturana kadar bastırarak takın.

2. OSD kartı kablosunu orta çerçeveye sabitleyen bandı takın.

3. Kabloyu, sistem kartındaki konnektöre bağlayın.

4. Kabloyu sabitlemek için mandalı kapatın.

Sonraki Adimlar

1. Vesa montaj braketini takın.

2. Arka kapağı takın.

3. Standı takın.

4. Thin client'ınızda çalıştıktan sonra bölümündeki prosedürü takip edin.

Identifier Version 1

Status Translation approved

GUID-2EE6811C-B859-4659-B7C0-FEF1B8A677F0

Katı hal sürücüsü

Identifier Version 1 Status Translation approved

Katı hal sürücüsünün çıkarılması

Önkosullar

1. Thin client'ınızın içinde çalışmadan önce bölümündeki prosedüre uyun.

2. Standı çıkarın.

3. Arka kapağı çıkarın.

Bu görev ile ilgili

Aşağıdaki görüntü, katı hal sürücüsünün konumunu gösterir ve sökme prosedürünün görsel temsilini sağlar.

GUID-8D978F2F-0FE7-402F-B7CD-FA563D6035DE

Bileşenleri takma ve çıkarma

Page 23

Adimlar

1. Katı hal sürücüsü kartını sistem kartına bağlayan vidayı (M2x3,5) çıkarın.

2. Katı hal sürücüsünü sistem kartı üzerindeki katı hal sürücüsü yuvasından çekerek çıkarın.

Identifier Version 1

Status Translation approved

GUID-D9A2CCF5-583B-489C-BEF8-CE1986D8B597

Katı hal sürücüsünü takma

Önkosullar

Bir bileşeni değiştiriyorsanız kurulum prosedürünü gerçekleştirmeden önce mevcut bileşeni çıkarın.

Bu görev ile ilgili

Aşağıdaki görüntü, katı hal sürücüsünün konumunu gösterir ve kurulum prosedürünün görsel temsilini sağlar.

Bileşenleri

takma ve çıkarma 23

Page 24

Adimlar

1. Katı hal sürücüsü üzerindeki çentiği katı hal sürücüsü yuvasındaki tırnakla hizalayın ve sistem kartındaki katı hal sürücüsü yuvasına katı hal sürücüsünü yerleştirin.

2. Katı hal sürücüsünü sistem kartına bağlayan vidayı (M2x3,5) yerine takın.

Sonraki Adimlar

1. Arka kapağı takın.

2. Standı takın.

3. Thin client'ınızın içinde çalıştıktan sonra bölümündeki prosedüre uyun.

Identifier Version 1

Status Translation approved

GUID-29D7D1AB-DFD9-44E4-A03B-F477F599C761

Bellek modülü

Identifier Version 1 Status Translation approved

Bellek modüllerinin çıkarma

Önkosullar

1. Thin client'ınızda çalışmaya başlamadan önce bölümündeki prosedürleri uygulayın.

2. Standı çıkarın.

3. Arka kapağı çıkarın.

Bileşenleri takma ve çıkarma

GUID-B1549E9A-1368-4AE9-9FAD-98A92260E4A1

Page 25

Bu görev ile ilgili

Aşağıdaki görüntü, bellek modüllerinin konumunu gösterir ve sökme prosedürünün görsel temsilini sağlar.

Adimlar

1. Parmak uçlarınızı kullanarak, bellek modülü yuvasının her ucundaki emniyet klipslerini bellek modülü yerinden çıkana kadar dikkatlice ayırın.

2. Bellek modülünü bellek modülü yuvasından kaydırarak çıkarın.

Identifier Version 1

Status Translation approved

GUID-B16E0C0A-752E-43BE-81DD-EE702BF0E653

Bellek modülünü takma

Önkosullar

Bir bileşeni değiştiriyorsanız kurulum prosedürünü gerçekleştirmeden önce mevcut bileşeni çıkarın.

Bu görev ile ilgili

Aşağıdaki görüntü, bellek modülleri konumunu gösterir ve kurulum prosedürünün görsel temsilini sağlar.

Bileşenleri

takma ve çıkarma 25

Page 26

Adimlar

1. Bellek modülünün üstündeki çentiği, bellek modülü yuvasındaki tırnakla hizalayın.

2. Bellek modülünü açılı bir şekilde yuvaya kaydırın ve yerine oturana kadar bellek modülünü aşağıya doğru bastırın.

Sonraki Adimlar

1. Arka kapağı takın.

2. Standı takın.

3. Thin client'ınızda çalıştıktan sonra bölümündeki prosedürü takip edin.

Identifier Version 1

Status Translation approved

GUID-83998E45-22E0-44BE-A418-D35205468F97

Kablosuz kart

Identifier Version 2 Status Translation approved

Kablosuz kartı çıkarma

Önkosullar

1. Thin client'ınızda çalışmaya başlamadan önce bölümündeki prosedürleri uygulayın.

2. Standı çıkarın.

3. Arka kapağı çıkarın.

Bu görev ile ilgili

Aşağıdaki görüntü, kablosuz kartın konumunu gösterir ve sökme prosedürünün görsel temsilini sağlar:

Bileşenleri takma ve çıkarma

GUID-D8012D1D-B59D-41F9-8E93-30032458544A

Page 27

Adimlar

1. Kablosuz kart braketini ve kablosuz kartı sistem kartına sabitleyen vidayı (M2x3,5) çıkarın.

2. Kablosuz kart braketini kablosuz karttan kaldırın.

3. Anten kablolarını kablosuz karttan ayırın.

4. Kablosuz kartı kablosuz kart yuvasından çekerek çıkarın.

Identifier Version 2

Status Translation approved

GUID-612E3545-D4C1-4EB2-8C5A-5FD909730440

Kablosuz kartı takma

Önkosullar

Bir bileşeni değiştiriyorsanız kurulum prosedürünü gerçekleştirmeden önce mevcut bileşeni çıkarın.

Bu görev ile ilgili

Aşağıdaki görüntü, kablosuz kartın konumunu gösterir ve kurulum prosedürünün görsel temsilini sağlar:

Bileşenleri

takma ve çıkarma 27

Page 28

Adimlar

1. Kablosuz kart üzerindeki çentiği kablosuz kart yuvası üzerindeki tırnakla hizalayın ve kartı yuvaya kaydırın.

2. Anten kablolarını kablosuz karta takın.

3. Kablosuz kart braketini kablosuz karttan kaydırın.

4. Kablosuz kart brakentindeki vida deliğini kablosuz karttaki vida deliği ile hizalayın.

5. Kablosuz kart braketini ve kablosuz kartı sistem kartına sabitleyen vidayı (M2x3,5) yerine takın.

Sonraki Adimlar

1. Arka kapağı yerine takın.

2. Standı yerine takın.

3. Thin client'ınızda çalıştıktan sonra bölümündeki prosedürü takip edin.

Identifier Version 1

Status Translation approved

GUID-79366CAD-7633-4E2F-9D60-7C112E37E356

Isı emici

Identifier Version 1 Status Translation approved

Isı emicisini çıkarma

Önkosullar

1. Thin client'ınızda çalışmaya başlamadan önce bölümündeki prosedürleri uygulayın.

2. Standı çıkarın.

3. Arka kapağı çıkarın.

Bu görev ile ilgili

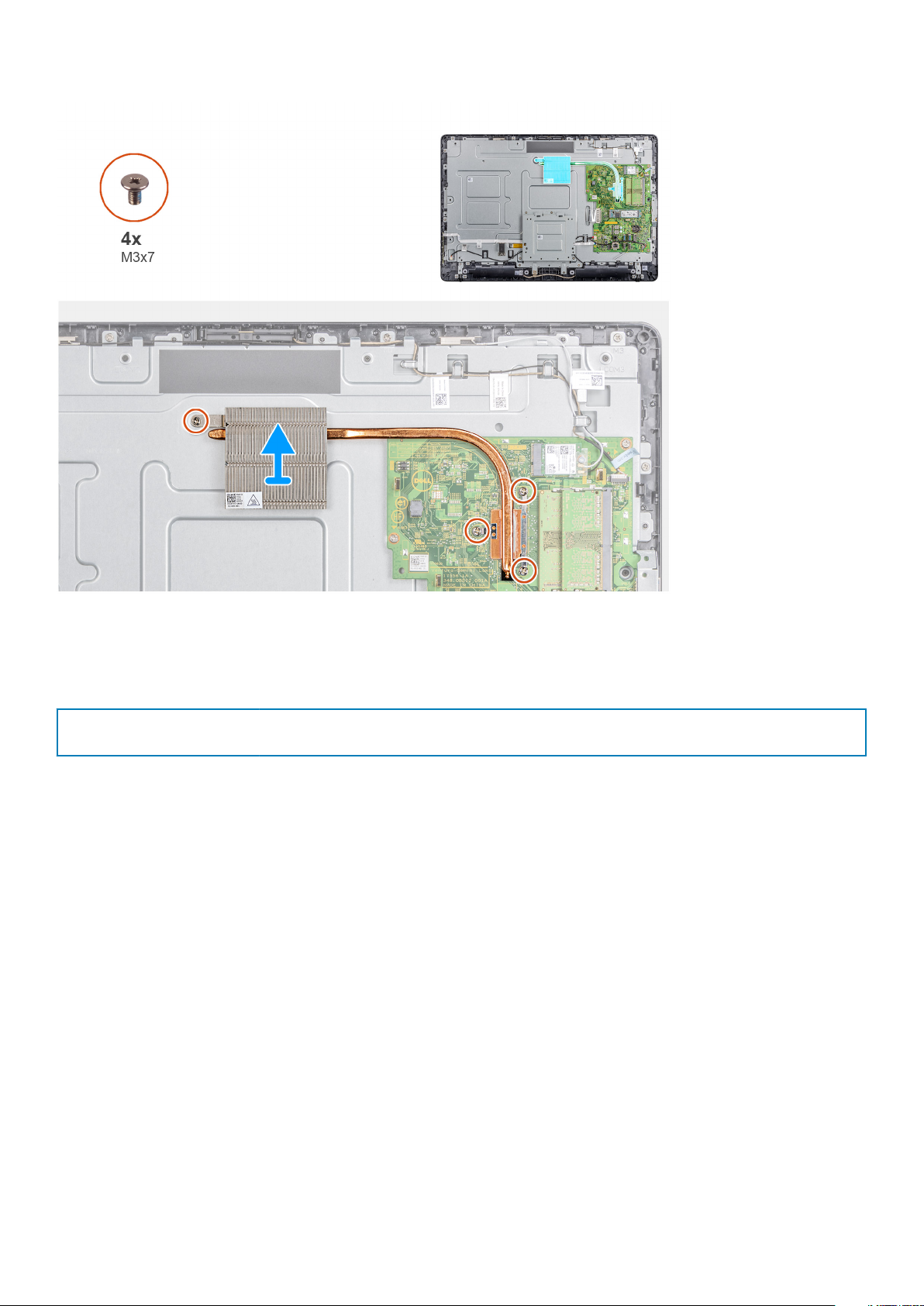

Aşağıdaki görüntü, kablosuz kartın konumunu gösterir ve sökme prosedürünün görsel temsilini sağlar.

NOT: Sipariş ettiğiniz yapılandırmaya bağlı olarak, ısı emici aksamı görünümü ve vida sayısı farklı olabilir.

GUID-99C2B079-3E88-4C9E-9FA5-26DFB32733EC

28 Bileşenleri takma ve çıkarma

Page 29

Adimlar

1. Sıralı bir şekilde (ısı emicisi üzerinde gösterildiği gibi), ısı emicisini sistem kartına sabitleyen dört tutucu vidayı (M3x7) gevşetin.

2. Isı emicisini kaldırarak sistem kartından çıkarın.

Identifier Version 1

Status Translation approved

GUID-1D06A649-E8B8-46A6-875E-FD844FDC3089

Isı emicisini takma

Önkosullar

Bir bileşeni değiştiriyorsanız kurulum prosedürünü gerçekleştirmeden önce mevcut bileşeni çıkarın.

Bu görev ile ilgili

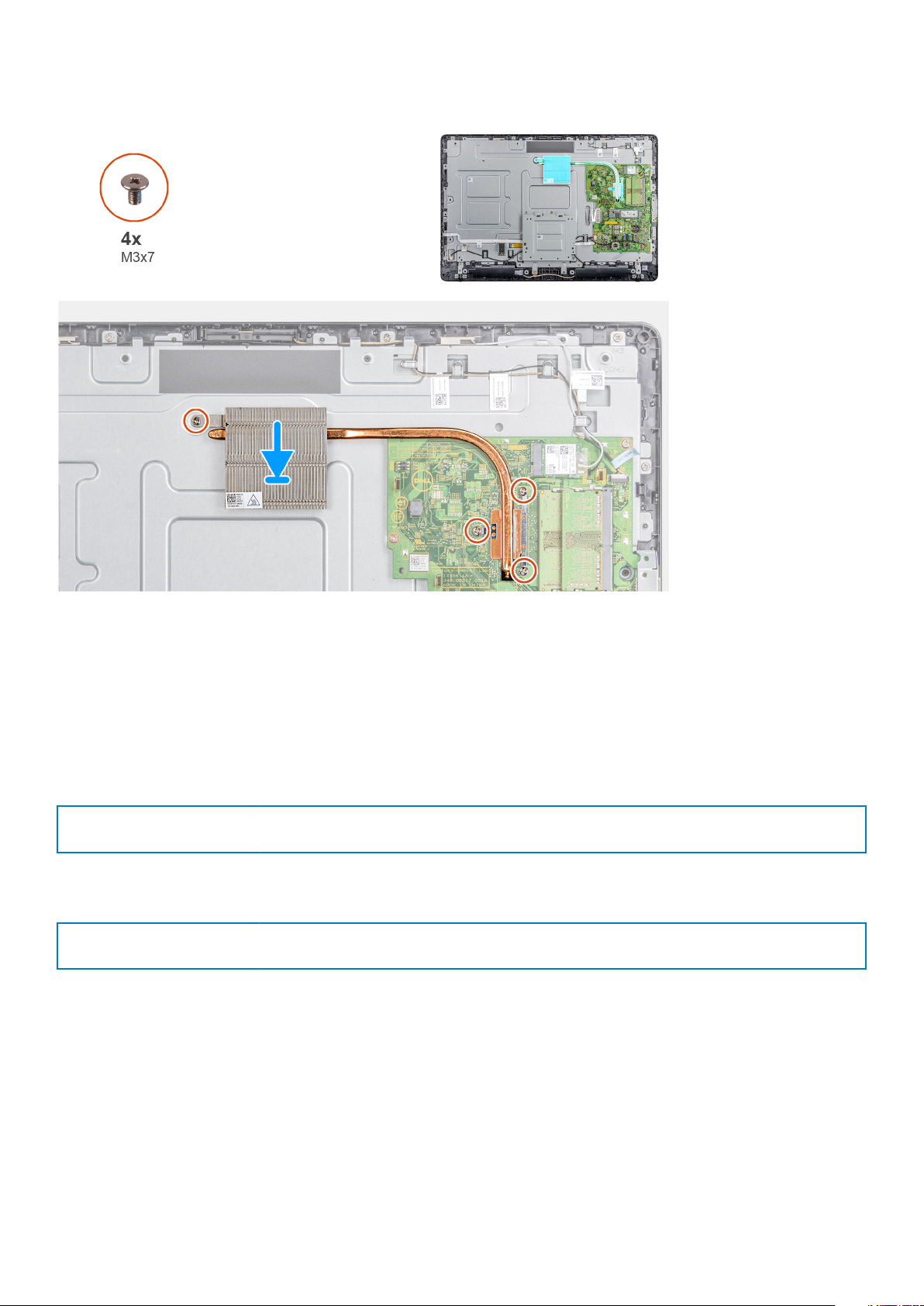

Aşağıdaki görüntü, ısı emicisinin konumunu gösterir ve kurulum prosedürünün görsel temsilini sağlar.

Bileşenleri

takma ve çıkarma 29

Page 30

Adimlar

1. Isı emicisi üzerindeki tutucu vidaları sistem kartındaki vida delikleriyle aynı hizaya getirin.

2. Sıralı bir şekilde (ısı emicisi üzerinde gösterildiği gibi), ısı emicisini sistem kartına sabitleyen dört tutucu vidayı (M3x7) sıkın.

Sonraki Adimlar

1. Arka kapağı yerine takın.

2. Standı yerine takın.

3. Thin client'ınızda çalıştıktan sonra bölümündeki prosedürü takip edin.

Identifier Version 1

Status Translation approved

GUID-00980BAD-F1E0-4DCB-BB78-A2EF1F6428D4

Düğme pil

Identifier Version 2 Status Translation approved

Düğme pili çıkarma

Önkosullar

1. Thin client'ınızda çalışmaya başlamadan önce bölümündeki prosedürleri uygulayın.

2. Standı çıkarın.

3. Arka kapağı çıkarın.

Bu görev ile ilgili

Aşağıdaki görüntü, düğme pilin konumunu gösterir ve sökme prosedürünün görsel temsilini sağlar.

Bileşenleri takma ve çıkarma

GUID-80590E19-64E2-410E-8D53-6C853EC2357F

Page 31

Adimlar

1. Bir çubuk kullanarak düğme pili kaldırın.

2. Düğme pili tutucusundan çıkarın.

Identifier Version 2

Status Translation approved

GUID-D14A9191-AD5C-42F2-9951-CE0D985F432C

Düğme pili takma

Önkosullar

Bir bileşeni değiştiriyorsanız kurulum prosedürünü gerçekleştirmeden önce mevcut bileşeni çıkarın.

Bu görev ile ilgili

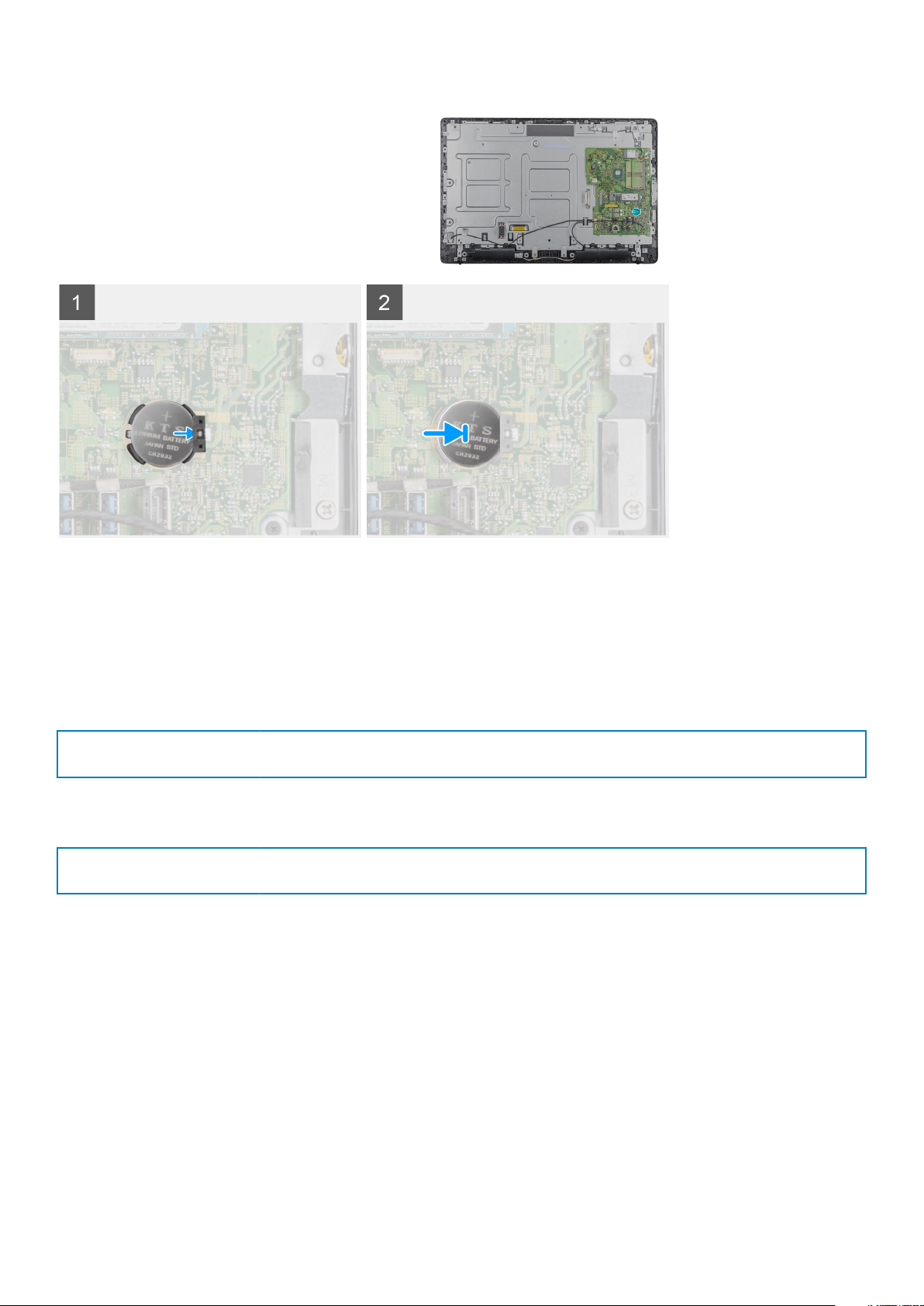

Aşağıdaki görüntü, düğme pilin konumunu gösterir ve kurulum prosedürünün görsel temsilini sağlar:

Bileşenleri

takma ve çıkarma 31

Page 32

Adimlar

Düğme pilini tutucusuna yerleştirin ve yerine oturana dek bastırın.

Sonraki Adimlar

1. Arka kapağı takın.

2. Standı takın.

3. Thin client'ınızda çalıştıktan sonra bölümündeki prosedürü takip edin.

Identifier Version 1

Status Translation approved

GUID-D31C6BB0-B5A9-4F2E-A9DA-40785D9071D2

Kamera

Identifier Version 2 Status Translation approved

Kamerayı çıkarma

Önkosullar

1. Thin client'ınızda çalışmaya başlamadan önce bölümündeki prosedürleri uygulayın.

2. Standı çıkarın.

3. Arka kapağı çıkarın.

Bu görev ile ilgili

Aşağıdaki görüntü, kameranın konumunu gösterir ve sökme prosedürünün görsel temsilini sağlar.

GUID-2650CB29-4A73-4FC0-90DE-ABE9CF9371C8

Bileşenleri takma ve çıkarma

Page 33

Adimlar

1. Anten, mikrofon ve kamera kablosu yerleşimini not edin ve kabloları ekran çerçevesi ve orta kapaktaki yönlendirme kılavuzlarından çıkarın.

2. Parmak uçlarınızı kullanarak, sabitleme klipsine basın ve kamera aksamını kaldırın.

3. Kamera kablosunu kameradan çıkarın.

4. Kamera aksamını ekran çerçevesi üzerindeki tırnaktan ayırın.

Identifier Version 2

Status Translation approved

GUID-31700C5B-4D1B-4151-8027-513FBA269802

Kamerayı takma

Önkosullar

Bir bileşeni değiştiriyorsanız kurulum prosedürünü gerçekleştirmeden önce mevcut bileşeni çıkarın.

Bu görev ile ilgili

Aşağıdaki görüntü, kameranın konumunu gösterir ve kurulum prosedürünün görsel temsilini sağlar:

Bileşenleri

takma ve çıkarma 33

Page 34

Adimlar

1. Kamera kablosunu sistem kartındaki konnektör bağlantı noktasına bağlayın.

2. Kamera aksamını ekran çerçevesi üzerindeki tırnaklara bağlayın.

3. Sabitleme klipsi yerine kilitlenene kadar kamera aksamını ekran çerçevesi üzerindeki yuvaya bastırın.

4. Kamera kablosunu, orta çerçeve ve ekran çerçevesindeki yönlendirme rehberlerinden geçirin.

Sonraki Adimlar

1. Arka kapağı takın.

2. Standı takın.

3. Thin client'ınızda çalıştıktan sonra bölümündeki prosedürü takip edin.

Identifier Version 1

Status Translation approved

GUID-8F575566-D95A-430A-B4BE-4D09D362ADED

Sistem kartı

Identifier Version 2 Status Translation approved

Sistem kartını çıkarma

Önkosullar

1. İnce istemcinizde çalışmadan önce bölümündeki prosedüre uyun.

2. Standı çıkarın.

3. Arka kapağı çıkarın.

4. VESA bağlantısını çıkarın.

5. Bellek modülünü çıkarın

6. Katı hal sürücüsünü çıkarın.

7. WLAN kartını çıkarın.

Bileşenleri takma ve çıkarma

GUID-17E0D263-2E96-4D6F-8B71-E8FADAB5B8F1

Page 35

8. Isı emicisini çıkarın.

Bu görev ile ilgili

Aşağıdaki görüntü, sistem kartının konumunu gösterir ve sökme prosedürünün görsel temsilini sağlar:

Adimlar

1. Kamera kablosunu, hoparlör kablosunu, OSD kartı kablosunu ve dönüştürücü kablosunu sistem kartından çıkarın.

2. Isı emicisini sistem kartından çıkarın.

3. OSD kartı kablosunu sistem kartına sabitleyen bandı orta çerçeveden çıkarın.

4. Çekme tırnaklarını kullanarak ekran kablosunu sistem kartından çıkarın.

5. Bellek modülünü, sistem kartı üzerindeki bellek modülü yuvasından çıkarın.

6. WLAN kartını, sistem kartındaki WLAN kartı yuvasından çıkarın.

7. Sistem kartını orta çerçeveye sabitleyen dört vidayı (M3x5) çıkarın.

8. Sistem kartını, orta çerçeve kasasındaki USB / evrensel kulaklık jakı bağlantı noktası çerçevesinden kurtarmak için sistem kartını yavaşça kaldırıp sola doğru hareket ettirin.

Bileşenleri

takma ve çıkarma 35

Page 36

Identifier GUID-AD2EEEA4-8DFF-4642-9124-BBD31A6A7735 Version 2 Status Translation approved

Sistem kartını takma

Önkosullar

Bir bileşeni değiştiriyorsanız kurulum prosedürünü gerçekleştirmeden önce mevcut bileşeni çıkarın.

Bu görev ile ilgili

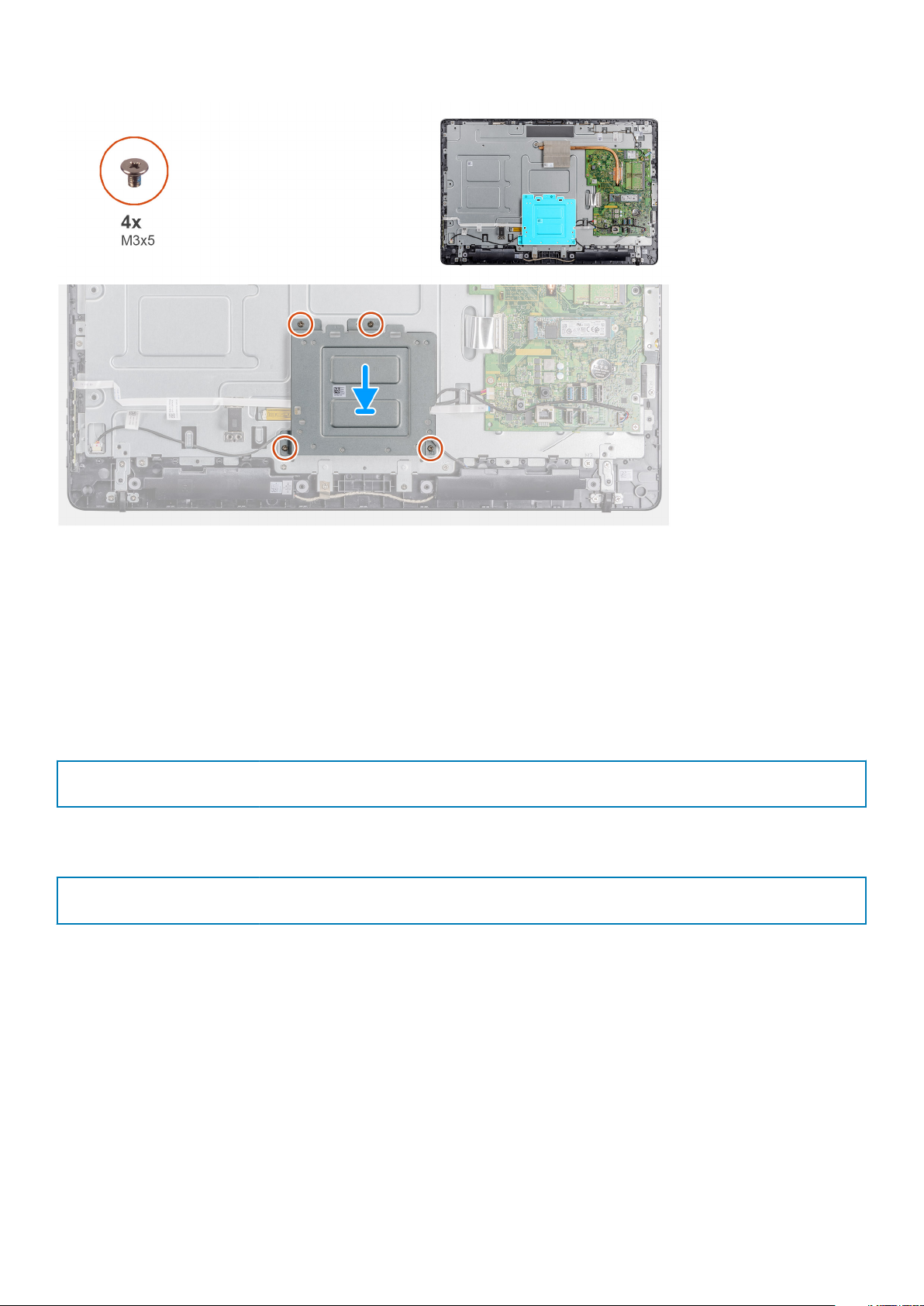

Aşağıdaki görüntü, sistem kartının konumunu gösterir ve kurulum prosedürünün görsel temsilini sağlar.

Adimlar

1. Sistem kartını orta çerçevenin üzerindeki yuvaya kaydırın.

2. Sistem kartındaki vida deliklerini kasanın üzerindeki vida delikleriyle hizalayın.

3. Sistem kartındaki dört vidayı (M3x5) değiştirin.

4. Isı emici aksamı sistem kartına takın.

5. Dönüştürücü kartı kablosunu sistem kartına bağlayın.

6. Ekran görüntüsü kablosunu sistem kartına bağlayın ve kabloyu sabitlemek için mandalı kapatın.

7. Kamera kablosunu sistem kartına emniyetli bir şekilde bağlayın.

8. Ekran kablosunu (LVDS) bağlayın ve sistem kartıyla bağlantısını sabitleyin.

9. Hoparlör kablosunu sistem kartına bağlayın.

Bileşenleri takma ve çıkarma

Page 37

Sonraki Adimlar

1. Isı emicisini takın.

2. WLAN kartını takın.

3. Katı hal sürücüsünü takın.

4. Bellek modülünü takın.

5. Vesa bağlantısını takın.

6. Arka kapağı takın.

7. Standı takın.

Identifier GUID-2D2F0F45-5C92-4888-82AA-CC5AAFC7B1F6 Version 1 Status Translation approved

Hoparlörler

Identifier Version 2

Status Translation approved

GUID-D89AA04D-1C40-4A2F-BB25-58BCB9D077EC

Hoparlörleri çıkarma

Önkosullar

1. Thin client'ınızda çalışmaya başlamadan önce bölümündeki prosedürleri uygulayın.

2. Standı çıkarın.

3. Arka kapağı çıkarın.

Bu görev ile ilgili

Aşağıdaki görüntü, hoparlörlerin konumunu gösterir ve sökme prosedürünün görsel temsilini sağlar:

Adimlar

1. Hoparlör kablosunu sistem kartından çıkarın.

2. Hoparlör kablosunu VESA montaj braketindeki yönlendirme rehberinden çıkarın.

3. Ekran çerçevesindeki hoparlör-kablo yönlendirmesini not edin ve kabloyu orta çerçeveye sabitleyen vidayı (M3x5) sökün.

4. VESA montaj braketindeki bandı çıkarın.

5. Hoparlörleri kablosuyla birlikte kaldırarak ekran aksamından çıkarın.

Bileşenleri

takma ve çıkarma 37

Page 38

Identifier GUID-FCD807C1-8E2D-4300-91F6-C76CA994B995 Version 2 Status Translation approved

Hoparlörleri takma

Önkosullar

Bir bileşeni değiştiriyorsanız kurulum prosedürünü gerçekleştirmeden önce mevcut bileşeni çıkarın.

Bu görev ile ilgili

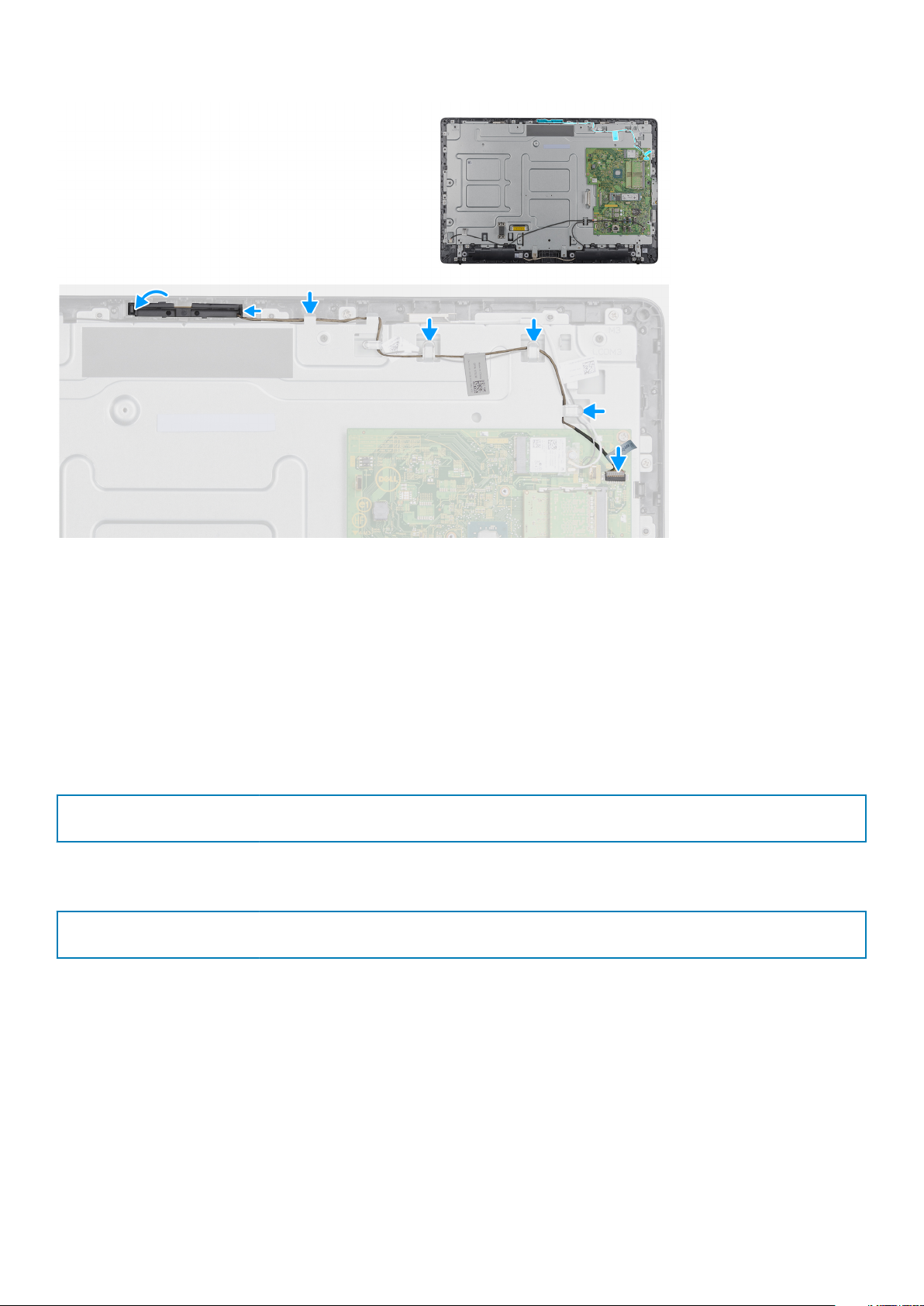

Aşağıdaki görüntü, hoparlörlerin konumunu gösterir ve kurulum prosedürünün görsel temsilini sağlar.

Adimlar

1. Hizalama direklerini kullanarak hoparlörleri ekran aksamının üzerine yerleştirin.

2. Hoparlör kablosunu ekran çerçevesindeki yönlendirme kılavuzlarından geçirin.

3. Hoparlör kablosunun bandını VESA montaj braketine ve yönlendirme rehberine yapıştırın.

4. Hoparlör kablosunu sistem kartına bağlayın.

Sonraki Adimlar

1. Arka kapağı yerine takın.

2. Standı yerine takın.

3. Thin client'ınızda çalıştıktan sonra bölümündeki prosedürü takip edin.

Bileşenleri takma ve çıkarma

Page 39

Identifier GUID-82F6FB3B-F238-4E6E-9D87-8614996D044C Version 1 Status Translation approved

Orta çerçeve

Identifier GUID-FEF1EB58-C831-40F1-8911-4D3427DBB477 Version 2 Status Translation approved

Orta çerçeveyi çıkarma

Önkosullar

1. Thin client'ınızda çalışmaya başlamadan önce bölümündeki prosedürleri uygulayın.

2. Standı çıkarın.

3. Arka kapağı çıkarın.

4. VESA bağlantısını çıkarın.

5. Katı hal sürücüsünü çıkarın.

6. Kablosuz kartı çıkarın.

7. Isı emiciyi çıkarın.

8. Sistem kartını çıkarın.

9. OSD kartını çıkarın.

10. Hoparlörü çıkarın.

Bu görev ile ilgili

Aşağıdaki görüntü, orta çerçevenin konumunu gösterir ve sökme prosedürünün görsel temsilini sağlar:

Bileşenleri

takma ve çıkarma 39

Page 40

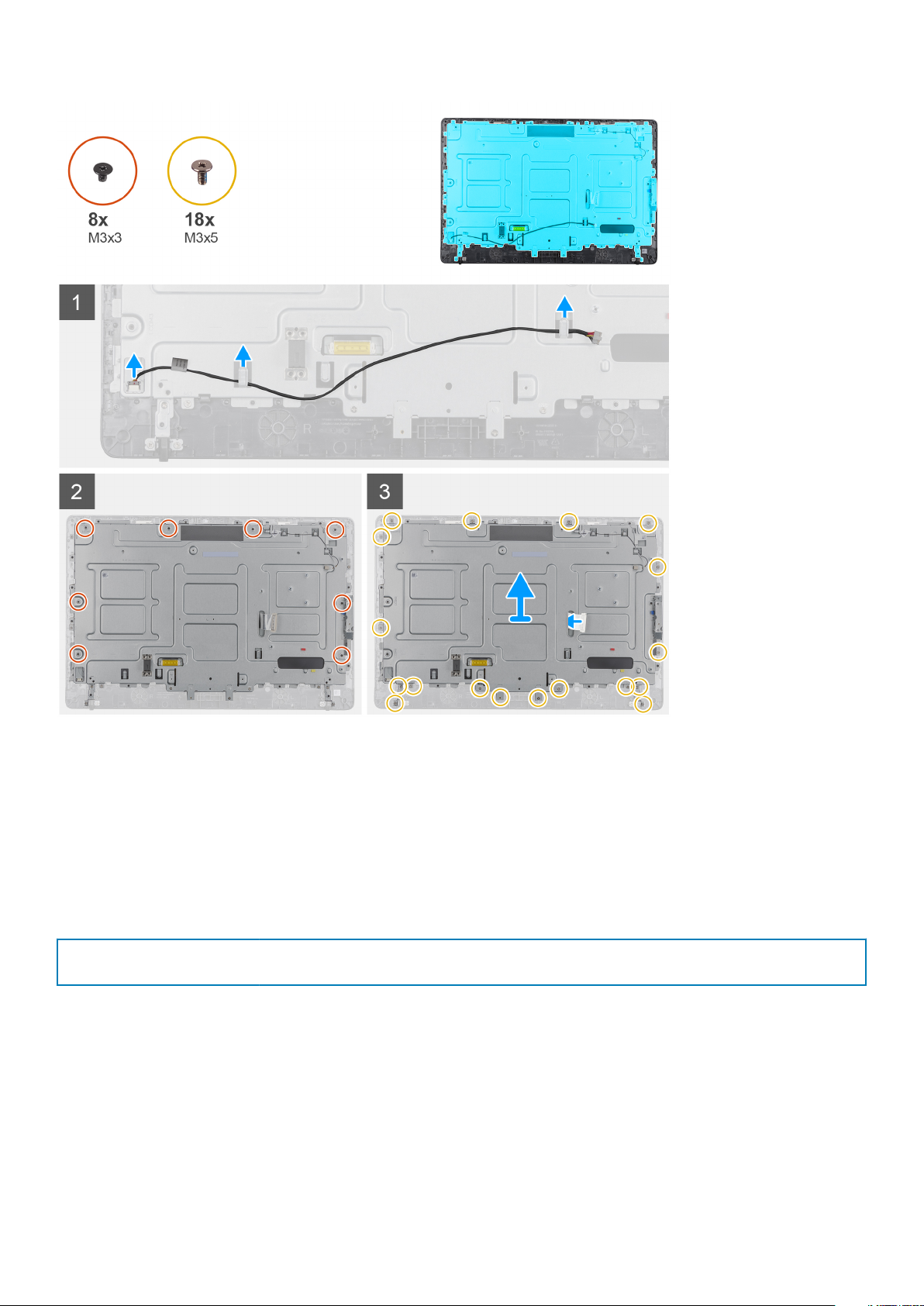

Adimlar

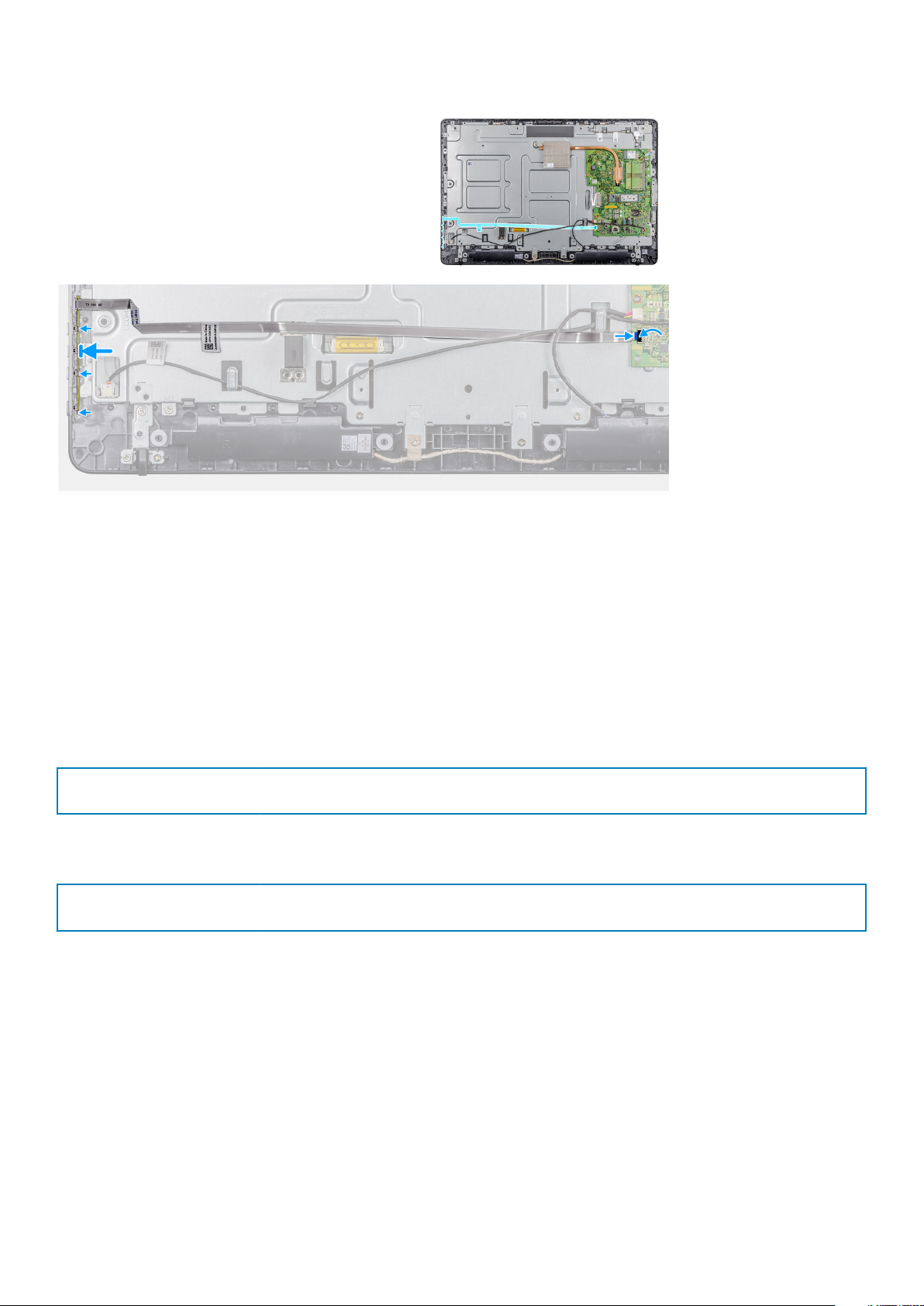

1. Anten, kamera ve mikrofon kablolarının yönlendirmesini not edin ve kabloları, orta çerçeve üzerindeki yönlendirme rehberlerinden çıkarın.

2. Dönüştürücü kartı kablosunu ekran panelinden sökün ve orta çerçeveden çıkarın.

3. Orta kapağı ekran paneline sabitleyen sekiz vidayı (M3x3) sökün.

4. Orta çerçeveyi kasaya sabitleyen 18 vidayı (M3x5) çıkarın.

5. Orta kapağı, ekran aksamındaki tırnaklardan serbest bırakın.

6. Ekran kablosunu ekran aksamı üzerindeki yuvadan kaydırın.

7. Orta çerçeveyi kasadan kaldırın.

Identifier Version 2

Status Translation approved

GUID-A8A4D94B-F0FC-4204-ACC4-FF0B8DF21B80

Orta çerçeveyi takma

Önkosullar

Bir bileşeni değiştiriyorsanız kurulum prosedürünü gerçekleştirmeden önce mevcut bileşeni çıkarın.

Bu görev ile ilgili

Aşağıdaki görüntü, orta çerçevenin konumunu gösterir ve kurulum prosedürünün görsel temsilini sağlar:

Bileşenleri takma ve çıkarma

Page 41

Adimlar

1. Orta çerçeve üzerindeki yuvaları kasa üzerindeki yuvalarla hizalayın.

2. Ekran kablosunu orta çerçeve üzerindeki yuvadan kaydırın.

3. Orta çerçeveyi ekran aksamına yerleştirin ve tırnaklar yerine oturuncaya kadar aşağı doğru bastırın.

4. Orta çerçeveyi kasaya sabitleyen 18 vidayı (M3x5) takın.

5. Orta kapağı ekran paneline sabitleyen 8 vidayı (M3x3) yerine takın.

6. Dönüştürücü kartı kablosunu ekran paneline bağlayın ve kabloyu orta çerçeveye yönlendirin.

7. Anten, kamera ve mikrofon kablolarını orta çerçevedeki yönlendirme rehberlerine yönlendirin.

Sonraki Adimlar

1. Hoparlörü takın.

2. VESA bağlantısını takın.

3. Sistem kartını takın.

4. Isı emicisini takın.

5. Kablosuz kartı takın.

6. Katı hal sürücüsünü takın.

7. OSD kartını takın.

8. Arka kapağı takın.

9. Standı takın.

10. Thin client'ınızda çalıştıktan sonra bölümündeki prosedürü takip edin.

Bileşenleri

takma ve çıkarma 41

Page 42

Identifier GUID-9F3D75C2-598D-42F2-BE50-D461BA0F133C Version 1 Status Translation approved

Lastik ayak

Identifier GUID-B668EBFA-F843-4279-8783-FE2BF4CBD665 Version 2 Status Translation approved

Lastik ayağı çıkarma

Önkosullar

1. Thin client'ınızda çalışmaya başlamadan önce bölümündeki prosedürleri uygulayın.

2. Standı çıkarın.

3. Arka kapağı çıkarın.

4. VESA bağlantısını çıkarın.

5. Katı hal sürücüsünü çıkarın.

6. Kablosuz kartı çıkarın.

7. Isı emiciyi çıkarın.

8. Sistem kartını çıkarın.

9. Hoparlörleri çıkarın.

10. Orta çerçeveyi çıkarın.

Bu görev ile ilgili

Aşağıdaki görüntü, lastik ayağın konumunu gösterir ve sökme prosedürünün görsel temsilini sağlar:

Adimlar

1. Lastik ayağı ekran aksamına sabitleyen iki vidayı (M3x5) çıkarın.

2. Lastik ayağı ekran çerçevesinden kaldırın.

Bileşenleri takma ve çıkarma

Page 43

Identifier GUID-AA9ECBE1-AE7E-438A-BCE7-C13EB7018291 Version 2 Status Translation approved

Lastik ayağı takma

Önkosullar

Bir bileşeni değiştiriyorsanız kurulum prosedürünü gerçekleştirmeden önce mevcut bileşeni çıkarın.

Bu görev ile ilgili

Aşağıdaki görüntü, lastik ayağın konumunu gösterir ve kurulum prosedürünün görsel temsilini sağlar:

Adimlar

1. Lastik ayağındaki vida deliklerini ekran çerçevesindeki vida delikleri ile hizalayın.

2. Lastik ayağı ekran aksamına sabitleyen iki vidayı (M3x5) takın.

Sonraki Adimlar

1. Orta kapağı takın.

2. Hoparlörleri takın.

3. VESA bağlantısını takın.

4. Sistem kartını takın.

5. Isı emicisini takın.

6. Kablosuz kartı takın.

7. Isı emicisini takın.

8. Katı hal sürücüsünü takın.

9. Arka kapağı takın.

10. Standı takın.

11. Thin client'ınızda çalıştıktan sonra bölümündeki prosedürü takip edin.

Bileşenleri

takma ve çıkarma 43

Page 44

Identifier GUID-8E909A83-DA8D-42AA-93E1-E3E34B99F72E Version 1 Status Translation approved

Ekran paneli

Identifier GUID-DBBD3D2C-FC49-431C-BBA8-C6B0FE6D5967 Version 1 Status Translation approved

Ekran panelini çıkarma

Önkosullar

1. İnce istemcinizde çalışmaya başlamadan önce bölümündeki prosedürleri uygulayın.

2. Standı çıkarın.

3. Arka kapağı çıkarın.

4. VESA bağlantısını çıkarın.

5. Hoparlörleri çıkarın.

6. Ekran görüntüsü kartını çıkarın.

7. Kamerayı çıkarın.

8. WLAN kartını çıkarın.

9. Bellek modülünü çıkarın.

10. Katı hal sürücüsünü çıkarın.

11. Isı emicisini çıkarın.

12. Orta çerçeveyi çıkarın.

Bu görev ile ilgili

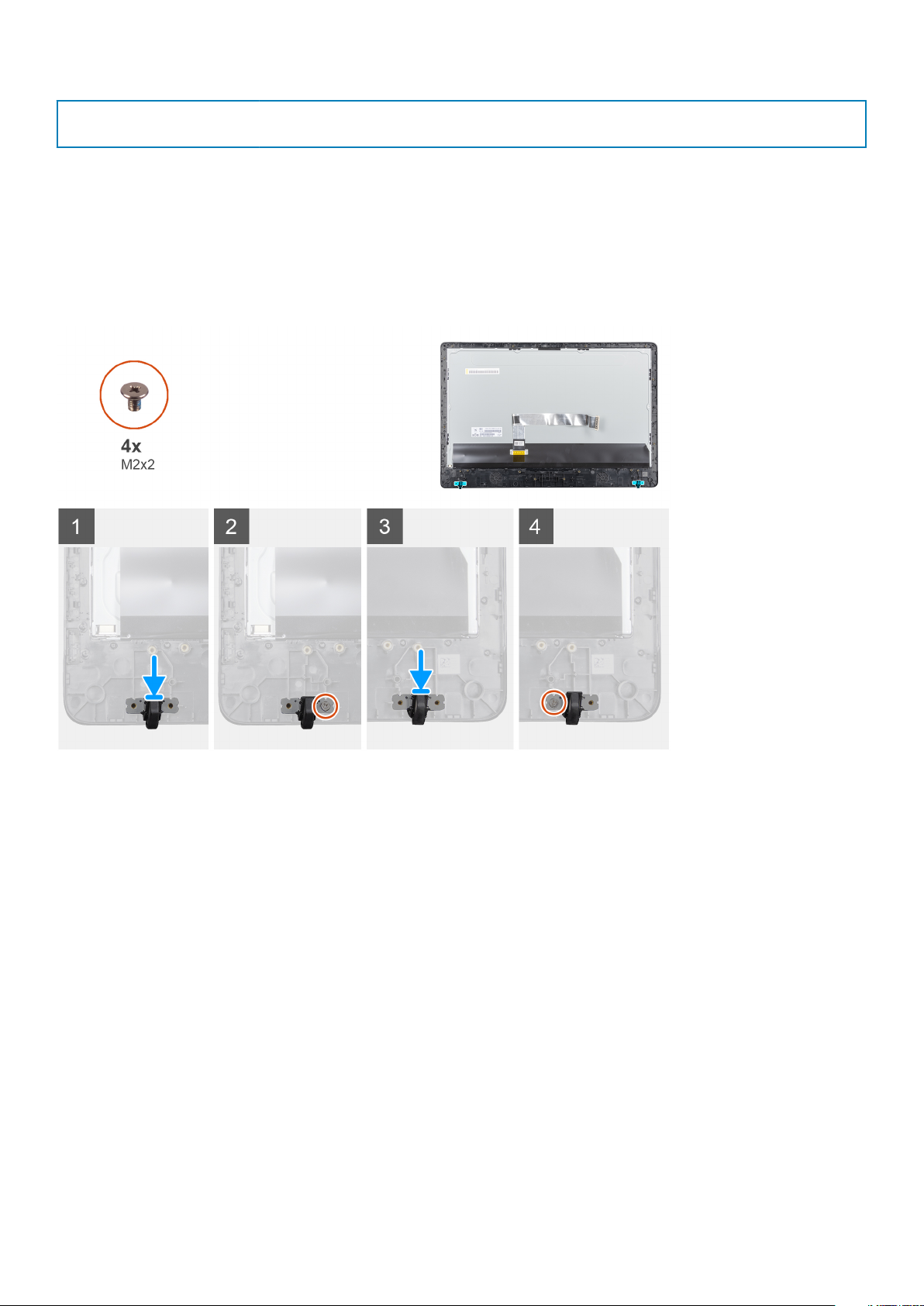

Aşağıdaki görüntü, ekran panelinin konumunu gösterir ve sökme prosedürünün görsel temsilini sağlar.

Adimlar

Yukarıdaki adımları gerçekleştirdikten sonra, sıra ekran paneli aksamına gelir.

Bileşenleri takma ve çıkarma

Page 45

Identifier GUID-C1688A6F-7475-4F62-B432-67B27CE80FF6 Version 1 Status Translation approved

Ekran panelini takma

Önkosullar

Bir bileşeni değiştiriyorsanız kurulum prosedürünü gerçekleştirmeden önce mevcut bileşeni çıkarın.

Bu görev ile ilgili

Aşağıdaki görüntü, ekran panelinin konumunu gösterir ve kurulum prosedürünün görsel temsilini sağlar.

Adimlar

Ekran paneli aksamını düz bir yüzeye yerleştirin.

Sonraki Adimlar

1. Orta çerçeveyi takın.

2. Kamerayı takın.

3. Hoparlörleri takın

4. Sistem kartını takın.

5. Isı emicisini takın.

6. WLAN kartı takın.

7. Bellek modülünü takın.

8. Vesa bağlantısını takın.

9. Arka kapağı takın.

10. Standı takın.

11. Thin client'ınızda çalıştıktan sonra bölümündeki prosedürü takip edin.

Bileşenleri

takma ve çıkarma 45

Page 46

Identifier GUID-97BFBC9B-63FC-4A1F-8E1A-7F43530C3853 Version 1 Status Translation approved

Sistem kurulumu

Identifier GUID-F26AD7F0-E7EC-46B7-8B6A-B97BC3C42EDB Version 1 Status Translation approved

Sistem Kurulumuna genel bakış

Sistem Kurulumu aşağıdakileri gerçekleştirmenizi sağlar:

• Thin client'ınıza donanım ekledikten, değiştirdikten veya kaldırdıktan sonra sistem yapılandırma bilgilerini değiştirme.

• Kullanıcı parolası gibi kullanıcı tarafından değiştirilebilir seçenekleri ayarlama veya değiştirme.

• Geçerli bellek miktarını okuma veya takılı sabit sürücü türünü ayarlama.

Sistem Kurulumu'nu kullanmadan önce ileride kullanmak üzere Sistem Kurulumu ekran bilgilerini bir yere not etmeniz Dell tarafından önerilir.

DİKKAT

client'ınızın doğru çalışmamasına yol açabilir.

Identifier GUID-E28B0C02-4E75-42C4-82C3-4958B2FFB0E4 Version 1 Status Translation approved

: Uzman bir thin client kullanıcısı değilseniz bu program ayarlarını değiştirmeyin. Bazı değişiklikler thin

İnce istemci BIOS ayarlarına erişme

Bu görev ile ilgili

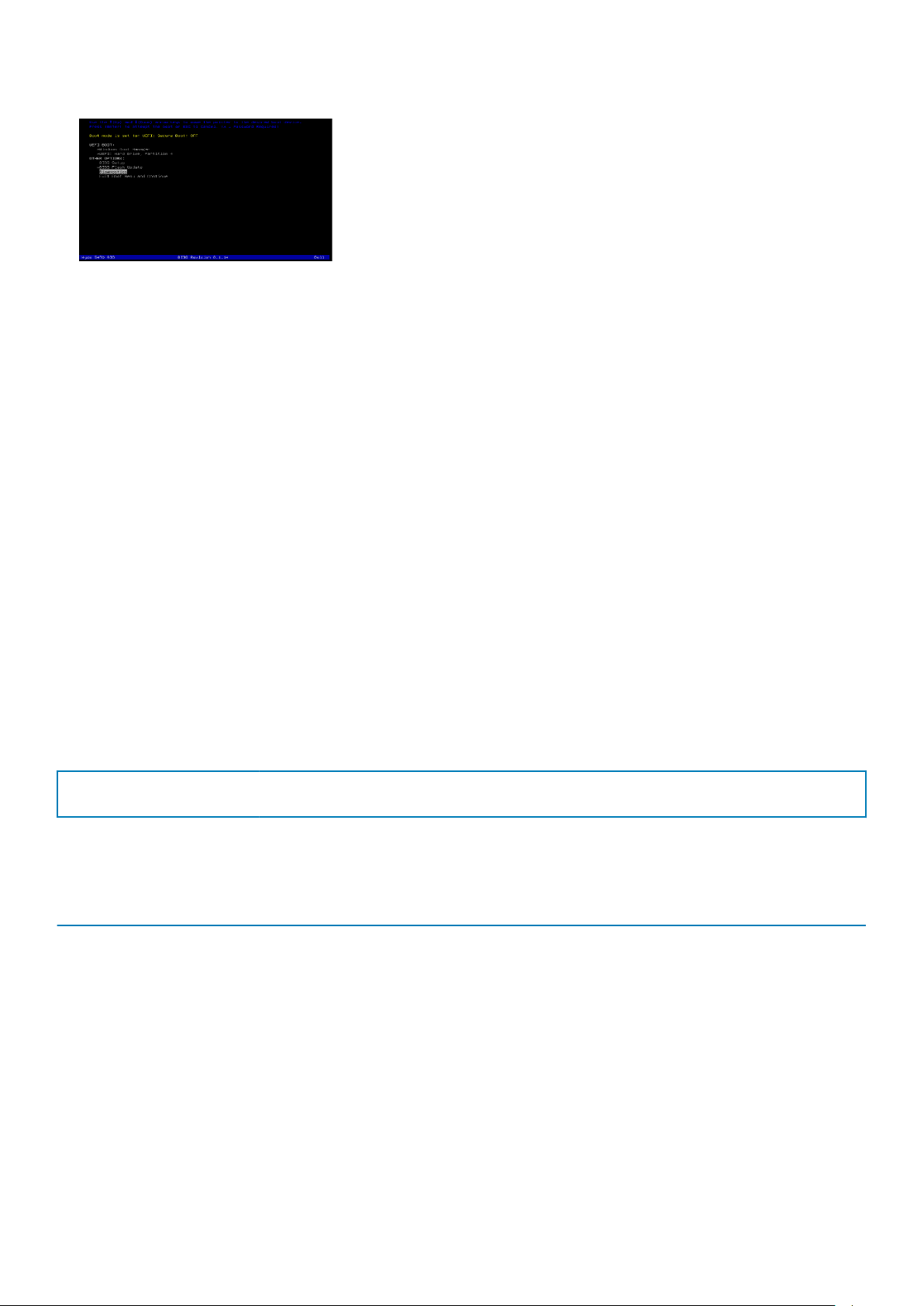

Bu bölümde Wyse 5470 AIO UEFI BIOS ayarları açıklanmaktadır. Thin client başlatılırken Dell logosu kısa bir süre için görüntülenir.

Adimlar

1. Başlatma sırasında F2 tuşuna basın. ve varsayılan parolayı (Fireport) girin. BIOS ayarları iletişim kutusu görüntülenir.

2. BIOS ayarlarını değiştirmek için Sistem Kurulumu ayarlarını kullanın.

NOT

: BIOS'un varsayılan ayarlarına, Fabrika Ayarlarına ve Özel kullanıcı ayarlarına geri dönmek için BIOS menüsünde bir seçenek vardır. BIOS varsayılan ayarı, BIOS dosyasının parçası olan değerleri geri yükler. Fabrika ayarına geri yükleme, BIOS ayarlarını istemciye gönderilmeden önce fabrikada yapılandırılmış değerlere geri yükler.

Sonraki Adimlar

Başlatma sırasında önyükleme menüsüne erişmek için F12 tuşuna basın. Önyükleme Seçimi menüsünü kullanarak önyükleme sırasını aşağıdaki gibi seçin ya da görüntüleyin:

• UEFI'den Önyükleme: Sabit Sürücü, Bölüm 4

Identifier Version 1

Status Translation approved

GUID-A209CDE9-0474-41BD-AB9D-EE1DBAF9A1D0

Gezinti tuşları

: Sistem Kurulum seçeneklerinin çoğunda yaptığınız değişiklikler kaydedilir ancak siz sistemi yeniden başlatana

NOT

kadar etkili olmaz.

46 Sistem kurulumu

Page 47

Tablo 2. Gezinti tuşları

Tuşlar Navigasyon

Yukarı ok Bir önceki alana gider.

Aşağı ok Bir sonraki alana gider.

Enter Seçilen alanda (varsa) bir değer seçer veya alandaki bağlantıyı izleyin.

Boşluk çubuğu Varsa, bir açılan‐listeyi genişletir veya daraltır.

Tab Bir sonraki odaklanılan alana geçer.

NOT: Bu seçenek sadece standart grafik tarayıcıları için uygulanabilirdir.

Esc Ana ekranı görene kadar önceki sayfaya geçer. Ana ekranda ESC tuşuna basıldığında, kaydedilmemiş

değişiklikleri kaydetmeniz için soran ve sistemi yeniden başlatan bir mesaj görüntülenir.

Identifier GUID-CDC144C1-FF3C-4C4C-AA48-816D2409296E Version 1 Status Translation approved

Önyükleme Sırası

Önyükleme Sırası, Sistem Kurulumu tanımlı önyükleme aygıt sırasını atlayıp doğrudan belirli bir aygıta önyükleme yapmanızı sağlar. Açılışta Kendi Kendini Sınama (POST) sırasında Dell logosu görüntülendiğinde şunları yapabilirsiniz:

• F2 tuşuna basarak Sistem Kurulumuna erişmek

• F12 tuşuna basarak bir defalık önyükleme menüsünü açmak

Tek seferlik önyükleme menüsü, tanılama seçeneği de dahil olmak üzere önyükleme yapabileceğiniz aygıtları görüntüler. Önyükleme menüsü seçenekleri şunlardır:

• UEFI Boot

• UEFI: Windows Önyükleme Yöneticisi

• UEFI: Sabit sürücü, Bölüm 4

• DİĞER SEÇENEKLER

• BIOS Kurulumu

• -BIOS Flash Güncelleştirmesi

• Tanılama

• Önyükleme Menüsünden Çık ve Devam Et

NOT

: Tanılama seçeneğini belirlerseniz ePSA tanılamaları ekranı görüntülenir. Sistem kurulumu menüsüne erişmek için BIOS Kurulumu öğesine tıklayın.

Identifier GUID-2D4C363A-CA31-48CE-9068-C09E32C4D7AD Version 1 Status Translation approved

Genel ekran seçenekleri

Bu kısımda ince istemcinizin birincil donanım özellikleri listelenmiştir.

Tablo 3. Genel ekran

Seçenek Açıklama

Sistem Bilgisi Bu kısımda ince istemcinizin birincil donanım özellikleri listelenmiştir.

seçenekleri

• Sistem Bilgileri: BIOS Sürümü, Servis Etiketi, Varlık Etiketi, Sahiplik Etiketi, Sahiplik Tarihi, Üretim Tarihi, Hızlı Servis Kodu

ve İmzalı Bellenim Güncelleştirmesi öğelerini görüntüler— varsayılan olarak etkin

• Bellek Bilgileri: Takılan Bellek, Kullanılabilir Bellek, Bellek Hızı, Bellek Kanalları Modu, Bellek Teknolojisi, DIMM A Boyutu ve DIMM B Boyutu öğelerini görüntüler

Sistem kurulumu 47

Page 48

Seçenek Açıklama

NOT: Kullanılabilir Bellek değeri Takılı Bellek

değerinden düşük olduğu için bazı işletim sistemleri kullanılabilir belleğin tamamını kullanamayabilir.

• PCI bilgileri: Yuva ayrıntılarını görüntüler (varsayılan olarak Yuva1 boştur).

• İşlemci Bilgileri: İşlemci Türü, Çekirdek Sayacı, İşlemci Kimliği,

Geçerli Saat Hızı, Minimum Saat Hızı, Maksimum Saat Hızı, İşlemci L2 Önbellek, İşlemci L3 Önbellek, HT Özellikli ve 64 Bit Teknolojisi öğelerini görüntüler

• Aygıt Bilgileri: Birincil Sabit Sürücü, Video Denetleyicisi, Ses Denetleyicisi, Wi-Fi Aygıtı, Bluetooth Aygıtı

Önyükleme Sırası Bu seçenek, sistemin bir işletim sistemini önyüklediği sırayı

değiştirmenizi sağlar.

• Varsayılan Önyükleme Sırası

• Windows Boot Manager

• UEFI: Sabit Sürücü, Bölüm 4

• Önyükleme Listesi Seçeneği: Önyükleme seçeneğini ekleyebilir, mevcut bir önyükleme seçeneğini silebilir ve önyükleme seçeneklerini görüntüleyebilirsiniz.

UEFI önyükleme yolu güvenliği

Tarih/Saat Bu seçenek, sistemin tarih ve saatini değiştirmenizi sağlar.

Identifier GUID-4E7A365E-1E54-4337-91BF-BF1C8C68AD5D Version 1

Status Translation approved

Bu seçenek, bir UEFI önyükleme yolunu F12 önyükleme menüsünden önyüklediğinizde, ayarlanmışsa Yönetici Parolasını

nasıl gireceksiniz diye soran sistem komut istemini kontrol etmenizi sağlar.

Seçenekler şunlardır:

• Dahili sabit sürücü hariç her zaman (varsayılan)

• Her zaman

• Asla

Sistem Yapılandırması ekran seçenekleri

Tablo 4.

Seçenek Açıklama

UEFI Ağ Yığını UEFI Ağ Yığını seçeneği etkinse UEFI Ağ Protokolleri kurularak ön

Sistem Yapılandırma seçenekleri

işletim sistemi ve erken işletim sistemi ağ özelliklerine etkin NIC'leri veya SFP'leri kullanma olanağı sunar.

UEFI Ağ Yığını seçeneği varsayılan olarak etkindir.

Entegre NIC Tümleşik NIC seçeneği, yerleşik LAN denetleyiciyi kontrol eder.

Seçenekler şunlardır:

• Devre dışı—Dahili LAN kapalıdır ve işletim sisteminde görünür

değildir.

• Etkin—Dahili LAN etkindir.

• Etkin w/PXE (Dahili LAN etkindir, PXE önyüklemesi ile). Bu seçenek varsayılan olarak etkindir.

SATA İşlemi Bu seçenek dahili SATA sabit sürücü denetleyicisinin işletim modunu

yapılandırır. Seçenekler şunlardır:

• Devre Dışı

48 Sistem kurulumu

Page 49

Seçenek Açıklama

• AHCI—varsayılan olarak etkin

Sürücüler Yerleşik SATA sürücülerini ve M.2 PCIe SSD'yi yapılandırmanızı

sağlar.

• SATA-0—varsayılan olarak etkin

• M. 2 PCIe SSD-0

SMART Raporlama Bu alan, tümleşik sürücülerde sabit sürücü hatalarının başlangıçta

bildirilip bildirilmeyeceğini denetler.

USB Yapılandırma

Bu, isteğe bağlı bir özelliktir.

Bu alan, tümleşik USB denetleyicisini yapılandırır. Önyükleme

Desteği etkinleştirilmişse sistemin, sabit diskler ve USB anahtarları gibi bir USB Yığın Depolama Aygıtı tipinden önyükleme yapabilmesine izin verilir.

USB bağlantı noktası etkinleştirilmişse, bu bağlantı noktasına takılı olan aygıt etkindir ve işletim sistemi tarafından kullanılabilir.

USB bağlantı noktası devre dışıysa işletim sistemi, bu bağlantı noktasına takılı hiçbir aygıt algılamaz.

Seçenekler şunlardır:

• USB Önyükleme Desteğini Etkinleştir (bu seçenek varsayılan olarak etkindir)

• Yan USB Bağlantı Noktalarını Etkinleştir (varsayılan olarak

etkindir)

• Arka USB Bağlantı Noktalarını Etkinleştir—varsayılan olarak etkin

NOT: USB klavye ve fare, bu ayarları dikkate almaksızın

her zaman BIOS kurulumunda çalışır.

Yan USB Yapılandırması Bu seçenek, yan USB bağlantı noktalarını etkinleştirir veya devre dışı

bırakır. Seçenekler şunlardır:

• Üst Yan Bağlantı Noktası (varsayılan olarak etkindir)

• Alt Yan Bağlantı Noktası (varsayılan olarak etkindir)

Arka USB Yapılandırması Bu seçenek, arka USB bağlantı noktalarını etkinleştirir veya devre

dışı bırakır. Seçenekler:

• Sol Üst Arka Bağlantı Noktası—varsayılan olarak etkin

• Sol Alt Arka Bağlantı Noktası—varsayılan olarak etkin

• Sağ Üst Arka Bağlantı Noktası—varsayılan olarak etkin

• Sağ Alt Arka Bağlantı Noktası—varsayılan olarak etkin

USB PowerShare Bu seçenek, USB PowerShare özelliğini yapılandırır ve sistem

kapalıyken USB PowerShare bağlantı noktası üzerinden harici aygıtları şarj etmenizi sağlar. Bu seçenek varsayılan olarak etkindir.

Ses Bu seçenek, entegre ses denetçisini etkinleştirir veya devre dışı

bırakır. Varsayılan olarak Sesi Etkinleştir seçeneği belirlenmiş haldedir. Seçenekler şunlardır:

• Mikrofonu Etkinleştir—varsayılan olarak etkin

• Dahili Hoparlörü Etkinleştir—varsayılan olarak etkin

OSD Tuş Yönetimi Bu seçenek, kullanıcının sistemdeki OSD (Ekran Görüntüsü)

düğmelerini devre dışı bırakmasına olanak sağlar. Bu seçenek

varsayılan olarak devre dışıdır.

Çeşitli aygıtlar Bu seçenek İnce İstemcinin kamerasını etkinleştirir veya devre dışı

bırakır. Kamerayı Etkinleştir seçeneği varsayılan olarak seçilidir.

Sistem kurulumu 49

Page 50

Identifier GUID-5743B907-258C-4403-B933-331DF21159AC Version 1 Status Translation approved

Video ekran seçeneği

Tablo 5. Video ekran seçeneği

Seçenek Açıklama

Birincil Ekran Bu seçenek, sistemde birden çok denetleyici varken hangi video

denetleyicisinin ana ekran olacağını belirler. Seçenekler şunlardır:

• Otomatik (varsayılan olarak etkindir)

• Intel HD Grafik

Identifier GUID-D1B109AF-AC91-4D1E-901F-3B10BA899D5D Version 1 Status Translation approved

Güvenlik ekran seçenekleri

Tablo 6. Güvenlik ekran seçenekleri

Seçenek Açıklama

Yönetici Parolası Bu seçenek, yönetici parolasını ayarlamanızı, değiştirmenizi veya

silmenizi sağlar.

NOT:

• Sistem veya sabit sürücü parolasını ayarlamadan önce

yönetici parolasını ayarlamanız gerekir. Ayrıca, yönetici parolasının otomatik olarak silinmesi, sistem parolasını ve sabit sürücü parolasını otomatik olarak siler.

• Başarılı parola değişiklikleri hemen etkin olur.

Varsayılan olarak yönetici parolası ayarlı değildir.

Sistem Parolası Bu seçenek, sistem parolasını ayarlamanızı, değiştirmenizi veya

silmenizi sağlar.

NOT: Başarılı parola değişiklikleri hemen etkin olur.

Varsayılan olarak yönetici parolası ayarlı değildir.

Dahili HDD-0 parolası Bu seçenek, dahili sabit sürücü (HDD-0) parolasını ayarlamanızı,

değiştirmenizi veya silmenizi sağlar.

• Sabit sürücü parolası ayarlandığında sabit sürücünün içinde tutulur, böylece sabit sürücü başka bir sisteme takılsa bile korunmaya devam eder.

• Kullanıcı sabit sürücüye her erişmeye çalıştığında kullanıcıdan parolayı girmesi istenir. Doğru parola girilmezse sabit sürücü çalışmaz.

• Varsayılan olarak, sabit sürücünün belirlenen bir parolası yoktur.

Güçlü Parola Bu seçenek, her zaman güçlü parolalar oluşturma seçeneğini

yürütmenizi sağlar.

Varsayılan olarak Güçlü Parolayı Etkinleştir seçeneği belirlenmemiştir.

NOT: Güçlü Parola etkinse yönetici ve sistem parolaları,

en az bir büyük harf ve bir küçük harf içermelidir. Parola en az sekiz karakter uzunluğunda olmalıdır.

50 Sistem kurulumu

Page 51

Seçenek Açıklama

Parola Yapılandırması Bu seçenek, yönetici ve sistem parolalarının minimum ve maksimum

parola uzunluklarını belirlemenizi sağlar.

• min 4 (Varsayılan olarak minimum değer 4 şeklinde ayarlanır.) Değeri artırabilirsiniz.

• maks 32 (Varsayılan olarak maksimum değer 32 şeklinde ayarlanır.) Değeri düşürebilirsiniz.

Parola Atlama Bu seçenek, ayarlı olduklarında sistem ve dahili sabit sürücü

parolasını atlama iznini etkinleştirmenizi veya devre dışı bırakmanızı sağlar. Seçenekler:

• Devre Dışı: varsayılan olarak etkindir

• Yeniden başlatmayı atlama

Parola Değişikliği Bu seçenek, yönetici parolası ayarlandığında, sistem ve sabit sürücü

parolalarını devre dışı bırakma özelliğini etkinleştirebilmenizi sağlar.

Varsayılan olarak, Yönetici Harici Parola Değişikliklerine İzin

Ver seçilidir.

UEFI Kapsül Bellenim Güncelleştirmeleri Bu seçenek, UEFI Kapsül Üretici Yazılımı öğesini etkinleştirmenizi

veya devre dışı bırakmanızı sağlar. Bu seçenek, bu sistemin UEFI kapsülü güncelleştirme paketleri aracılığıyla BIOS güncelleştirmelerini etkinleştirip etkinleştirmeyeceğini kontrol eder. Bu seçenek varsayılan olarak etkindir.

TPM 2.0 Güvenliği Bu seçenek, Güvenilir Platform Modülü Teknolojisi özelliğini

etkinleştirmenizi sağlar. Seçenekler şunlardır:

• TPM Açık—varsayılan olarak etkin

• Temizle

• Etkin Komutlar için PPI Atlamak

• Kanıtlamayı Etkinleştir—varsayılan olarak etkin

• Devre Dışı Komutları için PPI Atlamak

• Anahtar Deposunu Etkinleştir—varsayılan olarak etkin

• Açık Komutlar için PPI'yı Atla

• SHA-256—varsayılan olarak etkin

• Devre Dışı

• Etkin—varsayılan olarak seçilidir

Yönetici Kurulumunu Kilitleme Bu seçenek, bir yönetici parolası belirlendiğinde kullanıcıların

Kuruluma girmesini önlemenizi sağlar.

Ana Parola Kilitleme Bu, makine işletim sistemine önyükleme yapmadan önce ince

istemcinin temel giriş/çıkış sisteminde (BIOS) oturum açmak için bazen gerekli olan kimlik doğrulama bilgileridir. Ana Parola Kilitleme özelliği etkinleştirilmeden önce sabit disk parolalarının temizlenmesi gerekir. Bu seçenek varsayılan olarak devre dışıdır.

SMM Güvenlik Riskini Azaltma Bu seçenek, ek UEFI SMM güvenlik hafifletme korumalarını

etkinleştirmenizi ve devre dışı bırakmanızı sağlar.

Sistem kurulumu 51

Page 52

Identifier GUID-B50DD4F1-79DF-4569-BC6A-0B25AA9816C7 Version 1 Status Translation approved

Güvenli Önyükleme ekran seçenekleri

Tablo 7. Güvenli Önyükleme ekran seçenekleri

Seçenekler Açıklama

Güvenli Önyüklemeyi Etkinleştirme Bu seçenek, Güvenli Önyükleme özelliğini etkinleştirir veya devre

dışı bırakır. Varsayılan olarak Güvenli Önyüklemeyi Etkinleştir seçeneği ayarlanmaz.

Güvenli Önyükleme Modu Bu seçenek, güvenli önyükleme çalışma modunu değiştirmenizi

sağlar, UEFI sürücü imzalarının değerlendirilmesini veya uygulanmasını sağlamak için güvenli önyükleme davranışını değiştirir. Seçenekler şunlardır:

• Dağıtılma Modu

• Denetleme Modu

Uzman Anahtar Yönetimi Bu seçenek, yalnızca sistem Özel Mod'da olduğunda güvenlik

anahtarı veri tabanlarını değiştirmenizi sağlar. Özel Modu Etkinleştir seçeneği varsayılan olarak devre dışı bırakılmıştır. Seçenekler şunlardır:

• PK

• KEK

• db

• dbx

Özel Mod seçeneğini etkinleştirirseniz PK, KEK, db ve dbx için geçerli seçenekler görüntülenir. Seçenekler:

• Dosyaya Kaydet — Anahtarı kullanıcı tarafından seçilen bir dosyaya kaydeder

• Dosyadan Değiştir — Mevcut anahtarı kullanıcı tarafından seçilen bir dosyadaki anahtarla değiştirir

• Dosyadan Ekle — Mevcut veritabanına, kullanıcı tarafından seçilen bir dosyadaki anahtarı ekler

• Sil — Seçili anahtarı siler

• Tüm Anahtarları Sıfırla (Varsayılan ayara sıfırlar)

• Tüm Anahtarları Sil — Tüm anahtarları siler

NOT: Özel Mod seçeneğini devre dışı bırakırsanız tüm

değişiklikler silinir ve anahtarlar varsayılan ayarlarına geri yüklenir.

Identifier GUID-7AC65F31-5B36-4B48-ADA1-C7303449B12A Version 1 Status Translation approved

Intel Yazılım Koruma Uzantısı ekran seçenekleri

Tablo 8. Intel Yazılım Koruma Uzantısı

Seçenek Açıklama

Intel SGX Etkinleştirme Intel Yazılım Koruması Uzantıları'nı, çalışan kod için güvenli bir ortam

52 Sistem kurulumu

seçenekleri

sağlamak ya da işletim sistemi ile ilgili önemli bilgileri depolamak için etkinleştirin. Seçenekler:

• Devre Dışı

• Etkin

• Yazılım Kontrolünde (Bu seçenek varsayılan olarak etkindir)

Page 53

Seçenek Açıklama

Enclave Bellek Boyutu Bu seçenek, Intel Software Guard Extensions (SGX) Enclave

Ayrılmış Bellek boyutunu ayarlar. SGX, Yazılım Tarafından Denetlenir olarak ayarlandığında bu ayar mevcut değildir ve herhangi bir etkisi yoktur. Seçenekler şunlardır:

• 32 MB

• 64 MB

• 128 MB—varsayılan

Identifier GUID-486195C0-60D7-41C3-AE21-1CDAF4D0E21F Version 1 Status Translation approved

Performans ekranı seçenekleri

Tablo 9. Performans seçenekleri

Seçenek Açıklama

Çok Çekirdekli Destek Bu seçenek, işlemci üzerinde bir veya birden fazla çekirdeğin etkin

olup olmadığını belirtir. Seçenekler şunlardır:

• Tümü—varsayılan olarak etkin

• 1

• 2

• 3

Intel SpeedStep Bu seçenek, Intel SpeedStep özelliğini etkinleştirmenizi veya devre

dışı bırakmanızı sağlar. Seçenek şudur:

Intel SpeedStep'i etkinleştir

Bu seçenek varsayılan olarak etkindir.

C Durum Denetimi Bu seçenek, ilave işlemci uyku durumlarını etkinleştirmenizi veya

devre dışı bırakmanızı sağlar.

Bu seçenek varsayılan olarak devre dışıdır.

Intel TurboBoost Bu seçenek, işlemcinin Intel TurboBoost modunu etkinleştirmenizi

veya devre dışı bırakmanızı sağlar. Seçenek şudur:

Intel SpeedStep'i Etkinleştir (Bu seçenek varsayılan olarak etkindir.)

Identifier GUID-8C5A9FA2-93C5-4072-9120-8F55149B62E6 Version 1 Status Translation approved

Güç yönetimi ekran seçenekleri

Tablo 10. Güç

Seçenek Açıklama

AC Kurtarma Bu seçenek, bir AC güç kaybı sonrasında AC gücü geri geldiğinde

yönetimi seçenekleri

sistemin davranışını kontrol etmenizi sağlar.

• Güç Kapalı—varsayılan olarak etkin

• Aç

• Son Güç Durumu

Otomatik Başlatma Saati Bu seçenek, bilgisayarın otomatik olarak açılma saatini ayarlamanızı

sağlar. Seçenekler şunlardır:

• Devre Dışı: varsayılan olarak etkindir

Sistem kurulumu 53

Page 54

Seçenek Açıklama

• Her Gün

• Hafta İçi

• Günleri Seç

Derin Uyku Denetimi Bu seçenek, sistemin kapalıyken (S5) veya Hazırda Bekleme (S4)

modundayken ne kadar agresif güç tasarrufu sağladığını belirlemenizi sağlar. Seçenekler şunlardır:

• Devre Dışı (Bu seçenek varsayılan olarak etkindir)

• Yalnızca S5'te etkin

• S4 ve S5'te etkin

USB Uyandırma Desteği Bu seçenek, USB aygıtlarının sistemi bekleme durumundan

uyandırmasını sağlar.

NOT: Bu özellik sadece AC güç adaptörü bağlıyken

çalışır. AC güç bağdaştırıcısı bekleme sırasında çıkarılırsa sistem ayarları, pil gücü tasarrufu sağlamak için tüm USB bağlantı noktalarındaki gücü keser.

USB Uyandırma Desteğini Etkinleştir seçeneği varsayılan olarak

etkindir.

LAN ile Uyandırma Bu seçenek, bir LAN sinyaliyle tetiklendiğinde bilgisayarı Kapalı

durumundan açacak olan özelliği etkinleştirmenizi veya devre dışı bırakmanızı sağlar. Seçenekler şunlardır:

• Devre Dışı

• Sadece LAN (Bu seçenek, varsayılan olarak etkindir.)

• PXE Boot ile LAN

Uyumayı Engelleme Uyumayı Engelle seçeneği, işletim sistemi ortamındaki uyku

moduna girmenizi engeller.

Uyku Engelleme (Bu seçenek varsayılan olarak devre dışıdır.)

Identifier GUID-F3E586D1-6A3A-4EBA-BB6E-6F52139F1D77 Version 1 Status Translation approved

POST davranışı ekran seçenekleri

Tablo 11. POST davranışı

Seçenek Açıklama

Adaptör Uyarıları Bu seçenek, bazı güç adaptörlerini kullandığınızda sistem kurulum

Numlock LED'i Bu seçenek, sistem önyükleme yaparken Numlock LED'i etkinleştirir

Klavye Hatası Bu seçenek, sistem önyükleme yaptığında klavyeyle bağlantılı

Hızlı Önyükleme Bu seçenek, bazı uyum adımlarını devre dışı bırakarak önyükleme

seçenekleri

(BIOS) uyarı iletilerini etkinleştirir veya devre dışı bırakır.

Varsayılan olarak Adaptör Uyarılarını Etkinleştir seçeneği etkindir.

ve devre dışı bırakır.

Bu seçenek varsayılan olarak etkindir.

hataların bildirilip bildirilmeyeceğini belirtmenizi sağlar. Varsayılan olarak Klavye Hata Algılamasını Etkinleştir seçeneği etkindir

işlemini hızlandırmanızı sağlar. Seçenekler şunlardır:

• Minimum

• Eksiksiz (Bu seçenek varsayılan olarak etkindir.)

• Otomatik

54 Sistem kurulumu

Page 55

Seçenek Açıklama

Uzatılmış BIOS POST Süresi Bu seçenek, ek bir ön yükleme gecikmesi oluşturmanıza olanak tanır.

Seçenekler şunlardır:

• 0 saniye (Bu seçenek varsayılan olarak etkindir.)

• 5 saniye

• 10 saniye

Tam Ekran Logosu Bu seçenek tam ekran logosunu etkinleştirir veya devre dışı bırakır.

Varsayılan olarak Tam Ekran Logosunu Etkinleştir seçeneği etkin

değildir.

Identifier GUID-EEA3F624-19A4-42F8-A58B-CDB25E5C76A0 Version 1 Status Translation approved

Kablosuz ekran seçeneği

Tablo 12. Kablosuz seçeneği

Seçenek Açıklama

Kablosuz Aygıt Etkinleştirme Bu seçenekler, dahili kablosuz aygıtları etkinleştirir veya devre dışı

bırakır. Seçenekler şunlardır:

• WLAN/BT (varsayılan olarak etkindir)

Identifier GUID-4101D7FE-5126-4012-9B8B-A7E6D49C0DE0 Version 1 Status Translation approved

Sanallaştırma desteği ekran seçenekleri

Tablo 13. Sanallaştırma

Seçenek Açıklama

Sanallaştırma Bu seçenek Intel Sanallaştırma Teknolojisi'ni etkinleştirir veya devre

Doğrudan G/Ç İçin VT Bu seçenek virtual machine monitör'ün Doğrudan G/Ç için Intel

Identifier GUID-D4733A70-3F84-4CEE-9602-460C2BDA60C9 Version 1 Status Translation approved

seçenekleri

dışı bırakır.

Intel Sanallaştırma Teknolojisini Etkinleştir (varsayılan).

Virtualization Technology tarafından sunulan ek donanım özelliklerini kullanıp kullanamayacağını belirler. Bu seçenek varsayılan olarak

etkinleştirilmemiştir.

Bakım ekranı seçenekleri

Tablo 14. Bakım

seçenekleri

Seçenek Açıklama

Servis Etiketi Bilgisayarınızın Servis Etiketini gösterir.

Varlık Etiketi Bu seçenek, bir demirbaş etiketi zaten ayarlanmamışsa sistem

demirbaş etiketi oluşturmanızı sağlar. Bu seçenek varsayılan olarak ayarlanmaz.

SERR Mesajları Bu seçenek, SERR mesaj mekanizmasını kontrol etmenizi sağlar.

SERR Mesajını Etkinleştir seçeneği varsayılan olarak etkindir.

Sistem kurulumu 55

Page 56

Seçenek Açıklama

BIOS Sürüm Düşürme Bu, önceki revizyonlara ilişkin sistem belleniminin yanıp sönmesini

kontrol eder. BIOS sürüm düşürmeye izin ver seçeneği varsayılan olarak etkindir.

Veri Silme Bu alan, tüm dahili depolama aygıtlarından güvenli bir şekilde veri

silmenizi sağlar. Bir Sonraki önyüklemede sil seçeneği varsayılan

olarak etkin değildir. Aşağıda, etkilenen aygıtların listesi yer almaktadır:

• Dahili SATA HDD/SSD

• Dahili M.2 SATA SDD

• Dahili M.2 PCIe SSD

• Dahili eMMC

DİKKAT: Bu seçeneği etkinleştirirseniz tüm bilgiler

kaybolur.

BIOS Kurtarma Bu seçenek, bozulan belli BIOS koşullarını kullanıcının birincil sabit

sürücüsündeki veya harici bir USB anahtarındaki kurtarma dosyasından kurtarmanızı sağlar.

• Sabit Sürücüden BIOS Kurtarma—varsayılan olarak etkin

• BIOS Otomatik Kurtarma—varsayılan olarak devre dışı

Identifier GUID-F013BA1D-D4C7-46CD-8F32-BFF207C9A757 Version 1 Status Translation approved

Sistem Günlükleri ekran seçeneği

Tablo 15.

Seçenek Açıklama

BIOS Olayları Bu seçenek, tüm günlükleri silmenizi sağlar.

Identifier GUID-6F2EF458-28B4-4522-92B8-9DE4FAF87B31 Version 1 Status Translation approved

Sistem Günlükleri ekran seçeneği

Gelişmiş yapılandırma

Tablo 16.

Seçenek Açıklama

Aktif Durum Güç Yönetimi (ASPM) ASPM, PCI Express aygıtlarının normalde tamamen etkin

Gelişmiş yapılandırma

durumdayken güç tasarrufu yapmasını sağlayan bir güç yönetimi mekanizmasıdır. Seçenekler şunlardır:

• Otomatik - Aygıt ve PCI Express hub'ı arasında iletişim.

• Devre Dışı - ASPM her zaman kapalı olur.

• Yalnızca L1 - ASPM L1'i kullanacak şekilde ayarlanır.

56 Sistem kurulumu

Page 57

Identifier GUID-AF572A74-21A3-4D3F-B7A6-3D92BF2924B5 Version 1 Status Translation approved

Sisteminizin sorunlarını giderme

Aygıtın çalışırken tanılama ışıkları ve hata mesajları gibi göstergeleri kullanarak thin client'ta sorun giderebilirsiniz. Buna ek olarak, ince istemcilerde eksiksiz tanılama ve sorun giderme işlemlerini gerçekleştirmek için Gelişmiş Önyükleme Öncesi Sistem Değerlendirmesi (ePSA) tanılama araçlarını kullanabilirsiniz.

Konular:

• Gelişmiş Önyükleme Öncesi Sistem Değerlendirmesi tanılamaları

• Güç davranışı

• Güç durumu ve LED durumu

Identifier Version 1

Status Translation approved

GUID-A59CC575-B33D-4E59-B98D-7949379B8887

Gelişmiş Önyükleme Öncesi Sistem Değerlendirmesi tanılamaları

Bu görev ile ilgili

Sistem tanılama olarak da bilinen Gelişmiş Önyükleme Öncesi Sistem Değerlendirmesi (ePSA) tanılamaları, donanımınızın eksiksiz bir kontrolünü gerçekleştirir. ePSA, BIOS'a yerleşiktir ve BIOS tarafından dahili olarak başlatılır. Gömülü sistem tanılaması, belirli aygıtlar veya aygıt grupları için birçok seçenek sunar ve şunları yapmanıza imkan tanır:

• Sınamaları otomatik olarak veya etkileşimli modda çalıştırma

• Sınamaları tekrarlama

• Sınama sonuçlarını görüntüleme veya kaydetme

• Başarısız aygıtlar hakkında ek bilgi sağlamak için ek sınama seçeneklerini ortaya koymak üzere kapsamlı sınamalar çalıştırma

• Sınamaların başarılı bir şekilde tamamlandığını bildiren durum mesajlarını görüntüleme

• Sınama sırasında karşılaşılan sorunlar hakkında size bilgi veren hata mesajlarını görüntüleme

DİKKAT

diğer ince istemcilerle kullanmak geçersiz sonuçlara veya hata mesajlarına neden olabilir.

NOT: Belirli aygıtlara yönelik bazı testlerde kullanıcı etkileşimi gerekir. Tanılama testleri yürütülürken daima ince istemci

terminalinde bulunun.

: Yalnızca ince istemcinizin test edilmesi için yazılımla birlikte gelen sistem tanılamasını kullanın. Bu programı

Identifier GUID-2BEB76C5-ADDF-4BC7-A54B-33FB857A216E Version 1 Status Translation approved

EPSA tanılamalarını çalıştırma

Adimlar

1. İnce istemciyi başlatın.

2. İnce istemci önyüklenirken F12 tuşuna basın.

Sisteminizin sorunlarını giderme 57

Page 58

Önyükleme menüsü ekranı görüntülenir.

3. Önyükleme menüsü ekranından Tanılamalar seçeneğini belirleyin.

Gelişmiş Önyükleme Öncesi Sistem Değerlendirmesi ekranı görüntülenir.

4. Sol alt köşedeki ok tuşuna tıklayın. Tanılama ana sayfası görüntülenir.

5. Sayfa listesine gitmek için sağ alt köşedeki ok tuşuna basın. Algılanan öğeler listelenir.

6. Tanılama testini belirli bir aygıtta gerçekleştirmek için Esc tuşuna basın ve tanılama testini durdurmak için Evet öğesine tıklayın.

7. Sol bölmeden aygıtı seçin ve Testleri Çalıştır öğesine tıklayın.

Bir sorun halinde hata kodları görüntülenir. Hata kodunu ve doğrulama numarasını not edin ve Dell ile iletişime geçin.

Identifier Version 1

Status Translation approved

GUID-85237E79-9015-4336-A4D8-57999A73A645

Güç davranışı

Tablo 17. Güç davranışı

AC adaptörü Sistem davranışı Hata sonrası mesajı

AC adaptör gücü, tam CPU hızı için sistem güç gereksiniminden daha büyüktür veya

eşittir.

AC adaptör Gücü, tam CPU hızında sistem güç gereksiniminden daha düşüktür.

AC adaptörü orijinal Dell değil. CPU hızını mümkün olan en düşük değerde

Sistem normal olarak önyüklenir ve CPU'nun tam hızda çalışmasını sağlar.

En yüksek CPU hızını, AC adaptörü tarafından verilen gücü aşmayan bir değere

indirin.

sınırlayın.

Yok

Dikkat: xxxxxxW gücünde bir AC güç adaptörü algılandı. Bu, orijinal olarak gelen ve önerilen xxxxxx W değerinde AC adaptöründen düşük güçte. Sistem mevcut güce uygun şekilde performansı ayarlayacak. En iyi sistem performansı için xxxxxx W veya daha yüksek güçte bir Dell AC adaptörü takın.

Dikkat: xxxxxxW gücünde bir AC güç adaptörü algılandı. Bu, orijinal olarak gelen ve önerilen xxxxxx W değerinde AC

58 Sisteminizin sorunlarını giderme

Page 59

AC adaptörü Sistem davranışı Hata sonrası mesajı

adaptöründen düşük güçte. Sistem mevcut güce uygun şekilde performansı ayarlayacak. En iyi sistem performansı için xxxxxx W veya daha yüksek güçte bir Dell AC adaptörü takın.

AC adaptör gücü, CPU'nun güç durumundan daha küçük.

Identifier GUID-49845D68-AFCE-4736-845C-9E173671B2A3 Version 1

Status Translation approved

Önyükleme ya da hata mesajı verilmez ancak

sistem kapanır.

Sistem önyükleme yapabiliyorsa:

Dikkat: xxxxxxW gücünde bir AC güç adaptörü algılandı. Bu, orijinal olarak gelen ve önerilen xxxxxx W değerinde AC

adaptöründen düşük güçte. Sistem önyükleme yapamıyor. En iyi sistem performansı için lütfen xxxxxx W veya daha yüksek güçte bir Dell AC adaptörü takın. Kapatmak için herhangi bir tuşa basın.

Güç durumu ve LED durumu

Tablo 18. Güç durumları ve LED davranışı

Gösterge Belirtiler Açıklama

Sabit beyaz Thin client çalışıyor (S0 durumu.)

Aralıklı beyaz Thin client uykuda (S3 durumu).

Güç LED'i

Kapalı Thin client kapalı durumda.

Sabit sarı Thin client önyüklemesi devam ediyor.

Yanıp sönen turuncu Kötü güç kaynağı.

NOT: All-in-One ince istemciyi zorla kapatmak için güç düğmesini en az 4 saniye boyunca basılı tutun.

Sisteminizin sorunlarını giderme 59

Page 60

Identifier GUID-BE16C181-0959-44C3-B434-E44A0A602A4C Version 13 Status Translation Validated

Konular:

• Dell'e Başvurma

Yardım alma

Identifier Version 13

Status Translation Validated

GUID-7A3627F9-0363-4515-A1D4-1B7878F4B8C4

Dell'e Başvurma

Önkosullar

NOT: Etkin bir Internet bağlantınız yoksa, başvuru bilgilerini satış faturanızda, irsaliyede, fişte veya Dell ürün

kataloğunda bulabilirsiniz.

Bu görev ile ilgili

Dell birden fazla çevrimiçi ve telefon tabanlı destek ve servis seçeneği sunar. Kullanılabilirlik ülkeye ve ürüne göre değişir ve bazı hizmetler bulunduğunuz bölgede olmayabilir. Satış, teknik destek veya müşteri hizmetleri ile ilgili konularda Dell'e başvurmak için:

Adimlar

1. Dell.com/support adresine gidin.

2. Destek kategorinizi seçin.

3. Sayfanın altındaki Ülke/Bölge Seçin açılan menüsünden ülkenizi veya bölgenizi doğrulayın.

4. Gereksiniminize uygun hizmet veya destek bağlantısını seçin.

60 Yardım alma

Dell Wyse 5470 User Manual [tr]

Specifications and Main Features

Frequently Asked Questions

User Manual

İnce istemcinizde çalışma

Güvenlik bilgileri

İnce istemcinizde çalışmaya başlamadan önce

Güvenlik önlemleri

Elektrostatik boşalma—ESD koruması

ESD saha servis kiti

Hassas parçaları taşıma

İnce istemcinizde çalıştıktan sonra

İnce istemcinizin önemli bileşenleri

Bileşenleri takma ve çıkarma

Önerilen araçlar

Vida listesi

Stant

Ayaklı standı çıkarma

Ayaklı standı takma

Arka kapak

Arka kapağı çıkarma

Arka kapağın takılması

Vesa montaj braketi

VESA montaj braketini çıkarma

VESA montaj braketini takma

Ekran görüntüsü kartı

OSD kartını çıkarma

OSD kartını takma

Katı hal sürücüsü

Katı hal sürücüsünün çıkarılması

Katı hal sürücüsünü takma

Bellek modülü

Bellek modüllerinin çıkarma

Bellek modülünü takma

Kablosuz kart

Kablosuz kartı çıkarma

Kablosuz kartı takma

Isı emici

Isı emicisini çıkarma

Isı emicisini takma

Düğme pil

Düğme pili çıkarma

Düğme pili takma

Kamera

Kamerayı çıkarma

Kamerayı takma

Sistem kartı

Sistem kartını çıkarma

Sistem kartını takma

Hoparlörler

Hoparlörleri çıkarma

Hoparlörleri takma

Orta çerçeve

Orta çerçeveyi çıkarma

Orta çerçeveyi takma

Lastik ayak

Lastik ayağı çıkarma

Lastik ayağı takma

Ekran paneli

Ekran panelini çıkarma

Ekran panelini takma

Sistem kurulumu

Sistem Kurulumuna genel bakış

İnce istemci BIOS ayarlarına erişme

Gezinti tuşları

Önyükleme Sırası

Genel ekran seçenekleri

Sistem Yapılandırması ekran seçenekleri

Video ekran seçeneği

Güvenlik ekran seçenekleri

Güvenli Önyükleme ekran seçenekleri

Intel Yazılım Koruma Uzantısı ekran seçenekleri

Performans ekranı seçenekleri

Güç yönetimi ekran seçenekleri

POST davranışı ekran seçenekleri

Kablosuz ekran seçeneği

Sanallaştırma desteği ekran seçenekleri

Bakım ekranı seçenekleri

Sistem Günlükleri ekran seçeneği

Gelişmiş yapılandırma
